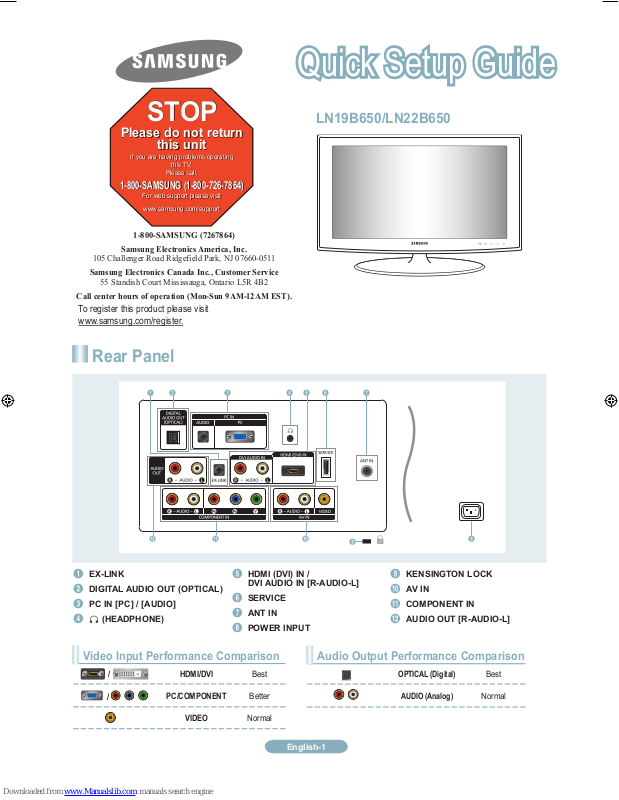

Page 1
English-1
1-800-SAMSUNG (7267864)
Samsung Electronics America, Inc.
105 Challenger Road Ridgefield Park, NJ 07660-0511
Samsung Electronics Canada Inc., Customer Service
55 Standish Court Mississauga, Ontario L5R 4B2
Call center hours of operation (Mon-Sun 9AM-12AM EST).
To register this product please visit
www.samsung.com/register.
LN19B650/LN22B650
Rear Panel
9
80!@
21 3 4 5 6 7
1 EX-LINK
2 DIGITAL AUDIO OUT (OPTICAL)
3 PC IN [PC] / [AUDIO]
4 H (HEADPHONE)
5 HDMI (DVI) IN /
DVI AUDIO IN [R-AUDIO-L]
6 SERVICE
7 ANT IN
8 POWER INPUT
9 KENSINGTON LOCK
0 AV IN
! COMPONENT IN
@ AUDIO OUT [R-AUDIO-L]
Quick Setup Guide
STOP
Please do not return
this unit
If you are having problems operating
this TV,
Please call;
1-800-SAMSUNG (1-800-726-7864)
For web support please visit
www.samsung.com/support
Audio Output Performance Comparison
OPTICAL (Digital)
AUDIO (Analog)
Best
Normal
Video Input Performance Comparison
HDMI/DVI
PC/COMPONENT
VIDEO
Best
Better
Normal
/
/
Page 2
English-2

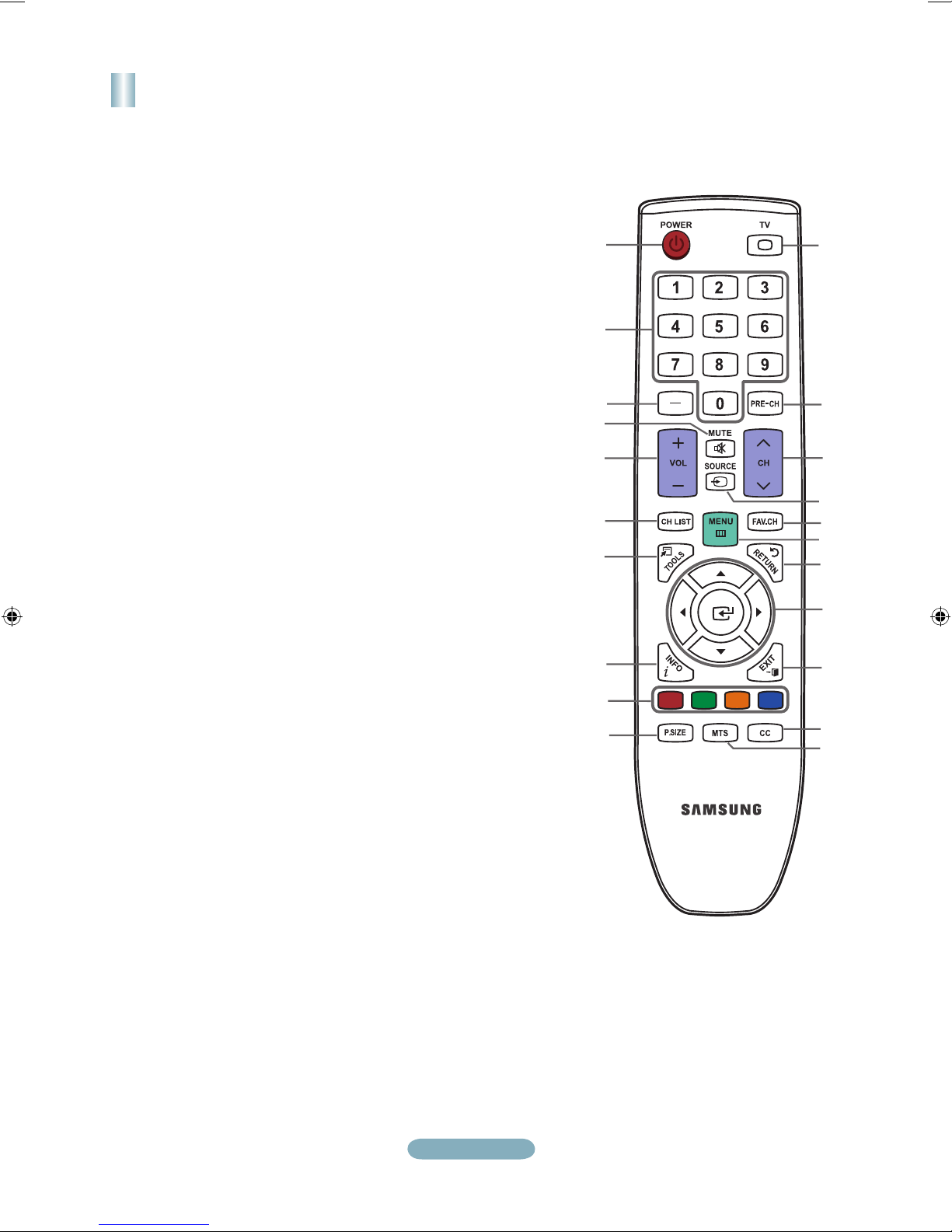

Remote Control
See “Remote Control” in the owner’s instructions for details.
1
POWER
Turns the TV on and off.
2
NUMERIC BUTTONS
Press to change the channel.
3 _
Press to select additional
channels (digital and analog)
being broadcast by the same
station. For example, to select
channel ‘54-3’, press ‘54’, then
press ‘_’ and ‘3’.
4
MUTE M
Press to temporarily cut off the
sound.
5
- VOL +
Press to increase or decrease
the volume.
6
CH LIST
Used to display Channel Lists
on the screen.
7
TOOLS
Use to quickly select frequently
used functions.
8
INFO
Press to display information on
the TV screen.
9
COLOR BUTTONS
Use these buttons in the
Channel list menus etc.
0
P.SIZE
Picture size selection.
!
TV
Selects the TV mode directly.
@
PRE.CH
Tunes to the previous channel.
# z
Press to change channels.
$
SOURCE
Press to display and select the
available video sources.
%
FAV.CH
Press to switch to your favorite
channels.
^
MENU
Displays the main on-screen
menu.
&
RETURN
Returns to the previous menu.
*
UP▲/DOWN▼/LEFT◄/
RIGHT►/ENTERE
Use to select on-screen menu
items and change menu values.
(
EXIT
Press to exit the menu.
)
CC
Controls the caption decoder.
a
MTS
Press to choose stereo, mono or
Separate Audio Program (SAP
broadcast).
1
!
@
#
$
%
^
&
*
(
)
a
2
3
4
5
6
7
8
9
0
Page 3
English-3

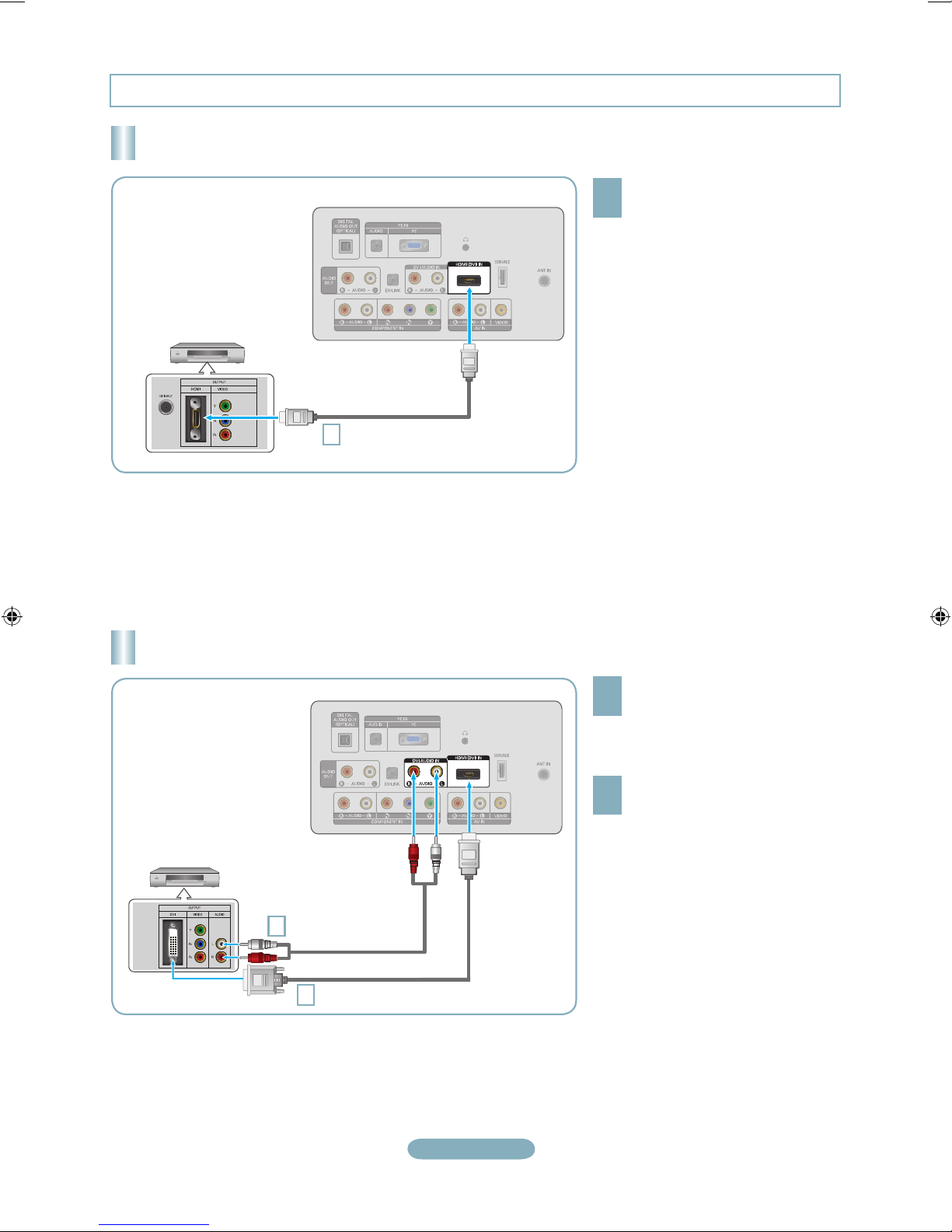

Connecting a DVD / Blu-ray player / Cable Box / Satellite receiver (Set-Top Box) via DVI
TV Rear Panel
1
DVI to HDMI Cable (Not supplied)
2
Audio Cable (Not supplied)
1
Connect a DVI to HDMI Cable or
DVI-HDMI Adapter between the HDMI
(DVI) IN jack on the TV and the DVI
jack on the DVD / Blu-ray player /
Cable Box / Satellite receiver (Set-Top
Box).
2
Connect Audio Cables between the
DVI AUDIO IN [R-AUDIO-L] jack on
the TV and the DVD / Blu-ray player /
Cable Box / Satellite receiver (Set-Top
Box).
Connecting a DVD / Blu-ray player / Cable Box / Satellite receiver (Set-Top Box) via HDMI
1
What is HDMI?
•
HDMI(High-Definition Multimedia
Interface), is an interface that enables the
transmission of digital audio and video
signals using a single cable.
•
The difference between HDMI and DVI
is that the HDMI device is smaller in
size and has the HDCP (High Bandwidth
Digital Copy Protection) coding feature
installed.
Connect an HDMI Cable between
the HDMI (DVI) IN jack on the TV
and the HDMI jack on the DVD
/ Blu-ray Player or Cable Box /
Satellite receiver (Set-Top Box).
DVD / Blu-ray player / Cable Box /
Satellite receiver (Set-Top Box)
Each DVD / Blu-ray player / Cable Box / Satellite receiver (Set-Top Box) has a different back panel configuration.
When connecting a DVD / Blu-ray player / Cable Box / Satellite receiver (Set-Top Box), match the color of the connection terminal to the cable.
➣
➣
Each DVD / Blu-ray player / Cable Box / Satellite receiver (Set-Top Box) has a different back panel configuration.
The TV may not output sound and pictures may be displayed with abnormal color when DVD / Blu-ray player / Cable Box / Satellite receiver
(Set-Top Box) supporting HDMI versions older than 1.3 are connected. When connecting an older HDMI cable and there is no sound, connect
the HDMI cable to the HDMI (DVI) IN jack and the audio cables to the DVI AUDIO IN [R-AUDIO-L] jacks on the back of the TV. If this happens,
contact the company that provided the DVD / Blu-ray player / Cable Box / Satellite receiver (Set-Top Box) to confirm the HDMI version, then
request an upgrade.
HDMI cables that are not 1.3 may cause annoying flicker or no screen display.
➣
➣
➣
DVD / Blu-ray player / Cable Box /
Satellite receiver (Set-Top Box)
TV Rear Panel
HDMI Cable (Not supplied)
1
Connections
Page 4
English-4

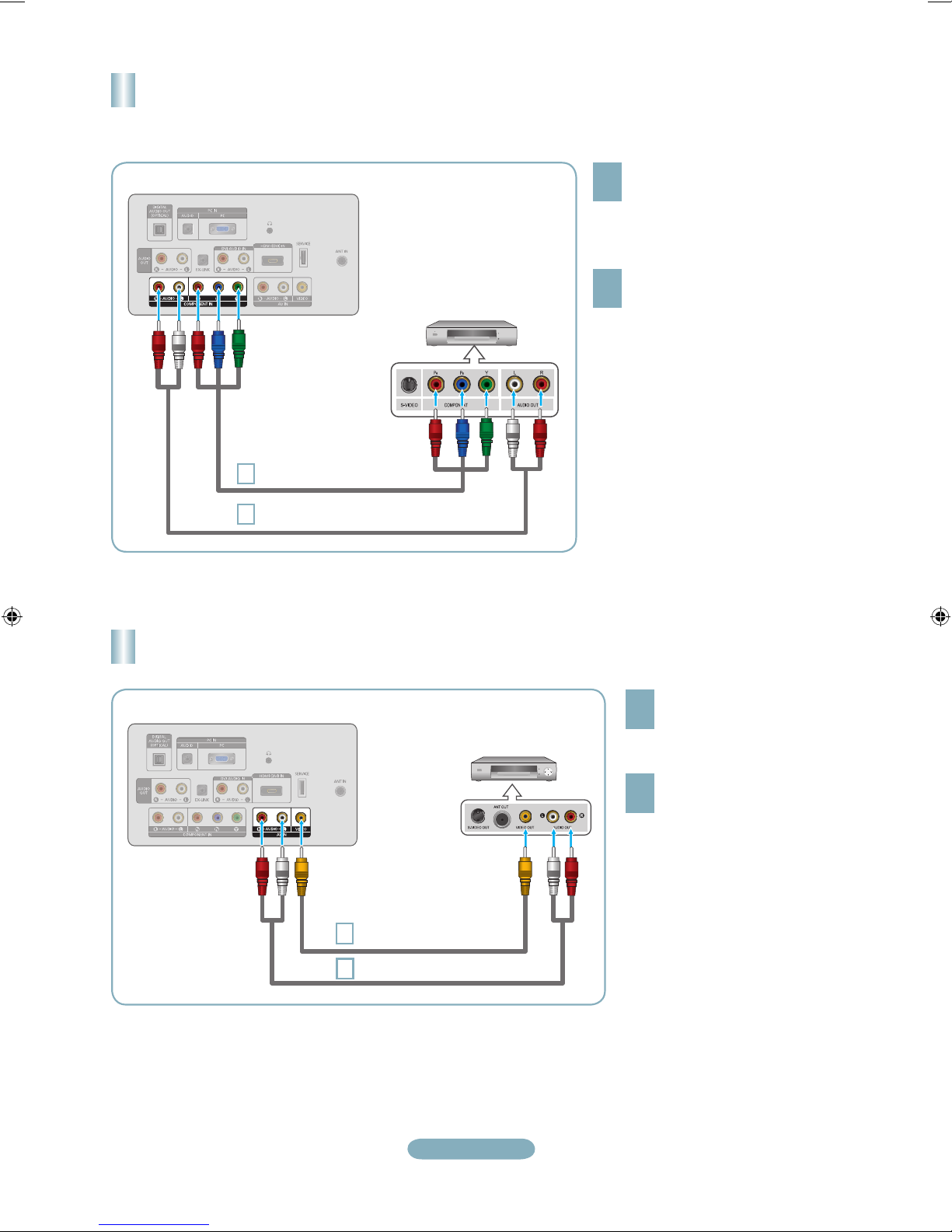

Connecting a DVD / Blu-ray player / Cable Box / Satellite receiver
(Set-Top Box) via Component cables
TV Rear Panel
1
Component Cable (Not supplied)
DVD / Blu-ray player / Cable Box /
Satellite receiver (Set-Top Box)
2
Audio Cable (Not supplied)
1
Connect a Component Cable between
the COMPONENT IN [Y, PB, PR] jacks
on the TV and the COMPONENT [Y,
PB, PR] jacks on the DVD / Blu-ray
player / Cable Box / Satellite receiver
(Set-Top Box).
2
Connect Audio Cables between the
COMPONENT IN [R-AUDIO-L] jacks
on the TV and the AUDIO OUT jacks
on the DVD / Blu-ray player / Cable
Box / Satellite receiver (Set-Top Box).
Component video separates the video into
Y (Luminance (brightness)), Pb (Blue) and
Pr (Red) for enhanced video quality. Be sure
to match the component video and audio
connections. For example, if connecting a
Component video cable to COMPONENT IN,
connect the audio cable to COMPONENT IN
also.
Each DVD / Blu-ray player / Cable Box /
Satellite receiver (Set-Top Box) has a different
back panel configuration.
When connecting a DVD / Blu-ray player /
Cable Box / Satellite receiver (Set-Top Box),
match the color of the connection terminal to
the cable.
➣
➣
➣
Connecting a VCR
If you have a ‘mono’ (non-stereo) VCR,
use a Y-connector (not supplied) to
connect to the right and left audio input
jacks of the TV. Alternatively, connect
the cable to the ‘R’ jack. If your VCR is
stereo, you must connect two cables.
Each VCR has a different back
panel configuration.
When connecting a VCR, match
the color of the connection
terminal to the cable.
➣
➣
➣
TV Rear Panel
2
Audio Cable (Not supplied)
VCR Rear Panel
1
Video Cable (Not supplied)
2
Connect Audio Cables between
the AV IN [R-AUDIO-L] jacks
on the TV and the AUDIO OUT
jacks on the VCR.
1
Connect a Video Cable
between the AV IN [VIDEO]
jack on the TV and the VIDEO
OUT jack on the VCR.
Page 5
English-5

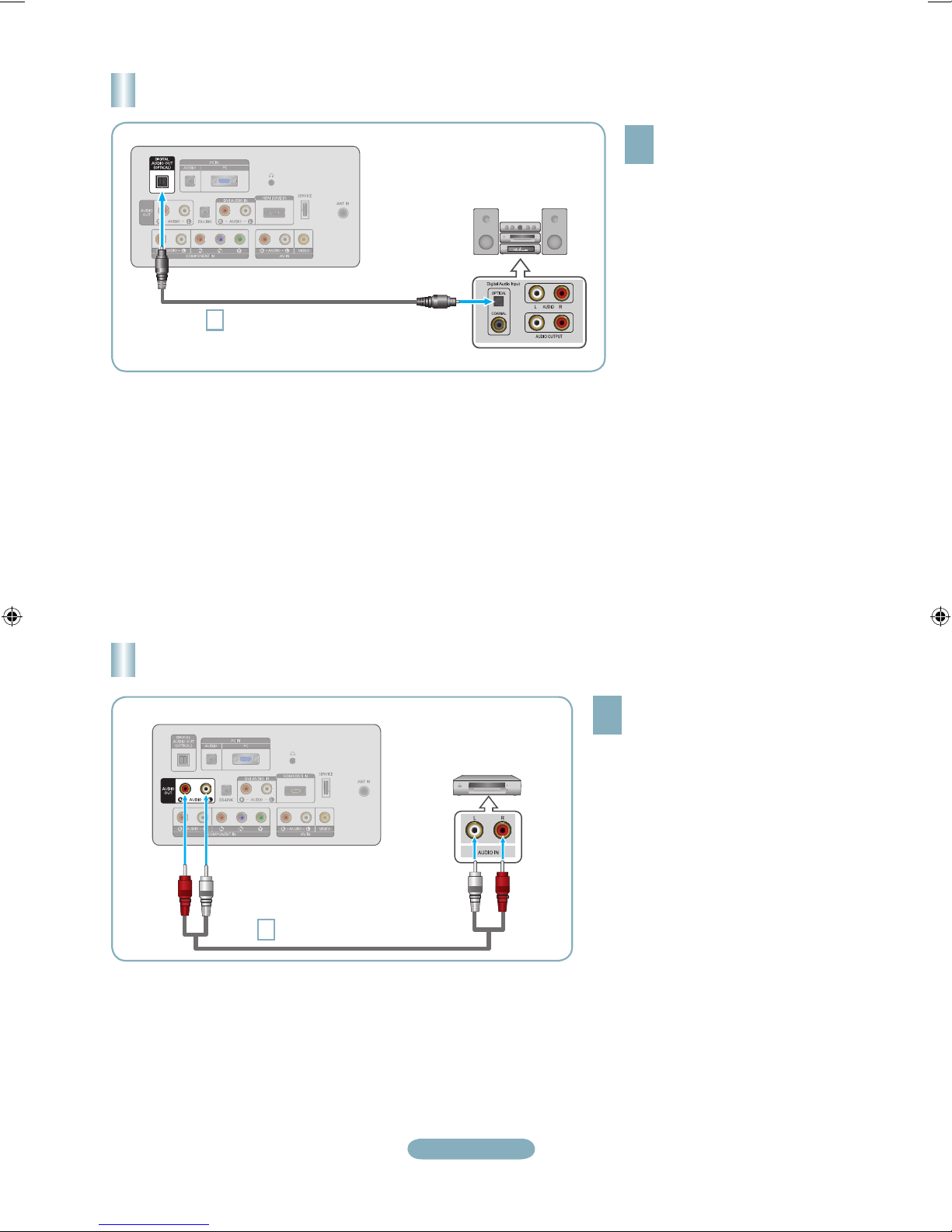

Connecting a Digital Audio System
TV Rear Panel
1
Optical Cable (Not supplied)
Digital Audio System
1
Connect an Optical Cable
between the DIGITAL AUDIO
OUT (OPTICAL) jacks on the
TV and the Digital Audio Input
jacks on the Digital Audio
System.
When a Digital Audio System is connected to the DIGITAL AUDIO OUT (OPTICAL) jack: Decrease the volume of the TV and
adjust the volume level with the system’s volume control.
5.1CH audio is possible when the TV is connected to an external device supporting 5.1CH.
Each Digital Audio System has a different back panel configuration.
When the Home Theater receiver is set to On, you can hear sound output from the TV’s Optical jack. When the TV is displaying
a DTV(air) signal, the TV will send out 5.1 channel sound to the Home theater receiver. When the source is a digital component
such as a DVD / Blu-ray player / Cable Box / Satellite receiver (Set-Top Box) and is connected to the TV via HDMI, only 2
channel sound will be heard from the Home Theater receiver. If you want to hear 5.1 channel audio, connect the digital audio
out jack on DVD / Blu-ray player / Cable Box / Satellite receiver (Set-Top Box) directly to an Amplifier or Home Theater, not the
TV.
➣
➣
➣
➣
Connecting an Amplifier / DVD Home Theater
TV Rear Panel
1
Audio Cable (Not supplied)
Amplifier/DVD Home Theater
1
Connect Audio Cables between the
AUDIO OUT [R-AUDIO-L] jacks on
the TV and Audio Input jacks on the
Amplifier / DVD Home Theater.
When an audio amplifier is connected
to the AUDIO OUT [R-AUDIO-L]
jacks: Decrease the volume of the TV
and adjust the volume level with the
Amplifier’s volume control.
Each Amplifier/DVD Home Theater has
a different back panel configuration.
When connecting an Amplifier/DVD
Home Theater, match the color of the
connection terminal to the cable.
➣
➣
➣
Page 6
English-6
Using a Video Cable

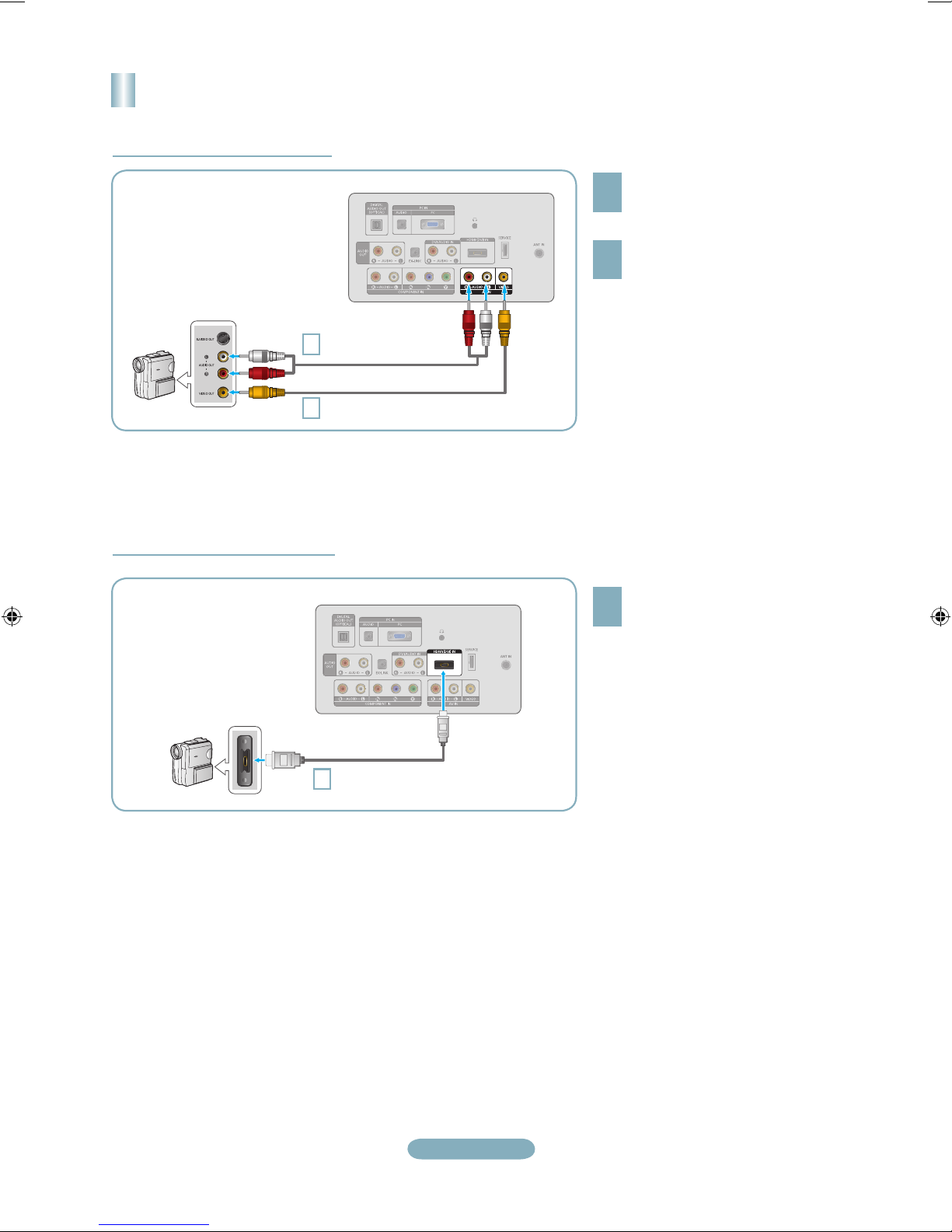

Connecting a Camcorder
1
Connect a Video Cable between the
AV IN [VIDEO] jack on the TV and
the VIDEO OUT jack on the camcorder.
Camcorder
TV Side Panel
Using an HDMI Cable
1
Connect an HDMI Cable between
the HDMI (DVI) IN jack on the TV
and the HDMI OUT jack on the
camcorder.
HD Camcorder
TV Rear Panel
1
HDMI Cable (Not supplied)
2
Audio Cable (Not supplied)
1
Video Cable (Not supplied
2
Connect Audio Cables between the
AV IN [R-AUDIO-L] jacks on the TV
and the AUDIO OUT jacks on the
camcorder.
Each Camcorder has a different back panel configuration.
When connecting a Camcorder, match the color of the connection terminal to the cable.
➣
➣
Page 7
English-7

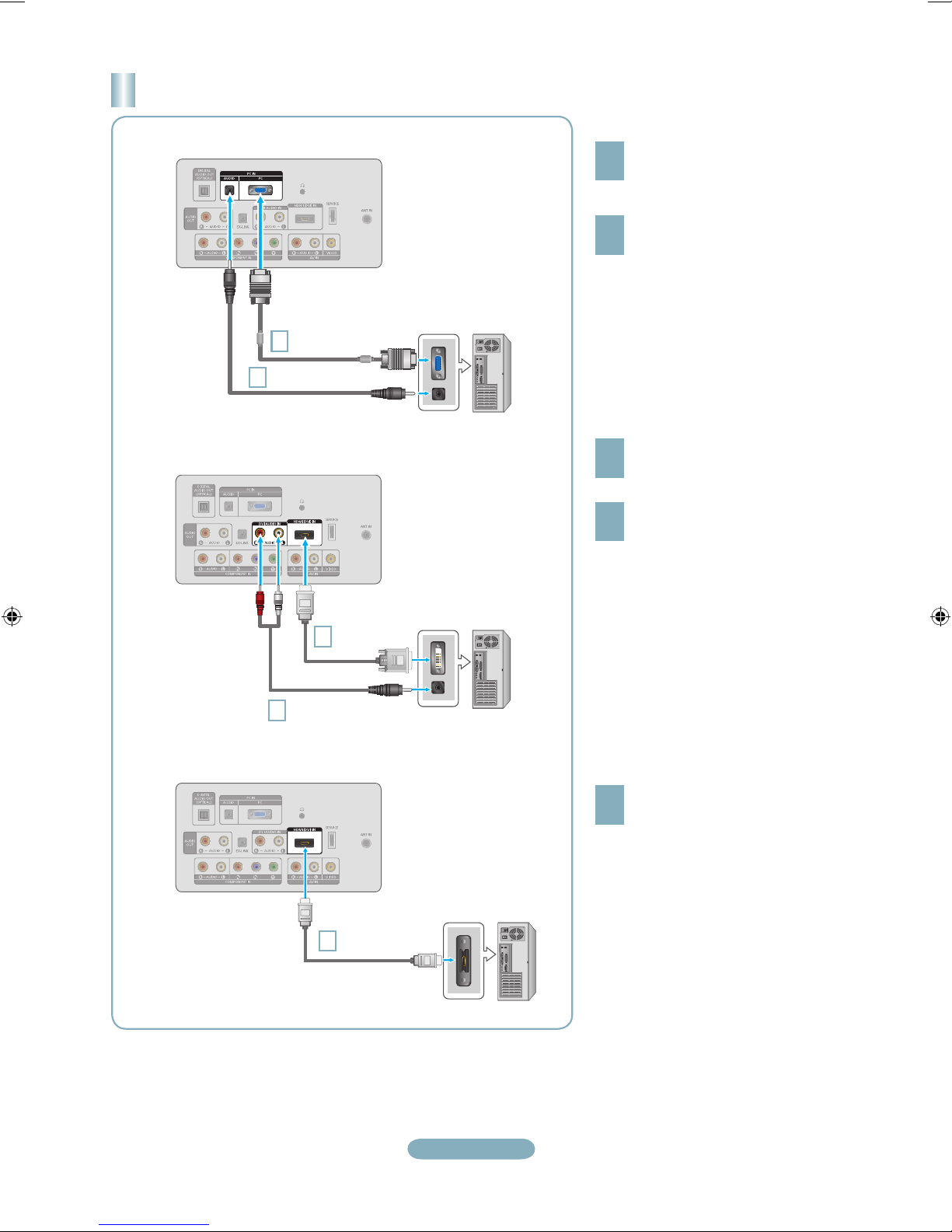

Connecting a PC
TV Rear Panel
1
D-Sub Cable
(Not supplied)
PC
2
PC Audio Cable
(Not supplied)
1
Connect an HDMI/DVI cable
between the HDMI (DVI) IN jack on
the TV and the PC output jack on
your computer.
2
Connect a 3.5 mm Stereo miniplug
/ 2RCA Cable between the DVI
AUDIO IN [R-AUDIO-L] jack on the
TV and the Audio Out jack of the
sound card on your computer.
Using an HDMI/DVI Cable
Using a D-Sub Cable
TV Rear Panel
PC
1
HDMI/DVI Cable
(Not supplied)
2
3.5 mm Stereo mini-plug/
2RCA Cable (Not supplied)
Using an HDMI/DVI Cable
1
Connect a D-Sub Cable between
PC IN [PC] connector on the TV
and the PC output connector on
your computer.
2
Connect a PC Audio Cable
between the PC IN [AUDIO] jack
on the TV and the Audio Out jack of
the sound card on your computer.
Using a D-Sub Cable
When connecting a PC, match the
color of the connection terminal to the
cable.
➣
1
Connect an HDMI cable between
the HDMI (DVI) IN jack on the TV
and the PC output jack on your
computer.
Using an HDMI Cable
Each PC has a different back panel
configuration.
➣
TV Rear Panel
Using an HDMI Cable
1
HDMI Cable
(Not supplied)
PC
Page 8
English-8
Turning the TV On and Off
Press the POWER button on the remote control.
You can also use the POWER button on the TV.
1
2
With the power on, press the MENU button.
The main menu appears on the screen.
The menu’s left side has icons: Picture, Sound,
Channel, Setup, Input, Support.
Press the ▲ or ▼ button to select one of the icons.
Then press the ENTERE button to access the
icon’s sub-menu. Press the EXIT button to exit.
The on-screen menus disappear from the
screen after about one minute.
➣

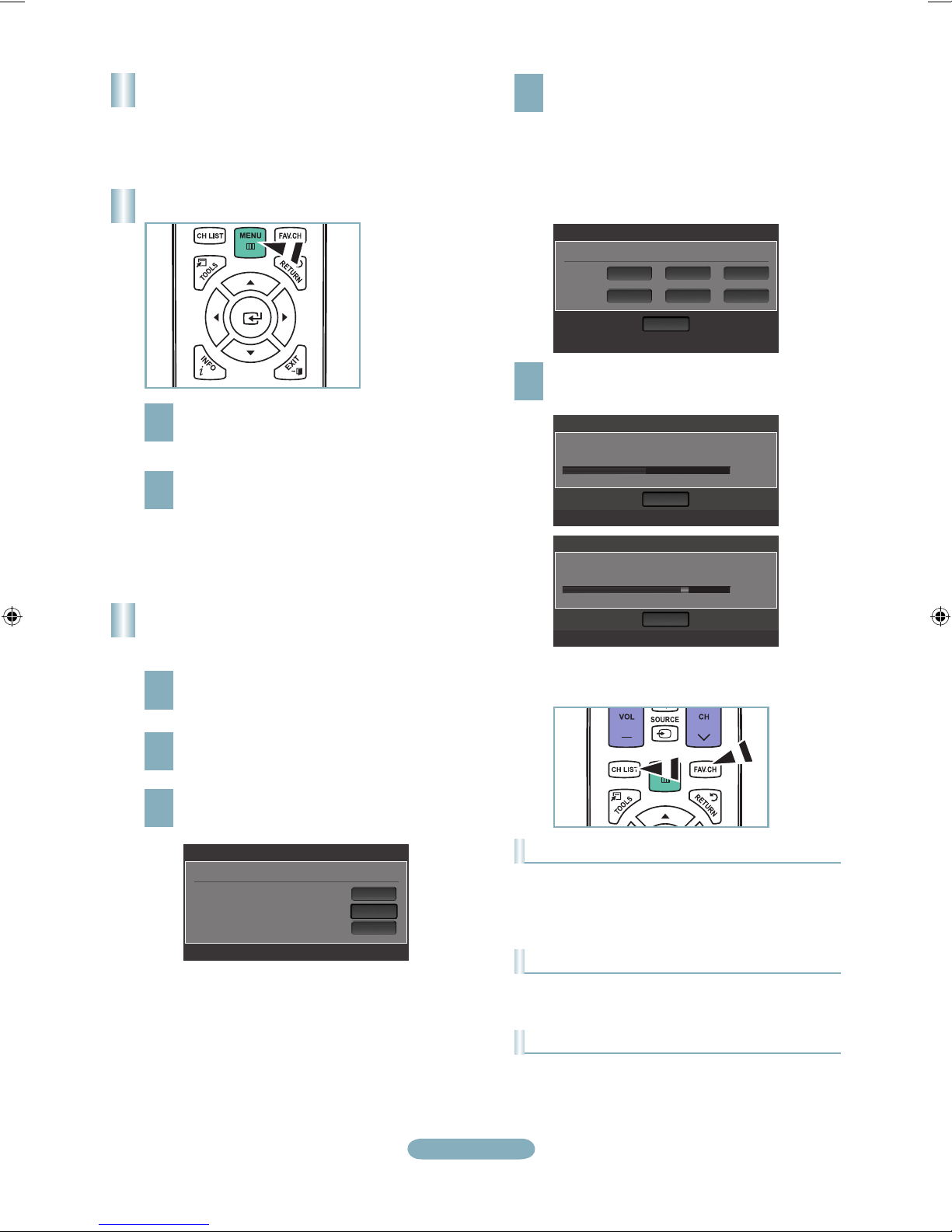

Storing Channels in Memory
(Automatic Method)
1
Press the MENU button to display the menu.
Press the ▲ or ▼ button to select “Channel”, then
press the ENTERE button.
2
Press the ▲ or ▼ button to select “Auto Program”,
then press the ENTERE button.
3
Press the ▲ or ▼ button to select the antenna
connection, then press the ENTERE button.
4
When selecting the Cable TV system: Press the
ENTERE button to start the auto program.
Press the ▲,▼, ◄ or ► to select the correct analog
signal cable system source among “STD”, “HRC”,
and “IRC”. Press the ▲ or ▼ button to select “Start”,
then press the ENTERE button. If you have Digital
cable TV, select the cable system signal source for
both Analog and Digital.
Viewing the Menus
5
The TV begins memorizing all available stations.
Press the EXIT button to exit.
To Stop the Auto Program Function
Press the MENU button while the Auto Program function is
being executed. You can also press the ENTERE button
to stop the setup.
Checking to see if Channels were Stored in Memory
Press the CH button. Only the channels stored in memory
will be selected (in order).
Selecting the antennas
• Air: “Air” antenna signal.
• Cable: “Cable” antenna signal.
• Auto: “Air” and “Cable” antenna signals.
After all the available channels are stored, it
starts to remove scrambled channels. The Auto
program menu then reappears.
➣
U Move E Enter m Skip
Auto Program
Select the Antenna source to memorize.
Air
Cable
Auto
Start
Start
Start
Auto Program
Selects the cable system.
Analog
Digital
HRC IRC
HRC IRCSTD
Start
STD
U Move E Enter m Skip
Auto Program
Auto Program in Progress.
Stop
Cable 38
50%
DTV Cable : 12 Cable : 32
E Enter m Skip
Auto Program
Removing scrambled channel.
Stop
DTV Cable 41
77%
DTV Cable : 16 Cable : 45
E Enter m Skip
Page 9
English-9

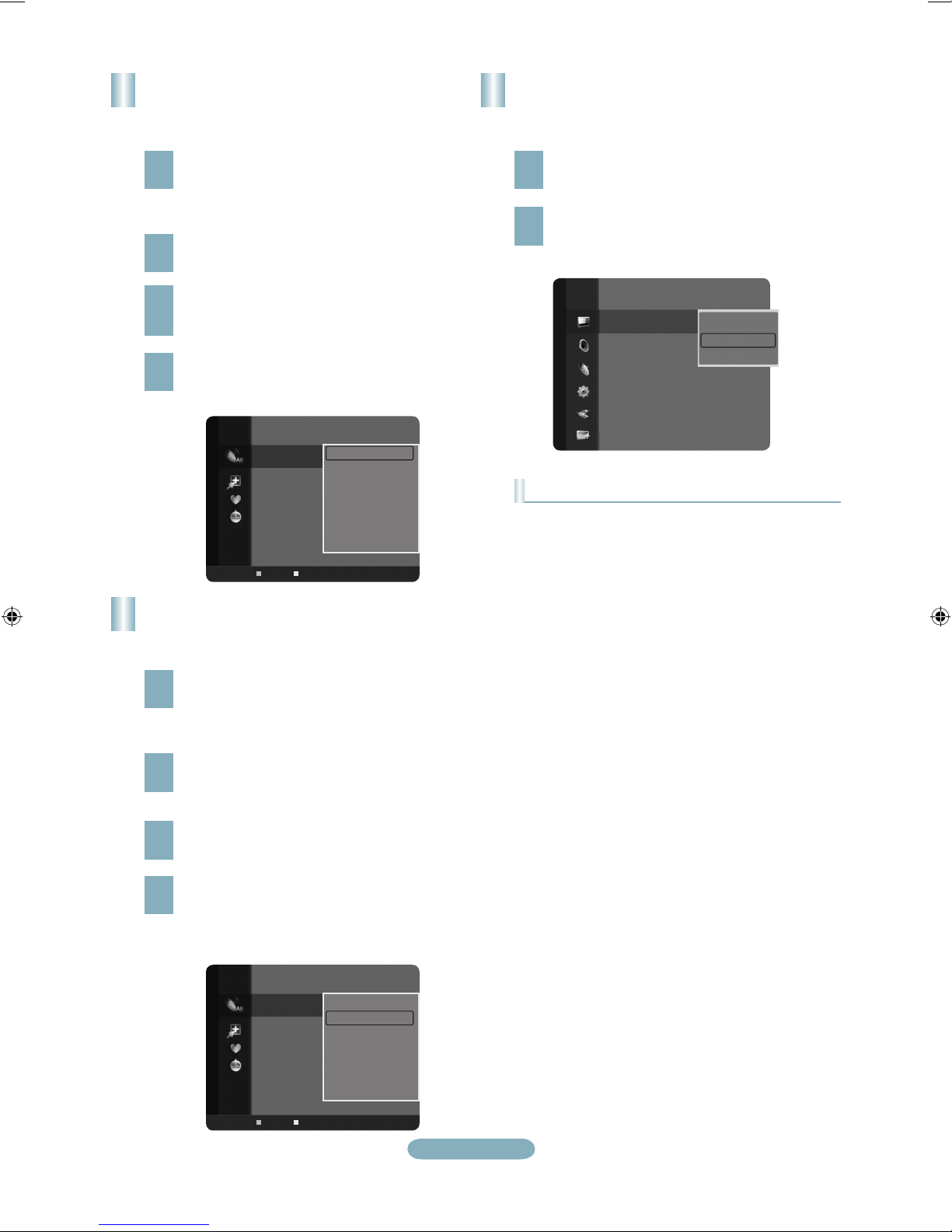

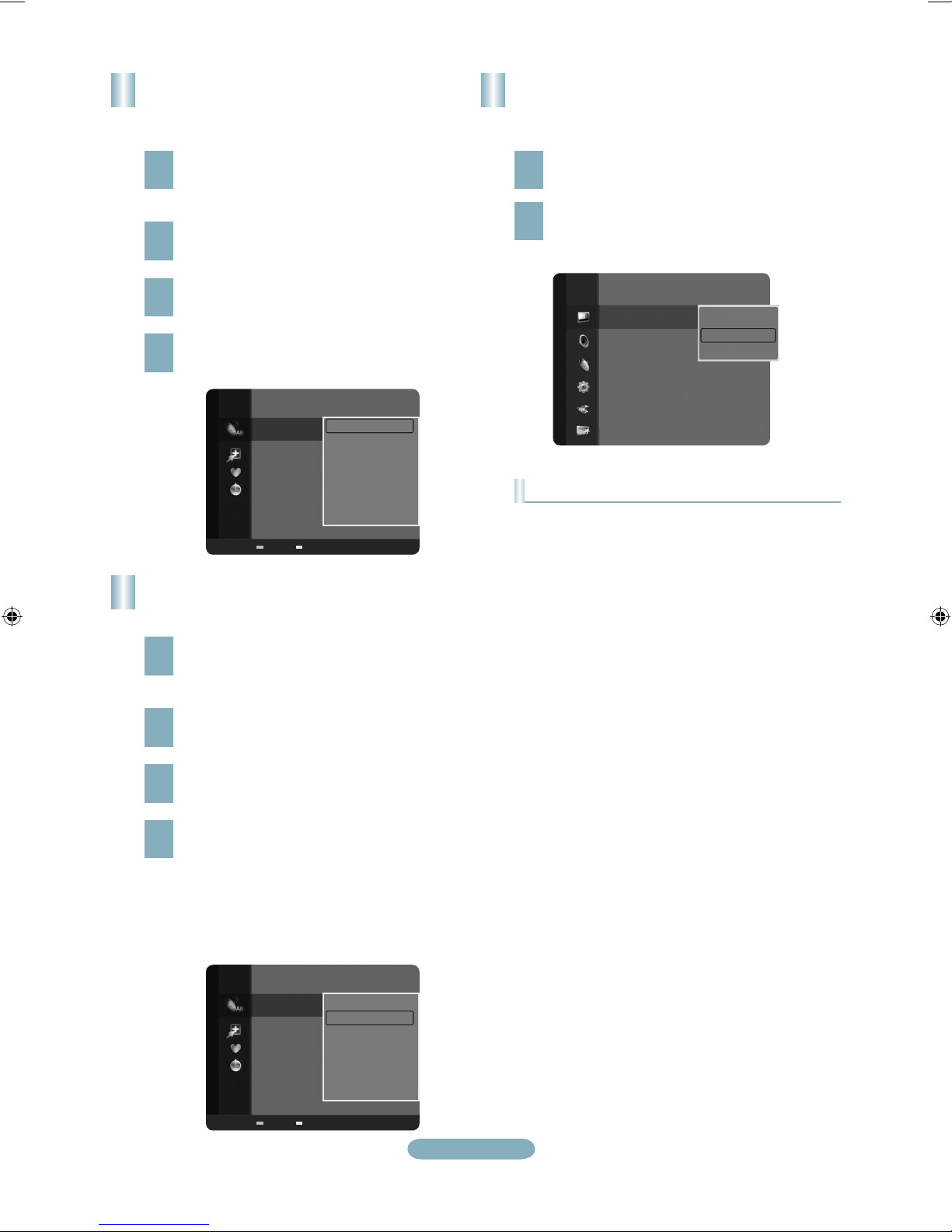

Setting the Channel List
You can delete or add a channel to display the channels
you want.
1
Press the MENU button. Press the ▲ or ▼ button to
select “Channel”, then press the ENTERE button.
Press the ▲ or ▼ button to select “Channel List”,
then press the ENTERE button.
2
Press the ◄ button to select “Added Channels”.
Press the ▲ or ▼ button to select “All Channels”.
Press the ENTERE button.
3
Press the ▲ or ▼ button to select a channel to
delete, then press the TOOLS button. Press the
ENTERE button to select “Delete”.
4
Press the ▲ or ▼ button to select a channel to add,
then press the TOOLS button. Press the ENTERE
button and the channel is added.
Changing the Picture Standard
You can select the type of picture which best corresponds
to your viewing requirements.
1
Press the MENU button to display the menu.
Press the ENTERE button, to select “Picture”.
2
Press the ENTERE button to select “Mode”.
Press the ▲ or ▼ button to select “Dynamic”,
“Standard” or “Movie”.
Press the ENTERE button.
Picture Mode
• Dynamic: Selects the picture for high-definition in a bright
room.
•
Standard: Selects the picture for the optimum display in a
normal environment.
•
Movie: Selects the picture for viewing movies in a dark
room.
Setting Your Favorite Channels
You can set channels you watch frequently as favorites.
1
Press the MENU button. Press the ▲ or ▼ button to
select “Channel”, then press the ENTERE button.
Press the ▲ or ▼ button to select “Channel List”,
then press the ENTERE button.
2
Press the ◄ button to select “Added Channels”.
Press the ▲ or ▼ button to select “All Channels”.
Press the ENTERE button.
3
Press the ▲ or ▼ button to select a channel as a
favorite channel. Press the TOOLS button.
4
Press the ▲ or ▼ button to select “Add to Favorite”,
then press the ENTERE button. The “♥” symbol
will be displayed and the channel will be set as a
favorite.
The "♥" symbol will be displayed and the
channel will be set as a favorite.
All favorite channels will be shown in the
"Favorite" menu.
➣
➣
2 Air
4 Air
4-2 ♥ TV #8
8 Air
13 Air
13-1 ♥ TV #3
Alice’s Adventures in Wonderland
All Channels
Delete
Add to Favorite
Timer Viewing
Channel Name Edit
Select All
Auto Program
Air
Zoom Select T Tools
2 Air
4 Air
4-2 ♥ TV #8
8 Air
13 Air
13-1 ♥ TV #3
Alice’s Adventures in Wonderland
All Channels
Delete
Add to Favorite
Timer Viewing
Channel Name Edit
Select All
Auto Program
Air
Zoom Select T Tools
Mode
:
Standard
►
Backlight : 7
Contrast : 95
Brightness : 45
Sharpness : 50
Color : 50
Tint (G/R) : G50/R50
Dynamic
Standard
Movie
Page 10
English-10
Mode : Standard
Backlight : 8
►
Contrast : 95
Brightness : 45
Sharpness : 50
Color : 50
Tint (G/R) : G50/R50
Advanced Settings
Picture Option
8Backlight
Enter Return
AdjustMove

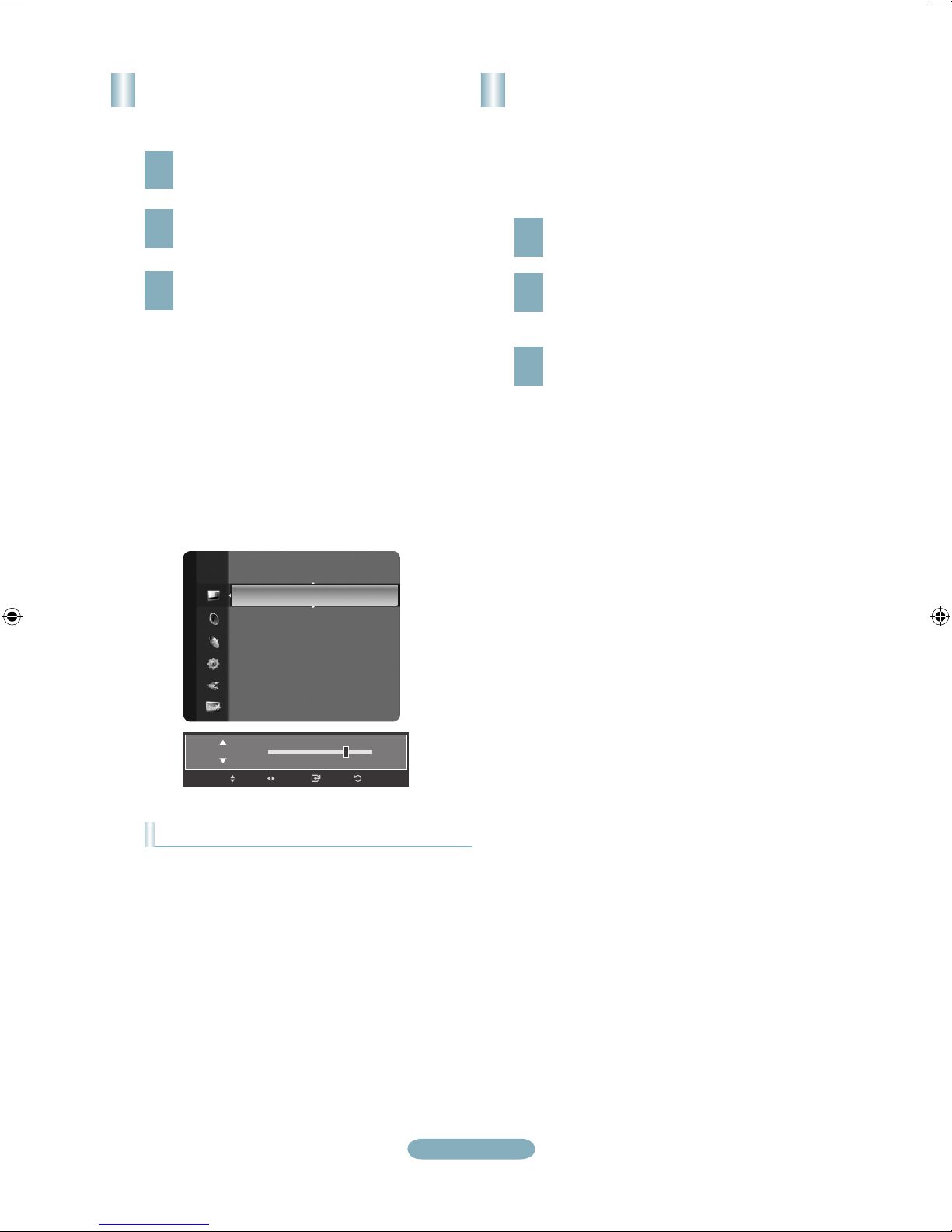

Customizing the Picture Settings
Your television has several setting options that allow you to
control the picture quality.
1
To select the desired picture mode, follow the
“Changing the Picture Standard” instructions
numbers 1 and 2.
2
Press the ▲ or ▼ button to select “Backlight”,
“Contrast”, “Brightness”, “Sharpness”, “Color” or
“Tint(G/R)”, then press the ENTERE button.
3
Press the ◄ or ► button to decrease or increase
the value of a particular item. Press the EXIT button
to exit.
When you make changes to “Backlight”,
“Contrast”, “Brightness”, “Sharpness”, “Color”
or “Tint (G/R)”, the OSD will be adjusted
accordingly.
In PC mode, you can only make changes to
“Backlight”, “Contrast” and “Brightness”.
Settings can be adjusted and stored for each
external device you have connected to an input
of the TV.
The energy consumed during use can be
significantly reduced if the brightness level of
the picture is lowered, which will reduce the
overall running cost.
➣
➣
➣
➣
Picture Adjustment
• Backlight: Adjusts the brightness of LCD back light.
•
Contrast: Adjusts the contrast level of the picture.
•
Brightness: Adjusts the brightness level of the picture.
•
Sharpness: Adjusts the edge definition of the picture.
•
Color: Adjusts color saturation of the picture.
•
Tint(G/R): Adjusts the color tint of the picture.
Setting the Screen Size
Occasionally, you may want to change the size of the
image on your screen. Your TV comes with six screen size
options, each designed to work best with specific types of
video input. Your cable box or satellite receiver may have
its own set of screen sizes as well. In general, though, you
should view the TV in 16:9 mode as much as possible.
1
To select the desired picture mode, follow the
“Changing the Picture Standard” instructions
number 1.
2
Press the ▲ or ▼ button to select “Picture Options”,
then press the ENTERE button. Press the ▲ or
▼ button to select “Size”, then press the ENTERE
button.
3
Press the ▲ or ▼ button to select the screen format
you want. Press the ENTERE button.
Press the EXIT button to exit.
• 16:9
: Sets the picture to 16:9 wide mode.
• Zoom1: Magnifies the size of the picture on the screen.
• Zoom2
: Magnifies the size of the picture more than
“Zoom1”.
•
Wide Fit: Enlarges the aspect ratio of the picture to fit the
entire screen.
• 4:3: Sets the picture to 4:3 normal mode.
•
Screen Fit: Use the function to see the full image without
any cutoff when HDMI (720p/1080i), Component (1080i)
or DTV (1080i) signals are input.
Page 11
English-11

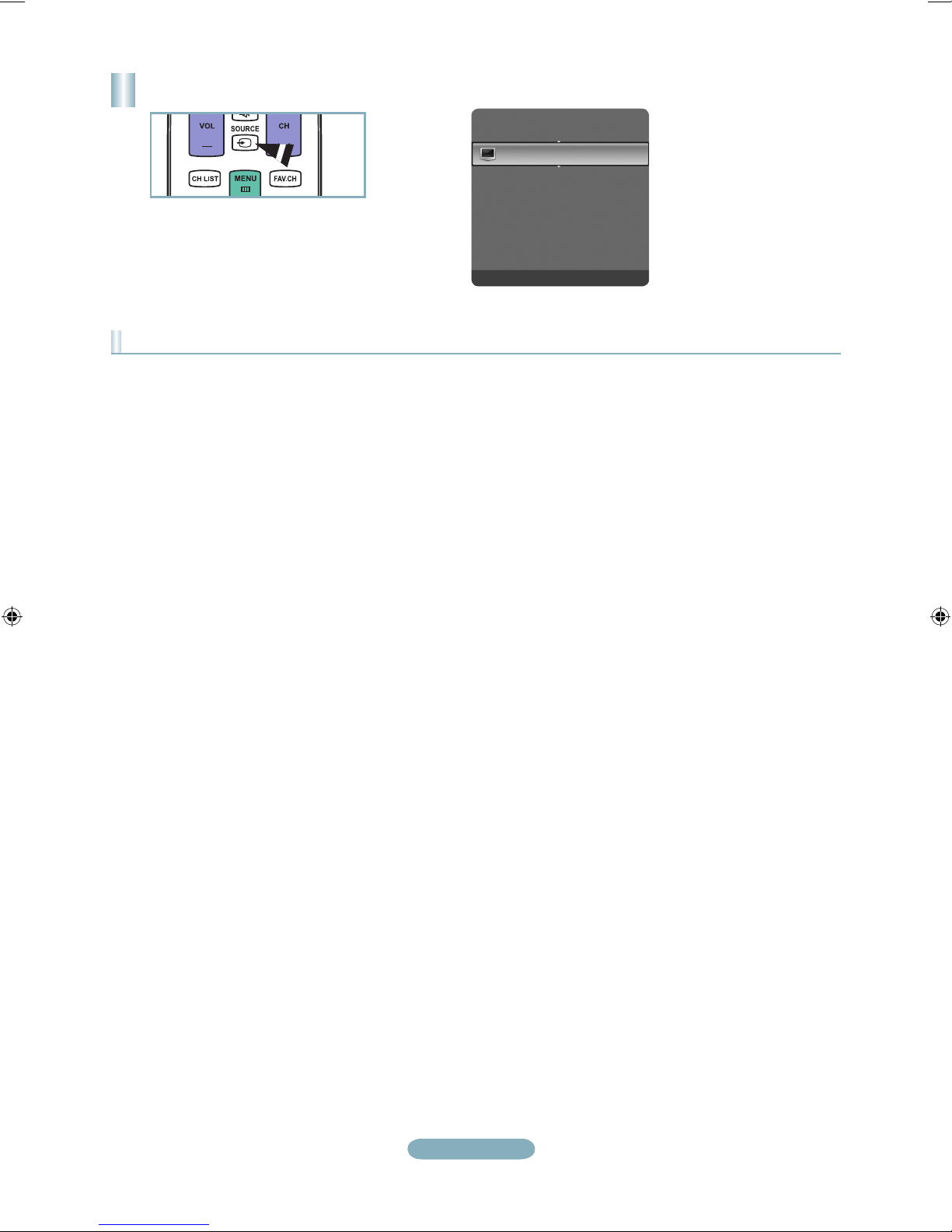

To Select the Source
TV
AV ---Component ---PC ---HDMI/DVI ----
T Tools
Press the SOURCE button on the Remote Control
You can select the TV mode or an input source connected to the TV set. Use this button to choose an input source that you would like
to watch.
Available signal sources: TV / AV / Component / PC / HDMI/DVI
You can choose only those external devices that are connected to the TV. In the “Source List”, connected inputs will be
highlighted and sorted to the top. Inputs that are not connected will be sorted to the bottom.
TOOLS (Tools): Displays the Edit Name and Information menus.
➣
➣
➣
Page 12
English-12
Troubleshooting
If the TV seems to have a problem, first try this list of possible problems and solutions. If none of these troubleshooting tips apply,
please visit Samsung.com or contact the Samsung call center at 1-800-SAMSUNG (726-7864).
Problem Possible Solution
Poor picture Try another channel. / Adjust the antenna. / Check all wire connections.
Poor sound quality. Try another channel. / Adjust the antenna.
No picture or sound. Try another channel. / Press the SOURCE button. /
Make sure the TV is plugged in. / Check the antenna connections.
No sound or sound is too low at maximum
volume.
First, check the volume of units connected to your TV (digital broadcasting
receiver, DVD, cable broadcasting receiver, VCR, etc.). Then, adjust the TV
volume accordingly.
Picture rolls vertically. Check all wire connections.
There is a problem with the picture Run the Picture test in the Self diagnostic menu.
There is a problem with the sound Run the Sound test in the Self diagnostic menu.
The TV operates erratically. Unplug the TV for 30 seconds, then try operating it again.
The TV won’t turn on. Make sure the wall outlet is working.
Remote control malfunctions Replace the remote control batteries.
Clean the upper edge of the remote control (transmission window).
Check the battery terminals.
‘Check signal cable’ message. Ensure that the signal cable is rmly connected to the PC source.
‘Not Supported Mode’ message. Check the maximum resolution and connected device’s Video frequency.
Compare these values with the data in the Display Modes.
Digital broadcasting screen problem. Please check the digital signal strength and input antenna.
The image is too light or too dark. Adjust the Brightness and Contrast. / Adjust the Fine tuning.
Black bars on the screen. Make sure the broadcast you’re receiving is High Denition (HD).
HD channels sometimes broadcast Standard Denition (SD) programming, which
can cause black bars.
Set your cable/satellite box to stretch or widescreen mode to eliminate the bars.
Picture has a Red/Green or Pink tint. Make sure the Component cables are connected to the correct jacks.
Closed Captioning not working. If you are using a Cable/Satellite box, you must set Closed Captioning on the box,
not your TV.
Snowy picture. Your cable box may need a rmware upgrade. Please contact your Cable
company.
Ghosting on picture This is sometimes caused by compatibility issues with your cable box.
Try connecting Component cables instead.
Horizontal bars appear to icker, jitter or
shimmer on the image.
Adjust the Coarse tuning and then adjust the Fine tuning.
Vertical bars appear to icker, jitter or
shimmer on the image.
Adjust the Coarse tuning and then adjust the Fine tuning.
Screen is black and power indicator light
blinks steadily.
On your computer check: Power, Signal Cable.
The TV is using its power management system.
Move the computer's mouse or press any key on the keyboard.
Image is not centered on the screen. Adjust the horizontal and vertical position.
The screen position must be adjusted on the output source (i.e. STB) with a
digital signal.
The picture appears distorted in the
corner of the screen.
If “Screen Fit” is selected with some external devices, the picture may appear
distorted in the corner of the screen. This symptom is caused by the external
devices, not TV.
The 'Resets all settings to the default
values' message appears.
This appears when you press and hold the EXIT button for a while. The product
settings are reset to the factory defaults.
Page 13
Français-13
1-800-SAMSUNG (7267864)
Samsung Electronics America, Inc.
105 Challenger Road Ridgefield Park, NJ 07660-0511
Samsung Electronics Canada Inc., Customer Service
55 Standish Court Mississauga, Ontario L5R 4B2
Pour enregistrer ce produit, veuillez SVP aller à :
www.samsung.com/register.
LN19B650/LN22B650

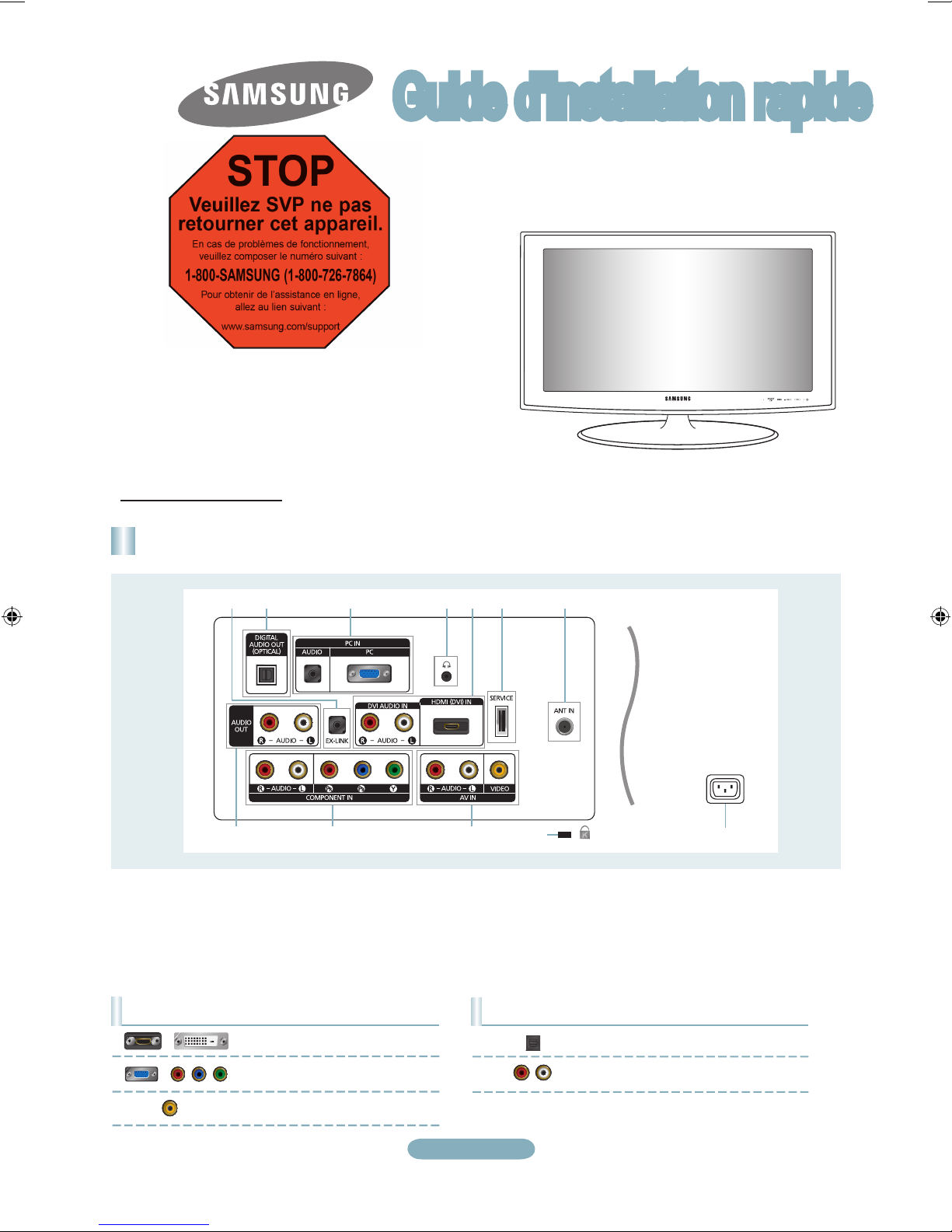

Panneau arrière
9
80!@
21 3 4 5 6 7
1 EX-LINK
2 DIGITAL AUDIO OUT (OPTICAL)
3 PC IN [PC] / [AUDIO]
4 H (ÉCOUTEURS)
5 HDMI (DVI) IN /
DVI AUDIO IN [R-AUDIO-L]
6 SERVICE
7 ANT IN
8 PUISSANCE CONSOMMÉE
9 VERROU KENSINGTON
0 AV IN
! COMPONENT IN
@ AUDIO OUT [R-AUDIO-L]
Guide d'installation rapide
STOP
Veuillez SVP ne pas
retourner cet appareil.
En cas de problèmes de fonctionnement,
veuillez composer le numéro suivant :
1-800-SAMSUNG (1-800-726-7864)
Pour obtenir de l’assistance en ligne,
allez au lien suivant :
www.samsung.com/support
Centre d’appel – heures de service (du lundi au dimanche, de 9 h à 12 h (HNE)
Sortie audio – tableau comparatif des performances
OPTICAL (numérique)
AUDIO (analogique)
La meilleure
Normale
Entrée vidéo – tableau comparatif des performances
HDMI/DVI
PC/COMPONENT
VIDÉO
La meilleure
Excellente
Normale
/
/
Page 14
Français-14
Télécommande
Reportez-vous à la section "Télécommande" du guide de l’utilisateur pour plus de détails.
1
POWER
Permet de mettre le téléviseur
sous tension et hors tension.
2
TOUCHES NUMÉRIQUES
Ces touches servent à changer
de canal.
3 _
Appuyer sur cette touche
pour sélectionner des canaux
supplémentaires (numériques)
diffusées par la même station.
Par exemple, pour sélectionner
le canal ‘54-3’, appuyez sur ‘54’,
puis sur _ et ‘3’.
4
MUTE M
Appuyez sur cette touche pour
couper le son temporairement.
5
- VOL +
Appuyez sur cette touche pour
augmenter ou réduire le volume.
6
CH LIST
Sert à afficher la liste des
canaux à l'écran.
7
TOOLS
Sert à sélectionner rapidement
les fonctions fréquemment
utilisées.
8
INFO
Appuyer sur cette touche pour
afficher de l'information à l'écran.
9
TOUCHES DE COULEUR
Utiliser ces touches dans les
menus de liste de canaux, etc.
0
P.SIZE
Permet de choisir le format de
l'image.
!
TV
Permet de sélectionner
directement le mode TV.
@
PRE.CH
Permet de revenir au canal
écouté précédemment.
# z
Appuyez sur cette touche pour
changer de canal.
$
SOURCE
Appuyez sur cette touche pour
afficher et choisir les sources
vidéo disponibles.
%
FAV.CH
Appuyez sur cette touche pour
naviguer entre les canaux
favoris.
^
MENU
Affiche le menu à l’écran principal.
&
RETURN
Permet de retourner au menu
précédent.
*
HAUT▲/BAS▼/
GAUCHE◄/DROIT►/
ENTERE
Sert à sélectionner des articles
de menus affichés et à modifier
les valeurs des menus.
(
EXIT
Appuyez sur cette touche pour
quitter un menu.
)
CC
Appuyez sur cette touche pour
régler la fonction de soustitrage.
a
MTS
Appuyez sur cette touche pour
choisir entre les modes stéréo,
mono ou diffusion SAP (seconde
piste audio).
1
!
@
#
$
%
^
&
*
(
)
a
2
3
4
5
6
7
8
9
0
Page 15
Français-15
Branchement d’un lecteur DVD / Blu-ray / câblosélecteur ou récepteur satellite (boîtier décodeur) via DVI
Panneau arrière du téléviseur
1
Câble DVI vers HDMI (non fourni)
2
Câble audio (non fourni)
1
Branchez un câble DVI vers HDMI
ou un adaptateur DVI-HDMI entre la
prise HDMI (DVI) IN du téléviseur et
la prise DVI du lecteur DVD / Blu-ray,
du câblosélecteur ou du récepteur
satellite (boîtier décodeur).
2
Branchez les câbles audio entre la
prise DVI AUDIO IN [R-AUDIO-L] du
téléviseur et le lecteur DVD / Blu-ray, le
câblosélecteur ou le récepteur satellite
(boîtier décodeur).
Branchement d’un lecteur DVD / Blu-ray / câblosélecteur ou récepteur satellite (boîtier décodeur) via HDMI
1
Qu'est-ce que le mode HDMI?
•
HDMI ou (High-Definition Multimedia
Interface) est une interface permettant
la transmission de signaux numériques
audio et vidéo à l'aide d'un seul câble.
•
La différence entre les interfaces HDMI
et DVI réside dans le fait qu'un appareil
HDMI est plus petit et qu'il est doté du
composant de codage HDCP (protection
contre la copie numérique à large bande
passante).
Branchez un câble HDMI entre la
prise HDMI (DVI) IN du téléviseur
et la prise HDMI du lecteur
DVD / Blu-ray / câblosélecteur
ou récepteur satellite (boîtier
décodeur).
Panneau arrière d’un lecteur DVD/Blu-ray,
câblosélecteur ou récepteur satellite
(boîtier décodeur)
La configuration du panneau arrière de chaque lecteur DVD / Blu-ray / câblosélecteur ou récepteur satellite (boîtier décodeur) diffère.
Lorsque vous branchez un lecteur DVD / Blu-ray / câblosélecteur ou récepteur satellite (boîtier décodeur), assurez-vous que la couleur de la prise
correspond à celle du câble.
➣
➣
La configuration du panneau arrière de chaque lecteur DVD / Blu-ray / câblosélecteur ou récepteur satellite (boîtier décodeur) diffère.
Le téléviseur peut n'émettre aucun son et les couleurs des images peuvent être anormales lorsqu'un lecteur DVD / Blu-ray, un câblosélecteur ou
un récepteur satellite (boîtier décodeur) comporte une version HDMI antérieure à 1.3. Lorsque vous branchez un câble HDMI doté d’une version
antérieure et qu’aucun son n’est émis, branchez le câble HDMI à la prise HDMI (DVI) IN et les câbles audio aux prises DVI AUDIO IN [R-AUDIOL] situées à l’arrière du téléviseur. Le cas échéant, communiquez avec la société qui a fourni le lecteur DVD / Blu-ray, le câblosélecteur ou le
récepteur satellite (boîtier décodeur) afin de confirmer la version HDMI, puis demandez une mise à niveau.
Les câbles HDMI autres que ceux de version 1.3 peuvent provoquer un papillotement ou une absence d'image.
➣
➣
➣
Lecteur DVD/Blu-ray / câblosélecteur
ou récepteur satellite (boîtier décodeur
Panneau arrière du téléviseur
Câble HDMI (non fourni)
1
Conexions
Page 16
Français-16
Branchement d’un lecteur DVD / Blu-ray / câblosélecteur ou récepteur
satellite (boîtier décodeur) via les câbles de composantes
Panneau arrière du téléviseur
1
Câble de composante (non fourni)
Panneau arrière d’un lecteur DVD/Blu-ray,
câblosélecteur ou récepteur satellite
(boîtier décodeur)
2
Câble audio (non fourni)
1
Branchez un câble de composant
entre les prises COMPONENT IN
[Y, PB, PR] du téléviseur et les prises
COMPONENT [Y, PB, PR] du lecteur
DVD / Blu-ray / câblosélecteur ou
récepteur satellite (boîtier décodeur).
2
Branchez les câbles audio entre la
prise COMPONENT IN [R-AUDIOL] du téléviseur et le lecteur DVD /
Blu-ray / câblosélecteur ou récepteur
satellite (boîtier décodeur).
La composante vidéo décompose le signal
selon les caractéristiques Y (Luminosité),
Pb (Bleu) et Pr (Rouge) afin d'améliorer
l'image. Assurez-vous de faire correspondre
la composante vidéo et les connexions audio.
Par exemple, si un câble vidéo composante
est branché à COMPONENT IN, le câble
audio doit être branché à COMPONENT IN
également.
La configuration du panneau arrière de chaque
lecteur DVD / Blu-ray / câblosélecteur ou
récepteur satellite (boîtier décodeur) diffère.
Lorsque vous branchez un lecteur DVD /
Blu-ray / câblosélecteur ou récepteur satellite
(boîtier décodeur), assurez-vous que la couleur
de la prise correspond à celle du câble.
➣
➣
➣
Connexion d'un magnétoscope
Si le magnétoscope est de type
‘mono’ (non stéréo), il faut utiliser un
connecteur en Y (non fourni) pour
effectuer les connexions aux prises
d'entrée audio droite et gauche du
téléviseur. ll est également possible
de brancher le câble à la prise ‘R’. Si
le magnétoscope est de type stéréo, il
faut brancher deux câbles.
Chaque magnétoscope possède
une configuration de panneau
arrière différente.
Lorsque vous branchez
magnétoscope, assurez-vous que
la couleur de la prise correspond à
celle du câble.
➣
➣
➣
Panneau arrière du téléviseur
2
Câble audio (non fourni)
Panneau arrière du magnétoscope
1
Câble vidéo (non fourni)
2
Branchez les câbles audio entre
les prises AV IN [R-AUDIO-L] du
téléviseur et les prises AUDIO
OUT du magnétoscope.
1
Branchez un câble vidéo entre
la prise AV IN [VIDEO] du
téléviseur et la prise VIDEO
OUT du magnétoscope.
Page 17
Français-17
Connexion d'une chaîne audio numérique
TV Rear Panel
1
Câble optique (non fourni)
Chaîne audio numérique
1
Branchez un câble optique
entre les prises DIGITAL
AUDIO OUT (OPTICAL)
du téléviseur et les prises
d'entrée audio numérique de
la chaîne.
Lorsqu’une chaîne audionumérique est branchée à la prise DIGITAL AUDIO OUT (OPTICAL) : baissez le volume du téléviseur,
puis réglez le volume à l'aide de la commande de volume de la chaîne.
La diffusion audio en 5.1 canaux est possible lorsque le téléviseur est raccordé à un appareil externe doté de cette fonction
audio.
La configuration du panneau arrière de chaque système audio numérique diffère.
Lorsque le récepteur de la chaîne de cinéma maison est réglé à Arrêt, vous pouvez entendre le son provenant de la prise
optique du téléviseur. Lorsque le téléviseur émet des signaux numériques (air), il transmet le son en 5.1 canaux au récepteur de la chaîne de cinéma maison. Lorsque la source est un composant numérique, comme un lecteur DVD / Bluray, un
câblosélecteur ou un récepteur satellite (boîtier décodeur), et que ce dernier est branché au téléviseur à l'aide d'un câble HDMI,
le récepteur de la chaîne de cinéma maison ne fera entendre qu'un son en deux canaux. Si vous désirez entendre un son en
5.1 canaux, branchez la prise de sortie audio numérique du lecteur DVD / Blu-ray / câblosélecteur ou récepteur satellite (boîtier
décodeur) directement à un amplificateur ou une chaîne de cinéma maison, et non au téléviseur.
➣
➣
➣
➣
Connexion d'un amplificateur / lecteur DVD de cinéma maison
Panneau arrière du téléviseur
1
Câble audio (non fourni)
Amplificateur/
lecteur DVD de cinéma maison
1
Branchez un câble audio entre les
prises AUDIO OUT [R-AUDIO-L] du
téléviseur et les prises d'entrée audio
del'amplificateur/lecteur DVD de
cinéma maison.
Lorsqu’un amplificateur audio
est branché aux prises de sortie
gauche et droite AUDIO OUT [RAUDIO-L] : Baissez le volume du
téléviseur et réglez le volume à
l’aide de la commande de volume de
l’amplificateur.
La configuration du panneau arrière de
chaque amplificateur/lecteur DVD de
cinéma maison diffère.
Lorsque vous connectez un
amplificateur/lecteur DVD de cinéma
maison, assurez-vous que la couleur
de la prise correspond à celle du câble.
➣
➣
➣
Page 18
Français-18
Utilisation d’un câble vidéo
Connexion d'un caméscope
1
Branchez un câble vidéo entre la
prise AV IN [VIDEO] du téléviseur et
la prise VIDEO OUT du caméscope.
Caméscope
Panneau arrière du téléviseur
Utilisation d’un câble HDMI
1
Branchez un câble HDMI entre la
prise HDMI (DVI) IN du téléviseur et
la prise HDMI OUT du caméscop
Caméscope HD
Panneau arrière du téléviseur
1
Câble HDMI (non fourni)
2
Câble audio (non fourni)
1
Câble vidéo (non fourni)
2
Branchez les câbles audio entre les
prises AV IN [R-AUDIO-L] du téléviseur et les prises AUDIO OUT du
caméscope.
La configuration arrière de chaque caméscope est différente suivant les appareils.
Lorsque vous branchez un caméscope, assurez-vous que la couleur de la prise correspond à celle du câble.
➣
➣
Page 19
Français-19
Connexion d'un PC
Panneau arrière du téléviseur
1
Câble secondaire D
(non fourni)
PC
2
Câble audio de PC
(non fourni)
1
Branchez un câble HDMI/DVI
entre la prise HDMI (DVI) IN du
téléviseur et la prise de sortie PC
de l'ordinateur.
2
Branchez un câble mini-prise
stéréo 3,5 mm/2RCA entre la prise
DVI AUDIO IN [R-AUDIO-L] du
téléviseur et la prise de sortie audio
de la carte son de l’ordinateur.
Utilisation d’un câble HDMI/DVI
Utilisation d’un câble secondaire D
Panneau arrière du téléviseur
PC
1
Câble HDMI/DVI
(non fourni)
2
Câble mini-prise stéréo
3,5 mm/2RCA (non fourni)
Utilisation d’un câble HDMI/DVI
1
Branchez un câble secondaire D
entre le connecteur PC IN [PC] du
téléviseur et le connecteur de sortie
PC de votre ordinateur.
2
Branchez un câble audio PC
entre la prise PC IN [AUDIO] du
téléviseur et la prise de sortie audio
de la carte son de l'ordinateur.
Utilisation d’un câble secondaire D
Lorsque vous connectez un PC,
assurez-vous que la couleur de la
prise correspond à celle du câble.
➣
1
Branchez un câble HDMI entre la
prise HDMI (DVI) IN du téléviseur
et la prise de sortie PC de
l'ordinateur.
Utilisation d’un câble HDMI
La configuration du panneau arrière
de chaque PC diffère.
➣
Panneau arrière du téléviseur
Utilisation d’un câble HDMI
1
Câble HDMI
(non fourni)
PC
Page 20
Français-20
Mise en marche et arrêt de la télévision
Appuyez sur le bouton POWERP de la télécommande.
Il est aussi possible d’utiliser la touche POWERP du
téléviseur.
1
2
Une fois l’appareil allumé, appuyez sur le bouton
MENU. Le menu principal apparaît à l’écran.
La partie gauche du menu comprend les icônes
suivantes : Image, Son, Chaîne, Configuration,
Entrée, Support technique.
Appuyer sur la touche ▲ ou ▼ pour sélectionner
une des icônes. Puis appuyez sur ENTERE pour
accéder au sous-menu de l’icône. Appuyez sur le
bouton EXIT pour quitter.
Les menus affichés à l’écran disparaissent
après une minute environ.
➣
Enregistrement des canal dans la
mémoire (méthode automatique)
1
Appuyez sur le bouton MENU pour afficher le menu.
Appuyez sur les bouton ▲ ou ▼ pour sélectionner
“Chaîne”, puis appuyez sur le bouton ENTERE.
2
Appuyez sur les bouton ▲ ou ▼ pour sélectionner
“Prog. auto”, puis appuyez sur le bouton ENTERE.
3
Utilisez les bouton ▲ ou ▼ pour sélectionner
l’antenne souhaitée, puis appuyez sur le bouton
ENTERE.
4
Au moment de la sélection du système de télévision
par Câble : Appuyez sur ENTERE pour amorcer la
mémorisation automatique.
Appuyer sur les touches ▲,▼, ◄ ou ► pour choisir
la source du signal analogique appropriée “STD”,
“HRC”, ou “IRC”. Appuyer sur la touche ▲ ou ▼
pour sélectionner “Démarrer”, puis sur ENTERE.
Si le Câble est numérique, sélectionner la source de
signal pour une diffusion analogique et numérique.
Visualisation des menus
5
Le téléviseur commence alors à mémoriser tous les
canaux disponibles. Appuyez sur le bouton EXIT
pour quitter.
Pour arrêter la fonction de programmation automatique
Appuyez sur la touche MENU pendant que la fonction de
programmation automatique est en cours d’exécution. Vous
pouvez également appuyer sur ENTERE pour interrompre
la configuration.
Pour vérifier si les canaux ont été mémorisés
Appuyez sur la touche CH. Seuls les canaux mémorisés
seront sélectionnés (dans l’ordre).
Sélection du mode de réception
• Air : Signal d'antenne de type “Air”.
• Câble : signal d'antenne de type “Câble”.
• Auto : Signaux d'antenne de type “Air” et “Câble”.
Une fois tous les canaux mémorisés, le
téléviseur commence à éliminer les canaux
brouillés. Puis le menu Prog. auto s’affiche.
➣
U Dépl. E Intro. m Passer
Prog. auto
Mémoriser une source d'antenne.
Air
Câble
Auto
Démarrer
Démarrer
Démarrer
Prog. auto
Choisir le tableau de câblodiffusion.
Analogique
Numérique
HRC IRC
HRC IRCSTD
Démarrer
STD
U Dépl. E Intro. m Passer
Prog. auto
Progr. Aut. en cours
Arrêt
Câble 38
50%
DTV Câble : 12 Câble : 32
E Intro. m Passer
Prog. auto
Removing scrambled channel.
Arrêt
DTV Câble 41
77%
DTV Câble : 16 Câble : 45
E Intro. m Passer
Page 21
Français-21
Réglage de la liste de canaux
Il est possible d’ajouter ou de supprimer un canal pour
afficher seulement les canaux désirés.
1
Appuyez sur le bouton MENU. Appuyez sur les
bouton ▲ ou ▼ pour sélectionner “Chaîne”, puis
appuyez sur le bouton ENTERE. Appuyez sur
les bouton ▲ ou ▼ pour sélectionner “Liste des
canaux”, puis appuyez sur le bouton ENTERE.
2
Appuyer sur la touche ◄ pour sélectionner “Canaux
ajoutés”. Appuyer sur la touche ▲ ou ▼ pour choisir
“Tous les canaux”. Appuyer sur la touche ENTERE.
3
Appuyer sur la touche ▲ ou ▼ pour sélectionner
un canal à supprimer, puis sur la touche TOOLS.
Appuyer sur la touche ENTERE pour choisir
“Supprimer”.
4
Appuyer sur la touche ▲ ou ▼ pour sélectionner
un canal à supprimer, puis sur la touche TOOLS.
Appuyez sur la touche ENTERE et le canal est
ajouté.
Changement du format normal de l’image
Il est possible de choisir le type d’image qui correspond le
plus à ses exigences.
1
Appuyez sur le bouton MENU pour afficher le menu.
Appuyez sur le bouton ENTERE pour sélectionner
“Image”.
2
Appuyez sur le bouton ENTERE pour sélectionner
“Mode”. Appuyez sur les bouton ▲ ou ▼ pour
sélectionner “Dynamique”, “Standard” ou “Cinéma”.
Appuyez sur le bouton ENTERE.
Image Mode
• Dynamique : choisit l’image pour la haute définition dans
une pièce claire.
•
Standard : choisit la meilleure image possible dans un
environnement normal.
•
Cinéma : choisit une définition d’image pour regarder des
films dans une pièce sombre.
Sélection des canaux favoris
Vous pouvez définir en favoris les chaînes que vous
regardez fréquemment.
1
Appuyez sur le bouton MENU. Appuyez sur les
bouton ▲ ou ▼ pour sélectionner “Chaîne”, puis
appuyez sur le bouton ENTERE. Appuyez sur
les bouton ▲ ou ▼ pour sélectionner “Liste des
canaux”, puis appuyez sur le bouton ENTERE.
2
Appuyer sur la touche ◄ pour sélectionner “Canaux
ajoutés”. Appuyez sur les bouton ▲ ou ▼ pour
sélectionner “Tous les canaux”. Appuyer sur la
touche ENTERE.
3
Appuyer sur la touche ▲ ou ▼ pour choisir un canal
en tant que canal favori. Appuyer sur la touche
TOOLS.
4
Appuyer sur la touche ▲ ou ▼ pour choisir “Ajouter
aux favoris”, puis sur ENTERE. Le symbole “♥”
s’affiche et le canal est enregistré comme canal favori.
Tous les canaux favoris sont affichés dans le
menu “Favori”.
➣
2 Air
4 Air
4-2 ♥ TV #8
8 Air
13 Air
13-1 ♥ TV #3
Alice’s Adventures in Wonderland
Tous les canaux
Supprimer
Ajouter aux favoris
Êcoute par minuterie
Modier le nom du canal
Choisir tout
Prog. auto
Air
Zoom Choisir T Outils
2 Air
4 Air
4-2 ♥ TV #8
8 Air
13 Air
13-1 ♥ TV #3
Alice’s Adventures in Wonderland
Tous les canaux
Supprimer
Ajouter aux favoris
Êcoute par minuterie
Modier le nom du canal
Choisir tout
Prog. auto
Air
Zoom Choisir T Outils
Mode
:
Standard
►
Contre-jour : 7
Contraste : 95
Luminosité : 45
Netteté : 50
Couleur : 50
Teinte (V/R) : V50/R50
Dynamique
Standard
Cinéma
Page 22
Français-22
Mode : Standard
Contre-jour : 8
►
Contraste : 95
Luminosité : 45
Netteté : 50
Couleur : 50
Teinte (V/R) : V50/R50
Réglages avancés
Options d'image
8Contre-jour
Intro. RetourRéglageDépl.
Personnalisation des réglages de l’image
Le téléviseur offre plusieurs options de réglage de la qualité
de l’image.
1
Pour sélectionner le mode souhaité, suivre les
instructions 1 et 2 de la rubrique ‘Changement du
format normal de l’image’.
2
Appuyez sur les bouton ▲ ou ▼ pour sélectionner
“Contre-jour”, “Contraste”, “Luminosité”, “Netteté”,
“Couleur” ou “Teinte (V/R)”, puis appuyez sur le
bouton ENTERE.
3
Appuyer sur la touche ◄ ou ► pour augmenter ou
réduire la valeur d’un élément particulier. Appuyez
sur le bouton EXIT pour quitter.
Après la modification des paramètres “Contrejour”, “Contraste”, “Luminosité”, “Netteté”,
“Couleur” et “Teinte (V/R)”, l’image est ajustée
en conséquence.
En mode PC, il est possible de modifier
uniquement les fonctions “Contre-jour”,
“Contraste” et “Luminosité”.
Les réglages peuvent être définis et mémorisés
pour chacun des appareils externes branchés à
une entrée sur le téléviseur.
Il est possible de réduire considérablement
la consommation d'énergie en diminuant le
niveau de brillance de l'image, ce qui diminue
également les coûts de fonctionnement.
➣
➣
➣
➣
Réglage de l’image
• Contre-jour : règle la brillance du rétroéclairage de
l’affichage LCD.
•
Contraste : règle le niveau de contraste de l’image.
•
Luminosité : règle le niveau de luminosité de l’image.
•
Netteté : règle la définition du bord de l’image.
•
Couleur : règle la saturation des couleurs de l’image.
•
Teinte (V/R) : règle la teinte de couleur de l’image.
Réglage du format de l’image
Vous pouvez parfois modifier la taille de l’image sur votre
écran. Six tailles d’écran différentes sont disponibles pour
votre téléviseur, chacune conçue pour fonctionner au mieux
avec des types d’entrées vidéo spécifiques. Votre décodeur
Câble ou votre récepteur satellite peut également disposer
de ses propres tailles d’écran. Toutefois, il est conseillé
d’utiliser le mode 16:9, autant que possible.
1
Pour sélectionner le mode souhaité, suivez les
instructions 1 de la rubrique “Changement du format
normal de l’image”
2
Appuyez sur les bouton ▲ ou ▼ pour sélectionner “Options d'image”, puis appuyez sur le bouton
ENTERE. Appuyez sur les bouton ▲ ou ▼ pour
sélectionner “Format”, puis appuyez sur le bouton
ENTERE.
3
Appuyez sur les bouton ▲ ou ▼ pour sélectionner
le format d’écran souhaité. Appuyez sur le bouton
ENTERE. Appuyez sur le bouton EXIT pour quitter.
• 16:9
: Pour régler l’image en mode 16:9.
•
Zoom1 : Permet d’agrandir la taille de l’image affichée à
l’écran.
• Zoom2
: Agrandit davantage la taille de l’image que
“Zoom1”.
•
Format large : Augmente le facteur de forme de l’image
pour qu’elle remplisse l’écran en entier.
• 4:3 : Pour régler l’image en mode normal, c.-à-d. 4:3.
•
Plein écran : Utilisez cette fonction pour voir l'image en
entier, sans coupure, durant l'entrée de signaux HDMI
(720p/1080i), composantes (1080i) ou numériques
(1080i).
Page 23
Français-23
Pour sélectionner la source
TV
AV ---Composante ---PC ---HDMI1/DVI ----
Rafraîchir
T Outils
Appuyez sur la touche SOURCE de la télécommande.
Vous pouvez sélectionner le mode TV ou une source d’entrée branchée au téléviseur. Cette touche permet de choisir la source
d’entrée désirée.
Sources de signal accessibles : TV / AV / Composante / PC / HDMI/DVI
Vous pouvez sélectionner uniquement les appareils externes déjà branchés sur le téléviseur. Dans la “Liste source”, les entrées
branchées sont en surbrillance et se trouvent en haut de la liste. Les entrées non branchées figurent au bas de la liste.
TOOLS (Outils) : affiche les menus Entrer le nom et Information.
➣
➣
➣
Page 24
Français-24
Identification des problèmes
Le tableau ci-dessous dresse la liste des problèmes courants et suggère des solutions.
Si aucun de ces conseils ne permet de corriger le problème, communiquer avec le service à la clientèle de Samsung en
composant le 1-800-SAMSUNG.
Problème Solution possible
Image de qualité médiocre. Essayez une autre canal. / Réglez l’antenne. / Vérifiez tous les branchements.
Son de qualité médiocre. Essayez une autre canal. / Réglez l’antenne.
Aucune image ou aucun son. Essayez une autre canal. / Appuyez sur le bouton SOURCE. /
Vériez que la télévision est branchée. / Vériez les branchements de l’antenne.
Il n’y a pas de son ou le son est trop bas
alors que le volume est réglé au maximum.
Dans un premier temps, vériez le volume pour les éléments branchés sur votre
téléviseur (récepteur de diffusion numérique, DTV, DVD, récepteur de diffusion par
câble, magnétoscope, etc.). Puis, réglez le volume du téléviseur en conséquence.
L’image roule verticalement. Vériez tous les branchements des câbles.
La qualité de l’image laisse à désirer. Effectuez l’essai d’image de l’autodiagnostic.
Le son laisse à désirer. Effectuez l’essai de son de l’autodiagnostic.
La télévision fonctionne irrégulièrement. Débranchez la télévision pendant 30 secondes puis essayez de nouveau.
Le téléviseur ne s’allume pas. Vériez que la prise électrique fonctionne correctement.
Dysfonctionnement de la télécommande. Remplacez les piles de la télécommande.
Nettoyez la partie supérieure de la télécommande (fenêtre de transmission).
Vériez les bornes de la batterie.
Message ‘Vérifier signal câble.’. Assurez- vous que le câble d’interface est solidement branché aux sources PC.
Message ‘Mode non disponible’. Vérier la résolution maximale et la fréquence vidéo de l’appareil raccordé.
Comparez ces valeurs aux données des modes.
Problème d’écran en diffusion numérique. Vériez la puissance du signal numérique et l’entrée de l’antenne.
L’image est trop claire ou trop sombre. Réglez la luminosité et le contraste. / Utilisez la fonction de réglage n.
Barres noires à l’écran. Assurez-vous que votre réception est en haute dénition (HD).
Les stations des canaux à haute dénition émettent parfois en signaux à dénition
standard (SD), ce qui peut causer la formation de barres noires.
Réglez votre câblosélecteur ou récepteur satellite sur le mode Étirer ou format large
pour éliminer les barres.
L’image a une teinte rouge/verte ou rose. Assurez-vous que les câbles pour composants sont branchés aux prises
correspondantes.
Le mode Sous-titres ne fonctionne pas. Si vous utilisez un câblosélecteur ou un récepteur satellite, vous devez réglez le mode
Sous-titres sur le récepteur et non sur le téléviseur.
Image embrouillée Le logiciel de votre câblosélecteur a besoin d’une mise à niveau. Communiquez avec
votre câblodistributeur.
Images fantômes. La raison peut être une incompatibilité avec votre câblosélecteur.
Pour supprimer ce problème, branchez les câbles pour composants.
Des barres horizontales et clignotent, scintil-
lent ou tremblent sur l’image.
Ajustez la fonction de réglage de base, puis réglez la fonction de réglage n.
Des barres verticales et clignotent, scintillent
ou tremblent sur l’image.
Ajustez la fonction de réglage de base, puis réglez la fonction de réglage n.
L’écran est noir et l’Indicateur d’alimentation
clignote.
A partir de votre ordinateur, vériez: l’alimentation, le câble signal.
La télévision est en mode gestion d’énergie.
Déplacez la souris de l’ordinateur ou appuyez sur n’importe quelle touche du clavier.
L’image n’est pas centrée sur l’écran. Réglez la position horizontale et verticale.
Ne réglez pas la position de l’écran en Signal Numérique.
L’image semble déformée dans un angle
de l’écran.
Si la fonction “Plein écran” est sélectionnée avec certains appareils externes, l’image
peut sembler déformée dans un angle de l’écran. Ce dommage est causé par les ap-
pareils externes et non par le téléviseur.
Le message 'rétablit tous les paramètres
aux réglages prédénis' s’afche.
Ce message s’afche lorsqu’on maintient la touche EXIT enfoncée pendant quelques
instants. Les paramètres sont rétablis aux réglages prédénis en usine.
Page 25
Cette page est laissée
intentionnellement en blanc.
Page 26
Contact SAMSUNG WORLDWIDE
If you have any questions or comments relating to Samsung products, please contact the SAMSUNG customer care center.
Comment contacter Samsung dans le monde
Si vous avez des suggestions ou des questions concernant les produits Samsung, veuillez contacter le Service
Consommateurs Samsung.
Country
Customer Care Center
Web Site Address
CANADA 1-800-SAMSUNG(726-7864) www.samsung.com/ca
Samsung Electronics Canada Inc., Customer
Service 55 Standish Court Mississauga,
Ontario L5R 4B2 Canada
Samsung Electronique Canada Inc.,
Service à la Clientèle 55 Standish Court
Mississauga, Ontario L5R 4B2 Canada
U.S.A 1-800-SAMSUNG(726-7864) www.samsung.com
Samsung Electronics America, Inc.
105 Challenger Road
Ridgefield Park, NJ 07660-0511
BN68-02150A-00
Loading...
