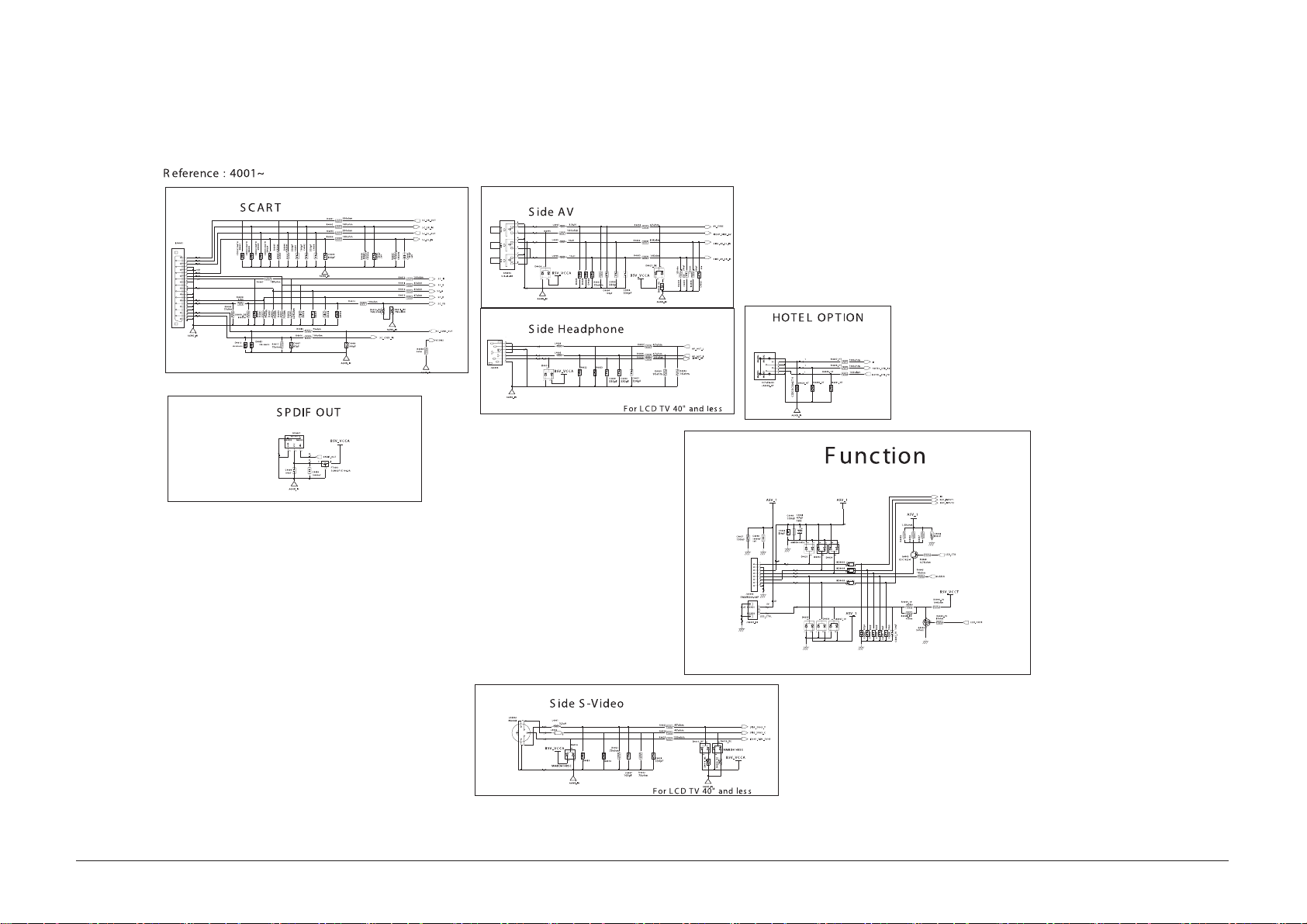

Samsung LE22S81B Schematic

ТЕЛЕВИЗОР

Шасси: GJA22SEN Модель: LE22S81B

РУКОВОДСТВО ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ

ЖК телевизор Содержание

1. Меры предосторожности

2. Ссылочная информация

3. Настройки и регулировки

4. Сборка и разборка

5. Спецификация

6. Описание схем

7. Представление в разобранном виде

и перечень частей

8. Перечень электрических

компонентов

9. Блок-схемы

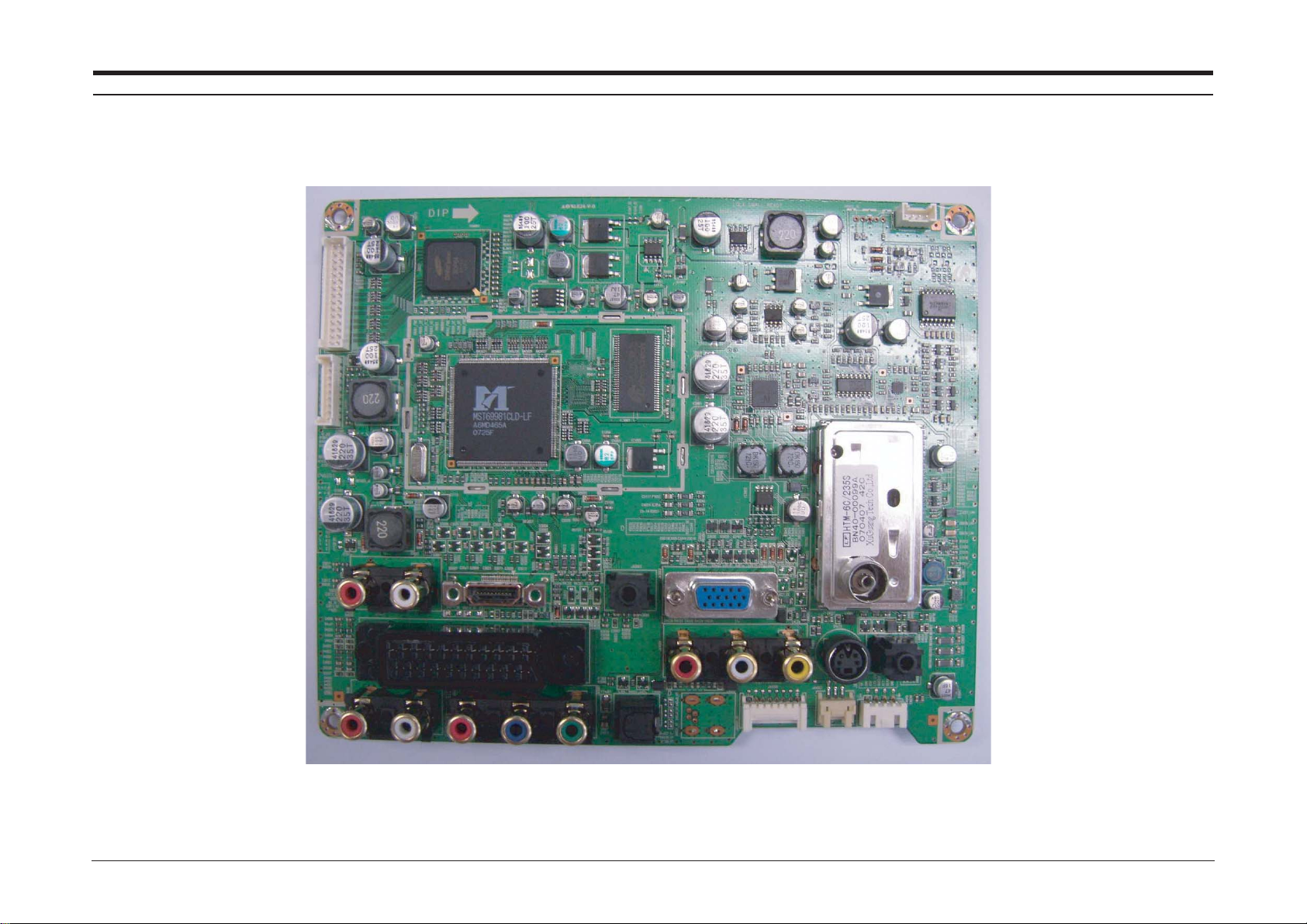

10. Диаграммы печатных плат

11. Поиск и устранение неисправностей

Данное руководство по техническому обслуживанию является собственностью компании Samsung Electronics Co.,Ltd. Любое несанкционированное использование данного руководства может преследоваться согласно действующему международному и национальному законодательству.

1 Precautions

1-1

1-1-1 Warnings

1. For continued safety, do not attempt to modify the circuit board.

2. Disconnect the AC power and DC Power Jack before servicing.

1-1-2 Ser vicing the LCD Monitor

1. When servicing the LCD Monitor Disconnect the AC line cord from the AC outlet.

2. It is essential that service technicians have an accurate voltage meter available at all times. Check the calibration of this meter periodically.

1-1-3 Fire and Shock Hazard

Before returning the monitor to the user, perform the following safety checks:

1. Inspect each lead dress to make certain that the leads are not pinched or that hardware is not lodged between the chassis and other metal parts in the monitor.

2. Inspect all protective devices such as nonmetallic control knobs, insulating materials, cabinet backs, adjustment and compartment covers or shields, isolation resistor-capacitor networks, mechanical insulators, etc.

3. Leakage Current Hot Check (Figure 1-1):

WARNING: Do not use an isolation

transformer during this test.

Use a leakage current tester or a metering system that complies with American National Standards Institute (ANSI C101.1, Leakage Current for Appliances), and Underwriters Laboratories (UL Publication UL1410, 59.7).

Figure 1-1. Leakage Current Test Circuit

1-1-4 Product Safety Notices

Some electrical and mechanical parts have special safety-related characteristics which are often not evident from visual inspection. The protection they give may not be obtained by replacing them with components rated for higher voltage, wattage, etc. Parts that have special safety characteristics are identified by on schematics and parts lists. A substitute replacement that does not have the same safety characteristics as the recommended replacement part might create shock, fire and/or other hazards. Product safety is under review continuously and new instructions are issued whenever appropriate.

1 Precautions

Follow these safety, servicing and ESD precautions to prevent damage and to protect against potential hazards such as electrical shock.

1-1 Safety Precautions

1 Precautions

1-2

1-2-1 General Ser vicing

Precautions

1. Always unplug the units AC power cord from the AC power source and disconnect the DC Power Jack before attempting to: (a) remove or reinstall any component or assembly, (b) disconnect PCB plugs or connectors, (c) connect a test component in parallel with an electrolytic capacitor.

2. Some components are raised above the printed circuit board for safety. An insulation tube or tape is sometimes used. The internal wiring is sometimes clamped to prevent contact with thermally hot components. Reinstall all such elements to their original position.

3. After servicing, always check that the screws, components and wiring have been correctly reinstalled. Make sure that the area around the serviced part has not been damaged.

1. Immediately before handling any semiconductor components or assemblies, drain the electrostatic charge from your body by touching a known earth ground. Alternatively, wear a discharging wrist-strap device. To avoid a shock hazard, be sure to remove the wrist strap before applying power to the monitor.

2. After removing an ESD-equipped assembly, place it on a conductive surface such as aluminum foil to prevent accumulation of an electrostatic charge.

3. Do not use freon-propelled chemicals. These can generate electrical charges sufficient to damage ESDs.

4. Use only a grounded-tip soldering iron to solder or desolder ESDs.

5. Use only an anti-static solder removal device. Some solder removal devices not classified as anti-static can generate electrical charges sufficient to damage ESDs.

4. Check the insulation between the blades of the AC plug and accessible conductive parts (examples: metal panels, input terminals and earphone jacks).

5. Insulation Checking Procedure: Disconnect the power cord from the AC source and turn the power switch ON. Connect an insulation resistance meter (500 V) to the blades of the AC plug.

The insulation resistance between each blade of the AC plug and accessible conductive parts (see above) should be greater than 1 megohm.

6. Always connect a test instruments ground lead to the instrument chassis ground before connecting the positive lead; always remove the instruments ground lead last.

6. Do not remove a replacement ESD from its protective package until you are ready to install it. Most replacement ESDs are packaged with leads that are electrically shorted together by conductive foam, aluminum foil or other conductive materials.

7. Immediately before removing the protective material from the leads of a replacement ESD, touch the protective material to the chassis or circuit assembly into which the device will be installed.

Caution: Be sure no power is applied to

the chassis or circuit and observe all other safety precautions.

8. Minimize body motions when handling unpackaged replacement ESDs. Motions such as brushing clothes together, or lifting your foot from a carpeted floor can generate enough static electricity to damage an ESD.

1-3 Static Electricity Precautions

Some semiconductor (solid state) devices can be easily damaged by static electricity. Such components are commonly called Electrostatically Sensitive Devices (ESD). Examples of typical ESD are integrated circuits and some field-effect transistors. The following techniques will reduce the incidence of component damage caused by static electricity.

1-2 Ser vicing Precautions

WARNING: An electrolytic capacitor installed with the wrong polarity might explode. Caution: Before servicing units covered by this service manual, read and follow the Safety

Precautions section of this manual.

Note: If unforeseen circumstances create conflict between the following servicing precautions and any of the safety

precautions, always follow the safety precautions.

1. For safety reasons, more than two people are required for carrying the product.

2. Keep the power cord away from any heat emitting devices, as a melted covering may cause fire or electric shock.

3. Do not place the product in areas with poor ventilation such as a bookshelf or closet. The increased internal temperature may cause fire.

4. Bend the external antenna cable when connecting it to the product. This is a measure to protect it from being exposed to moisture. Otherwise, it may cause a fire or electric shock.

5. Make sure to turn the power off and unplug the power cord from the outlet before repositioning the product. Also check the antenna cable or the external connectors if they are fully unplugged. Damage to the cord may cause fire or electric shock.

6. Keep the antenna far away from any high-voltage cables and install it firmly. Contact with the highvoltage cable or the antenna falling over may cause fire or electric shock.

7. When installing the product, leave enough space (10cm) between the product and the wall for ventilation purposes. A rise in temperature within the product may cause fire.

1 Precautions

1-3

1-4 Installation Precautions

Memo

1 Precautions

1-4

10 Operating Instructions and Installation

10-1

10 Operating Instructions and Installation

10-1 Front

1. SOURCE

Toggles between all the available input sources (TV, Ext., AV, S-Video, Component, PC, HDMI). In the on-screen menu, use this button as you use the ENTER/OK button on the remote control.

2. MENU

Press to see an on-screen menu of your TV's features.

Press to decrease or increase the volume. In the on-screen menu, use the buttons as you use the and buttons on the remote control.

4. C/P.

Press to change channels. In the on-screen menu, use the C/P. buttons as you use the and buttons on the remote control. (Without the Remote Control, you can turn on the TV by using the Channel buttons.)

5. Speakers

6. (Power)

Press to turn the TV on and off.

Power Indicator

and turns off when the power is on and lights up in stand-by mode. Remote Control Sensor Aim the remote control towards this spot on the TV.

Remote Control Sensor

Aim the remote control towards this spot on the TV.

- The product colour and shape may vary depending on the model.

10-2 Connection Panel

10 Operating Instructions and Installation

10-2

- Whenever you connect an external device to your TV, make sure that power on the unit is turned off.

- When connecting an external device, match the colour of the connection terminal to the cable.

1. Connecting Set-Top Box, VCR or DVD

- Inputs or outputs for external devices, such as VCR, DVD, video game device or video disc players.

Connector

EXT

Output

Video + Audio (L/R)

Only TV output is available.

Input

Video

Audio (L/R)

RGB

Power Input

The product colour and shape may vary depending on the model.

10 Operating Instructions and Installation

10-3

2. Connecting HDMI

- Supports connections between HDMI-connection-enabled AV devices (Set-Top Boxes, DVD players).

- No additional Audio connection is needed for an HDMI to HDMI connection. ▶ What is HDMI?

- "High Definition Multimedia interface" allows the transmission of high definition digital video data and multiple channels of digital audio ( 5.1 channels).

- The HDMI/DVI terminal supports DVI connection to an extended device with the appropriate cable (not supplied). The difference between HDMI and DVI is that the HDMI device is smaller in size, has the HDCP (High Bandwidth Digital Copy Protection) coding feature installed, and supports multi - channel digital audio.

▶ You should use the DVI-to-HDMI cable or DVI-HDMI Adapter for the connection, and the "R- AUDIO - L"

terminal on DVI for sound output.

- When connecting this product via HDMI or DVI to a Set Top Box, DVD Player or Games Console etc, make sure that it has been set to a compatible video output mode as shown in the table below. Failure to observe this may result in picture distortion, image breakup or no picture.

▶ Supported modes for HDMI/DVI and Component

- The HDMI/DVI IN jack support PC connection.

3. Connecting Computer

- Connect the D- Sub cable (optional) to "PC (PC IN)" on the rear of your set and the other end to the Video Card of your computer.

- Connect the stereo audio cable (optional) to "AUDIO (PC IN)" on the rear of your set and the other end to "Audio Out" of the sound card on your computer.

4. Connecting an Aerial or Cable Television Network

To view television channels correctly, a signal must be received by the set from one of the following sources:

- An outdoor aerial / A cable television network / A satellite network

6. Connecting External A/V Devices

- Connect RCA or S-VIDEO cable to an appropriate external A/V device such as VCR, DVD or Camcorder.

- Connect RCA audio cables to "R - AUDIO - L" on the rear of your set and the other ends to corre sponding audio out connectors on the A/V device.

- Headphone may be connected to the headphone output ( 5 ) on the rear of your set. While the head phone is connected, the sound from the built-in speakers will be disabled.

7. DIGITAL AUDIO OUT (OPTICAL)

- Connect to a Digital Audio Component.

8. Connecting Component Devices (DVD)

- Connect component video cables (optional) to component connector ("P

R", "PB", "Y") on the rear of your set and

the other ends to corresponding component video out connectors on the DVD.

- If you wish to connect both the Set-Top Box and DTV (or DVD), you should connect the Set-Top Box to the DVD and connect the DVD to component connector ("P

R", "PB", "Y") on your set.

- The P

R, PB and Y connectors on your component devices DVD are sometimes labeled Y, B-Y and R-Y

or Y, Cb and Cr.

- Connect RCA audio cables (optional) to "R - AUDIO - L" on the rear of your set and the other ends to

corresponding audio out connectors on the DVD.

- This LCD TV displays its optimum picture resolution in 720p mode.

- This LCD TV displays its maximum picture resolution in 1 080i mode.

9. Kensington Lock

- The Kensington lock (optional) is a device used to physically fix the system when used in a public place.

- If you want to use a locking device, contact the dealer where you purchased the TV.

- The place of the Kensington Lock may be different depending on its model.

480i 480p 576i 576p 720p 1080i HDMI/DVI 50Hz X X X O O O HDMI/DVI 60Hz X O X X O O

Component O O O O O O

10 Operating Instructions and Installation

10-4

10-3 Remote Control

1. Television Standby button

2. Number buttons for direct channel access

3. One/Two-digit channel selection

4. It display "Channel List" on the screen.

5. Selects the TV mode directly

6. Volume increase Volume decrease

7. Temporary sound switch-off

8. Menu display and change confirmation

9. Sound mode selection.

10. Returns to the previous menu

11. Picture effect selection

12. Adjusts screen brightness to save energy.

13. Sound effect selection

15. SRS TS XT selection

16. Available source selection

17. Previous channel

18. AAutomatic Power-off

19. Selects the HDMI mode directly.

20. P : Next channel

P : Previous channel

21. Exit the OSD

22. Control the cursor in the menu

23. Use to see information on the current broadcast

24. Picture freeze

26. Picture size selection

Picture size selection

14. PIP activation or deactivation

27. Sub picture (PIP) channel selection

28. Sub picture (PIP) source selection

29. Sub picture (PIP) location selection

Teletext Functions

5. Exit from the teletext display

8. Teletext index

14 Teletext hold

16. Teletext mode selection (LIST/FLOF)

17. Teletext sub page

20. P : Teletext next page

P : Teletext previous page

21. Teletext cancel

23. Teletext reveal

25. Alternately select Teletext, Double, or Mix.

28. Teletext Store

29. Teletext size selection

9. 11. 24, 26

Fastext topic selection

▶ The performance of the remote control may be affected by bright light. ▶ This is a special remote control for the visually impaired and has Braille points on the Power, Channel and Volume buttons.

10 Operating Instructions and Installation

10-5

10-4 Installing the Stand

1. Place the TV fdown on a soft cloth or cushion on a table.

2. Put the stand into the hole at the bottom of the TV.

3. Insert screw into the hole indicated and tighten.

10-5 Installing the Wall Mount Kit

Wall mount items (sold separately) allow you to mount the TV on the wall. For detailed information on installing the wall mount, see the instructions provided with the Wall Mount items. Contact a technician for assistance when installing the wall mounted bracket. Samsung Electronics is not responsible for any damage to the product or injury to yourself or others if you elect to install the TV on your own.

▶ Remove the stand and cover the bottom hole with a cap and fasten with two screws.

<2> <3>

10 Operating Instructions and Installation

10-6

Memo

3 Регулировка и юстировка

3-1 Общие инструкции по юстировке

1. Обычно цветной телевизор VCR требует только незначительной регулировки после установки. Необходимо проверить базовые характеристики, такие как синхронизация по высоте, а также строчная и кадровая синхронизация.

2. Необходимо использовать специальное тестовое оборудование или его аналог.

3. Важным условием является правильное уравнивание полных сопротивлений.

4. Необходимо избегать перегрузки. Избыточный сигнал от генератора развертки может привести к перегрузке входного каскада телевизора. При вводе сигнальных меток необходимо следить за тем, чтобы генератор меток не искажал результаты тестирования.

5. Телевизор необходимо подключать только к источнику питания переменного тока, при этом параметры напряжения и частоты должны соответствовать спецификациям, приведенным на паспортной табличке, которая располагается на задней крышке телевизора.

6. Запрещается пытаться подсоединять или отсоединять провода, когда телевизор включен. Необходимо убедиться в том, что сетевой шнур вынут из розетки до начала замены каких-либо компонентов.

7. Для защиты от удара электротоком необходимо использовать разделительный трансформатор.

3-1

3 Регулировка и юстировка

3-2 Вход в сервисный режим

3-2-1 Вход в заводской режим

1. Для входа в сервисный режим необходимо нажать клавиши на пульте дистанционного управления в следующем порядке:

- При отсутствии заводских установок дистанционного управления:

Power OFF

- При наличии заводских установок дистанционного управления:

PICTURE ON

- Клавиши, активирующиеся в сервисном режиме:

1. Клавиши пульта дистанционного управления: Power (питание), Arrow Up (стрелка вверх), Arrow Down (стрелка вниз), Arrow Left (стрелка влево), Arrow Right (стрелка вправо), Menu (меню), Enter (ввод), цифровые клавиши (0~9)

2. Функциональные клавиши: Power (питание), CH +(следующий канал), CH –(предыдущий канал), VOL + (увеличение громкости), VOL – (уменьшение громкости), Menu (меню), TV/VIDEO (ввод).

INFO

MUTE

FACTORY

Power ON

3-2

3-3 Заводские данные

1. Calibration (Калибровка)

2. Option Table(Service) (Таблица опций (сервисная))

3. White Balance(Баланс белого)

4. MST 69981

5. Option Block (Блокировка опций)

6. Sound (Звук)

7. YC Delay (Задержка YC)

8. Adjust (Регулировка)

9. Bus Stop (Остановка шины)

10. W/B Movie (Баланс белого для кино)

11. Checksum 0000 (Контрольная сумма 0000)

12. Reset (Сброс)

13. Spread Spectrum (Спектр распространения)

T-JSM22PEUMD-XXXX (версия главного микропроцессора) месяц / день / год / час / мин. / с.

1. Calibration (Калибровка)

1) Калибровка AV (аудио/видео)

2) Калибровка Comp (компонентного устройства)

3) Калибровка персонального компьютера

4) Калибровка HDMI

2. Option Table(Service) (Таблица опций (сервисная))

3 Регулировка и юстировка

№

Позиция

Готовность

Диагональ

Продавец панели

Тип панели

Опция модели

Anynet+

Автономное питание

Nordic

Меню LNA

Телетекст вкл./выкл.

Перечень телетекста

Канал отключения звука

Высокая четкость

Кривая звука

HotPlug

HotPlugCtrl

HotPlugDelay

Опция для отелей

Режим для магазина

Цветовое пространство

Идентификация ПК

Язык

Таблица каналов

Группа телетекста

IDTV Country

Фильтр PDP

Группа PDP

Значение

Вкл.

AMLCD_TN

22AMLCD

Jasmine

Выкл.

Вкл.

Выкл.

Вкл.

Flof

Выкл.

Small

Вкл.

Off

Вкл.

English

Suwon

Lang OSD

50"EU MRT

C5E_DMA

3-3

3 Регулировка и юстировка

3. White Balance (Баланс белого)

№

4. MST 68981

1) ADC Calibration (Калибровка ADC)

№

Позиция

Суб-яркость

Смещение красного

Смещение зеленого

Смещение синего

Суб-контрастность

Усиление красного

Усиление зеленого

Усиление синего

Позиция

CVBS Y Gain

CVBS Y Offs

Ana Y Offs

Ana Pb Offs

Ana Pr Offs

Ana Y Gain

Ana Pb Gain

Ana Pr Gain

Out R Offs

Out G Offs

Out B Offs

Out R Gain

Out G Gain

Out B Gain

Значение

128

140

128

Значение

166

136

128

112

2) Calibration Target (Разметка калибровки)

2-1) AV ADC Target (Разметка AV ADC)

№

3-4

Позиция

Low

High

Delta

Значение

234

2-2) Comp ADC Target (Разметка Comp ADC)

3 Регулировка и юстировка

№

2-3) PC ADC Target (Разметка PC ADC)

№

2-4) AII RGB Target Target (Разметка AII RGB Target)

№

Позиция

Low

High

Delta

Позиция

Low

High

Delta

Позиция

Low

High

Delta

Значение

234

Значение

254

Значение

235

3) Sharpness (Резкость)

№

5. Option Block (Блокировка опций)

1) FRC(Micronas)

Позиция

H1 Gain

H2 Gain

H3 Gain

H4 Gain

V1 Gain

V2 Gain

D1 Gain

D2 Gain

Over Shoot2

Over Shoot3

Under Shoot2

Under Shoot3

Sub Color

Значение

2) FRC2X

3) FBE2

3-5

3 Регулировка и юстировка

№

Позиция

Pattern Select

BS-On

B-Slope Gain

B-Tilt Min

B-Tilt Max

B-Tilt Slope

LFunc-Basis

HFunc-Basis

Mean-Offset1

Mean-Offset2

Mean Slope

Input Offset

Input Gain

ACR Offset

ACR Th1

ACR Th2

Skin Enable

Skin Tu

Skin Tv

M Skin Tu

M Skin Tv

Sub Color

M-Au-Sub Color

M-Wi-Sub Color

MW-Skin-Tu

MW-Skin-Tv

Значение

150

128

120

130

235

112

128

120

135

128

145

128

4) PDP Logic

№ Позиция

3-6

Pattern Select

CDC Sw

CDC Strengh Th

BRE Sw

FRC Repeat Mode

FRC DBG Mark On

FRC Bypass

CDC L Gain

CDC U Gain

Panel Type

Panel Inch

Panel Ber.

Logic Sw Ver.

Значение

Off

00 SD

N/A

00Y00M00D

6. Sound (Звук)

3 Регулировка и юстировка

№

Позиция

Saturation Mute

FM Prescale

AM Prescale

Nicam Prescale

FM M Prescale

SC1 Vol

SC2 Vol

Audio Delay

Audio Delay Time

Ch1 BW

Ch2 BW

Num of Check

Num of Double Check

Mono Weight

Stereo Weight

Dual Weight

BG M2S Threshold

DK M2S Threshold

BG S2M Threshold

DK S2M Threshold

FINE VOL

Detection Threshold

Ext Volume Scale

Ext Prescale Speaker

R2E Scart2 Offset

NTP 3000

NTP Master Volume

NTP PWM modulation

NTP DRC Thresh

NTP Speaker EQ

Значение

Off

144

176

243

3-7

3 Регулировка и юстировка

7. YC Delay (Задержка YC)

№

8. Adjust (Регулировка)

№

Позиция

PAL BG

PAL DK

PAL I

SECAM BG

SECAM DK

SECAM L

NTSC 358

NTSC 443

AV PAL

AV SECAM

AV NT358

AV NT443

AV PAL60

Позиция

V Mute Time

Dynamic Contrast

Dynamic Dimming

Dynamic CE

LNA Plus

Megazine LNA

PixelShift Test

Debug

ACR

D-WatchDog

UART Select

FBE Select

Tuner

Tuner TOP Semco

Tuner TOP Alps

D.Gamma

M.Gamma

A-WatchDog

Hp Detect

Значение

Off

Normal

Off

FBE2X

ALPS

Off

High

3-8

9. Bus Stop (Остановка шины)

10. W/B Movie (Баланс белого для кино)

3 Регулировка и юстировка

№

Позиция

WB Movie

Color Mode

Color Tone

Msub Brigh

Msub Contr

W1_RGAIN

W1_BGAIN

W1_ROFFS

W1_BOFFS

W2_RGAIN

W2_BGAIN

W2_ROFFS

W2_BOFFS

NO_RGAIN

NO_BGAIN

NO_ROFFS

NO_BOFFS

C2_RGAIN

C2_BGAIN

C2_ROFFS

C2_BOFFS

Movie Contr

Movie Brigh

Movie Color

Movie Sharp

Mv BackLight

Значение

off

Movie

Cool1

128

157

127

129

159

128

140

127

128

115

145

128

100

11. Checksum (Контрольная сумма)

12. Reset (Сброс)

13. Spread Spectrum (Спектр распространения)

№ Позиция

Spread Spectrum

Step1

Step2

Range1

Range2

FBE SSC

Значение

116

247

3-9

3 Регулировка и юстировка

3-4 Регулировки в сервисном режиме

3-4-1 Баланс белого - калибровка

Если цвета изображения являются неправильными, необходимо сначала выполнить калибровку

Оборудование: СА210, испытательная таблица: шахматная испытательная таблица

Выполнить калибровку в параметрах заводского режима

Источник: AV: комбинированное изображение PAL, компонентное устройство: 1280*720/60 Гц персональный компьютер: 1024*768/60 Гц

(Шахматная испытательная таблица)

3-4-2 Баланс белого - регулировка

Если цвета изображения являются неправильными, необходимо проверить состояние баланса белого.

Оборудование: СА210, испытательная таблица: Toshiba

Выполнить регулировку баланса белого в параметрах заводского режима

Параметры Sub brightness и R/G/B Offset управляют областью low light

Параметры Sub contrast и R/G/B Gain управляют областью high light

Источник: AV: комбинированное изображение PAL, компонентное устройство: 1280*720/60 Гц НDMI(DVI): 1280*720/60 Гц

[Испытательная таблица: таблица № 16 серии MSPG–945]

*Цветовая температура 1500К +/-500, -6 ~ -20 MPCD

3-10

*Цветовые координаты: H/L:267/263 +/-2 35,0 Ft +/- 2,0 Ft L/L:270/260 +/-3 1,5 Ft +/- 0,2 Ft

Испытательная таблица Toshiba

3 Регулировка и юстировка

3-4-3 Условия для измерений

1. На базе испытательной таблицы toshiba ABL: уровень High Light (57 IRE)

- ГЕНЕРАТОР ВХОДНЫХ СИГНАЛОВ: MSPG-925LTH

* Режим № 2: 744 х 484 @ 60 Гц

№ 6: 1280 х 720 @ 60 Гц

№ 21: 1024 х 768 @ 60 Гц

* Испытательная таблица № 36: таблица 16 Color

№ 16: испытательная таблица Toshiba ABL

2. Оптическое измерительное устройство: СА210 (FL)

Для моделей LE26M51B/LE32M51B/LE40M51B/LE46M51B необходимо использовать генератор MSPG-925 LTH.

3-4-4 Методика регулировки

1. Выполнить регулировку баланса белого в режимах AV, Component и DVI

(AV Component)

a) Настроить вход на режим, в котором будет выполняться регулировка

(RF DTV PC DVI).

* Входной сигнал – режим VIDEO: модель № 2 (режим 744*484), испытательная таблица № 16

- режим DTV, DVI: модель № 6 (режим 1280*720), испытательная таблица № 16

- режим PC: модель № 6 (режим 1024*768), испытательная таблица № 16

b) Войти в параметры управления цветом заводского режима и подтвердить данные.

c) Выполнить регулировку уровня low light (положение регулировки смотри таблицу 1,2 в зависимости от режима)

- отрегулировать параметр sub – Brightness для настройки значения "Y"

- отрегулировать смещение красного ("х") и смещение голубого ("y") для цветовых координат.

Рис. 4-2 Испытательная таблица Toshiba ABL

Уровень Low light Точка измерения

* Запрещается выполнять регулировку данных смещения зеленого.

d) Выполнить регулировку уровня high light (положение регулировки смотри таблицу 1,2 в зависимости от режима)

- отрегулировать усиление красного ("х") и усиление голубого ("y") для цветовых координат.

* Запрещается выполнять регулировку данных усиления зеленого и параметра sub-contrast (Y).

3-11

3 Регулировка и юстировка

d) Выполнить регулировку уровня high light (положение регулировки смотри таблицу 1,2 в зависимости от режима)

- отрегулировать усиление красного ("х") и усиление голубого ("y") для цветовых координат.

* Запрещается выполнять регулировку данных усиления зеленого и параметра sub-contrast (Y).

Рис. 4-3 Испытательная таблица Toshiba ABL

Уровень High light Точка измерения

3-12

3 Регулировка и юстировка

3-5 Обновление программного обеспечения

3-5-1 Методика обновления флэш-ПЗУ

1. Выполнить инсталляцию загрузчика флэш-памяти Flash Downloader. Подсоединить телевизор (D-SUB) с помощью кабеля D-SUB для выполнения обновления программы.

2. Обновление программы Flash Downloader

- Включить телевизор.

- Щелкнуть мышью по иконке "Connect" в окне программы MSTAR.

- Щелкнуть мышью по надписи "Read" и выбрать новую версию программного обеспечения.

- Щелкнуть мышью по надписи "Auto" и затем "Run"

3-13

3 Регулировка и юстировка

Заметки

3-14

7 Block Diagrams

7-1

7 Block Diagram

- This Document can not be used without Samsung’s authorization

7 Block Diagrams

7-2

Memo

13 Circuit Descriptions

13-1

13 Circuit Descriptions

13-1 Block description

RF IN

Scart

A/V

S-Video

Component

HDMI

Main

Board

Panel T-con

Board

Speaker

IR/LED

Signal Power

Bordeaux consists of three main blocks

1. Main board : Video signal processing

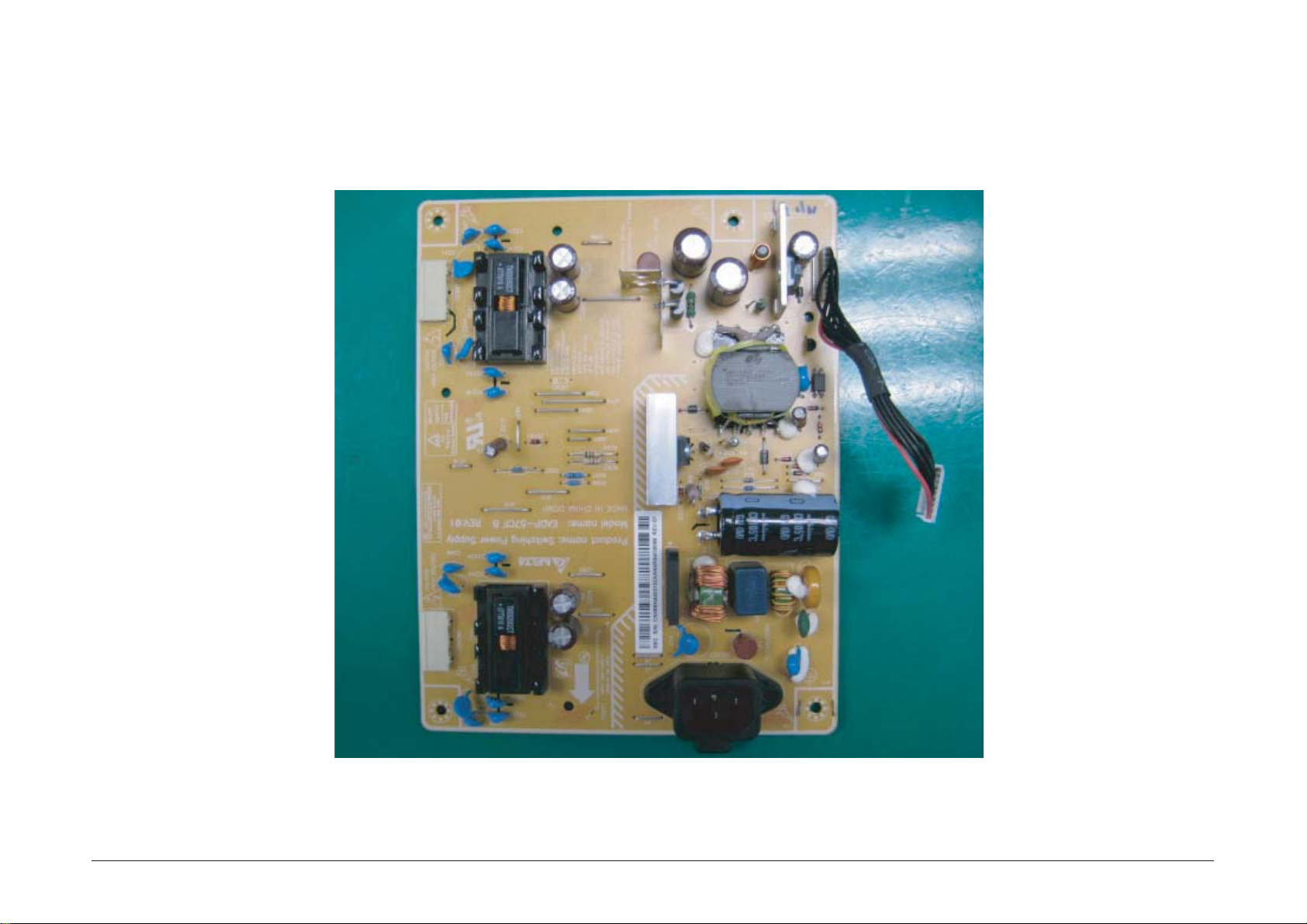

2. IP board : Power supply & Inverter

3. T-con board : LCD Panel control

IP Board

13 Circuit Descriptions

13-2

13-2 Main Block

+ 76 hidden pages
