HW-J650 HW-J651

Руководство пользователя

Wireless Audio - Soundbar

(Беспроводное аудио)

Удивительные возможности

Благодарим за приобретение устройства компании Samsung.

Для наилучшего обслуживания зарегистрируйте свое устройство по адресу:

www.samsung.com/register

НАЧАЛО РАБОТЫ

начало работы

ФУНКЦИИ

Службы потоковой музыки

Благодаря возможности подключения к сети Wi-Fi система Soundbar обеспечивает удобный доступ к музыкальным службам, и вы сможете полностью погрузиться в мир своей любимой музыки. С помощью приложения Samsung Multiroom вы получите доступ к самым популярным интернетслужбам потоковой музыки.

Усиление эффекта объемного звучания

При использовании функции Усиление эффекта объемного звучания звук воспроизводится более глубоко и объемно.

TV SoundConnect

Функция TV SoundConnect обеспечивает легкое подключение системы Soundbar к телевизору через Bluetooth. Благодаря беспроводному подключению панели Soundbar к телевизору, комната не будет излишне загромождена, и вы сможете в полной мере насладиться утонченным изогнутым дизайном обоих устройств. Для управления системой Soundbar и телевизором можно использовать пульт дистанционного управления телевизора.

Распределение сигнала музыкального источника (функция Multiroom Play)

Используя приложение Multiroom Link, вы можете легко выводить сигнал с одного источника на несколько аудиоустройств и управлять ими, находясь в любом месте. С помощью этого мобильного приложения можно дистанционно регулировать звук и выбирать музыку в системе различных устройств, включая телевизор, домашний кинотеатр и проигрыватель дисков Blu-ray. Наслаждайтесь прослушиванием любимой музыки, там, где вам этого хочется.

Поддержка USB-хоста

Можно подключать и воспроизводить файлы с внешних устройств USB с накопителями, например MP3-проигрывателя, флэш-памяти USB и т.д., используя функцию USB HOST системы Soundbar.

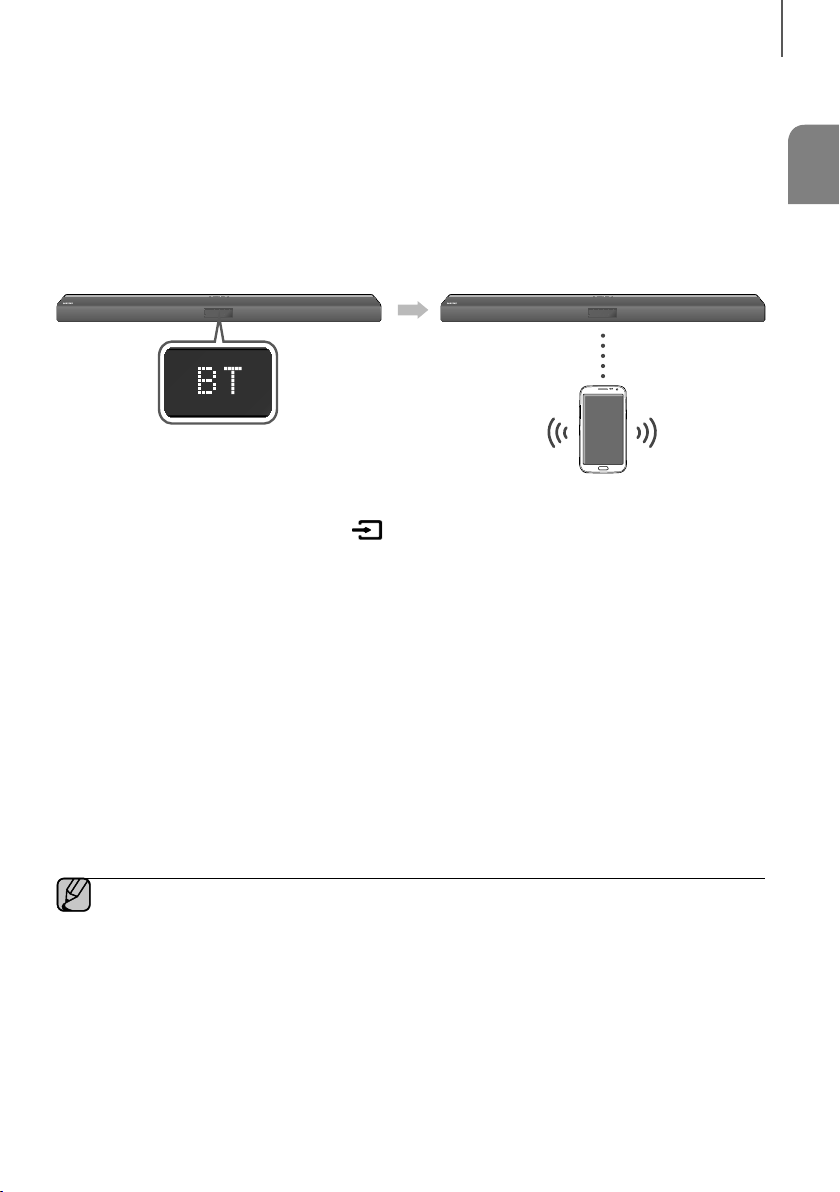

Функции Bluetooth

Устройство Bluetooth можно подключить к системе Soundbar для воспроизведения музыки с высококачественным стереозвучанием, причем не используя проводов!

ЛИЦЕНЗИЯ

Произведено по лицензии Dolby Laboratories. Dolby и символ двойного D являются товарными знаками Dolby Laboratories.

Патенты на DTS см. на http://patents.dts.com. Произведено по лицензии DTS Licensing Limited. DTS & соответствующий символ вместе и по отдельности являются зарегистрированными товарными знаками, а DTS 2.0 Channel является товарным знаком DTS, Inc. © DTS, Inc. Все права защищены.

HDMI, HDMI High-Definition Multimedia Interface и логотип HDMI являются товарными знаками или зарегистрированными товарными знаками HDMI Licensing LLC в США и других странах.

HDMI

При использовании HDMI видео- и аудиосигналы передаются одновременно, обеспечивая более четкое изображение. Также имеется функция ARC, которая позволяет передавать звук с телевизора по кабелю HDMI на систему Soundbar. Эта функция доступна только в том случае, если ваше устройство подключено к телевизору, совместимому с функцией реверсивного звукового сигнала.

НАЧАЛО РАБОТЫ

МЕРЫ ПРЕДОСТОРОЖНОСТИ

ПРЕДУПРЕЖДЕНИЯ ДЛЯ БЕЗОПАСНОГО ИСПОЛЬЗОВАНИЯ

ВО ИЗБЕЖАНИЕ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ НЕ ОТКРЫВАЙТЕ КРЫШКУ (ИЛИ ЗАДНЮЮ ПАНЕЛЬ) УСТРОЙСТВА. ВНУТРИ УСТРОЙСТВА ОТСУТСТВУЮТ ДЕТАЛИ, РЕМОНТ КОТОРЫХ МОЖЕТ ВЫПОЛНЯТЬ ПОЛЬЗОВАТЕЛЬ. ОБСЛУЖИВАНИЕ ДОЛЖНО ПРОИЗВОДИТЬСЯ КВАЛИФИЦИРОВАННЫМИ СПЕЦИАЛИСТАМИ.

Данный символ указывает на наличие внутри корпуса устройства компонентов,

ВНИМАНИЕ

ОПАСНО СТЬ ПОР АЖЕНИЯ

ПРЕДУПРЕЖДЕНИЕ : Чтобы снизить риск возникновения пожара или поражения электрическим током, не

подвергайте это устройство воздействию дождя или влаги. ВНИМАНИЕ : ВО ИЗБЕЖАНИЕ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ ПОЛНОСТЬЮ ВСТАВЬТЕ ШИРОКИЙ

ПЛОСКИЙ КОНТАКТ ВИЛКИ В ШИРОКИЙ СЛОТ.

• Данное устройство всегда следует подключать к сетевой розетке с заземлением.

• Чтобы отключить устройство от электросети, необходимо извлечь вилку кабеля питания из розетки, соответственно, вилка всегда должна содержаться в исправном состоянии.

ВНИМАНИЕ

• Не подвергайте это устройство воздействию воды. Не ставьте на устройство предметы, заполненные жидкостью, например вазы.

• Для полного отключения питания устройства следует извлечь вилку из розетки. Поэтому вилка должна быть всегда доступна.

ЭЛЕКТРИ ЧЕСКИМ ТОКОМ

НЕ ОТКРЫВАТЬ!

Символ «не для пищевой продукции» применяется в соответствие с техническим регламентом Таможенного союза "О безопасности упаковки" 005/2011 и указывает на то, что упаковка данного продукта не предназначена для повторного использования и подлежит утилизации. Упаковку данного продукта запрещается использовать для хранения пищевой продукции.

Символ «петля Мебиуса» указывает на возможность утилизации упаковки. Символ может быть дополнен обозначением материала упаковки в виде цифрового и/или буквенного обозначения.

находящихся под высоким напряжением, что может привести к поражению электрическим током или травме.

Данный символ обозначает важные указания по использованию устройства.

RUS

НАЧАЛО РАБОТЫ

МЕРЫ ПРЕДОСТОРОЖНОСТИ

мм

99.1mm

68.6

мм

99.1mm 99.1mm

мм

Убедитесь, что бытовой источник питания переменного тока соответствует идентификационной наклейке, расположенной на задней панели вашего устройства. Установите устройство горизонтально на подходящую поверхность (мебель), обеспечив достаточно места вокруг него для вентиляции 7 - 10 см. Убедитесь, что вентиляционные отверстия не перекрыты. Не устанавливайте устройство на усилители или другое оборудование, которое может сильно нагреться. Данное устройство предназначено для продолжительного использования. Для отключения устройства отсоедините сетевую вилку из розетки. Если устройство не используется в течение длительного времени, отключите его от сети.

Не подвергайте устройство воздействию прямых Во время грозы отсоединяйте сетевую вилку от розетки. Скачки напряжения питания во время грозы могут повредить устройство.

солнечных лучей и других источников тепла.

Это может вызвать перегрев и привести к

неисправности устройства.

Защищайте проигрыватель от попадания влаги (например, вода из вазы), не подвергайте его чрезмерному нагреванию (например, не ставьте рядом с камином) и не оставляйте вблизи устройств, излучающих сильные магнитные или электрические поля. В случае неисправной работы устройства отсоедините кабель питания от источника переменного тока. В случае неисправной работы устройства отсоедините кабель питания от источника переменного тока. Устройство предназначено только для личного использования. При хранении устройства в условиях низкой температуры возможно образование конденсата. При транспортировке устройства в зимнее время не включайте его приблизительно в течение

Батареи, использующиеся в данном устройстве,

содержат вредные для окружающей среды

химические элементы.

Не выбрасывайте батареи в корзину с бытовыми

отходами.

Не бросайте батареи в огонь.

Не допускайте короткого замыкания или нагревания

батарей, не разбирайте их.

При неправильной замене батареи существует

опасность взрыва.

Для замены используйте только такие же или

аналогичные батареи.

2 часов, пока температура устройства не достигнет комнатной температуры.

ПРЕДУПРЕЖДЕНИЕ. НЕ ДОПУСКАЙТЕ ПРОГЛАТЫВАНИЯ – ОПАСНОСТЬ ХИМИЧЕСКОГО ОЖОГА. [Пульт дистанционного управления поставляется с ней] Данное устройство содержит батарею типа "таблетка". Если произошло проглатывание батареи типа "таблетка", через 2 часа это вызовет серьезные внутренние ожоги и может стать причиной смерти. Храните новые и использованные батареи в недоступном для детей месте. Если в батарейный отсек надежно не закрывается, прекратите использование устройства и

держите его подальше от детей. Если вы подозреваете, что батарея была проглочена, немедленно обратитесь к врачу.

СОДЕРЖАНИЕ

2 НАЧАЛО РАБОТЫ

2 функции 3 меры предосторожности 6 Комплект поставки

7 ОПИСАНИЕ

7 Верхняя/Передняя Панель 8 Задняя/нижняя панель 9 пульт дистанционного управления

11 INSTALLATION

11 Установка на стене

11 Меры предосторожности при установке

12 Установка кронштейна без обращения к

руководству по установке на стене

13 Отсоединение настенного крепления

14 ПОДКЛЮЧЕНИЯ

14 Подключение сабвуфера 16 Подключение к телевизору

16 Варианты подключения к ТВ с помощью

оптического (цифрового) кабеля

17 Варианты подключения к ТВ с помощью кабеля

HDMI (цифрового)

17 TV SoundConnect

19 Варианты подключения к внешнему

устройству

19 Кабель HDMI

19 Оптический кабель или кабель AUX

20 USB

НАЧАЛО РАБОТЫ

RUS

22 ФУНКЦИИ

22 Режим входа 23 Bluetooth 25 Использование функции режима

ожидания сети 25 Использование Multiroom Link 27 Обновление по

29 ПОИСК И УСТРАНЕНИЕ

НЕИСПРАВНОСТЕЙ

29 Поиск и устранение неисправностей

30 ПРИЛОЖЕНИЕ

30 Технические характеристики

● Рисунки и иллюстрации в данном

руководстве пользователя представлены только для справки. Они могут отличаться от реального внешнего вида устройства.

● Плата за обслуживание может взиматься в

следующих случаях. (a) Если вы вызовете специалиста, и он не

обнаружит неисправности устройства (это возможно, если вы не знакомы с настоящим руководством)

(b) Если вы передадите устройство в

ремонтный центр, и его специалисты не обнаружат неисправности (это возможно, если вы не знакомы с настоящим руководством).

● Размер этой платы будет сообщен вам перед

тем, как сотрудник компании выедет на место.

НАЧАЛО РАБОТЫ

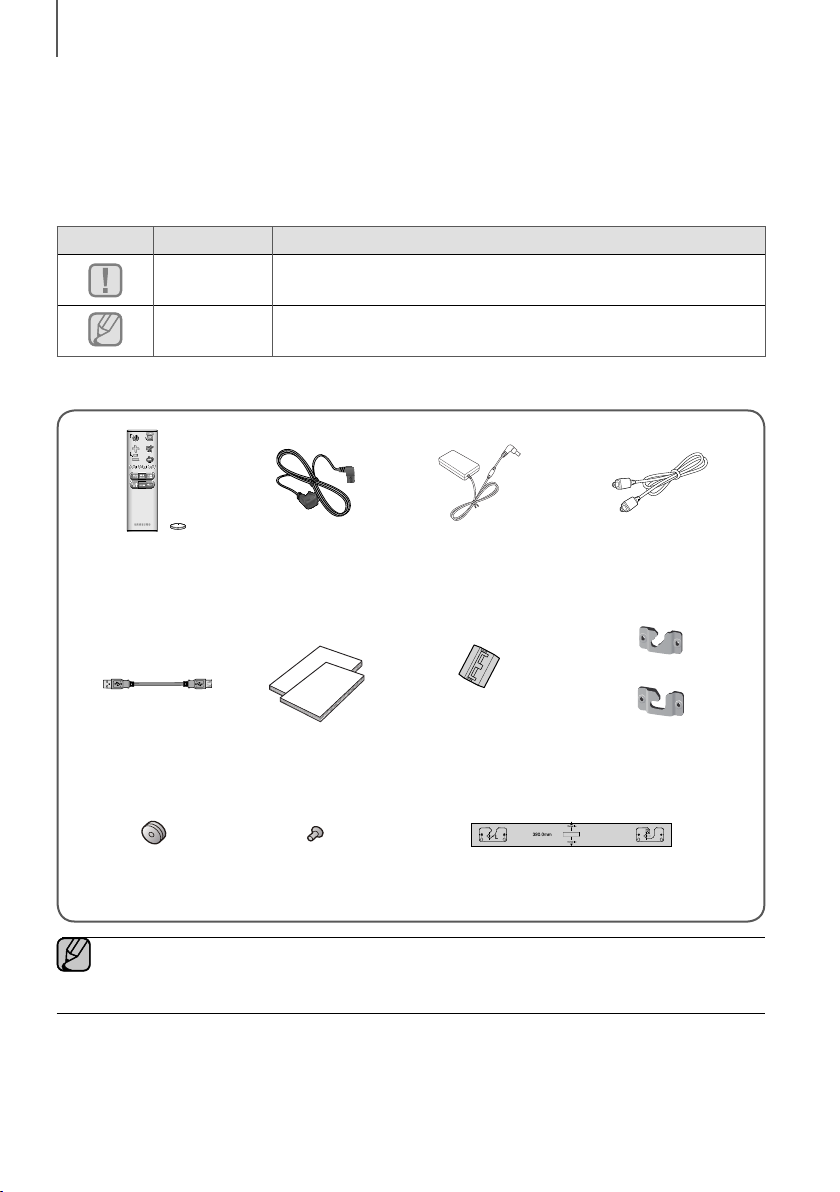

КОМПЛЕКТ ПОСТАВКИ

ПЕРЕД ПРОЧТЕНИЕМ РУКОВОДСТВА ПОЛЬЗОВАТЕЛЯ

Перед прочтением данного руководства пользователя обратите внимание на следующие термины.

+ Значки, используемые в данном руководстве

Значок Термин Определение

Проверьте наличие входящих в комплект принадлежностей, перечисленных ниже.

Пульт дистанционного

управления / Литиевая

батарея (3 В : CR2032)

Внимание

Примечание

Этот значок присутствует в тех случаях, когда функция не работает или возможна отмена настроек.

Означает советы или инструкции, помогающие при использовании различных функций.

Кабель

Питания : 2 ШТ.

Адаптер постоянного

тока

Оптический Кабель

(Настенное крепление

левое)

Кабель USB

Держатель винта 1 :

2 ШТ.

● Внешний вид принадлежностей может отличаться от изображений в настоящем руководстве.

● Чтобы подключить внешние устройства USB к устройству, используйте прилагаемый кабель USB.

Руководство

Пользователя /

Краткое руководство

Держатель винта 2 :

2 ШТ.

(для кабеля

питания)

Тороидальный

ферритовый

сердечник

Руководство по установке на стене

(Настенное крепление

правое)

Кронштейн для настенного

крепления

описание

ВЕРХНЯЯ/ПЕРЕДНЯЯ ПАНЕЛЬ

Кнопка (Питания)

Включение и выключение системы

Soundbar.

VOL. - / +

Регулировка уровня громкости. Цифровое значение уровня громкости отображается на дисплее на передней панели.

ОПИСАНИЕ

RUS

Дисплей

Отображает текущий режим.

● При подключении кабеля питания переменного тока кнопка питания заработает через 4–6 секунд.

● После включения питания устройство сможет воспроизводить звук через 4 - 5 секунд.

● Если требуется прослушивать звук только через систему Soundbar, необходимо отключить динамики

телевизора в меню настройки звука телевизора. См. руководство пользователя, прилагаемое к ТВ.

Кнопка (Источник)

Выбор входа: D.IN, AUX, HDMI, BT, TV, USB.

● Если нажать и удерживать более

3 секунд кнопку включенном питании устройства, она будет работать в качестве кнопки отключения звука Для дезактивации режима отключения

(Отключение звука) снова

звука нажмите и удерживайте кнопку (Источник) более 3 секунд.

(Источник) при

(Отключение звука).

ОПИСАНИЕ

ЗАДНЯЯ/НИЖНЯЯ ПАНЕЛЬ

AUX IN

Подключение к аналоговому выходу внешнего устройства.

HDMI IN

Одновременный ввод

цифровых видео- и

аудиосигналов с

использованием кабеля HDMI.

Используется при

подключении

поддерживаемых устройств.

AUX IN OPTICAL IN

HDMI IN

LAN 5V 0.5A

HDMI OUT

(TV-ARC)

AUX IN

OPTICAL IN

HDMI OUT

HDMI IN

(TV-ARC)

OPTICAL IN (D.IN)

Подключение к цифровому (оптическому) выходу внешнего устройства.

HDMI OUT (TV-ARC)

Одновременный вывод цифровых видео- и аудиосигналов с использованием кабеля HDMI.

DC 24V

SPK ADDWi-Fi SETUP

НАКЛЕЙКА

Подключение к сети с помощью

(Порт USB)

LAN 5V 0.5A

LAN

кабеля ЛВС.

Wi-Fi SETUP

С помощью этой кнопки можно подключить систему Soundbar к сети, настроив Wi-Fi.

SPK ADDWi-Fi SETUP

DC 24V

SPK ADD

С помощью этой кнопки можно подключить систему Soundbar к концентратору. (не входит в комплект)

Подключайте устройства USB для

воспроизведения содержащихся на

них файлов.

DC 24V (Входной Разъем

Источника Питания)

Соедините разъем адаптера постоянного тока

с разъемом источника питания, затем вставьте

вилку адаптера питания переменного тока в

● При отсоединении кабеля питания адаптера питания переменного тока от розетки держите его за

вилку. Не тяните за кабель питания.

● Не следует подключать это устройство или другие компоненты к розетке переменного тока пока не

будут выполнены все подключения компонентов.

сетевую розетку.

ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

SOURCE

Выбор источника, подключенного к Soundbar.

Отключение звука

С помощью нажатия на эту кнопку можно отключить звук. Для восстановления предыдущего уровня громкости еще раз нажмите кнопку.

Повтор

Функцию Повтор можно настроить во время воспроизведения музыкальных файлов с устройства USB.

OFF - REPEAT : Выключение функции повторного воспроизведения. TRACK - REPEAT : Повторное воспроизведение дорожки. ALL - REPEAT : Повторное воспроизведение всех дорожек. RANDOM - REPEAT

(Можно повторить трек, воспроизводимый в данный момент)

Пропуск вперед

Если на устройстве имеется несколько файлов, то при нажатии кнопки $ будет выбран следующий файл.

SOUND CONTROL

Нажмите для выбора TREBLE, BASS или AUDIO SYNC. Затем с помощью кнопок #,$ отрегулируйте громкость высоких или низких частот от -3 до +3.

Нажмите и удерживайте кнопку SOUND CONTROL в течение примерно 5 секунд, чтобы настроить звучание каждого частотного диапазона. Доступны варианты: 150 Гц, 300 Гц, 600 Гц, 1,2 кГц, 2,5 кГц, 5 кГц и 10 кГц. Для каждого из них можно установить громкость от -6 до +6. Если система Soundbar подключена к цифровому телевизору, видеоизображение может отставать от звука. Эту проблему можно устранить с помощью кнопок SOUND CONTROL. С помощью кнопок #,$ можно установить время задержки аудио в диапазоне от 0 до 300 мс. В режиме USB, TV и BT функция Синхронизация звука может не работать.

Anynet+ С помощью кнопки Anynet+ можно включать и выключать функцию Anynet+.

(По умолчанию: Auto Power Link OFF,

OFF - ANYNET+/ON - POWER LINK).

или управлять работой Soundbar с помощью пульта дистанционного управления телевизора Samsung с поддержкой Anynet+. Необходимо подключить Soundbar к телевизору с помощью кабеля HDMI. * Auto Power Link

При включении телевизора автоматически включается Soundbar, подключенный как источник через оптическое соединение. (См. стр. 16)

Для включения функции Wi-Fi SETUP нажмите и удерживайте в течение 7

● Soundbar является собственным названием Samsung.

● Для управления телевизором используйте прилагаемый пульт дистанционного управления.

секунд кнопку Anynet+ на пульте дистанционного управления.

: Воспроизведение треков в произвольном порядке.

(* Для регулировки уровня используйте кнопки

ON - ANYNET+/OFF - POWER LINK

Функция Anynet+ позволяет

ОПИСАНИЕ

#,$

RUS

ОПИСАНИЕ

Включение и выключение системы Soundbar.

Настройка уровня громкости устройства.

Используйте кнопку & для временной приостановки воспроизведения

файла. При повторном нажатии кнопки & воспроизведение выбранного

Если на устройстве имеется несколько файлов, то при нажатии кнопки #

Можно выбрать режимы звука – STANDARD (Исходный Звук)

CLEAR VOICE

Выберите режим STANDARD для прослушивания исходного звука без

При использовании функции “Surr.Sound” звук воспроизводится более глубоко и

переключение настроек: ON - SURROUND SOUND, OFF - SURROUND SOUND.

При нажатии кнопки STREAMING MUSIC можно прослушивать передачи

радиостанций, транслируемые через Интернет. При каждом нажатии этой

кнопки система Soundbar переключается на следующую станцию по

умолчанию, циклически переходя между 3 станциями по умолчанию. Для использования функции STREAMING MUSIC система Soundbar

Нажмите и удерживайте кнопку STREAMING MUSIC, при этом функция

WOOFER (* Для регулировки громкости сабвуфера используйте кнопки #,$.)

Нажмите кнопку WOOFER. Затем с помощью кнопок #,$ настройте

Для включения функции SPK ADD системы Soundbar нажмите и удерживайте в

течение 5 секунд кнопку WOOFER на пульте дистанционного управления.

SPORTS, MOVIE и NIGHT MODE в зависимости от типа

объемно. При повторном нажатии кнопки

должна быть подключена к сети. (см. стр. 25).

Позволяет применить управление динамическим диапазоном к

DRC (Управление динамическим диапазоном) переключится между

громкость сабвуфера от -12, -6 до +6.

Воспроизведение/Пауза

файла возобновляется.

будет выбран предыдущий файл.

воспроизводимого содержимого.

SOUND

STREAMING MUSIC

DRC (Dynamic Range Control) *

аудиоформатам Dolby Digital.

значениями ON и OFF.

Питания

Громкость

Пропуск Назад

SOUND EFFECT

MUSIC,

изменений.

SOUND

происходит

УСТАНОВКА БАТАРЕЙ В ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

1. С помощью подходящей

монетки поверните крышку отсека для батарей в пульте дистанционного управления против часовой стрелки и снимите ее, как показано на рисунке выше.

2. Вставьте литиевую батарею

напряжением 3 В. Обратите внимание, что положительный полюс (+) должен быть направлен вверх. Установите крышку отсека для батарей и выровняйте значки '' как показано на рисунке выше.

3. С помощью подходящей

монетки поворачивайте крышку отсека для батарей в пульте дистанционной управления в направлении по часовой стрелке до тех пор, пока она не встанет на место.

УСТАНОВКА

УСТАНОВКА НА СТЕНЕ

С помощью кронштейна для настенного крепления можно прикрепить данное устройство к стене.

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ УСТАНОВКЕ

● Устанавливайте устройство только на вертикальных стенах.

● Не выбирайте для установки помещения с высокой температурой или влажностью, а также стены, не

способные выдержать вес устройства.

● Проверьте прочность стены. Если стена недостаточно прочная, укрепите ее или установите устройство на

другой стене, способной выдержать вес устройства.

● Приобретите и используйте крепежные винты или дюбели в соответствии с типом стены (штукатурка, сталь,

дерево и т. д.). Если возможно, закрепите винты в стойках каркаса стены.

● При приобретении винтов для настенного монтажа необходимо учитывать тип и толщину стены, на которую

устанавливается Soundbar.

- Диаметр : M5

- Длина: рекомендуемая длина – не менее 35 мм.

● Кабели, подключаемые к внешним устройствам, следует подсоединить к данному устройству до его

крепления на стену.

● Перед установкой обязательно убедитесь, что устройство выключено и отсоединено от электросети. В

противном случае это может привести к поражению электрическим током.

RUS

5 см или более

1. Поднесите руководство по установке к стене.

• Руководство должно быть расположено параллельно.

• Если телевизор крепится на стене, расстояние от него до системы Soundbar не должно быть менее 5 см.

2. С помощью ручки отметьте расположение винтов на стене, затем уберите руководство. Просверлите

отверстия под винты, используя сверло соответствующего размера.

УСТАНОВКА

3. Закрепите настенные крепления и винты в отмеченных точках на стене.

• Левое и правое крепления имеют разную форму. Убедитесь, что они расположены правильно.

Настенное крепление Soundbar

DC 24V

SPK ADD

Wi-Fi SETUP

4. Вставьте два винта держателя в отверстия в задней части корпуса системы Soundbar, один слева, другой

справа.

● Перед установкой устройства Soundbar а на стену подсоедините к его задней панели кабель USB.

5. Установите винты держателя в задней части системы Soundbar в углубления настенных креплений. В целях

безопасности необходимо, чтобы винты держателя полностью вошли в углубления.

УСТАНОВКА КРОНШТЕЙНА БЕЗ ОБРАЩЕНИЯ К РУКОВОДСТВУ ПО УСТАНОВКЕ НА СТЕНЕ

5 см или более

16 см 17,5 см

Минимум 32,8 – 33,5 см

5 см или более

УСТАНОВКА

1. Поместите Настенное крепление левое на стену параллельно полу, как показано выше. Отметьте на стене

место для отверстий под винты. Просверлите отверстия в отмеченных местах.

2. Совместите отверстия в левом настенном креплении с отверстиями под винты на стене и вкрутите винт в

отверстие в его правом конце. Затяните винт, зафиксировав крепление на стене.

3. Поместите Настенное крепление правое на стену параллельно полу и вровень с Настенное крепление левое, как показано выше. Отметьте на стене место для отверстий под винты. Просверлите отверстия в

отмеченных местах.

4. Совместите отверстия в правом настенном креплении с отверстиями под винты на стене и вкрутите винт в отверстие в его правом конце. Затяните винт, зафиксировав крепление на стене.

• Если настенные крепления крепятся под телевизором, обязательно расположите их не менее чем на 5

см ниже телевизора и выровняйте относительно его центра, как показано выше.

5. Вставьте винты в оставшиеся отверстия и затяните их.

ОТСОЕДИНЕНИЕ НАСТЕННОГО КРЕПЛЕНИЯ

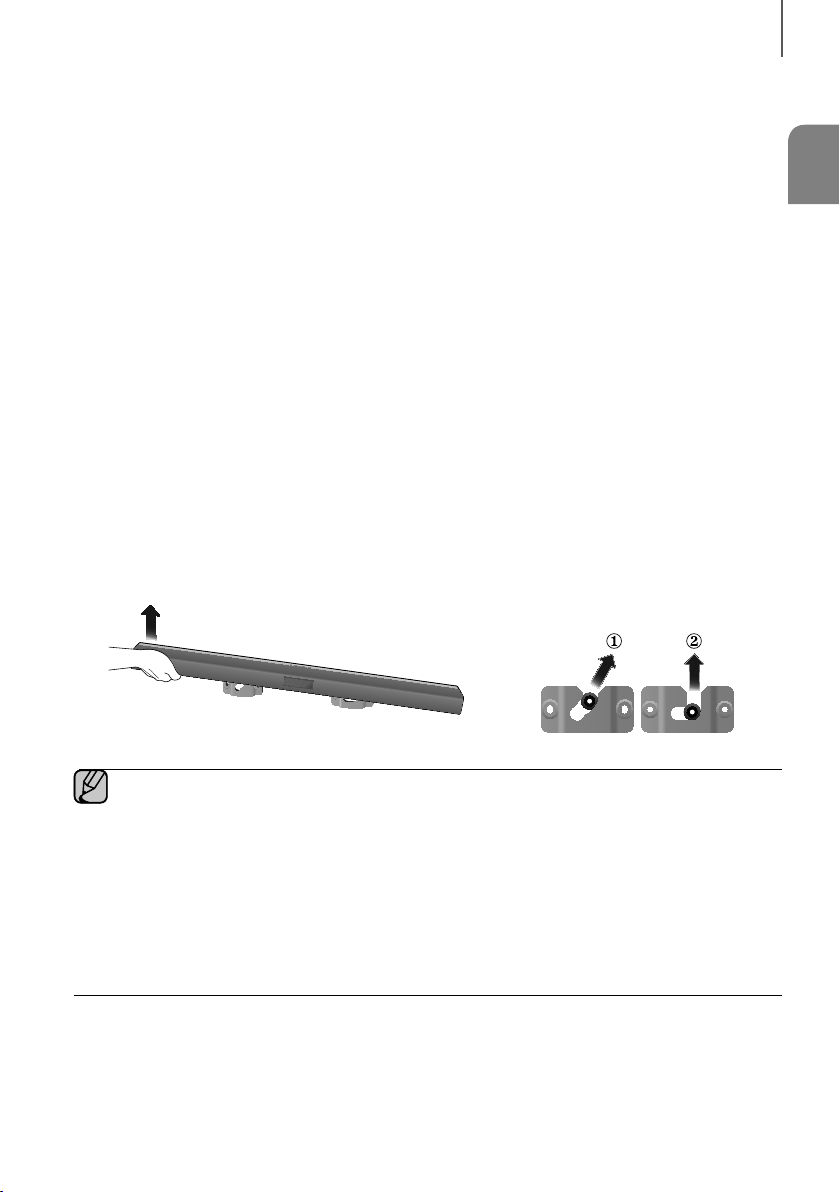

1. Потяните Soundbar вверх, как показано на рисунке, чтобы отделить от настенного крепления.

Отсоединение Soundbar от

настенного крепления

RUS

● После установки не опирайтесь на устройство и не подвергайте его ударам или падению.

● Тщательно прикрепите устройство к стене, чтобы оно не упало. При падении устройство может

сломаться или нанести травмы.

● После установки устройства на стене убедитесь, что подключенные кабели недоступны для детей.

Если тянуть за кабели, устройство может упасть.

● Для оптимальной работы телевизора, установленного на стене, расстояние между

громкоговорителями и телевизором не должно быть менее 5 см.

● Если не предполагается устанавливать устройство на стену, то в целях безопасности рекомендуется

устанавливать его на прочную ровную поверхность.

ПОДКЛЮЧЕНИЯ

подключения

● Не следует подключать кабель питания этого устройства или телевизора к сетевой розетке, пока не

будут выполнены все подключения компонентов.

● Прежде чем перемещать или устанавливать устройство, обязательно выключите его и отсоедините

кабель питания от розетки.

ПОДКЛЮЧЕНИЕ САБВУФЕРА

АВТОМАТИЧЕСКОЕ ПОДКЛЮЧЕНИЕ К САБВУФЕРУ

При включении основного устройства и сабвуфера беспроводная связь между ними должна установиться автоматически.

● Если такая связь установлена, синий индикатор на сабвуфере перестанет мигать.

ПОДКЛЮЧЕНИЕ К САБВУФЕРУ ВРУЧНУЮ

Код подключения сабвуфера задается в заводских условиях, поэтому при включении основного устройства и сабвуфера между ними автоматически устанавливается беспроводная связь. Если индикатор подключения Link не горит, когда основное устройство и сабвуфер работают, задайте код, выполнив следующие действия.

POWER

1. Подключите кабели питания основного устройства и сабвуфера к сетевой розетке.

2. Нажимайте кнопку ID SET на задней панели сабвуфера тонким острым предметом в течение 5 секунд.

• Индикатор STANDBY (РЕЖИМ ОЖИДАНИЯ) погаснет, а индикатор LINK (ПОДКЛЮЧЕНИЕ) (синий) начнет мигать.

3. Пока основное устройство выключено (в режиме ОЖИДАНИЯ), нажмите и удерживайте кнопку

(Отключение звука) на пульте дистанционного управления в течение 5 секунд.

4. Сообщение ID SET появится на дисплее Soundbar.

5. Чтобы завершить соединение, пока мигает синий индикатор на сабвуфере, включите основное устройство.

• Основное устройство и сабвуфер теперь должны быть соединены.

• Индикатор подключения (синий) на сабвуфере должен гореть.

• Если индикатор подключения не горит синим, произошел сбой подключения. Выключите основное

устройство и повторите процедуру, начиная с шага 2.

• Лучший звук через беспроводной сабвуфер можно получить, выбрав звуковой эффект. (См. стр. 10)

ПОДКЛЮЧЕНИЯ

● Прежде чем перемещать или устанавливать устройство, обязательно выключите его и отсоедините

кабель питания.

● При выключении основного устройства беспроводной сабвуфер переходит в режим ожидания и

спустя 30 секунд мигания индикатора подключения (синий) в верхней части сабвуфера загорится индикатор режима ожидания.

● Если для устройства используется та же частота (2,4 ГГц), что и для Soundbar, то вблизи Soundbar

могут иметь место помехи в звуке.

● Для беспроводной передачи сигналов расстояние от основного устройства до сабвуфера должно

составлять около 10 м, однако оно может меняться в зависимости от рабочей среды. Если основное устройство и беспроводной сабвуфер разделяет металлическая, стальная или бетонная стена, то система может не функционировать, так как металл не пропускает радиоволны.

● Если основное устройство не устанавливает беспроводное соединение с сабвуфером, выполните

шаги 1–5 не предыдущей странице для повторной установки соединения.

● Приемная антенна беспроводной связи встроена в беспроводной сабвуфер. Оберегайте ее от

воздействия влаги и прямого попадания воды.

● Для оптимального прослушивания убедитесь, что в области вокруг беспроводного сабвуфера

отсутствуют препятствия.

ПОДСОЕДИНЕНИЕ ТОРОИДАЛЬНОГО ФЕРРИТОВОГО СЕРДЕЧНИКА К КАБЕЛЮ ПИТАНИЯ SOUNDBAR

Можно уменьшить помехи, вызываемые электромагнитным излучением, подсоединив ферритовый сердечник к кабелю питания системы Soundbar.

RUS

1. Разблокируйте и откройте ферритовый

сердечник.

2. Дважды обмотайте ферритовый сердечник

кабелем питания от Soundbar. (Начинайте обмотку, отступив от сердечника 5-10 см).

3. Закройте ферритовый сердечник, сомкнув

корпус до щелчка.

<Кабель питания Soundbar>

DC 24V

SPK ADDWi-Fi SETUP

ПОДКЛЮЧЕНИЯ

ПОДКЛЮЧЕНИЕ К ТЕЛЕВИЗОРУ

ВАРИАНТЫ ПОДКЛЮЧЕНИЯ К ТВ С ПОМОЩЬЮ ОПТИЧЕСКОГО (ЦИФРОВОГО) КАБЕЛЯ

Оптический

Кабель

OPTICAL OUT

LAN 5V 0.5A

AUX IN

OPTICAL IN

HDMI OUT

HDMI IN

(TV-ARC)

OPTICAL IN

DC 24V

SPK ADDWi-Fi SETUP

1. Подключите разъем OPTICAL IN (аудио) на системе Soundbar к разъему OPTICAL OUT на телевизоре.

2. Нажмите кнопку (Источник) на верхней панели основного устройства или кнопку SOURCE на пульте дистанционного управления, чтобы выбрать режим D.IN.

+ Auto Power Link

Если основное устройство подключено к телевизору при помощи цифрового оптического кабеля, активируйте функцию Auto Power (Автоматическое включение питания), чтобы при включении телевизора система Soundbar включалась автоматически.

AUTO POWER LINK Дисплей

ВКЛ.

ВЫКЛ.

1. Подключите систему Soundbar к телевизору с помощью оптического кабеля.

3. Нажмите кнопку Anynet+ на пульте дистанционного управления, чтобы включить или выключить

функцию Auto Power Link.

● При подключении некоторых устройств функция Автоматическое включение цепи питания может

быть недоступна.

OFF - ANYNET+ / ON - POWER LINK

ON - ANYNET+ / OFF - POWER LINK

ПОДКЛЮЧЕНИЯ

ВАРИАНТЫ ПОДКЛЮЧЕНИЯ К ТВ С ПОМОЩЬЮ КАБЕЛЯ HDMI (ЦИФРОВОГО)

Кабель HDMI

(не входит в комплект)

RUS

HDMI IN

AUX IN

LAN 5V 0.5A

HDMI IN

HDMI OUT

(TV-ARC)

HDMI OUT

(TV-ARC)

OPTICAL IN

HDMI OUT

(TV-ARC)

DC 24V

SPK ADDWi-Fi SETUP

1. Подключите кабель HDMI (не входит в комплект) в гнездо HDMI OUT (TV-ARC) на задней панели устройства

и гнездо HDMI IN на телевизоре.

2. Нажмите кнопку

(Источник) на верхней панели основного устройства или кнопку SOURCE на пульте

дистанционного управления, чтобы выбрать режим D.IN.

● HDMI – это интерфейс, обеспечивающий цифровую передачу видео- и аудиоданных через один

разъем.

● Если телевизор оснащен портом ARC, подсоедините кабель HDMI к порту HDMI IN (ARC).

● При возможности рекомендуется использовать кабель HDMI без сердечника. Если это невозможно,

выберите кабель HDMI с диаметром не более 14 мм.

● Необходимо включить функцию Anynet+.

● Данная функция недоступна, если кабель HDMI не поддерживает ARC.

TV SOUNDCONNECT

Эта функция позволяет воспроизводить звук, поступающий с телевизора, на устройстве Soundbar, подключенном к телевизору Samsung с поддержкой TV SoundConnect.

Подключение

1. Включите телевизор и устройство Soundbar.

• Включите меню телевизора.

• Перейдите к настройкам громкоговорителей на вкладке "Звук".

• Установите для параметра меню "Добавить новое устройство" значение "Вкл.".

2. Нажмите кнопку (Источник) на верхней панели основного устройства или кнопку SOURCE на пульте дистанционного управления, чтобы выбрать режим TV.

3. На экране телевизора появится сообщение, требующее подтвердить необходимость включения функции TV SoundConnect.

4. Выберите <Да>, чтобы завершить подключение телевизора к устройству Soundbar.

ПОДКЛЮЧЕНИЯ

● При переключении устройства Soundbar из режима телевизора в другой режим работа функции TV

SoundConnect автоматически прерывается.

● Чтобы подключить систему Soundbar к другому телевизору, текущее подключение должно быть

прервано.

● Прервите текущее подключение, затем нажмите кнопку

удерживайте ее в течение 5 секунд, чтобы подключиться к другому телевизору.

● Функция TV SoundConnect (SoundShare) поддерживается некоторыми телевизорами Samsung,

выпущенными с 2012 года. Проверьте, поддерживает ли ваш телевизор функцию TV SoundConnect (SoundShare). (Дополнительные сведения см. в руководстве пользователя телевизора.)

● Если телевизор Samsung выпущен до 2014 года, проверьте меню настроек функции SoundShare.

● Если расстояние между телевизором и системой Soundbar составляет более 10 м, подключение

может быть нестабильным, а воспроизведение звука может прерываться. В этом случае переместите телевизор или систему Soundbar таким образом, чтобы они оказались в пределах рабочего диапазона, затем повторите попытку подключения с помощью функции TV SoundConnect.

● Рабочий диапазон функции TV SoundConnect :

- Рекомендуемый диапазон сопряжения: приблизительно 2 м

- Рекомендуемый рабочий диапазон: приблизительно 10 м

● С помощью кнопок "воспроизведение/пауза", "далее", "назад" управлять телевизором нельзя.

на пульте дистанционного управления и

ПОДКЛЮЧЕНИЯ

ВАРИАНТЫ ПОДКЛЮЧЕНИЯ К ВНЕШНЕМУ УСТРОЙСТВУ

КАБЕЛЬ HDMI

HDMI является стандартным цифровым интерфейсом для подключения таких устройств, как телевизор, проектор, проигрыватель DVD и Blu-ray, телеприставка и другие.

По интерфейсу HDMI передается цифровой сигнал высокого качества, что обеспечивает высокое качество видео и звука, соответствующее качеству исходного цифрового сигнала.

Кабель HDMI

(не входит в комплект)

RUS

Цифровые

HDMI OUT HDMI IN

Устройства

HDMI IN

AUX IN

OPTICAL IN

LAN 5V 0.5A

HDMI OUT

HDMI IN

(TV-ARC)

DC 24V

SPK ADDWi-Fi SETUP

1. Подключите кабель HDMI (не входит в комплект) в гнездо HDMI IN на задней панели устройства и гнездо

HDMI OUT цифрового устройства.

2. Нажмите кнопку

(Источник) на верхней панели основного устройства или кнопку SOURCE на пульте

дистанционного управления, чтобы выбрать режим HDMI.

ОПТИЧЕСКИЙ КАБЕЛЬ ИЛИ КАБЕЛЬ AUX

Данное устройство оснащено одним оптическим цифровым входным разъемом и одним аналоговым входным аудиоразъемом для подключения к внешнему устройству.

Аудио Кабель

(не входит в комплект)

AUX IN

HDMI IN

OPTICAL IN

HDMI OUT (TV-ARC)

AUX IN

OPTICAL IN

DC 24V

SPK ADDWi-Fi SETUP

Проигрыватель

дисков BD/ DVD/

Приставка/

Игровая консоль

AUX OUT

OPTICAL OUT

Оптический Кабель

AUX IN

LAN 5V 0.5A

ПОДКЛЮЧЕНИЯ

LAN 5V 0.5A

+ Кабель AUX

1. Подключите порт AUX IN (аудио) на основном устройстве к разъему AUDIO OUT на устройстве-источнике.

2. Нажмите кнопку (Источник) на верхней панели основного устройства или кнопку SOURCE на пульте дистанционного управления, чтобы выбрать режим AUX.

+ Оптический Кабель

1. Подключите порт OPTICAL IN (аудио) на основном устройстве к разъему OPTICAL OUT на устройстве-

источнике.

2. Нажмите кнопку

(Источник) на верхней панели основного устройства или кнопку SOURCE на пульте

дистанционного управления, чтобы выбрать режим D.IN.

USB

Можно воспроизводить музыкальные файлы, сохраненные на USB-накопителях, через Soundbar.

Порт USB

OPTICAL IN

AUX IN

LAN 5V 0.5A

HDMI OUT

HDMI IN

(TV-ARC)

DC14V

DC 24V

Wi-Fi SETUP

SPK ADD

1. Подключите устройство USB к порту USB устройства.

2. Нажмите кнопку (Источник) на верхней панели основного устройства или кнопку SOURCE на пульте дистанционного управления, чтобы выбрать режим USB.

3. Индикация USB появится на экране устройства.

• Подключение системы Soundbar к устройству USB завершено.

• Если в течение 15 минут устройство USB не подсоединено, то она автоматически отключается

Автоматическое выключение питания.

Дисплей

Важная информация:

+ Перед подключением устройства USB

● Если имя файла на устройстве USB превышает 10 символов, оно не отображается на дисплее устройства

Soundbar.

● Данное устройство может быть несовместимо с определенными типами носителей USB.

● Система Soundbar поддерживает файловые системы FAT16 и FAT32.

- Файловая система NTFS не поддерживается.

● Подключите устройство USB к порту USB на устройстве. В противном случае это может стать причиной

несовместимости с устройством USB.

● Не подключайте несколько устройств хранения к данному устройству через устройство считывания карт

памяти. Оно может работать неправильно.

ПОДКЛЮЧЕНИЯ

● Протоколы PTP для цифровой камеры не поддерживаются.

● Не извлекайте устройство USB во время передачи файлов.

● Воспроизведение музыкальных файлов с технологией DRM (MP3, WMA), загруженных с коммерческого

веб-сайта, невозможно.

● Внешние жесткие диски не поддерживаются.

● Мобильные телефоны не поддерживаются.

● Список совместимых устройств:

RUS

Расширение Кодек Частота дискретизации

MPEG 1 Layer1 32/44,1/48 32 ~ 448 Кбит/с

MPEG 1 32/44,1/48 32 ~ 384 Кбит/с

*.mp3

*.wma

*.wav

*.ogg

*.flac

*.m4a

*.aif

● Если на устройстве USB слишком много папок и файлов, скорость считывания может замедлиться.

MPEG 1 Layer3 32/44,1/48 32 ~ 320 Кбит/с

MPEG 2 Layer3 16/22,05/24/32/44,1/48 8 ~ 160 Кбит/с

MPEG 2.5 Layer3 8/11,025/12/16/22,05/24/32/44,1/48 8 ~ 160 Кбит/с

Wave_Format_MSAudio1 - -

Wave_Format_MSAudio2 - -

WMA Professional Не поддерживается -

- 8 кГц ~ 192 кГц ~ 8,8 Мбит/с

- 8 кГц ~ 48 кГц -

- 8 кГц ~ 192 кГц ~ 5,6 Мбит/с

Alac (Apple lossless Audo codec)

Audio Interchange File Format

8 кГц ~ 192 кГц ~ 1 Мбит/с

8 кГц ~ 192 кГц ~ 4,4 Мбит/с

Скорость передачи битов

ФУНКЦИИ

функции

РЕЖИМ ВХОДА

Нажмите кнопку (Источник) на верхней панели основного устройства или кнопку SOURCE на пульте дистанционного управления, чтобы выбрать требуемый режим.

Режим входа Дисплей

Оптический цифровой вход

Вход ARC (HDMI OUT)

Вход AUX

Вход HDMI

Режим BLUETOOTH

TV SoundConnect

Режим USB

Устройство выключится автоматически в следующих случаях.

● Режим D.IN / HDMI / BT / TV / USB / ARC

- Если в течение 15 минут отсутствует аудиосигнал.

● Режим AUX

Активация функции автоматического выключения питания Чтобы ON или OFF эту функцию, нажмите и удерживайте кнопку OFF - AUTO POWER DOWN.

- Если кабель AUX не подключен в течение 15 минут.

- Если в течение 8 часов не нажато ни одной кнопки при подключенном кабеле AUX.

в течение 5 секунд. На дисплее появится сообщение ON - AUTO POWER DOWN /

D.IN

AUX

HDMI

USB

ФУНКЦИИ

BLUETOOTH

ПОДКЛЮЧЕНИЕ СИСТЕМЫ SOUNDBAR К УСТРОЙСТВУ BLUETOOTH

Проверьте, поддерживает ли устройство Bluetooth функцию Bluetooth-совместимых стереонаушников.

Подключение

RUS

1. Нажмите кнопку (Источник) на верхней панели основного устройства или кнопку SOURCE на пульте дистанционного управления, чтобы выбрать режим BT.

• Отобразится сообщение BT READY на переднем дисплее Soundbar.

2. Выберите меню Bluetooth на устройстве Bluetooth, которое необходимо подключить. (см. руководство

пользователя устройства Bluetooth)

3. Выберите "[Samsung] HW-Jxxxx" в списке.

• При подключении устройства Soundbar к устройству Bluetooth на дисплее отобразится [название

устройства Bluetooth]

• Имя устройства отображается только на английском языке. Если имя устройства указано на другом языке

(не на английском), будет отображаться символ подчеркивания " _ ".

• Если сопряжение устройства Bluetooth и системы Soundbar не удалось, то удалите предыдущий

результат поиска устройства Bluetooth "[Samsung] HW-Jxxxx" и возобновите поиск системы Soundbar.

4. Воспроизведите музыку на подключенном устройстве.

• Можно прослушивать музыку, которая воспроизводится на подключенном устройстве Bluetooth,

непосредственно через систему Soundbar.

• В режиме BT функции Воспроизведение/ Пауза/ Далее/ Пред недоступны. Данные функции доступны

только на устройствах Bluetooth с поддержкой AVRCP.

● Если при подключении к устройству Bluetooth появится запрос на ввод PIN-кода, введите <0000>.

● Только одно устройство Bluetooth может быть сопряжено за один раз.

● При отключении устройства Soundbar соединение Bluetooth будет прервано.

● В следующих случаях могут наблюдаться проблемы с поиском и с подключением к сети Bluetooth

системы Soundbar:

- Если рядом с системой Soundbar образуется сильное электромагнитное поле.

- Если несколько устройств Bluetooth одновременно сопряжены с системой Soundbar.

- Если устройство Bluetooth выключено, не установлено или неисправно.

- Обратите внимание, что такие устройства, как микроволновая печь, адаптер беспроводной локальной сети, флуоресцентные лампы и газовые плиты используют такой же диапазон частот, как и устройство Bluetooth, поэтому они могут стать причиной электрических помех.



BT.

Устройстве Bluetooth

ФУНКЦИИ

● Система саундбар поддерживает данные в формате (44,1 кГц, 48 кГц).

● Соединение возможно только с устройством Bluetooth, которое поддерживает функцию A2DP (AV).

● Систему Soundbar нельзя подключить к устройству Bluetooth, которое поддерживает только функцию

HF (громкая связь).

● После сопряжения системы Soundbar с устройством Bluetooth выберите параметр "[Samsung]

HW-Jxxxx" в списке обнаруженных устройств, и режим автоматически изменится на BT.

● Функция доступна, только если устройство Soundbar указано в списке устройств, сопряженных с

устройством Bluetooth. (Необходимо, чтобы устройства Bluetooth и Soundbar были предварительно сопряжены хотя бы один раз.)

● Устройство Soundbar будет отображаться в списке устройств, в отношении которых выполнялся поиск,

на устройстве Bluetooth, только если на дисплее Soundbar отображается индикация BT READY.

● В режиме TV SoundConnect сопряжение Soundbar с другим устройством Bluetooth будет

невозможно.

ОТКЛЮЧЕНИЕ УСТРОЙСТВА BLUETOOTH ОТ СИСТЕМЫ SOUNDBAR

Можно отключить устройство Bluetooth от системы Soundbar. Инструкции см. в руководстве пользователя устройства Bluetooth.

● Система Soundbar будет отключена.

● После отключения системы Soundbar от устройства Bluetooth на дисплее передней панели системы

Soundbar появится сообщение BT DISCONNECTED.

ОТКЛЮЧЕНИЕ СИСТЕМЫ SOUNDBAR ОТ УСТРОЙСТВА BLUETOOTH

Нажмите кнопку SOURCE на пульте дистанционного управления или кнопку (Источник) на передней панели устройства, чтобы переключиться из режима BT в другой режим или выключить устройство Soundbar.

● Подключенное устройство Bluetooth в течение некоторого времени будет ожидать ответа от системы

Soundbar. (Время отключения может отличаться в зависимости от устройства Bluetooth)

● В режиме подключения Bluetooth соединение Bluetooth будет прервано, если расстояние между

системой Soundbar и устройством Bluetooth превысит 10 метров.

● В режиме готовности система Soundbar автоматически отключится через 15 минут.

+ Что такое Bluetooth?

Bluetooth - это технология, которая позволяет Bluetooth-совместимым устройствам легко взаимодействовать друг с другом с помощью беспроводного соединения на коротком расстоянии.

● Устройство Bluetooth может создавать помехи или приводить к неправильной работе в зависимости от

следующих условий использования.

- При контакте части тела с приемной или передающей системой устройства Bluetooth или системой Soundbar.

- При отклонении электрических параметров из-за наличия препятствий для прохождения электромагнитных волн в виде стены, углов или офисных перегородок.

- При возникновении электромагнитных помех от устройств, работающих в том же частотном диапазоне, включая медицинское оборудование, микроволновые печи и беспроводные сетевые устройства.

● В том случае, когда сопряжение системы Soundbar и устройства Bluetooth поддерживается на близком

расстоянии.

● Чем больше расстояние между системой Soundbar и устройством Bluetooth, тем хуже качество связи.

Если расстояние превышает диапазон действия устройства Bluetooth, соединение прервется.

● В местах с плохими условиями приема связь Bluetooth может работать неправильно.

● Подключение Bluetooth работает только в непосредственной близости от устройства. Если расстояние

превысит указанный диапазон, то связь автоматически отключится. Даже в пределах этого диапазона качество звука может ухудшаться из-за препятствий, например стен или дверей.

ФУНКЦИИ

ИСПОЛЬЗОВАНИЕ ФУНКЦИИ РЕЖИМА ОЖИДАНИЯ СЕТИ

Функция включения режима ожидания сети становится доступной, если между смарт-устройством и системой Soundbar было правильно установлено беспроводное подключение. Эта функция в системе Soundbar включается автоматически при попытке смарт-устройства подключиться к Soundbar по Bluetooth или Wi-Fi. Если система Soundbar была включена через подключение Bluetooth, для режима входа системы автоматически задается значение BT. Включение системы Soundbar через Wi-Fi возможно только при использовании приложения. Дополнительные сведения см. в руководстве в Интернете.

1. Подключите смарт-устройство к системе Soundbar.

2. Включите функцию включения режима ожидания сети, нажав и удерживая кнопку $ на пульте

дистанционного управления Soundbar более 5 секунд. Можно выключить эту функцию, снова нажав кнопку $ и удерживая ее более 5 секунд.

● Функция доступна, только если система Soundbar указана в списке устройств, сопряженных со смарт-

устройством. (Необходимо, чтобы смарт-устройство и система Soundbar были предварительно сопряжены хотя бы один раз.)

● Система Soundbar появится в списке устройств, обнаруженных смарт-устройством, только когда на

дисплее системы Soundbar будет отображаться индикация [BT READY] или [WiFi READY].

● В режиме TV SoundConnect невозможно сопряжение системы Soundbar с другим смарт-устройством.

● Если функция включения режима ожидания сети не работает.

- Функция включения режима ожидания сети выключена.

● Связь Wi-Fi с Soundbar будет прервана при отсоединении кабеля питания или прекращении подачи

электропитания. Включите Soundbar и снова подсоедините кабель.

RUS

ИСПОЛЬЗОВАНИЕ MULTIROOM LINK

Когда система Soundbar будет подключена к смарт-устройству с помощью приложения Multiroom Link, можно будет установить беспроводную связь между несколькими устройствами Samsung Multiroom.

ПЕРЕД НАЧАЛОМ РАБОТЫ

+ Основные сведения о связи

Смарт-устройство: Android или iOS (управление

Интернет Беспроводной

1. Требования: беспроводной маршрутизатор, смарт-устройство

2. Беспроводной маршрутизатор должен быть подключен к Интернету.

3. Смарт-устройство должно быть подключено к маршрутизатору с помощью подключения Wi-Fi.

маршрутизатор

приложениями)

ФУНКЦИИ

УСТАНОВКА ПРИЛОЖЕНИЯ SAMSUNG MULTIROOM

Чтобы использовать систему Soundbar, необходимо установить приложение Samsung Multiroom, предварительно загрузив его с помощью Google play или App Store. Установив приложение Samsung Multiroom, можно воспроизводить музыку со смарт-устройства, подключенных устройств и других поставщиков содержимого, а также радиостанций в Интернете.

+ Android или iOS

Загрузите приложение Samsung Multiroom с Google Play или App Store на смарт-устройстве.

* Поиск в интернет-магазинах: Samsung Multiroom

или

ANDROID APP ON

+ Доступ к приложению Samsung Multiroom

Чтобы получить доступ к приложению Samsung Multiroom, нажмите значок приложения Multiroom на смартустройстве.

ПОДКЛЮЧЕНИЕ СИСТЕМЫ SOUNDBAR К СЕТИ

На смарт-устройстве выберите приложение Samsung Multiroom.

Выполните инструкции, отображаемые на экране смарт-устройства.

● Дополнительные сведения см. в руководстве в Интернете.

- Руководство в Интернете : www.Samsung.com  Support  Поиск по названию изделия  HW-J650 или HW-J651 Загрузка файла PDF.

● При подключении к проводной сети попробуйте использовать кабель категории 7.

ФУНКЦИИ

LAN 5V 0.5A

ОБНОВЛЕНИЕ ПО

AUX IN

LAN 5V 0.5A

ОБНОВЛЕНИЕ С ПОМОЩЬЮ USB

В дальнейшем корпорация Samsung может предлагать обновления для микропрограммы Soundbar.

При наличии обновления его можно установить путем подключения устройства USB с сохраненным на нем обновлением микропрограммы к порту на Soundbar.

Обратите внимание, что при наличии нескольких файлов обновления необходимо загружать их на устройство USB по одному и использовать для обновления микропрограммы тоже по одному.

Для получения информации о загрузке обновлений посетите веб-сайт Samsung.com или обратитесь в операторский центр Samsung.

1. Отключив питание Soundbar, подключите USB-накопитель с обновлением микропрограммного обеспечения

к Soundbar (порт USB).

2. Отсоедините кабель питания, снова подсоедините и включите устройство.

3. Включите Soundbar. На дисплее появится индикация UPDATE и через 3 минуты начнется обновление.

• По завершении обновления Soundbar автоматически выключится, а затем включится.

OPTICAL IN

HDMI OUT

HDMI IN

(TV-ARC)

DC14V

DC 24V

Wi-Fi SETUP

SPK ADD

RUS

+ Если индикация UPDATE не отобразилась

1. Выключите Soundbar и подключите USB-накопитель с файлами обновления к порту USB на Soundbar.

2. Отсоедините кабель питания, снова подсоедините и включите устройство.

● Подключите устройство USB с обновлением микропрограммы к порту USB на основном устройстве.

● Обновление микропрограммного обеспечения может работать неверно, если аудиофайлы,

поддерживаемые Soundbar, хранятся на USB-накопителе.

● Не отсоединяйте кабель питания и не извлекайте устройство USB, когда выполняется обновление.

После завершения обновления микропрограммы основное устройство отключится автоматически.

ФУНКЦИИ

● При обновлении будут восстановлены заводские настройки по умолчанию. Рекомендуется

записывать свои настройки, чтобы их можно было легко восстановить после обновления. При обновлении микропрограммы происходит сброс и настроек подключения сабвуфера. Если после обновления подключение к сабвуферу не восстановится автоматически, см. страницу 14. При возникновении проблем с обновлением микропрограммы рекомендуется отформатировать устройство USB в формате FAT16 и повторить попытку.

● Не форматируйте диск USB в формате NTFS. Система Soundbar не поддерживает файловую систему

NTFS.

● Устройства USB некоторых производителей могут не поддерживаться.

АВТООБНОВЛЕНИЕ

Даже при отключении Soundbar устройство Soundbar автоматически проверяет наличие последней версии ПО, если имеется подключение к Интернету.

● Устройство Soundbar по умолчанию настроено на автоматический запуск обновлений.

● Для использования функции автообновления необходимо подключение Soundbar к Интернету.

● Связь Wi-Fi с Soundbar будет прервана при отсоединении кабеля питания или прекращении подачи

электропитания. Включите Soundbar и снова подсоедините кабель.

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Поиск и устранение неисправностей

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Прежде чем обратиться в сервисный центр, проверьте следующее

Устройство не включается.

• Подключен ли кабель питания к розетке?  Вставьте вилку сетевого шнура в розетку.

Функция не работает при нажатии кнопки.

RUS

• Нет ли присутствия статического электричества?  Отсоедините вилку сетевого шнура от розетки, и

Звук не воспроизводится.

• Работает ли функция отключения звука?

• Установлена ли громкость на минимальный диапазон?

Не работает пульт дистанционного управления.

• Не разряжены ли батареи?

• Не слишком ли большое расстояние между пультом дистанционного управления и основным устройством?

Ошибка функции TV SoundConnect (сопряжение с телевизором).

• Поддерживает ли ваш телевизор режим TV SoundConnect?

• Является ли версия микропрограммы телевизора последней?

• Не возникла ли во время подключения ошибк?

• Произведите сброс режима TV и повторите подключение.

затем вновь вставьте ее в розетку.

 Для отмены функции нажмите кнопку

(Отключение звука).

 Отрегулируйте с помощью кнопки Громкость.

 Вставьте новые батарейки.

 Подойдите ближе к основному устройству.

 Функция TV SoundConnect поддерживается

некоторыми телевизорами Samsung, выпущенными с 2012 года. Проверьте, поддерживает ли ваш телевизор функцию TV SoundConnect.

 Обновите микропрограмму телевизора до

последней версии.

 Обратитесь в операторский центр Samsung.

 Для сброса подключения TV SoundConnect

нажмите и удерживайте кнопку & в течение 5 секунд.

Красный индикатор на сабвуфере мигает, и сабвуфер не издает звук.

• Возможно, сабвуфер не подключен к основному корпусу устройства.

Сабвуфер заметно дрожит и вибрирует.

• Попробуйте настроить вибрацию на сабвуфере.  Для настройки этого значения (между -12, -6 и

 Попробуйте снова подключить сабвуфер.

(См. стр. 14)

+6) используйте кнопку WOOFER на пульте дистанционного управления.

ПРИЛОЖЕНИЕ

приложение

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Акустическая система Soundbar- устройство, предназначенное для организации эффективного звукового сопровождения при просмотре видеофильмов, видеопрограмм или прослушивании аудиокомпозиций в домашних условиях.

Название

модели

ОБЩАЯ ИН

ФОРМАЦИЯ

УСИЛИТЕЛЬ

* Измерения соотношения сигнал/шум, искажения, разделения и используемой чувствительности основаны на

использовании инструкций AES (Общество инженеров-акустиков).

* Номинальное значение

- Компания Samsung Electronics Co., Ltd оставляет за собой право изменять технические характеристики без дополнительного уведомления.

- Указанные размеры и вес приблизительны.

- Характеристики источника электропитания и потребления электроэнергии указаны на наклейке на корпусе устройства.

a Примечание относительно лицензии с открытым исходным кодом

- Вопросы относительно открытых источников направляйте в Samsung по электронной почте (oss.request@samsung.com).

HW-J650 / HW-J651

USB

Основное устройство

Вес

Размеры (Ш x В x Г)

Рабочая температура

Диапазон допустимой влажности при работе

Номинальная выходная мощность

Соотношение сигнал/шум (аналоговый вход)

Разделение (1 кГц)

Сабвуфер (PS-WJ650 / PS-WJ651)

Основное устройство

Сабвуфер (PS-WJ650 / PS-WJ651)

Основное устройство

Сабвуфер (PS-WJ650 / PS-WJ651)

5 В / 0,5A

2,4 кг

6,8 кг

1060 x 51 x 71,5 мм

452 x 335 x 154 мм

от +5 °C до +35 °C

от 10 % до 75 %

40 Вт/канал x 4, 8 Ом, общий коэффициент нелинейных искажений = 10%, 1 кГц

160 Вт, 3 Ом, общий коэффициент нелинейных искажений = 10%, 100 кГц

65 дБ

- Импортер: ООО «Самсунг Электроникс Рус Компани» 125009, г. Москва, ул. Воздвиженка 10

- Настоящий продукт произведен под полным производственным контролем «Samsung Electronics Со., ltd». Наименование изготовителя (зависит от модели и указано на изделии), адрес производства:

1. Самсунг Электроникс Хуйжоу Co.,Ltd.

№ 256, Чжункай шесть дорога, улица Ченжань, зоны развития высокотехнологий Чжункай, город Хуэйчжоу, провинция Гуандун, Китай

2. P.T. Самсунг Электроникс Индонезия Co.

Промышленная площадка JI Сикаранг, Джабабека Рая Блок F 29-33 Сикаранг, Бекаси 17530, Индонезия

Связывайтесь с SAMSUNG по всему миру

Если у вас есть предложения или вопросы по продукции Samsung, обращайтесь, пожалуйста, в информационный центр компании Samsung.

Area Contact Centre

CIS

RUSSIA 8-800-555-55-55 (VIP care 8-800-555-55-88) www.samsung.com/ru/support BELARUS 810-800-500-55-500 GEORGIA 0-800-555-555 ARMENIA 0-800-05-555 AZERBAIJAN 0-88-555-55-55 KAZAKHSTAN 8-10-800-500-55-500 (GSM: 7799, VIP care 7700) UZBEKISTAN 8-10-800-500-55-500 (GSM: 7799) KYRGYZSTAN 00-800-500-55-500 www.samsung.com/kz_ru/support TAJIKISTAN 8-10-800-500-55-500 MONGOLIA +7-495-363-17-00

UKRAINE 0-800-502-000

MOLDOVA 0-800-614-40 www.samsung.com/support

[Правильная утилизация аккумуляторов]

(Действительно для стран, использующих систему раздельного сбора отходов)

Наличие этого символа на аккумуляторе, на его упаковке или в

сопроводительной документации указывает на то, что по окончании срока службы изделие не должно выбрасываться с другими бытовыми отходами. Наличие обозначений химический элементов Hg, Cd и Pb означает, что аккумулятор содержит ртуть, кадмий или свинец, количество которых превышает эталонный уровень, определенный в Директиве ЕС 2006/66. Неправильная утилизация аккумуляторов может привести к нанесению вреда здоровью человека или окружающей среде.

Чтобы защитить природные ресурсы и обеспечить повторное

использование материалов, пожалуйста не выбрасывайте аккумуляторы с другими отходами, а сдавайте их на переработку в местную бесплатную службу приема аккумуляторов.



www.samsung.com/support

www.samsung.com/ua/support (Ukrainian) www.samsung.com/ua_ru/support (Russian)

(Использованное электрическое и

(Действительно для стран, использующих систему раздельного сбора отходов)

Наличие данного значка показывает, что изделие и его

электронные аксессуары (например, зарядное устройство, гарнитура, кабель USB) по окончании их срока службы нельзя утилизировать вместе с другими бытовыми отходами. Во избежание нанесения вреда окружающей среде и здоровью людей при неконтролируемой утилизации, а также для обеспечения возможности переработки для повторного использования, утилизируйте изделие и его электронные аксессуары отдельно от прочих отходов.

Сведения о месте и способе утилизации изделия в соответствии с

нормами природоохранного законодательства можно получить у продавца или в соответствующей государственной организации.

Бизнес-пользователи должны обратиться к своему поставщику и

ознакомиться с условиями договора купли-продажи. Запрещается утилизировать изделие и его электронные аксессуары вместе с другими производственными отходами.

Web Site

Правильная утилизация изделия

электронное & оборудование)

HW-J650 HW-J651

Пайдаланушы нұсқаулығы

Wireless Audio - Soundbar

(Сымсыз аудио)

Мүмкіндіктерді елестетіп көріңіз

Осы Samsung өнімін сатып алғаныңызға рақмет.

Толығырақ қызмет алу үшін, өнімді

www.samsung.com/register

торабында тіркеңіз.

ПАЙДАЛАНУҒА ДАЙЫНДЫҚ

МҮМКІНДІКТЕРІ

Ағындық музыка қызметтері

Soundbar құрылғысы Wi-Fi мүмкіндіктерінің арқасында барлық таңдаулы музыкаларға оңай терең бойлауға мүмкіндік береді. Ағындық музыка қызметтерінің Интернеттегі ең үздік жазылымды пайдалану үшін жай ғана Samsung Multiroom қолданбасына кіріңіз.

Көлемді дыбысты көтеру

Көлемді дыбысты көтеру мүмкіндігі дыбысқа тереңдік пен көлем қосады.

TV SoundConnect

Теледидарды жəне Soundbar құрылғысын TV SoundConnect мүмкіндігі бар Bluetooth байланысы

арқылы оңай қосыңыз. Soundbar құрылғысы мен теледидардың арасында сымдар болмағандықтан, тұратын ортаңызда таза сыртқы көрінісін сақтай отырып, екі жүйенің де жіңішке жəне əдемі дизайнын көрсетуге мүмкіндік береді. Soundbar құрылғысы мен теледидарды бір теледидардың қашықтан басқару құралынан оңай басқарыңыз.

Музыка көзін ортақ пайдалану (= Multiroom Play)

Бір музыка көзін бірнеше аудио құрылғылары арқылы əр түрлі орындарда бақылау жəне ортақ пайдалану Multiroom Link қолданбасымен оңай орындауға болады. Мобильді қолданба жүйедегі дыбыс деңгейі мен музыканы əр түрлі құрылғылар арқылы (мысалы, теледидар, Soundbar, үйге арналған ойын-сауық жүйесі жəне Blu-ray диск ойнатқышы) қашықтан басқарады. Қажетті аудионы қажетті жерде тыңдаңыз.

USB Host қолдауы

Soundbar's USB HOST функциясы арқылы MP3 ойнатқыш, USB флеш-жады, т.б. сыртқы USB сақтау құрылғыларын жалғап, музыка файлдарын ойнатуға болады.

Bluetooth функциясы

Жоғары сапалы стерео дыбыспен музыканы сымсыз тыңдау үшін Bluetooth құрылғысын Soundbar жүйесіне қосуға болады!

ЛИЦЕНЗИЯ

Dolby Laboratories лицензиясы бойынша жасалған. "Dolby" жəне қос D таңбасы Dolby Laboratories компаниясының сауда белгілері болып тaбылады.

DTS патенттері үшін http://patents.dts.com сайтын

қараңыз. DTS Licensing Limited лицензиясына сəйкес өндірілген. DTS, Таңба, сондай-ақ, DTS пен Таңба бірге — тіркелген сауда белгілері жəне DTS

2.0 Channel — DTS, Inc компаниясының сауда белгісі. © DTS, Inc. Барлық құқықтары қорғалған.

HDMI мен HDMI High-Deﬁ nition Multimedia Interface жəне HDMI логотипі HDMI Licensing LLC компаниясының АҚШ-тағы жəне басқа елдердегі сауда белгілері немесе тіркелген сауда белгілері болып табылады.

HDMI

HDMI бір уақытта бейне жəне дыбыс сигналдарын тасымалдайды жəне айқынырақ сурет береді. Сондай-ақ, бұл құрылғы теледидар дыбысын HDMI кабелі арқылы Soundbar жүйесінен тыңдауға мүмкіндік беретін ARC функциясымен жабдықталған. Бұл функцияны өнім тек ARC үйлесімді теледидарға жалғанғанда қолдануға болады.

ПАЙДАЛАНУҒА ДАЙЫНДЫҚ

ҚАУІПСІЗДІК ТУРАЛЫ АҚПАРАТ

ҚАУІПСІЗДІК ЕСКЕРТУЛЕРІ

ТОК СОҒУ ҚАУПІН АЗАЙТУ ҮШІН, ҚАҚПАҒЫН (НЕМЕСЕ АРТҚЫ ПАНЕЛІН) АШПАҢЫЗ. ІШІНДЕ ПАЙДАЛАНУШЫ ЖӨНДЕЙТІН БӨЛШЕКТЕР ЖОҚ. БІЛІКТІ ҚЫЗМЕТ КӨРСЕТУШІ МАМАНҒА ЖӨНДЕТІҢІЗ.

Бұл белгі өнімде ток соғу немесе жарақат

ЕСКЕРТУ

АБАЙЛАҢЫЗ : Өрт шығуын немесе ток соғуын болдырмау үшін, құрылғыны жаңбырда қалдырмаңыз

немесе ішіне ылғалдың кіруіне жол бермеңіз. ЕСКЕРТУ : ТОК СОҒУЫН БОЛДЫРМАУ ҮШІН, КЕҢ ШТЕПСЕЛЬДІ ҰШТЫ КЕҢ ҰЯҒА КЕЛТІРІП, ТОЛЫҚ

ЕНГІЗІҢІЗ.

Бұл өнім əрқашан жерге қосылған ауыспалы ток розеткасына қосылуы тиіс.

• Аппаратты ток көзінен ажырату үшін, штепсельдік ұшты розеткадан суырып алу керек, сондықтан розетка ыңғайлы жерде орналасуы тиіс.

ЕСКЕРТУ

• Бұл құрылғыға еш нəрсе тамбауы немесе шашырамауы тиіс. Өнімге ваза сияқты сұйықтық құйылған бұйымдарды қоймаңыз.

• Құрылғыны толығымен өшіру үшін қуат ашасын розеткадан суыру керек. Сондықтан, қуат ашасына əрқашан қол жеткізу оңай болуы тиіс.

ТОК СОҒУ ҚАУПІ АШПАҢЫЗ

Белгі Кедендік одақтың 005/2011 техникалық регламентіне сəйкес қолданылады жəне осы өнімнің қаптамасын екінші рет пайдалануға арналмағанын жəне жоюға жататынын көрсетеді. Осы өнімнің қаптамасын азық-түлік өнімдерін сақтау үшін пайдалануға тыйым салынады.

Белгі қаптаманы жою мүмкіндігін көрсетеді. Белгі сандық код жəне/немесе əріп белгілері түріндегі қаптама материалының белгісімен толықтырылуы мүмкін.

алу қаупін тудыратын "жоғары кернеудің" барын білдіреді.

Бұл белгі өнім құжаттарында маңызды нұсқаулардың барын білдіреді.

KAZ

ПАЙДАЛАНУҒА ДАЙЫНДЫҚ

САҚТЫҚ ШАРАЛАРЫ

мм

99.1mm

мм

68.6

99.1mm 99.1mm

мм

Үйіңіздегі айнымалы ток көзі өнімнің артында орналасқан идентификациялық жапсырмада көрсетілгенге сай екеніне көз жеткізіңіз. Өнімді ыңғайлы жерге (жиһаздың үстіне), айналасында желдетуге жеткілікті бос орын 7-10 см қалдырып, көлденең қойыңыз. Желдеткіш ұялардың жабылып қалмауын қадағалаңыз. Ойнатқышты күшейткіштердің немесе басқа ысып кететін жабдықтың үстіне қоймаңыз. Бұл өнім ұзақ пайдалануға арналған. Құрылғыны толығымен өшіру үшін айнымалы ток штепсельдік ұшын розеткадан суырып алыңыз. Ұзақ уақыт пайдаланбайтын болсаңыз, құрылғыны ажыратыңыз.

Найзағайлы дауыл болғанда айнымалы ток штепсельдік ұшын розеткадан суырыңыз. Найзағайдан кернеудің барынша күрт жоғарылауы құрылғыны зақымдауы мүмкін.

Құрылғыға күн сəулесін немесе басқа жылу көздерін түсірмеңіз. Бұл құрылғының шамадан тыс қызуына жəне дұрыс жұмыс істемеуіне əкелуі мүмкін.

Өнімді ылғалдан (мысалы, құмыралардан), шамадан тыс жылудан (мысалы, камин) жəне күшті магниттік немесе электр өрістерін тудыратын жабдықтардан қорғаңыз. Өнім жұмысында ақаулық пайда болса, қуат кабелін айнымалы ток көзінен ажыратыңыз. Өнім өндірістік мақсатта пайдалануға арналмаған. Бұл өнім тек жеке пайдалануға арналған. Өнім суық жерде сақталған болса, конденсация орын алуы мүмкін. Егер құрылғы қыста тасымалданған болса,

Осы өнімнің батареяларында қоршаған ортаға зиянды химиялық заттар бар.

Батареяларды үй қоқысымен бірге тастамаңыз. Батареяларды отқа тастамаңыз. Батареяларды қысқа тұйықтауға, бөлшектеуге немесе қатты қыздыруға болмайды. Батареяны дұрыс салмаған кезде жарылыс шығу

қаупі бар. Батареяның орнына, дəл осындай

батареяны салыңыз. пайдалану алдында ол бөлме температурасына жеткенше шамамен 2 сағат күтіңіз.

ЕСКЕРТУ, БАТАРЕЯНЫ ЖҰТПАҢЫЗ, ХИМИЯЛЫҚ КҮЙДІРУ ҚАУПІ БАР, [Қашықтан басқару құралымен берілген] Бұл өнімде тиын/түйме түріндегі батарея бар. Тиын/түйме түріндегі батарея жұтылса, 2 сағаттан соң ішкі органдар ауыр жағдайда күйіп, өлімге

əкелуі мүмкін. Жаңа жəне пайдаланылған батареяларды балалардан алыс ұстаңыз. Батарея бөлімі қауіпсіз жабылмаса, өнімді пайдалануды тоқтатып, оны балалардан алыс сақтаңыз. Батареялардың жұтылуына немесе дененің белгілі бір мүшесіне түсуіне күдіктенсеңіз, тез арада медициналық көмек алыңыз.

МАЗМҰНЫ

2 ПАЙДАЛАНУҒА

ДАЙЫНДЫҚ

2 Мүмкіндіктері 3 қауіпсіздік туралы ақпарат 6 Құрамы

7 СИПАТТАМАЛАРЫ

7 Жоғарғы / Алдыңғы панель 8 Артқы / Төменгі панель 9 Қашықтан басқару құралы

ПАЙДАЛАНУҒА ДАЙЫНДЫҚ

KAZ

22 ФУНКЦИЯЛАР

22 Кіріс Режимі

23 Bluetooth 25 Желі күту режимін қосу функциясын

пайдалану

25 Multiroom Link қолданбасын

пайдалану

27 Бағдарламалық құралдарды жаңарту

29 АҚАУЛЫҚТАРДЫ ЖОЮ

29 Ақаулықтарды жою

11 ОРНАТУ

11 Қабырға кронштейнін орнату

11 Орнатудың сақтық шаралары 12 Кронштейнді қабырға ұстағышын орнату

нұсқаулығына қарамай орнату

13 Қабырға ұстағышын ажыратып алу

14 БАЙЛАНЫСТАР

14 Сабвуферді қосу 16 Теледидарға қосу

16 Оптикалық (сандық) кабель арқылы

теледидармен қосылымдар

17 HDMI (сандық) кабель арқылы

теледидармен қосылымдар

17 TV SoundConnect

19 Сыртқы құрылғымен қосылымдар

19 HDMI Кабелі 19 Оптикалық / AUX кабелі

20 USB

30 ҚОСЫМША

30 Техникалық сипаттар

● Осы пайдаланушы нұсқаулығындағы суреттер мен кескіндер тек анықтама ретінде берілген жəне өнімнің нақты түрі өзгеше болуы мүмкін.

● Төмендегі жағдайдың бірінде əкімшілік ақы алынуы мүмкін:

(a) инженер өтініш бойынша шақырылса, бірақ

өнімде ешқандай ақау болмаса (яғни, осы пайдаланушы нұсқаулығын оқымағансыз);

(b) құрылғыны жөндеу орталығына апарсаңыз,

бірақ өнімде ешқандай ақау осы пайдаланушы нұсқаулығын оқымағансыз).

● Мұндай əкімшілік ақының көлемі қандай да бір жұмыс орындалмастан немесе үйге бармастан бұрын хабарланады.

болмаса (яғни,

ПАЙДАЛАНУҒА ДАЙЫНДЫҚ

ҚҰРАМЫ

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫН ОҚЫМАСТАН БҰРЫН

Пайдаланушы нұсқаулығын оқымастан бұрын келесі терминдерді қарап алыңыз.

+ Осы нұсқаулықта пайдаланылған белгішелер

Белгіше Термин Анықтамасы

Төмендегі жинақпен берілген қосалқы құралдардың бар-жоғын тексеріңіз.

Қашықтан басқару

құралы / Литийлі

Ескерту

Ескертпе

батарея

(3 В : CR2032)

Қызметтің істемейтінін немесе параметрлердің күші жойылуы мүмкін екенін білдіреді.

Беттегі əрбір функцияны іске асыруға көмектесетін кеңестер мен нұсқауларды білдіреді.

Қуат Сымы : 2EA Тұрақты ток адаптері Оптикалық Кабель

(Сол жақ қабырға

ұстағышы L)

USB Кабелі

1-ші Бұранда

Ұстағышы : 2EA

● Құрал-жабдықтардың сыртқы түрі жоғарыдағы суреттерден кішкене өзгеше болуы мүмкін.

● Сыртқы USB құрылғыларын өнімге жалғау үшін берілген USB кабелін пайдаланыңыз.

Пайдаланушы

Нұсқаулығы /

Қысқаша Нұсқаулық

2-ші Бұранда

Ұстағышы : 2EA

(Қуат сымы үшін)

(Оң жақ қабырға

ұстағышы R)

Шеңберлі феритті өзек Қабырға Кронштейні

Қабырға Ұстағышының Бағыттағышы

СИПАТТАМАЛАРЫ

ЖОҒАРҒЫ / АЛДЫҢҒЫ ПАНЕЛЬ

VOL. - / +

(Қуат) Түймесі

Қуатты қосады жəне өшіреді.

Дыбыс деңгейін реттейді. Дыбыс деңгейінің сандық мəні

алдыңғы панель дисплейінде көрінеді.

KAZ

Дисплей

Ағымдағы режимді көрсетеді.

● Айнымалы ток сымына жалғағанда, қуат пернесі 4-6 секунд жұмыс істейді.

● Құрылғының қуатын қосқан кезде ол дыбыс шығарғанша 4-5 секундтай кідіріс болады.

● Егер дыбыстың тек Soundbar құрылғысынан шыққанын қаласаңыз, теледидардың Audio Setup

(Дыбысты орнату) мəзірінен теледидар динамиктерін өшіріп тастауыңыз керек. Теледидармен бірге берілетін пайдаланушы нұсқаулығын қараңыз.

(Көз) Түймесі

D.IN, AUX, HDMI, BT, TV, USB кірісін таңдайды.

● Құрылғының қуаты қосылып тұрғанда, (Көз) түймесін

3 секундтан көбірек басу түймені (дыбысын өшіру) түймесі ретінде

орнатады орнатымын болдырмау үшін түймесін қайтадан 3 секундтан көбірек басыңыз.

(дыбысын өшіру) түймесі

(Көз)

СИПАТТАМАЛАРЫ

АРТҚЫ / ТӨМЕНГІ ПАНЕЛЬ

AUX IN

Сыртқы құрылғының аналогтық шығыс ұясына жалғанады.

OPTICAL IN (D.IN)

Сыртқы құрылғының сандық (оптикалық) шығысына қосады.

HDMI IN

HDMI кабелінің көмегімен

сандық бейне мен дыбыс

сигналдарын бір уақытта

қабылдайды. Қолдау

көрсетілетін сыртқы

құрылғыны жалғаған кезінде

пайдаланыңыз.

ЖАПСЫРМА

LAN 5V 0.5A

LAN

Желіге жергілікті желі кабелі арқылы

қосылуға мүмкіндік береді.

(USB Порты)

Файлдарды құрылғыларда ойнату үшін USB құрылғыларын қосыңыз.

● Айнымалы ток адаптерінің қуат кабелін розеткадан суырып алған кезде штепсельдік ұшты ұстап тұрыңыз. Кабельден тартпаңыз.

● Бөлшектер арасындағы байланыс толығымен орнағанша, құрылғыны немесе оның бөлшектерін ауыспалы ток розеткасына жалғамаңыз.

AUX IN OPTICAL IN

HDMI IN

LAN 5V 0.5A

HDMI OUT

(TV-ARC)

AUX IN

OPTICAL IN

HDMI OUT

HDMI IN

(TV-ARC)

DC 24V

SPK ADDWi-Fi SETUP

Wi-Fi SETUP

Soundbar құрылғысын желіге Wi-Fi желісін орнату арқылы қосу үшін осы түймені басыңыз.

Тұрақты ток адаптерін қуат көзі ұясына

жалғап, айнымалы ток адаптерінің

штепсельдік ұшын розеткаға қосыңыз.

HDMI OUT (TV-ARC)

HDMI кабелінің көмегімен сандық бейне жəне дыбыс сигналдарын бір уақытта шығарады.

DC 24V

SPK ADD

Soundbar

құрылғысын HUB құрылғысына қосу үшін түймені басыңыз. (жинақпен бірге берілмейді)

DC 24V

(Қуаттың Кіріс Көзі)

СИПАТТАМАЛАРЫ

ҚАШЫҚТАН БАСҚАРУ ҚҰРАЛЫ

SOURCE

Soundbar жүйесіне қосылған дыбыс көзін таңдау

ДЫБЫСЫН ӨШІРУ

Түймені басу арқылы дыбыс деңгейін 0-ге апаруға болады. Дыбысты алдыңғы деңгейде қосу үшін қайтадан басыңыз.

ҚАЙТАЛАУ

USB құрылғысынан əуенді ойнату кезінде ҚАЙТАЛАУ функциясын орнатуға болады.

OFF - REPEAT : Қайта ойнатуды тоқтатады. TRACK - REPEAT : Жолды қайталап ойнату. ALL - REPEAT : Барлық жолдарды қайталап ойнату. RANDOM - REPEAT : Жолдар кез келген ретпен ойнатылады.

(Ойнатылған жол қайта ойнатылуы мүмкін.)

Алға қарай өту

Ойнатылып жатқан құрылғыда екі немесе одан көп файл болса жəне $ түймесі басылса, келесі файл таңдалады.

SOUND CONTROL

пайдаланыңыз.) TREBLE, BASS немесе AUDIO SYNC режимін таңдау үшін басыңыз.

Одан кейін, режимдеріндегі дыбыс деңгейлерін -3 жəне +3 аралығында реттеңіз.

Əр жиіліктер диапазоны үшін дыбысты реттеу үшін SOUND CONTROL түймесін шамамен 5 секунд бойы басып тұрыңыз. 150 Гц, 300 Гц, 600 Гц, 1,2 кГц, 2,5 кГц, 5 кГц жəне 10 кГц параметрін таңдауға болады жəне əрқайсысын -6 жəне +6 арасындағы параметрге реттеуге болады.

Soundbar жүйесі сандық теледидарға қосылған кезде бейне синхронды ойнатылмаса, оларды синхрондау үшін SOUND CONTROL түймелерін басыңыз. Дыбыс кідірісін 0 мс жəне 300 мс арасында орнату үшін, #,$ түймелерін қолданыңыз. USB режимінде, TV режимінде жəне BT режимінде, Audio Sync (дыбысты синхрондау) функциясы жұмыс істемеуі мүмкін.

Anynet+

Anynet+ функциясын қосу немесе өшіру үшін Anynet+ түймесін басыңыз. (Əдепкі : Auto Power Link OFF, ON - ANYNET+ / OFF - POWER LINK немесе

OFF - ANYNET+ / ON - POWER LINK). Anynet+ функциясы Soundbar жүйесін Anynet+ функциясымен үйлесімді Samsung теледидарынан қашықтан басқару құралы арқылы басқаруға мүмкіндік береді. Soundbar жүйесі теледидарға HDMI кабелі арқылы жалғануы керек.

* Auto Power Link

Сондай-ақ, Wi-Fi SETUP функциясын қашықтан басқару құралындағы

● Soundbar — Samsung компаниясы өнімінің фирмалық атауы.

● Теледидарды өзінің қашықтан басқару құралымен басқарыңыз.

Anynet+ түймесін 7 секунд бойы басып тұру арқылы белсендіре аласыз.

#,$

Soundbar құралын Optical ұясы арқылы оптикалық байланыспен қадамдастырады, сонда ол теледидарды қосқанда автоматты түрде қосылатын болады. (16-бетті қараңыз)

(*Дыбыс деңгейін реттеу үшін #,$ түймелерін

түймелерін басып, Жоғары жиілік, Басс

үшін басыңыз.

KAZ

дыбыспен

СИПАТТАМАЛАРЫ

ҚУАТ

Қуатты қосады жəне өшіреді.

ДЫБЫС ДЕНГЕЙІ

Құралдың дыбыс деңгейін реттейді.

Ойнату/Кідірту

Файлды ойнатуды уақытша кідірту үшін, ► түймесін басыңыз.

Таңдалған файлды ойнату үшін, ► түймесін қайтадан басыңыз.

Артқа Өту

Ойнатылып жатқан құрылғыда бірнеше файл болса жəне # түймесі

Дыбыс режимдерін таңдауға болады - STANDARD (Бастапқы Дыбыс), MUSIC,

CLEAR VOICE, SPORTS, MOVIE, жəне NIGHT MODE. Бастапқы дыбыспен

Surr.Sound дыбысқа тереңдік пен көлем қосады.

қайталап басу Surr.Sound параметрлері арқылы айналдырады :

Интернет радио станциясын тыңдау үшін STREAMING MUSIC түймесін

басыңыз. Осы түймені басқан сайын Soundbar құрылғысы 3 əдепкі станция

арқылы келесі əдепкі станцияға ауысады. STREAMING MUSIC функциясын

пайдалану үшін soundbar құрылғысы желіге қосылуы қажет. (25-бетті қараңыз)

Динамикалық ауқымды басқару мүмкіндігін Dolby Digital қолдануға мүмкіндік

STREAMING MUSIC түймесін басып тұрыңыз, сонда DRC (Dynamic Range

WOOFER

WOOFER түймесін басыңыз. Одан кейін,

сабвуфер дыбыс деңгейлерін -12 жəне -6 мен +6 аралығында реттеңіз.

Сондай-ақ, SPK ADD функциясын қашықтан басқару құралындағы

WOOFER түймесін 5 секунд бойы басып тұру арқылы белсендіре аласыз.

ON - SURROUND SOUND, OFF - SURROUND SOUND

Control) функциясы ON жəне OFF параметрі арасында ауысады.

(* Вуфер дыбыс деңгейін реттеу үшін #,$ түймелерін

басылса, алдыңғы файл таңдалады.

SOUND EFFECT

тыңдау үшін STANDARD режимін таңдаңыз.

SOUND түймесін

STREAMING MUSIC

DRC (Dynamic Range Control) *

#,$

түймелерін басып,

SOUND

береді.

пайдаланыңыз.)

ҚАШЫҚТАН БАСҚАРУ ҚҰРАЛЫНА БАТАРЕЯЛАРДЫ САЛУ

1. Қашықтан басқару құралының

батарея қақпағын жоғарыдағы суретте көрсетілгендей шығарып алу үшін сағат тілінің бағытына қарсы сəйкес келетін тиынмен бұраңыз.

2. 3 В литий батареясын салыңыз. Батареяны салу кезінде оң (+) полюсті жоғары қаратыңыз. Батарея қақпағын салып, жоғарыдағы суретте көрсетілгендей '●' белгілерін бір-біріне туралаңыз.

3. Қашықтан басқару құралының

батарея қақпағын орнына бекіту мақсатында саға бағытына қарсы барынша бұрау үшін сəйкес келетін тиынды пайдаланыңыз.

т тілінің

ОРНАТУ

ҚАБЫРҒА КРОНШТЕЙНІН ОРНАТУ

Осы құрылғыны қабырға кронштейннің көмегімен қабырғаға ілуіңізге болады.

ОРНАТУДЫҢ САҚТЫҚ ШАРАЛАРЫ

● Тек тік қабырғаға орнатыңыз.

● Орнату үшін температурасы немесе ылғалдылығы жоғары жерде, не болмаса құрылғы салмағын көтере алмайтын қабырғаға орнатпаңыз.

● Егер қабырға құрылғыны ұстап тұру үшін жеткілікті күшті болмаса. Қабырғаны қатайтыңыз немесе құрылғыны салмағын ұстап тұра алатын басқа қабырғаға орнатыңыз.

● Сіздегі қабырғаның түріне (гипсокартон, темір тақта, ағаш, т

анкер болттарын сатып алып, пайдаланыңыз. Мүмкін болса, бұрандаларды қабырға шегелеріне бекітіңіз.

● Қабырғаға орнату бұрандаларын Soundbar жүйесі орнатылатын қабырғаның түрі мен қалыңдығына сай сатып алыңыз.

- Диаметрі: M5

- Ұзындығы: L 35 мм немесе одан үлкенірегі ұсынылады

● Құрылғыны қабырғаға орнатпас бұрын оның кабельдерін сыртқы құрылғыға жалғаңыз.

● Орнатпас бұрын

құрылғының сөніп жəне ажыратылып тұрғанын тексеріңіз. Əйтпесе, ток соғуы мүмкін.

.б.) жарайтын бекіту бұрандаларын немесе

KAZ

5 см немесе көбірек

1. Орнату бағыттағышын қабырғаға жанастырып орналастырыңыз.

• Орнату бағыттағышы тегіс болуы керек.

• Егер теледидар қабырғаға орнатылса, Soundbar құрылғысын теледидардан кемінде 5 см төмен

орнатыңыз.

2. Қабырғадағы бұрандалар өтетін жерді қаламмен белгілеп, орнату бағыттағышын алыңыз. Содан кейін, тиісті өлшемді бұрғы тісінің көмегімен бұрандалар үшін бұрғымен саңылаулар тесіңіз.

ОРНАТУ

3. Қабырға ұстағыштары мен бұрандаларды белгіленген жерлерге бекітіңіз.

• Сол жəне оң жақ ұстағыштардың пішіндері əртүрлі болады. Оларды міндетті түрде дұрыстап орналастырыңыз.

Soundbar жүйесін қабырғаға

орнату

DC 24V

SPK ADD

Wi-Fi SETUP

4. Екі ұстағыш бұранданы Soundbar жүйесінің негізгі корпусының артындағы сол жəне оң жақтағы бұранда тесіктеріне бекітіңіз.

● USB кабелін Soundbar жүйесінің артына оны қабырғаға орнатпастан бұрын кіргізіңіз.

5. Soundbar құрылғысының артындағы ұстағыш бұрандаларды қабырға ұстағыштарындағы ойықтарға

салыңыз. Қауіпсіз орнату үшін, ұстағыш бұрандаларды міндетті түрде ойықтардың түбіне дейін төмен қарай басыңыз.

КРОНШТЕЙНДІ ҚАБЫРҒА ҰСТАҒЫШЫН ОРНАТУ НҰСҚАУЛЫҒЫНА ҚАРАМАЙ ОРНАТУ

5 см немесе көбірек

16 см 17,5 см

Кемінде 32,8-33,5 см

ОРНАТУ

1. Сол жақ қабырға ұстағышы L жоғарыда көрсетілгендей керекті қабырға бетіне еденге параллель етіп

орналастырыңыз. Бұранда саңылауларының орындарын қабырғаға белгілеп алыңыз. Белгіленген жерлерде бұрандалар үшін бұрғымен саңылаулар тесіңіз.

2. Сол жақ қабырға ұстағышы L қабырғадағы бұранда саңылауларына туралап келтіріп, оң жақ шетіндегі саңылауға бір бұранда салып, бұраңыз. Бұранда қабырғаға нық бекігенше тартып бұраңыз.

3. Сол жақ қабырға ұстағышы R жоғарыда көрсетілгендей керекті қабырға бетіне еденге параллель етіп жəне Сол жақ қабырға ұстағышы L туралап орналастырыңыз. Бұранда саңылауларының орындарын қабырғаға белгілеп алыңыз. Белгіленген жерлерде бұрандалар үшін бұрғымен саңылаулар тесіңіз.

4. Сол жақ қабырға ұстағышы R қабырғадағы бұранда саңылауларына туралап келтіріп, оң жақ шетіндегі саңылауға бір бұранда салып, бұраңыз

• Егер қабырға ұстағыштарын теледидардың астына орнатсаңыз, міндетті түрде ұстағыштарды

теледидардан 5 см немесе одан да төмен орналастырыңыз жəне ұстағыштардың теледидардың ортасымен жоғарыдай көрсетілгендей туралаңыз.

5. Қалған саңылауларға бұрандалар салып, тартып бұраңыз.

. Бұранда қабырғаға нық бекігенше тартып бұраңыз.

ҚАБЫРҒА ҰСТАҒЫШЫН АЖЫРАТЫП

АЛУ

1. Soundbar жүйесін қабырға ұстағышынан ажыратып алу үшін, оны суретте көрсетілгендей етіп жоғары қарай көтеріңіз.

Soundbar жүйесін қабырға

ұстағышынан ажыратып алу

KAZ

● Орнатылған құрылғының үстіне еш нəрсе ілмеңіз жəне оның соғылмауын немесе түсіп қалмауын

қадағалаңыз.

● Құрылғыны қабырғаға құламайтындай етіп мықтап бекітіңіз. Егер құрылғы құлап қалса, ол жарақатқа немесе өнімнің бұзылуына себеп болуы мүмкін.

● Құрал қабырғаға орнатылып болған соң, баланың жалғанған кабельдерді тартпауын қадағалаңыз, бұл құрылғының құлап кету қаупін тудырады.

● Қабырға ұстағышы оңтайлы қызмет атқаруы үшін, теледидар қабырғаға орнатылған болса, динамик жүйесін теледидардан 5 см төмен орнатыңыз.

● Өнімді қабырғаға бекітпесеңіз, қауіпсіздік мақсатында оны құламайтын қауіпсіз əрі тегіс бетке қойыңыз.

БАЙЛАНЫСТАР

● Компоненттер арасындағы барлық қосылымдар аяқталмағанша осы өнімнің немесе теледидардың қуат сымын қабырғадағы розеткаға қоспаңыз.

● Осы өнімді жылжытпас немесе орнатпас бұрын қуаттың жəне қуат сымының ажыратылғанын тексеріңіз.

САБВУФЕРДІ ҚОСУ

САБВУФЕРГЕ АВТОМАТТЫ ТҮРДЕ ҚОСУ

Негізгі құрылғы мен сабвуфер қосылған кезде негізгі құрылғы мен сабвуфер автоматты түрде (сымсыз қосу) байланысуы керек.

• Егер ол толығымен қосылған болса, сабвуфердегі көк ЖШД шамы жыпылықтауын тоқтатады.

САБВУФЕРГЕ ҚОЛМЕН ҚОСУ

Сабвуфердің байланыс идентификаторы (ID) зауытта алдын ала орнатылады, сондықтан негізгі құрылғы мен сабвуферді қосқан кезде олар автоматты түрде (сымсыз қосу) байланысуы керек. Егер негізгі құрылғы мен сабвуферді қосылған кезде Link көрсеткіші жанбаса, идентификаторды төмендегі процесті орындау арқылы орнатыңыз.

POWER

1. Негізгі құрылғы жəне сабвуфердің қуат сымдарын айнымалы ток розеткасына қосыңыз.

2. Сабвуфердің артқы жағында орналасқан ID SET түймесін шағын өткір затпен 5 секунд басып тұрыңыз.

• STANDBY көрсеткіші өшірулі болады, ал LINK көрсеткіші (Көк ЖШД) тез жыпылықтайды.

3. Негізгі құрылғы өшіп тұрған кезде (STANDBY режимінде тұрғанда) қашықтан басқару құралындағы (дыбысын өшіру) түймесін 5 секунд басып тұрыңыз.

4. ID SET хабары Soundbar дисплейінде пайда болады.

5. Байланысты аяқтау үшін, сабвуфердегі Көк ЖШД жыпылықтап тұрғанда негізгі құрылғының қуатын

қосыңыз.

• Енді негізгі құрылғы мен сабвуфер байланысуы (қосылуы) тиіс.

• Сабвуфердегі Link (Байланыс) көрсеткіші (Көк ЖШД) қосулы болуы тиіс.

• LINK (Байланыс) көрсеткіші үздіксіз көк болып жанбаса, байланыстыру процесінің орындалмағаны.

Негізгі құрылғыны өшіріп, 2-қадамнан қайта бастаңыз.

• Дыбыс əсерін таңдау арқылы сымсыз сабвуферден дыбысты жақсырақ естуге болады. (10-бетті қараңыз)

БАЙЛАНЫСТАР

● Өнімді жылжытпас немесе орнатпас бұрын қуаттың жəне қуат сымының ажыратылғанын тексеріңіз.

● Егер негізгі құрылғы өшірілсе, сымсыз сабвуфер күту режимінде болады жəне Link (Байланыс) көрсеткіші (Көк ЖШД) 30 секунд жыпылықтағаннан кейін жоғарғы жақтағы STANDBY LED (Күту ЖШД) қосылады.

● Егер Soundbar жүйесінің жанында Soundbar жүйесімен бірдей жиілікті (2,4 ГГц) пайдаланатын құрылғы қолдансаңыз, кедергіден дыбыс біраз жоғалуы мүмкін.

● Негізгі құрылғы мен сабвуфердің арасындағы сымсыз сигналдардың жіберілу қашықтығы – шамамен 10 м, алайда жұмыс істеу ортасына байланысты басқаша болуы мүмкін. Егер негізгі құрылғы мен сымсыз сабвуфердің арасында темір бетонды немесе метал қабырға болса, сымсыз сигналдар темірден өте алмайтын болғандықтан жүйе мүлде жұмыс істемеуі мүмкін.

●Егер негізгі құрылғы сымсыз қосылым орнатпаса, арасында қосылымды қайта орнату үшін алдыңғы беттегі 1-5-ші қадамдарды орындаңыз.

● Сымсыз қабылдағыш антенна сымсыз сабвуферге орнатылған. Құрылғыны судан жəне ылғалдан аулақ ұстаңыз.

● Оңтайлы түрде тыңдау үшін, сымсыз сабвуфердің айналасында кедергілердің жоқ екенін тексеріңіз.

негізгі құрылғы мен сымсыз сабвуфердің

ШЕҢБЕРЛІ ФЕРИТТІ ӨЗЕКТІ SOUNDBAR ҚУАТ СЫМЫНА ТІРКЕУ

Феритті өзекті Soundbar қуат сымына бекіту арқылы электромагниттік радиациядан туындаған шуды азайта аласыз.

KAZ

1. Феритті өзектің құлпын ашып, оны ашыңыз.

2. Soundbar қуат кабелін феритті өзекке екі рет

ораңыз. (Өзектен 5-10 см əрі орауды бастаңыз).

3. Феритті өзекті сырт еткенше басу арқылы оны жабыңыз.

DC 24V

SPK ADDWi-Fi SETUP

БАЙЛАНЫСТАР

ТЕЛЕДИДАРҒА ҚОСУ

ОПТИКАЛЫҚ (САНДЫҚ) КАБЕЛЬ АРҚЫЛЫ ТЕЛЕДИДАРМЕН ҚОСЫЛЫМДАР

Оптикалық

Кабель

OPTICAL OUT

LAN 5V 0.5A

AUX IN

OPTICAL IN

HDMI OUT

HDMI IN

(TV-ARC)

OPTICAL IN

DC 24V

SPK ADDWi-Fi SETUP

1. Soundbar құрылғысындағы OPTICAL IN (Дыбыс кірісі) портын теледидардың OPTICAL OUT ұясына қосыңыз.

2. D.IN режимін таңдау үшін, негізгі құрылғының үстіңгі панеліндегі

(Көз) түймесін немесе қашықтан

басқару құралындағы SOURCE түймесін басыңыз.

+ Auto Power Link

Негізгі құрылғыны теледидарға сандық оптикалық кабельмен қосқан болсаңыз, Soundbar жүйесі теледидар қосылғанда автоматты түрде қосылу үшін Auto Power функциясын ҚОСУ мəніне орнатыңыз.

AUTO POWER LINK Дисплей

ҚОСУ OFF - ANYNET+ / ON - POWER LINK

ӨШІРУ ON - ANYNET+ / OFF - POWER LINK

1. Soundbar құрылғысы мен теледидарды оптикалық кабельмен қосыңыз.

2. D.IN режимін таңдау үшін, негізгі құрылғының үстіңгі панеліндегі (Көз) түймесін немесе қашықтан басқару құралындағы SOURCE түймесін басыңыз.

3. Auto Power Link функциясын ажырата қосу үшін қашықтан басқару құралындағы Anynet+ түймесін

басыңыз.

● Қосылған құрылғыға байланысты Auto Power Link жұмыс істемеуі мүмкін.

БАЙЛАНЫСТАР

HDMI (САНДЫҚ) КАБЕЛЬ АРҚЫЛЫ ТЕЛЕДИДАРМЕН ҚОСЫЛЫМДАР

HDMI Кабелі

(жинақпен бірге

берілмейді)

KAZ

HDMI IN

AUX IN

LAN 5V 0.5A

HDMI IN

HDMI OUT

(TV-ARC)

HDMI OUT

(TV-ARC)

OPTICAL IN

HDMI OUT

(TV-ARC)

DC 24V

SPK ADDWi-Fi SETUP

1. Өнімнің HDMI OUT (TV-ARC) ұясын HDMI кабелі (жинақпен бірге берілмейді) арқылы теледидардың HDMI IN ұясына жалғаңыз.

2. D.IN режимін таңдау үшін, негізгі құрылғының үстіңгі панеліндегі

(Көз) түймесін немесе қашықтан

басқару құралындағы SOURCE түймесін басыңыз.

● HDMI – бейне жəне дыбыс деректерін тек бір қосқыш арқылы сандық түрде тасымалдауға

мүмкіндік беретін интерфейс.

●Егер теледидарда ARC порты болса, HDMI кабелін HDMI IN (ARC) портына қосыңыз.

● Мүмкін болса, өзексіз HDMI кабелін пайдалану ұсынылады. Егер өзекті HDMI кабелін

пайдаланып жатсаңыз, диаметрі 14 мм-ден азырағын пайдаланыңыз.

● Anynet+ қосылуы тиіс.

● HDMI кабелі ARC сигналын қолдамаса, бұл функцияны пайдалану

мүмкін емес.

TV SOUNDCONNECT

Теледидар дыбысын TV SoundConnect функциясын қолдайтын Samsung теледидарына жалғанған Soundbar арқылы ести аласыз.

Қосу

1. Теледидарды жəне Soundbar құралын қосыңыз.

• Теледидар мəзірін қосыңыз.

• "Дыбыс" жиекбелгісінде Динамик параметрлеріне жылжыңыз.

• "Жаңа құрылғы қосу" мəзірін "Қосу" мəніне қойыңыз.

2. TV режимін таңдау үшін, негізгі құрылғының үстіңгі панеліндегі

(Көз) түймесін немесе қашықтан

басқару құралындағы SOURCE түймесін басыңыз.

3. Теледидарда TV SoundConnect функциясын қосу керек не керек еместігін сұрайтын хабар пайда

болады.

4. Теледидар мен Soundbar жүйесін теледидардың қашықтан басқару құралы арқылы қосуды аяқтау үшін <Иə> жауабын таңдаңыз.

БАЙЛАНЫСТАР

● Soundbar режимін теледидардан басқа режимге ауыстыру TV SoundConnect мүмкіндігін автоматты түрде тоқтатады.

● Soundbar жүйесін басқа теледидарға қосу үшін, бұрыннан бар қосылымды ажырату керек.

● Бар теледидардағы байланысты тоқтатып, басқа теледидарға қосу үшін қашықтан басқару

құралындағы & түймесін 5 секунд бойы басыңыз.

● 2012 жылдан бастап шығарылған кейбір теледидарлар TV SoundConnect (SoundShare) функциясын қолдайды. Бастау алдында теледидарда TV SoundConnect (SoundShare) функциясына қолдаудың бар-жоғын тексеріңіз. (Қосымша мəліметтер алу үшін теледидардың пайдаланушы нұсқаулығын қараңыз.)

● Сіздегі Samsung теледидары 2014 жылдан бұрын шығарылған болса, SoundShare setting мəзірін тексеріңіз.

● Теледидар мен Soundbar жүйесінің арасындағы қашықтық 10 метрден асса, қосылыс тұрақты болмауы немесе дыбысы тоқтап-тоқтап ойнауы мүмкін. Осындай жағдай орын алса, теледидар мен Soundbar жүйесін жұмыс ауқымына қайта орнатып, TV SoundConnect қосылымын қайта жасаңыз.

● TV SoundConnect жұмыс ауқымы:

- Ұсынылған жұптау ауқымы: 2 м ішінде

- Ұсынылған жұмыс ауқымы: 10 м ішінде

● Soundbar жүйесіндегі немесе Soundbar жүйесінің қашықтан басқару құралындағы Ойнату/Кідірту,

Келесі жəне Алдыңғы түймелері теледидарды басқармайды.

БАЙЛАНЫСТАР

СЫРТҚЫ ҚҰРЫЛҒЫМЕН ҚОСЫЛЫМДАР

HDMI КАБЕЛІ

HDMI — теледидар, DVD ойнатқышы, Blu-ray ойнатқышы, теледидардың абоненттік қосымшасы, т.б. сияқты құрылғыларға жалғануға арналған стандартты сандық интерфейсі.

HDMI жоғары сапалы сандық сигналды тасымалдайтындықтан, жоғары деңгейдегі бейне мен дыбысты сандық көзде жасалған түпнұсқа сапасымен тамашалауға мүмкіндік береді.

HDMI Кабелі

(жинақпен бірге

берілмейді)

KAZ

Сандық

HDMI OUT HDMI IN

Құрылғылар

HDMI IN

AUX IN

OPTICAL IN

LAN 5V 0.5A

HDMI OUT

HDMI IN

(TV-ARC)

DC 24V

SPK ADDWi-Fi SETUP

1. Өнімнің HDMI IN ұясын HDMI кабелі (жинақпен бірге берілмейді) арқылы сандық құрылғылардың HDMI OUT ұясына жалғаңыз.

2. HDMI режимін таңдау үшін, негізгі құрылғының үстіңгі панеліндегі

(Көз) түймесін немесе қашықтан

басқару құралындағы SOURCE түймесін басыңыз.

ОПТИКАЛЫҚ / AUX КАБЕЛІ

Осы құрылғының сыртқы құрылғыларға қосуға болатын екі əдісін беретін бір оптикалық кіріс сандық ұясы жəне бір аналогтық аудио кіріс ұясы бар.

Дыбыс Кабелі

(жинақпен бірге

берілмейді)

AUX IN

OPTICAL IN

HDMI OUT

HDMI IN

(TV-ARC)

AUX IN

OPTICAL IN

DC 24V

SPK ADDWi-Fi SETUP

BD / DVD

ойнатқыштары /

Теледидар абоненттік

қосымшасы /

Ойын

қосымшасы

AUX OUT

OPTICAL OUT

Оптикалық Кабель

AUX IN

LAN 5V 0.5A

БАЙЛАНЫСТАР

LAN 5V 0.5A

+ AUX кабелі

1. Негізгі жабдықтағы AUX IN (Дыбыс кірісі) портын көз құрылғысының AUDIO OUT ұясына қосыңыз.

2. AUX режимін таңдау үшін, негізгі құрылғының үстіңгі панеліндегі (Көз) түймесін немесе қашықтан басқару құралындағы SOURCE түймесін басыңыз.

+ Оптикалық кабель

1. Негізгі жабдықтағы OPTICAL IN (Дыбыс кірісі) портын көз құрылғысының OPTICAL OUT ұясына қосыңыз.

USB

Soundbar арқылы USB сақтау құрылғысындағы музыка файлдарын ойнатуға болады.

USB Порты

AUX IN

OPTICAL IN

LAN 5V 0.5A

HDMI OUT

HDMI IN

(TV-ARC)

DC14V

DC 24V

Wi-Fi SETUP

SPK ADD

1. USB құрылғысын өнімнің USB портына жалғаңыз.

2. USB режимін таңдау үшін, негізгі құрылғының үстіңгі панеліндегі (Көз) түймесін немесе қашықтан басқару құралындағы SOURCE түймесін басыңыз.

3. Дисплей экранында USB пайда болады.

• Soundbar жүйесінің USB құрылғысына қосылуы орындалды.

• 15 минутқа дейін ешбір USB құрылғысы жалғанбаса, ол автоматты түрде өшеді (Auto Power Off).

Дисплей

Мыналарды ескеріңіз:

●Егер USB құрылғысындағы файл атауы 10 таңбадан асатын болса, ол Soundbar дисплейінде

● Өнімнің USB жад құралының арнайы түрлерімен үйлесімді болмауы мүмкін.

● FAT16 жəне FAT32 файл жүйелеріне қолдау бар.

● USB құрылғыларын өнімнің USB портына тікелей жалғаңыз. Əйтпесе, USB сəйкестік ақаулығы туындауы

● Мультикарта құралы арқылы өнімді бірнеше

+ USB құрылғысын қоспас бұрын

көрсетілмейді.

- NTFS файлдық жүйесіне қолдау жоқ.

мүмкін.

сақтау құрылғыларына жалғамаңыз. Ол дұрыс жұмыс

істемеуі мүмкін.

БАЙЛАНЫСТАР

● Сандық камера PTP протоколдарына қолдау көрсетілмейді.

● USB құрылғысы файлдарды жіберіп жатқанда, оны шығарып алмаңыз.

● Коммерциялық веб-тораптағы DRM арқылы қорғалған музыка файлдары (MP3, WMA) ойнатылмайды.

● Сыртқы қатты дискілерге қолдау көрсетілмейді.

● Мобильді құрылғыларға қолдау көрсетілмейді.

● Үйлесімділік тізімі:

KAZ

Кеңейтім Кодек Дискретизация жиілігі

MPEG 1 Layer1 32/44,1/48 32 ~ 448 кбит/с

MPEG 1 Layer2 32/44,1/48 32 ~ 384 кбит/с

*.mp3

*.wma

*.wav

*.ogg

*.ﬂ ac

*.m4a

*.aif

MPEG 1 Layer3 32/44,1/48 32 ~ 320 кбит/с

MPEG 2 Layer3 16/22,05/24/32/44,1/48 8 ~ 160 кбит/с

MPEG 2.5 Layer3 8/11,025/12/16/22,05/24/32/44,1/48 8 ~ 160 кбит/с

Wave_Format_MSAudio1 - -

Wave_Format_MSAudio2 - -

WMA Professional Қолдау көрсетілмейді -

-8 kГц ~192 kГц ~ 8,8 Мбит/с

-8 kГц ~48 kГц -

-8 kГц ~192 kГц ~ 5,6 Мбит/с

Alac (Apple lossless Audo codec)

Дыбыс деректерімен алмасуға арналған файл пішімі

●Егер USB құрылғысында тым көп қалта жəне файл сақталған болса, оқу біраз уақыт алуы мүмкін.

8 kГц ~192 kГц ~ 1 Мбит/с

8 kГц ~192 kГц ~ 4,4 Мбит/с

Бит жылдамдығы

ФУНКЦИЯЛАР

КІРІС РЕЖИМІ

Керекті режимді таңдау үшін, негізгі құрылғының үстіңгі панеліндегі (Көз) түймесін немесе қашықтан басқару құралындағы SOURCE түймесін басыңыз.

Кіріс режимі Дисплей

Оптикалық сандық кіріс

ARC (HDMI OUT) кірісі

AUX кірісі AUX

HDMI кірісі HDMI

BLUETOOTH режимі BT

TV SoundConnect TV

USB режимі USB

D.IN

Мынадай жағдайда құрылғы автоматты түрде өшеді.

● D.IN / HDMI / BT / TV / USB / ARC Режимі

- 15 минут бойы дыбыстық сигнал болмаса.

● AUX Режимі

Auto Power Down функциясын ON немесе OFF, үшін Дисплейде ON - AUTO POWER DOWN / OFF - AUTO POWER DOWN пайда болады.

- 15 минут бойы AUX кабелі қосылмаса.

- AUX кабелі қосулы кезде 8 сағат бойы еш ТҮЙМЕ енгізілмеген болса.

түймесін 5 секунд бойы басып тұрыңыз.

ФУНКЦИЯЛАР

BLUETOOTH

Жоғары сапалы стерео дыбыспен музыканы сымсыз тыңдау үшін Bluetooth құрылғысын Soundbar жүйесіне қосуға болады!

SOUNDBAR ҚҰРАЛЫН BLUETOOTH ҚҰРЫЛҒЫСЫНА ҚОСУ

Bluetooth құрылғысы Bluetooth-үйлесімді стерео құлақаспап функциясын қолдайтындығын тексеріңіз.

Қосу

KAZ

1. BT режимін таңдау үшін, негізгі құрылғының үстіңгі панеліндегі басқару құралындағы SOURCE түймесін басыңыз.

• Soundbar жүйесінің алдыңғы дисплейінде BT READY хабарын көресіз.

2. Қосылу қажет Bluetooth құрылғысында Bluetooth мəзірін таңдаңыз. (Bluetooth құрылғысының

пайдаланушы нұсқаулығын қараңыз)

3. Тізімнен "[Samsung] HW-Jxxxx" тармағын таңдаңыз.

• Soundbar жүйесі Bluetooth құрылғысына жалғанған кезде алдыңғы дисплейде [Bluetooth құрылғы

• Құрылғы атауы ағылшынша ғана көрсетіледі. Атау ағылшын тілінде болмаса, асты сызылып

• Егер Bluetooth құрылғысы Soundbar құралымен жұпталмаса, Bluetooth құрылғысы тапқан алдыңғы

4. Қосылған құрылғыда музыканы ойнатпаңыз.

• Қосылған Bluetooth құрылғысында ойнап жатқан музыканы Soundbar жүйесінен тыңдай аласыз.

• BT режимінде Ойнату /Кідірту /Келесі /Алдыңғы



атауы]

көрсетіледі " _ ".

"[Samsung] HW-Jxxxx" құрылғысын жойыңыз да, Soundbar құралын қайтадан іздетіңіз.

функциялар AVRCP қолдайтын Bluetooth құрылғыларында қолжетімді.

BT көрсетілуі мүмкін.

функцияларын қолдану мүмкін емес. Алайда, бұл

● Bluetooth құрылғысына қосылу кезінде PIN кодын енгізу сұралса, <0000> санын енгізіңіз.

● Бір уақытта тек бір Bluetooth құрылғысын жұптауға болады.

● Soundbar өшірілген кезде Bluetooth байланысы тоқтатылады.

● Келесі жағдайларда Soundbar жүйесі Bluetooth құрылғысының іздеуін не қосылуын дұрыс

орындамауы мүмкін:

- Soundbar құралының айналасында қатты электрикалық өріс болса.

- Бірнеше Bluetooth құрылғысы Soundbar құралымен бір уақытта жұпталса.

- Bluetooth құрылғысы

- Микротолқынды пештер, сымсыз жергілікті желі адаптерлері, люминесценттік жарықтар жəне

газ плиталары сияқты құрылғылар Bluetooth құрылғысы сияқты бірдей жиілік диапазонын пайдаланатынын ескеріңіз, ол электр кедергісін тудыруы мүмкін.

кенеттен өшсе немесе дұрыс жұмыс істемесе.

Bluetooth құрылғыларына

(Көз) түймесін немесе қашықтан

ФУНКЦИЯЛАР

● Soundbar SBC деректерін (44,1 кГц, 48 кГц) қолдайды.

● Тек A2DP (AV) функциясын қолдайтын Bluetooth құрылғысына қосыңыз.

● Тек HF (Hands Free) функциясын қолдайтын Bluetooth құрылғысына Soundbar жүйесін қосу мүмкін емес.

● Soundbar жүйесін Bluetooth құрылғысына жұптағаннан кейін, құрылғының сканерленген

құрылғылар тізімінен "[Samsung] HW-Jxxxx" тармағын таңдау Soundbar жүйесін BT режиміне автоматты түрде өзгертеді.

● Soundbar құралы Bluetooth құрылғысының жұпталған құрылғыларының тізімінде болса ғана қолжетімді. (Bluetooth құрылғысы мен Soundbar бұрын кем дегенде бір рет жұпталуы қажет.)

● Soundbar құралы Bluetooth құрылғысының ізделген құрылғылар тізімінде Soundbar көрсетілген кезде ғана пайда болады BT READY.

TV SoundConnect режимінде Soundbar жүйесін басқа Bluetooth құрылғысына жұптау мүмкін емес.

●

BLUETOOTH ҚҰРЫЛҒЫСЫН SOUNDBAR ҚҰРАЛЫНАН АЖЫРАТУ ҮШІН

Bluetooth құрылғысын Soundbar құралынан ажырата аласыз. Нұсқауларды Bluetooth құрылғысының пайдаланушы нұсқаулығынан қараңыз.

● Soundbar құралы ажыратылады.

● Soundbar Bluetooth құрылғысынан ажыратылғанда, Soundbar алдыңғы дисплейде BT DISCONNECTED хабарын көрсетеді.

SOUNDBAR ҚҰРАЛЫН BLUETOOTH ҚҰРЫЛҒЫСЫНАН АЖЫРАТУ ҮШІН

BT режимінен басқа режимге ауысу немесе Soundbar динамигін өшіру үшін қашықтан басқару құралындағы SOURCE түймесін немесе өнімнің жоғарғы панеліндегі

● Қосылған Bluetooth құрылғысы қосылымды тоқтатпастан бұрын Soundbar құралынан жауапты белгілі бір уақыт күтеді. (Bluetooth құрылғысына байланысты ажырату уақыты əртүрлі болуы мүмкін)

● Bluetooth байланысы режимінде Soundbar пен Bluetooth құрылғысының арасындағы қашықтық 10 м артса, Bluetooth байланысы жоғалады.

● Дайын күйінде 15 минут тұрғаннан кейін Soundbar құралы автоматты түрде өшеді.

(Көз) түймесін басыңыз.

+ Bluetooth туралы қосымша ақпарат

Bluetooth — Bluetooth-үйлесімді құрылғыларға бір бірімен қысқа сымсыз қосылымды пайдаланып оңай қосылуға мүмкіндік беретін технология.

● Bluetooth құрылғысы мынадай жағдайда қолданысқа байланысты шуды немесе дұрыс жұмыс істемеуді тудыруы мүмкін:

- Егер дене бөлігі Bluetooth құрылғысының немесе Soundbar құралының қабылдау/тасымалдау жүйесімен байланыста болғанда.

- Қабырға, бұрыш немесе кеңсе бөлгіштері арқылы туындаған кедергілерден электрлік өзгеріске байланысты

- Медициналық құралды, микротолқынды пешті жəне сымсыз жергілікті желіні қоса бірдей жиілік диапазонындағы құрылғылардан болған электрлік жиілікке əлсіз болады.

● Soundbar құралын жақын қашықтықты сақтай отырып Bluetooth құрылғысымен жұптастырыңыз.

● Soundbar құралы мен Bluetooth құрылғысы арасындағы қашықтық алыстаған сайын сапа нашарлайды. Егер қашықтық Bluetooth жұмыс ауқымынан асса, қосылым жоғалады.

● Нашар қабылдау сезімталдығы

● Bluetooth байланысы тек құрылғыға жақын болған кезде істейді. Егер қашықтық осы ауқымнан тыс болса,

қосылым автоматты түрде қиылады. Осы ауқым ішінде болғанда да, дыбыс сапасы қабырғалар немесе есіктер сияқты кедергілер арқылы төмендеуі мүмкін.

болады.

аймақтарында Bluetooth қосылымы дұрыс жұмыс істемеуі мүмкін.

ФУНКЦИЯЛАР

ЖЕЛІ КҮТУ РЕЖИМІН ҚОСУ ФУНКЦИЯСЫН ПАЙДАЛАНУ

Егер сымсыз қосылым смарт құрылғы мен Soundbar құрылғысы арасында дұрыс орнатылса, Желі күту режимін қосу функциясы қолжетімді болады. Смарт құрылғы Soundbar құрылғысына Bluetooth немесе Wi-Fi қосылымы арқылы қосылу əрекетін орындағанда бұл функция Soundbar құрылғысын автоматты түрде қосады. Егер Soundbar құрылғысы Bluetooth қосылымы арқылы қосылған болса, оның кіріс режимі BT параметріне автоматты түрде орнатылады. Бағдарламаны пайдалану арқылы ғана Soundbar құрылғысын Wi-Fi қосылымы арқылы қосуға болады. Қосымша ақпарат алу үшін веб-нұсқаулықты қараңыз.

1. Смарт құрылғыны Soundbar құрылғысына қосыңыз.

2. Soundbar құрылғысының қашықтан басқару құралындағы $ түймесін 5 секундтан артық басу арқылы

Желі күту режимін қосу функциясын қосыңыз. $ түймесін қайта 5 секундтан артық басу арқылы функцияны өшіруге болады.

●Егер Soundbar құрылғысы смарт құрылғының жұптасқан құрылғылар тізіміне кірсе ғана қол жетімді. (Смарт құрылғы жəне Soundbar құрылғысы бұған дейін кемінде бір рет жұптасқан болуы қажет.)

● Soundbar құрылғысы [BT READY] немесе [WiFi READY] хабарын көрсетіп тұрғанда ғана Soundbar құрылғысы смарт құрылғының табылған құрылғылары тізімінде көрсетіледі.

● Теледидардың SoundConnect режимінде Soundbar құрылғысын басқа смарт құрылғысына жұптау мүмкін емес.

●Егер Желі күту

- Желі күту режимін қосу функциясы Өшірулі күйіне орнатылған.

●Егер Soundbar құрылғысының қуаты ажыратылса немесе қуат өшіп қалса, Wi-Fi қосылымы тоқтатылады. Soundbar құрылғысын қосып, қайта байланыстырыңыз.

режимін қосу функциясын жұмыс істемесе

KAZ

MULTIROOM LINK ҚОЛДАНБАСЫН ПАЙДАЛАНУ

Soundbar құрылғысы смарт құрылғыға Multiroom қолданбасы арқылы қосылғаннан кейін бірнеше Samsung Multiroom құрылғыларын бірге сымсыз қосуға болады.

БАСТАМАС БҰРЫН

+ Байланыс негіздері

Смарт құрылғы: Android немесе iOS (қолданбаны

Интернет Сымсыз маршрутизатор

1. Талаптар: Сымсыз маршрутизатор, смарт құрылғы

2. Сымсыз маршрутизатор Интернетке қосулы болуы қажет.

3. Смарт құрылғы маршрутизаторға Wi-Fi қосылымы арқылы қосулы болуы қажет.

басқару)

ФУНКЦИЯЛАР

SAMSUNG MULTIROOM ҚОЛДАНБАСЫН ОРНАТУ

Soundbar құрылғысын пайдалану үшін қолданбаға Google play немесе App Store дүкені арқылы кіріп, Samsung Multiroom қолданбасын жүктеп алып, орнатуыңыз қажет. Орнатылған Samsung Multiroom

қолданбасы арқылы смарт құрылғыда сақталған музыканы қосылған құрылғыдан жəне басқа мазмұн провайдерлерінен жəне Интернет радио станцияларынан ойнатуға болады.

+ Android немесе iOS

Samsung Multiroom қолданбасын смартфон арқылы Google Play немесе App Store дүкенінен жүктеп алыңыз.

* Дүкен іздеу : Samsung Multiroom

Немесе

ANDROID APP ON

+ Samsung Multiroom қолданбасына кіру

Samsung Multiroom қолданбасын ашу үшін, смартфонда Multiroom қолданбасының белгішесін басыңыз.

SOUNDBAR ҚҰРЫЛҒЫСЫН ЖЕЛІГЕ ҚОСУ

Смарт құрылғыда Samsung Multiroom қолданбасын таңдаңыз. Смарт құрылғының экранындағы нұсқауларды орындаңыз.

● Қосымша ақпарат алу үшін веб-нұсқаулықты қараңыз.

- Веб-нұсқаулық : www.Samsung.com  Support  Өнім атауын іздеу  HW-J650 немесе HW-J651 PDF файлын жүктеп алу.

● Сымды желіге қосылған кезде, қосу үшін CAT 7 кабелін пайдаланып көріңіз.

ФУНКЦИЯЛАР

LAN 5V 0.5A

БАҒДАРЛАМАЛЫҚ ҚҰРАЛДАРДЫ ЖАҢАРТУ

AUX IN

LAN 5V 0.5A

USB ҚҰРЫЛҒЫСЫМЕН ЖАҢАРТУ

Samsung болашақта Soundbar жүйесінің ішкі бағдарламалық құралдарына жаңартулар ұсынуы мүмкін.

Жаңарту ұсынылса, ішкі бағдарламалық құралдарды Soundbar жүйесіндегі USB портына ішкі бағдарламалық құрал жаңартуы сақталған USB құрылғысын жалғау арқылы жаңартуға болады.

Бірнеше жаңарту файлы бар болса, оларды USB құрылғысына бір-бірлеп жүктеп, ішкі бағдарламалық

құралдарды жаңарту үшін бір уақытта бір файлдан пайдалану керек екенін ескеріңіз.

Жаңартылған файлдарды жүктеп алу туралы ақпарат алу үшін, Samsung.com сайтына кіріңіз немесе Samsung байланыс орталығына хабарласыңыз.

1. Soundbar құрылғысы өшірулі кезде жаңарту микробағдарламасы бар USB сақтау құрылғысын Soundbar құрылғысының USB портына қосыңыз.

2. Қуат сымын ажыратып, оны қайта қосыңыз, одан кейін құрылғыны қосыңыз.

3. Soundbar құрылғысын қосыңыз, UPDATE хабары дисплейде көрсетіледі жəне жаңарту 3 минут ішінде

басталады.

• Жаңарту

аяқталғаннан кейін Soundbar құрылғысы өшіп, автоматты түрде қосылады.

OPTICAL IN

HDMI OUT

HDMI IN

(TV-ARC)

DC14V

DC 24V

Wi-Fi SETUP

SPK ADD

KAZ

+ Егер UPDATE хабары көрсетілмесе

1. Soundbar құрылғысын өшіріп, жаңарту файлдары бар USB сақтау құрылғысын Soundbar құрылғысының

USB портына қосыңыз.

2. Қуат сымын ажыратып, оны қайта қосыңыз, одан кейін құрылғыны қосыңыз.

● Микробағдарлама жаңартуы бар USB құрылғысын негізгі құрылғыдағы USB портына кіргізіңіз.

● USB сақтау құрылғысында Soundbar қолдайтын дыбыс файлдары сақтаулы болса, ішкі

бағдарламалық құралдарды жаңарту дұрыс жұмыс істемеуі мүмкін.

● Жаңартулар қолданылып жатқанда қуатты ажыратпаңыз немесе USB құрылғысын шығарып алмаңыз. Ішкі бағдарламалық құралдарды жаңарту аяқталғаннан кейін, негізгі құрылғы автоматты

түрде өшеді.

ФУНКЦИЯЛАР

● Жаңартудан кейін барлық параметрлер өздерінің əдепкі зауыттық параметрлеріне қалпына келтіріледі. Жаңартудан кейін оңай қалпына келтіру үшін, параметрлерді жазып алуды ұсынамыз. Ішкі бағдарламалық құралдар жаңартылғанда, сабвуфер байланысы да бастапқы қалпына келетінін ескеріңіз. Сабвуферге қосылым жаңартудан кейін автоматты түрде қайта орнатылмаса, 14-бетті қараңыз. Ішкі бағдарламалық құралдар жаңартылмаса, USB құрылғысын FAT16 етіп пішімдеп,

əрекетті қайталау

● NTFS пішіміндегі USB дискін пішімдемеңіз. Soundbar жүйесі NTFS файл жүйесіне қолдау көрсетпейді.

● Өндірушіге қарай, USB құрылғысына қолдау көрсетілмеуі мүмкін.

ұсынылады.

АВТОМАТТЫ ТҮРДЕ ЖАҢАРТУ

Soundbar құрылғысы өшірулі болса да, Soundbar құрылғысы ең соңғы бағдарламалық құрал нұсқасын іздейді жəне ол Интернетке қосулы болса, жаңартуды жалғастырады.

● Soundbar құрылғысы əдепкі бойынша автоматты түрде жаңартуға конфигурацияланған.

● Автоматты түрде жаңарту функциясын пайдалану үшін Soundbar құрылғысы Интернетке қосулы

болуы қажет.

АҚАУЛЫҚТАРДЫ ЖОЮ

Қызмет көрсету орталығына хабарласпас бұрын, мыналарды тексеріңіз.

Құрал қосылмайды.

• Қуат сымы розеткаға қосылған ба?  Қуат сымын розеткаға қосыңыз.

Түйме басылған кезде функция жүзеге аспайды.

KAZ

• Ауа ағымында статикалық электр заряды бар ма?

Дыбыс шықпайды.

• Дыбысты өшіру функциясы қосулы емес пе?

• Дыбыс ең төменгі деңгейге қосылмаған ба?

Қашықтан басқару құралы жұмыс істемейді.

• Батареялардың заряды бітті ме?

• Қашықтан басқару құралы мен негі¬Щ¬Фі

құрылғы арасындағы қашықтық тым алшақ емес пе?

TV SoundConnect (Теледидармен жұптау) сəтсіз аяқталды.

• Теледидар TV SoundConnect үшін қолдау көрсетеді ме?

• Теледидар микробағдарламасының нұсқасы соңғы ма?

• Қосу кезінде қате орын ала ма?

• TV режимі қалпына келтіріп, əрекетті қайталаңыз.

 Қуатты өшіріп қайтадан қосып көріңіз.

(дыбысын өшіру) функциясынан бас тарту



үшін, түймені қайтадан басыңыз.

 Дыбыс деңгейін жоғарылатыңыз.

 Жаңа батареяға ауыстырыңыз.

 Құрылғыға жақынырақ жылжыңыз.

 TV SoundConnect функциясына 2012 жылдан

кейін шығарылған Samsung теледидар үлгілері қолдау көрсетеді. Теледидар бұл функцияға қолдау көрсететіндігін тексеріңіз.

 Теледидарды соңғы микробағдарламаға

жаңартыңыз.

 Samsung байланыс орталығына хабарласыңыз.

 TV SoundConnect байланысын

қалпына келтіру үшін басып тұрыңыз.

бастапқы

түймесін 5 секунд бойы

Сабвуфердегі қызыл ЖШД жыпылықтап, сабвуферден дыбыс шықпайды.

• Сабвуфер өнімнің негізгі корпусына жалғанбаған болуы мүмкін.

Сабвуфер айтарлықтай шулайды жəне дірілдейді.

• Сабвуфердің дірілін дұрыстап көріңіз.

 Сабвуферді қайтадан жалғап көріңіз.

(14-бетті қараңыз)

 Мəнін реттеу (-12, -6 жəне +6 аралығында) үшін,

қашықтан басқару құралындағы WOOFER түймесін басыңыз.

ҚОСЫМША

ТЕХНИКАЛЫҚ СИПАТТАР

Үлгі аты HW-J650 / HW-J651

USB 5V / 0,5A

Негізгі Құрылғы 2,4 кг

Салмағы

ЖАЛПЫ

КҮШЕЙТКІШ

* Сигнал/шу қатынасы, кедергі, қашықтық жəне ең төменгі сезімталдық AES (Дыбыстық техника инженерлері

қоғамы) нұсқаулары бойынша жүргізілген өлшемге негізделген.

* Номиналды техникалық сипаттар

- Samsung Electronics Co., Ltd компаниясы техникалық сипаттарды ескертусіз өзгертуге құқылы.

- Салмағы мен өлшемдері шамамен алынған.

- Қуат көзі мен қуатты тұтыну туралы ақпаратты өнімдегі жапсырмадан қараңыз.

※ Ашық көз лицензиясы туралы ескерту

- Ашық бастапқы кодқа байланысты сұрақтар мен өтініштеріңізді электрондық пошта

(oss.request@samsung.com) арқылы Samsung компаниясына жіберіңіз.

Өлшемдері (ені x биіктігі x қалыңдығы)

Жұмыс Істеу Температурасы +5 °C пен +35 °C арасында Жұмыс Істеу Ылғалдылығы 10 % пен 75 % арасында

Номиналды Шығыс Қуаты

Сигнал/шу қатынасы (аналогтық кіріс) 65 дБ Тербелістер (1кГц) 65 дБ

Сабвуфер (PS-WJ650 / PS-WJ651)

Негізгі Құрылғы 1060 x 51 x 71,5 мм Сабвуфер

(PS-WJ650 / PS-WJ651)

Негізгі Құрылғы

Сабвуфер (PS-WJ650 / PS-WJ651)

6,8 кг

452 x 335 x 154 мм

40Вт/арна x 4, 8онм, Гормоник коэффициенті = 10%, 1kГц

160Вт, 3онм, Гормоник коэффициенті = 10%, 100Гц

- SAMSUNG ELECTRONICS CENTRAL EURASIA” (САМСУНГ ЭЛЕКТРОНИКС ЦЕНТРАЛЬНАЯ

ЕВРАЗИЯ) ЖШС ТОО “SAMSUNG ELECTRONICS CENTRAL EURASIA” (САМСУНГ ЭЛЕКТРОНИКС ЦЕНТРАЛЬНАЯ ЕВРАЗИЯ) 050059, Қазақстан Республикасы, Алматы қаласы, Əл Фараби даңғылы, 36, Блок Б, 3, 4 қабат. 050059, Республика Казахстан, город Алматы, пр. Аль Фараби, д. 36, Блок Б, 3, 4 этажи.

- Бұл өнім «Samsung Electronics Со., ltd» толық өндірістік бақылауында өндірілген. Өндіруші атауы (үлгісіне жəне көрсетілген заттаңбасына байланысты), өндіріс мекенжайы:

1. Самсунг № 256, Чжункай алты жол, Ченжань көшесі, Чжункай жоғары технологияны дамыту аймағы,

2. P.T. Самсунг Электроникс Индонезия Co.

Электроникс Хуйжоу Co.,Ltd.

Хуэйчжоу қаласы, Гуандун ауданы, Қытай

Синаранг JI Өнеркəсіп алаңы, Джабабека Рая Блок F 29-33 Сикаранг, Бекаси 17530, Индонезия

ДҮНИЕЖҮЗІЛІК SAMSUNG КОМПАНИЯСЫНА хабарласыңыз

Samsung өнімдеріне қатысты қандай да бір сауалдарыңыз немесе пікірлеріңіз болса, SAMSUNG тұтынушыларды қолдау орталығына хабарласыңыз.

Area Contact Centre

CIS

UKRAINE 0-800-502-000

MOLDOVA 0-800-614-40 www.samsung.com/support

[Осы өнімдегі батареяларды дұрыс тастау]

(Бөлек жинау жүйелері бар елдерде қол жетімді)

Батареяда, нұсқаулықта немесе қаптамада көрсетілген бұл белгі

осы өнімдегі батареялар қызметі аяқталғаннан кейін өзге үй қалдықтарымен бірге тасталмауы тиіс екенін көрсетеді. Белгі тұрса, Hg, Cd немесе Pb химиялық таңбалары батареядағы сынап, кадмий немесе қорғасын мөлшері 2006/66 ЕО директивасында көрсетілген деңгейлерден жоғары екенін білдіреді. Батареяларды тиісті түрде тастамаса, бұл заттар адам денсаулығына немесе қоршаған ортаға зардап

Табиғи ресурстарды қорғау жəне материалдардың қайта

пайдалануын ынталандыру үшін, батареяларды өзге қалдықтардан тыс ұстап, жергілікті батареяларды қайтару жүйесі арқылы қайта өңдеңіз.



тигізуі мүмкін.

www.samsung.com/support

www.samsung.com/ua/support (Ukrainian) www.samsung.com/ua_ru/support (Russian)

(қоқыс электр жəне электрондық жабдықтар)

(Бөлек жинау жүйелері бар елдерде қол жетімді)

Монитордағы, керек-жарақтардағы немесе əдебиеттегі бұл белгі

монитор жəне оның электрондық керек-жарақтарын (мысалы, зарядтағыш, гарнитура, USB кабелі) жұмыс мерзімінің соңында басқа үй қоқысымен бірге тастамау керек екенін білдіреді. Басқарылмайтын қоқысты тастаудан қоршаған ортаға немесе адам денсаулығына мүмкін зиянды болдырмау үшін материалдық ресурстардың қоршаған ортаға зиянсыз қайта пайдаланылуын ынталандыру үшін бұл заттарды түрлерінен бөліңіз жəне жауапкершілікпен тастаңыз.

Үй пайдаланушылары осы заттарды қоршаған ортаға қауіпсіз

қайта пайдалану мақсатында қайда жəне қалай апара алатыны туралы мəліметтер алу үшін осы өнімді сатып алған сатушыға немесе жергілікті мекемеге хабарласу керек.

Өнеркəсіптік тұтынушылар жеткізушіге хабарласуы жəне сатып

алу келісімінің шарттарын тексеруі керек. Бұл мониторды жəне оның элеткрондық керек-жарақтарын тастау кезінде басқа пайдаланылған орамның қалдықтарымен араластырмау керек.

Web Site

Осы мониторды дұрыс тастау

басқа қоқыс

HW-J650 HW-J651

Посібник користувача

Wireless Audio - Soundbar

(Безпровідне аудіо)

Уявіть можливості

Дякуємо, що придбали цей продукт компанії Samsung.

Щоб отримати повний комплект послуг, зареєструйте продукт за адресою:

www.samsung.com/register

ПОЧАТОК РОБОТИ

початок роботи

ОСОБЛИВОСТІ

Служби потокового передавання музики

Завдяки підтримці Wi-Fi панель Soundbar дає змогу як ніколи легко зануритись у світ улюбленої музики. Щоб скористатися службами потокового передавання музики (доступні за підпискою), просто відкрийте програму Samsung Multiroom.

Об’ємний звук

Функція Surround Sound Expansion (Об’ємний звук) надає звуку неймовірну глибину й об’єм.

TV SoundConnect

За допомогою функції TV SoundConnect ви можете легко підключити телевізор і панель Soundbar через

Bluetooth. Без зайвих дротів телевізор і панель Soundbar мають тонкий і стильний дизайн, завдяки

чому в кімнатах, де встановлено ці системи, завжди комфортно й охайно. Телевізором і панеллю Soundbar можна керувати з одного пульта ДК (від телевізора).

Спільний доступ до музичних файлів (= відтворення за допомогою програми Multiroom)

Завдяки функції Multiroom Link дуже легко ділитися музичними файлами з кількома пристроями, розміщеними в різних місцях, а також керувати відтворенням цієї музики. Мобільна програма віддалено регулює параметри звуку та відтворення музичного файлу на різних пристроях: телевізорі, панелі Soundbar, домашній цифровій розважальній системі, а також на програвачі дисків Blu-ray. То ж насолоджуйтесь улюбленою музикою, де б ви перебували.

не

HDMI

HDMI одночасно передає відео- й аудіосигнали та забезпечує чіткіше зображення. Пристрій також підтримує функцію ARC, яка дає змогу відтворювати звук із телевізора за допомогою акустичної системи Soundbar (використовується кабель HDMI). Функція ARC доступна лише в тому випадку, якщо пристрій підключено до сумісного телевізора.

Підтримка USB-хосту

Завдяки функції USB HOST акустичної системи Soundbar для відтворення файлів можна підключати зовнішні запам’ятовуючі пристрої USB, наприклад MP3-плеєри, флеш-пам’ять USB тощо.

Функція Bluetooth

Підключіть пристрій Bluetooth до акустичної системи Soundbar і насолоджуйтеся високоякісним стереозвуком, а дроти залиште в минулому!

ЛІЦЕНЗІЯ

Виготовлено згідно з ліцензією DolbyLaboratories. Dolby та подвійний символ D є торговельними марками компанії DolbyLaboratories.

Патенти DTS наведено на сайті http://patents.dts. com. Виготовлено за ліцензією від компанії DTS Licensing Limited. DTS і відповідний символ, & а

також їх комбінація є зареєстрованими торговельними марками.

DTS 2.0 Channel є торговельною маркою компанії DTS, Inc. © DTS, Inc. Усі права захищено.

HDMI, High-Deﬁ nition Multimedia Interface (інтерфейс

мультимедіа високої чіткості) і логотип HDMI є торговими марками або зареєстрованими торговими марками HDMI Licensing LLC в США й інших країнах.

ПОЧАТОК РОБОТИ

ІНФОРМАЦІЯ ЩОДО БЕЗПЕЧНОГО ВИКОРИСТАННЯ

ПОПЕРЕДЖЕННЯ СТОСОВНО БЕЗПЕКИ ЕКСПЛУАТАЦІЇ

ЩОБ ЗМЕНШИТИ РИЗИК УРАЖЕННЯ ЕЛЕКТРИЧНИМ СТРУМОМ, НЕ ЗНІМАЙТЕ КРИШКУ (АБО ЗАДНЮ ПАНЕЛЬ). ПРОДУКТ НЕ МІСТИТЬ ДЕТАЛЕЙ, ЩО ОБСЛУГОВУЮТЬСЯ КОРИСТУВАЧЕМ. ЯКЩО ПОТРІБНО ПРОВЕСТИ ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ, ЗВЕРНІТЬСЯ ДО КВАЛІФІКОВАНИХ ФАХІВЦІВ.

Цей символ указує на те, що внутрішні

ЗАСТЕРЕЖЕННЯ

РИЗИК УРАЖЕННЯ

УВАГА : Щоб зменшити ризик займання чи ураження електричним струмом, уникайте потрапляння

виробу під дощ або використання його в середовищі з високим рівнем вологості.

ЗАСТЕРЕЖЕННЯ : ЩОБ ЗАПОБІГТИ УРАЖЕННЮ ЕЛЕКТРИЧНИМ СТРУМОМ, ПЕРЕКОНАЙТЕСЯ, ЩО ШИРОКИЙ КОНТАКТ ШТЕПСЕЛЯ ПОВНІСТЮ ВСТАВЛЕНО У ВІДПОВІДНИЙ ОТВІР РОЗЕТКИ.

• Продукт необхідно підключати до розетки змінного струму з належним

• Щоб відключити пристрій від джерела живлення, необхідно витягти штекер із розетки, тому він має бути завжди доступним.

ЗАСТЕРЕЖЕННЯ

• Уникайте потрапляння на пристрій крапель або бризок. Не розміщуйте на пристрої предмети з водою, наприклад вази.

• Щоб повністю вимкнути цей продукт, витягніть штепсель зі стінної розетки. Штепсель має бути легкодоступним за будь-яких умов.

ЕЛЕКТРИЧНИМ СТРУМОМ НЕ

ВІДКРИВАТИ

деталі пристрою перебувають під високою напругою. Це може стати причиною ураження електричним струмом або отримання травм.

Цей символ указує на те, що інструкція з експлуатації містить важливі вказівки стосовно роботи продукту.

захисним заземленням.

UKR

ПОЧАТОК РОБОТИ

ЗАСТЕРЕЖЕННЯ

мм

99.1mm

мм

68.6

99.1mm 99.1mm

мм

Переконайтеся, що доступне джерело живлення змінного струму відповідає вимогам на ідентифікаційній наклейці, яка розміщена на задній панелі пристрою. Установлюйте пристрій горизонтально на стійкій поверхні (наприклад, на меблях) і забезпечте достатньо простору для належної вентиляції 7–10 см. Переконайтеся, що вентиляційні отвори не заблоковано. Не розміщуйте пристрій на підсилювачі чи іншому обладнанні, яке може

нагріватися. Цей пристрій розроблено для тривалого використання. Щоб повністю вимкнути пристрій, від’єднайте штепсель від стінної розетки зі змінним струмом. Якщо пристрій не використовуватиметься тривалий час, від’єднайте штекер живлення від розетки.

Відключайте штекер живлення від електричної розетки зі змінним струмом під час грози. Перепади напруги, спричинені блискавкою, можуть пошкодити пристрій.

Уникайте потрапляння на пристрій прямого сонячного світла, утримуйте його на відстані від інших джерел тепла. Це може призвести до перегрівання та неправильної роботи пристрою.

Забезпечте захист пристрою від дії вологи (наприклад, вази з водою), надмірного тепла (наприклад, камін) та обладнання, яке створює

потужні магнітні чи електричні поля. У разі неправильної роботи пристрою відключіть його від джерела живлення. Цей пристрій не призначений для промислового використання. Його призначено виключно для особистого використання.

Якщо пристрій зберігається в умовах низької температури, це може стати причиною виникнення конденсату. У разі транспортування пристрою в зимовий період

Батареї, що використовуються в цьому пристрої, містять хімічні речовини, небезпечні для навколишнього середовища. Не утилізуйте батареї разом зі звичайним домашнім сміттям. Не кидайте батареї у вогонь. Не розбирайте, не нагрівайте батареї і не замикайте їх контакти. Неправильно вставлена батарея може стати причиною вибуху. Замінюючи батареї, перевіряйте, чи вони того самого (або подібного) типу.

перед його використанням зачекайте приблизно 2 години, щоб температура зрівнялася з кімнатною.

ПОПЕРЕДЖЕННЯ: НЕ КОВТАЙТЕ БАТАРЕЮ, ЦЕ МОЖЕ СПРИЧИНИТИ ХІМІЧНИЙ ОПІК! (Пульт ДК постачається з) Цей продукт містить пласку круглу батарею або батарею пігулкового

типу. Якщо проковтнути батарею, усього за 2 години можуть виникнути серйозні внутрішні опіки. Це може призвести до смерті. Тримайте подалі від дітей нові та використані батареї. Якщо відділення

для

батареї закривається ненадійно, не використовуйте продукт і тримайте його подалі від дітей. Якщо батарею

проковтнули або вона опинилася всередині будь-якої частини тіла, слід негайно звернутися до лікаря.

ЗМІСТ

2 ПОЧАТОК РОБОТИ

2 Особливості 3 Інформація щодо безпечного

використання

6 Комплект Поставки

7 ОПИС

7 Верхня/Передня Панель 8 Задня/Нижня Панель 9 Пульт дистанційного керування

11 УСТАНОВЛЕННЯ

11 Встановлення Настінного Кріплення

11 Застереження щодо встановлення 12 Установлення настінного кронштейну без

посібника

13 Знімання пристрою з настінного

кріплення

14 ПІДКЛЮЧЕННЯ

14 Підключення сабвуфера 16 Підключення до телевізора

16 Підключення до телевізора за допомогою

оптичного цифрового кабелю

17 Підключення до телевізора за допомогою

цифрового кабелю HDMI

17 TV SoundConnect

19 Підключення до зовнішнього

пристрою

19 Кабель HDMI 19 Оптичний кабель або кабель AUX

20 USB

ПОЧАТОК РОБОТИ

22 ФУНКЦІЇ

22 Режим прийому вхідного сигналу

23 Bluetooth 25 Використання мережевої функції в

режимі очікування

25 Використання програми Multiroom

Link

27 Оновлення програмного

забезпечення

29 УСУНЕННЯ

НЕСПРАВНОСТЕЙ

29 Усунення несправностей

30 ДОДАТОК

30 Технічні характеристики

● Малюнки й ілюстрації в посібнику користувача виконують функцію довідкового матеріалу. Фактичний вигляд продукту може відрізнятися від зображеного тут.

● З вас може бути стягнуто комісійний збір, якщо:

(a) Спеціаліст із технічної підтримки приймає

виклик і виявляє, що в роботі продукту немає несправностей (наприклад, якщо ви не ознайомилися з цим посібником користувача й не знали, як використовувати ту чи іншу функцію).

(b) Ви приносите продукт до сервісного

центру, і виявляється, що в роботі продукту немає несправностей (наприклад, якщо ви не ознайомилися з цим посібником користувача й не знали, як використовувати ту чи іншу функцію).

● Вам буде повідомлено про суму оплати таке обслуговування перед виконанням будь-яких ремонтних робіт або здійсненням візиту за викликом.

за

UKR

ПОЧАТОК РОБОТИ

КОМПЛЕКТ ПОСТАВКИ

ПЕРЕД ОЗНАЙОМЛЕННЯМ ІЗ ПОСІБНИКОМ КОРИСТУВАЧА

Перед використанням посібника користувача ознайомтеся з наведеними нижче термінами.

+ Піктограми, що використовуються в посібнику

Піктограма

Перевірте наявність у комплекті поставки наведених нижче аксесуарів.

Пульт дистанційного

керування / Літієва

батарея (3В : CR2032)

Термін Визначення

Застереження

Примітка

Описується випадок, коли функція не працює або параметри можуть бути скасовані.

Описуються підказки чи інструкції, які надають довідкову інформацію про роботу кожної функції.

Кабель Живлення :

2 шт.

Адаптер

постійного струму

Оптичний Кабель

(Настінне кріплення, ліве)

USB-Кабель

Гвинт 1 : 2 шт. Гвинт 2 : 2 шт. Посібник з установлення настінного кріплення

● Зовнішній вигляд аксесуарів може відрізнятися від зображень, наведених нижче.

● Для підключення зовнішніх пристроїв USB до продукту необхідно використовувати спеціальний

кабель USB.

Посібник

Користувача /

Короткий Посібник

(для кабелю живлення)

Тороїдальне

феритове осердя

(Настінне кріплення, праве)

Настінний

Кронштейн

опис

ВЕРХНЯ/ПЕРЕДНЯ ПАНЕЛЬ

Кнопка (Живлення)

Увімкнення та вимкнення

акустичної системи Soundbar.

VOL. - / +

Контроль рівня гучності. Цифрове значення рівня гучності

відображається на дисплеї передньої панелі.

ОПИС

UKR

Дисплей

Відображення поточного режиму.

● Кнопка живлення функціонує через 4–6 секунд після підключення кабелю змінного струму.

● Після ввімкнення живлення пристрою спостерігатиметься невелика затримка (4-5 секунд) перед

початком відтворення звуку.

● Якщо потрібно здійснювати відтворення звуку лише за допомогою акустичної системи Soundbar, слід вимкнути динаміки телевізора в меню налаштування звуку телевізора. Див. посібник користувача, який входить до комплекту

телевізора.

Кнопка (Джерело)

Вибір джерела вхідного сигналу (D.IN, AUX, HDMI, BT, TV або USB).

● Якщо пристрій увімкнено, після

натискання кнопки утримання протягом більш ніж 3 секунд вона функціонуватиме як кнопка скасувати призначення кнопці функції

більш ніж 3 секунд.

(Вимкнення звуку) Щоб

(Вимкнення звуку) натисніть кнопку

(Джерело) знову й утримуйте її

(Джерело) та її

ОПИС

ЗАДНЯ/НИЖНЯ ПАНЕЛЬ

AUX IN

Підключення зовнішнього пристрою до аналогового виходу.

HDMI IN

Цифрові відео- й

аудіосигнали надходять одночасно через кабель HDMI. Призначений для

підключення підтримуваних

зовнішніх пристроїв.

AUX IN OPTICAL IN

HDMI IN

LAN 5V 0.5A

HDMI OUT

(TV-ARC)

AUX IN

OPTICAL IN

HDMI OUT

HDMI IN

(TV-ARC)

DC 24V

OPTICAL IN (D.IN)

Підключення зовнішнього пристрою до цифрового (оптичного) виходу.

HDMI OUT (TV-ARC)

За допомогою кабелю HDMI дає змогу одночасно

виводити цифрові відео- й аудіосигнали.

SPK ADDWi-Fi SETUP

НАКЛЕЙКА

Дозволяє підключатися до мережі

за допомогою кабелю локальної

(Порт USB)

Під’єднайте до цього розніму

USB-пристрої, щоб відтворити

LAN 5V 0.5A

LAN

мережі.

файли.

SPK ADDWi-Fi SETUP

Wi-Fi SETUP

Натисніть цю кнопку, щоб під’єднати Soundbar до мережі за допомогою бездротового підключення.

DC 24V (Підключення джерела

DC 24V

SPK ADD

Натисніть кнопку, щоб підключити звукову панель

Soundbar до гнізда (не входить у комплект).

Під’єднайте адаптер постійного струму до

гнізда живлення, а потім під’єднайте

штепсель адаптера змінного струму до

електричної розетки.

● Під час від’єднання шнура живлення адаптера змінного струму від електричної розетки необхідно тримати його за штепсель. Не тягніть за кабель.

● Не підключайте пристрій або його компоненти до розетки зі змінним струмом, доки всі підключення між пристроями не буде завершено.

живлення)

ОПИС

ПУЛЬТ ДИСТАНЦІЙНОГО КЕРУВАННЯ

SOURCE

Натисніть цю кнопку, щоб вибрати зовнішнє джерело, підключене до акустичної системи Soundbar.

Вимкнення звуку

Натиснувши цю кнопку, можна повністю вимкнути звук. Натисніть ще раз, щоб увімкнути звук із попереднім рівнем гучності.

Повтору

Функцію Повтору можна ввімкнути під час відтворення музики з пристрою USB.

OFF - REPEAT : Скасування повторного відтворення. TRACK - REPEAT : Повторне відтворення звукової доріжки. ALL - REPEAT : Повторне відтворення всіх звукових доріжок. RANDOM - REPEAT : Відтворення звукових доріжок у довільному

порядку. (звукова доріжка, яка вже відтворювалася, може відтворюватися повторно).

Перехід Уперед

Якщо на пристрої збережено більше одного файлу, після натискання

кнопки

SOUND CONTROL

(*Для регулювання рівня гучності використовуйте кнопки # і $.) Натисніть, щоб вибрати TREBLE, BASS або AUDIO SYNC. Потім за допомогою кнопок # і $ відкоригуйте високі та низькі частоти (можна встановити рівні від -3 до +3). Натисніть і утримуйте кнопку SOUND CONTROL протягом 5 секунд, щоб відрегулювати звук для кожної частоти. Доступні частоти: 150 Гц, 300 Гц, 600 Гц, 1,2 кГц, 2,5 кГц, 5 кГц і 10 кГц. Для кожної можна налаштувати гучність від -6 до +6. Якщо акустичну систему Soundbar підключено до цифрового телевізора, а зображення та звук відтворюються несинхронно, скористайтеся SOUND CONTROL кнопками для синхронізації звуку та відео. Кнопки # і $ призначені для налаштування затримки звуку від 0 до 300 мс. Функція синхронізації аудіосигналу може не працювати в режимах USB, TV та BT.

Anynet+ Натисніть кнопку Anynet+, щоб увімкнути чи вимкнути відповідну

функцію.

OFF - POWER LINK і OFF - ANYNET+ / ON - POWER LINK). Anynet+ дає змогу керувати звуковою панеллю Soundbar за допомогою

пульта ДК для телевізора Samsung із підтримкою функції Anynet+. Панель Soundbar має бути підключена до телевізора за допомогою кабелю HDMI.

* Auto Power Link

Можна також активувати функцію Wi-Fi SETUP для цього на пульті дистанційного керування натисніть і 7 секунд (або довше) утримуйте кнопку Anynet+.

● Soundbar – це запатентована назва, яка належить компанії Samsung.

● Керуйте телевізором за допомогою телевізійного пульта ДК.

буде вибрано попередній файл.

(Стандартні параметри : Auto Power Link OFF, ON - ANYNET+ /

Синхронізує звукову панель Soundbar з пристроєм, підключеним до оптичного джерела через оптичне гніздо. Під час увімкнення телевізора пристрій вмикається автоматично. (див. стор. 16)

Функція

UKR

ОПИС

Увімкнення та вимкнення акустичної системи Soundbar.

Налаштування рівня гучності пристрою.

Натисніть кнопку

Повторно натисніть кнопку

Якщо на пристрої збережено більше одного файлу, після натискання

Ви можете вибрати будь-який із такі режими звуку для різних типів вмісту:

STANDARD (Оригінальний Звук), MUSIC, CLEAR VOICE, SPORTS,

Виберіть режим STANDARD, якщо бажаєте насолодитись оригінальним

Функція об’ємного звуку додає звуку неймовірної глибини та об’єму. Щоб

вибрати потрібне налаштування, натискайте кнопку

об’ємного звуку змінюватимуться в такій послідовності: ON - SURROUND

Натисніть кнопку STREAMING MUSIC, щоб увімкнути радіостанцію в

Інтернеті. Щоразу, коли ви натискаєте цю кнопку, вмикається наступна

Щоб користуватися функцією STREAMING MUSIC, потрібно підключити

Дає змогу застосувати керування динамічним діапазоном до аудіосигналу

Натисніть і утримуйте кнопку STREAMING MUSIC. Після цього параметр функції DRC (Керування динамічним діапа

WOOFER (*Щоб відкоригувати гучність, скористайтеся кнопками # і $.)

Натисніть кнопку WOOFER. Потім за допомогою кнопок # і $ відкоригуйте

гучність сабвуфера (можна встановити рівні від -12 та -6 до +6).

На звуковій панелі можна також активувати функцію SPK ADD для цього

на пульті дистанційного керування натисніть і 5 секунд (або довше)

, щоб призупинити відтворення файлу.

, щоб продовжити відтворення.

кнопки

буде вибрано попередній файл.

SOUND, OFF - SURROUND SOUND

станція (доступні три стандартні станції).

пристрій до мережі. (див. стор. 25).

DRC (Dynamic Range Control) *

зоном) зміниться з ON на OFF

Відтворення/Пауза

MOVIE чи NIGHT MODE.

STREAMING MUSIC

утримуйте кнопку WOOFER.

Живлення

Гучність

Перехід Назад

SOUND EFFECT

звучанням.

SOUND

SOUND. Режими

Dolby Digital.

або навпаки.

ВСТАНОВЛЕННЯ БАТАРЕЙ У ПУЛЬТ ДИСТАНЦІЙНОГО КЕРУВАННЯ

1. За допомогою монети

відповідного розміру прокрутіть кришку на пульті дистанційного керування проти годинникової стрілки (як показано на малюнку вище).

2. Вставте літієву батарею (3 В). Позитивним полюсом (+) догори. Установіть кришку на місце, щоб позначки '●' знаходилися одна навпроти одної, як показано на рисунку вище.

3. Щоб закрити кришку, за

допомогою монети прокрутіть її за годинниковою стрілкою до упору.

УСТАНОВЛЕННЯ

ВСТАНОВЛЕННЯ НАСТІННОГО КРІПЛЕННЯ

Щоб зафіксувати пристрій на стіні, можна скористатися настінним кріпленням.

ЗАСТЕРЕЖЕННЯ ЩОДО ВСТАНОВЛЕННЯ

● Монтаж кріплення необхідно здійснювати лише на вертикальних стінах.

● Не розміщуйте настінне кріплення в місцях із високою температурою чи вологістю. Крім того, кріплення слід установлювати на стіні, яка витримає вагу конструкції.

● Перевірте міцність стіни. Якщо вона недостатньо міцна, щоб витримати пристрій, укріпіть стіну або

встановіть прилад на іншій.

● Використовуйте кріпильні гвинти чи анкери, що відповідають матеріалу стіни (гіпсокартон, залізо, дерево тощо). Якщо можливо, укручуйте упорні гвинти в стійки каркаса стіни.

● Вибираючи гвинти для встановлення настінного кріплення, ураховуйте тип і товщину стіни, на якій буде розміщено звукову панель Soundbar.

- Діаметр: M5

- Довжина: Рекомендовано L 35 мм або більше

● Перед встановленням пристроїв.

● Перед встановленням переконайтеся, що пристрій вимкнено. Інакше це може призвести до ураження електричним струмом.

пристрою на стіну необхідно під’єднати всі кабелі, які підключено до зовнішніх

UKR

5 см чи більше

1. Прикладіть посібник з установлення до стіни.

• Переконайтеся, що посібник розміщено рівно.

• Якщо телевізор закріплено на стіні, звукову панель Soundbar необхідно встановити щонайменше на 5

см нижче від нього.

2. Позначте на стіні місце, куди необхідно вкрутити гвинти. Приберіть посібник з установлення. Потім за допомогою свердла відповідного розміру зробіть отвори для гвинтів.

УСТАНОВЛЕННЯ

3. Зафіксуйте настінні кріплення та пригвинтіть їх до позначених місць.

• Ліве та праве кріплення мають різну форму. Переконайтеся, що їх розміщено належним чином.

Кріплення панелі Soundbar на стіні

DC 24V

SPK ADD

Wi-Fi SETUP

4. Вставте обидва стопорні гвинти у відповідні отвори зліва та справа на задній частині звукової панелі Soundbar та закрутіть їх.

● Перш ніж розміщувати звукову панель Soundbar на стіні, вставте USB-кабель у роз’єм на задній панелі пристрою.

5. Вставте стопорні гвинти за задній панелі Soundbar в пази настінного кріплення. Переконайтеся, що стопорні гвинти повністю ввійшли в пази, оскільки від цього залежить безпечність експлуатації конструкції.

УСТАНОВЛЕННЯ НАСТІННОГО КРОНШТЕЙНУ БЕЗ ПОСІБНИКА

5 см чи більше

16 см 17,5 см

Мінімальна висота:

32,8–33,5 см

5 см чи більше

УСТАНОВЛЕННЯ

1. Розмістіть Настінне кріплення, ліве у потрібному місці на стіні паралельно підлозі (див. зображення

вище). Позначте на стіні місця для отворів. Зробіть отвори для гвинтів у позначених місцях.

2. Сумістіть отвори на лівому настінному кронштейні з отворами на стіні, а потім вставте один гвинт. Закрутіть гвинт, він має надійно триматися в стіні

3. Розмістіть Настінне кріплення, праве у потрібному місці на стіні паралельно підлозі та вирівняйте його відносно Настінне кріплення, ліве (див. зображення вище). Позначте на стіні місця для отворів. Зробіть отвори для гвинтів у позначених місцях.

4. Сумістіть отвори на правому настінному кронштейні з отворами на стіні, а потім вставте один гвинт. Закрутіть гвинт, він має надійно триматися в стіні.

• Якщо настінні кронштейни планується розмістити під телевізором, їх необхідно кріпити щонайменше

на 5 см нижче від нього. Окрім того, потрібно вирівняти кронштейни відносно центра телевізора, як показано на зображенні вище.

5. Вставте гвинти в отвори, що залишилися, і закрутіть їх.

ЗНІМАННЯ ПРИСТРОЮ З НАСТІННОГО КРІПЛЕННЯ

1. Щоб зняти звукову панель Soundbar з настінного кріплення, підніміть її вгору (як показано на малюнку).

Знімання звукової панелі

Soundbar з настінного кріплення

UKR

● Не підвішуйте нічого на встановлений пристрій, не допускайте ударів і падінь.

● Надійно прикріпіть пристрій до стіни, щоб він не впав. Унаслідок падіння люди можуть зазнати

травм, а прилад пошкодиться.

● Після завершення встановлення пристрою на стіні переконайтеся, що діти не зможуть потягнути жоден із з’єднувальних кабелів, інакше пристрій

● Для оптимального функціонування настінного кріплення систему динаміків слід розміщувати принаймні на 5 см нижче телевізора.

● Якщо ви не використовуєте настінне кріплення, з міркувань безпеки радимо розмістити пристрій на надійній пласкій поверхні. Це дасть змогу запобігти його падінню.

може впасти.

ПІДКЛЮЧЕННЯ

підключення

●Не підключайте кабель живлення пристрою або телевізора до настінної розетки, доки не під’єднаєте всі деталі.

● Перш ніж переміщати чи встановлювати цей пристрій, вимкніть живлення та від’єднайте кабель живлення.

ПІДКЛЮЧЕННЯ САБВУФЕРА

АВТОМАТИЧНЕ ПІДКЛЮЧЕННЯ САБВУФЕРА

Після ввімкнення між пристроєм і сабвуфером автоматично має встановитися бездротове підключення.

• Щойно буде виконано повне підключення, блакитний індикатор на сабвуфері згасне.

ПІДКЛЮЧЕННЯ САБВУФЕРА ВРУЧНУ

Ідентифікатор каналу сабвуфера попередньо встановлено виробником. Під’єднання сабвуфера до головного пристрою відбувається автоматично (за допомогою бездротового підключення) після ввімкнення приладів. Якщо індикатор підключення Link не світиться, коли ввімкнено головний пристрій і сабвуфер, налаштуйте ідентифікатор, виконавши вказані нижче дії.

POWER

1. Під’єднайте шнури живлення головного пристрою та сабвуфера до електричної розетки змінного струму.

2. На задній панелі сабвуфера натисніть і утримуйте невеликим гострим предметом кнопку ID SET

протягом 5 секунд.

• Індикатор режиму очікування не світиться, а синій індикатор під’єднання швидко блимає.

3. Коли головний пристрій вимкнено (він перебуває в режимі очікування), натисніть утримуйте кнопку

4. На дисплеї звукової панелі Soundbar відобразиться повідомлення ID SET.

5. Щоб завершити підключення, увімкніть живлення головного пристрою, доки блимає синій індикатор

сабвуфера.

• Тепер між головним пристроєм і сабвуфером має бути встановлено підключення.

• Синій індикатор під’єднання на сабвуфері має світитися.

• Якщо індикатор під’єднання не

пристрій і повторно виконайте підключення, починаючи з кроку 2.

• Якщо вибрати звуковий ефект, можна покращити якість звуку за допомогою сабвуфера. (див. стор. 10)

(Вимкнення звуку) на пульті дистанційного керування.

світиться синім, підключення не встановлено. Вимкніть головний

і протягом 5 секунд

ПІДКЛЮЧЕННЯ

● Перед переміщенням або встановленням продукту переконайтеся, що живлення вимкнено й

кабель живлення відключено.

● Якщо головний пристрій вимкнено, бездротовий сабвуфер перейде в режим очікування, а індикатор цього режиму на верхній панелі пристрою вмикатиметься після 30 секунд блимання синього індикатора під’єднання.

● Якщо поруч зі звуковою панеллю Soundbar працює пристрій, який використовує що й Soundbar (2,4 ГГц), через перешкоди звук може перериватися.

● Сигнал від головного пристрою до сабвуфера передається на відстані приблизно 10 м, але це значення може змінюватися залежно від робочого середовища. Якщо між головним пристроєм і сабвуфером стоїть залізобетонна чи металева стіна, система може взагалі не функціонувати, оскільки бездротовий сигнал не проходить через метал.

● Якщо для головного пристрою не встановлено бездротове з’єднання, виконайте зазначені на попередній сторінці кроки 1–5, щоб повторно встановити з’єднання між головним пристроєм і сабвуфером.

● Бездротова антена для приймання сигналу вбудована в бездротовий сабвуфер. Уникайте потрапляння вологи та води на пристрій.

● Для оптимального прослуховування переконайтеся, що навколо бездротового сабвуфера немає перешкод.

таку саму частоту,

ПРИКРІПЛЕННЯ ТОРОЇДАЛЬНОГО ФЕРИТОВОГО ОСЕРДЯ ДО КАБЕЛЮ ЖИВЛЕННЯ SOUNDBAR

Щоб знизити рівень шуму, спричиненого дією електромагнітного випромінювання, під’єднайте феритове осердя до кабелю живлення Soundbar.

UKR

1. Відкрийте феритове осердя.

2. Двічі обкрутіть кабель живлення Soundbar

навколо осердя. (Виток необхідно починати на відстані 5–10 см від осердя.)

3. Закрийте феритове осердя. Ви маєте почути клацання.

<Кабель живлення Soundbar>

DC 24V

SPK ADDWi-Fi SETUP

ПІДКЛЮЧЕННЯ

ПІДКЛЮЧЕННЯ ДО ТЕЛЕВІЗОРА

ПІДКЛЮЧЕННЯ ДО ТЕЛЕВІЗОРА ЗА ДОПОМОГОЮ ОПТИЧНОГО ЦИФРОВОГО КАБЕЛЮ

Оптичний Кабель

OPTICAL OUT

LAN 5V 0.5A

AUX IN

OPTICAL IN

HDMI OUT

HDMI IN

(TV-ARC)

OPTICAL IN

DC 24V

SPK ADDWi-Fi SETUP

1. Під’єднайте рознім OPTICAL IN (Аудіо) пристрою Soundbar до гнізда OPTICAL OUT на телевізорі.

2. Щоб вибрати режим D.IN, натисніть кнопку (Функція) на верхній панелі головного пристрою чи кнопку SOURCE на пульті дистанційного керування.

+ Auto Power Link

Якщо звукову панель підключено до телевізора за допомогою цифрового оптичного кабелю, скористайтеся функцією Auto Power. Тод і звукова панель автоматично вмикатиметься разом із телевізором.

AUTO POWER LINK Дисплей

УВІМК. OFF - ANYNET+ / ON - POWER LINK

ВИМК. ON - ANYNET+ / OFF - POWER LINK

1. З’єднайте пристрій Soundbar і телевізор за допомогою оптичного кабелю.

3. Увімкнути чи вимкнути функцію Auto Power Link можна за допомогою кнопки Anynet+ на пульті

дистанційного керування.

● Функція Auto Power Link працює не для всіх підключених пристроїв.

ПІДКЛЮЧЕННЯ

ПІДКЛЮЧЕННЯ ДО ТЕЛЕВІЗОРА ЗА ДОПОМОГОЮ ЦИФРОВОГО КАБЕЛЮ HDMI

Кабель HDMI

(не входить до

комплекту)

UKR

HDMI IN

AUX IN

LAN 5V 0.5A

HDMI IN

HDMI OUT

(TV-ARC)

HDMI OUT

(TV-ARC)

OPTICAL IN

HDMI OUT

(TV-ARC)

DC 24V

SPK ADDWi-Fi SETUP

1. Під’єднайте один кінець кабелю HDMI (не входить до комплекту) до розніму HDMI OUT (TV-ARC) на задній панелі продукту, а інший – до розніму HDMI IN на телевізорі.

2. Щоб вибрати режим D.IN, натисніть кнопку

(Функція) на верхній панелі головного пристрою чи

кнопку SOURCE на пульті дистанційного керування.

● HDMI – це інтерфейс, який дає змогу передавати цифрові відео- й аудіодані за допомогою

єдиного розніму.

● Якщо в телевізорі є порт ARC, під’єднайте кабель HDMI до порту HDMI IN (ARC).

● Якщо можливо, рекомендується використовувати кабель HDMI без серцевини. В іншому випадку

діаметр кабелю HDMI має бути менше 14 мм.

● Функцію Anynet+ має бути ввімкнено.

● Вона не

доступна, якщо кабель HDMI не підтримує технологію ARC.

TV SOUNDCONNECT

Система Soundbar може відтворювати звук із телевізора. Для цього потрібно підключити її до телевізора Samsung із підтримкою TV SoundConnect.

Підключення

1. Увімкніть телевізор і Soundbar.

• Відкрийте меню телевізора.

• Перейдіть до налаштувань динаміків на вкладці "Звук".

• У меню знайдіть параметр "Додати новий пристрій" і виберіть для нього значення "Увімк.".

2. Щоб вибрати режим TV, натисніть кнопку (Функція) на верхній панелі головного пристрою чи кнопку SOURCE на пульті дистанційного керування.

3. На екрані телевізора відобразиться запит на ввімкнення функції TV SoundConnect.

4. Натисніть <Так>, щоб завершити підключення звукової панелі Soundbar до телевізора за допомогою

пульту дистанційного керування телевізором.

ПІДКЛЮЧЕННЯ

● При виборі іншого режиму в Soundbar функція TV SoundConnect автоматично вимикається.

● Щоб підключити акустичну систему до іншого телевізора, наявне з’єднання необхідно розірвати.

● Відключіться від телевізора, а потім натисніть кнопку утримуйте її 5 секунд, щоб підключитися до іншого телевізора.

● Функція TV SoundConnect (Спільне відтворення звуку) підтримується на деяких моделях телевізорів Samsung, випущених із 2012 року. Перш ніж почати, перевірте, чи підтримує ваш телевізор функцію TV SoundConnect (Спільне відтворення звуку). (Докладнішу інформацію див. в посібнику до телевізора.)

● Якщо ваш телевізор Samsung вироблено до 2014 року, перевірте, чи передбачено в ньому меню SoundShare Setting.

● Якщо відстань між телевізором або звук можуть перериватися. Якщо відстань перевищує вказану, перемістіть телевізор або акустичну систему Soundbar відповідним чином. Обидва пристрої мають перебувати в радіусі дії з’єднання. Після цього встановіть підключення за допомогою TV SoundConnect знову.

● Робочий діапазон TV SoundConnect:

- Рекомендована відстань для під’єднання: не більше 2 м

- Рекомендований

● Телевізором не можна керувати за допомогою кнопок відтворення/паузи, переходу до наступного/

попереднього елемента на звуковій панелі чи пульті дистанційного керування нею.

робочий діапазон: не більше 10 м

і акустичною системою Soundbar перевищує 10 м, підключення

на пульті дистанційного керування й

ПІДКЛЮЧЕННЯ

ПІДКЛЮЧЕННЯ ДО ЗОВНІШНЬОГО ПРИСТРОЮ

КАБЕЛЬ HDMI

HDMI – стандартний цифровий інтерфейс для підключення до таких пристроїв, як телевізор, проектор, програвач DVD або Blu-ray, декодер каналів кабельного телебачення тощо.

Ви можете насолоджуватися неперевершеним зображенням і звуком, адже технологія HDMI дає змогу передавати цифровий сигнал найвищої якості.

Кабель HDMI

(не входить до

комплекту)

UKR

Цифрові

HDMI OUT HDMI IN

Пристрої

HDMI IN

AUX IN

OPTICAL IN

LAN 5V 0.5A

HDMI OUT

HDMI IN

(TV-ARC)

DC 24V

SPK ADDWi-Fi SETUP

1. Під’єднайте кабель HDMI (не входить до комплекту) до розніму HDMI IN на задній панелі продукту і до розніму HDMI OUT на цифрових пристроях.

2. Щоб вибрати режим HDMI, натисніть кнопку

(Функція) на верхній панелі головного пристрою чи

кнопку SOURCE на пульті дистанційного керування.

ОПТИЧНИЙ КАБЕЛЬ АБО КАБЕЛЬ AUX

Пристрій обладнано оптичним цифровим гніздом і аналоговим аудіогніздом для підключення зовнішніх пристроїв.

АудіоКабель

(не входить до

комплекту)

OPTICAL IN

AUX IN

HDMI OUT

HDMI IN

(TV-ARC)

AUX IN

OPTICAL IN

DC 24V

SPK ADDWi-Fi SETUP

BD/ DVD-

програвач/

Декодер каналів

кабельного

телебачення/

Ігрова консоль

AUX OUT

OPTICAL OUT

Оптичний Кабель

AUX IN

LAN 5V 0.5A

ПІДКЛЮЧЕННЯ

LAN 5V 0.5A

+ Кабель AUX

1. Під’єднайте AUX IN (Аудіо) головного пристрою до гнізда AUDIO OUT вихідного пристрою.

2. Щоб вибрати режим AUX, натисніть кнопку (Функція) на верхній панелі головного пристрою чи кнопку SOURCE на пульті дистанційного керування.

+ Оптичний Кабель

1. Під’єднайте OPTICAL IN (Аудіо) головного пристрою до гнізда OPTICAL OUT вихідного пристрою.

USB

За допомогою звукової панелі Soundbar ви можете відтворювати музичні файли, збережені на USBпристроях.

Порт USB

AUX IN

OPTICAL IN

LAN 5V 0.5A

HDMI OUT

HDMI IN

(TV-ARC)

DC14V

DC 24V

Wi-Fi SETUP

SPK ADD

1. Підключіть USB-пристрій до USB-порту приладу.

2. Щоб вибрати режим USB, натисніть кнопку (Функція) на верхній панелі головного пристрою чи кнопку SOURCE на пульті дистанційного керування.

3. екрані відобразиться повідомлення USB.

• Пристрій USB підключено до акустичної системи Soundbar.

• Система автоматично вимикається (функція автоматичного вимкнення), якщо впродовж 15 хвилин не

буде підключено жодного пристрою USB.

Дисплей

+ Перед підключенням пристрою USB

Зверніть увагу на наведені нижче зауваження:

● Якщо довжина імені файлу на пристрої USB перевищує 10 символів, воно не відображатиметься на дисплеї звукової панелі Soundbar.

● Цей продукт може бути не сумісний із певними типами накопичувачів USB.

● Підтримуються файлові системи FAT16 і FAT32.

- Файлова система NTFS не підтримується.

● Пристрій USB необхідно підключати безпосередньо до порту USB продукту. проблема сумісності USB.

● Не підключайте до продукту кілька запам’ятовуючих пристроїв за допомогою пристрою для читання карт

пам’яті. Це може призвести до неналежної роботи.

Інакше може виникнути

ПІДКЛЮЧЕННЯ

● Протоколи PTP цифрової камери не підтримуються.

● Не від’єднуйте USB-пристрій під час передачі файлів.

● Музичні файли (MP3, WMA) із комерційних веб-сайтів, які захищено технологією керування цифровими правами (DRM), не відтворюватимуться.

● Зовнішні жорсткі диски не підтримуються.

● Мобільні телефони/пристрої не підтримуються.

● Список сумісних файлів:

UKR

Розширення Кодек Частота дискретизації

MPEG 1 Layer1 32/44,1/48 32–448 Кбіт/с

MPEG 1 Layer2 32/44,1/48 32–384 Кбіт/с

*.mp3

*.wma

*.wav

*.ogg

*.ﬂ ac

*.m4a

*.aif

● Якщо на USB-пристрої зберігається забагато файлів і папок, читання може тривати деякий час.

MPEG 1 Layer3 32/44,1/48 32–320 Кбіт/с

MPEG 2 Layer3 16/22,05/24/32/44,1/48 8–160 Кбіт/с

MPEG 2.5 Layer3 8/11,025/12/16/22,05/24/32/44,1/48 8–160 Кбіт/с

Wave_Format_MSAudio1 - -

Wave_Format_MSAudio2 - -

WMA Professional Не підтримується -

-8кГц–192кГц –8,8 Мбіт/с

-8кГц–48кГц -

-8кГц–192кГц –5,6 Мбіт/с

Alac (Apple lossless Audo codec)

Audio Interchange File Format

8кГц–192кГц –1 Мбіт/с

8кГц–192кГц –4,4 Мбіт/с

Швидкість передавання даних

ФУНКЦІЇ

РЕЖИМ ПРИЙОМУ ВХІДНОГО СИГНАЛУ

Щоб вибрати бажаний режим, натисніть кнопку (Функція) на верхній панелі головного пристрою чи кнопку SOURCE на пульті дистанційного керування.

Режим входу Дисплей

Цифровий оптичний вхід

Вхідний сигнал ARC (HDMI OUT)

Вхід AUX AUX

Вхід HDMI HDMI

Режим BLUETOOTH BT

TV SoundConnect TV

Режим USB USB

D.IN

Пристрій вимикається автоматично в наведених нижче ситуаціях:

● Режим D.IN/HDMI/BT/TV/USB/ARC

- Якщо аудіосигнал не надходить протягом 15 хвилин.

● Режим AUX Для активації функції Auto Power Down щоб ON чи OFF цю функцію, натисніть і протягом 5 секунд

утримуйте кнопку

POWER DOWN.

- Якщо кабель AUX не було підключено протягом 15 хвилин.

- Якщо підключено кабель AUX і протягом 8 годин не натискаються кнопки.

. На дисплеї відобразиться повідомлення ON - AUTO POWER DOWN / OFF - AUTO

ФУНКЦІЇ

BLUETOOTH

ПІДКЛЮЧЕННЯ АКУСТИЧНОЇ СИСТЕМИ SOUNDBAR ДО ПРИСТРОЮ BLUETOOTH

Перевірте, чи підтримує пристрій Bluetooth можливість підключення сумісної стереогарнітури Bluetooth.

Підключення

UKR

1. Щоб вибрати режим BT, натисніть кнопку SOURCE на пульті дистанційного керування.

• На передньому дисплеї звукової панелі Soundbar з’явиться повідомлення BT READY.

2. Виберіть меню Bluetooth на пристрої Bluetooth, який потрібно підключити. (див. посібник користувача

пристрою Bluetooth.)

3. Зі списку виберіть "[Samsung] HW-Jxxxx".

• Якщо Soundbar підключено до пристрою Bluetooth, на передньому дисплеї відобразиться

[ім’я підключеного пристрою], а після цього  BT.

• Ім’я пристрою може відображатися лише англійською мовою. Якщо ім’я написано не латинськими

літерами, замість

• Якщо пристрій Bluetooth не вдалося з’єднати з акустичною системою Soundbar, видаліть попередньо

знайдений пристрій "[Samsung] HW-Jxxxx" і знову повторіть процес пошуку акустичної системи Soundbar.

4. Відтворіть музику на підключеному пристрої.

• Акустична система Soundbar дає змогу слухати музику, яка відтворюється з пристрою Bluetooth.

• У режимі BT функції Відтворення/Призупинення/Переходу вперед/Назад не доступні. Однак вони

доступні на пристроях Bluetooth із підтримкою AVRCP.

● Якщо під час підключення пристрою Bluetooth відобразиться запит на введення PIN-коду, введіть

<0000>.

● Одночасно можна підключати лише один пристрій Bluetooth.

● Підключення Bluetooth переривається в разі вимкнення Soundbar.

● Акустична система Soundbar може не знаходити пристрої Bluetooth або не підключатися до них за

наведених нижче обставин:

- Якщо акустичну систему Soundbar оточує сильне електромагнітне поле. Якщо до акустичної системи Soundbar одночасно підключено кілька пристроїв Bluetooth.

- Якщо пристрій Bluetooth вимкнено, він перебуває поза межами дії або функціонує неналежним чином.

- Зауважте, що такі пристрої, як мікрохвильові печі, адаптери бездротової мережі, лампи денного

світла й газові плити використовують той самий частотний діапазон, що й пристрій Bluetooth. Отже, це може призвести до виникнення електромагнітних перешкод.

нього відображатиметься знак підкреслення " _ ".

(Функція) на верхній панелі головного пристрою чи кнопку

Пристрою Bluetooth

ФУНКЦІЇ

● Акустична система Soundbar підтримує дані SBC (44,1 кГц, 48 кГц).

● Підключення до пристрою Bluetooth лише з підтримкою профілю A2DP (AV).

● Акустичну систему Soundbar не можна підключити до пристрою Bluetooth, який підтримує лише

функцію гарнітури (Hands Free).

● Якщо вибрати пункт "[Samsung] HW-Jxxxx" у списку знайдених пристроїв, звукова панель автоматично переходить у режим BT. Це відбувається, якщо раніше з’єднання між пристроями вже встановлювалося.

● Доступно, тільки якщо Soundbar є в списку підключень на пристрої Bluetooth. (Тобто цей пристрій Bluetooth уже під’єднувався до Soundbar принаймні один раз.)

● Soundbar з’являтиметься в списку підключень на пристрої Bluetooth, лише коли на Soundbar відображатиметься повідомлення BT READY.

● Коли для звукової панелі Soundbar вибрано режим TV SoundConnect, не можна встановлювати з’єднання

з іншими пристроями Bluetooth.

відповідними

ВІДКЛЮЧЕННЯ ПРИСТРОЮ BLUETOOTH ВІД АКУСТИЧНОЇ СИСТЕМИ SOUNDBAR

Можна відключити пристрій Bluetooth від акустичної системи Soundbar. Інструкції див. у посібнику користувача пристрою Bluetooth.

● Акустичну систему Soundbar буде відключено.

● Коли акустичну систему Soundbar буде відключено від пристрою Bluetooth, на передньому дисплеї

системи відобразиться напис BT DISCONNECTED.

ВІДКЛЮЧЕННЯ АКУСТИЧНОЇ СИСТЕМИ SOUNDBAR ВІД ПРИСТРОЮ BLUETOOTH

Натисніть кнопку SOURCE на пульті дистанційного керування чи кнопку (Функція) на верхній панелі пристрою, щоб переключити режим BT чи вимкнути Soundbar.

● Підключений пристрій Bluetooth певний час зачекає на відповідь акустичної системи Soundbar, переш ніж розірвати підключення. (Залежно від пристрою Bluetooth час для відключення може різнитися.)

● У режимі зв’язку Bluetooth підключення може перерватися, якщо допустиму відстань між акустичною системою Soundbar і пристроєм Bluetooth буде перевищено 10 м.

● Акустична система Soundbar автоматично вимикається через 15 хвилин перебування в стані готовності.

+ Докладніше про технологію Bluetooth

Bluetooth – це технологія, яка дозволяє телефонам і зовнішнім пристроям із функцією Bluetooth легко взаємодіяти між собою на невеликій відстані за допомогою бездротового зв’язку.

● Залежно від наведених нижче умов використання в роботі пристрою Bluetooth можуть виникати шуми та несправності:

- Якщо частина тіла торкається системи прийому/передачі пристрою Bluetooth або акустичної системи

Soundbar.

- Коливання електричного сигналу через вплив перешкод (стін, кутків і кабінок офісу).

- Електричні перешкоди, викликані пристроями з такою самою частотою (медичним обладнанням, мікрохвильовими печами та бездротовими мережами).

● Розташуйте акустичну систему Soundbar і пристрій Bluetooth на незначній відстані одне від одного.

● Що більшою буде відстань між акустичною системою Soundbar і пристроєм Bluetooth, то

якість зображення та звуку. Якщо відстань перевищує робочий діапазон пристрою Bluetooth, з’єднання буде втрачено.

● У зонах із низьким рівнем прийому сигналу з’єднання Bluetooth може не працювати належним чином.

● Підключення Bluetooth працює лише за умови, що пристрої знаходяться поруч. З’єднання з пристроєм

буде автоматично перервано, якщо відстань до цієї відстані якість звучання може погіршуватися через такі перешкоди, як стіни чи двері.

нього перевищуватиме робочий діапазон. Навіть у межах

гіршою буде

ФУНКЦІЇ

ВИКОРИСТАННЯ МЕРЕЖЕВОЇ ФУНКЦІЇ В РЕЖИМІ ОЧІКУВАННЯ

Мережева функція в режимі очікування доступна, якщо бездротове підключення між інтелектуальним пристроєм і звуковою панеллю Soundbar установлено правильно. За допомогою цієї функції звукова панель

Soundbar автоматично вмикається, коли інтелектуальний пристрій намагається з’єднатись із Soundbar через Bluetooth або бездротове підключення. Коли Soundbar вмикається в результаті встановлення Bluetooth-

зв’язку, автоматично активується режим введення BT. Увімкнути Soundbar через можна лише за допомогою програми. Докладні відомості наведено в онлайн-посібнику.

1. Підключіть інтелектуальній пристрій до Soundbar.

2. Щоб увімкнути мережну функцію в режимі очікування, потрібно натиснути кнопку $ на пульті

дистанційного керування Soundbar і утримувати її протягом 5 с. Щоб вимкнути функцію, потрібно знову натиснути кнопку $ і утримувати її протягом 5

● Доступно, лише якщо Soundbar є в списку підключень на інтелектуальному пристрої (тобто цей інтелектуальний пристрій уже з’єднувався із Soundbar принаймні один раз).

● Soundbar відображатиметься в списку підключень інтелектуального пристрою, лише якщо на екрані Soundbar відображається напис [BT READY] або [WiFi READY].

●У режимі TV SoundConnect не можна підключити Soundbar до іншого інтелектуального пристрою.

● Якщо мережна функція в режимі

- її вимкнено.

● Якщо від’єднати кабель живлення Soundbar або вимкнути живлення, підключення Wi-Fi буде

перервано. У такому випадку потрібно ввімкнути Soundbar і повторно підключити пристрій.

с.

очікування не працює

бездротове підключення

UKR

ВИКОРИСТАННЯ ПРОГРАМИ MULTIROOM LINK

Якщо налаштувати з’єднання між звуковою панеллю Soundbar і смартфоном або планшетом за допомогою програми Multiroom Link, ви зможете встановлювати бездротове підключення між кількома пристроями

Samsung Multiroom.

ПОПЕРЕДНІ ВИМОГИ

+ Підключення

Інтелектуальні пристрої: Android або iOS (керування за допомогою програми)

Інтернет Бездротовий маршрутизатор

1. Вимоги: бездротовий маршрутизатор, інтелектуальний пристрій

2. Бездротовий маршрутизатор потрібно підключити до Інтернету.

3. Інтелектуальний пристрій має бути з’єднано з маршрутизатором за допомогою бездротового підключення.

ФУНКЦІЇ

УСТАНОВЛЕННЯ ПРОГРАМИ SAMSUNG MULTIROOM

Щоб користуватися пристроєм Soundbar, потрібно завантажити програму Samsung Multiroom із Google Play або App Store і встановити її. Після цього ви зможете відтворювати на звуковій панелі Soundbar музику з різних джерел: смартфона чи планшета, під’єднаних пристроїв, онлайн-радіостанцій, а також від інших постачальників вмісту.

+ Пристрої Android та iOS

Завантажте програму Samsung Multiroom із Google Play або App Store.

* Пошук: Samsung Multiroom

або

ANDROID APP ON

+ Увімкнення програми Samsung Multiroom

Щоб увімкнути Samsung Multiroom, натисніть значок програми на інтелектуальному пристрої.

ПІДКЛЮЧЕННЯ ПРИСТРОЮ SOUNDBAR ДО МЕРЕЖІ

Увімкніть на інтелектуальному пристрої програму Samsung Multiroom. Виконайте інструкції, які з’являтимуться на екрані.

● Докладніші відомості можна переглянути в онлайн-посібнику.

- Онлайн-посібник : www.Samsung.com  Support  Пошук за назвою продукту  Завантаження

файлу PDF для HW-J650 або HW-J651.

● Для підключення до дротової мережі використовуйте кабель CAT 7.

ФУНКЦІЇ

LAN 5V 0.5A

ОНОВЛЕННЯ ПРОГРАМНОГО ЗАБЕЗПЕЧЕННЯ

AUX IN

LAN 5V 0.5A

ОНОВЛЕННЯ З USB-НОСІЯ

Надалі компанія Samsung може пропонувати оновлення для вбудованого програмного забезпечення звукової панелі Soundbar.

Щоб оновити вбудоване програмне забезпечення, потрібно підключити USB-пристрій з останньою версією ПЗ до USB-порту на панелі Soundbar.

Якщо оновлення міститься в кількох файлах, необхідно завантажити їх на USB-пристрій і використовувати по одному файлу за раз.

Щоб отримати докладнішу інформацію Samsung.com або зверніться до сервісного центру компанії Samsung.

1. Вимкніть пристрій Soundbar і підключіть USB-пристрій з оновленням для вбудованого програмного забезпечення до USB-порту на панелі Soundbar.

2. Від’єднайте кабель живлення, повторно під’єднайте його та ввімкніть пристрій.

3. Увімкніть звукову панель Soundbar. На дисплеї з’явиться повідомлення

розпочнеться оновлення.

• Коли оновлення завершиться, пристрій Soundbar автоматично вимкнеться й знову ввімкнеться.

про завантаження файлів для оновлення, завітайте на веб-сайт

OPTICAL IN

HDMI OUT

HDMI IN

(TV-ARC)

DC14V

DC 24V

Wi-Fi SETUP

SPK ADD

UPDATE, і протягом 3 хв

UKR

+ Повідомлення UPDATE не з’явилося

1. Вимкніть пристрій Soundbar і підключіть USB-пристрій з оновленням до USB-порту на панелі Soundbar.

2. Від’єднайте кабель живлення, повторно під’єднайте його та ввімкніть пристрій.

● Вставте накопичувальний USB-пристрій з оновленням для вбудованого програмного

забезпечення в USB-порт на головному пристрої.

● Проблеми з оновленням вбудованого програмного забезпечення можуть виникнути, якщо на USB-пристрої зберігаються аудіофайли, які підтримуються звуковою панеллю Soundbar.

● Не відключайте кабель живлення та не виймайте пристрій USB, доки оновлення не буде завершено. Коли оновлення вбудованого

програмного забезпечення завершиться, головний

пристрій вимкнеться автоматично.

ФУНКЦІЇ

● Після оновлення буде встановлено заводські налаштування. Рекомендуємо записати всі налаштування, щоб після оновлення їх можна було швидко відновити. Звернуть увагу, що оновлення вбудованого програмного забезпечення призведе до перезавантаження дійсного підключення сабвуфера. Якщо після оновлення підключення до сабвуфера не встановлюється автоматично, див. стор. 14. Якщо не вдається виконати оновлення вбудованого програмного забезпечення, USB-пристрій у файлову систему FAT16 і повторіть спробу.

● Не форматуйте накопичувач USB у файлову систему NTFS. Оскільки акустична система її не підтримує.

● Флеш-пам’ять USB може не підтримуватися (залежно від виробника).

відформатуйте

АВТОМАТИЧНЕ ОНОВЛЕННЯ

Якщо пристрій Soundbar підключено до Інтернету, автоматичний пошук і встановлення останньої версії ПЗ здійснюватиметься навіть тоді, коли Soundbar вимкнено.

● Відповідно до стандартних налаштувань оновлення ПЗ пристрою Soundbar виконується автоматично.

● Щоб використовувати функцію автоматичного оновлення, потрібно підключити Soundbar до Інтернету.

● Якщо від’єднати кабель живлення Soundbar або вимкнути живлення, підключення Wi-Fi буде перервано. У такому випадку потрібно ввімкнути Soundbar і повторно підключити пристрій.

УСУНЕННЯ НЕСПРАВНОСТЕЙ

Перш ніж звернутися до служби обслуговування, ознайомтеся з наведеним нижче відомостями.

Пристрій не вмикається.

UKR

• Чи підключено кабель живлення до електричної розетки?

Під час натискання кнопки функція не працює.

• Чи немає в повітрі статичної електрики?  Відключіть кабель живлення та підключіть його

Звук не відтворюється.

• Чи вимкнено звук за допомогою відповідної функції?

• Чи налаштовано гучність на мінімум?

Пульт дистанційного керування не працює.

• Чи не розряджені батареї?

• Чи не завелика відстань між пультом дистанційного керування та головним пристроєм?

TV SoundConnect (виконати підключення до телевізора) не вдалося.

• Ваш телевізор підтримує функцію TV SoundConnect?

• Чи використовуєте ви останню версію програмного забезпечення для телевізора?

• Чи виникають проблеми під час підключення?

• Скиньте режим TV і встановіть підключення знову.

 Підключіть кабель живлення до електричної

розетки.

знову.

 Натисніть відповідну кнопку

звуку), щоб вимкнути функцію.

 Збільште гучність.

 Вставте нові батареї.

 Підійдіть ближче до пристрою.

 Функція TV SoundConnect підтримується тільки

для деяких моделей телевізорів Samsung, випущених не раніше 2012 року. Перевірте, чи ваш телевізор підтримує функцію

TV SoundConnect.

 Установіть останню версію програмного

забезпечення для телевізора.

 Зверніться до сервісного центру компанії Samsung.

 Натисніть і утримуйте кнопку ► протягом

5 секунд, щоб перевстановити підключення TV SoundConnect.

(Вимкнення

На сабвуфері блимає червоний індикатор і не відтворюється звук.

• Можливо, ваш сабвуфер не підключено до головного пристрою.

Сабвуфер помітно гудить і вібрує.

• Спробуйте налаштувати рівень вібрації сабвуфера.

 Спробуйте повторно підключити сабвуфер.

(див. стор. 14)

 Щоб змінити рівень вібрації (можна встановити

рівні від -12 та -6 до +6), натисніть кнопку

WOOFER на пульті дистанційного керування.

ДОДАТОК

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Назва моделі HW-J650 / HW-J651

USB 5V / 0,5A

Головний Пристрій 2,4 кг

Вага

ЗАГАЛЬНА

ІНФОРМАЦІЯ

ПІДСИЛЮВАЧ

* Співвідношення сигнал/шум, викривлення, розділення й ефективна чутливість базуються на вимірах за

допомогою нормативів AES (Товариства інженерів звукової техніки).

* Номінальні технічні характеристики

- Компанія Samsung Electronics Co., Ltd зберігає право змінювати специфікації без попередження.

- Значення маси та розмірів приблизні.

- Зверніться до етикетки щоб визначити країну виробництва.

- Інформацію щодо джерела живлення й енергоспоживання можна знайти на наклейці, розміщеній на

продукті.

Розміри (Ш х В х Д)

Робочий Діапазон Температур від +5 °C до +35 °C Робочий Діапазон Вологості від 10 % до 75 %

Номінальна

Вихідна Потужність

Співвідношення сигнал/шум (аналоговий вхід)

Розділення (1 кГц) 65 дБ

Сабвуфер (PS-WJ650 / PS-WJ651)

Головний Пристрій 1060 x 51 x 71,5 мм Сабвуфер

(PS-WJ650 / PS-WJ651)

Головний Пристрій

Сабвуфер (PS-WJ650 / PS-WJ651)

6,8 кг

452 x 335 x 154 мм

40Вт/канал x 4, 8 Ом, повний коефіцієнт гармонік = 10%, 1 кГц

160Вт, 3 Ом, = 10%, 100 Гц

65 дБ

повний коефіцієнт гармонік

※ Примітка щодо ліцензій для ПЗ з відкритим вихідним кодом

- З запитаннями щодо відкритих вихідних кодів звертайтеся до компанії Samsung електронною поштою за адресою oss.request@samsung.com.

Зв'язуйтесь з SAMSUNG по всьому світу

Якщо у вас є пропозиції або питання по продуктах Samsung, зв'яжіться с інформаційним центром Samsung.

Area Contact Centre

CIS

UKRAINE 0-800-502-000

MOLDOVA 0-800-614-40 www.samsung.com/support

[Правила утилізації акумуляторів виробу]

(Стосується країн, в яких запроваджено системи розподіленої утилізації)

Позначка на акумуляторі, посібнику користувача або упаковці

означає, що акумулятор цього виробу не можна викидати разом з іншим побутовим сміттям після завершення терміну експлуатації. Хімічні символи Hg, Cd або Pb означають, що кількість наявної в акумуляторі ртуті, кадмію або свинця перевищує контрольний рівень, зазначений у Директиві ЄС

2006/66.

За неправильної утилізації акумуляторів ці речовини можуть завдати шкоди здоров’ю людей або довкіллю.

Для захисту природних ресурсів і повторного використання

матеріалів утилізуйте акумулятори окремо від інших типів відходів і віддавайте їх на переробку представникам місцевої системи повернення акумуляторів.



www.samsung.com/support

www.samsung.com/ua/support (Ukrainian) www.samsung.com/ua_ru/support (Russian)

(Відходи електричного та електронного

(Стосується країн, в яких запроваджено системи розподіленої утилізації)

Ця позначка на виробі, аксесуарах або в документації до них

вказує, що виріб, а також відповідні електронні аксесуари (наприклад, зарядний пристрій, гарнітура, USB-кабель) не можна викидати разом із побутовим сміттям після завершення терміну експлуатації. Щоб запобігти можливій шкоді довкіллю або здоров›ю людини через неконтрольовану утилізацію, утилізуйте це обладнання окремо переробку та уможливлюючи таким чином повторне використання матеріальних ресурсів.

Фізичні особи можуть звернутися до продавця, у якого було

придбано виріб, або до місцевого урядового закладу, щоб отримати відомості про місця та способи нешкідливої для довкілля вторинної переробки виробу.

Корпоративним користувачам слід звернутися до свого

постачальника та перевірити правила й умови договору про придбання. Цей виріб потрібно утилізувати окремо від інших промислових відходів.

від інших видів відходів, віддаючи його на

Web Site

Правильна утилізація виробу

обладнання)

AH68-02832H-01

Samsung HW-J650 User Manual [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual
