Samsung HT-TZ425 User Manual

HT-Z320

HT-TZ322

HT-TZ325

HT-Z420

HT-TZ422

HT-TZ425

Système Home

Cinéma Numérique

Manuel d'utilisation

imaginez les possibilités

Merci d’avoir choisi un appareil Samsung.

Pour recevoir une assistance plus complète, veuillez enregistrer votre produit sur

www.samsung.com/global/register

Caractéristiques

Lecture de nombreux types de disques

Ce Home cinéma est capable de lire les types de disque suivants : DVD-VIDEO, CD, MP3-CD, WMA-CD, DivX, CD-R/ RW, et DVD±R/RW.

Prise en charge de la fonction USB Host

Vous pouvez connecter des périphériques de stockage USB (lecteur MP3, mémoire flash USB, etc.) contenant des fichiers musicaux et des images téléchargés à partir d’un ordinateur, écouter de la musique et visionner des images

Dolby Pro Logic II

Dolby Pro Logic II est une nouvelle forme de technologie de décodage de signaux audio multi-voies qui améliore l'actuel système Dolby Pro Logic.

DTS (Digital Theater Systems)

DTS est un format de compression audio développé par Digital Theater Systems Inc. Il offre un son de canal 5.1 à pleine fréquence.

Fonction économiseur d’écran du téléviseur

Si l’unité principale reste inactive pendant 5 minutes, le logo Samsung apparaît sur l’écran du téléviseur.

Cet appareil se met automatiquement en veille s’il reste plus de 20 minutes en mode Screen Saver (Économiseur d’écran).

Fonction économie d’énergie

Cet appareil s’éteint automatiquement s’il reste plus de 20 minutes en mode Stop (Arrêt).

Écran du téléviseur personnalisé

Cet appareil vous permet de sélectionner votre image favorite au format JPEG ou DVD et de l’installer comme fond d’écran.

Fonction Anynet+ (HDMI-CEC)

La fonction Anynet+ permet de faire fonctionner l'unité principale à l'aide d'une télécommande de téléviseur Samsung. Il suffit pour cela de relier votre Home cinéma à un téléviseur SAMSUNG à l'aide d'un câble HDMI (Cette fonction n'est disponible qu'avec les téléviseurs SAMSUNG prenant en charge la fonction Anynet+.).

Fonction Bluetooth

Vous pouvez utiliser un périphérique Bluetooth pour écouter de la musique en qualité stéréo supérieure sans utiliser de fil

Fonction SYNC AV

Il est possible que l’image soit décalée par rapport au son si l’appareil est relié à un téléviseur numérique.

Pour remédier à cela, vous pouvez régler le temps de propagation audio de manière à le synchroniser avec l’image.

ÉLÉMENTS INCLUS

Vérifiez que les accessoires ci-dessous sont fournis.

	Câble vidéo	Antenne FM	Manuel de l’utilisateur	Microphone ASC	Télécommande
					/ Piles (taille AAA)
	SWA-4100(HT-Z420/TZ422/TZ425)

CARTE TX

MODULE DE RÉCEPTION SANS FIL CORDON DE HAUT-PARLEUR(2EA)

2

informations relatives à la sécurité

Avertissements

POUR ÉVITER LES RISQUES DE CHOC ÉLECTRIQUE, NE DÉMONTEZ PAS LE CAPOT. L’APPAREIL NE CONTIENT PAS DE PIÉCES RÉPARABLES PAR L'UTILISATEUR ; S’ADRESSER À UN SERVICE APRÈS-VENTE QUALIFIÉ.

ATTENTION

RISQUE DE CHOC ÉLECTRIQUE.

NE PAS OUVRIR

CLASS 1 LASER PRODUCT KLASSE 1 LASER PRODUKT LUOKAN 1 LASER LAITE KLASS 1 LASER APPARAT PRODUCTO LASER CLASE 1

Ce symbole avertit l’utilisateur de la présence d’une tension dangereuse à l’intérieur de l’appareil.

Ce symbole avertit l’utilisateur de la présence de directives importantes dans la documentation accompagnant cet appareil.

APPAREIL LASER DE CLASSE 1

Ce lecteur de disque compact est classé dans la catégorie des appareils LASER DE CLASSE 1.

Une utilisation de cet appareil autre que celle précisée dans ce manuel pourrait entraîner un risque d’exposition à des radiations dangereuses.

MISE EN GARDE : IL PEUT SE PRODUIRE UNE ÉMISSION LASER INVISIBLE LORSQUE LE DISPOSITIF DE SÉCURITÉ EST DÉFECTUEUX OU QU’IL A ÉTÉ RENDU INUTILISABLE. ÉVITEZ L’EXPOSITION DIRECTE AU FAISCEAU.

AVERTISSEMENT : afin de diminuer les risques d’incendie ou de choc électrique, n’exposez pas cet appareil à la pluie ou à l’humidité.

MISE EN GARDE : pour prévenir les chocs électriques, branchez la fiche au fond, en prenant soin d'insérer la tige large dans la fente large.

•Cet appareil doit toujours être branché à une prise terre.

•Pour déconnecter l’appareil du circuit principal, la prise doit être débranchée de la prise principale ; de ce fait, il est nécessaire que la prise principale soit facile d'accès.

MISE EN GARDE

•Veillez à éviter toute projection sur l'appareil et ne placez jamais de récipients contenant un liquide (ex. : vase) dessus.

•La prise d’alimentation fait office de système de déconnexion ; elle doit donc rester disponible en permanence.

FRA

3

informations relatives à la sécurité

PRÉCAUTIONS

Assurez-vous que l’alimentation électrique de votre maison corresponde à celle indiquée sur l’étiquette d’identification collée au dos de votre appareil. Installez celui-ci à plat, sur un support adapté (mobilier), en laissant suffisamment d’espace autour pour une bonne ventilation (7,5 à 10 cm). Assurez-vous que les fentes de ventilation ne soient pas couvertes. Ne placez rien sur le lecteur. Ne le placez pas sur des amplificateurs ou sur tout autre équipement pouvant dégager de la chaleur. Avant de déplacer

le lecteur, assurez-vous que l’emplacement du disque est vide. Ce lecteur est conçu pour un usage continu. L’éteindre en le mettant en mode veille ne coupe pas son alimentation électrique. Afin de débrancher entièrement le lecteur de l’alimentation électrique, retirez la prise principale de la prise murale, en particulier lorsque vous prévoyez de ne pas utiliser l’appareil pendant un moment.

En cas d’orage, débranchez l’appareil de la

prise de courant. Les surtensions causées par la foudre peuvent endommager l'appareil..

Protégez le lecteur de l’humidité (vases) et de la chaleur excessive (cheminée), ainsi que de tout équipement créant de puissants champs magnétiques ou électriques (haut-parleurs). Déconnectez le câble d’alimentation si le lecteur fonctionne mal. Votre lecteur n’est pas conçu pour une utilisation industrielle, mais pour une utilisation familiale. Il peut y avoir

un phénomène de condensation si votre lecteur ou le disque ont été entreposés dans un endroit où la température est basse. Si vous transportez le lecteur pendant l'hiver, attendez environ 2 heures, jusqu'à ce que l'appareil ait atteint la température de la pièce, avant toute utilisation.

Ne placez pas l’appareil près de sources de chaleur ou directement au soleil. Cela peut causer une surchauffe et le mauvais fonctionnement de l’unité.

Les piles de cet appareil contiennent des produits chimiques néfastes pour l’environnement. Ne les jetez pas avec vos déchets domestiques.

4

sommaire

Caractéristiques	2 Éléments Inclus
2

informations relatives à la

sécurité

3

premiers pas

7

3Avertissements

4Précautions

7Avant de lire le manuel d'utilisation

8Disques lisibles

8N’utilisez pas les types de disques suivants!

8Protection contre la copie

9Fiche technique

Description

10

télécommande

12

Connexion

16

10Panneau avant

10Écran d'affichage

11Panneau arrière

12Télécommande

14 Réglage de la télécommande

16 Connexion des enceintes

23Connexion de l'amplificateur à réception sans fil

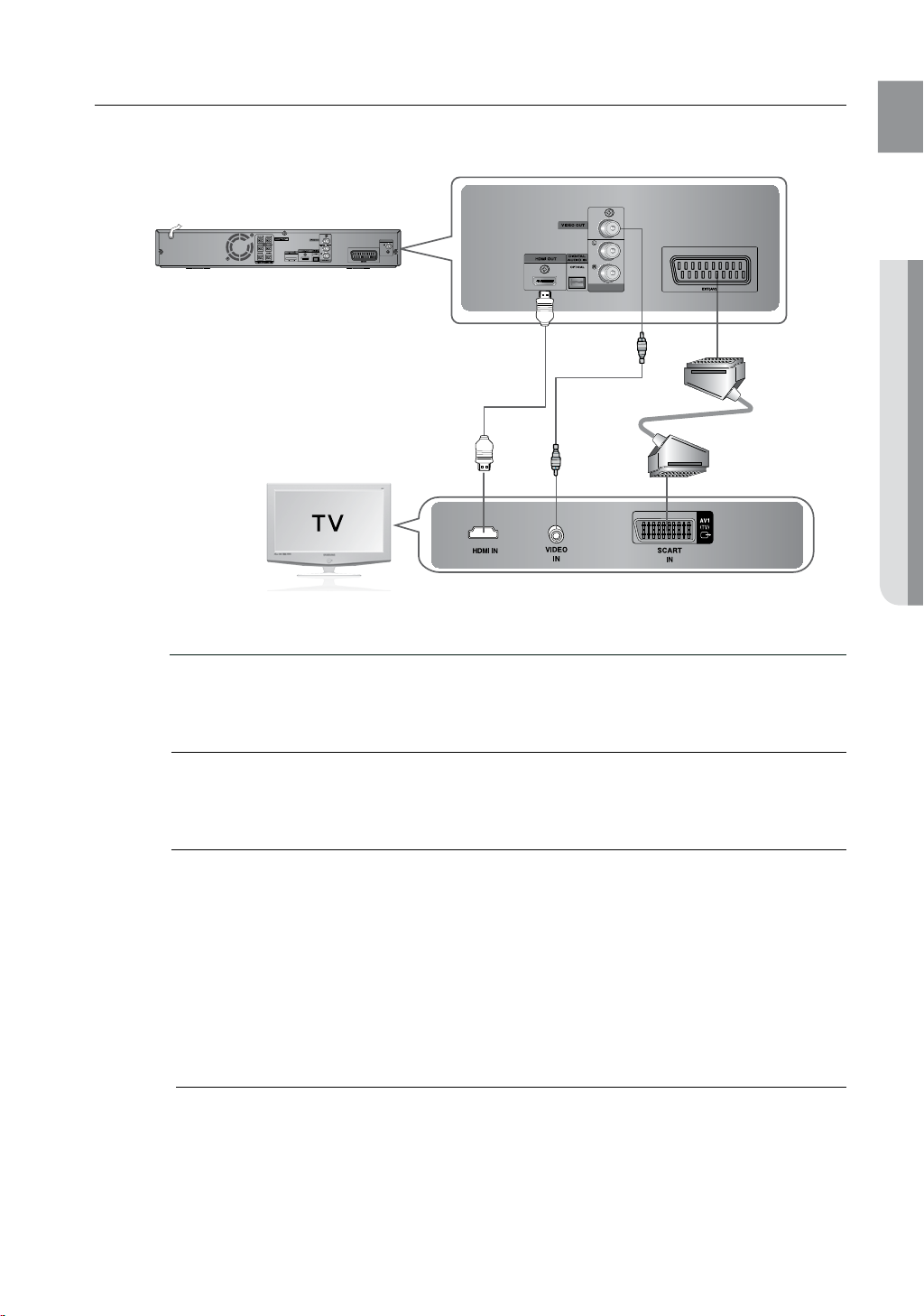

25Branchement de la sortie vidéo au téléviseur

26Fonction de détection automatique HDMI

27Fonction HDMI

27 BD Wise (produits Samsung uniquement)

29Branchement d'un périphérique audio externe

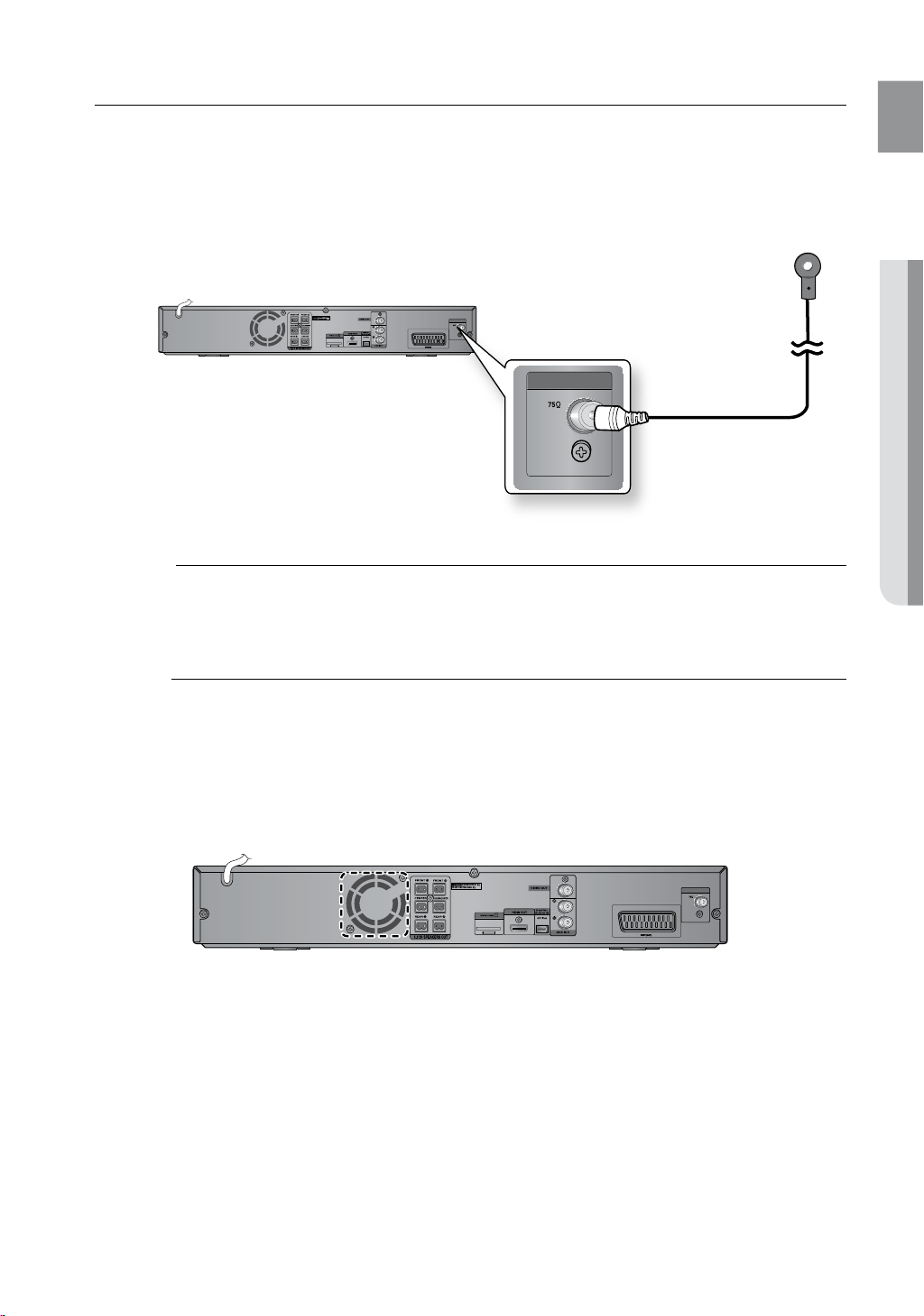

31 Connexion de l'antenne FM

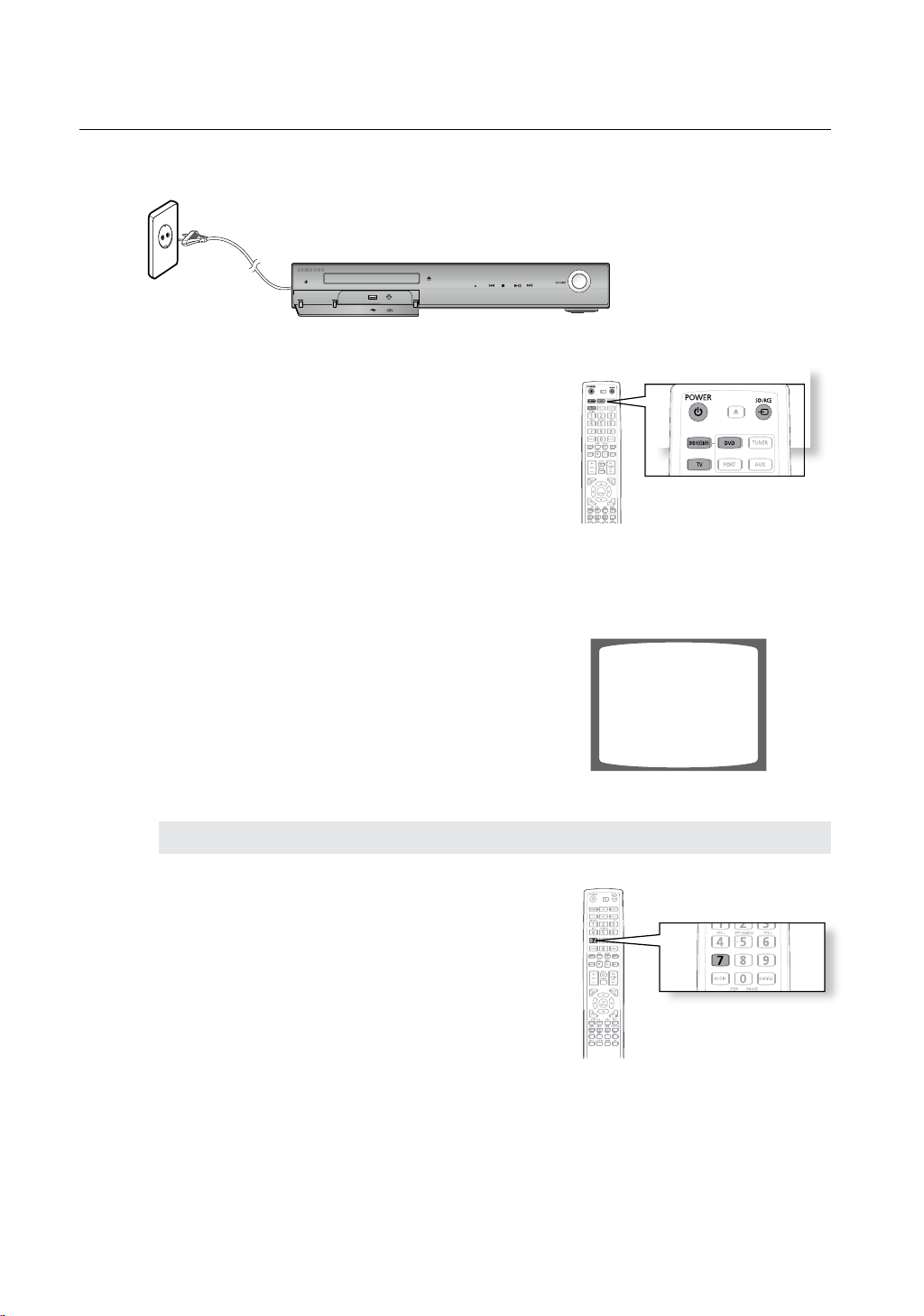

Avant d’utiliser votre système	32	Avant d'utiliser votre système Home cinéma
home cinéma
32
lecture	33	Lecture des disques
33	34	Lecture de CD MP3/WMA
	35	Lecture de fichier JPEG
	36	Lecture DIVX
	38	Utilisation de la fonction Lecture

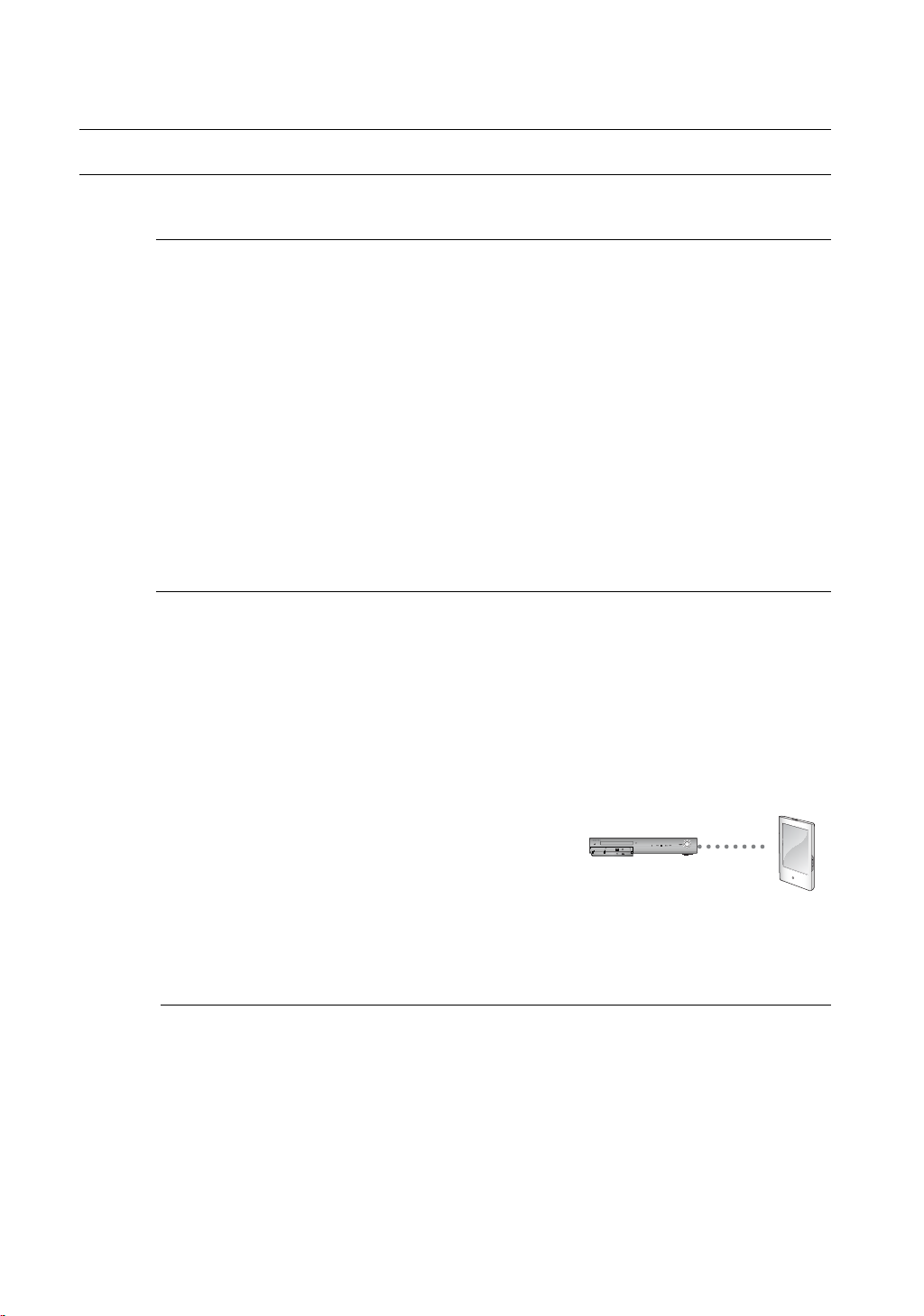

	46	Utilisation de Bluetooth

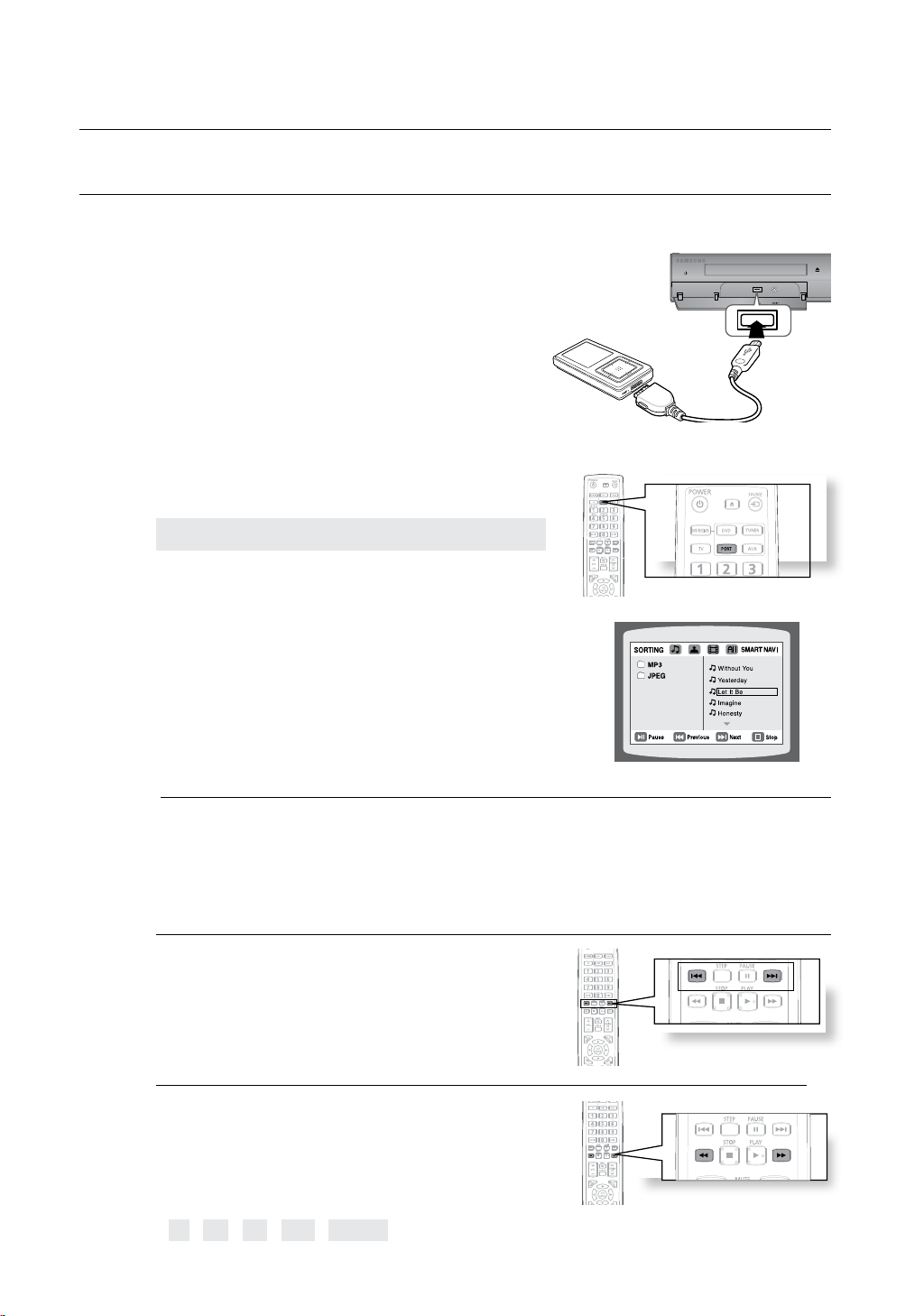

	48	Lecture de fichiers multimédia à l'aide de la
		fonction USH Host

FRA

5

sommaire

configuration du système

50

radio

63

Fonctions pratiques

66

Dépannage

68

Liste de code des langues

70

annexe

71

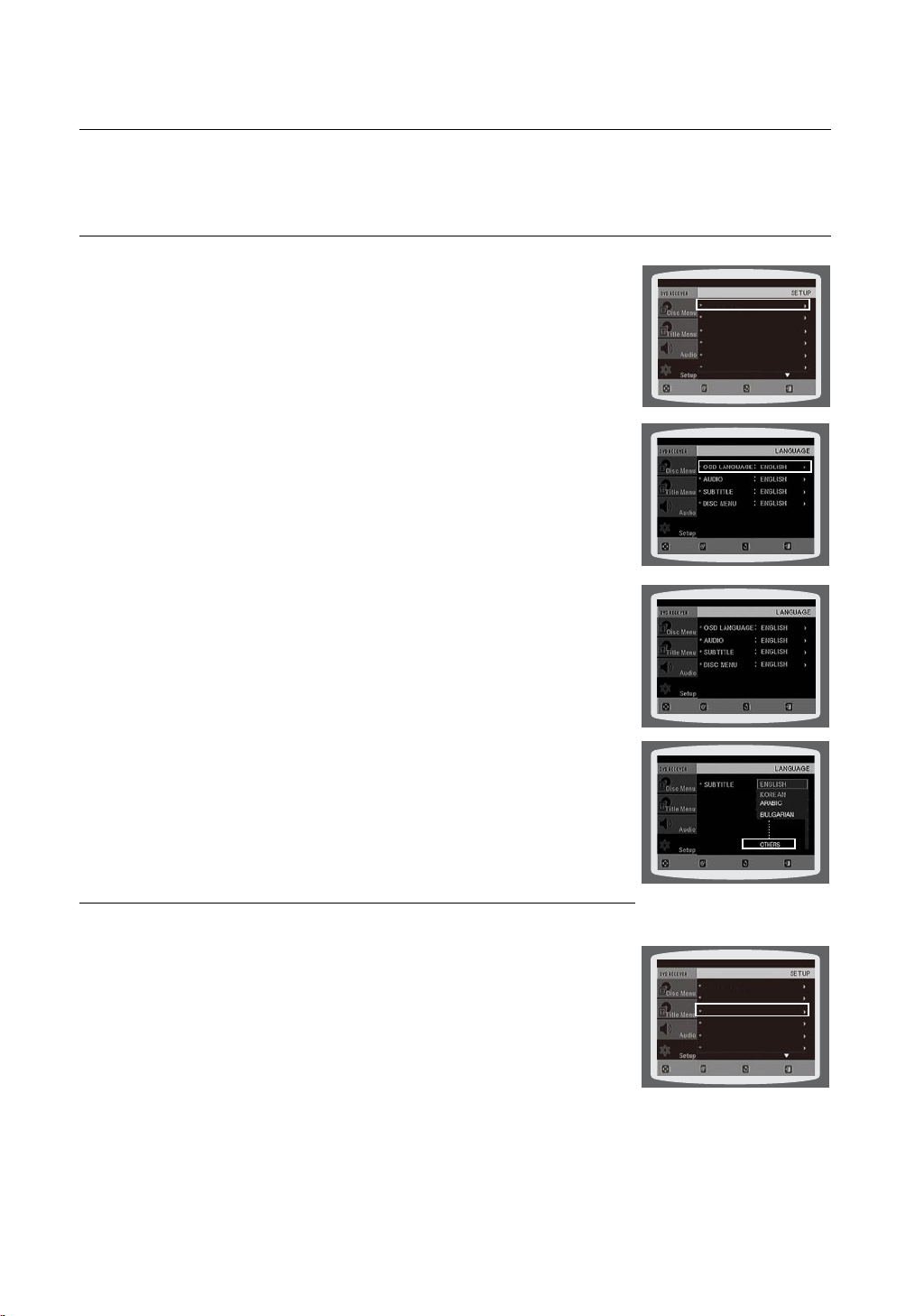

50 Configuration de la langue

50RÉGLAGE DU MODE DE SORTIE VIDÉO HDMI

51Configuration du type de l'écran du téléviseur

52Configuration du contrôle parental (niveau de classement)

52Configuration du mot de passe

53Paramétrer le papier peint

53Pour sélectionner l'un des trois papiers peints que vous avez créés

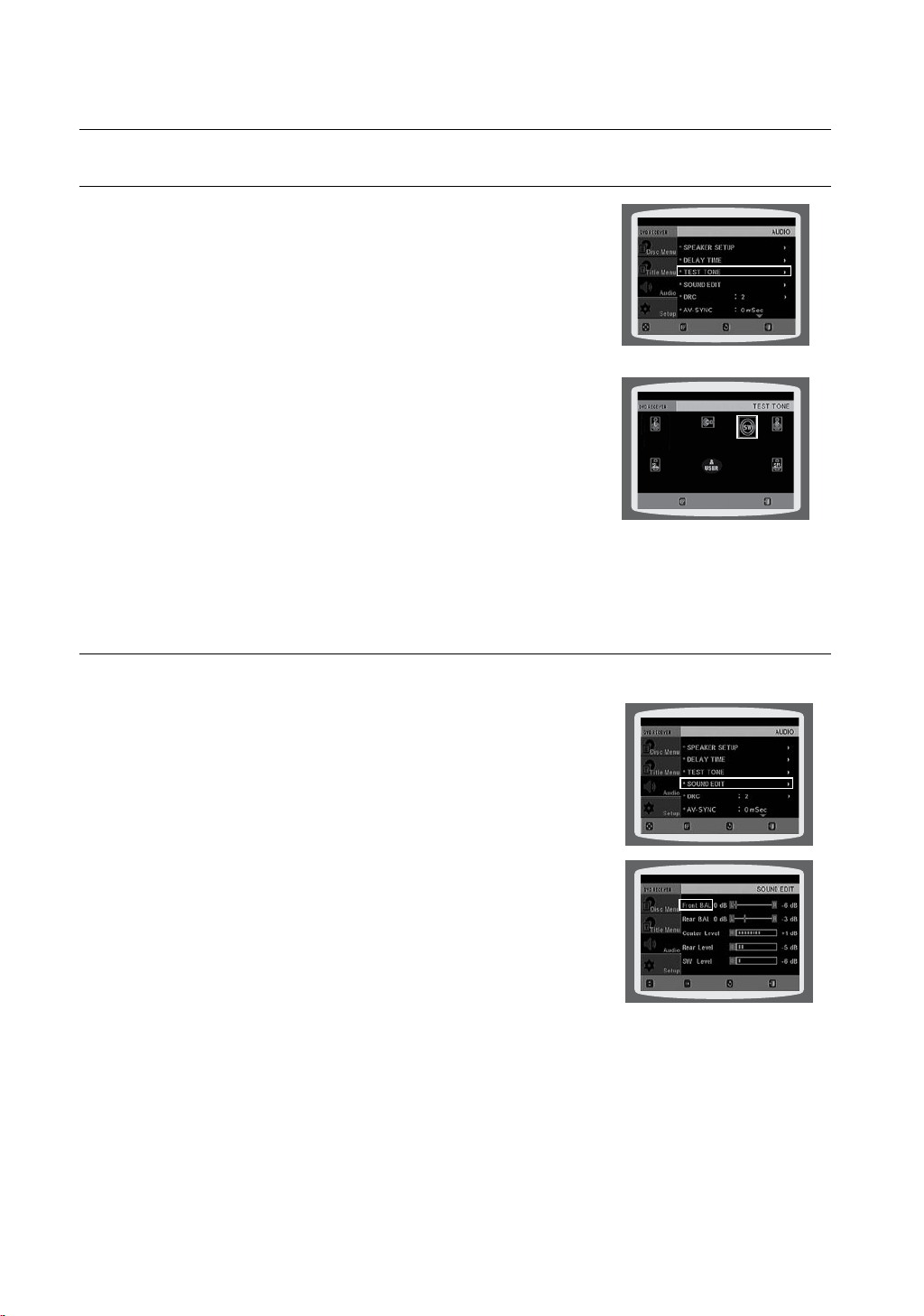

54Configuration du mode des enceintes

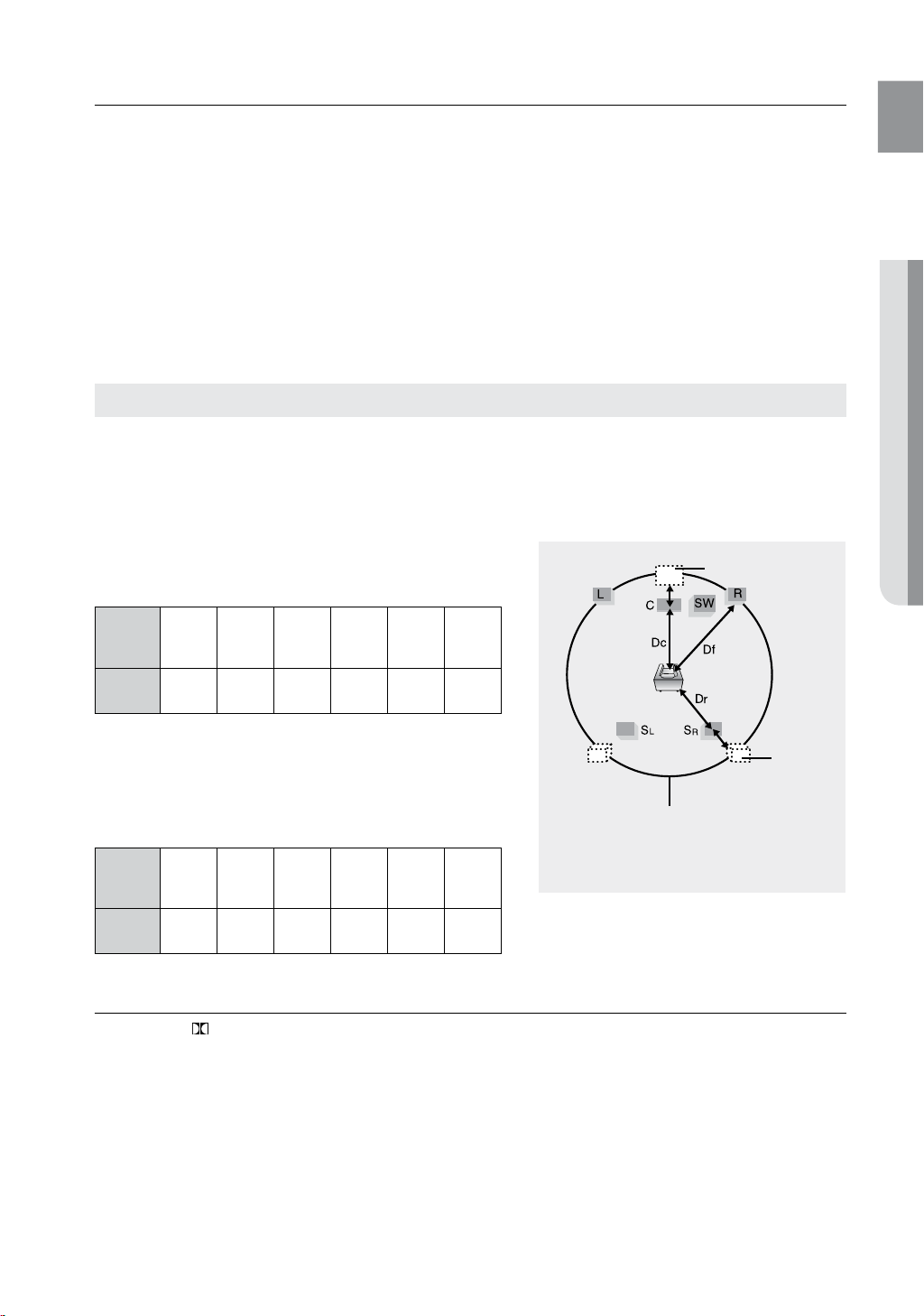

55Configuration du temps de retard

56Configuration du test de tonalité

56Configuration audio

57Configuration de la compression DRC (compression de la plage dynamique)

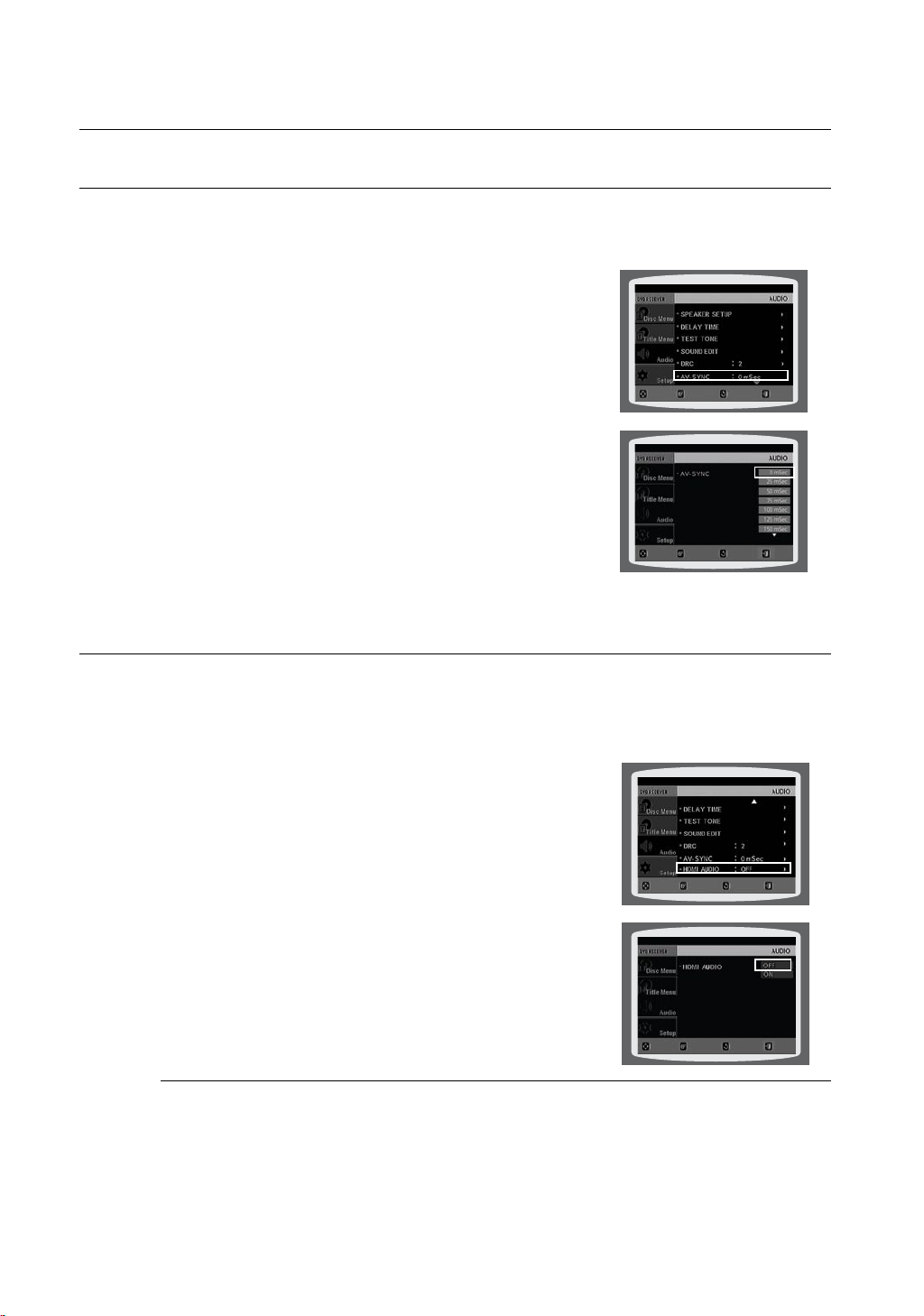

58Paramétrage AV Sync

58Paramétrage de l'interface HDMI audio

59Fonction Champ sonore (DSP)/EQ

59Mode Dolby Pro Logic II

60Effet Dolby Pro Logic II

60P.BASS

61CONFIGURATION ASC

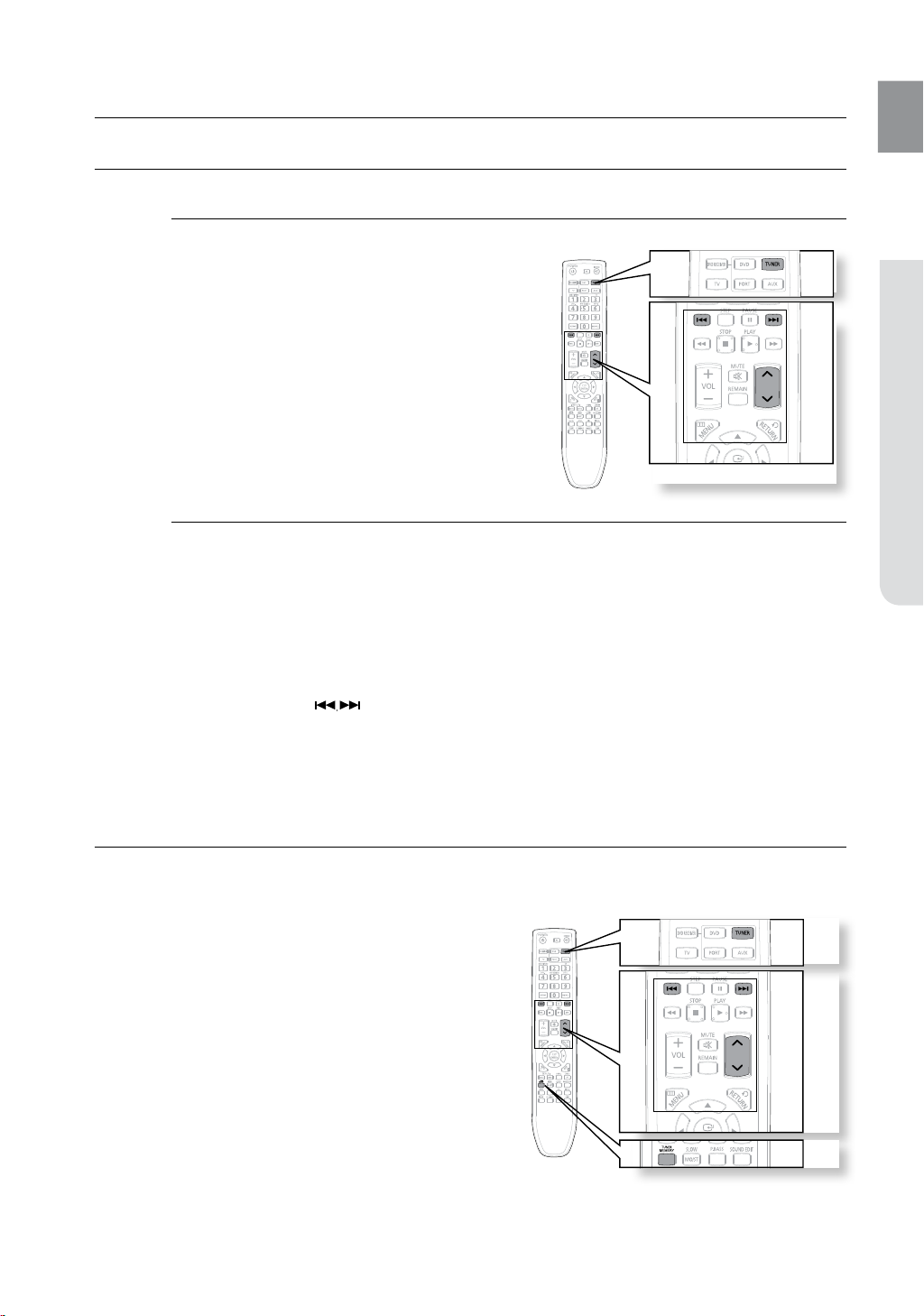

63 Écouter la radio

63Pré-réglage des stations

64À propos de la diffusion RDS

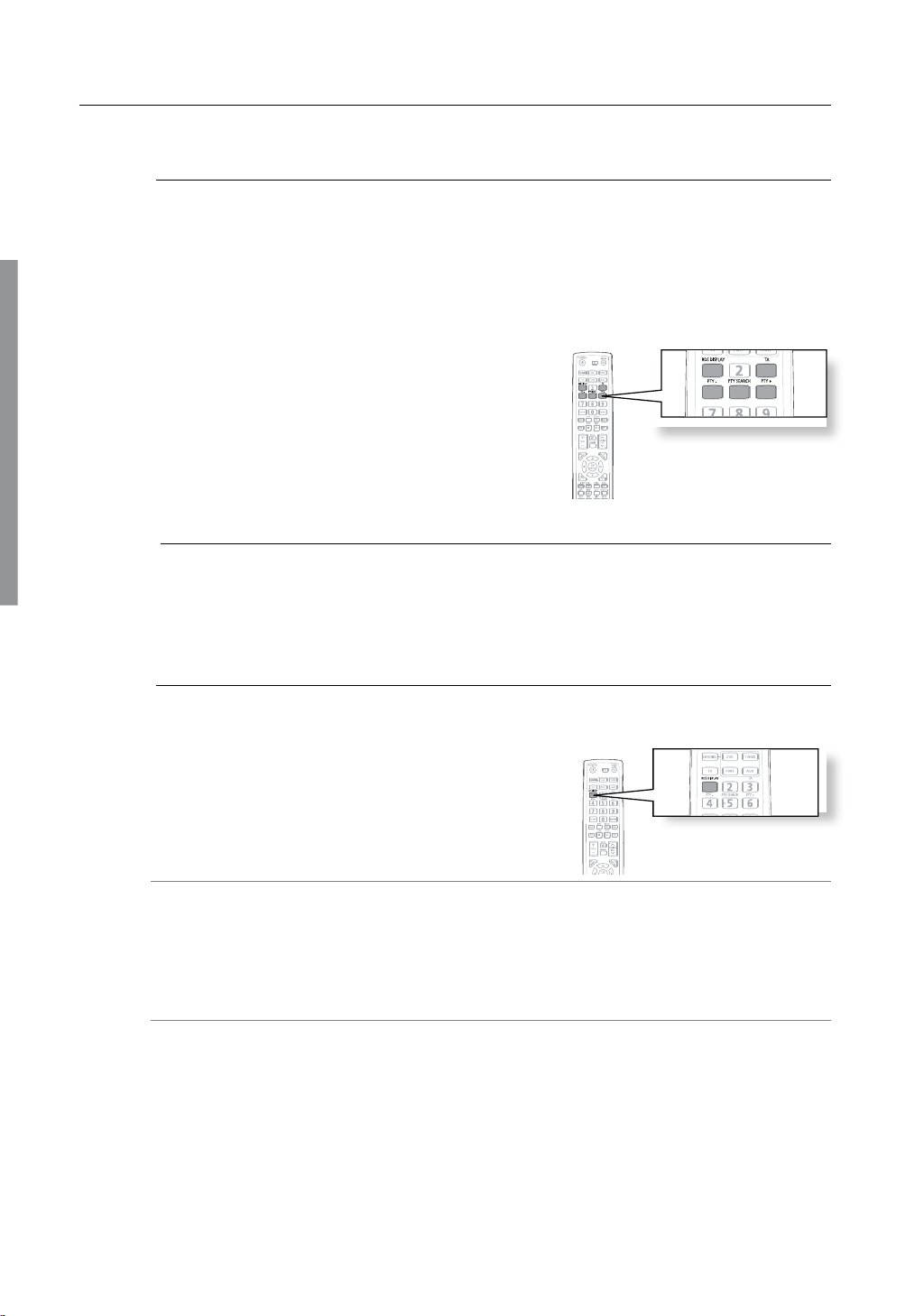

66 Fonction Sleep Timer

66Régler la brillance de l'écran

66Fonction mute

67CD RIPPING

68Dépannage

70Liste de code des langues

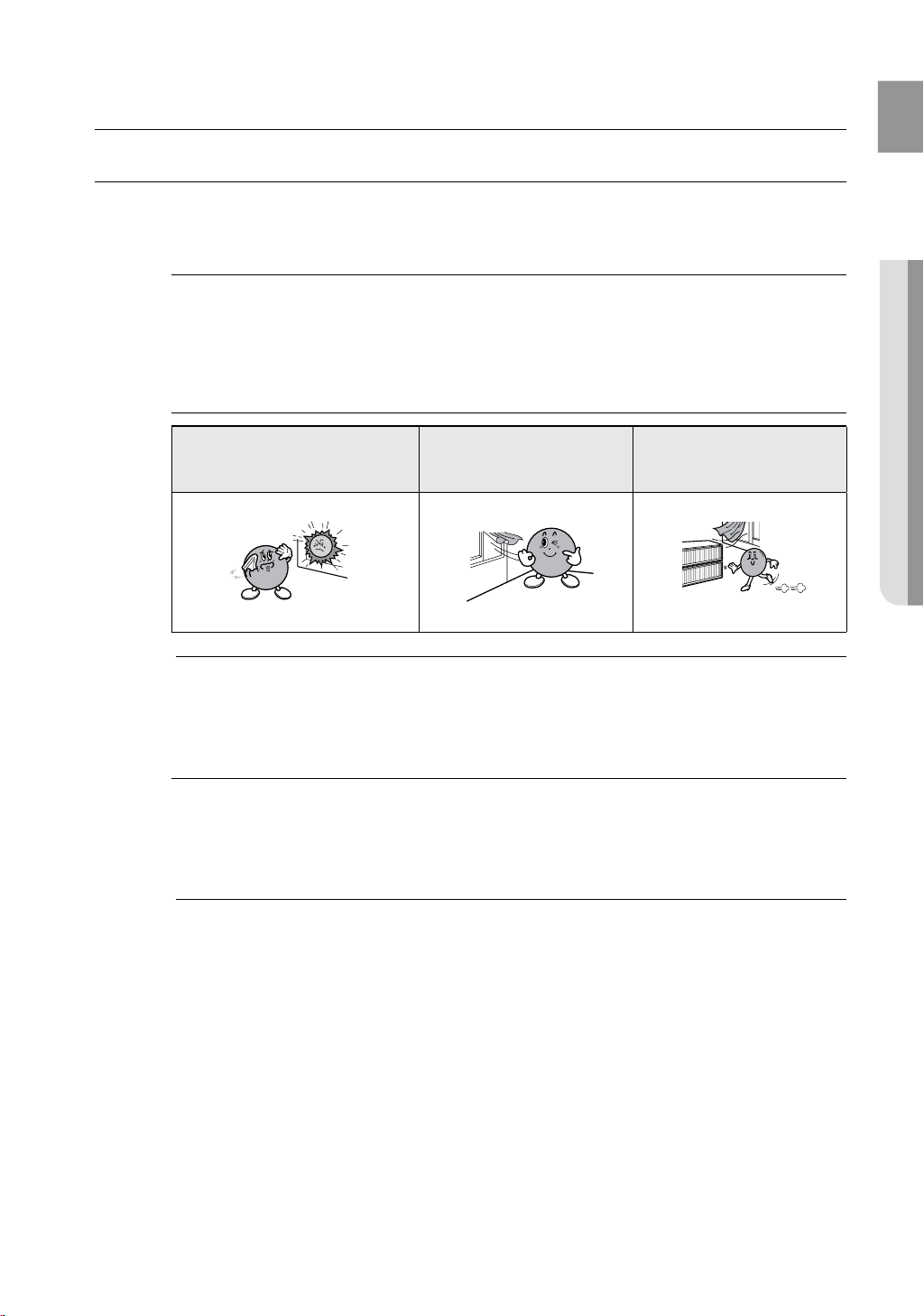

71Précautions dans la manipulation et la conservation des disques

72Caractéristiques

6

premiers pas

Avant de lire le manuel d'utilisation

Assurez-vous d'avoir assimilé les termes suivants avant de passer à la lecture du manuel d'utilisation.

Icônes utilisées dans ce manuel d'utilisation

	Icône	Terme	Définition
	d	DVD	Indique une fonction disponible avec un DVD ou un DVD-R/DVD-RW
			enregistré en mode vidéo, puis finalisé.
	B	CD	Indique une fonction disponible avec un CD de données (CD-R ou CD-RW).
	A	MP3	Indique une fonction disponible avec un CD-R/-RW.
	G	JPEG	Indique une fonction disponible avec un CD-R/-RW.
	D	DivX	Indique une fonction disponible avec un support enregistré au format
			MPEG4 (DVD±R/RW, CD-R ou CD-RW).
		Attention	Indique qu'une fonction n'est pas disponible ou qu'un paramétrage a peut-
			être été annulé.
	M	Remarque	Indique des astuces ou des consignes pouvant vous aider	à utiliser les
			différentes fonctions.
	MM`` Les instructions du présent manuel indiquées par le symbole "DVD (			DVD	)"

s’appliquent aux disques de type DVD-VIDÉO et DVD-R/-RW enregistrés en mode vidéo, puis finalisés. Lorsqu’un type de DVD particulier est mentionné, cela est indiqué séparément.

`` Un DVD-R/-RW qui n’a pas été enregistré correctement au format DVD Vidéo ne pourra pas être lu.

Comment utiliser ce manuel d'utilisation

1)Veillez à bien connaître les consignes de sécurité avant d'utiliser l'appareil (voir page 4).

2)En cas de problème, consultez la section Dépannage (voir pages 68 à 69).

Droits d’auteur

©2008 Samsung Electronics Co.,Ltd.

Tous droits réservés ; interdiction de reproduire ou de photocopier tout ou partie de ce manuel d'utilisation sans l'accord préalable écrit de Samsung Electronics Co.,Ltd.

remiers● P pas FRA

7

premiers pas

DVD (Digital Versatile Disc) offre des images et des sons fantastiques, grâce au son ambiophonique Dolby Digital et à la technologie de compression vidéo MPEG-2. Vous pouvez maintenant profiter de ces effets plein de réalisme chez vous comme si vous étiez au cinéma ou dans une salle de concert.

~

Les lecteurs DVD et les disques sont codés par région. Ces codes régionaux doivent

1

6

correspondre pour pouvoir lire le disque. Si les codes ne correspondent pas, le disque ne sera pas lu.

Le numéro de région de ce lecteur est indiqué sur le panneau arrière du lecteur.

(Votre lecteur DVD ne pourra lire que des DVD ayant le même code de région.)

Disques lisibles

Type de disque

Marque (Logo)

Signaux enregistrés

Taille du disque

Durée maximale de lecture

12 cm

Environ 240 minutes (une face)

DVD-VIDEO

VIDEO

Environ 480 minutes (deux faces)

8 cm

Environ 80 minutes (une face)

Environ 160 minutes (deux faces)

AUDIO-CD

COMPACT

AUDIO

12 cm

74 min.

DIGITAL AUDIO

8 cm

20 min.

DivX

AUDIO + VIDEO

12 cm

—

8 cm

—

N’utilisez pas les types de disques suivants!

•Les disques CD-G, CD-I, CD-ROM, DVD-ROM et DVD-RAM ne peuvent être lus avec ce lecteur.

Si vous utilisez ce type de disques, un message <WRONG DISC FORMAT> (Erreur format disque) s’affiche sur l’écran du téléviseur.

•Des disques DVD achetés à l’étranger pourraient ne pas fonctionner sur ce lecteur.

Si vous utilisez ce type de disques, un message <CAN'T PLAY THIS DISC PLEASE, CHECK REGION CODE> s’affiche sur l’écran du téléviseur.

Protection contre la copie

•De nombreux disques DVD sont protégés contre la copie. Ainsi, vous avez seulement la possibilité de brancher votre lecteur DVD directement sur la télévision et non pas sur le magnétoscope. Si vous le connectez à un magnétoscope, vous n’obtiendrez que des images déformées par le système de protection des disques DVD.

•Ce produit comporte des technologies destinées à respecter la propriété intellectuelle dont les droits sont protégés par des brevets américains et des procédés de contrôle de la propriété de Macrovision Corporation et d'autres compagnies.

L’utilisation de cette technologie doit être autorisée par Macrovision Corporation. Elle est limitée à l’usage domestique ou aux utilisations strictement définies par Macrovision Corporation. Les modifications techniques et le démontage sont interdits.

8

Fiche technique

Ce produit ne prend pas en charge les fichiers multimédias sécurisés (DRM).

Disques CD-R

•Suivant le périphérique utilisé pour la gravure du disque (Graveur de CD ou PC) et l'état du disque, il est possible que certains CD-R ne puissent pas être lus.

•Utilisez un disque CD-R de 650 Mo/74 minutes.

N’utilisez pas de disques CD-R de plus de 700 Mo/80 minutes car il est possible qu’ils ne puissent pas être lus.

•Certains supports CD-RW (réinscriptibles) risquent de ne pas être lisibles.

•Seuls les CD-R <fermés> correctement peuvent être lus en totalité. Si la session est fermée mais que le disque reste ouvert, il se peut que vous ne puissiez pas lire le disque en entier.

Disques CD-R MP3

•Seuls les disques CD-R contenant des fichiers MP3 au format ISO 9660 ou Joliet peuvent être lus.

•Les noms de fichiers JPEG doivent contenir 8 caractères ou moins et aucun espace ou caractère spécial (. / = +).

•Utilisez des disques enregistrés avec un taux de compression/décompression des données supérieur

128Kbps.

•Seuls les fichiers aux formats ".mp3" et ".MP3" peuvent être lus.

•Seuls les disques multisessions peuvent être lus. S’il y a un segment vide sur le disque Multisession, le disque ne sera lu que jusqu’au segment vide.

•Si le disque n’est pas fermé, le démarrage de la lecture sera plus long et il est possible que tous les fichiers enregistrés ne soient pas lus.

•Pour des fichiers codés en format débit binaire variable (VBR - Variable Bit Rate), c’est-à-dire des fichiers codés à la fois à un débit élevé et un débit bas (par exemple 32 Kbps ~ 320 Kbps), il est possible que le son saute au cours de la lecture.

•Un maximum de 500 pistes peuvent être lues par CD.

•Un maximum de 300 dossiers peuvent être lus par CD.

Disques CD-R JPEG

•Seuls les fichiers ayant l’extension <jpg> peuvent être lus.

•Si le disque n’est pas fermé, le démarrage de la lecture sera plus long et il est possible que tous les fichiers enregistrés ne soient pas lus.

•Seuls les disques contenant des fichiers JPEG au format ISO 9660 ou Joliet peuvent être lus.

•Les noms de fichiers JPEG doivent contenir 8 caractères ou moins et aucun espace ou caractère spécial (. / = +).

•Seul un disque multisessions peut être lu. S’il y a un segment vide sur le disque multisessions, le disque ne sera lu que jusqu’au segment vide.

•Vous pouvez enregistrer jusqu’à 9 999 images sur un CD.

•Lorsque vous lisez un CD de photos Kodak/Fuji, seuls les fichiers JPEG qui se trouvent dans le dossier photo peuvent être lus.

•Il est possible que les disques de photos autres que Kodak/Fuji Picture soient plus longs au démarrage de la lecture ou ne soient pas lus du tout.

DVD±R/RW, CD-R/RW, disques DivX

•Toute mise à jour du logiciel avec des formats non pris en charge est impossible.

(Ex. : QPEL, GMC, résolutions supérieures à 800 x 600 pixels, etc.)

•Les sections comportant un taux d'images élevé ne pourront peut-être pas être lues pendant la lecture d'un fichier DivX.

•La marque DivX® est un format vidéo numérique créé par la société DivX, Inc.Cet appareil certifié DivX ou DivX Ultra prend en charge la lecture des vidéos DivX.

remiers● P pas FRA

9

description

Panneau avant

FUNC.

FUNC.

11

10

TOUCHE FUNCTION [FONCTION]		TOUCHE TUNING UP ET SKIP (	)		CONNECTEUR AUX IN 1/ASC IN
		[SYNTONISATION + ET SAUT]
TOUCHE TUNING DOWN ET SKIP ( )		COMMANDE DE RÉGLAGE DU VOLUME		10	PORT USB
[SYNTONISATION - ET SAUT]
TOUCHE STOP ( )		TOUCHE D'OUVERTURE/FERMETURE DU		11	TOUCHE D'ALIMENTATION (	)
		PLATEAU DE CHARGEMENT DE DISQUE
TOUCHE PLAY/PAUSE (	)	TIROIR DE CHARGEMENT DE
[LECTURE/PAUSE]		DISQUE

ÉCRAN D'AFFICHAGE

TÉMOIN DE PRÉRÉGLAGE SYNTONISEUR

AFFICHAGE DE L'ÉTAT DU SYSTÈME

VOYANT RADIOFREQUENCY [FRÉQUENCE RADIO]

10

Panneau arrière

1

2

3

4

5

6

7

FM ANT

8

9

10

Port de connexion de carte TX (WIRELESS)

La carte TX permet d’établir une connexion entre l’appareil et l’amplificateur/

récepteur sans fil proposé en option.

(Le modèle sans fil n'est pas fourni sur les modèles HT-Z320/TZ322/TZ325)

PRISE HDMI OUT

À l’aide du câble HDMI, connectez la prise de sortie HDMI à la prise d’entrée HDMI de

votre téléviseur pour obtenir une meilleure qualité d’image.

CONNEXION OPTIQUE ET NUMÉRIQUE

Utilisez cette connexion pour les appareils externes avec sortie numérique.

EXTERNE

CONNECTEUR DE SORTIE VIDÉO

Branchez les prises d’entrée vidéo du téléviseur (VIDEO IN) au connecteur

(VIDEO OUT).

CONNECTEURS AUX IN 2

Connectez-la à la sortie analogique 2CH d’un périphérique externe (ex. :

magnétoscope)

PRISE PÉRITEL

Branchement sur un téléviseur via la prise Péritel

PRISE COAXIALE FM 75 Ω

Branchez-y l’antenne FM.

Le ventilateur se met toujours en marche lorsque l’appareil est mis sous tension.

VENTILATEUR

Lors de l’installation de l’appareil, prévoyez un espace d’au moins

10 cm de chaque côté du ventilateur.

Connectez les enceintes avant, centrale et arrière ainsi que le caisson de

9

PRISES DE SORTIE DES ENCEINTES

basse. (Les modèles HT-Z420/TZ422/TZ425 ne disposent pas de

connecteurs pour enceintes arrière sur l'unité principale, les enceintes arrière

étant reliées au module sans fil.)

10

ATTACHE-CÂBLE

Fixe les câbles pour enceintes.

FRA

escription● D

11

télécommande

Télécommande

	1	20
	2	21
		22
	3
		23
	4	24

5 25 6 26 7

27 28

	8	29
	9	30
		31
	10
	11	32
	12	33
	13	34
	14	35
	15	36
	16	37
	17	38
	18	39
	19	40

12

1	Touche POWER
2	Touche DVD RECEIVER
3	Touche TV
4	Touches numériques (0~9)
5	Touche AUDIO
6	Touche STEP
7	Touche Tuning Preset/CD Skip
	(Syntonisation programmée/Saut CD)
8	Touche VOLUME
9	Touche MENU
10	Curseur/Touche Entrée
11	Touche INFO
12									PL II MODE
	Touche
13	Touche TUNER MEMORY
14	Touche SD (définition standard)/HD
	(haute définition)
15	Touche ZOOM
16	Touche LOGO
17	Bouton CD RIPPING (EXTRACTION
	CD)
18	Touche SLOW, MO/ST
19								PL II EFFECT
	Touche
20	Bouton SOURCE (SOURCE)

21 Touche OPEN/CLOSE

DVD Touche DVD

22 Touche TUNER

Touche AUX

23Touche PORt

24Touches de sélection du mode RDS

25Touche SUBTITLE

26Touche PAUSE

	Touche PLAY
27	Touche STOP
	Touches SEARCH (RECHERCHE)
28	Touche MUTE
29	Touche TUNING/CH
30	Touche REMAIN (RESTANT)
31	Touche RETURN
32	Touche EXIT
33	Touche CANCEL
34	Touche SOUND EDIT
35	Touche REPEAT
36	Touche SLEEP
37	Touche DSP/EQ
38	Touche P.BASS
39	Touche DIMMER
40	Touche ASC

Insérez les piles de la télécommande

FRA

télécommande●

1.Retirez le cache piles en suivant la direction de la flèche.

2. Insérez deux piles 1,5 V AAA, en	3. Replacez le cache
prenant soin de bien respecter la	piles.
polarité (+ et –).

MM Suivez ces instructions pour éviter toute fuite ou fissure des piles :

`` Placez les piles dans la télécommande en respectant la polarité : (+) à (+) et (–) à (–).

`` Utilisez des piles du bon type. Des piles d'apparence similaire peuvent avoir une tension différente.

`` Remplacez toujours les deux piles en même temps.

`` N’exposez pas les piles à la chaleur ou à une flamme.

13

télécommande

Réglage de la télécommande

Cette télécommande permet de contrôler certaines fonctions sur votre téléviseur.

Lorsque vous commandez le téléviseur avec la télécommande

1.Appuyez sur le bouton TV pour sélectionner le mode TV.

2.Appuyez sur la touche POWER pour allumer le

téléviseur.

3. En gardant la touche POWER enfoncée, composez le code correspondant à la marque de votre téléviseur.

•S’il y a plus d’un code répertorié dans le tableau, entrez en un seul à la fois afin de déterminer lequel fonctionne.

Exemple : pour un téléviseur Samsung

Tout en maintenant le bouton POWER enfoncé, utilisez les touches numériques pour entrer 00, 15, 16, 17 ou 40.

4.Le téléviseur s'éteint automatiquement une fois le réglage terminé.

•Vous pouvez vous servir des touches TV POWER, VOLUME, CHANNEL ainsi que des touches numériques (0~9).

MM Il se peut que la télécommande ne fonctionne pas avec certaines marques de téléviseurs. Il se peut également que certaines opérations ne soient pas possibles avec votre marque de téléviseur.

Si vous ne configurez pas la télécommande avec le code de la marque de votre téléviseur, elle fonctionnera par défaut avec un téléviseur Samsung.

Portée de la télécommande

La portée de la télécommande en ligne droite est de 7 mètres. Elle fonctionne également inclinée selon un angle horizontal de 30° maximum par rapport au capteur de télécommande.

14

Liste de codes des marques de téléviseurs

No.	Marque	Code	No.	Marque	Code
1	Admiral (M.Wards)	56, 57, 58	44	MTC	18
2	A Mark	01, 15	45	NEC	18, 19, 20, 40, 59, 60
3	Anam	01, 02, 03, 04, 05, 06, 07, 08, 09, 10, 11,	46	Nikei	03
		12, 13, 14	47	Onking	03
4	AOC	01, 18, 40, 48	48	Onwa	03
5	Bell & Howell (M.Wards)	57, 58, 81	49	Panasonic	06, 07, 08, 09, 54, 66, 67, 73, 74
6	Brocsonic	59, 60	50	Penney	18
7	Candle	18	51	Philco	03, 15, 17, 18, 48, 54, 59, 62, 69, 90
8	Cetronic	03	52	Philips	15, 17, 18, 40, 48, 54, 62, 72
9	Citizen	03, 18, 25	53	Pioneer	63, 66, 80, 91
10	Cinema	97	54	Portland	15, 18, 59
11	Classic	03	55	Proton	40
12	Concerto	18	56	Quasar	06, 66, 67
13	Contec	46	57	Radio Shack	17, 48, 56, 60, 61, 75
14	Coronado	15	58	RCA/Proscan	18, 59, 67, 76, 77, 78, 92, 93, 94
15	Craig	03, 05, 61, 82, 83, 84	59	Realistic	03, 19
16	Croslex	62	60	Sampo	40
17	Crown	03	61	Samsung	00, 15, 16, 17, 40, 43, 46, 47, 48, 49,
18	Curtis Mates	59, 61, 63			59, 60, 98
19	CXC	03	62	Sanyo	19, 61, 65
20	Daewoo	02, 03, 04, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24,	63	Scott	03, 40, 60, 61
		25, 26, 27, 28, 29, 30, 32, 34, 35, 36, 48, 59, 90	64	Sears	15, 18, 19
21	Daytron	40	65	Sharp	15, 57, 64
22	Dynasty	03	66	Signature 2000 (M.Wards)	57, 58
23	Emerson	03, 15, 40, 46, 59, 61, 64, 82, 83, 84, 85	67	Sony	50, 51, 52, 53, 55
24	Fisher	19, 65	68	Soundesign	03, 40
25	Funai	03	69	Spectricon	01
26	Futuretech	03	70	SSS	18
27	General Electric (GE)	06, 40, 56, 59, 66, 67, 68	71	Sylvania	18, 40, 48, 54, 59, 60, 62
28	Hall Mark	40	72	Symphonic	61, 95, 96
29	Hitachi	15, 18, 50, 59, 69	73	Tatung	06
30	Inkel	45	74	Techwood	18
31	JC Penny	56, 59, 67, 86	75	Teknika	03, 15, 18, 25
32	JVC	70	76	TMK	18, 40
33	KTV	59, 61, 87, 88	77	Toshiba	19, 57, 63, 71
34	KEC	03, 15, 40	78	Vidtech	18
35	KMC	15	79	Videch	59, 60, 69
36	LG (Goldstar)	01, 15, 16, 17, 37, 38, 39, 40, 41, 42, 43, 44	80	Wards	15, 17, 18, 40, 48, 54, 60, 64
37	Luxman	18	81	Yamaha	18
38	LXI (Sears)	19, 54, 56, 59, 60, 62, 63, 65, 71	82	York	40
39	Magnavox	15, 17, 18, 48, 54, 59, 60, 62, 72, 89	83	Yupiteru	03
40	Marantz	40, 54	84	Zenith	58, 79
41	Matsui	54	85	Zonda	01
42	MGA	18, 40	86	Dongyang	03, 54
43	Mitsubishi/MGA	18, 40, 59, 60, 75

FRA

télécommande●

15

Connexion

Cette section indique différents modes de branchement du Home cinéma numérique à d'autres composants

externes.

Avant de déplacer ou d’installer le produit, vérifiez qu'il est éteint et débranché.

Connexion des enceintes

2,5 à 3 fois la taille del’écrandu téléviseur

Emplacement du lecteur DVD

Posez-le sur un support, sur une étagère ou sous un meuble TV.

Choix de la position d’écoute

La position d’écoute doit être située à une distance équivalente à environ 2,5 à 3 fois la taille de l’écran du téléviseur. Exemple : pour un écran 32" : 2 à 2,4 m

pour un écran 55" : 3,5 à 4 m

Enceintes avantei

Placez les enceintes face à votre position d’écoute en les orientant vers vous (d’environ 45°). Positionnez-les de manière à ce que les haut-parleurs d’aigus se situent à la hauteur de vos oreilles.

Alignez la face avant des enceintes avant avec la face avant de l’enceinte centrale ou avancez-les légèrement par rapport à l’enceinte centrale.

Enceinte centrale f

Il est préférable de l’installer à la même hauteur que les enceintes avant. Vous pouvez également l’installer directement sur ou sous le téléviseur.

Enceintes arrière hj

Placez ces enceintes derrière votre position d’écoute. Si vous ne disposez pas d’assez de place, positionnez-les face à face. Elles doivent être situées à environ 60 à 90 cm de vos oreilles et légèrement inclinées vers le sol.

*Contrairement aux enceintes avant et centrale, les enceintes arrière servent principalement à diffuser les effets sonores ; par conséquent, elles n’émettent pas du son en permanence.

Caisson de graves

La position du caisson de graves n’a pas d’importance. Vous pouvez l’installer où vous voulez.

16

Accessoires des enceintes

HT-Z320

(G) (D)	(G) (D)
<Avant>	<Arrière>	<Centre>	Caisson de basses

HT-TZ322
					VIS (petites) : 10EA
	<Centre>
(G) (D)
	(G)	(D)			VIS (grandes): 2EA
<Avant>	<Arrière>		SUPPORT	CORDON DE	Caisson de basses BASE DU SUPPORT
				HAUT-PARLEUR

HT-TZ325
		<Centre>		VIS (petites) : 20EA	VIS (grandes): 4EA
(G) (D)	(G) (D)
<Avant>	<Arrière>	SUPPORT	CORDON DE	Caisson de basses BASE DU SUPPORT
			HAUT-PARLEUR

FRA

onnexion● C

17

Connexion

Accessoires des enceintes

HT-Z420
		<Centre>
(G)	(D)
		(G)	(D)
					<Avant>
<Avant>		<Arrière>		CORDON DE Caisson de basses
				HAUT-PARLEUR	PIED RECTANGULAIRE/
					FIXATION MURALE

HT-TZ422
	<Centre>				VIS (petites) : 10EA
(G) (D)
	(G)	(D)			VIS (grandes): 2EA
<Avant>	<Arrière>		SUPPORT	CORDON DE	Caisson de basses BASE DU SUPPORT
				HAUT-PARLEUR

HT-TZ425
		<Centre>	VIS (petites) : 20EA	VIS (grandes): 4EA
		(AH81-04973A)
(G) (D)	(G) (D)
<Avant>	<Arrière>	SUPPORT	CORDON DE Caisson de basses	BASE DU SUPPORT
			HAUT-PARLEUR

18

Installation du support d’enceinte

HT-Z420-Enceintes avant

1.Insérez le support de façon à l’enclencher dans le trou comme indiqué dans la figure ci-contre.

2.Tournez le support dans le sens des aiguilles d’une montre pour le verrouiller.

(Pour le retirer, tournez-le dans le sens inverse des aiguilles d’une montre.)

3.L’installation du support est terminée.

Pied avant/arrière Tallboy

<Avant>

1

2

3

Installer une enceinte sur son pied

HT-TZ322/TZ422-Enceintes avant

HT-TZ325/TZ425-Enceintes avant/Arrière

1.	Retournez le PIED et emboîtez-le sur le	1	2
	SOCLE.		BASE DU SUPPORT
			STAND BASE
2.	Engagez cinq petites VIS dans les cinq trous		SUPPORT
			TAND
	signalés par des flèches et resserrez
	celles-ci à l’aide d’un tournevis tel qu’illustré
	sur le schéma.
3.	Emboîtez l’ENCEINTE sur le support que	3	4
	vous venez de monter.		Enceinte
4. Engagez et serrez une autre grande VIS dans
	le trou situé à l’arrière de l’enceinte à l’aide d’un		SUPPORT
	tournevis comme illustré sur le schéma.

FRA

onnexion● C

19

Connexion

Système de fixation murale des enceintes avant

Installation du système de fixation murale (suite)

HT-Z420-Enceintes avant

1.Insérez la fixation murale dans le trou situé à l’arrière de l’enceinte, comme indiqué sur la figure.

<Avant>

1

2.Tournez la fixation murale dans le sens inverse des aiguilles d’une montre pour la fixer (Dans le sens inverse de l’installation du pied rectangulaire.).

3. Utilisez le trou de montage mural (support) pour accrocher l’enceinte au mur.

2

3

MM`` Afin d’éviter tout risque de chute pouvant entraîner des blessures ou des dégâts matériels, assurez-vous que l’enceinte est correctement fixée.

20

Connexion des enceintes avant, centrale et arrière ainsi que du caisson de basse

1.	Faites pression et tenez le levier en position ouverte.
2.	Insérez le câble noir dans la borne noire (–) et le câble rouge dans
	la borne rouge (+) puis relâchez l’ergot.
3.	Connectez l’autre extrémité du câble de l’enceinte aux prises de connexion	Noir Rouge

situées à l’arrière du système Home cinéma et du Module de réception sans fil.

• Veillez à faire correspondre les couleurs des fiches avec celles des prises de connexion.

HT-Z320

Haut-parleur central

Enceinte avant (D) Enceinte avant (G)

HT-TZ322

Enceinte avant (D)	Enceinte avant (G)
Haut-parleur central		Enceinte

SUPPORT

Enceinte arrière (D)	Enceinte arrière (G)	Enceinte arrière (D)	Enceinte arrière (G)
Caisson de basses		Caisson de basses

HT-TZ325
Enceinte avant (D)	Haut-parleur central
	Enceinte avant (G)
Enceinte arrière (D)	Enceinte arrière (G)
	Caisson de basses
	21

FRA

onnexion● C

Si vous placez une enceinte à proximité de votre ensemble téléviseur, il se peut qu’il y ait une distorsion au niveau de la couleur de l’écran en raison du champ magnétique généré par l’enceinte.

Dans ce cas, éloignez l’enceinte.

Connexion

Connexiondesenceintesavant,centraleetarrièreainsiqueducaissondebasse

HT-Z420		HT-TZ422/TZ425
Enceinte avant (D)	Enceinte avant (G)	Enceinte avant (D)	Enceinte avant (G)
Haut-parleur central		Haut-parleur central		Enceinte
				SUPPORT

Caisson de basses Caisson de basses

HT-Z420/TZ422	HT-TZ425
	Enceinte arrière (G)	Enceinte arrière (D)

Enceinte arrière (G)		Enceinte arrière (D)
	MODULE DE RÉCEPTION SANS FIL		MODULE DE RÉCEPTION SANS FIL
``	Ne laissez pas les enfants jouer avec les enceintes. Ils pourraient être blessés si une enceinte tombait.
``	Lorsque vous branchez les câbles sur les enceintes, assurez-vous de respecter la polarité (+/–).
``	Maintenez le caisson de basses (Subwoofer) hors de la portée des enfants afin d'empêcher ces derniers de mettre les
	doigts ou des substances étrangères dans l’évent (ouverture) du caisson de basses.
`` N'utilisez pas les orifices d'aération pour installer le caisson de basses sur un mur.

MM``

22

CONNEXION DE L’AMPLIFICATEUR À RÉCEPTION SANS FIL

Module de réception sans fil (SWA-4100)

FRA

		Haut-parleur central		onnexion●C
			Haut-parleur
	Haut-parleur
			avant gauche (G)
	avant droit (D)
	RESET
Haut-parleur arrière	Haut-parleur arrière
gauche (G)	droit (D)
MODULE DE RÉCEPTION SANS FIL		Caisson de basses

1.Branchez les enceintes avant et centrale ainsi que le caisson de basses sur l’unité principale en suivant les instructions données en pages 21 à 22.

2.Après avoir vérifié que l’unité principale est bien éteinte, insérez la carte TX dans le port de lecture de carte TX (WIRELESS) situé à l’arrière de l’appareil.

•Tenez la carte TX de telle manière que l’angle arrondi soit dirigé vers la gauche et insérez-la dans le port.

•La carte TX permet la communication entre l’appareil principal et le récepteur sans fil.

3.Branchez les haut-parleurs gauche et droit dans l'amplificateur/récepteur sans fil.

AUX IN 2

Angle arrondi vers la	CARTE TX
gauche

4. Branchez le cordon d’alimentation du module de réception sans fil dans la prise murale.

MM`` Les modèles HT-Z420/TZ422/TZ425 ne disposent pas de connecteurs pour enceintes arrière sur l’unité principale. Les enceintes arrière sont reliées au module sans fil.

`` Sur les modèles HT-Z320/TZ322/TZ325, les enceintes arrière peuvent être également

connectées au module sans fil (SWA-4100) à condition d’acquérir celui-ci séparément. `` Les modèles HT-Z420/TZ422/TZ425 ne se connectent qu'au module de réception sans fil

(SWA-4100).

23
