SAMSUNG HT-TZ225, HT-Z220, HT-TZ222 User Manual [fr]

HT-Z220 HT-TZ222 HT-TZ225

Système Home

Cinéma Numérique

Manuel d'utilisation

imaginez les possibilités

Merci d’avoir choisi un appareil Samsung. Pour recevoir une assistance plus complète, veuillez enregistrer votre produit sur

www.samsung.com/global/register

Caractéristiques

Lecture de nombreux types de disques

Ce Home cinéma est capable de lire les types de disque suivants : DVD-VIDEO, CD, MP3-CD, WMA-CD, DivX, CD-R/ RW, et DVD±R/RW.

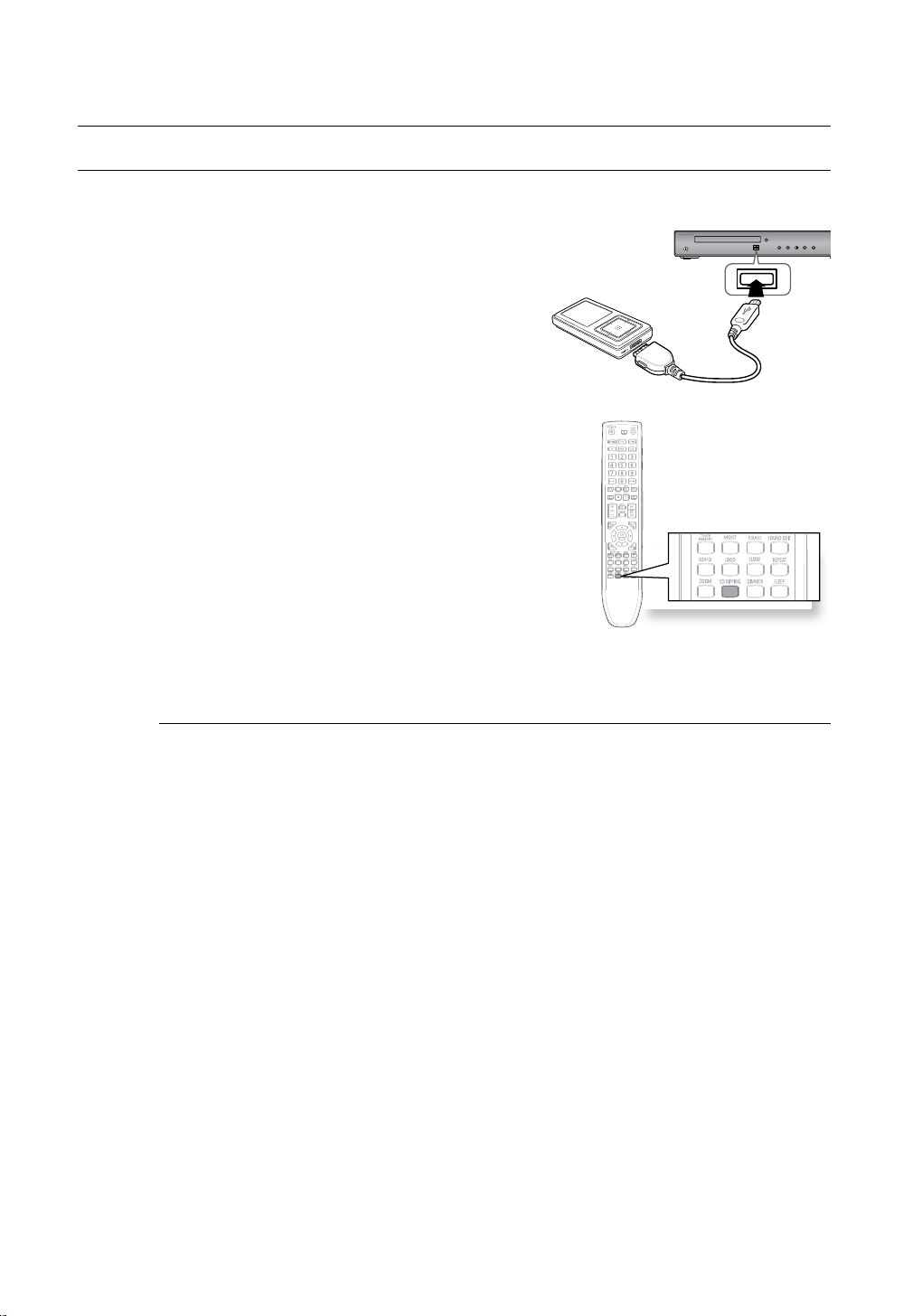

Prise en charge de la fonction USB Host

Vous pouvez connecter des périphériques de stockage USB (lecteur MP3, mémoire ﬂash USB, etc.) contenant des ﬁchiers musicaux et des images téléchargés à partir d’un ordinateur, écouter de la musique et visionner des images

Dolby Pro Logic II

Dolby Pro Logic II est une nouvelle forme de technologie de décodage de signaux audio multi-voies qui améliore l'actuel système Dolby Pro Logic.

DTS (Digital Theater Systems)

DTS est un format de compression audio développé par Digital Theater Systems Inc. Il offre un son de canal 5.1 à pleine fréquence.

Fonction économiseur d’écran du téléviseur

Si l’unité principale reste inactive pendant 5 minutes, le logo Samsung apparaît sur l’écran du téléviseur. Cet appareil se met automatiquement en veille s’il reste plus de 20 minutes en mode Screen Saver (Économiseur d’écran).

Fonction économie d’énergie

Cet appareil s’éteint automatiquement s’il reste plus de 20 minutes en mode Stop (Arrêt).

Écran du téléviseur personnalisé

Cet appareil vous permet de sélectionner votre image favorite au format JPEG ou DVD et de l’installer comme fond d’écran.

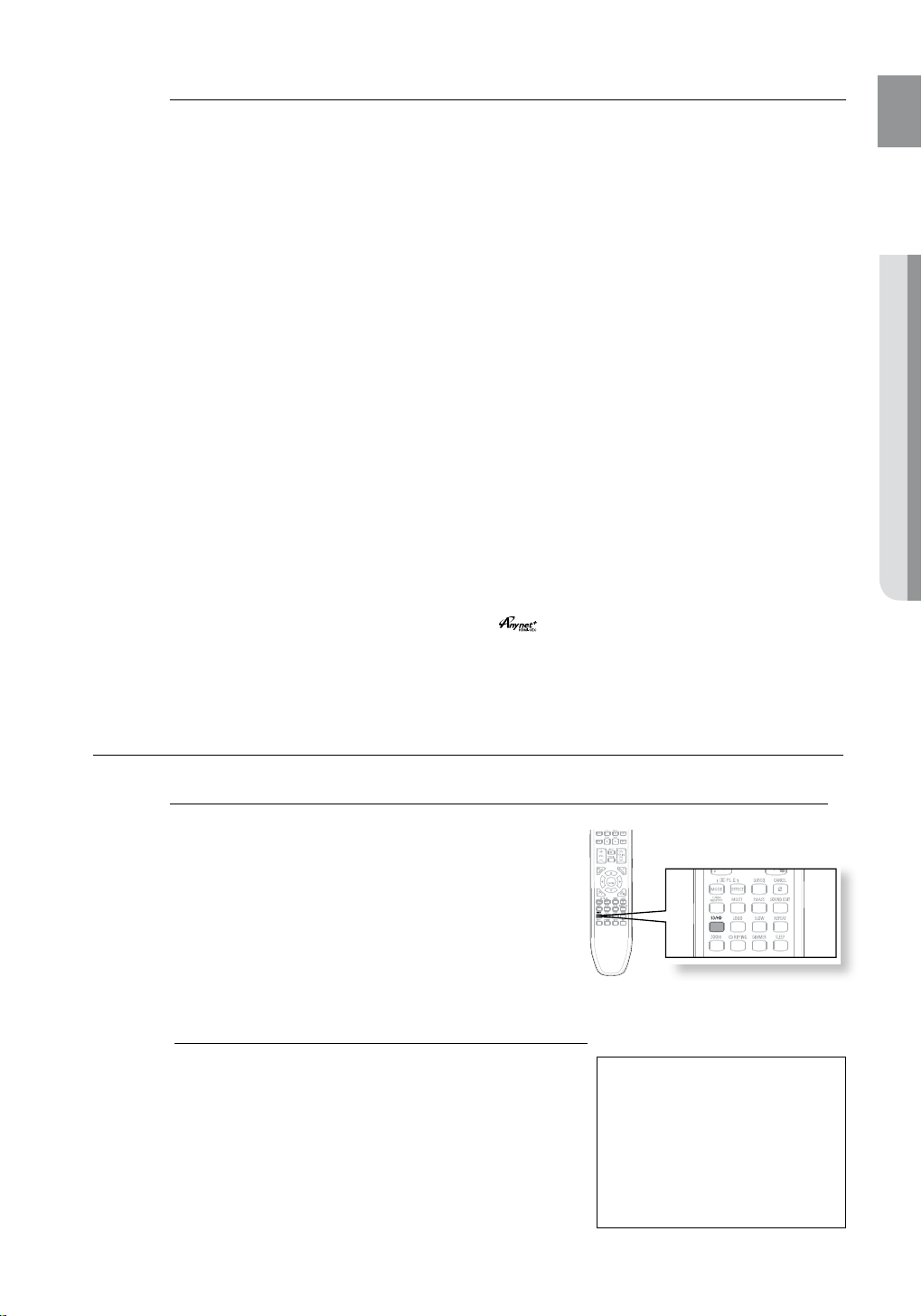

Fonction Anynet+ (HDMI-CEC)

La fonction Anynet+ permet de faire fonctionner l'unité principale à l'aide d'une télécommande de téléviseur Samsung. Il sufﬁt pour cela de relier votre Home cinéma à un téléviseur SAMSUNG à l'aide d'un câble HDMI (Cette fonction n'est disponible qu'avec les téléviseurs SAMSUNG prenant en charge la fonction Anynet+.).

Fonction SYNC AV

Il est possible que l’image soit décalée par rapport au son si l’appareil est relié à un téléviseur numérique. Pour remédier à cela, vous pouvez régler le temps de propagation audio de manière à le synchroniser avec l’image.

ÉLÉMENTS INCLUS

Vériﬁez que les accessoires ci-dessous sont fournis.

Câble vidéo Antenne FM

Manuel de l’utilisateur

Télécommande

/ Piles (taille AAA)

FRA

informations relatives à la sécurité

AVERTISSEMENTS

POUR ÉVITER LES RISQUES DE CHOC ÉLECTRIQUE, NE DÉMONTEZ PAS LE CAPOT. L’APPAREIL NE CONTIENT PAS DE PIÉCES RÉPARABLES PAR L'UTILISATEUR ; S’ADRESSER À UN SERVICE APRÈS-VENTE QUALIFIÉ.

Ce symbole avertit l’utilisateur de la

ATTENTION

RISQUE DE CHOC ÉLECTRIQUE.

NE PAS OUVRIR

présence d’une tension dangereuse à l’intérieur de l’appareil.

Ce symbole avertit l’utilisateur de la présence de directives importantes dans la documentation accompagnant cet appareil.

Ce lecteur de disque compact est classé dans la catégorie des appareils LASER DE CLASSE 1.

MISE EN GARDE :

AVERTISSEMENT : afin de diminuer les risques d’incendie ou de choc électrique, n’exposez pas cet appareil à la pluie ou à

MISE EN GARDE : pour prévenir les chocs électriques, branchez la fiche au fond, en prenant soin d'insérer la tige large dans la fente

• Cet appareil doit toujours être branché à une prise terre.

• Pour déconnecter l’appareil du circuit principal, la prise doit être débranchée de la prise principale ; de ce fait, il est

nécessaire que la prise principale soit facile d'accès.

MISE EN GARDE

•

Veillez à éviter toute projection sur l'appareil et ne placez jamais de récipients contenant un liquide (ex. : vase) dessus.

• La prise d’alimentation fait office de système de déconnexion ; elle doit donc rester disponible en permanence.

CLASS 1 LASER PRODUCT KLASSE 1 LASER PRODUKT LUOKAN 1 LASER LAITE KLASS 1 LASER APPARAT PRODUCTO LASER CLASE 1

l’humidité.

large.

APPAREIL LASER DE CLASSE 1

Une utilisation de cet appareil autre que celle précisée dans ce manuel pourrait entraîner un risque d’exposition à des radiations dangereuses.

IL PEUT SE PRODUIRE UNE ÉMISSION LASER INVISIBLE LORSQUE LE DISPOSITIF DE SÉCURITÉ EST DÉFECTUEUX OU QU’IL A ÉTÉ RENDU INUTILISABLE. ÉVITEZ L’EXPOSITION DIRECTE AU FAISCEAU.

informations relatives à la sécurité

Phones

PRÉCAUTIONS

Assurez-vous que l’alimentation électrique de votre maison corresponde à celle indiquée sur l’étiquette d’identification collée au dos de votre appareil. Installez celui-ci à plat, sur un support adapté (mobilier), en laissant suffisamment d’espace autour pour une bonne ventilation (7,5 à 10 cm). Assurez-vous que les fentes de ventilation ne soient pas couvertes. Ne placez rien sur le lecteur. Ne le placez pas sur des amplificateurs ou sur tout autre équipement pouvant dégager de la chaleur. Avant de déplacer le lecteur, assurez-vous que l’emplacement du disque est vide. Ce lecteur est conçu pour un usage continu. L’éteindre en le mettant en mode veille ne coupe pas son alimentation électrique. Afin de débrancher entièrement le lecteur de l’alimentation électrique, retirez la prise principale de la prise murale, en particulier lorsque vous prévoyez de ne pas utiliser l’appareil pendant un moment.

En cas d’orage, débranchez l’appareil de la prise de courant. Les surtensions causées par la foudre peuvent endommager l'appareil..

Protégez le lecteur de l’humidité (vases) et de la chaleur excessive (cheminée), ainsi que de tout équipement créant de puissants champs magnétiques ou électriques (haut-parleurs). Déconnectez le câble d’alimentation si le lecteur fonctionne mal. Votre lecteur n’est pas conçu pour une utilisation industrielle, mais pour une utilisation familiale. Il peut y avoir un phénomène de condensation si votre lecteur ou le disque ont été entreposés dans un endroit où la température est basse. Si vous transportez le lecteur pendant l'hiver, attendez environ 2 heures, jusqu'à ce que l'appareil ait atteint la température de la pièce, avant toute utilisation.

Ne placez pas l’appareil près de sources de chaleur ou directement au soleil. Cela peut causer une surchauffe et le mauvais fonctionnement de l’unité.

Les piles de cet appareil contiennent des produits chimiques néfastes pour l’environnement. Ne les jetez pas avec vos déchets domestiques.

FRA

sommaire

CARACTÉRISTIQUES

INFORMATIONS RELATIVES À LA

SÉCURITÉ

PREMIERS PAS

DESCRIPTION

TÉLÉCOMMANDE

CONNEXION

2 Éléments Inclus

3 Avertissements 4 Précautions

7 Avant de lire le manuel d'utilisation 8 Disques lisibles 8 N’utilisez pas les types de disques suivants! 8 Protection contre la copie 9 Fiche technique

10 Panneau avant 10 Écran d'afﬁchage 11 Panneau arrière

12 Télécommande 14 Réglage de la télécommande

16 Connexion des enceintes 20

Connexion de l'ampliﬁcateur à réception sans ﬁl

22 Branchement de la sortie vidéo au téléviseur 23 Fonction de détection automatique HDMI 23 Fonction HDMI 24 BD Wise (produits Samsung uniquement) 25 Branchement d'un périphérique audio

externe

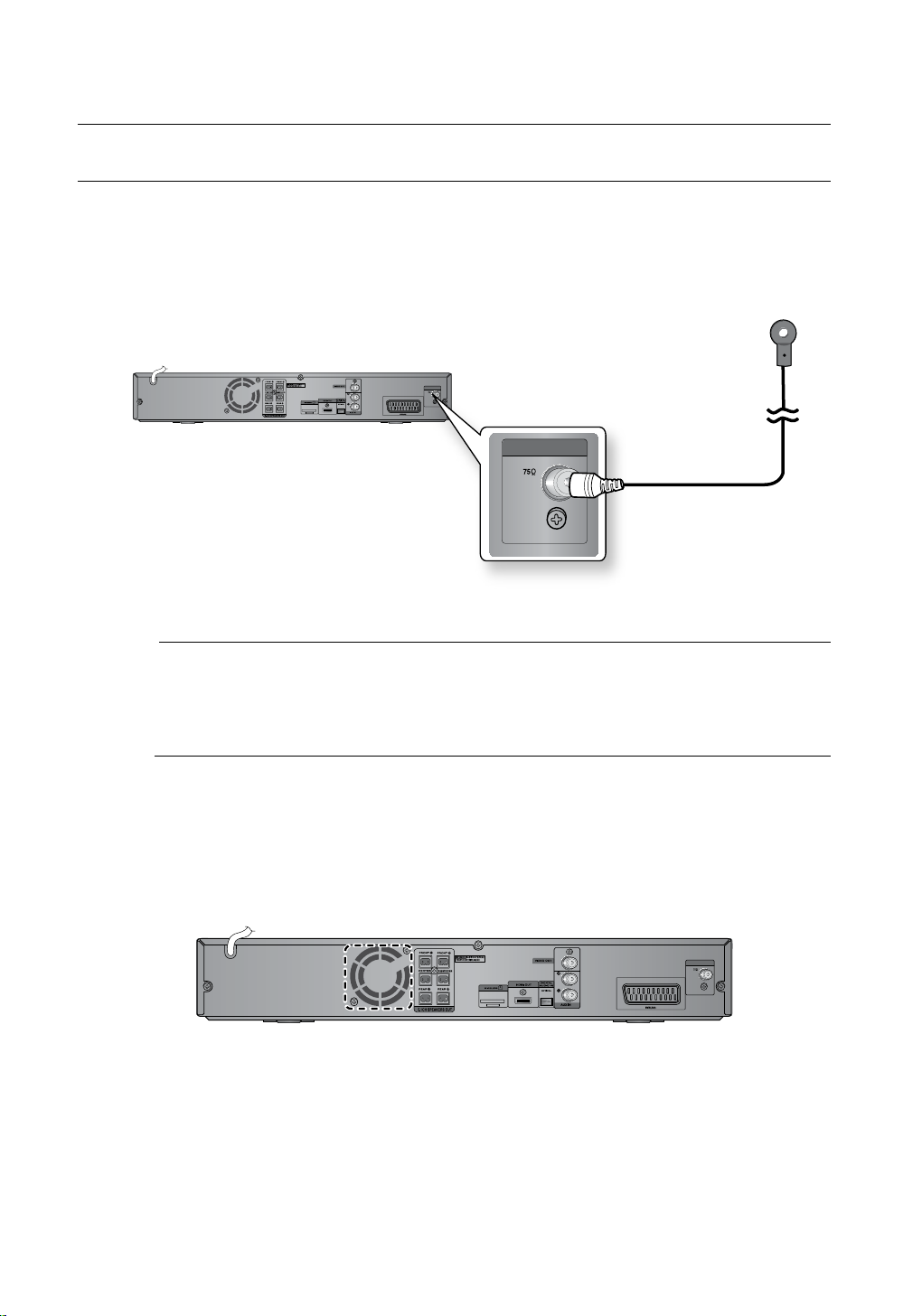

26 Connexion de l'antenne FM

AVANT D’UTILISER VOTRE SYSTÈME

HOME CINÉMA

LECTURE

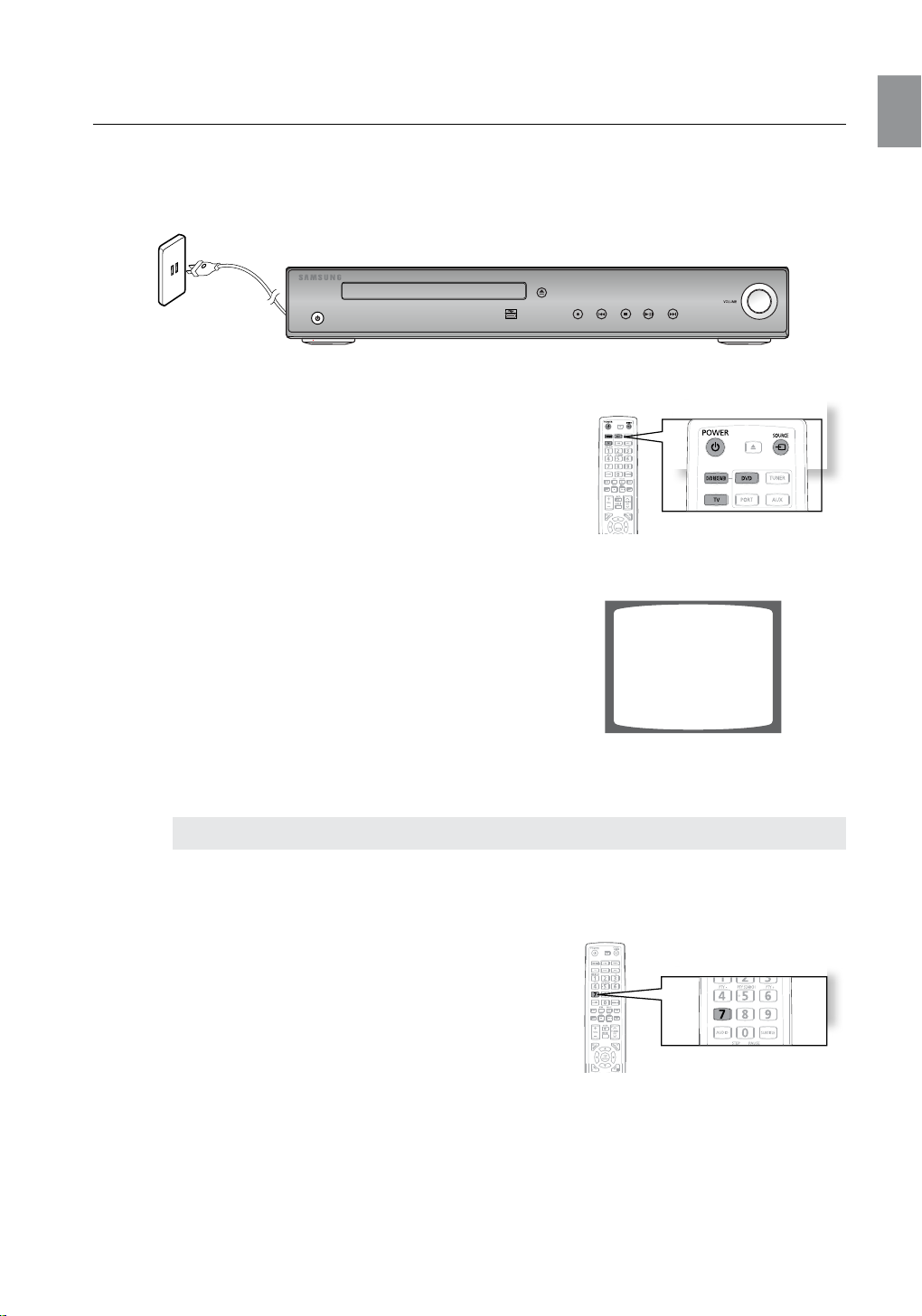

27 Avant d'utiliser votre système Home cinéma

28 Lecture des disques 29 Lecture de CD MP3/WMA 30 Lecture de ﬁchier JPEG 31 Lecture DIVX 33 Utilisation de la fonction Lecture 41 Lecture de ﬁchiers multimédia à l'aide de la

fonction USH Host

sommaire

CONFIGURATION DU SYSTÈME

43 Conﬁguration de la langue 43 RÉGLAGE DU MODE DE SORTIE VIDÉO

HDMI

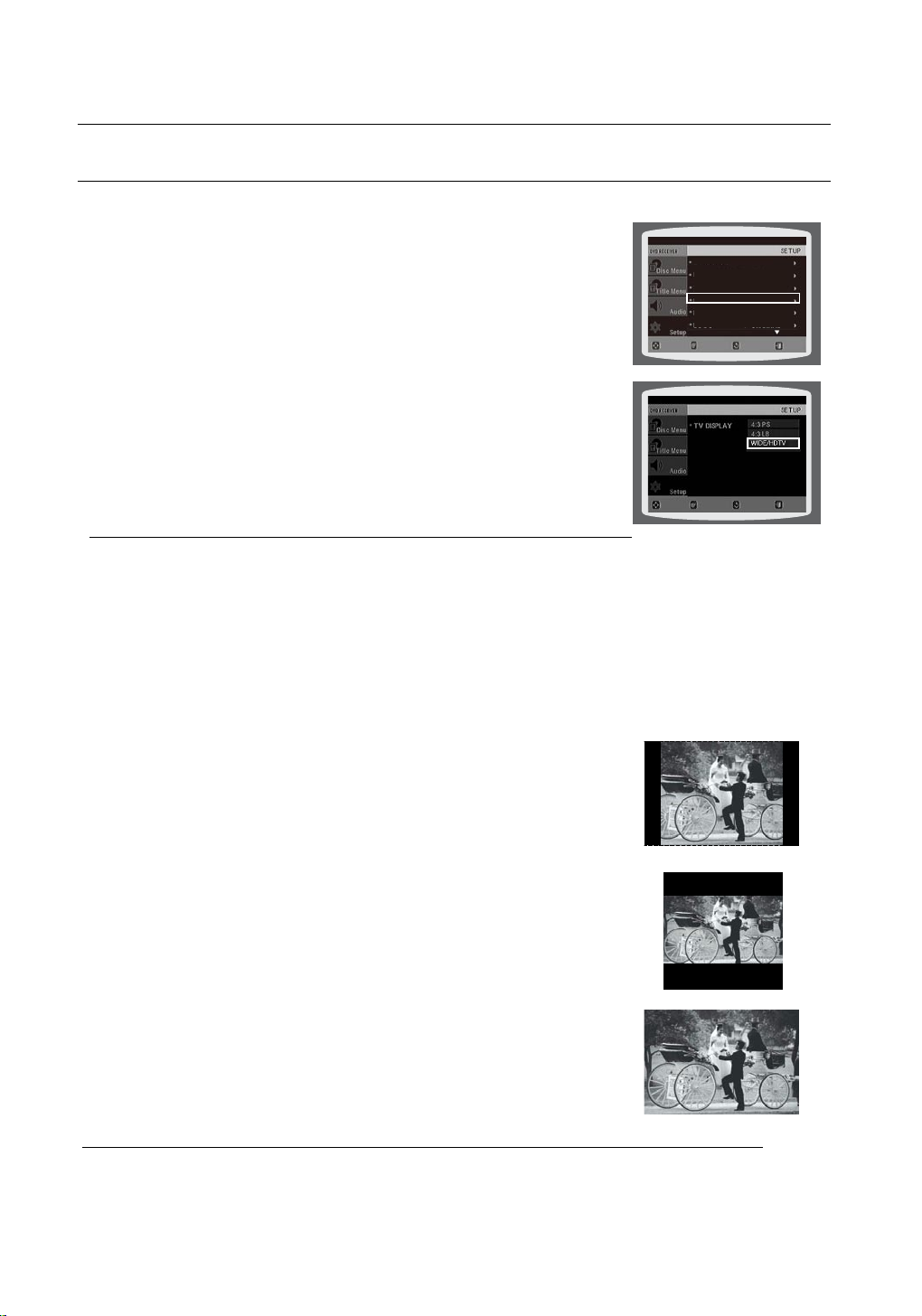

44 Conﬁguration du type de l'écran du

téléviseur

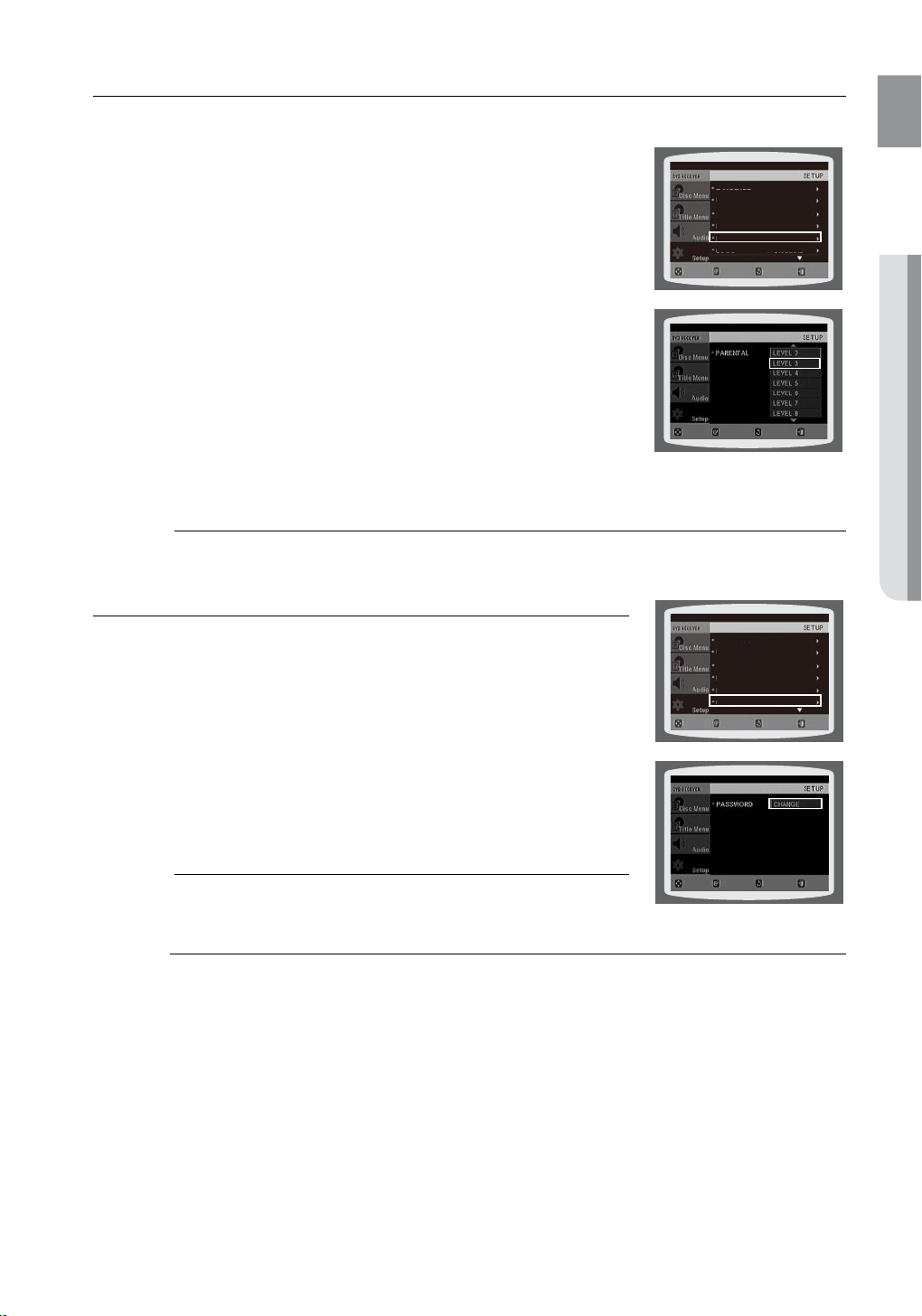

45 Conﬁguration du contrôle parental (niveau

de classement) 45 Conﬁguration du mot de passe 46 Paramétrer le papier peint 46 Pour sélectionner l'un des trois papiers

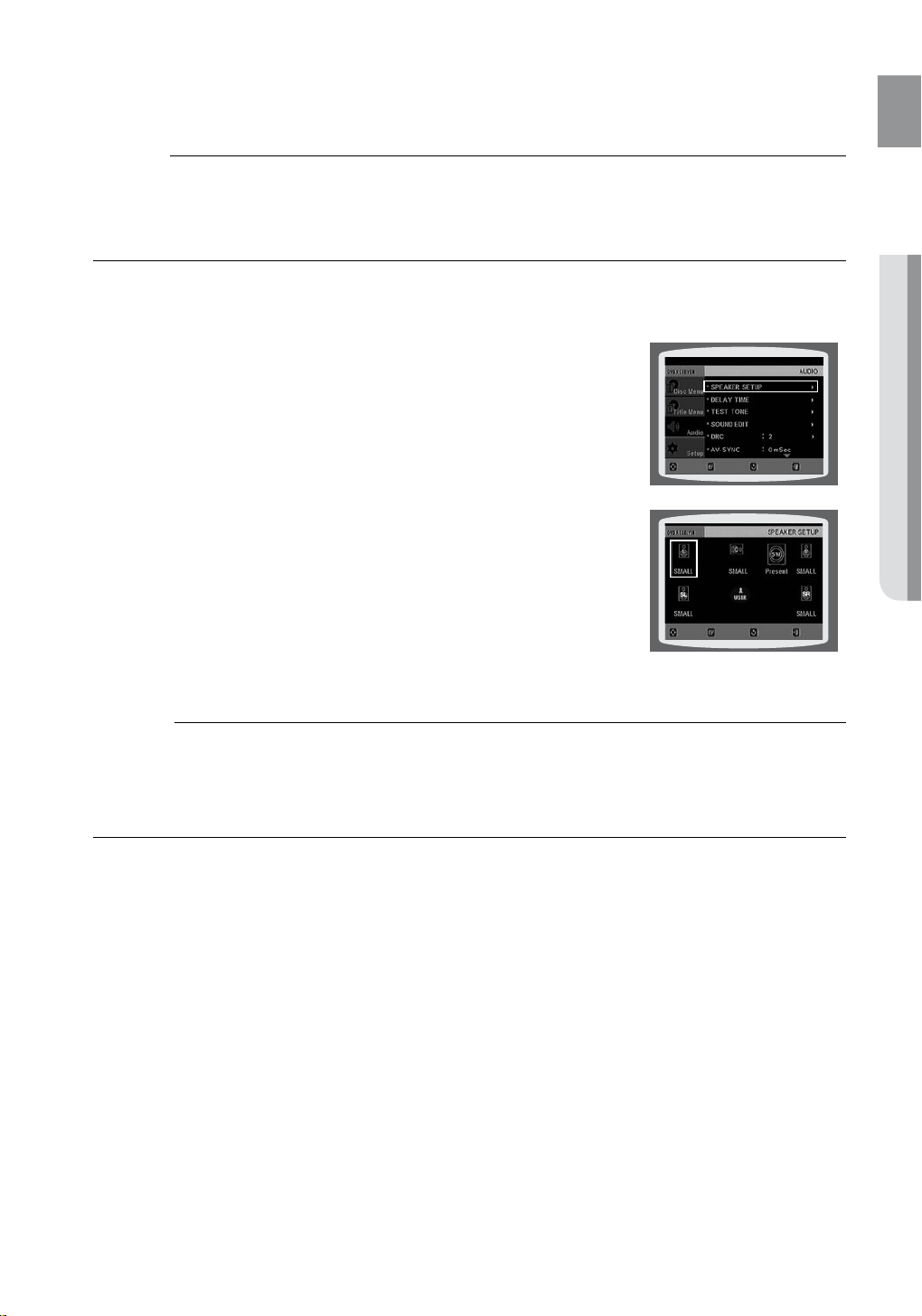

peints que vous avez créés 47 Conﬁguration du mode des enceintes 47 Conﬁguration du temps de retard 48

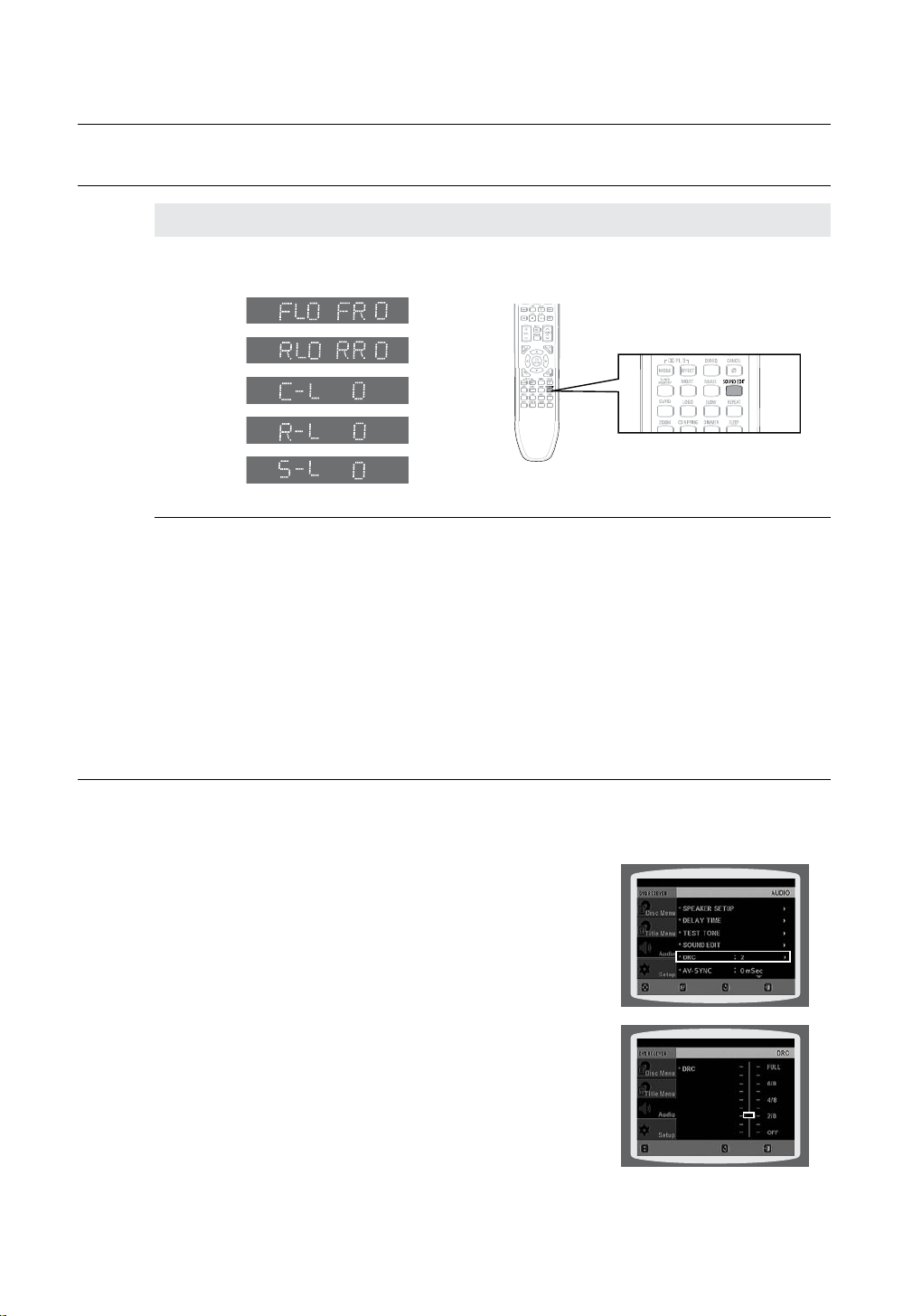

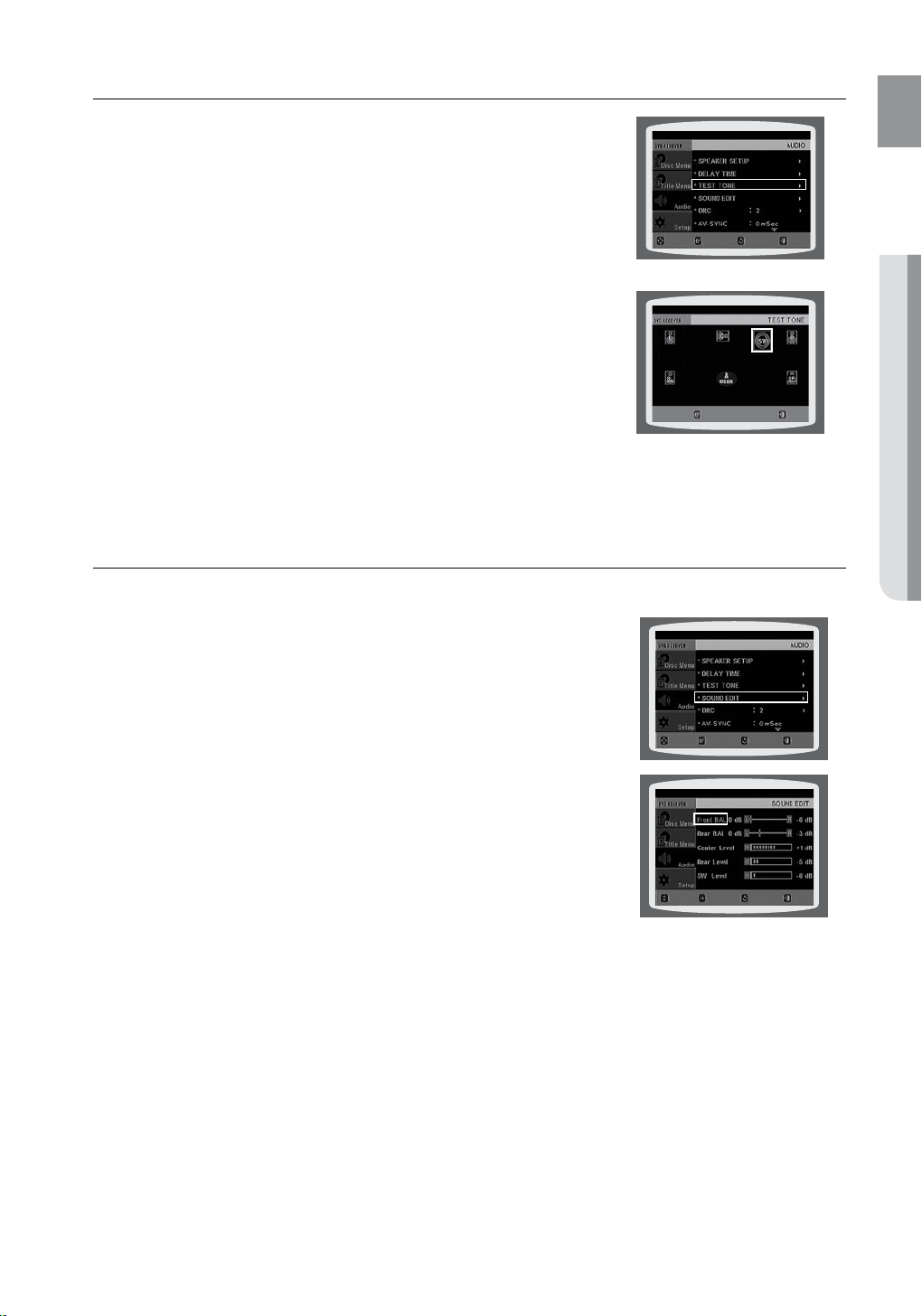

Conﬁguration du temps de retard des enceintes 49 Conﬁguration du test de tonalité 49 Conﬁguration audio 50 Conﬁguration de la compression DRC

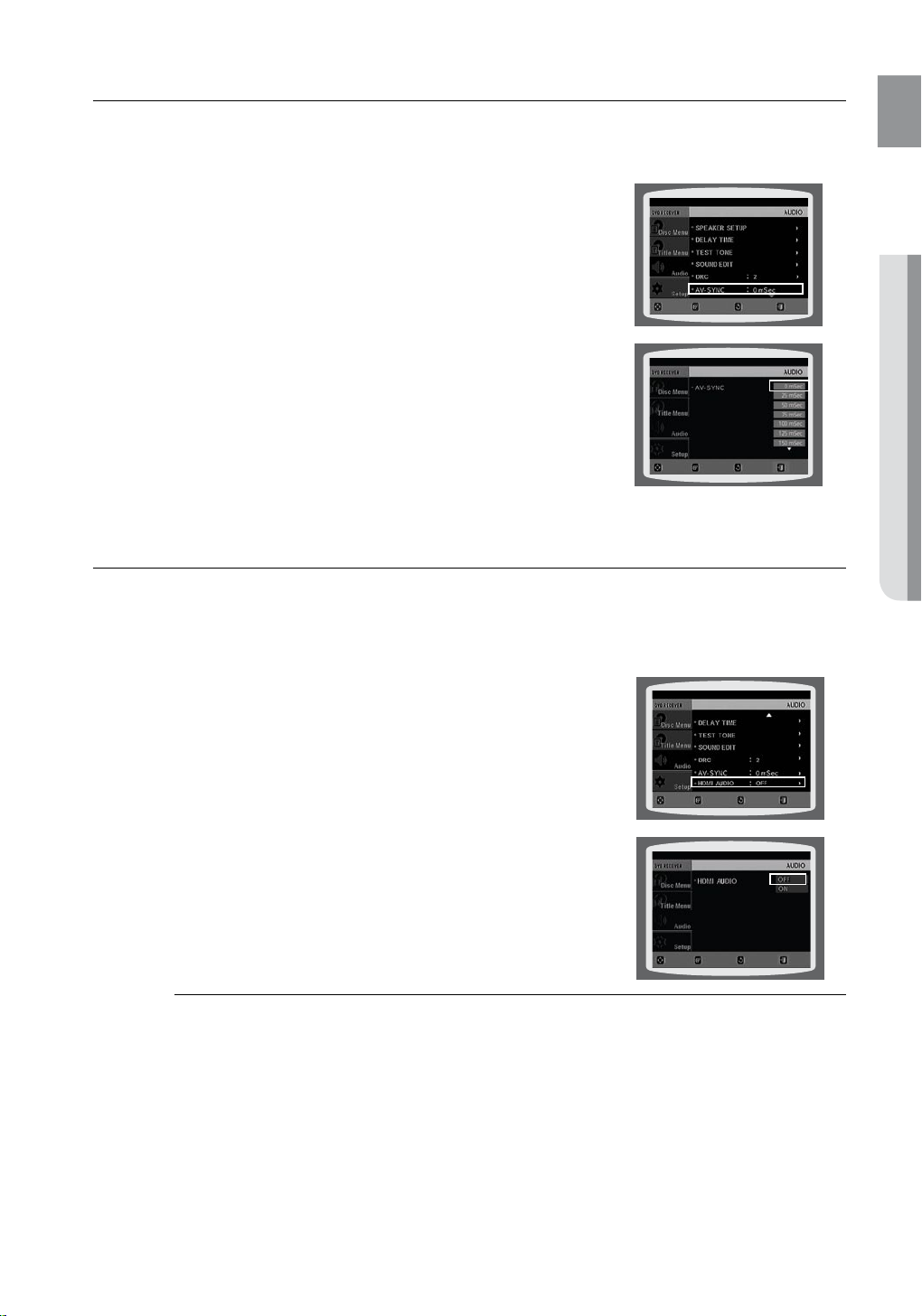

(compression de la plage dynamique) 51 Paramétrage AV Sync 51 Paramétrage de l'interface HDMI audio 52 Fonction Champ sonore (DSP)/EQ 52 Mode Dolby Pro Logic II 53 Effet Dolby Pro Logic II 53 P.BASS

RADIO

FONCTIONS PRATIQUES

DÉPANNAGE

LISTE DE CODE DES LANGUES

ANNEXE

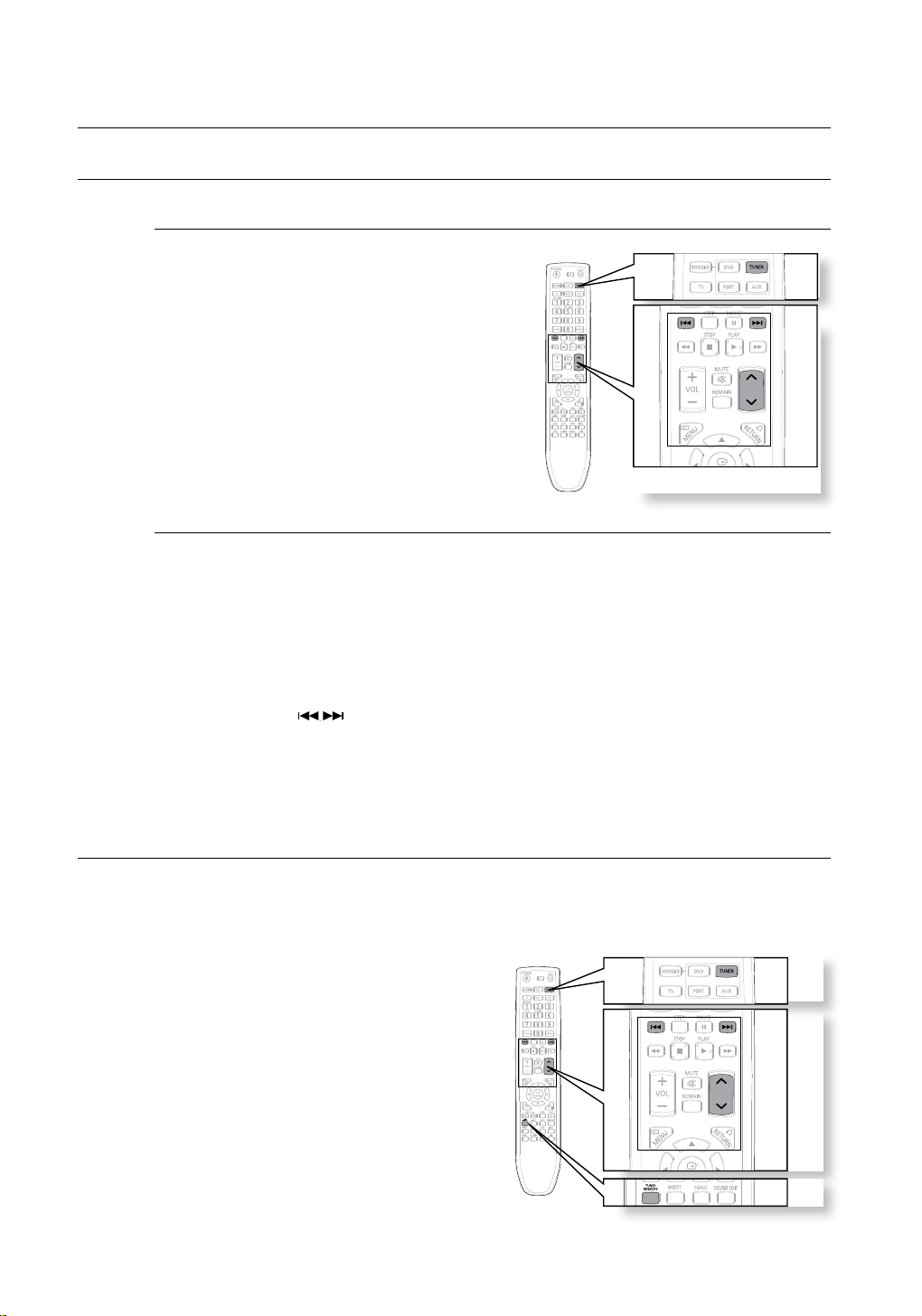

54 Écouter la radio 54 Pré-réglage des stations 55 À propos de la diffusion RDS

57 Fonction Sleep Timer 57 Régler la brillance de l'écran 57 Fonction mute 58 CD RIPPING

59 Dépannage

61 Liste de code des langues

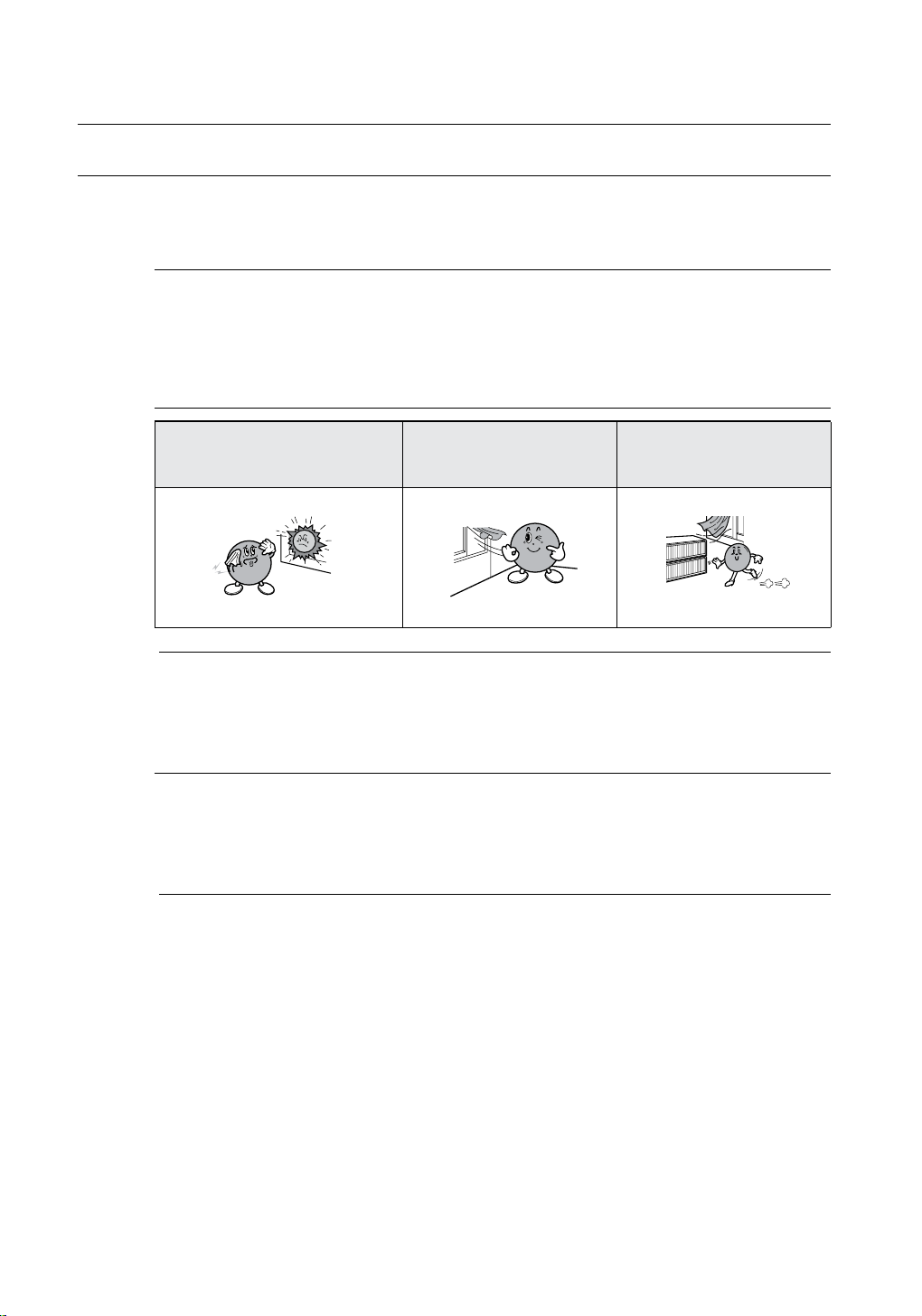

62 Précautions dans la manipulation et la

conservation des disques 63 Caractéristiques

FRA

AVANT DE LIRE LE MANUEL D'UTILISATION

Assurez-vous d'avoir assimilé les termes suivants avant de passer à la lecture du manuel d'utilisation.

Icônes utilisées dans ce manuel d'utilisation

Icône Terme Déﬁnition

B A G

DVD

CD Indique une fonction disponible avec un CD de données (CD-R ou CD-RW).

MP3 Indique une fonction disponible avec un CD-R/-RW.

JPEG Indique une fonction disponible avec un CD-R/-RW.

DivX

Attention

Remarque

Les instructions du présent manuel indiquées par le symbole "DVD ( ` s’appliquent aux disques de type DVD-VIDÉO et DVD-R/-RW enregistrés en mode

vidéo, puis ﬁnalisés. Lorsqu’un type de DVD particulier est mentionné, cela est indiqué séparément.

Un DVD-R/-RW qui n’a pas été enregistré correctement au format DVD Vidéo ne pourra ` pas être lu.

Indique une fonction disponible avec un DVD ou un DVD-R/DVD-RW enregistré en mode vidéo, puis ﬁnalisé.

Indique une fonction disponible avec un support enregistré au format MPEG4 (DVD±R/RW, CD-R ou CD-RW).

Indique qu'une fonction n'est pas disponible ou qu'un paramétrage a peutêtre été annulé.

Indique des astuces ou des consignes pouvant vous aider à utiliser les différentes fonctions.

DVD

● PREMIERS PAS

Comment utiliser ce manuel d'utilisation

Veillez à bien connaître les consignes de sécurité avant d'utiliser l'appareil (voir page 4).1) En cas de problème, consultez la section Dépannage (voir pages59 à 60).2)

Droits d’auteur

d'utilisation sans l'accord préalable écrit de Samsung Electronics Co.,Ltd.

premiers pas

COMPACT

DIGITAL AUDIO

1 6

DVD (Digital Versatile Disc) offre des images et des sons fantastiques, grâce au son ambiophonique Dolby Digital et à la technologie de compression vidéo MPEG-2. Vous pouvez maintenant profiter de ces effets plein de réalisme chez vous comme si vous étiez au cinéma ou dans une salle de concert.

Les lecteurs DVD et les disques sont codés par région. Ces codes régionaux doivent correspondre pour pouvoir lire le disque. Si les codes ne correspondent pas, le disque ne sera pas lu. Le numéro de région de ce lecteur est indiqué sur le panneau arrière du lecteur. (Votre lecteur DVD ne pourra lire que des DVD ayant le même code de région.)

DISQUES LISIBLES

Type de disque Marque (Logo) Signaux enregistrés Taille du disque Durée maximale de lecture

Environ 240 minutes (une face)

Environ 480 minutes (deux faces)

Environ 80 minutes (une face)

Environ 160 minutes (deux faces)

—

DVD-VIDEO VIDEO

AUDIO-CD

DivX

AUDIO

AUDIO + VIDEO

12 cm

8 cm

12 cm 74 min.

8 cm 20 min.

12 cm

8 cm

N’UTILISEZ PAS LES TYPES DE DISQUES SUIVANTS!

Les disques CD-G, CD-I, CD-ROM, DVD-ROM et DVD-RAM ne peuvent être lus avec ce lecteur. • Si vous utilisez ce type de disques, un message <WRONG DISC FORMAT> (Erreur format disque) s’afﬁche sur l’écran du téléviseur.

Des disques DVD achetés à l’étranger pourraient ne pas fonctionner sur ce lecteur. • Si vous utilisez ce type de disques, un message <CAN'T PLAY THIS DISC PLEASE, CHECK REGION CODE> s’afﬁche sur l’écran du téléviseur.

PROTECTION CONTRE LA COPIE

De nombreux disques DVD sont protégés contre la copie. Ainsi, vous avez seulement la possibilité de brancher • votre lecteur DVD directement sur la télévision et non pas sur le magnétoscope. Si vous le connectez à un magnétoscope, vous n’obtiendrez que des images déformées par le système de protection des disques DVD.

Ce produit comporte des technologies destinées à respecter la propriété intellectuelle dont les droits sont • protégés par des brevets américains et des procédés de contrôle de la propriété de Macrovision Corporation et d'autres compagnies. L’utilisation de cette technologie doit être autorisée par Macrovision Corporation. Elle est limitée à l’usage domestique ou aux utilisations strictement déﬁnies par Macrovision Corporation. Les modiﬁcations techniques et le démontage sont interdits.

FRA

● PREMIERS PAS

FICHE TECHNIQUE

Ce produit ne prend pas en charge les ﬁchiers multimédias sécurisés (DRM).

Disques CD-R ❖

Suivant le périphérique utilisé pour la gravure du disque (Graveur de CD ou PC) et l'état du disque, il est •

possible que certains CD-R ne puissent pas être lus.

Utilisez un disque CD-R de 650 Mo/74 minutes. •

N’utilisez pas de disques CD-R de plus de 700 Mo/80 minutes car il est possible qu’ils ne puissent pas être lus. Certains supports CD-RW (réinscriptibles) risquent de ne pas être lisibles.• Seuls les CD-R <fermés> correctement peuvent être lus en totalité. Si la session est fermée mais que le disque •

reste ouvert, il se peut que vous ne puissiez pas lire le disque en entier.

Disques CD-R MP3 ❖

Seuls les disques CD-R contenant des ﬁchiers MP3 au format ISO 9660 ou Joliet peuvent être lus. • Les noms de ﬁchiers JPEG doivent contenir 8 caractères ou moins et aucun espace ou caractère spécial (. / = +).•

•

Utilisez des disques enregistrés avec un taux de compression/décompression des données supérieur

128 Kbps. Seuls les ﬁchiers aux formats ".mp3" et ".MP3" peuvent être lus.• Seuls les disques multisessions peuvent être lus. S’il y a un segment vide sur le disque Multisession, le disque •

ne sera lu que jusqu’au segment vide.

Si le disque n’est pas fermé, le démarrage de la lecture sera plus long et il est possible que tous les ﬁchiers • enregistrés ne soient pas lus.

Pour des ﬁchiers codés en format débit binaire variable (VBR - Variable Bit Rate), c’est-à-dire des ﬁchiers • codés à la fois à un débit élevé et un débit bas (par exemple 32 Kbps ~ 320 Kbps), il est possible que le son saute au cours de la lecture.

Un maximum de 500 pistes peuvent être lues par CD.• Un maximum de 300 dossiers peuvent être lus par CD.•

Disques CD-R JPEG ❖

Seuls les chiers ayant l’extension <jpg> peuvent être lus. •

Si le disque n’est pas fermé, le démarrage de la lecture sera plus long et il est possible que tous les ﬁchiers •

enregistrés ne soient pas lus. Seuls les disques contenant des ﬁchiers JPEG au format ISO 9660 ou Joliet peuvent être lus.•

Les noms de ﬁchiers JPEG doivent contenir 8 caractères ou moins et aucun espace ou caractère spécial (. / = +).

• Seul un disque multisessions peut être lu. S’il y a un segment vide sur le disque multisessions, le disque ne •

sera lu que jusqu’au segment vide. Vous pouvez enregistrer jusqu’à 9 999 images sur un CD.• Lorsque vous lisez un CD de photos Kodak/Fuji, seuls les chiers JPEG qui se trouvent dans le dossier photo •

peuvent être lus.

Il est possible que les disques de photos autres que Kodak/Fuji Picture soient plus longs au démarrage de la •

lecture ou ne soient pas lus du tout.

DVD ❖

R/RW, CD-R/RW, disques DivX

Toute mise à jour du logiciel avec des formats non pris en charge est impossible. •

(Ex. : QPEL, GMC, résolutions supérieures à 800 x 600 pixels, etc.) Les sections comportant un taux d'images élevé ne pourront peut-être pas être lues pendant la lecture d'un •

ﬁchier DivX. La marque DivX® est un format vidéo numérique créé par la société DivX, Inc.Cet appareil certiﬁé DivX ou DivX •

Ultra prend en charge la lecture des vidéos DivX.

description

FUNC.

PANNEAU AVANT

TOUCHE D'ALIMENTATION ( )

TIROIR DE CHARGEMENT DE DISQUE

PORT USB

TOUCHE D'OUVERTURE/FERMETURE DU PLATEAU DE CHARGEMENT DE DISQUE

ÉCRAN D'AFFICHAGE

TÉMOIN DE PRÉRÉGLAGE SYNTONISEUR

TOUCHE FUNCTION [FONCTION]

TOUCHE TUNING DOWN ET SKIP ( ) [SYNTONISATION - ET SAUT]

TOUCHE STOP ( )

TOUCHE PLAY/PAUSE ( ) [LECTURE/PAUSE]

TOUCHE TUNING UP ET SKIP ( ) [SYNTONISATION + ET SAUT]

COMMANDE DE RÉGLAGE DU VOLUME

AFFICHAGE DE L'ÉTAT DU SYSTÈME

VOYANT RADIOFREQUENCY [FRÉQUENCE RADIO]

FRA

● DESCRIPTION

PANNEAU ARRIÈRE

FM ANT

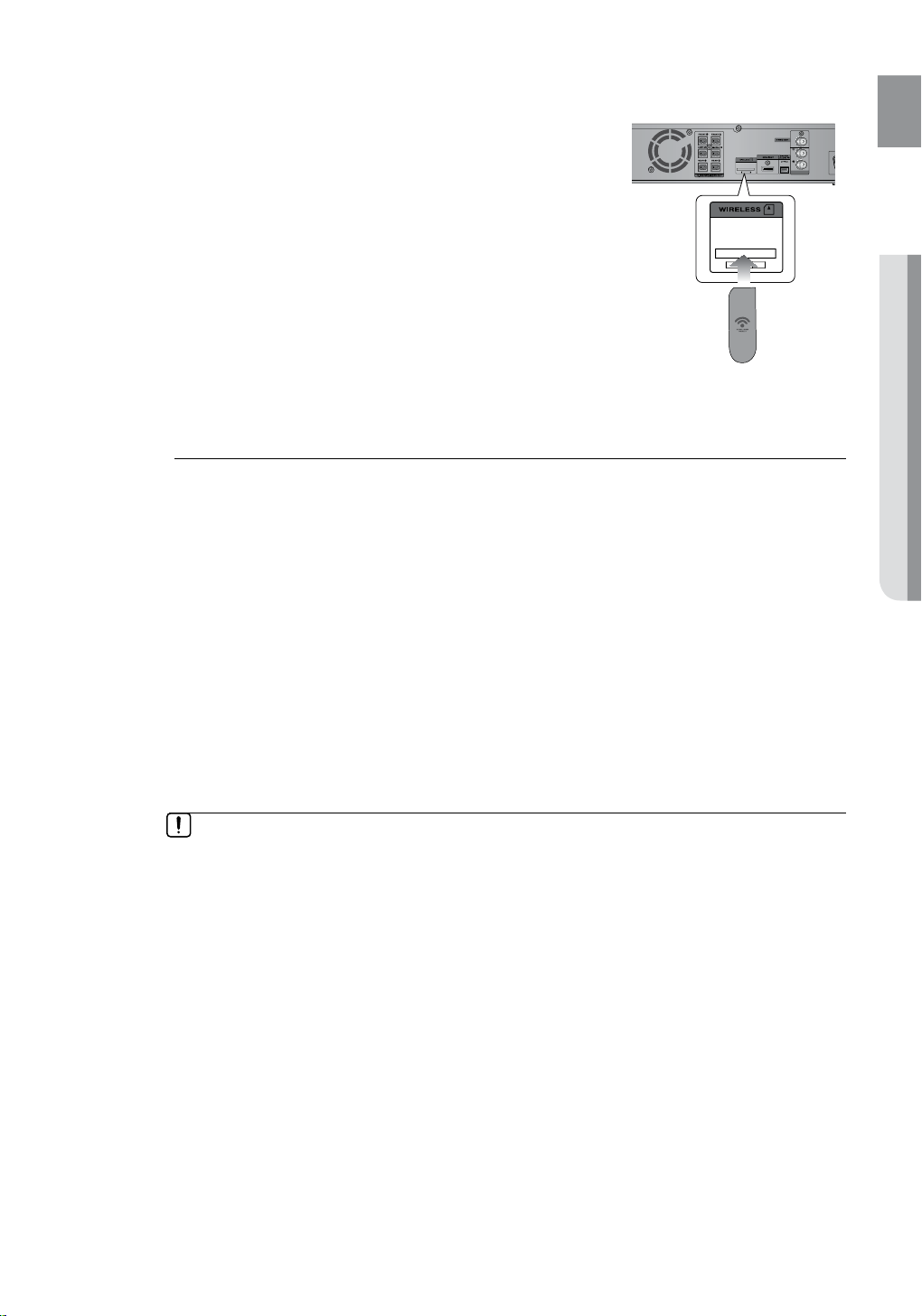

Port de connexion de carte TX (WIRELESS)

9 10

La carte TX permet d’établir une connexion entre l’appareil et l’ampliﬁcateur/ récepteur sans ﬁl proposé en option.

3 64 5

PRISE HDMI OUT

CONNEXION OPTIQUE ET NUMÉRIQUE EXTERNE

CONNECTEUR DE SORTIE VIDÉO

CONNECTEURS AUX IN

PRISE PÉRITEL

PRISE COAXIALE FM 75

VENTILATEUR

PRISES DE SORTIE DES ENCEINTES

ATTACHE-CÂBLE

À l’aide du câble HDMI, connectez la prise de sortie HDMI à la prise d’entrée HDMI de votre téléviseur pour obtenir une meilleure qualité d’image.

Utilisez cette connexion pour les appareils externes avec sortie numérique.

Branchez les prises d’entrée vidéo du téléviseur (VIDEO IN) au connecteur (VIDEO OUT).

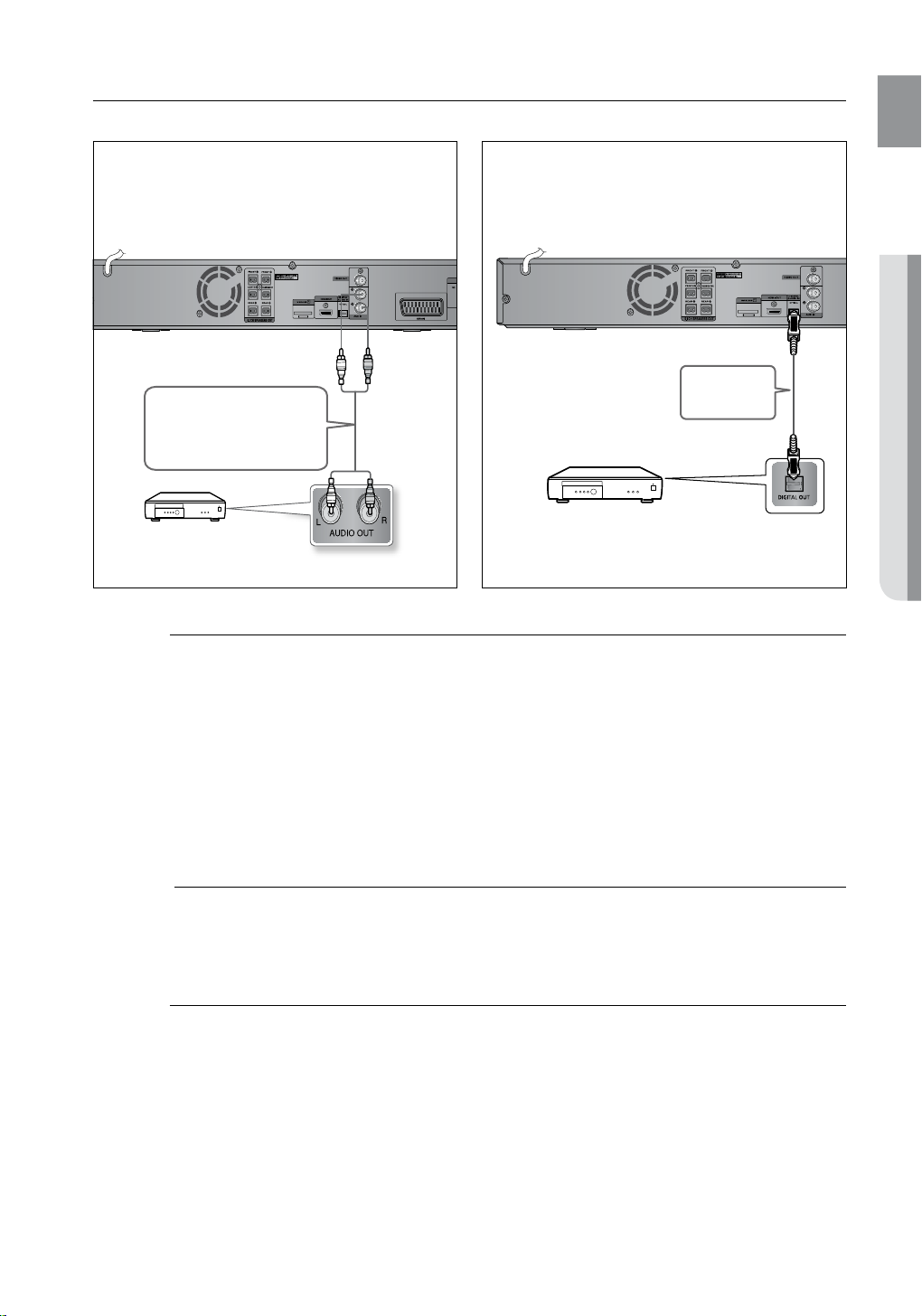

Connectez-la à la sortie analogique 2CH d’un périphérique externe (ex. : magnétoscope)

Branchement sur un téléviseur via la prise Péritel

Branchez-y l’antenne FM.

Le ventilateur se met toujours en marche lorsque l’appareil est mis sous tension. Lors de l’installation de l’appareil, prévoyez un espace d’au moins 10 cm de chaque côté du ventilateur.

Connectez les enceintes avant, centrale et arrière ainsi que le caisson de basse.

Fixe les câbles pour enceintes.

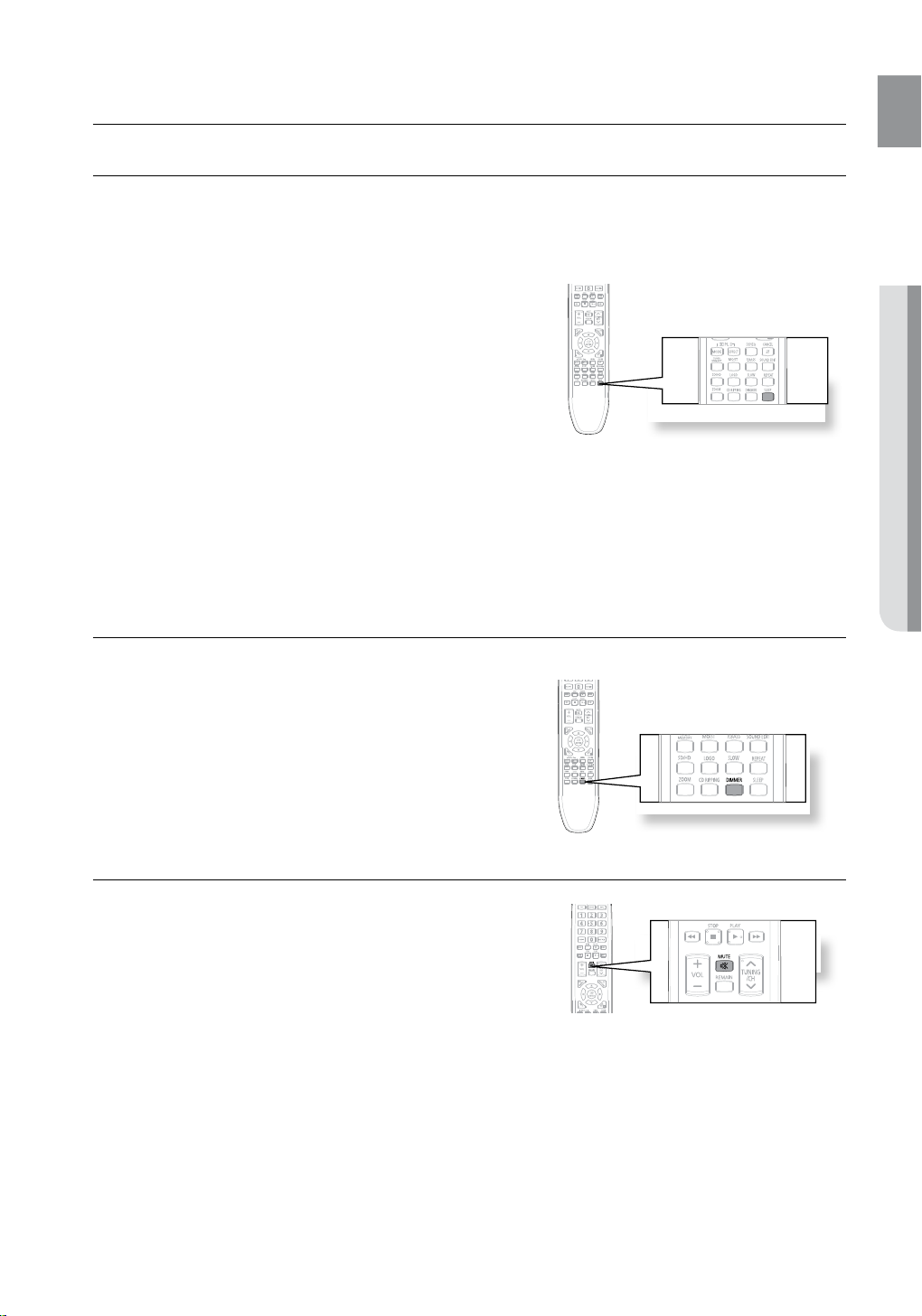

télécommande

TÉLÉCOMMANDE

2 3

5 6 7

20 21

22 23 24

25 26

30 31

11 12

13 14

15 16

17 18

33 34 35 36

37 38

39 40

FRA

● TÉLÉCOMMANDE

DVD

Touche POWER

Touche DVD RECEIVER

Touche TV

Touches numériques (0~9)

Touche DVD

23 24

Touche TUNER Touche AUX

Touche PORT

Touches de sélection du mode RDS

Touche AUDIO

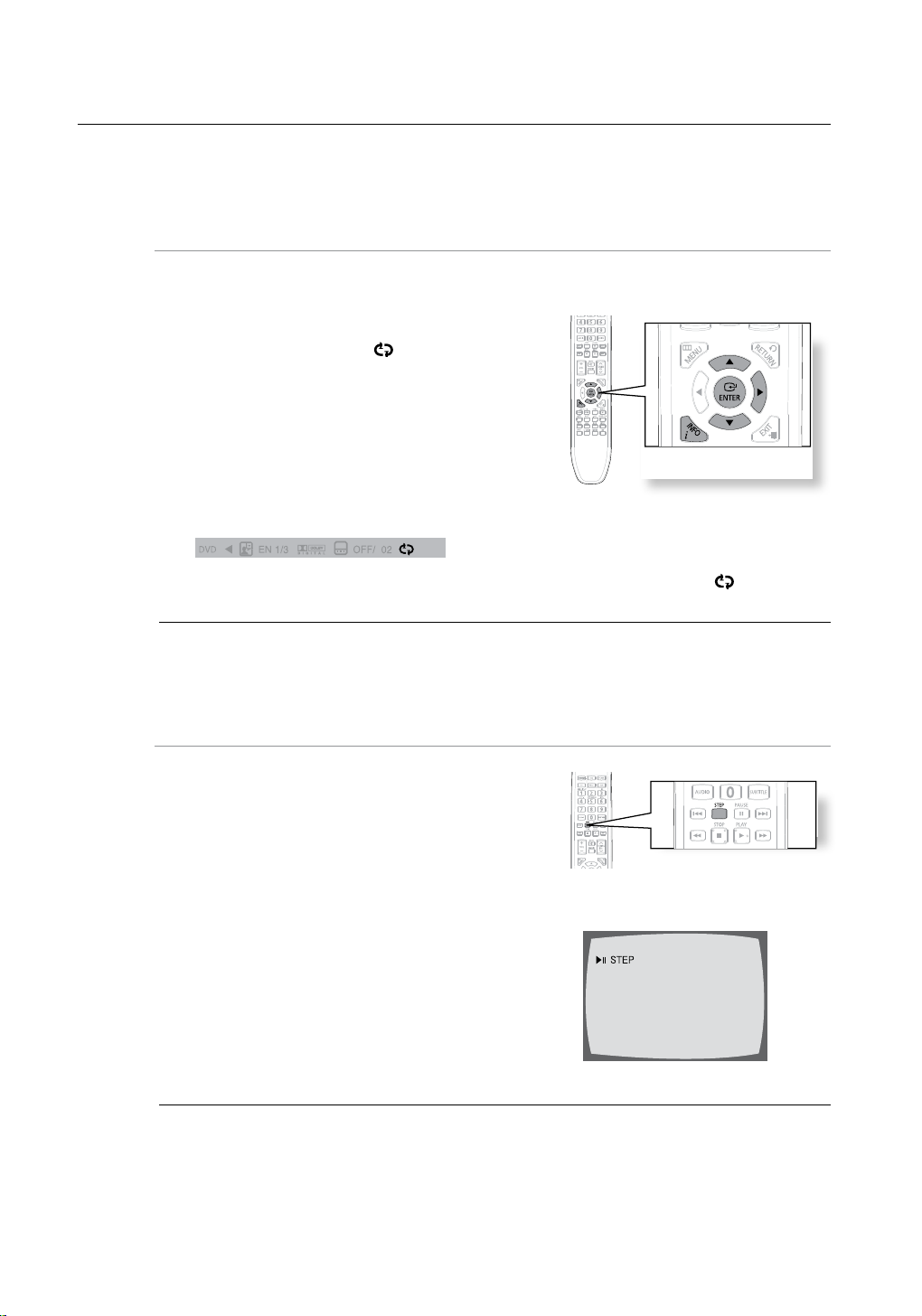

Touche STEP

Touche Tuning Preset/CD Skip

(Syntonisation programmée/Saut CD) Touche VOLUME

Touche MENU

Curseur/Touche Entrée

Touche INFO

Touche

Touche TUNER MEMORY

Touche SD (définition standard)/HD

(haute définition) Touche ZOOM

Touche LOGO

Bouton CD RIPPING (EXTRACTION CD)

Touche MO/ST

Touche

Bouton SOURCE (SOURCE)

PL II MODE

PL II EFFECT

Touche SUBTITLE

Touche PAUSE

Touche PLAY

28 29

30 31

32 33

34 35

36 37

Touche STOP

Touches SEARCH (RECHERCHE)

Touche MUTE

Touche TUNING/CH

Touche REMAIN (RESTANT)

Touche RETURN

Touche EXIT

Touche CANCEL

Touche SOUND EDIT

Touche REPEAT

Touche SLEEP

Touche DSP/EQ

Touche P.BASS

Touche DIMMER

Touche OPEN/CLOSE

Touche SLOW

Insérez les piles de la télécommande

1. Retirez le cache piles en suivant la direction de la ﬂèche.

Suivez ces instructions pour éviter toute fuite ou ssure des piles :

Placez les piles dans la télécommande en respectant la polarité : (+) à (+) et (–) à (–). ` Utilisez des piles du bon type. Des piles d'apparence similaire peuvent avoir une tension différente. `

Remplacez toujours les deux piles en même temps. `

N’exposez pas les piles à la chaleur ou à une ﬂamme. `

2. Insérez deux piles 1,5 V AAA, en prenant soin de bien respecter la polarité (+ et –).

3. Replacez le cache piles.

télécommande

FUNC.

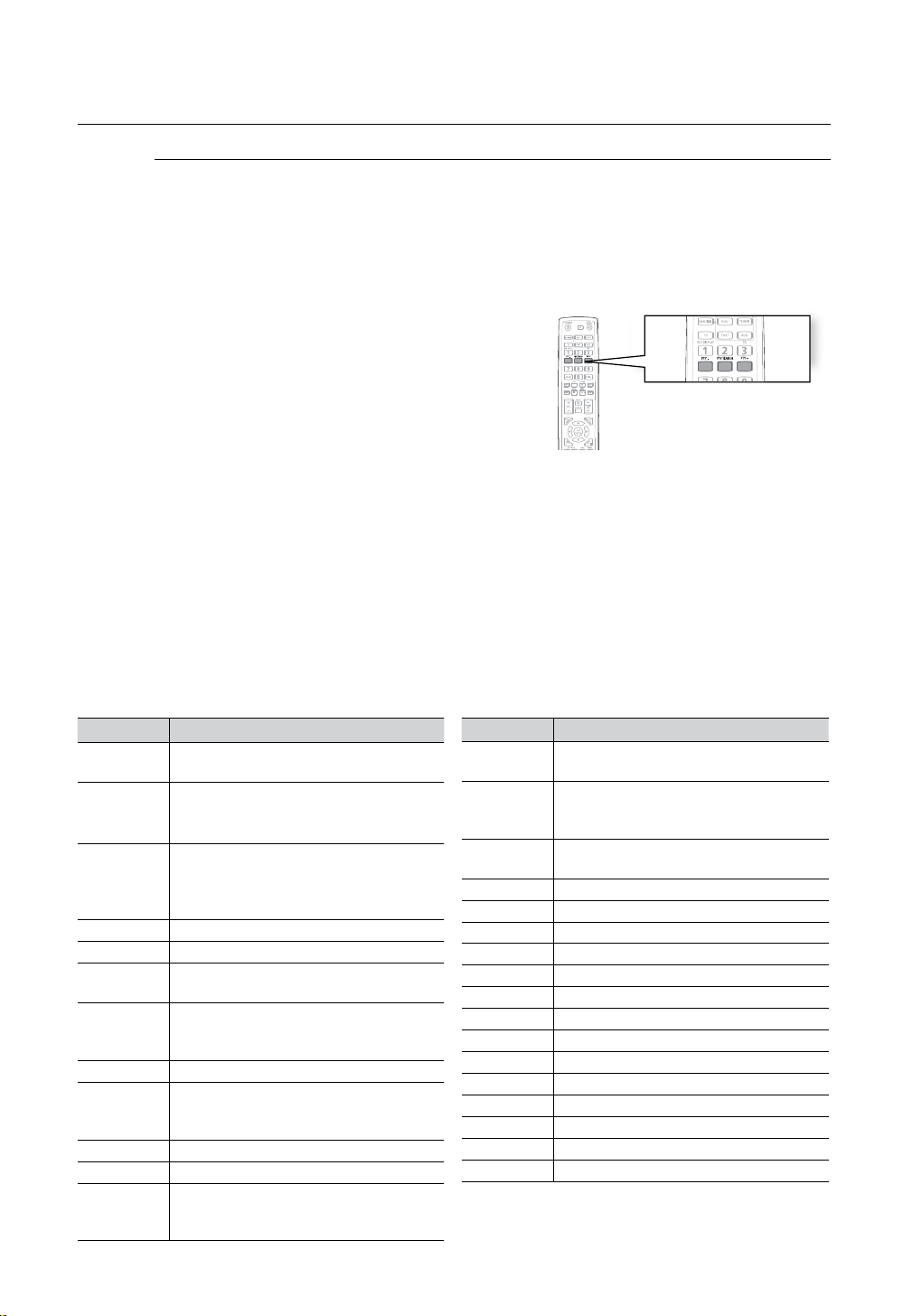

RÉGLAGE DE LA TÉLÉCOMMANDE

Cette télécommande permet de contrôler certaines fonctions sur votre téléviseur.

Lorsque vous commandez le téléviseur avec la télécommande

1. Appuyez sur le bouton TV pour sélectionner le mode

TV.

2. Appuyez sur la touche POWER pour allumer le téléviseur.

3. En gardant la touche POWER enfoncée, composez le

code correspondant à la marque de votre téléviseur.

S’il y a plus d’un code répertorié dans le tableau, • entrez en un seul à la fois aﬁn de déterminer lequel fonctionne.

Exemple : pour un téléviseur Samsung

Tout en maintenant le bouton POWER enfoncé, utilisez les touches numériques pour entrer 00, 15, 16, 17 ou

40.

4. Le téléviseur s'éteint automatiquement une fois le réglage

terminé.

Vous pouvez vous servir des touches TV POWER, VOLUME, CHANNEL ainsi que des touches • numériques (0~9).

Il se peut que la télécommande ne fonctionne pas avec certaines marques de téléviseurs.

Il se peut également que certaines opérations ne soient pas possibles avec votre marque de téléviseur.

Si vous ne conﬁgurez pas la télécommande avec le code de la marque de votre téléviseur,

elle fonctionnera par défaut avec un téléviseur Samsung.

Portée de la télécommande

La portée de la télécommande en ligne droite est de 7 mètres. Elle fonctionne également inclinée selon un angle horizontal de 30° maximum par rapport au capteur de télécommande.

FRA

● TÉLÉCOMMANDE

Liste de codes des marques de téléviseurs

No.

Admiral (M.Wards)

1 2 3

4 5

Bell & Howell (M.Wards)

6 7 8

9 10 11 12 13 14 15 16 17 18 19 20

21 22 23 24 25 26

General Electric (GE)

27 28 29 30 31 32 33 34 35 36 37

38 39

40 41

42 43

Marque

A Mark

Anam

AOC

Brocsonic

Candle

Cetronic

Citizen

Cinema

Classic

Concerto

Contec

Coronado

Craig

Croslex

Crown

Curtis Mates

CXC

Daewoo

Daytron Dynasty

Emerson

Fisher

Funai

Futuretech

Hall Mark

Hitachi

Inkel

JC Penny

JVC KTV KEC

KMC

LG (Goldstar)

Luxman

LXI (Sears)

Magnavox

Marantz

Matsui

MGA

Mitsubishi/MGA

Code

56, 57, 58

01, 15

01, 02, 03, 04, 05, 06, 07, 08, 09, 10, 11,

12, 13, 14

01, 18, 40, 48

57, 58, 81

59, 60

18 03

03, 18, 25

97 03 18 46 15

03, 05, 61, 82, 83, 84

62 03

59, 61, 63

02, 03, 04, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24,

25, 26, 27, 28, 29, 30, 32, 34, 35, 36, 48, 59, 90

40 03

03, 15, 40, 46, 59, 61, 64, 82, 83, 84, 85

19, 65

03 03

06, 40, 56, 59, 66, 67, 68

15, 18, 50, 59, 69

56, 59, 67, 86

59, 61, 87, 88

03, 15, 40

01, 15, 16, 17, 37, 38, 39, 40, 41, 42, 43, 44

19, 54, 56, 59, 60, 62, 63, 65, 71

15, 17, 18, 48, 54, 59, 60, 62, 72, 89

40, 54

18, 40

18, 40, 59, 60, 75

44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61

62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86

Marque

MTC NEC Nikei

Onking

Onwa

Panasonic

Penney

Philco Philips

Pioneer

Portland

Proton

Quasar Radio Shack RCA/Proscan

Realistic

Sampo

Samsung

Sanyo

Scott Sears Sharp

Signature 2000 (M.Wards)

Sony

Soundesign

Spectricon

SSS

Sylvania

Symphonic

Tatung

Techwood

Teknika

TMK

Toshiba Vidtech

Videch

Wards

Yamaha

York

Yupiteru

Zenith Zonda

Dongyang

Code

18, 19, 20, 40, 59, 60

03 03 03

06, 07, 08, 09, 54, 66, 67, 73, 74

03, 15, 17, 18, 48, 54, 59, 62, 69, 90

15, 17, 18, 40, 48, 54, 62, 72

63, 66, 80, 91

15, 18, 59

06, 66, 67

17, 48, 56, 60, 61, 75

18, 59, 67, 76, 77, 78, 92, 93, 94

03, 19

00, 15, 16, 17, 40, 43, 46, 47, 48, 49,

59, 60, 98 19, 61, 65

03, 40, 60, 61

15, 18, 19 15, 57, 64

57, 58

50, 51, 52, 53, 55

03, 40

01 18

18, 40, 48, 54, 59, 60, 62

61, 95, 96

06 18

03, 15, 18, 25

18, 40

19, 57, 63, 71

59, 60, 69

15, 17, 18, 40, 48, 54, 60, 64

18 40 03

58, 79

03, 54

Connexion

Cette section indique différents modes de branchement du Home cinéma numérique à d'autres composants externes.

Avant de déplacer ou d’installer le produit, vériﬁez qu'il est éteint et débranché.

CONNEXION DES ENCEINTES

2,5 à 3 fois la taille de l’écran du téléviseur

Emplacement du lecteur DVD

Posez-le sur un support, sur une étagère ou sous un meuble TV.

Choix de la position d’écoute

La position d’écoute doit être située à une distance équivalente à environ 2,5 à 3 fois la taille de l’écran du téléviseur. Exemple : pour un écran 32" : 2 à 2,4 m pour un écran 55" : 3,5 à 4 m

Enceintes avant

Placez les enceintes face à votre position d’écoute en les orientant vers vous (d’environ 45°). Positionnez-les de manière à ce que les haut-parleurs d’aigus se situent à la hauteur de vos oreilles. Alignez la face avant des enceintes avant avec la face avant de l’enceinte centrale ou avancez-les légèrement par rapport à

l’enceinte centrale.

Enceinte centrale

Il est préférable de l’installer à la même hauteur que les enceintes avant. Vous pouvez également l’installer directement sur ou sous le téléviseur.

Enceintes arrière

Placez ces enceintes derrière votre position d’écoute. Si vous ne disposez pas d’assez de place, positionnez-les face à face. Elles doivent être situées à environ 60 à 90 cm de vos oreilles et légèrement inclinées vers le sol.

Contrairement aux enceintes avant et centrale, les enceintes arrière servent principalement à diffuser les effets

sonores ; par conséquent, elles n’émettent pas du son en permanence.

Caisson de graves

La position du caisson de graves n’a pas d’importance. Vous pouvez l’installer où vous voulez.

FRA

● CONNEXION

Accessoires des enceintes

STAND BASE

STAND

HT-Z220

(G) (D)

Avant

HT-TZ222

(G) (D)

Avant

HT-TZ225

(G) (D)

Centre

(G) (D)

Arrière

(G) (D)

Arrière

Centre

SUPPORT

Centre

CORDON DE HAUT-PARLEUR

Caisson de basses

VIS (petites)

: 20EA

VIS (petites)

VIS (grandes)

BASE DU SUPPORT

VIS (grandes)

: 10EA

: 2EA

: 4EA

Arrière

Avant

SUPPORT

Pied avant/arrière Tallboy

Installer une enceinte sur son pied

HT-TZ222-Enceintes avant HT-TZ225-Enceintes avant/

Retournez le 1. PIED et emboîtez-le sur le SOCLE.

Engagez cinq petites VIS dans les cinq trous 2. signalés par des ﬂèches et resserrez celles-ci à l’aide d’un tournevis tel qu’illustré sur le schéma.

Emboîtez 3. l’ENCEINTE sur le support que vous venez de monter.

Engagez et serrez une autre grande 4. VIS dans le trou situé à l’arrière de l’enceinte à l’aide d’un tournevis comme illustré sur le schéma.

Arrière

CORDON DE HAUT-PARLEUR

Caisson de basses

BASE DU SUPPORT

1 2

BASE DU SUPPORT

SUPPORT

3 4

Enceinte

SUPPORT

Connexion

ipod

AUX IN 2

ipod

Connexion des enceintes avant, centrale et arrière ainsi que du caisson de basse

Faites pression et tenez le levier en position ouverte.1. Insérez le câble noir dans la borne noire (–) et le câble rouge 2.

dans la borne rouge (+) puis relâchez l’ergot. Connectez l’autre extrémité du câble de l’enceinte aux prises de 3.

connexion situées à l’arrière du système Home cinéma et du Module de réception sans ﬁl.

Veillez à faire correspondre les couleurs des ﬁches avec

•

celles des prises de connexion.

Noir

Rouge

HT-Z220

HT-TZ222

Enceinte avant (D)

Enceinte arrière (D)

Enceinte avant (D)

Haut-parleur central

Enceinte avant (G)

Enceinte arrière (G)

Caisson de basses

Enceinte avant (G)

Haut-parleur central

Enceinte arrière (D) Enceinte arrière (G)

Caisson de basses

FRA

● CONNEXION

Connexion des enceintes avant, centrale et arrière ainsi que du caisson de basse

ipod

AUX IN 2

HT-TZ225

Enceinte avant (D)

Enceinte avant (G)

Enceinte arrière (D) Enceinte arrière (G)

Caisson de basses

Ne laissez pas les enfants jouer avec les enceintes. Ils pourraient être blessés si une enceinte tombait. `

Lorsque vous branchez les câbles sur les enceintes, assurez-vous de respecter la polarité (+/–). ` Maintenez le caisson de basses (Subwoofer) hors de la portée des enfants aﬁn d'empêcher ces derniers de mettre les `

doigts ou des substances étrangères dans l’évent (ouverture) du caisson de basses. N'utilisez pas les oriﬁces d'aération pour installer le caisson de basses sur un mur. `

Si vous placez une enceinte à proximité de votre ensemble téléviseur, il se peut qu’il y ait une distorsion au niveau de ` la couleur de l’écran en raison du champ magnétique généré par l’enceinte. Dans ce cas, éloignez l’enceinte.

Connexion

ipod

CONNEXION DE L’AMPLIFICATEUR À RÉCEPTION SANS FIL

Module de réception sans ﬁl (SWA-4000/4100)

Haut-parleur central

Enceinte avant (D)

Caisson de basses

Enceinte avant (G)

HT-Z220/TZ222 HT-TZ225

Haut-parleur arrière

gauche (G)

Haut-parleur arrière

gauche (G)

MODULE DE RÉCEPTION SANS FIL

Sur les modèles HT-Z220/TZ222/TZ225, les enceintes arrière peuvent être également ` connectées au module sans ﬁl (SWA-4000/4100) à condition d’acquérir celui-ci séparément.

Haut-parleur arrière

droit (D)

MODULE DE RÉCEPTION SANS FIL

Haut-parleur arrière

droit (D)

+ 46 hidden pages
