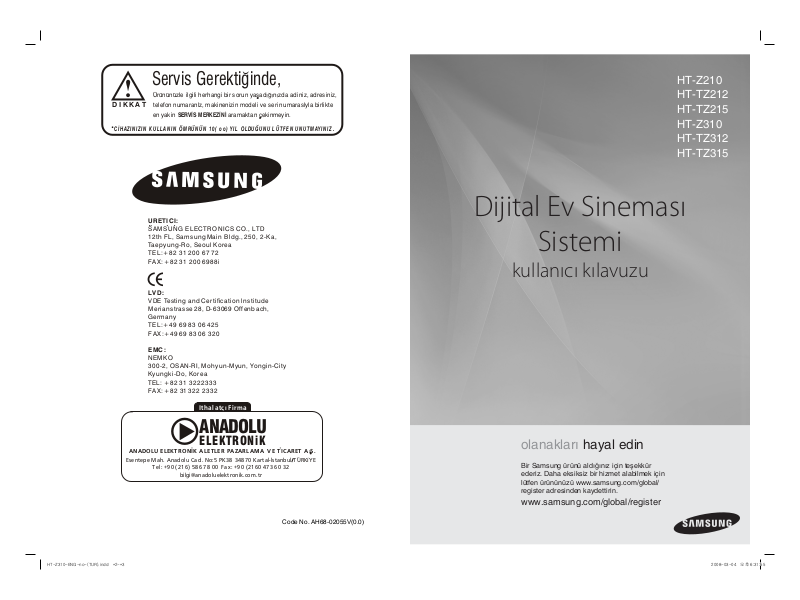

Servis Gerektiginde,

HT-Z210

Urununuzle ilgili herhangi bir sorun yasad g n zda adiniz, adresiniz,

DIKKAT

CIHAZINIZIN KULLANIN OMRUNUN 10( oo) YIL OLDUGUNU LUTFEN UNUTMAYINIZ.

telefon numaranlz, makinenizin modeli ve seri numaraslyla birlikte

en yakin

URETICI:

SAMSUNG ELECTRONICS CO., LTD 12th FL, Samsung Main Bldg., 250, 2-Ka, Taepyung-Ro, Seoul Korea TEL:+82 31 200 6772 FAX:+82 31 200 6988i

LVD:

VDE Testing and Certification lnstitude Merianstrasse 28, D-63069 Offenbach, Germany TEL:+49 69 83 06 425 FAX:+49 69 83 06 320

SERVIS

MERKEZINI

aramaktan cekinmeyin.

HT-TZ212 HT-TZ215 HT-Z310 HT-TZ312 HT-TZ315

Dijital Ev Sineması

Sistemi

kullanıcı kılavuzu

EMC:

NEMKO 300-2, OSAN-RI, Mohyun-Myun, Yongin-City Kyungki-Do, Korea TEL: +82 31 322 2333 FAX: +82 31 322 2332

Ithal atcl Firma

ANADOLU

ELEKTRONiK

ANADOLU ELEKTRONIK ALETLER PAZARLAMA VE TICARET A.S.

Esentepe Mah. Anadolu Cad. No:5 PK38 34870 Kartal-lstanbul TURKIYE

Tel: +90 (216) 586 78 00 Fax: +90 (2160 473 60 32

bilgi@anadoluelektronik.com.tr

Code No. AH68-02055V(0.0)

olanakları hayal edin

Bir Samsung ürünü aldığınız için teşekkür ederiz. Daha eksiksiz bir hizmet alabilmek için lütfen ürününüzü www.samsung.com/global/ register adresinden kaydettirin.

www.samsung.com/global/register

Özellikleri

Ürün ya da dokümanlarının üzerinde gösterilen bu işaret onun ömrü sona erdiğinde diğer evsel atıklarla birlikte atılmaması gerektiğine işaret eder. Kontrolsüz atık boşaltımının çevreye veya insan sağlığına olan muhtemel zararını önlemek için, lütfen bu atığı diğer tür atıklardan ayırın ve malzeme kaynaklarının sürdürülebilir yeniden kullanımını teşvik etmekten sorumlu olarak geri dönüşümünü sağlayın. Ev kullanıcıları, bu ürünü satın aldıkları bayi ya da yerel çevre müdürlüklerinden biriyle bu maddeyi çevre açısından güvenli geri dönüşüm için nereye ve nasıl götürebileceklerinin ayrıntıları hakkında görüşmelidirler. Ticari amaçlı kullanıcılar tedarikçileri ile temasa geçmeli ve satın alma sözleşmesinin kayıt ve şartlarını kontrol etmelidirler. Bu ürün diğer ticari atıklarla birlikte atılmamalıdır.

Çok Diskli Oynatma & FM Kanal Seçicisi

hepsi bir oynatıcıda olmak üzere, gelişmiş bir FM kanal seçicisi olan, DVD-AUDIO, DVDVIDEO, CD, MP3-CD, WMA-CD, DivX, CD-R/RW ve DVD±R/RW dahil, çok diskli oynatma kabiliyetinin kolaylığını birleştirmektedir.

USB Host (Ana Makine) desteği

Depolama aygıtını Ev Sinemasının USB portuna bağlayarak bir MP3 çalar, dijital fotoğraf makinesi veya USB bellek kartı üzerine kaydedilen resim, video veya müzik gibi medya dosyalarının keyﬁ ni çıkarabilirsiniz.

Dolby Pro Logic II

Dolby Pro Logic II, mevcut Dolby Pro Logic üzerinde geliştirilen çok kanallı ses sinyali şifre çözme teknolojisinin bir şeklidir.

DTS (Dijital Sinema Sistemleri)

DTS, Digital Theater Systems Inc. tarafından geliştirilen bir ses sıkıştırma biçimidir. Tam frekanslı 5.1 kanallı ses sağlar.

TV Ekran Koruyucusu İşlevi

Ana ünite 3 dakika boyunca Stop (Durdur) modunda kalırsa, TV ekranında Samsung logosu görünür. Bu ürün, 20 dakika boyunca Ekran Koruyucusu modunda kaldıktan sonra otomatik olarak Güç Tasarrufu

moduna geçer.

Güç Tasarrufu İşlevi

Bu ürün, Stop (Durdur) modunda 20 dakika kaldıktan sonra otomatik olarak kapanır.

Özelleştirilmiş TV Ekranı Görüntüsü

Bu ürün, JPEG veya DVD oynatma sırasında favori görüntüsünü seçmenize ve bunu arkaplan duvar kağıdı olarak ayarlamanıza imkan verir.

Anynet+ (HDMI-CEC) İşlevi

Anynet+, bir HDMI Kablo kullanarak Ev Sinemasını SAMSUNG TV’ye bağlayarak, bir Samsung TV uzaktan kumandası kullanarak ana üniteyi çalıştırmak için kullanılabilecek bir işlevdir. (Bu, yalnızca Anynet+’I destekleyen SAMSUNG TV ile kullanılabilir.)

Bluetooth İşlevi (yalnızca HT-Z310/TZ312/TZ315)

Tamamen kablosuz olarak, yüksek kalitede stereo ses ile müziğin keyﬁ ni çıkarmanıza imkan vermek için bir Bluetooth aygıtı kullanabilirsiniz!

güvenlik bilgileri

GÜVENLİK UYARILARI

ELEKTRİK ÇARPMASI RİSKİNİ AZALTMAK İÇİN KAPAĞI (VEYA ARKASINI) ÇIKARMAYIN. İÇİNDE BAKIM YAPILACAK HİÇBİR PARÇA YOKTUR. YETKİLİ SERVİS PERSONELİNDEN SERVİS İSTEYİN.

Bu sembol, ürünün içinde, elektrik

DİKKAT

ELEKTRİK ÇARPMA RİSKİ

AÇMAYIN

Bu Kompakt Disk çalar, SINIF 1 LAZER ürünü olarak

DİKKAT: AÇIK OLDUĞUNDA VE İÇ KİLİTLER

UYARI: Yangın veya elektrik çarpması riskini azaltmak için, bu cihazı yağmur veya neme maruz bırakmayın. DİKKAT: ELEKTRİK ÇARPMASINI ÖNLEMEK İÇİN, FİŞİN GENİŞ UCUNU GENİŞ YUVAYA TAKIN, TAM OLARAK

•

Bu cihaz, daima koruyucu bir topraklama bağlantısı olan bir AC çıkışına bağlanacaktır.

•

Cihazı ana şebekeden sökmek için, fiş ana şebeke prizinden çekilmelidir, bu nedenle, ana şebeke fişleri hazır olarak kullanılabilir olacaktır.

DİKKAT

• Cihazlar damlama veya sıçramaya maruz kalmayacaktır ve vazolar gibi, sıvılarla dolu nesneler, cihaz üzerine yerleştirilmeyecektir.

•

Ana şebeke fişi bir bağlantı kesme aygıtı olarak kullanılır ve herhangi bir zamanda çalıştırılabilir olacaktır.

CLASS 1 LASER PRODUCT KLASSE 1 LASER PRODUKT LUOKAN 1 LASER LAITE KLASS 1 LASER APPARAT PRODUCTO LASER CLASE 1

YERLEŞTİRİN.

SINIF 1 LAZER ÜRÜNÜ

sınıflandırılır. Burada belirtilenler dışında kontrol ayarlarının kullanımı veya prosedürlerin performansı, tehlikeli biçimde radyasyona maruz kalma ile sonuçlanabilir.

çarpması veya kişisel yaralanma riski oluşturan “tehlikeli gerilim”i belirtmektedir.

Bu sembol, ürünle ilgili olan önemli talimatları göstermektedir.

BOZULDUĞUNDA GÖRÜNMEYEN LAZER RADYASYONU, IŞINA MARUZ KALMAKTAN KAÇININ.

TUR

AV SYNC İşlevi

Ünite bir dijital TV’ye bağlıysa, görüntü sesin arkasından gelebilir. Bunu dengelemek için, ses gecikme süresini görüntü ile senkronize edecek şekilde ayarlayabilirsiniz.

PAKETTE NELER VAR

Tedarik edilen aşağıdaki aksesuarları kontrol edin.

Uzaktan Kumanda/

Piller (AAA

boyutunda)

Video Kablosu FM Anteni

Kullanım

Kılavuzu

HDMI Kablosu

(İsteğe bağlı)

2 3

güvenlik bilgileri içindekiler

TUR

ÖNLEMLER

Evinizdeki AC güç beslemesinin, oynatıcınızın arkasında bulunan tanımlama çıkartması ile uyumlu olduğundan emin olun. Oynatıcınızı yatay olarak, uygun bir taban (mobilya) üzerine,havalandırma için yeterli alan bırakarak (7,5~10 cm) monte edin. Havalandırma deliklerinin örtülü olmadığından emin olun. Oynatıcının üzerine herhangi birşey istiflemeyin. Oynatıcıyı, sıcak hale gelebilecek hoparlör veya diğer cihazların üzerine koymayın. Oynatıcıyı taşımadan önce, disk tepsisinin boş olduğundan emin olun. Bu oynatıcı, sürekli kullanım için tasarlanmıştır. DVD oynatıcısının beklemede moduna geçirilmesi, elektrik beslemesini kesmeyecektir. Oynatıcın uzun süre kullanılmadan bırakıldığında, ana şebeke fişini duvardaki prizden çıkarın.

Şimşekli yıldırımlı fırtına durumlarında, AC ana şebeke fişini, duvardaki prizden çekin. Yıldırım nedeniyle oluşan gerilim pikleri üniteye hasar verebilir.

ın, güç beslemesi ile bağlantısını tamamen kesmek için, özellikle

Üniteyi doğrudan güneş ışığı veya diğer ısı kaynaklarına maruz bırakmayın. Bu, ünitenin aşırı ısınmasına ve arızasına yol açabilir.

ÖZELLİKLERİ

GÜVENLİK BİLGİLERİ

BAŞLANGIÇ

AÇIKLAMA

UZAKTAN KUMANDA

BAĞLANTILAR

2 Pakette neler var

3 Güvenlik Uyarıları 4 Önlemler

7 Kullanıcı Kılavuzunu Okumadan Önce 8 Oynatılabilir Diskler 8 Aşağıdaki tipteki diskleri kullanmayın! 8 Kopyalama Koruması 9 Disk Tipi ve Özellikleri

10 Ön Panel 10 Ekran 11 Arka Panel

12 Uzaktan Kumanda Turu 14 Uzaktan Kumandanın Ayarlanması

16 Hoparlörlerin Bağlanması 23 Kablosuz Alıcı Hoparlörlerin Bağlanması

(yalnızca HT-Z310/TZ312/TZ315)

25 Video Çıkışının TV’nize Bağlanması 27 HDMI İşlevi 29 Sesin Harici Bileşenlere Bağlanması 31 FM Anteninin Bağlanması

EV SİNEMANIZI KULLANMADAN

Phones

ÖNCE

32 Ev sinemanızı kullanmadan önce

Oynatıcıyı, nemden (yani, vazolardan) ve aşırı ısıdan (örneğin: şömine) veya güçlü manyetik veya elektrik alanı üreten cihazlardan (yani, hoparlörler…) koruyun. Oynatıcı bozulursa, güç kablosunu AC beslemesinden çıkarın. Oynatıcının, endüstriyel kullanım için tasarlanmamıştır. Bu ürünün kullanımı, yalnızca kişisel kullanım içindir.

Oynatıcınız veya disk düşük sı yoğuşma oluşabilir. Oynatıcı kış mevsiminde taşınırsa, kullanmadan önce ünite oda sıcaklığına erişene kadar yaklaşık 2 saat bekleyin.

4 5

caklıklarda saklanmışsa,

Bu ürünle birlikte kullanılan piller, çevreye zararlı kimyasallar içermektedir. Pilleri, genel ev çöpüne atmayın.

OYNATMA

33 Disk Oynatma 34 MP3/WMA-CD Oynatma 35 JPEG Dosyası Oynatma 36 DivX Oynatma 38 Oynatma İşlevinin Kullanılması 47 Bluetooth’un Kullanılması 49 USB Host Özelliği Kullanılarak Medya

Dosyalarının Oynatılması

içindekiler başlarken

TUR

SİSTEM KURULUMU

RADYO

CONVENIENT (RAHAT) İŞLEVİ

SORUN GİDERME

51 Dilin Ayarlanması

52 TV Ekran Tipinin Ayarlanması

53 Ebeveyn Kontrollerinin (Değerleme Seviyesi)

Ayarlanması

53 Parolanın Ayarlanması 54 Duvar Kağıdının Ayarlanması 54 Yapmış olduğunuz 3 Duvar Kağıdı

Ayarından birini Seçmek için

55 DVD Oynatma Modu (yalnızca HT-Z310/

TZ312/TZ315) 55 Hoparlör Modunun Ayarlanması 56 Gecikme Süresinin Ayarlanması 57 Test Tonunun Ayarlanması 57 Sesin Ayarlanması 58 DRC’nin (Dinamik Aralık Sıkıştırma)

Ayarlanması 59 AV SYNC’in Ayarlanması 59 HDMI Ses (İsteğe Bağlı) öğesinin

Ayarlanması 60 Ses alanı (DSP)/EQ İşlevi 60 Dolby Pro Logic II Modu 61 Dolby Pro Logic II Efekti 61 P.BASS

62 Radyo Dinleme

62 İstasyonların Önayarı

63 Zaman Ayarlı Otomatik Kapanma İşlevi

63 Ekran Parlaklığının Ayarlanması 63 Mute (Sessiz) İşlevi

64 Sorun Giderme

KULLANICI KILAVUZUNU OKUMADAN ÖNCE

Kullanıcı kılavuzunu okumadan önce aşağıdaki terimleri kontrol ettiğinizden emin olun.

Kılavuzda kullanılacak simgeler

Simge Terim Tanımı

DVD

B A



Kullanıcı kılavuzunun kullanımı hakkında

Bu ürünü kullanmadan önce Güvenlik Talimatlarına aşina olduğunuzdan emin olun. (Bkz. sayfa 4)

Bir sorun oluşursa, Sorun Giderme bölümünü kontrol edin. (Bkz. sayfa 64~65)

DVD

MP3 Bu, CD-R/-RW diskler ile kullanılabilen bir işlevi içermektedir.

JPEG Bu, CD-R/-RW diskler ile kullanılabilen bir işlevi içermektedir.

DivX

Caution

Note

Bu kılavuzda, "DVD ( daha sonra sonlandırılmış olan DVD-VIDEO, DVD-AUDIO ve DVD-R/-RW disklerine uygulanabilir. Belirli bir DVD tipinden bahsedildiğinde, bu ayrı biçimde belirtilir.

Bir DVD-R/-RW diski, uygun biçimde DVD Video biçiminde kaydedilmemişse, oynatılabilir olmayacaktır.

Bu, Video Modunda kaydedilmiş ve sonlandırılmış DVD veya DVD-R/ DVD-RW diskleri ile kullanılabilen bir işlevi içermektedir.

Bu, bir veri CD’si CD (CD-R veya CD-RW) ile kullanılabilen bir işlevi içermektedir.

Bu, MPEG4 diskler ile kullanılabilen bir işlevi içermektedir. (DVD±R/RW, CD-R veya CD-RW)

Bu, bir işlevin çalışmadığı veya ayarların iptal edilebildiği bir durumu içermektedir.

Bu, sayfada her bir işlevin çalışmasına yardımcı olan tavsiyeler ve talimatları içermektedir.

)" işaretli talimatlar, Video Modunda kaydedilmiş ve

DVD

● BAŞLARKEN

DIL KODU LISTESI

USB HOST ÖZELLİĞİNİN

DESTEKLEDİĞİ ÜRÜNLER

66 Dil Kodu Listesi

67 Dijital Fotoğraf Makinesi 67 USB Flash Disk 67 MP3 Çalar

Telif Hakkı

kılavuzunun hiçbir parçası veya tamamı çoğaltılamaz veya kopyalanamaz.

68 Disklerin Ele Alınması ve Saklanması

Hakkında Uyarılar 69 Özellikler

6 7

başlarken

DVD (Dijital Çok Yönlü Disk), Dolby Digital sarma ses ve MPEG-2 video sıkıştırma teknolojisi sayesinde, fantastik ses ve video sunmaktadır. Artık, evinizdeyken, sinema salonu veya konser salonundaymışçasına gerçekçi efektlerin keyfini çıkarabilirsiniz.

1 6

OYNATILABİLİR DİSKLER

Disk Tipi Mark (Logo)

DVD-AUDIO DVD-VIDEO

SES-CD

DivX

AŞAĞIDAKİ TİPTEKİ DİSKLERİ KULLANMAYIN!

CD-G, CD-I, CD-ROM, DVD-ROM ve DVD-RAM diskleri bu oynatıcıda oynatılamaz.

•

Bu tür diskler oynatılırsa, TV ekranında bir <WRONG DISC FORMAT> (YANLIŞ DİSK BİÇİMİ) mesajı görünecektir.

Yurtdışından alınan DVD diskler bu oynatıcıda oynatılamayabilir.

•

Bu tür diskler oynatılırsa, TV ekranında bir <CAN'T PLAY THIS DISC PLEASE, CHECK REGION CODE> (BU DİSKİ OYNATAMIYOR, LÜTFEN BÖLGE KODUNU KONTROL EDİN) mesajı görünür.

KOPYALAMA KORUMASI

•

Birçok DVD disk, kopyalama koruması ile şifrelenmiştir. Bu nedenle, DVD oynatıcınızı bir VCR’ye değil, doğrudan TV’nize yalnızca bağlamanız gerekir. Bir VCR’ye bağlama, kopyalamaa karşı korumalı DVD disklerinden gelen bozulmuş resim ile sonuçlanabilir.

•

Bu ürün, Macrovision Corporation ve diğer hak sahiplerinin mülkiyetinde olan belirli A.B.D. patentli yöntemler ve diğer ﬁ kri mülkiyet hakları tarafından korunan bir telif hakkı koruması teknolojisi içermektedir. Bu telif hakkı koruması teknolojisinin kullanımına Macrovision Corporation tarafından izin verilmelidir ve Macrovision Corporation tarafından aksine izin verilmediği sürece yalnızca ev ya da diğer sınırlı gösterim kullanımı için tasarlanmıştır. Tersine mühendislik veya montajın sökülmesi yasaklanmıştır.

DVD oynatıcılar ve diskler bölgelere göre kodlanır. Bu bölgesel kodların, diskin oynatılabilmesi için uyuşması gerekmektedir. Kod uymazsa, disk oynatılmayacaktır. Bu oynatıcı için Bölge Numarası, oynatıcının arka panelinde verilmiştir. (DVD oynatıcınız, yalnızca aynı ülke kodu ile etiketlendirilmiş DVD’leri oynatacaktır.)

COMPACT

DIGITAL AUDIO

Kaydedilmiş

Sinyaller

SES + VIDEO

SES

SES + VIDEO

Disk Boyutu Azami Oynatma Süresi

12 cm

8 cm

12 cm 74 min.

8 cm 20 min.

12 cm

8 cm

Yaklaşık 240 dak. (tek-taraﬂ ı)

Yaklaşık 480 dak. (çift-taraﬂ ı)

Yaklaşık 80 dak. (tek-taraﬂ ı)

Yaklaşık 160 dak. (çift-taraﬂ ı)

—

DİSK TİPİ VE ÖZELLİKLERİ

Bu ürün, Güvenli (DRM) Medya dosyalarını desteklemez.

CD-R Diskleri

❖

Bazı CD-R diskler, disk kaydetme aygıtına (CD-Kaydedici veya PC) veya diskin durumuna bağlı olarak

•

oynatılamayabilir.

650MB/74 dakikalık CD-R diski kullanın.

•

Oynatılamayabilecekleri için 700MB/80 dakika üzerindeki CD-R diskleri kullanmayın.

•

Bazı CD-RW (Yeniden yazdırılabilri) medya oynatılamayabilir.

•

Yalnızca, uygun biçimde “kapatılmış” CD-R’ler tamamen oynatılabilir. Bu oturum kapatılır, ancak disk açık

bırakılırsa, diski tamamen oynatamayabilirsiniz.

CD-R MP3 Diskleri

❖

Yalnızca, ISO 9660 veya Joliet biçimindeki MP3 dosyalarının bulunduğu CD-R diskleri oynatılabilir.

•

MP3 dosya adları, uzunluk olarak en fazla 8 karakter olmalıdır ve boşluk veya özel karakterler (. / = +)

•

içermemelidir.

128Kbps’den daha yüksek bir sıkıştırma/genişletme veri hızı ile kaydedilmiş diskler kullanın.

•

Yalnızca "mp3" ve "MP3" ile sonlanan dosyalar oynatılabilir.

•

Yalnızca, ard arda yazılan çok oturumlu disk oynatılabilir. Çok Oturumlu diskte boş bir segment varsa, dis

•

boş segmente kadar oynatılabilir.

Disk kapatılmamışsa, oynatmanın başlatılması daha uzun sürecektir ve kaydedilen dosyaların tümü

•

oynatılamayabilir.

Değişken Bit Hızı (VBR) biçimi ile şifrelenmiş dosyalar için, yani hem düşük bit hızı hem de yüksek bit

•

nda şifrelenmiş dosyalar (örneğin: 32Kbps ~ 320Kbps) için, oynatma sırasında ses atlayabilir.

hızı

CD başına azami 500 parça oynatılabilir.

•

CD başına azami 300 klasör oynatılabilir.

•

CD-R JPEG Diskleri

❖

Yalnızca "jpg" ile sonlanan dosyalar oynatılabilir.

•

Disk kapatılmamışsa, oynatmanın başlatılması daha uzun sürecektir ve kaydedilen dosyaların tümü

•

oynatılamayabilir.

Yalnızca, ISO 9660 veya Joliet biçimindeki JPEG dosyalarının bulunduğu CD-R diskleri oynatılabilir.

•

JPEG dosya adları, uzunluk olarak en fazla 8 karakter olmalıdır ve boşluk veya özel karakterler (. / = +)

•

içermemelidir.

Yalnızca, ard arda yazılan çok oturumlu disk oynatılabilir. Çok Oturumlu diskte boş bir segment varsa, dis

•

boş segmente kadar oynatılabilir.

Tek bir CD’de azami 9.999 görüntü saklanabilir.

•

Bir Kodak/Fuji Resim CD’si oynatırken, yalnızca resim klasöründeki JPEG dosyaları oynatılabilir.

•

Kodak/Fuji Resim CD'leri dışındaki resim disklerinin oynatılması daha uzun sürebilir veya bunlar hiç

•

oynatılamayamabilir.

DVD±R/RW, CD-R/RW DivX Diskleri

❖

Bu ürün yalnızca DivX Networks, Inc. tarafından yetki verilen şifreleme biçimleri sağladığı için, kullanıcı

•

tarafından oluşturulan bir DivX dosyası oynatılamayabilir.

Uyumsuz biçimlerin yazılım güncelleştirmeleri desteklenmez.

•

(Örneğin: QPEL, GMC, 800 x 600 pikselin üzeeindeki çözünürlük, vb.)

Yüksek bir çerçeve oranına sahip kesimler, DivX dosyası oynatılırken oynatılamayabilir.

•

DivX Networks, Inc. tarafından yetki verilen biçimler hakkında daha fazla bilgi için, lütfen "www.

divxnetworks.net" adresini ziyaret edin.

TUR

● BAŞLARKEN

8 9

AUX IN 2

tanım

ÖN PANEL

İŞLEV DÜĞMESİ

AŞAĞI DOĞRU KANAL SEÇME VE SKIP ( (ATLAMA) DÜĞMESİ

STOP (¦) (DURDUR) DÜĞMESİ

PLAY/PAUSE ( ) (OYNAT/ DURAKLAT) DÜĞMESİ

EKRAN

ARKA PANEL

21 5

3 74 6 8

AUX IN 1

TURTUR

● DESCRIPTION

● TANIM

1011

YUKARI DOĞRU KANAL SEÇME VE SKIP ( (ATLAMA) DÜĞMESİ

)

SES DÜZEYİ KONTROLÜ

OPEN/CLOSE (AÇMA/ KAPAMA) DÜĞMESİ

DİSK TEPSİSİ

)

USB KONNEKTÖRÜ

AUX IN 1 GİRİŞİ

POWER( ) (GÜÇ) DÜĞMESİ

109

TX KARTI BAĞLANTISI (KABLOSUZ) (yalnızca HT-Z310/TZ312/TZ315)

VIDEO OUTPUT (ÇIKIŞ) JAKI

AUX IN 2 JAKLARI

Harici Dijital Optik Giriş Jakı

TX kartı, ana ünite ile İsteğe bağlı kablosuz alıcı hoparlör arasında iletişimi sağlar.

TV’nin Video Giriş jakını (VIDEO IN) VIDEO OUT (VİDEO ÇIKIŞ) jakına takın.

Bir harici aygıtın 2CH analog çıkışını (bir VCR gibi) bağlayın

Bunu, dijital çıktı kabiliyeti olan harici cihazları bağlamak için kullanın.

HDMI OUT JACK (İsteğe bağlı)

SCART JAKI (İsteğe bağlı) Scart giriş jakı olan bir TV’ye bağlayın.

11 14 15

İŞLEV EKRANI USB GÖSTERGESİ

REPEAT (TEKRAR ET) GÖSTERGESİ

HDMI GÖSTERGESİ DTS DİSKİ GÖSTERGESİ

DİSK GÖSTERGESİ

DVD GÖSTERGESİ

CD GÖSTERGESİ

HT-Z210/TZ212/TZ215, Bluetooth işlevini desteklemez.



10 11

12 13

BLUETOOTH GÖSTERGESİ (yalnızca HT-Z310/TZ312/TZ315)

DSP GÖSTERGESİ

RTA GÖSTERGESİ

RDS GÖSTERGESİ

SİSTEM DURUMU

GÖSTERGESİ

RADYO FREKANSI

GÖSTERGESİ

DOLBY DIGITAL

GÖSTERGESİ PRO LOGIC GÖSTERGESİ

LPCM GÖSTERGESİ

16 17

COMPONENT VIDEO OUTPUT (BİLEŞEN VİDEO ÇIKIŞ) JAKLARI

FM 75Ω KOAKSİYEL JAK FM Antenine bağlayın.

HOPARLÖR ÇIKIŞ KONNEKTÖRLERİ Ön, orta, arka, derin bas hoparlörleri bağlayın.

SOĞUTMA FANI

HT-Z210/TZ212/TZ215, kablosuz al ım işlevini desteklemez.



HDMI kablosunu kullanın, bu HDMI çıkış terminalini, en iyi kalitede resim için TV’nizin HDMI giriş terminaline bağlayın.

Componeent video (bileşen video) girişleri olan bir TV'yi bu jaklara takın.

Güç açık olduğunda, fan daime döner. Ürünü monte ederken fanın tüm yanlarında en az 4 inç (10 cm) açıklık bırakın.

uzaktan kumanda

DVD RECEIVER (DVD ALICI) düğmesi

TV düğmesi

PORT DÜĞMESI

19 20

OPEN/CLOSE (AÇMA/KAPAMA) düğmesi

TURTUR

UZAKTAN KUMANDA TURU

1 2

5 6 7

DVD RECEIVER

REMAIN

DVD

PORT

STEP PAUSE

19 20 21

22 23

26 27

POWER (GÜÇ) düğmesi

Sayı (0~9) düğmeleri 8 Sayı düğmesi: COMPONENT SEL. (BİLEŞEN

SEÇİMİ) 0 Sayı düğmesi: VIDEO SEL. (VİDEO SEÇİMİ)

REMAIN (KALAN) düğmesi

STEP (ADIM) düğmesi

Kanal Seçme Önayar/CD Atlamadüğmeleri

VOLUME (SES DÜZEYİ) düğmesi

MENU (MENÜ) düğmesi

AUDIO (SES) düğmesi

10 11

13 14 15 16 17

(PL II MODU) düğmesi

TUNER MEMORY (KANAL SEÇİCİ BELLEĞİ), SD(Standart Tanım)/HD(Yüksek Tanım) düğmesi

ZOOM (ZUM) düğmesi

P.BASS (P.BAS) düğmesi

SLEEP (UYKU) düğmesi

SLOW (YAVAŞ), MO/ST düğmesi

(PL II EFEKTİ) düğmesi

DVD

DVD düğmesi TUNER düğmesi AUX düğmesi

TV/VIDEO düğmesi

CANCEL (İPTAL) düğmesi

PAUSE (DURAKLAT) düğmesi

PLAY (OYNAT) düğmesi

25 26 27

28 29 30

31 32 33 34 35 36

STOP (DURDUR) düğmesi

SEARCH (ARAMA) düğmeleri

TUNING/CH (KANAL SEÇME/KANAL) düğmesi

MUTE (SESSİZ) düğmesi

RETURN (GERİ DÖN) düğmesi

Cursor/ENTER (İmleç/ENTER) düğmesi

SUBTITLE (ALTYAZI) düğmesi

EXIT (ÇIKIŞ) düğmesi

INFO (BİLGİ) düğmesi

SOUND EDIT (SES DÜZENLE) düğmesi

REPEAT (TEKRARLA) düğmesi

DSP/EQ düğmesi

LOGO düğmesi

DIMMER (IŞIK AZALTICI) düğmesi

● REMOTE CONTROL

● UZAKTAN KUMANDA

Uzaktan Kumanda Pillerini takın

AUDIO

11 12

P.BASS

14 15 16

12 13

SUB

TITLE

30 31 32

33 34

35 36

1. Pil kapağını ok

yönünde çıkarın.

Sızıntı veya pillerin çatlamasından kaçınmak için bu önlemlere uyun:



Kutup başları uyacak şekilde uzakta kumandanın pillerini yerleştirin: (+), (+)’ya ve (–), (–)’ye.



Doğru pil tipi seçin. Benzer görünen pillerin voltajı farklı olabilir.



Pilleri daima aynı anda değiştirin.



Pilleri ısı veya aleve maruz bırakmayın.

2. Kutup başlarına (+ ve -) dikkat

ederek, 1.5V AAA iki pil takın.

3. Pil kapağını tekrar

yerine takınız.

uzaktan kumanda

UZAKTAN KUMANDANIN AYARLANMASI

TV’nizin belirli işlevlerini bu uzaktan kumanda ile kontrol edebilirsiniz.

Bir TV’yi uzaktan kumanda ile çalıştırırken

1. Uzaktan kumandayı TV moduna ayarlamak için TV

düğmesine basın.

2. TV’yi açmak için POWER (GÜÇ) düğmesine basın.

3. POWER (GÜÇ) düğmesine basılı tutarken, TV markanızla

ilişkili kodu girin.

•

Tabloda TV’niz için birden fazla kod varsa, hangi kodun çalıştığını belirlemek için bir anda birini girin.

Örnek: Bir Samsung TV için POWER (GÜÇ) düğmesine basılı tutarken, 00, 15, 16, 17

veya 40 girmek için sayı düğmelerini kullanın.

4. TV kapanırsa, ayar tamamdır.

•

TV POWER (TV GÜCÜ), VOLUME (SES DÜZEYİ), CHANNEL (KANAL) ve Sayı düğmelerini (0~9) kullanın.

Uzaktan kumanda, aynı TV markalarında çalışmayabilir. Aynı zamanda, TV’nizin



markasına bağlı olarak bazı işlemler mümkün olmayabilir.

Uzaktan kumandayı TV’nizin markasının kodu ile ayarlamazsanız, uzaktan kumanda



varsayılan olarak bir Samsung TV üzerinde çalışacaktır.

Uzaktan Kumandanın Çalışma Aralığı

Uzaktan kumanda, doğru bir hatta yaklaşık olarak 23 ﬁ t (7 metre)’ye kadar kullanılabilir.

Aynı zamanda, uzaktan kumanda sensöründen 30°’ye kadar yatay açıda çalıştırılabilir.

TV Markası Kodu Listesi

No.

1 2 3

4 5 6 7 8

9 10 11 12 13 14 15 16 17 18 19 20

21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37

38 39

40 41

42 43

Marka

Admiral (M.Wards)

A Mark

Anam

AOC

Bell & Howell (M.Wards)

Brocsonic

Candle

Cetronic

Citizen Cinema Classic

Concerto

Contec

Coronado

Craig

Croslex

Crown

Curtis Mates

CXC

Daewoo

Daytron Dynasty

Emerson

Fisher Funai

Futuretech

General Electric (GE)

Hall Mark

Hitachi

Inkel

JC Penny

JVC

KTV KEC KMC

LG (Goldstar)

Luxman

LXI (Sears)

Magnavox

Marantz

Matsui

MGA

Mitsubishi/MGA

01, 02, 03, 04, 05, 06, 07, 08, 09, 10, 11,

03, 05, 61, 82, 83, 84

02, 03, 04, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24,

25, 26, 27, 28, 29, 30, 32, 34, 35, 36, 48, 59, 90

03, 15, 40, 46, 59, 61, 64, 82, 83, 84, 85

06, 40, 56, 59, 66, 67, 68

15, 18, 50, 59, 69

01, 15, 16, 17, 37, 38, 39, 40, 41, 42, 43, 44

19, 54, 56, 59, 60, 62, 63, 65, 71

15, 17, 18, 48, 54, 59, 60, 62, 72, 89

18, 40, 59, 60, 75

Kod

56, 57, 58

01, 15

12, 13, 14

01, 18, 40, 48

57, 58, 81

59, 60

18 03

03, 18, 25

97 03

46 15

62 03

59, 61, 63

40 03

19, 65

56, 59, 67, 86

59, 61, 87, 88

03, 15, 40

40, 54

18, 40

44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61

62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86

Signature 2000

Marka

MTC NEC Nikei

Onking

Onwa

Panasonic

Penney

Philco

Philips

Pioneer

Portland

Proton

Quasar

Radio Shack

RCA/Proscan

Realistic

Sampo

Samsung

Sanyo

Scott Sears Sharp

(M.Wards)

Sony

Soundesign

Spectricon

SSS

Sylvania

Symphonic

Tatung

Techwood

Teknika

TMK

Toshiba

Vidtech

Videch Wards

Yamaha

York

Yupiteru

Zenith Zonda

Dongyang

Kod

18, 19, 20, 40, 59, 60

03 03 03

06, 07, 08, 09, 54, 66, 67, 73, 74

03, 15, 17, 18, 48, 54, 59, 62, 69, 90

15, 17, 18, 40, 48, 54, 62, 72

63, 66, 80, 91

15, 18, 59

06, 66, 67

17, 48, 56, 60, 61, 75

18, 59, 67, 76, 77, 78, 92, 93, 94

03, 19

00, 15, 16, 17, 40, 43, 46, 47, 48, 49,

59, 60, 98 19, 61, 65

03, 40, 60, 61

15, 18, 19 15, 57, 64

57, 58

50, 51, 52, 53, 55

03, 40

01 18

18, 40, 48, 54, 59, 60, 62

61, 95, 96

06 18

03, 15, 18, 25

18, 40

19, 57, 63, 71

59, 60, 69

15, 17, 18, 40, 48, 54, 60, 64

18 40 03

58, 79

03, 54

TURTUR

● REMOTE CONTROL

● UZAKTAN KUMANDA

14 15

Bağlantılar

Bu bölüm, Dijital Ev Sinemasını diğer harici bileşenlere bağlamanın çeşitli yöntemlerini içerir. Ürünü taşımadan veya monte etmeden önce, gücü kapattığınızdan ve güç kablosunu söktüğünüzden

emin olun.

HOPARLÖRLERİN BAĞLANMASI

Ön/Arka Hoparlör ve Orta Hoparlör

Ön Kızaklı Altlık Tipi (Fren dahil değildir)

HT-Z210

HT-TZ212

HT-TZ215

HT-Z310

HT-TZ312

HT-TZ315

Ön/Arka & Orta Hoparlörler Kızaklı Altlık ve Duvara Monte Kurulumu

Arka Kızaklı Altlık Tipi (Fren dahil değildir) Orta Kızaklı Altlık Tipi (Fren dahil değildir) Ön Konsol Altlık Tipi Arka Kızaklı Altlık Tipi (Fren dahil değildir) Orta Kızaklı Altlık Tipi (Fren dahil değildir) Ön Konsol Altlık Tipi Arka Konsol Altlık Tipi Orta Kızaklı Altlık Tipi (Fren dahil değildir) Ön Kızaklı Altlık Tipi veya Duvara Monte Altlık Tipi Arka Kızaklı Altlık Tipi veya Duvara Monte Altlık Tipi Orta Kızaklı Altlık Tipi veya Duvara Monte Altlık Tipi Ön Konsol Altlık Tipi Arka Kızakl Orta Kızaklı Altlık Tipi veya Duvara Monte Altlık Tipi Ön Konsol Altlık Tipi Arka Konsol Altlık Tipi Orta Kızaklı Altlık Tipi veya Duvara Monte Altlık Tipi

ı Altlık Tipi veya Duvara Monte Altlık Tipi

TURTUR

● CONNECTIONS

● BAĞLANTILAR

DVD Oynatıcının konumu

Bunu, bir altlık veya oda rafı üzerine veya bir TV altlığı altına koyun.

Dinleme Konumunun Seçilmesi

Dinleme konumu, TV’den TV ekran boyutunun 2,5 ila 3 katı mesafede konumlandırılmalıdır. Örnek: 32" TV’ler 2~2,4m (6~8fit) için 55" TV’ler 3,5~4m (11~13fit) için

Ön Hoparlörler

Bu hoparlörleri, iç kısmı size bakacak şekilde (yaklaşık 45°) dinleme konumunun önüne yerleştirin. Hoparlörleri, küçük hoparlörler kulağınızla aynı yükseklikte olacak şekilde yerleştirin. Ön hoparlörlerin ön yüzünü, orta hoparlörün ön yüzü ile hizalayın ve bunları haﬁ fçe orta hoparlörün haﬁ fçe önüne

yerleştirin.

Orta Hoparlör

Orta hoparlörü, ön hoparlörler ile aynı yüksekliğe monte etmek en iyisidir. Aynı zamanda, bunu doğrudan TV üzerine veya altına monte edebilirsiniz.

Arka Hoparlörler

Bu hoparlörleri, dinleme konumunuzun arkasına yerleştirin. Yeterince yer yoksa, bunlar birbirlerine bakacak şekilde yerleştirin. Bunları, hafifçe aşağıya bakacak şekilde kulaklarınızın yaklaşık 60 ila 90cm (2 ila 3 fit) yukarısına yerleştirin.

Ön ve orta hoparlörlerden farklı olarak, arka hoparlörler ana ses efektlerini ele almak için kullanılır ve ses

bunlardan aynı anda gelmeyecektir.

Derin bas hoparlör

Derin bas hoparlörün konumu o kadar önemli değildir. Bunu istediğiniz yere yerleştirin.

MADDE

Model

HOPARLÖR 5EA 5EA

KIZAKLI ALTLIK/ DUVARA MONTE

DELİK KAPAĞI

HT-Z210 HT-Z310

—

5EA

Hoparlör Bileşenleri

HT-Z210

HT-Z310

HT-TZ212/TZ312

MADDE

Model

HOPARLÖR 3EA 3EA

KIZAKLI ALTLIK/ DUVARA MONTE

DELİK KAPAĞI

HT-Z310

HT-TZ312

HT-TZ212 HT-TZ312

—

HT-Z310

HT-TZ312

3EA

KIZAKLI ALTLIK/

DUVARA MONTE

HOPARLÖR

DELİK KAPAĞI

16 17

Bağlantılar

Ön/Arka & Orta Hoparlörler Kızaklı Altlık ve Duvara Monte Kurulumu

Kızaklı Altlığın Kurulması

1. Altlığı, şekilde açıklandığı gibi deliğe

oturacak şekilde takın.

2. Kilitlemek için altlığı saat yönünde çevirin.

(Bunu saat yönünün tersine çevrilmesi deliği gevşetecektir.)

<Ön/Arka> <Orta>

Duvara Montenin Kurulması (Devamı)

3. Delik kapağını, hoparlörün deliği üzerine

koyun.

4. Bunu sabitlemek için, bir demir para

kullanarak, saat yönünde çevirin. (Bunu saat yönünün tersine çevrilmesi deliği gevşetecektir.)

5. Duvara monte deliğini (konsolunu), duvar

üzerindeki hoparlörü monte etmek için kullanın.

<Ön/Arka> <Orta>

TURTUR

● CONNECTIONS

● BAĞLANTILAR

3. Bu, altlık kurulumunu tamamlar.

Hoparlör sistemi, modele bağlı olarak değişebilir. Bu nedenle, yukarıda açıklanandan farklı



bir sistem bulabilirsiniz. Sizin modelinize uygun “Ön/Arka ve Orta Hoparlörler” paketini içerip içermediğini görmek için hoparlör sisteminizi kontrol edin.

Duvara Montenin Kurulması

<Ön/Arka> <Orta>

1. Duvara monteyi, şekildeki gibi hoparlörün

arka deliğine oturacak şekilde takın.

2. Sabitlemek için duvara monteyi saat

yönünde çevirin. (Bu, kızaklı altlığın tersi yönündedir.)

Hoparlör sistemi, modele bağlı olarak değişebilir. Bu nedenle, yukarıda açıklanandan farklı



bir sistem bulabilirsiniz. Sizin modelinize uygun “Ön/Arka ve Orta Hoparlörler” paketini içerip içermediğini görmek için hoparlör sisteminizi kontrol edin.

Kazara düşüş veya sonrasında müşteri ve hopörlare hasar vermekten kaçınmak için,



aşağıdakilerden emin olun.

Ön/Arka Konsol Altlığı

Model Madde Adı Miktar

HOPARLÖR 2EA

HT-TZ212/ TZ312

ALTLIK 2EA ALTLIK TABANI VİDA (Büyük) 4EA VİDA (Küçük) 4EA/6EA

Hoparlör Bileşenleri

HT-TZ212/TZ312

HT-TZ215/TZ315

HT-TZ212/TZ312

HT-TZ215/TZ315

2EA

HT-TZ212/TZ312

HT-TZ215/TZ315

Model Madde Adı Miktar

HOPARLÖR 4EA

HT-TZ215/ TZ315

ALTLIK 4EA ALTLIK TABANI VİDA (Büyük) 8EA VİDA (Küçük) 8EA/12EA

HT-TZ212/TZ312 HT-TZ215/TZ315

VİDA (B

HT-TZ212 HT-TZ312

HT-TZ215 HT-TZ315

4EA

ÜYÜK)

HOPARLÖR

ALTLIK

ALTLIK TABANI VİDA (KÜÇÜK)

18 19

Bağlantılar

Ön/Arka Konsol Altlığı

Hoparlörü Altlık Üzerine Nasıl Monte Edilir

ALTLIĞI baş aşağı çevirin ve bunu

1. ALTLIK TABANINA takın.

İki küçük VİDAYI, şekilde gösterildiği gibi bir tornavida kullanarak oklarla işaretlenmiş iki delik içine yerleştirin. (HT-TZ215: 2EA, HTTZ315: 3EA)

Büyük VİDAYI, hoparlör ALTLIĞININ arkasındaki deliğe takın.

Monte edilen altlığı HOPARLÖRE takın.

Şekilde gösterildiği gibi bir tornavida kullanarak hoparlörün arkasında bulunan deliğe bir başka VİDA takın.

Bu, başarılı olarak monte edilmiş bir

hoparlördür. Hoparlörün, düz ve dengeli bir alan üzerine kurulduğundan emin olun. Aksi halde, kolaylıkla devrilebilir.

1 2

ALTLIK TABANI

ALTLIK

3 4

5 6

HOPARLÖR

ALTLIK

Ön, Arka, Orta ve Derin Bas hoparlörleri bağlayın.

Hoparlörün arkasındaki terminal sekmesine basın.

Siyah teli, siyah terminale (–) ve kırmızı teli kırmızı (+)

terminaletakın ve daha sonra sekmeyi serbest bırakın.

Bağlantı ﬁ şlerini, Ev Sinemasının arkasına takın.

•

Hoparlör terminallerinin renginin, bağlantı ﬁ şlerinin rengiyle uyuştuğundan emin olun.

HT-Z310 durumunda

Orta Hoparlör

Ön Hoparlör (R) (sağ)

Ön Hoparlör (L) (sol)

ipod

Siyah

AUX IN 2

Kırmızı

TURTUR

● CONNECTIONS

● BAĞLANTILAR

Hoparlör sistemi, modele bağlı olarak değişebilir. Bu nedenle, yukarıda açıklanandan farklı



bir sistem bulabilirsiniz. Sizin modelinize uygun “Ön/Arka ve Orta Hoparlörler” paketini içerip içermediğini görmek için hoparlör sisteminizi kontrol edin.

Hoparlörü Altlık Üzerine Nasıl Monte Edilir

HOPARLÖRÜ, ALTLIK TABANINA takın.

Şekilde gösterildiği gibi bir tornavida

kullanarak hoparlörün arkasında bulunan deliğe bir VİDA takın.

Bu, Altlık Tabanına başarıyla monte

3. edilmiş bir HOPARLÖRDÜR.

1 2

HOPARLÖR

ALTLIK TABANI

Arka Hoparlör (R) (sağ)

HT-TZ312 durumunda

Ön Hoparlör (R) (sağ)

Arka Hoparlör (R) (sağ)

Derin bas hoparlör

Orta Hoparlör

Arka Hoparlör (L) (sol)

Ön Hoparlör (L) (sol)

ipod

AUX IN 2

Arka Hoparlör (L) (sol)

Hoparlör sistemi, modele bağlı olarak değişebilir. Bu nedenle, yukarıda açıklanandan farklı



bir sistem bulabilirsiniz. Sizin modelinize uygun “Ön/Arka ve Orta Hoparlörler” paketini içerip içermediğini görmek için hoparlör sisteminizi kontrol edin.

Derin bas hoparlör

20 21

ipod

AUX IN 2

Bağlantılar

KABLOSUZ ALIM HOPARLÖRÜNÜN BAĞLANMASI (YALNIZCA HT-Z310/TZ312/TZ315)

TURTUR

Ön, Orta ve Derin Bas hoparlörleri bağlayın.

Yalnızca HT-TZ215/HT-TZ315

Orta Hoparlör

Ön Hoparlör (R) (sağ)

Arka Hoparlör (R) (sağ)

Derin bas hoparlör

Çocukların hoparlörlerle veya hoparlörlerin yanında oynamalarına izin vermeyin.



Hoparlör düşerse, canları yanabilir.

Hoparlör kablolarını hoparlörlere bağlarken, kutup başlarının (+/ –) doğru olduğundan



emin olun. Çocukların ellerini veya farklı maddeleri derin bas hoparlörün deliğine sokmalarını



önlemek için, derin bas hoparlörünü çocukların erişemeyeceği yerlerde tutun. Derin bas hoparlörü, delik üzerinden duvara asmayın.



Ön Hoparlör (L) (sol)

Arka Hoparlör (L) (sol)

Kablosuz Alım Modülü (SWA-4000)

HT-Z310 durumunda

Ön Hoparlör (R) (sağ)

RESET

Arka Hoparlör (L) (sol) Arka Hoparlör (R) (sağ)

KABLOSUZ ALIM MODÜLÜ

Ön, orta ve Derin bas hoparlörleri, sayfa 21~22’ye bakarak

DVD Oynatıcısına takın.

DVD Oynatıcı kapalı iken, TX kartını, ana ünitenin arkasındaki

TX Kartı Bağlantısına (KABLOSUZ) takın.

TX kartını, yan yatmış yan sola bakacak şekilde tutun ve

•

kartı porta takın. TX kartı, ana ünite ile kablosuz alıcı arasında iletişimi sağlar.

•

Sol ve sağ hoparlörleri, kablosuz alım modülüne takın.

Kablosuz alım modülünün güç kablosunu duvardaki prize takın ve güç düğmesini AÇIN.

Orta Hoparlör

Derin bas hoparlör

Yan yatmış yan yüz sola

doğru

Ön Hoparlör (L) (sol)

ipod

AUX IN 2

TX kartı

● BAĞLANTILAR

● CONNECTIONS

AUX IN 2

M 

Hoparlörü TV setinizin yanına yerleştirirseniz, ekran rengi, hoparlör tarafından üretilen manyetik alandan dolayı bozulabilir. Bu oluşursa, hoparlörü TV setinizden uzağa yerleştirin.

HT-Z210/TZ212/TZ215, kablosuz alım işlevini desteklemez.



22 23

Bağlantılar

Kablosuz alıcı modülünü, dinleme konumunun arkasına yerleştirin. Kablosuz alım



modülü ana üniteye çok yakınsa, parazit nedeniyle bazı ses kesintileri duyulabilir.



Sistemin yanında, aynı frekansı (5,8GHz) kullanan bir mikrodalga fırın, kablosuz LAN Kartı, Bluetooth cihazı veya başka bir aygıt kullanırsanız, parazit nedeniyle bazı ses kesintileri duyulabilir.



Ana üniteden kablosuz alım modülüne kadar olan iletim mesafesi yaklaşık 33 ﬁ t (10m)’dir, fakat çalıştırma ortamınıza bağlı olarak değişebilir. Ana ünite ile kablosuz alım modülü arasında bir çelik-beton duvar veya metalik duvar varsa, sistem tam anlamıyla çalışmayabilir, çünkü radyo dalgaları metalin içinden geçemez.



Bu ürün (HT-Z310/TZ312/TZ315), aynı zamanda, kablosuz alıcı modülü SWA-3000 ile uyumludur.



HT-Z210/TZ212/TZ215, kablosuz al ım işlevini desteklemez.



HT-Z210/TZ212/TZ215, Bluetooth işlevini desteklemez.

Ürüne tahsis edilmiş TX kartı dışında başka bir kart takmayın.



Farklı bir TX kartı kullanılırsa, ürün hasar görebilir veya kart kolaylıkla çıkarılamayabilir.



TX kartını baş aşağı veya tersi yönde takmayın.



TX kartını, DVD Oynatıcı kapatıldığında takın Oynatıcı açıkken kart takmak bir soruna yol açabilir.



TX Kartı takılırsa ve kablosuz alım modülü ayarı tamamlandığında, ana ünitedeki Arka Hoparlör konnektörlerinden ses çıkışı olmaz.



Kablosuz alım anteni, kablosuz alıcı modülüne takılır. Üniteyi, su ve nemden uzak tutun.



En iyi dinleme performans herhangi bir engel olmadığından emin olun.

Kablosuz arka hoparlörlerden hiç ses gelmezse, modu DVD 5.1 kanalı veya Dolby



ProLogic II’ye geçirin.

2-CH modunda, kablosuz arka hoparlörlerden hiç ses duyulmayacaktır.



ı için, kablosuz alım modülü yerinin etrafındaki alanda

VİDEO ÇIKIŞININ TV’NİZE BAĞLANMASI

Bir TV’ye takmanın dört yönteminden birini seçin.

AUX IN 2

YÖNTEM4

(tedarik edilen)

YÖNTEM 1: HDMI(İsteğe bağlı)

HMDI kablosunu (İsteğe bağlı), DVD Oynatıcının arkasındaki HDMI OUT jakından TV’nizdeki HDMI IN jakına takın.

YÖNTEM 2: Component Video (Bileşen Video)

AUX IN 2

YÖNTEM1

YÖNTEM3

YÖNTEM2

TURTUR

● CONNECTIONS

● BAĞLANTILAR

Televizyonunuzda Component Video girişleri varsa, DVD Oynatıcısının arkasındaki Component Video Output (Pr, Pb ve Y) çıkışlarından TV’nizdeki Component Video Input jaklarına bir Component video kablosu (tedarik edilmemiştir) takın.

COMPONENT SELECT (BİLEŞEN SEÇ) İşlevi

Ana ünite kapalı iken, uzaktan kumandadaki 8 Sayı (COMPONENT SEL.) düğmesine 5

saniyeden fazla bir süre için basın.

Ekranda, <Y Pb Pr> ve <RGB> görünecektir.

•

Ana üniteyi COMPONENT (BİLEŞEN) moduna ayarlamak üzere <Y Pb Pr> öğesini seçmek için kısaca Sayı 8 (COMPONENT SEL.) düğmesine basın.

24 25

Bağlantılar

YÖNTEM 3: Scart (İsteğe bağlı- Yalnızca Avrupa)

Televizyonunuzda SCART girişi varsa, Scart Jakını (tedarik edilmemiştir) ana ünitenin arka panelindeki AV OUT jakını, televizyonunuzdaki SCART IN jakına takın.

Ana ünite kapalı iken, uzaktan kumandadaki 8 Sayı (COMPONENT SEL.) düğmesine 5

saniyeden fazla bir süre için basın.

Ekranda, <Y Pb Pr> ve <RGB> görünecektir.

•

SCART modunu ayarlamak üzere <RGB> öğesini seçmek için kısa bir süre için 8 Sayısı

2. (COMPONENT SEL.) düğmesine basın.

VIDEO SELECT (VİDEO SEÇ) İşlevi

Uzaktan kumanda üzerindeki 0 Sayı (VIDEO SEL.) düğmesine 5 saniyeden fazla bir süre için basın ve basılı tutun.

Ekranda, <COMPOSITE> (KOMPOZİT) veya <RGB> görünecektir. Bu anda, <COMPOSITE> ve

•

<RGB> arasında seçim yapmak için kısaca 0 sayı (VIDEO SEL.) düğmesine basın. TV’nizde Scart (RGB Girişi) varsa, RGB modunu seçmek için 0 Sayı (VIDEO SEL.) düğmesine

•

basın. Scart ayarı kullanarak daha iyi resim kalitesi elde edebilirsiniz.

TV’nizde Scart (RGB Girişi) varsa, COMPOSITE (KOMPOZİT) modunu seçmek için 0 Sayı

•

(VIDEO SEL.) düğmesine basın.

YÖNTEM 4: Composite Video (Kompozit Video)

Tedarik edilen Video kablosunu, DVD Oynatıcının arkasındaki VIDEO OUT jakından TV’nizdeki VIDEO IN jakına takın.

HDMI Otomatik Algılama İşlevi (İsteğe bağlı)

Oynatıcının video çıkışı, güç açık olduğunda bir HDMI kablosunu bağlarken otomatik olarak HDMI moduna geçecektir.

HDMI (Yüksek Tanım Multimedya Arabirimi)

•

HDMI, video ve ses verilerinin yalnızca bir konnektör ile dijital iletimini sağlayan bir arabirimdir. HDMI’yi kullanırken, DVD Ev Sineması dijital video ve ses sinyali iletir ve bir HDMI giriş jakına sahip olan TV üzerinde

canlı bir resim görüntüler.

HDMI bağlantısının tanımı

•

HDMI konnektör – Video ve dijital ses verilerini destekler.

- HDMI, TV’ye yalnızca saf bir dijital sinyal gönderir.

- TV’niz HDCP (Yüksek bant genişliği Dijital İçerik Koruması)’nı desteklemezse, ekranda rasgele gürültü

görünür.

Samsung neden HDMI kullanır?

•

Analog TV’ler, analog bir video/ses sinyali gerektirir. Buna rağmen, bir DVD oynatırken, bir TV’ye iletilen veriler dijitaldir. Bu nedenle, ya dijitalden analoga dönüştürücü (DVD Ev Sinemasında) ya da analogdan dijitale dönüştürücü (TV'de) gereklidir. Bu dönüştürme sırasında, gürültü ve sinyal kaybı nedeniyle resim kalitesi bozulur. HDMI teknolojisi üstündür, çünkü bu D/A dönüştürmesi gerektirmez ve oynatıcıdan TV’nize saf bir dijital sinyaldir.

HDCP nedir?

•

HDCP (Yüksek bant genişliğinde Dijital İçerik Koruması), kopyalanmakta olan HDMI aracılığıyla çıkışa verilen DVD içeriğini korumak için bir sistemdir. Bir video kaynağı (PC, DVD, vb.) ve ekran aygıtı (TV, projektör, vb.) aradınfa güvenli bir dijital link sağlar. Yetkilendirilmemiş kopyaların yap aygıtında şifrelenir.

•

Anynet+ nedir?

Anynet+, Anynet+ özelliğine sahip olan Samsung TV yoluyla, bu ünitenin ilişkilendirilmiş işlemini sunan bir rahatlık işlevidir.

- Samsung TV’niz bir

- Oynatıcıyı açar ve bir disk takarsanız, oynatıcı diski oynatmaya başlayacaktır ve TV otomatik olarak açacaktır

ve HDMI moduna geçecektir.

- Oynatıcıyı açarsanız ve disk daha önceden takılmışken Play (Oynat) düğmesine basarsanız, TV derhal

açılacak ve HDMI moduna geçecektir.

logosuna sahipse, bu durumda Anynet+ işlevini destekler.

HDMI İŞLEVİ (İSTEĞE BAĞLI)

ılmasını önlemek için içerik kaynak

TURTUR

● CONNECTIONS

● BAĞLANTILAR

HDMI çıkışı için mevcut çözünürlükler 480p, 576p, 720p,1080i/1080p’dir.



Bu ürün, component (bileşen) çıkışı için Interlace tarama modunda (576i, 480i) çalışır.

 

Bir Samsung TV’sini DVD Oynatıcısına bağlamak için bir HDMI kablosunu kullanırsanız, TV'nizin uzaktan kumanda kullanarak Ev Tiyatrosunu çalıştırabilirsiniz. Bu, yalnızca Anynet+(HDMI-CEC)’i destekleyen SAMSUNG TV ile kullanılabilir.



Lütfen desteklemektedir.) kontrol edin.

logoyu (TV’nizde

logosu varsa, bu durumda Anynet+ işlevini

Çözünürlük Seçimi

Bu işlev, kullanıcının, HDMI çıkışı için ekran çözünürlüğünü seçmenize imkan verir.

Stop (Durdur) modunda, uzaktan kumanda üzerindeki SD/ HD (Standart Tanım/Yüksek Tanım) düğmesine basın ve basılı tutun.

HDMI çıkışı için mevcut çözünürlükler 576p(480p),

•

720p,1080i/1080p’dir.

•

SD(Standart Tanım) çözünürlüğü 576p(480p) ve HD (Yüksek Tanım) çözünürlüğü 720p, 1080i/1080p’dir.

TV yapılandırılan çözünürlüğü desteklemezse,



resmi doğru biçimde göremeyecek olabilirsiniz. Bir HDMI kablosu takıldığında, composite (kompozit)



ve component (bileşen) video sinyalleri çıkış değildir. TV’nin Video Giriş kaynağının nasıl seçileceği



hakkında daha fazla bilgi için TV'nizin kullanıcı kılavuzuna bakın.

HDMI (Yüksek Tanım Multimedya Arabirimi) neden kullanılır?

Bu aygıt, analoga dönüştürme işlemi olmaksızın, bir DVD video sinyalini dijital olarak iletir. Bir HDMI bağlantısı kullanırken daha net dijital resimler alacaksınız.

26 27

Bağlantılar

HARİCİ BİLEŞENLERDEN SES BAĞLANMASI

AUX1 : Bir Harici Bileşen/MP3 çaların bağlanması

TURTUR

HDMI İŞLEVİ (İSTEĞE BAĞLI)

Anynet+ (HDMI-CEC)’nin Kullanılması

Anynet+, Samsung TV’nizin uzaktan kumandası ile diğer Samsung Aygıtlarını kontrol etmenize imkan veren bir işlevdir. Anynet +, bu Ev Sineması bir HDMI Kablosu kullanarak bir SAMSUNG TV’ye bağlayarak kullanılabilir. Bu, yalnızca Anynet+’i destekleyen SAMSUNG TV’ler ile kullanılabilir.

Ev Sinemasının ana ünitesini bir HDMI kablosu ile bir Samsung TV’ye bağlayın. (Bkz. sayfa 25)

TV'nizde Anynet+ işlevini ayarlayın. (Daha fazla bilgi için TV talimat kılavuzuna bakın.)

•

TV uzaktan kumandası kullanarak Ev Sinemasını çalıştırabilirsiniz. (Kullanılabilir TV düğmeleri:

, ,

S,T

W,X

üğmeleri, ~ düğmesi)

TV’yi seçerseniz

TV’nizin uzaktan kumandası üzerindeki Anynet+ düğmesine basarak Anynet+(HDMI-CEC)’yi On (Açık) olarak ayarlayın.

Alıcı : Açık (On): Sesi, Ev Sinemasından dinleyebilirsiniz.

•

Alıcı : Off (Kapalı) : Sesi TV’den dinleyebilirsiniz.

THEATER (SİNEMA) öğesini seçerseniz

Aşağıdaki her bir öğe seçeneğini bağlamak ve ayarlamak için

THEATER (SİNEMA) öğesini seçin.

• View TV (TV Görüntüle): Anynet+(HDMI CEC), açık olarak ayarlanmışsa ve View TV (TV’yi

Görüntüle) öğesini seçerseniz, ev sineması otomatik olarak dijital moda geçecektir.

• Theater (Sinema) Menüsü: Ev sineması menüsüne erişebilir ve bunu kontrol edebilirsiniz.

• Theater (Sinema) İşlemi: Ev Sineması disk oynatma bilgileri görüntülenecektir.

Başlık, konu ve altyazı değişikliği gibi Ev Sinemasının Disk işlemini kontrol edebilirsiniz.

• Alıcı : Açık (On): Sesi, Ev Sinemasından dinleyebilirsiniz.

• Alıcı : Off (Kapalı) : Sesi TV’den dinleyebilirsiniz.

Bir MP3 Çalar gibi bileşenler.

Anynet+ ile

Samsung TV’nizin uzaktan kumandası üzerindeki Play (Oynat) düğmesine basarak bu üniteyi çalıştırabilir, TV’nizi açabilir veya bir ﬁ lm izleyebilirsiniz.

ENTER

EXIT

Ev Sineması üzerindeki AUX IN 1 (Ses)’i harici bileşen/MP3 çaların Audio Out (Ses Çıkışı)

MOVE

AUX IN 1

Ses Kablosu

(tedarik edilmemiştir)

Audio OUT

● BAĞLANTILAR

● CONNECTIONS

öğesine takın.

AUX1 girişini seçmek için uzaktan kumanda üzerindeki AUX düğmesine basın.

Aynı zamanda, ana ünite üzerindeki FUNCTION (İŞLEV) düğmesini de kullanabilirsiniz.

•

Mod aşağıdaki şekilde değişir: DVD/CD ➞ D.IN ➞ AUX 1 ➞ AUX 2 ➞ USB ➞ (BT AUDIO) ➞ FM.

HT-Z210/TZ212/TZ215, Bluetooth işlevini desteklemez.



'View TV' (TV'yi Görüntüle) öğesini seçmeniz durumunda, Digital In yoluyla TV sesini



dinlemek isterseniz, TV ve Ev Sineması arasına optik kablo bağlamanız gerekir.

28 29

Bağlantılar

AUX2 : Arka Panel OPTİK: Arka Panel

FM ANTENİNİN BAĞLANMASI

Tedarik edilen FM antenini FM 75Ω KOAKSİYEL Jakına takın.

Alımın iyi olduğu bir yer bulana kadar anteni yavaşça etrafta hareket ettirin, daha sonra bunu

duvara veya sağlam bir yüzeye sabitleyin.

TURTUR

● CONNECTIONS

● BAĞLANTILAR

AUX IN 2

İsteğe Bağlı

Ses Kablosu (tedarik edilmemiştir) Harici analog bileşeni, yalnızca bir Audio Out (Ses Çıkışı) öğesine sahipse, ya sol ya da sağı takın.

Harici Analog Bileşen

Harici Dijital Bileşen

Kablo (tedarik edilmemiştir)

AUX2 : Bir Harici Analog Bileşenin Bağlanması

Bir VCR gibi analog sinyal bileşenleri.

Ev Sineması üzerindeki AUX IN 2 (Ses)’i harici analog bileşenin Audio Out (Ses Çıkışı) öğesine

takın.

Konnektör renklerini eşlediğinizden emin olun.

•

AUX2 girişini seçmek için uzaktan kumanda üzerindeki AUX düğmesine basın.

Aynı zamanda, ana ünite üzerindeki FUNCTION (İŞLEV) düğmesini de kullanabilirsiniz.

•

Mod aşağıdaki şekilde değişir: DVD/CD ➞ D.IN ➞ AUX 1 ➞ AUX 2 ➞ USB ➞ (BT AUDIO) ➞ FM.

AUX IN 2

FM Anteni

(tedarik edilmiştir)

Bu, AM yayınlarını almaz.



Soğutma Fanı

Soğutma fanı, aşırı ısınmayı önlemek için üniteye soğuk hava sağlar. Lütfen, güvenliğiniz için aşağıdaki ikazlara uyun.

Ünitenin iyi biçimde havalandırıldığından emin olun. Ünitenin havalandırması kötüyse, ünite içindeki sıcaklık

•

artabilir ve ona hasar verebilir.

•

Soğutma fanı veya havalandırma deliklerini engellemeyin. (Soğutma fanı veya havalandırma delikleri bir gazette veya bez ile örtülmüşse, ünitenin içindeki ısı artabilir ve yangınla sonuçlanabilir.)

AUX IN 2

VCR’nizin Video Çıkış jakını TV’ye takabilir ve VCR’nin Audio Output (Ses Çıkışı)



jaklarını bu ürüne takabilirsiniz.

OPTİK: Bir Harici Dijital Bileşenin Bağlanması

Bir Kablo Kutusu/Uydu alıcı (Kurulu– Konsol) gibi dijital sinyal bileşenleri).

Ev Sineması üzerindeki Digital Input (Dijital Giriş) 2 (OPTİK)’i harici dijital bileşenin Digital Output

(Dijital Çıkış) öğesine takın.

DIGITAL IN girişini seçmek için uzaktan kumanda üzerindeki AUX düğmesine basın.

Aynı zamanda, ana ünite üzerindeki FUNCTION (İŞLEV) düğmesini de kullanabilirsiniz.

•

Mod aşağıdaki şekilde değişir:

DVD/CD ➞ D.IN ➞ AUX 1 ➞ AUX 2 ➞ USB ➞ (BT AUDIO) ➞ FM.

30 31

ev sinemanızı kullanmadan önce

TUR

oynatma

DVD Ev Sinemasının uzaktan kumandası, Samsung TV’leri kontrole etmek için kullanılabilir.

Ana ünitenin güç kablosunu AC güç kaynağına takın.

DVD Ev Sinemasını çalıştırmak için DVD RECEIVER (DVD

2. ALICI) düğmesine basın.

DVD/CD oynatmayı etkinleştirmek için ana ünite üzerindeki

3. FUNCTION (İŞLEV) düğmesine veya uzaktan kumanda

üzerindeki DVD düğmesine basın.

Uzaktan kumandayı TV moduna ayarlamak için TV

düğmesine basın.

Bu uzaktan kumanda ile Samsung TV’nizi açmak için

5. POWER (GÜÇ) düğmesine basın.

TV’nizde VIDEO modunu seçmek için TV/VIDEO düğmesine basın.

VIDEO

DISC PLAYBACK (DİSK OYNATMA)

Disk tepsisini açmak için OPEN/CLOSE (AÇ/KAPAT)

düğmesine ( Bir disk yerleştirin.

Disk etiketi yukarı bakacak şekilde diski nazikçe tepsiye

•

yerleştirin.

OPEN/CLOSE (AÇ/KAPAT) (

basarak bölmeyi kapatın.

Oynatma otomatik olarak başlar.

•

Oynatmayı durdurmak için, oynatma sırasında STOP (DURDUR) ( ) düğmesine basın.

Bir kez basıldığında, PRESS PLAY (OYNAT'A BAS) görüntülenir ve durdurma konumu bellekte

•

saklanır. PLAY (OYNAT) ( konumundan yeniden başlatılır. (Bu işlev yalnızca DVD'ler ile çalışır.)

İkiz kez basılırsa, STOP (DURDUR) öğesi görüntülenir ve PLAY (OYNAT) (

•

basılırsa, oynatma başlangıçtan başlatılır.

) basın.

) düğmesine tekrar

) düğmesi veya ENTER düğmesine basılırsa, oynatma durdurma

DVD

) düğmesine

● OYNATMA

Oynatmayı geçici olarak duraklatmak için, oynatma sırasında PAUSE (DURAKLAT)

(

) düğmesine basın.

Oynatmayı yeniden başlatmak için, PLAY (OYNAT) ( ) düğmesine basın.

•

Diskin içeriğine bağlı olarak, başlangıç ekranı farklı görünebilir.



Korsan diskler bu oynatıcıda çalışmayacaktır, çünkü bu CSS (İçerik Karıştırma Sistemi: bir kopyalama



koruma sistemi) tavsiyelerini ihlal eder.

32 33

oynatma

MP3/WMA-CD OYNATMA

MP3/WMA biçiminde şifrelenen veri CD’leri (CD-R, CD-RW) oynatılabilir.

MP3/WMA diskini, disk tepsisine yerleştirin.

MP3/WMA menü ekranı görünecektir ve oynatma

•

başlatılacaktır. Menünün görünümü, MP3/WMA diske bağlıdır.

•

WMA-DRM dosyaları oynatılamaz.

•

Stop (Durdur) modunda, albümü seçmek için İmleç

S,T,W,X düğmelerini kullanın ve daha sonra ENTER düğmesine basın.

Parçayı seçmek için İmleç

•

Stop (Durdur) modunda bir başka albüm seçmek için, İmleç

S,T,W,X

düğmelerini kullanın ve daha sonra ENTER

düğmesine basın.

Oynatmayı durdurmak için STOP (¦) (Durdur) düğmesine

basın.

S,T

düğmesini kullanın.

JPEG DOSYASI OYNATMA

Bir dijital fotoğraf makinesi veya kamera ile yakalanan görüntüler veya bir PC üzerindeki JPEG dosyalar bir CD’de saklanabilir ve daha sonradan bu Ev Sineması sistemi ile oynatılabilir.

Slide (Slayt) Modu

JPED diskini, disk tepsisine yerleştirin.

•

Oynatma otomatik olarak başlar. Her görüntü 5 saniye için görüntülenir ve ardından sonraki görüntü gösterilir.

Sonraki slayta atlamak için #,$ düğmesine basın.

•

Düğmeye her basıldığında, slayt geri veya ileri hareket eder.

Rotate/Flip (Döndür/Tersyüz Et) İşlevi

Oynatma sırasında İmleç S,T,W,X düğmesine basın.

TUR

● OYNATMA

Kayıt moduna bağlı olarak, bazı MP3/WMA-CD’leri oynatılamayabilir.



Bir MP3-CD’sinin içindekiler, disk kaydedilen MP3/WMA parça biçimine bağlı olarak



değişir.

Ekranda bir dosya simgesini oynatmak için,

Stop (Durdur) modunda iken İmleç S,T,W,X düğmesine basın ve menünün üst kısmından

•

istediğiniz bir simgeyi seçin.

Müzik Dosyası Simgesi : Yalnızca müzik dosyalarını oynatmak

için

Simgesini seçin.

Görüntü Dosyası Simgesi : Yalnızca görüntü dosyalarını oynatmak için, Video Dosyası Simgesi : Yalnızca video dosyalarını oynatmak için, Tümü Dosya Simgesi : Tüm dosyaları oynatmak için

Simgesini seçin.

düğmesi: Dikey olarak Tersyüz Et

düğmesi: 90° Saatin tersi yönünde döndür

Orijinal Görüntü

düğmesi: Yatay olarak Tersyüz Et

Bu ürünün desteklediği azami çözünürlükler, standart JPEG dosyaları için 5120 x 3480



(veya 19.0 MPiksel) ve ilerlemeli görüntü dosyaları için 2048 x 1536 (veya 3.0 MPiksel)’dir.

HDMI çıktı çözünürlüğü 720p/1080i/1080p olduğunda bir JPEG dosyası oynatılırsa,



mod otomatik olarak 576p/480p moduna dönüştürülür.

düğmesi: 90° Saat yönünde döndür

34 35

oynatma

DIVX OYNATMA

Bu sayfadaki işlevler, DivX disk oynatmaya uygulanır.

Skip Forward/Back (İleri/Geri Atla)

Oynatma sırasında, #,$ düğmesine basın.

•

Diskte 2’den fazla dosya varsa, $ düğmesine bastığınızda sonraki dosyaya gider.

•

Diskte 2’den fazla dosya varsa, # düğmesine bastığınızda önceki dosyaya gider.

Fast Playback (Hızlı Oynatma)

Diski daha yüksek bir hızda oynatmak isterseniz, oynatma sırasında  veya  düğmesine basın.

Bu düğmelerden birine her bastığınızda, oynatma hızı

•

aşağıdaki şekilde değişecektir:

2x ➞ 4x ➞ 8x ➞ 32x ➞ Normal.

5 Minute Skip (5 Dakika Atla) işlevi

Oynatma sırasında, İmleç W,X düğmesine basın.

•

İmleç X düğmesine her bastığınızda oynatma 5 dakika ileri atlar.

İmleç W düğmesine her bastığınızda oynatma 5 dakika

•

geri atlar.

Diskte Birden Fazla Altyazı Dosyası Varsa

Birden fazla altyazı dosyası varsa, varsayılan altyazı video ile uyumlu olmayabilir ve altyazı dilinizi aşağıdaki şekilde seçmeniz gerekecektir:

Stop (Durdur) modunda, İmleç S,T düğmesine

basın, TV ekranından istediğiniz altyazıyı ( ve daha sonra ENTER düğmesine basın.

TV ekranından istediğiniz DivX dosyasını seçtiğinizde,

video normal olarak oynatılacaktır.

) seçin

DivX(Digital internet video eXpress)

DivX, Microsoft tarafından geliştirilmiş bir video dosya biçimidir ve gerçek zamanlı olarak İnternet üzerinden ses ve video verileri sağlamak için MPEG4 sıkıştırma teknolojisine dayanır.

MPEG4, video şifreleme için ve MP3 ses şifreleme için kullanılır, böylece kullanıcılar DVD-kalitesine yakın video ve sese yakın kalitede bir video izleyebilir.

Desteklenen Biçimler

Bu ürün, yalnızca aşağıdaki medya biçimlerini destekler. Hem video hem de ses biçimleri desteklenmezse, bozuk görüntüler ve ses eksikliği gibi sorunlar yaşayabilirsiniz.

Desteklenen Video Biçimleri

Biçim AVI WMV

Desteklenen

Sürümler

Desteklenen Ses Biçimleri

DivX3.11~DivX5.1, XviD V1/V2/V3/V7

TUR

● OYNATMA

Audio Display (Ses Ekranı)

AUDIO (SES) düğmesine basın.

Diskte birden fazla sesli diller varsa, bunlar arasında

•

geçiş yapabilirsiniz. Düğmeye her bastığınızda, seçiminiz AUDIO (1/N, 2/N

•

...) ve

arasında geçiş yapacaktır.

Diskte desteklenen bir dil varsa görüntülenir.



Altyazı Ekranı

SUBTITLE (ALTYAZI) düğmesine basın.

•

Düğmeye her bastığınızda, seçiminiz SUBTITLE (ALTYAZI) (1/N, 2/N ...) ve SUBTITLE OFF (ALTYAZI KAPALI) arasında geçiş yapacaktır.

•

Diskte yalnızca bir altyazı dosyası varsa, bu otomatik olarak oynatılacaktır.

•

DivX diskleri ile Altyazı kullanımına ilişkin daha fazla ayrıntılar için sonraki sayfadaki Sayı 2 (Caption (Başlık) İşlevi) bölümüne bakın.

Biçim MP3 WMA AC3 DTS

Bit Hızı 80~384kbps 56~128kbps 128~384kbps 1.5Mbps

Örnekleme Frekansı 44.1khz 44.1/48khz 44.1khz

DTS biçiminde oluşturulan, ses ve video dosyaları dahil olmak üzere, DivX dosyaları yalnızca

•

6Mbps’ye kadar destekleyebilir. En/boy oranı: Varsayılan DivX çözünürlüğünün 640x480 piksel (4:3) olmasına rağmen, bu ürün

•

800x600 piksele (16:9) kadar destekler. 800’ün üzerindeki TV ekranı çözünürlükler desteklenmeyecektir. Örnekleme frekansı 48khz veya 320kbps’den daha yüksek olduğu bir diski oynatırken, oynatma

•

sırasında ekranda titreme tecrübe edebilirsiniz.

Caption (Başlık) İşlevi

Bu özelliği düzgün biçimde kullanmak amacıyla video çıkartma ve düzenleme ile ilgili bazı

•

sorunlar yaşayabilirsiniz. Caption (başlık) işlevini kullanmak için, başlık dosyasını (*.smi), aynı klasör içerisindeki DivX

•

medya dosyasınınki (*.avi) ile aynı dosyaya kaydedebilirsiniz. Örnek: Root Samsung_007CD1.avi Samsung_007CD1.smi Dosya adı için 60’a kadar alfasayısal karakter ve 30’a kadar Doğu Asya karakteri (Korece ve

•

Çince gibi 2 bit karakterler).

36 37

oynatma

OYNATMA İŞLEVİNİN KULLANILMASI

Fast Playback (Hızlı Oynatma)

, düğmesine basın.

•

Oynatma sırasında düğmeye her basıldığında, oynatma hızı aşağıdaki şekilde değişir:

BAD

DVD

TUR

Disk Bilgilerinin Görüntülenmesi

Disk oynatma bilgilerini TV ekranında görüntüleyebilirsiniz.

INFO (BİLGİ) düğmesine basın.

Diske bağlı olarak, disk bilgileri ekranı farklı



görünebilir. Diske bağlı olarak, aynı zamanda DTS, DOLBY



DIGITAL veya PRO LOGIC öğesini seçebilirsiniz.

TV ekranında görünür!

Bir düğmeye basarken TV ekranında bu sembol görünürse, bu işlev o anda oynatılmakta olan disk ile mümkün değildir.

Kalan Sürenin Kontrol Edilmesi

REMAIN (KALAN) düğmesine basın.

•

Oynatılmakta olan bir başlık veya konunun toplam ve kalan süresini kontrol etmek için.

BAGD

DVD

 2X ➞  4X ➞  8X ➞  32X ➞ X PLAY

 2X ➞  4X ➞  8X ➞  32X ➞ X PLAY

Bir CD veya MP3-CD’nin hızlı oynatılması sırasında, ses 4x, 8x ve 32x hızlarında değil,



yalnızca 2x hızında duyulur.

Slow Playback (Yavaş Oynatma)

SLOW (YAVAŞ) düğmesine basın.

•

Oynatma sırasında düğmeye her basıldığında, oynatma hızı aşağıdaki şekilde değişir:

1/2 ➞1/4 ➞1/8 ➞1/2 ➞1/4 ➞1/8 ➞

DVD

X PLAY

1/2 ➞1/4 ➞1/8 ➞ X PLAY

DVD

● OYNATMA

Yavaş oynatma sırasında hiç ses duyulmaz.



Remain (Kalan) düğmesine her bastığınızda

TITLE ELAPSED ➞ TITLE REMAIN ➞ CHAPTER ELAPSED ➞ CHAPTER REMAIN

DVD-VIDEO

GROUP ELAPSED ➞ GROUP REMAIN ➞ TRACK ELAPSED ➞ TRACK REMAIN

DVD-AUDIO

TRACK ELAPSED ➞ TRACK REMAIN ➞ TOTAL ELAPSED ➞ TOTAL REMAIN

TRACK REMAIN ➞ TRACK ELAPSED

38 39

(YALNIZCA HT-Z310/

TZ312/TZ315)

Sahnelerin/Şarkıların Atlanması

#,$ düğmesine basın.

•

Ters oynatma, CD ile çalışmaz.



Oynatma sırasında düğmeye her basıldığında, önceki veya sonraki konu, parça veya dizin (dosya) oynatılacaktır.

Konuları, ardarda atlayamazsınız.

DVD

oynatma

OYNATMA İŞLEVİNİN KULLANILMASI

Repeat Playback (Oynatmayı Tekrar Et)

Oynatmayı tekrar etme, bir konu, başlık, parça (şarkı) veya dizin (MP3 dosyası)nı tekrar oynatmanıza imkan verir.

REPEAT (TEKRAR ET) düğmesine basın.

Oynatma sırasında düğmeye her basıldığında, repeat

•

playback (oynatmayı tekrar et) modu aşağıdaki şekilde değişir:

DVD-VIDEO

REPEAT : CHAPTER ➞ REPEAT : TITLE ➞ REPEAT : OFF

BAGD

DVD

A-B Repeat Playback (Oynatmayı Tekrar Et)

Bir DVD’nin belirlenmiş bir kesitini tekrar tekrar oynatabilirsiniz.

INFO (BİLGİ) düğmesine iki kez basın.

REPEAT PLAYBACK (OYNATMAYI TEKRAR ET)

) gösterimine geçmek için İmleç X düğmesine basın.

(

A-’yı seçmek için İmleç S,T düğmesine basın ve daha sonra ENTER düğmesine basın.

•

ENTER düğmesine basıldığında, seçilen konum bellekte saklanacaktır.

İstediğiniz bölümün sonunda ENTER düğmesine basın.

•

Belirtilen bölüm, tekrar tekrar oynatılacaktır.

A - B

d Normal oynatmaya geri dönmek için, OFF (KAPALI) öğesini seçmek üzere İmleç S,T

düğmesine basın.

DVD

TUR

● OYNATMA

DVD-AUDIO

B AGD

REPEAT : TRACK ➞ REPEAT : GROUP ➞ REPEAT : OFF

REPEAT : TRACK ➞ REPEAT : DISC ➞ REPEAT : OFF

REPEAT : RANDOM ➞ REPEAT : TRACK ➞ REPEAT : DIR ➞ REPEAT : DISC ➞ REPEAT : OFF

Oynatmayı Tekrar Et Seçenekleri

CHAPTER (KONU): Seçilen konuyu tekrar tekrar oynatır. TITLE (BAŞLIK): Seçilen başlığı tekrar tekrar oynatır. GROUP (GRUP): Seçilen grubu tekrar tekrar oynatır. RANDOM (RASGELE): Parçaları rasgele düzende oynatır. (Daha önceden çalınmış olan bir parça

yeniden çalınabilir.)

TRACK (PARÇA): Seçilen parçayı tekrar tekrar oynatır. DIR (DİZİN): Seçilen klasördeki tüm parçaları rastgele oynatır. DISC (DİSK) : Tüm diski tekrar tekrar oynatır. OFF (KAPALI): Repeat Playback (Oynatmayı Tekrar Et) işlemini iptal eder.

Disk Bilgi Ekranında bir Repeat Playback Modu seçmek için

INFO (BİLGİ) düğmesine iki kez basın.

REPEAT PLAYBACK (OYNATMAYI TEKRAR ET) ( )

gösterimine geçmek için İmleç X düğmesine basın. İstediğiniz Repeat Playback (Oynatmayı Tekrar Et)

modunu seçmek için İmleç T düğmesine basın.

Bir başka albüm veya parça seçmek için, yukarıdaki

•

Adım 2 ve 3’ü tekrar edin.

ENTER düğmesine basın.

DVD

A-B Repeat (A-B Tekrar Et) işlevi, DivX, MP3 veya JPEG diskleri ile çalışmaz.



Step (Adımla) İşlevi

STEP (ADIMLA) düğmesine basın.

Oynatma sırasında düğmeye her basıldığında, resim bir

•

çerçeve ileri gider.

Adım adım oynatma sırasında hiç ses duyulmaz.



DVD

OFF ➞ A- ➞ CHAP ➞ TITLE ➞ OFF

DVD

OFF ➞ A- ➞ TRACK ➞ DISC ➞ OFF

DivX, MP3 ve JPEG diskleri için, bilgi gösterimi ekranından Repeat Play (Oynatmayı



40 41

Tekrar Et) öğesini seçin.

oynatma

OYNATMA İŞLEVİNİN KULLANILMASI

Angle (Açı) İşlevi

BU işlev, aynı sahneyi farklı açılarda görüntülemenize imkan verir.

INFO (BİLGİ) düğmesine basın.

ANGLE (AÇI) ( düğmesine basın.

İstediğiniz açıyı seçmek için İmleç S,T düğmesi veya

sayısal düğmelere basın.

Bu düğmeye her bastığınızda, açı aşağıdaki gibi

•

değişir:

) gösterimine geçmek için İmleç X

DVD

Bonus Grubu (YALNIZCA HT-Z310/TZ312/TZ315)

Bazı DVD-Ses diskleri, erişim için 4-basamaklı anahtar numarası gerektiren bir ilave ‘bonus’ grubuna sahiptir. Ayrıntılar ve anahtar numarası için disk paketine bakın.

Bir bonus grubu olan bir DVD-Ses diskini oynatırsanız, anahtar numarası giriş ekranı otomatik olarak görünür.

Diski çıkartırsanız, gücü kapatırsanız veya oynatıcıyı ﬁ şten çekerseniz, anahtar



numarasını yeniden girmeniz gerekecektir.

BONUS GROUP

KEY NUMBER :

Sayfalarda Gezinmek (YALNIZCA HT-Z310/TZ312/TZ315)

DVD-AUDIO

TUR

● OYNATMA

1/3 ➞ 2/3 ➞ 3/3 ➞ 1/3

Angle (Açı) işlevi, yalnızca, üzerine çoklu açıların kaydedilmiş olduğu diskler ile çalışır.



Zoom (Screen Enlarge) (Zumla (Ekran Büyütme)) İşlevi

Bu işlev, gösterilen görüntünün belirli bir alanını büyütmenize imkan verir.

ZOOM (ZUM) düğmesine basın.

Büyütmek istediğiniz alana gitmek için İmleç S,T,W,X

düğmesine basın.

ENTER düğmesine basın.

Düğmeye her bastığınızda, zum seviyesi aşağıdaki gibi

•

değişir:

ZOOM X 1.5 ➞ZOOM X 2 ➞ZOOM X 3 ➞ZOOM OFF

SELECT ZOOM POSITION

DVD

Oynatma sırasında, uzaktan kumanda üzerindeki .,, düğmesine basın.

Durağan görüntüler içeren bir DVD-Ses diskinden istediğiniz

•

görüntüyü seçebilirsiniz. Bazı disklerle, görüntüleri seçemeyebilirsiniz.

•

42 43

oynatma

OYNATMA İŞLEVİNİN KULLANILMASI

Audio Language Selection (Ses Dili Seçimi) İşlevi

INFO (BİLGİ) düğmesine iki kez basın.

İstediğiniz ses dilini seçmek için İmleç S,Tdüğmesi veya sayısal düğmelere basın.

Bir DVD diski üzerindeki dil sayısına bağlı olarak,

•

düğmeye her basıldığında farklı bir ses dili (İNGİLİZCE, İSPANYOLCA, FRANSIZCA, vb.) seçilir

EN 1/3 ➞ SP 2/3 ➞ FR 3/3 ➞ EN 1/3

DVD

Doğrudan bir Sahne/Şarkıya Gitmek

Sayısal düğmelere basın.

•

Seçilen dosya oynatılacaktır. Bir MP3 veya JPEG diski oynatılırken, bir klasöre gitmek

•

için İmleç S,T düğmesini kullanamazsınız. Bir klasöre gitmek için, STOP (DURDUR)

düğmesine basın ve daha sonra İmleç S,T düğmesine basın.

Doğrudan istediğiniz başlık, konu veya parçaya gitmek için uzaktan kumanda üzerindeki



#,$

düğmesine basabilirsiniz.

Diske bağlı olarak, seçilen başlık veya zamana gidemeyebilirsiniz.



(¦)

BAG

DVD

TUR

● OYNATMA

Subtitle Language Selection (Altyazı Dili Seçimi) İşlevi

INFO (BİLGİ) düğmesine iki kez basın.

1. SUBTITLE (ALTYAZI) ( ) gösterimine geçmek için

İmleç X düğmesine basın. İstediğiniz altyazıyı seçmek için İmleç T düğmesi veya

sayısal düğmelere basın.

EN 01/03 ➞ SP 02/03 ➞ FR 03/03 ➞ OFF/03 ➞ EN 01/03

Bu işlevi çalıştırmak için, aynı zamanda uzaktan kumanda üzerindeki AUDIO (SES)



veya SUBTITLE (ALTYAZI) düğmelerine de basabilirsiniz. Diske bağlı olarak, Subtitle and Audio Language (Altyazı ve Ses Dili) işlevleri mevcut



olmayabilir.

Doğrudan bir Sahne/Şarkıya Gitmek

DVD

INFO (BİLGİ) düğmesine basın.

İstediğiniz başlığı/parçayı (

düğmesine veya sayısal düğmelere basın ve daha sonra ENTER düğmesine basın.

Chapter (Konu) (

W,X düğmesine basın. İstediğiniz konuyu seçmek için İmleç S,T düğmesine

veya sayısal düğmelere basın ve daha sonra ENTER düğmesine basın.

Zaman (

düğmesine basın. İstediğiniz zamanı seçmek için sayısal düğmelere basın

ve daha sonra ENTER düğmesine basın.

) gösterimine geçmek için İmleç W,X

) gösterimine geçmek için İmleç

) seçmek için İmleç S,T

BAG

DVD

Disk Menüsünün Kullanılması

Ses dili, altyazı dili, proﬁ l, vb. için menüleri kullanabilirsiniz. DVD menu içerikleri, diskten diske değişir.

Stop (Durdur) modunda, MENU düğmesine basın.

Disc Menu (Disk Menüsüne) gitmek için İmleç S,T

düğmesine veya sayısal düğmelere basın ve daha sonra ENTER düğmesine basın.

Disc Menu (Disk Menüsü) öğesini seçtiğinizde ve bu

•

disk tarafından desteklenmiyorsa, ekranda "This menu is not supported" (Bu menu desteklenmemektedir) mesajı görünür.

İstediğiniz öğeyi seçmek için İmleç S,T,W,X

düğmesini seçin.

ENTER düğmesine basın.

d Ayar ekranından çıkmak için EXIT (ÇIKIŞ) düğmesine basın.

Disk menüsü, diske bağlı olarak farklı olabilir.



DVD

ENTERMOVE

EXIT

44 45

oynatma

OYNATMA İŞLEVİNİN KULLANILMASI

Başlık Menüsünün Kullanılması

Birden çok başlık içeren DVD’ler için, her bir ﬁ lmin başlığını görüntüleyebilirsiniz. Diske bağlı olarak, bu özelliğin kullanılabilirliği değişebilir.

Stop (Durdur) modunda, MENU düğmesine basın.

1. Title Menu (Başlık Menüsü) öğesine gitmek için İmleç

S,T düğmesine basın.

ENTER düğmesine basın.

Başlık menüsü görünür.

•

d Ayar ekranından çıkmak için EXIT (ÇIKIŞ) düğmesine basın.

DVD

BLUETOOTH’UN KULLANILMASI

Tamamen kablosuz olarak, yüksek kalitede stereo ses ile müziğin keyﬁ ni çıkarmanıza imkan vermek için bir Bluetooth aygıtı kullanabilirsiniz!

Bluetooth Nedir?

Bluetooth, Bluetooth uyumlu aygıtların, kısa bir kablosuz bağlantı kullanarak birbirleri ile kolayca etkileşebilmelerini açıklayan bir endüstri şartnamesidir.

Bluetooth aygıtı, kullanım şartlarına bağlı olarak, gürültü veya bozulmaya neden olabilir.

•

Gövdenin bir parçası, Bluetooth aygıtı veya Ev Sineması Sisteminin alma/iletme sistemi ile

•

irtibat halinde olduğunda. Duvar, köşe veya oﬁ s bölmesinin neden olduğu elektriksel karıştırma nedeniyle elektriksel

•

değişim. Medikal cihazlar, mikrodalga fırın ve kablosuz LAN dahil olmak üzere aynı frekanslı bandı

•

aygıtlarından gelen elektriksel parazit.

Ev Sineması Sistemini Bluetooth aygıtı ile eşleştirirken, bunu mümkün olduğunca kısa mesafede yapın.

•

Ev Sineması Sistemi ile Bluetooth aygıtı arasındaki mesafe arttıkça, kalite bozulur. Mesafe sınırı

•

aşarsa, iletişimlerin bağlantısı kesilir. Kötü alım-duyarlılık alanlarında, Bluetooth bağlantısı düzgün biçimde çalışmayabilir.

•

Ev Sineması Sistemi ile Bluetooth aygıtı arasında herhangi bir engel yoksa, Ev Sineması Sistemi,

•

tüm yönlerde 10 m’ye kadar etkili alım menziline sahip olabilir. Mesafe bu menzilin dışındaysa, bağlantı otomatik olarak kesilecektir. Bu menzil içerisinde dahi, ses kalitesi, duvarlar veya kapılar gibi engeller tarafından bozulabilir.

TUR

● OYNATMA

Başlık menüsü, diske bağlı olarak farklı olabilir.



ENTERMOVE

EXIT

Ev Sineması Sistemini bir bluetooth aygıtına bağlamak için

Bluetooth aygıtının, Bluetooth uyumlu stereo kulaklığı destekleyip desteklemediğini kontrol edin.

"BT AUDIO" görünene kadar ev sinema sisteminin ön

panelindeki FUNCTION (İŞLEV) düğmesine tekrar tekrar basın.

Mod aşağıdaki şekilde değişir:

•

DVD/CD ➞ D.IN ➞ AUX 1 ➞ AUX 2 ➞ USB ➞ (BT AUDIO) ➞ FM.

saniye için “WAIT” (BEKLE) mesajını göreceksiniz ve

•

daha sonra Ev Sineması Sisteminin ön ekranı üzerinde

“READY” (HAZIR) mesajını göreceksiniz.

Bluetooth aygıtı üzerindeki Bluetooth menüsünü seçin (Bluetooth aygıtının kullanıcı kılavuzuna bakın)

Bir Bluetooth aygıt

Taranmış aygıtların bir listesini göreceksiniz.

•

Aranan listeden "Samsung Theater" öğesini seçin.

Ev Sineması Sistemi, Bluetooth aygıtına bağlandığında, Ev Sineması Sistemi, ön ekran üzerinde

•

“Connect” (Bağlan) mesajı görünecektir, sonrasında bağlanılan Bluetooth aygıtının aygıt adı gelecektir.

Ev Sineması Sistemi bağlantısı tamamlanmıştır.

•

Bağlanılan aygıtta müzik çalın.

Doğrudan ev sineması sisteminden bağlanılan Bluetooth aygıtında çalan müziği dinleyebilirsiniz.

•

Bağlanılacak aygıta bağlı olarak, PIN kodunu girmeniz isteminde bulunulabilir.



Gerekirse PIN kodu için "0000" girin.



En Sinema Sistemi, yalnızca bağlanılan aygıt işlevi desteklediğinde, oynatmayla ilgili işlevi kontrol edebilir.



Bağlanılan aygıt oynatmayla ilgili işlevlerin bazılarını desteklemezse, Ev Sineması Sistemi aygıtı kontrol edemeyebilir.



Ev Sineması Sistemi, yalnızca Orta Kalitede SBC verilerini destekler (237kbps@48kHz’ye kadar), Yüksek Kalitede SBC verilerini (328kbps@44.1kHz) desteklemez.



HT-Z210/TZ212/TZ215, Bluetooth işlevini desteklemez.

ındaki Stereo kulaklık aygıtı olarak arayın.

Bağlan

46 47

oynatma

Bluetooth aygıtının Ev Sinema Sistemi bağlantısını kesmek için

Ev Sinema Sisteminin Bluetooth aygıtı ile olan bağlantısını kesebilirsiniz (Bluetooth aygıtlarının kullanıcı kılavuzuna bakın).

Ev Sinema Sisteminin bağlantısı kesilecektir.

•

Ev Sinema Sisteminin Bluetooth aygıtından bağlantısı

•

kesildiğinde, Ev Sinema Sistemi, ön ekran üzerinde

"DISCONNECT" (BAĞLANTIYI KES) mesajını görüntüleyecektir.

USB HOST ÖZELLİĞİ KULLANILARAK MEDYA DOSYALARININ OYNATILMASI

Depolama aygıtını Ev Sinemasının USB portuna bağlayarak, 5.1 kanallı Ev Sineması sesi, USB bellek çubuğu, MP3 çalar (iPod dışında) üzerine kaydedilen resimler, ﬁ lmler ve müzik gibi medya dosyalarının keyﬁ ni çıkarabilirsiniz.

USB aygıtını, ünitenin önündeki USB portuna takın.

USB modunu seçmek için DVD Oynatıcı üzerindeki

FUNCTION (İŞLEV) düğmesine veya uzaktan kumanda üzerindeki PORT düğmesine basın.

USB, gösterim ekranında belirir ve daha sonra

•

görüntüden kaybolur. TV ekranında USB MENU (USB MENÜSÜ) ekranı

•

görünür ve kaydedilen dosya oynatılır.

Oynatmayı durdurmak için, STOP (DURDUR)

düğmesine basın.

(¦)

AUX IN 1

TUR

● OYNATMA

Ev Sinema Sisteminin Bluetooth aygıtı bağlantısını kesmek için

"BT AUDIO"’dan diğer moda geçmek için ev sinema sisteminin ön panelindeki FUNCTION (İŞLEV)

düğmesine basın.

Bağlı olan Bluetooth aygıtı, bağlantyı sonlandırmadan önce ev sineması sisteminden gelecek yanıt

•

için bir süre bekleyecektir. (Bağlantıyı kesme süresi, Bluetooth aygıtına bağl

•

O anda bağlı olan aygıtın bağlantısı kesilecektir.

Bluetooth connection (Bluetooth bağlantısı) modunda, Ev Sineması Sistemi ile



Bluetooth aygıtı arasındaki aralık belirli bir mesafeyi aşarsa Bluetooth bağlantısı kesilebilir. Mesafe etkili menzile geri getirilirse veya Bluetooth aygıtını yeniden başlatırsanız, Bluetooth bağlantısı geri yüklenebilir. Bazı Bluetooth aygıtları ile, bazı işlevler düzgün biçimde çalışmayabilir.



HT-Z210/TZ212/TZ215, Bluetooth işlevini desteklemez.



ı olarak değişebilir)

Güvenli PORT Kaldırma

USB aygıtında saklanan belleğe hasar gelmesini önlemek için, USB kablosunu sökmeden önce güvenli kaldırmayı gerçekleştirin.

Bir satırda iki kez STOP (DURDUR) (¦) düğmesine basın.

•

Ekranda, REMOVE USB (USB’Yİ KALDIR) öğesi görünecektir. USB kablosunu çıkarın.

•

5.1 ev sineması sistemi sesi ile müzik dosyalarınızı dinlemek için, Dolby Pro Logic II



modunu Matrix (Matris) olarak ayarlamalısınız. (Bkz. sayfa 60)

USB modunda, çözünürlüğü değiştirmenize veya USB portuna herhangi bir USB aygıtı takılı



değilse, SETUP (AYAR) menüsünü kullanmanıza imkan verilmez.

Skip Forward/Back (İleri/Geri Atla)

Oynatma sırasında, #,$ düğmesine basın.

Birden fazla dosya olduğunda ve $ düğmesine

•

bastığınızda, sonraki dosya seçilir. Birden fazla dosya olduğunda ve # düğmesine

•

bastığınızda, önceki dosya seçilir.

48 49

oynatma

TUR

Sistem ayarı

Fast Playback (Hızlı Oynatma)

Oynatma sırasında, , düğmesine basın.

•

Bu düğmelerden birine her bastığınızda, oynatma hızı aşağıdaki şekilde değişecektir:

2x ➞ 4x ➞ 8x ➞ 32x ➞ Normal.

Uyumlu Aygıtlar

USB Yığın Depolama v1.0.’ı destekleyen USB aygıtları (ilave sürücü kurulumu olmaksızın Windows (2000 veya sonrası) içinde kaldırılabilir bir disk olarak çalışan USB aygıtları.)

MP3 Çalar HDD ve ﬂ ash tipi MP3 çalarlar.

Dijital fotoğraf makinesi: USB Yığın Depolama v1.0.’ı destekleyen fotoğraf makineleri

•

İlave sürücü kurulumu olmaksızın Windows (2000 veya sonrası) içinde kaldırılabilir bir disk olarak çalışan fotoğraf makineleri.

USB HDD ve USB Flash Sürücüsü: USB2.0 veya USB1.1’I destekleyen aygıtlar

•

Bir USB1.1 aygıtını taktığınızda oynatma kalitesinde bir fark ile karşılaşabilirsiniz. Bir USB HDD için, düzgün çalışması için USB HDD’ye bir ek güç kablosu takın.

•

5. USB kartı Okuyucu: Bir yuvalı USB kart okuyucu ve Çok yuvalı USB kart okuyucu.

•

Üreticiye bağlı olarak, USB kart okuyucu desteklenmeyebilir.

•

Çoklu kart okuyucusuna birden çok bellek aygıtı kurarsanız, sorunlarla karşılaşabilirsiniz.

6. Bir USB uzatma kablosu kullanırsanız, USB aygıtı tanınmayabilir.

Desteklenen Biçimler

Biçim

Durağan

Resim

Dosya

adı

JPG

Dosya

uzantısı

JPG

.JPEG

Bit hızı Sürüm Piksel

– – 640x480 –

Örnekleme

Frekansı

Rahatlığınız için, DVD Ev Sinemasının özelliklerini, ev ortamınızda en iyi şekilde kullanım için ayarlayabilirsiniz.

DİLİN AYARLANMASI

OSD (Ekran üzeri Gösterim) dili, varsayılan olarak İngilizce ayarlanmıştır.

Stop (Durdur) modunda, MENU düğmesine basın.

▼

Setup (Ayar)’a geçmek için İmleç

sonra ENTER düğmesine basın. Language (Dil) öğesini seçin ve daha sonra ENTER

düğmesine basın.

OSD Language (OSD Dili) öğesini seçmek için İmleç ▲,

düğmesine basın ve daha sonra ENTER düğmesine basın. İstediğiniz dili seçmek için İmleç

sonra ENTER düğmesine basın.

Ayar tamamlandığında, dil olarak İngilizce seçilmişse OSD

•

İngilizce olacaktır.

d Önceki seviyeye geri dönmek için RETURN (GERİ DÖN)

düğmesine basın.

d Ayar ekranından çıkmak için EXIT (ÇIKIŞ) düğmesine basın.

OSD LANGUAGE (OSD DİLİ): OSD Dilinin seçilmesi

•

AUDIO (SES): Ses Dilinin (diske kaydedilmiş olan) seçilmesi

•

SUBTITLE (ALTYAZI): Altyazı Dilinin (diske kaydedilmiş olan)

•

seçilmesi

•

DISC MENU (DİSK MENÜSÜ): Disk Menü Dilinin (diske kaydedilmiş olan) seçilmesi

a Diske kaydedilmemiş olan bir dil seçerseniz, istediğiniz ayarlamış

olsanız dahil menü dili değişmeyecektir.

düğmesine basın ve daha

▲,▼

düğmesine basın ve daha

▼

MOVE ENTER

MOVE ENTER EXITRETURN

● SISTEM AYARI

EXITRETURN

Müzik

Movie

•

CBI (Kontrol/Yığın/Kesme) desteklenmez.

•

PTP protokolü kullanan ve bir PC’ye bağlandığında ilave program kurulumu gerektiren Dijital Fotoğraf Makineleri desteklenmez.

•

NTFS dosya sistemi kullanan bir aygıt desteklenmez. (Sistem, yalnızca FAT dosya sistemini destekler ve USB m odunda 1 GB’den daha büyük bir videoyu oynatmayacaktır.)

•

Bazı MP3 çalarlar, bu ürüne takıldığında, dosya sisteminin sektör boyutuna bağlı olarak çalışmayabilir.

•

USB host (ana makine) işlevi, medya dosyalarını üreticisinin belirli programı ile aktaran bir ürün takılırsa, desteklenmez.

•

Janus’un etkinleştirilmiş olduğu MTP (Medya Aktarma Protokolü) aygıtları ile çalışmaz.

•

Bu ürünün USB host işlevi, tüm USB aygıtlarını desteklemez. Desteklenen aygıtlar hakkında bilgiler için, bkz. sayfa 68.

MP3 .MP3 80~384kbps – – 44.1kHz

WMA .WMA 56~128kbps V8 – 44.1kHz

WMV .WMV 4Mbps V1,V2,V3,V7 720x480

DivX

.AVI,.ASF 4Mbps

DivX3.11~

DivX5.1, XviD

720x480

44.1KHz~48KHz

•

OTHERS (DİĞERLERİ): Bir başka dil seçmek için, OTHERS (DİĞERLERİ) öğesini seçin ve ülkenizin dil kodunu seçin. Sayfa 66). AUDIO (SES), SUBTITLE (ALTYAZI) ve DISC MENU (DİSK MENÜSÜ) dilleri seçilebilir.

(Bakınız

MOVE SELECT EXIT

RETURN

50 51

Sistem ayarı

TV EKRAN TİPİNİN AYARLANMASI

TV’nizin tipine (Geniş ekran veya geleneksel 4:3) bağlı olarak, TV’nin en/boy oranını seçebilirsiniz.

Stop (Durdur) modunda, MENU düğmesine basın.

Setup (Ayar)’a geçmek için İmleç sonra ENTER düğmesine basın.

TV DISPLAY (TV EKRANI)’na geçmek için İmleç ▼ düğmesine basın ve daha sonra ENTER düğmesine basın.

İstediğiniz öğeyi seçmek için İmleç ▲,▼ düğmesine basın ve daha sonra ENTER düğmesine basın.

Ayar tamamlandığnda, önceki ekrana götürüleceksiniz.

•

d Önceki seviyeye geri dönmek için RETURN (GERİ DÖN) düğmesine basın.

d Ayar ekranından çıkmak için EXIT (ÇIKIŞ) düğmesine basın.

TV En/Boy Oranının Ayarlanması (Ekran Boyutu)

Geleneksel TV’lerin yatay düşey ekran boyutu oranı 4:3’tür, diğer yandan geniş ekranlı ve yüksek tanımlı TV’lerde bu oran16:9’dur. Bu orana, en/boy oranı denir. Kaydedilmiş DVD’lerin farklı ekran boyutlarında oynatırken, TV’niz veya ekranınız ile uyması için en/boy oranını ayarlamalısınız.

Standart bir TV için, kişisel tercihinize göre ya 4:3PS ya da 4:3LB seçeneğini seçin. Bir geniş ekran TV’niz varsa WIDE/HDTV (GENİŞ/HDTV) seçin

4:3PS (4:3 Pan&Scan (Kaydır ve Tara))

Geleneksel bir TV’de pan & scan (kaydır ve tara) modunda bir 16:9 resim oynatmak için bunu seçin.

Ekranın yalnızca orta kısmını görebilirsiniz (16:9 resmin yanları

•

kesilmiş olarak).

▼

düğmesine basın ve daha

MOVE ENTER EXITRETURN

MOVE SELECT EXIT

RETURN

EBEVEYN KONTROLLERİNİN (DEĞERLEME SEVİYESİ) AYARLANMASI

Çocukların görüntülemesini istemediğiniz cinsellik ve vahşet içerikli DVD’lerin oynatılmasını kısıtlamak için bunu kullanın.

Stop (Durdur) modunda, MENU düğmesine basın.

Setup (Ayar)’a geçmek için İmleç sonra ENTER düğmesine basın.

PARENTAL (EBEVEYN)’a geçmek için İmleç

basın ve daha sonra ENTER düğmesine basın. Değerleme seviyesini seçmek için İmleç

ve daha sonra ENTER düğmesine basın.

•

Seviye 6’yı seçmişseniz, Seviye 7 veya üzerindeki DVD’leri görüntüleyemezsiniz.

•

Seviye ne kadar yüksek olursa, içerik vahşet ve cinsellik malzemesine o kadar yakın olur.

5. Parolayı girin ve daha sonra ENTER düğmesine basın.

•

Parola, varsayılan olarak "7890" olarak ayarlanmıştır. Ayar tamamlandığnda, önceki ekrana götürüleceksiniz.

•

d Önceki seviyeye geri dönmek için RETURN (GERİ DÖN) düğmesine basın. d Ayar ekranından çıkmak için EXIT (ÇIKIŞ) düğmesine basın.

Bu işlev, yalnızca DVD diskleri değerleme seviyesi bilgisi içerirse çalışır.



▼

düğmesine basın ve daha

▼

düğmesine

▲,▼

düğmesine basın

MOVE ENTER EXITRETURN

MOVE SELECT EXITRETURN

PAROLANIN AYARLANMASI

Ebeveyn (değerleme seviyesi) ayarı için parolayı ayarlayabilirsiniz.

Stop (Durdur) modunda, MENU düğmesine basın.

▼

Setup (Ayar)’a geçmek için İmleç

sonra ENTER düğmesine basın. PASSWORD (PAROLA) öğesine geçmek için İmleç ▼

düğmesine basın ve daha sonra ENTER düğmesine basın. ENTER düğmesine basın.

Parolayı girin ve daha sonra ENTER düğmesine basın.

•

Eski parolayı, yeni bir parola girin ve yeni parolayı onaylayın.

•

Ayar tamamlanmıştır.

düğmesine basın ve daha

MOVE ENTER EXIT

RETURN

TURTUR

● SYSTEM SETUP

● SISTEM AYARI

4:3LB (4:3 Sinemaskop)

Geleneksel bir TV’de letter box (sinemaskop) modunda bir 16:9 resim oynatmak için bunu seçin.

•

Ekranın üst ve alt kısmında siyah çubuklar görünecektir.

WIDE/HDTV (GENİŞ/HDTV)

Geniş ekran bir TV’de full-screen (tam ekran) modunda bir 16:9 resim görüntülemek için bunu seçin.

•

Geniş ekran en/boy oranı

Bir DVD 4:3 oranındaysa, bunu geniş ekranda görüntüleyemezsiniz.



DVD diskleri, çeşitli görüntü biçimlerinde kaydedildiğinden, yazılım, TV tipi ve TV en/boy



oranı ayarına bağlı olarak bunlar farklı görünecektir. HDMI’yi kullanırken, ekran otomatik olarak Wide (Geniş) moda dönüştürülür.



nın keyﬁ ni çıkarabilirsiniz.

Parola, varsayılan olarak "7890" olarak ayarlanmıştır.



Değerleme seviyesi parolasını unuttuysanız, aşağıdakileri yapın

Oynatıcı, No Disc (Disk Yok) modundayken, DVD Oynatıcısının STOP (DURDUR) (¦)

•

düğmesine 5 saniyeden uzun bir süre basılı tutun. Ekranda, INITIAL (BAŞLANGIÇ) görünecek ve tüm ayarlar varsayılan değerlere geri dönecektir.

POWER (GÜÇ) düğmesine basın.

•

RESET (SIFIRLAMA) işlevinin kullanılması, kayıtlı tüm ayarları silecektir. Gerekli olmadığı sürece kullanmayın.

MOVE SELECT EXITRETURN

52 53

Sistem ayarı

DUVAR KAĞIDININ AYARLANMASI

Bir DVD veya JPEG CD’yi izlerken, beğendiğiniz bir görüntüyü, arkaplan duvar kağıdı olarak ayarlayabilirsiniz.

Oynatma sırasında, beğendiğiniz bir görüntü belirirse,

PAUSE (DURAKLAT) düğmesine basın.

LOGO düğmesine basın.

TV ekranında, COPY LOGO DATA

•

(LOGO VERİLERİNİ KOPYALA) görünecektir.

Güç kapatılacak ve daha sonra yeniden açılacaktır.

Seçilen duvar kağıdı görüntülenecektir.

•

3’e kadar duvar kağıdı ayarı seçebilirsiniz.

•

COPY LOGO DATA

DVD

DVD OYNATMA MODU (YALNIZCA HT-Z310/TZ312/TZ315)

Bazı DVD-Ses diskleri, DVD-Video ve bunun yanında DVD-Ses içerir. DVD-Ses diskinin DVD-Video kısmını oynatmak için, üniteyi DVD-

Video moduna ayarlayın.

Disk tepsisi açıkken MENU düğmesine basın.

▼

Setup (Ayar)’a geçmek için İmleç sonra ENTER düğmesine basın.

DVD TYPE (DVD TİPİ) öğesine geçmek için İmleç ▼ düğmesine

basın ve daha sonra ENTER düğmesine basın. DVD VIDEO öğesine geçmek için İmleç

daha sonra ENTER düğmesine basın.

DVD AUDIO Play (Oynat) moduna geçmek istiyorsanız, 1 ~ 4 arası

•

adımları tekrar ayarlayın.

DVD VIDEO: Bir DVD ses diskinde bulunan DVD video içeriğini

•

oynatmaya ayarlar.

DVD AUDIO (DVD SES): Varsayılan DVD sesi oynatmaya ayarlar.

•

DVD Play (DVD Oynat) modu, fabrika varsayılan ayarı olarak DVD Audio (DVD Ses) olarak



ayarlanır. Ana ünitenin kapatılması, otomatik olarak DVD Audio (DVD Ses) moduna geçecektir.



DviX (R) Kaydı

düğmesine basın ve daha

▲,▼

düğmesine basın ve

MOVE ENTER EXITRETURN

MOVE ENTER EXIT

RETURN

TURTUR

● SYSTEM SETUP

● SISTEM AYARI

Bu işlev, HDMI çıkışı 720p, 1080i or 1080p olduğunda çalışmayacaktır.



YAPMIŞ OLDUĞUNUZ 3 DUVAR KAĞIDI AYARINDAN BİRİNİ SEÇMEK İÇİN

Stop (Durdur) modunda, MENU düğmesine basın.

1. Setup (Ayar)’a geçmek için İmleç ▼ düğmesine basın ve

2. daha sonra ENTER düğmesine basın.

LOGO öğesine geçmek için İmleç ▼ düğmesine basın ve

3. daha sonra ENTER düğmesine basın.

▲,▼

İstediğiniz USER (KULLANICI)’YIseçmek için İmleç

düğmesine basın ve daha sonra ENTER düğmesine basın.

Bu, 3 duvar kağıdı ekranından birini seçer.

•

5. Ayar ekranından çıkmak için EXIT (ÇIKIŞ) düğmesine basın.

ORIGINAL (ORİJİNAL): Samsung Logo görüntüsünü, duvar

•

kağıdınız olarak ayarlamak için bunu seçin. USER (KULLANICI): İstediğiniz görüntüyü, duvar kağıdınız

•

olarak ayarlamak için bunu seçin.

MOVE ENTER EXITRETURN

MOVE SELECT EXIT

RETURN

Lütfen, talep biçimindeki DivX (R) videosu ile bu oynatıcıyı kaydetmek için Kayıt kodunu kullanın. Daha fazlasını öğrenmek için, www.divx.com/vod adresine gidin.

HOPARLÖR MODUNUN AYARLANMASI

Hoparlörlerden gelen sinyal çıkışları ve frekans yanıtları, hoparlörünüzün yapılandırması ve belirli hoparlörlerin kullanılıp kullanılmadığına bağlı olarak otomatik olarak ayarlanacaktır.

Stop (Durdur) modunda, MENU düğmesine basın.

▼

Audio (Ses) öğesine geçmek için İmleç daha sonra ENTER düğmesine basın.

SPEAKER SETUP (HOPARLÖR AYARI) bölümünde, ENTER

düğmesine tekrar basın. İstediğiniz hoparlöre geçmek için İmleç S,T,W,X düğmesine

basın ve daha sonra ENTER düğmesine basın.

C, SL ve SR için, bu düğmeye her bastığınızda, mod dönüşümlü olarak

•

aşağıdaki gibi değişecektir: SMALL L ve R için, mod SMALL (KÜÇÜK) olarak ayarlanır.

•

SMALL (KÜÇÜK): Hoparlörleri kullanırken bunu seçin.

•

NONE (HİÇBİRİ): Hiçbir hoparlör takılı değilken bunu seçin.

•

d Önceki seviyeye geri dönmek için RETURN (GERİ DÖN) düğmesine basın. d Ayar ekranından çıkmak için EXIT (ÇIKIŞ) düğmesine basın.

➞

düğmesine basın ve

NONE.

MOVE ENTER EXITRETURN

MOVE CHANGE EXIT

RETURN

d Önceki seviyeye geri dönmek için RETURN (GERİ DÖN) düğmesine basın.

PRO LOGIC ve STEREO ayarlarına bağlı olarak, hoparlör modu değişebilir (bkz. sayfa 60).



d Ayar ekranından çıkmak için EXIT (ÇIKIŞ) düğmesine basın.

54 55

Sistem ayarı

GECİKME SÜRESİNİN AYARLANMASI

Hoparlörler, dinleme konumundan eşit mesafede yerleştirilemezse, orta ve arka hoparlörlerden gelen ses sinyallerinin gecikme süresini ayarlayabilirsiniz.

Stop (Durdur) modunda, MENU düğmesine basın.

1. Audio (Ses) öğesine geçmek için İmleç ▼ düğmesine basın ve daha sonra ENTER düğmesine basın.

DELAY TIME (GECİKME SÜRESİ) öğesine geçmek için İmleç ▼ düğmesine basın ve daha sonra ENTER düğmesine basın.

İstediğiniz hoparlöre geçmek için İmleç S,T,W,X düğmesine basın ve daha sonra ENTER düğmesine basın.

5. Delay time (Gecikme süresi)’ni ayarlamak için W,X öğesine basın.

•

Gecikme süresini, C için 00 ve 05mSAN, ve SL ile SR için 00 ve 15mSAN arasında ayarlayabilirsiniz.

TEST TONUNUN AYARLANMASI

Hoparlör bağlantılarını kontrol etmek için Test Tone (Test Tonu) özelliğini kullanın.

Stop (Durdur) modunda, MENU düğmesine basın.

▼

Audio (Ses) öğesine geçmek için İmleç daha sonra ENTER düğmesine basın.

TEST TONE (TEST TONU) öğesine geçmek için İmleç

düğmesine basın ve daha sonra ENTER düğmesine basın.

Test tonu, sırasıyla L ➞ C ➞ R ➞ SR ➞ SL ➞ SW’ye

•

gönderilecektir. O anda tekrar ENTER düğmesine basılırsa, test tonu durdurulacaktır.

d Önceki seviyeye geri dönmek için RETURN (GERİ DÖN) düğmesine basın. d Ayar ekranından çıkmak için EXIT (ÇIKIŞ) düğmesine basın.

düğmesine basın ve

▼

MOVE ENTER EXITRETURN

TURTUR

● SYSTEM SETUP

● SISTEM AYARI

d Önceki seviyeye geri dönmek için RETURN (GERİ DÖN) düğmesine basın. d Ayar ekranından çıkmak için EXIT (ÇIKIŞ) düğmesine basın.

Hoparlör Gecikme Süresinin Ayarlanması

5.1CH Sarma Ses oynatıldığında, sizing ile her bir hoparlör arasındaki mesafe aynı olduğunda en iyi sesin keyﬁ ni çıkarabilirsiniz. Ses, hoparlörlerin yerleşimine bağlı olarak dinleme konumuna farklı zamanlarda ulaştığı için, Orta ve Arka Hoparlörlerin sesine gecikme efekti ekleyerek bu farkı ayarlayabilirsiniz

İdeal ORTA HOPARLÖR

ORTA HOPARLÖRÜN Ayarlanması

Dc mesafesi, şekildeki Df mesafesine eşit veya ondan daha büyükse, modu 0ms olarak ayarlayın. Aksi halde, ayarı tabloya göre değiştirin.

Df ve Dc

arasındaki

Mesafe

Gecikme

Süresi

0.00 m 0.34 m 0.68 m 1.06 m 1.40 m 1.76 m

0 ms 1 ms 2 ms 3 ms 4 ms 5 ms

ARKA HOPARLÖRÜN Ayarlanması

Dc mesafesi, şekildeki Df mesafesine eşit veya ondan daha büyükse, modu 0ms olarak ayarlayın. Aksi halde, ayarı tabloya göre değiştirin.

Tüm hoparlörlerin bu çember içinde yerleştirilmesi arzu edilir.

Df: ÖN HOPARLÖRDEN olan mesafe Dc: ORTA HOPARLÖRDEN olan mesafe Dr: ARKA HOPARLÖRDEN olan mesafe

yerleşimi

İdeal ARKA HOPARLÖR yerleşimi

SESİN AYARLANMASI

Her bir hoparlör için denge ve seviyeyi ayarlayabilirsiniz.

Stop (Durdur) modunda, MENU düğmesine basın.

Audio (Ses) öğesine geçmek için İmleç

daha sonra ENTER düğmesine basın. SOUND EDIT (SES DÜZENLE) öğesine geçmek için İmleç

düğmesine basın ve daha sonra ENTER düğmesine basın. İstediğiniz öğeyi seçmek ve ayarlamak için İmleç S,T

basın. Ayarları düzenlemek için İmleç

d Önceki seviyeye geri dönmek için RETURN (GERİ DÖN) düğmesine basın. d Ayar ekranından çıkmak için EXIT (ÇIKIŞ) düğmesine basın.

▼

W,X

düğmesine basın ve

▼

düğmesine

düğmesine basın.

STOP

MOVE ENTER EXITRETURN

MOVE CHANGE EXIT

EXIT

RETURN

Df ve Dc

arasındaki

Mesafe

Gecikme

Süresi

0.00 m 1.06 m 2.11 m 3.16 m 3.62 m 5.29 m

0 ms 3 ms 6 ms 9 ms 12 ms 15 ms

PL II PL II (Dolby Pro Logic II) ile, gecikme süresi her bir mod için farklı olabilir.



AC-3 ve DTS ile, gecikme süresi 00 ve 15mSAN arasında ayarlanabilir.



Orta kanal, yalnızca 5.1 kanallı diskleri üzerinde ayarlanabilir.



56 57

Sistem ayarı

SESİN AYARLANMASI

SOUND EDIT (SES DÜZENLE) Düğmesiyle Hoparlör Ses Düzeyi ve Dengesinin Manuel olarak Ayarlanması.

SOUND EDIT (SES DÜZENLE) düğmesine basın ve daha

sonra İmleç W,X

Ön/Arka Hoparlör Dengesinin Ayarlanması

00, -06 ve OFF (KAPALI) arasında seçebilirsiniz.



Ses düzeyi, –6’ya yaklaştığınızda azalır.



Orta/Arka/Derin Bas Hoparlör Seviyesinin Ayarlanması

Ses düzeyi, +6dB’den –6dB’ye adımlar halinde ayarlanabilir.



+6dB’ye yaklaştıkça ses daha şiddetli hale ve -6dB’ye yaklaştıkça daha düşük hale gelir.



DRC’NİN (DİNAMİK ARALIK SIKIŞTIRMA) AYARLANMASI

Bu özellik, en şiddetli ile en sakin ses düzeyleri arasındaki aralığı dengeler. Geceleyin düşük ses düzeyine ﬁ lmler izlerken Dolby Digital sesin keyﬁ ni çıkarmak için bu işlevi kullanabilirsiniz.

düğmesine basın.

AV SYNC’İN AYARLANMASI

Bir dijital TV’ye takılırsa, video daha yavaş görünebilir. Bu meydana gelirse, videoyla uyması için ses gecikme süresini ayarlayın.

Stop (Durdur) modunda, MENU düğmesine basın.

Audio (Ses) öğesine geçmek için İmleç daha sonra ENTER düğmesine basın.

AV-SYNC’e geçmek için İmleç sonra ENTER düğmesine basın.

AV-SYNC Delay Time (Gecikme Süresi)’ne geçmek için İmleç

S,T

düğmesine basın ve daha sonra ENTER düğmesine basın.

Ses gecikme süresini 0 ms ve 300 ms arasında

•

ayarlayabilirsiniz. Bunu, optimal duruma ayarlayın.

d Önceki seviyeye geri dönmek için RETURN (GERİ DÖN) düğmesine basın.

d Ayar ekranından çıkmak için EXIT (ÇIKIŞ) düğmesine basın.

▼

düğmesine basın ve

düğmesine basın ve daha

MOVE ENTER EXITRETURN

MOVE SELECT EXIT

RETURN

HDMI SES (İSTEĞE BAĞLI) ÖĞESİNİN AYARLANMASI

HDMI Kablosu üzerinden iletilen ses sinyalleri, AÇILABİLİR/KAPATILABİLİR.

Stop (Durdur) modunda, MENU düğmesine basın.

▼

Audio (Ses) öğesine geçmek için İmleç

daha sonra ENTER düğmesine basın. HDMI AUDIO (HDMI SES) öğesine geçmek için İmleç T

düğmesine basın ve daha sonra ENTER düğmesine basın. ON (AÇIK) veya OFF (KAPALI) öğesini seçmek için İmleç

düğmesine basın ve daha sonra ENTER düğmesine basın.

düğmesine basın ve

S,T

MOVE ENTER EXITRETURN

TURTUR

● SYSTEM SETUP

● SISTEM AYARI

Stop (Durdur) modunda, MENU düğmesine basın.

▼

Audio (Ses) öğesine geçmek için İmleç daha sonra ENTER düğmesine basın.

▼

DRC öğesine geçmek için İmleç

3. sonra ENTER düğmesine basın.

DRC’yi ayarlamak için İmleç

İmleç

•

düğmesine basıldığında, efekt daha büyüktür ve İmleç

düğmesine basıldığında, efekt daha küçüktür.

d Önceki seviyeye geri dönmek için RETURN (GERİ DÖN) düğmesine basın. d Ayar ekranından çıkmak için EXIT (ÇIKIŞ) düğmesine basın.

düğmesine basın ve daha

S,T

düğmesine basın.

düğmesine basın ve

RETURNMOVE ENTER EXIT

CHANGE EXIT

RETURN

• ON (AÇIK): Hem video hem de ses sinyalleri HDMI bağlantı

kablosu üzerinde iletilir ve ses, yalnızca TV hoparlörünüz yoluyla dışarı verilir.

• OFF (KAPALI): Video, yalnızca HDMI bağlantı kablosu üzerinden

iletilir ve ses yalnızca ev sineması hoparlörü yoluyla dışarı verilir.

d Önceki seviyeye geri dönmek için RETURN (GERİ DÖN) düğmesine basın. d Ayar ekranından çıkmak için EXIT (ÇIKIŞ) düğmesine basın.

Bu işlevin varsayılan ayarı, HDMI AUDIO OFF (HDMI SES KAPALI)’dır.



HDMI AUDIO (HDMI SES), TV hoparlörleri için otomatik olarak 2 kanallı olarak



karıştırılır.

MOVE SELECT EXIT

RETURN

58 59

Sistem ayarı

DOLBY PRO LOGIC II EFEKTİ

Bu işlev, yalnızca Dolby Pro Logic MUSIC (MÜZİK) modunda çalışır.

TURTUR

SES ALANI (DSP)/EQ İŞLEVİ

DSP (Dijital Sinyal İşlemcisi) : DSP modları, farklı akustik ortamları canlandırmak üzere tasarlanmıştır. EQ: Çalmakta olduğunuz müziğin tarzı için sesi optimize etmek üzere ROCK, POP veya CLASSIC

(KLASİK) seçebilirsiniz DSP/EQ düğmesine basın.

DSP, ekran panelinde görünür.

•

Bu düğmeye her bastığınızda, seçim aşağıdaki gibi değişir:

POPS ➞ JAZZ ➞ ROCK ➞ STUDIO ➞ CLUB ➞ HALL ➞ MOVIE ➞ CHURCH ➞ PASS

POPS, JAZZ, ROCK: Müziğin tarzına bağlı olarak, POP, JAZZ ve ROCK seçebilirsiniz.

•

STUDIO (STÜDYO): Bir stüdyoda var olma hissi sağlar.

•

CLUB (KULÜP): Çarpıntılı bas sesi ile bir dans kulübü sesi

•

canlandırır. HALL (SALON): Bir konser salonunda dinlermişçesine net

•

bir ses sağlar. MOVIE (SİNEMA): Bir sinema salonu hissi sağlar.

•

CHURCH (KİLİSE): Bir büyük kilisede olduğunuz hissi verir.

•

PASS: Normal dinleme için bunu seçin.

•

DSP/EQ işlevi, yalnızca STEREO modda kullanılabilir.



Ekranda STEREO göstermek için PL II modu düğmesine basın. Bu özellik, CD’ler, MP3-CD’ler, 2 kanallı DVD-Ses, DivX ve Dolby Digital disklerle birlikte çalışır.



İki veya daha fazla kanal ile şifrelenmiş bir DVD diskini oynatırken, otomatik olarak



multi-channel (çok kanallı) mod seçilecektir ve DSP/EQ işlevi çalışmaz.

DOLBY PRO LOGIC II MODU

İstediğiniz Dolby Pro Logic II ses modunu seçebilirsiniz.

P.BASS

P.BASS işlevi, daha güçlü bir ses için bası arttırır.

MUSIC (MÜZİK) modunu seçmek için PL II MODE (PL II MODU)’na basın.

PL II EFFECT (PL II EFEKTİ) düğmesine basın.

İstediğiniz efekt ayarını seçmek için

basın.

•

PANORAMA: 0 veya 1 seçebilirsiniz.

•

C- WIDTH (C-GENİŞLİĞİ): 0 veya 7 arasında seçebilirsiniz

•

DIMENS: 0 veya 6 arasında seçebilirsiniz.

P.BASS modunu seçmek için P.BASS düğmesine basın. P.BASS modunu kapatmak için P.BASS düğmesine tekrar

basın.

P.BASS işlevi, yalnızca mp3,Divx,cd ve wma gibi 2 kanallı LPCM kaynakları ile



kullanılabilir. P.BASS düğmesine basın, ekranda "POWER BASS ON" (BASI AÇIN) mesajı görünecektir.

P.bass, DSP/EQ veya DOLBY PRO LOGIC ll modları ile çalışmaz.



DSP/EQ modunda P.BASS düğmesine basarsanız, DSP/EQ modu otomatik olarak kapatılır ve P. BASS işlevi açılır.

W,X

düğmelerine

● SYSTEM SETUP

● SISTEM AYARI

(PL II MODU) düğmesi.

Bu düğmeye her bastığınızda, mod aşağıdaki gibi değişir:

•

MUSIC ➞ CINEMA ➞ PRO LOGIC ➞ MATRIX ➞ STEREO ➞ MUSIC

PRO LOGIC II

•

MUSIC (MÜZİK): Müzik dinlerken, deneyebilirsiniz Gerçek performans dinlerken olduğu gibi ses efektleri.

•

CINEMA (SİNEMA): Film müziğine gerçeklik katar.

•

PRO LOGIC: Yalnızca ön sol ve sağ hoparlörleri kullanırken, beş hoparlör kullanırmışçasına, gerçekçi bir çok kanallı efekt yaşayabilirsiniz.

•

MATRIX (MATRİS): 5.1 kanallı sarma ses duyacaksınız.

•

STEREO: Sesi, yalnızca ön sol ve sağ hoparlörler ile derin bas hoparlörlerinden dinlemek için bunu seçin.

Pro Logic II modunu seçerken, harici aygıtınızı oynatıcı üzerindeki AUDIO INPUT (SES



GİRİŞ) jaklarına (L (sol) ve R (sağ)) takın. Yalnızca girişlerden (L (sol) veya R (sağ)) birine takarsanız, sarma sesi dinleyemezsiniz.

60 61

ENG

Radyo

RADYO DİNLEMEK

Uzaktan Kumanda

FM bandını seçmek için TUNER (KANAL SEÇİCİ) düğmesine basın.

İstediğiniz istasyonu bulun.

•

Otomatik İstasyon Arama 1: #,$ düğmesine basıldığında, bir önayarlı yayın istasyonu seçilir.

•

Otomatik İstasyon Arama 2: Aktif yayın istasyonlarını otomatik olarak aramak için ,,. düğmesine basın ve basılı tutun.

Manuel İstasyon Arama: Frekansı adım adım

•

arttırmak veya azaltmak için ,,. düğmesine kısaca basın.

Ana Ünite

FM bandını seçmek için FUNCTION (İŞLEV) düğmesine basın.

Bir yayın istasyonu seçin.

Otomatik İstasyon Arama 1 : PRESET (ÖNAYAR) öğesini seçmek için STOP (DURDUR)

•

(¦) düğmesine basın ve daha sonra önayarlı istasyonu seçmek için #,$ düğmesine

basın.

Otomatik İstasyon Arama 2

•

düğmesine basın ve daha sonra bandı otomatik olarak aramak için

(¦)

basın ve basılı tutun. Manual Tuning : MANUAL (MANUEL) öğesini seçmek için STOP (DURDUR)

•

düğmesine basın ve daha sonra daha düşük ve daha yüksek frekansta istasyon aramak için

düğmeye kısaca basın.

#,$

: MANUAL (MANUEL) öğesini seçmek için STOP (DURDUR)

düğmesine

#,$

(¦)

Convenient (Rahatlık) işlevi

SLEEP TIMER (UYKU ZAMANLAYICISI) İŞLEVİ

Ev Sinemasını, kendi kendine kapanacak şekilde ayarlayabilirsiniz.

SLEEP (UYKU) düğmesine basın.

SLEEP (UYKU) görüntülenecektir. Bu düğmeye her bastığınızda,

•

önayar süresi aşağıdaki gibi değişir: 10 ➞ 20 ➞ 30 ➞ 60 ➞ 90 ➞ 120 ➞ 150 ➞ OFF.

Uyku zamanlayıcısı ayarını onaylamak için, SLEEP (UYKU) düğmesine basın.

Ev Sineması kendi kendine kapanmadan önce kalan süre gösterilir.

•

Düğmeye yeniden basmak, uyku süresini, daha önce

•

ayarladığınızdan farklı bir değere geçirir.

Uyku zamanlayıcısını iptal etmek için, ekranda OFF (KAPALI) görünene kadar SLEEP (UYKU) düğmesine basın.

EKRAN PARLAKLIĞININ AYARLANMASI

Ana ünitedeki ekranın parlaklığını, ﬁ lm görüntülerken rahatsızlık yaratmayacak şekilde ayarlayabilirsiniz.

DIMMER düğmesine basın.

Düğmeye her bastığınızda, ön ekranın parlaklığı ayarlanacaktır.

•

● CONVENIENT (RAHATLIK) IŞLEVI

Mono/Stereo dinlemek için MO/ST düğmesine basın.

•

Düğmeye her bastığınızda, ses STEREO ve MONO arasında değişir.

•

Kötü bir alım alanında, daha net, parazitsiz bir yayın için MONO’yu seçin.

İSTASYONLARIN ÖNCEDEN AYARLANMASI

Örnek: FM 89.10’un bellekte önceden ayarlanması

FM bandını seçmek için TUNER (KANAL SEÇİCİ)

düğmesine basın.

89.10’u seçmek için

2. TUNER MEMORY (KANAL SEÇİCİ BELLEĞİ) düğmesine

basın. Önayar numarasını seçmek için

1 veya 15 önayar arasında seçebilirsiniz.

•

5. TUNER MEMORY (KANAL SEÇİCİ BELLEĞİ)

düğmesine tekrar basın.

6. Bir başka istasyonu önceden ayarlamak için, 2 ile 5

arasındaki adımları tekrar edin.

Önayarlı bir istasyonu aramak için, bir kanal seçmek

•

62 63

üzere uzaktan kumanda üzerindeki

,,.

düğmesine basın.

#,$

düğmesine basın.

#,$

düğmesine basın.

MUTE (SESSİZ) İŞLEVİ

Bu, bir kapı zili veya telefon çağrısını cevaplarken kullanışlıdır.

MUTE (SESSİZ) düğmesine basın.

Ekranda MUTE (SESSİZ) görünür.

•

Sesi geri yüklemek için, tekrar MUTE (SESSİZ) düğmesine basın.

•

Sorun Giderme

Bu ünite düzgün biçimde çalışmadığında aşağıdaki tabloya bakın. Yaşadığınız sorun aşağıda listelenmemişse veya aşağıdaki talimat size yardımcı olmuyorsa, üniteyi kapatın, güç kablosunu sökün ve size en yakın yetkili satıcı eya Samsung Elektronik Servis Merkezi ile irtibat kurun.

BELİRTİ Kontrol/Çare

Disk tepsisi açılmıyor. • Güç kablosu prize iyice takılı mı?

• Gücü kapatın ve tekrar açın.

Play/Pause (Pynat/Duraklat) düğmesine basıldığında derhal Oynatma başlamıyor.

Ses üretilmiyor. • Hızlı oynatma, yavaş oynatma veya adım hareketli oynatma

Ses, altısından değil yalnızca birkaç hoparlörden duyulmaktadır.

• Deforme olmuş bir disk veya yüzeyinde çizikler olan bir disk

mi kullanıyorsunuz?

• Diski silin.

sırasında hiç ses duyulmaz.

• Hoparlörler düzgün biçimde takılmış mı? Hoparlör ayarı doğru biçimde özelleştirilmiş mi?

• Disk ciddi biçimde hasar görmüş mü?

• Bir CD veya radyo dinlerken, ses yalnızca ön hoparlörlere (L(sol)/R(sağ)) verilir. Altı hoparlörü kullanmak için uzaktan kumanda üzerindeki PL II (Dolby Pro Logic II)’ye basarak "PRO LOGIC II" öğesini seçin.

• DVD diskinin, 5.1-CH uyumlu olduğundan emin olun.

• Ayar ekranının ses ayarında hoparlör modunda C, SL ve SR’yi NONE (HİÇBİRİ) olarak ayarlarsanız, orta hoparlör ile ön sol ve sağ hoparlörlerden hiç ses duyulmaz. C, SL ve SR’yi SMALL (KÜÇÜK) olarak ayarlayın.

BELİRTİ Kontrol/Çare

Menü işlevi seçilmiş olsa dahi, menu ekranı görünmez.

En/boy oranı değiştirilemiyor. • 16:9 DVD’leri 16:9 WIDE (GENİŞ) modunda, 4:3 LETTER

• Ana ünite çalışmıyor. (Örneğin: Güç kesiliyor veya garip bir gürültü duyuluyor.)

• DVD oynatıcı normal olarak çalışmıyor.

Değerleme seviyesi parolası unutuldu.

Radyo yayınını alamıyor. • Anten düzgün biçimde takılmış mı?

• Menüler içermeyen bir disk mi kullanıyorsunuz?

BOX (SİNEMASKOP) modunda veya 4:3 PAN SCAN (KAYDIR TARA) modunda oynatabilirsiniz, fakat 4:3 DVD’ler yalnızca 4:3 oranında görülebilir. DVD disk kabına bakın ve daha sonra uygun işlevi seçin.

• Gücü kapatın ve ana ünite üzerindeki STOP (DURDUR)

(¦) düğmesine 5 saniyeden uzun br süre basılı tutun (reset işlevi).

RESET (SIFIRLAMA) işlevinin kullanılması, kayıtlı tüm ayarları silecektir. Gerekli olmadığı sürece kullanmayı

• Ana ünitenin ekranında “NO DISC” (DİSK YOK) mesajı göründüğünde, 5 saniyeden uzun bir süre için ana ünitenin STOP (DURDUR) (¦) düğmesine basılı tutun. Ekranda, “INITIAL” (BAŞLANGIÇ) görünecek ve tüm ayarlar varsayılan değerlere geri dönecektir.

• POWER (GÜÇ) düğmesine basın.

RESET (SIFIRLAMA) işlevinin kullanılması, kayıtlı tüm ayarları silecektir. Gerekli olmadığı sürece kullanmayın.

• Antenin giriş sinyali zayıfsa, iyi alım alanında bir harici FM anteni kurun.

TUR

● SORUN GIDERME

Dolby Digital 5.1 CH Sarma Ses üretilmiyor.

Uzaktan kumanda çalışmıyor. • Uzaktan kumanda, açı ve mesafe çalışma menzili içerisinde

• Disk dönüyor, fakat hiç resim üretilmiyor.

• Resim kalitesi düşüktür ve resim titrememektedir.

Ses dili ve altyazılar çalışmıyor. • Disk bunları içermezse, ses dili ve altyazıları

64 65

• Disk üzerinde "Dolby Digital 5.1 CH" işareti var mıdır? Dolby Digital 5.1 CH Sarma Ses, yalnızca eğer disk 5.1 kanallı ses ile kaydedilmişse üretilir.

• Ses dili, bilgi ekranında DOLBY DIGITAL 5.1-CH olarak doğru biçimde ayarlanmış mı?

mi çalıştırılmaktadır?

• Piller bitmiş midir?

• Uzaktan kumandanın (TV veya DVD) modunu (TV/DVD) doğru biçimde seçtiniz mi?

• TV gücü açık mıdır?

• Video kabloları düzgün biçimde takılmış mı?

• Disk kirli mi veya hasar görmüş mü?

• Kötü üretilmiş bir disk çalınabilir olmayabilir.

çalışmayacaktır.

Dil Kodu Listesi

<Disk Audio> <Disc Subtitle> ve/veya <Disc Menu> başlangıç ayarları için uygun kod numarasını giriniz. (Bakınız Sayfa 51).

TUR

USB host özelliğinin desteklediği ürünler

DİJİTAL FOTOĞRAF MAKİNESİ

Kod Dil Kod Dil Kod Dil Kod Dil

1027 Afar 1181 Frisian 1334 Latvian, Lettish 1506 Slovenian 1028 Abkhazian 1183 Irish 1345 Malagasy 1507 Samoan 1032 Afrikaans 1186 Scots Gaelic 1347 Maori 1508 Shona 1039 Amharic 1194 Galician 1349 Macedonian 1509 Somali 1044 Arabic 1196 Guarani 1350 Malayalam 1511 Albanian 1045 Assamese 1203 Gujarati 1352 Mongolian 1512 Serbian 1051 Aymara 1209 Hausa 1353 Moldavian 1513 Siswati 1052 Azerbaijani 1217 Hindi 1356 Marathi 1514 Sesotho 1053 Bashkir 1226 Croatian 1357 Malay 1515 Sundanese 1057 Byelorussian 1229 Hungarian 1358 Maltese 1516 Swedish 1059 Bulgarian 1233 Armenian 1363 Burmese 1517 Swahili 1060 Bihari 1235 Interlingua 1365 Nauru 1521 Tamil 1069 Bislama 1239 Interlingue 1369 Nepali 1525 Tegulu 1066 1067 Tibetan 1248 Indonesian 1379 Norwegian 1528 Thai 1070 Breton 1253 Icelandic 1393 Occitan 1529 Tigrinya 1079 Catalan 1254 Italian 1403 (Afan) Oromo 1531 Turkmen 1093 Corsican 1257 Hebrew 1408 Oriya 1532 Tagalog 1097 Czech 1261 Japanese 1417 Punjabi 1534 Setswana 1103 Welsh 1269 Yiddish 1428 Polish 1535 Tonga 1105 Danish 1283 Javanese 1435 Pashto, Pushto 1538 Turkish 1109 German 1287 Georgian 1436 Portuguese 1539 Tsonga 1130 Bhutani 1297 Kazakh 1463 Quechua 1540 Tatar 1142 Greek 1298 Greenlandic 1481 1144 English 1299 Cambodian 1482 Kirundi 1557 Ukrainian 1145 Esperanto 1300 Kannada 1483 Romanian 1564 Urdu 1149 Spanish 1301 Korean 1489 Russian 1572 Uzbek 1150 Estonian 1305 Kashmiri 1491 Kinyarwanda 1581 Vietnamese 1151 Basque 1307 Kurdish 1495 Sanskrit 1587 Volapuk 1157 Persian 1311 Kirghiz 1498 Sindhi 1613 Wolof 1165 Finnish 1313 Latin 1501 Sangro 1632 Xhosa 1166 Fiji 1326 Lingala 1502 Serbo-Croatian 1665 Yoruba 1171 Faeroese 1327 Laothian 1503 Singhalese 1684 Chinese 1174 French 1332 Lithuanian 1505 Slovak 1697 Zulu

Bengali; Bangla

1245 Inupiak 1376 Dutch 1527 Tajik

Rhaeto-Romance

1543 Twi

Ürün

Finepix-A340 Fuji Digital Camera Finepix-F810 Fuji Digital Camera Finepix-F610 Fuji Digital Camera Finepix-f450 Fuji Digital Camera Finepix S7000 Fuji Digital Camera Finepix A310 Fuji Digital Camera KD-310Z Konica Digital Camera Finecam SL300R Kyocera Digital Camera Finecam SL400R Kyocera Digital Camera Finecam S5R Kyocera Digital Camera Finecam Xt Kyocera Digital Camera Dimage-Z1 Minolta Digital Camera Dimage Z1 Minolta Digital Camera Dimage X21 Minolta Digital Camera Coolpix4200 Nikon Digital Camera Coolpix4300 Nikon Digital Camera Coolpix 2200 Nikon Digital Camera Coolpix 3500 Nikon Digital Camera Coolpix 3700 Nikon Digital Camera Coolpix 4100 Nikon Digital Camera Coolpix 5200 Nikon Digital Camera Stylus 410 digital Olympus Digital Camera 300-digital Olympus Digital Camera 300-digital Olympus Digital Camera

Şirket

Tip

Ürün

U300 Olympus Digital Camera X-350 Olympus Digital Camera C-760 Olympus Digital Camera C-5060 Olympus Digital Camera X1 Olympus Digital Camera U-mini Olympus Digital Camera Lumix-FZ20 Panasonic Digital Camera DMC-FX7GD Panasonic Digital Camera Lumix LC33 Panasonic Digital Camera LUMIX DMC-F1 Panasonic Digital Camera Optio-S40 Pentax Digital Camera Optio-S50 Pentax Digital Camera Optio 33LF Pentax Digital Camera Optio MX Pentax Digital Camera Digimax-420 Samsung Digital Camera Digimax-400 Samsung Digital Camera Sora PDR-T30 Toshiba Digital Camera Coolpix 5900 Nikon Digital Camera Coolpix S1 Nikon Digital Camera Coolpix 7600 Nikon Digital Camera DMC-FX7 Panasonic Digital Camera Dimage Xt Minolta Digital Camera AZ-1 Olympus Digital Camera

USB FLASH DİSK

Ürün

Cruzer Micro Sandisk Cruzer Mini Sandisk USB 2.0 128M Cruzer Mini Sandisk USB 2.0 256M SONY Micro Vault Sony USB 2.0 64MB FLEX DRIVE Serotech USB 2.0 32MB AnyDrive A.L tech USB 2.0 128MB

Şirket

Tip

USB 2.0 USB Flash Drive 128M

Ürün

XTICK LG USB 2.0 128M Micro Mini Iomega USB 2.0 128M iFlash Imation USB 2.0 64M LG XTICK(M) USB 2.0 64M RiDATA EZDrive USB 2.0 64M

MP3 ÇALAR

Ürün

Creative MuVo NX128M Iriver H320 Iriver 20G HDD MP3 Player YH-920 Samsung 20G HDD MP3 Player YP-T7 Samsung MP3 Player YP-MT6 Samsung MP3 Player YP-T6 Samsung MP3 Player YP-T9 Samsung MP3 Player YP-ST5 Samsung MP3 Player YP-T5 Samsung MP3 Player YP-K5 Samsung MP3 Player

Şirket

Creative 128 MB MP3 Player

Tip

Ürün

YP-K3 Samsung MP3 Player YP-U3 Samsung MP3 Player YP-Z5F Samsung MP3 Player iAUDIO U2 Cowon MP3 Player iAUDIO G3 Cowon MP3 Player iAudio M3 Cowon HDD MP3 Player SI-M500L Sharp 256MB MP3 Player H10 Iriver MP3 Player YP-T10 Samsung MP3 Player YP-P2 Samsung MP3 Player

Şirket

Tip

● EK

Tip

66 67

TUR

DİSKLERİN ELE ALINMASI VE SAKLANMASINA İLİŞKİN UYARILAR

Disk üzerindeki küçük çizikler, ses ve resim kalitesini düşürebilir ve atlamaya yol açabilir. Bunları ele alırken, özellikle diskleri çizmemeye özen gösterin.

Disklerin ele alınması

Diskin oynatma tarafına dokunmayın. Diski, parmaklarınız yüzeyle temas etmeyecek şekilde, kenarlardan tutun. Disk üzerine kağıt veya bant yapıştırmayın.

Disk Saklama

Doğrudan güneş ışığında

tutmayın

Disklerin, kirlenmesine izin vermeyin.



Çatlak veya çizilmiş diskleri koymayın.



Serin havalandırılmış bir

alanda tutun

Temiz bir Koruma kılıfında

tutun. Dikey olarak

saklayın.

TEKNİK ÖZELLİKLER

Güç Tüketimi 80 W Ağırlık 3.5 kg

Genel

Disk

Video Çıkışı

Video/Ses HDMI(İsteğe bağlı) 1080p, 1080i, 720p, 576p/480p

Boyutlar 430 (W) x 65 (H) x 352 (D) mm Kullanım Sıcaklığı Aralığı +5°C~+35°C Kullanım Nemi Aralığı %10 ila %75

Okuma Hızı: 3,49 ~ 4,06 m/san.

DVD (Dijital Çok Yönlü Disk)

CD : 12 cm (KOMPAKT DİSK)

CD : 8cm (KOMPAKT DİSK)

Composite Video (Kompozit Video)

Component Video (Bileşen Video)

Yaklaşık Oynatma Süresi (Tek Taraﬂ ı, Tek Katmanlı Disk) : 135 dak.

Okuma Hızı: 4,8 ~ 5,6 m/san. Azami Oynatma Süresi : 74 dak. Okuma Hızı: 4,8 ~ 5,6 m/san. Azami Oynatma Süresi : 20 dak. 576i/480i 1 channel : 1.0 Vp-p (75 Ω yük) 576i/480i Y : 1.0 Vp-p (75 Ω yük) Pr : 0.70 Vp-p (75 Ω yük) Pb : 0.70 Vp-p (75 Ω yük)

● EK

Disklerin Ele Alınması ve Saklanması

Disk üzerinde parmak izi veya kir varsa, bunu sulandırılmış hafif bir deterjan ile temizleyin ve yumuşak bir bez ile silin.

Temizlerken, diski içeriden dışarı doğru nazikçe silin

•

Oynatıcının içindeki soğuk parçalar ile sıcak hava temas ederse yoğuşma oluşabilir.



Oynatıcının içinde yoğuşma oluştuğunda, oynatıcı doğru biçimde çalışmayabilir. Bu oluşursa, diski çıkarın ve oynatıcının gücü açık biçimde 1 veya 2 saat kalmasına izin verin.

HT-Z210, HT-TZ212, HT-TZ215

133W x 2(3 133W(3 133W x 2(3 135W(3

20Hz~20KHz

Hoparlör

Ön hoparlör çıkışı Orta hoparlör çıkış Arka hoparlör çıkışı Derin bas hoparlör ç ıkışı Frekans aralığı S/N Oranı 70dB Kanal ayrımı 60dB Giriş duyarlılığı (AUX)400mV

HT-Z310, HT-TZ312, HT-TZ315

)

Hoparlör

Ön hoparlör çıkışı Orta hoparlör çıkış Arka hoparlör çıkışı Derin bas hoparlör çıkışı Frekans aralığı

S/N Oranı 70dB

Kanal ayrımı 60dB Giriş duyarlılığı (AUX)400mV

166W x 2(3

166W(3

166W x 2(3

170W(3

20Hz~20KHz

)

"Kullanım Ömrü : 10 Yıldır"

68 69

TUR

TEKNİK ÖZELLİKLER

HT-Z210

Hoparlör sistemi

Empedans Frekans aralığı Çıkış sesi basınç seviyesi

Hoparlör

HT-TZ212

Hoparlör

HT-TZ215

Hoparlör

Anma girişi Azami giriş

Boyutlar (G x Y x D)

Ağırlıklar

Hoparlör sistemi

Empedans Frekans aralığı Çıkış sesi basınç seviyesi Anma girişi Azami giriş

Boyutlar (G x Y x D)

Ağırlıklar

Hoparlör sistemi

Empedans Frekans aralığı Çıkış sesi basınç seviyesi Anma girişi Azami giriş

Boyutlar (G x Y x D)

Ağırlıklar

5.1kanallı hoparlör sistemi

Ön/Arka 3 Ω 140Hz~20KHz 86dB/W/M 133W 266W

Ön/Arka : 90 x 118 x 90 mm Orta : 250 x 91 x 90 mm

Derin bas hoparlör : 180 x 320 x 380 mm Ön: 0,5 kg, Orta : 0,6 kg Arka: 0,4 kg, Derin bas : 4,5 kg

Orta 3 Ω 140Hz~20KHz 86dB/W/M 133W 266W

Derin bas hoparlör 3 Ω 45Hz~160Hz 86dB/W/M 135W 270W

5.1kanallı hoparlör sistemi

Ön/Arka

3 Ω

140Hz~20KHz

86dB/W/M

133W

266W

Ön: 90 x 1020 x 92 mm (altlık tabanı: 280 x 280)

Arka: 90 x 118 x 90 mm

Orta : 250 x 91 x 90 mm

Derin bas hoparlör : 180 x 320 x 380 mm Ön: 2,8 kg, Orta : 0,6 kg Arka: 0,4 kg, Derin bas : 4,5 kg

Orta 3 Ω 140Hz~20KHz 86dB/W/M 133W 266W

Derin bas hoparlör 3 Ω 45Hz~160Hz 86dB/W/M 135W 270W

5.1kanallı hoparlör sistemi

Ön/Arka

3 Ω

140Hz~20KHz

86dB/W/M

133W

266W

Ön/Arka : 90 x 1020 x 92 mm (altlık tabanı: 280 x 280)

Orta : 250 x 91 x 90 mm

Derin bas hoparlör : 180 x 320 x 380 mm Ön: 2,8 kg, Orta : 0,6 kg

Arka: 2,6 kg, Derin bas : 4,5 kg

Orta 3 Ω 140Hz~20KHz 86dB/W/M 133W 266W

Derin bas hoparlör 3 Ω 45Hz~160Hz 86dB/W/M 135W 270W

HT-Z310

5.1kanallı hoparlör sistemi

Orta 3 Ω 140Hz~20KHz 86dB/W/M 166W 332W

Derin bas hoparlör 3 Ω 45Hz~160Hz 86dB/W/M 170W 340W

Hoparlör

Hoparlör sistemi

Empedans Frekans aralığı Çıkış sesi basınç seviyesi Anma girişi Azami giriş

Boyutlar (G x Y x D)

Ağırlıklar

Ön/Arka 3 Ω 140Hz~20KHz 86dB/W/M 166W 332W Ön: 90 x 230 x 92 mm

Arka : 90 x 137 x 92 mm Orta : 300 x 101 x 91,5 mm Derin bas hoparlör : 180 x 320 x 380 mm

Ön: 0,6 kg, Orta : 0,9 kg Arka: 0,5 kg, Derin bas : 4,5 kg

HT-TZ312

5.1kanallı hoparlör sistemi

Orta 3 Ω 140Hz~20KHz 86dB/W/M 166W 332W

Derin bas hoparlör 3 Ω 45Hz~160Hz 86dB/W/M 170W 340W

Hoparlör

Hoparlör sistemi

Empedans Frekans aralığı Çıkış sesi basınç seviyesi Anma girişi Azami giriş

Boyutlar (G x Y x D)

Ağırlıklar

Ön/Arka 3 Ω 140Hz~20KHz 86dB/W/M 166W 332W Ön: 90 x 1020 x 92 mm (altlık tabanı: 280 x 280)

Arka: 90 x 137 x 92 mm Orta : 300 x 101 x 91,5 mm Derin bas hoparlör : 180 x 320 x 380 mm

Ön: 3,0 kg, Orta : 0,9 kg Arka: 0,5 kg, Derin bas : 4,5 kg

HT-TZ315

Hoparlör sistemi

Empedans Frekans aralığı Çıkış sesi basınç seviyesi

Hoparlör

Anma girişi Azami giriş

Boyutlar (G x Y x D)

Ağırlıklar

*: Nominal teknik özellik

- Samsung Electronics Co., Ltd, bildiri olmaksızın teknik özellikleri değiştirme hakkını saklı tutmaktadır.

- Ağırlık ve boyutlar yaklaşıktır.

Ön/Arka 3 Ω 140Hz~20KHz 86dB/W/M 166W 332W Ön/Arka : 90 x 1020 x 92 mm (altlık tabanı: 280 x 280)

Orta : 300 x 101 x 91,5 mm Derin bas hoparlör : 180 x 320 x 380 mm

Ön: 3,0 kg, Orta : 0,9 kg Arka: 3,0 kg, Derin bas : 4,5 kg

5.1kanallı hoparlör sistemi

Orta 3 Ω 140Hz~20KHz 86dB/W/M 166W 332W

Derin bas hoparlör 3 Ω 45Hz~160Hz 86dB/W/M 170W 340W

● EK

70 71

SAMSUNG ile DÜNYANIN HER YERİNDE irtibat kurun

Samsung ürünlerine ilişkin herhangi bir soru veya yorumunuz varsa, lütfen SAMSUNG müşteri bakım merkezi ile irtibat kurun.

Region Country Customer Care Center  Web Site

CANADA 1-800-SAMSUNG(726-7864) www.samsung.com/ca

North America

Latin America

Europe

CIS

Asia Paciﬁ c

Middle East &

Africa

MEXICO 01-800-SAMSUNG(726-7864) www.samsung.com U.S.A 1-800-SAMSUNG(726-7864) www.samsung.com ARGENTINE 0800-333-3733 www.samsung.com/ar BRAZIL 0800-124-421 , 4004-0000 www.samsung.com CHILE 800-SAMSUNG(726-7864) www.samsung.com/cl NICARAGUA 00-1800-5077267 HONDURAS 800-7919267 COSTA RICA 0-800-507-7267 www.samsung.com/latin ECUADOR 1-800-10-7267 www.samsung.com/latin EL SALVADOR 800-6225 www.samsung.com/latin GUATEMALA 1-800-299-0013 www.samsung.com/latin JAMAICA 1-800-234-7267 www.samsung.com/latin PANAMA 800-7267 www.samsung.com/latin PUERTO RICO 1-800-682-3180 www.samsung.com/latin REP. DOMINICA 1-800-751-2676 www.samsung.com/latin TRINIDAD & TOBAGO 1-800-SAMSUNG(726-7864) www.samsung.com/latin VENEZUELA 0-800-100-5303 www.samsung.com/latin COLOMBIA 01-8000112112 www.samsung.com.co BELGIUM 0032 (0)2 201 24 18 www.samsung.com/be

CZECH REPUBLIC

DENMARK 70 70 19 70 www.samsung.com/dk FINLAND 030-6227 515 www.samsung.com/ﬁ

FRANCE

GERMANY HUNGARY 06-80-SAMSUNG(726-7864) www.samsung.com ITALIA 800-SAMSUNG(726-7864) www.samsung.com LUXEMBURG 0035 (0)2 261 03 710 www.samsung.com/be NETHERLANDS NORWAY 815-56 480 www.samsung.com/no POLAND 0 801 801 881 , 022-607-93-33 www.samsung.com/pl PORTUGAL 80820-SAMSUNG(726-7864) www.samsung.com/pt SLOVAKIA 0800-SAMSUNG(726-7864) www.samsung.com/sk SPAIN 902 10 11 30 www.samsung.com SWEDEN 0771-400 200 www.samsung.com/se U.K 0845 SAMSUNG (7267864) www.samsung.com EIRE 0818 717 100 www.samsung.com/ie AUSTRIA 0800-SAMSUNG(726-7864) www.samsung.com/at SWITZERLAND 0800-SAMSUNG(726-7864) www.samsung.com/ch RUSSIA 8-800-555-55-55 www.samsung.com KAZAHSTAN 8-10-800-500-55-500 www.samsung.kz UZBEKISTAN 8-10-800-500-55-500 www.samsung.uz KYRGYZSTAN 00-800-500-55-500 TADJIKISTAN 8-10-800-500-55-500 UKRAINE 8-800-502-0000 www.samsung.com LITHUANIA 8-800-77777 www.samsung.lt LATVIA 800-7267 www.samsung.com/lv ESTONIA 800-7267 www.samsung.ee AUSTRALIA 1300 362 603 www.samsung.com NEW ZEALAND 0800SAMSUNG(726-7864) www.samsung.com/nz CHINA 800-810-5858 , 010-6475 1880 www.samsung.com HONG KONG 3698-4698 www.samsung.com/hk INDIA 3030 8282 , 1800 110011 www.samsung.com INDONESIA 0800-112-8888 www.samsung.com JAPAN 0120-327-527 www.samsung.com/jp MALAYSIA 1800-88-9999 www.samsung.com/my PHILIPPINES 1800-10-SAMSUNG(726-7864) www.samsung.com/ph SINGAPORE 1800-SAMSUNG(726-7864) www.samsung.com THAILAND 1800-29-3232 , 02-689-3232 www.samsung.com TAIWAN 0800-329-999 www.samsung.com/tw VIETNAM 1 800 588 889 www.samsung.com TURKEY 444 77 11 www.samsung.com SOUTH AFRICA 0860-SAMSUNG(726-7864 ) www.samsung.com U.A.E 800-SAMSUNG (726-7864), 8000-4726

844 000 844 Distributor pro Českou republiku: Samsung Zrt., česka organizační složka Vyskočilova 4, 14000 Praha 4

3260 SAMSUNG ( 08 25 08 65 65 (

01805 - SAMSUNG(726-7864) ( 0,14/Min)

0900-SAMSUNG(726-7864) ( 0,10/Min)

0,15/Min),

0,15/Min)

www.samsung.com/cz

www.samsung.com

www.samsung.com/nl

www.samsung.com

Samsung HT-TZ215T, HT-TZ215, HT-TZ315T, HT-TZ315 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
