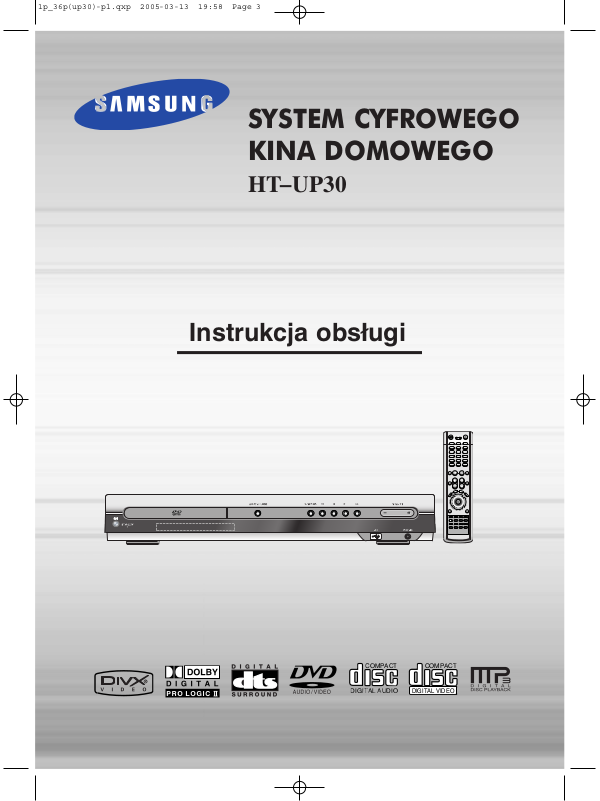

SYSTEM CYFROWEGO KINA DOMOWEGO

HT−UP30

Instrukcja obsługi

COMPACT

DIGITAL AUDIO

COMPACT

DIGITAL VIDEO

Ostrzeżenia bezpieczeństwa

Używanie kontrolek, ustawienia czy wykonywanie procedur innych niż wymienione poniżej może skutkować ryzykowną ekspozycją na działanie promieniowania.

OSTRZEŻENIE−NIEWIDZIALNE PROMIENIOWANIE

LASEROWE. PO OTWARCIU I USZKODZENIU ZABEZPIECZEŃ, UNIKAJ EKSPOZYCJI NA PROMIEŃ LASERA.

Ten symbol oznacza, że wewnątrz urządzenia występuje wysokie napięcie elektryczne, które może spowodować porażenie.

Ten symbol ostrzega o ważnych instrukcjach dotyczących sterowania i utrzymywania urządzenia.

OSTRZEŻENIE: Aby zmniejszyć ryzyko wystąpienia pożaru

lub porażenia elektrycznego, nie wystawiaj niniejszego urządzenia na działanie deszczu i wilgoci.

UWAGA: ABY UNIKNĄĆ PORAŻENIA ELEKTRYCZNEGO,

CAŁKOWICIE WSUŃ WTYCZKĘ DO GNIAZDA ELEKTRYCZNEGO.

PRODUKT LASEROWY KLASY 1 KLASSE 1 LASER PRODUKT LUOKAN 1 LASER LAITE KLASS 1 LASER APPARAT PRODUCTO LASER CLASE 1

RYZYKO PORAŻENIA ELEKTRYCZNEGO.

NIE OTWIERAĆ

OSTRZEŻENIE:

ABY ZMNIEJSZYĆ RYZYKO PORAŻENIA ELEKTRYCZNEGO, NIE ZDEJMUJ TYLNEJ POKRYWY. WEWNĄTRZ NIE ZNAJDUJĄ SIĘ ŻADNE CZĘŚCI PODLEGAJĄCE SERWISOWANIU PRZEZ UŻYTKOWNIKA. CZYNNOŚCI SERWISOWE POZOSTAW WYKWALIFIKOWANEMU PERSONELOWI SERWISU.

PRODUKT LASEROWY KLASY 1

Niniejszy odtwarzacz płyt kompaktowych został zakwalifikowany jako produkt LASEROWY KLASY 1.

OSTRZEŻENIE

Phones

PRZYGOTOWANIE

Ostrzeżenia

Upewnij się, że źródło zasilania w Twoim domu odpowiada wymaganiom wyszczególnionym na naklejce z tyłu obudowy odtwarzacza. Odtwarzacz zainstaluj w poziomie, na odpowiedniej podstawie (meblu), z wystarczającą ilością miejsca wokół dla zapewnienia wentylacji (7~10 cm). Upewnij się, że szczeliny wentylacyjne nie są zasłonięte. Nie ustawiaj czegokolwiek na odtwarzaczu. Nie ustawiaj odtwarzacza na wzmacniaczach lub innych urządzeniach rozgrzewających się w czasie pracy. Przed przenoszeniem odwarzacza upewnij się, że kieszeń odtwarzacza jest pusta. Niniejszy odtwarzacz został zaprojektowany jako urządzenie ciągłego użytku. Przełączanie odtwarzacza DVD w tryb czuwania nie odłącza go od źródła zasilania. Aby całkowicie odłączyć odtwarzacz od zasilania, wyjmij wtyczkę z gniazda zasilania, szczególnie, jeżeli urządzenie nie będzie używane przez dłuższy czas.

Chroń urządzenie przed wilgocią (np. wazony z wodą) i nadmiarem gorąca (np. w kuchni) lub sprzętem wytwarzającym silne pola magnety− czne lub elektryczne (np. głośniki...). Odłączaj kabel zasilania, jeżeli tylko wystąpi nieprawidłowe działanie odtwarzacza. Twój odtwarzacz nie jest przeznaczony do zastosowań przemysłowych. Używaj niniejszego odtwarzacza wyłącznie do prywatnego użytku.

Jeżeli odtwarzacz lub płyty będą przechowywane w zimnym otoczeniu, może wystąpić kondensacja wilgoci. Podczas przewożenia odtwarzacza zimą odczekaj około 2 godzin aż ogrzeje się do temperatury pokojowej zanim rozpoczniesz jego używanie.

W czasie burz z wyładowaniami wyjmuj wtyczkę zasilania z gniazda. Skoki napięcia wywołane błyskawicami mogą uszkodzić urządzenie.

Nie wystawiaj urządzenia na działanie bezpośredniego światła słonecznego lub innych źródeł ciepła. Może to spowodować przegrzanie i nieprawidłowe działanie urządzenia.

Baterie używane w niniejszym produkcie zawierają chemikalia szkodliwe dla środowiska. Nie wyrzucaj ich do ogólnego pojemnika na śmieci.

Odtwarzanie wielu rodzajów płyt & Tuner radiowy AM/FM

HT−UP30 łączy wygodę odczytywania wielu typów płyt włączając DVD−AUDIO, DVD− VIDEO, VCD, CD, MP3−CD, CD−R/RW i DVD−R/RW, z nowoczesnym tunerem radiowym AM/FM, wszystko to w jednym urządzeniu.

Dolby Pro Logic II

Dolby Pro Logic II jest nową formą odkodowywania wielokanałowego sygnału dźwięku, unowocześniającą dotychczas istniejącą technologię Dolby Pro Logic.

DTS (Digital Thater Systems)

DTS jest formatem kompresji dźwięku stworzonym przez Digital Thater Systems Inc. Daje 5.1−kanałowy dźwięk w pełnym zakresie częstotliwości.

Funkcja oszczędzania energii

HT−UP30 automatycznie wyłączy się po 20 minutach trybu zatrzymania.

Funkcja wygaszacza ekranu TV

HT−UP30 automatycznie rozjaśnia i ściemnia ekran telewizora po 3 minutach w trybie zatrzymania. HT−UP30 automatycznie przełącza się w tryb oszczędzania energii po 20 minutach pracy w trybie wygaszacza ekranu.

Dostosowywanie ekranu telewizora

HT−UP30 pozwala na wybór ulubionego obrazu podczas odtwarzania JPEG, DVD lub VCD i ustawienia go jako tapety tła.

Kompatybilność DVD−Audio

Korzystaj z najwyższej jakości odtwarzanego dźwięku DVD−Audio. Płyta 24−bit/192kHz DAC pozwala niniejszemu odtwarzaczowi na emisję wyjątkowej jakości dźwięku w dziedzinie zakresu dynamiki, rozdzielczości niskich tonów i szczegółów w wysokich tonach.

Funkcje

Funkcja USB HOST

Można podłączyć i odtwarzać pliki z zewnętrznych urządzeń USB jak odtwarzacze MP3, pamięci zewnętrzne flash USB, itp. za pomocą funkcji kina domowego USB HOST.

PRZYGOTOWANIE

Ważne instrukcje bezpieczeństwa......................................................................................................................................1

Ostrzeżenia.........................................................................................................................................................................2

Funkcje ...............................................................................................................................................................................3

Uwagi dotyczące płyt..........................................................................................................................................................5

Opis.....................................................................................................................................................................................7

PODŁĄCZENIA

Podłączanie głośników........................................................................................................................................................11

Podłączanie wyjścia Video do telewizora ...........................................................................................................................13

Funkcja skanowania progresywnego P.SCAN....................................................................................................................14

Podłączanie urządzeń zewnętrznych..................................................................................................................................15

Podłączanie anteny FM i AM..............................................................................................................................................16

STEROWANIE

Przed rozpoczęciem używania kina domowego.................................................................................................................17

Odtwarzanie płyt .................................................................................................................................................................19

Odtwarzanie płyt MP3−CD .................................................................................................................................................20

Odtwarzanie płyt JPEG.......................................................................................................................................................21

Odtwarzanie płyt DivX ........................................................................................................................................................23

Odtwarzanie plików mediowych za pomocą funkcji USB HOST........................................................................................25

Wyświetlanie informacji o płytach.......................................................................................................................................27

Sprawdzenie pozostałego czasu odtwarzania....................................................................................................................27

Odtwarzanie ze zwiększoną / zmniejszoną prędkością......................................................................................................28

Pomijanie Scen / Utworów..................................................................................................................................................28

Powtarzanie odtwarzania....................................................................................................................................................29

Powtarzanie odtwarzania zaznaczonego fragmentu A−B ..................................................................................................30

Funkcja odtwarzania poklatkowego STEP .........................................................................................................................31

Funkcja zmiany kąta widzenia kamery...............................................................................................................................31

Funkcja powiększania obrazu Zoom ..................................................................................................................................32

Funkcja dopasowania obrazu do ekranu EZ VIEW ............................................................................................................32

Dodatkowe funkcje Bonus Group / Nawigacja po stronach................................................................................................33

Wybór języka ścieżki dźwiękowej / Wyświetlanych napisów..............................................................................................34

Przejście bezpośrednio do Sceny / Utworu........................................................................................................................35

Używanie menu płyty..........................................................................................................................................................36

Używanie menu Tytułu ........................................................................................................................................................36

USTAWIENIA

Ustawienia językowe...........................................................................................................................................................37

Ustawienia typu ekranu.......................................................................................................................................................39

Ustawienia poziomu dostępu..............................................................................................................................................41

Ustawianie hasła dostępu...................................................................................................................................................42

Ustawianie tapety................................................................................................................................................................43

Ustawienia trybu odtwarzania DVD Audio ..........................................................................................................................45

Ustawienia trybu działania głośników .................................................................................................................................46

Ustawienia czasu opóźnienia .............................................................................................................................................47

Ustawienia sygnału testowego............................................................................................................................................49

Ustawienia Kompresji Zakresu Dynamiki (DRC)................................................................................................................50

Ustawienia jakości dźwięku ................................................................................................................................................51

Ustawienia synchronizacji obrazu i dźwięku AV SYNC......................................................................................................53

Tryb przestrzeni dźwięku (DSP) / Funkcja Equalizera (EQ)...............................................................................................54

Tryb Dolby Pro Logic II .......................................................................................................................................................55

Efekty Dolby Pro Logic II ....................................................................................................................................................56

STEROWANIE RADIEM

Słuchanie audycji radiowych...............................................................................................................................................57

Programowanie stacji radiowych ........................................................................................................................................58

Nadawanie informacji w systemie RDS..............................................................................................................................59

RÓŻNE

Wygodne funkcje ................................................................................................................................................................61

Sterowanie telewizorem za pomocą pilota zdalnego sterowania .......................................................................................63

Zanim skontaktujesz się z serwisem ..................................................................................................................................65

Ostrzeżenia dotyczące traktowania i przechowywania płyt ................................................................................................67

Lista kodów języka obsługi .................................................................................................................................................68

Dane techniczne .................................................................................................................................................................69

Notatki.................................................................................................................................................................................70

Spis treści

DVD (Digital Versatile Disc) oferuje fantastyczny dźwięk i obraz dzięki brzmieniu dźwięku

Dolby Digital i technologii kompresji MPEG−2. Możesz więc teraz cieszyć się w domu realistycznymi efektami dostępnymi w salach kinowych i koncertowych.

Odtwarzacze DVD i płyty są zakodowane według podziału na regiony.Te regionalne kody odtwarzacza i płyty muszą do siebie pasować by można było odtwarzać płytę. Jeżeli nie będą pasować, płyta nie będzie odtwarzana. Numer regionu dla niniejszego odtwarzacza znajduje się z tyłu obudowy odtwarzac

(Twój odtwarzacz DVD z oznaczeniem numeru regionu odtwarza wyłącznie płyty z takimi samymi numerami regionu.)

1 6

Uwagi dotyczące płyt

COMPACT

DIGITAL AUDIO

COMPACT

DIGITAL AUDIO

Oznaczenie (Logo)

Audio + Video

DVD−AUDIO DVD−VIDEO

VIDEO−CD

AUDIO−CD

12cm

Około 240 min. (jednostronna)

Około 480 min. (dwustronna) Około 80 min. (jednostronna) Około 160 min. (dwustronna)

74 min. 20 min. 74 min. 20 min.

8cm

12cm

8cm

12cm

8cm

Audio + Video

Audio

Zapisane sygnały

Typ płyty Rozmiar płyty

Maksymalny czas odtwarzania

•

Płyty LD, CD−G, CD−I, CD−ROM i DVD−ROM nie mogą być odtwarzane w niniejszym odtwarzaczu. Jeżeli takie płyty będą odtwarzane, na ekranie telewizora wyświetli się informacja „A WRONG DISC FORMAT” („błędny format płyty”).

•

Płyty zakupione poza granicami kraju mogą nie być odtwarzane w niniejszym odtwarzaczu. Jeżeli takie płyty będą odtwarzane, na ekranie telewizora wyświetli się informacja „A WRONG REGION CODE” ("błędny kod regionu").

Używane płyty

Nie używaj następujących typów płyt!

•

Wiele płyt DVD jest zakodowanych dla ochrony przed skopiowaniem. Z tego powodu powinno się podłączać odtwarzacz tylko do telewizora, a nie do magnetowidu. Podłączenie do magnetowidu powoduje zakłócenia obrazu w czasie odtwarzania chronionych płyt.

•

Niniejszy produkt współdziała z technologią ochrony przed kopiowaniem za pomocą metod wymaganych przez patenty U.S.A., inne prawa do własności intelektualnych Macrovision Corporation oraz inne prawa własności. Używanie technologii ochrony przed kopiowaniem musi być autoryzowane przez Macrovision Corporation i jest dozwolone wyłącznie na zasadach określonych przez Macrovision Corporation. Jakiekolwiek prace inżynieryjne i demontaż urządzenia są zakazane.

Ochrona przed kopiowaniem

PRZYGOTOWANIE

Formaty nagrywania płyt

Płyty CD−R/RW

•

W zależności od urządzenia nagrywającego płytę (nagrywarka CD lub komputer PC) i warunków płyty, niektóre płyty CD−R mogą nie być odtwarzane.

•

Używaj płyt CD−R 650MB/74 minutowych. Unikaj nośników CD−R powyżej 750MB/80 minutowych, mogą nie być odtwarzane.

•

Niektóre płyty CD−RW (do ponownego zapisywania) mogą nie być odtwarzane.

•

Tylko prawidłowo „zamknięte” nagrania płyt CD−R mogą być w całości odtwarzane. Jeżeli sesja jest zamknięta, ale płyta pozostała otwarta, możliwe, że nie uda się takiej płyt odtwarzać.

Płyty JPEG CD−R/RW

•

Mogą być odtwarzane tylko pliki z rozszerzeniem „.jpg” i „.JPEG”.

•

Jeżeli płyta nie została zamknięta, więcej czasu będzie potrzeba do jej odczytu i nie wszystkie nagrane pliki będą odtwarzane.

•

Mogą być odtwarzane wyłącznie płyty z plikami JPEG nagrane w formacie ISO 9660 lub Joliet.

•

Nazwy plików JPEG powinny się składać z 8 lub mniej znaków i nie powinna zawierać pustych przestrzeni i znaków specjalnych (./=+).

•

Mogą być odtwarzane tylko płyty typu multisession nagrane w sposób ciągły. Jeżeli na płycie multisession znajdują się puste miejsca, odtwarzanie zakończy się na takim miejscu.

•

Na pojedynczej płycie CD może być zapisanych do 9999 zdjęć.

•

Podczas odtwarzania płyt Kodak/Fuji Picture CD można oglądać tylko pliki JPEG z folderu obrazy (picture).

•

Płyty ze zdjęciami/obrazami inne niż Kodak/Fuji CD mogą być nieco dłużej odczytywane przed rozpoczęciem odt− warzania lub nie być odtwarzane w ogóle.

Płyty MP3 CD−R/RW

•

Mogą być odtwarzane wyłącznie płyty CD−R z plikami MP3 nagrane w formacie ISO 9660 lub Joliet.

•

Nazwy plików MP3 powinny się składać z 8 lub mniej znaków i nie powinny zawierać pustych przestrzeni i znaków specjalnych (./=+).

•

Używaj płyt nagranych z kompresją / dekompresją większą niż 128 Kbps.

•

Odtwarzane mogą być tylko pliki z rozszerzeniem „.mp3” i „.MP3”.

•

Mogą być odtwarzane tylko płyty typu multisession nagrane w sposób ciągły. Jeżeli na płycie multisession znajdują się puste miejsca, odtwarzanie zakończy się na takim miejscu.

•

Jeżeli płyta nie została zamknięta, więcej czasu będzie potrzeba do jej odczytu i nie wszystkie nagrane pliki będą odtwarzane.

•

Podczas odtwarzania plików nagranych w formacie VBR (Zmienna szybkość odczytu), np. plików zakodowanych jednocześnie z małą i dużą szybkością odczytu (np. 32Kbps ~320 Kbps), podczas odtwarzania dźwięk może przeskakiwać.

•

Na jednej płycie CD może być odtwarzanych tylko do 500 utworów.

•

Na jednej płycie CD może być odtwarzanych tylko do 300 folderów.

Opis

USB

—Panel przedni—

Wskaźnik DOLBY DIGITAL

Wskaźnik PRO LOGIC

Wskaźnik TYTUŁU

Wskaźnik GRUPY

Wskaźnik PROGRAM

Wskaźnik sygnału STEREO

Wskaźnik ROZDZIAŁU

Wskaźnik UTWORU

Wskaźnik TUNERA

Wskaźnik cyfrowych efektów specjalnych

Wskaźnik RDS

Wskaźnik RTA

Wskaźnik PROGRESSIVE SCAN

Słuchawki

Wskaźnik

CZĘSTOTLIWOŚCI

RADIOWEJ

Wyświetlacz statusu systemu

Wskaźnik ustawień

głośników

Wskaźnik płyty DVD AUDIO

Wskaźnik płyty DTS

Wskaźnik LINEAR PCM

Wskaźnik MPEG

Wskaźnik PBC

Wskaźnik POWTARZANIA

Gniazdo USB

Przycisk ( ) ZASILANIE

Wskaźnik czuwania

(STANDBY)

Kieszeń

odtwarzacza

Przyciski regulacji głośności

Przyciski Strojenia w Dół & Pomijania ( )

Przyciski Strojenia w Górę i Pomijania ( )

Przycisk Stop ( )

Odtwarzanie/Pauza ( )

Przycisk Otwierania / Zamykania (OPEN/CLOSE)

Przycisk wyboru funkcji (Function)

PRZYGOTOWANIE

—Panel tylny—

Gniazdo anteny AM

Gniazdo antenowe FM

Terminale wyjściowe

głośników 5.1 Kanałowych

Gniazdo wyjściowe Video

Podłącz wtyczki wejściowe video telewizora

(VIDEO IN) do gniazda VIDEO OUT.

GNIAZDO SCART JACK

Podłącz do telewizora z gniazdem

wejściowym scart.

Wiatraczek chłodzący

Gniazda wyjściowe COMPONENT VIDEO

Podłącz telewizor wyposażony w wejścia component video do tych gniazd.

Gniazdo wejściowe Audio component zewnętrznego

źródła dźwięku

Cyfrowe wejście optyczne dla urządzenia zewnętrznego

Użyj tego złącza do podłączenia sprzętu wyposażonego w wyjście cyfrowe.

Kabel Video Antena AMPilot zdalnego sterowania

Instrukcja obsługi

Antena FM

Akcesoria

Opis

Przycisk trybu

( PL II MODE)

Przyciski regulacji głośności

Przycisk MENU

Przycisk ZASILANIA TV, DVD

Wskaźnik TV

Przycisk SLEEP

Przycisk kasowania (CANCEL)

Przycisk RETURN

Przycisk wyboru funkcji RDS

Przyciski numeryczne (0~9)

Przycisk wyboru trybu (MODE)

Przycisk TV/VIDEO, DIMMER

Przycisk OTWIERANIA / ZAMYKANIA

Wskaźnik odtwarzacza DVD

Przyciski kursora / zatwierdzania (Cursor/Enter)

Przycisk DSP/EQ

Przycisk EZ VIEW, NT/PAL Przycisk trybu pokazu slajdów

Przycisk pamięci tunera TUNER MEMORY

Przycisk edycji dźwięku SOUND EDIT

Przycisk sygnału testowego TEST TONE

Przycisk ustawień dźwięku AUDIO

Przycisk chwilowego wyciszenia dźwięku (MUTE)

Przycisk INFO.

Przycisk strojenia TUNING/CH

Przycisk STEP

Przycisk funkcji ZOOM

Przycisk LOGO COPY

Przycisk powtarzania REPEAT

Przycisk MO/ST, SLOW

Przycisk DIGEST

Przycisk REMAIN

Przycisk wyboru sygnału

video (VIDEO SEL.)

Przycisk wyświetlanych

napisów SUB TITLE

Przycisk wyboru efektów PL II EFFECT

—Pilot zdalnego sterowania—

Przycisk DVD

Przycisk AUX

Przycisk wyboru tunera

Odtwarzanie/Pauza

Przełączanie stacji radiowych /pomijanie dla CD

Przycisk Stop

USB

PRZYGOTOWANIE

Wkładanie baterii do pilota zdalnego sterowania

Pilot zdalnego sterowania może być używany z odległości do około 7 metrów / 23 stóp w linii prostej. Może być również używany do sterowania pod poziomym kątem do 30 stopni względem czujnika podczerwieni.

Zasięg działania pilota zdalnego sterowania

Zdejmij pokrywę przedziału baterii z tyłu pilota zdalnego sterowania wciskając i zsuwając ją w kierunku pokazanym strzałką.

Włóż dwie baterie 1.5V typu AAA zwracając uwagę na biegunowość (+ i − ).

Zamknij pokrywę przedziału baterii.

Postępuj zgodnie z poniższymi ostrzeżeniami, aby uniknąć wycieku lub popękania baterii

•

Baterie wkładaj do pilota dopasowując ich biegunowość (+) do (+) i (−) do (−).

•

Używaj właściwego typu baterii. Baterie wyglądające podobnie mogą się różnić woltażem.

•

Zawsze wymieniaj obie baterie jednocześnie.

•

Nie wystawiaj baterii na działanie wysokiej temperatury lub płomieni.

Uwaga

RSLS

Przed przenoszeniem lub instalowaniem niniejszego urządzenia upewnij się, że jest wyłączone i odłącz przewód zasilania.

Podłączanie głośników

Tylne głośniki

•

Ustaw te kolumny za swoim miejscem słuchania.

•

Jeżeli w pomieszczeniu nie ma wystarczającej ilości miejsca, ustaw te kolumny naprzeciw siebie.

•

Ustaw je 60 do 90 cm (2~3 stopy) powyżej poziomu uszu, kierując je nieco w dół.

W przeciwieństwie do kolumn przednich i głośników centralnych, tylne kolumny głośnikowe służą głównie do emisji efektów dźwiękowych i dźwięk nie będzie się wydobywał z nich przez cały czas.

Subwoofer

•

Umiejscowienie subwoofera nie jest tak istotne. Ustaw go w dowolnym miejscu.

•

Zwykle stawia się subwoofer z boku w pobliżu przednich kolumn głośnikowych.

Przednie głośniki

•

Ustaw je przed swoim miejscem słuchania, zwracając do środka (pod kątemok. 45

•

Ustaw kolumny w taki sposób, żeby ich głośniki wysokotonowe znajdowały się na wysokości uszu słuchacza.

•

Ustaw przednie kolumny głośnikowe w jednej linii z przednią ścianą obudowy głośników centralnych lub ustaw je nieco przed głośnikami centralnymi.

Głośnik centralny

•

Najlepiej jest ustawić go na tej samej wysokości co kolumny przednie.

•

Można go również umieścić bezpośrednio pod telewizorem.

Ustawianie odtwarzacza DVD

•

staw odtwarzacz na szafce, półce lub pod

telewizorem w szafce TV.

Wybór miejsca słuchania

Miejsce słuchania powinno znajdować się w odległości między 2,5 a 3−krotnej przekątnej ekranu od telewizora. Przykład: Dla telewizorów 32" 2~2.4 m

Dla telewizorów 55" 3,5~4 m

PODŁĄCZENIA

•

Upewnij się, że kolory terminali pasują do kolorów wtyczek kabli podłączeniowych.

Czarny

Wciśnij klapkę terminala z tyłu głośnika.

Wsuń czarny kabel do czar− nego (−) terminala i szary kabel do szarego terminala (+), następnie zwolnij nacisk na klapkę.

Podłącz wtyczki kabli podłączeniowych do gniazd z tyłu obudowy odtwarzacza DVD.

Szary

Z tyłu Głośników Z tyłu jednostki głównej

Głośnik tylny (P)

Głośnik przedni (P)

Subwoofer

Głośnik centralny

Głośnik tylny (L)

Głośnik przedni (L)

Biały

Szary

Fioletowy

Biały

Czerwony

Zielony

METODA 1

METODA 3

METODA 2

SCART

...............

Lepsza jakość

Jeżeli Twój telewizor jest wyposażony w wejście SCART, podłącz wtyczką Scart (nie dostar− czona) do gniazda na tylnym panelu systemu i do gniazdo SCART IN Twojego telewizora.

METODA 1

Kompozytowy sygnał video

...............

Dobra jakość

Dostarczonym kablem video połącz gniazdo wyjściowe jack VIDEO OUT na tylnym panelu obudowy systemu i gniazdo jack VIDEO IN Twojego telewizora.

METODA 3 Sygnał component Video (Progressive Scan)

.........

Najlepsza jakość

Jeżeli Twój telewizor jest wyposażony w wejścia złożonego sygnału video, połącz kabel component video (nie dostarczony) z wtyczkami Pr, Pb i Y na tylnym panelu jednostki głównej z odpowiednimi gniazdami jack Twojego telewizora.

•

Po wybraniu trybu skanowania progresywnego wyjścia VIDEO i SCART nie przesyłają żadnych sygnałów.

Zapamiętaj

Wybierz jedną z trzech metod podłączenia urządzenia do telewizora.

Podłączanie urządzenia do telewizora

Funkcja wyboru trybu video VIDEO SELECT Wciśnij i przytrzymaj przycisk VIDEO SEL. na pilocie zdalnego sterowania przez ponad 5 sekund.

•

Na wyświetlaczu pojawi się wskazanie "COMPOSITE" lub "RGB". W tym momencie krótkie wciśnięcie przycisku VIDEO SEL. zmienia wybór pomiędzy trybem "COMPOSITE" i "RGB".

•

Jeżeli Twój telewizor jest wyposażony w gniazdo Scart (Wejście RGB), wciśnij przycisk VIDEO SEL. by wybrać tryb RGB.

•

Jeżeli Twój telewizor nie jest wyposażony w gniazdo Scart (Wejście RGB), wciśnij przycisk VIDEO SEL. by wybrać tryb COMPOSITE.

PODŁĄCZENIA

Wciśnij przycisk STOP.

•

Podczas odtwarzania płyty dwukrotnie wciśnij przycisk STOP by na wyświetlaczu pojawiło się wskazanie "STOP".

Przytrzymaj wciśnięty przez ponad 5 sekund przycisk P.SCAN.

•

Wybór przełącza się pomiędzy skanowaniem progresywnym "Progressive Scan" i przeplatanym "Interlace.Scan" za każdym wciśnięciem i przytrzymaniem przycisku przez ponad 5 sekund.

•

Po wyborze trybu P.SCAN na wyświetlaczu pojawi się wskazanie "P.SCAN"

•

Aby ustawić tryb P.Scan dla płyt DivX przytrzymaj wciśnięty przycisk P.SCAN na pilocie zdalnego sterowania przez ponad 5 sekund gdy płyta nie jest włożona do odtwarzacza (na wyświetlaczu wskazanie "NO DISC"), następnie włóż płytę DivX i rozpocznij odtwarzanie.

Czym jest skanowanie progresywne (lub nie−przeplatane)?

W przeciwieństwie do zwyczajnego skanowania przeplatanego (Interlace Scan) w którym do utworzenia całego obrazu są używane dwa naprzemienne pola obrazowe (linie nieparzyste, następnie linie parzyste), skanowanie progresywne używa jednego pola informacji o obrazie (wszystkie linie obrazu w jednym układzie) do tworzenia czystego i szczegółowego obrazu bez widocznych linii skanowania.

Funkcja P.SCAN (skanowanie progresywne)

W obrazie skanowanym przeplatanie (interlace), klatka obrazu składa się z dwóch naprzemiennych obrazów złożonych z innych niż poprzednik (parzystych i niepa− rzystych), linii poziomych w klatce. Pole linii nieparzys− tych jest wyświetlane jako pierwsze, a następnie jest wyświetlane pole linii parzystych dla dopełnienia braku− jących luk w powstającej pojedynczej klatce obrazu. Jedna klatka wyświetlana przez 1/30 część sekundy składa się z dwóch nakładających się pól, każde z nich jest więc wyświetlane przez 1/60 część sekundy. Skanowanie w trybie przeplatanym jest przeznaczone do wyświetlania nieruchomych obiektów i zdjęć.

Skanowanie przeplatane (1KLATKA = 2 POLA)

Metoda skanowania progresywnego polega na ciągłym skanowaniu klatki linia po linii w dół ekranu. Cały obraz jest rysowany w jednym czasie w przeciwień− stwie do procesu skanowania przeplatanego gdzie obraz video jest wyświetlany jako seria przejść z klatki do klatki. Metoda skanowania progresywnego jest zalecana szczególnie do oglądania poruszających się obiektów.

Skanowanie progresywne (PEŁNA KLATKA)

•

Funkcja niniejsza działa tylko z telewizorami wyposażonymi w wejście komponent video (Y, Pr, Pb), które współpracują z takim sygnałem. (Nie działa w telewizorach z konwencjonalnym wejściem komponentowym, np. w telewizorach bez skanowania progresywnego)

•

W zależności od producenta i modelu twojego telewizora funkcja ta może nie działać.

Zapamiętaj

Podłączanie urządzeń zewnętrznych

Połącz wejście Audio In odtwarzacza DVD z wyjściem Audio Out zewnętrznego analogowego źródła sygnału.

•

Pamiętaj o dopasowaniu kolorów gniazd i kabli..

Analogowe źródła sygnału jak magnetowid lub telewizor.

Wciśnij przycisk AUX na pilocie zdalnego sterowania, aby wybrać ‘DIGITAL IN / AUX 1 /

AUX 2’.

•

Za każdym wciśnięciem przycisku, wybór zmienia się w następujący sposób: (wejście cyfrowe) DIGITAL IN ➝ (wejście 1) AUX 1 ➝ (wejście 2) AUX 2.

•

Można również do tego celu użyć przycisku FUNCTION na jednostce głównej. Tryb zmienia się w następujący sposób: (odtwarzacz) DVD/CD ➝ (wejście cyfrowe) DIGITAL IN ➝

(wejście 1) AUX 1 ➝ (wejście 2) AUX 2 ➝ FM ➝ AM.

Połącz wejście Digital Input (OPTICAL) z wyjściem Digital Output cyfrowego zewnętrznego źródła sygnału.

Przykład: Cyfrowe źródła sygnału jak dekoder telewizji satelitarnej lub nagrywarka CD.

Podłączanie cyfrowego / analogowego zewnętrznego źródła sygnału

Kabel optyczny

(nie dostarczony)

Kabel Audio

(nie dostarczony)

Jeżeli zewnętrzne analogowe

źródło sygnału posiada tylko

jedno wyjście Audio Out,

podłącz jeden: lewy lub prawy.

PODŁĄCZENIA

Podłączanie anten FM i AM

Wiatraczek chłodzący dostarcza chłodne powietrze do wnętrza urządzenia, aby chronić je przed przegrzaniem.

Dla bezpieczeństwa dokładnie przestrzegaj poniższych uwag.

•

Upewnij się, że urządzenie znajduje się w dobrze przewietrzanym miejscu. Słaba wentylacja może spowodować przegrzanie i uszkodzenie urządzenia.

•

Nie blokuj wiatraczka chłodzącego i przestrzeni wentylacyjnych lub otworów. (Jeżeli będą zablokowane przez gazetę lub ubranie, etc. gorące powietrze nie będzie miało drogi ujścia i grozi to pożarem.)

Wiatraczek

chłodzący

Podłączanie anteny FM Podłączanie anteny AM

1. Podłącz dostarczoną antenę FM do terminala anteny koncentrycznej COAXIAL FM 75 ΩΩ.

2. Powoli przenoś przewód antenowy aż do znalezienia miejsca o dobrej jakości odbioru sygnału i umocuj go do ściany lub innej sta− bilnej powierzchni.

1. Podłącz dostarczoną antenę dipolową AM do terminali AM i

•

Wsuń czarny kabel do czarnego terminala i biały kabel do białego terminala.

2. Jeżeli jakość odbioru jest słaba, podłącz zewnętrzny, jednoprzewodowy, powle− kany winylem kabel AM do terminala AM. (Antenę dipolową AM pozostaw podłączoną).

Wepnij bolce dipola do szczelin mocujących podstawy, aby umocować na niej antenę dipolową AM.

Antena FM (dostarczona)

Antena dipolowa AM (dostarczona)

Jeżeli jakość odbioru AM jest słaba, podłącz

zewnętrzną antenę AM (nie dostarczona).

•

Można sterować telewizorem, gdy 1 raz zamiga wskaźnik TV (czerwony) i odtwarzaczem DVD, kiedy 1 raz zamiga wskaźnik DVD (zielony).

•

Do sterowania telewizorem są aktywne przyciski ZASILANIE, CHANNEL, VOLUME, TV/VIDEO i przyciski numeryczne (0~9).

•

Domyślnie pilot jest przeznaczony do sterowania telewizorami marki Samsung. Więcej szczegółów na temat obsługi pilota zdalnego sterowania znajduje się na stronie 68.

Wciśnij przycisk MODE.

Sterowanie telewizorem i odtwarzaczem DVD za pomocą jednego pilota zdalnego sterowania

Wciśnij przycisk MODE, aby włączył się wska− źnik DVD na pilocie zdalnego sterowania.

DVD RECEIVER

Wciśnij przycisk ZASILANIE, aby włączyć jednostkę główną i następnie wciśnij przycisk DVD, aby wybrać funkcję "DVD/CD" pilota zdalnego sterowania.

Wciśnij przycisk ZASILANIE, aby włączyć system kina do− mowego i następnie wciśnij przycisk TV/VIDEO na pilocie zdalnego sterowania by wyb− rać tryb "Wejście zewnętrzne".

Wciśnij FUNCTION na jednostce głównej lub przycisk DVD na pilo− cie zdalnego sterowania, by wybrać tryb DVD/CD.

Podłącz przewód zasilania do gniazda zasilania prądem zmiennym.

Wciśnij przycisk MODE, aby włączyć wskaźnik TV.

Państwa odtwarzacz DVD ma możliwość odtwarzania płyt DVD, VCD, CD, MP3 i JPEG. W zależności od używanej płyty, poniższe instrukcję mogą się nieco różnić. Przed rozpoczęciem używania dokładnie przeczytaj instrukcje.

Przed rozpoczęciem używania odtwarzacza DVD

DVD

•

W niniejszej instrukcji obsługi informacje oznaczone " " dotyczą płyt DVD−VIDEO, DVD−AUDIO i DVD−R/RW. Kiedy informacje dotyczą konkretnego

typu płyt DVD, będzie to wyszczególnione.

•

W zależności od zawartości płyt, wygląd ekranu początkowego może się różnić.

Zapamiętaj

Grupy i utwory (DVD−AUDIO)

•

Płyty DVD−Audio są podzielone na kilka dużych części nazywanych "grupami" i mniejsze fragmenty zwane "utworami". Do tych części

są przypisane numery kolejne. Numery te są nazywane "numerami grup" i "numerami utworów".

Tytuły i rozdziały (DVD−VIDEO)

•

Płyty DVD są podzielone na kilka części nazywanych "tytułami" (titles) i mniejsze , nazywane rozdziałami (chapters). Do tych części są

przypisane numery kolejne. Numery te są nazywane "numerami tytułów" i "numery rozdziałów".

Utwory (płyty Video CD i muzyczne CD)

•

Płyty Video i muzyczne są podzielone na części nazywane "utworami".Do tych części są przypisane numery kolejne.

Numery te są nazywane "numerami utworów".

Pliki (DivX)

•

DivX są podzielnone na sekcje zwane plikami "files". Tym sekcjom są przyporządkowane cyfry. Cyfry te to numery plików

"file numbers".

Terminologia płyt

STEROWANIE

Włóż płytę.

•

W zależności od zawartości płyty wygląd ekranu początkowego może się różnić.

Wciśnij przycisk OPEN/CLOSE, aby otworzyć kie− szeń odtwarzacza.

Wciśnij przycisk OPEN/CLOSE, aby zamknąć kie− szeń odtwarzacza.

•

Płytę delikatnie umieść w kieszeni z etykietą płyt zwróconą do góry.

Zapamiętaj

Aby zatrzymać odtwarzanie, wciśnij przycisk STOP podczas odtwarzania.

• Po jednorazowym wciśnięciu wyświetli się "PRESS PLAY" (wciśnij ODTWARZANIE) i miejsce zatrzymania

odtwarzania zostanie zapisane w pamięci. Jeżeli będzie wciśnięty przycisk ODTWARZANIE/PAUZA ( ) lub ENTER, odtwarzanie będzie przywrócone od zapamiętanego miejsca. (Funkcja ta działa tylko podczas odtwarzania płyt DVD.)

• Po dwukrotnym wciśnięciu wyświetli się "STOP" i jeżeli przycisk PLAY/PAUSE ( ) będzie wciśnięty, odtwarzanie

rozpocznie się od początku.

Aby chwilowo wstrzymać odtwarzanie, wciśnij przycisk ODTWARZANIE/PAUZA podczas odtwarzania.

•

Aby powrócić do odtwarzania, ponownie wciśnij przycisk ODTWARZANIE/PAUZA ( ).

DVD VCD CD

•

Odtwarzanie rozpocznie się automatycznie.

Odtwarzanie płyt

Wybór formatu Video

Wyłącz zasilanie jednostki głównej i przytrzymaj wciśnięty przez ponad 5 sekund przycisk NT/PAL.

•

Domyślnie jest wybrany format Video "PAL ".

•

Na wyświetlaczu pojawi się wskazanie "NTSC" lub "PAL ". Za każdym wciśnięciem przycisku format video przełącza się pomiędzy "NTSC" i "PAL ".

•

Każdy kraj posiada swój system sygnału video.

•

Aby zapewnić normalne odtwarzanie, format video płyty musi być taki sam, jak format video twojego telewizora.

STEROWANIE

MP3

Wciśnij przycisk OPEN/CLOSE, aby otworzyć kieszeń odtwarzacza, a nas− tępnie włóż do odtwa− rzacza płytę MP3−CD.

Można odtwarzać płyty z danymi (CD−R, CD−RW) nagrane w formacie MP3 .

Odtwarzanie płyt MP3−CD

•

W zależności od trybu nagrywania, niektóre płyty MP3−CD mogą nie być odtwarzane.

•

Tabela zawartości płyty MP3−CD może różnić się w zależności od formatu plików MP3 nagranych na płycie.

•

Obsługiwane pliki MP3: MPEG1 WARSTWA3 (SZYBKOŚĆ ODCZYTU : 128KBPS~320KBPS, CZĘSTOTLIWOŚĆ PRÓBKOWANIA : 32K/44.1K/48KHz)

Zapamiętaj

W trybie zatrzymania użyj przycisków

, aby wybrać

album i następnie wciśnij ENTER.

•

Na ekranie pojawi się menu ekranowe MP3.

•

W zależności od płyty MP3 wygląd menu może się różnić.

Wciśnij przycisk STOP, aby zakończyć odtwarzanie.

•

Aby wybrać inny album i utwór, powtórz kroki 2 i 3 powyżej.

Aby zmienić album, użyj przycisków

, w trybie zatrzymania aby wybrać inny album i wciśnij przycisk ENTER.

Zdjęcia wykonane za pomocą aparatu cyfrowego lub kamery, lub pliki JPEG z komputera PC mogą być zapisywane na płytach CD i następnie odtwarzane w niniejszym odtwarzaczu DVD.

Odtwarzanie plików JPEG

JPEG

Pokaz slajdów

Włóż płytę JPEG do kieszeni odtwarzacza.

•

Za każdym wciśnięciem przycisku pokaz slajdów przechodzi do tyłu lub do przodu.

Wciśnij przycisk by przejść do następnego zdjęcia.

Wciśnij przycisk OPEN/CLOSE.

•

Odtwarzanie rozpocznie się automatycznie.

•

Za każdym wciśnięciem zdjęcie będzie się zmieniało w następujący sposób:

Wciśnij przycisk trybu pokazu slajdów

SLIDE MODE.

Z góry na dół

Z dołu do góry

Prostokątny kształt na środku

Pionowa kurtyna

Za każdym wyświetleniem kolejnego zdjęcia, tryby wyświetlania pokazu slajdów będą zmieniały się w sposób przypadkowy.

Kasowanie trybu pokazu slajdów

+ 50 hidden pages
