SYSTÈME DE
CINÉMA MAISON
NUMÉRIQUE
HT-P50
Guide d'utilisation
SAMSUNG ELECTRONICS CANADA, INC.
Siège social
7037 Financial Drive, Mississauga, Ontario, Canada L5N 6R3
TÉL: 1-905-542-3535
www.samsung.ca
Centre de service
7037 Financial Drive, Mississauga, Ontario, Canada L5N 6R3
1-800-SAMSUNG (1-800-726-7864)
V I D E O
COMPACT
DIGITAL AUDIO
FRE
12
Avertissements Précautions
Assurez-vous que l’alimentation c.a. de votre maison correspond bien à celle indiquée sur l’étiquette d’identification collée au dos de
votre appareil. Installez celui-ci à plat, sur un support adapté (mobilier), en lui laissant suffisamment d’espace libre pour une bonne
aération (7 à 10 cm). Assurez-vous que les fentes de ventilation ne sont pas recouvertes. Ne placez pas d’autres appareils ni des
appareils lourds sur votre lecteur DVD.Ne le placez pas sur des amplificateurs ou sur tout autre équipement pouvant dégager de la
chaleur.Avant de déplacer le lecteur, assurez-vous que le tiroir à disque est vide. Ce lecteur DVD est concu pour un usage continu.
Mettre le cinéma maison en mode veille n’interrompt pas son alimentation électrique. Pour isoler complètement le lecteur de la source
d'alimentation, il doit être déconnecté en le débranchant, ce qui est conseillé si vous ne l’utilisez pas pendant un certain temps.
Protégéz le lecteur de l’humidité (vases) et de la chaleur
excessive (cheminée), ainsi que de tout équipement créant de
puissants champs magnétiques ou électriques (haut-parleurs).
Déconnectez le câble d’alimentation si le lecteur fonctionne mal.
Votre lecteur n’est pas conçu pour une utilisation industrielle,
mais pour une utilisation familiale.Condensation : Si votre
appareil ou des disques ont passé un certain temps au froid, par
ex. pendant un transport en hiver, attendez environ 2 heures
qu’ils aient atteint la température ambiante.
En cas d’orage, débranchez l’appareil de sa prise de
courant. Les surtensions causées par la foudre peuvent
endommager l'appareil.
Ne placez pas l’appareil près de sources de chaleur ou
directement au soleil. EIles peuvent causer la surchauffe
et le mauvais fonctionnement de l’unité.
Les piles utilisées avec cet appareil contiennent des
produits chimiques néfastes pour l’environnement.
Ne jetez pas les piles avec les déchets domestiques.
PRÉPARATION
APPAREIL LASER DE CLASSE 1
Ce lecteur de disque compact est classé dans la
catégorie des appareils LASER DE CLASSE 1.
Une utilisation de cet appareil autre que celle précisée
dans ce manuel pourrait entraîner un risque d’exposition
à des radiations dangereuses.
MISE EN GARDE : IL PEUT SE PRODUIRE UNE
ÉMISSION LASER INVISIBLE
LORSQUE LE DISPOSITIF DE
SÉCURITÉ EST DÉFECTUEUX OU
QU’IL A ÉTÉ RENDU INUTILISABLE.
ÉVITEZ L’EXPOSITION DIRECTE AU
FAISCEAU.
Ce symbole avertit l’utilisateur de la présence d’une tension dangereuse à l’intérieur de l’appareil.
Ce symbole avertit l’utilisateur de la présence de directives importantes dans la documentation
accompagnant cet appareil.
AVERTISSEMENT : Afin de diminuer les risques d’incendie ou de choc électrique,
n’exposez pas cet appareil à la pluie ou à l’humidité.
MISE EN GARDE : Pour prévenir les chocs électriques, branchez la fiche au fond, en
prenant soin d'insérer la tige large dans la fente large.
CLASS 1 LASER PRODUCT
KLASSE 1 LASER PRODUKT
LUOKAN 1 LASER LAITE
KLASS 1 LASER APPARAT
PRODUCTO LASER CLASE 1
RISQUE DE CHOC ÉLECTRIQUE.
NE PAS OUVRIR
ATTENTION:
POUR ÉVITER LES RISQUES DE CHOC
ÉLECTRIQUE, NE DÉMONTEZ PAS LE
CAPOT. L’APPAREIL NE CONTIENT PAS DE
PIÉCES RÉPARABLES PAR L’UTILISATEUR;
S’ADRESSER À UN SERVICE APRÈS-VENTE
QUALIFIÉ.
ATTENTION
Note à l’installateur du système de
câblodistribution :
Le présent rappel a pour but d’inviter l’installateur
du système de câblodistribution à consulter le Code
national du bâtiment qui renferme des directives sur
la mise à la terre et stipule que la mise à la terre du
câble doit être reliée au système de mise à la terre
de l’édifice, le plus près possible du point d’entrée
du câble dans l’édifice.
Phones
43
Lecture multi-disques et Syntoniseur AM/FM
Le HT-P50 réunit le confort d’une lecture multi-disques, y compris DVD-AUDIO,
DVD-VIDEO, VCD, CD, CD MP3, DivX, CD-R/RW et DVD-R/RW et un syntonisateur
AM/FM de qualité, le tout en un seul lecteur.
Dolby Pro Logic II
Dolby Pro Logic II est une nouvelle forme de technologie de décodage de signaux
audio multi-voies qui améliore l'actuel système Dolby Pro Logic.
DTS (Digital Theater Systems)
DTS est un format de compression audio développé par Digital
Theater Systems Inc. Il offre un son de canal 5.1 à pleine fréquence.
Fonction économie d’énergie
Le HT-P50 se ferme automatiquement après 20 minutes en mode arrêt.
Fonction économiseur d’écran du téléviseur
Le HT-P50 illumine et assombr it automatiquement l’écran de votre
téléviseur après 3 minutes en mode arrêt.
Le HT-P50 passe automatiquement en mode économie d’énergie après
20 minutes en mode économiseur d’écran.
Écran du téléviseur personnalisé
Le HT-P50 vous permet de sélectionner votre image préférée au cours
de la lecture JPEG, DVD ou VCD et la met en fond d’écran.
Compatible DVD-Audio
Essayez la performance audio de qualité très élevée du DVD-Audio.
Le convertisseur numérique-analogique 24 bits/192kHz incorporé permet à ce
lecteur de fournir un son d'une qualité exceptionnelle en termes de gamme
dynamique, de résolution à bas niveau et de détails de haute fréquence.
Prise en charge de la fonction HOTE USB
Vous pouvez connecter des périphériques de stockage USB (lecteur MP3, mémoire
flash USB, etc.) contenant des fichiers musicaux et des images téléchargés à partir
d’un ordinateur, écouter de la musique et visionner des images.
Périphérique AV Samsung utilisant Anynet
Vous pouvez aisément faire fonctionner le DVD Samsung ou tout autre périphérique AV
Samsung avec une seule télécommande de téléviseur Samsung utilisant Anynet.
HDMI
L’interface HDMI transmet les signaux vidéo du DVD simultanément et
offre une image plus nette.
PRÉPARATION
PRÉPARATION
Avertissements ...................................................................................................................................................................1
Précautions.........................................................................................................................................................................2
Caractéristiques..................................................................................................................................................................3
Remarques sur les disques................................................................................................................................................5
Description..........................................................................................................................................................................7
CONNEXIONS
Connexion des enceintes ...................................................................................................................................................11
Installation des haut-parleurs..............................................................................................................................................13
Branchement de la sortie vidéo au téléviseur ....................................................................................................................14
Fonction HDMI ....................................................................................................................................................................15
Fonction P.SCAN (Balayage progressif).............................................................................................................................17
Comment se brancher à Anynet.........................................................................................................................................18
Connexion de composants externes............................................................................................... ...................................19
Connexion des antennes AM et FM...................................................................................................................................20
Avant d’utiliser votre système cinéma maison....................................................................................................................21
FONCTIONNEMENT
Lecture des disques............................................................................................................................................................23
Sélection d'un CD dans le chargeur de disques ................................................................................................................24
Lecture de CD MP3............................................................................................................................................................25
Affichage des informations du disque.................................................................................................................................26
Lecture de fichier JPEG......................................................................................................................................................27
Lecture DivX .......................................................................................................................................................................29
Lecture de fichiers multimédia à l’aide de la fonction USB HOST (HOTE USB)...............................................................31
Vérifier la durée résiduelle..................................................................................................................................................33
Lecture rapide/lente............................................................................................................................................................34
Sauter des Scènes/Chansons............................................................................................................................................34
Répétition de lecture...........................................................................................................................................................35
Répétition de lecture A-B....................................................................................................................................................36
Fonction Step......................................................................................................................................................................37
Fonction Angle ....................................................................................................................................................................37
Fonction Zoom (Agrandissement de l’écran) .....................................................................................................................38
Fonction EZ VIEW..............................................................................................................................................................38
Groupe Bonus/Pages de navigation ...................................................................................................................................39
Sélection de la langue audio et de la langue des sous-titres.............................................................................................40
Passer directement à une scène ou une chanson.............................................................................................................41
Utilisation du menu du disque ............................................................................................................................................42
Utilisation du menu du titre.................................................................................................................................................42
CONFIGURATION
Configuration de la langue..................................................................................................................................................43
Configuration du type d'écran du téléviseur.......................................................................................................................45
Configuration du contrôle parental (Niveau de classement) ..............................................................................................47
Configuration du mot de passe...........................................................................................................................................48
Configuration du fond d’écran.............................................................................................................................................49
Mode Lecture de disque audio DVD...................................................................................................................................51
Configuration du mode des enceintes................................................................................................................................52
Configuration du temps de retard.......................................................................................................................................53
Configuration du test de tonalité.........................................................................................................................................55
Configuration de la compression DRC (Compression de la plage dynamique) ........................................................ .........56
Configuration audio.............................................................................................................................................................57
Configuration AV SYNC .....................................................................................................................................................59
Fonction Champ sonore (DSP)/EQ ....................................................................................................................................60
Mode Dolby Pro Logic II ....................................................................................................................................................61
Effet Dolby Pro Logic II.......................................................................................................................................................62
FONCTIONNEMENT DE LA RADIO
Ecouter la radio...................................................................................................................................................................63
Préréglage des stations......................................................................................................................................................64
DIVERS
Fonctions pratiques.............................................................................................................................................................65
Utilisation du téléviseur avec la télécommande..................................................................................................................67
Avant d’appeler le réparateur..............................................................................................................................................69
Précautions dans la manipulation et la conservation des disques.....................................................................................71
Liste de code des langues..................................................................................................................................................72
Caractéristiques..................................................................................................................................................................73
Garantie..............................................................................................................................................................................74
Caractéristiques
Table des matières
FRE
FRE
Disques CD-R
•
Il est possible que certains CD-R ne puissent être lus selon l’appareil sur lequel a été enregistré le disque
(Enregistreur CD ou PC) et l’état du disque.
•
Utilisez un disque CD-R de 650Mo/74 minutes. Si possible, n’utilisez pas de disque CD-R d’une taille
supérieure à 700Mo/80 minutes étant donné qu’il risque de ne pas être lu.
•
Certains suppor ts CD-RW (réinscriptibles) risquent de ne pas être lisibles.
•
Seuls les CD-R "fermés" correctement peuvent être lus en totalité.Si la session est fermée mais que le disque
reste ouvert, il se peut que vous ne puissiez pas lire le disque en entier.
Disques CD-R JPEG
•
Seuls les fichiers ayant l’extension ".jpeg" et ".JPEG" peuvent être lus.
•
Si le disque n’est pas fermé, le démarrage de la lecture sera plus long et il est possible que tous les fichiers
enregistrés ne soient pas lus.
•
Seuls les disques contenant des fichiers JPEG au format ISO 9660 ou Joliet peuvent être lus.
•
Les noms de fichiers JPEG doivent contenir 8 caractères ou moins et aucun espace ou caractères spéciaux (./ = +).
•
Seul un disque multisessions peut être lu. S’il y a un segment vide sur le disque multisessions, le disque ne sera lu
que jusqu’au segment vide.
•
Vous pouvez enregistrer jusqu’à 9 999 images sur un CD.
•
Lorsque vous lisez un CD de photos Kodak/Fuji, seuls les fichiers JPEG qui se trouvent dans le dossier photo
peuvent être lus.
•
Il est possible que les disques de photos autres que Kodak/Fuji Picture soient plus longs au démarrage de la lecture
ou ne soient pas lus du tout.
Format d’enregistrement de disque
6
Disques CD-R MP3
•
Seuls les disques CD-R contenant des fichiers MP3 au format ISO 9660 ou Joliet peuvent être lus.
•
Les noms des fichiers MP3 doivent contenir 8 caractères ou moins et aucun espace ou caractères spéciaux (./ = +).
•
Utilisez des disques enregistrés avec un taux de compression/décompression des données supérieur à 128Kbps.
•
Seuls les fichiers ayant l’extension ".mp3" et ".MP3" peuvent être lus.
•
Seuls les disques multisessions peuvent être lus.S’il y a un segment vide sur le disque Multisession, le disque ne
sera lu que jusqu’au segment vide.
•
Si le disque n’est pas fermé, le démarrage de la lecture sera plus long et il est possible que tous les fichiers
enregistrés ne soient pas lus.
•
Pour des fichiers codés en for mat débit binaire variable (VBR - Var iable Bit Rate), c’est-à-dire des fichiers codés à la
fois à un débit élevé et un débit bas (par exemple 32Kbps ~ 320Kbps), il est possible que le son saute au cours de la
lecture.
•
Un maximum de 500 pistes peuvent être lues par CD.
•
Un maximum de 300 dossiers peuvent être lus par CD.
DVD (Digital Versatile Disc) offre des images et des sons fantastiques, grâce au son
ambiophonique Dolby Digital et à la technologie de compression vidéo MPEG-2.Vous
pouvez maintenant profiter de ces effets pleins de réalisme chez vous comme si vous étiez
au cinéma ou dans une salle de concert.
Les lecteurs DVD et les disques sont codés par région. Ces codes régionaux doivent
correspondre pour pouvoir lire le disque.Si les codes ne correspondent pas, le disque ne
sera pas lu. Le numéro de région de ce lecteur est indiqué sur le panneau arrière du lecteur.
(Votre lecteur DVD ne pourra lire que des DVD ayant le même code de région.)
1 6
~
•
Les disques LD, CD-G, CD-I, CD-ROM et DVD-ROM ne peuvent être lus avec ce lecteur.
Si vous utilisez ce type de disques, un message "WRONG DISC FORMAT" (Erreur format disque)
s’affiche sur l’écran du téléviseur.
•
Des disques DVD achetés à l’étranger pourraient ne pas fonctionner sur ce lecteur.
Si vous utilisez ce type de disques, un message "WRONG REGION CODE" (Erreur code région)
s’affiche sur l’écran du téléviseur.
5
N’utilisez pas les types de disques suivants !
•
De nombreux disques DVD sont protégés contre la copie. Ainsi, vous ne pouvez connecter votre
lecteur DVD que directement à la télévision et non pas au magnétoscope. Si vous le connectez à
un magnétoscope, vous n’obtiendrez que des images déformées par le système de protection
des disques DVD.
•
Ce produit comporte des technologies destinées à respecter la propr iété intellectuelle dont les droits
sont protégés par des brevets américains et des procédés de contrôle de la propriété de Macrovision
Corporation et d’autres compagnies. L’utilisation de cette technologie doit être autorisée par Macrovision
Corporation. Elle est limitée à l’usage domestique ou aux utilisations strictement définies par Macrovision
Corporation. Les modifications techniques ou le démontage sont interdits.
Protection contre la copie
PRÉPARATION
Marque (Logo)
Audio + Vidéo
DVD-AUDIO
DVD-VIDEO
VIDEO-CD
AUDIO-CD
5"
Environ 240 minutes (une face)
Environ 480 minutes (deux faces)
Environ 80 minutes (une face)
Environ 160 minutes (deux faces)
74 min.
20 min.
74 min.
20 min.
3 1/2"
5"
3 1/2"
5"
3 1/2"
Audio + Vidéo
Audio
Signaux enregistrés
Type de disque
Taille du disque
Durée maximale de lecture
Disques lisibles
Remarques sur les disques
COMPACT
DIGITAL VIDEO
COMPACT
DIGITAL AUDIO
FRE
87
Description
PRÉPARATION
Voyant DOLBY DIGITAL
Voyant P.SCAN
PBCINDEX
LPCMP.SCAN
DSP
Voyant PRO LOGIC II
Voyant DVD AUDIO
Voyant
GROUP
Voyant PROGRAM
Voyant CHAPTER (CHAPITRE)
Voyant
DISC(1~5)
V oyant TRA CK
Voyant INDEX
V oy ant TUNER
Voyant PBC
Voyant REPEAT
Voyant STEREO
Voyant A↔B
Voyant FRÉQUENCE
RADIO
Affichage de l’état du système
Voyant DTS Disc
Voyant MPEG
Voyant DSP
V oy ant TITLE
(TITRE)
Voyant SPEAKER
(ENCEINTE)
Voyant LINEAR PCM
—Panneau avant—
Touche Marche ( ) (Power)
Voyant attente (Standby)
Touche de fonction
Prise écouteurs
Connecteur de USB
Capteur TELECOMMANDE
Tiroir de chargement des disques
Touche Ouver ture/Fermeture (Open/Close)
Touches de Sélection du Disque
T ouche Volume
Changement de disque
Touche Lecture/Pause ( ) (Play/Pause)
Touche Stop ( )
Touches Réglage Bas/Saut de piste arrière ( )
Touches Réglage Haut/Saut de piste avant ( )
—Panneau arrière—
Connecteur antenne FM
Connecteurs d’entrée de vidéo externes
Connecteurs d’entrée
de audio externes
Bornes de sortie d’enceinte
des canaux 5.1
Connecteur de sortie S-Vidéo
Si le téléviseur est équipé d’un connecteur d’entrée
S-Vidéo (S-VIDEO IN), branchez-le au connecteur
de sortie S-Vidéo du lecteur.
Connexion optique et numérique
externe
Utilisez cette connexion pour les appareils
externes avec sortie numérique.
Ventilateur de refroidissement
Prises de SORTIE COMPONENT
VIDEO
Branchez un téléviseur avec des entrées
component video sur ces prises.
Connecteur
antenne AM
Connecteur de
sortie HDMI
Connecteur SORTIE/
ENTRÉE ANYNET
Connecteur de sortie vidéo
Branchez les prises d’entrée vidéo du téléviseur
(VIDEO IN) au connecteur (VIDEO OUT).
Câble vidéo
(AH39-40001V)
Câble Anynet
(AH39-40001Z)
Antenne AM
(AH42-20001P)
Télécommande
(AH59-01512A)
Antenne FM
(AH42-00004A)
Accessoires
Guide d'utilisation
(AH68-01680R)
FRE
10
Insérez les piles de la télécommande
La télécommande peut être utilisée jusqu’à environ 7 mètres/23 pieds en ligne droite.
Elle peut aussi fonctionner avec un angle horizontal de 30°à partir du capteur de la télécommande.
Portée de la télécommande
9
Mise en garde
PRÉPARATION
Description
Retirez le couvercle
à l’arrière de la
télécommande en
appuyant vers le
bas et en faisant
glisser le couvercle
en direction de la
flèche.
1
Insérez deux piles 1.5V
AAA, en prenant soin
de bien respecter la
polarité (+ et –).
2
Replacez le couvercle.
3
Suivez ces instructions pour éviter toute fuite ou fissure des piles :
•
Placez les piles dans la télécommande en respectant la polarité :(+) à (+) et (–) à (–).
•
Utilisez des piles du bon type. Des piles d'apparence similaire peuvent avoir une tension différente.
•
Remplacez toujours les deux piles en même temps.
•
N’exposez pas les piles à la chaleur ou à une flamme.
Touche PL II MODE
T ouche V OLUME
Touche MENU
Touche MARCHE TV, DVD
V oy ant TV
Touche DISC SKIP
Touche SLEEP (VEILLE)
Touche CANCEL (ANNULER)
Touche RETURN (RETOUR)
Touches numériques (0~9)
Touche MODE
Touche DIMMER (REDUCTION LUM)/
T ouche TV/VIDEO
TOUCHE OPEN/CLOSE
(OUVERTURE/FERMETURE)
Voyant DVD RECEIVER (RÉCEPTEUR DVD)
Curseur/Touche Entrée
Touche DSP/EQ
Touche EZ VIEW
Touche SLIDE MODE (DIAPORAMA)
Touche SD/HD
T ouche TUNER MEMOR Y (MÉMOIRE DU SYNTONISEUR)
Touche SOUND EDIT (ÉDITION DE SON)
T ouche TEST TONE (TEST DE TONALITÉ)
Touche AUDIO
Touche MUTE (MUET)
Touche INFO.
T ouche TUNING/CH
Touche STEP (IMAGE PAR IMAGE)
Touche ZOOM
Touche LOGO COPY
Touche REPEAT (RÉPÉTITION)
Touche SLOW, MO/ST
(LENT, MONO/STÉRÉO)
Touche HDMI AUDIO
Touche DIGEST (ABRÉGÉ)
Touche REMAIN (RESTANT)
Touche SUBTITLE
(SOUS-TITRES)
Touche PL II EFFECT
—Télécommande—
Touche DVD
Touche Play/Pause (Lecture/Pause)
Touche Tuning Preset/CD Skip (Syntonisation programmée/Saut CD)
Touche Stop
Touche AUX
T ouche TUNER (SYNTONISEUR)
FRE
SRSL
C
L
SW
R
12
Enceintes arrière
•
Placez ces enceintes derrière votre position d’écoute.
•
Si l’espace disponible est insuffisant, placer ces haut-parleurs l’un en
face de l’autre.
•
Placez-les à environ 60 – 90 cm (2 à 3 pieds) au-dessus de votre
oreille, légèrement inclinées vers le bas.
*
Contrairement aux enceintes avant et centrale, les enceintes
arrière sont principalement utilisées pour gérer les effets sonores.
Vous n’entendrez pas de son en sortir systématiquement.
Caisson de basses
•
La position du caisson de basses n’est pas aussi critique.
Placez-le à l’endroit de votre choix.
Enceintes avant
•
Placez ces enceintes en avant de votre position d’écoute ,
de telle manière à ce qu’elles soient dirigées vers vous et
inclinées vers l’intérieur (environ 45°).
•
Placez les enceintes de manière à ce que leur haut-parleur
d’aigus soient à la même hauteur que votre oreille.
•
Alignez la face avant des enceintes avant avec la partie
avant de l’enceinte centrale ou placez-les légèrement en
avant de l’enceinte centrale.
Enceinte centrale
•
Il est conseillé de l’installer à la même hauteur que les
enceintes avant.
•
Vous pouvez également l’installer directement
au-dessus ou en-dessous du téléviseur.
Emplacement du lecteur DVD
•
Placez-le sur un meuble ou une étagère ou
sous le meuble du téléviseur.
Sélection de la position d’écoute
La position d’écoute devrait se situer à une distance d’environ 2 fois
et demi à 3 fois la taille de l’écran du téléviseur.
Exemple : Pour des téléviseurs 32" 2 à 2,4 m (6 à 8 pieds)
Pour des téléviseurs 55" 3,5 à 4 m (11 à 13 pieds)
11
Avant de déplacer ou d’installer le produit, assurez-vous d’éteindre l’appareil et de le débrancher.
CONNEXIONS
R
L
C
SR
SL
SW
Connexion des enceintes
2 fois et demi à 3 fois la taille de l’écran du téléviseur
•
Assurez-vous que les couleurs des bornes des
enceintes correspondent aux couleurs des jacks
de connexion.
Noir
Abaissez l'ergot de la
borne à l'arr ière de
l'enceinte.
1
Insérez le câble noir dans
la borne noire (–) et le
câble gris dans la borne
grise (+) puis relâchez
l’ergot.
2
Branchez les jacks de connexion à
l’arrière du lecteur DVD.
3
Gris
Arrière des enceintes
Panneau arrière de l‘unité principale
Enceinte arrière (D)
Enceinte avant (D)
Caisson de basses
Enceinte centrale
Enceinte arrière (G)
Enceinte avant (G)
Bleu
Gris
Violet
Blanc
Rouge
Vert
FRE
13
Choisissez l’une des quatre méthodes de connexion au téléviseur.
Branchement de la sortie vidéo au téléviseur
Les haut-parleurs peuvent être installés sur un support ou fixés au mur.
Installation des haut-parleurs
- Branchez le câble vidéo de la prise VIDEO OUT (SORTIE VIDEO), fourni, située sur le panneau
arrière de l’appareil, sur la prise VIDEO IN (ENTREE VIDEO) de votre téléviseur.
Vidéo composite
.......
(Bonne Qualité)
MÉTHODE 1
- Connectez le câble vidéo fourni entre le connecteur de S-VIDEO OUT situé sur le panneau arrière
du système et le connecteur d’S-VIDEO IN de votre téléviseur.
S-Vidéo
.......
(Bonne Qualité)
MÉTHODE 2
- Si votre téléviseur est équipé d’entrées vidéo composant, branchez un câble de vidéo composant
(non fourni) des prises Pr, Pb et Y sur le panneau arr ière de l’appareil sur les prises
correspondantes.
Vidéo composant
.......
(Qualité Supérieure)
MÉTHODE 3
- Branchez la sortie HDMI à l’entrée HDMI du téléviseur.
HDMI
.......
(Meilleure qualité)
MÉTHODE 4
•
Vérifier que les haut-parleurs sont solidement fixés sur le mur.
Une mauvaise installation risque d’entraîner des blessures corporelles ou
des dommages matériels.
HT-P50
TV
MÉTHODE 2
MÉTHODE 3
Vert
Vert
Bleu
Bleu
Rouge
Rouge
(fournie)
MÉTHODE 1
MÉTHODE 4
Installation murale des haut-parleurs
12
34
Fixer deux vis (non fournies) sur le mur.
Installer les haut-parleurs avant et
arrière.
•
Il est impossible d’installer les haut-parleurs
centraux sur un mur.
L’installation est terminée.
Tourner le suppor t du haut-parleur
comme indiqué sur l’illustration.
Suspendre (monter)
les haut-parleurs au
mur en insérant chaque
vis dans le trou situé à
l’arrière prévu à cet effet.
14
CONNEXIONS
Remarque
Remarque
•
Lorsque le mode Balayage progressif est sélectionné, les sorties VIDÉO et S-VIDEO
n’émettent aucun signal.
FRE
15
• Si vous connectez simultanément les sorties HDMI et Composant (PR, PB, Y), la résolution de sortie
Composant passe automatiquement à la résolution de sortie HDMI indiquée.
Exemple : si le téléviseur connecté à la sortie HDMI ne peut prendre en charge que des résolutions de 480p
maximum, les sorties HDMI et Composant sont toutes converties sur 480p, même si vous
sélectionnez une résolution de 1080i.
• Cet appareil possède une fonction Video Upscaler intégrée grâce à la technologie Faroudja DCDi : elle permet
d’améliorer une résolution de DVD en sortie de 576i(480i) en 576p(480p)/720p/1080i.
•
Vous n’avez aucun réglage particulier à effectuer : le système de cinéma maison et le téléviseur se règlent
automatiquement sur la résolution et le format d’écran optimaux s’ils sont connectés à la sortie HDMI.
(Si votre téléviseur est un téléviseur HD équipé d’un connecteur d’entrée HDMI, la sortie est automatiquement
réglée sur une résolution de 1080i.)
• Vous n’entendrez aucun son si le décodeur n’est pas intégré au téléviseur lors de la lecture d’un disque en
mode audio 5.1.
• La sortie Composant ne diffusera des images en mode ‘480p’ que lorsque vous lisez un DVD en utilisant la
fonction Macrovision.
• La fonction Macrovision crypte la sortie vidéo analogique afin d’éviter tout enregistrement illégal. Ainsi, si vous
n’utilisez que la fonction HDMI, Macrovision permet d’utiliser des sorties de 480p/720P/1080i ; la sortie est
toutefois limitée à 480p si vous utilisez la sortie Composant.
• Lorsque les connecteurs HDMI et COMPOSANT sont tous deux connectés, les signaux vidéo COMPOSANT
ne s’affichent pas.
• Consultez le manuel d’utilisation du téléviseur pour plus d’informations sur la manière de sélectionner la source
d’entrée vidéo du téléviseur.
16
CONNECTIONS
Qu’est-ce que la HDMI (Interface multimédia à haute définition) ?
Ce dispositif transmet les signaux vidéo du DVD sous forme de signaux numériques
sans avoir besoin de les conver tir en signaux analogiques. Vous pouvez obtenir des
images numériques plus précises en branchant la vidéo au téléviseur à l’aide d’un
câble de connexion HDMI.
Fonction HDMI
Activation/désactivation de la fonction HDMI Audio
•
Les signaux audio transmis par l’intermédiaire du câble HDMI peuvent
être réglés sur ON (Marche) ou sur OFF (Arrêt).
Appuyez sur la touche HDMI AUDIO de la
télécommande.
•
L’affichage passe alors de “AUDIO ON”à “AUDIO OFF”.
•
AUDIO ON :les signaux audio et vidéo sont transmis via le câble
de connexion HDMI et le son n’est émis que par les haut-parleurs
du téléviseur.
•
AUDIO OFF :seule les signaux vidéo sont transmis via le câble de
connexion HDMI ; le son n’est émis que par les enceintes du
système de cinéma maison.
• Par défaut, cette fonction est réglée sur HDMI AUDIO OFF.
• La fonction HDMI AUDIO est automatiquement réglée sur 2
canaux pour les haut-parleurs du téléviseur.
• Si l’appareil est éteint puis rallumé, ou si des fonctions sont
modifiées lorsque la fonction HDMI AUDIO est réglée sur ON,
cette dernière se remet automatiquement sur OFF.
Sélection de la résolution
•
Cette fonction permet à l’utilisateur de choisir la résolution d’écran pour les sorties composant et HDMI.
En mode Stop,
maintenez le bouton
SD/HD
de la télécommande enfoncé.
•
Les résolutions disponibles pour les sorties HDMI et composant (PR, PB, Y) sont 480P, 720P et
1080i.
•
Si vous connectez simultanément les sorties HDMI et Composant (PR, PB, Y), la résolution
de sortie Composant passe automatiquement à la résolution de sor tie HDMI indiquée.
•
Lorsque les connecteurs HDMI et COMPOSANT sont tous deux connectés, la vidéo
COMPOSANT ne s’affiche pas.
Exemple : si le téléviseur prend en charge des résolutions jusqu’à 480p
Appuyez sur la touche SD/HD.
•
Un signal vidéo 480p est émis par l’intermédiaire des sorties HDMI et composant (P
R, PB, Y).
• Si la protection contre la copie (Macrovision) est installée, la résolution de sortie est
automatiquement réglée sur 480p lorsque vous lisez un DVD par l’intermédiaire des
sorties Composant.
•
Seule une résolution de 480P est prise en charge avec la sortie vidéo Composant.
Remarque
Remarque
Remarque
Attention
FRE
17
CONNEXIONS
Appuyez sur le bouton STOP.
•
En cours de lecture, appuyez deux fois du bouton STOP de sorte que le message "STOP" apparaisse à l’écran.
Maintenez le bouton P.SCAN de la télécommande enfoncé pendant plus de 5 secondes.
•
Une pression prolongée de plus de 5 secondes du bouton permet de sélectionner alternativement le mode
"Progressive Scan" et le mode "Interlace Scan".
•
Lorsque vous sélectionnez P.SCAN, le message "P.SCAN" apparaît à l’écran.
•
Pour régler le mode Balayage progressif pour les disques DivX, appuyez sur le bouton P.SCAN de la
télécommande pendant plus de cinq secondes sans mettre de disque dans l’appareil
(« NO DISC » apparaît à l’écran), puis insérez le disque DivX et commencez la lecture.
Dans le vidéo à balayage entrelacé, une trame se
compose de deux champs entrelacés (pairs et impairs),
où chaque champ contient chaque autre ligne horizontale
dans la trame.
Le champ impair des lignes alternatives est montré
d'abord, puis le champ pair est montré pour combler les
intervalles alternatifs laissés par le champ impair pour
former une trame simple. Un cadre, affiché tous les 1/30e
de seconde, comporte deux champs entrelacés, un total
de 60 champs est donc affiché tous les 1/60e de seconde.
La méthode de balayage entrelacé est prévue pour
capturer un objet immobile.
Balayage entrelacé (1 TRAME = 2 CHAMPS)
Le balayage progressif consiste en un seul passage où
toutes les lignes d’une trame sont parcourues
successivement sans alternance entre lignes impaires et
paires. Une image entière est réalisée en une fois,
contrairement au procédé de balayage entrelacé par
lequel une image vidéo est réalisée en plusieurs étapes.
La méthode de balayage progressif est recommandée
lorsqu’il s’agit de traiter des objets en mouvement.
Balayage progressif (TRAME COMPLÈTE)
Qu’est-ce que le balayag e progressif (ou non entrelacé)?
18
1
2
Contrairement au balayage entrelacé traditionnel, dans lequel deux champs des infor mations de l'image
sont alternés afin de créer l'image dans sa totalité (lignes de balayage impaires, puis lignes de balayage
paires), le balayage progressif emploie un champ d'infor mation (toutes les lignes montrées dans un
passage) pour créer une image claire et détaillée sans lignes de balayage évidentes.
Fonction P.SCAN
(Balayage progressif)
•
Cette fonction n’existe que sur les téléviseurs équipés d’entrées composant vidéo (Y, Pr, Pb)
supportant la vidéo progressive. (Elle ne fonctionne pas sur les téléviseurs équipés d’entrées
composants conventionnelles, c’est-à-dire les téléviseurs à balayage non progressif.)
•
Composants selon la marque ou le modèle de votre téléviseur, il se peut que cette fonction ne soit
pas disponible.
Remarque
Utilisez ceci pour raccorder
des appareils AV
compatibles avec le
système Anynet.
Qu’est ce que Anynet ?
•
La fonction Anynet vous permet d'utiliser la télécommande et le menu de votre téléviseur afin de commander
tous les appareils AV.
•
Cependant, cette fonction est uniquement disponible avec les modèles compatibles
Samsung Anynet.
Branchez la borne d'entrée Anynet à l'arrière de cette unité sur la borne de sor tie de
votre téléviseur Samsung Anynet.
1
Branchez la borne de sortie Anynet à l'arrière de cette unité sur l'entrée Anynet des
appareils AV externes Samsung.
2
Reportez-vous au manuel de l'utilisateur de votre téléviseur compatible Anynet et activez
la fonction Anynet.
*
Cette fonction n’est disponible qu’av ec les téléviseurs Samsung compatibles av ec le système Anynet.
3
Grâce à un téléviseur compatible avec le système Samsung Anynet, vous pouvez contrôler le système
de cinéma maison à DVD ou tout autre appareil AV Samsung compatible avec le système Anynet.
Pour plus de détails sur le fonctionnement de l’appareil et pour un schéma de branchement complet,
consultez le manuel d’utilisation du téléviseur Samsung compatible avec le système Anynet.
Comment se brancher à Anynet
•
Si les bornes d'entrée et de sortie Anynet sont inversées, la communication avec le téléviseur
va échouer et vous ne pourrez pas utiliser la fonction Anynet.
Mise en garde
FRE
19
CONNEXIONS
Connexion de composants externes
Connexion des antennes AM et FM
Le ventilateur de refroidissement fournit l’air frais dont l’appareil a besoin pour ne pas
surchauffer.
Pour des raisons de sécurité, veuillez respecter attentivement ce qui suit.
• Assurez-vous qu’il y ait une aération suffisante.Une mauvaise aération peut entraîner un échauffement
excessif et endommager l’appareil.
• Ne bloquez pas le ventilateur de refroidissement ni les trous de ventilation.
(S’ils sont bloqués par un journal ou un tissu, la chaleur risque d’augmenter à l’intérieur
de l’appareil ce qui risque de provoquer un incendie.)
Ventilateur de
refroidissement
Connexion de l’antenne FM
Connexion de l’antenne-cadre AM
1. Connectez l’antenne FM fournie à la borne
COAXIAL FM 75Ω.
2. Déplacez lentement le câble de l’antenne
jusqu’à ce que vous trouviez un emplacement
permettant une bonne réception. Fixez-le
ensuite sur un mur ou une autre surface
rigide.
1. Connectez l’antenne-cadre AM fournie
aux prises AM et .
2. Si la réception est mauvaise, connectez
un fil extérieur recouvert de vinyle à la
prise AM. (Laissez l’antenne-cadre AM
connectée).
20
Exemple : Les composants à signal numérique tels que le décodeur ou le graveur de CD.
Appareils à signal analogique tel que magnétoscope ou téléviseur.
Connexion d’un composant numérique/analogique externe
Câble optique
(non fourni)
Câble audio
(non fourni)
Si le composant
analogique externe n’a
qu’une seule sortie audio,
vous pouvez brancher la
droite ou la gauche.
composant
numérique externe
composant
analogique externe
Appuyer sur la touche AUX de la télécommande pour sélectionner l’entrée DIGITAL IN / AUX 1 / AUX 2.
•
Chaque fois que vous appuyez sur cette touche, vous passez d’un mode à l’autre dans l’ordre suivant :
DIGITAL IN
➝ AUX 1 ➝ AUX 2.
•
Vous pouvez également passer par la touche FUNCTION de l’unité principale.
Vous passez d’un mode à l’autre dans l’ordre suivant : DVD/CD ➝ DIGITALIN ➝ AUX1 ➝ AUX2 ➝ FM ➝ AM.
Connectez l’entrée numérique (OPTICAL) à la sortie numérique sur le composant numérique externe.
2
Connectez la prise Video Out (Sortie Vidéo) du lecteur DVD sur la prise Video In (Entrée Vidéo) du
téléviseur.
1
4
Connecter l’entrée audio du système Home Theater à la sortie audio du périphérique
analogique externe.
•
Assurez-vous de faire correspondre les couleurs.
3
•
Si vous avez branché tous les composants numér iques externes ainsi que les entrées vidéo (1, 2), la
vidéo passera par AUX 1 même si vous sélectionnez DIGITAL IN (ENTRÉE NUMERIQUE).
•
Si vous avez branché Audio In (L, R) – Entrée Audio (G, D) sur 1, branchez Video In (Entrée vidéo) sur
1 également, et si Audio In (L, R) - Entrée Audio (G, D) est branché sur 2, branchez Video In (Entrée
vidéo) également sur 2.
Remarque
Insérez les languettes du cadre
dans les fentes de la base pour
assembler l’antenne-cadre AM.
Antenne FM (fournie)
Antenne-cadre
AM (fournie)
Si la réception AM est mauvaise, branchez une
antenne AM extérieure (non fournie).
FRE
•
Chaque fois que vous pressez la touche Mode, le voyant TV (en rouge) et l'indicateur lumineux DVD RECEIVER (en vert)
s'allument alternativement .
•
Vous pouvez faire fonctionner le téléviseur alors que le voyant TV clignote et le lecteur DVD alors que le voyant DVD
clignote.
•
Touches activées pour le fonctionnement du téléviseur : POWER, CHANNEL, VOLUME, TV/VIDEO et touches numériques (0-9).
•
Par défaut, la télécommande est réglée pour fonctionner avec des téléviseurs Samsung.
Voir à la page 67 les détails concernant le fonctionnement de la télécommande.
Appuyez sur la touche MODE.
Contrôler le téléviseur et le lecteur DVD avec la télécommande
23
Appuyez sur la
touche MODE
jusqu’à ce que le
voyant DVD s’allume.
TV
DVD RECEIVER
TV
DVD RECEIVER
Appuyez sur le bouton POWER
pour allumer l’appareil puis
appuyez sur le bouton DVD de la
télécommande pour sélectionner
la fonction “DVD/CD”.
56
Appuyer sur le bouton POWER pour mettre
le système Home Theater sous tension
puis appuyer sur la touche TV/VIDEO de la
télécommande du téléviseur pour
sélectionner le mode « External Input ».
Appuyer sur le bouton FUNCTION
de l’appareil ou sur la touche DVD
de la télécommande pour
sélectionner le mode DVD/CD.
1
Branchez le cordon
d’alimentation de
l’unité principale dans
une prise murale CA.
4
Appuyez sur la
touche MODE jusqu’à
ce que le voyant TV
s’allume.
Votre système cinéma maison peut lire des disques DVD, CD, MP3, DivX et JPEG. Selon le disque utilisé, ces instr uctions
peuvent varier légèrement.Lire attentivement les instructions avant toute utilisation.
Avant d’utiliser votre syst ème cinéma maison
21
CONNEXIONS
22
Groupes et pistes (DVD-AUDIO)
•
Les DVD-audio sont divisés en plusieurs grandes sections appelées
"groupes" et en sections plus petites appelées "pistes". Des numéros sont
attribués à ces sections. Ces numéros sont appelés "numéros de groupe" et
"numéros de piste".
GROUP 1 GROUP 2
TRACK 1 TRACK 2 TRACK 1 TRACK 2TRACK 3
Titres et chapitres (DVD-VIDEO)
•
Les vidéos DVD sont divisées en plusieurs grandes sections appelées
"titres" et en sections plus petites appelées "chapitres". Des numéros sont
attribués à ces sections. Ces numéros sont appelés "numéros de titre" et
"numéros de chapitre".
TITLE 1 TITLE 2
CHAPTER 1 CHAPTER 2 CHAPTER 1 CHAPTER 2CHAPTER 3
Pistes (CD vidéo et de musique)
•
Les CD vidéo et de musique sont divisés en sections appelées "pistes".
Des numéros sont attribués à ces sections. Ces numéros sont appelés
"numéros de piste".
TRACK 1 TRACK 2 TRACK 4 TRACK 5TRACK 3
Fichiers (DivX)
•
Un DivX est divisé en sections appelées “fichiers”.
Un numéro est attribué à chaque section. Ces nombres sont
appelés “numéros de fichier”.
FILE 1 FILE 2

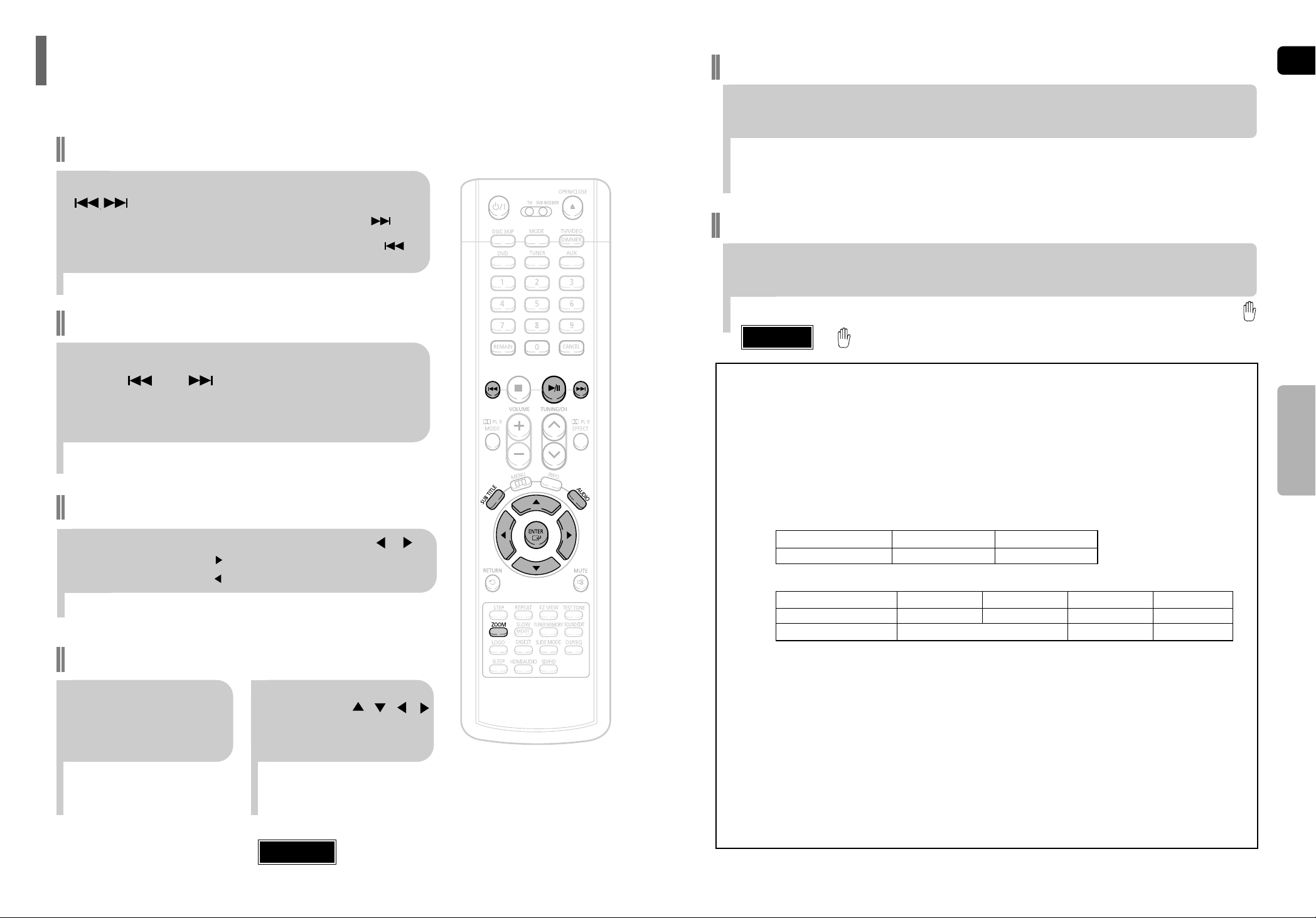

Terminologie du disque
Remarque
•
Dans ce manuel, les instructions marquées "DVD ( )" sont applicables aux
disques DVD-VIDEO, DVD-AUDIO et DVD-R/RW.
Lorsqu’un type de DVD particulier est mentionné, cela est indiqué séparément.
•
Selon le contenu du disque, il se peut que l’écran initial soit différent.
DVD
Loading...
