SISTEMA DIGITAL DE
CINEMA EN LA CASA
HT-P40
Manual de instrucciones
ESTE APARATO ESTÁ FABRICADO POR:
COMPACT
DIGITAL AUDIO
SPA
12
Advertencias Precautions
Asegúrese de que la tensión de alimentación de la red local es compatible con la que se indica en la etiqueta de identificación pegada
al dorso del reproductor.Instálelo horizontalmente, sobre un soporte adecuado (mueble) dejando suficiente espacio libre alrededor del
aparato para que tenga buena ventilación (7 a 10 cm).Cerciórese de que las aberturas de ventilación no queden cubiertas. No coloque
nada encima del reproductor DVD. No ponga el reproductor encima de amplificadores o en cualquier otro equipo que libere calor.
Antes de desplazar el reproductor compruebeque el compartimento del disco esté vacío. Esta unidad ha sido diseñada para trabajar
continuamente. Cuando lo apaga (posición standby) no se desconeta de la red. Si Ud. desea desconectarlo de la red, saque la toma
de la red; esto se recomienda si no utiliza el aparato durante cierto tiempo.
Proteja el equipo de la-humedad y del calor excesive (chimenea),
así como de cualquier otro equipo que produzca potentes campos
magnéticos o eléctricos (altavoces, etc.).Desconecte el cale de
alimentación de la red si el reproductor funciona mal. Este equipo
no ha sido fabricado para uso industrial, sino para uso doméstico.
Este producto se destina exclusivamente para uso personal.
Copiar Discos o descargar música para su venta posterior u otras
actividades comerciales constituye o puede constituir una violación contra las leyes de derechos de reproducción.Descargo de
responsabilidades de garantia : Hasta el limite permitido por la ley
correspondiente, se excluye cualquier declaracion o garantia de
no violacion de derechos de reproduccion u otros derechos de
propiedad Intelectual que resulten del uso de este producto bajo
condiciones diferentes a las especificadas anteriormente.
Condensación : Si traslada el reproductor o los discos de un lugar
frío a otro cálido, por ejemplo mientras los transporta en invierno
espere unas dos horas para que adquieran la temperatura del
nuevo lugar. Así evitará daños graves.
En caso de tormenta, desconecte el enchufe de la toma de
corriente de la red. Los picos de tensión provocados por
los rayos podrían dañar el equipo.
No exponga el equipo a la radiación solar directa o a
otras fuentes de calor.
Esto podría causar un sobrecalentamiento y provocar
fallos en el equipo.
Las pilas de este producto contienen agentes químicos nocivos para el medio ambiente.
No elimine las pilas en la corriente de residuos
domésticos. Se recomienda que el cambio de pilas lo
realice un técnico.
PREPARACIÓN
PRODUCTO LÁSER DE CLASE 1
Este reproductor de discos compactos está
clasificado como producto láser de clase 1.
El uso de los ajustes de control o rendimiento de los procedimientos que no sean los especificados aquí, pueden
producir una exposición a la radiación peligrosa.
PRECAUCIÓN: RADIACIÓN LASER
INVISIBLE. CUANDO SE ABRA EL
APARATO Y LOS DISPOSITIVOS DE
ENCLAVAMIENTO SEAN DEFECTUOSOS,
EVITAR LA EXPOSICIÓN AL HAZ.
Este símbolo indica que existe un voltaje peligroso dentro de esta unidad que puede producir una
descarga eléctrica.
Este símbolo indica que existen instrucciones importantes de funcionamiento y
mantenimiento en la documentación que se suministra con esta unidad.
ADVERTENCIA: PARA REDUCIR EL RIESGO DE INCENDIO O DE DESCARGA ELÉCTRICA, NO
EXPONGA ESTE APARATO A LA LLUVIA NI A LA HUMEDAD.
PRECAUCION: PARA EVITAR DESCARGAS ELÉCTRICAS, INTRODUCIR TOTALMENTE EL ENCHUFE.
CLASS 1 LASER PRODUCT
KLASSE 1 LASER PRODUKT
LUOKAN 1 LASER LAITE
KLASS 1 LASER APPARAT
PRODUCTO LASER CLASE 1
RIESGO DE ELECTROCUCION.
NO ABRIR.
PRECAUCION:
PARA REDUCIR EL RIESGO DE ELECTROCUCION,
NO ABRA ESTA UNIDAD. NO CONTIENE
ELEMENTOS QUE DEBA REEMPLAZAR EL
USUARIO. EN CASO DE AVERÍA, SOLICITE LA
AYUDA DE PERSONAL ESPECIALIZADO.
PRECAUCION
Phones
SPA
43
PREPARACIÓN
PREPARACIÓN
Advertencias.......................................................................................................................................................................1
Precautions.........................................................................................................................................................................2
Características....................................................................................................................................................................3
Notas acerca de los discos.................................................................................................................................................5
Descripción.........................................................................................................................................................................7
CONEXIONES
Conexión de los altavoces..................................................................................................................................................11
Conexión de la salida de vídeo al TV.................................................................................................................................13
Función P.SCAN (barrido progresivo).................................................................................................................................14
Conexión de componentes externos..................................................................................................................................15
Conexión de las antenas FM y AM ....................................................................................................................................16
Antes de utilizar el cine el casa..........................................................................................................................................17
OPERACIÓN
Reproducción de disco.......................................................................................................................................................19
Selección de un CD en el cambiador de disco ..................................................................................................................20
Reproducción de CD MP3 ..................................................................................................................................................21

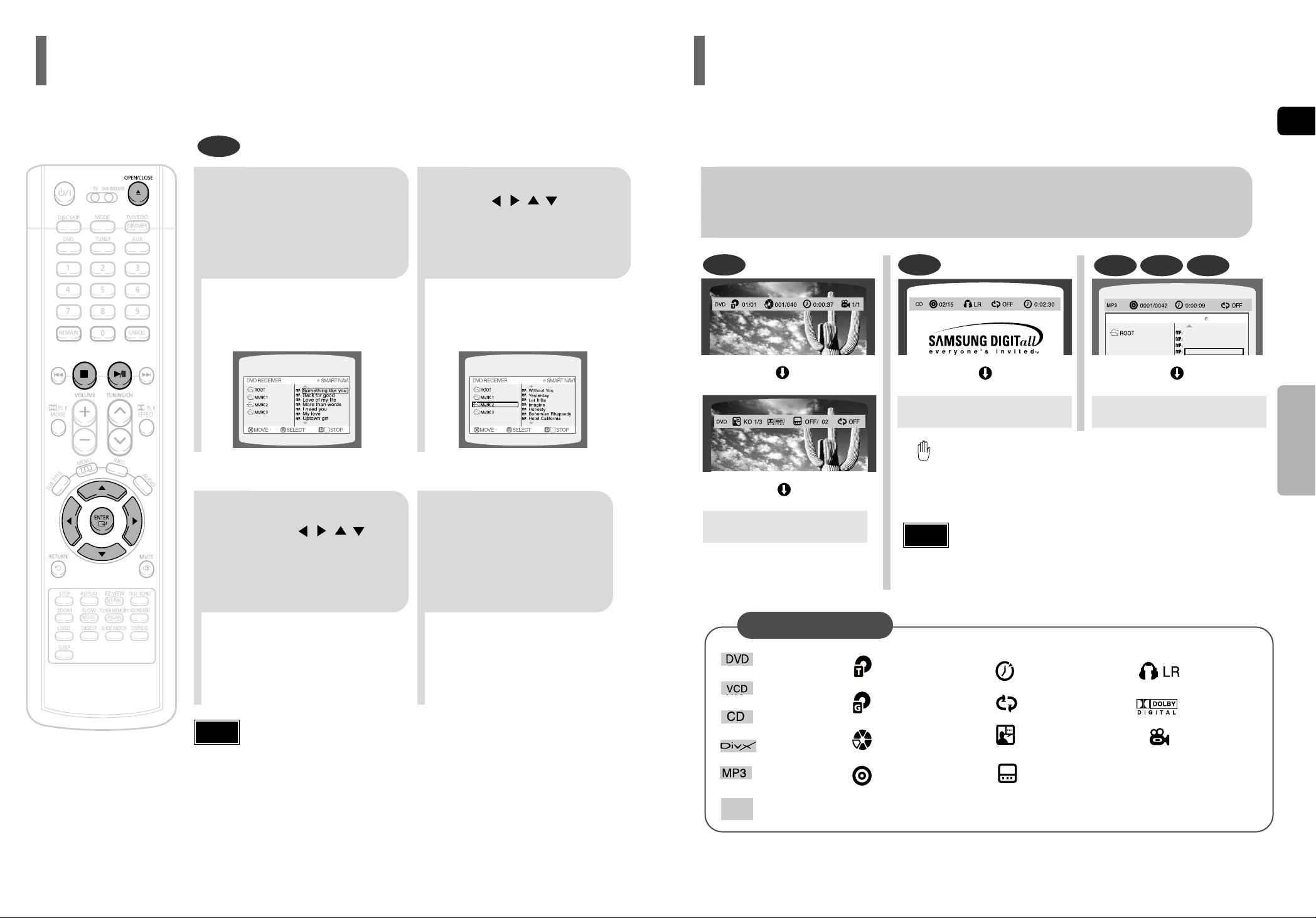

Presentación de la información del disco ...........................................................................................................................22

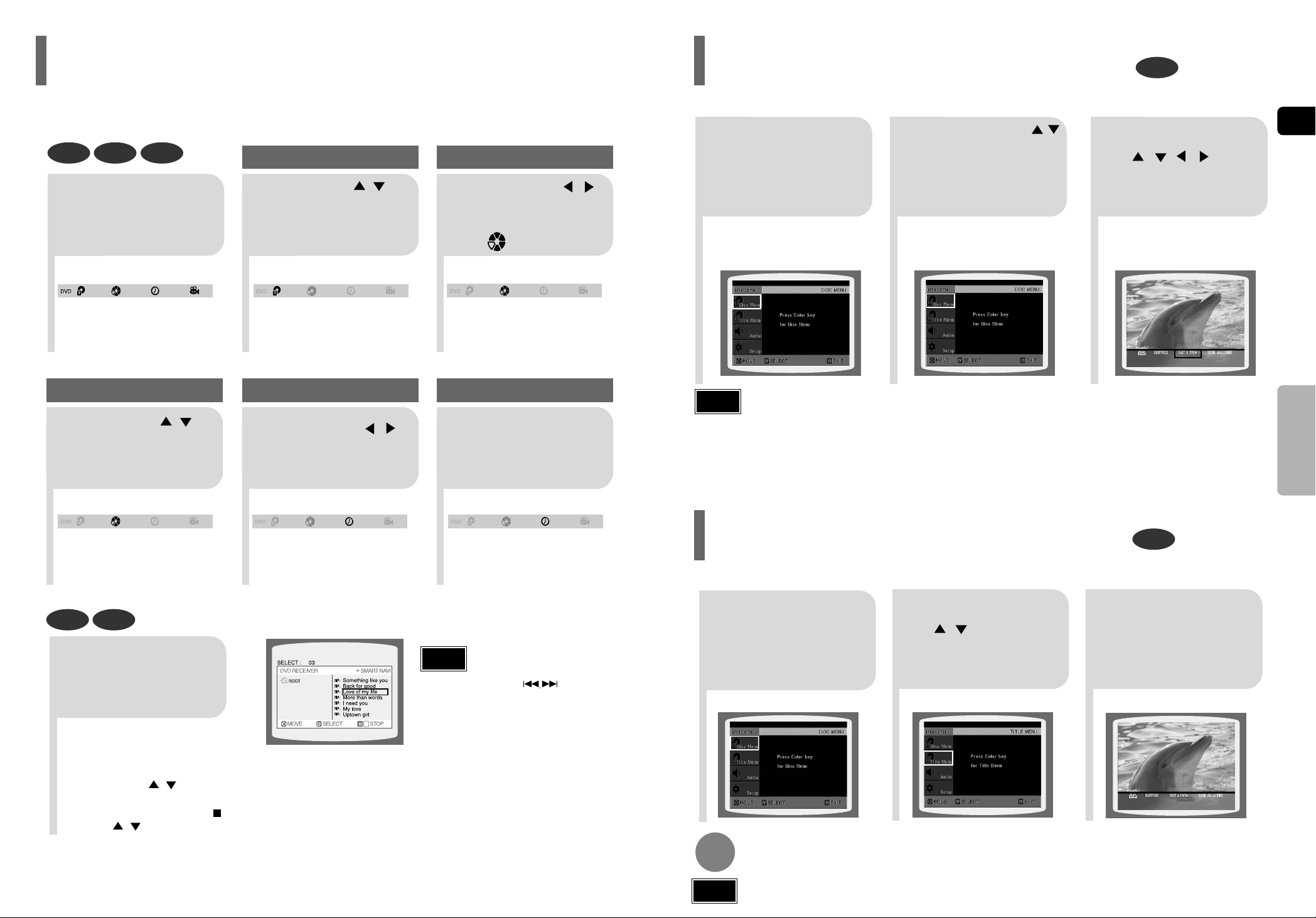

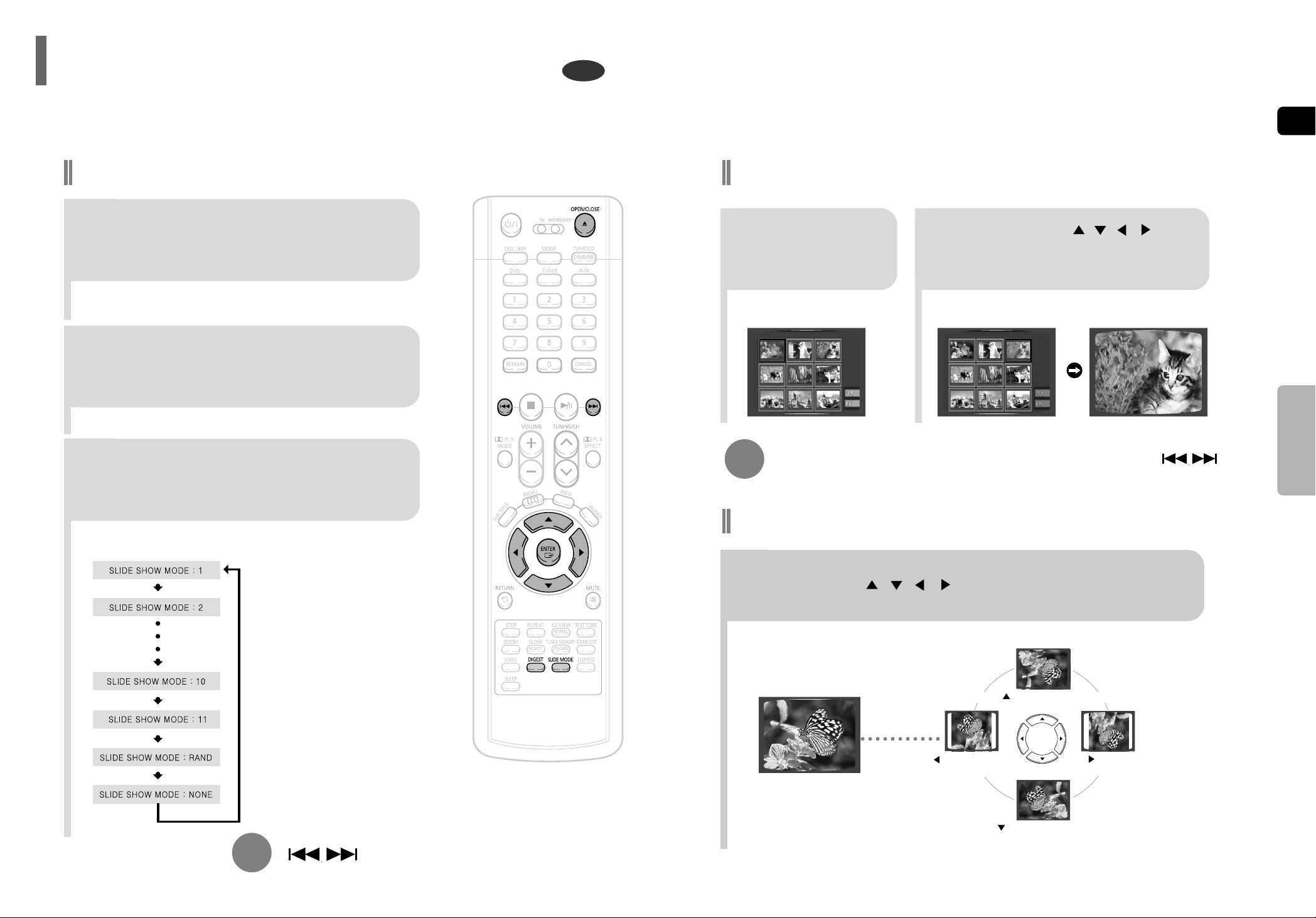

Reproducción de archivos JPEG........................................................................................................................................23
Reproducción de DivX........................................................................................................................................................25
Comprobación del tiempo disponible..................................................................................................................................27
Reproducción rápida/lenta..................................................................................................................................................28

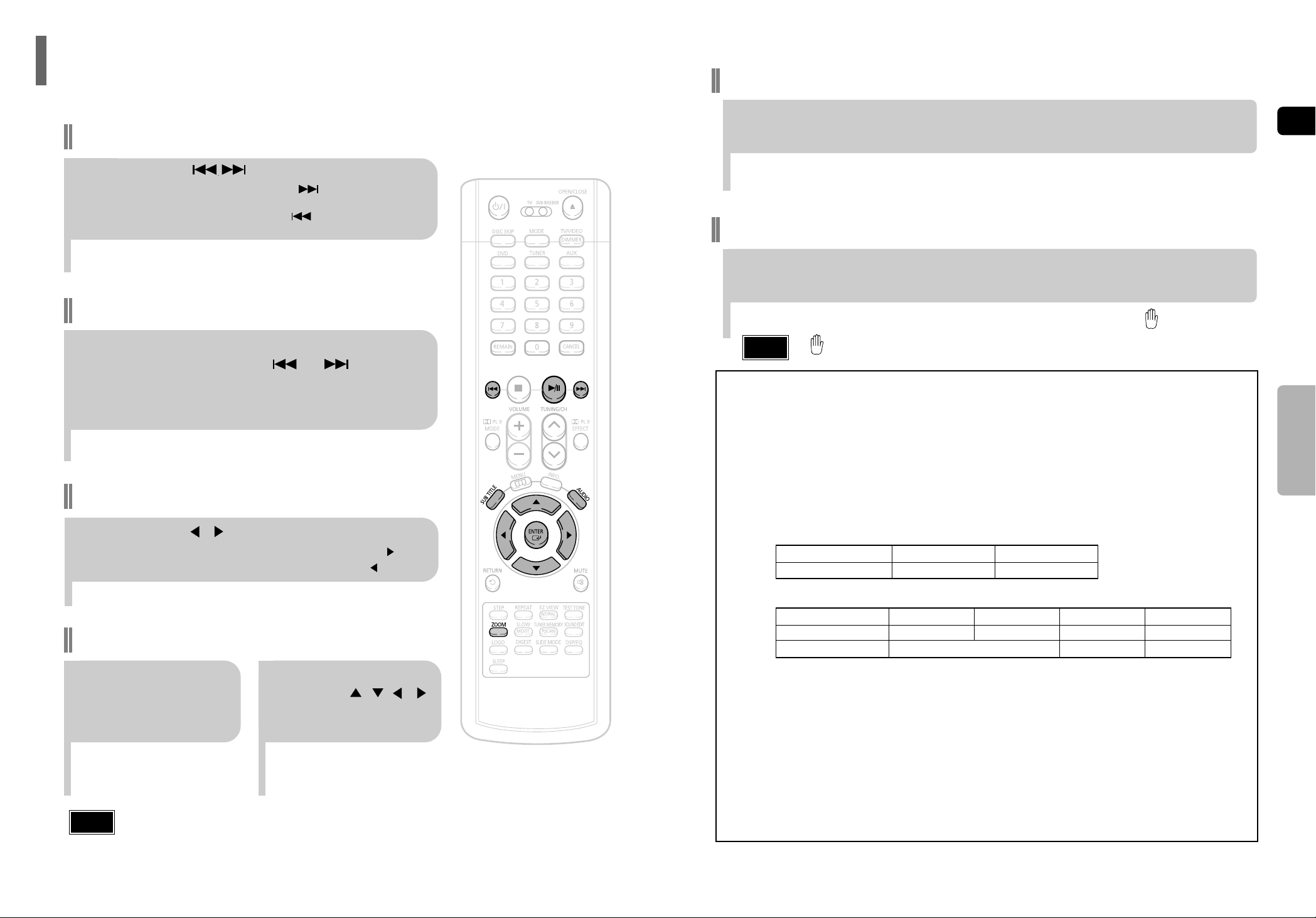

Salto de escenas o canciones............................................................................................................................................28

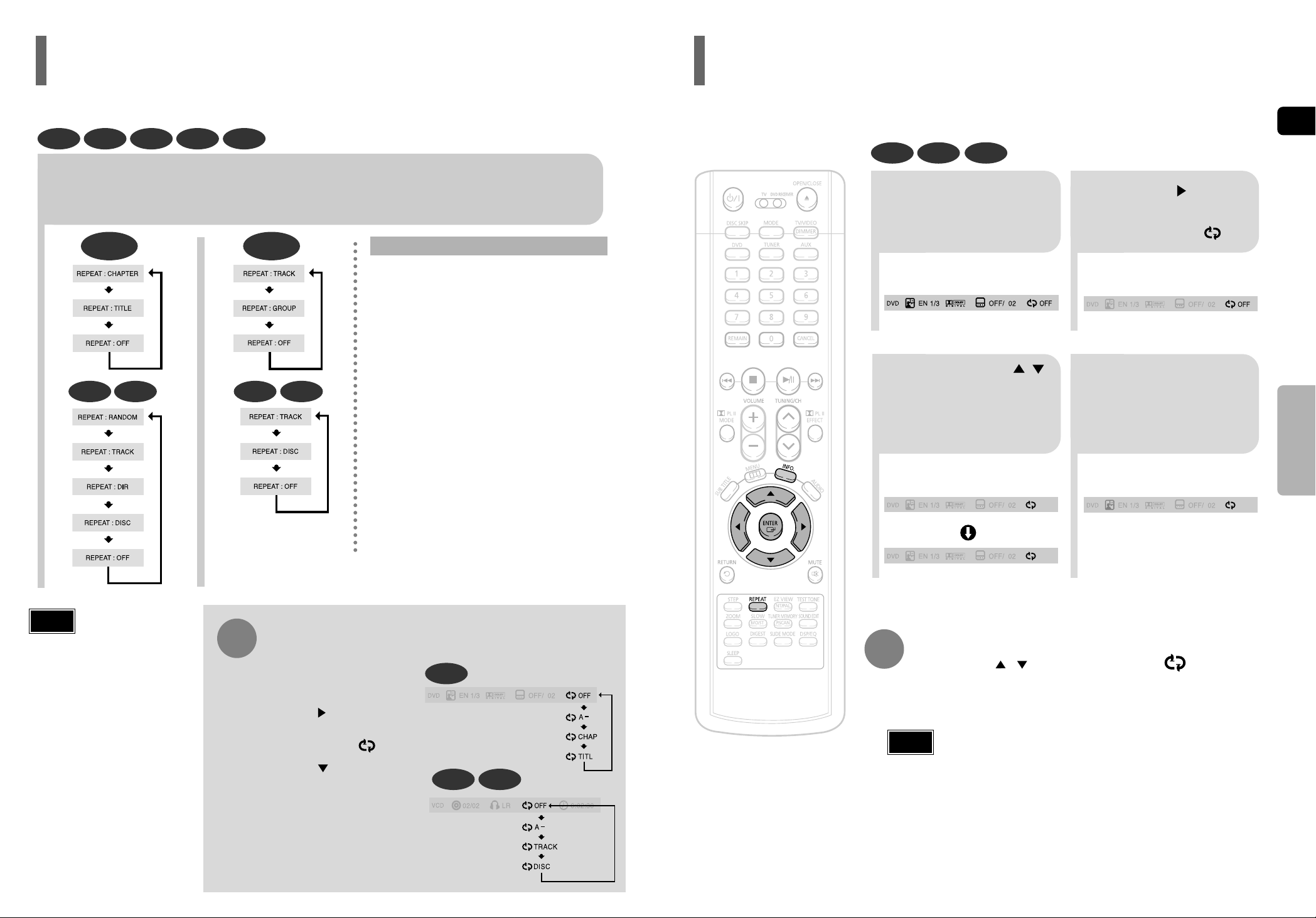

Repetición de la reproducción............................................................................................................................................29
A-B Repetir reproducción ...................................................................................................................................................30
Función Step.......................................................................................................................................................................31

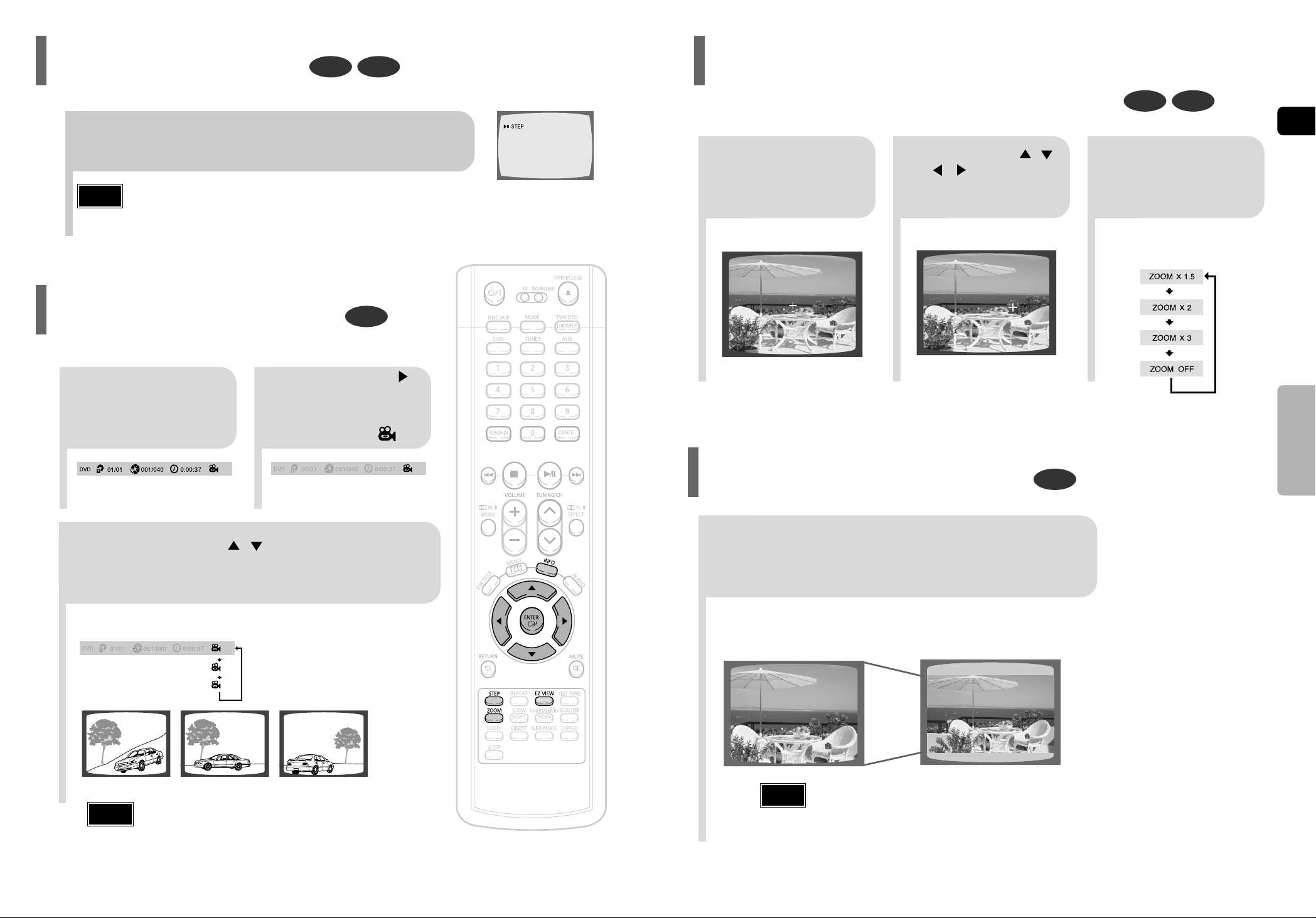

Función Ángulo...................................................................................................................................................................31
Función Zoom (Ampliación de la pantalla).........................................................................................................................32
Función EZ VIEW...............................................................................................................................................................32
Grupo extra/Páginas de navegación...................................................................................................................................33

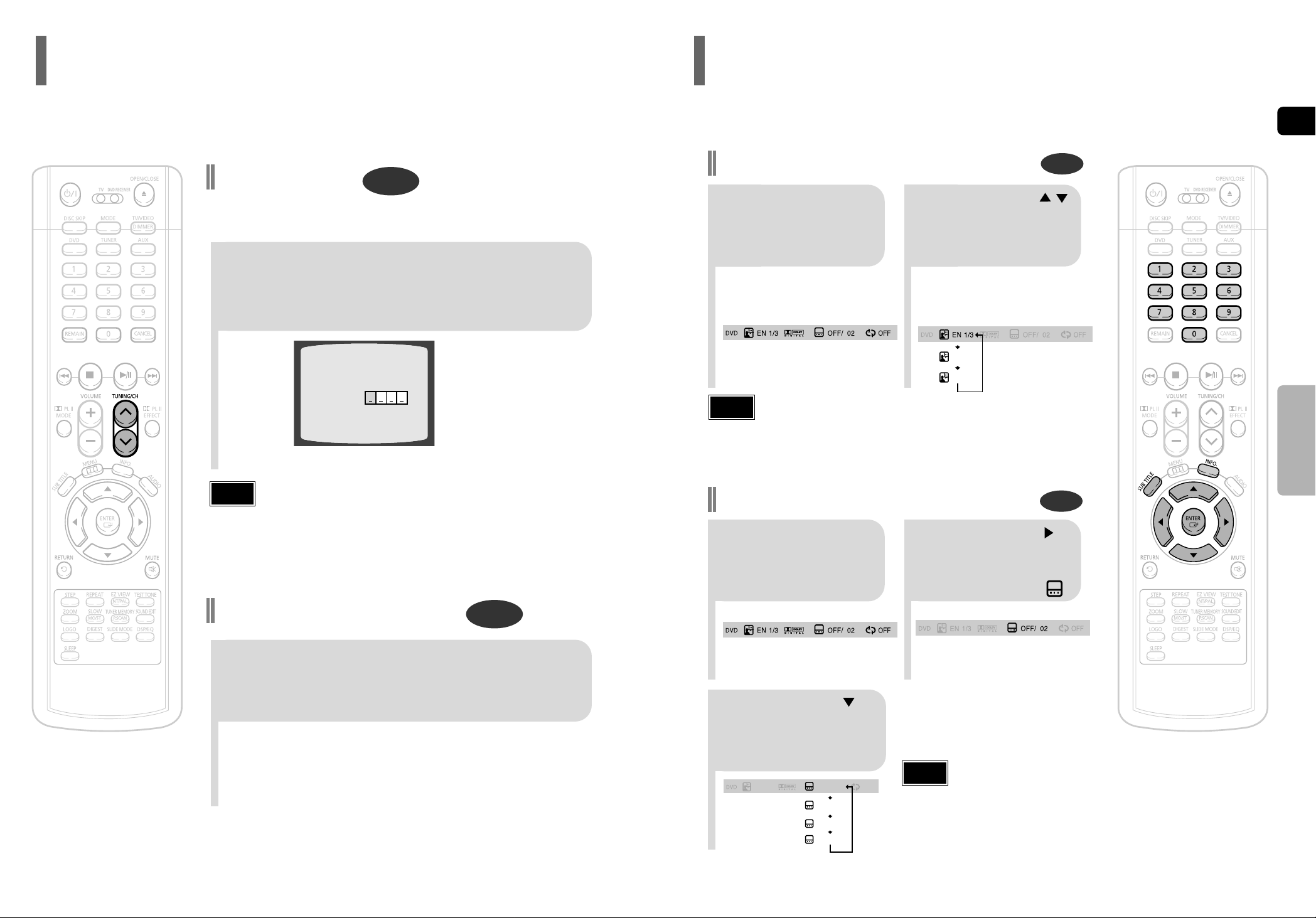

Seleccionar el idioma del audio y de los subtítulos............................................................................................................34
Para moverse directamente a una escena o canción ........................................................................................................35
Uso del menú del disco......................................................................................................................................................36
Uso del menú del título.......................................................................................................................................................36
CONFIGURACIÓN
Configuración del idioma....................................................................................................................................................37

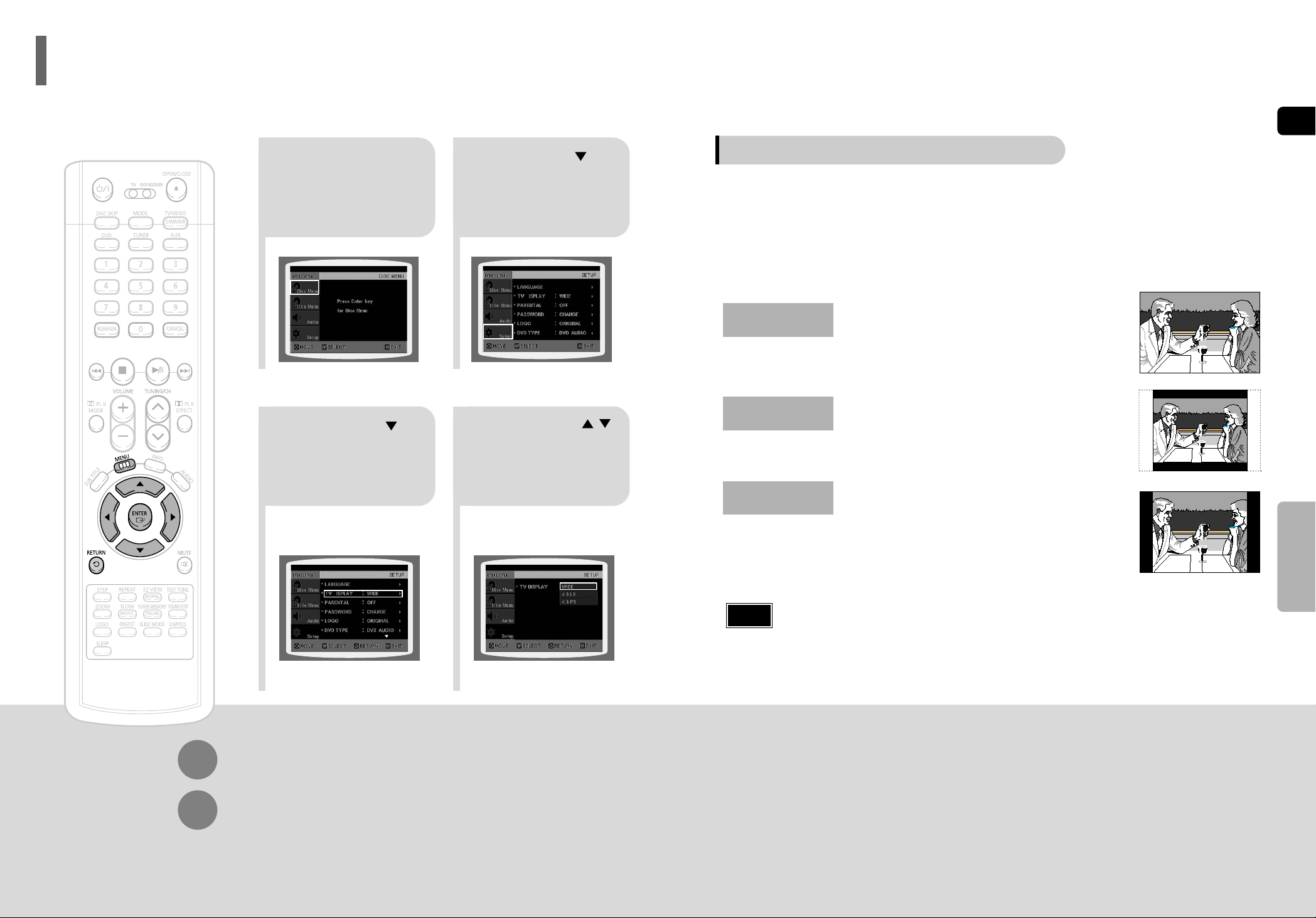

Configuración del tipo de pantalla de TV............................................................................................................................39
Configuración del control de padres (Nivel de clasificación)..............................................................................................41
Configuración de la contraseña..........................................................................................................................................42

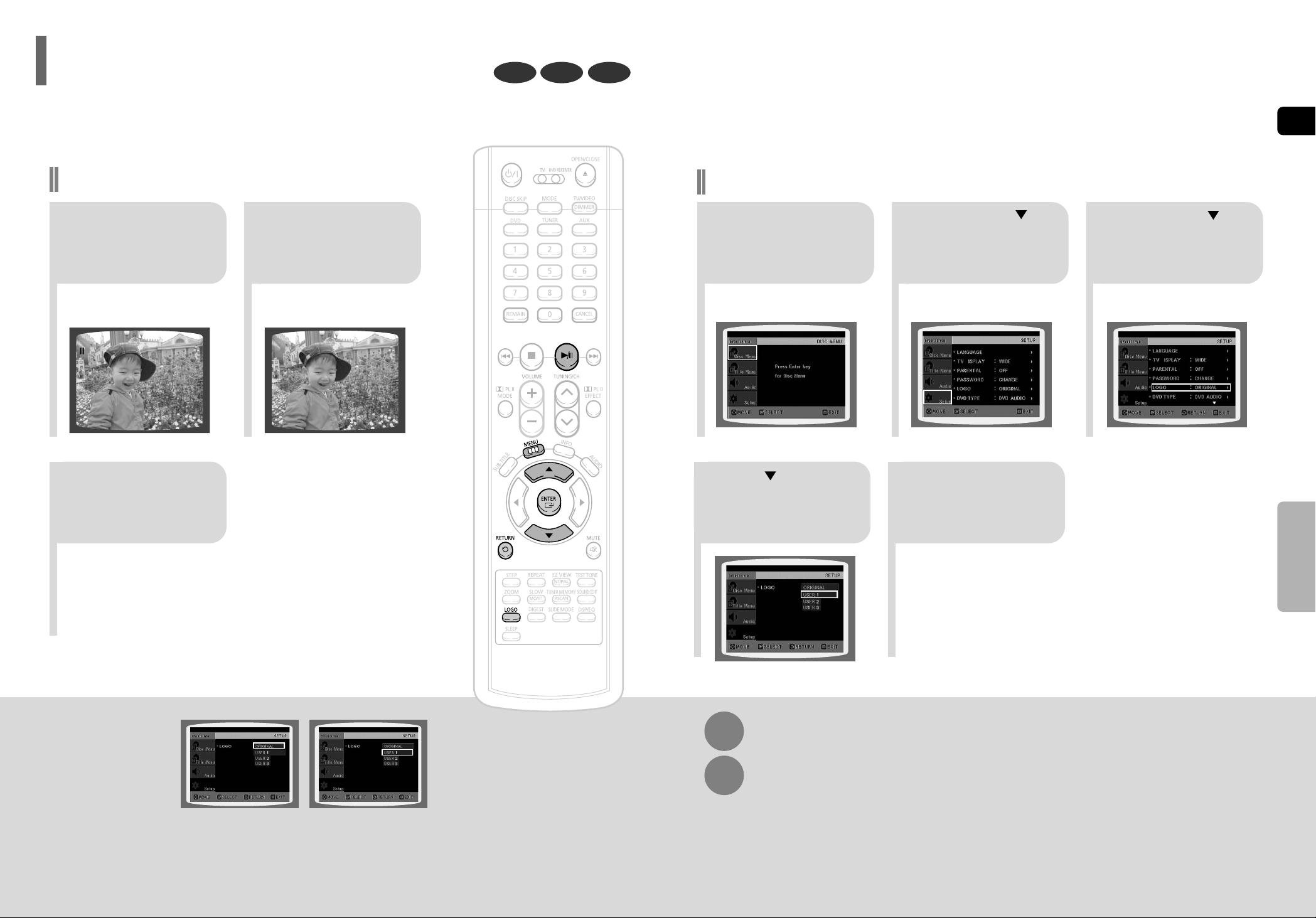

Configuración del fondo de pantalla...................................................................................................................................43
Modo de reproducción de discos de audio DVD ................................................................................................................45

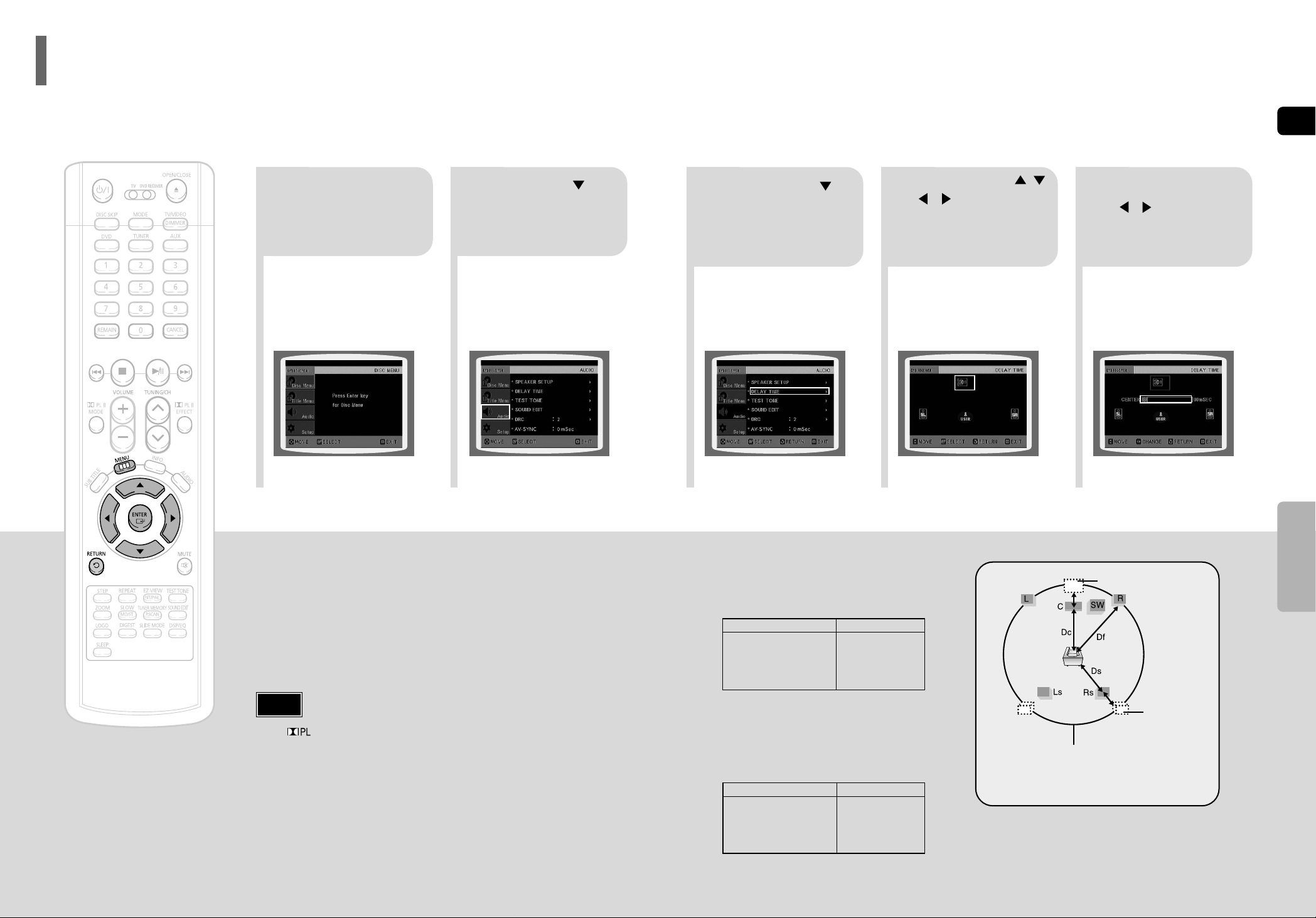

Configuración del modo de los altavoces ..........................................................................................................................46
Configuración del tiempo de retardo ..................................................................................................................................47

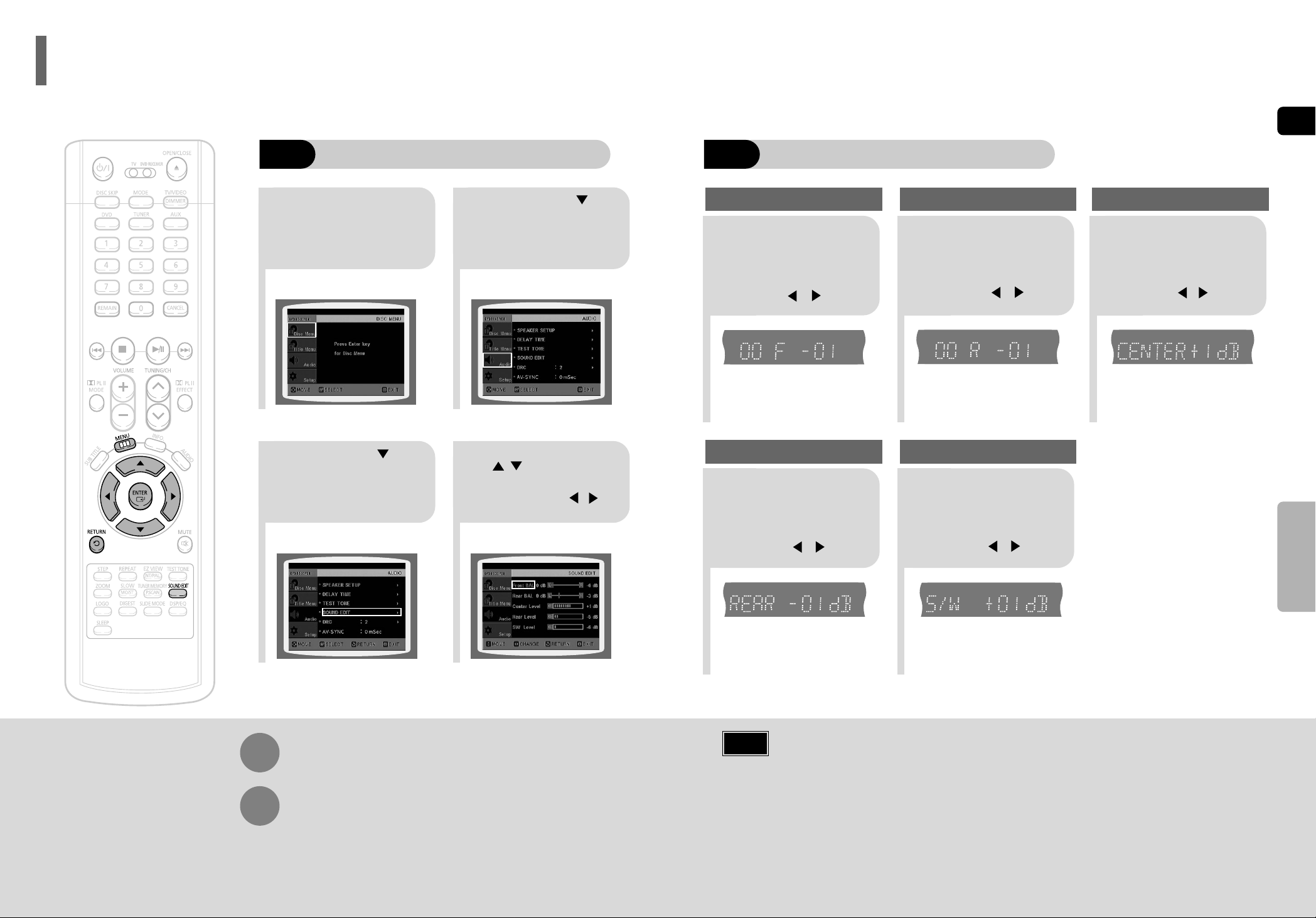

Configuración del tono de prueba ......................................................................................................................................49
Configuración de la compresión DRC (Dynamic Range Compression).............................................................................50
Configuración de Audio.......................................................................................................................................................51
Configuración de AV SYNC................................................................................................................................................53

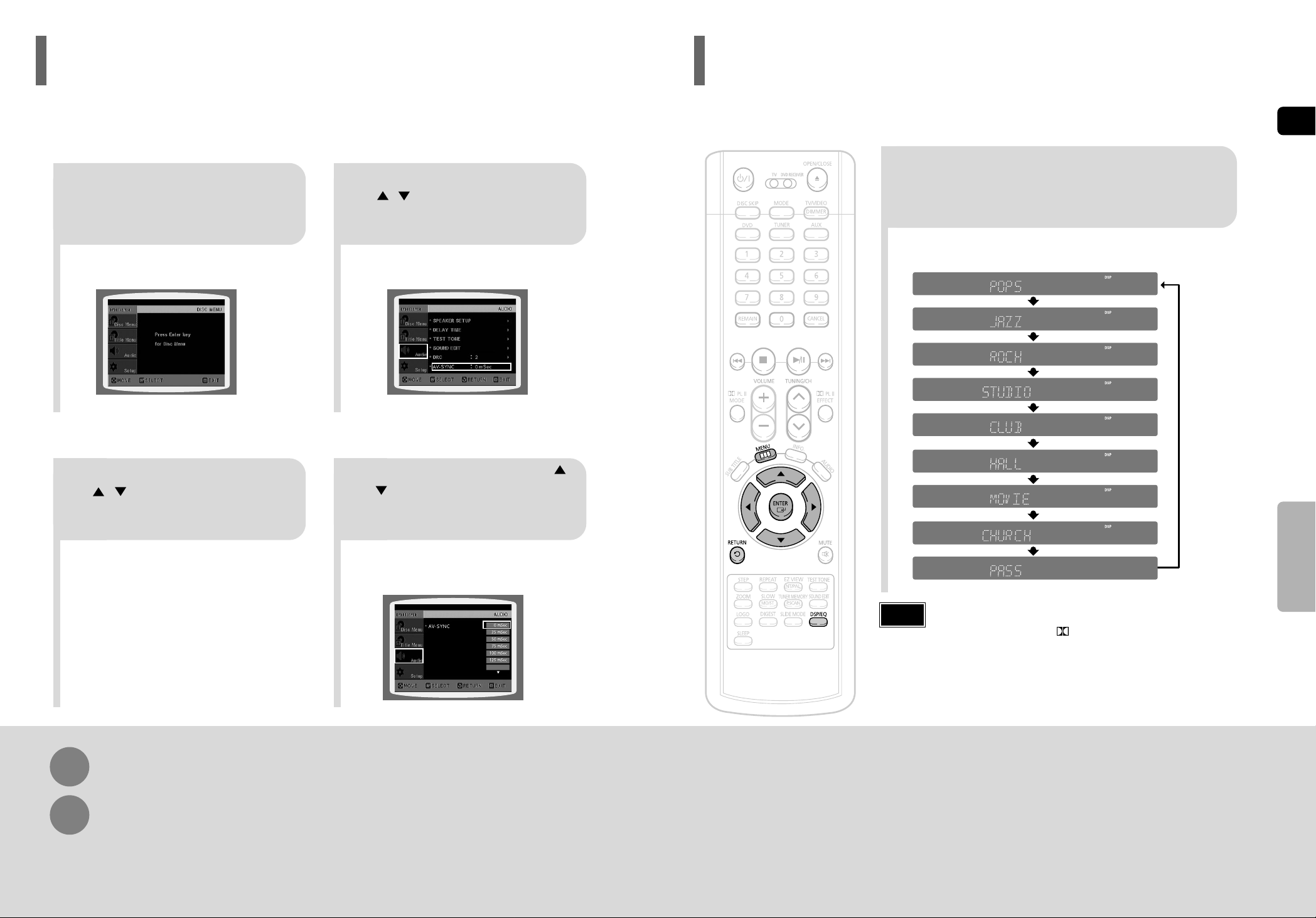

Función de campo de sonido (DSP)/EQ ............................................................................................................................54
Modo Dolby Pro Logic II.....................................................................................................................................................55
Efecto Dolby Pro Logic II....................................................................................................................................................56
OPERACIÓN DEL RADIO

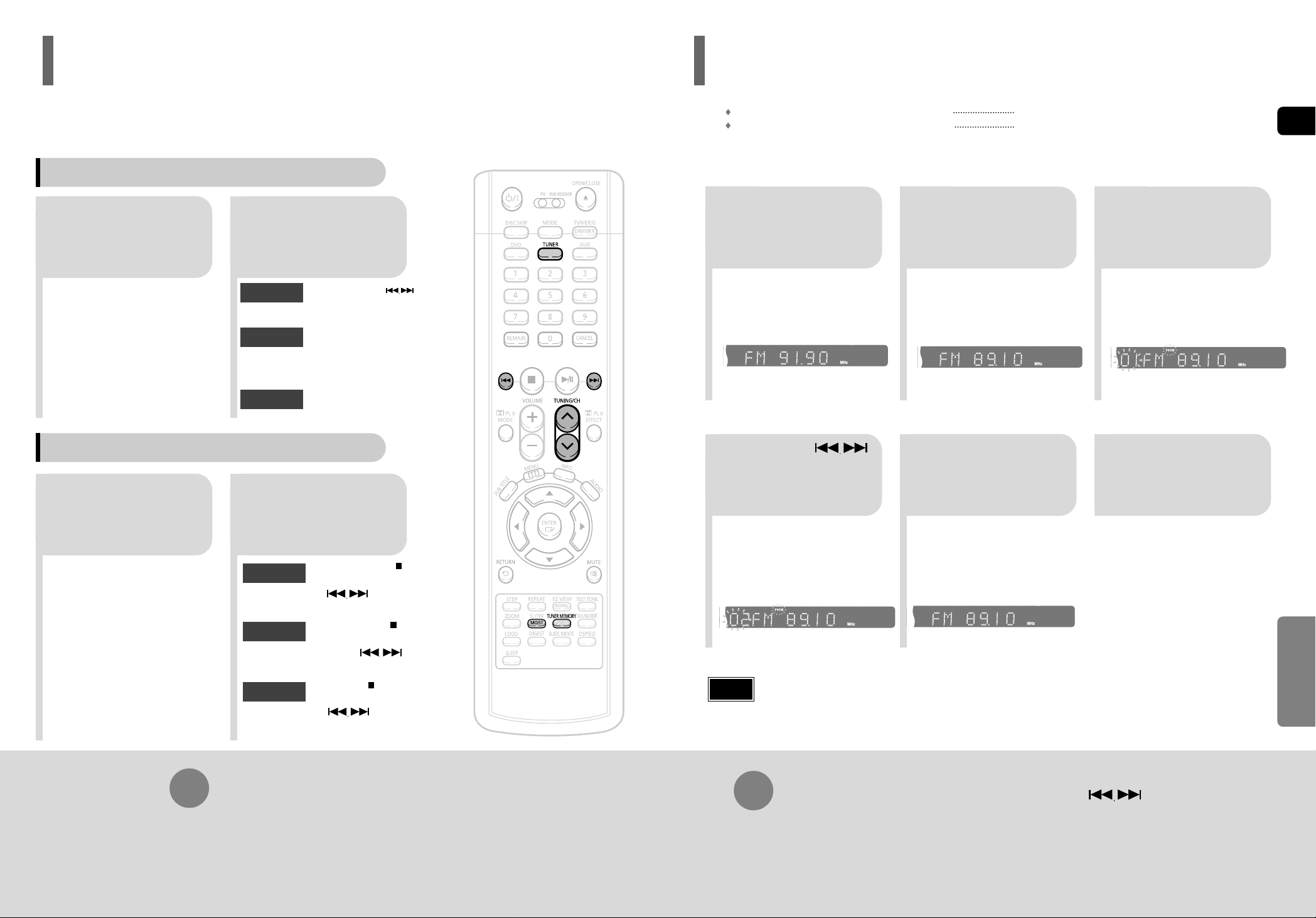

Escuchar la radio................................................................................................................................................................57
Emisoras programadas.......................................................................................................................................................58
MISCELÁNEA

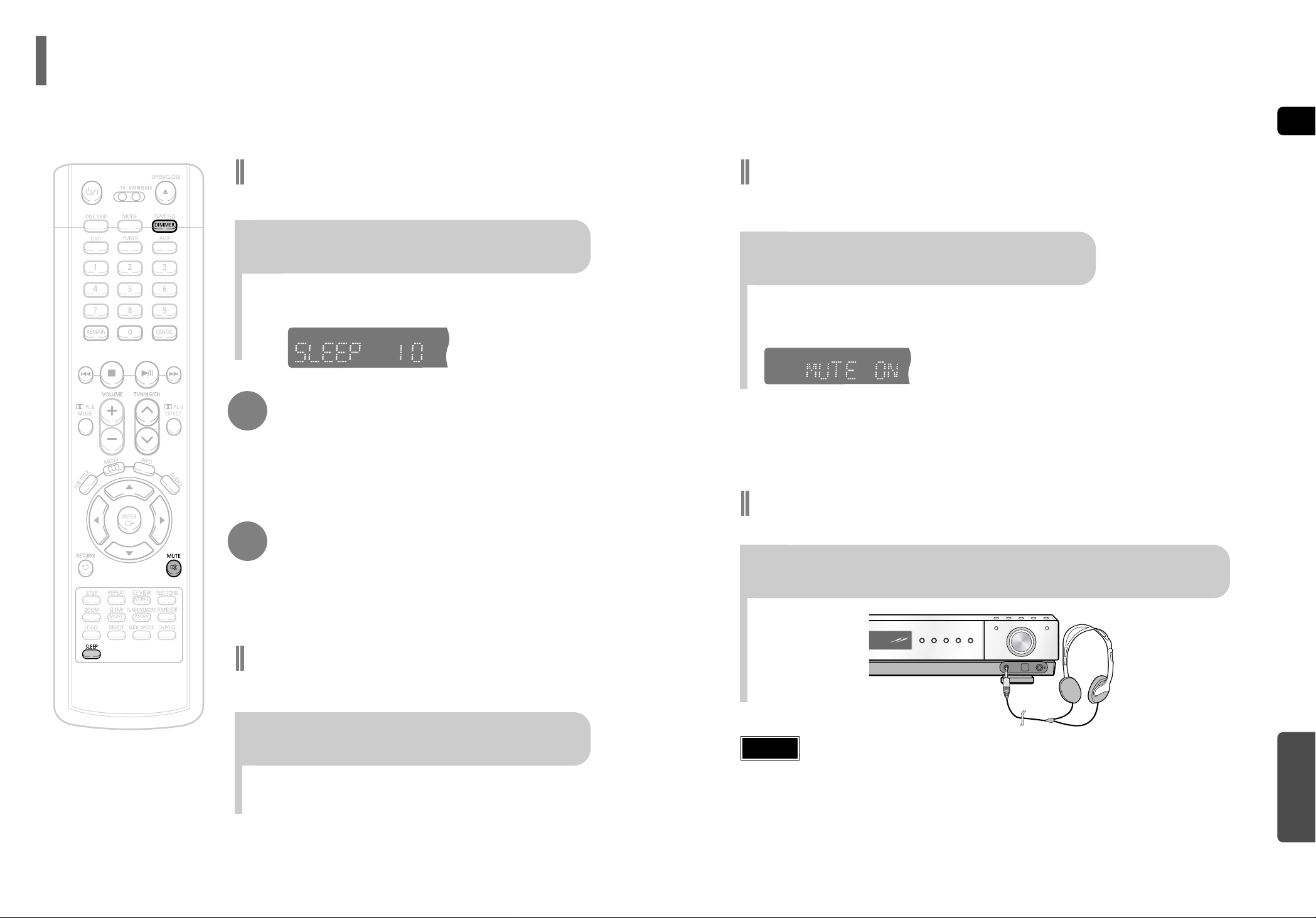

Funciones útiles..................................................................................................................................................................59
Control de su TV con el control remoto..............................................................................................................................61
Antes de solicitar un servicio de reparación.......................................................................................................................63

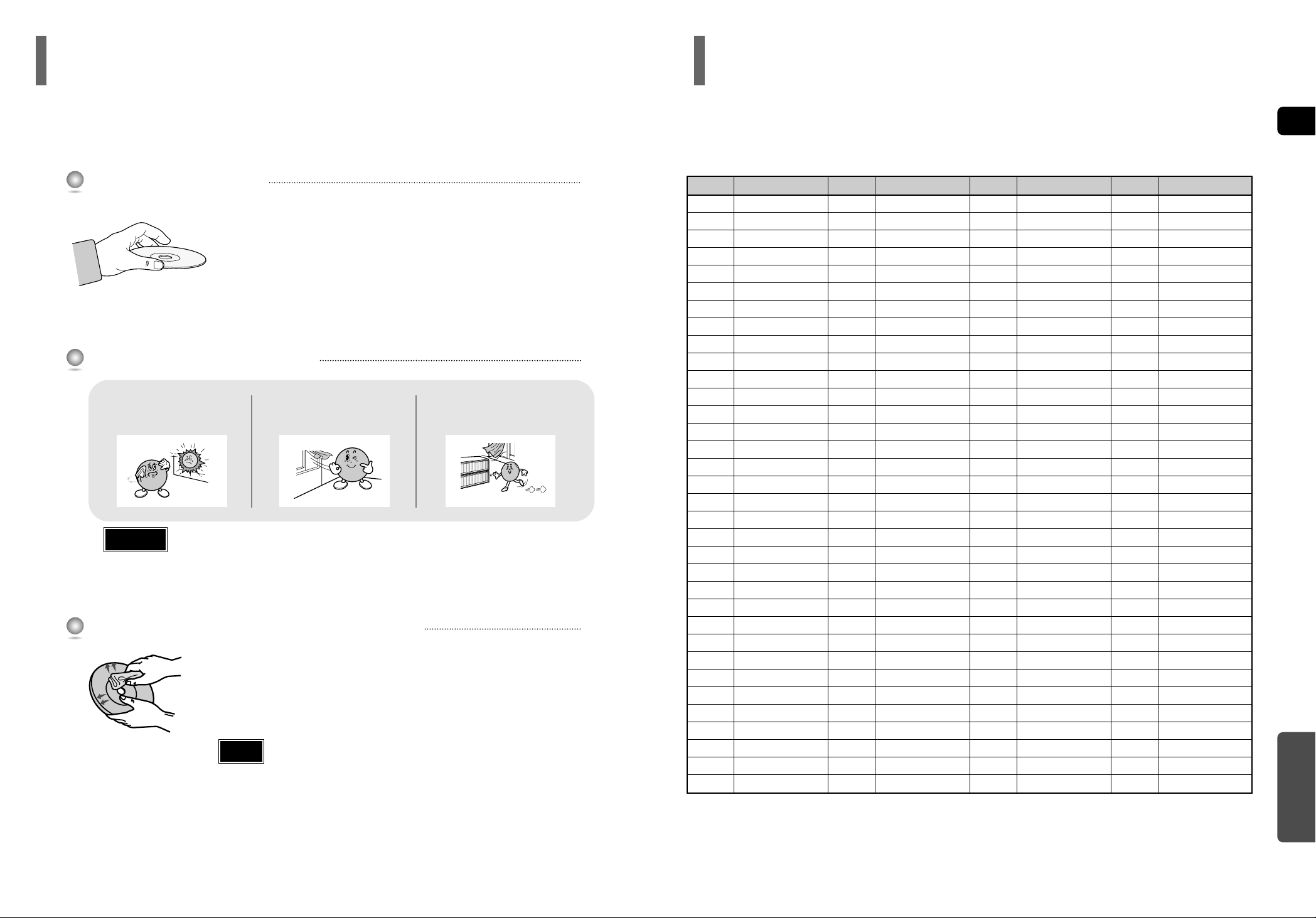

Precauciones en el manejo y almacenamiento de los discos............................................................................................65
Lista de códigos de los idiomas .........................................................................................................................................66
Especificaciones.................................................................................................................................................................67
Memo..................................................................................................................................................................................68
Características
Contenido
Reproducción de múltiples discos y Radio AM/FM
El modelo HT-P40 combina la ventaja de la capacidad de reproducción de múltiples discos,
incluyendo los discos DVD-AUDIO, DVD-VIDEO, VCD, CD, MP3-CD, DivX, CD-R/RW,
y DVD-R/RW, con un sintonizador de radio AM/FM sofisticado, todo en un solo reproductor.
Dolby Pro Logic II
Dolby Pro Logic II es una nueva tecnología de decodificación de señales de audio multicanal
que supera la tecnología anterior Dolby Pro Logic.
DTS (Digital Theater Systems)
DTS es un formato de compresión de audio desarrollado por Digital Theater Systems Inc.
Ofrece un sonido de 5.1 canales con rango completo de frecuencias.
Función de ahorro de energía
El equipo HT-P40 se apaga automáticamente a los 20 minutos en el modo de parada.
Función de ahorro de energía de la pantalla de TV
HT-P40 ilumina y oscurece automáticamente la pantalla del TV transcurridos 3 minutos en el
modo de detención. El equipo HT-P40 cambia automáticamente al modo de ahorro de energía
a los 20 minutos de ponerlo en el modo ahorro de energía.
Visualización personalizada de la pantalla de TV
El equipo HT-P40 le per mite seleccionar su imagen favorita durante la reproducción de un
archivo JPEG, de un disco DVD, o VCD y establecerlo como su fondo de pantalla.
Compatible con DVD-Audio
Compruebe el fabuloso audio de alta calidad de DVD-Audio.
El DAC integrado de 24 bits/192 kHz permite una excepcional calidad de sonido en cuanto a
gama dinámica, resolución de bajo nivel y detalle de alta frecuencia.
Funcionamiento del dispositivo AV de Samsung utilizando Anynet
Puede manejar cómodamente el DVD Samsung y otros dispositivos AV de Samsung con el
mando a distancia del TV Samsung utilizando Anynet.
SPA
65
PREPARACIÓN
Notas acerca de los discos
DVD (Digital Versatile Disc) le ofrece imágenes y sonido fabulosos, gracias al sonido
envolvente Dolby Digital y a la tecnología MPEG-2 de compresión de video. Ahora usted
puede disfrutar esos fantásticos efectos realistas en su casa, como si usted se hallara en un
cine o en una sala de conciertos.
Los reproductores y los discos DVD se codifican por regiones. Estos códigos regionales
deben coincidir para poder reproducir el disco.En caso contrario, no se reproducirá el disco.
El Número de Región para este reproductor se encuentra en el panel trasero de la unidad.
(Su reproductor de DVD sólo reproducirá discos que estén etiquetados con idéntico código regional.)
1 6
~
•
Los discos LD, CD-G, CD-I, CD-ROM y DVD-ROM no pueden reproducirse en este reproductor.
Si tales discos se usan, aparece en la pantalla del televisor el mensaje "WRONG DISC FORMAT".
•
Los discos DVD adquiridos en el extranjero pueden no servir para este reproductor.
Si tales discos se usan, aparece en la pantalla del televisor el mensaje "WRONG REGION CODE"
(Código de región equivocado).
No use los siguientes tipos de discos!
•
Muchos discos DVD están codificados con una protección contra copias. Debido a esto, usted
debe conectar su reproductor de DVD directamente al televisor, no a un videograbador.
La conexión al videograbador puede causar una distorsión de la imagen en los discos DVD con
protección contra copias.
•
Este producto incorpora tecnología de protección de copyright amparada por cláusulas de ciertas
patentes de EE.UU.y otros derechos de propiedad intelectual de Macrovision Corporation y de otros
propietarios de derechos. El uso de esta tecnología de protección de derechos de autor debe ser autorizado por Macrovision Corporation, y está destinado al uso doméstico y usos delimitados de reproducción exceptuando las empresas autorizaciones de Macrovision Corporation. Se prohíbe la ingeniería
inversa o el desmontaje.
Protección contra copias
Marca (Logo)
Audio + Video
DVD-AUDIO
DVD-VIDEO
VIDEO-CD
AUDIO-CD
12cm
Aprox.240 min. (de un sólo lado)
Aprox.480 min. (de dos lados)
Aprox.80 min. (de un sólo lado)
Aprox.160 min. (de dos lados)
74 min.
20 min.
74 min.
20 min.
8cm
12cm
8cm
12cm
8cm
Audio + Video
Audio
Señal de la grabación
Tipo de disco
Tamaño del disco
Tiempo máx. de reproducción
Discos que se pueden reproducir
Discos CD-R
•
Algunos discos CD-R quizá no se reproduzcan, en función del dispositivo de grabación de discos (grabador de
CD u ordenador) y del estado del disco.
•
Use un disco CD-R de 650 MB/74 minutos.
No utilice un disco CD-R de más de 700 MB/80 minutos en la medida de lo posible, ya que quizá no se
reproduzca.
•
Algunos medios de CD-RW (regrabables) quizá no se reproduzcan.
•
Sólo los discos CD-R que estén correctamente "cerrados" se pueden reproducir completamente. Si la sesión
está cerrada pero el disco se queda abierto, puede que usted no pueda reproducir el disco completamente.
Discos CD-R JPEG
•
Sólo podrán reproducirse archivos con las extensiones ".jpeg" o ".JPEG".
•
Si el disco no está cerrado, tomará más tiempo iniciar la reproducción y no podrá reproducir todos los
archivos grabados.
•
Sólo podrán reproducirse discos CD-R con archivos JPEG en formato ISO 9660 o Joliet.
•
El nombre del archivo JPEG no deberá contener más de 8 caracteres y no deberá incluir espacios en blanco
ni caracteres especiales (. / = +).
•
Sólo se podrán reproducir los discos Multisesión que se hayan grabado consecutivamente.Si hay un
segmento en blanco en el disco Multisesión, el disco podrá ser reproducido sólo hasta el segmento en
blanco.
•
Un máximo de 9.999 imágenes se puede almacenar en un CD individual.
•
Si se usa un Picture CD Kodak/Fuji, sólo se podrán reproducir los archivos JPEG de la carpeta de imágenes.
•
Los discos que no sean Picture CD Kodak /Fuji pueden tardar más en la reproducción o no reproducirse en
absoluto.
Formato de grabación de los discos
Discos CD-R MP3
•
Sólo podrán reproducirse discos CD-R con archivos MP3 en formato ISO 9660 o Joliet.
•
El nombre del archivo MP3 no deberá contener más de 8 caracteres y no deberá incluir espacios en blanco ni
caracteres especiales (. / = +).
•
Utilice discos grabados a una velocidad de compresión/descompresión de datos mayor de 128 Kbps.
•
Sólo podrán reproducirse archivos con las extensiones ".mp3" o ".MP3".
•
Sólo se podrán reproducir los discos Multisesión que se hayan grabado consecutivamente.Si hay un segmento en
blanco en el disco Multisesión, el disco podrá ser reproducido sólo hasta el segmento en blanco.
•
Si el disco no está cerrado, tomará más tiempo iniciar la reproducción y no podrá reproducir todos los archivos
grabados.
•
En los archivos codificados con el formato tasa de bits variable (VBR, en inglés), p.ej., 32 Kbps ~ 320 Kbps),
el audio puede resultar irregular durante la reproducción.
•
Puede reproducirse un máximo de 500 pistas por CD.
•
Puede reproducirse un máximo de 300 carpetas por CD.
COMPACT
DIGITAL VIDEO
COMPACT
DIGITAL AUDIO
SPA
87
Descripción
PREPARACIÓN
—Panel delantero—
Tecla de energía ( )
Indicador de "en espera"
Tecla DSP/EQ
SUB TITLE button
MUTE button
Tecla de función
Conector de los auriculares
Sensor MANDO A DISTANCIA
Bandeja de disco
Tecla de Abrir/Cerrar (Open/Close)
Botones de Selección de Disco
Tecla de Volumen
Cambio de
Disco
Tecla de sintonizar/saltar hacia abajo ( )
Tecla de sintonizar/saltar hacia arriba ( )
Tecla Reproducción/Pausa ( )
Tecla de detención (Stop) ( )
Indicador PRO LOGIC II
Indicador LINEAR PCM
Indicador DOLBY DIGITAL
Indicador DVD AUDIO
Indicador P.SCAN
Indicador
de TÍTULO
Indicador GROUP
Indicador PROGRAM
Indicador CAPÍTULO
Indicador
DISC(1~5)
Indicador REPEAT
Indicador TRACK
Indicador TUNER
Indicador STEREO
Indicador DSP
Indicador FRECUENCIA DE RADIO
Pantalla de visualización
del estado del sistema
Indicador SPEAKER
Indicador
DTS Disc
—Panel posterior—
Conector de antena FM
Conector de entrada de componentes de vídeo externos
Conector de entrada de los componentes
de audio externos
Terminales de salida de
altavoces de 5.1 canales
Conector de salida de S-Vídeo
Conectar los enchufes (jacks) de entrada de vídeo TV al
conector VIDEO OUT Si el televisor está equipado con un
conector de entrada S-Vídeo (S-VIDEO IN), conéctelo al
conector de salida del reproductor de S-vídeo.
Conector externo digital en entrada óptica
Use estos conectores para conexiones a equipos
externos con salida digital.
Ventilador de
enfriamiento
Clavijas de SALIDA DE VÍDEO DE
COMPONENTES
Conecte un TV con entradas de vídeo de
componentes en estas clavijas.
Conector de
antena AM
Cable de Video
Antena AM Control remoto
Antena FM
Accesorios
Manual del usuario
Conector de salida de video
Conectar los enchufes de entrada de video
TV (VIDEO IN) al conector VIDEO OUT.
SPA
10
Inserte las pilas en el control remoto
El control remoto puede ser usado dentro de una distancia aproximada de 23 pies / 7
metros en línea recta.También se puede operar en un ángulo horizontal de hasta 30°
medido desde el sensor del control remoto.
Alcance de operación del control remoto
9
Atención
PREPARACIÓN
Descripción
Quite la cubierta del
alojamiento de las pilas
en la parte posterior del
control remoto
presionándolas y
haciendo deslizar la
cubierta en la dirección
que marca la flecha.
1
Inserte dos pilas AAA
de 1,5 V poniendo
atención a las
correctas polaridades
(+ y –).
2
Vuelva a colocar la
cubierta de las pilas.
3
Para evitar fugas o grietas en las pilas, observe las siguientes precauciones:
•
Coloque las pilas en el control remoto haciendo coincidir las polaridades:(+) con (+) y (–) con (–).
•
Utilice pilas del tipo correcto.Las pilas pueden ser aparentemente iguales, pero sus tensiones
pueden ser diferentes.
•
Siempre cambie ambas pilas a la vez.
•
No deje las pilas expuestas al calor o al fuego.
Tecla PL II MODE
Tecla de Volumen
Tecla Menú
Tecla de encendido TV, DVD
Indicador TV
Tecla DISC SKIP
Tecla Dormir
Tecla Cancelar
Tecla Regresar
Teclas numéricas (0~9)
Tecla Modo
Tecla REDUCCIÓN DE LUZ TV/VIDEO
Tecla OPEN/CLOSE
Indicador Receptor de DVD
Tecla Cursor/Intro
Tecla DSP/EQ
Tecla EZ VIEW, NT/PAL
Tecla Modo Diaporama
Tecla TUNER MEMORY (Memoria del
sintonizador) /Tecla P. SCAN
Tecla SOUND EDIT (edición de sonido)
Tecla TEST TONE (prueba de sonido)
Tecla AUDIO
Tecla MUTE (sin sonido)
Tecla de Información
Tec la TUNING/CH (Sintonización/canales)
Tecla STEP (cuadro por cuadro)
Tecla ZOOM
Tecla Logo Copy
Tecla Repetir
Tecla Lento, MO/ST (Mono/Estéreo)
Tecla DIGEST (Compendio)
Tecla Permanecer
Tecla Subtítulo
Tecla PL II EFFECT
—Control remoto—
Tecla DVD
Tecla AUX
Tecla SINTONIZADOR
Tecla Reproducción/Pausa
Tecla Sintonización Programada/CD Salto
Tecla de detención
SPA
12
Altavoz trasero
•
Coloque estos altavoces por detrás de su posición de oyente.
•
Si no hay suficiente espacio, coloque estos altavoces para que estén
enfrentados.
•
Colóquelos a una distancia de 60 a 90 cm (2 a 3 pies) por encima
de los oídos, y dirigidos un poco hacia abajo..
*
A diferencia de los altavoces frontal y central, los altavoces
traseros se usan para los efectos de sonido principalmente y no
siempre se emitirán sonidos por estos altavoces.
Altavoz Subwoofer (para graves)
•
La ubicación del altavoz para graves no es tan importante.
Póngalo donde desee.
Altavoces frontales
•
Ubique estos altavoces frente al oyente, dirigidos
hacia dentro (a 45° aproximadamente).
•
Ubique los altavoces de modo que los tweeters
(altavoces de alta frecuencia) se encuentren
alineados a nivel del oído.
•
Alinee la cara delantera de los altavoces frontales
con el altavoz central o colóquelos ligeramente
más adelante de los altavoces centrales.
Altavoz del centro
•
Lo ideal es instalarlo a la misma altura que los
altavoces frontales.
•
Puede también instalarlo sobre o debajo de su TV.
Posición del reproductor de DVD
•
Colóquelo sobre una base o un gabinete, o debajo
de la base de su TV.
Selección de la posición del oyente
La posición del oyente debe estar ubicada a una distancia
de 2,5 a 3 veces el tamaño de la pantalla de la
TV. Ejemplo: Para una TV de 32", debe haber una
separación de 2~2,4 m (6~8 pies)
Para una TV de 55" debe haber una
separación de 3,5~4 m (11~13 pies)
11
Antes de mover o instalar el equipo, asegúrese de apagarlo y de desconectar el cable de alimentación.
CONEXIONES
R
L
C
SR
SL
SW
Conexión de los altavoces
2,5 a 3 veces el tamaño de la pantalla de su TV
Altavoz trasero (Der)
Altavoz frontal (Der)
Altavoz para graves
Altavoz central
Altavoz trasero (Izq)
Altavoz frontal (Izq)
Azul
Gris
Morado
White
Rojo
Verde
•
Asegúrese de que los colores de los terminales
para los altavoces coincidan con los colores de
los conectores.
Negro
Pulse el sujetador del
terminal de la parte
posterior del altavoz.
1
Insert the black wire into
the black terminal (–) and
the gray wire into the gray
(+) terminal, and then
release the tab.
2
Enchufe los conectores en la parte
trasera del reproductor de DVD.
3
Gris
Parte trasera de los altavoces
Parte trasera de la unidad principal
C
L
SW
R
RSLS
SPA
13
CONEXIONES
Pulse el botón STOP.
•
Cuando se reproduzca el disco, pulse el botón STOP dos veces para que aparezca "STOP" en la pantalla.
Mantenga pulsado el botón P.SCAN con el mando a distancia más de 5 segundos.
•
Si mantiene pulsado el botón durante más de 5 segundos, se seleccionará “Progressive Scan" y
"Interlace Scan" alternativamente.
•
Cuando seleccione P.SCAN, "P.SCAN" aparecerá en la pantalla.
•
Para configurar el modo P.Scan en los discos DivX, pulse el botón P.SCAN en el mando a distancia
durante más de 5 segundos sin ningún disco en la unidad (“NO DISC” en la pantalla) y después cargue
el disco DivX y reprodúzcalo.
14
1
2
A diferencia del Barrido Entrelazado, en el cual se alternan dos campos de información de la imagen
para crear la imagen completa (las líneas de barrido impares, luego las líneas de barrido pares), el
Barrido Progresivo utiliza un campo de información (todas las líneas aparecen en un paso) para crear
una imagen nítida y detallada sin líneas de barrido visibles.
Función P.SCAN
(barrido progresivo)
En el vídeo de barrido entrelazado, un cuadro consta de
dos campos entrelazados (par e impar), donde cada
campo contiene una línea horizontal sí y otra no del
cuadro.
El campo impar de líneas alternas aparece primero, y
después el campo par para rellenar los huecos alternos
que dejó el campo impar para formar un solo cuadro.
Un cuadro, que aparece cada 1/30º de segundo, contiene dos campos conectados, por lo tanto aparece un
total de 60 campos cada 1/60º de segundo.
El método de barrido entrelazado está concebido para
capturar un objeto fijo.
Barrido entrelazado (1 CUADRO = 2 CAMPOS)
El método de barrido progresivo explora un cuadro completo de vídeo consecutivamente hacia abajo en la pan-
talla, línea por línea.
Se dibuja una imagen a la vez, en oposición al proceso
de barrido entrelazado, donde se dibuja una imagen de
vídeo en una serie de pasos.
Se recomienda el método de barrido progresivo para
objetos en movimiento.
Barrido progresivo (CUADRO COMPLETO)
¿Qué es el barrido progresivo (o no entrelazado)?
•
Esta función sólo se activa en TV equipados con entradas de vídeo de componentes (Y, Pr, Pb) que
admiten el vídeo progresivo. (No funciona en TV con entradas de componentes convencionales, es decir,
en TV sin barrido progresivo.)
•
En función de la marca y del modelo del TV, quizá esta función no se active.
Nota
Elija uno de los tres métodos de conexión a un TV.
Conexión de la salida de vídeo al TV
HT-P40
TV
- Conecte el cable de video provisto del terminal VIDEO OUT (salida de video) del panel poster ior
del sistema al terminal VIDEO IN (entrada de video) de su televisor.
Video Compuesto
.......
(Buena calidad)
•
Cuando se selecciona el modo de barrido progresivo, las salidas VIDEO y S-Vídeo no
alimentan ninguna señal.
Nota
MÉTODO 2
MÉTODO 3
Verde
Verde
Azul
Azul
Rojo
Rojo
(suministrada)
MÉTODO 1
MÉTODO 1
- Si su televisor está equipado con una entrada de S-Vídeo, conecte un cable de S-Vídeo (no
provisto) desde el jack de S-VÍDEO OUT del panel posterior del sistema al jack S-VÍDEO IN
de su televisor.
S-Vídeo
.......
(Mejor calidad)
MÉTODO 2
- Si el televisor está equipado con entradas de vídeo de componentes, conecte un cable de vídeo
de componentes (no suministrado) desde las clavijas Pr, Pb y Y del panel posterior del sistema a
las clavijas correspondientes del televisor.
Vídeo de componentes (barrido progresivo)
.......
(Calidad óptima)
MÉTODO 3
SPA
15
Conexión de componentes externos
Componente
externo digital
•
Si usted ha conectado todos los componentes externos digitales al terminal Video In (1, 2), obtendrá
el video desde AUX 1 aun cuando haya seleccionado DIGITAL IN.
•
Si ha conectado el terminal Audio In (L, R) a 1, conecte también el terminal Video In a 1, y si ha
conectado el terminal Audio In (L, R) a 2, conecte también el terminal Video In a 2.
•
Cuando seleccione Aux 1 o 2, estará seleccionando las entradas de Vídeo 1 o 2 respectivamente.
Componente
externo analógico
Nota
CONEXIONES
16
Conecte los terminales Digital Input (OPTICAL) del reproductor y Digital Output del
componente externo digital.
2
Conecte los terminales Video Out del reproductor de DVD y Video In de su TV.
1
Pulse AUX en el mando a distancia para seleccionar la entrada DIGITAL IN/AUX 1/AUX 2.
•
Cada vez que se presiona el botón, la selección cambia en el orden siguiente: DIGITAL IN ➝ AUX 1 ➝ AUX 2.
•
También puede usar la tecla FUNCTION en la unidad principal.
El modo cambia en el orden siguiente: DVD/CD ➝ DIGITAL IN ➝ AUX1 ➝ AUX2 ➝ FM ➝ AM.
4
Conecte la entrada de audio del cine en casa a la salida de audio del componente
analógico externo.
•
Asegúrese de hacer coincidir los colores de los conectores.
3
Ejemplo: Componentes de señales digitales como un receptor o grabadora de CD.
Componentes de señal analógica como un VCR o TV.
Conexión de un componente externo digital/analógico
Cable óptico
(no incluido)
Cable de audio
(no incluido)
Si el componente externo
analógico tiene sólo un
terminal de salida Audio Out,
conecte en el izquierdo o en
el derecho.
Conexión de las antenas FM y AM
El ventilador de refrigeración proporciona aire frío a la unidad para evitar que se recaliente .
Sírvase observar las precauciones siguientes para su seguridad.
• Asegúrese de que la unidad esté bien ventilada.Si tiene una ventilación deficiente, la temperatura al
interior de la unidad podría elevarse y dañar el equipo.
• No bloquee el ventilador de enfriamiento ni las rejillas u orificios de ventilación.(Si el ventilador de
enfriamiento o los orificios de ventilación están cubiertos por un periódico o una tela, la temperatura
puede aumentar dentro de la unidad y el calor puede generar fuego.)
Ventilador de
enfriamiento
Conexión de la antena de FM
Conexión de la antena de AM
1. Conecte la antena FM suministrada al
terminal FM de 75 Ω COAXIAL.
2. Mueva ligeramente el cable de la antena
hasta que encuentre una ubicación en donde
la recepción sea buena, luego fíjela a una
pared u otra superficie rígida.
1. Conecte la antena AM de cuadro
suministrada a los terminales AM .
•
Inserte el cable negro en el terminal negro y el
cable blanco en el terminal blanco.
2. Si la recepción es deficiente , conecte un
alambre exterior cubierto de vinilo al terminal AM (Mantenga la antena de cuadro
AM conectada). (Mantenga conectada la
antena de cuadro AM).
Encaje las lengüetas del cuadro en
las ranuras de la base para
ensamblar la antena AM de cuadro.
Antena de FM (suministrada)
Antena AM de cuadro
(suministrada)
Si la recepción de AM es deficiente,
conecte una antena AM exterior
(no suministrada).
SPA
•
Cada vez que se pulse la tecla Mode, el indicador TV (rojo) y el indicador DVD RECEIVER (verde) se encenderán
alternadamente.
•
Cuando el indicador TV está titilando, usted puede manejar la TV y cuando el indicador de DVD está titilando, usted
puede manejar el reproductor de DVD.
•
Teclas habilitadas para el manejo de la TV:POWER, CHANNEL, VOLUME, TV/VIDEO, y las teclas numéricas (0-9).
•
De manera predeterminada, el control remoto está establecido para que funcione con los televisores Samsung.
Véase la página 61 para mayor infor mación acerca del funcionamiento del control remoto.
Pulse la tecla MODE.
Para manejar la TV y el reproductor de DVD con un sólo control remoto
17
23
Pulse el botón
MODE hasta que
se ilumine el
indicador de DVD.
TV
DVD RECEIVER
TV
DVD RECEIVER
Pulse el botón POWER para
encender la unidad principal
y después el botón DVD para
seleccionar la función
“DVD/CD”.
56
Pulse el botón POWER para
encender el cine en casa y
después el botón TV/VIDEO con el
mando a distancia para seleccionar
el modo “External Input”.
Pulse el botón FUNCTION en
la unidad principal o DVD en
el mando a distancia para
seleccionar el modo DVD/CD.
1
Conecte el cable de
alimentación de la
unidad principal a la
toma de CA.
4
Pulse el botón
MODE hasta que se
ilumine el indicador
del TV.
•
En este manual, las instrucciones marcadas con "DVD ( )" se aplican
a discos de DVD-VIDEO, DVD-AUDIO y DVD-R/RW.
Si se menciona un tipo de DVD concreto, se indica por separado.
•
En función del contenido del disco, el aspecto de la pantalla inicial puede ser distinto.
DVD
Nota
18
El cine el casa es capaz de reproducir discos DVD, CD, MP3, DivX y JPEG.
En función del disco que esté utilizando, estas instrucciones pueden variar un poco. Lea las instr ucciones atentamente
antes de su utilización.
Antes de utilizar el cine el casa
Grupos y pistas (DVD-AUDIO)
•
Los DVD-audio se dividen en grandes secciones llamadas “grupos” y
secciones más pequeñas llamadas "pistas". Se asignan números a
estas secciones y se denominan “números de grupos” y “números de
pistas”.
GROUP 1 GROUP 2
TRACK 1 TRACK 2 TRACK 1 TRACK 2TRACK 3
Títulos y capítulos (DVD-VÍDEO)
•
Los DVD-vídeo se dividen en grandes secciones llamadas “títulos” y
secciones más pequeñas llamadas "capítulos". Se asignan números a
estas secciones y se denominan “números de títulos” y “números de
capítulos”.
TITLE 1 TITLE 2
CHAPTER 1 CHAPTER 2 CHAPTER 1 CHAPTER 2CHAPTER 3
Pistas (CD de vídeo y de música)
•
Los CD de vídeo y de música se dividen en secciones llamadas
"pistas". Se asignan números a estas secciones y se denominan
“números de pistas”.
TRACK 1 TRACK 2 TRACK 4 TRACK 5TRACK 3
Archivos (DivX)
•
DivX se divide en secciones llamadas "archivos".
Se asignan números a estas secciones y se denominan
“números de archivos”.
FILE 1 FILE 2
Terminología del disco
OPERATION
SPA
Reproducción de disco
2
Cargue uno o más discos.
•
Cargue suavemente el disco con el lado de la etiqueta
hacia arriba.
•
Dependiendo del disco, la pantalla de información inicial del disco puede parecer diferente.
•
Dependiendo del modo de grabación, puede que algunos discos MP3-CD no se puedan reproducir.
•
La tabla de contenido de un disco MP3-CD varía dependiendo del formato de pista MP3 grabado en el disco.
1
Pulse la tecla OPEN/CLOSE
para abrir la bandeja del disco.
3
Pulse la tecla DISC SKIP.
•
Gire el carrusel 72 grados de modo que pueda cargar el
tercero, el cuarto y el quinto disco.
4
Cierre el compartimiento pulsando el
botón OPEN/CLOSE otra vez.
DVD CD
•
La reproducción comienza automáticamente.
Nota
Para detener la reproducción, pulse la tecla STOP durante la reproducción.
•
Si se pulsa una vez, aparecerá el mensaje “PRESS PLAY” y la posición STOP se almacenará en la memor ia.
Si se pulsa la tecla PLAY/PAUSE ( ) o ENTER la reproducción se reanudará desde la posición en la cual se
detuvo.(Esta función sirve sólo para discos DVD.)
•
Si se pulsa dos veces, aparecerá el mensaje “STOP”, y si se pulsa la tecla PLAY/PAUSE ( ) , la reproducción se
iniciará desde el comienzo.
Para detener momentáneamente la reproducción, pulse la tecla
PLAY/PAUSE durante la reproducción.
•
Para reanudar la reproducción, pulse la tecla PLAY/PAUSE ( ) otra vez.
La función del DVD/CD se selecciona automáticamente cuando se pulsa Disc Skip.
Selección de un CD en el cambiador de disco
Para seleccionar y reproducir un disco directamente, pulse el botón
DIRECT PLAY (1, 2, 3, 4, 5) correspondiente del panel frontal, o bien
DISC SKIP en el mando a distancia, hasta que el número solicitado
parpadee en el pictograma.
•
Si no se carga el disco seleccionado, el siguiente disco se reproducirá automáticamente.
20
OPERATION
19
Selección del formato de video
Mantenga pulsado el botón NT/PAL con el mando a distancia más de 5 segundos con la unidad apagada.
•
El formato predeterminado es "NTSC".
•
"NTSC" o "PAL" aparecerán en la pantalla.
En este momento, pulse el botón NT/PAL brevemente para seleccionar entre "NTSC" y "PAL".
•
Cada país tiene un estándar de formato de video diferente.
•
Para una reproducción normal, el formato de video del disco debe ser el mismo que el formato de
video de su TV.
Loading...
