Samsung DW60A8050BB User guide

Spülmaschine

Benutzerhandbuch

Modellreihen DW60A807*/DW60A806*/DW60A805*/
DW60A804*

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 1 2021-08-13  1:43:56

Inhalt

Inhalt

Sicherheitsinformationen 4

Wichtige Informationen zu den Sicherheitshinweisen 4
Wichtige Symbole für Sicherheitshinweise 4
Hinweise zur WEEE-Kennzeichnung 5
Wichtige Hinweise zur Sicherheit 6
Anweisungen zur Bedienung der Spülmaschine 8
Hinweise zum Schutz Ihrer Kinder 9
Anweisungen zur Installation der Spülmaschine 10

Aufstellen des Geräts 13

Lieferumfang 13
Anforderungen an Aufstellung und Installation 16
Installation Schritt-für-Schritt 18
Sockelleiste 33
Info-Leuchte 35
Trittschutz (Modellreihe DW60A80**U*) 36
SmartThings (nur bestimmte Modelle) 37
Open Source-Ankündigung 41

Vor der ersten Verwendung 42

Die Spülmaschine auf einen Blick 42
Für die Spülmaschine ungeeignete Gegenstände 44
Einfache Arbeiten mit den Körben 45
Spülmittelbehälter 50
Klarspülerbehälter 52
Salzbehälter 53
Empndlichkeit des Touchpads 54
Einstellungsmodus 55

Bedienung 57

Bedienfeld 57
Programmübersicht 59
Mit wenigen einfachen Schritten zu Ergebnissen 61
Salzbehälter 62
Startzeitvorwahl 64
Bediensperre 64

Wartung und Pege 65

Reinigung 65
Langzeitpege 68

Deutsch2

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 2 2021-08-13  1:43:56

Fehlerbehebung 69

Prüfpunkte 69
Informationscodes 72

Programmübersicht 73

Anhang 77

Transport/Umzug 77
Schutz vor Frost 77
Entsorgung der Spülmaschine und Umweltschutz 77
Für weitere Informationen zum Ökodesign 77
Technische Daten 78

Für Standardtest 79

Inhalt

Deutsch 3

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 3 2021-08-13  1:43:57

Sicherheitsinformationen

Wir freuen uns, dass Sie sich für eine neue Spülmaschine von Samsung entschieden haben. Dieses Handbuch
enthält wichtige Informationen bezüglich des Anschlusses, der Verwendung und der Pege Ihres neuen Geräts.
Nehmen Sie sich bitte etwas Zeit, um dieses Handbuch zu lesen, denn nur so können Sie die vielen Vorteile
und Funktionen Ihrer Spülmaschine voll nutzen.

Sicherheitsinformationen

Wichtige Informationen zu den Sicherheitshinweisen

Bitte lesen Sie dieses Handbuch sorgfältig durch, damit sichergestellt ist, dass Sie die umfangreichen
Produktmerkmale und Funktionen Ihres neuen Geräts sicher und efzient einsetzen können. Bewahren Sie
das Handbuch an einem sicheren Platz in der Nähe des Geräts auf, damit Sie auch in Zukunft schnell darauf
zurückgreifen können. Verwenden Sie das Gerät nur zu den in diesem Benutzerhandbuch beschriebenen
Zwecken.

Die Warnungen und wichtigen Sicherheitshinweise dieses Handbuchs decken nicht alle denkbaren Umstände
und Situationen ab. Lassen Sie den gesunden Menschenverstand, Vorsicht und die notwendige Sorgfalt nicht
außer Acht, wenn Sie Ihre Spülmaschine installieren, warten und einsetzen.

Da die folgenden Hinweise zum Betrieb für verschiedene Modelle gelten, können die Eigenschaften Ihrer
Spülmaschine sich leicht von den in diesem Handbuch beschriebenen unterscheiden, und es kann sein, dass
nicht alle Warnhinweise zutreffen. Bei Fragen oder Problemen wenden Sie sich an Ihr nächstgelegenes
Kundendienstzentrum, oder holen Sie sich Hilfe und Informationen online unter „www.samsung.com“.

Wichtige Symbole für Sicherheitshinweise

Bedeutung der Symbole und Zeichen in diesem Benutzerhandbuch:

Gefährliche bzw. unsichere Praktiken, die zu schweren Verletzungen, Tod und/oder Sachschäden führen
können.

Gefährliche bzw. unsichere Praktiken, die zu Verletzungen und/oder Sachschäden führen können.

Dieses Symbol weist darauf hin, dass die Gefahr von Personen- oder Sachschäden besteht.
Die folgenden Warnhinweise sollen Sie und andere vor Verletzungen schützen. Befolgen Sie die Hinweise

genau.
Bewahren Sie diese Anweisungen an einem sicheren Ort auf und stellen Sie sicher, dass neue Benutzer mit

dem Inhalt vertraut sind. Geben Sie sie an zukünftige Besitzer weiter.

WARNUNG

VORSICHT

HINWEIS

Deutsch4

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 4 2021-08-13  1:43:57

Hinweise zur WEEE-Kennzeichnung

Korrekte Entsorgung von Altgeräten

(Gilt für Länder mit Abfalltrennsystemen)
Das Symbol der durchgestrichenen Abfalltonne auf Rädern auf einem Elektro- oder

Elektronikgerät, der Verpackung, Gebrauchsanweisung oder dem Garantieschein
weist darauf hin, dass das Elektro- oder Elektronikgerät nicht im unsortierten
Siedlungsabfall (Hausmüll) entsorgt werden darf, sondern einer getrennten Sammlung
zugeführt werden muss.

Sie sind verpichtet, dieses Gerät und Zubehörteile einer vom Hausmüll getrennten
Erfassung zuzuführen. Altbatterien und Altakkumulatoren, die nicht vom Altgerät
umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen
werden können, sind vor der Abgabe an einer Erfassungsstelle zerstörungsfrei vom
Altgerät zu trennen.

Vertreiber von Elektro- oder Elektronikgeräten, einschließlich des Lebensmitteleinzel-,
Fernabsatz- und Versandhandels, sind ab einer bestimmten Verkaufs-, Lager- bzw.
Versandächengröße gesetzlich grundsätzlich zur unentgeltlichen Rücknahme von
Altgeräten verpichtet, wenn Sie bei dem Vertreiber ein neues Gerät kaufen oder es
sich um ein kleines Altgerät handelt, das bestimmte Maße nicht überschreitet. Nähere
Informationen und Einzelheiten zu diesen Rücknahmemöglichkeiten und pichten
erhalten Sie von dem jeweiligen Vertreiber.

Endnutzer einschließlich privater Nutzer wenden sich an ihren öffentlich-rechtlichen
Entsorgungsträger, um in Erfahrung zu bringen, wo sie das Altgerät für eine
umweltfreundliche Entsorgung zurückgeben können. Gewerblichen Endnutzern stehen
zusätzliche herstellerspezische Möglichkeiten zur Rückgabe zur Verfügung, die sie
direkt beim Hersteller erfragen können.

Bitte löschen Sie vor Abgabe an einer Erfassungsstelle selbstständig alle
personenbezogenen Daten auf Ihrem Gerät.

Weitere Informationen zum Engagement von Samsung für die Umwelt und zu den aufsichtsrechtlichen
Bestimmungen für bestimmte Produkte wie z. B. REACH, WEEE oder Batterien, nden Sie unter Samsung.com
auf der Seite, auf der wir uns mit Nachhaltigkeitsfragen beschäftigen.

Sicherheitsinformationen

Deutsch 5

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 5 2021-08-13  1:43:57

Sicherheitsinformationen

Wichtige Hinweise zur Sicherheit

Beachten Sie bei Verwendung des Geräts die folgenden grundlegenden

Sicherheitsinformationen

Sicherheitshinweise, um die Gefahr von Bränden, Stromschlägen oder
Verletzungen zu verringern:

1. Dieses Gerät ist nicht zur Verwendung durch Personen (einschließlich

2. Dieses Gerät darf von Kindern ab 8 Jahren und Personen mit

Kindern) mit verringerten körperlichen, sensorischen oder mentalen
Fähigkeiten oder einem Mangel an Erfahrung und Wissen bestimmt,
sofern sie nicht von einer für ihre Sicherheit verantwortliche Person
im Umgang mit dem Gerät unterwiesen wurden und von dieser
beaufsichtigt werden.

verminderten körperlichen, sensorischen oder geistigen Fähigkeiten
oder einem Mangel an Erfahrung und Wissen nur bedient werden,
wenn sie unter Aufsicht stehen oder eine Unterweisung zum sicheren
Umgang mit dem Gerät erhalten haben und die damit verbundenen
Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen.
Kinder dürfen bei Reinigung und Wartung nur dann helfen, wenn sie
dabei beaufsichtigt werden.

3. Kinder müssen beaufsichtigt werden, um zu verhindern, dass sie mit
dem Gerät spielen.

4. Falls das Netzkabel beschädigt ist, muss es vom Hersteller oder vom
Kundendienst bzw. von einer entsprechend qualizierten Fachkraft
ausgetauscht werden, um Gefährdungen auszuschließen.

5. Es sind die neuen mit dem Gerät gelieferten Schlauchsets zu
verwenden und die alten dürfen nicht wiederverwendet werden.

6. Wenn das Gerät am Boden Belüftungsöffnungen besitzt, müssen Sie
darauf achten, dass diese nicht durch Teppich verdeckt werden.

Deutsch6

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 6 2021-08-13  1:43:57

7. Kinder unter 3 Jahren müssen von dem Gerät ferngehalten werden,
es sei denn, sie werden ununterbrochen beaufsichtigt.

8. VORSICHT: Um die Gefahr eines unbeabsichtigten Zurücksetzens
der thermischen Abschaltung zu verhindern, darf das Gerät nicht
mit einem externen Schalter, wie z. B. einem Timer, ausgestattet
oder an einen Schaltkreis angeschlossen werden, der von den
Versorgungsunternehmen regelmäßig ein- bzw. ausgeschaltet wird.

9. WARNUNG: Messer und andere Utensilien mit scharfen Spitzen
müssen entweder ach liegend eingeräumt oder so in den
Besteckkorb gestellt werden, dass ihre Spitze nach unten weist.

Dieses Gerät ist zur Verwendung im Haushalt und ähnlichen
Umgebungen bestimmt, wie z. B.:

• in Küchen oder Kantinen in Geschäften, Büros und anderen

Arbeitsumgebungen;

• auf Bauernhöfen;

• in Gasthäusern, Hotels, Herbergen und anderen Wohnumgebungen;

• in Frühstückspensionen und ähnlichen Umgebungen.

Sicherheitsinformationen

Deutsch 7

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 7 2021-08-13  1:43:57

Sicherheitsinformationen

Anweisungen zur Bedienung der Spülmaschine

Diese Spülmaschine ist nicht für den Einsatz im gewerblichen Umfeld geeignet. Sie ist für den Einsatz in
Privathaushalten und in ähnlichen Arbeits- und Wohnumgebungen bestimmt:

Sicherheitsinformationen

• Geschäfte

• Büros und Ausstellungsräume
und von Bewohnern in Einrichtungen wie:

• Jugendherbergen und Pensionen.
Sie darf in Übereinstimmung mit den Anweisungen in diesem Benutzerhandbuch ausschließlich als

Haushaltsgerät für die Reinigung von haushaltsüblichem Geschirr und Besteck verwendet werden. Jede andere
Verwendung wird vom Hersteller nicht unterstützt und kann potenziell gefährlich sein.

Der Hersteller haftet für keinerlei Schäden, die durch unsachgemäße oder falsche Nutzung bzw. Bedienung des
Geräts entstehen.

Verwenden Sie keine Lösungsmittel im Gerät. Es besteht Explosionsgefahr.
Spülmittel dürfen weder eingeatmet noch verschluckt werden. Spülmittel enthalten reizende oder ätzende

Inhaltsstoffe, die beim Verschlucken oder Einatmen ein Brennen in der Nase, im Mund und im Rachen
verursachen und die Atmung behindern können. Konsultieren Sie sofort einen Arzt, wenn Reinigungsmittel
verschluckt oder inhaliert wurde.

Lassen Sie die Gerätetür nicht unnötig offen stehen, denn Sie könnten darüber stolpern.
Setzen und lehnen Sie sich nicht auf die geöffnete Gerätetür. Dies könnte dazu führen, dass die Spülmaschine

umkippt und Verletzungen und Schäden am Gerät auftreten.
Verwenden Sie nur Spülmittel und Klarspüler für Haushaltsspülmaschinen. Verwenden Sie kein

Flüssigspülmittel.
Verwenden Sie keine stark säurehaltigen Spülmittel.
Füllen Sie den Klarspülerbehälter nicht mit Pulver- oder Flüssigspülmittel. Dadurch würde der Behälter schwer

beschädigt.
Das versehentliche Befüllen des Salzbehälters mit Pulver- oder Flüssigspülmittel führt zu Schäden an der

Wasserenthärtungsanlage. Vergewissern Sie sich daher vor Befüllen des Salzbehälters, dass Sie wirklich die
Packung mit Spülmaschinensalz in der Hand halten.

Verwenden Sie für die Regenerierung nur grobkörniges Spezialsalz für Spülmaschinen, da andere Salze
unlösliche Zusätze enthalten können, die die Funktion der Wasserenthärtungsanlage beeinträchtigen.

In einem Gerät mit Besteckkorb (je nach Modell), wird Besteck besser gereinigt und getrocknet, wenn es im
Korb mit den Griffen nach unten einsortiert wird. Um jedoch das Risiko von Verletzungen auszuschließen,
ordnen Sie Messer und Gabeln usw. mit dem Griff nach oben an.

Kunststoffteile, die beim Spülen in heißem Wasser möglicherweise beschädigt werden (z. B. Einweg­Kunststoffbehälter oder Besteck und Geschirr aus Kunststoff) dürfen nicht in der Spülmaschine gereinigt
werden. Der Kunststoff könnte aufgrund der hohen Temperaturen in der Spülmaschine schmelzen und seine
Form verlieren.

Stellen Sie bei Modellen mit Startzeitvorwahl sicher, dass das Spülmittelfach trocken ist, ehe Sie Spülmittel
hineingeben. Wischen Sie es nötigenfalls trocken. In einem feuchten Spülmittelfach verklumpt das Spülmittel
und kann dann nicht mehr vollständig aufgelöst werden.

Deutsch8

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 8 2021-08-13  1:43:57

Messer und andere Utensilien mit scharfen Spitzen müssen entweder ach liegend eingeräumt oder so in den
Besteckkorb gestellt werden, dass ihre Spitze nach unten weist.

Hinweise zum Schutz Ihrer Kinder

Dieses Gerät ist kein Spielzeug! Um jegliches Risiko von Verletzungen auszuschließen, halten Sie Kinder fern
und gestatten Sie ihnen nicht, in oder an der Spülmaschine zu spielen oder die Bedienelemente zu verwenden.
Sie können die damit möglicherweise verbundenen Gefahren nicht verstehen. Beaufsichtigen Sie Kinder, wenn
Sie in der Küche arbeiten. Es besteht die Gefahr, dass spielende Kinder sich in der Spülmaschine einschließen.

Dieses Gerät darf von Kindern ab 8 Jahren und Personen mit verminderten körperlichen, sensorischen oder
geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen nur bedient werden, wenn sie unter
Aufsicht stehen oder eine Unterweisung zum sicheren Umgang mit dem Gerät erhalten haben und die damit
verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen bei Reinigung und
Wartung nur dann helfen, wenn sie dabei beaufsichtigt werden.

Ältere Kinder dürfen die Spülmaschine nur verwenden, wenn ihnen die Funktionsweise umfassend erklärt
wurde und sie in der Lage sind, das Gerät sicher zu bedienen und die mit einer missbräuchlichen Verwendung
verbundenen Gefahren zu erkennen.

HALTEN SIE KINDER FERN VON SPÜLMITTELN!
Spülmittel enthalten reizende oder ätzende Inhaltsstoffe, die beim Verschlucken oder Einatmen ein Brennen im

Mund, in der Nase und im Rachen verursachen und die Atmung beeinträchtigen können.
Halten Sie Kinder von der Spülmaschine fern, wenn die Gerätetür geöffnet ist. Es könnten sich noch

Spülmittelreste im Gerät benden.
Suchen Sie sofort den Arzt auf, wenn Ihr Kind Spülmittel verschluckt oder eingeatmet hat.

Sicherheitsinformationen

Deutsch 9

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 9 2021-08-13  1:43:57

Sicherheitsinformationen

Anweisungen zur Installation der Spülmaschine

Überprüfen Sie das Gerät vor dem Aufstellen auf äußerlich sichtbare Schäden. Unter keinen Umständen sollten
Sie ein beschädigtes Gerät verwenden. Ein beschädigtes Gerät kann gefährlich sein.

Sicherheitsinformationen

Die Spülmaschine darf nur über eine geeignete Schaltsteckdose an die Stromversorgung angeschlossen
werden. Nachdem die Spülmaschine installiert wurde, muss die Steckdose weiterhin leicht zugänglich sein,
damit das Gerät jederzeit einfach von der Stromversorgung getrennt werden kann. (Einzelheiten hierzu nden
Sie im Abschnitt „Die Spülmaschine auf einen Blick“ auf Seite 42.)

Hinter der Spülmaschine dürfen sich keine Steckdosen benden. Es besteht Überhitzungs- und Brandgefahr,
wenn die Spülmaschine gegen einen Stecker gedrückt wird.

Die Spülmaschine darf nicht unter einem Kochfeld eingebaut werden. Die von Kochfeldern manchmal
erzeugten hohen Strahlungstemperaturen könnten die Spülmaschine beschädigen. Aus dem gleichen Grund
darf die Spülmaschine nicht in der Nähe von Feuerstellen oder anderen Geräten aufgestellt werden, die Wärme
abgeben (wie z. B. Heizungen usw.).

Schließen Sie die Spülmaschine erst dann an das Stromnetz an, nachdem sie vollständig installiert wurde und
alle Einstellungen an den Federn der Gerätetüren durchgeführt wurden.

Prüfen Sie vor dem Anschließen des Geräts, ob die Anschlussdaten auf dem Typenschild (Spannung und
Anschlussleistung) mit denen des verwendeten Stromnetzes übereinstimmen. Wenn Sie Zweifel haben, wenden
Sie sich an einen qualizierten Elektriker.

Die elektrische Sicherheit dieses Gerätes ist nur gewährleistet, wenn es unterbrechungsfrei an eine wirksame
Erdung angeschlossen ist. Es ist sehr wichtig, dass diese grundlegende Sicherheitsanforderung erfüllt und
regelmäßig überprüft wird. Wenn Sie hinsichtlich der elektrischen Anlage im Haus unsicher sind, lassen Sie sie
von einem qualizierten Elektriker überprüfen.

Der Hersteller haftet nicht für die Folgen einer unzureichenden Erdung (z. B. Stromschlag).
Schließen Sie das Gerät nicht über eine Mehrfachsteckdosenleiste oder ein Verlängerungskabel an das

Stromnetz an. Mit solchen Vorrichtungen kann die gewünschte Sicherheit des Gerätes (z. B. wegen der Gefahr
von Überhitzung) nicht garantiert werden.

Dieses Gerät darf nur dann in mobilen Einrichtungen wie Schiffen installiert werden, nachdem von einem
ausreichend qualizierten Techniker eine Risikobeurteilung der Einrichtung durchgeführt wurde.

Deutsch10

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 10 2021-08-13  1:43:57

Das Kunststoffgehäuse des Wasseranschlusses enthält ein elektrisches Bauteil. Das Gehäuse darf nicht in
Wasser getaucht werden.

Der AquaStopp-Schlauch enthält elektrische Leitungen. Schneiden Sie deshalb niemals den Zulaufschlauch ab,
auch wenn er zu lang ist.

Installations-, Wartungs- und Reparaturarbeiten dürfen nur unter strikter Einhaltung der geltenden nationalen
und lokalen Sicherheitsvorschriften und durch eine fachlich qualizierte und kompetente Person durchgeführt
werden. Reparaturen und andere Arbeiten von unqualizierten Personen können gefährlich sein. Der
Hersteller haftet nicht für unbefugte Arbeiten.

Das integrierte Leckschutzsystem bietet Schutz vor Wasserschäden, solange folgende Voraussetzungen erfüllt
sind:

• Die Spülmaschine ist korrekt installiert und an die Wasserleitungen angeschlossen.

• Die Spülmaschine ist ordnungsgemäß gewartet und Teile werden ersetzt, sobald es ersichtlich wird, dass

dies notwendig ist.

• Das Absperrventil wurde geschlossen, wenn das Gerät über einen längeren Zeitraum (z. B. während der

Urlaubszeit) nicht verwendet wurde.

• Das Leckschutzsystem funktioniert sogar dann, wenn das Gerät ausgeschaltet ist. Allerdings muss das

Gerät dafür an die Stromversorgung angeschlossen sein.

Ein beschädigtes Gerät birgt Gefahren. Wenn die Spülmaschine beschädigt wird, trennen Sie sie vom Netz und
rufen Sie Ihren Händler oder den Kundendienst an.

Unsachgemäße Reparaturen können zu unvorhergesehenen Gefahren für den Benutzer führen, für die
der Hersteller keine Haftung übernehmen kann. Reparaturen dürfen nur von einem dafür zugelassenen
Servicetechniker durchgeführt werden.

Defekte Bauteile dürfen nur gegen Originalersatzteile ausgetauscht werden. Nur durch den Einbau von
Originalteilen kann die Sicherheit des Gerätes gewährleistet werden.

Trennen Sie die Spülmaschine bei Wartungsarbeiten immer vom Netz, indem Sie die Schaltsteckdose
abschalten und den Stecker abziehen.

Wenn das Anschlusskabel beschädigt ist, muss es durch ein beim Hersteller erhältliches Spezialkabel ersetzt
werden. Aus Sicherheitsgründen darf das Kabel nur durch den Kundendienst oder einen zugelassenen
Servicetechniker eingebaut werden.

In Ländern mit Gegenden, in denen es zu einem Befall mit Kakerlaken oder anderem Ungeziefer kommen
kann, ist insbesondere darauf zu achten, dass sich das Gerät und seine Umgebung jederzeit in einem sauberen
Zustand benden. Schäden, die durch Kakerlaken oder anderes Ungeziefer verursacht werden, sind durch die
Garantie nicht abgedeckt.

Sicherheitsinformationen

Deutsch 11

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 11 2021-08-13  1:43:57

Sicherheitsinformationen

Im Falle einer Störung oder zum Zwecke der Reinigung muss das Gerät komplett vom Stromnetz getrennt
werden, indem:

• es an der Steckdose ausgeschaltet und der Stecker abgezogen wird, oder

• es am Netz abgeschaltet wird, oder

Sicherheitsinformationen

• die Hauptsicherung getrennt wird, oder

• die Schraubsicherung entfernt wird (in Ländern, in denen dies zutrifft).
Änderungen am Gerät dürfen nur mit vorheriger Genehmigung durch den Hersteller durchgeführt werden.
Öffnen Sie niemals das Gehäuse des Geräts. Manipulationen an den elektrischen Verbindungen und

Komponenten oder an mechanischen Teilen sind sehr gefährlich und können Betriebsstörungen oder
Stromschläge verursachen.

Während der Garantiezeit des Geräts dürfen Reparaturen nur von einem durch den Hersteller zugelassenen
Servicetechniker durchgeführt werden. Anderenfalls erlischt die Garantie.

Stellen Sie bei der Installation des Geräts sicher, dass oberhalb, zu beiden Seiten und auf der Rückseite des
Geräts ausreichend Freiraum für die ordnungsgemäße Belüftung bleibt. Wenn zwischen dem Gerät und dem
Waschbecken nicht genügend Platz frei ist, wird möglicherweise Waschbecken beschädigt oder Schimmel
entstehen.

Stellen Sie sicher, dass die Einstellung für die Wasserhärte Ihrer Spülmaschine den Werten in Ihrer Region
entspricht. (Einzelheiten hierzu nden Sie im Abschnitt „Salzbehälter“ auf Seite 53.)

Weitere Informationen zu Materialien und Reparaturen nden Sie auf www.samsung.com/support.

Deutsch12

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 12 2021-08-13  1:43:57

Aufstellen des Geräts

Lieferumfang

Vergewissern Sie sich, dass alle erforderlichen Bauteile und Komponenten im Lieferumfang Ihres neuen
Geräts enthalten sind. Wenden Sie sich bei etwaigen Fragen zu dieser Spülmaschine oder ihren Bauteilen und
Komponenten an den Händler oder das nächstgelegene Kundendienstzentrum. Das tatsächliche Aussehen der
Spülmaschine kann je nach Modell und Land von den in diesem Benutzerhandbuch verwendeten Abbildungen
abweichen.

VORSICHT

Halten Sie das Verpackungsmaterial, um die Sicherheit von Kindern zu gewährleisten, nach dem Auspacken
der Spülmaschine außerhalb ihrer Reichweite.

Einbaumodelle (Volleinbau, DW60A80** BB)

Aufstellen des Geräts

Klammern, oben (2) Schrauben M4 X 14 (10) Aufkleber zum Schutz

Schrauben M3,5 X 45 (4)

Angepasste Halterungen

für die Türverkleidung

(Holzplattenhalter, 2)

Schrauben M3,5 X 16 (2)

Schrauben M3,5 X 25 (2) Schrauben M3,9 X 13 (4) Obere Seitenverkleidung

vor Kondensation (1)

Türklammern (2) Unterfuß (3)

Kunststoffkappen (2)

(1)

Deutsch 13

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 13 2021-08-13  1:43:57

Aufstellen des Geräts

Volleinbaumodelle (verschiebbar, DW60A80**IB)

Klammern, oben (2) Schrauben M4 X 14 (14) Aufkleber zum Schutz

Aufstellen des Geräts

Halterungen für die

Türverkleidung (2)

Schrauben M3,9 X 13 (4) Obere Seitenverkleidung

Schrauben M3,5 X 16 (2) Unterfuß (3) Halterungen für die

(1)

vor Kondensation (1)

Kunststoffkappen (2)

Türverkleidung (2)

Unterbaumodell (Unterbau, DW60A80**U*)

Klammern, oben (2) Schrauben M4 X 14 (2) Unterfuß (3) Schrauben M3,5 X 16 (2)

Klammern für
Trittblende (2)

Muttern für Trittblende

(4)

Deutsch14

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 14 2021-08-13  1:43:58

Trittblende Kunststoffkappen (2) Bolzen für Trittblende

(4)

1 Schutzaufkleber Schrauben M3,9 X 13 (4) Obere Seitenverkleidung

(1)

Einbausatz (nicht im Lieferumfang enthalten)

Schlauchschelle

Benötigte Werkzeuge (nicht im Lieferumfang enthalten)

Schutzbrille Handschuhe Taschenlampe Schraubenschlüssel

Torx T15-

Schraubendreher

Bleistift Kreuzschlitzschraubendreher Schlitzschraubendreher Teppichmesser

Wasserwaage Lochsäge

Zange Kneifzange Bandmaß

Ohrklemmenzange

(80-100 mm)

(22 mm) für den

vorderen Fuß

Aufstellen des Geräts

Deutsch 15

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 15 2021-08-13  1:43:58

Aufstellen des Geräts

Anforderungen an Aufstellung und Installation

Um die Gefahr von Bränden, Stromschlägen oder
Verletzungen auszuschließen, sind sämtliche
Verkabelungs- und Erdungsarbeiten von einem
qualizierten Techniker durchzuführen.

Stromversorgung

Aufstellen des Geräts

• Die Stromversorgung erfolgt über einen eigenen
220 bis 240 V~-Stromkreis (mit 50 Hz) für die
Spülmaschine.

• Steckdose mit einem maximal zulässigen Strom
von 16 A (maximal 11 A für die Spülmaschine)

WARNUNG

• Verwenden Sie niemals ein Verlängerungskabel.

• Verwenden Sie nur das im Lieferumfang der
Spülmaschine enthaltene Netzkabel.

• Kontrollieren Sie nach der Installation, dass der
Netzstecker nicht geknickt oder beschädigt ist.

Erdung

Für eine dauerhafte Erdung muss die Spülmaschine
ordnungsgemäß an ein geerdetes Metallteil oder
ein fest installiertes Leitungssystem angeschlossen
werden. Der Erdungsleiter muss zusammen
mit den Leiterbahnen verlegt und dann an die
Erdungsklemme oder -leitung an der Spülmaschine
angeschlossen werden.

WARNUNG

• Schließen Sie das Erdungskabel niemals an
Wasserleitungen aus Kunststoff, Gasleitungen
oder Heißwasserleitungen an. Nicht
ordnungsgemäß angeschlossene Erdleiter können
einen Stromschlag verursachen.

• Manipulieren Sie nicht den Stecker der
Spülmaschine. Wenn der Netzstecker nicht in die
vorgesehene Steckdose passt, wenden Sie sich an
einen qualizierten Elektriker, um eine geeignete
Steckdose zu installieren.

Wasserversorgung

• Die Frischwasserleitung muss für einen
Wasserdruck zwischen 0,04 MPa und 1 MPa
geeignet sein.

• Die Wassertemperatur muss weniger als 60 °C
betragen.

• Als Anschluss muss ein Hahn mit einem 3/4-Zoll­Außengewinde am Wasseranschluss installiert
werden.

Zur Vermeidung von Lecks stellen Sie
Folgendes sicher:

• Sorgen Sie dafür, dass alle Wasseranschlüsse
leicht erreichbar sind.

• Schließen Sie die Wasserhähne, wenn Sie die
Spülmaschine nicht benutzen.

• Überprüfen Sie die Anschlüsse der
Wasserschläuche auf Lecks.

• Um Lecks zu stoppen, dichten Sie die
Wasserleitungsanschlüsse und -verbindungen mit
Teonband oder Dichtmasse ab.

Aqua Stop

Der Aqua Stop ist eine elektrische Komponente, mit
der Wasseraustritt aus der Maschine verhindert wird.
Die Aqua Stop-Komponente ist am Wasserschlauch
angebracht und unterbindet die Wasserversorgung
automatisch, sobald der Schlauch beschädigt wird.

VORSICHT

• Behandeln Sie den Aqua Stop vorsichtig.

• Verdrehen und verbiegen Sie nicht den
Wasserschlauch, der an den Aqua Stop
angeschlossen ist. Schließen Sie die Wasserhähne
und ziehen Sie sofort den Netzstecker, wenn
der Aqua Stopp beschädigt ist. Wenden
Sie sich anschließend an ein Samsung­Kundendienstzentrum oder einen qualizierten
Techniker.

Deutsch16

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 16 2021-08-13  1:43:58

Abuss

Wenn Sie ein gesondertes Abusssystem für die
Spülmaschine verwenden, verbinden Sie den
Abwasserschlauch mit einem Abuss, der 30 cm
bis 70 cm über dem Boden liegt. Wenn Sie den
Abwasserschlauch mit einem Abuss verbinden, der
mehr als 80 cm über dem Boden liegt, ießt das
Wasser möglicherweise zurück in die Spülmaschine.

Bodenbelag

Sie müssen Ihr Gerät zur Sicherheit auf einem
festen Untergrund aufstellen. Holzböden müssen
möglicherweise verstärkt werden, um Vibrationen zu
minimieren. Stellen Sie das Gerät nicht auf Teppich
oder weichen Teppichiesen auf. Teppichboden und
weiche Fliesen können Vibrationen verstärken und
dazu beitragen, dass sich Ihre Spülmaschine während
des Betriebs leicht bewegt.

WARNUNG

Stellen Sie das Gerät niemals auf einer schlecht
abgestützten Konstruktion auf.

Umgebungstemperatur

Stellen Sie die Spülmaschine nicht an Stellen auf,
an denen sie Temperaturen unter dem Gefrierpunkt
ausgesetzt ist. In der Spülmaschine bleibt immer
etwas Wasser im Wasserventil, in der Pumpe
und im Schlauch zurück. Wenn das Wasser in der
Spülmaschine oder den Schläuchen gefriert, können
die Spülmaschine und ihre Komponenten beschädigt
werden.

Aufstellen des Geräts

Testlauf

Führen Sie nach dem Anschließen der Spülmaschine
das Progmm Kurzprogramm aus. So können Sie
sicherstellen, dass die Spülmaschine richtig installiert
ist.

Deutsch 17

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 17 2021-08-13  1:43:58

Aufstellen des Geräts

A

B

Installation Schritt-für-Schritt

Das Installationsverfahren kann sich je nach Modell unterscheiden.

SCHRITT 1 Aufstellort auswählen

Wählen Sie einen Aufstellort aus, der die folgenden
Voraussetzungen erfüllt.

Aufstellen des Geräts

• Der Boden am Aufstellort muss so stabil sein,
dass er das Gewicht der Spülmaschine tragen
kann.

• Das Gerät muss an einer Stelle mit leichtem
Zugang zu Wasser-, Abwasser- und
Stromleitungen aufgestellt werden.

• Das Gerät muss so aufgestellt werden, dass
Sie das Geschirr einfach in die Spülmaschine
einräumen können.

• Der Aufstellungsort der Spülmaschine muss
ausreichend Platz bieten, damit Sie die Gerätetür
einfach öffnen können und genügend Abstand
zwischen dem Gerät und den seitlichen
Küchenschränken eingehalten werden kann.

• Die Wand auf der Rückseite muss frei von
Behinderungen sein.

Installation an einem neuen Aufstellort

Wenn Sie die Spülmaschine an einer anderen
Stelle installieren möchten, befolgen Sie diese
Anweisungen, ehe Sie die Spülmaschine installieren.

1. Schneiden Sie mit einer Lochsäge ein Loch in
die Seitenwand des Schranks, in dem sich das
Spülbecken (A) bendet (siehe Abbildung).

2. Wenn der Schrank mit dem Spülbecken einen
Sockel über dem Niveau des Küchenbodens
enthält, der höher als die Anschlüsse der
Spülmaschine ist, sägen Sie zusätzlich zu dem
Loch in der Seitenwand (B) auch eines in den
Boden des Schranks.

HINWEIS

• Wenn Sie eine alte Spülmaschine austauschen, überprüfen Sie die vorhandenen Anschlüsse auf ihre
Tauglichkeit für die neue Spülmaschine und ersetzen Sie sie bei Bedarf.

• Sie müssen, passend zur Lage der Steckdose, möglicherweise eine Öffnung in die gegenüberliegende Seite
des Schranks schneiden.

Deutsch18

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 18 2021-08-13  1:43:58

Schrankabmessungen

550 (Einbaumodelle)

598

600

45

815 bis 845

575

820 bis 880

100

Aufstellen des Geräts

50

HINWEIS

Prüfen Sie, ob der Abstand zwischen dem Boden und der Unterseite der Arbeitsplatte mehr als 850 mm
beträgt. Wenn ja, setzen Sie den hinteren Fuß in den im Installationskit enthaltenen Unterfuß ein. Weitere
Einzelheiten nden Sie im nächsten Abschnitt. Fahren Sie mit SCHRITT 3 fort, wenn der Abstand weniger als
850 mm beträgt.

Deutsch 19

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 19 2021-08-13  1:43:59

Aufstellen des Geräts

SCHRITT 2 So setzen Sie den Unterfuß ein (außer bei freistehenden Modellen)

Setzen Sie den Unterfuß vor Beginn der Installation in die Öffnung auf der Unterseite der Spülmaschine ein,
wenn der Abstand zwischen dem Boden und der Unterseite der Arbeitsplatte mehr als 850 mm beträgt.

1. Legen Sie die Spülmaschine auf die Rückseite.

VORSICHT

Aufstellen des Geräts

850 ca.

SCHRITT 3 Überprüfen Sie die Wasserleitung

• Der Wasserdruck in der Leitung muss zwischen 0,04 MPa und 1,0 MPa liegen.

• Stellen Sie sicher, dass die Wassertemperatur 60 °C nicht übersteigt. Warmwasser von mehr als 60 °C kann
zu Fehlfunktionen der Spülmaschine führen.

• Stellen Sie sicher, dass das Ventil der Wasserversorgung geschlossen ist, wenn Sie den
Frischwasserschlauch an die Spülmaschine anschließen.

Legen Sie die Spülmaschine nicht auf eine Seite. Es
könnte Wasser auslaufen.

2. Nehmen Sie den Unterfuß aus dem
Installationskit und setzen Sie ihn dann wie in
der Abbildung gezeigt in die Öffnung auf der
Unterseite der Spülmaschine ein.

Deutsch20

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 20 2021-08-13  1:43:59

SCHRITT 4 Ordnen Sie die Schläuche

1. Reinigen Sie die Unterseite der Arbeitsplatte.

Aufstellen des Geräts

2. Bringen Sie den Schutzaufkleber wie dargestellt

an.

3. Ziehen Sie den Netzstecker, den
Frischwasserschlauch und den Abwasserschlauch
durch die Öffnung unter dem Waschbecken.

VORSICHT

• Seien Sie vorsichtig, damit Sie die Schläuche
nicht knicken oder auf den Netzstecker treten.

• Entfernen Sie nicht das braune Papier von der
Rückseiten der Spülmaschine. Das Papier dient
dazu, die Rückseite gegenüber der Wand sauber
zu halten.

Deutsch 21

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 21 2021-08-13  1:43:59

Aufstellen des Geräts

SCHRITT 5 Montieren der Türverkleidung (für voll und halb eingebaute Modelle)

Einbaumodelle (Volleinbau, DW60A80** BB)

1. Legen Sie die Einbauschablone auf die

M2

ca. 8

Aufstellen des Geräts

Rückseite der Türverkleidung und xieren
Sie sie vorübergehend mit durchsichtigem
Klebeband. Beachten Sie, dass die Rückseite der
Türverkleidung an der Tür der Spülmaschine
angebracht wird.

VORSICHT

• Das obere Ende der Türverkleidung muss
mit dem oberen Ende der Einbauschablone
ausgerichtet werden.

• Verwenden Sie eine Türverkleidung mit einem
Gewicht von 3 bis 7 kg.

2. Markieren Sie mit Hilfe der Einbauschablone
14 Punkte.

A

B

A

B

3. Entfernen Sie die Einbauschablone , und
befestigen Sie dann die Halterungen für

die Türverkleidung (A) mit 2 Schrauben (B,
M3,5 X 25) (siehe Abbildung).

Deutsch22

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 22 2021-08-13  1:43:59

4. Ziehen Sie die Türhalterung (C) mit 8 Schrauben

A

F

C

E

UP

D

O
W
N

(D, M4 X 14) wie in der Abbildung dargestellt
fest.

D

30°

C

30 mm

Aufstellen des Geräts

5. Um die Türverkleidung zu befestigen, setzen Sie

die Türhalterungen (C) an der Türverkleidung in
die Öffnungen (E) an der Tür der Spülmaschine
ein.

6. Halten Sie die Türverkleidung fest, bringen Sie
sie an der Tür an und setzen Sie die Halterungen
für die Türverkleidung (A) in die Öffnungen (F)
ein.

7. Schieben Sie die Türverkleidung zur Befestigung
nach unten.

VORSICHT

Lassen Sie die Türverkleidung nicht mehr als 30 mm
über die Oberseite der Spülmaschine hinausragen.

8. Stellen Sie die Federstärke ein, während die Tür
ungefähr 30 Grad weit geöffnet ist. Die Tür sollte
ihre Position halten, darf aber nicht aufklappen.

VORSICHT

• Stellen Sie die Federstärke nicht ein, wenn die
Tür vollständig geöffnet ist.

• Wenn die Türverkleidung mehr als 7 kg wiegt,
kann die Tür beim Öffnen aufklappen.

• Vom Gebrauch einer Türverkleidung mit einem
Gewicht von mehr als 7 kg wird abgeraten.

Deutsch 23

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 23 2021-08-13  1:43:59

Aufstellen des Geräts

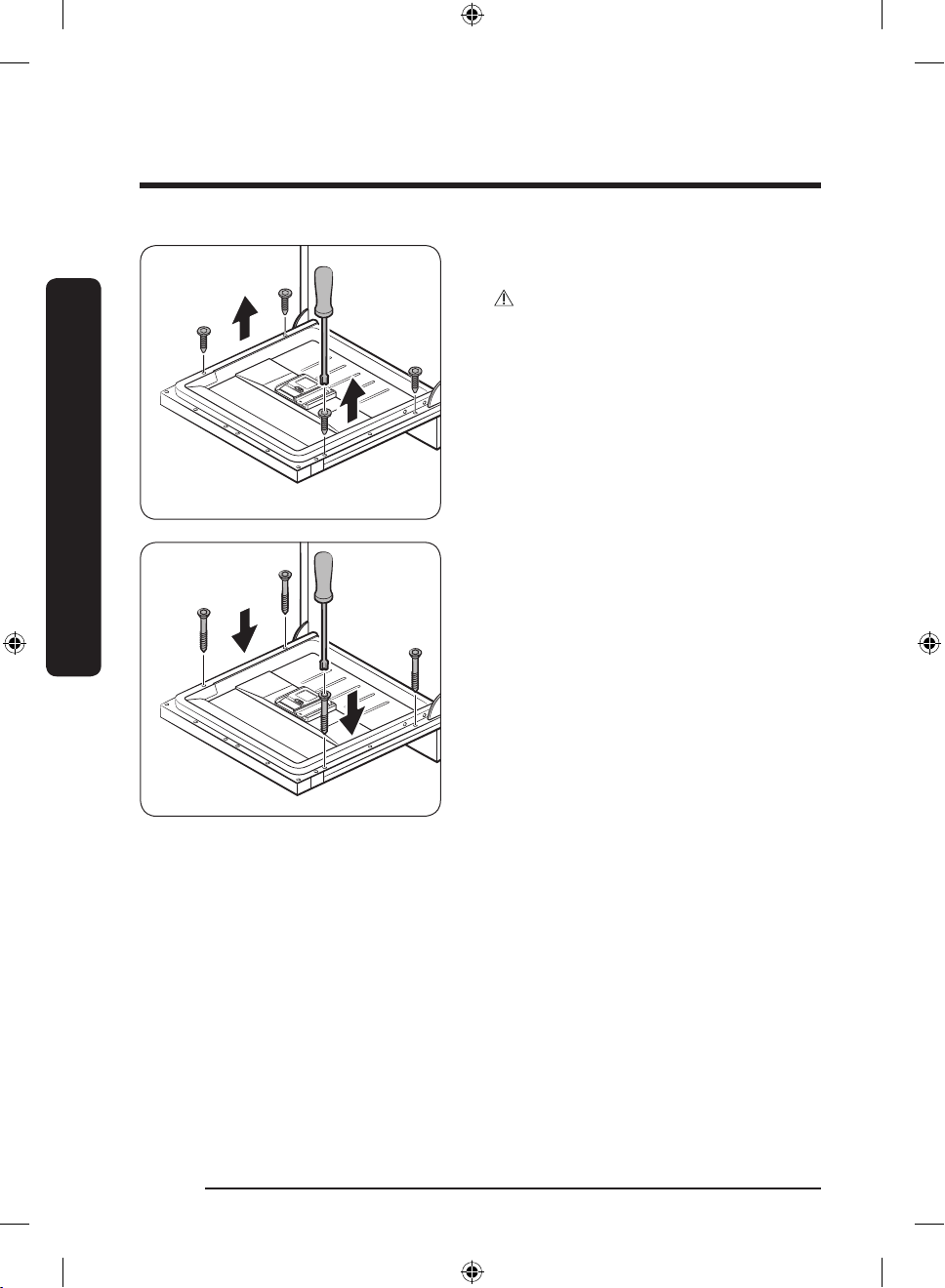

9. Öffnen Sie die Gerätetür, und entfernen Sie die

4 Schrauben.

VORSICHT

Vorsicht beim Öffnen der Tür. Wenn die Feder
nicht richtig eingestellt ist, kann die Tür sich
plötzlich öffnen oder schließen und Verletzungen
verursachen.

Aufstellen des Geräts

10. Befestigen Sie die Türverkleidung mit den

4 Schrauben (M3,5 X 45) an der Gerätetür.

Deutsch24

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 24 2021-08-13  1:43:59

Volleinbaumodelle (Volleinbau, verschiebbar, DW60A80**IB)

Diese Spülmaschine verfügt in der Gerätetür über ein Automatiksystem zum Ausbalancieren. Sie besitzt ein
Schiebescharnier, das sich perfekt für Küchen ohne Sockel oder für den Einbau oberhalb von einem kleinen
Schrank eignet. Die Höhe (A) der Türverkleidung kann je nach Einbauumgebung zwischen 670 mm und
800 mm liegen. Das Gewicht der Türverkleidung darf 10 kg nicht überschreiten. Informationen zur Höhe (C) in
Bezug auf die Schrankhöhe (B) entnehmen Sie bitte der Tabelle. Bestimmen Sie dann anhand dieser Angaben
die Höhe der Türverkleidung.

A

B

598 mm

Min. 20

C

A B C

820 mm 20 bis 150 mm

670 bis 800 mm

850 mm 50 bis 180 mm

880 mm 80 bis 210 mm

Aufstellen des Geräts

1. Legen Sie die Einbauschablone auf die

Rückseite der Türverkleidung und xieren
Sie sie vorübergehend mit durchsichtigem
Klebeband. Beachten Sie, dass die Rückseite der
Türverkleidung an der Tür der Spülmaschine
angebracht wird.

2. Markieren Sie mit Hilfe der Einbauschablone
4 Punkte.

HINWEIS

Die Höhe der Türverkleidung kann je nach

10

Einbauumgebung zwischen 670 mm und 800 mm
liegen.

VORSICHT

Das Gewicht der Türverkleidung darf 10 kg nicht
überschreiten.

Deutsch 25

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 25 2021-08-13  1:43:59

Aufstellen des Geräts

12

15

B

A

C

A

A

A

Aufstellen des Geräts

C

B

3. Entfernen Sie die Einbauschablone , und
befestigen Sie die Halterungen (B) und (C) dann
wie in der Abbildung gezeigt mit 12 Schrauben
(A).

4. Halten Sie die Türverkleidung fest, bringen Sie

sie an der Tür an und setzen Sie die Halterungen
für die Türverkleidung in die entsprechenden
Bohrungen ein.

VORSICHT

Verwenden Sie eine Türverkleidung mit einem
Gewicht von 4 bis 10 kg. Achten Sie darauf, dass
die Sockelleiste beim Öffnen und Schließen der
Spülmaschine nicht stört.

Deutsch26

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 26 2021-08-13  1:44:00

SCHRITT 6 Montage der Verkleidung

Sie können die Seitenverkleidung verwenden, um
den Geräuschpegel zu reduzieren.

1. Um die obere Seitenverkleidung zu montieren,
entfernen Sie die Schutzfolie von dem
doppelseitigem Klebeband auf der Rückseite der
Verkleidung.

Aufstellen des Geräts

2. Setzen Sie das hakenförmige Teil der Verkleidung

in die Rückseite der oberen Spülraumhalterung
ein.

3. Befestigen Sie die mitgelieferten Schrauben an
den vier Löchern.

Deutsch 27

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 27 2021-08-13  1:44:01

Aufstellen des Geräts

Ƹ
ť

UĮǮĘ

Ƹť

UĮǮĘ

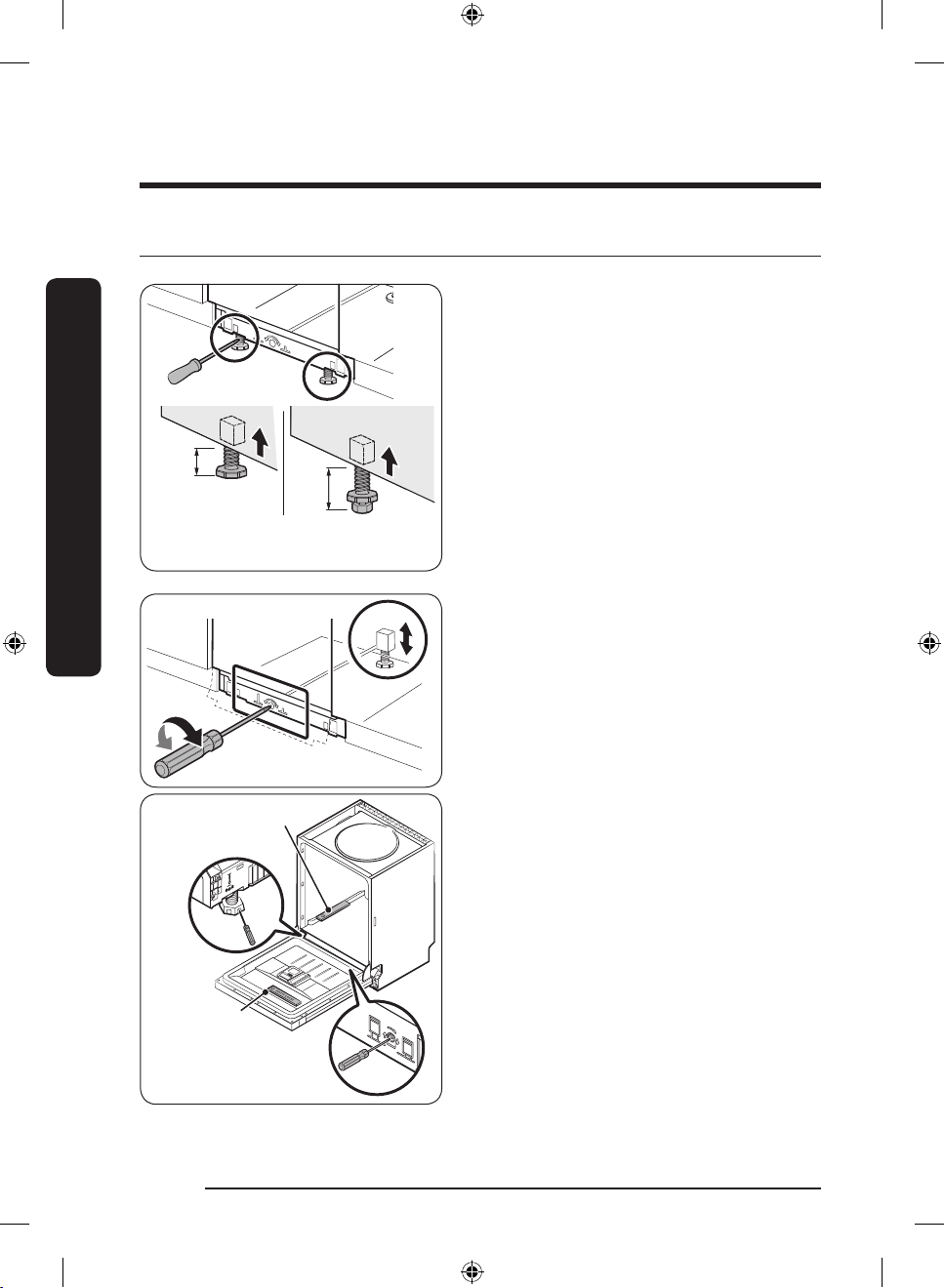

SCHRITT 7 Ausrichten der Spülmaschine

Sie können die Höhe der Spülmaschine so einstellen,
dass sie waagerecht steht. Bei diesem Arbeitsschritt
darf die Spülmaschine nur zur Hälfte in den
Einbauschrank geschoben sein.

1. Überprüfen Sie mit der Wasserwaage, ob die

Aufstellen des Geräts

0 bis 30 mm

0 bis 60 mm

Normal Hohe Küchenzeile

Überprüfen Sie die

Nivellierung in Längsrichtung

(Einsetzen des Unterfußes)

Spülmaschine waagerecht steht.

2. Verwenden Sie einen
Flachschlitzschraubendreher, um die Höhe auf
der Vorderseite einzustellen.

• Um das Gerät abzusenken, drehen Sie die
Stellfüße gegen den Uhrzeigersinn.

• Um das Gerät anzuheben, drehen Sie die
Stellfüße im Uhrzeigersinn.

3. Um die Höhe auf der Rückseite einzustellen,
setzen Sie den Kreuzschlitzschraubendreher
unten in der Mitte der Spülmaschine ein.

• Um das Gerät abzusenken, drehen Sie den
Schraubendreher im Uhrzeigersinn.

• Um das Gerät anzuheben, drehen Sie den
Schraubendreher gegen den Uhrzeigersinn.

• Legen Sie eine Wasserwaage auf die Tür und den
Korb in Innenraum, um zu überprüfen, ob die
Spülmaschine im Lot ist.

Überprüfen Sie

die Nivellierung in

Querrichtung

Deutsch28

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 28 2021-08-13  1:44:02

Min.
(5 mm)

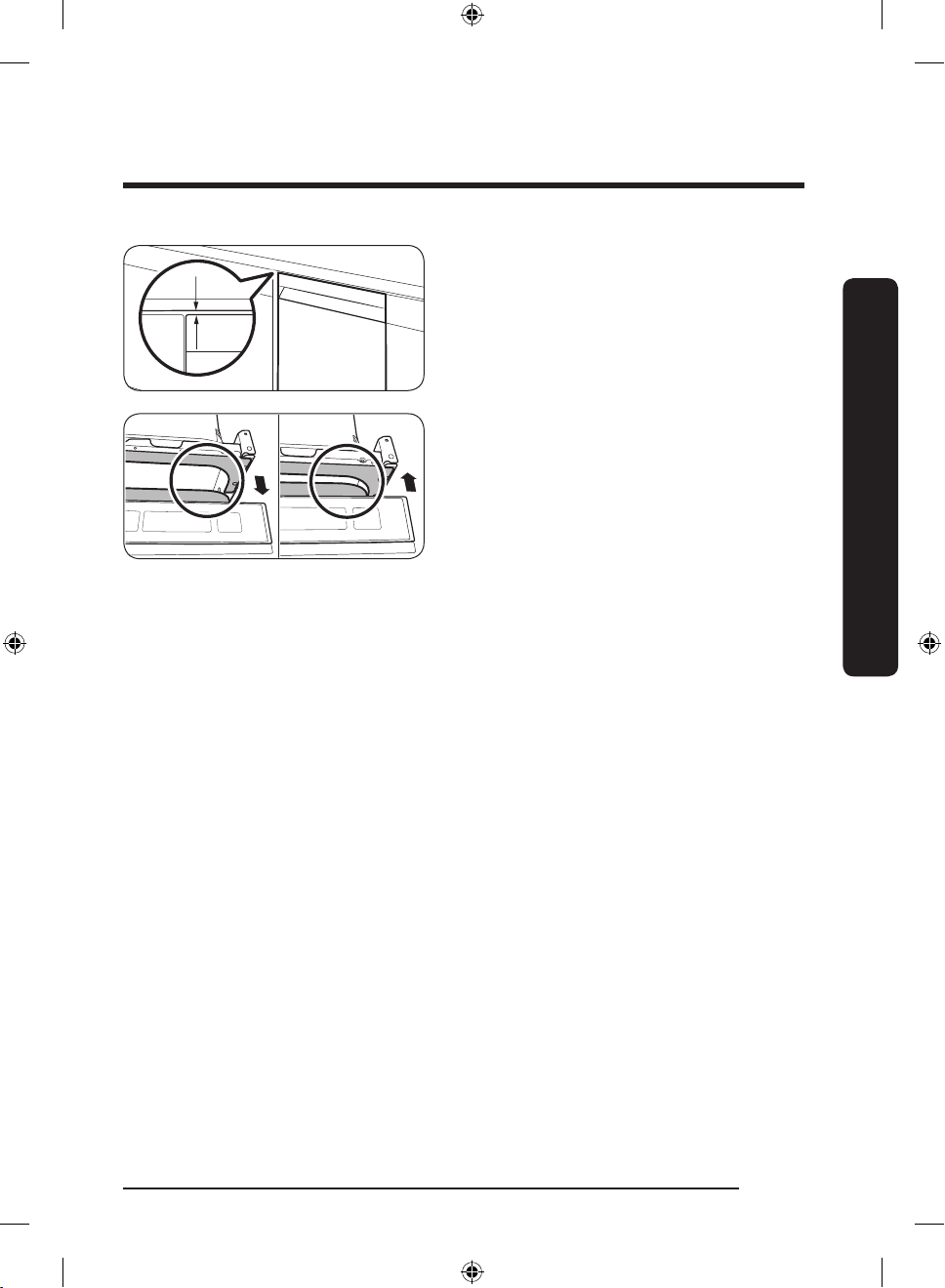

4. Lassen Sie mindestens 5 mm Abstand zwischen
der Oberseite der Spülmaschine und der
Unterseite der Arbeitsplatte.

5. Nachdem Sie die Nivellierung abgeschlossen
haben, müssen Sie kontrollieren, ob sich die Tür
öffnen und schließen lässt.

Aufstellen des Geräts

Deutsch 29

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 29 2021-08-13  1:44:02

Aufstellen des Geräts

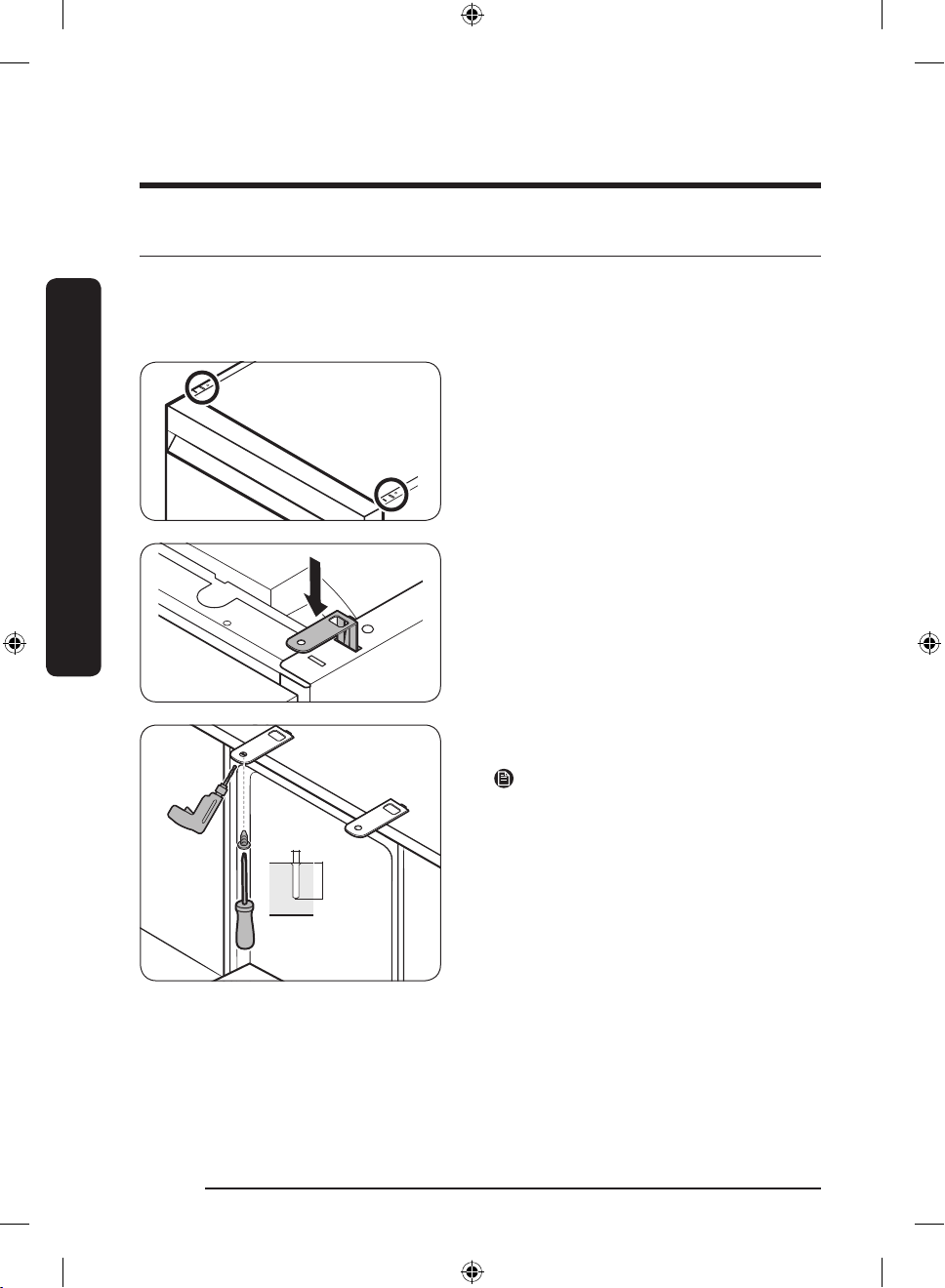

SCHRITT 8 Fixieren der Spülmaschine

Sie können die Klammern verwenden, um die Spülmaschine an der Arbeitsplatte zu befestigen. Alternativ
können Sie auch seitlich Bohrungen anbringen, um die Spülmaschine an den Schrankseiten zu xieren.

An der Arbeitsplatte mit den Klammern

1. Setzen Sie die mitgelieferten Halteklammern

in die oberen vorderen Öffnungen der

Aufstellen des Geräts

M2

ca. 8

Spülmaschine ein (siehe Abbildung).

2. Schieben Sie die Spülmaschine ganz in den
Einbauraum unter der Arbeitsplatte.

3. Ziehen Sie die 2 Schrauben (M4 X 14) fest, um
die Halterungen zu befestigen.

HINWEIS

Nachdem Sie die Spülmaschine an der Arbeitsplatte
befestigt haben, bleiben einige Schrauben übrig. Sie
können diese Schrauben einfach wegwerfen oder sie,
wenn Sie wollen, verwenden, um die beiden Seiten
der Spülmaschine an dem Schrank zu befestigen.

4. Schließen Sie den Wasserschlauch an, aber
öffnen Sie den Wasserhahn erst, wenn die
Installation abgeschlossen ist.

Deutsch30

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 30 2021-08-13  1:44:02

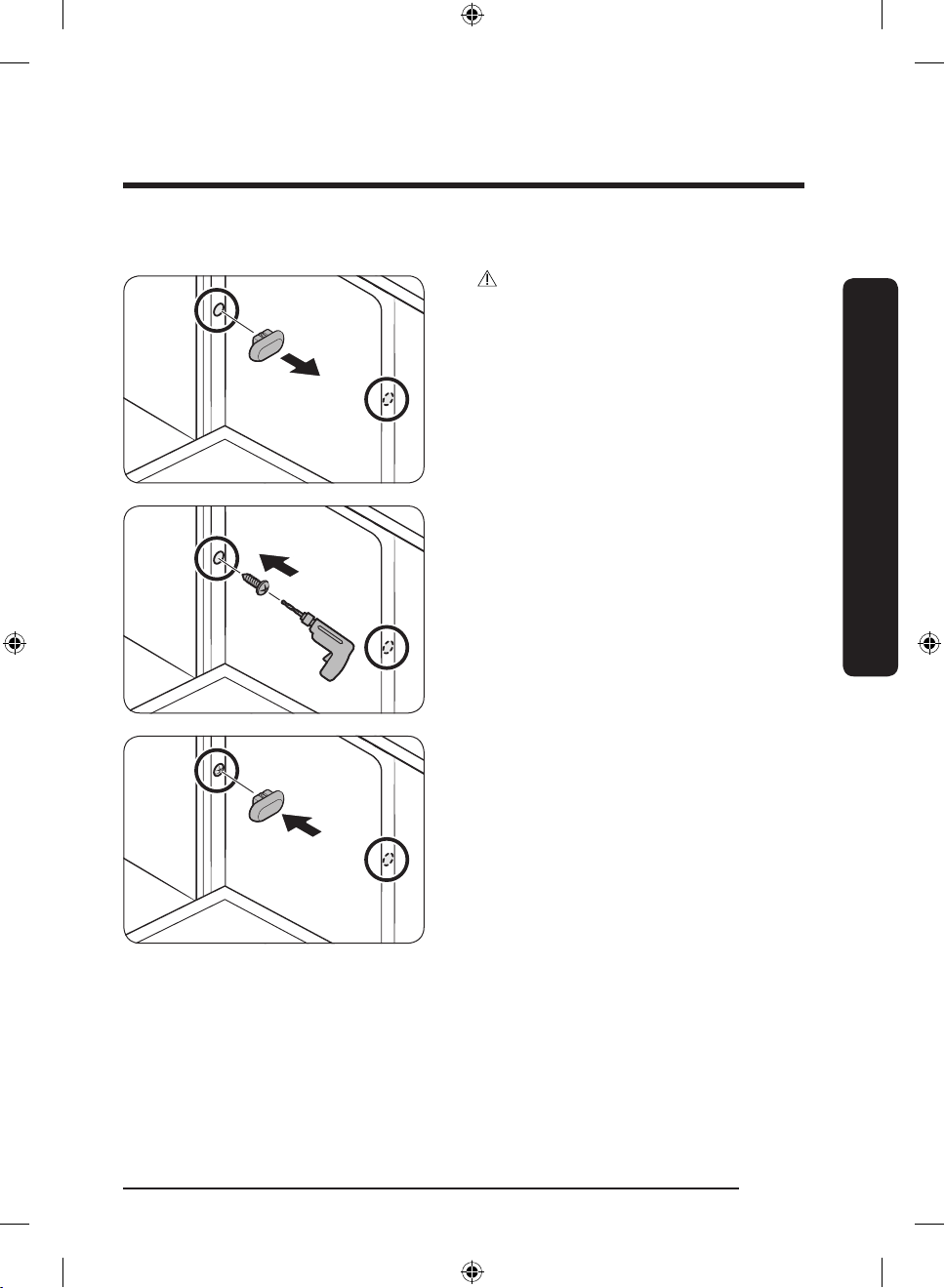

An den Seiten

VORSICHT

Wenn die Kunststoffkappen nicht montiert ist, kann
Wasser austreten und einen Brand oder elektrischen
Schlag verursachen.

1. Entfernen Sie die Kunststoffkappen.

Aufstellen des Geräts

2. Ziehen Sie die 2 Schrauben (M3,5 X 16) an

den entsprechenden 2 Positionen fest (im Bild
hervorgehoben).

3. Setzen Sie die mitgelieferten Kunststoffkappen
an den 2 Positionen ein, an denen die Schrauben
festgezogen wurden.

4. Schließen Sie den Wasserschlauch an, aber
öffnen Sie den Wasserhahn erst, wenn die
Installation abgeschlossen ist.

Deutsch 31

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 31 2021-08-13  1:44:02

Aufstellen des Geräts

SCHRITT 9 Anschließen des Abwasserschlauchs

1. Schließen Sie den Abwasserschlauch an den

Abwasseranschluss an.

VORSICHT

• Montieren Sie das Abwassersystem sorgfältig,
damit sich der Abwasserschlauch nicht beim

Aufstellen des Geräts

Max. 80 cm

Min. 30 cm

SCHRITT 10 Letzte Kontrolle

1. Entfernen Sie Schaum, Papierverpackungen und unnötigen Teile aus dem Inneren der Spülmaschine.

2. Schließen Sie die Automatiksicherung.

3. Öffnen Sie das Ventil der Frischwasserversorgung, damit die Spülmaschine mit Wasser versorgt wird.

4. Verbinden Sie dann den Netzstecker mit der Dose und schalten Sie die Spülmaschine an. Wählen und

starten Sie anschließend das Programm Kurzprogramm.

5. Prüfen Sie, ob die Spülmaschine richtig eingeschaltet wird und ob Wasser austritt, während sie
arbeitet. Vergewissern Sie sich, dass an keinem Ende des Wasserschlauchs und am Anschluss des
Abwasserschlauchs Wasser austritt.

Abpumpen vom Abuss löst.

• Stellen Sie sicher, dass der Abwasserschlauch, der
Frischwasserschlauch und das Netzkabel weder
geknickt noch gefaltet sind.

Deutsch32

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 32 2021-08-13  1:44:02

Sockelleiste

Installieren Sie die Sockelleiste entsprechend den Bedingungen des Modells oder der Installationsumgebung.

Sockelleiste

1. Setzen Sie die Sockelleiste an der Unterseite der

Spülmaschine ein.

2. Öffnen Sie die Tür der Spülmaschine, und
zeichnen Sie auf der Sockelleiste an der Stelle
eine Linie, an der sie die Tür behindert.

3. Trennen Sie mit einer Säge entlang der Linie ein
Teil von der Sockelleiste ab.

Aufstellen des Geräts

4. Bringen Sie die verkleinerte Sockelleiste an

der Unterseite der Spülmaschine an. Stellen
Sie sicher, dass die Leiste nicht die Tür der
Spülmaschine behindert.

Deutsch 33

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 33 2021-08-13  1:44:02

Aufstellen des Geräts

Vorgeschnittene Sockelleiste (Modellreihe DW60A80**U*)

1. Setzen Sie die mitgelieferten Halterungen an der

Unterseite der Spülmaschine ein. Drehen Sie sie
in die richtige Stellung.

• Die richtige Befestigungsreihenfolge und der
Platz der Halterungen wird in der Abbildung
links dargestellt.

Aufstellen des Geräts

2. Setzen Sie die vorgeschnittene Sockelleiste

zuerst in die Klammern ein und ziehen Sie dann
die Schrauben fest, um die Leiste zu befestigen.
Betrachten Sie die Abbildung links und stellen Sie
sicher, dass die Klammern sich an der richtigen
Stelle benden.

VORSICHT

Achten Sie darauf, dass die Sockelleiste nicht beim

545,4

Öffnen und Schließen der Spülmaschine stört.

3. Schieben Sie die Sockelleiste mit den Klammern
in die Unterseite der Spülmaschine hinein (siehe
Abbildung).

Deutsch34

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 34 2021-08-13  1:44:02

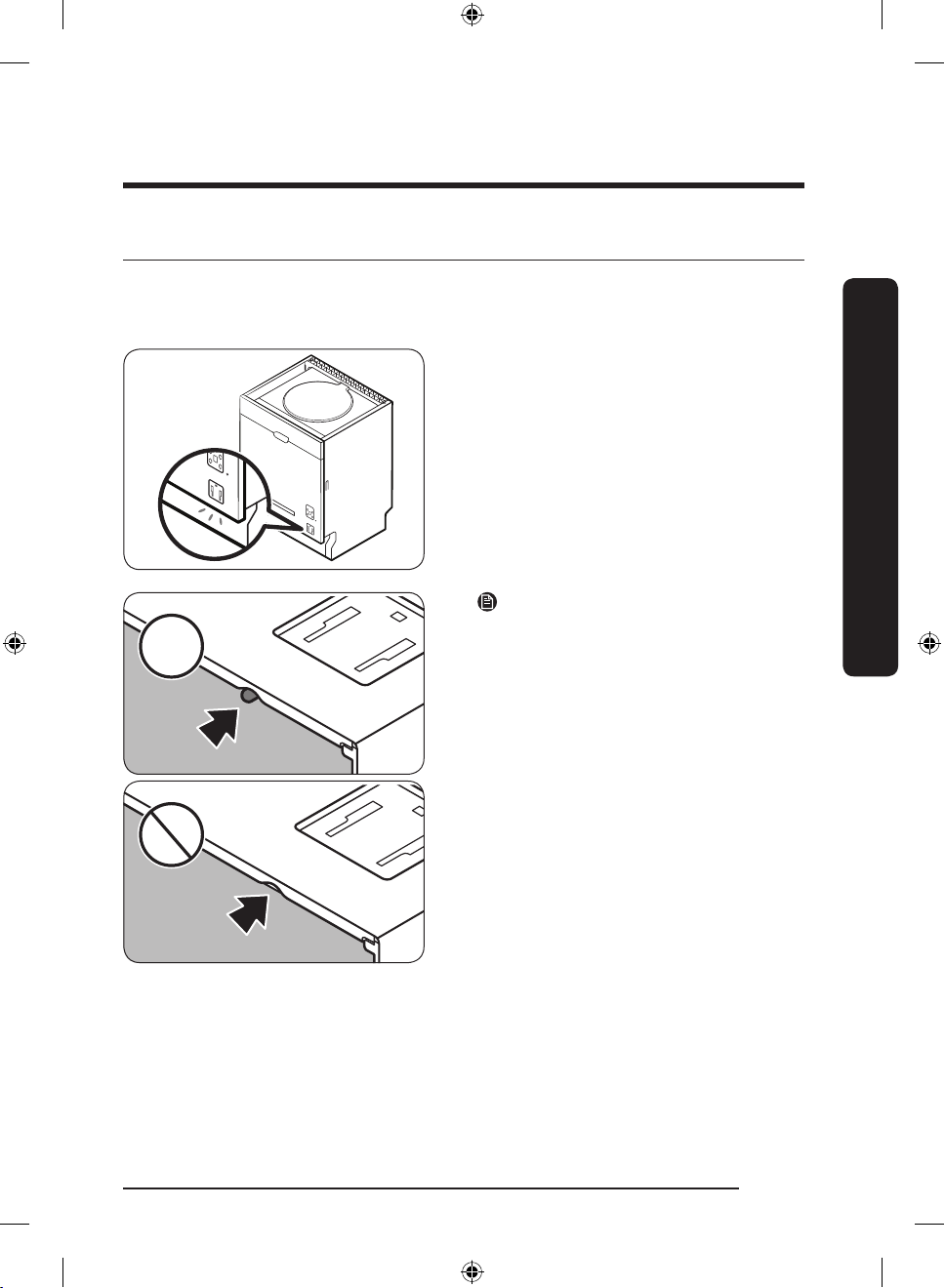

Info-Leuchte

Sie können den Betriebsstatus der Spülmaschine an der Info-Leuchte ablesen.

Info-Leuchte

Wenn die Spülmaschine in Betrieb ist, leuchtet die
Info-Leuchte und ist zum Boden gerichtet. Daran
erkennen Sie, dass die Spülmaschine in Betrieb ist.

HINWEIS

Prüfen Sie, ob die Info-Leuchte durch die
Gummischürze verdeckt ist.

• Die Info-Leuchte muss sich zwischen der
Gummischürze und der Außentür benden.

• Wenn die Gummischürze die Info-Leuchte
verdeckt, ist die Infolampe nicht zu sehen.

Aufstellen des Geräts

Deutsch 35

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 35 2021-08-13  1:44:02

Aufstellen des Geräts

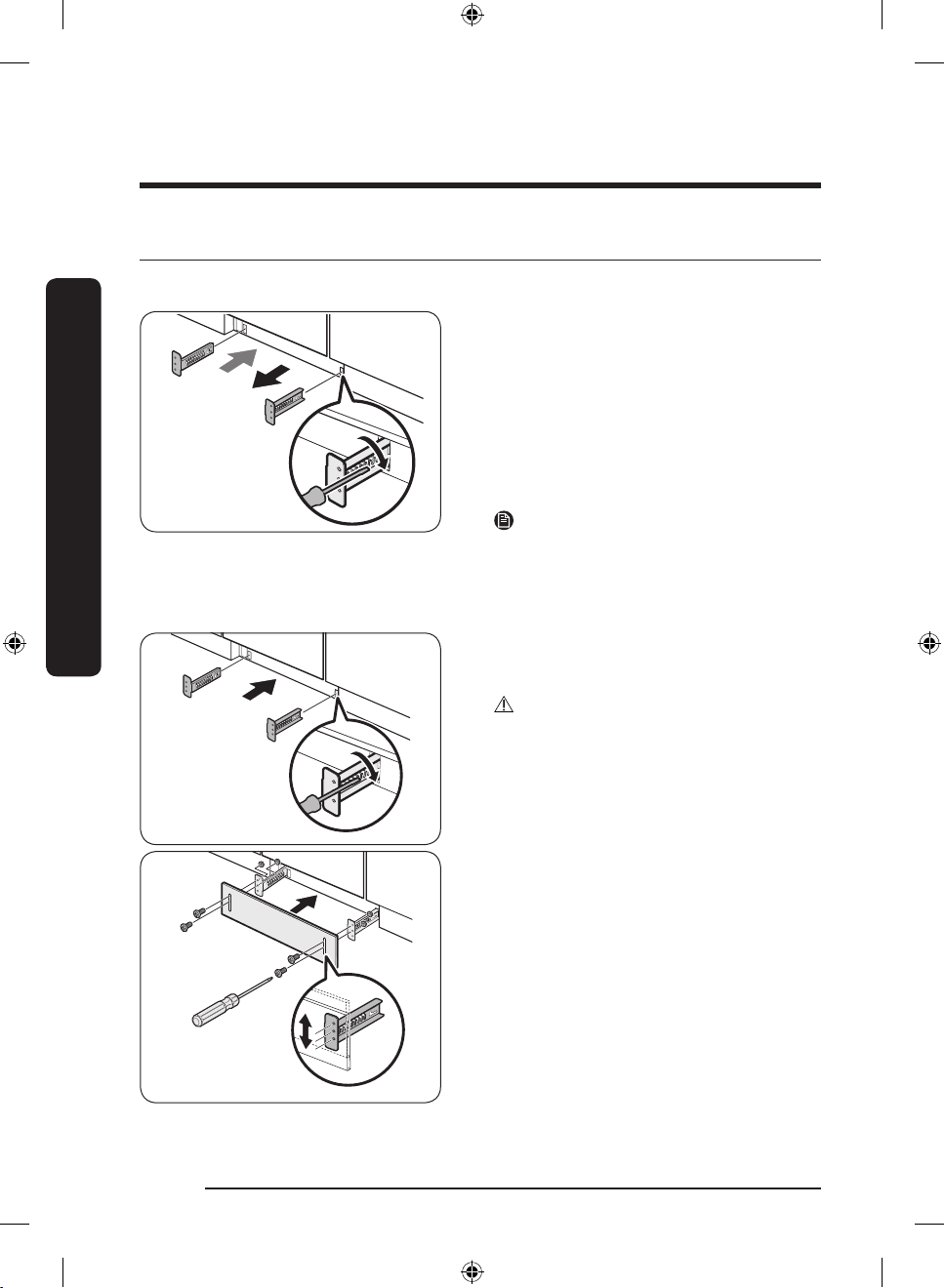

Trittschutz (Modellreihe DW60A80**U*)

Gehen Sie folgendermaßen vor, um die Trittblende zu installieren.

1. Setzen Sie die mitgelieferten Halterungen an der
Unterseite der Spülmaschine ein. Drehen Sie sie
in die richtige Stellung.

• Die richtige Befestigungsreihenfolge und der

Aufstellen des Geräts

Platz der Halterungen wird in der Abbildung
links dargestellt.

2. Setzen Sie den Trittschutz zuerst in die
Halterungen ein und ziehen Sie dann die
4 Schrauben und Muttern des Trittschutzes an,
um ihn zu befestigen.

HINWEIS

Wenn die Spülmaschine durch Verstellen der Füße
angehoben wird, senken Sie anschließend die
Trittblende ab, damit sie wieder mit dem Boden
abschließt.

3. Schieben Sie die Trittblende mit den Halterungen
unten in die Spülmaschine hinein (siehe
Abbildung).

VORSICHT

Achten Sie darauf, dass die Trittblende beim Öffnen
und Schließen der Spülmaschine nicht stört.

Deutsch36

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 36 2021-08-13  1:44:03

SmartThings (nur bestimmte Modelle)

WiFi-Verbindung

Wechseln Sie auf Ihrem Smartphone zu den Einstellungen und stellen Sie die Verbindung zu Ihrem privaten
WiFi-Netzwerk her.

Herunterladen

Machen Sie auf einem App-Markt (Google Play Store, Apple App Store, Samsung Galaxy Apps) mit dem
Suchbegriff „SmartThings“ die SmartThings-App ausndig. Laden Sie die App auf Ihr Gerät herunter und
installieren Sie sie.

Anmeldung

Sie müssen sich zuerst mit Ihrem Samsung-Konto bei SmartThings anmelden. Befolgen Sie die Anweisungen
in der App, um ein neues Samsung-Konto zu erstellen. Sie brauchen keine separate App, um Ihr Konto zu
erstellen.

HINWEIS

Wenn Sie über ein Samsung-Konto verfügen, verwenden Sie dieses Konto, um sich anzumelden. Registrierte
Benutzer von Samsung-Smartphones werden automatisch angemeldet.

WiFi Aus

Um das WiFi-Netzwerk manuell zu deaktivieren, halten Sie die Tasten für das Kurzprogramm und für
SmartControl gleichzeitig 3 Sekunden lang gedrückt.

Registrieren Ihres Geräts bei SmartThings

1. Vergewissern Sie sich, ob Ihr Smartphone mit einem drahtlosen Netzwerk verbunden ist.

2. Wählen Sie die Option, um SmartThings auf Ihrem Smartphone auszuführen.

3. Wird die Meldung von „A new device is found. (Ein neues Gerät wurde gefunden.)“ angezeigt, so wählen

Sie Add (Hinzufügen).

4. Wenn keine Meldung angezeigt wird, wählen Sie zuerst „+" und anschließend in der Liste der verfügbaren
Geräte Ihre Spülmaschine aus. Wenn Ihr Spülmaschine nicht aufgeführt ist, wählen Sie Device Type
(Gerätetyp) > Specic Device Model (Genaues Gerätemodell) und fügen Sie dann Ihre Spülmaschine manuell
hinzu.

5. Befolgen Sie die Anweisungen auf dem Bildschirm, um den Anschlussvorgang für Ihre Spülmaschine
abzuschließen.

6. Wenn der Vorgang abgeschlossen ist, erscheint Ihre Spülmaschine in der Liste der Geräte in Ihrer
SmartThings App.

7. Damit iPhone-Nutzer auf die SmartThings-App zugreifen können, müssen sie den QR-Code scannen oder
die Seriennummer eingeben, die unter dem QR-Code angegeben ist.

Aufstellen des Geräts

Deutsch 37

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 37 2021-08-13  1:44:03

Aufstellen des Geräts

Spülmaschinen-App

Integrierte Steuerung: Sie können Ihre Spülmaschine zu Hause wie auch unterwegs überwachen und steuern.

• Wählen Sie in SmartThings das Spülmaschinen-Symbol aus. Die Spülmaschinenseite wird geöffnet.

• Überprüfen Sie den Betriebszustand Ihrer Spülmaschine, prüfen Sie, ob Benachrichtigungen zu Ihrer
Spülmaschine vorliegen und ändern Sie bei Bedarf die Optionen oder Einstellungen.

HINWEIS

• Dieses Gerät ist nur für den Hausgebrauch (Klasse B) ausgelegt und kann in allen Wohngebieten eingesetzt

Aufstellen des Geräts

werden.

• Dieses Gerät kann Funkstörungen verursachen, und weder der Hersteller noch der Installateur dieses
Gerätes können diesbezügliche Sicherheitsmaßnahmen ergreifen.

• Die empfohlenen Verschlüsselungsmethoden sind WPA/TKIP und WPA2/AES. Neu entwickelte Wi-Fi­Protokolle und nicht zugelassene Wi-Fi-Protokolle werden nicht unterstützt.

• Die Empfangsempndlichkeit evon Drahtlosnetzwerken kann durch die drahtlose Umgebung beeinusst
werden.

• Wenn Ihr Internetanbieter die MAC-Adresse Ihres PC oder das Modemmodul zur permanenten Verwendung
registriert hat, kann Ihre Samsung-Spülmaschine keine Verbindung zum Internet herstellen. Wenn das der
Fall ist, wenden Sie sich an Ihren Internetanbieter.

• Die Internet-Firewall kann Ihre Internetverbindung unterbrechen. Wenn dies geschieht, wenden Sie sich an
Ihren Internetanbieter.

• Wenn der Internetfehler nach den Messungen Ihres Internetanbieters weiter fortbesteht, wenden Sie sich
an einen Händler für Samsung-Produkte oder ein Samsung-Kundendienstzentrum vot Ort.

• Informationen zur Installation von Kabel- und WLAN-Routern nden Sie in der Bedienungsanleitung des
von Ihnen verwendeten Routers.

• Die Samsung-Spülmaschine unterstützt Wi-Fi-Protokolle im 2,4-GHz-Band.

• Die Samsung-Spülmaschine unterstützt die Soft-AP-Protokolle gemäß IEEE802.11 b/g/n (2,4 GHz).
(IEEE802.11n wird empfohlen)

• Nicht zugelassene Kabel-/WLAN-Router können unter Umständen keine Verbindung zur Samsung­Spülmaschine herstellen.

• Die SmartThings-App ist auf Drittanbietergeräten mit Android ab OS 6.0 (Marshmallow), auf Samsung­Geräten mit Android ab OS 5.0 (Lollipop) und auf iOS-Geräten ab iOS 10.0 verfügbar (nur iPhones ab dem
iPhone 6) verfügbar.
Die App ist für Samsung-Smartphones (Serien Galaxy S und Note) optimiert.

• Manche Funktionen der App werden auf Drittanbieter Geräten möglicherweise anders ausgeführt.

• Zur Verbesserung der Leistung können ohne vorherige Ankündigung Änderungen an der App
vorgenommen werden.

• Selbst wenn Updates zurzeit auf Ihrem Betriebssystem unterstützt werden, kann es darüber hinaus
vorkommen, dass weitere Aktualisierungen der App oder der Funktionen in der App aus Gründen der
Benutzerfreundlichkeit und Sicherheit nicht mehr zur Verfügung stehen.

• Ihr Gerät verwendet eine nicht harmonisierte Frequenz und ist für den Einsatz in allen europäischen
Ländern vorgesehen. Das WLAN darf in der EU in Innenräumen ohne Einschränkungen betrieben werden,
in Frankreich jedoch nicht im Freien.

• Sie können die SmartThings-App einfach installieren oder das Produkt mit Ihrem Smartphone bedienen,
nachdem Sie den QR-Code auf dem beigefügten Aufkleber gescannt haben.

Deutsch38

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 38 2021-08-13  1:44:03

• Hiermit erklärt Samsung Electronics, dass die Funkausrüstung der Richtlinie 2014/53/EU entspricht. Der
vollständige Wortlaut der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:
Die ofzielle Konformitätserklärung nden Sie unter http://www.samsung.com. Wechseln Sie zu Support >
Produktsuche, und geben Sie den Modellnamen ein.

• Der Gesamtstromverbrauch im Standby beträgt 2,0 W. Hierbei bleiben alle Netzwerkanschlüsse in
eingeschaltetem Zustand (on).

• Daten ermittelt gemäß der Norm EN 50564 und der Verordnung (EG) Nr. 1275/2008

WLAN

Frequenzbereich Sendeleistung (Max.)

2412 Mhz – 2472 MHz 20 dBm

SmartThings

Kategorie Prüfpunkt Beschreibung

Sie können das aktuelle Programm,
seine Optionen und die verbleibende
Programmdauer überprüfen.

Der Smart Control-Status der Spülmaschine
wird angezeigt.

Verwenden Sie diese Option, um den
Energieverbrauch zu überwachen.

Wählen Sie ein Programm samt den
gewünschten Optionen aus und wählen Sie
anschließend Start/Pause/Abbrechen, um
einen Vorgang zu starten, ihn vorübergehend
zu stoppen oder den aktuellen Vorgang
abzubrechen.

Fügen Sie unter „Meine Favoriten“ häug
verwendete Programme und Optionen zur
späteren Verwendung hinzu.

Stellen Sie die Startzeitvorwahl ein, damit das
Spülprogramm zu einer vorbestimmten Zeit
(bis zu 24 Stunden) startet.

Überwachung

Steuerung

Waschstatus

Smart Control

Energieüberwachung

Start/Pause/Abbrechen

Meine Favoriten

Startzeitvorwahl

Aufstellen des Geräts

Programm beendet

Benachrichtigung

Waschmittel

Benachrichtigt Sie darüber, dass das aktuelle
Programm beendet ist.

Sie werden benachrichtigt, wenn das Salz oder
der Klarspüler in der Spülmaschine zur Neige
geht.

Deutsch 39

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 39 2021-08-13  1:44:03

Aufstellen des Geräts

WSN

1. Zugriff: Halten Sie die Starttaste im AP-Modus gedrückt. (Halten Sie die Smart Control-Taste 3 Sekunden

lang gedrückt, um den AP-Modus zu aktivieren.)

2. Anzeigeformat

- Nach dem Empfang der WSN-Daten vom WLAN-Modul werden „-“ + die ersten 2 Ziffern angezeigt,
gefolgt von den nächsten 3 Ziffern, die bei jedem Drücken der Starttaste angezeigt werden.

- Beim Drücken der Starttase wird ein Signalton ausgegeben.

- Beispiel für die Anzeige: „-“ für den Beginn der Anzeige

Aufstellen des Geräts

z. B.) WSN : „01234567897835“

Deutsch40

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 40 2021-08-13  1:44:03

Open Source-Ankündigung

Die in diesem Produkt verwendete Software enthält Open Source-Code.
Die URL http://opensource.samsung.com/opensource/SMART_TP2_0/seq/0 führt zu den Open-Source-

Lizenzinformationen im Zusammenhang mit diesem Produkt.

Aufstellen des Geräts

Deutsch 41

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 41 2021-08-13  1:44:03

Vor der ersten Verwendung

Befolgen Sie gewissenhaft die nachstehenden Hinweise, um die ordnungsgemäße Aufstellung und Installation
Ihres Wäschetrockners zu gewährleisten und Unfälle oder Verletzungen bei Abspülen zu vermeiden.

Die Spülmaschine auf einen Blick

Modelle DW60A807*/DW60A806*/DW60A805*

Vor der ersten Verwendung

01

05

02

03

06

04

07

09

09

08

10

01 Besteckkorb 02 Oberkorb 03 Salzbehälter

04 Unterkorb 05 Spülmittelfach 06 Glasträger

07 Gerätetür 08 Gehäuse 09 Frischwasserschlauch

10 Abwasserschlauch

Deutsch42

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 42 2021-08-13  1:44:04

Modelle DW60A804*

01

05

04

06

07

09

02

03

09

08

11

10

01 Messerhalter 02 Oberkorb 03 Salzbehälter

04 Unterkorb 05 Spülmittelfach 06 Besteckkorb

07 Gerätetür 08 Gehäuse 09 Frischwasserschlauch

10 Abwasserschlauch 11 Glasträger

Vor der ersten Verwendung

Deutsch 43

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 43 2021-08-13  1:44:04

Vor der ersten Verwendung

Vor der ersten Verwendung

VORSICHT

• Spülen Sie keine Gegenstände, die mit Asche, Sand, Wachs, Schmierfett oder Farbe verschmutzt sind.
Solche Stoffe beschädigen die Spülmaschine. Asche wird nicht auöst und verteilt sich im Inneren der
Spülmaschine.

• Entfernen Sie Speisereste wie Knochen, Obstsamen usw. sowie Abfälle wie Zahnstocher, Servietten
usw. von Ihrem Geschirr. Speisereste und Abfälle können Geräusche und Störungen der Spülmaschine
verursachen und Ihr Geschirr sowie die Spülmaschine beschädigen.

Für die Spülmaschine ungeeignete Gegenstände

WARNUNG

Spülen Sie nur Gläser, Porzellan, Besteck usw., die der Hersteller als spülmaschinenfest deklariert hat. Spülen
Sie keine Aluminiumgegenstände (z. B. Fettlter). Die Spülmaschine kann Aluminium beschädigen und in
Extremfällen zu einer heftigen chemischen Reaktion führen.

Spülen Sie die folgenden Gegenstände nicht in der Spülmaschine.

• Gegenstände aus Kupfer, Messing, Zinn, Elfenbein und Aluminium oder Gegenstände, die mit Klebstoff
verunreinigt sind

• Nicht hitzebeständige Kunststoffe

• Kunsthandwerk, Antiquitäten, wertvolle Vasen und Dekorglas

• Keramik oder glasierte Keramik

• Geschirr und Besteck aus Holz oder Gegenstände mit Holzelementen

• Empndliches Glas oder Bleikristall Nach häugem Spülen kann Glas stumpf anlaufen.

HINWEIS

Silber, das in Kontakt mit schwefelhaltigen Lebensmitteln gekommen ist, kann sich verfärben. Schwefelhaltig
sind Eigelb, Zwiebeln, Mayonnaise, Senf, Fisch, Salzlake für Fisch und Marinaden.

Deutsch44

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 44 2021-08-13  1:44:05

Einfache Arbeiten mit den Körben

Höhenverstellung

Sie können die Höhe des Oberkorbs bei Bedarf anpassen, damit im Unterkorb größere Gegenstände
untergebracht werden können. Je nach Höhe des Oberkorbs kann der Unterkorb Gedecke bis zu einem
Durchmesser von 30 cm und der Oberkorb Gedecke mit einem Durchmesser von maximal 18 cm (mit
Besteckkorb) bzw. 25 cm (ohne Besteckkorb) aufnehmen.

VORSICHT

• Wir empfehlen, die Höhe des Oberkorbs anzupassen, bevor Sie Geschirr einräumen. Wenn Sie den Korb
einstellen, nachdem Sie das Geschirr hineingestellt haben, beschädigen Sie möglicherweise das Geschirr.

• Achten Sie darauf, beim Einstellen beide Griffe zu fassen, denn andernfalls schließt die Tür der
Spülmaschine möglicherweise nicht mehr richtig.

• Ziehen Sie den Oberkorb nach oben, um ihn
anzuheben. Der verstellbare Hebel verriegelt,
und der Oberkorb rastet in der höheren Position
ein.

• Um den oberkorb abzusenken, greifen Sie die
verstellbaren Griffe auf der linken und rechten
Seite des Oberkorbs und drücken Sie sie dann
gleichmäßig nach unten.

Ausbauen des Oberkorbs

VORSICHT

• Starten Sie die Spülmaschine nicht ohne den Oberkorb. Andernfalls treten Geräusche auf und die
Spülmaschine funktioniert richtig nicht.

• Wenn Sie den Oberkorb herausgenommen haben, müssen Sie ihn wieder richtig die Spülmaschine
einsetzen, damit sie normal funktioniert.

Um den Oberkorb zu entfernen, ziehen Sie ihn ganz heraus und heben Sie sie dann nach oben heraus. Siehe
folgende Abbildungen.

Vor der ersten Verwendung

Deutsch 45

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 45 2021-08-13  1:44:05

Vor der ersten Verwendung

Vor der ersten Verwendung

Einräumen der Spülmaschine

Unterkorb

Wir empfehlen, große und schwer zu reinigende Gegenstände in den Unterkorb zu stellen (Töpfe, Pfannen,
Deckel, Schüsseln und Schalen).

Es ist besser, Schüsseln und Deckel seitlich in die Körbe zu stellen, damit nicht die Drehung des Sprüharms am
Oberkorb blockiert wird. Töpfe, Schüsseln usw. müssen immer auf den Kopf gestellt werden.

Tiefe Töpfe sollten schräg gestellt werden, damit das Wasser besser ablaufen kann.
Der Unterkorb verfügt über klappbare Zinken, damit er problemlos größere Töpfe und Pfannen aufnehmen

kann.

Modelle DW60A807*/DW60A806*/DW60A805* Modelle DW60A804*

HINWEIS

Lange Gegenstände, Servierbestecke, Salatbestecke und große Messer sollten im Korb so untergebracht
werden, dass sie nicht die Drehung der Sprüharme behindern.

Deutsch46

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 46 2021-08-13  1:44:05

Verwenden der Klappzinken

Damit Töpfe und Pfannen besser eingeräumt werden können, lassen sich die Zinken nach unten klappen (siehe
Bild rechts).

Oberkorb

Der Oberkorb ist für die empndliche und leichtes Geschirr wie Gläser, Kaffee-, Teetassen und Untertassen,
sowie Teller, Schälchen und achen Pfannen (solange sie nicht zu stark verschmutzt sind) vorgesehen. Stellen
Sie das Geschirr und die Kochgeräte so in die Maschine, dass sie nicht durch den Wasserstrahl verschoben
werden. Stellen Sie Gläser, Tassen und Schüsseln immer auf den Kopf.

Vor der ersten Verwendung

Modelle DW60A807*/DW60A806*/DW60A805* Modelle DW60A804*

Deutsch 47

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 47 2021-08-13  1:44:05

Vor der ersten Verwendung

Vor der ersten Verwendung

Führungszinken

Wenn Sie die Anordnung der Führungszinken
verändern, können Sie Ihr Geschirr auf verschiedene
Weise in den mittleren Korb einräumen. Wenn
sich der Führungsknopf links bendet, können
Sie übliche Weingläser einräumen. Wenn sich der
Führungsknopf in der Mitte bendet, können Sie
kürzere Wein- oder Cognacgläser einräumen. Wenn
sich der Führungsknopf rechts bendet, können Sie
Schalen und Teller einräumen.

Oberkorb

Besteckkorb (Modelle DW60A807*/DW60A806*/DW60A805*)

Der Besteckkorb ist am besten geeignet für Besteck,
Kochutensilien und Vorlegebesteck. Verwenden Sie
den Besteckkorb, um Besteck und Kochutensilien
einzuräumen.

HINWEIS

Das Besteckfach kann vollständig herausgenommen
werden, wenn im Oberkorb Platz für größere
Gegenstände benötigt wird.

Deutsch48

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 48 2021-08-13  1:44:07

Dritter Korb

Sie können das Besteck einfach aus einem herausnehmbaren Fach im obersten Korb herausnehmen. Sie
können auch das linke oder rechte Fach entfernen, wenn Sie relativ große Teile einräumen müssen. Beide
Fächer sind herausnehmbar.

Besteckkorb

Verwenden des Glasfachs

Die Glashalter sind besonders geeignet für
Weingläser. Stellen Sie Weingläser einfach über die
Zapfen der Glashalter. Klappen Sie den Glashalter
wieder ein, wenn er nicht benutzt wird.

Vor der ersten Verwendung

Deutsch 49

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 49 2021-08-13  1:44:08

Vor der ersten Verwendung

Vor der ersten Verwendung

Spülmittelbehälter

Sie müssen für alle Programme Spülmittel in den Spülmittelbehälter füllen. Um eine optimale Spülleistung zu
gewährleisten, bestimmen Sie die Spülmittelmenge entsprechend dem gewählten Programm.

WARNUNG

• Nehmen Sie niemals Geschirrspülmittel in den Mund. Vermeiden Sie es, die Spülmitteldämpfe einzuatmen.
Geschirrspülmittel enthält Reizstoffe und ätzende Chemikalien, die Atemwegserkrankungen auslösen
können. Suchen Sie unverzüglich einen Arzt auf, wenn Geschirrspülmittel dennoch verschluckt oder
eingeatmet wurde.

• Bewahren Sie das Spülmittel außerhalb der Reichweite von Kindern auf.

VORSICHT

Verwenden Sie nur Spülmaschinenmittel. Normale Spülmittel produzieren zu viel Schaum. Dies kann die
Leistungsfähigkeit der Spülmaschine beeinträchtigen oder eine Fehlfunktion verursachen.

Einfüllen des Spülmittels

1. Drücken Sie zum Öffnen rechts am Deckel auf die

Entriegelung des Spülmittelfachs.

HINWEIS

Der Deckel bleibt am Ende des Spülprogramms
geöffnet.

2. Geben Sie die empfohlene Spülmittelmenge
direkt in das Spülmittelfach.

HINWEIS

Es gibt keine spezielle Taste für die Verwendung von
Spülmaschinentabs.

Deutsch50

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 50 2021-08-13  1:44:08

3. Schieben Sie den Deckel zum Verschließen nach
oben.

4. Wenn das Geschirr stark verschmutzt ist,
geben Sie, um bessere Reinigungsergebnisse zu
erzielen, eine kleine Menge des Spülmittels auf
die Tür.

HINWEIS

Dieses zusätzliche Spülmittel tritt beim Vorspülen
in Aktion.

Die Abdeckung öffnet sich automatisch, um das Spülmittel während des Abwaschens auszugeben.

Vor der ersten Verwendung

Deutsch 51

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 51 2021-08-13  1:44:08

Vor der ersten Verwendung

Klarspülerbehälter

Klarspüler verbessert die Trocknungsleistung der Spülmaschine. Füllen Sie Klarspüler nach, wenn die
Nachfüllanzeige für den Klarspüler auf dem Bedienfeld aueuchtet. Verwenden Sie nur üssige Klarspüler.

Pulver als Klarspüler verstopft die Öffnung des Vorratsbehälters und verursacht Fehlfunktionen der
Spülmaschine.

VORSICHT

• Füllen Sie nicht irgendeinen Klarspüler in den Klarspülerbehälter ein.

• Überfüllen Sie den Vorratsbehälter nicht. Überschüssiger Klarspüler kann während des Programms austreten.

Vor der ersten Verwendung

Einfüllen des Klarspülers

1. Öffnen Sie den Verschluss des

Klarspülerbehälters.

2. Füllen Sie Klarspüler in den Klarspülerbehälter.

VORSICHT

Befüllen Sie den Behälter nur bis zur maximalen
Füllstandsanzeige. Überschüssiger Klarspüler kann
während der Programme auslaufen.

3. Schließen Sie den Klarspülerbehälter. Drehen Sie
dazu den Verschluss im Uhrzeigersinn.

Deutsch52

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 52 2021-08-13  1:44:08

Salzbehälter

VORSICHT

• Verwenden Sie nur Spülmaschinensalz. Verwenden Sie keine andere Art von Salz oder Lösungsmittel.
Andere Mittel können Schäden am Salzbehälter und an der Enthärtungsanlage verursachen.

• Um Korrosion durch eine übermäßige Menge an Salz oder Salzwasser zu verhindern, füllen Sie den
Salzbehälter immer vor dem Start eines Spülprogramms.

Füllen des Salzbehälters

1. Öffnen Sie die Gerätetür.

2. Drehen Sie den Deckel zum Öffnen gegen den

Uhrzeigersinn.

HINWEIS

Wenn Sie den Deckel der Wasserenthärtungsanlage
öffnen, läuft möglicherweise sauberes Wasser aus,
das sich darin etwa eine Minute lang befunden hat.
Geben Sie Salz hinein, um das Auslaufen des Wassers
zu verhindern.

3. Füllen Sie den Salzbehälter mit Wasser (nur beim
erstmaligen Einschalten des Gerätes erforderlich).

4. Füllen Sie das Spülmaschinensalz ein.

VORSICHT

• Die maximale Füllmenge beträgt ca. 1 kg.
Überschreiten Sie nicht die Kapazität.

• Durch Überschreiten der Kapazität kann die
Leistung der Spülmaschine beeinträchtigt
werden.

5. Drehen Sie das Anschlussstück zum Schließen im
Uhrzeigersinn.

HINWEIS

• Lassen Sie das Programm Kurzprogramm laufen,
um Salz oder Salzwasser aus der Spülmaschine
zu entfernen.

• Je nach Größe der Salzkörner kann es einige Zeit
dauern, bis das Salz vollständig aufgelöst ist und

die Anzeige ( ) in der Anzeige erlischt.

Vor der ersten Verwendung

Deutsch 53

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 53 2021-08-13  1:44:08

Vor der ersten Verwendung

Vor der ersten Verwendung

Salzanzeige

Die Anzeige ( ) leuchtet auf, wenn für die nächsten Programme nicht genug Salz in der Maschine ist.

Empndlichkeit des Touchpads

Beachten Sie die folgenden Hinweise, damit Bedieneinheiten mit Touchpad nicht ihre Empndlichkeit
verlieren.

• Berühren Sie die Tasten auf dem Tastenfeld mit
einem Finger und in der Mitte.

• Achten Sie darauf, jeweils immer nur eine
Taste zu drücken (außer bei angegebenen
Tastenkombinationen).

• Reinigen Sie die Oberäche des Bedienfelds
regelmäßig mit einem feuchten weichen Tuch.

Deutsch54

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 54 2021-08-13  1:44:08

Einstellungsmodus

Sie können den Ton, die automatische Türöffnung, die Klarspülermenge und die Wasserhärte nach Ihren
Wünschen einstellen.

Aufrufen des Einstellmodus

1. Schalten Sie die Spülmaschine ein.

2. Halten Sie die Programmtaste AUTO innerhalb von 60 Sekunden nach dem Einschalten der Spülmaschine

fünf Sekunden lang gedrückt.

- Nachdem Sie den Einstellmodus aufgerufen haben, erscheint auf der Anzeige „0:00“.

Toneinstellung

Sie können den Ton ein- bzw. ausschalten.

1. Wählen Sie durch Drücken der Taste Nur unterer Korb das Menü für die Toneinstellung aus.

- Auf dem Display wird die aktuelle Einstellung angezeigt. (Standardeinstellung: „U1”)

2. Drücken Sie die Programmtaste AUTO, um die Einstellung zu ändern.

- U0: Signalton aus

- U1: Signalton ein

3. Warten Sie 5 Sekunden, um die Einstellung zu speichern.

Einstellen der Funktion zum automatischen Öffnen der Tür

Um bessere Trocknungsergebnisse zu erzielen, können Sie die Spülmaschine so einstellen, dass sich die Tür
nach jedem Programm automatisch öffnet.

1. Aktivieren Sie durch Drücken der Taste Turbobooster das Menü zum Einstellen der automatischen
Türöffnung.

- Auf dem Display wird die aktuelle Einstellung angezeigt. (Standardeinstellung: „A1”)

2. Drücken Sie die Programmtaste AUTO, um die Einstellung zu ändern.

- A0: Funktion deaktiviert

- A1: Funktion aktiviert

3. Warten Sie 5 Sekunden, um die Einstellung zu speichern.

Vor der ersten Verwendung

Deutsch 55

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 55 2021-08-13  1:44:08

Vor der ersten Verwendung

Dosiereinstellung für den Klarspüler

Sie können die Klarspülermenge einzustellen, die während eines Programms ausgegeben wird.

1. So wählen Sie das Menü zum Einstellen der Klarspülermenge. Drücken Sie 5 Sekunden lang auf die
AUTO-Taste. Nach dem Signalton und dem anschließenden Zurücksetzen der Anzeige auf „0:00“, drücken
Sie die Taste „Desinfektion“.

- Auf dem Display wird die aktuelle Einstellung angezeigt. (Standardeinstellung: „F4”)

2. Drücken Sie die Programmtaste AUTO, um die Einstellung zu ändern.

- Sie können zwischen F1 bis F5 (Minimum bis Maximum) wählen.

3. Warten Sie 5 Sekunden, um die Einstellung zu speichern.

Vor der ersten Verwendung

Einstellen der Wasserhärte

Sie können die Wasserhärte entsprechend der Wasserhärte in Ihrer Gegend einstellen. Das Ändern dieser
Einstellung hat Auswirkungen auf den Salzverbrauch der Spülmaschine.

1. So wählen Sie das Menü zum Einstellen der Wasserhärte. Drücken Sie 5 Sekunden lang auf die AUTO-Taste.
Nach dem Signalton und dem anschließenden Zurücksetzen der Anzeige auf „0:00“, drücken Sie die Taste
„Startzeitvorwahl“.

- Auf dem Display wird die aktuelle Einstellung angezeigt. (Standardeinstellung: „H3”)

2. Drücken Sie die Programmtaste AUTO, um die Einstellung zu ändern.

- Sie können eine Einstellung von H1 bis H6 (Weich bis Hart) auswählen.

3. Warten Sie 5 Sekunden, um die Einstellung zu speichern.

HINWEIS

• Ändern Sie die Einstellung entsprechend den Angaben in der Tabelle im Abschnitt „Anpassen des
Salzverbrauchs“auf Seite 62.

• Standardeinstellung: H3

• Die Spülmaschine regeneriert den Wasserenthärter je nach Einstellung nach jeweil 3 bis 4
Spülprogrammen. Außerdem regeneriert die Spülmaschine den Wasserenthärter im ersten Zyklus, nachdem
Sie die Einstellung geändert haben.

Deutsch56

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 56 2021-08-13  1:44:08

Bedienung

01 02 0403 05 06 08

07

01 02 0403 05 06 08

07

Bedienfeld

Modelle DW60A807*/DW60A806*/DW60A805*

Modelle DW60A804*

01 POWER (EIN/AUS) Durch Drücken dieser Taste wird die Spülmaschine ein- bzw. ausgeschaltet.

02 Programm

03 Nur unterer Korb Drücken Sie auf diese Taste, um Ihr Geschirr nur im unteren Korb zu spülen.

04 Turbobooster

05 Desinfektion

06 Smart Control

(Modelle DW60A807*/
DW60A806*/DW60A805*)

Bediensperre
(Modelle DW60A804*)

07 Startzeitvorwahl

08 START (Cancel & Drain)

(START (Abbrechen und
Abpumpen))

Drücken Sie diese Taste, um das gewünschte Spülpropgramm auszuwählen. (Weitere
Informationen nden Sie im Abschnitt „Programmübersicht“ auf Seite 59.)

Mit dieser Option wird die Programmdauer verkürzt. Sie steht nur in Verbindung
bei den Programmen AUTO, ECO (ÖKO), Intensiv und Schonprogramm zur
Verfügung.

Drücken Sie diese Taste, um die Wassertemperatur im letzten Spülgang auf 70 °C zu
erhöhen und so das Geschirr zu desinzieren.

Diese Option ist nicht verfügbar bei Schonprogramm und Vorspülen.
Um die Bediensperre zu aktivieren, halten Sie Desinfektion 3 Sekunden lang

gedrückt. (Modelle DW60A807*/DW60A806*/DW60A805*)

Sie können die Funktion des Geräts mithilfe von Smart Control aus der Ferne
überprüfen. Weitere Einzelheiten nden Sie im separaten Handbuch, das dem Gerät
beiliegt.

Mit der Bediensperre können Sie die Tasten auf dem Bedienfeld mit Ausnahme
von POWER (EIN/AUS) sperren. (Weitere Informationen nden Sie im Abschnitt
„Bediensperre“ auf Seite 64.)

Sie können den Beginn des Spülprogramms um bis zu 24 Stunden verzögern.
(Weitere Informationen nden Sie im Abschnitt „Startzeitvorwahl“ auf Seite 64.)

Drücken Sie auf START, um das Programm zu starten. Stellen Sie sicher, dass die
Gerätetür geschlossen ist.

Cancel & Drain (Abbrechen und Abpumpen): Wenn Sie das laufende Programm
abbrechen und die Spülmaschine leer pumpen möchten, halten Sie die Taste START
3 Sekunden lang gedrückt.

Bedienung

Deutsch 57

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 57 2021-08-13  1:44:09

Bedienung

Anzeigen

Modelle DW60A807*/DW60A806*/DW60A805*

Modelle DW60A804*

Bedienung

Kein Salz-Anzeige

Klarspüler nachfüllen-Anzeige

Bediensperre-Anzeige
(Modelle DW60A807*/DW60A806*/

DW60A805*)

Selbstreinigung-Anzeige
(Modelle DW60A804*)

Sie leuchtet auf, wenn das Salz zur Neige geht und
nachgefüllt werden muss.

Sie leuchtet auf, wenn der Klarspüler in der Spülmaschine
zur Neige geht.

Leuchtet auf, wenn Bediensperre aktiviert wird.

Leuchtet auf, wenn Selbstreinigung aktiviert wird.

Deutsch58

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 58 2021-08-13  1:44:09

Programmübersicht

01 02 04 05 06 07

08 09

01 02 03 04 05 06

07 08

Modelle DW60A807*/DW60A806*/DW60A805*

Modelle DW60A804*

01 AUTO

02 ECO (ÖKO)

03 Flüsterbetrieb

(Modelle DW60A804*)

In diesem Programm wird der Verschmutzungsgrad erkannt und
automatisch das dafür optimale Programm gestartet.

In diesem Programm werden Strom- und Wasserverbrauch reduziert. Es ist
für normal verschmutztes Geschirr geeignet.

Wählen Sie dieses Programm, wenn das Gerät sanfter und leiser spülen soll.
Dieses Programm dauert etwas längert, erzeugt aber 2 Dezibel weniger
Geräusch als das ECO (ÖKO)-Programm.

04 Intensiv Wählen Sie dieses Programm für stark verschmutzte Gegenstände.

Wählen Sie diesen Programm für leicht verschmutzte, zerbrechliche

05 Schonprogramm

Gegenstände wie Gläser. Die Option zum Desinzieren ist zusammen mit
diesem Programm nicht verfügbar.

06 Express 60 Kurzprogramm für normal verschmutzte täglich genutzte Teile

07 Vorspülen

Spülen mit kaltem Wasser, um Schmutz zu entfernen, bevor ein anderes
Programm ausgeführt wird.

Wählen Sie dieses Programm, um die Spülmaschine im Inneren zu reinigen.

08 Selbstreinigung

Stellen Sie sicher, dass die Spülmaschine leer ist. In diesem Programm
müssen Sie Spülmittel verwenden, damit es ordnungsgemäß läuft.

09 Programm herunterladen

(Modelle DW60A807*/
DW60A806*/DW60A805*)

Auf der Grundlage des Flüsterbetrieb-Programms können Sie die folgenden
zusätzlichen Programme herunterladen:

• Programme: Flüsterbetrieb, Babywäsche, Kunststoff und
Töpfe und Pfannen

Bedienung

Deutsch 59

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 59 2021-08-13  1:44:09

Bedienung

Programm (Modelle DW60A807*/DW60A806*/DW60A805*) herunterladen

Sie können über Ihr Smartphone andere als die standardmäßig angebotenen Programme herunterladen und
nutzen.

1. Drücken Sie die Taste POWER (EIN/AUS).

2. Wählen Sie Programm herunterladen.

3. Wählen Sie Sie zum Herunterladen das Programm aus, das Sie in Ihrer Smartphone-App verwenden

möchten. Verfügbar sind die Programme: Flüsterbetrieb, Töpfe und Pfannen, Kunststoff und Babywäsche.

- Standardmäßig können sie das Programm Flüsterbetrieb herunterladen.

- Wenn Sie die Downloads über Ihre Smartphone-App durchführen, können Sie Ihre gespeicherten
Programme weiterhin verwenden.

4. Drücken Sie die Taste START und schließen Sie die Tür der Spülmaschine.

Bedienung

Flüsterbetrieb

Töpfe und Pfannen

Kunststoff

Babywäsche

Dieses üsterleise Programm dient zum Reinigen von Geschirr nach
einer normalen Mahlzeit. Er dauert länger, ist aber leiser als ein
Standardprogramm.

Mit diesem Programm können Sie Töpfen und Pfannen abspülen. In diesem
Programm wird heißeres Wasser verwendet und der Druck ist zur gezielten
Reinigung von Töpfen und Pfannen höher als in einem Standardprogramm.

Dieses Programm wird zum Abspülen von Plastikgeschirr verwendet. Es spült
Kunststoff bei einer sichereren Temperatur (60 °C) und trocknet sie besser.

Geeignet zum Spülen/Trocknen von Geschirr bei einer hohen Temperatur von
70 °C. Kein Spülmittel hinzufügen und nicht spülen.

Deutsch60

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 60 2021-08-13  1:44:09

Mit wenigen einfachen Schritten zu Ergebnissen

1. Öffnen Sie die Gerätetür, und räumen Sie die Spülmaschine ein. Achten Sie darauf, Speisereste und Abfälle

vom Geschirr zu entfernen.

2. Füllen Sie Spülmittel in den Spülmittelbehälter. Sie erzielen ein besseres Spülergebnis, wenn Sie Klarspüler
einfüllen.

3. Drücken Sie auf POWER (EIN/AUS) und wählen Sie dann ein Programm zusammen mit den gewünschten
Optionen (Nur unterer Korb, Turbobooster, Desinfektion und Startzeitvorwahl). Manche Optionen sind je
nach Programm möglicherweise nicht verfügbar.

HINWEIS

Wenn Sie Nur unterer Korb wählen, müssen Sie sicherstellen, dass das Geschirr in den unteren Korb
eingeräumt ist.

4. Drücken Sie auf START, bevor Sie die Gerätetür schließen. Der Spülmaschine startet das Programm,
nachdem sie einige Sekunden lang abgepumpt hat.

HINWEIS

• Um das Programm nach dem Start zu wechseln, halten Sie START 3 Sekunden lang gedrückt, damit das
Programm abgebrochen wird. Wählen Sie dann ein neues Programm.

• Das Standardprogramm ist ECO (ÖKO).

• Um das Spülprogramm fortzusetzen, nachdem Sie die Tür geöffnet haben, um die Spülmaschine im Betrieb
anzuhalten, müssen Sie einfach nur die Tür schließen.

Bedienung

Deutsch 61

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 61 2021-08-13  1:44:09

Bedienung

Salzbehälter

Die Wasserenthärtungsanlage ist so konzipiert, dass Mineralien und Salze aus dem Wasser entfernt werden, da
diese sich nachteilig oder schädlich auf den Betrieb des Gerätes auswirken können. Je höher der Mineral- und
Salzgehalt, desto härter ist das Wasser. Die Wasserenthärtungsanlage muss entsprechend dem Härtegrad des
Wassers in Ihrer Region angepasst werden.

Der zuständige Wasserversorger kann Sie hinsichtlich der Härte des Wassers in Ihrer Nähe beraten.

Anpassen des Salzverbrauchs

Die Spülmaschine ermöglicht das Einstellen des Salzverbrauchs entsprechend der Härte des verwendeten
Wassers. Hiermit soll der Salzverbrauch an Ihre jeweiligen Gegebenheiten angepasst und optimiert werden.
Gehen Sie folgendermaßen vor, um den Salzverbrauch einzustellen:

1. Schalten Sie die Spülmaschine ein.

2. Halten Sie die Programmtaste AUTO innerhalb von 60 Sekunden nach dem Einschalten der Spülmaschine

Bedienung

3. Drücken Sie die Taste Startzeitvorwahl, um das Menü zum Einstellen der Wasserhärte auszuwählen.

4. Drücken Sie die Programmtaste AUTO, um die Einstellung zu ändern.

5. Warten Sie 5 Sekunden, um die Einstellung zu speichern.

• Es wird empfohlen, beim Einstellen die Angaben in der folgenden Tabelle (oder Manuell) zu beachten.

• Standardeinstellung: H3

fünf Sekunden lang gedrückt.

- Nachdem Sie den Einstellmodus aufgerufen haben, erscheint auf der Anzeige „0:00“.

- Auf dem Display wird die aktuelle Einstellung angezeigt. (Standardeinstellung: „H3”)

- Sie können eine Einstellung von H1 bis H6 (Weich bis Hart) auswählen.

HINWEIS

Deutsch62

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 62 2021-08-13  1:44:09

Wasserhärte

°dH °fH °Clark mmol/l

Einstellung der

Wasserhärte

Salzverbrauch

(Gramm/Spülprogramm)

Reichweite

(Spülprogramme/1 kg)

0-5 0-9 0-6 0-0,94 H1 0 /

6-11 10-20 7-14 1,0-2,0 H2 20 60

12-17 21-30 15-21 2,1-3,0 H3 30 50

18-22 31-40 22-28 3,1-4,0 H4 40 40

23-34 41-60 29-42 4,1-6,0 H5 50 30

35-55 61-98 43-69 6,1-9,8 H6 60 20

HINWEIS

• 1 dH (deutscher Härtegrad) = 0,178 mmol/l

• 1 Clark (britischer Härtegrad) = 0,143 mmol/l

• 1 fH (französischer Härtegrad) = 0,1 mmol/l

• Setzen Sie sich mit Ihren örtlichen Wasserversorger in Verbindung, um Auskunft über die Härte Ihrer
Wasserversorgung zu erhalten.

• WASSERENTHÄRTER

Die Härte des Wassers unterscheidet sich von Ort zu Ort. Wenn in der Spülmaschine hartes Wasser
verwendet wird, können sich auf Geschirr und Besteck Ablagerungen bilden. Das Gerät ist mit einem
speziellen Enthärtersystem ausgestattet, in dem ein Spezialsalz verwendet wird, das Kalk und Mineralien
aus dem Wasser entfernt.

Bedienung

Deutsch 63

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 63 2021-08-13  1:44:09

Bedienung

Startzeitvorwahl

Sie können den Beginn des Spülprogramms in Schritten von einer Stunde um bis zu 24 Stunden verzögern.
Drücken Sie auf Startzeitvorwahl, um die Verzögerungszeit zu erhöhen. Die angezeigte Stunde gibt an, wann
das Programm gestartet wird.

1. Öffnen Sie die Gerätetür, und räumen Sie die Spülmaschine ein.

2. Durch Drücken der Taste Startzeitvorwahl ändern sich eingestellte Zeit in Schritten von 1 Stunde.

3. Drücken Sie auf START, bevor Sie die Gerätetür schließen.

Um die Verzögerungszeit zu ändern, nachdem die Spülmaschine gestartet wurde, drücken Sie zuerst die Taste
POWER (EIN/AUS) und dann erneut die Spülmaschine.

Bediensperre

Bedienung

Um zu verhindern, dass Kinder mit der Spülmaschine spielen, können Sie mit der Bediensperre alle Tasten
außer POWER (EIN/AUS) sperren.

• Um die Bediensperre zu aktivieren, halten Sie Bediensperre 3 Sekunden lang gedrückt. Bei aktivierter

• Zum Deaktivieren der die Spülmaschine Bediensperre halten Sie Bediensperre noch einmal 3 Sekunden

• Die Bediensperre bleibt auch nach einem Neustart der Spülmaschine aktiv. Zum Beenden der Bediensperre

- Wenn Sie die Taste gedrückt halten, wird die Zeit so lange erhöht, bis Sie die Taste wieder loslassen.

HINWEIS

Bediensperre können Sie weder Programme noch Optionen auswählen und die Maschine auch nicht in
Betrieb nehmen.

lang gedrückt.

müssen Sie sie zuerst deaktivieren.

Deutsch64

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 64 2021-08-13  1:44:09

Wartung und Pege

Reinigung

Durch gute Pege Ihrer Spülmaschine verbessern Sie ihre Leistung, vermeiden unnötige Reparaturen und
verlängern ihre Lebensdauer.

Außenächen

Wischen Sie Tropfen von den Oberächen der Spülmaschine sofort ab. Verwenden Sie dafür ein weiches,
feuchtes Tuch, um Tropfen und Staub vorsichtig vom Bedienfeld abzuwischen.

VORSICHT

• Verwenden Sie keinesfalls Benzol, Wachs, Verdünner, Chlorbleiche, Alkohol oder andere Chemikalien.
Solche Stoffe können die Innenwände der Spülmaschine verfärben und Flecken verursachen.

• Im Innern der Spülmaschine benden sich elektrische Teile. Spritzen Sie kein Wasser direkt auf die
Spülmaschine. Schützen Sie elektrische Komponenten vor Wasser.

• Verwenden Sie für eine Türverkleidung aus Edelstahl einen Edelstahlreiniger für Haushaltsgeräte und ein
sauberes, weiches Tuch.

Innenseiten des Geräts

Reinigen Sie regelmäßig das Innere der Spülmaschines, um Schmutz oder Nahrungsmittelrückstände zu
entfernen. Wischen Sie die Innenseiten der Spülmaschine und der Tür mit einem feuchten Geschirrtuch ab.

VORSICHT

• Entfernen Sie keinesfalls die vordere Dichtung (die lange Gummilippe, die um die Öffnung der
Spülmaschine geführt ist). Die Dichtung isoliert das Innere der Spülmaschine nach außen.

• Verwenden Sie ein feuchtes Tuch, um Kalk oder Fettablagerungen im Inneren der Geschirrspülmaschine zu
beseitigen. Alternativ können Sie etwas Reinigungsmittel auftragen und dann bei höchster Spültemperatur
einen Leerprogramm durchlaufen lassen.

Wartung und Pege

Deutsch 65

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 65 2021-08-13  1:44:09

Wartung und Pege

Sprüharm

Um zu verhindern, dass die Düsen verstopfen, oder um verstopfte Düsen zu reinigen, müssen Sie den
entsprechenden Sprüharm ausbauen die betroffenen Düsen reinigen. Seien Sie vorsichtig, wenn Sie den
Sprüharm ausbauen, denn er könnt brechen.

Sprüharm am Oberkorb

1. Öffnen Sie die Tür, und ziehen Sie dann den
Oberkorb heraus, um an den oberen Sprüharm
zu gelangen.

2. Lösen und entfernen Sie die Befestigungsmutter,
und nehmen Sie dann den Sprüharm aus dem
Gerät.

3. Beseitigen Sie Verstopfungen und reinigen Sie
den Sprüharm.

4. Setzen Sie den Sprüharm wieder ein, und ziehen
Sie die Mutter anschließend von Hand fest.

5. Drehen Sie den Sprüharm mit der Hand, um
sicherzustellen, dass er richtig eingesetzt ist

Wartung und Pege

Unterer Sprüharm

1. Öffnen Sie die Tür, und ziehen Sie dann den
Oberkorb heraus. Der unteren Sprüharm sehen
Sie ganz unten.

2. Beseitigen Sie Verstopfungen und reinigen Sie
den Sprüharm.

3. Setzen Sie den Sprüharm wieder ein.

4. Drehen Sie den Sprüharm mit der Hand, um

sicherzustellen, dass er richtig eingesetzt ist

Deutsch66

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 66 2021-08-13  1:44:09

Filter

Wir empfehlen eine monatliche Reinigung des Filters.

1. Öffnen Sie die Gerätetür, und entfernen Sie
zuerst den Unterkorb.

2. Drehen Sie den Filtergriff gegen den
Uhrzeigersinn, um den Groblter zu lösen.

3. Entfernen Sie zuerst den Groblter und dann den
zylindrischen Mikrolter darunter.

Wartung und Pege

Deutsch 67

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 67 2021-08-13  1:44:09

Wartung und Pege

4. Beseitigen Sie Schmutz und Verunreinigungen

aus dem Mikrolter und den Groblter.

5. Spülen Sie sie unter ießendem Wasser und
lassen Sie die dann gut trocknen.

6. Setzen Sie zuerst den Filter und dann den

Wartung und Pege

Groblter wieder ein.

7. Drehen Sie den Filtergriff im Uhrzeigersinn, um
ihn zu verriegeln.

VORSICHT

Stellen Sie sicher, dass der Groblter richtig geschlossen ist. Eine lose Abdeckung kann die Filterleistung
reduzieren.

Langzeitpege

Wenn Sie die Spülmaschine für längere Zeit nicht benutzen, pumpen Sie zuerst das gesamte Wasser aus dem
Gerät und trennen Sie dann den Wasserschlauch. Schließen Sie das Frischwasserventil und öffnen Sie den
Schalter am Sicherungsautomaten Restwasser in den Schläuchen oder den internen Komponenten kann die
Spülmaschine beschädigen.

Deutsch68

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 68 2021-08-13  1:44:10

Fehlerbehebung

Prüfpunkte

Schlagen Sie bei Problemen mit der Spülmaschine zuerst in der folgenden Tabelle nach und probieren Sie die
dort empfohlenen Abhilfemaßnahmen aus.

Symptom Mögliche Ursache Abhilfemaßnahme

• Stellen Sie sicher, dass die
Gerätetür vollständig geschlossen
und verriegelt ist.

Die Gerätetür ist nicht vollständig
geschlossen.

Die Spülmaschine startet
nicht.

Das Netzkabel ist nicht angeschlossen. • Schließen Sie das Netzkabel an.

• Stellen Sie außerdem sicher, dass
der obere Korb richtig mit dem
Sprüharm verbunden ist.

• Stellen Sie sicher, dass der
Oberkorb richtig eingesetzt wurde.

Die Spülmaschine riecht
unangenehm.

Nach einem Programm
steht noch Wasser im
Gerät.

Kein Wasser vorhanden.

Das Bedienfeld ist gesperrt. • Deaktivieren Sie die Bediensperre.

Aus dem vorherigen Programm steht
noch Wasser im Gerät.

Der Abwasserschlauch ist geknickt
oder verstopft.

• Stellen Sie sicher, dass das
Frischwasserventil geöffnet ist.

• Füllen Sie bei leerer Spülmaschine
Spülmittel ein und starten Sie das
Programm Kurzprogramm. Diese
Funktion ist nur bei entsprechend
ausgestatteten Geräten verfügbar.

• Strecken Sie den Schlauch, und
beheben Sie die Verstopfung.

Fehlerbehebung

Deutsch 69

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 69 2021-08-13  1:44:10

Fehlerbehebung

Symptom Mögliche Ursache Abhilfemaßnahme

Auf dem Geschirr bleiben
Speisereste zurück..

Fehlerbehebung

Das Geschirr wird nicht
gut getrocknet.

Es wurde ein falsches Programm
ausgewählt.

Der Filter ist verschmutzt oder nicht
richtig befestigt.

Es wurde eine nicht ausreichende
Menge an Spülmittel verwendet.

Der Wasserdruck ist zu gering.

Die Düsen der Sprüharme sind
verstopft.

Das Geschirr ist nicht richtig
eingeräumt oder die Maschine wurde
überladen.

Das Wasser ist zu hart.

Es ist kein oder nicht genug Klarspüler
im Klarspülmittelbehälter.

Es wurde zu viele Geschirr eingeräumt.

Wasser von Gläsern und Tassen
ist beim Ausräumen der Maschine
verschüttet worden.

• Wählen Sie gemäß den Hinweisen
in diesem Handbuch ein für den
Verschmutzungsgrad des Geschirrs
geeignetes Programm.

• Reinigen Sie die Filter.

• Stellen Sie sicher, dass die Filter
richtig befestigt sind.

• Verwenden Sie für jede
Maschinenfüllung die richtige
Menge an Spülmittel.

• Der Wasserdruck muss zwischen
0,04 und 1,0 Mpa liegen.

• Reinigen Sie die Düsen und
entfernen Sie die Verstopfung.

• Räumen Sie das Geschirr so ein,
dass es weder den Sprüharm noch
das Spülmittelfach behindert.

• Überprüfen Sie die Nachfüllanzeige
für Salz und füllen Sie ggf.
Spülmaschinensalz nach.

• Füllen Sie Klarspüler nach.

• Überprüfen Sie die Einstellung für
die Dosierung des Klarspülers.

• Wenn die Maschine überfüllt
wird, kann die Trocknungsleistung
sinken. Berücksichtigen Sie die
Empfehlungen zum Einräumen des
Geschirrs.

• Räumen Sie zuerst den Unterkorb
und dann den Oberkorb aus.
Dadurch wird vermieden, dass
Wasser aus dem Oberkorb auf das
Geschirr im Unterkorb tropft.

Es wurden mehrere Spülmitteltabs
verwendet, ohne eine Desinfektion
auszuwählen.

Deutsch70

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 70 2021-08-13  1:44:10

• Verwenden Sie Klarspüler oder die
Funktion zum Desinzieren.

Symptom Mögliche Ursache Abhilfemaßnahme

Die Spülmaschine macht Geräusche,
wenn der Deckel des Spülmittelfachs
geöffnet ist und die Abwasserpumpe

• Dies ist normal.

arbeitet.

Die Spülmaschine ist zu
laut.

Die Spülmaschine steht nicht
waagerecht.

• Stellen Sie sicher, dass die
Spülmaschine waagerecht steht.

Der Sprüharm stößt gegen das
Geschirr, sodass ein schlagendes

• Verteilen Sie das Geschirr neu.

Geräusch entsteht.

Auf Tassen und Tellern
bleibt ein gelber oder
brauner Film zurück.

Die Anzeigen leuchten
nicht auf.

Die Sprüharme drehen sich
nicht gleichmäßig.

Eine weiße Schicht bleibt
auf dem Geschirr zurück.

Auf dem Bedienfeld sind
Luftblasen und Kratzer zu
sehen.

Rückstände von Kaffee oder Tee.

Das Netzkabel ist nicht angeschlossen.

Die Düsen der Sprüharme sind mit
Speiseresten verstopft.

• Lassen Sie ein Programm mit einer

• Überprüfen Sie, ob das Gerät mit

• Reinigen Sie die Sprüharme.

• Stellen Sie sicher, dass die

Das Wasser ist zu hart.

• Stellen Sie sicher, dass der

Luft gelangt unter die Schutzfolie,

• Entfernen Sie die Schutzfolie vom

wodurch Spuren im EPS zurückbleiben.

höheren Temperatur laufen.

Strom versorgt wird.

Nachfüllanzeige für Salz
und die Einstellung der
Wasserenthärtungsanlage für
die Wasserhärte in Ihrer Gegend
geeignet ist.

Deckel des Salzbehälters richtig
verschlossen ist.

Bedienfeld.

Fehlerbehebung

Deutsch 71

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 71 2021-08-13  1:44:10

Fehlerbehebung

Informationscodes

Bei Störungen Ihrer Spülmaschine wird im Display ein Informationscode angezeigt. Schlagen Sie in der
folgenden Tabelle nach, und probieren Sie die beschriebenen Abhilfemaßnahmen aus.

Code Abhilfemaßnahme

Meldung: Leck

LC

4C

AC

• Schließen Sie das Frischwasserventil. Öffnen Sie in Ihrem Sicherungskasten den Schalter
des Sicherungsautomaten für die Spülmaschine Wenden Sie sich für die Reparatur
an Ihren Installateur. Wenn das Problem weiterhin besteht, wenden Sie sich an ein
autorisiertes Samsung-Kundendienstzentrum.

Fehler der Frischwasserversorgung

• Überprüfen Sie, ob das Ventil der Wasserversorgung geschlossen, die Wasserversorgung
in sonstiger Weise unterbrochen oder das Ventil oder die Leitung eingefroren oder mit
Fremdpartikeln verstopft ist. Wenn das Problem weiterhin besteht, wenden Sie sich an
ein autorisiertes Samsung-Kundendienstzentrum.

Kommunikationstest zwischen den Platinen

• Gestörte Kommunikation zwischen der Hauptplatine und einer Unterplatine.

• Wenn das Problem weiterhin besteht, wenden Sie sich an ein autorisiertes Samsung­Kundendienstzentrum.

Fehlerbehebung

Sollte einer der Informationscodes auch weiterhin angezeigt werden, nachdem Sie die oben beschriebenen
Abhilfemaßnahmen ausprobiert haben, wenden Sie sich an das nächstgelegene Samsung-Kundendienstzentrum.

Deutsch72

HC

tC

3C

PC

5C

Übertemperaturkontrolle

• Funktionskontrolle. Füllen Sie Spülmittel ein, und starten Sie ohne Geschirr ein
Programm. Wenn das Problem weiterhin besteht, öffnen Sie in Ihrem Sicherungskasten
den Schalter des Sicherungsautomaten für die Spülmaschine. Setzen Sie sich dann mit
einem Samsung-Kundendienstzentrum in Verbindung.

Thermistorprüfung

• Der Temperatursensor ist defekt (Kurzschluss oder Unterbrechung). Wenn das Problem
weiterhin besteht, wenden Sie sich an ein autorisiertes Samsung-Kundendienstzentrum.

Überprüfung der Spülpumpe

• Die Spülpumpe ist gestört. Wenn das Problem weiterhin besteht, wenden Sie sich an ein
autorisiertes Samsung-Kundendienstzentrum.

Prüfung des Verteilermotors

• Gestörter Betrieb der Baugruppe des Verteilermotors oder der Hauptplatine. Wenn
das Problem weiterhin besteht, wenden Sie sich an ein autorisiertes Samsung­Kundendienstzentrum.

Filter und Abussrohr überprüfen. Wenn sie verstopft sind, bitte reinigen. Wenn das Problem
weiterhin besteht, wenden Sie sich an ein autorisiertes Samsung-Kundendienstzentrum.

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 72 2021-08-13  1:44:10

Programmübersicht

8500AM – Stufe B (DW60A807*, DW60A806*)

Programm AUTO ECO (ÖKO) Intensiv

Vorspülen (45 °C) 

Programmablauf

Wasserverbrauch (L) 6,5-16,8 8,5 15,6

Energieverbrauch

(kWh)

Programmdauer

(in Minuten)

Programm Schonprogramm Express 60 * Vorspülen

Programmablauf

Wasserverbrauch (L) 12 14,4 4,1

Energieverbrauch

(kWh)

Programmdauer

(in Minuten)

Hauptspülgang (55 °C bis

65 °C)  Klarspülen 

Heißspülen (50 °C bis 55 °C)

 Trocknen  Ende

0,650-1,500 0,644 1,330

149 230 238

Vorspülen (40 °C) 

Hauptspülgang (50 °C) 

Klarspülen 

Heißspülen (50 °C) 

Trocknen  Ende

0,880 0,855 0,02

149 60 15

Vorspülen 

Hauptspülgang (48 °C) 

Klarspülen 

Heißspülen (41 °C) 

Trocknen  Ende

Vorspülen (35 °C) 

Hauptspülgang (60 °C) 

Klarspülen (50 °C) 

Heißspülen (50 °C) 

Trocknen  Ende

Vorspülen (50 °C) 

Hauptspülgang (65 °C) 

Klarspülen 

Heißspülen (58 °C) 

Trocknen  Ende

Vorspülen  Ende

Programmübersicht

Deutsch 73

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 73 2021-08-13  1:44:10

Programmübersicht

Programm Selbstreinigung

Vorspülen 

Programmablauf

Wasserverbrauch (L)

Energieverbrauch

(kWh)

Programmdauer (in

Minuten)

Programm

Programmablauf

Wasserverbrauch (L)

Programmübersicht

Energieverbrauch

(kWh)

Programmdauer (in

Minuten)

Hauptspülgang (70 °C) 

Klarspülen 

Heißspülen (70 °C) 

Trocknen  Ende

13 11,8 20,5

1,200 1,220 1,840

162 294 202

Programm herunterladen

Babywäsche Kunststoff

Heißspülen (70 °C) 

Trocknen  Ende

6,2 13,1

0,855 1,110

70 155

Vorspülen (35 °C) 

Hauptspülgang (60 °C) 

Heißspülen (55 °C) 

Trocknen  Ende

Hauptspülgang (60 °C) 

Heißspülen (60 °C) 

Trocknen  Ende

Programm herunterladen

Flüsterbetrieb Töpfe und Pfannen

Vorspülen (50 °C) 

Klarspülen 

Vorspülen 

Klarspülen 

Hauptspülgang (68 °C) 

Klarspülen 

Heißspülen (70 °C) 

Trocknen  Ende

Deutsch74

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 74 2021-08-13  1:44:10

8500AM – Stufe C (DW60A805*, DW60A804*)

Programm AUTO ECO (ÖKO) Intensiv

Vorspülen (45 °C) 

Programmablauf

Hauptspülgang (55 °C

65 °C)  Klarspülen 

Heißspülen (50 °C

bis

bis

55 °C)  Trocknen  Ende

Wasserverbrauch (L) 8,5-18 9,8 16,6

Energieverbrauch

(kWh)

Programmdauer (in

Minuten)

0,850-1,550

149 210 205

Programm Schonprogramm Express 60 * Vorspülen

Vorspülen (40 °C) 

Hauptspülgang (50 °C) 

Programmablauf

Klarspülen (50 °C) 

Heißspülen (50 °C) 

Trocknen  Ende

Wasserverbrauch (L) 13,5 15 4,1

Energieverbrauch

(kWh)

Programmdauer (in

Minuten)

0,950 0,950 0,020

120 60 15

Vorspülen 

Hauptspülgang (50 °C) 

Klarspülen 

Heißspülen (45 °C) 

Trocknen  Ende

0,746 (14 Einstellungen)/

0,735 (13 Einstellungen)

Vorspülen (35 °C) 

Hauptspülgang (60 °C) 

Klarspülen (50 °C) 

Heißspülen (50 °C) 

Trocknen  Ende

Vorspülen (50 °C) 

Hauptspülgang (65 °C) 

Klarspülen 

Heißspülen (58 °C) 

Trocknen  Ende

Vorspülen  Ende

1,500

Programmübersicht

Deutsch 75

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 75 2021-08-13  1:44:10

Programmübersicht

Programm Flüsterbetrieb Selbstreinigung

Vorspülen (35 °C) 

Programmablauf

Wasserverbrauch (L) 13 15 21,8

Energieverbrauch

(kWh)

Programmdauer (in

Minuten)

Programm

Programmablauf

Wasserverbrauch (L) 3,8 14,4

Programmübersicht

Energieverbrauch

(kWh)

Programmdauer (in

Minuten)

Hauptspülgang (60 °C) 

Klarspülen 

Heißspülen (55 °C) 

Trocknen  Ende

1,200

270 145 172

Programm herunterladen

Babywäsche Kunststoff

Heißspülen (70 °C) 

Trocknen  Ende

0,855 1,125

71 129

Vorspülen 

Hauptspülgang (70 °C) 

Klarspülen 

Heißspülen (70 °C) 

Trocknen  Ende

1,250 1,860

Vorspülen 

Hauptspülgang (60 °C) 

Klarspülen 

Heißspülen (60 °C) 

Trocknen  Ende

Programm herunterladen

Töpfe und Pfannen

Vorspülen (50 °C) 

Hauptspülgang (68 °C) 

Klarspülen (50 °C) 

Heißspülen (70 °C) 

Trocknen  Ende

* Vorspülen: In diesem Programm werden weder die Türautomatik noch der Trocknungsgang aktiviert.

Von der Dauernutzung des Vorspülprogramms über einen längeren Zeitraum hinweg wird abgeraten. Dies
kann dazu führen, dass die Leistung der Wasserenthärtungsanlage zurückgeht.

HINWEIS

• Die Dauer der Spülprogramme unterscheidet sich je nach den von Ihnen gewählten Optionen sowie dem
Druck und der Temperatur des Frischwassers.

• Die Spülmaschine pumpt das restliche Wasser im Inneren automatisch ab, wenn sie seit 5 Tage nicht
benutzt wurde.

• Die Leistungsaufnahme hängt von der Wassertemperatur und/oder der Füllung ab. Wenn der
Klarspülerbehälter leer ist, können Programmdauer und Temperatur ein wenig zunehmen.

• Wenn kein Klarspüler verwendet wird, können Dauer und Temperatur des Programms ein wenig zunehmen.

Deutsch76

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 76 2021-08-13  1:44:10

Anhang

Transport/Umzug

Stellen Sie sicher, dass die Spülmaschine leer ist und dass sich keine losen Teile darin benden. Pumpen Sie
zuerst etwaiges Restwasser folgendermaßen aus der Spülmaschine ab.

1. Öffnen Sie die Gerätetür und schalten Sie die Spülmaschine ein.

2. Wählen und starten Sie das ECO (ÖKO)-Programm.

3. Drücken Sie auf START, bevor Sie die Gerätetür schließen.

4. Öffnen Sie die Tür 5 Sekunden nachdem das Programm abgeschlossen ist.

5. Halten Sie START 3 Sekunden lang gedrückt, um das Wasser abzupumpen.

6. Schließen Sie die Gerätetür.

7. Öffnen Sie die Tür, wenn das Abpumpen beendet ist.

8. Schalten Sie die Spülmaschine aus und schließen Sie dann das Wasserventil.

9. Trennen Sie den Wasserschlauch und den Abwasserschlauch.

VORSICHT

Sie dürfen die Spülmaschine beim Transport weder schütteln noch hin- und herwiegen. Andernfalls kann
Restwasser aus der Spülmaschine tropfen.

Schutz vor Frost

Wenn Sie die Spülmaschine längere Zeit an einer Stelle mit Frostgefahr abstellen, müssen Sie unbedingt
sicherstellen, dass sich keinerlei Wasser mehr darin bendet. Weitere Einzelheiten nden Sie im Abschnitt
„Transport/Umzug”.

Entsorgung der Spülmaschine und Umweltschutz

Diese Spülmaschine ist aus wiederverwertbaren Materialien hergestellt. Beachten Sie bei der Entsorgung von
Altgeräten die vor Ort geltenden Vorschriften und Gesetze. Schneiden Sie das Netzkabel durch, damit das
Gerät nicht mehr an eine Stromquelle angeschlossen werden kann.

Entfernen Sie die Gerätetür, um zu verhindern, dass Kinder und Tiere versehentlich im Gerät eingeschlossen
werden.

Für weitere Informationen zum Ökodesign

Informationen zum Ökodesign nden Sie im Benutzerhandbuch unter www.samsung.com/support.

Deutsch 77

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 77 2021-08-13  1:44:10

Anhang

Anhang

Technische Daten

Anhang

DW60A807*F*

MODELL

Typ Freistehend Unterbaugerät Einbaugerät Einbaugerät (Schieben)

Stromversorgung 220 bis 240 V~ bei 50 Hz

Wasserdruck 0,04 bis 1,0 MPa

DW60A807* 14 Normgedecke

Spülkapazität

(Breite × Tiefe × Höhe)

Gewicht (ausgepackt)

Gewicht (mit Verpackung)

DW60A806* 14 Normgedecke

DW60A805* 14 Normgedecke

DW60A804* 13 Normgedecke

Nennleistung 1760-2100 W

Abmessungen

DW60A806*F*
DW60A805*F*
DW60A804*F*

598×600×845 mm 598×570×815 mm 598×550×815 mm

56 kg

(Modelle 806*)

53 kg

(Modelle 805*)

51 kg

(Modelle 804*)

61 kg

(Modelle 806*)

58 kg

(Modelle 805*)

56,5 kg

(Modelle 804*)

DW60A807*U*
DW60A806*U*
DW60A805*U*
DW60A804*U*

48,5 kg

(Modelle 807*)

44,5 kg

(Modelle 805*)

55 kg

(Modelle 807*)

51 kg

(Modelle 805*)

DW60A807*BB
DW60A806*BB
DW60A805*BB
DW60A804*BB

47 kg

(Modelle 807*)

47 kg

(Modelle 806*)

43 kg

(Modelle 805*)

42 kg

(Modelle 804*)

53,5 kg

(Modelle 807*)

53,5 kg

(Modelle 806*)

49,5 kg

(Modelle 805*)

48,5 kg

(Modelle 804*)

DW60A807*IB
DW60A806*IB
DW60A805*IB
DW60A804*IB

46,5 kg

(Modelle 806*)

41 kg

(Modelle 804*)

53 kg

(Modelle 806*)

47,5 kg

(Modelle 804*)

Deutsch78

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 78 2021-08-13  1:44:10

Für Standardtest

HINWEIS

Folgende Bedingungen galten für den Vergleichstest:

Modelle DW60A807*/DW60A806*/DW60A805*

• Spülkapazität: 14 Normgedecke

• Prüfnorm: EN 60436

• Position des Oberkorbs: unten

• Spülprogramm: ECO (ÖKO)

• Zusätzliche Optionen: Keine

• Dosiereinstellung für den Klarspüler F4

• Einstellung der Wasserhärte: H3

• Dosierung des Standardspülmittels: Hauptgang 22 g

• Zur Anordnung der Gedecke siehe nachfolgende Abbildungen.

Oberkorb

1. Tassen

2

53

Unterkorb

10

11

13

12

14

7

6

12

1

4

6

8

9

2. Untertassen

3. Gläser

4. Becher

5. Glasschalen

6. Kleine

Servierschüsseln

7. Dessertteller

8. Speiseteller

9. Suppenteller

10. Ovale Platte

11. Dessertteller aus

Melamin

12. Schüssel aus
Melamin

13. Kleiner Topf

14. Bräter

1. Suppenlöffel 2. Gabeln

3. Messer 4. Teelöffel

5. Dessertlöffel 6. Servierlöffel

7. Serviergabeln 8. Schöpfkellen

5

2

1

2

3

7

Besteckkorb

6

3

2

1

2

6

4

8

Für Standardtest

Deutsch 79

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 79 2021-08-13  1:44:11

Für Standardtest

Modelle DW60A804*

• Spülkapazität: 13 Normgedecke

• Prüfnorm: EN 60436

• Position des Oberkorbs: unten

• Spülprogramm: ECO (ÖKO)

• Zusätzliche Optionen: Keine

• Dosiereinstellung für den Klarspüler F4

• Einstellung der Wasserhärte: H3

• Dosierung des Standardspülmittels: Hauptgang 21 g

• Zur Anordnung der Gedecke siehe nachfolgende Abbildungen.

Oberkorb

2

5

6

3 4 1

43

Unterkorb

2

11 7 7 815

13

10

14

Für Standardtest

12

9712

1. Tassen

2. Untertassen

3. Gläser

4. Becher

5. Bräter

6. Kleiner Topf

7. Dessertteller

8. Speiseteller

9. Suppenteller

10. Ovale Platte

11. Dessertteller aus

Melamin

12. Schüssel aus
Melamin

13. Glasschalen

14. Dessertschalen

15. Besteckkorb

2

5

7

5 5

5 5 5

4 1 4 1 4 1 4 4

4 1 4 1 4 1 4 1 4

1. Suppenlöffel 2. Gabeln

3. Messer 4. Teelöffel

5. Dessertlöffel 6. Servierlöffel

7. Serviergabeln 8. Schöpfkellen

Besteckkorb

66

Besteckkorb

1414 14

1 8

1 5 2 2 2

1

3

5 5 5 5 5 5

3

3 3

Deutsch80

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 80 2021-08-13  1:44:11

Notizen

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 81 2021-08-13  1:44:12

Notizen

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 82 2021-08-13  1:44:12

Notizen

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 83 2021-08-13  1:44:12

FRAGEN ODER HINWEISE?

LAND RUFEN SIE UNS AN ODER BESUCHEN SIE UNS ONLINE UNTER

AUSTRIA 0800 72 67 864 (0800-SAMSUNG) www.samsung.com/at/support

BELGIUM 02-201-24-18

DENMARK 707 019 70 www.samsung.com/dk/support

FINLAND 030-6227 515 www.samsung.com//support

FRANCE 01 48 63 00 00 www.samsung.com/fr/support

GERMANY 06196 77 555 77 www.samsung.com/de/support

ITALIA 800-SAMSUNG (800.7267864) www.samsung.com/it/support

CYPRUS 8009 4000 only from landline, toll free www.samsung.com/gr/support

GREECE

LUXEMBURG 261 03 710 www.samsung.com/be_fr/support

NETHERLANDS 088 90 90 100 www.samsung.com/nl/support

NORWAY 21629099 www.samsung.com/no/support

PORTUGAL 808 207 267 www.samsung.com/pt/support

SPAIN 91 175 00 15 www.samsung.com/es/support

SWEDEN 0771-400 300 www.samsung.com/se/support

SWITZERLAND 0800 726 786

UK 0333 000 0333 www.samsung.com/uk/support

IRELAND (EIRE) 0818 717100 www.samsung.com/ie/support

80111-SAMSUNG (80111 726 7864) only from land line

([phone] from mobile and land line

www.samsung.com/be/support (Dutch)

www.samsung.com/be_fr/support (French)

www.samsung.com/gr/support

www.samsung.com/ch/support (German)

www.samsung.com/ch_fr/support (French)

DD81-03206A-02

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_DE.indd 84 2021-08-13  1:44:12

Lavastoviglie

Manuale dell'utente

Serie DW60A807*/DW60A806*/DW60A805*/
DW60A804*

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_IT.indd 1 2021-08-10  1:15:39

Sommario

Informazioni sulla sicurezza 4

Istruzioni di sicurezza - Cosa sapere. 4
Simboli di sicurezza importanti 4

Sommario

Informazioni sul simbolo WEEE (RAEE) 5
Importanti precauzioni di sicurezza 6
Istruzioni per l'uso della lavastoviglie 8
Protezione dei bambini 9
Istruzioni per l'installazione della lavastoviglie 10

Installazione 13

Contenuto della confezione 13
Requisiti di installazione 16
Installazione Passo dopo passo 18
Zoccolino 33
Spie informative 35
Battiscopa (Serie DW60A80**U*) 36
SmartThings (solo modelli che ne sono dotati) 37
Dichiarazione Open Source 41

Prima di iniziare 42

Panoramica della lavastoviglie 42
Stoviglie non idonee ad essere lavate nella lavastoviglie 44
Uso base dei cestelli 45
Comparto detersivo 50
Serbatoio brillantante 52
Serbatoio sale 53
Sensibilità della tastiera 54
Modalità Impostazione 55

Operazioni 57

Pannello di controllo 57
Panoramica programmi 59
Passaggi semplici per avviare la lavastoviglie 61
Serbatoio sale 62
Avvio ritardato 64
Blocco controlli 64

Manutenzione 65

Pulizia 65
Manutenzione a lungo termine 68

Italiano2

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_IT.indd 2 2021-08-10  1:15:39

Risoluzione dei problemi 69

Checkpoint 69
Codici informativi 72

Diagramma dei cicli di lavaggio 73

Appendice 77

Trasporto/spostamento 77
Protezione anti gelo 77
Smaltimento della lavastoviglie e salvaguardia dell'ambiente 77
Per maggiori informazioni su ecodesign 77
Speciche 78

Per un test standard 79

Sommario

Italiano 3

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_IT.indd 3 2021-08-10  1:15:39

Informazioni sulla sicurezza

Congratulazioni per l'acquisto della tua nuova lavastoviglie Samsung. Questo manuale contiene importanti
informazioni riguardanti l'installazione, l'uso e la manutenzione del tuo nuovo apparecchio. Ti consigliamo di
leggere le informazioni qui fornite per conoscere i vantaggi offerti dalle funzioni della tua nuova lavastoviglie.

Informazioni sulla sicurezza

Istruzioni di sicurezza - Cosa sapere.

Leggi attentamente questo manuale per apprendere l'uso sicuro ed efciente delle varie funzioni e
caratteristiche offerte da questa lavastoviglie, e tieni il manuale in un luogo sicuro vicino all'apparecchio per
poterlo consultare ogniqualvolta se ne presenti la necessità. Questo apparecchio deve essere utilizzato solo
per lo scopo per il quale è stato progettato, come qui descritto.

Le avvertenze e le importanti istruzioni di sicurezza riportate in questo manuale non coprono tutte le possibili
condizioni e situazioni che possono vericarsi. E' responsabilità dell'utente utilizzare l'apparecchio con
buonsenso, prestando la massima attenzione e cura in fase di installazione, manutenzione e funzionamento.

Poiché le istruzioni operative qui descritte coprono i vari modelli disponibili, le caratteristiche della
lavastoviglie acquistata possono differire leggermente da quelle descritte in questo manuale e non tutti i
simboli di avvertenza possono essere applicabili. In caso di domande o dubbi, rivolgiti al Centro assistenza
autorizzato di zona o visita il sito www.samsung.com per trovare le informazioni necessarie.

Simboli di sicurezza importanti

Signicato delle icone e dei simboli riportati in questo manuale dell'utente:

AVVERTENZA

Pericoli o pratiche non sicure che possono causare lesioni personali gravi, la morte e/o danni materiali.

ATTENZIONE

Pericoli o pratiche non sicure che possono causare lesioni personali e/o danni materiali.

NOTA

Indica che sussiste il rischio di lesioni personali o danni materiali.
La simbologia di avvertenza ha lo scopo di prevenire eventuali lesioni personali. Seguire le istruzioni

scrupolosamente.
Conservare queste istruzioni in un luogo sicuro e accertarsi che eventuali nuovi utenti familiarizzino con il loro

contenuto. In caso di cessione dell'apparecchio, consegnare le informazioni al nuovo acquirente.

Italiano4

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_IT.indd 4 2021-08-10  1:15:39

Informazioni sul simbolo WEEE (RAEE)

Corretto smaltimento del prodotto (riuti elettrici ed elettronici)

(Applicabile nei Paesi con sistemi di raccolta differenziata)
Il simbolo riportato sul prodotto, sugli accessori o sulla documentazione (un

contenitore della spazzatura con ruote barrato da una croce con una banda nera sotto)
indica che il prodotto e i relativi accessori elettronici (quali caricabatterie, cufa e
cavo USB) non devono essere smaltiti come riuti urbani misti al termine del ciclo di
vita ma devono essere raccolti separatamente in modo da permetterne il riutilizzo,
il riciclaggio e altre forme di recupero in conformità alla normativa vigente. I riuti
derivanti da apparecchiature elettriche ed elettroniche possono, infatti, contenere
sostanze dannose e pericolose che, se non correttamente gestite, costituiscono un
pericolo per l’ambiente e la salute umana.

L’utente ha, quindi, un ruolo attivo nel ciclo di recupero e riciclaggio dei riuti di
apparecchiature elettriche ed elettroniche.

Al ne di evitare eventuali danni all’ambiente o alla salute causati da uno smaltimento
non corretto, si invita pertanto l’utente a separare il prodotto e i suddetti accessori da
altri tipi di riuti, conferendoli ai sistemi di ritiro e di raccolta autorizzati secondo le
normative locali.

Gli utenti domestici possono consegnare gratuitamente l’apparecchiatura che
desiderano smaltire al rivenditore, al momento dell’acquisto di una nuova
apparecchiatura di tipo equivalente. Presso i rivenditori di prodotti elettronici con
supercie di vendita di almeno 400 m2 è inoltre possibile consegnare gratuitamente,
senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a
25 cm.

Gli utenti professionali (imprese e professionisti) sono invitati a contattare il proprio
fornitore e vericare i termini e le condizioni del contratto di acquisto. Questo
prodotto e i relativi accessori elettronici non devono essere smaltiti unitamente ad
altri riuti commerciali.

Informazioni sulla sicurezza

Per ulteriori informazioni sull'impegno ambientale di Samsung e sugli obblighi normativi specici dei singoli
prodotti es. REACH, WEEE, Batterie, visitare la pagina sulla sostenibilità disponibile sul sito Samsung.com.

Italiano 5

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_IT.indd 5 2021-08-10  1:15:39

Informazioni sulla sicurezza

Importanti precauzioni di sicurezza

Per evitare rischi di incendio, scariche elettriche o lesioni

Informazioni sulla sicurezza

personali durante l'uso dell'apparecchio, seguire queste importanti
precauzioni:

1. Questo prodotto non deve essere utilizzato da bambini e adulti
che abbiano ridotte capacità siche, sensoriali o mentali o siano
prive di esperienza o conoscenza, a meno che siano state fornite
loro istruzioni per l’uso da parte di una persona responsabile
della loro sicurezza o che sovrintenda all'uso dell'apparecchio.

2. Questo apparecchio può essere utilizzato da bambini di età
superiore agli 8 anni e da persone che abbiano ridotte capacità
siche, sensoriali o mentali o siano prive di esperienza o
conoscenza, sotto la supervisione di una persona responsabile
o nel caso in cui siano state fornite loro istruzioni per un uso
sicuro dell'apparecchio e dei pericoli che esso comporta. Non
consentire ai bambini di giocare con l'apparecchio. La pulizia e
la manutenzione dell'apparecchio non devono essere svolte da
bambini senza la supervisione di un adulto.

3. Controllare che i bambini non giochino con questo apparecchio.

4. Se il cavo di alimentazione è danneggiato, richiederne la

sostituzione al costruttore, a un tecnico dell’assistenza o a
personale qualicato.

5. Utilizzare il nuovo set di tubi in dotazione all’apparecchio senza
riutilizzare i tubi vecchi.

Italiano6

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_IT.indd 6 2021-08-10  1:15:39

6. Vericare che tappeti o altri oggetti non ostruiscano le aperture
di ventilazione dell’apparecchio se queste sono poste alla base
del prodotto.

7. Senza una costante supervisione da parte di un adulto, i
bambini di età inferiore ai 3 anni devono essere tenuti lontani
dall'apparecchio.

8. ATTENZIONE: Per evitare i rischi connessi a un ripristino
involontario del fusibile termico, non alimentare l’apparecchio
attraverso un commutatore esterno, come ad esempio un timer,
né collegarlo a un circuito regolarmente attivato/disattivato
dalla utility.

9. AVVERTENZA: Coltelli e altri utensili appuntiti devono essere
posizionati nel cestello con le punte rivolte verso il basso o in
posizione orizzontale.

Questo apparecchio è destinato a un uso domestico o applicazioni
similari, ad esempio:

• aree adibite a cucina per il personale di negozi, ufci e altri

ambienti lavorativi;

Informazioni sulla sicurezza

• aziende agricole

• uso da parte del cliente in hotel, motel e altri ambienti

residenziali;

• bed and breakfast.

Italiano 7

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_IT.indd 7 2021-08-10  1:15:39

Informazioni sulla sicurezza

Istruzioni per l'uso della lavastoviglie

Questa lavastoviglie non è progettata per un uso commerciale. E' intesa per un uso domestico o in ambienti

Informazioni sulla sicurezza

simili lavorativi e residenziali, quali:

• Negozi

• Ufci e showroom
e dai residenti di:

• Ostelli e guest house.
L'apparecchio deve essere usato come elettrodomestico per la pulizia di piatti e stoviglie, così come specicato

nel manuale dell'utente. Qualsiasi altro uso non è supportato dal costruttore e potrebbe risultare pericoloso.
Il produttore non può essere ritenuto responsabile per eventuali danni derivanti da un uso o un funzionamento

improprio o scorretto dell'apparecchio.
Non utilizzare solventi nella lavastoviglie. Pericolo di esplosione.
Non inalare o ingerire il detersivo per lavastoviglie. I detersivi per lavastoviglie contengono sostanze

irritanti o corrosive e, se ingeriti, possono causare ustioni a naso, bocca e gola; possono inoltre bloccare la
respirazione. Consultare immediatamente un medico in caso di ingestione o inalazione del detersivo.

Non lasciare lo sportello aperto se non strettamente necessario poiché può rappresentare un ostacolo sul quale
inciampare.

Non appoggiarsi o sedersi sullo sportello aperto. In caso contrario la lavastoviglie potrebbe inclinarsi e
danneggiarsi, e provocare lesioni personali.

Usare solo detersivo e brillantante per lavastoviglie per uso un domestico. Non usare detersivo liquido.
Non usare detergenti fortemente acidi
Non rabboccare il serbatoio del brillantante con detersivo liquido o in polvere. La mancata osservanza di

questa precauzione potrebbe danneggiare gravemente il serbatoio.
Un accidentale riempimento del serbatoio del sale con detersivo liquido o in polvere potrebbe danneggiare

l'addolcitore. Vericare di disporre del tipo corretto di sale per lavastoviglie prima di riempire il serbatoio del
sale.

Usare solo sale per lavastoviglie dal momento che altri tipi di sale possono contenere additivi insolubili che
possono danneggiare il funzionamento dell'addolcitore.

In un apparecchio dotato di cestello per le posate (incluso a seconda del modello), il processo di lavaggio e
asciugatura delle posate è più efcace se queste vengono collocate nel cestello in modo ottimale, con i manici
rivolti verso il basso. Tuttavia, per evitare il rischio di lesioni, è possibile collocare coltelli e forchette con i
manici rivolti verso l'alto.

Il vasellame e gli elementi in plastica non resistenti all'acqua bollente, quali ad esempio contenitori o posate
in plastica, non possono essere lavati in lavastoviglie. Le elevate temperature sviluppate all'interno della
lavastoviglie possono provocarne la deformazione o lo scioglimento.

Nei modelli dotati della funzione Avvio ritardato, vericare che il dispenser sia asciutto prima di aggiungere
il detersivo. Se necessario, asciugarlo. Se viene versato in un dispenser umido, il detersivo può raggrumarsi e
non essere quindi sparso uniformemente.

Coltelli e altri utensili appuntiti devono essere posizionati nel cestello con le punte rivolte verso il basso o in
posizione orizzontale.

Italiano8

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_IT.indd 8 2021-08-10  1:15:39

Protezione dei bambini

Questo apparecchio non è un giocattolo! Per evitare il rischio di lesioni, tenere i bambini lontano
dall'apparecchio e non permettere loro di giocare vicino o all'interno dell'apparecchio o di azionarne i
comandi. I bambini non sono in grado di comprenderne i potenziali pericoli. Pertanto devono essere controllati
ogniqualvolta si lavori in cucina. Un bambino che gioca con la lavastoviglie potrebbe rimanervi chiuso dentro.

Questo apparecchio può essere utilizzato da bambini di età superiore agli 8 anni e da persone che abbiano
ridotte capacità siche, sensoriali o mentali o siano prive di esperienza o conoscenza, sotto la supervisione di
una persona responsabile o nel caso in cui siano state fornite loro istruzioni per un uso sicuro dell'apparecchio
e dei pericoli che esso comporta. Non consentire ai bambini di giocare con l'apparecchio. La pulizia e la
manutenzione dell'apparecchio non devono essere svolte da bambini senza la supervisione di un adulto.

I bambini più grandi possono utilizzare l'apparecchio solo se sono state fornite loro chiare istruzioni per l'uso
e siano in grado di utilizzarlo in sicurezza, riconoscendo i potenziali rischi derivanti da un uso improprio
dell'apparecchio.

TENERE I BAMBINI LONTANI DAI DETERSIVI!
I detersivi per lavastoviglie contengono sostanze irritanti e corrosive e, se ingeriti, possono causare ustioni a

naso, bocca e gola; possono inoltre bloccare la respirazione.
Tenere i bambini lontano dalla lavastoviglie quando lo sportello dell'apparecchio è aperto. All'interno

potrebbero esservi residui di detersivo.
Consultare immediatamente un medico se un bambino inala o ingerisce del detersivo.

Informazioni sulla sicurezza

Italiano 9

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_IT.indd 9 2021-08-10  1:15:39

Informazioni sulla sicurezza

Istruzioni per l'installazione della lavastoviglie

Prima di impostare l'apparecchio, controllare che non vi sia alcun danno visibile. Non utilizzare mai un

Informazioni sulla sicurezza

apparecchio danneggiato. Un apparecchio danneggiato potrebbe rappresentare un pericolo.
La lavastoviglie deve essere collegata a una presa di corrente dotata di apposito interruttore. La presa

elettrica deve essere facilmente raggiungibile dopo l'installazione della lavastoviglie in modo che sia
possibile scollegare l'apparecchio rapidamente e in qualsiasi momento (vedere la sezione "Panoramica della
lavastoviglie" a pagina 42).

Dietro la lavastoviglie non devono essere presenti prese elettriche. Se il retro della lavastoviglie preme contro
una presa elettrica, questa potrebbe surriscaldarsi con il conseguente rischio di incendio.

La lavastoviglie non deve essere installata sotto un piano cottura. Le elevate temperature talvolta generate da
un piano cottura potrebbero danneggiare la lavastoviglie. Per la stessa ragione, non installarla vicina a amme
libere o altri apparecchi che possono irradiare calore, quali caloriferi ecc..

Collegare la lavastoviglie alla corrente elettrica solo una volta completata l'installazione e la regolazione dello
sportello.

Prima di collegare l'apparecchio, vericare che i dati elettrici riportati sulla targhetta (tensione e carico
collegato) corrispondano alla corrente erogata. In caso di dubbi, consultare un elettricista qualicato.

La sicurezza elettrica di questo apparecchio può essere garantita solo quando vi sia continuità tra
l'apparecchio e il sistema di messa a terra. E' della massima importanza che i requisiti base di sicurezza siano
presenti e regolarmente testati e in caso di dubbi sullo stato dell'impianto elettrico domestico questo deve
essere controllato da un elettricista qualicato.

Il costruttore non potrà essere ritenuto responsabile per eventuali conseguenze derivanti da un sistema di
messa a terra inappropriato (per es. scariche elettriche).

Non collegare l'apparecchio alla presa di corrente mediante una multipresa o una prolunga. Queste infatti non
garantiscono la sicurezza dell'apparecchio (per es. pericolo di surriscaldamento).

Questo apparecchio può essere installato in postazioni mobili, ad esempio su una nave, solo se è stata eseguita
da un tecnico qualicato una valutazione dei rischi associata a questo tipo di installazione.

Italiano10

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_IT.indd 10 2021-08-10  1:15:39

L'alloggiamento in plastica del connettore alla presa dell'acqua contiene un componente elettrico. Non
immergere l'alloggiamento nell'acqua.

Nel tubo del sistema Aqua-Stop sono presenti li elettrici. Non tagliare mai il tubo di carico dell'acqua, anche
se troppo lungo.

L'installazione, la manutenzione ed eventuali riparazioni devono essere eseguite solo da personale qualicato
e competente in stretta osservanza delle normative locali e nazionali. Le riparazioni eseguite da personale non
qualicato possono rappresentare un pericolo. Il costruttore non potrà essere ritenuto responsabile del lavoro
eseguito da personale non autorizzato.

Il sistema impermeabile integrato offre protezione contro i danni provocati dall'acqua, a patto che siano
rispettate le seguenti condizioni:

• La lavastoviglie sia correttamente installata e collegata.

• Sia stata eseguita una corretta manutenzione e siano state sostituite le parti usurate laddove necessario.

• Il rubinetto sia stato chiuso in caso di inutilizzo dell'apparecchio per un lungo periodo di tempo (per es.

durante le vacanze).

• Il sistema impermeabile entra in funzione anche se l'apparecchio è spento. Tuttavia, l'apparecchio deve

essere collegato alla corrente elettrica.

Un apparecchio danneggiato può rappresentare un pericolo. Se la lavastoviglie si danneggia, scollegarla dalla
corrente elettrica e rivolgersi al rivenditore o ad un Centro di assistenza autorizzato.

Riparazioni non autorizzate possono causare pericoli imprevedibili per l'utente, per i quali il costruttore non
potrà essere ritenuto responsabile. Le riparazioni devono essere eseguite solo da un tecnico dell'assistenza
qualicato.

I componenti difettosi devono essere sostituiti solo con ricambi originali. La sicurezza dell'apparecchio può
essere garantita solo utilizzando ricambi originali.

Scollegare sempre la lavastoviglie dalla corrente elettrica per eseguirne la manutenzione (disattivare
l'interruttore della presa a parete ed estrarre le spina).

Se il cavo di collegamento è danneggiato, sostituirlo con uno idoneo disponibile presso il costruttore. Per
ragioni di sicurezza, il cavo può essere sostituito solo da un Centro di assistenza autorizzato o da un tecnico
qualicato.

In luoghi soggetti a infestazioni da scarafaggi o altri insetti, prestare particolare attenzione a mantenere la
lavastoviglie e l'ambiente circostante sempre puliti. Eventuali danni provocati da scarafaggi o altri insetti non
sono coperti da garanzia.

Informazioni sulla sicurezza

Italiano 11

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_IT.indd 11 2021-08-10  1:15:39

Informazioni sulla sicurezza

In caso di guasto o ai ni della pulizia, l'apparecchio risulta totalmente isolato dalla corrente elettrica quando:

• l'interruttore della presa a parete è disattivato e la spina è estratta, oppure

• l'interruttore generale è disattivato, oppure

Informazioni sulla sicurezza

• il fusibile principale è disattivato, oppure

• Il fusibile a vite è stato rimosso (in paesi dove tale operazione è prevista).
Non modicare l'apparecchio, salvo previa autorizzazione del costruttore.
Non aprire mai il telaio/l'alloggiamento dell'apparecchio. Manomettere i collegamenti elettrici o i componenti e

le parti meccaniche è molto pericoloso e può causare malfunzionamenti o scariche elettriche.
Durante il periodo di garanzia dell'apparecchio, le riparazioni devono essere effettuate solo da un tecnico

dell'assistenza autorizzato dal costruttore. In caso contrario la garanzia sarà invalidata.
Durante l'installazione del prodotto, vericare che vi sia spazio sufciente sopra, ai lati e sul retro

dell'apparecchio per garantire una corretta ventilazione. Se lo spazio tra l'apparecchio e il lavello è
insufciente, quest'ultimo potrebbe subire danni o potrebbe presentarsi un problema di muffa.

Vericare che il livello di durezza dell'acqua impostato sulla lavastoviglie sia idoneo a quello della propria
zona (vedere la sezione "Serbatoio sale" a pagina 53).

Consultare www.samsung.com/support per ulteriori dettagli sui materiali e le riparazioni.

Italiano12

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_IT.indd 12 2021-08-10  1:15:39

Installazione

Contenuto della confezione

Accertarsi che nella confezione siano presenti tutte le parti. In caso di domande relative alla lavastoviglie
o ad una delle sue parti, contattare un Centro di assistenza clienti Samsung locale o il rivenditore. L’aspetto
effettivo della lavastoviglie può variare in base al modello ed al paese di appartenenza.

ATTENZIONE

Una volta disimballata la lavastoviglie, conservare gli imballi fuori dalla portata dei bambini al ne di
garantirne la sicurezza.

Modelli FBI (Incasso, DW60A80**BB)

Staffa superiore (2 pz.) Viti Ø4 X 14 (10 pz.) Adesivo protettivo anti

Vite Ø3,5 X 45 (4 pz.) Vite Ø3,5 X 16 (2 pz.) Staffa sportello (2 pz.) Sotto piedino (3 pz.)

Fermi specici per

pannello (fermi per

pannelli in legno, 2 pz.)

Vite Ø3,5 X 25 (2 pz.) Vite Ø3,9 X 13 (4 pz.) Listello laterale

condensa (1 pz.)

Coperchio in plastica

(2 pz.)

superiore (1 pz.)

Installazione

Italiano 13

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_IT.indd 13 2021-08-10  1:15:39

Installazione

Modelli FBI (Scorrimento, DW60A80**IB)

Installazione

Staffa superiore (2 pz.) Viti Ø4 X 14 (14 pz.) Adesivo protettivo anti

Fissaggi pannello
decorativo (2 pz.)

Vite Ø3,9 X 13 (4 pz.) Listello laterale

Vite Ø3,5 X 16 (2 pz.) Sotto piedino (3 pz.) Fissaggi pannello

superiore (1 pz.)

condensa (1 pz.)

Coperchio in plastica

(2 pz.)

decorativo (2 pz.)

Modelli BU (Sottopiano, DW60A80**U*)

Staffa superiore (2 pz.) Viti Ø4 X 14 (2 pz.) Sotto piedino (3 pz.) Vite Ø3,5 X 16 (2 pz.)

Staffe battiscopa (2 pz.) Battiscopa Coperchio in plastica

Bullone battiscopa

(4 pz.)

Italiano14

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_IT.indd 14 2021-08-10  1:15:40

Adesivo protettivo

(1 pz.)

(2 pz.)

Vite Ø3,9 X 13 (4 pz.) Listello laterale

Dado battiscopa (4 pz.)

superiore (1 pz.)

Kit di installazione (non in dotazione)

Fascetta stringitubo

Strumenti necessari (non in dotazione)

Occhiali di sicurezza Guanti Lampada Chiave inglese (22 mm)

Torx T15 Pinza Cesoie Metro

Matita Cacciavite a croce Cacciavite a testa piatta Taglierina

Livello Seghetto da traforo

(80-100 mm)

Tenaglia

per il piedino anteriore

Installazione

Italiano 15

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_IT.indd 15 2021-08-10  1:15:40

Installazione

Installazione

Requisiti di installazione

Per prevenire eventuali rischi di incendio, scariche
elettriche o lesioni siche, tutti i cablaggi e la
messa a terra devono essere eseguiti da personale
qualicato.

Alimentazione

• È necessario un circuito di alimentazione da
220-240 V~, 50 Hz dedicato alla lavastoviglie.

• La presa di corrente deve avere un capacità
nominale di 16 A (max 11 A per la lavastoviglie)

AVVERTENZA

• Non utilizzare prolunghe.

• Usare solo il cavo di alimentazione in dotazione
alla lavastoviglie.

• Al termine dell'installazione, vericare che il cavo
di alimentazione non sia piegato o danneggiato.

Messa a terra

Per una messa a terra permanente, la lavastoviglie
deve essere collegata ad una parte metallica o ad un
sistema di messa a terra permanente. Il conduttore
della messa a terra deve essere collegato dai
conduttori del circuito al terminale di messa a terra
della lavastoviglie.

AVVERTENZA

• Non collegare il cavo di messa a terra a condotte
in plastica, tubazioni del gas o tubazioni
dell'acqua calda. Conduttori di messa a terra
collegati in maniera inappropriata possono
provocare scariche elettriche.

• Non alterare la spina elettrica in dotazione
all'apparecchio. Qualora la spina elettrica non
sia adeguata alla presa a parete, richiederne la
sostituzione a un elettricista specializzato.

Erogazione dell'acqua

• La mandata dell'acqua deve essere in grado di
sopportare una pressione dell'acqua in entrata
compresa tra 0,04 MPa e 1 MPa.

• La temperatura dell'acqua deve essere inferiore
a 60 °C.

• Sulla tubazione deve essere montato un rubinetto
con lettatura maschio da 3/4”.

Per ridurre eventuali rischi di perdite:

• Vericare che i rubinetti dell'acqua siano
facilmente accessibili.

• Chiudere il rubinetto di mandata dell'acqua in
caso di inutilizzo della lavastoviglie.

• Controllare regolarmente la presenza di eventuali
perdite dalle guarnizioni del tubo.

• Per fermare eventuali perdite, sigillare le
giunzioni delle tubazioni con nastro in teon o
sigillante idoneo.

Aqua Stop

Aqua Stop è un componente elettrico progettato
per prevenire perdite di acqua. Il dispositivo Aqua
Stop viene ssato al tubo di carico dell'acqua e
interrompe automaticamente l'erogazione in caso di
danni alla tubazione.

ATTENZIONE

• Maneggiare Aqua Stop con attenzione.

• Non sbattere o torcere il tubo collegato al
dispositivo Aqua Stop. Se il dispositivo Aqua
Stop risulta danneggiato, chiudere il rubinetto
di mandata dell'acqua ed estrarre la spina dalla
presa elettrica. Quindi contattare un Centro di
assistenza autorizzato locale Samsung o un
tecnico qualicato.

Italiano16

DW8500AM_DW60A8070BB_ET_DD81-03206A-02_IT.indd 16 2021-08-10  1:15:40
