Samsung DV90M5010QX User guide [en, bg]

Heat Pump Dryer

User manual

DV9*M52****/DV8*M52****/DV7*M52****/DV9*M50****/
DV8*M50****/DV7*M50****

Untitled-1 1 2019-07-03  10:57:13

Contents

Contents

Safety information 4

What you need to know about the safety instructions 4
Important safety symbols 4
Important safety precautions 5
Critical installation warnings 7
Critical usage warnings 9
Usage cautions 10
Critical cleaning warnings 12
Instructions about the WEEE 13

Installation 14

What’s included 14
Installation requirements 16
Dryer 18
Drain hose (if necessary) 19
Installation checklist 22
Before using the dryer 22
Door reversal 22

Operations 30

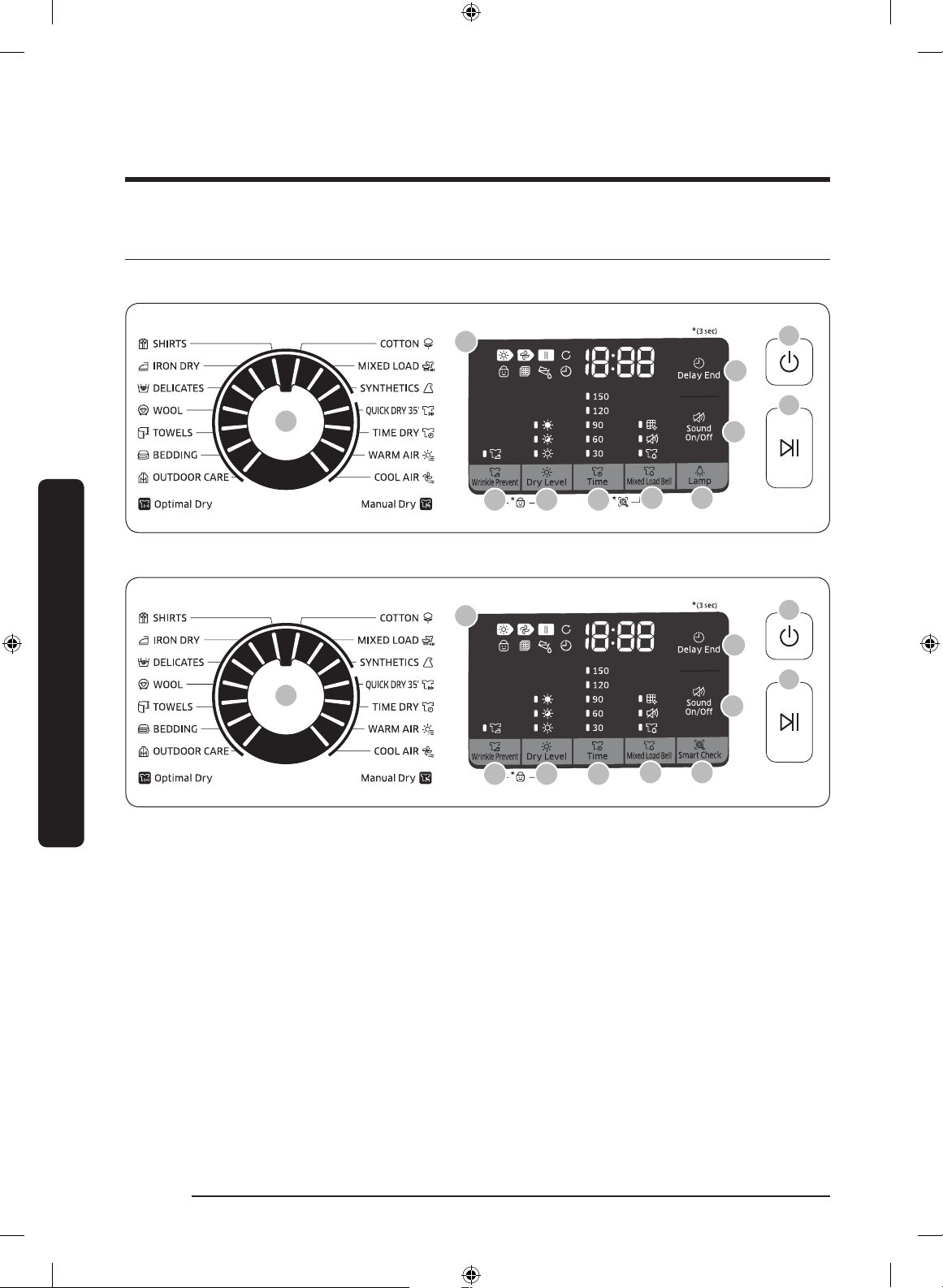

Control panel 30
Getting started 36
Special features 40

Maintenance 41

Control panel 41
Exterior 41
Drum 41
Lint lter 41
Water tank 43
Heat exchanger 44

Troubleshooting 46

Checkpoints 46
Information codes 47

English2

Untitled-1 2 2019-07-03  10:57:14

Appendix 48

Fabric care chart 48
Protecting the environment 49
Specication 50
Consumption data 52
Sheet of household tumble driers 54

Contents

English 3

Untitled-1 3 2019-07-03  10:57:14

Safety information

Congratulations on your new Samsung dryer. This manual contains important information
on the installation, use, and care of your appliance. Please take the time to read this
manual to take full advantage of your dryer’s many benets and features.

What you need to know about the safety instructions

Warnings and Important Safety Instructions in this manual do not cover all possible

Safety information

conditions and situations that may occur. It is your responsibility to use common sense,
caution, and care when installing, maintaining, or operating your dryer.

Always contact your manufacturer about problems or conditions you do not understand.

Important safety symbols

What the icons and signs in this user manual mean:

WARNING

Hazards or unsafe practices that may result in severe personal injury, death and/or
property damage.

CAUTION

Hazards or unsafe practices that may result in personal injury and/or property damage.

NOTE

Indicates that a risk of personal injury or material damage exists.

Read the instructions

These warning signs are here to prevent injury to yourself and others.
Please follow them explicitly.
After reading this manual, store it in a safe place for future reference.

Read all instructions before using the appliance.
As with any equipment that uses electricity and moving parts, potential hazards exist.

To safely operate this appliance, familiarize yourself with its operation and exercise care
when using it.

WARNING - Risk of Fire

• Clothes dryer installation must be performed by a qualied technician.

• Install the clothes dryer according to the manufacturer’s instructions and local codes.

• To reduce the risk of severe injury or death, follow all installation instructions.

English4

Untitled-1 4 2019-07-03  10:57:14

Important safety precautions

WARNING

To reduce the risk of re, electric shock, or injury to persons
when using your appliance, follow basic precautions, including the
following:

1. This appliance is not to be used by persons (including children)
with reduced physical, sensory or mental capabilities, or lack
of experience and knowledge, unless they have been given
supervision or instruction concerning use of the appliance by a
person responsible for their safety.

2. For use in Europe: This appliance can be used by children aged
from 8 years and above and persons with reduced physical,
sensory or mental capabilities or lack of experience and
knowledge if they have been given supervision or instruction
concerning use of the appliance in a safe way and understand
the hazards involved. Children shall not play with the appliance.
Cleaning and user maintenance shall not be made by children
without supervision.

3. Children should be supervised to ensure that they do not play

Safety information

with the appliance.

4. If the supply cord is damaged, it must be replaced by the
manufacturer, its service agent or similarly qualied persons in
order to avoid a hazard.

5. The new hose-sets supplied with the appliance are to be used and
that old hose-sets should not be reused.

6. For appliances with ventilation openings in the base, that a carpet
must not obstruct the openings.

English 5

Untitled-1 5 2019-07-03  10:57:14

Safety information

7. For use in Europe: Children of less than 3 years should be kept

away unless continuously supervised.

8. CAUTION: In order to avoid a hazard due to inadvertent resetting
of the thermal cut-out, this appliance must not be supplied

Safety information

through an external switching device, such as a timer, or
connected to a circuit that is regularly switched on and off by the
utility.

9. The tumble dryer is not to be used if industrial chemicals have
been used for cleaning.

10. The lint trap has to be cleaned frequently, if applicable.

11. Lint must not to be allowed to accumulate around the tumble

dryer. (not applicable for appliances intended to be vented to the
exterior of the building)

12. Adequate ventilation has to be provided to avoid the back ow
of gases into the room from appliances burning other fuels,
including open res.

13. Do not dry unwashed items in the tumble dryer.

14. Items that have been soiled with substances such as cooking oil,

acetone, alcohol, petrol, kerosene, spot removers, turpentine,
waxes and wax removers should be washed in hot water with
an extra amount of detergent before being dried in the tumble
dryer.

15. Items such as foam rubber (latex foam), shower caps, waterproof
textiles, rubber backed articles and clothes or pillows tted with
foam rubber pads should not be dried in the tumble dryer.

16. Fabric softeners, or similar products, should be used as specied
by the fabric softener instructions.

English6

Untitled-1 6 2019-07-03  10:57:14

17. The nal part of a tumble dryer cycle occurs without heat (cool
down cycle) to ensure that the items are left at a temperature
that ensures that the items will not be damaged.

18. Remove all objects from pockets such as lighters and matches.

19. WARNING: Never stop a tumble dryer before the end of the

drying cycle unless all items are quickly removed and spread out
so that the heat is dissipated.

20. Exhaust air must not be discharged into a ue which is used for
exhausting fumes from appliances burning gas or other fuels.

21. The appliance must not be installed behind a lockable door, a
sliding door or a door with a hinge on the opposite side to that of
the tumble dryer, in such a way that a full opening of the tumble
dryer door is restricted.

22. WARNING: The appliance must not be supplied through an
external switching device, such as a timer, or connected to a
circuit that is regularly switched on and off by a utility.

Heat pump model only: The instructions shall also include the
substance of the following:

WARNING: In the appliance enclosure or in the built-in structure,

Safety information

keep ventilation openings clear of obstruction.
WARNING: Do not damage the refrigerant circuit.

Critical installation warnings

WARNING

The installation of this appliance must be performed by a qualied technician or service
company.

• Failure to do so may result in electric shock, re, an explosion, problems with the

product, or injury.

English 7

Untitled-1 7 2019-07-03  10:57:14

Safety information

Plug the power cord into a wall socket and use the socket for this appliance only. In
addition, do not use an extension cord.

• Sharing a wall socket with other appliances using a power strip or extending the power
cord may result in electric shock or re.

• Ensure that the power voltage, frequency and current are the same as those of the
product specications. Failure to do so may result in electric shock or re. Failure Plug

Safety information

the power plug into the wall socket rmly.

Remove all foreign substances such as dust or water from the power plug terminals and
contact points using a dry cloth on a regular basis.

• Unplug the power plug and clean it with a dry cloth.

• Failure to do so may result in electric shock or re.

Keep all packaging materials well out of the reach of children, as packaging materials can
be dangerous to children.

• If a child places a bag over its head, it may result in suffocation.

This appliance must be properly grounded.
Do not ground the appliance to a gas pipe, plastic water pipe, or telephone line.

• This may result in electric shock, re, an explosion, or problems with the product

• Never plug the power cord into a socket that is not grounded correctly and make sure
that it is in accordance with local and national codes.

Do not install or keep the product exposed to the outdoor elements.
Do not use a damaged power plug, damaged power cord or loose wall socket.

• This may result in electric shock or re.

If the plug (power supply cord) is damaged, it must be replaced by the manufacturer or its
service agent or a similar qualied technician in order to avoid a hazard.

This appliance should be positioned to be accessible to the power plug after installation.
Do not pull or excessively bend the power cord.
Do not twist or tie the power cord.
Do not hook the power cord over a metal object, place a heavy object on the power cord,

insert the power cord between objects, or push the power cord into the space behind the
appliance.

• This may result in electric shock or re.

Do not pull the power cord, when unplugging the power plug.

• Unplug the power plug by holding the plug.

• Failure to do so may result in electric shock or re.

English8

Untitled-1 8 2019-07-03  10:57:14

This appliance must be properly grounded. Never plug the power cord into a receptacle
that is not grounded adequately and in accordance with local and national codes. See
installation instructions for grounding this appliance.

Install this appliance in a location with solid, level oor.

• Failing to do so may result in abnormal vibrations, noise or problems with the product.

Since an ingredient in hair spray may degrade the hydrophile property of the heat
exchanger so that dew may appear on the outer surface of the appliance when the cooling
operation is running, do not install the appliance in a beauty salon.

This appliance should be positioned so that the power plug, the water supply taps, and the
drain pipes are accessible.

Critical usage warnings

WARNING

Do not let children or pets on or into the product. In addition, when disposing of this
product, disassemble the door lock (lever).

• This may result in children falling and injuring themselves.

• If children become locked in the product, there is a danger of suffocation.

Do not try to access the inside of the product when the drum is rotating.
Do not sit on the product or lean against the door.

• This may result in the product turning over and resulting in injury.

Dry the laundry only after it was spun by an appropriate washing machine.
Do not dry unwashed items in the tumble dryer.
Do not drink the condensed water.
Never stop a tumble dryer before the end of the drying cycle unless all items are quickly

removed and spread out so that the heat is dissipated.
Do not dry laundry contaminated by inammable materials such as gasoline, kerosene,

benzene, thinner, alcohol, etc.

• This may result in electric shock, re or explosion.

Safety information

Do not let pets chew or play with the dryer.

• This may result in electric shock or injury.

When disposing of the product, separate the door and the power cord before disposing of
the product.

• Failing to do so may result in damage to the power code or an injury.

Do not touch the power plug with wet hands.

• This may result in electric shock.

English 9

Untitled-1 9 2019-07-03  10:57:14

Safety information

When gas (city gas, propane gas, LP gas) leaks, do not touch this appliance or the power
cord, ventilate immediately.

• At this time, do not use the ventilating fan.

• A spark may cause an explosion or re.

Do not repair, replace, or attempt to service any part of the appliance unless specically

Safety information

recommended in the user-repair instructions. You must also have the skills necessary to
service this appliance.

Do not attempt to repair, disassemble, or modify the appliance yourself.

• Do not use any fuse(such as cooper, steel wire, etc.) other than the standard fuse.

• When repairing or reinstalling the appliance is required, contact your nearest service
center.

• Failure to do so may result in electric shock, re, problems with the product, or injury.

The product you have purchased is designed for domestic use only.
The use for business purposes qualies as product misuse. In this case, the product will

not be covered by the standard warranty provided by Samsung and no responsibility can
be attributed to Samsung for malfunctions or damages resulting from such misuse.

If the product generates strange noise, smells of something burning, or generates smoke,
immediately cut-off the power and contact the service center.

• Otherwise, it may cause an electric shock or re as a result.

Do not let children (or pets) play in or on your product. The product door does not open
easily from the inside and children may be seriously injured if trapped inside.

Usage cautions

CAUTION

Do not stand on top of the appliance or place objects (such as laundry, lighted candles,
lighted cigarettes, dishes, chemicals, metal objects, etc.) on the appliance.

• This may result in electric shock, re, problems with the product, or injury.

Do not touch the glass door and inside of the drum during or just after drying as it is hot.

• This may result in burns.

The door glass becomes hot during washing and drying. Therefore, do not touch the door
glass.

Also, do not allow children to play around the washing machine or touch the door glass.

• This may result in burns.

Do not press the buttons using sharp objects such as pins, knifes, ngernails, etc.

• This may result in electric shock or injury.

English10

Untitled-1 10 2019-07-03  10:57:14

Do not dry laundry containing forming rubber (latex) or similar rubber textures.

• If forming rubber is heated, it may start a re.

Do not dry laundry contaminated by vegetable oil or cooking oil as a large amount of the
oil will not be removed when washing the laundry. In addition, use the Cool Down cycle so
that the laundry is not heated.

• The oxidization heat of the oil may start a re.

Make sure that the pockets of all clothing to be dried are empty.

• Hard, sharp objects, such as coins, safety pins, nails, screws, or stones can cause
extensive damage to the appliance.

Do not dry clothing with large buckles, buttons, or other heavy metal (zippers, hooks and
eyelets, button-up covers).

If necessary, use the laundry net for small and lightweight laundry such as fabric tie belt ,
apron strings, and underwire bras which can dissolve or break during a cycle.

Dryer sheets are compatible with this model, and are recommended for better drying
performance.

Dryer sheets are also benecial in reducing the static electricity generated during a
drying cycle. Static electricity could lead to damage of laundry items and potentially the
appliance.

Do not use the dryer near dangerous powders such as coal dust, wheat our, etc.

• This may result in electric shock, re or an explosion.

Safety information

Do not place inammable materials near the product.

• This may result in toxic gases from the product, damage to parts, electric shock, re or
an explosion.

• The appliance should not be placed behind lockable doors etc.

Do not touch the rear side of the appliance during or immediately after drying is
complete.

• The appliance remains hot and may cause burns.

Contains uorinated greenhouse gases.
Hermetically sealed equipment.
Do not vent gases into the atmosphere.
Refrigerant (Type): R-134a (GWP = 1430)
Refrigerant (Charging)

• DV**M52**** : 0.37kg, 0.529tCO

2e

• DV**M50**** : 0.32kg, 0.458tCO2e

English 11

Untitled-1 11 2019-07-03  10:57:14

Safety information

Critical cleaning warnings

WARNING

Do not clean the appliance by spraying water directly onto it.
Do not use benzene, thinner or alcohol to clean the appliance.

• This may result in discoloration, deformation, damage, electric shock or re.

Safety information

Before cleaning or performing maintenance, unplug the appliance from the wall socket.

• Failure to do so may result in electric shock or re.

Clean the lter case before and after using the dryer.
Clean the inside of the product on a regular basis by asking an authorized service

engineer.
Clean the Heat Exchanger with a soft brush or vacuum cleaner once a month, Do not touch

the heat exchanger with your hand. Otherwise, it may cause an injury.
The interior of the dryer should be cleaned periodically by qualied service personnel.

English12

Untitled-1 12 2019-07-03  10:57:15

Instructions about the WEEE

Correct Disposal of This Product (Waste Electrical & Electronic
Equipment)

(Applicable in countries with separate collection systems)

This marking on the product, accessories or literature indicates
that the product and its electronic accessories (e.g. charger,
headset, USB cable) should not be disposed of with other
household waste at the end of their working life. To prevent
possible harm to the environment or human health from
uncontrolled waste disposal, please separate these items from
other types of waste and recycle them responsibly to promote the
sustainable reuse of material resources.

Household users should contact either the retailer where they
purchased this product, or their local government ofce, for details
of where and how they can take these items for environmentally
safe recycling.

Business users should contact their supplier and check the terms
and conditions of the purchase contract. This product and its
electronic accessories should not be mixed with other commercial
wastes for disposal.

For information on Samsung’s environmental commitments and product regulatory
obligations, e.g. REACH, WEEE or Batteries, visit our sustainability page available via
www.samsung.com

Safety information

English 13

Untitled-1 13 2019-07-03  10:57:15

Installation

01

02

07

06

03

05

04

What’s included

Carefully unpack the dryer. Keep all packaging materials away from children. The parts
and location of parts shown below may differ from your dryer. Before installation, make
sure the dryer has all the parts listed here. If the dryer and/or parts are damaged or
missing, contact the nearest Samsung customer service center.

Dryer at a glance

Installation

01 Top cover 02 Water Tank

03 Lint lter 04 Heat exchanger

05 Levelling Leg 06 Door

07 Control Panel

Untitled-1 14 2019-07-03  10:57:15

English14

Accessories (supplied)

Hose guide Cable tie Hose connector

Long drain hose (2 m) User manual Rack Dry (applicable

models only)

Cleaning brush

Accessories (not supplied)

Bracket-Stacking kit

(Part # SK-DH; SK-DA; SKK-

DF)

NOTE

• The stacking kit allows the dryer to be stacked on top of a washer. Please note that the
stacking kit can only be used with Samsung washers and dryers. To purchase a stacking
kit (Part # SK-DH; SK-DA; SKK-DF), contact a Samsung service center or local appliance
retailer. The stacking kit differs with the model.

• For stacking instructions with the dryer, see the installation manual included in the
stacking kit.

• For information about model-specic availability of the stacking kit, see the installation
manual included in the stacking kit.

Stacking kit

(SKK-DD, SKK-DDX)

Installation

English 15

Untitled-1 15 2019-07-03  10:57:16

Installation

Installation requirements

This dryer must be installed by a qualied installer. If service is required due to poor or
faulty installation, it is considered the owner’s responsibility and may void the warranty.
Keep these instructions for future reference.

• Do not plug the power cord into a wall outlet before the dryer is completely installed.

• Have two or more persons help move the dryer.

• Do not let children or pets play in, on, or around the dryer. Proper supervision is

Installation

• Keep all packaging materials away from children.

• Do not replace a damaged power cord or power plug yourself. Have Samsung or a

• Do not attempt to repair, disassemble, or modify the dryer. For any repairs, contact the

• Remove the door/lids from all discarded appliances to avoid children from suffocating.

• If the dryer generates a strange noise, burning smells, or smoke, unplug the power plug

• Do not unplug the dryer while it is operating.

• Do not place ammable objects near the dryer.

NOTE

WARNING

necessary at all times.

qualied service technician replace a damaged power cord or power plug.

nearest Samsung service center.

immediately and contact the nearest Samsung service center.

English16

Untitled-1 16 2019-07-03  10:57:16

Location requirements

Select a level, well-constructed surface that will withstand vibrations. Select a location
where a grounded, 3-prong outlet is easily accessible.

WARNING

• Install the dryer indoors only.

• Do not install the dryer in areas exposed to the weather.

• Do not install the dryer where the temperature may fall below 5 °C or rise above 35 °C.

• Do not install the dryer where gas may leak.

• Do not block the cooling grill’s air inlet located at the dryer front.

Alcove or closet installation

For alcove or closet installation, the dryer requires the following minimum clearances:

Sides Top Front Rear

25 mm 25 mm 490 mm 51 mm

If installing the dryer with a washer, the front of the alcove or closet must have an
unobstructed air opening of at least 490 mm.

Electrical and grounding requirements

• The dryer requires an AC 220-240 V 50 Hz electrical supply.

• The dryer must be properly grounded. If the dryer malfunctions or breaks down,
grounding reduces the risk of electric shock by providing a path of least resistance for
the electric current. The dryer comes with a power cord that has a 3-prong grounding
plug. The plug must be plugged into an appropriate outlet that is properly installed and
grounded in accordance with all local codes and ordinances.

• If you have any questions regarding the electrical or grounding requirements, please
contact Samsung or a qualied electrician.

WARNING

• Plug into a grounded, 3-prong outlet.

• Do not use a damaged power plug, cord, or loose or damaged wall outlet.

• Do not use an adapter or an extension cord.

• Improper connection of the equipment-grounding conductor may result in electric
shock. If you are unsure if the dryer is properly grounded, check with a qualied
electrician.

• Do not modify the power plug, power cord, or power outlet in any way.

• Do not connect the ground wire to plastic plumbing lines, gas lines, or hot water pipes.

Installation

English 17

Untitled-1 17 2019-07-03  10:57:16

Installation

A

B

C D

Dryer

Before you install the dryer, make sure you have read Installation requirements on
page 16. Please note that the following instructions are for installation without using a
drain hose. For instructions for using a drain hose, see the next section, Drain hose. For
convenience, consider installing the dryer next to your washer.

Installation

1. Gently slide the dryer into the desired

location.

2. Use a level (A) and check the levelness
of the dryer from side to side and front
to back.

3. If the dryer is not level, adjust the
levelling leg (B). Turning the leg
counter-clockwise retracts the leg.
Turning the leg clockwise extends the
leg.

4. Once the dryer is level, make sure the
dryer stands rmly on the oor.

5. Plug in the dryer.

NOTE

• To set the dryer to the same height as
the washer, fully retract (C) the levelling
legs by turning them counter clockwise,
then loosen (D) the legs by turning
them clockwise.

• Extend the levelling leg only as much

English18

Untitled-1 18 2019-07-03  10:57:17

as necessary. Extending the levelling
leg more than necessary can cause the
dryer to vibrate.

Drain hose (if necessary)

A

B

The dryer comes with a built-in water tank.
However, if you do not want to use the
water tank, you may install the drain hose.
The provided accessory hose (long drain
hose) can be used as an extension to the
drain hose.

Installation

1. Remove the drain hose from hole (A),

and insert it into hole (B).

English 19

Untitled-1 19 2019-07-03  10:57:17

Installation

A

A

CB

2. Insert one end of the accessory hose
(long drain hose) into hole (A).

3. Insert the other end (outlet) of the
accessory hose to the drainage system
in one of the following ways:

Installation

Over a wash basin:

1. Make sure to place the end of the

accessory hose lower than 90 cm (*)
from the bottom of dryer.

2. To bend some point of the accessory
hose, use the supplied plastic hose
guide (B) and secure the guide to the
wall with a hook or to the tap with a
piece of string. Assemble the drain hose
(A) and the hose guide (B) and x them
with the cable-tie (C).

3. You can drain the condensed water by
connecting the accessory hose (long
drain hose) to the drain-outlet directly.

CAUTION

Do not extend the drain hose. Water may
leak from the connected area. Use a long
drain hose.

English20

Untitled-1 20 2019-07-03  10:57:17

By using the drain pipe of the wash basin:

A

1. Assemble the hose connector (A), and
attach it to the end of the accessory
hose as shown.

CAUTION

To prevent water leak, make sure to
connect the hose and the connector rmly.

2. Connect the hose adapter directly to the
drain pipe of the wash basin.

Installation

English 21

Untitled-1 21 2019-07-03  10:57:18

Installation

Installation checklist

• The dryer is plugged into a properly grounded outlet.

• All packaging material is completely removed and properly disposed.

• The dryer is level and standing rmly on the oor.

• Start the dryer to make sure that it runs, heats, and shuts off.

• Run a TIME DRY
If this is the case, contact a local service center.

• After installation, we recommend that you wait at least 1 hour before using the dryer.

Before using the dryer

cycle for 20 minutes to see if the HC information code is displayed.

Installation

• Make sure no accessory remains inside the drum.

• Plug in the power cord just before operating the dryer.

• Do not block the air inlet hole of the cooling grill at the front of the dryer.

• Do not place inammable objects near the dryer and keep the surroundings clean.

• Keep the dryer level with the ground.

• Do not remove the adjustable levelling legs of the dryer. They are necessary to keep

Door reversal

You might want to reverse the direction of the door, depending on your site conditions or
to your needs.

Make sure door reversal is performed by a qualied technician.

Type 1

the dryer level with the ground.

WARNING

1. Open the door, and then loosen the two

screws on the door hinge. While holding
the door with both hands, slightly lift to
remove it.

English22

Untitled-1 22 2019-07-03  10:57:18

2. Use a thin object to remove the door
sealing.

3. On the inside of the door, remove the
upper 3 screws and the lower 3 screws
on the glass holder, and then remove
the glass holder.

4. When complete, rotate the door cover
by 180 degrees.

Installation

English 23

Untitled-1 23 2019-07-03  10:57:18

Installation

5. Insert the glass holder into the new

position of the door cover. Make sure
the door hinge is in the same position
as in the gure.

Installation

6. Tighten the upper 3 screws and the

lower 3 screws on the glass holder.

NOTE

The screw shapes differ by dimension.
Make sure you tighten the correct screw.

7. Insert the door sealing in the correct
position.

English24

Untitled-1 24 2019-07-03  10:57:19

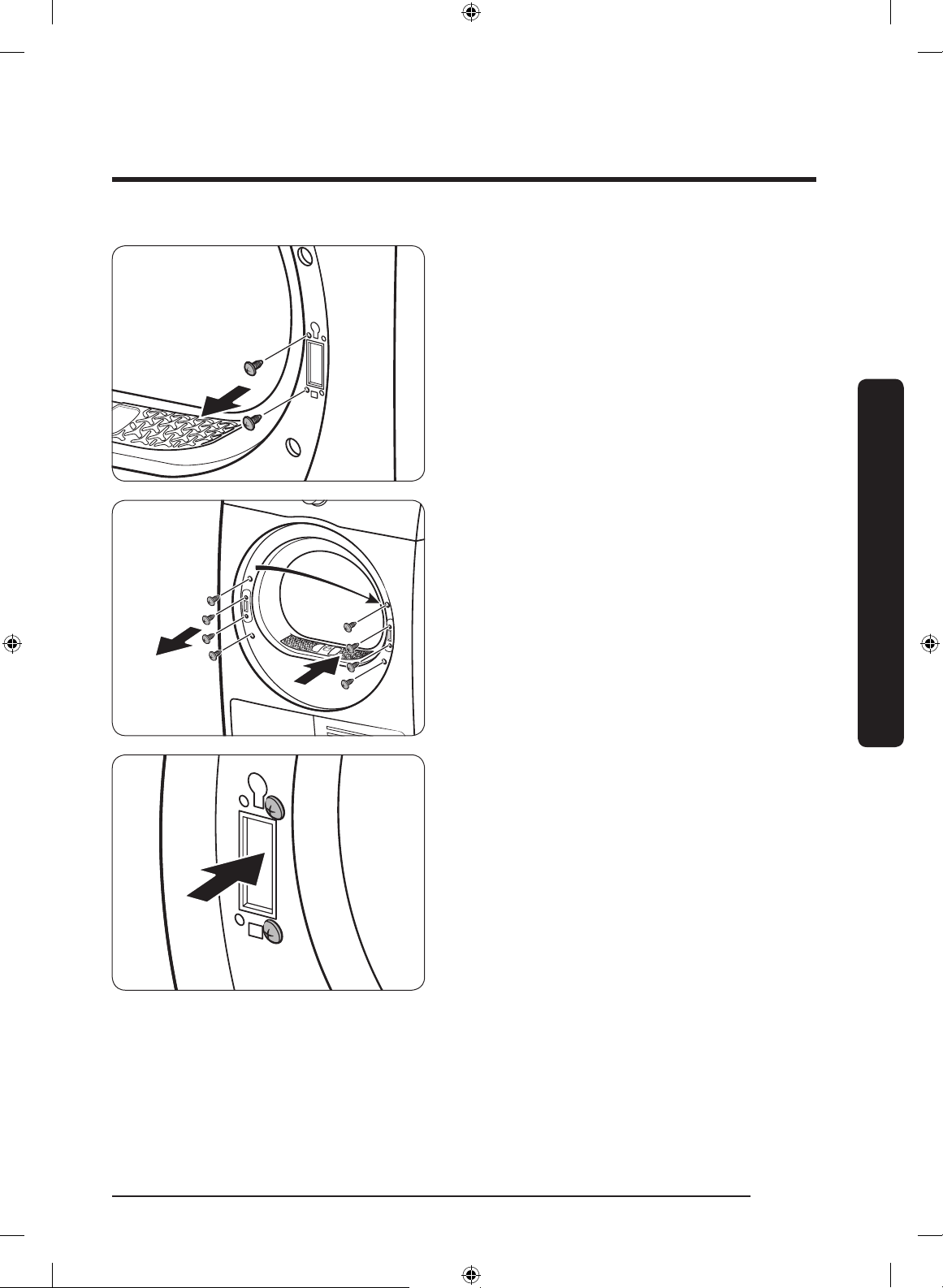

8. Remove the 2 screws that remain after
removing the door hinge.

9. Loosen the 4 screws on the lever
holder. Remove the lever holder, and
then reinsert it to the opposite side.

10. On the opposite hinge frame, tighten
the removed 2 screws in step 7 above.
Note that you must tighten them on the
right (top-right and bottom-right) of the
frame.

Installation

English 25

Untitled-1 25 2019-07-03  10:57:19

Installation

11. Move the bottom screws of the door

hinge to the upper side of the door
hinge. Then, tighten the screws. (DV**M
5***1*/DV**M5***2*/DV**M5***3* models
only)

Installation

Type 2 (DV**M5***K* models)

12. Put the door hinge on the opposite side,

and then tighten the 2 screws to x the
door to the dryer.

1. Remove the door hinge, and then
remove the door.

- Remove 2 bolt-screws on the door.

English26

Untitled-1 26 2019-07-03  10:57:20

A

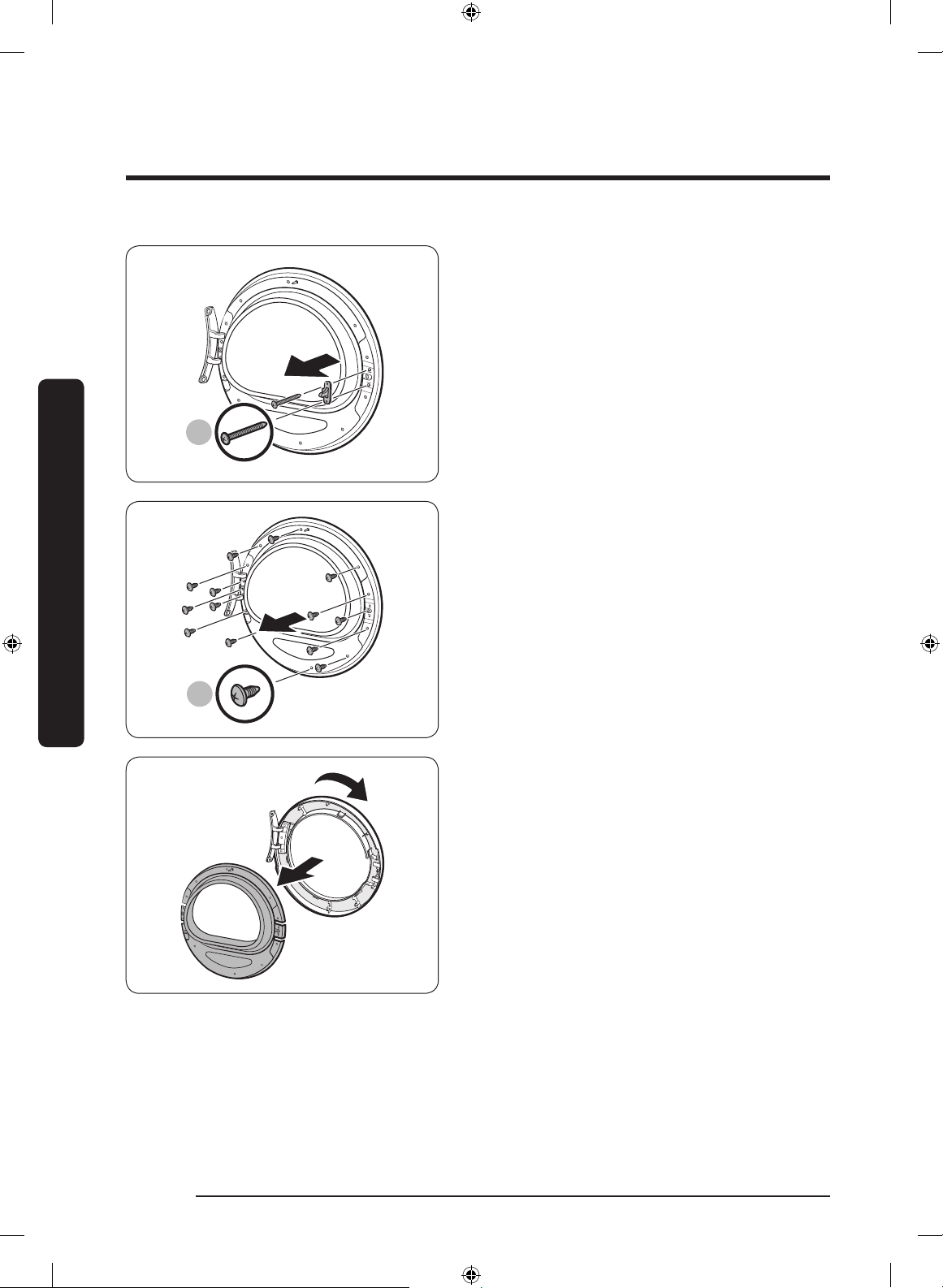

2. Remove 2 screws (A) from the door

B

lever.

3. Remove 14 screws (B) from the inner
holder.

4. Remove the inner-holder glass, and
then turn the door cover by 180
degrees.

Installation

English 27

Untitled-1 27 2019-07-03  10:57:20

Installation

B

A

5. Insert the inner-holder glass into the
reversed door cover.

Installation

6. Tighten the 14 screws (B) on the inner

holder.

CAUTION

Make sure you tighten the screws (B) on
the inner holder, not the screws (A).

7. Tighten the 2 screws (A) on the door
lever.

CAUTION

Make sure you tighten the screws (A) on
the door lever, not the screws (B).

English28

Untitled-1 28 2019-07-03  10:57:21

8. Move the bottom screws of the door
hinge to the upper side of the door
hinge. Then, tighten the screws.

9. Fix the door hinge on the opposite side.

- Tighten the 2 bolt-screws.

NOTE

To return the door to the initial position, follow the steps again. Please note that the door,
hinges, and other parts would be in the opposite orientation as listed in these steps.

Installation

English 29

Untitled-1 29 2019-07-03  10:57:21

Operations

01

11

12

03 04 05

06 07

09

10

02

01

11

12

03 04 05

06 08

09

10

02

Control panel

DV9*M5*****/DV8*M5*****

DV7*M5*****

Operations

English30

Untitled-1 30 2019-07-03  10:57:21

Displays all cycle information, including cycle time, information
codes, and dryer status. See the table below for status details.

01 Digital Graphic
Display

02 Cycle Selector

Wrinkle

03
Prevent

04

Dry Level

Drying in progress

Child Lock activated/
deactivated

Cooling in progress Wrinkle Prevent

Stop

Wrinkle Prevent in
progress

Heat-exchanger clean
alarm

Sound on/off

Check lter Mixed Load Bell

Delay End Smart Check

Empty the water tank

Turn the dial to select a cycle. See the Cycle overview on page 33
for available cycles.

Adds approximately 2 hours of intermittent tumbling at the end
of the selected cycle to reduce wrinkles. A large circle appears in
display panel, and the drum rotates intermittently. To activate,

press

Press to select the dryness level in the SHIRTS

Wrinkle Prevent. The corresponding indicator lights up.

, TOWELS

, COTTON , MIXED LOAD , and SYNTHETICS cycles. The
dryness can be set in three levels (1-3). Level 1 is used to partially
dry items that lay at or hang to dry. Level 3 is the strongest and is
used to dry larger or bulk loads.

Operations

Press to adjust the cycle time for TIME DRY
COOL AIR

cycles.

, WARM AIR , and

The following time options (unit: minute) are available: 30, 60, 90,

05

Time

120, and 150.

• 120 minutes and 150 minutes are not available for WARM AIR
and COOL AIR cycles.

• The exact drying time differs depending on the humidity of the

load.

English 31

Untitled-1 31 2019-07-03  10:57:24

Operations

06 Mixed Load
Bell

07

(DV9*M5*****/
DV8*M5*****)

08
(DV7*M5*****)

09
Off

Operations

10

11

12

Lamp

Smart Check

Sound On/

Delay End

Start/Pause

Power

This alarm is available only with SHIRTS
LOAD

the Mixed Load Bell indicator ( ) blinks when the average dryness
of the item is 80 % dry. This lets you take items that you don’t want
fully dried or that dry quickly out of the dryer early while letting
others continue to dry.

Press to turn on or off the interior lamp. The lamp stays lit for 5
minutes after it has turned on, and then turns off automatically.

If the dryer has detected an issue, Smart Check allows you to check
the status of the dryer using a smart phone.

Press to mute/unmute the sound of the control panel. The sound
setting is retained when you turn the dryer off and turn it on again.

You can adjust the nish time of the selected cycle in 1-hour
increments all the way up to 24 hours.

Press to start or pause a cycle. If the dryer is running, press the
button once to pause the dryer. Press again to resume.

Press to turn the dryer on/off. If the dryer turns on for 10 minutes
without any button being pressed, the dryer automatically turns off.

, and SYNTHETICS cycle. If a load contains mixed fabrics,

, COTTON , MIXED

English32

Untitled-1 32 2019-07-03  10:57:25

Cycle overview

Cycle Description

SHIRTS

IRON DRY

DELICATES

WOOL

TOWELS

BEDDING

OUTDOOR CARE

COOL AIR

WARM AIR

Max load

(kg)

Use to quickly dry one item such as a shirt. 4
This cycle nishes the drying process in a moist state,

which facilitates ironing.
For items to be handled with care such as lingerie. 2
For machine washable and tumble dryable wool only.

For best results, turn laundry inside out before drying.
Use to dry loads such as bath towels. 6
For bulky items such as blankets, sheets, comforters,

and light duvets.
For outdoor wear such as skiwear and mountain

clothing, and also for fabrics such as spandex, stretch,
and microber. It is recommended to use this cycle
after you have washed your laundry using the

OUTDOOR CARE

cycle with your washing machine.

All types of fabric. For freshening up or airing items
of laundry that have not been worn for long.

For small, pre-dried items. The dry time defaults to 30
minutes.

Timed cycle for all types of fabric except for wool
and silk. Dry laundry that is still slightly damp or
has already been pre-dried. Also suitable for the
subsequent drying of multi-layered, thick laundry that
does not dry readily.

4

2

2

2

Operations

-

-

NOTE

This cycle is suitable for drying individual woollen
fabrics, sports shoes and soft toys. Only dry these
using the basket for woollens.

English 33

Untitled-1 33 2019-07-03  10:57:26

Operations

TIME DRY

QUICK DRY 35'

Operations

SYNTHETICS

MIXED LOAD

COTTON

Cycle Description

Use to set a desired dry time.

1. Turn the Cycle Selector to select TIME DRY

2. Press

minutes and 150 minutes. Keep pressing Time
cycles through the available time options in
30-minute increments.

NOTE

The actual cycle time may differ depending on the
dryness of items.

For drying light cotton synthetics or items that needs
quick drying. The default dry time is 35 minutes.

For lightly soiled blouses, and shirts that are made of
polyester (Diolen, Trevira), polyamide (Perlon, nylon),
or other similar blends.

For mixed loads consisting of cotton and synthetic
fabrics.

For lightly cottons, bed linen, table linen, underwear,
towels, and shirts.

Time to set the drying time between 30

Max load

(kg)

.

-

1

4

Max

Max

English34

Untitled-1 34 2019-07-03  10:57:26

Cycle chart

NOTE

For best results, follow the load size recommendations for each dry cycle.

•

Large load: Fill the drum to about ¾ full. Do not add items over this level as they

need to tumble freely.

• Medium load : Fill the drum to about ½ full.

• Small load : Fill the drum with 3-5 items, not more than ¼ full.

Cycle Recommended items Load size Dry Level

4

4

2

SHIRTS

IRON DRY

DELICATES

Non-iron shirts or blouses made of cotton, linen,

synthetic bres or blended fabrics.

This cycle nishes the drying process in a moist

state, which facilitates ironing.

Silk, ne fabrics and lingerie.

Available

Unavailable

Unavailable

WOOL

TOWELS

BEDDING

OUTDOOR CARE

COOL AIR

WARM AIR

TIME DRY

QUICK DRY 35'

SYNTHETICS

MIXED LOAD

COTTON

For machine washable and tumble dryable wool

only.

Use to dry loads such as bath towels.

For bulky items such as blankets, sheets, comforters,

and light duvets.

For outdoor wear such as skiwear and mountain

clothing, and also for fabrics such as spandex,

stretch, and microber.

All types of fabric. For freshening up or airing items

of laundry that have not been worn for long.
Small Items & damp clothing Everyday items

suitable for heat drying

All types of fabric; time programme. – Unavailable

Synthetics and light cottons

Synthetic or blended fabrics.

Mixed load consisting of cotton and synthetic

fabrics

For lightly cottons, bed linen, table linen, underwear,

towels, and shirts.

2

Unavailable

6

Available

2

Unavailable

2

Unavailable

– Unavailable

– Unavailable

1

Unavailable

4

Available

7, 8, 9

Available

7, 8, 9

Available

Operations

English 35

Untitled-1 35 2019-07-03  10:57:26

Operations

Getting started

Simple steps to start

1. Press Power to turn the dryer on.

2. Load the dryer and close the door.

3. Turn the Cycle Selector to select a cycle.

4. Change the cycle settings (

5. Select necessary settings and options to your preference. (

6. Press

The number of available settings and options differs with the cycle.

To change the cycle during operation

Operations

1. Press

2. Select a different cycle.

3. Press and hold

Lamp,

appears on the display.

NOTE

Mixed Load Bell, and/or Delay End).

Start/Pause. The dryer indicator lights up, and the estimated cycle time

Start/Pause to stop operation.

Start/Pause to start new cycle.

Dry Level, and Time) as necessary.

Wrinkle Prevent,

Sorting and loading

• Put only one wash load in the dryer at a time.

• Avoid mixing heavy and lightweight items together.

• To increase drying efciency when drying one or two items, add a dry towel to the
load.

• For best results, untangle items before inserting into the dryer.

• Overloading restricts the tumbling process, resulting in uneven drying and wrinkling.

• Unless recommended on the care label, avoid drying woolens or berglass items.

• Avoid drying unwashed items.

• Do not dry items soiled with oil, alcohol, gasoline, etc.

English36

Untitled-1 36 2019-07-03  10:57:27

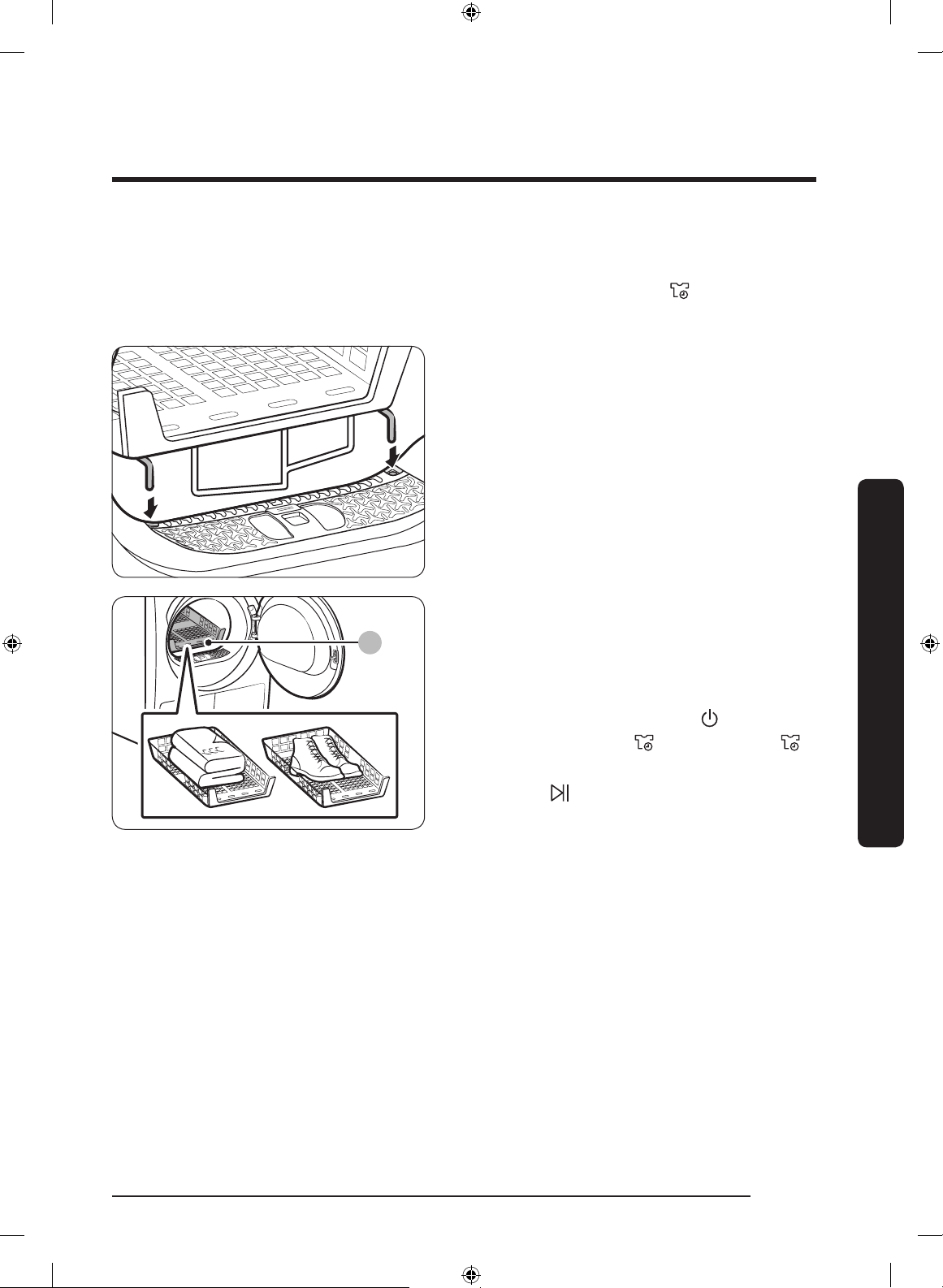

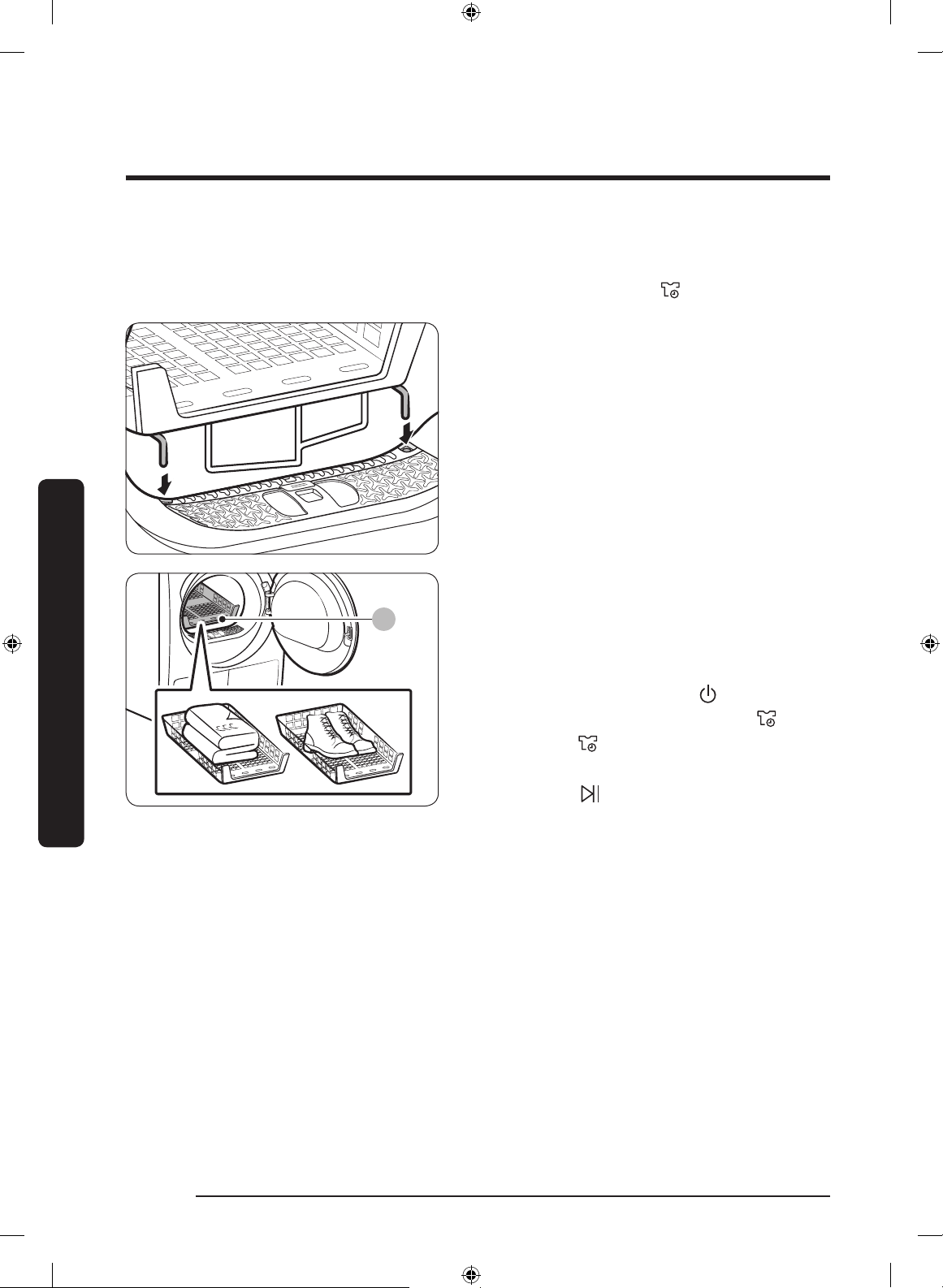

Rack Dry (applicable models only)

A

Set the drying time up to 150 minutes according to the moisture and weight of the
items to dry. When drying laundry using the drying rack, the TIME DRY

recommended.

1. Position the drying rack in the drum,
inserting the front lips of the rack into
the holes of the door diaphram.

cycle is

A. Rack dry

2. Place items on the rack, leaving enough

space where air can circulate. For
clothing items, fold and place at on the
rack. For shoes, place shoes with their
soles facing down.

3. Close the door and press
Select TIME DRY

, and then press

Power.

Time to select the drying time.

4. Press

Start/Pause.

Operations

English 37

Untitled-1 37 2019-07-03  10:57:27

Operations

Drying suggestions

Washable sweaters (block to shape and lay
at on rack)

Stuffed toys (cotton or polyester ber
lled)

Stuffed toys (foam or rubber-lled)
Foam rubber pillows
Sneakers To dry sports shoes, place the shoes on

• Drying foam rubber, plastic, or rubber on a heat setting may cause damage to the

Operations

• To prevent damage to shoes, use Dry Rack.

Items (max 1.5 kg) Description

When drying the laundry using the rack,
fold and place the clothes on the rack
to prevent the clothing from becoming
wrinkled.

the rack so that the soles of the shoes are
facing downwards.

CAUTION

items and lead to a re hazard.

English38

Untitled-1 38 2019-07-03  10:57:27

Cycle guide

Always follow the care label when drying. If care label instructions are not available, refer
to the following table.

Bedspreads and

• Use the High temperature settings.

comforters
Blankets • For best results, dry only one blanket at a time.
Cloth diapers • Use the High temperature settings.
Down-lled items • Do not dry on a heat setting. Doing so may cause a re

Foam rubber (rug backs,
stuffed toys, etc.)

hazard. Only use the COOL AIR

• Do not dry on a heat setting. Doing so may cause a re
hazard. Only use the COOL AIR

cycle.

cycle.

Pillows • Add a few dry towels to help tumble and uff items.

• Do not dry kapok or foam pillows with heat. Use only the

Plastics (shower
curtains, outdoor

COOL AIR

• Use COOL AIR

• Set the dry level to lower or the lowest.

cycle.

or TIME DRY .

furniture covers, etc.)

CAUTION

Do not use the dryer to dry items that are not listed above.

Operations

English 39

Untitled-1 39 2019-07-03  10:57:27

Operations

Special features

Delay End

You can set the dryer to complete a
selected cycle at your set time.

1. Select a cycle with necessary options.

2. Press

3. Press

To cancel the Delay End settings, restart
the dryer using the

Operations

Child Lock

Child Lock prevents children from playing
with the dryer. When Child Lock is

activated, all buttons except for the
Power button are disabled.

To activate/deactivate Child Lock,
simultaneously press and hold

Load Bell and Smart Control or
Prevent and

If Child Lock is activated, and the dryer is
turned off and then on again, Child Lock
remains activated.

Delay End repeatedly to set a
time between 1 hours and 24 hours in
1-hour increments.

Start/Pause. The corresponding
indicator blinks, and the clock begins
counting down to the set time.

NOTE

Power button.

Mixed

Wrinkle

Dry Level for 3 seconds.

NOTE

Smart Check

If the dryer has detected an issue, Smart
Check allows you to check the status of the
dryer using a smartphone. Please note that
Smart Check can only be used for Galaxy
and iPhone series smartphones.

To use Smart Check, make sure you have
downloaded the Samsung Smart Washer/
Dryer app, and then follow the steps
below.

1. Press and hold

Load Bell for 3 seconds or press
Smart Check. The LED’s on the display

panel rotate, and the Smart Check code
is displayed.

2. On the smartphone, open the Samsung
Smart Washer/Dryer app and tap the

Smart Check button.

3. Focus the smartphone’s camera on the
Smart Check code shown on the display
panel.

4. If the information code is recognized,
the app provides detailed information
for the issue and further instructions.

NOTE

• If the dryer reects light on the display,
the smartphone may fail to recognize
the information code.

• If the smartphone fails to recognize the
code, manually enter the information
code into the smartphone.

Time and Mixed

English40

Untitled-1 40 2019-07-03  10:57:28

Maintenance

WARNING

• Do not clean the dryer by directly spraying water onto the dryer.

• Do not clean the dryer with benzene, thinner, alcohol, or acetone. This may cause
discoloration, deformation, damage, electric shock, or re.

• Before cleaning the dryer, be sure to unplug the power cord.

Control panel

Clean with a soft, damp cloth. Do not use abrasive cleaners. Do not spray cleaners directly
on the panel. Immediately wipe up any spills or liquids from the control panel.

Exterior

Clean with a soft, damp cloth. Do not use abrasive cleaners. Avoid using or placing sharp
or heavy objects near/on the dryer. Keep detergent and laundry supplies on the pedestal
(sold separately) or in a separate storage container.

Drum

Clean with a damp cloth with a mild, non-abrasive cleaner suitable for stainless steel.
Wipe remaining residue with a clean, dry cloth.

Lint lter

Clean the lint lter after each load.

1. Open the door and pull the lint lter
upward to remove.

Maintenance

English 41

Untitled-1 41 2019-07-03  10:57:28

Maintenance

A

2. Open the outer lter and remove the

inner lter (A).

3. Unfold both the inner lter and the
outer lter.

4. Remove the lint from both lters, and
then clean the lters with the cleaning
brush.

NOTE

To clean the lters thoroughly, clean the
lters in running water, and then dry them
completely.

Maintenance

• Clean the lint lter after each load. Otherwise, the drying performance may decrease.

• Do not operate the dryer without the inner lter inside the outer lter.

• Using the dryer with a wet lint lter may cause mold, bad odors, or a decrease in
drying performance.

5. Put the inner lter into the outer lter,
and then reinsert the lint lter into the
original position.

CAUTION

English42

Untitled-1 42 2019-07-03  10:57:29

Water tank

A

B

To avoid leaks, empty the water tank after every load.

1. Using both hands, pull the water tank
(A) forward to remove.

2. Empty the water through the drain hole
(B) and place the water tank back into

place.

NOTE

If you empty the water tank and press
Start/Pause, the corresponding indicator
turns off.

Maintenance

English 43

Untitled-1 43 2019-07-03  10:57:29

Maintenance

A

B

C

Heat exchanger

Clean the heat exchanger at least once a month. (or When the Buzzer rings and the heat
exchanger indicator lights up on the display.)

1. Gently press the top part of the outer
cover (A) to open.

2. Unlock the xers (B).

Maintenance

3. Remove the inner cover (C).

English44

Untitled-1 44 2019-07-03  10:57:29

4. Clean the heat exchanger with the
provided cleaning brush or a vacuum
cleaner with a brush attachment.
Take care not to bend or damage the
heat exchanger ns when cleaning.
This may lead to a decrease in drying
performance.

CAUTION

• To avoid physical injury and burns, do
not touch or clean the heat exchanger
with bare hands.

• Do not use water to clean the heat
exchanger.

5. Clean the inner cover with a smooth,
damp cloth.

Maintenance

6. Reinsert the inner cover to its original

position, and then lock the xers.

7. Close the outer cover.

NOTE

After cleaning, make sure the xers are
locked.

English 45

Untitled-1 45 2019-07-03  10:57:30

Troubleshooting

Checkpoints

If you encounter an issue with the dryer, rst check the table below and try the
suggestions.

Dryer does not run

Dryer does not heat

Dryer does not dry

Troubleshooting

Dryer is noisy

Dries unevenly

Dryer emits an odor

Dryer turns off before
the load is dry

Symptom Action

• Make sure the door is completely closed.

• Make sure the power cord is plugged in.

• Check the home’s circuit breaker and fuses.

• Empty the water tank.

• Clean the lint lter.

• Check the home’s circuit breaker and fuses.

• Select a heat setting other than COOL AIR

• Check the lint lter and heat exchanger lter. Clean them if
necessary.

• Dryer may be in the cool-down phase of the cycle.

Check the above, plus…

• Make sure the dryer is not overloaded.

• Sort light and heavy items separately.

• Reposition large, bulky items to ensure even drying.

• Check that the dryer is draining properly.

• For small loads, add a few dry towels.

• Clean the lint lter and heat exchanger lter.

• Check for coins, buttons, lighters, etc.

• Make sure the dryer is level and standing rmly on the
oor.

• The dryer may hum due to air moving through the drum
and fan. This is normal.

• Seams, pockets, and other parts of clothing are harder to
dry than others. This is normal.

• Sort heavy and light items separately.

• The dryer may draw household odors in from the
surrounding air and then exhaust them. This is normal.

• Dryer load is too small. Add more items and restart the
cycle.

• Dryer load is too large. Remove items and restart the cycle.

.

English46

Untitled-1 46 2019-07-03  10:57:30

Symptom Action

• Make sure the lint lter is clean before every load.

Lint on clothes

• Dry lint-producing items (fuzzy towels) separate from lint
trappers, such as black linen pants.

• Divide larger loads into smaller loads.

Items still wrinkled
after Wrinkle Prevent

Odors remain in items
after Cool Air

• Small loads of 1-4 items work best.

• Load fewer items. Load similar type items.

• Make sure to thoroughly wash items with strong odors.

Information codes

If the dryer fails to operate, you may see an information code on the display. Check the
table below and try the suggestions.

Information code Meaning Action

Clean the lint lter and/or heat

tC Air temperature sensor issue

tC5

dC

Compressor temperature
sensor issue

Running the dryer with door
open

HC Compressor overheat Call for service.

9C2 Low voltage detected

5C

FIL+tEr (Buzzer
rings)

Water tank full
Drain pump is out of order

Heat exchanger needs to be
cleaned

exchanger lter. If this continues, call
for service.

Wait 2-3 minutes. Turn the power on
and restart.

Close the door and restart.
If this continues, call for service.

Check if the power cord is plugged
in. If this continues, call for service.

Empty the water tank, turn the
power on, and restart. If this
continues, call for service.

Clean the heat exchanger.

Troubleshooting

For any codes not listed above, or if the information code continues to appear, call for
service.

English 47

Untitled-1 47 2019-07-03  10:57:30

Appendix

Fabric care chart

The following symbols provide garment
care direction. The Clothing care labels
include symbols for drying, bleaching,
drying and ironing, or dry cleaning when
necessary. The use of symbols ensures
consistency among garment manufacturers
of domestic and imported items. Follow
care label directions to maximize garment
life and reduce laundering problems.

Wash cycle

Normal

Permanent Press / Wrinkle
Resistant / Wrinkle Control

Gentle / Delicates

Hand Wash

Water Temperature**

Bleach

Any Bleach (when needed)

Only Non-Chlorine (color-safe)
Bleach (when needed)

Tumble Dry Cycle

Normal

Permanent Press / Wrinkle
Resistant / Wrinkle Control

Gentle/ Delicates

Special instructions

Line Dry / Hang to Dry

Drip Dry

Dry Flat

** The dot symbols represent appropriate
wash water temperatures for various

Appendix

items. The temperature range for Hot
is 41-52 °C, for Warm 29-41 °C and for
Cold 16-29 °C. (Wash water temperature
must be a minimum of 16 °C for detergent
activation and effective cleaning.)

English48

NOTE

Hot
Warm
Cold

Heat setting

High

Medium

Low

Any Heat

No Heat/Air

Untitled-1 48 2019-07-03  10:57:32

Iron dry or steam temperatures

Dry-clean

High

Medium

Low

Dry-clean

Do Not dry-clean

Line Dry/ Hang to Dry

Drip Dry

Warning symbols for laundering

Dry Flat

Do Not Wash

Do Not Wring

Do Not Bleach

Do Not Tumble Dry

No Steam (added to iron)

Do Not Iron

Protecting the environment

This appliance is manufactured from recyclable materials. If you decide to dispose of this
appliance, please observe local waste disposal regulations. Cut off the power cord so that
the appliance cannot be connected to a power source. Remove the door so that animals
and small children cannot get trapped inside the appliance.

English 49

Untitled-1 49 2019-07-03  10:57:34

Appendix

Appendix

Specication

A

E

D

C

B

DV9*M52****, DV8*M52****, DV7*M52****

Appendix

TYPE FRONT LOADING DRYER

A 600 mm
B 850 mm

DIMENSIONS

C 600 mm
D 640 mm
E 1095 mm

WEIGHT 50 kg

ELECTRICAL REQUIREMENTS

220–240 V /
50 Hz

550-600 W

ALLOWABLE TEMPERATURE 5-35 °C

English50

Untitled-1 50 2019-07-03  10:57:34

DV9*M50****, DV8*M50****, DV7*M50****

TYPE FRONT LOADING DRYER

A 600 mm
B 850 mm

DIMENSIONS

C 600 mm
D 640 mm
E 1095 mm

WEIGHT 50 kg

ELECTRICAL REQUIREMENTS

220–240 V /
50 Hz

750-850 W

ALLOWABLE TEMPERATURE 5-35 °C

English 51

Untitled-1 51 2019-07-03  10:57:34

Appendix

Appendix

Consumption data

Model Program Load (kg)* Energy (kWh)

COTTON

DV9*M52****

IRON DRY

SYNTHETICS

COTTON

DV8*M52****

IRON DRY

SYNTHETICS

COTTON

DV7*M52****

IRON DRY

SYNTHETICS

* : Weight of dry laundry
** : EN 61121:2013 test program
All data without a “star” against it was calculated using EN 61121:2013
Consumption data can vary from the nominal values given above depending in the size

of the load, types of textiles, residual moisture levels after spinning, uctuations in the
electricity supply and any extra options selected.

**

**

**

**

**

**

9 1.56 188

4.5 0.9 130
9 1.1 130

4.5 0.71 86
8 1.43 169

4 0.8 120
8 1.02 118

4 0.65 80
7 1.26 148

3.5 0.73 110
7 0.94 108

3.5 0.61 75

Max. Duration

(Minutes)

Appendix

English52

Untitled-1 52 2019-07-03  10:57:34

Model Program Load (kg)* Energy (kWh)

9 2.20 190

COTTON

DV9*M50****

IRON DRY

**

**

4.5 1.12 130
9 1.70 155

Max. Duration

(Minutes)

SYNTHETICS

4.5 0.85 78
8 1.87 170

COTTON

DV8*M50****

IRON DRY

SYNTHETICS

**

**

4 1.10 125
8 1.54 140

4 0.78 72
7 1.67 150

COTTON

DV7*M50****

IRON DRY

SYNTHETICS

**

**

3.5 1.00 120
7 1.43 130

3.5 0.67 68

* : Weight of dry laundry
** : EN 61121:2013 test program
All data without a “star” against it was calculated using EN 61121:2013
Consumption data can vary from the nominal values given above depending in the size

of the load, types of textiles, residual moisture levels after spinning, uctuations in the
electricity supply and any extra options selected.

English 53

Untitled-1 53 2019-07-03  10:57:35

Appendix

Appendix

Sheet of household tumble driers

Data sheet for Domestic Tumble Driers
As detailed in EU regulation No. 392/2012

“*” Asterisk(s) means variant model and can be varied (0-9) or (A-Z).

Appendix

NOTE

Samsung

Model Name DV7*M52**** DV8*M52**** DV9*M52****
Capacity kg 7 8 9
Type Condenser Condenser Condenser

Energy Efciency

A+++ (highest efciency) to D (least efcient) A+++ A+++ A+++

Energy Consumption

Annual Energy Consumption (AE_C)
Automatic tumble drier Yes Yes Yes
Energy consumption (E_dry) standard cotton
programme at full load
Energy consumption (E_dry.1/2) standard cotton
programme at partial load
off mode and left-on mode
The power consumption off-mode (P_o) at full load W 0.50 0.50 0.50
The power consumption in left-on mode (P_l) at
full load
Duration of the left-on mode min 10 10 10

Programme to which the information on the label and the Sheet

2)

relate

programme duration of the standard program

Weighted Programme time standard cotton
programme at full load and partial load
Programme Time (T_dry) standard cotton
programme at full load
Programme Time (T_dry.1/2) standard cotton
programme with partial load

condensation efciency class

A (most efcient) to G (least efcient) B B B
Average condensation efciency at full load % 81 81 81
Average condensation efciency at partial load % 81 81 81
Weighted condensation efciency % 81 81 81

Airborne noise emissions

Dry at full load dB (A) re 1 pW 65 65 65
Name of company Samsung Electronics Co., Ltd.

1)

kWh/yr 158.0 176.0 194.0

kWh 1.26 1.43 1.56

kWh 0.73 0.80 0.90

W 5.00 5.00 5.00

Cotton + Dry Level 2 +

(

Wrinkle Prevent off)

min 126 141 155

min 148 169 188

min 110 120 130

English54

Untitled-1 54 2019-07-03  10:57:35

Samsung

Model Name DV7*M50**** DV8*M50**** DV9*M50****
Capacity kg 7 8 9
Type Condenser Condenser Condenser

Energy Efciency

A+++ (highest efciency) to D (least efcient) A++ A++ A++

Energy Consumption

Annual Energy Consumption (AE_C)

1)

kWh/yr 211.0 235.0 258.0
Automatic tumble drier Yes Yes Yes
Energy consumption (E_dry) standard cotton
programme at full load
Energy consumption (E_dry.1/2) standard cotton
programme at partial load

kWh 1.67 1.87 2.20

kWh 1.00 1.10 1.12

off mode and left-on mode
The power consumption off-mode (P_o) at full
load
The power consumption in left-on mode (P_l) at
full load

W 0.50 0.50 0.50

W 5.00 5.00 5.00

Duration of the left-on mode min 10 10 10

Programme to which the information on the label and the Sheet

2)

relate

Cotton + Dry Level 2 +

(

Wrinkle Prevent off)

programme duration of the standard program

Weighted Programme time standard cotton
programme at full load and partial load
Programme Time (T_dry) standard cotton
programme at full load
Programme Time (T_dry.1/2) standard cotton
programme with partial load

min 133 144 156

min 150 170 190

min 120 125 130

condensation efciency class

A (most efcient) to G (least efcient) B B B
Average condensation efciency at full load % 81 81 81
Average condensation efciency at partial load % 81 81 81
Weighted condensation efciency % 81 81 81

Airborne noise emissions

Dry at full load dB (A) re 1 pW 65 65 65
Name of company Samsung Electronics Co., Ltd.

Appendix

English 55

Untitled-1 55 2019-07-03  10:57:35

Appendix

NOTE

1. Energy consumption is measured as the annual 9 kg 258 kWh (8 kg 235 kWh) used per

year, based on 160 drying cycles of the standard cotton programme at full and partial
load, and the consumption of the low-power modes. Actual energy consumption per
cycle will depend on how the appliance is used.

2. ‘standard cotton programme’ used at full and partial load is the standard drying
programme to which the information in the label and the che relates, that this
programme is suitable for drying normal wet cotton laundry and that it is the most
efcient programme in terms of energy consumption for cotton. Consumption data can
vary from the nominal values given above depending in the size of the load, types of
textiles, residual moisture levels after spinning, uctuations in the electricity supply
and any extra options selected.

Appendix

English56

Untitled-1 56 2019-07-03  10:57:35

Memo

Untitled-1 57 2019-07-03  10:57:35

Memo

Untitled-1 58 2019-07-03  10:57:35

Memo

Untitled-1 59 2019-07-03  10:57:35

QUESTIONS OR COMMENTS?

COUNTRY CALL OR VISIT US ONLINE AT

www.samsung.com/bg/support

BULGARIA

*3000

0800 111 31 ,

CZECH 800 - SAMSUNG (800-726786) www.samsung.com/cz/support

SLOVAKIA

0800 - SAMSUNG (0800-726

786)

www.samsung.com/sk/support

CROATIA 072 726 786 www.samsung.com/hr/support

BOSNIA 055 233 999 www.samsung.com/support

MACEDONIA 023 207 777 www.samsung.com/support

MONTENEGRO 020 405 888 www.samsung.com/support

SLOVENIA

080 697 267

(brezplačna številka)

www.samsung.com/si/support

SERBIA 011 321 6899 www.samsung.com/rs/support

*8000 (apel in retea)

ROMANIA

08008-726-78-64

www.samsung.com/ro/support

(08008-SAMSUNG) Apel GRATUIT

CYPRUS

8009 4000 only from landline,

toll free

www.samsung.com/gr/support

80111-SAMSUNG (80111 726

GREECE

7864) only from land line

([phone] from mobile

www.samsung.com/gr/support

and land line

LITHUANIA 8-800-77777 www.samsung.com/lt/support

LATVIA 8000-7267 www.samsung.com/lv/support

ESTONIA 800-7267 www.samsung.com/ee/support

HUNGARY 0680SAMSUNG (0680-726-7864) www.samsung.com/hu/support

DC68-03794V-01

Untitled-1 60 2019-07-03  10:57:36

Сушилня с термопомпа

Ръководство за потребителя

DV9*M52****/DV8*M52****/DV7*M52****/DV9*M50****/DV8*M50****/
DV7*M50****

Untitled-2 1 2019-07-03  11:08:08

Съдържание

Информация за безопасността 4

Какво трябва да знаете за безопасността 4
Важни символи за безопасност 4

Съдържание

Важни предпазни мерки за безопасност 5
Важни предупреждения при монтиране 7
Важни предупреждения при използване 8
Обърнете внимание при използването 10
Важни предупреждения при почистване 11
Инструкция за ОЕЕО 12

Монтиране 13

Какво е включено 13
Изискванията за монтирането 15
Сушилня 17
Маркуч за източване (при необходимост) 18
Контролен списък за монтирането 21
Преди да използвате сушилнята. 21
Обръщане на вратата 21

Операции 29

Командно табло 29
Начало на работата 35
Специални функции 39

Поддръжка 40

Командно табло 40
Външна част 40
Барабан 40
Филтър за мъх 40
Резервоар за вода 42
Топлообменник 43

Отстраняване на неизправности 45

Контролни точки 45
Информационни кодове 46

Български2

Untitled-2 2 2019-07-03  11:08:08

Приложение 47

Таблица за грижи за тъканите 47
Опазване на околната среда 48
Спецификации 49
Данни за консумация 51
Лист на домашни барабанни сушилни 53

Съдържание

Български 3

Untitled-2 3 2019-07-03  11:08:08

Информация за безопасността

Поздравления за вашата нова сушилня Samsung. Настоящото ръководство съдържа важна информация за
монтирането, използването и грижата за вашия уред. Отделете време, за да прочетете ръководството и да се
възползвате пълноценно от множеството полезни функции на вашата сушилня.

Какво трябва да знаете за безопасността

Информация за безопасността

Бележките за предупреждения и важните инструкции за безопасност в настоящото ръководство не обхващат всички
възможни състояния и ситуации, които може да възникнат. Ваша е отговорността да проявите здрав разум, внимание и
грижи, когато инсталирате, поддържате и работите с вашата сушилня.

Винаги се обръщайте към производителя за проблеми или ситуации, които не разбирате.

Важни символи за безопасност

Какво означават иконите и означенията в това ръководство за потребителя:

ПРЕДУПРЕЖДЕНИЕ

Рискове или небезопасни практики, които може да доведат до тежка телесна повреда, смърт и/или повреда на
имущество.

ВНИМАНИЕ

Рискове или небезопасни практики, които може да доведат до телесна повреда и/или повреда на имущество.

ЗАБЕЛЕЖКА

Показва, че има риск от телесна повреда или повреда на имущество.

Прочетете инструкциите

Тези предупредителни знаци са предназначени за предотвратяване на наранявания на вас и други лица.
Спазвайте ги стриктно.
След като прочетете това ръководство, запазете го на безопасно място за справки в бъдеще.

Преди да използвате уреда, прочетете всички инструкции.
Както при всяко оборудване, в което се използва електрически ток и движещи се части, и тук съществува потенциална

опасност. За да работите безопасно с този уред, запознайте се с начина на експлоатация и бъдете внимателни, когато го
използвате.

ПРЕДУПРЕЖДЕНИЕ - опасност от пожар

• Монтирането на сушилнята за дрехи трябва да се извършва от квалифициран техник.

• Монтирайте сушилнята за дрехи според инструкциите на производителя и местните разпоредби.

• За намаляване на риска от тежки увреждания или смърт следвайте инструкциите за монтиране.

Български4

Untitled-2 4 2019-07-03  11:08:09

Важни предпазни мерки за безопасност

ПРЕДУПРЕЖДЕНИЕ

За да намалите риска от пожар, електрически удар или нараняване на лица при
използването на вашия уред, спазвайте основни предпазни мерки, включително:

1. Този уред не е предназначен за използване от лица (включително деца) с намалени

физически, сетивни или умствени възможности, с недостатъчен опит и познания, освен
ако не се наблюдават или са им дадени инструкции за употребата на уреда от лице,
отговорно за тяхната безопасност.

2. За използване в Европа: Този уред може да се използва от деца на възраст 8 години

и по-големи и лица с намалени физически, сетивни или умствени възможности или
с недостатъчен опит и познания, ако се наблюдават или са им дадени инструкции
относно безопасното използване на уреда и разбират съответните рискове. Децата не
бива да си играят с уреда. Почистването и поддръжката от потребителя не трябва да се
правят от деца без наблюдение.

3. Упражнявайте надзор върху децата, за да сте сигурни, че не си играят с уреда.

4. Ако захранващият кабел е повреден, той трябва да бъде заменен от производителя,

негов сервизен представител или лице със сходна квалификация, за да се избегне риск.

5. Използвайте новите комплекти маркучи за свързване, предоставени с уреда – стари

Информация за безопасността

маркучи не трябва да се използват повторно.

6. За уреди с вентилационни отвори в основата се погрижете да няма килим, който да

пречи на отворите.

7. За използване в Европа: Деца на възраст по-малко от 3 години трябва да се държат

далеч от уреда освен ако не са непрекъснато наблюдавани.

8. ВНИМАНИЕ: За да се избегнат опасности поради нежелано нулиране на термостата,

този уред не трябва да се захранва през външно устройство за превключване,
например таймер, или да се свързва към вериги, за които има често спиране на
електрозахранването.

Български 5

Untitled-2 5 2019-07-03  11:08:09

Информация за безопасността

9. Барабанната сушилня не трябва да се използва, ако за чистене са били използвани

химикали.

10. Филтърът за мъх трябва да се почисти внимателно, ако е приложимо.

Информация за безопасността

11. Не бива да се позволява натрупване на мъх около барабанната сушилня. (не е

приложимо за уреди, за които е предвидено проветряване към външната част на
сградата)

12. Трябва да бъде осигурено достатъчно проветряване, за да се избегне обратното

връщане на газове в стаята от уреди, които изгарят други горива, включително уреди с
отворени пламъци.

13. Не сушете неизпрани дрехи в барабанната сушилня.

14. Дрехи, които са замърсени с вещества като мазнини за готвене, ацетон, алкохол,

бензин, керосин, препарати за отстраняване на петна, терпентин, вакси или препарати
за отстраняване на вакси, трябва да бъдат изпрани в гореща вода с допълнително
количество перилен препарат, преди да се сушат в барабанната сушилня.

15. Предмети от пореста гума (латексна пяна), шапки за душ, водоустойчиви тъкани, дрехи

с гумена подплата и дрехи и възглавници, пълнени с подложки от пореста гума, не
трябва да се сушат в барабанната сушилня.

16. Омекотители и подобни продукти трябва да бъдат използвани, както е посочени в

съответните им инструкции.

17. Последната част на цикъла на сушене става без топлина (цикъл на охлаждане), за да се

гарантира, че дрехите остават при температура, която няма да ги повреди.

18. Извадете всякакви предмети от джобовете на дрехите, като запалки и кибритени

клечки.

19. ПРЕДУПРЕЖДЕНИЕ: Никога не спирайте барабанната сушилня преди края на цикъла на

сушене освен ако не извадите и бързо разгънете всички дрехи, за да може топлината
да се разсее.

Български6

Untitled-2 6 2019-07-03  11:08:09

20. Изходящият въздух не бива да се извежда в димоотвод, който се използва за

извеждане на дим от уреди, които използват газ или други горива.

21. Уредът не трябва да се монтира зад заключваща се врата, плъзгаща се врата или врата

с шарнир на противоположната страна на барабанната сушилня по такъв начин, че да
ограничава пълното отваряне на барабанната сушилня.

Информация за безопасността

22. ПРЕДУПРЕЖДЕНИЕ: Уредът не трябва да се захранва през външен превключвател като

таймер или да се свързва към верига, която често се включва или изключва.

Само модели с термопомпа: Инструкциите също включват следното:
ПРЕДУПРЕЖДЕНИЕ: В помещението на уреда или при вграждане трябва да оставите

свободни отворите за вентилация.

ПРЕДУПРЕЖДЕНИЕ: Не повреждайте веригата на хладилния агент.

Важни предупреждения при монтиране

ПРЕДУПРЕЖДЕНИЕ

Монтирането на този уред трябва да се извърши от квалифициран техник или сервиз.

• В противен случай може да възникне електрически удар, пожар или експлозия, проблеми с уреда или наранявания.

Включете захранващия кабел в стенен контакт за променлив ток и използвайте този контакт само за този уред. Освен
това, не използвайте разклонител.

• Споделянето на контакт с други уреди чрез използване на разклонител с кабел или чрез удължаване на кабела
може да доведе до електрически удар или пожар.

• Проверете дали напрежението, честотата и ампеража на електрозахранването отговарят на спецификациите
на продукта. В противен случай може да възникне електрически удар или пожар. Поставете щепсела плътно в
контакта.

Периодично отстранявайте всякакви чужди тела, като прах или вода, от клемите на щепсела и точките на контакт, като
използвате суха кърпа.

• Извадете щепсела от контакта и го почистете със суха кърпа.

• В противен случай може да възникне електрически удар или пожар.

Пазете опаковъчните материали от деца, тъй като опаковките могат да бъдат опасни за деца.

• Ако дете сложи на главата си някоя от торбите, това може да доведе до задушаване.

Този уред трябва да бъде правилно заземен.
Не заземявайте уреда към газопровод, пластмасова водосточна тръба или телефонна линия.

Български 7

Untitled-2 7 2019-07-03  11:08:09

Информация за безопасността

• Това може да доведе до токов удар, пожар, експлозия или проблеми с уреда.

• Никога не включвайте кабел за електрозахранване в щепсел, който не е правилно заземен, и се уверете, че е в
съответствие с местната и национална нормативна уредба.

Не монтирайте продукта навън и не го дръжте изложен на атмосферните условия.

Информация за безопасността

Не използвайте повреден щепсел, повреден захранващ кабел или разхлабен стенен контакт.

• Това може да доведе до електрически удар или пожар.

Ако щепселът (захранващият кабел) е повреден, той трябва да бъде заменен от производителя, негов сервизен
представител или техник със сходна квалификация, за да се избегне риск.

Този уред трябва да се позиционира така, че захранващият кабел да е достъпен след монтиране.
Не теглете или извивайте силно захранващия кабел.
Не извивайте или връзвайте захранващия кабел.
Не закачайте захранващия кабел на метален обект, не поставяйте тежки обекти върху захранващия кабел, не поставяйте

захранващия кабел между предмети или не натискайте захранващия кабел в мястото зад уреда.

• Това може да доведе до електрически удар или пожар.

Когато изваждате щепсела от контакта, не го дърпайте за кабела.

• Извадете щепсела от контакта, като хванете самия щепсел.

• В противен случай може да възникне електрически удар или пожар.

Този уред трябва да бъде правилно заземен. Никога не включвайте захранващия кабел за в щепсел, който не е
правилно заземен, и се уверете, че е в съответствие с местната и национална нормативна уредба. Вижте инструкциите
за монтиране на заземяване на този уред.

Монтирайте уреда на място със здрав и равен под.

• В противен случай може да възникнат необичайни вибрации, шум или проблеми с уреда.

Тъй като една от съставките на лака за коса може да влоши хидрофилните свойства на топлообменника и да доведе
до формиране на конденз по повърхността на уреда при операция за охлаждане, не монтирайте уреда в козметични
салони.

Този уред трябва да се разположи в такова положение, че да има достъп до щепсела на захранването, крановете на
водата и тръбите за източване.

Важни предупреждения при използване

ПРЕДУПРЕЖДЕНИЕ

Не позволявайте деца или домашни любимци да влизат или да се качват върху продукта. Освен това при изхвърляне на
продукта, разглобете заключването на вратата (лост).

• Това може да доведе до падане на децата и нараняването им.

• Ако децата се заключат в продукта, може да настъпи задушаване.

Не опитвайте достъп до вътрешността на продукта, когато се върти барабанът.

Български8

Untitled-2 8 2019-07-03  11:08:09

Не сядайте върху продукта и не се облягайте на вратата.

• Това може да преобърне продукта и да доведе до нараняване.

Сушете пране само след като е било центрофугирано в подходяща пералня.
Не сушете неизпрани дрехи в барабанната сушилня.
Не пийте кондензираната вода.
Никога не спирайте барабанната сушилня преди края на цикъла на сушене освен ако не извадите и бързо разгънете

всички дрехи, за да може топлината да се разсее.
Не сушете пране, замърсено със запалими материали като бензин, керосин, бензен, разредители, алкохол и т.н.

• Това може да доведе до токов удар, пожар или експлозия.

Не позволявайте на домашните любимци да гризат или да си играят със сушилнята.

• Това може да доведе до електрически удар или нараняване.

При изхвърляне на продукта отделете вратата и захранващия кабел.

• В противен случай може да възникне повреда на захранващия кабел или нараняване.

Не пипайте щепсела с мокри ръце.

• Това може да доведе до електрически удар.

При утечка на газ (газ от градското газоподаване, пропан, пропан-бутан) не пипайте уреда или захранващия кабел и
проветрете веднага.

• В този момент не използвайте вентилатора за проветряване.

• Една искра може да доведе до експлозия или пожар.

Информация за безопасността

Не ремонтирайте, сменяйте или опитвайте да ремонтирате никоя част на уреда освен ако не е изрично препоръчано в
инструкциите за ремонт от потребителя. Освен това трябва да имате необходимите умения да ремонтирате този уред.

Не се опитвайте да ремонтирате, разглобявате и видоизменяте уреда сами.

• Не използвайте предпазители, различни от стандартните (например предпазители с медна или стоманена жичка и
др.).

• Когато е необходима поправка или преинсталиране на уреда, свържете се с най-близкия сервиз.

• В противен случай може да възникне електрически удар, пожар или проблеми с уреда, както и наранявания.

Уредът, който сте закупили, е предназначен само за домашна употреба.
Използването му за бизнес цели се счита за неправилно използване на продукта. В този случай продуктът не се покрива

от стандартната гаранция, предоставена от Samsung, и Samsung не носи отговорност за неизправности или повреди,
причинени от такова неправилно използване.

Ако продуктът генерира странен шум, миризма на изгоряло или пушек, веднага прекъснете захранването и се свържете
със сервизен център.

• В противен случай може да възникне токов удар или пожар.

Не позволявайте деца (или домашни любимци) да играят върху или във продукта. Вратичката на продукта не се отваря
лесно отвътре и децата могат да се наранят сериозно, ако попаднат вътре.

Български 9

Untitled-2 9 2019-07-03  11:08:09

Информация за безопасността

Обърнете внимание при използването

ВНИМАНИЕ

Не се качвайте върху уреда и не поставяйте предмети върху уреда (например пране, запалени свещи, запалени цигари,
кухненски съдове, химикали, метални предмети и др.).

Информация за безопасността

• Това може да доведе до електрически удар, пожар, проблеми с уреда или нараняване.

Не пипайте стъклената врата по време на или непосредствено след сушене, тъй като е гореща.

• Това може да доведе до изгаряния.

Стъклото на вратата става горещо по време на пране и сушене. Затова не пипайте стъклото на вратата.
Освен това не позволявайте на деца да си играят около пералната машина или да докосват стъклото на вратата.

• Това може да доведе до изгаряния.

Не натискайте бутоните с остри предмети, като карфици, ножове, нокти и др.

• Това може да доведе до електрически удар или нараняване.

Не сушете пране, съдържащо гума (латекс) или подобни гумени материи.

• Ако гумата се нагрее, може да се подпали.

Не сушете пране, замърсено с растителни мазнини или мазнини за готвене, тъй като големите количества мазнини не
биха били премахнати по време на пране. Освен това използвайте цикъла за охлаждане, за да не се прегрее прането.

• Температурата от окислението на мазнините може да предизвика пожар.

Уверете се, че джобовете на дрехите от прането са празни.

• Твърди, остри предмети, като монети, карфици, гвоздеи, винтове или камъни, могат да предизвикат сериозна
повреда на уреда.

Не сушете пране с големи токи, копчета или други метални елементи (ципове, куки, отвори или капси).
Ако е необходимо, използвайте мрежата за пране за малки и леки неща като колани, връзки на престилки, сутиени и т.н.,

които могат да се разнищят или повредят по време на цикъл.
С този модел са съвместими листове за сушилня и се препоръчват за по-добро качество на работа.
Листовете за сушилня също помагат за намаляване на статичното електричество, което се генерира по време на цикъла

на сушене. Статичното електричество може да доведе до повреда на прането или самия уред.
Не използвайте сушилнята в близост до опасен прах като въглищен прах, брашно и т.н.

• Това може да доведе до токов удар, пожар или експлозия.

Не поставяйте запалими материали в близост до продукта.

• Това може да доведе до формиране на токсични газове в продукта, повреждане на частите му, токов удар, пожар
или експлозия.

• Уредът не трябва да се поставя зад заключващи се врати.

Не пипайте задната част на уреда по време на или непосредствено след завършване на цикъла на сушене.

• Уредът остава горещ и може да предизвика изгаряния.

Български10

Untitled-2 10 2019-07-03  11:08:09

Съдържа флуорирани парникови газове.
Херметически затворен уред.
Не изпускайте газове в атмосферата.
Хладилен агент (тип): R-134a (GWP = 1430)
Хладилен агент (зареждане)

• DV**M52**** : 0,37 кг, 0,529 tCO

e

2

• DV**M50**** : 0,32 кг, 0,458 tCO2e

Важни предупреждения при почистване

ПРЕДУПРЕЖДЕНИЕ

Не чистете уреда, като го пръскате директно с вода.
Не използвайте бензен, разредител или алкохол, за да почиствате уреда.

• Това може да доведе до промяна на цвета, деформации, повреди, токов удар или пожар.

Преди почистване или техническо обслужване извадете щепсела от контакта.

• В противен случай може да възникне електрически удар или пожар.

Почистете филтъра преди и след използване на сушилнята.
Почиствайте редовно вътрешността на продукта, като поискате това от упълномощен сервизен техник.
Почиствайте топлообменника с мека четка или прахосмукачка веднъж месечно, но не го пипайте с ръце. В противен

случай може да се нараните.
Вътрешността на сушилнята трябва да се почиства периодично от квалифициран сервизен персонал.

Информация за безопасността

Български 11

Untitled-2 11 2019-07-03  11:08:10

Информация за безопасността

Инструкция за ОЕЕО

Информация за безопасността

Правилно третиране на изделието след края на експлоатационния му живот
(отпадъчни електрически и електронни уреди)

(Налично в страни със системи за разделно сметосъбиране)

Този знак, поставен върху изделието, негови принадлежности или печатни материали,
означава, че продуктът и принадлежностите (например зарядно устройство, слушалки,
USB кабел) не бива да се изхвърлят заедно с другите битови отпадъци, когато изтече
експлоатационният му живот. Отделяйте тези устройства от другите видови отпадъци
и ги предавайте за рециклиране. Спазвайки това правило не излагате на опасност
здравето на други хора и предпазвате околната среда от замърсяване, предизвикано
от безконтролно изхвърляне на отпадъци. Освен това, подобно отговорно поведение
създава възможност за повторно (екологично съобразно) използване на материалните
ресурси.

Домашните потребители трябва да се свържат с търговеца на дребно, от когото са
закупили изделието, или със съответната местна държавна агенция, за да получат
подробни инструкции къде и кога могат да занесат тези устройства за рециклиране,
безопасно за околната среда.

Корпоративните потребители следва да се свържат с доставчика си и да
проверят условията на договора за покупка. Това изделие и неговите електронни
принадлежности не бива да се сместват с другите отпадъци на търговското
предприятие.

За информация за ангажиментите на Samsung към опазване на околната среда и регулаторните изисквания за продукта,
например REACH, WEEE и за батериите, посетете нашата страница за устойчивост на www.samsung.com

Български12

Untitled-2 12 2019-07-03  11:08:10

Монтиране

01

02

07

06

03

05

04

Какво е включено

Внимателно разопаковайте сушилнята. Дръжте опаковъчните материали далеч от деца. Показаните по-долу части и
местоположението им може да е различно за вашата сушилня. Преди монтиране се уверете, че са на разположение
всички посочени части. Ако сушилнята и/или частите са повредени или липсват, свържете се с най-близкия център за
обслужване на клиенти на Samsung.

Сушилнята на пръв поглед

Монтиране

03 Филтър за мъх 04 Топлообменник

01 Горен капак 02 Резервоар за вода

05 Нивелиращо краче 06 Вратичка

07 Командно табло

Untitled-2 13 2019-07-03  11:08:10

Български 13

Монтиране

Аксесоари (включени)

Водач за маркуча Връзка за кабели Конектор за маркуч

Монтиране

Аксесоари (не са включени)

• Комплектът за монтиране върху пералня позволява сушилнята да бъде поставена върху пералня. Отбележете, че

• За инструкции за монтиране върху пералня вижте ръководството с инструкции, включено с комплекта.

• За информация за наличността на комплекти за определени модели вижте ръководството с инструкции, включено

Дълъг маркуч за източване (2 м) Ръководство за потребителя Скара за сушене (само приложими

модели)

Почистваща четка

Комплект за поставяне на

конзолата

(част № SK-DH; SK-DA; SKK-DF)

ЗАБЕЛЕЖКА

комплектът за монтиране върху пералня може да се използва само със сушилни и перални Samsung. За да закупите
комплект за монтиране върху пералня (част № SK-DH; SK-DA; SKK-DF), свържете се със сервизен център на Samsung
или местен търговец на уреди. Комплектът за монтиране върху пералня е различен в зависимост от модела.

с комплекта.

Комплект за монтиране върху

пералня

(SKK-DD, SKK-DDX)

Български14

Untitled-2 14 2019-07-03  11:08:11

Изискванията за монтирането

ЗАБЕЛЕЖКА

Сушилнята трябва да се монтира от квалифицирано лице. Ако се изисква ремонт поради лошо или неизправно
монтиране, това се счита за отговорност на собственика и може да обезсили гаранцията. Пазете тези инструкции за
бъдещи справки.

ПРЕДУПРЕЖДЕНИЕ

• Не включвайте захранващия кабел в контакт, преди монтирането да е завършено.

• Сушилнята трябва да се мести от двама души.

• Не позволявайте деца или домашни любимци да играят върху, в или около продукта. Трябва винаги да следите за
това.

• Дръжте опаковъчните материали далеч от деца.

• Не сменяйте сами повреден захранващ кабел или щепсел. Това трябва да се извърши от квалифициран сервизен
техник на Samsung.

• Не се опитвайте да ремонтирате, разглобявате и видоизменяте уреда. За всякакви ремонти се свържете с най­близкия сервизен център на Samsung.

• Отстранете всички врати/капаци от изхвърлените уреди, за да не се задушат децата.

• Ако уредът издава странен шум, мирише на изгоряло или от него излиза дим, извадете веднага щепсела от контакта
и се свържете с най-близкия сервизен център на Samsung.

• Не изключвайте сушилнята по време на работа.

• Не поставяйте магнитни предмети в близост до сушилнята.

Монтиране

Български 15

Untitled-2 15 2019-07-03  11:08:11

Монтиране

Изисквания към мястото

Изберете равна и стабилна повърхност, която ще устои на вибрации. Изберете място, където е достъпен заземен
контакт за 3 щифта.

• Монтирайте сушилнята само в затворени помещения.

• Не я монтирайте на места, изложени на атмосферни условия.

• Не монтирайте на места, където температурата може да падне под 5 °C или надхвърли 35 °C.

• Не монтирайте сушилнята на места, където може да има утечка на газ.

• Не блокирайте отвора за охлаждане отпред на сушилнята.

Монтиране в ниша или шкаф

При монтиране в ниша или шкаф са необходими следните минимални разстояния:

Монтиране

Ако монтирате сушилнята с пералня, предната част на нишата или шкафа трябва да имат свободен отвор за
проветряване от поне 490 мм.

ПРЕДУПРЕЖДЕНИЕ

Отстрани Отгоре Отпред Отзад

25 мм 25 мм 490 мм 51 мм

Изисквания към електрическите връзки и заземяването

• Сушилнята изисква електрическо захранване от AC 220-240 V 50 Hz.

• Сушилнята трябва да бъде правилно заземена. Ако в сушилнята възникне неизправност или се повреди,
заземяването намалява риска от електрически удар, като осигурява път с най-малко съпротивление за отвеждане
на електрическия ток. Сушилнята се предоставя със захранващ кабел с щепсел с 3 щифта. Щепселът трябва
да се включи в подходящ контакт, който е правилно монтиран и заземен в съответствие с местните правила и
нормативни уредби.

• Ако имате някакви въпроси относно изискванията за електрическите връзки и заземяването, се свържете със
Samsung или квалифициран електротехник.

ПРЕДУПРЕЖДЕНИЕ

• Включете в заземен контакт за щепсел с 3 щифта.

• Не използвайте повреден щепсел, захранващ кабел или разхлабен или повреден контакт.

• Не използвайте адаптер или удължителен кабел.

• Неправилното свързване на заземяващия проводник може да доведе до опасност от токов удар. Ако не сте сигурни
дали сушилнята е правилно заземена, направете справка с квалифициран техник.

• Не видоизменяйте щепсела, захранващия кабел или контакта по никакъв начин.

• Не свързвайте проводника за заземяване към пластмасови водопроводни тръби, газопроводни тръби или тръби за
топла вода.

Български16

Untitled-2 16 2019-07-03  11:08:11

Сушилня

A

B

C D

Преди да монтирате сушилнята се уверете, че сте прочели Изискванията за монтирането на стр. 15. Отбележете, че
следните инструкции са за монтиране без маркуч за източване. За инструкции за използване на маркуч за източване вж.
следващия раздел, "Маркуч за източване". За удобство помислете за монтиране на сушилнята до пералнята си.

1. Внимателно плъзнете сушилнята на желаното място.

2. Използвайте нивелир (A) и проверете дали

сушилнята е нивелирана отстрани, отпред и отзад.

3. Ако не е нивелирана, регулирайте нивелиращото
краче (B). Въртене по часовниковата стрелка скъсява

крачето. Въртене обратно на часовниковата стрелка
повдига крачето.

4. След като сушилнята е нивелирана се уверете, че
стои стабилно на пода.

5. Включете сушилнята.

Монтиране

ЗАБЕЛЕЖКА

• За да зададете сушилнята на същата височина
като пералнята, издърпайте докрай (C) крачетата
за нивелиране, като ги завъртите обратно на
часовниковата стрелка, след това разхлабете (D)
крачетата, като ги завъртите по часовниковата
стрелка.

• Удължете нивелиращото краче само колкото е
необходимо. Издължаването на крачетата повече
от необходимото може да причини вибриране на
сушилнята.

Български 17

Untitled-2 17 2019-07-03  11:08:12

Монтиране

A

B

Маркуч за източване (при необходимост)

Монтиране

Сушилнята се предоставя с вграден резервоар за
вода. Ако обаче не искате да го използвате, трябва
да монтирате маркуч за източване. Предоставеният
аксесоарен маркуч (дълъг маркуч за източване) може да
се използва като удължение на маркуча за източване.

1. Извадете маркуча за източване от отвор (A) и го
поставете в отвор (B).

Български18

Untitled-2 18 2019-07-03  11:08:12

A

Над мивка:

A

CB

2. Поставете единия край на аксесоарния маркуч
(дълъг маркуч за източване) в отвор (A).

3. Поставете другия край (изходен) на аксесоарния
маркуч в източващата система по един от следните
начини:

1. Краят на аксесоарния маркуч трябва да се постави
по-ниско от 90 см (*) от долната част на сушилнята.

2. За да огънете някоя точка от аксесоарния маркуч,
използвайте предоставения пластмасов водач за
маркуча (B) и фиксирайте водача към стена с кука
или го завържете. Сглобете маркуча за източване

и (A) водача за маркуча (B) и ги фиксирайте с
връзката за кабели (C).

3. Можете да източите кондензиралата вода чрез

свързване на допълнителен маркуч (дълъг маркуч за
източване) директно към отвора за източване.

ВНИМАНИЕ

Не удължавайте маркуча за източване. От свързаната
зона може да има утичане на вода. Използвайте дълъг
маркуч за източване.

Монтиране

Български 19

Untitled-2 19 2019-07-03  11:08:13

Монтиране

A

Чрез тръбата за източване на умивалника:

1. Сглобете конектора на маркуч (A) и го свържете

към края на аксесоарния маркуч, както е показано.

ВНИМАНИЕ

За да предотвратите утичане на вода, се уверете, че сте
свързали конектора здраво към маркуча.

Монтиране

2. Свържете адаптера за маркуч директно към тръбата

за източване на умивалника.

Български20

Untitled-2 20 2019-07-03  11:08:13

Контролен списък за монтирането

• Сушилнята е свързана към правилно заземен контакт.

• Целият опаковъчен материал е напълно отстранен и правилно изхвърлен.

• Сушилнята е нивелирана и поставена здраво на пода.

• Стартирайте сушилнята, за да се уверите, че тръгва, загрява се и се изключва.

• Стартирайте цикъл TIME DRY (ВРЕМЕ НА СУШЕНЕ)
код HC. Ако е така, се свържете с местен сервизен център.

• След монтиране препоръчваме да изчакате поне 1 час, преди да използвате сушилнята.

за 20 минути, за да видите, дали се показва информационният

Преди да използвате сушилнята.

• Уверете се, че в барабана няма забравени аксесоари.

• Свържете захранващия кабел непосредствено преди да работите със сушилнята.

• Не блокирайте отвора за охлаждане отпред на сушилнята.

• Не поставяйте запалими предмети в близост до сушилнята и дръжте чисто около нея.

• Поддържайте сушилнята равна с пода.

• Не сваляйте регулируемите крачета за нивелиране на сушилнята. Те са необходими за поддържане на сушилнята
равна с пода.

Обръщане на вратата

В зависимост от нуждите си и условията на мястото, може да искате да смените посоката на вратата.

ПРЕДУПРЕЖДЕНИЕ

Обръщането на вратата трябва да се направи от квалифициран техник.

Тип 1

1. Отворете вратата и след това разхлабете двата винта

на шарнира. Като държите вратата с две ръце, я
повдигнете леко, за да я свалите.

Монтиране

Български 21

Untitled-2 21 2019-07-03  11:08:13

Монтиране

2. Използвайте тънък предмет, за да свалите

уплътнението на вратата.

Монтиране

3. От вътрешната част на вратата свалете горните 3

винта и долните 3 винта на държача на стъклото,
след което свалете държача на стъклото.

4. Като сте готови, завъртете капака на вратата на 180

градуса.

Български22

Untitled-2 22 2019-07-03  11:08:14

5. Поставете държача на стъклото в новата позиция.

Уверете се, че шарнирът на вратата е в същата
позиция като на фигурата.

6. Затегнете горните 3 винта и долните 3 винта на

държача на стъклото.

ЗАБЕЛЕЖКА

Формата на винтовете е различна в зависимост от
размера. Уверете се, че използвате правилните винтове.

7. Поставете уплътнението в правилната позиция.

Монтиране

Български 23

Untitled-2 23 2019-07-03  11:08:14

Монтиране

8. Свалете 2-та винта, които остават след свалянето на

шарнира на вратата.

Монтиране

9. Разхлабете 4-те винта на държача на лоста.

Свалете държача на лоста и го поставете отново в
противоположната страна.

10. На рамката на срещуположния шарнир затегнете

свалените 2 винта в стъпка 7 по-горе. Отбележете, че
трябва да ги затегнете отдясно (горе вдясно и долу
вдясно) на рамката.

Български24

Untitled-2 24 2019-07-03  11:08:14

11. Преместете долните винтове на шарнира на вратата

в горната страна на шарнира. След това затегнете
винтовете. (само модели DV**M5***1*/DV**M5***2*/
DV**M5***3*)

Тип 2 (модели DV**M5***K*)

12. Поставете шарнира на срещуположната страна и

затегнете 2-та винта, за да фиксирате вратата към
сушилнята.

1. Свалете шарнира на вратата и после свалете вратата.

- Свалете двата болта с винтове на вратата.

Монтиране

Български 25

Untitled-2 25 2019-07-03  11:08:15

Монтиране

A

B

2. Свалете двата винта (A) от дръжката на вратата.

Монтиране

3. Свалете 14-те винта (B) от вътрешния държач.

4. Свалете стъклото на вътрешния държач и после

завъртете капака на вратата на 180 градуса.

Български26

Untitled-2 26 2019-07-03  11:08:15

5. Поставете стъклото на вътрешния държач в капака

B

A

на обърнатата врата.

6. Затегнете 14-те винта (B) на вътрешния държач.

ВНИМАНИЕ

Уверете се, че сте затегнали винтове (B) на вътрешния
държач, а не винтове (A).

7. Затегнете двата винта (A) на дръжката на вратата.

ВНИМАНИЕ

Уверете се, че сте затегнали винтове (A) на дръжката на
вратата, а не винтове (B).

Монтиране

Български 27

Untitled-2 27 2019-07-03  11:08:16

Монтиране

Монтиране

8. Преместете долните винтове на шарнира на вратата

в горната страна на шарнира. След това затегнете
винтовете.

9. Фиксирайте шарнира на вратата на

противоположната страна.

- Затегнете двата болта с винтове.

ЗАБЕЛЕЖКА

За да върнете вратата в първоначална позиция, следвайте отново стъпките. Отбележете, че вратата, шарнирите и други
части ще бъдат в противоположна ориентация от описаната в тези стъпки.

Български28

Untitled-2 28 2019-07-03  11:08:16

Операции

01

11

12

03 04 05

06 07

09

10

02

01

11

12

03 04 05

06 08

09

10

02

Командно табло

DV9*M5*****/DV8*M5*****

DV7*M5*****

Операции

Untitled-2 29 2019-07-03  11:08:17

Български 29

Операции

Показва информацията за всеки цикъл, включително времето, информационните кодове
и състоянието на сушилнята. Вж. таблицата по-долу за подробности за състоянието.

Операции

01 Цифров графичен
дисплей

02 Селектор за цикъл

Wrinkle Prevent

03
(Предотвратяване на
намачкване)

04

Dry Level (Степен

на изсушаване)

Протича сушене

Протича охлаждане Предотвратяване на намачкване

Спиране

Протича Предотвратяване на
намачкване

Проверете филтъра Сигнал при смесено зареждане

Отложено завършване Smart Check

Изпразнете резервоара за вода

Завъртете селектора, за да изберете цикъл. Вж. Общ преглед на циклите на стр. 32 за
всички налични цикли.

Добавя приблизително 2 часа въртене към края на избрания цикъл, за да намали
намачкването. На дисплея се появява голям кръг и барабанът се върти с прекъсвания.

За да активирате, натиснете Wrinkle Prevent (Предотвратяване на намачкване).
Съответният индикатор светва.

Изберете степента на изсушаване в циклите SHIRTS (РИЗИ)
COTTON (ПАМУК)

. Степента на изсушаване може да се зададе на три нива (1-3) Ниво 1 се използва за
частично сухи дрехи, които са окачени да метнати или окачени да съхнат. Ниво 3 е най­силно и се използва за сушене на големи обеми.

, MIXED LOAD (СМЕСЕНО ПРАНЕ) и SYNTHETICS (СИНТЕТИКА)

Заключване за деца е
активирано/деактивирано

Аларма за почистване на
топлообменника

Вкл./изкл. на звука

, TOWELS (ХАВЛИИ) ,

Натиснете, за да регулирате времето за циклите TIME DRY (ВРЕМЕ НА СУШЕНЕ)
AIR (ТОПЪЛ ВЪЗДУХ) и

Time (Време)

05

Български30

Untitled-2 30 2019-07-03  11:08:19

Налични са следните опции за време (единица:минути): 30, 60, 90, 120 и 150.

• 120 минути и 150 минути не са налични за циклите WARM AIR (ТОПЪЛ ВЪЗДУХ)

COOL AIR (СТУДЕН ВЪЗДУХ)

• Точното време зависи от влажността на прането.

COOL AIR (СТУДЕН ВЪЗДУХ) .

.

, WARM

и

06 Mixed Load Bell
(Сигнал при смесено
зареждане)

07

Lamp (Лампа)

(DV9*M5*****/
DV8*M5*****)

Тази аларма е налична само за циклите SHIRTS (РИЗИ)
LOAD (СМЕСЕНО ПРАНЕ)

и SYNTHETICS (СИНТЕТИКА) . Ако прането съдържа

, COTTON (ПАМУК) , MIXED

смесени тъкани, индикаторът на сигнала при смесено зареждане ( ) започва да мига,
когато средната степен на изсушаване е 80 %. Това ви позволява да извадите дрехите,
които не искате да сушите изцяло, или дрехите, които се сушат бързо извън сушилнята,
като оставите останалите да се сушат вътре.

Натиснете, за да включите/изключите вътрешната лампа. Лампата остава да свети за 5
минути след включване и след това се изключва автоматично.

08

Smart Check

(DV7*M5*****)

09

Sound On/Off

(Вкл./изкл. на звука)

10

Delay End

(Отложено завършване)

11

Старт/Пауза

12

Включване

Ако със сушилнята има проблем, Smart Check ви позволява да проверите състоянието на
сушилнята чрез вашия смартфон.

Натиснете за включване/изключване на звука на командното табло. Настройката за звука
се запазва, когато изключите и включите обратно сушилнята.

Можете да регулирате времето за завършване на избрания цикъл на стъпки от 1 час до 24
часа.

Операции

Натиснете, за да стартирате или поставите цикъл на пауза. Ако сушилнята работи,
натиснете веднъж и ще я спрете на пауза. Натиснете отново, за да възобновите цикъла.

Натиснете, за да включите/изключите сушилнята. Ако сушилнята остане включена за по­дълго от 10 минути, без да бъдат докоснати никакви бутони, захранването автоматично се
изключва.

Български 31

Untitled-2 31 2019-07-03  11:08:20

Операции

Общ преглед на циклите

Цикъл Описание Макс. тегло (кг)

Операции

SHIRTS (РИЗИ)
IRON DRY (СУШЕНЕ ЗА
ГЛАДЕНЕ)

DELICATES (ФИНО)

WOOL (ВЪЛНА)

TOWELS (ХАВЛИИ)
BEDDING (СПАЛНО
БЕЛЬО)

OUTDOOR CARE
(ВРЪХНИ ДРЕХИ
СЪС СПЕЦИАЛНО

ПОКРИТИЕ)

COOL AIR (СТУДЕН
ВЪЗДУХ)

WARM AIR (ТОПЪЛ
ВЪЗДУХ)

Използвайте за бързо сушене на една дреха, например риза. 4

Този цикъл завършва сушене във влажно състояние, което улеснява
гладенето.

За дрехи, с които трябва да се борави внимателно, например бельо. 2

Само за вълна, която може да се пере в перални и суши в сушилни.
За по-добри резултати на сушенето обърнете дрехите отвътре навън,

преди да го сушите.

Използвайте за сушене на хавлии за баня. 6

За обемни неща като одеяла, чаршафи, юргани и леки шалтета. 2

За дрехи за открито като ски облекло, планинско облекло, както и
за тъкани като спандекс, стреч и микрофибър. Препоръчваме да
използвате този цикъл на сушене, след като сте изсушили прането чрез
цикъла OUTDOOR CARE (ВРЪХНИ ДРЕХИ СЪС СПЕЦИАЛНО ПОКРИТИЕ)

на вашата пералня.

Всички типове тъкани. За освежаване или аериране на дрехи, които не
са носени дълго.

За малки, предварително сушени дрехи. По подразбиране времето за
сушене е 30 минути.

Цикли със зададено време за всички типове тъкани с изключение на
вълна и коприна. Сушете дрехи, които са леко влажни или вече са били
предварително сушени. Също подходящ за последващо сушене на
многослойни и дебели тъкани, които не съхнат лесно.

ЗАБЕЛЕЖКА

Този цикъл е подходящ за сушене на отделни вълнени тъкани, спортни
обувки и меки играчки. Сушете тези неща само в кошницата за вълнени
дрехи.

4

2

2

-

-

Български32

Untitled-2 32 2019-07-03  11:08:21

Цикъл Описание Макс. тегло (кг)

TIME DRY (ВРЕМЕ НА
СУШЕНЕ)

QUICK DRY 35' (БЪРЗО
СУШЕНЕ ЗА 35 мин.)
SYNTHETICS
(СИНТЕТИКА)
MIXED LOAD (СМЕСЕНО
ПРАНЕ)

COTTON (ПАМУК)

Използвайте, за да зададете желано време на сушене.

1. Завъртете Селектор за цикъл, за да изберете TIME DRY (ВРЕМЕ НА
СУШЕНЕ)

2. Натиснете

между 30 и 150 минути. Продължителното натискане на Време

.

Time (Време), за да зададете времето на сушене

-

превърта през наличните опции на стъпки от 30 минути.

ЗАБЕЛЕЖКА

Действителното време на цикъла зависи от влажността на дрехите.

За сушене на леки памучни или синтетични дрехи, които се нуждаят от
бързо сушене. Времето по подразбиране за сушене е 35 минути.

За средно или леко замърсени блузи, ризи и др. от полиестер (диолен,
тревира), полиамид (перлон, найлон) или подобни смеси.

1

4

За смесено пране от памук и синтетика. Макс.

За лек памук, спално бельо, покривки, долно бельо, хавлии и ризи. Макс.

Операции

Български 33

Untitled-2 33 2019-07-03  11:08:21

Операции

Таблица на циклите

ЗАБЕЛЕЖКА

За най-добри резултати следвайте препоръките за обем на зареждането за всеки цикъл на сушене.

•

Голям обем: Напълнете барабана до около ¾ от вместимостта. Не добавяйте повече дрехи от това, защото

дрехите трябва да се въртят свободно.

• Следен обем: Напълнете барабана до около ½ от вместимостта.

• Малък обем: Напълнете барабана с 3-5 дрехи, до около ¼ от вместимостта.

Операции

Цикъл Препоръчани дрехи Обем на зареждането

SHIRTS (РИЗИ)

IRON DRY (СУШЕНЕ ЗА

ГЛАДЕНЕ)

DELICATES (ФИНО)

WOOL (ВЪЛНА)

TOWELS (ХАВЛИИ)

BEDDING (СПАЛНО БЕЛЬО)

OUTDOOR CARE (ВРЪХНИ
ДРЕХИ СЪС СПЕЦИАЛНО

ПОКРИТИЕ)

COOL AIR (СТУДЕН

ВЪЗДУХ)

WARM AIR (ТОПЪЛ

ВЪЗДУХ)

TIME DRY (ВРЕМЕ НА

СУШЕНЕ)

QUICK DRY 35' (БЪРЗО

СУШЕНЕ ЗА 35 мин.)

SYNTHETICS (СИНТЕТИКА)

Степен на

изсушаване

Ризи и блузи, които не се гладят, изработени от памук, лен,

синтетични или смесени тъкани.

Този цикъл завършва сушене във влажно състояние, което улеснява

гладенето.

Коприна, фини материи и фино бельо.

Само за вълна, която може да се пере в перални и суши в сушилни.

Използвайте за сушене на хавлии за баня.

За обемни неща като одеяла, чаршафи, юргани и леки шалтета.

За дрехи за открито като ски облекло, планинско облекло, както и за

тъкани като спандекс, стреч и микрофибър.

Всички типове тъкани. За освежаване или аериране на дрехи, които

не са носени дълго.

Малки дрехи и влажни ежедневни артикули, подходящи за сушене с

топлина

Всички типове тъкани, програма със задаване на времето. – Не е налично

Синтетика и лек памук

Синтетика и смесени тъкани.

4

Налично

4

Не е налично

2

Не е налично

2

Не е налично

6

Налично

2

Не е налично

2

Не е налично

– Не е налично

– Не е налично

1

Не е налично

4

Налично

MIXED LOAD (СМЕСЕНО

ПРАНЕ)

COTTON (ПАМУК)

Смесено пране от памук и синтетични тъкани.

За лек памук, спално бельо, покривки, долно бельо, хавлии и ризи.

7, 8, 9

Налично

7, 8, 9

Налично

Български34

Untitled-2 34 2019-07-03  11:08:22

Начало на работата

Прости стъпки за начало

1. Натиснете Включване, за да включите сушилнята.

2. Заредете сушилнята и затворете вратата.

3. Завъртете Селектор за цикъл, за да изберете цикъла.

4. Сменете настройките за цикъла (

5. Изберете необходимите настройки и опции според предпочитанията ви. (
на намачкване),

Lamp (Лампа), Mixed Load Bell (Сигнал при смесено зареждане) и/или Delay End

(Отложено завършване)).

6. Натиснете

Старт/Пауза. Индикаторът на сушилнята ще светне и на дисплея ще се появи приблизителното време

за цикъла.

ЗАБЕЛЕЖКА

Броят налични настройки и опции зависи от цикъла.

За смяна на цикъла по време на работа

1. Натиснете

Старт/Пауза, за да спрете работата.

2. Изберете друг цикъл.

3. Натиснете и задръжте

Старт/Пауза, за да стартирате нов цикъл.

Сортиране и зареждане

• Поставяйте само по едно зареждане на пералнята в сушилнята.

• Избягвайте да смесвате тежки и леки дрехи.

• За да повишите ефективността на сушене, когато сушите една или повече дрехи, добавете суха хавлия към
зареждането.

• За най-добри резултати разплетете дрехите, преди да ги сложите в сушилнята.

• Прекомерното зареждане ограничава процеса на въртене, което води до неравномерно сушене и намачкване.

• Освен ако не е препоръчано на етикета за грижи за дрехата, избягвайте да сушите артикули от вълна или
фибростъкло.

• Избягвайте да сушите непрани дрехи.

• Не сушете дрехи, замърсени с масла, алкохол, бензин и т.н.

Dry Level (Степен на изсушаване) и Time (Време)) по необходимост.

Wrinkle Prevent (Предотвратяване

Операции

Български 35

Untitled-2 35 2019-07-03  11:08:22

Операции

A

Операции

Скара за сушене (само приложими модели)

Задайте времето на сушене на до 150 минути според влажността и теглото на дрехите за сушене. Когато сушите пране
със скарата за сушене, се препоръчва да използвате цикъла TIME DRY (ВРЕМЕ НА СУШЕНЕ)

1. Позиционирайте скарата за сушене в барабана, като

поставите предната част на скарата в отворите на
диафрагмата на вратата.

2. Поставете дрехите върху скарата, като оставите

достатъчно място, където да циркулира въздух.
Дрехите трябва да се сгънат и поставят равни
върху скарата. Обувките трябва да се поставят с
подметките надолу.

3. Затворете вратата и натиснете
Изберете TIME DRY (ВРЕМЕ НА СУШЕНЕ)
натиснете

на сушене.

4. Натиснете

Time (Време), за да изберете времето

Старт/Пауза.

.

Включване.

и после

A. Скара за сушене

Български36

Untitled-2 36 2019-07-03  11:08:23

Предложения за сушене

Дрехи (макс. 1,5 кг) Описание

Пуловери, които могат да се перат (съберете във форма и
поставете равни върху скарата)

Когато сушите със скарата, сгънете и поставете дрехите

върху скарата, за да предотвратите намачкването им.
Плюшени играчки (с пълнеж от памук или полиестер)
Плюшени играчки (с пълнеж от пяна или гума)
Възглавници с пореста гума
Кецове За да сушите спортни обувки, поставете ги върху скарата,

така че подметките да сочат надолу.

ВНИМАНИЕ

• Сушенето на пореста гума, пластмаса или гума при висока температура може да повреди тези елементи и да доведе
до опасност от пожар.

• За да предотвратите повреждане на обувките, използвайте скарата за сушене

Операции

Български 37

Untitled-2 37 2019-07-03  11:08:23

Операции

Операции

Справочник за циклите

Винаги следвайте етикета за грижи за дрехата, когато сушите. Ако няма инструкции на етикета, направете справка в
следната таблица.

Спално бельо и юргани • Използвайте температурната настройка Висока.
Одеяла • За най-добри резултати сушете по едно одеяло.
Платнени пелени • Използвайте температурната настройка Висока.
Дрехи с пух • Не сушете с нагряване. Това може да причини опасност от пожар. Използвайте

само цикъла COOL AIR (СТУДЕН ВЪЗДУХ)

Пореста гума (гръб на килими,
плюшени играчки и т.н.)

Възглавници • Добавете няколко сухи хавлии, за да подпомогнете въртенето и сушенето.

Найлонови артикули (завеси
за баня, покривки на външни
мебели и т.н.)

• Не сушете с нагряване. Това може да причини опасност от пожар. Използвайте

само цикъла COOL AIR (СТУДЕН ВЪЗДУХ)

• Не сушете възглавници от капак или дунапрен с нагряване. Използвайте само

цикъла COOL AIR (СТУДЕН ВЪЗДУХ)

• Използвайте COOL AIR (СТУДЕН ВЪЗДУХ)
СУШЕНЕ)

• Задайте степента на изсушаване на по-ниска или най-ниска.

.

.

.

.

или TIME DRY (ВРЕМЕ НА

ВНИМАНИЕ

Не използвайте сушилнята за сушене на дрехи, които не са посочени по-горе.

Български38

Untitled-2 38 2019-07-03  11:08:23

Специални функции

Отложено завършване

Можете да настроите сушилнята да завърши избран
цикъл на сушене в зададен от вас час.

1. Изберете цикъл с необходимите опции.

2. Натиснете

няколкократно, за да зададете час между 1 и 24 часа
на стъпки от по 1 час.

3. Натиснете

започва да мига и часовникът започва да отброява
зададеното време.

ЗАБЕЛЕЖКА

За да отмените настройките на Отложено завършване,
рестартирайте сушилнята с бутона

Delay End (Отложено завършване)

Старт/Пауза. Съответният индикатор

Включване.

Заключване за деца

Заключване за деца не позволява децата да си играят
със сушилнята. Когато е активирано Заключване за деца,

всички бутони без
За да активирате/деактивирате Заключване за деца,
едновременно натиснете и задръжте

(Сигнал при смесено зареждане) и Smart Control или

Wrinkle Prevent (Предотвратяване на намачкване) и
Dry Level (Степен на изсушаване) за 3 секунди.

ЗАБЕЛЕЖКА

Ако Заключване за деца е активирано и пералнята се
изключи и включи обратно, Заключване за деца остава
активирано.

Включване са деактивирани.

Mixed Load Bell

Smart Check

Ако със сушилнята има проблем, Smart Check ви
позволява да проверите състоянието на сушилнята чрез
вашия смартфон. Обърнете внимание, че Smart Check
може да се използва само със смартфони от серия Galaxy
и iPhone.

За да използвате Smart Check, трябва да изтеглите
приложението Samsung Smart Washer/Dryer и да
следвате инструкциите по-долу.

1. Натиснете и задръжте
Mixed Load Bell (Сигнал при смесено зареждане)

за 3 секунди или натиснете
Светодиодите на дисплея се завъртат и се показва
кода на Smart Check.

2. На смартфона отворете приложението Samsung

Smart Washer/Dryer и докоснете бутона
Check.

3. Фокусирайте камерата на смартфона върху кода на

Smart Check, показан на дисплея.

4. Когато информационният код бъде разпознат

правилно, приложението предоставя подробна
информация за грешката със съответните решения.

ЗАБЕЛЕЖКА

• Ако на дисплея на сушилнята се отразява силна

светлина, приложението може да не разпознае
успешно информационния код.

• Ако смартфонът не разпознае успешно кода,

въведете ръчно информационния код в смартфона.

Time (Време) и

Smart Check.

Smart

Операции

Български 39

Untitled-2 39 2019-07-03  11:08:23

Поддръжка

ПРЕДУПРЕЖДЕНИЕ

• Не почиствайте сушилнята, като пръскате директно вода върху нея.

• Не почиствайте сушилнята с бензен, разредители, алкохол или ацетон. Това може да доведе до промяна на цвета,
деформации, повреди, токов удар или пожар.

• Преди да почистите сушилнята, уверете се, че сте извадили кабела за захранването от контакта.

Командно табло

Почиствайте с мека и влажна кърпа. Не използвайте абразивни почистващи материали. Не пръскайте почистващи
препарати директно върху панела. Веднага избършете всякакви разливи или течности от командното табло.

Външна част

Почиствайте с мека и влажна кърпа. Не използвайте абразивни почистващи материали. Избягвайте да използвате или
поставяте остри или тежки предмети върху/в близост до сушилнята. Дръжте перилните препарати и консумативи на
поставката (продава се отделно) или в отделен контейнер за съхранение.

Барабан

Почиствайте барабана с влажна кърпа с неагресивен, неабразивен почистващ препарат за неръждаема стомана.
Избършете остатъците с чиста и суха кърпа.

Поддръжка

Филтър за мъх

Почиствайте филтъра за мъх след всяко зареждане.

1. Отворете вратата и издърпайте филтъра нагоре, за

да го извадите.

Български40

Untitled-2 40 2019-07-03  11:08:23
