Samsung C560S User Manual
HW-C500
HW-C560S
AV 앰프 시스템
제품사용설명서
imagine the possibilities
삼성전자 제품을 구매해 주셔서 감사합니다.
제품에 대한 더 많은 정보를 얻으시려면
www.samsung.com/register
에서 제품 등록을 해 주세요.
HW-C500-C560S-XAA_KOR-0621.indd 1HW-C500-C560S-XAA_KOR-0621.indd 1 2010-06-21 5:23:522010-06-21 5:23:52
안전을 위한 주의 사항
안전을 위한 경고 문구
감전의 위험이 있으므로, 본체 커버(또는 케이스)를 분해하지 마세요. 제품에는 소비자가 직접 수리할 수 있는 부품이 없습니다. 제품 수리는 전문 수리 기사에 의뢰하세요.
주의
감전의 위험이 있으므로
분해하지 마세요.
경고
화재나 감전의 위험이 있으므로, 본 제품을 비에 노출되거나 습기가 있는 장소에 두지 마세요.
•
신체 부상의 위험이 있으므로, 본 제품은 설치 시 설치 지침에 따라 바닥이나 벽면에 단단히 고정시켜야 합니다.
•
주의
•
제품에 액체가 흐르거나 튀길 수 있는 화분 등의 물건을 올려놓지 마세요
•
전원 플러그는 제품에 전원을 공급/차단하는 데 사용되므로 항상 이상이 없는 상태여야 합니다.
This product satisfi es FCC regulations when shielded cables and connectors are used to connect the unit to other equipment. To prevent
electromagnetic interference with electric appliances, such as radios and televisions, use shielded cables and connectors for connections.
FCC NOTE (for U.S.A):
This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules.
These limits are designed to provide reasonable protection against harmful interference in a residential installation.
This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions,
may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular
installation.
If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off
and on, the user is encouraged to try to correct the interference by one or more of the following measures:
•
Reorient or relocate the receiving antenna.
•
Increase the separation between the equipment and receiver.
•
Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
•
Consult the dealer or an experienced radio/TV technician for help.
이 기호는 제품 내부에 감전 또는 부상의 위험이 유
발할 수 있는 “고압”이 흐르고 있음을 의미합니다.
이 기호는 제품과 관련된 중요한 지침을 의미
합니다.
Caution :
FCC regulations state that any unauthorized changes or modifi cations to this equipment may void the user's authority to operate it.
2
HW-C500-C560S-XAA_KOR-0621.indd 2HW-C500-C560S-XAA_KOR-0621.indd 2 2010-06-21 5:23:592010-06-21 5:23:59
안전을 위한 특별 주의 사항
This device complies with part 15 of the FCC Rules.
Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this
device must accept any interference received, including interference that may cause undesired operation.
IMPORTANT NOTE:
FCC Radiation Exposure Statement
This equipment complies with FCC radiation exposure limits set forth an uncontrolled environment.
This equipment should be installed and operated with minimum distance 7.9 inches between the radiator and your
body. This transmitter must not be co-located or operating in conjunction with any other antenna or transmitter.
Canadian Department of Communications Radio Interference Regulations
This digital apparatus (Wireless Internet Radio) does not exceed the Class B limits for radio-noise emissions from
digital apparatus as set out in the Radio Interference Regulations of the Canadian Department of Communications.
제품을 사용하기 전에 사용 설명서를 주의 깊게 읽기 바랍니다. 하기 명시한 모든 안전 주의 사항을 준수하십시오.
나중에 필요할 경우에 대비해서 본 사용 설명서를 따로 보관해 두십시오.
1) 사용 설명서의 내용을 읽고 숙지하세요.
2) 사용 설명서는 별도로 보관해 두세요.
3) 모든 경고 사항을 준수하세요.
4) 모든 지침을 준수하세요.
5) 본 제품은 습기가 있는 장소에서 사용하지 마세요.
6) 청소 시에는 마른 헝겊만 사용하세요.
7) 환기구를 막지 마세요. 제품은 제조사의 지침에 따라 설치하세요.
8) 제품을 방열 기구, 난방 기구, 스토브 또는 기타 열을 방출하는 전기 제품(앰프 포함) 근처에 설치하지 마세요.
극성을 띤 플러그나 접지형 플러그를 안전상의 목적에 어긋나게 사용하지 마세요. 극성을 띤 플러그는 두 개의 단자가
9)
있어, 하나가 다른 것보다 더 넓습니다. 접지형 플러그는 두 개의 단자와 세 번째로 접지용 단자가 있습니다. 넓은
쪽 단자 또는 제 3의 단자는 안전을 위해 고안된 것입니다. 제공된 플러그가 전원 콘센트에 맞지 않을 경우, 전문
기사에 의뢰하여 기존 콘센트를 제품 규격에 맞는 것으로 교체하세요.
10) 전원선을 밟거나 특히 플러그, 소켓 및 콘센트에서 선이 나오는 부분이 꼬이지 않도록 주의하세요.
11) 제조사에서 제공하거나 인증한 부속품만 사용하세요.
12) 제조사에서 제공 또는 인증하거나 기본 제공되는 카트, 스탠드, 삼각대, 브라켓 또는 테이블만
사용하세요. 카트를 사용할 경우, 카트와 기기를 동시에 옮길 때는 기기 추락에 의한 부상의
위험이 있으므로 각별히 주의하시기 바랍니다.
13) 천둥 번개가 치거나 장시간 사용하지 않을 때는 전원 플러그를 분리해 두세요.
14) 모든 제품 수리는 전문 수리 기사에 의뢰하세요. 전원선이나 전원 플러그와 같은 부품이
손상되거나 액체를 엎지르거나 날카로운 물건이 제품 내부로 들어간 경우, 또는 습기에
노출되거나 빗물이 스며든 경우, 정상 작동하지 않게 되며, 이 때는 제품을 수리해야 합니다.
KOR
3
HW-C500-C560S-XAA_KOR-0621.indd 3HW-C500-C560S-XAA_KOR-0621.indd 3 2010-06-21 5:23:592010-06-21 5:23:59
안전을 위한 주의 사항
주의
2.7 inches
SETUP
TONE CONTROL
3.9 inches
3.9 inches
3.9 inches
가정에서 사용하는 AC 전원이 제품 뒷면에 있는 라벨 스티커에 명시된 사양을 지원하는지 확인하세요. 본 제품은 표면이 평평한 물체
(예: 가구) 위에 수평으로 환기를 위해 충분한 공간(약 3~4 인치)을 두고 설치해야 합니다. 환기구가 다른 물체에 막혀 있어서는
됩니다. 앰프 위에는 어떤 물건도 올려 놓지 마세요. 특히 장시간 동안 사용하지 않을 경우, 본 제품의 전원을 완전히 차단하려면,
전원 콘센트에서 전원 플러그를 뽑아 두세요.
SETUP
TONE CONTROL
INPUT SELECT ENTER
SOUND EFFECT
AUDIO
MULTI CH
ASC MIC ASC
TUNING
S. DIRECT
SELECT MEMORY
ASSIGN
INPUTAVSYNC
MODE
INPUT SELECT ENTER
INPUT SELECT ENTER
SOUND EFFECT
ASC MIC ASC
SETUP
TONE CONTROL
SOUND EFFECT
ASC MIC ASC
AUDIO
MULTI CH
TUNING
S. DIRECT
ASSIGN
AUDIO
MULTI CH
TUNING
S. DIRECT
ASSIGN
INPUTAVSYNC
MODE
INPUTAVSYNC
SELECT MEMORY
SELECT MEMORY
MODE
안
천둥이나 번개가 칠 경우, 전원 콘센트에서 전원 플러그를
뽑아 두세요.
번개로 인해 전압이 급등하면 제품이 손상될 수 있습니다.
SETUP
TONECONTROL
INPUTSELECT ENTER
SOUNDEFFECT
AUDIO
MULTI CH
ASCMIC
TUNING
ASC
S.DIRECT
SELECT MEMORY
ASSIGN
INPUTAVSYNC
MODE
Phones
본 제품을 습기를 함유한 물체(예: 화분)나 고열이 발생하는
물체(예: 난로)의 근처에, 또는 강력한 전기/자기장이 발생
하는 장비(예: 스피커)가 설치된 장소에 두지 마세요. 본
제품이 오작동할 경우 먼저 전원 케이블을 분리해 두세요.
본 제품은 산업용으로 사용할 수 있도록 고안되지 않았
습니다.
가정용 멀티미디어 기기로만 사용할 수 있습니다.
본 제품이나 사용하는 디스크가 낮은 온도에서 장시간
방치될 경우 표면이 응결될 수 있습니다.
겨울철에 본 제품을 옮긴 후에는 약 2시간 정도 기다려
제품 표면이 실내 온도까지 도달한 후에 사용하십시오.
본 제품을 직사광선이나 기타 화기에 노출시키지 마십
시오.
그렇지 않으면, 과열로 인해 제품이 오작동할 수 있습
니다.
본 제품에 사용되는 배터리는 환경에 유해한 화학
물질을 함유하지 않습니다.
배터리를 일반 가정용 폐기물과 같이 취급하지 마십
시오.
4
HW-C500-C560S-XAA_KOR-0621.indd 4HW-C500-C560S-XAA_KOR-0621.indd 4 2010-06-21 5:23:592010-06-21 5:23:59
특징
KOR
디지털 앰프
본 제품은 신호 왜곡과 손실을 최소화하기 위해 음성/영상 신
호를 디지털로 처리하는 완벽한 디지털 앰프입니다.
Dolby Pro Logic II
DPL II는 고음질의 스테레오 신호를 5.1 채널로 처리하여
서라운드 음향을 재생해 줍니다.
DTS 96/24
DTS 96/24는 표준 16 bit/44.1 kHz 음향을 24 bit/96kHz로
인코딩한 후 이를 다시 5.1 CH 사운드 트랙으로 변환합니다.
iPod
iPod/iPhone는 iPod 어댑터가 기본 제공되는 iPod/iPhone을
AV 앰프에 연결하여 음악 파일을 재생할 수 있습니다.
SFE(음장 효과): 32비트 오디오 디지털
신호 처리
일반적인 스테레오 음원에 보다 현장감 있는 입체 음향을 제공
합니다.
Anynet+ (HDMI-CEC) 기능
Anynet+는 AV 앰프를 삼성 TV 리모컨과 연동시키는 데
사용할 수 있는 기능으로, 먼저 앰프를 HDMI 케이블을 통해
DTS (Digital Theater Systems)
DTS는 음악과 영화 컨텐츠에 5.1 채널 디지털 신호를 제공하고,
Dolby Digital보다 적은 압축비를 사용하므로 풍부한 음향을
구현하게 됩니다
삼성 TV에 연결해야 합니다. (이 기능은 Anynet+(HDMICEC)를 지원하는 삼성 TV 또는 삼성 DVD 플레이어에 연결
할 경우에만 사용 가능합니다.)
부속품
INPUT SELECT
POWER
TV SOURCE
AMP/TV DIMMER
BD/DVD
123
456
SLEEP
7809
PROLOGIC AUDIO ASSIGN
DSP
MUTE
TUNING
VOL
/CH
ASC
TUNER MEMORY SUBWOOFER MO/ST
SETUP/MENU
INFO
RETURN
EXIT
TVBD/DVD SAT
CD
iPod
AUX
MULTI CH
리모컨
(AH59-02305A)/
배터리(AAA 규격)
(4301-000116)
FM 안테나
(AH42-00017A)
사용 설명서
(AH68-02266R)
iPod 어댑터
(AH96-00051A)
ASC 마이크
(AH30-00099A)
5
HW-C500-C560S-XAA_KOR-0621.indd 5HW-C500-C560S-XAA_KOR-0621.indd 5 2010-06-21 5:24:032010-06-21 5:24:03
목차
안전을 위한 주의 사항
2
특징
5
제품 설명
8
연결
16
2
안전을 위한 경고 문구
3
안전을 위한 특별 주의 사항
4
주의
5
부속품
8
전면 패널
10
후면 패널
12
디스플레이
13
리모컨 배터리 장착
13
리모컨 작동 범위
14
리모컨 구성
16
스피커 배치
18
스피커 연결
20

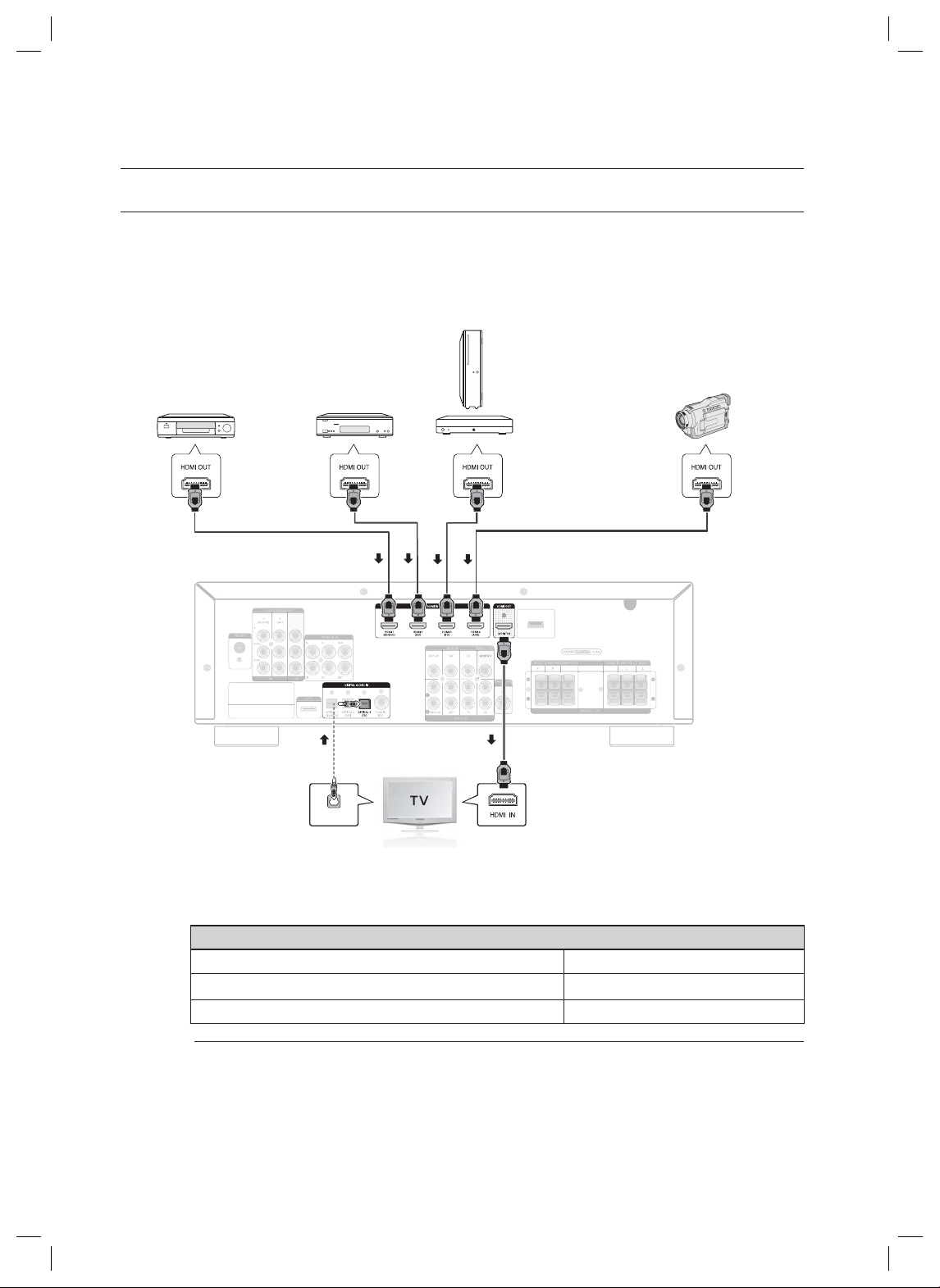

HDMI로 외부 기기/TV 연결
21 HDMI
22
23 DVD 또는 블루레이 플레이어 연결
24
25
26
27
28
기능
TV에 연결
유선, 위성 또는 셋탑 박스 연결
CD 플레이어 연결
5.1 채널 시스템 연결
iPod 연결
FM 안테나 연결
29
AV 앰프의 기본 기능
29
6
HW-C500-C560S-XAA_KOR-0621.indd 6HW-C500-C560S-XAA_KOR-0621.indd 6 2010-06-21 5:24:042010-06-21 5:24:04
AV 앰프를 사용하기 전에
29
오디오 설정
30
디지털/아날로그 입력 신호 선택
설정
31
작동
44
31
설정 메뉴 트리
35

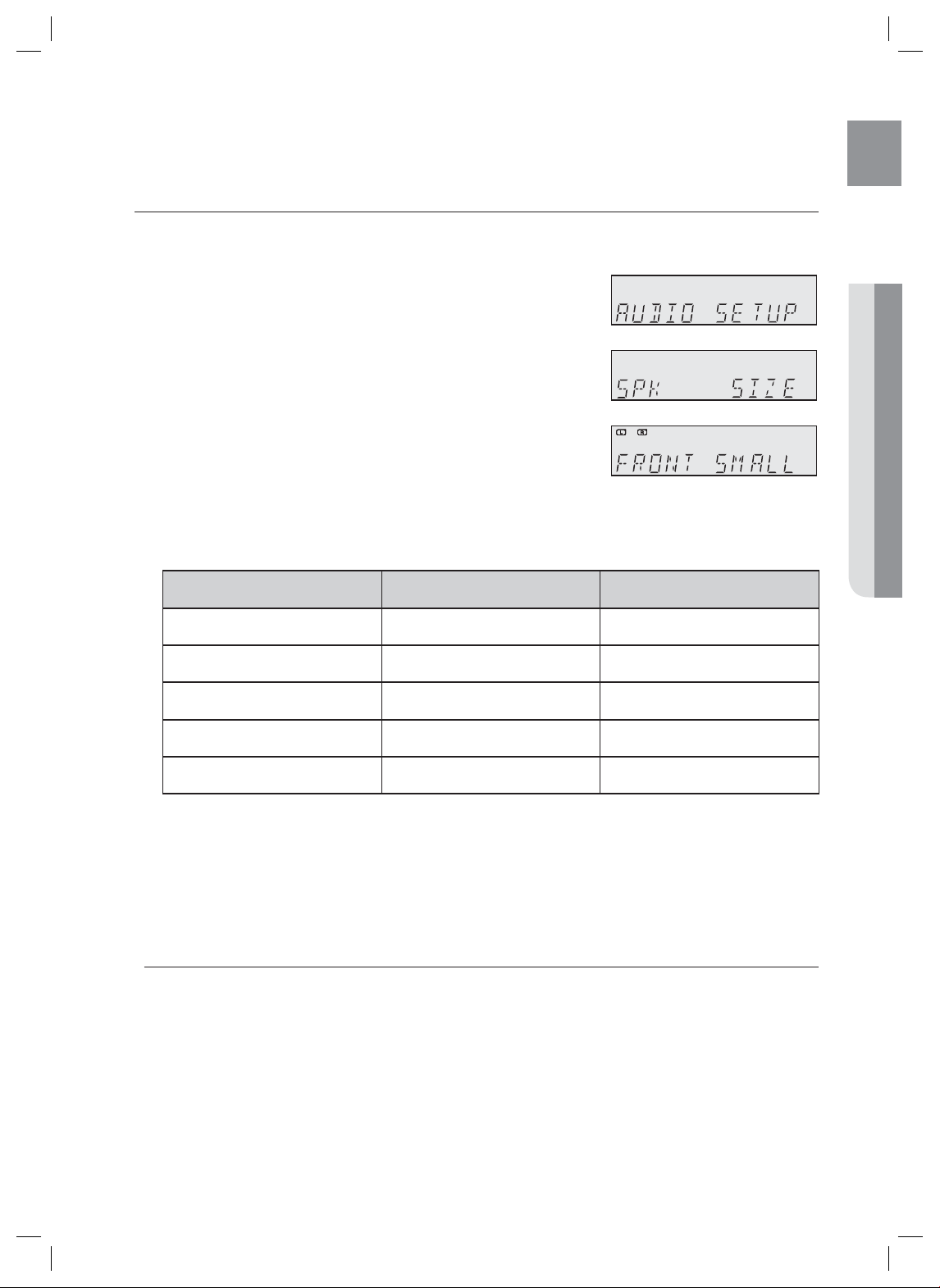

스피커 크기 설정
36
스피커 청취 거리 설정
37
스피커 레벨 설정
38
테스트음 설정
39 DOLBY PRO LOGIC II
39 DOLBY PRO LOGIC II
40
음색 제어 설정

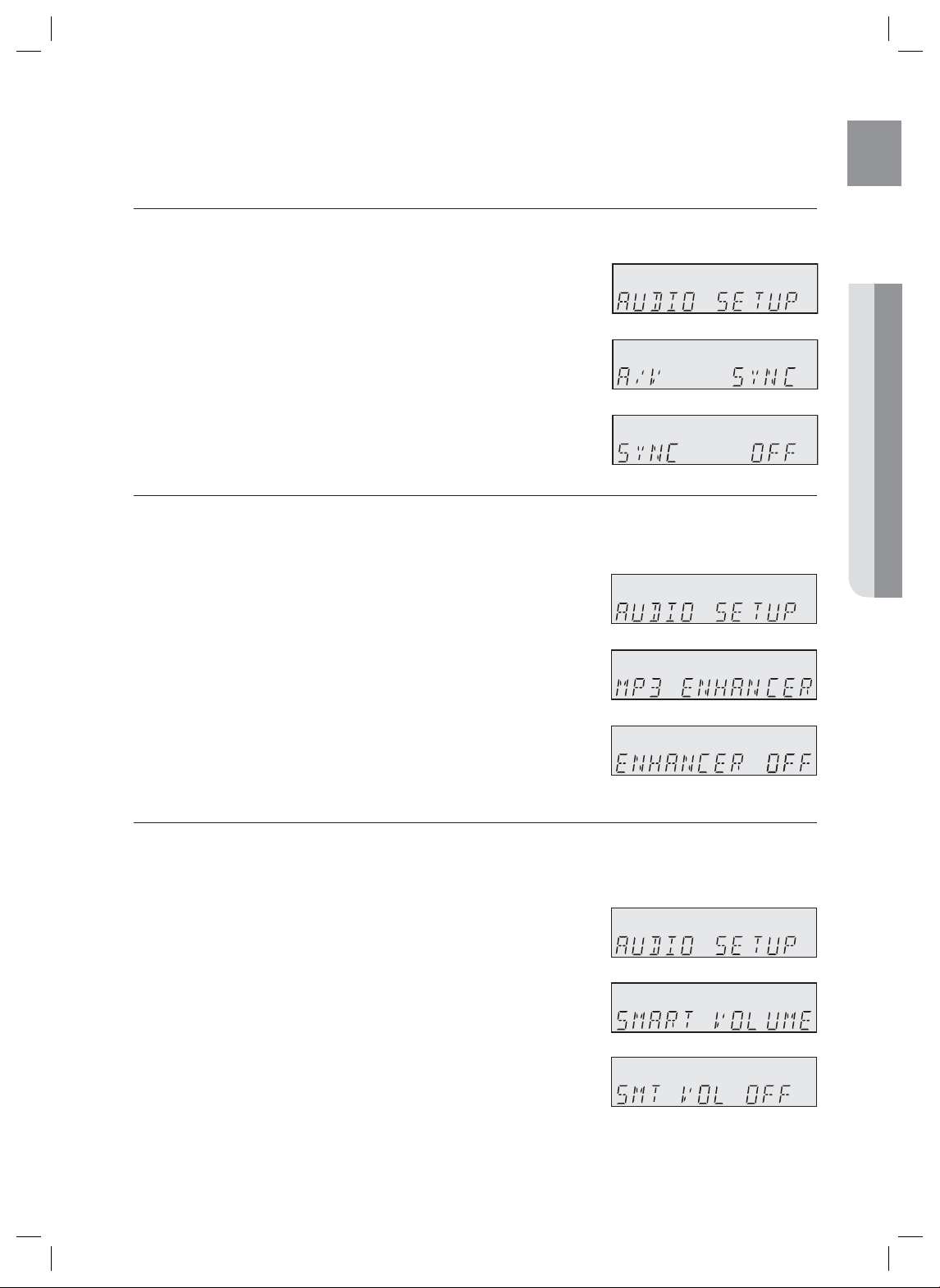

41 AV SYNC
41
MP3 보강
41
스마트 볼륨 제어
42
ASC(AUTO SOUND CALIBRATION) 설정
43
DRC 설정
43
HDMI 설정
43
변수 설정
44
서라운드 모드 사용
45
서브 우퍼 선택 버튼 사용
46
라디오 방송 청취
47
iPod 사용
49
편리한 기능
50
소프트웨어 업그레이드
모드설정
설정
KOR
● 목차
기타
51
문제 해결
54
별첨
56
51
리모컨으로 TV 조작
53
리모컨으로 DVD 또는 블루레이 플레이어 조작
54
문제 해결
56
제품 사양
7
HW-C500-C560S-XAA_KOR-0621.indd 7HW-C500-C560S-XAA_KOR-0621.indd 7 2010-06-21 5:24:042010-06-21 5:24:04
제품설명
전면 패널
1
INPUT SELECT ENTER
2 3 4 5 7 8
6
SETUP
TONE CONTROL
SOUND EFFECT
AUDIO
S. DIRECT
ASC MIC ASC
ASSIGN
/STEREO
MULTI CH
INPUTAVSYNC
TUNING
MODE
SELECT MEMORY
9 10 11 12 13 14 15 1716
음원을 선택할 때 사용하세요.
INPUT SELECT 버튼
1
(FM BD/DVD SAT TV VCR CD AUX 5.1 MULTI CH
IPOD AUDIO IPOD VIDEO).
위(,), 아래(.), 좌(<), 우
2
(>) 방향 버튼
SETUP 버튼
3
TONE CONTROL 버튼
4
SOUND EFFECT 버튼
5
디스플레이
6
볼륨 조절
7
전원 버튼
8
커서를 상하좌우로 이동할 때 사용합니다.
SOUND EFFECT 모드에서 세부 옵션을 선택하거나 음색을 조절할 때도 사용
할 수 있습니다.
SETUP 메뉴를 표시합니다.
고음, 저음 및 음색을 설정 또는 해제할 때 사용합니다.
입체 음향 모드를 선택할 때 사용하는 토글 버튼입니다.
스피커/오디오 입력 상태, 청취 모드 등을 표시합니다.
볼륨을 조절할 때 사용하세요.
앰프를 켜거나 끕니다.
8
HW-C500-C560S-XAA_KOR-0621.indd 8HW-C500-C560S-XAA_KOR-0621.indd 8 2010-06-21 5:24:042010-06-21 5:24:04
KOR
9
ASC MIC 잭
ASC 버튼
10
AUDIO ASSIGN 버튼
11
S.DIRECT/STEREO 버튼
12
MULTI CH INPUT 버튼
13
AV SYNC 버튼
14
TUNING MODE 버튼
15
SELECT 버튼
16
MEMORY 버튼
17
ASC(Auto Sound Calibration)을 설치하기 위해 ASC MIC를 연결하는 데
사용합니다.
ASC(Auto Sound Calibration) 모드를 선택할 때 사용합니다.
선택한 음원에 대한 입력 모드를 선택할 때 사용하는 토글 버튼입니다.
S.DIRECT 또는 STEREO 모드를 선택하세요.
외부 5.1 채널 플레이어를 선택할 때 누르세요.
Audio Delay 모드를 선택할 때 누르세요.
FM 라디오에 대해 Manual 또는 Preset 모드를 선택할 때 사용합니다.
무선 주파수를 변경하는 데 사용합니다.
프리셋 무선 주파수를 설정하는 데 사용합니다.
● 제품설명
9
HW-C500-C560S-XAA_KOR-0621.indd 9HW-C500-C560S-XAA_KOR-0621.indd 9 2010-06-21 5:24:042010-06-21 5:24:04
제품설명
후면 패널
< HW-C500 >
1 2 4 5 6
< HW-C560S >
1 2 4 5 6
3 7
iPod
10 11 12
3 7
13 14 158 9
iPod
10 11 12
* 사용설명서 상의 후면 패널 그림은 HW-C560S 모델 기준입니다.
10
HW-C500-C560S-XAA_KOR-0621.indd 10HW-C500-C560S-XAA_KOR-0621.indd 10 2010-06-21 5:24:042010-06-21 5:24:04
13 14 158 9
KOR
FM ANTENNA
1
MULTI CH IN
2
VIDEO IN
3
HDMI IN
4
HDMI OUT
5
USB
6
VIDEO OUT
7
COMPONENT VIDEO IN
8
COMPONENT VIDEO OUT
9
iPod
10
OPTICAL IN 잭
11
COAXIAL IN 잭 (DIGITAL AUDIO IN)
12
AUDIO IN
13
SUBWOOFER AUDIO OUT
14
잭
잭
잭
잭
잭
포트
잭
잭
(DIGITAL AUDIO IN)
잭
잭
잭
잭
FM 안테나를 여기에 연결하세요.
외부 플레이어로부터 아날로그 신호를 멀티 채널 포트를 통해 수신합니다.
비디오 플레이어(BD/DVD, SAT,TV)로부터 영상 신호를 수신합니다.
디지털 비디오 및 오디오 신호를 HDMI 케이블을 통해 동시에 수신합니다.
디지털 비디오 및 오디오 신호를 HDMI 케이블을 통해 동시에 출력합니다.
펌웨어를 업그레이드할 때만 사용할 수 있습니다.
영상 신호를 영상 기기(TV, 프로젝터 등)로 출력합니다.
컴포넌트 영상 신호를 수신합니다.
컴포넌트 영상 신호를 출력합니다.
iPod으로부터 영상/음성 신호를 수신합니다.
디지털 옵티컬 음성 신호를 수신합니다.
디지털 동축 음성 신호를 수신합니다.
비디오 플레이어(BD/DVD, SAT,TV, CD)로부터 음성 신호를 수신합니다.
서브 우퍼를 연결합니다.
● 제품설명
15
SPEAKER OUT
단자
스피커 연결 단자입니다.
11
HW-C500-C560S-XAA_KOR-0621.indd 11HW-C500-C560S-XAA_KOR-0621.indd 11 2010-06-21 5:24:072010-06-21 5:24:07
제품설명
디스플레이
1 2 3 4
스피커 표시등 연결된 스피커를 표시합니다.
1
청취 모드 상태 표시등 현재 청취 모드를 표시합니다.
2
5
67
선국 상태 표시등 현재 라디오 방송 프로그램의 연결 상태를 표시합니다.
3
음성 입력 상태 표시등 현재 연결된 외부 음원의 음성 입력 신호의 종류를 표시합니다.
4
스피커 레벨 상태 표시등 스피커 레벨을 표시합니다.
5
무선 주파수 상태 표시등
6
메시지 표시부 앰프의 작동 상태를 보여 줍니다.
7
현재 무선 주파수 범위를 표시합니다.
12
HW-C500-C560S-XAA_KOR-0621.indd 12HW-C500-C560S-XAA_KOR-0621.indd 12 2010-06-21 5:24:072010-06-21 5:24:07
리모컨 배터리 장착
* 배터리(AAA 크기)
배터리 셀의 누설이나 파손을 방지하기 위해 아래 주의 사항을 지키세요.
M
배터리를 리모컨에 장착할 때는 +/- 극성에 주의하여 삽입하세요.
일반적인 TV 사용 시간을 기준으로, 배터리는 약 1년 정도 사용할 수 있습니다.
제품 규격에 맞는 배터리를 사용하세요. 겉으로 보기엔 같아 보이지만 전압에 있어 차이가 납니다.
배터리를 교체할 때는 반드시 두 개 모두 교체하세요.
배터리를 난방 기구나 화염을 유발할 수 있는 기구 근처에 두지 마세요.
KOR
● 제품설명
리모컨 작동 범위
리모컨은 최대 약 7 미터(23 피트) 떨어진 직선 거리 내에서 사용할 수 있습니다. 또한 리모컨 센서로부터 최대 30°의 수평각
범위 내에서 작동할 수 있습니다.
SETUP
INPUT SELECT ENTER
TONE CONTROL
SOUND EFFECT
ASC MIC ASC
AUDIO
S. DIRECT
ASSIGN
/STEREO
POWER
AMP/TV DIMMER
123
456
SLEEP
7809
PROLOGIC AUDIO ASSIGN
MUTE
VOL
ASC
TUNER MEMORY SUBWOOFER MO/ST
SETUP/MENU
RETURN
TVBD/DVD SAT
AUX
MULTI CH
INPUT SELECT
TV SOURCE
TUNING
MULTI CH
TUNING
INPUTAVSYNC
BD/DVD
DSP
/CH
INFO
EXIT
CD
iPod
SELECT MEMORY
MODE
13
HW-C500-C560S-XAA_KOR-0621.indd 13HW-C500-C560S-XAA_KOR-0621.indd 13 2010-06-21 5:24:072010-06-21 5:24:07
제품설명
리모컨 구성
1
2
3
4
5
6
7
8
9
10
11
2
INPUT SELECT
TV SOURCE
BD/DVD
3
POWER
AMP/TV DIMMER
1
456
SLEEP
7809
PROLOGIC AUDIO ASSIGN
MUTE
VOL
TUNER MEMORY SUBWOOFER MO/ST
SETUP/MENU
ASC
DSP
TUNING
/CH
INFO
15
16
17
18
19
20
21
22
23
24
25
26
27
12
13
RETURN
EXIT
CD
TVBD/DVD SAT
28
14
MULTI CH
14
HW-C500-C560S-XAA_KOR-0621.indd 14HW-C500-C560S-XAA_KOR-0621.indd 14 2010-06-21 5:24:072010-06-21 5:24:07
AUX
iPod
KOR
POWER 버튼
1
AMP/TV 버튼
2
숫자 버튼
3
PROLOGIC 버튼
4
SKIP 버튼
5
STOP/PLAY 버튼
6
7
MUTE 버튼
볼륨 조절 버튼
8
SUBWOOFER 버튼
9
TUNER MEMORY 버튼
10
SETUP/MENU 버튼
11
위/아래/좌/우 방향 버튼
12
RETURN 버튼
13
기능 선택 버튼
14
INPUT SELECT, TV
15
SOURCE 버튼
DIMMER 버튼
16
BD/DVD 버튼
17
SLEEP 버튼
18
앰프를 켜거나 끕니다.
AMP/TV 모드를 선택할 때 누르세요.
- AMP 모드를 선택할 경우, 이 버튼이 주황색으로 점등됩니다.
- TV 모드를 선택할 경우, 이 버튼이 녹색으로 점등됩니다.
TV 채널을 선택할 때 사용하세요.
원하는 Dolby Pro Logic 음향 모드를 선택하세요.
연결된 DVD/BD 플레이어나 iPod에서 앞으로 또는 뒤로 건너뛸 때 사용하세요.
연결된 DVD/BD 플레이어나 iPod에서 재생하거나 재생을 일시 중지할 때 사용
하세요.
연결된 기기의 음향을 소거합니다.
선택한 기기의 볼륨을 조절합니다.
서브 우퍼를 선택할 때 사용합니다.
프리셋 무선 주파수를 설정하는 데 사용합니다.
SETUP 메뉴를 표시합니다.
메뉴 항목을 탐색할 때 사용합니다.
SETUP 메뉴에서 이전 메뉴로 돌아갈 때 사용합니다.
입력 소스를 선택할 때 사용합니다.
입력 소스를 찾거나 선택하는 토글 버튼입니다.
연결된 TV의 영상 소스를 선택할 때 사용합니다.
디스플레이 화면의 밝기를 조정합니다.
BD/DVD 모드를 선택할 때 누르세요.
- BD 모드를 선택할 경우, 이 버튼이 주황색으로 점등됩니다.
- DVD 모드를 선택할 경우, 이 버튼이 녹색으로 점등됩니다.
취침 예약을 설정할 때 사용합니다.
● 제품설명
AUDIO ASSIGN 버튼
19
DSP 버튼
20
검색 버튼
21
일시 정지 버튼
22
튜닝/채널 버튼
23
ASC 버튼
24
MO/ST 버튼
25
INFO 버튼
26
ENTER 버튼
27
EXIT 버튼
28
선택한 음원에 대한 입력 모드를 선택할 때 사용하는 토글 버튼입니다.
SFE 모드를 선택할 때 사용합니다.
정방향 또는 역방향으로 검색할 때 사용합니다.
연결된 기기의 재생을 일시 정지합니다.
라디오 방송 주파수나 TV 채널을 변경할 때 사용합니다.
Auto Sound Calibration 기능을 설정할 때 사용합니다.
라디오 방송을 MONO 또는 STEREO 모드로 청취할 수 있습니다.
현재 사용 중인 외부 기기에 대한 정보를 보여 줍니다.
SETUP 메뉴에서 항목을 선택할 때 사용합니다.
SETUP 메뉴를 종료합니다.
15
HW-C500-C560S-XAA_KOR-0621.indd 15HW-C500-C560S-XAA_KOR-0621.indd 15 2010-06-21 5:24:082010-06-21 5:24:08
연결
이 섹션에서는 AV 앰프를 외부 기기에 연결하는 다양한 방법에 대해 설명합니다.
본 제품을 다른 장소로 옮겨 설치할 경우에는, 반드시 전원을 끄고 전원 플러그를 분리시켜야 합니다.
스피커 배치
* 스피커는 HW-C560S 모델 구입 시에만 제공됩니다. Model HW-C500 모델은 스피커가 제공되지 않습니다.
6.6~9.8 feet (2~3m)
AV
RECEIVER
SETUP
TONE CONTROL
INPUT SELECT ENTER
SOUND EFFECT
AUDIO
S. DIRECT
MULTI CH
TUNING
ASC MIC ASC
SELECT MEMORY
ASSIGN
/STEREO
INPUTAVSYNC
MODE
SL
SR
앰프 위치
앰프는 전용 스탠드나 장식장에 올려 놓습니다.
서브 우퍼
서브 우퍼의 위치는 그리 중요하지 않습니다. 원하시는 아무 장소에 두셔도 됩니다.
프론트 스피커
프론트 스피커는 청취 위치에서 전면에 놓고, 사용자 방향으로 안쪽을 향하도록 (약 45도) 위치시킵니다.
프론트 스피커는 청취자의 귀 높이에 맞춰 트위터가 배치될 수 있도록 설치해야 합니다.
프론트 스피커의 전면이 센터 스피커의 전면과 나란히 정렬되도록 하거나 프론트 스피커를 센터 스피커
보다 약간 앞쪽에 설치합니다
16
HW-C500-C560S-XAA_KOR-0621.indd 16HW-C500-C560S-XAA_KOR-0621.indd 16 2010-06-21 5:24:082010-06-21 5:24:08
센터 스피커
센터 스피커는 프론트 스피커와 같은 높이가 되도록 설치하는 것이 가장 좋습니다.
또는, TV의 바로 위나 바로 아래 쪽에 설치할 수도 있습니다.
서라운드 스피커
서라운드 스피커는 청취 위치에서 뒤쪽으로 설치합니다.
여유 공간이 부족할 경우, 서라운드 스피커는 양쪽이 서로 마주보도록 배치합니다.
청취자의 귀 높이로부터 60-90cm(약 2-3피트) 위에 설치하며, 약간 아래 쪽을 향하도록 배치합니다.
프론트 및 센터 스피커와는 달리, 서라운드 스피커는 주로 음향 효과를 처리하는 데 사용되므로, 항상 출력
되는 스피커는 아닙니다.
스피커를 벽면에 설치할 경우, 떨어지지 않도록 단단히 고정시켜야 합니다.
M
스피커 구성
최상의 입체 음향 효과를 구현하려면, 5개의 스피커와 1개의 서브 우퍼를 모두 연결해야 합니다.
아래 표는 연결된 스피커의 개수에 따라 사용할 수 있는 채널을 보여 줍니다.
KOR
● 연결
M
2개 스피커 3개 스피커 4개 스피커 5개 스피커
스피커를 TV 근처에 설치할 경우, 스피커에 의해 생성되는 자기장의 영향으로 화면이 왜곡될
수 있습니다. 이 경우, 스피커를 TV에서 멀리 떨어진 곳에 배치하세요.
17
HW-C500-C560S-XAA_KOR-0621.indd 17HW-C500-C560S-XAA_KOR-0621.indd 17 2010-06-21 5:24:092010-06-21 5:24:09
연결
d
스피커 연결 (HW-C500)
프론트 (우)
(별매)
서라운드 (우)
(별매)
서라운드 (좌
)
서브우퍼
(별매)
(별매)
)
프론트 (좌)
(별매)
M
액티브 서브 우퍼
(별매)
iPo
스피커는
HW-C560S
모델 구입 시에만 제공됩니다.
구매를 원하시면 삼성전자 대리점에 문의하세요.
스피커 선 연결하기
HW-C500
SW
센터
(별매)
HW-C500 모델
AV 앰프
모델은 스피커가 제공되지 않습니다.
HW-C500
18
손잡이 부분을 반시계 방향으로 돌려 풉니다.
1.
선의 피복이 벗겨진 부분을 해당 단자에 있는 홈에 삽입합니다.
2.
손잡이 부분을 시계 방향으로 돌려 스피커 선을 고정시킵니다.
3.
서브 우퍼 스피커는 아이들의 손에 닿지 않는 곳에 설치하세요.
M
그렇지 않을 경우, 서브 우퍼 덕트에
손이나 이물질을 집어 넣어 부상 또는 기기 손상의 위험이
있습니다.
전원이 켜진 상태에서는 절대로 스피커 단자를 손으로 만지지 마세요. 만약 접촉하게 되면 감전의
위험이 있습니다.
극성에 맞게 연결했는지 확인하세요.
스피커 연결하기
스피커의 뒷면에 있는 단자 탭을 누릅니다.
1.
검은색 선은 검은색 단자(-)에, 적색 선은 적색 단자(+)에 끼워 넣고,
2.
탭에서 손을 뗍니다.
각종 연결 선들은 앰프 뒷면으로 연결합니다.
3.
앰프의 뒷면에 있는 스피커 단자의 색상과 연결 선의 색상이 맞는지
•
반드시 확인하세요.
검은색
빨간색
HW-C500-C560S-XAA_KOR-0621.indd 18HW-C500-C560S-XAA_KOR-0621.indd 18 2010-06-21 5:24:092010-06-21 5:24:09
Loading...
