Samsung BN68-02586A-04, PN63C8000, PN50C8000, PN58C8000, P8+ User Manual

Contact SAMSUNG WORLDWIDE

If you have any questions or comments relating to Samsung products, please contact the SAMSUNG customer care center.

Comment contacter Samsung dans le monde

Si vous avez des suggestions ou des questions concernant les produits Samsung, veuillez contacter le Service Consommateurs Samsung.

Comuníquese con SAMSUNG WORLDWIDE

Si desea formular alguna pregunta o comentario en relación con los productos de Samsung, comuníquese con el centro de atención al cliente de SAMSUNG.

Country

CANADA 1-800-SAMSUNG (726-7864) www.samsung.com Samsung Electronics Canada Inc., Customer Service

U.S.A 1-800-SAMSUNG (726-7864) www.samsung.com Samsung Electronics America, Inc. 105 Challenger

Customer Care Center

Web Site Address

55 Standish Court Mississauga, Ontario L5R 4B2 Canada

Road Ridgeeld Park, NJ 07660-0511

Plasma TV user manual

Plasma TV

user manual

imagine the possibilities

Thank you for purchasing this Samsung product. To receive more complete service, please register your product at

www.samsung.com/register

Model _____________ Serial No. _____________

BN68-02586A-04

Figures and illustrations in this User Manual are provided for reference only and may differ from actual product appearance. Product design and speciﬁcations may be changed without notice.

Important Warranty Information Regarding Television Format Viewing

See the warranty card for more information on warranty terms.

✎

Wide screen format PDP Displays (16:9, the aspect ratio of the screen width to height) are primarily designed to view wide screen format full-motion video. The images displayed on them should primarily be in the wide screen 16:9 ratio format, or expanded to ﬁll the screen if your model offers this feature and the images are constantly moving. Displaying stationary graphics and images on screen, such as the dark sidebars on no expanded standard format television video and programming, should be limited to no more than 5% of the total television viewing per week. Additionally, viewing other stationary images and text such as stock market reports, video game displays, station logos, web sites or computer graphics and patterns, should be limited as described above for all televisions. Displaying stationary images that exceed the above guidelines can cause uneven aging of PDP Displays that leave subtle, but permanent burned-in ghost images in the PDP picture. To avoid this, vary the programming and images, and primarily display full screen moving images, not stationary patterns or dark bars. On PDP models that offer picture sizing features, use these controls to view different formats as a full screen picture. Be careful in the selection and duration of television formats used for viewing. Uneven PDP aging as a result of format selection and use, as well as burned in images, are not covered by your Samsung limited warranty.

• SAMSUNG ELECTRONICS NORTH AMERICAN LIMITED WARRANTY STATEMENT

Subject to the requirements, conditions, exclusions and limitations of the original Limited Warranty supplied with Samsung Electronics (SAMSUNG)

products, and the requirements, conditions, exclusions and limitations contained herein, SAMSUNG will additionally provide Warranty Repair Service in the United States on SAMSUNG products purchased in Canada, and in Canada on SAMSUNG products purchased in the United States, for the warranty period originally speciﬁed, and to the Original Purchaser only.

The above described warranty repairs must be performed by a SAMSUNG Authorized Service Center. Along with this Statement, the Original Limited

Warranty Statement and a dated Bill of Sale as Proof of Purchase must be presented to the Service Center. Transportation to and from the Service Center is the responsibility of the purchaser. Conditions covered are limited only to manufacturing defects in material or workmanship, and only those encountered in normal use of the product.

Excluded, but not limited to, are any originally speciﬁed provisions for, in-home or on-site services, minimum or maximum repair times, exchanges or

replacements, accessories, options, upgrades, or consumables.

For the location of a SAMSUNG Authorized Service Center, please call toll-free: – In the United States : 1-800-SAMSUNG (1-800-726-7864) – In Canada : 1-800-SAMSUNG

User Instructions

• Screen Image retention

Do not display a still image (such as on a video game) on the plasma display panel for more than several minutes as it can cause screen image

retention. This image retention is also known as “screen burn”. To avoid such image retention, refer to page 16 of this manual to reduce the degree of brightness and contrast of the screen when displaying a still image.

• Heat on the top of the Plasma TV

The top side of the product may be hot after long periods of use as heat dissipates from the panel through the vent hole in the upper part of the

product.

This is normal and does not indicate any defect or operation failure of the product. However, children should be prevented from touching the upper part of the product.

• The product is making a “cracking” noise.

A “cracking” noise may occur when the product contracts or expands due to a change in the surrounding environm ent such as temperature or

humidity. This is normal and not a defect of the unit.

• Cell Defects

The PDP uses a panel consisting of 2,360,000(HD-level) to 6,221,000(FHD-level) pixels which require sophisticated technology to produce. However,

there may be a few bright or dark pixels on the screen. These pixels will have no impact on the performance of the product.

• Avoid operating the TV at temperatures below 41°F (5°C)

• A still image displayed too long may cause permanent damage to the PDP Panel.

Watching the Plasma TV in 4:3 format for a long period of time may leave traces of borders displayed on the left, right and center of the screen caused by the difference of light emission on the screen. Playing a DVD or a game console may cause similar effects to the screen. Damages caused by the above effect are not covered by the Warranty.

• After-images on the Screen. Displaying still images from Video games and PC for longer than a certain period of time may produce partial after-images. To prevent this effect, reduce the “brightness” and “contrast” when displaying still images for a long time.

• Warranty

Warranty does not cover any damage caused by image retention. Burn-in is not covered by the warranty.

English

Contents

Getting Started

y List of Features .........................................................4

y Accessories .............................................................. 4

y Install the Stand ........................................................ 5

y Viewing the Control Panel .........................................6

y Viewing the Remote Control ...................................... 7

y Connecting to an Antenna ........................................ 8

y Plug & Play (Initial Setup) ...........................................8

Connections

y Connecting to an AV Device ......................................9

y Connecting to an Audio Device ...............................11

y Connecting to a PC ................................................ 12

y Changing the Input Source ..................................... 13

Basic Features

y How to Navigate Menus .......................................... 13

y Channel Menu ....................................................... 14

Seeing Channels 14 Using Favorite Channels 14 Memorizing Channels 14 Editing Channels 15 Other Features 15

y Picture Menu .......................................................... 16

Changing the Preset Picture Mode 16 Adjusting Picture Settings 16 Economical Solutions 16 Changing the Picture Options 17 Viewing TV using the 3D function 19 Setting up the TV with Your PC 22

y Sound Menu ........................................................... 22

Changing the Preset Sound Mode 22 Adjusting Sound Settings 22 Sound Settings 22

y Setup Menu ............................................................ 23

Setting the Time 23 Using the Sleep Timer 24 Setting the On / Off Timer 24 Locking Programs 24 Other Features 26 Picture In Picture (PIP) 27

y Support Menu ......................................................... 27

Advanced Features

y Network Connection ............................................... 29

Connecting to a Wired Network 29 Connecting to a Wireless Network 31

y Media Play .............................................................. 36

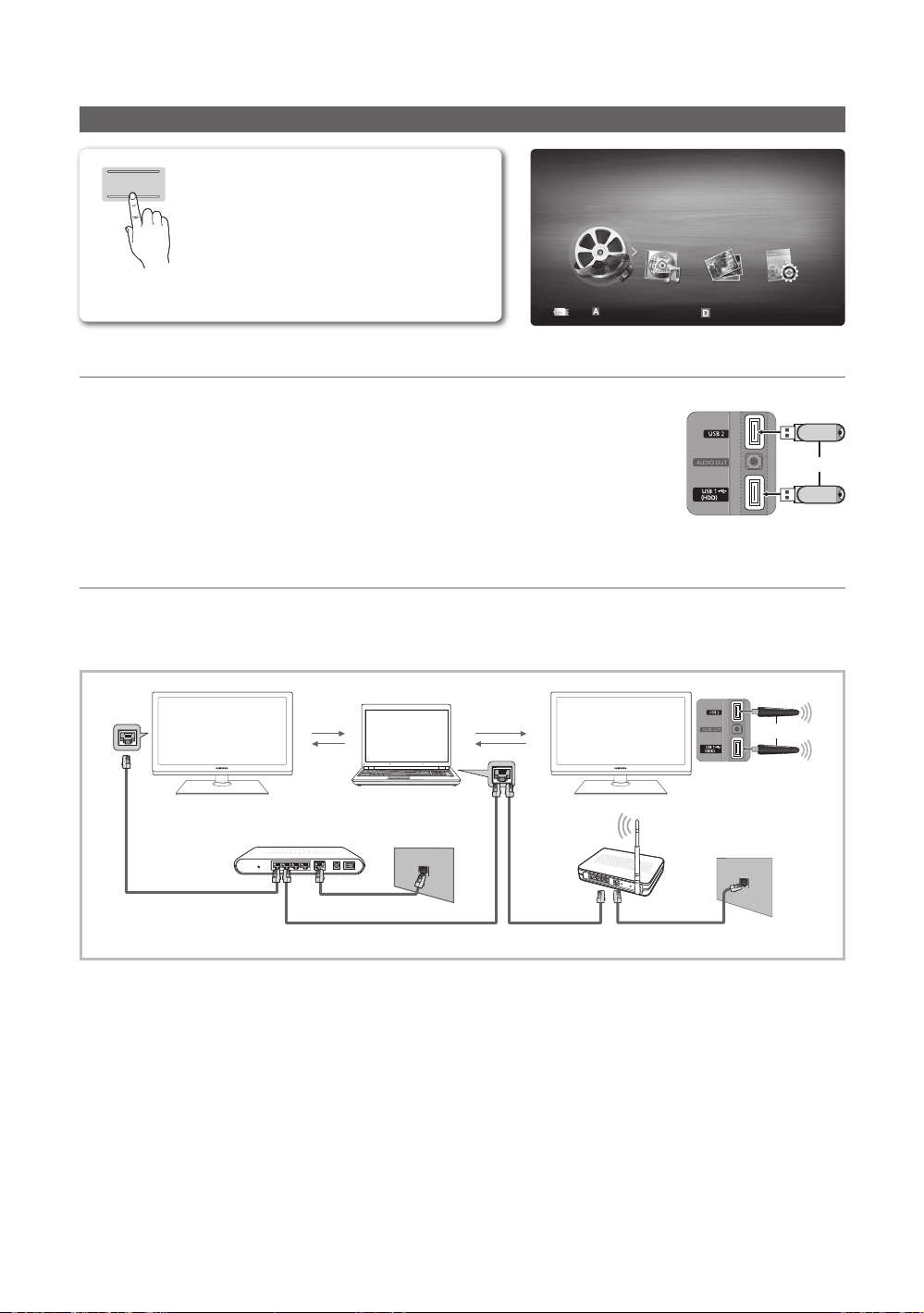

Connecting a USB Device 36 Connecting to your PC through a network 36 Screen Display 38 Playing Multiple Files 41 Media Play - Additional Functions 41

y Anynet+ .................................................................. 43

Setting Up Anynet+ 44 Switching between Anynet+ Devices 44 Recording 45 Listening through a Receiver 45 Troubleshooting for Anynet+ 46

y Internet@TV ............................................................ 47

Getting Started with Internet@TV 47 Setting up Internet@TV 48 Using the Internet@TV service 50 PROFILE Widget 52 Widget Gallery 52 Troubleshooting for Internet@TV 53 Help Website 53

y AllShare ..................................................................54

About AllShare 54 Setting Up AllShare 54

Other Information

y Assembling the Cables ........................................... 56

y Installing the Wall Mount ......................................... 57

y Securing the Installation Space ............................... 58

y Securing the TV to the Wall ..................................... 59

y Troubleshooting ......................................................60

y License ................................................................... 63

y Speciﬁcations ......................................................... 64

y Dimensions ............................................................. 65

y Index ...................................................................... 66

ENGLISH

TOOLS

This function can be used by pressing the

TOOLS button on the remote control.

Check the Symbol!

Note Step by Step Guide

Indicates additional information. Check here for instructions on how to open

the relevant submenu within the OSD (on

screen display).

English

Getting Started

List of Features

y Excellent Digital Interface & Networking: With a built-in HD digital tuner, nonsubscription HD broadcasts can be viewed

without a cable box / STB (Set-Top-Box) satellite receiver.

y Media Play: Allows you to play music ﬁles, pictures, and movies saved on a USB device (p. 36). y Internet@TV: You can use various internet services and view useful information and entertaining content (p. 47). y AllShare: AllShare connects your TV and compatible Samsung mobile phones/devices through a network (p. 54). y Self Diagnosis: You can check whether picture or sound operate normally (p. 28).

Accessories

✎

Please make sure the following items are included with your PDP TV. If any items are missing, contact your dealer.

✎

The items' colors and shapes may vary depending on the models.

y Remote Control (BN68-01055A) & Batteries (AAA x 2) y Owner’s Instructions

(M4 X L12)

Blanking Bracket & Screw (1EA) TV-Holder & Screw (1EA) Cable Tie

(50 inches: BN63-06481A)

(58, 63 inches: BN63-06485A)

BN96-10788A (BN61-05596A)

y Cleaning Cloth (BN63-01798B) y Warranty Card / Safety Guide / Quick Setup Guide

(M4 X L16)

Holder-Wire (3EA) Holder-Wire stand Ferrite Core for Power Cord (A) Ferrite Core for Power Cord (B)

(BN61-05373A) (BN61-05491A) (3301-002052) (3301-002053)

✎

Ferrite Core for Power Cord: The ferrite cores are used to shield the cables from interference. When connecting a cable, open the ferrite core and clip it around the cable near the plug as shown in the figure.

y A Maximum distance between the ferrite core and the end of the cord inserted in the

TV: 2 inches

y B Maximum Distance between the ferrite core and the other end of the cord inserted in

the AC outlet: 3/4 inch

✎

For best cable connection to this product, be sure to use cables with a maximum thickness as below:

y Maximum thickness - 0.55 inches (14mm)

Input Cables (Sold Separately)

HDMI HDMI-DVI Component Composite (AV) Coaxial (RF) VGA

English

Install the Stand

01 Getting Started

Stand (1EA) Guide Stand (1EA) Screws (10EA)

Follow the steps below to connect the TV to the stand. (50 inch model only)

Screws (M4 X L12)

Guide Stand

Stand

Rear

1. Connect the Guide Stand to the Stand using ﬁve screws (M4 X L12) as shown.

5EA (M4 X L12)

5EA (M4 X L10)

Top view

Front

Rear

Screws (M4 X L10)

2. With your TV upright, connect the TV to the Stand.

3. Fasten two screws (M4 X L10) at position 1, and then

fasten three screws (M4 X L10) at position 2.

✎

NOTE

Make sure to distinguish between the front and back of the Stand and Guide Stand when assembling them.

Make sure that at least two persons lift and move the PDP TV.

Stand the product up and fasten the screws. If you fasten the screws with the PDP TV placed down, it may lean to

one side.

English

Getting Started

Viewing the Control Panel

✎

The product color and shape may vary depending on the model.

Power Indicator

Speakers

Power Indicator Blinks and turns off when the power is on and lights up in standby mode. Remote control sensor Aim the remote control towards this spot on the TV.

SOURCE

MENU Displays an on-screen menu, the OSD (on screen display) of your TV’s features.

Standby mode

Do not leave your TV in standby mode for long periods of time (when you are away on a holiday, for example). A small amount of electric power is still consumed even when the power button is turned off. It is best to unplug the power cord.

(Power)

Toggles between all the available input sources. In the on-screen menu, use this button as you would use the ENTERE button on the remote control.

Adjusts the volume. In the OSD, use the and ► buttons on the remote control.

Changes the channels. In the OSD, use the ▼ and ▲ buttons on the remote control.

Turns the TV on or off.

Remote control sensor

buttons as you would use the ◄

buttons as you would use the

English

Turns the TV on and off.

Displays and selects the available video

sources (p. 13)

Press to directly access channels.

Viewing the Remote Control

POWER ON/OFF

SOURCE

01 Getting Started

Turns the remote control light on or off. When on, the buttons become illuminated for a moment when pressed. (Using the remote control with this button set to ON will reduce the battery usage time.)

Press to select additional channels

(digital) being broadcasted by the same

station. For example, to select channel

“54-3”, press “54”, then press “–” and

“3”.

Adjusts the volume.

Brings up the OSD.

Displays the Content View, which

includes Channel List, Internet@TV,

Media Play, AllShare and 3D.

Quickly select frequently used functions.

Returns to the previous menu.

Buttons used in the Channel List,

Internet@TV, Media Play menu, etc.

Use these buttons in Media Play and

Anynet+ modes (p. 36, 43).

(: Controls recording for Samsung

recorders that have the Anynet+ feature)

MUTE

CH LIST

CONTENT

TOOLS

RETURN

A C DB

MEDIA.P YAHOO!

P.SIZEFAV.CH

PRE-CH

INTERNET

@ TV

INFO

EXIT

Returns to the previous channel.

Cuts off the sound temporarily.

Changes channels.

Displays the channel list on the screen (p. 14).

Link to various internet services (p. 47).

Displays information on the TV screen.

Selects the on-screen menu items and changes the values seen on the menu.

Exits the menu.

MEDIA.P: Displays Media Play (p. 36). YAHOO!: Runs the Yahoo widget. (p.

51).

3D: Sets the 3D mode. (p. 20). FAV.CH: Displays Favorite Channel Lists

on the screen (p. 14).

P.SIZE: Selects the picture size (p. 18). CC: Controls the caption decoder (p.

26).

Installing batteries (Battery size: AAA)

✎

NOTE

Use the remote control within 23 feet from the TV.

Bright light may affect the performance of the remote

control. Avoid use when nearby fluorescent lights or neon signs.

The color and shape may vary depending on the model.

English

Getting Started

POWER

INFO GUIDE

Connecting to an Antenna

When the TV is initially powered on, basic settings proceed automatically.

✎

Connecting the power cord and antenna.

VHF/UHF Antenna

Antenna Cable (Not Supplied)

Plug & Play (Initial Setup)

When the TV is initially powered on, a sequence of on-screen prompts will assist in conﬁguring basic settings. Press the

POWERP button. Plug & Play is available only when the Input source is set to TV.

✎

To return to the previous step, press the Red button.

Selecting a language

Selecting Store Demo

or Home Use

Selecting an antenna

Press the ▲ or ▼ button, then press the ENTER Select the desired OSD (On Screen Display) language.

Press the ◄ or ► button, then press the ENTER

y Select the Home Use mode. Store Demo mode is for retail

environments.

y To return the unit’s settings from Store Demo to Home Use

(standard): Press the volume button on the TV. When you see the volume OSD, press and hold MENU for 5 sec.

Press the ▲ or ▼ button, then press the ENTER

button.

button. Select Air, Cable or Auto.

Cable

ANT OUT

Selecting a channel

Setting the Clock

Mode

View the HD

Connection Guide Enjoy the TV.

Press the ▲ or ▼ button, then press the ENTER to memorize. When setting the antenna source to Cable, a step appears allowing you to assign numerical values (channel frequencies) to the channels. For more information, refer to Channel → Auto Program (p. 14).

✎

Press the ENTERE button at any time to interrupt the memorization process.

Set the Clock Mode automatically or manually.

y Auto: Allows you to select DST (Daylight Saving Time) mode and time zone. y Manual: Allows you to manually set the current date and time (p. 23).

The connection method for the best HD screen quality is displayed.

Press the ENTERE button.

button. Select the channel source

If You Want to Reset This Feature...

MENUm → Setup → Plug & Play → ENTER

English

Connections

Connecting to an AV Device

Using an HDMI or HDMI/DVI Cable: HD connection (up to 1080p)

We recommend using the HDMI connection for the best quality HD picture. Available devices: DVD, Blu-ray player, HD cable box, HD STB (Set-Top-Box) satellite receiver

HDMI Cable (Not Supplied)

02 Connections

Device

HDMI OUT

Device

HDMI to DVI Cable (Not Supplied)

Red White

✎

HDMI IN 1(DVI), 2(ARC), 3, 4, PC/DVI AUDIO IN

For better picture and audio quality, connect to a digital device using an HDMI cable.

An HDMI cable supports digital video and audio signals, and does not require an audio cable.

– To connect the TV to a digital device that does not support HDMI output, use an HDMI/DVI and audio cables.

The picture may not display normally (if at all) or the audio may not work if an external device that uses an older

version of HDMI mode is connected to the TV. If such a problem occurs, ask the manufacturer of the external device about the HDMI version and, if out of date, request an upgrade.

Be sure to use an HDMI cable with a thickness of 14 mm or less.

Be sure to purchase a certified HDMI cable. Otherwise, the picture may not display or a connection error may

occur. A basic high-speed HDMI cable or one with ethernet is recommended. This product does not support the

ethernet function via HDMI. This product supports the 3D and ARC (Audio Return Channel) functions via an HDMI cable. Note that the

ARC function is supported by the HDMI IN 2(ARC) port only.

– If 3D Auto View is set to On, some functions such as Internet@TV may be disabled. In this case, set 3D

Auto View or 3D Mode to Off.

The ARC function allows digital audio to output via the HDMI IN 2(ARC) port. It can be enabled only when the

TV is connected with an audio receiver that supports the ARC function.

Audio Cable (Not Supplied)

DVI OUT

AUDIO OUT

R-AUDIO-L

English

Connections

Using a Component (up to 1080p) or Audio/Video (480i only) Cable

Available devices: DVD, Blu-ray player, cable box, STB satellite receiver, VCR

Video Cable

(Not Supplied)

Red

White

Yellow

Device Device

✎

When connecting to AV IN, the color of the AV IN [Y/VIDEO] jack (green) will not match the video cable (yellow).

✎

For better picture quality, the Component connection is recommended over the A/V connection.

Using an EX-Link Cable Connection

Available Devices: External devices that support EX-Link.

VIDEO OUT

AUDIO OUT

R-AUDIO-L

Audio Cable

(Not Supplied)

AUDIO OUT

R-AUDIO-L

WR R GB

RGB W R

COMPONENT OUT

PB G

Component Cable

(Not Supplied)

RGBWR

RedRed

BlueWhite

Green

EX-LINK: Connector for service only.

English

Connecting to an Audio Device

R-AUDIO-L

Using an Optical (Digital) or Audio (Analog) Cable Connection

Available devices: Digital Audio System, Ampliﬁer, DVD home theater

Audio Cable (Not Supplied)

Optical Cable (Not Supplied)

✎

DIGITAL AUDIO OUT (OPTICAL)

When a Digital Audio System is connected to the DIGITAL AUDIO OUT (OPTICAL) jack, decrease the volume

of both the TV and the system.

5.1 CH (channel) audio is available when the TV is connected to an external device supporting 5.1 CH.

When the receiver (home theater) is set to on, you can hear sound output from the TV’s optical jack. When the

TV is receiving a DTV signal, the TV will send 5.1 CH sound to the home theater receiver. When the source is a digital component such as a DVD / Blu-ray player / cable box / STB (Set-Top-Box) satellite receiver and is connected to the TV via HDMI, only 2 CH audio will be heard from the home theater receiver. If you want to hear 5.1 CH audio, connect the digital audio out jack from your DVD / Blu-ray player / cable box / STB satellite receiver directly to an amplifier or home theater.

✎

AUDIO OUT: Connects to the audio input jacks on your amplifier/DVD home theater.

When connecting, use the appropriate connector.

When an audio amplifier is connected to the AUDIO OUT jacks: Decrease the volume of the TV and adjust the

volume level with the amplifier’s volume control.

Red White

AUDIO IN

OPTICAL

02 Connections

Digital Audio System

Ampliﬁer,

DVD home theater

English

Connections

Using an HDMI/DVI cable or a D-sub cable

Connecting to a PC

HDMI to DVI Cable

(Not Supplied)

DVI OUT

AUDIO OUT

Display Modes (D-Sub and HDMI/DVI Input)

Optimal resolution is 1920 X 1080 @ 60 Hz.

Mode Resolution

IBM

MAC

VESA CVT

VESA DMT

VESA GTF

VESA DMT / DTV CEA

640 x 350 720 x 400

640 x 480 832 x 624

1152 x 870

720 x 576 1152 x 864 1280 x 720 1280 x 960

640 x 480

800 x 600

800 x 600 1024 x 768 1024 x 768 1024 x 768 1152 x 864

1280 x 1024 1280 x 1024

1280 x 720 1280 x 800 1280 x 800 1280 x 960 1360 x 768 1440 x 900 1440 x 900

1680 x 1050

1280 x 720

1280 x 1024

1920 x 1080p 67.500 60.000 148.500 +/+

Horizontal Frequency

(KHz)

31.469

35.000

49.726

68.681

35.910

53.783

56.456

75.231

31.469

37.861

37.500

37.879

48.077

46.875

48.363

56.476

60.023

67.500

63.981

79.976

45.000

49.702

62.795

60.000

47.712

55.935

70.635

65.290

52.500

74.620

Audio Cable (Not Supplied)

D-Sub Cable (Not Supplied)

Vertical Frequency

(Hz)

70.086

70.087

66.667

74.551

75.062

59.950

59.959

74.777

74.857

59.940

72.809

75.000

60.317

72.188

75.000

60.004

70.069

75.029

75.000

60.020

75.025

60.000

59.810

74.934

60.000

60.015

59.887

74.984

59.954

70.000

AUDIO OUT

PC OUT

Pixel Clock Frequency

(MHz)

25.175

28.322

30.240

57.284

100.000

32.750

81.750

95.750

130.000

25.175

31.500

40.000

50.000

49.500

65.000

75.000

78.750

108.000

135.000

74.250

83.500

106.500

108.000

85.500

106.500

136.750

146.250

89.040

128.943

Sync Polarity

(H / V)

+/-

-/+

-/-

-/+

-/-

-/+/+ +/+ +/+

-/-

-/+/+ +/+ +/+ +/+ +/+

-/+

-/+ +/+ +/+

-/+

-/-

✎

NOTE

For HDMI/DVI cable connection, you must use the HDMI IN 1(DVI) jack.

The interlace mode is not supported.

The set may operate abnormally if a non-standard video format is selected.

Separate and Composite modes are supported. SOG(Sync On Green) is not supported.

English

Changing the Input Source

POWER

OURC

ON/OFF

RE-

INFO

H LIST

@ TV

Source List

Use to select TV or an external input sources such as a DVD / Blu-ray player / cable box / STB satellite receiver.

MENUm → Input → Source List → ENTER

■ TV / PC / AV / Component / HDMI1/DVI / HDMI2 / HDMI3 / HDMI4 / USB

✎

You can only choose external devices that are connected to the TV. In the Source List, connected inputs will be highlighted.

✎

In the Source List, PC is always activated.

SOURCE

Basic Features

Edit Name

MENUm → Input → Edit Name → ENTER

■ VCR / DVD / Cable STB / Satellite STB / PVR STB / AV Receiver / Game / Camcorder / PC / DVI PC / DVI Devices / TV / IPTV / Blu-ray / HD DVD / DMA: Name

the device connected to the input jacks to make your input source selection easier.

✎

When a PC with a resolution of 1920 x 1080 @ 60Hz is connected to the HDMI IN 1(DVI) port, you should set the TV to DVI PC mode under Edit Name.

✎

When connecting an HDMI/DVI cable to the HDMI IN

1(DVI) port, you should set the TV to DVI PC or DVI

Devices mode under Edit Name.

02 Connections

How to Navigate Menus

Before using the TV, follow the steps below to learn how to navigate the menu and select and adjust different functions.

1 MENU button: Displays the main on-screen menu. 2 ENTER

3 RETURN button: Returns to the previous menu. 4 EXIT button: Exits the on-screen menu.

select an item. Conﬁrm the setting.

NTENT

OOL

RETURN

/ Direction button: Move the cursor and

EXIT

How to Operate the OSD (On Screen Display)

The access step may differ depending on the selected menu.

▲ / ▼ Select an icon with the ▲ or ▼

ENTER

▲ / ▼

◄ / ►

ENTER

EXIT

The main menu options appear on the screen:

Picture, Sound, Channel, Setup, Input, Application, Support.

button. Press ENTERE to access the

sub-menu. Select the desired submenu with

the ▲ or ▼ button. Adjust the value of an item with the

◄ or ► button. The adjustment in the OSD may differ depending on the selected menu.

Press ENTERE to conﬁrm the selection.

Press EXIT.

English

Basic Features

Channel Menu

¦ Seeing Channels

Channel List

Add, delete or set Favorite channels and use the program guide for digital broadcasts.

MENUm → Channel → Channel List

→ ENTER

Select a channel in the All Channels, Added Channels, Favorite or Programmed screen by

pressing the ▲ / ▼ and ENTERE buttons. Then you can watch the selected channel.

Added Channels

■

Favorite: Shows all favorite channels.

■ programs.

✎

Using the color buttons with the Channel List

x x

number.

Select desired channels and press the Yellow button to set all the selected channels at the same time. The

c k

(The options menus may differ depending on the situation.)

Channel Status Display Icons

6 Air 6-1 * TV #6

7 Air

8 Air 9 Air

9-1 * TV #9 10 Air

10-1 * TV #10 11-1 * TV #11

Air Antenna B Zoom Select kPage

All Channels: Shows all currently available channels. Added Channels: Shows all added channels.

Programmed: Shows all currently reserved

Red (Antenna): Switches to Air or Cable. Green (Zoom): Enlarges or shrinks a channel

Yellow (Select): Selects multiple channel lists.

mark appears to the left of the selected channels.

(Page): Move to next or previous page.

(Tools): Displays the Channel List option menu.

CH LIST

Tools

¦ Using Favorite Channels

MENUm → Channel → Channel List → ENTER

Add to Favorite / Delete from Favorite

Set channels you watch frequently as Favorites.

1. Select a channel and press the TOOLS button.

2. Add or delete a channel using the Add to Favorite or Delete from Favorite menu respectively.

Added Channels

To show all Favorite channels, click on the button shown on the right.

6 Air 6-1 * TV #6

7 Air

8 Air 9 Air

9-1 * TV #9 10 Air

10-1 * TV #10 11-1 * TV #11

Air Antenna B Zoom Select kPage

Delete Add to Favorite

Timer Viewing Channel Name Edit Select All

Tools

FAV.CH

¦ Memorizing Channels

MENUm → Channel → ENTER

Antenna (Air / Cable)

Before your television can begin memorizing the available channels, you must specify the type of signal source that is connected to the TV (i.e. an Air or a Cable system).

Auto Program

■ Air: Air antenna signal.

■ Cable: Cable antenna signal.

■ Auto: Air and Cable antenna.

Icons Operations

A channel selected.

A channel set as a Favorite.

A reserved Program.

)

English

✎

NOTE

When selecting the Cable TV system: STD, HRC

and IRC identify various types of cable TV systems. Contact your local cable company to identify the type of cable system that exists in your particular area. At this point, the signal source has been selected.

After all the available channels are stored, it starts

to remove scrambled channels. The Auto Program menu then reappears.

¦ Editing Channels

MENUm → Channel → Channel List → ENTER

Channel Name Edit

1. Select a channel and press the TOOLS button.

2. Edit the channel name using the Channel Name Edit

menu.

■ Channel Name Edit (analog channels only): Assign your

own channel name.

¦ Other Features

MENUm → Channel → ENTER

Clear Scrambled Channel

This function is used to ﬁlter out scrambled channels after Auto Program is completed. This process may take up to 20~30 minutes.

How to Stop Searching Scrambled Channels

1. Press the ENTER

2. Press the ◄ button to select Yes.

3. Press the ENTER

✎

This function is only available in Cable mode.

button to select Stop.

button.

Channel List

Channel List Option Menu Set each channel using the Channel List menu options (Add

/ Delete, Timer Viewing, Select All / Deselect All). Option

menu items may differ depending on the channel status.

1. Select a channel and press the TOOLS button.

2. Select a function and change its settings.

■ Add / Delete: Delete or add a channel to display the

channels you want.

✎

NOTE

All deleted channels will be shown on the All

Channels menu. A gray-colored channel indicates the channel

has been deleted. The Add menu only appears for deleted

channels. Delete a channel from the Added Channels or

Favorite menu in the same manner.

■ Timer Viewing: You can set a desired channel to be

displayed automatically at the reserved time. Set the current time ﬁrst to use this function.

1. Press the ◄ / ► / ▲ / ▼ buttons to select the

desired channel in Channel List.

2. Press the TOOLS button, then select Timer

Viewing.

3. Scroll up or down to adjust the settings in the box,

or use the numeric buttons on your remote to enter the date and time.

✎

If you selected Once, Every Week or EveryDay in Repeat you can enter the date you want.

4. Select OK, then press the ENTER

done.

✎

NOTE

Only memorized channels can be reserved.

Reserved programs will be displayed in the

Programmed menu. When a digital channel is selected, press the ►

button to view the digital program.

■ Select All: Select all the channels in the channel list.

■ Deselect All: Deselect all the selected channels.

✎

You can only select Deselect All when one or more channels are selected.

button when

Programmed

(in Channel List) You can view, modify or delete a show you have reserved

to watch. Programmed timer viewing is displayed here. Highlight a program and press the TOOLS button to display Options.

■ Change Info: Change a show you have reserved to

watch. Begin with step 3 of “Timer Viewing” above.

■ Cancel Schedules: Cancel a show you have reserved

to watch.

✎

This deletes the highlighted or selected program(s).

03 Basic Features

English

Basic Features

■ Information: Display a show you have reserved

to watch. (You can also change the reservation Information.)

✎

Alternatively, you can view Information by highlighting a program and pressing the

ENTERE button.

■ Select All / Deselect All: Select or deselect all reserved

programs.

Fine Tune

(analog channels only) If the reception is clear, you do not have to ﬁne tune the

channel, as this is done automatically during the search and store operation. If the signal is weak or distorted, ﬁne tune the channel manually. Scroll to the left or right until the image is clear.

✎

Settings are applied to the channel you're currently watching.

✎

Fine tuned channels that have been saved are marked with an asterisk “*” on the right-hand side of the channel number in the channel banner.

✎

To reset the fine-tuning, select Reset.

Picture Menu

¦ Changing the Preset Picture Mode

MENUm → Picture → Mode → ENTER

Mode

Select your preferred picture type.

■ Dynamic: Suitable for a bright room.

■ Standard: Suitable for a normal environment.

■ Relax: Suitable for reducing eye strain.

✎

Relax is not available in PC mode.

■ Movie: Suitable for watching movies in a dark room.

■ CAL-NIGHT: Selects a custom calibrated picture for

lights off theater experience.

■ CAL-DAY: Selects a custom calibrated picture for

daylight viewing.

¦ Adjusting Picture Settings

MENUm → Picture → ENTER

Cell Light / Contrast / Brightness / Sharpness / Color / Tint (G/R)

Your television has several setting options for picture quality control.

✎

NOTE

When you make changes to Cell Light, Contrast,

Brightness, Sharpness, Color or Tint (G/R) the OSD will be adjusted accordingly.

In PC mode, you can only make changes to Cell

Light, Contrast and Brightness. Settings can be adjusted and stored for each

external device connected to the TV.

¦ Economical Solutions

The Eco Function can be used to enhance your power savings.

Eco Solution

MENUm → Picture → Eco Solution → ENTER

■ Energy Saving (Off / Low / Medium / High / Picture Off): This adjusts the brightness of the TV in order to

reduce power consumption. If you select Picture Off, the screen is turned off, but the sound remains on. Press any button except the volume button to turn on the screen. Until the screen turns on again, a distorted picture will be displayed for about 4 seconds.

■ Eco Sensor (Off / On): To enhance your power savings; the picture settings will automatically adapt to the light in the room.

✎

If you adjust the Cell Light, the Eco Sensor will be set to Off.

Min Cell Light: When Eco sensor is On, the minimum screen brightness can be adjusted manually.

✎

If Eco Sensor is On, the display brightness may change (become slightly darker in most cases) depending on the surrounding light intensity.

■ No Signal Power Off (Off / 15 min. / 30 min. / 60 min.): To avoid unnecessary energy consumption, set how long you want the TV to remain on if it's not receiving a signal.

✎

Disabled when the PC is in power saving mode.

English

¦ Changing the Picture Options

Advanced Settings

MENUm → Picture → Advanced Settings → ENTER

(Advanced Settings are available in Standard / Movie / CAL-NIGHT / CAL-DAY mode)

Compared to previous models, new Samsung TVs have a more precise picture.

✎

In PC mode, you can only make changes to Dynamic Contrast, Gamma and White Balance.

Advanced Settings

Black Tone : Off ► Dynamic Contrast : Medium Gamma : 0

Expert Pattern : Off

RGB Only Mode : Off Color Space : Native

White Balance

■ Black Tone (Off / Dark / Darker / Darkest): Select the

black level to adjust the screen depth.

■ Dynamic Contrast (Off / Low / Medium / High): Adjust

the screen contrast.

■ Gamma: Adjust the primary color intensity.

■ Expert Pattern (Off / Pattern1 / Pattern2): By running the Expert Pattern function, the picture can be calibrated. If the OSD menu disappears or a menu other than the Picture menu is opened, the calibration is saved and the Expert Pattern window disappears.

Off: Turns the Expert Pattern function off. Pattern1: This is a test screen designed to demonstrate

the affects of display settings on shades. Pattern2: This is a test screen designed to demonstrate

the affects of display settings on colors.

✎

After selecting Pattern1 or Pattern2, you can adjust any of the advanced settings to the desired effect.

✎

While the Expert Pattern is running, sound is not output.

✎

Only enabled in DTV, Component and HDMI modes.

▼

Move

Enter

Return

■ RGB Only Mode (Off / Red / Green / Blue): Displays the Red, Green and Blue color for making ﬁne adjustments to the hue and saturation.

■ Color Space (Auto / Native / Custom): Adjust the range of colors available to create the image. To adjust Color, Red, Green, Blue and Reset, set Color Space to Custom.

■ White Balance: Adjust the color temperature for a more natural picture.

R-Offset / G-Offset / B-Offset: Adjust each color's (red, green, blue) darkness.

R-Gain / G-Gain / B-Gain: Adjust each color's (red, green, blue) brightness.

Reset: Resets the White Balance to it's default settings.

■ 10p White Balance (Off / On): Controls the white balance in 10 point intervals by adjusting the red, green, and blue brightness.

✎

Available when the picture mode is set to Movie, CAL-NIGHT or CAL-DAY and when the external input is set to all input.

✎

Some external devices may not support this function.

Interval: Select interval to adjust. Red: Adjust the red level. Green: Adjust the green level. Blue: Adjust the blue level. Reset: Resets the 10p White Balance to its default

settings.

■ Flesh Tone: Emphasize pink “Flesh Tone.”

■ Edge Enhancement (Off / On): Emphasize object boundaries.

■ xvYCC (Off / On): Setting the xvYCC mode on increases detail and color space when watching movies from an external device (e.g. BD/DVD player) connected to the HDMI or Component IN jacks.

✎

Available when the picture mode is set to Movie and when the external input is set to HDMI or Component.

✎

Some external devices may not support this function.

03 Basic Features

English

Basic Features

Picture Options

MENUm → Picture → Picture Options → ENTER

✎

In PC mode, you can only make changes to the Color Tone, Size and Screen Burn Protection.

Picture Options

Color Tone : Normal ► Size : 16:9 Digital Noise Filter : Auto MPEG Noise Filter : Auto

HDMI Black Level : Normal

Film Mode : Off Motion Judder Canceller : Standard

■ Color Tone (Cool / Normal / Warm1 / Warm2)

✎

Warm1 or Warm2 will be deactivated when the picture mode is Dynamic.

✎

Settings can be adjusted and stored for each external device connected to an input on the TV.

■ Size: Your cable box/satellite receiver may

have its own set of screen sizes as well. However, we highly recommend you use 16:9 mode most of the time.

16:9 : Sets the picture to 16:9 wide mode. Zoom1: Use for moderate magniﬁcation. Zoom2: Use for a stronger magniﬁcation. Wide Fit: Enlarges the aspect ratio of the picture to ﬁt

the entire screen.

✎

Available with HD 1080i / 720p signal in 16:9 mode.

4:3 : Sets the picture to basic (4:3) mode.

✎

Do not watch in 4:3 format for a long time. Traces of borders displayed on the left, right and center of the screen may cause image retention(screen burn) which are not covered by the warranty.

Screen Fit: Displays the full image without any cut-off when HDMI (720p / 1080i / 1080p) or Component (1080i / 1080p) signals are inputted.

▼

Move

Enter

Return

P.SIZE

✎

NOTE

When Double (À, Œ) mode has been set in PIP

(Picture-in-Picture), the Picture Size cannot be set. After selecting Zoom1, Zoom2 or Wide Fit:

1. Press the ► button to select Position.

2. Press the ENTER

3. Press the ▲ or ▼ button to move the picture up

or down.

4. Press the ENTER

5. Press the ► button to select Reset.

6. Press the ENTER

to its default position.

After selecting Screen Fit in HDMI (1080i/1080p) or

Component (1080i/1080p) mode, you may need to center the picture:

1. Press the ◄ or ► button to select Position.

2. Press the ENTER

3. Press the ▲, ▼, ◄ or ► button to move the

picture.

4. Press the ENTER

5. Press the ◄ or ► button to select Reset.

6. Press the ENTER

HD (High Definition): 16:9 - 1080i/1080p (1920x1080),

720p (1280x720) Settings can be adjusted and stored for each

external device you have connected to an input on the TV.

Input Source Picture Size

ATV, AV, Component (480i, 480p) DTV(1080i), Component (1080i, 1080p), HDMI (720p, 1080i, 1080p) PC 16:9, 4:3

■ Digital Noise Filter (Off / Low / Medium / High / Auto / Auto Visualization): If the broadcast signal received by your TV is weak, you can activate the Digital Noise Filter feature to reduce any static and ghosting that may appear on the screen.

✎

When the signal is weak, try other options until the best picture is displayed.

Auto Visualization: When changing analog channels, displays signal strength.

✎

Only available for analog channels.

✎

When bar is green, you are receiving the best possible signal.

■ MPEG Noise Filter (Off / Low / Medium / High / Auto): Reduces MPEG noise to provide improved picture quality.

button.

button to reset the picture

button.

16:9, Zoom1, Zoom2, 4:3

16:9, 4:3, Wide Fit, Screen Fit

English

■ HDMI Black Level (Normal / Low): Selects the black

level on the screen to adjust the screen depth.

✎

Available only in HDMI mode.

■ Film Mode (Off / Auto1 / Auto2 / Cinema Smooth):

Sets the TV to automatically sense and process ﬁlm signals from all sources and adjusts the picture for optimum quality.

✎

An 1080p 24Hz HDMI signal must be input to use the Cinema Smooth function.

✎

Available in TV, AV, COMPONENT (480i / 1080i) and HDMI (480i / 1080i).

■ Motion Judder Canceller (Off / Standard / Smooth / Demo): Removes drag from fast scenes with a lot of movement to provide a clearer picture.

✎

If Motion Judder Canceller is Demo, you can compare the difference between on and off modes.

■ Screen Burn Protection: To reduce the possibility of screen burn, this unit is equipped with screen burn prevention technology. The Time setting allows you to program the time between movement of the picture in minutes.

Pixel Shift (Off / On): Using this function, you can minutely move pixels on the PDP in horizontal or vertical direction to minimize after-images on the screen.

✎

Optimum condition for pixel shift

Item

Horizontal 0~4 4

Vertical 0~4 4

Time (minute) 1~4 min. 4 min.

✎

The Pixel Shift value may differ depending on the monitor size (inches) and mode.

✎

This function is not available in the Screen Fit mode.

Auto Protection Time (10 min. / 20 min. / 40 min. / 1 hour / Off): Set the time the screen remains idle with a

still image until the screen saver is activated. The screen saver prevents the formation of ghost images on the screen.

Scrolling: This function removes after-images on the screen by moving all the pixels on the PDP according to a pattern. Use this function when there are remaining after-images or symbols on the screen, especially when you displayed a still image on the screen for a long time.

✎

The after-image removal function has to be executed for a long time (approximately 1 hour) to effectively remove after-images on the screen. If the after-image is not removed after performing the function, repeat the function again.

✎

Press any key on the remote control to cancel this feature.

Side Gray (Light / Dark): When you watch TV with the screen ratio set to 4:3, the screen is prevented from any damage by adjusting the white balance on both extreme left and right sides.

TV/AV/Component/

HDMI/PC

¦ Viewing TV using the 3D function

MENUm → Picture → 3D → ENTER

IMPORTANT HEALTH AND SAFETY INFORMATION FOR 3D PICTURES. Read and understand the following safety information before using the TV’s 3D function.

WARNING

[

Some viewers may experience discomfort while

viewing 3D TV such as dizziness, nausea and headaches. If you experience any such symptom, stop viewing 3D TV, remove 3D Active Glasses and rest.

Watching 3D images for an extended period of time

may cause eye strain. If you feel eye strain, stop viewing 3D TV, remove your 3D Active Glasses and rest.

A responsible adult should frequently check on

children who are using the 3D function. If there are any reports of tired eyes, headaches, dizziness, or nausea, have the child stop viewing 3D TV and rest.

Do not use the 3D Active Glasses for other purposes

(such as general eyeglasses, sunglasses, protective goggles, etc.)

Do not use the 3D function or 3D Active Glasses

while walking or moving around. Using the 3D function or 3D Active Glasses while moving around may result in injuries due to running into objects, tripping, and/or falling.

English

03 Basic Features

Basic Features

This exciting new feature enables you to view 3D content. In order to fully enjoy this feature, you must purchase a pair of Samsung 3D Active Glasses (SSG-2100AB, SSG-2200AR, SSG-2200KR) to view 3D video.

Samsung 3D Active Glasses are sold separately. For more detailed purchasing information, contact the retailer where you purchased this TV.

3D emitter

✎

The LED on the 3D emitter blinks only when sending a 3D signal.

✎

If there is any obstacle between the emitter and 3D Active Glasses, the proper 3D effect may not be obtained.

■ 3D Mode: Select the 3D input format.

✎

If you want to feel the 3D effect fully, please wear the 3D Active Glasses first, and then select 3D Mode from the list below that provides the best 3d viewing experience.

✎

When watching 3D images, turn on 3D Active Glasses.

3D Mode Operation Off Turns the 3D function off.

2D → 3D

Side by Side

Top & Bottom

Line by Line

Vertical Stripe

Checker Board

Frequency

Changes a 2D image to 3D. Displays two images next to

each other. Displays one image above

another. Displays the images for the left

and right eye alternately in rows. Displays the images for the

left and right eye alternately in columns.

Displays the images for the left and right eye alternately in pixels.

Displays the images for the left and right eye alternately in frames.

✎

“Side by Side” and “Top & Bottom” are available when the resolution is 720p, 1080i and 1080p in DTV, HDMI and USB mode or when set to PC and the PC is connected through an HDMI/DVI cable.

✎

“Vertical Strip”, “Line by Line” and “Checker Board” are available when the resolution is set to PC and the PC is connected through an HDMI/ DVI cable.

✎

“Frequency” displays the frequency (60Hz only) when the resolution is set to PC.

■ 3D → 2D (Off / On): Displays the image for the left eye

only.

✎

This function is deactivated when 3D Mode set to “2D → 3D” or Off.

■ 3D View point: The overall adjustment of 3D

perspective.

✎

This function is deactivated when 3D Mode set to “2D → 3D” or Off.

■ Depth: Adjusts focus / depth in “2D → 3D” mode.

✎

This function is only activated when the 3D Mode is “2D → 3D”.

■ Picture Correction: Adjusts the images for the left and

right eye.

■ 3D Auto View (Off / On): If 3D Auto View is set to On,

a “Side by Side” format HDMI signal with one of the resolutions below is automatically switched to 3D. Here, correct 3D information must be sent from the Standard HDMI 3D Format.

✎

If a 3D failure occurs due to a 3D information error, set 3D Auto View to Off and manually select a 3D Mode using the 3D button or corresponding menu.

✎

Support resolution (16:9 only)

Resolution Frequency (Hz)

1280 x 720p 60 Hz

1920 x 1080i 60 Hz

1920 x 1080p 24 / 30 / 60 Hz

■ 3D Optimize: The overall adjustment of 3D effect.

English

Resolution supported for HDMI PC mode

The resolution for HDMI PC mode is optimized to 1920 x 1080 input.

An input resolution other than 1920 x 1080 may not be displayed properly in 3D display or full screen mode.

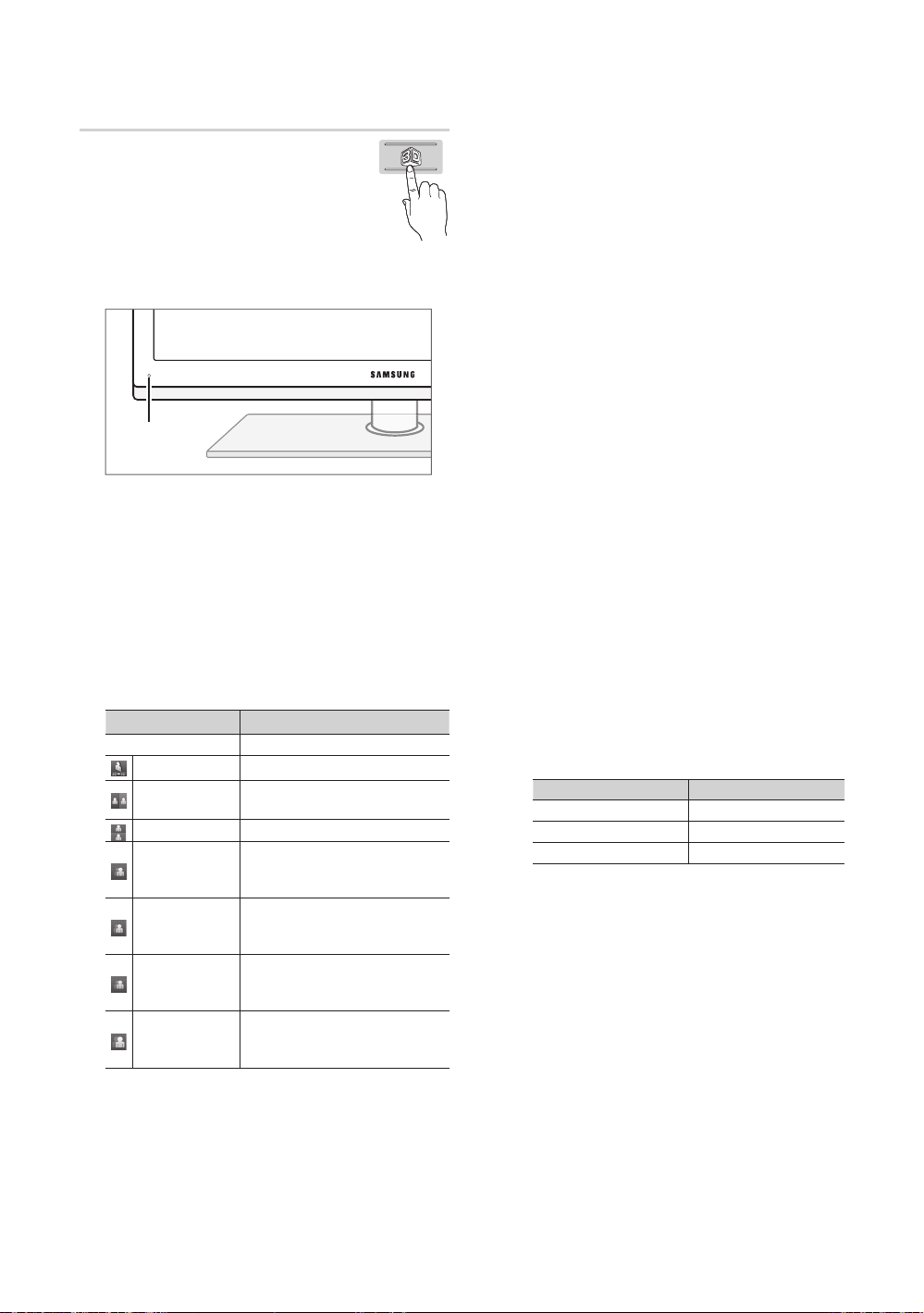

How to watch the 3D image

To watch in 3D, wear 3D glasses and press the power button on the glasses.

Viewing 3D TV motion pictures for long periods may cause eye fatigue and/or dizziness.

Cancel

Move

Enter

Exit

3D3D

Using the LEFT / RIGHT keys on the remote control,

select the icon suitable for the picture on screen.

Move

Enter

Move

1. Press the CONTENT button, then the Content View

menu will appear.

2. Press the ◄ or ► button, then select 3D.

To watch in 3D, wear 3D Active Glasses and press the power button on the glasses.

3. Select OK, then press the ENTER

4. Using the ◄ or ► buttons on your remote control, select

the 3D Mode of the image you want to view.

✎

Some 3D modes may not be available depending on the format of the image source.

Enter

Exit

button.

Supported formats and operating speciﬁcations for Standard HDMI 3D

✎

The 3D formats indicated below are recommended by the HDMI association and must be supported.

Source signal format Standard HDMI 1.4 3D

1920x1080p@24Hz x 2 1920x2205p@24Hz 1280x720p@60Hz x 2 1280x1470p@60Hz

The mode is automatically switched to 3D in one of the source signal formats above.

For the Standard HDMI 3D format with 24Hz, the TV is optimized as follows:

– Judder Reduction Display Mode: When Motion

Judder Canceller is set to Smooth, you can watch a smooth picture without judder.

Before using 3D function...

✎

NOTE

You may notice a small amount of screen flickering

when watching 3D images in poor light conditions (from a strobe light, etc.), or under a fluorescent lamp (50Hz ~ 60Hz) or 3 wavelength lamp. If so, dim the light or turn the lamp off.

3D mode is automatically disabled in following cases:

when changing a channel or the input source, or accessing Media Play or Internet@TV.

Some Picture functions are disabled in 3D mode.

PIP is not supported in 3D mode.

3D Active Glasses from other manufacturers may not

be supported. The 3D Active Glasses may not work properly if there

is any other 3D product or electronic devices turned on near the glasses or TV. If there is a problem, keep other electronic devices as far away as possible from the 3D Active Glasses.

Photos of Media Play are shown in “2D → 3D”

mode only. If you lie on your side while watching TV with 3D

active glasses, the picture may look dark or may not be visible.

Be sure to stay within the viewing angle and optimum

TV viewing distance when watching 3D pictures.

– Otherwise, you may not be able to enjoy proper 3D

effects.

The ideal viewing distance should be three times

or more the height of the screen. We recommend sitting with viewer's eyes on a level with the screen.

03 Basic Features

English

Basic Features

Picture Reset (OK / Cancel)

Resets your current picture mode to its default settings.

¦ Setting up the TV with Your PC

Set the input source to PC.

MENUm → Picture → ENTER

Auto Adjustment

Adjust frequency values/positions and ﬁne tune the settings automatically.

✎

Not available when connecting with an HDMI/DVI cable.

Screen

■ Coarse / Fine: Removes or reduces picture noise. If the noise is not removed by Fine-tuning alone, then adjust the frequency as best as possible (Coarse) and Finetune again. After the noise has been reduced, readjust the picture so that it is aligned to the center of screen.

■ Position: Adjust the PC’s screen positioning if it does not ﬁt the TV screen. Press the ▲ or ▼ button to adjust the Vertical-Position. Press the ◄ or ► button to adjust the Horizontal-Position.

■ Image Reset: Resets the image to default settings.

Using Your TV as a Computer (PC) Display

Setting Up Your PC Software (Based on Windows XP) Depending on the version of Windows and the video card,

the actual screens on your PC will probably look different, but the same basic set-up information will apply in most cases. (If not, contact your computer manufacturer or Samsung Dealer.)

1. Click on “Control Panel” on the Windows start menu.

2. Click on “Appearance and Themes” in the “Control

Panel” window and a display dialog-box will appear.

3. Click on “Display” and a display dialog box will appear.

4. Navigate to the “Settings” tab on the display dialog-box.

y The correct size setting (resolution) [Optimum: 1920 X

1080 pixels]

y If a vertical-frequency option exists on your display

settings dialog box, the correct value is “60” or “60 Hz”. Otherwise, just click “OK” and exit the dialog box.

Sound Menu

¦ Changing the Preset Sound Mode

MENUm → Sound → SRS TheaterSound →

ENTER

SRS TheaterSound

■ Standard: Selects the normal sound mode.

■ Music: Emphasizes music over voices.

■ Movie: Provides the best sound for movies.

■ Clear Voice: Emphasizes voices over other sounds.

■ Amplify: Increase the intensity of high-frequency sound

to allow a better listening experience for the hearing impaired.

¦ Adjusting Sound Settings

MENUm → Sound → Equalizer → ENTER

Equalizer

Adjusts the sound mode (standard sound mode only).

■ Balance L/R: Adjusts the balance between the right and

left speaker.

■ 100Hz / 300Hz / 1kHz / 3kHz / 10kHz (Bandwidth

Adjustment): Adjusts the level of speciﬁc bandwidth frequencies.

■ Reset: Resets the equalizer to its default settings.

¦ Sound Settings

MENUm → Sound → ENTER

SRS TruSurround HD (Off / On)

(standard sound mode only) This function provides a virtual 5.1 channel surround sound

experience through a pair of speakers using HRTF (Head Related Transfer Function) technology.

SRS TruDialog (Off / On)

(standard sound mode only) This function allows you to increase the intensity of a voice

over background music or sound effects so that dialog can be heard more clearly.

English

Preferred Language

(digital channels only) Digital-TV broadcasts are capable of simultaneous

transmission of many audio tracks (for example, simultaneous translations of the program into foreign languages).

✎

You can only select a language among the ones being broadcasted.

Multi-Track Sound (MTS)

(analog channels only)

■ Mono: Choose for channels that are broadcasting in mono or if you are having difﬁculty receiving a stereo signal.

■ Stereo: Choose for channels that are broadcasting in stereo.

■ SAP: Choose to listen to the Separate Audio Program, which is usually a foreign-language translation.

✎

Depending on the particular program being broadcast, you can listen to Mono, Stereo or SAP.

SPDIF Output

SPDIF (Sony Philips Digital Interface) is used to provide digital sound, reducing interference going to speakers and various digital devices such as an A/V Receiver/Home theater.

■ Audio Format: During the reception of a digital TV

broadcast, you can select the Digital Audio output (SPDIF) format from the options PCM or Dolby Digital.

■ Audio Delay: Correct audio-video sync problems, when

watching TV or video, and when listening to digital audio output using an external device such as an AV receiver (0ms ~ 250ms).

Sound Reset (OK / Cancel)

Reset all sound settings to the factory defaults.

Setup Menu

¦ Setting the Time

MENUm → Setup → Time → ENTER

03 Basic Features

Auto Volume (Off / Normal / Night)

To equalize the volume level on each channel, set to Normal.

■ Night: This mode provides an improved sound experience compared to Normal mode, making almost no noise. It is useful at night.

Speaker Select (External Speaker / TV Speaker)

A sound echo may occur due to a difference in decoding speed between the main speaker and the audio receiver. In this case, set the TV to External Speaker.

✎

When Speaker Select is set to External Speaker, the volume and MUTE buttons will not operate and the sound settings will be limited.

✎

When Speaker Select is set to External Speaker.

TV Speaker: Off, External Speaker: On

✎

When Speaker Select is set to TV Speaker.

TV Speaker: On, External Speaker: On

✎

If there is no video signal, both speakers will be mute.

Time

■ Clock: Setting the clock is for using various timer

features of the TV.

The current time will appear every time you press the INFO button.

✎

If you disconnect the power cord, you have to set the clock again.

Clock Mode (Auto / Manual)

– Auto: Set the current time automatically using the

time from a digital channel.

✎

The antenna must be connected in order to set the time automatically.

– Manual: Set the current time manually.

✎

Depending on the broadcast station and signal, the auto time set up may not be correct. In this case, set the time manually.

Clock Set: Set the Month, Day, Year, Hour, Minute and am/pm manually.

✎

Available only when Clock Mode is set to Manual.

✎

You can set the Month, Day, Year, Hour and Minute directly by pressing the number buttons on the remote control.

English

Basic Features

DST (Daylight Saving Time) (Off / On): Switches the Daylight Saving Time function on or off.

✎

This function is only available when the Clock

Mode is set to Auto.

Time Zone: Select your time zone.

✎

This function is only available when the Clock

Mode is set to Auto.

¦ Using the Sleep Timer

MENUm → Setup → Time → Sleep Timer → ENTER

■ Sleep Timer after a preset period of time. (30, 60, 90, 120, 150 and 180 minutes).

✎

To cancel the Sleep Timer, select Off.

: Automatically shuts off the TV

¦ Setting the On / Off Timer

MENUm → Setup → Time → Timer 1 → ENTER

You can set the TV to turn on automatically at a preset time.

■ Timer 1 / Timer 2 / Timer 3: Three different on / off timer settings can be made. You must set the clock ﬁrst.

Timer 1

On Time

▲

Inactivate

▼

Off Time

Inactivate

Volume

10 TV Cable 1

Repeat

Once

On Time / Off Time: Set the hour, minute, and activate / inactivate. (To activate the timer with the setting you’ve chosen, set to Activate.)

Volume: Set the desired volume level. Source: Select TV or USB content to be played when

the TV is turned on automatically. (USB can be selected only when a USB device is connected to the TV)

Antenna (when the Source is set to TV): Select Air or Cable.

Channel (when the Source is set to TV): Select the

desired channel.

00 00 am

Source Antenna Channel

Sun Mon Tue Wed Thu Fri Sat

Move

Adjust

Enter

Return

Contents (when the Source is set to USB): Select a folder in the USB device containing music or photo ﬁles to be played when the TV is turned on automatically.

✎

NOTE

If there is no music file on the USB device or the

folder containing a music file is not selected, the Timer function does not operate correctly.

When there is only one photo file in the USB,

the Slide Show will not play. If a folder name is too long, the folder cannot be

selected. Each USB you use is assigned its own folder.

When using more than one of the same type of USB, make sure the folders assigned to each USB have different names.

Repeat: Select Once, Everyday, Mon~Fri, Mon~Sat, Sat~Sun or Manual to set at you convenience. If you

select Manual, you can set up the day you want to activate the timer.

✎

The c mark indicates the day is selected.

✎

Auto Power Off (available only when the TV is turned on by the Timer): The TV will be automatically turned off after 3 hours of being left idle to prevent overheating.

¦ Locking Programs

MENUm → Setup → Security → ENTER

Security

The PIN input screen appears, Enter your 4 digit PIN number.

■ V-Chip: The V-Chip feature automatically locks out

programs that are deemed inappropriate for children. The user must enter a PIN (personal identiﬁcation number) before any of the V-Chip restrictions are set up or changed.

✎

NOTE

V-Chip is not available in HDMI, Component

or PC mode. The default PIN number of a new TV set is

“0-0-0-0”. Allow All: Press to unlock all TV ratings.

Block All: Press to lock all TV ratings.

V-Chip Lock (Off / On): You can block rated TV Programs.

English

TV Parental Guidelines: You can block TV programs depending on their rating. This function allows you to control what your children are watching.

– TV-Y: Young children / TV-Y7: Children 7 and over /

TV-G: General audience / TV-PG: Parental guidance / TV-14: Viewers 14 and over / TV-MA: Mature audience

– ALL: Lock all TV ratings. / FV: Fantasy violence / V:

Violence / S: Sexual situation / L: Adult Language / D: Sexually Suggestive Dialog

✎

The V-Chip will automatically block certain categories dealing with more sensitive material. For example, if you block the TV-Y category, then TV-Y7 will automatically be blocked. Similarly, if you block the TV-G category, then all the categories in the young adult group will be blocked (TV-G, TV-PG, TV-14 and TV-MA). The sub-ratings (D, L, S, V) work similarly. So, if you block the L sub-rating in TV-PG, then the L sub-ratings in TV-14 and TV-MA will automatically be blocked.

MPAA Rating: You can block movies depending on their MPAA rating. The Motion Picture Association of America(MPAA) has implemented a rating system that provides parents or guardians with advanced information on which ﬁlms are appropriate for children.

– G: General audience (no restrictions). / PG: Parental

guidance suggested. / PG-13: Parents strongly cautioned. / R: Restricted. Children under 17 should be accompanied by an adult. / NC-17: No children under age 17. / X: Adults only. / NR: Not rated.

✎

The V-Chip will automatically block any category that deals with more sensitive material. For example, if you block the PG-13 category, then R, NC-17 and X will automatically be blocked.

Canadian English: You can block TV programs depending on their Anglophone Canadian ratings.

– C: Programming intended for children under age 8. /

C8+: Programming generally considered acceptable for children 8 years and over to watch on their own. / G: General programming, suitable for all audiences. / PG: Parental Guidance. / 14+: Programming contains themes or content which may not be suitable for viewers under the age of 14. / 18+: Adult programming.

✎

The V-Chip will automatically block any category that deals with more sensitive material. For example, if you block the G category, then

PG, 14+ and 18+ will automatically be blocked.

Canadian French: You can block TV programs

depending on their French Canadian rating.

– G: General / 8 ans+: Programming generally

considered acceptable for children 8 years and over to watch on their own. / 13 ans+: Programming may not be suitable for children under the age of 13. / 16 ans+: Programming is not suitable for children under the age of 16. / 18 ans+: Programming restricted to adults.

✎

The V-Chip will automatically block any category that deals with more sensitive material. For example, if you block the 8 ans+ category, then 13 ans+, 16 ans+ and 18 ans+ will automatically be blocked also.

Downloadable U.S. Rating: Parental restriction information can be used while watching DTV channels.

✎

NOTE

If information is not downloaded from the

broadcasting station, the Downloadable U.S. Rating menu is deactivated.

Parental restriction information is automatically

downloaded while watching DTV channels. It may take several seconds.

The Downloadable U.S. Rating menu

is available for use after information is downloaded from the broadcasting station. However, depending on the information from the broadcasting station, it may not be available for use.

Parental restriction levels differ depending on

the broadcasting station. The default menu name and Downloadable US Rating change depending on the downloaded information.

Even if you set the on-screen display to another

language, the Downloadable U.S. Rating menu will appear in English only.

The rating will automatically block certain

categories that deal with more sensitive material.

The rating titles (For example: Humor Level..etc)

and TV ratings (For example: DH, MH, H..etc) may differ depending on the broadcasting station.

■ Change PIN: The Change PIN screen will appear.

Choose any 4 digits for your PIN and enter them. As soon as the 4 digits are entered, the Conﬁrm New PIN screen appears. Re-enter the same 4 digits. When the Conﬁrm screen disappears, your PIN has been memorized.

03 Basic Features

English

Basic Features

How to watch a restricted channel

If the TV is tuned to a restricted channel, the V-Chip will block it. The screen will go blank and the following message will appear:

This channel is blocked by V-Chip. Please enter the PIN to unblock.

✎

If you forget the PIN, press the remote-control buttons in the following sequence, which resets the pin to “0-0-0-0:” POWER (off) → MUTE → 8 → 2 → 4 → POWER (on)

¦ Other Features

MENUm → Setup → ENTER

Menu Language

Set the menu language.

1. Select Menu Language and press the ENTER

button.

2. Choose desired language and press the ENTER

button.

✎

Choose between English, Español and Français.

Caption

(On-Screen Text Messages)

■ Caption (Off / On): You can switch the caption function on or off. If captions are not available, they will not be displayed on the screen.

✎

The Caption feature doesn’t work in Component, HDMI or PC modes.

■ Caption Mode: You can select the desired caption mode.

✎

The availability of captions depends on the program being broadcast.

Default / CC1~CC4 / Text1~Text4: (analog channels only) The Analog Caption function operates in either analog TV channel mode or when a signal is supplied from an external device to the TV. (Depending on the broadcasting signal, the Analog Caption function may or may not work with digital channels.)

Default / Service1~Service6 / CC1~CC4 / Text1~Text4: (digital channels only) The Digital Captions

function works with digital channels.

✎

Service1~6 may not be available in digital caption mode depending on the broadcast.

■ Digital Caption Options: (digital channels only) Size: Options include Default, Small, Standard and

Large. The default is Standard. Font Style: Options include Default and Styles 0 to 7.

The default is Style 0. Foreground Color: Options include Default, White,

Black, Red, Green, Blue, Yellow, Magenta and Cyan. You can change the color of the letter. The default is White.

Background Color: Options include Default, White, Black, Red, Green, Blue, Yellow, Magenta and Cyan. You can change the background color of the caption. The default is Black.

Foreground Opacity: This adjusts the opacity of text. Options include Default, Transparent, Translucent, Solid and Flashing.

Background Opacity: This adjusts the opacity of the caption background. Options include Default, Transparent, Translucent, Solid and Flashing.

Return to Default: This option sets each Size, Font Style, Foreground Color, Background Color, Foreground Opacity and Background Opacity to its default.

✎

NOTE

Digital Caption Options are available only

when Default and Service1 ~ Service6 can be selected in Caption Mode.

The availability of captions depends on the

program being broadcasted. The Default setting follows the standards set by

the broadcaster. The Foreground and Background cannot be set

to have the same color. You cannot set both the Foreground Opacity

and the Background Opacity to Transparent.

Network (Network Type / Network Setup / Network Test / SWL(Samsung Wireless Link) / SWL connect)

For details on set up options, refer to the “Network Connection” instructions (p. 29).

General

■ Game Mode (Off / On): When connecting to a game console such as PlayStation™ or Xbox™, you can enjoy a more realistic gaming experience by selecting the game menu.

English

✎

NOTE

Precautions and limitations for game mode

– To disconnect the game console and connect

another external device, set Game Mode to Off in the setup menu.

– If you display the TV menu in Game Mode, the

screen shakes slightly.

Game Mode is not available when the input source

is set to TV or PC. After connecting the game console, set Game Mode

to On. Unfortunately, you may notice reduced picture quality.

If Game Mode is On:

– Picture mode is set to Standard and Sound mode

is set to Movie.

– Equalizer is not available.

■ BD Wise (Off / On): Provides the optimal picture quality

for Samsung DVD, Blu-ray and Home Theater products which support BD Wise. When BD Wise is turned On, the picture mode is automatically changed to the optimal resolution.

✎

Available when connecting Samsung products that support BD Wise through a HDMI cable.

■ Menu Transparency (Bright / Dark): Set the

Transparency of the menu.

■ Melody (Off / Low / Medium / High): Set so that a

melody plays when the TV is turned on or off.

✎

Melody is disabled when FastStart is On.

■ FastStart (Off / On): When the TV is powered on, the

screen will come on quickly with this feature.

Wireless Remote Control (Off / On)

Turn on/off or give permission to Samsung mobile phones/ devices.

You must have a Samsung Mobile phone/device which supports Wireless Remote Control. For more details, refer to each device's manual.

¦ Picture In Picture (PIP)

PIP

You can watch the TV tuner and one external video source simultaneously. PIP (Picture-in-Picture) does not function in the same mode.

MENUm → Setup → PIP → ENTER

✎

NOTE

For PIP sound, refer to the Sound Select

instructions. If you turn the TV off while watching in PIP mode, the

PIP window will disappear. You may notice that the picture in the PIP window

becomes slightly unnatural when you use the main screen to view a game or karaoke.

While V-Chip or Internet@TV is in operation, the PIP

function cannot be used. PIP Settings

Main picture Sub picture Component, HDMI1/DVI,

HDMI2, HDMI3, HDMI4, PCTV

■ PIP (Off / On): Activate or deactivate the PIP function.

■ Air/Cable (Air / Cable): Select either Air or Cable as the input source for the sub-screen.

■ Channel: Select the channel for the sub-screen.

■ Size ( picture.

■ Position ( sub-picture.

■ Sound Select (Main / Sub): You can choose the desired sound (Main / Sub) in PIP mode.

/ Ã / À / Œ): Select a size for the sub-

/ – / — / œ): Select a position for the

✎

In Double (À, Œ) mode, Position cannot be selected.

03 Basic Features

Support Menu

MENUm → Support → ENTER

Legal Notice

✎

The Legal Notice may differ depending on the country.

English

Basic Features

Self Diagnosis

✎

Self Diagnostic might take few seconds, this is part of the normal operation of the TV.

■ Picture Test: Use to check for picture problems. Yes: If the test pattern does not appear or there is

noise in the test pattern, select Yes. There may be a problem with the TV. Contact Samsung’s Call Center for assistance (1-800-SAMSUNG).

No: If the test pattern is properly displayed, select No. There may be a problem with your external equipment. Please check your connections. If the problem persists, refer to the external device’s user manual.

■ Sound Test: Use the built-in melody sound to check for sound problems.

✎

If you hear no sound from the TV’s speakers, before performing the sound test, make sure

Speaker Select is set to TV Speaker in the Sound menu.

✎

The melody will be heard during the test even if Speaker Select is set to External Speaker or the sound is muted by pressing the MUTE button.

Yes: If you can hear sound only from one speaker or not at all during the sound test, select Yes. There may be a problem with the TV. Contact Samsung’s Call Center for assistance (1-800-SAMSUNG).

No: If you can hear sound from the speakers, select No. There may be a problem with your external equipment. Please check your connections. If the problem persists, refer to the external device’s user manual.

■ Signal Information: (digital channels only) An HD channel’s reception quality is either perfect or the channels are unavailable. Adjust your antenna to increase signal strength.

■ Troubleshooting: If the TV seems to have a problem, refer to this description.

✎

If none of these troubleshooting tips apply, contact the Samsung customer service center.

Software Upgrade

Software Upgrade can be performed by network

connection or downloading the latest ﬁrmware from “www. samsung.com,” to a USB memory device.

Current Version - the software already installed in the TV.

✎

Software is represented as “Year/Month/Day_Version.”

Software Upgrade

Current Version 2010/01/18_000001

By USB ►

By Online

Alternative Software ----/--/--_------

Move

Enter

Return

Installing the Latest Version

■ By USB: Insert a USB drive

containing the ﬁrmware upgrade ﬁle, downloaded from “www.samsung.com,” into the TV. Please be careful not to disconnect the power or remove the USB drive until upgrades are complete. The TV will be turned off and on automatically after completing the ﬁrmware upgrade. When software is upgraded, video and audio settings you have made will return to their default settings. We advise you to to write down your settings so that you can easily reset them after the upgrade.

■ By Online: Upgrade the software using the Internet.

✎

First, configure your network. For detailed procedures on using the Network Setup, refer to the “Network Connection” instructions.

✎

If the internet connection doesn’t operate properly, the connection may be broken. Please retry downloading. If the problem persists, download by USB and upgrade.

■ Alternative Software (backup): Displays the software version downloaded through By Online. During the software upgrading, When the Upgrade will discontinue from last step, this function be activated.

TV Rear Panel

USB Drive

HD Connection Guide

Refer to this information when connecting external devices to the TV.

Contact Samsung

View this information when your TV does not work properly or when you want to upgrade the software. You can ﬁnd information regarding our call centers and how to download products and software.

English

Advanced Features

Network Connection

You can set up your TV so that it can access the Internet through your local area network (LAN) using a wired or wireless connection.

¦ Connecting to a Wired Network

You can attach your TV to your LAN using cable in three ways:

y You can attach your TV to your LAN by connecting the LAN port on the back of your TV to an external modem using a Cat

5 cable. See the diagram below.

04 Advanced Features

The Modem Port on the Wall

Modem Cable (Not Supplied)

y You can attach your TV to your LAN by connecting the LAN port on the back of your TV to a IP Sharer which is connected

to an external modem. Use a Cat 5 cable for the connection. See the diagram below.

The Modem Port on the Wall

Modem Cable (Not Supplied)

y Depending on how your network is conﬁgured, you may be able to attach your TV to your LAN by connecting the LAN

port on the back of your TV directly to a network wall outlet using a Cat 5 cable. See the diagram below. Note that the wall outlet is attached to a modem or router elsewhere in your house.

The LAN Port on the Wall

External Modem

(ADSL / VDSL / Cable TV)

External Modem

(ADSL / VDSL / Cable TV)

LAN Cable (Not Supplied)

IP Sharer

(having DHCP server)

LAN Cable (Not Supplied)LAN Cable (Not Supplied)

TV Rear Panel

LAN Cable (Not Supplied)

If you have a Dynamic Network, you should use an ADSL modem or router that supports Dynamic Host Conﬁguration Protocol (DHCP). Modems and routers that support DHCP automatically provide the IP address, subnet mask, gateway, and DNS values your TV needs to access the Internet so you don’t have to enter them manually. Most home networks are Dynamic Networks.

Some networks require a Static IP address. If your network requires a Static IP address, you must enter the IP address, subnet mask, gateway, and DNS values manually on your TV’s Cable Setup Screen when you set up the network connection. To get the IP address, subnet mask, gateway, and DNS values, contact your Internet Service Provider (ISP). If you have a Windows computer, you can also get these values through your computer.

✎

You can use ADSL modems that support DHCP if your network requires a Static IP address. ADSL modems that support DHCP also let you use Static IP addresses.

English

Advanced Features

Network Setup (Auto)

Use the Automatic Network Setup when connecting your TV to a network that supports DHCP. To set up your TV’s cable network connection automatically, follow these steps:

How to set up automatically

1. Connect your TV to your LAN as described in the

previous section.

2. Turn on your TV, press the MENU button on your remote, use the ▲ or ▼ button to select Setup, and then press the ENTER

3. Use the ▲ or ▼ button to select Network in the Setup menu, and then press the ENTER Network screen appears.

Network Type : Wired ► Network Setup Network Test

SWL (Samsung Wireless Link) : Off

SWL connect

4. On the Network screen, select Network Type.

5. Set Network Type to Wired.

6. Select Network Setup. The Network Setup screen

appears.

Internet Protocol Setup : Auto ►

IP Address : Subnet Mask : Gateway :

DNS : Auto

DNS Server :

button.

Network

Move

Network Setup

button. The

Enter

Return

Network Setup (Manual)

Use the Manual Network Setup when connecting your TV to a network that requires a Static IP address.

Getting the Network Connection Values

To get the Network connection values on most Windows computers, follow these steps:

1. Right click the Network icon on the bottom right of the

screen.

2. In the pop-up menu that appears, click Status.

3. On the dialog that appears, click the Support tab.

4. On the Support Tab, click the Details button. The

Network connection values are displayed.

How to set up manually

To set up your TV’s cable network connection manually, follow these steps:

1. Follow Steps 1 through 6 in the “How to set up

automatically” procedure.

2. Set Internet Protocol Setup to Manual.

3. Press the ▼ button on your remote to go to the ﬁrst

entry ﬁeld.

4. Enter the IP Address, Subnet Mask, Gateway, and DNS Server values. Use the number buttons on your

remote to enter numbers and the arrow buttons to move from one entry ﬁeld to another.

5. When done, press the RETURN button on your remote.

6. Select Network Test to check the Internet connectivity.

Move

Enter

Return

7. Set Internet Protocol Setup to Auto.

8. Auto acquires and enters the needed Internet values

automatically.

9. Wait two minutes, and then press the RETURN button

on your remote.

10. If the Network Function has not acquired the network connection values, go to the directions for Manual.

English

¦ Connecting to a Wireless Network

To connect your TV to your network wirelessly, you need a wireless router or modem and a Samsung Wireless LAN Adapter (WIS09ABGN, WIS09ABGN2, WIS10ABGN), which you connect to your TV’s back or side panel USB jack. See the illustration below.

To use the SWL (Samsung Wireless Link) function, connect to the USB 1 (HDD) port.

✎

04 Advanced Features

The LAN Port on the Wall

Samsung’s Wireless LAN adapter is sold separately and is offered by select retailers, Ecommerce sites and Samsungparts. com. Samsung’s Wireless LAN adapter supports the IEEE 802.11A/B/G and N communication protocols. Samsung recommends using IEEE 802.11N. When you play video over a IEEE 802.11B/G connection, the video may not play smoothly.

✎

NOTE

You must use the “Samsung Wireless LAN Adapter” (WIS09ABGN, WIS09ABGN2, WIS10ABGN) to use a wireless

network. Samsung’s Wireless LAN Adapter is sold separately. The SAMSUNG Wireless LAN Adapter is offered by select

retailers, Ecommerce sites and Samsungparts.com. To use a wireless network, your TV must connect wirelessly to a wireless IP sharer (either a router or a modem). If the

wireless IP sharer supports DHCP, your TV can use a DHCP or static IP address to connect to the wireless network. Select a channel for the wireless IP sharer that is not currently being used. If the channel set for the wireless IP sharer

is currently being used by another device nearby, this will result in interference and communication failure. If you apply a security system other than the systems listed blow, it will not work with the TV.

If you select the Pure High-throughput (Greenfield) 802.11N mode and set your AP's Security Encryption type to WEP,

TKIP or TKIPAES (WPS2Mixed), your Samsung TV will not support the connection in compliance with new Wi-Fi certification specifications.

If your AP supports WPS (Wi-Fi Protected Setup), you can connect to the network via PBC (Push Button

Configuration) or PIN (Personal Identification Number). WPS will automatically configure the SSID and WPA key in either mode.

If your router, modem, or device isn’t certified, it may not connect to the TV via the “Samsung Wireless LAN Adapter.”

Connection Methods: You can setup the wireless network connection six ways.

– Samsung Auto Conﬁguration - For non-Samsung devices. – PBC (WPS) – Auto Setup (Using the Auto Network Search function) – Manual Setup – SWL (Samsung Wireless Link) - For Samsung devices only. – Ad-Hoc

The Samsung Wireless LAN Adapter may not be recognized or work properly when connecting via a USB hub or via

a USB extension cable other than the one available from Samsung.

Wireless IP sharer

(AP having DHCP server)

LAN Cable (Not Supplied)

TV Rear Panel

Samsung Wireless

LAN Adapter

English

Advanced Features

Notice

The picture may appear corrupted for some channels when the TV is connected to the Samsung Wireless LAN Adapter. If this occurs, connect the Samsung Wireless LAN Adapter using a USB cable in a place that is not affected by radio interference.

To reconnect the Samsung Wireless LAN Adapter using the extension cable, follow these steps:

✎

The Samsung Wireless LAN Adapter should be installed in an interference-free area in order to avoid interference between the

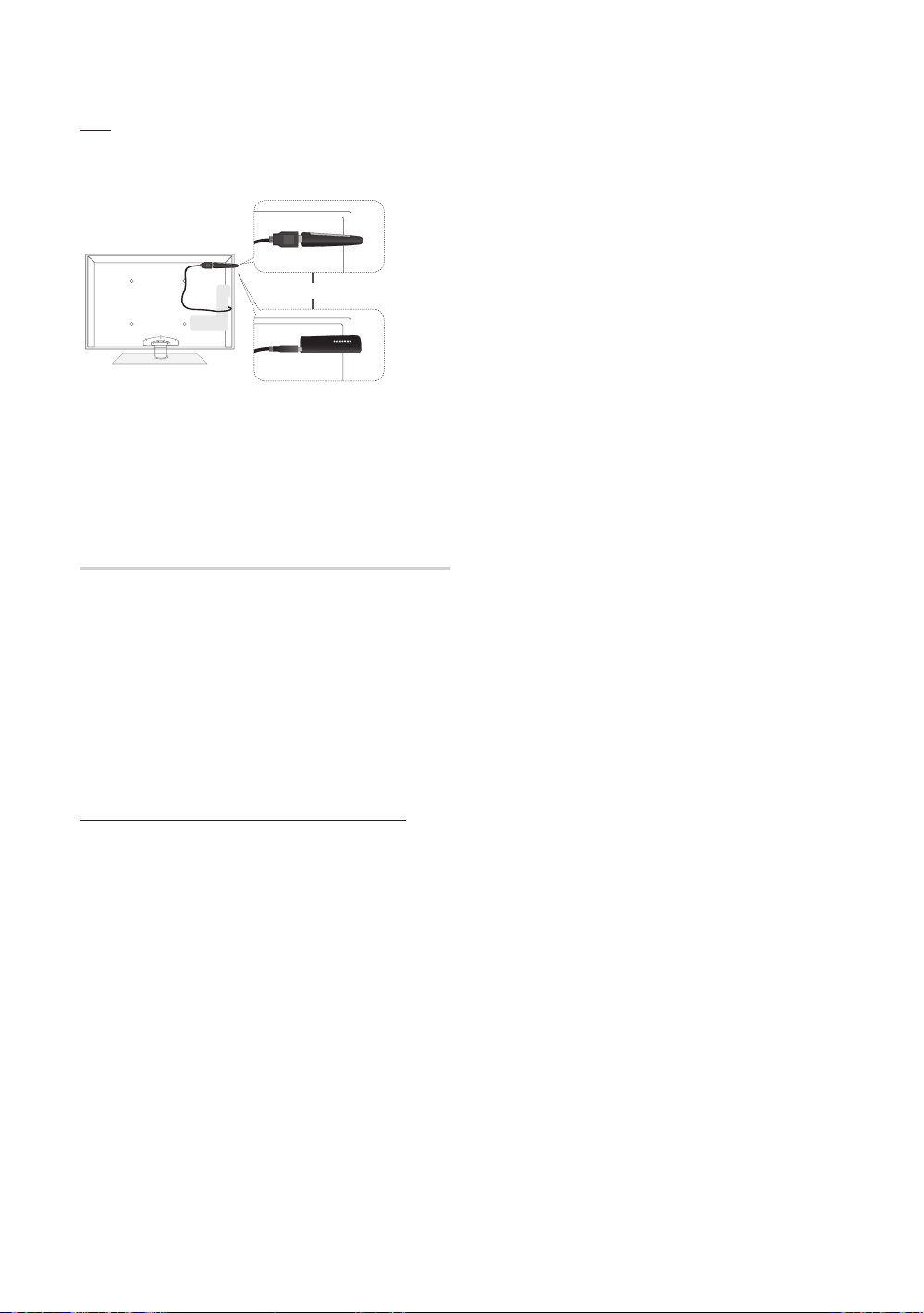

Method: Connect via an extension cable

adapter and tuner.

1. Connect the extension cable to the USB 1 (HDD) port.

2. Connect the extension cable and Samsung Wireless LAN

Adapter.

3. Attach the Samsung Wireless LAN Adapter to the back of the TV

near the top, using double-sided adhesive tape.

Network Setup (Samsung Auto Conﬁguration)

The Samsung Auto Conﬁguration function lets you connect your Samsung TV automatically to non-Samsung wireless APs. If your non-Samsung AP does not support Samsung Auto Conﬁguraton, you must connect using one of the other methods: PBC (WPS), auto conﬁguration, or manual conﬁguration.

✎

To use this function, you must set SWL (Samsung Wireless Link) to Off in the TV’s on-screen menu.

✎

You can check for equipment that supports Samsung Auto Configuration on www.samsung.com.

How to set up using Samsung Auto Conﬁguration

1. Place the AP and TV next to each other and turn them

on.

✎

Because AP booting times vary, you may have to wait approximately two minutes for your AP to boot up.

✎

Ensure the LAN cable is connected to the WAN port of the AP during Samsung Auto Configuration. If it is not connected, Samsung Auto Configuration only confirms that the TV is connected to the AP, but does not confirm it is connected to the Internet.

2. After 2 minutes, connect the Samsung Wireless LAN

Adapter to the TV. When the Samsung Wireless LAN Adapter establishes a connection with your TV, a pop-up window appears.

3. As soon as a connection is established, place the AP

parallel to the Samsung Wireless LAN Adapter and not farther than than 9 and 7/8s inches (25cm) from it.

4. Wait until the connection is automatically established.

✎

If Samsung Auto Configuration does not connect your TV to your AP, a pop-up window appears on the screen notifying you of the failure. If you want to try using Samsung Auto Configuration again, reset the AP, disconnect the Samsung Wireless LAN Adapter and then try again from Step 1. You can also choose one of the other connection setup methods: PBC (WPS), auto, or manual.

5. Place the AP in a desired location.

✎

If the AP settings change or you install a new AP, you must perform the Samsung Auto Configuration procedure again, beginning from Step 1.

English

Network Setup (PBC (WPS))

How to set up using PBC (WPS)

If your router has a PBC (WPS) button, follow these steps:

1. Connect your TV to Samsung Wireless LAN Adapter as described in the previous section.

2. Turn on your TV, press the MENU button on your remote, use the ▲ or ▼ button to select Setup, and then press the ENTER

3. Use the ▲ or ▼ button to select Network in the Setup menu, and then press the ENTER

4. On the Network screen, select Network Type.

5. Set Network Type to Wireless.

6. Select Network Setup. The Network Setup screen

appears.

Wireless Network Setup

Select a Network : Not Selected ► Internet Protocol Setup : Auto

IP Address : Subnet Mask : Gateway :

DNS : Auto

DNS Server :

7. Press the Red button on your remote.

8. Press the PBC (WPS) button on your router within 2

minutes. Your TV player automatically acquires all the network setting values it needs and connects to your network.

9. After the network connection is set up, press the

RETURN button to exit the Network Setup screen.

button.

PBC(WPS)

Move

button.

Enter

Return

How to set up automatically

To set up the wireless connection automatically, follow these steps:

1. Follow Steps 1 through 6 in the “How to set up using

PBC (WPS)” procedure.

2. Press the ▼ button to select Internet Protocol Setup, and then press the ENTER

button. Press the ▲ or

▼ button to select Auto, and then press the ENTERE

button.

3. Press the ▲ button to go to Select a Network, and then press the ENTER

button. The Network function

searches for available wireless networks. When done, it displays a list of the available networks.

4. In the list of networks, press the ▲ or ▼ button to select a network, and then press the ENTER

✎

If the AP is set to Hidden (Invisible), you have

button.

to select Add Network and enter the correct Network Name (SSID) and Security Key to establish the connection.

5. If the Security/PIN pop-up appears, go to Step 6. If the Network Connecting Screen appears, go to Step 10.

6. Press the ▲ or ▼ button to select Security or PIN. For most home networks, you would select Security (for Security Key). The Security Screen appears.

Wireless Network Setup

Security Key

0 entered

0~9

Lower case Delete Space

Enter

Number

Return

A B C D E F G H I J K L M N O P Q R S T U V W X Y Z

Move

04 Advanced Features

Network Setup (Auto)

Most wireless networks have an optional security system that requires devices that access the network to transmit an encrypted security code called an Access or Security Key. The Security Key is based on a Pass Phrase, typically

7. On the Security screen, enter your network’s Pass Phrase.

✎

You should be able to find the Pass Phrase on one of the set up screens you used to set up your router or modem.

a word or a series of letters and numbers of a speciﬁed length you were asked to enter when you set up security for your wireless network. If you use this method of setting up the network connection, and have a Security Key for your wireless network, you will have to enter the Pass Phrase during the setup process.

English

Advanced Features

8. To enter the Pass Phrase, follow these general

directions:

– Press the number buttons on your remote to enter

numbers.

– Use the direction buttons on your remote to move

from button to button on the Security Key screen.

– Press the Red button to change case or display

symbols/characters.

– To a enter letter or symbol, move to the letter or

symbol, and then press the ENTER

– To delete the last letter or number you entered, press

the Green button on your remote.

9. When done, press the Blue button on your remote. The

Network Connecting screen appears.

10. Wait until the connection conﬁrmation message is displayed, and then press the ENTER

Network Setup screen re-appears.

11. To test the connection, press the RETURN button to

select Network Test, and then press the ENTER button.

button.

button. The

Network Setup (Ad-Hoc)

You can connect to a mobile device without an access point through the “Samsung Wireless LAN Adapter” by using a peer to peer network.

✎

This function is available when SWL (Samsung Wireless Link) is set to Off in the TV’s on-screen menu.

How to connect to new Ad-hoc device

1. Follow Steps 1 through 6 in the “How to set up using

PBC (WPS)” (p. 33).

2. Choose Select a Network. A list of devices/networks appears.

3. While in the device list, press the Blue button on the remote.

✎

The message Ad-hoc is a direct Wi-Fi

connection with cell phone or PC. The existing network system may have limited functionality. Do you want to change the network connection? is displayed.

4. Input the generated Network Name (SSID) and Security Key into the device you want to connect.

How to connect an existing Ad-hoc device

1. Follow Steps 1 through 6 in the “How to set up using

PBC (WPS)” (p. 33).

2. Choose Select a Network. The Device/Network list

appears.

3. Select the device you want in the Device list.

4. If security key is required, input the security key.

✎

If network doesn’t operate normally, check the Network Name (SSID) and Security Key again. An incorrect Security Key may cause a malfunction.

Network Setup (Manual)

If the other methods do not work, you need to enter the Network setting values manually.

Getting the Network Connection Values

To get the Network connection values on most Windows computers, follow these steps:

1. Right click the Network icon on the bottom right of the

screen.

2. In the pop-up menu, click Status.

3. On the dialog that appears, click the Support tab.

4. On the Support tab, click the Details button. The

Network settings are displayed.

How to set up manually

To enter the Network connection values manually, follow these steps:

1. Follow Steps 1 through 6 in the “How to set up using

PBC (WPS)” (p. 33).

2. Press the ▼ button to select Internet Protocol Setup, and then press the ENTER or ▼ button to select Manual, and then press the

ENTERE button.

3. Press the ▼ button to go to the ﬁrst entry ﬁeld (IP

Address).

4. Use the number buttons to enter numbers.

5. When done with each ﬁeld, use the ► button to move

successively to the next ﬁeld. You can also use the other arrow buttons to move up, down, and back.

6. Enter the IP Address, Subnet Mask, and Gateway values.

7. Press the ▲ or ▼ button to go to DNS.

8. Press the ▼ button to go to the ﬁrst DNS entry ﬁeld.

Enter the numbers as above.

9. When done, press the ▲ button to go to Select a Network. Select your network, and then press the

ENTER

button.

10. Go to Step 4 in the “How to set up automatically” (p.

33), and follow the directions from that point on.

button. Press the ▲

English

SWL (Samsung Wireless Link)

This function lets you connect your TV to a Samsung device (router, etc.) that supports PBC (WPS). You can connect the TV to the device even if a sharer is not connected to the TV.

✎

For the TV to use Internet@TV, the AP (access point) must be connected to the wireless network.

✎

If a Samsung Wireless LAN Adapter is connected to the

USB 2 port, the network may not operate normally. We

recommend connecting it to the USB 1 (HDD) port.

✎

Only sharers using the 2.4 Ghz band are supported. Sharers using the 5 Ghz band are not supported.

SWL connect

You can directly connect the TV to a Samsung device that supports PBC (WPS).

✎

This function is available when SWL (Samsung Wireless Link) is set to On.

✎

To use the SWL (Samsung Wireless Link) function, connect the Samsung Wireless LAN Adpater to the

USB 1 (HDD) port.

How to connect using Samsung Wireless Link

To connect using Samsung Wireless Link, follow these steps:

1. Follow Steps 1 through 5 in the “How to set up using

PBC (WPS)” (p. 33).

2. Select SWL (Samsung Wireless Link) by using the ▼ button, and then press the ENTER On.

3. Select SWL connect by using the ▼ button and then press the ENTER

4. If the “Press the PBC button on the PBC(WPS) supported device to connect within 120 seconds.”

message appears, press the PBC button on the device to connect.

✎

For more information, refer to the wireless network setup manual of the device to be connected.

5. If the TV connects properly to the device after the count in the message box starts, then the message box disappears automatically.

✎

If the connection fails, please retry after 2 minutes.

button.

button to turn it

04 Advanced Features

If Your TV Fails to Connect to the Internet

Your TV may not be able to connect to the Internet because your ISP has permanently registered the MAC address (a unique identifying number) of your PC or modem, which it then authenticates each time you connect to the Internet as a way of preventing unauthorized access. As your TV has a different MAC address, your ISP can not authenticate its MAC address, and your TV can not connect.

To resolve this problem, ask your ISP about the procedures required to connect devices other than a PC (such as your TV) to the Internet.

If your Internet service provider requires an ID or password to connect to the Internet, your TV may not be able to connect to the Internet. If this is the case, you must enter your ID or password when connecting to the Internet.

The internet connection may fail because of a ﬁrewall problem. If this is the case, contact your Internet service provider.

If you cannot connect to the Internet even after you have followed the procedures of your Internet service provider, please contact Samsung Electronics at 1-800-SAMSUNG.

English

Advanced Features

SUM

Media Play

MEDIA.P

Enjoy photos, music and/or movie ﬁ les saved on a USB Mass Storage Class (MSC) device.

MENU m → Application → Content View → Media Play → ENTER

MediaPlay

Videos

Change Device

View Devices

Enter

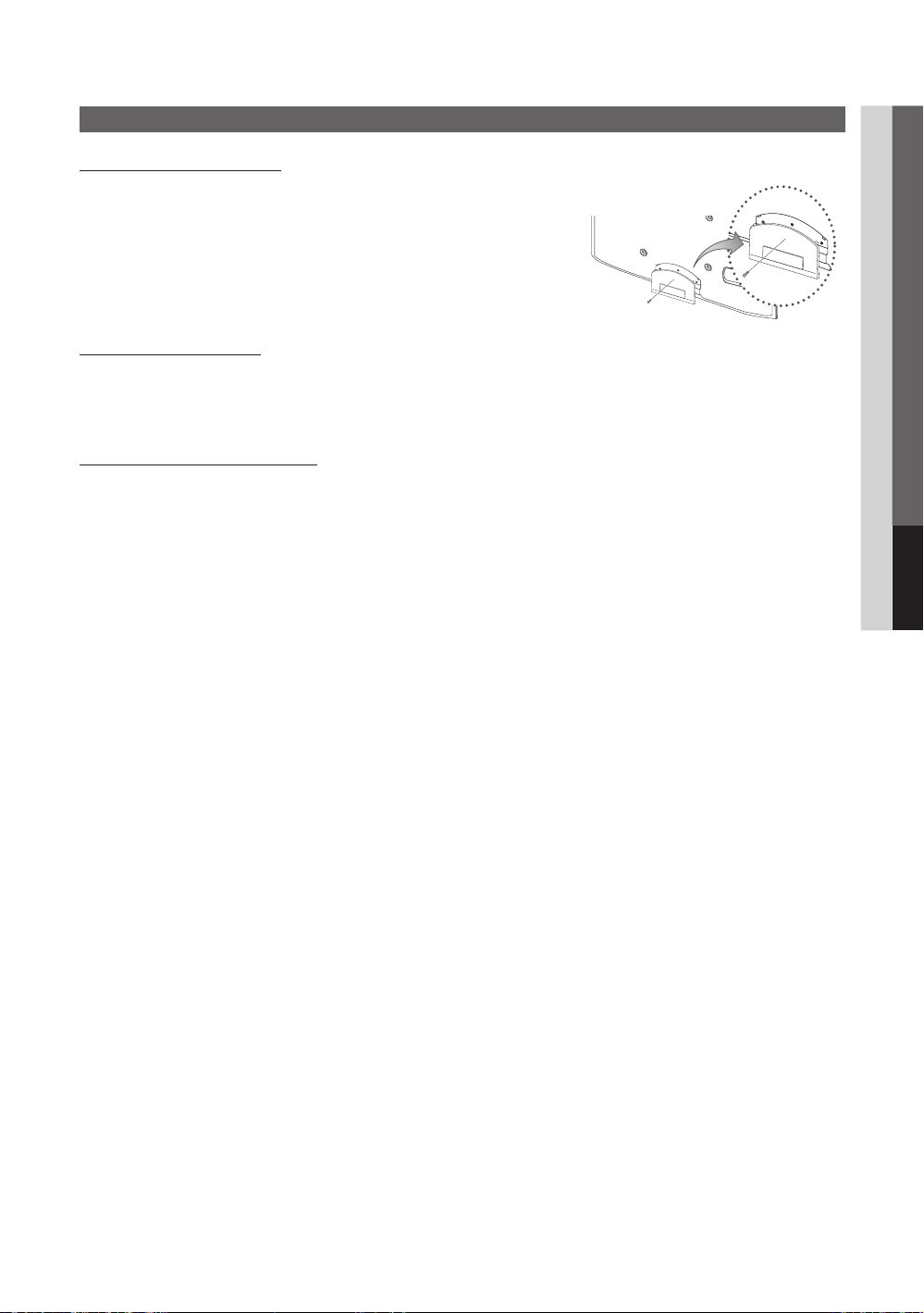

¦ Connecting a USB Device

1. Turn on your TV.

2. Connect a USB device containing photo, music and/or movie ﬁ les to the

USB 1 (HDD) or USB 2 port on the back or side panel of the TV.

3. When USB is connected to the TV, a popup window appears. Then you can

select Media Play .

TV Rear Panel

USB Drive

¦ Connecting to your PC through a network

You can play pictures, music and videos saved on your PC through a network connection in the Media Play mode.

✎

If you want to use Media Play to play ﬁ les saved on your PC over your TV, you should download “PC Share Manager” and the users manual from “www.samsung.com.”

LAN

TV Rear Panel

Return

External Modem

(ADSL/VDSL/Cable TV)

LAN Cable (Not Supplied) Modem Cable (Not Supplied)

Wireless IP sharer

LAN Cable (Not Supplied) LAN Cable (Not Supplied) LAN Cable (Not Supplied)

1. For more information on how to conﬁ gure your network, refer to “Network Connection” (p. 29).

– You are recommended to locate both the TV and the PC in same subnet. The ﬁ rst 3 parts of the subnet address of the

TV and the PC IP addresses should be the same and only the last part (the host address) should be changed. (e.g. IP Address: 123.456.789.**)

2. Using a LAN cable, connect between the external modem and the PC onto which the Samsung PC Share Manager Program will be installed.

– You can connect the TV to the PC directly without connecting it through a Sharer (Router).

English

Samsung

Wireless

LAN Adapter

✎

Functions that are not supported when connecting to a PC through a network:

The Background Music and Background Music Setting functions.

Sorting files by preference in the Photos, Music, and Videos folders.

The (REW) or µ (FF) button while a movie is playing.

✎

Divx DRM, Multi-audio, embedded captions are not supported.

✎

Samsung PC Share manager should be permitted by the firewall program on your PC.

✎

When you use Media Play mode through a network connection, depending on the functions of the provided server:

The sorting method may vary.

The scene search function may not be supported.

The Play Continuously function, which resumes playing of a video, may not be supported.

– The Play Continuously function does not support multiple users. (It will have only memorized the point where the

most recent user stopped playing.)

The ◄ or ► buttons may not work depending on the content information.

You may experience ﬁle stuttering while playing a video in Media Play through a network connection.

✎

It might not work properly with unlicensed multimedia files.

✎

Need-to-Know List before using Media Play

MTP (Media Transfer Protocol) is not supported.

The file system supports FAT16, FAT32 and NTFS.

Certain types of USB Digital camera and audio devices may not be compatible with this TV.

Media Play only supports USB Mass Storage Class (MSC) devices. MSC is a Mass Storage Class Bulk-Only

Transport device. Examples of MSC are Thumb drives, Flash Card Readers and USB HDD (USB HUB are not supported). Devices should be connected directly to the TV’s USB port.

Before connecting your device to the TV, please back up your files to prevent them from damage or loss of data.

SAMSUNG is not responsible for any data file damage or data loss. Connect a USB HDD to the dedicated USB 1 (HDD) port.

Do not disconnect the USB device while it is loading.

The higher the resolution of the image, the longer it takes to display on the screen.

The maximum supported JPEG resolution is 15360X8640 pixels.

For unsupported or corrupted files, the “Not Supported File Format” message is displayed.

If the files are sorted by Basic View, up to 1000 files can be displayed in each folder.

MP3 files with DRM that have been downloaded from a non-free site cannot be played. Digital Rights Management

(DRM) is a technology that supports the creation, distribution and management of the content in an integrated and comprehensive way, including the protection of the rights and interests of the content providers, the prevention of the illegal copying of contents, as well as managing billings and settlements.

If more than 2 PTP devices are connected, you can only use one at a time.

If more than two MSC devices are connected, some of them may not be recognized. A USB device that requires high

power (more than 500mA or 5V) may not be supported. If an over-power warning message is displayed while you are connecting or using a USB device, the device may not

be recognized or may malfunction. If the TV has been no input during time set in Auto Protection Time, the Screensaver will run.

The power-saving mode of some external hard disk drives may be released automatically when connected to the TV.

If a USB extension cable is used, the USB device may not be recognized or the files on the device may not be read.

If a USB device connected to the TV is not recognized, the list of files on the device is corrupted or a file in the list is

not played, connect the USB device to the PC, format the device and check the connection. If a file deleted from the PC is still found when Media Play is run, use the “Empty the Recycle Bin” function on the PC

to permanently delete the file.

04 Advanced Features

English

Advanced Features

Movie 01.avi

00:04:03 / 00:07:38 1/1

SUM

¦ Screen Display

Move to the desired ﬁle using the up/down/right/left buttons and then press the ENTERE or  (Play) button. The ﬁle is played.

✎

Supports the View Devices and Home in Media Play homepage.

You can ascertain the selected

ﬁle name and the number of ﬁles

Displays the sorting standard.

The sorting standard is

✎

different depending on the contents.

Information:

and page.

Sort List Section:

Videos

SUM

Change Device

/Movie 01.avi 1/1

Movie 01.avi

Movie 03.avi

Movie 05.avi

Movie 07.avi

Movie 09.avi

Jan.10.2010

Movie 02.avi

Movie 04.avi

Movie 06.avi

Movie 08.avi

Movie 10.avi

Select Sorting

Jan.10.2010

Page

Tools

Operation Buttons

Red (Change Device): Selects a connected device. Green (Preference): Sets the ﬁle preference. (not supported in Basic view) Yellow (Select): Selects multiple ﬁles from ﬁle list. Selected ﬁles are marked with a symbol. Blue (Sorting): Selects the sort list.

Tools: Displays the option menu.

Using the  (REW) or µ (FF) button, ﬁle list can move to next or previous page.

✎

File List Section: You can conﬁrm the ﬁles and groups that are sorted by category.

Videos

Playing Video

1. Press the ◄ or ► button to select Videos, then press the ENTER

2. Press the ◄/►/▲/▼ button to select the desired video in the ﬁle list.

3. Press the ENTER

– The selected ﬁle is displayed on the top with its playing time. – If video time information is unknown, play time and progress bar are not displayed. – During video playback, you can search using the ◄ and ► button.

✎

In this mode, you can enjoy movie clips contained on a Game, but you cannot play the Game itself.

y Supported Subtitle Formats

MPEG-4 time-based text .ttxt XML

button or  (Play) button.

Name File extension Format

SAMI .smi HTML

SubRip .srt string-based

SubViewer .sub string-based

Micro DVD .sub or .txt string-based

button in the Media Play menu.

Chaptering

Jump

Tools

Return

English

y Supported Video Formats

File Extension Container Video Codec Resolution

Divx 3.11 / 4.x / 5.1 / 6.0 1920x1080 6 ~ 30 8

*.avi

*.mkv

*.asf ASF

*.wmv ASF Window Media Video v9 1920x1080 6 ~ 30 25 WMA

*.mp4 MP4

*.3gp 3GPP

*.vro

*.mpg

*.mpeg

*.ts *.tp

*.trp

AVI

MKV

VRO VOB

XviD 1920x1080 6 ~ 30 8

H.264 BP / MP / HP 1920x1080 6 ~ 30 25

MPEG4 SP / ASP 1920x1080 6 ~ 30 8

Motion JPEG 800x600 6 ~ 30 8

Divx 3.11 / 4.x / 5.1 / 6.0 1920x1080 6 ~ 30 8

XviD 1920x1080 6 ~ 30 8

H.264 BP / MP / HP 1920x1080 6 ~ 30 25

MPEG4 SP / ASP 1920x1080 6 ~ 30 8

Motion JPEG 800x600 6 ~ 30 8

H.264 BP / MP / HP 1920x1080 6 ~ 30 25

XVID 1920x1080 6 ~ 30 8

H.264 BP / MP / HP 1920x1080 6 ~ 30 25

MPEG4 SP / ASP 1920x1080 6 ~ 30 8

MPEG1 1920x1080 24 / 25 / 30 30 MPEG2 1920x1080 24 / 25 / 30 30 MPEG1 1920x1080 24 / 25 / 30 30

H.264 1920x1080 6 ~ 30 25

MPEG2 1920x1080 24 / 25 / 30 30

H.264 1920x1080 6 ~ 30 25

VC1 1920x1080 6 ~ 30 25

Frame rate

(fps)

Bit rate

(Mbps)

04 Advanced Features

Audio Codec

MP3 / AC3 / LPCM /

ADPCM / DTS Core

MP3 / AC3 / LPCM /

ADPCM / WMA

MP3 / ADPCM / AACMPEG4 SP / ASP 1920x1080 6 ~ 30 8

ADPCM / AAC / HE-AAC

AC3 / MPEG / LPCM

AC3 / MPEG / LPCM / AACMPEG2 1920x1080 24 / 25 / 30 30

AC3 / AAC / MP3 / DD+ /

HE-AAC

Other Restrictions

✎

NOTE

If there are problems with the contents of a codec, the codec will not be supported.

If the information for a Container is incorrect and the file is in error, the Container will not be able to play

correctly. Sound or video may not work if the contents have a standard bitrate/frame rate above the compatible Frame/sec

listed in the table above. If the Index Table is in error, the Seek (Jump) function is not supported.

Video Decoder Audio Decoder

• Supports up to H.264, Level 4.1

• H.264 FMO / ASO / RS, VC1 SP / MP / AP L4 and AVCHD are not

supported.

• XVID, MPEG4 SP, ASP : – Below 1280 x 720: 60 frame max

– Above 1280 x 720: 30 frame max

• GMC 2 over is not supported.

• Only Samsung Techwin MJPEG is supported.

• H.263 is not supported.

• Supports up to WMA 7, 8, 9, STD

• WMA 9 PRO does not support 2 channel excess multi channel or

lossless audio.

• WMA sampling rate 22050Hz mono is not supported.

English

Advanced Features

3/15

I Love you

Jhon

Music 1

No Singer

Music 2

No Singer

Music 3

No Singer

Music 4

No Singer

Music 5

No Singer

I Love You

Jhon

1st Album Pop 2010

4.2MB

01:10 / 04:02

SUM

Movie 01.avi

00:04:03 / 00:07:38 1/1

SUM

Playing movie continuously (Resume Play)

If you exit the playing movie function, the movie can be played later from the point where it was stopped.

✎

If you press the ENTERE button (Chaptering) during playing the file, you can explore scene divided into 5 chapters you want.

✎

If the index information is damaged or unsupported, you will not be able to use the Chaptering function.

1. Select the movie ﬁle you want to play continuously by pressing

the ◄ or ► button to select it from the ﬁle list section.

2. Press the

3. Select Play Continuously (Resume Play) by pressing the Blue

button. The Movie will begin to play from where it was stopped.

Music

Playing Music

1. Press the ◄ or ► button to select Music, then press the

ENTER

2. Press the ◄/►/▲/▼ button to select the desired Music ﬁle in

the ﬁle list.

3. Press the ENTER

✎

Only displays the files with MP3 and PCM file extension. Other file extensions are not displayed, even if they are saved on the same USB device.

✎

If the sound is abnormal when playing MP3 files, adjust the Equalizer in the Sound menu. (An over-modulated MP3 file may cause a sound problem.)



(Play) / ENTERE button.

✎

The Blue button is available when resuming play.

✎

If the Continuous Movie Play Help function is set to On in the Settings menu, a pop-up message will appear when you resume play a movie file.

button in the Media Play menu.

button or  (Play) button.

– During music playback, you can search using the ◄ and ►

buttons.

–



(REW) and µ (FF) buttons do not function during play.

Play continuously

Resumes playing from the last viewed scene.

Play continuously

Chaptering

Pause

Jump

Playlist

Jump

Tools

Return

Creating My Playlist

1. Press the ◄/►/▲/▼ button to select the tracks you want to add and press the TOOLS button.

2. Select Add My Playlist.

3. When the Add My Playlist menu appears, select New My Playlist.

✎

To add to an old play list, simply select the play list you want to add music to.

4. The newly created or updated playlist will be in the main Music page.

Playing My Playlist

Select the My Playlist folder and it will play automatically. Press the ▲ or ▼ button to select a different music ﬁle within the playlist.

English

Photos

Image1024.jpg 1024x768 2010/2/1 3/15

SUM

1/1

/Movie 01.avi

SUM

Movie 01.avi

Jan.10.2010

Movie 03.avi

Movie 05.avi

Movie 07.avi

Movie 09.avi

Movie 02.avi

Movie 04.avi

Movie 06.avi

Movie 08.avi

Movie 10.avi

Viewing a Photo (or Slide Show)

1. Press the ◄ or ► button to select Photos, then press the

ENTER

button in the Media Play menu.

2. Press the ◄/►/▲/▼ button to select the desired photo in the

ﬁle list.

3. Press the ENTER

– While a photo list is displayed, press the

ENTERE button on the remote control to start the slide

show. – All ﬁles in the ﬁle list section will be displayed in the slide show. – During the slide show, ﬁles are displayed in order.

✎

Music files can be automatically played during the slide show if the Background Music is set to On.

✎

The BGM Mode cannot be changed until the BGM has finished loading.

¦ Playing Multiple Files

Playing selected video/music/photo ﬁles

1. Press the Yellow button in the ﬁle list to select the desired ﬁle.

2. Repeat the above operation to select multiple ﬁles.

✎

NOTE

The c mark appears to the left of the selected files.

To cancel a selection, press the Yellow button again.

To deselect all selected files, press the TOOLS button

and select Deselect All.

3. Press the TOOLS button and select Play Selected Contents.

Playing the video/music/photo ﬁle group

1. While a ﬁle list is displayed, move to any ﬁle in the desired group.

2. Press the TOOLS button and select Play Current Group.

button or  (Play) button.



(Play) /

Normal

Videos

Change Device

Pause

Previous/Next

Tools

2 les selected Page

Select Sorting

04 Advanced Features

Return

Tools

¦ Media Play - Additional Functions

Sorting the ﬁle list

Press the Blue button in the ﬁle list to sort the ﬁles.

Category Operation Videos Music Photos

Basic View Title Preference

Latest Date Earliest Date Artist Album Genre Mood Monthly

Displays the whole folder. You can view the photo by selecting the folder. Sorts and displays the ﬁle title in Symbol/Number/Alphabet/Special order. Sorts and displays the ﬁle by preference. You can change the ﬁle preference in the ﬁle

list section using the Green button. Sorts and shows ﬁles by the latest date.

Sorts and shows ﬁles by the earliest date. Sorts the music ﬁle by artist in alphabetical order. Sorts the music ﬁle by album in alphabetical order. Sorts music ﬁles by the genre. Sorts music ﬁles by the mood. You can change the music mood information. Sorts and shows photo ﬁles by month.

> > >

> >

English

Advanced Features

Videos/Music/Photos Play Option menu

During ﬁle playback, press the TOOLS button.

Category Operation Videos Music Photos Title You can move directly to another Title. Repeat Mode You can play movie and music ﬁles repeatedly. Picture Size

(Mode1 / Mode2 / Original) Picture Setting You can adjust the picture setting. (p. 16 ~ 22) Sound Setting You can adjust the sound setting. (p. 22, 23) Subtitle Setting You can play the video with Subtitles. This function only works if the subtitles are the

Audio You can enjoy video in one of supported languages as required. The function is only

Stop Slide Show / Start Slide Show

Slide Show Speed You can select the slide show speed during the slide show. Slide Show Effect You can set various slide show effects. Background Music You can set and select background music when watching a slide show. Zoom You can zoom into images in full screen mode. Rotate You can rotate images in full screen mode. Home Background You can move the ﬁle to the Media Play desktop. Information You can see detailed information about the played ﬁle.

You can adjust the picture size to your preference.

same ﬁle name as the video.

enabled when stream-type ﬁles which support multiple audio formats are played. You can start or stop a slide show.

Settings

> > >

> > > > >

> > > > > >

> > >

Using the Setup Menu

■ Background Setting: Select to display the background you want.

■ Continuous Movie Play Help (Resume Play) (On / Off): Select to display the help pop-up message for continuous movie

playback.

■ Get DivX® VOD registration code: Shows the registration code authorized for the TV. If you connect to the DivX web site

and register, you can download the VOD registration ﬁle. If you play the VOD registration using Media Play, the registration is completed.

✎

For more information on DivX® VOD, visit “www.DivX.com.”

■ Get DivX® VOD deactivation code: When DivX® VOD is not registered, the registration deactivation code is displayed. If

you execute this function when DivX® VOD is registered, the current DivX® VOD registration is deactivated.

■ Information: Select to view information about the connected device.

English

Anynet+

04 Advanced Features

What is Anynet+?

Anynet+ is a function that enables you to control all connected Samsung devices that support Anynet+ with your Samsung TV’s remote. The Anynet+ system can be used only with Samsung devices that have the Anynet+ feature. To be sure your Samsung device has this feature, check if there is an Anynet+ logo on it.

To connect to a Samsung Home Theater

TV Rear Panel

1. Connect the HDMI IN (1(DVI), 2(ARC), 3 or 4) jack on the TV and the HDMI OUT jack of the corresponding Anynet+

device using an HDMI cable.

2. Connect the HDMI IN jack of the Home Theater and the HDMI OUT jack of the corresponding Anynet+ device using an

HDMI cable.

✎

NOTE

Connect the Optical cable between the DIGITAL AUDIO OUT (OPTICAL) jack on your TV and the Digital Audio Input

on the Home Theater.

The ARC function enables digital output of sound using the HDMI IN 2(ARC) port and can only be operated when

the TV is connected to an audio receiver that supports the ARC function.

When following the connection above, the Optical jack only outputs 2 channel audio. You will only hear sound from

the Home Theater’s Front, Left and Right speakers and the subwoofer. If you want to hear 5.1 channel audio, connect

the DIGITAL AUDIO OUT (OPTICAL) jack on the DVD / Satellite Box (i.e. Anynet Device 1 or 2) directly to the

Amplifier or Home Theater, not the TV.

You can connect only one Home Theater.

You can connect an Anynet+ device using the HDMI cable. Some HDMI cables may not support Anynet+ functions.

Anynet+ works when the AV device supporting Anynet+ is in the standby or on status.

Anynet+ supports up to 12 AV devices in total. Note that you can connect up to 3 devices of the same type.

Optical Cable

(Not Supplied)

HDMI Cable (Not Supplied)

Home Theater

HDMI Cable (Not Supplied)

Anynet+ Device 1

HDMI Cable (Not Supplied)

Anynet+ Device

2, 3, 4

English

Advanced Features

Anynet+ Menu

The Anynet+ menu changes depending on the type and status of the Anynet+ devices connected to the TV.

Anynet+ Menu Description

View TV Changes Anynet+ mode to TV broadcast mode.

Device List Shows the Anynet+ device list.

(device_name) MENU Shows the connected device menus. E.g. If a DVD recorder is connected, the disc menu of

(device_name) INFO Shows the play menu of the connected device. E.g. If a DVD recorder is connected, the

Recording: (*recorder) Starts recording immediately using the recorder. (This is only available for devices that

Stop Recording: (*recorder) Stops recording.

Receiver Sound is played through the receiver.

If more than one recording device is connected, they are displayed as (*recorder) and if only one recording device is connected, it will be represented as (*device_name).

¦ Setting Up Anynet+

MENUm → Application → Anynet+ (HDMI-CEC) → ENTER

■ Setup Anynet+ (HDMI-CEC) (Off / On): To use the Anynet+ Function, Anynet+ (HDMI-CEC) must be set to On.

✎

When the Anynet+ (HDMI-CEC) function is disabled, all the Anynet+ related operations are deactivated.

Auto Turn Off (No / Yes): Setting an Anynet+ Device to turn off automatically when the TV is turned off.

✎

The active source on the TV must be set to TV to use the Anynet+ function.

✎

Even if an external device is still recording, it may turn off.

the DVD recorder will appear.

play menu of the DVD recorder will appear.

support the recording function.)

¦ Switching between Anynet+ Devices

1. Anynet+ devices connected to the TV are listed.

✎

If you cannot find a device you want, press the Red button to refresh the list.

2. Select a device and press the ENTER

✎

The Device List menu will only appear when you set Anynet+ (HDMI-CEC) to On in the Application menu.

Switching to the selected device may take up to 2 minutes. You cannot cancel the operation during the switching

operation. If you have selected external input mode by pressing the SOURCE button, you cannot use the Anynet+ function.

Make sure to switch to an Anynet+ device by using the Device List.

button. You can switch to the selected device.

English

¦ Recording

You can make a recording of a TV Program using a Samsung recorder.

1. Select Recording.

✎

When there are more than two recording devices

When multiple recording devices are connected, the recording devices are listed. Select one recording device in

the Device List.

✎

When the recording device is not displayed, select Device List and press the Red button to search devices.

2. Press the EXIT button to exit.

✎

You can record the source streams by selecting Recording: (device_name).

✎

Pressing the  (REC) button will record whatever you are currently watching. If you are watching video from another device, the video from the device is recorded.

✎

Before recording, check whether the antenna jack is properly connected to the recording device. To properly connect an antenna to a recording device, refer to the recording device’s users manual.

¦ Listening through a Receiver

You can listen to sound through a receiver (i.e Home Theater) instead of the TV Speaker.

1. Select Receiver and set to On.

2. Press the EXIT button to exit.

✎

If your receiver supports audio only, it may not appear in the device list.

✎

The receiver will work when you have properly connected the optical in jack of the receiver to the DIGITAL AUDIO

OUT (OPTICAL) jack of the TV.

✎

When the receiver (i.e Home Theater) is set to On, you can hear sound output from the TV’s Optical jack. When the TV is displaying a DTV (air) signal, the TV will send out 5.1 channel sound to the receiver. When the source is a digital component such as a DVD and is connected to the TV via HDMI, only 2 channel sound will be heard from the receiver.

✎

NOTE

You can only control Anynet+ devices using the TV remote control, not the buttons on the TV.

The TV remote control may not work under certain conditions. If this occurs, reselect the Anynet+ device.

The Anynet+ functions do not operate with other manufacturers’ products.

Using the ARC function

You can listen to sound through a receiver connected HDMI cable without the need for a separate optical cable.

1. Select Receiver and set to On.

2. Press the EXIT button to exit.

✎

To use the ARC function, a receiver which supports the HDMI-CEC and ARC features must be connected to the HDMI

IN 2 (ARC) port.

✎

To disable the ARC function, set the Receiver to Off. Even if the TV transmits the ARC signal continuously, the receiver will be blocked from receiving the signal.

04 Advanced Features

English

Advanced Features

¦ Troubleshooting for Anynet+

Problem Possible Solution

Anynet+ does not work. • Check if the device is an Anynet+ device. The Anynet+ system supports Anynet+ devices only.

I want to start Anynet+. • Check if the Anynet+ device is properly connected to the TV and check if the Anynet+ (HDMI-CEC) is set to

I want to exit Anynet+. • Select View TV in the Anynet+ menu.

The message “Connecting to Anynet+ device...” appears on the screen.

The Anynet+ device does not play. • You cannot use the play function when Plug & Play (initial setup) is in progress.

• Only one receiver (home theater) can be connected.

• Check if the Anynet+ device power cord is properly connected.

• Check the Anynet+ device’s Video/Audio/HDMI cable connections.

• Check whether Anynet+ (HDMI-CEC) is set to On in the Anynet+ setup menu.

• Check whether the TV remote control is in TV mode.

• Check whether the remote control is Anynet+ compatible.

• Anynet+ doesn’t work in certain situations. (Searching channels, operating Media Play or Plug & Play (initial

setup), etc.)

• When connecting or removing the HDMI cable, please make sure to search devices again or turn your TV off and on again.

• Check if the Anynet+ Function of Anynet+ device is set on.

On in the Anynet+ Setup menu.

• Press the TOOLS button to display the Anynet+ menu and select a menu you want.

• Press the SOURCE button on the TV remote control and select a non- Anynet+ device.

• Press only when a tuner-embedded Anynet+ device is not connected.)

• You cannot use the remote control when you are conﬁguring Anynet+ or switching to a view mode.

• Use the remote control when the Anynet+ setting or switching to view mode is complete.

, PRE-CH, and FAV.CH to change the TV mode. (Note that the channel button operates

The connected device is not displayed.

The TV Program cannot be recorded.

The TV sound is not output through the receiver.

• Check whether or not the device supports Anynet+ functions.

• Check whether or not the HDMI cable is properly connected.

• Check whether Anynet+ (HDMI-CEC) is set to On in the Anynet+ setup menu.

• Search Anynet+ devices again.

• You can connect an Anynet+ device using the HDMI cable only. Some HDMI cables may not support Anynet+

functions.

• If connection is terminated because there has been a power interruption or the HDMI cable has been disconnected, please repeat the device scan.

• Check whether the antenna jack on the recording device is properly connected.

• Connect the optical cable between TV and the receiver.

• The ARC function enables digital output of sound using the HDMI IN 2(ARC) port and can only be operated

when the TV is connected to an audio receiver that supports the ARC function.

English

¦ Getting Started with Internet@TV

Internet@TV

04 Advanced Features

INTERNET

@ TV

Internet@TV brings useful and entertaining contents and services directly from the web to your TV.

Screen Display

Displays the current channel.

advertisements brought to

you by Samsung product

various service by provided

TV Screen:

Information:

Displays notices, new

applications, and

introductions.

Application service:

You can experience

samsung.

MENU m → Application → Content View → Internet@TV → ENTER

Samsung Apps

Internet@TV Settings:

Edit and conﬁ gure applications

and Internet@TV settings.

Settings

Recommended

My Applications

Controls:

• Red ( Login ): To log in to Internet@TV .

•B Green ( Mark as Favorite ): To mark the applications as a favorite.

•

The color buttons may work differently depending on the application.

✎

Samsung Apps Settings

by Date 1/1

Mark as Favorite

Blue ( Sort by ): To sort the applications.

Return : To return to the previous menu.

Sort by

Return

Recommended

My Applications

Recommended Applications: Displays the recommended service by Samsung. You are not able to add or delete a service in this list.

Downloaded Applications: Displays the downloaded applications through the Samsung Apps.

by Date 1/1

Return

✎

NOTE

Configure the network settings before using Internet@TV . For more information, refer to “Network Connection” (p.

29). Unsupported fonts within the provider’s content will not display normally.

Slow responses and/or interruptions may occur, depending on your network conditions.

Depending on the region, English may be the only language supported for application services.

This feature is not available in some locations.

If you experience a problem using a application, please contact the content provider.

According to circumstances of the contents provider, an application’s updates or the application itself may be

discontinued. Depending on your country’s regulations, some applications may have limited service or not be supported.

English

Advanced Features

admin

Account Login

For an application with multiple accounts, use ◄ and ► to access the different accounts.

User account :

Password :

Create [0~9] Enter PIN

✎

For a more enjoyable application experience, register and log in to your account.

✎

For instructions on creating an account, refer to

Settings → Internet@TV ID → Create.

1. Press the Red button in the Internet@TV home page.

2. Select the desired User account, then press the

ENTER

button.

✎

If you want to create an account, press the Red button; then the create account OSD window will appear.

3. After selecting User account, enter the Password using the number button on the remote control.

✎

When login succeeds, User account will be displayed on the screen.

¦ Setting up Internet@TV

Cancel

■ System Setup Ticker Autorun (Off / On): You can set Ticker Autorun

to come on when powering on the TV.

✎

The Ticker application provides useful News, Weather, and Stock Market information. The Ticker application on Internet@TV must be downloaded to use this feature.

✎

Depending on your country, the Ticker application may have a different service or not be supported.

Channel Bound Service (Off / On): Some channels support applications as an Internet data service, allowing you to access the Internet service while watching TV.

✎

Only available if supported by the broadcaster.

Change the Service Lock password

✎

The default password set is “0-0-0-0.”

✎

If you forget the password you created, press the following sequence of remote control buttons to reset the password to “0-0-0-0”: POWER (off) →

MUTE → 8 → 2 → 4 → POWER (on).

Reset: Resets Internet@TV settings to factory default

settings.

■ Internet@TV ID You can use this menu when creating and deleting

the account. You can control your account including contents site’s account information.

Create: Create an account and link it with desired service applications.

✎

NOTE

Maximum number of accounts is 10.

Maximum number of characters is 8.

Settings

Create IDs and conﬁgure Internet@TV settings from this screen. Highlight Settings using the ▲ and ▼ buttons and press the ENTERE button.

Settings

▪ System setup

▪ Internet@TV ID ▪ Service Manager ▪ Properties

English

▪ Ticker Autorun : Off

▪ Channel Bound Service : Off

▪ Change the Service Lock password ▪ Reset

Return

How to create Internet@TV ID

Before creating a User account, you should download the application ﬁrst on the Samsung Apps.

1. Using the ▲/▼/◄/► button, select Settings. Then press the ENTER

2. Press the ▼ button to select Internet@TV ID, then press the ENTER

3. Select Create. The Keypad screen will appear.

4. The keypad OSD will be displayed on the screen.

Using the Keypad

Pressing the – button on the remote while you are using the Screen Keypad enables you to change the text ﬁelds to lower case, upper case, numbers and icons.

You can use this Screen Keypad in a several Internet@ TV applications.

Here is how to input characters. 4-1. For example, suppose that you want to input

“105Chang”.

4-2. Press the – button on the remote twice to

change the input mode from lower case to numbers.

4-3. Press the 1, 0 and 5 button in numerical order. 4-4. Press the – button on the remote 3 times to

change the input mode from numbers to upper case.

4-5. Press the 2 button on the remote 3 times to

input C.

4-6. Press the – button on the remote 3 times to

change the input mode from upper case to lower case.

4-7. Press buttons on the remote to input the rest

of “Chang”. When done, press the ENTER button.

button.

or ► button.

5. Using the number buttons, enter the User account and Password.

Password must be numbers only.

You can delete the entered character using the

PRE-CH button.

Using the  (REW) or µ (FF) button, you

can select icon you want to enter in icon keypad screen.

6. Account created. You can use the services provided by all users of your Samsung TV with a single login by linking the users’ account to the TV ID. If you want to register a service site ID, select Yes.

Service Site list will appear on the screen.

7. Select Register of the Service Site you want, then

press the ENTER

8. Using number buttons, enter your application site ID and password. Then press the ENTER

9. Registered successfully. If you add another service site, select Yes. then press the ENTER go to step 5.

10. When completed, select OK. Then press the

ENTER

Manager

– Service Site: Register login information for service

sites.

– Change Password: Change account password. – Delete: Delete the account.

■ Service Manager: Delete and lock applications installed

to Internet@TV. Lock: Lock the application.

✎

Accessing a locked application requires the password.

Delete: Delete the application.

■ Properties: Display information about Internet@TV. Use the Check the speed of your internet connection option to test your network connection.

button.

04 Advanced Features

button.

button,

English

Advanced Features

You Tube

¦ Using the Internet@TV service

Samsung Apps

Samsung Apps is a store for downloading applications to be

used on Samsung TV/AV equipment. Users can enjoy a variety of contents such as videos, music,

photos, games, useful information etc. using the downloaded applications.

Additional applications will be available in the future.

Samsung Apps

What’s New? Video Sports Lifestyle Information Other

My Page

Help

✎

Using the color buttons with the Samsung Apps.

Red (Login): To log in to the internet service.

Green (Thumbnail View): To change the view

mode.

Blue (Sort By): To sort the applications by

Featured, Most downloaded, Most recent or Name.

Return: Moves to previous menu.

Featured Most downloaded Most recent Name

YouTube

TV store Test User002

Free

Return

Using the Samsung Apps by category

The following categories are available:

y What’s New?: Displays newly registered applications. y Video: Displays various video media such as movies, TV

shows and short length videos.

y Sports: Displays various sports media such as match

information, images and short length video.

y Lifestyle: Includes various lifestyle media services such

as music, personal photo management tools and social networking such as Facebook and Twitter.

y Information: Includes various information services such

as news, stocks and weather.

y Other: Includes other miscellaneous services. y My Page: Displays the application list and your cyber

cash balance.

✎

Starting in the middle of 2010 (US and Korea only), you can purchase cyber-cash for buying applications through tv.samsung.com.

y Help: If you have questions about Internet@TV, check

this section ﬁrst.

[Legal Statement]

Due to the various capabilities of products featuring the Samsung Internet@TV - Content Service, as well as limitations in the available content, certain features, applications, and services may not be available on all devices or in all territories. Some features on Internet@TV may also require additional peripheral devices or membership fees that are sold separately. Please visit http://www.samsung.com for more information on speciﬁc device information and content availability. The services and availability of content through Internet@TV are subject to change from time to time without prior notice.

English

Yahoo

04 Advanced Features

YAHOO!

Screen Display

y Dock Mode

Signed in as

John

y Sidebar Mode

FINANCE

My Stocks

To remove a stocks symbol, please select it

from the list below.

^DJI ^IXIC YHOO AAPL INTC AMZN

PAGE 1 OF 2

Add New Symbol... Import Symbols From Yahoo!... Display Format Value About Yahoo! Finance...

Internet@TV provides an integrated Internet and television experience powered by the Yahoo!® Widget Engine. You can monitor ﬁ nancial stocks, share photos with friends and family, and track news and weather all through the Yahoo!® Widget Engine.

✎

When running Internet@TV for the first time, you will be prompted to configure the basic settings.

✎

Depending on your country’s regulations, some applications may have limited service or not be supported.

5:15 AM Mon January 19th

Viewport

Edit Snippet

WEATHER Widget Gallery FINANCE

Widget logo and Current menu.

Contents List : The current selection is highlighted in blue. Displays the current page and number of total pages.

Controls:

Red: To close the widget. If you want to see the Dock mode,

•

press the YAHOO! button.

•B Green: To change the widget’s settings.

• Yellow: To manage your snippets.

• Blue: To size video to ﬁ t or display in full screen.

Some buttons may not be available with certain widgets.

✎

Hello John!

Welcome Banner: Shows your proﬁ le.

• Blue ( Viewport ): Toggles between Viewport and

Overlay modes.

• Yellow ( Edit Snippet ): To edit snippets with a help

window.

In Viewport mode, the TV or video plays in a

✎

scaled-down area with graphics outside. In overlay mode, the graphics are displayed on top of the TV or video.

Dock: Displays your snippets.

• Snippets are quick launch icons for your widgets.

PROFILE Widget and Widget Gallery cannot be

✎

deleted.

Editing Snippets in the Dock

1. Edit a snippet by selecting it in the dock and pressing the Yellow button.

2. The snippet moves to the Second position and its tile slides up to show the following help text:

✎

Using the color buttons with the dock mode.

Red ( Delete ): To remove the widget.

✎

Deleted widgets can be restored from Widget Gallery .

Blue ( Move ): To rearrange snippets.

Yellow ( Done ): To exit the Edit Snippet menu.

English

Advanced Features

¦ PROFILE Widget

Set up user proﬁles through Proﬁle Widget. You can set up multiple proﬁles, each with its own list of widgets. Use the Switch Proﬁle option to switch to a different user proﬁle.

✎

There must be at least two registered profiles. For instructions on adding a profile, refer to Administrative Controls.

y Use the Proﬁle Settings option to customize and

protect your proﬁle.

– User proﬁles can be

customized with a unique name and avatar (a picture used to represent your proﬁle).

– Your proﬁle’s name and

avatar are displayed in the proﬁle snippet in the dock.

– Protect your proﬁle using

the Create Proﬁle PIN option.

– When setting up a new

PIN, you can set a Security Question.

y The Proﬁle Settings option limits access to the proﬁle’s

widgets.

– If you forget your Proﬁle PIN, answer your proﬁle’s

Security Question.

– New widgets cannot be added to proﬁles with the

Limit Proﬁle indicator enabled.

✎

Owner PIN must be set to use this feature. For instructions on setting Owner PIN, refer to Administrative Controls.

y System Settings allows you to:

– Change your Location and Zip Code (US only) to

tailor contents speciﬁc to your region.

– Replay the tutorial that was shown during guided

setup.

– Restore Factory Settings resets all widget settings

and information.

✎

When you cannot run Restore Factory Settings normally or you can not install/run the specific widgets normally, press the remote control buttons in the following sequence, which resets the Yahoo Service: POWER (on) → MUTE → 9 → 4 → 8 → EXIT → POWER (off) → POWER (on) → YAHOO! (If Yahoo Service is displayed on the TV Screen, You should stop the Yahoo Service using EXIT button in advance.).

y From the Administrative Controls menu you can:

– Conﬁgure the Screen Saver timeout to avoid screen

burn-in.

– Create Owner PIN and set a Security Question to

control other proﬁles.

– Create and conﬁgure a new proﬁle with a unique set

of widgets.

– Delete an existing proﬁle.

y Sign into Yahoo!® from PROFILE Widget using your

Yahoo! ID.

– If you have a Yahoo! ID, you can access personalized

content using Yahoo! TV widgets.

– You will be automatically signed-in to all installed

Yahoo! TV widgets with your proﬁle’s Yahoo! ID.

– If you do not have a Yahoo! account, visit “www.

yahoo.com” to create one.

– You may not be able to log in with an ID created

through a Yahoo website in a country that does not support Internet@TV.

y About Proﬁle Widget: Press the Green button to view

a brief description of Proﬁle Widget, Copyright Policy, Terms of Service, and Privacy Policy.

¦ Widget Gallery

Use Yahoo!® Widget Gallery to add more widgets to your TV. View available TV widgets in the following categories:

■ Featured: Displays recommended widgets.

■ Latest: Displays the most recent widgets.

■ All widgets: Displays all widgets.

■ Categories: Displays all widgets by category.

✎

To install a widget, select Add Widget to My Profile and press the ENTERE button. The widget will be installed and become available in the dock.

■ Widget Gallery Settings: Press the Green button.

– About Yahoo! Widget Gallery...: You can view brief

information for the Widget Gallery, Copyright Policy, Terms of Service, and Privacy Policy.

– TV Widget Software: Displays the current version of

the system software, and installed widgets.

– Create your own widgets through the Developer

Settings menu. For more information, visit our developer site at http://connectedtv.yahoo.com/.

Featured

Latest

All widgets Categories

English

¦ Troubleshooting for Internet@TV

Problem Possible Solution

Some application contents only appear in English. How can I change the language?

Some application services do not work.

When a network error occurs, I can only use the setting menu.

All content and services accessible through this device belong to third parties and are protected by copyright, patent, trademark and/or other intellectual property laws. Such content and services are provided solely for your personal noncommercial use. You may not use any content or services in a manner that has not been authorized by the content owner or service provider. Without limiting the foregoing, unless expressly authorized by the applicable content owner or service provider, you may not modify, copy, republish, upload, post, transmit, translate, sell, create derivative works, exploit, or distribute in any manner or medium any content or services displayed through this device. YOU EXPRESSLY ACKNOWLEDGE AND AGREE THAT USE OF THE DEVICE IS AT YOUR SOLE RISK AND THAT THE ENTIRE RISK AS TO SATISFACTORY QUALITY, PERFORMANCE AND ACCURACY IS WITH YOU. THE DEVICE AND ALL THIRD PARTY CONTENT AND SERVICES ARE PROVIDED "AS IS" WITHOUT WARRANTY OF ANY KIND, EITHER EXPRESS OR IMPLIED. SAMSUNG EXPRESSLY DISCLAIMS ALL WARRANTIES AND CONDITIONS WITH RESPECT TO THE DEVICE AND ANY CONTENT AND SERVICES, EITHER EXPRESS OR, IMPLIED, INCLUDING BUT NOT LIMITED TO, WARRANTIES OF MERCHANTABILITY, OF SATISFACTORY QUALITY, FITNESS FOR A PARTICULAR PURPOSE, OF ACCURACY, OF QUIET ENJOYMENT, AND NON-INFRINGEMENT OF THIRD PARTY RIGHTS. SAMSUNG DOES NOT GUARANTEE THE ACCURACY, VALIDITY, TIMELINESS, LEGALITY, OR COMPLETENESS OF ANY CONTENT OR SERVICE MADE AVAILABLE THROUGH THIS DEVICE AND DOES NOT WARRANT THAT THE DEVICE, CONTENT OR SERVICES WILL MEET YOUR REQUIREMENTS, OR THAT OPERATION OF THE DEVICE OR SERVICES WILL BE UNINTERRUPTED OR ERROR-FREE. UNDER NO CIRCUMSTANCES, INCLUDING NEGLIGENCE, SHALL SAMSUNG BE LIABLE, WHETHER IN CONTRACT OR TORT, FOR ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL OR CONSEQUENTIAL DAMAGES, ATTORNEY FEES, EXPENSES, OR ANY OTHER DAMAGES ARISING OUT OF, OR IN CONNECTION WITH, ANY INFORMATION CONTAINED IN, OR AS A RESULT OF THE USE OF THE DEVICE, OR ANY CONTENT OR SERVICE ACCESSED BY YOU OR ANY THIRD PARTY, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGES. Third party services may be changed, suspended, removed, terminated or interrupted, or access may be disabled at any time, without notice, and Samsung makes no representation or warranty that any content or service will remain available for any period of time. Content and services are transmitted by third parties by means of networks and transmission facilities over which Samsung has no control. Without limiting the generality of this disclaimer, Samsung expressly disclaims any responsibility or liability for any change, interruption, disabling, removal of or suspension of any content or service made available through this device. Samsung may impose limits on the use of or access to certain services or content, in any case and without notice or liability. Samsung is neither responsible nor liable for customer service related to the content and services. Any question or request for service relating to the content or services should be made directly to the respective content and service providers.

The Application content language may be different from the application user interface language.

The ability to change the language depends on the service provider. Check with the service provider.

Refer to the help website for application service provider information. If network connection doesn’t work, your service might be limited, as all

functions except the setting menu are needed to connect to the internet.

04 Advanced Features

¦ Help Website

✎

Accessing steps may be changed in the future.

✎

It can be different links for special countries.

Country Website

USA www.samsung.com → consumer products → Television → medi@2.0 → Internet@TV Canada www.samsung.com → consumer products → TV → medi@2.0 → Internet@TV

www.samsung.com → produits grand public → téléviseurs → medi@2.0 → Internet@TV

Mexico www.samsung.com → productos de consumo → televisores → medi@2.0 → Internet@TV

English

Advanced Features

AllShare™

3/7

AllShare

MENUm → Application → Content View →

AllShare → ENTER

¦ About AllShare

AllShare connects your TV and compatible Samsung mobile

phones/ devices through a network. On your TV, you can view call arrivals, SMS messages and schedules set on your mobile phones. In addition, you can play media contents including videos, photos and music saved on your mobile phones or the other devices (such as your PC) by controlling them on the TV via the network. Additionally, you can use your TV for browsing web pages in your mobile phones.

✎

For more information, visit “www.samsung.com” or contact the Samsung call center. Mobile devices may need additional software installation. For details, refer to each device’s user’s guide.

¦ Setting Up AllShare

Setup

■ Message (On / Off): Enables or disables the message

function (for call arrivals, SMS messages and schedules set on your mobile phones).

■ Media (On / Off): Enables or disables the media

function. When the media function is on, it plays videos, photos and music from a mobile phone or other device that supports AllShare.

■ ScreenShare (On / Off): Enables or disables the

ScreenShare function for using mobile phone as a remote control.

■ TV name: Sets the TV name so you can ﬁnd it easily on

a mobile device.

✎

If you select User Input, you can type on the TV using the OSK (On Screen Keyboard).

Setup

Message : On

Media : On

Message

Media

ScreenShare : On

TV name : Home TV

ScreenShare

Message / Media / ScreenShare

Shows a list of mobile phones or connected devices which have been set up with this TV for using the Message, Media, or ScreenShare function.

✎

The Media function is available in all mobile devices which support AllShare.

■ Allowed / Denied: Allows/Blocks the mobile phone.

■ Delete: Deletes the mobile phone from the list.

✎

This function only deletes the name of the mobile from the list. If the deleted mobile device is turned on or trys to connect to the TV, it may appear on the list again.

Using the Message Function

Using this function, you view call arrivals, SMS messages and schedules set on the mobile phone through the alarm window while watching TV.

✎

NOTE

To disable the alarm window, set Message to Off in

Setup of AllShare. If OK is selected, or if OK is not selected after the

message has appeared three times, the message will be deleted. The message is not deleted from the mobile phone.

The alarm window can be displayed while using

some applications such as Media Play etc. To view the contents of a message, switch to TV viewing mode.

When a message from an unknown mobile phone is

displayed, select the mobile phone on the message menu in AllShare and select Denied to block the phone.

Message View

If a new SMS message arrives while you are watching TV, the alarm window appears. If you click the OK button, the contents of the message are displayed.

✎

You can configure the viewing settings for SMS messages on your mobile phones. For the procedures, refer to the mobile phone manual.

✎

Some types of characters may be displayed as blank or broken characters.

English

Select

Return

Exit

Setup

Return

Call Arrival Alarm

If a call arrives while you are watching TV, the alarm window appears.

Schedule Alarm

While you are watching TV, the alarm window appears to display the registered event.

✎

You can configure viewing settings for schedule contents on your mobile phones. For the procedures, refer to the mobile phone manual.

✎

Some special characters may be displayed as blank or broken characters.

Using the Media Function

An alarm window appears informing the user that the media contents (videos, photos, music) sent from a mobile phone will be displayed on your TV. The contents are played automatically 3 seconds after the alarm window appears. If you press the RETURN or EXIT button when the alarm window appears, the media contents are not played.

✎

NOTE

If the media function executes for the first time,

the warning popup window appears. Press the

ENTERE button to select Allow, then you can use

Media function on that device.

"Unknown Device 0" is requesting that the media le be allowed to play. If you wish to allow the media le to be played at your device, please press

"Allow", otherwise press "Deny". You can also change the setting (or resetting) of this feature at "AllShare Setup".

Warning: Please note that if your device is connected to unsecured or unfamiliar network, unwanted or inappropriate contents might be played. If you are not sure about the network's identity or content's appropriateness,

we strongly recommend that you do not "Allow" the request to play.

DenyAllow

To turn off the media contents transmission from

the mobile phone, set Media to Off in the AllShare setup.

Contents may not be played on your TV depending

on their resolution and format. The ENTERE and ◄ / ► buttons may not work

depending on the type of media content. Using the mobile device, you can control the media

playing. For details, refer to each mobile’s user’s guide.

When you want to play media contents from

your PC, select the PC icon on the main display of AllShare. Then the TV’s Media Play menu automatically changes. For more detail information, refer to “Media Play” (p. 36).

Using ScreenShare Function

Using ScreenShare, you can browse various web contents provided by the mobile phone. For example, the image below displays an access page for contents on a mobile. You can read the mobile’s ﬁles and view the phone book and calendar on the TV. Also, in the phone book, you can make a call to another person, or send to SMS.

✎

NOTE

You must have ScreenShare installed on your

Samsung Mobile phone/device to use this feature. Doc Viewer can read files in doc format, but cannot

modify them. The screen display may differ depending on the

connected device.

My Mobile

Contacts Calendar Doc Viewer

Select Return

Using your Samsung Phone to Operate Your TV

Before you can use this feature, you must connect to a Samsung mobile phone that supports ScreenShare functions. When operating the TV with your mobile phone, only the POWER, are supported.

✎

Even if you keep pressing down on a control button (channel or volume) on the mobile phone, the value will only go up or down by one unit.

y, z

and MUTE buttons

04 Advanced Features

English

Other Information

Assembling the Cables

Stand Type

Enclose the cables in the Cable Tie so that the cables are not visible through the transparent stand.

Wall-Mount Type

✎

Do not pull the cables too hard when arranging them. This may cause damage to the product’s connection terminals.

English

Installing the Wall Mount

Attaching the Blanking Bracket

When installing the TV onto a wall, attach the Blanking Bracket as shown.

Blanking Bracket

Installing the Wall Mount Kit

The wall mount kit (sold separately) allows you to mount the TV on the wall. For detailed information on installing the wall mount, see the instructions provided with the wall mount. Contact a technician for

assistance when installing the wall mount bracket. Samsung Electronics is not responsible for any damage to the product or injury to yourself or others if you elect to install the TV on your own.

Wall Mount Kit Speciﬁcations (VESA)

✎

The wall mount kit is not supplied, but sold separately.

Install your wall mount on a solid wall perpendicular to the ﬂoor. When attaching to other building materials, please contact your nearest dealer. If installed on a ceiling or slanted wall, it may fall and result in severe personal injury.

✎

NOTE

Standard dimensions for wall mount kits are shown in the table below.

When purchasing our wall mount kit, a detailed installation manual and all parts necessary for assembly are provided.

Do not use screws that do not comply with the VESA standard screw specifications.

Do not use screws that are longer than the standard dimension or do not comply with the VESA standard screw

specifications. Screws that are too long may cause damage to the inside of the TV set. For wall mounts that do not comply with the VESA standard screw specifications, the length of the screws may differ

depending on the wall mount specifications. Do not fasten the screws too strongly; this may damage the product or cause the product to fall, leading to personal

injury. Samsung is not liable for these kinds of accidents. Samsung is not liable for product damage or personal injury when a non-VESA or non-specified wall mount is used or

the consumer fails to follow the product installation instructions. Our 58” and 63” models do not comply with VESA Specifications. Therefore, you should use our dedicated wall

mount kit for this model. Do not mount the TV at more than a 15 degree tilt.

Always use two people to mount the TV to a wall.

05 Other Information

English

Other Information

Product Family inches

42~50 400 X 400

58~63 600 X 400

PDP TV

70~79 800 X 400

80~ 1400 X 800

✎

Unscrew the hole around before installing Wall-Mount on the wall.

Do not install your Wall Mount Kit while your TV is turned on. It may result in personal injury due to electric shock.

VESA Spec.

(A * B)

Standard Screw Quantity

M8 4

Securing the Installation Space

Keep the required distances between the product and other objects (e.g. walls) to ensure proper ventilation. Failing to do so may result in ﬁre or a problem with the product due to an increase in the internal temperature of the product.

✎

When using a stand or wall-mount, use parts provided by Samsung Electronics only.

If you use parts provided by another manufacturer, it may result in a problem with the product or an injury due to the

product falling.

✎

The appearance may differ depending on the product.

Installation with a stand. Installation with a wall-mount.

4 inches

English

Securing the TV to the Wall

Caution: Pulling, pushing, or climbing on the TV may cause the TV to fall. In particular, ensure your children do not hang over or destabilize the TV; doing so may cause the TV to tip over, causing serious injuries or death. Follow all safety precautions provided on the included Safety Flyer. For added stability, install the anti-fall device for safety purposes, as follows.

Accessories

TV-Holder Screw (M4 X L16)

To prevent the TV from falling

1. Remove the screw attached to the back of your TV, then connect the TV-Holder to the TV with the screw.

✎

Make sure to only use the supplied screw.

05 Other Information

2. Firmly fasten the screw to the wall or cabinet where the TV is to be installed. Tie the TV-Holder attached to the TV and the

screw fastened on the wall or cabinet so that the TV is ﬁxed.

✎

Only the screw needed to attach the holder to the TV is supplied. The screw to attach the Holder to the wall or cabinet must be purchased separately. We recommend purchasing a size M4xL20 wood screw.

✎

Install the TV close to the wall so that it does not fall.

✎

When attaching the TV to the wall, tie the cord level with the ground or slanted downwards for safety purposes.

✎

Check the cord occasionally to make sure it is secure.

✎

Before moving the TV, separate the connected cord first.

3. Verify all connections are properly secured. Periodically check connections for any sign of fatigue or failure. If you have any

doubt about the security of your connections, contact a professional installer.

English

Other Information

Troubleshooting

If the TV seems to have a problem, ﬁrst try this list of possible problems and solutions. If none of these troubleshooting tips apply, visit “www.samsung.com,” then click on Support, or call Samsung customer service at 1-800-SAMSUNG.

Issues Solutions and Explanations

Poor picture First of all, please perform the Picture Test and conﬁrm that your TV is properly displaying the test image.

The TV image does not look as good as it did in the store.

The picture is distorted: macro block error, small block, dots, pixelization.

Color is wrong or missing. • If you’re using Component connection, make sure the component cables are connected to the

There is poor color or brightness. • Adjust the Picture options in the TV menu ( go to Picture mode / Color / Brightness / Sharpness)

There is a dotted line on the edge of the screen.

The picture is black and white. • If you are using an AV composite input, connect the video cable (yellow) to the Green jack of

When changing channels, the picture freezes or is distorted or delayed.

When I watch TV while lying down, the picture appears dark. When I stand up from my seat, the picture on the TV becomes darker.

The 3D Active Glasses may not work properly if there is any other 3D product or electronic devices turned on near the glasses or TV.

You may notice a small amount of screen ﬂickering when watching 3D images in poor light conditions (from a strobe light, etc.), or under a ﬂuorescent lamp (50Hz ~ 60Hz) or 3 wavelength lamp.

The ideal viewing distance should be three times or more the height of the screen.

If you leave 3D glasses on, battery lifespan is shortened.

(go to MENU - Support - Self Diagnosis - Picture Test) (p. 28) If the test image is properly displayed, the poor picture may be caused by the source or signal.

• If you have an analog cable/satellite box, upgrade to an HD digital set top box. Use HDMI or Component cables to deliver HD (high deﬁnition) picture quality.

• Cable/Satellite subscribers: Try HD stations from the channel line up.

• Antenna connection: Try HD stations after performing Auto program.

Many HD channels are up scaled from SD (Standard Deﬁnition) contents.

✎

• Adjust the Cable/Sat box video output resolution to 1080i or 720p.

• Compression of video contents may cause picture distortion, especially in fast moving pictures such

as sports and action movies.

• Low signal level can cause picture distortion. This is not a TV problem.

• Mobile phones used close to the TV (cca up to 1m) may cause noise in picture on analog and digital

TV.

correct jacks. Incorrect or loose connections may cause color problems or a blank screen.

(p. 16).

• Adjust Energy Saving option in the TV menu. (go to MENU – Picture – Eco Solution – Energy Saving) (p. 16)

• Try resetting the picture to view the default picture settings (go to MENU - Picture - Picture Reset) (p. 22)

• If the picture size is set to Screen Fit, change it to 16:9 (p. 18).

• Change cable/satellite box resolution.

component input 1 on the TV.

• If connected with a cable box, please try to reset the cable box. Reconnect the AC cord and wait until the cable box reboots. It may take up to 20 minutes.

• Set the output resolution of the cable box to 1080i or 720p.

• The Real Black ﬁlter is used for this model in order to improve the contrast ratio and minimize

reﬂections on the screen. With this ﬁlter, black and white look darker and brighter respectively. As a result, the vertical viewing angle range can become narrower.

• If there is a problem, keep other electronic devices as far away as possible from the 3D Active Glasses.

• If so, dim the light or turn the lamp off.

• We recommend sitting with viewer's eyes on a level with the screen.

• Turn off 3D glasses while not using them.

English

Issues Solutions and Explanations

Sound Problem First of all, please perform the Sound Test to conﬁrm that your TV audio is properly operating.

There is no sound or the sound is too low at maximum volume.

The picture is good but there is no sound. • Set the Speaker Select option to TV Speaker in the Sound menu (p. 23).

The speakers are making an inappropriate noise.

No Picture, No Video

The TV won’t turn on. • Make sure the AC power cord is securely plugged in to the wall outlet and the TV.

The TV turns off automatically. • Ensure the Sleep Timer is set to Off in the Setup menu. (p. 24)

There is no picture/video. • Check cable connections (remove and reconnect all cables connected to the TV and external

RF(Cable/Antenna) Connection

The TV is not receiving all channels. • Make sure the coaxial cable is connected securely.

No Caption on digital channels. • Check Caption Setup menu. Try changing Caption Mode Service 1 to CC1. (p. 26)

The picture is distorted: macro block error, small block, dots, pixelization.

(go to MENU - Support - Self Diagnosis - Sound Test) (p. 28) If the audio is OK, the sound problem may caused by the source or signal.

• Please check the volume of the device (Cable/Sat Box, DVD, Blu-ray etc) connected to your TV.

• If you are using an external device, make sure the audio cables are connected to the correct audio

input jacks on the TV.

• If you are using an external device, check the device’s audio output option (ex. you may need to change your cable box’s audio option to HDMI when you have a HDMI connected to your TV).

• If you are using a DVI to HDMI cable, a separate audio cable is required.

• If your TV has a headphone jack, make sure there is nothing plugged into it.

• Reboot the connected device by reconnecting the device’s power cable.

• Check cable connections. Make sure a video cable is not connected to an audio input.

• For antenna or Cable connections, check the signal strength. Low signal level may cause sound

distortion.

• Perform the Sound Test as explained above.

• Make sure the wall outlet is working.

• Try pressing the POWER button on the TV to make sure the problem is not the remote. If the TV turns

on, refer to “Remote control does not work’ below.

• If your PC is connected to the TV, check your PC power settings.

• Make sure the AC power cord is plugged in securely to the wall outlet and the TV.

• When watching TV from an antenna or cable connection, the TV will turn off after 10 - 15 minutes if

there is no signal.

devices).

• Set your external device’s (Cable/Sat Box, DVD, Blu-ray etc) video outputs to match the connections to the TV input. For example, if an external device’s output is HDMI, it should be connected to an HDMI input on the TV.

• Make sure your connected devices are powered on.

• Be sure to select the TV’s correct source by pressing the SOURCE button on the remote control.

• Reboot the connected device by reconnecting the device’s power cable.

• Please try Auto Program to add available channels to the channel list. Go to MENU - Channel -

Auto Program then select Auto and make sure the correct Cable TV signal type is set in the menu. There are 3 options. (STD, HRC and IRC) (p. 14)

• Verify the Antenna is positioned correctly.

• Some channels may not have caption data.

• Compression of video contents may cause picture distortion, especially with fast moving pictures

such as sports and action movies.

• A low signal can cause picture distortion. This is not a TV problem.

05 Other Information

English

Other Information

Issues Solutions and Explanations

PC Connection

A “Mode Not Supported” message appears.

“PC” is always shown on the source list, even if a PC is not connected.

The video is OK but there is no audio. • If you are using an HDMI connection, check the audio output setting on your PC.

Network Connection

The wireless network connection failed. • The Samsung Wireless USB dongle is required to use a wireless network.

Software Upgrade over the network fails. • Try network test in Setup menu (p. 26).

Others

Purple/green rolling horizontal bars and buzzing noise from the TV speakers with Component cable connection.

The picture won’t display in full screen. • HD channels will have black bars on either side of the screen when displaying up scaled SD (4:3)

The remote control does not work. • Replace the remote control batteries with correct the poles (+/–) in the right direction.

The TV is making a humming noise. • Plasma TVs typically make a soft humming sound. This is normal. It’s caused by the electrical charges

Image Retention (Burn In) Issue. • To minimize the possibility of screen burn, this unit is equipped with screen burn reduction technology.

The cable/set top box remote control doesn’t turn the TV on or off, or adjust the volume.

A “Mode Not Supported” message appears.

Caption on TV menu is greyed out. • Caption can not be selected in the TV menu when connected via HDMI or Component (p. 26).

There is a plastic smell from the TV. • This smell is normal and will dissipate over time.

The TV Signal Information is unavailable in the Self Diagnostic Test menu.

The TV is tilted to the side. • Remove the base stand from the TV and reassemble it.

The channel menu is greyed out (unavailable).

• Set your PC’s output resolution so it matches the resolutions supported by the TV. (p. 12)

• This is normal; “PC” is always shown on the source list, regardless of whether a PC is connected.

• Make sure the Network Connection is set to Wireless (p. 31).

• Make sure the TV is connected to a wireless IP sharer (router).

• If you have latest SW version, SW upgrade will not proceed.

• Remove the left and right audio connections from the set-top-box. If the buzzing stops, this indicates

that the set-top-box has a grounding issue. Replace the Component video cables with an HDMI connection.

contents.

• Black bars on the top and bottom will appear during movies that have aspect ratios different from your TV.

• Adjust the picture size options on your external device or TV to full screen.

• Clean the sensor’s transmission window on the remote.

• Try pointing the remote directly at the TV from 5~6 feet away.

that are used to create the images on the screen.

• If the humming sound is loud, you may have set the brightness on the TV too high. Try setting the brightness lower.

• You can also have loud humming if the back of your Plasma TV is too close to a wall or other hard surface. Also try rerouting your connection cables.

• Improper installation of wall mount can create excessive noise.

Pixel Shift technology enables you to set picture movement up/down (Vertical Line) and side to side (Horizontal Dot).

• Program the Cable/Sat remote control to operate the TV. Refer to the Cable/Set user manual for the SAMSUNG TV code.

• Check the supported resolution of the TV, and adjust the external device’s output resolution accordingly. Refer to the resolution settings on page 12 of this manual.

• Caption must be activated on the external device (p. 26).

• This function is only available with digital channels from an Antenna / RF/Coax connection. (p. 28)

• The Channel menu is only available when the TV source is selected.

English

Issues Solutions and Explanations

Your settings are lost after 30 minutes or every time the TV is turned off.

You have intermittent loss of audio or video.

You see small particles when you look closely at the edge of the frame of the TV.

The PIP menu is not available. • PIP functionality is only available when you are using a HDMI, PC or components source.

• If the TV is in the Store Demo mode, it will reset audio and picture settings every 30 minutes. Change the settings from Store Demo mode to Home Use mode in the Plug & Play procedure. Press the

SOURCE button to select TV mode, and go to MENU → Setup → Plug & Play → ENTERE (p. 8).

• Check the cable connections and reconnect them.

• Loss of audio or video can be caused by using overly rigid or thick cables. Make sure the cables are

ﬂexible enough for long term use. If mounting the TV to a wall, we recommend using cables with 90 degree connectors.

• This is part of the product’s design and is not a defect.

05 Other Information

POP (TV’s internal banner ad) appears on the screen.

✎

Some of above pictures and functions are available at specific models only.

• Select Home Use under Plug & Play mode. For details, refer to Plug & Play Feature. (p. 8)

License

TheaterSound, SRS and the symbol are trademarks of SRS Labs, Inc. TheaterSound technology is incorporated under license from SRS Labs, Inc.

Manufactured under license from Dolby Laboratories. Dolby and the double-D symbol are trademarks of Dolby Laboratories.

Manufactured under license under U.S. Patent #’s: 5,451,942; 5,956,674; 5,974,380; 5,978,762; 6,487,535 & other U.S. and worldwide patents issued & pending. DTS and the Symbol are registered trademarks. & DTS 2.0+ Digital Out and the DTS logos are trademarks of DTS, Inc. Product Includes software. © DTS, Inc. All Rights Reserved.

DivX Certiﬁed to play DivX video up to HD 1080p, including premium content.

ABOUT DIVX VIDEO: DivX® is a digital video format created by DivX,Inc. This is an ofﬁcial DivX Certiﬁed device that plays DivX video. Visit www.divx. com for more information and software tools to convert your ﬁles into DivX video. ABOUT DIVX VIDEO-ON-DEMAND: This DivX Certiﬁed® device must be registered in order to play DivX Video-on-Demand (VOD) content. To generate the registration code, locate the DivX VOD section in the device setup menu. Go to vod.divx.com with this code to complete the registration process and learn more about DivX VOD. Pat. 7,295,673; 7,460,688; 7,519,274

Open Source License Notice

In the case of using open source software, Open Source Licenses are available on the product menu. Open Source License Notice is written only English.

English

Other Information

Speciﬁcations

Panel native 1920 x 1080 Environmental Considerations

Operating Temperature Operating Humidity Storage Temperature Storage Humidity

Stand Swivel (Left / Right) -20˚ ~ 20˚ Model Name PN50C8000 PN58C8000 PN63C8000 Screen Size

(Diagonal) Sound

(Output) 10 W X 2 15 W X 2 15 W X 2 Dimensions (WxDxH)

Body

With stand

Weight Without Stand With Stand

✎

Design and specifications are subject to change without prior notice.

✎

This device is a Class B digital apparatus.

✎

For information about power supply, and more about power consumption, refer to the label attached to the product.

(49.9 inches measured diagonally)

50 inches

47.7 X 1.4 X 29.5 inches

(1211.0 X 35.9 X 749.0 mm)

47.7 X 8.9 X 31.8 inches

(1211.0 X 227.0 X 808.5 mm)

54.0 lbs (24.5 kg)

64.4 lbs (29.2 kg)

50°F to 104°F (10°C to 40°C)

10% to 80%, non-condensing

-4°F to 113°F (-20°C to 45°C) 5% to 95%, non-condensing

58 inches

(58.0 inches measured diagonally)

54.6 X 1.4 X 33.4 inches

(1388.0 X 35.9 X 849.0 mm)

54.6 X 13.5 X 35.6 inches

(1388.0 X 342.0 X 905.0 mm)

73.4 lbs (33.3 kg)

88.2 lbs (40.0 kg)

(62.9 inches measured diagonally)

63 inches

59.0 X 1.4 X 35.9 inches

(1498.0 X 35.9 X 911.0 mm)

59.0 X 13.5 X 38.0 inches

(1498.0 X 342.0 X 964.5 mm)

83.8 lbs (38.0 kg)

98.3 lbs (44.6 kg)

English

■ Front view / Side view

Dimensions

05 Other Information

(Unit: inches)

Model name

1 2 3 4 5 6 7 8

PN50C8000 47.7 43.7 24.6 24.7 29.5 31.8 1.4 8.9 PN58C8000 54.6 50.7 28.6 24.7 33.4 35.6 1.4 13.5 PN63C8000 59.0 55.0 31.0 24.7 35.9 38.0 1.4 13.5

■ Jack panel detail / Rear view

(Unit: inches)

Model name

1 2 3 4 5 6 7

PN50C8000 15.7 15.7 32.7 13.6 3.8 12.4 2.5 PN58C8000 23.6 15.7 40.1 13.4 4.4 11.0 3.6 PN63C8000 23.6 15.7 43.8 13.6 4.7 11.0 4.0

NOTE: All drawings are not necessarily to scale. Some dimensions are subject to change without prior notice. Refer to the dimensions prior to performing installation of your TV. Not responsible for typographical or printed errors.

English

Other Information

Index

AllShare 54 Amplify 22 Antenna 14 Anynet+ 43

AUDIO OUT 11

Auto Adjustment 22 Auto Volume 23

Background Music 42 Balance L/R 22 Basic View 41 Batteries 7 Black Tone 17 Blanking Bracket 57 Brightness 16

Cable Tie 4, 56 Change PIN 25 Channel Menu 14 Clock 23 Color Tone 18 Component 10 Connecting to a PC 12 Connecting to an Audio Device 11

DIGITAL AUDIO OUT 11, 43

DivX® VOD 42 D-sub 12 Dynamic 16 Dynamic Contrast 17

Eco Sensor 16 Edit Name 13 Editing Channels 15 Energy Saving 16 Equalizer 22 External Speaker 23

FAV.CH button 7, 14

Favorite Channel 14 Film Mode 19 Fine Tune 16 Flesh Tone 17 Frequency 12

HDMI 9, 43 Home Theater 11, 43

Installation Space 58 Internet@TV 47

Language 26 License 63

Media Play 36 Melody 27 Menu Transparency 27 Mono 23 Music 40

Navigate 13 Network Connection 29 Network Setup 30

ON/OFF button 7

Optimal resolution 12

Password 48 Photos 41 Picture Size 18, 42 PIP (Picture in Picture) 27 Plug & Play 8 Power Indicator 6

Receiver 45 Recording 45 Remote Control 7 Repeat Mode 42 RGB Only Mode 17 Rotate 42

Select All 15 Self Diagnosis 28 Sharpness 16 Signal Information 28 Sleep Timer 24 Slide Show 41 Software Upgrade 28 Source List 13 Speaker Select 23 Speciﬁcations 64 Standby mode 6 Symbol 3

Timer 24 Title 41 Tools 3 Troubleshooting 60 TV Speaker 23

USB Drive 28, 36

Video Formats 39 Videos 38 Volume 6

Wall Mount 57 Warm 18 White Balance 17 Widget 52

English

This page is intentionally

left blank.

Las ﬁguras y las ilustraciones de este Manual del usuario se proporcionan como referencia solamente y pueden ser diferentes del aspecto real del producto. El diseño y las especiﬁcaciones del producto están sujetos a cambios sin previo aviso.

Información importante sobre la garantía relativa al formato de visualización del televisor

Para obtener más información sobre los términos de la garantía, consulte la tarjeta de garantía.

✎

Las pantallas PDP con formato de pantalla panorámica (16:9, la relación de aspecto ancho:alto de la pantalla) están diseñadas principalmente para visualizar vídeos de movimiento de formato panorámico. Las imágenes deben estar principalmente en el formato panorámico de relación 16:9, o ampliadas para llenar la pantalla si el modelo tiene esta opción y las imágenes están en movimiento constante. La visualización de imágenes y gráﬁcos estáticos en la pantalla, como las barras oscuras laterales en programación y vídeos de televisión en formato estándar no ampliados, debe limitarse a no más del 5% del tiempo total de visualización del televisor por semana. Asimismo, la visualización de otras imágenes estáticas y de texto, como informes bursátiles, pantallas de videojuegos, logotipos comerciales, sitios web o gráﬁcos y patrones de ordenador, se debe limitar en todos los televisores al tiempo especiﬁcado más arriba. La visualización de imágenes estáticas que supere los límites de las instrucciones anteriores puede producir un envejecimiento desigual de las pantallas PDP, lo que provocará una reproducción superpuesta sutil pero permanente de la imagen de la PDP. Para evitarlo, varíe la programación y las imágenes y, sobre todo, visualice imágenes en movimiento a toda pantalla, no gráﬁcos estáticos ni barras oscuras. En modelos de PDP que ofrezcan opciones para el tamaño de la imagen, utilice estos controles para ver los distintos formatos como imagen a toda pantalla. Tenga cuidado en la selección y duración de los formatos de televisión utilizados para la visualización. La garantía limitada de Samsung no cubre el envejecimiento desigual de la PDP como resultado de la selección y uso de formatos, así como otras imágenes retenidas.

• DOCUMENTO DE GARANTÍA LIMITADA PARA NORTEAMÉRICA DE SAMSUNG ELECTRONICS

De acuerdo con los requisitos, condiciones, exclusiones y limitaciones de la Garantía limitada original suministrada con los productos de Samsung

Electronics (SAMSUNG), así como los requisitos, condiciones, exclusiones y limitaciones incluidos en el presente documento, SAMSUNG proporcionará adicionalmente un servicio de reparación de garantía en EE.UU. para los productos de SAMSUNG adquiridos en Canadá, y en Canadá respecto a los productos de SAMSUNG adquiridos en EE.UU., para el período de garantía especiﬁcado originalmente, y sólo para el comprador original.

Las reparaciones en garantía descritas anteriormente deben realizarse en centros de servicio técnico autorizados de SAMSUNG. Junto con este

documento, se debe presentar un documento de garantía limitada original y una factura con fecha como prueba de compra en el centro de servicio técnico. El transporte a y desde el centro de servicio técnico es responsabilidad del comprador. Las condiciones cubiertas se limitan solamente a defectos de fabricación en material y mano de obra, y sólo los que se hayan producido con un uso normal del producto.

Excluidas, pero no limitadas a ellas, se encuentran las disposiciones originales especiﬁcadas para los servicios a domicilio o en las instalaciones de la

empresa, tiempos máximos y mínimos de reparación, cambios o sustituciones, accesorios, opciones, actualizaciones o consumibles.

Para conocer la ubicación de un centro de servicio técnico autorizado de SAMSUNG, llame al número gratuito indicado: – En EE. UU: 1-800-SAMSUNG (1-800-726-7864) – En Canadá: 1-800-SAMSUNG

Instrucciones para el usuario

• Retención de imágenes en la pantalla

No deje imágenes ﬁjas visibles (como las de un videojuego) en el panel de la pantalla de plasma durante mucho tiempo, ya que se podría producir la

retención de la imagen en la misma. Para evitar dicha retención de la imagen, consulte la página 16 de este manual para reducir el grado de brillo y contraste de la pantalla al mostrar una imagen ﬁja.

• Calor en la parte superior del TV de plasma

La parte superior del aparato puede calentarse tras un uso prolongado ya que el calor se disipa desde el panel a través de los oriﬁcios de ventilación

de la parte superior del aparato.

Esto es normal y no indica ningún defecto ni fallo de funcionamiento del aparato. o obstante, debe evitarse que los niños toquen la parte superior del aparato.

• El aparato emite una especie de ‘crujido’.

El ruido similar a un crujido puede producirse cuando el aparato se contrae o se expande debido a un cambio ambiental de temperatura o humedad.

Este hecho es normal y no se trata de ningún defecto en la unidad.

• Defecto de celda

La PDP utiliza un panel compuesto de 2.360.000 píxeles (nivel HD) a 6.221.000 (nivel FHD) que requieren una soﬁsticada tecnología para su

producción. No obstante, puede que existan unos cuantos píxeles brillantes u oscuros en la pantalla.

• Evite que el televisor funcione a temperaturas por debajo de 41 °F (5 °C)

• La imagen ﬁja visualizada durante demasiado tiempo puede causar daños permanentes en el panel de la PDP.

Ver el TV de plasma en formato 4:3 durante un tiempo prolongado puede dejar rastros de bordes en la izquierda, derecha o centro de la pantalla causados por la diferencia de emisión de luz en la pantalla.La reproducción de un DVD o el uso de una consola de videojuegos pueden provocar un efecto similar en la pantalla. Los daños provocados por los efectos mencionados no quedan cubiertos por la garantía.

• Imágenes fantasma en la pantalla. Ver imágenes ﬁjas de videojuegos y PC durante más tiempo del indicado puede producir imágenes fantasma parciales. Para evitar este efecto, reduzca el ‘brillo’ y el ‘contraste’ al mostrar imágenes ﬁjas durante tiempo prolongado.

• Garantía

La garantía no cubre ningún daño causado por la retención de imágenes. La garantía no cubre el desgaste de la pantalla.

Español

Contenido

Introducción

y Listado de características ......................................... 4

y Accesorios ................................................................ 4

y Instale el soporte ....................................................... 5

y Aspecto general del panel de control ........................6

y Aspecto general del mando a distancia ..................... 7

y Conexión de una antena ........................................... 8

y Plug & Play (conﬁguración inicial)............................... 8

Conexiones

y Conexión a un dispositivo AV .................................... 9

y Conexión a un dispositivo de audio ......................... 11

y Conexión a un PC ................................................... 12

y Cambio de la fuente de entrada .............................. 13

Funciones básicas

y Cómo desplazarse por los menús ........................... 13

y Menú de canales ................................................... 14

Visualización de canales 14 Uso de los canales favoritos 14 Memorización de canales 14 Edición de canales 15 Otras funciones 15

y Menú de la imagen ................................................. 16

Cambio del modo de imagen preseleccionado 16 Ajuste de la conﬁguración de la imagen 16 Soluciones económicas 16 ambio de las opciones de la imagen 17 Visualización de la TV mediante la función 3D 19 Ajuste del televisor con el ordenador 22

y Menú del sonido ..................................................... 22

Cambio del modo de sonido preseleccionado 22 Ajuste de la conﬁguración del sonido 22 Conﬁguración del sonido 22

y Menú de conﬁguración ........................................... 23

Conﬁguración de la hora 23 Uso del temporizador de desconexión 24 Activación y desactivación del temporizador 24 Programas de bloqueo 24 Otras funciones 26 Imagen sobre imagen (PIP) 27

y Menú de asistencia técnica ..................................... 27

Funciones avanzadas

y Conexión de la red .................................................. 29

Conexión a una red por cable 29 Conexión a una red inalámbrica 31

y Media Play .............................................................. 36

Conexión de un dispositivo USB 36 Conexión al PC a través de una red 36 Pantalla de visualización 38 Reproducción de varios archivos 41 Reproductor multimedia - Funciones adicionales 41

y Anynet+ .................................................................. 43

Conﬁguración de Anynet+ 44 Conmutación entre dispositivos Anynet+ 44 Grabación 45 Escucha a través de un receptor 45 Solución de problemas de Anynet+ 46

y Internet@TV ............................................................ 47

Primeros pasos con Internet@TV 47 Conﬁguración de Internet@TV 48 Uso del servicio Internet@TV 50 Widget PROFILE 52 Widget Gallery 52 Página web de la ayuda 53

y AllShare ..................................................................54

Acerca de AllShare 54 Conﬁguración de AllShare 54

ESPAÑOL

Información adicional

y Montaje de los cables ............................................. 56

y Instalación del montaje mural .................................. 57

y Montaje de los cables ............................................. 58

y Seguridad en el espacio de instalación ................... 58

y Fijación del televisor a la pared ................................ 59

y Solución de problemas ........................................... 60

y Licencia .................................................................. 63

y Especiﬁcaciones ..................................................... 64

y Dimensiones ........................................................... 65

y Índice ...................................................................... 66

TOOLS

¡Compruebe este símbolo!

Esta función se puede utilizar pulsando el

botón TOOLS del mando a distancia.

Nota Guía paso a paso

Indica información adicional. Consulte aquí las instrucciones para abrir el

submenú pertinente en la OSD (on screen

display).

Español

Introducción

Listado de características

y Excelente interfaz digital y capacidad de trabajo en red: El sintonizador digital HD incorporado permite ver las emisiones HD que no

exigen una suscripción sin que sea necesario disponer de un receptor de televisión por cable/satélite (decodiﬁcador).

y Media Play: Permite reproducir algunos archivos de música, imágenes y películas guardados en un dispositivo USB (pág. 36). y Internet@TV: Se pueden utilizar diferentes servicios de Internet para ver información útil y contenidos de entretenimiento (pág. 47). y AllShare: AllShare conecta el televisor y los dispositivos/teléfonos móviles compatibles de Samsung a través de una red (pág. 54). y Autodiagnóstico: Permite comprobar si la imagen o el sonido funciona correctamente (pág. 28).

Accesorios

✎

Asegúrese de que los siguientes elementos se incluyan con el TV PDP. Si falta alguno, póngase en contacto con su distribuidor.

✎

El color y la forma de los componentes pueden variar según los modelos.

y Mando a distancia (BN68-01055A) y 2 pilas (AAA) y Manual del usuario

(M4 X L12)

Soporte de protección y tornillo (1 unid.) Soporte del televisor y tornillo (1 unid.) Sujetacables

(50 pouces: BN63-06481A)

(58, 63 pouces: BN63-06485A)

y Paño de limpieza (BN63-01798B) y Tarjeta de garantía / Guía de seguridad / Guía rápida de conﬁguración

(M4 X L16)

(BN68-10788A) (BN61-05596A)

Soporte de cables (3 unid.)

(BN61-05373A)

✎

El núcleo de ferrita se utiliza para proteger los cables de las interferencias. Cuando conecte un cable, abra el núcleo de ferrita y sujételo al cable cerca del enchufe, tal como se muestra en la ilustración.

y A (Distancia entre el núcleo de ferrita y un extremo del cable conectado al televisor): inferior a 2

pouces

y B (Distancia entre el núcleo de ferrita y el otro extremo del cable conectado a la toma): inferior a

3/4 pouces

✎

Para conseguir la mejor conexión por cable con este producto, utilice cables con el grosor máximo que se explica a continuación:

Cables de entrada (se venden por separado)

HDMI HDMI-DVI Component Composite (AV) Coaxial (RF) VGA

Español

Sujetacables

(BN61-05491A)

y Grosor máximo: 0,55 pulgadas (14 mm)

Núcleo de ferrita para cable de

alimentación (A)

(3301-002052) (3301-002053)

Núcleo de ferrita para cable de

alimentación (B)

Consulte la guía para instalar el soporte.

Instale el soporte

01 Introducción

5EA (M4 X L12)

5EA (M4 X L10)

Soporte (1 unidad) Soporte de la guía (1 unidad) Tornillos (10 unidad)

Siga los pasos que se indican a continuación para conectar el televisor al soporte (sólo modelo de 50 pulgadas).

Tornillos (M4 X L12)

Soporte de la guía

Soporte

Parte posterior

Vista superior

Parte frontal

Parte posterior

1. Conecte el soporte de la guía con el soporte mediante los cuatro tornillos (M4 x L12), tal como se muestra.

Tornillos (M4 X L10)

2. Con el televisor levantado, conéctelo al soporte.

3. Atornille los dos tornillos (M4 x L10) en la posición 1 y los

otros tres (M4 x L10) en la posición 2.

✎

NOTA

Para realizar el montaje debe tener en cuenta cuál es la parte frontal y cuál la posterior del soporte y el soporte de la guía.

Asegúrese de que al menos dos personas levanten y muevan el TV PDP.

Levante el producto y apriete los tornillos. Si aprieta los tornillos sin levantar el TV PDP, éste se puede inclinar hacia un lado.

Español

Introducción

Aspecto general del panel de control

✎

El color y la forma del producto pueden variar según el modelo.

Indicador de encendido

Altavoces

Indicador de encendido Parpadea y se apaga cuando se enciende el aparato y se ilumina en el modo en espera. Sensor del mando a distancia El mando a distancia debe dirigirse hacia este punto del televisor.

SOURCE

MENU Muestra un menú en pantalla, la OSD (On Screen Display), de las funciones del TV.

(Encendido)

Modo de espera

No deje el televisor en modo de espera durante períodos largos de tiempo (cuando esté de vacaciones, por ejemplo). Aunque esté apagado continúa consumiendo una pequeña cantidad de energía. Se recomienda desenchufar el cable de alimentación.

Cambia entre todas las fuentes de entrada disponibles. En el menú en pantalla, utilice este botón como lo haría con el botón ENTER

Ajustar el volumen. En la OSD, utilice los botones ◄ y ► del mando a distancia.

Cambian los canales. En la OSD, utilice los botones ▼ y ▲ del mando a distancia.

Enciende o apaga el televisor.

Sensor del mando a distancia

del mando a distancia.

de igual modo que los botones

Español

Enciende y apaga el televisor.

Muestra y selecciona las fuentes de

vídeo disponibles (pág. 13).

Pulse para acceder directamente a los

canales.

Pulse este botón para seleccionar

canales adicionales (digitales) emitidos

por la misma emisora. Por ejemplo, para

seleccionar el canal “54-3”, pulse “54”,

“–” y “3”.

Ajustar el volumen.

Hace que aparezca la OSD.

Muestra Vista de contenido, que

incluye Lista de canales, Internet@TV,

Media Play, AllShare y 3D.

Seleccionar rápidamente las funciones

que se usan con mayor frecuencia.

Vuelve al menú anterior.

Botones utilizados en los menús Lista

de canales, Internet@TV, Media Play,

etc.

Use estos botones en los modos Media

Play y Anynet+ (pág. 36, 43).

(: controla la grabación de las

grabadoras de Samsung con la función

Anynet+)

Aspecto general del mando a distancia

POWER ON/OFF

SOURCE

PRE-CH

MUTE

CH LIST

INTERNET

CONTENT

TOOLS

RETURN

A C DB

MEDIA.P YAHOO!

P.SIZEFAV.CH

@ TV

INFO

EXIT

01 Introducción

Activa o desactiva la luz del mando a distancia. Cuando está activada, los botones se iluminan durante un momento cuando se pulsan. (El uso del mando a distancia con este botón activado reduce el tiempo de uso de las pilas.)

Vuelve al canal anterior.

Corta temporalmente el sonido.

Cambia los canales.

Muestra la lista de canales en la pantalla (pág. 14).

Enlazar con diferentes servicios de Internet (pág. 47).

Muestra información en la pantalla del televisor. Selecciona los elementos del menú en pantalla y cambia los valores que aparecen en el menú.

Sale del menú.

MEDIA.P: Muestra Media Play

(pág. 36).

YAHOO!: ejecuta el widget de Yahoo!

(pág. 51).

3D: Ajusta el modo 3D. (pág. 20). FAV.CH: Muestra la lista de canales

favoritos en la pantalla (pág. 14).

P.SIZE: Selecciona el tamaño de imagen

(pág. 18).

CC: Controla el decodiﬁcador de

subtítulos (pág. 26).

Instalación de las pilas (tamaño de las pilas: AAA)

✎

NOTA

Utilice el mando a distancia a menos de 7 metros (23 pies) del

televisor. Una luz muy brillante puede afectar al funcionamiento del mando a

distancia. No lo utilice cerca de luces fluorescentes o de neón. El color y la forma pueden variar según el modelo.

Español

Introducción

POWER

INFO GUIDE

Conexión de una antena

Cuando el televisor se enciende por primera vez, los parámetros básicos se inician de forma automática.

✎

Conexión del cable de alimentación y la antena.

Antena VHF/UHF

Cable

ANT OUT

Plug & Play (conﬁguración inicial)

Cuando el televisor se enciende por primera vez, una secuencia de indicaciones en pantalla permite conﬁgurar los parámetros básicos. Pulse el botón POWERP. Plug & Play sólo está disponible cuando la fuente Entrada está conﬁgurada como TV.

✎

Para volver al paso anterior, pulse el botón rojo.

Selección de un idioma

Selección de

Demo comercio o Uso domiciliario

Selección de una antena

Selección de un canal

Conﬁguración del

Modo Reloj

Consulte la

Guía de conexión HD Disfrute de su TV.

Pulse los botones ▲ o ▼ y a continuación pulse el botón ENTER Seleccione el idioma deseado para la OSD (On Screen Display).

Pulse los botones ◄ o ► y a continuación pulse el botón ENTER

y Seleccione el modo Uso domiciliario. El modo Demo comercio

se utiliza en los entornos comerciales.

y Recupere la conﬁguración de la unidad desde Demo comercio

a Uso domiciliario (estándar): Pulse el botón del volumen del televisor. Cuando vea la OSD del volumen mantenga pulsado el botón MENU durante 5 segundos.

Pulse los botones ▲ o ▼ y a continuación pulse el botón ENTER Cable o Auto.

Pulse los botones ▲ o ▼ y a continuación pulse el botón ENTER canal que desea memorizar. Al conﬁgurar la fuente de la antena en Cable, se muestra un paso que le permite asignar valores numéricos (frecuencias de los canales) a los canales. Para obtener más información, consulte Canal → Prog. Auto (pág. 14).

✎

Pulse el botón ENTERE en cualquier momento para interrumpir el proceso de memorización.

Conﬁgure el Modo Reloj automática o manualmente.

y Auto: Permite seleccionar el modo Horario de Verano y la zona horaria. y Manual: Permite conﬁgurar manualmente la hora y la fecha actuales (pág. 23).

Se muestra el modo de conexión para obtener una mejor calidad de pantalla HD.

Pulse el botón ENTER

. Permite seleccionar Aire,

. Seleccione la fuente del

Si desea reiniciar esta función...

MENUm → Conﬁguración → Plug & Play → ENTER

Español

Conexiones

Conexión a un dispositivo AV

Uso de un cable HDMI o HDMI/DVI: Conexión HD (hasta 1080p)

Para conseguir una mejor calidad de imagen HD es aconsejable utilizar la conexión HDMI. Dispositivos disponibles: DVD, reproductor Blu-ray, receptor por cable HD, receptor por satélite HD STB (decodiﬁcador)

Dispositivo

HDMI OUT

Dispositivo

DVI OUT

02 Conexiones

Rojo Blanco

✎

HDMI IN 1(DVI), 2(ARC), 3, 4, PC/DVI AUDIO IN

Para obtener una mejor calidad de imagen y de audio, conecte un dispositivo digital mediante un cable HDMI.

Un cable HDMI admite señales de audio y de vídeo y no requiere un cable de audio.

– Para conectar el televisor a un dispositivo digital que no admita la salida HDMI, utilice cables HDMI/DVI y de audio.

La imagen quizás no se muestre correctamente (o no se muestre en absoluto) o el audio puede que no funcione si se

conecta al televisor un dispositivo externo que utiliza una versión más antigua del modo HDMI. En tales casos, consulte al fabricante del dispositivo externo acerca de la versión HDMI y, si ésta es antigua, solicite una actualización.

Debe utilizar un cable HDMI de un grosor de 14 mm o menos.

Debe adquirir un cable certificado HDMI. De lo contrario, la imagen puede no mostrarse o producirse un error de conexión.

Se recomienda un cable HDMI básico de alta velocidad o uno con Ethernet. Este producto no admite la función Ethernet a

través de HDMI. Este producto admite las funciones 3D y ARC (canal de retorno de audio) a través de un cable HDMI. Tenga en cuenta que

la función ARC sólo se admite a través del puerto HDMI IN 2(ARC).

– Si Vista autom. 3D se conﬁgura como Encendido, algunas funciones, como Internet@TV se inhabilitarán. En este caso,

conﬁgure Vista autom. 3D o Modo 3D como Apagado.

La función ARC permite que el audio digital salga a través del puerto HDMI IN 2(ARC). Se puede habilitar sólo cuando el

televisor está conectado con un receptor de audio que admita la función ARC.

AUDIO OUT

R-AUDIO-L

Español

Conexiones

Uso de un cable de componentes (hasta 1080p) o audio/vídeo (sólo 480i)

Dispositivos disponibles: Reproductor de DVD, Blu-ray, decodiﬁcador, receptor por satélite STB, VCR

Rojo

✎

Cuando se conecta a AV IN, el color (verde) del terminal AV IN [Y/VIDEO] no coincide con el cable de vídeo (amarillo).

✎

Para obtener la mejor calidad de imagen, se recomienda la conexión de componentes antes que la conexión A/V.

Blanco

Amarillo

Dispositivo Dispositivo

VIDEO OUT

AUDIO OUT

R-AUDIO-L

AUDIO OUT

R-AUDIO-L

WR R GB

RGB W R

COMPONENT OUT

PB G

Uso de una conexión de cable EX-Link

Dispositivos disponibles: Dispositivos externos que admiten Ex-Link.

EX-LINK: Conector sólo para servicio.

RGBWR

RojoRojo

AzulBlanco

Verde

Español

Conexión a un dispositivo de audio

R-AUDIO-L

Uso de una conexión de cable óptico (digital) o de audio (analógico)

Dispositivos disponibles: sistema de audio digital, ampliﬁcador, sistema Home Theater DVD

Rojo White

02 Conexiones

AUDIO IN

OPTICAL

✎

DIGITAL AUDIO OUT (OPTICAL)

Cuando un sistema de audio digital se conecta al terminal DIGITAL AUDIO OUT (OPTICAL), se reduce el volumen del

televisor y del sistema. El audio de 5.1 canales está disponible cuando el televisor se conecta a un dispositivo externo que admite audio de 5.1

canales. Cuando el receptor (sistema Home Theater) está encendido, se puede oír la salida de sonido del terminal óptico del

televisor. Cuando el televisor recibe una señal DTV, envía el sonido de 5.1 canales al receptor del sistema Home Theater. Cuando la fuente es un componente digital, como un reproductor DVD/Blu-ray/receptor de cable o satélite (decodificador), y está conectada al televisor a través de HDMI, sólo se oye el sonido de 2 canales del receptor del sistema Home Theater. Si desea oír el audio de 5.1 canales, conecte el terminal de la salida de audio digital del reproductor DVD/Blu-ray/ decodificador/receptor por satélite STB directamente al amplificador o al sistema Home Theater.

✎

AUDIO OUT: Permite conectar los terminales de la entrada de audio del amplificador/sistema Home Theater DVD.

En la conexión, utilice el conector apropiado.

Cuando un amplificador de audio se conecta a los terminales AUDIO OUT: Reduzca el volumen del televisor y ajuste el

volumen con el control de volumen del amplificador.

Sistema de audio digital

ampliﬁcador / DVD para

Home Theater

Español

Conexiones

Conexión a un PC

Mediante un cable HDMI o HDMI/DVI/un cable D-sub

Modos de visualización (entradas D-Sub y HDMI/DVI)

La resolución óptima es 1920 x 1080 a 60 Hz.

Modo Resolución

IBM

MAC

VESA CVT

VESA DMT

VESA GTF

VESA DMT / DTV CEA

640 x 350 720 x 400

640 x 480 832 x 624

1152 x 870

720 x 576 1152 x 864 1280 x 720 1280 x 960

640 x 480

800 x 600

800 x 600 1024 x 768 1024 x 768 1024 x 768 1152 x 864

1280 x 1024 1280 x 1024

1280 x 720 1280 x 800 1280 x 800 1280 x 960 1360 x 768 1440 x 900 1440 x 900

1680 x 1050

1280 x 720

1280 x 1024

1920 x 1080p 67,500 60,000 148,500 +/+

Frecuencia horizontal

(kHz)

31,469 31,469

35,000 49,726 68,681

35,910 53,783 56,456 75,231

31,469 37,861 37,500 37,879 48,077 46,875 48,363 56,476 60,023 67,500 63,981 79,976 45,000 49,702 62,795 60,000 47,712 55,935 70,635 65,290

52,500 74,620

Frecuencia vertical

(Hz)

70,086 70,087

66,667 74,551 75,062

59,950 59,959 74,777 74,857

59,940 72,809 75,000 60,317 72,188 75,000 60,004 70,069 75,029 75,000 60,020 75,025 60,000 59,810 74,934 60,000 60,015 59,887 74,984 59,954

70,000 70,000

DVI OUT

AUDIO OUT

PC OUT

Frecuencia de reloj de

píxeles (MHz)

25,175 28,322

30,240 57,284

100,000

32,750 81,750 95,750

130,000

25,175 31,500 31,500 40,000 50,000 49,500 65,000 75,000

78,750 108,000 108,000 135,000

74,250

83,500 106,500 108,000

85,500 106,500 136,750 146,250

89,040 128,943

Polaridad de

sincronización

(H/V)

+/-

-/+

-/-

-/+

-/-

-/+/+ +/+ +/+

-/-

-/+/+ +/+ +/+ +/+ +/+

-/+

-/+ +/+ +/+

-/+

-/-

✎

NOTA

En una conexión de cable HDMI/DVI, se debe utilizar el terminal HDMI IN 1(DVI).

No se admite el modo entrelazado.

Es posible que el aparato funcione incorrectamente si se selecciona un formato de vídeo que no sea estándar.

Los modos Independiente y Compuesto no se admiten. SOG (Sync On Green) no se admite.

Español

Cambio de la fuente de entrada

POWER

OURC

ON/OFF

RE-

INFO

H LIST

@ TV

Lista de Entradas

Se utiliza para seleccionar TV u otras fuentes de entrada externas como reproductores de DVD/Bluray/decodiﬁcadores o receptores por satélite STB.

MENUm → Entrada → Lista de Entradas → ENTER

■ TV / PC / AV / Componente / HDMI1/DVI / HDMI2 / HDMI3 / HDMI4 / USB

✎

Puede elegir solamente dispositivos externos que estén conectados al televisor. En Lista de Entradas, se resaltan las entradas conectadas.

✎

En Lista de Entradas, PC siempre está activado.

SOURCE

Funciones básicas

Editar Nombre

MENUm → Entrada → Editar Nombre → ENTER

■ Vídeo / DVD / Cable STB / Satélite STB / PVR STB / Receptor AV / Juego / Filmadora / PC / DVI PC / Dispositivos DVI / TV / IPTV / Blu-ray / HD DVD / DMA: Dé

un nombre al dispositivo conectado en las tomas de entrada; de esta manera será más fácil seleccionar el dispositivo de entrada.

✎

Cuando se conecta un ordenador con una resolución de 1920 x 1080 a 60 Hz al HDMI IN 1(DVI), se debe configurar el puerto en el modo DVI PC en Editar Nombre.

✎

Cuando se conecta un cable HDMI/DVI al puerto

HDMI IN 1(DVI), se debe configurar el puerto en el modo

DVI PC o Dispositivos DVI en Editar Nombre.

02 Conexiones

Cómo desplazarse por los menús

Antes de usar el televisor, siga los pasos siguientes para conocer cómo explorar el menú y seleccionar y ajustar las diversas funciones.

1 MENU botón: Muestra el menú principal en pantalla. 2 ENTER

3 RETURN botón: Vuelve al menú anterior. 4 EXIT botón: Sale del menú en pantalla.

una opción. Conﬁrme la conﬁguración.

NTENT

OOL

RETURN

/ Botón direccionales: Mueva el cursor y seleccione

EXIT

Funcionamiento de la OSD (On Screen Display)

El procedimiento de acceso puede variar según el menú seleccionado.

2 3 4 5

▲ / ▼

ENTER

▲ / ▼

◄ / ►

ENTER

EXIT

Las opciones del menú principal se muestran en la pantalla:

Imagen, Sonido, Canal, Conﬁguración, Entrada, Aplicaciones, Soporte técnico.

Seleccione un icono con los botones ▲ o ▼.

Pulse ENTERE para acceder al menú secundario.

Seleccione un menú secundario con los botones ▲ o ▼.

Ajuste el valor de un elemento con los botones ◄ o ►. El ajuste de la visualización en pantalla puede variar según el menú seleccionado.

Pulse ENTERE para conﬁrmar una selección.

Pulse EXIT.

Español

Funciones básicas

Menú de canales

¦ Visualización de canales

Lista de canales

Añadir, borrar o establecer los canales favoritos y usar la guía de programas de las emisiones digitales.

MENUm → Canal → Lista de canales → ENTER

Seleccione un canal en la pantalla

Todos los canales, Canales agregados, Favoritos o Grabación con temporizador mediante

la pulsación de los botones ▲ / ▼ y ENTERE. A continuación puede ver el canal seleccionado.

Canales agregados

6 Air 6-1 * TV #6

7 Air

8 Air 9 Air

9-1 * TV #9 10 Air

10-1 * TV #10 11-1 * TV #11

Aire Antena B Zoom Seleccionar kPágina

CH LIST

Herramientas

¦ Uso de los canales favoritos

MENUm → Canal → Lista de canales → ENTER

Agregar a Favoritos / Borrar de Favoritos

Conﬁgure los canales que vea con más frecuencia como favoritos.

1. Seleccione un canal y pulse el botón TOOLS.

2. Añada o borre un canal mediante el menú Agregar a Favoritos o Borrar de Favoritos, respectivamente.

Canales agregados

Para que aparezcan todos los canales favoritos, haga clic en el botón que se muestra a la derecha.

6 Air 6-1 * TV #6

7 Air

8 Air 9 Air

9-1 * TV #9 10 Air

10-1 * TV #10 11-1 * TV #11

Aire Antena B Zoom Seleccionar k Página

Borrar Agregar a Favoritos

Visual. tempor. Edición de nombre de canal Seleccionar todo

Herramientas

FAV.CH

Todos los canales: Muestra todos los canales disponibles

■ actualmente.

Canales agregados: Muestra todos los canales añadidos.

■

Favoritos: Muestra todos los canales favoritos.

■

Grabación con temporizador: Muestra todos los

programas actualmente reservados.

✎

Uso de los botones de colores en la Lista de canales

Rojo (Antena): Cambia a Aire o Cable.

Verde (Zoom): Aumenta o disminuye el número del

canal.

Amarillo (Seleccionar): Selecciona varias listas de

canales. Seleccione los canales que desee y pulse el botón amarillo para configurar todos los canales seleccionados al mismo tiempo. La marca c aparece a la izquierda de los canales seleccionados.

(Página): Vaya a la página siguiente o anterior.

(Herramientas): Muestra el menú de opciones

Lista de canales. (Los menús de las opciones pueden cambiar, dependiendo de la situación.)

Iconos de la pantalla de estado del canal

Iconos Función

Canal seleccionado.

Canal conﬁgurado como favorito.

Programa reservado.

)

¦ Memorización de canales

MENUm → Canal → ENTER

Antena (Aire / Cable)

Antes de empezar a memorizar los canales disponibles, debe indicar el tipo de origen de la señal conectada al TV (es decir, aérea o sistema de cable).

Prog. Auto

■ Aire: Señal de antena aérea.

■ Cable: Señal de antena del cable.

■ Auto: Antena aérea y de cable.

Español

✎

NOTA

Al seleccionar el sistema de TV de cable: STD, HRC e IRC

identifican los diversos tipos de sistemas de televisión por cable. Póngase en contacto con su proveedor de cable para averiguar el tipo de sistema de cable existente en su zona. En este momento ya se ha seleccionado el origen de la señal.

Una vez guardados todos los canales disponibles, se

inicia la eliminación de los canales codificados. Vuelve a mostrarse el menú Prog. Auto.

■ Visual. tempor.: Se puede establecer que el canal que se

¦ Edición de canales

MENUm → Canal → Lista de canales → ENTER

Edición de nombre de canal

1. Seleccione un canal y pulse el botón TOOLS.

2. Edite el nombre del canal mediante el menú Edición de nombre de canal.

■ Edición de nombre de canal (sólo canales analógicos):

Asigne un nombre de canal personal.

¦ Otras funciones

MENUm → Canal → ENTER

Borrar canal encriptado

Esta función se usa para ﬁltrar los canales codiﬁcados después de que la programación automática haya ﬁnalizado. Puede tardar de 20 a 30 minutos.

Cómo detener la búsqueda de canales codiﬁcados

1. Pulse el botón ENTER

2. Pulse el botón ◄ para seleccionar Sí.

3. Pulse el botón ENTER

✎

Esta función sólo está disponible en el modo Cable.

para seleccionar Detener.

Lista de canales

Menú de opciones de Lista de canales

Establezca cada canal mediante las opciones del menú Lista de canales: (Añadir / Borrar, Visual. tempor., Seleccionar todo / Deseleccionar todos). Los elementos del menú de opciones pueden variar según el estado del canal.

1. Seleccione un canal y pulse el botón TOOLS.

2. Seleccione una función y cambie la conﬁguración.

■ Añadir / Borrar: Suprima o añada un canal para que se

muestren los canales que desee.

■ Seleccionar todo: Seleccione todos los canales de la lista.

■ Deseleccionar todos: Cancele todas las selecciones de

(en Lista de canales) Puede ver, modiﬁcar o borrar un programa que haya reservado para

ver. La visualización de Grabación con temporizador. Resalte un programa y pulse el botón TOOLS para mostrar las opciones.

■ Cambiar información: Cambie un programa que haya

■ Cancelar programaciones: Cancele un programa que haya

✎

NOTA

Todos los canales borrados se mostrarán en el menú

Todos los canales. Un canal de color gris quiere decir que se ha

suprimido. El menú Añadir sólo aparece con los canales

borrados. Suprima un canal del menú Canales agregados o

Favoritos de la misma manera.

desee se muestre automáticamente a una hora reservada. Para utilizar esta función, en primer lugar conﬁgure la hora actual.

1. Pulse los botones ◄ / ► / ▲ / ▼ para seleccionar el canal que desee en la Lista de canales.

2. Pulse el botón TOOLS y seleccione Visual. tempor..

3. Desplácese arriba o abajo para ajustar la conﬁguración

en la caja o utilice los botones numéricos del mando a distancia para introducir la fecha y la hora.

✎

Si selecciona Una vez, Cada semana o Cada día en

Repetir puede introducir la fecha que desee.

4. Seleccione Aceptar y pulse el botón ENTER

haya terminado.

✎

NOTA

Sólo se pueden reservar los canales memorizados.

Los programas reservados se mostrarán en el menú

Grabación con temporizador. Cuando se ha seleccionado un canal digital, pulse el

botón ► para ver el programa digital.

canales.

✎

Sólo se puede seleccionar Deseleccionar todos si hay uno o más canales seleccionados.

cuando

Grabación con temporizador

reservado para ver. Comience en el paso 3 de “Visual. tempor.” anterior.

reservado para ver.

✎

Así se borran los programas resaltados o seleccionados.

03 Funciones básicas

Español

Funciones básicas

■ Información: Muestre un programa que haya reservado para

ver. (También se puede cambiar la información de reserva.)

✎

También puede ver la información resaltando un programa y pulsando el botón ENTERE.

■ Seleccionar todo / Deseleccionar todos: Seleccione o

deseleccione todos los programas reservados.

Luz de la celda / Contraste / Brillo / Deﬁnición / Color / Tinte (V/R)

Sintonia Fina

(sólo canales analógicos) Si la recepción es clara, no tiene que realizar la sintonización ﬁna

del canal, ya que esta operación se hace de forma automática durante la búsqueda y la memorización. Si la señal es débil o está distorsionada, realice manualmente la sintonización ﬁna del canal. Desplácese a izquierda o derecha hasta que la imagen se vea clara.

✎

La configuración se aplica al canal que se está viendo.

✎

Los canales que se han ajustado con sintonización fina se marcan con un asterisco “*” a la derecha del número de canal en la banda del canal.

✎

Para reiniciar la sintonía fina, seleccione Reiniciar.

Menú de la imagen

¦ Cambio del modo de imagen preseleccionado

MENUm → Imagen → Modo → ENTER

Modo

Seleccione el tipo de imagen preferido.

■ Dinámico: Adecuado para un entorno iluminado.

■ Normal: Adecuado para un entorno normal.

■ Relax: Adecuado para reducir la fatiga ocular.

✎

Relax no está disponible en el modo PC.

■ Cine: Adecuado para ver películas en un entorno oscuro.

■ CAL-NIGHT: Selecciona una imagen personal calibrada para

activar la sensación de estar en un cine.

■ CAL-DAY: Selecciona una imagen personal calivrada para

conseguir una visualización luz de dia.

El televisor tiene diferentes opciones de conﬁguración para controlar la calidad de la imagen.

La función ecológica se puede utilizar para mejorar el ahorro de energía.

Solución Eco

■ Ahorro energía (Apagado / Bajo / Medio / Alto /

■ Sensor Eco (Apagado / Encendido): Para mejorar el

■ Espera sin señal (Apagado / 15 min. / 30 min. / 60 min.):

¦ Ajuste de la conﬁguración de la imagen

MENUm → Imagen → ENTER

✎

NOTA

Cuando haga cambios en Luz de la celda, Contraste,

Brillo, Definición, Color o Tinte (V/R) la OSD también se ajustará.

En el modo PC, sólo se pueden realizar cambios en las

opciones Luz de la celda, Contraste y Brillo. La configuración de cada dispositivo externo conectado al

televisor se puede ajustar y guardar.

¦ Soluciones económicas

MENUm → Imagen → Solución Eco → ENTER

Imag. desact.): De este modo se ajusta el brillo del televisor, lo cual reduce el consumo de energía. Si se selecciona Imag. desact., la pantalla se apaga, pero se oye el sonido. Pulse

cualquier botón para volver a encender la pantalla. Mientras la pantalla se vuelve a encender, se mostrará una imagen distorsionada durante aproximadamente 4 segundos.

ahorro de energía, la conﬁguración de la imagen se adapta automáticamente a la iluminación de la habitación.

✎

Si se ajusta la Luz de la celda, el Sensor Eco se debe establecer como Apagado.

Luz mín celular: Cuando Sensor Eco está conﬁgurado como Encendido, el brillo mínimo de la pantalla se puede ajustar

manualmente.

✎

Si el Sensor Eco está configurado como Encendido, el brillo de la pantalla puede cambiar (ligeramente más oscuro en la mayoría de los casos) según la intensidad de la iluminación del entorno.

Para evitar un consumo de energía innecesario, establezca cuánto tiempo desea que el televisor permanezca encendido si no recibe ninguna señal.

✎

Deshabilitado cuando el PC está en el modo de ahorro de energía.

Español

¦ ambio de las opciones de la imagen

Conﬁguración avanzada

MENUm → Imagen → Conﬁguración avanzada → ENTER

(La conﬁguración avanzada está disponible en los modos Normal / Cine / CAL-NIGHT / CAL-DAY)

Si se comparan con los modelos anteriores, los nuevos televisores de Samsung muestran una imagen más precisa.

✎

En el modo PC, sólo se pueden cambiar Contraste Dinám., Gamma y Balance de blanco.

Conguración avanzada

Tono del negro : Apagado ► Contraste Dinám. : Medio Gamma : 0

Patrón experto : Apagado

Modo Sólo RGB : Apagado Espacio de color : Nativo

Balance de blanco

▼

Mover

Entrar

Regresar

■ Tono del negro (Apagado / Oscuro / Más oscuro / El más oscuro): Seleccione el nivel de negro para ajustar la

profundidad de la pantalla.

■ Contraste Dinám. (Apagado / Bajo / Medio / Alto): Ajuste el contraste de la pantalla.

■ Gamma: Ajuste la intensidad del color primario.

■ Patrón experto (Apagado / Patrón1 / Patrón2): Con la función Patrón experto, se puede calibrar la imagen. Si desaparece el menú OSD o si se abre un menú diferente de

Imagen, se guarda la calibración y desaparece la ventana Patrón experto.

Apagado: Apaga la función Patrón experto. Patrón1: Es una pantalla de prueba diseñada para demostrar

los efectos de la conﬁguración de la pantalla en las sombras. Patrón2: Es una pantalla de prueba diseñada para demostrar

los efectos de la conﬁguración de la pantalla en los colores.

✎

Tras seleccionar Patrón1 o Patrón2, se puede ajustar cualquiera de las configuraciones avanzadas con el efecto deseado.

✎

Mientras se ejecuta Patrón experto, no hay salida de sonido.

✎

Sólo se activa en los modos DTV, Componente y HDMI.

■ Modo Sólo RGB (Apagado / Rojo / Verde / Azul): Muestra los colores Rojo, Verde y Azul para aﬁnar los ajustes del tono y la saturación.

■ Espacio de color (Auto / Nativo / Favorito): Ajuste la gama de colores disponibles para crear la imagen. Para ajustar Color,

Rojo, Verde, Azul y Reiniciar, deﬁna Espacio de color como Favorito.

■ Balance de blanco: Ajuste la temperatura del color para obtener una imagen más natural.

Bal. Rojo / Bal. Verde / Bal. Azul: Ajuste la intensidad de cada color (rojo, verde, azul).

Gan. Rojo / Gan. Verde / Gan. Azul: Ajuste el brillo de cada color (rojo, verde, azul).

Reiniciar: Restablece los valores predeterminados de Balance de blanco.

■ Balance de blancos 10p (Apagado / Encendido): Controla el balance de blancos en intervalos de 10 puntos mediante el ajuste del brillo de los colores rojo, verde y azul.

✎

Disponible cuando el modo de imagen está configurado en Cine, CAL-NIGHT o CAL-DAY y la entrada externa está establecida en todas las entradas.

✎

Algunos dispositivos externos no admiten esta función.

Intervalo: Seleccione el intervalo que ajustar. Rojo: Ajuste el nivel de rojo. Verde: Ajuste el nivel de verde. Azul: Ajuste el nivel de azul. Reiniciar: Restablece los valores predeterminados de

Balance de blancos 10p.

■ Tono Piel: Mejore el tono rosado de la piel.

■ Mejora de perﬁles (Apagado / Encendido): Mejora los bordes del objeto.

■ xvYCC (Apagado / Encendido): La conﬁguración del modo xvYCC mejora el detalle y el espacio de color cuando se ven películas de un dispositivo externo (por ejemplo, reproductor BD/DVD) conectado a los terminales HDMI o Component IN.

✎

Disponible cuando el modo de imagen está configurado en Cine y la entrada externa está establecida en los modos HDMI o Componente.

✎

Algunos dispositivos externos no admiten esta función.

03 Funciones básicas

Español

Funciones básicas

Opciones de imagen

MENUm → Imagen → Opciones de imagen → ENTER

✎

En el modo PC sólo se pueden cambiar Tono Color, Tamaño y Protección de pantalla.

Opciones de imagen

Tono Color : Normal ► Tamaño : 16:9 Filtro dig. de ruido : Auto Filtro de ruido MPEG : Auto

Nivel de negro HDMI : Normal

Modo película : Apagado Motion Judder Canceller : Normal

■ Tono Color (Frío / Normal / Tibio1 / Tibio2)

✎

Tibio1 o Tibio2 se desactivan cuando el modo de imagen es Dinámico.

✎

La configuración de cada dispositivo externo conectado a una entrada del televisor se puede ajustar y guardar.

■ Tamaño: Es posible que el receptor de satélite

o cable tenga también su propia gama de tamaños de pantalla. Sin embargo, es muy aconsejable utilizar el modo 16:9 la mayoría de las veces.

16:9: Ajusta la imagen al modo panorámico 16:9.

Zoom1: Permite una ampliación moderada. Zoom2: Permite una ampliación más potente. Ajuste ancho: Amplía la relación de aspecto de la imagen para

que se ajuste al ancho total de la pantalla.

✎

Disponible para las señales HD 1080i/720p en el modo 16:9.

4:3: Ajusta la imagen al modo básico (4:3).

✎

No vea la televisión en formato 4:3 durante largos periodos de tiempo. Los rastros de bordes a la izquierda, derecha o centro de la pantalla pueden provocar un desgaste de la pantalla por la retención de la imagen que no está cubierto por la garantía.

Ajuste pantalla: Muestra la imagen completa sin cortes cuando la entrada de la señal es HDMI (720p/1080i/1080p) o Componente (1080i/1080p).

▼

Mover

Entrar

Regresar

P.SIZE

✎

NOTA

Si se ha seleccionado el modo Double (À, Œ) en PIP

(Picture-in-Picture), el tamaño de la imagen no se puede definir.

Después de seleccionar Zoom1, Zoom2 o Ajuste ancho:

1. Pulse el botón ► para seleccionar Posición.

2. Pulse el botón ENTER

3. Pulse los botones ▲ o ▼ para desplazar la imagen

hacia arriba o hacia abajo.

4. Pulse el botón ENTER

5. Pulse el botón ► para seleccionar Rein..

6. Pulse el botón ENTER

posición predeterminada.

Después de seleccionar Ajuste pantalla en los modos

HDMI (1080i/1080p) o Componente (1080i/1080p), quizá deba centrar la imagen:

1. Pulse los botones ◄ o ► para seleccionar Posición.

2. Pulse el botón ENTER

3. Pulse los botones ▲, ▼, ◄ o ► para mover la imagen.

4. Pulse el botón ENTER

5. Pulse los botones ◄ o ► para seleccionar Rein..

6. Pulse el botón ENTER

HD (alta definición): 16:9 - 1080i/1080p (1920x1080), 720p

(1280x720) La configuración de cada dispositivo externo conectado a

una entrada del televisor se puede ajustar y guardar.

Fuente entrada Tamaño de imagen

ATV, AV, Component (480i, 480p)

DTV(1080i), Component (1080i, 1080p), HDMI (720p, 1080i, 1080p)

PC 16:9, 4:3

■ Filtro dig. de ruido (Apagado / Bajo / Medio / Alto / Auto / Visualiz. automática): Si la señal de emisión que recibe el televisor es débil, puede activarse la función Filtro dig. de ruido para reducir la estática y las imágenes superpuestas que pueden aparecer en la pantalla.

✎

Cuando la señal sea débil, intente otras opciones hasta que se vea una imagen de mejor calidad.

Visualiz. automática: Cuando se cambian los canales analógicos, muestra la intensidad de la señal.

✎

Sólo disponible en los canales analógicos.

✎

Una barra verde indica que se está recibiendo la mejor señal posible.

■ Filtro de ruido MPEG (Apagado / Bajo / Medio / Alto / Auto): Reduce el ruido MPEG para proporcionar una mejor calidad de imagen.

para devolver a la imagen su

16:9, Zoom1, Zoom2, 4:3

16:9, 4:3, Ajuste ancho, Ajuste pantalla

Español

■ Nivel de negro HDMI (Normal / Bajo): Selecciona el nivel de

negro en la pantalla para ajustar la profundidad de ésta.

✎

Disponible sólo en el modo HDMI.

■ Modo película (Apagado / Auto1 / Auto2 / Cinema Smooth): Conﬁgura el televisor para detectar automáticamente y procesar las señales de las películas procedentes de todas las fuentes, y ajusta la imagen para conseguir una calidad óptima.

✎

Para usar la función Cinema Smooth, la entrada debe ser una señal HDMI 1080p 24Hz.

✎

Disponible en TV, AV, COMPONENT (480i/1080i) y HDMI(480i/1080i).

■ Motion Judder Canceller (Apagado / Suave / Favorito / Demo): Elimina los retrasos de las escenas rápidas con mucho movimiento para conseguir imágenes más claras.

✎

Si Motion Judder Canceller está configurado como Demo, puede comparar la diferencia entre los modos activado y desactivado.

■ Protección de pantalla: Esta pantalla está equipada con tecnología de prevención para reducir la posibilidad de que se queme. El ajuste de tiempo permite programar intervalos temporales entre los movimientos de la imagen en minutos.

Cambio píxel (Activado / Desactivado): Con esta función podrá mover píxeles de forma detallada en la pantalla PDP, en sentido horizontal o vertical, para minimizar restos de imágenes en la pantalla.

✎

Condición óptima para cambio de píxel

Elemento

Horizontal 0~4 4

Vertical 0~4 4

Tiempo (minute) 1~4 min. 4 min.

✎

El valor Cambio de píxel puede variar según el tamaño (pulgadas) del monitor y el modo.

✎

Esta función no está disponible en el modo

Ajuste pantalla.

Tpo. protección auto (10 min. / 20 min. / 40 min. / 1 hour / Apagado): Establece el tiempo en que la pantalla

permanece inactiva con una imagen ﬁja hasta que se activa el salvapantallas. El salvapantallas evita la formación de imágenes superpuestas en la pantalla.

Desplazamiento: sta función suprime los restos de imágenes en la pantalla moviendo todos los píxeles del PDP de acuerdo con un patrón. Utilice esta función si hay restos de imágenes o símbolos en la pantalla, especialmente después de haber mostrado una imagen ﬁja en la pantalla durante un largo tiempo.

✎

La función de supresión de restos de imágenes debe aplicarse durante largo tiempo (aproximadamente 1 hora) para que sea efectiva. Si los restos de imágenes no desaparecen después de ejecutar la función, repita el proceso.

✎

Pulse cualquier tecla del mando a distancia para cancelar esta función.

Lateral gris (Claro / Oscuro): Cuando se ve la televisión con una relación de pantalla establecida en 4 proteger de un posible daño si se ajusta el balance de blanco en ambos extremos, el izquierdo y el derecho.

TV/AV/Componente/

HDMI/PC

:3, ésta se puede

¦ Visualización de la TV mediante la función 3D

MENUm → Imagen → 3D → ENTER

INFORMACIÓN IMPORTANTE RELATIVA A LA SALUD Y LA SEGURIDAD PARA LAS IMÁGENES 3D. Antes de utilizar la función 3D del televisor lea atentamente la siguiente información de seguridad.

ADVERTENCIA

[

Algunos espectadores, cuando ven la televisión en 3D,

pueden notar cierto malestar, como mareos, náuseas o dolores de cabeza. Si usted nota alguno de estos síntomas, deje de ver la televisión en 3D, quítese las gafas 3D activas y descanse.

La visualización de imágenes 3D durante largos periodos

puede causar fatiga ocular. Si nota fatiga ocular, deje de ver la televisión en 3D, quítese las gafas 3D activas y descanse.

Un adulto responsable debe mantener un control frecuente

sobre los niños cuando éstos utilizan la función 3D. Si los niños manifiestan fatiga ocular, dolores de cabeza, vértigos o náuseas haga que dejen de ver la televisión en 3D y descansen.

No utilice las gafas 3D activas con otro propósito (como

gafas normales, de sol, protectoras, etc.) No utilice la función 3D o las gafas activas 3D mientras

pasea o va y viene. El uso de la función 3D o de las gafas activas 3D en movimiento puede dar lugar a lesiones personales derivadas de choques contra objetos, traspiés o caídas.

Español

03 Funciones básicas

Funciones básicas

Esta impactante nueva función permite ver contenido 3D. Para disfrutar completamente de esta función se debe adquirir un par de gafas activas 3D Samsung (SSG-2100AB, SSG-2200AR, SSG-2200KR) para ver vídeo 3D.

Las gafas activas 3D de Samsung se venden por separado. Para obtener información detallada sobre la compra, póngase en contacto con el establecimiento donde adquirió el televisor.

Emisor 3D

✎

El LED del emisor 3D parpadea sólo cuando se envía una señal 3D.

✎

Si hay algún obstáculo entre el emisor y las gafas activas 3D, quizás no se obtenga el efecto 3D adecuado.

■ Modo 3D: Seleccione el formato de entrada 3D.

✎

Si desea experimentar un efecto 3D total, en primer lugar póngase las gafas activas 3D y, a continuación, seleccione el Modo 3D en la lista siguiente que proporciona la mejor sensación de visualización 3D.

✎

Cuando vea imágenes 3D, encienda las gafas 3D activas.

Modo 3D Funcionamiento Apagado Apaga la función 3D.

2D → 3D

Lado a lado

Arriba y abajo Muestra una imagen encima de otra.

Línea a línea

Bandas verticales

Tablero ajedrez

Frecuencia

Cambia una imagen 2D a 3D. Muestra dos imágenes, una al lado

de la otra.

Muestra las imágenes para el ojo izquierdo y el derecho, alternativamente en ﬁlas.

Muestra las imágenes para el ojo izquierdo y el derecho, alternativamente en columnas.

Muestra las imágenes para el ojo izquierdo y el derecho, alternativamente en píxeles.

Muestra las imágenes para el ojo izquierdo y el derecho, alternativamente en cuadros.

✎

“Lado a lado” y “Arriba y abajo” están disponibles si la resolución es de 720p, 1080i y 1080p en los modos DTV, HDMI y USB o si se ha establecido en PC y el PC se ha conectado a través de un cable HDMI/DVI.

✎

“Bandas verticales”, “Línea a línea” y “Tablero ajedrez” están disponibles si la resolución se ha establecido en PC y el PC se ha conectado a través de un cable HDMI/ DVI.

✎

“Frecuencia” muestra la frecuencia (sólo 60Hz) si la resolución se ha establecido en PC.

■ 3D → 2D (Apagado / Encendido): Muestra la imagen sólo

para el ojo izquierdo.

✎

Esta función está desactivada si el Modo 3D está configurado como “2D → 3D” o Apagado.

■ Pto de vista 3D: Ajuste general de la perspectiva en 3D.

✎

Esta función está desactivada si el Modo 3D está configurado como “2D → 3D” o Apagado.

■ Profundidad: Ajusta enfoque/profundidad en el modo “2D →

3D”.

✎

Esta función sólo está activada si el Modo 3D es “2D → 3D”.

■ Corrección imagen: Ajusta las imágenes para el ojo izquierdo

y el derecho.

■ Vista auto 3D (Apagado / Encendido): Si Vista auto 3D está establecido como Activado, una señal de formato HDMI “Lado a lado” con una de las resoluciones siguientes automáticamente se cambia a 3D. En este caso se debe enviar la información 3D correcta desde el formato 3D HDMI estándar.

✎

Si hay un fallo en 3D por un error en la información 3D, establezca Vista auto 3D en Apagado y seleccione manualmente un Modo 3D con el botón 3D o el menú correspondiente.

✎

Resolución admitida (sólo 16:9)

Resolución Frecuencia (Hz)

1280 x 720p 60 Hz

1920 x 1080i 60 Hz

1920 x 1080p 24 / 30 / 60 Hz

■ Optimización 3D: El ajuste general del efecto 3D.

Español

Resolución admitida en el modo de PC HDMI

La resolución del modo PC HDMI está optimizada en 1920 x 1080. Una resolución diferente a 1920 x 1080 quizás no muestre

adecuadamente la pantalla 3D o el modo de pantalla completa.

Cómo ver una imagen 3D

Para ver en 3D, use anteojos 3D y presione

el botón de encendido en los anteojos. Ver por televisión películas en 3D durante

largos períodos puede causar fatiga ocular o mareos.

Aceptar

Cancelar

Mover

Entrar

Salir

Formatos admitidos y especiﬁcaciones de funcionamiento de 3D HDMI estándar

Formato de la señal de la fuente HDMI 1.4 3D estándar

1920 x 1080p a 24 Hz x 2 1920 x 2205p a 24 Hz 1280 x 720p a 60 Hz x 2 1280 x 1470p a 60 Hz

El modo cambia automáticamente a 3D en uno de los anteriores formatos de la señal de la fuente.

En formato 3D HDMI estándar a 24 Hz, el televisor se optimiza de la siguiente manera:

Mediante las teclas izquierda/derecha del mando a distancia,

Mediante las teclas izquierda/derecha del mando a distancia, seleccione el icono adecuado para la imagen en la paantalla.

seleccione el icono adecuado para la imagen en la paantalla.

Mover

Entrar

Mover

1. Pulse el botón CONTENT para que aparezca el menú Vista de contenido.

2. Pulse los botones ◄ o ► y seleccione 3D.

Para ver imágenes 3D, póngase las gafas 3D y pulse el botón de encendido de las gafas.

3. Seleccione Aceptar del menú y pulse el botón ENTER

4. Mediante los botones ◄ o ► del mando a distancia,

seleccione Modo 3D para la imagen que desea ver.

✎

Es posible que algunos modos 3D no estén disponibles, según el formato de origen de la imagen.

Entrar

Salir

Antes de utilizar la función 3D...

✎

Los formatos 3D indicados a continuación están recomendados por la asociación HDMI y deben ser compatibles.

– Modo de visualización para la reducción de la vibración:

Cuando Motion Judder Canceller está establecido como Suave, se puede ver una imagen ﬂuida sin vibraciones.

✎

NOTA

Cuando se ven imágenes 3D en malas condiciones de

iluminación (luces estroboscópicas, etc.) o bajo una lámpara fluorescente (50 Hz~60 Hz) o de 3 longitudes de onda, tal vez se advierta un ligero parpadeo en la pantalla. Si es así, atenúe la iluminación o apague la lámpara.

El modo 3D se inhabilita automáticamente en los casos

siguientes: cuando se cambia un canal o la fuente de entrada, o se accede a Media Play o a Internet@TV.

Algunas funciones de Imagen están inhabilitadas en el

modo 3D. PIP no se admite en el modo 3D.

Quizás no se admitan las gafas activas 3D de otros

fabricantes. Las gafas activas 3D quizás no funcionen adecuadamente

si otro producto 3D u otros dispositivos electrónicos están activos cerca de las gafas o del televisor. En este caso, aleje cuanto le sea posible los demás dispositivos electrónicos de las gafas activas 3D.

Foto de Media Play se muestra sólo en los modos “2D

→ 3D”. Si está tumbado de lado mientras contempla la televisión

con las gafas 3D activas, las imágenes se pueden ver oscuras o, incluso, no verse.

Cuando mire imágenes 3D, respete el ángulo de visión y la

distancia óptima respecto al televisor.

– De lo contrario, quizás no obtenga el efecto 3D

adecuado.

La distancia ideal de visualización debe ser tres veces o

más la altura de la pantalla. Recomendamos sentarse con los ojos al mismo nivel que la pantalla.

03 Funciones básicas

Español

Funciones básicas

Reinicio de la imagen (Aceptar / Cancelar)

Restablece la conﬁguración predeterminada del modo de la imagen actual.

¦ Ajuste del televisor con el ordenador

Deﬁna la fuente de entrada al PC.

✎

MENUm → Imagen → ENTER

Ajuste Automático

Ajuste automáticamente los valores y las posiciones de la frecuencia y aﬁne la conﬁguración.

✎

No disponible en las conexiones a través del cable HDMI/DVI.

SRS TheaterSound

■ Normal: Selecciona el modo de sonido normal.

■ Música: Refuerza la música por encima de las voces.

■ Cine: Ofrece el mejor sonido para películas.

■ Voz clara: Realza las voces respecto de los sonidos.

■ Ampliﬁcar: Aumenta la intensidad del sonido de alta frecuencia

Pantalla

■ Grueso / Fino: Elimina o reduce el ruido de la imagen. Si el

ruido no desaparece sólo con la sintonización ﬁna, realice los ajustes de frecuencia hasta el máximo (Grueso) y vuelva a realizar la sintonización ﬁna. Después de reducir el ruido, vuelva a ajustar la imagen para que quede alineada en el centro de la pantalla.

■ Posición: Ajuste la posición de la pantalla del PC si no se

acopla a la pantalla del TV. Pulse los botones ▲ o ▼ para ajustar la posición vertical. Pulse los botones ◄ o ► para ajustar la posición horizontal.

■ Reiniciar Imagen: Restablece la conﬁguración predeterminada

de la imagen.

Uso del televisor como una pantalla de ordenador (PC)

Conﬁguración del software del PC (basado en Windows XP) Según la versión de Windows y la tarjeta de vídeo, las pantallas reales del PC pueden ser diferentes, pero se aplicará casi siempre la misma información de conﬁguración básica. (En caso contrario, póngase en contacto con el fabricante del ordenador o con el distribuidor de Samsung.)

1. Haga clic en "Panel de control" en el menú de inicio de Windows.

2. Haga clic en "Apariencia y temas" en la ventana "Panel de control" y aparecerá un cuadro de diálogo.

3. Haga clic en “Pantalla” y aparecerá una cuadro de diálogo sobre la pantalla.

4. Seleccione la ﬁcha “Conﬁguración” en el cuadro de diálogo.

y Conﬁguración correcta del tamaño (resolución) [Óptima: 1920

x 1080 píxeles]

y Si existe una opción de frecuencia vertical en el cuadro de

diálogo de conﬁguración de la pantalla, el valor correcto es “60” o “60 Hz”. Si no, haga clic en “Aceptar” y salga del cuadro de diálogo.

Ecualizador

Ajuste el modo de sonido (sólo modo de sonido normal).

■ Balance I/D: Ajusta el balance entre los altavoces izquierdo y

■ 100Hz / 300Hz / 1kHz / 3kHz / 10kHz (ajuste de ancho de

■ Reiniciar: Restablece la conﬁguración del ecualizador.

SRS TruSurround HD (Apagado / Encendido)

(sólo modo de sonido estándar) Esta función proporciona una sensación de sonido surround

virtual de 5.1 canales a través de un par de altavoces mediante la tecnología HRTF (Head Related Transfer Function).

SRS TruDialog (Apagado / Encendido)

(sólo modo de sonido estándar) Esta función permite aumentar la intensidad de las voces por

encima de la música de fondo o los efectos de sonido a ﬁn de que el diálogo se pueda oír más claramente.

Menú del sonido

¦ Cambio del modo de sonido preseleccionado

MENUm → Sonido → SRS TheaterSound → ENTER

para permitir una mejor audición a las personas con problemas de audición.

¦ Ajuste de la conﬁguración del sonido

MENUm → Sonido → Ecualizador → ENTER

derecho.

banda): Ajusta el nivel de frecuencias especíﬁcas de ancho de banda.

¦ Conﬁguración del sonido

MENUm → Sonido → ENTER

Español

Idioma preferido

(sólo canales digitales) El sistema de emisión de TV digital permite transmitir

simultáneamente muchas pistas de audio (por ejemplo, traducciones simultáneas del programa en otros idiomas).

✎

Sólo se puede seleccionar uno de los idiomas que ofrece la emisora.

Sonid Multi-track (MTS)

(sólo canales analógicos)

■ Mono: Elija para canales que emiten en monoaural o si tiene

diﬁcultades con la recepción de señales estéreo.

■ Estéreo: Elija para canales que emiten en estéreo.

■ SAP: Elija esta opción para escuchar el programa de audio

independiente, que normalmente es una traducción de otro idioma.

✎

En función del programa concreto que se emita, puede escuchar en modo Mono, Estéreo o SAP.

Salida de SPDIF

SPDIF (Sony Philips Digital Interface) se utiliza para proporcionar sonido digital, mediante la reducción de las interferencias entre los altavoces y los distintos dispositivos digitales, como un receptor de A/V o Home Theater.

Reinicio del sonido (Aceptar / Cancelar)

Restablezca todas las conﬁguraciones de sonido predeterminadas de fábrica.

Vol.Auto (Apagado / Normal / Noche)

Para equilibrar el nivel del volumen de cada canal, se ha de conﬁgurar como Normal.

■ Noche: Este modo proporciona una sensación de sonido mejorada en comparación al modo Normal, ya que casi no se produce ruido. Es útil por la noche.

Hora

Seleccionar altavoz (Altavoz externo / Altavoz de TV)

Debido a las diferencias en la velocidad de decodiﬁcación entre el altavoz principal y el receptor de audio se puede originar un eco. En tales casos, establezca TV como Altavoz externo.

✎

Cuando Seleccionar altavoz está establecido como Altavoz externo, los botones de volumen y MUTE no funcionan y se limita la configuración del sonido.

✎

Compruebe si Seleccionar altavoz está establecido como

Altavoz externo.

Altavoz de TV: Apagado, Altavoz externo: Encendido

✎

Compruebe si Seleccionar altavoz está establecido como

Altavoz de TV.

Altavoz de TV: Encendido, Altavoz externo: Encendido

✎

Si no hay señal de vídeo, ambos altavoces se silencian.

■ Formato de audio: Durante la recepción de una emisión de

TV digital se puede seleccionar el formato de salida de audio digital (SPDIF) entre las opciones PCM o Dolby Digital.

■ Retraso de audio: Corrija los problemas de sincronización

entre audio y vídeo, cuando vea la televisión o un vídeo, y cuando escuche un salida de audio digital mediante un dispositivo externo, como un receptor AV (0ms ~ 250ms).

Menú de conﬁguración

¦ Conﬁguración de la hora

MENUm → Conﬁguración → Hora → ENTER

■ Reloj: La conﬁguración del reloj se utiliza en diferentes

funciones del temporizador del televisor.

La hora actual aparecerá siempre que se pulse el botón

INFO.

✎

Si desconecta el cable de alimentación, debe configurar el reloj de nuevo.

Modo Reloj (Auto / Manual)

– Auto: Conﬁgure la hora automáticamente con la hora de un

canal digital.

✎

La antena debe estar conectada para poder ajustar la hora automáticamente.

– Manual: Establezca la hora actual manualmente.

✎

Según la emisora y la señal, la hora automática no se puede ajustar correctamente. En este caso, ajuste la hora manualmente.

Conﬁg. Reloj: Conﬁgure manualmente Mes, Día, Año, Hora, Minuto y am/pm.

✎

Sólo disponible si Modo Reloj está configurado como Manual.

✎

Puede ajustar Mes, Día, Año, Hora y Minuto directamente pulsando los botones numéricos del mando a distancia.

03 Funciones básicas

Español

Funciones básicas

Horario de Verano (Daylight Saving Time) (Apagado / Encendido): Activa o desactiva la función del horario de

verano.

✎

Esta función sólo está disponible si el Modo Reloj está configurado como Auto.

Zona Tiempo: Seleccione la zona horaria.

✎

Esta función sólo está disponible si el Modo Reloj está configurado como Auto.

¦ Uso del temporizador de desconexión

MENUm → Conﬁguración → Hora → Temporizador →

ENTER

■ Temporizador televisor tras un periodo de tiempo establecido. (30, 60, 90, 120, 150 y 180 minutos).

✎

Para cancelar Temporizador seleccione Apagado.

: Apaga automáticamente el

¦ Activación y desactivación del temporizador

MENUm → Conﬁguración → Hora → Temporizador 1 → ENTER

Puede ajustar el TV para que se encienda automáticamente a la hora preﬁjada.

■ Temporizador 1 / Temporizador 2 / Temporizador 3: La activación y desactivación del temporizador se puede conﬁgurar de tres maneras. Debe ajustar el reloj en primer lugar.

Temporizador 1

Hora de encendido

▲

Inactivo

▼

Hora de apagado

Inactivo

Volumen

10 TV Cable 1

Repetir

Una vez

Hora de encendido / Hora de apagado: Puede conﬁgurar la hora y los minutos y activar o desactivar el temporizador. (Para activar el temporizador con la conﬁguración deseada, establézcalo en Activar.)

Volumen: Conﬁgure el nivel de volumen deseado. Origen: Seleccione el contenido TV o USB que se ha de

reproducir cuando el televisor se encienda automáticamente. (USB se puede seleccionar sólo cuando el dispositivo USB está conectado al televisor)

Antena (cuando Origen está conﬁgurado como TV): Permite seleccionar Aire o Cable.

Canal (cuando Origen está conﬁgurado como TV): Permite seleccionar el canal deseado.

00 00 am

Origen Antena Canal

Dom Lun Mar Mié Jue Vie Sáb

Mover

Ajustar

Entrar

Seguridad

Aparece la pantalla para la introducción del número PIN. Escriba su código PIN de 4 dígitos.

Regresar

Contenido (cuando Origen está conﬁgurado como USB): Seleccione una carpeta en el dispositivo USB que contenga archivos de música o de fotos que se han de reproducir cuando el televisor se encienda automáticamente.

✎

NOTA

Si no hay archivos de música en el dispositivo USB

o no se ha seleccionado la carpeta que contenga los archivos de música, el temporizador no funciona correctamente.

Si sólo hay un archivo de fotos en el USB, la

presentación no se reproducirá. Si el nombre de la carpeta es demasiado largo, ésta

no se seleccionará. Cada USB que se utiliza está asignado a su propia

carpeta. Cuando se utiliza más de un mismo tipo de USB, asegúrese de que la carpeta asignada a cada dispositivo USB tenga un nombre diferente.

Repetir: Seleccione Una vez, Cada día, Lun~Vie, Lun~Sáb, Sáb~Dom o Manual para conﬁgurarlo como más le convenga.

Si selecciona Manual, puede conﬁgurar el día en que desee activar el temporizador.

✎

La marca c indica que se ha seleccionado el día.

✎

Apagado automático (sólo disponible cuando el televisor se ha encendido con el temporizador): El televisor se apagará automáticamente 3 horas después de que se haya dejado inactivo para prevenir un sobrecalentamiento.

¦ Programas de bloqueo

MENUm → Conﬁguración → Seguridad → ENTER

■ V-Chip: La opción V-Chip bloquea automáticamente los

programas que no se consideran apropiados para los menores. El usuario debe introducir primero un código PIN (número de identiﬁcación personal) para conﬁgurar o cambiar las restricciones de V-Chip.

✎

NOTA

V-Chip no está disponible en los modos HDMI,

Componente o PC. El código PIN predeterminado para un televisor

nuevo es “0-0-0-0”. Perm. todo: Se pulsa para desbloquear todos los

programas de televisión. Bloq. todo: Se pulsa para bloquear todos los

programas de televisión.

Bloqueo V-Chip (Apagado / Encendido): Puede bloquear los programas de TV clasiﬁcados.

Español

Guías pater. TV: Puede bloquear los programas de TV según su clasiﬁcación. Esta función permite controlar lo que los niños pueden ver.

– TV-Y: Niños pequeños / TV-Y7: Niños de más de 7 años/

TV-G: Todos los públicos / TV-PG: Supervisión paterna / TV-14: Mayores de 14 años / TV-MA: Audiencia adulta

– Todo: Bloquea todas las clasiﬁcaciones de TV. / FV:

Violencia y fantasía / V: Violencia / S: Contenido sexual / L: Lenguaje grosero/D: Diálogo de contenido sexual

✎

La función V-Chip bloqueará automáticamente determinadas categorías que traten material más sensible. Por ejemplo, si bloquea la categoría TV-Y, automáticamente se bloqueará TV-Y7. De manera similar, si bloquea la categoría TV-G , todas las categorías del grupo “adolescente” quedarán bloqueadas (TV-G, TV-PG, TV-14 y TV-MA). Las subclasificaciones (D, L, S, V) funcionan de manera similar. Por lo tanto, si bloquea la subclasificación

L en TV-PG, las subclasificaciones L en TV-14 y TV-MA se bloquearán automáticamente.

Clas. MPAA: Puede bloquear las películas según su

clasiﬁcación. La Asociación americana de cinematografía (MPAA) ha creado un sistema de clasiﬁcación que proporciona a padres y tutores información sobre qué películas son apropiadas para los niños.

– G: Todos los públicos (sin restricciones). / PG: Se sugiere la

compañía de un adulto. / PG-13: Menores acompañados de un adulto. / R: Restringido. Menores de 17 acompañados por un adulto. / NC-17: Prohibido a menores de 17 años. / X: Sólo adultos. / NR: Sin clasiﬁcar.

✎

La función V-Chip bloqueará automáticamente cualquier categoría que trate material más sensible. Por ejemplo, si bloquea la categoría PG-13, también se bloquearán automáticamente R, NC-17 y X.

Inglés Canadiense: Puede bloquear los programas de TV según la clasiﬁcación Inglés Canadiense.

– C: Programación para niños menores de 8 años. / C8+:

Programación generalmente considerada aceptable para niños mayores de 8 años sin acompañamiento de adultos. /

G: Programación general, ideal para todas las audiencias. / PG: Supervisión paterna. / 14+: La programación contiene

temas y contenidos que puede que no sean adecuados para menores de 14 años. / 18+: Programación para adultos.

✎

La función V-Chip bloqueará automáticamente cualquier categoría que trate material más sensible. Por ejemplo, si bloquea la categoría G, automáticamente también se bloqueará PG, 14+ y

18+.

Francés Canadiense: Puede bloquear los programas de TV

según la clasiﬁcación Francés Canadiense.

– G: General / 8 ans+: Programación generalmente

considerada aceptable para niños mayores de 8 años sin acompañamiento de adultos. / 13 ans+: Es posible que la programación no sea adecuada para niños menores de 13 años. / 16 ans+: La programación no es adecuada para niños menores de 16 años. / 18 ans+: Programación restringida para adultos.

✎

La función V-Chip bloqueará automáticamente cualquier categoría que trate material más sensible. Por ejemplo, si bloquea la categoría 8 ans+, también se bloquearán automáticamente 13 ans+, 16 ans+ y 18 ans+.

Clasiﬁcación U.S. Descargable: La información de la restricción de bloqueo se puede usar mientras se ven los canales DTV.

✎

NOTA

Si la información no se descarga desde la emisora,

el menú Clasificación U.S. Descargable está desactivado.

La información de la restricción de bloqueo se puede

descargar automáticamente mientras se ven los canales DTV. Esto puede tardar algunos segundos.

El menú Clasificación U.S. Descargable está

disponible después de que la información se haya descargado desde la emisora. Sin embargo, según el tipo de información de la emisora, el menú podría no estar disponible para su uso.

Los niveles de restricción de bloqueo difieren según

la emisora. El nombre de menú predeterminado y Clasificación U.S. Descargable cambian según la información descargada.

Aunque configure la visualización en pantalla en otro

idioma, el menú Clasificación U.S. Descargable siempre lo verá en inglés.

La clasificación bloqueará automáticamente

determinadas categorías que traten material más sensible.

Los títulos de clasificación (por ejemplo, nivel de

humor, etc.) y las clasificaciones de televisión (por ejemplo, DH, MH, H, etc.) pueden diferir según la emisora.

■ Cambiar Código: Aparecerá la pantalla para cambiar el

código. Escriba un nuevo código PIN de 4 dígitos. En cuanto se introducen los 4 dígitos, aparece la pantalla Conﬁrmar Nuevo Código. Vuelva a escribir los 4 dígitos. Cuando desaparezca la pantalla de conﬁrmación, el código quedará memorizado.

03 Funciones básicas

Español

Funciones básicas

Cómo ver un canal restringido.

Si el TV se sintoniza en un canal restringido, V-Chip lo bloqueará. La pantalla quedará en blanco y aparecerá el siguiente mensaje:

Este canal esta bloqueado por el V-Chip. Introduzca PIN para desbloquear.

✎

Si olvida el código PIN, pulse los botones del mando a distancia en el siguiente orden para reiniciar el código a “0-0-0-0”. POWER (apagar) → MUTE → 8 → 2 → 4 →

POWER(encender)

¦ Otras funciones

MENUm → Conﬁguración → ENTER

Idioma del menú

Ajuste el idioma de los menús.

1. Seleccione Idioma del menú del menú y pulse el botón

ENTER

2. Seleccione el idioma que desee y pulse el botón ENTER

✎

Elija una opción entre English, Español y Français.

Subtítulo

(Mensajes de texto en pantalla)

■ Subtítulo (Apagado / Encendido): Puede

activar o desactivar la función de subtítulos. Si los subtítulos no están disponibles, no se mostrarán en la pantalla.

✎

La función de subtítulos no está disponible en los modos Componente, HDMI ni PC.

■ Modo de Subtítulo: Puede seleccionar el modo de subtítulo

deseado.

✎

La disponibilidad de los subtítulos depende del programa que se esté emitiendo.

Programado / CC1~CC4 / Texto1~Texto4: (sólo canales analógicos) La función de subtítulos analógicos funciona tanto en el modo de canal de televisión analógica como cuando la señal se dirige de un dispositivo externo al televisor. (Según la señal de transmisión, la función de subtítulos analógicos puede funcionar con canales digitales.)

Programado / Servicio1~Servicio6 / CC1~CC4 / Texto1~Texto4: (sólo canales digitales) La función de

subtítulos digitales funciona con canales digitales.

✎

Es posible que Servicio1~6 no estén disponibles en el modo de subtítulos digitales según el tipo de emisión.

■ Opciones - Subtítulos Dig.: (sólo canales digitales) Tamaño: Las opciones incluyen Programado, Pequeño,

Normal y Grande. El valor predeterminado es Normal. Estilo fuente: Las opciones incluyen Programado y Estilo del 0

al 7. El valor predeterminado es Estilo0. Color de primer plano: Las opciones incluyen Programado,

Blanco, Negro, Rojo, Verde, Azul, Amarillo, Magenta, Cian. Puede cambiar el color del texto. El valor predeterminado es Blanco.

Color de fondo: Las opciones incluyen Programado, Blanco, Negro, Rojo, Verde, Azul, Amarillo, Magenta, Cian. Puede cambiar el color del fondo de los subtítulos. El valor predeterminado es Negro.

Opacidad de primer plano: Ajusta la opacidad del texto. Las opciones incluyen Programado, Transparente, Traslúcido, Sólido e Intermitente.

Opacidad de fondo: Ajusta la opacidad del fondo de los subtítulos. Las opciones incluyen Programado, Transparente, Traslúcido, Sólido e Intermitente.

Regresar al Predeterminado: Esta opción reajusta las opciones Tamaño, Estilo fuente, Color de primer plano, Color de fondo, Opacidad de primer plano y Opacidad de fondo a sus valores predeterminados.

✎

NOTA

Las Opciones - Subtítulos Dig. sólo

están disponibles cuando Programado y Servicio1~Servicio6 se pueden seleccionar en el Modo de Subtítulo.

La disponibilidad de los subtítulos depende del

programa que se esté emitiendo. El valor Programado sigue los estándares

establecidos por el emisor. Las opciones de color de primer plano y color de

fondo no se pueden ajustar con el mismo color. No puede establecer la Opacidad de primer plano

y la Opacidad de fondo como Transparente.

Red (Tipo de red / Conﬁguración de red / Prueba de red / SWL(Samsung Wireless Link) / Conexión SWL)

Para obtener más información sobre las opciones de conﬁguración, consulte las instrucciones “Conexión de la red” (pág. 29).

General

■ Modo Juego (Apagado / Encendido): Cuando se conecta una videoconsola como PlayStation™ o Xbox™, se puede experimentar una sensación más realista al seleccionar el menú de juegos.

Español

✎

NOTA

Precauciones y limitaciones del modo de juego

– Si desea desconectarse de la consola de videojuegos

y conectarse a otro dispositivo externo, ajuste la opción Modo Juego como Apagado en el menú de conﬁguración.

– Si visualiza el menú de TV en el Modo Juego, la pantalla

tiembla ligeramente.

Modo Juego no está disponible cuando la fuente de

entrada está en el modo TV o PC. Tras conectar la consola de videojuegos, conﬁgure Modo

Juego como Encendido. Desgraciadamente, puede que advierta una reducción en la calidad de la imagen.

Si el Modo Juego está Encendido:

– El modo Imagen se conﬁgura como Normal y el de

Sonido como Cine.

– Ecualizador no está disponible.

■ BD Wise (Apagado / Encendido): Proporciona una calidad

óptima de imagen para los productos DVD, Blu-ray y Home Theater de Samsung compatibles con BD Wise. Si BD Wise está Encendido, el modo de imagen se cambia automáticamente a la resolución óptima.

✎

Disponible cuando se conectan productos Samsung que admiten BD Wise mediante un cable HDMI.

■ Transparenc. menú (Claro / Oscuro): Establezca la

transparencia del menú.

■ Melodía (Apagado / Bajo / Medio / Alto): Establezca que una

melodía se oiga cuando el televisor se encienda o se apague.

✎

Melodía está inhabilitada cuando FastStart está configurado como Encendido.

■ FastStart (Apagado / Encendido): Cuando se encienda el

televisor, la pantalla aparecerá rápidamente, gracias a esta función.

Contr. remoto inalámbrico (Apagado / Encendido)

Apagar y encender o dar permisos a los dispositivos/teléfonos móviles de Samsung.

Debe tener un dispositivo/teléfono móvil de Samsung que admita un mando a distancia Contr. remoto inalámbrico. Para obtener más información, consulte el manual del dispositivo.

¦ Imagen sobre imagen (PIP)

PIP

Puede ver simultáneamente el sintonizador de televisión y otra fuente de vídeo externa. PIP (Picture-in-Picture), no se admite en el mismo modo.

MENUm → Conﬁguración → PIP → ENTER

✎

NOTA

Para obtener información sobre el sonido de PIP, consulte

las instrucciones de Sel. Sonido. Si apaga el televisor mientras mira la televisión en el modo

PIP, la ventana PIP desaparecerá. Puede notar que la imagen de la ventana PIP llega a ser

ligeramente artificial cuando utiliza la pantalla principal para visualizar juegos o karaoke.

Cuando V-Chip o Internet@TV están funcionando, no se

puede utilizar la función PIP. Configuración de PIP

Imagen principal Imagen secundaria Componente, HDMI1/DVI,

HDMI2, HDMI3, HDMI4, PC

■ PIP (Apagado / Encendido): Active o desactive la función PIP.

■ Aire/Cable (Aire / Cable): Puede seleccionar Aire o Cable como la fuente de entrada de la subpantalla.

■ Canal: Seleccione el canal de la pantalla secundaria.

■ Tamaño ( la imagen secundaria.

■ Posición ( para la imagen secundaria.

■ Sel. Sonido (Principal / Sub): Puede elegir el sonido que desee (Principal / Sub) en el modo PIP.

/ Ã / À / Œ): Seleccione un tamaño para

/ – / — / œ): Seleccione una posición

✎

En el modo doble (À, Œ), no se puede seleccionar

Posición.

Menú de asistencia técnica

MENUm → Soporte técnico → ENTER

03 Funciones básicas

Aviso legal

✎

El Aviso legal puede variar según el país.

Español

Funciones básicas

Autodiagnóstico

✎

El autodiagnóstico puede tardar unos segundos; es parte del funcionamiento normal del televisor.

■ Prueba de imagen: Se utiliza para comprobar si hay

problemas en la imagen. Sí: Si no se muestra el patrón de prueba o hay ruido en el

patrón de prueba, seleccione Sí. Puede haber un problema en el televisor. Póngase en contacto con el centro de llamadas de Samsung para obtener ayuda (1-800-SAMSUNG).

No: Si el patrón de prueba se muestra correctamente, seleccione No. Puede haber un problema en el equipo externo. Compruebe las conexiones. Si persiste el problema, consulte el manual del usuario del dispositivo externo.

■ Prueba de sonido: Utilice el sonido de la melodía incorporada

para comprobar si hay problemas con el sonido.

✎

Si no oye sonido en los altavoces del televisor, antes de realizar la prueba de sonido, asegúrese de que

Seleccionar altavoz esté configurado como Altavoz de TV en el menú Sonido.

✎

La melodía se oirá durante la prueba aunque

Seleccionar altavoz esté establecido como Altavoz externo o se haya silenciado el sonido con el

botón MUTE.

Sí: Si sólo puede oír sonido de un altavoz o no se oye sonido durante la prueba de sonido, seleccione Sí. Puede haber un problema en el televisor. Póngase en contacto con el centro de llamadas de Samsung para obtener ayuda (1-800-SAMSUNG).

No: Si puede oír sonido de los altavoces, seleccione No. Puede haber un problema en el equipo externo. Compruebe las conexiones. Si persiste el problema, consulte el manual del usuario del dispositivo externo.

■ Información señal: (sólo canales digitales) La calidad de la

recepción de un canal HD es perfecta o los canales no están disponibles. Ajuste la antena para aumentar la intensidad de la señal.

■ Solución de problemas: Si parece que hay problemas en el

televisor, consulte este apartado.

✎

Si no se puede aplicar ninguno de los consejos para solucionar los errores, póngase en contacto con el centro de atención al cliente de Samsung.

Actualización del software

Actualización del software se puede efectuar a través de una

conexión de red o descargando el último ﬁrmware desde “www. samsung.com.” en un dispositivo de memoria USB.

Versión actual - es el software ya instalado en el televisor.

✎

El software se representa como “Año/Mes/Día_Versión”.

Actualización del software

Versión actual 2010/01/18_000001

Por USB ►

En línea

Software alternativo ----/--/--_------

Mover

Entrar

Regresar

Instalación de la versión más actual

■ Por USB: Inserte la unidad USB que contenga el archivo de la actualización del ﬁrmware descargado desde “www.samsung. com” en el televisor. No desconecte la alimentación ni extraiga la unidad USB antes de ﬁnalizar las actualizaciones. El televisor se apagará y se encenderá automáticamente después de completar la actualización del ﬁrmware. Cuando se actualiza el software, la conﬁguración del vídeo y del audio que se haya efectuado vuelve a la conﬁguración predeterminada. Le aconsejamos que anote la conﬁguración para recuperarla fácilmente después de la actualización.

■ En línea: Actualice el software a través de Internet.

✎

Primero, configure la red. Para conocer el procedimiento detallado sobre cómo configurar la red, consulte las instrucciones de “Conexión de la red”.

✎

Si la conexión de Internet no funciona adecuadamente, se puede interrumpir. Vuelva a intentar la descarga. Si el problema persiste, haga la descarga mediante USB y lleve a cabo la actualización.

■ Software alternativo (copia de seguridad): Muestra la versión de software descargada a través de En línea. Durante la actualización del software, cuando ésta se interrumpa en el último paso, se activará esta función.

Panel posterior del TV

Unidad USB

Guía de conexión HD

Consulte esta información cuando conecte dispositivos externos al televisor.

Contacto con Samsung

Consulte esta información si el televisor no funciona adecuadamente o si desea actualizar el software. Puede buscar información relacionada con nuestro centro de llamadas, para descargar los productos y el software.

Español

Funciones avanzadas

Conexión de la red

Puede conﬁgurar el televisor de forma que se pueda acceder a Internet a través de la red de área local (LAN) mediante una conexión con o sin cable.

¦ Conexión a una red por cable

Puede conectar el televisor o la red LAN mediante un cable de tres modos:

y Puede conectar el televisor a la red LAN si conecta el puerto LAN de la parte posterior del televisor con un módem externo, mediante un

cable Cat 5. Véase el siguiente diagrama.

04 Funciones avanzadas

Puerto de módem en la pared

Cable del módem

y Puede conectar el televisor a la red LAN si conecta el puerto LAN de la parte posterior del televisor con un compartidor IP que esté

conectado con un módem externo. Para la conexión, utilice un cable Cat 5. Véase el siguiente diagrama.

Puerto de módem en la pared Panel posterior del TV

y Según cómo esté conﬁgurada la red, puede conectar el televisor a la red LAN si conecta el puerto LAN de la parte posterior del televisor

directamente a una toma de red de pared mediante un cable Cat 5. Véase el siguiente diagrama. La toma de pared está conectada a un módem o enrutador en cualquier lugar de su casa.

Puerto LAN en la pared

Módem externo

(ADSL/VDSL/TV por cable)

Módem externo

(ADSL/VDSL/TV por cable)

Cable LAN

Compartidor IP

(Servidor con DHCP)

Cable LANCable LANCable del módem

Panel posterior del TV

Cable LAN

Si dispone de red dinámica, debe usar un enrutador o módem ADSL que admita el protocolo de conﬁguración dinámica de host (DHCP). Los módems y los enrutadores compatibles con DHCP proporcionan automáticamente la dirección IP, la máscara de subred, la puerta de enlace y los valores de DNS que el televisor necesita para acceder a Internet, de manera que no es necesario especiﬁcarlos manualmente. La mayoría de las redes domésticas son dinámicas.

Algunas redes necesitan una dirección IP estática. Si la red necesita una dirección IP estática, debe especiﬁcar manualmente en la pantalla de conﬁguración de cable del televisor la dirección IP, la máscara de subred, la puerta de enlace y los valores DNS cuando conﬁgure la conexión de red. Para conocer la dirección IP, la máscara de subred, la puerta de enlace y los valores DNS, póngase en contacto con el proveedor de servicios de Internet (ISP). Si tiene un ordenador con Windows, también puede conseguir estos valores a través del ordenador.

✎

También puede usar módems ADSL compatibles con DHCP si la red necesita una dirección IP estática. Los módems ADSL compatibles con DHCP también permiten el uso de direcciones IP estáticas.

Español

Funciones avanzadas

Conﬁguración de red (Auto)

Utilice la Conﬁguración de red automática cuando conecte el televisor a una red que sea compatible con DHCP. Para conﬁgurar automáticamente la conexión de red con cable del televisor, siga estos pasos:

Conﬁguración automática

1. Conecte el televisor a la red LAN, tal como se indica en la

sección anterior.

2. Encienda el televisor, pulse el botón MENU del mando

a distancia, utilice los botones ▲ o ▼ para seleccionar

Conﬁguración y, a continuación, pulse el botón ENTER

3. Utilice los botones ▲ o ▼ para seleccionar Red en el menú Conﬁguración y, a continuación, pulse el botón ENTER

Aparece la pantalla de la red.

Red

Tipo de red : Cable ► Conguración de red Prueba de red

SWL(Samsung Wireless Link) : Apagado

Conexión SWL

Mover

Entrar

4. En la pantalla Red, seleccione Tipo de red.

5. Establezca Tipo de red como Cable.

6. Seleccione Conﬁguración de red. Aparece la pantalla Conﬁguración de red.

Conguración de red

Cong. protocolo Internet : Auto ►

Dirección IP : Máscara de subred : Puerta de enlace :

DNS : Auto

Servidor DNS :

Regresar

Conﬁguración de red (Manual)

Utilice la Conﬁguración de red manual cuando conecte el televisor a una red que necesite una dirección IP estática.

Obtención de los valores de conexión de red

Para obtener los valores de conexión de red en la mayoría de ordenadores con Windows, siga estos pasos:

1. Haga clic con el botón derecho en el icono de Red, en la

esquina inferior derecha de la pantalla.

2. En el menú emergente que aparece, haga clic en Estado.

3. En el cuadro de diálogo que aparece, haga clic en la ﬁcha

Soporte.

4. En la ﬁcha Soporte, haga clic en el botón Detalles. Se muestran

los valores de la conexión de red.

Conﬁguración manual

Para conﬁgurar manualmente la conexión de red con cable del televisor, siga estos pasos:

1. Siga los pasos del 1 al 6 del procedimiento “Conﬁguración

automática”.

2. Establezca Conﬁg. protocolo Internet como Manual.

3. Pulse el botón ▼ del mando a distancia para ir al primer

campo de entrada.

4. Especiﬁque los valores de Dirección IP, Máscara de subred, Puerta de enlace y Servidor DNS. Utilice los botones

numéricos del mando a distancia para especiﬁcar los números, y los botones de ﬂecha para ir de un campo de entrada a otro.

5. Cuando haya terminado, pulse el botón RETURN del mando a distancia.

6. Seleccione Prueba de red para comprobar la conectividad de Internet.

Mover

Entrar

Regresar

7. Establezca Conﬁg. protocolo Internet como Auto.

8. Auto obtiene y especiﬁca automáticamente los valores

necesarios para Internet.

9. Espere dos minutos y pulse el botón RETURN del mando a

distancia.

10. Si la función Red no ha conseguido los valores de conexión de

red, consulte las instrucciones que se indican a continuación para Manual.

Español

¦ Conexión a una red inalámbrica

Si desea conectar sin cables el televisor a la red, necesita un módem o enrutador inalámbrico y un adaptador de LAN inalámbricoa de Samsung (WIS09ABGN, WIS09ABGN2, WIS10ABGN), que debe conectar al terminal USB del panel lateral o posterior del televisor. Véase la siguiente ilustración.

Para utilizar la función SWL(Samsung Wireless Link), conecte el puerto USB 1 (HDD).

✎

04 Funciones avanzadas

Puerto LAN en la pared

El adaptador LAN inalámbrico de Samsung se vende por separado y se ofrece en distribuidores seleccionados, sitios de comercio electrónico y Samsungparts.com. El adaptador LAN inalámbrico de Samsung admite los protocolos de comunicación IEEE 802.11A/B/G y N. Samsung recomienda el uso de IEEE 802.11N. Si reproduce un vídeo en una conexión IEEE 802.11B/G, es posible que el vídeo no se reproduzca correctamente.

✎

NOTA

Para utilizar una red inalámbrica necesita el “adaptador de LAN inalámbrica de Samsung” (WIS09ABGN, WIS09ABGN2,

WIS10ABGN). El adaptador de LAN inalámbrica de Samsung se vende por separado. El adaptador de LAN inalámbrica de SAMSUNG se ofrece

a través de distribuidores seleccionados, sitios web de comercio electrónico y Samsungparts.com. Si desea utilizar una red inalámbrica, debe conectar el televisor inalámbricamente a un compartidor IP inalámbrico (como un

enrutador o un módem). Si el compartidor IP inalámbrico admite DHCP, el televisor puede utilizar DHCP o una dirección IP estática para conectarse a la red inalámbrica.

Seleccione un canal para el compartidor IP inalámbrico que no se esté usando en ese momento. Si el canal ajustado para

el compartidor IP inalámbrico lo está usando en ese momento otro dispositivo cercano, se producirán interferencias y la comunicación se interrumpirá.

Si se aplica un sistema de seguridad distinto de los sistemas que se muestran a continuación, no funcionará con el televisor.

Si selecciona el modo 802.11N (Greenfield) puro de gran procesamiento y configura el tipo de codificación WEP, TKIP o TKIPAES

(WPS2Mixed) para el PA, su televisor Samsung no admitirá la conexión con las nuevas especificaciones de la certificación Wi-Fi. Si el punto de acceso admite WPS (Wi-Fi Protected Setup), puede conectarse a la red vía PBC (Push Button Configuration) o PIN

(Personal Identification Number). De cualquier modo, WPS configurará automáticamente las claves SSID y WPA. Si el enrutador, el módem o el dispositivo no están certificados, puede que no se conecte al televisor mediante el “adaptador de

LAN inalámbrica de Samsung”. Métodos de conexión: Puede configurar la conexión de red inalámbrica de seis formas.

– Conﬁguración automática de Samsung - Dispositivos que no sean Samsung. – PBC (WPS) – Conﬁguración automática (mediante la función de búsqueda de red automática) – Conﬁguración manual – SWL(Samsung Wireless Link) - Sólo dispositivos Samsung. – Ad hoc

El adaptador de LAN inalámbrica de Samsung quizás no se reconozca o no funcione adecuadamente cuando se utiliza una

conexión a través de un concentrador USB o un alargador USB que no sea el cable suministrado por Samsung.

Compartidor IP inalámbrico

(Servidor DHCP con PA)

Cable LAN

Panel posterior del TV

Adaptador de LAN

inalámbrica de Samsung

Español

Funciones avanzadas

Aviso

La imagen puede aparecer dañada en algunos canales cuando el televisor se conecta al adaptador de LAN inalámbrica de Samsung. En tal caso, conecte el adaptador de LAN inalámbrica de Samsung con un cable USB en un lugar que no resulte afectado por interferencias de radio.

Para volver a conectar el adaptador de LAN inalámbrica de Samsung mediante el alargador siga estos pasos:

✎

El adaptador de LAN inalámbrica de Samsung se debe instalar en una zona sin interferencias para evitar éstas entre el adaptador y el

Método: Conexión mediante un alargador

sintonizador.

1. Conecte el alargador al puerto USB 1 (HDD).

2. Conecte el alargador y el adaptador de LAN inalámbrica de Samsung.

3. Fije el adaptador de LAN inalámbrica de Samsung cerca de la parte

superior posterior del televisor mediante una cinta adhesiva de doble cara.

Conﬁguración de red (conﬁguración

2. Pasados 2 minutos, conecte el adaptador LAN inalámbrico de

automática de Samsung)

La función de conﬁguración automática de Samsung permite conectar el televisor Samsung automáticamente a PA inalámbricos que no sean Samsung. Si el PA que no es Samsung no admite la conﬁguración automática de Samsung, se debe conectar mediante uno de los siguientes métodos. PBC (WPS), conﬁguración automática o manual.

✎

Para utilizar esta función se debe conﬁgurar SWL(Samsung Wireless Link) como Apagado en el menú en pantalla del televisor.

✎

Puede comprobar si el equipo admite la configuración automática de Samsung en www.samsung.com.

Como ejecutar la conﬁguración automática de Samsung

1. Coloque el PA y el televisor uno junto al otro y encienda ambos.

✎

Ya que el tiempo de arranque del PA varía, quizás deba esperar unos dos minutos antes de que el PA arranque.

✎

Compruebe que el cable LAN esté conectado al puerto WAN del PA durante la configuración automática de Samsung. Si no está conectado, la configuración automática de Samsung sólo confirma que el televisor está conectado al PA, pero no si está conectado a Internet.

3. Una vez establecida la conexión, coloque el PA en paralelo al

4. Espere hasta que la conexión se establezca automáticamente.

5. Coloque el PA en la ubicación deseada.

Samsung al televisor. Cuando el adaptador LAN inalámbrico de Samsung establezca una conexión con el televisor, aparecerá una ventana.

adaptador LAN inalámbrico de Samsung y no más apartado de 9 7/8 pulgadas (25 cm).

✎

Si la configuración automática de Samsung no conecta el televisor al PA, aparece una ventana emergente donde se avisa del fallo. Si desea volver a utilizar la configuración automática de Samsung, reinicie el PA, desconecte el adaptador LAN inalámbrico de Samsung y vuelva a intentarlo desde el paso 1. También puede elegir otro de los métodos de configuración de la conexión.

✎

Si se cambia la configuración del PA o se instala un nuevo PA, se debe volver a efectuar la configuración automática de Samsung desde el paso 1.

Español

Conﬁguración de red (PBC (WPS))

Conﬁguración automática

Para establecer una conexión inalámbrica automáticamente, siga

Cómo realizar la conﬁguración mediante PBC (WPS)

Si el enrutador tiene un botón de PBC (WPS), siga estos pasos:

1. Conecte el televisor al adaptador de LAN inalámbrica de

Samsung, tal como se indica en la sección anterior.

2. Encienda el televisor, pulse el botón MENU del mando

a distancia, utilice los botones ▲ o ▼ para seleccionar Conﬁguración y, a continuación, pulse el botón ENTER

3. Utilice los botones ▲ o ▼ para seleccionar Red en el menú Conﬁguración y, a continuación, pulse el botón ENTER

4. En la pantalla Red, seleccione Tipo de red.

5. Establezca Tipo de red como Inalámbrico.

6. Seleccione Conﬁguración de red. Aparece la pantalla

estos pasos:

1. Siga los pasos del 1 al 6 del procedimiento “Cómo realizar la

conﬁguración mediante PBC (WPS)”.

2. Pulse el botón ▼ o para seleccionar Conﬁg. protocolo Internet y, a continuación, pulse el botón ENTER

los botones ▲ o ▼ para seleccionar Auto, a continuación,

pulse el botón ENTERE.

3. Pulse el botón ▲ para ir a Seleccionar una red y, a

continuación, pulse el botón ENTER busca redes inalámbricas disponibles. Cuando termina, muestra una lista de las redes disponibles.

4. En la lista de redes, pulse los botones ▲ o ▼ para seleccionar una red y, a continuación, pulse el botón ENTER

Conﬁguración de red.

Conguración de red

Seleccionar una red : No seleccionado ► Cong. protocolo Internet : Auto

Mover

Entrar

Regresar

Dirección IP : Máscara de subred : Puerta de enlace :

DNS : Auto

Servidor DNS :

PBC (WPS)

7. Pulse el botón rojo del mando a distancia.

8. Pulse el botón PBC (WPS) del enrutador antes de que

transcurran 2 minutos. El reproductor de televisión obtiene automáticamente todos los valores de conﬁguración de la red que necesita y se conecta a la red.

9. Después de conﬁgurar la conexión de red, pulse el botón

RETURN para salir de la pantalla Conﬁguración de red.

Conﬁguración de red (Auto)

La mayoría de las redes inalámbricas disponen de un sistema de seguridad opcional que precisa dispositivos que accedan a la red, con el ﬁn de transmitir un código de seguridad cifrado llamado clave de seguridad o de acceso. Esta clave de seguridad se basa en una contraseña, normalmente una palabra o una serie de letras y números con una longitud determinada que se le pidió especiﬁcar cuando conﬁguró la seguridad de la red inalámbrica. Si utiliza este método para conﬁgurar la conexión de red, y dispone de una clave de seguridad para la red inalámbrica, deberá especiﬁcar la contraseña durante el proceso de conﬁguración.

5. Si aparece la ventana emergente de Seguridad/PIN, vaya al

paso 6. Si aparece la pantalla de conexión de red, vaya al paso

10.

6. Pulse los botones ▲ o ▼ para seleccionar Seguridad o PIN.

En la mayoría de las redes domésticas, seleccionaría Seguridad (para Clave seguridad). Aparece la pantalla Seguridad.

7. En la pantalla Seguridad, especiﬁque la contraseña de la red.

. Pulse

. La función Red

✎

Si el PA está configurado como oculto (invisible), se debe seleccionar Agregar red e introducir el Nombre de red (SSID) y la Clave seguridad. correctos para establecer la conexión.

Conguración de red

Clave seguridad

0 ingr.

0~9

Número

Minúsculas Borrar Espacio

Entrar

Regresar

A B C D E F G H I J K L M N O P Q R S T U V W X Y Z

Mover

✎

Busque la contraseña en una de las pantallas de configuración que utilizó para configurar el módem o el enrutador.

04 Funciones avanzadas

Español

Funciones avanzadas

8. Para especiﬁcar la contraseña, siga estas indicaciones

generales:

– Pulse los botones numéricos del mando a distancia para

especiﬁcar los números.

– Use los botones de dirección del mando a distancia para ir

de un botón a otro en la pantalla Clave seguridad.

– Pulse el botón rojo para cambiar entre mayúsculas y

minúsculas o mostrar símbolos/caracteres.

– Para especiﬁcar una letra o un símbolo, selecciónelo y pulse

el botón ENTER

– Para eliminar la última letra o el último número que haya

especiﬁcado, pulse el botón verde del mando a distancia.

9. Cuando haya terminado, pulse el botón azul del mando a

distancia. Aparece la pantalla de conexión de red.

10. Espere a que aparezca el mensaje de conﬁrmación de la conexión y, a continuación, pulse el botón ENTER a aparecer la pantalla Conﬁguración de red.

11. Para probar la conexión, pulse el botón RETURN para seleccionar Prueba de red y, a continuación, pulse el botón

ENTER

. Vuelve

Cómo conectarse a un dispositivo Ad-hoc existente

1. Siga los pasos del 1 al 6 de “Cómo realizar la conﬁguración

2. Elija Seleccionar una red. Se muestra la lista de dispositivos/

3. Seleccione el dispositivo que desee en la lista.

4. Si se solicita una clave de seguridad, introdúzcala.

Conﬁguración de red (Manual)

Si los otros métodos no funcionan, debe especiﬁcar manualmente los valores de conﬁguración de la red.

Obtención de los valores de conexión de red

Para obtener los valores de conexión de red en la mayoría de ordenadores con Windows, siga estos pasos:

1. Haga clic con el botón derecho en el icono de Red, en la

Conﬁguración de red (Ad-Hoc)

Puede conectarse a un dispositivo móvil sin punto de acceso a través del “adaptador de LAN inalámbrica de Samsung” mediante una red par a par.

✎

Esta función está disponible cuando SWL(Samsung Wireless Link) está establecido en Apagado en el menú en pantalla del televisor.

Cómo conectarse al nuevo dispositivo Ad-hoc

1. Siga los pasos del 1 al 6 de “Cómo realizar la conﬁguración

mediante PBC (WPS)” (pág. 33).

2. Elija Seleccionar una red. Se muestra una lista de dispositivos/redes.

3. En la lista de dispositivos, pulse el botón azul del mando a distancia.

✎

Se muestra el mensaje Ad-hoc es una conexión Wi-Fi

directa con el teléfono celular o PC. El sistema de red actual quizás tenga la funcionalidad restringida ¿Desea cambiar la conexión de red?

4. Introduzca el Nombre de red (SSID) y la Clave seguridad

generados en el dispositivo con el que se desea conectar.

2. En el menú emergente, haga clic en Estado.

3. En el cuadro de diálogo que aparece, haga clic en la ﬁcha

4. En la ﬁcha Soporte, haga clic en el botón Detalles. Se muestra

Conﬁguración manual

Para introducir los valores de conexión de la red manualmente, siga estos pasos:

1. Siga los pasos del 1 al 6 de “Cómo realizar la conﬁguración

2. Pulse el botón ▼ o para seleccionar Conﬁg. protocolo

3. Pulse el botón ▼ para ir al primer campo de entrada (Dirección

4. Utilice los botones numéricos para introducir los números.

5. Cuando acabe con cada campo, utilice el botón ► para ir

6. Especiﬁque los valores de Dirección IP, Máscara de subred y

7. Pulse los botones ▲ o ▼ para ir a DNS.

8. Pulse el botón ▼ para ir al primer campo de entrada de DNS.

9. Cuando termine, pulse el botón ▲ para ir a Seleccionar

10. Vaya al paso 4 del procedimiento “Conﬁguración automática”

mediante PBC (WPS)” (pág. 33).

redes.

✎

Si la red no funciona normalmente, compruebe de nuevo Nombre de red (SSID) y Clave seguridad. Una Clave seguridad incorrecta puede causar un mal funcionamiento.

esquina inferior derecha de la pantalla.

Soporte.

la conﬁguración de la red.

mediante PBC (WPS)” (pág. 33).

Internet y, a continuación, pulse el botón ENTER los botones ▲ o ▼ para seleccionar Manual, a continuación, pulse el botón ENTERE.

IP).

sucesivamente al campo siguiente. También puede usar los otros botones de ﬂecha para subir, bajar e ir hacia atrás.

Puerta de enlace.

Escriba los números como se ha indicado anteriormente.

una red. Seleccione su red y, a continuación, pulse el botón

ENTER

(pág. 33) y siga las indicaciones a partir de ese punto.

. Pulse

Español

Samsung BN68-02586A-04, PN63C8000, PN50C8000, PN58C8000, P8+ User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

Getting Started

List of Features

Accessories

Install the Stand

Viewing the Control Panel

Viewing the Remote Control

Connecting to an Antenna

Plug & Play (Initial Setup)

Connections

Connecting to an AV Device

Connecting to an Audio Device

Connecting to a PC

Changing the Input Source

Basic Features

How to Navigate Menus

Channel Menu

Picture Menu

Sound Menu

Setup Menu

Support Menu

Advanced Features

Network Connection

Media Play

Anynet+

Internet@TV

AllShare

Other Information

Assembling the Cables

Installing the Wall Mount

Securing the Installation Space

Securing the TV to the Wall

Troubleshooting

License

Dimensions

Index
