SAMSUNG B1015J, B1115J, B1213J, B1215J, B1313J User Manual

...

Lave-linge

Mode d’emploi

B1515J/B1513J B1415J/B1413J B1315J/B1313J B1215J/B1213J B1115J/B1113J B1015J/B1013J B915J/B913J B815J/B813J

Code No.: DC68-01612A

France

Consignes de sécurité.................... Couverture intérieure

lnstallation ....................................................................................2

Déballage du lave-linge ....................................................................2

Identification des pièces et des accessoires ....................................2

Choix d’un emplacement ................................................................ 3

Réglage des pieds de mise à niveau ..............................................3

Retrait des vis de transport ..............................................................3

Raccordement de l’arrivée d’eau .................................................... 3

Positionnement du tuyau de vidange .............................................. 4

Branchement électrique ..................................................................5

Lavage ............................................................................................6

Description des panneaux de commandes .................................... 6

Premier lavage ..................................................................................9

Adjonction de détergent ..................................................................9

Lavage automatique des vêtements avec le système Fuzzy logic

Sélection des options ....................................................................11

Lavage en mode manuel ................................................................12

Lavage différé ................................................................................ 12

Trucs et astuces ............................................................................13

Entretien........................................................................................14

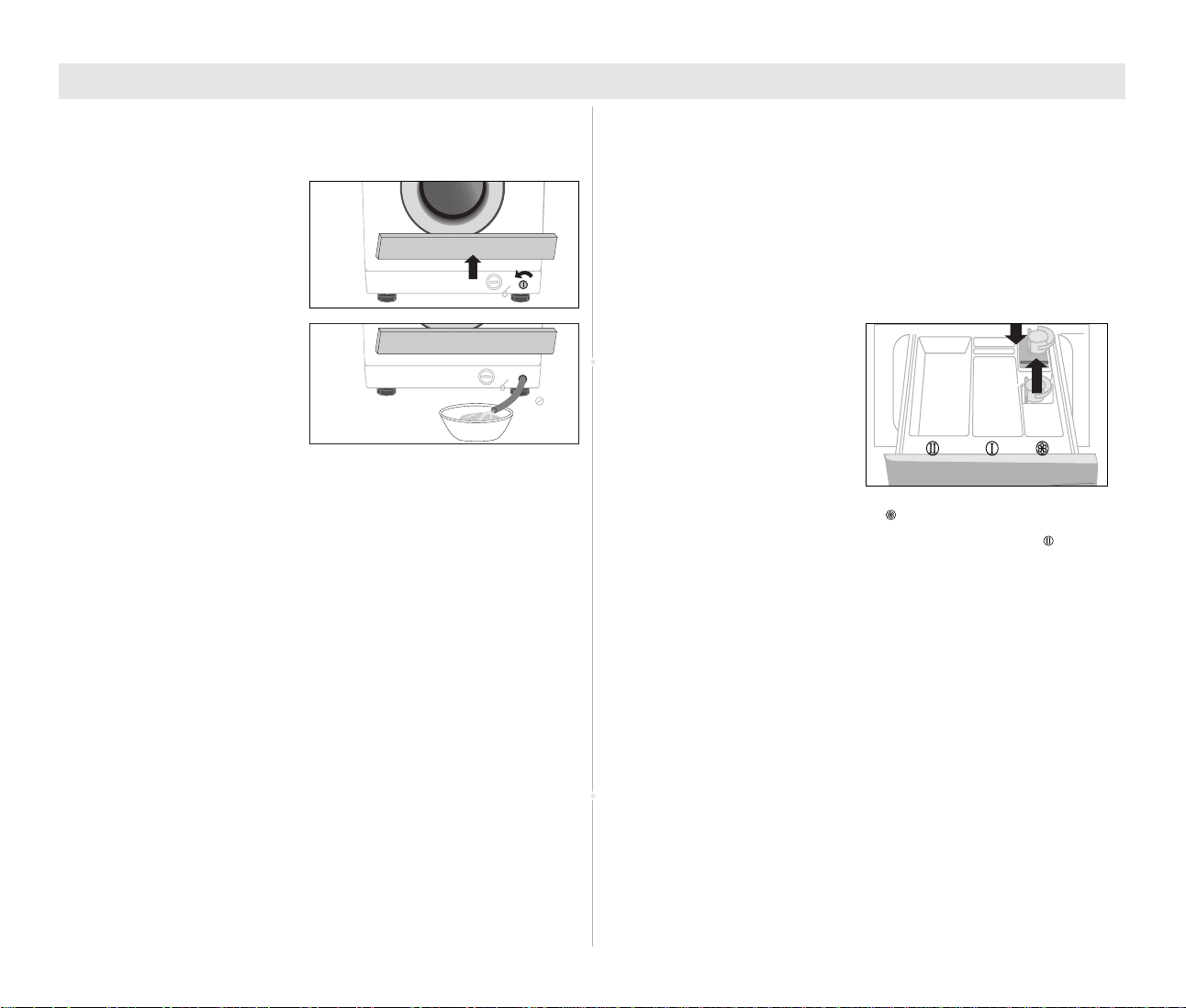

Vidange du lave-linge en cas d’urgence ........................................14

Réparation d’un lave-linge gelé ......................................................14

Nettoyage des surfaces extérieures ..............................................14

Nettoyage du tiroir à détergents et des recoins ............................ 14

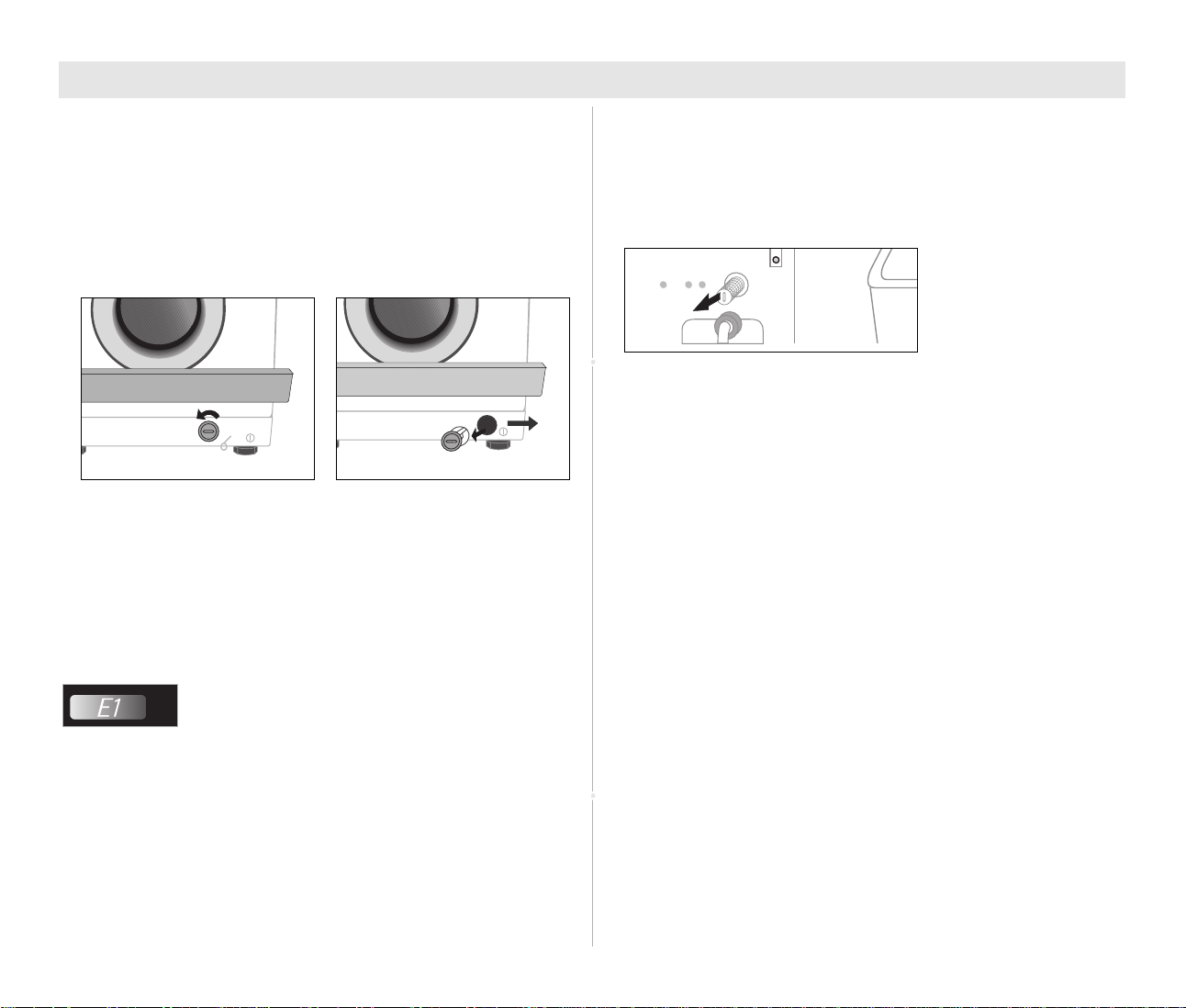

Nettoyage du filtre anti-débris ........................................................ 15

Nettoyage du filtre à tamis du flexible ............................................15

Dépannage ..................................................................................16

Problèmes et solutions....................................................................16

Signification des messages d’erreur ..............................................16

Tableau des programmes ........................................................17

Annexe..........................................................................................19

Tableau des symboles d’entretien.................................................. 19

Consignes électriques.................................................................... 19

Protection de l’environnement ........................................................ 20

Déclaration de conformité ............................................................ 20

Spécifications ................................................................................ 20

....10

Consignes de sécurité

Nous vous remercions d’avoir choisi ce nouveau lave-linge Samsung. Le présent manuel contient des informations importantes sur l’installation, l’exploitation et la maintenance de cet appareil. Veuillez lire attentivement ces instructions afin de tirer pleinement profit des nombreuses fonctions de ce lave-linge qui vous apportera pour les années à venir un service fiable et pratique.

Avant d’utiliser cet appareil

• Les matériaux d’emballage (sacs plastiques, polystyrène, etc...) peuvent être dangereux pour les enfants. Conservez-les hors de leur portée.

• Cet appareil est conçu pour un usage strictement domestique.

• Faites vérifier les raccordements électriques et les branchements d’eau par un technicien agréé, tout en respectant les instructions du fabricant (voir la rubrique “Installation”, page 2) et les règles de sécurité en vigueur.

• Toutes les vis d’emballage et de transport doivent être retirées avant l’utilisation de l’appareil car ces pièces peuvent engendrer de graves blessures. Pour plus d’informations, reportez-vous à “Retrait des vis de transport” à la page 3.

• Avant de laver des vêtements pour la première fois dans cette machine, vous devez exécuter un cycle de lavage complet sans vêtement. Reportez-vous à la section “Premier lavage” à la page 9.

Consignes de sécurité

• Avant toute opération de nettoyage et de maintenance, débranchez la prise électrique du lave-linge ou positionnez la touche sur l’arrêt.

• Vérifiez que toutes les poches des vêtements à laver sont vides car des objets durs et pointus, tels que des pièces, des épingles à nourrice, des clous, des vis ou des cailloux, pourraient gravement endommager l’appareil.

• Débranchez toujours l’appareil et fermez l’arrivée d’eau après un lavage.

• Avant d’ouvrir la porte du lave-linge, vérifiez que l’eau s’est bien évacuée. N’ouvrez pas la porte si vous observez encore de l’eau.

• Les animaux familiers et les enfants peuvent s’introduire dans le lave-linge par la porte. Inspectez le tambour avant chaque utilisation.

• La porte vitrée peut devenir très chaude lors du cycle de lavage. Maintenez toujours les enfants à distance de l’appareil en fonctionnement.

• En cas de panne, ne tentez pas de réparer le lave-linge par vos propres moyens. Une réparation effectuée par une personne inexpérimentée ou non qualifiée peut engendrer des blessures et/ou aggraver le problème.

• En cas de détérioration de la fiche (du cordon d’alimentation), celle-ci doit être remplacée par le fabricant, par l’un de ses agents ou par un électricien agréé, afin d’éviter tout risque.

• La réparation de cet appareil doit uniquement être effectuée par un centre agréé et seules des pièces d’origine devront être utilisées.

● CONSERVEZ SOIGNEUSEMENT CE MODE D’EMPLOI

Installation du lave-linge

Déballage du lave-linge

Retirez le lave-linge de son emballage et inspectez-le afin de détecter d’éventuels endommagements. Vérifiez également que toutes les pièces ci-dessous sont présentes. Si une pièce est manquante ou endommagée, contactez immédiatement votre fournisseur.

Identification des pièces du lave-linge

Tuyau de vidange

Guide du flexible

Clé de déverrouillage

Flexible d’arrivée d’eau froide

Panneau de commandes

Tiroir à

détergents

Porte

Cache inférieur

Pieds réglables

Plan de travail

B1515J B1415J B1315J B1215J B1115J B1015J

Filtre antidébris

B915J B815J

Ouverture de la porte Tuyau de vidange

en cas d’urgence

Prise secteur

* (Option)

Flexible

Couvercles des orifices des vis de transport

d’arrivée d’eau chaude

Choix d’un emplacement

Avant d’installer le lave-linge, sélectionnez un emplacement présentant les caractéristiques suivantes :

• Surface dure et plane (si la surface du sol est irrégulière, reportezvous à la section “Réglage des pieds de mise à niveau” cidessous)

• Aucune exposition directe au soleil.

• Ventilation adéquate.

• Température ambiante supérieure à 0°C.

• Aucune source de chaleur environnante (chauffage à gaz ou au charbon).

Vérifiez que le lave-linge ne repose pas sur son cordon d’alimentation. Les orifices de ventilation ne doivent pas être obstrués par la moquette lorsque l’appareil est installé sur ce type de revêtement.

Installation du lave-linge

a b

Réglage des pieds de mise à niveau

En cas de sol irrégulier, réglez les pieds du lave-linge (n’insérez pas de cale en bois ou d’autre objet sous les pieds).

1. Desserrez manuellement le pied à vis jusqu’à la hauteur désirée.

2. Serrez le contre-écrou à l’aide de la clé jointe.

• Choisissez une surface plane pour installer le lave-linge.

Une surface inégale ou instable peut occasionner du bruit et des vibrations excessives. (un angle d’inclinaison de seulement 1˚ est autorisé).

Retrait des vis de transport

Avant d’utiliser le lave-linge, vous devez impérativement retirer les 5 vis de transport situées à l’arrière de l’appareil :

1. Dévissez tous les boulons avec la clé fournie avant de les enlever.

2. Prenez la tête du boulon et tirez-la à travers la partie allongée du trou.

Répétez l'opération pour chaque boulon.

3. Bouchez les trous avec les couvercles en plastiques qui sont fournis.

4. Gardez les boulons pour une utilisation future.

Raccordement de l'arrivée d'eau (option)

1. Retirez l’adaptateur du flexible d’arrivée d’eau.

2. À l’aide d’un tournevis cruciforme, desserrez les quatre vis de l’adaptateur. En tenant l’adaptateur, faites tourner la partie b dans le sens de la flèche jusqu’à obtenir un jeu de 5 mm entre les deux parties.

3. Installez l’adaptateur sur le robinet et serrez soigneusement les vis. Faites tourner la partie b dans le sens de la flèche afin d’assembler les parties a et b.

4. Raccordez le flexible d’arrivée d’eau à l’ adaptateur. Tirez vers le bas la partie c du flexible. Lorsque vous relâchez la partie c, le flexible se troue automatiquement raccordé à l’adaptateur (signalé par un clic).

Raccordez l’autre extrémité du flexible à la vanne d’arrivée d’eau sur la partie supérieure du lave-linge. Emmanchez complètement le flexible en le faisant tourner dans le sens des aiguilles d’une montre.

• Si le robinet est doté d’un pas de vis, raccordez un flexible d’arrivée d’eau de type approprié, en vous reportant à l’illustration ci-contre.

CONSEIL : Si vous constatez une fuite d'eau après raccordement du flexible,

démontez et puis remontez ce dernier. Utilisez un robinet de type standard. En cas de raccordement à un robinet non standard (sortie carrée ou de diamètre plus grand), retirez le joint avant de raccorder l'adaptateur au robinet.

Installation du lave-linge

Raccordement de l’arrivée d’eau

Une extrémité du flexible d’arrivée d’eau doit être raccordée au lave-linge et l’autre au robinet d’arrivée d’eau. Ce flexible ne doit pas être tendu. S’il est trop court et si vous ne souhaitez pas déplacer le robinet d’eau, remplacez-le par un autre flexible haute pression de plus grande longueur.

Pour raccorder le flexible d’arrivée d’eau :

1. Branchez le flexible d’arrivée d’eau (équipé d’un bras en forme de L), sur l’arrivée d’eau située à l’arrière du lavelinge et serrez à la main.

2. Raccordez l’autre extrémité du flexible au robinet d’arrivée d’eau froide et serrez-le à la main. Si nécessaire, vous pouvez raccorder directement le flexible d’arrivée d’eau sur le lave-linge : desserrez le raccord et retirez le flexible, puis installez le tuyau d’arrivée d’eau sur la machine en le verrouillant après vissage.

Positionnement du tuyau de vidange

L’extrémité du tuyau de vidange peut être positionnée de 3 façons :

Au-dessus du rebord d’un évier

Le tuyau de vidange doit être placé à une hauteur comprise entre 60 et 90 cm. Pour conserver la courbure du bec du tuyau de vidange, utilisez le guide plastique fourni à cet effet. Bloquez le guide sur le mur à l’aide d’un crochet ou sur le robinet avec un morceau de ficelle afin d’empêcher tout déplacement du tuyau de vidange.

Dans une dérivation de la conduite d’évacuation d’un évier

La dérivation de la conduite d’évacuation doit se situer au-dessus du siphon de l’évier, afin que l’extrémité du tuyau soit à 60 cm minimum audessus du sol.

Dans une canalisation d’évacuation

Nous vous recommandons d’utiliser une canalisation verticale de 65 cm. La longueur de cette canalisation doit être comprise entre 60 cm et 90 cm.

Branchement électrique

Pour l’Europe : Il n’est PAS

nécessaire de mettre la fiche électrique de l’appareil à la terre.

AVERTISSEMENT

Avant l’usage, assurez-vous que la fiche et le fil électrique ne soient pas endommagés. Si vous avez une raison d’enlever la fiche électrique de l’appareil, enlevez le fusible immédiatement et jetez la fiche. Afin d´éviter tout risque de décharge, ne branchez pas la fiche

de courant principale.

à la prise

SECTEUR ELECTRIQUE

Afin d’éviter que le secteur soit surchargé et le plomb saute, votre lave-linge doit autre secteur que les autres appareils.

être

branché à un

Lavage

1 2

5 6

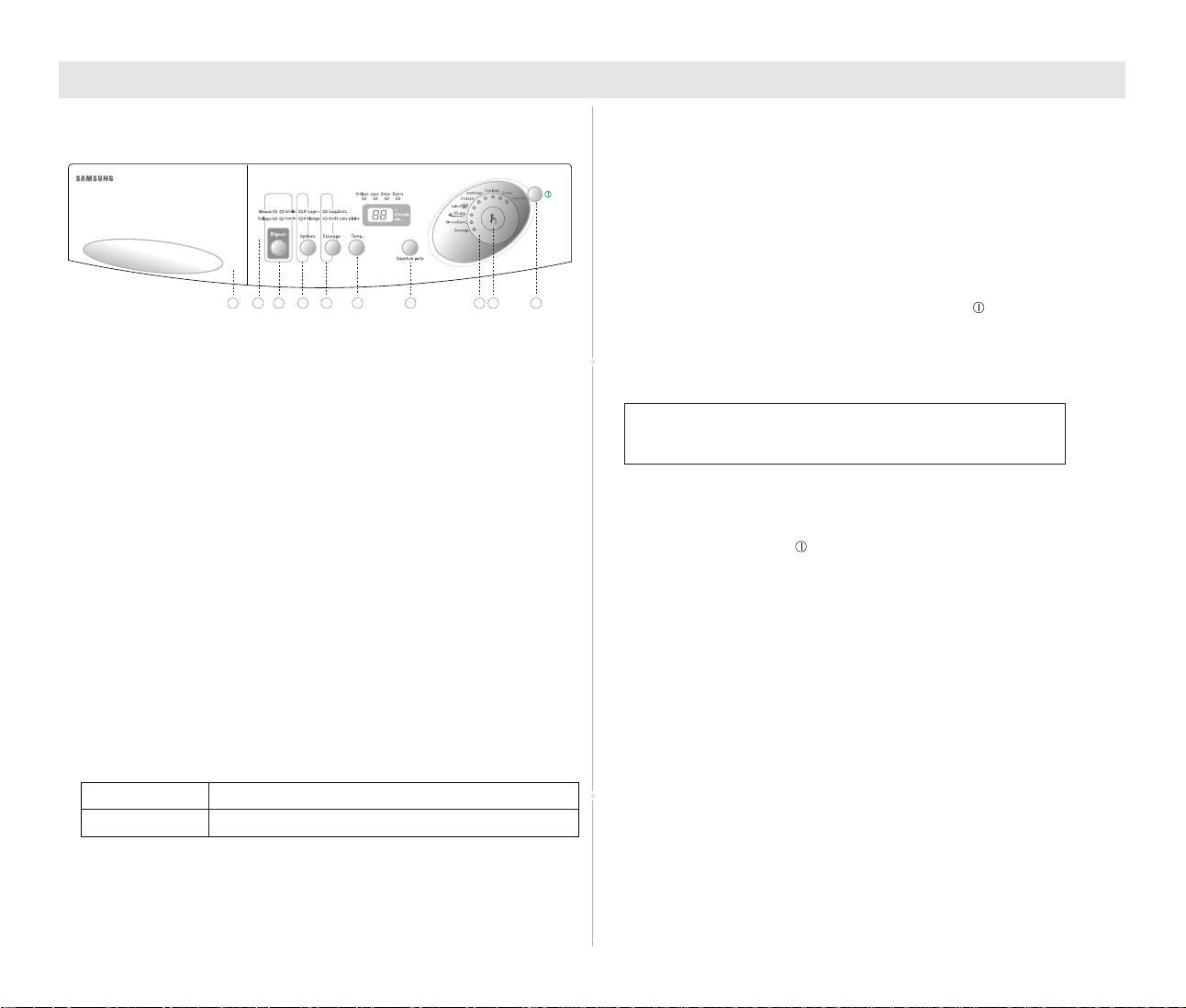

Panneaux de commandes

B1515J/B1415J/B1315J/B1215J/B1513J/B1413J/B1313J/B1213J

1. Tiroir à détergents

2. Ecran d’affichage

Affiche le temps de cycle de lavage restant et les messages d’erreur.

3. Sélecteur du linge lourd

Appuyez plusieurs fois sur cette touche pour afficher les six programmes du linge lourd:

(Rideaux lourds Nappes → Literie)

4. Sélecteur d’option de lavage

Appuyez plusieurs fois sur cette touche pour afficher les options de lavage partiel :

{Eco

→ Rinçage+→ Prélavage → (Eco++ Rinçage+) → (Rinçage++

Prélavage)

Remarque : Prélavage/Eco+est uniquement possible avec les

5. Sélecteur de vitesse d’essorage

Appuyez plusieurs fois sur cette touche pour afficher les différentes vitesses d’essorage disponibles :

B1515J/B1513J no, rh, 400, 600, 800, 1000, 200, 1400, 1450 tr/min B1415J/B1413J no, rh, 400, 600, 800, 1000, 1200, 1400 tr/min B1315J/B1313J no, rh, 400, 600, 800, 1000, 1200, 1300 tr/min B1215J/B1213J no, rh, 400, 600, 800, 1000, 1200 tr/min

no: suppresion de l’essorage, rh:

→ Serviettes → Rideaux légers → Couvertures →

→ Annuller → Eco+}.

programmes Linge lourd, Layettes, Coton, Couleur, Synthétique ou Délicat.

arrêt cuve pleine

6. Sélecteur de température

Appuyez plusieurs fois sur cette touche pour afficher les différentes températures d’eau disponibles (eau froide, 30°, 40°, 60° et 95°C). Pour connaître la température d’un cycle de lavage, appuyez sur cette touche pendant le lavage ; l’afficheur indique la température choisie.

7. Touche de départ différé

Appuyez plusieurs fois sur cette touche pour afficher les différentes options de lavage avec départ différé disponibles (de 1 heure à 24 heures par augmentation d’une heure).

8. Touche d’ouverture de la porte (B1515J, B1415J, B1315J, B1215J)

Appuyez sur cette touche pour ouvrir la porte du lave-linge. Remarque : vous ne pouvez pas ouvrir la porte si vous n’avez pas

préalablement appuyé sur la touche (Marche/Arrêt).

9. Sélecteur de programme de lavage automatique (Fuzzy Logic)

Tournez ce bouton pour sélectionner l’un des dix programmes de lavage disponibles :

Layettes, Coton, Couleur, Synthétic, Délicat, Laine, Rapide, Rinçage+Essor., Essorage, Vidange

10. Touche Marche/Pause

Appuyez cette touche pour interrompre ou relancer les programmes.

11. Touche Marche/Arrêt

Appuyez une fois sur cette touche pour mettre la machine en marche, puis une seconde fois si vous désirez l’arrêter. Si vous laissez le lavelinge pendant plus de 10 minutes sans appuyer sur aucune autre touche, l’appareil s’éteint automatiquement.

Pour connaître la vitesse d’essorage d’un cycle de lavage, appuyer sur cette touche pendant le lavage. L’afficheur indique la vitesse choisie.
