Samsung 96B, 76P, 76B User Manual [fr]

SAMTRON 96P

Index

Guide de l’utilisateur

Guide de l utilisateur

Avertissement / Précaution

Conventions de notation

Ne pas suivre les consignes marquées par ce symbole pourrait avoir comme conséquence des blessures corporelles ou des dommages sur le matériel.

Intérdit

Ne pas démonter

Ne pas toucher

Important a lire et a comprendre dans toutes circonstances

Déconnecter la prise de la sortie du courant

Mettez dans un endroit stable pour empêcher une décharge électrique.

Consignes de sécurité

Guide de l utilisateur

Lorsque vous ne vous en êtes pas servi depuis longtemps, placez votre ordinateur personnel (Pc) en mode DPMS. Si vous avez un économiseur d'écran, installez-le pour activer le mode d' écran.

Si la taille de votre moniteur est petite, ou si la même image est affichée pendant longtemps, vous pouvez voir des dommages dûs à des substances fluorescentes a l'intérieur du CDT.

Alimentation

Ne pas retirer la prise en tirant le fil ni toucher la prise avec les mains mouillées.

Ceci peut causer une décharge électrique ou un incendie.

Ne pas retirer la prise en tirant le fil ni toucher la prise avec les mains mouillées.

Ceci peut causer une décharge électrique ou un incendie.

Utilisez seulement une prise ou un adaptateur adéquat.

Un sol inadapté peut causer un choc électrique ou un incendie.

Ne pas excessivement tourner la prise ou le fil, ni poser un objet lourd qui pourrait provoquer des dommages.

Oublier de respecter ces consignes peut causer une décharge électrique ou un incendie.

Consignes de sécurité

Guide de l utilisateur

Déconnecter la prise lors de tempête ou d’éclairs, ou si vous ne vous en servez pas pour une longue période.

Oublier de respecter ces consignes peut causer une décharge électrique ou un incendie.

Ne pas brancher trop de multiprise ou de câbles à la prise de courant.

Ceci peut causer un incendie.

Guide de l utilisateur

Consignes de sécurité

Installation

Ne pas couvrir les orifices du moniteur.

Une mauvaise ventilation peut causer une panne ou un incendie.

Mettez votre moniteur dans un endroit peu humide et non poussièreux.

Un choc électrique ou un incendie peuvent être provoqués à l'interieur du moniteur.

Ne pas tomber le moniteur en le déplaçant.

Ceci peut endommager le moniteur ou blesser les utilisateurs.

Placez le moniteur sur une surface plate et stable.

Le moniteur peut causer des dommages en tombant.

Posez le moniteur avec précaution.

Il peut être ainsi abîmé ou cassé.

Ne pas placez l' ecran du moniteur face au sol.

La surface de CRT peut ainsi être abîmée.

Ne pas utiliser le moniteur sans le socle du moniteur.

Il peut provoquer une panne ou un incendie causé par une mauvaise ventilation. Si le moniteur doit être utilisé sans son support, veuillez-vous assurer qu`une bonne ventilation sera mise en place.

Consignes de sécurité

Guide de l utilisateur

Lorsque vous voulez nettoyer le boîtier du moniteur ou la surface de l ecran (CRT), essuyez avec un tissu doux légèrement humide.

Ne pas nettoyer l'écran plat avec de l'eau. Utilisez un leger détergent dillué avec de l'eau.

Quelques détergents contiennent une quantité importante d'alcool qui peuvent abîmer (changer la couleur) ou fendre le boîtier du moniteur. L' ecran CDT est revetû d un antireflet/ antistatique qui peut aussi être abîmé.(changement de couleur).

Diluer le détérgent (proportion de 1:10) avec de l'eau avant utilisation.

Nettoyage

Ne pas pulveriser le détergent directement sur le moniteur.

Précaution : Utiliser seulement le détergent recommandé,

parce que d` autres détergents contenant d’une quantité important de l’achool, ou de solvants ou autres substances fortes peuvent décolorer ou fendre le moniteur ou encore endommager la couche de CDT.

Utiliser le détergent recommandé avec un tissu lisse.

Vous pouvez ainsi empécher la couche de CRT d'être abîmée ou le boitier du moniteur d'être dissous, fendu ou décoloré. Vous pouvez acheter le détergent recommandé dans n'importe quel centre de Service.

Si le connecteur entre la prise et la broche est poussièreux ou sale, nettoyez le correctement avec un tissu sec.

Un connecteur sale peut causer une décharge électrique ou un incendie.

Ne pas poser de verre d'eau, de produits chimiques ou autres petits objets métalliques sur le moniteur.

Ceci peut causer des dommages, choc électrique ou un incendie. Si une substance etrangère s'introduit dans le moniteur, déconnectez la prise et contactez un centre de service.

Consignes de sécurité

Guide de l utilisateur

Autres

Ne pas déplacer le couvercle (ou l' arrière). Les utilisateurs ne sont pas qualifiés pour ce genre d 'opération.

Ceci peut causer un choc électrique ou un incendie. Demander cette opération à un personnel de service qualifié.

Si votre moniteur ne fonctionne pas normalement,- en particulier, s'il y a des bruits inhabituels ou des odeurs provenant de celui-ci- déconnectez-le puis contactez un vendeur ou le service agréé .

Ceci peut causer une décharge électrique ou un incendie.

Ne placez aucun objet lourd sur le moniteur.

Ceci peut causer un choc électrique ou un incendie.

Pour chaque heure passer devant le moniteur, vous devriez laisser vos yeux se reposer pendant 5 minutes.

Ceci réduira la fatigue de vos yeux.

Ne pas utiliser ou stocker des substances inflammables près du moniteur.

Ceci peut causer une explosion ou un incendie.

Ne pas essayer de déplacer le moniteur en tirant sur le fil ou sur le câble vidéo.

Ceci peut causer une panne, un choc électrique ou un incendie à cause du câble endommagé.

Guide de l utilisateur

Ne pas déplacer le moniteur à droite ou à gauche en tirant sur le fil ou sur le câble vidéo.

Ceci peut causer une panne, un choc électrique ou un incendie à cause du câble endommagé.

Ne jamais insérer d` objet métallique par l'ouverture du moniteur.

Ceci peut causer un choc électrique, un incendie ou des bléssures.

Éloigner le moniteur des substances magnétiques.

Ceci peut causer une décoloration du moniteur.

Introduction

Guide de l utilisateur

Moniteur et Socle

Vérifiez que les éléments suivants sont inclus dans le

moniteur. S'ils manquent quelques choses,

contactez votre vendeur.

(Votre moniteur est livré avec la base detachée)

Déballage

Fil électrique

Socle

Guide d'installation rapide

Carte de Garantie

(N’est pas disponible dans toutes les agences)

Guide de l'utilisateur et CD d'Installation

Introduction

Guide de l utilisateur

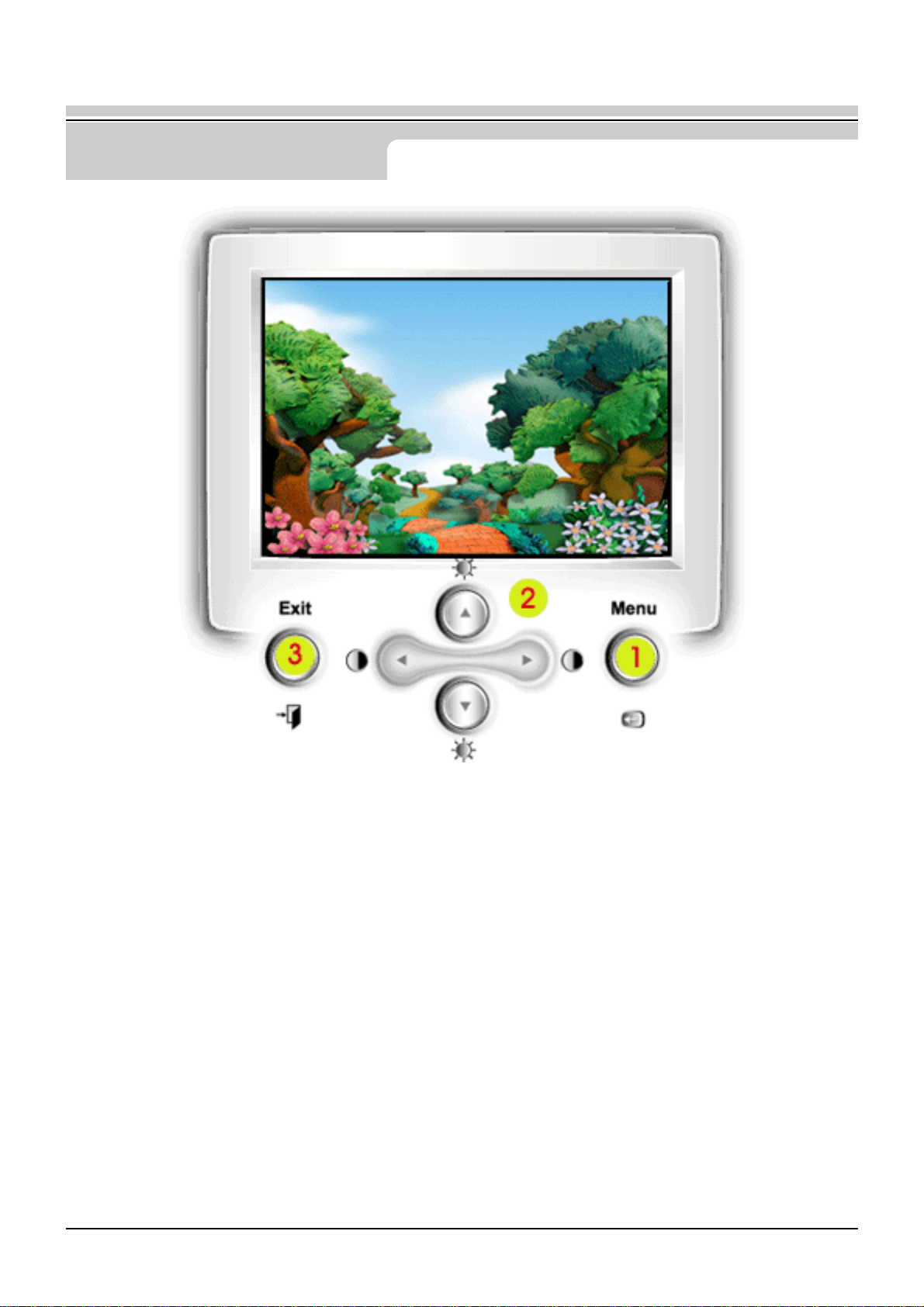

1 Bouton de Sortie : Utilisez ce bouton pour Sortir du menu en cours ou de l'OSD 2 Boutons d'Ajustement : Ces boutons vous permettent de sélectionner et d'ajuster les

éléments du menu.

3 Bouton Menu : Utilisez ce bouton pour afficher l` OSD et activer les éléments

du menu séléctionné.

4 Indicateur d'Alimentation : Indique que le Mode d'économie est en position normale

ou Puissance.

5 Bouton d'Alimentation : Utiliser ce bouton pour allumer et éteindre le moniteur .

Note : Voir PowerSaver decrit dans le manuel pour plus d'informations concernant les fonctions de l'économie

d` énergie. Pour la consérvation d'énergie, éteindre votre moniteur quand vous ne vous en servez pas ou quand vous absentez pour un long moment.

Façade

Introduction

Guide de l utilisateur

1. Port d'alimentation : Brancher le cordon électrique à la prise d 'alimentation au dos de votre moniteur.

2. Câble vidéo : Connectez l'extrémité du câble vidéo au port vidéo de votre ordinateur. (carte vidéo ou carte

graphique)

1. Câble vidéo : Connectez l'extrémité du câble vidéo au port vidéo de votre ordinateur. (carte vidéo ou carte graphique)

2. Port d'alimentation : Connectez le câble électrique au port qui se situe au dos de votre moniteur.

3. La base Inclinable/Pivotante : Vous pouvez séparer la base de votre ordinateur.

Note : Voir Connexion de Votre Ordinateur pour plus d'informations concernant

la connection du câble.

(La configuration au dos du moniteur peut être

différente d'un modèle à l'autre.)

Arrière

Dessous

Installation

Guide de l utilisateur

1. Connectez le fil électrique au port qui se situe au dos de votre moniteur. Branchez le fil électrique du moniteur à la prise la plus proche.

2. Reliez l'extrémité du câble vidéo au port vidéo de votre ordinateur.

(Carte vidéo ou carte graphique)

3. Si vous utilisez un ordinateur Macintosh, connectez le câble à l'adaptateur du Macintosh, et connectez les broches sur l'adaptateur (adaptateur non inclu). Un PC (ordinateur personnel compatible) n'a pas besoin d'adaptateur.

Note : Allumez votre ordinateur et le moniteur. Si le moniteur affiche une image,

cela signifie que l'installation est terminée.

Connection de Votre Ordinateur

Guide de l utilisateur

Installation

Lorsque le système d'exploitation demande le pilote pour le moniteur. insérez le CD-ROM inclu avec moniteur. L` Installation de pilote est légèrement différente d'un système d'opération à l'autre. Suivez les consignes qui sont appropriées pour votre système d'opération.

Préparez un disque vierge et téléchargez le fichier de sur le site d'internet indiqué ci-dessous.

Lorsque vous observez "Signature Numérique Non Trouvé" sur votre moniteur, suivez ces étapes.

1. Si la fenêtre comprend votre modèle de moniteur, cliquez le bouton "Oui".

2. Choisissez le bouton "OK" dans la fenêtre d' "Insérer le Disque"

3. Cliquez le bouton "Chercher" dans la fenêtre de "Fichier Necéssaire".

4. Choisissez "D:\Win2000" puis cliquez le bouton "Ouvrir" et enfin cliquez le bouton "OK".

Site internet : http://www.samtron.com/

Installation des Pilotes Vidéo

Windows 2000 Autres Systèmes d’opérations

Installation

Guide de l utilisateur

Guide d'Auto Installation de Moniteur

1. Insérez la disquette dans le lecteur de disquette.

2. Cliquez deux fois sur le fichier "Setup20.exe" qui se trouve dans D:\Win2000.

3. Choisissez votre modèle de moniteur dans la liste, puis cliquez sur "OK".

4. Cliquez sur le bouton "Installer" dans la "Fenêtre d'Avertissement"

5. Cliquez le bouton "OK".

Si vous observez la fenêtre "Signature Numérique Non Trouvé" cliquez le bouton "Oui", Et cliquez "OK".

Guide Manuel D'Installation de Moniteur

1. Cliquez "Démarrer", "Installation", "Panneau de contrôle"

2. Cliquez deux fois sur l'icône "Affichage".

3. Choisissez l`onglet "Installation" puis cliquez "Avancée"

4. Choisissez "Moniteur". Cas 1: Si le bouton "Propriété" est inativé, cela signifie que votre moniteur est

correctement paramétré. Veuillez arrêter l'installation.

Cas 2: Si le bouton "Propriété" est inactivé, cliquez sur le bouton "Propriétés".

Veuillez continuer les étapes suivantes.

5. Cliquez "Pilote" et cliquez sur "Mise à jour de pilote…" Puis cliquez sur le bouton "Suite".

6. Choisissez l'"Affichage de la liste des pilotes connus pour ce dispositif de sorte que je puisse choisir un pilote spécifique". Puis cliquez sur "Suite" puis "Disquette Fournie".

7. Cliquez le bouton "Chercher" puis choisissez D:\Win2000.

8. Cliquez le bouton "Ouvrir" puis cliquez le bouton "OK".

9. Choisissez votre modèle de moniteur et cliquez sur le bouton "Suite" puis cliquez sur le même bouton encore une fois.

10. Cliquez le bouton "Finir" puis "Fermer"

Si vous pouvez observer "Signature Numérique Non Trouvé" cliquez le bouton "Oui". Et cliquez "Finir et "Fermer".

Installation

Guide de l utilisateur

Préparez un disque vierge et téléchargez le fichier de sur le site d'internet indiqué ci-dessous.

Site internet : http://www.samtron.com/

Utiliser le CD-ROM

1. Insérer le CD-ROM dans le lecteur de votre ordinateur. (S'il ne demarre pas automatiquement, utilisez Windows Explorer et cliquez deux fois sur le fichier "monsetup.exe" qui se trouve dans le repertoire du lecteur de CD-ROM.)

2. Si vous utilisez Windows 95/98/ME, cliquez sur Pilotes Windows 95/98/ME Driver.

3. Cliquez OK après avoir sélectionné le modèle adéquat.

4. Cliquez Install.

5. Si un message d'erreur empéche d'ouvrir les fichiers, séléctionnez "Chercher".

6. Si vous avez Windows 95/98/ME, cliquez deux fois sur Win9X (exemple: E:\Win9X)

7. Cliquez sur OK.

Installation des Pilotes Vidéo

Automatique

Manuel

Système d'Opération de Microsoft Windows Millennium

1. Cliquez "Démarrer", "Installation", "Panneau de contrôle" et cliquez deux fois sur "Affichage".

2. Dans la fenêtre des "Propriétés d'Affichage", cliquez sur l`onglet "Installation" puis cliquez sur "Avancé".

3. Cliquez sur l`onglet "Moniteur" ensuite cliquez sur "Spécifier la location du pilote", puis "Suite".

4. Losque la boîte de dialogue Assistant de Mise à jour pour les pilotes apparait, choisissez "Affichage d'une liste de tous les pilotes compatibles", alors vous pouvez sélectionner le pilote que vous désirez, et cliquez sur "Suivant".

5. Insérer le CD dans le lecteur de CD-ROM, puis cliquez sur "Disquette Fournie."

6. Tapez d:\(remplacer "d" par la lettre de votre lecteur de CD-ROM, si "d" n 'est pas la lettre de votre lecteur de CD-ROM par défaut.) dans Copier les dossiers du fabriquant de: boîte, et cliquez sur "OK".

7. Cliquez sur "Suite", "Suite" et puis "Finir" pour compléter l'installation.

R R

Guide de l utilisateur

Installation

Système d'Opération de Microsoft Windows

1.Cliquez sur "Démarrer", "Panneau de Contrôle" et cliquez deux fois sur "Affichage".

2.Dans la fenêtre des "Propriétés d'Affichage", cliquez sur l`onglet d' "Installation" puis cliquez "Avancée",

3.Cliquez sur l`onglet "Moniteur" ensuite cliquez sur "Modifier".

4.Losque la boîte de dialogue "Assistant de Mise à jour pour les Pilotes" apparait, suivez les étapes des paragraphes précédents.

Système d'Opération de Microsoft Windows 95

Version 4.00.950A

Déterminez tout d'abord la version de Windows 95 installée sur votre ordinateur en cliquant avec le bouton droit de la souris sur l'icône "Poste de Travail" dans le bureau et en sélectionnant "Propriétés". Le numéro de version est affiché dans l`onglet "Système". Puis, suivez les étapes selon votre version de Windows 95.

1. Cliquez "Démarrer", "Installation", "Panneau de Contrôle" puis cliquez deux fois sur

"Affichage".

2. Dans la fenêtre de "Propriétés d'Affichage", cliquez sur l`onglet "Installation" ,

puis cliquez sur "Modifier le type d'affichage".

3. Dans la fenêtre "Modifier le Type d'Affichage", cliquez sur "Modifier" puis cliquez sur

"Disquette Fournie."

4. Insérez le CD de moniteur dans le lecteur de CD-ROM,

tapez d:\(changez la lettre de l'unité pour qu'elle corresponde à votre lecteur de CD-ROM, s'il ne s'agit pas de l'unité D) dans Copier les dossiers du fabriquant de: boîte, et cliquez "OK"

5. Dans la fenêtre de "Sélectionner le Pilote", cliquez sur le modèle du moniteur correspondant,

puis cliquez sur "OK".

Version 4.00.950B

1. Cliquez sur "Démarrer", "Installation", "Panneau de Contrôle" et cliquez deux fois "Affichage".

2. Dans la fenêtre "Propriétés d'Affichage", cliquez sur l`onglet "Installation" puis cliquez sur

"Propriétés avancés".

3. Dans la fenêtre "Propriétés d'Affichage", cliquez sur l`onglet "Moniteur" et cliquez "Modifier".

4. Dans la fenêtre "Sélectionner le Pilote", cliquez sur "Disquette Fournie".

5. Insérez le CD, fourni avec le moniteur, dans le lecteur de CD-ROM,

tapez d:\(Changez la lettre de l'unité pour qu'elle corresponde à votre lecteur de CD-ROM s'il ne s'agit pas de l'unité D) dans "Copier les dossiers du fabriquant de:" boîte, et cliquez "OK"

6. Dans la fenêtre "Sélectionner le pilote", cliquez sur le modèle du moniteur correspondant,

puis cliquez sur "OK".

R R
