SAGEM LIVEBOX FAST 3202 User Manual

SAGEM F@st

3202

(LiveBox

Manuel de Référence

)



288 060 374-03

Edition Août 2005

Avertissement

Sagem Communication suit assidûment toutes les évolutions techniques et recherche

continuellement l'amélioration de ses produits de manière à en faire profiter pleinement ses clients. Elle s'arroge donc le droit de faire évoluer sans préavis sa documentation en conséquence.

Toutes les marques citées dans ce guide sont déposées par leur propriétaire respectif :

- SAGEM F@st™ est une marque déposée de Sagem Communication,

- SAGEM est une marque déposée de SAFRAN,

- Windows

- Apple



et Mac

et Internet Explorer



OS sont des marques déposées de Apple Computer Incorporation,

sont des marques déposées de Microsoft Corporation,

Ce manuel est exclusivement dédié au produit par Wanadoo. Toutes les mentions "Fournisseurs d'Accès, Fournisseurs de Service, FAI, ISP" contenues dans le présent document font référence aux abonnements, aux services de base ainsi qu'optionnels commercialisés par Wanadoo, à l'exclusion de tout autre fournisseur.

SAGEM F@st™ 3302 est la référence commerciale du produit Sagem Communication.

est une marque déposée de France Telecom.

de France Telecom distribué

fabriqué par

Convention des symboles utilisés dans ce manuel

Vous met en garde contre une action ou une omission grave.

Vous donne une information importante que vous devez prendre en compte

Sommaire

Pages

Sommaire 0-1 à 0-4

1. Introduction 1-1

1.1Présentation 1-2

1.2Composition du coffret SAGEM F@st™ 3202 1-4

1.3Pré-requis 1-5

2. Description et Installation de votre Passerelle Résidentielle 2-1

2.1Description 2-2

2.1.1 Vue "Connecteurs" 2-3

2.1.2 Vue "Voyants" 2-4

2.2Installation de la Passerelle Résidentielle 2-5

2.2.1 Mise sous tension 2-6

2.2.2 Branchement du câble ADSL au SAGEM F@st™ 3202 2-6

2.3Raccordement d'un poste téléphonique à votre Passerelle Résidentielle 2-6

2.4Connexion d'un décodeur (TV/Vidéo) à votre Passerelle Résidentielle 2-7

2.5Consignes d'installation 2-8

3. Installation et configuration de la Passerelle Résidentielle 3-1

3.1Installation et configuration de votre Passerelle Résidentielle sur le port USB de votre ordinateur 3-2

3.1.1 Installation des pilotes USB sur votre ordinateur 3-2

3.2Installation et configuration de votre Passerelle Résidentielle à la carte réseau de votre ordinateur (Ethernet) 3-9

3.2.1 Configuration des paramètres réseau 3-9

3.3Installation et configuration de votre Passerelle Résidentielle avec l'interface Wi-Fi de votre ordinateur 3-16

3.3.1 Installation des pilotes de la clé Wi-Fi USB sur votre ordinateur 3-16

3.4Installation et configuration d'un ordinateur supplémentaire 3-23

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-03

Reproduction et communication interdites sans autorisation écrite de Sagem Communication Page 0-1

4. Service téléphonie par ADSL 4-1

4.1Introduction 4-2

4.2Conditions d'utilisation de la téléphonie par ADSL 4-2

4.3Branchement téléphonique analogique 4-3

4.4Fonctionnement du service de téléphonie par ADSL 4-4

4.5Cas d'indisponibilité du service Téléphonie par ADSL 4-6

5. Informations / Services optionnels / Configuration 5-1

5.1Accès à l'écran de bienvenue 5-2

5.2Recommandations 5-4

5.3Services optionnels 5-5

5.3.1 Accès Internet 5-6

5.3.2 Téléphonie par ADSL 5-7

5.1.3 TV par ADSL 5-8

5.1.4 Visiophonie par ADSL 5-9

5.1.5 Livezoom 5-10

5.1.6 Photoblog 5-11

5.4Informations 5-12

5.4.1 Présentation 5-12

5.4.2 Connexion ADSL 5-12

5.4.3 Sans fil 802.11g 5-13

5.4.4 Bluetooth 5-14

5.4.5 LAN 5-14

5.4.6 Logiciel 5-15

5.4.7 USB 5-15

5.4.8 Voix sur IP 5-16

5.5Configuration de votre Passerelle Résidentielle : Rubrique "Menu Basic" 5-17

5.5.1 Contrôle d'accès 5-18

5.5.2 Paramétrages LAN & DHCP 5-19

5.5.3 Serveurs LAN 5-21

5.5.4 Réseau sans fil (selon version) 5-24

5.5.5 Sauver / Effacer / Redémarrer 5-32

5.6Configuration de votre Passerelle Résidentielle: Rubrique "Configuration Avancée …" 5-33

5.6.1 Bluetooth 5-34

5.6.2 Parefeu 5-35

5.6.3 Réseau 5-48

5.6.4 Ligne ADSL 5-52

5.6.5 Statistiques 5-63

5.6.6 Outils 5-65

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-03 Page 0-2 Reproduction et communication interdites sans autorisation écrite de Sagem Communication

6. Mise à jour du logiciel 6-1

A. Annexe A - Dépannage A-1

A.1 Vérification de l'attribution d'une adresse IP A-2

A.1.1 Sous Windows A-2 A.1.2 Sous Mac (par exemple MacOS X) A-2

A.2 Interprétation des voyants A-3

A.3 Alarmes de fonctionnement A-3

A.3.1 Voyant "@" clignote A-4 A.3.2 Voyant " A.3.3 Voyant "

A.3.4 Tous les voyants sont éteints A-4 A.3.5 Tous les voyants clignotent A-5

A.4 Perte du mot de passe et de l'adresse IP de votre passerelle résidentielle A-5

A.5 Retour en configuration d'usine A-5

A.6 Mode Hors connexion A-6

" éteint A-4

B. Annexe B - Avertissements pour la sécurité B-1

B.1 Avertissements pour la sécurité B-2

B.1.1 Niveaux de sécurité sur le coffret SAGEM F@st™ 3202 B-2

B.2 Déclaration CE de conformité B-3

C. Annexe C - Caractéristiques Techniques C-1

C.1 Mécanique - Visualisations C-2

C.2 Caractéristiques des différentes interfaces C-3

C.3 Caractéristiques d'environnement C-5

C.4 Logiciel et protocoles C-6

D. Annexe D - Configuration par défaut D-1

D.1 Nom d'utilisateur et Mot de passe par défaut D-2

D.2 Configuration par défaut côté réseau local (LAN) D-2

D.3 Configuration par défaut côté réseau local sans-fil (WLAN) D-3

E. Annexe E - Glossaire E-1

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-03

Reproduction et communication interdites sans autorisation écrite de Sagem Communication Page 0-3

F. Annexe F - Connectique F-1

F.1 Brochage du connecteur "LINE"F-2

F.2 Brochage du connecteur "PHONE"F-2

F.3 Brochage du connecteur "PWR"F-3

F.4 Brochage des connecteurs "ETH1" et "ETH2"F-3

F.5 Brochage du Connecteur "USB PC"F-4

Liste des Figures

Figure 1.1 - Environnement de votre SAGEM F@st™ 3202

Figure 2.1 - Vue d'ensemble du coffret Figure 2.2 - Interconnexion des accès du SAGEM F@st™ 3202 Figure 2.3 - Branchement ligne ADSL/ Poste téléphonique / Alimentation du SAGEM F@st™ 3202

Figure 4.1 - Branchement téléphonique

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-03 Page 0-4 Reproduction et communication interdites sans autorisation écrite de Sagem Communication

1. Introduction

Ce chapitre traite ¾ de la présentation du SAGEM F@stTM 3202 § 1.1

¾ de la composition de la fourniture § 1.2

¾ du pré-requis informatique § 1.3

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-03

Reproduction et communication interdites sans autorisation écrite de Sagem Communication Page 1-1

1 - Introduction

(

)

1.1 Présentation

Le SAGEM F@st™ 3202 est une "Passerelle Résidentielle" à interface ADSL à haut débit qui permet d'accéder simultanément à des services dits "Triple Play" : elle permet de partager votre connexion à Internet entre tous les ordinateurs de votre réseau avec ou sans câbles (réseau sans fil à la norme IEEE 802.11b/g et interface Bluetooth). Elle permet également de connecter des téléphones et terminaux analogiques pour accéder à des services de téléphonie (VoIP) au travers de votre ligne ADSL. D'autres équipements, comme un décodeur TV ou un visiophone, peuvent être connectés au SAGEM F@st™ 3202 pour offrir des services supplémentaires comme la TV, la Vidéo à la Demande (ou la visiophonie). D'autre services tels que l'accès à une caméra Wi-Fi en temps réel depuis n'importe quel ordinateur connecté à Internet ou encore la mise à disposition d'images sur un "blog" vous sont proposés.

Cette Passerelle Résidentielle peut être utilisée pour accéder à Internet avec tous les ordinateurs équipés d'un port USB, Ethernet ou d'une fonction/carte WLAN (WLAN: Wireless LAN: réseau Ethernet sans fil). Vous pouvez également y connecter jusqu'à trois téléphones analogiques (à fréquence vocale).

Téléviseur

Décodeur TV/Vidéo

Bluetooth

Ordinateur

avec port ETH

Wi-Fi

Ordinateur

avec port USB

Ordinateur avec client 802.11b/g

Serveur Vidéo

Réseau d'accès

Réseau

Téléphonique

Commuté

Téléphone

Assistant

numérique personnel

PDA

analogique

Figure 1.1 - Environnement de votre SAGEM F@st™ 3202

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-03 Page 1-2 Reproduction et communication interdites sans autorisation écrite de Sagem Communication

1 - Introduction

Ses principales caractéristiques et fonctions sont les suivantes :

¾ Bridge/Routeur sécurisé à hautes performances à interface ADSL,

¾ Accès utilisateurs Ethernet 10/100BT, USB1.1, 802.11b/g et Bluetooth,

¾ Serveur DHCP, relais DNS,

¾ Routeur NAT / PAT - Compatibilité FTP, IRC, Net2Phone, Netbios, DNS, Netmeeting

H.323, SIP, RTSP, MGCP (RFC 3134), VPN passthrough (PPTP), CUSeeMe, RealAudio, AOL, Microsoft IM et autres,

¾ Pare-feu (Firewall),

¾ Gestion de la Qualité de Services IP (QoS IP) pour protéger les flux sensibles comme la

Voix-sur-IP,

¾ Voix sur IP H.323,

¾ Serveur HTTP pour une configuration aisée,

¾ Interface ADSL / ADSL2+.

¾ Gestion du multi VC ATM qualité de services ATM (CBR, UBR, VBR).

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-03

Reproduction et communication interdites sans autorisation écrite de Sagem Communication Page 1-3

1 - Introduction

1.2 Composition du coffret SAGEM F@st™ 3202

Le SAGEM F@st™ 3202 est fourni dans un emballage dont la composition est la suivante:

¾ 1 Passerelle Résidentielle SAGEM F@st™ 3202,

¾ 1 bloc adaptateur secteur,

¾ 1 câble USB Type A mâle / Type A femelle (longueur = 1,5 m),

¾ 1 cordon de ligne ADSL RJ11/RJ11 FDT (longueur = 3 m),

¾ 1 câble USB Type A mâle / Type B mâle (longueur = 1,5 m),

¾ 1 cordon adaptateur RJ11 / prise téléphonique (longueur = 0,25 m)(suivant modèle),

¾ 1 CD-Rom d'Installation,

¾ 1 clé Wi-Fi USB 802.11b/g (suivant modèle),

¾ 1 Guide Utilisateur,

¾ Filtre séparateur ADSL/RTC (suivant modèle).

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-03 Page 1-4 Reproduction et communication interdites sans autorisation écrite de Sagem Communication

1 - Introduction

Le CD ROM comporte :

• le logiciel d'installation des interfaces Ethernet (ETH) et USB et des pilotes 802.11b/g.

• le Manuel de Référence du SAGEM F@st™ 3202 en fichier au format pdf.

• la déclaration CE du SAGEM F@st™ 3202.

• le téléchargement d'une version logicielle (Rescue).

Fourniture incomplète ou endommagée. Si à sa réception, l’équipement est endommagé ou incomplet, contactez le Fournisseur de votre SAGEM F@st™ 3202.

1.3 Pré-requis

L’utilisation du SAGEM F@st™ 3202 nécessite les éléments suivants :

¾ la souscription à un ou plusieurs abonnements à un Fournisseur de Service ; l'accès à

certains services peut nécessiter la souscription à un abonnement.

¾ un ordinateur équipé

• d'une pile de protocole TCP / IP,

• d'une interface 802.11b/g.

• d'une interface USB de type A.

• d'une interface Ethernet 10BASE-T ou 10/100BASE-T,

¾ un navigateur WEB (Internet Explorer version 5 ou supérieure recommandée).

La configuration minimale de votre ordinateur doit être :

¾ pour Windows : Pentium II, 400 MHz, RAM : 128 Mo,

¾ pour MacOS : Power PC G3, 233 MHz, RAM : 128 Mo,

¾ 30 Mo libre sur votre disque dur,

¾ un moniteur de résolution minimale : 1024 x 768.

Si votre ordinateur ne dispose pas de la fonction Wi-Fi, vous devez l'équiper d'un accessoire Wi-Fi (norme IEEE 802.11b/g) pour pouvoir vous connecter au Point d'Accès WLAN du SAGEM F@st™ 3202 (en option). Il en existe plusieurs types :

• Clés USB Wi-Fi,

• Cartes PCMCIA Wi-Fi,

• Cartes PCI Wi-Fi.

Il est conseillé d'utiliser la clé Wi-Fi USB fournie avec votre SAGEM F@st™ 3202.

Avant d’installer la passerelle résidentielle SAGEM F@st™ 3202, nous vous conseillons de désinstaller tout modem ou routeur (par exemple un modem routeur ADSL).

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-03

Reproduction et communication interdites sans autorisation écrite de Sagem Communication Page 1-5

1 - Introduction

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-03 Page 1-6 Reproduction et communication interdites sans autorisation écrite de Sagem Communication

2. Description et Installation de votre Passerelle Résidentielle

Ce chapitre traite ¾ de la description de votre SAGEM F@stTM 3202 § 2.1

¾ de l’installation de votre SAGEM F@stTM 3202 § 2.2

¾ de la connexion d'un poste téléphonique à votre SAGEM

¾ de la connexion d'une Set Top Box (TV / Vidéo) à votre

¾ des consignes d'installation § 2.5

Reproduction et communication interdites sans autorisation écrite de Sagem Communication Page 2-1

F@st

SAGEM F@st

3202

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-03

§ 2.3

§ 2.4

2 - Description et Installation de votre Passerelle Résidentielle

2.1 Description

La Passerelle Résidentielle SAGEM F@stTM 3202 se présente ainsi :

Figure 2.1 - Vue d'ensemble du coffret

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-03 Page 2-2 Reproduction et communication interdites sans autorisation écrite de Sagem Communication

2 - Description et Installation de votre Passerelle Résidentielle

2.1.1 Vue "Connecteurs"

Marquage Signification

Ce bouton poussoir permet soit de faire clignoter plus ou moins rapidement les voyants d'éclairage du sigle du Fournisseur d'Accès à Internet soit de les éteindre.

LINE

PHONE

REG

PWR

RST

ETH1

ETH2

USB

ACC

Connecteur RJ11 - 6 points pour la connexion à une ligne ADSL (interface WAN)

Embase RJ11 - 6 points pour le raccordement à un téléphone analogique (à numérotation à fréquence vocale) pour l'accès à des services de téléphonie (VoIP).

Ce bouton poussoir permet d'associer une station Wi-Fi client.

Ce connecteur permet de mettre sous tension la passerelle Résidentielle.

Ce bouton est en retrait par rapport aux autres boutons poussoirs pour éviter une perte accidentelle de la configuration.

Il permet le retour en configuration usine de la passerelle résidentielle (voir § A.5).

Connecteur RJ45 - 8 pts pour la connexion soit à un terminal soit à un réseau local ou à un visiophone (Interface Ethernet 10/100BASE-T).

Connecteur RJ45 - 8 pts pour la connexion par exemple à un poste de télévision via un décodeur TV/vidéo (Interface Ethernet 10/100BASE-T).

Connecteur femelle USB "Esclave" type B pour la connexion à un ordinateur (Interface USB).

Connecteur femelle USB "Maître" type A (Interface USB) - Non Utilisé dans la

version actuelle.

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-03

Reproduction et communication interdites sans autorisation écrite de Sagem Communication Page 2-3

2 - Description et Installation de votre Passerelle Résidentielle

2.1.2 Vue "Voyants"

Les différents voyants de la figure ci-après sont décrits dans le tableau suivant :

Voyants Signification

Voyant d'alerte. Ce voyant clignote lors du test de démarrage de la

passerelle résidentielle. A l'issu de ce test :

• Ce voyant reste allumé si une panne est détectée,

• Ce voyant reste éteint si le fonctionnement est correct.

Voyant Internet.

• Ce voyant clignote lorsque la ligne ADSL n'est pas synchronisée,

• Ce voyant reste allumé lorsque la ligne ADSL est synchronisée.

Voyant Réseau local (LAN). Ce voyant indique un trafic de données entre la passerelle résidentielle et les différentes interfaces Wi-Fi, Ethernet (ETH), USB et Bluetooth.

• Ce voyant clignote lorsqu'un trafic est décelé sur une des interfaces précitées.

• Ce voyant est éteint si aucun trafic n'est décelé.

Voyant Téléphonie. Ce voyant indique l'état de la ligne téléphonique en

VoIP.

• Ce voyant est allumé lorsque la ligne téléphonique VoIP est disponible.

• Ce voyant clignote lorsque la ligne téléphonique VoIP est disponible et

que le téléphone est décroché.

Voyant Wi-Fi. Ce voyant indique l'activation / désactivation du mode Wi-Fi.

• Ce voyant clignote lorsque la passerelle résidentielle est en mode "association" Wi-Fi,

• Ce voyant est allumé lorsque l'interface "Wi-Fi" est activée.

• Ce voyant est éteint lorsque l'interface "Wi-Fi" est désactivée.

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-03 Page 2-4 Reproduction et communication interdites sans autorisation écrite de Sagem Communication

2 - Description et Installation de votre Passerelle Résidentielle

2.2 Installation de la Passerelle Résidentielle

Assistant

numéri que personnel

(PDA)

Bluetooth

Vers ligne

compatible ADSL

Ordinateur avec client 802.11b/g

Wi-Fi

Ordinateur

avec port USB

Téléviseur

Téléph one

analogique

Vers prise secteur

via adaptateur secteur

Figure 2.2 - Interconnexion des accès du SAGEM F@st™ 3202

Décodeur TV/vidéo

Ordinateur

avec port ETH

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-03

Reproduction et communication interdites sans autorisation écrite de Sagem Communication Page 2-5

2 - Description et Installation de votre Passerelle Résidentielle

2.2.1 Mise sous tension

¾ Connectez d'abord l'extrémité du cordon du bloc adaptateur, fourni avec le matériel, sur

l'embase PWR de votre SAGEM F@st™ 3202,

¾ Branchez le bloc sur une prise de courant proche,

¾ Tous les 5 voyants de la Passerelle Résidentielle s'allument et s'éteignent les uns après les

autres, puis restent allumés un laps de temps puis s'éteignent tous.

2.2.2 Branchement du câble ADSL au SAGEM F@st™ 3202

¾ Raccordez une extrémité du câble RJ11/RJ11 fourni sur l'embase LINE de votre

SAGEM F@st™ 3202.

¾ Raccordez l'autre extrémité de ce câble au connecteur marqué ADSL sur le micro filtre

connecté à la prise téléphonique française normalisée (prise en T) murale de votre habitation.

2.3 Raccordement d'un poste téléphonique à votre Passerelle Résidentielle

Ce raccordement s'effectue conformément à la figure ci-après (selon modèle) :

Utilisez l'adaptateur téléphonique fourni avec votre passerelle résidentielle.

Consultez votre Fournisseur de service pour l'utilisation du service de téléphonie sur votre SAGEM F@st™ 3202.

Si votre installation téléphonique dispose de plusieurs prises en T, il est indispensable de les équiper chacune d'un microfiltre.

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-03 Page 2-6 Reproduction et communication interdites sans autorisation écrite de Sagem Communication

2 - Description et Installation de votre Passerelle Résidentielle

Figure 2.3 - Branchement ligne ADSL/ Poste téléphonique / Alimentation

du SAGEM F@st™ 3202

2.4 Connexion d'un décodeur (TV/Vidéo) à votre Passerelle Résidentielle

¾ Raccordez l'extrémité d'un câble RJ45/RJ45 à l'embase ETH2 ( ) de votre

SAGEM F@st™ 3202,

¾ Raccordez l'autre extrémité du câble à votre décodeur TV / Vidéo.

Consultez votre Fournisseur de service pour l'utilisation de votre décodeur pour accéder aux services TV / Vidéo avec votre SAGEM F@st™ 3202

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-03

Reproduction et communication interdites sans autorisation écrite de Sagem Communication Page 2-7

2 - Description et Installation de votre Passerelle Résidentielle

2.5 Consignes d'installation

Environnement

¾ Le SAGEM F@st™ 3202 doit être installé et utilisé à l’intérieur d’un bâtiment.

¾ La température ambiante ne doit pas dépasser 45°C.

¾ Le SAGEM F@st™ 3202 ne doit pas être exposé à un fort ensoleillement ni à une

importante source de chaleur.

¾ Le SAGEM F@st™ 3202 ne doit pas être placé dans un environnement sujet à une

condensation de vapeur importante.

¾ Le SAGEM F@st™ 3202 ne doit pas être exposé à des projections d’eau.

¾ Le boîtier du SAGEM F@st™ 3202 ne doit pas être couvert.

Source d'alimentation

¾ Utiliser une prise secteur facile d’accès, à proximité de l'équipement. Le cordon

d’alimentation a une longueur de 2 m.

¾ Disposer le cordon d’alimentation de façon à éviter toute coupure d’alimentation

accidentelle de la Passerelle Résidentielle.

¾ Le SAGEM F@st™ 3202 est prévu pour être raccordé à un réseau d'alimentation de type

TT ou TN.

¾ Le SAGEM F@st™ 3202 n'est pas prévu pour être raccordé sur une installation électrique

à schéma de type IT (alimentation à neutre indépendant).

¾ La protection contre les courts-circuits et les fuites entre phase, neutre et la terre doit être

assurée par l'installation électrique du bâtiment. Le circuit d'alimentation de cet équipement doit être muni d'une protection 16 A contre les surintensités ainsi qu'une protection différentielle.

Entretien

¾ L'ouverture du coffret est interdite. Elle est réservée exclusivement à un personnel qualifié

et agréé par votre Fournisseur.

¾ N'utilisez pas d'agents nettoyants liquides ou en aérosol.

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-03 Page 2-8 Reproduction et communication interdites sans autorisation écrite de Sagem Communication

3. Installation et configuration de la Passerelle Résidentielle

Ce chapitre traite ¾ De l'installation et configuration de votre Passerelle

Résidentielle sur le port USB de votre ordinateur.

¾ De l'installation et configuration de votre Passerelle

Résidentielle à la carte réseau de votre ordinateur (Ethernet).

¾ De l'installation et configuration de votre Passerelle

Résidentielle avec l'interface Wi-Fi de votre ordinateur.

¾ De l'installation et configuration d'un ordinateur

supplémentaire.

§ 3.1

§ 3.2

§ 3.3

§ 3.4

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-03

Reproduction et communication interdites sans autorisation écrite de Sagem Communication Page 3-1

3 - Installation et configuration de la Passerelle Résidentielle

L'installation et la configuration de votre Passerelle Résidentielle peut s'effectuer avec les interfaces suivantes :

¾ USB (cf. § 3.1),

¾ Ethernet (ETH1

¾ Wi-Fi (cf. § 3.3).

Si vous avez installé votre passerelle résidentielle avec une interface (par exemple USB) et que vous voulez l'installer avec une autre interface (Ethernet ou Wi-Fi), il est impératif de désinstaller la passerelle résidentielle.

Pour ce faire :

Sélectionnez Démarrer / Tous les programmes / LiveBox / Utilitaires / Désinstallation.

)(cf. § 3.2),

3.1 Installation et configuration de votre Passerelle Résidentielle sur le port USB de votre ordinateur

L'accès USB du SAGEM F@st™ 3202 est du type USB 1.1 autorisant un débit maximum de 12 Mbit/s. La connectique présentée est du type B.

Sur cet accès, vous pouvez vous connecter directement à un ordinateur sur une entrée USB de type A en utilisant un cordon USB (fourni avec l'équipement).

L'installation de l’interface USB doit impérativement s’effectuer avant le

raccordement du connecteur USB.

3.1.1 Installation des pilotes USB sur votre ordinateur

Avant d'installer votre Passerelle Résidentielle SAGEM F@st™ 3202, vous devez impérativement désinstaller tout autre modem/routeur ADSL.

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-03 Page 3-2 Reproduction et communication interdites sans autorisation écrite de Sagem Communication

3 - Installation et configuration de la Passerelle Résidentielle

3.1.1.1 Sous Windows XP

La procédure d'installation décrite ci-après a été effectuée sous Windows XP. L'installation sous d'autres systèmes d'exploitation de

Windows (98, ME et 2000) peut présenter de légères différences.

Insérez le CD-ROM dans le lecteur approprié de votre ordinateur ; l’écran ci-contre apparaît.

Effectuez les opérations décrites à l'écran.

Cliquez sur le bouton pour poursuivre l'installation.

Remarque : Si cet écran n'apparaît pas : Sélectionnez dans le menu Démarrer, la commande Exécuter puis saisir : "<lettre du lecteur de CD-ROM> :\autorun.exe (par exemple e:\autorun.exe) puis cliquez sur OK.

L’écran ci-contre apparaît.

Cliquez sur

L’écran ci-contre apparaît.

Effectuez les opérations décrites à l'écran.

Cliquez sur le bouton pour poursuivre l'installation.

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-03

Reproduction et communication interdites sans autorisation écrite de Sagem Communication Page 3-3

3 - Installation et configuration de la Passerelle Résidentielle

L’écran ci-contre apparaît.

Cliquez sur le bouton pour installer votre passerelle résidentielle sur l'interface USB.

L’écran ci-contre apparaît et vous invite à patienter.

L’écran ci-contre apparaît.

Veuillez effectuer le raccordement du câble USB en connectant l'extrémité "carrée" de type B sur la Passerelle Résidentielle (embase USB PC) puis en connectant l'autre extrémité "plate" de type A sur une embase correspondante disponible de votre ordinateur conformément à l'animation présentée à l'écran.

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-03 Page 3-4 Reproduction et communication interdites sans autorisation écrite de Sagem Communication

3 - Installation et configuration de la Passerelle Résidentielle

L’écran ci-contre apparaît.

Saisissez l'identifiant de connexion puis le mot de passe de connexion et confirmer ce dernier.

Ceux-ci sont disponibles sur votre courrier de confirmation d'abonnement.

Cliquez sur le bouton pour poursuivre l'installation.

L’écran ci-contre apparaît et vous invite à patienter.

Votre Livebox est opérationnelle.

Deux icônes ont été créées dans votre Bureau (voir détail ci-après).

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-03

Reproduction et communication interdites sans autorisation écrite de Sagem Communication Page 3-5

3 - Installation et configuration de la Passerelle Résidentielle

) Cette icône permet de personnaliser le paramétrage de votre

Livebox et de gérer les services associés (cf. chapitre 5).

) Cette icône permet de vous connecter au site Wanadoo

(http://wanadoo.fr).

Cliquez sur

Vous pouvez également installer le "Kit Wanadoo".

pour configurer votre accès Internet.

Si vous avez choisi d'installer le "kit Wanadoo", les icônes

respectivement dans la barre des tâches et dans le bureau pour vous permettre d'accéder à l'espace Wanadoo" (Web, Messagerie, Téléphone, Configuration, Mon compte, Sécurité etc.).

Remarque : L'icône de configuration disparaît de votre bureau.

Vous pouvez également en sélectionnant dans le menu Démarrer, Tous les programmes / Livebox accéder aux choix suivants :

Les Services optionnels sont décrits au chapitre 5.

et apparaissent

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-03 Page 3-6 Reproduction et communication interdites sans autorisation écrite de Sagem Communication

3 - Installation et configuration de la Passerelle Résidentielle

Vous pouvez maintenant :

¾ Surfer sur Internet

¾ Utiliser tous les Services optionnels (Téléphonie, Visiophonie,

Télévision etc.) pour lesquels vous avez souscrit un abonnement auprès de votre Fournisseur d'Accès à Internet (FAI).

Attention : Si lors de l'installation, vous avez entré un identifiant de

connexion ou un mot de passe de l'identifiant erronés vous avez pu poursuivre et terminer l'installation ainsi qu'avoir accès au configurateur HTTP.

Mais en aucun cas vous ne pouvez surfer sur Internet.

Pour surfer sur Internet, il est impératif de rentrer les bonnes informations que vous a transmis votre Fournisseur d'accès à Internet. Pour ce faire :

Dans la page de bienvenue du configurateur HTTP, sélectionnez dans la rubrique Mes Services, Accès Internet.

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-03

Reproduction et communication interdites sans autorisation écrite de Sagem Communication Page 3-7

3 - Installation et configuration de la Passerelle Résidentielle

3.1.1.2 Sous Mac

Pas d'installation disponible avec l'interface USB.

L'installation avec l'interface Ethernet est décrite au § 3.2.1.2).

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-03 Page 3-8 Reproduction et communication interdites sans autorisation écrite de Sagem Communication

3 - Installation et configuration de la Passerelle Résidentielle

3.2 Installation et configuration de votre Passerelle Résidentielle à la carte réseau de votre ordinateur (Ethernet)

Dans la configuration usine, seule l'embase Ethernet ETH1 repérée par du SAGEM F@st™ 3202 est prévue pour la connexion de vos ordinateurs ou d'équipements réseau Ethernet filaire. Cet accès est du type Ethernet 10/100BASE-T. Il supporte les débits de 10 Mbit/s et 100 Mbit/s en mode Half ou Full Duplex sur une double paire torsadée de catégorie 5.

Cet accès est un connecteur RJ45 avec câblage de type MDI ou MDI-x auto-détectant.

Sur cet accès, vous pouvez vous connecter en utilisant un cordon Ethernet droit ou croisé (non fourni avec l'équipement) :

• soit directement à un ordinateur équipé d'une carte réseau Ethernet 10/100BASE-T,

• soit à un réseau local Ethernet raccordé à un concentrateur de réseaux (HUB ou Switch).

3.2.1 Configuration des paramètres réseau

3.2.1.1 Sous Windows XP

La procédure d'installation décrite ci-après a été effectuée sous Windows XP. L'installation sous d'autres systèmes d'exploitation de

Windows (98, ME et 2000) peut présenter de légères différences.

Insérez le CD-ROM dans le lecteur approprié de votre ordinateur ; l’écran ci-contre apparaît.

Effectuez les opérations décrites à l'écran.

Cliquez sur le bouton pour poursuivre l'installation.

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-03

Reproduction et communication interdites sans autorisation écrite de Sagem Communication Page 3-9

3 - Installation et configuration de la Passerelle Résidentielle

L’écran ci-contre apparaît.

Cliquez sur

L’écran ci-contre apparaît.

Effectuez les opérations décrites à l'écran.

Cliquez sur le bouton pour poursuivre l'installation.

L’écran ci-contre apparaît.

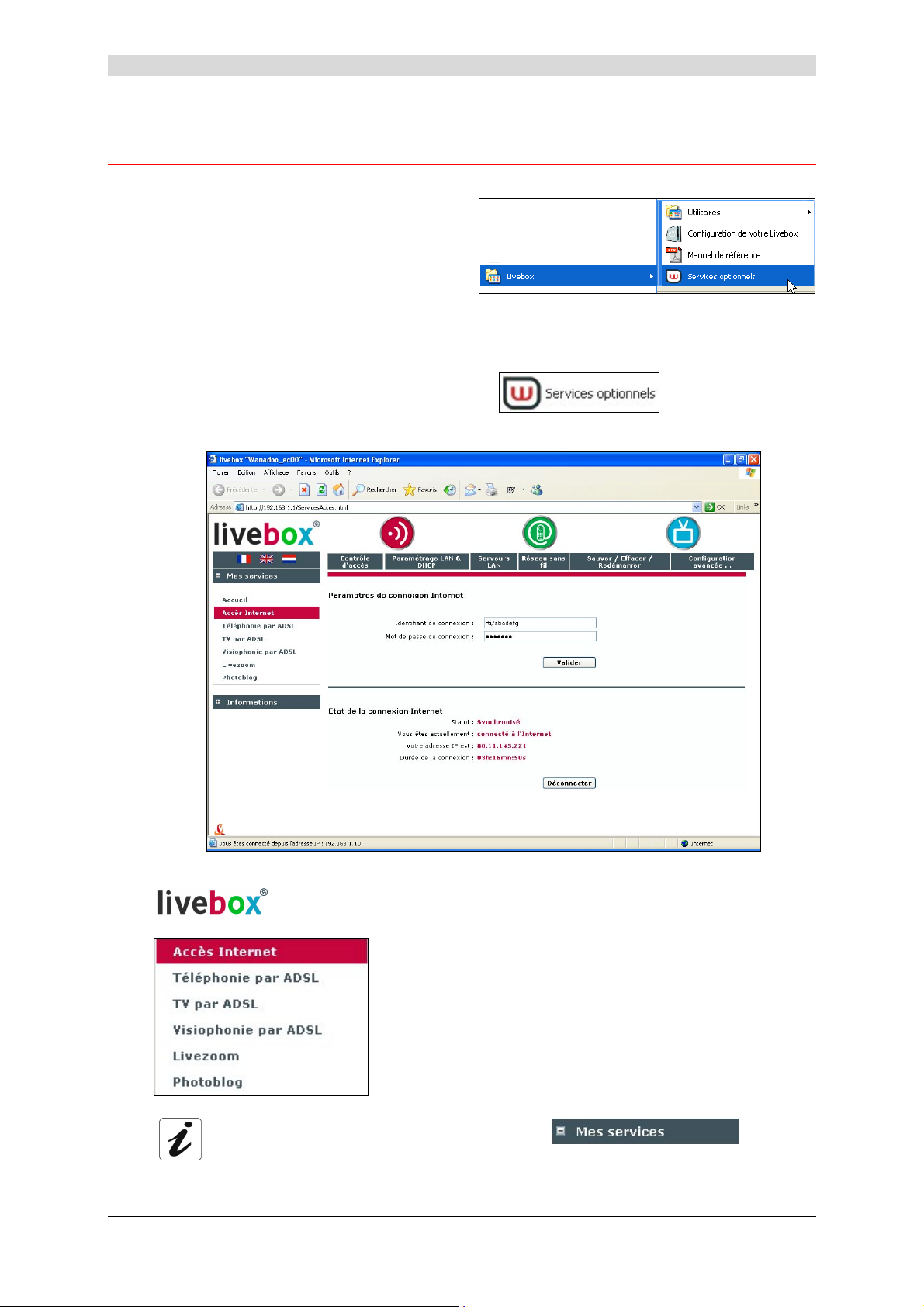

Cliquez sur le bouton pour installer votre passerelle résidentielle sur l'interface ETH.

L’écran ci-contre apparaît et vous invite à patienter.

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-03 Page 3-10 Reproduction et communication interdites sans autorisation écrite de Sagem Communication

+ 120 hidden pages
