SAGEM C301 User Manual

1. Introduction

Cher client,

Vous venez d'acquérir un téléphone SAGEMCOM et nous vous remercions de la confiance que vous nous accordez. Ce produit a été fabriqué avec le plus grand soin. Si toutefois vous rencontrez la moindre difficulté lors de son utilisation, nous vous conseillons de consulter ce manuel de l'utilisateur. Vous trouverez également des informations sur le site :

http://www.sagemcom.com

Pour votre confort et votre sécurité, nous vous invitons à lire attentivement le paragraphe suivant :

Français

Les piles usagées doivent être mises au rebut, conformément aux instructions indiquées dans "ce manuel".

N'essayez pas de retirer des vis ou d'ouvrir l'appareil. Il ne contient aucune pièce remplaçable par l'utilisateur.

Le marquage CE atteste de la conformité du produit aux exigences essentielles de la directive 1999 / 5 / CE du Parlement et du Conseil Européen concernant les équipements hertziens et les équipements terminaux de télécommunication.

1.1. Recommandations et consignes de sécurité

Ne pas installer votre téléphone ni dans une pièce humide (salle d'eau, salle de bains, buanderie, cuisine, etc..) à moins de 1,50 m d'un point d'eau, ni en extérieur. Pour bénéficier d'une qualité audio optimale, votre téléphone doit être utilisé à une température comprise entre 15 °C et 35 °C.

Vous pouvez consulter la déclaration de conformité sur le site www.sagemcom.com rubrique "support" ou la demander à l'adresse suivante :

Sagem Communications SAS

250, route de l'Empereur

92500 Rueil-Malmaison - France

C301

2. Présentation du téléphone

2.1. Découverte

Placez le coffret devant vous, ouvrez l’emballage et vérifiez que les éléments suivants s’y trouvent :

• la base du téléphone,

• le combiné du téléphone,

• un câble en spirale du combiné,

• un cordon de raccordement téléphonique (RJ11 - RJ11),

• un cordon de raccordement téléphonique (Allemagne),

• un cordon de raccordement téléphonique (France),

• un support d’accroche murale,

• une trappe à piles

• 4 piles AA,

• ce livret utilisateur.

M5 M6 M7

123

456

2.2. Votre téléphone

Le C301 est un téléphone dont la prise en main est ergonomique et confortable. Il est facile à utiliser et il est doté d'un coupleur inductif qui assure la compatibilité

avec les appareils auditifs .

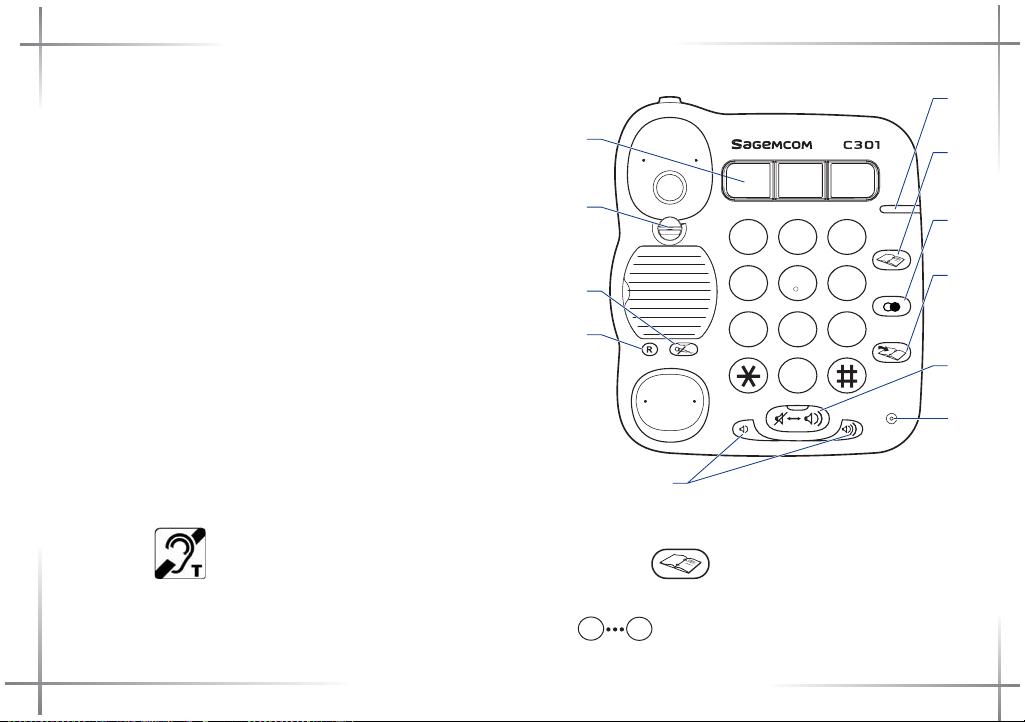

1. Voyant lumineux : clignote lors de la réception d’un appel.

2. Touche : accéder aux numéros mémorisés

sur les touches de (référez-vous au paragraphe "Touches de mémoire clavier",

page 9).

0 9

Français

3. Touche : rappeler le dernier numéro composé.

4. Touche : sauvegarder les numéros dans les mémoires (référez-vous au paragraphe "Gérer les numéros en mémoire", page 8).

5. Touche : activer/désactiver le hautparleur.

6. Microphone de la base.

7. Touches de mémoires photos (référez-vous au paragraphe "Touches de mémoire photos", page 8).

8. Languette : maintenir le combiné en position murale

9. Touche : activer / désactiver le microphone.

10. Touche : Touche de fonction permettant d'accéder à des services supplémentaires (se

renseigner auprès de l'opérateur).

11. Touche , : régler le volume du hautpaleur et de l’écouteur et régler la sensibilité du microphone.

3. Installation du téléphone

3.1. Raccordement du câble téléphonique

Compartiment des piles

Trappe à piles

Panneau de configuration

Sur la face arrière de votre téléphone, encliquetez l’extrémité du câble en spirale du combiné dans son logement (repère 1) et reliez l’autre extrémité au combiné. Ensuite, encliquetez l’extrémité du cordon téléphonique dans son logement (repère 2) et reliez l’autre extrémité à la prise téléphonique murale.

Le C301 est destiné à être connecté comme étant un téléphone unique.

+ _

C301

3.2. Installation du téléphone comme appareil mural

• Pivotez le clip d’accroche. Ceci empêche le combiné

de tomber de sa base.

• Marquez le mur aux points qui vont être fixés.

• Percez le mur aux points que vous avez marqués.

• Insérez les chevilles dans les trous si nécessaire.

• Placez le téléphone sur le socle d’accroche murale en

le positionnant sur les emplacements marqués WALL puis tournez le loquet situé au-dessous du socle.

• Accrochez le téléphone au mur, alignez les fentes de

l’accroche murale avec les vis situées dans le mur, rabattez ensuite solidement.

• Positionnez le téléphone de façon à ce qu’il tienne fermement et sans danger.

3.3. Installation du téléphone comme appareil

de bureau

Dans cette configuration, le socle vous procure un confort d’utilisation par la position inclinée du téléphone.

• Placez le téléphone sur le socle en le positionnant sur les emplacements marqués DESK puis tournez le loquet situé au-dessous du socle .

• Placez l'ensemble sur votre bureau.

3.4. Insertion ou changement des piles

Débranchez la ligne téléphonique de la prise murale avant d'ouvrir la trappe à piles.

• Enlevez la trappe à piles.

• Retirez les anciennes piles, insérez les piles neuves une à une en respectant la polarité de celles-ci (référez-vous au paragraphe "Raccordement du câble téléphonique", page 3).

• Replacez la trappe à piles.

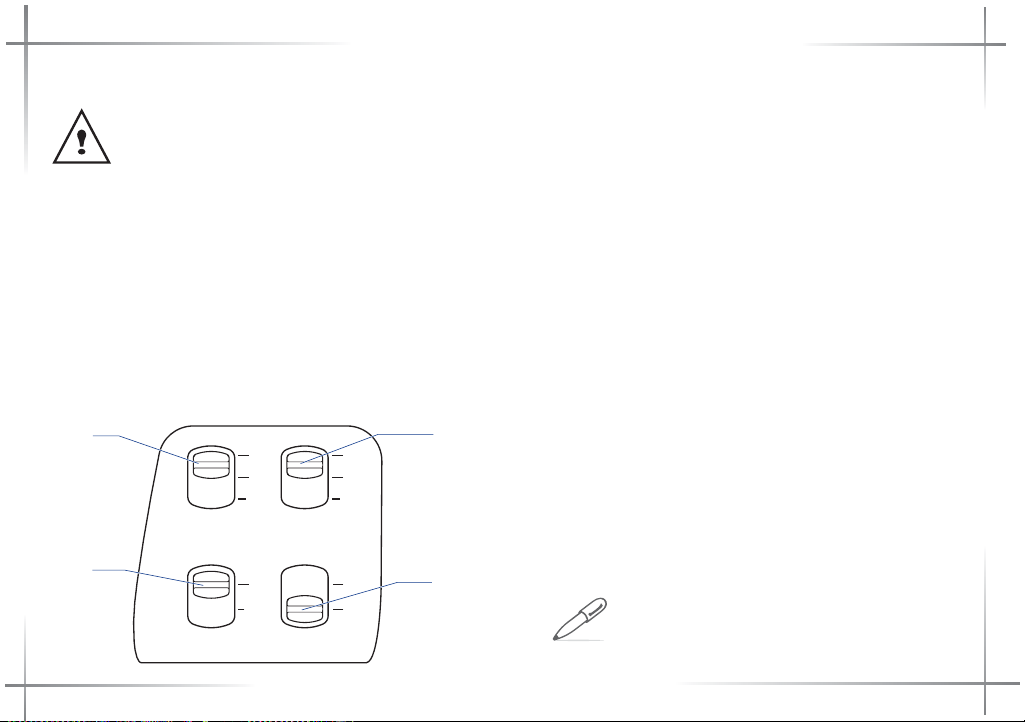

3.5. Panneau de configuration

Hi Lo

O

Ringer

Volume

Amplify

Ringer

Out

R1 R2 R3

Tone

100 300

Mode

Français

1. Ringer volume : Régler le volume de la sonnerie

(Silence, faible, fort)

2. Amplificateur :

Out : Amplifier la sensibilité du microphone. In : Amplifier le volume de l’écouteur.

3. Ringer tone : Modifier la sonnerie.

4. Mode : Régler le temps de flashing (100/300 ms).

4. Téléphoner

4.1. Recevoir un appel

Le téléphone sonne et le voyant lumineux clignote. Soulevez le combiné de sa base, vous pouvez parler à votre correspondant. A la fin de la communication, raccrochez le combiné. L'appareil est en attente d'un appel.

4.2. Effectuer un appel

Décrochez le combiné de sa base, vous obtenez la tonalité. Composez le numéro de votre correspondant à l'aide du clavier de numérotation. A la fin de la communication, raccrochez le combiné.

Pour régler le volume du combiné ainsi que la sensibilité du microphone, référez-



vous au paragraphe "Panneau de configuration", page 5.

C301

4.3. Rappeler un numéro

Décrocher le combiné de sa base, vous obtenez la tonalité.

Appuyer sur la touche , le dernier numéro appelé est composé automatiquement.

4.4. Effectuer un appel en mode mains-libres

Appuyez sur la touche , vous obtenez la tonalité.

Composez le numéro de votre correspondant à l'aide du clavier de numérotation. A la fin de la communication, appuyez sur la

touche .

Durant l’appel vous pouvez régler le volume du haut-parleur en utilisant les



touches , de la base.

Il existe 5 niveaux de volume, le réglage par défaut est 3.

4.5. Basculer entre le mode mains-libres et le mode combiné

Si vous êtes en communication en mode mains-libres et que vous voulez basculer en mode combiné, décrochez le combiné. Le mode mains-libres est automatiquement désactivé.

Pour basculer en mode mains-libres, appuyez sur la

touche puis reposez le combiné sur la base.

4.6. Second appel (selon opérateur)

En cours de communication vous pouvez recevoir un second appel entrant ou appeler un second correspondant. Vous pouvez alors basculer d'un correspondant à l'autre.

4.6.1.Réception d'un second appel

En cours de communication, un bip sonore émis par votre opérateur vous informe qu’un second appel est en attente.

Appuyez sur les touches + 2 pour prendre ce nouvel appel. Votre premier correspondant bascule en

attente et vous pouvez dialoguer avec le second correspondant.

4.6.2.Basculer d'un appel à l'autre

Vous êtes déjà en double appel et vous souhaitez basculer d’un appel vers l’autre:

Appuyez sur les touches + 2, l'appel en cours passe alors en attente et vous reprenez en ligne le

second appel.

4.6.3.Arrêter un appel et continuer l'autre

En cours de communication, un bip sonore émis par votre opérateur vous informe qu’un second appel est en attente.

Appuyez sur les touches + 1 pour prendre ce nouvel appel. Le premier appel est terminé.

4.6.4.Emission d’un second appel

Vous êtes en communication avec un correspondant et vous souhaitez émettre un second appel.

Appuyez sur les touches puis saisissez le numéro à appeler à l’aide du clavier de numérotation.

Vous serez en communication avec votre deuxième correspondant dès que ce dernier décroche. Le premier appel est mis en attente.

4.6.5.Pour faire une conférence à 3 (les 2 appels et vous)

Vous pouvez réaliser une conférence à 3 si le deuxième appel est émis par votre téléphone (selon votre opérateur et l’option souscrite).

Français

Vous êtes déjà en double appel et vous souhaitez établir une conférence à 3:

Appuyez sur les touches + 3, Vous pouvez alors dialoguer avec les deux correspondants en même

temps.

4.7. Mode secret

En cours de communication, vous pouvez passer en mode secret, le micro de votre téléphone sera coupé. Votre interlocuteur ne pourra plus vous entendre.

• Pour activer le mode Secret : En cours de

communication, appuyez sur la touche . Votre correspondant ne vous entend plus.

• Pour désactiver le mode Secret : Appuyer de

nouveau sur la touche . Votre correspondant vous entend de nouveau.

Lorsque le mode secret est activé,



le voyant de la touche s’allume.

C301

4.8. Insérer une pause

En cours de saisie du numéro à sauvegarder, appuyez

sur la touche pour insérer une pause.

La durée du temps de pause est de 2.5s.



5. Gérer les numéros en mémoire

Votre téléphone permet d’enregistrer les numéros de vos correspondants que vous appelez régulièrement et auxquels vous souhaitez accéder rapidement.

Vous pouvez mémoriser 3 numéros d’accès rapide sur les touches de mémoire photos et jusqu’à 10 numéros

sur les touches du clavier ( ).

Vous pouvez insérer une pause dans le numéro que vous voulez enregistrer.



Référez-vous au paragraphe "Insérer une pause", page 8.

0 9

5.1. Touches de mémoire photos

5.1.1.Enregistrer un numéro en mémoire :

- Décrochez le combiné du téléphone ou appuyez sur

la touche .

- Appuyez sur la touche puis appuyez sur la touche «mémoire photo» à laquelle vous voulez associer le numéro. Un bip est émis.

- Composez le numéro à enregistrer.

- Appuyez sur la touche . Vous entendez un long bip de confirmation.

5.1.2.Appeler un numéro en mémoire :

- Décrochez le combiné du téléphone ou appuyez sur

la touche .

- Appuyez sur la touche mémoire photo où le numéro a été enregistré.

- Le numéro de téléphone est composé automatiquement.

5.1.3.Modifier un numéro en mémoire :

Pour changer le numéro enregistré sur l’une des touches mémoire, enregistrez directement le nouveau numéro sur la touche en question.

5.1.4.Supprimer un numéro en mémoire :

- Décrochez le combiné du téléphone ou appuyez sur

Français

- Appuyez sur la touche puis sélectionnez la

la touche .

- Appuyez sur la touche puis appuyez sur la touche «mémoire photo».

- Appuyez sur la touche . Vous entendez un long bip de confirmation.

- Raccrochez le combiné du téléphone ou appuyez

sur la touche .

Vous pouvez mettre une photo sur les touches mémoires pour identifier



facilement les numéros que vous avez enregistrés.

5.2. Touches de mémoire clavier

5.2.1.Enregistrer un numéro en mémoire :

- Décrochez le combiné du téléphone ou appuyez sur

la touche .

touche ( ) sur laquelle vous souhaitez programmer le numéro.

- Composez le numéro à enregistrer.

- Appuyez sur la touche . Vous entendez un long bip de confirmation.

5.2.2.Appeler un numéro en mémoire :

- Décrochez le combiné du téléphone ou appuyez sur

la touche .

- Appuyez sur la touche puis sur la touche

( ) où le numéro a été enregistré.

0 9

- Le numéro de téléphone est composé automatiquement.

5.2.3.Modifier un numéro en mémoire :

Pour changer le numéro enregistré sur l’une des touches mémoire, enregistrez directement le nouveau numéro sur la touche en question.

0 9

C301

5.2.4.Supprimer un numéro en mémoire :

- Décrochez le combiné du téléphone ou appuyez sur

la touche .

- Appuyez sur la touche puis appuyez sur la

touche de ( ) où est mémorisé le numéro à supprimer.

- Appuyez sur la touche . Vous entendez un long bip de confirmation.

- Raccrochez le combiné du téléphone ou appuyez

sur la touche .



0 9

Vous pouvez noter les numéros que vous avez associés aux touches du clavier sur l'étiquette qui se trouve sous le combiné.

6. Réglages

Vous pouvez effectuer différents réglages depuis le panneau de configuration situé au-dessous de la base (référez-vous au paragraphe "Panneau de

configuration", page 5).

6.1. Réglage du volume de la sonnerie

L'interrupteur «Ringer Volume» vous permet de régler le volume de la sonnerie. Il y a 3 niveaux de volumes (fort, moyen, faible).

6.2. Réglage de la mélodie

L'interrupteur «Ringer Tone» vous permet de régler la mélodie de la sonnerie. Il y a 3 types de mélodies (R1, R2, R3).

6.3. Réglage du volume du combiné

Positionnez l'interrupteur «Amplify» sur «IN».

Utilisez les touches ou de la base pour régler le volume d’écoute.

Il existe 5 niveaux de volume, le réglage



6.4. Réglage de la sensibilité du microphone

Positionnez l'interrupteur «Amplify» sur «OUT».

Utilisez les touches ou de la base pour régler la sensibilté du microphone de votre combiné.



par défaut est 1.

Il existe 3 niveaux de sensibilité, le réglage par défaut est 1.

Français

6.5. .Réglage du temps de flashing

L'interrupteur «Mode» vous permet de modifier la valeur du temps de flashing (100 ms ou 300 ms). Référez-vous au paragraphe "Panneau de configuration", page 5.

7. Caractéristiques

Support format FSK / DTMF Type de numérotation vocale Volume de sonnerie Hi Sonnerie R1 Volume du haut-parleur niveau 3 (sur 5) Volume de l’écouteur niveau 1 (sur 5) Sensibilité du microphone du combiné niveau 1 (sur 3) Temps de flashing 300 ms Temps de pause 2.5 s Dimensions (L x L x H)

- Combiné: 200 x 56 x 51 mm

- Base : 228 x 204 x 51 mm

Poids 895 g Piles 4 x LR6-AA 1.5V Humidité relative (maximum) -5°C à 55°C

20% à 75% Température de stockage autorisée -10°C à +60°C

8. Garanties et dispositions exclusivement pour France

Pour une prestation de garantie, veuillez vous adresser à votre distributeur ou au bureau d'assistance de Sagem Communications. Il faut présenter une preuve d'achat. Veuillez utiliser votre appareil conformément aux prescriptions et dans des conditions d'utilisation normales. Sagem Communications décline toute responsabilité pour toute utilisation non conforme aux prescriptions et pour les conséquences qui en découlent. Pour tout mauvais fonctionnement, veuillez demander conseil à votre distributeur ou au bureau d'assistance de Sagem Communications.

A) Conditions générales de garantie

Pendant la période de garantie de 24 -vingt-quatreMois (3 -trois- Mois pour accessoires) Sagem Communications prend à sa charge à partir de la date d'achat, sans facturation et à sa propre discrétion, les travaux de réparation et les coûts des pièces de rechange dans le cas où l'appareil présente des erreurs de fonctionnement qui peuvent être attribuées à un défaut de fabrication. Hormis le cas où le client a conclu un contrat de maintenance avec Sagem Communications pour l'appareil aux termes duquel les réparations sont effectuées au domicile du client, aucune réparation n'est faite au domicile du client. Le client doit expédier à ses propres frais l'appareil défectueux à l'adresse

C301

obtenue du distributeur ou du bureau d'assistance de Sagem Communications. Lorsqu'un produit est expédié pour réparation, une preuve d'achat doit être jointe à l'expédition (sans modification, notes ou passages illisibles) dont il ressort que le produit est toujours sous garantie. Si aucune preuve d'achat n'est jointe à l'expédition, l'atelier de réparation Sagem Communications prendra la date de fabrication comme référence pour déterminer le statut de garantie du produit. Sous réserve des obligations légales, Sagem Communications n'accepte aucune garantie implicite ou explicite qui n'a pas été mentionnée dans cette section et décline toute responsabilité pour les dommages directs ou indirects, matériels ou immatériels, qui sortent du cadre de la présente de garantie. Si une disposition de la présente garantie s'avère être en tout ou en partie invalide ou illégale en vertu d'une infraction à l'encontre d'une prescription de protection du consommateur stipulée par la législation nationale, la validité et la légalité des autres dispositions de la présente garantie conservent leur plein et entier effet. La garantie légale s'applique sans restriction, indépendamment de la garantie de réparation.

B) Exclusions de garantie

Sagem Communications décline toute responsabilité au titre de la garantie en relation avec :

• Des dommages, défauts, pannes ou erreurs de

fonctionnement pour une ou plusieurs des raisons suivantes :

- le non-respect des instructions d'installation et d'utilisation

- les influences extérieures (y compris mais sans limitation : coup de foudre, incendie, vibrations, vandalisme, réseau électrique inapproprié / défectueux ou dégâts des eaux de tout type)

- modification de l'appareil sans l'autorisation écrite de Sagem Communications

- conditions de fonctionnement inappropriées, en particulier la température et l'humidité de l'air

- réparation ou maintenance de l'appareil par des personnes non autorisées par Sagem Communications

• Usure de l'appareil et des composants à la suite d'une utilisation quotidienne normale

• dommages qui peuvent être attribués à un emballage inadéquat ou défectueux de l'appareil renvoyé à Sagem Communications

• utilisation d'une nouvelle version logicielle sans l'autorisation préalable de Sagem Communications

• modification ou ajout apporté à l'appareil ou au logiciel sans l'approbation écrite préalable de Sagem Communications

• les mauvais fonctionnements qui ne peuvent être attribués à l'appareil ni au logiciel installé dans l'ordinateur pour faire fonctionner l'appareil Les problèmes de connexion liés à tel ou tel environnement, notamment :

- problèmes en relation avec l'accès et/ou le

raccordement à Internet tels que, par exemple, les interruptions d'accès au réseau ou le mauvais fonctionnement lors du raccordement de l'abonné ou de son interlocuteur

- problèmes de transmission (par exemple,

couverture géographique insuffisante de la région de la part de l'émetteur, interférences ou mauvaises connexions)

- erreurs du réseau local (câblage, serveur, postes de

travail) ou erreurs au niveau du réseau de transmission (comme par exemple, mais sans limitation, interférences, mauvais fonctionnement ou mauvaise qualité du réseau)

- modification des paramètres du réseau de

radiocommunications après la vente du produit

• défauts de fonctionnement du fait de l'entretien normal de l'appareil (comme décrit dans le manuel de l'utilisateur fourni), ainsi que des erreurs de fonctionnement qui peuvent être attribuées à l'omission d'une révision générale. Les coûts des travaux d'entretien sont en tous les cas à la charge du client.

• Erreurs de fonctionnement qui peuvent être attribuées à l'utilisation de produits, de consommables ou d'accessoires non compatibles.

Français

C) Réparations hors garantie

Dans les cas visés sous point B et à l'issue de la période de garantie, le client est tenu de se faire établir un devis par un centre de réparation Sagem Communications autorisé. Les coûts de réparation et d'expédition sont à la charge du client. Les conditions stipulées ci-dessus sont valables pour autant qu'aucune autre clause écrite n'ait été conclue avec le client et uniquement en France.

Bureau d'assistance : 08 92 - 23 04 25 www.sagemcom.com

1. Vorwort

Sehr geehrter Kunde, Wir gratulieren Ihnen zum Kauf Ihres SAGEMCOM Telefons und danken Ihnen für das entgegengebrachte Vertrauen. Dieses Gerät wurde mit der größtmöglichen Sorgfältigkeit hergestellt. Falls Sie Schwierigkeiten mit dem Betrieb desselben haben sollten, empfehlen wir, dieses Benutzerhandbuch zu Rate zu ziehen. Weitere Informationen erhalten Sie auf der Website:

http://www.sagemcom.com

Um Sicherheit und Komfort bei der Verwendung des Gerätes zu gewährleisten, bitten wir Sie, folgenden Abschnitt aufmerksam zu lesen: :

Deutsch

Die gebrauchten Batterien müssen, entsprechend den Anleitungen dieses Benutzerhandbuches, entsorgt werden.

Versuchen Sie nicht, das Gerät beispielsweise durch Entfernen der Schrauben zu öffnen. Es enthält keine vom Benutzer wartbaren Teile.

Das Ce-Zeichen bestätigt die grundsätzliche Übereinstimmung des Produktes mit der Vorschrift 1999/5/EC des Parlaments der Europäischen Gemeinschaft betreffend Funkanlagen und Telekommunikationseinrichtungen.

1.1. Sicherheitshinweise

Installieren Sie Ihr Telefon nicht in feuchter Umgebung (Badezimmer, Waschraum, Küche etc.), nicht weniger als 1,50 m von einer Wasserquelle entfernt oder im Außenbereich. Das Gerät ist für den Betrieb bei Temperaturen von 5 bis 35 °C ausgelegt.

Die Konformitätserklärung kann im Supportbereich der Website Die Konformitätserklärung kann auf der Webseite www.sagemcom.com unter der Rubrik "support" eingesehen oder unter folgender Adresse angefordert werden: :

Sagem Communications SAS

250, route de l'Empereur

92500 Rueil-Malmaison - France

C301

2. Das Gerät – Übersicht

2.1. Lieferumfang

Legen Sie das Produktpaket vor sich hin, öffnen Sie die Verpackung, und überprüfen Sie, ob die folgenden Teile im Paket enthalten sind:

• Basisstation

• Hörer

• Spiralkabel für den Hörer

• Telefonkabel (RJ11 - RJ11)

• Telefonkabel (für den Betrieb in Deutschland)

• Telefonkabel (ohne Adapter für den Betrieb in

Frankreich),

• Träger für die Wandmontage,

• Deckel des Batteriefaches

• 4 Batterien AA,

• diese Bedienungsanleitung.

M5 M6 M7

123

456

2.2. Ihr Telefon

Das C301 ist ein Telefon dessen Handhabung ergonomisch und komfortabel ist. Es ist einfach zu benutzen und ist mit einem induktiven Kuppler ausgestattet, der die Kompatibilität mit Hörgeräten

sicherstellt .

1. LED-Anzeige: Blinkt bei eingehenden Anrufen.

2. Taste : Zugang zu den Nummern, die unter

den Tasten gespeichert sind (siehe Paragraph "Wähl-Speichertasten", Seite 10).

3. Taste : Wahlwiederholung.

0 9

Deutsch

4. Taste : registristrien der Nummern in den

Speichern (siehe Paragraph "Gespeicherte Nummern verwalten", Seite 8).

5. Taste : aktivieren/deaktivieren des

Lautsprechers.

6. Microphon der Basisstation .

7. Fotospeichertasten (siehe Paragraph

"Fotospeichertasten", Seite 9).

8. Stift : sichert den Halt des Höhrers in Wandposition

9. Taste : Mikrofon aktivieren/deaktivieren.

10. Taste : Zugriff auf weitere Dienste (bitte

wenden Sie sich an Ihren Telefonanbieter).

11. Taste , : Einstellung des

Lautsprecher- und Höhrervolumens und Einstellung der Mikrofonempfindlichkeit.

3. Inbetriebnahme des Telefons

3.1. Anschluss des Telefonkabels

Batteriefach

Deckel des Batteriefaches

Konfigurationstafel

Stecken Sie das eine Ende des Spiralkabels in die Buchse auf der Rückseite des Geräts ein, bis es mit hörbar einrastet (siehe 1) und verbinden Sie das andere Ende mit dem Hörer. Stecken Sie dann das Ende des Telefonkabels in die vorgesehene Buchse (siehe 2) und verbinden Sie das andere Ende mit der Telefonbuchse an der Wand.

Das C301 ist für Einfachanschluss (als



einziges Telefon) ausgerichtet.

+ _

C301

3.2. Wandmontage des Telefons

• Drehen Sie den Halterstift. So wird der Höhrer nicht

von der Basis fallen.

• Zeichnen Sie die drei Befestigungspunkte an der

Wand an.

• Bohren Sie an den markierten Stellen die Dübellöcher.

• Drücken Sie die Dübel in die Löcher.

• Positionieren Sie das Telefon auf dem

Wandmontagesockel, so dass es auf den mit WALL markierten Stellen aufliegt und drehen Sie dann den Hebel, der sich über dem Sockel befindet.

• Legen Sie das Telefon an die Wand an, und richten

Sie die Wandmontageschlitze an den drei Schraubenköpfen aus.

Drücken Sie dann das Gerät mit festem Griff nach unten, so dass es von den Schrauben gehalten wird.

• Achten Sie bei der Wandmontage darauf, dass das Gerät an der Wand fest angebracht ist und gefahrlos benutzt werden kann.

3.3. Installation des Telefons als

Schreibtischgerät

In dieser Aufstellung bietet der Sockel optimalen Benutzungskomfort durch die geneigte Position des Te le f on s .

• Positionieren Sie das Telefon auf dem Sockel, so dass es auf den mit DESK markierten Stellen aufliegt und drehen Sie dann den Hebel, der sich über dem Sockel befindet.

• Stellen Sie das Telefon mit Sockel auf ihren Schreibtisch.

Deutsch

3.5. Konfigurationstafel

3.4. Einlegen oder Wechseln der Batterien

Ziehen Sie den Stecker der Telefonleitung aus der Wandbuchse bevor Sie das Batteriefach öffnen.

• Entfernen Sie den Deckel des Batteriefaches.

• Entnehmen Sie die alten Batterien, legen Sie die neuen Batterien eine nach der anderen ein und beachten Sie dabei deren Polaritäten (siehe Paragraph "Anschluss des Telefonkabels", Seite 3).

• Setzen Sie den Deckel wieder auf.

Hi Lo

O

Ringer

1. Ringer volume : Einstellung der Lautstärke des

Klingeltons (lautlos, leise, laut).

2. Amplificateur :

Out : Verstärkt die Empfindlichkeit des Mikrofons. In : Erhöht das Volumen des Höhrers.

3. Ringer tone : Ändern des Klingeltons.

4. Mode : Einstellen der Flashing-Zeit (100/300 ms).

Volume

Amplify

Ringer

Out

R1 R2 R3

Tone

100 300

Mode

C301

4. Telefonieren

4.1. Eingehende Anrufe

Das Telefon klingelt, und die LED-Anzeige blinkt. Heben Sie ab, und sprechen Sie mit dem anderen Teilnehmer. Legen Sie den Hörer auf die Basisstation auf, um das Gespräch zu beenden. Das Telefon kann jetzt wieder eingehende Anrufe annehmen.

4.2. Ausgehende Anrufe

Heben Sie ab, und warten Sie auf das Freizeichen. Wählen Sie die Rufnummer des gewünschten Teilnehmers über die Wähltasten. Legen Sie den Hörer auf die Basisstation auf, um das Gespräch zu beenden.

Um die Lautstärke des Höhrers sowie die Empfindlichkeit des Mikrofons



4.3. Wahlwiederholung

Heben Sie ab, und warten Sie auf das Freizeichen.

Drücken Sie die Taste , um die zuletzt gewählte Rufnummer automatisch erneut zu wählen.

einzustellen, siehe Paragraph "Konfigurationstafel", Seite 5.

4.4. Einen Anruf mit Freisprechanlage tätigen

Drücken Sie auf die Taste , das Freizeichen ertönt.

Geben Sie die Rufnummer Ihres Korrespondenten über die Wähltastatur ein. Am Ende des Gesprächs, drücken Sie auf die

Ta st e .

Während des Gesprächs können Sie das Volumen des Lautsprechers mit den



4.5. Zwischen Freichsprech- und Höhrer-

Wenn Sie ein Gespräch über Freisprechanlage führen und in den Höhrer-Modus übergehen wollen, so heben Sie einfach den Höhrer ab. Die Freisprechanlage wird so automatisch deaktiviert.

Tast en , der Basis einstellen.

Es gibt 5 Volumenlevel, die Standardeinstellung ist 3.

Modus umschalten

Um in den Freisprechmodus überzugehen, drücken Sie

auf die Taste un legen Sie dann den Höhrer zurück auf die Basis.

4.6. Mehrfachgespräche (betreiberabhängige

Option)

Sie können während eines Gesprächs einen zweiten eingehenden Anruf annehmen oder einen zweiten Teilnehmer anrufen. Sie können in diesem Fall zwischen den Teilnehmern hin- und herwechseln.

4.6.1.Zweiter eingehender Anruf

Wenn Sie einen Anruf durchführen, zeigt der Operator durch ein kurzes akustisches Signal (“Anklopfen“) an, dass ein zweiter Anruf in die Warteschlange eingestellt wurde.

Drücken Sie die Taste + 2, um den wartenden Anruf anzunehmen. Der erste Gesprächsteilnehmer

wird während des Gesprächs mit dem zweiten Anrufer gehalten.

4.6.2.Wechseln zwischen Anrufen

Gehen Sie wie folgt vor, wenn Sie bereits mit zwei Teilnehmern verbunden sind, um zwischen den Gesprächen zu wechseln.

Drücken Sie die Taste + 2. Der andere Anruf wird jeweils gehalten.

Deutsch

4.6.3.Beenden eines Anrufs und Fortführen des zweiten Gesprächs

Wenn Sie einen Anruf durchführen, zeigt der Operator durch ein kurzes akustisches Signal („Anklopfen“) an, dass ein zweiter Anruf in die Warteschlange eingestellt wurde.

Drücken Sie die Taste + 1, um den wartenden Anruf anzunehmen. Der erste Anruf wird beendet.

4.6.4.Zweiter ausgehender Anruf

Gehen Sie wie folgt vor, wenn Sie ein Gespräch mit einem Teilnehmer führen und einen zweiten Teilnehmer anrufen möchten.

Drücken Sie die Taste , und geben Sie dann die gewünschte Rufnummer über die Wähltasten ein.

Das Verbindung zu dem zweiten Teilnehmer wird hergestellt, sobald dieser abnimmt: Der erste Anruf wird im Hintergrund gehalten.

4.6.5.Zweiter ausgehender Anruf

Gehen Sie wie folgt vor, wenn Sie ein Gespräch mit einem Teilnehmer führen und einen zweiten Teilnehmer anrufen möchten:

Drücken Sie die Taste , und geben Sie dann die gewünschte Rufnummer über die Wähltasten ein.

Das Verbindung zu dem zweiten Teilnehmer wird hergestellt, sobald dieser abnimmt: Der erste Anruf wird im Hintergrund gehalten.

C301

4.6.6.Durchführen eines Konferenzgesprächs mit drei Teilnehmern (zwei Anrufer und Sie selbst)

Wenn der zweite Anruf von Ihrem Telefon aus initiiert wurde, können Sie (abhängig vom Betreiber und den Vertragsoptionen) auch ein Konferenzgespräch mit drei Teilnehmern durchführen. Gehen Sie wie folgt vor, wenn Sie bereits mit zwei Teilnehmern verbunden sind, um ein Konferenzgespräch mit drei Teilnehmern zu initiieren:

Drücken Sie die Taste + 3. In der Konferenzschaltung können Sie mit zwei

Gesprächspartnern gleichzeitig telefonieren.

4.7. Geheimmodus

Sie können während eines Gesprächs in den Geheimmodus wechseln, in dem das Mikrofon des Telefons stummgeschaltet wird. Ihr Gesprächspartner kann Sie in diesem Modus nicht hören.

• Gehen Sie wie folgt vor, um den Geheimmodus zu

aktivieren: drücken Sie während des Gesprächs auf

die Taste . Ihr Gesprächspartner hört Sie nicht mehr.

• Gehen Sie wie folgt vor, um den Geheimmodus zu

deaktivieren: drücken Sie erneut auf die

Taste . Ihr Gesprächspartner hört Sie wieder.

Wenn der Geheimmodus aktiviert ist, so



4.8. Eine Pause einfügen

Während der Eingabe einer zu speichernden Nummer,

drücken sie auf die Taste um eine Pause einzufügen.

leuchtet die Anzeige der Taste .

Die Dauer der Pause beträgt 2.5s.



5. Gespeicherte Nummern verwalten

Ihr Telefon ermöglicht es, die Rufnummern Ihrer Korrespondenten zu speichern, die Sie regelmässig anrufen und auf die Sie einen schnellen Zugriff haben möchten.

Sie können drei Schnellzugriffsnummern über die Fotospeichertasten, und bis zu 10 über die Wähltasten

speichern ( ).

0 9

Sie können eine Pause in die Nummer eingeben, die Sie speichern wollen. siehe



5.1. Fotospeichertasten

5.1.1.Eine Rufnummer im Speicher registrieren :

- Heben Sie den Höhrer vom Telefon ab und drücken

Sie auf die Taste .

Paragraph "Eine Pause einfügen", Seite 8.

Deutsch

5.1.3.Eine gespeicherte Nummer ändern

Um eine Nummer zu ändern, die unter einer der Speichertasten regestriert ist, speichern Sie direkt die neue Nummer unter der betroffenen Taste.

5.1.4.Eine gespeicherte Nummer löschen

- Nehmen Sie den Höhrer vom Telefon oder drücken

Sie auf die Taste .

- Drücken Sie auf die Taste und dann auf die Fotospeichertaste.

- Drücken Sie auf die Taste und anschliessend auf die Fotospeichertaste der Sie die Nummer zuordnen wollen. Ein Bipton ertönt.

- Geben Sie die zu speichernde Rufnummer ein.

- Drüchen Sie auf die Taste . Sie höhren einen langen Bestätigungsbipton.

5.1.2.Eine gespeicherte Nummer anwählen :

- Nehmen Sie den Höhrer vom Telefon oder drücken

Sie auf die Taste .

- Drücken Sie auf die Fotospeichertaste unter der die Nummer gespeichert ist.

- Die Telefonnummer wird automatisch angewählt.

- Drücken Sie auf die Taste .Sie höhren einen langen Bestätigungsbipton.

- Legen Sie den Höhrer wieder auf das Telefon oder

drücken Sie die Taste .

Sie können die Speichertasten mit Fotos versehen um so ganz einfach die



gespeicherten Rufnummern zu identifizieren.

C301

5.2. Wähl-Speichertasten

5.2.1.Eine Nummer im Speicher registrieren :

- Nehmen Sie den Höhrer vom Telefon oder drücken

Sie auf die Taste .

- Drücken Sie auf die Taste und wählen Sie

die Taste ( ) unter der Sie die Nummer programmieren möchten.

- Geben Sie die zu speichernde Nummer ein.

0 9

5.2.3.Eine gespeicherte Nummer ändern :

Um eine Nummer zu ändern, die unter einer der Speichertasten regestriert ist, speichern Sie direkt die neue Nummer unter der betroffenen Taste.

5.2.4.Eine gespeicherte Nummer löschen :

- Nehmen Sie den Höhrer vom Telefon und drücken

Sie auf die Taste .

- Drücken Sie auf die Taste und dann auf die

- Drücken Sie auf die Taste . Sie höhren einen langen Bestätigungsbipton.

5.2.2.Eine gespeicherte Nummer anwählen :

- Nehmen Sie den Höhrer vom Telefon oder drücken

Sie auf die Taste .

- Drücken Sie auf die Taste und dann auf die

Taste ( ) unter der die Nummer gespeichert ist.

- Die Rufnummer wird automatisch angewählt.

0 9

Taste ( ) unter der die zu löschende Nummer gespeichert ist.

- Drücken Sie auf die Taste . Sie höhren einen langen Bestätigungsbipton.

- Legen Sie den Höhrer wieder auf das Telefon oder

drücken Sie die Taste .



0 9

Sie können die Rufnummern, die Sie den Wähltasten zugeordnet haben, auf dem Etikett notieren, das sich unter dem Höhrer befindet.

Deutsch

6. Einstellungen

Sie können verschiedene Einstellungen über die Konfigurationstafel vornehmen, die sich unter der Basisstation befindet (siehe Paragraph "Konfigurationstafel", Seite 5).

6.1. Lautstärke des Ruftons

Der Schalter «Ringer Volume» ermöglicht es, die Lautstärke des Klingeltons einzustellen. Es gibt drei einstellbare Lautstärken (laut, mittel, leise).

6.2. Einstellung des Klingeltons

Der Schalter «Ringer Tone» ermöglicht es die Melodie des Klingeltons einzustellen. Es gibt 3 verschiedene Melodien (R1, R2, R3).

6.3. Einstellung der Höhrer-Lautstärke

Positionieren Sie den Schalter «Amplify» auf «IN».

Benutzen Sie die Taste oder der Basisstation um die Höhrerlautstärke einzustellen.

Es gibt 5 Volumen-Level, die



Standardeinstellung ist 1.

6.4. Einstellung der Empfindlichkeit desMikrofons

Positionieren Sie den Schalter «Amplify» auf «OUT».

Benutzen Sie die Taste oder der Basisstation um die Empfindlichkeit des Mikrofons Ihres Höhrer einzustellen.

Es gibt 3 Empfindlichkeitslevel, die



6.5. .Einstellung der Blinkdauer

Der Schalter «Mode» ermöglicht es Ihnen die die Werte der Blinkdauer zu ändern (100 ms oder 300 ms). (Siehe Paragraph siehe Paragraph "Konfigurationstafel", Seite 5).

Standardeinstellung ist 1.

C301

7. Technische Daten

Unterstützte Formate FSK/DTMF Wahlverfahren Ton Volumen des Klingeltons Hi Klingelton R1 Volumen des Lautsprechers level 3 (von 5) Volumen des Kopfhörer level 1 (von 5)

Empfindlichkeit des Mikrofons des Höhrers level 1 (von 3) Blinkdauer 300 ms Pausendauer 2.5 s Dimensions (Lx B x H)

- Hörer: 200 x 56 x 51 mm

- Basisstation : 228 x 204 x 51 mm Gewicht 895 g Batterien 4 x LR03-AA 1.5V Relative Feuchtigkeit (max.) -5°C bis 55°C

20% bis 75%

Zulässige Lagertemperatur -10°C bis +60°C

8. Gewährleistungen und Bestimmungen ausschließlich für Deutschland

Für eine Garantieleistung sollten Sie sich an Ihren Händler oder das Sagem Communications Helpdesk wenden. Es muss ein Kaufbeleg vorgelegt werden. Bitte nutzen Sie Ihr Gerät bestimmungsgemäß und unter normalen Nutzungsbedingungen. Sagem Communications übernimmt keine Haftung für nicht bestimmungsgemäße Nutzung und die daraus resultierenden Folgen. Bei jeglicher Fehlfunktion berät Sie Ihr Händler oder das Sagem Communications Helpdesk.

A) Allgemeine Garantiebedingungen

Sagem Communications übernimmt innerhalb eines Garantiezeitraums von 24 -vierundzwanzig- Monate (6 sechs- Monate für Zubehör) ab dem Kaufdatum ohne Berechnung und nach eigenem Ermessen Reparaturarbeiten und Kosten für Ersatzteile, wenn am Gerät Fehler auftreten, die auf eine fehlerhafte Verarbeitung zurückzuführen sind. Außer in Fällen, wo der Kunde mit Sagem Communications einen Wartungsvertrag über das Gerät abgeschlossen hat, gemäß dem die Reparatur im Hause des Kunden erfolgt, werden keine Gerätereparaturen im Hause des Kunden durchgeführt. Der Kunde muss das defekte Gerät an die Adresse

zurückschikken, die er vom Händler oder vom Sagem Communications Helpdesk erhält. Wenn ein Produkt zur Reparatur eingesandt werden muss, ist diesem in jedem Fall ein Kaufbeleg (ohne Änderungen, Notizen oder unleserliche Stellen) beizulegen, der nachweist, dass für das Produkt noch ein Garantieanspruch besteht. Wird kein Kaufbeleg beigelegt, legt die Sagem CommunicationsReparaturwerkstatt das Produktionsdatum als Referenz für den Garantiestatus des Produkts zugrunde. Abgesehen von gesetzlichen Verpflichtungen, gewährt Sagem Communications keinerlei implizite oder explizite Garantien, die nicht in diesem Abschnitt aufgeführt wurden und ist nicht haftbar für jegliche direkte oder indirekte bzw. materielle oder immaterielle Beschädigungen außerhalb des vorliegenden Garantierahmens. Sollte eine Bestimmung dieser Garantie ganz oder teilweise aufgrund eines Verstoßes gegen eine zwingende Verbraucherschutzvorschrift des nationalen Rechts ungültig oder illegal sein, bleibt die Wirksamkeit der übrigen Bestimmungen dieser Garantie hiervon unberührt. Die gesetzliche Gewährleistung bleibt von der Herstellgarantie unberührt.

Deutsch

B) Garantieausschluss

Sagem Communications übernimmt keine Haftung aus der Garantie in Bezug auf:

• Schäden, Defekte, Ausfälle oder Fehlfunktionen aus

einem oder mehreren der folgenden Gründe:

- Nichteinhaltung der Installations- und Gebrauchsanweisungen

- Äußere Einwirkungen auf das Gerät (einschließlich, aber ohne Einschränkung auf: Blitzschlag, Feuer, Erschütterungen, Vandalismus, ungeeignetes / schlechtes Stromnetz oder Wasserschäden jeder Art)

- Modifizierung der Geräte ohne schriftliche Genehmigung von Sagem Communications

- Ungeeignete Betriebsbedingungen, insbesondere Temperaturen und Luftfeuchtigkeit

- Reparatur oder Wartung des Geräts durch nicht von Sagem Communications autorisierte Personen

• Abnutzung der Geräte und Zubehörteile aufgrund der normalen täglichen Nutzung

• Beschädigungen, die auf eine unzureichende oder schlechte Verpackung der an Sagem Communications zurückgesendeten Geräte zurückzuführen sind

• Verwendung neuer Software-Versionen ohne die vorherige Genehmigung von Sagem Communications

C301

• Änderungen oder Ergänzungen an Geräten oder an der Software ohne die vorherige schriftliche Zustimmung von Sagem Communications

• Funktionsstörungen, die weder auf die Geräte noch auf zum Betrieb der Geräte im Computer installierte Software zurückzuführen sind Verbindungsprobleme, die auf ein ungünstiges Umfeld zurückzuführen sind, insbesondere:

- Probleme im Zusammenhang mit dem Zugang und/

oder der Verbindung zum Internet wie z. B. Unterbrechungen des Netzzugangs oder Fehlfunktionen bei der Verbindung des Abonnenten oder seines Gesprächspartners

- Übertragungsprobleme (zum Beispiel

unzureichende geographische Abdeckung des Gebietes durch Funksender, Interferenzen oder schlechte Verbindungen)

- Fehler des örtlichen Netzwerks (Verkabelung,

Server, Computer-Arbeitsplätze) bzw. Fehler im Übertragungsnetz (wie z.B. jedoch nicht beschränkt auf Interferrenz, Fehlfunktion oder schlechte Netzqualität)

- Änderung der Parameter des Funknetzes nach dem

Verkauf des Produktes

• Störungen aufgrund der normalen Instandhaltung (wie im mitgelieferten Benutzerhandbuch beschrieben) sowie Fehlfunktionen, die auf eine Unterlassung der Generalüberholung zurückgehen. Die Kosten für die Instandhaltungsarbeiten gehen in jedem Fall zu Lasten des Kunden.

• Fehlfunktionen die auf die Verwendung von nicht kompatiblen Produkten, Verbrauchsmaterialien oder Zubehör zurückzuführen sind.

C) Reparaturen außerhalb der Garantie

In den unter B) genannten Fällen und nach Ablauf der Garantielaufzeit, muss sich der Kunde von einem autorisierten Sagem Communications Reparaturcenter einen Kostenvoranschlag erstellen lassen. Die Reparatur- und Versandkosten gehen zu Lasten des Kunden. Die vorstehenden Bedingungen gelten sofern nicht mit dem Kunden anderweitig schriftlich vereinbart und nur in Deutschland.

Helpdesk: 01 80 - 530 89 30 www.sagemcom.com

1. ǼȚıĮȖȦȖȒ

ǹȖĮʌȘĲȑ ʌİȜȐĲȘ, ȂȩȜȚȢ ĮʌȠțĲȒıĮĲİ ȑȞĮ ĲȘȜȑĳȦȞȠ SAGEMCOM țĮȚ ıĮȢ İȣȤĮȡȚıĲȠȪȝİ ȖȚĮ ĲȘȞ İȝʌȚıĲȠıȪȞȘ ıĮȢ. ȉȠ ʌȡȠȧȩȞ ĮȣĲȩ ȑȤİȚ țĮĲĮıțİȣĮıĲİȓ ȝİ ĲȘ ȝİȖĮȜȪĲİȡȘ ĳȡȠȞĲȓįĮ, ĮȞ ıȣȞĮȞĲȒıİĲİ ȠʌȠȚĮįȒʌȠĲİ įȣıțȠȜȓĮ țĮĲȐ ĲȘ ȤȡȒıȘ ĲȠȣ, ıĮȢ ıȣȞȚıĲȠȪȝİ ȞĮ ĮȞĮĲȡȑȟİĲİ ıĲȠ ʌĮȡȩȞ İȖȤİȚȡȓįȚȠ ȤȡȒıȘȢ. ȂʌȠȡİȓĲİ İʌȓıȘȢ ȞĮ ȕȡİȓĲİ ĲȚȢ ʌȜȘȡȠĳȠȡȓİȢ ĮȣĲȑȢ ıĲȘȞ ȚıĲȠıİȜȓįĮ.

http://www.sagemcom.com

ǼȜȜȘȞȚța

ȅȚ ȤȡȘıȚȝȠʌȠȚȘȝȑȞİȢ ȝʌĮĲĮȡȓİȢ ʌȡȑʌİȚ ȞĮ ʌİĲȐȖȠȞĲĮȚ ıĲĮ ĮʌȠȡȡȓȝĮĲĮ ıȪȝĳȦȞĮ ȝİ ĲȚȢ ʌȡȠțĮșȠȡȚıȝȑȞİȢ ȠįȘȖȓİȢ ĮȣĲȠȪ ĲȠȣ "İȖȤİȚȡȓįȚȠȣ ".

ȂȘȞ ʌȡȠıʌĮșȒıİĲİ ȞĮ ȟİȕȚįȫıİĲİ Ȓ ȞĮ ĮȞȠȓȟİĲİ ĲȘ ıȣıțİȣȒ. ȀĮȞȑȞĮ Įʌȩ ĲĮ İȟĮȡĲȒȝĮĲȐ ĲȠȣ įİȞ ȝʌȠȡİȓ ȞĮ ĮȞĲȚțĮĲĮıĲĮșİȓ Įʌȩ ĲȠ ȤȡȒıĲȘ.

īȚĮ ĲȘ įȚțȒ ȞĮ įȚĮȕȐıİĲİ ʌȡȠıİțĲȚțȐ ĲȘȞ ʌĮȡĮțȐĲȦ ʌĮȡȐȖȡĮĳȠ :

ıĮȢ ĮıĳȐȜİȚĮ țĮȚ ȐȞİıȘ, ıĮȢ ʌĮȡȠĲȡȪȞȠȣȝİ

1.1. ȈȣıĲȐıİȚȢ țĮȚ ȠįȘȖȓİȢ ĮıĳĮȜİȓĮȢ

Ǿ ĲȘȜİĳȦȞȚțȒ ıȣıțİȣȒ įİȞ ʌȡȑʌİȚ ȞĮ İȖțĮĲĮıĲĮșİȓ ıİ ȤȫȡȠ ȣȖȡȩ (ȜȠȣĲȡȩ, ȝʌȐȞȚȠ, ʌȜȣıĲĮȡȚȩ, țȠȣȗȓȞĮ, țȜʌ…) ıİ ĮʌȩıĲĮıȘ țĮĲȫĲİȡȘ ĲȠȣ 1,50 m Įʌȩ ĲȘȞ ʌĮȡȠȤȒ ȞİȡȠȪ, Ȓ ıİ İȟȦĲİȡȚțȩ ȤȫȡȠ. Ǿ ıȣıțİȣȒ ıĮȢ ʌȡȑʌİȚ ȞĮ ȤȡȘıȚȝȠʌȠȚİȓĲĮȚ ıİ șİȡȝȠțȡĮıȓĮ ȝİĲĮȟȪ 5°C țĮȚ 35°C.

Ǿ ıȒȝĮȞıȘ CE ȕİȕĮȚȫȞİȚ ĲȘ ıȣȝȕĮĲȩĲȘĲĮ ĲȠȣ ʌȡȠȧȩȞĲȠȢ ȝİ ĲȚȢ ȕĮıȚțȑȢ ĮʌĮȚĲȒıİȚȢ ĲȘȢ ȠįȘȖȓĮȢ 1999 / 5 / CE ĲȠȣ ǼȣȡȦʌĮȧțȠȪ ȀȠȚȞȠȕȠȣȜȓȠȣ țĮȚ ȈȣȝȕȠȣȜȓȠȣ ıȤİĲȚțȐ ȝİ ĲȠȣȢ ȡĮįȚȠȘȜİțĲȡȚțȠȪȢ İȟȠʌȜȚıȝȠȪȢ țĮȚ ĲȠȣȢ ĲİȡȝĮĲȚțȠȪȢ İȟȠʌȜȚıȝȠȪȢ ĲȘȜİʌȚțȠȚȞȦȞȚȫȞ ȖȚĮ ĲȘȞ ĮıĳȐȜİȚĮ țĮȚ ĲȘȞ ȣȖİȓĮ ȂʌȠȡİȓĲİ ȞĮ ıȣȝȕȠȣȜİȣĲİȓĲİ ĲȘ įȒȜȦıȘ ʌȚıĲȩĲȘĲĮȢ ıĲȘȞ ȚıĲȠıİȜȓįĮ www.sagemcom.com ıĲȠ ıȪȞįİıȝȠ “support” (ıĲĮ ǹȖȖȜȚțȐ Ȓ īĮȜȜȚțȐ) ȒȞĮĲȘ ȗȘĲȒıİĲİ ıĲȘ įȚİȪșȣȞıȘ :

Sagem Communications SAS

250, route de l'Empereur

92500 Rueil-Malmaison - France

ĲȦȞ ȤȡȘıĲȫȞ.

C301

2. ȆĮȡȠȣıȓĮıȘ ĲȠȣ ĲȘȜİĳȫȞȠȣ

2.1. ȆȡȫĲȘ İʌĮĳȒ

ȉȠʌȠșİĲȒıĲİ ĲȠ țȠȣĲȓ ȝʌȡȠıĲȐ ıĮȢ, ĮȞȠȓȟĲİ ĲȘ ıȣıțİȣĮıȓĮ țĮȚ ȕİȕĮȚȦșİȓĲİ ȠĲȚ ʌİȡȚȑȤİȚ ĲĮ ʌĮȡĮțȐĲȦ İȟĮȡĲȒȝĮĲĮ:

• ĲȘ ȕȐıȘ ĲȠȣ ĲȘȜİĳȫȞȠȣ,

• ĲȠ ĮțȠȣıĲȚțȩ,

• ĲȠ ıʌȚȡȐȜ țĮȜȫįȚȠ ĲȠȣ ĮțȠȣıĲȚțȠȪ,

• ȑȞĮ țĮȜȫįȚȠ ĲȘȜİĳȦȞȚțȒȢ ıȪȞįİıȘȢ (RJ11 - RJ11),

• ȑȞĮ țĮȜȫįȚȠ ĲȘȜİĳȦȞȚțȒȢ ıȪȞįİıȘȢ (ȖȚĮ ĲȘ īİȡȝĮȞȓĮ),

• ȑȞĮ țĮȜȫįȚȠ ĲȘȜİĳȦȞȚțȒȢ ıȪȞįİıȘȢ (ȖȚĮ ĲȘ īĮȜȜȓĮ),

• ȝȓĮ ȕȐıȘ ıĲȒȡȚȟȘȢ

• ȑȞĮ țĮʌȐțȚ ȝʌĮĲĮȡȚȫȞ,

•4 ȝʌĮĲĮȡȓİȢ AA,

• ĲȚȢ ʌĮȡȠȪıİȢ ȠįȘȖȓİȢ ȤȡȒıȘȢ.

2.2. ȉȠ ĲȘȜȑĳȦȞȩ ıĮȢ

ȉȠ C301 İȓȞĮȚ ȝȚĮ ıȣıțİȣȒ ȝİ İȡȖȠȞȠȝȚțȩ ıȤİįȚĮıȝȩ țĮȚ ȕȠȜȚțȩ ıĲȠ ȤİȚȡȚıȝȩ. ǼȓȞĮȚ İȪȤȡȘıĲȠ țĮȚ įȚĮșȑĲİȚ İʌĮȖȦȖȚțȩ ıȣȗİȪțĲȘ Ƞ ȠʌȠȓȠȢ İȟĮıĳĮȜȓȗİȚ ĲȘ ıȣȝȕĮĲȩĲȘĲĮ ĲȘȢ ıȣıțİȣȒȢ ȝİ ĲĮ ĮțȠȣıĲȚțȐ

ȕĮȡȘțȠǸĮȢ .

ĲȠȓȤȠȣ,

M5 M6 M7

123

456

1. ĭȦĲİȚȞȒ ȑȞįİȚȟȘ : ĮȞĮȕȠıȕȒȞİȚ țĮĲȐ ĲȘ ȜȒȥȘ

țȜȒıȘȢ.

2. ȆȜȒțĲȡȠ : ʌȡȩıȕĮıȘ ıĲȠȣȢ ĲȘȜİĳȦȞȚțȠȪȢ

ĮȡȚșȝȠȪȢ ʌȠȣ İȓȞĮȚ ĮʌȠșȘțİȣȝȑȞȠȚ ıĲĮ ʌȜȒțĲȡĮ

0 9

ȝȞȒȝȘȢ ıĲȠ ʌȜȘțĲȡȠȜȩȖȚȠ”, ıĲȘ ıİȜȓįĮ 10).

(ĮȞĮĲȡȑȟĲİ ıĲȘȞ ʌĮȡȐȖȡĮĳȠ “ȆȜȒțĲȡĮ

ǼȜȜȘȞȚța

3. ȆȜȒțĲȡȠ : ǹȣĲȩȝĮĲȘ İʌĮȞȐțȜȘıȘ.

4. ȆȜȒțĲȡȠ : ǹʌȠșȒțİȣıȘ ĲȘȜİĳȦȞȚțȫȞ

ĮȡȚșȝȫȞ ıĲȘ ȝȞȒȝȘ ĲȠȣ ĲȘȜİĳȫȞȠȣ (ĮȞĮĲȡȑȟĲİ ıĲȘȞ ʌĮȡȐȖȡĮĳȠ “ǻȚĮȤİȓȡȚıȘ ĮʌȠșȘțİȣȝȑȞȦȞ ĮȡȚșȝȫȞ”, ıĲȘ ıİȜȓįĮ 8).

5. ȆȜȒțĲȡȠ : İȞİȡȖȠʌȠȓȘıȘ/ ĮʌİȞİȡȖȠʌȠȓȘıȘ ȝİȖĮĳȫȞȠȣ.

6. ȂȚțȡȩĳȦȞȠ ȕȐıȘȢ.

7. ȆȜȒțĲȡĮ ȐȝİıȘȢ țȜȒıȘȢ ȝİ ĳȦĲȠȖȡĮĳȓĮ (ĮȞĮĲȡȑȟĲİ

ıĲȘȞ ʌĮȡȐȖȡĮĳȠ “ȆȜȒțĲȡĮ ȐȝİıȘȢ țȜȒıȘȢ ȝİ ĳȦĲȠȖȡĮĳȓĮ:”, ıĲȘ ıİȜȓįĮ 9).

8. ǱȖțȚıĲȡȠ: ıĲȒȡȚȟȘ ĲȘȢ ȤİȚȡȠıȣıțİȣȒȢ ıİ ʌİȡȓʌĲȦıȘ İʌȚĲȠȓȤȚĮȢ ĲȠʌȠșȑĲȘıȘȢ ĲȘȢ ıȣıțİȣȒȢ.

9. ȆȜȒțĲȡȠ : İȞİȡȖȠʌȠȓȘıȘ /ĮʌİȞİȡȖȠʌȠȓȘıȘ ĲȠȣ ȝȚțȡȠĳȫȞȠȣ.

10. ȆȜȒțĲȡȠ R : ȆȜȒțĲȡȠ ȜİȚĲȠȣȡȖȚȫȞ ʌȠȣ İʌȚĲȡȑʌİȚ ĲȘȞ ʌȡȠıȕĮıȘ ıİ İʌȚʌȜȑȠȞ ȣʌȘȡİıȓİȢ (ĮʌİȣșȣȞșİȓĲİ ıĲȠȞ ʌȐȡȠȤȩ ıĮȢ).

11. ȆȜȒțĲȡȠ , : ȡȪșȝȚıȘ ȒȤȠȣ ĲȠȣ ȝİȖĮĳȫȞȠȣ țĮȚ ĲȠȣ ĮțȠȣıĲȚțȠȪ / ȡȪșȝȚıȘ ĲȘȢ İȣĮȚıșȘıȓĮȢ ĲȠȣ ȝȚțȡȠĳȫȞȠȣ.

3. ǼȖțĮĲȐıĲĮıȘ ĲȘȢ ıȣıțİȣȒȢ

3.1. ȈȪȞįİıȘ ĲȠȣ țĮȜȦįȓȠȣ

ĬȐȜĮȝȠȚ ȝʌĮĲĮȡȚȫȞ

ȀȐȜȣȝȝĮ ȝʌĮĲĮȡȚȫȞ

ȆȓȞĮțĮȢ İȜȑȖȤȠȣ

ȈĲȘȞ ʌȓıȦ ʌȜİȣȡȐ ĲȘȢ ıȣıțİȣȒȢ ıĮȢ ĲȠʌȠșİĲȒıĲİ ĲȠ ȑȞĮ ȐțȡȠ ĲȠȣ ıʌȚȡȐȜ țĮȜȦįȓȠȣ ıĲȘȞ ȣʌȠįȠȤȒ ĲȠȣ (ıȘȝİȓȠ 1) ȑĲıȚ ȫıĲİ ȞĮ ĮțȠȣıĲİȓ ȑȞĮ țȜȚț, țĮȚ ıȣȞįȑıĲİ ĲȠ ȐȜȜȠ ȐțȡȠ ıĲȠ ĮțȠȣıĲȚțȩ. ȈĲȘ ıȣȞȑȤİȚĮ, ĲȠʌȠșİĲȒıĲİ ĲȘ ȝȓĮ ȐțȡȘ ĲȠȣ țĮȜȦįȓȠȣ ıȪȞįİıȘȢ ıĲȘȞ ȣʌȠįȠȤȒ ĲȠȣ (ıȘȝİȓȠ 2) ȑĲıȚ ȫıĲİ ȞĮ ĮțȠȣıĲİȓ ȑȞĮ țȜȚț

țĮȚ ıȣȞįȑıĲİ ĲȠ ȐȜȜȠ ȐțȡȠ ȝİ ĲȠ

ȕȪıȝĮ ĲȠȣ ĲȘȜİĳȫȞȠȣ ıĲȠȞ ĲȠȓȤȠ.

+ _

C301

ǾıȣıțİȣȒ C301 ʌȡȠȠȡȓȗİĲĮȚ ȖȚĮ



ıȪȞįİıȘ

ıİ ȝȓĮ ȝȩȞȠ ȖȡĮȝȝȒ ĲȘȜİĳȫȞȠȣ

3.2. ǼʌȚĲȠȓȤȚĮ ĲȠʌȠșȑĲȘıȘ

• ȆİȡȚıĲȡȑȥĲİ ĲȠ țȜȚʌ ıĲİȡȑȦıȘȢ. Ȃİ ĲȠȞ ĲȡȩʌȠ ĮȣĲȩ

ĮʌĳİȪȖİĲĮȚ ĲȣȤȩȞ ʌĲȫıȘ ĲȘȢ ȤİȚȡȠıȣıțİȣȒȢ Įʌȩ ĲȘ ȕȐıȘ.

• ȈȘȝĮįȑȥĲİ ĲȠȞ ĲȠȓȤȠ ıĲĮ ıȘȝİȓĮ ʌȠȣ șĮ ȖȓȞİȚ Ș ĲȠʌȠșȑĲȘıȘ.

• ȉȡȣʌȒıĲİ ĲȠȞ ĲȠȓȤȠ ıĲĮ ıȘȝİȓĮ ʌȠȣ ıȘȝĮįȑȥĮĲİ.

• ǼȐȞ ȤȡİȚȐȗİĲĮȚ ĲȠʌȠșİĲȒıĲİ ĲĮ ȠȪʌĮ.

• ȉȠʌȠșİĲȒıĲİ ĲȠ ĲȘȜȑĳȦȞȠ ıĲȘȞ İʌȚĲȠȓȤȚĮ ȕȐıȘ

ıĲȒȡȚȟȘȢ ȡȣșȝȓȗȠȞĲĮȢ ĲĮ ıĲȘȡȓȖȝĮĲĮ ȑȞįİȚȟȘ WALL țĮȚ ıĲȘ ıȣȞȑȤİȚĮ ȖȣȡȓıĲİ ĲȠ įȚĮțȩʌĲȘ ĮıĳĮȜİȓĮȢ ʌȠȣ ȕȡȓıțİĲĮȚ ıĲȠ țȐĲȦ ȝȑȡȠȢ ĲȘȢ ȕȐıȘȢ.

ıĲȘ șȑıȘ ȝİ ĲȘȞ

• ȀȡİȝȐıĲİ ĲȘ ıȣıțİȣȒ ıĲȠȞ ĲȠȓȤȠ, İȣșȣȖȡĮȝȓıĲİ ĲȚȢ

ȠʌȑȢ ıĲȒȡȚȟȘȢ ȝİ ĲȚȢ ȕȓįİȢ țĮȚ ıĲȘ ıȣȞȑȤİȚĮ ʌȚȑıĲİ ȖİȡȐ ʌȡȠȢ ĲĮ țȐĲȦ.

• ȉȠʌȠșİĲȒıĲİ ĲȠ ĲȘȜȑĳȦȞȠ ȑĲıȚ ȫıĲİ ȞĮ İȓȞĮȚ ıĲĮșİȡȩ țĮȚ ȞĮ ȝȘȞ ʌĮȡȠȣıȚȐȗİȚ țĮȞȑȞĮ țȓȞįȣȞȠ.

3.3. ȉȠʌȠșȑĲȘıȘ ĲȠȣ ĲȘȜİĳȫȞȠȣ ȦȢ

İʌȚĲȡĮʌȑȗȚĮ ıȣıțİȣȒ

Ǿ ĲȠʌȠșȑĲȘıȘ ĲȘȢ ȕȐıȘȢ ıĲȒȡȚȟȘȢ ıİ İʌȚĲȡĮʌȑȗȚĮ șȑıȘ ʌȡȠıĳȑȡİȚ ȐȞİıȘ ıĲȘ ȤȡȒıȘ ȤȐȡİȚ ıĲȘȞ İʌȚțȜȘȞȒ șȑıȘ ĲȠȣ ĲȘȜİĳȫȞȠȣ

• ȉȠʌȠșİĲȒıĲİ ĲȠ ĲȘȜȑĳȦȞȠ ıĲȘ ȕȐıȘ ıĲȒȡȚȟȘȢ ȡȣșȝȓȗȠȞĲĮȢ ĲĮ ıĲȘȡȓȖȝĮĲĮ ıĲȘ șȑıȘ ȝİ ĲȘȞ ȑȞįİȚȟȘ DESK țĮȚ ıĲȘ ıȣȞȑȤİȚĮ ȖȣȡȓıĲİ ĲȠȞ įȚĮțȩʌĲȘ ĮıĳĮȜİȓĮȢ ʌȠȣ ȕȡȓıțİĲĮȚ ıĲȠ țȐĲȦ ȝȑȡȠȢ ĲȘȢ ȕȐıȘȢ.

• ȉȠʌȠșİĲȒıĲİ ĲȘȞ ıȣıțİȣȒ ıĲȠ ȖȡĮĳİȓȠ ıĮȢ.

ǼȜȜȘȞȚța

3.5. ȆȓȞĮțĮȢ İȜȑȖȤȠȣ

3.4. ȉȠʌȠșȑĲȘıȘ Ȓ ĮȜȜĮȖȒ ȝʌĮĲĮȡȚȫȞ

ǹʌȠıȣȞįȑıĲİ ĲȠ ĲȘȜȑĳȦȞȠ Įʌȩ ĲȘȞ İʌȚĲȠȓȤȚĮ ȝʌȡȓȗĮ ʌȡȚȞ ĮȞȠȓȟİĲİ ĲȠ țȐȜȣȝȝĮ ȝʌĮĲĮȡȚȫȞ.

• ǹĳĮȚȡȑıĲİ ĲȠ țȐȜȣȝȝĮ ȝʌĮĲĮȡȚȫȞ.

• ǺȖȐȜĲİ ĲȚȢ ʌĮȜĮȚȑȢ ȝʌĮĲĮȡȓİȢ, ĲȠʌȠșİĲİȓıĲİ ȝȓĮ-ȝȓĮ ĲȚȢ

țĮȚȞȠȪȡȖȚİȢ ʌȡȠıȑȤȠȞĲĮȢ ĲȚȢ İʌĮĳȑȢ ĲȠȣȢ (ĮȞĮĲȡȑȟĲİ ıĲȘȞ ʌĮȡȐȖȡĮĳȠ “ȈȪȞįİıȘ ĲȠȣ țĮȜȦįȓȠȣ”, ıĲȘ ıİȜȓįĮ 3).

• ǼʌĮȞĮĲȠʌȠșİĲȒıĲİ ĲȠ țȐȜȣȝȝĮ ȝʌĮĲĮȡȚȫȞ.

Hi Lo

O

Ringer

1. Ringer volume : ȇȪșȝȚıȘ ĲȠȣ ȒȤȠȣ țȜȒıȘȢ

(ǹșȩȡȣȕȠȢ, ȤĮȝȘȜȩȢ, įȣȞĮĲȩȢ).

2. ǼȞȚıȤȣĲȒȢ :

Out : ǹȪȟȘıȘ ĲȘȢ İȣĮȚıșȘıȓĮȢ ĲȠȣ ȝȚțȡȠĳȫȞȠȣ. In : ǹȪȟȘıȘ ĲȠȣ ȒȤȠȣ ĲȠȣ ĮțȠȣıĲȚțȠȪ.

3. Ringer tone : ǹȜȜĮȖȒ ȒȤȠȣ țȜȒıȘȢ.

4. Mode : ȇȪșȝȚıȘ ĲȘȢ ȤȡȠȞȚțȒȢ įȚȐȡțİȚĮȢ ĲȦȞ

ĳȦĲİȚȞȫȞ İȞįİȓȟİȦȞ (100/300 ms).

Volume

Amplify

Ringer

Out

R1 R2 R3

Tone

100 300

Mode

C301

4. TȘȜİĳȦȞȒıĲİ

4.1. ǻİȤșİȓĲİ țȜȒıİȚȢ

ȉȠ ĲȘȜȑĳȦȞȠ țĮȜİȓ țĮȚ Ș ĳȦĲİȚȞȒ ȑȞįİȚȟȘ ĮȞĮȕȠıȕȒȞİȚ. ȆȐȡĲİ ĲȠ ĮțȠȣıĲȚțȩ Įʌȩ ĲȘ ȕȐıȘ țĮȚ ȝȚȜȒıĲİ ȝİ ĲȠ ıȣȞȠȝȚȜȘĲȒ ıĮȢ. ȈĲȠ ĲȑȜȠȢ ĲȘȢ ıȣȞȠȝȚȜȓĮȢ ĲȠʌȠșİĲȒıĲİ ĲȠ ĮțȠȣıĲȚțȩ ıĲȘ ȕȐıȘ. Ǿ ıȣıțİȣȒ İȓȞĮȚ ȑĲȠȚȝȘ ȖȚĮ ĲȘȞ İʌȩȝİȞȘ ȤȡȒıȘ.

4.2. ȀĮȜȑıĲİ ȑȞĮȞ ĮȡȚșȝȩ

ȆȐȡĲİ ĲȠ ĮțȠȣıĲȚțȩ Įʌȩ ĲȘ ȕȐıȘ țĮȚ ĮțȠȪıĲİ ĲȠȞ ĲȩȞȠ İʌȚȜȠȖȒȢ. ȆȜȘțĲȡȠȜȠȖȒıĲİ ĲȠȞ ĮȡȚșȝȩ ĲȠȣ ıȣȞȠȝȚȜȘĲȒ ıĮȢ. ȈĲȠ ĲȑȜȠȢ ĲȘȢ ıȣȞȠȝȚȜȓĮȢ ĲȠʌȠșİĲȒıĲİ ĲȠ ĮțȠȣıĲȚțȩ ıĲȘ ȕȐıȘ.

īȚĮ ȞĮ ȡȣșȝȓıİĲİ ĲȘȞ ȑȞĲĮıȘ ĲȘȢ ȤİȚȡȠıȣıțİȣȒȢ țĮșȫȢ țĮȚ ĲȘȞ İȣĮȚıșȘıȓĮ



4.3. ǹȣĲȩȝĮĲȘ İʌĮȞİʌȚȜȠȖȒ

ȆȐȡĲİ ĲȠ ĮțȠȣıĲȚțȩ Įʌȩ ĲȘ ȕȐıȘ țĮȚ ĮțȠȪıĲİ ĲȠ ıȒȝĮ ȜİȚĲȠȣȡȖȓĮȢ ĲȘȢ ȖȡĮȝȝȒȢ.

ȆȚȑıĲİ ĲȠ ʌȜȒțĲȡȠ , Ƞ ĲİȜİȣĲĮȓȠȢ ĮȡȚșȝȩȢ ʌȠȣ țĮȜȑıĮĲİ șĮ ʌȜȘțĲȡȠȜȠȖȘșİȓ ĮȣĲȩȝĮĲĮ.

ĲȠȣ ȝȚțȡȠĳȫȞȠȣ, ĮȞĮĲȡȑȟĲİ ıĲȘȞ ʌĮȡȐȖȡĮĳȠ “ȆȓȞĮțĮȢ İȜȑȖȤȠȣ”, ıĲȘ ıİȜȓįĮ 5

4.4. ȆȡĮȖȝĮĲȠʌȠȓȘıȘ țȜȒıȘȢ ȝİ ĮȞȠȚțĲȒ

ĮțȡȩĮıȘ

ȆĮĲȒıĲİ ĲȠ ʌȜȒțĲȡȠ ȖȚĮ ȞĮ ĮțȠȣıĲİȓ Ƞ ĲȩȞȠȢ țȜȒıȘȢ.

ȈȤȘȝĮĲȓıĲİ ĲȠȞ ĮȡȚșȝȩ țȜȒıȘȢ ʌȠȣ İʌȚșȣȝİȓĲİ ȝİ ĲȘ ȕȠȒșİȚĮ ĲȦȞ ʌȜȒțĲȡȦȞ țȜȒıȘȢ. ȈĲȠ ĲȑȜȠȢ ĲȘȢ ıȣȞȠȝȚȜȓĮȢ, ʌĮĲȒıĲİ ĲȠ

ʌȜȒțĲȡȠ .

ȀĮĲȐ ĲȘ įȚȐȡțİȚĮ ĲȘȢ țȜȒıȘȢ, ȝʌȠȡİȓĲİ ȞĮ ȡȣșȝȓıİĲİ ĲȘȞ ȑȞĲĮıȘ ĲȠȣ ȝİȖĮĳȫȞȠȣ



ȤȡȘıȚȝȠʌȠȚȫȞĲĮȢ ĲĮ ʌȜȒțĲȡĮ țĮȚ

ĲȘȢ ȕȐıȘȢ.

ȊʌȐȡȤȠȣȞ 5 İʌȓʌİįĮ ȑȞĲĮıȘȢ, ȝİ ʌȡȠİʌȚȜİȖȝȑȞȘ ȡȪșȝȚıȘ ĲȠ İʌȓʌİįȠ 3.

4.5. ǼȞĮȜȜĮȖȒ ĮȞȐȝİıĮ ıĲȘ ȜİȚĲȠȣȡȖȓĮ

ĮȞȠȚțĲȒȢ ĮțȡȩĮıȘȢ țĮȚ ıĲȘ ȜİȚĲȠȣȡȖȓĮ ȝİ ĮțȠȣıĲȚțȩ

Ȉİ ʌİȡȓʌĲȦıȘ ʌȠȣ İȓȞĮȚ İȞİȡȖȠʌȠȚȘȝȑȞȘ ĲȘ ȜİȚĲȠȣȡȖȓĮ ĮȞȠȚțĲȒȢ ĮțȡȩĮıȘȢ țĮȚ İʌȚșȣȝİȓĲİ ȞĮ ıȣȞİȤȓıİĲİ ĲȘ ıȣȞȠȝȚȜȓĮ ıĮȢ ȤȡȘıȚȝȠʌȠȚȫȞĲĮȢ ĲȘ ȤİȚȡȠıȣıțİȣȒ, ʌĮĲȒıĲİ ĲȠ ʌȜȒțĲȡȠ ĲİȡȝĮĲȚıȝȠȪ țȜȒıȘȢ. Ǿ ȜİȚĲȠȣȡȖȓĮ ĮȞȠȚțĲȒȢ ĮțȡȩĮıȘȢ ĮʌİȞİȡȖȠʌȠȚİȓĲĮȚ ĮȣĲȩȝĮĲĮ. īȚĮ ȞĮ ʌİȡȐıİĲİ ıĲȘ ȜİȚĲȠȣȡȖȓĮ ĮȞȠȚțĲȒȢ ĮțȡȩĮıȘȢ țĮĲȐ ĲȘ įȚȐȡțİȚĮ ĲȘȢ ıȣȞȠȝȚȜȓĮȢ, ʌĮĲȒıĲİ ĲȠ

ʌȜȒțĲȡȠ țĮȚ ıĲȘ ıȣȞȑȤİȚĮ ĲȠʌȠșİĲȒıĲİ ĲȘ ȤİȚȡȠıȣıțİȣȒ ıĲȘ ȕȐıȘ.

4.6. ȆĮȡȐȜȜȘȜİȢ țȜȒıİȚȢ (ȣʌȘȡİıȓĮ ʌȠȣ İȟĮȡĲȐĲĮȚ Įʌȩ ĲȠȞ ʌȐȡȠȤȠ)

ȂʌȠȡİȓĲİ țĮĲȐ ĲȘ įȚȐȡțİȚĮ ȝȚĮȢ ıȣȞȠȝȚȜȓĮȢ ȞĮ įİȤșİȓĲİ ȝȓĮ ʌĮȡȐȜȜȘȜȘ țȜȒıȘ Ȓ ȞĮ țĮȜȑıİĲİ ȑȞĮ įİȪĲİȡȠ ıȣȞȠȝȚȜȘĲȒ. ȂʌȠȡİȓĲİ ȑĲıȚ ȞĮ ʌİȡȞȐĲİ Įʌȩ ĲȠȞ ȑȞĮȞ ıȣȞȠȝȚȜȘĲȒ ıĲȠȞ ȐȜȜȠȞ.

4.6.1.ǻİȤșİȓĲİ ȝȚĮ ʌĮȡȐȜȜȘȜȘ țȜȒıȘ

ȀĮĲȐ ĲȘ įȚȐȡțİȚĮ ĲȘȢ ıȣȞȠȝȚȜȓĮȢ ıĮȢ ȑȞĮ ȘȤȘĲȚțȩ ıȒȝĮ ʌȠȣ ĮʌȠıĲȑȜȜİĲĮȚ Įʌȩ ĲȠȞ ʌȐȡȠȤȠ, ıĮȢ İȚįȠʌȠȚİȓ ʌȦȢ ȝȓĮ įİȪĲİȡȘ țȜȒıȘ

ȆĮĲȒıĲİ ĲȠ ʌȜȒțĲȡȠ + 2 ȖȚĮ ȞĮ įİȤșİȓĲİ ĲȘ ȞȑĮ țȜȒıȘ. ȅ ʌȡȫĲȠȢ ıĮȢ ıȣȞȠȝȚȜȘĲȒȢ ȝʌĮȓȞİȚ ıİ ĮȞĮȝȠȞȒ

țĮȚ ȝʌȠȡİȓĲİ ȑĲıȚ ȞĮ ıȣȞȠȝȚȜȒıİĲİ ȝİ ĲȠ įİȪĲİȡȠ ıȣȞȠȝȚȜȘĲȒ ıĮȢ.

ȕȡȓıțİĲĮȚ ıİ ĮȞĮȝȠȞȒ.

ǼȜȜȘȞȚța

4.6.2.ǼȞĮȜȜĮȖȒ ȝİĲĮȟȪ ĲȦȞ țȜȒıİȦȞ

ȀĮĲȐ ĲȘ įȚȐȡțİȚĮ ȝȚĮȢ ʌĮȡȐȜȜȘȜȘȢ ıȣȞȠȝȚȜȓĮȢ İʌȚșȣȝİȓĲİ ȞĮ ĮȜȜȐȟİĲİ ıȣȞȠȝȚȜȘĲȒ:

ȆȚȑıĲİ ĲȠ ʌȜȒțĲȡȠ + 2, ȘʌĮȡȠȪıĮ ıİ ĮȞĮȝȠȞȒ țĮȚ ȟĮȞĮıȣȞįȑİıĲİ ȝİ ĲȘȞ ʌȡȫĲȘ ȖȡĮȝȝȒ.

4.6.3.ȀȜİȓıĲİ ĲȘ ȝȓĮ ȖȡĮȝȝȒ țĮȚ ıȣȞİȤȓıĲİ ĲȘ ıȣȞȠȝȚȜȓĮ ıĮȢ ȝİ ĲȘȞ ȐȜȜȘ

ȀĮĲȐ ĲȘ įȚȐȡțİȚĮ ĲȘȢ ıȣȞȠȝȚȜȓĮȢ ıĮȢ ȑȞĮ ȘȤȘĲȚțȩ ıȒȝĮ ʌȠȣ ĮʌȠıĲȑȜȜİĲĮȚ Įʌȩ ĲȠȞ ʌȐȡȠȤȠ, ıĮȢ İȚįȠʌȠȚİȓ ʌȦȢ ȝȓĮ įİȪĲİȡȘ țȜȒıȘ ȕȡȓıțİĲĮȚ ıİ ĮȞĮȝȠȞȒ.

ȆȚȑıĲİ ĲȠ ʌȜȒțĲȡȠ + 1 ȖȚĮ ȞĮ țȜȒıȘ. Ǿ ʌȡȫĲȘ țȜȒıȘ ȜĮȝȕȐȞİȚ ĲȑȜȠȢ.

4.6.4.ȀĮȜȑıĲİ ȑȞĮ įİȪĲİȡȠ ıȣȞȠȝȚȜȘĲȒ

ȀĮĲȐ ĲȘ įȚȐȡțİȚĮ ĲȘȢ ıȣȞȠȝȚȜȓĮȢ ıĮȢ İʌȚșȣȝİȓĲİ ȞĮ ʌȡĮȖȝĮĲȠʌȠȚȒıİĲİ ȝȚĮ ʌĮȡȐȜȜȘȜȘ țȜȒıȘ:

ȆȚȑıĲİ ĲȠ ʌȜȒțĲȡȠ , țĮȚ ıĲȘ ıȣȞȑȤİȚĮ ʌȜȘțĲȡȠȜȠȖȒıĲİ ĲȠȞ ĮȡȚșȝȩ ʌȠȣ İʌȚșȣȝİȓĲİ.

ĬĮ ıȣȞįİșİȓĲİ ȝİ ĲȠȞ įİȪĲİȡȠ ıȣȞȠȝȚȜȘĲȒ ıĮȢ ȝȩȜȚȢ ĮȣĲȩȢ ĮʌĮȞĲȒıİȚ ıĲȘȞ țȜȒıȘ ıĮȢ. ȅʌȡȫĲȠȢ ıȣȞȠȝȚȜȘĲȒȢ ȝʌĮȓȞİȚ ıİ ĮȞĮȝȠȞȒ.

4.6.5.ȀȜȒıȘ ȝİĲĮȟȪ ĲȡȚȫȞ ıȣȞȠȝȚȜȘĲȫȞ (įȪȠ ıȣȞȠȝȚȜȘĲȑȢ țȚ İıİȓȢ)

ȂʌȠȡİȓĲİ ȞĮ ȝȚȜȒıİĲİ ȝİ įȪȠ ıȣȞȠȝȚȜȘĲȑȢ İĳȩıȠȞ İıİȓȢ țĮȜȑıİĲİ ĲȠȞ ĲȡȓĲȠ ıȣȞȠȝȚȜȘĲȒ (ȣʌȘȡİıȓĮ ʌȠȣ İȟĮȡĲȐĲĮȚ Įʌȩ ĲȠȞ ʌȐȡȠȤȠ țĮȚ ĲȠȣȢ ȩȡȠȣȢ ĲȠȣ ıȣȝȕȠȜĮȓȠȣ ıĮȢ).

țȜȒıȘ ʌİȡȞȐİȚ

įİȤșİȓĲİ ĲȘ įİȪĲİȡȘ

C301

ǺȡȓıțİıĲİ ȒįȘ ıİ ʌĮȡȐȜȜȘȜȘ țȜȒıȘ țĮȚ İʌȚșȣȝİȓĲİ ȞĮ ȝȚȜȒıİĲİ ȝİ ĲȠȣȢ įȪȠ ıȣȞȠȝȚȜȘĲȑȢ ıĮȢ:

ȆȚȑıĲİ ĲȠ ʌȜȒțĲȡȠ + 3, ȂʌȠȡİȓĲİ ĲȫȡĮ ȞĮ ȝȚȜȒıİĲİ țĮȚ ȝİ ĲȠȣȢ įȪȠ ıȣȞȠȝȚȜȘĲȑȢ ıĮȢ ĲĮȣĲȩȤȡȠȞĮ.

4.7. ȆĮȪıȘ

ȂʌȠȡİȓĲİ țĮĲȐ ĲȘ įȚȐȡțİȚĮ ȝȚĮȢ țȜȒıȘȢ ȞĮ ʌİȡȐıİĲİ ıİ țĮĲȐıĲĮıȘ ʌȐȣıȘȢ. ȉȠ ȝȚțȡȩĳȦȞȠ ĲȘȢ ıȣıțİȣȒȢ ıĮȢ șĮ țȜİȓıİȚ țĮȚ Ƞ ıȣȞȠȝȚȜȘĲȒȢ ıĮȢ įİȞ șĮ ȝʌȠȡİȓ ȞĮ ıĮȢ ĮțȠȪıİȚ.

• īȚĮ ȞĮ İȞİȡȖȠʌȠȚȒıİĲİ ĲȘȞ țĮĲȐıĲĮıȘ ʌĮȪıȘȢ:

ȀĮĲȐ ĲȘȞ įȚȐȡțİȚĮ ĲȘȢ ıȣȞȠȝȚȜȓĮȢ, ʌĮĲȒıĲİ ĲȠ

ʌȜȒțĲȡȠ . ȅ ıȣȞȠȝȚȜȘĲȒȢ ıĮȢ įİȞ ȝʌȠȡİȓ ȞĮ ıĮȢ ĮțȠȪıİȚ.

• īȚĮ ȞĮ ĮʌİȞİȡȖȠʌȠȚȒıİĲİ ĲȘȞ țĮĲȐıĲĮıȘ ʌĮȪıȘȢ:

ʌĮĲȒıĲİ ȟĮȞȐ ĲȠ ʌȜȒțĲȡȠ . ȅ ıȣȞȠȝȚȜȘĲȒȢ ıĮȢ ȝʌȠȡİȓ ȞĮ ıĮȢ ĮțȠȪıİȚ țĮȚ ʌȐȜȚ.

Ȉİ ʌİȡȓʌĲȦıȘ İȞİȡȖȠʌȠȓȘıȘȢ ĲȘȢ ȜİȚĲȠȣȡȖȓĮȢ ȝȘ İȝĳȐȞȚıȘȢ ĮȡȚșȝȠȪ, Ș



ĳȦĲȚȞȒ ȑȞįİȚȟȘ ĲȠȣ ʌȜȒțĲȡȠȣ ĮȞȐȕİȚ

4.8. ȆĮȡİȝȕȠȜȒ įȚĮțȠʌȒȢ

ȀĮĲȐ ĲȘ įȚȐȡțİȚĮ ĲȘȢ ʌȜȘțĲȡȠȜȩȖȘıȘȢ ĲȠȣ ĮȡȚșȝȠȪ

ʌȡȠȢ ĮʌȠșȒțİȣıȘ, ʌĮĲȒıĲİ ĲȠ ʌȜȒțĲȡȠ ȖȚĮ ʌĮȪıȘ.

Ǿ įȚȐȡțİȚĮ ĲȘȢ ʌĮȪıȘȢ İȓȞĮȚ 2,5 įİȣĲ.



5. ǻȚĮȤİȓȡȚıȘ ĮʌȠșȘțİȣȝȑȞȦȞ ĮȡȚșȝȫȞ

Ǿ ıȣıțİȣȒ ĲȘȜİĳȫȞȠȣ ʌȠȣ ȑȤİĲİ ıĲȘ įȚȐșİıȒ ıĮȢ ıĮȢ İʌȚĲȡȑʌİȚ ȞĮ țĮĲĮȤȦȡȓıİĲİ ĲȠȣȢ ĮȡȚșȝȠȪȢ țȜȒıȘȢ ʌȠȣ țĮȜİȓĲİ ıȣȤȞȐ țĮȚ ıĲȠȣȢ ȠʌȠȓȠȣȢ șȑȜİĲİ ȞĮ ȑȤİĲİ ȐȝİıȘ ʌȡȩıȕĮıȘ. ȂʌȠȡİȓĲİ ȞĮ ĮʌȠșȘțİȪıİĲİ 3 ĮȡȚșȝȠȪȢ ĲĮȤİȓĮȢ țȜȒıȘȢ ıĲĮ ʌȜȒțĲȡĮ ȐȝİıȘȢ țȜȒıȘȢ ȝİ ĳȦĲȠȖȡĮĳȓĮ țĮȚ ȑȦȢ 10

ĮȡȚșȝȠȪȢ ıĲĮ ʌȜȒțĲȡĮ ĲȠȣ ĲȘȜİĳȫȞȠȣ ( ).

Ȉİ ʌİȡȓʌĲȦıȘ ʌȠȣ șȑȜİĲİ ȞĮ įȚĮțȩȥİĲİ ʌȡȠıȦȡȚȞȐ ĲȘȞ ʌȜȘțĲȡȠȜȩȖȘıȘ ĲȠȣ



ĮȡȚșȝȠȪ ʌȡȠȢ țĮĲĮȤȫȡȚıȘ, ĮȞĮĲȡȑȟĲİ ıĲȘȞ ʌĮȡȐȖȡĮĳȠ “ȆĮȡİȝȕȠȜȒ įȚĮțȠʌȒȢ”,

ıĲȘ ıİȜȓįĮ 8.

0 9

5.1. ȆȜȒțĲȡĮ ȐȝİıȘȢ țȜȒıȘȢ ȝİ ĳȦĲȠȖȡĮĳȓĮ:

5.1.1.ǹʌȠșȒțİȣıȘ ĮȡȚșȝȠȪ ıĲȘ ȝȞȒȝȘ

- ȆĮĲȒıĲİ ĲȠ ʌȜȒțĲȡȠ ĲİȡȝĮĲȚıȝȠȪ țȜȒıȘȢ ĲȘȢ

ȤİȚȡȠıȣıțİȣȒȢ Ȓ ĲȠ ʌȜȒțĲȡȠ .

- ȆĮĲȒıĲİ ĲȠ ʌȜȒțĲȡȠ țĮȚ ıĲȘ ıȣȞȑȤİȚĮ ʌĮĲȒıĲİ ĲȠ ʌȜȒțĲȡȠ «ȐȝİıȘȢ țȜȒıȘȢ ȝİ ĳȦĲȠȖȡĮĳȓĮ» ıĲȠ ȠʌȠȓȠ șȑȜİĲİ ȞĮ ĮʌȠșȘțİȣĲİȓ Ƞ ĮȡȚșȝȩȢ. ĬĮ ĮțȠȣıĲİȓ ȝȚĮ ȘȤȘĲȚțȒ İȚįȠʌȠȓȘıȘ.

- ȆȜȘțĲȡȠȜȠȖȓıĲİ ĲȠȞ ĮȡȚșȝȩ ʌȡȠȢ țĮĲĮȤȫȡȚıȘ.

- ȆĮĲȒıĲİ ĲȠ ʌȜȒțĲȡȠ .

ĬĮ ĮțȠȣıĲİȓ

5.1.2.ȀȜȒıȘ ĮʌȠșȘțİȣȝȑȞȠȣ ĮȡȚșȝȠȪ

- ȆĮĲȒıĲİ ĲȠ ʌȜȒțĲȡȠ ĲİȡȝĮĲȚıȝȠȪ țȜȒıȘȢ ĲȘȢ

ȤİȚȡȠıȣıțİȣȒȢ Ȓ ĲȠ ʌȜȒțĲȡȠ .

- ȆĮĲȒıĲİ ĲȠ ʌȜȒțĲȡȠ ȐȝİıȘȢ țȜȒıȘȢ ȝİ ĳȦĲȠȖȡĮĳȓĮ ȝİ ĲȠȞ ĮʌȠșȘțİȣȝȑȞȠ ĮȡȚșȝȩ.

- īȓȞİĲĮȚ ĮȣĲȩȝĮĲȘ țȜȒıȘ ĲȠȣ ĮȡȚșȝȠȪ ĲȘȜİĳȫȞȠȣ.

5.1.3.ȉȡȠʌȠʌȠȓȘıȘ ĮʌȠșȘțİȣȝȑȞȠȣ ĮȡȚșȝȠȪ

īȚĮ ȞĮ ĮȜȜȐȟİĲİ ĲȠȞ ĮʌȠșȘțİȣȝȑȞȠ ĮȡȚșȝȩ ıĲĮ ʌȜȒțĲȡĮ ȐȝİıȘȢ țȜȒıȘȢ, țĮĲĮȤȦȡȓıĲİ ıĲİ ĮʌİȣșİȓĮȢ ĲȠȞ ĮȡȚșȝȩ ıĲȠ ʌȜȒțĲȡȠ ʌȠȣ İʌȚșȣȝİȓĲİ.

ȝȚĮ ȘȤȘĲȚțȒ İȚįȠʌȠȓȘıȘ İʌȚȕİȕĮȓȦıȘȢ.

ǼȜȜȘȞȚța

5.1.4.ǻȚĮȖȡĮĳȒ ĮʌȠșȘțİȣȝȑȞȠȣ ĮȡȚșȝȠȪ

- ȆĮĲȒıĲİ ĲȠ ʌȜȒțĲȡȠ ĲİȡȝĮĲȚıȝȠȪ țȜȒıȘȢ ĲȘȢ

ȤİȚȡȠıȣıțİȣȒȢ Ȓ ĲȠ ʌȜȒțĲȡȠ .

- ȆĮĲȒıĲİ ĲȠ ʌȜȒțĲȡȠ țĮȚ ıĲȘ ıȣȞȑȤİȚĮ ʌĮĲȒıĲİ ĲȠ ʌȜȒțĲȡȠ «ȐȝİıȘȢ țȜȒıȘȢ ȝİ ĳȦĲȠȖȡĮĳȓĮ».

- ȆĮĲȒıĲİ ĲȠ ʌȜȒțĲȡȠ . ĬĮ ĮțȠȣıĲİȓ ȝȚĮ ʌĮȡĮĲİĲĮȝȑȞȘ ȘȤȘĲȚțȒ İȚįȠʌȠȓȘıȘ İʌȚȕİȕĮȓȦıȘȢ.

- ȆĮĲȒıĲİ ĲȠ ʌȜȒțĲȡȠ ĲİȡȝĮĲȚıȝȠȪ țȜȒıȘȢ

ȤİȚȡȠıȣıțİȣȒȢ Ȓ ʌĮĲȒıĲİ ĲȠ ʌȜȒțĲȡȠ .

ȂʌȠȡİȓĲİ ȞĮ ʌȡȠıșȑıİĲİ ĲȘ ĳȦĲȠȖȡĮĳȓĮ ʌȠȣ İʌȚșȣȝİȓĲİ ıĲĮ ʌȜȒțĲȡĮ ȐȝİıȘȢ



țȜȒıȘȢ ȫıĲİ ȞĮ ĮȞĮȖȞȦȡȓȗİĲİ ʌȚȠ İȪțȠȜĮ ĲȠȣȢ ĮȡȚșȝȠȪȢ ʌȠȣ ĮʌȠșȘțİȪıĮĲİ.

ĲȘȢ

C301

5.2. ȆȜȒțĲȡĮ ȝȞȒȝȘȢ ıĲȠ ʌȜȘțĲȡȠȜȩȖȚȠ

5.2.1.ȀĮĲĮȤȫȡȚıȘ ĮȡȚșȝȠȪ ıĲȘ ȝȞȒȝȘ

- ȆĮĲȒıĲİ ĲȠ ʌȜȒțĲȡȠ ĲİȡȝĮĲȚıȝȠȪ țȜȒıȘȢ ĲȘȢ

ȤİȚȡȠıȣıțİȣȒȢ Ȓ ĲȠ ʌȜȒțĲȡȠ .

- ȆĮĲȒıĲİ ĲȠ ʌȜȒțĲȡȠ țĮȚ ıĲȘ ıȣȞȑȤİȚĮ

İʌȚȜȑȟĲİ ĲȠ ʌȜȒțĲȡȠ () ıĲȠ ȠʌȠȓȠ șȑȜİĲİ ȞĮ țȐȞİĲİ țĮĲĮȤȫȡȚıȘ ĮȡȚșȝȠȪ.

- ȈȤȘȝĮĲȓıĲİ ĲȠȞ ĮȡȚșȝȩ ʌȡȠȢ ĮʌȠșȒțİȣıȘ.

- ȆĮĲȒıĲİ ĲȠ ʌȜȒțĲȡȠ . ĬĮ ĮțȠȣıĲİȓ ȝȚĮ

ʌĮȡĮĲİĲĮȝȑȞȘȢ įȚȐȡțİȚĮȢ ȘȤȘĲȚțȒ İȚįȠʌȠȓȘıȘ İʌȚȕİȕĮȓȦıȘȢ.

5.2.2.ȀȜȒıȘ ĮʌȠșȘțİȣȝȑȞȠȣ

- ȆĮĲȒıĲİ ĲȠ ʌȜȒțĲȡȠ ĲİȡȝĮĲȚıȝȠȪ țȜȒıȘȢ ĲȘȢ

0 9

ĮȡȚșȝȠȪ

5.2.3.ȉȡȠʌȠʌȠȓȘıȘ ĮʌȠșȘțİȣȝȑȞȠȣ ĮȡȚșȝȠȪ

īȚĮ ȞĮ ĮȜȜȐȟİĲİ ĲȠȞ ĮʌȠșȘțİȣȝȑȞȠ ĮȡȚșȝȩ ıĲĮ ʌȜȒțĲȡĮ ȝȞȒȝȘȢ,țĮĲĮȤȦȡȓıĲİ ıĲİ ĮʌİȣșİȓĮȢ ĲȠȞ ĮȡȚșȝȩ ıĲȠ ʌȜȒțĲȡȠ

5.2.4.ǻȚĮȖȡĮĳȒ ĮʌȠșȘțİȣȝȑȞȠȣ ĮȡȚșȝȠȪ

ʌȠȣ İʌȚșȣȝİȓĲİ.

- ȆĮĲȒıĲİ ĲȠ ʌȜȒțĲȡȠ ĲİȡȝĮĲȚıȝȠȪ țȜȒıȘȢ ĲȘȢ

ȤİȚȡȠıȣıțİȣȒȢ Ȓ ĲȠ ʌȜȒțĲȡȠ .

- ȆĮĲȒıĲİ ĲȠ ʌȜȒțĲȡȠ țĮȚ ıĲȘ ıȣȞȑȤİȚĮ

ʌĮĲȒıĲİ ĲȠ ʌȜȒțĲȡȠ () ıĲȠ ȠʌȠȓȠ İȓȞĮȚ ĮʌȠșȘțİȣȝȑȞȠȢ Ƞ ĮȡȚșȝȩȢ ʌȡȠȢ įȚĮȖȡĮĳȒ.

- ȆĮĲȒıĲİ ĲȠ ʌȜȒțĲȡȠ . ĬĮ ĮțȠȣıĲİȓ ȝȚĮ

ʌĮȡĮĲİĲĮȝȑȞȘȢ įȚȐȡțİȚĮȢ ȘȤȘĲȚțȒ İȚįȠʌȠȓȘıȘ İʌȚȕİȕĮȓȦıȘȢ.

- ȆĮĲȒıĲİ ĲȠ ʌȜȒțĲȡȠ ĲİȡȝĮĲȚıȝȠȪ țȜȒıȘȢ ĲȘȢ

0 9

ȤİȚȡȠıȣıțİȣȒȢ Ȓ ĲȠ ʌȜȒțĲȡȠ .

- ȆĮĲȒıĲİ ĲȠ ʌȜȒțĲȡȠ țĮȚ ıĲȘ ıȣȞȑȤİȚĮ ĲȠ

ʌȜȒțĲȡȠ () ıĲȠ ȠʌȠȓȠ ȑȤİȚ ĮʌȠșȘțİȣĲİȓ Ƞ ĮȡȚșȝȩȢ.

- īȓȞİĲĮȚ ĮȣĲȩȝĮĲȘ țȜȒıȘ ĲȠȣ ĮʌȠșȘțİȣȝȑȞȠȣ ĮȡȚșȝȠȪ.

0 9

ȤİȚȡȠıȣıțİȣȒȢ Ȓ ĲȠ ʌȜȒțĲȡȠ .

ȂʌȠȡİȓĲİ ȞĮ ıȘȝİȚȫıİĲİ ĲȠȣȢ ĮȡȚșȝȠȪȢ ʌȠȣ țĮĲĮȤȦȡȓıĮĲİ ıĲĮ ʌȜȒțĲȡĮ ĲȠȣ



ĲȘȜİĳȫȞȠȣ ıĲȘȞ İĲȚțȑĲĮ ʌȠȣ ȕȡȓıțİĲĮȚ ıĲȠ țȐĲȦ ȝȑȡȠȢ ĲȘȢ ȤİȚȡȠıȣıțİȣȒȢ.

ǼȜȜȘȞȚța

6. ȇȣșȝȓıİȚȢ

ȋȡȘıȚȝȠʌȠȚȫȞĲĮȢ ĲȠȞ ʌȓȞĮțĮ İȜȑȖȤȠȣ ʌȠȣ ȕȡȓıțİĲĮȚ ıĲȠ țȐĲȦ ȝȑȡȠȢ ĲȘȢ ȕȐıȘȢ ȑȤİĲİ ʌȡȩıȕĮıȘ ıĲȚȢ įȚȐĳȠȡİȢ ȡȣșȝȓıİȚȢ. ĮȞĮĲȡȑȟĲİ ıĲȘȞ ʌĮȡȐȖȡĮĳȠ “ȆȓȞĮțĮȢ İȜȑȖȤȠȣ”, ıĲȘ ıİȜȓįĮ 5.

6.1. ȇȪșȝȚıȘ ĲȘȢ ȑȞĲĮıȘȢ ȒȤȠȣ țȜȒıȘȢ

ȅ įȚĮțȩʌĲȘȢ «Ringer Volume» ıĮȢ İʌȚĲȡȑʌİȚ ȞĮ ȡȣșȝȓıİĲİ ĲȘȞ ȑȞĲĮıȘ ĲȠȣ ȒȤȠȣ țȜȒıȘȢ. ȊʌȐȡȤȠȣȞ 3 İʌȓʌİįĮ ȑȞĲĮıȘȢ (įȣȞĮĲȩ, ȝİıĮȓȠ, ȤĮȝȘȜȩ).

6.2. ȇȪșȝȚıȘ ȝİȜȦįȓĮȢ

ȅ įȚĮțȩʌĲȘȢ «Ringer Tone» ıĮȢ İʌȚĲȡȑʌİȚ ȞĮ ȡȣșȝȓıİĲİ ĲȘ ȝİȜȦįȓĮ ĲȠȣ ȒȤȠȣ țȜȒıȘȢ. ȊʌȐȡȤȠȣȞ ĲȡİȚȢ ĲȪʌȠȚ ȝİȜȦįȚȫȞ: R1, R2, R3.

6.3. ȇȪșȝȚıȘ ȑȞĲĮıȘȢ ĲȘȢ ȤİȚȡȠıȣıțİȣȒȢ

ȇȣșȝȓıĲİ ĲȠȞ įȚĮțȩʌĲȘ «Amplify» ıĲȘ șȑıȘ «IN».

ȋȡȘıȚȝȠʌȠȚİȓıĲİ ĲĮ ʌȜȒțĲȡĮ Ȓ ĲȘȢ ȕȐıȘȢ ȖȚĮ ȞĮ ȡȣșȝȓıİĲİ ĲȠ İʌȓİįȠ ȑȞĲĮıȘȢ.

ȊʌȐȡȤȠȣȞ 5 İʌȓʌİįĮ ȑȞĲĮıȘȢ, ȝİ



ʌȡȠİʌȚȜİȖȝȑȞȘ ȡȪșȝȚıȘ ĲȠ İʌȓʌİįȠ 1.

6.4. ȇȪșȝȚıȘ ĲȘȢ İȣĮȚıșȘıȓĮȢ ĲȠȣ ȝȚțȡȠĳȫȞȠȣ

ȇȣșȝȓıĲİ ĲȠȞ įȚĮțȩʌĲȘ «Amplify» ıĲȘ șȑıȘ «OUT».

ȋȡȘıȚȝȠʌȠȚİȓıĲİ ĲĮ ʌȜȒțĲȡĮ Ȓ ĲȘȢ ȕȐıȘȢ ȖȚĮ ȞĮ ȡȣșȝȓıİĲİ ĲȘȞ İȣĮȚıșȘıȓĮ ĲȠȣ ȝȚțȡȠĳȫȞȠȣ ĲȘȢ ȤİȚıȠıȣıțİȣȒȢ.

ȊʌȐȡȤȠȣȞ 3 İʌȓʌİįĮ İȣĮȚıșȘıȓĮȢ, ȝİ



6.5. .ȇȪșȝȚıȘ ĲȘȢ ȤȡȠȞȚțȒȢ įȚȐȡțİȚĮȢ

ȅ įȚĮțȩʌĲȘȢ «Mode» ıĮȢ İʌȚĲȡȑʌİȚ ȞĮ ĲȡȠʌȠʌȠȚȒıİĲİ ĲȘȞ ĲȚȝȒ ĲȘȢ ȤȡȠȞȚțȒȢ įȚȐȡțİȚĮȢ ĳȦĲİȚȞȫȞ İȞįİȓȟİȦȞ (100 ms Ȓ 300 ms), ĮȞĮĲȡȑȟĲİ ıĲȘȞ ʌĮȡȐȖȡĮĳȠ

“ȆȓȞĮțĮȢ İȜȑȖȤȠȣ”, ıĲȘ ıİȜȓįĮ 5.

ʌȡȠİʌȚȜİȖȝȑȞȘ ȡȪșȝȚıȘ ĲȠ İʌȓʌİįȠ 1.

ĳȦĲİȚȞȫȞ İȞįİȓȟİȦȞ

C301

7. ȉİȤȞȚțȐ ȤĮȡĮțĲȘȡȚıĲȚțȐ

ȈȣȝȕĮĲȩ ıȪıĲȘȝĮ FSK / DTMF ȉȡȩʌȠȢ țȜȒıȘȢ ĲȠȞȚțȩ ıȒȝĮ ǲȞĲĮıȘ ȒȤȠȣ țȜȒıȘȢ Hi ǳȤȠȢ țȜȒıȘȢ R1 ǲȞĲĮıȘ ȝİȖĮĳȫȞȠȣ İʌȓʌİįȠ (3 Įʌȩ 5) ǲȞĲĮıȘ ĮțȠȣıĲȚțȠȪ İʌȓʌİįȠ 1 (Įʌȩ 5) ǼȣȚĮıșȘıȓĮ ȝȚțȡȠĳȫȞȠȣ ĲȘȢ ȤİȚȡȠıȣıțİȣȒȢ İʌȓʌİįȠ 1 (Įʌȩ 3) ȇȪșȝȚıȘ ʌȜȒțĲȡȠȣ flash 300 ms ȋȡȠȞȚțȒ įȚȐȡțİȚĮ ʌĮȪıȘȢ 2.5 s ǻȚĮıĲȐıİȚȢ (M x ʌ x Y)

- ǹțȠȣıĲȚțȩ: 200 x 56 x 51 mm

- ǺȐıȘ : 228 x 204 x 51 mm

ǺȐȡȠȢ 895 Ȗȡ ȂʌĮĲĮȡȓİȢ 4 x LR03-AA 1.5V ȈȤİĲȚțȒ ȣȖȡĮıȓĮ (ȝȑȖȚıĲȘ)-5°C ȝİ 55°C 20% ȝİ

75%

ǼʌȚĲȡİʌȩȝİȞȘ șİȡȝȠțȡĮıȓĮ ĳȪȜĮȟȘȢ -10°C ȝİ +60°C

8. Ǿ İȖȖȪȘıȘ țĮȚ ȠȚ ȩȡȠȚ ȚıȤȪȠȣȞ

ĮʌȠțȜİȚıĲȚțȐ ȖȚĮ ǼȜȜȐįĮ

ȋȡȘıȚȝȠʌȠȚİȓıĲİ ĲȘ ıȣıțİȣȒ ıȪȝĳȦȞĮ ȝİ ĲȠȞ ʌȡȠȠȡȚıȝȩ ĲȘȢ țĮȚ ȣʌȩ țĮȞȠȞȚțȑȢ ıȣȞșȒțİȢ ȤȡȒıȘȢ. Ǿ Sagem Communications įİ ĳȑȡİȚ İȣșȪȞȘ ȖȚĮ ĲȘ ȝȘ ıȦıĲȒ ȤȡȒıȘ ĲȘȢ ıȣıțİȣȒȢ țĮȚ ĲȚȢ ıȣȞİʌĮȖȩȝİȞİȢ İʌȚʌĲȫıİȚȢ. īȚĮ țĮĲȐʌĲȦıȘ İȖȖȪȘıȘȢ ĮʌİȣșȣȞșİȓĲİ ıĲȠȞ ȑȝʌȠȡȩ ıĮȢ. ȆȡȑʌİȚ ȞĮ ʌĮȡȠȣıȚȐıİĲİ ĮʌȩįİȚȟȘ ĮȖȠȡȐȢ. īȚĮ ȠʌȠȚĮįȒʌȠĲİ įȣıȜİȚĲȠȣȡȖȓĮ ĮʌİȣșȣȞșİȓĲİ ıĲȠȞ ȑȝʌȠȡȩ ıĮȢ.

A) īİȞȚțȠȓ ȩȡȠȚ İȖȖȪȘıȘȢ

Ǿ Sagem Communications șĮ ĮȞĮȜĮȝȕȐȞİȚ İȞĲȩȢ ȤȡȩȞȠȣ İȖȖȪȘıȘȢ İȓțȠıȚ ĲȑııİȡİȚȢ ȝȒȞİȢ (3 -ĲȡȓĮȂȒȞİȢ ȖȚĮ İȟĮȡĲȒȝĮĲĮ) Įʌȩ ĲȘȞ ȘȝİȡȠȝȘȞȓĮ ĮȖȠȡȐȢ ȤȦȡȓȢ ȤȡȑȦıȘ țĮȚ țĮĲȐ ĲȘ įȚțȒ ĲȘȢ țȡȓıȘ İʌȚįȚȠȡșȫıİȚȢ țĮȚ țȩıĲĮ ȖȚĮ ĮȞĲĮȜȜĮțĲȚțȐ ıİ ʌİȡȓʌĲȦıȘ ʌȠȣ ıĲȘ ıȣıțİȣȒ ʌĮȡȠȣıȚĮıĲȠȪȞ ȜȐșȘ ʌȠȣ ȠĳİȓȜȠȞĲĮȚ ıİ İȜĮĲĲȦȝĮĲȚțȒ țĮĲĮıțİȣȒ. ǻİȞ șĮ ȖȓȞȠȞĲĮȚ İʌȚįȚȠȡșȫıİȚȢ ıĲȠ ıʌȓĲȚ ĲȠȣ ʌİȜȐĲȘ, İțĲȩȢ Įʌȩ İțİȓȞİȢ ĲȚȢ ʌİȡȚʌĲȫıİȚȢ ıĲȚȢ ȠʌȠȓİȢ Ƞ ʌİȜȐĲȘȢ ȑȤİȚ țȜİȓıİȚ ıȣȝȕȩȜĮȚȠ ıȣȞĲȒȡȘıȘȢ ȝİ ĲȘ Sagem Communications ȖȚĮ ĲȘ ıȣıțİȣȒ, ıȪȝĳȦȞĮ ȝİ ĲȠ ȠʌȠȓȠ Ș İʌȚıțİȣȒ șĮ ȖȓȞİĲĮȚ ıĲȠ ıʌȓĲȚ ĲȠȣ ʌİȜȐĲȘ. ȅ ʌİȜȐĲȘȢ șĮ ʌȡȑʌİȚ ȞĮ ıĲİȓȜİȚ ĲȘȞ İȜĮĲĲȦȝĮĲȚțȒ ıȣıțİȣȒ ıĲȘ įȚİȪșȣȞıȘ ʌȠȣ șĮ ȜȐȕİȚ Įʌȩ ĲȠȞ ȑȝʌȠȡȠ.

ȈĲȘȞ ʌİȡȓʌĲȦıȘ ʌȠȣ ȑȞĮ ʌȡȠȧȩȞ șĮ ʌȡȑʌİȚ ȞĮ ıĲĮȜİȓ ȖȚĮ İʌȚıțİȣȒ, șĮ ʌȡȑʌİȚ ĮʌĮȡĮȚĲȒĲȦȢ ȞĮ ıȣȞȠįİȪİĲĮȚ Įʌȩ ĮʌȩįİȚȟȘ ĮȖȠȡȐȢ (ȤȦȡȓȢ ĮȜȜĮȖȑȢ, ıȘȝİȚȫıİȚȢ, Ȓ įȣıĮȞȐȖȞȦıĲĮ ıȘȝİȓĮ) Ș ȠʌȠȓĮ ȞĮ ĮʌȠįİȚțȞȪİȚ ʌȦȢ ȣʌȐȡȤİȚ ĮțȩȝĮ İȖȖȪȘıȘ ȖȚĮ ĲȠ ʌȡȠȧȩȞ. ǹȞ ĲȠ ʌȡȠȧȩȞ įİ ıȣȞȠįİȪİĲĮȚ Įʌȩ ĮʌȩįİȚȟȘ ĮȖȠȡȐȢ, ĲȠ İȡȖĮıĲȒȡȚȠ İʌȚıțİȣȒȢ ĲȘȢ Sagem Communications șĮ țĮșȠȡȓȗİȚ ȦȢ ȘȝİȡȠȝȘȞȓĮ ĮȞĮĳȠȡȐȢ ȖȚĮ ĲȘȞ İȖȖȪȘıȘ ĲȘȞ ȘȝİȡȠȝȘȞȓĮ ʌĮȡĮȖȦȖȒȢ ĲȠȣ. ǼțĲȩȢ Įʌȩ ĲȚȢ ȞȠȝȚțȑȢ ȣʌȠȤȡİȫıİȚȢ ĲȘȢ, Ș Sagem Communications įİȞ ʌĮȡȑȤİȚ ȠʌȠȚİıįȒʌȠĲİ ıȚȦʌȘȡȑȢ Ȓ ȡȘĲȑȢ İȖȖȣȒıİȚȢ ʌȠȣ įİȞ ʌİȡȚȜĮȝȕȐȞȠȞĲĮȚ ıĲȘȞ ʌĮȡȠȪıĮ ʌĮȡȐȖȡĮĳȠ țĮȚ įİ ĳȑȡİȚ İȣșȪȞȘ ȖȚĮ ȠʌȠȚİıįȒʌȠĲİ ȐȝİıİȢ Ȓ ȑȝȝİıİȢ Ȓ ȣȜȚțȑȢ Ȓ ȘșȚțȑȢ ȗȘȝȚȑȢ İțĲȩȢ ĲȘȢ İȖȖȪȘıȘȢ. ǹȞ ȝȚĮ įȚȐĲĮȟȘ ĲȘȢ

İȖȖȪȘıȘȢ ĮȣĲȒȢ İȓȞĮȚ İȟ ȠȜȠțȜȒȡȠȣ Ȓ

İȞ ȝȑȡİȚ ȐțȣȡȘ Ȓ ʌĮȡȐȞȠȝȘ ȜȩȖȦ ʌĮȡĮȕȓĮıȘȢ ȝȚĮ İʌȚĲĮțĲȚțȒȢ įȚȐĲĮȟȘȢ ʌȡȠıĲĮıȓĮȢ țĮĲĮȞĮȜȦĲȫȞ, įİȞ șĮ İʌȘȡİȐȗİĲĮȚ Ș ĮʌȠĲİȜİıȝĮĲȚțȩĲȘĲĮ ĲȦȞ ȣʌȩȜȠȚʌȦȞ įȚĮĲȐȟİȦȞ ĲȘȢ İȖȖȪȘıȘȢ ĮȣĲȒȢ. Ǿ ȞȠȝȚțȒ İȖȖȪȘıȘ įİȞ șĮ İʌȘȡİȐȗİĲĮȚ Įʌȩ ĲȘȞ İȖȖȪȘıȘ ĲȠȣ țĮĲĮıțİȣĮıĲȒ.

B) ǼȟĮȓȡİıİȚȢ İȖȖȪȘıȘȢ

Ǿ Sagem Communications įİȞ ĮȞĮȜĮȝȕȐȞİȚ țĮȝȓĮ İȣșȪȞȘ Įʌȩ ĲȘȞ İȖȖȪȘıȘ

ıİ ıȤȑıȘ ȝİ:

• ǽȘȝȚȑȢ, ȕȜȐȕİȢ, ĮʌȫȜİȚİȢ, Ȓ įȣıȜİȚĲȠȣȡȖȓİȢ ȖȚĮ ȑȞĮȞ Ȓ ʌİȡȚııȩĲİȡȠȣȢ Įʌȩ ĲȠȣȢ ĮțȩȜȠȣșȠȣȢ ȜȩȖȠȣȢ:

ǼȜȜȘȞȚța

- ȂȘ ıȣȝȝȩȡĳȦıȘ ȝİ ĲȚȢ ȠįȘȖȓİȢ İȖțĮĲȐıĲĮıȘȢ țĮȚ

ȤȡȒıȘȢ

- ǼȟȦĲİȡȚțȑȢ İʌȚįȡȐıİȚȢ ıĲȘ ıȣıțİȣȒ (ıȣȝʌİȡȚȜĮȝȕĮȞȠȝȑȞȦȞ ĮȜȜȐ ȤȦȡȓȢ ʌİȡȚȠȡȚıȝȩ ıĲĮ

ĮțȩȜȠȣșĮ: țİȡĮȣȞȩ, ĳȦĲȚȐ, țȡĮįĮıȝȠȪȢ, ȕĮȞįĮȜȚıȝȩ, ĮțĮĲȐȜȜȘȜȠ/İȜĮĲĲȦȝĮĲȚțȩ įȓțĲȣȠ ʌĮȡȠȤȒȢ ȘȜİțĲȡȚıȝȠȪ Ȓ ȠʌȠȚİıįȒʌȠĲİ ȗȘȝȚȑȢ Įʌȩ Ȟİȡȩ)

- ȉȡȠʌȠʌȠȓȘıȘ ĲȦȞ ıȣıțİȣȫȞ ȤȦȡȓȢ ȖȡĮʌĲȒ ȑȖțȡȚıȘ ĲȘȢ Sagem Communications

- ǹțĮĲȐȜȜȘȜİȢ ıȣȞșȒțİȢ ȜİȚĲȠȣȡȖȓĮȢ, ȚįȚĮȓĲİȡĮ șİȡȝȠțȡĮıȓİȢ țĮȚ ĮĲȝȠıĳĮȚȡȚțȒ ȣȖȡĮıȓĮ

- ǼʌȚįȚȩȡșȦıȘ Ȓ ıȣȞĲȒȡȘıȘ ĲȘȢ ıȣıțİȣȒȢ Įʌȩ ȐĲȠȝĮ ȝȘ İȟȠȣıȚȠįȠĲȘȝȑȞĮ Įʌȩ ĲȘ Sagem

Communications

• ĭșȠȡȐ ĲȦȞ ıȣıțİȣȫȞ țĮȚ ĲȦȞ İȟĮȡĲȘȝȐĲȦȞ ĲȠȣȢ

ȜȩȖȦ ĲȘȢ țĮȞȠȞȚțȒȢ țĮșȘȝİȡȚȞȒȢ ȤȡȒıȘȢ ĲȠȣȢ

• ǽȘȝȚȑȢ ʌȠȣ ȠĳİȓȜȠȞĲĮȚ ıİ ĮȞİʌĮȡțȒ Ȓ țĮțȒ

ıȣıțİȣĮıȓĮ ĲȦȞ

Sagem Communications

• ȋȡȒıȘ ȞȑȦȞ İțįȩıİȦȞ ȜȠȖȚıȝȚțȠȪ ȤȦȡȓȢ ʌȡȠȘȖȠȪȝİȞȘ ȑȖțȡȚıȘ Įʌȩ ĲȘ Sagem Communications

• ǹȜȜĮȖȑȢ Ȓ ıȣȝʌȜȘȡȫıİȚȢ ıİ ıȣıțİȣȑȢ Ȓ ıĲȠ

ȜȠȖȚıȝȚțȩ ȤȦȡȓȢ ĲȘȞ ʌȡȠȘȖȠȪȝİȞȘ ȖȡĮʌĲȒ ȑȖțȡȚıȘ Įʌȩ ĲȘ Sagem Communications

ıȣıțİȣȫȞ ʌȠȣ İʌȚıĲȡȑĳȠȞĲĮȚ ıĲȘ

C301

• ǻȣıȜİȚĲȠȣȡȖȓİȢ ʌȠȣ įİȞ ȠĳİȓȜȠȞĲĮȚ ȠȪĲİ ıĲȚȢ

ıȣıțİȣȑȢ ȠȪĲİ țĮȚ ıĲȠ ȜȠȖȚıȝȚțȩ ʌȠȣ İȖțĮĲĮıĲȐșȘțİ ıİ ȘȜİțĲȡȠȞȚțȩ ȣʌȠȜȠȖȚıĲȒ ȖȚĮ ĲȘ ȜİȚĲȠȣȡȖȓĮ ĲȦȞ ıȣıțİȣȫȞ ȆȡȠȕȜȒȝĮĲĮ ıȪȞįİıȘȢ ʌȠȣ ȠĳİȓȜȠȞĲĮȚ ıİ ȝȘ İȣȞȠȧțȩ ʌİȡȚȕȐȜȜȠȞ, ȚįȚĮȓĲİȡĮ:

- ȆȡȠȕȜȒȝĮĲĮ ıİ ıȤȑıȘ ȝİ ĲȘȞ ʌȡȩıȕĮıȘ țĮȚ/ȒĲȘ ıȪȞįİıȘ ȝİ ĲȠ Internet ȩʌȦȢ ʌ.Ȥ. įȚĮțȠʌȑȢ ĲȘȢ ʌȡȩıȕĮıȘȢ ıĲȠ įȓțĲȣȠ ıȪȞįİıȘ ĲȠȣ ıȣȞįȡȠȝȘĲȒ Ȓ ĲȠȣ ıȣȞȠȝȚȜȘĲȒ ĲȠȣ

- ȆȡȠȕȜȒȝĮĲĮ ȝİĲȐįȠıȘȢ (ʌ.Ȥ. ĮȞİʌĮȡțȒȢ ȖİȦȖȡĮĳȚțȒ țȐȜȣȥȘ ĲȘȢ ʌİȡȚȠȤȒȢ ȝİ ȡĮįȚȠʌȠȝʌȠȪȢ, ʌĮȡİȝȕȠȜȑȢ, Ȓ țĮțȑȢ ıȣȞįȑıİȚȢ)

- ȁȐșȘ ĲȠȣ ĲȠʌȚțȠȪ įȚțĲȪȠȣ (țĮȜȦįȓȦıȘ, İȟȣʌȘȡİĲȘĲȑȢ server, șȑıİȚȢ İȡȖĮıȓĮȢ ȘȜİțĲȡȠȞȚțȫȞ ȣʌȠȜȠȖȚıĲȫȞ) Ȓ ȜȐșȘ ıĲȠ įȓțĲȣȠ ȝİĲȐįȠıȘȢ (ȩʌȦȢ ʌ.Ȥ. ʌĮȡİȝȕȠȜȑȢ, įȣıȜİȚĲȠȣȡȖȓĮ, Ȓ țĮțȒ ʌȠȚȩĲȘĲĮ įȚțĲȪȠȣ)

- ǹȜȜĮȖȒ

ĲȦȞ ʌĮȡȐȝİĲȡȦȞ ĲȠȣ įȚțĲȪȠȣ ȝİĲȐ ĲȘȞ

ʌȫȜȘıȘ ĲȘȢ ıȣıțİȣȒȢ

• ǼȞȠȤȜȒıİȚȢ ȜȩȖȦ ĲȘȢ țĮȞȠȞȚțȒȢ ıȣȞĲȒȡȘıȘȢ (ȩʌȦȢ ʌİȡȚȖȡȐĳİĲĮȚ ıĲȠ İȖȤİȚȡȓįȚȠ ȤȡȒıĲȘ ʌȠȣ ʌĮȡȑȤİĲĮȚ) ȩʌȦȢ țĮȚ įȣıȜİȚĲȠȣȡȖȓİȢ ʌȠȣ ȠĳİȓȜȠȞĲĮȚ ıĲȘȞ ʌĮȡȐȜİȚȥȘ ĲȘȢ ȖİȞȚțȒȢ İʌȚıțİȣȒȢ. ȉĮ țȩı ĲĮ ıȣȞĲȒȡȘıȘȢ șĮ ȕĮȡȪȞȠȣȞ ıİ țȐșİ ʌİȡȓʌĲȦıȘ ĲȠȞ ʌİȜȐĲȘ.

• ǻȣıȜİȚĲȠȣȡȖȓİȢ ʌȠȣ ȠĳİȓȜȠȞĲĮȚ ıĲȘ ȤȡȒıȘ ȝȘ ıȣȝȕĮĲȫȞ ʌȡȠȧȩȞĲȦȞ, ĮȞĮȜȦıȓȝȦȞ

Ȓ įȣıȜİȚĲȠȣȡȖȓİȢ ıĲȘ

Ȓ İȟĮȡĲȘȝȐĲȦȞ.

C) ǼʌȚıțİȣȑȢ İțĲȩȢ ĲȘȢ ʌİȡȚȩįȠȣ İȖȖȪȘıȘȢ

ȈĲȚȢ ʌİȡȚʌĲȫıİȚȢ ʌȠȣ ĮȞĮĳȑȡȠȞĲĮȚ ıĲȠ B) țĮȚ ȝİĲȐ ĲȘȞ ȜȒȟȘ ĲȠȣ ȤȡȩȞȠȣ İȖȖȪȘıȘȢ, Ƞ ʌİȜȐĲȘȢ ʌȡȑʌİȚ ȞĮ ȗȘĲȒıİȚ İțĲȓȝȘıȘ țȩıĲȠȣȢ Įʌȩ ȑȞĮ İȟȠȣıȚȠįȠĲȘȝȑȞȠ țȑȞĲȡȠ İʌȚıțİȣȒȢ ĲȘȢ Sagem Communications.

ȉĮ ȑȟȠįĮ İʌȚıțİȣȒȢ țĮȚ ȝİĲĮĳȠȡȐȢ șĮ ȕĮȡȪȞȠȣȞ ĲȠȞ ʌİȜȐĲȘ.

ȅȚ ʌȐȞȦ ȩȡȠȚ ȚıȤȪȠȣȞ İțĲȩȢ ĮȞ ȑȤİȚ ıȣȝĳȦȞȘșİȓ ȐȜȜȦȢ ȖȡĮʌĲȐ ȝİ ĲȠȞ ʌİȜȐĲȘ țĮȚ ȝȩȞȠ ıĲȘȞ ǼȜȜȐįĮ

1. Prefácio

Estimado cliente, Acaba de adquirir um telefone SAGEMCOM e agradecemos-lhe a confiança que depositou em nós. Este material foi fabricado com o maior cuidado, se encontrar dificuldades na sua utilização, recomendamos-lhe que consulte este manual. Também encontrará informações no site:

http://www.sagemcom.com

Português

As pilhas usadas devem ser retiradas, de acordo com as instruções indicadas neste manual.

Não tentar remover os parafusos ou abrir o aparelho. Não contém nenhum elemento que o utilizador possa substituir.

Para o seu conforto e a sua segurança, aconselhamoslhe a ler atentamente o seguinte parágrafo:

1.1. Recomendações e instruções de segurança

Não instale o seu telefone nem em recintos húmidos (casas de banho, sala de lavar roupas, cozinha, etc.) a menos de 1,50 m de uma zona com água, nem no exterior. O seu aparelho deve ser utilizado numa área com uma temperatura ambiente compreendida entre 5°C e 35°C.

O símbolo CE confirma a conformidade dos produtos com as exigências essenciais da directiva 1999/5/CE do Parlamento e do Conselho Europeu referente aos equipamentos hertzianos e aos equipamentos terminais de telecomunicação.

Pode consultar a declaração de conformidade através do site www.sagemcom.com parágrafo "support" ou pedí-la pelo correio através da morada seguinte:

Sagem Communications SAS

250, route de l'Empereur

92500 Rueil-Malmaison - France

C301

2. Apresentação do telefone

2.1. Descoberta

Coloque a caixa a sua frente, abra a embalagem e verifique que os elementos seguintes estejam presentes :

• a base do telefone,

• o telefone,

• o cabo em espiral do telefone,

• um cabo de ligação telefónica (RJ11 - RJ11),

• um cabo de ligação telefónica (Alemanha),

• um cabo de ligação telefónica (França),

• um suporte de fixação para parede,

• um compartimento para pilhas,

• 4 pilhas AA,

• este manual do utilizador.

2.2. O telefone

O C301 est ergonómico e confortável. De fácil utilização, dispõe de um copulador de indução que garante a compatibilidade com o aparelho auditivo

M5 M6 M7

123

456

1. Indicador luminoso : intermitente quando recebe uma chamada.

2. Tecla : aceder aos números memorizados

nas teclas (consulte o parágrafo “Teclas

0 9

de marcação rãpida do teclado”, página 9).

Português

3. Tecla : chamar o último número marcado.

4. Tecla : gravar os números na memória (consulte o parágrafo “Gerir os números gravados”, página 8).

5. Tecla : activar/desactivar o altifalante.

6. Microfone da base.

7. Teclas de marcação rápida fotográfica (consulte o parágrafo “Teclas de marcação rãpida fotogrãfica”, página 8).

8. Gancho : manter o auscultador fixo na parede.

9. Tecla : ligar / desligar o microfone.

10. Tecla : ecla de função permitindo aceder a serviços suplementares (informe-se junto do seu

operador).

11. Tecla , : ajustar o volume do altifalante e do auscultador e regular a sensibilidade do microfone.

3. Instalar o telefone

3.1. Ligar o cabo do telefone

Compartimento para pilhas

Painel de configuração

Tampa do compartimento para pilhas

Na parte traseira do telefone, encaixar a extremidade do cabo em espiral do telefone na cavidade (indicador 1) e ligar a outra extremidade ao telefone.

A seguir, encaixar a extremidade do cabo telefónico na cavidade (indicador 2) e ligar a outra extremidade à tomada telefónica na parede.

O C301 destina-se a estar ligado como



se fosse um telefone único.

+ _

C301

3.2. Instalação mural

• Gire o gancho. Tal impedirá que o auscultador caia da base.

• Marcar com pontos a parede onde pretende fixar o aparelho.

• Furar a parede nos pontos marcados.

• Inserir as buchas nos furos se necessário.

• Coloque o telefone na base de fixação mural, colocando-o sobre as marcas WALL e de seguida gire a patilha situada na parte de baixo da base.

• Colocar o telefone de modo a ficar preso e sem perigo.

3.3. Instalação do telefone sobre uma

secretãria

Nesta configuração, a base proporciona-lhe uma utilização confortável dada a posição inclinada do telefone.

• Coloque o telefone na base, colocando-o sobre as marcas DESK e de seguida gire a patilha situada na parte de baixo da base.

• Fixar o telefone à parede, alinhar as ranhuras da base com os parafusos e puxar para baixo.

• Coloque o telefone na sua secretária.

3.4. Introduzir ou trocar as pilhas

Desligue o cabo telefónico da tomada na parede antes de abrir o compartimento das pilhas.

• Retire a tampa do compartimento para as pilhas.

• Retire as pilhas gastas, introduza as pilhas novas uma a uma respeitando a polaridade das mesmas (consulte o parágrafo “Ligar o cabo do telefone”, página 3).

• Volte a colocar a tampa do compartimento para pilhas.

3.5. Painel de Configuração

O

Ringer

Volume

Amplify

Ringer

Out

R1 R2 R3

Tone

100 300

Mode

Português

1. Ringer volume : Ajustar o volume do toque

(Silêncio, médio, alto).

2. Amplificador :

Out : Aumentar a sensibilidade do microfone. In : Aumentar o volume do auscultador.

3. Ringer tone : Alterar o toque.

4. Mode : Regular o tempo de flash (100/300 ms).

4. Telefonar

4.1. Receber uma chamada

O telefone toca e o indicador luminoso pisca. Levante o telefone da base, pode falar com seu correspondente. No final da comunicação, volte a colocar o telefone na base. O aparelho está pronto para receber uma nova chamada.

4.2. Fazer uma chamada

Levante o telefone da base, espere a tonalidade. Marque o número do seu correspondente com o teclado numérico. No final da comunicação, volte a colocar o telefone na base.

Para ajustar o volume do auscultador e a sensibilidade do microfone, consulte o



parágrafo “Painel de Configuração”, página 5.

C301

4.3. Repetir um número marcado

Levante o telefone da base, espere a tonalidade.

Pressione a tecla , o último número é marcado automaticamente.

4.4. Fazer uma chamada em modo «mãos

livres»

Pressione a tecla , para obter o sinal de marcar.

Marque o número do seu correspondente com a ajuda

do teclado. No final, pressione a tecla .

Durante a chamada, poderá ajustar o volume do altifalante pressionando as



teclas , da base.

Há 5 níveis de volume, sendo 3 o valor por defeito.

4.5. Passar do modo «mãos livres» para o modo «auscultador» e vice-versa

Se estiver a efectuar uma chamada em modo «mãos livres» e quiser passar para o modo «auscultador», pegue no auscultador. O modo «mãos livres» será automaticamente desactivado. Para passar para o modo «mãos livres», pressione a

tecla e volte a colocar o auscultador na base.

4.6. Segunda chamada (conforme operador)

No decorrer da comunicação, poderá receber uma segunda chamada ou chamar um segundo correspondente. Poderá então passar de um correspondente para outro.

4.6.1.Receber uma segunda chamada

No decorrer da comunicação, é emitido um sinal sonoro pelo operador que o informa que uma segunda chamada se encontra em espera .

Pressione a tecla + 2 para atender essa chamada. O seu correspondente é colocado em espera e pode

falar com o segundo correspondente.

4.6.2.Passar de uma chamada para outra

Encontra-se com duas chamadas e pretende passar de uma para a outra:

Pressione a tecla + 2, a chamada em curso é colocada então em espera, retoma a segunda

chamada.

4.6.3.Terminar uma chamada e continuar com a outra

No decorrer da comunicação, é emitido um sinal sonoro pelo operador que o informa que uma segunda chamada se encontra em espera.

Pressione a tecla + 1 para atender essa nova chamada. A primeira chamada terminou.

Português

4.6.5.Para fazer uma conferência com 3 participantes(você e as duas chamadas)

Poderá realizar uma conferência com 3 participantes se a segunda chamada for feita pelo seu telefone (conforme operador e assinatura) Encontra-se com duas chamadas e pretende estabelecer uma conferência:

Pressione a tecla + 3, poderá então falar com os dois correspondentes ao mesmo tempo.

4.7. Modo Sigilo

No decorrer da comunicação, poderá passar para o modo secreto, o microfone do seu telefone fica cortado. O seu correspondente deixará então de o ouvir.

• Para activar o modo Sigilo : No decorrer da

4.6.4.Fazer uma segunda chamada

Encontra-se em comunicação com um correspondente e pretende fazer uma segunda chamada:

Pressione a tecla , a seguir marque o número com o teclado numérico.

A comunicação inicia-se assim que o segundo correspondente atender. A primeira chamada é colocada em espera.

comunicação, pressione a tecla . O seu interlocutor já não poderá ouvi-lo

• Para desactivar o modo Sigilo : volte a pressionar a

tecla . O seu interlocutor poderá ouvi-lo de novo.

nquanto o modo Sigilo estiver activado, a



tecla estará iluminada.

C301

4.8. Introduzir uma pausa

Enquanto estiver a marcar o número a gravar,

pressione a tecla para introduzir uma pausa.

A duração da pausa será de 2.5s.



5. Gerir os números gravados

Seu telefone permite a gravação de números para os quais liga regularmente e a que deseje aceder rapidamente.

Poderá gravar 3 números de acesso rápido nas teclas de marcação rápida fotográfica e até 10 números nas

teclas do teclado ( ).

Poderá introduzir uma pausa no número



que deseja gravar. consulte o parágrafo “Introduzir uma pausa”, página 8.

0 9

5.1. Teclas de marcação rãpida fotogrãfica

5.1.1.Gravar um número na memória

- Levante o ascultador ou pressione a

tecla .

- Pressione a tecla em seguida pressione a tecla «marcação rápida fotográ fica» à qual deseja associar o número. Ouvirá um bip.

- Marque o número que deseja gravar.

- Pressione a tecla . Um bip prolongado confirmará o registo.

5.1.2.Ligar para um número gravado na memória

- Pegue no auscultador do telefone ou pressione a

tecla .

- Pressione a tecla «marcação rápida fotográfica» em que gravou o número.

- O número de telefone será marcado automaticamente.

5.1.3.Modificar un número gravado na memória

Para alterar um número gravado numa das teclas de marcação rápida fotográfica, grave directamente o novo número na tecla em questão.

5.1.4. pagar um número de uma tecla de marcação rápida

- Levante o auscultador do telefone ou pressione a

tecla .

- Pressione a tecla e em seguida pressione a tecla «marcação rápida fotográfica».

- Pressione a tecla . Um bip prolongado confirmará a supressão.

- Pouse o auscultador ou pressione a

tecla .

Poderá introduzir uma fotografia nas teclas de marcação rápida fotográfica



para identificar facilmente os números que gravou.

Português

5.2. Teclas de marcação rãpida do teclado

5.2.1.Gravar um número nas teclas de marcação rápida do teclado

- Levante o auscultador ou pressione a

tecla .

- Pressione a tecla em seguida pressione a

telca ( ) na qual deseja gravar o número.

- Marque o número que deseja gravar.

- Pressione a tecla . Um bip prolongado confirmará o registo.

5.2.2.Ligar para um número gravado

- Levante o auscultador do telefone ou pressione a

tecla .

- Pressione a tecla e em seguida a tecla

( ) onde o número foi gravado.

- O número de telefone será marcado automaticamente.

0 9

C301

5.2.3.Alterar um número gravado

Para alterar um número gravado numa das teclas de marcação rápida, grave directamente o novo número na tecla em questão.

5.2.4.Apagar um número da memória

- Levante o auscultador ou pressione a tecla

- Pressione a tecla e em seguida pressione

a tecla ( ) onde está gravado o número a suprimir.

- Pressione a tecla . Um bip prolongado confirmará a supressão.

- Pouse o auscultador do telefone ou pressione a

tecla .

0 9

6. Definições

Poderá efectuar vários ajustes através do painel de configuração que se encontra na parte de baixo da base (consulte o parágrafo “Painel de Configuração”, página 5).

6.1. Ajustar o volume do toque

O interruptor «Ringer Volume» permitir-lhe-á ajustar o volume do toque. Há 3 níveis de volume (alto, médio, baixo).

6.2. Seleccionar o toque

O interruptor «Ringer Tone» permitir-lhe-á definir o toque. Há 3 tipos de toques (R1, R2, R3).

6.3. Ajustar o volume do auscultador

Posicione o interruptor «Amplify» em «IN».

Utilize as teclas ou da base para ajustar o volume do som.



Poderá anotar os números que atribuiu às teclas do teclado na etiqueta que se encontra na parte de baixo do auscultador.



Há 5 níveis de volume, o valor por defeito é1.

Português

6.4. Ajustar a sensibilidade do microfone

Posicione o interruptor «Amplify» em «OUT».

Utilize as teclas ou da base para ajustar a sensibilidade do microfone do seu auscultador.

Há 3 níveis de sensibilidade, o valor por



defeito é 1.

6.5. .Ajustar a duração do flash

O interruptor «Mode» permitir-lhe-á modificar a duração do flash (100 ms ou 300 ms), consulte o parágrafo “Painel de Configuração”, página 5.

7. Características

Suporte formato FSK / DTMF Tipo de marcação vocal Volume do toque Hi Toque R1 Volume do altifalante nível 3 (em 5) Volume do auscultador nível 1 (em 5) Sensibilidade do microfone do auscultador nível 1 (em 3) Tempo de flash 300 ms Duração da pausa 2.5 s Dimensions (C x L x A)

- Auscultador: 200 x 56 x 51 mm

- Base : 228 x 204 x 51 mm Peso 895 g Pilhas 4 x LR03-AA 1.5V Humidade relativa (máximo) -5°C a 55°C

20% a 75% Temperatura de armazenamento autorizada -10°C a +60°C

C301

8. Garantia Responsabilidades e disposições exclusivas para Portugal

Utilize o seu aparelho correctamente e nas condições normais de utilização. A Sagem Communications declina toda e qualquer responsabilidade por danos resultantes da utilização incorrecta. Para uma reivindicação da garantia deve contactar o seu revendedor. Tem de ser apresentado sempre um comprovativo de compra. No caso de qualquer tipo de anomalia, consulte o seu revendedor.

A) Condições gerais da garantia

A Sagem Communications assume uma garantia de 24

-vinte e quatro- Meses (6 -seis- Meses para acessórios) a partir da data de compra sem avaliação e após parecer próprio relativo aos trabalhos de reparação e ao custo de peças sobressalentes, quando ocorrerem avarias no aparelho provocadas por funcionamento anómalo. Excepto nos casos em que o cliente tiver acordado com a Sagem Communications um contrato de manutenção sobre o aparelho, segundo o qual a reparação deve ser realizada na sede do cliente, as reparações no aparelho não serão realizadas na sede do cliente. O cliente tem de enviar o aparelho avariado ao endereço obtido no revendedor.

Quando um produto tem de ser enviado para reparação, deve ser anexado um comprovativo de compra (sem alterações, notas ou partes ilegíveis), que comprove a validade do prazo de garantia do produto. Se não for anexado qualquer comprovativo de compra, a oficina de reparações Sagem Communications toma por base a data de fabrico para determinar o estado da garantia do produto. Para além das obrigações legais, a Sagem Communications declina toda e qualquer garantia implícita ou explícita, que não esteja mencionada nesta secção e não se responsabiliza por quaisquer danos directos ou indirectos ou materiais e não materiais fora do âmbito da garantia em questão. Caso uma disposição desta garantia seja, total ou parcialmente, invalidada ou tornada ilegal, devido a uma infracção de uma prescrição obrigatória da Defesa do Consumidor, isso não prejudica a validade das restantes disposições desta garantia. A responsabilidade legal não é prejudicada pela garantia do fabricante.

B) Exclusão da garantia

A Sagem Communications declina qualquer responsabilidade e garantia relativamente a:

• Danos, defeitos, falhas ou anomalias provocados por uma ou mais das seguintes causas:

- Inobservância das instruções de instalação e

utilização

- Acções exteriores no aparelho (incluindo, sem se restringir: raios, fogo, trepidações, vandalismo, rede de corrente inadequada / de má qualidade ou danos de qualquer tipo causados por água)

- Modificação dos aparelhos sem autorização escrita da Sagem Communications

- Condições de utilização inadequadas, sobretudo relativas a temperaturas e humidade do ar

- Reparação e manutenção do aparelho por pessoas não autorizadas pela Sagem Communications

• Desgaste dos aparelhos e dos acessórios devido à utilização normal diária

• Danos, que sejam causados por uma embalagem insuficiente ou em mau estado dos aparelhos enviados à Sagem Communications

• Utilização de novas versões do software sem a autorização prévia da Sagem Communications

• Alterações ou adições em aparelhos ou no software sem a autorização prévia por escrito da Sagem Communications

• Anomalias de funcionamento, provocadas nos aparelhos ou no funcionamento dos aparelhos pelo software instalado no computador Problemas de ligação, provocados por um ambiente desfavorável, sobretudo:

- Problemas relacionados com o acesso e/ou a

ligação à Internet, como por exemplo, interrupções do acesso à rede ou anomalias durante a ligação do

Português

utilizador ou do seu interlocutor

- Problemas de transmissão (por exemplo, cobertura geográfica insuficiente da área pelo transmissor radioeléctrico, interferências ou más ligações)

- Avarias na rede local (cablagem, servidor, locais de trabalho do computador) ou erros na rede de transmissão (como por exemplo, mas sem se limitar, a interferência, anomalia ou má qualidade de rede)

- Alteração dos parâmetros da rede sem fios após a compra do produto

• Avarias devido a reparação normal (como descrito no manual do utilizador fornecido) bem como anomalias, devido a uma omissão da revisão geral. Os custos da reparação ficam a cargo do cliente.

• Anomalias devido à utilização de produtos, materiais de consumo ou acessórios incompatíveis.

C) Reparações fora da garantia

Para os casos mencionados em B) e após o prazo de garantia, o centro de reparações autorizado da Sagem Communications deve fornecer um orçamento ao cliente. Os custos de reparação e de envio ficam a cargo do cliente. São válidas as condições apresentadas, excepto se acordado em contrário por escrito com o cliente e apenas em Portugal.

www.sagemcom.com

SAGEM C301 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
