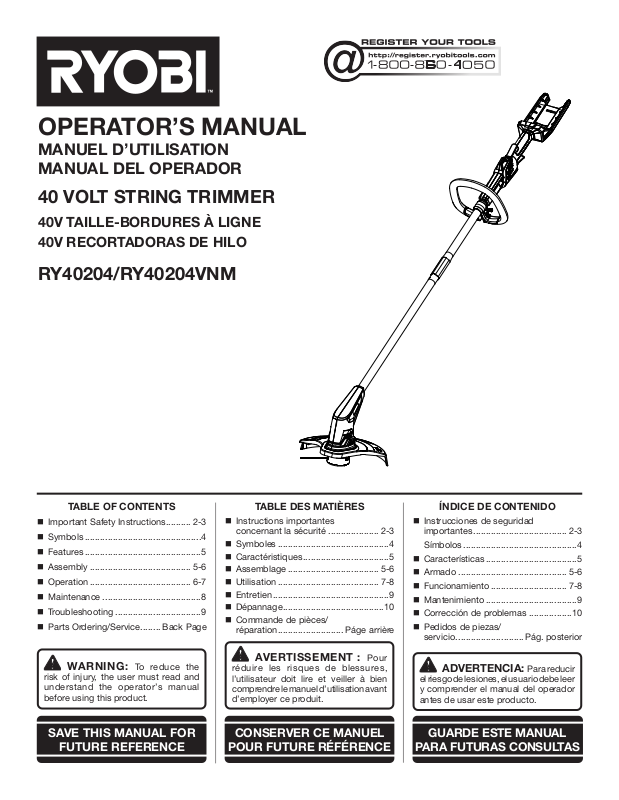

Ryobi RY40204, RY40204VNM user guide

OPERATOR’S MANUAL

MANUEL D’UTILISATION
MANUAL DEL OPERADOR

40 VOLT STRING TRIMMER

40V TAILLE-BORDURES À LIGNE
40V RECORTADORAS DE HILO

RY40204/RY40204VNM

TABLE OF CONTENTS

 Important Safety Instructions .......... 2-3

 Symbols ..............................................4

 Features ..............................................5

 Assembly ........................................ 5-6

 Operation ........................................ 6-7

 Maintenance .......................................8

 Troubleshooting ..................................9

 Parts Ordering/Service ........ Back Page

WARNING: To reduce the

risk of injury, the user must read and
understand the operator’s manual
before using this product.

SAVE THIS MANUAL FOR

FUTURE REFERENCE

TABLE DES MATIÈRES

 Instructions importantes

concernant la sécurité .................... 2-3

 Symboles ............................................4

 Caractéristiques ..................................5

 Assemblage .................................... 5-6

 Utilisation ........................................ 7-8

 Entretien ..............................................9

 Dépannage ........................................10

 Commande de pièces/

réparation .......................... Páge arrière

AVERTISSEMENT : Pour

réduire les risques de blessures,
l’utilisateur doit lire et veiller à bien
comprendre le manuel d’utilisation avant
d’employer ce produit.

CONSERVER CE MANUEL

POUR FUTURE RÉFÉRENCE

ÍNDICE DE CONTENIDO

 Instrucciones de seguridad

importantes ..................................... 2-3

Símbolos .............................................4

 Características ....................................5

 Armado ........................................... 5-6

 Funcionamiento .............................. 7-8

 Mantenimiento ....................................9

 Corrección de problemas .................10

 Pedidos de piezas/

servicio ........................... Pág. posterior

ADVERTENCIA: Para reducir

el riesgo de lesiones, el usuario debe leer
y comprender el manual del operador
antes de usar este producto.

GUARDE ESTE MANUAL

PARA FUTURAS CONSULTAS

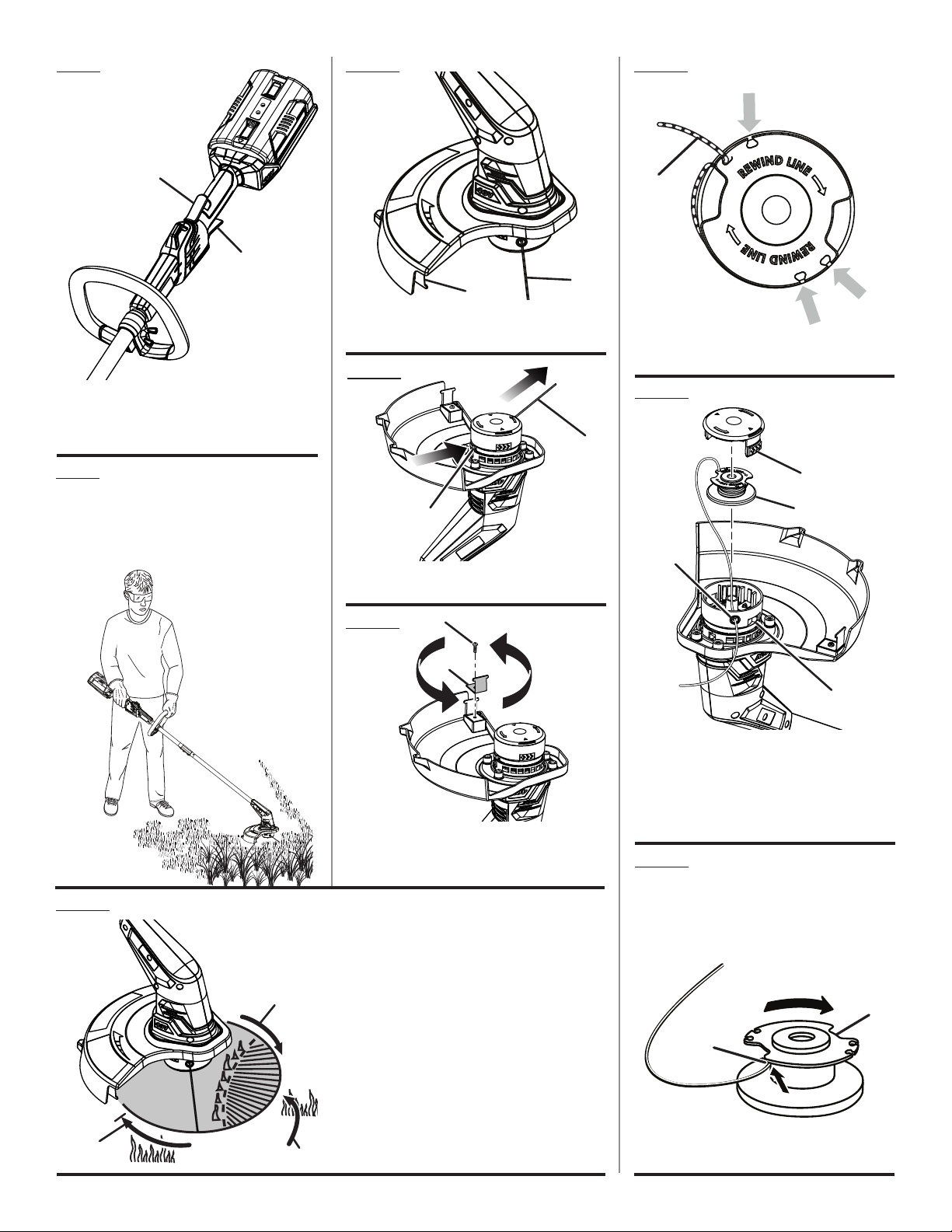

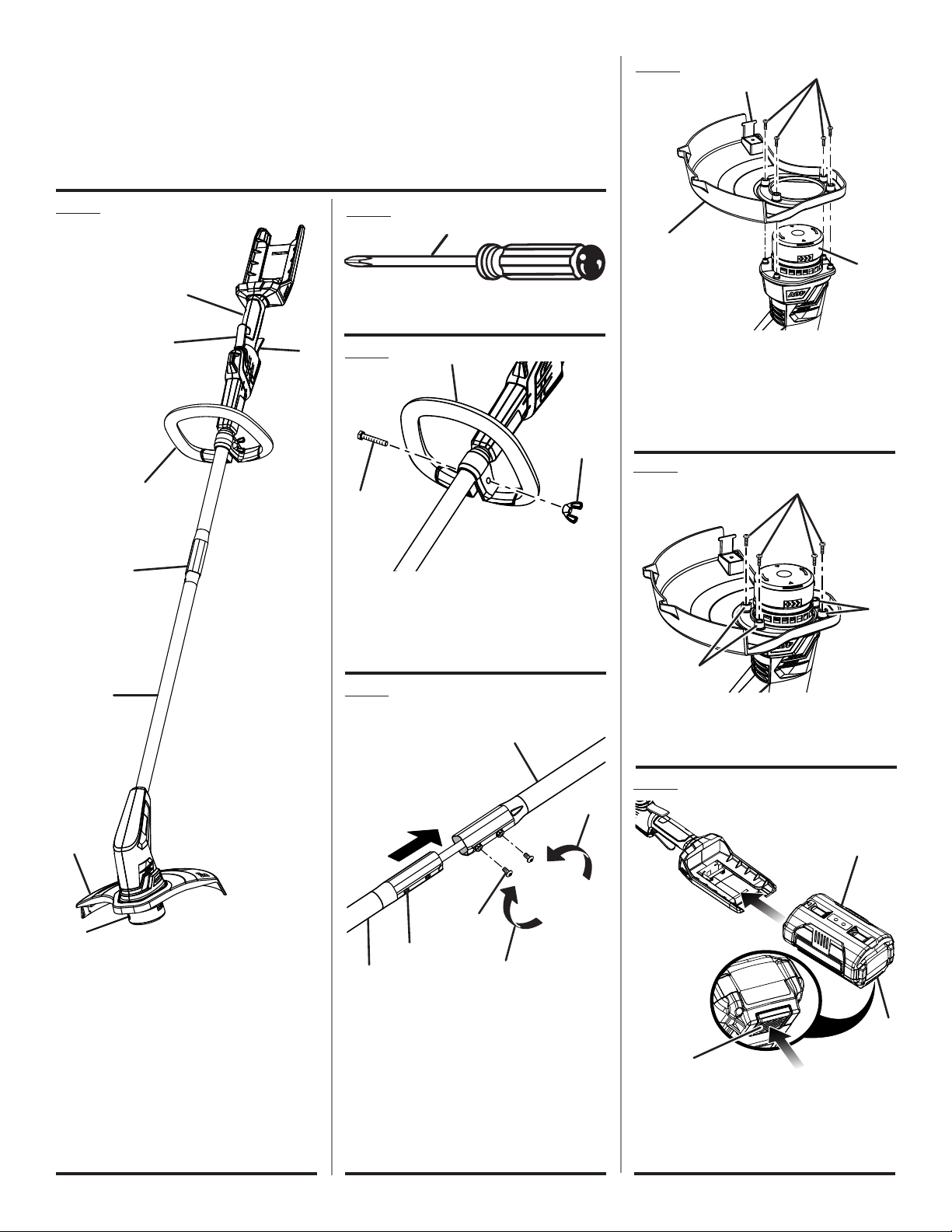

See this fold-out section for all of the figures

referenced in the operator’s manual.

Consulter l’encart à volets afin d’examiner toutes les figures

mentionnées dans le manuel d’utilisation.

Consulte esta sección desplegable para ver todas las figuras

a las que se hace referencia en el manual del operador.

Fig. 5

C

D

Fig. 1

Fig. 2

A

B

C

A - Phillips screwdriver (tournevis phillips,

destornillador phillips)

Fig. 3

A

A

B

A

B

A - Grass deflector (déflecteur d’herbe, deflector

de hierba)

B - Slide over head (faire glisser sur la tête,

deslizarlo sobre el cabezal)

C - Line cut-off blade (lame de sectionnement

de ligne, cuchilla de corte del hilo)

D - Screws (vis, tornillos)

Fig. 6

D

C

E

A - Front handle (poignée avant, mango

delantero)

B - Wing nut (écrou à oreilles, tuerca de

mariposa)

C - Bolt (boulon, perno)

A

F

Fig. 4

A - Screw holes (orifices de las vis, agujeros del

B

tornillo)

B - Screws (vis, tornillos)

B

A

G

A - Switch trigger (gâchette, gatillo del

interruptor)

B - Handle overmold (surmoulage de poignée,

mangos sobremoldeado)

C - Lock-out button (bouton de verrouillage,

botón de seguro de seguro)

D - Front handle (poignée avant, mango

delantero)
E - Coupler (coupleur, acoplador)
F - Trimmer shaft (arbre du taille-bordures, eje

de la recortadora)
G - Grass deflector (déflecteur d’herbe, deflector

de hierba)

F

C

D

A

A - Trimmer shaft (arbre du taille-bordures,

eje de la recortadora)

B - Power head shaft (arbre du bloc moteur,

eje del cabezal motor)

C - Phillips head screws (vis cruciform, tornillos

de cabeza Phillips)
D - Indentations (indentations, muescas)
E - Tighten (serrer, ajustar)
F - Loosen (desserrer, aflojar)

E

ii

Fig. 7

A

B

B

A - Battery pack (bloc-piles, paquete de

baterías)

B - Latch (loquet, pestillo)

Fig. 8

Fig. 11

Fig. 14

A

A

B

A - Lock-out button (bouton de verrouillage,

botón de seguro de seguro)

B - Switch trigger (gâchette, gatillo del

interruptor)

Fig. 9

PROPER OPERATING POSITION

POSITION D’UTILISATION CORRECTE

POSICIÓN CORRECTA PARA EL MANEJO

A

B

A - Line cut-off blade (lame coupe-ligne,

cuchilla de corte)

B - Line (ligne, línea)

Fig. 12

B

A

A - Black button (bouton noir, botón negro)
B - Line (ligne, línea)

Fig. 13

A

B

A - Slot (fente, ranura)
B - Line (ligne, línea)

Fig. 15

A

E

A

A

C

B

Fig. 10

B

D

A - Spool retainer (retenue de bobine, retén del

carrete)
B - Spool (bobine, carrete)
C - Tabs (languettes, pestañas)
D - Slot (fente, ranura)

A - Screw (vis, tornillo)
B - Line cut-off blade (lame coupe-ligne,

cuchilla de corte)

E - Eyelet (trou, agujero)

Fig. 16

WIND CLOCKWISE

ENROULER DANS LE SENS HORAIRE

ENROLLE HACIA LA DERECHA

A

A - Direction of rotation (sens de rotation,

sentido de la rotación)

B - Best cutting area (d’efficacité, área de corte

óptima)

C - Dangerous cutting area (zone de coup

dangereuse, área de corte peligrosa)

B

A

C

B

A - Spool (bobine, carrete)
B - Hole (trou, agujero)

iii

IMPORTANT SAFETY INSTRUCTIONS

WARNING!

When using electric gardening appliances, basic safety
precautions should always be followed to reduce the risk
of fire, electric shock and personal injury.

READ ALL INSTRUCTIONS

 For safe operation, read and understand all instructions

before using this product. Follow all safety instructions.
Failure to follow all safety instructions listed below, can
result in serious personal injury.

 Do not allow children or untrained individuals to use this

unit.

Check the work area before each use. Remove all objects

such as rocks, broken glass, nails, wire, or string which
can be thrown or become entangled in the machine.

 Always wear eye protection with side shields marked to

comply with ANSI Z87.1. Following this rule will reduce
the risk of serious personal injury.

Use Safety Glasses – Always use face or dust mask if

operation is dusty.

Protect your lungs. Wear a face or dust mask if the op-

eration is dusty. Following this rule will reduce the risk of
serious personal injury.

 Dress Properly – Use of rubber gloves and substantial

footwear is recommended when working outdoors. Wear
heavy, long pants, long sleeves, boots, and gloves. Do
not wear loose fitting clothing, short pants, sandals, or
go barefoot. Do not wear loose clothing or jewelry. They
can be caught in moving parts. Secure long hair above
shoulder level to prevent entanglement in moving parts.

Keep children away – Keep all bystanders, children, and

pets at least 50 ft. away.

Stay alert – Watch what you are doing. Use common sense.

Do not operate this unit when you are tired, ill, upset, or
under the influence of alcohol, drugs, or medication.

Do not operate in poor lighting.
Keep all parts of your body away from any moving part.
Do not operate power tools in explosive atmospheres,

such as in the presence of flammable liquids, gases, or
dust. Power tools create sparks which may ignite the
dust or fumes.

Avoid body contact with grounded surfaces such as

pipes, radiators, ranges, and refrigerators. There is an
increased risk of electric shock if your body is grounded.

Avoid Dangerous Environments – Don’t expose appli-

ance or string trimmer to rain or wet conditions. Water
entering an appliance or string trimmer will increase the
risk of electric shock.

Use Right Appliance – Do not use appliance for any job

except that for which it is intended.

Don’t Force Appliance – It will do the job better and with

less likelihood of a risk of injury at the rate for which it
was designed.

Do not operate the equipment while barefoot or when

wearing sandals or similar lightweight footwear. Wear
protective footwear that will protect your feet and improve
your footing on slippery surfaces.

Do not overreach – Keep firm footing and balance. Over-

reaching can result in loss of balance.

Avoid accidental starting – Be sure switch trigger is in

the locked or off position before inserting battery pack.
Carrying tools with your finger on the switch trigger or
inserting the battery pack into a tool with the switch on
invites accidents.

Do not use tool if switch trigger does not turn it on or off.

Any tool that cannot be controlled with the switch trigger
is dangerous and must be repaired.

Disconnect trimmer – Disconnect battery pack from the

appliance before storing, servicing, or changing accesso­ries such as cutting line. Such preventive safety measures
reduce the risk of starting the tool accidentally.

Use only identical manufacturer’s replacement parts and

accessories. Use of any other parts may create a hazard
or cause product damage.

Maintain appliance with care – Replace string head if

cracked, chipped, or damaged in any way. Be sure the
string head is properly installed and securely fastened.
Failure to do so can cause serious injury. Follow instruc­tions for lubrication and changing accessories. Inspect
trimmer cord periodically and, if damaged, have it replaced.
Keep handles dry, clean, and free from grease and oil.

Check Damaged Parts – Before further use of the appli-

ance, a guard or other part that is damaged should be
carefully checked to determine that it will operate properly
and perform its function. Check for alignment of moving
parts, binding of moving parts, breakage of parts, mount­ing and any other condition that may effect its operation.
A guard or other part that is damaged should be properly
repaired or replaced by an authorized service center un­less indicated elsewhere in this manual.

Keep hands and feet away from cutting area.
 Make sure all guards, straps, deflectors and handles are

properly and securely attached.

 Use only the manufacturer’s replacement string in the

cutting head. Do not use any other cutting attachment,
for example, metal wire, rope, or the like. To install any
other brand of cutting head to this string trimmer can
result in serious personal injury.

Never operate unit without the grass deflector in place

and in good condition.

2 — English

IMPORTANT SAFETY INSTRUCTIONS

 Maintain a firm grip on both handles while trimming. Keep

string head below waist level. Never cut with the string
head located over 30 in. or more above the ground.

Store idle appliances indoors - When not in use, string

trimmer should be stored indoors in a dry, locked place
out of the reach of children.

Never use blades, flailing devices, wire or rope. Unit is

designed for line trimmer use only. Use of any other ac­cessories or attachments will increase the risk of injury.

Inspect area to be cut. Remove objects (rocks, broken

glass, nails, wire, string, etc.) which can be thrown or
become entangled in cutting head.

Keep the air vents clean and free of debris to avoid over-

heating the motor. Clean after each use.

Stop the unit and disconnect the power source when not

in use. Carry the unit with the motor stopped.

Store out of the reach of children.
Do not hang unit so that the switch trigger is depressed.
Battery tools do not have to be plugged into an electrical

outlet; therefore, they are always in operating condition.
Be aware of possible hazards when not using your bat­tery tool or when changing accessories. Following this
rule will reduce the risk of electric shock, fire, or serious
personal injury.

 Do not charge battery tool in rain, or damp or wet location.

Following this rule will reduce the risk of electric shock.

 Do not use battery-operated appliance in rain.
 Remove or disconnect battery before servicing, cleaning

or removing material from the gardening appliance.

 Use this product only with batteries and chargers listed in

tool/appliance/battery pack/charger correlation supple­ment 988000-842.

 Do not dispose of the batteries in a fire. The cell may

explode. Check with local codes for possible special
disposal instructions.

 Do not open or mutilate the batteries. Released electrolyte

is corrosive and may cause damage to the eyes or skin.
It may be toxic if swallowed.

Do not place battery tools or their batteries near fire or

heat. This will reduce the risk of explosion and possibly
injury.

Batteries can explode in the presence of a source of

ignition, such as a pilot light. To reduce the risk of seri­ous personal injury, never use any cordless product in
the presence of open flame. An exploded battery can
propel debris and chemicals. If exposed, flush with water
immediately.

 Do not crush, drop or damage battery pack. Do not

use a battery pack or charger that has been dropped or
received a sharp blow. A damaged battery is subject to
explosion. Properly dispose of a dropped or damaged
battery immediately.

 Exercise care in handling batteries in order not to short the

battery with conducting materials such as rings, bracelets,
and keys. The battery or conductor may overheat and
cause burns.

For best results, your battery tool should be charged in

a location where the temperature is more than 50°F but
less than 100°F. To reduce the risk of serious personal
injury, do not store outside or in vehicles.

Under extreme usage or temperature conditions, battery

leakage may occur. If liquid comes in contact with your
skin, wash immediately with soap and water, then neu­tralize with lemon juice or vinegar. If liquid gets into your
eyes, flush them with clean water for at least 10 minutes,
then seek immediate medical attention. Following this
rule will reduce the risk of serious personal injury.

We recommend taking your equipment to an autho-

rized service center for repair, as service performed by
inexperienced or unqualified persons may damage the
equipment, create unsafe conditions, injury to user and/
or void your warranty.

Save these instructions. Refer to them frequently and

use them to instruct others who may use this power tool.
If you loan someone this power tool, loan them these
instructions also.

3 — English

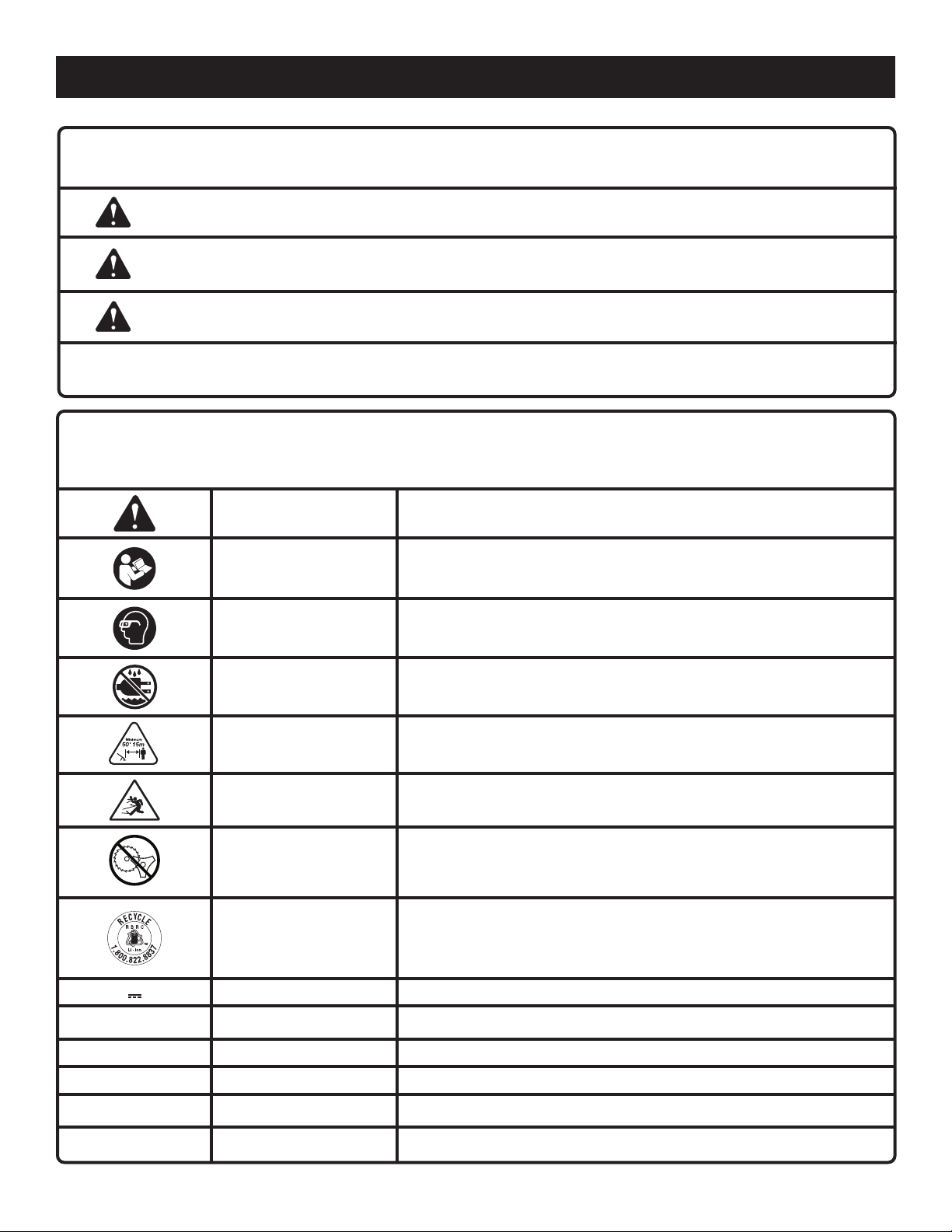

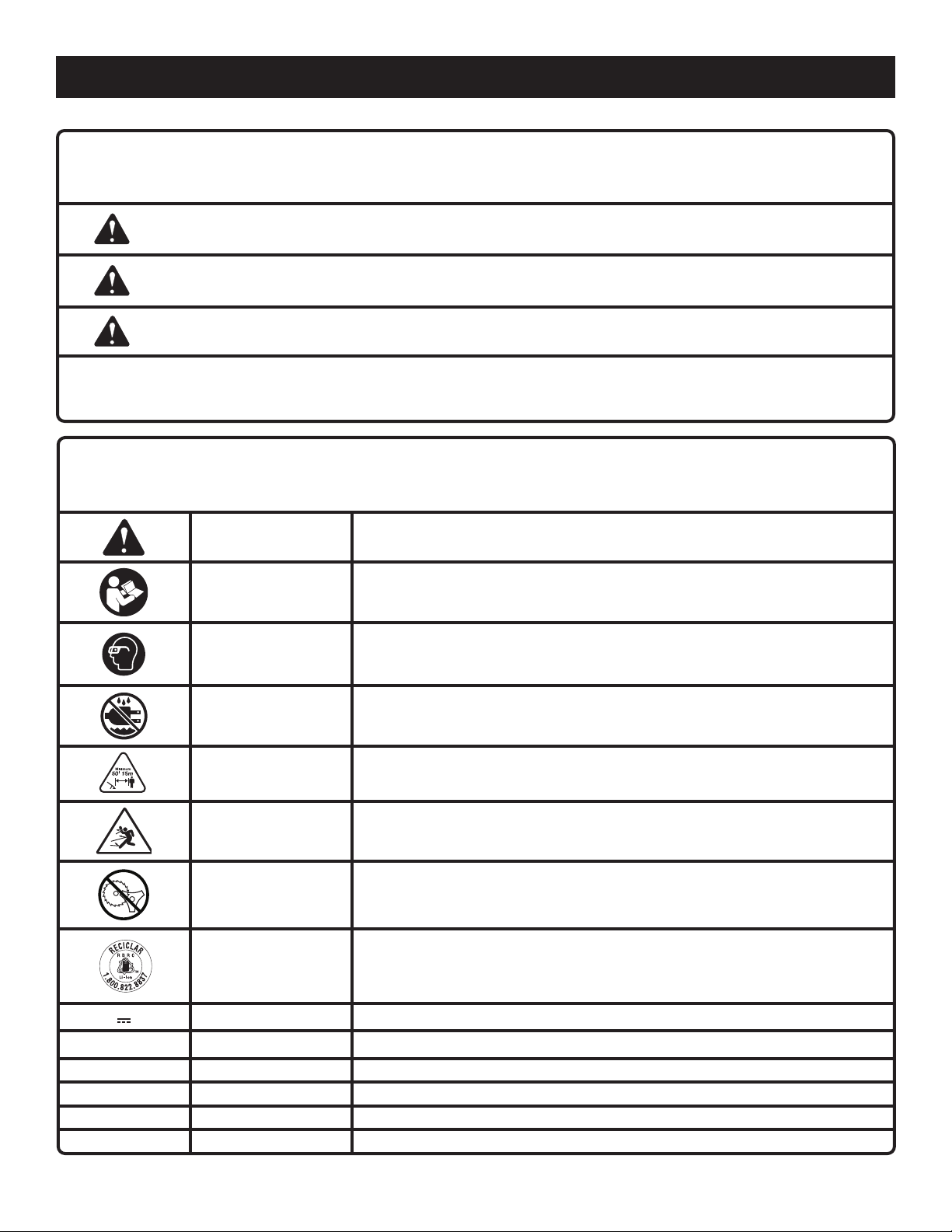

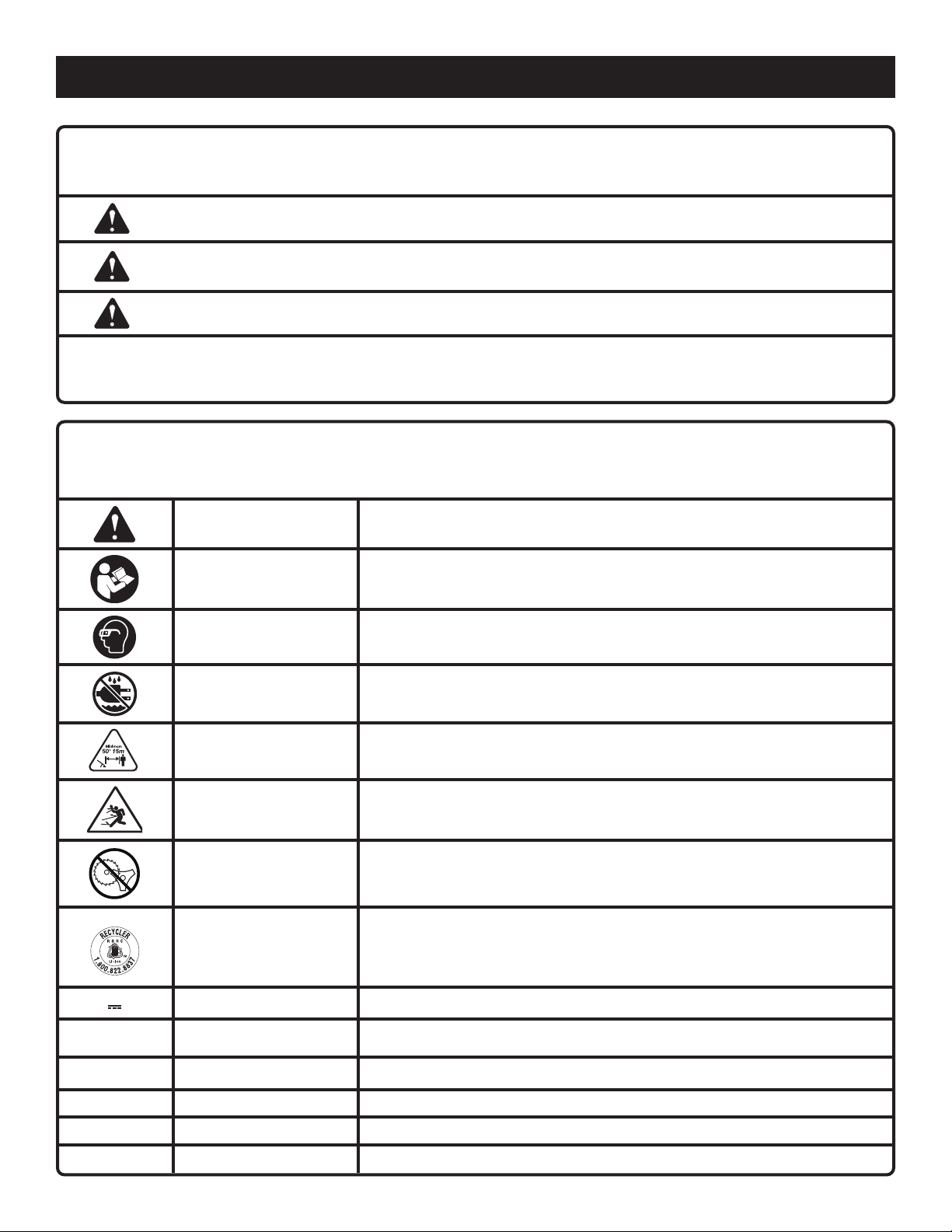

SYMBOLS

The following signal words and meanings are intended to explain the levels of risk associated with this product.

SYMBOL SIGNAL MEANING

DANGER:

WARNING:

CAUTION:

NOTICE:

Some of the following symbols may be used on this product. Please study them and learn their meaning. Proper
interpretation of these symbols will allow you to operate the product better and safer.

Indicates a hazardous situation, which, if not avoided, will result in death or
serious injury.

Indicates a hazardous situation, which, if not avoided, could result in death or
serious injury.

Indicates a hazardous situation, that, if not avoided, may result in minor or
moderate injury.

(Without Safety Alert Symbol) Indicates information considered important, but
not related to a potential injury (e.g. messages relating to property damage).

SYMBOL NAME DESIGNATION/EXPLANATION

Safety Alert Indicates a potential personal injury hazard.

Read Operator’s
Manual

Eye Protection

To reduce the risk of injury, user must read and understand operator’s
manual before using this product.

Always wear eye protection with side shields marked to comply
with ANSI Z87.1.

Wet Conditions Alert Do not expose to rain or use in damp locations.

Keep Bystanders
Away

Ricochet

No Blade

Recycle Symbol

Direct Current Type or a characteristic of current

n

o

.../min Per Minute Revolutions, strokes, surface speed, orbits etc., per minute

V Volts Voltage

Hz Hertz Frequency (cycles per second)

No Load Speed Rotational speed, at no load

Keep all bystanders at least 50 ft. away.

Thrown objects can ricochet and result in personal injury or property
damage.

Do not install or use any type of blade on a product displaying this
symbol.

This product uses lithium-ion (Li-ion) batteries. Local, state, or federal
laws may prohibit disposal of batteries in ordinary trash. Consult your
local waste authority for information regarding available recycling and/
or disposal options.

min Minutes Time

4 — English

FEATURES

PRODUCT SPECIFICATIONS

Motor ...................................................................................................................................................................... 40 Volt DC

Cutting Swath .................................................................................................................................................10 in. and 12 in.

Line Size ............................................................................................................ 0.065 in. diameter round or 0.080 in. twisted

KNOW YOUR STRING TRIMMER

See Figure 1.

The safe use of this product requires an understanding of
the information on the tool and in this operator’s manual as
well as a knowledge of the project you are attempting. Before
use of this product, familiarize yourself with all operating
features and safety rules.

ADJUSTABLE CUTTING DIAMETER

The cutting diameter is adjustable from 10 in. and 12 in. by
rotating the line cutoff blade.

GRASS DEFLECTOR

The trimmer includes a grass deflector that helps protect
from flying debris.

ASSEMBLY

UNPACKING

This product requires assembly.
 Carefully remove the product and any accessories from

the box. Make sure that all items listed in the packing list
are included.

HANDLE OVERMOLD

Handle overmold provides added user comfort.

LOCK-OUT BUTTON

The lock-out button prevents accidental starting.

VARIABLE SPEED SWITCH TRIGGER

This tool has a variable speed switch that delivers higher
speed with increased trigger pressure. Speed is controlled
by the amount of switch trigger depression.

WARNING:

If any parts are damaged or missing do not operate this
product until the parts are replaced. Use of this product
with damaged or missing parts could result in serious
personal injury.

WARNING:

Do not use this product if any parts on the Packing List
are already assembled to your product when you unpack
it. Parts on this list are not assembled to the product by
the manufacturer and require customer installation. Use
of a product that may have been improperly assembled
could result in serious personal injury.

 Inspect the product carefully to make sure no breakage

or damage occurred during shipping.

 Do not discard the packing material until you have care-

fully inspected and satisfactorily operated the product.

 If any parts are damaged or missing, please call

1-800-860-4050 for assistance.

PACKING LIST

Power Head Trimmer Shaft
Front Handle
Grass Deflector
Operator’s Manual

5 — English

WARNING:

Do not attempt to modify this product or create
accessories not recommended for use with this product.
Any such alteration or modification is misuse and could
result in a hazardous condition leading to possible serious
personal injury.

WARNING:

To prevent accidental starting that could cause serious
personal injury, always remove the battery pack from the
product when assembling parts.

TOOLS NEEDED

See Figure 2.

The following tool (not included or drawn to scale) is needed
for assembly:

 Phillips screwdriver

ASSEMBLY

FRONT HANDLE

See Figure 3.

 Loosen and remove the wing nut and bolt from the handle.
Install the handle on the power head shaft at the location

indicated by the label on the shaft.

Adjust handle up or down, if necessary, to desired operat-

ing position.

Reinstall the bolt and wing nut. Tighten wing nut to secure.

CONNECTING THE POWER HEAD SHAFT AND
TRIMMER SHAFT

See Figure 4.

 Align the two indentations in the trimmer shaft with the

screws in the power head shaft. Insert the trimmer shaft
into the power head shaft.

 Push the two sections together until the trimmer shaft

stops.

WARNING:

Be certain the shafts are locked into place before oper­ating string trimmer; check it periodically for tightness
during use to avoid possible disconnection of shafts,
which could result in serious personal injury.

WARNING:

This string trimmer is designed to use only the provided
trimmer shaft and string head. It is not capable of using
other attachments or cutting heads. Attempting to use
other attachments or cutting heads could result in seri­ous personal injury.

ATTACHING GRASS DEFLECTOR

See Figures 5 - 6.

CAUTION:

Be careful when sliding the two shafts together to avoid
pinching your hands or fingers.

 Using a Phillips head screwdriver, turn each of the two

screws until securely tightened.

OPERATION

WARNING:

Do not allow familiarity with products to make you
careless. Remember that a careless fraction of a second
is sufficient to inflict serious injury.

WARNING:

Always wear eye protection with side shields marked to
comply with ANSI Z87.1. Failure to do so could result in
objects being thrown into your eyes, resulting in possible
serious injury.

WARNING:

The line cut-off blade on the grass deflector is sharp.
Avoid contact with the blade. Failure to avoid contact
can result in serious personal injury.

 Remove supplied screws from the trimmer head with a

phillips screwdriver.

 Fit the grass deflector into the slots on trimmer head.
 Line up the screw holes in the grass deflector with the

holes in the trimmer head.

 Install supplied screws and tighten by turning clockwise

with a phillips screwdriver.

WARNING:

Never use blades, flailing devices, wire, or rope on this
product. Do not use any attachments or accessories not
recommended by the manufacturer of this product. The
use of attachments or accessories not recommended
can result in serious personal injury.

NOTICE:

Before each use, inspect the entire product for damaged,
missing, or loose parts such as screws, nuts, bolts, caps,
etc. Tighten securely all fasteners and caps and do not
operate this product until all missing or damaged parts
are replaced. Please contact customer service or an
authorized service center for assistance.

6 — English

OPERATION

INSTALLING/REMOVING BATTERY PACK

See Figure 7.

To install:

 Align raised ribs on battery pack with grooves in the

trimmer’s battery port and place the battery pack in the
trimmer.

WARNING:

Make sure the latch on the bottom of the battery pack
snaps in place and the battery pack is fully seated and
secure in the trimmer battery port before beginning
operation. Failure to securely seat the battery pack could
cause the battery pack to fall out, resulting in serious
personal injury.

To remove:

 Press and hold the battery latch button at the bottom of

the battery pack.

 Remove battery pack from the trimmer.

WARNING:

To avoid serious personal injury, always remove the
battery pack and keep hands clear of the lock-out button
when carrying or transporting the tool.

For complete charging instructions, see the operator’s
manuals for your battery pack and charger.

STARTING/STOPPING THE STRING TRIMMER

See Figure 8.

To start:



Press and hold the lock-out button.



Depress the switch trigger.

To stop:



Release the switch trigger to stop the string trimmer.



Upon release of the switch trigger, the lock-out button
will automatically reset to the locked position.

OPERATING THE TRIMMER

See Figure 9.

Follow these tips when using the string trimmer:



Hold the trimmer with your right hand on the rear handle
and your left hand on the front handle.



Keep a firm grip with both hands while in operation.



Trimmer should be held at a comfortable position with
the rear handle about hip height.



Cut tall grass from the top down. This will prevent grass
from wrapping around the boom housing and string head
which may cause damage from overheating.

If grass becomes wrapped around the string head:



Remove the battery pack.



Remove the grass.

WARNING:

Always hold the string trimmer away from the body
keeping clearance between the body and the string
trimmer. Any contact with the string trimmer cutting head
while operating can result in serious personal injury.

CUTTING TIPS

See Figures 10 - 11.

Keep the trimmer tilted toward the area being cut; this is

the best cutting area.

The string trimmer cuts when passing the unit from right

to left. This will avoid throwing debris at the operator.
Avoid cutting in the dangerous area shown in figure 10.

 Use the tip of the line to do the cutting; do not force string

head into uncut grass.

 Wire and picket fences cause extra line wear, even

breakage. Stone and brick walls, curbs, and wood may
wear line rapidly.

 Avoid trees and shrubs. Tree bark, wood moldings, siding,

and fence posts can easily be damaged by the line.

ADVANCING LINE

NOTE: The trimmer is equipped with an auto-feed head.

Bumping the head to try to advance the line will damage
the trimmer and void the warranty.

 With the trimmer running, release the switch trigger.
 Wait two seconds, and press the switch trigger.

NOTE: The line will extend approximately 1/4 in. with each

stop and start of the switch trigger until the line reaches
the length of the cut-off blade.

 Resume trimming.

ADVANCING THE LINE MANUALLY

See Figure 12.



Remove the battery pack.



Push the black button located on the string head while
pulling on line to manually advance the line.

LINE CUT-OFF BLADE

See Figures 13.

This trimmer is equipped with a line cut-off blade on the grass
deflector. For best cutting, advance line until it is trimmed to
length by the line cut-off blade. Advance line whenever you
hear the engine running faster than normal, or when trimming
efficiency diminishes. This will maintain best performance
and keep line long enough to advance properly.

This trimmer is currently set at the 10 in. cutting swath. To
adjust to a cutting swath of 12 in.:

Remove the battery pack.
Loosen the blade screw then rotate the line cut-off

blade 180°.

Tighten the blade screw.

7 — English

MAINTENANCE

WARNING:

To avoid serious personal injury, always remove the bat­tery pack from the tool when cleaning or performing any
maintenance.

WARNING:

Always wear eye protection with side shields marked to
comply with ANSI Z87.1. Failure to do so could result in
objects being thrown into your eyes, resulting in possible
serious injury.

WARNING:

When servicing, use only identical replacement parts.
Use of any other parts can create a hazard or cause
product damage.

SPOOL REPLACEMENT

See Figures 14 - 15.

Use only 0.065 in. diameter round or 0.080 in. twisted
monofilament line. Use original manufacturer’s replacement
line for best performance.

 Remove the battery pack.
 Push in tabs on side of spool retainer.
 Pull spool retainer up to remove.
 Remove the old spool.
 To install the new spool, make sure the line is captured in

the slot on the new spool. Make sure the end of the line
is extended approximately 6 in. beyond the slot.

 Install the new spool so that the line and slot align with the

eyelet in the string head. Thread the line into the eyelet.

 Pull the line extending from the string head so the line

releases from the slot in the spool.

 Reinstall the spool retainer by depressing tabs into slots

and pushing down until spool retainer clicks into place.

NOTICE:

Periodically inspect the entire product for damaged,
missing, or loose parts such as screws, nuts, bolts, caps,
etc. Tighten securely all fasteners and caps and do not
operate this product until all missing or damaged parts
are replaced. Please contact customer service or an
authorized service center for assistance.

GENERAL MAINTENANCE

Avoid using solvents when cleaning plastic parts. Most
plastics are susceptible to damage from various types of
commercial solvents and may be damaged by their use. Use
clean cloths to remove dirt, dust, oil, grease, etc.

WARNING:

Do not at any time let brake fluids, gasoline, petroleum­based products, penetrating oils, etc., come in contact
with plastic parts. Chemicals can damage, weaken or
destroy plastic which can result in serious personal injury.

LINE REPLACEMENT

See Figures 15 - 16.

 Remove the battery pack.
 Remove the spool from the string head.

NOTE: Remove any old line remaining on the spool.
 Cut a piece of line approximately 9 ft. long. Use only

0.065 in. diameter round or 0.080 in. twisted monofilament
line.

 Insert the line into the anchor hole in the upper part of the

spool. Wind the line around the upper part of the spool
clockwise, as shown by the arrows on the spool. Place
line in the slot on upper spool flange, leaving about 6 in.
extended beyond the slot. Do not overfill. After winding the
line, there should be at least 1/4 in. between the wound
line and the outside edge of the spool.

 Replace the plastic retainer, spool, and the spool retainer.

Refer to Spool Replacement earlier in this manual.

STORING THE TRIMMER

 Remove the battery pack from the string trimmer before

storing.

 Clean all foreign material from the trimmer.
 Store it in a place that is inaccessible to children.
 Keep away from corrosive agents such as garden chemi-

cals and de-icing salts.

REPLACEMENT PARTS

Replacement Spool Part Number ..................... AC14RSLA

Replacement Spool Cap Part Number ................AC14HCA

8 — English

TROUBLESHOOTING

PROBLEM POSSIBLE CAUSE SOLUTION

Line will not advance when
using the auto-feed head

Grass wraps around boom
housing and string head

Motor fails to start when switch
trigger is depressed

Line is welded to itself.

Not enough line on spool.

Line is worn too short.

Line is tangled on spool.

Cutting tall grass at ground
level.

Battery is not secure.

Battery is not charged.

Shaft not connected
completely

Lubricate with silicone spray.

Install more line. Refer to Line Replacement earlier in
this manual.

Pull line while pressing button.

Remove line from spool and rewind. Refer to Line
Replacement earlier in this manual.

Cut tall grass from the top down to prevent wrapping.

To secure the battery pack, make sure the latch on the
bottom of the battery pack is snapped into place.

Charge the battery pack according to the instructions
included with your model.

Make sure shaft trimmer is securely seated in the coupler
on the power head.

CALL US FIRST

For any questions about operating or maintaining your product,

call the Ryobi Help Line!

Your product has been fully tested prior to shipment

to ensure your complete satisfaction.

This product has a Five-year Limited Warranty for personal,

family, or household use (90 days for business or commercial use).

For warranty details, visit www.ryobitools.com

or call (toll free) 1-800-860-4050.

9 — English

INSTRUCTIONS IMPORTANTES CONCERNANT LA SÉCURITÉ

 Éviter les environnements dangereux — Ne pas exposer

AVERTISSEMENT !

Lors de l’utilisation d’outils de jardinage, toujours suivre
les consignes de sécurité de base pour éviter les risques
d’incendie, d’électrocution et de blessures.

LIRE TOUTES LES INSTRUCTIONS

 Pour travailler en toute sécurité, lire et veiller à bien

comprendre toutes les instructions avant d’utiliser ce produit.
Respecter toutes les instructions de sécurité. Le non respect
des instructions de sécurité ci-dessous peut entraîner des
blessures graves.

 Ne pas laisser des enfants ou personnes n’ayant pas reçu

une formation adéquate utiliser cet produit.

 Déblayer la zone de travail avant chaque utilisation. La

débarrasser de tous les objets tels que cailloux, verre brisé,
clous, fils métalliques, cordes, etc. risquant d’être projetés
ou de se prendre dans la ligne de coupe ou la lame.

 Toujours porter une protection oculaire avec écrans latéraux

certifiée conforme à la norme ANSI Z87.1. Le respect de
cette règle réduira les risques de blessures graves.

Utiliser les lunettes de sûreté — Toujours la visage d’usage

ou le masque de poussière si l’opération est poussiéreuse.

Protection respiratoire. Porter un masque facial ou un masque

antipoussière si le travail produit de la poussière. Le respect
de cette consigne réduira les risques de blessures graves.

 Porter des vêtements appropriés — On recommande d’utiliser

des gants de caoutchouc et des chaussures solides pour
le travail à l’extérieur. Porter des pantalons longs, manches
longue, des chaussures et des gants épais. Ne pas porter
de vêtements amples, bijoux, shorts, sandales et ne pas
travailler pieds nus. Ils peuvent être pris dans les parties en
mouvement. Attacher les cheveux longs pour les maintenir
au-dessus des épaules, afin qu’ils ne se prennent pas dans
les pièces en mouvement.

 Tenir les enfants éloignés — Ranger les appareils qui ne sont

pas utilisés — Garder les badauds, enfants et animaux à
une distance de 15 m (50 pi) minimum.

 Rester alerte — Se concentrer sur son travail. Faire preuve

de bon sens. Ne pas utiliser ce taille-bordures en état de
fatigue, si l’on est souffrant, si vous êtes bouleversé, ou sous
l’influence de l’alcool, de drogues ou de médicaments.

Ne pas travailler sous un éclairage insuffisant.
 Garder toutes les parties du corps à l’écart des pièces en

mouvement.

 Ne pas utiliser d’outils électriques dans des atmosphères

explosives, par exemple en présence de liquides, gaz ou
poussières inflammables. Les outils électriques produisent
des étincelles risquant d’enflammer les poussières ou
vapeurs.

 Éviter tout contact du corps avec des surfaces mises à la terre,

telles que tuyaux, radiateurs, cuisinières et réfrigérateurs.
Le risque de choc électrique est accru lorsque le corps est
mis à la terre.

le appareil ou outil à la pluie ou l’humidité. La pénétration
d’eau dans ces outils accroît le risque de choc électrique.

 Utiliser les appareils appropriés — Ne pas utiliser l’outil pour

une tâche pour laquelle il n’est pas conçu.

 Ne pas forcer appareil — Un produit approprié exécutera le

travail mieux et de façon moins dangereuse s’il fonctionne
dans les limites prévues.

 Ne pas faire fonctionner l’équipement pied-nu ou en portant

des sandales ou des chaussures légères similaires. Porter
des chaussures de protection qui protègent vos pieds et
améliorent votre équilibre sur des surfaces glissantes.

 Ne pas exagérer en se courbant ou en s’étirant. Se tenir bien

campé et en équilibre. Cette façon de travailler pourrait vous
faire perdre l’équilibre.

 Éviter les démarrages accidentels. S’assurer que la gâchette

est verrouillée en position d’arrêt avant d’insérer le bloc piles.
Le transport d’outils avec le doigt sur le commutateur ou
l’insertion du bloc piles avec le commutateur en position de
marche est une invite aux accidents.

 Ne pas utiliser l’produit si le commutateur ne permet pas

de le mettre en marche et de l’arrêter. Tout produit qui ne
peut pas être contrôlé par son commutateur est dangereux
et doit être réparé.

 Débrancher l’appareil de la source d’alimentation avant

d’entreposer, d’effectuer l’entretien ou de changer les
accessoires comme le fil de coupe.

 Utiliser exclusivement des pièces de rechange et accessoire

d’origine. L’usage de toute autre pièce pourrait créer une
situation dangereuse ou endommager l’produit.

 Entretenir soigneusement l’appareil — Si la tête de coupe

est fendue, brisée ou endommagée de quelque façon que
ce soit, la remplacer. S’assurer que la tête de coupe ou la
lame est correctement installée et solidement assujettie. S’il
ne le sont pas, l’opérateur court des risques de blessures
graves. Suivre les instructions pour la lubrification et le
changement d’accessoires. Vérifier régulièrement le cordon
du taille-bordures. S’il est endommagé, il doit être remplacé.
Garder le poignée secs, propres et exempts d’huile ou de
graisse.

Vérifier l’état des pièces — Avant d’utiliser l’appareil de

nouveau examiner soigneusement les pièces et dispositifs de
protection qui semblent endommagés afin de déterminer s’ils
fonctionnent correctement et s’ils remplissent les fonctions
prévues. Vérifier l’alignement des pièces mobiles, s’assurer
qu’aucune pièce n’est bloquée ou cassée, vérifier la fixation de
chaque pièce et s’assurer qu’aucun autre problème ne risque
d’affecter le bon fonctionnement de l’outil. La réparation
ou le remplacement du dispositif de protection ou de toute
autre pièce doivent être confiés à un centre de réparations
autorisé, sauf indication contraire dans le présent manuel.

Éloigner les mains et les pieds de la zone de coupe.
 S’assurer que tous les dispositifs de protection, déflecteurs

d’herbe et poignées sont correctement installés et solidement
assujettis.

2 — Français

INSTRUCTIONS IMPORTANTES CONCERNANT LA SÉCURITÉ

 Utiliser exclusivement des lignes de coupe d’origine. Ne pas

utiliser un autre accessoire de coupe, tel que fil métallique,
corde, ou autre. L’utilisation d’une tête de coupe d’autre
marque sur cette tondeuse à fouet peut entraîner des
blessures graves.

 Ne jamais utiliser l’produit si le protecteur n’est pas en place

et en bon état.

 Tenir fermement les deux poignées pendant le travail. Tenir

la tête de coupe au-dessous du niveau de la taille. Ne jamais
tailler avec la tête de coupe à plus de 762 mm (30 po) du
sol.

 Entreposer les outils à l’intérieur — Quand pas dans l’usage,

tondeuse à fouet devrait être emmagasiné à la maison dans
un sec, fermé à clef la remiser dans un endroit inaccessible
aux enfants.

 Ne jamais utiliser de lames ou de dispositifs à fléau, fil et

cordes. L’unité est conçue pour être utilisée exclusivement
avec un taille bordures à fil. Le fait d’utiliser l’produit avec
tout autre accessoire ou dispositif fait augmenter le risque
de blessures.

 Examiner la surface à tondre. Retirer tous les objets (roches,

verre brisé, clous, câble, corde etc.) qui peuvent être projetés
dans les airs ou qui peuvent s’emmêler dans la tête de coupe.

 S’assurer que les évents d’aération sont propres et exempts

de débris afin d’éviter que le moteur ne surchauffe. Les
nettoyer après chaque utilisation.

 Arrêter l’produit et le débrancher de la source d’alimentation

lorsqu’il n’est pas utilisé. Attendre l’arrêt complet du moteur
avant de déplacer l’produit.

 Ranger l’produit en s’assurant qu’il est débranché et qu’il

est hors de la portée des enfants.

 Ne pas suspendre l’produit d’une façon qui enclencherait

la gâchette.

 Les outils fonctionnant sur piles n’ayant pas besoin d’être

branchés sur une prise de courant, ils sont toujours en état
de fonctionnement. Tenir compte des dangers possibles
lorsque l’produit n’est pas en usage et lors du remplacement
des piles. Le respect de cette consigne réduira les risques
d’incendie, de choc électrique et de blessures graves.

 Ne pas recharger un produit fonctionnant sur piles dans un

endroit la pluie ou humide ou mouillé. Le respect de cette
règle réduira les risques de choc électrique.

 Ne pas utiliser un appareil alimenté par pile sous la pluie.
 Retirer ou débrancher la pile avant l’entretien ou le nettoyage

de l’produit de jardin ou avant d’en retirer des matériaux.

Utiliser ce produit seulement avec la piles et le chargeurs

indiqués dans le supplément de raccordement pour chargeur/

outils/piles/appareil n˚ 988000-842.

 Ne pas jeter les piles au feu. La cellule peut exploser. Vérifier

les codes locaux pour connaître toute instruction spéciale
relative à l’élimination des piles.

 Ne pas altérer le bloc piles. L’électrolyte est un produit

corrosif pouvant causer des lésions cutanées ou oculaires.
Il peut être toxique en cas d’ingestion.

 Ne pas placer les outils électriques sans fil ou leurs piles

à proximité de flammes ou d’une source de chaleur. Ceci
réduira les risques d’explosion et de blessures.

 Les piles peuvent exploser en présence d’une source

d’allumage, telle qu’une veilleuse. Pour réduire les risques de
blessures graves, ne jamais utiliser un appareil sans fil, quel
qu’il soit, en présence d’une flamme vive. En explosant, une
pile peut projeter des débris et des produits chimiques. En
cas d’exposition, rincer immédiatement les parties atteintes
avec de l’eau.

 Ne pas écraser, faire tomber ou endommager le bloc piles.

Ne jamais utiliser un bloc piles ou un chargeur qui est tombé,
a été écrasé, a reçu un choc violent ou a été endommagé
de quelque façon que ce soit. Une pile endommagée risque
d’exploser. Éliminer immédiatement toute pile endommagée,
selon une méthode appropriée.

 Manipuler les piles avec soin pour éviter des courts circuits

avec des objets conducteurs comme des anneaux, des
bracelets et des clés. La pile ou l’objet conducteur peuvent
surchauffer et causer des brûlures.

 Pour un résultat optimal, les piles de l’produit doivent être

rechargées dans un local où la température est de 10 à 38 °C
(50 à 100 °F). Ne pas ranger l’produit à l’extérieur ou dans
un véhicule.

 Si l’produit est utilisé de façon intensive ou sous des

températures extrêmes, des fuites de pile peuvent se
produire. En cas de contact du liquide avec la peau, rincez
immédiatement la partie atteinte avec de l’eau savonneuse,
puis neutralisez avec du jus de citron ou du vinaigre. En
cas d’éclaboussure dans les yeux, rincez-les à l’eau fraîche
pendant au moins 10 minutes, puis contactez immédiatement
un médecin. Le respect de cette consigne réduira les risques
de blessures graves.

Il est recommandé d’apporter la équipement à un

centre de réparations agréé pour la faire réparer pour
éviter que des réparations effectuées par une personne
inexpérimentée ou non qualifiée puissent endommager
la équipement, créer des conditions dangereuses, des
blessures à l’utilisateur et annuler la garantie.

Conserver ces instructions. Les consulter fréquemment et

les utiliser pour instruire les autres utilisateurs éventuels.
Si cet produit est prêté, il doit être accompagné de ces
instructions.

3 — Français

SYMBOLES

Les termes de mise en garde suivants et leur signification ont pour but d’expliquer le degré de risques associé à l’utilisation
de ce produit.

SYMBOLE SIGNAL SIGNIFICATION

DANGER :

Indique une situation dangereuse qui, si elle n’est pas évitée, aura pour

conséquences des blessures graves ou mortelles.

AVERTISSEMENT :

ATTENTION :

AVIS :

Certains des symboles ci-dessous peuvent être utilisés sur produit. Veiller à les étudier et à apprendre leur signification. Une
interprétation correcte de ces symboles permettra d’utiliser produit plus efficacement et de réduire les risques.

Indique une situation dangereuse qui, si elle n’est pas évitée, pourrait entraîner

des blessures graves ou mortelles.

Indique une situation dangereuse qui, si elle n’est pas évitée, pourraît entraîner

des blessures légères ou de gravité modérée.
(Sans symbole d’alerte de sécurité) Indique les informations jugées importantes

sans toutefois représenter un risque de blessure (ex. : messages concernant
les dommages matériels).

SYMBOLE NOM DÉSIGNATION / EXPLICATION

Symbole d’alerte de
sécurité

Lire manuel d’utilisation

Protection oculaire

Avertissement
concernant l’humidité

Indique un risque de blessure potentiel.

Pour réduire les risques de blessures, l’utilisateur doit lire et veiller à bien
comprendre le manuel d’utilisation avant d’utiliser ce produit.

Toujours porter une protection oculaire avec écrans latéraux certifiée conforme
à la norme ANSI Z87.1.

Ne pas exposer à la pluie ou l’humidité.

Ne laisser personne
s’approcher

Danger de ricochet

Ne pas utiliser de lame Ne jamais utiliser une lame quelconque sur un outil portant ce symbole.

Symbole de recyclage

Courant continu Type ou caractéristique du courant

n

o

.../min

V Volts Tension

Hz

min Minutes Temps

Vitesse à vide Vitesse de rotation à vide

Par minute Tours, coups, vitesse périphérique, orbites, etc., par minute

Hertz Fréquence (cycles par seconde)

Garder les badauds à une distance de 15 m (50 pi) minimum.

Ne pas utiliser le coupe-bourdures sans le protecteur. Rester éloigné de la tête
de coupe rotative.

Ce produit utilise les piles de lithium-ion (Li-ion). Les réglementations locales
ou gouvernementales peuvent interdire de jeter les piles dans les ordures
ménagères. Consulter les autorités locales compétentes pour les options de
recyclage et/ou l’élimination.

4 — Français

CARACTÉRISTIQUES

FICHE TECHNIQUE

Moteur ....................................................................................................................................................................... 40 V C.C

Largeur de coupe ..........................................................................................................................254 et 304,8 mm (10 et 12 po)

Diamètre de ligne ........................................................ fil rond de 1,6 mm (0,065 po) ou un fil torsadé de 2,0 mm (0,080 po)

VEILLER À BIEN CONNAÎTRE LA TAILLE-HAIES
À LIGNE

Voir la figure 1.

L’utilisation sûre de ce produit exige une compréhension
des renseignements figurant sur l’produit et contenus dans
le manuel d’utilisation, ainsi qu’une bonne connaissance du
projet entrepris. Avant d’utiliser ce produit, se familiariser
avec toutes ses caractéristiques et règles de sécurité.

DIAMÈTRE DE COUPE RÉGLABLE

Les diamètres de coupe de 254 et 304,8 mm (10 et 12 po)
se règlent en tournant la lame de sectionnement du fil.

DÉFLECTEUR D’HERBE

La tondeuse est équipée d’un déflecteur d’herbe qui protège
l’opérateur des débris projetés.

ASSEMBLAGE

DÉBALLAGE

Ce produit nécessite un assemblage.
 Avec précaution, sortir l’produit et les accessoires de la

boîte. S’assurer que toutes les pièces figurant sur la liste
de contrôle sont incluses.

SURMOULAGE POIGNÉE

Le surmoulage poignée procure un confort d’utilisation plus
grand.

BOUTON DE VERROUILLAGE

Le bouton de verrouillage prévient les démarrages accidentels.

GÂCHETTE DE COMMANDE DE VITESSE
VARIABLE

Cet outil est doté d’une gâchette de commande de vitesse
sensible à la pression. La vitesse est contrôlée par la pression
exercée sur la gâchette.

 Ne pas jeter les matériaux d’emballage avant d’avoir

soigneusement examiné l’produit et avoir vérifié qu’il
fonctionne correctement.

 Si des pièces manquent ou sont endommagées, appeler

le 1-800-860-4050.

AVERTISSEMENT :

Ne pas utiliser le produit si, en le déballant, vous
constatez que des éléments figurant dans la Liste de
contrôle d’expédition sont déjà assemblés. Certaines
pièces figurant sur cette liste n’ont pas été assemblées
par le fabricant et exigent une installation. Le fait d’utiliser
un produit qui a été assemblé de façon inadéquate peut
entraîner des blessures.

 Examiner soigneusement l’produit pour s’assurer que

rien n’a été brisé ou endommagé en cours de transport.

5 — Français

LISTE DE CONTRÔLE D’EXPÉDITION

Bloc moteur
Arbre du bloc moteur
Poignée avant
Déflecteur d’herbe
Manuel d’utilisation

AVERTISSEMENT :

Si des pièces manquent ou sont endommagées, ne pas
utiliser cet produit avant qu’elles aient été remplacées.
Le non-respect de cet avertissement pourrait entraîner
des blessures graves.

ASSEMBLAGE

AVERTISSEMENT :

Ne pas essayer de modifier cet produit ou de créer
des accessoires non recommandés pour l’produit. De
telles altérations ou modifications sont considérées
comme un usage abusif et peuvent créer des conditions
dangereuses, risquant d’entraîner des blessures graves.

AVERTISSEMENT :

Toujours retirer le bloc-piles du produit ou le débrancher
de l’alimentation électrique lors de l’assemblage des
pièces pour prévenir le démarrage accidentel pouvant
causer des blessures graves.

OUTILS NÉCESSAIRES

Voir la figure 2.
La outil suivant (non inclus ou dessiné pour escalader) es

nécessaire pour effectuer l’assemblage :
 Tournevis phillips

POIGNÉE AVANT

Voir la figure 3.

 Desserrer et retirer l’écrou à oreilles et la boulon de la

poignée.

 Installez la poignée sur l’arbre du bloc moteur à l’endroit

indiqué sur l’étiquette située sur l’arbre.

 Ajuster la poignée vers le haut ou vers le bas, si néces-

saire, à la position d’opération désirée.

 Réinstaller la boulon et l’écrou à oreilles. Serrer l’écrou à

oreilles de manière à le fixer solidement.

CONNEXION DE L’ARBRE DU BLOC MOTEUR
ET DE L’ARBRE DU TAILLE-BORDURES

Voir la figure 4.

 Alignez les deux indentations sur l’arbre du taille-bordures

avec les vis situées sur l’arbre du bloc moteur. Insérez
l’arbre du taille-bordures dans l’arbre du bloc moteur.

 Poussez les deux sections ensemble jusqu’à ce que

l’arbre du taille-bordures soit appuyé.

ATTENTION :

Soyez prudent lorsque vous glissez les deux arbres
ensemble pour éviter de vous pincer les mains ou les
doigts.

 À l’aide d’une vis cruciform, tournez les deux vis jusqu’à

ce qu’elle soient serrées fermement.

AVERTISSEMENT :

Assurez-vous que les arbres sont verrouillés en place
avant de faire fonctionner le taille-bordures; vérifiez-le
périodiquement pour éviter le débranchement des arbres,
ce qui pourrait causer des blessures corporelles graves.

AVERTISSEMENT :

Ce taille-bordures est conçu pour utiliser seulement
l’arbre et le bloc moteur fournis. Il ne peut recevoir
d’autres types d’accessoires ou de têtes de coupe. Tenter
d’utiliser d’autres accessoires ou têtes de coupe pourrait
causer des blessures corporelles graves.

FIXATION DU DÉFLECTEUR D’HERBE

Voir les figures 5 et 6.

AVERTISSEMENT :

La lame coupe ligne du déflecteur est tranchante. Éviter
de la toucher. Le contact avec la lame peut causer des
blessures graves.

 Retirer la vis avec un tournevis cruciforme de la tête de

la tondeuse.

 Adapter le déflecteur d’herbe dans les fentes de la tête

de la tondeuse.

Aligner les trous du déflecteur d’herbe avec le trous

central de la tête de la tondeuse.

 Installer la vis fournie et la serrer en tournant dans le sens

horaire avec un tournevis cruciforme.

6 — Français

UTILISATION

AVERTISSEMENT :

Ne pas laisser la familiarité avec l’produit faire oublier la
prudence. Ne pas oublier qu’une fraction de seconde
d’inattention peut entraîner des blessures graves.

AVERTISSEMENT :

Toujours porter une protection oculaire avec écrans
latéraux certifiée conforme à la norme ANSI Z87.1. Si
cette précaution n’est pas prise, des objets peuvent être
projetés dans les yeux et causer des lésions graves.

AVERTISSEMENT :

Ne jamais utiliser de lames ou de dispositifs à fléau,
fil et cordes sur ce produit. Ne pas utiliser d’outils ou
accessoires non recommandés par le fabricant pour
cet produit. L’utilisation de pièces et accessoires non
recommandés peut entraîner des blessures graves.

AVIS :

Avant chaque utilisation, inspecter au complet le produit
afin de s’assurer qu’aucune pièce (vis, écrous, boulons,
chapeaux, etc.) n’est endommagée, manquante ou
desserrée. Serrer solidement toutes les pièces de fixation
et les chapeaux et ne pas utiliser le produit tant que
toutes les pièces manquantes ou endommagées n’ont
pas été remplacées. Pour obtenir de l’aide, veuillez
communiquer avec le service à la clientèle ou un centre
de réparations agréé.

INSTALLATION/RETRAIT DU BLOC-PILES

Voir la figure 7.

Installation :

 Aligner la nervure en saillie du bloc-piles sur la rainure

du logement du taille-haies et placer la pile dans le taille­bordures.

AVERTISSEMENT :

S’assurer que le loquet au bas du bloc-piles s’enclenche
et que le bloc-piles est installé et fixé correctement au
taille-haie avant de commencer le travail. Ne pas installer
et fixer correctement le bloc-piles peut provoquer la chute
de ce dernier et occasionner des blessures graves.

AVERTISSEMENT :

Pour éviter des blessures graves, tojours retirer le bloc­piles et tenir à distance de mains le bouton de verrouillage
en portant l’outil.

Pour prendre connaissance des consignes de chargement,
consulter le manuel d’utilisation des piles et des chargeurs.

MISE EN MARCHE ET ARRÊT DU TAILLE-

BORDURES

Voir la figure 8.

Pour démarrer :



Maintenir le bouton de verrouillage enfoncé.



Appuyer sur la gâchette.

Pour arrancar :



Pour arrêter le taille-bordures, relâcher la gâchette.



Lorsque la gâchette est relâchée, le bouton de verrouillage
se remet automatiquement en position verrouillée.

UTILISATION DU TAILLE-BORDURES

Voir la figure 9.

Suivre ces conseils lors de l’utilisation de la tondeuse
à fouet :



Tenir la tondeuse à fouet avec la main droite sur la poignée
arrière et la main gauche sur la poignée avant.



Garder une prise ferme sur les deux poignées pendant
le fonctionnement.



Maintenir le taille-bordures dans une position confortable,
la poignée arrière à peu près à hauteur de la taille.



Couper les herbes hautes de haut en bas. Ceci empêchera
l’herbe de s’enrouler sur le perche et la tête de coupe, ce
qui pourrait causer des dommages dus à une surchauffe.

Si l’herbe s’enroule autour de la tête de coupe :



Retirer le bloc-piles.



Éliminer l’herbe.

AVERTISSEMENT :

Toujours tenir le taille-bordures distance de soi en
maintenant un périmètre de sécurité entre le corps et la
tondeuse à fouet. Tout contact avec la tête de coupe de
le taille-bordures en cours d’utilisation peut causer des
blessures graves.

Retrait :

 Appuyer et maintenir enfoncé le bouton du loquet du

bloc-piles situé au bas du bloc-piles.

 Retirer le bloc-piles du taille-bordures.

7 — Français

UTILISATION

CONSEILS

Voir les figures 10 et 11.

Pour une efficacité maximum, garder la tondeuse à fouet

inclinée vers la zone de coupe.

La tondeuse à fouet coupe lors du passage de l’unité de

droite à gauche. Ceci évite que les débris soient projetés
en direction de l’opérateur. Éviter de couper dans la zone
dangereuse illustrée à la figure 10.

 Couper avec l’extrémité du ligne ; ne pas forcer la tête

de coupe dans l’herbe non coupée.

 Les palissades en métal et en bois accélèrent l’usure de

ligne et peuvent le casser. Les murs en pierre et brique,
trottoirs et pièces de bois peuvent accélérer l’usure de ligne.

 Contourner les arbres et buissons. L’écorce des arbres,

les moulures en bois, le lambrissage et les piquets de
palissades peuvent être endommagés par la ligne.

AVANCE DE LIGNE DE COUPE

NOTE : Le taille-bordures est équipé avec une tête d’auto-

nourrit. Frapper la tête pour essayer d’avancer la ligne
endommagera la garantie plus mince et vide.

 La tondeuse à fouet en marche, faire tourner le moteur à

plein régime.

 Attendre deux secondes puis appuyer sur la gâchette.
NOTE : À chaque activation de la gâchette, la ligne

s’allongera de 6,35 mm (1/4 po) jusqu’à ce qu’elle soit

de la longueur de la lame coupe-ligne.

 Continuer le travail.

AVANCE MANUELLE DE LIGNE

Voir la figure 12.



Retirer le bloc piles.



Appuyer sur le bouton noir situé sur la tête de coupe tout
en tirant sur la ligne pour le faire avancer manuellement.

LAME DE SECTIONNEMENT DE LIGNE

Voir la figure 13.

Cette tondeuse est équipée d’une lame coupe-ligne montée
sur le protecteur. Pour obtenir une coupe optimale, faire
progresser le fil jusqu’à ce qu’il soit coupé à la longueur
correcte par la lame coupe-ligne. Le fil doit être avancé
chaque fois que le moteur tourne à une vitesse supérieure à
la normale ou lorsque la coupe devient moins efficace. Ceci
permet de maintenir une efficacité maximum et de maintenir
une longueur de fil suffisante pour avancer correctement.

Cette taille-bordure est actuellement réglée au

254 mm (10 po) largeur de coupe. Pour ajuster à une largeur
de coupe de 304,8 mm (12 po) :



Retirer le bloc piles.



Desserrer la tornillo de la hojatourne alors la lame de
sectionnement du fil 180°.



Serrer la tornillo de la hoja.

8 — Français

ENTRETIEN

AVERTISSEMENT :

Pour empêcher un démarrage accidentel pouvant
entraîner des blessures graves, toujours retirer le piles
de l’produit avant tout nettoyage ou entretien.

AVERTISSEMENT :

Toujours porter une protection oculaire avec écrans
latéraux certifiée conforme à la norme ANSI Z87.1. Si
cette précaution n’est pas prise, des objets peuvent être
projetés dans les yeux et causer des lésions graves.

AVERTISSEMENT :

Utiliser exclusivement des pièces d’origine pour les
réparations. L’usage de toute autre pièce pourrait créer
une situation dangereuse ou endommager l’produit.

AVIS :

Inspecter périodiquement au complet le produit afin
de s’assurer qu’aucune pièce (vis, écrous, boulons,
chapeaux, etc.) n’est endommagée, manquante ou
desserrée. Serrer solidement toutes les pièces de fixation
et les chapeaux et ne pas utiliser le produit tant que
toutes les pièces manquantes ou endommagées n’ont
pas été remplacées. Pour obtenir de l’aide, veuillez
communiquer avec le Service à la clientèle ou un centre
de réparations agréé.

ENTRETIEN GÉNÉRAL

Éviter d’utiliser des solvants pour le nettoyage des pièces en
plastique. La plupart des matières plastiques peuvent être
endommagées par divers types de solvants du commerce.
Utiliser un chiffon propre pour éliminer la saleté, la poussière,
l’huile, la graisse, etc.

AVERTISSEMENT :

Ne jamais laisser de liquides tels que le fluide de freins,
l’essence, les produits à base de pétrole, les huiles
pénétrantes, etc., entrer en contact avec les pièces en
plastique. Les produits chimiques peuvent endommager,
affaiblir ou détruire le plastique, ce qui peut entraîner des
blessures graves.

REMPLACEMENT DE LA BOBINE

Voir les figures 14 et 15.

Utiliser exclusivement de ligne monofilament de fil rond de
1,6 mm (0,065 po) ou un fil torsadé de 2,0 mm (0,080 po).
Pour une efficacité maximum, utiliser exclusivement un ligne
d’origine.

 Retirer le bloc piles.

 Enfoncer les languettes sur le côté de la retenue de bobine.
 Tourner la retenue de bobine vers le haut, pour la retirer.
 Retirer la bobine.
 Lors de l’installation d’une bobine neuve, s’assurer que

la ligne sont engagés dans la fente de la bobine neuve.
Veiller à ce que la ligne dépassent la fente d’environ
152 mm (6 po).

 Installer la nouvelle bobine de sorte que la ligne et le fente

soient alignés avec l’œillet le plus proche de la tête de
coupe. Passer la ligne dans les œillet de la tête de coupe.

 Tirer sur la ligne qui dépassent de la tête de coupe afin

de dégager la ligne de fente de la bobine.

 Réinstaller la retenue de bobine en insérant les languettes

dans les fentes et en enfonçant jusqu’à ce que la retenue
de bobine s’insère en place.

REMPLACEMENT DE LIGNE

Voir les figures 15 et 16.

 Retirer le bloc piles.
 Retirer la bobine de la tête de coupe.

NOTE : Retirer la ligne restant éventuellement sur la

bobine.

 Couper un segment de ligne d’une longueur d’environ 2,7

m (9 pi). Utiliser seulement de ligne monofilament de fil

rond de 1,6 mm (0,065 po) ou un fil torsadé de 2,0 mm
(0,080 po).

 Insérer la ligne dans le trou d’attache de la partie supérieur

de la bobine. Enrouler la ligne dans la partie supérieure
de la bobine, tel qu’indiqué par les flèches sur la bobine.
Placer la ligne dans la fente de la collerette supérieure
de la bobine, en laissant le laissant dépasser d’environ
152 mm (6 po) de la fente. Ne pas remplir à l’excès. Une
fois enroulé, il devrait y avoir une longueur d’au moins 6

mm (1/4 po) entre la ligne enroulé et la bordure extérieure

de la bobine.

 Remettre la retenue en plastique, la bobine et sa retenue

en place. Voir Remplacement de la bobine plus haut
dans ce manuel.

REMISAGE DU TAILLE-HAIES À LIGNE

 Retirer la pile du taille-haies avant de le ranger.
 Nettoyer soigneusement le taille-haies.
 La remiser dans un endroit inaccessible aux enfants.
 Le tenir à l’écart de produits corrosifs, tels que les produits

chimiques de jardinage et le sel de dégivrage.

PIÈCES DE REMPLACEMENT

Numéro de pièce de la bobine de remplacement ...AC14RSLA
Numéro de pièce du couvercle de la bobine

de remplacement ......................................................AC14HCA

9 — Français

DÉPANNAGE

PROBLÈME CAUSE POSSIBLE SOLUTION

Le ligne n’avancera pas si une tête
à avance automatique est utilisée

L’herbe s’enroule sur le tube de l’arbre
moteur et la tête de coupe

Le moteur ne démarre pas quand
change la gâchette

Ligne soudée sur elle-même.

Pas assez de ligne sur la bobine.

Ligne trop courte.

Ligne emmêlée sur la bobine.

Coupe de hautes herbes au ras
du sol.

Le bloc-piles n’est pas fixée.

Le bloc-piles n’est pas chargée.

Raccordement de l’arbre incomplet

Lubrifier avec un produit au silicone.

Installer une nouvelle ligne. Voir Remplacement
de ligne, plus haut dans ce manuel.

Tirez la ligne tout en appuyant sur le bouton.

Retirer la ligne du de la bobine et la rembobiner.
Voir Remplacement de la ligne, plus haut dans
ce manuel.

Couper les herbes hautes du haut en bas.

Pour la fixer, s’assurer que le loquet au bas du
bloc-piles est enclenché correctement.

Charger la pile conformément aux instructions
fournis avec ce modèle.

S’assurer que l’arbre du taille-bordures est
correctement installé sur le coupleur du bloc
moteur.

BESOIN D’AIDE?

APPELER LE

Pour toute question concernant l’utilisation ou l’entretien utiliser ce

produit , appeler le service d’assistance téléphonique Ryobi!

Le taille-bordures à été entièrement testé avant expédition pour

NOUS APPELER D’ABORD

assurer la complète satisfaction de l’utilisateur.

1-800-860-4050

Ce produit est accompagné d’une garantie limitée de

cinq (5) ans pour utilisation personnel, familiales ou domestiques

(90 jours pour utilisation affaires ou commerciaux). Pour obtenir

les détails de la garantie, visiter le site www.ryobitools.com

ou appeler (sans frais) au 1-800-860-4050.

10 — Français

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

¡ADVERTENCIA!

Al utilizar herramientas eléctricas para el cuidado
del jardín, con el fin de reducir el riesgo de incendio,
descargas eléctricas y lesiones corporales, siempre
deben seguirse ciertas medidas básicas de precaución.

LEA TODAS LAS INSTRUCCIONES

 Para la operación segura, lea y entienda todas las

instrucciones antes de usar este producto. Siga todas las
instrucciones de seguridad. La inobservancia de todas las
instrucciones de seguridad señaladas abajo puede causar
lesiones corporales graves.

 No permita que utilicen esta unidad niños ni personas

carentes de la debida instrucción para su manejo.

 Limpie el área de trabajo cada vez antes de usar la unidad.

Retire todos los objetos tales como piedras, vidrios rotos,
clavos, alambre o cuerdas que pudiesen resultar lanzados
o enredados en el hilo de corte o cuchilla, según sea el
caso.

 Siempre póngase protección ocular con protección lateral

con la marca de cumplimiento de la norma ANSI Z87.1.
Si se cumple esta regla, se reduce el riesgo de lesiones
serias.

Utilice anteojos seguridad — siempre cara de uso o máscara

de polvo si la operación está polvorienta.

Protéjase los pulmones. Use una careta o mascarilla

contra el polvo si la operación genera mucho polvo. Con el
cumplimiento de esta regla se reduce el riesgo de lesiones
serias.

 Vístase adecuadamente — Se recomienda el uso de

guantes de goma y un calzado resistente cuando se
trabaja a la intemperie. Póngase pantalones largos de tela
gruesa, mangas largo, botas y guantes. No se ponga ropa
holgada o pantalones cortos, ni ande descalzo. No vista
ropas holgadas ni joyas. Pueden quedar atrapadas en las
piezas móviles. Recójase el cabello largo arriba del nivel
de los hombros para evitar que se enrede en las piezas
móviles.

 Mantenga alejados a los niños — Mantenga alejados a todos

los circunstantes, niños y animales a una distancia mínima de
15 m (50 pies).

 Permanezca alerta — Preste atención a lo que esté

haciendo. Use el sentido común. No use esta unidad
cuando se encuentre fatigado, enfermo, molesto o bajo
los efectos del alcohol, drogas o medicamentos.

 No utilice la unidad en condiciones deficientes de

iluminación.

 Mantenga todas las partes del cuerpo alejadas de toda

pieza en movimiento.

 No utilice herramientas motorizadas en atmósferas

explosivas, como las existentes alrededor de líquidos,
gases y polvos inflamables. Las herramientas eléctricas
generan chispas que pueden encender el polvo y los
vapores inflamables.

 Evite el contacto del cuerpo con objetos conectados a tierra,

como

las tuberías, radiadores, estufas y refrigeradores.
Existe un mayor riesgo de descargas eléctricas si el cuerpo
está en contacto con tierra.

 Evite los entornos de trabajo peligrosos — No exponga las

aparato or herramienta eléctricas a la lluvia ni a condiciones
de humedad. La introducción de agua en una herramienta
eléctrica aumenta el riesgo de descargas eléctricas.

 Vístase adecuadamente — No utilice este producto para

ninguna función diferente de las especificadas.

 No fuerce la herramienta — El uso de la herramienta

adecuada a la velocidad para la que está diseñada,
efectuará el trabajo de mejor y más segura manera.

 No accione el equipo cuando esté descalzo o al llevar

puestas sandalias o calzado liviano similar. Use calzado
de seguridad que le proteja sus pies y mejore su postura
en superficies resbaladizas.

 No estire el cuerpo para alcanzar mayor distancia —

Mantenga los pies bien afirmados y el equilibrio.

 Evite un arranque accidental de la unidad. Asegúrese de

que el interruptor esté en la posición de aseguramiento o
de apagado antes de instalar el paquete de baterías. Llevar
las herramientas con el dedo en el interruptor o instalar el
paquete de baterías en la herramienta con el interruptor
puesto es causa común de accidentes.

 No utilice la herramienta si el interruptor no enciende o no

apaga. Una herramienta que no pueda controlarse con el
interruptor es peligrosa y debe repararse.

 Desconecte la clavija de la toma de corriente antes

de guardar la herramienta. Tales medidas preventivas
de seguridad reducen el riesgo de poner en marcha
accidentalmente la herramienta.

 Sólo utilice piezas de repuesto idénticas y accesorios del

fabricante original. El empleo de piezas diferentes puede
causar un peligro o dañar el producto.

 Mantenga este artefacto con cuidado — Cambie el cabezal

del hilo, si está agrietado, desportillado o dañado de
cualquier forma. Asegúrese de que el cabezal del hilo, o
cuchilla, según sea el caso, esté debidamente instalado y
firmemente asegurado. Siga las instrucciones para lubricar
y cambiar accesorios. Inspeccione el cable de la recortadora
periódicamente y, si está dañado, reemplácelo. Mantenga
el mango secos, limpios y sin aceite ni grasa.

 Inspeccione toda pieza dañada — Antes de seguir utilizando

del aparato, es necesario inspeccionar cuidadosamente
toda protección si pieza dañada para determinar si
funcionará correctamente y desempeñará la función a la
que está destinada. Verifique la alineación de las partes
móviles, que no haya atoramiento de partes móviles, que
no haya piezas rotas, el montaje de las piezas y cualquier
otra condición que pudiera afectar su funcionamiento.
Cualquier protección o pieza que esté dañada debe ser
reparada apropiadamente o reemplazada en un centro de
servicio autorizado, a menos que se indique otra cosa en
este manual.

2 — Español

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

 Mantenga las manos y los pies alejados del área de corte.


Asegúrese de que todas las protecciones, correas, mangos
y deflectores
manera segura.

 En el cabezal de corte use únicamente hilo de repuesto

del fabricante original. No use ningún otro aditamento de
corte, por ejemplo, cable metálico, cuerda o producto
similar. Instalar cualquier otra marca de hilo de corte en
esta recortadora de hilo puede producir lesiones corporales
serias.

 Nunca utilice la unidad si el deflector de pasto no

está montado en su lugar y en buenas condiciones de
funcionamiento.

 Al usar la recortadora, sujétela firmemente por ambos

mangos. Mantenga el cabezal del hilo por debajo del nivel
de la cintura. Nunca corte con el cabezal del hilo a más
de 762 mm (30 pulg.) del suelo.

 Guarde en el interior los artefactos que no esté usando

— Mientras no se esté utilizando, la recortadora de hilo
debe almacenarse en el interior, en un sitio seco y bajo
llave, lejos del alcance de los niños.

 Nunca use hojas, dispositivos movibles, alambre ni cuerdas.

Esta unidad se diseñó para usar con recortadora de hilo
únicamente. El uso de cualquier otro accesorio o aditamento
aumenta el riesgo de lesiones.

 Inspeccione el área por cortar. Retire todos los objetos

(piedras, vidrio roto, clavos, alambre, hilo, etc.) que puedan
salir disparados o enredarse en el cabezal de corte.

 Mantenga las rejillas de ventilación limpias y sin desechos

para evitar que se recaliente el motor. Límpielas cada vez,
después de usar la herramienta.

 Apague la unidad y desconecte el suministro de corriente

cuando no esté en uso. Traslade la unidad con el motor
apagado.

 Guarde la unidad desenchufada y fuera del alcance de los

niños.

 No cuelgue la unidad de modo que el gatillo del interruptor

quede presionado.

 Las herramientas de baterías no se necesitan conectar

a una toma de corriente; por lo tanto, siempre están en
condiciones de funcionamiento. Esté consciente de los
posibles peligros cuando no esté usando la herramienta
de baterías o cuando esté cambiando los accesorios de
la misma. Con el cumplimiento de esta regla se reduce el
riesgo de una descarga eléctrica, incendio o lesión corporal
seria.

 No cargue herramientas de baterías en lugares mojados

o húmedos. Con el cumplimiento de esta regla se reduce
el riesgo de una descarga eléctrica.

 No use aparatos accionados por baterías en la lluvia.
 Quite o desconecte la batería antes de proporcionarle

servicio, realizarle una limpieza o quitar material del aparato
para el cuidado del jardín.

de hierba

estén acoplados debidamente y de

 Usar este producto únicamente con la baterías y el

cargadors indicados en el folleto de la herramienta/aparato/
paquete de baterías/cargador complementario 988000-

842.

 No deseche las baterías en el fuego. Las baterías pueden

estallar. Verifique los códigos de la localidad para conocer
posibles instrucciones especiales para desecharlas.

 No desarme el paquete de baterías. El electrolito emitido

es corrosivo y puede causar daños en los ojos y en la piel.
Puede ser tóxico si se ingiere.

 No coloque herramientas de baterías ni las baterías mismas

cerca del fuego o del calor. De esta manera se reduce el
riesgo de explosiones y de lesiones.

 Las baterías pueden explotar en presencia de una fuente

de inflamación, como una luz guía. Para reducir el riesgo
de lesiones corporales serias, nunca use un producto
inalámbrico en presencia de llamas expuestas. La explosión
de una pila puede lanzar fragmentos y compuestos
químicos. Si ha quedado expuesto a la explosión de una
pila, lávese de inmediato con agua.



No aplaste, deje caer o dañe la pila. Nunca utilice una pila
o cargador que se ha caído, aplastado, recibido un golpe
contundente o ha sido dañado(a) de alguna manera. Las
baterías dañadas pueden sufrir explosiones. Deseche de
inmediato toda pila que haya sufrido una caída o cualquier
daño.

 Tenga cuidado cuando maneje baterías a fin de no realizar

un cortocircuito en la batería con materiales conductores
como anillos, brazaletes y llaves. La batería o el conductor
pueden recalentarse y provocar quemaduras.

 Para obtener resultados óptimos, debe cargar la herramienta

de baterías en un lugar donde la temperatura esté entre 50 °F
y 100°F. No guarde la herramienta a la intemperie ni en el
interior de vehículos.

En condiciones extremas de uso o temperatura las baterías

pueden emanar líquido. Si el líquido llega a tocarle la piel,
lávese de inmediato con agua y jabón, y después neutralice
los efectos con jugo de limón o vinagre. Si le entra líquido
en los ojos, láveselos con agua limpia por lo menos 10
minutos, y después busque de inmediato atención médica.
Con el cumplimiento de esta regla se reduce el riesgo de
lesiones corporales serias.

Recomendamos que lleve la équipement a un centro de

servicio autorizado para reparaciones, ya que todo servicio
realizado por personas sin experiencia o calificación puede
dañar la équipement, causar lesiones al usuario crear
condiciones de inseguridad, y anular la garantía.

Guarde estas instrucciones. Consúltelas con frecuencia y

empléelas para instruir a otras personas que puedan utilizar
esta herramienta. Si presta a alguien esta herramienta,
facilítele también las instrucciones.

3 — Español

SÍMBOLOS

Las siguientes palabras de señalización y sus significados tienen el objeto de explicar los niveles de riesgo relacionados con
este producto.

SÍMBOLO SEÑAL SIGNIFICADO

PELIGRO:

ADVERTENCIA:

PRECAUCIÓN:

AVISO:

Es posible que se empleen en este producto algunos de los siguientes símbolos. Le suplicamos estudiarlos y aprender su
significado. Una correcta interpretación de estos símbolos le permitirá utilizar mejor y de manera más segura el producto.

Indica una situación peligrosa inminente, la cual, si no se evita, causará la
muerte o lesiones serias.

Indica una situación peligrosa posible, la cual, si no se evita, podría causar la
muerte o lesiones serias.

Indica una situación peligrosa posible, la cual, si no se evita, podría causar
lesiones menores o leves.

(Sin el símbolo de alerta de seguridad) Indica la información que se considera
importante, pero no relacionada con lesiones potenciales (por ej. en relación a
daños a la propiedad).

SÍMBOLO NOMBRE DENOMINACIÓN/EXPLICACIÓN

Alerta de seguridad Indica un peligro posible de lesiones personales.

Lea manual del
operador

Protección ocular

Para reducir el riesgo de lesiones, el usuario debe leer y comprender el manual
del operador antes de usar este producto.

Siempre póngase protección ocular con protección lateral con la marca de
cumplimiento de la norma ANSI Z87.1.

Alerta de condiciones
húmedas

Mantenga alejadas a
las personas presentes

Rebote

No instale hoja de
corte

Símbolo de reciclado

Corriente continua Tipo o característica de corriente

n

o

.../min Por minuto Revoluciones, carreras, velocidad superficial, órbitas, etc., por minuto

V Volts Voltaje

Hz Hertz Frecuencia (ciclos por segundo)

min Minutos Tiempo

Velocidad en vacío Velocidad de rotación, en vacío

No exponga la unidad a la lluvia ni la use en lugares húmedos.

Mantenga a los circunstantes a una distancia mínima de 15 m (50 pies).

Cualquier objeto lanzado puede rebotar y producir lesiones personales o daños
físicos.

No instale ni utilice ningún tipo de hoja de corte en ningún producto con este
símbolo.

Este producto contiene baterías de iones de litio (Li-ion). Es posible que algunas
leyes municipales, estatales o federales prohíban desechar las baterías en la
basura normal. Consulte a las autoridades reguladoras de desechos para obtener
información en relación con las alternativas de reciclado y desecho disponibles.

4 — Español

CARACTERÍSTICAS

ESPECIFICACIONES

Motor ..........................................................................................................................................................................40 V c.c.

Ancho de corte ....................................................................................................................... 254 y 304,8 mm (10 y 12 pulg.)

Diámetro del hilo ........................................................... redonda de 1,6 mm (0,065 pulg.) o trenzada de 2 mm (0,080 pulg.)

FAMILIARÍCESE CON SU RECORTADORA DE
HILO

Vea la figura 1.

El uso seguro que este producto requiere la comprensión
de la información impresa en la producto y en el manual del
operador así como ciertos conocimientos sobre el proyecto a
realizar. Antes de usar este producto, familiarícese con todas
las características de funcionamiento y normas de seguridad.

DIÁMETRO DE CORTE AJUSTABLE

El diámetro de corte se puede ajustar de 254 mm
(10 pulg.) y 304,8 mm (12 pulg.) haciendo girar la cuchilla
de corte del hilo.

DEFLECTOR DE HIERBA

La recortadora incorpora un deflector de hierba que ayuda
a proteger al operador de los desechos lanzados por la
producto.

ARMADO

DESEMPAQUETADO

Este producto requiere armarse.
 Extraiga cuidadosamente de la caja la producto y los

accesorios. Asegúrese de que estén presentes todos los
artículos enumerados en la lista de empaquetado.

SOBREMOLDEADO MANGO

El sobremoldeado mango proporciona mayor comodidad
para el operador.

BOTÓN DEL SEGURO

El botón del seguro evita los arranques accidentales.

INTERRUPTOR DE GATILLO DE VELOCIDAD
VARIABLE

Esta herramienta dispone de un interruptor de velocidad
variable, el cual produce mayor velocidad cuanto mayor
presión se aplica en el mismo. La velocidad se controla
mediante la presión aplicada en el gatillo del interruptor.

 No deseche el material de empaquetado hasta que haya

inspeccionado cuidadosamente la producto y la haya
utilizado satisfactoriamente.

 Si hay piezas dañadas o faltantes, le suplicamos llamar

al 1-800-860-4050, donde le brindaremos asistencia.

ADVERTENCIA:

No utilice este producto si alguna pieza incluida en la
Lista de empaquetado ya está ensamblada al producto
cuando lo desempaqueta. El fabricante no ensambla
las piezas de esta lista en el producto. Éstas deben ser
instaladas por el usuario. El uso de un producto que
puede haber sido ensamblado de forma inadecuada
podría causar lesiones personales graves.

 Inspeccione cuidadosamente la producto para asegurarse

de que no haya sufrido ninguna rotura o daño durante el
transporte.

5 — Español

LISTA DE EMPAQUETADO

Cabezal motor
Eje de la recortadora
Mango delantero
Deflector de hierba
Manual del operador

ADVERTENCIA:

Si hay piezas dañadas o faltantes, no utilice esta
producto sin haber reemplazado las piezas dañadas o
faltantes. La inobservancia de esta advertencia puede
causar lesiones graves.

ARMADO

ADVERTENCIA:

No intente modificar esta producto ni hacer accesorios
no recomendados para la misma. Cualquier alteración o
modificación constituye maltrato el cual puede causar
una condición peligrosa, y como consecuencia posibles
lesiones corporales serias.

ADVERTENCIA:

Para evitar un arranque accidental que podría causar
lesiones corporales serias, siempre desmonte de la
producto el paquete de baterías al montarle piezas a
aquélla.

HERRAMIENTAS NECESARIAS

Vea la figura 2.

Para armar la unidad se necesitan la siguiente herramienta
(no incluido o dibujado para escalar):

 Destornillador phillips

MANGO DELANTERO

Vea la figura 3.

 Afloje y retire la tuerca de mariposa y el perno del mango.
 Instale el mango del eje del cabezal motor en la ubicación

que indica la etiqueta del eje.

 Si es necesario, suba o baje el mango para ajustarlo a la

posición de manejo deseada.

 Vuelva a colocar el perno y la tuerca de mariposa. Apriete

firmemente la tuerca de mariposa.

CONEXIÓN DEL EJE DEL CABEZAL MOTOR
Y EL EJE DE LA RECORTADORA

Vea la figura 4.

 Alinee los dos indicadores del eje de la recortadora con

los tornillos del eje del cabezal motor. Inserte el eje de la
recortadora en el eje del cabezal motor.

 Presione las dos secciones para unirlas, hasta que el eje

de la recortadora haga tope.

PRECAUCIÓN:

Tenga cuidado al deslizar un eje dentro del otro, porque
podría pellizcarse las manos o los dedos.

 Con una tornillos de cabeza Phillips, ajuste los dos tornillos

hasta que queden firmes.

ADVERTENCIA:

Asegúrese de que los ejes queden bloqueados en su
lugar antes de usar la recortadora de hilo; durante el
uso, verifique periódicamente que los ejes estén bien
ajustados para evitar la posible desconexión de los ejes,
que podría causar lesiones personales graves.

ADVERTENCIA:

Esta recortadora de hilo está diseñada para usarse
únicamente con el eje de recortadora y el cabezal de hilo que
se proveen. No puede usarse con otros accesorios ni con
otros cabezales de corte. Intentar usar otros accesorios u
otros cabezales de corte podría causar lesiones personales
graves.

MONTAJE DEL DEFLECTOR DE PASTO

Vea las figuras 5 y 6.

ADVERTENCIA:

La cuchilla de cortar el hilo del deflector de pasto está
afilada. Evite tocar la cuchilla. Si no evita tal contacto
puede originarse lesiones corporales serias.

 Quite el tornillo incluido con un destornillador phillips del

cabezal de la recortadora.

 Inserte el deflector de hierba en las ranuras del cabezal

de la recortadora.

 Haga coincidir los orificios del deflector de hierba con el

orificios central del cabezal de la recortadora.

 Instale el tornillo incluido y apriételo girándolo en sentido

horario con un destornillador phillips.

6 — Español

FUNCIONAMIENTO

ADVERTENCIA:

No permita que su familarización con las herramientas lo
vuelva descuidado. Tenga presente que un descuido de
un instante es suficiente para causar una lesión grave.

ADVERTENCIA:

Siempre póngase protección ocular con protección lateral
con la marca de cumplimiento de la norma ANSI Z87.1.
La inobservancia de esta advertencia puede causar el
lanzamiento de objetos a los ojos, y por consecuencia
posibles lesiones serias.

ADVERTENCIA:

Nunca use hojas, dispositivos movibles, alambre ni
cuerdas en este producto. No utilice ningún aditamento
o accesorio no recomendado por el fabricante de este
producto. El empleo de aditamentos o accesorios no
recomendandos puede causar lesiones serias.

AVISO:

Antes de cada uso, inspeccione todo el producto para
detectar partes dañadas, faltantes o sueltas, como
tornillos, tuercas, pernos, tapas, etc. Apriete firmemente
todos los sujetadores y las tapas y no accione este
producto hasta que todas las partes faltantes o dañadas
sean reemplazadas. Póngase en contacto con el servicio
al cliente o con un centro de servicio autorizado para
obtener ayuda.

INSTALACIÓN/DESMONTAR DEL PAQUETE
DE BATERÍAS

Vea la figura 7.

Para instalar:

 Alinee la costilla realzada exterior del paquete de baterías

con la ranura interior del receptáculo para pilas de la
podadora de setos y coloque el paquete de baterías en
la recortadora de hilo.

ADVERTENCIA:

Asegúrese de que el pestillo en la parte inferior del
paquete de baterías entre adecuadamente en su lugar
y que el paquete de baterías esté bien colocado y
asegurado en el puerto de batería de la podadora de
setos antes de que encenderla. No asentar el paquete de
baterías correctamente podría provocar que el paquete
de baterías se caiga y cause lesiones personales graves.

Para el desmontaje:

 Presione y mantenga presionado el botón de la traba de

las baterías de la parte inferior del paquete de baterías.

 Retire de la recortadora de hilo el paquete de baterías.

ADVERTENCIA:

Para evitar lesiones corporales serias, siempre desmonte
de la herramienta el paquete de baterías y mantenga
manos vacían del botón del seguro al llevar herramiento.

Para obtener instrucciones específicas de carga, lea el manual
del operador que se incluye con el cargador y la batería.

ENCENDIDO Y APAGADO DE LA
RECORTADORA

Vea la figura 8.

Para encendido:



Oprima y no suelte el botón del seguro.



Oprima el gatillo del interruptor.

Para apagado:



Suelte el gatillo cuando desee apagar la recortadora de
hilo.



Al soltar el gatillo, el botón del seguro regresa
automáticamente a la posición de aseguramiento.

MANEJO DE LA RECORTADORA DE HILO

Vea la figura 9.

Siga las siguientes recomendaciones a manejar la
recortadora de hilo:



Sujete la recortadora con la mano derecha en el mango
trasero y la izquierda en el delantero.



Sujete firmemente la unidad con ambas manos durante
la operación.



Se recomienda sujetar la recortadora en una posición
cómoda, con el mango trasero a la altura de la cadera
aproximadamente.



Corte la hierba alta desde arriba hacia abajo. Esto evitará
que la hierba se enrolle alrededor del alojamiento del eje
y del cabezal del brazo, lo que puede causar daños por
calentamiento excesivo.

Si la hierba se enrolla en el cabezal del hilo:

 Retire el paquete de baterías.


Quite la hierba.

ADVERTENCIA:

Siempre sujete la recortadora de hilo lejos de su cuerpo,
manteniendo un espacio entre ambos. El contacto con
el cabezal de corte de la recortada de hilo durante su
operación puede causar lesiones personales graves.

7 — Español

FUNCIONAMIENTO

RECOMENDACIONES DE CORTE

Vea las figuras 10 y 11.

Mantenga la recortadora inclinada hacia el área de corte;

ésa es el área óptima.

La recortadora de hilo efectúa el corte al pasar la unidad

de derecha a izquierda. De esta manera se evita el
lanzamiento de desechos hacia el operador. Evite recortar
en el área peligrosa mostrada en la figura 10.

 Haga que el recorte sea efectuado por la punta del hilo;

no fuerce el cabezal del hilo en la hierba sin cortar.

 Las cercas de alambre y de estacas causan desgaste

adicional del hilo, incluso su ruptura. Los muros de piedra
y de ladrillo, así como las banquetas (aceras) y la madera
pueden desgastar rápidamente el hilo.

 Evite el contacto con árboles y arbustos. La corteza de

los árboles, las molduras de madera, los revestimientos
de las paredes y los postes de las cercas pueden resultar
dañados fácilmente por el hilo.

AVANCE DEL HILO

NOTA: La recortadora es equipado con una cabeza de auto-

comida. Golpear la cabeza para tratar de avanzar la línea
dañará la garantía de trimmer y vacío.

 Haga funcionar la recortadora, suelte el gatillo del

interruptor.

 Espere dos segundos y oprima el gatillo del interruptor.
NOTA: El hilo se extiende aproximadamente 6,35 mm

(1/4 pulg.) cada vez que se apaga y enciende el gatillo
del interruptor hasta que el hilo alcanza la longitud de la
cuchilla de corte del deflector de pasto.

 Reanude el recorte.

AVANCE MANUAL DEL HILO

Vea la figura 12.



Retire el paquete de baterías.



Oprima el botón negro ubicado en el cabezal del hilo
mientras tira del hilo para avanzar manualmente el hilo.

CUCHILLA DE CORTE DEL HILO

Vea la figura 13.

Esta recortadora está equipada con una cuchilla de corte
instalada en el protección. Para obtener mejores resultados
en el recorte, avance el hilo hasta que la cuchilla lo corte a
la longitud apropiada. Avance el hilo siempre que escuche
que el motor está funcionando más rápido de lo normal, o
cuando disminuya la eficiencia del recorte. Esto mantendrá
un desempeño óptimo y mantendrá el hilo a la suficiente
longitud para que avance correctamente.

Este recortadora de hilo es puesto actualmente en el
254 mm (10 pulg.) ancho de corte. Para ajustar a una ancho
de corte de 304,8 mm (12 pulg.):



Retire el paquete de baterías.



Afloje el tornillo de la hoja entonces gira la hoja 180°.



Apriete el tornillo de la hoja.

8 — Español

MANTENIMIENTO

ADVERTENCIA:

Para evitar lesiones serias, siempre retire el paquete de
baterías de la herramienta cuando la limpie o durante
cualquier mantenimiento.

ADVERTENCIA:

Siempre póngase protección ocular con protección lateral
con la marca de cumplimiento de la norma ANSI Z87.1.
La inobservancia de esta advertencia puede causar el
lanzamiento de objetos a los ojos, y por consecuencia
posibles lesiones serias.

ADVERTENCIA:

Al dar servicio a la unidad, sólo utilice piezas de repuesto
idénticas. El empleo de piezas diferentes podría causar
un peligro o dañar el producto.

AVISO:

Inspeccione periódicamente todo el producto para
detectar partes dañadas, faltantes o sueltas, como
tornillos, tuercas, pernos, tapas, etc. Apriete firmemente
todos los sujetadores y las tapas y no accione este
producto hasta que todas las partes faltantes o dañadas
sean reemplazadas. Póngase en contacto con el servicio
al cliente o con un centro de servicio autorizado para
obtener ayuda.

MANTENIMIENTO GENERAL

Evite el empleo de solventes al limpiar piezas de plástico.
La mayoría de los plásticos son susceptibles a diferentes
tipos de solventes comerciales y pueden resultar dañados.
Utilice paños limpios para eliminar la suciedad, el polvo, el
aceite, la grasa, etc.

ADVERTENCIA:

No permita en ningún momento que fluidos para frenos,
gasolina, productos a base de petróleo, aceites penetrantes,
etc., lleguen a tocar las piezas de plástico. Las sustancias
químicas pueden dañar, debilitar o destruir el plástico, lo
cual a su vez puede producir lesiones corporales serias.

REEMPLAZO DEL CARRETE

Vea las figuras 14 y 15.

Use únicamente hilo monofilar de redondo de 1,6 mm
(0,065 pulg.) o trenzada de 2 mm (0,080 pulg.). Use el hilo
de repuesto del fabricante original para obtener el mejor
desempeño.

 Retire el paquete de baterías.
 Presione hacia dentro las pestañas laterales del retén del

carrete.

 Empuje el retén del carrete hacia arriba para extraerlo.
 Retire el carrete vacío.
 Para instalar el nuevo carrete, asegúrese de que se

capturen la hilo en la ranura en el nuevo carrete. Asegúrese
de que la extremo de hilo se extiende aproximadamente
152 mm (6 pulg.) de ranura.

 Instale el nuevo carrete de manera que el hilo y las ranuras

queden alineados con el ojillo más cercano del cabezal
del hilo. Pase los hilo por los ojales.

 Tire de los hilo desde el cabezal del hilo para que el hilo

se suelte de las ranuras del carrete.

 Vuelva a instalar el retén del carrete presionando las

pestañas en sus ranuras y empujándolas hacia abajo
hasta que el retén quede sujeto en su lugar.

REEMPLAZO DEL HILO

Vea las figuras 15 y 16.

 Retire el paquete de baterías.
 Quite el carrete del cabezal del hilo.

NOTA: Retire todo el hilo sobrante en el carrete.
 Corte una pieza de hilo de aproximadamente 2,7 m (9 pies)

de largo. Use únicamente hilo monofilar de redonda de
1,6 mm (0,065 pulg.) o trenzada de 2 mm (0,080 pulg.).

 Introduzca el hilo en el orificio de sujeción de la parte

superior del carrete. Enrolle hacia la derecha el hilo
alrededor de la parte superior del carrete, según lo indican
las flechas en el carrete. Coloque el hilo en la ranura de
la pestaña superior del carrete, y deje que sobresalga
aproximadamente 152 mm (6 pulg.) de la ranura. No lo
llene en exceso. Después de enrollar el hilo, debe haber
una separación mínima de 6 mm (1/4 pulg.) entre el hilo
enrollado y el borde exterior del carrete.

 Vuelva a colocar el retén de plástico, el carrete y el retén

de éste. Consulte la sección Reemplazo del carrete
previamente expuesta en este manual.

ALMACENAMIENTO DE LA RECORTADORA

 Retire el paquete de baterías de la recortadora de hilo

antes de almacenarla.

 Limpie todos los desechos presentes en la recortadora.
 Almacene la unidad en un espacio inaccesible a los niños.
 Mantenga la unidad alejada de agentes corrosivos como

los productos químicos para el jardín y las sales para
derretir el hielo.

PIEZAS DE REPUESTO

Núm. pieza del carrete de repuesto .................. AC14RSLA

Núm. pieza de la tapa del carrete de repuesto ...AC14HCA

9 — Español

CORRECCIÓN DE PROBLEMAS

PROBLEMA CAUSA POSIBLE SOLUCIÓN

El hilo no avanza cuando se
usa el cabezal con alimentación
automática

El césped se enrolla alrededor del
alojamiento del eje y del cabezal
del hilo

El motor falla de arranca
cuando disparador de gatillo del
interruptor

El hilo se pegó a sí mismo.

No hay suficiente hilo en el carrete

El hilo se desgastó hasta quedar
muy corto.

El hilo está enredado en el carrete.

Se está cortando la hierba alta a
nivel del suelo.

La paquete de baterías no está fija.

La paquete de baterías no está
cargada.

El eje no se conecta por completo.

Lubrique con rociador de silicón.

Instale más hilo. Vea la sección Reemplazo del hilo
arriba en este manual.

Tire de hilo secuencias mientras que presiona el
botón.

Retire el hilo del carrete y vuelva a enrollarlo. Vea la
sección Reemplazo del hilo arriba en este manual.

Corte la hierba alta desde la parte superior hacia
abajo.

Para fijar el paquete de baterías, asegúrese de que
la traba de la parte inferior del paquete de baterías
quede insertada en su lugar.

Cargue el paquete de baterías según las instrucciones
incluidas con su modelo.

Asegúrese de que el eje de la recortadora esté
firmemente asentado en el acoplador del cabezal
motor.

¿NECESITA AYUDA?

LLÁMENOS PRIMERO

LLAME AL

1-800-860-4050

Este producto tiene una garantía limitada de cinco años para fines

personales, familiares o domésticos (90 días para usos trabajo

o comercial). Para obtener detalles sobre la garantía, diríjase a

www.ryobitools.com o llame sin cargo al 1-800-860-4050.

Si tiene preguntas sobre el funcionamiento o el mantenimiento este

producto,llame al teléfono de atención al consumidor de Ryobi!

La recortadora ha sido probada enteramente antes de embarcarse para

asegurar la satisfacción del consumidor.

10 — Español

OPERATOR’S MANUAL

MANUEL D’UTILISATION / MANUAL DEL OPERADOR

40 VOLT STRING TRIMMER

40V TAILLE-BORDURES À LIGNE
40V RECORTADORAS DE HILO

RY40204/RY40204VNM

• PARTS AND SERVICE: Prior to requesting service or purchasing replacement parts, please obtain your item, manufacturing, and

serial numbers from the product data plate.

ITEM NO. _________________________________________________________
MANUFACTURING NO. ____________________________________________
SERIAL NO. _______________________________________________________

HOW TO OBTAIN REPLACEMENT PARTS: Replacement parts can be purchased online at www.ryobitools.com or by calling

1-800-860-4050. Replacement parts can also be obtained at one of our service centers.

HOW TO LOCATE A SERVICE CENTER: Service centers can be located online at www.ryobitools.com or by calling 1-800-860-4050.
HOW TO OBTAIN CUSTOMER OR TECHNICAL SUPPORT: To obtain customer or technical support please contact us at

1-800-860-4050.

RYOBI is a trademark of Ryobi Limited and is used pursuant to a license granted by Ryobi Limited.

• PIÈCES ET SERVICE : Avant de faire la demande de service ou l’achat de pièces de remplacement, veuillez obtenir le numéro
d’article, le numéro de fabrication et le numéro de série à partir de la plaque de données du produit.

NUMÉRO D’ARTICLE ______________________________________________
NUMÉRO DE FABRICATION _______________________________________
NUMÉRO DE SÉRIE _______________________________________________
COMMENT OBTENIR LES PIÈCES DE REMPLACEMENT : Les pièces de remplacement peuvent être achetées en ligne sur le

site www.ryobitools.com ou par téléphone au 1-800-860-4050. Les pièces de remplacement peuvent être obtenues à un de nos
centres de service.

COMMENT TROUVER UN CENTRE DE SERVICE : Les centres de service peuvent être localisés en ligne au www.ryobitools.com
ou en téléphonant au 1-800-860-4050.

COMMENT OBTENIR DE L’AIDE EN CONTACTANT LE SERVICE À LA CLIENTÈLE : Pour contacter le service à la clientèle pour
une question technique ou pour tout autre renseignement, veuillez nous téléphoner au 1-800-860-4050.

RYOBI est une marque de Ryobi Limited et est utilisée en vertu d’une licence accordée par Ryobi Limited.

• PIEZAS DE REPUESTO Y SERVICIO: Antes de solicitar servicio técnico o comprar piezas de repuesto, obtenga su número de
artículo, el número de fabricación y el número de serie de la placa de datos del producto.

NÚMERO DE ARTÍCULO ___________________________________________
NÚMERO DE FABRICACIÓN _______________________________________
NÚMERO DE SERIE _______________________________________________
CÓMO OBTENER PIEZAS DE REPUESTO: Las piezas de repuesto se pueden comprar en nuestro sitio en la red mundial, en

la dirección www.ryobitools.com o llamando al 1-800-860-4050. Las piezas de repuesto también se pueden obtener en uno de
nuestros centros de servicio.

CÓMO LOCALIZAR UN CENTRO DE SERVICIO: Puede encontrar los centros de servicio visitando nuestro sitio en la red
mundial, en la dirección www.ryobitools.com or by calling 1-800-860-4050.

CÓMO OBTENER SERVICIO O ASISTENCIA TÉCNICA AL CONSUMIDOR: Para obtener servicio o asistencia técnica al consumidor,
sírvase comunicarse con nosotros llamando al 1-800-860-4050.

RYOBI es una marca de Ryobi Limited y se utiliza conforme a una licencia otorgada por Ryobi Limited.

TECHTRONIC INDUSTRIES POWER EQUIPMENT

P.O. Box 1288, Anderson, SC 29622 USA

991000846
12-27-19 (REV:04)

1-800-860-4050 • www.ryobitools.com
