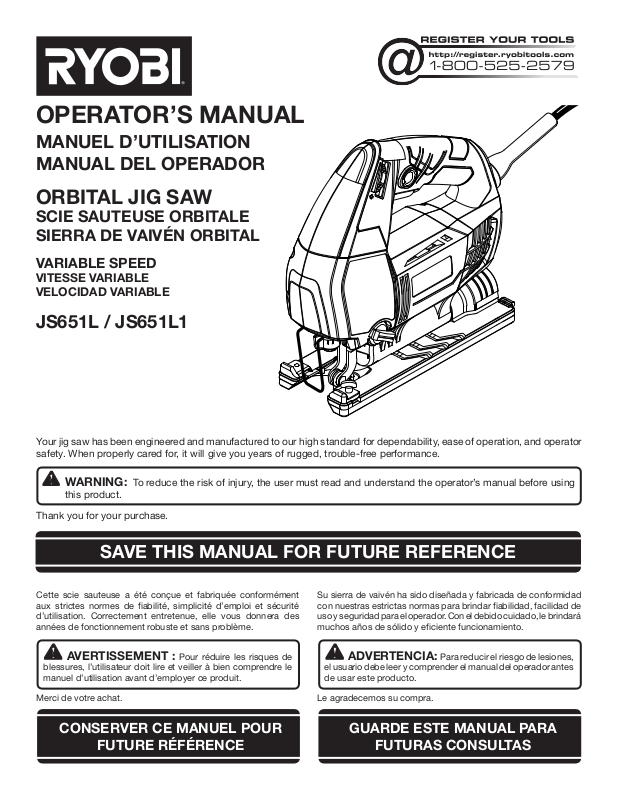

Ryobi JS651L, JS651L1 Owner's Manual

OPERATOR’S MANUAL

MANUEL D’UTILISATION
MANUAL DEL OPERADOR

ORBITAL JIG SAW

SCIE SAUTEUSE ORBITALE
SIERRA DE VAIVÉN ORBITAL

VARIABLE SPEED

VITESSE VARIABLE
VELOCIDAD VARIABLE

JS651L / JS651L1

Your jig saw has been engineered and manufactured to our high standard for dependability, ease of operation, and operator
safety. When properly cared for, it will give you years of rugged, trouble-free performance.

WARNING: To reduce the risk of injury, the user must read and understand the operator’s manual before using

this product.

Thank you for your purchase.

SAVE THIS MANUAL FOR FUTURE REFERENCE

Cette scie sauteuse a été conçue et fabriquée conformément
aux strictes normes de fiabilité, simplicité d’emploi et sécurité
d’utilisation. Correctement entretenue, elle vous donnera des
années de fonctionnement robuste et sans problème.

AVERTISSEMENT : Pour réduire les risques de

blessures, l’utilisateur doit lire et veiller à bien comprendre le
manuel d’utilisation avant d’employer ce produit.

Merci de votre achat.

CONSERVER CE MANUEL POUR

FUTURE RÉFÉRENCE

Su sierra de vaivén ha sido diseñada y fabricada de conformidad
con nuestras estrictas normas para brindar fiabilidad, facilidad de
uso y seguridad para el operador. Con el debido cuidado, le brindará
muchos años de sólido y eficiente funcionamiento.

ADVERTENCIA: Para reducir el riesgo de lesiones,

el usuario debe leer y comprender el manual del operador antes
de usar este producto.

Le agradecemos su compra.

GUARDE ESTE MANUAL PARA

FUTURAS CONSULTAS

TABLE OF CONTENTS

 Introduction ......................................................................................................................................................................2

 Warranty ...........................................................................................................................................................................2

 General Power Tool Safety Warnings ............................................................................................................................3-4

 Jig Saw Safety Warnings..................................................................................................................................................4

 Symbols ...........................................................................................................................................................................5

 Electrical ........................................................................................................................................................................... 6

 Features ............................................................................................................................................................................7

 Assembly .......................................................................................................................................................................... 8

 Operation .....................................................................................................................................................................8-11

 Maintenance ................................................................................................................................................................... 12

 Figure Numbers (Illustrations)....................................................................................................................................13-16

 Parts Ordering / Service ....................................................................................................................................Back Page

INTRODUCTION

This product has many features for making its use more pleasant and enjoyable. Safety, performance, and dependability
have been given top priority in the design of this product making it easy to maintain and operate.

WARRANTY

RYOBI® POWER TOOL - LIMITED THREE YEAR WARRANTY AND 90 DAY EXCHANGE POLICY

One World Technologies, Inc., warrants its RYOBI® power tools with the following conditions:
90-DAY EXCHANGE POLICY: During the first 90 days after date of purchase, you may either request service under this

warranty or you may exchange any RYOBI® power tool which does not work properly due to defective workmanship or
materials by returning the power tool to the dealer from which it was purchased. To receive a replacement power tool or
requested warranty service, you must present proof of purchase and return all original equipment packaged with the original
product. The replacement power tool will be covered by the limited warranty for the balance of the three year period from
the date of the original purchase.

WHAT THIS WARRANTY COVERS: This warranty covers all defects in workmanship or materials in your RYOBI® power tool
for a period of three years from the date of purchase. With the exception of batteries, power tool accessories are warranted
for ninety (90) days. Batteries are warranted for three years.

HOW TO GET SERVICE: Just return the power tool, properly packaged and postage prepaid, to an Authorized Service
Center. You can obtain the location of the Service Center nearest you by contacting a service representative at One World
Technologies, Inc., P.O. Box 1207, Anderson, SC 29622-1207, by calling 1-800-525-2579 or by logging on to www.ryobitools.
com. When you request warranty service, you must also present proof of purchase documentation, which includes the date
of purchase (for example, a bill of sale). We will repair any faulty workmanship, and either repair or replace any defective
part, at our option. We will do so without any charge to you. We will complete the work in a reasonable time, but, in any
case, within ninety (90) days or less.

WHAT’S NOT COVERED: This warranty applies only to the original purchaser at retail and may not be transferred. This
warranty only covers defects arising under normal usage and does not cover any malfunction, failure or defects resulting
from misuse, abuse, neglect, alteration, modification or repairs by other than Authorized Service Centers. One World
Technologies, Inc. makes no warranties, representations or promises as to the quality or performance of its power tools
other than those specifically stated in this warranty.

ADDITIONAL LIMITATIONS: Any implied warranties granted under state law, including warranties of merchantability or
fitness for a particular purpose, are limited to three years from the date of purchase. One World Technologies, Inc. is not
responsible for direct, indirect, or incidental damages, so the above limitations and exclusions may not apply to you. This
warranty gives you specific legal rights, and you may also have other rights which vary from state to state.

2 — English

GENERAL POWER TOOL SAFETY WARNINGS

WARNING

Read all safety warnings and all instructions. Failure to

follow the warnings and instructions may result in electric
shock, fire and/or serious injury.

Save all warnings and instructions for future reference.

The term “power tool” in the warnings refers to your mains­operated (corded) power tool or battery-operated (cordless)

power tool.

WORK AREA SAFETY

Keep work area clean and well lit. Cluttered or dark

areas invite accidents.

Do not operate power tools in explosive atmospheres,

such as in the presence of flammable liquids, gases
or dust. Power tools create sparks which may ignite the

dust or fumes.

Keep children and bystanders away while operating a

power tool. Distractions can cause you to lose control.

ELECTRICAL SAFETY

Power tool plugs must match the outlet. Never modify

the plug in any way. Do not use any adapter plugs with
earthed (grounded) power tools. Unmodified plugs and

matching outlets will reduce risk of electric shock.

Avoid body contact with earthed or grounded surfaces

such as pipes, radiators, ranges and refrigerators.

There is an increased risk of electric shock if your body
is earthed or grounded.

Do not expose power tools to rain or wet conditions.

Water entering a power tool will increase the risk of elec­tric shock.

Do not abuse the cord. Never use the cord for carrying,

pulling or unplugging the power tool. Keep cord away
from heat, oil, sharp edges or moving parts. Damaged

or entangled cords increase the risk of electric shock.

When operating a power tool outdoors, use an exten-

sion cord suitable for outdoor use. Use of a cord suit-

able for outdoor use reduces the risk of electric shock.

If operating a power tool in a damp location is unavoid-

able, use a ground fault circuit interrupter (GFCI) pro­tected supply. Use of a GFCI reduces the risk of electric

shock.

PERSONAL SAFETY

Stay alert, watch what you are doing and use com-

mon sense when operating a power tool. Do not use
a power tool while you are tired or under the influence
of drugs, alcohol or medication. A moment of inatten-

tion while operating power tools may result in serious
personal injury.

Use personal protective equipment. Always wear eye

protection. Protective equipment such as dust mask,

non-skid safety shoes, hard hat, or hearing protection
used for appropriate conditions will reduce personal
injuries.

Prevent unintentional starting. Ensure the switch is in

the off-position before connecting to power source
and/or battery pack, picking up or carrying the tool.

Carrying power tools with your finger on the switch or
energising power tools that have the switch on invites
accidents.

Remove any adjusting key or wrench before turning

the power tool on. A wrench or a key left attached to

a rotating part of the power tool may result in personal
injury.

Do not overreach. Keep proper footing and balance

at all times. This enables better control of the power tool

in unexpected situations.

Dress properly. Do not wear loose clothing or jewel-

lery. Keep your hair, clothing and gloves away from
moving parts. Loose clothes, jewellery or long hair can

be caught in moving parts.

If devices are provided for the connection of dust

extraction and collection facilities, ensure these are
connected and properly used. Use of dust collection

can reduce dust-related hazards.

Do not wear loose clothing or jewelry. Contain long

hair. Loose clothes, jewelry, or long hair can be drawn

into air vents.

Do not use on a ladder or unstable support. Stable

footing on a solid surface enables better control of the
power tool in unexpected situations.

POWER TOOL USE AND CARE



Do not force the power tool. Use the correct power tool

for your application. The correct power tool will do the
job better and safer at the rate for which it was designed.



Do not use the power tool if the switch does not turn

it on and off. Any power tool that cannot be controlled
with the switch is dangerous and must be repaired.



Disconnect the plug from the power source and/or the

battery pack from the power tool before making any
adjustments, changing accessories, or storing power
tools. Such preventive safety measures reduce the risk of

starting the power tool accidentally.



Store idle power tools out of the reach of children and

do not allow persons unfamiliar with the power tool
or these instructions to operate the power tool. Power

tools are dangerous in the hands of untrained users.



Maintain power tools. Check for misalignment or bind-

ing of moving parts, breakage of parts and any other
condition that may affect the power tool’s operation.
If damaged, have the power tool repaired before use.

Many accidents are caused by poorly maintained power
tools.

3 — English

GENERAL POWER TOOL SAFETY WARNINGS



Keep cutting tools sharp and clean. Properly maintained

cutting tools with sharp cutting edges are less likely to bind
and are easier to control.



Use the power tool, accessories and tool bits etc.

in accordance with these instructions, taking into
account the working conditions and the work to be
performed. Use of the power tool for operations different

from those intended could result in a hazardous situation.

JIG SAW SAFETY WARNINGS

SERVICE

Have your power tool serviced by a qualified repair

person using only identical replacement parts. This will

ensure that the safety of the power tool is maintained.

When servicing a power tool, use only identical

replacement parts. Follow instructions in the Main­tenance section of this manual. Use of unauthorized

parts or failure to follow Maintenance instructions may
create a risk of shock or injury.

Hold power tool by insulated gripping surfaces, when

performing an operation where the cutting accessory
may contact hidden wiring or its own cord. Cutting

accessory contacting a “live” wire may make exposed
metal parts of the power tool “live” and could give the
operator an electric shock.

Use clamps or another practical way to secure and

support the workpiece to a stable platform. Holding

the work by hand or against your body leaves it unstable
and may lead to loss of control.

Know your power tool. Read operator’s manual care-

fully. Learn its applications and limitations, as well
as the specific potential hazards related to this tool.

Following this rule will reduce the risk of electric shock,
fire, or serious injury.

Always wear eye protection with side shields marked

to comply with ANSI Z87.1. Following this rule will

reduce the risk of serious personal injury.

Protect your lungs. Wear a face or dust mask if the

operation is dusty. Following this rule will reduce the risk

of serious personal injury.

Protect your hearing. Wear hearing protection during

extended periods of operation. Following this rule will

reduce the risk of serious personal injury.

Inspect tool cords periodically and, if damaged, have

repaired at your nearest authorized service center.
Constantly stay aware of cord location. Following this

rule will reduce the risk of electric shock or fire.

Check damaged parts. Before further use of the

tool, a guard or other part that is damaged should
be carefully checked to determine that it will operate
properly and perform its intended function. Check for
alignment of moving parts, binding of moving parts,
breakage of parts, mounting, and any other conditions
that may affect its operation. A guard or other part that
is damaged should be properly repaired or replaced
by an authorized service center. Following this rule will

reduce the risk of shock, fire, or serious injury.

Make sure your extension cord is in good condi-

tion. When using an extension cord, be sure to use
one heavy enough to carry the current your product
will draw. A wire gauge size (A.W.G.) of at least 14 is
recommended for an extension cord 50 feet or less
in length. A cord exceeding 100 feet is not recom­mended. If in doubt, use the next heavier gauge. The
smaller the gauge number, the heavier the cord. An

undersized cord will cause a drop in line voltage resulting
in loss of power and overheating.

Inspect for and remove all nails from lumber before

using this tool. Following this rule will reduce the risk of

serious personal injury.

If the power supply cord is damaged, it must be

replaced only by the manufacturer or by an authorized
service center to avoid risk.

Save these instructions. Refer to them frequently and

use them to instruct others who may use this product. If
you loan someone this product, loan them these instruc­tions also.

4 — English

SYMBOLS

The following signal words and meanings are intended to explain the levels of risk associated with this product.

SYMBOL SIGNAL MEANING

DANGER:

WARNING:

CAUTION:

NOTICE:

Some of the following symbols may be used on this product. Please study them and learn their meaning. Proper inter­pretation of these symbols will allow you to operate the product better and safer.

Indicates an imminently hazardous situation, which, if not avoided, will result
in death or serious injury.

Indicates a potentially hazardous situation, which, if not avoided, could result
in death or serious injury.

Indicates a potentially hazardous situation, which, if not avoided, may result in
minor or moderate injury.

Indicates important information not related to an injury hazard, such as a situ­ation that may result in property damage.

SYMBOL NAME DESIGNATION/EXPLANATION

Safety Alert Indicates a potential personal injury hazard.

Read Operator’s
Manual

To reduce the risk of injury, user must read and understand operator’s
manual before using this product.

Eye Protection

Wet Conditions Alert Do not expose to rain or use in damp locations.

No Hands Symbol

Hot Surface

V Volts Voltage

A Amperes Current

Hz Hertz Frequency (cycles per second)

W Watt Power

min Minutes Time

Alternating Current Type of current

n

o

No Load Speed Rotational speed, at no load

Class II Construction Double-insulated construction

Always wear eye protection with side shields marked to comply with
ANSI Z87.1.

Failure to keep your hands away from the blade will result in serious
personal injury.

To reduce the risk of injury or damage, avoid contact with any hot
surface.

.../min Per Minute Revolutions, strokes, surface speed, orbits etc., per minute

5 — English

ELECTRICAL

DOUBLE INSULATION

Double insulation is a concept in safety in electric power tools,
which eliminates the need for the usual three-wire grounded
power cord. All exposed metal parts are isolated from the
internal metal motor components with protecting insulation.
Double insulated tools do not need to be grounded.

WARNING:

The double insulated system is intended to protect
the user from shock resulting from a break in the tool’s
internal insulation. Observe all normal safety precautions
to avoid electrical shock.

NOTE: Servicing of a product with double insulation requires
extreme care and knowledge of the system and should
be performed only by a qualified service technician. For
service, we suggest you return the product to your nearest
authorized service center for repair. Always use original
factory replacement parts when servicing.

ELECTRICAL CONNECTION

This product has a precision-built electric motor. It should be
connected to a power supply that is 120 V, AC only (normal
household current), 60 Hz. Do not operate this product on
direct current (DC). A substantial voltage drop will cause a
loss of power and the motor will overheat. If the product
does not operate when plugged into an outlet, double-check
the power supply.

EXTENSION CORDS

When using a power tool at a considerable distance from
a power source, be sure to use an extension cord that has
the capacity to handle the current the product will draw. An
undersized cord will cause a drop in line voltage, resulting in
overheating and loss of power. Use the chart to determine
the minimum wire size required in an extension cord. Only
round jacketed cords listed by Underwriter’s Laboratories
(UL) should be used.

When working outdoors with a product , use an extension
cord that is designed for outside use. This type of cord is
designated with “W-A” or “W” on the cord’s jacket.

Before using any extension cord, inspect it for loose or
exposed wires and cut or worn insulation.

**Ampere rating (on product data plate)

0-2.0 2.1-3.4 3.5-5.0 5.1-7.0 7.1-12.0 12.1-16.0

Cord Length Wire Size (A.W.G.)

25' 16 16 16 16 14 14

50' 16 16 16 14 14 12

100' 16 16 14 12 10 —

**Used on 12 gauge - 20 amp circuit.

NOTE: AWG = American Wire Gauge

WARNING:

Keep the extension cord clear of the working area.
Position the cord so that it will not get caught on lumber,
tools, or other obstructions while you are working with a
power tool. Failure to do so can result in serious personal
injury.

Check extension cords before each use. If damaged
replace immediately. Never use the product with a
damaged cord since touching the damaged area could
cause electrical shock resulting in serious injury.

6 — English

WARNING:

FEATURES

PRODUCT SPECIFICATIONS

Input .........................120 Volts, AC Only, 60 Hz, 6.1 Amps

No Load Speed:

JS651L ................................... 600-3200 (SPM) at 120V

JS651L1 ..................................... 0-3200 (SPM) at 120V

Stroke Length ...............................................................1 in.

Orbital Settings ................................................................. 4

Net Weight ...............................................................5.5 lbs.

KNOW YOUR JIG SAW

See Figure 1, page 13.

The safe use of this product requires an understanding of
the information on the product and in this operator’s manual
as well as a knowledge of the project you are attempting.
Before use of this product, familiarize yourself with all op­erating features and safety rules.

BEVELING BASE

The base can be angled from 0 to 45° left or right for a
bevel cut.

BLADE GUARD

The wire blade guard helps protect the operator from ac­cidental contact with the saw blade.

BLADE SUPPORT ROLLER

The blade-support roller is recessed to ensure accurate
cutting.

BLOWER PORT

The blower port directs debris away from the cut line to
improve line of sight

EDGE GUIDE

Allows you to make straight cuts using the edge of the
workpiece as a guide

LED LIGHT

The LED light illuminates your work to give you a clear view
of the cut line.

LOCK-ON BUTTON

The lock-on button allows continuous operation.

NO-MAR BASE PLATE

A no-mar base plate has been included with the jig saw. The
plate protects delicate surfaces from being scratched by the
metal jig saw base.

ORBITAL ADJUSTMENT KNOB

The orbital adjustment knob allows you to select four orbital
settings to cut materials of varying thickness and density.

RAPID CHANGE BLADE CLAMP

The rapid change blade clamp does not require the use of a
blade wrench when installing or removing the blade.

NOTE: The jig saw is designed for T-shank blades only.

VACUUM PORT

1-1/4 in. vacuum port conveniently fits a standard hose size
for a cleaner work area.

VARIABLE SPEED CONTROL SELECTOR

The jig saw has a variable speed control selector to allow
operator control of speed and power limits.

CALIFORNIA PROPOSITION 65

WARNING:

This product and some dust created by power sanding, sawing, grinding, drilling, and other construction activities may
contain chemicals, including lead, known to the State of California to cause cancer, birth defects, or other reproductive
harm. Wash hands after handling.

Some examples of these chemicals are:

• lead from lead-based paints,

• crystalline silica from bricks and cement and other masonry products and,

• arsenic and chromium from chemically treated lumber.

Your risk from exposure to these chemicals varies, depending on how often you do this type of work. To reduce your
exposure, work in a well-ventilated area and with approved safety equipment, such as dust masks that are specially
designed to filter out microscopic particles.

7 — English

ASSEMBLY

UNPACKING

This product requires assembly.
 Carefully remove the product and any accessories from

the box. Make sure that all items listed in the packing list
are included.

WARNING:

Do not use this product if any parts on the Packing List
are already assembled to your product when you unpack
it. Parts on this list are not assembled to the product by
the manufacturer and require customer installation. Use
of a product that may have been improperly assembled
could result in serious personal injury.

 Inspect the product carefully to make sure no breakage

or damage occurred during shipping.

 Do not discard the packing material until you have care-

fully inspected and satisfactorily operated the product.

 If any parts are damaged or missing, please call

1-800-525-2579 for assistance.

PACKING LIST

Jig Saw
Edge Guide
Hex Key

PACKING LIST (continued)

Metal Cutting Blade
Tool Bag
Wood Cutting Blade (2)
Operator’s Manual

WARNING:

If any parts are damaged or missing do not operate this
tool until the parts are replaced. Use of this product
with damaged or missing parts could result in serious
personal injury.

WARNING:

Do not attempt to modify this product or create acces­sories not recommended for use with this product. Any
such alteration or modification is misuse and could result
in a hazardous condition leading to possible serious
personal injury.

WARNING:

Do not connect to power supply until assembly is com­plete. Failure to comply could result in accidental starting
and possible serious personal injury.

OPERATION

WARNING:

Do not allow familiarity with this product to make you
careless. Remember that a careless fraction of a second is
sufficient to inflict serious injury.

WARNING:

Always wear eye protection with side shields marked to
comply with ANSI Z87.1. Failure to do so could result in
objects being thrown into your eyes and other possible
serious injuries.

WARNING:

Do not use any attachments or accessories not recom­mended by the manufacturer of this tool. The use of at­tachments or accessories not recommended can result
in serious personal injury.

WARNING:

To avoid possible serious injury, keep hands and fingers
away from the area between the gear housing and saw
blade clamp.

8 — English

OPERATION

APPLICATIONS

You may use this product for the purposes listed below:
 Cutting all types of wood products (lumber, plywood,

paneling, composition board and hard board)

 Cutting thin sheet metal
 Cutting plastics and laminates

INSTALLING / REMOVING BLADE

See Figure 2, page 13.

NOTE: The jig saw is designed for T-shank blades only.
To install blade:

 Unplug the saw.

 Rotate the rapid change blade clamp so that the slot in

the blade clamp is aligned with the slot in the blade sup­port roller.

 Holding the blade clamp in place, insert the saw blade

as far as possible into the slot in the blade clamp body
and blade support roller.

 Check to make sure the back of the saw blade is centered

in the slot of the blade support roller and blade clamp.

 Release the blade clamp. Make sure the blade is securely

in place.

NOTE: Do not use the tool if the blade is not installed

correctly.

To remove blade:

 Unplug the saw.
 Allow blade to cool.
 Rotate the rapid change blade clamp so that the slot in

the blade clamp is aligned with the slot in the blade sup­port roller.

 Remove the blade.

STARTING / STOPPING THE SAW

See Figure 3, page 13.

To turn the saw ON, depress the switch trigger. Release the
switch trigger to turn the saw OFF.

LOCK-ON BUTTON

See Figure 3, page 13.

The saw is equipped with a lock-on feature which is con­venient when continuous cutting for extended periods of
time is required.

To lock-on:

 Depress the switch trigger.
 Push in and hold the lock-on button located on the side

of the handle.

 Release switch trigger.
 Release lock-on button.

To release:

 Depress the switch trigger to release.
If you have the lock-on feature engaged during use and the

saw becomes disconnected from power supply, disengage
the lock-on feature immediately.

WARNING:

Before connecting the saw to power supply source,
always check to be sure it is not in lock-on position
(depress and release switch trigger). Failure to do so
could result in accidental starting of the saw resulting in
possible serious injury. Also, do not lock the trigger on
jobs where the saw may need to be stopped suddenly.

INSTALLING VACUUM HOSE (NOT
PROVIDED)

See Figure 4, page 13.

 Unplug the saw.
 Attach a 1 1/4 in. diameter vacuum hose (not provided)

inside the vacuum port at rear of saw.

 Plug in saw.
 Begin cutting.

VARIABLE SPEED CONTROL SELECTOR

See Figure 5, page 14.

The saw has a variable speed control selector designed to
allow operator control and adjustment of speed and power
limits. The speed and power of the saw can be increased or
decreased by rotating the variable speed control selector in
the direction of the arrows shown in figure 5.

NOTE: Hold the saw in normal operating position and turn the
variable speed control selector to the positive ( + ) symbol to

increase speed and power. Turn to the negative ( − ) symbol

to decrease speed and power.
If you desire to lock the switch on at a given speed, depress

the switch trigger, push in and hold the lock-on button, and
release the switch trigger. Next, adjust the variable speed
control selector until the desired speed is reached.

Avoid running the saw at low speeds for extended periods
of time. Running at low speeds under constant usage may
cause your saw to become overheated. If this occurs, cool
your saw by running it without a load and at full speed.

The following guidelines may be used in determining correct
speed for various applications:

SLOW speed is ideal when minimum speed and power is
required, for example, starting cuts.

MEDIUM speed is suitable for cutting hard metals, plastics,
and laminates.

MAX speed produces best results when maximum power
is required, for example, cutting wood. Soft metals such as
aluminum, brass, and copper may also require high speeds.

9 — English

OPERATION

WARNING:

Do not insert saw blade into air vents. They could come
in contact with electrically live internal parts, and cause
electrical shock resulting in serious injury.

LED LIGHT

See Figure 6, page 14.

The LED light illuminates when the switch trigger is depressed
to give you a clear view of the cut line on your work surface.

GENERAL CUTTING

Rest the front of the saw base on the workpiece and align
cutting edge of the blade with the line on your workpiece.
Make sure the power cord is out of your way and not in the
line of cut. Start the saw and move it forward on the work
surface. Apply downward pressure to keep the saw steady
and only enough forward pressure to keep the blade cutting.
Do not force the saw. Applying too much forward pressure
to the saw may overheat the motor and break saw blades.

ORBITAL MOTION

See Figures 7 - 8, pages 14 - 15.

The blade of the saw cuts in an orbital motion. This feature
is adjustable and provides faster, more efficient cutting. With
orbital motion the blade cuts through your work in the upstroke
but does not drag across your work in the downstroke. To
adjust the orbital motion, rotate the orbital adjustment knob
to the desired setting. Refer to the chart in Figure 8 to find
the right setting for the job you are attempting.

NOTE: Setting the orbital position to a lower setting will
result in a smoother finish but slower cut. A higher setting
will result in a rougher finish but faster cut.

STRAIGHT CUT

See Figures 9 - 10, page 15.

A straight cut can be made by clamping a piece of wood or
straight-edge to the workpiece and guiding the edge of the
saw against it. Make the cut from one direction only. Don’t
cut halfway and complete the cut from the opposite end.

You can also use the edge guide as shown in figure 10.
Loosen the thumb screw and insert the end of the edge guide
through the two slots in the base. Measure the distance to
cut and tighten the thumb screw. Place the edge guide on
the outside edge of the workpiece and cut in a straight path.

WARNING:

To avoid possible serious injury, keep hands and fingers
from between the gear housing and saw blade clamp,
and keep the guard in place.

WARNING:

Excessive side pressure to the blade could result in bro­ken blades or damage to the material being cut.

ANGLE CUTTING (BEVEL CUTTING)

See Figures 10 - 12, page 15.

Bevel cutting angles may be adjusted from 0° to 45° right
or left. Angles for cuts from 0° to 45° in 15° increments are
marked on a scale on both the left and right side of the base.
An arrow under the motor assembly provides an indicator at
each of the above mentioned 15° increments. A protractor
is recommended when accurate cuts are required.

 Unplug the saw.
 Using the 1/8 in. hex key provided, loosen the base pivot

screw until the base can be moved.

 Rotate base to desired bevel angle.
NOTE: To prevent the blade clamp from contacting the

thumb screw, it may be necessary to move or remove the
edge guide knob when making bevel cuts.

 Tighten base pivot screw.

SCROLL CUTTING

See Figure 13, page 15.

Scroll cuts can be made with the jig saw by guiding the
direction of the cut with applied pressure on the handle as
shown.

NOTE: Tighter tolerance scroll cutting may require the use
of a scroll cutting blade (not included).

WARNING:

Excessive side pressure to the blade could result in
broken blades or damage to the material being cut.

10 — English

OPERATION

PLUNGE CUTTING

See Figures 14 - 16, page 15 - 16.

Depending on the thickness of the material being cut, you
may need to drill a pilot hole before making plunge cuts.

WARNING:

To avoid loss of control, broken blades, or damage to
the material being cut, always use extreme caution when
making plunge cuts. We do not recommend plunge cut­ting on materials other than wood.

To make plunge cuts using pilot holes:

 Mark the line of cut clearly on the workpiece.
 Drill a pilot hole inside the area marked by the line of cut.

The pilot hole should be large enough to slide the blade
through the material.

 Slowly lower the blade through the pilot hole in the

workpiece until the base contacts the work piece. Fully
squeeze the switch trigger to start the saw.

 Do not move the base forward until the blade is entirely

through the workpiece and the base is in complete con­tact with the workpiece.

 Move the saw forward to complete the opening.

To make plunge cuts without using pilot holes:

 Mark the line of cut clearly on the workpiece.
 Tilt the jig saw forward so that it rests on the front edge

of the base and blade will not come in contact with the
workpiece when the tool is turned on.

 Make sure the blade is aligned with the area to be cut.
 Fully squeeze the switch trigger and slowly lower the

blade into the workpiece until the blade cuts through the
workpiece.

 Continue lowering the blade into the workpiece until the

base rests flat on the work surface, then move the jig saw
forward to complete the opening.

 Use only the 7 teeth per inch blade for this type of cut.

METAL CUTTING

See Figure 17, page 16.

NOTE: The jig saw has to be in the no-orbit mode to cut
metals and conduit. Set the orbital adjustment knob to “0.”
Refer to the Orbital Motion section earlier in this manual
for more details.

Many kinds of metals can be cut with the saw using a metal
blade. Be careful not to twist or bend the blades. Do not
force. If the blade chatters or vibrates excessively, use a
finer-tooth metal-cutting blade. If blade heats excessively,
use lower speed. If blade teeth become filled or clogged
when cutting soft metals, such as aluminum, use a coarser­tooth blade or lower speed. We recommend use of lubricant
when cutting metals to keep blades cool, increase cutting
action, and prolong blade life. Clamp the work firmly and
saw close to the clamping point to eliminate any vibration
of the work being cut.

When cutting conduit, pipe, or angle iron, clamp work in a
vise if possible and saw close to the vise. To cut thin sheet
materials, “sandwich” the material between hardboard or ply­wood and clamp the layers to eliminate vibration and material
tearing. By doing this, the material will be cut smoothly. Lay
out your pattern or line of cut on top of the “sandwich.”

NOTE: When cutting metal, keep exposed portion of saw
bar clean and free of metal chips by wiping frequently with
an oily cloth. Use extreme caution in disposing of oily cloth
after completion of job to prevent potential fire hazard.

11 — English

MAINTENANCE

WARNING:

When servicing, use only identical replacement parts.
Use of any other parts could create a hazard or cause
product damage.

WARNING:

Always wear eye protection with side shields marked to
comply with ANSI Z87.1. Failure to do so could result in
objects being thrown into your eyes and other possible
serious injuries.

GENERAL MAINTENANCE

Avoid using solvents when cleaning plastic parts. Most
plastics are susceptible to damage from various types of
commercial solvents and may be damaged by their use. Use
clean cloths to remove dirt, dust, oil, grease, etc.

WARNING:

Electric tools used on fiberglass material, wallboard, spackling
compounds, or plaster are subject to accelerated wear and
possible premature failure because the fiberglass chips
and grindings are highly abrasive to bearings, brushes,
commutators, etc. Consequently, we do not recommend using
this product for extended work on these types of materials.
However, if you do work with any of these materials, it is
extremely important to clean the product using compressed
air.

LUBRICATION

All of the bearings in this product are lubricated with a
sufficient amount of high grade lubricant for the life of the
unit under normal operating conditions. Therefore, no further
lubrication is required.

POWER SUPPLY CORD REPLACEMENT

If replacement of the power supply cord is necessary, this
must be done by an authorized service center in order to
avoid a safety hazard.

Do not at any time let brake fluids, gasoline, petroleum­based products, penetrating oils, etc., come in contact
with plastic parts. Chemicals can damage, weaken or
destroy plastic which can result in serious personal injury.

12 — English

TABLE DES MATIÈRES

 Introduction ......................................................................................................................................................................2

 Garantie ............................................................................................................................................................................ 2

 Avertissements généraux de sécurité en ce qui a trait aux outils électriques ..............................................................3-4

 Avertissements de sécurité relatifs au scie sauteuse ....................................................................................................... 4

 Symboles .......................................................................................................................................................................... 5

 Caractéristiques électriques ............................................................................................................................................. 6

 Caractéristiques ............................................................................................................................................................... 7

 Assemblage ...................................................................................................................................................................... 8

 Utilisation .....................................................................................................................................................................8-11

 Entretien .........................................................................................................................................................................12

 Figure numéros (illustrations) .....................................................................................................................................13-16

 Service après-vente .........................................................................................................................................Page arrière

INTRODUCTION

Ce produit offre de nombreuses fonctions destinées à rendre son utilisation plaisante et plus satisfaisante. Lors de la
conception de ce produit, l’accent a été mis sur la sécurité, les performances et la fiabilité, afin d’en faire un outil facile à
utiliser et à entretenir.

GARANTIE

OUTILS ÉLECTRIQUES RYOBI® – GARANTIE LIMITÉE DE TROIS ANS ET POLITIQUE D’ÉCHANGE DE 90 JOURS

One World Technologies, Inc., garantit ses outils électriques dans les conditions suivantes :
POLITIQUE D’ÉCHANGE DE 90 JOURS : En cas de défaillance due à des vices de matériaux ou de fabrication au cours

des 90 jours suivant la date d’achat, l’acheteur pourra faire réparer tout outil électrique RYOBI® au titre de cette garantie
ou le retourner l’établissement où il a été acheté. Pour obtenir un outil en échange ou demander la réparation en garantie,
l’équipement complet devra être retourné, dans son emballage d’origine, accompagné d’une preuve d’achat. L’outil fourni en
échange sera couvert par la garantie limitée pour le restant de la période de validité de trois ans à compter de la date d’achat.

CE QUI EST COUVERT PAR LA GARANTIE : Cette garantie couvre tous les vices de matériaux et de fabrication de cet
outil électrique RYOBI®, pour une période de trois ans, à compter de la date d’achat. À l’exception des piles, les accessoires
sont garantis pour une période de quatre-vingt-dix (90) jours. Les piles sont garanties trois ans.

RÉPARATIONS SOUS GARANTIE : Il suffit de retourner l’outil, correctement emballé, en port payé, à un centre de réparations
agréé. L’adresse du centre de réparations agréé le plus proche peut être obtenue en contactant un représentant du service
après-vente par courrier, à l’adresse One World Technologies, Inc., P.O. Box 1207, Anderson, SC 29622-1207, par téléphone
au 1-800-525-2579 ou par courriel, à l’adresse Internet www.ryobitools.com. Lors de toute demande de réparation sous
garantie, une preuve d’achat datée (par exemple un reçu de vente) doit être fournie. Nous nous engageons à réparer tous
les défauts de fabrication et à réparer ou remplacer, à notre choix, toutes les pièces défectueuses. Les réparations et
remplacements seront gratuits. Les réparations sous garantie seront effectuées dans un délai raisonnable, ne dépassant
en aucun cas quatre-vingt-dix (90) jours.

CE QUI N’EST PAS COUVERT : La garantie ne couvre que l’acheteur au détail original et n’est pas transférable. Cette
garantie ne couvre que les défauts résultant d’une utilisation normale. Elle ne couvre pas les problèmes de fonctionnement,
défaillances ou autres défauts résultant d’un usage incorrect ou abusif, de la négligence, de la modification, de l’altération
ou de réparations effectuées par quiconque autre qu’un centre de réparations agréé. One World Technologies, Inc. ne fait
aucune autre garantie, représentation ou promesse concernant la qualité et les performances de cet outil électrique, autres
que celles expressément indiquées dans le présent document.

AUTRES LIMITATIONS : Toutes les garanties implicites accordées par les lois en vigueur, y compris les garanties de valeur
marchande ou d’adéquation à un usage particulier, sont limitées à une durée de trois ans, à compter de la date d’achat. One
World Technologies, Inc. déclinant toute responsabilité pour les dommages directs ou indirects, les limitations et exclusions
peuvent ne pas s’appliquer à chaque acheteur. Cette garantie donne au consommateur des droits spécifiques, et celui-ci
peut bénéficier d’autres droits, qui varient selon les états ou provinces.

2 — Français

AVERTISSEMENTS GÉNÉRAUX DE SÉCURITÉ

EN CE QUI A TRAIT AUX OUTILS ÉLECTRIQUES

AVERTISSEMENT

Lire tous les avertissements et toutes les instructions.

Ne pas suivre l’ensemble des avertissements et des
instructions peut entraîner une électrocution, un incendie
ou des blessures graves.

Conserver les avertissements et les instructions à des fins
de référence ultérieure. Le terme « outil motorisé », utilisé

dans tous les avertissements ci-dessous désigne tout outil
fonctionnant sur secteur (câblé) ou sur piles (sans fil).

SÉCURITÉ DU LIEU DE TRAVAIL

Garder le lieu de travail propre et bien éclairé. Les endroits

encombrés ou sombre s sont propices aux accidents.

Ne pas utiliser d’outils électriques dans des atmosphères

explosives, par exemple en présence de liquides, gaz ou
poussières inflammables. Les outils électriques produisent

des étincelles risquant d’enflammer les poussières ou vapeurs.

Garder les enfants et badauds à l’écart pendant

l’utilisation d’un outil électrique. Les distractions peuvent

causer une perte de contrôle.

SÉCURITÉ ÉLECTRIQUE

Les fiches des outils électriques doivent correspondre à

la prise secteur utilisée. Ne jamais modifier la fiche, de
quelque façon que ce soit. Ne jamais utiliser d’adaptateurs
de fiche avec des outils mis à la terre. Les fiches et prises

non modifiées réduisent le risque de choc électrique.

Éviter tout contact du corps avec des surfaces mises

à la terre, telles que tuyaux, radiateurs, cuisinières et
réfrigérateurs. Le risque de choc électrique est accru

lorsque le corps est mis à la terre.

Ne pas exposer les outils électriques à l’eau ou l’humidité.

La pénétration d’eau dans ces outils accroît le risque de choc
électrique.

Ne pas maltraiter le cordon d’alimentation. Ne jamais

utiliser le cordon d’alimentation pour transporter l’outil et
ne jamais débrancher ce dernier en tirant sur le cordon.
Garder le cordon à l’écart de la chaleur, de l’huile, des
objets tranchants et des pièces en mouvement. Un cordon

endommagé ou emmêlé accroît le risque de choc électrique.

Pour les travaux à l’extérieur, utiliser un cordon

spécialement conçu à cet effet. Utiliser un cordon conçu pour

l’usage extrérieur pour réduire les risques de choc électrique.

S’il est nécessaire d’utiliser l’outil électrique dans un

endroit humide, employer un dispositif interrupteur de
défaut à la terre (GFCI). L’utilisation d’un GFCI réduit le

risque de décharge électrique.

SÉCURITÉ PERSONNELLE

Rester attentif, prêter attention au travail et faire preuve

de bon sens lors de l’utilisation de tout outil électrique.
Ne pas utiliser cet outil en état de fatigue ou sous
l’influence de l’alcool, de drogues ou de médicaments.

Un moment d’inattention pendant l’utilisation d’un outil
électrique peut entraîner des blessures graves.

Utiliser l’équipement de sécurité. Toujours porter une

protection oculaire. L’équipement de sécurité, tel qu’un

masque filtrant, de chaussures de sécurité, d’un casque
ou d’une protection auditive, utilisé dans des conditions
appropriées réduira le risque de blessures.

Éviter les démarrages accidentels. S’assurer que le

commutateur est en position d’arrêt avant de brancher
l’outil. Porter un outil avec le doigt sur son commutateur ou

brancher un outil dont le commutateur est en position de
marche peut causer un accident.

Retirer les clés de réglage avant de mettre l’outil en

marche. Une clé laissée sur une pièce rotative de l’outil

peut causer des blessures.

Ne pas travailler hors de portée. Toujours se tenir bien

campé et en équilibre. Ceci permettra de mieux contrôler

l’outil en cas de situation imprévue.

Porter une tenue appropriée. Ne porter ni vêtements

amples, ni bijoux. Garder les cheveux, les vêtements
et les gants à l’écart des pièces en mouvement. Les

vêtements amples, bijoux et cheveux longs peuvent se
prendre dans les pièces en mouvement.

Si les outils sont équipés de dispositifs de dépoussiérage,

s’assurer qu’ils sont connectés et correctement utilisés.

L’usage de ces dispositifs de dépoussiérage peut réduire
les dangers présentés par la poussière.

Ne porter ni vêtements amples, ni bijoux. Attacher ou

couvrir les cheveux longs. Les vêtements amples, bijoux et

cheveux longs peuvent se prendre dans les ouïes d’aération.

Ne pas utiliser l’outil sur une échelle ou un support

instable. Une bonne tenue et un bon équilibre permettent

de mieux contrôler l’outil en cas de situation imprévue.

UTILISATION ET ENTRETIEN DES OUTILS
ÉLECTRIQUES



Ne pas forcer l’outil. Utiliser l’outil approprié pour

l’application. Un outil approprié exécutera le travail mieux et de
façon moins dangereuse s’il est utilisé dans les limites prévues.



Ne pas utiliser l’outil si le commutateur ne permet pas de

le mettre en marche ou de l’arrêter. Tout outil qui ne peut
pas être contrôlé par son commutateur est dangereux et doit
être réparé.



Débrancher l’outil et/ou retirer le bloc-piles avant

d’effectuer des réglages, de changer d’accessoire ou de
remiser l’outil. Ces mesures de sécurité préventives réduisent

les risques de démarrage accidentel de l’outil.



Ranger les outils motorisés hors de la portée des enfants

et ne laisser personne n’étant pas familiarisé avec l’outil
ou ces instructions utiliser l’outil. Dans les mains de

personnes n’ayant pas reçu des instructions adéquates, les
outils sont dangereux.



Entretenir les outils motorisés. Vérifier qu’aucune pièce

mobile n’est mal alignée ou bloquée, qu’aucune pièce
n’est brisée et s’assurer qu’aucun autre problème ne

3 — Français

AVERTISSEMENTS GÉNÉRAUX DE SÉCURITÉ

EN CE QUI A TRAIT AUX OUTILS ÉLECTRIQUES

risque d’affecter le bon fonctionnement de l’outil. En

cas de dommages faire réparer l’outil avant de l’utiliser de
nouveau. Beaucoup d’accidents sont causés par des outils
mal entretenus.



Garder les outils bien affûtés et propres. Des outils

correctement entretenus et dont les tranchants sont bien
affûtés risquent moins de se bloquer et sont plus faciles à
contrôler.



Utiliser l’outil, les accessoires et embouts, etc.

conformément à ces instrutions pour les applications
pour lesquelles ils sont conçus, en tenant compte des
conditions et du type de travail à exécuter. L’usage d’un

outil motorisé pour des applications pour lesquelles il n’est
pas conçu peut être dangereux.

AVERTISSEMENTS DE SÉCURITÉ

RELATIFS AU SCIE SAUTEUSE

Lorsque l’outil est utilisé pour un travail risquant de le

mettre en contact avec des fils électriques cachés ou
avec son propre cordon d’alimentation, le tenir par les
surfaces de prise isolées ou avec son propre cordon
d’alimentation. Tout contact avec un fil sous tension

électrifierait les parties métalliques de l’outil, et causerait
un choc électrique.

Utiliser des serre-joint ou un autre système approprié

pour maintenir fermement la pièce sur une surface
stable. Le fait de tenir la pièce à travailler avec ses mains

ou contre son corps la rend instable et peut occasionner
une perte de contrôle.

Apprendre à connaître l’outil. Lire attentivement le

manuel d’utilisation. Apprendre les applications et les
limites de l’outil, ainsi que les risques spécifiques relatifs
à son utilisation. Le respect de cette consigne réduira

les risques d’incendie, de choc électrique et de blessures
graves.

Toujours porter une protection oculaire certifiée

conforme à la norme ANSI Z87.1. Le respect de cette règle

réduira les risques de blessures graves.

Protection respiratoire. Porter un masque facial ou un

masque antipoussière si le travail produit de la poussière.

Le respect de cette consigne réduira les risques de blessures
graves.

Protection auditive. Porter une protection auditive lors

de l’utilisation prolongée. Le respect de cette règle réduira

les risques de blessures graves.

Inspecter régulièrement les cordons d’alimentation des

outils et s’ils sont endommagés, les confier au centre de
réparations agréé le plus proche. Toujours être conscient
de l’emplacement du cordon. Le respect de cette règle

réduira les risques de choc électrique et d’incendie.

DÉPANNAGE

Les réparat ions doivent être confiées à un technicien

qualifié, utilisant exclusivement des pièces identiques à
celles d’origine. Ceci assurera le maintien de la sécurité de

l’outil.

Utiliser exclusivement des pièces identiques à celles

d’origine pour les réparations. Se conformer aux
instructions de la section Entretien de ce manuel.

L’usage de pièces non autorisées ou le non-respect des
instructions peut présenter des risques de choc électrique
ou de blessures.

Vérifier l’état des pièces. Avant d’utiliser l’outil de

nouveau examiner soigneusement les pièces et
dispositifs de protection qui semblent endommagés afin
de déterminer s’ils fonctionnent correctement et s’ils
remplissent les fonctions prévues. Vérifier l’alignement
des pièces mobiles, s’assurer qu’aucune pièce n’est
bloquée ou cassée, vérifier la fixation de chaque pièce et
s’assurer qu’aucun autre problème ne risque d’affecter
le bon fonctionnement de l’outil. Toute protection ou
pièce endommagée doit être correctement réparée
ou remplacée dans un centre de réparations agréé.

Le respect de cette consigne réduira les risques de choc
électrique, d’incendie et de blessures graves.

S’assurer que le cordon prolongateur est en bon état.

Si un cordon prolongateur est utilisé, s’assurer que
sa capacité est suffisante pour supporter le courant
de fonctionnement de l’outil. Un calibre de fil (A.W.G)
d’au minimum 14 est recommandé pour un cordon
prolongateur de 15 m (50 pi) maximum. L’usage d’un
cordon de plus de 30 m (100 pi) est déconseillé. En cas
de doute, utiliser un cordon du calibre immédiatement
supérieur. Moins le numéro de calibre est élevé, plus
la capacité du fil est grande. Un cordon de capacité

insuffisante causerait une baisse de la tension de ligne,
entraînant une perte de puissance et une surchauffe.

Inspecter la pièce et retirer les clous éventuels avant

d’utiliser cet outil. Le respect de cette consigne réduira

les risques de blessures graves.

Si le cordon d’alimentation est endommagé, il doit être

remplacé uniquement pas le fabricant ou par un centre de
réparation agréé pour éviter tout risque.

Conserver ces instructions. Les consulter fréquemment

et les utiliser pour instruire les autres utilisateurs éventuels.
Si cet produit est prêté, il doit être accompagné de ces
instructions.

4 — Français

SYMBOLES

Les termes de mise en garde suivants et leur signification ont pour but d’expliquer le degré de risques associé à
l’utilisation de ce produit.

SYMBOLE SIGNAL SIGNIFICATION

DANGER :

AVERTISSEMENT :

ATTENTION :

AVIS :

Certains des symboles ci-dessous peuvent être utilisés sur produit. Veiller à les étudier et à apprendre leur signification.
Une interprétation correcte de ces symboles permettra d’utiliser produit plus efficacement et de réduire les risques.

Indique une situation extrêmement dangereuse qui, si elle n’est pas évitée,

aura pour conséquences des blessures graves ou mortelles.

Indique une situation potentiellement dangereuse qui, si elle n’est pas

évitée, pourrait entraîner des blessures graves ou mortelles.

Indique une situation potentiellement dangereuse qui, si elle n’est pas

évitée, pourraît entraîner des blessures légères ou de gravité modérée.

Indique une information importante ne concernant pas un risque de bles­sure comme une situation pouvant occasionner des dommages matériels.

SYMBOLE NOM DÉSIGNATION / EXPLICATION

Symbole d’alerte de
sécurité

Lire manuel d’utilisation

Protection oculaire

Indique un risque de blessure potentiel.

Pour réduire les risques de blessures, l’utilisateur doit lire et veiller à
bien comprendre le manuel d’utilisation avant d’utiliser ce produit.

Toujours porter une protection oculaire avec écrans latéraux
certifiée conforme à la norme ANSI Z87.1.

Avertissement
concernant l’humidité

Symbole garder les
mains à l’écart

Surface brûlante

V Volts Tension
A Ampères Intensité

Hz Hertz Fréquence (cycles par seconde)

W Watts Puissance

min Minutes Temps

Courant alternatif Type de courant

n

o

.../min Par minute Tours, coups, vitesse périphérique, orbites, etc., par minute

Vitesse à vide Vitesse de rotation à vide

Construction de la
classe II

Ne pas exposer à la pluie ou l’humidité.

Le non-respect de cette mise en garde peut entraîner des blessures
graves.

Pour éviter les risques de blessures ou de dommages, éviter tout
contact avec les surfaces brûlantes.

Tours, coups, vitesse périphérique, orbites, etc., par minute

5 — Français

CARACTÉRISTIQUES ÉLECTRIQUES

DOUBLE ISOLATION

La double isolation est un dispositif de sécurité utilisé sur les
outils à moteur électriques, éliminant le besoin de cordon
d’alimentation habituel à trois fils avec terre. Toutes les pièces
métalliques exposées sont isolées des composants internes
du moteur par l’isolation protectrice. Les outils à double
isolation ne nécessitent pas de mise à la terre.

AVERTISSEMENT :

Le système à double isolation est conçu pour protéger
l’utilisateur contre les chocs électriques causés par une
rupture de l’isolation interne de l’outil. Prendre toutes les
précautions de sécurité normales pour éviter les chocs
électriques.

NOTE : La réparation d’un outil à double isolation exigeant
des précautions extrêmes ainsi que la connaissance du
système, elle ne doit être confiée qu’à un réparateur qualifié.
En ce qui concerne les réparations, nous recommandons de
confier l’outil au centre de réparation le plus proche. Utiliser
exclusivement des pièces d’origine pour les réparations.

CONNEXIONS ÉLECTRIQUES

Cet outil est équipé d’un moteur électrique de précision. Elle
doit être branchée uniquement sur une alimentation 120 V,
c.a. (courant résidentiel standard), 60 Hz. Ne pas utiliser
cet outil sur une source de courant continu (c.c.). Une chute
de tension importante causerait une perte de puissance et
une surchauffe du moteur. Si l’outil ne fonctionne pas une
fois branché, vérifier l’alimentation électrique.

CORDONS PROLONGATEURS

Lors de l’utilisation d’un outil électrique à grande distance
d’une prise secteur, veiller à utiliser un cordon prolongateur
d’une capacité suffisante pour supporter l’appel de courant de
l’outil. Un cordon de capacité insuffisante causerait une baisse
de la tension de ligne, entraînant une perte de puissance
et une surchauffe. Se reporter au tableau ci-dessous pour
déterminer le calibre minimum de fil requis pour un cordon
donné. Utiliser exclusivement des cordons à gaine cylindrique
homologués par Underwriter’s Laboratories (UL).

Pour le travail à l’extérieur, utiliser un cordon prolongateur
spécialement conçu à cet effet. Ce type de cordon porte
l’inscription « WA » ou « W » sur sa gaine.

Avant d’utiliser un cordon prolongateur, vérifier que ses fils
ne sont ni détachés ni exposés et que son isolation n’est ni
coupée, ni usée.

**Intensité nominale (sur la plaquette signalétique de l’outil)

0-2,0 2,1-3,4 3,5-5,0 5,1-7,0 7,1-12,0 12,1-16,0

Longueur du Calibre de fil
cordon (A.W.G.)

25´ 16 16 16 16 14 14
50´ 16 16 16 14 14 12
100´ 16 16 14 12 10 —

**Utilisé sur circuit de calibre 12 – 20 A

NOTE : AWG = American Wire Gauge

AVERTISSEMENT :

Maintenir le cordon prolongateur à l’écart de la zone de
travail. Lors du travail avec un cordon électrique, placer le
cordon de manière à ce qu’il ne risque pas de se prendre
dans les pièces de bois, outils et autres obstacles. Ne
pas prendre cette précaution peut entraîner des blessures
graves.

Vérifier l’état des cordons prolongateurs avant chaque
utilisation. Remplacer immédiatement tout cordon
endommagé. Ne jamais utiliser un outil dont le cordon
d’alimentation est endommagé, car tout contact avec la
partie endommagée pourrait causer un choc électrique
et des blessures graves.

6 — Français

AVERTISSEMENT :

CARACTÉRISTIQUES

FICHE TECHNIQUE

Alimentation.................120 V, c.a. seulement, 60 Hz, 6,1 A

Vitesse à vide :

JS651L ................................ 600-3 200 (SPM) au 120 V

JS651L1 .................................. 0-3 200 (SPM) au 120 V

Course ........................................................ 25,4 mm (1 po)

Réglages d’orbite ............................................................ 4

Poids net ....................................................2,49 kg (5,5 lb.)

POUR SE FAMILIARISER AVEC LA SCIE
SAUTEUSE

Voir la figure 1, page 13.

La sécurité d’utilisation de ce produit exige la compréhension
des informations apposées sur l’outil et contenues dans ce
manuel d’utilisation, ainsi que la connaissance du travail
à exécuter. Avant d’utiliser ce produit, se familiariser avec
toutes ses fonctions et règles de sécurité.

BASE ORIENTABLE

La base peut être ajustée de 0 à 45°, à doite ou à gauche
pour la coupe de biseaux.

GARDE DE LAME

Cette garde contribue à éviter un contact accidentel avec
la lame.

ROULEAU DE SUPPORT DE LAME

Le rouleau de support de lame est en retrait pour assurer la
précision de la coupe.

ORIFICE DE SOUFFLANTE

L’orifice de soufflante éloigne les débris de la ligne de coupe
pour améliorer la ligne de coupe

GUIDE DE CHANT

Placé contre le chant d’une pièce de bois, ce guide permet
d’exécuter des coupes rectilignes.

LAMPE À DÉL

La lampe à DÉL illumine la pièce pour permettre de mieux
voir le trait de coupe.

BOUTON DE VERROUILLAGE

Le bouton de verrouillage permet l’utilisation en continu.

PLAQUE DE PROTECTION

Une plaque de protection est incluse avec la scie sauteuse. La
plaque évite que les surfaces délicates soient endommagées
par la base en métal de la scie.

BOUTON DE RÉGLAGE D’ORBITE

Le bouton de réglage orbital offre quatre réglages d’orbite
distincts pour la coupe de matériaux d’épaisseur et de
densité variables.

PORTE-LAME À CHANGEMENT RAPIDE

Le porte-lame à changement rapide ne nécessitant pas
l’usage d’une clé à lame pour installer ou retirer la lame.

NOTE : La scie est conçue pour n’utiliser que des lames à
tige en T.

ORIFICE D’ASPIRATION

Orifice d’aspiration de 31,8 mm (1-¼ po) compatible avec un
tuyau de format standard pour un lieu de travail plus propre.

SÉLECTEUR DE VITESSE VARIABLE

La scie sauteuse a un sélecteur de commande de vitesse
variable permettant à l’opérateur d’ajuster la vitesse et la
limite de puissance.

PROPOSITION 65 DE L’ÉTAT DE CALIFORNIE

AVERTISSEMENT :

Ce produit et la poussière dégagée lors du ponçage, sciage, meulage, perçage de certains matériaux et lors d’autres
opérations de construction contient des produits chimiques reconnus causer le cancer, des malformations congénitales
ou des lésions de l’appareil reproducteur. Bien se laver les mains après toute manipulation.

Voici certains exemples de ces produits chimiques :

• le plomb contenu dans la peinture au plomb,

• la silice cristalline contenue dans les briques, le béton et d’autres produits de maçonnerie, ainsi que

• l’arsenic et le chrome contenus dans le bois de construction traité par produits chimiques.

Le risque présenté par l’exposition à ces produits varie en fonction de la fréquence de ce type de travail. Pour réduire
l’exposition,: travailler dans un endroit bien aéré et utiliser des équipements de sécurité approuvés tels que masques
antipoussière spécialement conçus pour filtrer les particules microscopiques.

7 — Français

ASSEMBLAGE

DÉBALLAGE

Ce produit nécessite un assemblage.
 Avec précaution, sortir le produit et les accessoires de la

boîte. S’assurer que toutes les pièces figurant sur la liste
de contrôle sont incluses.

AVERTISSEMENT :

Ne pas utiliser le produit si, en le déballant, vous
constatez que des éléments figurant dans la Liste de
contrôle d’expédition sont déjà assemblés. Certaines
pièces figurant sur cette liste n’ont pas été assemblées
par le fabricant et exigent une installation. Le fait d’utiliser
un produit qui a été assemblé de façon inadéquate peut
entraîner des blessures.

 Examiner soigneusement le produit pour s’assurer que

rien n’a été brisé ou endommagé en cours de transport.

 Ne pas jeter les matériaux d’emballage avant d’avoir

soigneusement examiné le produit et avoir vérifié qu’il
fonctionne correctement.

 Si des pièces manquent ou sont endommagées,

téléphoner au 1-800-525-2579.

LISTE DE CONTRÔLE D’EXPÉDITION (continu)

Lame pour coupe de métaux
Sac à outils
Lame à bois (2)
Manuel d’utilisation

AVERTISSEMENT :

Si des pièces manquent ou sont endommagées, ne pas
utiliser ce produit avant qu’elles aient été remplacées.
Le fait d’utiliser ce produit même s’il contient des pièces
endommagées ou s’il lui manque des pièces peut
entraîner des blessures graves.

AVERTISSEMENT :

Ne pas essayer de modifier cet outil ou de créer des
accessoires non recommandés pour cet outil. De telles
altérations ou modifications sont considérées comme
un usage abusif et peuvent créer des conditions
dangereuses pouvant entraîner des blessures graves.

LISTE DE CONTRÔLE D’EXPÉDITION

Scie sauteuse
Guide de chant
Clé hexagonale

UTILISATION

AVERTISSEMENT :

Ne pas laisser la familiarité avec le produit faire oublier
la prudence. Ne pas oublier qu’une fraction de seconde
d’inattention peut entraîner des blessures graves.

AVERTISSEMENT :

Toujours porter une protection oculaire avec écrans
latéraux certifiée conforme à la norme ANSI Z87.1. Ne
pas suivre cette directive pourrait entraîner des blessures
graves, par exemple si l’appareil projetait des objets dans
vos yeux.

AVERTISSEMENT :

Ne pas brancher sur le secteur avant d’avoir terminé
l’assemblage. Le non-respect de cet avertissement
peut causer un démarrage accidentel, entraînant des
blessures graves.

AVERTISSEMENT :

Ne pas utiliser d’outils ou accessoires non recommandés
par le fabricant pour cet outil. L’utilisation de pièces
et accessoires non recommandés peut entraîner des
blessures graves.

AVERTISSEMENT :

Pour éviter des risques de blessures graves, garder les
mains et les doigts à l’écart du boîtier d’engrenages et
du blocage de lame et toujours laisser la garde en place.

8 — Français

UTILISATION

APPLICATIONS

Cet produit peut être utilisé pour les applications ci-dessous :
 Le sciage de tous types de produits en bois (bois d’oeuvre,

contreplaqué, lambrissage, aggloméré et bois dur)

 Coupe de tôle mince
 Coupe de plastiques et laminés

INSTALLATION ET RETRAIT DES LAMES

Voir la figure 2, page 13.

NOTE : La scie est conçue pour n’utiliser que des lames à
tige en T.

Installation de la lame :

 Débrancher la scie

 Tourner le porte-lame à changement rapide pour que la

fente du porte-lame soit alignée avec la fente du rouleau
de support de lame.

 Maintenir le levier du verrouillage de lame sans outil vers

le haut, insérer la lame de la scie le plus profondément
possible dans la fente du serre-lame et le rouleau de
support de lame.

 Vérifier que l’arrière de la lame est correctement

positionné dans l’encoche du rouleau de support de lame
et verrouillage de lame.

 Relâcher le verrouillage de lame. Vérifier que la lame est

solidement assujettie.

NOTE : Ne pas utiliser l’outil si la lame n’est pas installée

correctement.

Retrait de la lame :

 Débrancher la scie
 Laisser refroidir la lame.
 Tourner le porte-lame à changement rapide pour que la

fente du porte-lame soit alignée avec la fente du rouleau
de support de lame.

 Retirer la lame.

MISE EN MARCHE / ARRÊT DE LA SCIE

Voir la figure 3, page 13.

Pour mettre la scie en ON (MARCHE), presser la gâchette.
Pour OFF (ARRÊTER) la scie, relâcher la gâchette.

BOUTON DE VERROUILLAGE

Voir la figure 3, page13.

Cette scie est dotée d’un bouton de verrouillage commode
pour le travail en continu prolongé.

Pour verrouillage :

 Appuyer sur la gâchette.
 Maintenir le bouton de verrouillage, situé sur le côté de

la poignée, enfoncé.

 Relâcher la gâchette.
 Relâcher le bouton de verrouillage

Pour déverrouiller :

 Appuyer sur la gâchette et la relâcher.
Si la fonction de verrouillage est engagée pendant l’utilisation

et la scie est accidentellement débranchée du secteur,
désengager le verrouillage immédiatement.

AVERTISSEMENT :

Avant de brancher la scie sur une prise secteur, toujours
s’assurer que le verrouillage est désengagé (appuyer sur
la gâchette et la relâcher). Ne pas prendre cette précaution
peut causer un démarrage accidentel, entraînant des
blessures graves. Ne pas verrouiller la gâchette si le
travail peut exiger d’arrêter immédiatement la scie.

INSTALLATION DE TUYAU D’ASPIRATEUR
(NON INCLUS)

Voir la figure 4, page 13.

 Débrancher la scie
 Fixer tuyau d’aspirateur (non inclus) de 31,8 mm

(1-1/4 pulg.) à l’orifice d’aspiration à l’arrière de la scie.

 Brancher la scie.
 Commencer à couper.

COMMANDE DE VITESSE VARIABLE

Voir la figure 5, page 14.

Cette scie est équipée d’un sélecteur de vitesse variable
permettant à l’opérateur d’ajuster la vitesse et le couple.
La vitesse et le couple peuvent être augmentés ou réduits
en tournant le sélecteur dans le sesns des flèches, comme
le montre la figure 5.

NOTE : Tenir la scie en position normale et tour ner le sélecteur
de vitesse vers le signe + pour augmenter la vitesse et le
couple. Tourner le sélecteur vers le signe – pour réduire la
vitesse et le couple.

Pour verrouiller la sciee à une vitesse donnée, appuyer sur
la gâchette, maintenir le bouton de verropuillage enfoncé et
relâcher la gâchette. Ensuite touner le sélecteur de vitesse
pour obtenir la vitesse désirée.

Éviter d’utiliser la scie à basse vitesse pendant des périodes
prolongées. Ceci pourrait causer une surchauffe. Si la scie
surchauffe, la faire refroidir en la laissant tourner à vide et à
la vitesse maximum.

Pour déterminer la vitesse à utiliser en fonction de
l’application :

La BASSE vitesse est idéale lorsqu’un minimum de puissance
est nécessaire, par exemple pour entamer une coupe.

La MOYENNE vitesse convient à la coupe des métaux,
plastiques et matériaux laminés.

La HAUTE vitesse est préférable lorsqu’un maximum de
puissance est nécessaire, par ex emple pour la coupe de
bois. Les métaux tendres, tels que l’aluminium, le laiton et
le cuivre peuvent également nécessiter une vitesse élevée.

9 — Français

UTILISATION

AVERTISSEMENT :

Ne pas insérer la lame dans les ouïes d’aération. Elle
pourrait sentre en contact avec des pièces internes
sous tension et causer un choc électrique entraînant des
blessures graves.

LAMPE À DÉL

Voir la figure 6, page 14.

La lampe DÉL s’allume lorsque l’utilisateur appuie sur la
gâchette, ce qui permet de bien voir la ligne de coupe sur
la surface de travail.

COUPE GÉNÉRALE

Placer le devant de la base de la scie contre la pièce à couper
et aligner le tranchant de la lame sur la ligne de coupe tracée
sur la pièce. S’assurer que le cordon d’alimentation ne risque
pas d’être accroché et qu’il ne se trouve pas dans la ligne de
coupe. Mettre la scie en marche et la pousser vers l’avant.
Appuyer sur la scie de manière à assurer sa stabilité et la
pousser vers l’avant avec juste assez de force pour que la
lame continue de couper. Ne pas forcer la scie. Cela pourrait
causer une surchauffe du moteur et la cassure de la lame.

MOUVEMENT ORBITAL

Voir les figures 7 et 8, pages 14 et 15.

La lame coupe avec un mouvement orbital. L’ampleur de
l’orbite est réglable, ce qui permet de couper plus rapidement
et plus efficacement. Avec le mouvement orbital, la lame
coupe dans sa course vers le haut, mais ne frotte pas contre
le matériau lors de sa course vers le bas. Pour régler le
mouvement orbital, tourner le bouton de réglage d’orbite
au réglage désiré. Consulter le tableau de la figure 8 afin
de trouver le réglage qui convient à l’application que vous
vous apprêtez à réaliser.

NOTE : Le fait de régler la position orbitale à un réglage
inférieur permet d’obtenir un fini plus lisse; une coupe plus
lente est toutefois requise. Un réglage plus élevé permet
d’obtenir un fini plus rugueux, mais permet cependant de
réaliser la coupe plus rapidement.

COUPE DROITE

Voir les figures 9 et 10, page 15.

Une coupe rectiligne peut être obtenue en assujettissant une
planche ou une règle sur la pièce à couper, pour guider la
scie. La coupe ne doit être effectuée que dans un sens. Ne
jamais couper jusqu’à la moitié d’une pièce dans un sens
et terminer la coupe dans l’autre.

Le guide de chant peut également être utilisé, comme illustré
à la figure 10. Desserrer la vis moletée et insérer la tige du
guide de chant dans les deux fentes de la base. Régler le
guide sur la distance de coupe et resserrer la vis. Placer le
guide contre le chant externe de la pièce et couper en ligne
droite.

AVERTISSEMENT :

Pour éviter des risques de blessures graves, garder les
mains et les doigts à l’écart du boîtier d’engrenages et
du blocage de lame et toujours laisser la garde en place.

AVERTISSEMENT :

Une pression latérale excessive sur la lame peut la briser
et endommager la pièce en train d’être coupée.

COUPE D’ANGLE (BISEAU)

Voir les figures 10 à 12, page 15.

Les angles de coupe en biseau peuvent être ajustés de 0° à
45° vers la droite ou la gauche. Les angles de coupe de 0° à
45° en incrément de 15° sont indiqués sur une échelle sous le
moteur. Une flèche sous le moteur fournit un indicateur à tous
les incréments de 15°. L’utilisation d’un rapporteur d’angles
est recommandée pour effectuer des coupes précises.

 Débrancher la scie.
 À l’aide de la clé hexagonale de 1/8 po fournie, dévisser

la vis de pivotement de la base jusqu’à ce que la base
puisse bouger.

 Pivoter la base jusqu’à l’angle de coupe désiré.
NOTE : Pour éviter le verrouillage de lame de prendre

contact avec le vis à ailettes, il peut être nécessaire de
déplacer ou retirer le vis à oreilles pendant coupes en biseau.

 Serrez la vis de pivotement de la base.

DÉCOUPE DE FORMES

Voir la figure 13, page 15.

Les découpes de formes sont exécutées en guidant la scie
sauteuse par pression sur la poignée, comme illustré.

NOTE : La découpe de formes avec tolérance réduite peut
nécessiter une lame conçue à cette fin (non comprise).

AVERTISSEMENT :

Une pression latérale excessive sur la lame peut la briser
et endommager la pièce en train d’être coupée.

COUPE PLONGEANTE

Voir les figures 14 à 16, page 15 et 16.

Selon l’épaisseur du matériau à couper, il peut être nécessaire
d’effectuer un trou pilote avant d’effectuer les coupes en
plongée.

10 — Français

UTILISATION

AVERTISSEMENT :

Lors des coupes plongeantes, prendre les précautions
les plus extrêmes afin de ne pas risquer de perdre le
contrôle de la scie, briser la lame ou endommager la
pièce en train d’être coupée. Nous recommandons de ne
pas pratiquer de coupes plongeantes dans des matériaux
autres que le bois.

Pour faire des trous pilotes à l’aide du forage de guidage :

 Marquer clairement la ligne de coupe sur la pièce.
 Percer un trou pilote en l’intérieur de la zone marquée

par la ligne de coupe. Le trou pilote doit être assez large
pour pouvoir glisser la lame dans le matériau.

 Abaisser lentement la lame dans le trou pilote de la pièce à

ouvrer jusqu’au contact de la base avec la pièce à ouvrer.
Enfoncer complètement la gâchette de commande pour
démarrer la scie.

 Ne pas déplacer la base de la scie avant la lame n’est

pas complètement introduite dans la pièce à ouvrer et
que la base ne soit fermement en contact avec la pièce
à travailler.

 Pousser la scie vers l’avant pour achever la découpe.

Pour faire des coupes en plongée sans trou pilote :

 Marquer clairement la ligne de coupe sur la pièce.
 Incliner la scie vers l’avant, de manière à ce qu’elle repose

sur le devant de sa base et que la lame n’entre pas en
contact avec la pièce à couper lorsque la scie est mise
en marche.

 S’assurer que la lame est alignée avec de la partie à

couper.

 Enfoncer complètement la gâchette de commande. et

abaisser lentement la lame dans la pièce à travailler
jusqu’à ce qu’elle morde dans le pièce à travailler.

 Continuer d’abaisser la lame dans la pièce, jusqu’à ce

que la base de la scie repose à plat sur la pièce, puis
pousser la scie vers l’avant pour achever la découpe.

 Pour ce type de coupe, utiliser exclusivement une lame

à 7 dents par pouce.

COUPE DE MÉTAUX

Voir la figure 17, page 16.

NOTE : Le mode orbital doit être désactiv’é pour la coupe
de métaux et tuyaux. Mettre le bouton de réglage d’orbite
sur « 0 ». Consulter la section intitulée Mouvement Orbital
abordée précédemment dans ce manuel pour plus de
renseignements.

Il est possible de couper plusieurs types de métaux lorsque
la scie est utilisée avec une lame à métaux (non comprise).
Veiller à ne pas tordre ou fléchir la lame. Ne pas forcer. Si
la lame oscille ou vibre excessivement, la remplacer par une
lame à dents plus fines. Si la lame chauffe excessivement,
réduire la vitesse. Si les dents de la lames sont comblées
par dela limaille lors de la coupe de métaux tendres, tels que
l’aluminium, utiliser une lame plus grossière ou une vitesse
plus basse. Nous recommandons d’utiliser une lubrifiant pour
la coupe de métaux afin d’accroître l’efficacité de coupe, de
garder la lame fraîche et de prolonger sa vie utile. Assujettir
solidement la pièce et couper près du point de serrage pour
éviter la vibration du matériau.

Lors de la coupe de conduits, tuyaux ou de cornières, serrer
la pièce dans un étau et couper le plus près possible du
point de serrage. Pour la coupe des tôles minces, placer le
matériau en « sandwich » entre deux planches et utiliser des
serre-joint pour empêcher les vibrations et la déchirure du
matériau. Ceci permettra d’obtenir une coupe nette. Tracer
le motif ou la ligne de coupe sur le « sandwich ».

NOTE : Lors de la coupe de métal, garder la partie esposée
de la tige de la scie propre et ex empte de copeaux de métal
en l’essuyant fréquemment avec un chiffon huilé. Prendre
toutes les précautions nécessaires lors de la mise au rebut
du chiffon, pour éviter un risque d’incendie.

11 — Français

ENTRETIEN

AVERTISSEMENT :

Utiliser exclusivement des pièces identiques à celles
d’origine pour les réparations. L’usage de toute autre
pièce pourrait créer une situation dangereuse ou
endommager l’outil.

AVERTISSEMENT:

Toujours porter une protection oculaire avec écrans
latéraux certifiée conforme à la norme ANSI Z87.1. Ne
pas suivre cette directive pourrait entraîner des blessures
graves, par exemple si l’appareil projetait des objets dans
vos yeux.

ENTRETIEN GÉNÉRAL

Éviter d’utiliser des solvants pour le nettoyage des pièces en
plastique. La plupart des matières plastiques peuvent être
endommagées par divers types de solvants du commerce.
Utiliser un chiffon propre pour éliminer la saleté, la poussière,
l’huile, la graisse, etc.

AVERTISSEMENT :

Ne jamais laisser de liquides tels que le fluide de freins,
l’essence, les produits à base de pétrole, les huiles
pénétrantes, etc., entrer en contact avec les pièces en
plastique. Les produits chimiques peuvent endommager,
affaiblir ou détruire le plastique, ce qui peut entraîner des
blessures graves.

Les outils électriques utilisés sur la fibre de verre, le
placoplâtre, les mastics de bouchage ou le plâtre s’usent
plus vite et sont susceptibles de défaillance prématurée, car
les particules et les éclats de fibre de verre sont fortement
abrasifs pour les roulements, balais, commutateurs, etc.
Toutefois, si l’outil a été utilisé sur l’un de ces matériaux, il
est extrêmement important de le nettoyer à l’air comprimé.

LUBRIFICATION

Tous les roulements de cet outil sont enduits d’une quantité
suffisante de lubrifiant de haute qualité pour la durée de vie
de l’outil, dans des conditions d’utilisation normales. Aucune
autre lubrification n’est donc nécessaire.

REMPLACEMENT DU CORDON
D’ALIMENTATION

S’il y a lieu, le cordon d’alimentation doit être remplacé par
un un centre de réparation agréé afin d’éviter tout risque.

12 — Français

ÍNDICE DE CONTENIDO

 Introducción ......................................................................................................................................................................2

 Garantía ............................................................................................................................................................................2

 Advertencias de seguridad generales para el uso de herramientas eléctricas ............................................................ 3-4

 Advertencias de seguridad sierra de vaivén ....................................................................................................................4

 Símbolos ...........................................................................................................................................................................5

 Aspectos eléctricos .......................................................................................................................................................... 6

 Características ..................................................................................................................................................................7

 Armado .............................................................................................................................................................................8

 Funcionamiento .......................................................................................................................................................... 8-11

 Mantenimiento ................................................................................................................................................................12

 Figura numeras (ilustraciones) .................................................................................................................................. 13-16

 Pedidos de piezas / Servicio ....................................................................................................................... Pág. posterior

INTRODUCCIÓN

Esta producto ofrece numerosas características para hacer más agradable y placentero su uso. En el diseño de este producto
se ha conferido prioridad a la seguridad, el desempeño y la fiabilidad, por lo cual se facilita su manejo y mantenimiento.

GARANTÍA

HERRAMIENTAS ELÉCTRICAS RYOBI® – GARANTÍA LIMITADA DE TRES AÑOS Y POLÍTICA DE INTERCAMBIO A LOS
90 DÍAS

One World Technologies, Inc.
POLÍTICA DE INTERCAMBIO A LOS 90 DÍAS: Durante los primeros 90 días a partir de la fecha de compra, usted puede solicitar

servicio al amparo de esta garantía o puede intercambiar cualquier herramienta eléctrica
debido a defectos en los materiales o en la mano de obra, devolviéndola en el establecimiento donde la adquirió. Para recibir la
herramienta eléctrica de reemplazo o el servicio de garantía solicitado, debe presentar documentación de prueba de la compra,
y devolver el equipo original empaquetado con el producto original. La herramienta eléctrica de reemplazo queda cubierta por
la garantía limitada por el resto del período de garantía de tres años a partir de la fecha de la compra original.

LO QUE CUBRE ESTA GARANTÍA: Esta garantía cubre todos los defectos en material y en mano de obra empleados en la
herramienta eléctrica
accesorios de las herramientas eléctricas están garantizados por noventa (90) días. Las baterías están garantizadas por tres años.

FORMA DE OBTENER SERVICIO: Simplemente envíe la herramienta eléctrica debidamente empaquetada y con el flete pagado por
anticipado a un centro de servicio autorizado. Puede obtener información sobre la ubicación del centro de servicio autorizado más
cercano escribiendo a One World Technologies, Inc., P.O. Box 1207, Anderson, SC 29622-1207, USA, llamando al 1-800-525-2579
o dirigiéndose al sitio en Internet, www.ryobitools.com. Al solicitar servicio al amparo de la garantía, debe presentar documentación
de prueba de la compra que incluya la fecha de ésta (por ejemplo un recibo de venta). Reparamos toda mano de obra deficiente
del producto, y reparamos o reemplazamos cualquier pieza defectuosa, a nuestra sola discreción. Lo hacemos sin cargarle ningún
costo al consumidor. Efectuamos el trabajo en un período de tiempo razonable, pero en todo caso en menos de noventa (90) días.

LO QUE NO ESTÁ CUBIERTO: Esta garantía se ofrece exclusivamente al comprador original al menudeo y no puede transferirse.
Esta garantía sólo cubre defectos que aparezcan en el uso normal de la herramienta y no cubre ningún malfuncionamiento, falla
o defecto producido por el uso indebido, maltrato, negligencia, alteración, modificación o reparación efectuada por terceros
diferentes de los centros de servicio autorizados.
en relación con la calidad o el desempeño de sus herramientas eléctricas más que las señaladas específicamente en esta garantía.

LIMITACIONES ADICIONALES: Toda garantía otorgada de conformidad con las leyes estatales, incluidas las garantías de
comerciabilidad o idoneidad para un uso en particular, está limitada a tres años a partir de la fecha de compra.
Technologies, Inc.
exclusionese descritas arriba no se apliquen en el caso de usted. Esta garantía le confiere derechos legales específicos, y es
posible que usted goce de otros derechos, los cuales pueden variar de estado a estado.

RYOBI®

no es reponsable de daños directos, indirectos o incidentales, por lo tanto es posible que las limitaciones y

, garantiza sus herramientas eléctricas con las siguientes condiciones:

RYOBI®

por un período de tres años a partir de la fecha de compra. Con excepción de las baterías, los

One World Technologies, Inc.

no ofrece ninguna garantía, declaración o promesa

que no funcione correctamente

One World

2 — Español

ADVERTENCIAS DE SEGURIDAD GENERALES PARA EL USO

DE HERRAMIENTAS ELÉCTRICAS

SEGURIDAD PERSONAL

ADVERTENCIA

Lea todas las advertencias de seguridad y las
instrucciones. La inobservancia de las advertencias e

instrucciones puede causar descargas eléctricas, incendios
o lesiones graves.

Guarde todas las advertencias e instrucciones para
consultarlas en el futuro. El término “herramienta eléctrica”

en las advertencias se refiere a las herramientas eléctricas que
funcionan con corriente (con cordón) o las que funcionan con
batería (inalámbricas).

ÁREA DE TRABAJO

Mantenga limpia y bien iluminada el área de trabajo.

Un área de trabajo mal despejada o mal iluminada propicia
accidentes.

No utilice herramientas motorizadas en atmósferas

explosivas, como las existentes alrededor de líquidos,
gases y polvos inflamables. Las herramientas eléctricas

generan chispas que pueden encender el polvo y los vapores
inflamables.

Mantenga alejados a los niños y circunstantes al

maniobrar una herramienta eléctrica. Toda distracción

puede causar la pérdida del control de la herramienta.

SEGURIDAD ELÉCTRICA

Las clavijas de las herramientas eléctricas deben

corresponder a las tomas de corriente donde se
conectan. Nunca modifique la clavija de ninguna forma.
No utilice ninguna clavija adaptadora con herramientas
eléctricas dotadas de contacto a tierra. Conectando

las clavijas originales en las tomas de corriente donde
corresponden se disminuye el riesgo de una descarga
eléctrica.

Evite el contacto del cuerpo con las superficies de objetos

conectados a tierra, como las tuberías, radiadores,
estufas y refrigeradores. Existe un mayor riesgo de

descargas eléctricas si el cuerpo está haciendo tierra.

No exponga las herramientas eléctricas a la lluvia ni

a condiciones de humedad. La introducción de agua en

una herramienta eléctrica aumenta el riesgo de descargas
eléctricas.

No maltrate el cordón eléctrico. Nunca utilice el cordón

para trasladar, desconectar o tirar de la herramienta
eléctrica. Mantenga el cordón lejos del calor, aceite,
bordes afilados y piezas móviles. Los cordones eléctricos

dañados o enredados aumentan el riesgo de descargas
eléctricas.

Al utilizar una herramienta eléctrica a la intemperie,

use un cordón de extensión apropiado para el exterior.

Usando un cordón adecuado para el exterior se disminuye
el riesgo de descargas eléctricas.

Si debe operar una herramienta en lugares húmedos, use

un suministro protegido por un interruptor de circuito
con pérdida a tierra (GFCI). El uso de un GFCI reduce el

riesgo de descargas eléctricas.

3 — Español

Permanezca alerta, preste atención a lo que esté

haciendo y aplique el sentido común al utilizar
herramientas eléctricas. No utilice la herramienta
eléctrica si está cansado o se encuentra bajo los efectos
de alguna droga, alcohol o medicamento. Un momento de

inatención al utilizar una herramienta eléctrica puede causar
lesiones corporales serias.

Utilice protección el equipo otros. Siempre póngase

protección ocular. El uso de equipo protector como

mascarilla para el polvo, calzado de seguridad, casco y
protección para los oídos en las circunstancias donde
corresponda disminuye el riesgo de lesiones.

Evite que la herramienta se active accidentalmente.

Asegúrese de que el interruptor esté en la posición
de apagado antes de conectar la herramienta a un
suministro de corriente o de colocar un paquete de
baterías. Transportar herramientas eléctricas con el dedo en

el interruptor o enchufar herramientas eléctricas que tienen
el interruptor encendido puede ocasionar accidentes.

Retire toda llave o herramienta de ajuste antes

de encender la herramienta eléctrica. Toda llave o

herramienta de ajuste dejada en una pieza giratoria de la
herramienta eléctrica puede causar lesiones.

No estire el cuerpo para alcanzar mayor distancia.

Mantenga una postura firme y buen equilibrio en todo
momento. De esta manera se logra un mejor control de la

herramienta eléctrica en situaciones inesperadas.

Vístase adecuadamente. No vista ropas holgadas ni

joyas. Mantenga el cabello, la ropa y los guantes alejados
de las piezas móviles. Las ropas holgadas y las joyas, así

como el cabello largo, pueden engancharse en las piezas
móviles.

Si se suministran dispositivos para conectar mangueras

de extracción y captación de polvo, asegúrese de que
éstas estén bien conectadas y se usen correctamente.

El uso de la captación de polvo puede reducir los peligros
relacionados con éste.

No vista ropas holgadas ni joyas. Recójase el cabello

si está largo. Las ropas holgadas y las joyas, así como el

cabello largo, pueden resultar atraídas hacia el interior de
las aberturas de ventilación.

No utilice la unidad al estar en una escalera o en un

soporte inestable. Una postura estable sobre una superficie

sólida permite un mejor control de la herramienta eléctrica
en situaciones inesperadas.

EMPLEO Y CUIDADO DE LA HERRAMIENTA
ELÉCTRICA



No fuerce la herramienta eléctrica. Utilice la herramienta

eléctrica adecuada para cada trabajo. La herramienta
eléctrica adecuada efectúa mejor y de manera más segura
el trabajo, si además se maneja a la velocidad para la que
está diseñada.



No utilice la herramienta si el interruptor no enciende o

no apaga. Cualquier herramienta eléctrica que no pueda
controlarse con el interruptor es peligrosa y debe repararse.



Desconecte la clavija del suministro de corriente o

retire el paquete de baterías de la herramienta eléctrica,
según sea el caso, antes de efectuarle cualquier

ADVERTENCIAS DE SEGURIDAD GENERALES

PARA EL USO DE HERRAMIENTAS ELÉCTRICAS

ajuste, cambiarle accesorios o guardarla. Tales medidas

preventivas de seguridad reducen el riesgo de poner en
marcha accidentalmente la herramienta.



Guarde las herramientas eléctricas desocupadas fuera

del alcance de los niños y no permita que las utilicen
personas no familiarizadas con las mismas o con estas
instrucciones. Las herramientas eléctricas son peligrosas en

manos de personas no capacitadas en el uso de las mismas.



Preste servicio a las herramientas eléctricas. Revise para

ver si hay desalineación o atoramiento de piezas móviles,
ruptura de piezas o cualquier otra condición que pueda
afectar el funcionamiento de la herramienta. Si está
dañada la herramienta eléctrica, permita que la reparen
antes de usarla. Numerosos accidentes son causados por

herramientas eléctricas mal cuidadas.



Mantenga las herramientas de corte afiladas y limpias.

Las herramientas de corte bien cuidadas y con bordes bien
afilados, tienen menos probabilidad de atascarse en la pieza
de trabajo y son más fáciles de controlar.

ADVERTENCIAS DE SEGURIDAD SIERRA DE VAIVÉN



Utilice la herramienta eléctrica, los accesorios y brocas,

hojas y cuchillas de corte, ruedas de esmeril, etc. de
conformidad con estas instrucciones, tomando en cuenta
las condiciones de trabajo y la tarea por realizar. Si se

utiliza la herramienta eléctrica para operaciones diferentes
de las indicadas podría originar una situación peligrosa.

SERVICIO

Permita que un técnico de reparación calificado preste

servicio a la herramienta eléctrica, y sólo con piezas
de repuesto idénticas. De esta manera se mantiene la

seguridad de la herramienta eléctrica.

Al dar servicio a una herramienta eléctrica, sólo utilice

piezas de repuesto idénticas. Siga las instrucciones
señaladas en la sección Mantenimiento de este manual.

El empleo de piezas no autorizadas o el incumplimiento
de las instrucciones de mantenimiento puede significar un
riesgo de descarga eléctrica o de lesiones.

Sujete las herramientas eléctricas por las superficies

aisladas de sujeción al efectuar una operación en la cual
la herramienta de corte pueda entrar en contacto con
cables ocultos o con su propio cordón eléctrico. Todo

contacto de una herramienta con un cable cargado carga
las piezas metálicas expuestas de la herramienta y da una
descarga eléctrica al operador.

Use abrazaderas u otra manera práctica de asegurar

y sustentar la pieza en la que se va a trabajar en una
plataforma estable. Sostener la pieza de trabajo con la

mano o contra el cuerpo la deja inestable y puede causar
la pérdida de control de la misma.

Familiarícese con su herramienta eléctrica. Lea

cuidadosamente el manual del operador. Aprenda sus
usos y limitaciones, así como los posibles peligros
específicos de esta herramienta eléctrica. Con el

cumplimiento de esta regla se reduce el riesgo de una
descarga eléctrica, incendio o lesión seria.

Siempre póngase protección ocular con protección

lateral con la marca de cumplimiento de la norma ANSI
Z87.1. Con el cumplimiento de esta regla se reduce el riesgo

de lesiones corporales serias.

Protéjase los pulmones. Use una careta o mascarilla

contra el polvo si la operación genera mucho polvo. Con

el cumplimiento de esta regla se reduce el riesgo de lesiones
serias.

Protéjase los oídos. Durante períodos prolongados de

utilización del producto, póngase protección para los
oídos. Con el cumplimiento de esta regla se reduce el riesgo

de lesiones corporales serias.

Inspeccione periódicamente los cordones eléctricos de

las herramientas, y si están dañados, permita que los
reparen en el centro de servicio autorizado más cercano
de la localidad. Observe constantemente la ubicación
del cordón eléctrico. Con el cumplimiento de esta regla

se reduce el riesgo de una descarga eléctrica o incendio.

Revise para ver si hay piezas dañadas. Antes de seguir

utilizando la herramienta, es necesario inspeccionar
cuidadosamente toda protección o pieza dañada para
determinar si funcionará correctamente y desempeñará
la función a la que está destinada. Verifique la alineación
de las partes móviles, que no haya atoramiento de las
mismas, que no haya piezas rotas, el montaje de las
piezas y cualquier otra condición que pudiera afectar
su funcionamiento. Toda protección o pieza que esté
dañada debe repararse apropiadamente o reemplazarse
en un centro de servicio autorizado. Con el cumplimiento

de esta regla se reduce el riesgo de una descarga eléctrica,
incendio o lesión grave.

Asegúrese de que esté en buen estado el cordón de

extensión. Al utilizar un cordón de extensión, utilice
uno del suficiente calibre para soportar la corriente
que consume el producto. Se recomienda que los
conductores sean de calibre 14 (A.W.G.) por lo menos,
para un cordón de extensión de 15 metros (50 pies) de
largo o menos. No se recomienda utilizar un cordón
de más de 100 pies (30 metros) metros de largo. Si
tiene dudas, utilice un cordón del calibre más grueso
siguiente. Cuanto menor es el número de calibre,
mayor es el grueso del cordón. Un cordón de un calibre

insuficiente causa una caída en el voltaje de línea, y produce
recalentamiento y pérdida de potencia.

Inspeccione la madera y elimine todos los clavos

presentes en la misma antes de usar esta herramienta.

Con el cumplimiento de esta regla se reduce el riesgo de
lesiones serias.

Si está dañado el cordón de corriente, debe ser

reemplazado únicamente por el fabricante o en un centro
de servicio autorizado para evitar riesgos.

Guarde estas instrucciones. Consúltelas con frecuencia y

empléelas para instruir a otras personas que puedan utilizar
esta producto. Si presta a alguien esta producto, facilítele
también las instrucciones.

4 — Español

SÍMBOLOS

Las siguientes palabras de señalización y sus significados tienen el objeto de explicar los niveles de riesgo relacionados
con este producto.

SÍMBOLO SEÑAL SIGNIFICADO

PELIGRO:

ADVERTENCIA:

PRECAUCIÓN:

AVISO:

Es posible que se empleen en este producto algunos de los siguientes símbolos. Le suplicamos estudiarlos y aprender
su significado. Una correcta interpretación de estos símbolos le permitirá utilizar mejor y de manera más segura el
producto.

SÍMBOLO NOMBRE DENOMINACIÓN/EXPLICACIÓN

Alerta de seguridad Indica un peligro posible de lesiones personales.

Lea el manual del
operador

Protección ocular

Indica una situación peligrosa inminente, la cual, si no se evita, causará
la muerte o lesiones serias.

Indica una situación peligrosa posible, la cual, si no se evita, podría causar
la muerte o lesiones serias.

Indica una situación peligrosa posible, la cual, si no se evita, podría causar
lesiones menores o leves.

Indica información importante no relacionada con ningún peligro de
lesiones, como una situación que puede ocasionar daños físicos.

Para reducir el riesgo de lesiones, el usuario debe leer y comprender
el manual del operador antes de usar este producto.

Siempre póngase protección ocular con protección lateral con la
marca de cumplimiento de la norma ANSI Z87.1.

Alerta de condiciones
húmedas

Símbolo de no acercar
las manos

Superficie caliente

V Volts Voltaje
A Amperes Corriente

Hz Hertz Frecuencia (ciclos por segundo)

W Watts Potencia

min Minutos Tiempo

Corriente alterna Tipo de corriente

n

o

.../min Por minuto

Velocidad en vacío Velocidad de rotación, en vacío

Fabricación Clase II Fabricación con doble aislamiento

No exponga la unidad a la lluvia ni la use en lugares húmedos.

Failure to keep your hands away from the blade will result in serious
personal injury.

Para reducir el riesgo de lesiones corporales o daños materiales evite
tocar toda superficie caliente.

Revoluciones, carreras, velocidad superficial, órbitas, etc.,
por minuto

5 — Español

ASPECTOS ELÉCTRICOS

DOBLE AISLAMIENTO

El doble aislamiento es una característica de seguridad de las
herramientas eléctricas, la cual elimina la necesidad de usar
el típico cordón eléctrico de tres conductores con conexión
a tierra. Todas las partes metálicas expuestas están aisladas
de los componentes metálicos internos del motor por medio
de aislamiento de protección. No es necesario conectar a
tierra las herramientas con doble aislamiento.

ADVERTENCIA:

El sistema de doble aislamiento está destinado a proteger
al usuario contra las descargas eléctricas resultantes
de la ruptura del aislamiento interno de la herramienta.
Observe todas las precauciones de seguridad para evitar
descargas eléctricas.

NOTA: El mantenimiento de una herramienta con doble
aislamiento requiere sumo cuidado y conocimiento del
sistema, y únicamente deben realizarlo técnicos de servicio
calificados. Para el mantenimiento de la herramienta, le
sugerimos llevarla al centro de servicio autorizado más
cercano para que se la reparen. Siempre utilice piezas de
repuesto de la fábrica original al dar servicio a la unidad.

CORDONES DE EXTENSIÓN

Al utilizar una herramienta eléctrica a una distancia
considerable de la fuente de voltaje, asegúrese de utilizar
un cordón de extensión con la suficiente capacidad para
soportar la corriente de consumo de la herramienta. Un cordón
de un calibre insuficiente causa una caída en el voltaje de
línea, la cual a su vez produce recalentamiento y pérdida de
potencia. Básese en la tabla suministrada para determinar el
grueso mínimo requerido del cordón de extensión. Solamente
deben utilizarse cordones con forro redondo registrados en
Underwriter’s Laboratories (UL).

Al trabajar a la intemperie con una herramienta, utilice un
cordón de extensión fabricado para uso en el exterior. Este
tipo de cordón lleva las letras “WA” o “W” en el forro.

Antes de utilizar un cordón de extensión, inspecciónelo para
ver si tiene conductores flojos o expuestos y aislamiento
cortado o gastado.

**Amperaje (aparece en la placa frontal)
0-2,0 2,1-3,4 3,5-5,0 5,1-7,0 7,1-12,0 12,1-16,0

Longitud Calibre conductores (A.W.G.)
del cordón

25’ 16 16 16 16 14 14

CONEXIÓN ELÉCTRICA

Esta herramienta dispone de un motor eléctrico fabricado
con precisión. Debe conectarse únicamente a una línea

de voltaje de 120 V, de corriente alterna solamente
(corriente normal para uso doméstico), 60 Hz. No utilice

esta herramienta con corriente continua (c.c.). Una caída
considerable de voltaje causa la pérdida de potencia y el
recalentamiento del motor. Si la herramienta no funciona al
conectarla en una toma de corriente, vuelva a verificar el
suministro de voltaje.

50’ 16 16 16 14 14 12

100’ 16 16 14 12 10 —

**Se usa en los circuitos de calibre 12, 20 amp.

NOTA: AWG = Calibre conductores norma americana

ADVERTENCIA:

Mantenga el cordón de extensión fuera del área de trabajo.
Al trabajar con una herramienta eléctrica, coloque el cordón
de tal manera que no pueda enredarse en la madera,
herramientas ni en otras obstrucciones. La inobservancia
de esta advertencia puede causar lesiones serias.

ADVERTENCIA:

Inspeccione los cordones de extensión cada vez antes
de usarlos. Si están dañados reemplácelos de inmediato.
Nunca utilice la herramienta con un cordón dañado,
ya que si toca la parte dañada puede producirse una
descarga eléctrica, y las consecuentes lesiones serias.

6 — Español

CARACTERÍSTICAS

PRODUCT SPECIFICATIONS

Corriente de entrada ................120 V~, sólo corriente alterna

60 Hz, 6,1 A
Velocidad en vacío:

JS651L .......................................600-3 200 (SPM) a 120 V

JS651L1 .........................................0-3 200 (SPM) a 120 V

Longitud de la carrera
Órbitas alternativas
Peso neto

........................................................2,49 kg (5,5 lb.)

............................................................... 4

................................. 25,4 mm (1 pulg.)

FAMILIARÍCESE CON LA SIERRA DE VAIVÉN

Vea la figura 1, página 13.

Para usar este producto con la debida seguridad se debe
comprender la información indicada en la herramienta misma
y en este manual, y se debe comprender también el trabajo
que intenta realizar. Antes de usar este producto, familiarícese
con todas las características de funcionamiento y normas de
seguridad del mismo.

BASE PARA CORTAR A BISEL

La base puede inclinarse 0° a 45° a la izquierda o a la derecha
para efectuar cortes a bisel.

PROTECCIÓN DE LA CUCHILLA

La protección de la hoja sirve para proteger al operador de
tocar accidentalmente la hoja de la sierra.

RODILLO DE SOPORTE DE LA HOJA

El rodillo de soporte de la hoja está oculto para asegurar la
precisión del corte.

ABERTURA DE LA SOPLADORA

La abertura de la sopladora aleja los desechos de la línea de
corte para mejorar la línea de visión

GUÍA PARA CANTOS

Permite efectuar cortes rectos usando el canto de la pieza de
trabajo como guía.

LUZ DE DIODO LUMINISCENTE

El diodo luminiscente ilumina la pieza de trabajo para ofrecer
una vista clara de la línea de corte.

BOTÓN DEL SEGURO DE ENCENDIDO

El botón del seguro de encendido permite el uso continuo de
la herramienta.

PLACA PROTECTORA DE LA BASE

Con la sierra de vaivén se incluye una placa protectora para la
base de la primera. La placa protege las superficies delicadas
contra posibles rasguños de la base metálica de la sierra.

PERILLA DE AJUSTE DE ÓRBITA

La perilla de ajuste orbital permite seleccionar cuatro posiciones
orbitales para cortar materiales de diversos grosores y
densidades.

MORDAZA DE CAMBIO RÁPIDO DE HOJA

La mordaza de la hoja dispone de una útil palanca para cambiar
las hojas de la sierra sin necesidad de utilizar herramientas.

NOTA: La sierra de vaivén está diseñada para usar hojas de
fuste en “T” solamente.

PUERTO DE LA ASPIRADORA

El puerto de la aspiradora, de 31,8 mm (1-1/4 pulg.), permite
que éste una manguera de tamaño estándar y que el área de
trabajo esté más limpia.

SELECTOR DE CONTROL DE VELOCIDAD
VARIABLE

La sierra de vaivén dispone de un selector de control de velocidad
variable para ajustar la velocidad.

CALIFORNIA - PROPUESTA DE LEY NÚM. 65

ADVERTENCIA:

Este producto y algunos polvos generados al efectuarse operaciones de lijado, aserrado, esmerilado, taladrado y otras
actividades de la construcción, contienen sustancias químicas reconocidas por el estado de California como causantes de
cáncer, defectos congénitos y otras afecciones del aparato reproductor. Lávese las manos después de utilizar el aparato.

Algunos ejemplos de estas sustancias químicas son:

• plomo de las pinturas a base de plomo,

• sílice cristalino de los ladrillos, del cemento y de otros productos de albañilería, y

• arsénico y cromo de la madera químicamente tratada.

El riesgo de la exposición a estos compuestos varía, según la frecuencia con que se realice este tipo de trabajo. Para reducir
la exposición personal, trabaje en áreas bien ventiladas, y con equipo de seguridad aprobado, tal como las caretas para el

polvo especialmente diseñadas para filtrar partículas microscópicas.

7 — Español

ARMADO

DESEMPAQUETADO

Este producto requiere armarse.
 Extraiga cuidadosamente de la caja la producto y los

accesorios. Asegúrese de que estén presentes todos los
artículos enumerados en la lista de empaquetado.

ADVERTENCIA:

No utilice este producto si alguna pieza incluida en la
Lista de empaquetado ya está ensamblada al producto
cuando lo desempaqueta. El fabricante no ensambla
las piezas de esta lista en el producto. Éstas deben ser
instaladas por el usuario. El uso de un producto que
puede haber sido ensamblado de forma inadecuada
podría causar lesiones personales graves.

 Inspeccione cuidadosamente la producto para asegurarse

de que no haya sufrido ninguna rotura o daño durante el
transporte.

 No deseche el material de empaquetado sin haber

inspeccionado cuidadosamente la producto y haberla
utilizado satisfactoriamente.

 Si hay alguna parte dañada o faltante, llame al

1-800-525-2579, donde le brindaremos asistencia.

LISTA DE EMPAQUETADO (continuado)

Hoja para corte de metal
Bolsa de herramientas
Hoja para corte de madera (2)
Manual del operador

ADVERTENCIA:

Si hay piezas dañadas o faltantes, no utilice esta producto
sin haber reemplazado las piezas dañadas o faltantes.
Usar este producto con partes dañadas o faltantes puede
causar lesiones serias al operador.

ADVERTENCIA:

No intente modificar esta producto ni hacer accesorios
no recomendados para la misma. Cualquier alteración
o modificación constituye maltrato y puede causar una
condición peligrosa, y como consecuencia posibles
lesiones corporales graves.

ADVERTENCIA:

LISTA DE EMPAQUETADO

Sierra de vaivén
Guía de bordes
Llave hexagonal

FUNCIONAMIENTO

ADVERTENCIA:

No permita que su familarización con este producto le
vuelva descuidado. Tenga presente que un descuido de
un instante es suficiente para infligir una lesión grave.

ADVERTENCIA:

Siempre póngase protección ocular con protección
lateral con la marca de cumplimiento de la norma ANSI
Z87.1. La inobservancia de esta advertencia puede
causar el lanzamiento de objetos hacia los ojos y otras
lesiones graves.

No conecte la unidad al suministro de corriente sin haber
terminado de armarla. De lo contrario la unidad puede
ponerse en marcha accidentalmente, con el consiguiente
riesgo de lesiones corporales serias.

ADVERTENCIA:

No utilice ningún aditamento o accesorio no recomendado
por el fabricante de esta herramienta. El empleo de
aditamentos o accesorios no recomendandos podría
causar lesiones serias.

ADVERTENCIA:

Para evitar posibles lesiones serias, mantenga las
manos y los dedos alejados del espacio situado entre
el alojamiento del engranaje y la mordaza de la hoja de
corte, y mantenga montada la protección en su lugar.

8 — Español

FUNCIONAMIENTO

USOS

Esta producto puede emplearse para los fines enumerados
abajo:

 Para cortar todo tipo de productos de madera (tablas,

madera contrachapada, paneles, madera aglomerada y
madera dura).

 Corte de chapa metálica delgada.
 Corte de plásticos y laminados

INSTALAR Y RETRAIT LAS HOJAS

Vea la figura 2, página 13.

NOTA: La sierra de vaivén está diseñada para usar hojas de
fuste en “T” solamente.

Para instalar la hoja:

 Desconecte la sierra.

 Rote la mordaza de la hoja de cambio rápido de manera

que la ranura en la mordaza de la hoja se alinee con la
ranura del rodillo de soporte para la hoja.

 Con la mordaza de cambio rápido de hoja hacia arriba,

inserte la hoja de sierra lo más profundo que sea posible
dentro de la ranura en el cuerpo de la mordaza para hojas
y en el rodillo del soporte de la hoja.

 Revise para asegurarse de que la parte posterior de la

hoja de corte esté centrada en la ranura dede el rodillo
del soporte de la hoja y la cuerpo de la mordaza de la
hoja.

 Aflojar mordaza para hoja. Asegúrese de que la hoja esté

firmemente en su lugar.

NOTA: No utilice la herramienta si la hoja no está instalada

correctamente.

Para quitar hoja:

 Desconecte la sierra.

 Espere a que la hoja se enfríe.
 Rote la mordaza de la hoja de cambio rápido de manera

que la ranura en la mordaza de la hoja se alinee con la
ranura del rodillo de soporte para la hoja.

 Quite la hoja.

ENCENDIDO Y APAGADO DE LA SIERRA

Vea la figura 3, página 13.

Para ON (ENCENDER) la sierra, tire del gatillo del interruptor.
Para OFF (APAGAR) la sierra, suelte el gatillo del interruptor.

BOTÓN DEL SEGURO DE ENCENDIDO

Vea la figura 3, página 13.

La sierra está equipada de un seguro de encendido, el cual
es muy útil cuando se requiere un corte continuo durante
períodos de tiempo prolongados.

Para poner el seguro de encendido:

 Oprima el gatillo del interruptor.
 Empuje hacia adentro y no deje salir el botón del seguro de

encendido, el cual está situado en el costado del mango.

 Suelte el gatillo del interruptor.
 Suelte el botón del seguro de encendido.

Para soltar:

 Oprima el gatillo del interruptor y suéltelo.
Si tiene el seguro de encendido puesto al usar la sierra y ésta

se desconecta accidentalmente del suministro de corriente,
quite el seguro de encendido de inmediato.

ADVERTENCIA:

Antes de conectar la sierra al suministro de corriente,
siempre verifique que el interruptor no esté en la posición
de encendido (oprima y suelte el gatillo del interruptor).
La inobservancia de esta advertencia puede causar un
arranque accidental de la sierra, y por consecuencia
posibles lesiones graves. No asegure el interruptor en la
posición de encendido para trabajos en los cuales pueda
necesitarse detener súbitamente la sierra.

INSTALAR LA MANGUERA DE ASPIRADORA
(NO INCLUIDA)

Vea la figura 4, página 13.

 Desconecte la sierra.
 Conecte la manguera de aspiradora de 1 1/4 de pulg. (no

se incluye) à l’orifice d’aspiration à l’arrière de la scie.

 Enchufe la sierra.
 Comience a cortar.

VARIABLE SPEED CONTROL SELECTOR

Vea la figura 5, página 14.

La sierra dispone de un selector de control de velocidad
variable diseñado para permitir al operador controlar y
ajustar los límites de velocidad y potencia. La velocidad y
la potencia de la sierra pueden aumentarse o disminuirse
girando el selector de control de velocidad variable en la
dirección de las flechas mostradas en la figura 5.

NOTA: Para aumentar la velocidad y la potencia, sostenga
la sierra en la posición normal de funcionamiento y gire
el selector de velocidad hacia el signo positivo ( + ). Para
disminuir la velocidad y la potencia, gire el selector hacia el

signo negativo ( − ).

Si desea enclavar el seguro de encendido a una velocidad
dada, oprima el gatillo del interruptor, oprima y no suelte el
botón del seguro de encendido, y después suelte el gatillo.
En seguida ajuste el selector de velocidad hasta alcanzar
la velocidad deseada.

9 — Español

FUNCIONAMIENTO

Evite utilizar la sierra a velocidad baja durante períodos de
tiempo prolongados. Si se hace funcionar la sierra a baja
velocidad en uso constante puede recalentarse. Si ocurre
tal situación, enfríe la sierra poniéndola a funcionar en vacío
y a toda velocidad.

Pueden aplicarse las siguientes pautas para determinar la
velocidad correcta para diferentes trabajos:

LA VELOCIDAD BAJA es ideal cuando se requieren velocidad
y potencia mínimas, por ejemplo, para iniciar cortes.

LA VELOCIDAD MEDIANA es apropiada para cortar metales
duros, plásticos y material laminado.

LA VELOCIDAD ALTA produce resultados óptimos cuando se
requiere potencia máxima, por ejemplo, para cortar madera.
Los metales suaves, como el aluminio, el latón y el cobre,
también pueden requerir velocidades altas.

ADVERTENCIA:

No introduzca la hoja en las aberturas de ventilación.
Podrían tocar una pieza interna cargada eléctricamente
y causar una descarga eléctrica, con las consiguientes
posibles lesiones serias.

LUZ DE DIODO LUMINISCENTE

Vea la figura 6, página 14.

El luz de diodo luminiscente se ilumina al presionar el gatillo
del interruptor para ofrecer una visión clara de la línea de
corte sobre la superficie de trabajo.

CORTES GENERALES

Deje descansar la parte frontal de la base de la sierra en la
pieza de trabajo y alinee el borde de corte de la hoja con la
línea de dicha pieza. Asegúrese de que el cordón eléctrico
no estorbe y no esté en la línea de corte. Encienda la sierra
y desplácela hacia adelante por la superficie de la pieza de
trabajo. Aplique presión hacia abajo para mantener estable
la sierra, y hacia adelante aplique sólo la presión suficiente
para mantener la sierra cortando. No fuerce la sierra. Si
se aplica demasiada presión hacia adelante la sierra puede
recalentarse el motor y puede romperse la hoja de corte.

MOVIMIENTO ORBITAL

Vea la figuras 7 y 8, páginas 14 y 15.

La hoja de la sierra corta con un movimiento orbital. Esta
característica es ajustable y proporciona un corte más rápido
y eficiente. Con el movimiento orbital la hoja corta la pieza
de trabajo en la carrera ascendente pero no roza la pieza
durante la carrera descendente. Para ajustar el movimiento
en órbita, gire la perilla de ajuste orbital a la marca deseada.
Consulte el cuadro en la figura 8 para encontrar la marca
adecuada para el trabajo que intenta realizar.

NOTA: Ajustar la posición orbital a una marca inferior
provocará un acabado más liso, pero un corte más lento.
Una marca superior provocará un acabado más áspero,
pero un corte más rápido.

CORTES RECTOS

Vea la figuras 9 y 10, página 15.

Pueden realizarse cortes rectos fijando con prensas de mano
una tabla recta o regla en la pieza de trabajo y guiando el
borde de la sierra contra la misma. Efectúe el corte en una
dirección solamente. No corte hasta medio camino, para
luego completar el corte a partir del extremo opuesto.

La guía para cantos suministrada puede emplearse, como se
muestra en la figura 10. Afloje el tornillo de apriete manual e
introduzca el extremo de la guía a través de las dos ranuras
de la base. Mida la distancia por cortar y apriete el tornillo
de apriete manual. Coloque la guía para cantos en el canto
exterior de la pieza de trabajo y corte en línea recta.

ADVERTENCIA:

Para evitar posibles lesiones serias, mantenga las
manos y los dedos alejados del espacio situado entre
el alojamiento del engranaje y la mordaza de la hoja de
corte, y mantenga montada la protección en su lugar.

ADVERTENCIA:

Una presión lateral excesiva puede producir la ruptura
de la hoja o daños en la pieza de trabajo.

CORTES EN ÁNGULO (CORTES A BISEL)

Vea la figuras 10 a 12, página 15.

Los ángulos de corte a bisel se pueden adaptar de 0º a 45º
hacia la derecha o la izquierda. Los ángulos para cortes de
0º a 45º en incrementos de a 15º están marcados en una
escala ubicada debajo del conjunto del motor. Una flecha
debajo del conjunto del motor representa a un indicador en
cada uno de los incrementos de a 15º. Se recomienda un
transportador para realizar cortes precisos.

 Desconecte la sierra.
 Con la llave hexagonal de 1/8 pulg. suministrada, afloje

el tornillo de pivote de la base hasta que se pueda mover
la base.

 Rote la base hasta el ángulo de bisel deseado.
NOTA: Para prevenir el mordaza de la hoja de contacto

del tornillo de oreja, puede ser necesario mover o quitar
el tornillo de oreja al efectuar cortes a bisel.

 Apriete el tornillo de pivote de la base.

CORTES CONTORNEADOS

Vea la figura 13, página 15.

Pueden efectuarse cortes contorneados con la sierra de
vaivén; para ello, guíe la dirección del corte aplicando presión
lateral en el mango, como se muestra.

NOTA: Es posible que necesite una hoja de corte de
desplazamiento continuo (no viene incluida) para obtener una
mayor resistencia en los cortes de desplazamiento continuo.

10 — Español

FUNCIONAMIENTO

ADVERTENCIA:

Una presión lateral excesiva puede producir la ruptura
de la hoja o daños en la pieza de trabajo.

CORTES DE PENETRACIÓN

Vea las figuras 14 a 16, página 15 y 16.

Dependiendo del espesor del material que se está cortando,
es posible que deba taladrar un agujero guía antes de efectuar
cortes de penetración.

ADVERTENCIA:

Para evitar perder el control, romper hojas o dañar la
pieza de trabajo, siempre tenga extrema precaución
al efectuar cortes de penetración. No recomendamos
efectuar cortes de penetración enningún material que
no sea madera.

Para realizar cortes de penetración utilizando agujeros
guía:

 Marque claramente la línea de corte en la pieza de trabajo.
 Perfore un agujero guía a través de área marcada

por la en la línea de corte. El agujero guía debe ser lo
suficientemente grande como para poder deslizar la hoja
a través del material.

 Haga descender lentamente la hoja a través del agujero

guía de la pieza de trabajo hasta que la base entre en
contacto con la pieza. Presione por completo el gatillo
del interruptor para arrancar la sierra.

 Solo mueva la base hacia adelante cuando la hoja haya

atravesado por completo la pieza de trabajo y la base
toque completamente dicha pieza.

 Mueva hacia adelante la sierra para terminar la abertura.

Para realizar cortes de penetración sin utilizar agujeros
guía:

 Marque claramente la línea de corte en la pieza de trabajo.
 Incline hacia adelante la sierra, de manera que descanse

en el borde delantera de la base y la hoja no toque la
pieza de trabajo al encender la sierra.

 Asegúrese de que la hoja esté dentro del área del corte.
 Presione por completo el gatillo del interruptor and

lentamente baje la hoja para introducirla en la pieza de
trabajo hasta que empiece a cortar a través de la madera.

 Continúe bajando e introduciendo la hoja en la pieza

de trabajo hasta que la base descanse completamente
abatida sobre la superficie de la pieza de trabajo, y
después desplace hacia adelante la sierra para completar
el corte.

 Para este tipo de corte sólo utilice hoja de 7 dientes por

pulgada.

CORTE DE METALES

Vea la figura 17, página 16.

NOTA: La sierra debe estar en el modo de corte sin órbita
para cortar metales y tubo conduit. Ponga el ajuste de
órbita en “0”. Consulte la sección Orbital Motion descrita
anteriormente en este manual, para obtener más detalles.

Se pueden cortar numerosas clases de metales con la sierra
utilizando una hoja para cortar este tipo de material. Tenga
cuidado de no torcer o doblar la hoja de la sierra. No fuerce
la herramienta. Si la hoja traquetea o vibra excesivamente,
use una hoja de dientes más finos para corte de metales.
Si la hoja se calienta excesivamente, aplique una velocidad
más baja. Si los dientes de la hoja se llenan o cubren de
limaduras al cortar metales suaves como el aluminio, utilice
una hoja de dientes más bastos o una velocidad más baja.
Recomendamos utilizar lubricante al cortar metales para
mantener frías las hojas, aumentar la eficacia del corte y
prolongar la duración de las mismas. Sujete firmemente
la pieza de trabajo con prensas y corte cerca del punto de
sujeción para eliminar toda vibración posible de la pieza.

Al cortar tubo conduit, así como tubo o ángulo de hierro,
sujete la pieza de trabajo en una prensa de banco si es
posible y corte cerca de la prensa. Para cortar material en
forma de lámina delgada, “emparédelo” entre dos paneles
de madera prensada o contrachapada y sujete las capas
con prensas para eliminar la vibración y el desgarramiento
del material. Haciendo esto el material se corta de manera
eficiente. Coloque el dibujo o línea de corte encima del
“emparedado”.

NOTA: Al cortar metal, mantenga la porción expuesta de
la hoja limpia y libre de limaduras de metal limpiándola
frecuentemente con un paño impregnado de aceite. Tenga
extrema precaución al desechar el paño impregnado de
aceite después de terminar el trabajo, para evitar un peligro
de incendio.

11 — Español

MANTENIMIENTO

ADVERTENCIA:

Al dar servicio a la unidad, sólo utilice piezas de repuesto
idénticas. El uso de piezas diferentes puede presentar
un peligro o causar daños al producto.

ADVERTENCIA:

Siempre póngase protección ocular con protección
lateral con la marca de cumplimiento de la norma ANSI
Z87.1. Si no cumple esta advertencia, los objetos que
salen despedidos pueden producirle lesiones serias en
los ojos.

MANTENIMIENTO GENERAL

Evite el empleo de solventes al limpiar piezas de plástico.
La mayoría de los plásticos son susceptibles a diferentes
tipos de solventes comerciales y pueden resultar dañados.
Utilice paños limpios para eliminar la suciedad, el polvo, el
aceite, la grasa, etc.

Las herramientas eléctricas que se utilizan en materiales de
fibra de vidrio, paneles de yeso para paredes, compuestosde
resanar o yeso, están sujetas a desgaste acelerado y posible
fallo prematuro porque las partículas y limaduras de fibra de
vidrio son altamente abrasivas para los cojinetes, escobillas,
conmutadores, etc. Por consiguiente, no recomendamos el
uso de esta herramienta durante períodos prolongados de
trabajo en estos tipos de materiales. Sin embargo, si usted
trabaja con cualquiera de estos materiales, es sumamente
importante limpiar la herramienta con aire comprimido.

LUBRICACIÓN

Todos los cojinetes de esta herramienta están lubricados con
suficiente cantidad de aceite de alta calidad para toda la vida
útil de la unidad en condiciones normales de funcionamiento.
Por lo tanto, no se necesita lubricación adicional.

REEMPLAZO DEL CORDÓN DE CORRIENTE

Un centro de servicio autorizado deben cambiar el cordón de
corriente, en caso de que sea necesario, para evitar peligros.

ADVERTENCIA:

No permita en ningún momento que fluidos para
frenos, gasolina, productos a base de petróleo, aceites
penetrantes, etc., lleguen a tocar las piezas de plástico.
Las sustancias químicas pueden dañar, debilitar o
destruir el plástico, lo cual a su vez podría producir
lesiones serias.

12 — Español

Fig. 1

Fig. 2

B

A

C

A

J

B

D

I

H

E

F

G

A - Rapid change blade clamp (porte-lame à

changement rapide, mordaza de cambio
rápido de hoja)

B - Saw blade (lame de scie, hoja de la sierra)

Fig. 3

A

L

K

O

A - Switch trigger (gâchette, gatillo del

interruptor)

B - Lock-on button (bouton de verrouillage,

botón del seguro de encendido)

C - Variable speed control selector (sélecteur

de vitesse variable, selector de control de

velocidad variable)
D - LED light (lampe à DEL, diodo luminiscente)
E - Rapid change blade clamp (porte-lame à

changement rapide, mordaza de cambio

rápido de hoja)
F - Blade guard (protège-lame, protección de la

hoja)
G - Blade support roller (rouleau de support de

lame, rodillo de soporte de la hoja)

N

M

H - Orbital adjustment knob (bouton de réglage

d’orbite, perilla de ajuste de órbita)

I - No-mar base plate (plaque de protection,

placa protectora de la base)

J - Vacuum port (orifice d’aspiration, aberturas

para aspiración)

K - Metal cutting blade (lame pour coupe de

métaux, hojas para corte de metal)

L - Wood cutting blades (lames à bois, hojas

para corte de madera)

M - Edge guide (guide de bordures, guía de

bordes)

N - Blower port (orifice de soufflante, abertura de

la sopladora)

O - Hex key (clé hexagonale, llave hexagonal)

B

A - Lock-on button (bouton de verrouillage,

botón del seguro de encendido)

B - Switch trigger (gâchette, gatillo del

interruptor)

Fig. 4

B

A

A - Vacuum port (orifice d’aspiration, aberturas

para aspiración)

B - Vacuum hose (tuyau d’aspirateur, manguera

de aspiradora)

13

Fig. 5

A

A - Variable speed control selector (sélecteur

de vitesse variable, selector de control de

velocidad variable)

Fig. 8

Fig. 6

A

A - LED light (lampe à DEL, diodo luminiscente)

Fig. 7

TM

Cut Speed

a

d

d

i

d

c

o

e

l

e

c

o

V

Precision

e

p

u

o

c

e

d

e

s

s

e

t

i

V

1

0

A

A - Orbital adjustment knob (bouton de réglage

d’orbite, perilla de ajuste de órbita)

r

t

e

2

3

Orbital

Setting

0

1

2

3

Réglages

d’orbite

0

Material

Type

Counter Top, Laminate
Board

Thin Sheet Metal Metal Cutting Blade 14-24

Suggested

Blade Type

Wood Cutting Blade

TPI

(Teeth per inch)

10-12 (Down
Stroke Blade)

Speed

Setting

Max Speed No Orbit

Slow - Medium
Speed

No Orbit

Orbital
Action

Plastics and PVC Wood Cutting Blade 10-12 Medium Speed Minimal Orbit

Scrolling or Curving Cuts
in Wood

Plywood, Decking and
Hardwood

General Lumber and
Soft Wood

Type

de matériaux

Comptoir, conseil en
stratifié

Tôle

Scrolling Wood Blade 10-12 Max Speed Minimal Orbit

Wood Cutting Blade 6-12

Wood Cutting Blade 6-10

Suggère le type

TPI (dents par

de lame

Lame à bois

Lame pour coupe de
métaux

10-12 (lame de
descente )

14-24

pouce )

Medium - Max
Speed

Medium - Max
Speed

Réglages

de vitesse

Vitesse
maximale

Lente - Vitesse
moyen

Medium Orbit

Maximum Orbit

Mouvement

orbital

Pas de mouvement
orbital

Pas de mouvement
orbital

Plastiques et P.V.C. Lame à bois 10-12 Vitesse moyen

1

2

3

Défilement ou courbe
coupe en la bois

Contreplaqué, platelage
et planchers en bois

Général de bois et bois
tendre

Lame pour coupe
défilement

10-12

Lame à bois 6-12

Lame à bois 6-10

Vitesse
maximale

Moyen - Vitesse
maximale

Moyen - Vitesse
maximale

Minime mouvement
orbital

Minime mouvement
orbital

Moyen mouvement
orbital

Maximum mouvement
orbital

14

Fig. 8 (cont.)

Órbitas

alternativas

0

1

2

3

Encimera, tablero
laminado

Lámina metálica Hoja para corte de metal 14-24

Plásticos y PVC

Desplazamiento o cortes
curvados en madera

Madera
contrachapada,
entarimado y pisos de
madera

Madera en general y
madera suave

Tipo

de material

Sugirió tipo

de hoja

Hoja para corte de
madera

Hoja para corte de
madera

Hoja para corte de
desplazamiento

Hoja para corte de
madera

Hoja para corte de
madera

TPI (dientes por

pulgada)

10-12 (hoja de
bajada)

10-12

10-12

6-12

6-10

Configuración

de la velocidad

Velocidad
máxima

Lenta - Velocidad
mediano

Velocidad
mediano

Velocidad
máxima

Mediano ­ Velocidad
máxima

Mediano ­Velocidad
máxima

Fig. 9 Fig. 11 Fig. 13

Movimiento

en órbita

Ningún movimiento
orbital

Ningún movimiento
orbital

Movimiento orbital
mínima

Movimiento orbital
mínima

Movimiento orbital
mediano

Movimiento orbital
máximo

Fig. 10

A

B

A - Thumb screw (vis à ailette, tornillo de oreja)
B - Edge guide (guide de chant, guía para cantos)

B

A

A - Hex key (clé hexagonale, llave hexagonal)
B - Base pivot screw (vis de pivotement de la

base, tornillo de pivote de la base)

Fig. 12

A

B

A - Indicator arrow (flèche d’indicateur, flecha del

indicador)

B - Scale (échelle, escala)

Fig. 14

A

A - Pilot hole (trou pilote, agujero guía)

15

Fig. 15 Fig. 16 Fig. 17

A

A - Pilot hole (trou pilote, agujero guía)

16

NOTES / NOTAS

17

OPERATOR’S MANUAL / ORBITAL JIG SAW

MANUEL D’UTILISATION / SCIE SAUTEUSE ORBITALE
MANUAL DEL OPERADOR / SIERRA DE VAIVÉN ORBITAL

JS651L / JS651L1

• PARTS AND SERVICE

Prior to requesting service or purchasing replacement parts, please obtain your model and serial number from the

product data plate.

• MODELNUMBER ____________________

 • SERIALNUMBER ____________________

• HOW TO OBTAIN REPLACEMENT PARTS:

Replacement parts can be purchased online at www.ryobitools.com or by calling 1-800-525-2579.

Replacement parts can also be obtained at one of our Authorized Service Centers.

• HOWTOLOCATEANAUTHORIZEDSERVICECENTER:

Authorized Service Centers can be located online at www.ryobitools.com or by calling 1-800-525-2579.

• HOWTOOBTAINCUSTOMERORTECHNICALSUPPORT:

To obtain Customer or Technical Support please contact us at 1-800-525-2579.

RYOBIisaregisteredtrademarkofRyobiLimitedandisusedpursuanttoalicensegrantedbyRyobiLimited.

• PIÈCES ET SERVICE

Avant de faire la demande de service ou l’achat de pièces de remplacement, veuillez obtenir le numéro de série du modèle à partir

de la plaque de données du produit.

• NUMÉRODEMODÈLE _____________________

  • NUMÉRODESÉRIE _____________________

• COMMENT OBTENIR LES PIÈCES DE REMPLACEMENT :

Les pièces de remplacement peuvent être achetées en ligne sur le site www.ryobitools.com ou par téléphone au 1-800-525-2579.

Les pièces de remplacement peuvent être obtenues à un de nos centres de service autorisés.

• COMMENTTROUVERUNCENTREDESERVICEAUTORISÉ:

Les centres de service autorisés peuvent être localisés en ligne au www.ryobitools.com ou en téléphonant au 1-800-525-2579.

• COMMENT OBTENIR DE L’AIDE EN CONTACTANT LE SERVICE À LA CLIENTÈLE :

Pour contacter le service à la clientèle pour une question technique ou pour tout autre renseignement, veuillez nous téléphoner

au 1-800-525-2579.

RYOBIestunemarquedéposéedeRYOBILimitedetestutiliséeenvertud’unelicenceaccordéeparRyobiLimited.

• PIEZASDEREPUESTOYSERVICIO

Antes de solicitar servicio técnico o comprar piezas de repuesto, obtenga su modelo y número de serie de la placa de datos del
producto.

• NÚMERO DE MODELO _________________________

  • NÚMERO DE SERIE _________________________

• CÓMOOBTENERPIEZASDEREPUESTO:

Las piezas de repuesto se pueden comprar en nuestro sitio en la red mundial, en la dirección www.ryobitools.com o llamando al
1-800-525-2579. Las piezas de repuesto también se pueden obtener en uno de nuestros Centros de Servicio Autorizados.

• CÓMOLOCALIZARUNCENTRODESERVICIOAUTORIZADO:

Puede encontrar los Centros de Servicio Autorizados visitando nuestro sitio en la red mundial, en la dirección www.ryobitools.
com o llamando al 1-800-525-2579.

• CÓMOOBTENERSERVICIOOASISTENCIATÉCNICAALCONSUMIDOR:

Para obtener Servicio o Asistencia Técnica al Consumidor, sírvase comunicarse con nosotros llamando al 1-800-525-2579.

RYOBIesunamarcaregistradadeRyobiLimitedyseutilizaconformeaunalicenciaotorgadaporRyobiLimited.

ONE WORLD TECHNOLOGIES, INC.

1428PearmanDairyRoad,Anderson,SC29625USA

988000-799
8-13-12 (REV:03)

AsubsidiaryofTechtronicIndustriesCo.,Ltd.•OTC:TTNDY

1-800-525-2579 •www.ryobitools.com
