RAS-5000
POWER
PHONES MENU ENTER
RAS-5000
Amplied Streamer
Streamer Amplié
Verstärkter Streamer
COAX/OPTeARCUSBSTREAMING AUX BTPC-USB
Streamer amplicado
Versterkte streamer
Streamer amplicato
Förstärkt Streamer
Интегрированный Сетевой Стример
Owner’s Manual
Manuel de l’utilisateur
Bedienun gsanleitung
Manual de Instrucciones
Gebruikershandleiding
Manuale di istruzioni
Instruktionsbok
Инструкция пользователя
Page 2
2
RAS-5000 Streamer amplicado
Instrucciones de Seguridad Importantes
NOTA IMPORTANTE
La conexión RS232 del panel posterior debería
ser manipulada únicamente por personal
autorizado.
ADVERTENCIA: No hay componentes
manipulables por el usuario en el interior del
aparato. Cualquier operación de mantenimiento
debe ser llevada a cabo por personal cualificado.
ADVERTENCIA: Para reducir el riesgo de que se
produzca un incendio o una descarga eléctrica,
asegúrese de que el aparato no esté expuesto
a goteos ni salpicaduras y que no se coloquen
objetos que contengan líquidos –copas, vasosencima suyo. No permita que ningún objeto
extraño penetre en el interior del aparato. Si el
aparato está expuesto a la humedad o algún
objeto extraño penetra en su interior, desconecte
inmediatamente el cable de alimentación de
la red eléctrica. En caso de que fuera necesario,
envíe el aparato a un especialista cualificado para
su inspección y posterior reparación.
Lea todas las instrucciones del presente manual.
Conserve este manual.
Tenga siempre en mente las advertencias.
Siga escrupulosamente todas las instrucciones
relacionadas con el funcionamiento del mismo.
No utilice este aparato cerca del agua.
Limpie el exterior del aparato únicamente con
una gamuza seca o un aspirador.
No coloque nunca el aparato en una cama,
un sofá, una alfombra o una superficie similar
susceptible de bloquear las ranuras de
ventilación. Si el aparato está ubicado en la
estantería de una librería o un mueble, debe
haber suficiente espacio a su alrededor y
ventilación en el mueble para permitir una
refrigeración adecuada.
Mantenga al aparato alejado de radiadores,
estufas, cocinas o de cualquier otra instalación
que produzca calor.
Una clavija polarizada incluye dos patillas, una de
ellas más ancha que la otra. Una clavija con toma
de tierra incluye dos patillas más una tercera para
la conexión de masa. Esta configuración está
pensada para su seguridad. No intente desactivar
los terminales destinados a la conexión a tierra
o polarización. Si la clavija suministrada no se
adapta a su toma de corriente, le rogamos que
consulte a un técnico especializado para que
sustituya la toma obsoleta por una de última
generación.
No coloque el cable de alimentación en lugares
en que pueda ser aplastado, perforado, doblado
en ángulos críticos, expuesto al calor o dañado de
algún modo. Preste particular atención al punto
de unión entre el cable y la toma de corriente
y también a la ubicación de esta última en el
panel posterior del aparato.
Utilice únicamente accesorios especificados
por el fabricante.
Utilice el aparato únicamente con una carretilla,
un soporte, un mueble o un sistema
de estantes suficientemente fuerte
como para sostener la aparato. Tenga
cuidado cuando mueva el aparato
junto con el mueble o pie que lo
soporte ya que en caso de caída
podría lastimarle daños en el aparato.
El cable de alimentación debería desconectarse
de la red eléctrica cuando el aparato no vaya a
ser utilizado durante un largo período de tiempo.
Deje inmediatamente de utilizar el aparato
y envíelo a un servicio técnico cualificado
para su inspección/reparación si: el cable de
alimentación o alguna clavija del mismo ha sido
dañado.; han caído objetos o se ha derramado
líquido en el interior del aparato; el aparato ha
sido expuesto a la lluvia; el aparato muestra
signos de funcionamiento inadecuado; el
aparato ha sido golpeado o dañado de algún
modo.
El aparato se debe utilizar en el clima no tropical.
En ningún caso debe impedirse la ventilación
del aparato cubriendo las aberturas destinadas
a tal efecto con objetos tales como periódicos,
manteles, cortinas, etc.
No se deben colocar sobre el aparato fuentes
de llama desnuda, como por ejemplo velas
encendidas.
Tocar terminales o cables sin aislar puede
provocar una sensación desagradable.
Debe dejar un mínimo de 10 centímetros de
espacio libre alrededor del aparato.
RAS-5000
POWER
PHONES MENU ENTER
OPTCOAX/USBSTREAMING AUX BTPC-USB
eARC
ADVERTENCIA: El conector del cable de
alimentación del panel posterior hace las veces
de dispositivo de desconexión de la red eléctrica.
El aparato debe ubicarse en un área abierta que
permita acceder fácilmente a dicho conector.
El aparato debe ser conectado únicamente a
una fuente de alimentación del tipo y la tensión
especificados en su panel posterior (230 V/50 Hz
para la CE y 120 V/60 Hz para EE.UU.).
Conecte el aparato a la toma de corriente
eléctrica únicamente a través del cable de
alimentación suministrado de serie o un
equivalente exacto del mismo. No modifique
de ningún modo dicho cable. No utilice cables
de extensión.
La clavija principal del cable de alimentación
permite desconectar por completo el aparato. En
consecuencia, para desconectar completamente
el aparato de la red eléctrica la clavija principal
del cable de alimentación debería ser retirada
de la toma correspondiente y el aparato. Esta
es la única manera de eliminar por completo
la red eléctrica de la aparato.
Para las conexiones a las cajas acústicas utiliza
cable de Clase 2 con el fin de asegurar una
instalación adecuada y minimizar el riesgo de
que se produzca una descarga eléctrica.
Las pilas del mando a distancia no deberían
exponerse a temperaturas excesivas (luz solar
directa, fuego u otras fuentes de calor). Las
baterías deben reciclarse o desecharse de
acuerdo con las directrices estatales y locales.
Este dispositivo satisface el Apartado 15 de la
Normativa FCC, estando sujeto a las siguientes
condiciones: (1) Este dispositivo no debe provocar
interferencias molestas y (2) este dispositivo
debe aceptar cualquier interferencia que reciba,
incluyendo aquellas susceptibles de influir
negativamente en su funcionamiento.

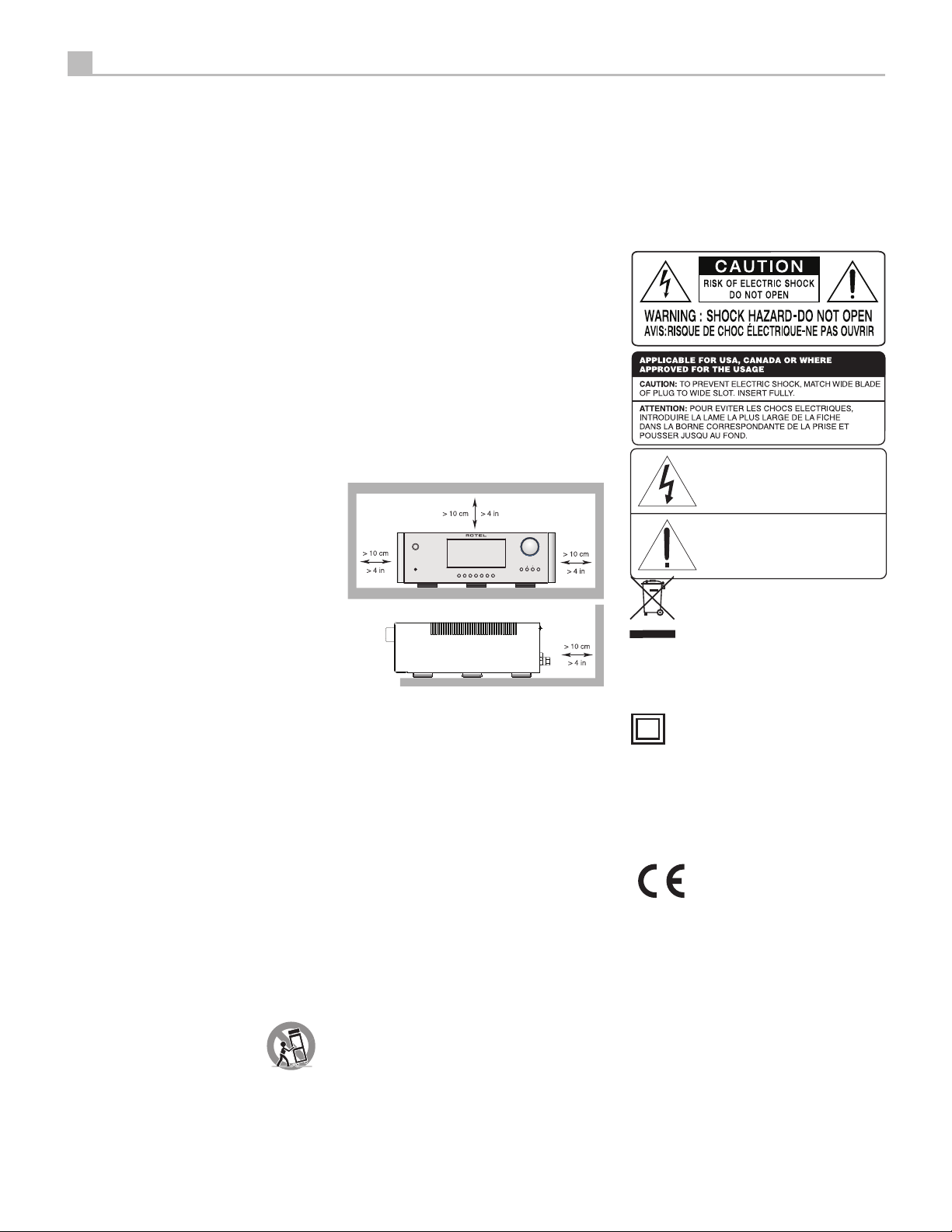

Este símbolo sirve para alertar al usuario
sobre la presencia de tensiones peligrosas no
aisladas en el interior del aparato susceptibles
de constituir un riesgo de electrocución.
Este símbolo sirve para alertar al usuario
sobre la presencia de instrucciones
importantes relacionadas con el
funcionamiento y el mantenimiento (servicio
técnico) tanto en este manual como en la
literatura que acompaña al producto.
Los productos Rotel están diseñados
para satisfacer la normativa
internacional en materia Restricción
del Uso de Sustancias Peligrosas
(RoHS) en equipos eléctricos y
electrónicos y la eliminación de
Residuos Procedentes de Equipos
Eléctricos y Electrónicos (WEEE).
El símbolo del carrito de la basura
tachado indica la plena satisfacción
de las citadas normativas y que
los productos que lo incorporan
deben ser reciclados o procesados
debidamente en concordancia con
las mismas.
Este símbolo significa que el aparato
está doblemente aislado, por lo que
no requiere ninguna conexión a tierra.
Page 3
Español
3

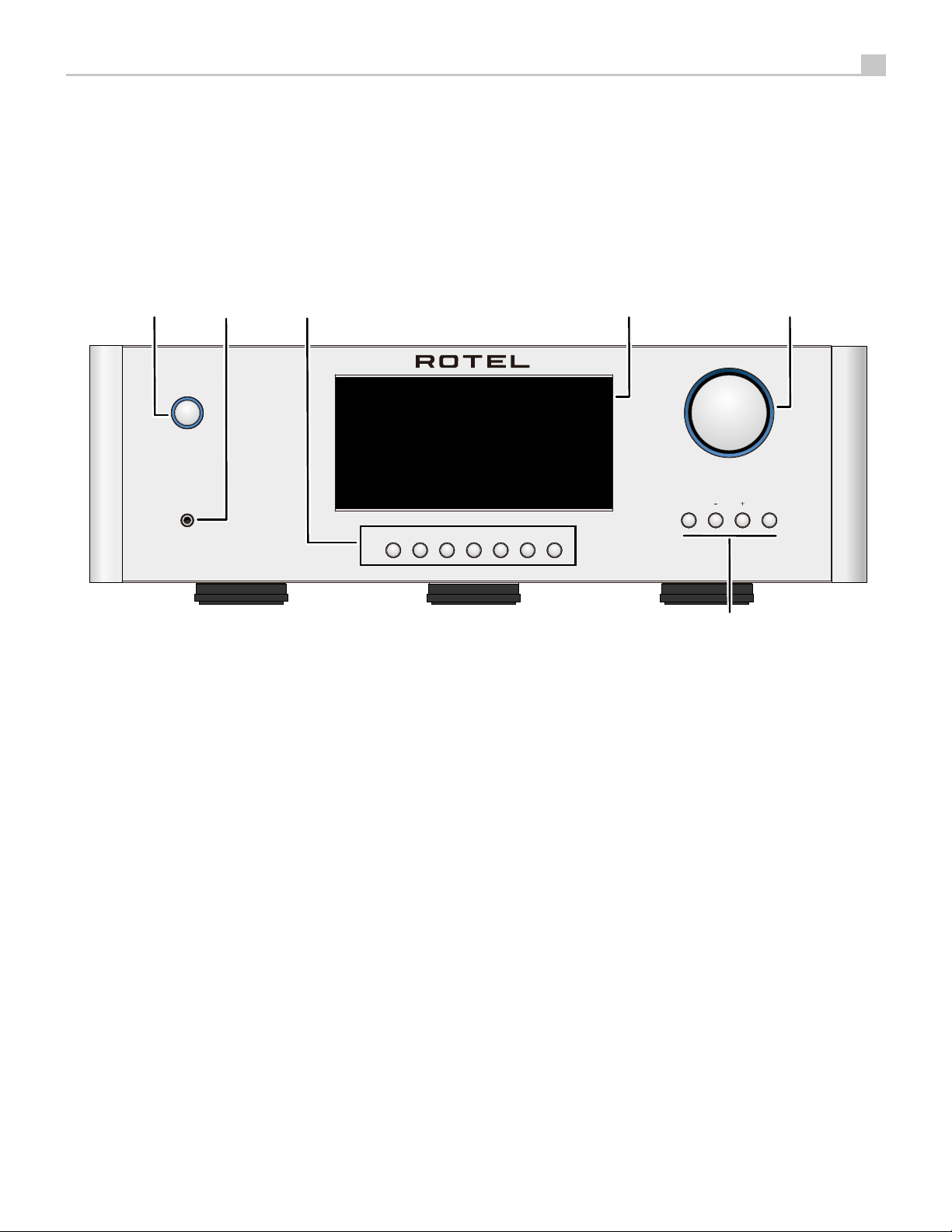

Figure 1-1: Controls and Connections
Commandes et Branchements
Bedienelemente und Anschlüsse
Controles y Conexiones
12 3
RAS-5000
POWER
PHONES MENU ENTER
4
Controlli e connessioni
De bedieningsorganen en aansluitingen
Kontroller och anslutningar
Органы управления и разъемы
5
COAX/OPTeARCUSBSTREAMING AUX BTPC-USB
6
: Botón Power
1
Poner en marcha el aparato o situarlo en la posición
de espera.
: Power LED
2
: Salida de Auriculares
3
Conectar unos auriculares para escuchar música
en la intimidad.
: Control SOURCE
4
Seleccionan la fuente de señal de entrada.
: Display
5
: Control VOLUME
6
Ajustando el nivel de salida.
: Botónes MENU y - / +
7
Acceder a los diferentes menús y realizar ajustes
con los mismos.
7
Page 4
4
POWER
RAS-5000
COAX/OPTeARCUSBSTREAMING AUX BTPC-USB
PHONES MENU ENTER
12 3
4
5
6
7
RAS-5000 Streamer amplicado

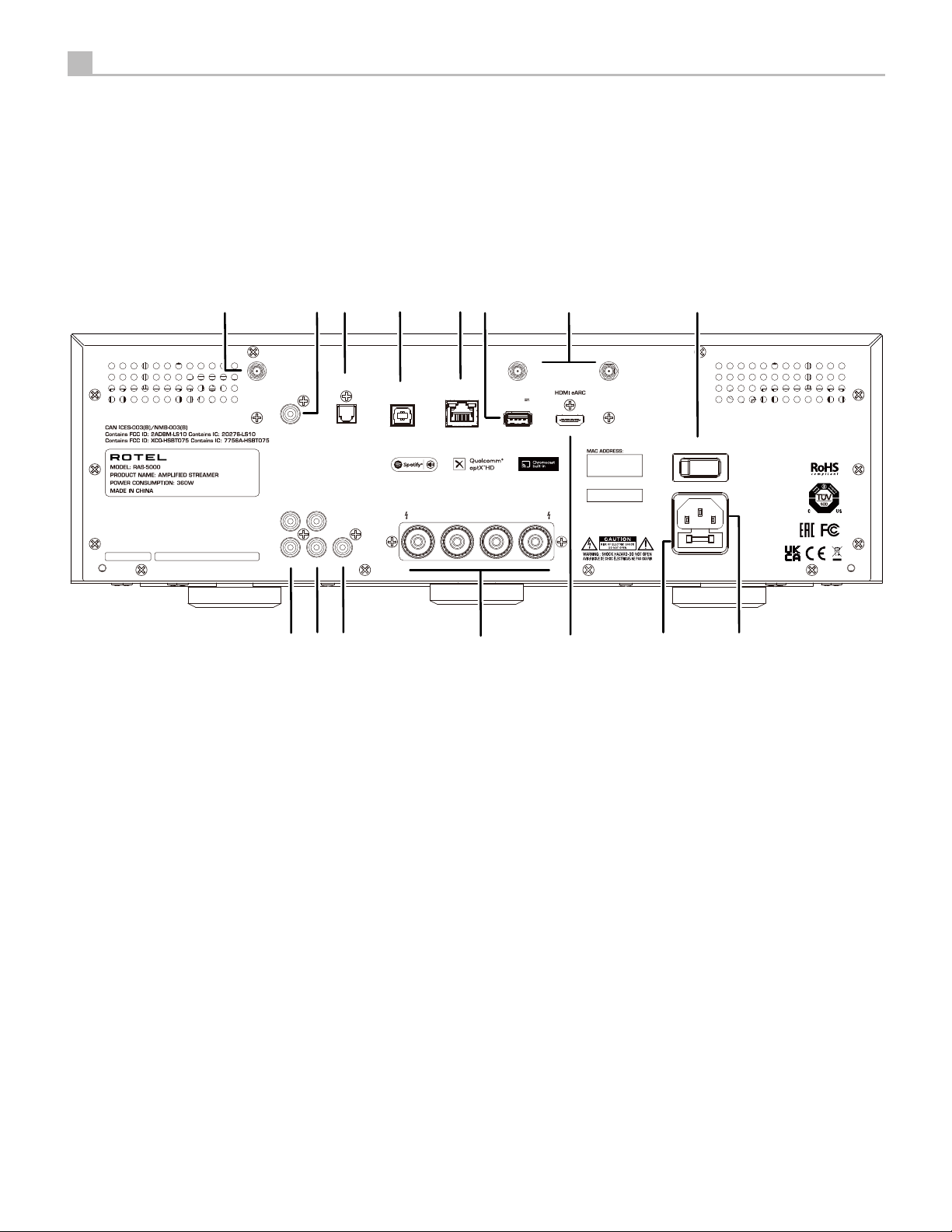

Figure 1-2: Controls and Connections
Commandes et Branchements
Bedienelemente und Anschlüsse
Controles y Conexiones
This device complies with Part 15 of the FCC Rules.
Its operation is subject to the following two conditions:
(1) This device may not cause harmful interference,
(2) This device must accept any interference received,
including interference that may cause undesired operation.
Chromecast built-in is a trademark of Google LLC
CLASS 2 WIRING
8
SPEAKER IMPEDANCE 8 OHMS NOMINAL
9
0
BLUETOOTH WIFIWIFI
COAX
AUX
L
R
OPT
PRE
SUB
OUT
OUTIN
-
=
NETWORKPC-USB USB
RIGHT
+
Controlli e connessioni
De bedieningsorganen en aansluitingen
Kontroller och anslutningar
Органы управления и разъемы
q
SPEAKER
- -
5V/2.0A
w
SERIAL NUMBER:
LEFT
+
CAUTION :
Replace with same type
T10AL 250V fuse
e
ONOFF
100-120V/220-240V~50/60Hz
AC FUSE: T10AL 250V
r
: Antena Bluetooth
8
Escuchar música en “streaming” vía
Bluetooth.
: Entrada de COAX
9
: Entrada de OPTICAL
0
: Entrada de PC-USB
-
: Conector NETWORK
=
: Puerto USB para Alimentación
q
Úselo para la reproducción de audio a
: Antena Wi-Fi
w
Uso para conexión inalámbrica.
: Conmutador de Puesta en Marcha
e
Principal
yt
u
p
: Entradas de Aux
r
Las entradas analógicas “de nivel de línea”.
: Salidas de Previo
t
etapa de potencia destinado.
: Salida para Subwoofer
y
Conecte a un subwoofer.
: Terminales de las cajas acústicas
u
: Portafusibles
i
: Entrada de Corriente Eléctrica Alterna
o
: Entrada HDMI eARC
p
Conéctese a la conexión TV ARC HDMI para
recibir audio de 2 canales al RAS-5000.
o i
Page 5
Español
5

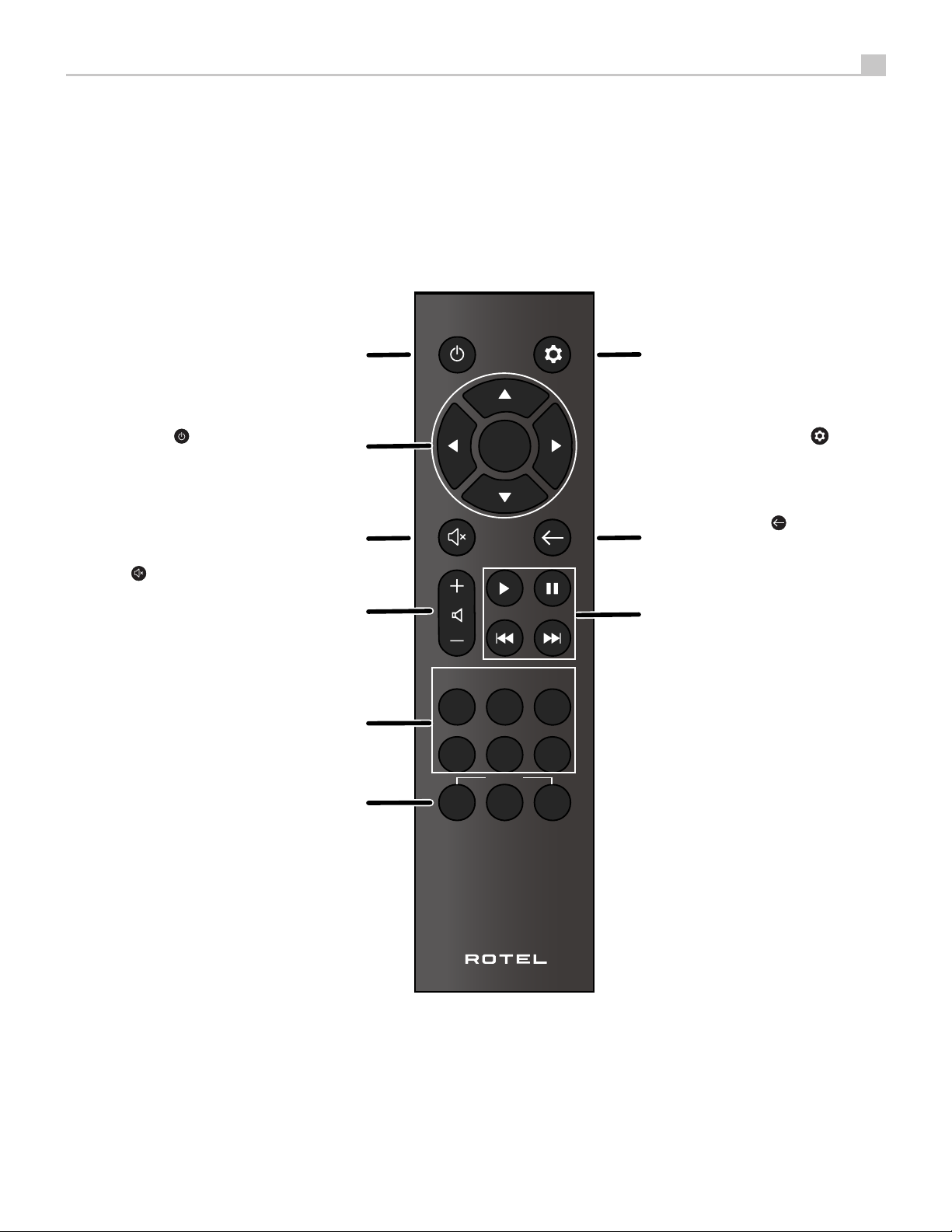

Figure 2: Remote Control
Télécommande infra-rouge
Fernbedienung
Mando a Distancia
: Botón Power
A
Poner en marcha el aparato o situarlo
en la posición de espera.
: Navigation and OK Buttons
B
Acceder a los diferentes menús y
realizar ajustes con los mismos.
: Botón
C
Silenciar la señal de audio.
: Control VOLUME
D
Ajustando el nivel de salida.
: Control SOURCE
E
Seleccionan la fuente de señal de
entrada.
: Botón Preset
F
Botones de memorización y
recuperación de emisoras.
A
B
C
D
E
F
Telecomando
De afstandsbediening
Fjärrkontroll
Пульт ДУ
OK
VOLUME
STREAM
OPT/COAX AUX
1 2 3
BT
PRESET
USB
PC-USB
eARC
G
H
I
: Botón Setup
G
Activa el menú de
frontal.
: Botón
H
Vuelve a la pantalla de
selección anterior.
: Botones de control de la
I
reproducción
Controla la reproducción, la
pausa, la pista siguiente y la
pista anterior del audio.
Page 6
6
RAS-5000 Streamer amplicado
Figure 3: Antennas, Analog Input and Speaker Output Connections
Branchements d’antennes, entrée analogique et sorties enceintes acoustiques
Anschlussdiagramm

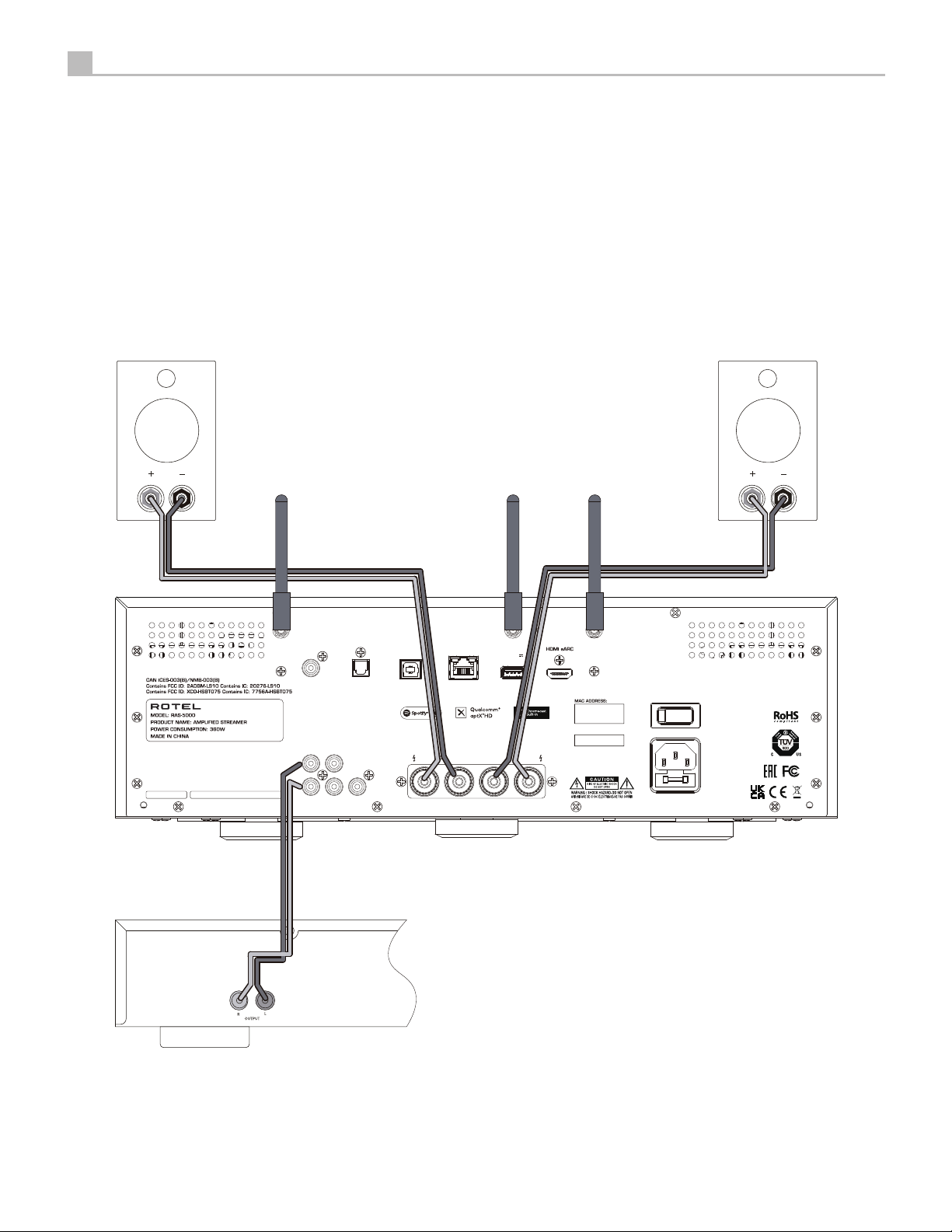

Conexiones para las antenas, Entrada analógica y Salida a las Cajas Acústicas
Aansluitingen van Antennes, Analoge ingang en de luidsprekeruitgangen
Collegamenti di antenne, ingresso analogico e diffusori
Antenner-, Signal- och högtalaranslutningar
Подсоединение Антенны, источников сигнала и акустических систем
Speakers
This device complies with Part 15 of the FCC Rules.
Its operation is subject to the following two conditions:
(1) This device may not cause harmful interference,
(2) This device must accept any interference received,
including interference that may cause undesired operation.
Chromecast built-in is a trademark of Google LLC
CLASS 2 WIRING
SPEAKER IMPEDANCE 8 OHMS NOMINAL
Audio Player
BLUETOOTH WIFIWIFI
COAX
AUX
L
R
OPT
PRE
SUB
OUT
OUTIN
RIGHT
+
NETWORKPC-USB USB
SPEAKER
- -
5V/2.0A
LEFT
Rotel RAS-5000
ONOFF
SERIAL NUMBER:
+
CAUTION :
Replace with same type
T10AL 250V fuse
100-120V/220-240V~50/60Hz
AC FUSE: T10AL 250V
Page 7
Español
7

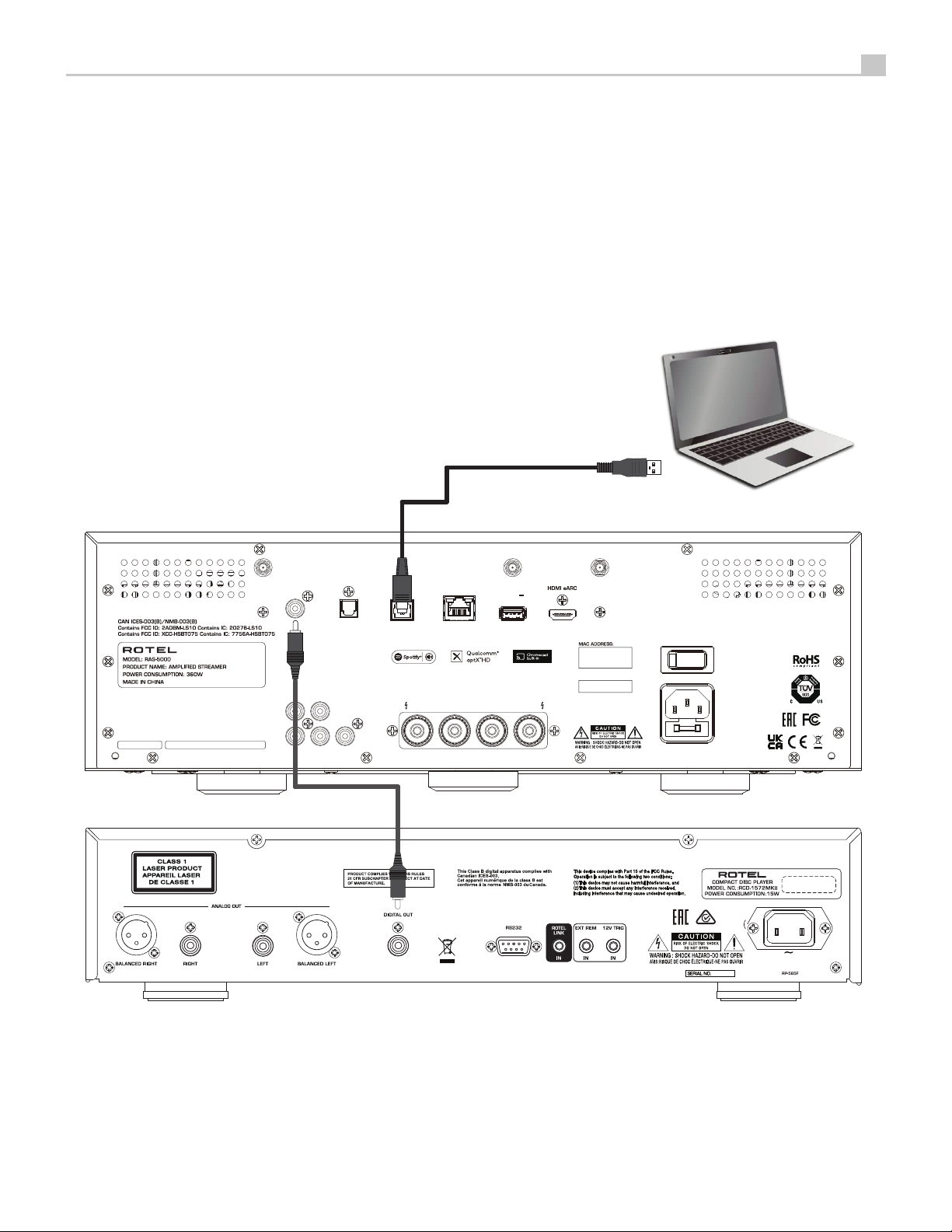

Figure 4: Digital Input Connections
Branchements Entrées numériques
Digitaleingänge-Anschlüsse
Conexiones Entradas Digitales
BLUETOOTH WIFIWIFI
COAX
OPT
Digitale ingang verbinding
Collegamenti ingressi digitali
Anslutningar för digitala ingångar
Подсоединение к цифровым входам
Computer
(Supplied)
NETWORKPC-USB USB
5V/2.0A
RAS-5000
This device complies with Part 15 of the FCC Rules.
Its operation is subject to the following two conditions:
(1) This device may not cause harmful interference,
(2) This device must accept any interference received,
including interference that may cause undesired operation.
Chromecast built-in is a trademark of Google LLC
CLASS 2 WIRING
SPEAKER IMPEDANCE 8 OHMS NOMINAL
ONOFF
SERIAL NUMBER:
AUX
PRE
L
R
SUB
OUT
OUTIN
SPEAKER
RIGHT
+
- -
LEFT
+
CAUTION :
Replace with same type
T10AL 250V fuse
100-120V/220-240V~50/60Hz
AC FUSE: T10AL 250V
Rotel RCD-1572MKII
Page 8
8
RAS-5000 Streamer amplicado

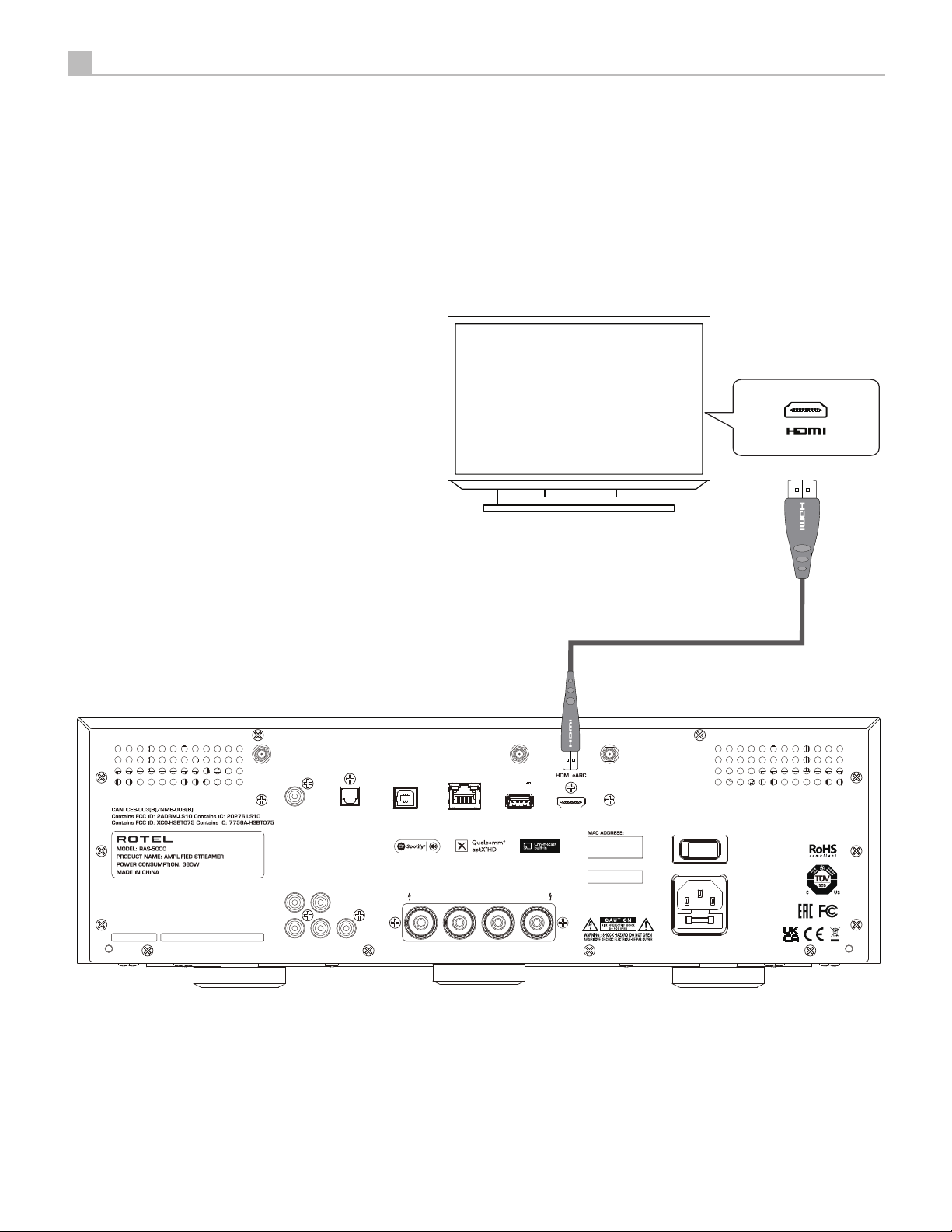

Figure 5: HDMI eARC Connections
Connexions HDMI eARC
HDMI eARC-Verbindungen
Conexiones HDMI eARC Posterior
HDMI eARC-aansluitingen op de achterkant
Collegamento delle prese HDMI eARC posteriori
HDMI eARC-anslutning på baksidan
Подключение к HDMI eARC разъему на
задней панели
HDMI TV
ARC
This device complies with Part 15 of the FCC Rules.
Its operation is subject to the following two conditions:
(1) This device may not cause harmful interference,
(2) This device must accept any interference received,
including interference that may cause undesired operation.
Chromecast built-in is a trademark of Google LLC
CLASS 2 WIRING
SPEAKER IMPEDANCE 8 OHMS NOMINAL
BLUETOOTH WIFIWIFI
COAX
AUX
L
R
OPT
PRE
SUB
OUT
OUTIN
RIGHT
+
NETWORKPC-USB USB
- -
SPEAKER
5V/2.0A
LEFT
+
SERIAL NUMBER:
CAUTION :
Replace with same type
T10AL 250V fuse
RAS-5000
ONOFF
100-120V/220-240V~50/60Hz
AC FUSE: T10AL 250V
Page 9
Español
Important Notes
When making connections be sure to:
4 Turn off all the components in the system before hooking up any components, including loudspeakers.
4 Turn off all components in the system before changing any of the connections to the system.
It is also recommended that you:
4 Turn the volume control of the unit all the way down before the unit is turned on or off.
Remarques importantes
Pendant les branchements, assurez-vous que :
4 Tous les maillons sont éteints avant leur branchement, quels qu’ils soient, y compris les enceintes acoustiques.
4 Éteignez tous les maillons avant de modier quoi que ce soit au niveau de leurs branchements, quels qu’ils soient.
Il est également recommandé de :
4 Toujours baissez le niveau sonore via le contrôle de volume, avant d’allumer ou d’éteindre l’amplicateur.
Wichtige Hinweise
Achten Sie beim Herstellen der Verbindungen auf Folgendes:
4 Schalten Sie alle Komponenten im System ab, bevor Sie Geräte (einschließlich Lautsprecher) anschließen.
4 Schalten Sie alle Komponenten im System ab, bevor Sie Anschlüsse im System verändern.
Ferner empfehlen wir, dass
4 Sie die Lautstärke herunterdrehen, bevor Sie die Endstufe ein- oder abschalten.
9
Notas Importantes
Cuando realice las conexiones, asegúrese de que:
4 Desactiva todos los componentes del equipo, cajas acústicas incluidas, antes de conectar cualquier nuevo componente en el mismo.
4 Desactiva todos los componentes del equipo antes de cambiar cualquier conexión del mismo.
También le recomendamos que:
4 Reduzca el nivel de volumen de su amplicador a cero antes de activarlo o desactivarlo.
Héél belangrijk
Bij het maken van de verbindingen:
4 Zorg dat niet alleen de RAS-5000, maar de gehele installatie uitstaat, als nog niet alle verbindingen gemaakt zijn.
4 Zorg dat niet alleen de RAS-5000, maar de gehele installatie ook uitstaat, als u verbindingen gaat wijzigen.
Wij raden u ook aan om
4 de volumeregelaar van de voorversterker geheel dicht te draaien (volkomen naar links) wanneer u uw eindversterker aan- of uitzet.
Note importanti
Quando effettuate i collegamenti assicuratevi di:
4 Spegnere tutti i componenti del sistema prima di collegare qualsiasi componente, inclusi i diffusori.
4 Spegnere tutti i componenti del sistema prima di modicare qualsiasi connessione nel sistema.
Vi raccomandiamo inoltre di:
4 Portare il volume a zero prima di accendere o spegnere l’amplicatore.
Viktigt
Tänk på följande när du gör anslutningar:
4 Stäng av alla komponenter i anläggningen innan du ansluter nya komponenter, inklusive högtalare.
4 Stäng av alla komponenter i anläggningen innan du ändrar någon anslutning i anläggningen.
Vi rekommenderar också föjlande::
4 Vrid ner volymen på förstärkaren helt och hållet innan förstärkaren slås på eller av.
Важные замечания
Перед подсоединением:
4 Выключите все компоненты, включая колонки.
4 Выключите все компоненты в вашей системе, прежде чем что-то в ней менять.
Рекомендуется также:
4 Вывести громкость усилителя на минимум, перед тем как включать или выключать его.
Page 10
10
RAS-5000 Streamer amplicado
Contenido
Instrucciones de Seguridad Importantes .........................2
Figure 1-1: Controles y Conexiones 3
Figure 1-2: Controles y Conexiones 4
Figure 2: Mando a Distancia 5
Figure 3: Conexiones para las antenas, Entrada analógica y
Salida a las Cajas Acústicas 6
Figure 4: Digitaleingänge-Anschlüsse 7
Figure 5: Conexión HDMI trasera 8
Notas Importantes 9
Acerca de Rotel ...............................................10
Para Empezar .................................................10
Algunas Precauciones 11
Colocación 11
Cables 11
Mando a Distancia ..............................................11
Pilas del Mando a Distancia 12
Alimentación y Control ........................................ 12
Entrada de Corriente Eléctrica Alterna
Conmutador de Puesta en Marcha Principal e 12
Conmutador
Marcha 12
Indicador Luminoso de Protección 2 .............................. 12
Conexión de Entrada ..........................................13
Entradas Aux r 13
Entradas Digitales 90 13
Conexiones de Salida ..........................................13
Salida Preamplicada t 13
SUB Output y 13
Salida de Auriculares 3 13
Salidas para la Conexión de las Cajas Acústicas u ................. 13
Cable de Conexión a las Cajas Acústicas 13
Polaridad y Puesta en Fase 13
Conexión de las Cajas Acústicas 13
Display 5 ...........................................................14
Conexión Bluetooth aptX™ HD 8 .................................14
Puerto USB para Alimentación del Panel Posterior q .............14
Entrada USB para PC - ............................................ 14
Entrada HDMI eARC p .............................................14
Conexión a Redes =w ............................................. 15
Transmisión ..................................................15
Conexión a la transmisión por Wi-Fi 15
Transmisión de audio 16
Roon Ready ..................................................16
Spotify® ......................................................16
Conexión de marea ...........................................16
Repaso de los Botones y Controles. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
Menú Principal ................................................17
Problemas y Posibles Soluciones ...............................18
El Indicador Luminoso de Puesta en Marcha No Se Activa 18
La Conexión a Redes No Funciona 18
Sustitución del Fusible 19
No Hay Sonido 19
Imposible Establecer Conexión por Bluetooth 19
Formatos de Audio Compatibles 19
La aplicación RAS-2000 ........................................19
Características Técnicas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
e Indicador Luminoso 2 de Puesta en
1
A
o
12
Acerca de Rotel
Nuestra historia empezó hace más de 60 años. A lo largo de todas estas
décadas, hemos recibido cientos de premios por nuestros productos y
satisfecho a centenares de miles de clientes que se toman muy en serio,
al igual que usted, sus momentos de ocio.
Rotel fue fundada por una familia cuyo entusiasta interés por la música le
condujo a diseñar y construir componentes de Alta Fidelidad sin ningún
tipo de compromiso.
Esta pasión ha permanecido inalterada durante todo este tiempo,
hasta el punto de que el objetivo de los fundadores de la compañía
independientemente de cuales sean sus posibilidades económicas- es
compartido por todos sus empleados.
Los ingenieros de Rotel trabajan como un equipo compacto, escuchando y
de manera exacta los estándares de calidad musical para los que fue
diseñado. Para lograrlo, disponen de la máxima libertad para escoger
los mejores componentes allí donde se encuentren. Le sorprenderá
agradablemente encontrar exquisitos condensadores procedentes del
Reino Unido y Alemania o semiconductores de Japón o Estados Unidos,
mientras que los transformadores toroidales de potencia son construidos
en la propia factoría de Rotel.
Todos nosotros nos preocupamos por nuestro entorno. Y a medida que se
producen y posteriormente desechan más y más aparatos electrónicos,
para un fabricante resulta especialmente importante hacer todo lo que
le sea posible para poner a punto productos que tengan un impacto
negativo mínimo en los vertederos y las capas freáticas.
En Rotel estamos orgullosos de contribuir con nuestra parte. Hemos
reducido el contenido en plomo de nuestros componentes electrónicos
utilizando una soldadura RoHS especial. Nuestros ingenieros se esfuerzan
sin comprometer la calidad. Así, en el modo de espera –“standby”- los
satisfacer las exigencias globales en materia de Consumo de Energía
en Standby.
La factoría de Rotel también está contribuyendo con su parte a mejorar
el medio ambiente mediante la constante incorporación de mejoras en
procesos de fabricación sean más limpios y respetuosos con el entorno.
Le agradecemos que haya adquirido este producto. Estamos seguros
de que le proporcionará largos años de disfrute en la escucha de sus
grabaciones musicales favoritas.
Para Empezar
Gracias por haber adquirido el Transmisor de red integrado Rotel RAS-
5000. Utilizado en un sistema de reproducción musical de alta calidad,
le permitirá disfrutar durante muchos años de sus composiciones
musicales favoritas.
Page 11
Español
11
Su nuevo Transmisor de red es un componente de audio de altas
prestaciones extremadamente completo. Todos los aspectos de su
diseño han sido optimizados para preservar toda la gama dinámica y
todas las sutilezas de su música favorita. El aparato incorpora una fuente
de alimentación altamente regulada que incluye un transformador
de alimentación toroidal diseñado y construido a medida siguiendo
posee una generosa reserva de energía que permite al Transmisor de
red reproducir fácilmente las más exigentes señales de audio. Un diseño
de este tipo resulta más caro de fabricar pero es mejor para la música.
Las placas de circuito impreso de este Transmisor de red Rotel incorporan
de las mismas. Por su parte, la circuitería interna utiliza resistencias de
película metálica y condensadores de poliestireno o polipropileno en los
puntos más críticos del recorrido de la señal de audio. Todos los aspectos
de este diseño han sido examinados al milímetro con el objetivo último
Las principales funciones del RAS-5000 son fáciles de instalar y usar. Si
usted ya está experimentado en el manejo de componentes de audio
estereofónicos, en principio no debería encontrar nada que le resultara
especialmente complicado. Basta con que conecte el resto de componentes
de su equipo y disfrute con su música preferida.
Algunas Precauciones
Colocación
Al igual que todos los componentes de audio que manejan señales de
bajo nivel, este transmisor de red puede verse afectado por su entorno.
Evite colocar el aparato encima de otros componentes. Evite asimismo
situar los cables que transporten señales de audio cerca de los de
alimentación ya que de este modo se minimizará la posibilidad de que
se capten zumbidos o interferencias.
El aparato genera calor como parte de su funcionamiento normal. Tanto
los disipadores térmicos como las ranuras de ventilación de su cubierta
superior han sido diseñados para evacuar este calor. Las orificio de
ventilación de la cubierta superior deben permanecer siempre despejadas.

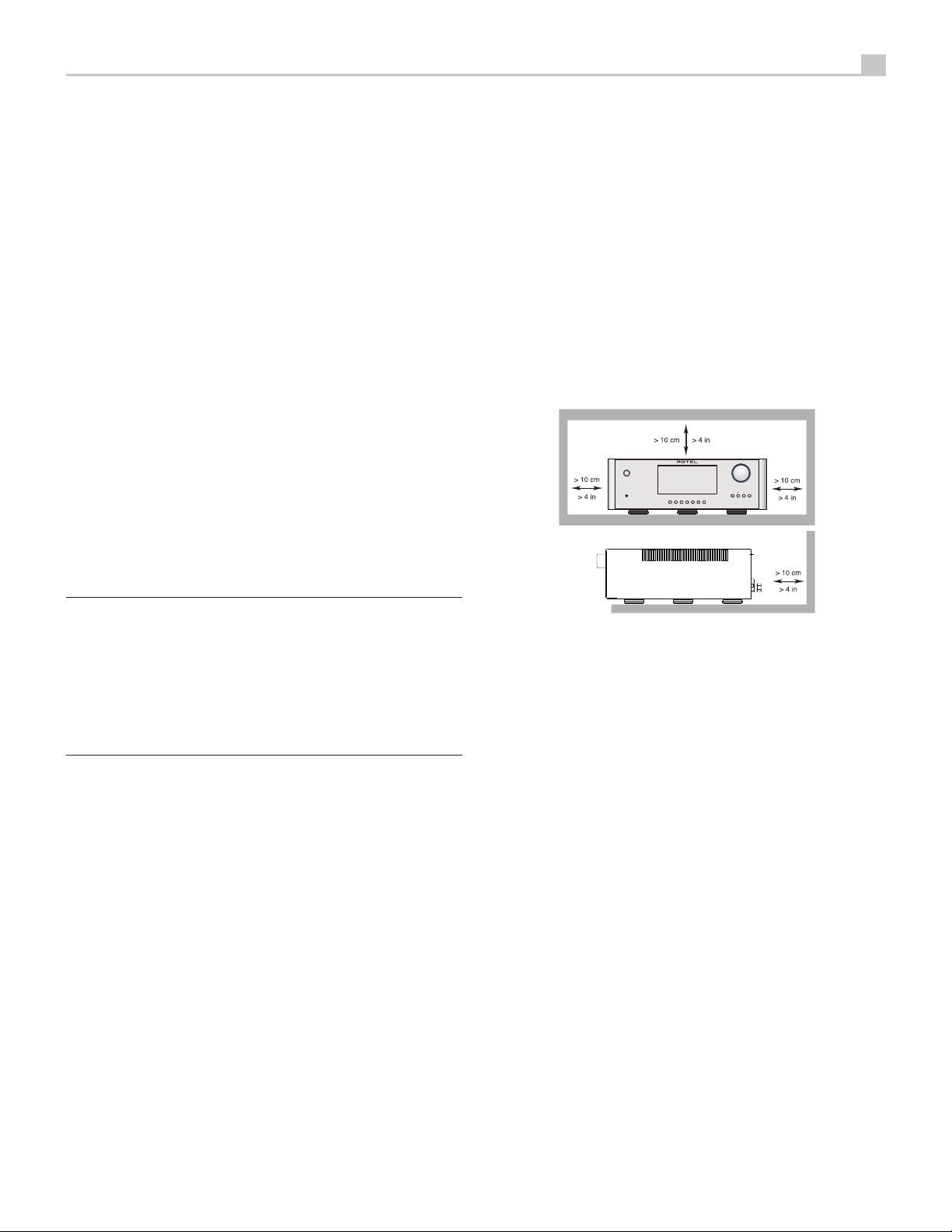

Debería haber unos 10 centímetros de espacio libre alrededor del chasis
y una razonable circulación de aire a lo largo del lugar en que haya sido
este último.
RAS-5000
POWER
PHONES MENU ENTER
OPTCOAX/USBSTREAMING AUX BTPC-USB
eARC
ADVERTENCIA:
Para evitar que se produzcan daños potenciales
en su equipo, que desconecte TODOS del mismo cuando conecte o
desconecte las cajas acústicas o cualquier otro elemento del mismo.
No vuelva a poner en marcha el equipo hasta que esté seguro de que
todas las conexiones hayan sido correctamente ejecutadas. Preste
particular atención a los cables de conexión a las cajas acústicas,
procurando que no haya conductores sueltos de uno de ellos que
puedan tocar los cables correspondientes a otras cajas acústicas
del equipo o el chasis del Transmisor de red.
Le rogamos que lea cuidadosamente el presente manual de instrucciones.
Además de las instrucciones básicas de instalación y puesta a punto
del RAS-5000, incluye información de gran valor sobre las diferentes
que le ayudará a optimizar las prestaciones de su sistema. Le rogamos
asimismo que contacte con su distribuidor autorizado de Productos Rotel
para cualquier duda o consulta. No le quepa la menor duda de que todos
sus comentarios y observaciones serán bien recibidos.
Guarde el embalaje del aparato y todo el material en él contenido para un
posible uso futuro del mismo. El embalaje o transporte del transmisor de
red en condiciones diferentes de las originales puede dañar seriamente
el aparato.
Si se incluye en la casilla, complete la tarjeta de registro del propietario o
regístrese en línea. Asegúrese asimismo de mantener en su poder la factura
de compra puesto que es la mejor manera de que usted se acuerde de la
fecha de compra, un dato esencial en caso de que necesitara asistencia
técnica durante el período de garantía.
Tenga igualmente en cuenta el peso del transmisor de red cuando
seleccione una ubicación determinada para su instalación. Asegúrese
por tanto de que la estantería o mueble elegido pueda soportarlo.
Le recomendamos que instale el aparato en muebles diseñados
están concebidos para reducir o suprimir vibraciones que pueden
afectar negativamente a la calidad del sonido. Consulte a su distribuidor
autorizado de productos Rotel para que le aconseje acerca de los muebles
más adecuados para su equipo y sobre la adecuada instalación en los
mismos de sus componentes de audio.
Cables
Asegúrese de que los cables de alimentación, digitales y de modulación
de su equipo estén alejados entre sí ya que de este modo se minimizarán
las posibilidades de que la señal de audio se vea afectada por ruido o
interferencias procedentes de los cables digitales o de alimentación. El
uso sistemático de cables apantallados de alta calidad también contribuirá
a prevenir la entrada de ruido o interferencias susceptibles de degradar
la calidad sonora de su equipo. Si tiene alguna pregunta que realizar al
respecto, le recomendamos que visite a su distribuidor autorizado de
productos Rotel para que le aconseje los cables más adecuados para
su sistema.
Mando a Distancia
Algunas funciones pueden ser activadas tanto desde el panel frontal
como desde el mando a distancia suministrado de serie. Cundo se hace
referencia a estas operaciones, un recuadro con números en su interior
hace referencia al aparato principal mientras las letras encerradas en
círculos se reeren al mando a distancia.
Page 12
12
RAS-5000 Streamer amplicado
Pilas del Mando a Distancia

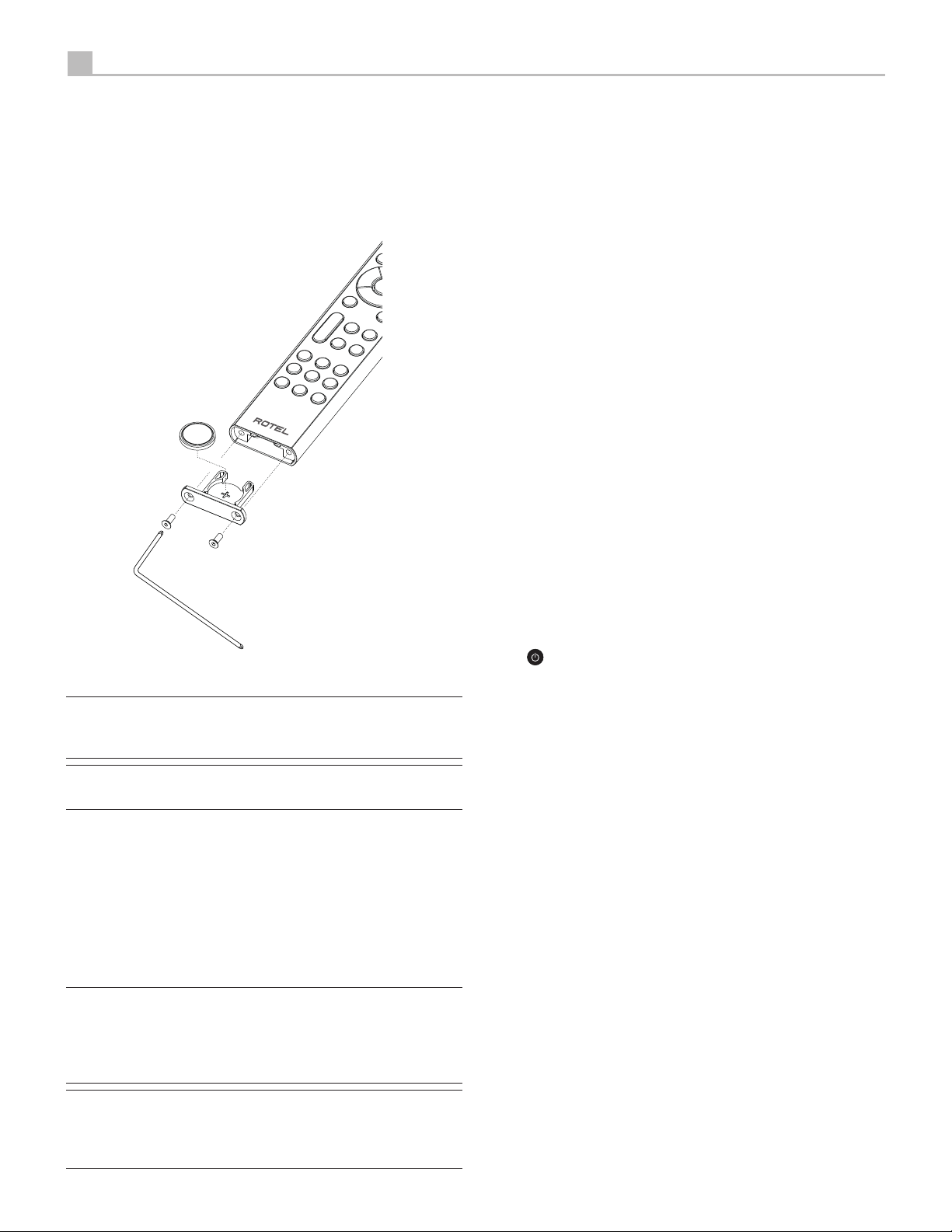

Para cambiar la pila del mando a distancia, retire primero los dos tornillos
que se muestran en la gura 1 y después retire el portapilas tirando de él
hacia abajo. Inserte una nueva pila CR2032 en el portapilas según la marca
(+ en la pila hacia abajo). Ahora inserte el portapilas como se muestra y
utilice dos tornillos para jarlo.
consumir una corriente considerable. Por lo tanto, debe enchufarse
directamente a una toma de corriente polarizada utilizando el cable
suministrado o cualquier otro cable compatible, según lo recomendado
por su distribuidor autorizado Rotel. No utilice ningún tipo de cable de
extensión. Puede utilizarse una base de enchufes de alta calidad siempre
y cuando esté (y también, por supuesto, la toma de corriente ubicada en
la pared de su casa) preparada para manejar la corriente exigida por el
aparato y el resto de componentes conectados al mismo.
Si va a estar fuera de su casa durante un largo período de tiempo -por
ejemplo las vacaciones de verano-, le recomendamos, como precaución
básica, que desconecte su aparato (así como el resto de componentes
de audio y vídeo de su equipo) de la red eléctrica.
Conmutador de Puesta en Marcha Principal
e
El interruptor de grandes dimensiones que hay en el panel posterior es un
conmutador de puesta en marcha maestro. Cuando está en la posición
OFF, el aparato se encuentra completamente desactivado. Cuando está
en la posición ON, pueden utilizarse los botones POWER del panel frontal
y ON/OFF del control remoto para poner en marcha el aparato o situarlo
en la posición de espera.
Conmutador
Puesta en Marcha
Pulse el Conmutador de Puesta en Marcha 1 del panel frontal para activar el
de nuevo el Conmutador de Puesta en Marcha para desactivar el aparato.
e Indicador Luminoso 2 de
1
A
Figure 1
NOTA: Para quitar el tornillo de sujeción, utilice únicamente la
herramienta suministrada con el aparato a fin de evitar que se
provoquen daños en aquél.
NOTA: NO apriete en exceso el tornillo para evitar que se causen
daños en el mismo o en el mando a distancia.
Alimentación y Control
Entrada de Corriente Eléctrica Alterna
la tensión de red correcta que corresponda al país donde que haya sido
comprado (115 ó 230 voltios de corriente alterna con una frecuencia de
panel posterior del aparato.
NOTA: En el caso de que tuviese que desplazar su aparato a
otro país, es posible reconfigurarlo para que pueda trabajar con
tensiones de red diferentes de la establecida en fábrica. Para
cualquier información al respecto, le rogamos que contacte con
personal cualificado o llame.
NOTA: Algunos productos están destinados a ser vendidos en más
de un país, por lo que se suministran de serie con más de un cable de
alimentación. En consecuencia, le rogamos que utilice únicamente
el cable apropiado para su país/región.
o
Cuando el conmutador de puesta en marcha esté en la posición ON, los
boton del mando a distancia pueden utilizarse para activar el RAS-
5000. En el modo de Espera (Standby), el indicador luminoso de puesta en
marcha permanece activado pero el visualizador de funciones es apagado.
Indicador Luminoso de
Protección
El aparato incorpora una circuitería de protección frente a corrientes y
temperaturas excesivas que lo protege en caso de que se produzcan
condiciones de funcionamiento extremas o incorrectas. Los circuitos de
protección son independientes de la señal de audio y no tienen ninguna
es monitorizar la temperatura de los dispositivos (transistores) de salida y
desconectar el aparato si su temperatura de trabajo excede unos límites
Lo más normal es que usted no vea nunca en funcionamiento esta
circuitería de protección. Sin embargo, en el caso de que se dé una
condición de funcionamiento erróneo el aparato dejará de funcionar y
mostraría “AMP PROTECTION” en el panel frontal.
Si esto sucede, apague en primer lugar el aparato. Deje que se enfríe
provocó el disparo de la circuitería de protección. Cuando vuelva a poner
automáticamente.
2
Page 13
Español
13
En la mayoría de casos, la circuitería de protección se activa cuando se
produce una condición de funcionamiento erróneo, como por ejemplo
un cortocircuito en los cables de conexión a cajas o una ventilación
inadecuada que haga que la temperatura de trabajo alcance un valor
excesivo. En algunos casos muy raros es posible que la presencia de
impedancias altamente reactivas o extremadamente bajas en las cajas
acústicas utilizadas provoque la activación de la circuitería de protección.
Si la circuitería de protección se dispara repetidamente y usted se ve
incapaz de aislar y corregir la condición de funcionamiento que provocó
dicho disparo, contacte con su distribuidor Rotel autorizado para que le
ayude a resolver el problema.
Conexión de Entrada
NOTA: Para evitar la presencia de ruidos susceptibles de ser
apreciados tanto por usted como por sus cajas acústicas, asegúrese
de que el sistema esté completamente desconectado cuando usted
esté realizando cualquier tipo de conexión de señal.
Entrada de AUX
Ver Figuras 3
La toma Aux del aparato es para conectar componentes tales como
reproductores de CD u otros dispositivos de reproducción sonora equipados
con una salida de audio analógica.
Los canales Izquierdo (“Left”) y Derecho (“Right”) están claramente
de las fuentes utilizadas. Los conectores correspondientes al canal Izquierdo
son de color blanco, mientras que los del canal Derecho son de color
rojo. Utilice cables de alta calidad equipados con conectores RCA para la
conexión de cualquier fuente alaparato. Consulte a su distribuidor Rotel
autorizado para que le aconseje sobre los cables a utilizar.
Entradas Digitales
Ver Figura 4
Se dispone de una juego de entradas digitales designados para los
formatos COAX y OPT. Conecte las salidas COAXIAL y OPTICAL PCM de
r
90
Conexiones de Salida
Salida Preamplicada t
OUT. La señal procedente de la fuente seleccionada con el Selector Function
está siempre presente en esta salida. Por regla general, esta salida PRE
OUT se utiliza para suministrar una señal a o etapa de potencia para una
segunda zona o para impulsar una mayor potencia de salida de la unidad.
NOTA: Cualquier cambio en los ajustes del control de Volumen,
Balance o Tono afectará a la señal presente en la Salida PRE OUT.
Salida para SUB y
Se dispone de 1 conector de salida de subwoofer para la conexióna un
subwoofer. La señalcorrespondiente a este salida sonsumadas a las
correspondientes a los canales izquierdo y derecho. La salida del subwoofer
Salida de Auriculares
La salida de Auriculares (“Phones”) le permite conectar unos auriculares
para escuchar música en la intimidad. Esta toma acepta miniclavijas
estereofónicas estándar de 3’5 mm (1/8”). La conexión de unos auriculares
interrumpe la señal enviada a las salidas del Transmisor de red.
NOTA: Puesto que la sensibilidad de cajas acústicas y auriculares
puede variar mucho, reduzca siempre el nivel de volumen antes de
conectar o desconectar auriculares en su equipo.
3
Salidas para la Conexión de las
Cajas Acústicas
Ver Figura 3
Cable de Conexión a las Cajas Acústicas
Utilice un cable de dos conductores perfectamente aislado para conectar
el aparato a las cajas acústicas. El tamaño y la calidad de dicho cable
pueden tener un efecto audible sobre las prestaciones de la totalidad
de su equipo. Un cable de conexión de calidad estándar funcionará
pero es posible que provoque una disminución de la potencia de salida
o una atenuación de la respuesta en graves, en particular si la longitud
del mismo es elevada. En general, un cable más consistente mejorará la
calidad del sonido. Para conseguir unas prestaciones óptimas, debería
considerar la compra de cables de alta calidad especialmente diseñados
para aplicaciones de audio. Su distribuidor Rotel autorizado Rotel debería
estar en condiciones de ayudarle a seleccionar los cables que vaya a
utilizar en su sistema.
Polaridad y Puesta en Fase
La polaridad, es decir la orientación positiva/negativa de las conexiones
correspondientes a cada caja acústica, y a la unión con el aparato deben
ser coherentes, de modo que todas las cajas acústicas del sistema estén
en fase. Si la polaridad de una conexión es invertida por error, se producirá
una fuerte caída de la respuesta en graves, así como una degradación
perceptible de la imagen estereofónica global. Todos los cables están
conductores. Puede haber marcas o líneas impresas en el revestimiento
aislante de un conductor. El cable también puede presentar un claro
aislamiento al incorporar conductores de distintos colores (cobre y
plata). También puede haber indicaciones de polaridad impresas en el
y sea coherente con cada una de las conexiones del aparato y las cajas
acústicas.
Conexión de las Cajas Acústicas
Desconecte todos los componentes de su equipo antes de llevar a cabo
la conexión de las cajas acústicas. El aparato incorpora terminales de
Estos terminales aceptan cable pelado, conectores de tipo cuchilla plana
(“spade”) o conectores de tipo banana doble (excepto en los países de la
Comunidad Europea, donde su uso no está permitido).
Lleve el cable desde el aparato hasta las cajas acústicas y procure que posea
a los terminales de conexión de las mismas. Si está utilizando conectores
dobles de tipo banana, únalos primero a los cables y a continuación
insértelos en la zona posterior de los terminales de conexión. En cualquier
u
Page 14
14
girándolas en sentido horario.
RAS-5000 Streamer amplicado
Entrada USB para PC -
Si está utilizando conectores de cuchilla plana (“spade”), conéctelos
en primer lugar a los cables. Si está colocando directamente cable
pelado en los terminales de conexión a las cajas acústicas, separe los
cables correspondientes a cada conductor y quite la parte superior del
revestimiento aislante. Asegúrese asimismo de no cortar ninguno de los
conductores propiamente dichos. Libere (girándolas en sentido contrario
coloque los conectores alrededor de los terminales de conexión a las
NOTA: Asegúrese de que no haya conductores sueltos que puedan
tocar los cables o conductores adyacentes.
Display
El visualizador de funciones del panel frontal muestra el estado actual
de la unidad y la información de la fuente de transmisión. La carátula
del álbum también se muestra en las fuentes de entrada compatibles.
5
Conexión Bluetooth aptX™ HD 8
Ver Figura 4
Conecte esta entrada a la toma PC-USB de su ordenador utilizando una
cable USB de serie.
El RAS-5000 es compatible USB Audio Class 2.0. Para explotar plenamente
las ventajas del modo USB Audio Class 2.0, necesitará instalar el controlador
Muchas aplicaciones para reproducción de audio no soportan la frecuencia
puedan ser reproducidos adecuadamente. Asimismo, es posible que
(“downsample”). Para más información al respecto, le rogamos que
consulte el manual de instrucciones de su reproductor de audio o del
sistema operativo de su ordenador.
NOTA: El USB Audio Class 2.0 requiere la instalación del controlador
(“driver”) para PC Windows que figura en el USB suministrado con
el RAS-5000.
NOTA: Los ordenadores MAC no requieren ningún controlador
(“driver”) para soportar los modos de audio PC-USB 2-0.
La Antena Bluetooth xx situada en el panel posterior del RAS-5000 sirve
para escuchar música en “streaming” desde su dispositivo móvil (por
ejemplo un “smartphone”) vía Bluetooth. Estando en su dispositivo móvil,
busque “Rotel RAS-5000 / xxx--xxxxxx (número de serie)” y conéctelo.
Por lo general, la conexión es automática, aunque si se le solicitara una
contraseña le rogamos que pulse “0000” en su dispositivo. RAS-5000
soporta el “streaming” tanto con el Bluetooth tradicional, AAC como con
el Bluetooth aptX™ HD.
Puerto USB para Alimentación
del Panel Posterior
El puerto USB de la parte trasera permite la reproducción de audio desde
y se reproducen en orden secuencial.
selecciona USB como entrada de fuente activa, la unidad comenzará
automáticamente a reproducir las pistas de música compatibles en
orden secuencial.
Para alternar entre reproducción en orden ALEATORIO y reproducción
en orden SECUENCIAL, MANTENGA PRESIONADA la tecla PLAY I en
el control remoto hasta que la indicación del orden de reproducción
cambie en la pantalla frontal.
q
NOTA: Una vez que el controlador haya sido instalado
satisfactoriamente, es posible que usted necesite seleccionar el
controlador de audio Rotel en el menú de configuración de audio/
cajas acústicas de su ordenador.
Entrada HDMI eARC
La entrada HDMI eARC (Canal de retorno de audio) permite que el
RAS-5000 reciba el audio de un televisor. El audio enviado a través de
eARC debe mezclarse a estéreo de 2 canales. El RAS-5000 no puede
procesar audio multicanal como el audio digital Dolby(R). Para usar la
entrada eARC, el cable HDMI debe estar conectado al conector ARC
HDMI del televisor.
La función HDMI CEC Power Control permite encender o apagar el RAS5000 automáticamente cuando cambia el estado de energía del televisor.
Para utilizar esta función, la fuente de escucha actual en el RAS-5000 debe
estar congurada en HDMI ARC y la función SIGNAL SENSE en el menú
de conguración debe estar congurada en HABILITADO.
NOTA: No todos los televisores responden o transmiten mensajes de
control de energía CEC, por lo que es posible que la pantalla adjunta
no encienda o apague el RAS-5000. El televisor también debe tener
el control de alimentación CEC configurado en Habilitado si esta
opción está disponible en la configuración del televisor.
Page 15
Español
Conexión de red
=w
15
función Wi-Fi está activada.
Esta unidad puede conectarse a una red alámbrica o inalámbrica. Si
utiliza una red alámbrica, conecte el cable de red a la toma marcada
como NETWORK = y el panel frontal mostrará el icono de cableado
. Si utiliza una red inalámbrica, conecte las antenas Wi-Fi (incluida)
al conector marcado como Wi-Fi w y, a continuación, el panel frontal
mostrará el icono de Wi-Fi o según el estado de la conexión
inalámbrica.
Cuando se conecta a una red cableada o inalámbrica, la unidad actualizará
automáticamente el software cuando haya nuevas versiones de software
disponibles.
Transmisión
El RAS-5000 admite la transmisión inalámbrica de audio desde dispositivos
de almacenamiento conectados a la red y múltiples servicios de transmisión
de audio basados en Internet.
Conexión a la transmisión por Wi-Fi
Para utilizar los servicios de transmisión tendrá que hacer lo siguiente:
Conectar el RAS-5000
del panel trasero de la unidad.
Para las conexiones inalámbricas, asegúrese de que las antenas Wi-Fi
están instaladas; después, encienda la unidad RAS-5000. El icono de
está listo para conectarse a la red Wi-Fi.
disponibles y encuentre el dispositivo de transmisión habilitado para
el RAS-5000 en la parte inferior de la lista bajo la opción «SET UP NEW
AIRPLAY SPEAKER». .

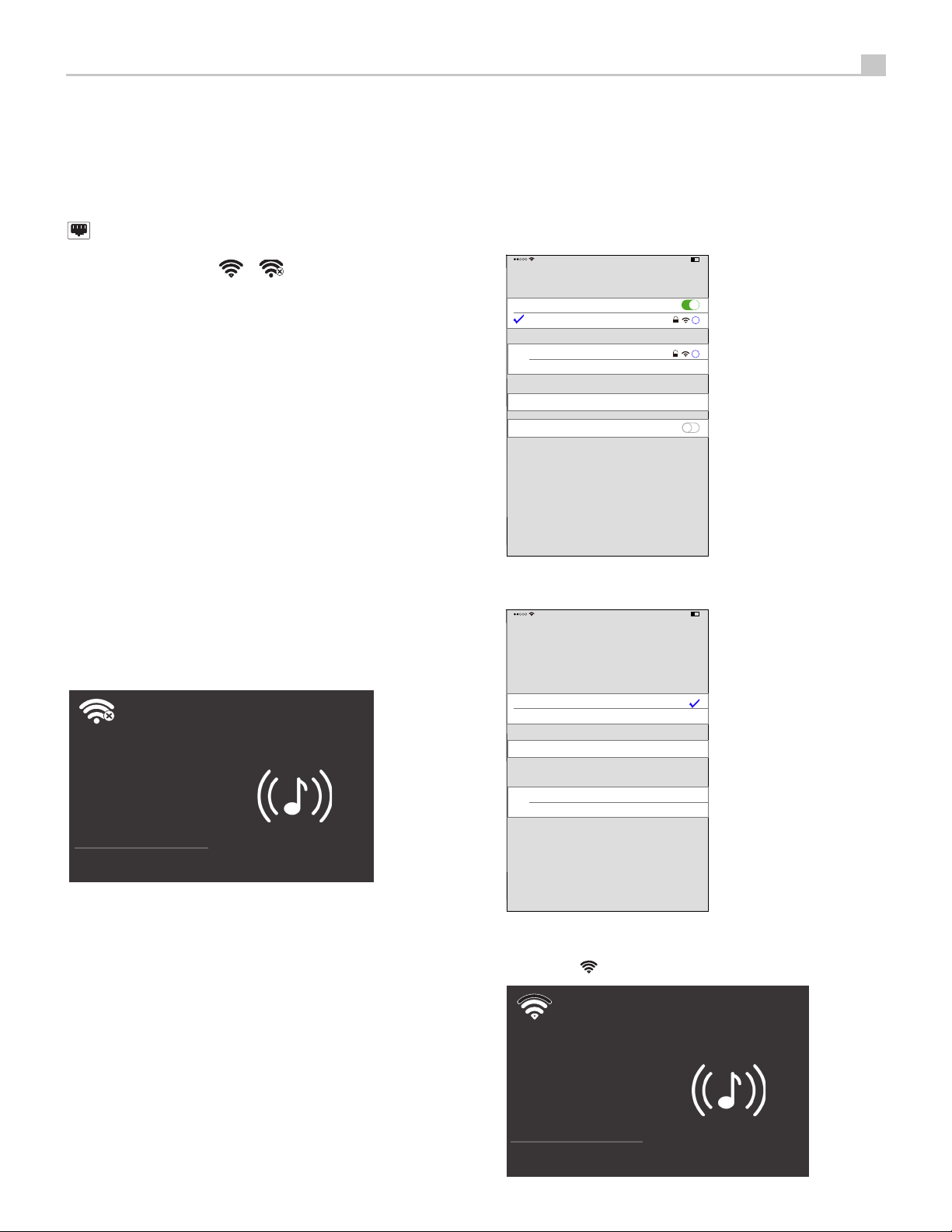

Settings Wi-Fi
＜
Wi-Fi
√ Network
CHOOSE A NETWORK
Network
Other...
SET UP NEW AIRPLAY SPEAKER...
RAS-5000-XXXX ＞
Ask to Join Networks
Known networks will be joined automatically. If no known
networks are available, you will have to manually select a
network.
10:17 AM
32%
i
i
Cancel AirPlay Setup Next
This AirPlay speaker will be set up to join “Network”.
NETWORK
Network
Show Other Network
10:17 AM
32%
√
Streaming
Desde su dispositivo (teléfono, tableta), descargue la aplicación Google
Home o la aplicación Apple Home en Google Play o desde la tienda de
aplicaciones de Apple. Tras la descarga, inicie y ejecute la aplicación Google
Home en los dispositivos y siga los pasos pertinentes que se indican a
continuación, según el tipo de dispositivo:
Para dispositivos iOS (a través de la conguración Wi-Fi):
1. Vaya al menú AJUSTES del dispositivo iOS.
Speaker Name RAS-5000-XXXX
SPEAKER PASSWORD
Password Optional
Verify Verify Password
el icono Wi-Fi aparecerá en la pantalla frontal.
Streaming
Page 16
16
RAS-5000 Streamer amplicado
6. ¡Y listo!
Para dispositivos iOS (a través de la app Casa de Apple ):
1. Abra la aplicación Casa de Apple
2. Pulse el botón «Añadir accesorio» o el botón «+» y seleccione «Accesorio»
3. Seleccione la opción «Más opciones»
el icono Wi-Fi aparecerá en la pantalla frontal.
Streaming
6. ¡Y listo!
Transmisión de audio
desde el RAS-5000. Abra la aplicación de música y seleccione el o los
dispositivos que quiera usar. A continuación, seleccione un servicio de
audio para comenzar a transmitir el audio.

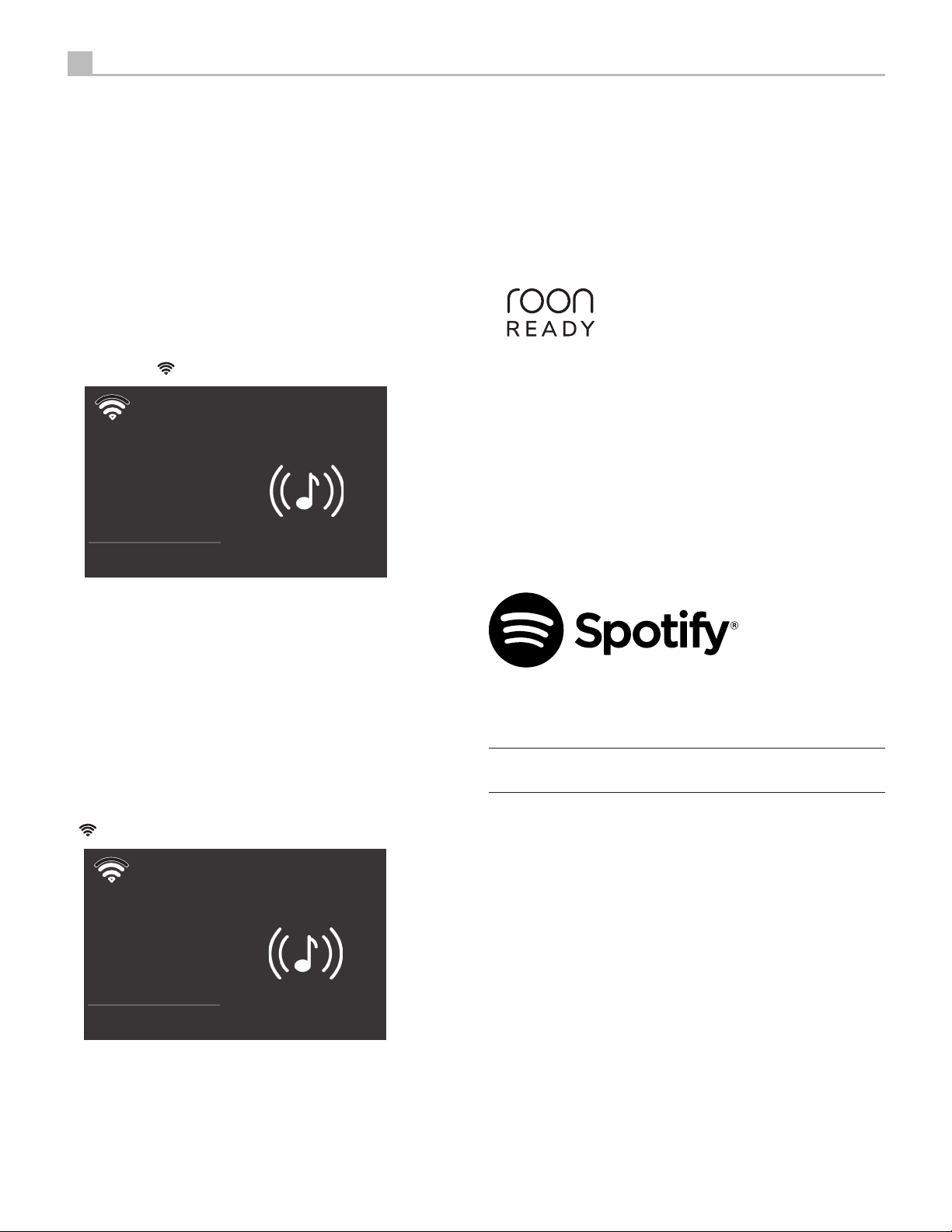

Roon Ready
el software Roon.
confiabilidad diaria sólida como una roca y los niveles más altos de
rendimiento de audio, sin compromiso.
Spotify
®
Para dispositivos AndroidTM:
1. Abra la aplicación Google Home en el dispositivo.
dispositivo» > «Dispositivo nuevo». La aplicación buscará al RAS-5000.
3. Si es necesario, introduzca la clave Wi-Fi de la red inalámbrica y espere
y se conecte a la red inalámbrica. Una vez conectado, el icono Wi-Fi
aparecerá en la pantalla frontal.
Streaming
5. ¡Y listo!
Spotify Connect
Use su teléfono, tableta o computadora como control remoto de spotify.
Visite spotify.com/connect para saber cómo operar.
NOTA: El Software Spotify está sujeto a licencias de terceros que se
pueden consultar aquí: www.spotify.com/connect/third-party-licenses.
Existen múltiples servicios de transmisión disponibles en el RAS-5000,
además de la capacidad de utilizar Airplay 2 y Chromecast built-inTM para
reproducir sus canciones favoritas.
Los servicios de radio por Internet están disponibles en el RAS-5000 a
través de aplicaciones compatibles y varios métodos de transmisión.
El RAS-5000 también puede incluir servicios de transmisión adicionales
en el futuro. Para obtener la información más reciente sobre los servicios
de transmisión, consulte el Manual del propietario en el sitio web www.
rotel.com en la pestaña Soporte.
Para más información sobre las ofertas disponibles de cada servicio de
transmisión, consulte con el servicio que proporciona.
Page 17
Español
Conexión de marea
El RAS-5000 es compatible con la transmisión Tidal Connect, lo que
permite el acceso a una amplia biblioteca de música, incluida música
de alta resolución. Para utilizar Tidal Connect, abra la aplicación Tidal
en su teléfono, tableta o computadora y seleccione el RAS-5000 como
dispositivo de transmisión.
17
Botón de fuente 4E: Pulse el botón 4 de entrada correspondiente
en el panel frontal o en el mando E a distancia para seleccionar la
fuente que quiera.
Pulse los botones de fuente del panel frontal para seleccionar STREAMING,
BLUETOOTH, PC-USB, COAX/OPT, AUX y USB o utilice el botón de fuente
del mando a distancia. El COAX/OPT es una entrada de fuente conmutada
y cambiará entre las entradas coaxial y óptica cuando se pulsa de forma
repetida.
Repaso de los Botones y
Controles
En esta sección se realiza un repaso básico de los botones y
instruccionesdetalladas sobre el uso de estos botones se suministran en
que siguen.
Botones de Navegación y OK B : Utilice los botones de navegación
/// B y el botón “OK“ del mando a distancia para acceder a los
diferentes menús del aparato y realizar ajustes con los mismos.
Botones de MENU y — / + 7 : Utilice el botón de MENU y los botones
--/+ del panel frontal para acceder a los diferentes menús del aparato y
realizar ajustes con los mismos.
Botón MENU - Para acceder a la configuración del menú, mueva la
siguiente conguración y guarde la conguración deseada.
Botones —/+ - Para cambiar el valor.
Power 1A: El botón Power del panel frontal y el mando a distancia
activa o desactiva el aparato.Para poner en marcha el aparato, el interruptor
maestro POWER del panel posterior deberá estar en la posición ON a
–standby- del mando a distancia funcionen.
Puesta en Marcha - Para poner en marcha el aparato pulse y libere el
botón Power 1 del panel frontal o PUSH-HOLD el botón Power A del
mando a distancia durante 2 segundos hasta que la unidad se encienda
(hasta 7 segundos).
Botones de preajuste F: Permite memorizar y recuperar una emisora.
Para preajustar una emisora en la unidad, mantenga pulsado el botón de
preajuste durante 3 segundos. Pulse el botón de preajuste para recuperar
una emisora en la unidad.
NOTA: Las funciones predeterminadas no están disponibles para
todos los servicios de transmisión.
Botón G: El botón SETUP (CONFIGURACIÓN) activa la pantalla OSD
Botón Back (atrás) H: Si se pulsa, se vuelve a la pantalla de selección
del menú.
Botones de control de la reproducción I: Pulse el botón Play /Pause
para iniciar la reproducción o detenerla, los botones de pista y
se utilizan para seleccionar las pistas de la fuente de audio seleccionada.
Menú Principal
Usted puede acceder al menú de ajustes desde el panel frontal pulsando
el botón MENU 7 o la tecla H del mando a distancia. Para seleccionar
el menú deseado, use el botón MENU 7 en el panel frontal o los
botones de echa / B en el control remoto para alternar entre los
menús y presione el botón + 7 en el panel frontal o el botón “OK” en el
control remoto control para conrmar. Puede cambiar los valores de la
conguración seleccionada presionando el botón - o + en el panel frontal
o los botones de echa / B en el control remoto y luego presione el
botón “OK” en el control remoto o el botón MENU 7 en el panel frontal
para guardar y volver al menú anterior.
Para desactivar el aparato y situarlo en el modo de espera o standby,
pulse y libere el botón Power 1 del panel frontal o PUSH-HOLD el
botón Power A del mando a distancia durante 2 segundos hasta que
la unidad se apague (hasta 3 segundos).
Botón C: Pulse una sola vez el botón para silenciar la señal de audio.
En la pantalla de visualización frontal aparecerá una indicación para
anterior.
Control VOLUME 6 y botones VOLUME +/- D: Los botones VOLUME
+/- del mando a distancia y el control giratorio del panel frontal permiten
acceder al control VOLUME (VOLUMEN) maestro, ajustando el nivel de
salida.
Setup
Bass
Treble
Balance
+ / - to Navigate, Enter to change
BASS/”GRAVES”: El nivel de GRAVES puede ser cambiado en función
de los gustos del usuario.
Las Opciones disponibles son: -10 - +10.
Page 18
18
RAS-5000 Streamer amplicado
TREBLE/”AGUDOS”: El nivel de AGUDOS puede ser cambiado en función
de los gustos del usuario.
Las Opciones disponibles son: -10 - +10.
Balance: El ajuste Balance ajusta el equilibrio izquierda-derecha de la
salida de audio. El ajuste establecido en fábrica (ajuste por defecto) es
la posición central o “0”.
Las Opciones disponibles son: L15 - R15.
Dimmer: Esta función ajusta el nivel de brillo del visualizador de funciones
frontal.El Menu Setup siempre se activará con el nivel de brillo en su
valor más alto independientemente del ajuste Brightness realizado para
Las Opciones disponibles son: High (Alto; Opción por Defecto), Medium
(Medio), Low (Bajo).
LED Dimmer (Brillo del LED): Ajusta el nivel de brillo del LED de indicación
de puesta en marcha del panel frontal.
Las Opciones disponibles son: High (Alto; Opción por Defecto), Medium
(Medio), Low (Bajo).
Power On Max Volume: Establece el nivel de volumen máximo cuando
el aparato es puesto en marcha (“ON”). El ajuste por defecto es “50%”.
Las Opciones disponibles son: 50%-100%.
Factory Default:
originales, es decir los que tenía cuando salió de fábrica. Todos los ajustes
establecidos por el usuario serán borrados.
NOTA: Todas las opciones previamente configuradas serán
borradasy reinicializadas a su valor establecido en fábrica (valor
por defecto).
SALIR:
Problemas y Posibles Soluciones
son el resultado de conexiones realizadas incorrectamente o ajustes
inapropiados. En caso de que usted se encuentre con algún problema,
aísle en primer lugar el área afectada, compruebe los ajustes de control
realizados, determine la causa del fallo y haga los cambios necesarios.
Si se ve incapaz de hacer funcionar de nuevo el aparato, considere las
sugerencias que le damos para las siguientes condiciones:
El Indicador Luminoso de Puesta en Marcha
No Se Activa
El indicador luminoso Power del panel frontal se activará siempre y cuando
el aparato esté conectado a una toma de corriente eléctrica alterna y el
conmutador de puesta en marcha del panel posterior esté situado en la
posición ON. En caso de que el aparato no se active, compruebe dicha
toma con otro dispositivo eléctrico, como por ejemplo una bombilla,
y asegúrese de que la misma no esté controlada por un conmutador
situado en su posición Off.
Desconexión Automática: Establece la cantidad de tiempo durante el que
el aparato permanece activado en ausencia de señal de audio. Si durante
de audio, el aparato se situará automáticamente en el modo de espera
(standby). El ajuste por defecto es 20 Mins.
Las Opciones disponibles son: Desactivar, 20Mins (Opción por Defecto),
1 Hora, 2 Horas, 5 Horasy 12 Horasy.
Signal Sense: Cuando está habilitado, la unidad monitorea si hay una
señal de audio presente en la fuente seleccionada actualmente. Si no se
detecta audio durante 10 minutos, la unidad entrará en el modo Signal
Sense Power. Cuando está en el modo Signal Sense Power y la unidad
detecta audio en la entrada de transmisión, la unidad se encenderá
automáticamente y comenzará a transmitir el audio. Para deshabilitar
predeterminada de fábrica.
NOTE: Cuando la función SENSOR DE SEÑAL esté activada, el RAS5000 consumirá energía extra en el modo de espera.
Network Info:
red, Wi-Fi MAC, Bluetooth MAC y Ethernet MAC.
Software Version : Muestra la versión actual del software de gestión
cargada en el aparato.
Wi-Fi Reset: Esta opción borra todos los ajustes Wi-Fi actuales de la unidad.
La Conexión a Redes No Funciona
Si tiene problemas para conectar el RAS-5000 a su red inalámbrica,
que los pasos siguientes le ayuden a resolver el problema:
pueden acceder a Internet utilizando la misma red.
3. Compruebe que el cortafuegos de su red no esté bloqueando ningún
puerto de salida.
que la unidad reinicie el ciclo de exploración de la red.
5. Asegúrese de que la ubicación de su RAS-5000 le permite recibir la
señal correspondiente.
Sustitución del Fusible
En el caso de que otro dispositivo eléctrico conectado a la toma anterior
funcione correctamente y el indicador luminoso Power del RAS-5000
siga sin activarse cuando este último esté conectado a dicha toma,
aparato se haya fundido. Si usted cree que ha sucedido esto, Desenchufe
la unidad retirando la alimentación de AC y use la herramienta para abrir
el portafusibles i en el panel posterior, luego reemplace el fusible
Page 19
Español
19
su distribuidor Michi autorizado para que le proporcione uno nuevo y se
lo instale adecuadamente.
No Hay Sonido
Compruebe la fuente de señal para asegurarse de que esté funcionando
correctamente. Asegúrese de que los cables que van desde la fuente
de señal a las entradas del aparato estén conectados adecuadamente.
Compruebe el cableado entre el aparato y la etapa de potencia y entre ésta y las
cajas acústicas.
La aplicación RAS-5000
La aplicación RAS-5000 se puede descargar escaneando el código QR
a continuación.
Para dispositivos iOS:
Imposible Establecer Conexión por Bluetooth
Si no puede conectar su dispositivo compatible Bluetooth al aparato,
borre la memoria de la conexión previa en su aparato. En el caso de su
dispositivo, por regla general esto se indicará como “Forget this Device”
(“Olvidar este Dispositivo”). Intente establecer la conexión de nuevo.
Formatos de Audio Compatibles
Bluetooth aptX™ HD y AAC
Formato Notas
Cualquier formato
soportado por el
dispositivo emisor.
PC-USB
Formato Notas
Formato
determinado
por el software
del Reproductor
Multimedia (“Media
Player”)/Servidor
utilizado.
Es posible que se excluyan “Apps” diseñadas para
reproducir formatos originariamente no soportados
por el dispositivo emisor..
Cualquier formato soportado por el software del PC:
Para dispositivos Android:
Coaxial/Óptica
Formato Notas
SPDIF LPCM
USB Unidad Flash
Formato Notas
MP3,
FLAC, WAV, OGG
Page 20
20
Características Técnicas
(60 Hz : 7k Hz, 4:1)
Entradas de Línea 10 Hz - 100k Hz, ± 0’5 dB
(20 Hz – 20k Hz, 8 ohmios)
Entradas de Línea 0’ohmios
Entradas de Línea 4’1 V
Entradas de Línea 103 dB
(norma IHF/ponderación A)
RAS-5000 Streamer amplicado
los estándares de rendimiento de Apple.
o posterior.
Apple, AirPlay, Apple TV, Apple Watch, iPad, iPad Air, iPad Pro, iPhone y
Lightning son marcas comerciales de Apple Inc., registradas en EE. UU.
y otros países.
„MQA“ oder „MQA Studio
sicherzustellen, dass der Klang mit dem des Quellmaterials identisch ist.
„MQA Studio“ gibt an, dass eine MQA Studio-Datei abgespielt wird, die
entweder im Studio vom Künstler/Produzenten genehmigt oder vom
(hasta 24 bits/192k Hz)
(hasta 24 bits/384k Hz)*
*Se requiere la instalación de
uncontrolador (“driver”)
específico
MQA y MQA Studio soportado
(hasta 24 bits/384k Hz)
EE.UU 120V, 60 Hz
Europa. 230V, 50 Hz
17 x 5 7/8 x 16 ins
Todas estas especicaciones son correctas en el momento de la
impresión del.
Rotel se reserva el derecho a realizar modicaciones en las mismas sin
aviso previo.
empfängt. Dies liefert die endgültige Entfaltung der MQA-Datei und
zeigt die ursprüngliche Abtastrate an.
Google, Android, Google Home, Google Play, and Chromecast built-in
Rotel y el logotipo Rotel son marcas registradas de The Rotel Co. Ltd.,
Tokio, Japón.
Page 21
The Rotel Co. Ltd.
Tachikawa Bldg. 1F.,
2-11-4, Nakane, Meguro-ku,
Tokyo, 152-0031
Japan
Email: [email protected]
Rotel USA
11763 95th Avenue North
Maple Grove, MN 55369
USA
Phone: +1 510-843-4500 (option 2)
Rotel Canada
Kevro International
902 McKay Rd. Suite 4
Pickering, ON L1W 3X8
Canada
Tel: +1 905-428-2800
www.rotel.com
RAS-5000 Owner’s Manual Ver C 120423 Español
Loading...
