Pyykinpesukone
RTT 800
129 1112 14
TAKUU
ONNEKSI OLKOON UUDESTA PYYKINPESUKONEESTASI
Pesukoneella on yhden (1) vuoden takuu. Takuuehdot noudattavat alan yleisiä takuuehtoja. Näitä on saatavissa myyjäliikkkeistä ja maahantuojilta.
HUOM ! Säilytä ostokuitti todisteena ostopäivästä, josta takuu määritetään alkavaksi.
HUOLTO JA V ARA OSAT
Huollosta ja varaosien myynnistä vastaa HUOLTOLUX, Porissa, puh. (939) 6223 300.
Teitä palvelevat myös valtuutetut huoltoliikkeet kautta maan.
Lähimmän valtuutetun huoltoliikkeen numeron löydät puhelinluettelon keltaisilta sivuilta tai soittamalla numeroon 9700-2662. *Mainitse soittaessasi tuotteen merkki.
Malli:
Tuotenumero:
Ostopäivä:
Kiitos, että valitsit ROSENLEW-tuotteen. Olemme vakuuttuneita siitä, että sinulla on paljon hyötyä ja iloa uudesta pesukoneestasi. Kuten kaikkien uusien koneiden kohdalla vie hieman aikaa ennen kuin oppii uudet toiminnot ja erikoisuudet, mutta sen jälkeen koneesta tuleekin korvaamaton.
Uusi ROSENLEW-pesukoneesi on hyvin yksinkertainen käyttää. Suosittelemme kuitenkin, että luet käyttöohjeen tarkasti, jotta voit parhaiten hyötyä uuden pesukoneesi kaikista toiminnoista ja eduista. Lisäksi vältyt väärän käytön aiheuttamilta tarpeettomilta riskeiltä.
Säilytä käyttöohje. Saatat tarvita sitä tulevaisuudessa. Mikäli luovutat koneen toiselle henkilölle, anna myös käyttöhje mukaan.
SISÄLLYSLUETTELO
Arvokilven löydät pesukoneen takaa.
TEKNISET TIEDOT
Korkeus 850 mm Leveys 400 mm Syvyys 600 mm Maksimitäyttö, valkopesu 3,2 kg Maksimitäyttö, hienopesu 1,6 kg Maksimitäyttö, villapesu 1,0 kg Rummun tilavuus 42 l Jännite 230 V, 10 Amp. Lämmitysvastuksen teho 1950 W Liitäntäteho 2300 W Linkous 800 kierr/min
Turvamääräyksiä 3 Pesukoneen kuvaus 4 Kuljetustukien poistaminen 5 Asennus 5
• Sähköliitäntä 5
• Pesukoneen siirtäminen ja vaaitus 6
• Vesiliitäntä 6
• Viemäriliitäntä 6
• Sijoitus 6 Ohjelmapaneelin toiminnot 7 Pesukoneen käyttö 8 Nukkasuodattimen puhdistus 9 Pesualtaan tarkistaminen 10
CE-Tämä laite täyttää seuraavat EEC- määräykset :
- 72/23 EEC 19.02.1973 - määräys alijännitteestä
- 89/336 EEC 03.05.1989 (sekä muutosmäätäys 92/31 EEC) EMV-määräys.
13
Pesuainelokeron puhdistus 10 Ohjelmataulukko 11 Koneen toimintahäiriöt 12 Tekniset tiedot 13
TURVAMÄÄRÄYKSIÄ
KONEEN TOIMINT AHÄIRIÖT
Lue käyttöohje huolellisesti, ennen kuin alat käyttää konetta. Ohjeessa kerrotaan koneen käytöstä, asennuksesta ja hoidosta. Tällöin kone toimii tyydyttävästi ja saat siitä suurimman hyödyn. Kaikkien, jotka käyttävät konetta, täytyy tuntea koneen käyttö ja turvaratkaisut. Säilytä käyttöohje, jotta mahdollisen koneen käyttäjän vaihtuessa uusi käyttäjä voi tutustua ohjeeseen.
Pesukone on tarkoitettu normaalissa kotita­louskäytössä vaatteiden pesuun tämän käyttöohjeen mukaan. Mikäli konetta käytetään muuhun tarkoitukseen saattaa syntyä sekä henkilö- että aineellisia vaurioita.
Pesukonetta saa käyttää vain aikuinen. Älä anna lasten leikkiä koneella, sen valitsimilla tai siirrettävillä/liikkuvilla osilla.
Kaikki asennustyöt saa suorittaa vain ammattitaitoinen henkilö. Ammattitaidottoman henkilön tekemät työt voivat heikentää laitteen toimintaa ja aiheuttaa henkilö-tai aineellisia vaurioita.
Huoltotehtävät saa suorittaa vain valtuutettu huoltoliike. Varmistaaksesi laitteesi
moitteettoman
toiminnan vaadi aina käytettäväksi sopivinta, siis alkuperäistä varaosaa.
Tarkista, ettei koneen liitäntäjohto ole koneen alla eivätkä tulo-ja poistoletkut ole mutkalla tai painuneet kokoon.
Älä ylikuormita konetta. (Ks. koneen täyttäminen).
Pidä koneen luukku avoinna, kun et käytä konetta. Tällöin luukun tiiviste säilyy kimmoisana.
Napita napit ja sulje vetoketjut ennen kuin panet vaatteet koneeseen.
Älä pese koneessa repaleisia tai hyvin kuluneita vaatteita.
Nauhat, vyöt ja sukat on pestävä pesupussissa tai tyynyliinassa, koska ne saattavat joutua pesualtaan ja rummun väliin.
Koneessa saa pestä ainoastaan sellaisia vaatteita, jotka kestävät konepesua. Noudata vaatteissa olevia pesuohjeita.
Noudata aina valmistajan antamia annostusohjeita käyttäessäsi huuhteluainetta. Liian suuri annostus saattaa vaurioittaa vaatteita.
Öljyssä tms. likaantuneita vaatteita ei saa pestä koneessa. Käyttäessänne liuotinpitoista tahranpoistoainetta kuivattakaa käsitellyt tahrakohdat ennen konepesua.
Höyhenpeitteitä ym. isokokoisia vaatekappaleita ei saa pestä koneessa, vaikka ne painonsa puolesta vastaisivatkin oikeaa täyttömäärää. Ks. valmistajan antamia pesuohjeita.
Katkaise aina virta koneesta ja sulje vesihana, kun lopetat koneella pesemisen. Irrota pistotulppa pistorasiasta, mutta älävedä liitäntäjohdosta.
Katkaise aina virta koneesta ja irrota pistotulppa pistorasiasta ennen kuin puhdistat konetta tai ennen huoltotoimenpiteitä. Muista, ettet vedä liitäntäjohdosta, vaan tartu pistotulpasta. Irrota sulake, mikäli pistotulppa on hankalassa paikassa.
Kotieläimet saattavat kiivetä koneen rumpuun. Katso aina, että rumpu on tyhjä, ennen kuin aloitat sen täyttämisen ja käynnistät koneen.
Tarkista seuraavat asiat, ellei kone toimi moitteettomasti :
Kone ei käynnisty
Tarkista, että sulake ei ole palanut Tarkista, että pistotulppa on kunnolla pistorasiassa Koneen kansi on kunnolla suljettu Ohjelma on valittu oikein Sähkövirta on kytketty koneeseen
Kone ei tyhjennä vettä eikä linkoa
Tarkista, että tyhjennysletku on oikein sijoitettu ja vesi virtaa letkussa esteittä Nukkasihti on puhdas
Kone ei ota vettä
Tarkista, että vesihana on avattu ja vesiverkon paine on riittävä Koneen kansi on kunnolla suljettu
Kone tärisee liian äänekkäästi
Tarkista, että kuljetustuet on oikein poistettu käyttöohjeessa annetun ohjeen mukaisesti Kone on sijoitettu suoraan käyttöohjeessa annetun ohjeen mukaan Koneella on riitävästi tilaa, eikä kosketa esim. seinää tai kalusteita Vaatteet ovat jakautuneet tasaisesti rummussa
Kone ottaa vettä, mutta tyhjentää samanaikaisesti
Tarkista, että koneen tyhjennysletku on sijoitettu oikealle korkeudelle ks. käyttöohjeesta
Koneen ympärillä on vettä
Tarkista, että annosteltu pesuainemäärä on oikea. Ylivaahtoamisesta (liian suuri annostus) tulee vettä lattialle Pesuaine on konepesuun sopiva Pesuainekotelo on puhdas Tyhjennysletkun pää on oikein sijoitettu Vedentuloletkun liitoskohdat ovat tiiviit
Pesutulos ei tyydytä
Tarkista, että pesuaine on konepesuun sopiva Tarkista, että pyykkimäärä on oikea Tarkista, että valittu ohjelma ja lämpötila ovat oikeat
Koneen pesuohjelma kestää huomattavasti pidempään kuin normaalisti
Tarkista, että vesiverkon paine on riittävä Tarkista, että vesiverkon vedentulossa ei ole häiriötä Tarkista, että nukkasihti on puhdas Tarkista, että sähköverkon virranjakelu toimii
Kone pysähtyy kesken pesuohjelman
Tarkista, että vesiverkon paine on riittävä Tarkista, että nukkasihti on puhdas Tarkista, että sulake on ehjä
Ellei kone yllämainituista tarkistuksista huolimatta toimi moitteettomasti, ota yhteys valtuutettuun huoltoliikkeeseen.
Poista ruoste, väri-, muste- ja ruohotahrat vaatteista ennen konepesua.
Rintaliivejä, joissa on tukijousia ei pidä pestä pesukoneessa.
Pikkuesineet, esim. kolikot, hakaneulat, naulat ja ruuvit tai vastaavat esineet voivat aiheuttaa vakavia vaurioita koneelle. Tyhjennä kaikki vaatteessa olevat taskut ennen kuin panet vaatteen koneeseen.
12
OHJELMATAULUKKO
Valitse ohjelma
VALKO-KIRJOPESU
Valitse
lämpötila
90° 90°
60° E
60° 40°
Valkopesu esipesulla Valkopesu Valkopesu säästö Kirjopesu Kirjopesu Huuhtelut Linkous
Annosta pesu- ja
huuht. aine
Täyttömäärä
enintään
3,2 kg 3,2 kg 3,2 kg 3,2 kg 3,2 kg 3,2 kg 3,2 kg

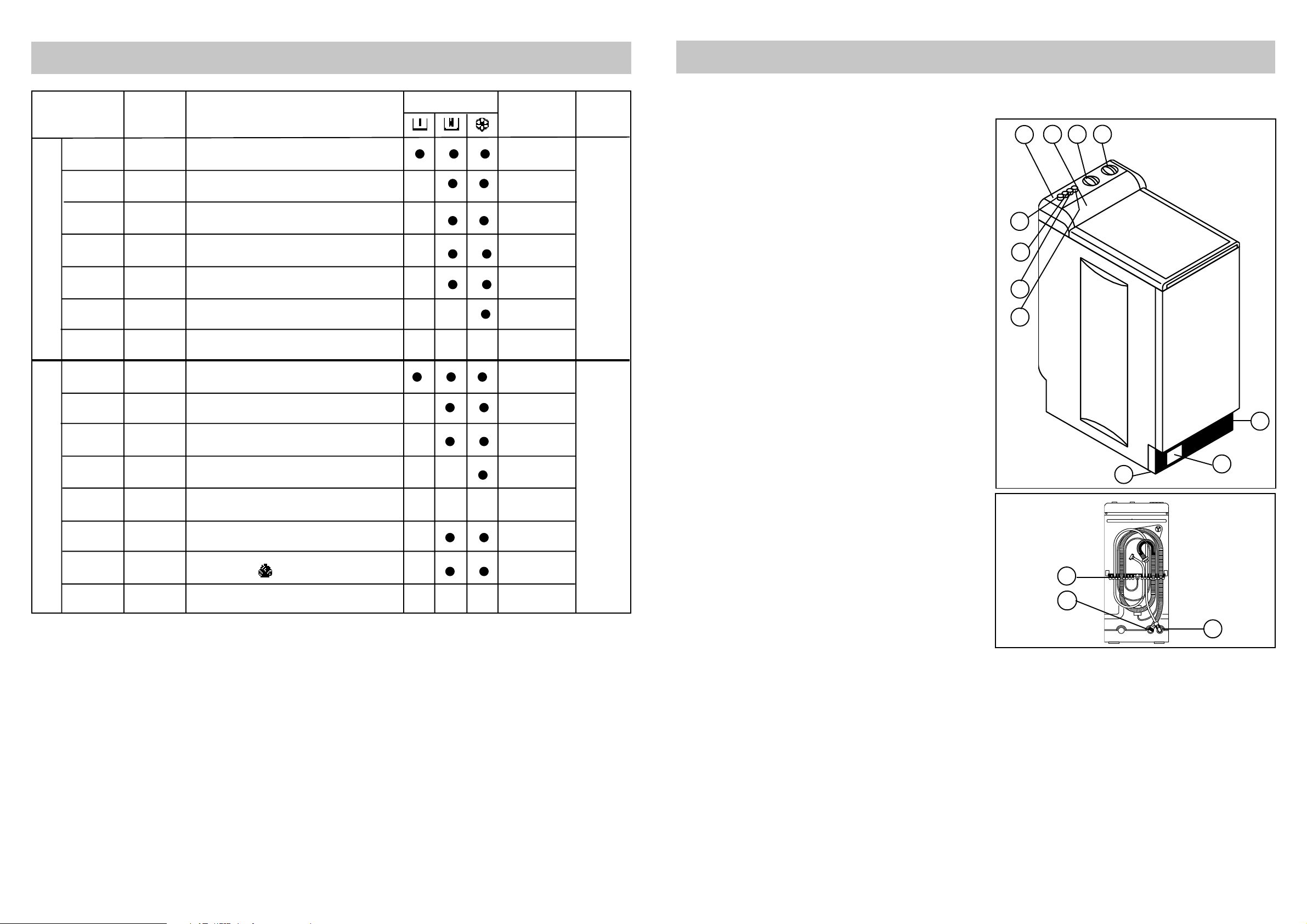

PESUKONEEN KUVA US
Ohjelma
päättyy
800 kierr/min.
Ohjelma päättyy linkoukseen
1. Ohjelmapaneeli
2. Ohjelmat
3. Ohjelmakoneisto
4. Lämpotilan valitsin
5. On/off painike
6.Vajaatäyttöpainike (1/2)
7. Huuhtelun keskeytyspainike
8. Allergiapainike
9. Säätöjalka
10. Nukkasuodatin
11. Siirtopyörän vipu
2
1
5
6
7 8
3
4
60° 60°
40° 10 11 12
40°
SILIÄVÄT, HIENOPESU
13
30° 14
Siliävät esipesulla Siliävät Siliävät Huuhtelut Lyhyt linkous Hienopesu Villapesu Lyhyt linkous
1,6 kg 1,6 kg 1,6 kg 1,6 kg 1,6 kg 1,6 kg 1,0 kg 1,6 kg
650 kierr/min.
12. Täyttöletku
13. Tyhjennysletku
Ohjelma päättyy linkoukseen
14 . Kuljetustuen ruuvit
11
10
9
14 13
12
11
KULJETUSTUKIEN POISTAMINEN
Purkaminen :
Kun olet purkanut pesukoneen pakkauksesta, poista kuljetustuet, jotka suojaavat laitetta kuljetuksen aikana.
Pura pesukone pakkauksesta. Avaa koneen kansi ja poista rummun päällä oleva muovituki. Sulje tämän jälkeen koneen kansi. Katso kuva 1. Kallista kone selälleen varmistaen, etteivät letkut, liitäntäjohto ja pistoke joudu puristuksiin. Katso kuva 2. Varmista, ettei koneen kansi pääse aukeamaan kallistettaessa. Irrota koneen pohjasta kaksi ruuvia ja punaiset aluslevyt (A) käyttämällä apunasi koneen mukana tullutta työkalua. Poista muovituki (B). Katso kuva 3. Nosta kone pystyyn. Irrota koneen takaosasta kaksi pulttia ja punaiset holkit (C) käyttämällä apunasi koneen mukana tullutta työkalua. Katso kuva 4. Aseta suojatulpat (D) tyhjiksi jääneisiin reikiin. Katso kuva 5. Varmista, että koneesta on poistettu kaikki kuvassa näkyvät osat. Poistetut kuljetustuet on syytä säilyttää mahdollista myöhempää kuljetusta varten. Katso kuva 6.
HUOM ! Mikäli kone asetetaan matolle, varmista, ettei matto tuki koneen pohjassa olevia reikiä, joiden kautta ilma pääsee kiertämään.
Kuva 1
Kuva 3
D
Kuva 5
A
Kuva 7
PESU ALT AAN TARKIST AMINEN
Pikkuesineet, kuten neulat, napit, kolikot jne, saattavat vahingossa pudota rummun ja pesualtaan väliin jääden altaan
Kuva 2
pohjalle.
Poista esine seuraavalla tavalla :
Kuva 18
Irrota pistotulppa pistorasiasta. Käännä rumpua kunnes yksi rummun olakkeista tulee esiin koneen täyttöaukkoon. Irrota olakkeen kiinnitysruuvi. Ole varovainen, ettei
Kuva 4
ruuvi putoa koneeseen. Käännä rumpua kunnes sen luukut ovat täyttöaukon kohdalla, avaa luukut ja työnnä olaketta sivusuuntaan kunnes se irtoaa ja nosta se pois.
B
Nyt voit poistaa altaaseen pudonneen esineen olakeaukon kautta.
C
Työnnä olake takaisin paikalleen, sulje rummun luukut, käännä rumpua ja kiinnitä lopuksi olake ruuvilla.
Kuva 6
PESUAINELOKERON PUHDISTUS
Käännä kahta ruuvia neljänneksen irrottaaksesi pesuainelokeron.
Pesuainelokero on erittäin helppo irrottaa, sinun pitää vain työntää sitä ylöspäin.
Kuva 19
Mikäli haluat, että kone on syvyyssuunnassa samassa tasossa viereisen kalustekaapin kanssa, sinulla on mahdollisuus leikata koneen takana oleva letkutuki. Katso kuva 7.
ASENNUS
Sähköliitäntä
Ennen kuin kone liitetään sähköverkkoon, tarkistetaan :
• Että sähköverkon jännite on sama kuin koneen arvckilpeen merkitty 230 V.
• Että maadoitettua pistorasiaa suojaa 10 A sulake.
Pese pesuainelokero juoksevan veden alla harjan tai kierretyn rievun avulla (kuva 19).
Kuva 20
Aseta pesuainelokero paikoilleen toimimalla päinvastaisesti kuin edellä (kuva 20).
10
Pesuohjelma
Kun valittu ohjelma on päättynyt, kone lakkaa toimimasta automaattisesti. Ohjelman valitsin jää stop "O"-merkinnän kohdalle. Hienopesuohjelmat päättyvät siten, että linkous on lyhyt pyykin rypistymisen estämiseksi.
Huom : Kannen voi avata vasta 1-2 minuutin kuluttua koneen pysähtymisestä.
Jokaisen pesukerran jälkeen :
Painetaan verkkokytkin ylös.
Painetaan uudelleen sitä lisäpainiketta, jota on
painettu ohjelmaa valittaessa.
Irrotetaan pistotulppa pistorasiasta. Suljetaan vesihana.
Pesukoneen siirtäminen ja vaaitus
Pesukoneesi on varustettu kahdella kiinteällä pyörällä, jotka on sijoitettu koneen alle takaosaan ja yhdellä sisäänvedettävällä koneen alla sijaitsevalla pyörällä. Vedä tämä pyörä ulos vetämällä vasemmalle vipua, joka sijaitsee koneen alla oikealla etuosassa (kuva 6)
Aseta kone vaakatasoon ruuvaamalla säätöjalkaa auki tai kiinni. Täsmällinen vaaitus vähentää heilahtelua, ääntä ja koneen siirtymistä paikaltaan käytön aikana. Vaaituksen jälkeen lukitse säätöjalat kiristämällä lukitusmutteria käsin tai ruuvimeisselillä (kuva 7).
Kuva 6
Kuva 7
NUKKASUODATTIMEN PUHDISTUS
Nukkasuodattimen puhdistus
Puhdista säännöllisesti koneen etuosassa alhaalla pienen luukun takana sijaitseva suodatin. Jos peset pyykkiä, josta lähtee paljon nukkaa, puhdista suodatin joka pesun yhteydessä. Vedä tyhjennysletku alas lattiakaivon yläpuolelle tyhjentääksesi pesukoneen vedestä, sitten :
Avaa suodattimen luukku painamalla luukun
oikealta reunalta (kuva 17a & 17b). Aseta alapuolelle astia, johon mahdollinen vesi voi valua. Tyhjentääksesi suodattimen täysin esimerkin mukaisesti, poista keltainen kansi ja irrota pieni letku, joka sijaitsee suodattimen vasemmalla reunalla (kuva 17c). Kierrä suodatin auki kääntämällä sitä vastapäivään ja huuhtele se huolellisesti juoksevalla vedellä. Aseta suodatin paikoilleen ja kierrä se kiinni myötäpäivään. Kiinnitä pieni letku ja sulje luukku.
Kuva 17
17b
17c
17a
V esiliitäntä
Tiiviste, joka on rummussa olevassa muovipussissa, pannaan vedentuloletkun vesihanan puoleiseen liittimeen tiiviin liitännän saavuttamiseksi. Kytke sen jälkeen vedentuloletku hanaan 3/4" kierteellä. Tarvittava vedenpaine on 100­1000kPa. Mikäli veden tulopaine usein on hyvin korkea, aseta 3/4" 23x4x4 mm:n supistusosa vedentuloletkun ja pesukoneen väliseen liitososaan. Vedentuloletkua ei saa venyttää. Jos se on liian lyhyt ja haluat muuttaa pesukoneen paikkaa, vaihda tuloletku uuteen erikoisvalmisteiseen letkuun. Vedentuloletkun koneeseen liitettävä pää kääntyy joka suuntaan. Löysäät vain liitososan, kierrät letkun haluttuun asentoon ja kiristät uudelleen.
Viemäriliitäntä
Koneen tyhjennysletku voidaan ohjata joko lattiakaivoon tai pesualtaaseen. Jos koneen tyhjennysletku ohjataan lattiakaivoon, on se ensin nostettava vähintään 0,70 m ja enintään 1 m korkeudelle, jottei itsetyhjennystä tapahdu. Koneesta tyhjentyvän veden pitää voida valua esteittä. Mikäli koneen tyhjennysletkua joudutaan pidentämään, on muistettava, että jo yhden metrin jatkeesta ja varsinkin mikäli jatke on halkaisijaltaan pienempi kuin koneen letku, koneen tyhjennyspumppu ei ehkä enää toimii moitteettomasti (kuva 9).
Sijoitus
Sijoita kone tukevasti tasaiselle alustalle. Kone ei saa koskettaa seinää eikä muita huonekaluja. Vesihanan, viemärin ja pistorasian tulee olla helposti ulottuvilla koneen letkuihin ja liitäntäjohtoon nähden. Kutsu tarvittaessa asentaja (kuva 10).
Kuva 8
Kuva 9
Ø 40 mm
60-80 cm
Kuva 10
69
OHJELMAP ANEELIN TOIMINNOT
PESUKONEEN KÄYTTÖ
Kuva 11.A
VALKOPESU ESIPESULLA VALKOPESU VALKOPESU SÄÄSTÖ KIRJOPESU KIRJOPESU HUUHTELUT LINKOUS
1
VITTVÂTT MED FÖRTVÄTT VITTVÄTT VITTVÄTT SPARPROGRAM KULÖRTVÄTT KULÖRTVÄTT SKÖLJNINGAR CENTRIFUG.
SILIÄVÄT ESIPESULLA SILIÄVÄT SILIÄVÄT HUUTELUT LYHYT LINKOUS HIENOPESU VILLAPESU LYHYT LINK. SYNTET MED FÖRTVÄTT SYNTET SYNTET SKÖLJNINGAR KORT CENTRIFUG. FINTVÄTT YLLETVÄTT KORT CENT.
60°
90°
60°
90°
2
97
40°
2
8
A. Pesu- ja huuhteluainekotelo ja ohjelmakortti
Pesuainekotelon etusivulta löydätte ohjelmakortin. Mikäli kortti halutaan toisella kielellä, poistetaan uuden kortin tarrakalvo ja kortti kiinnitetään pesuainekotelon etusivulle.
10
60° E
11
60° 40°
12
Kuva 12.B
534
40°
13
9
8
7
6
5 4
3
2
10
14
13
1
30°
6
14
11 12

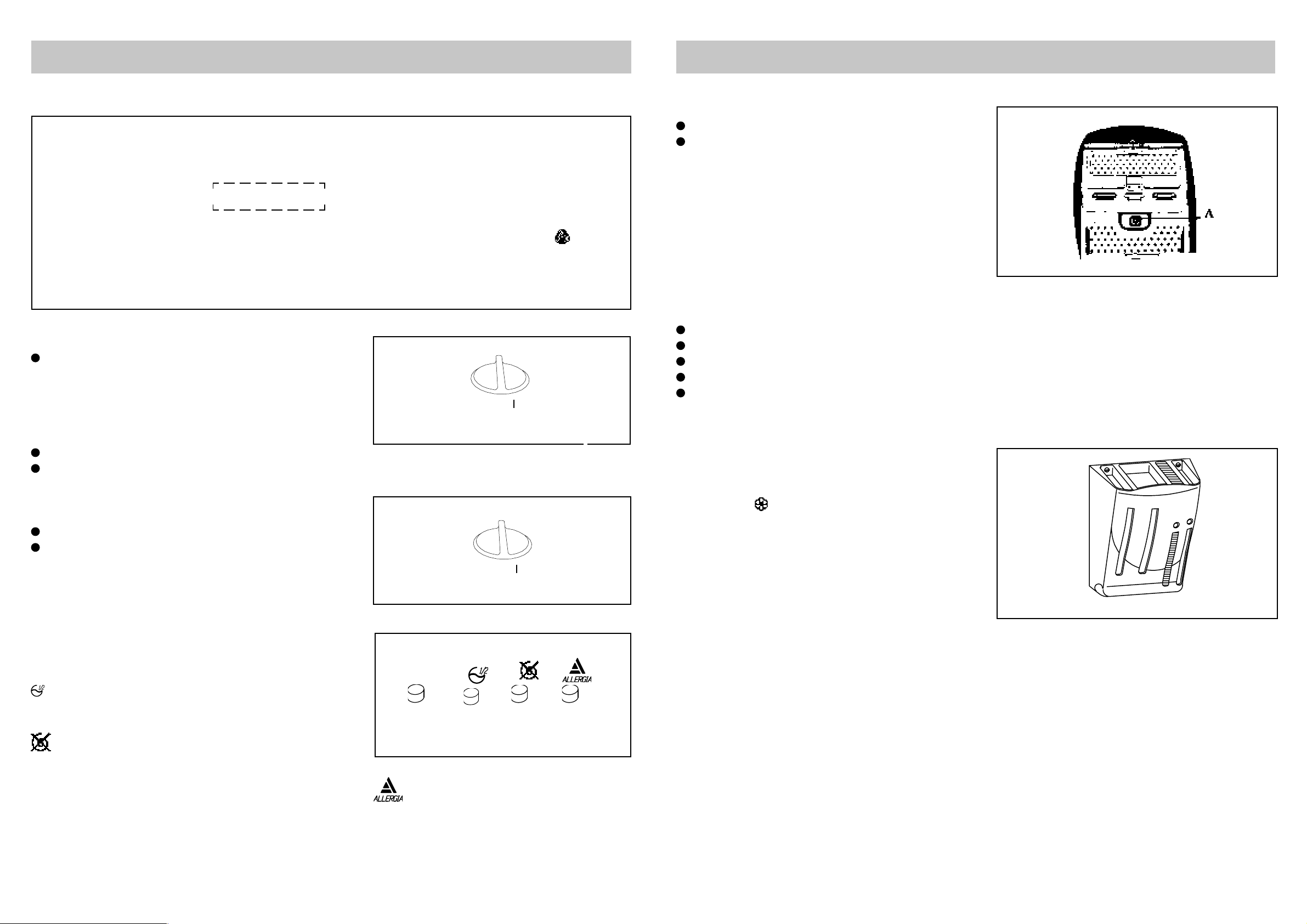

Koneen täyttäminen :
Avaa koneen kansi Avaa rummun luukut molemmin käsin painamalla nappia A ja molempia luukkuja alaspäin. Pane pyykki koneeseen. Sulje pesukoneen rummun luukut ja kansi (Kuva 15). Huom ! Tarkista että rummun luukut on suljettu kunnolla ennen kuin suljet koneen kannen :
- molemmat puolikkaat ovat kiinni
- lukitusnappi A on ylöspainettu
Varmista ennen jokaista pesua, että :
Tyhjennysletku on paikallaan Vesihana on auki Pistotulppa on pistorasiassa Koneen verkkokytkin on ylöspainettu Koneen kansi on suljettu
Kuva 15
B. Ohjelman valitseminen
Valitse ohjelma pyykin laadun ja likaisuuden mukaan. Käännä ohjelmanvalitsinta myötäpäivään haluamaasi asentoon.
C. Lämpötilan valitseminen
Lämpötila valitaan lämpötilan valitsimella. Käyttöohjeen ohjelmataulukossa on eri ohjelmien suosituslämpötilat. HUOM ! Lämpötilanvalitsinta voi kääntää sekä myötä­että vastapäivään.
D.
I
= Ohjelman käynnistäminen
0
Painamalla verkkokytkin sisään, merkkivalo syttyy ja ohjelma alkaa.
-painetaaan
Kun pestään pieniä pyykkieriä, enint. 1,6 kg valko­kirjopyykkiä tai 1,0 kg hienopyykkiä.
= Huuhtelun keskeytyspainike :
Tämä painike päättää valko- ja hienopesuohjelmat siten, että viimeinen huuhteluvesi jää koneeseen rypistymisen estämiseksi. Vapauta tämä painike lopettaaksesi ohjelman. Valko- ja hienopesuohjelmat päättyvät automaattisesti linkoukseen tai siten, että viimeinen huuhteluvesi jää koneeseen, mikäli olet painanut painiketta.
Pesuainelokerot :
Kuva 16
1 Esipesu (I) 2 Pesu (II)
Kuva 13.C
30
40
50
60
E
70
80
90
3 Huuhtelu ( )
Jos käytät nestemäistä pesuainetta :
- Valitse ohjelma ilman esipesua
- Kaada valmistajan ilmoittama määrä pesuainetta
Kuva 14.D
I 0
KYLMÄ KALLT
pesuainelokeroon (II) tai aseta muovipallo (nestemäisen pesuaineen annostelija) suoraan rumpuun.
Pesu - ja huuhteluaineen annostus
Pesuaine esipesuun ja pesuun :
Käytettävän pesuaineen määrä mitataan pyykin painon,
2
1
3
veden kovuuden ja pestävien vaatteiden likaisuuden mukaan. Noudata pesuainepakkauksissa annettuja ohjeita. Jos vesi on pehmeää, käytä vähemmän pesuainetta. Jos vesi on kalkkipitoista tai pyykki hyvin likaista tai tahraista, lisää määriä jonkin verran.
= Allergiapainike :
Tällä painikkeella saadaan lisää vettä huuhteluun valko- ja hienopesuohjelmissa.
Huuhteluaine :
Nestemäinen huuhteluaine annostuu automaattisesti viimeiseen huuhteluveteen. Noudata pullossa ilmoitettua annostusta sen mukaan, onko huuhteluaine normaalia tai tiivistettä.
