Page 1

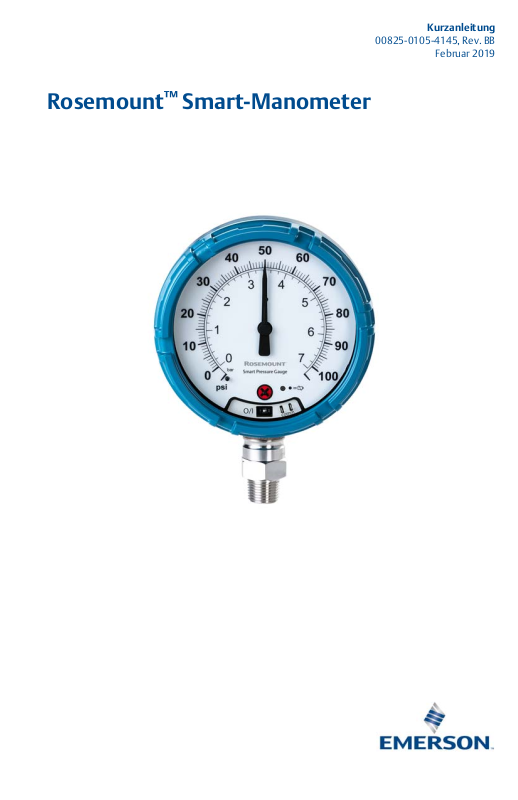

Rosemount™ Smart-Manometer

Kurzanleitung

00825-0105-4145, Rev. BB

Februar 2019

Page 2

Kurzanleitung

WARNUNG

Februar 2019

HINWEIS

Diese Kurzanleitung enthält grundlegende Richtlinien für Rosemount Smart-Manometer. Sie enthält keine Anweisungen für Konfiguration, Diagnose, Wartung, Service, Störungsanalyse und -beseitigung oder Einbau entsprechend den Anforderungen für Eigensicherheit. Weitere Anweisungen finden Sie in der

Betriebsanleitung

sind außerdem in elekt ronischer For m über Emerson.co m\Rosemount

Anforderungen an den Versand

Das Gerät wird mit eingelegter Batterie versandt. Jedes Gerät enthält eine Lithium/Thionyl -Chlorid-Primärzelle der Größe „D“. Der Versand von

Lithium-Primärakkus ist durch das US-amerikanische Verkehrsministerium sowie die IATA (International Air Transport Association), ICAO (International Civil Aviation Organization) und ADR (Europäisches Übereinkommen über die internationale Beförderung gefährlicher Güter auf der Straße) geregelt. Es liegt in der Verantwortung des Spediteurs, sich an diese oder andere vor Ort geltenden Anforderungen zu halten. Bitte erfragen Sie vor dem Versand aktuelle Richtlinien und Vorschriften.

Explosionen können zu schweren oder tödlichen Verletzungen führen.

 Die Installation des Geräts in explosionsgefährdeten Umgebungen muss gemäß den lokalen, nationalen

und internationalen Normen, Vorschriften und Empfehlungen erfolgen.

 Sicherstellen , dass das Gerät g emäß den Vorsch riften für eigensichere oder keine Funken erzeugend e

Feldverkabelung installiert wird.

Elektrische Schläge können zu schweren oder tödlichen Verletzungen führen.

 Das Gerät muss vorsichtig transportiert werden, um el ektrostatisc he Aufladung zu vermeiden.  Das Gerät ist so zu installieren, dass der Mindestabstand zwischen Antenne und allen Personen 20 cm

(7,9 in.) beträgt.

Prozessleckagen können zu schweren oder tödlichen Verletzungen führen.

Das Gerät vorsichtig behandeln.

Nichtbeachtung der Richtlinien für die sichere Installation kann zu schweren oder tödlichen Verletzungen führen.

Das Gerät darf nur von Fachpersonal installiert werden.

für das Rosemount Smart-Manometer. Die Betriebsanleitung und diese Kurzanleitung

erhältlich.

Erforderliche Hilfsmittel

Anti-Seize-Paste oder PTFE-Band (für NPT-Gewindeanschlüsse)

Standardwerkzeug, z. B. Schraubendreher, Schraubenschlüssel, Zange

Inhalt

Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Optional: Spannungsversorgungs-/

Geräteprüfung . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Optional: Option für die

Normalbereichsanzeige . . . . . . . . . . . . . . . . . . . 4

Installationsverfahren . . . . . . . . . . . . . . . . . . . . . 5

Störungsbehebung . . . . . . . . . . . . . . . . . . . . . . . 7

Produkt-Zulassungen . . . . . . . . . . . . . . . . . . . . . 9

Page 3

Februar 2019

Kurzanleitung

Lieferumfang

Smart-Manometer Kurzanleitung

Die folgenden Optionen stehen ebenfalls zur Verfügung und werden, sofern bei der Bestellung angegeben, zusammen mit dem Rosemount Smart-Manometer geliefert.

Rosemount 306 Integrierter Ventilblock (Modellcode S5)

Rosemount 1199 Druckmittler (Modellcode S1)

Normalbereichsanzeige (Modellcode LK)

B4-Halterung (Modellcode B4)

Produkt-Zulassungen (Modellcodes siehe unten) Q4: Kalibrierzertifikat QG: Kalibrierzertifikat und GOST-Prüfprotokoll QP: Kalibrierzertifikat und manipulationssichere

Verp lombu ng Q8: Werkstoffbescheinigung gemäß EN 102043.1 Q15: Werksbescheinigung gemäß NACE MR0175/

ISO 15156 für mediumberührte Werkstoffe Q25: Werksbescheinigung gemäß NACE MR00103 für

mediumberührte Werkstoffe

Page 4

Kurzanleitung

Februar 2019

1.0 Optional: Spannungsversorgungs-/ Geräteprüfung

Das Gerät wird einbaufertig geliefert. Vor dem Einbau die Manometer-Batterie wie folgt überprüfen:

1. Die Anweisungen unter „Gerät einschalten“ auf Seite 6 durchführen.

2. Den Netzschalter auf OFF (AUS) stellen, bis das Manometer einsatzbereit ist.

2.0 Optional: Option für die Normalbereichsanzeige

Hinweis

Die Aufkleber sind lediglich zum Anbringen an der Skala vorgesehen und dürfen nicht an der Innen- bzw. Außenseite des Gehäuses angebracht werden. Aufkleber sollten bei einer Umgebungstemperatur von mehr als 10 °C (50 °F) angebracht werden.

1. Alle Aufkleber auf die gewünschte Größe zuschneiden.

2. Den Gehäusedeckel entfernen.

3. Den Netzschalter auf OFF (AUS) stellen und abwarten, bis die LED aufhört

zu blinken.

4. Die Nadel vorsichtig im Uhrzeigersinn bewegen, bis sie auf das rote X weist.

Hinweis

Vorsichtig vorgehen, da die Elektronikbaugruppe an die Nadel angeschlossen ist.

5. Sämtliche Schmutzreste von der Skala entfernen, sodass diese nicht unter

dem Aufkleber hängenbleiben.

6. Die weiße Papierrückseite des Aufklebers entfernen.

7. Den Aufkleber langsam auf der Oberfläche der Skala in der gewünschten

Position anbringen und festreiben. Schritte 6 und 7 wiederholen, bis die gewünschten Anzeigestellungen festgelegt sind.

Hinweis

Es wird nicht empfohlen, den Aufkleber nach dem Anbringen zu bewegen, da die Klebekraft an der Aufkleberrückseite hierdurch beeinträchtigt wird.

8. Den Netzschalter in die Stellung ON (EIN) schieben.

9. Den Gehäusedeckel wieder anbringen.

Page 5

Februar 2019

VORSICHT

3.0 Installationsverfahren

Schritt 1: Gewinde abdichten und schützen

Empfohlener

Bereich 30°

45° 45°

Schritt 2: Gerät installieren

30°

Empfohlener Bereich 30°

Kurzanleitung

Die Entlüftungsöffnungen stets von Lack, Staub, Schmiermittel usw. freihalten, indem das Manometer so montiert wird, dass der Prozess sich entlüften kann.

Hinweis

Den Schraubenschlüssel an den Abflachungen der Verschraubung ansetzen und nicht am Gehäuse.

Einbaulage

Der Niederdruckanschluss (Referenz-Atmosphärendruck) befindet sich am Stutzen des Geräts hinter dem Gehäuse. Die Entlüftungsöffnungen befinden sich zwischen Gehäuse und Sensor (siehe Abbildung 1).

Abbildung 1. Niederdruckanschluss

A. Niederdruckanschluss (Referenz-Atmosphärendruck)

Page 6

Kurzanleitung

123

645

8709

Schritt 3: Gerät einschalten

Überprüfen, ob Gerät und Batterie ordnungsgemäß funktionieren.

1. Die Abdeckung zum Entfernen gegen den Uhrzeigersinn drehen.

2. Den Netzschalter auf ON (EIN) schieben, um den Einschaltvorgang zu starten.

Hinweis

Beim Einschalten wird die Skala auf den vollen Bewegungsbereich des Zeigers geprüft und die LED blinkt gelb.

3. Nach Abschluss des Einschaltvorgangs bestätigen, dass die LED grün blinkt.

Hinweis

Die LED kann in verschiedenen Farben aufleuchten; siehe Abbildung 1 unter

„Störungsbehebung“ auf Seite 7 bzgl. des jeweiligen Gerätestatus.

Februar 2019

Schritt 4: Verbindung mit dem Gerät herstellen

A. Feldkommunikator B. HART®-Modem C. AMS Configurator

Feldkommunikator

1. Den Feldkommunikator einschalten.

2. Im Menü Main (Hauptmenü) das HART-Symbol auswählen.

AMS Configurator

1. AMS Configurator starten.

2. Im Menü View (Ansicht) die Option Device Connection View

(Angeschlossene Geräte anzeigen) auswählen.

3. Auf das Gerät unter dem HART-Modem doppelklicken.

Page 7

Februar 2019

Schritt 5: Einflüsse der Einbaulage eliminieren

Die Geräte wurden werkseitig kalibriert. Es wird empfohlen, nach der Installation die folgenden Schritte auszuführen, um mögliche Fehler aufgrund der Einbaulage oder des statischen Drucks zu eliminieren. Anweisungen unter Verwendung des Feldkommunikators sind nachfolgend aufgeführt.

Hinweis

Informationen zu den folgenden Verfahren sind in der Betriebsanleitung für das Rosemount Smart-Manometer zu finden:

 AMS Configurator verwenden  Sensorabgleich-Funktion bei einem Absolutdruck-Messumformer

1. Das Gerät entlüften.

2. Den Feldkommunikator anschließen.

3. Auf dem Bildschirm HOME (Startbildschirm) die folgende

HART-Funktionstastenfolge eingeben.

Geräte-Dashboard – Funktionstastenfolge

4. Die einzelnen Befehle befolgen, um das Verfahren auszuführen.

4.0 Störungsbehebung

Dieser Abschnitt enthält Informationen für die allgemeine Störungsanalyse und

-beseitigung. Informationen für die erweiterte Störungsanalyse und

-beseitigung sind in der Betriebsanleitung

Kurzanleitung

2, 1, 1

zu finden.

Gerätestatus

Die blinkende LED zeigt den Gerätestatus mit verschiedenen Farben an. Siehe Beschreibung in Tabelle 1.

Tabelle 1. Status-Beschreibungen

LED-Farbe Gerätestatus

Grün Funktioniert ordnungsgemäß

Gelb

Rot

Keine Farb e

Batterieladung ist niedrig, Austausch der Batterie wird

Austausch der Batterie er forderlich

Keine Spannungsversorgung. Überprüfen, ob der Netzschalter

5.0 Produkt-Zulassungen

Rev: 2.0

5.1 Informationen zu EU-Richtlinien

Eine Kopie der EU-Konformitätserklärung ist am Ende der Kurzanleitung zu finden. Die neueste Version der EU-Konformitätserklärung finden Sie unter

www.Emerson.com/Rosemount

5.2 Standard-Bescheinigung nach CSA

Dieses Produkt wurde geprüft und getestet, um festzustellen, ob die Konstruktion den grundlegenden elektrischen und mechanischen sowie den Brandschutz-Anforderungen nach CSA entspricht. Dies erfolgte durch ein national anerkanntes Prüflabor (NRTL), das von der Federal Occupational Safety and Health Administration (OSHA) zugelassen ist.

5.3 Installation in Nordamerika

Der US National Electrical Code (NEC) und der Canadian Electrical Code (CEC) lassen die Verwendung von Geräten mit Division-Kennzeichnung in Zonen und von Geräten mit Zone-Kennzeichnung in Divisions zu. Die Kennzeichnungen müssen für die Ex-Zulassung des Bereichs, die Gasgruppe und die Temperaturklasse geeignet sein. Diese Informationen sind in den entsprechenden Codes klar definiert.

5.4 USA

I5 USA Eigensicherheit (IS)

Zulassungs-Nr.: [CSA] 70047656 Normen: FM 3600 — 2011, FM 3610 — 2010, UL Standard 50 — 11. Ausgabe,

UL 61010-1 — 3. Ausgabe, ANSI/ISA-60079-0 (12.00.01) — 2013, ANSI/ISA-60079-11 (12.02.01) — 2013, ANSI/IEC 60529 — 2004

Kennzeichnungen: IS CL I, DIV 1, GP A, B, C, D T4;

Class 1, Zone 0, AEx ia IIC T4 Ga; T4 (—40 °C ≤ T bei Installation gemäß Rosemount Zeichnung 00G45-1020; Typ 4X; IP66/67

Spezielle Voraussetzungen zur sicheren Verwendung (X):

1. Die Batterie nicht in einer explosionsgefährdeten Atmosphäre austauschen.

2. Ausschließlich 00G45-9000-0001 Batterien verwenden.

3. Der spezifische Oberflächenwiderstand des Gehäuses beträgt mehr als 1 G?.

Die Antenne darf nicht mit Lösungsmitteln oder trockenen Lappen abgerieben bzw. gereinigt werden, um elektrostatische Aufladung zu verhindern.

4. Der Austausch von Komponenten kann die Eigensicherheit beeinträchtigen.

≤ +70 °C)

Kurzanleitung

5.5 Kanada

I6 Kanada Eigensicherheit (IS)

Zulassungs-Nr.: [CSA] 70047656 Normen: CAN/CSA C22.2 Nr. 0-10, CAN/CSA C22.2 Nr. 94-M1991 (R2011),

CAN/CSA-60079-0-11, CAN/CSA-60079-11-14, CSA Std C22.2 Nr. 60529-05, CAN/CSA-C22.2 Nr. 61010-1-12

Page 10

Kurzanleitung

Februar 2019

Kennzeichnungen: Eigensicher für Class I, Division 1, Groups A, B, C, D T4;

Spezielle Voraussetzungen zur sicheren Verwendung (X):

1. Die Batterie nicht in einer explosionsgefährdeten Atmosphäre austauschen.

Ne pas remplacer les accumulateurs si une atmosphère explosive peut être présente.

2. Ausschließlich 00G45-9000-0001 Batterien verwenden.

Utiliser uniquement des accumulateurs 00G45-9000-0001.

3. Der spezifische Oberflächenwiderstand des Gehäuses beträgt mehr als 1 G?. Die

Antenne darf nicht mit Lösungsmitteln oder trockenen Lappen abgerieben bzw. gereinigt werden, um elektrostatische Aufladung zu verhindern. La résistivité de surface du boÎtier est supérieure à un gigaohm. Pour éviter l’accumulation de charge électrostatique, ne pas frotter ou nettoyer avec des produits solvants ou un chiffon sec.

4. Der Austausch von Komponenten kann die Eigensicherheit beeinträchtigen.

La substitution de composants peut compromettre la sécurité intrinsèque.

5.6 Europa

I1 ATEX Ei gensi cherh eit

Zulassungs-Nr.: Baseefa16ATEX0005X Normen: EN 60079-0: 2012 + A11: 2013, EN 60079-11: 2012 Kennzeichnungen: II 1 G Ex ia IIC T4 Ga, T4 (—40 °C ≤Ta ≤+70 °C)

Spezielle Voraussetzungen zur sicheren Verwendung (X):

1. Das Kunststoffgehäuse kann eine potenzielle elektrostatische Zündquelle darstellen

und darf nicht mit einem trockenen Tuch abgerieben oder gereinigt werden.

2. Die zwischen dem Gerätegehäuse und dem metallenen Inline-Sensormodul gemessene

Kapazität beträgt 4,7 pF. Dies muss nur beachtet werden, wenn das Smart-Manometer in ein System integriert wird, in dem der Prozessanschluss nicht geerdet ist.

3. Die Batterie nicht in einer explosionsgefährdeten Atmosphäre austauschen.

4. Als Ersatzbatterie ausschließlich Rosemount Teile-Nr. 00G45-9000-0001 verwenden.

Ex ia IIC T4 Ga T4 (-50 °C ≤ Ta ≤ +70 °C) bei Installation gemäß Rosemount Zeichnung 00G45-1020; Typ 4X; IP66/67

IP66/67

5.7 International

I7 IECEx Eigensicherheit

Zulassungs-Nr.: IECEx BAS 16.0012X Normen: IEC 60079-0: 2011, IEC 60079-11: 2011 Kennzeichnungen: Ex ia IIC T4 Ga, T4 (—40 °C ≤T

Spezielle Voraussetzungen zur sicheren Verwendung (X):

1. Das Kunststoffgehäuse kann eine potenzielle elektrostatische Zündquelle darstellen

und darf nicht mit einem trockenen Tuch abgerieben oder gereinigt werden.

2. Die zwischen dem Gerätegehäuse und dem metallenen Inline-Sensormodul gemessene

Kapazität beträgt 4,7 pF. Dies muss nur beachtet werden, wenn das Smart-Manometer in ein System integriert wird, in dem der Prozessanschluss nicht geerdet ist.

3. Die Batterie nicht in einer explosionsgefährdeten Atmosphäre austauschen.

4. Als Ersatzbatterie ausschließlich Rosemount Teile-Nr. 00G45-9000-0001 verwenden.

IP66/67

≤ +70 °C)

Page 11

Februar 2019

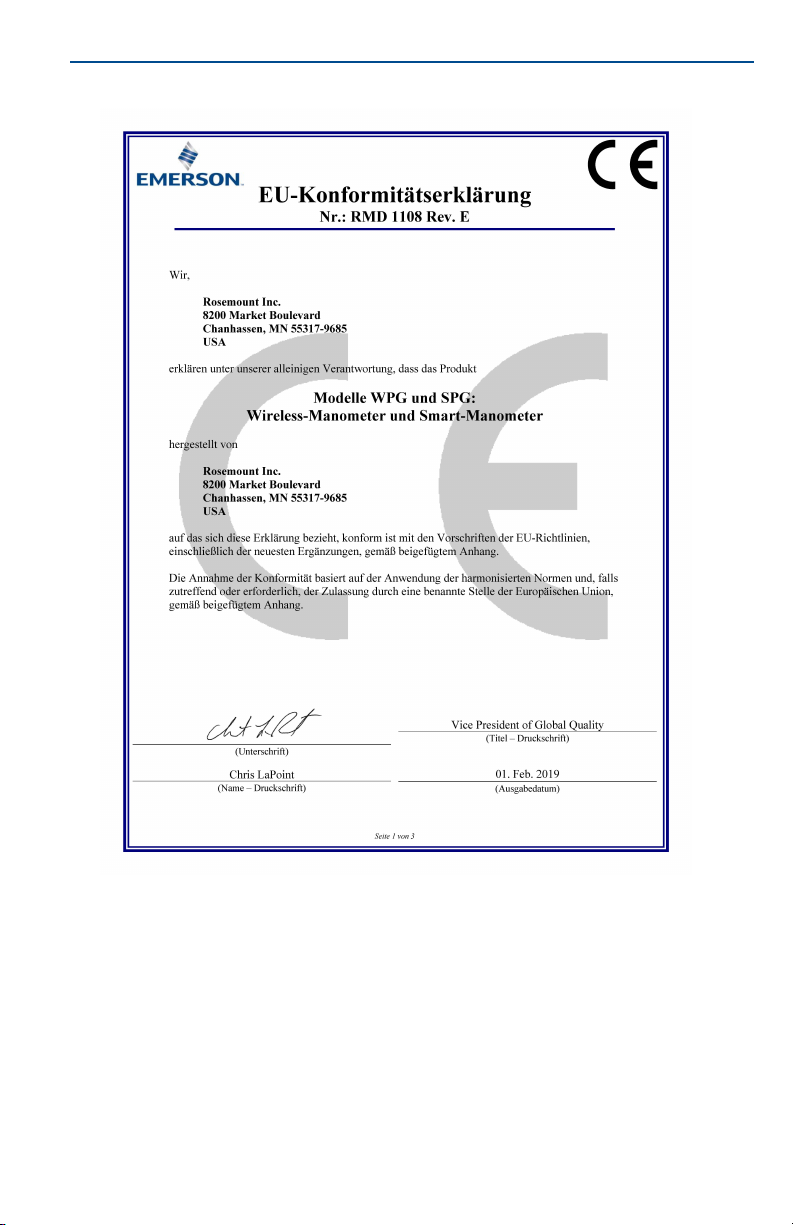

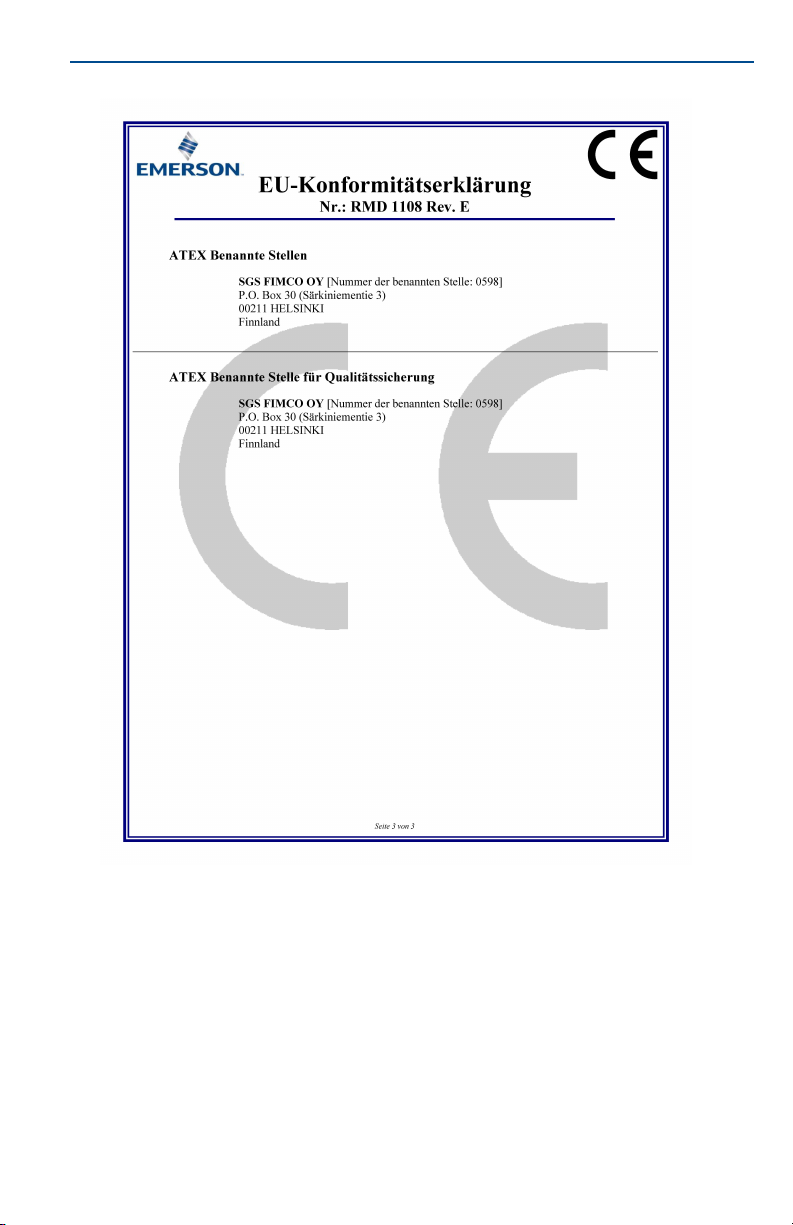

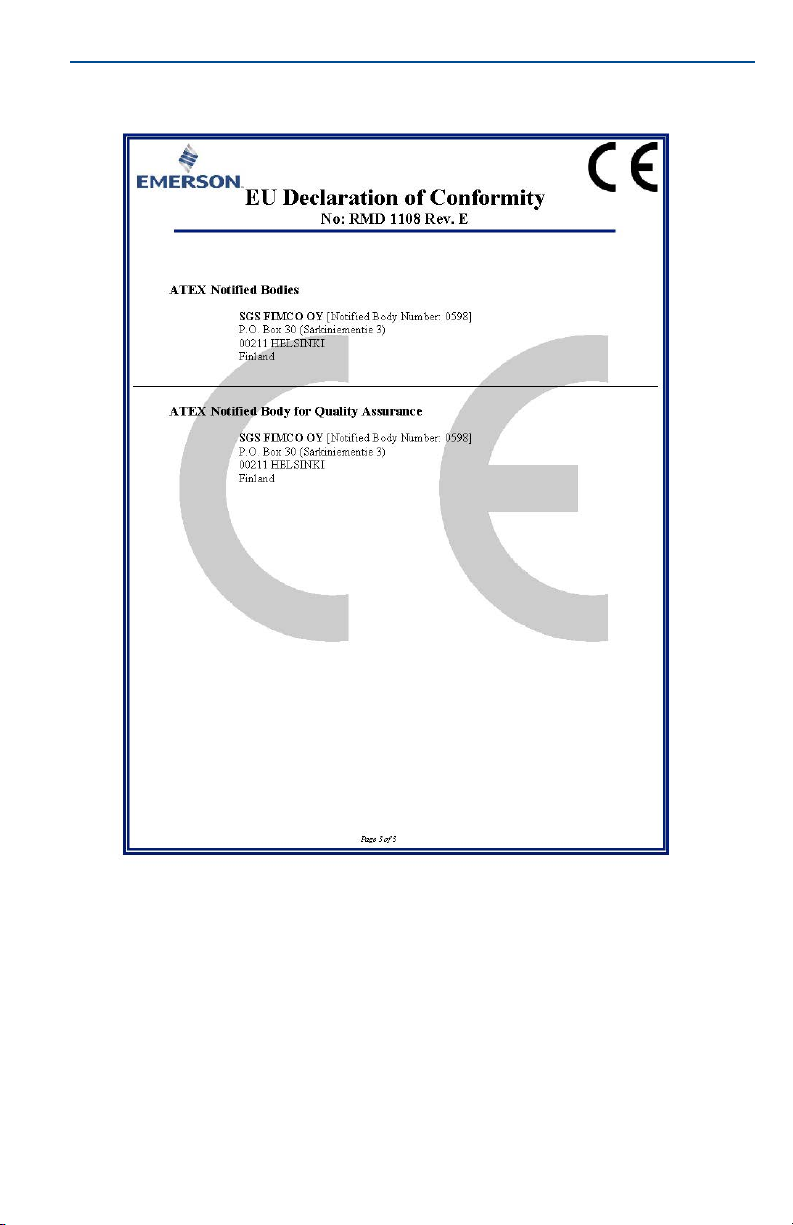

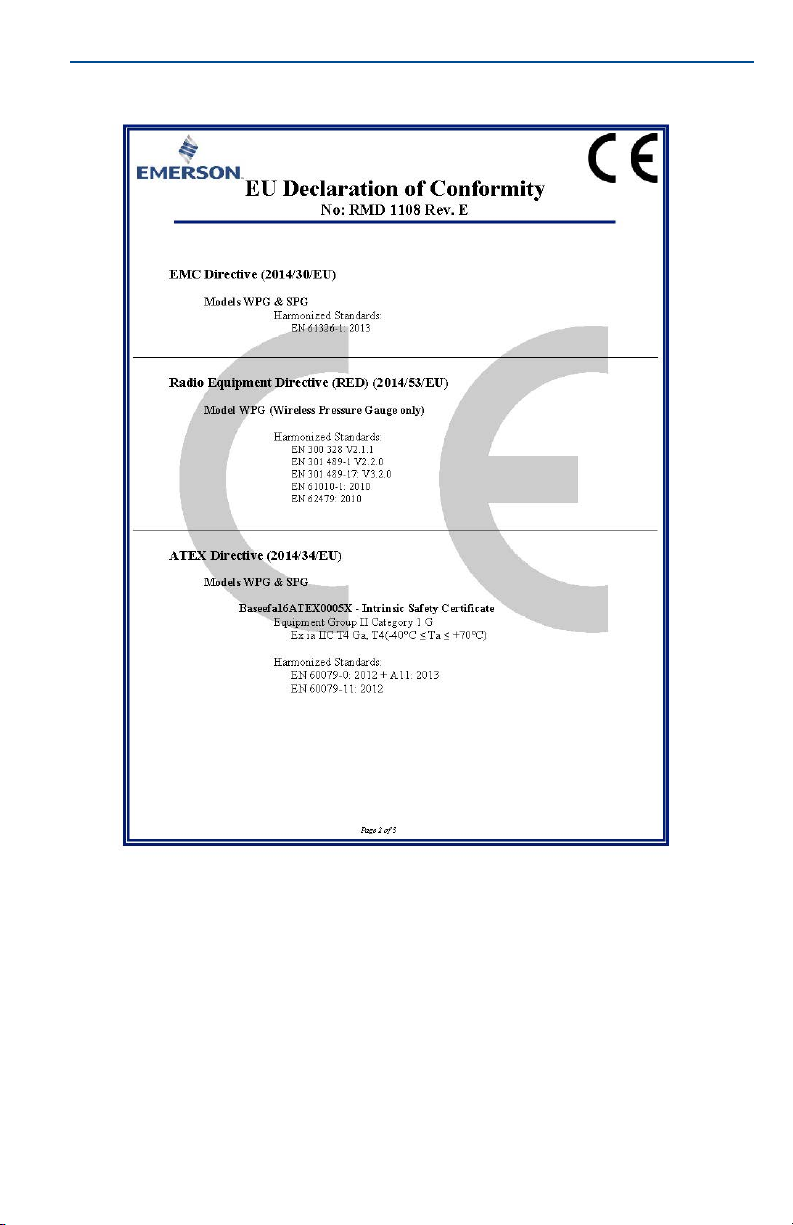

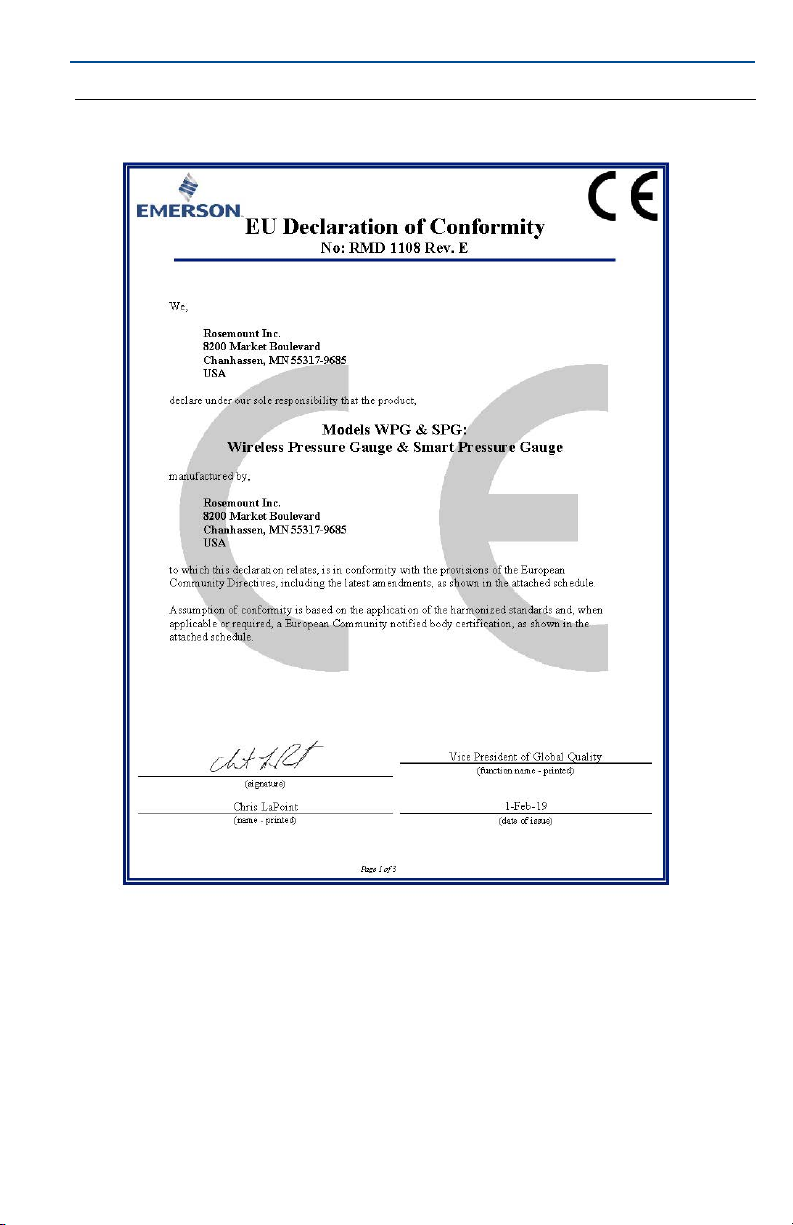

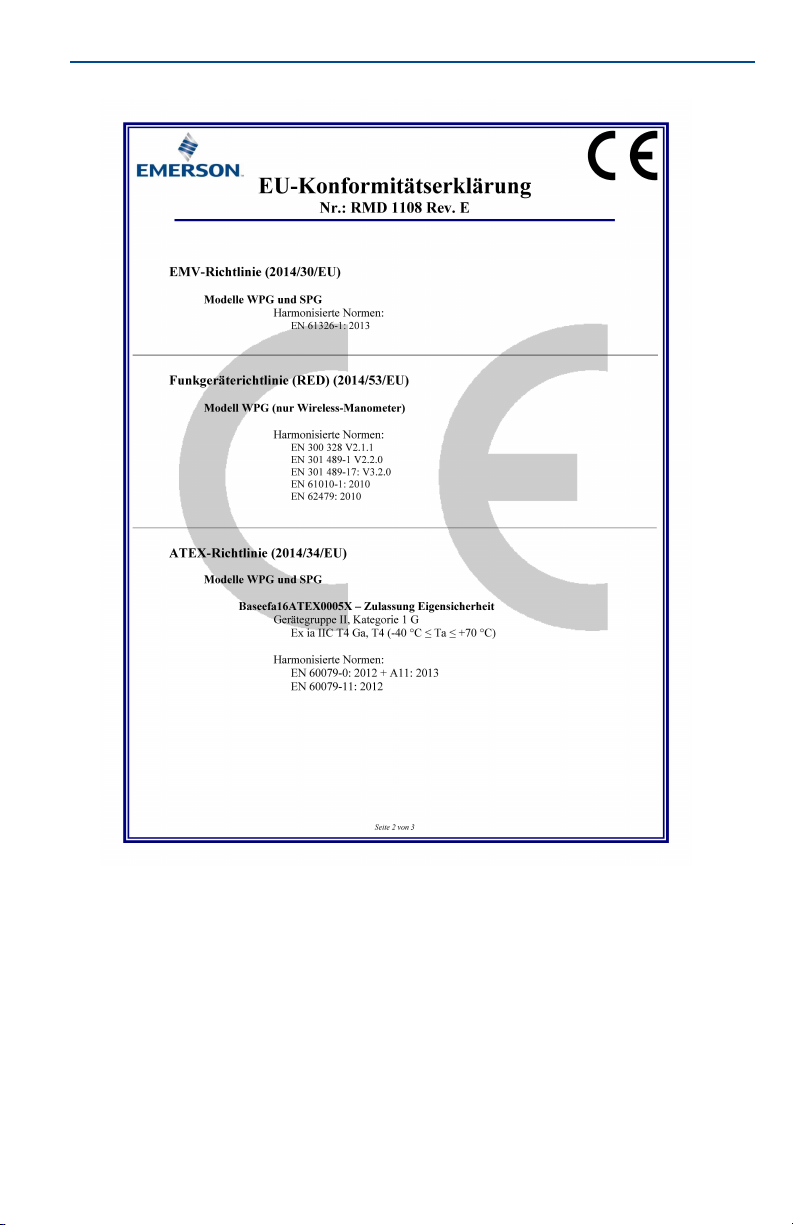

Abbildung 2. Konformitätserklärung

Kurzanleitung

Page 12

Kurzanleitung

Februar 2019

Page 13

Februar 2019

Kurzanleitung

Page 14

Kurzanleitung

Februar 2019

Page 15

Februar 2019

Kurzanleitung

Page 16

Kurzanleitung

Februar 2019

Page 17

Februar 2019

ᴹ

China RoHS

㇑㇑᧗⢙䍘䎵䗷ᴰབྷ⎃ᓖ䲀٬Ⲵ䜘Ԧරࡇ㺘

Rosemount SPG

List of Rosemount SPG Parts with China RoHS Concentration above MCVs

䜘Ԧ〠

Part Name

ᴹᇣ⢙䍘䍘

/ Hazardous Substances



Lead

(Pb)



Mercury

(Hg)



Cadmium

(Cd)



Hexavalent

Chromium

(Cr +6)



Polybrominated

biphenyls

(PBB)

㚄㤟䟊

Polybrominated diphenyl ethers

(PBDE)

⭥ᆀ㓴Ԧ

Electronics

Assembly

XO O O O O

༣փ㓴Ԧ

Housing

Assembly

OO O O O O

Րᝏಘ㓴Ԧ

Sensor

Assembly

XO O O O O

⭥⊐㓴Ԧ

Battery

Assembly

XO O O O O

ᵜ㺘Ṭ㌫׍ᦞ

SJ/T11364

Ⲵ㿴ᇊ㘼ࡦ֌

This table is proposed in accordance with the provision of SJ/T11364.

᜿Ѫ䈕䜘ԦⲴᡰᴹ൷䍘ᶀᯉѝ䈕ᴹᇣ⢙䍘Ⲵ䟿൷վҾ

GB/T 26572

ᡰ㿴ᇊⲴ䲀䟿㾱≲

O: Indicate that said hazardous substance in all of the homogeneous materials for this part is below the limit requirement of GB/T 26572.

᜿Ѫ൘䈕䜘Ԧᡰ֯⭘Ⲵᡰᴹ൷䍘ᶀᯉ䟼ˈ㠣ቁᴹа㊫൷䍘ᶀᯉѝ䈕ᴹᇣ⢙䍘Ⲵ䟿儈Ҿ

GB/T 26572

ᡰ㿴ᇊⲴ䲀䟿㾱≲

X: Indicate that said hazardous substance contained in at least one of the homogeneous materials used for this part is above the limit requirement of GB/T 26572.

Kurzanleitung

ᴹ

䜘

䫵䫵

⊎⊎

䭹䭹

ޝޝԧ䬜䬜

ཊཊⓤ㚄㚄㤟



ཊཊⓤ㚄

Page 18

Deutschland

Emerson Automation Solutions

GmbH & Co. OHG Katzbergstraße 1 40764 Langenfeld Deutschland

+49 (0) 2173 3348 - 0 +49 (0) 2173 3348 - 100 www.emerson.de

Schweiz

Emerson Automation Solutions AG

Blegistrasse 21 6341 Baar-Walterswil Schweiz

+41 (0) 41 768 6111 +41 (0) 41 761 8740 www.emerson.ch

Österreich

Emerson Automation Solutions AG

Industriezentrum NÖ Süd Straße 2a, Objekt M29 2351 Wr. Neudorf Österreich

+43 (0) 2236-607 +43 (0) 2236-607 44 www.emerson.at

(Rhld.)

00825-0105-4145, Rev. BB

Kurzanleitung

Februar 2019

Linkedin.com/company/Emerson-Automation-Solutions

Twitter.com/Rosemount_News

Facebook.com/Rosemount

Youtube.com/us er/RosemountMeasur ement

Google.com/+RosemountMeasurement

Das Emerson-Logo ist eine Marke und Dienstleistungsmarke der Emerson Electric Co. Rosemount ist eine Marke der Emerson Unternehmensgruppe. Alle anderen Marken sind Eigentum ihres jeweiligen Inhabers. © 2019 Emerson. Alle Rechte vorbehalten.
