Руководство по эксплуатации

Ред. AA февраль 2018 г.

Расходомеры электромагнитные Rosemount 8750 с поддержкой протокола Modbus

00809-0407-4750,

Содержание

Указания по технике безопасности ................................................................................ 1

Раздел 1

Раздел 2

Раздел 3

Раздел 4

Раздел 5

Раздел 6

Раздел 7

Раздел 8

Раздел 9

Введение ............................................................................................................................. 5

2.1 Описание системы ............................................................................................................... 5

Руководство по эксплуатации i

2.2 Переработка/утилизация изделия ...................................................................................... 5

Монтаж датчика .................................................................................................................. 7

3.1 Безопасность при погрузке/выгрузке и подъеме ............................................................... 7

3.2 Место установки и ориентация ........................................................................................... 8

3.3 Монтаж датчика ................................................................................................................. 10

3.4 Рекомендации по устройству опорного заземления технологического процесса ........ 15

Монтаж преобразователя разнесенного исполнения .............................................. 19

4.1 Подготовка к монтажу ........................................................................................................ 19

4.2 Специальные символы, принятые для измерительного преобразователя ................... 23

4.3 Монтаж................................................................................................................................ 24

4.4 Подключение измерительного преобразователя ............................................................ 25

Базовая конфигурация ................................................................................................... 41

5.1 Фиксирующий винт для крышки измерительного преобразователя полевого монтажа

............................................................................................................................................ 41

5.2 Базовая настройка ............................................................................................................. 41

5.3 Конфигурация Modbus ....................................................................................................... 45

5.4 Локальный интерфейс оператора (LOI) ........................................................................... 46

Дополнительные данные по установке ...................................................................... 47

6.1 Аппаратные переключатели ............................................................................................. 47

6.2 Дополнительные контуры.................................................................................................. 50

Работа ................................................................................................................................ 61

7.1 Введение ............................................................................................................................ 61

7.2 Локальный интерфейс оператора (LOI) ........................................................................... 61

Функции расширенной настройки ................................................................................ 77

8.1 Введение ............................................................................................................................ 77

8.2 Настройка выходов ............................................................................................................ 77

8.3 Настройка локального интерфейса оператора (LOI) ...................................................... 95

8.4 Дополнительные параметры ............................................................................................ 97

8.5 Настройка специальных единиц измерения .................................................................... 99

Функции расширенной диагностики .......................................................................... 103

9.1 Введение .......................................................................................................................... 103

9.2 Диагностика передачи данных Modbus .......................................................................... 104

9.3 Лицензирование и включение ......................................................................................... 105

9.4 Настраиваемая функция обнаружения пустого трубопровода .................................... 106

9.5 Температура блока электроники .................................................................................... 108

9.6 Обнаружение неисправностей заземления/проводки ................................................... 109

9.7 Обнаружение высокого уровня шумов в технологическом процессе .......................... 110

9.8 Обнаружение налипания на электродах ........................................................................ 111

9.9 Диагностика расходомера SMART™ Meter Verification ................................................. 112

9.10 Ручной запуск диагностики SMART Meter Verification ................................................... 115

9.11 Непрерывная диагностика SMART Meter Verification .................................................... 117

Содержание

9.12 Результаты диагностики Smart Meter Verification .......................................................... 118

Приложение D

Приложение С

Приложение B

Приложение А

Раздел 12

Раздел 11

Раздел 10

Приложения и справочные данные

9.13 Диагностические измерения SMART Meter Verification ................................................. 120

9.14 Оптимизация диагностики SMART Meter Verification..................................................... 121

Цифровая обработка сигналов .................................................................................. 125

10.1 Введение .......................................................................................................................... 125

10.2 Указания по технике безопасности ................................................................................. 125

10.3 Профили шумов технологического процесса ................................................................ 126

10.4 Диагностика технологического шума высокого уровня ................................................. 127

10.5 Оптимизация показаний расхода в условиях повышенного шума ............................... 127

10.6 Пояснения к алгоритму обработки сигналов ................................................................. 130

Техническое обслуживание ......................................................................................... 133

11.1 Введение .......................................................................................................................... 133

11.2 Информация по технике безопасности .......................................................................... 133

11.3 Монтаж локального интерфейса оператора (LOI) (преобразователь полевого монтажа)

.......................................................................................................................................... 134

11.4 Монтаж локального интерфейса оператора (LOI) (преобразователь настенного

монтажа) ........................................................................................................................... 135

11.5 Замена блока электроники измерительного преобразователя (преобразователь

полевого монтажа) ........................................................................................................... 136

11.6 Замена блока электроники измерительного преобразователя настенного монтажа . 138

11.7 Замена штепсельного модуля / клеммного блока ......................................................... 139

11.8 Подстройка ....................................................................................................................... 143

11.9 Обзор ................................................................................................................................ 145

Поиск и устранение неисправностей ........................................................................ 147

12.1 Введение .......................................................................................................................... 147

12.2 Информация по технике безопасности .......................................................................... 148

12.3 Руководство по проверке установки ............................................................................... 148

12.4 Диагностические сообщения ........................................................................................... 150

12.5 Диагностика и устранение базовых неполадок ............................................................. 159

12.6 Диагностика и устранение неполадок датчиков расхода .............................................. 162

12.7 Испытание установленного датчика ............................................................................... 164

12.8 Испытание неустановленного датчика ........................................................................... 167

12.9 Техническая поддержка .................................................................................................. 168

12.10 Сервисное обслуживание ............................................................................................... 169

Технические характеристики изделия....................................................................... 170

A.1 Основные технические характеристики ......................................................................... 170

A.2 Характеристики преобразователя .................................................................................. 174

A.3 Технические характеристики датчиков .......................................................................... 182

Сертификаты изделия .................................................................................................. 188

Карта катушки Mobus и регистра ................................................................................ 190

Схемы электропроводки .............................................................................................. 206

D.1 Монтажные схемы электропроводки .............................................................................. 206

ii Руководство по эксплуатации расходомера электромагнитного Rosem ount 8750 с поддержкой протокола Modbus

Указания по технике безопасности

ВНИМАНИЕ!

Общие опасные факторы. Несоблюдение приведенных ниже указаний может привести к серьезным травмам или смертельному исходу.

• Перед началом работы с устройством следует ознакомиться с настоящим

руководством. В целях безопасности персонала, системы и достижения оптимальной производительности изделия следует удостовериться в правильном толковании содержащихся в инструкции сведений до начала его установки, эксплуатации или технического обслуживания.

• Инструкции по установке и сервисному обслуживанию предназначены только для квалифицированного персонала. Не выполняйте никаких сервисных работ, которые не включены в данные инструкции по эксплуатации, если у вас нет соответствующей квалификации.

• Убедитесь в том, что монтаж выполнен таким образом, что изделие безопасно и соответствует условиям эксплуатации.

• Не заменяйте заводские компоненты на компоненты, не входящие в комплект поставки. Замена деталей может снизить искробезопасность.

• Не выполняйте никакие работы по обслуживанию, кроме тех, которые включены в руководство по эксплуатации.

• Утечки технологической жидкости могут привести к серьезной травме или смертельному исходу.

• Неправильное обращение с изделиями, подвергающимися воздействию опасных веществ, может привести к летальному исходу или причинить тяжелый вред здоровью.

• Электродный отсек может содержать линейное давление; перед снятием крышки необходимо сбросить давление.

• Если возвращаемое изделие подвергалось воздействию опасных веществ по критериям Федерального управления по технике безопасности и охране труда США (OSHA), то необходимо вместе с возвращаемыми товарами представить копию спецификации по безопасности материалов (MSDS) для каждого опасного вещества.

• Изделия, описанные в данном документе, НЕ предназначены для применения в атомной промышленности. Использование этих устройств в условиях, требующих применения специального оборудования, аттестованного для атомной промышленности, может привести к ошибочным показаниям. Для получения информации о приборах производства компании Rosemount, аттестованных для применения в атомной промышленности, следует обращаться в местное торговое представительство Emerson.

Указания по технике без

Руководство по эксплуатации 1

Указания по технике безопасности

ВНИМАНИЕ!

Опасность взрыва. Несоблюдение приведенных ниже указаний по монтажу может привести к взрыву, серьезным травмам или смертельному исходу.

• При монтаже во взрывоопасной среде [в опасных зонах, зонах, которым

присвоены определенные классы, или в средах, имеющих классификацию Ex (взрывоопасные)] необходимо убедиться в том, что сертификация и способы монтажа устройства подходят для данной конкретной среды.

• Не снимайте крышку прибора во взрывоопасной среде, не отключив

электропитание. В соответствии с требованиями по взрывобезопасности обе крышки измерительного преобразователя должны быть плотно затянуты.

• Не отсоединяйте оборудование во взрывоопасной или горючей среде.

• Не подсоединяйте измерительный преобразователь Rosemount к датчику

расхода, произведенному не компанией Rosemount и находящемуся во взрывоопасной среде. Исследование эксплуатации измерительного преобразователя с магнитными расходомерами других производителей в опасных (взрывоопасных (Ex) или классифицированных) зонах не производилась. Конечный пользователь и монтажник должны проявлять особую осторожность, чтобы удостовериться, что преобразователь соответствует требованиям безопасности и производительности оборудования другого производителя.

• Выполняйте требования государственных, местных и действующих на предприятии стандартов по обеспечению надлежащего заземления измерительного преобразователя и датчика расхода. Защитное заземление должно быть выполнено отдельно от опорного заземления технологического процесса.

• На электромагнитных расходомерах Rosemount, заказанных с нестандартным вариантом покрытия корпуса или с этикетками, выполненными не из металла, возможно накопление электростатического заряда. Чтобы избежать накопления электростатического заряда, не протирайте расходомер сухой тканью и не чистите его растворителями.

Опасность поражения электрическим током. Несоблюдение этих инструкций может привести к повреждению и небезопасному электрическому разряду, последствиями которого могут стать серьезные травмы или смертельный исход.

• Отключайте питание перед обслуживанием цепей.

• Перед снятием крышки блока электроники подождите 10 минут, чтобы дать

заряду рассеяться. После выключения питания в электронной части изделия может сохраняться остаточный заряд.

• Избегайте контакта с клеммами и проводами. Высокое напряжение на выводах может стать причиной поражения электрическим током.

2 Руководство по эксплуатации расходомера электромагнитного Rosemount 8750 с поддержкой протокола Modbus

Указания по технике без

ПРИМЕЧАНИЕ

Опасность повреждения. Несоблюдение приведенных ниже указаний по монтажу может привести к повреждению или поломке оборудования.

• Футеровка датчика расхода хрупкая и может быть легко повреждена при

транспортировке. Никогда не просовывайте сквозь датчик никакие предметы для того, чтобы поднять его или манипулировать иным образом. Повреждение изоляционной прокладки может привести к неработоспособности датчика расхода.

• Не следует использовать металлические или спирально-навитые прокладки, так

как они повреждают поверхность футеровки датчика. Если необходимо использовать металлические или спирально-навитые прокладки, нужно использовать защиту футеровки. Если предполагается частое удаление, примите меры предосторожности для защиты концов футеровки. Короткие части трубных секций, которые стыкуются с концами сенсора, часто используются в качестве защиты.

• Для обеспечения правильной работы и длительного срока службы датчика

расхода необходимо правильно затягивать крепежные элементы. Все элементы должны быть затянуты в правильной последовательности до указанных крутящих моментов затяжки. Несоблюдение этих указаний может привести к серьезным повреждениям футеровки датчика расхода и необходимости его преждевременной замены.

• Если вблизи места установки прибора имеются источники высокого

напряжения/тока большой силы, убедитесь в том, что приняты надлежащие меры по защите, чтобы не допустить протекания паразитных токов через расходомер. Отсутствие достаточной защиты расходомера может привести к повреждению преобразователя и выходу расходомера из строя.

• Перед проведением сварочных работ на трубопроводе полностью отключите все

электрические соединения как от датчика расхода, так и от измерительного преобразователя. Чтобы максимально защитить датчик, возможно, следует снять его с трубопровода.

• Не подавайте питание на датчик магнитного расходомера или на цепь

возбуждения катушки преобразователя.

Руководство по эксплуатации 3

Указания по технике безопасности

4 Руководство по эксплуатации расходомера электромагнитного Rosemount 8750 с поддержкой протокола Modbus

Введение

Темы, рассматриваемые в данном разделе:

• Описание системы

• Переработка/утилизация изделия

2.1 Описание системы

Датчик расхода состоит из двух электромагнитных катушек, которые расположены на его противоположных стенках. Два электрода, расположенные перпендикулярно катушкам и напротив друг друга, обеспечивают контакт с жидкостью. Измерительный преобразователь подает напряжение на катушки и создает магнитное поле. Проводящая жидкость, перемещаясь в магнитном поле, создает наведенное напряжение на электродах. Это напряжение пропорционально скорости потока. Измерительный преобразователь преобразует значение наведенного напряжение на электродах и вычисляет значение расхода среды. Вид в разрезе представлен на

рис. 2-1.

Рис. 2-1. Датчик в разрезе

Введение

2.2 Переработка/утилизация изделия

Переработка и утилизация оборудования или его упаковки должны осуществляться в соответствии с национальным законодательством и местными нормативными актами.

Руководство по эксплуатации 5

Введение

6 Руководство по эксплуатации расходомера электромагнитного Rosemount 8750 с поддержкой протокола Modbus

Монтаж датчика

ВНИМАНИЕ!

Темы, рассматриваемые в данном разделе:

• Безопасность при погрузке/выгрузке и подъеме

• Место установки и ориентация

• Монтаж датчика

• Рекомендации по устройству опорного заземления технологического процесса

Сопутствующая информация

Монтаж преобразователя разнесенного исполнения

3.1 Безопасность при погрузке/выгрузке и подъеме

Монтаж датчика

Для снижения риска получения травм или повреждения оборудования следуйте всем инструкциям по погрузке/выгрузке и подъему.

• Погрузочно-разгрузочные работы следует проводить аккуратно во избежание

повреждений. По возможности необходимо доставлять компоненты системы на объект установки в оригинальных транспортировочных контейнерах.

• Датчики расхода с футеровкой из фторопласта поставляются с торцевыми

заглушками, защищающими футеровку от механических повреждений и деформаций. Снимите концевые крышки непосредственно перед установкой.

• Не снимайте транспортные заглушки с отверстий под кабельные вводы до тех

пор, пока вы не будете готовы выполнить электрические подключения и их герметизацию. Необходимо принять соответствующие меры предосторожности, чтобы предотвратить попадание воды.

• Датчик расхода должен опираться на трубопровод. Рекомендуется установить

опоры трубопровода как до, так и после датчика расхода. К самому датчику расхода не должны устанавливаться никакие дополнительные опоры.

• Используйте надлежащие СИЗ (средства индивидуальной защиты), которые

должны включать защитные очки и защитную обувь с металлическим носком.

• Не поднимайте расходомер за корпус электронного блока или клеммную коробку.

• Футеровка датчика расхода хрупкая и может быть легко повреждена при

транспортировке. Никогда не просовывайте сквозь датчик никакие предметы для того, чтобы поднять его или манипулировать иным образом. Повреждение изоляционной прокладки ведет к невозможности дальнейшего использования датчика.

• Не допускайте падения приборов с любой высоты.

Руководство по эксплуатации 7

Монтаж датчика

3.2 Место установки и ориентация

3.2.1 Рекомендации по монтажу, связанные с условиями окружающей среды

Для обеспечения максимального срока службы измерительного преобразователя не следует допускать воздействия на него экстремальных температур и чрезмерной вибрации. К наиболее распространенным проблемам относятся:

• Высокая частота вибрации трубопроводов (для измерительных

преобразователей интегрального монтажа).

• Установка в условиях тропиков/пустынь при непосредственном воздействии

прямых солнечных лучей.

• Установка вне помещений в условиях холодного климата.

Измерительные преобразователи разнесенного исполнения могут устанавливаться в диспетчерской для защиты электроники от суровых условий окружающей среды, быстрого доступа к настройкам и упрощенного сервисного обслуживания.

3.2.2 Прямые участки до и после расходомера

Для обеспечения требуемой точности в широком диапазоне изменения параметров технологического процесса, датчик должен быть установлен таким образом, чтобы перед ним находился прямой участок трубопровода длиной не менее пяти диаметров трубы, а после него был расположен прямой участок трубопровода длиной не менее двух диаметров трубы, отсчитывая от плоскости электродов.

Рис. 3-1. Длины прямых участков трубопровода до и после расходомера

A. 5 диаметров трубопровода (до расходомера) В. 2 диаметра трубопровода (после расходомера) С. Направление потока

Возможен монтаж с меньшими длинами прямых участков трубопровода до и после расходомера. Однако при меньших длинах прямых участков до и после расходомера может не обеспечиваться точность показаний, указанная в технических характеристиках. Воспроизводимость результатов измерения расхода при этом будет по-прежнему высока.

3.2.3 Направление потока

Датчик расхода должен быть установлен таким образом, чтобы стрелка указывала направление потока.

8 Руководство по эксплуатации расходомера электромагнитного Rosemount 8750 с поддержкой протокола Modbus

Рис. 3-2. Стрелка, указывающая направление потока

3.2.4 Место установки и ориентация датчика

Датчик расхода должен быть смонтирован таким образом, чтобы во время эксплуатации он был полностью заполнен. В зависимости от места установки необходимо также учитывать ориентацию.

• Направление потока снизу вверх при вертикальной установке обеспечивает

полное заполнение трубопровода независимо от расхода

• Монтаж датчика в горизонтальном положении должен производиться в нижних

точках трубопровода, которые обычно полностью заполнены.

Рис. 3-3. Ориентация датчика

Монтаж датчика

A. Направление потока

Руководство по эксплуатации 9

Монтаж датчика

3.2.5 Ориентация электродов

Электроды датчика расположены правильно в случае, если два измерительных электрода находятся в положении 3 и 9 часов или в пределах 45° относительно горизонтали, как показано слева на рис. 3-4. Следует избегать такой ориентации при монтаже, при которой верхняя часть датчика находится под углом 90° к вертикали, как показано справа на рис. 3-4.

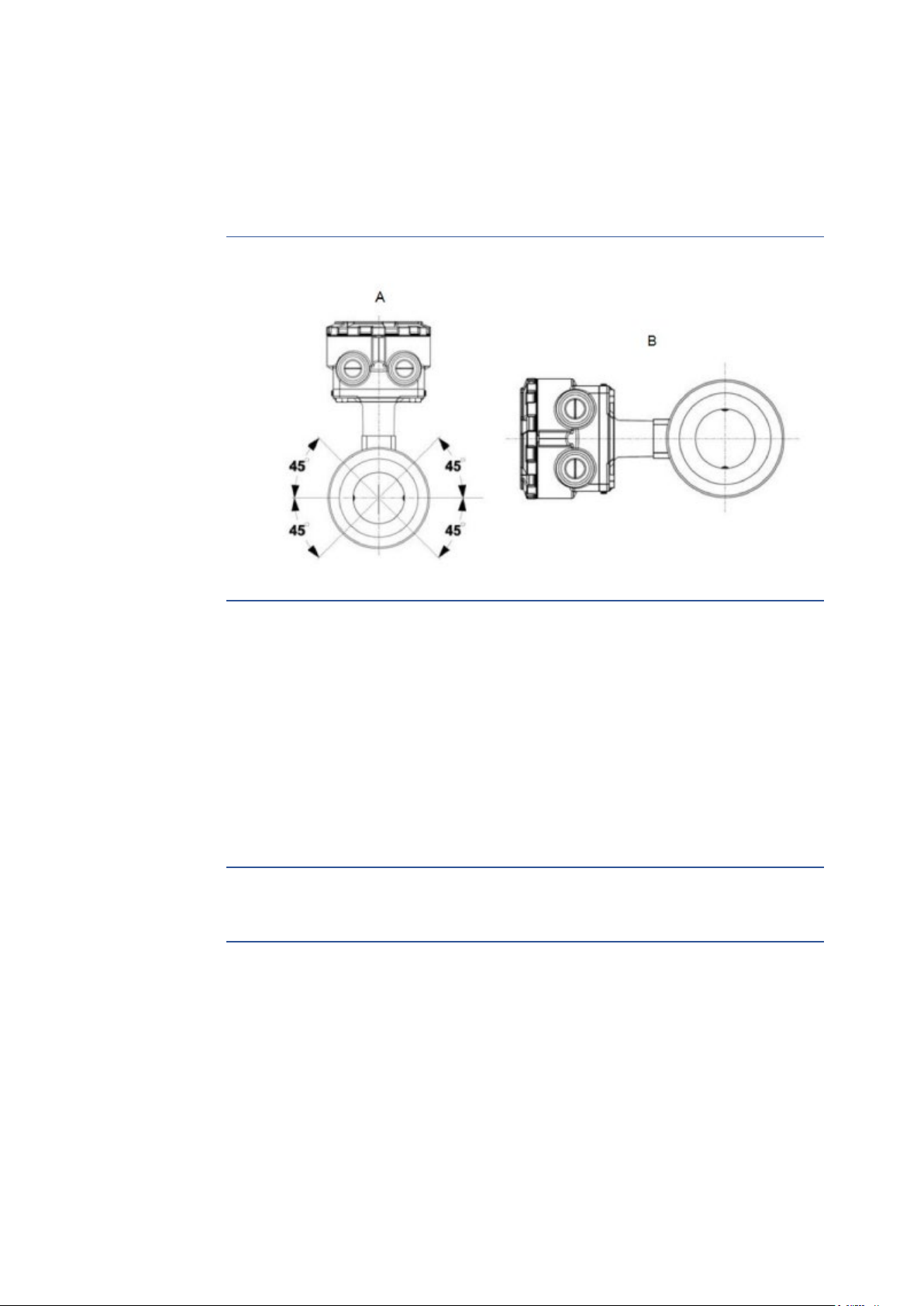

Рис. 3-4. Ориентация электродов

A. Правильно B. Неправильно

Для датчика может потребоваться специальная ориентация в целях соответствия рейтингу кода Т опасной зоны. Любые потенциальные ограничения см. в соответствующем справочном руководстве.

3.3 Монтаж датчика

Уплотнения

В каждом месте соединения датчика с технологической линией требуются прокладки. Материал прокладок должен быть совместим с рабочей жидкостью и соответствовать условиям эксплуатации. Прокладки необходимы с каждой стороны заземляющего кольца (см. рис. 3-5). Для всех других применений (включая датчики расхода с защитными кольцами футеровки и с заземляющим электродом) требуется только по одной прокладке с каждой стороны соединения.

Примечание

Не следует использовать металлические или спирально-навитые прокладки, так как они повреждают поверхность футеровки датчика. Если необходимо использовать металлические или спирально-навитые прокладки, нужно использовать защиту футеровки.

10 Руководство по эксплуатации расходомера электромагнитного Rosemount 8750 с поддержкой протокола Modbus

Монтаж датчика

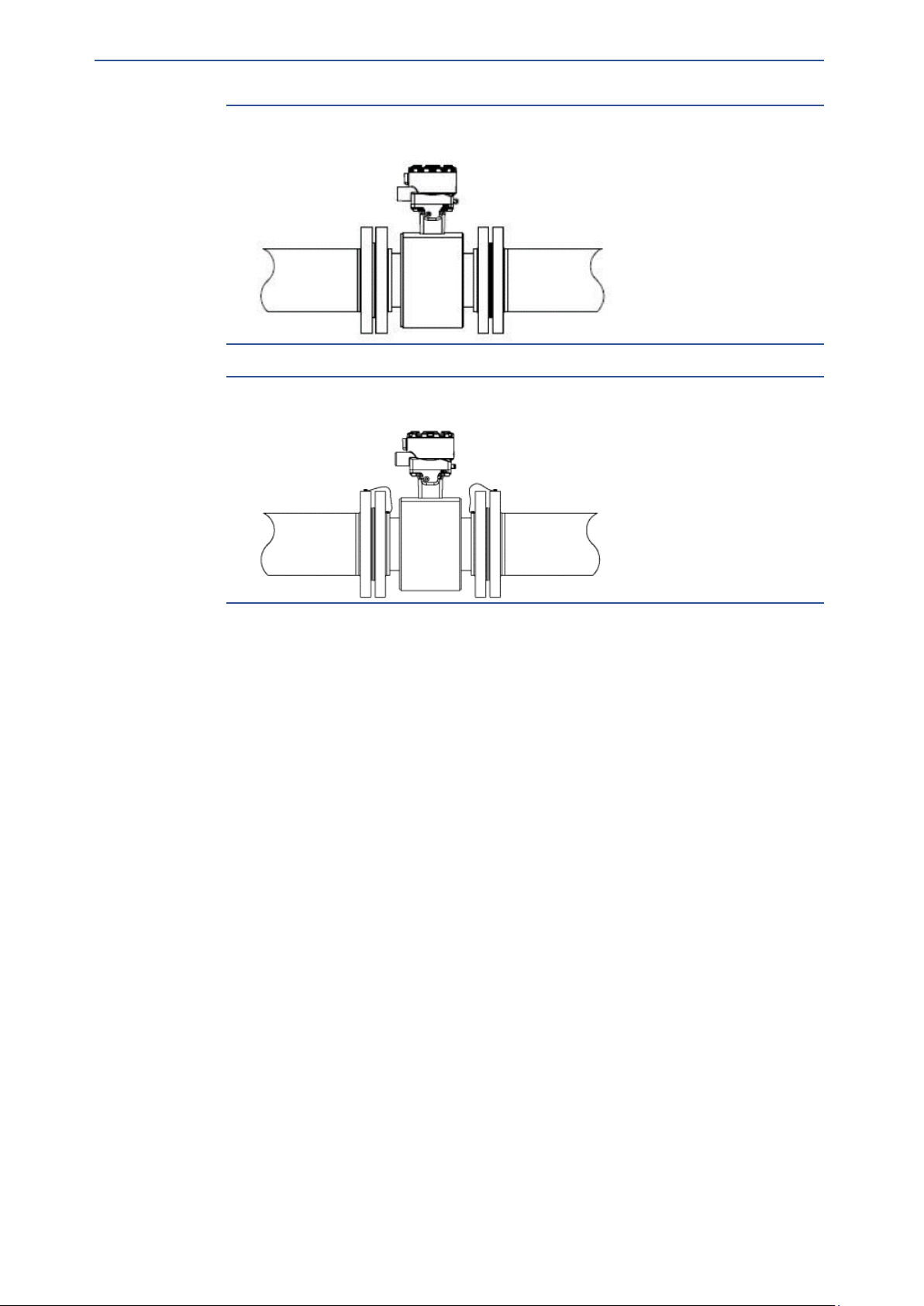

Рис. 3-5. Установка прокладок для фланцевых датчиков

A. Кольцо заземления и прокладка (опция) B. Прокладка, предоставляемая заказчиком

Крепежные элементы

Примечание

Не затягивайте болты только с одной стороны. Затягивайте болты одновременно с каждой стороны. Например:

1. Вставьте крепежные элементы в соединение до расходомера по направлению потока.

2. Вставьте крепежные элементы в соединение после расходомера по направлению потока.

3. Стяните крепежные элементы в соединении до расходомера по направлению потока.

4. Стяните крепежные элементы в соединении после расходомера по направлению потока.

Не затягивайте болты со стороны входящего потока с последующим затягиванием болтов со стороны исходящего потока. Попеременное затягивание болтов на фланцах со стороны входящего и исходящего потока поможет предохранить изоляционные прокладки от повреждений.

Рекомендуемые значения крутящего момента затягивания в зависимости от условного прохода и типа футеровки датчика приведены в таблице 3-2 для фланцев ASME B16.5 и в таблице 3-3 или 3-4 для фланцев EN. Если номинальные параметры фланцев датчика расхода отсутствуют в перечне, обратитесь на заводизготовитель. Затяните крепежные элементы датчика со стороны входящего потока в последовательности, показанной на рис. 3-6, до 20 % от предлагаемых значений крутящего момента затягивания. Повторите данную процедуру на соединении после расходомера со стороны исходящего потока. Для датчиков расхода, у которых количество отверстий во фланцах для крепежных элементов больше или меньше показанного, затягивайте крепежные элементы аналогичным образом по схеме «крест-накрест». Повторите всю последовательность действий, затягивая до 40, 60, 80 и 100 % от рекомендуемого значения момента затягивания.

Если при рекомендованных значениях крутящего момента затягивания имеет место протечка, можно дополнительно подтянуть крепежные элементы, наращивая момент затяжки с шагом 10 % от рекомендуемого значения момента, пока соединение не перестанет протекать или пока измеряемое значение крутящего момента затяжки не достигнет максимального для данных крепежных элементов. Практические аспекты сохранения целостности футеровки часто требуют от пользователя определения четких значений момента затяжки для остановки утечки при определенных сочетаниях фланцев, крепежных элементов, прокладок и материала футеровки датчика расхода.

Руководство по эксплуатации 11

Монтаж датчика

Футеровки из фторполимеров

Другие футеровки

T — PTFE

P — полиуретан

Код

Типоразмер

Футеровки из фторполимеров

Другие футеровки

Класс 150 (фунт-фут)

Класс 300 (фунт-фут)

Класс 150 (фунт-фут)

Класс 300 (фунт-фут)

005

0,5 дюйма (15 мм)

8 8 Н/д

Н/д

010

1 дюйм (25 мм)

12 6 10

015

1,5 дюйма (40 мм)

25 7 18

020

2 дюйма (50 мм)

025

2,5 дюйма (65 мм)

030

3 дюйма (80 мм)

040

4 дюйма (100 мм)

050

5 дюймов (125 мм)

060

6 дюймов (150 мм)

080

8 дюймов (200 мм)

100

10 дюймов (250 мм)

120

12 дюймов (300 мм)

125

105

Проверьте фланцы на предмет утечки после окончательной затяжки болтов. Несоблюдение надлежащих методов затяжки крепежных элементов может привести к серьезным повреждениям. Воздействие давления на материалы датчика расхода может со временем привести к изменению их размера и необходимости повторного затягивания фланцевых соединений спустя 24 часа после установки.

Рис. 3-6. Последовательность затяжки крепежных элементов

Перед установкой определите материал футеровки датчика расхода, чтобы обеспечить рекомендуемые значения крутящих моментов затягивания.

Таблица 3-1. Материал футеровочного покрытия

Таблица 3-2. Характеристики момента затяжки крепежных элементов и нагрузки на эти элементы для Rosemount 8750 (ASME)

размера

12 Руководство по эксплуатации расходомера электромагнитного Rosemount 8750 с поддержкой протокола Modbus

Монтаж датчика

Код

Типоразмер

Футеровки из фторполимеров

Другие футеровки

Класс 150 (фунт-фут)

Класс 300 (фунт-фут)

Класс 150 (фунт-фут)

Класс 300 (фунт-фут)

140

14 дюймов (350 мм)

110

160

16 дюймов (400 мм)

160

140

180

18 дюймов (450 мм)

120

170

150

200

20 дюймов (500 мм)

110

175

150

240

24 дюйма (600 мм)

165

280

140

250

300

30 дюймов (750 мм)

195

415

165

375

360

36 дюймов (900 мм)

280

575

245

525

Код

Типоразмер Футеровки из фторполимеров (в ньютон-метрах)

PN 10

PN 16

PN 25

PN 40

005

0,5 дюйма (15 мм)

Н/д

010

1 дюйм (25 мм)

Н/д

015

1,5 дюйма (40 мм)

Н/д

020

2 дюйма (50 мм)

Н/д

025

2,5 дюйма (65 мм)

Н/д

030

3 дюйма (80 мм)

Н/д

040

4 дюйма (100 мм)

Н/д

050

5,0 дюймов (125 мм)

Н/д

100

060

6 дюймов (150 мм)

Н/д

130

080

8 дюймов (200 мм)

130

170

100

10 дюймов (250 мм)

100

130

190

250

120

12 дюймов (300 мм)

120

170

190

270

140

14 дюймов (350 мм)

160

220

320

410

160

16 дюймов (400 мм)

220

280

410

610

180

18 дюймов (450 мм)

190

340

330

420

200

20 дюймов (500 мм)

230

380

440

520

240

24 дюйма (600 мм)

290

570

590

850

Таблица 3-2. Характеристики момента затяжки крепежных элементов и нагрузки на эти элементы для Rosemount 8750 (ASME) (продолжение)

размера

Таблица 3-3. Характеристики момента затяжки крепежных элементов и нагрузки на эти элементы для Rosemount 8750 с футеровками из фторполимеров (EN 1092-1)

размера

Руководство по эксплуатации 13

Монтаж датчика

Код

Типоразмер Футеровки не из фторполимеров (в ньютон-метрах)

PN 10

PN 16

PN 25

PN 40

005

0,5 дюйма (15 мм)

Н/д

010

1 дюйм (25 мм)

Н/д

015

1,5 дюйма (40 мм)

Н/д

020

2 дюйма (50 мм)

Н/д

025

2,5 дюйма (65 мм)

Н/д

030

3 дюйма (80 мм)

Н/д

040

4 дюйма (100 мм)

Н/д

050

5,0 дюймов (125 мм)

Н/д

060

6 дюймов (150 мм)

Н/д

080

8 дюймов (200 мм)

110

100

10 дюймов (250 мм)

130

170

120

12 дюймов (300 мм)

110

130

180

140

14 дюймов (350 мм)

110

150

210

288

160

16 дюймов (400 мм)

150

190

280

410

180

18 дюймов (450 мм)

130

230

220

280

200

20 дюймов (500 мм)

150

260

300

350

240

24 дюйма (600 мм)

200

380

390

560

Код размера

Типоразмер

Класс D (фунтфут)

Класс E (фунтфут)

Класс F (фунтфут)

300

30 дюймов (750 мм)

195

360

36 дюймов (900 мм)

280

Код размера

Типоразмер

Класс D (фунтфут)

Класс E (фунтфут)

Класс F (фунтфут)

300

30 дюймов (750 мм)

165

360

36 дюймов (900 мм)

245

400

40 дюймов (1000 мм)

757

Н/д

420

42 дюйма (1050 мм)

839

Н/д

Таблица 3-4. Характеристики момента затяжки крепежных элементов и нагрузки на эти элементы для Rosemount 8750 с футеровками не из фторполимеров (EN 1092-1)

размера

Таблица 3-5. Характеристики момента затяжки крепежных элементов и нагрузки на эти элементы для Rosemount 8750 с футеровками из фторполимеров (AWWA C207)

Таблица 3-6. Характеристики момента затяжки крепежных элементов и нагрузки на эти элементы для Rosemount 8750 с футеровками не из фторполимеров (AWWA C207)

14 Руководство по эксплуатации расходомера электромагнитного Rosemount 8750 с поддержкой протокола Modbus

Монтаж датчика

Код размера

Типоразмер

Класс D (фунт-фут)

Класс E (фунт-фут)

Класс F (фунт-фут)

480

48 дюймов (1200 мм)

872

Н/д

Тип трубопровода

Шины

Кольца

Контрольный

Защитные

футеровки

Токопроводящая

футеровки

См. рис. 3-7

См. рис. 3-8

См. рис. 3-10

См. рис. 3-8 Токопроводящая труба с футеровкой

Недостаточное заземление

См. рис. 3-8

См. рис. 3-7

См. рис. 3-8

Нетокопроводящий трубопровод

Недостаточное заземление

См. рис. 3-9

Не рекомендуется

См. рис. 3-9

Таблица 3-6. Характеристики момента затяжки крепежных элементов и нагрузки на эти элементы для Rosemount 8750 с футеровками не из фторполимеров (AWWA C207) (продолжение)

3.4 Рекомендации по устройству опорного заземления технологического процесса

На рисунках показаны только рекомендации по устройству опорного заземления технологического процесса. Защитное заземление также является неотъемлемой частью установки, но на рисунках оно не показано. Защитное заземление выполняется в соответствии с государственными, местными и действующими на предприятии стандартами электроустановок.

Воспользуйтесь таблицей 3-7 для определения необходимого варианта опорного заземления технологического процесса, чтобы установить прибор надлежащим образом.

Таблица 3-7. Устройство опорного заземления технологического процесса

заземления

труба без

Примечание

При диаметре трубопровода от 10 дюймов и выше шины заземления могут быть прикреплены к корпусу датчика расхода рядом с фланцем. См. рис. 3-11.

заземления

электрод

кольца

Рис. 3-7. Шины заземления при использовании токопроводящих

нефутерованных трубопроводов или заземляющего электрода в футерованном трубопроводе

Руководство по эксплуатации 15

Монтаж датчика

Рис. 3-8. Заземление с помощью заземляющих колец или защитных колец

футеровки при использовании токопроводящих труб

А. Заземляющие кольца или защитные кольца футеровки

Рис. 3-9. Заземление с помощью заземляющих колец или защитных колец

футеровки при использовании нетокопроводящих труб

А. Заземляющие кольца или защитные кольца футеровки

16 Руководство по эксплуатации расходомера электромагнитного Rosemount 8750 с поддержкой протокола Modbus

Монтаж датчика

Рис. 3-10. Заземление с помощью заземляющего электрода при

использовании токопроводящих нефутерованных труб

Рис. 3-11. Заземление для трубопроводов типоразмеров от 10 дюймов и

больше

Руководство по эксплуатации 17

Монтаж датчика

18 Руководство по эксплуатации расходомера электромагнитного Rosemount 8750 с поддержкой протокола Modbus

Монтаж преобразователя разнесенного исполнения

Темы, рассматриваемые в данном разделе:

• Подготовка к установке

• Специальные символы, принятые для измерительного преобразователя

• Монтаж

• Подключение

В этом разделе описывается подключение проводки между измерительным преобразователем и датчиком расхода и подача питания на измерительный преобразователь разнесенного исполнения.

Сопутствующая информация

Монтаж датчика

4.1 Подготовка к монтажу

Перед установкой измерительного преобразователя электромагнитного расходомера Rosemount, необходимо выполнить несколько подготовительных операций, чтобы облегчить процесс монтажа:

• Выберите необходимые комплектации и конфигурации, которые соответствуют

выбранной вами области применения прибора.

• Задайте аппаратные выключатели, если это необходимо.

• Необходимо учесть требования к механике, электрической части и

экологические требования.

Примечание

Более детальные требования см. в Приложении А.

Определение необходимых опций и параметров конфигурации

Типовой монтаж измерительного преобразователя включает подключение устройства к источнику энергоснабжения, выходного сигнала Modbus RS-485, а также подключение катушек и электродов. Для других вариантов области применения датчика могут понадобиться другие конфигурации и комплектации, как то:

• Импульсный выход.

• Дискретный вход / дискретный выход.

Аппаратные переключатели

У преобразователя есть два выбираемых пользователем аппаратных переключателя. При помощи этих переключателей задается внутреннее/внешнее аналоговое питание и защита преобразователя. Стандартная заводская конфигурация этих переключателей выглядит следующим образом:

Руководство по эксплуатации 19

Монтаж преобразователя разнесенног

Установка

Заводская конфигурация

Внутреннее/внешнее питание импульсного выхода

Внешний

Безопасность измерительного преобразователя

Выкл.

Таблица 4-1. Стандартная конфигурация переключателей

Переключатель внутреннего/внешнего питания импульсного выхода недоступен при заказе устройства с искробезопасным выходом, код заказа B.

В большинстве случаев нет необходимости в изменении настроек аппаратных переключателей. Если возникает необходимость изменить эти настройки, выполните действия, описанные в разделе 6.1.

Удостоверьтесь в том, что вы определили все дополнительные опции и параметры конфигурации, которые необходимы для вашей установки. Сохраните перечень этих дополнительных опций и параметров конфигурации в качестве справочного материала при монтаже и настройке.

Рекомендации по механическому монтажу

На месте монтажа измерительного преобразователя необходимо предусмотреть достаточно пространства для обеспечения надежного монтажа, свободного доступа к кабельным вводам, полного открытия крышек измерительного преобразователя и удобного считывания данных с экрана локального интерфейса оператора (при наличии).

20 Руководство по эксплуатации расходомера электромагнитного Rosemount 8750 с поддержкой протокола Modbus

Монтаж преобразователя разнесенного исполнения

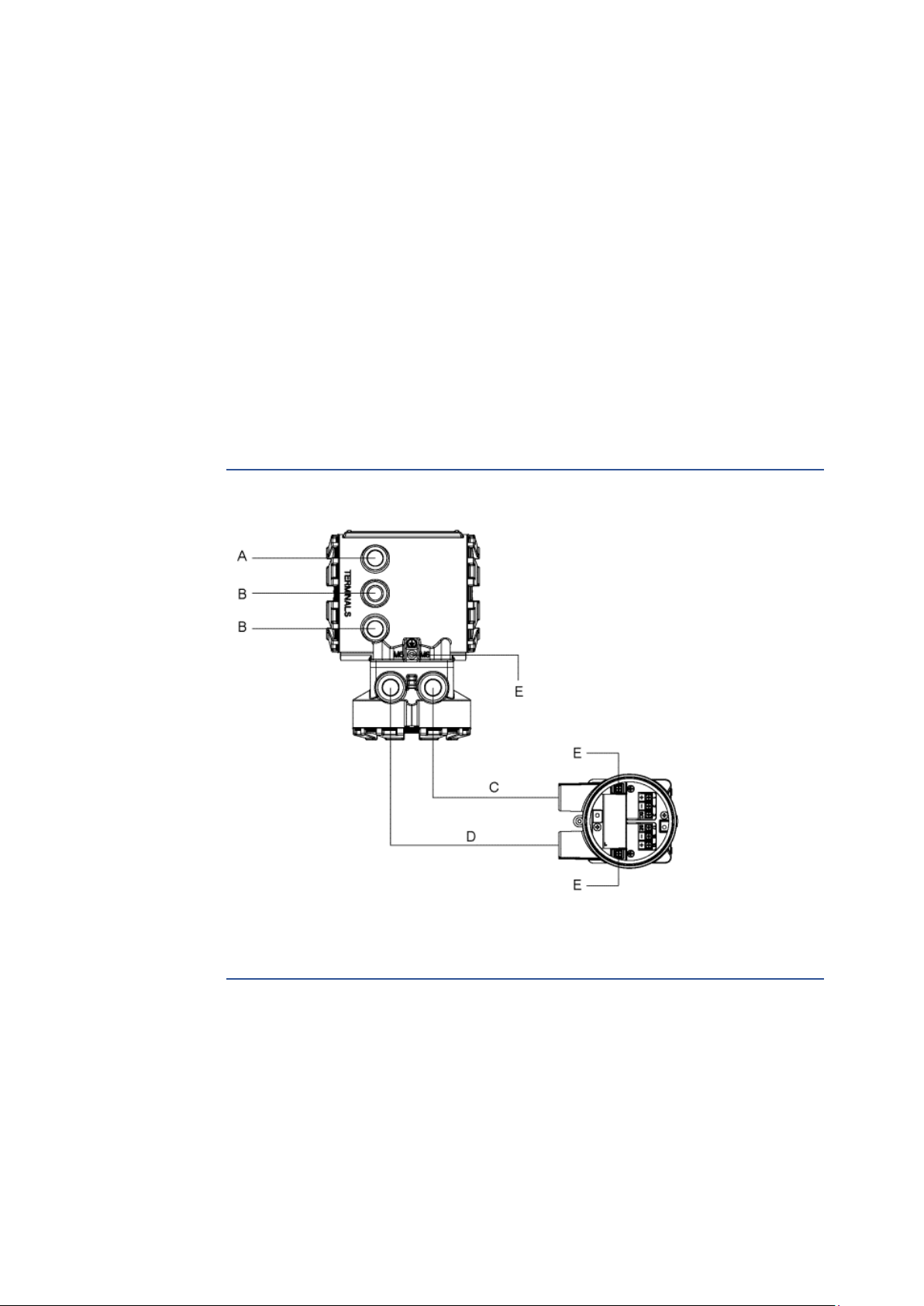

Рис. 4-1. Габаритный чертеж измерительного преобразователя полевого

монтажа

A. Отверстия для кабельных вводов 1/2-дюймов — 14 NPT или M20 B. Крышка локального интерфейса оператора C. Крепежные винты

Руководство по эксплуатации 21

Монтаж преобразователя разнесенног

Рис. 4-2. Габаритный чертеж измерительного преобразователя настенного

монтажа

А. Отверстия для кабельных вводов 1/2-дюймов -14 NPT (4 шт.) B. Винт заземления

С. Крышка клавиатуры локального интерфейса оператора D. Крышка отсека электрических соединений

Примечание

Размеры указаны в дюймах (миллиметрах).

Замечания по электротехнике

Перед выполнением каких-либо электрических подключений к измерительному преобразователю следует ознакомиться с требованиями государственных, местных и действующих на предприятии документов по монтажу электроустановок. Убедитесь в том, что обеспечено надлежащее питание, кабелепровод и другие комплектующие, необходимые для выполнения требований этих стандартов.

При разнесенном и интегральном исполнении измерительных преобразователей необходимо обеспечить внешнее питание, поэтому должен быть предусмотрен доступ к надлежащему источнику питания.

22 Руководство по эксплуатации расходомера электромагнитного Rosemount 8750 с поддержкой протокола Modbus

Монтаж преобразователя разнесенного исполнения

Измерительный преобразователь полевого монтажа и в исполнении для настенного монтажа

Питание

Мощность переменного тока: 90—250 В перем. тока, 0,45 A, 40 В·А

Стандартная мощность постоянного тока: 12—42 В пост. тока, 1,2 A, 15 Вт

Низкая мощность постоянного тока: 12—30 В пост. тока, 0,25 А, 4 Вт

Цепь импульсного выходного сигнала

С внутренним питанием (активная): выходное

напряжение до 28 В пост. тока, 100 мА, 1 Вт

Цепь выходного сигнала Modbus

С внутренним питанием (активная): выходное

100 мВт

Оконечные резисторы

Стандартно 120 Ом. Подробности см. в

(http://www.modbus.org).

Максимально допустимое напряжение

250 В

Цепь катушек возбуждения

500 мА; 40 В макс.; 9 Вт макс.

Таблица 4-2. Электрические характеристики

напряжение до 12 В пост. тока; 12,1 мА; 73 мВт

С внешним питанием (пассивная): входное

напряжение до 3,3 В пост. тока; 100 мА;

документе «Руководство по спецификации и реализации последовательных линий» (MODBUS over Serial Line Specification & Implementation Guide

Рекомендации по монтажу, связанные с условиями окружающей среды

• Установка в условиях тропиков/пустынь при непосредственном воздействии

прямых солнечных лучей.

• Установка вне помещений в условиях холодного климата.

Modbus касаемо

4.2 Специальные символы, принятые для измерительного преобразователя

)

Предупреждающий знак — подробные сведения см. в документации на изделие

Клемма защитного (заземляющего) проводника

Руководство по эксплуатации 23

Монтаж преобразователя разнесенног

4.3 Монтаж

Для разнесенного исполнения измерительного преобразователя предусмотрен кронштейн, который используется для установки прибора на 2-дюймовой трубе или на плоской поверхности.

Рис. 4-3. Габаритный чертеж монтажного приспособления измерительного

преобразователя полевого монтажа

A. П-образный болт B. Монтажный кронштейн C. Измерительный преобразователь D. Крепежный элемент (пример конструкции)

24 Руководство по эксплуатации расходомера электромагнитного Rosemount 8750 с поддержкой протокола Modbus

Монтаж преобразователя разнесенного исполнения

Рис. 4-4. Габаритный чертеж монтажного приспособления измерительного

преобразователя настенного монтажа

A. П-образный болт B. Хомут под П-образный болт

С. Крепежный элемент

Порядок действий

1. Соберите монтажное приспособление в соответствии с конфигурацией

монтажа.

2. Закрепите преобразователь на монтажном приспособлении.

После монтажа

Локальный интерфейс оператора измерительного преобразователя можно поворачивать с шагом 90° до 180°. Не поворачивайте корпус больше чем на 180° в одном направлении.

4.4 Подключение измерительного преобразователя

4.4.1 Кабельные вводы и соединения

Отверстия для кабельных вводов измерительного преобразователя и датчика расхода могут иметь резьбу 1/2 дюйма 14 NPT (станд. трубная резьба) или внутреннюю резьбу типоразмера M20. Подсоединение кабелепроводов должно быть выполнено в соответствии с государственными, местными и действующими на предприятии стандартами электроустановок. Неиспользуемые отверстия для кабельных вводов следует закрыть соответствующими сертифицированными заглушками. Пластмассовые транспортные заглушки не обеспечивают защиту от попадания инородных веществ.

Руководство по эксплуатации 25

Монтаж преобразователя разнесенног

4.4.2 Требования к кабелепроводам

• В случае установок с искробезопасной цепью электродов требуются

отдельный кабелепровод для кабеля катушки и кабеля электродов.

• В случае установок без искробезопасной цепи электродов или с

использованием комбинированного кабеля допускается прокладка одного специального кабельного канала для кабеля привода катушки и электрода между датчиком и измерительным преобразователем разнесенного исполнения. В случае установок без искробезопасной цепи электродов допускается снятие барьеров для искробезопасной изоляции.

• Проложенные в одном кабелепроводе кабели от другого оборудования могут

создавать помехи и шумы в системе. См. рис. 4-5 и 4-6.

• Кабели электродов не следует прокладывать вместе и размещать в одном

кабельном лотке с кабелями питания.

• Кабели выходных сигналов не следует прокладывать вместе с кабелями

питания.

• Выбирайте размер кабелепровода соответствующим образом, чтобы в нем

можно было разместить кабели, подходящие к расходомеру.

Рис. 4-5. Практические рекомендации по подготовке кабелепровода (для

полевого монтажа)

A. Электропитание B. Выход C. Катушка D. Электрод E. Защитное заземление

26 Руководство по эксплуатации расходомера электромагнитного Rosemount 8750 с поддержкой протокола Modbus

Монтаж преобразователя разнесенного исполнения

Рис. 4-6. Практические рекомендации по подготовке кабелепровода (для

настенного монтажа)

А. Защитное заземление

B. Электропитание C. Катушка D. Выход E. Электрод

4.4.3 Подключение датчика расхода к измерительному преобразователю

Измерительные преобразователи интегрального исполнения

Измерительные преобразователи интегрального исполнения, заказываемые в комплекте с датчиком расхода, поставляются в собранном виде и с подключенной на заводе-изготовителе проводкой, для которой используется межблочный кабель. Используйте только заводской межблочный кабель, поставляемый в комплекте. При замене измерительных преобразователей используйте межблочный кабель, поступивший в изначальной заводской комплектации. Данные межблочные кабели также доступны в качестве запасных частей (см. рис. 4-7).

Руководство по эксплуатации 27

Монтаж преобразователя разнесенног

№ комплекта кабелей

Описание

Отдельный кабель

Каталожный номер Alpha

08732-0065-0001

Комплект, кабели

катушек + электродов)

Катушка

2442C

08732-0065-0002

Комплект, кабели

катушек + электродов)

Катушка

2442C

08732-0065-0003

Комплект, кабели

электрод)

Катушка

2442C

08732-0065-0004

Комплект, кабели

электрод)

Катушка

2442C

№ комплекта кабелей

Описание

Отдельный кабель

Каталожный номер Alpha

08732-0065-1001

Комплект, кабели

катушек + электродов)

Катушка

Недоступен

Рис. 4-7. Запасные межблочные кабели

A. Разъемный модуль 08732-CSKT-0001 B. Кабель IMS 08732-CSKT-0004.

Измерительные преобразователи разнесенного исполнения

Комплекты кабелей поставляются в виде отдельных кабелей или в виде комбинированного кабеля, позволяющего подключать также катушки и электроды. Кабели разнесенного исполнения можно заказать напрямую у производителя, используя номера комплектов, указанные в таблицах 4-3, 4-4, и 4-5. В качестве альтернативы также указываются эквивалентные каталожные номера кабелей Alpha. Чтобы заказать кабель, укажите длину в качестве требуемого количества. Длина кабелей всех элементов должна быть одинаковой.

Примеры:

• 25 футов = кол-во (25) 08732-0065-0001

• 25 метров = кол-во (25) 08732-0065-0002

Таблица 4-3. Комплекты кабелей для подключения датчика расхода к измерительному преобразователю — стандарт диапазон температур (от −20 до 75 °C)

(футы)

элементов, станд. диапазон темп., (включая кабели для

Электрод

2413C

(метры)

(футы)

(метры)

элементов, станд. диапазон темп., (включая кабели для

элементов, станд. диапазон темп., (включая кабели для катушек и искробезопасный

Электрод

Искробезопасный синий электрод

2413C

Недоступен

Таблица 4-4. Комплекты кабелей для подключения датчика расхода к измерительному преобразователю — расширенный диапазон температур (от

−50 до +125 °C)

(футы)

элементов, расш. диапазон темп., (включая кабели для

Электрод

Недоступен

28 Руководство по эксплуатации расходомера электромагнитного Rosemount 8750 с поддержкой протокола Modbus

Монтаж преобразователя разнесенного исполнения

№ комплекта кабелей

Описание

Отдельный кабель

Каталожный номер Alpha

08732-0065-1002

Комплект, кабели

катушек + электродов)

Катушка

Недоступен

08732-0065-1003

Комплект, кабели

электродов)

Катушка

Недоступен

08732-0065-1004

Комплект, кабели

электродов)

Катушка

Недоступен

№ комплекта кабелей

Описание

08732-0065-2001 (футы)

Комплект, комбинированный кабель, 08732-0065-2002 (метры)

08732-0065-3001 (футы)

Комплект, комбинированный кабель,

(33 фута непрерывной длины)

08732-0065-3002 (метры)

−50 до +125 °C) (продолжение)

(метры)

(футы)

(метры)

элементов, расш. диапазон темп., (включая кабели для

элементов, расш. диапазон темп., (включая кабели для катушек + искробезопасных

Электрод

Искробезопасный синий электрод

Таблица 4-5. Комплекты комбинированных кабелей — кабель катушки/электрода (от −20 до +80 °C)

стандартный

погружной (80 °C в сухом / 60 °C в смоченном состоянии)

Недоступен

Требования к кабелям

Необходимо использовать экранированные витые пары или тройки проводников. Рекомендации к установкам, использующим отдельные кабели катушки и электродов, см. в рис. 4-8. Длины кабелей должны быть ограничены 500 футами (152 м). В случае необходимости использования длин кабелей в интервале от 500 до 1000 футов (152—304 м) обратитесь на завод-изготовитель. Кабели для всех элементов должны быть одной длины. В случае установок, использующих комбинированные кабели цепи катушек/электродов, см. рис. 4-9. Длины комбинированных кабелей должны быть ограничены 330 футами (100 м).

Руководство по эксплуатации 29

Монтаж преобразователя разнесенног

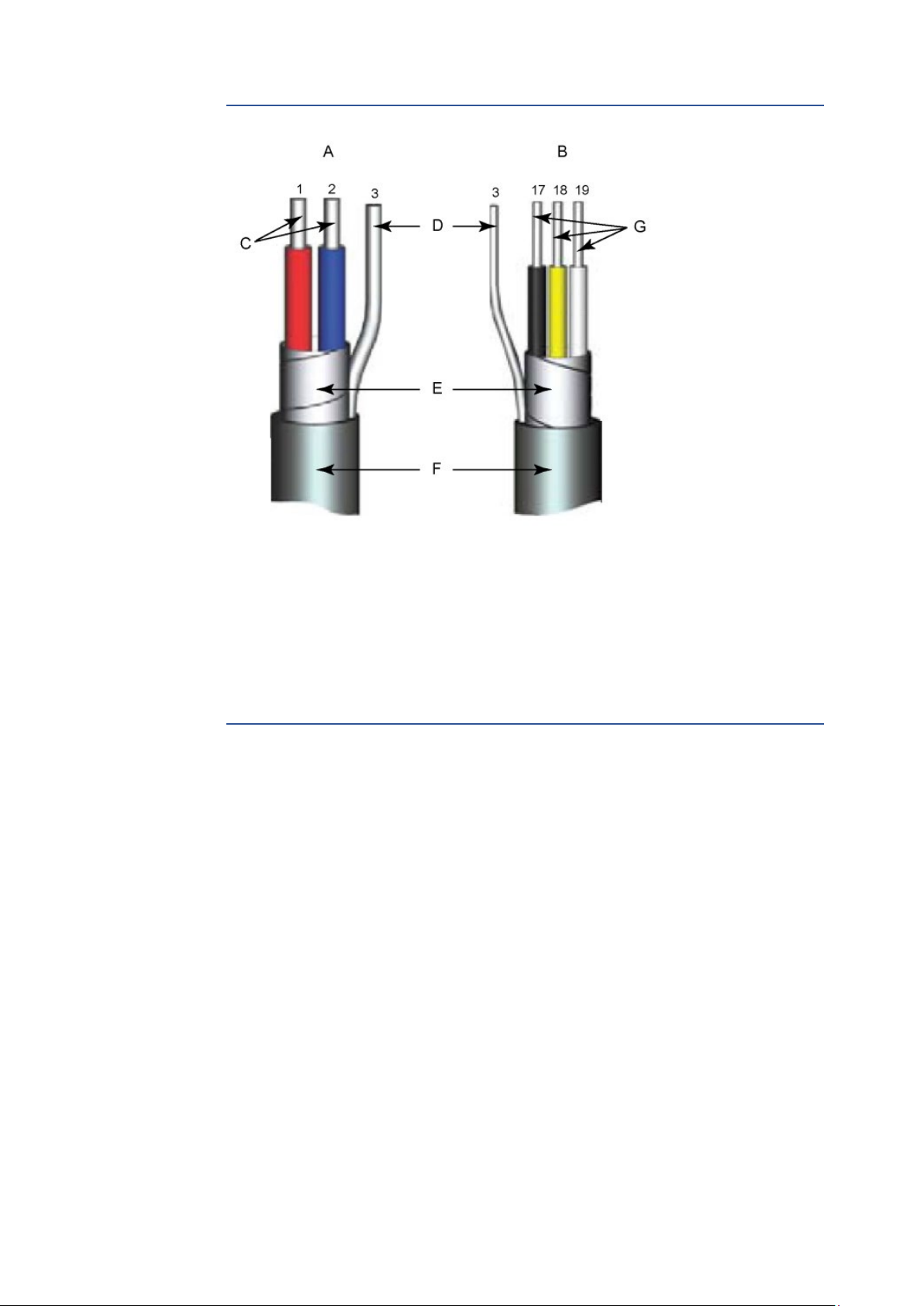

Рис. 4-8. Отдельные кабели

A. Кабель цепи катушек В. Кабель цепи электродов

C. Витые изолированные проводники 14 AWG D. Заземление E. Фольгированный экран F. Внешняя оболочка

G. Витые изолированные проводники 20 AWG

• 1 = красный

• 2 = синий

• 3 = заземление

• 17 = черный

• 18 = желтый

• 19 = белый

30 Руководство по эксплуатации расходомера электромагнитного Rosemount 8750 с поддержкой протокола Modbus

Монтаж преобразователя разнесенного исполнения

Рис. 4-9. Комбинированный кабель цепи катушек/электродов

A. Экран заземления электрода В. Фольгированный экран

C. Внешняя оболочка

• 1 = красный

• 2 = синий

• 3 = заземление

• 17 = опорное заземление

• 18 = желтый

• 19 = белый

Разделка кабеля

Подготовьте концы кабелей катушек и электродов, как показано на рис. 4-10. При подготовке всех проводных соединений удаляйте столько изоляции, сколько требуется для полного соединения провода с клеммой. Неэкранированную длину проводов (D) следует ограничить длиной менее 1 дюйма как на кабелях электродов, так и на кабелях катушек. Удаление чрезмерного количества изоляции может привести к нежелательным коротким замыканиям на корпус преобразователя или на другие проводные соединения. Чрезмерно большой неэкранированный отрезок вывода или ненадлежащее подключение экранов кабелей может привести к появлению электрических шумов в устройстве, вызывающих неустойчивость показаний прибора.

Руководство по эксплуатации 31

Монтаж преобразователя разнесенног

ВНИМАНИЕ!

Рис. 4-10. Концы кабелей

А. Кабель катушек В. Кабель цепи электродов

C. Комбинированный кабель D. Неэкранированный отрезок вывода

Опасность поражения электрическим током! Имеется опасность поражения электрическим током на клеммах 1 и 2 соединительной коробки (40 В).

Опасность взрыва. Электроды, подвергающиеся воздействию среды технологического процесса. Используйте только совместимый преобразователь и утвержденные методики установки. При температуре технологического процесса свыше 284 °F (140 °C), используйте провод, рассчитанный на 257 °F (125 °C).

32 Руководство по эксплуатации расходомера электромагнитного Rosemount 8750 с поддержкой протокола Modbus

Монтаж преобразователя разнесенного исполнения

Цвет провода

Клемма датчика

Клемма преобразователя

Красный

Синий цвет

Экран

3 или плавающий

Черный

Желтый

Клеммные блоки соединительной коробки разнесенного исполнения

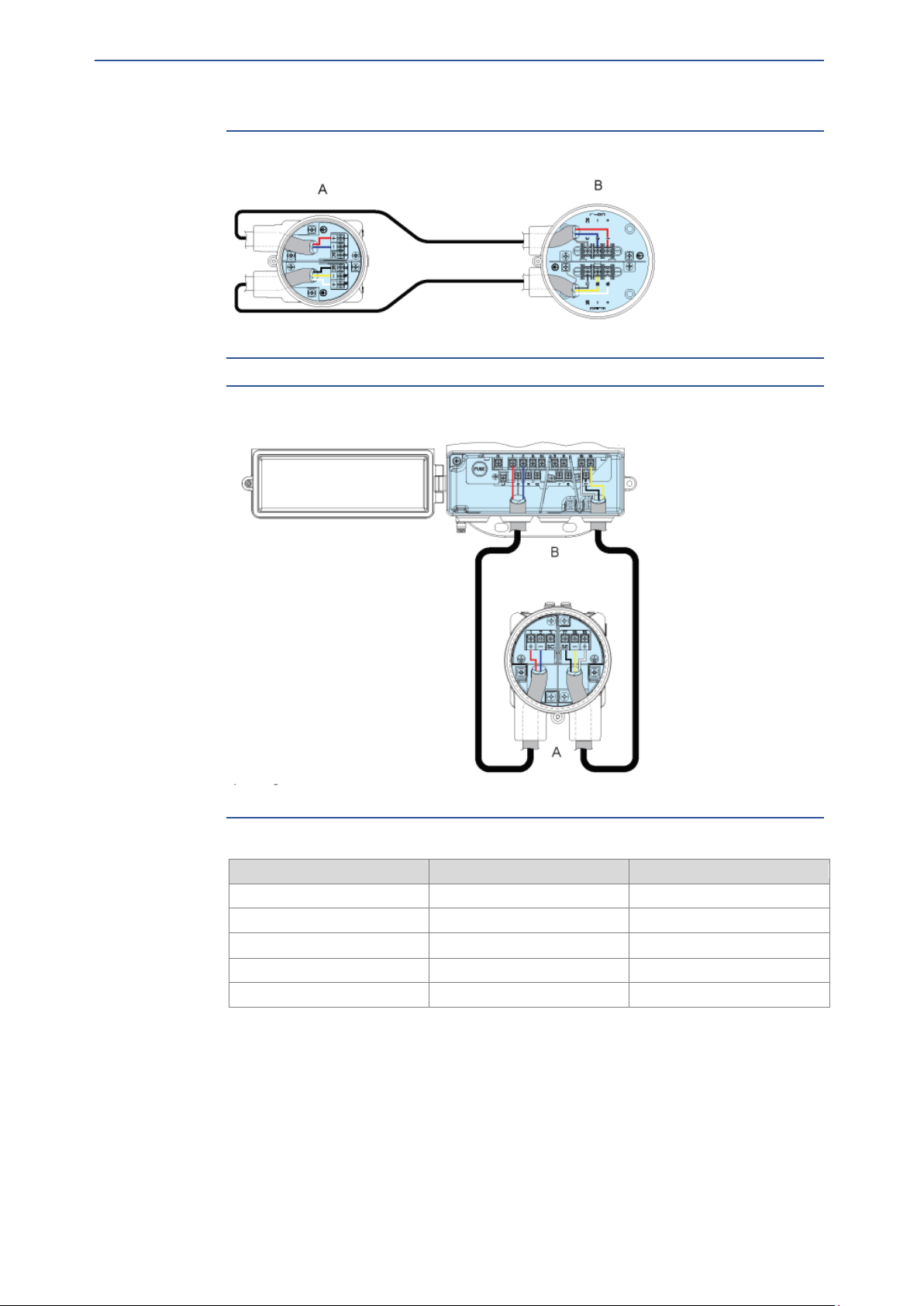

Рис. 4-11. Соединительная коробка разнесенного исполнения (полевого

монтажа)

A. Датчик B. Преобразователь

Рис. 4-12. Соединительная коробка разнесенного исполнения (настенного

монтажа)

A. Датчик B. Преобразователь

Таблица 4-6. Проводка датчика/преобразователя

Руководство по эксплуатации 33

Монтаж преобразователя разнесенног

Цвет провода

Клемма датчика

Клемма преобразователя

Белый

Номер клеммы

АС версия (переменный ток)

DC версия (постоянный ток)

Modbus (B)

Modbus (A)

Импульсный (−)

Импульсный (+)

(1)

Дискретный ввод/вывод 1 (−)

(1)

Дискретный ввод/вывод 1 (+)

(1)

Дискретный ввод/вывод 2 (−)

(1)

Дискретный ввод/вывод 2 (+)

Нейтраль переменного тока/L2

Пост. ток (–)

Таблица 4-6. Проводка датчика/преобразователя (продолжение)

Примечание

Для получения информации об установке в опасных местах см. Приложение B.

4.4.4 Клеммы ввода-вывода и силовые клеммы измерительного преобразователя полевого монтажа

Снимите заднюю крышку измерительного преобразователя, чтобы получить доступ к клеммной колодке.

Примечание

Чтобы подключить импульсный выход и/или дискретный вход/выход, или при использовании расходомера с искробезопасными выходами, см. Приложение B

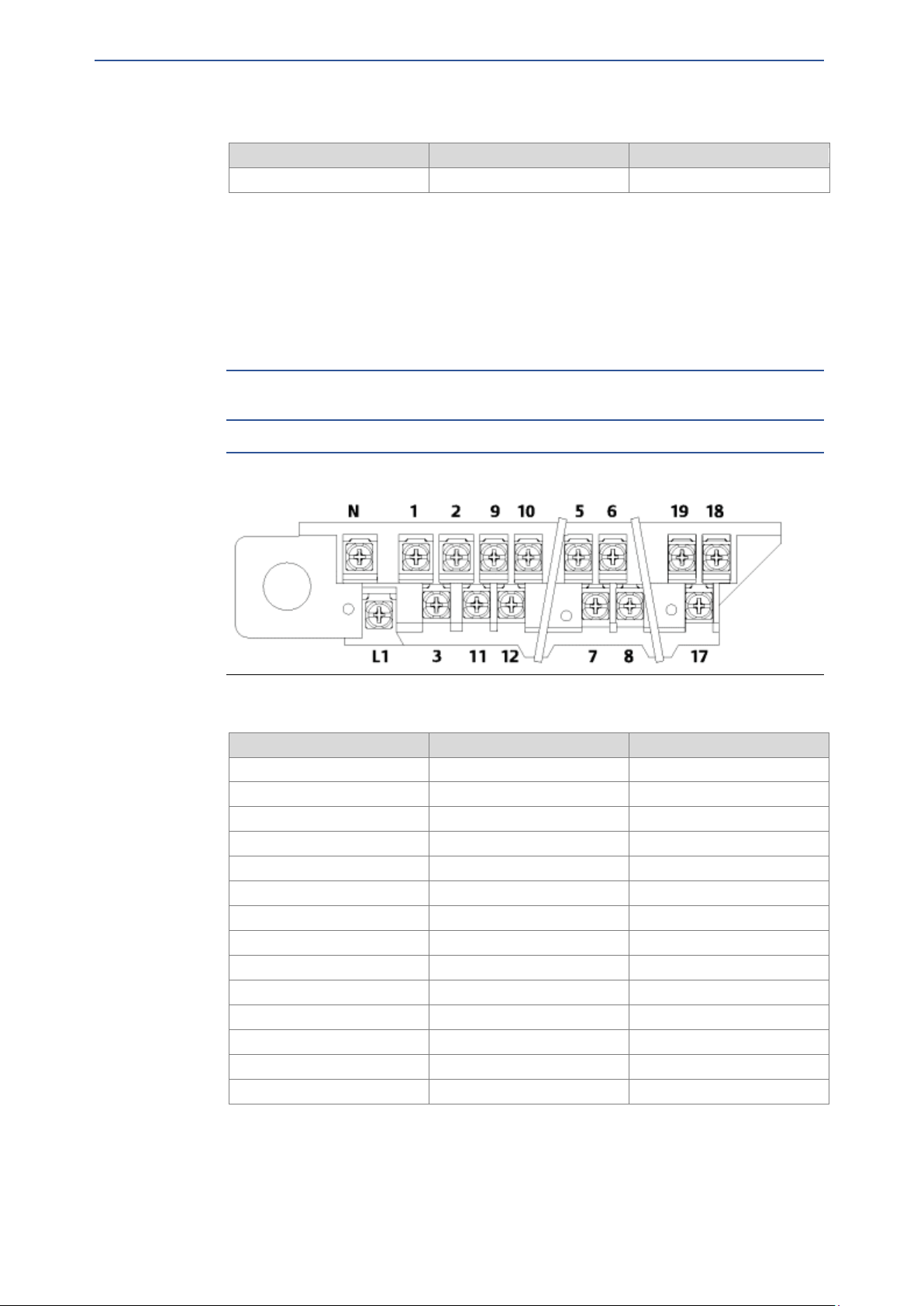

Рис. 4-13. Соединения клеммной коробки измерительного преобразователя

полевого монтажа

A. АС версия (переменный ток) B. DC версия (постоянный ток)

Таблица 4-7. Клеммы ввода-вывода и питания измерительного преобразователя полевого монтажа

34 Руководство по эксплуатации расходомера электромагнитного Rosemount 8750 с поддержкой протокола Modbus

Монтаж преобразователя разнесенного исполнения

Номер клеммы

АС версия (переменный ток)

DC версия (постоянный ток)

Перем. ток L1

Пост. ток (+)

Номер клеммы

АС версия (переменный ток)

DC версия (постоянный ток)

(+) Кабель катушки

(−) Кабель катушки

Экран кабеля катушки

+ Импульсный выход

− Импульсный выход

Modbus A

Modbus (B)

(1)

+ Дискретный ввод/вывод 2

(1)

− Дискретный ввод/вывод 2

(1)

+ Дискретный ввод/вывод 1

(1)

− Дискретный ввод/вывод 1

Референтный электрод

Отрицательный электрод

Положительный электрод

Таблица 4-7. Клеммы ввода-вывода и питания измерительного преобразователя полевого монтажа (продолжение)

(1) Применяется только для исполнения с кодом заказа AX.

4.4.5 Клеммы ввода-вывода и силовые клеммы измерительного преобразователя настенного монтажа

Снимите нижнюю крышку измерительного преобразователя, чтобы получить доступ к клеммной колодке.

Примечание

Чтобы подключить импульсный выход и/или дискретный вход/выход, или при использовании расходомера с искробезопасными выходами см. Приложение B

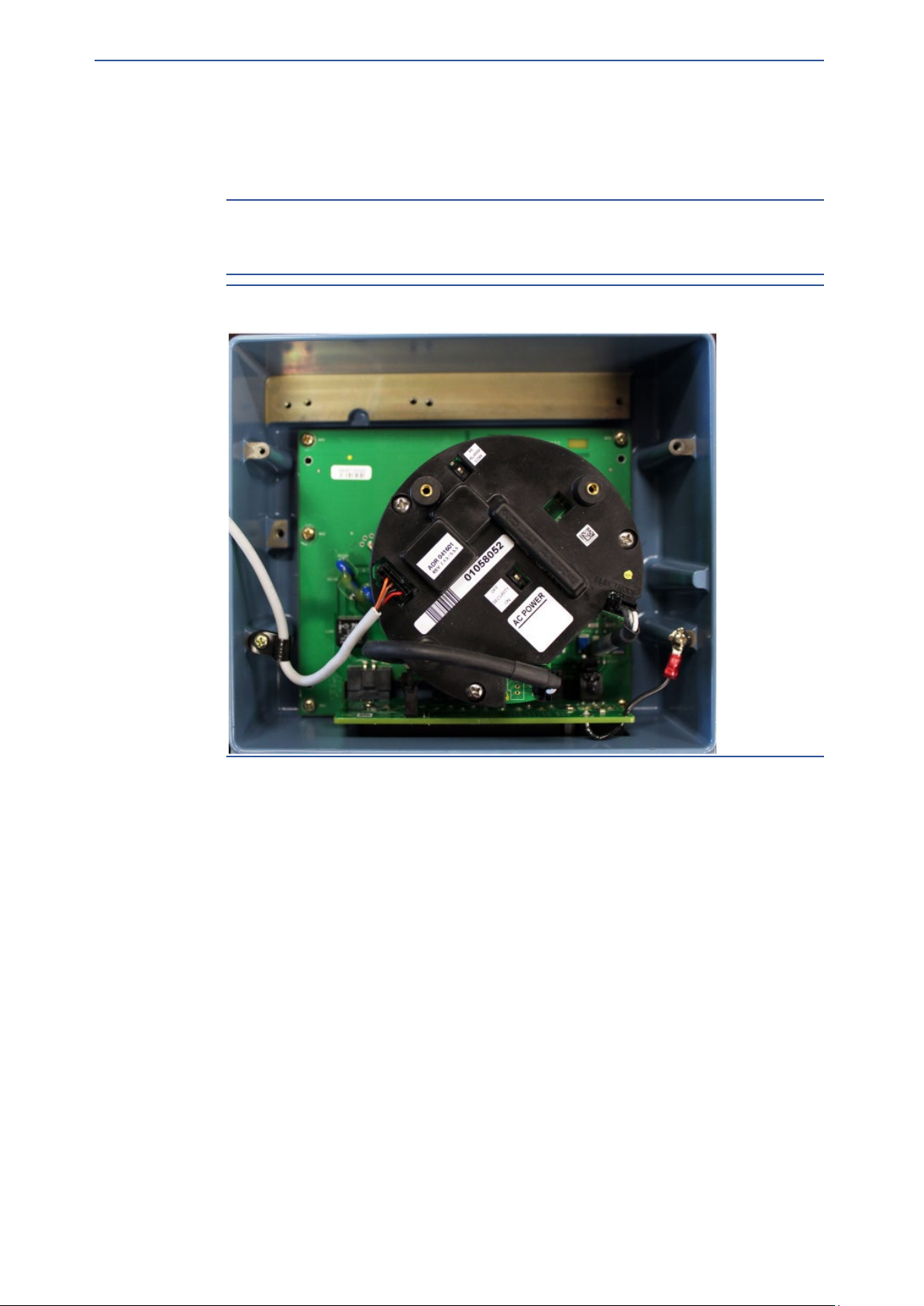

Рис. 4-14. Соединения клеммной коробки измерительного преобразователя

настенного монтажа

Таблица 4-8. Клеммы ввода-вывода и силовые клеммы измерительного преобразователя настенного монтажа

Руководство по эксплуатации 35

Монтаж преобразователя разнесенног

Номер клеммы

АС версия (переменный ток)

DC версия (постоянный ток)

Нейтраль переменного тока/L2

Пост. ток (–)

Перем. ток L1

Пост. ток (+)

Таблица 4-8. Клеммы ввода-вывода и силовые клеммы измерительного преобразователя настенного монтажа (продолжение)

(1) Применяется только для исполнения с кодом заказа AX.

36 Руководство по эксплуатации расходомера электромагнитного Rosemount 8750 с поддержкой протокола Modbus

Монтаж преобразователя разнесенного исполнения

4.4.6 Питание измерительного преобразователя

Измерительный преобразователь выпускается в трех вариантах исполнения. Измерительный преобразователь с питанием от источника переменного тока рассчитан на питание напряжением 90—250 В перем. тока (50/60 Гц). Измерительный преобразователь с питанием от источника постоянного тока рассчитан на питание напряжением 12—42 В пост. тока. Для питания преобразователя малой мощности используется напряжение 12—30 В пост. тока. Перед подключением питания к прибору убедитесь в наличии надлежащих источника питания, кабелепровода и прочих принадлежностей. Проводка измерительного преобразователя должна соответствовать национальным, местным и заводским электрическим требованиям к напряжению питания.

При монтаже в опасной зоне убедитесь, что расходомер имеет соответствующее разрешение на использование в опасной зоне. Каждый расходомер имеет маркировку разрешения на использование в опасной зоне на верхней части корпуса преобразователя.

Требования к источнику питания переменного тока

Устройства, питаемые напряжением 90—250 В перем. тока, имеют следующие характеристики питания. Пиковый бросок тока — 35,7 A при 250 В перем. тока в течение примерно 1 мс. Бросок тока для других напряжений питания может быть вычислен с помощью формулы: бросок тока (ампер) = питание (вольт) / 7,0.

Рис. 4-15. Требования к источнику питания переменного тока

A. Ток питания (А) B. Напряжение питания (В перем. тока)

Руководство по эксплуатации 37

Монтаж преобразователя разнесенног

Рис. 4-16. Полная мощность

A. Полная мощность (В·А) B. Напряжение питания (В перем. тока)

Требования к источнику питания постоянного тока

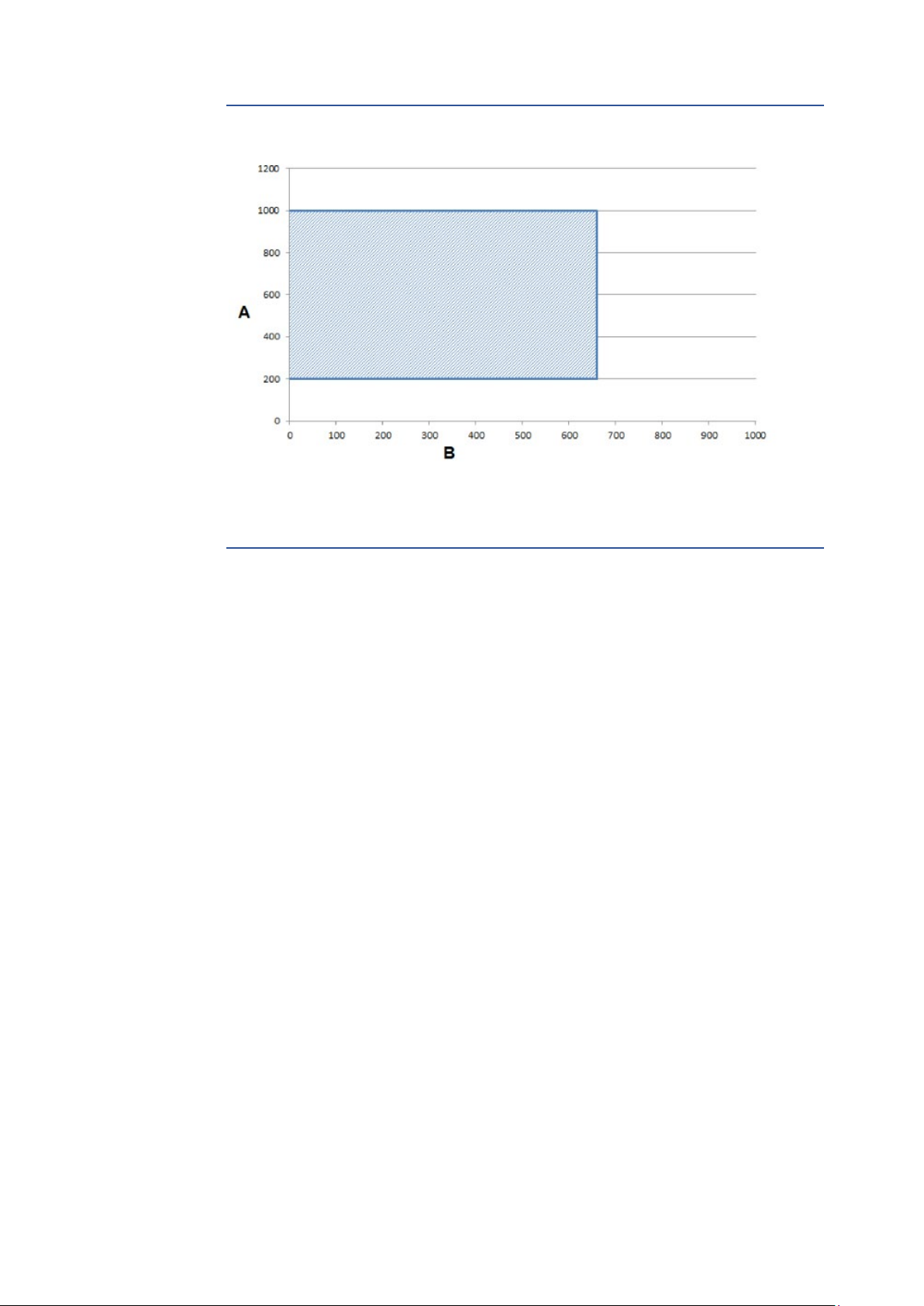

Установки с питанием от источников постоянного тока 12 В могут потреблять до 1,2 А в штатном режиме работы. Установки с питанием постоянного тока малой мощности могут потреблять до 0,25 А в штатном режиме работы. Пиковый бросок тока — 42 A при 42 В перем. тока в течение примерно 1 мс. Бросок тока для других напряжений питания может быть вычислен с помощью формулы: бросок тока (ампер) = питание (вольт) / 1,0.

Рис. 4-17. Требования к источнику питания постоянного тока

A. Ток питания (А) B. Напряжение питания (В пост. тока)

38 Руководство по эксплуатации расходомера электромагнитного Rosemount 8750 с поддержкой протокола Modbus

Монтаж преобразователя разнесенного исполнения

Система

Электропитание

Номинальный ток

предохранителя

Совместимый

предохранитель

Питание переменного тока

90—250 В переменного тока

2 A, быстродействующий

Bussman AGC2 или аналог

Питание переменного тока

12—42 В постоянного тока

3 A, быстродействующий

Bussman AGC3 или аналог

Питанием постоянного тока малой мощности

12—30 В постоянного тока

3 A, быстродействующий

Bussman AGC3 или аналог

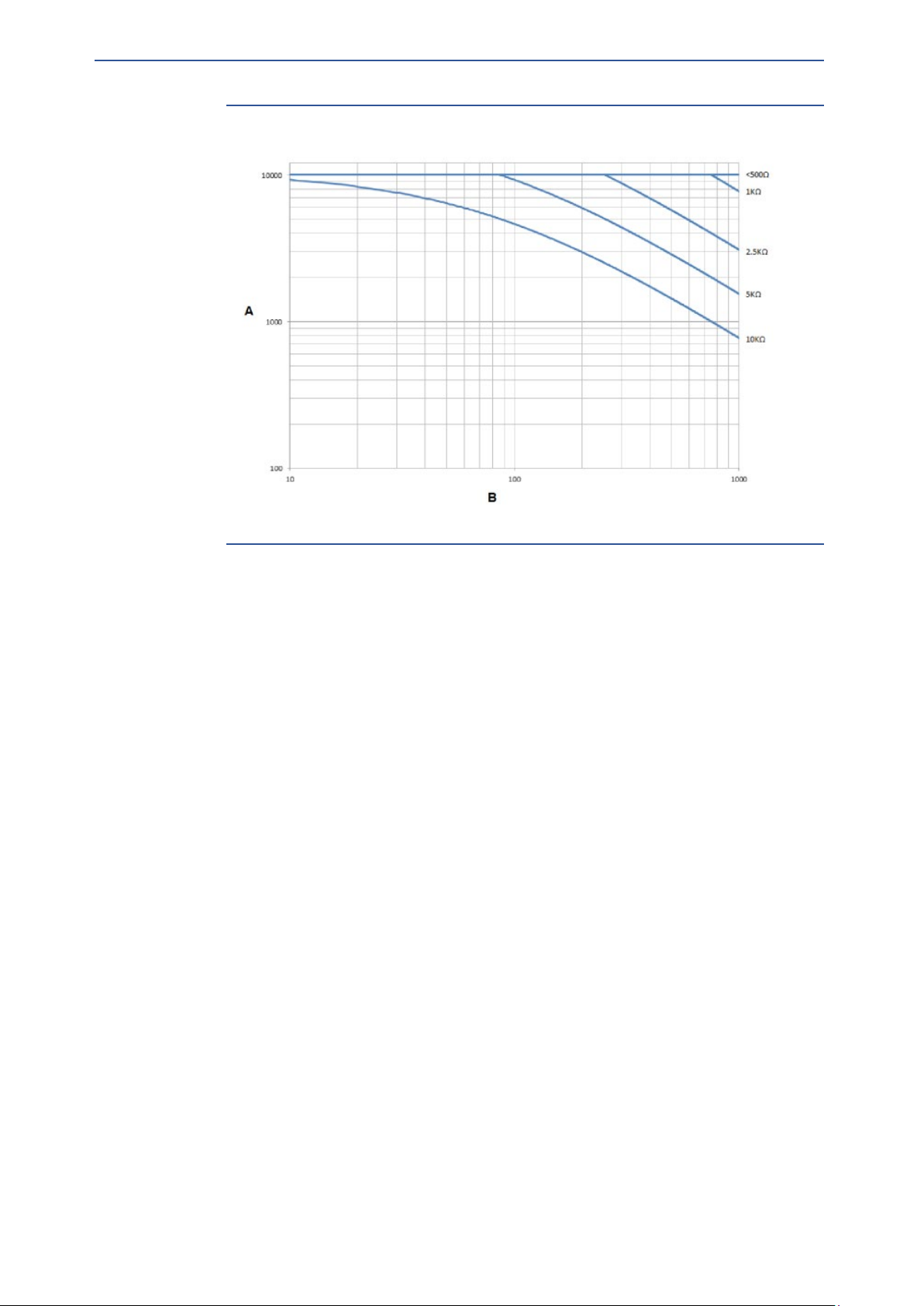

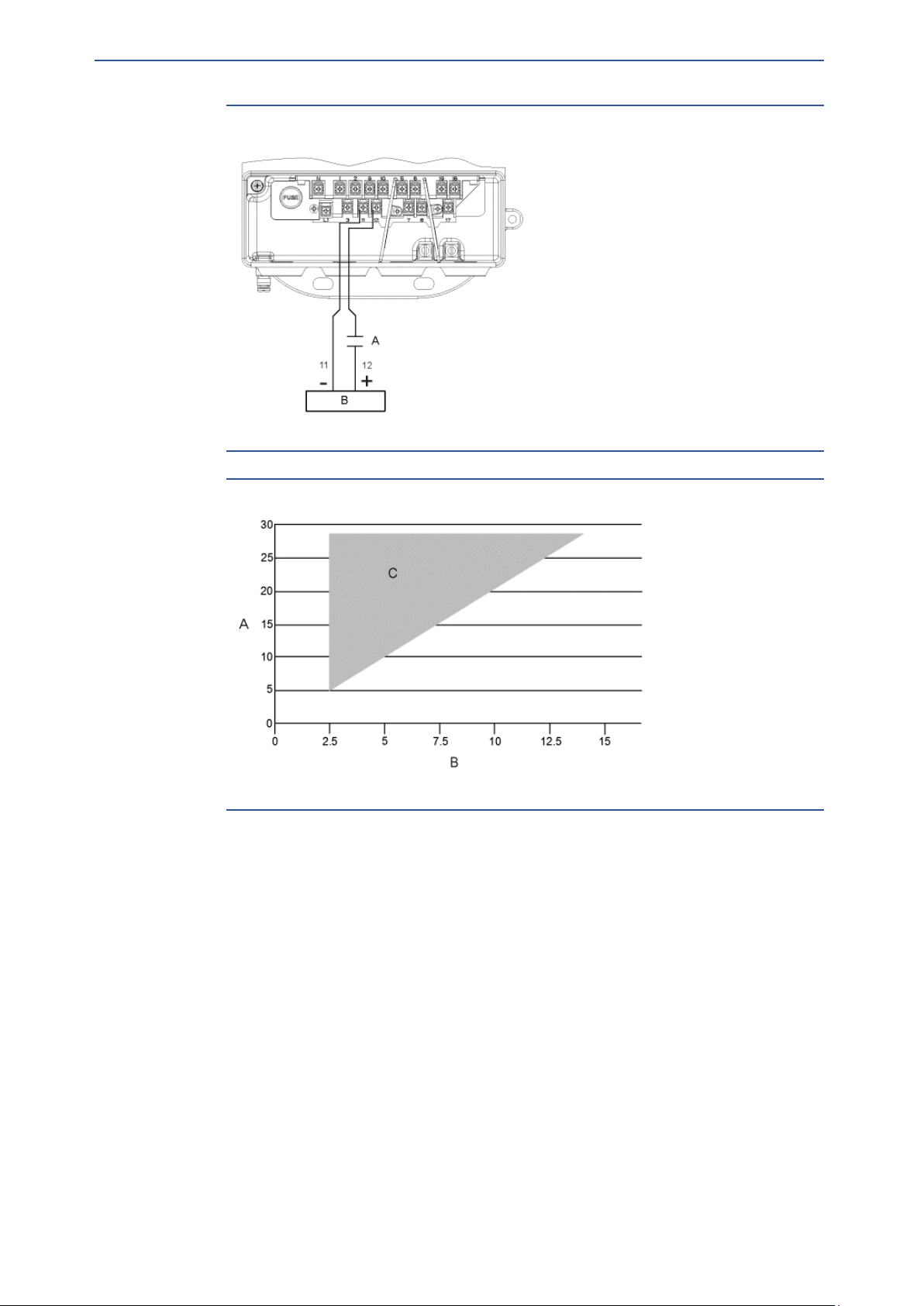

Рис. 4-18. Требования к источнику питания постоянного тока малой мощности

A. Ток питания (А) B. Напряжение питания (В пост. тока)

Требования к проводке питания

Используйте провода калибра 10—18 AWG, рассчитанные на соответствующую температуру рабочего режима. Для проводов калибра 10—14 AWG используйте клеммы или другие подходящие устройства подключения. Для электроустановок при окружающей температуре свыше 122 °F (50 °C), используйте провод, рассчитанный на температуры свыше 194 °F (90 °C). В случае измерительных преобразователей с увеличенной длиной питающего кабеля, питающихся от источника постоянного тока, убедитесь в том, что напряжение на клеммах преобразователя под нагрузкой равно как минимум 12 В постоянного тока.

Отключение

Подключайте устройство через внешний расцепитель или автоматический выключатель согласно государственным и местным правилам электроустановок.

Категория установки

Измерительный преобразователь имеет монтажную категорию ПЕРЕГРУЗКИ ПО НАПРЯЖЕНИЮ II.

Защита от сверхтока

Для преобразователя необходима защита от сверхтоков в линиях питания. Номиналы плавких предохранителей и совместимые предохранители указаны в

таблице 4-9.

Руководство по эксплуатации 39

Таблица 4-9. Требования к плавким предохранителям измерительного преобразователя

электроснабжения

плавкого

плавкий

Монтаж преобразователя разнесенног

Силовые клеммы измерительного преобразователя полевого монтажа

В случае преобразователя с питанием от источника переменного тока (90—250 В перем. тока, 50/60 Гц):

• Подключите нейтраль переменного тока к клемме 9 (AC N/L2), а фазу

переменного тока — к клемме 10 (AC/L1).

В случае преобразователя с питанием от источника постоянного тока:

• Подключите отрицательный полюс к клемме 9 (DC –), а положительный — к

клемме 10 (DC +).

• Устройства, питающиеся от источника постоянного тока, могут потреблять до

1,2 A.

Силовые клеммы измерительного преобразователя настенного монтажа

В случае преобразователя с питанием от источника переменного тока (90—250 В перем. тока, 50/60 Гц)

• Подключите нейтраль переменного тока к клемме N, а фазу переменного

тока — к клемме L1.

В случае преобразователя с питанием от источника постоянного тока:

• Подключите (−) постоянного тока к клемме N, а (+) — к клемме L1.

• Устройства, питающиеся от источника постоянного тока, могут потреблять до

1 A.

Фиксирующий винт для крышки измерительного преобразователя полевого монтажа

В случае корпуса измерительного преобразователя, который поставляется с фиксирующим винтом, винт должен быть установлен соответствующим образом после подключения прибора и подачи питания. Для фиксации прижимного винта выполнить следующие действия:

1. Убедитесь в том, что прижимной винт полностью ввинчен в корпус.

2. Установите крышку корпуса и убедитесь в том, что она плотно прилегает к

корпусу.

3. Шестигранным ключом на 2,5 мм ослабьте винт так, чтобы он касался крышки

измерительного преобразователя.

4. Поверните винт еще на 1/2 оборота против часовой стрелки, чтобы

зафиксировать крышку.

Примечание

Приложение чрезмерного момента затяжки может привести к срыву резьбы.

5. Убедитесь в том, что крышку невозможно снять.

Крышки измерительного преобразователя настенного монтажа

Используйте фиксирующий винт нижней крышки преобразователя для закрытия клеммного отсека после подключения питания. Выполните следующие действия, чтобы обеспечить надлежащую герметичность корпуса в соответствии с требованиями по защите от попадания пыли и воды:

1. Убедитесь, что подключение завершено, и закройте нижнюю крышку.

2. Затяните винт нижней крышки до тех пор, пока она не будет плотно прилегать

к корпусу. Для обеспечения плотного закрытия крышки необходимо обеспечить контакт металла с металлом.

Примечание

Приложение чрезмерного крутящего момента может привести к срыву резьбы.

3. Убедитесь, что нижняя крышка надежно закрыта.

40 Руководство по эксплуатации расходомера электромагнитного Rosemount 8750 с поддержкой протокола Modbus

Базовая конфигурация

Темы, рассматриваемые в данном разделе:

• Фиксирующий винт для крышки измерительного преобразователя (только

полевого монтажа)

• Базовая настройка

• Конфигурация Modbus

• Локальный интерфейс оператора (LOI)

После окончания монтажа и подключения электромагнитного расходомера к источнику питания необходимо задать значения параметров датчика в соответствии с общими принципами базовой настройки. Эти параметры могут быть заданы либо через локальный интерфейс оператора, либо через хост Modbus. Настройки конфигурации сохраняются в энергонезависимой памяти внутри преобразователя.

5.1 Фиксирующий винт для крышки измерительного преобразователя полевого монтажа

Базовая конфигурация

Порядок действий

1. Убедитесь в том, что прижимной винт полностью ввинчен в корпус.

2. Установите крышку корпуса и убедитесь в том, что она плотно прилегает к

корпусу.

3. Шестигранным ключом на 2,5 мм ослабьте винт так, чтобы он касался крышки

измерительного преобразователя.

4. Поверните винт еще на 1/2 оборота против часовой стрелки, чтобы

зафиксировать крышку.

Примечание

Приложение чрезмерного момента затяжки может привести к срыву резьбы.

5. Убедитесь в том, что крышку невозможно снять.

5.2 Базовая настройка

Тег (регистры 68—71)

Использование тегов — простейший и самый быстрый метод идентификации измерительных преобразователей. Датчики могут быть отмечены тегами согласно требованиям вашей установки. Длина тега может составлять до 8 символов.

Руководство по эксплуатации 41

Базовая конфигурация

Значение регистра

Единицы измерения

241

баррели (31 галлон) в секунду

242

баррели (31 галлон) в минуту

243

баррели (31 галлон) в час

244

баррели (31 галлон) в сутки

132

баррели (42 галлона) в секунду

133

баррели (42 галлона) в минуту

134

баррели (42 галлона) в час

135

баррели (42 галлона) в сутки

248

кубический см в минуту

кубический фут в сек.

кубический фут в минуту

130

кубический фут в час

кубический фут в сутки

кубический метр в секунду

131

кубический метр в минуту

кубический метр в час

кубический метр в сутки

галл./с

галл./мин

136

галл./час

млн галлонов в сутки

235

галл./сутки

137

англ. галлон в секунду

англ. галлон в минуту

англ. галлон в час

англ. галлон в сутки

литр в секунду

литр в минуту

138

литр в час

240

литр в сутки

Единицы измерения расхода (регистр 61)

Параметр единиц измерения расхода указывает формат, в котором будут отображаться значения расхода. Единицы измерения должны соответствовать измерительным потребностям вашей системы.

Таблица 5-1. Единицы измерения объема

42 Руководство по эксплуатации расходомера электромагнитного Rosemount 8750 с поддержкой протокола Modbus

Базовая конфигурация

Значение регистра

Единицы измерения

килограмм в секунду

килограмм в минуту

килограмм в час

килограмм в сутки

метрическая тонна в минуту

метрическая тонна в час

метрическая тонна в сутки

фунт в секунду

фунт в минуту

фунт в час

фунт в сутки

короткая тонна в минуту

короткая тонна в час

короткая тонна в сутки

Значение регистра

Единицы измерения

фут в секунду (по умолчанию)

метр в секунду

253

Специальные единицы измерения

Значение регистра

Типоразмер

0,10 дюйма (2 мм)

0,15 дюйма (4 мм)

0,25 дюйма (6 мм)

0,30 дюйма (8 мм)

0,50 дюйма (15 мм)

0,75 дюйма (18 мм)

1 дюйм (25 мм)

1,5 дюйма (40 мм)

2 дюйма (50 мм)

Таблица 5-2. Единицы измерения массы

Таблица 5-3. Другие единицы измерения

Размер трубопровода (регистр 65)

Типоразмер (типоразмер датчика расхода) должен соответствовать фактическим типоразмерам датчика расхода, подсоединенного к измерительному преобразователю.

Руководство по эксплуатации 43

Базовая конфигурация

Значение регистра

Типоразмер

2,5 дюйма (65 мм)

3 дюйма (80 мм) (по умолчанию)

4 дюйма (100 мм)

5 дюймов (125 мм)

6 дюймов (150 мм)

8 дюймов (200 мм)

10 дюймов (250 мм)

12 дюймов (300 мм)

14 дюймов (350 мм)

16 дюймов (400 мм)

18 дюймов (450 мм)

20 дюймов (500 мм)

24 дюйма (600 мм)

28 дюймов (700 мм)

30 дюймов (750 мм)

32 дюйма (800 мм)

36 дюймов (900 мм)

40 дюймов (1000 мм)

42 дюйма (1050 мм)

44 дюйма (1100 мм)

48 дюймов (1200 мм)

54 дюйма (1350 мм)

56 дюймов (1400 мм)

60 дюймов (1500 мм)

64 дюйма (1600 мм)

66 дюймов (1650 мм)

72 дюйма (1800 мм)

78 дюймов (1950 мм)

Калибровочный номер (регистры 413—420)

Калибровочный номер датчика расхода — это 16-значный номер, включаемый в его маркировку и формируемый при калибровке расхода на предприятии Rosemount. Данный номер является уникальным для каждого датчика расхода.

44 Руководство по эксплуатации расходомера электромагнитного Rosemount 8750 с поддержкой протокола Modbus

Значение регистра

Порядок байтов

0-1-2-3 (по умолчанию)

2-3-0-1

1-0-3-2

3-2-1-0

Значение регистра

Скорость передачи в бодах

1200

2400

4800

9600

19 200 (по умолчанию)

38 400

57 600

115 200

Значение регистра

Четность

Без контроля четности

Нечетный

5.3 Конфигурация Modbus

Каждый регистр определяется своим адресом (или начальным адресом). В зависимости от того, какой ПЛК будет использоваться для связи с преобразователем, вам может потребоваться убрать 1 из адреса или начального адреса регистра. Обратитесь к документации вашего ПЛК, чтобы узнать, относится ли данная рекомендация к вам.

Адрес (регистр 109)

Конфигурирует адрес преобразователя для сети Modbus.

Порядок следования байтов с плавающей запятой (регистр 110)

Задает порядок, в котором преобразователь отправляет информацию.

Скорость передачи в бодах (регистр 115)

Задает скорость передачи данных преобразователем.

Базовая конфигурация

Четность (регистр 116)

Используется для конфигурации методики проверки ошибок данных

Руководство по эксплуатации 45

Базовая конфигурация

Значение регистра

Четность

Четный (по умолчанию)

Значение регистра

Стоп-бит

1 бит (по умолчанию)

2 бита

Стоп-биты (регистр 117)

Задает последний бит пакета данных.

5.4 Локальный интерфейс оператора (LOI)

Для навигации по меню используйте клавиши-стрелки ВВЕРХ (UP), ВНИЗ (DOWN), ВЛЕВО (E) (LEFT) и ВПРАВО (RIGHT).

Когда дисплей заблокирован, в нижнем правом углу дисплея появляется символ блокировки. Чтобы заблокировать дисплей, удерживайте нажатой клавишу ВВЕРХ в течение 3 секунд и выполняйте указания, появляющиеся на экране. Когда дисплей разблокирован, символ замка в правом нижнем углу исчезнет.

46 Руководство по эксплуатации расходомера электромагнитного Rosemount 8750 с поддержкой протокола Modbus

Дополнительные данные по установке

Темы, рассматриваемые в данном разделе:

• Аппаратные переключатели

• Дополнительные контуры

6.1 Аппаратные переключатели

Блок электроники оборудован двумя аппаратными переключателями, которые выбираются пользователем. При помощи этих переключателей задается внутреннее/внешнее аналоговое питание и защита преобразователя.

6.1.1 Защита измерительного преобразователя

Переключатель БЕЗОПАСНОГО блокирования расходомера 8750 позволяет блокировать попытки внесения любых изменений в конфигурацию измерительного преобразователя.

• Когда переключатель находится положении ON (ВКЛ), можно посмотреть

конфигурацию, но внесение изменений невозможно.

• Когда переключатель находится положении OFF (ВЫКЛ), можно посмотреть и

изменить конфигурацию.

На заводе-изготовителе этот переключатель устанавливается в положение OFF

(ВЫКЛ).

Примечание

Отображение текущего и суммарного расхода активно при любом положении переключателя БЕЗОПАСНОГО блокирования расходомера.

6.1.2 Внутреннее/внешнее питание импульсного выхода

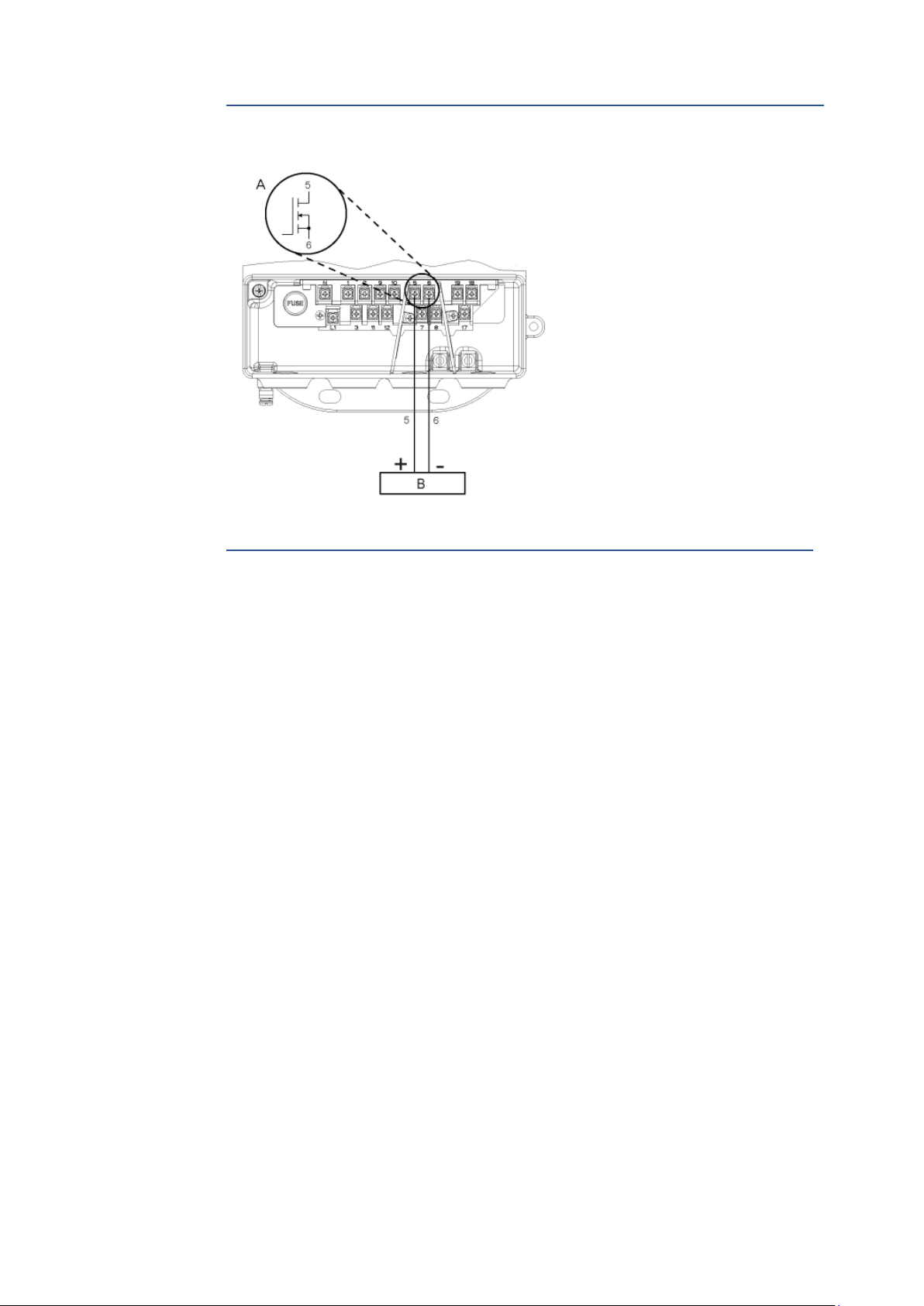

Импульсный контур электромагнитного расходомера 8750 предусматривает возможности внутреннего и внешнего питания. Переключатель источника питания

ИМПУЛЬСНОГО выхода определяет источник питания импульсного контура.

• Когда переключатель питания находится в положении INTERNAL

(ВНУТРЕННЕЕ), питание на импульсный контур поступает из внутреннего источника питания.

• Когда переключатель питания находится в положении EXTERNAL

(ВНЕШНЕЕ), требуется подключение источника внешнего питания на 5—28 В

пост. тока. Дополнительные сведения по внешнему питанию импульсного контура см. в разделе 6.2.1.

На заводе-изготовителе этот переключатель устанавливается в положение

EXTERNAL (ВНЕШНЕЕ).

6.1.3 Изменение настроек аппаратных переключателей измерительного преобразователя полевого монтажа

Примечание

Аппаратные переключатели расположены на верхней стороне электронной платы. Чтобы изменить их положение, необходимо снять крышку. По возможности постарайтесь выполнить эти процедуры, находясь вдали от рабочей площадки, чтобы защитить блок электроники.

Руководство по эксплуатации 47

Дополнительные данные по установке

Рис. 6-1. Электронная плата измерительного преобразователя полевого

монтажа и аппаратные переключатели

Порядок действий

1. Переведите контур управления в ручной режим.

2. Отключите питание измерительного преобразователя.

3. Снимите крышку блока электроники. Если крышка закреплена с помощью

фиксирующего винта, ослабьте его.

4. Снимите локальный интерфейс оператора (при наличии).

5. Определите расположение каждого переключателя (см. рис. 6-1).

6. Измените конфигурацию переключателей с помощью небольшого

неметаллического инструмента.

7. Если ранее вами был демонтирован интерфейс LOI, верните его на место и

установите крышку отсека электроники. Если крышка была закреплена с помощью фиксирующего винта, затяните его, согласно монтажным требованиям. Дополнительные сведения по обращению с фиксирующим винтом см. в разделе 5.1.

8. Восстановите подачу питания измерительного преобразователя и убедитесь в

корректности измерения расхода.

9. Переведите контур управления обратно в автоматический режим.

48 Руководство по эксплуатации расходомера электромагнитного Rosemount 8750 с поддержкой протокола Modbus

Дополнительные данные по установке

6.1.4 Изменение настроек аппаратных переключателей измерительного преобразователя настенного монтажа

Примечание

Рис. 6-2. Электронная плата измерительного преобразователя настенного

монтажа и аппаратные переключатели

Порядок действий

1. Переведите контур управления в ручной режим.

2. Отключите питание измерительного преобразователя.

3. Откройте крышку блока электроники.

4. Определите расположение каждого переключателя (см. рис. 6-2).

5. Измените конфигурацию переключателей с помощью небольшого

неметаллического инструмента.

6. Закройте крышку блока электроники. Дополнительные сведения о крышках см.

в разделе 4.4.6.

7. Восстановите подачу питания измерительного преобразователя и убедитесь в

корректности измерения расхода.

8. Переведите контур управления обратно в автоматический режим.

Руководство по эксплуатации 49

Дополнительные данные по установке

Код варианта исполнения

Напряжение питания

Отношение

к длине кабеля

5—28 В пост. тока

См. рис. 6-3

5 В постоянного тока

См. рис. 6-4

12 В постоянного тока

См. рис. 6-5

24 В постоянного тока

См. рис. 6-6

6.2 Дополнительные контуры

Преобразователь оборудован тремя группами контактов для подключения дополнительных контуров:

• Импульсный выход используется для внешнего или удаленного суммирования.

• Канал 1 может быть настроен как дискретный вход или выход.

• Канал 2 может быть настроен только в качестве дискретного выхода.

6.2.1 Подключение импульсного выхода

Функция импульсного выхода обеспечивает гальванически изолированный частотный сигнал, пропорциональный потоку, проходящему сквозь датчик расхода. Как правило, данный сигнал используется вместе с внешним сумматором или системой управления. По умолчанию переключатель внутреннего/внешнего питания импульсного выхода установлен в положение EXTERNAL (ВНЕШНЕЕ). Он предназначен для регулировки пользователем и расположен на электронной плате.

Внешнее питание

К измерительным преобразователям, в которых переключатель внутреннего/внешнего импульсного питания (код варианта исполнения выходов А) установлен в положение EXTERNAL (ВНЕШНЕЕ), или преобразователям с искробезопасными выходами (код варианта исполнения выходов B) предъявляются следующие требования:

• Напряжение питания: 5—28 В пост. тока.

• Максимальный ток: 100 мА.

• Максимальная потребляемая мощность: 1,0 Вт.

• Сопротивление нагрузки: от 200 Ом до 10 кОм (как правило, 1 кОм). См.

соответствующий рисунок:

выходов

• Импульсный режим: фиксированная ширина импульса или 50 % рабочего

цикла.

• Ширина импульса: от 0,1 до 650,0 мс (регулируется).

• Макс. импульсная частота:

- Код варианта исполнения выходов А — 10 000 Гц.

- Код варианта исполнения выходов В — 5000 Гц.

• Замыкание переключателя на полевых транзисторах: твердотельный

переключатель.

сопротивления

50 Руководство по эксплуатации расходомера электромагнитного Rosemount 8750 с поддержкой протокола Modbus

Дополнительные данные по установке

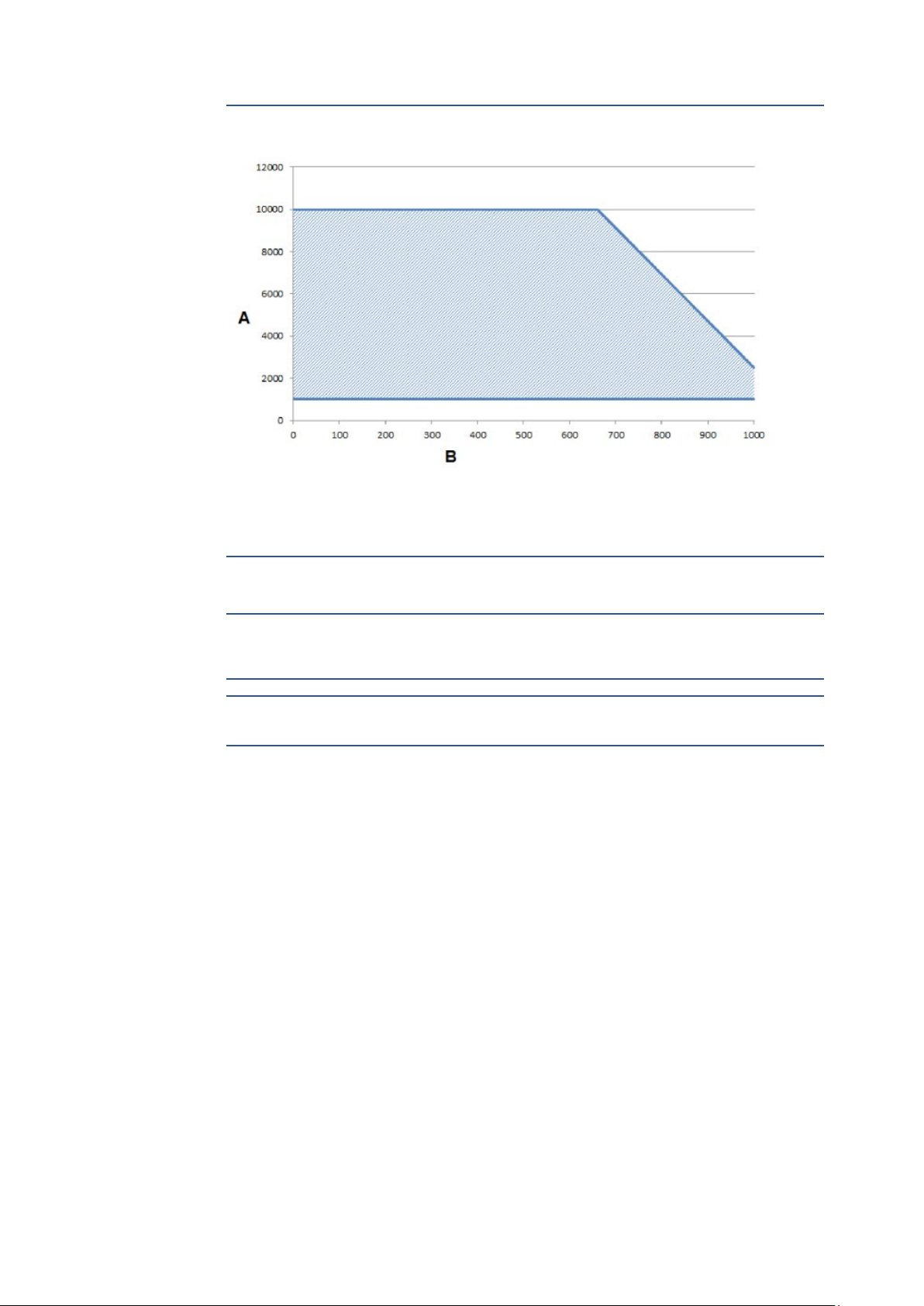

Рис. 6-3. Код варианта исполнения выходов А — максимальная частота

относительно длины кабеля

A. Частота, Гц B. Длина кабеля (футы)

Руководство по эксплуатации 51

Дополнительные данные по установке

Рис. 6-4. Код варианта исполнения выходов В — источник питания 5 В

постоянного тока

A. Сопротивление (Ом) B. Длина кабеля (футы)

При частоте 5000 Гц и питании 5 В пост. тока сопротивление нагрузки 200—1000 Ом позволяет использовать кабели длиной до 200 м (660 футов).

52 Руководство по эксплуатации расходомера электромагнитного Rosemount 8750 с поддержкой протокола Modbus

Дополнительные данные по установке

Рис. 6-5. Код варианта исполнения выходов B — источник питания 12 В

постоянного тока

A. Сопротивление (Ом) B. Длина кабеля (футы)

При частоте 5000 Гц и питании 12 В пост. тока сопротивление нагрузки 500—2500 Ом позволяет использовать кабели длиной до 200 м (660 футов). Сопротивление 500—1000 Ом позволяет использовать кабели длиной до 330 м (1000 футов).

Руководство по эксплуатации 53

Дополнительные данные по установке

Рис. 6-6. Код варианта исполнения выходов B — источник питания 24 В

постоянного тока

A. Сопротивление (Ом) B. Длина кабеля (футы)

При частоте 5000 Гц и питании 24 В пост. тока сопротивление нагрузки 1000—10 000 Ом позволяет использовать кабели длиной до 200 м (660 футов). Сопротивление 1000— 2500 Ом позволяет использовать кабели длиной до 330 м (1000 футов).

Подключение внешнего источника питания

Примечание

Полное сопротивление контура должно быть достаточным для поддержания тока контура ниже максимального значения. Для повышения полного сопротивления может быть установлен резистор.

Примечание

Полное сопротивление контура должно быть достаточным для поддержания тока контура ниже максимального значения.

Порядок действий

1. Убедитесь, что источник питания и кабель, используемый для его

подключения, соответствуют обозначенным выше требованиям.

2. Выключите питание преобразователя и импульсного выхода.

3. Протяните кабель питания к измерительному преобразователю.

54 Руководство по эксплуатации расходомера электромагнитного Rosemount 8750 с поддержкой протокола Modbus

Дополнительные данные по установке

Внутреннее питание

Когда импульсный переключатель установлен во внутреннее положение, питание импульсного контура осуществляется от преобразователя. Напряжение питания от преобразователя может достигать 12 В пост. тока. Подключите измерительный преобразователь напрямую к счетчику, как показано на рисунке. Питание импульсного контура от внутреннего источника может использоваться только при работе с электронным, но не электромеханическим сумматором или счетчиком.

Рис. 6-7. Измерительный преобразователь полевого монтажа —

подключение к электронному сумматору/счетчику с внутренним источником питания

A. Схематическое изображение, показывающее полевые транзисторы между клеммами

3 и 4

B. Электронный счетчик

Руководство по эксплуатации 55

Дополнительные данные по установке

Рис. 6-8. Измерительный преобразователь настенного монтажа —

подключение к электронному сумматору/счетчику с внутренним источником питания

A. Схематическое изображение, показывающее полевые транзисторы между клеммами

5 и 6

B. Электронный счетчик

Порядок действий

1. Выключите измерительный преобразователь.

2. Подключите провода от счетчика к измерительному преобразователю, как

показано на рисунке.

6.2.2 Подключение дискретного выхода

Функция управления дискретным выходом может задавать передачу сигнала, отображающего нулевой и обратный расход, состояние пустой трубы, состояния диагностики, предел расхода или состояние измерительного преобразователя. Применяются следующие требования:

• Напряжение питания: 5—28 В пост. тока.

• Максимальное напряжение: 28 В постоянного тока, 240 мА.

• Замыкание переключателя: твердотельное реле.

56 Руководство по эксплуатации расходомера электромагнитного Rosemount 8750 с поддержкой протокола Modbus

Дополнительные данные по установке

Рис. 6-9. Измерительный преобразователь полевого монтажа —

подключение дискретного выхода к реле или входу системы управления

A. Реле управления или вход B. Источник питания 5—28 В пост. тока

Рис. 6-10. Измерительный преобразователь настенного монтажа —

A. Реле управления или вход B. Источник питания 5—28 В пост. тока

Примечание

Для управления дискретным выходом подключите источник питания и реле управления к преобразователю. Чтобы подключить внешнее питание для управления дискретным выходом, воспользуйтесь следующей процедурой:

подключение дискретного выхода к реле или входу системы управления

Руководство по эксплуатации 57

Дополнительные данные по установке

Порядок действий

1. Убедитесь, что источник питания и кабель, используемый для его

подключения, соответствуют обозначенным выше требованиям.

2. Выключите источники питания измерительного преобразователя и дискретного

выхода.

3. Протяните кабель питания к измерительному преобразователю.

4. Подключите источник питания постоянного тока к преобразователю, как

показано на рисунке.

6.2.3 Подключение дискретного входа

Применяются следующие требования:

Напряжение питания: 5—28 В пост. тока

Управляющий ток: 1,5—20,0 мА

Входное полное сопротивление: 2,5 кОм плюс падение напряжения на диоде

1,2 В. См. рис. 6-13.

Рис. 6-11. Измерительный преобразователь полевого монтажа —

подключение дискретного входа

A. Контакт реле или выход системы управления B. Источник питания 5—28 В пост. тока

58 Руководство по эксплуатации расходомера электромагнитного Rosemount 8750 с поддержкой протокола Modbus

Дополнительные данные по установке

Рис. 6-12. Измерительный преобразователь настенного монтажа —

подключение дискретного входа

A. Контакт реле или выход системы управления B. Источник питания 5—28 В пост. тока

Рис. 6-13. Рабочий диапазон дискретного входа

A. Напряжение питания B. Последовательное подключение сопротивления Ωin + Ω

Для подключения дискретного входа выполните следующие действия.

Порядок действий

1. Убедитесь, что источник питания и кабель, используемый для его

подключения, соответствуют обозначенным выше требованиям.

2. Выключите источники питания измерительного преобразователя и дискретного

выхода.

3. Протяните кабель питания к измерительному преобразователю.

4. Подключите провода к измерительному преобразователю, как показано на

рисунке.

(кОм)

ext

Руководство по эксплуатации 59

Дополнительные данные по установке

60 Руководство по эксплуатации расходомера электромагнитного Rosemount 8750 с поддержкой протокола Modbus

Работа

Темы, рассматриваемые в данном разделе:

• Введение

• Локальный интерфейс оператора (LOI)

7.1 Введение

Преобразователь предоставляет обширный набор программных функций, вариантов конфигурации и параметров диагностики. Доступ к ним может осуществляться через локальный интерфейс оператора, программное обеспечение ProLink III или хостсистему управления. Вы можете в любой момент изменять параметры конфигурации, используя при этом вспомогательные инструкции, выводимые на экран.

В этом разделе рассматриваются базовые функции локального интерфейса оператора (предлагаемого в качестве опции) и описываются общие инструкции навигации по меню настройки при помощи оптической клавиатуры. В разделе также представлено древо меню, которое поможет осуществить доступ к каждой функции. Более подробные сведения по настройке локального интерфейса оператора приведены в разделе 8.

Работа

7.2 Локальный интерфейс оператора (LOI)

Локальный интерфейс оператора, доступный в качестве опции, — это центр взаимодействия с расходомером.

Локальный интерфейс предоставляет оператору следующие возможности:

• Изменять конфигурацию измерительного преобразователя.

• Просматривать значения расхода и сумматоров.

• Запускать/останавливать и сбрасывать значения сумматоров.

• Запускать диагностические процедуры и просматривать результаты.

• Отслеживать состояние измерительного преобразователя.

7.2.1 Базовые функции преобразователя полевого монтажа

Базовые функции локального интерфейса оператора представлены экраном дисплея и четырьмя клавишами навигации со стрелками.

Руководство по эксплуатации 61

Работа

Рис. 7-1. Клавиатура и текстовый дисплей локального интерфейса оператора

A. Клавиша ВЛЕВО (E)

B. Клавиша ВВЕРХ C. Клавиша ВНИЗ D. Клавиша ВПРАВО E. Экран дисплея

Для активации локального интерфейса оператора нажмите стрелку ВНИЗ. Используйте стрелки ВВЕРХ, ВНИЗ, ВЛЕВО и ВПРАВО для перемещений по структуре меню. Структура меню локального интерфейса оператора показана на

рис. 7-3 и 7-4.

7.2.2 Базовые функции преобразователя настенного монтажа

Базовые функции локального интерфейса оператора включают в себя управление сумматором, диагностику, базовую настройку и навигацию по меню. Они позволяют осуществлять полное управление функциями измерительного преобразователя.

62 Руководство по эксплуатации расходомера электромагнитного Rosemount 8750 с поддержкой протокола Modbus

Работа

Кнопки сумматора

Эти кнопки позволяют просматривать, запускать, останавливать, снимать показания и сбрасывать сумматор.

Рис. 7-2. Локальный интерфейс оператора и текстовый дисплей

сумматора в алфавитном порядке (сумматор A, сумматор B, сумматор C).

применяется к отображаемому в данный момент значению сумматора.

• Если сумматоры не активны, при нажатии данной кнопки ВСЕ

• Если сумматоры активны, нажатие этой кнопки приостанавливает

отображаемому в данный момент значению сумматора.

• Если сумматоры активны, при нажатии данной кнопки ВСЕ

• Если сумматор остановлен, нажатие данной кнопки сбрасывает

— VIEW TOTAL (ЗНАЧЕНИЕ СУММ). Прокрутите значения

— START/READ (ПУСК/СЧИТЫВАНИЕ). Эта функция

сумматоры начинают подсчет.

отображение показаний на дисплее, позволяя пользователю увидеть суммарное значение. Сумматор продолжает работать в фоновом режиме. Нажатие кнопки во время паузы возвращает дисплей к режиму отображения счетчика значений сумматора.

— STOP/RESET (ОСТАНОВ/СБРОС). Эта функция применяется к

сумматоры прекращают подсчет.

суммарное значение до нуля.

Примечание

При попытке использовать локальный интерфейс оператора для сброса сумматора, настроенного как не сбрасываемый с помощью локального интерфейса оператора, появляется уведомление.

Руководство по эксплуатации 63

Работа

Диагностика

Кнопки диагностики обеспечивают прямой доступ к расширенным функциям диагностики датчика и проверки расходомера.

расширенной диагностики.

проверку расходомера.

Базовая настройка

Кнопки базовой настройки обеспечивают прямой доступ к наиболее базовым параметрам измерительного преобразователя.

РАСХОДА). Переход расхода». датчика расхода.

калибровочного номера датчика расхода.

Переход к параметру « типоразмер датчика расхода. значение диаметра трубопровода.

сохранить новое значение диаметра трубопровода датчика расхода.

«Единицы измерения расхода». С помощью стрелок выберите единицы измерения расхода. увеличьте значение диаметра трубопровода.

чтобы сохранить новое значение.

граница диапазона первичной переменной». увеличьте значение диаметра трубопровода.

чтобы сохранить новое значение верхней границы диапазона первичной переменной.

Навигация по меню

С помощью кнопок навигации по меню можно перемещать курсор дисплея, постепенно увеличивать значение, вводить выбранное значение, отображать главный экран или заходить в меню преобразователя.

РАСХОДА). Переход на экран с отображением скорости потока.

структуре меню преобразователя.

списка.

параметра в памяти преобразователя.

списка.

— ADV DIAG (РАСШИР. ДИАГНОСТИКА). Переход к меню

— METER VERIFY (ПРОВЕРКА РАСХОДОМЕРА). Запускает

— SENSOR CAL NO (КАЛИБРОВОЧНЫЙ НОМЕР ДАТЧИКА

к параметру «Калибровочный номер датчика

С помощью , , и измените калибровочный номер

Нажмите , чтобы сохранить новое значение

— SENSOR SIZE (ТИПОРАЗМЕР ДАТЧИКА РАСХОДА).

Типоразмер». С помощью стрелок или выберите

С помощью стрелки увеличьте

Нажмите стрелку , чтобы

— FLOW UNITS (ЕДИН ИЗМЕРЕНИЯ). Переход к параметру

С помощью стрелки

Нажмите стрелку ,

— RANGE (ДИАПАЗОН). Переход к параметру «Верхняя

С помощью стрелки

Нажмите стрелку ,

или

— HOME/FLOW RATE (ГЛАВНЫЙ ЭКРАН / ИЗМЕРЕНИЕ

— XMTR MENU (МЕНЮ ПРЕОБРАЗОВАТЕЛЯ). Переход к

— (вверх). Увеличивает числовое значение или значение из

— (влево) или E позволяет подтвердить/сохранить значение

64 Руководство по эксплуатации расходомера электромагнитного Rosemount 8750 с поддержкой протокола Modbus

— (вниз). Уменьшает числовое значение или значение из

символ или увеличить значение из списка.

— (вправо). Позволяет выделить числовой или текстовый

Нажмите XMTR MENU (МЕНЮ ПРЕОБРАЗОВАТЕЛЯ), чтобы войти в меню. Используйте стрелки , , и для перемещений по структуре меню. Структура

меню локального интерфейса оператора показана в разделе 7.2.10.

7.2.3 Ввод данных

Клавиши локального интерфейса оператора не являются буквенно-числовыми. Ввод буквенно-числовых и символьных данных осуществляется описанным ниже образом. Следующие шаги используются для доступа к соответствующим функциям:

Порядок действий

1. Используйте клавиши-стрелки , , и для навигации по меню () и доступа к необходимым буквенно-числовым символам.

2. Для редактирования выбранного параметра используйте стрелки , и .

• Используйте клавишу для возврата назад без изменения значения.

• При вводе числовых данных доступны символы: 0—9, десятичная точка и

тире.

• При вводе буквенных данных доступны буквы латинского алфавита (A-Z),

цифры 0—9, символы ?, &, +, -, *, /, $, @, %, а также символ пробела.

Работа

3. Используйте стрелку ВПРАВО для выбора курсором изменяемого символа, после чего с помощью стрелок и задайте новое значение.

Если вы случайно пропустили нужный символ, продолжайте нажимать

клавишу для циклического возврата к нему.

4. Завершив внесение изменений, нажмите клавишу для их сохранения.

5. Еще раз нажмите стрелку для возврата в дерево меню.

7.2.4 Примеры ввода данных

Значения параметров представляются в форме таблицы или списка на выбор.

• Таблица значений составляется на основе заранее определенного списка при

работе с параметрами наподобие Line Size (Типоразмер) или Flow Units (Един Измерения).

• При выборе таких параметров, как PV URV (ПП ВПИ) и Calibration Number

(Калибров Номер), список может состоять из целых чисел, чисел с плавающей запятой или строк символов, которые вводятся по символу за раз с помощью клавиш-стрелок.

Пример табличных значений

Выбор типоразмера датчика расхода:

Порядок действий

• Для измерительного преобразователя полевого монтажа нажмите

клавишу для доступа к меню. См. раздел 7.2.10.

• Для измерительного преобразователя настенного монтажа нажмите

клавишу XMTR MENU (МЕНЮ ПРЕОБРАЗОВАТЕЛЯ) для доступа к меню. См. раздел 7.2.10.

2. Используя клавиши-стрелки , , и , выберите Line Size (Типоразмер) в меню Basic Setup (Основ Настройк).

Руководство по эксплуатации 65

Работа

3. С помощью стрелок или увеличьте/уменьшите типоразмер датчика

расхода.

4. Выбрав желаемый типоразмер, нажмите клавишу .

5. При необходимости переключите контур в ручной режим и снова нажмите

кнопку .

Спустя короткий промежуток времени локальный интерфейс оператора отобразит сообщение VALUE STORED SUCCESSFULLY (ЗНАЧЕНИЕ ЗАПИСАНО УСПЕШНО), вслед за которым будет отображено выбранное значение.

Пример выбора значения

Изменение параметра Upper Range Value (верхний предел измерений):

Порядок действий

• Для измерительного преобразователя полевого монтажа нажмите

клавишу для доступа к меню. См. раздел 7.2.10.

• Для измерительного преобразователя настенного монтажа нажмите

клавишу XMTR MENU (МЕНЮ ПРЕОБРАЗОВАТЕЛЯ) для доступа к меню. См. раздел 7.2.10.

2. Используя клавиши-стрелки , , и , выберите PV URV (ПП ВПИ) в меню Basic Setup (Основ Настройк).

3. С помощью стрелки выберите правильное расположение курсора.

4. Стрелками и укажите требуемое значение.

5. Повторяя шаги 3 и 4, задайте необходимое число и нажмите клавишу .

6. При необходимости переключите контур в ручной режим и снова нажмите клавишу .

7.2.5 Пауза отображения динамической переменной

Для удобства считывания и записи динамически изменяющихся переменных, в локальный интерфейс оператора была встроена функция паузы.

При просмотре динамической переменной (например, значения сумматора) на экране View Variable (Просмотр переменной) нажмите , чтобы приостановить

отображение значения. Чтобы вернуть экран в обычный режим работы, снова нажмите клавишу или выйдите с экрана, нажав .

Примечание

Важно отметить, что эта функция приостанавливает только отображение. Когда дисплей поставлен на паузу, измерительный преобразователь продолжает динамически измерять переменные, и сумматор продолжает работу.

7.2.6 Функции сумматора

Выбор сумматора

• Для просмотра значений сумматора нажмите для доступа к структуре меню

локального интерфейса оператора.

• Для просмотра значений сумматора нажмите VIEW TOTAL (ЗНАЧЕНИЕ СУММ)

для доступа к структуре меню локального интерфейса оператора.

66 Руководство по эксплуатации расходомера электромагнитного Rosemount 8750 с поддержкой протокола Modbus

Первая опция — сумматоры. В этом разделе можно просмотреть и настроить сумматоры. Более подробная информация о функциональных возможностях сумматора приведена в разделе 8.2.3.

Запустить все / остановить все

Сумматоры можно запускать или останавливать одновременно. См. раздел 8.2.3.

Сброс сумматора

Сумматоры можно настроить на сброс через локальный интерфейс оператора. Их можно сбросить по отдельности или одновременно с помощью глобальной команды. Подробнее о настройке функции сброса и о сбросе сумматоров см. в разделе 8.2.3.

7.2.7 Блокировка дисплея

Измерительный преобразователь 8750W оснащен функцией блокировки дисплея, предохраняющей от случайного внесения изменений в конфигурацию. Дисплей может быть как заблокирован вручную, так и настроен на автоматическую блокировку по истечении заданного периода времени. В заблокированном состоянии на экране локального интерфейса оператора отобразятся показатели расхода.

Ручная блокировка дисплея

Чтобы заблокировать дисплей, удерживайте нажатой клавишу ВВЕРХ в течение 3 секунд и выполняйте указания, появляющиеся на экране. Когда дисплей заблокирован, в нижнем правом углу дисплея появляется символ блокировки. Чтобы разблокировать дисплей, удерживайте нажатой кнопку со стрелкой ВВЕРХ в течение 3 секунд и выполняйте указания, появляющиеся на экране. Когда дисплей разблокирован, символ замка в правом нижнем углу исчезнет.

Работа

Автоблокировка дисплея

Измерительный преобразователь можно настроить на автоматическую блокировку локального интерфейса оператора. Следуйте инструкциям, приведенным ниже, чтобы получить доступ к настройке.

Порядок действий

• Для измерительного преобразователя полевого монтажа нажмите

• Для измерительного преобразователя настенного монтажа нажмите

2. Используя клавиши-стрелки, выберите LOI Config (Настройка ЛОИ) в меню Detailed Setup (Детальн Настр).

3. Нажмите клавишу для выделения пункта Disp Auto Lock (Автоблок ЛОИ), после чего перейдите в меню, нажав клавишу .

4. Для выбора параметра auto lock time (время автоблокировки) нажмите клавишу или .

5. Выбрав желаемое время, нажмите клавишу .

6. При необходимости переключите контур в ручной режим и снова нажмите .

для доступа к меню. См. раздел 7.2.10.

клавишу XMTR MENU (МЕНЮ ПРЕОБРАЗОВАТЕЛЯ) для доступа к меню. См. раздел 7.2.10.

Руководство по эксплуатации 67

Работа

Блокировка дисплея

Сумматор

Обратный поток

Непрерывная проверка прибора

7.2.8 Диагностические сообщения

Время от времени локальный интерфейс оператора отображает диагностические сообщения. Полный список диагностических сообщений, их возможных причин и применяемых корректирующих действий см. в разделе 9.

7.2.11 Символы на дисплее

Символы, появляющиеся в нижнем правом углу дисплея, свидетельствуют о выполнении определенных функций. На дисплее предусмотрены следующие символы:

68 Руководство по эксплуатации расходомера электромагнитного Rosemount 8750 с поддержкой протокола Modbus

Работа

Направл Сумм А

Ед. изм. сумм А КонфСбросаСу мА Направл Сумм B

Ед. изм. сумм

КонфСбросаСу мB Направл Сумм C

Ед. изм. сумм

КонфСбросаСу м

Старт/СтопСумм

Сброс с ЛОИ Защ Старт/Стоп

Сброс ЗащОтЗ ап

Сброс Суммат С

Конфиг Сумм

Сброс Суммат В

Конфиг Сумм

Сброс Суммат А

Конфиг Сумм

Управлен с ЛО И

ЗащитаОтЗап иси

СтатусВсехСумм

Старт ВсехСумм Останов

Сбросить все Сумматор А Сумматор В Сумматор С Защита

Значение СуммА

Значение Сумм

Конфиг/Управл

Сумматоры

Диагностика

Основ Настройк

Детальн Настр

Ред. AJ

7.2.10 Деревья меню локального интерфейса оператора

Рис. 7-3. Карта меню сумматора

ить Все

Руководство по эксплуатации 69

Работа

Tot A Direction

Tot A Units Tot A Reset Cfg Tot B Direction

Tot

Reset Cfg

Tot C Direction

Tot

Reset Cfg

LOI Start/Stop

LOI Reset

WP Start/Stop

WP Reset Reset Total C

Total C Config

Reset Total B

Total B Config Reset Total A

Total A Config LOI Control

Write Protect

Status All

Start All Stop All Reset All Total A Total

Total C Security

View Total A

View Total

View Total C Config/Control

Totalizers

Diagnostics

Basic Setup

Detailed Setup

REV AJ

Рис. 7-3. Карта меню сумматора

B Units

C Units

70 Руководство по эксплуатации расходомера электромагнитного Rosemount 8750 с поддержкой протокола Modbus

Сумматоры

Диагностика

Основ Настройк

Детальн Настр

Диагностика Modbus

Настр Диагност Основ

Расшир Диагност Переменные Подстройки Статус

Самодиагностика

Темп Электрон Порог Расход

Порог Расход

Лимит Сумматор

Пустая Труба

Шум Процесса Заземление Загрязн Элект р Темп Электрон Обратн Расход Постоян Диагн

Заземление

Шум Процесса Загрязн Электр Провер Прибора Лицензирование

Пустая Труба

Темп Электрон Шум ИзмПроцес с 5 Гц Сигн/Шум

Гц Сигн/Шум

Загрязн Элект р Мощнос Сигнала 37 Гц АвтоНо ль Ток Катушки РезультПрове рк

Цифр Подстройк

37 Гц АвтоНо ль

Универс Подстр

Резулт РучнИзм

СопрЭлек Текущ

Макс Сопр Элек Статус Лиценз

Лицензион ключ

Старт Проверки

Просм Результ БазовПарамДатч Критер Проверк Измерения

Статус Modbus

Режим приема данных Возобновить п ередачу

данных Modb us Сброс конфиг. Modbus

Катушка

Электроды Преобразоват ель

КонтПустТрб

Значение

Порог ПустТрб Счетчик ПустТрб СопрЭлек Текущ

СопрЭлекУровн1 СопрЭлекУровн2 Макс Соп р Элек Сброс М аксЗнач

Резулт РучнИзм

Значения

Сброс Параметр ВостановЗначен Ручн Измерение

Постоян

Шум Процесса

Заземление Загрязн Электр ПровКалибрПреоб Дискрет Вх/Вых

Сопроти Катушки

Индуктив Катушки Сопр Электрод

Нет Расхода

Расх,ТрбЗап олн Пустая Труба Непрерывный

предел

Статус Прове рки

Критер Проверк РезультПрове рк Имит Скорост и Факт Скорост ь ОтклонСкорост и ПровКалибрП реоб ОтклонКалиб Датч КалибровДат чика Цепь Катушки Цепь Электрод ов

Критер Проверк

Имит Скорост и Факт Скорост ь ОтклонСкорост и ОтклонКалиб Датч

Индуктив Катушки

Сопрот Катушк и Сопр Электро д

Сопрот Катушк и

ИндуктивКат ушк Факт Скорост ь Сопр Электро д Сопрот Катушк и

Индуктив Кат ушки Факт Скорост ь Сопр Электро д ОтклонСкорост и

Статус Прове рки

Критер Проверк

Имит Скорости Факт Скорость ОтклонСкорости ОтклонКалибДатч

Сопрот Катушки Сопр Электрод

Ред. AJ

Рис. 7-4. Карта меню диагностики

Работа

Измер

Индуктив Катушки

Резул Пост Изм

ПусТрб

Резул Пост Изм

Диагност

Тест Имп Выход

Пустая Труба

Руководство по эксплуатации 71

Работа

Totalizers

Diagnostics

Basic Setup

Detailed Setup

Modbus Diag

Diag Controls Basic Diag Advanced Diag Variables Trims Status

Self Test

Pulse Out Test Empty Pipe Elect Temp Flow Limit 1 Flow Limit 2 Total Limit

Empty Pipe

Ground/Wiring Elec Coating Elect Temp Reverse Flow Cont Meter Ver

Ground/Wiring

Elec Coating Meter Verif Licensing

Empty Pipe

Elect Temp Line Noise 5Hz SNR 37Hz SNR Elec Coating Signal Power 37Hz Auto Zero Coil Current MV Results

Digital Trim

37 Hz Auto Zero Universal Trim

Manual Results

Continual Res

EC Current Val

EC Max Value License Status

License Key

Run Meter Ver

View Results Sensr Baseline Test Criteria Measurements

Modbus Status

Listen Only MD Restart MB Com Reset MB Confg

Coils

Electrodes Transmitter

EP Control

EP Value EP Trig Level Ep Counts

EC Current Val

EC Limit 1 EC Limit 2 EC Max Value Reset Max Val

Manual Results

Continual Res

Values

Reset Baseline

Recall Values

Manual Measure

Continual Meas

Process Noise

Ground/Wiring Elec Coating Meter Verif DI/DO

Coil Resist

Coil Inductnce Electrode Res

No Flow

Flowing, Full Empty Pipe Continual

Test Condition

Test Criteria MV Results Sim Velocity Actual Velocity Flow Sim Dev Xmtr Cal Verify Sensor Cal Dev Sensor Cal Coil Circuit Electrode Ckt

Test Criteria

Sim Velocity Actual Velocity Flow Sim Dev Coil Inductrice

Sensor Cal Dev Coil Resist Electrode Res

Coil Resist

Coil Inductive Actual Velocity Electrode Res

Coil Resist

Coil Inductive Actual Velocity Electrode Res Flow Sim Dev

Test Condition

Test Criteria MV Results Sim Velocity Actual Velocity Flow Sim Dev Xmtr Cal Verify Sensor Cal Dev Sensor Cal Coil Circuit Electrode Ckt

Test Criteria

Sim Velocity Actual Velocity Flow Sim Dev Coil Inductrice

Sensor Cal Dev Coil Resist Electrode Res

REV AJ

Рис. 7-4. Карта меню диагностики

Process Noise

72 Руководство по эксплуатации расходомера электромагнитного Rosemount 8750 с поддержкой протокола Modbus

Сумматоры

Диагностика

Основ Настройк

Детальн Настр

Modbus

Тег Един Измерения Типоразмер Калибров Номер Демпфирование

Един Измерения

Специал Ед

Ед Изм Суммат

Адрес

Порядок след. байтов Скорость передачи в

бодах Четность Стоп

Мин. задержка отклика Слоты переменных

Указатели слотов

Переменные слотов Слот перем. 0 Знач.

Слот перем. 1 Знач.

Слот перем. 2 Знач.

Слот перем. 3 Знач.

Слот перем. 4 Знач.

Слот перем. 5 Знач.

Слот перем. 6 Знач.

Слот перем. 7 Знач.

Слот перем. 8 Знач.

Слот перем. 9 Знач.

Слот перем. 0 Указ.

Слот перем. 1 Указ.

Слот перем. 2 Указ.

Слот перем. 3 Указ.

Слот перем. 4 Указ.

Слот перем. 5 Указ.

Слот перем. 6 Указ.

Слот перем. 7 Указ.

Слот перем. 8 Указ.

Слот перем. 9 Указ.

Ред. AJ

Рис. 7-5. Карта меню основной настройки

Работа

-биты

Изм

Руководство по эксплуатации 73

Работа

Totalizers

Diagnostics

Basic Setup

Detailed Setup

Modbus

Tag Flow Units Line Size Cal Number Damping

Flow Units

Special Units Total A Units Total

Total C Units

Address

Fit Pt Order Baud Rate Parity Stop Bits Min Resp Delay Variable Slots

Slot Indices

Slot Variables Var Slot 0 Val

Var Slot 1 Val Var Slot 2 Val Var Slot 3 Val Var Slot 4 Val Var Slot 5 Val Var Slot 6 Val Var Slot 7 Val Var Slot 8 Val Var Slot 9 Val

Var Slot 0 Idx

Var Slot 1 Idx Var Slot 2 Idx Var Slot 3 Idx Var Slot 4 Idx Var Slot 5 Idx Var Slot 6 Idx Var Slot 7 Idx Var Slot 8 Idx Var Slot 9 Idx

REV AJ

Рис. 7-5. Карта меню основной настройки

В Units

74 Руководство по эксплуатации расходомера электромагнитного Rosemount 8750 с поддержкой протокола Modbus

Сумматоры

Диагностика

Основн

Настройк

Детальн Настр

Слот перем. 0 Знач.

Слот перем. 1 Знач.

Слот перем. 2 Знач.

Слот перем. 3 Знач.

Слот перем. 4 Знач.

Слот перем. 5 Знач.

Слот перем. 6 Знач.

Слот перем. 7 Знач.

Слот перем. 8 Знач.

Слот перем. 9 Знач.

Слот перем. 0 Указ.

Слот перем. 1 Указ.

Слот перем. 2 Указ.

Слот перем. 3 Указ.

Слот перем. 4 Указ.

Слот перем. 5 Указ.

Слот перем. 6 Указ.

Слот перем. 7 Указ.

Слот перем. 8 Указ.

Слот перем. 9 Указ.

Дополн Парамет

Настр Вых Сигн Настройка ЛОИ Обраб Сигнала Инфо о Приборе Сброс

Режим Работы

Настр Обр Сигн Частота Катушк Демпфирование Отсеч Мин Расх

Индикац Расхода

Язык Автоблок ЛОИ Подсветка

Дискр. ввод/вывод 1

Дискр. выход 2 Порог Расход

Порог

Лимит Сумматор

иагност

Цена Импульса

Длител Импульс Импульсный Режим Испытание

Частота Катушк

ПлотностьСреды

НП

Датчика

Потока ВП

Датчика

Потока

Modbus

Импульсный Дискрет Вх/Вых Обратн Расход

Адрес

Порядок след. байтов Скорость передачи в

бодах Четность Стоп

Мин. задержка отклика Слоты переменных

Указатели слотов

Переменные слотов

КонтрольСуммат

Режим Сумматор ВерхПределСумм НижнПределСумм Гистерезис

Контроль 2

Режим 2 Верхн Предел 2 Нижн Предел 2 Гистерезис

Контроль 1

Режим 1 Верхн Предел 1 Нижн Предел 1 Гистерезис

Настр Вх/Вых 1

Цифров

Дискр

НомерВерсии П О

Ревизия Сбо рки

Отказ Электрон

Обрыв

Пуст

Обратн Расход Заземление Шум Процесса Темп Электрон Загряз Электр1 Загряз Электр2 Постоян Диагн ВысокТокКатуш Насыщ Электрод ПределМощнКат

Тег

Описание Сообщение Идентификатор СерийнНом Датч Тег Датчика ЗащитаОтЗаписи Номер версии

Ред. AJ

Рис. 7-6. Карта меню детальной настройки

Вход 1

Выход 1

Работа

Катушк и

ая Труба

-биты

Сообщ

Расход 2

Прибора

Руководство по эксплуатации 75

Работа

Totalizers

Diagnostics

Basic Setup

Detailed Setup

Var Slot 0 Val

Var Slot 1 Val Var Slot 2 Val Var Slot 3 Val Var Slot 4 Val Var Slot 5 Val Var Slot 6 Val Var Slot 7 Val Var Slot 8 Val Var Slot 9 Val

Var Slot 0 Idx

Var Slot 1 Idx Var Slot 2 Idx Var Slot 3 Idx Var Slot 4 Idx Var Slot 5 Idx Var Slot 6 Idx Var Slot 7 Idx Var Slot 8 Idx Var Slot 9 Idx

More Pa ram s

Output Con

LOI Config Sig Processing Device Info Device Reset

Operating Mode

SP Config Coil Frequency Damping Lo-Flow Cutoff

Flow Display

Language Disp Auto Lock

Backlight

Dl/O 1

DO 2 Flow Limit 1 Flow Limit 2 Total Limit Diag Alert

Pulse Scaling

Pulse Width Pulse Mode Test

Coil Frequency

Flow LSL Flow USL

Modbus

Pulse DI/DO Config Reverse Flow

Address

Fit Pt Order Baud Rate Parity Stop Bits Min Resp Delay Variable Slots

Slot Indices

Slot Variables

Total Control

Total Mode Tot Hi Limit Tot Low Limit

Control 2

Mode 2 High Limit 2 Low Limit 2 Hysteresis

Control 1

Mode 1 High Limit 1 Low Limit 1

DI/O 1 Control

DI 1 DO 1

Software Rev

Final

Elec Failure

Coil Open Ckt Empty Pipe Reverse Flow Ground/Wiring Process Noise Elect Temp Elec Coat 1 Elec Coat 2 Cont Meter Ver Coil Over Curr Sensr Elec Sat Coil Power Lim

Tag

Description Message Device ID Sensor S/N Sensor Tag Write protect Revision Num

REV AJ

Рис. 7-6. Карта меню детальной настройки

Hysteresis

Asmbl #

Hysteresis

Proc Density

fig

76 Руководство по эксплуатации расходомера электромагнитного Rosemount 8750 с поддержкой протокола Modbus

Функции расширенной настройки

Путь в меню локального интерфейса оператора

Detailed Setup (Детальн Настр) > Output Config (Настр Вых Сигн)

Путь в меню локального интерфейса оператора

Detailed Setup (Детальн Настр) > Output Config (Настр Вых Сигн) > Modbus > Address (Адрес)

Регистр Modbus

109

Темы, рассматриваемые в данном разделе:

• Введение

• Настройка выходов

• Настройка локального интерфейса оператора (LOI)

• Дополнительные параметры

• Настройка специальных единиц измерения

8.1 Введение

В данном разделе содержится информация по параметрам расширенной настройки.

К настройкам конфигурации программного обеспечения электромагнитного расходомера можно получить доступ через локальный интерфейс оператора (LOI) или хост Modbus. Перед эксплуатацией расходомера в производственной установке следует проанализировать все параметры конфигурации, настроенные на заводеизготовителе, на их соответствие данному применению.

Функции расширенной настройки

8.2 Настройка выходов

Путем настройки выходов определяются расширенные функции, управляющие аналоговыми, импульсными, вспомогательными выходами, а также выходами сумматоров преобразователя.

8.2.1 Выход Modbus

Настройка параметров передачи данных Modbus.

Адрес

Конфигурирует адрес преобразователя для сети Modbus. Допустимый диапазон — целое число от 1 до 247. Адрес по умолчанию — 1.

Каждый регистр определяется своим адресом (или начальным адресом). В зависимости от того, какой ПЛК будет использоваться для связи с преобразователем, вам может потребоваться убрать 1 из адреса или начального адреса регистра. См. документацию ПЛК, чтобы узнать, применимо ли это в вашем случае.

Руководство по эксплуатации 77

Функции расширенной настройки

Путь в меню локального

Detailed Setup (Детальн Настр) > Output Config (Настр Вых

с плавающей запятой)

Регистр Modbus

110

Значение регистра

Порядок байтов

0-1-2-3 (по умолчанию)

2-3-0-1

1-0-3-2

3-2-1-0

Путь в меню локального

Detailed Setup (Детальн Настр) > Output Config (Настр Вых

бодах)

Регистр Modbus

115

Значение регистра

Скорость передачи в бодах

1200

2400

4800

9600

19 200 (по умолчанию)

38 400

57 600

115 200

Путь в меню локального интерфейса оператора

Detailed Setup (Детальн Настр) > Output Config (Настр Вых Сигн) > Modbus > Parity (четность)

Порядок следования байтов с плавающей запятой

интерфейса оператора

Сигн) > Modbus > Flt Pt Order (порядок следования байтов

Задает порядок, в котором преобразователь отправляет информацию.

Скорость передачи в бодах

интерфейса оператора

Задает скорость передачи данных преобразователем.

Сигн) > Modbus > Baud Rate (скорость передачи данных в

Четность

78 Руководство по эксплуатации расходомера электромагнитного Rosemount 8750 с поддержкой протокола Modbus

Функции расширенной настройки

Регистр Modbus

116

Значение регистра

Четность

Нечетность

Нечетный

Четный (по умолчанию)

Путь в меню локального интерфейса оператора

Detailed Setup (Детальн Настр) > Output Config (Настр Вых Сигн) > Modbus > Stop Bits (стоп-бит)

Регистр Modbus

117

Значение регистра

Стоп-бит

1 бит (по умолчанию)

2 бита

Путь в меню локального

Detailed Setup (Детальн Настр) > Output Config (Настр Вых

отклика)

Регистр Modbus

111

Путь в меню локального интерфейса оператора

Detailed Setup (Детальн Настр) > Output Config (Настр Вых Сигн) > Modbus > Variable Slots (слоты переменных)

Используется для конфигурации методики проверки ошибок данных.

Стоп-бит

Задает последний бит пакета данных.

Минимальная задержка отклика

интерфейса оператора

Параметр Minimum response delay (минимальная задержка отклика) используется для синхронизации связи по протоколу Modbus с ведущими устройствами, которые работают с меньшими скоростями, чем преобразователь. Указанное значение будет считаться минимальным истекшим временем до момента, когда преобразователь отправит отклик ведущему устройству. Это значение можно сконфигурировать в виде целого числа от 0 до 250 мс. Значение по умолчанию — 10 мс.

Примечание

Не настраивайте минимальную задержку отклика, если этого не требует хост Modbus.

Слоты переменных

Слоты переменных позволяют кастомизировать переменные в заданные местоположения регистра Modbus. Используя ProLink III или инструмент конфигурации Modbus, можно настроить до 30 слотов. При использовании локального интерфейса оператора функции конфигурации ограничиваются 10-ю слотами.

Сигн) > Modbus > Min Resp Delay (Минимальная задержка

Руководство по эксплуатации 79

Функции расширенной настройки

Путь в меню локального интерфейса оператора

Detailed Setup (Детальн Настр) > Output Config (Настр Вых Сигн) > Modbus > Slot Indices (указатели слотов)

Регистр Modbus

651—680

Значение регистра

Переменная

Расход

Частота на импульсном выходе

Сумматор А

Сумматор В

Сумматор С

Температуре блока электроники

Шум трубопровода

Соотношение сигнал/шум 5 Гц

Соотношение сигнал/шум 37 Гц

Мощность сигнала

Значение для пустого трубопровода

Текущее отклонение испытания посредством имитатора внутреннего потока

Значение налипания на электродах

Текущее значение сопротивления электродов

Текущее значение сопротивления катушки

Текущее значение индуктивности катушки

Текущее значение отклонения индуктивности катушки

Путь в меню локального

Detailed Setup (Детальн Настр) > Output Config ( Настр Вых

Variables (переменные слотов)

Регистр Modbus

691—749

Указатели слотов

Задайте переменные различным слотам Modbus для простой работы. Используя LOI, ProLink III или инструмент конфигурации Modbus, можно настроить слоты от 0 до 9. Слоты от 10 до 29 настраиваются только при помощи ProLink III или инструмента конфигурации Modbus.

Переменные слотов можно присвоить слотам.

Переменные слотов

интерфейса оператора

Сигн) > Modbus > Variable Slots (слоты переменных) > Slot

80 Руководство по эксплуатации расходомера электромагнитного Rosemount 8750 с поддержкой протокола Modbus

Путь в меню локального интерфейса оператора

Detailed Setup > Output Config > Pulse (Детальн Настр > Настр Вых Сигн > Импульсный)

Путь в меню локального

Detailed Setup > Output Config > Pulse > Pulse Scaling

Импульса)

Регистр Modbus

327—328

Просмотр значений переменных, присвоенных слотам от 0 до 9, в локальном интерфейсе оператора. Слоты от 10 до 29 просматриваются только при помощи ProLink III или инструмента конфигурации Modbus. Эти переменные открыты только для чтения.

8.2.2 Импульсный выход

Данная функция используется для настройки импульсного выхода расходомера 8750W.

Масштабирование импульсного выхода

Функции расширенной настройки

интерфейса оператора

(Детальн Настр > Настр Вых Сигн > Импульсный > Цена

Измерительный преобразователь может вырабатывать определенную частоту от 1 импульса в день при 39,37 фут/с (12 м/с) до 10 000 Гц при 1 фут/с (0,3 м/с).

Примечание

Типоразмер, специальные единицы измерения и плотность должны быть настроены перед заданием коэффициента импульсного масштабирования.

Масштабирование импульсного выхода сопоставляет импульс замыкания транзисторного переключателя с настраиваемым числом единиц объема. Единица измерения объема, используемая для масштабирования импульсного выходного сигнала, берется из числителя единиц измерения настраиваемого потока. Так, если в качестве единицы измерения расхода было выбрано «галл./мин», единица объема задается как «галлон».

Примечание

Масштабирование импульсного выходного сигнала предназначено для работы в диапазоне от 0 до 10 000 Гц. Минимальное значение коэффициента преобразования находится делением минимального диапазона (в единицах измерения объема в секунду) на 10 000 Гц.

Примечание

Максимальная частота масштабирования импульсного выхода для измерительных преобразователей с искробезопасным выходом (код опции выходов B) составляет 5000 Гц.

При выборе значения масштабирования импульсного выхода максимальная импульсная частота составляет 10 000 Гц. При возможности выхода за пределы диапазона 110 % абсолютный предел составляет 11 000 Гц. Так, настройка расходомера на передачу импульса при прохождении очередной 0,01 галлона через датчик расхода при расходе в 10 000 галл./мин приведет к превышению предела полной шкалы 10 000 Гц.

10 000 галонов

Руководство по эксплуатации 81

1 мин

(60 сек)

1 пульс

0,01 галлона

= 16 666,7 Гц

Функции расширенной настройки

Регистр Modbus

Значение регистра

Единицы измерения

Галлоны

Литры

Английские галлоны

Кубические метры

Баррели (42 галлона)

112

кубические футы

246

Кубические сантиметры

247

Баррели (31 галлон)

249

Млн галлонов

Значение регистра

Единицы измерения

Килограммы

Метрические тонны

Фунты

Короткие тонны

Значение регистра

Единицы измерения

Футы

Метры

Оптимальная величина для данного параметра зависит от требуемого разрешения, количества разрядов в сумматоре, необходимой величины диапазона и максимального частотного предела внешнего счетчика.

Единицы импульсного коэффициента

Единица импульсного коэффициента присваивает единицы измерения коэффициенту масштабирования импульсного выхода. Значение по умолчанию, доступное только для чтения, является единицей измерения настраиваемого потока. Так, если в качестве единицы измерения расхода было выбрано «галл./мин», единица импульсного коэффициента задается как «галлон».

Таблица 8-1. Единицы измерения объема импульсного коэффициента

Таблица 8-2. Единицы измерения массы импульсного коэффициента

Таблица 8-3. Другие единицы измерения импульсного коэффициента

82 Руководство по эксплуатации расходомера электромагнитного Rosemount 8750 с поддержкой протокола Modbus

Функции расширенной настройки

Значение регистра

Единицы измерения

253

Специальные единицы измерения

(1)

Путь в меню локального

Detailed Setup > Output Config > Pulse > Pulse Width

Импульс)

Регистр Modbus

329, 330

Таблица 8-3. Другие единицы измерения импульсного коэффициента (продолжение)

(1) См. раздел 8.5.

Ширина импульса

интерфейса оператора

(Детальн Настр > Настр Вых Сигн > Импульсный > Длител

По умолчанию ширина импульса составляет 0,5 мс.

Вы можете регулировать ширину (или длительность) импульса для удовлетворения требований различных счетчиков или контроллеров (см. рис. 8-1). Обычно применяются низкие частоты (< 1000 Гц). Измерительный преобразователь принимает значения от 0,1 до 650,0 мс.

При работе с частотами свыше 1000 Гц рекомендуется задавать импульсный режим на 50 % рабочего цикла путем задания параметру pulse mode (Импульсный Режим) значения frequency output (Частотный Выход).

При этом ширина импульса будет ограничивать максимальный частотный выход. При задании чрезмерно высокой ширины импульса (свыше 1/2 периода импульса) измерительный преобразователь будет ограничивать импульсный выход. См. пример ниже.

Рис. 8-1. Импульсный выход

A. Открытый B. Ширина импульса C. Длительность D. Закрытый

Пример

При задании ширины импульса равной 100 мс, максимальный выход составляет 5 Гц; при ширине импульса в 0,5 мс максимальный выход составит 1000 Гц (максимальный частотный выход обуславливает 50 % рабочий цикл).

Руководство по эксплуатации 83

Функции расширенной настройки

Ширина импульса

Минимальный период (50 % рабочего цикла)

Максимальная частота

100 мс

200 мс

1 цикл

0,5 мс

1,0 мс

1 цикл

1,0 мс

Чтобы обеспечить максимальную частоту выходного сигнала, задайте наименьшее значение длительности импульса, соответствующее требованиям источника питания импульсного выходного сигнала, внешнего сумматора, или другого периферийного оборудования.

Максимальный расход 10 000 галл./мин. Установите масштабирование импульсного выходного сигнала, при котором выход измерительного преобразователя будет обеспечивать частоту 10 000 Гц при 10 000 галл./мин.

Масштабирование импульса =

Масштабирование импульса = 0,0167

1 импульс = 0,0167 галлона

Расход (галлонов в минуту)

(60

10 000 галлонов в минуту

(60

) × (частота)

мин

) × (10 000 Гц)

мин

галлон

импульс

200 мс

= 5 Гц

= 1000 Гц

Примечание

Изменение ширины импульса требуется только в случае необходимости соблюдения обязательной минимальной ширины импульса, необходимой для работы внешних счетчиков, реле и т. д.

Внешний счетчик откалиброван для расхода 350 галл./мин., а импульс задан для одного галлона. Положим, что ширина импульса составляет 0,5 мс, тогда максимальный частотный выход составляет 5,833 Гц.

Частота =

(60

Масштабирование импульса =

Частота = 5,833 Гц

Значение верхней границы диапазона (20 мА) равно 3000 галл./мин. Чтобы получить более высокое разрешение импульсного выходного сигнала, 10 000 Гц масштабируется в аналоговое показание по полной шкале.

Частота =

(60

Расход (галлонов в минуту)

) × (Масштабирование импульса

мин

350 галлонов в минуту

(60

мин

) × 1

галлон

импульс

Скорость потока (галлонов в минуту)

) × (Масштабирование импульса

мин

галлон

импульс

галлон

импульс

)

84 Руководство по эксплуатации расходомера электромагнитного Rosemount 8750 с поддержкой протокола Modbus

Функции расширенной настройки

Путь в меню локального

Detailed Setup > Output Config > Pulse > Pulse Mode

Импульсный Режим)

Регистр Modbus

Значение регистра

Режим

Импульсный выход: пользователь задает фиксированную ширину импульса (по умолчанию)

Частотный выход: ширина импульса автоматически задается равной 50 % рабочего цикла

Масштабирование импульса =

Масштабирование импульса = 0,005

1 импульс = 0,005 галлона

3000 галлонов в минуту

(60

) × (10 000 Гц)

мин

галлон

импульс

Импульсный режим

интерфейса оператора

Параметр Pulse mode (Импульсный Режим) выполняет настройку выходной частоты импульса. Она может быть либо задана равной 50 % рабочего цикла, либо зафиксирована. Настройка импульсного режима выполняется с помощью двух опций:

• Pulse Output (Импульсн Выход) — пользователь задает фиксированную ширину

импульса.

• Frequency Output (Частотный Выход) — ширина импульса автоматически

задается равной 50 % рабочего цикла.

Для использования настроек ширины импульса необходимо задать параметру импульсный режим значение «импульсный выход».

8.2.3 Сумматор

Сумматор предоставляет значение полного объема технологической среды, прошедшей через расходомер. На выбор доступно три вида сумматора: сумматор А, сумматор В, сумматор С. Каждый может быть настроен по отдельности согласно следующим функциям:

• Чистый итог — увеличивается при прямом потоке и уменьшается при обратном

(необходимо включить параметр обратный поток).

• Обратный итог — увеличивается только при обратном потоке, который должен

быть включен.

• Общий/прямой итог — увеличивается только при прямом потоке.

При изменении диаметра трубопровода все сумматоры будут сброшены, даже если для функции управления сбросом сумматора установлено значение «без сброса».

Максимальное значение сумматоров рассчитывается на основе 50 футов в секунду или эквивалента в выбранной единице измерения в течении 20 лет. Сумматор, достигший данного значения, автоматически сбрасывается в ноль.

(Детальн Настр > Настр Вых Сигн > Импульсный >

Руководство по эксплуатации 85

Функции расширенной настройки

Путь в меню локального

Сумматор А: Totalizers (Сумматоры) > View Total A

(Значение СуммC)

Регистр Modbus

Сумматор А: 203, 204

Сумматор С: 207, 208

Путь в меню локального интерфейса оператора

Totalizers > Config/Control (Сумматоры > Конфиг/Управл)

Регистр Modbus

101, 103

Функция сумматора

Катушка Modbus

Значение катушки Modbus

Пуск всех сумматоров

101 1 Останов всех сумматоров

101 0 Сброс всех сумматоров

103

Путь в меню локального

Сумматор А: Totalizers > Config/Control > Total A > Total A

Сумматор А > Конфиг Сумм А > Направление)

Сумматор В: Totalizers > Config/Control > Total В > Total В

Сумматор B > Конфиг Сумм В > Направление)

Сумматор С: Totalizers > Config/Control > Total С > Total С

Сумматор С > Конфиг Сумм С > Направление)

Регистр Modbus

Сумматор А: 101

Сумматор С: 105

Просмотр сумматоров

интерфейса оператора

(Значение СуммA) Сумматор В: Totalizers (Сумматоры) > View Total B (Значение СуммВ)

Сумматор С: Totalizers (Сумматоры) > View Total С

Сумматор В: 205, 206

Отображает текущее значение для каждого сумматора и показывает увеличение/уменьшение сумматора в зависимости от его конфигурации и направления потока.

Настройка сумматоров

Запуск, останов и сброс всех сумматоров, настройка независимых сумматоров и элементов управления безопасностью для защиты от записи и сброса отдельных сумматоров.

Примечание

Если отдельный сумматор настроен как не сбрасываемый, глобальная команда сброса сумматора не повлияет на этот сумматор.

Примечание

Если отдельный сумматор настроен как защищенный от записи, глобальные команды запуска/останова/сброса сумматора не повлияет на этот сумматор.

Направление сумматора

интерфейса оператора

Config > Direction (Сумматоры > Конфиг/Управл >

Сумматор В: 103

86 Руководство по эксплуатации расходомера электромагнитного Rosemount 8750 с поддержкой протокола Modbus

Функции расширенной настройки

Значение регистра

Направление сумматора

Чистый (по умолчанию для сумматора А)

Вперед (по умолчанию для сумматора В)

Обратно (по умолчанию для сумматора С)

Путь в меню локального

Сумматор А: Totalizers > Config/Control > Total A > Total A

Сумматор С > Конфиг Сумм С > Ед Изм Сумм С)

Регистр Modbus

Сумматор А: 62

Сумматор C: 64

Значение регистра

Единицы измерения

Галлоны

Литры

Английские галлоны

Кубические метры

Баррели (42 галлона)

112

Кубические футы

246

Кубические сантиметры

247

Баррели (31 галлон)

Устанавливает направление для сумматоров: чистый итог, обратный итог, общий/прямой итог.

Единицы измерения сумматора

интерфейса оператора

Config > Total A Units (Сумматоры > Конфиг/Управл > Сумматор А > Конфиг Сумм А > Ед Изм Сумм А) Сумматор В: Totalizers > Config/Control > Total В > Total В Config > TotB Units (Сумматоры > Конфиг/Управл > Сумматор B > Конфиг Сумм В > Ед Изм Сумм В) Сумматор С: Totalizers > Config/Control > Total С > Total С Config > TotС Units (Сумматоры > Конфиг/Управл >

Сумматор B: 63

Настройте единицы измерения сумматоров.

Таблица 8-4. Единицы измерения объема сумматора

Руководство по эксплуатации 87

Функции расширенной настройки

Значение регистра

Единицы измерения

Килограммы

Метрические тонны

Фунты

Короткие тонны

Значение регистра

Единицы измерения

Футы (по умолчанию)

Метры

253

Специальные единицы измерения (см. раздел 8.5.)

Путь в меню локального

Сумматор А: Totalizers > Config/Control > Total A > Total A

Сумматор C > Конфиг Сумм C > КонфСбросаСумC)

Регистр Modbus

Сумматор А: 100

Сумматор C: 104

Значение регистра

Опции сброса

Несбрасываемый (по умолчанию для сумматоров В и С)

Сбрасываемый (по умолчанию для сумматора А)

Путь в меню локального

Сумматор А: Totalizers > Config/Control > Total A > Reset

Сброс Суммат C)

Катушка Modbus

Сумматор А: 104

Сумматор С: 106

Таблица 8-5. Единицы измерения массы сумматора

Таблица 8-6. Другие единицы измерения сумматора

Настройка сброса сумматора

интерфейса оператора

Config > TotA Reset Config (Сумматоры > Конфиг/Управл > Сумматор А > Конфиг Сумм А > КонфСбросаСумА) Сумматор В: Totalizers > Config/Control > Total В > Total В Config > TotВ Reset Config (Сумматоры > Конфиг/Управл > Сумматор B > Конфиг Сумм В > КонфСбросаСумВ) Сумматор С: Totalizers > Config/Control > Total С > Total С Config > TotС Reset Config (Сумматоры > Конфиг/Управл >

Сумматор B: 102

Настройте сумматор как несбрасываемый, или установите возможность его сброса с помощью команд сброса.

Сброс отдельного сумматора

интерфейса оператора

Total A (Сумматоры > Конфиг/Управл > Сумматор А > Сброс Суммат А) Сумматор В: Totalizers > Config/Control > Total B > Reset Total B (Сумматоры > Конфиг/Управл > Сумматор B > Сброс Суммат B) Сумматор С: Totalizers > Config/Control > Total C > Reset Total C (Сумматоры > Конфиг/Управл > Сумматор C >

88 Руководство по эксплуатации расходомера электромагнитного Rosemount 8750 с поддержкой протокола Modbus

Сумматор В: 105

Функции расширенной настройки

Значение регистра

Опции сброса

Выполнить процедуру

Сброс

Путь в меню локального интерфейса оператора

Totalizers > Config/Control > Reset All (Сумматоры > Конфиг/Управл > Сбросить Все)

Катушка Modbus

103

Значение регистра

Опции сброса

Выполнить процедуру

Сброс

Путь в меню локального интерфейса оператора

Totalizers > Config/Control > Security (Сумматоры > Конфиг/Управл > Защита)

Путь в меню локального интерфейса оператора

Totalizers > Config/Control > Security > LOI Control (Сумматоры > Конфиг/Управл > Защита > Управлен с ЛОИ)

Путь в меню локального

Totalizers > Config/Control > Security > LOI Control > LOI

локальный интерфейс оператора)

Катушка Modbus

141

Выполните сброс сумматоров по отдельности. Для этого опция сброса должна быть установлена в значении сбрасываемой.

Сброс всех сумматоров

Эта глобальная команда обнуляет значение всех сумматоров, которые были настроены как сбрасываемые.

Безопасность сумматора

Настраивает безопасность сумматора для локального интерфейса оператора и защиты от записи.

Управление локальным интерфейсом оператора

Настраивает возможность запуска, останова и сброса сумматоров через локальный интерфейс оператора.

Пуск/останов сумматора через локальный интерфейс оператора

интерфейса оператора

Start/ Stop (Сумматоры > Конфиг/Управл > Защита > Управлен с ЛОИ > Пуск/останов сумматора через

Руководство по эксплуатации 89

Функции расширенной настройки

Значение катушки Modbus

Режимы работы

Предотвращение сброса сумматора посредством локального интерфейса оператора

Разрешение сброса сумматора посредством локального интерфейса оператора (по умолчанию)

Путь в меню локального

Totalizers > Config/Control > Security > LOI Control >LOI

ЛОИ > Сброс с ЛОИ)

Путь в меню локального

Totalizers > Config/Control > Security > Write Protect

ЗащитаОтЗаписи)

Путь в меню локального

Totalizers > Config/Control > Security > Write Protect > WP

ЗащитаОтЗаписи > Защ Старт/Стоп)

Катушка Modbus

139

Значение регистра

Опции сброса

Отключить запуск/останов через защиту от записи для сумматора (по умолчанию)

Включить запуск/останов через защиту от записи для сумматора

Путь в меню локального

Totalizers > Config/Control > Security > Write Protect > WP

ЗащитаОтЗаписи > Сброс ЗащОтЗап)

Катушка Modbus

140

Разрешает/запрещает запуск или останов сумматоров через локальный интерфейс оператора.

Сброс сумматора через локальный интерфейс оператора

интерфейса оператора

Reset (Сумматоры > Конфиг/Управл > Защита > Управлен с

Разрешает/запрещает выполнять сброс сумматоров через локальный интерфейс оператора.

Защита от записи сумматора

интерфейса оператора

В дополнение к управлению функциями запуска, останова и сброса сумматоров локального интерфейса оператора, можно настроить специальную функцию защиты от записи, повысив уровень безопасности сумматоров.

(Сумматоры > Конфиг/Управл > Защита >

Запуск/останов сумматоров через защиту от записи

интерфейса оператора

Настраивает защиту от записи на возможность запуска или останова сумматоров. Это глобальная команда и применяется ко всем сумматорам.

Start/Stop (Сумматоры > Конфиг/Управл > Защита >

Сброс защиты от записи

интерфейса оператора

90 Руководство по эксплуатации расходомера электромагнитного Rosemount 8750 с поддержкой протокола Modbus

Reset (Сумматоры > Конфиг/Управл > Защита >

Значение регистра

Опции сброса

Отключить сброс через защиту от записи для сумматора (по умолчанию)

Включить сброс через защиту от записи для сумматора

PZR (Обнул Вых

При выполнении условий активации входа измерительный

сигнала нулевого расхода.

Net Total Reset

Объем)

При выполнении условий активации входа преобразователь

Reverse Flow (Обратн Расход)

Выход активируется при обнаружении измерительным преобразователем состояния обратного расхода.

Zero Flow (Нулевой Расход)

Выход активируется при обнаружении условия отсутствия потока.

Transmitter Fault

преобразователя)

Выход активируется при обнаружении условия неисправности

Empty Pipe (Пустая Труба)

Выход активируется при обнаружении измерительным преобразователем пустого трубопровода.

Flow Limit 1 (Порог

Выход активируется при снятии преобразователем показания

сигнала тревоги предела расхода 1.

Flow Limit 2 (Порог

Выход активируется при снятии преобразователем показания

сигнала тревоги предела расхода 2.

Diagnostic Status

диагностики)

Выход активируется при обнаружении преобразователем условия,

Total Limit (Лимит

Выход активируется, когда значение чистого итога

заданных для сигнала тревоги предела сумматора.

Настраивает защиту от записи на возможность сбрасывать сумматоры. Это глобальная команда и применяется ко всем сумматорам.

8.2.4 Дискретный ввод/вывод

Данная опция конфигурации доступна только при заказе пакета дополнительных опций (код опции AX). Пакет дополнительных выходов предоставляет два управляемых канала.

• Функция управления дискретным выходом может быть настроена на передачу

внешнего сигнала для отображения нулевого и обратного потоков, пустой трубы, состояния диагностики, предела расхода или состояния измерительного преобразователя.

Полный список и описание доступных вспомогательных функций представлены ниже.

Опции цифрового входа (только канал 1)

Функции расширенной настройки

Сигнал)

(Сброс Сумм

преобразователь принудительно настраивает выход на передачу

сбрасывает значение чистого итога в ноль.

Опции цифрового выхода

(отказ

Расход 1)

Расход 2)

Alert (сигнал тревоги состояния

измерительного преобразователя.

расхода, удовлетворяющего заданным условиям срабатывания

удовлетворяющего заданным критериям сигнала тревоги диагностического статуса.

Сумматор)

измерительного преобразователя удовлетворяет условиям,

Канал 1

Канал 1 может быть настроен на дискретный вход (DI), так и дискретный выход (DO).

Руководство по эксплуатации 91

Функции расширенной настройки

Путь в меню локального

Detailed Setup (Детальн Настр) > Output Config (Настр Вых

Вх/Вых 1) > DI/O 1 Control (Настр Вх/Вых 1)

Регистр Modbus

Путь в меню локального

Detailed Setup > Output Config > DI/DO Config > DI/O 1 > DI 1

Дискр Вх/Вых 1 > Цифров Вход 1)

Регистр Modbus

Путь в меню локального

Detailed Setup > Output Config > DI/DO Config > DI/O 1 > DO 1

Дискр Вх/Вых 1 > Дискр Выход 1)

Регистр Modbus

Путь в меню локального

Detailed Setup (Детальн Настр) > Output Config (Настр Вых

Выход 2)

Регистр Modbus

Управление дискретным вводом/выводом 1

интерфейса оператора

Сигн) > DI/DO Config (Дискрет Вх/Вых) > DI/O 1 (Дискр

Данный параметр отображает конфигурацию дополнительного канала 1. Данный параметр определяет, будет ли использоваться дополнительный канал 1 как дискретный вход или выход на клеммах.

Примечание

Имейте в виду, что для использования данной функции измерительный преобразователь необходимо заказывать с пакетом дополнительных выходов (опция AX).

Дискретный вход 1

интерфейса оператора

Данный параметр отображает конфигурацию дополнительного канала 1 в случае, когда он используется в роли дискретного входа.

(Детальн Настр > Настр Вых Сигн > Дискрет Вх/Вых >

Дискретный выход 1

интерфейса оператора

(Детальн Настр > Настр Вых Сигн > Дискрет Вх/Вых >

Данный параметр отображает конфигурацию дополнительного канала 1 в случае, когда он используется в роли дискретного выхода.

Канал 2

Канал 2 доступен только в качестве дискретного выхода.

Дискретный выход 2

интерфейса оператора

Данный параметр отображает конфигурацию канала 2.

Предел расхода (1 и 2)

Существует два настраиваемых предела расхода. Настройка данных параметров задает критерии активации сигнала тревоги, в случае если этим критериям удовлетворяет измеренное значение расхода. Данная функция может использоваться как для простых действий дозирования, так и для генерации сигналов тревоги при срабатывании определенных условий расхода. Данный параметр настраивается как дискретный выходной сигнал, если измерительный преобразователь был заказан с опцией дополнительных выходов (код опции AX). При настройке дискретного выхода на передачу сигнала предела расхода, его активация выполняется при выполнении условий, заданных в конфигурации режима. См. «Режим» ниже.

Сигн) > DI/DO Config (Дискрет Вх/Вых) > DO 2 (Дискр

92 Руководство по эксплуатации расходомера электромагнитного Rosemount 8750 с поддержкой протокола Modbus

Функции расширенной настройки

Путь в меню локального

Расход 1: Detailed Setup > Output Config > DI/DO Config >

Дискрет Вх/Вых > Порог Расход 2 > Контроль 2)

Катушка Modbus

Предел расхода 1: 97 Предел расхода 2: 98

Значение катушки Modbus

Конфигурация

Выкл. (по умолчанию)

Вкл.

Путь в меню локального

Расход 1: Detailed Setup > Output Config > DI/DO Config >

Дискрет Вх/Вых > Порог Расход 2 > Режим 2)

Регистр Modbus

Предел расхода 1: 97 Предел расхода 2: 98

Путь в меню локального

Расход 1: Detailed Setup > Output Config > DI/DO Config >

> Дискрет Вх/Вых > Порог Расход 2 > Верхн Предел 2)

Регистр Modbus

Предел расхода 1: 337, 338 Предел расхода 2: 341, 342

Управление

интерфейса оператора

Flow Limit 1 > Control 1 (Детальн Настр > Настр Вых Сигн > Дискрет Вх/Вых > Порог Расход 1 > Контроль 1) Расход 2: Detailed Setup > Output Config > DI/DO Config > Flow Limit 2 > Control

2 (Детальн Настр > Настр Вых Сигн >

Данный параметр используется для включения и выключения сигнала тревоги предела расхода.

ON (ВКЛ) — измерительный преобразователь генерирует сигнал тревоги при выполнении заданных условий. При настройке дискретного выхода на предел расхода его активация выполняется при выполнении заданных условий режима.

OFF (ВЫКЛ) — измерительный преобразователь не генерирует сигналы тревоги предела расхода.

Режим

интерфейса оператора

Flow Limit 1 > Mode 1 (Детальн Настр > Настр Вых Сигн > Дискрет Вх/Вых > Порог Расход 1 > Режим 1) Расход 2: Detailed Setup > Output Config > DI/DO Config > Flow Limit 2 > Mode

2 (Детальн Настр > Настр Вых Сигн >

Параметр режима задает условия, при выполнении которых активируется сигнал тревоги предела расхода. Для каждого канала могут быть отдельно настроены верхний и нижний пределы.

Верхний предел

интерфейса оператора

Flow Limit 1 > High Limit 1 (Детальн Настр > Настр Вых Сигн > Дискрет Вх/Вых > Порог Расход 1 > Верхн Предел 1) Расход 2: Detailed Setup > Output Config > DI/DO Config > Flow Limit 2 > High Limit

2 (Детальн Настр > Настр Вых Сигн

Руководство по эксплуатации 93

Функции расширенной настройки

Путь в меню локального

Расход 1: Detailed Setup > Output Config > DI/DO Config >

2 >

Нижн Предел 2)

Регистр Modbus

Предел расхода 1: 339 Предел расхода 2: 343, 344

Путь в меню локального

Расход 1: Detailed Setup > Output Config > DI/DO Config >

> Дискрет Вх/Вых > Порог Расход 2 > Гистерезис)

Регистр Modbus

345, 346

Путь в меню локального

Detailed Setup > Output Config > DI/DO Config > Total Limit >

Вх/Вых > Лимит Сумматор > КонтрольСуммат)

Катушка Modbus

107

Используется для настройки значения расхода, соответствующего уставке верхнего предела для сигнала тревоги предела расхода.

Нижний предел

интерфейса оператора

Flow Limit 1 > Low Limit 1 (Детальн Настр > Настр Вых Сигн > Дискрет Вх/Вых > Порог Расход 1 > Нижн Предел 1) Расход 2: Detailed Setup > Output Config > DI/DO Config > Flow Limit 2 > Low Limit > Настройка дискретного ввода/вывода > Порог Расход

2 (Детальн Настр > Настр Вых Сигн

Используется для настройки значения расхода, соответствующего уставке нижнего предела для сигнала тревоги предела расхода.

Гистерезис предела расхода

интерфейса оператора

Задает диапазон гистерезиса для предела расхода, при помощи которого определяется, как быстро измерительный преобразователь выходит из состояния тревоги. Значение гистерезиса используется как для предела расхода 1, так и для предела расхода 2. Изменение данного параметра в разделе параметров конфигурации одного канала также приведет к изменению этого параметра для другого канала.

Flow Limit 1 > Hysteresis (Детальн Настр > Настр Вых Сигн > Дискрет Вх/Вых > Порог Расход 1 > Гистерезис) Расход 2: Detailed Setup > Output Config > DI/DO Config > Flow Limit 2 > Hysteresis

(Детальн Настр > Настр Вых Сигн

Предел сумматора

Задание значений этих параметров определяет критерии активации сигнала тревоги в случае, если им удовлетворяет сумматор А. Данная функция может использоваться как для простых операций дозирования, так и для генерации сигналов тревоги при достижении определенных локализованных значений. Данный параметр настраивается как дискретный выходной сигнал, если измерительный преобразователь был заказан с опцией дополнительных выходов (код опции AX). В случае, если цифровой выход настроен на предел сумматора, его активация выполняется при удовлетворении заданных условий режима сумматора.

Контроллер сумматора

интерфейса оператора

Total Control (Детальн Настр > Настр Вых Сигн > Дискрет

94 Руководство по эксплуатации расходомера электромагнитного Rosemount 8750 с поддержкой протокола Modbus

Функции расширенной настройки

Путь в меню локального

Detailed Setup > Output Config > DI/DO Config > Total Limit >

Вх/Вых > Лимит Сумматор > Режим Сумматор)

Регистр Modbus

Путь в меню локального

Detailed Setup > Output Config > DI/DO Config > Total Limit >

Вх/Вых > Лимит Сумматор > ВерхПределСумм)

Регистр Modbus

347, 348

Путь в меню локального

Detailed Setup > Output Config > DI/DO Config > Total Limit >

Вх/Вых > Лимит Сумматор > НижнПределСумм)

Регистр Modbus

349, 350

Путь в меню локального

Detailed Setup > Output Config > DI/DO Config > Total Limit >

Вх/Вых > Лимит Сумматор > Гистерезис)

Регистр Modbus

351,352

Путь в меню локального

Detailed Setup > Output Config > DI/DO Config > Diag Alert

Диагност Сообщ)

Катушка Modbus

См. ниже.

Режим сумматора

интерфейса оператора

Total Mode (Детальн Настр > Настр Вых Сигн > Дискрет

Верхний предел сумматора

интерфейса оператора

Используется для настройки сумматора А, соответствующего уставке верхнего предела для сигнала тревоги верхнего предела сумматора.

Tot Hi Limit (Детальн Настр > Настр Вых Сигн > Дискрет

Нижний предел сумматора

интерфейса оператора

Используется для настройки значения чистой суммы, соответствующего уставке нижнего предела для сигнала тревоги нижнего предела сумматора.

Tot Low Limit (Детальн Настр > Настр Вых Сигн > Дискрет

Гистерезис предела сумматора

интерфейса оператора

Hysteresis (Детальн Настр > Настр Вых Сигн > Дискрет

Задает диапазон гистерезиса для предела сумматора, при помощи которого определяется, как быстро измерительный преобразователь выходит из состояния тревоги.

Сигнал тревоги состояния диагностики

интерфейса оператора

(Детальн Настр > Настр Вых Сигн > Дискрет Вх/Вых >

8.3 Настройка локального интерфейса оператора (LOI)

Конфигурация локального интерфейса оператора позволяет выполнять полную настройку индикатора преобразователя.

Руководство по эксплуатации 95

Функции расширенной настройки

Путь в меню локального интерфейса оператора

Detailed Setup > LOI Config > Flow Display (Детальн Настр > Настройка ЛОИ > Индикац Расхода)

Регистр Modbus

Значение регистра

Дисплей

Расход и сумматор А (по умолчанию)

Расход и сумматор В

Расход и сумматор С

Путь в меню локального интерфейса оператора

Detailed Setup > LOI Config > Language (Детальн Настр > Настройка ЛОИ > Язык)

Регистр Modbus

Значение регистра

Язык

Английский

Испанский

Немецкий

Французский

Португальский

Путь в меню локального интерфейса оператора

Detailed Setup > LOI Config > Backlight (Детальн Настр > Настройка ЛОИ > Подсветка)

Регистр Modbus

122

8.3.1 Индикация расхода

Индикатор расхода используется для настройки параметров, отображаемых на экране расхода LOI. Экран расхода состоит из двух строк информации.

8.3.2 Язык

Используйте параметр Language (Язык) для указания языка локального интерфейса оператора.

8.3.3 Управление подсветкой

В целях экономии энергии подсветку локального интерфейса оператора можно настроить на автоматическое выключение по истечении заданного времени отсутствия активности клавиатуры.

96 Руководство по эксплуатации расходомера электромагнитного Rosemount 8750 с поддержкой протокола Modbus

Rosemount 8750 с поддержкой протокола Modbus Manuals & Guides [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual

Указания по технике безопасности

Введение

2.1 Описание системы

Рис. 2-1. Датчик в разрезе

2.2 Переработка/утилизация изделия

3.1 Безопасность при погрузке/выгрузке и подъеме

Монтаж датчика

3.2 Место установки и ориентация

3.2.1 Рекомендации по монтажу, связанные с условиями окружающей среды

3.2.2 Прямые участки до и после расходомера

Рис. 3-1. Длины прямых участков трубопровода до и после расходомера

3.2.3 Направление потока

Рис. 3-2. Стрелка, указывающая направление потока

3.2.4 Место установки и ориентация датчика

Рис. 3-3. Ориентация датчика

3.2.5 Ориентация электродов

Рис. 3-4. Ориентация электродов

3.3 Монтаж датчика

Рис. 3-5. Установка прокладок для фланцевых датчиков

Рис. 3-6. Последовательность затяжки крепежных элементов

Таблица 3-1. Материал футеровочного покрытия

Таблица 3-2. Характеристики момента затяжки крепежных элементов и нагрузки на эти элементы для Rosemount 8750 (ASME)

Таблица 3-2. Характеристики момента затяжки крепежных элементов и нагрузки на эти элементы для Rosemount 8750 (ASME) (продолжение)

Таблица 3-3. Характеристики момента затяжки крепежных элементов и нагрузки на эти элементы для Rosemount 8750 с футеровками из фторполимеров (EN 1092-1)

Таблица 3-4. Характеристики момента затяжки крепежных элементов и нагрузки на эти элементы для Rosemount 8750 с футеровками не из фторполимеров (EN 1092-1)

Таблица 3-5. Характеристики момента затяжки крепежных элементов и нагрузки на эти элементы для Rosemount 8750 с футеровками из фторполимеров (AWWA C207)

Таблица 3-6. Характеристики момента затяжки крепежных элементов и нагрузки на эти элементы для Rosemount 8750 с футеровками не из фторполимеров (AWWA C207)

Таблица 3-6. Характеристики момента затяжки крепежных элементов и нагрузки на эти элементы для Rosemount 8750 с футеровками не из фторполимеров (AWWA C207) (продолжение)

3.4 Рекомендации по устройству опорного заземления технологического процесса

Монтаж преобразователя разнесенного исполнения

4.1 Подготовка к монтажу

Таблица 4-1. Стандартная конфигурация переключателей

Таблица 4-2. Электрические характеристики

4.2 Специальные символы, принятые для измерительного преобразователя

4.3 Монтаж

4.4 Подключение измерительного преобразователя

4.4.1 Кабельные вводы и соединения

4.4.2 Требования к кабелепроводам

4.4.3 Подключение датчика расхода к измерительному преобразователю

Рис. 4-7. Запасные межблочные кабели

Рис. 4-8. Отдельные кабели

Рис. 4-9. Комбинированный кабель цепи катушек/электродов

Рис. 4-10. Концы кабелей

Таблица 4-6. Проводка датчика/преобразователя

Таблица 4-6. Проводка датчика/преобразователя (продолжение)

4.4.4 Клеммы ввода-вывода и силовые клеммы измерительного преобразователя полевого монтажа

Таблица 4-7. Клеммы ввода-вывода и питания измерительного преобразователя полевого монтажа

Таблица 4-7. Клеммы ввода-вывода и питания измерительного преобразователя полевого монтажа (продолжение)

4.4.5 Клеммы ввода-вывода и силовые клеммы измерительного преобразователя настенного монтажа

Таблица 4-8. Клеммы ввода-вывода и силовые клеммы измерительного преобразователя настенного монтажа

Таблица 4-8. Клеммы ввода-вывода и силовые клеммы измерительного преобразователя настенного монтажа (продолжение)

4.4.6 Питание измерительного преобразователя

Рис. 4-15. Требования к источнику питания переменного тока

Рис. 4-16. Полная мощность

Рис. 4-17. Требования к источнику питания постоянного тока

Рис. 4-18. Требования к источнику питания постоянного тока малой мощности

Таблица 4-9. Требования к плавким предохранителям измерительного преобразователя

5.1 Фиксирующий винт для крышки измерительного преобразователя полевого монтажа

Базовая конфигурация

5.2 Базовая настройка

Таблица 5-1. Единицы измерения объема

Таблица 5-2. Единицы измерения массы

Таблица 5-3. Другие единицы измерения

Размер трубопровода (регистр 65)

5.3 Конфигурация Modbus

5.4 Локальный интерфейс оператора (LOI)

Дополнительные данные по установке

6.1 Аппаратные переключатели

6.1.1 Защита измерительного преобразователя

6.1.2 Внутреннее/внешнее питание импульсного выхода

6.1.3 Изменение настроек аппаратных переключателей измерительного преобразователя полевого монтажа

6.1.4 Изменение настроек аппаратных переключателей измерительного преобразователя настенного монтажа

6.2 Дополнительные контуры

6.2.1 Подключение импульсного выхода

6.2.2 Подключение дискретного выхода

6.2.3 Подключение дискретного входа
