Page 1
Guia de início rápido
00825-0122-4444, Rev AI
Março de 2019

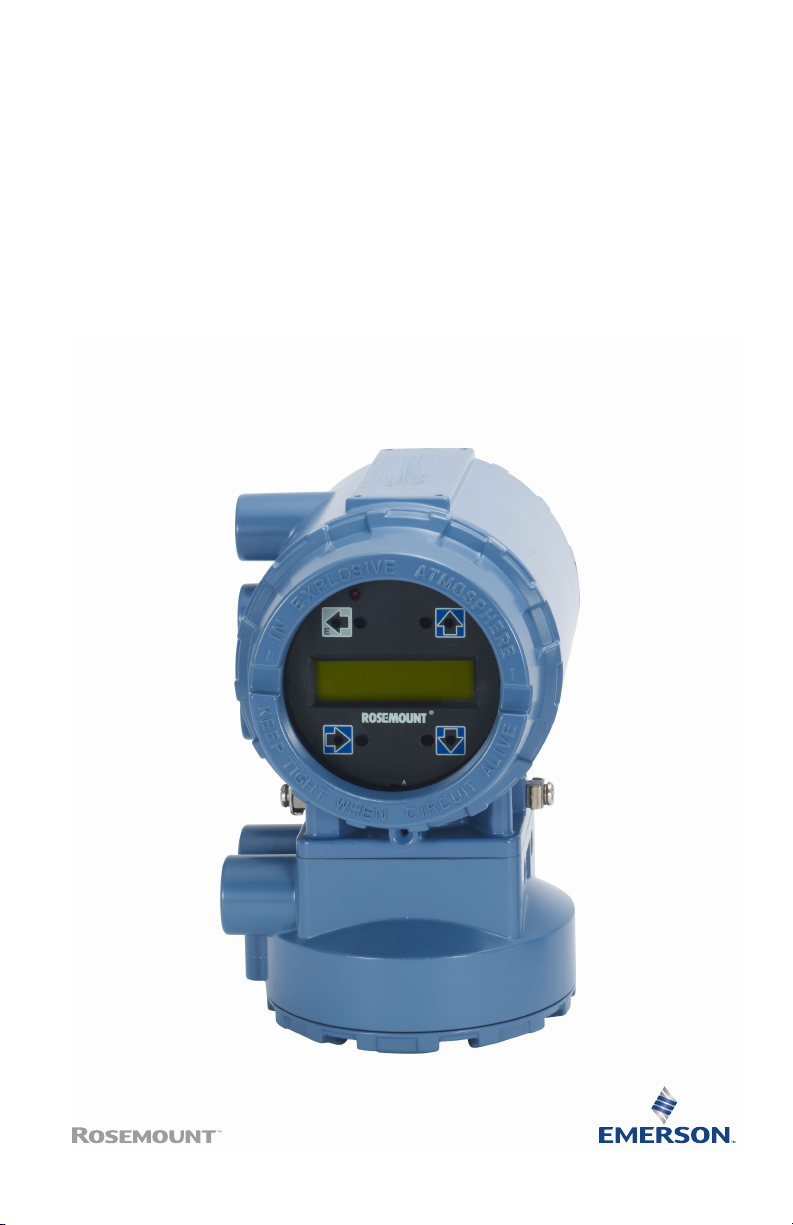

Transmissor Rosemount™ 8732EM com
protocolo HART
Page 2
Guia de início rápido Março de 2019
1 Segurança
ATENÇÃO
• Se essas orientações de instalação não forem seguidas, poderão ocorrer
sérios ferimentos ou morte.
• As instruções de instalação e manutenção devem ser usadas somente
por pessoal qualificado. Não realize nenhum serviço além daqueles
contidos nas instruções de operação, a menos que esteja qualificado.
• Os medidores de vazão magnéticos Rosemount encomendados com
opções de pintura não padrão ou etiquetas não metálicas podem estar
sujeitos a descargas eletrostáticas. Para evitar o acúmulo de carga
eletrostática, não esfregue o medidor de vazão com pano seco nem o
limpe com solventes.
• Verifique se o ambiente de operação do sensor e do transmissor está de
acordo com as certificações da agência apropriadas.
• Se instalado em uma atmosfera explosiva, verifique se a certificação do
dispositivo e as técnicas de instalação estão adequadas a este ambiente
específico.
• Para evitar a ignição de atmosferas inflamáveis ou combustíveis,
desligue a alimentação antes da manutenção dos circuitos.
• Risco de explosão: não desconecte o equipamento quando houver uma
atmosfera inflamável ou combustível.
• Não conecte o transmissor Rosemount a um sensor que não seja
Rosemount ao instalar em uma atmosfera explosiva ou área classificada.
• Siga os padrões nacionais, locais e da fábrica para fazer o aterramento
adequado do transmissor e do sensor no solo. O aterramento no solo
deve ser separado do aterramento de referência do processo.
CUIDADO
• Quando houver alta tensão/alta corrente perto da instalação do
medidor, siga os métodos de proteção apropriados para evitar que
tensão/corrente residuais passem pelo medidor. Se o medidor não for
protegido adequadamente, poderão ocorrer danos ao transmissor ou a
falha do medidor.
• Remova completamente todas as ligações elétricas do sensor e do
transmissor antes da soldagem no tubo. Para a proteção máxima do
sensor, remova-o da tubulação.
2 Transmissor Rosemount 8732EM com protocolo HART
Page 3
Março de 2019 Guia de início rápido
2 Introdução
Este documento fornece instruções básicas de instalação completa do
transmissor de montagem em campo Rosemount 8732EM.
• Para realizar a instalação de sensores, consulte o Guia rápido de instalação
do sensor do medidor de vazão magnético Rosemount™ 8700
• Para obter informações sobre a instalação, configuração, manutenção e
solução de problemas, consulte o Transmissor Rosemount™ 8732EM com
manual de referência do protocolo HART
Você encontra a documentação completa para o usuário no site
www.emerson.com. Para obter mais informações de contato, consulte o
atendimento ao cliente Emerson Flow.
2.1 Política de devolução
Os procedimentos da Emerson devem ser seguidos ao devolver
equipamentos. Estes procedimentos asseguram a conformidade legal com
as agências de transporte governamentais e ajudam a proporcionar um
ambiente de trabalho seguro para os funcionários da Emerson. A não
observação dos procedimentos da Emerson fará com que o seu
equipamento não possa ser devolvido.
Guia de início rápido 3
Page 4
Guia de início rápido Março de 2019
2.2 Serviço de atendimento ao cliente da Emerson Flow
E-mail:
• Internacional: [email protected]
• Ásia-Pacífico: [email protected]
Telefone:
América do Norte e Sul Europa e Oriente Médio Ásia-Pacífico
Estados
Unidos
Canadá +1 303 527
México +41 (0) 41
Argentina +54 11 4837
Brasil +55 15 3413
Venezuela +58 26 1731
800 522 6277 Reino Unido 0870 240
5200
7686 111
7000
8000
3446
Holanda +31 (0) 704
França 0800 917 901 Índia 800 440 1468
Alemanha 0800 182
Itália 8008 77334 China +86 21 2892
Europa
Central e
Oriental
Rússia/CEI +7 495 981
Egito 0800 000
Omã 800 70101 Tailândia 001 800 441
Qatar 431 0044 Malásia 800 814 008
Kuwait 663 299 01
África do Sul 800 991 390
Arábia
Saudita
EAU 800 0444
1978
136 666
5347
+41 (0) 41
7686 111
9811
0015
800 844 9564
0684
Austrália 800 158 727
Nova
Zelândia
Paquistão 888 550 2682
Japão +81 3 5769
Coreia do Sul +82 2 3438
Cingapura +65 6 777
099 128 804
9000
6803
4600
8211
6426
4 Transmissor Rosemount 8732EM com protocolo HART
Page 5
Março de 2019 Guia de início rápido
3 Pré-instalação
Antes de instalar o transmissor, há uma série de etapas de pré-instalação
que devem ser concluídas para facilitar o processo de instalação:
• Identifique as opções e configurações cabíveis à sua aplicação
• Configure os switches de hardware, se necessário
• Considere os requisitos mecânicos, elétricos e ambientais
Nota
Consulte o manual de referência do produto para obter mais requisitos
detalhados.
Identifique as opções e as configurações
A instalação típica do transmissor inclui uma conexão de alimentação do
dispositivo, uma conexão de saída de 4 a 20 mA e conexões da bobina do
sensor e eletrodos. Outras aplicações podem requerer uma ou mais das
seguintes configurações ou opções
• Saída de pulso
• Entrada digital/Saída digital
• Configuração multiponto HART
Switches de hardware
O transmissor pode ter até quatro switches de hardware selecionáveis pelo
usuário. Estes switches configuram o modo de alarme, a alimentação
analógica interna/externa, a alimentação do pulso interna/externa e a
segurança do transmissor. A configuração padrão desses switches, quando
enviados da fábrica, é:
Tabela 3-1: Configurações padrão do switch de hardware
Configuração Configuração de fábrica
Modo de alarme Alta
Alimentação analógica interna/externa Interna
Alimentação de pulso interna/externa Externa
Segurança do transmissor Desativado
O switch de alimentação analógico e os switches de alimentação de pulso
não estão disponíveis no momento do pedido junto com a saída
intrinsecamente segura, o código do pedido B.
Guia de início rápido 5
Page 6
Guia de início rápido Março de 2019
Na maioria dos casos, não é necessário alterar a configuração dos switches
de hardware. Se as configurações do switch precisarem ser alteradas,
consulte o manual de referência do produto.
Certifique-se de identificar quaisquer outras opções e configurações
aplicáveis à instalação. Mantenha uma lista destas opções para consideração
durante os procedimentos de instalação e configuração.
Considerações mecânicas
O local de montagem do transmissor deve oferecer espaço suficiente para a
montagem segura, acesso fácil às portas do conduíte, abertura total das
tampas do transmissor e fácil leitura da tela da LOI (interface local do
operador), caso esteja equipada.

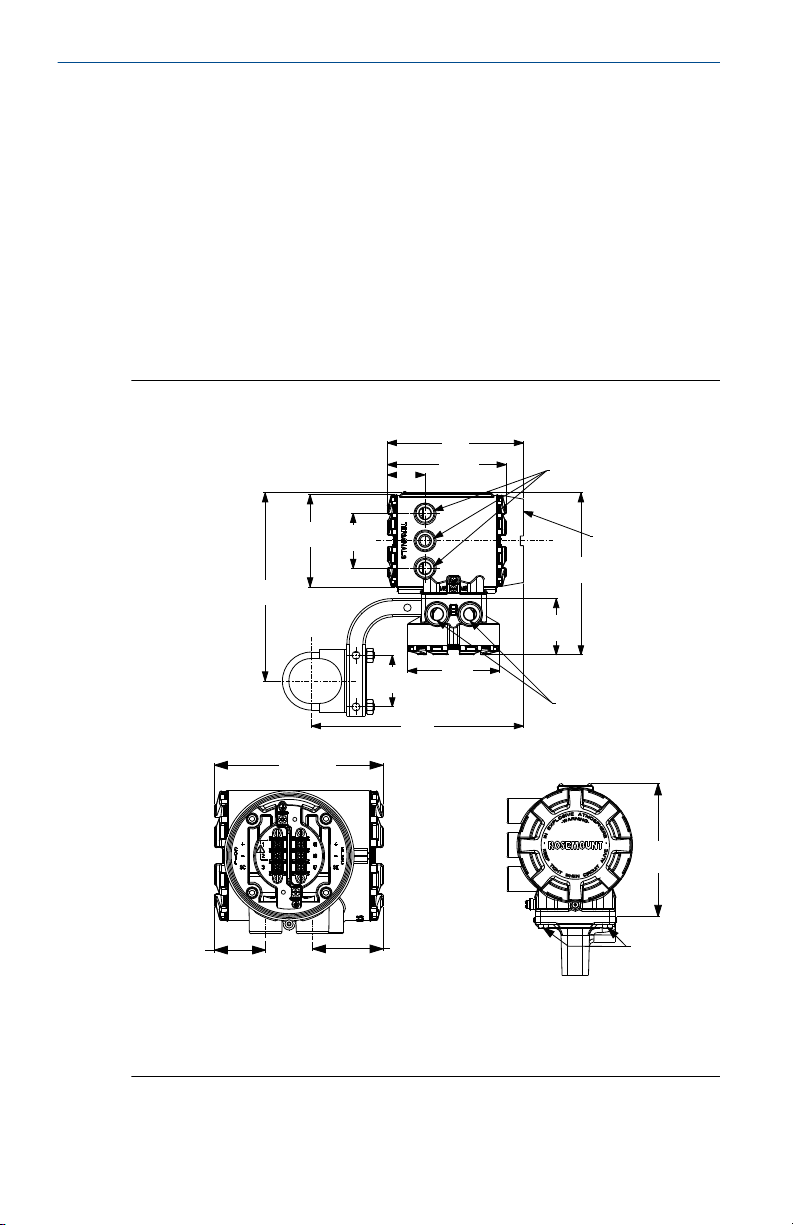

Figura 3-1: Desenho dimensional do Rosemount 8732EM
7.49
[190,0]
6.48
[164,6]
A
3.07
[78,0]
8.81
[224,0]
B
10.5
[130]
5.0
[128]
1.94
[49,0]
3.00
[76,2]
2.71
[76,2]
5.0
[128]
A
11.02
[280.0]
6.48
[164,6]
5.82
[148,0]
1.97
[50,0]
2.71
[68,8]
C
A. Entrada do conduíte ½–14 NPT ou M20
B. Tampa da LOI
C. Parafusos de montagem
6 Transmissor Rosemount 8732EM com protocolo HART
Page 7
Março de 2019 Guia de início rápido
Considerações elétricas
Antes de fazer qualquer conexão elétrica no transmissor, considere os
requisitos de instalação elétrica nacionais, locais e da fábrica. Certifique-se
de ter a fonte de alimentação adequada, o conduíte e os demais acessórios
necessários para cumprir com estes padrões.
O transmissor requer alimentação externa. Garanta o acesso a uma fonte de
alimentação adequada.
Tabela 3-2: Dados elétricos
Transmissor de vazão Rosemount 8732EM
Entrada de alimentação Fonte AC:
90 a 250 VCA, 0,45 A, 40 VA
Alimentação CC padrão:
12 a 42 VCC, 1,2 A, 15 W
CC de baixa potência:
12 a 30 VCC, 0,25 A, 3 W
Circuito pulsado Alimentação interna (ativa): saídas de até 12 VCC, 12,1
Circuito de saída de 4 a 20mAAlimentação interna (ativa): saídas de até 25 mA,
Um 250 V
Saída de excitação da
bobina
mA, 73 mW
Alimentação externa (passiva): entrada de até 28 VCC,
100 mA, 1 W
24VCC, 600 mW
Alimentação externa (passiva): entrada de até 25 mA,
30 VCC, 750 mW
500 mA, 40 V máx., 9 W máx.
Considerações ambientais
Para garantir a vida máxima do transmissor, evite temperaturas extremas e
vibração excessiva. Áreas com problemas típicos incluem:
• Linhas de alta vibração com transmissores montados integralmente
• Instalações em clima tropical/desértico sob luz solar direta
• Instalações externas em climas gelados
Os transmissores montados remotamente podem ser instalados na sala de
controle para proteger os componentes eletrônicos do ambiente hostil e
oferecer fácil acesso para configuração ou serviço.
Guia de início rápido 7
Page 8
Guia de início rápido Março de 2019
4 Montagem
Os transmissores de montagem remota serão enviados acompanhados por
um suporte de montagem para uso em um tubo ou superfície plana de 5 cm.

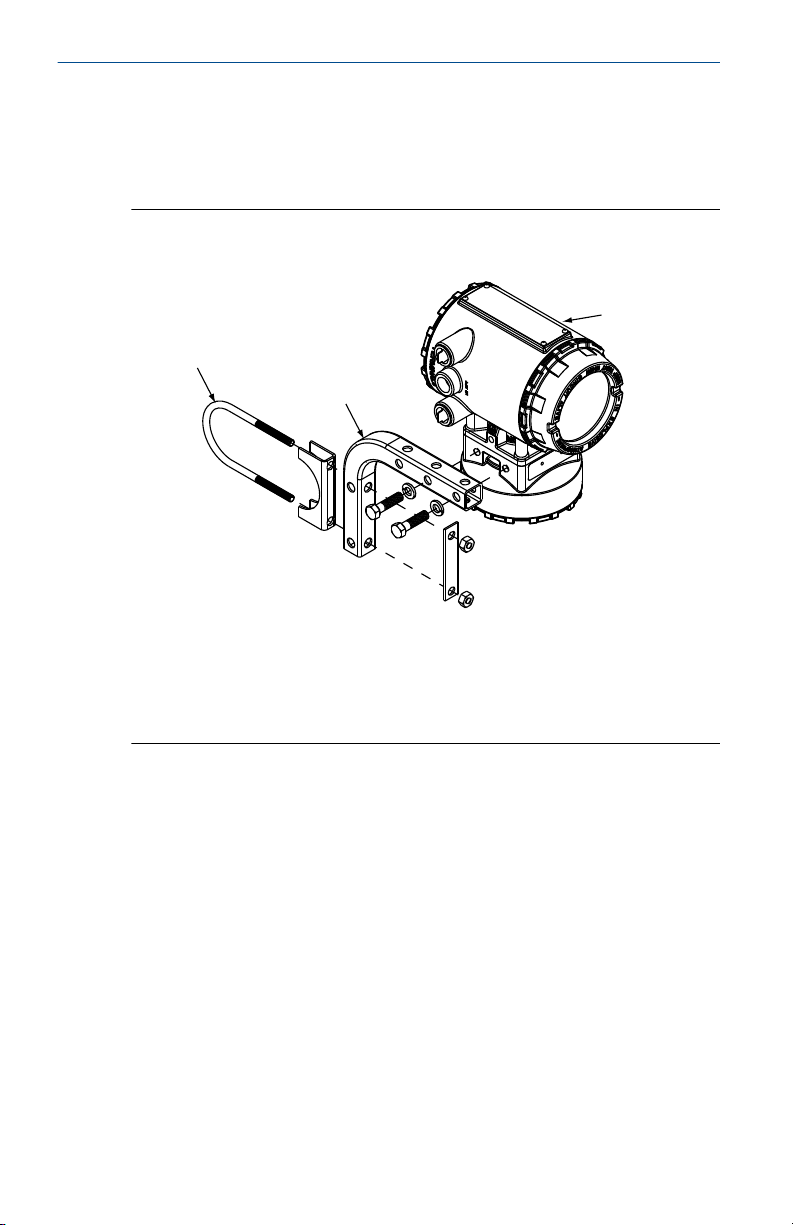

Figura 4-1: Hardware de montagem do transmissor Rosemount 8732
C
A
B
D
A. Parafuso em U
B. Suporte de montagem
C. Transmissor
D. Porcas (configuração de exemplo)
1. Monte o hardware conforme necessário para acomodar a
configuração de montagem.
2. Prenda o transmissor ao hardware de montagem
A LOI/display pode ser girada em incrementos de 90 graus e até 180 graus,
se desejado. Não gire além de 180 graus em qualquer direção.
8 Transmissor Rosemount 8732EM com protocolo HART
Page 9
Março de 2019 Guia de início rápido
5 Fiação
5.1 Entradas e conexões do conduíte
As portas de entrada do conduíte do transmissor podem ser solicitadas com
conexões roscadas fêmea ½"-14NPT ou M20. As conexões do conduíte
devem ser feitas de acordo com os códigos elétricos nacionais, locais e da
fábrica. As entradas do conduíte não utilizadas devem ser lacradas com os
bujões certificados. Os bujões plásticos de transporte não oferecem
proteção contra infiltração.
5.2 Requisitos de conduíte
• Para instalações com um circuito de eletrodos intrinsecamente seguro,
pode ser necessário um eletroduto independente para o cabo da bobina
e o cabo do eletrodo. Consulte o manual de referência do manual.
• Nas instalações com um circuito de eletrodos não intrinsecamente
seguro, ou ao usar o cabo de combinação, pode ser aceitável um
conduíte único, exclusivo para a alimentação da bobina, e um cabo do
eletrodo entre o sensor e o transmissor remoto. A remoção das barreiras
para isolamento com segurança intrínseca é permitida para instalações
de eletrodos não intrinsecamente seguras.
• Os cabos agrupados de outros equipamentos em um único conduíte
podem criar interferências e ruído no sistema. Consulte Figura 5-1.
• Os cabos do eletrodo não devem ser usados na mesma bandeja de cabos
que os cabos de alimentação.
• Os cabos de saída não devem passar junto com os cabos de alimentação.
• Selecione o tamanho adequado do conduíte para alimentar os cabos até
o fluxômetro.
Guia de início rápido 9
Page 10
Guia de início rápido Março de 2019
Figura 5-1: Práticas recomendadas para a preparação do conduíte
A
B
B
E
E
C
D
E
A. Energia
B. Saída
C. Bobina
D. Eletrodo
E. Aterramento de segurança
5.3
10 Transmissor Rosemount 8732EM com protocolo HART

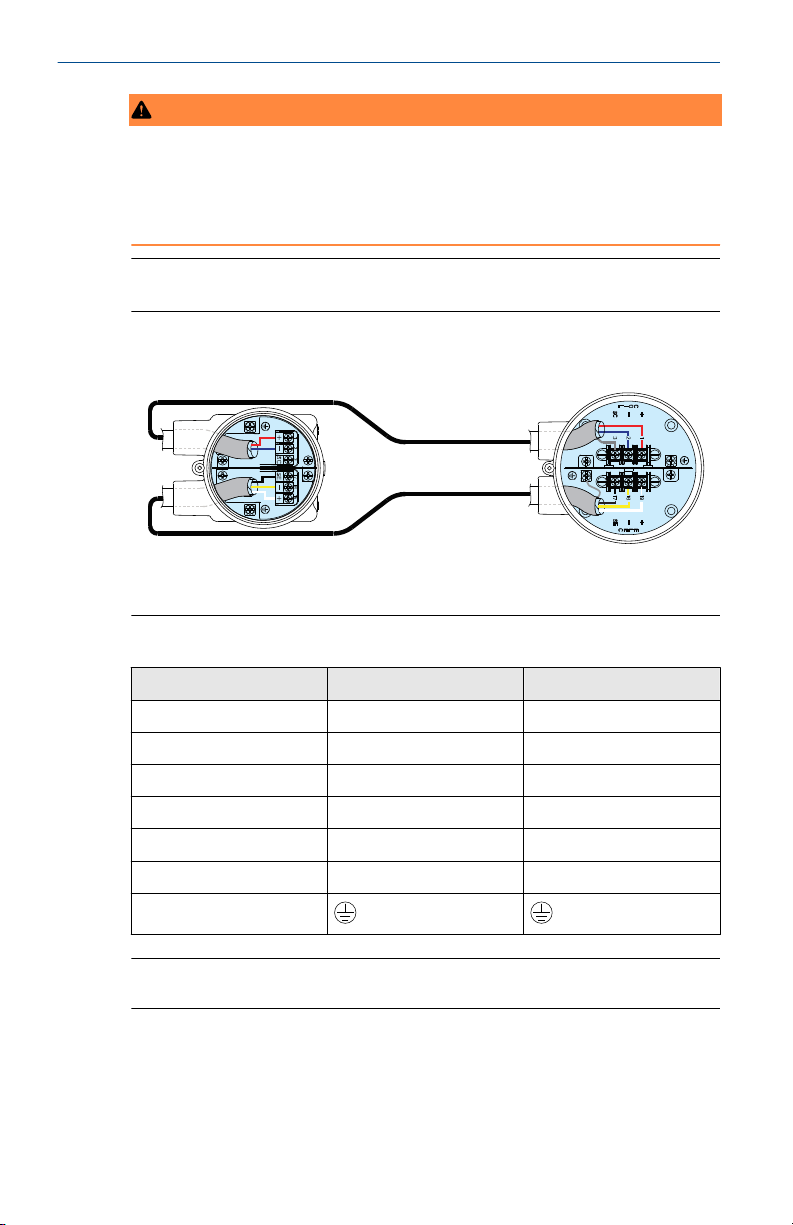

Sensor para a fiação do transmissor
Transmissores de montagem integral
Os transmissores de montagem integral encomendados com um sensor
serão entregues montados e com a fiação instalada de fábrica com um cabo
de interconexão. Use somente a fiação fornecida de fábrica, que acompanha
o instrumento. Nos transmissores de reposição, use o cabo de interconexão
existente da montagem original. Os cabos de substituição, se houver
aplicabilidade, estão disponíveis (consulte Figura 5-2).
Page 11
Março de 2019 Guia de início rápido

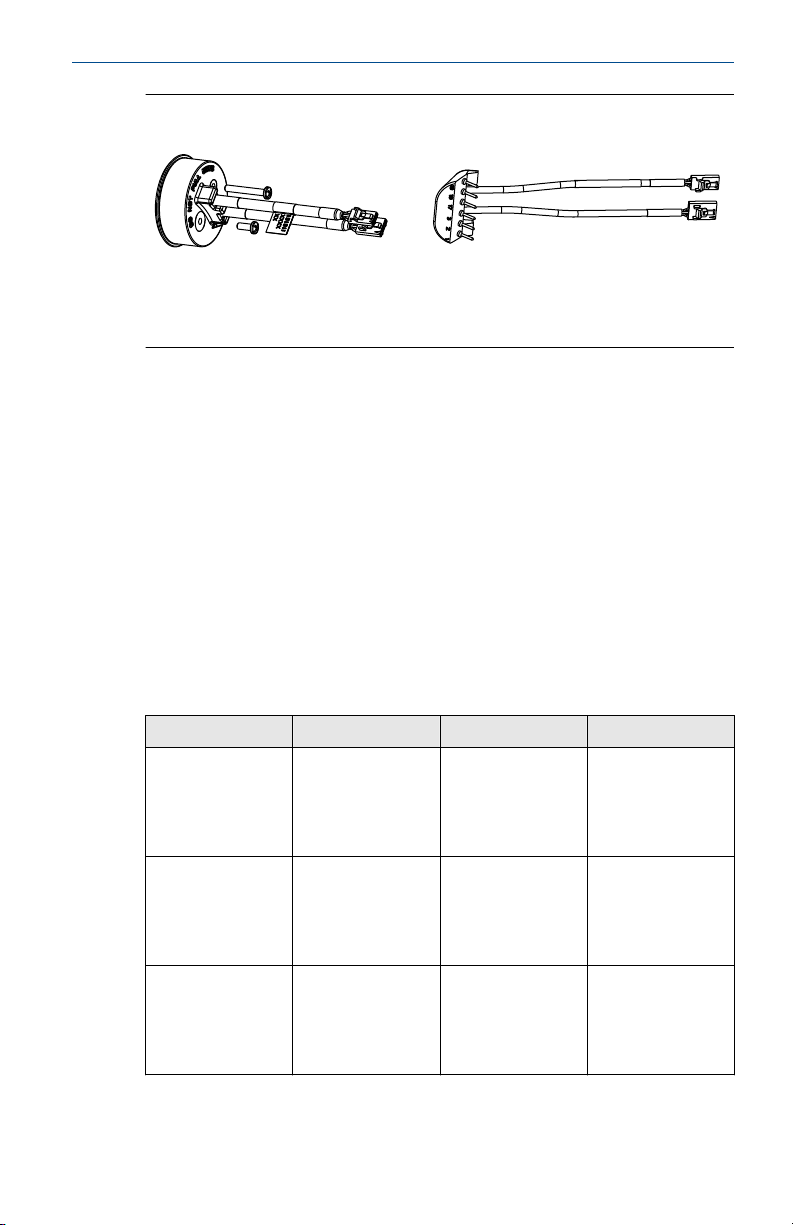

Figura 5-2: Cabos de interconexão para substituição
A
B
A. Modelo de soquete 08732-CSKT-0001
B. Cabo IMS 08732-CSKT-0004
Transmissores de montagem remotos
Os kits de cabos estão disponíveis sob a forma de cabos com componente
individual ou de um cabo com combinação de bobina/eletrodo. Os cabos
remotos podem ser solicitados diretamente usando os números do kit
exibidos em Tabela 5-1, Tabela 5-2 e Tabela 5-3. Os números equivalentes
de peça do cabo Alpha também são fornecidos como uma alternativa. Para
solicitar o cabo, especifique o comprimento, assim como a quantidade
desejada. É necessário o comprimento igual dos cabos dos componentes.
Exemplos:
• 25 pés = Qtd. (25) 08732-0065-0001
• 25 metros = Qtd. (25) 08732-0065-0002
Tabela 5-1: Kits dos componentes dos cabos: temperatura padrão (de
-20° C a 75° C)
Kit de cabos nº Descrição Cabo individual Nº de peça Alpha
08732-0065-0001
(pés)
08732-0065-0002
(metros)
08732-0065-0003
(pés)
Kit, cabos
componentes,
temp. padrão
(inclui bobina e
eletrodo)
Kit, cabos
componentes,
temp. padrão
(inclui bobina e
eletrodo)
Kit, cabos
componentes,
temp. padrão
(inclui bobina e
eletrodo I.S.)
Bobina
Eletrodo
Bobina
Eletrodo
Bobina
Eletrodo azul
intrinsecamente
seguro
2442C
2413C
2442C
2413C
2442C
Não disponível
Guia de início rápido 11
Page 12
Guia de início rápido Março de 2019
Tabela 5-1: Kits dos componentes dos cabos: temperatura padrão (de
-20° C a 75° C) (continuação)
Kit de cabos nº Descrição Cabo individual Nº de peça Alpha
08732-0065-0004
(metros)
Kit, cabos
componentes,
temp. padrão
(inclui bobina e
eletrodo I.S.)
Bobina
Eletrodo azul
intrinsecamente
seguro
2442C
Não disponível
Tabela 5-2: Kits dos componentes dos cabos: temperatura estendida (de
-50° C a 125° C)
Kit de cabos nº Descrição Cabo individual Nº de peça Alpha
08732-0065-1001
(pés)
08732-0065-1002
(metros)
08732-0065-1003
(pés)
08732-0065-1004
(metros)
Kit, Cabos do
componente,
Temp. ext. (inclui
bobina e eletrodo)
Kit, Cabos do
componente,
Temp. ext. (inclui
bobina e eletrodo)
Kit, Cabos do
componente,
Temp. ext. (inclui
bobina e eletrodo
I.S.)
Kit, Cabos do
componente,
Temp. ext. (inclui
bobina e eletrodo
I.S.)
Bobina
Eletrodo
Bobina
Eletrodo
Bobina
Eletrodo azul
intrinsecamente
seguro
Bobina
Eletrodo azul
intrinsecamente
seguro
Não disponível
Não disponível
Não disponível
Não disponível
Não disponível
Não disponível
Não disponível
Não disponível
Tabela 5-3: Combinação de kits de cabos: bobina e eletrodos (de -20 °C a
80 °C)
Kit de cabos nº Descrição
08732-0065-2001 (pés) Kit, cabo de combinação, padrão
08732-0065-2002 (metros)
08732-0065-3001 (pés) Kit, cabo de combinação, submergível
08732-0065-3002 (metros)
12 Transmissor Rosemount 8732EM com protocolo HART
(80º C seco/60° C Molhado)
(33 pés Contínuos)
Page 13
Março de 2019 Guia de início rápido
Requisitos de cabo
Pares ou trios trançados e blindados devem ser usados. Nas instalações que
utilizam a alimentação da bobina individual e o cabo do eletrodo, consulte a
Figura 5-3. Os comprimentos dos cabos devem ser limitados a menos de
500 pés (152 m). Consulte a fábrica para comprimentos entre 500 e 1000
pés (152 a 304 m). É necessário o mesmo comprimento de cabo para cada
um deles. Nas instalações que utilizam a combinação de cabo com excitação
da bobina/eletrodo, consulte a Figura 5-4. Os comprimentos de cabo de
combinação devem ser limitados a menos de 330 pés (100 m).
Guia de início rápido 13
Page 14
Guia de início rápido Março de 2019

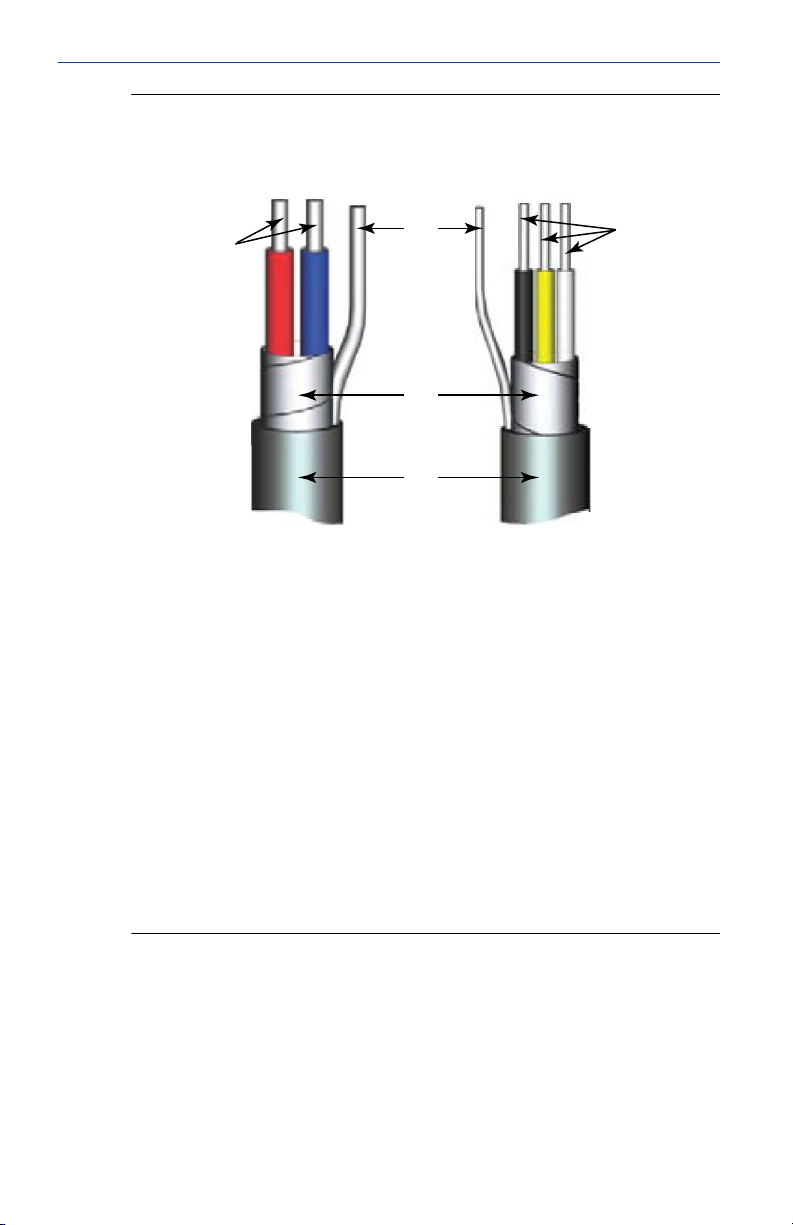

Figura 5-3: Cabos componentes individuais
A B
1 2
C
3
D
E
F
3
A. Bobina de comando
B. Eletrodo
C. Condutores isolados, trançados e torcidos de 14 AWG
D. Válvula de drenagem
E. Sobrepondo a blindagem em folhas
F. Revestimento externo
G. Condutores isolados, trançados e torcidos de 20 AWG
• 1 = vermelho
• 2 = azul
• 3 = Válvula de drenagem
• 17 = preto
• 18 = amarelo
• 19 = branco
17 18 19
G
14 Transmissor Rosemount 8732EM com protocolo HART
Page 15
Março de 2019 Guia de início rápido

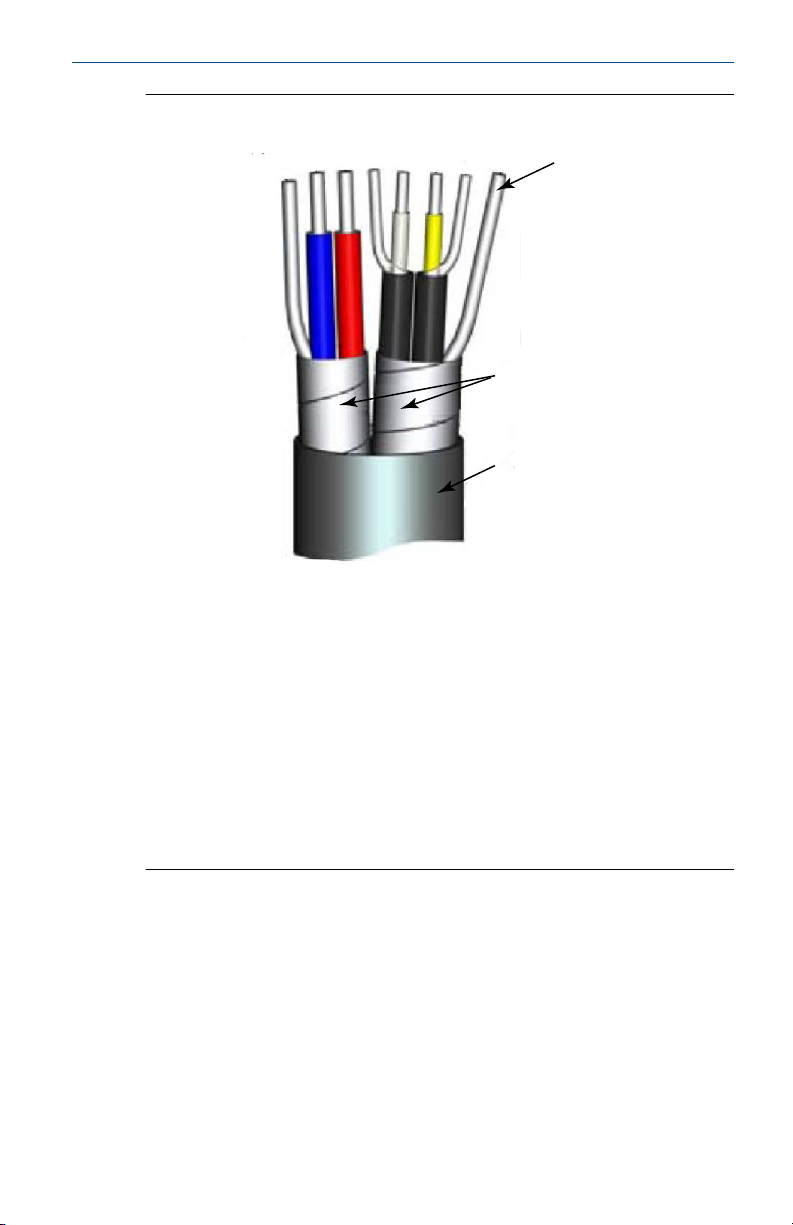

Figura 5-4: Cabo de combinação da bobina e do eletrodo
17
19
1
2
3
18
17
A
B
C
A. Dreno/blindagem do eletrodo
B. Sobrepondo a blindagem em folhas
C. Revestimento externo
• 1 = vermelho
• 2 = azul
• 3 = Válvula de drenagem
• 17 = Referência
• 18 = amarelo
• 19 = branco
Preparação do cabo
Prepare as extremidades do cabo da bobina de comando e do cabo do
eletrodo, conforme exibido em Figura 5-5. Remova apenas o isolamento
suficiente para que o condutor exposto seja inteiramente encaixado abaixo
da conexão do terminal. A prática recomendada é restringir a extensão
desprotegida (D) de cada um dos condutores para menos de uma polegada.
A remoção excessiva do isolamento pode resultar em um curto-circuito
elétrico indesejado no invólucro do transmissor ou em outras conexões de
terminais. O excesso de comprimento do condutor não blindado, ou a
Guia de início rápido 15
Page 16
Guia de início rápido Março de 2019
incapacidade de conectar a blindagem dos cabos corretamente, pode expor
a unidade ao ruído elétrico, resultando em uma leitura instável do medidor.
16 Transmissor Rosemount 8732EM com protocolo HART
Page 17
Março de 2019 Guia de início rápido

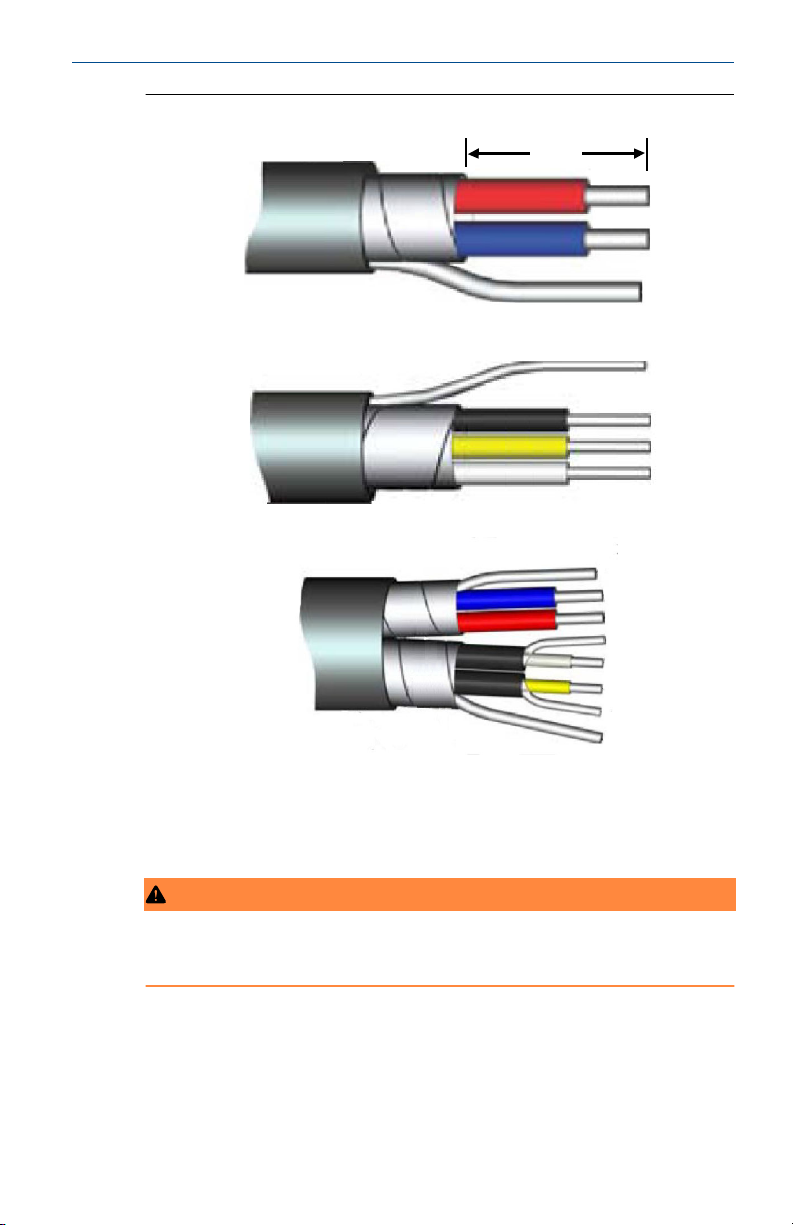

Figura 5-5: Extremidades dos cabos
A
B
C
D
A. Bobina
B. Eletrodo
C. Combinação
D. Comprimento não blindado
ATENÇÃO
Risco de choque! Possível risco de choque elétrico nos terminais remotos da
caixa de junção 1 & 2 (40V).
Guia de início rápido 17
Page 18
Guia de início rápido Março de 2019
ATENÇÃO
Risco de explosão! Eletrodos expostos ao processo. Use somente
transmissores compatíveis e as práticas de instalação aprovadas. Em
temperaturas do processo acima de 284° F (140° C), use um fio com
classificação para 257° F (125° C).
Blocos de terminais das caixas de junção remotas

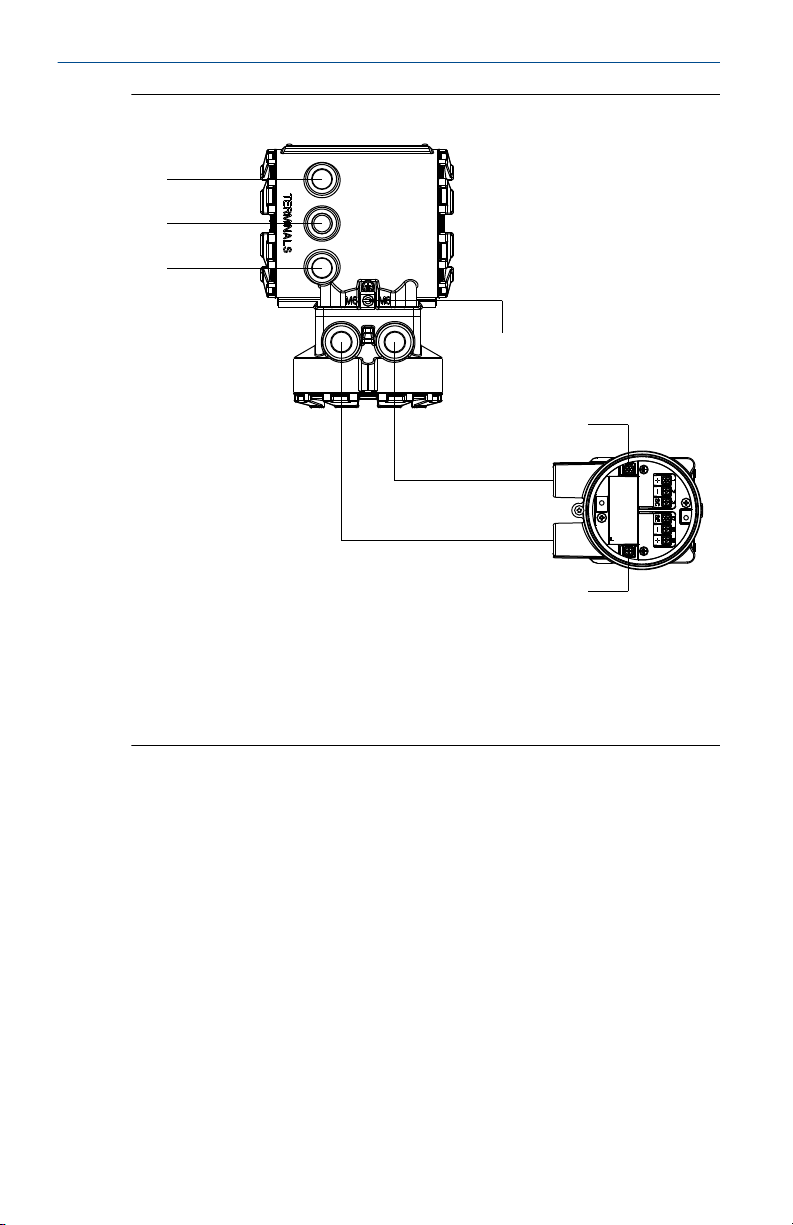

Figura 5-6: Vistas da caixa de junção remota
A
B
A. Sensor
B. Transmissor
Tabela 5-4: Fiação do transmissor/sensor
Cor do fio Terminal do sensor Terminal do transmissor
Vermelho 1 1
Azul 2 2
Drenagem de bobina 3 ou fio flutuante 3
Preto 17 17
Amarelo 18 18
Branco 19 19
Drenagem de eletrodo
ou fio flutuante
Nota
Em caso de locais perigosos, consulte o .manual de referência do produto.
18 Transmissor Rosemount 8732EM com protocolo HART
Page 19
Março de 2019 Guia de início rápido
5.4 Conectando o sensor ao transmissor
Figura 5-7: Conectando o 8732EM com cabo de componente
Guia de início rápido 19
Page 20
Guia de início rápido Março de 2019

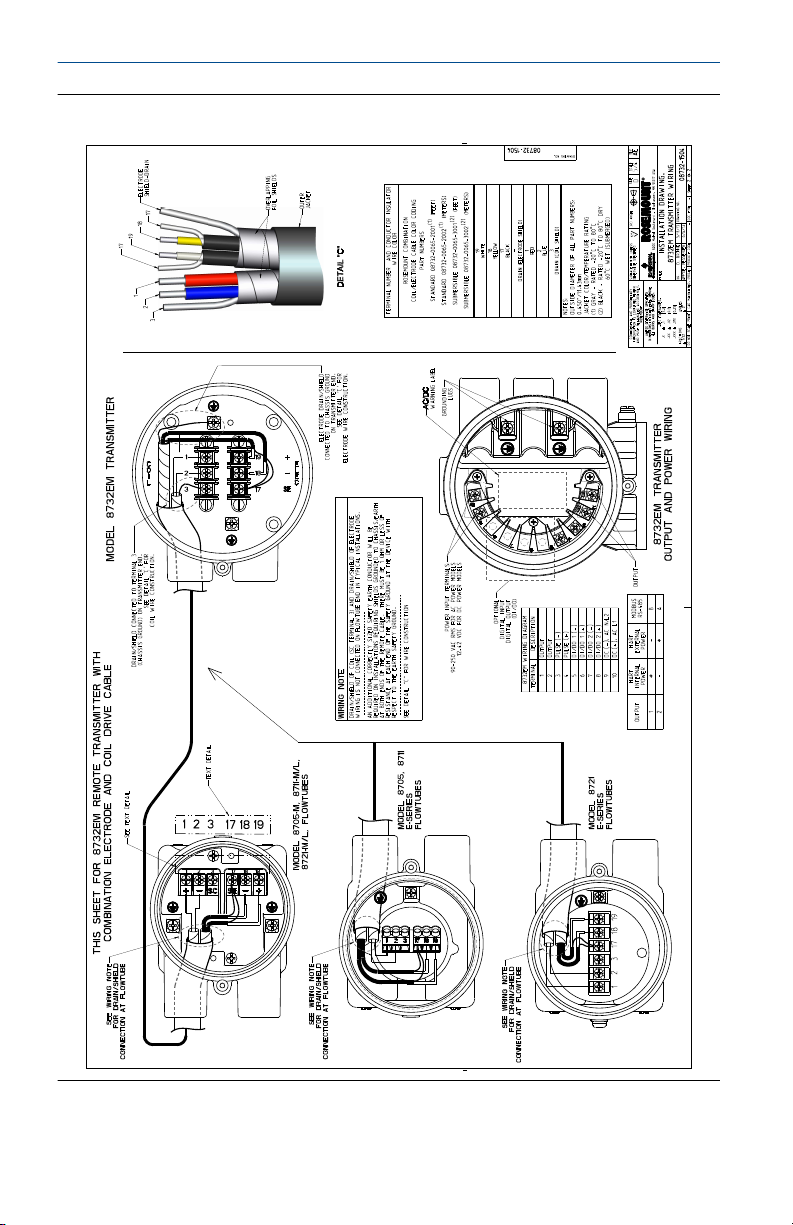

Figura 5-8: Conectando o 8732EM com cabo de combinação
20 Transmissor Rosemount 8732EM com protocolo HART
Page 21
Março de 2019 Guia de início rápido
5.5 Blocos de terminais de alimentação e E/S
Remova a tampa traseira do transmissor para acessar o bloco de terminal.
Nota
Para conectar a saída de pulso e/ou a entrada/saída digital e para instalações
com saídas intrinsecamente seguras, consulte o manual de referência do
produto.

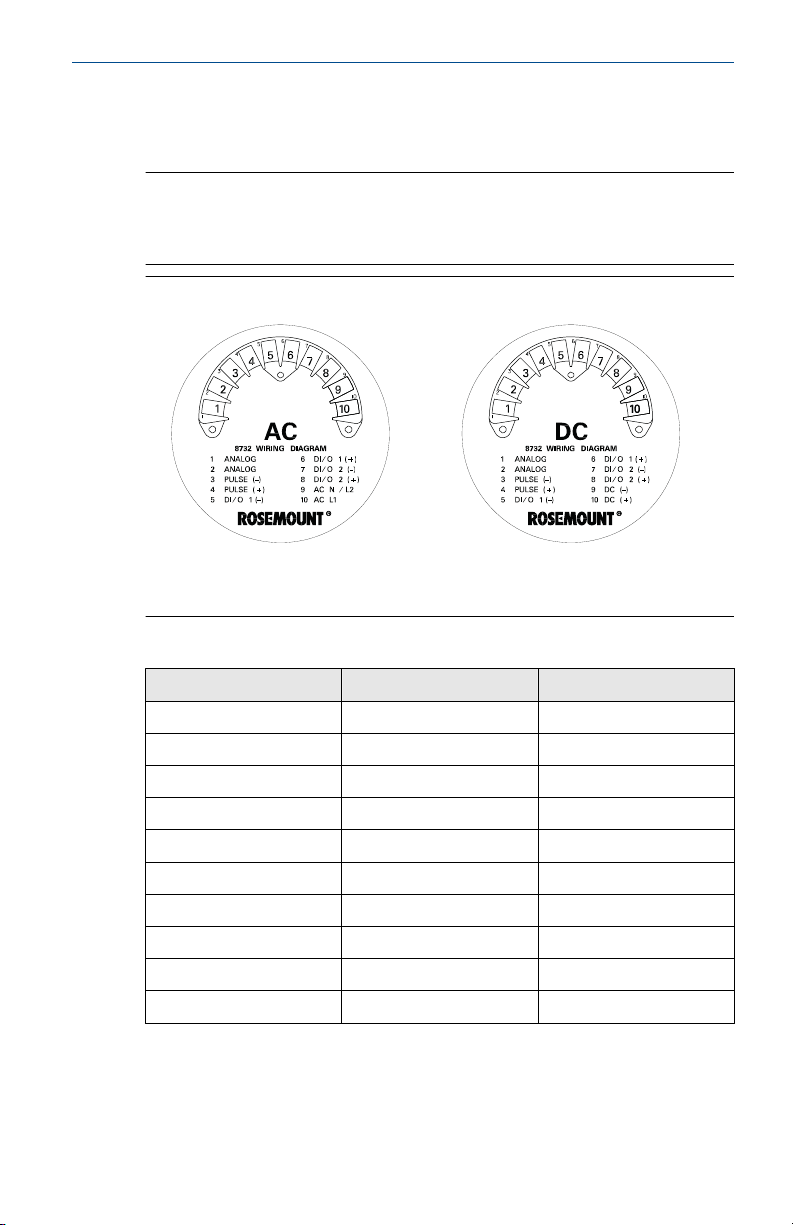

Figura 5-9: Blocos de terminais
A
B
A. Versão CA
B. Versão CC
Tabela 5-5: Terminais de alimentação e E/S
Número do terminal Versão CA Versão CC
1 Analógica (saída de mA) Analógica (saída de mA)
2 Analógica (saída de mA) Analógica (saída de mA)
3 Pulso (–) Pulso (–)
4 Pulso (+) Pulso (+)
(1)
5
(1)
6
(1)
7
(1)
8
9 CA (Neutra)/L2 DC (–)
10 CA L1 DC (+)
E/S digital 1 (–) E/S digital 1 (–)
E/S digital 1 (+) E/S digital 1 (+)
E/S digital 2 (–) E/S digital 2 (–)
E/S digital 2 (+) E/S digital 2 (+)
(1) Disponível apenas mediante o código do pedido AX.
Guia de início rápido 21
Page 22
Guia de início rápido Março de 2019
5.6 Alimentação do transmissor
Antes de conectar a alimentação ao transmissor, certifique-se de que você
tenha a fonte de alimentação e as fontes elétricas necessárias:
• O transmissor com alimentação CA requer 90 a 250 V CA (50/60 Hz).
• O transmissor com alimentação CC (padrão) requer 12 a 42 V CC.
• O transmissor com baixa potência CC requer 12 a 30 V CC.
Instale o transmissor de acordo com os requisitos nacionais, locais e elétricos
da planta.
Caso realize uma instalação em um local perigoso, verifique se o medidor
dispõe da aprovação adequada para a área perigosa. Cada medidor dispõe
de uma etiqueta de aprovação afixada às áreas classificadas conectadas à
caixa do transmissor.
Requisitos da fonte de alimentação CA
Unidades alimentadas por 90 a 250 VCA dispõem dos requisitos de
alimentação a seguir. O pico de irrupção é de 35,7 A a 250 VCA, que dura
aproximadamente 1 ms. A irrupção das demais tensões de alimentação
pode ser estimada com: irrupção (Amps.) = Alimentação (Volts)/7,0

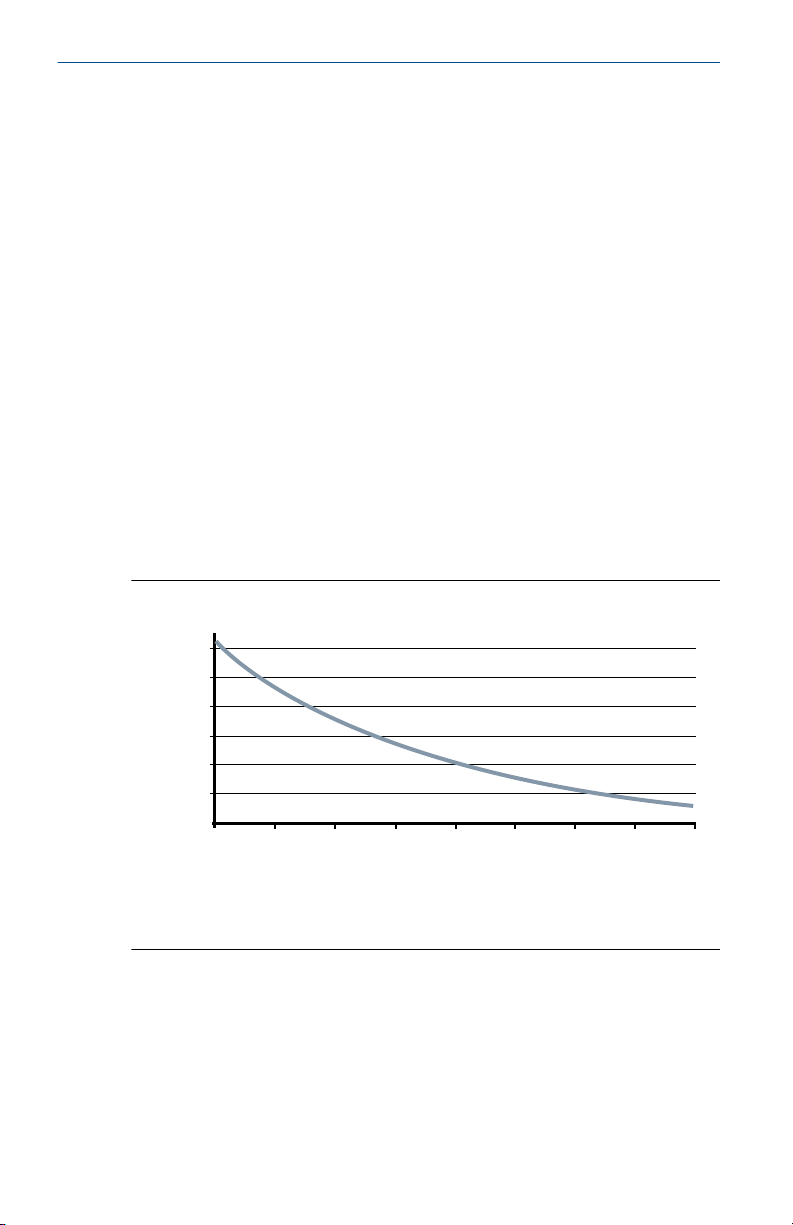

Figura 5-10: Requisitos da corrente CA
0.24
0.22
0.20
A
0.18
0.16
0.14
0.12
90
110 130 150 170B190 210 230 250
A. Alimentação da corrente (amps.)
B. Fonte de alimentação (VCA)
22 Transmissor Rosemount 8732EM com protocolo HART
Page 23
Março de 2019 Guia de início rápido

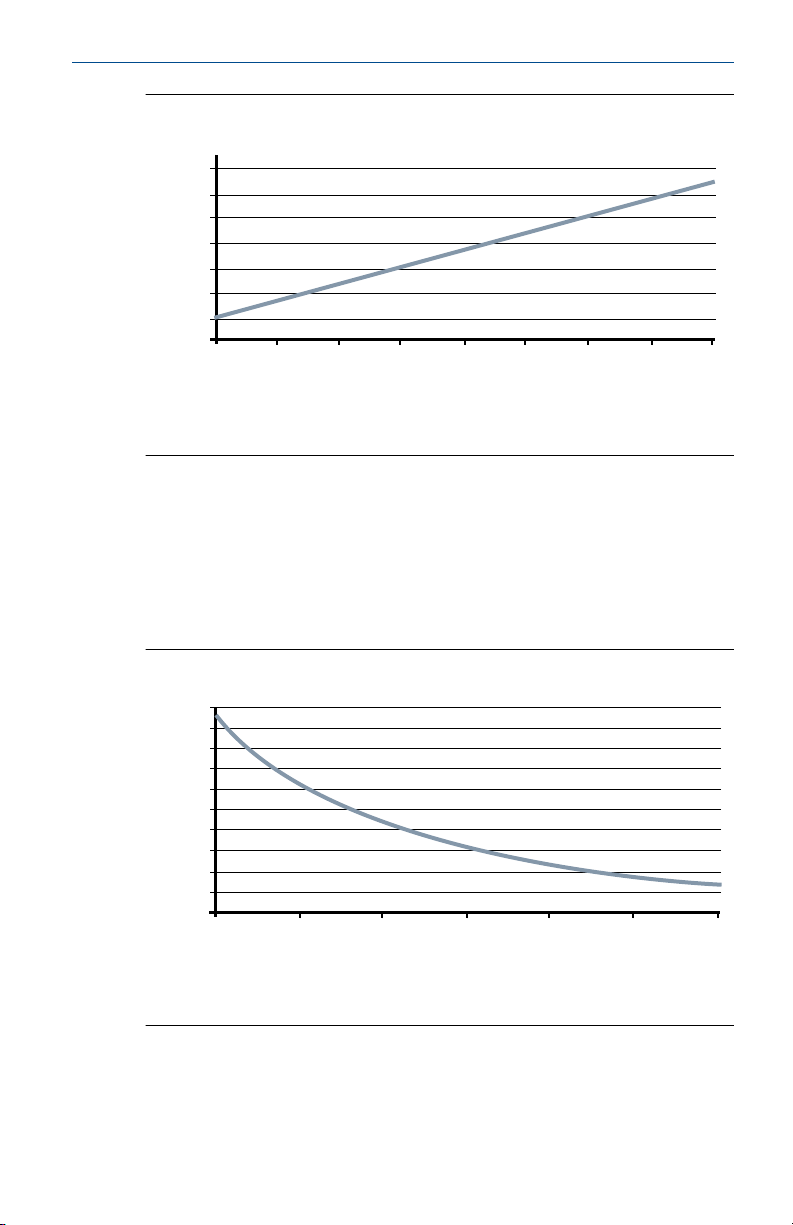

Figura 5-11: Alimentação aparente
34
32
30
28
A
26
24
22
20
90
110 130 150 170B190 210 230 250
A. Alimentação aparente (VA)
B. Fonte de alimentação (VCA)
Requisitos da fonte de alimentação CC
Unidades CC padrão alimentadas por fonte de alimentação de 12 VCC
podem consumir até 1,2 A de estado estável de corrente. Unidades CC de
baixa potência podem consumir até 0,25 A de estado estável de corrente. O
pico de irrupção é 42 A, com fornecimento de 42 VCC, que dura
aproximadamente 1 ms. A irrupção das demais tensões de alimentação
pode ser estimada com: irrupção (Amps) = Alimentação (Volts)/1,0
Figura 5-12: Requisitos de Corrente CC
1.2
1.1
1.0
0.9
0.8
A
0.7
0.6
0.5
0.4
0.3
0.2
12
17 22 27
B
32 37 42
A. Alimentação da corrente (amps)
B. Fonte de alimentação (VCC)
Guia de início rápido 23
Page 24
Guia de início rápido Março de 2019

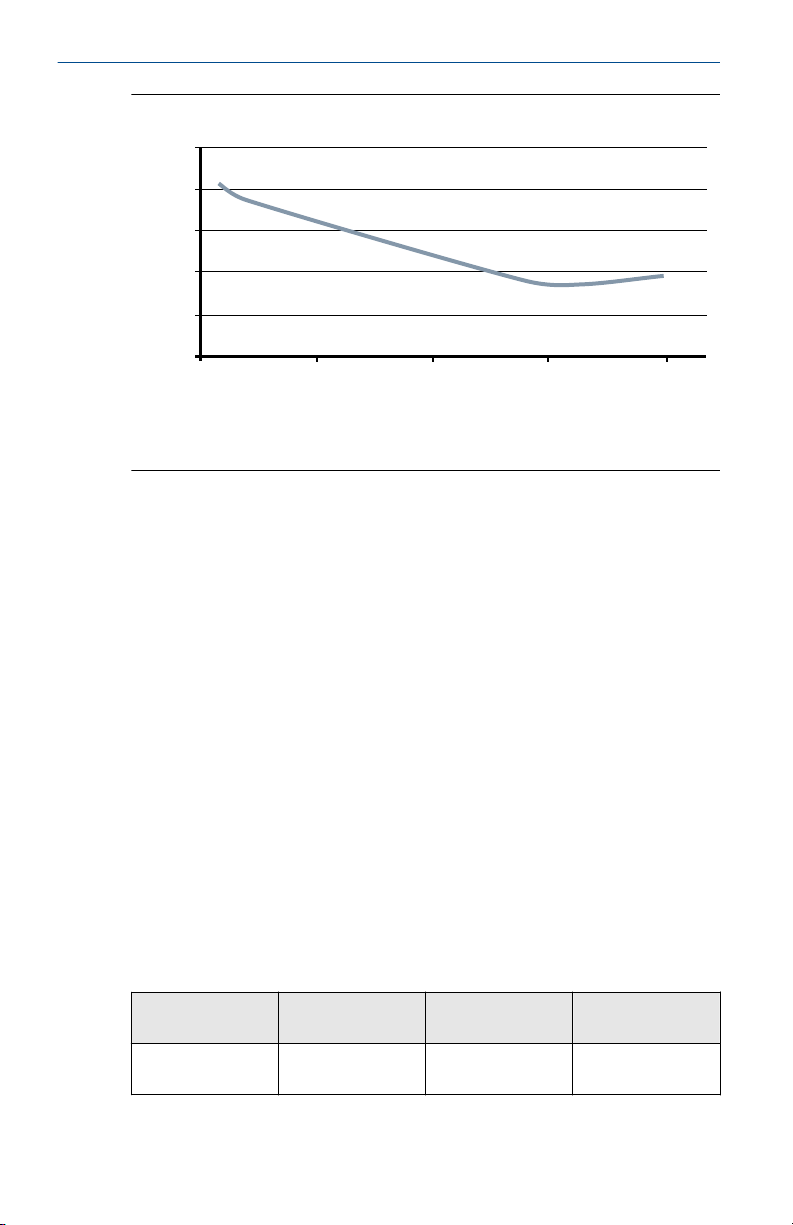

Figura 5-13: Requisitos de corrente CC de baixa potência
0.25
0.2
0.15
A
0.1
0.05
0
10
15 20 25
B
30
A. Alimentação da corrente (amps)
B. Fonte de alimentação (VCC)
Requisitos do fio de alimentação
Use um fio 10 a 18 AWG, com classificação para a temperatura adequada da
aplicação. Nos fios de 10 a 14 AWG, use bornes ou outros conectores
apropriados. Nas conexões em temperaturas ambiente acima de 122 °F (50º
C), use fios com classificação para 194º F (90 °C). Nos transmissores
alimentados por CC com comprimentos de cabo de alimentação estendidos,
verifique se há no mínimo 12 VCC nos terminais do transmissor com o
dispositivo em carga.
Requisitos para desconexão elétrica
Conecte o dispositivo por meio de um desligamento externo ou disjuntor,
em conformidade com os códigos elétricos das esferas nacional e local.
Categoria da instalação
A categoria de instalação para o transmissor é a SOBRETENSÃO CAT II.
Proteção contra sobrecarga de sobreintensidade
O transmissor requer proteção contra a sobreintensidade das linhas de
alimentação. A classificação do fusível e os fusíveis compatíveis são
mostrados na Tabela 5-6.
Tabela 5-6: Requisitos dos fusíveis
Sistema de
alimentação
Alimentação CA 90 a 250 VCA 2 A de ação rápida Bussman AGC2 ou
24 Transmissor Rosemount 8732EM com protocolo HART
Fonte de
alimentação
Classificação do
fusível
Fabricante
equivalente
Page 25
Março de 2019 Guia de início rápido
Tabela 5-6: Requisitos dos fusíveis (continuação)
Sistema de
alimentação
Alimentação CC 12 a 42 VCC 3 A de ação rápida Bussman AGC3 ou
CC de baixa
potência
Fonte de
alimentação
12 a 30 VCC 3 A de ação rápida Bussman AGC3 ou
Classificação do
fusível
Fabricante
equivalente
equivalente
Terminais de alimentação
Para o transmissor com alimentação CA (90-250 VCA, 50/60 Hz):
• Conecte a CA Neutra ao terminal 9 (CA N/L2) e a Linha CA ao terminal 10
(CA/L1).
Para o transmissor alimentado com CC:
• Conecte o negativo ao terminal 9 (CC -) e positivo ao terminal 10 (CC +).
• As unidades alimentadas com CC podem consumir até 1,2A.
Parafuso de aperto da tampa
Nos medidores de vazão enviados com um parafuso de fixação da tampa, o
parafuso deve ser instalado depois que o instrumento tiver sido cabeado e
ligado. Siga estas etapas para instalar o parafuso de fixação da tampa:
1. Verifique se o parafuso de fixação da tampa está completamente
roscada no invólucro.
2. Instale a tampa do invólucro e verifique se ela está apertada no
invólucro.
3. Usando uma chave sextavada de 2,5 mm, solte o parafuso de fixação
até que ele entre em contato com a tampa do transmissor.
4. Aperte o parafuso de fixação meia volta no sentido anti-horário para
prender a tampa.
Nota
A aplicação de torque excessivo pode danificar os fios.
5. Verifique se a tampa não pode ser removida.
5.7
Saída analógica
O sinal de saída analógica é um laço de corrente de 4 a 20 mA. Dependendo
da opção de saída IS, o laço pode ser alimentado interna ou externamente,
por meio de um switch do hardware localizado na frente da pilha de
componentes eletrônicos. O switch está configurado de fábrica para receber
alimentação interna. Nas unidades com display, a LOI deve ser removida
Guia de início rápido 25
Page 26
Guia de início rápido Março de 2019
para alterar a posição do switch. A saída analógica intrinsecamente segura
requer um cabo de par trançado. Para a comunicação HART, é necessária
uma resistência mínima de 250 ohms. É recomendável usar cabo de par
trançado individualmente. O tamanho mínimo do condutor é de 0,51 mm
de diâmetro (24 AWG) para o cabo que estende-se por menos de 1.500 m
(5.000 pés) e 0,81 mm de diâmetro (20 AWG) nas distâncias mais longas.
Nota
Para obter mais informações sobre as características da saída analógica,
consulte o.manual de referência do produto.
Alimentação interna

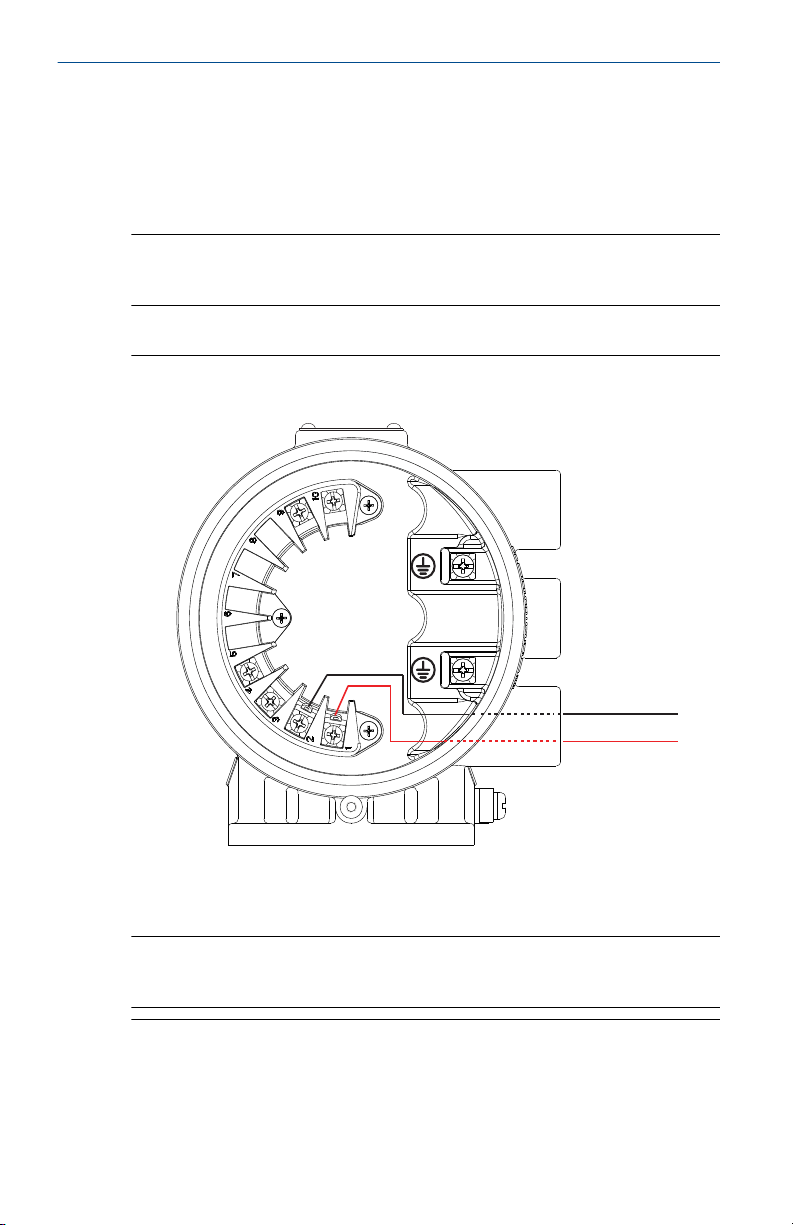

Figura 5-14: Fiação de saída analógica, alimentação interna
A
B
A. De 4 a 20 mA (–) para o Terminal nº 2
B. De 4 a 20 mA (+) para o Terminal nº 1
Nota
A polaridade dos terminais da saída analógica é invertida entre a
alimentação interna e externa.
26 Transmissor Rosemount 8732EM com protocolo HART
Page 27
Março de 2019 Guia de início rápido
Alimentação externa

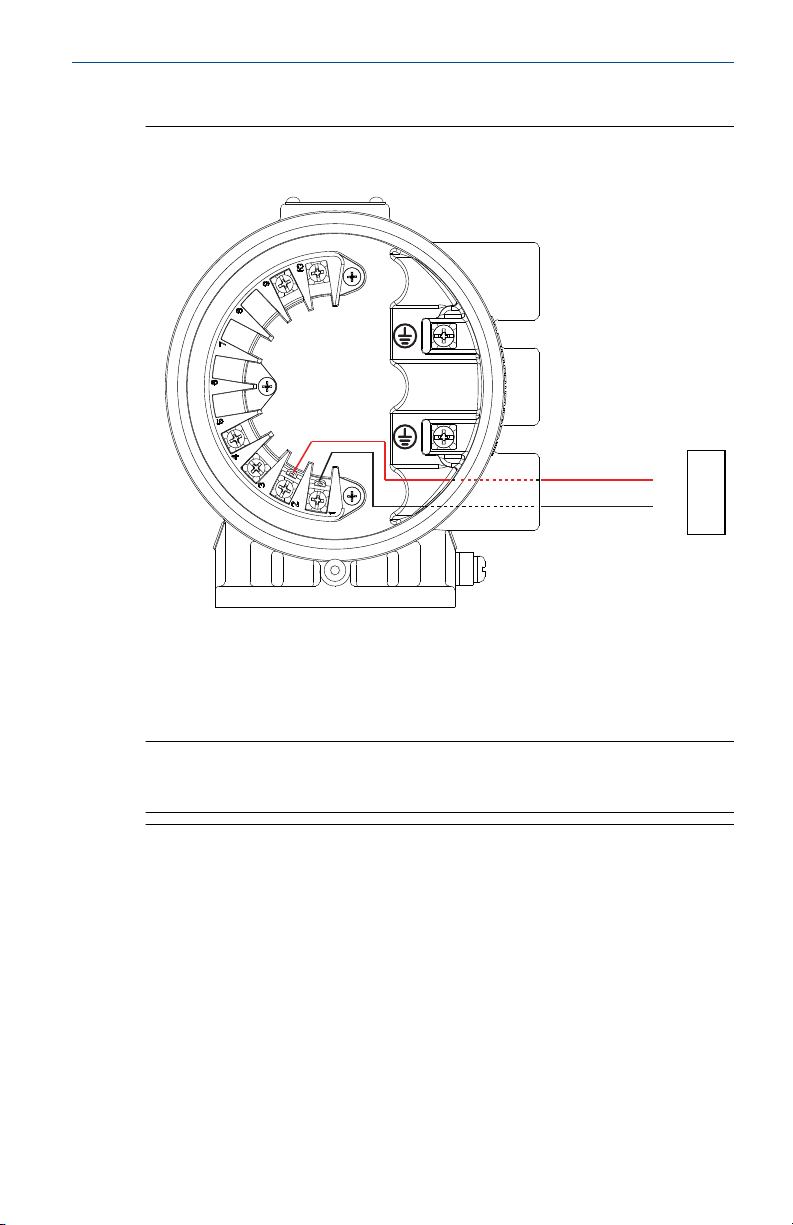

Figura 5-15: Fiação de saída analógica, alimentação externa
+
A
–
A. Fonte de alimentação
• (+) para o Terminal nº 2
• (–) para o Terminal nº 1
Nota
A polaridade dos terminais da saída analógica é invertida entre a
alimentação interna e externa.
Guia de início rápido 27
Page 28
Guia de início rápido Março de 2019

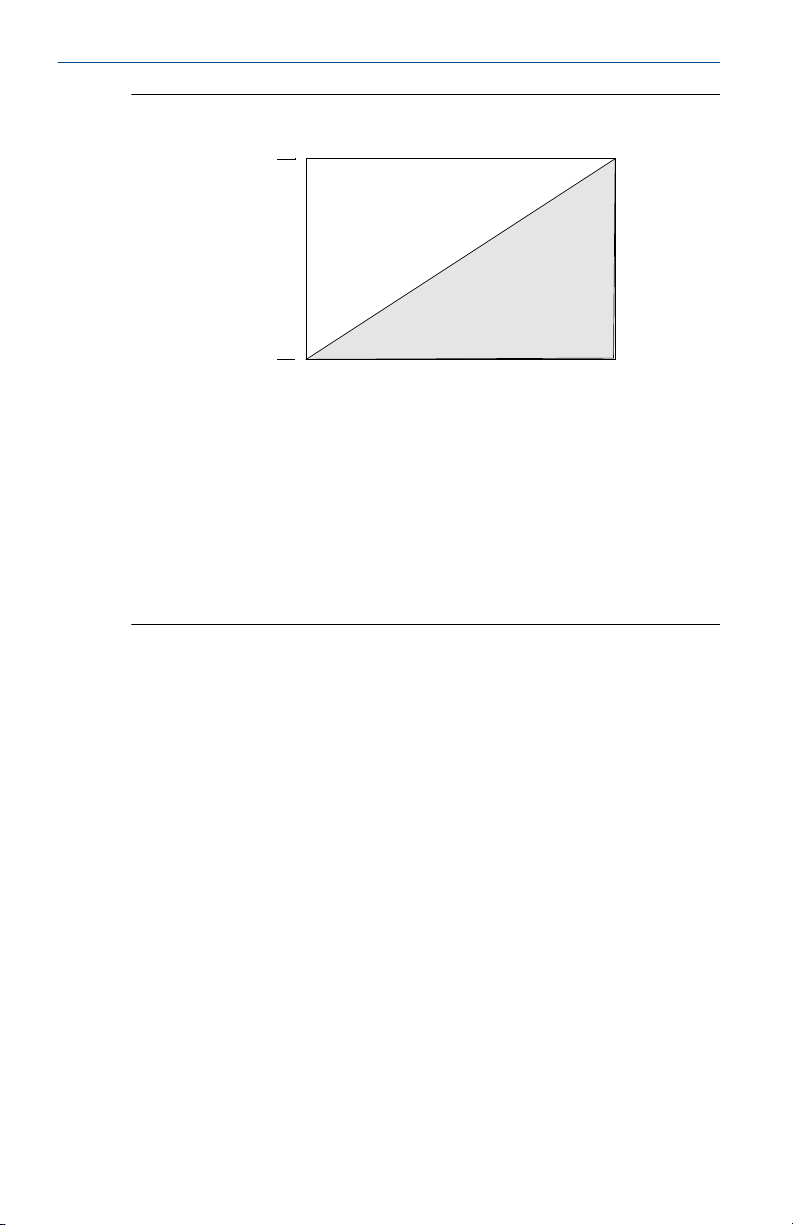

Figura 5-16: Limitações de carga do circuito analógico
600
A
C
0
10.8 30
B
A. Carga (ohms)
B. Fonte de alimentação (volts)
C. Região de operação
• R
• Vps = tensão da fonte de alimentação (volts)
• R
= 31,25 (Vps–10,8)
máx
= resistência máxima do laço (Ohms)
máx
28 Transmissor Rosemount 8732EM com protocolo HART
Page 29
Março de 2019 Guia de início rápido
6 Configuração básica
Após a instalação do medidor de vazão magnético e a alimentação tiver sido
fornecida, o transmissor deverá ser configurado pela configuração básica.
Esses parâmetros podem ser configurados em uma LOI ou em um
dispositivo de comunicação HART. As definições de configuração são salvas
na memória não volátil dentro do transmissor. As descrições das funções
mais avançadas estão incluídas no manual de referência do produto.
6.1 Configuração básica
Etiqueta
A etiqueta é a maneira mais rápida e fácil de identificar e distinguir os
transmissores. Os transmissores podem ser etiquetados de acordo com os
requisitos da sua aplicação. A etiqueta pode ter até oito caracteres como
padrão, ou 32 caracteres quando solicitados em conjunto com HART 7.
Unidades de vazão (PV)
A variável das unidades de vazão especifica o formato no qual a taxa de
vazão será exibida. As unidades devem ser selecionadas para atender suas
necessidades específicas de medição. .
Diâmetro da linha
O diâmetro da linha (tamanho do sensor) deve ser definido para
corresponder ao sensor real conectado ao transmissor. O tamanho deve ser
especificado em polegadas.
Valor superior da margem (URV)
O URV define o ponto de 20 mA para a saída analógica. Este valor é
normalmente definido como vazão máxima de escala. As unidades que
aparecem serão as mesmas selecionadas no parâmetro das unidades de
vazão. O URV deve ser ajustado entre –12 m/s a 12m/s (–39,3 pés/s a 39,3
pés/s). Deve haver, no mínimo, 0,3 m/s (1 ft/s) de intervalo entre o URV e o
LRV.
Valor inferior da margem (LRV)
O LRV define o ponto de 4 mA para a saída analógica. Este valor é
normalmente definido como vazão zero. As unidades que aparecem serão as
mesmas selecionadas no parâmetro das unidades de vazão. O LRV deve ser
ajustado entre –12 m/s e 12m/s (–39,3 pés/s a 39,3 pés/s). Deve haver, no
mínimo, 1 ft/s (0,3 m/s) de intervalo entre o URV e o LRV.
Guia de início rápido 29
Page 30
Guia de início rápido Março de 2019
Número de calibração
O número de calibração do sensor é um número de 16 dígitos gerado na
fábrica durante a calibração da vazão, é exclusivo para cada sensor e está
localizado na etiqueta do sensor.
6.2 Interface do operador local
para ativar o LOI opcional, pressione a seta para baixo.
Use as setas CIMA, BAIXO, ESQUERDA e DIREITA para navegar pela estrutura
do menu.
Um mapa completo da estrutura do menu da LOI é mostrado no manual de
referência do produto.
O display pode ser bloqueado para evitar alterações acidentais de
configuração. O bloqueio do display pode ser ativado através de um
dispositivo de comunicação HART ou segurando a seta para CIMA por três
segundos e, em seguida, seguir as instruções na tela.
6.3 Interface do comunicador de campo
Use os caminhos do menu para definir a configuração básica do transmissor
usando um comunicador de campo.
Tabela 6-1: Caminhos do menu da configuração básica
Função Caminho do menu
Configuração básica Configurar → Configuração manual → Configuração
Unidades de vazão Configurar → Configuração manual → Configuração
Valor superior da margem
(URV) da VP
Valor inferior da margem
(LRV) da VP
Número de calibração Configurar → Configuração manual → Configuração
Diâmetro da linha Configurar → Configuração manual → Configuração
Etiqueta Configurar → Configuração manual → Informações
Etiqueta larga Configurar → Configuração manual → Informações
Visão geral
básica
básica → Unidades de vazão
Configurar → Configuração manual → Configuração
básica → AO → URV
Configurar → Configuração manual → Configuração
básica → AO → LRV
básica → Configuração → Número de calibração
básica → Configuração → Diâmetro da linha
do dispositivo → Identificação → Etiqueta
do dispositivo → Identificação → Etiqueta larga
Visão geral
30 Transmissor Rosemount 8732EM com protocolo HART
Page 31
Março de 2019 Guia de início rápido
Guia de início rápido 31
Page 32
*00825-0122-4444*
Guia de início rápido
00825-0122-4444, Rev. AI
Março de 2019
Emerson Automation Solutions
Brasil
Av. Hollingsworth, 325 — Iporanga
18087–105, Sorocaba / SP
T +55 15 3413-8147
F +55 15 3238–3735
www.emersonprocess.com.br
Emerson Automation Solutions
Micro Motion Europa
Neonstraat 1
6718 WX Ede
The Netherlands
T +31 (0) 70 413 6666
F +31 (0) 318 495 556
©
2019 Rosemount, Inc. Todos os direitos reservados.
O logotipo da Emerson é uma marca comercial e de serviços da Emerson
Electric Co. Rosemount, 8600, 8700, 8800 são marcas de uma das
companhias da família Emerson Automation Solutions. Todas as outras
marcas são propriedade de seus respectivos proprietários.
Emerson Automation Solutions
Micro Motion Ásia
1 Pandan Crescent
Singapura 128461
Repúblic de Singapura
T +65 6363-7766
F +65 6770–8003
Micro Motion Inc. USA
Sede Mundial
7070 Winchester Circle
Boulder, Colorado 80301, USA
T +1 303–527–5200
+1 800–522–6277
F +1 303–530–8459
Loading...
