참조 설명서

00809-0115-4308, Rev AA

2013 년 7 월

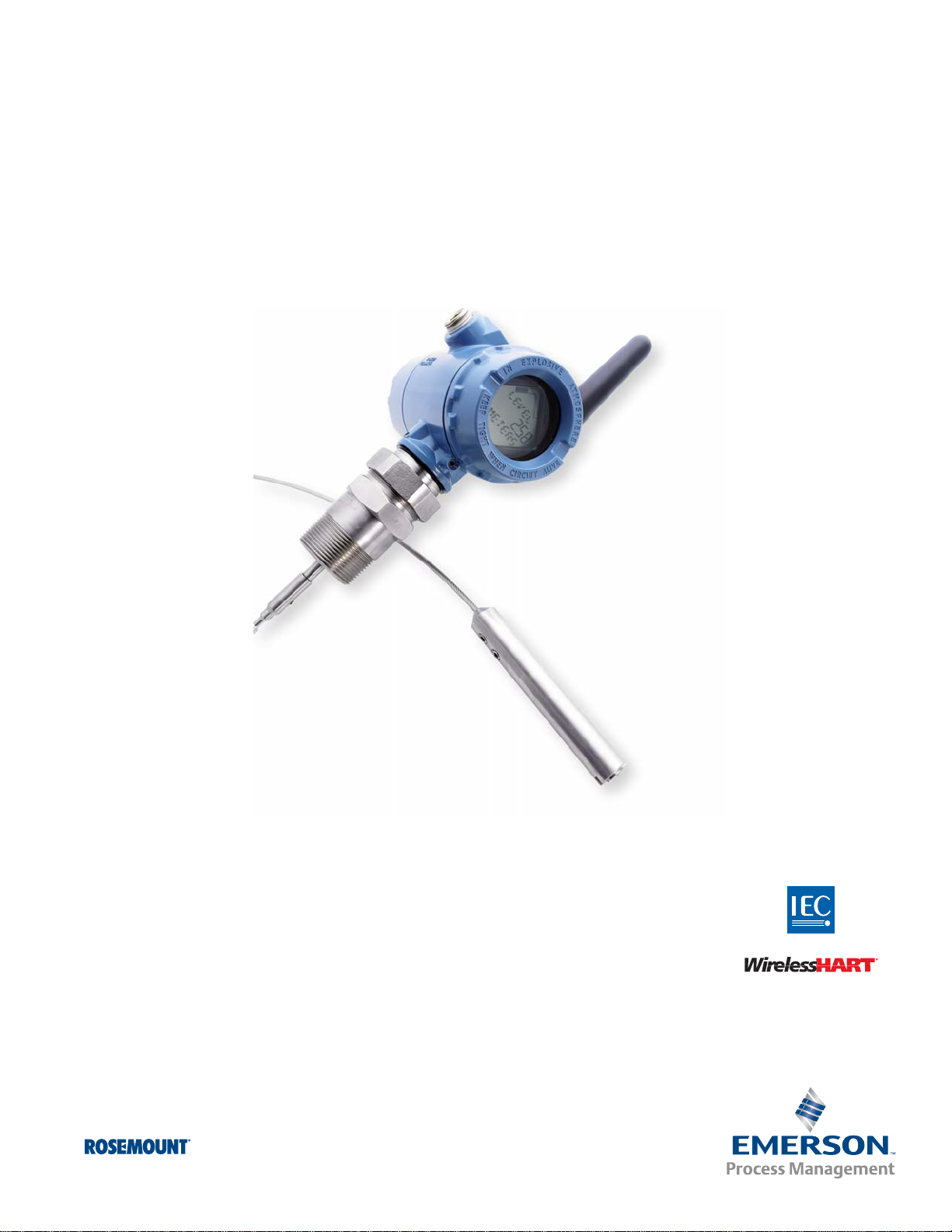

로즈마운트 3308 시리즈 무선 유도파 레이더 , 3308A

참조 설명서

알림

경고

00809-0115-4308, Rev AA

로즈마운트 3308 시리즈 무선 유도파 레이더 레벨 트랜스미터

제목 페이지

2013 년 7월

로즈마운트 3308A 하드웨어 개정 HART® 장치 개정 필드 커뮤니케이터 필드 장치 개정

제품을 사용하여 작업하기 전에 이 설명서를 읽으십시오 . 직원과 시스템 안전을 위해 , 최적의 제품 성능을 위해 이 제품을 설치 , 사용 또는 유지 관리하기 전에 설명서의 내용 을 완전히 이해해야 합니다 .

미국에는 두 개의 무료 지원 번호와 하나의 해외 번호가 있습니다 . 고객 센터

1-800-999-9307( 북미 응답 센터

1-800-654-7768(

장비 서비스 요구

해외

1-952-906-8888

오전

하루

7:00 ~

시간

오후

7:00 CST)

)

1 1 Dev v1, DD v1

폭발은 사망이나 심각한 상해로 이어질 수 있습니다 . 게이지의 작동 환경이 적합한 위험 지역 인증과 일치하는지 확인하십시오 . 폭발하기 쉬운 환경에서 장치를 설치할 경우에는 반드시 적절한 현지 , 국내 , 국제 기준 ,

법규 및 관행을 따라야 합니다 . 장치가 본질안전 또는 비착화 방폭 현장 관행에 따라 설치되었는지 확인하십시오 .

iii

제목 페이지

경고

2013 년 7 월

00809-0115-4308, Rev AA

감전은 사망이나 심각한 상해로 이어질 수 있습니다 .

비금속 탱크 ( 유리섬유 탱크 등 )에 장치를 접지하여 정전기 축적을 방지하십시오 . 단일 리드 프로브는 강력한 전자기장에 민감하므로 비금속 탱크에 적합하지 않습니다 . 전력 모듈 운송 중에는 주의를 기울여 정전기 축적을 방지하십시오 . 장치는 사람으로부터 20cm(8in.)의 최소 안테나 분리 거리가 확보되도록 하여 설치해야

합니다 . 플라스틱 및 / 또는

한 수준의 정전기 대전을 일으킬 수 있습니다 . 따라서 폭발 가능성이 있는 환경에서 프로 브를 사용할 경우 정전기 대전을 방지하기 위한 적절한 조치를 취해야 합니다 .

공정 누출은 사망이나 심각한 상해로 이어질 수 있습니다 . 자격을 갖춘 인력에 한해 장비를 설치할 수 있습니다 . 공정 시작 전에 트랜스미터를 설치하십시오 . 압력을 가하기 전에 공정 커넥터를 설치하고 조이십시오 . 트랜스미터를 주의하여 취급하십시오 . 작동 중에는 트랜스미터를 제거하지 마십시오 . 공정 씰이 손상될 경우 , 프로브에서 트랜스미터 헤드를 제거하면 탱크에서 가스가 빠져

나올 수 있습니다 .

플라스틱 디스크로 마감된 프로브는 특정한 극한 조건에서 발화 가능

참조 설명서

정식 인정되지 않은 부품으로 교체할 경우 안전이 위협받을 수 있습니다 . 구성품 교체 등의 수리는 안전을 위협할 수 있으며 어떠한 상황에서도 허용되어서는 안 됩니다 .

참조 설명서

주의

알림

00809-0115-4308, Rev AA

제목 페이지

2013 년 7 월

이 장치는 FCC 규정 제 15 부를 준수합니다 . 이 장치는 다음 조건에 따라 작동해야 합니 다 . 이 장치는 유해한 간섭을 일으키지 않아야 합니다 . 이 장치는 원하지 않는 작동을 유 발할 수 있는 간섭을 포함하여 수신된 간섭을 수용해야 합니다 . 이 장치는 사람으로부터 20cm(8in.) 의 최소 안테나 분리 거리가 확보되도록 하여 설치해야 합니다 .

이 문서에서 설명하는 제품은 원자력 승인 응용 분야용으로 설계되지 않았습니다 . 원자력 승인 하드웨어나 제품이 요구되는 응용 분야에서 원자력 비승인 제품을 사용하면

부정확한 판독 결과를 초래할 수 있습니다 . 로즈마운트 원자력 승인 제품에 대한 정보는 해당 지역 Emerson Process Management

영업 담당자에게 문의하십시오 .

전력 모듈 고려사항 . 각 전력 모듈에는 두 개의 “C” 크기 1 차 리튬 /염화티오닐 배터리가 포함되어 있습니다 . 각 배터리에는 약 2.5g 의 리튬이 포함되어 있으며 , 각 팩에는 총 5g 의 리튬이 포함되어 있습니다 . 일반적으로 배터리 재질은 일체형이며 , 배터리와 팩 무결성이 유지되는 동안 에는 반응하지 않습니다 . 열 , 전기 또는 기계적 손상을 방지하기 위한 주의를 기울여야 합니다 .

셀이 방전되면 배터리 위험이 남아 있습니다 . 전력 모듈은 깨끗하고 건조한 장소에 보관해야 합니다 . 최대한의 배터리 수명을 위해 보

관 온도가 30°C 를 초과해서는 안 됩니다 . 전력 모듈은 위험 구역에서도 교체할 수 있습니다 . 전력 모듈은 표면 저항이 1 기가옴 이

상이므로 무선 장치 엔클로저에 올바르게 설치해야 합니다 . 설치 장소로 올 때 운송 중 정전기가 축적되지 않도록 주의해야 합니다 .

조기 방전을 방지하려면 접점을 보호해야 합니다 .

보내거나 가져

제목 페이지

2013 년 7 월

00809-0115-4308, Rev AA

참조 설명서

00809-0115-4308, Rev AA

1 섹션 1: 서론

2 섹션 2: 트랜스미터 개요

2013 년 7 월

1.1 서비스 지원 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

1.2 제품 재활용 / 폐기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

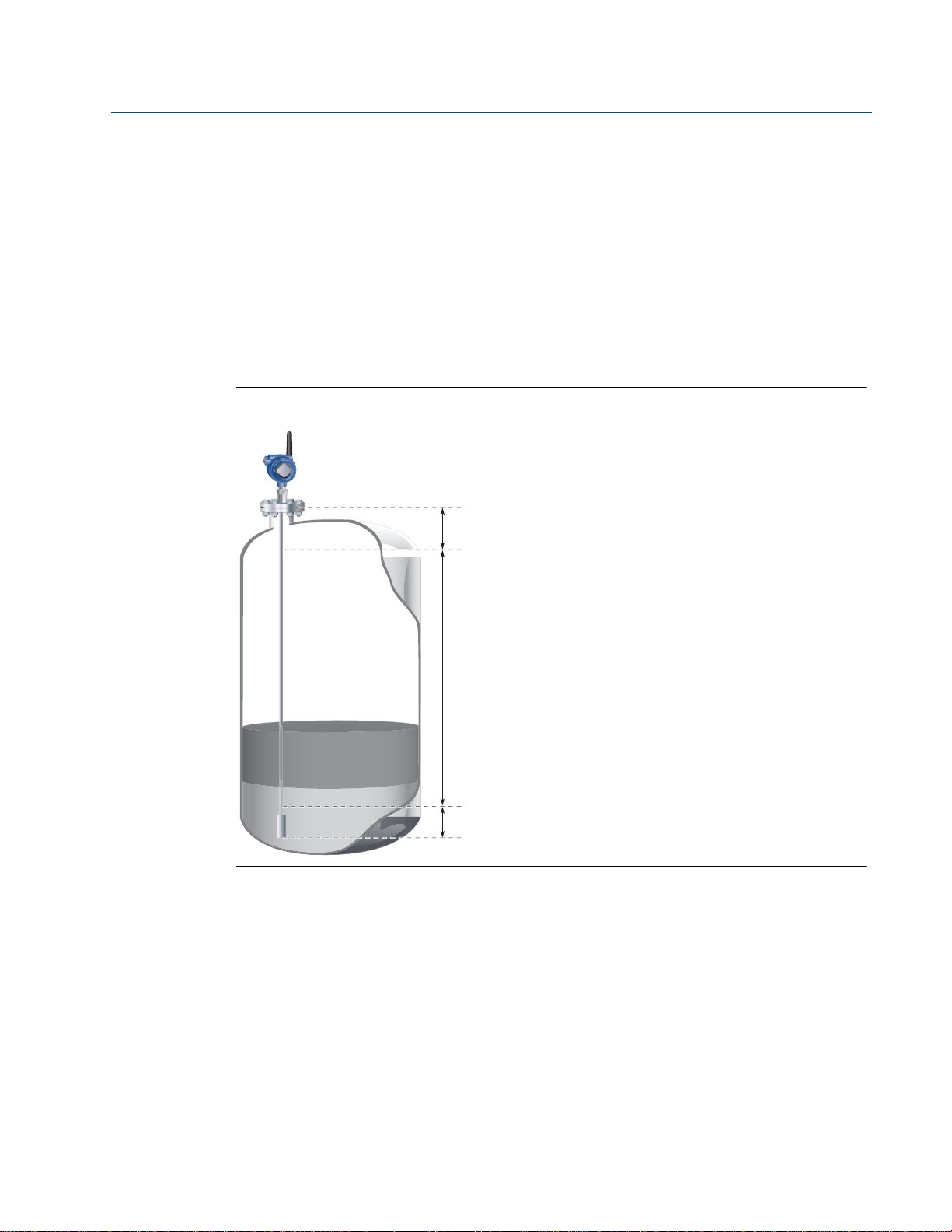

2.1 작동 이론 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

2.2 Emerson 의 스마트 무선. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

2.3 응용 분야 특징 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

2.3.1 탱크 모양 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

2.3.2 탱크 내 장애물 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

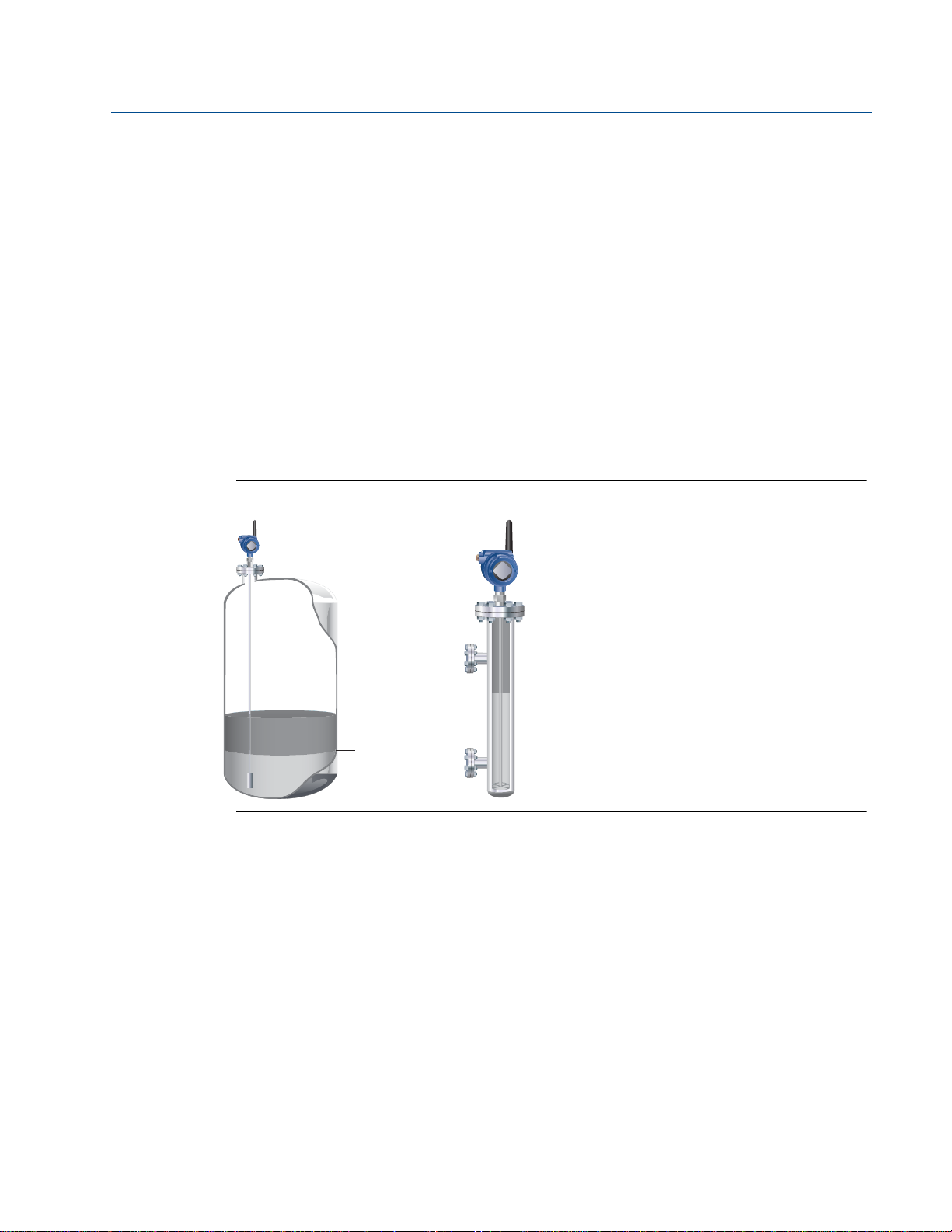

2.3.3 계면 레벨 측정 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

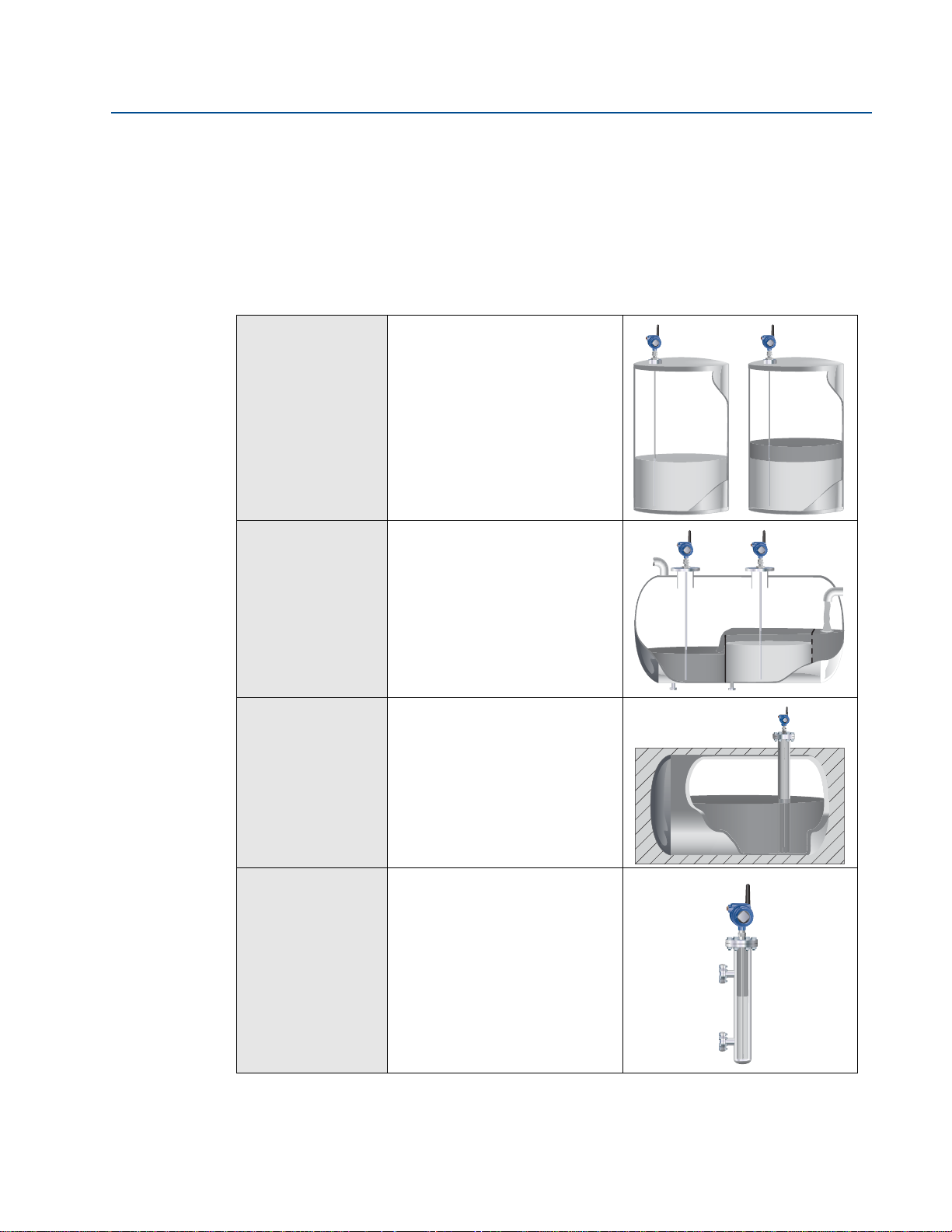

2.4 응용 분야의 예 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

2.5 트랜스미터 구성품 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

2.6 로즈마운트 3308 시리즈 트랜스미터용 프로브 선택 안내 . . . . . . . . . . . 11

3 섹션 3: 설치

3.1 안전 메시지 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

3.2 설치 절차 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

3.3 장착 고려사항 검토 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

3.3.1 권장 장착 위치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

3.3.2 노즐의 플랜지 연결 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

3.3.3 비금속 탱크 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

3.4 장착 준비사항 검토 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

3.4.1 탱크 높이 측정 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

3.4.2 프로브 단축 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

3.4.3 파이프 설치용 중심 조정 디스크 장착 . . . . . . . . . . . . . . . . . . . . 26

3.5 프로브 고정 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

3.5.1 연성 단일 / 이중 리드 프로브 . . . . . . . . . . . . . . . . . . . . . . . . . . 27

3.5.2 강성 단일 리드

3.5.3 동축 프로브 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

3.6 탱크에 장치 장착 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

3.6.1 나사산형 탱크 연결 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

프로브 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

3.6.2 플랜지를 사용한 탱크 연결 . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

3.6.3 느슨한 플랜지를 사용한 탱크 연결 (“플레이트 설계 ”). . . . . . . . . . . . 32

3.7 리모트 하우징 설치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

3.8 장치 접지 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

2013 년 7 월

00809-0115-4308, Rev AA

참조 설명서

3.9 전력 모듈 설치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

3.10안테나 위치 지정 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

3.11장치 디스플레이 활용 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

3.11.1장치 디스플레이 회전 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

3.11.2레트로피팅 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

4 섹션 4: 구성

4.1 개요 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

4.2 안전 메시지 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

4.3 구성 절차 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

4.4 선호하는 구성 도구로 시작하기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

4.4.1 AMS 무선 구성기 (버전 12.0 이상 필요 ). . . . . . . . . . . . . . . . . . . . . . 41

4.4.2 필드 커뮤니케이터 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

4.5 무선 네트워크에 장치 연결 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

4.5.1 무선 장치 전원 가동 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

4.5.2 장치에 연결 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

4.5.3 업데이트 속도 구성 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

4.5.4 네트워크 ID 및 조인 키 (Join Key) 입수 . . . . . . . . . . . . . . . . . . . 49

4.5.5 네트워크 ID 및 조인 키 (Join Key) 입력 . . . . . . . . . . . . . . . . . . . 49

4.5.6 장치

4.6 안내 설치를 사용한 장치 구성 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

4.6.1 장치에 연결 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

4.6.2 기본 설정 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

4.6.3 옵션 설정 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

4.7 레벨 확인 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

5 섹션 5: 작동

5.1 안전 메시지 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

5.2 장치 디스플레이 화면 메시지. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

5.2.1 변수 화면 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

5.2.2 진단 버튼 화면 시퀀스 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

5.3 측정 값 보기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

5.3.1 현재 측정 값 보기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

연결 네트워크 확인 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

5.3.2 추세 보기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

5.3.3 측정 상태 막대 해석 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

5.4 장치 상태 확인 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

참조 설명서

00809-0115-4308, Rev AA

6 섹션 6: 서비스 및 문제 해결

2013 년 7 월

6.1 안전 메시지 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

6.2 경보 메시지 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

6.2.1 장치 디스플레이 경보 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

6.2.2 AMS 무선 구성기 및 필드 커뮤니케이터의 경보 메시지. . . . . . . . . 70

6.3 문제 해결 안내 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75

6.3.1 부정확한 레벨 판독 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75

6.3.2 계면 레벨 판독 부정확 또는 누락 . . . . . . . . . . . . . . . . . . . . . . . 77

6.3.3 전력 모듈 문제해결 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78

6.3.4 장치 디스플레이 문제해결 . . . . . . . . . . . . . . . . . . . . . . . . . . . 78

6.3.5 무선 네트워크 문제해결 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79

6.4 서비스 및 문제 해결 도구 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80

6.4.1 에코

6.4.2 임계값 조정 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81

6.4.3 측정 이력 보기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84

6.4.4 네트워크 연결 상태 및 세부사항 검토 . . . . . . . . . . . . . . . . . . . . 85

6.4.5 장치 찾기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86

커브 판독 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80

6.4.6 시뮬레이션 모드 사용 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86

6.5 응용 분야 과제 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86

6.5.1 얇은 오일층 해결 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86

6.5.2 탱크 상단의 교란 취급 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88

6.5.3 완전 침수형 프로브를 통한 계면 측정 . . . . . . . . . . . . . . . . . . . . 91

6.5.4 잡음 또는 약한 표면 에코 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 92

6.6 전력 모듈 교체 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6.7 트랜스미터 헤드 교체 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94

6.8 프로브 교체 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95

A 부록 A: 참조 데이터

A.1 주문 정보 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98

A.1.1 3308 시리즈 액체의 레벨 및 / 또는 계면 측정 주문 정보 . . . . . . . . 98

A.1.2 부속품 주문 정보 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .102

A.2 기능 사양 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .103

A.3 성능 사양 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .108

A.4 물리적 사양 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .110

A.5 치수 도면 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .117

A.6 전매 특허 플랜지 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .119

iii

2013 년 7 월

00809-0115-4308, Rev AA

참조 설명서

B 부록 B: 제품 인증

B.1 안전 메시지 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .121

B.2 제품 인증 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .123

B.2.1 유럽 연합 지침 정보 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .123

B.2.2 승인된 제조처 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .123

B.2.3 ATEX 지침 (94/9/EC) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 123

B.2.4 전자파 적합성 (EMC)(2004/108/EC) . . . . . . . . . . . . . . . . . . . . . . . . 123

B.2.5 무선통신기기지침 (R&TTE)(1999/5/EC) . . . . . . . . . . . . . . . . . . . . . 123

B.2.6 전기통신 규정 준수 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .123

B.2.7 FCC 및 IC. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 124

B.2.8 FM 승인을 위한 일반 지역 인증 . . . . . . . . . . . . . . . . . . . . . . . .124

B.2.9 압력 장비 지침 (PED). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 124

B.2.10위험 지역 인증서 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .125

B.3 승인 도면 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .130

C 부록 C: 리모트 하우징

C.1 리모트 하우징 , 새 장치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .133

C.2 리모트 하우징 , 현장 레트로피트 . . . . . . . . . . . . . . . . . . . . . . . . . . .134

C.3 리모트 하우징 설치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .134

D 부록 D: 고휘도 리모트 안테나 옵션

D.1 안전 메시지 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .137

D.2 기능 사양 및 물리적 사양 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .138

D.3 설치 고려사항 검토 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .138

D.3.1 안테나 장착 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .138

D.3.2 안테나 높이 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .139

D.3.3 동축 케이블 부착 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .139

D.3.4 동축 드립 루프 설치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .139

D.3.5 동축 밀봉제 수분 보호 도포. . . . . . . . . . . . . . . . . . . . . . . . . . .139

D.4 과도현상 / 낙뢰 고려사항 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .139

D.4.1 게이트웨이 과도 보호 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .139

D.4.2 RF 피뢰기 접지 연결 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .139

D.5 치수 도면 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .140

D.6 고휘도 리모트

안테나 설치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .141

E 부록 E: 구성 매개변수

E.1 안전 메시지 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .143

참조 설명서

00809-0115-4308, Rev AA

F 부록 F: HART 명령 48 추가 상태 필드의 경보 메시지 매핑

2013 년 7 월

E.2 장치 기술어 (DD) 메뉴 개요. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .145

E.3 구성 매개변수 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .146

E.3.1 안내 설치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .146

E.3.2 수동 설정 - 장치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .150

E.3.3 수동 설정 - 레벨 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .154

E.3.4 경보 설정 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .159

E.3.5 에코 튜닝 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .162

2013 년 7 월

00809-0115-4308, Rev AA

참조 설명서

주의

00809-0115-4308, Rev AA

섹션 1 서론

서비스 지원 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .페이지 1

제품 재활용 /폐기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 페이지 2

1.1 서비스 지원

미국 이외의 지역에서 반환 프로세스를 이용하려면 가까운 Emerson Process Management 담당자에게 문의하십시오 .

미국 내에서는 1-800-654-RSM T(7768) 무료 번호를 사용하여 Emerson Process Management 계기 및 밸브 응답 센터에 문의하십시오 . 이 센터는 24 시간 운영되며 필요한 정보 또는 자료 를 지원합니다 .

섹션 1: 서론

2013 년 7 월

센터에 제품 모델과 일련 번호를 알려주시면 반환 제품 승인 (RMA) 번호를 제공합니다 . 또한 제품이 마지막으로 노출되었던 공정 재료에 대해서도 물을 것입니다 . Emerson Process Management 계기 노출된 제품을 반환하는 데 필요한 추가 정보와 절차를 설명해 드립니다 .

위험 물질에 노출된 제품을 다루는 사용자는 위험에 대해 통보 받고 위험을 이해해야 부 상을 피할 수 있습니다 . 반환하는 제품이 미 연방 직업안전보건국 (OSHA) 에서 정한 위 험 물질에 노출되었을 경우에는 식별된 각 위험 물질에 대해 필요한 물질 안전 보건 자 료 (MSDS) 사본을 반환 제품에 포함해야 합니다 .

및 밸브 응답 센터 담당자는 위험 물질에

서론

섹션 1: 서론

알림

2013 년 7 월

무선 제품의 선적 시 고려사항 . 이 장치는 전력 모듈이 설치되지 않은 상태에서 선적됩니다 . 장치를 선적하기 전에 전력

모듈을 제거하십시오 . 각 전력 모듈에는 두 개의 “C” 크기 1 차 리튬 / 염화티오닐 배터리가 포함되어 있습니다 .

1 차 리튬 배터리 ( 충전 또는 방전 상태 )는 수송 시 미 교통부 (U.S. Department of Transportation) 에서 규제하며 , IATA(International Air Transport Association), ICAO(International Civil Aviation Organization) 및 ARD(European Ground Transportation of Dangerous Goods) 에서도 담당합니다 . 선적업체는

이나 기타 현지 요구사항을 준수해야 합니다 . 선적하기 전에 최신 규정 및 요구사항을 참 조하십시오 .

1.2 제품 재활용 / 폐기

장비 재활용과 포장을 고려하고 지역 및 국내 규정에 따라 폐기해야 합니다 .

00809-0115-4308, Rev AA

참조 설명서

이러한 요구사항

서론

참조 설명서

시간

기준 피크

신호 진폭

탱크 높이

제품 레벨

상부 기준점

하부 기준점

계면 레벨

프로브 길이

제품 표면 피크

계면 피크

00809-0115-4308, Rev AA

섹션 2 트랜스미터 개요

작동 이론 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .페이지 3

Emerson 의 스마트 무선 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .페이지 6

응용 분야 특징 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 페이지 6

응용 분야의 예 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 페이지 9

트랜스미터 구성품 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .페이지 10

로즈마운트 3308 시리즈 트랜스미터용 프로브 선택 안내 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 페이지 11

2.1 작동 이론

로즈마운트 3308 시리즈는 시간 영역 반사측정법 (TDR) 원리에 기초한 최초의 진정한 무선 레벨 트랜스미터입니다 . 저전력 , 나노 초 펄스가 공정 매질에 침수된 프로브를 따라 유도됩 니다 . 펄스가 측정하고 있는 재질의 표면에 도달하면 에너지 일부가 트랜스미터로 다시 반사 되고 , 생성된 펄스와 반사된 펄스 사이의 시간차가 총 레벨 또는 계면 레벨이 계산되는 거리 로 변환됩니다 ( 그림 2-1 참조

섹션 2: 트랜스미터 개요

2013 년 7 월

제품의 반사율은 측정 성능을 위한 핵심 매개변수입니다 . 매질의 유전 상수가 높으면 반사가 더 좋아지고 측정 범위가 더 길어집니다 .

그림 2-1. 유도파 레이더 작동 원리

트랜스미터 개요

섹션 2: 트랜스미터 개요

NPT BSP(G)

플랜지

상부 기준점

2013 년 7 월

기준 피크

이 피크는 트랜스미터와 탱크 증기 공간 또는 공기 사이의 천이에 의해 유발되며 , 트랜스미 터에서 레벨 표면까지의 거리에 대한 시작 기준점으로 사용합니다 .

제품 표면 피크

이 피크는 제품 레벨을 나타내며 제품 표면의 반사에 의해 일어납니다 .

계면 피크

이 피크는 계면 레벨을 나타냅니다 . 피크는 유전 상수가 상대적으로 높은 상부 제품과 하단 제품 사이 계면에서 반사에 의해 일어납니다 . 이 피크는 측정 모드가 제품 레벨 및 계면 레벨 또는 침수형 프로브가 있는 계면 레벨로 설정되어 있을 때 나타납니다 .

프로브 끝 피크

프로브 끝의 반사에 의해 일어납니다 . 프로브가 접지되어 있는 경우 , 피크는 플러스 (+) 가 됩니다 . 프로브 끝이 물과 같이 높은 유전 상수 매질에 침수되어 있는 경우에는 보이지 않게 됩니다 .

00809-0115-4308, Rev AA

참조 설명서

상부 기준점

상부 기준점은 4 페이지의 그림 2-2 와 같이 트랜스미터 플랜지의 밑면 또는 나사산형 어댑 터의 하단 끝에 위치합니다 .

그림 2-2. 상부 기준점

하부 기준점

하부 기준점은 보통 탱크 바닥이나 그 가까이에 위치합니다 . 탱크 높이를 조정하면 하부 기 준점을 탱크 내 어떠한 위치로든 설정할 수 있습니다 .

탱크 높이

탱크 높이는 상부 기준점에서 탱크 바닥까지의 거리입니다 . 트랜스미터는 제품 표면까지의 거리를 측정하고 탱크 높이에서 이 값을 빼서 레벨을 결정합니다 .

트랜스미터 개요

참조 설명서

상부 천이 구역

하부 천이 구역

최대 측정 범위

상부 기준점

00809-0115-4308, Rev AA

프로브 길이

프로브 길이는 상부 기준점과 프로브 끝 사이의 거리입니다 . 프로브 끝에 추를 사용할 경우 , 추도 포함해야 합니다 .

천이 구역 (Transition Zone)

천이 구역은 측정이 비선형이거나 정확성이 떨어지는 프로브의 맨 위와 하단에 있는 영역입 니다 . 측정 범위는 프로브 유형 및 제품의 유전 상수에 따라 다릅니다 . 그림 2-3 은 측정 범위 와 천이 구역이 어떻게 관계되는지를 보여줍니다 . 자세한 정보는 108 페이지의 " 천이 구역

(Transition Zone)"을 참조하십시오 .

그림 2-3. 천이 구역 (Transition Zone)

섹션 2: 트랜스미터 개요

2013 년 7 월

트랜스미터 개요

섹션 2: 트랜스미터 개요

MODBUS

SERIAL

MODBUS/OPC

HART 데이터

4–20 에 한해

기본 인터페이

스

레거시 호스트

2013 년 7 월

2.2 Emerson 의 스마트 무선

Emerson 스마트 무선은 자동 구성 네트워크 솔루션입니다 . 무선 필드 계기는 그림 2-4 와 같 이 직접 또는 네트워크의 무선 장치를 통해 라우팅하는 방식으로 데이터를 게이트웨이로 전 송합니다 . 여러 통신 경로를 동시에 관리하고 분석하여 설령 장애가 생겨도 최적의 통신과 한결같은 네트워크 신뢰성을 확보합니다 .

그림 2-4. Emerson 스마트 무선 네트워크

00809-0115-4308, Rev AA

참조 설명서

업계 표준 프로토콜을 사용하는 기존 호스트 시스템 및 DeltaV와 Ovation 으로 고유한 통합 이 있는 게이트웨이 인터페이스는 투명하며 매끄럽습니다 .

기타 무선 라디오 , WiFi 및 EMC 출처의 간섭은 시간 동기화 채널 호핑 및 직접 시퀀스 확산 스펙트럼 (DSSS) 을 통해 방지합니다 . 또한 , 층화된 보안 구현 업계 표준 암호화 , 인증 , 검 증 , 안티 재밍 및 키 관리는 데이터 니다 .

2.3 응용 분야 특징

2.3.1 탱크 모양

유도파 레이더 트랜스미터는 탱크 모양에 민감하지 않습니다 . 레이더 신호가 프로브를 따라 이동하므로 탱크 바닥의 모양은 측정 성능에 아무런 영향을 미치지 않습니다 . 트랜스미터는 평평하거나 바닥이 접시 형태인 탱크도 똑같이 잘 처리합니다 .

전송이 안전하며 게이트웨이에 의해서만 수신되도록 합

트랜스미터 개요

참조 설명서

제품 레벨

계면 레벨

00809-0115-4308, Rev AA

2.3.2 탱크 내 장애물

로즈마운트 3308 시리즈 트랜스미터는 레이더 신호가 프로브를 따라 전송되므로 상대적으로 탱크 내 물체에 덜 민감합니다 .

프로브와 교반기 사이의 물리적 접촉뿐 아니라 프로브가 고정되지 않은 경우 강한 유체 이동 이 발생하는 응용 분야는 피하십시오 . 프로브가 작동 중 교반기와 같은 어떤 물체의 30cm(1ft) 이내에서 움직일 수 있는 경우 프로브 고정 장치가 권장됩니다 .

섹션 2: 트랜스미터 개요

2013 년 7 월

측력에 대해 프로브를 로브를 탱크 바닥에 고정 / 안내할 수 있습니다 .

안정화하기 위해 , 프로브 끝 (연성 프로브에 한해 ) 에 추를 달거나 프

2.3.3 계면 레벨 측정

로즈마운트 3308 시리즈 트랜스미터는 오일과 물 또는 상당한 유전 차이를 갖는 다른 액체의 계면 측정에 매우 적합합니다 .

그림 2-5. 계면 레벨 측정

트랜스미터 개요

모든 프로브는 계면 측정에 사용할 수 있습니다 . 단일 프로브는 거의 모든 응용 분야에서 선 호하는 선택이지만 응용 분야 및 설치 지오메트리에 따라 동축 프로브나 연성 이중 프로브가 더 잘 맞을 수 있습니다 .

트랜스미터는 계면 레벨을 측정하기 위해 첫 번째 반사의 잔류파를 사용합니다. 상부 제품 표

반사되지 않은 파장의 일부는 하부 제품 표면에서 반사될 때까지 계속됩니다. 이 파장의

면에 속도는 전적으로 상부 제품의 유전 상수에 따라 달라집니다

섹션 2: 트랜스미터 개요

2013 년 7 월

계면을 측정할 경우 , 다음 기준이 충족되어야 합니다 .

00809-0115-4308, Rev AA

참조 설명서



상부 제품의 유전 상수를 알아야 합니다

. AMS 무선

구성기 및 필드 커뮤니케이터에는 내장된 유전 상수 안내서가 있어서 사용자가 상부 제품의 유전 상수를 결정하는 데 도움 을

줍니다

 상부

니다

 두 제품의 유전 상수 차이는 10 보다 커야 합니다 .  상부 제품의 최대 유전 상수는 5 입니다 .  두 액체의 에코를 구별하려면 상부 제품 두께가 10cm(4in.) 보다 커야 합니다 .

제품의 유전 상수는 반사 식별을 위해 하부 제품보다 낮은 유전 상수를 가져야 합

최대 허용 가능한 상부 제품 두께 / 측정 범위는 일차적으로 두 액체의 유전 상수에 의해 결정 됩니다 . 목표 응용 분야에는 오일 / 오일 같은 액체와 물 /물 같은 액체 사이의 계면이 포함됩 니다 . 그러한 응용 분야의 경우 상부 제품 유전 상수는 낮고 (<3) 하부 제품

유전 상수는 높으

며 (>20), 최대 측정 범위는 프로브 길이에 의해서만 제한됩니다 .

유상층

때때로 두 제품 사이에는 그 특성에 따라 계면 측정에 영향을 미칠 수 있는 유상층 ( 제품의 혼 합 ) 이 있습니다 . 유상층 취급 방법에 관한 지침은 공장에 문의하십시오 .

트랜스미터 개요

참조 설명서

오일

물

00809-0115-4308, Rev AA

2.4 응용 분야의 예

로즈마운트 3308 시리즈 트랜스미터는 폭넓은 범위의 액체 , 반액체 , 액체와 액체의 계면에 대한 합계 ( 총 ) 레벨 측정에 적합합니다 .

또한 믿을 수 있고 정확한 유도파 레이더 기술은 온도 , 압력 , 증기 가스 혼합물 , 밀도 , 난류 , 기포화 / 비등 , 다양한 유전 매질 , pH, 점성과 같은 공정 조건에 사실상 영향을 받지 않는 다 재다능한 솔루션을 제공합니다 .

생산 , 보관 및 완충 탱크로즈마운트 3308 시리즈 트랜스

미터는 생산 및 단기간 보관 , 또 는 오일 , 가스 응축물 , 물 , 또는 화학물질이 담긴 완충 탱크에 이 상적입니다 .

섹션 2: 트랜스미터 개요

2013 년 7 월

저압 분리기 로즈마운트 3308 시리즈 트랜스

미터는 예를 들어 분리기 응용 분 야에서 레벨과 계면 레벨을 모두 측정할 수 있습니다 .

폐기물 탱크 및 배수조

로즈마운트 3308 시리즈 트랜스 미터는 폐기물 탱크 및 배수조와 같은 지하 탱크에 적합합니다 .

챔버 응용 분야 로즈마운트 3308 시리즈 트랜스

미터는 챔버 및 파이프 설치물에 모두 적합합니다 .

트랜스미터 개요

섹션 2: 트랜스미터 개요

이중으로 분리된 구조

의 하우징

BSP(G)

NPT

추가

있는

연성

단일

리드

강성

단

일

리드

추가

있는

연성

이

중

리드

동축

나사산형 공정 연결부

레이더 전자장치

플랜지형 공정 연결부

프로브

2013 년 7 월

2.5 트랜스미터 구성품

로즈마운트 3308 시리즈 트랜스미터 하우징에는 신호 처리를 위한 고급 전자장치가 포함되 어 있습니다 . 트랜스미터 하우징은 지정된 옵션 코드에 따라 알루미늄 또는 스테인리스 강으 로 만들어집니다 .

레이더 전자장치는 프로브로 유도되는 전자기 펄스를 생성합니다 . 다음과 같은 다양한 프로브를 다양한 용도에 이용할 수 있습니다 . 연성 단일 리드 , 강성 단일

리드 , 연성 이중 리드 , 동축 .

그림 2-6. 트랜스미터 구성품

00809-0115-4308, Rev AA

참조 설명서

트랜스미터 개요

섹션 2: 트랜스미터 개요

2013 년 7 월

00809-0115-4308, Rev AA

참조 설명서

2.6 로즈마운트 3308 시리즈 트랜스미터용 프로브 선택

안내

다음 지침을 활용하여 로즈마운트

3308

시리즈 트랜스미터에 적합한 프로브를 선택하십시오

표 2-1. 프로브 선택 안내 . G= 좋음 , NR= 권장하지 않음 , AD= 응용 분야에 따라 다름

( 공장에 문의 )

연성 단일 리드강성 단일

리드

연성 이중

리드

동축

측정

레벨 계면 ( 액체 / 액체 )

GGGG GGGG

공정 매질 특징

밀도 변화 유전 변화 폭넓은 pH 변화 압력 변화 온도 변화 응축 증기 기포화 / 비등 표면 거품 ( 기계적 방지 ) 거품 ( 거품 상단 측정 ) 거품 ( 거품 및 액체 측정 ) 깨끗한 액체 유전 <2.0 액체 코팅 액체 점성 액체 결정형 액체 고체 / 분말 섬유질 액체

(2)

GGGG GGGG GGGG GGGG GGGG GGGG

GGGG NR NR NR AD AD AD AD NR AD AD AD NR

GGGG AD AD G G

G G NR NR

GGADNR AD AD NR NR NR NR NR NR

G G NR NR

(1)

탱크 환경 고려사항

프로브가 장애물에 가까움

(<30cm/12in.) 길고 좁은 장착 노즐

( 직경 <15cm/6in. 및 높이 > 직경 + 10cm/4in.)

프로브가 노즐 / 장애물에 닿음 액체 또는 증기 분무가 프로브에 닿을

수 있음

고난류

NR NR AD G

AD AD AD G

NR NR NR G NR NR NR G

(3)

GAD

(3)

트랜스미터 개요

섹션 2: 트랜스미터 개요

2013 년 7 월

00809-0115-4308, Rev AA

참조 설명서

연성 단일 리드강성 단일

리드

파괴력을 일으키는 난류 조건 비금속 탱크 또는 열린 대기 응용 분야

(1)

완전 침수형 응용 분야에서는 아님 전체적인 레벨 응용 분야의 경우 유전 변화는 측정에 아무런 영향을 주지 않습니다. 계면 측정의 경우 상단 유체의 유전 변

(2)

계면

화는 프로브가 고정되어 있을 경우 좋음

(3)

인근 장비의 교란

(4)

측정의 정확성을 떨어뜨립니다

EMC가 있는 응용

분야에는 적합하지 않음

AD NR AD NR

(4)

연성 이중

리드

동축

트랜스미터 개요

참조 설명서

경고

00809-0115-4308, Rev AA

섹션 3 설치

안전 메시지 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .페이지 13

설치 절차 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .페이지 16

장착 고려사항 검토 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .페이지 17

장착 준비사항 검토 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .페이지 20

프로브 고정 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .페이지 27

탱크에 장치 장착 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 페이지 30

리모트 하우징 설치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .페이지 32

장치 접지 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .페이지 33

전력 모듈 설치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 페이지 34

안테나 위치 지정 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 페이지 34

장치 디스플레이 활용 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .페이지 35

섹션 3: 설치

2013 년 7 월

3.1 안전 메시지

이 섹션의 절차와 지침은 작업을 수행하는 개인의 안전을 보장하기 위해 특별한 예방 조치를 요구할 수 있습니다 . 안전 문제를 일으킬 수 있는 정보는 경고 기호 ()로 표시됩니다 . 이 기 호가 표시된 작업을 수행하기 전에 다음 안전 메시지를 참조하십시오 .

안전 지침을 준수하지 못할 경우 사망이나 심각한 상해로 이어질 수 있습니다 . 게이지의 작동 환경이 적합한 위험 지역 인증과 일치하는지 확인하십시오 . 트랜스미터는 자격을 갖춘 인력이 해당되는 작업 표준에 따라 설치해야 합니다 . 이 설명서에 지정된 방식대로 장비를 사용해야 합니다. 그렇지 않을 경우 장비가 손상을

입을 수 있습니다 .

폭발은 사망이나 심각한 상해로 이어질 수 있습니다 . 폭발하기 쉬운 환경에서 장치를 설치할 경우에는 반드시 적절한 현지 , 국내 , 국제 기준 ,

법규 및 관행을 따라야 합니다 . 장치가 본질안전 또는 비착화 방폭 현장 관행에 따라 설치되었는지 확인하십시오 .

설치

섹션 3: 설치

경고

2013 년 7 월

00809-0115-4308, Rev AA

감전은 사망이나 심각한 상해로 이어질 수 있습니다 . 비금속 탱크 ( 유리섬유 탱크 등 )에 장치를 접지하여 정전기 축적을 방지하십시오 . 단일 리드 프로브는 강력한 전자기장에 민감하므로 비금속 탱크에 적합하지 않습니다 . 전력 모듈 운송 중에는 주의를 기울여 정전기 축적을 방지하십시오 . 장치는 사람으로부터 20cm(8in.)의 최소 안테나 분리 거리가 확보되도록 하여 설치해야

합니다 . 플라스틱 및 / 또는

나올 수 있습니다 .

플라스틱 디스크로 마감된 프로브는 특정한 극한 조건에서 발화 가능

참조 설명서

전자장치 보드는 정전기에 민감합니다 . 정전기에 민감한 구성품을 위한 적절한 취급 주 의사항을 준수하지 못할 경우 전자 구성품 손상으로 이어질 수 있습니다 . 로즈마운트 3308 시리즈 트랜스미터에서 전자장치 보드를 제거하지 마십시오 .

레이더 트랜스미터의 장기적 수명을 확보하고 , 위험 지역 설치 요건을 준수하려면 전자 장치 하우징 양쪽의 덮개를 조이십시오 .

설치

참조 설명서

주의

00809-0115-4308, Rev AA

섹션 3: 설치

2013 년 7 월

전력 모듈을 다룰 때에는 조심하십시오 . 전력 모듈은 6m(20ft) 가 넘는 높이에서 떨어질 경우 손상될 수 있습니다 .

설치

섹션 3: 설치

나사산형 탱크 연결

장착 고려사항 검토

장착 준비사항 검토

탱크에 장치 장착

탱크 높이 측정

프로브 단축

파이프 설치용 중심 조

정 디스크 장착

플랜지를 사용한 탱크

연결

느슨한 플랜지를 사용

한 탱크 연결 (“ 플레

이트 설계 ”)

리모트 하우징 설치

프로브 고정

장치 접지

전력 모듈 설치

안테나 위치 지정

디스플레이 활용

권장 장착 위치

노즐의 플랜지 연결

비금속 탱크

2013 년 7 월

3.2 설치 절차

적절한 설치를 위해 다음 단계를 따르십시오 .

00809-0115-4308, Rev AA

참조 설명서

설치

참조 설명서

흡입구 파이프

가열 코일

교반기

00809-0115-4308, Rev AA

3.3 장착 고려사항 검토

로즈마운트 3308 시리즈 트랜스미터를 설치하기 전에 충분한 여유 공간을 위한 권장사항 , 장착 위치 및 비금속 탱크의 특수 요건을 고려하십시오 .

3.3.1 권장 장착 위치

트랜스미터를 위해 적절한 장착 위치를 찾을 때는 탱크의 조건을 면밀히 고려해야 합니다 . 트랜스미터는 장애물의 영향이 최소한으로 줄어들도록 장착해야 합니다 . 트랜스미터에 쉽 게 접근할 수 있게 충분한 서비스 공간을 두고 장착하십시오 .

그림 3-1. 장착 위치

섹션 3: 설치

2013 년 7 월

설치

트랜스미터 장착 시 다음 지침을 고려해야 합니다 .

 흡입구 파이프 가까이에 장착하지 마십시오 .  교반기 가까이에 장착하지 마십시오 . 프로브가 교반기에서 30cm(12in.) 이내 거리에

서 움직일 수 있는 경우 , 프로브를 고정해야 합니다 . 자세한 내용은 27 페이지의 “ 프

로브 고정 ” 을 참조하십시오 .

 탱크 내 난류 조건으로 인해 프로브가 흔들리는 경향이 있을 경우 , 프로브를 고정해

야 합니다 . 자세한 내용은 27 페이지의 “ 프로브 고정 ”을 참조하십시오 .

 가열 코일 가까이에 장착하지 마십시오 .  노즐이 탱크 안으로 확장되지 않도록 하십시오 .  프로브가 노즐이나 탱크 내 기타 물체와 접촉하지 않도록 하십시오 .  프로브가 최소한의 횡력 적용을 받도록 배치하십시오 .

섹션 3: 설치

2013 년 7 월

00809-0115-4308, Rev AA

참조 설명서

참고

높은 횡력을 유발하는 격렬한 유체 이동은 강성 프로브를 파손시킬 수 있습니다 .

프로브가 벽 , 노즐 또는 기타 탱크 장애물 가까이에 장착되어 있는 경우 , 레벨 신호에 잡음이 나타날 수 있습니다 . 따라서 표 3-1 에 따라 다음의 최소 간극을 유지해야 합니다 .

그림 3-2. 여유 공간 요구사항

표 3-1. 탱크 벽 또는 탱크 내 기타 물체에 대한 최소 권장 여유 공간

프로브 유형 최소 여유 공간 강성 단일 / 연성 단일 매끄러운 금속 벽

파이프와 보 , 콘크리트나 플라스틱

100mm(4in.) 400mm(16in.)

탱크 벽 , 견고한 금속 탱크 벽과 같 은 장애물

연성 이중

동축

100mm(4in.) 0mm(0in.)

설치

참조 설명서

최대 노즐 높이

최소 노즐 직경

00809-0115-4308, Rev AA

3.3.2 노즐의 플랜지 연결

그림 3-3. 노즐에 장착

섹션 3: 설치

2013 년 7 월

트랜스미터는 적절한 플랜지를 사용하여 노즐에 장착할 수 있습니다 . 노즐 크기는 표 3-2 에 제시된 치수 이내로 할 것을 권장합니다 .

참고

프로브는 노즐과 접촉해서는 안 됩니다 ( 동축 프로브 제외 ).

표 3-2. 최소 노즐 직경 및 최대 노즐 높이

연성 단일 프로브 단일 리드 프로브 연성 이중 리드 프로브동축 프로브

최소 노즐

38mm(1.5in.) 38mm(1.5in.) 100mm(4in.)

직경 최대 노즐

(1)

높이

(1)

권장 최대 노즐 높이. 동축 프로브의 경우 노즐 높이 제한이 없습니다

(2)

긴 노즐의 경우 긴 스터드 버전을 권장합니다(옵션 코드

100mm(4in.) + 노즐

직경

3.3.3 비금속 탱크

연성 이중 리드 프로브 또는 동축 프로브는 비금속 탱크에 적합합니다 . 단일 리드 프로브는 비금속 탱크나 열린 대기 응용 분야에 사용해서는 안 됩니다 .

(2)

100mm(4in.) + 노 즐 직경

LS).

100mm(4in.) + 노 즐 직경

> 프로브 직경

–

설치

섹션 3: 설치

상부 기준점

하부 기준점

탱크 높이

2013 년 7 월

3.4 장착 준비사항 검토

3.4.1 탱크 높이 측정

탱크 높이는 상부 기준점에서 하부 기준점까지의 측정 거리로 정의합니다 .

그림 3-4. 탱크 높이 측정

00809-0115-4308, Rev AA

참조 설명서

설치

참조 설명서

프로브 길이

5cm(2 in.)

간극

00809-0115-4308, Rev AA

3.4.2 프로브 단축

프로브 끝과 탱크 바닥 사이에 약간의 간극 거리를 남겨두기 위해 프로브를 단축해야 할 수 있습니다 . 목적은 프로브가 벽에 닿지 않은 채로 똑바로 걸려 있게 하는 것입니다 . 5cm(2in.) 가 권장 값입니다 . 프로브는 현장에서 단축할 수 있습니다 . 다음 공식을 사용하여 프로브 길 이를 계산하십시오 .

프로브 길이 = 탱크 높이 – 5cm(2in.)

섹션 3: 설치

2013 년 7 월

프로브를 단축한 후에는 트랜스미터 구성을 새

147 페이지의 “ 프로브 길이 ” 를 참조하십시오

그림 3-5. 프로브 길이 계산

프로브 길이로 반드시 업데이트하십시오 .

설치

섹션 3: 설치

123

2013 년 7 월

00809-0115-4308, Rev AA

참조 설명서

연성 단일 / 이중 리드 프로브

프로브를 절단할 위치를 표시합니다

2. 필요한 만큼 스페이서를 제거하여 추 를 위한 공간을 마련합니다 ( 연성 이 중 프로브에 한해 ).

3. 추를 느슨하게 합니다 .

설치

참조 설명서

손으로 세게 조 입니다 (15Nm).

00809-0115-4308, Rev AA

4. 추를 위로 밀어올립니다 .

섹션 3: 설치

2013 년 7 월

프로브의 표시된 자리를 절단합니다

6. 추를 고정합니다 .

설치

섹션 3: 설치

2013 년 7 월

00809-0115-4308, Rev AA

참조 설명서

강성 단일 리드 프로브

참고

PTFE 마감 프로브는 현장에서 절단해서는 안 됩니다 .

참고

절단하는 동안 리드가 고정되어 있도록 하십시오 .

프로브를 절단할 위치를 표시합니다

프로브의 표시된 자리를 절단합니다

123

설치

참조 설명서

중심 조정 피스

최대 단축

600mm(23.6in.)

> 1,250mm (49in.)

최소 프로브 길이 400mm(15.7in.)



1,250mm (49in.)

00809-0115-4308, Rev AA

동축 프로브

1. 프로브를 절단할 위치를 표시합니

2. 중심 조정 피스를 삽입합니다 . ( 중

3. 튜브를 원하는 길이로 절단합니다 .

4. 중심 조정 피스를 움직입니다 .

5. 튜브 내의 로드를 절단합니다 . 절

섹션 3: 설치

2013 년 7 월

다 .

심 조정 피스는 공장에서 배송되며 로드의 중심을 조정하는 스페이서 가 느슨해지지 않도록 하는 데 사용 해야 합니다 ).

단하는 동안 로드를 중심 조정 피스 로 고정해야 합니다 .

 1,250mm(49in.) 보다 긴 파이

프는 600mm(23.6in.) 까지 단 축할 수 있습니다 .

 1,250mm(49in.) 보다 짧은 파

이프는 남은 길이가 400mm(15.7in.) 미만이 되지 않을 정도까지 절단할 수 있습 니다 .

설치

섹션 3: 설치

중심 조정 디스크

추

볼트

탭 와셔

드릴링 붙박이

프로브

8mm (0.3in.)

13mm(0.5in. )

2013 년 7 월

3.4.3 파이프 설치용 중심 조정 디스크 장착

00809-0115-4308, Rev AA

참조 설명서

프로브가 챔버나 파이프 벽에 닿지 않도록 하기 위해 연성 단일, 강성 단일 및 연성 이중 리드 프로브에 중심 조정 디스크를 이용할 수 있습니다. 이 디스크는 프로브의 끝단에 부착됩니다

연성 단일 / 이중 리드 프로브

1. 중심 조정 디스크를 추 끝에 장착합 니다 .

2. 탭 와셔가 중심 조정 디스크에 제대 로 삽입되도록 합니다 .

3. 볼트로 중심 조정 디스크를 조입니 다 .

4. 탭 와셔를 접어 볼트를 고정합니다 .

강성 단일 리드 프로브

1. 적절한 구멍을 위해 드릴 템플릿을 사용합니다 .

설치

참조 설명서

부싱

분할 핀

00809-0115-4308, Rev AA

2. 중심 조정 디스크를 프로브 끝에 장

3. 부싱과 프로브를 통해 분할 핀을 삽

4. 분할 핀을 고정합니다 .

섹션 3: 설치

2013 년 7 월

착합니다 .

입하여 디스크를 고정합니다 .

참고

PTFE 마감 프로브에는 중심 조정 디스크를 사용하지 않을 수 있습니다 .

3.5 프로브 고정

난류 탱크에서는 프로브 고정이 필요할 수 있습니다 . 프로브 유형에 따라 다른 방법을 사용 하여 프로브를 탱크 바닥으로 안내할 수 있습니다 . 이는 프로브가 탱크 벽 또는 탱크 내 다른 물체에 부딪치거나 프로브가 파손되지 않도록 하기 위해 필요할 수 있습니다 .

3.5.1 연성 단일 / 이중 리드 프로브

연성 프로브는 프로브 자체를 고정에 사용할 수 있습니다 . 용접 아이 등의 적합한 고정점 을 통해 프로브 로프를 끌어당긴 다음 척으로 고정하십시오 .

루프 길이가 천이 구역에 더해집니다 . 자세 한 내용은 108 페이지의 “ 천이 구역

(Transition Zone)” 을 참조하십시오 .

설치

척의 위치가 천이 구역의 시작을 결정하게 됩 니다 . 프로브 길이는 플랜지 밑면에서 상단 척까지의 거리로 구성해야 합니다 .

섹션 3: 설치

내부 나사산 (M8x14) 이 있 는 추

링

자석

배수구

2013 년 7 월

00809-0115-4308, Rev AA

참조 설명서

링 ( 고객 제공 ) 은 추 끝의 나사산형 (M8x14) 구멍에 부착할 수 있습니다 . 링을 적합한 고정점에 부착하십시오 .

자석 ( 고객 제공 )은 추 끝의 나사산형 (M8x14) 구멍에 고정할 수 있습니다 . 그 다 음 프로브는 적합한 금속 플레이트를 자석 밑 에 놓아 안내할 수 있습니다 .

3.5.2 강성 단일 리드 프로브

강성 단일 리드 프로브는 탱크 바닥에 용접된 튜브로 안내할 수 있습니다 . 튜브는 고객이 제공합니다 . 열팽창을 다루기 위해 프로브 가 자유롭게 움직일 수 있도록 하십시오 .

설치

참조 설명서

28mm (1.1in.)

배수구

00809-0115-4308, Rev AA

3.5.3 동축 프로브

동축 프로브는 탱크 벽에 고정된 붙박이를 이 용하여 탱크 벽에 고정할 수 있습니다 . 붙박 이는 고객이 제공합니다 . 열팽창으로 인해 붙박이에 끼이지 않고 프로브가 자유롭게 움 직일 수 있도록 하십시오 .

섹션 3: 설치

2013 년 7 월

동축 프로브는 탱크 바닥에 용접된 튜브로 안 내할 수 있습니다 . 튜브는 고객이 제공합니 다 . 열팽창을 다루기 위해 프로브가 자유롭 게 움직일 수 있도록 하십시오 .

설치

섹션 3: 설치

나사산의 밀봉제 또는 개스킷 (BSP/G 나사산의 경우 )

너트

탱크 연결

프로브

2013 년 7 월

3.6 탱크에 장치 장착

탱크 상단 노즐의 플랜지로 트랜스미터를 장착하십시오 . 트랜스미터는 나사산형 연결부에 도 장착할 수 있습니다 . 자격을 갖춘 인력이 설치를 수행해야 합니다 .

참고

트랜스미터 헤드를 프로브에서 제거해야 할 경우 , 공정 씰이 먼지와 물로부터 조심스럽게 보 호되도록 하십시오 . 자세한 내용은 94 페이지의 “ 트랜스미터 헤드 교체 ” 를 참조하십시오 .

3.6.1 나사산형 탱크 연결

 NPT 나사산이 있는 어댑터의 경

우 , 내압 조인트에는 밀봉제가 필요합니다 .

 BSP/G 나사산이 있는 어댑터의

경우 , 내압 조인트에는 탱크 플 랜지 상단의 개스킷이 필요합니 다 .

00809-0115-4308, Rev AA

참조 설명서

2. 나사산에 고착방지제를 바릅니다 .

3. 트랜스미터와 프로브를 탱크 안으로 내립니다 .

4. 나사로 어댑터를 공정 연결부에 조입 니다 .

5. 트랜스미터 헤드를 프로브에 살짝 연 결하는 너트를 풉니다 .

6. 장치 디스플레이 면이 원하는 방향을

향하도록 트랜스미터 헤드를 돌립니 다 .

7. 너트를 조입니다 .

8. 접지 단계를 계속합니다 .

참고

코팅이 손상되지 않도록 PTFE 마감 프로브를 주의깊게 취급해야 합니다 .

설치

참조 설명서

트랜스미터 헤드

개스킷

플랜지

탱크 플랜지

너트

프로브

볼트

00809-0115-4308, Rev AA

3.6.2 플랜지를 사용한 탱크 연결

1. 개스킷을 탱크 플랜지 상단에 놓습니 다 .

2. 플랜지와 함께 트랜스미터와 프로브 를 탱크 안으로 내립니다 .

3. 볼트를 조입니다 .

4. 트랜스미터 헤드를 프로브에 살짝 연 결하는 너트를 풉니다 .

5. 장치 디스플레이 면이 원하는 방향을

향하도록 트랜스미터 헤드를 돌립니 다 .

6. 너트를 조입니다 .

7. 접지 단계를 계속합니다 .

섹션 3: 설치

2013 년 7 월

참고

코팅이 손상되지 않도록 PTFE 마감 프로브를 주의깊게 취급해야 합니다 .

설치

섹션 3: 설치

트랜스미터 헤드

개스킷

느슨한 플랜지

탱크 플랜지

프로브

플랜지 너트

볼트

너트

플레이트

2013 년 7 월

00809-0115-4308, Rev AA

참조 설명서

3.6.3 느슨한 플랜지를 사용한 탱크 연결 (“ 플레이트 설계 ”)

트랜스미터는 헤드 , 플랜지 , 프로브가 하나 의 장치로 조립되어 배송됩니다 . 어떠한 이 유로 이들 부품이 분해되었을 경우에는 아래 설명대로 트랜스미터를 장착하십시오 .

1. 개스킷을 탱크 플랜지 상단에 놓습 니다 .

2. 플랜지를 프로브에 장착하고 플랜 지 너트를 조입니다 .

3. 트랜스미터 헤드를 장착합니다 .

4. 플랜지와 함께 트랜스미터와 프로 브를 탱크 안으로 내립니다 .

5. 볼트를 조입니다 .

6. 트랜스미터 헤드를 프로브에 살짝 연결하는 너트를 풉니다 .

7. 케이블 도입부 / 디스플레이 면이 원

하는 방향을 향하도록 트랜스미터 헤드를 돌립니다 .

8. 너트를 조입니다 .

9. 접지 단계를 계속합니다 .

3.7 리모트 하우징 설치

리모트 하우징 설치 지침은 부록 C: 리모트 하우징을 참조하십시오 .

설치

참조 설명서

접지 나사

00809-0115-4308, Rev AA

3.8 장치 접지

로즈마운트 3308 시리즈 무선 유도파 레이더 트랜스미터는 접지되어 있거나 부동하는 하우 징으로 작동합니다 . 부동 시스템은 많은 유형의 판독 장치에 영향을 줄 수 있는 추가 잡음을 유발할 수 있습니다 . 신호에 잡음이 있거나 신호가 불규칙한 것으로 나타날 경우 , 단일 지점 에 접지하면 문제가 해결될 수 있습니다 .

섹션 3: 설치

2013 년 7 월

전자장치 엔클로저 접지는 지역 및 국내 설치 규정에 따라야 를 사용하여 접지합니다 .

합니다 . 외부 케이스 접지 단자

비금속 탱크

비금속 탱크 ( 유리섬유 탱크 등 )에 장치를 접지하여 정전기 축적을 방지하십시오 . 하우징에 위치하는 하나의 접지 나사 연결부가 제공됩니다 . 그림 3-6 을 참조하십시오 . 접지

나사는 다음의 접지 기호로 식별됩니다 .

그림 3-6. 접지 나사

설치

참고

언제나 시설에서 권장하는 배선 관행을 사용하십시오 .

참고

섹션 3: 설치

1. 2.

덮개를 조입니다 .

2013 년 7 월

3.9 전력 모듈 설치

참고

전력 모듈을 취급할 때는 주의를 기울이십시오 . 6m(20ft) 가 넘는 높이에서 떨어질 경우 손상 될 수 있습니다 .

1. 트랜스미터에 블랙 파워 모듈 , SmartPower™ 솔루션 모델 번호 701PBKKF 를 설치 합니다 .

2. 현장 또는 안전 사양에 따라 하우징 덮개를 닫고 조입니다 . 금속이 금속과 접촉해야 하지만 너무 조이지 않도록 전자장치 하우징 덮개를 조여 항상 적합하게 밀봉하십시 오 .

그림 3-7. 전력 모듈 설치

00809-0115-4308, Rev AA

참조 설명서

3.10 안테나 위치 지정

안테나는 다른 장치와의 원활한 통신을 위해 위 또는 아래로 수직으로 똑바로 세워야 하며 , 큰 구조물 , 건물 또는 전도성 표면에서 약 1m(3ft) 떨어져 설치해야 합니다 .

그림 3-8. 수직으로 설치된 안테나

설치

참조 설명서

디스플레이

덮개

디스플레이 핀

검은색 탭

00809-0115-4308, Rev AA

3.11 장치 디스플레이 활용

장치 디스플레이를 주문할 경우 , 트랜스미터에 부착되어 선적됩니다 . 디스플레이는 트랜스 미터 모델 번호 , 옵션 코드 M5 로 주문합니다 .

3.11.1 장치 디스플레이 회전

디스플레이를 90 도씩 회전하려면 다음과 같이 하십시오 .

1. 디스플레이 양쪽 맞은편의 검은색 탭 2 개를 꽉 쥡니다 . 그림 3-9 를 참조하십시오 .

2. 디스플레이를 부드럽게 당겨 빼냅니다 .

3. 디스플레이를 원하는 방향으로 회전한 다음 디스플레이를 제자리에 끼웁니다 .

그림 3-9. 장치 디스플레이

섹션 3: 설치

2013 년 7 월

참고

장치 디스플레이 4 핀 커넥터가 부주의로 인터페이스 보드에서 제거될 경우 , 장치 디스플레 이를 다시 끼우기 전에 커넥터를 조심스럽게 다시 삽입하십시오 .

3.11.2 레트로피팅

디스플레이가 없는 ( 평평한 전자장치 덮개 ) 기존 트랜스미터를 새 디스플레이로 레트로피트 할 경우 , 예비 부품 키트 번호 00753-9004-0001( 알루미늄 디스플레이 키트 ) 또는 00753-9004-0004( 스테인리스 강 디스플레이 키트 )를 주문하십시오 . 이러한 키트에는 디 스플레이 보기 창 , 디스플레이 보드 , 디스플레이 핀 커넥터가 있는 확장형 덮개가 들어 있습 니다 . 평평한 덮개를 확장형 디스플레이로 교체한 다음 조이십시오 .

설치

섹션 3: 설치

2013 년 7 월

00809-0115-4308, Rev AA

참조 설명서

설치

참조 설명서

00809-0115-4308, Rev AA

섹션 4 구성

개요 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .페이지 37

안전 메시지 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .페이지 38

구성 절차 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .페이지 40

선호하는 구성 도구로 시작하기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .페이지 41

무선 네트워크에 장치 연결 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .페이지 45

안내 설치를 사용한 장치 구성 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .페이지 54

레벨 확인 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .페이지 56

4.1 개요

이 장은 구성 , 구성 도구 , 구성 매개변수에 관한 정보를 제공합니다 .

 적절한 구성에 대해서는 섹션 40페이지의 “ 구성 절차 ”에 나와 있는 단계를 따르십시

오 .

 설명된 다음 구성 도구 중 하나를 사용하여 구성할 수 있습니다 . AMS 무선 구성기 또

는 필드 커뮤니케이터 . 섹션 41 페이지의 “ 선호하는 구성 도구로 시작하기 ” 에서는 구성 도구 사용을 위해 완료해야 하는 준비사항에 대해 설명합니다 .

 부록E: 구성 매개변수는 구성 매개변수에 대한 자세한 정보를 제공합니다. 장치 기술

어 (DD) 메뉴 개요가 섹션 145 페이지의 “ 장치 기술어 (DD) 메뉴 개요 ” 에 나와 있습 니다 . 모든 구성 매개변수는 146 페이지의 “ 구성 매개변수 ” 에 설명되어 있습니다 .

섹션 4: 구성

2013 년 7 월

구성

섹션 4: 구성

경고

2013 년 7 월

4.2 안전 메시지

이 섹션의 지침과 절차는 작업을 수행하는 개인의 안전을 보장하기 위해 특별한 예방 조치를 요구할 수 있습니다 . 안전 문제를 일으킬 수 있는 정보는 경고 기호 ()로 표시됩니다 . 이 기 호가 표시된 작업을 수행하기 전에 다음 안전 메시지를 참조하십시오 .

법규 및 관행을 따라야 합니다 . 장치가 본질안전 또는 비착화 방폭 현장 관행에 따라 설치되었는지 확인하십시오 .

00809-0115-4308, Rev AA

참조 설명서

합니다 .

공정 누출은 사망이나 심각한 상해로 이어질 수 있습니다 . 자격을 갖춘 인력에 한해 장비를 설치할 수 있습니다 . 트랜스미터를 주의하여 취급하십시오 . 공정 씰이 손상될 경우 , 프로브에서 트랜스미터 헤드를 제거하면 탱크에서 가스가 빠져

나올 수 있습니다 .

레이더 트랜스미터의 장기적 수명을 확보하고 , 위험 지역 설치 요건을 준수하려면 전자 장치 하우징 양쪽의 덮개를 조이십시오 .

구성

참조 설명서

주의

00809-0115-4308, Rev AA

섹션 4: 구성

2013 년 7 월

전력 모듈을 다룰 때에는 조심하십시오 . 전력 모듈은 6m(20ft) 가 넘는 높이에서 떨어질 경우 손상될 수 있습니다 .

구성

섹션 4: 구성

무선 네트워크에 장치

연결

전력 모듈 삽입

장치에 연결

네트워크 ID 및 조인

키 (Join Key) 입수

장치 구성

업데이트 속도 구성

네트워크 ID 및 조인

키 (Join Key) 입력

장치 연결 네트워크

확인

장치에 연결

기본 설정

옵션 설정

레벨 확인

시작하기

2013 년 7 월

4.3 구성 절차

적절한 구성을 위해 다음 단계를 따르십시오 .

00809-0115-4308, Rev AA

참조 설명서

구성

참조 설명서

통신 단자

스마트 무선 게이트웨이

00809-0115-4308, Rev AA

4.4 선호하는 구성 도구로 시작하기

4.4.1 AMS 무선 구성기 ( 버전 12.0 이상 필요 )

AMS 무선 구성기는 무선 네트워크 장치를 위한 권장 소프트웨어 도구이며 , 스마트 무선 게 이트웨이와 함께 제공됩니다 . 자세한 정보는 AMS 무선 구성기 설명서 보완서 ( 문서 번호 00809-0400-4420) 를 참조하십시오 .

구성은 그림 4-1 과 같이 HART 모뎀을 사용하여 2 지점간 (point-to-point) 에 , 또는 그림 4-2 와 같이 게이트웨이를 통해 무선으로 무선 네트워크 장치에 연결하여 수행할 수 있습니다 . 장치를 무선 네트워크에 합니다 .

그림 4-1. HART 모뎀을 사용한 2 지점간 (point-to-point) 연결

연결하기 위한 초기 구성은 2 지점간 (point-to-point) 방식으로 해야

섹션 4: 구성

2013 년 7 월

구성

그림 4-2. 스마트 무선 게이트웨이를 통한 무선 연결

섹션 4: 구성

2013 년 7 월

00809-0115-4308, Rev AA

참조 설명서

최신 장치 기술어 (DD) 얻기

장치 기술어 (DD) 는 구성을 통해 사용자를 지원하도록 개발된 구성 도구입니다 . 로즈마운트 3308 시리즈 DD 는 일반적으로 AMS 무선 구성기와 함께 설치됩니다 . 최신

HART DD 를 다운로드하려면 다음의 Emerson Process Management 장치 설치 키트 웹사이 트를 방문하십시오 . www.emersonprocess.com/devicefiles

다운로드한 후에는 DD 를 AMS 무선 구성기에 추가하십시오 .

1. AMS Wireless Configurator(AMS 무선 구성기 ) 를 닫습니다 .

2. Start > Programs > AMS Device Manager( 시작 > 프로그램 > AMS 장치 관리자 ) 로 가서 Add Device Type( 장치 유형

3. 다운로드한 DD 파일을 찾아서 Ok( 확인 )를 클릭합니다 .

4. Add Device Type( 장치 유형 추가 ) 애플리케이션에서 , 이 작업을 완료하는 방법에 대한 자세한 정보는 Help( 도움말 ) 버튼을 클릭합니다 .

추가 ) 을 클릭합니다 .

HART 모뎀 인터페이스 구성

HART 모뎀을 사용하여 장치에 연결하기 전에 , AMS 무선 구성기에서 HART 모뎀 인터페이 스를 구성해야 합니다 .

1. AMS 무선 구성기 를 닫습니다 .

2. 시작 > 프로그램 > AMS 장치 관리자 로 간 다음 Network Configuration( 네트워크 구성 ) 을 선택합니다 .

3. Add( 추가 )를 클릭합니다 .

4. 드롭다운 목록에서 HART modem(HART 모뎀 ) 을 선택한 다음 Install( 설치 ) 을 클 릭합니다 .

5. 지시를 따릅니다 . 네트워크 구성 애플리케이션에서 ,

한 자세한 정보는 Help( 도움말 ) 버튼을 클릭합니다 .

이 작업을 완료하는 방법에 대

구성

참조 설명서

00809-0115-4308, Rev AA

무선 네트워크 인터페이스 구성

스마트 무선 게이트웨이를 사용하여 장치에 무선으로 연결하기 전에 AMS 무선 구성기에서 무선 네트워크를 구성해야 합니다 .

1. AMS 무선 구성기를 닫습니다 .

2. 시작 > 프로그램 > AMS 장치 관리자 로 간 다음 네트워크 구성 을 선택합니다 .

3. 추가 를 클릭합니다 .

4. 드롭다운 목록에서 Wireless Network(무선 네트워크)를 선택한 다음 설치 을 클릭

섹션 4: 구성

2013 년 7 월

합니다.

5. 지시를 따릅니다 . 네트워크 구성 애플리케이션에서 , 이 한 자세한 정보는 도움말 버튼을 클릭합니다 .

작업을 완료하는 방법에 대

구성

섹션 4: 구성

123 456 7809

통신 단자

2013 년 7 월

4.4.2 필드 커뮤니케이터

이 섹션에서는 필드 커뮤니케이터를 준비하여 로즈마운트 3308 시리즈 트랜스미터와 통신하 는 방법에 대해 설명합니다 . 필드 커뮤니케이터는 2 지점간 (point-to-point) 연결로 장치를 구 성하는 데 사용할 수 있습니다 . 그림 4-3과 같이 필드 커뮤니케이터의 리드를 장치의 통신 단 자에 연결하십시오 .

그림 4-3. 필드 커뮤니케이터를 사용한 2 지점간 (point-to-point) 연결

00809-0115-4308, Rev AA

참조 설명서

필드 커뮤니케이터 개요가 그림 4-4 에 나와 있습니다 . 모든 기능에 대한 정보는 필드 커뮤니 케이터 제품 설명서 ( 문서 번호 00809-0100-4276) 를 참조하십시오 .

그림 4-4. 필드 커뮤니케이터

최신 장치 기술어 (DD) 얻기

로즈마운트 3308 시리즈 DD 가 475 에는 포함되지 않을 경우에는 Easy Upgrade Utility 를 사 용하여 필드 커뮤니케이터를 최신 DD 로 업데이트하십시오 . 장치 기술어 업데이트 방법에 대한 자세한 정보는 필드 커뮤니케이터 제품 설명서 ( 문서 번호 00809-0100-4276) 를 참조 하십시오 .

구성

참조 설명서

00809-0115-4308, Rev AA

4.5 무선 네트워크에 장치 연결

4.5.1 무선 장치 전원 가동

무선 필드 장치에 전원을 공급하기 전에 스마트 무선 게이트웨이가 설치되어 제대로 기능하 고 있는지 확인하십시오 . 전력 모듈 설치 방법에 대한 자세한 정보는 34페이지의 “ 전력 모듈

설치 ” 를 참조하십시오 .

무선 장치는 게이트웨이에서 가장 가까운 곳부터 시작해 가까운 순서로 전원을 가동해야 합 니다 . 이를 통해 더 간단하고 더 빠르게 네트워크를 설치할 수 있습니다 .

새 장치를 네트워크에 더 빨리 연결하려면 게이트웨이에 활성 광고를 활성화하십시오 . 자세 한 정보는 게이트웨이 참조 설명서 ( 문서 번호 00809-0200-4420) 를 참조하십시오 .

시작 화면 시퀀스

전력 모듈이 먼저 로즈마운트 3308 시리즈 트랜스미터로 연결되면 시퀀스에 다음 화면이 표 시됩니다 .

섹션 4: 구성

2013 년 7 월

표 4-1. 시작 화면 시퀀스

1. 모든 세그먼트 켜짐 2. 장치 식별 3. 장치 정보 : 태그 장치 디스플레이에 나쁜 세

그먼트가 있는지 시각적으로 판단하기 위해 사용 .

4. 소프트웨어 개정 5. 장치 정보 : 상태 6. 1 차 변수

장치 유형을 확인하는 데 사용 되는 식별 문자열 .

사용자가 입력한 태그 , 8 자 길이 . 모든 문자가 비어 있을 경우에는 이 화면이 표시되지 않습니다 .

구성

장치 소프트웨어 개정을 확 인하는 데 사용 .

이 화면은 장치를 올바로 작동 하지 못하게 할 수 있는 중대 한 오류가 있을 경우에만 나타 납니다 . 장애 원인에 대한 자 세한 정보는 추가 상태 화면을 점검하십시오 . 60 페이지의 “

진단 버튼 화면 시퀀스 ” 를 참

조하십시오 .

매핑된 1 차 변수 측정 값 .

섹션 4: 구성

> 6V

좋음

5.2V ~ 6.0V

낮음

< 5.2V

매우 낮음

2013 년 7 월

00809-0115-4308, Rev AA

참조 설명서

표 4-1. 시작 화면 시퀀스

7. 2 차 변수 8. 전자장치 온도 9. 공급 전압 매핑된 2 차 변수 측정 값 . 장치 전자장치의 온도 값 . 전력 모듈의 전압 판독 .

10. 범위 % 11. 활성 경보 존재 총 측정 범위의 레벨 값 (%) 이 화면은 1개 이상의 활성 경

보가 존재할 경우에만 나타납 니다. 장애 원인 및 권장 조치 에 대한 자세한 정보는 AMS 무선 구성기 또는 필드 커뮤니 케이터의 Active Alerts(활성 경보) 화면으로 이동하십시오.

63페이지의 “장치 상태 확인”

을 참조하십시오. 일부 활성 경보는 진단 버튼

화면 시퀀스의 일환으로 LCD 디스플레이에 표시됩니다 . 60

페이지의 “ 진단 버튼 화면 시 퀀스 ” 를 참조하십시오 .

구성

참조 설명서

통신 단자

필드 커뮤니케이터

HART 모뎀

00809-0115-4308, Rev AA

4.5.2 장치에 연결

필드 커뮤니케이터 또는 HART 모뎀을 그림 4-5 와 같이 통신 단자에 연결하십시오 .

그림 4-5. 장치에 연결

123 456 7809

섹션 4: 구성

2013 년 7 월

AMS 무선

구성기

a. AMS 무선 구성기를 시작합니다 . b. View( 보기 ) 메뉴에서 Device

Connection View(장치 연결 보기 ) 를 선택합니다 .

필드 커뮤니케이터

필드 커뮤니케이터를 켭니다 주 메뉴에서

필드 커뮤니케이터가 이제 장치에 연

결됩니다

HART

기호를 누릅니다

c. HART 모뎀 아래의 장치를 두 번 클

릭합니다 .

장치 연결 방법에 대한 자세한 정보는 41 페이지의 “ 선호하는 구성 도구로 시작하기 ” 를 참 조하십시오 .

구성

섹션 4: 구성

2013 년 7 월

4.5.3 업데이트 속도 구성

업데이트 속도는 새 측정이 무선 네트워크를 통해 전송되는 빈도입니다. 기본 업데이트 속도 는 1분입니다. 이는 시운전 시, 또는 어느 때든 AMS 무선 구성기 또는 필드 커뮤니케이터를 통해 변경할 수 있습니다. 업데이트 속도는 4초에서 60분까지 사용자가 선택할 수 있습니다.

1. Home( 초기 화면 )에서 Configure( 구성 ) 를 선택합니다 .

00809-0115-4308, Rev AA

참조 설명서

2. Guided Setup( 안내 설치 ) > Wireless Setup( 무선

설정 ) 으로 갑니다 .

3. Configure Update Rate( 업데이트 속도 구성 )를 클릭한 다음 지시를 따릅니다 .

참고

시스템에 높음/낮음 경보를 위한 충분한 안전 여유가 있도록 업데이트 속도를 설정하십시오. 각 업데이트 사이의 시간이 너무 길 경우, 높음/낮음 경보가 너무 늦게 트리거될 수 있습니다.

구성된 업데이트 속도가 애플리케이션에 충분하도록 레벨 응답 확인을 실행하십시오. 섹션

55페이지의 “옵션 설정”을 참조하십시오.

구성

참조 설명서

00809-0115-4308, Rev AA

4.5.4 네트워크 ID 및 조인 키 (Join Key) 입수

스마트 무선 게이트웨이 그리고 최종적으로 호스트 시스템과 통신하려면 무선 네트워크에서 통신할 수 있도록 트랜스미터를 구성해야 합니다 . 이 단계는 트랜스미터에서 호스트 시스템 으로 유선 연결하는 것과 동등한 무선 연결입니다 .

네트워크 ID 및 조인 키 (Join Key) 는 그림 4-6과 같이 Setup > Network > Settings( 설치 > 네트워크 > 설정 ) 페이지에 있는 스마트 무선 게이트웨이의 통합 웹 인터페이스에서 얻을 수 있습니다 .

그림 4-6. 게이트웨이 네트워크 설정

섹션 4: 구성

2013 년 7 월

4.5.5 네트워크 ID 및 조인 키 (Join Key) 입력

네트워크에 연결하려면 장치를 게이트웨이와 동일한 네트워크 ID 및 조인 키 (Join Key) 로 구 성해야 합니다 . 필드 커뮤니케이터 또는 AMS 무선 구성기를 사용하여 게이트웨이의 네트워 크 ID 와 조인 키 (Join Key)와 일치하도록 Network ID( 네트워크 ID) 및 Join Key( 조인 키 ) 를 입력하십시오 .

1. Home( 초기 화면 )에서 Configure( 구성 ) 를 선택합니다 .

2. Guided Setup > Wireless Setup( 안내 설치 > 무선 설정 )으로 갑니다 .

3. Join Device to Network(장치를 네트워크에 연결)를 클릭한 다음 지시를 따릅니다.

장치를 아직 시운전하지 않을 경우 , 전력 모듈을 제거하고 하우징 덮개를 조이십시오 . 이는 전력 모듈 수명을 보존하고 안전한 트랜스미터 운송을 위한 것입니다 . 전력 모듈은 장치가 시운전할 준비가 되었을 때만 삽입해야 합니다 .

구성

섹션 4: 구성

2013 년 7 월

4.5.6 장치 연결 네트워크 확인

00809-0115-4308, Rev AA

참조 설명서

네트워크 연결은 이 섹션에 자세히 설명된 다음과 같은 네 가지 방법으로 확인할 수 있습니다

1. 장치 디스플레이에서

2. AMS 무선 구성기를 사용하여

3. 스마트 무선 게이트웨이의 통합 웹 인터페이스에서

4. 필드 커뮤니케이터를 사용하여

로즈마운트 3308 시리즈가 네트워크 ID 및 조인 키 (Join Key) 로 구성되었으며 , 충분한 시간 이 지난 경우 , 트랜스미터는 네트워크에 연결해야 합니다 . 장치가 네트워크와 연결되는 데 는 보통 몇 분이 걸릴 수 있습니다 . 장치가 네트워크에 연결되지 않은 경우 , 79 페이지의 “ 무

선 네트워크 문제해결

” 을 참조하십시오 .

장치 디스플레이로 확인

장치가 네트워크에 연결되어 있는지 디스플레이로 확인하려면 “DIAG” 버튼을 누르십시오 . 디스플레이에 다음이 표시됩니다 . 태그 , 장치 일련 번호 , 소프트웨어 개정 , 네트워크 ID, 네 트워크 연결 상태 , 장치 상태 화면 . 60 페이지의 “ 진단 버튼 화면 시퀀스 ” 를 참조하십시오 .

네트워크 진단 상태가 “NETWK OK” 로 표시되면 장치가 네트워크에 성공적으로 연결된 것입 니다 . 무선 네트워크에 연결할 때 장치가 네트워크에 연결될 때까지 에 걸쳐 바뀝니다 . 표 4-2 에는 다른 네트워크 연결 상태 화면이 나와 있습니다 .

표시되는 상태가 시퀀스

표 4-2. 네트워크 연결 상태 화면

네트워크 알 수 없음 네트워크 다시 시작 네트워크 유휴 장치가 활성화되는 과정에

있습니다 .

장치가 막 다시 시작되었습 니다 .

장치가 공정에 연결되기 시작 하고 있습니다 .

구성

참조 설명서

00809-0115-4308, Rev AA

표 4-2. 네트워크 연결 상태 화면

네트워크 연결 분리 네트워크 검색 네트워크에 연결

섹션 4: 구성

2013 년 7 월

장치가 연결 분리된 상태로 네트워크에 연결하려면

장치가 네트워크 검색 중입니 다 .

장치가 네트워크 연결을 시도

중입니다 . “Force Join”( 강제 연결 ) 명 령이 필요합니다 .

연결되었으나 “ 격리된 ” 상태제한된 대역폭으로 연결 연결됨

장치가 네트워크에 연결되었 으나 “ 격리된 ” 상태입니다 .

장치가 연결되어 작동 중이나 주기적 데이터 전송을 위한

장치가 네트워크에 성공적으

로 연결되었습나다 .

제한된 대역폭으로 실행되고 있습니다 .

구성

섹션 4: 구성

2013 년 7 월

00809-0115-4308, Rev AA

참조 설명서

AMS 무선 구성기로 확인

AMS 무선 구성기를 시작합니다 . 장치가 네트워크에 연결되면 그림 4-7 과 같이 AMS 무선 구성기 창에 나타납니다 .

그림 4-7. AMS 무선 구성기 화면

그림 4-8 은 AMS 무선 구성기 Overview( 개요 ) 화면에 표시되는 서로 다른 네트워크 연결 상

태 이미지를 보여줍니다 .

그림 4-8. 네트워크 연결 상태 이미지

연결되지 않음 검색 중 연결 중

제한된 대역폭 연결됨

구성

참조 설명서

00809-0115-4308, Rev AA

게이트웨이로 확인

스마트 무선 게이트웨이의 통합 웹 인터페이스를 사용하려면 그림 4-9 와 같이 Explorer > Status( 탐색기 > 상태 )를 탐색하십시오 . 이 페이지에 장치가 네트워크와 연결되었는지 그 리고 적절히 통신하는지 여부가 표시됩니다 .

문제의 장치를 찾아 모든 상태 표시자가 양호(녹색)한지 확인하십시오. 장치가 네트워크에 연 결되려면 몇 분이 걸릴 수 있으며 게이트웨이의 통합 웹 인터페이스에 표시될 수

그림 4-9. 스마트 무선 게이트웨이 탐색기 상태 페이지

섹션 4: 구성

2013 년 7 월

있습니다.

구성

필드 커뮤니케이터로 확인

47 페이지의 그림 4-5 와 같이 필드 커뮤니케이터를 연결하십시오 . 전력 모듈을 제거하지 마

십시오 . 전력 모듈을 제거하면 장치가 네트워크에서 분리될 수 있습니다 .

참고

필드 커뮤니케이터와 통신하려면 전력 모듈로 장치에 전원을 공급해야 합니다 .

장치가 네트워크에 연결되었는지 확인하려면 다음을 수행하십시오 .

1. Home( 초기 화면 )에서 Service Tools > Communications(서비스 도구 > 통신 ) 을 선택합니다 .

2. Join Status( 연결 상태 ) 를 클릭한 다음 지시를 따릅니다 .

섹션 4: 구성

123 456 7809

통신 단자

필드 커뮤니케이터

HART 모뎀

스마트 무선 게이트웨이

2013 년 7 월

4.6 안내 설치를 사용한 장치 구성

4.6.1 장치에 연결

1. 그림 4-10 및 그림 4-11 과 같이 선호하는 구성 도구를 사용하여 장치를 연결합니다 .

00809-0115-4308, Rev AA

참조 설명서

AMS 무선

구성기

필드 커뮤니케이터

a. AMS 무선 구성기를 시작합니다 . b. View( 보기 ) 메뉴에서 Device

Connection View(장치 연결 보기 ) 를 선택합니다 .

c. HART 모뎀 아래의 장치를 두 번 클

릭합니다 .

그림 4-10. 장치에 연결 – 2 지점간 (point-to-point)

필드 커뮤니케이터를 켭니다 주 메뉴에서

필드 커뮤니케이터가 이제 장치에 연

결됩니다

HART

기호를 누릅니다

그림 4-11. 장치에 연결 - 무선으로

구성

참조 설명서

00809-0115-4308, Rev AA

4.6.2 기본 설정

모든 기본 설정 매개변수가 143 페이지의 “ 구성 매개변수 ” 에 설명되어 있습니다 .

그림 4-12. 안내 설치 화면

섹션 4: 구성

2013 년 7 월

1. Home( 초기 화면 )에서 Configure( 구성 ) 를 선택합니다 .

2. Guided Setup > Initial Setup( 안내 설치 > 초기 설정 ) 으로 갑니다 .

3. Basic Setup( 기본 설정 )을 클릭한 다음 지시를 따릅니다 .

4.6.3 옵션 설정

안내 설치에서 찾을 수 있는 부피 , 장치 디스플레이 , 에코 튜닝 , 레벨 응답 확인과 같은 옵션 설정을 고려하십시오 . 레벨 응답 확인을 실행하여 현재 구성으로 업데이트 사이의 최대 레벨 변화를 검토하십시오 .

1. Home( 초기 화면 )에서 Configure( 구성 ) 를 선택합니다 .

2. Guided Setup > Optional Setup( 안내 설치 > 옵션 설정 ) 으로 갑니다 .

3. 옵션 설정을 클릭한 다음 지시를 따릅니다

추가 구성 매개변수는 수동 설정 메뉴에서 이용할 수 있습니다 . 매개변수에 관한 자세한 정 보는 143 페이지의 “ 구성 매개변수 ” 를 참조하십시오 .

구성

참조 설명서

보고된 레벨

실제 레벨

플러스 (+) 검교정 오프셋 값

마이너스 (-) 검교정 오프셋 값

00809-0115-4308, Rev AA

4.7 레벨 확인

레벨 확인 도구를 실행하여 장치를 통해 보고된 제품 레벨을 기준 측정 ( 핸드게이지 등을 사 용하여 측정된 ) 에 맞춰보십시오 . 차이가 있을 경우 , 그림 4-13 과 같이 검교정 오프셋 매개 변수가 조정됩니다 .

검교정 오프셋을 사용하는 경미한 조정은 일반적입니다 . 예를 들어 실제 탱크 높이와 구성된 값 사이에는 편차가 있을 수 있습니다 .

섹션 4: 구성

2013 년 7 월

비금속 ( 플라스틱 등 ) 용기 및

설치 지오메트리는 제로 기준점에 대한 오프셋을 내놓을 수 있 습니다 . 이 오프셋은 최대 ± 25mm(1in.) 까지 될 수 있습니다 . 오프셋은 검교정 오프셋을 사 용하여 보상할 수 있습니다 .

참고

레벨 확인을 실행하기 전에 제품 표면이 잔잔하고 , 탱크가 채워져 있거나 비어 있지 않고 , 실 제 레벨이 프로브 끝보다 상당히 위에 있는지 확인하십시오 .

레벨 확인을 실행하려면 다음을 수행하십시오 .

1. Home( 초기 화면 )에서 Configure( 구성 ) 를 선택합니다 .

2. Guided Setup > Initial Setup( 안내 설치 > 초기 설정 ) 으로 갑니다 .

3. Verify Level( 레벨 확인 )을 클릭하여 레벨 측정을 확인한 다음 지시를 따릅니다 .

그림 4-13. 검교정 오프셋

구성

참조 설명서

경고

00809-0115-4308, Rev AA

섹션 5 작동

안전 메시지 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .페이지 57

장치 디스플레이 화면 메시지 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .페이지 59

측정 값 보기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 페이지 62

장치 상태 확인 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 페이지 63

5.1 안전 메시지

섹션 5: 작동

2013 년 7 월

법규 및 관행을 따라야 합니다 . 장치가 본질안전 또는 비착화 방폭 현장 관행에 따라 설치되었는지 확인하십시오 .

감전은 사망이나 심각한 상해로 이어질 수 있습니다 . 비금속 탱크 ( 유리섬유 탱크 등 )에 장치를 접지하여 정전기 축적을 방지하십시오 . 단일 리드 프로브는 강력한 전자기장에 민감하므로 비금속 탱크에 적합하지 않습니다 . 전력 모듈 운송 중에는 주의를 기울여 정전기 축적을 방지하십시오 . 장치는 사람으로부터 20cm(8in.) 의 최소 안테나 분리 거리가 확보되도록 하여 설치해야

합니다 .

작동

섹션 5: 작동

경고

주의

2013 년 7 월

00809-0115-4308, Rev AA

참조 설명서

공정 누출은 사망이나 심각한 상해로 이어질 수 있습니다 . 트랜스미터를 주의하여 취급하십시오 . 공정 씰이 손상될 경우 , 프로브에서 트랜스미터 헤드를 제거하면 탱크에서 가스가 빠져

나올 수 있습니다 . 자격을 갖춘 인력에 한해 장비를 설치할 수 있습니다 . 작동 중에는 트랜스미터를 제거하지 마십시오 .

레이더 트랜스미터의 장기적 수명을 확보하고 , 위험 지역 설치 요건을 준수하려면 전자 장치 하우징 양쪽의 덮개를 조이십시오 .

작동

참조 설명서

00809-0115-4308, Rev AA

5.2 장치 디스플레이 화면 메시지

장치 디스플레이는 다른 변수 및 진단 화면 시퀀스를 제시하는 데 사용할 수 있습니다 .

5.2.1 변수 화면

디스플레이 모드가 주기적 (Periodic) 으로 설정되어 있을 경우 작동 중에는 장치 디스플레이 에 사용자가 선택한 변수의 주기적 시퀀스가 표시됩니다 . 구성된 무선 업데이트 속도에 따라 새 화면이 나타납니다 . 하나 이상의 경보가 있을 경우 장치 디스플레이에 ALERT PRESNT 도 표시됩니다 . 장치 디스플레이 구성 방법에 관한 정보는 151 페이지의 “ 장치 디스플레이 ” 를 참조하십시오 .

섹션 5: 작동

2013 년 7 월

로즈마운트 3308 시리즈 트랜스미터는 다음 변수를

범위 % 레벨 거리

총 부피 계면 거리 계면 레벨

표시할 수 있습니다 .

작동

상부 제품 두께 전자장치 온도

신호 품질

공급 전압

섹션 5: 작동

2013 년 7 월

5.2.2 진단 버튼 화면 시퀀스

00809-0115-4308, Rev AA

참조 설명서

장치 디스플레이의 진단 버튼 화면 시퀀스는 자세한 진단 정보를 얻는 데 사용할 수 있습니다 다음을 수행하십시오

1. 장치 디스플레이 덮개를 풉니다 .

2. 장치 디스플레이에 첫 번째 진단 버튼 화면이 나타날 때까지 “DIAG” 버튼을 누르고

있습니다 . 그런 다음 “DIAG” 버튼을 해제합니다 .

3. 이제 장치 디스플레이는 표 5-1 과 같이 진단 화면을 자동으로 표시합니다 .

표 5-1. 진단 버튼 화면 시퀀스

1. 장치 정보 : 태그 2. 장치 일련 번호 3. 소프트웨어 개정 사용자가 입력한 8 자 길이 태

그 . 모든 문자가 비어 있을 경

장치 일련 번호를 확인하는 데 사용 .

장치 소프트웨어 개정을 확인

하는 데 사용 . 우에는 이 화면이 표시되지 않습니다 .

작동

참조 설명서

00809-0115-4308, Rev AA

4. 네트워크 ID 5. 네트워크 연결 상태 6. 활성 경보 화면(있을 경우) 장치에서 입력한 네트워크 ID

를 확인하는 데 사용 .

표시되는 화면은 무선 네트워 크 연결 시 장치의 진행 단계 에 따라 다릅니다 . 자세한 내 용은 50 페이지의 표 4-2 를 참조하십시오 .

섹션 5: 작동

2013 년 7 월

이 시퀀스 위치에 나타날 수

있는 활성 경보 전체 목록은

68 페이지의 “ 장치 디스플레

이 경보 ” 를 참조하십시오 .

7. 변수 화면 8. 활성 경보 존재 시퀀스 끝에 , 선택된 모든 변

수 화면이 장치 디스플레이에 표시됩니다 .

이 화면은 1개 이상의 활성 경 보가 존재할 경우에만 나타납 니다. 장애 원인 및 권장 조치 에 대한 자세한 정보는 AMS 무선 구성기 또는 필드 커뮤 니케이터의 Active Alerts(활 성 경보) 화면으로 이동하십 시오. 63페이지의 “장치 상태

확인”을 참조하십시오.

작동

섹션 5: 작동

2013 년 7 월

5.3 측정 값 보기

측정 값은 AMS 무선 구성기 및 필드 커뮤니케이터를 사용하여 볼 수 있습니다 .

5.3.1 현재 측정 값 보기

1차 변수(PV) 및 2차 변수(SV)의 현재 측정 데이터가 Overview(개요) 화면에 표시됩니다. 모 든 현재 측정 값을 보려면 다음을 수행하십시오.

1. Home(초기 화면)에서 Service Tools > Variables(서비스 도구 > 변수)로 갑니다.

2. 보려면 측정 값의 원하는 그룹을 선택하십시오 .

 1차 변수 (PV), 2차 변수 (SV), 3차 변수 (TV) 및 4차 변수 (QV)를 보려면 Mapped

Variables( 매핑된 변수 )를 클릭하십시오 .

 레벨 , 거리 , 범위 % 등과 같은 공정 값을 보려면 Process(공정 )를 클릭하십시오.  전자장치 온도 , 공급 전압 등과 같은 장치 값을 보려면 Device(장치 ) 를 클릭하십

시오 .

 신호 품질을 보려면 Signal Quality( 신호 품질 )를 클릭하십시오 .

00809-0115-4308, Rev AA

참조 설명서

5.3.2 추세 보기

1. Home( 초기 화면 )에서 Service Tools > Trends( 서비스 도구 > 추세 ) 로 갑니다 .

2. 그래프 또는 표에 측정 값 기록을 선택합니다 .

 그래프에 레벨 및 계면 레벨 값을 기록하려면 Level( 레벨 ) 을 클릭하십시오 .  그래프에 거리 값을 기록하려면 Distance(거리 ) 를 클릭하십시오 .  그래프에 총 부피를 기록하려면 Volume( 부피 ) 을 클릭하십시오 .  그래프에 신호 품질을 기록하려면 Signal Quality( 신호 품질 ) 를 클릭하십시오 .  표에 표시되는 12개 데이터 점의 추세를 기록하려면 Data History(데이터 이력)

를 클릭한 다음 View Data History(데이터 이력 보기)를 클릭하십시오. 기록을 위 한 장치 변수 및 샘플 사이의 시간을 구성하는 방법에 대해서는 152페이지의 “데

이터 이력 구성”을 참조하십시오.

참고

Trends(추세 ) 항목을 선택한 경우에만 추세 그래프에 값이 기록됩니다 .

5.3.3 측정 상태 막대 해석

값 옆에 있는 “ 좋음 ” 또는 “ 나쁨 ” 상태는 수신되는 데이터의 신뢰성 또는 무결성을 가리키는 것이지 , 구성된 상부 또는 하부 범위 내에 값이 있는지 여부를 가리키는 것이 아닙니다 . 높은 또는 낮은 온도 표시와 같은 경보를 트리거하는 값은 장치의 전반적인 상태를 변경하지만 데 이터의 신뢰성이 좋을 경우 측정은 “ 좋음 ” 으로 표시될 수 있습니다 .

그림 5-1. 측정 상태 막대

작동

참조 설명서

00809-0115-4308, Rev AA

5.4 장치 상태 확인

전반적인 장치 상태가 Overview( 개요 ) 화면 아래의 AMS 무선 구성기 및 필드 커뮤니케이 터에 표시됩니다 . 로즈마운트 3308 시리즈는 장치 오작동 시 진단 경보를 보고합니다 . 이 경 보에 대한 정보는 70 페이지의 “AMS 무선 구성기 및 필드 커뮤니케이터의 경보 메시지 ” 를 참조하십시오 . 장치는 측정된 변수에 기초하여 사용자 정의된 경보를 보고하도록 구성할 수 도 있습니다 . 자세한 정보는 159

장치 상태를 확인하고 보고된 활성 경보가 있는지 보려면 다음 중 하나를 수행하십시오 .

 전반적인 장치 상태가 개요 화면에 표시됩니다. 상태가 Good(좋음)이 아닐 경우,

장치 상태 이미지의 버튼을 클릭하여 활성 경보가 있는 창을 엽니다 . 다른 장치 상태 이미지는 표 5-2 에서 찾을 수 있습니다 .

 활성 경보는 Service Tools > Active Alerts( 서비스 도구 > 활성 경보 ) 를 통해 얻

을 수도 있습니다 .

표 5-2. 장치 상태 이미지 표시

장치 상태 이미지 조건

섹션 5: 작동

2013 년 7 월

페이지의 “ 경보 설정 ” 을 참조하십시오 .

좋음

: 활성 경보 없음 .

고장

: 하나 이상의 고장 경보가 활성 상태입 니다 . Troubleshoot(문제 해결 ) 버튼을 클 릭하여 권장 조치와 함께 활성 경보가 있는 창을 여십시오 .

유지 관리

: 하나 이상의 유지 관리 경보가 활성 상태입니다 ( 고장 경보 없음 ). Investigate( 조사 ) 버튼을 클릭하여 권장 조치와 함께 활성 경보가 있는 창을 여십시 오 .

권고

: 하나 이상의 권고 경보가 활성 상태입 니다 ( 고장 또는 유지 관리 경보 없음 ). 조사 버튼을 클릭하여 권장 조치와 함께 활 성 경보가 있는 창을 여십시오 .

작동

참조 설명서

00809-0115-4308, Rev AA

섹션 5: 작동

2013 년 7 월

작동

참조 설명서

경고

00809-0115-4308, Rev AA

섹션 6 서비스 및 문제 해결

안전 메시지 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .페이지 65

경보 메시지 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .페이지 68

문제 해결 안내 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 페이지 75

서비스 및 문제 해결 도구 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .페이지 80

응용 분야 과제 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 페이지 86

전력 모듈 교체 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 페이지 93

트랜스미터 헤드 교체 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .페이지 94

프로브 교체 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .페이지 95

6.1 안전 메시지

섹션 6: 서비스 및 문제 해결

2013 년 7 월

안전 설치 및 정비 지침을 준수하지 못할 경우 사망이나 심각한 상해로 이어질 수 있습니 다 .

트랜스미터는 자격을 갖춘 인력이 해당되는 작업 표준에 따라 설치해야 합니다 . 이 설명서에 지정된 방식대로 장비를 사용해야 합니다 . 그렇지 않을 경우 장비가 손상을

입을 수 있습니다 .

폭발은 사망이나 심각한 상해로 이어질 수 있습니다 . 게이지의 작동 환경이 적합한 위험 지역 인증과 일치하는지 확인하십시오 .

폭발하기 쉬운 환경에서 장치를 설치할 경우에는 반드시 적절한 현지 , 국내 , 국제 기준 , 법규 및 관행을 따라야 합니다 .

장치가 본질안전 또는 비착화 방폭 현장 관행에 따라 설치되었는지 확인하십시오 .

서비스 및 문제 해결

섹션 6: 서비스 및 문제 해결

경고

2013 년 7 월

합니다 . 플라스틱 및 / 또는

나올 수 있습니다 .

00809-0115-4308, Rev AA

참조 설명서

플라스틱 디스크로 마감된 프로브는 특정한 극한 조건에서 발화 가능

레이더 트랜스미터의 장기적 수명을 확보하고 , 위험 지역 설치 요건을 준수하려면 전자 장치 하우징 양쪽의 덮개를 조이십시오 .

서비스 및 문제 해결

참조 설명서

주의

00809-0115-4308, Rev AA

섹션 6: 서비스 및 문제 해결

2013 년 7 월

전력 모듈을 다룰 때에는 조심하십시오 . 전력 모듈은 6m(20ft) 가 넘는 높이에서 떨어질 경우 손상될 수 있습니다 .

서비스 및 문제 해결

섹션 6: 서비스 및 문제 해결

2013 년 7 월

6.2 경보 메시지

6.2.1 장치 디스플레이 경보

다음 활성 경보 화면은 장치 상태에 따른 장치 진단을 표시합니다 . 장치 디스플레이에 ALERT PRESNT 가 표시되나 다음 화면 중 아무 것도 나타나지 않을 경

우에는 AMS 무선 구성기 또는 필드 커뮤니케이터의 Active Alerts( 활성 경보 ) 로 이동하여 자세한 내용을 확인하십시오 .

장애 원인 및 권장 조치에 대한 자세한 정보는 AMS 무선 구성기 또는 필드 커뮤니케이터의 Active Alerts( 활성

커뮤니케이터의 경보 메시지 ” 를 참조하십시오 .

표 6-1. 활성 경보 화면

경보 ) 화면으로 이동하십시오 . 70 페이지의 “AMS 무선 구성기 및 필드

00809-0115-4308, Rev AA

참조 설명서

제한된 대역폭 구성 경고 구성 오류 장치가 구성된 대로 작동하기

위해 필요한 요청받은 모든 무선 대역폭을 아직 받지 못 했습니다 . 권장 조치는 79 페

이지의 “ 무선 네트워크 문제 해결 ” 을 참조하십시오 .

전자장치 경고 전자장치 고장 무선 장애 해결해야 하지만 장치 출력에

는 영향을 주지 않는 경고가 있습니다 .

장치가 구성 오류를 감지했습

장치의 중요하지 않은

니다 작동이 영향받을 수 있습니다

장치 측정 판독에 영향을 줄 수 있는 전자장치 오류가 발 생했습니다 .

장치가 구성 오류를 감지했습 니다 . 장치의 중요한 작동이 영향받을 수 있습니다 .

무선 라디오가 장애를 감지했 거나 통신을 중단했습니다 .

서비스 및 문제 해결

참조 설명서

00809-0115-4308, Rev AA

센서 경고 센서 고장 공급 전압 낮음 트랜스미터에 부착된 센서가

저하되었습니다 . 해당 센서 의 판독이 정확성 사양 내에 있지 않을 수도 있습니다 .

트랜스미터에 부착된 센서가 고장을 일으켜 , 해당 센서의 판독이 더는 유효하지 않습니 다 .

섹션 6: 서비스 및 문제 해결

2013 년 7 월

전압이 권장 작동 범위 미만 입니다 . 전력 모듈을 교체하 십시오 . 93 페이지의 “ 전력

모듈 교체 ” 를 참조하십시오 .

공급 전압 장애 공급 전압이 너무 낮아 장치

작동에 영향을 주게 됩니다. 전력 모듈을 교체하십시오.

93페이지의 “전력 모듈 교체”

를 참조하십시오.

서비스 및 문제 해결

섹션 6: 서비스 및 문제 해결

2013 년 7 월

00809-0115-4308, Rev AA

참조 설명서

6.2.2 AMS 무선 구성기 및 필드 커뮤니케이터의 경보 메시지

표 6-2 ~ 표 6-5 에 AMS 무선 구성기 및 필드 커뮤니케이터에 표시될 수 있는 경보 메시지 목

록이 나와 있습니다 . 활성 경보를 보려면 다음을 수행하십시오 .

1. Home( 초기 화면 )에서 Service Tools > Active Alerts( 서비스 도구 > 활성 경보 ) 로 가십시오 .

표 6-2. 장애 경보 (F:)

메시지 설명 권장 조치

전자장치 고장 장치 측정 판독에 영향을 줄 수 있는 전

자장치 오류가 발생했습니다.

무선 장애 무선 라디오가 장애를 감지했거나 통신

을 중단했습니다.

공급 전압 장애 공급 전압이 너무 낮아 장치 작동에 영

향을 주게 됩니다.

프로브 연결 차단 장치가 프로브를 감지할 수 없습니다.

전자장치 온도 임계 장치의 내부 온도가 임계 레벨에 도달하

여 장치 전자장치의 무결성이 저해될 수 있습니다. 환경 온도가 장치 사양을 초 과해서는 안 됩니다.

1. 장치를 다시 시작합니다 .

2. 기본 설정을 복원하고 장치를 다시 구성합 니다 .

3. 조건이 지속되는 경우 장치를 교체하십시 오 .

1. 장치를 다시 시작합니다 .

2. 조건이 지속되는 경우 장치를 교체하십시 오 .

1. 전력 모듈을 교체하십시오 . 93 페이지의

“ 전력 모듈 교체 ”

1. 프로브 연결이 제대로 조여져 있는지 점검 합니다 .

2. 프로브 연결부가 건조하고 깨끗한지 점검 합니다 .

3. 레벨 측정을 다시 시작합니다 .

4. 조건이 지속될 경우 장치 및 / 또는 프로브 를 교체하십시오 .

1. 주변 온도가 지정된 범위 내에 있는지 확인 합니다 . 최대 주변 온도에 관한 자세한 정

104 페이지의 “ 온도 한계 ”를 참조

보는 하십시오 .

2. 트랜스미터 헤드를 공정 및 환경 조건과 멀 리 떨어뜨려 장착합니다 .

3. 장치를 다시 시작합니다 .

4. 조건이 지속되는 경우 장치를 교체하십시

오 .

를 참조하십시오 .

리모트 하우징 오류 장치가 리모트 하우징과 관련된 문제를

감지했습니다.

구성 오류 장치가 구성 오류를 감지했습니다. 이유

는 복합적일 수 있습니다. 표시될 수 있는 자세한 구성 오류 목록

표 6-3을 참조하십시오.

은

1. 리모트 하우징 구성을 교정하여 연결된 리 모트 하우징 케이블에 맞춥니다 . 리모트 하 우징 설치 및 구성에 관한 자세한 정보는

부록 C: 리모트 하우징을 참조하십시오.

2. 리모트 하우징 케이블을 점검합니다 .

1. 자세한 정보는 세부사항 버튼을 클릭하십 시오 .

2. 구성 오류를 유발하는 매개변수를 고칩니

다 .

서비스 및 문제 해결

참조 설명서

00809-0115-4308, Rev AA

표 6-3. 구성 오류 세부사항 (D:)

메시지 설명 권장 조치

섹션 6: 서비스 및 문제 해결

2013 년 7 월

범위 하한 값 또는 범위 상한 값 한계 초과

구성 측정 모드 지원 안 됨 지원을 구입하지 않았으므로 구성 측정

부피 구성 오류 현재 구성으로는 부피를 정확하게 계산

매개변수 한계 초과 함께 속해 있는 세트에서 하나 이상의

레벨 매우 낮음 경보 구성이 유효하지 않음

범위 하한/상한 값이 낮은/높은 센서 한 계를 초과합니다. 이는 센서가 제대로 작동하는 범위를 초과하며, 이런 이유로 측정을 신뢰할 수 없습니다.

모드가 작동하지 않습니다.

할 수 없습니다.

구성 값이 변경되어 장치의 측정 범위를 감소시켰습니다.

잘못된 구성 때문에 예상대로 레벨 매우 낮음 경보가 발생하지 않게 됩니다.

1. 센서 한계와 관련하여 범위 하한 값 또는 범 위 상한 값을 점검합니다 .

1. 장치를 업그레이드합니다 .

2. 측정 모드를 변경하여 이를 충족하고 ,

페이지의 “ 측정 모드 ”

1. 스트래핑 표의 레벨 - 부피 값이 증가하는

순서로 입력되어 있는지 점검합니다 .

페이지의 “ 스트래핑 표 ”

오 .

2. 사용할 스트래핑 점 수가 정확한지 점검합 니다 .

3. 부피 설정에서 크기 측정을 점검합니다 .

1. 프로브 길이 , 증기 유전 상수 , 상부 제품 유전 상수에 대한 구성 값을 점검합니다 .

2. 기본 설정을 복원하고 장치를 다시 구성합 니다 .

1. 프로브 길이 , 탱크 높이 등과 같이 입력한

탱크 및 프로브 매개변수와 비교하여 입력 한 한계 및 데드밴드 값을 점검합니다 .

를 참조하십시오

을 참조하십시

148

158

레벨 낮음 경보 구성이 유효 하지 않음

레벨 높음 경보 구성이 유효 하지 않음

레벨 매우 높음 경보 구성이 유효하지 않음

사용자 정의된 경보 구성이 유효하지 않음

신호 품질 경보 구성이 유효 하지 않음

감지된 사용자 구성 오류 없 음

잘못된 구성 때문에 예상대로 레벨 낮음 경보가 발생하지 않게 됩니다.

잘못된 구성 때문에 예상대로 레벨 높음 경보가 발생하지 않게 됩니다.

잘못된 구성 때문에 예상대로 레벨 매우 높음 경보가 발생하지 않게 됩니다.

잘못된 구성 때문에 예상대로 사용자 정 의된 경보가 발생하지 않게 됩니다.

잘못된 구성 때문에 예상대로 신호 품질 경보가 발생하지 않게 됩니다.

감지된 사용자 구성 오류 없음.

1. 프로브 길이 , 탱크 높이 등과 같이 입력한 탱크 및 프로브 매개변수와 비교하여 입력 한 한계 및

1. 프로브 길이 , 탱크 높이 등과 같이 입력한 탱크 및 프로브 매개변수와 비교하여 입력 한 한계 및 데드밴드 값을 점검합니다 .

1. 프로브 길이 , 탱크 높이 등과 같이 입력한 탱크 및 프로브 매개변수와 비교하여 입력 한

1. 선택한 변수와의 관계에서 입력한 한계 및 데드밴드 값을 점검합니다 .

1. 입력한 한계 및 데드밴드 값의 범위 [0.1 ~

10.0] 및 상호 관계에 대해 값을 점검합니다 .

데드밴드 값을 점검합니다 .

한계 및 데드밴드 값을 점검합니다 .

서비스 및 문제 해결

섹션 6: 서비스 및 문제 해결

2013 년 7 월

표 6-4. 유지 관리 경보 (M:)

메시지 설명 권장 조치

00809-0115-4308, Rev AA

참조 설명서

공급 전압 낮음 공급 전압이 낮아 장치 작동에 영향을

줄 수 있습니다.

전자장치 온도 한계 초과 전자장치 보드의 온도가 트랜스미터의

작동 범위를 초과했습니다.

레벨 측정 손실 유효한 레벨 판독 없음. 이유는 복합적

일 수 있습니다.

- 측정 범위에 유효한 표면 에코 피크가 없습니다.

- 부정확한 트랜스미터 구성.

시뮬레이션 활성화 장치가 시뮬레이션 모드에

정보를 보고하고 있지 않습니다.

있으며 실제

1. 전력 모듈을 교체하십시오 . 93 페이지의

“ 전력 모듈 교체 ”

1. 주변 온도가 작동 범위 내에 있는지 확인합 니다 .

2. 장치를 다시 시작합니다 .

3. 트랜스미터 헤드를 공정 및 환경 조건과 멀 리 떨어뜨려 장착합니다 .

4. 조건이 지속되는 경우 장치를 교체하십시 오 .

1. 에코 커브의 이유를 분석하고 장치 구성 ,

특히 임계값 , 근접 구역 , 최대 레벨률 및 경보 설정의 손실된 측정 탭에 있는 설정을 점검합니다 .

2. 장치의 물리적 설치를 점검합니다 ( 프로브 오염 등 ).

3. 레벨 측정을 다시 시작합니다 .

4. 기본 설정을 복원하고 장치를 다시 구성합 니다 .

5. 조건이 지속되는 경우 장치를 교체하십시 오 .

1. 이 거동을 원치 않을 경우 , 시뮬레이션 모 드를 중단합니다 .

2. 조건이 지속될 경우 , 레벨 측정을 다시 시

작합니다 .

를 참조하십시오 .

낮은 신호 품질 신호 품질이 정의된 경보 한계 미만입니

다.

1. 이 경보의 용도에 따라 조치를 취합니다 .

2. 프로브를 청소합니다 .

3. 아무런 조치가 필요하지 않을 경우 , 한계

변경을 고려합니다 .

서비스 및 문제 해결

참조 설명서

00809-0115-4308, Rev AA

표 6-5. 권고 경보 (A:)

메시지 설명 권장 조치

섹션 6: 서비스 및 문제 해결

2013 년 7 월

데이터베이스 메모리 경고 장치가 과거 어떤 시점에 데이터베이스

메모리로 쓰지 못했습니다. 이 시기에 쓰여진 어떠한 데이터든 손실되었을 수 있습니다.

중요하지 않은 사용자 데이터 경고사용자 작성 매개변수가 예상 값과 일치

하지 않습니다.

부피 범위 경고 레벨 측정이 구성된 부피 범위를 벗어납

니다.

버튼 달라붙음 전자장치 보드의 버튼이 활성 위치에서

달라붙은 것으로 감지됩니다.

1. 동적 데이터 기록이 필요하지 않을 경우 , 이 권고 경보는 안전하게 무시할 수 있습니 다 .

2. 장치를 다시 시작합니다 .

3. 장치 내의 모든 구성 항목을 다시 확인합니 다 .

4. 기본 설정을 복원하고 장치를 다시 구성합 니다 .

5. 조건이 지속되는 경우 장치를 교체하십시 오 .

1. 장치를 다시 시작합니다 .

2. 장치 내의 모든 구성 항목을 다시 확인합니 다 .

3. 기본 설정을 복원하고 장치를 다시 구성합 니다 .

4. 조건이 지속되는 경우 장치를 교체하십시 오 .

1. 부피 구성을 점검합니다 .

1. 막힌 부분이 있는지 버튼을 점검합니다 .

2. 조건이 지속되는 경우 장치를 다시 시작합 니다 .

3. 조건이 지속되는 경우 장치를 교체하십시

오 .

레벨 매우 높음 경보 레벨이 정의된 한계를 초과합니다.

레벨 높음 경보 레벨이 정의된 한계를 초과합니다.

레벨 낮음 경보 레벨이 정의된 한계에 미치지 못합니다.

1. 시스템이 안전한 상태가 되게 합니다 .

2. 레벨이 지정된 한계 내에 있는지 확인합니 다 .

3. 레벨 경보 한계를 다시 확인합니다 .

4. 필요하지 않을 경우 , 이 경보를 비활성화합 니다 .

1. 시스템이 안전한 상태가 되게 합니다 .

2. 레벨이 지정된 한계 내에 있는지 확인합니 다 .

3. 레벨 경보 한계를 다시 확인합니다 .

4. 필요하지 니다 .

1. 시스템이 안전한 상태가 되게 합니다 .

2. 레벨이 지정된 한계 내에 있는지 확인합니 다 .

3. 레벨 경보 한계를 다시 확인합니다 .

4. 필요하지 않을 경우 , 이 경보를 비활성화합

니다 .

않을 경우 , 이 경보를 비활성화합

서비스 및 문제 해결

섹션 6: 서비스 및 문제 해결

2013 년 7 월

메시지 설명 권장 조치

00809-0115-4308, Rev AA

참조 설명서

레벨 매우 낮음 경보 레벨이 정의된 한계에 미치지 못합니다.

사용자 정의된 경보 변수가 사용자 정의된 한계를 넘어섰습

니다.

1. 시스템이 안전한 상태가 되게 합니다 .

2. 레벨이 지정된 한계 내에 있는지 확인합니 다 .

3. 레벨 경보 한계를 다시 확인합니다 .

4. 필요하지 않을 경우 , 이 경보를 비활성화합 니다 .

1. 시스템이 안전한 상태가 되게 합니다 .

2. 공정 변수가 사용자 지정된 한계 내에 있는 지 확인합니다 .

3. 사용자 정의된 경보 한계를 다시 확인합니 다 .

4. 필요하지 않을 경우 , 이 경보를 비활성화합 니다 .

서비스 및 문제 해결

참조 설명서

00809-0115-4308, Rev AA

6.3 문제 해결 안내

경보가 없음에도 오작동이 있을 경우 , 가능한 원인 및 권장 조치에 대한 정보는 표 6.3.1 을 참조하십시오 .

문제해결 안내에는 다음의 증상이 포함됩니다 .

 부정확한 레벨 판독 , 페이지 75 를 참조하십시오 .  계면 레벨 판독 부정확 또는 누락 , 페이지 77 을 참조하십시오 .  전력 모듈 문제해결 , 페이지 78 을 참조하십시오 .  장치 디스플레이 문제해결 , 페이지 78 을 참조하십시오 .  무선 네트워크 문제해결 , 페이지 79 을 참조하십시오 .

6.3.1 부정확한 레벨 판독

증상 가능한 원인 및 권장 조치 레벨 판독이 기준 측정 (예 : 헨드게이지

값 ) 에 해당하지 않습니다 .

레벨 판독이 없습니다 .

레벨이 치솟거나 레벨이 갑자기 차거나 비 어 있는 것으로 보고됩니다 .

섹션 6: 서비스 및 문제 해결

2013 년 7 월

 탱크 높이 매개변수를 점검합니다 . 147페이

지의 “ 탱크 높이 ”를 참조하십시오 .

 임계값을 점검합니다 . 81페이지의 “임계값

조정 ” 을 참조하십시오 .

 레벨 확인을 실행합니다 . 56페이지의 “레벨

확인 ” 을 참조하십시오 .

 트랜스미터 구성을 점검합니다. 기본 설치를

실행합니다 . 55 페이지의 “ 기본 설정 ” 을 참 조하십시오 .

 탱크가 비어 있습니다 . 조치가 필요 없습니

다 .

 임계값을 점검합니다 . 81페이지의 “임계값

조정 ” 을 참조하십시오 .

 상부 제품 유전 상수를 점검합니다. 149페이

지의 “ 상부 제품 유전 상수 ” 를 참조하십시

오 .

 트랜스미터가 잘못된 프로브 유형으로 구성

되었습니다 . 147 페이지의 “ 프로브 유형 ” 을 참조하십시오 .

서비스 및 문제 해결

 임계값을 점검합니다 . 81페이지의 “임계값

조정 ” 을 참조하십시오 .

 트랜스미터가 탱크 상단의 장애물에 걸렸습

니다 . 권장 조치는 88 페이지의 “ 탱크 상단

의 교란 취급 ” 을 참조하십시오 .

 표면이 요동칩니다 . 성능 모드를 높음으로

설정하여 안정된 측정 신호를 얻습니다 . 92

페이지의 “ 잡음 또는 약한 표면 에코 ” 를 참

조하십시오 .

섹션 6: 서비스 및 문제 해결

2013 년 7 월

증상 가능한 원인 및 권장 조치 레벨이 끝까지 차올랐습니다 .  탱크가 가득 차 있습니다 . 제품 레벨을 점검

레벨이 측정 범위에서 걸려 있습니다 .  탱크 내 장애물로 유발될 수 있습니다 . 에코

00809-0115-4308, Rev AA

참조 설명서

합니다 .

 임계값을 점검합니다 . 81페이지의 “임계값

조정 ” 을 참조하십시오 .

 트랜스미터가 탱크 상단의 장애물에 걸렸습

니다 . 권장 조치는 88 페이지의 “ 탱크 상단

의 교란 취급 ” 을 참조하십시오 .

 트랜스미터가 잘못된 프로브 유형으로 구성

되었습니다 . 147 페이지의 “ 프로브 유형 ” 을 참조하십시오 .

 기준 피크가 기준 임계값보다 약해 감지되지

않습니다 . 기준 피크가 걸러지지 않도록 기 준 임계값을 적절한 값으로 조정합니다 . 81

페이지의 “ 임계값 조정 ” 을 참조하십시오 .

커브를 읽고 임계값을 조정합니다 . 81 페이

지의 “ 임계값 조정 ” 을 참조하십시오 .

 프로브가 휘어져 탱크 벽에 닿아 있는지 점

검합니다 . 이러한 접촉은 잘못된 에코 판독 을 유발합니다 .

 프로브의 무거운 코팅 또는 오염 . 프로브를

청소합니다 .

레벨이 비어 있습니다 .

 임계값이 너무 높을 수 있습니다 . 81 페이지

의 “ 임계값 조정 ”을 참조하십시오 .

레벨 변동 ( 몇 인치 정도 ).  탱크에 너무 많은 교란 잡음이 있습니다 ( 거

품 , 스플래시 등으로 인해 ). 성능 모드를 높 음으로 설정하여 안정된 측정 신호를 얻습니 다 . 92 페이지의 “ 잡음 또는 약한 표면 에코

” 를 참조하십시오 .

 탱크 내의 레벨 변화가 빠릅니다 . 빠른 업데

이트 속도를 선택합니다 . 48 페이지의 “ 업

데이트 속도 구성 ” 을 참조하십시오 .

 어떤 때는 감지되고 어떤 때는 그렇지 않은

물 상단의 얇은 오일층 . 피크 감지 방법을 임 계값 교차지점으로 설정하여 그러한 응용 분 야에서의 레벨 측정 안정성을 개선합니다 .

86 페이지의 “ 얇은 오일층 해결 ” 을 참조하

십시오 .

서비스 및 문제 해결

참조 설명서

00809-0115-4308, Rev AA

6.3.2 계면 레벨 판독 부정확 또는 누락

증상 가능한 원인 및 권장 조치 계면 레벨 판독 부정확 .  상부 제품 유전 상수가 정확하지 않습니다 .

149 페이지의 “ 상부 제품 유전 상수 ” 를 참

조하십시오 .

 측정 모드가 침수형 프로브가 있는 계면 레

벨로 설정되어 있으면 에어 갭이 너무 큽니 다 . 에어 갭을 줄이거나 측정 모드를 제품 레 벨 및 계면 레벨로 전환합니다 .

계면 레벨 판독 누락 (NaN 으로 보고됨 ).



측정 모드가 제품 레벨로 설정되어 있습니다 측정 모드를 제품 레벨 및 계면 레벨로 설정 합니다 십시오



하단 제품에 낮은 유전 상수가 있거나, 또는 상부 제품에서 신호가 약화되기 때문에 계면 피크는 감지하기 어렵습니다. 임계값을 점검 합니다

계면 피크를 찾을 수 없음 ”

섹션 6: 서비스 및 문제 해결

148페이지의 “측정 모드”를

자세한 정보는

83 페이지의 “ 예 2:

을 참조하십시오

2013 년 7 월

참조하

탱크 내에 두 개의 제품이 있으나 제품 표 면 또는 계면만 감지됩니다 .

탱크 내에 두 개의 제품이 있으나 아무런 판독도 보고되지 않습니다 .

탱크에는 오일만 있으나 트랜스미터는 물 이라고 보고합니다 .

탱크에는 물만 있으나 트랜스미터는 오일 이라고 보고합니다 .

 상부 제품이 너무 얇아 감지할 수 없습니다 .

조치가 필요 없습니다 . 다른 프로브 유형에 대한 최소 계면 두께는 106 페이지의 “ 계면

측정 ” 을 참조하십시오 .

 임계값을 점검합니다 . 81페이지의 “ 임계값

조정 ” 을 참조하십시오 .

 임계값을 점검합니다 . 81페이지의 “ 임계값

조정 ” 을 참조하십시오 .

 일반적인 계면 조건이 바닥의 층(얇음 )으로

설정되어 있는지 확인합니다 . 150페이지의

“ 일반적인 계면 조건 ” 을 참조하십시오 .

 일반적인 계면 조건이 상단의 층(얇음 )으로

설정되어 있는지 확인합니다 . 150페이지의

“ 일반적인 계면 조건 ” 을 참조하십시오 .

 임계값을 점검합니다 . 81페이지의 “ 임계값

조정 ” 을 참조하십시오 .

서비스 및 문제 해결

섹션 6: 서비스 및 문제 해결

2013 년 7 월

6.3.3 전력 모듈 문제해결

증상 가능한 원인 및 권장 조치 전력 모듈 배터리가 매우 빨리 소모되는

것처럼 보입니다 .

00809-0115-4308, Rev AA



업데이트 속도를 고려합니다

업데이트 속도 구성”

을 참조하십시오. 빠른

48페이지의 “

업데이트 속도를 선택하면 전력 모듈 수명에

참조 설명서

영향이 있습니다

 성능 모드를 고려합니다. 153페이지의 “성능

모드 ” 를 참조하십시오 . 성능 모두가 높음

으로 설정되어 있을 경우 전력 모듈 수명이 감소합니다 .

 전력 모드가 일반으로 설정되어 있는지 점검

합니다 . 154 페이지의 “ 전력 모드 ” 를 참조 하십시오 .

 장치가 극한의 온도에 설치되어 있지 않은지

확인합니다 .

 장치가 네트워크 핀치포인트가 아닌지 확인

합니다 .

6.3.4 장치 디스플레이 문제해결

증상 가능한 원인 및 권장 조치 장치 디스플레이가 기능하지 않습니다 .  디스플레이 모드가 비활성으로 설정되어 있

습니다 . 디스플레이 모드를 온디맨드 (On Demand) 또는 주기적 (Periodic) 으로 설정 합니다 . 151 페이지의 “ 디스플레이 모드 ” 를 참조하십시오 .

 35페이지의 “장치 디스플레이 활용”에 따라

장치 디스플레이를 다시 배치합니다 .

서비스 및 문제 해결

참조 설명서

00809-0115-4308, Rev AA

6.3.5 무선 네트워크 문제해결

증상 가능한 원인 및 권장 조치

섹션 6: 서비스 및 문제 해결

2013 년 7 월

장치가 무선 네트워크에 연결되지 않습니 다 .

제한된 대역폭 오류

 네트워크 ID 및 조인 키 (Join Key) 를 확인합

니다 . 장치의 네트워크 ID 와 조인 키 (Join Key) 는 게이트웨이의 네트워크 ID 와 조인 키 (Join Key) 와 일치해야 합니다 . 49 페이

지의 “ 네트워크 ID 및 조인 키 (Join Key) 입 수 ” 및 49 페이지의 “ 네트워크 ID 및 조인 키 (Join Key) 입력 ” 을 참조하십시오 .

 스마트 무선 게이트웨이의 고속 작동을 활성

화합니다 .

 전력 모듈을 점검합니다 .  스마트 무선 게이트웨이에서 활성 광고가 활

성화되었는지 확인합니다 .

 장치가 하나 이상의 다른 무선 장치 또는 스

마트 무선 게이트웨이의 범위 내에 있는지 확인합니다 . 85 페이지의 “ 네트워크 연결

세부사항 ” 을 확인하십시오 .

 장치가 연결되도록 구성되어 있는지 확인합

니다 . 장치에 “Join Now”( 지금 연결 ) 명령 을 전송합니다 . 85 페이지의 “ 네트워크 연

결 세부사항 ” 을 참조하십시오 .

 자세한 정보는 게이트웨이 참조 설명서 ( 문

서 번호 00809-0200-4420)의 문제해결 섹 션을 참조하십시오 .

 트랜스미터의 업데이트 속도를 줄입니다 .

48 페이지의 “ 업데이트 속도 구성 ” 을 참조

하십시오 .

 더 많은 무선 지점을 추가하여 통신 경로를

늘립니다 .

서비스 및 문제 해결

 장치가 최소 한 시간 이상 온라인에 있었는

지 점검합니다 .

 장치가 “ 제한된 ” 라우팅 모드를 통해 라우팅

되고 있지 않은지 점검합니다 .

 추가 스마트 무선 게이트웨이로 새 네트워크

를 만듭니다 .

섹션 6: 서비스 및 문제 해결

계면 피크

제품 표면 피 크

기준 피크

2013 년 7 월

6.4 서비스 및 문제 해결 도구

이 섹션에서는 로즈마운트 3308 시리즈 트랜스미터의 서비스 및 문제해결에 유용할 만한

AMS 무선 구성기 및 필드 커뮤니케이터의 도구 및 기능을 간략하게 설명합니다 .

6.4.1 에코 커브 판독

AMS 무선 구성기 및 필드 커뮤니케이터에는 고급 문제해결을 위한 강력한 도구가 있습니다.

에코 커브 기능을 사용하면 탱크 신호를 볼 수 있습니다 . 측정 문제는 다른 피크들의 위치와 진폭을 연구하면 해결할 수 있습니다 .

에코 커브를 판독하려면 다음을 수행하십시오 .

1. Home( 초기 화면 )에서 Service T o ols > Ec ho Tuning > Echo Curve( 서비스 도구 > 에코 튜닝 > 에코 커브 ) 로 갑니다 .

00809-0115-4308, Rev AA

참조 설명서

2. AMS

무선 구성기

: 대화 상자에서 Next >( 다음 ) 를 클릭하여 에코 커브 판독을 시작

합니다 .

필드 커뮤니케이터

: 에코 커브 를 클릭한 다음 화면의 지시를 따릅니다 .

그림 6-1. AMS 무선 구성기의 에코 커브 그래프

서비스 및 문제 해결

참조 설명서

3.0

피크가 임계값 ( 점선 ) 미만이며 장치에 의해 억제됩니다 .

거리

진폭

이 피크는 제품 표면으로 해석 됩니다 . 임계값을 초과하는 장 치와 가장 가까운 첫 번째 피크 입니다 .

임계값

100

80 60 40 20

0 –20 –40

1.0 2.0 3.0

00809-0115-4308, Rev AA

6.4.2 임계값 조정

그림 6-2 와 같이 측정 신호에서 잡음 및 기타 유효하지 않은 측정을 걸러내기 위해 , 기본 설

정으로 진폭 임계값이 적절한 값으로 자동 조정됩니다 . 구성된 상부 제품 유전 상수는 자동 으로 계산된 진폭 임계값 설정에 사용됩니다 . 일반적으로 다른 임계값 조정이 필요하지는 않 습니다 . 그러나 트랜스미터가 여전히 예를 들어 제품 표면을 추적하지 않을 경우 , 임계값을 수동으로 조정해야 할 수 있습니다 .

그림 6-2. 임계값 원리

섹션 6: 서비스 및 문제 해결

2013 년 7 월

서비스 및 문제 해결

로즈마운트 3308 시리즈 트랜스미터에 사용되는 서로 다른 진폭 임계값이 162 페이지의 “ 임

계값 ” 에 설명되어 있습니다 .

임계값 설정 지침

 임계값은 3 미만 값으로 설정해서는 안 됩니다 .  표면 임계값 및 계면 임계값은 제품 표면 및 계면 피크 각각에 대해 측정된 신호 진폭

의 약 50% 로 설정해야 합니다 .

 가능할 경우 계면 임계값은 표면 임계값보다 높아야 합니다 .

참고

진폭 임계값을 변경하기 전에 상부 제품 유전 상수 매개변수를 가능한 한 정확하게 설정하였 는지 점검합니다 .

임계값 조정 절차

진폭 임계값을 조정하려면 다음을 수행하십시오 .

1. 에코 커브 판독 : a. 에코 커브 판독을 시작합니다 . 80 페이지의 “ 에코 커브 판독 ” 을 참조하십시오 .

b. 에코 커브 그래프를 보고 진폭 임계값과 해당 신호 진폭 피크 사이의 관계를 점

검합니다 .

섹션 6: 서비스 및 문제 해결

100

80 60

-60

-40

-20

100

150

200

250

표면 임계값이 제품 표면 피 크를 초과함

거리

진폭

100

80 60 40 20

0 –20 –40 –60

250

200

150

100

0123456

2013 년 7 월

2. 임계값 조정 :

기본 임계값 복원

다음을 수행하십시오 .

1. Home( 초기 화면 )에서 서비스 도구 > 에코 튜닝 > 임계값 로 갑니다 .

2. 임계값 제어 에서 , Default(Automatic)( 기본 ( 자동 ))을 선택한 다음 보내기 를 클

00809-0115-4308, Rev AA

a. Home( 초기 화면 ) 에서 Service Tools > Echo Tuning > Thresholds( 서비스

도구 > 에코 튜닝 > 임계값 )로 갑니다 .

b. Threshold Control( 임계값 제어 ) 에서 User Defined( 사용자 정의 )를 선택합

니다 .

c. 필드 커뮤니케이터를 사용할 경우 Send( 보내기 )를 클릭합니다 . 이제 임계값

을 변경할 수 있습니다 .

참조 설명서

d. 조정할 원하는 임계값을 선택하고 상자에 새 값을 입력한 다음 보내기 를

클릭합

니다 . 81 페이지의 “ 임계값 설정 지침 ” 도 참조하십시오 .

릭합니다 .

예 1: 제품 표면 피크를 찾을 수 없음

트랜스미터가 제품 표면을 정확하게 추적하지 않을 경우, 임계값을 조정해야 할 수 있습니다.

그림6-3에서는 표면 임계값이 너무 높고, 그 결과 제품 레벨이 감지되지 않습니다. 이와 같은

상황에서 표면 피크가 걸러지지 않도록 표면 임계값을 낮춰야 합니다.

그림 6-3. 표면 임계값이 너무 높음

탱크 내에 장애물이 있을 경우 , 표면 임계값이 잘못된 진폭 피크에 걸리지 않도록 주의깊게 설정해야 합니다 . 그림 6-4 에서는 표면 임계값이 너무 낮고 , 그 결과 트랜스미터가 실제 제 품 표면보다 높은 피크에서 걸렸습니다 . 교란은 장치와 가장 가까우며 표면 임계값을 초과한 첫 번째 진폭 피크였으므로 제품 표면으로 해석되었습니다 . 실제 제품 표면은 계면 또는 프

로브

끝으로 해석되었습니다 .

서비스 및 문제 해결

참조 설명서

실제 제품 표면

제품 표면으로 잘못 해 석된 교란 에코

진폭

거리

100

80 60 40 20

–20 –40 –60

250

200

150

100

0123456

표면 임계값이 조정된 후 제품 표면 이 올바르게 감지됨

진폭

거리

100

80 60 40 20

0 –20 –40 –60

250

200

150

100

0123456

00809-0115-4308, Rev AA

그림 6-4. 표면 임계값이 너무 낮음

섹션 6: 서비스 및 문제 해결

2013 년 7 월

100

60 40 20

-20

-40

-60

250

200

150

100

표면 임계값을 조정하면 그림 6-5 와 같이 제품 표면이 제대로 감지됩니다 .

그림 6-5. 표면 임계값이 조정된 후의 에코 커브 그래프

100

60 40 20

-20

-40

-60

250

200

150

100

서비스 및 문제 해결

예 2: 계면 피크를 찾을 수 없음

하단 제품에 상대적으로 낮은 유전 상수 (<40) 가 있는 계면 응용 분야에서 , 또는 상부 제품에 서 신호가 약화될 경우 , 계면의 반사된 신호의 진폭은 상대적으로 낮으며 트랜스미터가 감지 하기 어렵습니다 . 그러한 경우 계면 임계값이 조정되면 계면에서 반사된 신호를 감지할 수 있습니다 .

그림 6-6 에는 계면 임계값이 너무 높은 상황이 나와 있습니다 . 상부 및 하부 제품

의 신호 진폭 피크는 이 경우 감지되지 않습니다 .

사이 계면

섹션 6: 서비스 및 문제 해결

계면 임계값이 계면 피크보다 높음

진폭

거리

표면 임계값

제품 표면 피크

100

80 60 40 20

0 –20 –40 –60

250

200

150

100

0123456 78

계면 임계값이 조정된 후 계면 이 올바르게 감지됨

진폭

거리

표면 임계값

2013 년 7 월

그림 6-6. 계면 피크에 대한 계면 임계값이 너무 높음을 나타내는 에코 커브 그래프

계면 임계값을 조정하면 상부 및 하부 제품 사이 계면의 피크가 그림 6-7 과 같이 감지됩니다 .

그림 6-7. 계면 임계값 변경 후 트랜스미터가 계면을 감지함

00809-0115-4308, Rev AA

참조 설명서

6.4.3 측정 이력 보기

측정 이력 도구는 트랜스미터 메모리에 저장되어 있는 이력 값 및 관련 장치 상태를 나타냅니 다 . 이 도구는 트랜스미터가 제대로 작동하고 있는지 확인하거나 특정 시간 간격 중의 문제 를 진단하는 데 유용합니다 .

1. Home( 초기 화면 )에서 Service T ools > Maintenance > Routine Mainte nance(서 비스 도구 > 유지 관리 > 일상적 유지 관리 ) 로 갑니다 .

2. Measurement History( 측정 이력 )를 클릭한

다음 화면의 지시를 따릅니다 .

서비스 및 문제 해결

참조 설명서

연결 모드 이 모드는 장치가 네트워크에 연결을 시도하

는 방법을 구성합니다 . 설정할 수 있는 옵션 은 다음과 같습니다 .

 연결 시도 안 함  지금 연결  전원 연결 또는 리셋

이용 가능한 인접 라우터 수 이 장치의 통신 범위에 있는 무선 장치의 수를

정의합니다 . 자동 구성 네트워크에서 장치에 주변 라우터가 많을수록 네트워크가 더 탄탄 해집니다 .

수신하는 광고의 수

장치가 범위 내 모든 네트워크에서 수신하는 광고 패킷 수 .

연결 시도 횟수 장치가 수용되기 전에 네트워크에 연결을 시

도한 횟수 . 너무 많이 연결을 시도하면 장치 가 연결 시도가 실패했다고 간주하게 됩니다. 이러한 상황이 발생할 경우 조인 키 및 네트워 크 ID 를 다시 점검하십시오 .

00809-0115-4308, Rev AA

6.4.4 네트워크 연결 상태 및 세부사항 검토

네트워크 연결 상태

무선 장치는 4 단계 과정을 통해 네트워크에 연결됩니다 .

 1 단계 . 네트워크 발견  2 단계 . 네트워크 보안 허가 부여  3 단계 . 네트워크 대역폭 할당  4 단계 . 네트워크 연결 완료

장치의 네트워크 연결 상태를 보려면 다음을 수행하십시오 .

1. Home( 초기 화면 ) 에서 Service Tools > Communications > Network Join Status ( 서비스 도구 > 통신 > 네트워크 연결 상태 ) 로 갑니다 .

네트워크 연결 세부사항

섹션 6: 서비스 및 문제 해결

2013 년 7 월

네트워크 연결에 관한 상세 정보를 확인하고 , 장치가 네트워크에 연결 시도하는 방법을 구성 합니다 .

1. Home( 초기 화면 )에서 Service Tools > Communications > Join Details( 서비스 도구 > 통신 > 연결 세부사항 ) 로 갑니다 . 연결 세부사항에는 다음이 포함됩니다 .

서비스 및 문제 해결

섹션 6: 서비스 및 문제 해결

물 피크

표면으로 감지되는 오일 피크

너무 얇은 오일층 , 피크 없음

표면으로 감지되는 물 피크

표면 임계값

2013 년 7 월

6.4.5 장치 찾기

장치 찾기 기능을 사용하여 그림 6-8 과 같이 장치 디스플레이의 패턴을 표시하는 방법으로 이 장치를 식별하십시오 .

1. Home( 초기 화면 )에서 Service T ools > Maintenance > Routine Mainte nance(서 비스 도구 > 유지 관리 > 일상적 유지 관리 ) 로 갑니다 .

2. Locate Device ( 장치 찾기 ) 를 클릭한 다음 화면의 지시를 따릅니다 .

그림 6-8. 장치 찾기 패턴

00809-0115-4308, Rev AA

참조 설명서

6.4.6 시뮬레이션 모드 사용

이 기능은 측정 및 경보를 시뮬레이션하는 데 사용할 수 있습니다 .

1. Home( 초기 화면 )에서 Service Tools > Simulate( 서비스 도구 > 시뮬레이션 ) 로 갑니다 .

2. 원하는 변수를 클릭한 다음 화면의 지시를 따릅니다 .

6.5 응용 분야 과제

6.5.1 얇은 오일층 해결

물 상단의 얇은 오일층은 들쭉날쭉한 표면 판독을 유발할 수 있습니다 . 얇은 오일층 때문에 트랜스미터의 오일과 물 감지 사이에 차이가 있습니다 . 오일층이 너무 얇아져 감지하지 못할 때도 있습니다 . 그림 6-9 를 참조하십시오 .

그림 6-9. 물 상단의 얇은 오일층 , 피크 중앙으로 설정된 피크 감지 방법

서비스 및 문제 해결

참조 설명서

임계값 교차지점 : 표면 임계값과의 최초 교차지점에서 감지된 표면

피크 중앙

표면 임계값

오일 피크가 있을 때라도 표면 임계값과의 첫 번째 교차지점 에서 감지된 표면

표면 임계값

실제 제품 표면은 무시됨

오프셋 오류

00809-0115-4308, Rev AA

그러한 응용 분야의 표면 판독은 피크 감지 방법을 임계값 교차지점으로 설정하면 안정화됩 니다 . 레벨 측정에 사용되는 지점이 변경됩니다 . 그림 6-10 을 참조하십시오 .

그림 6-10. 여러 가지 피크 감지 방법

피크 감지 방법을 임계값 교차지점으로 설정하려면 다음을 수행하십시오 .

섹션 6: 서비스 및 문제 해결

2013 년 7 월

1. Home( 초기 화면 )에서 Service T ools > Echo Tuning > Advanced( 서비스 도구 > 에코 튜닝 > 고급 ) 로 갑니다 .

2. Peak Detection Method( 피크 감지 방법 ) 에서 , Threshold Intersection(임계값 교차지점 ) 을 선택한 다음 Send( 보내기 )를 클릭합니다 .

3. 레벨 확인을 실행하여 임계값 교차지점 방법으로 생긴 오프셋 오류 ( 그림 6-11 참조 ) 를 보상합니다 . 자세한

지침은 56 페이지의 “ 레벨 확인 ” 을 참조하십시오 .

그림 6-11. 물 상단의 얇은 오일층 , 임계값 교차지점으로 설정된 피크 감지 방법

서비스 및 문제 해결

섹션 6: 서비스 및 문제 해결

근접 구역 임계값이 교란 차단

표면 임계값

기준 피크

교란

제품 표면 피크

2013 년 7 월

6.5.2 탱크 상단의 교란 취급

근접 구역 임계값 조정

근접 구역 임계값은 탱크 상단의 교란 에코 및 잡음을 걸러내기 위해 사용합니다 . 기본 설정 으로 , 이 임계값은 장치에서 자동으로 계산하며 , 대부분의 조건에서 충분합니다 .

그러나 좋지 않은 조건의 경우 , 근접 구역 임계값을 수동으로 설정해야 할 수 있습니다 . 이는 예를 들어 단일 리드 프로브가 소형 노즐에 장착되어 있거나 , 또는 근접 구역 ( 상부 기준점 아래 0–1m(0–3.3ft) 지역으로 간주 ) 에 장애물이 있을 경우의 사례가 될 수 있습니다 .

그림 6-12. 근접 구역 임계값

00809-0115-4308, Rev AA

참조 설명서

근접 구역 임계값 기능을 수동으로 설정하려면 다음을 수행하십시오 .

1. 에코 커브 판독 :

a. 에코 커브 판독을 시작합니다 . 80 페이지의 “ 에코 커브 판독 ”을 참조하십시오 . b. 탱크 상단 가까이에 교란 에코가 있는지 알아보려면 에코 커브 그래프를 보십시오 .

서비스 및 문제 해결
