Snelstartgids

00825-0111-4825, Rev JB

Grasmaand 2019

Rosemount™ 248-temperatuurtransmitter

Snelstartgids

WAARSCHUWING

!

Grasmaand 2019

KENNISGEVING

Deze gids bevat elementaire richtlijnen voor de Rosemount 248. Hij bevat geen instructies voor
gedetailleerde configuratie, diagnostiek, o nderhoud, reparatie, probleemoplossing of installatie. Raadpleeg
de naslaghandleiding
tevens in elektro nische vorm beschikbaar op Emerson.com/Rosemount

Explosies kunnen ernstig of dodelijk letsel veroorzaken.

Bij installatie van deze transmitter in een explosiegevaarlijke omgeving moeten de geldende plaatselijke,
landelijke en internationale normen, voorschriften en procedures worden gevolgd. Lees de certificaties voor
explosiegevaarlijke omgevingen door voor eventuele beperkingen in verband met veilige installatie.

Proceslekken kunnen leiden tot lichamelijk en zelfs dodelijk letsel.

 Monteer de beschermbuizen of sensoren en zorg dat deze vastzitten voordat u druk aanlegt op het

systeem.

 Verwijder de beschermbuis niet tijdens bedrijf.

Elektrische schokken kunnen ernstig of dodelijk letsel veroorzaken.

 Vermijd aanraken van de draden en aansluitklemmen. De draden kunnen onder hoge spanning staan, wat

elektrische schokken kan veroorzaken.

 Tenzij anders vermeld, zijn de kabelbuis-/kabelingangen in de transmitterbehuizing voorzien van

1

/2—14 NPT-draad. Ingangen met de aanduiding “M20” zijn voorzien van een M20  1,5 schroefdraad. Op
instrumenten met meerdere doorvoerleidingsopeningen hebben alle openingen dezelfde schroefdraad.
Gebruik alleen pluggen, verloopstukken, wartels en doorvoerleidingen met een geschikte schroefdraad
wanneer u deze openingen afsluit.

 Gebruik bij installatie op gevaarlijke locaties in kabel- en doorvoerleidingsopeningen uitsluitend pluggen,

adapters en wartels met de juiste vermelding of Ex-certificering.

van de Rosemount 248 voor nadere instructies. De handleiding en deze gids zijn

.

Inhoud

Configureren (kalibratie op een werktafel) . . . 3

Monteer de transmitter . . . . . . . . . . . . . . . . . . .6

Sluit de bedrading aan . . . . . . . . . . . . . . . . . . .10

2

Voer een kringtest uit . . . . . . . . . . . . . . . . . . . . 13

Productcertificeringen . . . . . . . . . . . . . . . . . . . 14

Grasmaand 2019

A

B

C

D

Snelstartgids

1.0 Configureren (kalibratie op een werktafel)

De Rosemount 248 kan op drie manieren worden geconfigureerd: met een
veldcommunicator, met de Rosemount 248-pc-programmeerset, of speciaal in
de fabriek, bij vermelding van optiecode C1.

Raadpleeg de naslaghandleiding

naslaghandleiding

van de veldcommunicator voor nadere informatie.

1.1 Aansluiten van een veldcommunicator

Voor complete functionaliteit is de veldcommunicator, veldinstrument-revisie
Dev v1, DD v1 of later vereist.

Afbeelding 1. Aansluiten van een veldcommunicator op een meetkring

voor kalibratie op de werktafel

van de Rosemount 248 en de

A. Rosemount 248 transmitter
B. 250 

≤ RL ≤ 1100 

C. Veldcommunicator
D. Voeding

Opmerking

Niet gebruiken als de spanning op de transmitteraansluitklem lager is dan 12 VDC.

1.2 Controleer de transmitterconfiguratie

Raadpleeg om de werking te controleren met een veldcommunicator de
onderstaande sneltoetsen. Raadpleeg de naslaghandleiding van de Rosemount
248 voor een gedetailleerdere beschrijving.

Functie Sneltoetsen Functie Sneltoetsen

Active Calibrator (ac tieve
kalibrator)

Alarm/Saturation
(alarm/verzadiging)

AO Alar m Type (alarmtype AO) 1, 3, 3, 2, 1

Burst Mode (burstmodus) 1, 3, 3, 3, 3 PV Damping (demping PV) 1, 3, 3, 1, 3

Burst Option (burstoptie) 1, 3, 3, 3, 4 PV Unit (PV-eenheid) 1, 3, 3, 1, 4

1, 2, 2, 1, 3 Poll Address (poll-adres) 1, 3, 3, 3, 1

1, 3, 3, 2

Process Temperature
(procestemperatuur)

Process Variables
(procesvariabelen)

1, 1

1, 1

3

Snelstartgids

Zie voor instrumenten met de nieuwe gebruikersinterface de onderstaande
sneltoetsen:

Grasmaand 2019

Functie Sneltoetsen Functie Sneltoetsen

Calibration (kalibratie) 1, 2, 2

Configuration (configuratie) 1, 3 Review (overzicht) 1, 4

D/A Trim (D/A-trim) 1, 2, 2, 2

Damping Values
(dempingswaarden)

Date (datum) 1, 3, 4, 2

Descriptor (omschrijving) 1, 3, 4, 3

Device Output Configuration
(configuratie
instrumentuitgang)

Diagnostics and Service
(diagnostiek en service)

Filter 50/60 Hz (filter 50/60 Hz) 1, 3, 5, 1

Hardware Rev
(hardware-revisie)

Intermittent Detect
(onderbrekinsd etectie)

Loop Test (kringtest) 1, 2, 1, 1

LRV (Lower Range Value;
minimale meetwaarde)

LSL (Lower Sensor Limit;
onderste sensorlimiet)

Measurement Filtering
(meetfilter)

Message (bericht) 1, 3, 4, 4

Num Req Preams (aantal
vereiste preams)

Open Sensor Holdoff (nog
geen open sensor)

Percent Range
(percent agebereik)

Functie Sneltoetsen Functie Sneltoetsen

Active Calibrator (actieve
kalibrator)

Alarm Saturation
(alarmverzadiging)

AO Alarm Type (alarmtype AO) 2, 2, 2, 5

Burst Mode (burstmodus) 2, 2, 4, 2 PV Damping (demping PV) 2, 2, 1, 6

Calibration (kalibratie) 3, 4, 1, 1 PV Unit (PV-eenheid) 2, 2, 1, 4

1, 1, 10

1, 3, 3

1, 2 Sensor Type (sensortype) 1, 3, 2, 1, 1

1, 4, 1 Status (status) 1, 2, 1, 4

1, 3, 5, 4

1, 1, 6

1, 1, 8

1, 3, 5

1, 3, 3, 3, 2

1, 3, 5, 3

1, 1, 5

3, 4, 1, 3 Poll Address (poll-adres) 2, 2, 4, 1

2, 2, 2, 5

Range Values
(bereikw aarden)

Scaled D/A Trim
(geschaalde D/A-trim)

Sensor Connection
(sensoraansluiting)

Sensor 1 Setup (instelling
sensor 1)

Sensor Serial Number
(serienummer sensor)

Sensor 1 trim-factory (trim
sensor 1-fabriek)

Software Revision
(software-revisie)

Ter min al Te mpe rat ure
(aansluitklemtemperatu ur)

Tes t D evi ce
(testinstrument)

URV (Upper Range Value;
maximale meet waarde)

USL (Upper Sensor Limit;
bovenste sensorlimiet)

Variable Mapping
(variabelen-mapping)

Varia ble re- map
(hertoewijzing variabelen)

Write Protect
(schrijfbeveiliging)

2-Wire Offset (2-draads
offset)

Process Temperature
(procestemperatuur)

Process Variables
(procesvariabelen)

1, 3, 3, 1

1, 2, 2, 3

1, 3, 2, 1, 1

1, 3, 2, 1, 2

1, 3, 2, 1, 3

1, 2, 2, 1, 2

1, 4, 1

1, 3, 2, 2

1, 2, 1

1, 1, 7

1, 1, 9

1, 3, 1

1, 3, 1, 3

1, 2, 3

1, 3, 2, 1, 2, 1

1, 3

3, 2, 1

4

Grasmaand 2019

Functie Sneltoetsen Func tie Sneltoetsen

Configuration (configuratie) 2, 2, 2, 4

D/A Trim (D/A-trim) 3, 4

Damping Values
(dempingswaarden)

Date (datum) 2, 2, 3, 1, 2

Descriptor (omschrijving) 2, 2, 3, 1, 4

Device Info (instrumentinfo) 1, 7

Device Output Configuration
(configuratie
instrumentuitgang)

Filter 50/60 Hz (filter 50/60 Hz) 2, 2, 3, 7, 1 Sensor Type (sensortype) 2, 2, 1, 2

Hardware Rev
(hardware-revisie)

HART® Output (HART-uitgang) 1, 7, 2, 1 Status (status) 1, 1

Loop Test (kringtest) 3, 5, 1 Tag (t ag ) 2, 2, 3, 1, 1

LRV (Lower Range Value;
minimale meetwaarde)

LSL (Lower Sensor Limit;
onderste sensorlimiet)

Message (bericht) 2, 2, 3, 1, 3

Open Sensor Holdoff (nog
geen op en sensor)

Percent Range
(percent agebereik)

2, 2, 1, 6

2, 2, 2, 4

1, 7, 2, 3

2, 2, 2, 4, 3

2, 2, 1, 9

2, 2, 3, 4

2, 2, 2, 3

Range Values
(bereik waarden)

Scaled D/A Trim
(geschaalde D/A-trim)

Sensor Connection
(sensoraansluiting)

Sensor 1 set up (setup
sensor 1)

Sensor Serial Number
(serienummer sensor)

Sensor 1 trim
(trim sensor 1)

Sensor 1 trim- factory (trim
sensor 1- fabriek)

Software Revision
(software-revisie)

Ter min al Tem per atu re
(aansluitklemtemperatuur)

URV (Upper Range Value;
maximale meetwaarde)

USL (Upper Sensor Limit;
bovenste sensorlimiet)

Write Protect
(schrijfbeveiliging)

2-Wire Offset (2-draads
offset)

Snelstartgids

2, 2, 2, 4

3, 4, 3

2, 2, 1, 3

2, 1, 1

1, 7, 1, 4

3, 4, 1, 1

3, 4, 1, 2

1, 7, 2, 4

3, 3, 2

2, 2, 2, 4, 2

2, 2, 1, 8

2, 2, 3, 6

2, 2, 1, 5

1.3 Installeren van de Rosemount 248 PC Programmer Kit

1. Installeer alle benodigde software voor configuratie van de Rosemount 248
via een pc:
a. Installeer de Rosemount 248C-software.

 Plaats de cd-rom met de Rosemount 248C-software in het cd-romstation.
 Voer setup.exe uit vanuit Windows

b. Installeer de stuurprogramma’s voor het MACTek

volledig voordat u begint met de werkbankconfiguratie met het
Rosemount 248 pc-programmeringssysteem.

Opmerking

Voor een USB-modem: Configureer voordat u begint de juiste COM-poorten met de
Rosemount 248PC-software door Port Settings (poortinstellingen) te selecteren in het
menu Communicate (communiceren). Het stuurprogramma van het USB-modem
emuleert een COM-poort en zal aanvullende poorten toevoegen in het vervolgmenu van
de software. Anders gaat de software standaard over op gebruik van de eerste beschikbare
COM-poort, wat mogelijk niet correct is.

™

NT, 2000 of XP.

®

HART-modem

5

Snelstartgids

2. Installeer de hardware van het configuratiesysteem:

Zie Tabel 1 voor de reserveonderdelenset en nabestelnummers. Zie voor nadere
informatie de naslaghandleiding

Tabel 1. Nummers reserveonderdelen Programming Kit

a. Sluit de transmitter en de belastingsweerstand (250—1100 ohm) aan, in

serie geschakeld met de voeding (voor configuratie van de Rosemount
248 is een externe voedingsspanning van 12—42,4 VDC vereist).

b. Sluit het HART-modem parallel aan op de belastingsweerstand en sluit

het aan op de pc.

van de Rosemount 248.

Productomschrijving Onderdeelnummer

Programmeersoftware (cd-rom) 00248-1603-0002

Rosemount 248-programmeerset - USB 00248-1603-0003

Rosemount 248-programmeerset - serieel 00248-1603-0004

Grasmaand 2019

2.0 Monteer de transmitter

Monteer de transmitter op een hoog punt in de leiding om te voorkomen dat er
vocht in de transmitterbehuizing lekt.

2.1 Standaardinstallatie voor Europa en het Aziatisch-Pacifisch gebied

Transmitter voor kopmontage en sensor met DIN-plaat

1. Bevestig de beschermbuis in de pijpleiding of in de wand van het procesvat.

Monteer de beschermbuis en zorg dat deze vastzit voordat u de procesdruk
aanlegt.

2. Monteer de transmitter op de sensor. Druk de

transmittermontageschroeven door de sensormontageplaat en plaats de
veerringen (optioneel) in de groef van de transmittermontageschroef.

3. Leg de bedrading aan van de transmitter naar de sensor.

4. Steek het geheel van transmitter en sensor in de aansluitkop. Draai de

transmittermontageschroef in de montageopeningen in de aansluitkop.
Bevestig het verlengstuk op de aansluitkop. Steek het geheel in de
beschermbuis.

5. Schuif de afgeschermde kabel door de kabelwartel.

6. Bevestig een kabelwartel in de afgeschermde kabel.

7. Plaats de draden van de afgeschermde kabel via de kabelingang in de

aansluitkop. Sluit de kabelwartel aan en draai deze aan.

8. Sluit de draden van de afgeschermde voedingskabel aan op de

voedingsaansluitklemmen van de transmitter. Pas op dat u de
sensorbedrading en de sensoraansluitklemmen niet aanraakt.

9. Installeer het deksel van de aansluitkop en draai het aan.

6

Grasmaand 2019

Opmerking

De behuizingsdeksels moeten geheel worden vastgezet om te voldoen aan de vereisten
voor explosiebestendigheid.

Snelstartgids

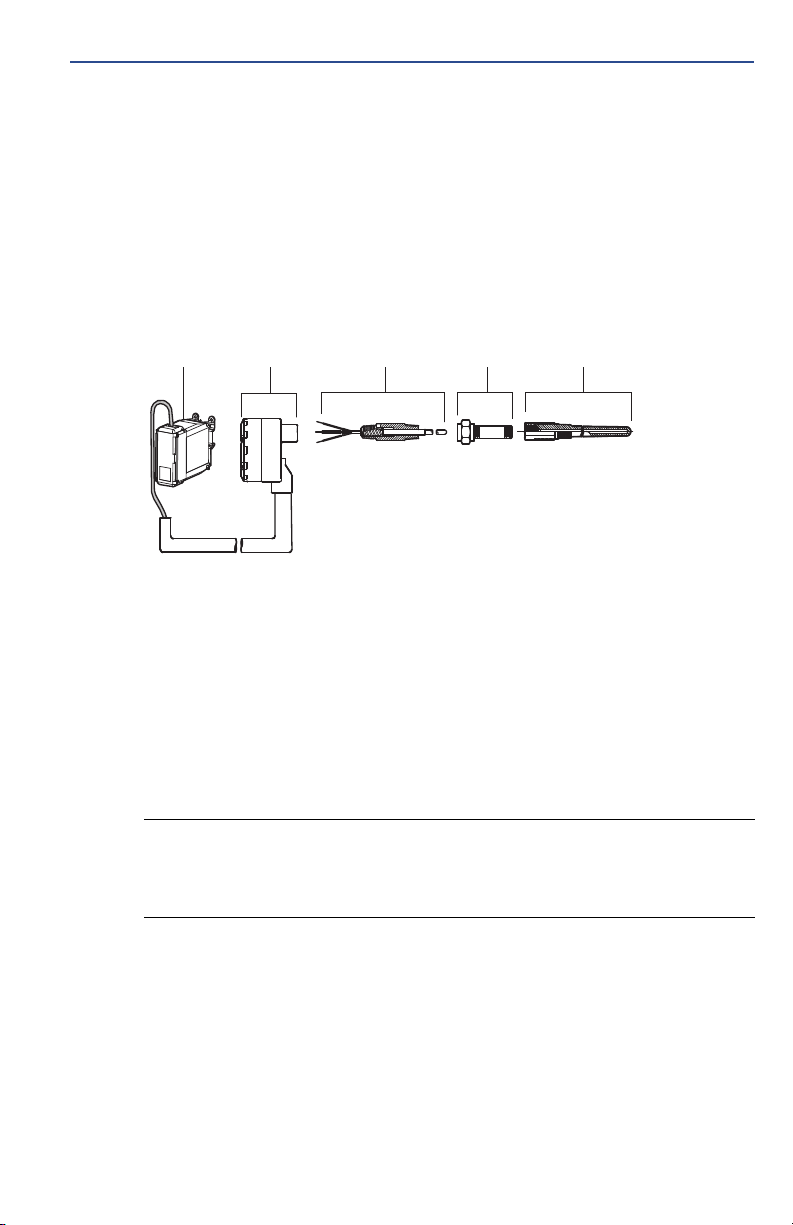

A

D

E

A. Rosemount 248 transmitter
B. Aans

luitkop

schermbuis

C. Be

B

C

F

D. Transmittermontageschroeven
E. Sensor voor integrale montage met losse draden

er l e ngstu k

V

F.

2.2 Standaardinstallatie voor Noord- en Zuid-Amerika

Transmitter voor kopmontage met sensor met schroefdraad

1. Bevestig de beschermbuis in de pijpleiding of in de wand van het procesvat.

Monteer de beschermbuis en zet hem goed vast voordat u de procesdruk
toepast.

2. Bevestig de benodigde verlengnippels en adapters op de beschermbuis.

Dicht de nippel- en adapterschroefdraad af met siliconentape.

3. Schroef de sensor in de beschermbuis. Installeer afvoerafdichtingen indien

vereist voor zware omstandigheden of om te voldoen aan regelgeving.

4. Trek de sensordraden door de universele kop en de transmitter. Monteer de

transmitter in de universele kop door de transmittermontageschroeven in de
montageopeningen van de universele kop te schroeven.

5. Monteer de transmitter-sensorconstructie in de beschermbuis. Dicht de

adapterdraad af met siliconentape.

6. Installeer de doorvoerleiding voor veldbedrading op de kabelingang van de

universele kop. Dicht de schroefdraad van de kabelgoot af met siliconentape.

7. Trek de draden voor veldbedrading door de doorvoerleiding in de universele

kop. Sluit de sensor- en voedingsdraden aan op de transmitter. Vermijd
contact met andere aansluitklemmen.

8. Installeer het deksel van de universele kop en draai het aan.

7

Snelstartgids

of*

Opmerking

De behuizingsdeksels moeten geheel worden vastgezet om te voldoen aan de vereisten
voor explosiebestendigheid.

Grasmaand 2019

A

B

or*

A. Beschermbuis met schroefdraad
B. Sensor met schroefaansluiting
C. Standaardverlengstuk

2.3 Montage op een DIN-rail

Om de Rosemount 248H op een DIN-rail te bevestigen, monteert u de
desbetreffende railmontageset (onderdeelnummer 00248-1601-0001) zoals
afgebeeld op de transmitter.

A

B

C

A. Montagemateriaal
B. Transmitter
C. Railclip

Transmitter voor railmontage met sensor voor montage op afstand

De eenvoudigste installatie bestaat uit:

 een extern gemonteerde transmitter
 een sensor voor integrale montage met aansluitklemmenblok
 een integrale aansluitkop
 een standaardverlengstuk
 een beschermbuis met schroefdraad

Zie het gegevensblad
sensoren en montagetoebehoren.

Volg de onderstaande procedure om de montage te voltooien.

1. Bevestig de transmitter aan een daarvoor geschikte rail of paneel.

voor metrische sensoren voor volledige informatie over

C

D. Universele kop
E. Kabelingang

8

Grasmaand 2019

A

B

C

D

E

F

2. Bevestig de beschermbuis in de pijpleiding of in de wand van het procesvat.

Installeer de beschermbuis en zorg dat deze vastzit voordat u er druk op zet.

3. Bevestig de sensor aan de aansluitkop en monteer de volledige constructie in

de beschermbuis.

4. Bevestig sensordraden van voldoende lengte op het aansluitklemmenblok

van de sensor.

5. Bevestig het deksel van de aansluitkop en draai het aan. De

behuizingsdeksels moeten geheel worden vastgezet om te voldoen aan de
vereisten voor explosiebestendigheid.

6. Leg sensorbedrading aan van de sensorconstructie naar de transmitter.

7. Sluit de sensor- en voedingsdraden aan op de transmitter. Voorkom

aanraking van de draden en aansluitklemmen.

Snelstartgids

A. Transmitter voor railmontage
B. Sensordraden met kabelwartel
C. Sensor voor integrale montage met

aansluitklemmenblok

D. Aansluitkop
E.Standaardverlengstuk
F. Beschermbuis met schroefdraad

Transmitter voor railmontage met sensor met schroefdraad

De eenvoudigste installatie bestaat uit:

 een sensor met schroefdraad en losse draden
 een aansluitkop voor sensor met schroefdraad
 een verlengstuk met koppelstuk en nippel
 een beschermbuis met schroefdraad

Zie het gegevensblad
sensoren en montagetoebehoren.

Volg de onderstaande procedure om de montage te voltooien.

1. Bevestig de transmitter aan een daarvoor geschikte rail of paneel.

2. Bevestig de beschermbuis in de pijpleiding of in de wand van het procesvat.

Installeer de beschermbuis en zorg dat deze vastzit voordat u er druk op zet.

3. Bevestig de benodigde verlengnippels en adapters. Dicht de nippel- en

adapterschroefdraad af met siliconentape.

voor Rosemount-sensoren voor volledige informatie over

9

Snelstartgids

A B C D E

4. Schroef de sensor in de beschermbuis. Installeer afvoerafdichtingen indien

5. Schroef de aansluitkop op de sensor.

6. Bevestig de sensordraden op de aansluitklemmen van de aansluitkop.

7. Leg aanvullende sensordraden aan van de aansluitkop naar de transmitter.

8. Bevestig het deksel van de aansluitkop en draai het aan. De

9. Sluit de sensor- en voedingsdraden aan op de transmitter. Voorkom

Grasmaand 2019

vereist voor zware omstandigheden of om te voldoen aan regelgeving.

behuizingsdeksels moeten geheel worden vastgezet om te voldoen aan de
vereisten voor explosiebestendigheid.

aanraking van de draden en aansluitklemmen.

A. Transmitter voor railmontage
B. Aansluitkop voor sensor met schroefdraad
C. Sensor met schroefdraad

3.0 Sluit de bedrading aan

 De bedradingsschema’s bevinden zich op het label boven op de transmitter.
 Voor gebruik van de transmitter is een externe voeding vereist.
 De vereiste spanning over de voedingsaansluitingen van de transmitter

bedraagt 12 tot 42,4 VDC (de voedingsaansluitingen hebben een nominale
belastbaarheid van 42,4 VDC).

Opmerking

Om beschadiging van de transmitter te voorkomen, dient u ervoor te zorgen dat de
spanning over de aansluitingen tijdens het wijzigen van de configuratieparameters niet
onder 12,0 VDC zakt.

3.1 De transmitter voorzien van spanning

1. Sluit de positieve voedingsdraad aan op de “+”-aansluitklem. Sluit de

negatieve voedingsdraad aan op de “—”-aansluitklem.

2. Draai de aansluitklemschroeven aan.

3. Leg spanning aan (12—42 V d.c.).

D. Standaardverlengstuk
E. Beschermbuis met schroefdraad

10

Grasmaand 2019

A

B

D

C

Afbeelding 2. Voedings-, communicatie- en sensoraansluitingen

A

+

–

A. Aansluitklemmen sensor
B.Aansluitklemmen voeding/communicatie

3.2 Aard de transmitter

Ongeaarde thermokoppel-, mV- en RTD-/ohmingangen

Elke procesinstallatie heeft specifieke vereisten voor aarding. Gebruik de
aardopties die ter plaatse voor dit specifieke sensortype worden aanbevolen of
begin met aardoptie 1 (de meest gebruikelijke).

Optie 1 (voor een geaarde behuizing)

1. Verbind de omhulling van de sensorbedrading met de transmitterbehuizing.

2. Zorg dat de sensorafscherming elektrisch geïsoleerd is van omliggende

objecten die mogelijk geaard zijn.

3. Aard de afscherming van de signaalbedrading aan de voedingszijde.

Snelstartgids

B

A. Sensordraden
B.Transmitter

C. 4—20 mA-kring
D.

dingspunt afscherming

Aar

Optie 2 (voor een niet-geaarde behuizing)

1. Verbind de afscherming van de signaalbedrading met de afscherming van de

sensorbedrading.

2. Zorg dat de twee afschermingen aan elkaar bevestigd zijn en elektrisch

geïsoleerd zijn van de transmitterbehuizing.

3. Aard de afscherming uitsluitend aan de voedingszijde.

4. Zorg dat de sensorafscherming elektrisch geïsoleerd is van de omliggende

geaarde objecten.

5. Verbind de afschermingen met elkaar, zodanig dat ze elektrisch geïsoleerd

zijn van de transmitter.

11

Snelstartgids

A

B

D

C

Grasmaand 2019

B

A

A. Sensordraden
B. Transmitter

C. 4—20 mA-kring
D. Aardingspunt afscherming

C

D

Optie 3 (voor een geaarde of niet-geaarde behuizing)

1. Aard de afscherming van de sensorbedrading indien mogelijk bij de sensor.

2. Zorg dat de afscherming van de sensorbedrading en die van de

signaalbedrading elektrisch geïsoleerd zijn van de transmitterbehuizing.

3. Verbind de afscherming van de signaalbedrading niet met de afscherming

van de sensorbedrading.

4. Aard de afscherming van de signaalbedrading aan de voedingszijde.

B

A

A. Sensordraden
B. Transmitter

D

C. 4—20 mA-kring
D. Aardingspunt afscherming

C

Optie 4 (voor geaarde thermokoppel-ingangen)

1. Aard de afscherming van de sensorbedrading bij de sensor.

2. Zorg dat de afscherming van de sensorbedrading en die van de

signaalbedrading elektrisch geïsoleerd zijn van de transmitterbehuizing.

3. Verbind de afscherming van de signaalbedrading niet met de afscherming

van de sensorbedrading.

4. Aard de afscherming van de signaalbedrading aan de voedingszijde.

12

A. Sensordraden
B. Transmitter

C. 4—20 mA-kring
D. Aardingspunt afscherming

Grasmaand 2019

4.0 Voer een kringtest uit

De opdracht Loop Test (kringtest) controleert de transmitteruitgang, de
integriteit van de kring en de werking van opnameapparaten of gelijksoortige
instrumenten die in de kring geïnstalleerd zijn.

Opmerking

Deze functie is niet beschikbaar voor de Rosemount 248C configuratie-interface.

4.1 Start een kringtest

1. Sluit een externe ampèremeter aan in serie met de transmitterkring (zodat

de stroom naar de transmitter ergens in de kring door de meter gaat).

2. Selecteer vanaf het Home-scherm (beginscherm): 1) Device Setup (instellen

apparaat) > 2) Diag/Serv (diagnose/onderhoud) > 1) Test Device (testen
apparaat) > 1) Loop Test (kringtest).

3. Selecteer een discreet uitgangsniveau in milliampère voor de transmitter.

Selecteer bij Choose Analog Output (kies analoge uitgang): 1) 4 mA >

2) 20 mA of selecteer 3) Other (overige) om handmatig een waarde tussen
de 4 en 20 milliampère in te stellen.

4. Selecteer Enter (invoeren) om de vaste uitgang weer te geven.

5. Selecteer OK.

6. Controleer in de testkring of de vaste mA-ingang en de mA-uitgang van de

transmitter dezelfde waarde hebben.

Snelstartgids

Opmerking

Als de waarden niet overeenkomen, moet de transmitteruitgang worden getrimd of
functioneert de stroommeter niet goed.

Nadat de test is voltooid, wordt op de display weer het kringtestscherm
weergegeven en kunt u een andere uitgangswaarde kiezen.

4.2 Beëindig de kringtest

1. Selecteer 5) End (beëindigen).

2. Selecteer Enter (invoeren).

13

Snelstartgids

5.0 Productcertificeringen

Rev 1.20

5.1 Informatie over Europese richtlijnen

Achter in deze snelstartgids vindt u een exemplaar van de EU-conformiteitsverklaring.
De meest recente revisie van de EU-verklaring van overeenstemming vindt u op

Emerson.com/Rosemount

5.2 Certificering voor normale locaties

De transmitter is volgens de standaardprocedure onderzocht en getest, waarbij is
vastgesteld dat het ontwerp voldoet aan de elementaire elektrische, mechanische en
brandveiligheidsvereisten, door een in de VS nationaal erkend onderzoekslaboratorium
(nationally recognized testing laboratory; NRTL) dat is geaccrediteerd door de
Amerikaanse Occupational Safety and Health Administration (OSHA).

5.3 Noord-Amerika

De Amerikaanse National Electrical Code® (NEC) en de Canadese Electrical Code (CEC)
staan toe dat apparatuur met divisiemarkering wordt gebruikt in zones en dat apparatuur
met zonemarkering wordt gebruikt in divisies. De markeringen moeten geschikt zijn voor
de omgevingsclassificatie, gas- en temperatuurklasse. Deze informatie is duidelijk
vastgelegd in de betreffende codes.

5.4 VS

E5 USA explosieveilig

Certificaat: 3016555
Normen: FM-klasse 3600:2011, FM-klasse 3611:2004, FM-klasse 3615:2006,

Markeringen: XP CL I, DIV 1, GP B, C, D; DIP CL II/III, DIV 1, GP E, F, G); NI CL1, DIV 2,

.

FM-klasse 3810:2005, ANSI/ISA 60079-0:2009,
ANSI/ISA 60079-11:2009, IEC 60529: 2004, NEMA

GP A, B, C, D indien geïnstalleerd volgens Rosemount-tekening
00248-1065; Type 4;

Grasmaand 2019

®

— 250: 1991

I5 FM intrinsieke veiligheid

Certificaat: 3016555
Normen: FM-klasse 3600:2011, FM-klasse 3610:2010, FM-klasse 3611:2004,

Markeringen: IS CL I/II/III, DIV 1, GP A, B, C, D, E, F, G; NI CL1, DIV 2, GP A, B, C, D

5.5 Canada

I6 Canada intrinsiek veilig

Certificaat: 1091070
Normen: CAN/CSA C22.2 nr. 0-10, CSA-norm C22.2 nr. 25-1966,

Markeringen: IS CL I, DIV 1 GP A, B, C, D indien geïnstalleerd volgens

14

FM-klasse 3810:2005, ANSI/ISA 60079-0:2009,
ANSI/ISA 60079-11:2009, IEC 60529: 2004, NEMA — 250: 1991

indien geïnstalleerd volgens Rosemount-tekening 00248-1055;
Typ e 4X; IP66 /68

CAN/CSA C22.2 nr. 94-M91, CAN/CSA C22.2 nr. 157-92,
CSA C22.2 nr. 213-M1987, C22.2 nr. 60529-05

Rosemount-tekening 00248-1056; CL I DIV 2 GP A, B, C, D; Type 4X,
IP66/68

Grasmaand 2019

K6 CSA intrinsiek veilig, explosieveilig en klasse 1, divisie 2

Certificaat: 1091070
Normen: CAN/CSA C22.2 nr. 0-10, CSA-norm C22.2 nr. 25-1966,

Markeringen: XP CL I/II/III, DIV 1, GP B, C, D, E, F, G indien geïnstalleerd volgens

5.6 Europa

E1 ATEX d ruk vas t

Certificaat: FM12ATEX0065X
Normen: EN 60079-0: 2012+A11:2013, EN 60079-1: 2014,

Markeringen: II 2 G Ex db IIC T6…T1 Gb, T6(—50 °C

Zie Ta be l 2 aan het einde van het onderdeel Productcertificeringen voor de
procestemperaturen.

Speciale voorwaarden voor gebruik (X):

1. Zie certificaat voor omgevingstemperatuurbereik.

2. Het niet-metalen label kan elektrostatisch geladen raken en een ontstekingsbron

vormen in omgevingen van groep III.

3. Bescherm het lcd-deksel tegen stootenergieën van meer dan 4 joule.

4. Drukvaste naden zijn niet bedoeld voor reparatie.

5. Er moet een geschikte behuizing met de certificatie Ex d of Ex tb worden aangesloten

op temperatuursondes met behuizingsoptie “N”.

6. De eindgebruiker moet zorgen dat de externe oppervlaktetemperatuur op de

apparatuur en de hals van de DIN-uitvoering van de sensorsonde niet boven de 130 °C
kan stijgen.

7. Niet-standaard lakopties kunnen risico’s in verband met elektrostatische ontlading

veroorzaken. Vermijd installaties die elektrostatische lading op gelakte oppervlakken
veroorzaken en reinig gelakte oppervlakken alleen met een vochtige doek. Neem
contact op met de fabrikant voor meer informatie als de lak is besteld via een speciale
optiecode.

Snelstartgids

CSA-norm C22.2 nr. 30-M1986, CAN/CSA C22.2 nr. 94-M91,
CSA-norm C22.2 nr.142-M1987, CAN/CSA C22.2 nr. 157-92,
CSA C22.2 nr. 213-M1987, C22.2 nr. 60529-05

Rosemount-tekening 00248-1066; IS CL I, DIV 1 GP A, B, C, D indien
geïnstalleerd volgens Rosemount-tekening 00248-1056; CL I DIV 2
GP A, B, C, D; Type 4X, IP66/68 Afdichting doorvoerleiding niet vereist.

EN 60529:1991 +A1:2000+A2:2013

≤ T

≤ +40 °C),

T5…T1(—50 °C

≤ T

a

≤ +60 °C)

a

I1 ATEX intrinsieke veiligheid

Certificaat: Baseefa03ATEX0030X
Normen: EN 60079-0: 2012, EN 60079-11: 2012
Markeringen: II 1 G Ex ia IIC T5/T6 Ga, T5(—60 °C

Zie Ta be l 3 aan het einde van het onderdeel Productcertificeringen voor de
entiteitsparameters.

Speciale voorwaarde voor veilig gebruik (X):

1. Het apparaat moet geïnstalleerd zijn in een behuizing die een beschermingsgraad van

ten minste IP20 biedt. Niet-metalen behuizingen moeten een oppervlakteweerstand
hebben van minder dan 1 G; behuizingen van een lichte legering of zirkonium
moeten na installatie beschermd worden tegen schokken en wrijving.

T6(—60 °C

≤ T

≤ +60 °C)

a

≤ T

≤ +80 °C),

a

15

Snelstartgids

N1 ATE X Typ e n — met beh uiz ing

NC ATEX Type n — zonder behuizing

Speciale voorwaarde voor veilig gebruik (X):

1. De temperatuurtransmitter van model 248 moet worden geïnstalleerd in een correct

ND AT EX stof

Speciale voorwaarden voor gebruik (X):

1. Zie certificaat voor omgevingstemperatuurbereik.

2. Het niet-metalen label kan elektrostatisch geladen raken en een ontstekingsbron

3. Bescherm het lcd-deksel tegen stootenergieën van meer dan 4 joule.

4. Drukvaste naden zijn niet bedoeld voor reparatie.

5. Er moet een geschikte behuizing met de certificatie Ex d of Ex tb worden aangesloten

6. De eindgebruiker moet zorgen dat de externe oppervlaktetemperatuur op de

7. Niet-standaard lakopties kunnen risico’s in verband met elektrostatische ontlading

Grasmaand 2019

Certificaat: BAS00ATEX3145
Normen: EN 60079-0:2012+A11:2013, EN 60079-15:2010

≤ T

Markeringen: II 3 G Ex nA IIC T5 Gc (—40 °C

≤ +70 °C)

a

Certificaat: Baseefa13ATEX0045X
Normen: EN 60079-0:2012, EN 60079-15:2010

≤ T

Markeringen: II 3 G Ex nA IIC T5/T6 Gc,T5(—60 °C

T6(—60°C

≤ T

≤ 70 °C)

a

≤ +80 °C),

a

gecertificeerde behuizing, met een beschermingsgraad van ten minste IP54 in
overeenstemming met IEC 60529 en EN 60079-15.

Certificaat: FM12ATEX0065X
Normen: EN 60079-0: 2012+A11:2013, EN 60079-31:2014,

EN 60529:1991 +A1:2000 +A2:2013

≤ T

Markeringen: II 2 D Ex tb IIIC T130 °C Db, (—40 °C
Zie Ta be l 2 aan het einde van het onderdeel Productcertificeringen voor

≤ +70 °C); IP66

a

procestemperaturen.

vormen in omgevingen van groep III.

op temperatuursondes met behuizingsoptie “N”.

apparatuur en de hals van de DIN-uitvoering van de sensorsonde niet boven de 130 °C
kan stijgen.

veroorzaken. Vermijd installaties die elektrostatische lading op gelakte oppervlakken
veroorzaken en reinig gelakte oppervlakken alleen met een vochtige doek. Neem
contact op met de fabrikant voor meer informatie als de lak is besteld via een speciale
optiecode.

5.7 Internationaal

E7 ECEx drukvast

Certificaat: IECEx FMG 12.0022X
Normen: IEC 60079-0:2011, IEC 60079-1:2014-06, 60079-31:2013
Markeringen: Ex db IIC T6…T1 Gb, T6(—50 °C

Zie Ta be l 2 aan het einde van het onderdeel Productcertificeringen voor
procestemperaturen.

Speciale voorwaarden voor gebruik (X):

1. Zie certificaat voor omgevingstemperatuurbereik.

2. Het niet-metalen label kan elektrostatisch geladen raken en een ontstekingsbron

vormen in omgevingen van groep III.

16

+60 °C); Ex tb III C T130C Db T

≤ T

≤ +40 °C), T5…T1(—50 °C ≤ Ta ≤

a

= —40 °C to +70 °C; IP66

a

Grasmaand 2019

3. Bescherm het lcd-deksel tegen stootenergieën van meer dan 4 joule.

4. Drukvaste naden zijn niet bedoeld voor reparatie.

5. Er moet een geschikte behuizing met de certificatie Ex d of Ex tb worden aangesloten

op temperatuursondes met behuizingsoptie “N”.

6. De eindgebruiker moet zorgen dat de externe oppervlaktetemperatuur op de

apparatuur en de hals van de DIN-uitvoering van de sensorsonde niet boven de 130 °C
kan stijgen.

7. Niet-standaard lakopties kunnen risico’s in verband met elektrostatische ontlading

veroorzaken. Vermijd installaties die elektrostatische lading op gelakte oppervlakken
veroorzaken en reinig gelakte oppervlakken alleen met een vochtige doek. Neem
contact op met de fabrikant voor meer informatie als de lak is besteld via een speciale
optiecode.

I7 ECEx intrinsieke veiligheid

Speciale voorwaarde voor veilig gebruik (X):

1. Het apparaat moet geïnstalleerd zijn in een behuizing die een beschermingsgraad van

ten minste IP20 biedt. Niet-metalen behuizingen moeten een oppervlakteweerstand
hebben van minder dan 1 G; behuizingen van een lichte legering of zirkonium
moeten na installatie beschermd worden tegen schokken en wrijving.

N7 IECEx Type n — met behuizing

Certificaat: IECEx BAS 07.0086X
Normen: IEC 60079-0:2011, IEC 60079-11:2011

≤ T

Markeringen: Ex ia IIC T5/T6 Ga, T5(—60 °C
Zie Ta be l 3 aan het einde van het onderdeel Productcertificeringen voor

≤ +80 °C), T6(—60 °C ≤ Ta ≤ +60 °C)

a

entiteitsparameters.

Certificaat: IECEx BAS 07.0055
Normen: IEC 60079-0:2011, IEC 60079-15:2010

≤ T

Markeringen: Ex nA IIC T5 Gc; T5(—40 °C

≤ +70 °C)

a

Snelstartgids

NG IECEx Type n — zonder behuizing

Certificaat: IECEx BAS 13.0029X
Normen: IEC 60079-0:2011, IEC 60079-15:2010
Markeringen: Ex nA IIC T5/T6 Gc; T5(—60 °C

Speciale voorwaarde voor veilig gebruik (X):

1. De temperatuurtransmitter van model 248 moet worden geïnstalleerd in een

geschikte gecertificeerde behuizing, met een beschermingsgraad van ten minste IP54
in overeenstemming met IEC 60529 en IEC 60079-15.

5.8 China

E3 NEPSI drukvast

Certificaat: GYJ16.1335X
Normen: GB3836.1-2010, GB3836.2-2010
Markeringen: Ex d IIC T6

Speciale voorwaarden voor veilig gebruik (X):

1. Omgevingstemperatuurbereik is: T6…T1(—50 °C

T5…T1 (—50 °C

2. De voorziening voor aardverbinding op de behuizing moet op betrouwbare wijze

worden aangesloten.

3. Er mag tijdens installatie geen mengsel worden gebruikt dat de drukvaste behuizing

zou kunnen beschadigen.

T1 Gb: T6…T1(—50 °C ≤ Ta ≤ +40 °C)

~

T5…T1 (—50 °C

≤ T

≤ +60 °C).

a

≤ T

≤ +60 °C)

a

≤ T

≤ +80 °C), T6(—60 °C ≤ Ta ≤ +60 °C)

a

≤ T

≤ +40 °C)

a

17

Snelstartgids

4. Bij installaties in een explosiegevaarlijke omgeving moeten kabelwartels,

5. Bij installatie, gebruik en onderhoud in een explosieve gasatmosfeer moet de

6. Het is eindgebruikers niet toegestaan om interne onderdelen te verwisselen;

7. Bij installatie, gebruik en onderhoud van dit product moeten de volgende normen in

I3 NEPSI intrinsieke veiligheid

Speciale voorwaarden voor veilig gebruik (X):

1. Het symbool “X” wordt gebruikt voor aanduiding van specifieke

2. Het verband tussen de T-code en het omgevingstemperatuurbereik is als volgt:

Grasmaand 2019

doorvoerleidingen en afsluitpluggen worden gebruikt die door overheidsinstanties als
klasse Ex d IIC Gb gecertificeerd zijn.

waarschuwing “Niet openen wanneer ingeschakeld” in acht worden genomen.

problemen moeten in overleg met de fabrikant worden opgelost om beschadiging van
het product te voorkomen.

acht worden genomen:
GB3836.13-2013 “Electrical apparatus for explosive gas atmospheres Part 13: Repair
and overhaul for apparatus used in explosive gas atmospheres” (Elektrische apparaten
voor een explosieve gasatmosfeer Deel 13: Reparatie en revisie van apparaten die in
een explosieve gasatmosfeer worden gebruikt).
GB3836.15-2000 “Electrical apparatus for explosive gas atmospheres Part 15:
Electrical installations in hazardous area (other than mines)” (Elektrische apparaten
voor een explosieve gasatmosfeer Deel 15: Elektrische installaties in een
explosiegevaarlijke omgeving [behalve mijnen]).
GB3836.16-2006 “Electrical apparatus for explosive gas atmospheres Part 16:
Inspection and maintenance of electrical installation (other than mines)” (Elektrische
apparaten voor een explosieve gasatmosfeer Deel 16: Inspectie en onderhoud van
elektrische installaties [behalve mijnen]).
GB50257-2015 “Code for construction and acceptance of electric device for explosion
atmospheres and fire hazard electrical equipment installation engineering”
(Voorschrift voor de bouw en acceptatie van elektrische instrumenten voor explosieve
atmosfeer en de installatie van brandgevaarlijke elektrische apparatuur).

Certificaat: GYJ16.1334X
Normen: GB3836.1-2010, GB3836.4-2010, GB3836.20-2010

≤ T

Markeringen: Ex ia IIC T5/T6 Ga; T5(—60 °C
Zie Ta be l 3 aan het einde van het onderdeel Productcertificeringen voor de

≤ +80 °C), T6(—60 °C ≤ Ta ≤ +60 °C)

a

entiteitsparameters.

gebruiksvoorwaarden:
a. De behuizing kan lichte metalen bevatten. Er moet derhalve worden gezorgd dat

ontstekingsgevaar vanwege stoten of wrijving wordt voorkomen.

b. Het apparaat moet worden geïnstalleerd in een behuizing die een

beschermingsgraad van ten minste IP20 biedt. Niet-metalen behuizingen moeten
een oppervlakteweerstand hebben van minder dan 1 G.

T-co de Te mp er at uu rb er ei k

T6 —60 °C ≤ Ta ≤ +60 °C

T5 —60 °C ≤ Ta ≤ +80 °C

18

Grasmaand 2019

3. Intrinsiek veilige parameters:

Aansluitklemmen + en — van HART-kring

Snelstartgids

Maximale

ingangsspanning

(V)

U

i

30 130 1,0 3,6 0

Maximale

ingangsstroom

(mA)

l

i

Maximaal

ingangsvermogen

(W)

P

i

Maximale inwendige

parameters

Ci (nF) Li (mH)

De bovenstaande voeding moet afkomstig zijn van een lineaire voeding.

Sensoraansluitingen (1 t/m 4)

Maximale

uitgangsspanning

(V)

U

o

45 26 290 2, 1 0

Maximale

uitgangsstroom

(mA)

I

o

Maximaal

uitgangsvermogen

(mW)

P

o

Maximale inwendige

parameters

Ci (nF) Li (mH)

Sensoraansluitingen (1 t/m 4)

Groep

IIC 23,8 23,8

IIB 237,9 87,4

IIA 727,9 184,5

Maximale externe parameters

Co (nF) Lo (mH)

4. Het product moet worden gebruikt met een bijbehorend ap paraat met Ex-certificering

om een explosiebeschermingssysteem te verkrijgen dat in een explosieve
gasatmosfeer kan worden gebruikt. De bedrading en aansluitklemmen moeten
voldoen aan de voorschriften in de instructiehandleiding van het product en de
bijbehorende apparatuur.

5. De kabels tussen dit product en bijbehorende apparaten moeten afgeschermd zijn (de

kabels moeten een geïsoleerde afscherming hebben). De afscherming moet goed
worden geaard in een niet-gevaarlijke omgeving.

6. Het is eindgebruikers niet toegestaan om interne onderdelen te verwisselen;

problemen moeten in overleg met de fabrikant worden opgelost om beschadiging van
het product te voorkomen.

7. Bij installatie, gebruik en onderhoud van dit product moeten de volgende normen in

acht worden genomen:
GB3836.13-1997 “Electrical apparatus for explosive gas atmospheres Part 13: Repair
and overhaul for apparatus used in explosive gas atmospheres” (Elektrische apparaten
voor een explosieve gasatmosfeer Deel 13: Reparatie en revisie van apparaten die in
een explosieve gasatmosfeer worden gebruikt).

GB3836.15-2000 “Electrical apparatus for explosive gas atmospheres Part 15:
Electrical installations in hazardous area (other than mines)” (Elektrische apparaten
voor een explosieve gasatmosfeer Deel 15: Elektrische installaties in een
explosiegevaarlijke omgeving [behalve mijnen]).
GB3836.16-2006 “Electrical apparatus for explosive gas atmospheres Part 16:
Inspection and maintenance of electrical installation (other than mines)” (Elektrische
apparaten voor een explosieve gasatmosfeer Deel 16: Inspectie en onderhoud van
elektrische installaties [behalve mijnen]).

19

Snelstartgids

GB50257-1996 “Code for construction and acceptance of electric device for explosion
atmospheres and fire hazard electrical equipment installation engineering”
(Voorschrift voor de bouw en acceptatie van elektrische instrumenten voor explosieve
atmosfeer en de installatie van brandgevaarlijke elektrische apparatuur).

N3 NEPSI Type n

Speciale voorwaarde voor veilig gebruik (X):

1. Zie certificaat voor speciale voorwaarden.

5.9 EAC

EM Technisch voorschrift douane-unie (EAC) drukvast

Speciale voorwaarde voor veilig gebruik (X):

1. Zie certificaat voor speciale voorwaarden.

IM Technisch voorschrift douane-unie (EAC) intrinsieke veiligheid

Speciale voorwaarde voor veilig gebruik (X):

1. Zie certificaat voor speciale voorwaarden.

Certificaat: GYJ15.1089
Normen: GB3836.1-2010, GB3836.8-2003

≤ T

Markeringen: Ex nA nL II C T5 Gc (—40 °C

≤ +70 °C)

a

Certificaat: TC RU C-US.AA87.B.00057
Markeringen: 1Ex d IIC T6…T1 Gb X, T6(—50 °C

≤ T

T5…T1(—50 °C

≤ +60 °C); IP66/IP67

a

Certificaat: TC RU C-US.AA87.B.00057
Markeringen: 0Ex ia IIC T5,T6 Ga X, T6(—60 °C

T5(—60 °C

≤ T

≤ +80 °C); IP66/IP67

a

≤ T

a

≤ T

≤ +60 °C),

a

Grasmaand 2019

≤ +40 °C),

5.10 Korea

EP Korea explosieveilig/drukvast

Certificaat: 13-KB4BO-0208X
Markeringen: Ex d IIC T6; T6(—40 °C

Speciale voorwaarde voor veilig gebruik (X):

1. Zie certificaat voor speciale voorwaarden.

5.11 Combinaties

K5 Combinatie van E5 en I5
KM Combinatie van EM en IM

Tabel 2. Procestemperaturen

Temperatuurklasse Omgevingstemperatuur

T6 —50 °C tot +40 °C 55 55 60 65

T5 —50 °C tot +60 °C 70 70 70 75

T4 —50 °C tot +60 °C 100 110 120 130

T3 —50 °C tot +60 °C 170 190 200 200

T2 —50 °C tot +60 °C 280 300 300 300

T1 —50 °C tot +60 °C 440 450 450 450

20

≤ T

≤ +65 °C)

amb

Procestemperatuur zonder

lcd-displaydeksel (°C)

Onverlengd 3 inch 6 inch 9 inch

Grasmaand 2019

Tabel 3. Entiteitsparameters

Snelstartgids

Parameters

Spanning Ui 30 V 45 V

Stroom Ii 130 mA 26 mA

Vermogen Pi 1 W 290 mW

Elektrische

capaciteit Ci

Zelfinductie Li 0 mH 0 μH

Aansluitklemmen + en —

van HART-kring

3,6 nF 2,1 nF

Sensoraansluitingen

1 t/m 4

5.12 Verdere certificeringen (alleen voor Rosemount 248-kopmontage)

SBS Typegoedkeuring American Bureau of Shipping (ABS)

Certificaat: 11-HS771994B-1-PDA
Beoogd gebruik: temperatuurmeting voor scheeps- en offshoretoepassingen.

SBV Typegoedkeuring Bureau Veritas (BV)

Certificaat: 26325
Vereisten: Regels van Bureau Veritas voor de classificatie van stalen schepen
Toepassing: K lassenotaties: AU T-UMS, AUT-CCS, AUT-PORT en AU T-IMS;

temperatu urtransmitter kan niet op dieselmotoren worden geïnstalleerd.

SDN Typegoedkeuring Det Norske Veritas (DNV)

Certificaat: A-14187
Beoogd gebruik: Regels van Det Norske Veritas voor classificatie van vaartuigen, snelle

en lichte vaartuigen en offshore-normen van Det Norske Veritas.

Toe pa ss in g:

Locatieklassen

Tem per at uu r D

Luchtvochtigheid B

Trilling A

EMC A

Behuizing

B/IP66 Al,

C/IP66: SST

SLL Typegoedkeuring Lloyds Register (LR)

Certificaat: 11/60002
Toepassing: Omgevingscategorie ENV1, ENV2, ENV3 en ENV5

21

Snelstartgids

Afbeelding 3. Verklaring van overeenstemming Rosemount 248

Grasmaand 2019

22

Grasmaand 2019

Snelstartgids

23

Snelstartgids

Grasmaand 2019

24

Grasmaand 2019

Snelstartgids

25

Snelstartgids

Grasmaand 2019

26

Grasmaand 2019

Snelstartgids

27

Snelstartgids

ᴹ

China RoHS

㇑᧗⢙䍘䎵䗷ᴰབྷ⎃ᓖ䲀٬Ⲵ䜘Ԧරࡇ㺘

Rosemount 248



List of Rosemount 248 Parts with China RoHS Concentration above MCVs

䜘Ԧ〠

Part Name

ᴹᇣ⢙䍘䍘Hazardous Substances

䫵

Lead
(Pb)

⊎

Mercury

(Hg)

䭹

Cadmium

(Cd)

ޝԧ䬜䬜

Hexavalent
Chromium

(Cr +6)

ཊⓤ㚄㚄㤟

Polybrominated

biphenyls

(PBB)

ཊⓤ㚄㚄㤟䟊

Polybrominated
diphenyl ethers

(PBDE)

⭥ᆀ㓴Ԧ

Electronics

Assembly

X O O O O

O

༣փ㓴Ԧ

Housing

Assembly

O O O X O

O

Րᝏಘ㓴Ԧ

Sensor

Assembly

X O O O O

O

ᵜ㺘Ṭ㌫׍ᦞ

SJ/T11364

Ⲵ㿴ᇊ㘼ࡦ֌

This table is proposed in accordance with the provision of SJ/T11364.

O:

᜿Ѫ䈕䜘ԦⲴᡰᴹ൷䍘ᶀᯉѝ䈕ᴹᇣ⢙䍘Ⲵ䟿൷վҾ

GB/T 26572

ᡰ㿴ᇊⲴ䲀䟿㾱≲

O: Indicate that said hazardous substance in all of the homogeneous materials for this part is below the limit requirement of
GB/T 26572.

X:

᜿Ѫ൘䈕䜘Ԧᡰ֯⭘Ⲵᡰᴹ൷䍘ᶀᯉ䟼ˈ㠣ቁᴹа㊫൷䍘ᶀᯉѝ䈕ᴹᇣ⢙䍘Ⲵ䟿儈Ҿ

GB/T 26572

ᡰ㿴ᇊⲴ䲀䟿㾱≲

X: Indicate that said hazardous substance contained in at least one of the homogeneous materials used for this part is above
the limit requirement of GB/T 26572.

Grasmaand 2019

28

Grasmaand 2019

Snelstartgids

29

Internationaal hoofdkantoor

Emerson Automation Solutions

6021 Innovation Blvd.
Shakopee, MN 55379, VS

[phone] of [phone]
[phone]
[e-mail]

Regionaal kantoor Noord-Amerika

Emerson Automation Solutions

8200 Market Blvd.
Chanhassen, MN 55317, VS

[phone] of [phone]
[phone]
[e-mail]

Regionaal kantoor Latijns-Amerika

Emerson Automation Solutions

1300 Concord Terrace, Suite 400
Sunrise, FL 33323, VS

[phone]
[phone]
[e-mail]

Regionaal kantoor Europa

Emerson Automation Solutions Europe GmbH

Neuhofstrasse 19a Postfach 1046
CH 6340 Baar
Zwitserland

[phone]
[phone]
[e-mail]

Regionaal kantoor Azië/Pacific

Emerson Automation Solutions Asia Pacific Pte Ltd

1 Pandan Crescent
Singapore 128461

[phone]
[phone]

[e-mail]

Regionaal kantoor Midden-Oosten en Afrika

Emerson Automation Solutions

Emerson FZE P.O. Box 17033
Jebel Ali Free Zone - South 2
Dubai, Verenigde Arabische Emiraten

[phone]
[phone]
[e-mail]

00825-0111-4825, Rev JB

Snelstartgids

Grasmaand 2019

E

merson Automation Solutions bv

Postbus 212
2280 AE Rijswijk
Nederland

(31) 70 413 66 66
(31) 70 390 68 15
inf

[e-mail]

www.emerson.nl

Emerson Automation Solutions nv/sa

De Kleetlaan, 4
B-1831 Diegem
België

(32) 2 716 7711
(32) 2 725 83 00
www.emerson.be

Linkedin.com/company/Emerson-Automation-Solutions

Twitter.com/Rosemount_News

Facebook.com/Rosemount

Youtube.com/us er/RosemountMeasur ement

Google.com/+RosemountMeasurement

Ga voor onze standaardleveringsvoorwaarden naar
de pagina Standaardleveringsvoorwaarden.
Het Emerso n-logo is een handel smerk en dienstmerk v an Emerson
Electric Co.
Rosemount en het Rosemount-log o zijn handelsmerken van
Emerson.
HART is een gedeponeerd handelsmerk van de FieldComm Group.
NEMA is een ge deponeerd handels merk en dienstmerk va n de
National Electrical Manufacturers Association.
National Electrical Code is een gedeponeerd handelsmerk van
National Fire Protection Association, Inc.
Windows is een handelsmerk van Microsoft Corporation in de
Verenigde Staten en a ndere landen.
MACTek is een gedeponeerd handelsmerk van MACTek Corporation.
Alle overige merken zijn eigendom van de betreffende merkhouders.
© 2019 Emerson. Alle rechten voorbehouden.
