02564990 ’01-2-A3-11N
Handleiding
Bedankt voor en gefeliciteerd met uw aankoop van een Roland Drum System
TD-6K.
Alvorens dit elektronisch drumstel te gebruiken moet u “Veilig gebruik
van dit apparaat” (blz. 2) en “Belangrijke opmerkingen” (blz. 3) lezen.
Daar komt u namelijk te weten wat u wel en niet mag doen en hoe u het
drumstel op de juiste manier gebruikt. Verder verdient het aanbeveling
om de handleiding in z’n geheel te lezen om alle functies te leren
kennen. Bewaar de handleiding op een veilige plaats op, omdat u ze
later beslist nog eens nodig hebt.
Copyright © 2001 ROLAND CORPORATION
Alle rechten voorbehouden. Niets uit deze handleiding mag worden gekopieerd, ver-
veelvoudigd of op andere manieren openbaar worden gemaakt zonder de schriftelijke
toestemming van ROLAND CORPORATION.
![](/html/3e/3ea8/3ea8fcbab4418bfc365bc29138d0f6ed7e88ba763c7f6e63355f5e27e9b3290f/bg2.png)
2
Veilig gebruik van dit apparaat
001
• Lees eerst de volgende punten door en
gebruik dan pas uw TD-6K. Zo bent u er
zeker van dat u hem op de juiste manier
gebruikt.
................................................................................................
002c
• Probeer nooit zelf dit apparaat of de adapter
te herstellen.
................................................................................................
003
• Probeer nooit de TD-6K zelf te herstellen
(tenzij u in de handleiding uitdrukkelijke
instructies vindt om dat wél te doen). Laat
alle herstellings- en onderhoudswerken over
aan een door Roland erkende technische
dienst.
................................................................................................
004
• Zet de TD-6K nooit op plaatsen die de vol-
gende kenmerken vertonen:
• Plaatsen die onderhevig zijn aan sterke
temperatuurschommelingen (bv. in het
directe zonlicht), in een gesloten auto waar
de zon op staat, in de buurt van een
radiator of een airco-kanaal, op een
warmtebron (stoof e.d.).
• Op vochtige plaatsen (badkamer, was-
ruimte, op de natte grond, in de regen e.d.)
• Op bijzonder stoffige plaatsen.
• Op plaatsen die onderhevig zijn aan sterke
trillingen.
................................................................................................
007
• Plaats het apparaat op een stabiel en niet-hel-
lend oppervlak. Zorg dat het tijdens het
gebruik niet kan verschuiven.
................................................................................................
011
• Zorg dat er geen kleine voorwerpen (uit
metaal, brandbare stoffen, muntstukken,
naalden e.d.) in het inwendige van de TD-6K
terechtkomen. Plaats nooit glazen, koppen
e.d. op de behuizing.
................................................................................................
013
• In gezinnen met kleine kinderen dient een
volwassene toezicht te houden tot de kinde-
ren in staat zijn om dit apparaat in overeen-
stemming met de veiligheidsvoorschriften te
gebruiken.
................................................................................................
• Om ongevallen te voorkomen laat u kleine
kinderen het best nooit in de buurt van het
drumstel spelen.
................................................................................................
014
• Bescherm de TD-6K tegen overdreven schok-
ken. (Laat hem nooit vallen!)
................................................................................................
Het foute gebruik van dit apparaat kan
leiden tot verwondingen en of materiële
schade.
* "Materiële" schade heeft betrekking op
het beschadigen van het meubilair of
andere huishoudelijke voorwerpen
evenals huisdieren enz.
Wijst de gebruiker op het risico op
dodelijke ongevallen of zware ver-
wondingen als gevolg van een fout
gebruik van dit apparaat.
Dit symbool maakt de gebruiker attent op dingen die moeten
worden uitgevoerd. Wat er moet worden gedaan wordt
aangegeven door de tekening in de cirkel. Het links getoonde
symbool betekent dat de stekker van het stroomsnoer van de
uitgang moet worden losgekoppeld.
Een driehoek maakt de gebruiker attent op belangrijke
instructies of waarschuwingen. De juiste betekenis van het
symbool wordt bepaald door de tekening in de driehoek. Het
links getoonde symbool wordt gebruikt voor algemene
waarschuwingen of om de aandacht te vestigen op gevaar.
Dit symbool maakt de gebruiker attent op dingen die nooit
mogen worden uitgevoerd. Wat nooit mag worden gedaan
wordt aangegeven door de tekening in de cirkel. Het links
getoonde symbool wordt gebruikt om aan te geven dat het
toestel nooit uit elkaar mag worden gehaald.
VEILIG GEBRUIK VAN DIT APPARAAT
INSTRUCTIES VOOR HET VOORKOMEN VAN BRAND, ELEKTRISCHE SCHOKKEN EN VERWONDINGEN
HOUD ALTIJD HET VOLGENDE IN DE GATEN
Over de en labels Over de symbolen
VOORZICHTIG
VOORZICHTIG LET OP
LET OP!
VOORZICHTIG VOORZICHTIG
![](/html/3e/3ea8/3ea8fcbab4418bfc365bc29138d0f6ed7e88ba763c7f6e63355f5e27e9b3290f/bg3.png)
3
Belangrijke opmerkingen
291a
Lees naast “Veilig gebruik van dit apparaat” (blz. 2) ook de volgende punten even door:
Opstelling
• Laat de TD-6K nooit in de regen staan en vermijd
plaatsen die onderhevig zijn aan overdreven
warmte (in de buurt van een stoof of radiator, in
een gesloten auto waar de zon op staat enz.) Boven-
dien moet u extreme temperaturen (zowel warm als
koud) vermijden. Overdreven warmte kan voor een
verkleuring van de TD-6K zorgen.
355
• Gebruik de TD-6K niet op plaatsen die blootgesteld
zijn aan de regen, of in een andere vochtige omge-
ving.
Onderhoud
• Gebruik voor een gewone schoonmaakbeurt een
zachte droge doek of een lichtjes met water bevoch-
tigde doek. Gebruik voor hardnekkig vuil een doek
met een mild, niet-bijtend schoonmaakmiddel.
Veeg de TD-6K nadien goed af met een zachte
droge doek.
402
• Gebruik nooit benzine, thinner, alcohol of gelijk
welk oplosmiddel om verkleuring of vervorming te
voorkomen.
Bijkomende
voorzorgsmaatregelen
• Ga voorzichtig te werk, wanneer u de knoppen,
regelaars en andere bedieningsorganen of aanslui-
tingen van de TD-6K gebruikt. Ruw omgaan met
deze dingen kan defecten veroorzaken.
558a
• Om uw buren niet te storen houdt u het volume
best op een redelijk niveau. U zou ook een hoofdte-
lefoon op de versterker e.d. kunnen aansluiten,
zodat u zich geen zorgen hoeft te maken over de
mensen rondom u (vooral in de late uren).
• De TD-6K is ontworpen om zo weinig mogelijk her-
rie te maken tijdens het spelen. Sommige trillingen
kunnen echter niet worden voorkomen (bv. het
intrappen van een pedaal). Daarom kiest u het best
een plaats of onderlaag die dergelijke trillingen
afdempt. Denk er bovendien aan dat het werken
met een hoofdtelefoon niet kan voorkomen dat u
meezingt of zodanig te keer gaat dat de buren er
last van hebben.
104
• Tracht te voorkomen dat kabels en snoeren
verstrikt geraken. Houd alle kabels en snoe-
ren buiten het bereik van kinderen.
................................................................................................
106
• Ga nooit op het apparaat staan en plaats er
geen zware voorwerpen op.
................................................................................................
118
• Als u moeren, ringen, schroeven enz. los-
draait, moet u ze altijd buiten handbereik van
kleine kinderen leggen om te voorkomen dat
deze laatste ze kunnen inslikken e.d.
LET OP LET OP
![](/html/3e/3ea8/3ea8fcbab4418bfc365bc29138d0f6ed7e88ba763c7f6e63355f5e27e9b3290f/bg4.png)
4
Controle van de bijgeleverde
accessoires
❑ TD-6 (Percussion Sound Module) x 1
❑ KD-7 (Kick Trigger Unit) x 1
❑ FD-6 (HiHat Control Pedal) x 1
❑ PD-6 (Pad) x 5
❑ CY-6 (Cymbal Pad) x 2
❑ Accessoireset x 1
❑ Mono-aansluitkabel (1 meter) x 3
(voor HiHat, Snare, Tom 1: PD-6 x 3)
❑ Mono-aansluitkabel (2 meters) x 4
(voor Kick: KD-7/Tom 2, 3: PD-6 x 2/
HiHat Control Pedal: FD-6)
❑ Stereo-aansluitkabel (2 meter) x 2
(voor Crash, Ride: CY-6 x 2)
■ TD-6K handleiding x 1
• Het basdrumpedaal wordt niet bijgeleverd. Dat moet er
dus apart bijkopen.
• De handleiding van de TD-6 bevindt zich in de doos van
die module.
OPGELET
Wijzigingen van de specificaties en het uiterlijk met het oog op
productverbeteringen zonder voorafgaande kennisgeving
voorbehouden.
MDS-6
(Drum Stand)
Begin met het opstellen van de drumstand.
Meer details over het assembleren van de drumstand (MDS-6)
vindt u in diens handleiding.
TD-6
(Percussion Sound Module)
Schroef de standhouder (die bij de MDS-6 wordt geleverd)
zoals hierna getoond aan de onderkant van de TD-6 vast.
OPGELET
• Gebruik uitsluitend de 8mm-schroeven (M5 x 8), die bij
de TD-6 worden geleverd. Het gebruik van andere
schroeven zou er namelijk toe kunnen leiden dat u de
TD-6 beschadigt.
• Aangezien u de module tijdens het monteren van de
standhouder ondersteboven moet leggen, verdient het
aanbeveling om er een dik deken of een stapel kranten
e.d. onder te leggen om te voorkomen dat u de bedie-
ningsorganen beschadigt.
• Zolang de module ondersteboven is gekeerd moet u er
bijzonder voorzicht mee omspringen om hem niet te
laten vallen.
KD-7 (Kick Trigger Unit)
Polariteitsschakelaar instellen
Schuif de polariteitsschakelaar in de “(–Roland)” positie.
❑ Stemsleutel x 1
❑ Klopper (voor een KD-7) x 1
❑ Pinbout (voor de FD-6) x 2
❑ Pinboutveer (voor de FD-6) x 2
❑ Vleugelmoer (voor CY-6) x 2
❑ Viltringen (voor CY-6) x 2
❑ Stopper (voor CY-6) x 2
Smalle kant
Brede kant
Pad-kant
AnkermoerBolt
Voetplaat
Signaaluitgang
Mix In-connector
Polariteitsschakelaar
Regelaar voor het uitgangs-
niveau.
HoogLaag
![](/html/3e/3ea8/3ea8fcbab4418bfc365bc29138d0f6ed7e88ba763c7f6e63355f5e27e9b3290f/bg5.png)
5
Mix In-connector gebruiken
Door de uitgang van een tweede KD-7 op de Mix In-connector
aan te sluiten kunt u ook met een dubbel baspedaal werken.
Instellen van het uitgangsniveau
Als het volume/niveau van een tweede KD-7, die u op de Mix
In-connector aangesloten hebt, niet overeenkomt met dat van
de andere KD-7, kunt u met de kleine regelaar het uitgangsni-
veau van de KD-7 regelen. Hiervoor hebt u een schroeven-
draaier nodig.
Als u maar één KD-7 gebruikt, moet u de niveauregelaar op de
maximumwaarde zetten.
Klopper op een basdrumpedaal
installeren
De TD-6K wordt niet met een basdrumpedaal geleverd. De
klopper wordt echter wel bijgeleverd en moet dan ook op een
in de handel verkrijgbaar basdrumpedaal geïnstalleerd wor-
den.
OPGELET
• Wees voorzichtig dat u zich niet de vingers kneust.
• Het uiteinde van de pinbouten is betrekkelijk scherp.
Wees dus voorzichtig.
• Als u de KD-7 gewoon op een houten vloer e.d. zet, zou u
deze laatste kunnen beschadigen. Draai de pinbouten
dan weer naar binnen.
• Zet het basdrumpedaal goed vast aan de KD-7.
Specificaties
KD-7: Kick Trigger Unit
Trigger: 1
Afmetingen: 172 (B) x 112 (D) x 100 (H) mm
gewicht: 1,3kg (met klopper)
FD-6
(HiHat Control Pedal)
OPGELET
• Het uiteinde van de pinbouten is betrekkelijk scherp.
Wees dus voorzichtig.
• Als u de FD-6 gewoon op een houten vloer e.d. zet, zou u
deze laatste kunnen beschadigen. Draai de pinbouten er
dan weer uit.
• Als u de FD-6 langere tijd niet wenst te gebruiken, moet u
de arm in de “los”-stand schuiven en weer vastdraaien.
• Om onnodige schade te voorkomen moet u ervoor zor-
gen dat het pedaal van de FD-6 nooit lange tijd ingedrukt
blijft.
In de Engelstalige handleiding van de TD-6 wordt ervan
uitgegaan dat u met een FD-7 HiHat Control Pedal werkt.
Uiteindelijk blijkt het echter om een “FD-6” te gaan, wanneer
u de TD-6K gekocht hebt. Dat gaan we in het Nederlands
meteen rechtzetten.
Specificaties
FD-6: HiHat Control Pedal
Afmetingen: 160 (B) x 395 (D) x 120 (H) mm
Gewicht: 1,4kg (met pinbouten)
Basdrumpedaal
Bij gebruik van een tapijt Als u geen tapijt gebruikt
Klopper
Instellen van de pinbout
Instellen van de pedaalweg
Draai de schroef met de bijgeleverde
stemsleutel los en verschuif de arm.
Arm verschuiven
los
strak
Uitgang
Pedaalplaat
Pinbouten installeren
(bij gebruik van een tapijt)
Pinbout
Veer voor de pinbout
![](/html/3e/3ea8/3ea8fcbab4418bfc365bc29138d0f6ed7e88ba763c7f6e63355f5e27e9b3290f/bg6.png)
6
PD-6
(Pad)
PD-6 Pads aan de stand bevestigen
Schuif de pen door de buis binnenin de houder.
OPGELET
Let er tijdens het bevestigen van de PD-6 Pads aan de pennen
op de bevestigingsmoeren goed vast te draaien om te voorko-
men dat een Pad los komt te zitten.
Specificaties
PD-6: Pad
Diameter: 8,5 duim
Trigger: 1 (slagvlak)
Afmetingen: 221 (B) x 274 (D) x 64 (H) mm
Gewicht: 1,2kg
CY-6
(Cymbal Pad)
CY-6 aan een cimbaalstand
bevestigen
1. Draai de stopperbout met de bijgeleverde
stemsleutel vast.
De stopper voorkomt dat de cimbaalpad in het wilde
begint te draaien en er op die manier voor zorgt dat de
kabels verstrikt geraken.
2. Bevestig de CY-6 zoals in de tekening hierna
getoond.
3. Draai de vleugelmoer zo vast of zo los tot de
cimbaalpad op de gewenste manier beweegt.
Gebruik de bijgeleverde viltring en de vleugelmoer.
Specificaties
CY-6: Cymbal Pad
Diameter: 12 duim
Triggers: 2 (Slagvlak, rand)
Afmetingen: 290 (B) x 295 (D) x 45 (H) mm
Gewicht: 0,6kg
Bevestigingsmoer
Bevestigingsmoer
Slagvlak
Uitgang
Houder
Houder
Vastdraaien
Losdraaien
Pen
Randgedeelte
Pad-oppervlak
Uitgang
Belgedeelte
Stopper
(de goede kant
uit draaien)
Deze bout met
de bijgeleverde
stemsleutel vast-
draaien.
Vleugelmoer
Viltring
![](/html/3e/3ea8/3ea8fcbab4418bfc365bc29138d0f6ed7e88ba763c7f6e63355f5e27e9b3290f/bg7.png)
7
Assemblage en aansluiten van de “TD-6K”
OPGELET
Om schade aan de luidsprekers en de overige apparaten te voorkomen moet u altijd het volume op de minimumwaarde zetten en
alle betrokken apparaten uitschakelen alvorens iets aan te sluiten of de aansluitingen te verbreken.
Eens u alles naar behoren hebt aangesloten, moet u de TD-6 instellen (zie verderop).
De TD-6 module bevat al optimale instellingen voor de TD-6K. U kunt dus meteen aan de slag.
Mono
(1 meter)
Mono
(2 meter)
Stereo
(2 meter)
Mono
E n signaal
Stereo
Twee signalen
Gebruik de bijgeleverde kabels voor het aansluiten van de Pads, de
cimbaalpads, de HiHat-eenheid en de basdrumeenheid. Kijk goed
naar de nummers in de afbeeldingen en sluit de Pads e.d. op de juiste
TRIGGER INPUT-connectors achterop de TD-6 aan.
Stereokabel (2 meter) x 2
Crash 1 (CY-6)
Ride (CY-6)
Monokabel (1 meter) x 3
Snare (PD-6)
Hi-Hat (PD-6)
Tom 1 (PD-6)
Monokabel (2 meter) x 4
Tom 2 (PD-6)
Tom 3 (PD-6)
Kick (KD-7)
HiHat Control Pedal (FD-6)
TD-6
Crash 1
CY-6
Ride
CY-6
Tom 2
PD-6
Tom 1
PD-6
Kick
KD-7
HiHat Control Pedal
FD-6
Snare
PD-6
Hi-Hat
PD-6
Tom 3
PD-6
![](/html/3e/3ea8/3ea8fcbab4418bfc365bc29138d0f6ed7e88ba763c7f6e63355f5e27e9b3290f/bg8.png)
8
![](/html/3e/3ea8/3ea8fcbab4418bfc365bc29138d0f6ed7e88ba763c7f6e63355f5e27e9b3290f/bg9.png)
* Alle in deze handleiding vermelde productnamen zijn eigendom van de betref-
fende bedrijven of rechtspersonen.
Copyright © 2001 ROLAND CORPORATION
Alle rechten voorbehouden. Niets uit deze handleiding mag worden gekopieerd, ver-
veelvoudigd of op andere manieren openbaar worden gemaakt zonder de schriftelijke
toestemming van ROLAND CORPORATION.
Handleiding
Dank u voor en gefeliciteerd met uw aankoop van de TD-6 Percussion Sound
Module van Roland.
Alvorens de TD-6 te gebruiken moet u “Belangrijke opmerkingen” (blz.
12) lezen. Daar komt u namelijk te weten wat u wel en niet mag doen en
hoe u de TD-6 op de juiste manier gebruikt. Verder verdient het aanbe-
veling om de handleiding in z’n geheel te lezen om alle functies te leren
kennen. Bewaar de handleiding op een veilige plaats op, omdat u ze
later beslist nog eens nodig hebt.
![](/html/3e/3ea8/3ea8fcbab4418bfc365bc29138d0f6ed7e88ba763c7f6e63355f5e27e9b3290f/bga.png)
10
Veilig gebruik van de TD-6
Veilig gebruik van de TD-6
001
• Lees eerst de volgende punten door en gebruik
dan pas uw TD-6. Zo bent u er zeker van dat u
hem op de juiste manier gebruikt.
................................................................................................
002c
• Probeer nooit zelf dit apparaat of de adapter te
herstellen.
................................................................................................
003
• Probeer nooit de TD-6 zelf te herstellen (tenzij u
in de handleiding uitdrukkelijke instructies
vindt om dat wél te doen). Laat alle herstellings-
en onderhoudswerken over aan een door Roland
erkende technische dienst.
................................................................................................
004
• Zet de TD-6 nooit op plaatsen die de volgende
kenmerken vertonen:
• Plaatsen die onderhevig zijn aan sterke tem-
peratuurschommelingen (bv. in het directe
zonlicht), in een gesloten auto waar de zon
op staat, in de buurt van een radiator of een
airco-kanaal, op een warmtebron (stoof e.d.).
• Op vochtige plaatsen (badkamer, wasruimte,
op de natte grond, in de regen e.d.)
• Op bijzonder stoffige plaatsen.
• Op plaatsen die onderhevig zijn aan sterke
trillingen.
................................................................................................
005
• Plaats deze module enkel in een rack of op een
stand die door Roland uitdrukkelijk wordt aan-
bevolen.
................................................................................................
006
• Als u de TD-6 in een rack schroeft of op een
stand monteert, moet u deze laatste op een vlak
en stabiel oppervlak plaatsen. Het rack en de
stand mogen tijdens het normale gebruik niet
verschuiven. De keuze van een veilige opstel-
lingsplaats geldt overigens ook voor situaties
waarin u de TD-6 niet gebruikt.
................................................................................................
008c
• Gebruik enkel de bij de TD-6 geleverde adapter
en sluit hem uitsluitend aan op een stopcontact
dat beantwoordt aan de gegevens op het merk-
plaatje van de adapter. Andere adapters hebben
een andere polariteit of een ander vermogen.
Als u ze op een verkeerd stopcontact aansluit,
werkt de TD-6 niet of brandt de adapter door.
................................................................................................
009
• Beschadig nooit de stroomkabel. Plooi hem niet
te veel, trap er niet op, plaats er geen zware
voorwerpen op enz. Een beschadigde kabel kan
brand of elektrocutie veroorzaken. Gebruik
nooit een kabel die al beschadigd is.
................................................................................................
Het foute gebruik van dit apparaat kan
leiden tot verwondingen en of materiële
schade.
* "Materiële" schade heeft betrekking op
het beschadigen van het meubilair of
andere huishoudelijke voorwerpen
evenals huisdieren enz.
Wijst de gebruiker op het risico op
dodelijke ongevallen of zware ver-
wondingen als gevolg van een fout
gebruik van dit apparaat.
Dit symbool maakt de gebruiker attent op dingen die moeten
worden uitgevoerd. Wat er moet worden gedaan wordt
aangegeven door de tekening in de cirkel. Het links getoonde
symbool betekent dat de stekker van het stroomsnoer van de
uitgang moet worden losgekoppeld.
Een driehoek maakt de gebruiker attent op belangrijke
instructies of waarschuwingen. De juiste betekenis van het
symbool wordt bepaald door de tekening in de driehoek. Het
links getoonde symbool wordt gebruikt voor algemene
waarschuwingen of om de aandacht te vestigen op gevaar.
Dit symbool maakt de gebruiker attent op dingen die nooit
mogen worden uitgevoerd. Wat nooit mag worden gedaan
wordt aangegeven door de tekening in de cirkel. Het links
getoonde symbool wordt gebruikt om aan te geven dat het
toestel nooit uit elkaar mag worden gehaald.
VEILIG GEBRUIK VAN DIT APPARAAT
INSTRUCTIES VOOR HET VOORKOMEN VAN BRAND, ELEKTRISCHE SCHOKKEN EN VERWONDINGEN
HOUD ALTIJD HET VOLGENDE IN DE GATEN
Over de en labels Over de symbolen
VOORZICHTIG
VOORZICHTIG LET OP
LET OP!
VOORZICHTIG VOORZICHTIG
![](/html/3e/3ea8/3ea8fcbab4418bfc365bc29138d0f6ed7e88ba763c7f6e63355f5e27e9b3290f/bgb.png)
11
Veilig gebruik van de TD-6
010
• Dit apparaat kan hetzij van zich uit, hetzij in
combinatie met een externe versterker, voor een
volume zorgen dat uw gehoor kan aantasten.
Werk dus nooit lange tijd op een pittig volume
of op een volume dat net aan de pijngrens ligt.
Zodra u ook maar de indruk hebt dat uw gehoor
begint te verzwakken, moet u onmiddellijk een
oorarts raadplegen.
................................................................................................
011
• Zorg dat er geen kleine voorwerpen (uit metaal,
brandbare stoffen, muntstukken, naalden e.d.) in
het inwendige van de TD-6 terechtkomen. Plaats
nooit glazen, koppen e.d. op de behuizing.
................................................................................................
012c
• Verbreek, in de volgende situaties, onmiddellijk
de aansluiting op het lichtnet en neem contact op
met een erkende herstellingsdienst of uw Rol-
and-dealer:
• Als de adapter of het netsnoer zichtbaar
beschadigd is.
• Als er een voorwerp of vloeistof in het
inwendige van de TD-6 terecht is gekomen.
• Als de TD-6 in de regen heeft gestaan (of op
een andere manier nat is geworden).
• Als de TD-6 niet naar behoren lijkt te werken
of het helemaal niet meer doet.
................................................................................................
013
• In gezinnen met kleine kinderen dient een vol-
wassene toezicht te houden tot de kinderen in
staat zijn om dit toestel in overeenstemming met
de veiligheidsvoorschriften te gebruiken.
................................................................................................
014
• Bescherm de TD-6 tegen overdreven schokken.
(Laat hem nooit vallen!)
................................................................................................
015
• Sluit de adapter van dit apparaat niet samen met
een overdreven aantal andere toestellen aan op
hetzelfde stopcontact. Wees voorzichtig met ver-
lengsnoeren – het totale vermogen van alle toe-
stellen aangesloten op het verlengsnoer mag
nooit het nominale vermogen (watt/ampère)
van het verlengsnoer overschrijden. Een over-
dreven belasting kan de isolatie van het snoer
doen opwarmen en zelfs doen doorsmelten.
................................................................................................
016
• Alvorens de TD-6 in het buitenland te gebrui-
ken, neemt u het best contact op met uw Roland-
dealer om te weten te komen welk voltage er in
het betreffende land wordt gehanteerd en of u al
dan niet voor een geschikte stroomvoorziening
moet zorgen.
................................................................................................
101b
• Plaats de TD-6 en de bijbehorende adapter altijd
zo dat de verluchting van beide niet in het
gedrang wordt gebracht.
................................................................................................
102d
• Neem de stroomkabel uitsluitend met de stekker
vast wanneer u hem in een stopcontact of in dit
toestel steekt, of wanneer u hem uittrekt.
................................................................................................
103b
• Als u de TD-6 langere tijd niet wenst te gebrui-
ken, verbreekt u het best de aansluiting van de
adapter op het lichtnet.
................................................................................................
104
• Tracht te voorkomen dat kabels en snoeren ver-
strikt geraken. Houd alle kabels en snoeren bui-
ten het bereik van kinderen.
................................................................................................
106
• Ga nooit op de TD-6 staan en plaats er geen
zware voorwerpen op.
................................................................................................
107d
• Neem de adapterkabel of de stekkers nooit vast
met natte handen wanneer u ze in een stopcon-
tact of in de TD-6 steekt, of wanneer u ze uittrekt.
................................................................................................
108b
• Trek de stekker uit het stopcontact en koppel alle
externe apparaten af alvorens het toestel te ver-
plaatsen.
................................................................................................
109b
• Zet de TD-6 uit en trek de stroomkabel uit, alvo-
rens hem schoon te maken (blz. 31).
................................................................................................
110b
• Trek de stekker uit het stopcontact wanneer u
gevaar voor blikseminslagen vermoedt.
................................................................................................
118
• Leg de schroeven op een veilige plaats als u ze
moet verwijderen. Enkel zo bent u er zeker van
dat kleine kinderen ze niet kunnen inslikken.
................................................................................................
VOORZICHTIG
LET OP
![](/html/3e/3ea8/3ea8fcbab4418bfc365bc29138d0f6ed7e88ba763c7f6e63355f5e27e9b3290f/bgc.png)
12
Belangrijke opmerkingen
Lees eerst “Veilig gebruik van de TD-6” (blz. 10) en daarna de volgende punten door om er zeker van te zijn
dat u de TD-6 op de juiste manier gebruikt.
Voeding
• Sluit de TD-6 niet samen met apparaten, die ruis ver-
oorzaken (zoals een elektrische motor of een regelbaar
lichtsysteem), op eenzelfde stroomkring aan.
302
• De adapter wordt na verloop van tijd warm. Dit is nor-
maal.
307
• Alvorens de TD-6 op andere toestellen aan te sluiten
schakelt u best alle apparaten uit. Zo voorkomt u defec-
ten en/of schade aan luidsprekers of andere toestellen.
Opstelling
• Als u de TD-6 gebruikt nabij een vermogensversterker
(of een ander apparaat met grote transformators), kan
er brom ontstaan. Oriënteer de TD-6 dan anders of ver-
wijder hem van de interferentiebron.
352
• De TD-6 kan de radio- of TV-ontvangst verstoren.
Gebruik hem niet in de nabijheid van dergelijke ont-
vangers.
354a
• Plaats de TD-6 nooit in het directe zonlicht en laat hem
vooral niet in een gesloten auto liggen waar de zon op
staat. Dat kan namelijk zorgen voor het smelten of het
verkleuren van de behuizing.
355
• Gebruik de TD-6 niet op een plaats die blootgesteld is
aan de regen, of in een andere vochtige omgeving.
Onderhoud
• Gebruik voor een gewone schoonmaakbeurt een zachte
droge doek of een lichtjes met water bevochtigde doek.
Gebruik voor hardnekkig vuil een doek met een mild,
niet-bijtend schoonmaakmiddel. Veeg de TD-6 nadien
goed af met een zachte droge doek.
402
• Gebruik nooit benzine, thinner, alcohol of gelijk welk
oplosmiddel om verkleuring of vervorming te voorko-
men.
Herstellingen en uw data
• Houd er rekening mee dat alle gegevens in het geheu-
gen van de TD-6 verloren kunnen gaan, wanneer hij
wordt hersteld. Maak van belangrijke data steeds een
Backup via MIDI (door de instellingen met de Bulk
Dump-functie te zenden naar een sequencer), of schrijf
ze neer op papier (indien mogelijk). Tijdens de herstel-
ling wordt er grote zorg besteed aan het voorkomen
van dataverlies. In sommige gevallen (bv. wanneer de
geheugencircuits zelf defect zijn) is het helaas niet
mogelijk om de data te recupereren. Roland is niet aan-
sprakelijk voor dusdanig dataverlies.
Voeding van het
geheugen
• De TD-6 bevat een batterij die de geheugencircuits
voedt wanneer u hem uitschakelt. Wanneer deze batte-
rij te zwak wordt, verschijnt de onderstaande melding
in het display. Laat dan zo snel mogelijk de batterij ver-
vangen, om te voorkomen dat u alle data in het geheu-
gen verliest. Voor het vervangen van de batterij raad-
pleegt u best uw dealer, de Roland-herstellings of een
erkende Roland-distributeur (zie de “Informatie”-
pagina).
![](/html/3e/3ea8/3ea8fcbab4418bfc365bc29138d0f6ed7e88ba763c7f6e63355f5e27e9b3290f/bgd.png)
13
Belangrijke opmerkingen
Bijkomende voorzorgen
• Gelieve er rekening mee te houden dat de inhoud van
het geheugen onherroepelijk verloren kan gaan ten
gevolge van een defect of het onjuist bedienen van de
TD-6. Daarom raden we aan om van belangrijke data
regelmatig een Backup te maken via MIDI.
552
• Jammer genoeg kan het gebeuren dat de data in het
geheugen van de TD-6 niet meer kunnen worden her-
steld wanneer ze eenmaal gewist zijn. Roland Corpora-
tion is niet aansprakelijk voor dergelijk dataverlies.
553
• Ga voorzichtig te werk wanneer u de knoppen, rege-
laars en andere bedieningsorganen, en de aansluitingen
van de TD-6 gebruikt. Ruw omgaan met deze dingen
kan defecten veroorzaken.
554
• Sla of druk nooit op het display.
556
• Neem bij het aan- en afkoppelen van de kabels steeds
de connector zelf vast – trek nooit aan de kabel. Zo
voorkomt u kortsluitingen en schade aan de aders.
558a
• Houd, om uw buren niet te storen, het volume op een
redelijk niveau. U kunt ook een hoofdtelefoon gebrui-
ken zodat u zich geen zorgen hoeft te maken over de
mensen rondom u (vooral in de late uren).
558c
• De TD-6K is ontworpen om zo weinig mogelijk herrie
te maken tijdens het spelen. Sommige trillingen kunnen
echter niet worden voorkomen (bv. het intrappen van
een pedaal). Daarom kiest u het best een plaats of
onderlaag die dergelijke trillingen afdempt. Denk er
bovendien aan dat het werken met een hoofdtelefoon
niet kan voorkomen dat u meezingt of zodanig te keer
gaat dat de buren er last van hebben.
559a
• Om de TD-6 te transporteren gebruikt u best de oor-
spronkelijke verpakking (inclusief opvulling). Anders
dient u te zorgen voor een gelijkwaardige verpakking.
562
• Gebruik Roland-kabels voor de aansluitingen. Als u
een kabel van een ander merk gebruikt, let dan op het
volgende:
• Sommige verbindingskabels bevatten weerstanden.
Sluit op de TD-6 geen kabels aan die weerstanden
bevatten. Als u zulke kabels gebruikt, is het moge-
lijk dat het geluid niet of nauwelijks hoorbaar is.
Voor meer informatie over de kabels wendt u zich
het best tot de fabrikant van de betreffende kabel
.
![](/html/3e/3ea8/3ea8fcbab4418bfc365bc29138d0f6ed7e88ba763c7f6e63355f5e27e9b3290f/bge.png)
14
Inhoud
Veilig gebruik van dit apparaat ...............................................................2
Controle van de bijgeleverde accessoires............................................................................... 4
MDS-6 (Drum Stand)............................................................................................................... 4
TD-6 (Percussion Sound Module) ...........................................................................................4
KD-7 (Kick Trigger Unit) ..........................................................................................................4
FD-6 (HiHat Control Pedal) .....................................................................................................5
PD-6 (Pad) ..............................................................................................................................6
CY-6 (Cymbal Pad) .................................................................................................................6
Assemblage en aansluiten van de “TD-6K”............................................................................. 7
Veilig gebruik van de TD-6 ....................................................................10
Belangrijke opmerkingen.......................................................................12
Belangrijke functies ................................................................................19
Gebruik van deze handleiding................................................................21
Structuur van de handleiding................................................................................................. 21
Afspraken voor deze handleiding ..........................................................................................21
Instellingen .................................................... 23
Beschrijving van de panelen..................................................................24
Frontpaneel ...........................................................................................................................24
Achterpaneel .........................................................................................................................26
Aansluiten en instellen ...........................................................................27
TD-6 op de stand monteren ..................................................................................................27
Pads en pedalen aansluiten ..................................................................................................28
Over de polariteitsschakelaar ..............................................................................................29
Twee pads aansluiten op “5/6” en “7/8”.......................................................................... 29
Werken met twee basdrumeenheden................................................................................. 30
Hoofdtelefoon, versterking e.d. aansluiten ............................................................................31
TD-6 in-/uitschakelen ..............................................................................32
Uitschakelen.......................................................................................................................... 33
Fabrieksinstellingen laden .....................................................................34
Demosongs beluisteren..........................................................................36
Instellen welke pads u gebruikt .............................................................38
Sensitivity: pad-gevoeligheid.................................................................40
![](/html/3e/3ea8/3ea8fcbab4418bfc365bc29138d0f6ed7e88ba763c7f6e63355f5e27e9b3290f/bgf.png)
15
Inhoud
Over de pads............................................................................................42
Trigger Inputs en geschikte pads ..........................................................................................42
Trigger Input-functies........................................................................................................... 42
Combinaties van pads en Trigger-types ............................................................................43
Aanbevolen parameterinstellingen..................................................................................... 44
Bespelen van de pads........................................................................................................... 45
Normale slagen op de pads en Rim Shots .........................................................................45
Cross Stick............................................................................................................................... 45

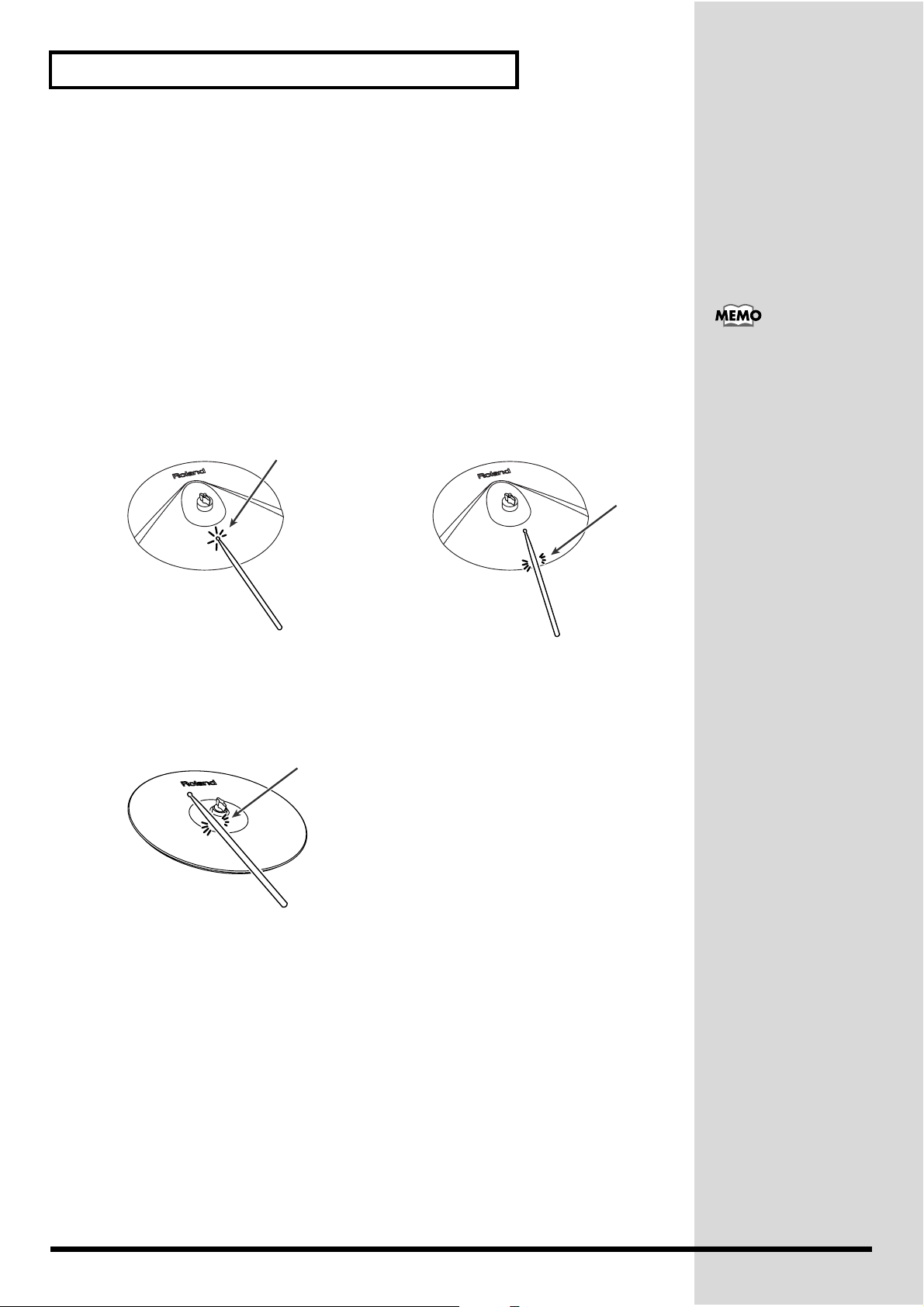

Cimbalen: Bow (boog)/Edge (rand)/Bell.......................................................................... 46
Afdempen (Chokes) ..............................................................................................................47
HiHat-controlepedaal............................................................................................................. 47
Eerste kennismaking ...................................... 49

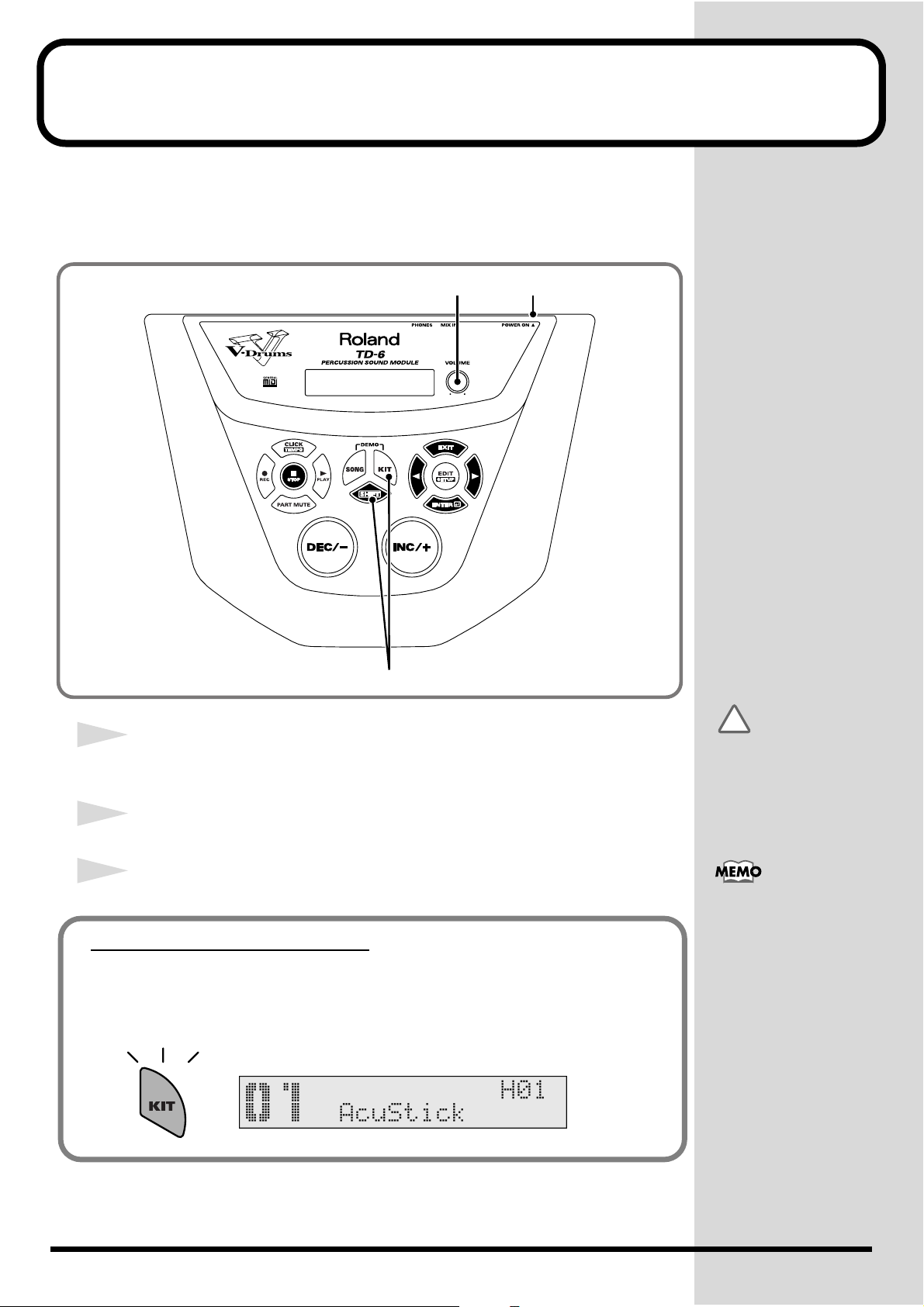

Drum Kits kiezen .....................................................................................50
Metronoom gebruiken (Click).................................................................51
Metronoom in-/uitschakelen ..................................................................................................51
Volume van de metronoom (Click Level) ..............................................................................52
Metronoomtempo instellen ....................................................................................................53

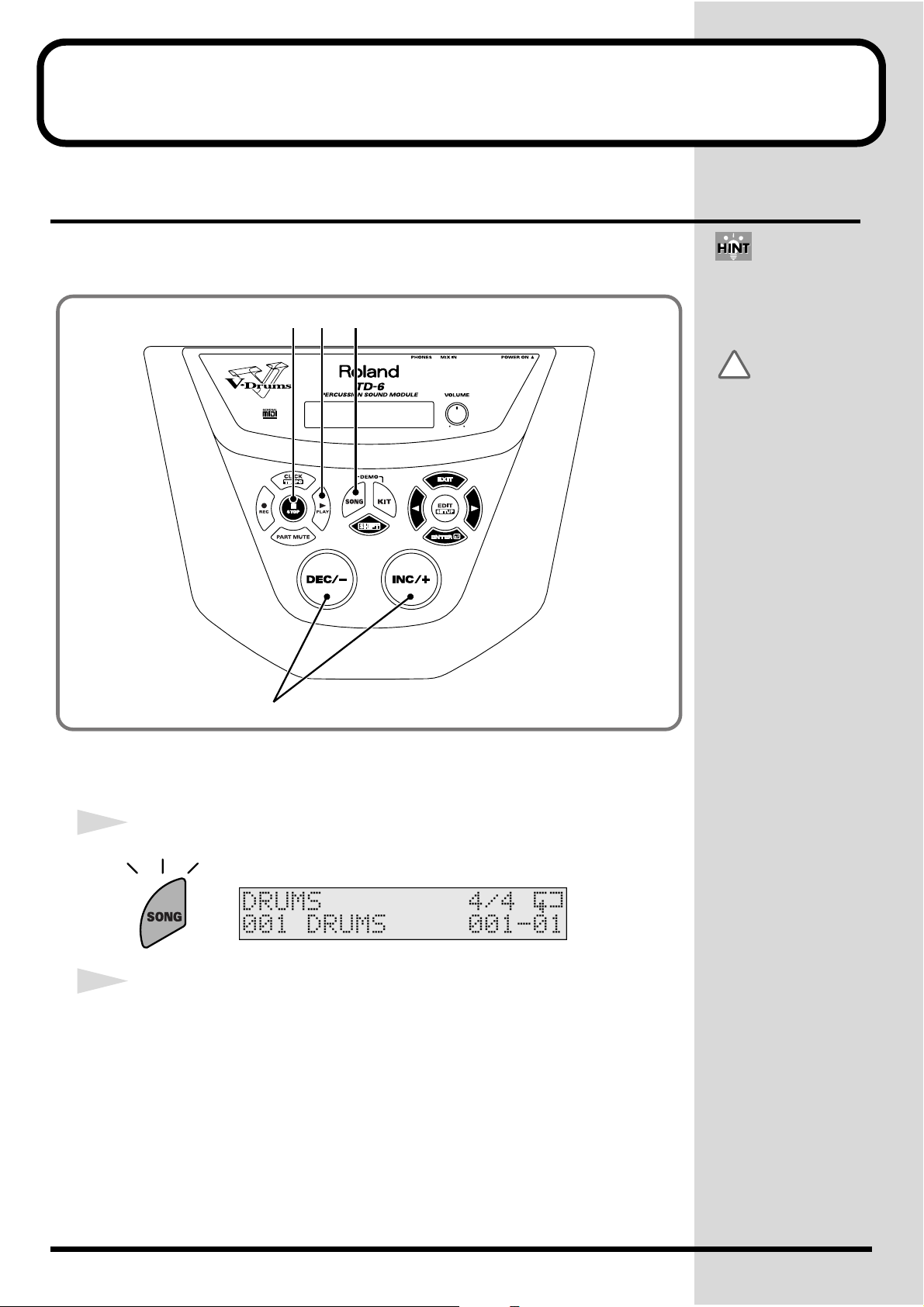

Meespelen met een Song........................................................................54
Kiezen van de af te spelen Song........................................................................................... 54
Song kiezen............................................................................................................................. 54
Song-weergave starten.......................................................................................................... 55
Song-volume instellen ...........................................................................................................56
Volume van de begeleiding instellen ................................................................................. 56
Volume van het percussiespoor ..........................................................................................56
Song-tempo tijdelijk veranderen............................................................................................ 57
Drumpartij van een Song uitschakelen.................................................................................. 58
Song-weergave via de pads ...................................................................60
Meespelen met een CD (MIX IN).............................................................61
TD-6 als GM-module gebruiken..............................................................62
Parameters .................................................... 63
1. Zelf Drum Kits programmeren............................................................64
Een woordje over de Drum Kits en de Drum Kit-pagina........................................................ 64
Over de Drum Kits ................................................................................................................ 64
Over de Drum Kit-pagina ....................................................................................................65
Drum Kit kiezen .....................................................................................................................65
Pad kiezen voor het editen.................................................................................................... 65
Afkortingen in het display ......................................................................................................66
![](/html/3e/3ea8/3ea8fcbab4418bfc365bc29138d0f6ed7e88ba763c7f6e63355f5e27e9b3290f/bg10.png)
16
Inhoud
Handige functies voor het editen........................................................................................... 66
Instrumenten tijdens de keuze beluisteren (Preview)...................................................... 66
Note Chase: vergrendelen van het display........................................................................ 67
Instrumenten aan de pads toewijzen..................................................................................... 67
Wat zijn ‘instrumenten?........................................................................................................ 67
Instrumenten via de groepen kiezen ..................................................................................67
Instrument kiezen.................................................................................................................. 68
INST-parameters................................................................................................................... 68
Level: instrumentvolume .....................................................................................................68
Pan: stereopositie van het instrument ................................................................................69
Pitch: toonhoogte/stemming............................................................................................... 69
Decay: duur van het geluid.................................................................................................. 69
Effectinstellingen (Ambience)................................................................................................ 69
Ambience Sw: effect aan/uit................................................................................................ 70
Amb Send Level: effectaandeel voor de instrumenten .................................................... 70
Studio Type: ruimte kiezen ..................................................................................................70
Wall Type: helderheid van de galm.................................................................................... 70
Room Size: grootte van de ruimte....................................................................................... 70
Amb Level: volume van de galm ........................................................................................ 70
Equalizer: toonregeling.......................................................................................................... 71
Master EQ Switch .................................................................................................................. 71
High Gain, Low Gain ............................................................................................................ 71
Control: instellingen voor de pads .........................................................................................72
Pad Pattern: Songs starten door op een pad te slaan .......................................................72
Pad Pattern Velo ....................................................................................................................73
Pitch Ctrl ................................................................................................................................. 73
Note No.: MIDI-nootnummers van de pads ..................................................................... 73
Gate Time: duur van de MIDI-signalen .............................................................................74
Common: algemene Drum Kit-parameters............................................................................ 75
Master Volume....................................................................................................................... 75
Pedal HH Vol .........................................................................................................................75
Pch Ctrl Range........................................................................................................................ 75
Kit Name................................................................................................................................. 76
Copy: kopiëren, initialiseren van Drum Kits........................................................................... 76
Fabrieksinstellingen voor de geselecteerde Drum Kit laden ..........................................77
Exchange ..............................................................................................................................77
2. Pad- en Trigger-instellingen...............................................................78
Over het display ....................................................................................................................78
Afkortingen in het display ...................................................................................................78
Weergave van het ingangsniveau van de pads................................................................. 78
Aangeven welke pads u gebruikt (Trigger Type)................................................................... 78
TRIG Basic: de belangrijkste pad-parameters ......................................................................79
Sensitivity: gevoeligheid van de pads instellen ................................................................ 79
Threshold ................................................................................................................................79
Trigger Curve......................................................................................................................... 79
Xtalk Cancel: overspraak van andere pads indijken ........................................................ 80
Geavanceerde Trigger-parameters (ADVNCD).....................................................................81
Scan Time................................................................................................................................ 81
Retrigger Cancel..................................................................................................................... 81
![](/html/3e/3ea8/3ea8fcbab4418bfc365bc29138d0f6ed7e88ba763c7f6e63355f5e27e9b3290f/bg11.png)
17
Inhoud
Mask Time: dubbele Triggers voorkomen......................................................................... 82
Rim Sens (voor PD-120/PD-80R) ........................................................................................82
TD-6 met akoestische drumtriggers gebruiken......................................................................83
3. Algemene instellingen (Setup)...........................................................84
Utility: algemene instellingen van de TD-6 ............................................................................84
LCD Contrast.......................................................................................................................... 84
PercPrtLevel: volume van de percussiepartij .................................................................... 84
Backing Level: volume van de begeleiding ....................................................................... 84
Mute: keuze van het “Part Mute”-spoor ............................................................................ 85
Master Tune: stemming van de TD-6 ................................................................................. 85
Preview Velo ..........................................................................................................................85
Avail Memory ........................................................................................................................ 85
4. Metronoom (Click) instellen ...............................................................86
Metronoom in-/uitschakelen ..................................................................................................86
Tempo van de metronoom ....................................................................................................86
Instellingen i.v.m. het metronoomsignaal ..............................................................................86
Click Level: volume van de metronoom ............................................................................ 86
Time Sig: maatsoort van de metronoom ............................................................................ 87
Interval: aantal tikken ...........................................................................................................87
Inst: metronoomklank........................................................................................................... 87
Pan: stereopositie van de metronoom ................................................................................87
Play Count In, Rec Count In: aftel....................................................................................... 87
5. Werken met de sequencer..................................................................88
Een woordje over de Songs ..................................................................................................88
Over de Songs ........................................................................................................................88
Over de Song-pagina.............................................................................................................89
Songs opnemen ....................................................................................................................90
Voorbereidingen voor de opname ...................................................................................... 90
Opname (REC STBY)............................................................................................................. 91
Song weergeven ...................................................................................................................93
Song selecteren....................................................................................................................... 93
Weergave ................................................................................................................................93
Songs wijzigen (editen) .........................................................................................................94
Level: Song-volume............................................................................................................... 94
Part Mute: Song-spoor uitschakelen................................................................................... 95
Common: algemene Song-instellingen............................................................................... 95
Part-parameters...................................................................................................................... 97
Amb Send Level..................................................................................................................... 98
Beheer van uw Songs ...........................................................................................................99
Copy: Songs kopiëren ........................................................................................................... 99
Delete: Song wissen............................................................................................................. 100
Erase: muziekdata verwijderen ......................................................................................... 100
6. MIDI-parameters van de TD-6...........................................................102
Over MIDI ............................................................................................................................102
MIDI-parameters (Common)................................................................................................103
Note Chase) ..........................................................................................................................104
![](/html/3e/3ea8/3ea8fcbab4418bfc365bc29138d0f6ed7e88ba763c7f6e63355f5e27e9b3290f/bg12.png)
18
Inhoud
Local Control........................................................................................................................ 104
Sync Mode: MIDI-synchronisatie...................................................................................... 104
CH10Priorty: wie neemt op/geeft weer?......................................................................... 105
Pedal Data Thin.................................................................................................................... 106
GM Mode (General MIDI).................................................................................................. 106
Rx GM ON ............................................................................................................................107
Soft Thru: MIDI-data “mixen”........................................................................................... 107
Device ID............................................................................................................................... 107
Tx PC Sw: voorkomen dat de TD-6 programmakeuze-commando’s zendt............... 108
Rx PC Sw............................................................................................................................... 108
MIDI Part-parameters.......................................................................................................... 109
Rx Sw in de GM-mode ........................................................................................................109
Bulk Dump (SysEx-data) .....................................................................................................110
Bulk-data weer naar de TD-6 doorseinen ........................................................................ 110
7. Voorbeelden en tips ..........................................................................112
Programmakeuze-commando’s verzenden/ontvangen....................................................... 112
TD-6 als “MIDI Master” gebruiken .......................................................................................112
Werken met een externe sequencer ...................................................................................112
Externe sequence-data intern opnemen ........................................................................... 112
Opname van uw spel met een externe sequencer........................................................... 113
TD-6 als module gebruiken .................................................................................................114
Appendix..................................................... 115
1. Verhelpen van storingen...................................................................116
2. Boodschappen & foutmeldingen .....................................................120
3. Overzicht van de Drum Kits..............................................................122
4. Drum-instrumenten ...........................................................................124
5. Percussion Sets ................................................................................128
6. Backing-instrumenten.......................................................................130
7. Preset Songs .....................................................................................132
8. Parameteroverzicht ...........................................................................134
9. MIDI Implementation .........................................................................139
10. Blokschema .....................................................................................142
11. Specificaties ....................................................................................143
Index ......................................................................................................144
![](/html/3e/3ea8/3ea8fcbab4418bfc365bc29138d0f6ed7e88ba763c7f6e63355f5e27e9b3290f/bg13.png)
19
Belangrijke functies
Groot aantal interne klanken voor alle
toepassingen (van oefenen tot live-spel)
■ 99 verschillende Drum Kits
Door gewoon een “Drum Kit” te kiezen kunt u met enkele handelingen de benodigde geluiden
oproepen. Of u de TD-6 nu gebruikt om thuis te spelen of voor optredens: u hebt altijd de passende
klanken binnen handbereik.
■ 1042 druminstrumenten
Indien nodig, kunt u ook zelf Drum Kits samenstellen door gewoon de gewenste klanken
(“druminstrumenten”) bij elkaar te voegen en aan de benodigde pads toe te wijzen.
■ 150 voorgeprogrammeerde Songs
Als u niet graag in het wilde weg zit te meppen, kiest u één van de 150 voorgeprogrammeerde
Songs om over een muzikale achtergrond te beschikken. Alles wat u dan nog hoeft te doen is het
uitschakelen van de eveneens in de Song aanwezige drumpartij om die zelf te kunnen spelen.
Bovendien zijn er 100 geheugens waarin u uw eigen Songs kunt opslaan (dat zijn de “User-
geheugens”).
■ 262 begeleidingsinstrumenten (“Backing”)
Aangezien ook het aantal begeleidingsinstrumenten indrukwekkend te noemen is, klinken de
Songs van de TD-6 net zo overtuigend als de druminstrumenten.
Bijzonder expressieve geluiden
■ De “Cross Stick”-techniek wordt ondersteund (blz. 45)
■ Rim Shots (blz. 45), randslagen op de cimbalen (blz. 46) en het
afdempen van de cimbalen (blz. 47) worden eveneens
ondersteund.
■ Het HiHat-controlepedaal kan ook voor het beïnvloeden van de
toonhoogte worden gebruikt (blz. 73).
Met name bij het werken met paukenklanken kunt u handig gebruik maken van het HiHat-
controlepedaal voor het beïnvloeden van de druminstrumenten die u via de pads aanstuurt.
![](/html/3e/3ea8/3ea8fcbab4418bfc365bc29138d0f6ed7e88ba763c7f6e63355f5e27e9b3290f/bg14.png)
20
Belangrijke functies
Functies en parameters perfect afgestemd op
het live-gebruik
■ Dankzij het vlakke bedieningspaneel kunt u alle instellingen
goed aflezen en bovendien uw medemuzikanten nog zien.
■ Oplichtende knoppen voor een doeltreffende bediening.
■ Grote [INC/+]- en [DEC/–]-knop die u zelfs met drumstokken kunt
indrukken.
Handige functies voor het oefenen
■ De TD-6 bevat een ingebouwde metronoom (blz. 86).
■ Part Mute-functie voor het uitschakelen van bepaalde partijen
tijdens het meespelen met de voorgeprogrammeerde Songs
(blz. 58, 85).
Uitbreidbaar/compatibel
■ De TD-6 laat het gebruik van de volgende opties toe:
Pads (PD-5, PD-6, PD-7, PD-9, PD-80, PD-80R, PD-100, PD-120)
Cimbaalpads (CY-6, CY-12H, CY-14C, CY-15R)
Kick Trigger Units (KD-5, KD-7, KD-80, KD-120)
HiHat-controlepedalen (FD-7, FD-6; de FD-6 maakt deel uit van het TD-6K-pakket)
■ Gebruik van de TD-6 als module tijdens het werken met een
sequencer (blz. 112).
■ Ondersteunt het General MIDI-formaat (blz. 62, 106)
De TD-6 biedt een General MIDI-mode die u kunt gebruiken om GM-compatibele sequences af te
spelen. In deze mode beschikt u over een functie waarmee u één bepaalde partij kunt uitschakelen
om ze zelf te spelen (“Minus One”).
General MIDI ( ) System
General MIDI is een geheel van aanbevelingen waarmee de beperkingen van de oorspronkelijke MIDI-
specificaties omzeild worden door duidelijk te stellen welke functies, klanken e.d. een module moet
hebben. Sequences en instrumenten, die aan deze vereisten voldoen, zijn voorzien van het General
MIDI-logo ( ). Sequences met dit logo klinken op eender welk General MIDI-instrument nagenoeg
hetzelfde, zodat de weergave voorspelbaar wordt – in tegenstelling tot wat bij de eerste MIDI-
compatibele instrumenten het geval was.
![](/html/3e/3ea8/3ea8fcbab4418bfc365bc29138d0f6ed7e88ba763c7f6e63355f5e27e9b3290f/bg15.png)
21
Gebruik van deze handleiding
Structuur van de
handleiding
Deze handleiding is als volgt ingedeeld:
Instellingen (blz. 23)
Dit deel moet u lezen alvorens de TD-6 voor het eerst te
gebruiken. Hier komt u te weten welke voorbereidingen
u moet treffen, hoe de stand op te stellen, de pads aan te
sluiten en de TD-6 in te schakelen.
Bovendien vindt u hier informatie over het toevoegen
van bijkomende pads e.d. om de mogelijkheden van de
TD-6 ten volle te benutten.
Eerste kennismaking (blz. 49)
Hier wordt in het kort uitgelegd hoe u klanken en Drum
Kits van de TD-6 kiest en gebruik maakt van de voorge-
programmeerde Songs.
Parameters (blz. 63)
De TD-6 laat toe om uw eigen Drum Kits te programme-
ren, als u onder de Presets geen enkele set vindt die pre-
cies bij uw behoeften aansluit. In dit deel worden alle
functies van de TD-6 één voor één voorgesteld.
• 1. Zelf Drum Kits programmeren (blz. 64): Met de hier
beschreven functies kunt u uw eigen Kits samenstellen.
• 2. Pad- en Trigger-instellingen (blz. 78): hier komt u te
weten hoe u de juiste instellingen voor de TD-6 zelf en
de pads kiest.
• 3. Algemene instellingen (Setup) (blz. 84): In dit deel
vindt u parameters zoals het display-contrast, het Song-
volume en andere instellingen die voor de TD-6 in z’n
geheel gelden.
• Hoofdstukken 4~5: Sequencer en bijbehorende functies
(blz. 86): Hier vindt u parameters zoals het metronoom-
volume (Click) evenals alles wat met het opnemen, edi-
ten en weergeven van sequences te maken heeft.
• Hoofdstuk 6: MIDI-instellingen en voorbeelden van het
gebruik van MIDI (blz. 102): Hier komt u te weten hoe
de MIDI-functies te gebruiken voor het archiveren van
uw instellingen met een extern apparaat; tevens worden
hier de toepassingsmogelijkheden voor het gebruik van
de TD-6 als General MIDI-module uit de doeken
gedaan.
Appendix (blz. 115)
Als de TD-6 niet werkt zoals verwacht, kijk dan eerst in
“Verhelpen van storingen” om te zien of u het probleem
zelf kunt verhelpen. Onder “Boodschappen & foutmel-
dingen” komt u te weten wat de verschillende bood-
schappen in het display van de TD-6 betekenen. Ten-
slotte vindt u daar ook de MIDI Implementation Charts.
Afspraken voor deze
handleiding
• De namen van de knoppen worden met behulp van [≈≈]
aangeduid. Voorbeeld: [KIT].
• (blz. **) verwijst naar een pagina waar u bijkomende
gegevens vindt.
• Bepaalde handelingen worden afgekort:
[KIT] ➝ [EDIT]
1. Druk op [KIT].
2. Druk op [EDIT].
[SHIFT] + [KIT]
1. Houd [SHIFT] ingedrukt, terwijl u op [KIT]
drukt.
• Bepaalde knoppen hebben twee functies (bv.
[EDIT≈(SETUP)]. De tweede functie (tussen haakjes) kunt u
selecteren door [SHIFT] ingedrukt te houden, terwijl u op
de betreffende knop drukt.
• De symbolen die u hier en daar tegenkomt hebben de
volgende betekenis:
Duidt belangrijke opmerkingen aan die u zeker
moet lezen en behartigen.
Verwijst naar nuttige dingen en functies die u
niet noodzakelijk hoeft te lezen, maar die wel
handig zijn.
Verwijst naar tips die een nog efficiënter gebruik
van de TD-6 toelaten.
Is een verwijzing naar een ander hoofdstuk of
een andere pagina waar u bijkomende gegevens
vindt.
Slaat op een verklaring van een term of begrip
dat op de betreffende pagina gehanteerd wordt.
* Hier en daar worden er in deze handleiding ook afbeeldingen van
het display gegeven. Die hebben enkel een voorbeeldfunctie en
beantwoorden dus niet altijd aan wat u op uw TD-6 ziet. Dat kan
verband houden met het feit dat uw TD-6 een nieuwere systeem-
versie bevat.
OPGELET
![](/html/3e/3ea8/3ea8fcbab4418bfc365bc29138d0f6ed7e88ba763c7f6e63355f5e27e9b3290f/bg16.png)
22
Gebruik van deze handleiding
![](/html/3e/3ea8/3ea8fcbab4418bfc365bc29138d0f6ed7e88ba763c7f6e63355f5e27e9b3290f/bg17.png)
23
Instellingen
![](/html/3e/3ea8/3ea8fcbab4418bfc365bc29138d0f6ed7e88ba763c7f6e63355f5e27e9b3290f/bg18.png)
24
Beschrijving van de panelen
Frontpaneel
Display
Hier worden de namen van de Drum Kits, de
Songs, de instellingen enz. afgebeeld.
VOLUME-regelaar
Hiermee stelt u het algemene volume van de
TD-6 in (blz. 33). Onthoud goed dat de geluids-
weergave van de TD-6 niet wordt uitgeschakeld,
wanneer u een hoofdtelefoon aansluit.
Sequencer-sectie
• CLICK (TEMPO)-knop
Hiermee schakelt u de metronoom in en uit
(blz. 51).
Door [SHIFT] ingedrukt te houden, terwijl u op
[CLICK≈(TEMPO)] drukt, roept u de display-
pagina op waar u het tempo kunt instellen
(blz. 53, 57).
• REC knop
Hiermee roept u de pagina op waar u de
opnameparameters kunt instellen (blz. 91).
• STOP knop
Hiermee kunt u de Song-weergave stoppen
(blz. 55). Als u deze knop indrukt, terwijl de
weergave al gestopt is, keert u hiermee naar
het begin van de Song terug.
• PLAY knop
Hiermee start u de Song-weergave (blz. 55).
Als de TD-6 klaar is om op te nemen (blz. 91),
start u hiermee de opname.
• PART MUTE-knop
Hiermee kunt u de gekozen Parts uitschake-
len (blz. 58).
SONG-knop
Hiermee roept u de pagina op die alle belangrijke
Song-instellingen bevat (blz. 89).
KIT-knop
Hiermee roept u de basispagina op voor het
instellen van Drum Kits (blz. 65).
![](/html/3e/3ea8/3ea8fcbab4418bfc365bc29138d0f6ed7e88ba763c7f6e63355f5e27e9b3290f/bg19.png)
25
Beschrijving van de panelen
SHIFT-knop
Deze knop moet u samen met andere knoppen
gebruiken:
Edit-sectie
• EXIT-knop
Hiermee keert u terug naar de vorige display-
pagina. Door deze knop verschillende keren
in te drukken komt u uit bij de Drum Kit- of
Song-pagina.
• [√], [®]
Wanneer er in het display een “ ” of “ ” ver-
schijnt, dienen deze knoppen voor het sprin-
gen naar een andere display-pagina. Door
[SHIFT] ingedrukt te houden, kunt u met [√] en
[®] de benodigde Trigger-ingang kiezen
(blz. 66). Op de SONG-pagina kunt u hiermee
in stappen van één maat voor- en terugspoe-
len (blz. 55).
• EDIT (SETUP)-knop
Hiermee roept u de pagina met de Drum Kit-
en Song-instellingen op. Houd [SHIFT] inge-
drukt, terwijl u op [EDIT≈(SETUP)] drukt om toe-
gang te hebben tot de algemene instellingen
van de TD-6.
• ENTER knop
Hiermee kunt u naar een andere display-
pagina gaan, wanneer er in het display een
“ ” staat.
INC/+ (waardeverhoging), DEC/-
(waardevermindering)
Hiermee selecteert u Drum Kits en Song en
wijzigt u parameterwaarden.
• Met [INC/+] stelt u een grotere waarde in; met
[DEC/–] kiest u een kleinere waarde.
• Gaat het op een parameter die u kunt in- en
uitschakelen, dan dient [INC/+] voor het
inschakelen en [DEC/–] voor het uitschakelen.
• Door [SHIFT] ingedrukt te houden, terwijl u op
[INC/+] of [DEC/–] drukt, wijzigt u de waarde in
grotere stappen.
• Door
[INC/+]
ingedrukt te houden, terwijl u op
[DEC/–]
drukt, wijzigt u de waarde continu in
positieve richting. Met
[DEC/–]
+
[INC/+]
(eerst
[DEC/–]
en vervolgens
[INC/+]
erbij) keert u dit
om.
Combinatie Functie
[SHIFT] + [KIT] Dient voor het afspelen van de
klank die aan de momenteel
geselecteerde pad toegewezen
is (“Preview”, blz. 66).
[SHIFT] +
[√], [®]
• Dient voor het kiezen van
de Trigger-ingang (blz. 66).
• Laat toe om een teken te
wissen of in te voegen tij-
dens het benoemen van
Drum Kits en Songs (blz. 76,
97).
[SHIFT] +
[CLICK≈(TEMPO)]
Dient voor het oproepen van
de pagina waar u het tempo
kunt instellen (blz. 53, 57).
[SHIFT] +
[EDIT≈(SETUP)]
Hiermee roept u de parameters
op die voor de TD-6 in z’n
geheel gelden (Setup, blz. 78,
84, 88).
[SHIFT] + [SONG] Hiermee roept u de pagina op
waar u het volume van de
begeleidingsinstrumenten
kunt instellen (melodische en
andere klanken, blz. 56).
[SHIFT] + [PLAY®] Tijdens de Song-weergave lich-
ten de knoppen van alle pads
op die aan druminstrumenten
zijn toegewezen, die op dat
moment worden afgespeeld
(blz. 55).
[SHIFT] + [STOPª] Hiermee roept u een Song-
geheugen op dat nog geen data
bevat (New User, blz. 90).
[SHIFT] + [PART≈MUTE] Hiermee roept u de pagina op
waar u de niet benodigde par-
tijen kunt uitschakelen
(blz. 85).
[SHIFT] + [INC/+],
[DEC/–]
• Laat toe om een parameter-
waarde in grote stappen te
veranderen.
• Dient voor het kiezen van
een andere instrument-
groep of Song-categorie
(blz. 67, 93).
• Laat het kiezen van hoofd-
en kleine letters toe tijdens
het schrijven van Drum Kit-
en Song-namen (blz. 76, 97).
![](/html/3e/3ea8/3ea8fcbab4418bfc365bc29138d0f6ed7e88ba763c7f6e63355f5e27e9b3290f/bg1a.png)
26
Beschrijving van de panelen
Achterpaneel
POWER-schakelaar
Hiermee schakelt u de TD-6 in en uit (blz. 32).
Kabelhaak
Hiermee zet u de adapterkabel vast.
DC IN-aansluiting
Sluit hier de bijgeleverde adapter aan (blz. 31).
OUTPUT (L (MONO), R)
Dit zijn de audio-uitgangen die u met uw ver-
sterker e.d. moet verbinden. Als uw versterker
mono is, mag u enkel de L/MONO-connector
gebruiken (blz. 31).
MIX IN-connector
Hierop kunt u de uitgang van uw CD-, MD-, cas-
settespeler e.d. aansluiten (blz. 61).
Het geluid van de hierop aangesloten signaal-
bron wordt naar de OUTPUT- en PHONES-con-
nectors uitgestuurd.
PHONES-connector
Op deze connector kunt u een stereo-hoofdtele-
foon aansluiten (blz. 31). Door dat te doen scha-
kelt u de geluidsweergave via de audio-uitgan-
gen echter niet uit.
MIDI-connectors (IN, OUT/THRU)
Deze aansluitingen hebt u nodig, wanneer u de
klanken van de TD-6 via een MIDI-klavier of
sequencer wilt aansturen, wanneer u via de pads
van de TD-6 andere MIDI-instrumenten wilt
aansturen of om de instellingen van de TD-6
extern te archiveren.
HH CTRL-aansluiting
Sluit hier een HiHat-controlepedaal aan (FD-7 of
de bij de TD-6K geleverde FD-6; zie blz. 28).
TRIGGER INPUTS
Op deze ingangen moet u de optionele pads,
cimbalen en andere Triggers (blz. 28) aansluiten.
Meer details over de aansluitingen vindt u onder
“Trigger Inputs en geschikte pads” (blz. 42).
MicroSaver-antidiefstalslot ( )
MicroSaver en Kensington zijn geregistreerde
handelsmerken van Kensington Microware
Limited.
© 1997 Kensington Microware Limited
Kensington Microware Limited
2855 Campus Drive
San Mateo, CA 94403 U.S.A.
Web:www.kensington.com
![](/html/3e/3ea8/3ea8fcbab4418bfc365bc29138d0f6ed7e88ba763c7f6e63355f5e27e9b3290f/bg1b.png)
27
Aansluiten en instellen
TD-6 op de stand monteren
1
Schroef de standhouder (wordt bij de TD-6K of de optionele drumstand
geleverd) aan de onderkant van de TD-6 vast.
Gebruik uitsluitend de 8mm-schroeven (M5 x 8) die bij de TD-6 worden gele-
verd. Met andere schroeven kunt u de TD-6 namelijk beschadigen.
2
Bevestig de TD-6 en de standhouder aan de drumstand (bv. een optio-
nele MDS-6, MDS-7U, MDS-8 of MDS-10).
Meer details over het assembleren van de drumstand vindt u in diens hand-
leiding.
OPGELET
• Zie blz. 4 voor meer
details.
• Wees voorzichtig bij het
aanbrengen van de
standhouder. Laat de
TD-6 niet vallen.
Smalle kant
Brede kant
Voor het bevestigen van de
TD-6 aan een cimbaal-
stand e.d. maakt u het best
gebruik van de optionele
APC-33 “All Purpose
Clamp”. Dit kunt u aan
uizen met een ø 10,5~
30mm vastmaken.
![](/html/3e/3ea8/3ea8fcbab4418bfc365bc29138d0f6ed7e88ba763c7f6e63355f5e27e9b3290f/bg1c.png)
28
Aansluiten en instellen
Pads en pedalen aansluiten
Gebruik de bijgeleverde kabels voor het aansluiten van de pads, cimbalen,
het HiHat-controlepedaal en de basdrumeenheid (Kick Trigger).
Kijk even naar de nummers in onderstaande afbeelding en zorg dat u de pads
e.d. op de juiste TRIGGER INPUT aansluit.
Voorbeeld
OPGELET
Alvorens pads met een
gaas (PD-80, PD-80R,
PD-100, PD-120, KD-80 of
KD-120) te gebruiken,
moet u de spanning van
het gaas optimaal instellen.
Als het gaas te slap is, kunt
u bij het meppen op een
dergelijke pad namelijk de
sensor beschadigen. Zie
ook de handleiding van de
etreffende pad.
Het beste resultaat bereikt
u door met pads van
Roland te werken (PD-5,
PD-6, PD-7, PD-9, PD-80,
PD-80R, PD-100 en
PD-120). Bovendien zijn er
ij Roland cimbalen (CY-6,
CY-12H, CY-14C en
CY-15R) en basdrumeen-
heden (KD-7, KD-80 en
KD-120) beschikbaar.
TRIGGER INPUT-aansluitingen
![](/html/3e/3ea8/3ea8fcbab4418bfc365bc29138d0f6ed7e88ba763c7f6e63355f5e27e9b3290f/bg1d.png)
29
Aansluiten en instellen
■ Over de polariteitsschakelaar
Als u een PD-7, PD-9 of KD-7 pad /Kick Trigger op de TD-6 aansluit, moet u
diens polariteitsschakelaar in de “– (Roland)” stand zetten. Meer details over
de polariteit vindt u in de handleiding bij de PD-7, PD-9 of KD-7.
■ Twee pads aansluiten op “5/6” en “7/8”
Door gebruik te maken van een optionele kabel (PCS-31) c.q. een standaard
“insertiekabel” (ook wel “Y-kabel” genaamd) kunt u twee pads op de TRIG-
GER INPUTs 5/6 (TOM2/AUX) en 7/8 (TOM3/4) aansluiten.
POLARITY
+
- (Roland)
OPGELET
Deze ingangen kunnen
geen Rim-signalen verwer-
ken.
Achterpaneel van de TD-6
PD-6
![](/html/3e/3ea8/3ea8fcbab4418bfc365bc29138d0f6ed7e88ba763c7f6e63355f5e27e9b3290f/bg1e.png)
30
Aansluiten en instellen
■ Werken met twee basdrumeenheden
Als u graag met beide voeten basdrum speelt, kunt u twee KD-7 Kick Trig-
gers gebruiken. Hiervoor dient u de uitgang van de ene basdrumeenheid aan
te sluiten op de MIX IN-connector van de andere Kick Trigger en die dan aan
te sluiten op de TD-6. Het gebruik van de MIX IN-aansluiting zorgt echter
voor een iets stiller uitgangssignaal van de Kick Trigger die op de TD-6 aan-
gesloten is. Verhoog in dat geval de gevoeligheid van de 1 KICK-ingang op
de TD-6 (zie blz. 79).
OPGELET
Beide KD-7s sturen altijd
dezelfde klank aan. Bij
gebruik van de MIX IN-
aansluiting kunt u dus
geen twee verschillende
klanken aan de twee bas-
drumeenheden toewijzen.
Kick Trigger Units (KD-7)
+
Pedalen
Output
Uitgang
Mix In
Achterkant van de TD-6
