Roland SP-808EX User Manual

MODE D’EMPLOI

Merci et félicitations pour avoir choisi le SP-808EX.

Avant d’utiliser cet appareil, veuillez lire attentivement les

sections intitulées “INSTRUCTIONS DE SÉCURITÉ IMPOR-

TANTES” (p. 2) “CONSIGNES DE SÉCURITÉ” (p. 3) et les

“REMARQUES IMPORTANTES” (p. 10). Ces sections rassemblent

des informations importantes concernant l’emploi correct de

l’appareil. De plus, de façon à être tout à fait à l’aise dans l’utilisation

de votre nouvelle acquisition, nous vous conseillons de lire

entièrement ce manuel. Gardez-le à portée de main pour vous y

reporter en cas de besoin.

1999 ROLAND CORPORATION

peut être reproduite sous quelque forme que ce soit, sans l’autorisation écrite de ROLAND CORPORATION.

A propos des symboles de ce manuel

Les mots et symboles inscrits [entre crochets] représentent des touches ou

des contrôles. Par exemple, [VARI PITCH] signifie la touche Vari-Pitch.

* Les explications de ce manuel comportent des illustrations décrivant

ce qui est habituellement affiché sur l’écran. Mais il se peut que votre

appareil dispose d’une nouvelle version plus complète du système

(par exemple de nouveaux sons), donc ce que vous voyez à l’écran

n’est pas toujours identique aux illustrations de ce manuel.

* Tous les noms de produits mentionnés dans ce document sont des

marques déposées ou des dénomminations commerciales appartenant

à leur propriétaire respectif.

1. Lisez les instructions concernant la sécurité avant d’utiliser cet

appareil.

2. N’utilisez pas cet appareil près de l’eau, par exemple, près d’une

baignoire, d’une machine à laver, d’un évier, dans un sous-sol

humide, près d’une piscine, ou autre.

3. Ce produit doit être utilisé uniquement avec un support dont l’uti-

lisation est recommandée par le fabricant.

4. Cet appareil, qu’il soit utilisé seul ou avec un amplificateur, un

casque ou des haut-parleurs, peut produire un niveau sonore

capable de provoquer une perte irrémédiable de l’acuité auditive.

Ne le faites pas fonctionner trop longtemps à un fort niveau de

volume ou à un niveau inconfortable. Si vous ressentez une telle

perte d’acuité auditive ou des sifflements dans les oreilles,

consultez un médecin.

5. Cet appareil doit être placé dans un endroit où rien ne gêne sa

ventilation.

6. Cet appareil doit être maintenu éloigné des sources de chaleur,

telles que radiateurs ou autres systèmes produisant de la cha-

leur.

7. Cet appareil doit être uniquement raccordé à une prise secteur

dont le type est indiqué dans ce manuel ou sur l’appareil lui-

même.

8. Le cordon d’alimentation doit être débranché de la prise murale

lorsque l’appareil reste inutilisé pendant de longues périodes. Ce

cordon doit aussi être débranché lorsqu’il y a un risque d’orage.

9. Veillez à ce qu’aucun objet ou liquide ne puisse tomber, être

répandu accidentellement sur l’appareil ou s’y introduire par les

petites ouvertures existantes.

10. Cet appareil doit toujours être réparé par un personnel qualifié

lorsque :

a. Le cordon d’alimentation a été endommagé, ou

b. Des objets sont tombés, ont été introduits, ou des liquides

se sont répandus dans l’appareil, ou

c. L’appareil a été exposé à la pluie, ou

d. L’appareil fonctionne mal ou présente des performances

moindres, ou

e. L’appareil est tombé, ou son boîtier a été endommagé.

11. Ne tentez pas de réparer cet appareil au-delà de ce qu’autori-

sent les instructions données dans ce manuel. Toute autre inter-

vention doit être effectuée par un personnel qualifié.

ATTENTION

RISQUE D'ÉLECTROCUTION

NE PAS OUVRIR

ATTENTION : RISQUE D'ÉLECTROCUTION, NE PAS

ENLEVER LE COUVERCLE (OU L'ARRIÈRE). AUCUNE

PIÈCE RÉPARABLE PAR L'UTILISATEUR À L'INTÉRIEUR.

CONTACTEZ UN S.A.V. QUALIFIÉ.

Le point d'exclamation dans le triangle équilatéral sert à aler-

ter l'utilisateur de la présence d'instructions importantes

concernant le fonctionnement et l'entretien dans les bro-

chures accompagnant le produit.

L'éclair fléché dans le triangle équilatéral, sert à alerter l'utili-

sateur de la présence d’une “tension dangereuse” non isolée

à l'intérieur du produit, qui peut être suffisamment importante

pour constituer un risque d’électrocution.

INSTRUCTIONS RELATIVES AUX BLESSURES, RISQUES D’ÉLECTROCUTION ET D’INCENDIE

INSTRUCTIONS DE SÉCURITÉ IMPORTANTES

– A CONSERVER –

AVERTISSEMENT – Lorsque vous utilisez un appareil électrique ou électronique, des précautions élémentaires doivent toujours être prises.

Elles incluent les précautions suivantes :

Pour le Royaume-Uni

Cet appareil doit être relié à la terre.

Les couleurs des fils du cordon secteur correspondent au code suivant :

VERT & JAUNE : TERRE, BLEU : NEUTRE, BRUN : PHASE

Si les couleurs des fils du cordon de cet appareil ne correspondent pas à celles identifiant les bornes de votre prise, veuillez procéder

comme ceci :

Le fil VERT & JAUNE doit être relié à la borne marquée d’un “E”, du symbole de terre ou de couleur VERTE ou VERT & JAUNE.

Le fil BLEU doit être relié à la borne marquée d’un N ou de couleur NOIRE.

Le fil BRUN doit être relié à la borne marquée d’un L ou de couleur ROUGE

Cet appareil, qui est équipé d’une prise trois broches avec terre, doit être relié à la terre.

ATTENTION :

IMPORTANT :

001

• Avant d’utiliser cet appareil, lisez d’abord les

instructions ci-dessus et le Mode d’emploi.

..........................................................................................................

002a

• N’ouvrez pas l’appareil et n’y faites aucune

modification.

..........................................................................................................

007

• Veillez à ce que l’appareil soit toujours placé de

niveau et soit stable. Ne le placez pas sur un

support pouvant être renversé, ni sur un plan

incliné.

..........................................................................................................

009

• Ne tordez ou ne pliez pas le cordon d’alimen-

tation, ne placez pas d’objets lourds dessus. Un

cordon endommagé peut facilement provoquer

une électrocution ou un incendie. N’utilisez jamais

un cordon ayant été endommagé.

..........................................................................................................

013

• Si des enfants en bas âge sont présents, un adulte

doit assurer une surveillance jusqu’à ce que

l’enfant soit capable de suivre toutes les règles

essentielles de fonctionnement de l’appareil en

toute sécurité.

..........................................................................................................

014

• Protégez l’appareil des chocs violents. (Ne le

faites pas tomber !)

..........................................................................................................

015

• Ne branchez pas l’appareil sur une prise multiple

déjà occupée par de nombreux autres appareils.

Faites particulièrement attention lorsque vous

utilisez des rallonges électriques, la puissance

totale utilisée par tous les appareils branchés sur

une même prise multiple ne doit pas excéder une

certaine puissance (watts/ampères). Des charges

excessives peuvent faire fondre la gaine isolante

du cordon.

..........................................................................................................

• Avant d’utiliser l’appareil dans un pays étranger,

consultez un service technique Roland ou un des

importateurs agréés Roland, dont la liste figure

sur la page”Informations”.

..........................................................................................................

102b

• Saisissez toujours la prise et non le cordon

d’alimentation pour brancher ou débrancher

l’appareil.

..........................................................................................................

104

• Évitez que les cordons et les câbles ne soient

coincés. De plus, tous les cordons et câbles doivent

être placés hors de portée des enfants.

..........................................................................................................

106

• Ne montez jamais sur l’appareil, ne déposez pas

d’objets lourds dessus.

..........................................................................................................

107b

• Ne manipulez jamais le cordon ou la prise

d’alimentation secteur avec des mains humides

lorsque vous branchez ou débranchez l’appareil.

..........................................................................................................

108a

• Avant de déplacer l’appareil, débranchez-le du

secteur, et déconnectez-le des autres appareils.

..........................................................................................................

109a

• Avant de nettoyer l’appareil, mettez-le hors

tension et débranchez le cordon d’alimentation du

secteur (p. 22).

..........................................................................................................

110a

• Lorsqu’il y a un risque d’orage dans votre région,

débranchez le cordon d’alimentation du secteur.

..........................................................................................................

118

• Si vous enlevez les caches des connecteurs

optiques, veillez à les ranger dans un endroit sûr

hors de portée des enfants, afin qu’ils ne puissent

pas les avaler accidentellement.

..........................................................................................................

Signale des instructions destinées à

avertir l’utilisateur d’un risque de

blessure ou de dommage matériel si

l’appareil n’est pas correctement utilisé.

“Dommage matériel” fait référence aux

dommages causés à, ou à leurs effets

sur l’habitation et tout son mobilier,

ainsi qu’aux animaux domestiques ou

de compagnie.

Signale des instructions destinées à

avertir l’utilisateur d’un risque mortel

ou de blessure grave si l’appareil n’est

pas correctement utilisé.

Le symbole

●

alerte l’utilisateur des précautions à

prendre. Ce qui doit être fait est indiqué par le dessin

inscrit dans le cercle. Par exemple, le symbole figurant

à gauche, indique que le cordon d’alimentation secteur

doit être débranché de la prise murale.

INSTRUCTIONS POUR ÉVITER TOUT RISQUE D’INCENDIE, D’ÉLECTROCUTION OU DE BLESSURES

A propos des mentions AVERTISSEMENT et ATTENTION A propos des symboles

ATTENTION

AVERTIS-

-SEMENT

Le symbole alerte l’utilisateur d’instructions ou d’avertissements

importants. La signification particulière de ce symbole est déter-

minée par le signe figurant dans le triangle. Par exemple, pour le

symbole figurant à gauche, il s’agit de précautions ou d’avertis-

sements généraux, ou de mise en garde contre un danger.

Le symbole alerte l’utilisateur de la présence d’éléments

ne devant pas être touchés par l’utilisateur. Ce qui est interdit

est indiqué par le dessin inclus dans le cercle barré. Par

exemple, le symbole figurant à gauche, signale que l’appareil

ne doit pas être démonté.

OBSERVEZ TOUJOURS LES INSTRUCTIONS SUIVANTES

CONSIGNES DE SÉCURITÉ

ATTENTION

AVERTISSEMENT

Table des Matières

CONSIGNES DE SÉCURITÉ .................................................................. 3

REMARQUES IMPORTANTES ............................................................ 10

Qu’est-ce que l’échantillonnage ?........................................................................................................... 12

Qu’est-ce que l’échantillonnage de Phrase ? ........................................................................................12

A propos du SP-808EX............................................................................................................................. 12

Chapitre 1 Introduction : Réalisons quelques sons ......................... 13

Possibilités du SP-808EX (applications et caractéristiques) ...............................................................13

Description de l’appareil......................................................................................................................... 14

Connexions................................................................................................................................................21

Établir des connexions avec d’autres appareils pour utiliser le SP-808EX........................... 21

Pour brancher une guitare ou une basse électrique.................................................................22

Microphones utilisables avec le SP-808EX ................................................................................22

Mise sous/hors tension ...........................................................................................................................22

Insertion et éjection d’un disque.................................................................................................23

Changer l’éclairage de l’écran (réglage du contraste).............................................................. 23

Appel des écrans de base (Level Meter, Play List, Big Time) et passage de l’un à l’autre. 23

Autres écrans d’information (Contrast/Info et Mixer/View)................................................ 24

Si un écran inhabituel apparaît (Comment revenir aux écrans de base) .............................. 25

A propos du lecteur ZIP interne............................................................................................................. 25

A propos des supports ZIP pouvant être utilisés par le

SP-808EX......................................................................................................................................... 25

Préparer de nouveaux disques ZIP à l’utilisation (Formatage).............................................. 25

Réglage de la fréquence d’échantillonnage...............................................................................26

Vérification de la mémoire disponible sur les disques ZIP ....................................................27

Écoute des morceaux de démo (jouer des morceaux et des échantillons) ....................................... 28

Réglage du volume général (fader MASTER)........................................................................... 28

Réglage du volume du casque ....................................................................................................28

Réglage du volume de chaque piste (faders de piste) ............................................................. 28

Ouverture d’un autre morceau (changement de morceau) .................................................... 28

Ajout de sons échantillonnés en appuyant sur les pads.......................................................... 29

Sélection des banques de pads.................................................................................................... 29

Fermeture temporaire de la sortie (fermeture du Master Out) .............................................. 29

Appliquer des effets aux morceaux de démonstration....................................................................... 30

Ajout d’effets aux morceaux de démo .......................................................................................30

Changer d’effet à l’aide des potentiomètres.........................................................................................31

Contrôle du Master Filter/Isolator............................................................................................. 31

Contrôle des effets généraux ....................................................................................................... 32

Contrôle des patches d’effets à l’aide des potentiomètres...................................................... 32

Utilisation des mouvements de la main pour changer les sons (Contrôleur D Beam) .................. 33

Variation de la hauteur................................................................................................................. 33

Jeu d’échantillons spécifiques .....................................................................................................34

Réglage de la sensibilité du Contrôleur D Beam...................................................................... 34

Pour appeler directement le patch “V-SYNTH” ...................................................................... 35

Usage simultané de la fonction D Beam avec plusieurs SP-808EX........................................ 35

Réglage de la position temporelle (tête de lecture) .............................................................................36

Utilisation de la molette VALUE/TIME.................................................................................... 36

Utilisation de [ ] et [ ] ...........................................................................................................36

Passer de l’affichage en Mesure/ Battement à Heures/Minutes/Secondes........................ 36

Saut à un emplacement préréglé (calage) ............................................................................................. 37

Changement de la position de calage......................................................................................... 37

Calage précis au début du son (Preview) .............................................................................................38

Réglage de la position du morceau en testant le son avant et après ([TO] [FROM])..........38

Réglage de la position du morceau comme avec une bande (Scrub Preview)..................... 38

Réglage de la durée de lecture de Preview et Preview Scrub ................................................ 39

Rétablir les réglages d’usine ...................................................................................................................39

Table des Matières

Chapitre 2 Jouer des échantillons sur les Pads ............................... 40

A propos des 64 banques de pads.......................................................................................................... 40

Méthode de base pour jouer des échantillons......................................................................................40

Nombre d’échantillons pouvant être joués simultanément (information liée aux pistes). 40

Peut-on jouer simultanément des échantillons de différentes banques de pads ?.............. 40

Changer la manière dont les échantillons sont joués et arrêtés avec les pads (Pad Play) .............41

Loop Expression (mode Boucle)............................................................................................................. 41

Arrêt d’un échantillon lorsqu’un autre pad est enfoncé (MUTE GROUP)......................................42

Tenir le son même après avoir relâché le pad (fonction Hold).......................................................... 42

Réglage du volume global et de la balance stéréo des pads ..............................................................43

Réglage du Volume et du Panoramique par groupes d’échantillons (Pad To Track).................... 44

Réglage du contrôle de hauteur comme avec une bande (Vari-Pitch) ............................................. 45

Ajout d’effets aux échantillons ............................................................................................................... 46

Utilisation du Contrôleur D Beam pour jouer les échantillons .........................................................47

Sélection des pads à jouer dans chaque banque.......................................................................47

Réglage des positions de main pour le changement d’échantillon .......................................48

Vérification des échantillons de pad sans les envoyer au MASTER OUT (fonction Pad Cue)..... 48

Chapitre 3 Échantillonner des sons................................................... 49

Procédure d’échantillonnage.................................................................................................................. 49

Réglage Mono ou Stéréo ..............................................................................................................50

Réglages de boucle et de lecture d’échantillon......................................................................... 50

Démarrage automatique de l’échantillonnage.......................................................................... 50

Comment éviter de manquer le début d’un son (Pre-Trigger)............................................... 51

Réglage automatique des points de début et de fin après l’échantillonnage (Auto Trim) .......51

Découpage d’un échantillon au niveau des zones de silence et affectation à plusieurs pads (Auto Divide)51

Si “Disk Full” apparaît à l’écran.................................................................................................. 52

Utilisation de l’égaliseur (EQ) ................................................................................................................53

Échantillonnage avec ajout d’effet ......................................................................................................... 54

Rééchantillonner la sortie du SP-808EX................................................................................................ 54

Échantillonner des morceaux (pistes) vers les pads ................................................................ 55

Rééchantillonnage de pads vers d’autres pads......................................................................... 55

Chapitre 4 Traiter les échantillons ..................................................... 56

Régler le volume des échantillons (Sample Level).............................................................................. 56

Afficher le tempo correct de l’échantillon (spécifier le nombre de temps)...................................... 56

Changer les points de début et de fin des échantillons ......................................................................57

Définition des points de départ, de fin et de bouclage............................................................57

Étirer et compresser les échantillons (Time Stretch) ...........................................................................58

Faire correspondre la durée ou le tempo avec d’un échantillon avec celui d’un autre...... 59

Changer la hauteur (Pitch) d’un échantillon........................................................................................ 59

Stocker temporairement un échantillon en dehors des pads (Clipboard) ....................................... 60

Déplacer les échantillons vers d’autres pads ............................................................................ 60

Copier une partie d’un morceau vers un pad...........................................................................61

Supprimer les échantillons (Delete Sample)......................................................................................... 61

Supprimer un Sample en une seule manœuvre .......................................................................61

Supprimer avec la fonction “Delete Sample” ...........................................................................61

Effacer toute une banque de pads d’un coup ...........................................................................62

Faire des copies des échantillons (Copy Sample)................................................................................ 62

Copier en utilisant le presse-papiers.......................................................................................... 62

Copier tous les échantillons d’une banque à une autre........................................................... 63

Distribuer un échantillon sur plusieurs pads (Divide Sample)......................................................... 63

Spécifier un point de division et scinder un échantillon en deux..........................................63

Diviser automatiquement les échantillons sur les zones de silence ...................................... 64

Que se passe-t-il quand “AUTO” est sélectionné ?..................................................................64

Presser une touche pour marquer les divisions........................................................................ 64

Inverser un échantillon (Create Reversal)............................................................................................. 65

Créer un échantillon inversé........................................................................................................ 65

Obtention d'un niveau aussi élevé que possible (fonction Normalize)............................................ 65

Annuler la dernière opération (Undo) ..................................................................................................66

Table des Matières

Chapitre 5 Arranger les échantillons (Phrases) pour créer des Morceaux . 67

Qu’est-ce qu’une piste ? ...............................................................................................................67

Le concept de Mesures, Battements et Tics ............................................................................... 67

Relation entre morceaux et phrases............................................................................................ 67

Créer de nouveaux morceaux................................................................................................................. 69

Créer et nommer un nouveau morceau.....................................................................................69

Réglage des barres de mesure convenant à l’échantillon........................................................ 69

Création d’un morceau contenant déjà un échantillon de référence.....................................70

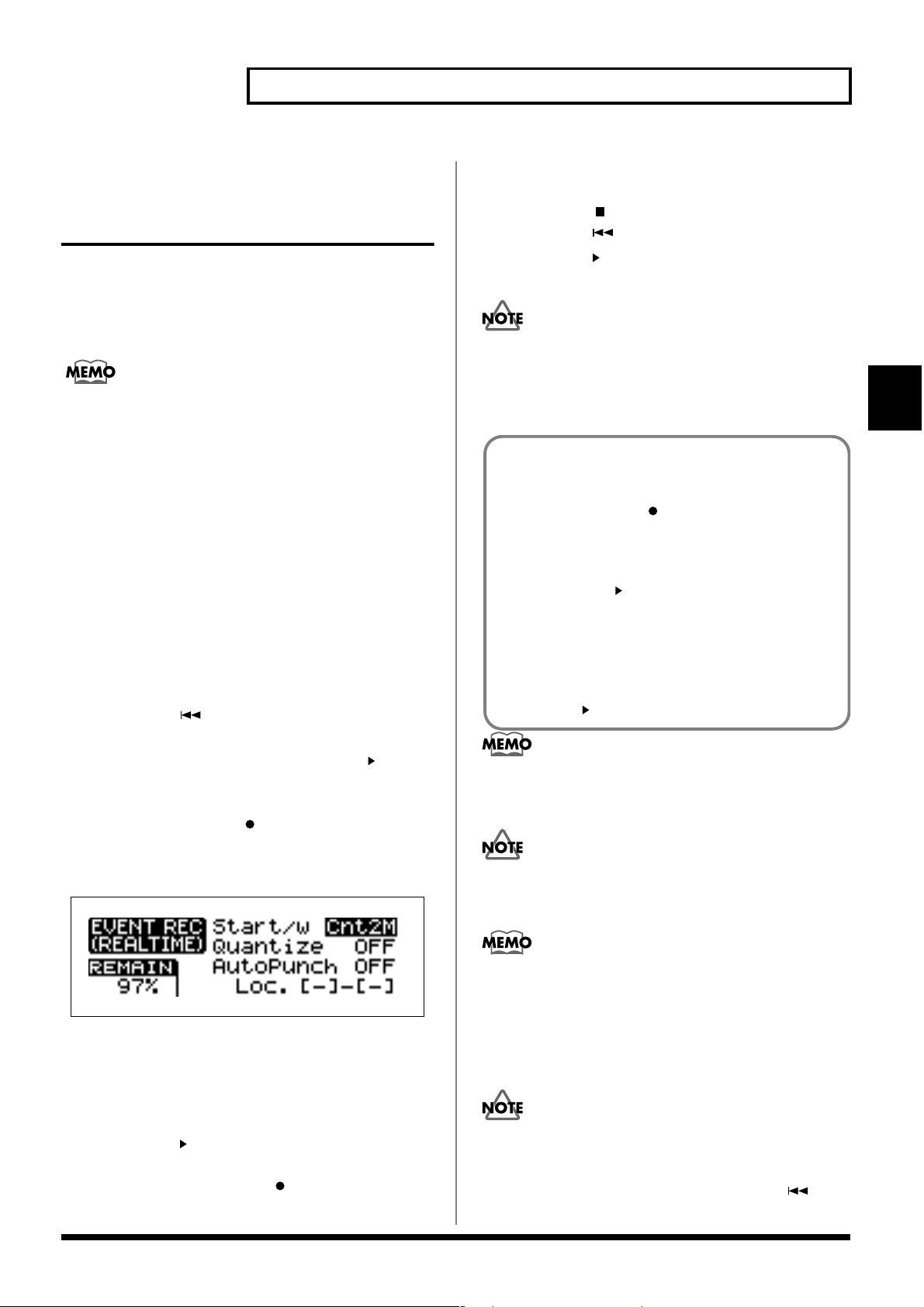

Enregistrer le morceau joué sur les pads (enregistrement d’événements en temps réel).............. 71

Départ d’enregistrement avec décompte................................................................................... 71

Si “Drive Too Busy” apparaît......................................................................................................72

Enregistrement en corrigeant les décalages de timing (Quantize) ........................................ 72

Réenregistrement d’un segment spécifique (Punch-In et Punch-out) .................................. 73

Punch-In/Out automatique à des points spécifiques.............................................................. 74

Ecoute du son durant le Punch-In et le Punch-Out .................................................................74

Déclenchement et arrêt du métronome .....................................................................................74

Réglage du volume du métronome............................................................................................75

Enregistrement en appuyant un à un sur les pads (enregistrement pas à pas) ..............................75

Signification du paramètre “Step” (Pas)....................................................................................76

Signification du paramètre “Duration” .....................................................................................77

Changement du volume dans un enregistrement pas à pas .................................................. 78

Changer le tempo du morceau............................................................................................................... 78

Réglage du tempo du morceau entier........................................................................................78

Changement du tempo et du rythme de chaque mesure........................................................ 79

Sauvegarder les données du morceau (Save Song)............................................................................. 80

Changer le nom d’un morceau.................................................................................................... 80

Prévention de l’effacement accidentel des morceaux (Protect)..............................................81

Suppression de morceaux .......................................................................................................................81

Suppression de morceaux du disque ......................................................................................... 81

Chapitre 6 Enregistrer directement sur les pistes sans utiliser les Pads ... 82

Enregistrer directement comme avec un magnétophone multipiste (Track Audio Recording) ..82

Enregistrement mono ................................................................................................................... 83

Enregistrer en écoutant une autre piste..................................................................................... 83

Pourquoi le temps d’enregistrement diminue même lorsque l’on remplace une piste ?...83

Utiliser le fader pour régler le niveau d’entrée MIC/LINE.................................................... 83

Réenregistrer une portion spécifique d’un morceau (Punch-In et Punch-Out)................... 84

Utiliser la fonction Auto Punch In/Out en mode Track Audio Recording.......................... 85

Ecoute du son pendant le Punch-In/Punch-Out...................................................................... 85

Enregistrer avec des effets et l’égaliseur de voie .................................................................................86

Enregistrer avec les effets internes .............................................................................................86

Ajouter des effets uniquement aux sons enregistrés ou écoutés (Départ/Retour d’effets)86

Ajouter des effets uniquement aux sons enregistrés ou écoutés (effets en insertion)......... 87

Fusionner les pistes .................................................................................................................................. 88

Si le son enregistré est distordu (Atténuateur d’enregistrement)..........................................90

Enregistrer sans utiliser la console......................................................................................................... 91

Enregistrer par l’entrée AUX IN .................................................................................................91

Chapitre 7 Édition des pistes enregistrées [1] (Édition rapide) ...... 92

Utiliser le mode Quick Edit .........................................................................................................92

Choisir le segment à éditer...................................................................................................................... 92

Sélection du segment (Region In/Out)......................................................................................92

Sélectionner une phrase avec Mark Phrase...............................................................................93

Editer les segments sélectionnés ............................................................................................................94

Effacement (Erase) ........................................................................................................................94

Couper des segments (Cut) .........................................................................................................94

Coller à un autre endroit (Paste) ............................................................................................................95

Insérer à un autre endroit ............................................................................................................96

Table des Matières

Chapitre 8 Édition des pistes enregistrées [2] (à partir du Menu) .. 97

Réglage fin du timing de chaque phrase (Adjust Timing)................................................................. 97

Offset (décalage) et point de fin.................................................................................................. 97

Changer le volume de chaque phrase........................................................................................98

Éditer les segments sélectionnés ............................................................................................................99

Déplacer à un endroit sur une piste sélectionnée (Move).......................................................99

Collage répété sur une piste choisie (Paste).............................................................................. 99

Insertion répétée sur une piste choisie (Insert)....................................................................... 100

S'il y a du bruit entre les Phrases .............................................................................................. 100

Chapitre 9 Utiliser un enregistreur externe (Mixage) ..................... 101

Configuration de la console de mixage (schéma).............................................................................. 101

Processus de mixage ..............................................................................................................................102

Jouer une piste stéréo en mono................................................................................................. 102

Ajouter des effets internes lors du mixage .........................................................................................103

Ajuster le niveau de départ de l’effet....................................................................................... 103

Différence entre “Pre-Fader” et “Post-Fader”......................................................................... 104

Insérer un compresseur / égaliseur dans le MASTER OUT................................................. 104

Cas où une distorsion apparaît sur les effets (Utilisation de l’atténuateur d’entrée d’effet) ..104

Utiliser AUX IN/OUT ........................................................................................................................... 105

Réglage du niveau d’envoi et de la balance stéréo vers la sortie auxiliaire (AUX OUT) . 105

Utiliser des effets externes (Send/Return) .............................................................................. 105

Utiliser AUX IN comme entrée auxiliaire ...............................................................................105

Utiliser AUX OUT comme sortie auxiliaire............................................................................. 106

Utiliser AUX IN/OUT avec l’entrée MIC/LINE IN.............................................................. 106

Chapitre 10 Utiliser les effets internes............................................. 107

Les différentes utilisations des méthodes Send/Return et Insert ...................................................107

Appliquer des effets en Départ/Retour................................................................................... 107

Appliquer des effets en Insert ...................................................................................................107

Que signifie [EFFECTS] allumé ou éteint ? .............................................................................107

Edition et sauvegarde des effets........................................................................................................... 108

Sélection du type d‘effet (algorithme)...................................................................................... 108

Les Effets sont édités dans chacun des écrans suivants ........................................................108

Sauvegarder les valeurs de paramètres dans des Patches d’effets User.............................111

Algorithmes et Effets.............................................................................................................................. 112

01 ISOLATOR & FILTER........................................................................................................... 112

02 CENTER CANCELLER........................................................................................................113

03 STEREO DYNAMICS PROCESSOR................................................................................... 114

04 REVERB & GATE..................................................................................................................116

05 TAPE ECHO 201 ...................................................................................................................119

06 EZ DELAY.............................................................................................................................. 120

07 DELAY RSS............................................................................................................................ 121

08 ANALOG DELAY & CHORUS (Délai analogique “virtuel” + Chorus analogique “virtuel”) .. 123

09 DIGITAL CHORUS............................................................................................................... 124

10 4 BUTTON CHORUS 320 .................................................................................................... 125

11 VINTAGE FLANGER 325.................................................................................................... 125

12 2 x BOSS FLANGER ............................................................................................................. 126

13 STEREO PITCH SHIFTER ...................................................................................................127

14 80s PHASER...........................................................................................................................128

15 STEREO AUTO WAH .......................................................................................................... 129

16 STEREO DISTORTION ........................................................................................................130

17 PHONOGRAPH (Simulateur de disques analogiques) ................................................. 132

18 RADIO TUNING................................................................................................................... 133

19 LO-FI PROCESSOR............................................................................................................... 133

20 VIRTUAL ANALOG SYNTH (Synthétiseur analogique virtuel) .................................. 135

21 Guitar Multi ...........................................................................................................................141

22 Vocal Multi.............................................................................................................................143

23 Voice Trans (Voice Transformer)........................................................................................145

Table des Matières

24 Mic Simulator ........................................................................................................................146

25 VOCODER (10)...................................................................................................................... 147

Obtenir de subtiles changements d’effets lors de la lecture.............................................................149

Utiliser la section Effects Processor...................................................................................................... 149

Si les changements apportés par le biais des potentiomètres Realtime Effects sont trop importants..149

Comment fonctionnent les potentiomètres Realtime Effects juste après commutation de l’effet.... 149

Utilisation du Contrôleur D Beam....................................................................................................... 150

Assigner des fonctions aux effets.............................................................................................. 150

Utilisation des Effets comme un synthétiseur analogique ............................................................... 150

Réglages du Vocoder .............................................................................................................................151

Chapitre 11 Utiliser le Step Modulator ............................................. 153

Le Step Modulator..................................................................................................................................153

Principes de base ....................................................................................................................................153

Modifier le fonctionnement du Step Modulator avec le réglage “Trig”............................. 154

Réglage du dernier pas et de la valeur de chaque pas ..........................................................154

Réglage du Tempo/synchronisation avec un morceau ........................................................155

Copie et utilisation des réglages du Step Modulator à partir d’un autre Patch ................156

Exemple de combinaisons d’effets.......................................................................................................156

Spécifier les paramètres qui doivent être modifiés................................................................ 156

Combiner des effets relatifs au filtre ........................................................................................157

Combiner des effets relatifs au Delay ......................................................................................157

Combiner l’utilisation avec le synthé analogique virtuel ..................................................... 158

Chapitre 12 Autres fonctions pratiques........................................... 159

Démarrer un son en relâchant la fermeture de piste (Track Voice Reserve) ................................. 159

Activer Track Voice Reserve...................................................................................................... 159

Lorsque Track Voice Reserve est activée................................................................................. 159

Nommer les banques de pads ..............................................................................................................160

Nommer une banque..................................................................................................................160

Protéger les 16 échantillons d’une banque .........................................................................................160

Activer ou désactiver la protection des banques.................................................................... 160

Renuméroter les échantillons pour éviter les pads vides................................................................. 161

Brancher et utiliser une pédale.............................................................................................................161

Démarrer et arrêter la lecture d’un morceau ..........................................................................161

Avoir une pédale de type “Damper”....................................................................................... 162

Jouer des échantillons prédéfinis dans chaque banque......................................................... 162

Activer/Désactiver les effets ..................................................................................................... 162

Faire un Punch In/Out lors de l’enregistrement....................................................................162

Changer l’entrée de la pédale (DP-2/GPI).............................................................................. 162

Réglages du mode [SHIFT] ................................................................................................................... 163

Augmenter la mémoire restante du système (Cleanup Disk, nettoyage du disque) ...................164

Désactiver la demande de confirmation de sauvegarde à l’éjection du disque ou lors d’un

changement de morceau........................................................................................................................ 164

Copier les Patches d’effets sur d’autres disques................................................................................165

Désigner un lecteur externe comme lecteur destination....................................................... 165

Créer une copie d’archive uniquement avec le lecteur interne .......................................................166

Déterminer ou confirmer le tempo en tapant de manière répétitive sur une touche................... 166

Utiliser uniquement la table de mixage et les effets, sans disque Zip inséré (mode Sans Disque) ...167

Réglage du Tempo ...................................................................................................................... 167

Désactiver la fonction SCSI Check à la mise sous tension (disponible seulement avec Option) 167

Chapitre 13 Utilisation de l’extension Multi I/O............................... 168

A propos des connecteurs XLR du kit SP808-OP2 ............................................................................168

Commutateur Input Level ......................................................................................................... 168

Utilisation des connecteurs XLR............................................................................................... 168

Installation des cartes d'extension SP808-OP1 ou SP808-OP2 (Multi I/O Expansion)................ 169

Que pouvez-vous faire avec l’extension installée ?................................................................ 169

Utiliser les connexions DIGITAL IN et DIGITAL OUT....................................................................170

Table des Matières

Utiliser l’entrée DIGITAL IN..................................................................................................... 170

Sélectionner l’entrée.................................................................................................................... 170

Utiliser la sortie DIGITAL OUT ...........................................................................................................171

Éviter la duplication numérique des œuvres terminées .......................................................171

Utiliser un lecteur ZIP externe (connexion SCSI) ..............................................................................171

Connecter le lecteur Zip............................................................................................................. 171

Créer un disque d’archive.......................................................................................................... 172

Charger des échantillons depuis un lecteur ZIP externe ...................................................... 173

Charger des morceaux depuis un lecteur ZIP externe ..........................................................174

Convertir des disques créés sur le SP-808 en disques au format 250-MB (Convert Disk)175

Sortie séparée du son de chaque piste................................................................................................. 175

Chapitre 14 Relier d’autres appareils MIDI ...................................... 176

A propos du MIDI.................................................................................................................................. 176

Commutation du connecteur MIDI OUT/THRU .................................................................. 176

Contrôler le SP-808EX depuis un autre appareil MIDI..................................................................... 176

Jouer des échantillons.................................................................................................................176

Changer de banque de Pads...................................................................................................... 177

Changer de Patches d’effets....................................................................................................... 177

Faire jouer les effets internes de Synthétiseur Virtuel ........................................................... 177

Changer les paramètres de la console...................................................................................... 178

Synchroniser un séquenceur ou une boîte à rythmes .......................................................................178

Types de synchro (MTC/Horloge MIDI) ................................................................................ 178

Synchroniser un appareil MIDI avec le SP-808EX (MTC, MIDI Clock).............................. 179

Synchroniser le SP-808EX avec un autre appareil MIDI (MTC)........................................... 180

Fixer le démarrage de synchronisation (MTC Offset) ...........................................................181

Contrôler plusieurs machines synchronisées à l’aide d’un appareil spécifique (MMC).. 181

Régler les paramètres MMC...................................................................................................... 182

Synchroniser un magnétophone multipiste ou un équipement vidéo................................ 182

Utiliser un séquenceur MIDI pour enregistrer et lire des informations liées à la console ..........183

Contrôle d'autres appareils MIDI via les pads................................................................................... 184

Envoi de Messages de Note On/Off ........................................................................................ 184

Contrôle d'autres appareils MIDI via les Contrôleurs...................................................................... 184

Utiliser un module de sons MIDI externe pour le métronome ....................................................... 185

Autres considérations MIDI.................................................................................................................. 185

Système exclusif MIDI................................................................................................................185

Chapitre 15 Annexes ......................................................................... 186

Dépannage............................................................................................................................................... 186

Pas de son..................................................................................................................................... 186

Lecture de morceaux et d’échantillons (pads) ........................................................................ 187

Enregistrement de pistes audio et échantillonnage ...............................................................187

Utilisation des effets internes ....................................................................................................188

Disques et Mémoire .................................................................................................................... 189

Utilisation du Step Modulator ..................................................................................................189

Utilisation du contrôleur D Beam.............................................................................................189

Le métronome..............................................................................................................................189

Utilisation du SP-808EX avec d’autres appareils MIDI.........................................................190

Extension du SP-808EX à l’aide du SP808-OP1 (ou SP808-OP2).......................................... 190

Autres problèmes........................................................................................................................ 191

Liste des principaux messages (ordre alphabétique)........................................................................ 192

Liste des paramètres ..............................................................................................................................194

PARAMÉTRES D’ÉCHANTILLON......................................................................................... 194

PARAMÉTRES DE BANQUE ...................................................................................................194

PARAMÉTRES SYSTÈME .........................................................................................................194

PARAMÉTRES DE MORCEAU................................................................................................ 194

Implémentation MIDI............................................................................................................................ 197

Caractéristiques techniques ..................................................................................................................205

Index.........................................................................................................................................................206

REMARQUES IMPORTANTES

En plus des points énumérés dans “INSTRUCTIONS DE

SÉCURITÉ IMPORTANTES” et “CONSIGNES DE

SÉCURITÉ”, pages 2 et 3, veuillez lire et tenir compte de

ce qui suit :

Alimentation

• N’utilisez pas cet appareil sur le même circuit d’alimen-

tation que d’autres appareils pouvant générer un bruit de

ligne (tels qu’un moteur électrique ou un système

d’éclairage à variation).

• Avant de connecter cet appareil à d’autres unités, mettez-

les toutes hors tension. Ceci pour éviter des dysfonction-

nements et d’endommager vos haut-parleurs ou autres

appareils.

Emplacement

• Le fait d’utiliser cet appareil près d’amplificateurs de

puissance (ou autres équipements munis d’un puissant

transformateur de courant) peut provoquer des ronfle-

ments. Pour éliminer ce genre de problème, changez

l’orientation de cet appareil, ou éloignez-le de la source

des interférences.

• Cet appareil peut provoquer des interférences avec la

réception d’émissions radio ou de télévision. N’utilisez

pas cet appareil dans le voisinage de tels récepteurs.

• Observez les instructions suivantes lorsque vous utilisez

un lecteur ZIP. Pour les détails voir “Avant d’utiliser les

disques ZIP” (p. 10).

• Ne le placez pas près d’appareils pouvant générer de

forts champs magnétiques (comme les haut-parleurs).

• Installez-le sur une surface plane et stable.

• Ne le déplacez pas et ne le soumettez pas à des vibra-

tions alors qu’il est en fonctionnement.

• N’exposez pas l’appareil aux rayons directs du soleil, ne le

placez pas près d’appareils dégageant de la chaleur, ne le

laissez dans un véhicule fermé, ou tout autre endroit où il

serait exposé à des températures extrêmes. Une chaleur

excessive peut déformer ou décolorer l’appareil.

• Pour éviter de provoquer des pannes, n’utilisez pas

l’appareil dans des lieux humides, tels que des endroits

exposés à la pluie ou à une trop forte humidité.

Maintenance

• Nettoyez l’appareil avec un chiffon doux et sec ou

légèrement humidifié avec de l’eau. Pour enlever la

poussière tenace, utilisez un chiffon imprégné d’un

détergent dilué, non abrasif. Puis essuyez-le soigneu-

sement avec un chiffon doux et sec.

• N’utilisez jamais d’essence, diluant, alcool ou solvants

d’aucune sorte, pouvant entraîner une décoloration ou

une déformation des surfaces.

Précautions supplémentaires

• Il est malheureusement impossible de retrouver des

données ayant été sauvegardées sur une disquette Zip

lorsque celle-ci est perdue ou endommagée. Roland

Corporation ne pourra être tenu responsable de toute

perte de données.

• Apportez un minimum de précautions aux manipulations

des touches, potentiomètres et autres contrôles, ainsi

qu’aux prises et connecteurs. Des manipulations brusques

peuvent entraîner des dysfonctionnements.

• Ne jamais cogner ou appuyer trop fortement sur

l’afficheur.

• Lors du branchement ou débranchement des câbles,

saisissez-les par la prise elle-même, ne tirez jamais sur le

câble. Vous éviterez ainsi de provoquer des courts-circuits

ou d’endommager les éléments internes du câble.

• Une faible chaleur se dégage de l’appareil pendant son

fonctionnement normal.

• Afin d’éviter de gêner vos voisins, essayez d’utiliser votre

appareil à un volume raisonnable. Préférez l’utilisation

d’un casque, ce qui vous isolera de votre entourage

(surtout aux heures avancées de la nuit).

• Lorsque vous devez transporter l’appareil, emballez-le, si

possible, dans son carton (avec rembourrage) d’origine.

Sinon, utilisez un emballage équivalent.

• Utilisez un câble de la marque Roland pour effectuer le

branchement. Si vous utilisez d’autres câble, veuillez tenir

compte des précautions suivantes.

• Certains câbles contiennent des résistances. N’utilisez

pas ce type de câble pour brancher cet appareil. L’utili-

sation de tels câbles peut réduire considérablement le

volume sonore, voire le rendre inaudible. Pour de plus

amples informations sur les caractéristiques des câbles,

contactez leur fabricant.

Avant d’utiliser les disques Zip

Manipulation du lecteur Zip

• Installez le lecteur Zip sur une surface plane et stable dans

un endroit exempt de toute vibration. Si l’appareil doit

être installé en position inclinée, ne pas dépasser plus de

12° vers le haut ou vers le bas.

• Évitez d’utiliser l’appareil immédiatement après l’avoir

déplacé d’un endroit dont le degré d’humidité diffère de

celui de son emplacement habituel. Des changements

rapides d’environnement peuvent provoquer de la

condensation à l’intérieur du lecteur, ce qui affecte son

fonctionnement et peut aussi endommager les disques

Zip. Lorsque l’appareil a été déplacé, laissez-le se

réadapter à son nouvel environnement (pendant quelques

heures) avant de le faire fonctionner.

• Pour insérer un disque, le pousser doucement mais

fermement dans le lecteur—jusqu’au déclic. Pour le

retirer, appuyez fermement sur le bouton EJECT. Si vous

sentez une résistance lorsque vous tentez de le retirer, ne

forcez pas.

• Enlevez le disque Zip du lecteur avant de mettre

l’appareil hors/sous tension.

• Pour éviter d’endommager les têtes du lecteur, maintenez

toujours les disques de niveau (sans les pencher dans

aucun sens) lors de leur insertion dans le lecteur. Poussez-

les fermement, mais doucement, sans exercer de force

excessive.

• Pour éviter tout risque de panne, n’insérez que des

disques Zip dans le lecteur à l’exclusion de tout autre type

de disque. Évitez que des trombones, des pièces ou tout

objet étranger ne soit introduit dans le lecteur.

Manipulation des disques ZIP

• Les disques Zip sont composés d’une galette de plastique

recouverte d’une fine couche de support magnétique. Une

précision microscopique est nécessaire pour que de

grandes quantités de données puissent être stockées sur

une surface aussi petite. Pour préserver leur intégrité,

veuillez observer les instructions suivantes :

• Ne pas toucher à la surface magnétique à l’intérieur.

• Ne pas utiliser ni ranger les disques Zip dans des

endroits sales.

• Ne pas soumettre les disques Zip à des températures

extrêmes (à l’intérieur d’une automobile fermée en

plein soleil, par exemple (température de stockage : -22

à 51° C (-7.6 à 123.8° F).

• Ne pas exposer vos disques Zip à des champs magné-

tiques, tels que ceux générés par des haut-parleurs.

• L’étiquette d’identification doit être bien collée sur le

disque, sinon elle risque de se détacher à l’intérieur du

lecteur et d’empêcher de retirer le disque.

• Rangez vos disques en lieu sûr pour éviter de les endom-

mager, et les protéger de la poussières et autres risques.

L’utilisation de disques sales ou poussiéreux, risque

d’endommager le disque et le lecteur.

Précautions d’emploi du SP-808EX

• Dans les situations suivantes, ne mettez pas l’appareil

hors tension.

• Lorsque le témoin d’activité du disque clignote

(comme pendant l’échantillonnage).

• Lorsque le message “KEEP POWER ON!” apparaît.

• Lorsqu’une barre de progression apparaît à l’écran.

Dans les cas ci-dessus, des données sont en train d’être écrites

sur le disque ou dans la mémoire flash. Si l’appareil est éteint

à ce moment-là les données dans le SP-808EX ou sur le disque

seront endommagées, et ne pourront plus être restituées.

Votre équipement peut également être endommagé.

• Les données enregistrées sur disques Zip peuvent être

perdues si votre équipement est endommagé, lors de fausses

manœuvres, ou autres. De plus, les disques Zip ont une

durée de vie limitée, l’utilisation d’un disque en continu

pendant longtemps peut aboutir à une perte de ses données.

Archivez toujours vos données importantes (notamment

les œuvres commerciales) afin de les protéger.

• L’enregistrement (ou l’échantillonnage), l’exécution en

public, la diffusion, ou tout autre usage des CD, disques,

bandes, images, émissions ou spectacles soumis aux droits

d’auteur sans le consentement du détenteur des droits est

interdit par la loi. Roland Corporation ne peut être tenu

pour responsable de la violation des droits d’auteur que

l’utilisateur pourrait commettre en utilisant le SP-808EX.

• Le SP-808EX ne dispose pas de la protection SCMS. Ceci

parce que le SP-808EX a été uniquement conçu pour la

création de musique. Il n’y a donc pas de limitations telles

que celles sur les connexions numériques pour l’enregis-

trement d’œuvres libres de droits (telles que les œuvres

originales de l’utilisateur). Il est formellement interdit

d’utiliser le SP-808EX en contrevenant à la loi.

• Si aucun processus impliquant la lecture ou l’écriture sur

le disque du lecteur Zip ne survient pendant 30 minutes,

le SP-808 passe automatiquement en mode veille. Cette

fonction aide à prolonger la durée de vie des disques Zip

insérés dans le SP-808. En mode veille, le disque interne

arrête sa rotation et l’écran SONG POSITION apparaît

comme ci-dessous.

fig.0-2

• Si une opération nécessitant la lecture ou l’écriture de

données est effectuée, l’appareil doit d’abord revenir en

mode de fonctionnement normal, ce qui prend deux à

trois secondes.

• Ne frappez pas trop fort sur les pads (1–16) (il n’y a

aucune fonction détectant différents degrés de frappe).

Frapper trop fort sur les pads peut entraîner des pannes

ou endommager les pads ou le lecteur.

• La fonction Protect est appliquée aux morceaux de démo

et aux échantillons se trouvant sur le disque fourni avec le

SP-808EX (pour éviter tout risque d’effacement → p. 81, p.

160) après avoir enlevé cette protection des modifications

sont effectuées, il ne sera plus possible de retrouver ces

morceaux et échantillons tels qu’ils étaient à la livraison.

• Le SP-808EX peut jouer un total de quatre morceaux et

sons (échantillons) de pad simultanément (que ces sons

soient stéréo ou mono). Quand un morceau est arrêté, un

total quatre sons de pads peuvent être joués. Mais, si

Track Voice Reserve (p. 159) est réglé sur On, le nombre

de sons de pads pouvant être joués sera limité.

• Si le SP-808EX est contrôlé via MIDI, vous pouvez utiliser

un clavier externe pour jouer des sons de percussion,

chaque touche étant assignée à un seul échantillon (pad).

Comme pour les échantillonneurs Roland de la série S et

les générateurs de sons General MIDI, les claviers

serviront à piloter ou déclencher des sons.

• Vous pouvez enregistrer tout en utilisant le Vari-Pitch (p.

45). Vous aurez un effet identique à celui obtenu en faisant

varier la vitesse de la bande sur un magnéto multipiste.

Mais, si la fréquence d’échantillonnage est réglée sur 44.1

kHz, le Vari-Pitch ne pourra être réglé à une valeur

supérieure.

• Le Contrôleur D Beam peut ne pas fonctionner correc-

tement dans les types d’environnements suivants. Pensez-

y si vous comptez l’utiliser.

• S’il est exposé aux rayons directs du soleil.

• S’il est proche d’éclairages fluorescents.

• S’il y a beaucoup de fumée (comme c’est souvent le cas

pour créer un effet de scène)

• S’il est placé près d’objets pouvant interférer avec le

capteur. Le témoin du capteur reste alors allumé même

après le réglage de la sensibilité (p. 34).

Le Contrôleur D Beam est fourni sous licence Interactive

Light, Inc.

SCMS (Serial Copy Management System)

Il s’agit d’une fonction de protection des œuvres

soumises aux droits d’auteur sur les lecteurs MD et

autres appareils audio numériques du commerce. Les

copies effectuées en utilisant les connexions numériques

sont limitées à la seconde génération.

Qu’est-ce que

l’échantillonnage ?

L’échantillonnage consiste à convertir des signaux audio

analogiques en valeurs numériques, puis à les enregistrer. En

tant qu’instrument de musique, un échantillonneur convertit

des sons audibles en données numériques, puis les mémorise

dans une mémoire informatique. Il est également possible de

relire de tels sons en les modifiant. Au début, les mémoires

pour échantillonneur étaient très chères et les

échantillonneurs n’en disposaient pas de beaucoup. Comme

de longs échantillons n’étaient pas enregistrables, seuls de

courts segments sonores provenant d’instruments de

musique pouvaient être échantillonnés puis rejoués sur un

clavier. Les échantillonneurs étaient surtout utilisés pour

“prélever” par exemple une note de trompette (un

échantillon…), puis reconstituer un son de trompette réaliste

en les rejouant sur un clavier; ou pour échantillonner un riff

d’orchestre et le rejouer en jouant une seule note.

Qu’est-ce que

l’échantillonnage de Phrase ?

Récemment et grâce à l’évolution constante des ordinateurs

personnels, le prix de la mémoire à considérablement baissé.

Ceci a permis d’équiper les échantillonneurs de beaucoup

plus de mémoire, rendant possible la réalisation

d’échantillons plus longs. L’échantillonnage de phrase utilise

donc des échantillons plus importants qu’il mémorise sous

forme de phrases musicales. Aujourd’hui une des manières

les plus usuelles de créer de la musique, consiste à boucler

(fonction Loop) des phrases échantillonnées, puis d’utiliser

des séquenceurs pour combiner les différentes parties.

Pour assembler un accompagnement avec un nouveau

groove, vous pouvez échantillonner des phrases provenant

d’un motif rythmique (break beat), ou d’une basse ayant un

groove que vous aimez, vous pouvez changer le tempo (en

battements par minute) ou la hauteur de la phrase, et

modifiez le feeling en jouant sur l’égalisation, ou en

appliquant des effets.

Puis après avoir ajouté des voix, des paroles dans un style

“rap”, ou encore en jouant d’un instrument par-dessus cet

accompagnement, vous créerez un nouveau morceau

original. En utilisant ainsi l’échantillonnage de phrase vous

pouvez créer de la musique (c’est ainsi que sont nés le hip-

hop, la house, ou d’autres sortes de dance music), c’est une

méthode qui s’étend désormais à toute la musique populaire

en général.

A propos du SP-808EX

Le SP-808EX e-MIX STUDIO représente un nouveau concept

d’échantillonneur/enregistreur basé sur l’utilisation de

l’échantillonnage de phrase. Il est d’origine équipé de toutes

les fonctions dont vous pouvez avoir besoin pour créer et

rejouer vos morceaux. Grâce à l’utilisation de disques Zip

comme mémoire de stockage, la capacité de mémorisation

permet d’atteindre des durées d’échantillonnage qui étaient

jusqu’alors impensables. Vous pouvez utiliser

l’échantillonnage de phrase sans avoir à vous soucier de ce

qui reste comme mémoire, vous pouvez ainsi disposer de

nombreux échantillons, jouables immédiatement. Vous

pouvez aussi utiliser d’autres échantillons, dès que vous

insérez un autre disque Zip. Le SP-808EX dispose également

d’une fonction de “Timestretch” et d’effets tels que la

simulation d’anciens appareils Vintage pour traiter les

échantillons. Grâce aux échantillons que vous avez

assemblés, vous pouvez créer des accompagnements avec

l’enregistreur stéréo numérique quatre pistes du SP-808EX,

puis enregistrer des voix par-dessus, du rap et des

instruments. Vous bénéficiez également d’une large palette

de fonctions d’édition, dont la plupart n’existent pas sur les

magnétophones à bande.

Plutôt que de simplement rejouer des morceaux achevés,

vous pouvez désormais vous lancez dans l’interprétation

interactive et en temps réel des morceaux que vous avez

créés, en utilisant les pads pour rejouer vos sons, et en

utilisant le Contrôleur D Beam.

Le SP-808EX vous fait bénéficier de toutes ces fonctions de

manière conviviale, il en résulte un environnement dédié à la

composition musicale jusqu’alors inimaginable. Nous

espérons que vous utiliserez pleinement le SP-808EX pour

créer votre propre musique originale et que obtiendrez des

succès inégalés.

Chapitre 1 Introduction : Réalisons quelques sons

Possibilités du SP-808EX (applications et caractéristiques)

● Le SP-808EX accède directement à son lecteur ZIP interne, vous permettant d’enregistrer environ 64 minutes de son

haute qualité et des échantillons (à une fréquence d’échantillonnage mono de 32 kHz. Voir Caractéristiques

techniques (p. 205).

● Utilisation complète de l’échantillonnage et du rééchantillonnage stéréo du Master Out (p. 54).

● Vous pouvez jouer instantanément des échantillons avec les 16 pads (p. 40).

● Vous pouvez étirer la longueur d’un échantillon (sa durée) sans modifier sa hauteur (p. 58).

● Vous pouvez arranger et éditer des échantillons stéréo sur quatre pistes et créer facilement des morceaux (p. 67).

● Comme avec un magnétophone multipiste, vous pouvez enregistrer directement dans les pistes et également

fusionner des pistes enregistrées (p. 82).

● Le mixage est facilité grâce à la console stéréo deux entrées, quatre pistes du SP-808EX (p. 101).

● Les effets du SP-808EX utilisent 20 algorithmes uniques, tels que synthétiseur analogique virtuel et écho bande

(p. 107).

● Les trois potentiomètres dédiés aux effets permettent des changements de timbre rapides (p. 31, 149).

● Vous pouvez utiliser le Step Modulator intégré pour contrôler les changements d’effets rythmiques (p. 153).

● Vous pouvez utiliser le Contrôleur D Beam qui détecte les mouvements de main ou autres, pour contrôler le

changement de hauteur ou de timbres (p. 33, 150).

● L’installation des extensions optionnelles SP808-OP1/SP808-OP2 Multi I/O augmente vos possibilités de

connexion, en ajoutant un connecteur pour l’archivage des données sur un lecteur Zip externe, et des prises de

sortie directe pour chaque piste (SP808-OP1 uniquement), des entrées et des sorties XLR (SP808-OP2 uniquement),

ainsi que des connecteurs d’entrée et de sortie numériques (optique; SP808-OP1 uniquement) ou coaxial).

Réalisons quelques sons

Description de l’appareil

fig.1-1FL

1 INPUT MIC, INPUT LINE, INPUT AUX

→ Potentiomètres de sensibilité d’entrée (MIC, LINE, AUX)

Ils servent à régler les niveaux de base de chaque entrée.

Réglez ces niveaux de sorte que les vumètres “IN” de l’écran

Level Meter (p. 23) ne dépassent pas la ligne pointillée de la

partie supérieure de l’écran. Vous pouvez également rendre

muet (Mute) le signal en tournant le potentiomètre complè-

tement à gauche.

2 PHONES

→ Potentiomètre du Casque

Permet de régler le volume du casque.

3 Écran

Affiche diverses informations correspondant à l’opération

spécifique en cours.

Lorsque vous allumez l’appareil, l’écran Level Meter est

affiché en premier. Divers écrans s’affichent pour chaque

fonction appelée.

La première ligne de l’écran (en haut) indique, de gauche à

droite, la position actuelle du morceau (mesure, temps et tic)

et sa durée (heure, minute, seconde et frame), son tempo (en

battements par minute ou BPM), sa fréquence d’échan-

tillonnage (32=32 kHz, 44=44.1 kHz), le numéro du morceau

et le numéro de la banque de pad.

4 LOCATOR

→ CALAGE

Grâce aux quatre touches LOCATOR, vous pouvez

mémoriser un maximum de huit points dans un morceau

pour y revenir ultérieurement. (Pour savoir comment

procéder, veuillez vous reporter p. 37). En appuyant sur

chacune de ces touches, vous pouvez vous déplacer instanta-

nément à la position prédéfinie pour cette touche. De plus,

vous pouvez utiliser ces positions pour définir des zones

d’enregistrement automatique en Punch-In/Out (p. 74, 85).

Maintenir la touche [SHIFT] enfoncée et appuyer sur

[CLEAR] affichera l’écran Mixer View (p. 24).

5 STATUS

→ Touches de STATUT des pistes

Détermine le statut : enregistrement, lecture ou fermeture, de

chaque piste. Le statut est modifié chaque fois que cette

touche est enfoncée, selon le cycle suivant :

Normal : PLAY (vert) → MUTE (off) → RECORD (rouge)

Lorsque l’enregistrement audio (p. 82) est sélectionné, les

pistes peuvent également être sélectionnées comme piste

source pour la fusion (orange).

Notez qu’une piste ne peut pas être en rouge lorsqu’une

autre piste est déjà sélectionnée comme destination de

l’enregistrement (rouge).

Lorsque l’écran d’échantillonnage des pads est affiché, la

séquence est la suivante :

MUTE (off) → SAMPLING (orange) → PLAY (green)

Lorsque vous êtes dans l’écran Play List (p. 24), maintenir

[SHIFT] enfoncée en appuyant sur [STATUS] sélectionne ou

désélectionne cette piste comme piste cible lorsque vous

spécifiez une zone ou que vous réglez des marqueurs de

phrase.

6 EFFECTS ON/OFF

→ Touches d’effets par voie

Quand les effets internes sont en position Send/Return

(p. 107), les signaux envoyés vers les effets peuvent être

activés ou non (l’indicateur est allumé lorsqu’ils sont activés).

Lorsque les effets sont en position Insertion de voie, vous

pouvez allumer ou éteindre les effets pour les voies sélec-

tionnées uniquement.

Lorsque les effets sont en position Insertion Master, toutes les

touches on/off sont synchronisées.

Réalisons quelques sons

Selon la fonction assignée au fader (indiquée par l’éclairage

de l’indicateur “PAD”), la touche du canal MIC/LINE

fonctionne comme la touche EFFECT pour le son du pad ou

le signal d’entrée du micro ou de la ligne.

Lorsque vous maintenez [SHIFT] enfoncée en appuyant sur

une de ces touches, l’écran de chaque type de réglage de cette

voie (égaliseur, balance gauche/droite, niveau d’envoi

d’effet, etc.) est affiché.

7 DISK

→ Témoin d’activité du disque

S’allume lors d’un accès au lecteur ZIP interne. (Si l’extension

optionnelle SP808-OP1/SP808-OP2 Multi-I/O est installée, il

s’allume également lors d’un accès au lecteur ZIP externe).

8 PLAY

→ Touche PLAY

Ces quatre écrans de base de trois types (Level Meter (deux

types de vumètres), Play List et Big Time, voir p. 24)

apparaissent et se succèdent dans l’ordre.

Maintenir [SHIFT] enfoncée et appuyer sur [PLAY] pour

passer de l’écran de Réglage du Contraste à l’écran

d’information (p. 24).

9 (PREVIEW) SCRUB

→ Touche SCRUB PREVIEW

Lorsqu’il est réglé sur “On”, un court segment du morceau

finissant (ou débutant) à la position courante est joué de

manière répétée. L’utilisation de ceci en conjonction avec la

molette VALUE/TIME vous permet d’obtenir un Scrub

réaliste (rotation manuelle d’une bobine d’une bande analo-

gique pour l’amener au début d’un morceau ou à une autre

position de la bande. → p. 38 pour des informations plus

détaillées).

10 (PREVIEW) TO

→ Touche PREVIEW “jusqu’à maintenant”

Chaque fois que cette touche est enfoncée, un court segment

du morceau finissant à la position courante est joué. Appuyer

sur cette touche pendant que [SHIFT] est enfoncée trans-

forme l’action en fonction “A partir de maintenant”, ce qui

joue un court extrait du morceau à partir de la position

courante (→ p. 39 pour des détails sur les réglages pendant la

lecture). Il s’agit d’une fonction pratique pour une plus

grande précision dans la vérification et l’ajustage de la

position courante du morceau.

11 MUTE

→ Touche MASTER OUT MUTE

Ceci coupe temporairement la sortie MASTER OUT

uniquement. La touche s’allume et s’éteint alternativement

chaque fois qu’elle est enfoncée. Le son est coupé lorsque la

touche est allumée (cependant, la sortie AUX et le signal

envoyé au casque ne sont pas coupés).

Lorsque vous appuyez sur cette touche en maintenant

[SHIFT] enfoncée, l’écran de réglages correspondant à la

section de la console et la position des effets apparaît.

12 A, B, C, D

→ Faders de piste

Ils contrôlent le niveau du volume de chaque piste. Lorsque

des pistes sont en cours d’enregistrement (indicateur rouge),

le fader règle le volume d’enregistrement.

13 MIC/LINE (PAD)

→ Fader MIC/LINE (fader PAD)

Règle les niveaux d’entrée (à partir de LINE IN et MIC IN).

En fonction des réglages, il peut également servir de fader de

niveau de volume de jeu pour les échantillons de pads. C’est

le réglage d’usine par défaut (témoin PAD allumé(p. 83). Le

raccourci pour cette opération consiste à appuyer sur

[SCRUB] tout en maintenant [SHIFT] enfoncée.

Dans chaque cas, ce fader n’a aucun effet sur les signaux

venant de AUX IN.

14 MASTER

→ Fader MASTER

Règle le volume général (le niveau de signal venant de

MASTER OUT.

Ce fader n’a aucun effet sur les signaux venant de AUX IN.

Réalisons quelques sons

fig.1-1FC

15–17EDIT

→ Groupe de touches servant à appeler le mode Edition

Fait apparaître les écrans dans lesquels chaque type de

fonction et de paramètre d’édition est réglé.

15 SONG/TRACK

→ Touche d’édition SONG/TRACK

Fait apparaître le menu d’édition et les réglages des

morceaux et des pistes. (Appuyer sur [PLAY] ramène à un

des écrans de base). Appuyez sur [ ] ou [ ] pour sélec-

tionnez les options de menu, puis validez en appuyant sur

[ENTER/YES]. Appuyer sur [SONG/TRACK] tout en

maintenant enfoncé [SHIFT] permet d’activer ou de désac-

tiver la fonction PAD TO TRACK.

16 SYSTEM/DISK

→ Touche de réglages système/fonctions disque

Fait apparaître les menus de fonctions et de réglages

concernant le système ou le disque. (Appuyer sur [PLAY]

ramène à un des écrans). Appuyez sur [ ] ou [ ] pour

sélectionnez les options de menu, puis validez en appuyant

sur [ENTER/YES].

17 SAMPLE/BANK

→ Touches de réglage SAMPLE/BANK

Fait apparaître le menu de traitement et d’édition des échan-

tillons, ainsi que ceux relatifs à l’édition des pads et des

banques de pads. (Appuyer sur [PLAY] ramène à un des écrans

de base. Appuyez sur [ ] ou [ ] pour sélectionnez les

options de menu, puis validez en appuyant sur [ENTER/YES].

18 (QUICK EDIT) SAMPLE

En appuyant sur ces touches (seules ou avec [SHIFT]

enfoncée), vous pouvez passer directement à l’écran des

réglages d’échantillons spécifiques. Les deux touches font

appel aux quatre fonctions suivantes :

TRIM: règle les points de départ et de fin du son d’un

échantillon.

LEVEL: règle le volume de l’échantillon.

STRETCH: modifie (étire/compresse) la durée de l’échan-

tillon.

PITCH: modifie uniquement la hauteur.

19–20(QUICK EDIT) PLAY LIST

Les deux touches ci-dessous servent à effectuer des opéra-

tions d’édition dans la Play List.

19 REGION IN/OUT

→ Touche de désignation de zone

Dans l’écran Play List (p. 24), cette touche sert à spécifier les

régions sélectionnées des morceaux (appuyez dessus alors que

vous êtes dans d’autres écrans pour faire automatiquement

appel à la Play List). Vous pouvez immédiatement couper et

coller la région spécifiée en appuyant sur [SHIFT] tout en

déplaçant le curseur (pour plus d’informations → p. 92).

Vous pouvez afficher l’écran Song Edit “Adjust Timing” en

maintenant [SHIFT] tout en pressant [REGION IN/OUT].

20 MARK ON

→ Touche de spécification de phrase

Dans l’écran Play List (p. 24), cette touche sert à spécifier des

phrases sélectionnées. Vous pouvez immédiatement couper

et coller la phrase spécifiée en appuyant sur [SHIFT] tout en

déplaçant le curseur (pour plus d’informations → p. 93). En

appuyant sur cette touche pendant que vous maintenez

[SHIFT] enfoncée, vous pouvez effacer des Marqueurs de

phrases un par un.

21 EXIT/NO

→ Touche EXIT/NO

Dans des écrans de menus successifs, ou dans des circons-

tances similaires, appuyez sur cette touche lorsque vous

désirez revenir à l’écran précédent. Lorsque des messages

posant des questions sont affichés, vous pouvez appuyer sur

cette touche pour répondre “NON”. (Mis à part pour

répondre non à des questions spécifiques, cette touche ne sert

qu’à sortir d’un écran, et pas à effacer des réglages.)

22 , , ,

→ Touches curseur (haut, bas, gauche, droite)

Ces touches servent principalement à sélectionner des

valeurs de paramètres (elles servent aussi à passer d’un écran

à un autre dans le cas de pages multiples). Lorsque vous

maintenez [SHIFT] enfoncée et que vous appuyez sur ces

touches, dans l’écran Play List, elles servent à l’édition des

zones sélectionnée (p. 94).

23 VALUE/TIME

→ Molette VALUE/TIME

Modifie les réglages des options sélectionnées par le curseur

ou par d’autres moyens. Dans les écrans qui n’offrent pas de

Réalisons quelques sons

valeurs numériques ni d’autres réglages (par exemple l’écran

Level Meter et l’écran

Play List (p. 24)

), elle sert à déplacer la

position actuelle vers l’avant ou l’arrière dans le morceau.

Dans des conditions normales, tourner cette molette déplace

la position par incrément d’un battement ; lorsque la molette

est tournée en maintenant [SHIFT] enfoncée, la position est

déplacée par tic (1/96 de battement).

Pour aller de mesure en mesure, appuyez sur

[ ] ou [ ].

24 SHIFT

→ Touche SHIFT

Appuyez sur cette touche en conjonction avec d’autres pour

modifier la fonction des autres touches. Si vous appuyez sur

une touche pendant que [SHIFT] est enfoncée, la fonction ou

l’écran inscrit dans la case sous la touche est sélectionné.

25 UNDO/REDO

→ Touche UNDO/REDO

Annule l’opération d’enregistrement, de traitement ou

d’édition précédente (et rétablit l’état précédant cette

opération). Cette touche n’est opérationnelle que si elle est

allumée. Appuyer dessus immédiatement après une

annulation exécute la fonction Redo (répète l’opération

annulée, ou “annule l’annulation”).

Undo ne s’applique qu’à la dernière opération effectuée.

26 FX INFO

→ Informations sur les potentiomètres d’effets en temps réel

Fait apparaître l’écran d’information des potentiomètres

d’effets en temps réel, dans lequel l’état des réglages des

effets est représenté par une icône de potentiomètre.

Appuyer sur cette touche en maintenant [SHIFT] enfoncée

fait apparaître l’écran d’Edition des effets (p. 108).

27 ENTER/YES

→ Touche ENTER/YES

Sélectionne le menu ou exécute les fonctions. Lorsque des

messages posant des questions sont affichés, appuyez sur

cette touche pour répondre “OUI” à la question.

28 VARI PITCH

→ Touche VARI PITCH

Exécute la fonction Vari-Pitch (simule le contrôle de vitesse

d’une bande sur un magnétophone) sur le son joué. Vari-

Pitch est activé (modification de la hauteur) ou éteint

(hauteur normale) alternativement lorsque la touche est

enfoncée. De plus, appuyer sur cette touche en maintenant

[SHIFT] enfoncée fait apparaître l’écran de réglage du tempo

et de la largeur du Vari-Pitch.

Lorsque la fréquence d’échantillonnage est réglée sur “44”

(44.1 kHz), la hauteur ne peut être augmentée par Vari-Pitch.

L’usage du Vari-Pitch produit un changement correspondant

dans le tempo de jeu du morceau, donnant l’effet d’une

bande enregistrée accélérée. Mais, changer le tempo n’a pas

d’effet correspondant sur le Vari-Pitch.

29 [ ]

→Touche TO TOP

Ramène directement au début du morceau. Fonctionne

comme bouton ON/OFF pour le métronome lorsque la

touche [SHIFT] est enfoncée (p. 74).

30[] []

→ Passage d’une mesure à l’autre

Appuyez sur [ ] pour avancer au début de la mesure

suivante ; et sur [ ] pour revenir au début de la mesure

précédente. Lorsque ces touches sont maintenues enfoncées,

elles fonctionnent comme des contrôles d’avance ou de

retour rapide (aucun son n’est produit durant l’opération).

Dans l’écran Play List, appuyer sur ces touches en

maintenant [SHIFT] enfoncée permet de passer d’une phrase

au début (ou à la fin) de la phrase suivante (ou précédente)

sur la piste sélectionnée.

Pendant un Enregistrement Pas à Pas, [ ] fonctionne

comme une touche de retour à l’étape précédente et [ ]

ajoute une pause (p. 75).

31 [ ]

→ Touche STOP

Arrête le jeu (ou l’enregistrement) du morceau. Sert

également à libérer le SP-808EX du mode d’attente d’enregis-

trement (p. 71, 82). Lorsque vous appuyez sur cette touche en

maintenant [SHIFT] enfoncée, la fonction Enregistrement Pas

à Pas des Evénements est sélectionnée, faisant simulta-

nément apparaître cet écran (p. 76).

Si la fonction Track Voice Reserve est active, et que le

morceau est arrêté, la touche STOP est utilisée de manière

auxiliaire pour changer le [STATUS] (p. 159).

32 [ ] (PLAYBACK)

→ Touche LECTURE

Débute le jeu du morceau à partir de la position courante. De

plus, cette touche permet de démarrer un enregistrement en

mode PAUSE (p. 71, 82). En Enregistrement pas à pas,

appuyer sur cette touche ajoute un nœud (fait durer le son

d’une étape précédente à l’étape suivante) (p. 75). Lorsque

vous appuyez sur cette touche en maintenant [SHIFT]

enfoncée, la fonction Enregistrement en Temps Réel des

Evénements est sélectionnée, faisant simultanément appel

aux réglages correspondants (p. 71).

33 [ ]

→ Touche ENREGISTREMENT

Appuyer sur cette touche pendant l’enregistrement d’une

piste place le SP-808EX en mode Pause. Appuyez sur [ ] en

maintenant [SHIFT] enfoncée pour sélectionner l’enregis-

trement de piste audio, faisant simultanément appel aux

réglages correspondants (p. 82).

Réalisons quelques sons

fig.1-1FR

34 (D Beam) PAD TRIG

→ Touche D Beam PAD TRIGGER

Lorsque cette touche est activée, vous pouvez utiliser les

mouvements de votre main pour jouer des échantillons sur

les pads spécifiés par le Contrôleur D Beam.

Pour désigner les échantillons à jouer (deux échantillons par

banque de pad), en maintenant la touche PAD TRIGGER

enfoncée, appuyez sur les deux pads successivement (voir

p. 33 pour plus de détails).

Appuyer sur cette touche en maintenant [SHIFT] enfoncée

fait apparaître l’écran (SET UP) dans lequel vous pouvez

effectuer des réglages généraux pour le Contrôleur D Beam,

tels que les réglages de sensibilité.

35 (D Beam) PITCH

→ Touche D Beam PITCH

Lorsqu’elle est allumée, vous pouvez utiliser les mouve-

ments de votre main pour diminuer la hauteur du système

par l’intermédiaire du Contrôleur D Beam. La baisse de la

hauteur varie en fonction de la distance entre votre main et le

capteur (voir p. 34 pour plus de détails).

Vous pouvez régler automatiquement la sensibilité D BEAM

en maintenant [SHIFT] tout en appuyant sur D BEAM

[PITCH].

36 (D Beam) EFFECTS

→ Touche D Beam EFFECTS

Lorsqu’elle est allumée, vous pouvez utiliser les mouve-

ments de votre main pour modifier les réglages des effets par

l’intermédiaire du Contrôleur D Beam. Les effets qui peuvent

être modifiés sont les mêmes que ceux qui sont contrôlés par

les potentiomètres C5 et C6 des Effets en Temps Réel (voir p.

150 pour plus de détails).

Appuyer sur D BEAM CONTROLLER [EFFECTS] tout en

pressant [SHIFT] rappelle un Patch présélectionné (avec les

réglages d’usine, c’est le Patch A62 “SY>Beam#1”).

37 D BEAM CONTROLLER

→ Section D Beam Controller

Le capteur du panneau détecte les mouvements de votre

main ou de tout autre objet, et vous permet de modifier la

hauteur du morceau ou des échantillons, d’obtenir des

changements continus dans les réglages internes des effets et

des échantillons assignés aux pads.

38 (EFFECTS PROCESSOR) ON/OFF

→ Cet interrupteur active ou désactive les effets internes

(l’indicateur est allumé lorsque les effets sont activés). Il vous

permet de désactiver les effets sans faire de modifications

dans les réglages de la console ni dans le statut Départ ou

Retour.

39 Témoin de Sélection du Rang de Paramètre

Ils indiquent quel rang d’éléments (“a”/”b” ou supérieur/

inférieur) est contrôlé par les potentiomètres Effets.

40 SELECT ROW

→ Touche de Sélection de la fonction du potentiomètre Effet

Enfoncer cette touche en maintenant [SHIFT] enfoncée

alterne les effets courants entre “a”, des patches d’effets

généraux qui peuvent être librement réarrangés, et “b”, un

isolateur de sortie total et des fonctions de filtre (p. 31).

Appuyer sur cette touche sans presser sur [SHIFT] sélec-

tionne la rangée d’effet sur laquelle agira le potentiomètre,

celle du haut ou celle du bas (indiquée sur le panneau parmi

les groupes “a” et “b”.

41 STEP MOD

→ Touche STEP MODULATOR

Contrôle le Step Modulator (une fonction qui permet de

transformer les sons d’effets en rythme, → p. 153). Appuyez

sur cette touche pour activer ou désactiver la fonction. Bien

que cela dépende du réglage, elle peut également servir à

d’autres opérations, comme passer d’un pas à un autre.

Appuyer sur cette touche en maintenant [SHIFT] enfoncée

fait apparaître l’écran dans lequel vous pouvez effectuer des

réglages relatifs au Step Modulator (p. 153).

Réalisons quelques sons

42 PAD BANK

→ Interrupteur PAD BANK

Ceci fait apparaître la liste des 64 banques de pad du SP–808.

Faites tourner la molette VALUE/TIME pour changer la

banque de pad à sélectionner pendant que l’écran est affiché.

Appuyez sur [ENTER/YES] pour sortir de l’écran et appeler

simultanément la banque de pad sélectionnée. Si vous

appuyez sur l’un des 16 pads en maintenant [BANK PAD]

enfoncée, la banque de pads dont le numéro est le même que

le pad enfoncé sera sélectionnée.

Tous les échantillons joués à cet instant sont interrompus,

exception faite de ceux qui sont volontairement maintenus.

43 CLIPBOARD

→ Touche CLIPBOARD

Déplace (ou copie) des échantillons d’un pad à un autre

rapidement. Enfoncer cette touche en maintenant un des

pads enfoncé garde temporairement l’échantillon dans le

presse-papier ou [CLIPBOARD]. Appuyer à nouveau sur

cette touche avec un autre pad déplace l’échantillon vers ce

nouveau pad. (Pour en savoir plus sur les autres fonctions,

voir Copie p. 62, Déplacement de Pistes vers les Pads, p. 61).

44 SAMPLING

→Touche SAMPLING

Fait apparaître l’écran Sampling (p. 49). Dans cet écran, ce

bouton est également utilisé pour démarrer et arrêter

l’échantillonnage.

Vous pouvez effacer l’échantillon d’un pad en maintenant

[SHIFT] et en appuyant sur SAMPLING [START/STOP],

puis en frappant sur ce pad.

Vous ne pouvez pas appuyer sur cette touche pendant qu’un

morceau joue. Pour échantillonner des sons dans les pads à

partir d’un morceau, il faut d’abord arrêter la lecture,

appuyer sur [SAMPLING] puis indiquer la piste à

échantillonner (voir → p. 55).

45 HOLD

→Touche HOLD

Continue à jouer l’échantillon après que vous ayez relâché le

pad. Lorsque vous jouez un échantillon réglé pour s’arrêter

lorsque vous relâchez le pad, mais que vous désirez que le

son continue après avoir relâché la touche, appuyez sur

[HOLD] en même temps que sur le pad désiré. Appuyer sur

[HOLD] à nouveau annule l’effet, et l’échantillon sélectionné

s’arrête (voir → p. 42).

Frapper en rythme (au tempo désiré) sur cette touche tout en

maintenant [SHIFT] affichera ce tempo sur l’écran en BPM

(p. 58, 78, 166).

46 Potentiomètres des Effets en Temps Réel

Modifie les réglages des effets en temps réel. Les assignations

des réglages (paramètres) d’effets à chaque potentiomètre

peuvent être enregistrées dans les patches d’effets.

Les témoins en haut à gauche des potentiomètres d’effets

sont allumés lorsque les effets sont actifs pour les positions

actuelles des potentiomètres.

47 1–16

→ Pads (1 à 16)

Vous pouvez assigner un maximum de 16 échantillons à ces

pads. Vous pouvez effectuer divers réglages pour chacun

d’eux (p.36), tels que jouer l’échantillon uniquement si le pad

est enfoncé, ou jouer l’échantillon si le pad est enfoncé et

arrêter de le jouer en appuyant à nouveau sur le pad.

Les pads servent également de touches alphabétiques pour

entrer les noms (p. 69) des morceaux, des banques et des

patches d’effets.

48 Lecteur Zip

Le lecteur ZIP interne.

Avant d’éteindre l’appareil, assurez-vous d’avoir appuyé sur

la touche EJECT située sous l’emplacement du disque et

d’avoir sorti le disque.

Réalisons quelques sons

fig.1-3

49 POWER

→ Interrupteur POWER

Allume et éteint le SP-808EX.

Éjectez toujours le disque ZIP du lecteur avant de couper

l’alimentation. De plus, si des modifications ont été

effectuées dans le morceau et/ou dans les patches d’effets, de

telles données doivent être enregistrées sur le disque ZIP

avant de couper l’alimentation.

50 AC IN

→ AC IN

Le cordon d’alimentation (accessoire fourni) se branche ici.

51 MIDI IN, OUT/THRU

→ Prises MIDI

Des appareils MIDI externes peuvent être connectés ici (pour

plus d’informations sur ces branchements, voir → p. 176).

52 FOOT SWITCH

→ Prise de pédale de type interrupteur

La pédale DP-2 optionnelle se connecte ici. Diverses opéra-

tions, incluant le démarrage et l’arrêt du jeu de morceaux et

de sons échantillonnés, peuvent être effectuées en utilisant

une pédale de type interrupteur (pour la sélection des

fonctions, voir → p. 161).

53 OUTPUT—AUX L, R

→ Prises AUX (auxiliaires) OUT

Prises de sortie auxiliaire. Servent envoyer des signaux vers

des périphériques d’effets externes et vers la fonction Pad

Cue (p. 48). De plus, si l’extension Multi-I/O est installée,

vous pouvez les utiliser comme prises de sortie de piste

numérique directes (p. 175).

Le volume est déterminé par les réglages internes de la

console. Il n’est pas affecté par le fader MASTER.

54 OUTPUT—MASTER L, R

→ Prises MASTER OUT

Prises de sortie principales. Le fader MASTER contrôle le

niveau de sortie.

55 PHONES

→Prise casque

Connectez un casque stéréo à cette prise. En fonction des

réglages du mode AUX OUT, vous pouvez sélectionner un

son provenant uniquement du MASTER OUT, ou un mélange

provenant du MASTER OUT et du AUX OUT (p. 48).

56 INPUT—AUX L, R

→ Prises AUX (auxiliaires) IN

Ces entrées stéréo servent à récupérer des signaux d’effets

externes, ou pour certaines utilisations spécifiques. En

fonction des réglages vous pouvez sélectionner deux types

de traitement des signaux en entrée (p. 105).

Le signal n’est pas enregistré (transmis directement au

MASTER OUT).

Le signal est enregistré durant l’échantillonnage (ou durant

l’enregistrement audio sur les pistes).

57 INPUT—LINE L, R

→ Prises LINE IN

Ces prises d’entrée stéréo servent à connecter des instru-

ments de musique, des lecteurs CD ou d’autres périphé-

riques similaires. Les signaux provenant de ces entrées sont

enregistrés durant l’échantillonnage ou l’enregistrement

audio sur les pistes.

58 INPUT—MIC

→ Prise MIC IN

Un microphone peut être branché ici. Le signal de cette

entrée est enregistré comme source MIC et LINE pendant

l’échantillonnage ou l’enregistrement audio sur les pistes. Le

signal est fixé sur la position centrale de l’espace stéréo.

Pour les noms et les fonctions des prises et des connecteurs

avec l’extension SP808-OP1 (Multi-I/O), voir → p. 169.

Pour les noms et les fonctions des prises et des connecteurs

avec l’extension SP808-OP2 (Multi-I/O), voir → p. 169.

49 50 51 52 53 54 55 56 57 58

Réalisons quelques sons

Connexions

Établir des connexions avec

d’autres appareils pour utiliser le

SP-808EX

Ce qui suit décrit l’équipement minimal nécessaire pour

utiliser le SP-808EX :

• Appareil audio stéréo (tel qu’un amplificateur de clavier,

une sono, une chaîne stéréo, ou un équipement

équivalent), ou un casque stéréo

• Un microphone, un instrument de musique, un lecteur

CD, ou tout autre source à enregistrer

• Des câbles appropriés pour connecter chaque appareil

• Un disque ZIP (accessoire)

Connectez tous les éléments ci-dessus, en vous reportant à la

figure suivante.

• Pour éviter les pannes et/ou d’endommager vos enceintes

ou d’autres appareils, baissez toujours le volume, et

couper l’alimentation de tous les appareils avant d’établir

les connexions.

•Cet

appareil est muni d’un

circuit de protection. Un court

instant (quelques secondes) est nécessaire après la mise

sous tension pour qu’il fonctionne normalement.

• Des accrochages peuvent se produire en fonction de

l’emplacement des microphones par rapport aux haut-

parleurs. Pour y remédier:

1. Changer l’orientation du ou des microphone(s).

2. Éloigner le ou les microphone(s) des haut-parleurs.

3. Baisser le volume.

Utilisez les prises ou adaptateurs disponibles dans le

commerce lorsque vous connectez des périphériques ayant

des prises standards aux prises LINE IN/OUT.

fig.1-4e

Chaîne stéréo, etc.

Ampli de puissance

Écouteurs Microphone

vers

prise secteur

Voir p. 151

Platine CD, etc.

Processeur d'effets

DP-2 (Voir p. 161)

IN OUT

OUT

R LR LR L

Utilisation de AUX pour

envoyer et recevoir des

signaux des effets externes

Source sonore

à enregistrer

Source sonore

à enregistrer

Réalisons quelques sons

Pour brancher une guitare ou

une basse électrique

En raison d’une différence d’impédance, vous ne pouvez pas

brancher une guitare ou une basse sans que la qualité du son

n’en souffre.

Si vous la connectez directement, respectez ces instructions :

• Utilisez un effet externe qui dispose d’un interrupteur

électronique On/Bypass (tel que l’un de ceux de la série

BOSS) connecté entre l’instrument et le SP-808EX.

→ Ce type d’effet présente une impédance en entrée corres-

pondant à celle des guitares électriques, mais utilise une

impédance de sortie relativement basse; même en mode

bypass (lorsqu’aucun effet n’est appliqué).

• Utilisez une guitare ou une basse qui dispose d’un

préamplificateur interne, ou qui utilise des micros actifs.

→ Ce genre de guitare ou de basse offre une impédance de

sortie relativement basse.

Microphones utilisables avec le

SP-808EX

Lorsqu’un microphone est branché sur la prise MIC du SP-

808EX, le potentiomètre permet de régler le niveau d’entrée

dans une large fourchette. De cette façon, la plupart des

microphones pour voix et instruments peuvent être utilisés.

Le réglage du potentiomètre INPUT MIC varie en fonction

du micro utilisé. Si la sensibilité d’entrée est trop élevée, vous

pouvez obtenir du bruit et de la distorsion.

Si les micros suivants sont connectés, le SP-808EX ne

fonctionnera pas correctement.

• micros professionnels à condensateur qui nécessitent

une alimentation fantôme

• micros compacts stéréo qui utilisent des prises

symétriques (le même genre que celles utilisées avec les

casques stéréo)

• micros ayant des niveaux de sortie extrêmement bas

Mise sous/hors tension

Une fois les connexions effectuées (p.19), allumez vos divers

périphériques dans l’ordre spécifié. En allumant les appareils

dans un autre ordre, vous risquez de causer de provoquer

une panne, voire d’endommager les enceintes et les autres

appareils.

Lecteur ZIP externe(p. 171) → SP-808EX→ appareils MIDI→

Amplificateur.

Mise sous tension

1. Appuyez sur l’interrupteur POWER.

2. Insérez le disque Zip dans le lecteur interne.

Après quelques secondes, l’écran Level Meter apparaît. Les

préparatifs sont terminés. A présent, un morceau déjà

enregistré et la banque de pads peuvent être sélectionnés.

fig.1-5e

• Lorsqu’un nouveau disque ZIP (ou un disque ZIP utilisé

sur un autre appareil) est inséré, le message de

confirmation “… NOT SP-808 Disk. Format Now ?’, vous

proposant de formater le disque, apparaît à l’écran.

Lorsque vous appuyez sur [ENTER/YES], “Format

(44.1k: QUICK) ARE YOU SURE ?” est affiché. Appuyez

sur [ENTER/YES] à nouveau, et le formatage est

effectué. Avant de formater, vous pouvez sélectionner la

fréquence d’échantillonnage (44.1 kHz ou 32 kHz) pour

le disque (p. 26) à l’aide de la molette VALUE/TIME. En

appuyant sur [ ], la molette peut aussi servir à sélec-

tionner le type de formatage (p. 26); choisissez QUICK

ou FULL (rapide ou complet).

• Formater un disque sur le SP-808EX efface tout son

contenu.

Mise hors tension

1. Appuyez sur le bouton EJECT pour éjecter le disque.

La procédure de confirmation de sauvegarde qui suit

“l’éjection du disque” décrite ci-dessous est exécutée. Après

avoir terminé cette étape, le disque est éjecté.

2. Le message “Wait a moment...” apparaît sur l’écran,

suivi de l’écran LEVEL, appuyez sur le bouton POWER

pour couper l’alimentation

Vu-mètre de voie

Réalisons quelques sons

Si le SP-808EX est mis sous tension alors qu’aucun disque

n’est inséré, il passe en mode Sans Disque (p. 167),et les pads

clignotent dans l’ordre.

Vous pouvez insérer des disques Zip ou éteindre à tout

moment lorsque l’écran LEVEL METER du mode Sans

Disque(p. 167) est affiché.

Insertion et éjection d’un disque

Lorsque vous insérez un disque, poussez-le en douceur dans

le lecteur et veillez à ce qu’il soit dans le bon sens.

Utilisez la procédure suivante pour retirer un disque.

Ejection d’un disque après avoir

enregistré les modifications

1. Appuyez sur la touche ronde EJECT située en bas à

droite de l’emplacement du disque

fig.1-6

“Save Current Song ? (Overwrite Only.)” apparaît à l’écran.

2. Appuyez sur [ENTER/YES].

Après avoir enregistré le morceau à la place du précédent, le

disque est éjecté.

Ejection du disque sans enregistrer le

morceau

1. Appuyez sur la touche ronde EJECT située en bas à

droite de l’emplacement du disque.

“Save Current Song ? (Overwrite Only.)” apparaît à l’écran.

2. Appuyez sur [EXIT/NO].

“Eject, (Not Saved) ARE YOU SURE ?” apparaît à l’écran.

3. Appuyez sur [ENTER/YES] et le disque est éjecté.

Appuyer sur [EXIT/NO] annule l’éjection du disque.

Le processus de sauvegarde qui est effectué lorsque vous

éjectez un disque se limite à écrire par-dessus le fichier

précédent (les modifications apportées au morceau). Si

vous désirez enregistrer le morceau courant en tant que

morceau distinct, ou si vous désirez enregistrer le nom

du morceau, effectuez la procédure de sauvegarde (Song

Save) (p. 80) avant d’éjecter le disque.

• La nécessité de sauvegarder les patches d’effets n’est pas

confirmée lorsque le disque est éjecté. Utilisez la

procédure de sauvegarde de patch d’effet (p. 111) lorsque

vous enregistrez des données en tant que patch d’effet.

Changer l’éclairage de l’écran

(réglage du contraste)

Le contraste de l’affichage change en fonction de la tempé-

rature, ainsi que de l’angle de vue. Utilisez la procédure

suivante pour ajuster le contraste de l’écran s’il devient

difficile à lire.

Réglage du contraste

1. Maintenez [SHIFT] enfoncée et appuyez sur [PLAY]

pour faire apparaître l’écran “CONTRAST/INFO”.

2. Faites tourner la molette VALUE/TIME pour modifier le

contraste de l’écran ; réglez la valeur appropriée pour

avoir une meilleure visibilité (dans un intervalle de 1 à

16, 16 étant la plus forte valeur de contraste).

3. Appuyez sur [EXIT/NO].

Vous revenez à l’écran de base.

Ce réglage est automatiquement enregistré lorsque le disque

est éjecté (ou à d’autres moments appropriés), et est conservé

même lorsque l’alimentation est coupée.

Appel des écrans de base (Level

Meter, Play List, Big Time) et

passage de l’un à l’autre

Les écrans de base du SP-808EX apparaissent en

appuyant sur [PLAY] en bas de l’écran. Ils se composent

des quatre écrans suivants, qui sont de trois types. Vous

pouvez passer de l’un à l’autre successivement en appuyant

sur [PLAY].

Écran Level Meter

Il se compose de deux écrans séparés, un qui affiche les

vumètres de voie des groupes de pistes et de MIC/LINE, et

l’autre les vumètres des entrées/sorties AUX (Appuyez sur

[PLAY] pour passer de l’un à l’autre). Lorsque vous

enregistrez des signaux audio sur les pistes, les mesures

indiquent les niveaux d’enregistrement des pistes. Dans

l’écran des vumètres AUX, “FX” indique le niveau des effets

envoyés lorsque les effets internes sont en position Send/

Return (p. 103).

fig.1-7e

→ Lorsque vous allumez le SP-808EX, l’écran des vumètres

de voie des groupes de pistes et de MIC/LINE est affiché.

Vu-mètre AUX

Réalisons quelques sons

Écran Play List

Dans cet écran, vous pouvez vérifier les phrases enregistrées

sur les pistes en regardant leur position et leur longueur

représentées par des cases.

Les lignes verticales pointillées représentent les mesures.

La zone représentée à l’écran peut être agrandie en appuyant

sur [ ] ou rétrécie en appuyant sur [ ].

Vous pouvez également spécifier des intervalles désirés en

appuyant sur [REGION IN/OUT] ou [MARK ON]. L’inter-

valle sélectionné peut être collé ou effacé par une touche

(p. 92, 94).

fig.1-8

Écran Big Time

Dans cet écran, la position indiquée dans le morceau (la tête

de lecture) qui apparaît généralement en petits caractères

tout en haut des autres écrans est agrandie pour remplir tout

l’écran. Les unités utilisées peuvent être modifiées en

fonction de vos besoins (p.31, Mesure/Battement/Tic ou

Heure/Minute/Seconde/ Frame). Lorsque vous vous

produisez sur des scènes sombres ou dans des situations

similaires, l’utilisation de cet écran facilite la lecture.

fig.1-8a

Autres écrans d’information

(Contrast/Info et Mixer/View)

En plus des écrans de base, il y a deux autres écrans qui

fournissent les informations de base suivantes (appuyer sur

[PLAY] dans l’un de ces écrans vous ramène aux écrans de

base décrits précédemment).

Écran de réglage du contraste et

d’informations

→ Pour faire apparaître cet écran, maintenez [SHIFT]

enfoncée et appuyez sur [PLAY].

Le contraste de l’écran peut être réglé avec la molette

VALUE/TIME. Cet écran sert également à vérifier le nom du

morceau actuel (SNG), le nom de la banque de pads (BNK),

le temps d’enregistrement restant (Remain) et la quantité de

mémoire disponible pour la création du morceau (SngData).

Toutes les options de cet écran, autres que le contraste

peuvent uniquement être confirmés, pas réglées. Pour

modifier les autres options, utilisez la procédure de Sauve-

garde (p. 80) ou l’écran Edit, pour changer le nom du

morceau et l’écran Bank Edit pour changer le nom des

banques de pads (p. 160).

Pour modifier l’ampleur du Vari-Pitch, utilisez l’écran BPM

Tune (p. 45).

fig.1-9

Écran Mixer View

→ Pour faire apparaître cet écran, maintenez [SHIFT]

enfoncée et appuyez sur le locateur [CLEAR].

Vous pouvez vérifier les réglages de la console représentée

graphiquement dans cet écran, et y apporter quelques

modifications. Vous pouvez confirmer la balance gauche/

droite, le niveau envoyé à AUX OUT et les effets internes de

chaque Piste A-D et des voies d’entrée. De plus, en appuyant

sur [ ] or [ ] pour déplacer la flèche ( ) en bas de

l’écran et en tournant la molette VALUE/TIME, vous pouvez

obtenir les contrôles de chacun de ces paramètres pour

modifier leurs réglages. Pour des réglages plus précis,

maintenez [SHIFT] enfoncée et appuyez sur [EFFECTS] pour

chaque voie, afin de faire apparaître l’écran de réglage de

chaque voie individuellement.

Appuyer sur [PLAY] vous ramène à l’écran de base.

fig.1-10

Réalisons quelques sons

Si un écran inhabituel apparaît

(Comment revenir aux écrans de

base)

Tant que vous n’êtes pas encore familiarisé avec le fonction-

nement de cet appareil, vous pouvez facilement vous

retrouver devant un écran auquel vous n’êtes pas habitué.

Dans ce cas, vous pouvez appuyer sur [PLAY] pour revenir à

l’un des écrans de base (celui le plus récemment sélectionné).

A propos du lecteur ZIP

interne

Le SP-808EX utilise des disques ZIP 100 Mo. Les disques ZIP,

tout en présentant un accès rapide et une grande capacité de

stockage, peuvent être échangés instantanément, comme une

disquette. Le SP-808EX utilise cette fonction, grâce à une

technologie d’échantillonnage en mémoire virtuelle pour

les accès disque directs, et la restitution des sons.

• “ZIP” est une marque déposée de Iomega Corporation

(USA).

• Avant d’éteindre le SP-808EX, assurez-vous d’avoir suivi

la procédure correcte pour le retrait du disque. (p. 23).

• Ne déplacez jamais le SP-808EX, et ne le soumettez

jamais à un choc physique ou à une vibration lorsqu’un

disque est inséré dans le lecteur

• Comme avec un ordinateur personnel et des périphé-

riques de ce type, couper l’alimentation pendant que des

données sont en train d’être écrites sur le disque aura

comme résultat une perte de données. Faites attention à

ce que l’alimentation ne soit pas accidentellement

coupée, et prenez des précautions pour éviter de tels

accidents.

• Ne coupez jamais l’alimentation pendant que le message

“KEEP POWER ON !” est affiché, même si le lecteur ne

semble pas travailler. Couper l’alimentation pendant ce

message causera la perte des réglages du système et de

tous les patches d’effets.

A propos des supports ZIP

pouvant être utilisés par le

SP-808EX

Le SP-808EX n’utilise que des supports commerciaux ZIP

spécifiés en tant que “Zip 250.”

• Un disque Zip 100 Mo ne pourra pas être formaté selon

la méthode “FULL.”

De même, du fait des caractéristiques du disque, il ne

sera pas possible d’effectuer d’enregistrements audio ni

d’échantillonnage lorsqu’une piste d’un morceau ou un

échantillon est relu.

• N’insérez pas de force des supports incompatibles dans

le lecteur de disque. Vous pourriez endommager

l’appareil.

Bien que le contenu entier des disques ne puisse être protégé

(d’un effacement accidentel) sur le SP-808EX, vous pouvez

protéger les morceaux (p. 81) et les banques de patches (p.

160).

Préparer de nouveaux disques

ZIP à l’utilisation (Formatage)

Afin d’utiliser un disque ZIP avec le SP-808EX, le disque doit

d’abord être formaté. Lorsqu’un nouveau disque ZIP (ou un

disque ZIP déjà utilisé par un autre appareil) est inséré,

l’écran de la procédure de formatage apparaît (p. 22).

Lorsqu’un disque est formaté, son contenu est

définitivement perdu.

Si vous désirez initialiser un disque (effacer totalement son

contenu) qui a déjà été utilisé avec le SP-808EX, reformatez le

disque en utilisant la procédure suivante.

Si un disque ZIP qui a été utilisé avec des ordinateurs

personnels (ou d’autres appareils) est inséré dans le

lecteur du SP-808EX, le message de confirmation “NOT

SP-808EX Disk. Format Now ?” est affiché, vous

demandant si vous désirez formater le disque pour

l’utiliser avec le SP-808EX. Appuyez sur [ENTER/YES] à

ce moment pour confirmer le formatage du disque. Dans

ce cas, le contenu du disque sera irrémédiablement

perdu. (Après formatage, le disque peut alors être utilisé

par le SP-808EX.)

Réalisons quelques sons

Reformatage de disques

1. Appuyez sur [SYSTEM/DISK].

2. Appuyez sur [ ] ou [ ] pour sélectionner “Format

Disk ?” et appuyez sur [ENTER/YES].

3. Appuyez sur [ ] or [ ] pour sélectionner “Sampling

Rate ?” (fréquence d’échantillonnage - détails ci-après).

4. Faites tournez la molette VALUE/TIME pour

sélectionner “44.1” ou “32”.

5. Appuyez su [ ] or [ ] pour sélectionner “Format

Type.’

6. Faites tourner la molette VALUE/TIME pour

sélectionnez “QUICK” ou “FULL”.

QUICK: Effectue un traitement qui ne fait le vide que

logiquement sur le disque. Ceci permet

d’accomplir rapidement le formatage. C’est la

méthode habituellement choisie.

FULL: Ce processus efface physiquement tous les

secteurs de données du disque, nettoyant

complètement le disque. Ceci augmente la

fiabilité des disques, surtout de ceux qui ont

été précédemment utilisés sur d’autres

appareils. Un formatage FULL prend environ

10 minutes.

7. Appuyez sur [ENTER/YES].

“Erase ALL data, ARE YOU SURE ?” apparaît à l’écran.

8. Appuyez à nouveau sur [ENTER/YES] pour exécuter le

formatage.

Réglage de la fréquence

d’échantillonnage

En général, une fréquence d’échantillonnage élevée donne

une lecture d’une plus grande fidélité sonore dans les

fréquences élevées. Inversement, sélectionner une fréquence

d’échantillonnage basse autorise une durée d’enregistrement

et de lecture plus longue pour la même quantité de mémoire

(bien que dans certains styles musicaux, une fréquence

d’échantillonnage basse soit choisie dans le but de rendre

flou les fréquences élevées, ou d’obtenir des changements

particuliers dans la qualité sonore).

Avec le SP-808EX, vous pouvez sélectionner deux fréquences

d’échantillonnage : 44.1 kHz (qui convient pour les CD et les

MD) et 32 kHz. Cependant, ce réglage n’est effectué que

lorsque le disque est formaté (voir section précédente). De

plus, une seule fréquence d’échantillonnage peut être sélec-

tionnée pour un même disque. Des données possédant des

fréquences d’échantillonnage différentes ne peuvent

coexister sur un même disque.

L’ampleur de la variation possible pour la fonction Vari-

Pitch (p. 45) change également avec la fréquence d’échan-

tillonnage. Lorsque vous sélectionnez 44.1 kHz comme

fréquence d’échantillonnage, la hauteur peut être ajustée

dans un intervalle de 18.1 - 100 % (la hauteur ne peut être

que baissée) ; lorsque la fréquence d’échantillonnage est

réglée sur 32 kHz, la hauteur est réglable dans un intervalle

de 25.0 - 137.8% (vous pouvez l’ajuster dans les deux sens).

La fréquence d’échantillonnage est généralement indiquée à

côté de kHz dans la partie supérieure de l’écran. “44”

indique 44.1 kHz, et “32” indique 32 kHz.

Avec l’extension optionnelle SP808-01

installée

→ voir p. 168) sur le SP-808EX

Lorsqu’un lecteur ZIP externe n’est pas connecté,

“TargetDrive”, qui apparaît en haut des écrans affichés

après l’étape 3, est généralement réglé sur “INTERNAL”

(lecteur interne). Lorsqu’un lecteur ZIP externe est

connecté, ceci peut se transformer en “EXT.ID5” ou

indiquer un autre lecteur (le numéro correspond au

SCSI-ID, → voir p. 172).

Même si le disque cible du formatage est dans un lecteur

externe, la procédure reste la même (cependant, s’il n’y a

pas de disque dans le lecteur, le message “Can’t Execute.

(No Disk.)” apparaît à l’écran.

Réalisons quelques sons

Note technique

La fréquence d’échantillonnage fait référence au traitement

du son en kilohertz (kHz). Lors de la conversion numérique

de signaux analogiques (tels que des signaux audio), la

valeur numérique indique le nombre de fois par seconde où

le son est codé numériquement. Par exemple, pour une

fréquence d’échantillonnage de 32 kHz, le son est codé 32 000

fois par seconde, et la valeur numérique (chaque fois que le

son est codé) est ensuite enregistrée en mémoire (dans le cas

du SP-808EX, elle est enregistrée sur le disque ZIP).

Durée d’échantillonnage maximale et mémoire disponible

sur disques ZIP

Les données suivantes indiquent la durée maximale totale

d’enregistrement, y compris les échantillons sur les pads,

l’enregistrement direct sur les pistes, etc. disponible sur des

disques ZIP (un enregistrement stéréo prend deux fois plus

de place qu’un enregistrement mono).

A une fréquence de 44.1 kHz:

Approx. 122 minutes

A une fréquence de 32 kHz :

Approx. 169 minutes

Nbre max. d’échantillons :

1 024 (16 pads x 64 banques)

L’arrangement d’échantillons (phrases) dans un morceau

consomme de la mémoire de données de morceau, qui

diffère de la mémoire nécessaire pour les formes d’onde

audio. Les données suivantes indiquent la mémoire

maximale allouée pour un morceau ; cette valeur ne peut pas

être dépassée.

Si chaque “pression et relâchement” d’une touche d’un pad

constitue un “événement’, un morceau (composé de quatre

pistes) peut enregistrer environ 2 000 événements.

Vous pouvez enregistrer jusqu’à 64 morceaux sur un disque.

La capacité maximale des données peut varier quelque peu

en fonction des conditions. En plus des événements sur les

pistes, les réglages de la console et ceux correspondant à la

synchronisation MIDI sont également inclus dans les

morceaux.

De plus, 149 patches d’effets utilisateur peuvent également

être sauvegardés sur les disques (alors que le contraste de

l’affichage et tous les autres réglages globaux du système

sont automatiquement sauvegardés en interne par le SP-

808EX).

Note technique

Le SP-808EX utilise la technologie originale de codage audio

Roland “R-DAC”, qui permet une durée d’enregistrement et

de lecture étendue, tout en conservant une haute qualité

sonore. De plus, puisqu’il est conçu pour partager autant que

possible les formes d’onde sonores (par exemple, aucune

forme d’onde nouvelle n’est créée lorsqu’une mesure est

simplement copiée), vous pouvez en fait enregistrer et jouer

des morceaux plus longs que les durées d’enregistrement

spécifiées précédemment.

Vérification de la mémoire

disponible sur les disques ZIP

Pour vérifier la durée d’enregistrement restant sur le disque,

maintenez [SHIFT] enfoncée et appuyez sur [PLAY] pour

faire apparaître l’écran d’informations.

Ici, parmi des informations telles que le nom du morceau,

vous pouvez vérifier la durée (Remain), en minutes et

secondes, qui est disponible pour l’enregistrement

(l’indication de cet écran change en fonction du mode

d’enregistrement stéréo ou mono spécifié dans l’écran

Recording (Sampling)).

De plus, vous pouvez vérifier la mémoire disponible pour les

données du morceau, qui est indiquée en pourcentage

La durée restant pour l’enregistrement audio est également

indiquée dans les écrans Sampling et Track Direct.

Réalisons quelques sons

Écoute des morceaux de démo

(jouer des morceaux et des échantillons)

Le disque fourni avec le SP-808EX contient des morceaux de

démonstration. Testez ces morceaux pour avoir un aperçu de

ce que vous pourrez créer !

1. Vérifiez que votre ampli, votre casque et le reste de

l’équipement soit correctement connecté.

2. Après avoir passé les étapes décrites dans “Mise sous

tension” p.20, allumez le SP-808EX.

L’écran LEVEL METER apparaît à l’écran.

3. Déplacez les faders des pistes A-D au niveau indiqué par

la ligne de marqueurs rouge (0 dB).

4. Baissez le fader MASTER.

5. Appuyez sur [ ] (PLAYBACK) et poussez

progressivement le fader MASTER.

6. Réglez le volume du morceau de démonstration comme

vous le désirez.

7. Appuyez sur [ ] pour arrêter l’écoute du morceau.

Lorsque vous appuyez sur [ ] et que vous appuyez à

nouveau sur [ ] (PLAYBACK) le morceau est rejoué à

partir du début.

L’enregistrement, le jeu en public, la diffusion ou toute autre

utilisation des morceaux de démonstration contenus sur le

disque fourni, pour une raison autre que votre agrément

personnel, sans l’accord du détenteur des droits d’auteur, est

interdit par la loi.

Réglage du volume général

(fader MASTER)

Le niveau du volume du MASTER OUT est réglé par le fader

MASTER. De plus, le volume relatif des canaux stéréo gauche

et droit peut être réglé avec le réglage Master Balance de la

console (p. 102). Initialement, il est réglé à 0 (niveaux égaux).

Réglage du volume du casque

Le potentiomètre de contrôle du volume du casque sert à

régler le volume du casque connecté à la prise PHONES

(cependant, si le niveau Master est au minimum, même si

vous augmentez le potentiomètre du casque, aucun son ne

sera audible dans le MASTER OUT).

Si la console est réglée sur “CUE” en mode AUX OUT (p. 48),

vous pouvez écouter le son venant de AUX OUT mixé avec

la sortie normale. Le volume AUX OUT est réglé par le

niveau AUX OUT (p. 105) sur la console.

Réglage du volume de chaque

piste (faders de piste)

Le volume de chaque piste stéréo A-D se règle avec les

potentiomètres de piste (A-D).

La balance stéréo de chaque piste peut être réglée soit dans

l’écran Mixer View (maintenez [SHIFT] enfoncée et appuyez

sur [CLEAR], → voir p. 24) ou dans l’écran Track A-D → voir

(p. 102).

A moins que le [STATUS] de chaque piste ne soit réglé sur

“PLAY”, (statut dans lequel l’indicateur est vert), le son ne

sera pas joué, même si les faders sont au maximum. Par

exemple, si une piste réglée sur “MUTE” (indicateur éteint),

le son de cette piste ne sera pas audible, quelle que soit la

position du fader. Pour que l’indicateur devienne vert,

appuyez sur [STATUS] 1 à 3 fois.

Ouverture d’un autre morceau

(changement de morceau)

Des morceaux de démonstration sont fournis sur le disque

livré avec le SP-808EX. Utilisez la procédure suivante pour

changer de morceau.

1. Appuyez sur [SONG/TRACK].

2. Confirmez que vous choisissez “Select Song ?” et

appuyez sur [ENTER/YES].

La liste de morceaux apparaît à l’écran.

3. Appuyez sur [ ] ou [ ] (ou faites tourner la molette

VALUE/TIME) pour faire apparaître en vidéo inverse le

morceau désiré.

4. Appuyez sur [ENTER/YES].

“Save Current Song ? (Overwrite Only.)” apparaît.

5. Avant de changer de morceau, appuyez sur [ENTER/

YES] si vous désirez enregistrer les modifications

apportées au morceau ; si vous ne désirez pas

sauvegarder le morceau, appuyez sur [EXIT/NO].

Lorsque vous appuyez sur [ENTER/YES], le morceau

courant est sauvegardé, et le morceau sélectionné est chargé.

Lorsque vous appuyez sur [EXIT/NO], le message “ARE

YOU SURE” apparaît d’abord. si vous appuyez sur [ENTER/

YES], le morceau sélectionné est chargé sans sauvegarder le

morceau précédent.

Lorsque SaveSong Confirm (qui vous demande si vous

désirez ou non sauvegarder le morceau en cours, voir p. 164)

est réglé sur “OFF”, le morceau désigné est chargé dès que

vous appuyez sur [ENTER/YES] à l’étape 4.

Réalisons quelques sons

Ajout de sons échantillonnés en

appuyant sur les pads

Lorsque vous appuyez sur [ ] pour arrêter la lecture du

morceau, les 16 pads s’allument en rouge. Les pads allumés

contiennent des échantillons (des sons). Appuyez sur un pad

allumé pour joué l’échantillon enregistré. Le pad clignote

pendant que l’échantillon est joué.

A la sortie d’usine, des boucles d’échantillons durant une ou

plusieurs mesures ou des effets sonores sont assignés à

chaque pad. Appuyez sur les pads pour jouer ces sons.

Vous pouvez jouer au maximum quatre sons simultanément

en appuyant sur quatre pads

Lorsque tous les témoins “STATUS” sont sur “PLAY” (en

vert), durant la lecture d’un morceau de démonstration, tous

les pads sont éteints, et même lorsque vous appuyez sur un

pad, aucun son n’est joué. Appuyer sur [STATUS] pour les

pistes appropriées permet d’allumer les pads éteints

(coupés). Ainsi, vous pouvez jouer les sons assignés aux

pads, et ainsi superposer des effets sonores et d’autres sons

durant la lecture d’un morceau, même d’un morceau de

démonstration (limité par le nombre de pistes fermées).

Sélection des banques de pads

Lorsque vous échantillonnez (p. 49) différents types de

phrases et de sons, chaque son (échantillon) est assigné à un

pad. Un ensemble d’échantillons (enregistrés comme

ensemble de 16 pads) s’appelle une banque de pads.

Avec le SP-808EX, 64 banques de pads sont enregistrées sur

un disque. Utilisez la procédure suivante pour passer de

l’une à l’autre.

1. Appuyez sur [PAD BANK].

La liste des banques de pads apparaît à l’écran.

Le tableau Pad Matrix est affiché, ce qui permet de vérifier

s’il y a ou non un échantillon.

2. Faites tourner la molette VALUE/TIME pour

sélectionner la banque de pads.

3. Appuyez sur [ENTER/YES].

Cette banque de pads est sélectionné, et vous quittez cet

écran.

Lorsque vous faites appel à l’un des 16 premiers banques de

pads :

1. Appuyez sur [PAD BANK].

2. Appuyez sur le numéro de pad de 1 à 16 correspondant à

la banque de pads que vous désirez charger.

La banque de pads correspondant au numéro est sélec-

tionnée, et vous quittez cet écran.

Essayez à présent de changer de banque de pads et de jouer

un échantillon d’une banque de pads différente.

Fermeture temporaire de la

sortie (fermeture du Master Out)

En appuyant sur [MUTE] au-dessus du fader MASTER, vous

pouvez couper la sortie MASTER OUT. Chaque fois que

vous appuyez sur cette touche, l’indicateur s’allume (rouge)

et s’éteint alternativement. La sortie est coupée lorsque cette

touche est allumée.

TRUC

Ceci n’a aucun effet sur la sortie casque ou AUX OUT. Vous

pouvez utiliser cette fonction, par exemple, pendant une

performance en public, afin de vérifier au casque le morceau

que vous allez jouer ensuite, pendant que le public écoute le

son émis par une autre instrument ou appareil (tel qu’une

platine disque)

Réalisons quelques sons

Appliquer des effets aux

morceaux de démonstration

Vous pouvez ajouter des effets aux morceaux de démons-

tration. Lorsque les effets internes sont allumés, ils peuvent

être appliqués par la méthode Send/Return ou Insertion.

(Pour des explications sur la signification de Send/Return et

Insertion, voir p. 103, 107). Pour de plus amples informations

sur les effets, veuillez vous reporter aux chapitres 9 et 10

(pour la procédure d’ajout d’effets aux pads, → voir p. 46).

Ajout d’effets aux morceaux de démo

1. Appuyez sur EFFECTS PROCESSOR [ON/OFF] pour

activer les effets, en allumant la touche.

2. Si l’indicateur de EFFECTS PROCESSOR allumé est “b”

(deuxième rang en bas), maintenez [SHIFT] enfoncée et

appuyez sur [SELECT ROW] pour passer sur “a”

(PATCH, deuxième rang en haut) (pour plus de détails

sur “a” et “b”, → voir p. 31).

3. Appuyez sur [FX INFO] et faites tourner la molette

VALUE/TIME pour sélectionner les patches d’effets

(patches d’effets : groupe préenregistré de réglages

d’effets, → voir p. 108).

4. Lorsque vous appuyez sur [ENTER/YES], les patches

d’effets sélectionnés sont chargés.

5. Appuyez sur [ ] (PLAYBACK) pour commencer à jouer

le morceau ; les effets sont ajoutés au son.

6. Pressez [PLAY] pour revenir aux écrans de base.

Changer le volume d’effet pour

chaque piste

Si les indicateurs [EFFECTS] de chaque piste clignotent

lorsque vous coupez le EFFECTS PROCESSOR [ON/OFF],

cela signifie que les effets sont réglés sur Send/Return. Dans

ce cas, vous pouvez changer le volume d’effet de chaque

piste individuellement.

A partir de l’étape 5 ci-dessus :

Maintenez [SHIFT] enfoncée et appuyez sur [EFFECTS]

pour la piste dont vous désirez changer le volume d’effets.

2. Appuyez sur [ ] ou [ ] pour sélectionner la valeur

numérique de “Fx” (réglage du niveau de l’effet).

3. Faites tourner la molette VALUE/TIME pour augmenter

ou diminuer la valeur, en vérifiant le son pour confirmer

que le niveau de l’effet a changé.

4. Appuyez sur [PLAY] pour revenir aux écrans de base.

En appuyant sur [EFFECTS] au-dessus des faders des pistes

A-D, l’effet Envoi de chacune de ces pistes est activé (voyant

allumé) et éteint (voyant éteint).

Définir le positionnement des effets

pour tous les patches

1. Maintenez [SHIFT] enfoncée et appuyez sur [MUTE]

pour faire apparaître l’écran “MIX COMMON’.

2. Appuyez deux fois sur [ ] et sélectionnez “FxLoc.”

(position des effets).

Pour les morceaux de démonstration, “-FX PATCH” est

sélectionné.

3. Faites tourner la molette VALUE/TIME pour spécifier

l’emplacement désiré, “SEND/RETURN” ou “INS

MASTER” (insérer dans MASTER OUT), pour les effets.

4. Appuyez sur [PLAY] pour revenir aux écrans de base.

Pour de plus amples informations sur les autres

arrangements d’effets, veuillez vous reporter p. 101, 103.

Certains des derniers patches préréglés utilisent l’algorithme

VIRTUAL ANALOG SYNTH, avec le Step Modulator ou le

Contrôleur D Beam. (Vous pouvez déclencher les sons en

appuyant sur [STEP MOD] ou par le D Beam). Si ces patches

sont sélectionnés, il n’y a pas de changement pour l’échantillon

(ou le morceau) lorsque l’effet est activé. (Certains morceaux de

démonstration du disque fourni utilisent ce type de patch.

Certains types d'effets provoquent l'apparition de bruit lors

de la sélection de patches. Si le son de l'appareil est diffusé à

un niveau sonore élevé, avant de sélectionner les patches

d'effets, désactivez le sélecteur EFFECTS PROCESSOR [ON/

OFF], afin de protéger les enceintes et les autres appareils de

tout dommage ou baissez le niveau d'écoute.

A propos de l’arrangement automatique des effets

Le placement des effets du SP-808EX peut être arrangé

de différentes manières grâce à la console interne. Ces

réglages sont généralement mémorisés sur le disque

pendant la procédure de sauvegarde du morceau (Song

Save, p. 80) (au cours de laquelle l’emplacement des

effets est mis à jour en même temps que le patch sélec-

tionné, vous retrouverez ces réglages la prochaine fois

que le même morceau sera chargé). Cependant, vous

pouvez également sauvegarder des emplacements

d’effets en tant que patches d’effets. Les effets du

morceau de démonstration ne sont pas réglés dans le

morceau (console), mais dans l’emplacement des patches

d’effets où sont placés les effets. Ainsi, lorsque vous

changez de patch à l’étape 3 ci-dessus, les effets sont

automatiquement enregistrés à l’endroit où le patch est

chargé (la position Send/Return ou la position Insertion

dans MASTER OUT).
