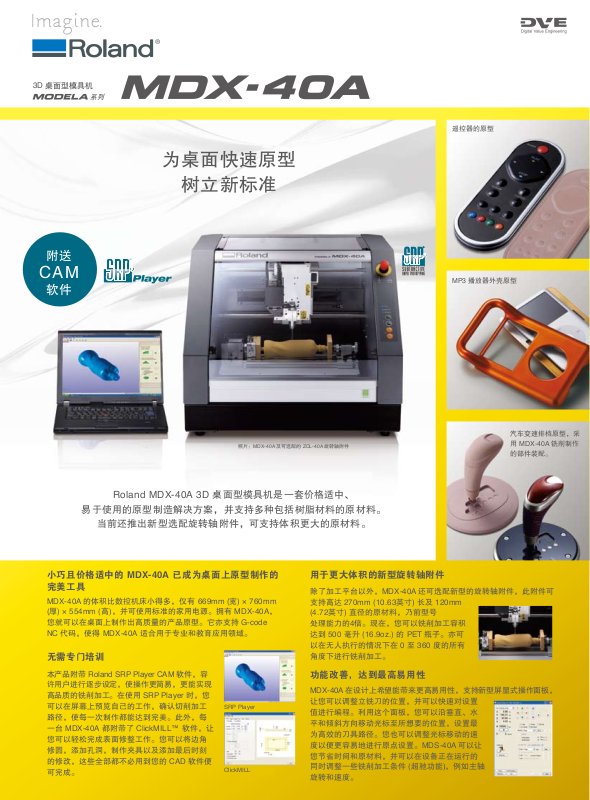

Roland MDX-40A User Manual
3D 桌面型模具机
附送
系列
遥控器的原型
为桌面快速原型
树立新标准
CAM
软件
照片：MDX-40A 及可选配的 ZCL-40A 旋转轴附件
Roland MDX-40A 3D 桌面型模具机是一套价格适中、
易于使用的原型制造解决方案，并支持多种包括树脂材料的原材料。
当前还推出新型选配旋转轴附件，可支持体积更大的原材料。
MP3 播放器外壳原型
汽车变速排档原型，采
用 MDX-40A 铣削制作
的部件装配。
小巧且价格适中的 MDX-40A 已成为桌面上原型制作的
完美工具
MDX-40A 的体积比数控机床小得多，仅有 669mm (宽) × 760mm
(厚) × 554mm (高)，并可使用标准的家用电源。拥有 MDX-40A，
您就可以在桌面上制作出高质量的产品原型。它亦支持 G-code
NC 代码，使得 MDX-40A 适合用于专业和教育应用领域。
无需专门培训
本产品附带 Roland SRP Player CAM 软件，容
许用户进行逐步设定，使操作更简易，更能实现
高品质的铣削加工。在使用 SRP Player 时，您
可以在屏幕上预览自己的工作，确认切削加工
路径，使每一次制作都能达到完美。此外，每
一台 MDX-40A 都附带了 ClickMILL™ 软件，让
您可以轻松完成表面修整工作。您可以将边角
修圆，添加孔洞，制作夹具以及添加最后时刻
的修改，这些全部都不必用到您的 CAD 软件便
可完成。
SRP Player
ClickMILL
用于更大体积的新型旋转轴附件
除了加工平台以外，MDX-40A 还可选配新型的旋转轴附件，此附件可
支持高达 270mm (10.63英寸) 长及 120mm
(4.72英寸) 直径的原材料，乃前型号
处理能力的4倍。现在，您可以铣削加工容积
达到 500 毫升 (16.9oz.) 的 PET 瓶子。亦可
以在无人执行的情况下在 0 至 360 度的所有
角度下进行铣削加工。
功能改善，达到最高易用性
MDX-40A 在设计上希望能带来更高易用性，支持新型屏显式操作面板，
让您可以调整立铣刀的位置，并可以快速对设置
值进行编程。利用这个面板，您可以沿垂直、水
平和倾斜方向移动光标至所想要的位置，设置最
为高效的刀具路径。您也可以调整光标移动的速
度以便更容易地进行原点设置。MDS-40A 可以让
您节省时间和原材料，并可以在设备正在运行的
同时调整一些铣削加工条件 (超驰功能)，例如主轴
旋转和速度。
3D 桌面型模具机
系列
规 格
介质
X，Y 和 Z 轴运作距离
套筒与工作台的距离
工作台尺寸
载重
XYZ 轴驱动模式
加速率
软件分辨率
机械分辨率
主轴电机
主轴转速
卡夹
接口
指令系统
功率要求
功耗
噪音等级
尺寸
净重
环境
绝缘污染程度
附件
*1USB 连接的系统要求必须是预装Windows Vista (32位) 或 Windows XP (32位) 操作系统的机型，或最初预装 Windows XP (32
位) 并进行了升级的计算机。并要使用所附带的USB电缆。
树脂类如化学木材和模型蜡 (不支持金属)
305 (X) × 305 (Y) × 105 (Z) 毫米 (12 (X) × 12 (Y) × 4.13 (Z) 英寸)
最大 123 毫米 (4.84 英寸)
305 (W) × 305 (D) 毫米 (12 (W) × 12 (D) 英寸)
4 公斤 (8.8 磅)
步进式电机
XY- 轴：7 至 3,000 毫米/分钟 (0.28 至 118 寸/分钟)
Z-轴：7 至 1,800 毫米/分钟 (0.28 至 70.8 寸/分钟)
7 至 60 毫米/分钟 (0.28 至 2.36 寸/分钟)，以每步 2 毫米/分钟增速
60 至 3,000 毫米/分钟 (2.36 至 118 寸/分钟)，以每步 60 毫米/分钟增速
NC-code 模式：0.001 毫米/步 (0.000039 寸/步),
RML-1 模式：0.01 毫米/步 (0.00039 寸/步) (RML-1)
0.002 毫米/步 (0.000078 寸/步) (微步控制)
DC 无刷电机，最大 100 W
4,500 至 15,000 rpm
使用套筒
USB*1 (符合通用的串联接口修订版本 1.1)
NC-code，RML-1
至
AC100
240±10%, 2.1 A,
50/60 Hz (
大约 210 W
操作时：56 dB (A) 或更少，待机时：42 dB (A) 或更少
669 (W) × 760 (D) × 554 (H) 毫米 [26.4 (W) × 30 (D) × 21.9 (H) 英寸]
65 公斤 (144 磅)
至
温度：5
湿度：35
2 (指定 IEC 60664-1)
电源线，USB 线，套筒 (ZC-23-6)，Z0 传感器，六角扳手，六角螺母扳
手，扳手，Roland 软件光盘，SRP Player 光盘，使用手册，SRP
Player 安装和设置指南
过电压类别
40℃ (41
80% (无冷凝)
至
II, IEC 60664-1)
至
104ºF),
附送软件的系列要求
OS
CPU
内存
视频卡和显卡
可用硬盘空间
光盘驱动器
*2 不支持 Windows Vista (64位) 或 Windows XP (64位) 操作系统。
Windows Vista® (32位) 或 Windows® XP (32位)*2 和 Internet Explorer 6.0 或更新版本
Pentium® 4，推荐 2.4GHz 或更快
推荐 1GB 或更多 (Windows Vista 推荐 2GB 或更多)
推荐分辨率为 1024×768 或更高 (OpenGL 推荐兼容的视频卡)
和最少 16-位高彩支持
72MB 或推荐更多
CD-ROM
可选轮轴 (ZCL-40A)
最大旋转角度
X，Y 和 Z 运作距离
最大操作范围
操作钳最大尺寸
载重
输入速度
软件分辨率
机械分辨率
尺寸
重量
附件
* 3 可切割范围会因应工具所能延伸长度与负载物及工具间的重叠位置而有所限制。
± 99999.999 度
271 (X) × 305 (Y) × 68 (Z) 毫米 (10.67 (X) × 12.01 (Y) × 2.68 (Z) 英寸)
以长度为 270 毫米 (10.7 英寸) 的中心旋转轴作轴心，半径为 60 毫米
(2.36 英寸) 范围内的物件
厚度：10 至 45 毫米 (0.39 至 1.77 英寸)
直径：20 至 50 毫米 (0.79 至 1.97 英寸)
1 公斤 (2.2 磅) (含夹具)
最大 11.79 rpm
0.001 度
0.005625 度/步 ( (微步控制)
470 (W) × 286 (D) × 115 (H) 毫米 (18.5 (W) × 11.3 (D) × 4.53 (H) 英寸)
7.5 公斤 (16.5 磅)
检测棒，检测针，活顶尖，中心钻，有头螺钉，橡胶盖和用户手册
*3
三维扫描传感器选件 (ZSC-1)
最大扫描范围
探针与工作台的距离
工作台载重
传感器
扫描方式
类型
探针长度
球头半径
305 (X) × 305 (Y) × 60 (Z) 毫米 (12 (X) × 12 (Y) × 2.36 (Z) 英寸)
最大 92.4 毫米 (3.64 英寸)
最大 4 kg (8.8 Ib)
Roland 电压传感器 (RAPS)
60 毫米 (2.36 英寸)
0.08 毫米 (0.00315 英寸)
接触式，网点高度感应
教育选件
描 述
单位：毫米，dia.= 柄直径
通过ISO 14001:2004 和 ISO 9001:2000 认证
套筒
加工原型用铣刀
废料收集屉
型 号项 目
ZC-23-3
ZC-23-4
SRP-CUTTER-SET
ZBX-40
dia 3 毫米 夹套
dia 4 毫米 夹套
球铣刀直径 0.5mm
球铣刀直径 1.0mm
球铣刀直径 2.0mm
球铣刀直径 3.0mm
球铣刀直径 6.0mm
平铣刀直径 0.5mm
平铣刀直径 1.0mm
平铣刀直径 2.0mm
平铣刀直径 3.0mm
平铣刀直径 6.0mm
669 (W) × 769 (D) × 97 (H) 毫米
[26.33(W) × 30.27(D) × 3.8(H) 英寸]
以此环保标识为特色的 Roland DG 产品满足
了 Roland 公司以加强环保意识为目标的一系
列标准，此系列标准以 ISO 14021 自行宣示
第 2 类别要求为基准。更多相关信息请浏览
www.rolanddg.com。
Roland 保留更改上述规格、材质或配备的权利，如有更改，恕不另行通知。每一客户实际输出用途可能不同，为了得到最佳的输出品质，定期的保养维护是必须的。请联系您的联强国际经销商以获得详细的资料。除有明文规定以外，Roland 不提供
其它保修。Roland 不对任何可以预见或不可预见的、偶发或间接的因产品缺陷而造成的损害负保修责任。
Roland Intelligent Pass Control 是 Roland DG 公司在欧盟的注册商标。Adobe、PostScript、PostScript 3 和 PostScript 标志均是 Adobe Systems Incorporated 公司的标志。所有其它商标均归其相应拥有者所有。Roland DG 公司已从 TPL Group 获得
了MMP 技术的许可证。
其他选件
旋转轴
三维扫描传感器
替换主轴
项 目 型 号 描 述
ZCL-40A
ZCL-1
ZC-40
QMS,EMS
JMAQA-270
JMAQA-E089
REGIS TRATION
CENTE R
见上述规格
见上述规格
www.rolanddg.com.cn
