Owner’s Manual

Guitar Amplier

Deutsch

Français Italiano Español PortuguêsEnglish Nederlands

Blues Cube Stage

(BC-Stage)

30 cm (12 inch) speaker, 60 W output

Owner’s Manual

Bedienungsanleitung

Mode d’emploi

Manuale dell'utente

Manual del usuario

Manual do proprietário

Gebruikershandleiding

Blues Cube Artist

(BC-Artist)

30 cm (12 inch) speaker, 80 W output

Blues Cube Tour

(BC-Tour)

100 W output

Page 2

WARNING: To reduce the risk of fire or electric shock, do not expose this apparatus to rain or moisture.

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

ATTENTION: RISQUE DE CHOC ELECTRIQUE NE PAS OUVRIR

CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK,

DO NOT REMOVE COVER (OR BACK).

NO USER-SERVICEABLE PARTS INSIDE.

REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

The lightning flash with arrowhead symbol, within an equilateral triangle, is intended to alert the user to the presence of uninsulated “dangerous voltage” within the product’s enclosure that may be of sufficient magnitude to constitute a risk of electric shock to persons.

The exclamation point within an equilateral triangle is intended to alert the user to the presence of important operating and maintenance (servicing) instructions in the literature accompanying the product.

INSTRUCTIONS PERTAINING TO A RISK OF FIRE, ELECTRIC SHOCK, OR INJURY TO PERSONS.

IMPORTANT SAFETY INSTRUCTIONS

SAVE THESE INSTRUCTIONS

WARNING - When using electric products, basic precautions should always be followed, including the following:

1. Read these instructions.

2. Keep these instructions.

3. Heed all warnings.

4. Follow all instructions.

5. Do not use this apparatus near water.

6. Clean only with a dry cloth.

7. Do not block any of the ventilation openings. Install in accordance with the manufacturers instructions.

8. Do not install near any heat sources such as radiators, heat registers, stoves, or other apparatus (including amplifiers) that produce heat.

9. Do not defeat the safety purpose of the polarized or grounding-type plug. A polarized plug has two blades with one wider than the other. A grounding type plug has two blades and a third grounding prong. The wide blade or the third prong are provided for your safety. If the provided plug does not fit into your outlet, consult an electrician for replacement of the obsolete outlet.

10. Protect the power cord from being walked on or pinched particularly at plugs, convenience receptacles, and the point where they exit from the apparatus.

11. Only use attachments/accessories specified by the manufacturer.

12. Use only with the cart, stand, tripod, bracket, or table specified by the manufacturer, or sold with the apparatus. When a cart is used, use caution when moving the cart/apparatus combination to avoid injury from tip-over.

13. Unplug this apparatus during lightning storms or when unused for long periods of time.

14. Refer all servicing to qualified service personnel. Servicing is required when the apparatus has been damaged in any way, such as power-supply cord or plug is damaged, liquid has been spilled or objects have fallen into the apparatus, the apparatus has been exposed to rain or moisture, does not operate normally, or has been dropped.

For the U.K.

WARNING: IMPORTANT:

As the colours of the wires in the mains lead of this apparatus may not correspond with the coloured markings identifying

the terminals in your plug, proceed as follows:

The wire which is coloured GREEN-AND-YELLOW must be connected to the terminal in the plug which is marked by the

letter E or by the safety earth symbol or coloured GREEN or GREEN-AND-YELLOW.

The wire which is coloured BLUE must be connected to the terminal which is marked with the letter N or coloured BLACK. The wire which is coloured BROWN must be connected to the terminal which is marked with the letter L or coloured RED.

THIS APPARATUS MUST BE EARTHED THE WIRES IN THIS MAINS LEAD ARE COLOURED IN ACCORDANCE WITH THE FOLLOWING CODE. GREEN-AND-YELLOW: EARTH, BLUE: NEUTRAL, BROWN: LIVE

Page 3

Manuale dell'utente

Amplicatore per chitarra

Il presente manuale dell'utente è valido per le unità Blues Cube Tour, Blues Cube Stage e Blues Cube Artist.

Le caratteristiche relative solo ad un modello sono segnalate dalle icone

Solo modello Artist

Solo modello Artist/Tour

Solo modello Tour

Deutsch

Français Italiano Español PortuguêsEnglish Nederlands

Blues Cube Stage

(BC-Stage)

Altoparlante da 30 cm (12 pollici), 60 W di potenza

Blues Cube Artist

(BC-Artist)

Altoparlante da 30 cm (12 pollici), 80 W di potenza

Italiano

Blues Cube Tour

(BC-Tour)

100 W di potenza

Page 4

UTILIZZO SICURO DELL'UNITÀ

Prima di utilizzare questa unità, leggere attentamente le sezioni intitolate "ISTRUZIONI IMPORTANTI SULLA SICUREZZA" (all'interno del pannello frontale), "UTILIZZO SICURO DELL'UNITÀ" (p. 2) e "NOTE IMPORTANTI" (p. 3), che contengono importanti informazioni sul suo corretto impiego. Inoltre, per essere sicuri di aver acquisito una buona conoscenza di tutte le funzioni oerte dalla nuova unità, è necessario leggere per intero il Manuale dell'utente. Conservare il manuale e tenerlo a portata di mano per usarlo come riferimento.

AVVISO

Evitare che qualsiasi tipo di oggetto o liquido penetri nell'unità. Non posizionare sull'unità recipienti contenenti liquidi

Non posizionare sull'unità recipienti contenenti liquidi (es.: vasi di ori). Evitare che qualsiasi tipo di oggetto (ad esempio materiale inammabile, monete, spilli) o liquido (acqua, bevande, ecc.) penetri nell'unità. In caso contrario, potrebbero vericarsi cortocircuiti, operazioni non corrette o altri guasti.

Spegnere l'unità in caso di funzionamento anomalo o guasti

Spegnere immediatamente l'unità, rimuovere il cavo di alimentazione dalla presa e richiedere assistenza al proprio rivenditore, al Centro di assistenza Roland

AVVISO

Assicurarsi che il cavo di alimentazione sia messo a terra

Collegare la spina elettrica del dispositivo a una presa di corrente con un collegamento di messa a terra protettiva.

Per isolare completamente l'unità, scollegare la spina del cavo di alimentazione dalla presa di corrente

Anche se spenta, l'unità rimane comunque collegata alla rete elettrica. Nel caso si desideri isolare completamente l'unità, spegnerla e scollegare la spina del cavo di alimentazione dalla presa di corrente. Per questo motivo è consigliabile collegare la spina del cavo di alimentazione a una presa nelle vicinanze e di facile accesso.

Collocare l'unità lasciando spazio suciente intorno

Dato che l'unità emette calore, assicurarsi di lasciare intorno abbastanza spazio per la ventilazione, come mostrato in basso.

Frontalmente Lateralmente

30 cm (12 pollici) o maggiore

20 cm (8 pollici) o maggiore

5 cm (2 pollici) o maggiore

20 cm (8 pollici) o maggiore

Non disassemblare o modicare l'unità da soli

Non eseguire operazioni che non siano riportate nel manuale dell'utente. In caso contrario, è possibile causare guasti.

Non riparare o sostituire le parti da soli

Per qualsiasi tipo di assistenza, rivolgersi al proprio rivenditore, al Centro di assistenza Roland più vicino o a un distributore Roland autorizzato, in base all'elenco incluso in "Informazioni".

15 cm (6 pollici) o maggiore

AVVISO

Non utilizzare o conservare l'unità in luoghi che siano:

• soggetti a temperature estreme, ad esempio in un veicolo esposto al sole, vicino a caloriferi o sopra fonti di calore;

• bagnati (ad esempio bagni, lavanderie o pavimenti bagnati);

• esposti a vapore o fumo;

• soggetti a esposizione salina;

• esposti alla pioggia;

• polverosi o sabbiosi;

• soggetti a livelli elevati di vibrazione e tremolio.

Non collocare l'unità in posizione instabile

In caso contrario, la caduta o il rovesciamento dell'unità potrebbe causare danni alle persone.

Collegare il cavo di alimentazione a una presa di corrente con tensione corretta

L'unità deve essere collegata a un'alimentazione che sia solo del tipo corrispondente a quanto indicato sul retro dell'unità.

Utilizzare solo il cavo di alimentazione in dotazione

Utilizzare solo il cavo di alimentazione in dotazione, che non deve essere usato con altri dispositivi.

Non torcere o piegare il cavo di alimentazione, né posizionare oggetti pesanti su di esso

In caso contrario, si può subire una scossa elettrica.

Evitare di usare l'unità per lunghi periodi ad alto volume

L'utilizzo dell'unità a volumi alti per un periodo di tempo prolungato può causare la perdita dell'udito. Se si verica perdita di udito o si avvertono ronzii nelle orecchie, è necessario interrompere immediatamente l'utilizzo dell'unità e consultare un medico specialista.

più vicino o a un distributore Roland autorizzato, in base all'elenco incluso in "Informazioni" quando:

• il cavo di alimentazione è stato danneggiato;

• si verica emissione di fumo o di odore insolito;

• nell'unità sono caduti oggetti o sono stati versati liquidi;

• l'unità è stata esposta a pioggia (o si è bagnata in altro modo);

• l'unità non funziona normalmente o manifesta un cambiamento evidente nelle prestazioni.

Proteggere i bambini dagli infortuni

Assicurarsi che un adulto sia sempre presente per prestare supervisione qualora l'unità venga utilizzata da bambini o questi siano presenti nel luogo in cui viene usata l'unità.

Non far cadere l'unità né sottoporla a impatti di forte entità

In caso contrario, è possibile causare danni o guasti.

Non collegare un numero eccessivo di dispositivi alla stessa presa di corrente

In caso contrario, è possibile causare un surriscaldamento o innescare un incendio.

Non utilizzare l'unità all'estero

Prima di utilizzare l'unità in un paese straniero, consultare il proprio rivenditore, il Centro di assistenza Roland più vicino o un distributore Roland autorizzato, in base all'elenco incluso in "Informazioni".

Page 5

NOTE IMPORTANTI

ATTENZIONE

Posizionare l'unità in un luogo ben ventilato

Posizionare l'unità in modo tale da non creare impedimenti per una corretta ventilazione.

Scollegare il cavo di alimentazione aerrandolo per la spina

Per evitare di danneggiare le connessioni interne, scollegare il cavo di alimentazione dalla presa di corrente aerrandolo sempre per la spina.

Pulire periodicamente la spina del cavo di alimentazione

L'accumulo di polvere o altro materiale tra la spina e la presa di corrente può causare un incendio o indurre una scossa elettrica.

A intervalli regolari di tempo, staccare la spina dalla presa di corrente e pulirla con un panno asciutto.

NOTE IMPORTANTI

ATTENZIONE

Scollegare la spina dalla presa di corrente se non si prevede di utilizzare l'unità per un periodo di tempo prolungato

Un improbabile guasto potrebbe causare un incendio.

Disporre i cavi di alimentazione e di collegamento in modo da evitare che si attorciglino tra di loro

Cavi mal disposti possono causare incidenti o provocare la caduta o il rovesciamento dell'unità.

Non salire sopra l'unità né posizionare oggetti pesanti su di essa

In caso contrario, la caduta o il rovesciamento dell'unità potrebbe causare danni alle persone.

ATTENZIONE

Evitare di collegare/scollegare la spina della corrente con le mani bagnate

In caso contrario, è possibile subire una scossa elettrica.

Scollegare tutti i cavi prima di spostare l'unità

Prima di spostare l'unità, scollegare la spina dalla presa di alimentazione e staccare tutti i cavi dai dispositivi esterni.

Prima di pulire l'unità, scollegare la spina dalla presa di corrente

Lasciando la spina nella presa, si può subire una scossa elettrica.

Se vi è il rischio di fulmini, scollegare la spina dalla presa di corrente

Lasciando la spina nella presa, si può subire una scossa elettrica.

Deutsch

Français Italiano Español PortuguêsEnglish Nederlands

Alimentazione

• Non collegare l'unità alla stessa presa elettrica utilizzata da un altro apparecchio elettrico controllato da un invertitore o da un motore (ad esempio un frigorifero, una lavatrice, un forno a microonde o un condizionatore d'aria). In base al modo in cui l'apparecchio elettrico viene utilizzato, il rumore prodotto dall'alimentazione elettrica potrebbe causare il guasto dell'unità o produrre rumore percepibile. Se non è possibile utilizzare una presa elettrica separata, collegare un ltro per il rumore dell'alimentazione tra l'unità e la presa elettrica.

Posizionamento

• L'utilizzo dell'unità vicino ad amplicatori di potenza (o altre apparecchiature contenenti trasformatori di potenza di grandi dimensioni) potrebbe causare un ronzio. Per ridurre il problema, cambiare l'orientamento dell'unità o allontanarla dall'origine dell'interferenza.

• Questa unità potrebbe interferire con la ricezione di apparecchi radio e televisivi. Non utilizzare questa unità in prossimità di tali ricevitori.

• Se si utilizzano dispositivi di comunicazione wireless, ad esempio telefoni cellulari, in prossimità dell'unità, è possibile che si produca rumore. Tale rumore potrebbe vericarsi quando si riceve o si invia una chiamata o durante la conversazione telefonica. Se si vericano tali problemi, è necessario riposizionare i dispositivi wireless allontanandoli dall'unità o spegnerli.

• Non esporre l'unità alla luce solare diretta, non posizionarla in prossimità di dispositivi che irradiano calore, non lasciarla all'interno di un veicolo chiuso o sottoporla in altri modi a temperature eccessive. Evitare inoltre che dispositivi luminosi solitamente utilizzati quando la fonte di luce è molto vicina all'unità (ad esempio la luce sulla tastiera del piano) oppure riettori potenti rimangano puntati sulla stessa area dell'unità per lunghi periodi di tempo. Il calore eccessivo può deformare o scolorire l'unità.

• Quando l'unità viene spostata da un luogo a un altro in cui la temperatura e/o l'umidità sono molto diverse, è possibile che si formino delle goccioline d'acqua (condensa) all'interno dell'unità. Se si tenta di utilizzare l'unità in tali condizioni, potrebbero vericarsi danni o guasti. Prima di utilizzare l'unità, è pertanto necessario lasciarla spenta per diverse ore nché la condensa non sia completamente evaporata.

• Evitare che gomma, vinile o materiali di natura simile restino a lungo sull'unità. Tali materiali possono deformare o scolorire l'unità.

• Non incollare adesivi, decalcomanie o altri ornamenti simili allo strumento. Quando si cerca di staccare i residui di tali materiali, la vernice esterna potrebbe infatti danneggiarsi.

• A seconda del materiale e della temperatura della supercie di appoggio, i piedini in gomma dell'unità potrebbero scolorire la supercie. Per evitare ciò, è possibile collocare del feltro o un panno sotto i piedini in gomma. In tal caso, assicurarsi che l'unità non scivoli o non si sposti accidentalmente.

• Non collocare contenitori o qualsiasi altro recipiente con liquidi sopra l'unità. Inoltre, nel caso venga versato del liquido sulla supercie dell'unità, assicurarsi di assorbirlo con un panno asciutto e morbido.

Manutenzione

• Per pulire l'unità, usare un panno soce e asciutto o uno leggermente inumidito. Durante la pulizia, cercare di applicare la medesima forza su tutta la supercie. Una pressione eccessiva in un determinato punto potrebbe danneggiare la nitura.

• Non utilizzare mai benzina, diluenti, alcool o solventi di alcun tipo, per evitare la possibilità di scoloritura e/o deformazione.

Precauzioni aggiuntive

• Utilizzare i pulsanti, i cursori o altri controlli, nonché i jack e i connettori dell'unità prestando ragionevole attenzione. Una manipolazione poco attenta può causare malfunzionamenti.

• Per scollegare tutti i cavi, aerrare il connettore stesso senza mai tirare i cavi. In tal modo si eviterà di causare cortocircuiti o di danneggiare gli elementi interni dei cavi.

• Una piccola quantità di calore verrà generata dall'unità durante il normale funzionamento.

• Per evitare di arrecare disturbo ai vicini, cercare di mantenere il volume dell'unità a livelli ragionevoli.

• Per il trasporto dell'unità, inserire nella confezione contenente l'unità del materiale in grado di assorbire gli urti. Il mancato utilizzo di tale materiale può causare danni e rovinare la supercie dell'unità, e provocare guasti.

Diritti di proprietà intellettuale

• I nomi delle società e dei prodotti che compaiono in questo documento sono marchi o marchi registrati dei rispettivi proprietari.

• Roland, BOSS e CUBE sono marchi o marchi registrati di Roland Corporation negli Stati Uniti e/o in altri paesi.

• MMP (Moore Microprocessor Portfolio) indica una serie di brevetti relativi a un'architettura con microprocessore sviluppata da Technology Properties Limited (TPL). Roland ha ottenuto in licenza tale tecnologia dal gruppo TPL.

• ASIO è un marchio e software di Steinberg Media Technologies GmbH.

• Questo prodotto contiene la piattaforma software integrata eCROS di eSOL Co.,Ltd. eCROS è un marchio di eSOL Co., Ltd. in Giappone.

Italiano

Page 6

Informazioni su Blues Cube Stage / Artist / Tour

Introduzione

Congratulazioni! Avete fatto la scelta giusta. Il Blues Cube è il risultato di una ricerca grazie alla quale l'esperienza tecnologica di

Roland è riuscita a ottenere il miglior suono possibile da una chitarra elettrica. Per sfruttare al massimo il potenziale del Blues Cube, si consiglia di leggere per intero il

presente manuale. In genere, non è necessario conservare la maggior parte dei manuali per amplicatori.

Questo, però, illustra alcuni concetti essenziali sul cosa permette ad un amplicatore di ottenere un grande suono e come sia possibile ottenere un eccellente timbro per chitarra.

L'amplicatore per chitarra come strumento musicale

Una chitarra elettrica non funziona, se non viene collegata a un amplicatore. Per tale motivo, l'amplicatore può essere considerato come parte dello strumento.

In altre parole, è quasi comparabile alla cassa di un'ottima chitarra acustica, che indubbiamente contribuisce al suono nale. Persino una chitarra vintage non potrà esprimere sé stessa, se accoppiata a un amplicatore di mediocre qualità.

La drastica evoluzione di Tube Logic

La ricerca del timbro per il Blues Cube è iniziata prendendo in considerazione i componenti che formavano il circuito valvolare di base del Fender Bassman. Specicatamente, una valvola 12AY7 e una 12AX7 al secondo stage nella sezione di preamplicazione, timbro stack passivo, invertitore di fase a coda lunga, valvole di potenza 6L6GC con metodo push-pull e trasformatore d'uscita. Nella sezione dell'amplicatore di potenza era contenuta anche una valvola retticatrice GZ34, mentre le valvole di potenza erano a bias sso.

Tensioni di correnti come ad esempio B+ oppure C- rappresentano fattori signicativi che sono profondamente legati alla curva di espressione delle valvole di potenza o alla saturazione; ciò signica che il suono di un amplicatore non dipende solo dal tipo di valvole nel nale, ma anche dal tipo di alimentazione.

È noto come ci sia un certo punto, nella curva di dinamica, in cui alimentazione e valvole di potenza si incontrano per generare un suono dal grande feeling per i musicisti. È il punto in cui attacco e sustain vanno di pari passo o, in altre parole, il punto di incontro tra la sensazione di "mordente" e compressione delle valvole. Roland è riuscita, prova dopo prova, a trovare questo bilanciamento ideale.

Calore, vivacità, risposta, dinamica, elasticità... tutti questi termini sono da sempre utilizzati dai chitarristi per descrivere l'elevato grado di soddisfazione nel suonare i loro amplicatori a valvole preferiti. Grazie alla Tube Logic di Roland, oggi questi termini possono essere associati anche al Blues Cube.

A seguito di una drastica evoluzione rispetto al suono di prima generazione dei modelli Blues Cube originali degli anni ‘90, oggi la tecnologia Tube Logic consente di ricreare nei minimi dettagli la complessa interazione tra i componenti dei classici circuiti di un tempo, in modo da orire quel magico tocco in più che trasforma un semplice sistema di amplicazione per chitarra in uno strumento dotato di vita propria. Grande feel, controllo della distorsione con dinamica di tocco e volume, inviluppo delle note, brillantezza, variazioni di tensione e molto altro ancora... tutto ciò che i musicisti amano in un amplicatore valvolare vintage ben calibrato è presente anche nel Blues Cube.

Amplicatore ad alte prestazioni per professionisti

Pronto per il palco, il Blues Cube Artist ha una potenza di 80 watt (60 watt per il Blues Cube Stage), più un altoparlante custom da 12 pollici che è stato specicatamente realizzato per assecondare la massima risposta timbrica creata con la Tube Logic. La cassa, aperta sul retro e in compensato di pioppo, consente di ottenere un timbro acusticamente vibrante adatto sia alle performance soliste che di gruppo.

Page 7

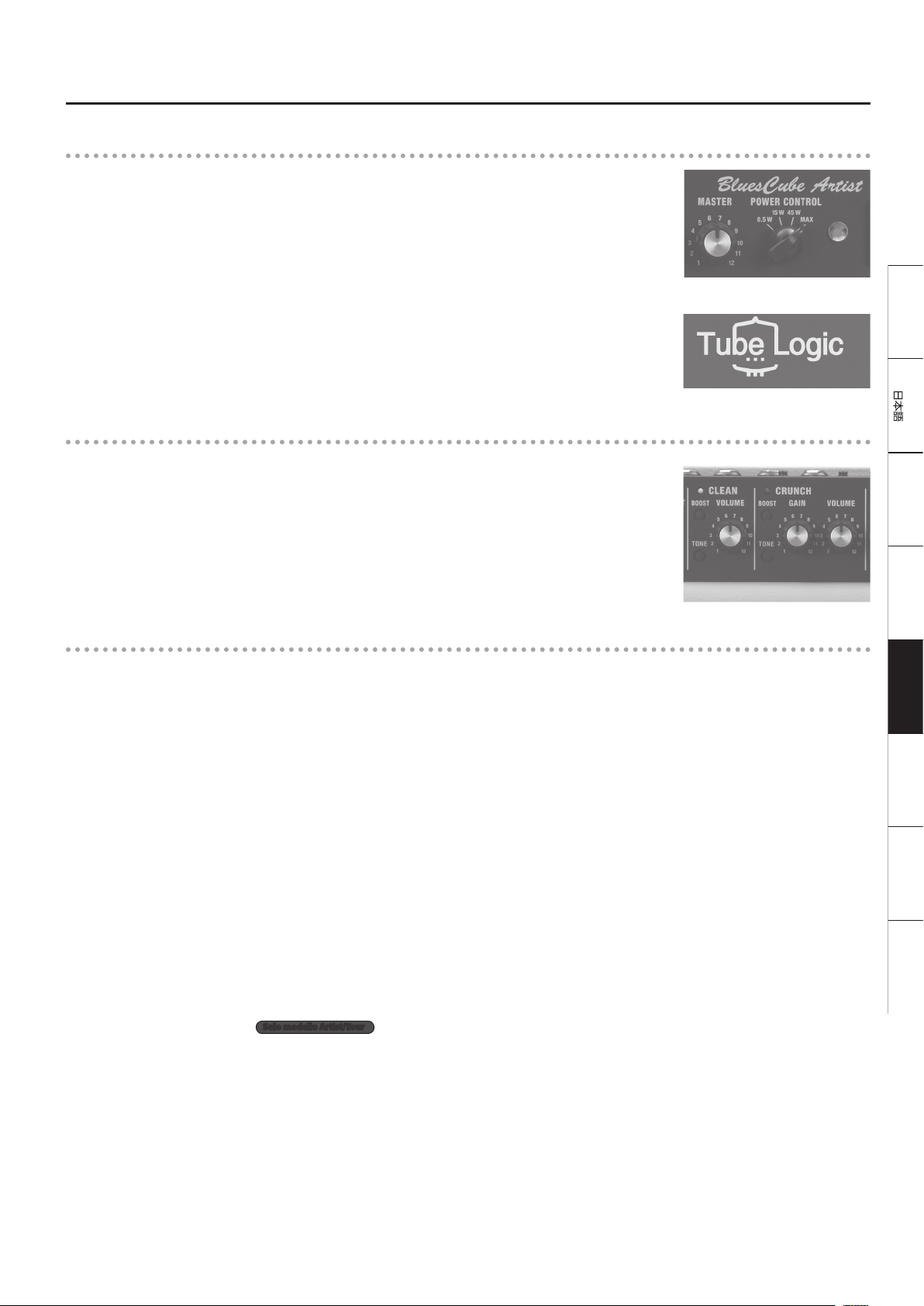

Informazioni su Blues Cube Stage / Artist / Tour

Suono "aperto" a qualsiasi volume (Controllo della potenza)

Chiunque ami un amplicatore a valvole sa che per ottenere il miglior suono è necessario alzare il volume per spingere le valvole del nale di potenza. Solo che, così facendo, il palco sembra essere l'unico posto dove poter suonare a causa dell'alto volume, anche se molti sembrano ignorare questo semplice accorgimento! La sezione di potenza del Blues Cube utilizza un circuito di amplicazione ad alta impedenza, in grado di pilotare l'altoparlante nel miglior modo possibile. Persino all'interno della sezione di amplicazione, il circuito di bias di ciascun componente, come ad esempio il NFB, l'invertitore di fase, la rete del trasformatore di uscita e l'alimentatore utilizzano un tipo di struttura tarata singolarmente.

Grazie alla Tube Logic, il Blues Cube riesce a ricreare le complesse caratteristiche di distorsione delle valvole di potenza e l'interazione con il trasformatore di uscita, per far sì che il suono si arricchisca e il feel aumenti in modo esponenziale man mano che si incrementa il volume. Ma con l'ausilio del Power Control, il Blues Cube consente di ottenere lo stesso timbro a qualsiasi livello di volume, che si tratti di registrazione in studio, prove, concerti nei club e altro.

Timbro pulito, crunch e modalità Dual Tone

Il Blues Cube dispone di due canali indipendenti, uno per i timbri puliti e l'altro per i suoni crunch. Ciascun canale è fornito di interruttori Boost e Tone, che consentono di agire sulle caratteristiche del timbro. Incrementando il volume del canale Clean, è possibile aumentare la pienezza e il mordente del suono; il controllo Gain del canale Crunch invece, consente di ottenere una gamma di timbri che spaziano dalla distorsione morbida a quella più aggressiva. Inoltre, premendo un interruttore, è possibile attivare la modalità Dual Tone, che permette di unire i suoni dei due canali, in modo da estendere all'innito l'assortimento di timbri. E proprio come con gli amplicatori valvolari vintage, il Blues Cube ama gli eetti a pedale, grazie ai quali si può plasmare ulteriormente il proprio suono aggredendo il guadagno del front end.

Deutsch

Français Italiano Español PortuguêsEnglish Nederlands

Caratteristiche

• Amplicatore per chitarra ad alte prestazioni da 100 watt (Blues Cube Tour) / 80 watt (Blues Cube Artist) / 60 watt (Blues Cube Stage) con autentico timbro valvolare e risposta al tocco

• Grazie alla sua speciale progettazione, Tube Logic di Roland consente di ricreare le complesse caratteristiche e interazioni tonali dei più famosi e meglio calibrati amplicatori a valvole vintage, come ad esempio la distorsione del preamplicatore e dello stage di uscita, la compressione dell'alimentatore e molto altro ancora

• Canali Clean e Crunch indipendenti, più una modalità Dual Tone per il mix dei due canali, per estendere ulteriormente la gamma di timbri.

• Volume Master, EQ a tre bande e controllo Presence, più interruttori Boost e Tone su ciascun canale (controllo Presence solo per i modelli Blues Cube Tour / Blues Cube Artist)

• Selettore Power Control a quattro vie (0,5 W, 15 W, 45 W, Max), che consente di ottenere un suono ideale con qualsiasi volume

• Eetti di riverbero e tremolo integrati di alta qualità e dal suono vintage (eetti di tremolo solo sul modello Blues Cube Artist), più un loop eetti per il collegamento di dispositivi esterni sui modelli Blues Cube Tour e Blues Cube Artist

• Cassa classica in pioppo aperta sul retro con altoparlante custom da 12 pollici per i modelli Blues Cube Artist e Blues Cube Stage, per la massima presenza sul palco

• Look elegantemente moderno, con un tocco vintage

• Massima trasportabilità grazie alle dimensioni compatte e al peso contenuto, ma non a scapito della qualità tonale

• Uscita USB per la registrazione diretta su computer

• Controller a pedale opzionale GA-FC per le funzioni Channel Select, Dual Tone e Tremolo, più EFX Loop e Reverb (Tremolo disponibile solo sul modello Blues Cube Artist)

Solo modello Artist/Tour

Italiano

Page 8

Descrizione del pannello

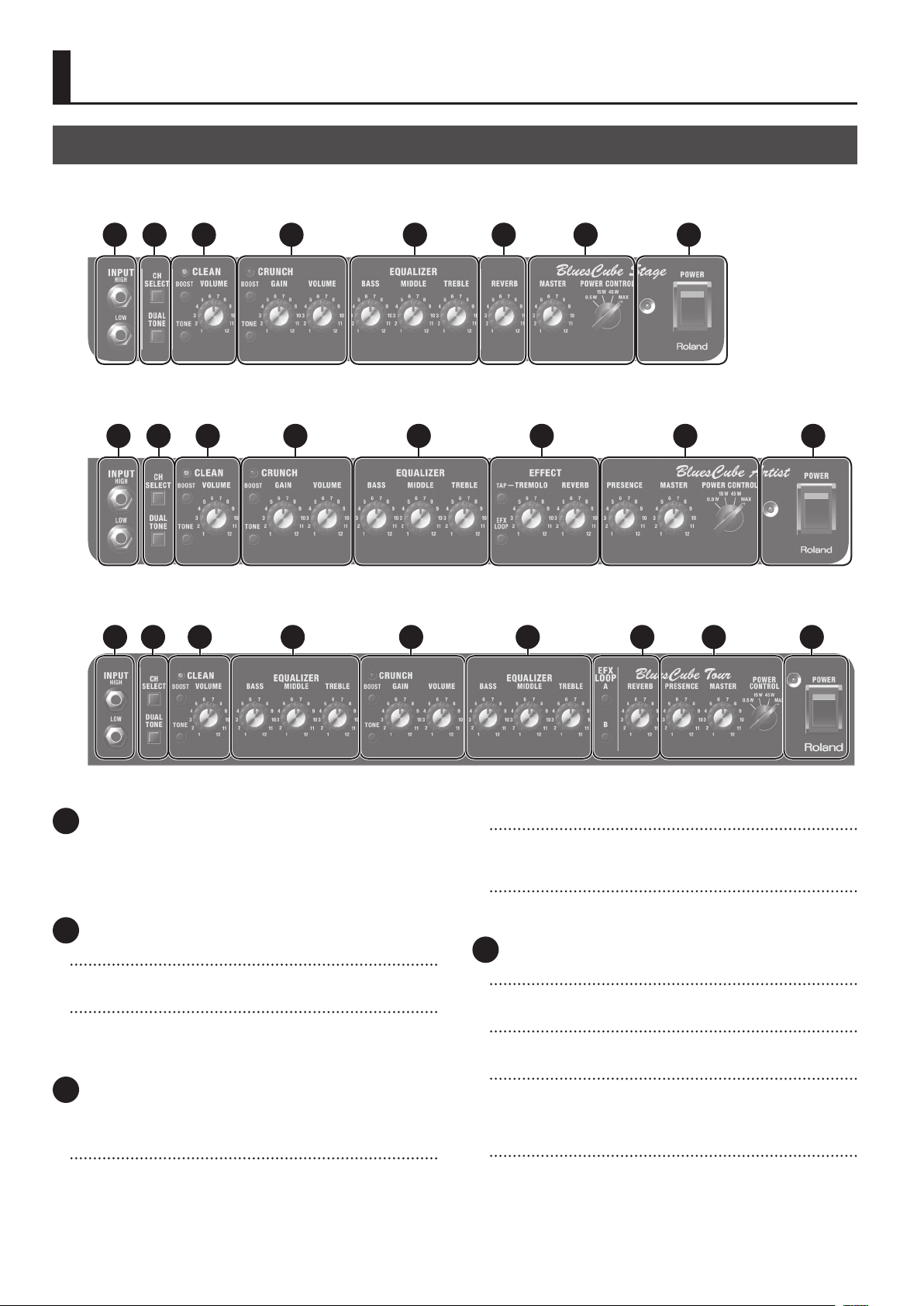

Pannello superiore

Blues Cube Stage

1 2 3 4 5 6 7 8

Blues Cube Artist

1 2 3 4 5 6 7 8

Blues Cube Tour

1 2 3 45 5 6 7 8

1 Jack INPUT

Per il collegamento della chitarra elettrica. Utilizzare il jack HIGH o LOW a seconda del livello di uscita della propria chitarra. La maggior parte delle chitarre può essere collegata all'ingresso HIGH. Se il livello di uscita della chitarra è talmente alto da distorcere il suono, collegare lo strumento all'ingresso LOW.

2 Selezione canale

Pulsante [CH SELECT]

Alterna la selezione tra il canale CLEAN e il canale CRUNCH.

Pulsante [DUAL TONE]

Eettua un mix tra il canale CLEAN e il canale CRUNCH.

* Collegando un interruttore a pedale, entrambi i pulsanti [CH

SELECT] e [DUAL TONE] vengono disattivati.

3 Canale CLEAN

Permette di ottenere una vasta gamma di suoni, da quelli puliti a quelli con un leggero overdrive.

Manopola [VOLUME]

Regola il livello del volume del canale CLEAN. Se BOOST è disattivato, con un'impostazione compresa tra 0–6 si ottiene un suono pulito non distorto, mentre un'impostazione compresa tra 6–12 produce un suono leggermente crunch con una leggera distorsione del nale di potenza.

Pulsante [BOOST]

Attivando il pulsante [BOOST] è possibile ottenere un ecace suono crunch.

Pulsante [TONE]

Enfatizza la gamma delle frequenze medie e alte, rendendo il suono più brillante.

4 Canale CRUNCH

Manopola [GAIN]

Regola il guadagno (livello di distorsione) per il canale CRUNCH.

Manopola [VOLUME]

Regola il livello del volume del canale CRUNCH.

Pulsante [BOOST]

Attivando il pulsante [BOOST] è possibile incrementare il guadagno del canale CRUNCH. Regolare la manopola [GAIN] per passare dal suono crunch a un suono con una distorsione più accentuata.

Pulsante [TONE]

Enfatizza la gamma delle frequenze medie e alte, rendendo il suono più brillante.

Page 9

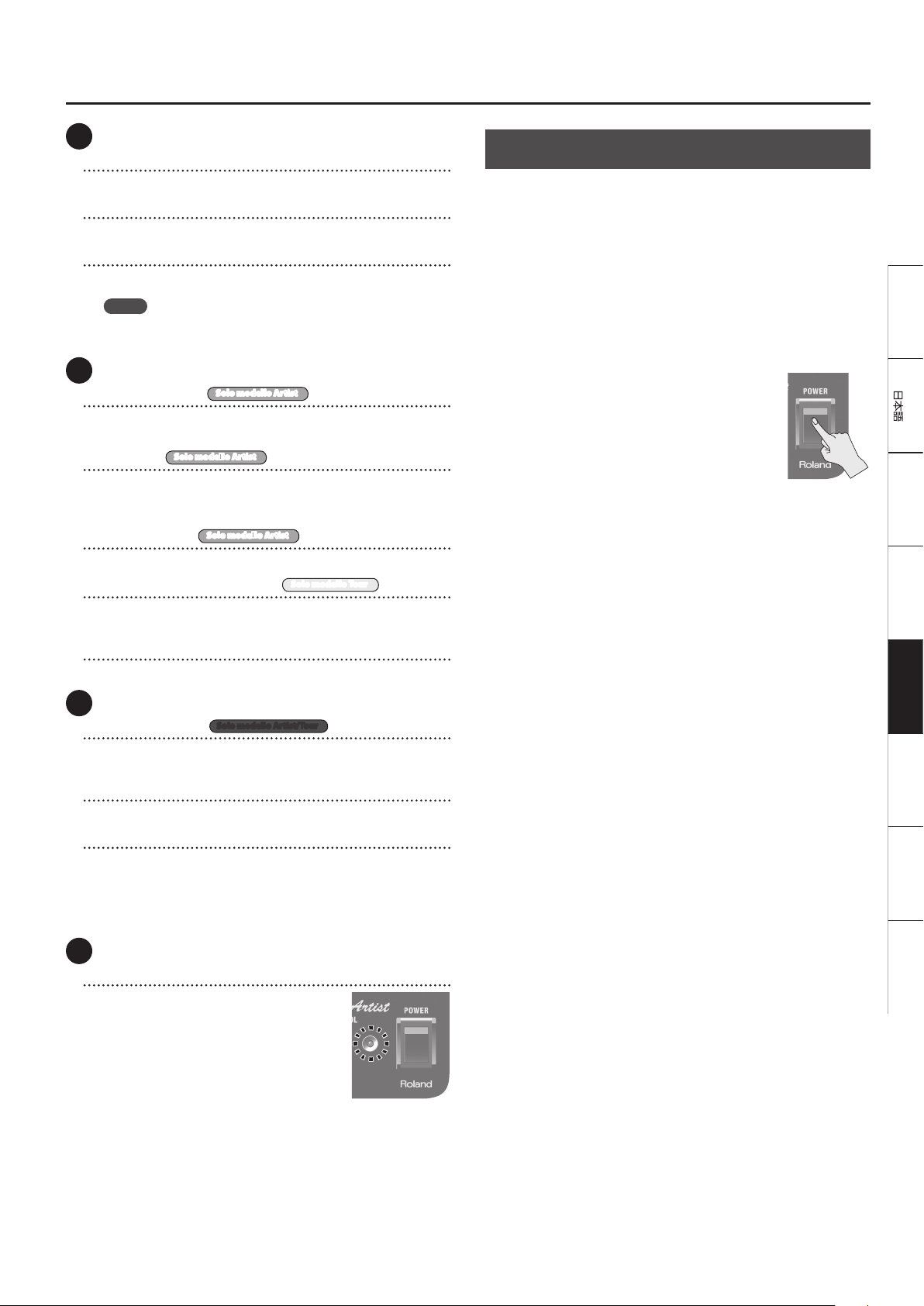

5 EQUALIZER

Manopola [BASS]

Consente di regolare il livello sonoro delle basse frequenze.

Manopola [MIDDLE]

Consente di regolare il livello sonoro delle frequenze medie.

Manopola [TREBLE]

Consente di regolare il livello sonoro delle alte frequenze.

NOTA

Il modello Blues Cube Tour dispone di equalizzatori separati per i canali CLEAN e CRUNCH.

6 EFFECT

Manopola [TREMOLO]

Regola il livello dell'eetto tremolo, che modula in modo ciclico il volume.

Pulsante [TAP]

Specica la velocità dell'eetto tremolo. Premendo due volte il pulsante, il tremolo viene impostato a una velocità corrispondente all'intervallo compreso tra le due pressioni.

Pulsante [EFX LOOP]

Attiva/disattiva l'eetto esterno collegato ai jack EFX LOOP.

Pulsante [EFX LOOP A / EFX LOOP B]

Attiva/disattiva l'eetto esterno collegato ai jack EFX LOOP A / EFX LOOP B.

Manopola [REVERB]

Regola il livello del riverbero.

Solo modello Artist

Solo modello Tour

7 MASTER

Manopola [PRESENCE]

Enfatizza alcune frequenze di contorno per la banda dei medi e degli alti. Ecace per migliorare la denizione del suono.

Manopola [MASTER]

Regola il volume generale.

Interruttore [POWER CONTROL]

Permette di selezionare il livello di uscita dell'amplicatore, in base alle proprie esigenze. L'impostazione MAX specica l'uscita massima per ciascun modello, ossia 60 W per il modello Blues Cube Stage, 80 W per il modello Blues Cube Artist e 100 W per il modello Blues Cube Tour.

Solo modello Artist/Tour

Descrizione del pannello

Accensione/spegnimento dell'unità

* Dopo aver eettuato tutti i collegamenti (p. 6–p. 9), assicurarsi

di seguire la procedura descritta in basso per l'accensione di tutti i componenti. Accendendo le unità nell'ordine sbagliato si possono causare guasti al sistema o ai singoli apparati.

1. Assicurarsi che la manopola [MASTER] del Blues Cube e

il volume di tutte le unità connesse al Blues Cube sia a 0 (zero).

* Prima di collegare lo strumento al jack INPUT del Blues Cube,

regolare al minimo la manopola [MASTER] (tutta a sinistra).

2. Accendere l'unità Blues Cube.

* Prima di accendere o spegnere l'unità,

abbassare sempre il volume. Anche con il volume completamente abbassato è possibile che in fase di accensione o spegnimento venga prodotto un suono. Questo comportamento è tuttavia normale e non indica un guasto.

* Questa unità è dotata di un circuito di

protezione. Dopo l'accensione, è necessario attendere alcuni secondi prima che l'unità cominci a funzionare normalmente.

3. Accendere tutti i dispositivi collegati ai jack LINE OUT e

PHONES, e alla porta REC OUT O.

4. Regolare i livelli di volume dei dispositivi.

Prima di spegnere, abbassare il volume di ciascuno dei dispositivi del sistema, quindi SPEGNERE i dispositivi nell'ordine inverso a quello di accensione.

* Se è necessario disattivare completamente l'alimentazione,

spegnere prima l'unità, quindi scollegare il cavo di alimentazione dalla presa di corrente. Fare riferimento alla sezione "Per isolare completamente l'unità, scollegare la spina del cavo di alimentazione dalla presa di corrente" (p. 2).

Deutsch

Français Italiano Español PortuguêsEnglish Nederlands

Italiano

8 POWER

Interruttore [POWER]

Per l'accensione e lo spegnimento del Blues Cube. L'accensione è segnalata dall'illuminazione dell'indicatore a sinistra.

Page 10

Descrizione del pannello

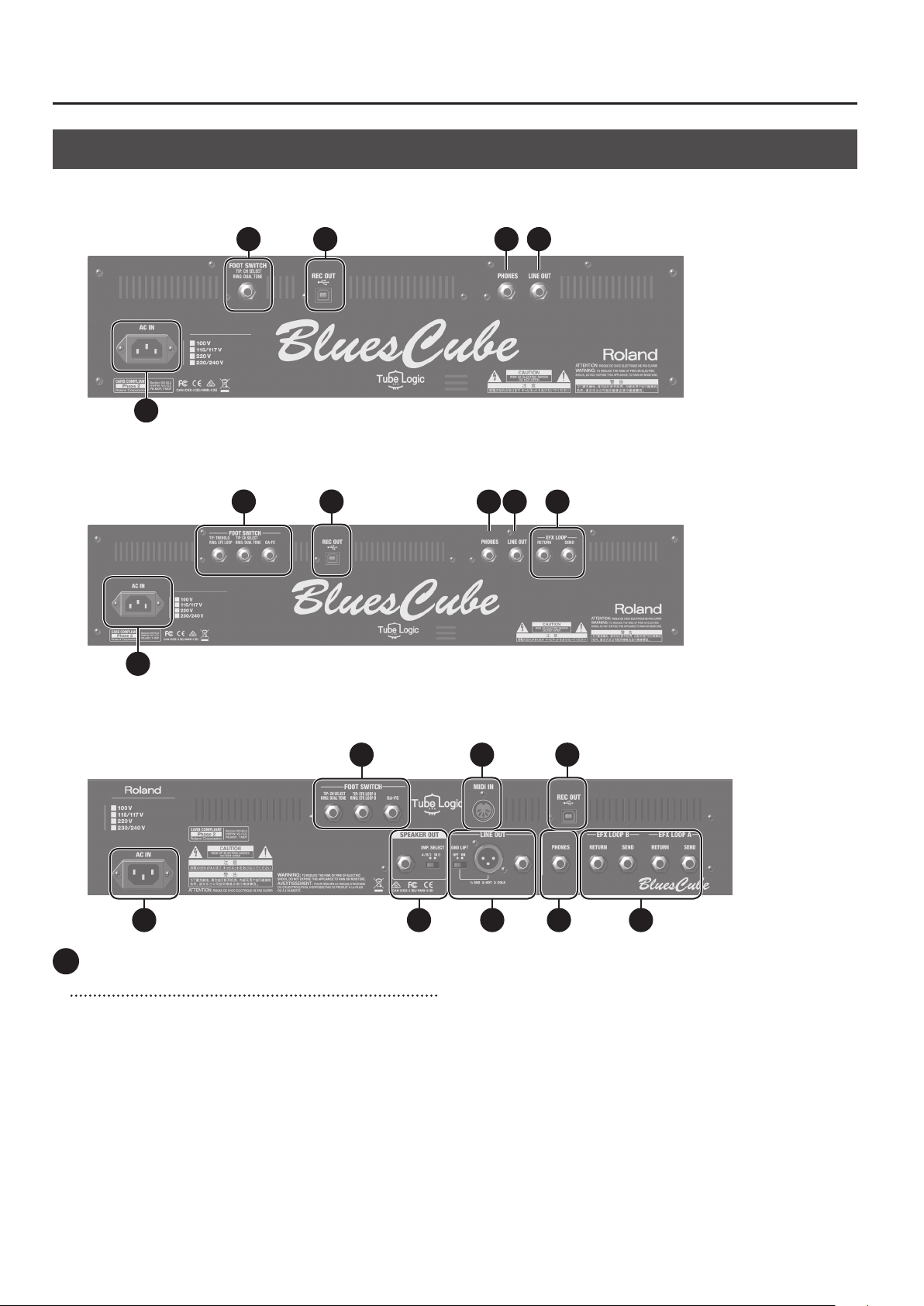

Pannello posteriore

Blues Cube Stage

Blues Cube Artist

10 11

12 1310

12 13 14

Blues Cube Tour

9 15 1213 14

9 AC IN

Jack AC IN

Consente di collegare il cavo di alimentazione in dotazione.

* Utilizzare esclusivamente il cavo di alimentazione incluso con

l'unità.

10 1116

Page 11

Descrizione del pannello

10 FOOT SWITCH

TIP: CH SELECT RING: Jack DUAL TONE

Se si collega un interruttore a pedale (BOSS FS-6, FS-7 o FS-5L, acquistabili separatamente), è possibile utilizzarlo per alternare la selezione dei canali CLEAN/CRUNCH, oppure per attivare/ disattivare la modalità DUAL TONE (p. 6).

Per maggiori dettagli, consultare "Collegamento di un interruttore a pedale (FS-6/FS-7/FS-5L)" (p. 10).

TIP: TREMOLO RING: Jack EFX LOOP

Se si collega un interruttore a pedale (BOSS FS-6, FS-7 o FS-5L, acquistabili separatamente), è possibile utilizzarlo per attivare/ disattivare l'eetto tremolo o l'eetto collegato al loop dedicato.

Per maggiori dettagli, consultare "Collegamento di un interruttore a pedale (FS-6/FS-7/FS-5L)" (p. 10).

TIP: EFX LOOP A: Jack EFX LOOP B

Se si collega un interruttore a pedale (BOSS FS-6, FS-7 o FS-5L, acquistabili separatamente), è possibile utilizzarlo per attivare/ disattivare l'eetto collegato al loop A/B.

Per maggiori dettagli, consultare "Collegamento di un interruttore a pedale (FS-6/FS-7/FS-5L)" (p. 10).

Jack GA-FC

È possibile collegare l'interruttore Roland GA-FC (acquistabile separatamente) e utilizzarlo per alternare la selezione dei canali o per attivare/disattivare la modalità DUAL TONE o gli eetti TREMOLO ed EFX LOOP (TREMOLO disponibile solo sul modello Blues Cube Artist).

Per maggiori dettagli, consultare "Collegamento del controller a pedale GA (GA-FC, acquistabile separatamente)" (p. 10).

Solo modello Artist/Tour

Solo modello Artist

Solo modello Tour

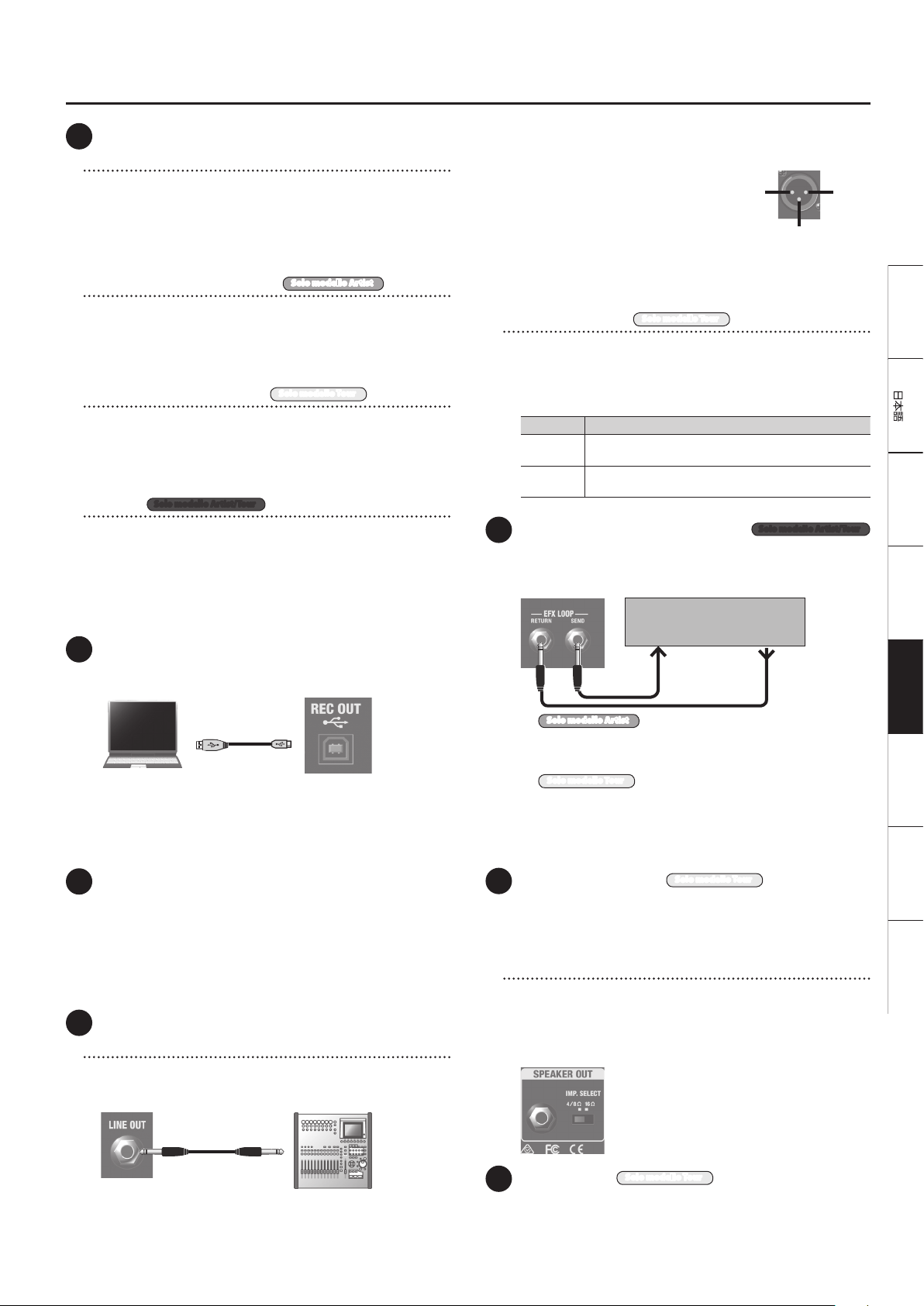

11 Porta REC OUT O

Per il collegamento di un cavo USB 2.0 standard e la registrazione del suono del Blues Cube sul computer.

Regolare il livello di uscita mediante la manopola [VOLUME] del canale CLEAN o CRUNCH.

* Il modello Blues Cube Tour dispone di

jack bilanciati di tipo XLR. Il cablaggio di questi jack è mostrato in basso. Prima di eettuare qualsiasi collegamento, controllare il tipo di cablaggio delle unità periferiche.

* Per prevenire guasti o problemi operativi, abbassare sempre il

volume al minimo e spegnere tutte le unità prima di eettuare qualsiasi collegamento.

Interruttore [GND LIFT]

Si potrebbero vericare disturbi sonori se all'unità Blues Cube Tour sono collegati altri dispositivi esterni. In questo caso, il problema si può ridurre cambiando la posizione dell'interruttore [GND LIFT]. Normalmente, l'interruttore [GND LIFT] deve essere impostato su OFF.

Interruttore Descrizione

OFF

Il pin 1 è scollegato dalla messa a terra del modello Blues Cube Tour.

Il pin 1 è collegato alla messa a terra del modello Blues Cube Tour.

Solo modello Tour

14 Jack EFX LOOP SEND/RETURN

Per il collegamento di un'unità eetti esterna (in mono). Collegare il jack SEND all'ingresso audio dell'unità di eetti esterna,

e l'uscita di questa al jack RETURN.

Unità di eetti esterna

1:GND 2:HOT

3:COLD

Solo modello Artist/Tour

OUTPUTINPUT

Deutsch

Français Italiano Español PortuguêsEnglish Nederlands

Italiano

Prima di collegare l'unità al computer, è necessario installare su questo il driver USB.

Scaricare il driver USB dal sito internet di Roland. Per maggiori dettagli, consultare il le Readme.htm incluso con il download.

http: //www.roland.com/support/

12 Jack PHONES

Per il collegamento delle cue. È possibile ottenere in cua suoni di eccellente qualità come quelli emessi dall'altoparlante. Per regolare il volume, utilizzare la manopola [VOLUME] del canale CLEAN o del canale CRUNCH, insieme alla manopola [MASTER].

* Inserendo un jack in questa uscita, l'altoparlante del Blues Cube non

produrrà alcun suono. Questo per consentire, ad esempio, di potersi esercitare anche di notte quando è necessario limitare i rumori.

13 LINE OUT

Jack LINE OUT

Per il collegamento di un sistema PA o un registratore. È possibile ottenere suoni di eccellente qualità come quelli emessi dall'altoparlante.

Registratore e simili

Solo modello Artist

collegamento loop in serie. Ciò signica che se si abbassa a zero o si spegne l'unità di eetti esterna, l'amplicatore non emetterà alcun suono.

Solo modello Tour

premere simultaneamente i pulsanti [EFX LOOP A/EFX LOOP B] del pannello frontale per passare da un collegamento loop in serie a un collegamento loop in parallelo (che miscela il suono di chitarra dell'amplicatore con il segnale dell'unità di eetti esterna).

15 Jack SPEAKER OUT

Per il collegamento a una cassa (acquistabile separatamente, per esempio BC-CAB410).

* Per collegare l'altoparlante utilizzare solo l'apposito cavo. Non

utilizzare i cavi schermati destinati all'uso con le chitarre.

Interruttore [IMP. SELECT] (Selezione impedenza)

Regolare le impostazioni in base alle speciche della cassa collegata. Per maggiori dettagli, consultare il manuale dell'utente della cassa.

Se si intende collegare la cassa BC-CAB410 (acquistabile separatamente), impostare l'interruttore sul valore 4 Ω.

L'EFX LOOP del Blues Cube Artist è un

Sul modello Blues Cube Tour, è possibile

Solo modello Tour

Può essere utilizzato in combinazione con un sistema PA esterno oppure per registrare l'esecuzione in diretta controllando il suono prodotto dall'altoparlante del Blues Cube.

16 Jack MIDI IN

Permette di controllare il modello Blues Cube Tour utilizzando un'unità multieetti o un controller a pedale MIDI.

Solo modello Tour

Page 12

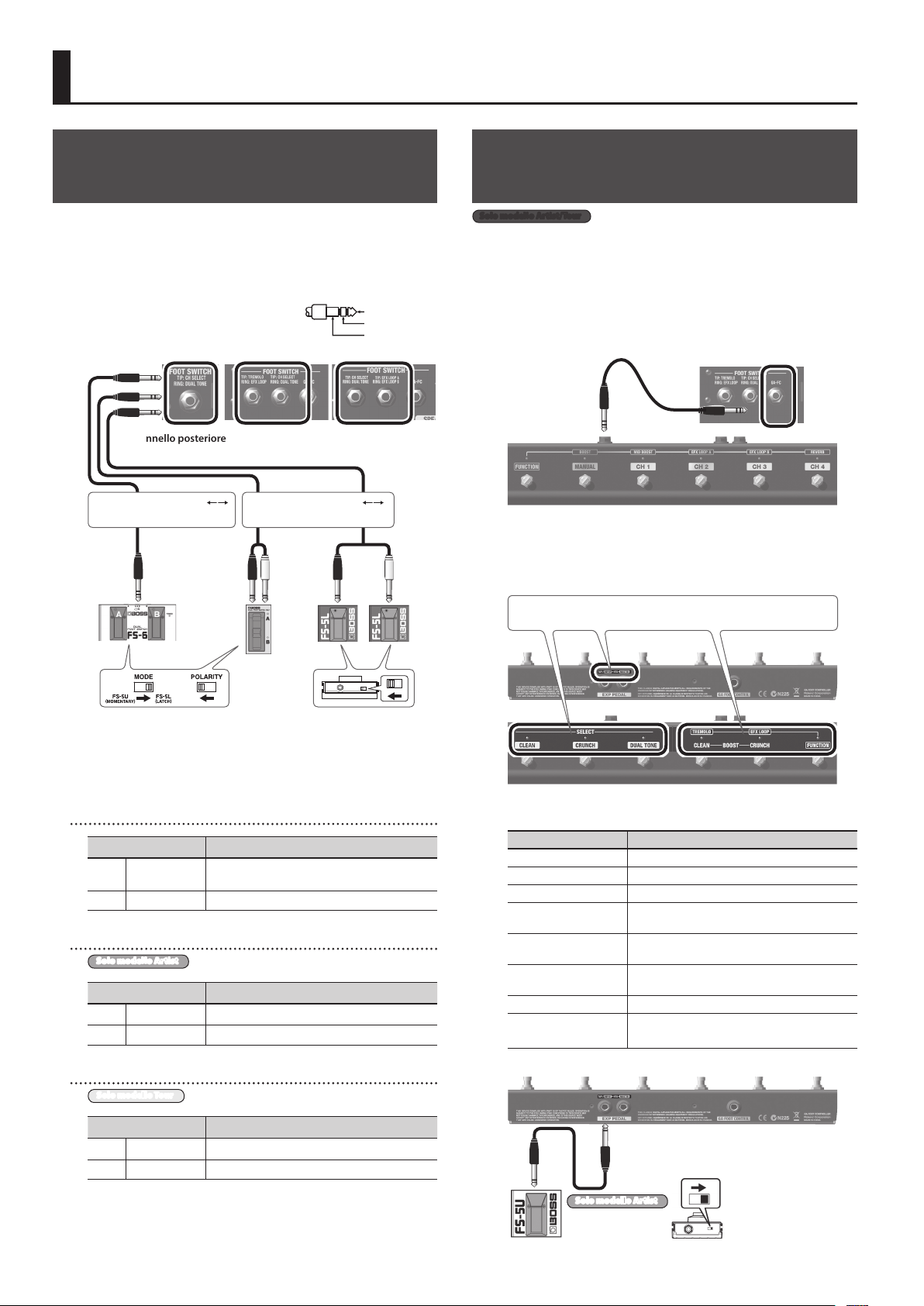

Utilizzo di un interruttore/controller a pedale

1: GND2: HOT

1: GND 2: HOT

Collegamento di un interruttore a pedale (FS-6/FS-7/FS-5L)

È possibile collegare un interruttore a pedale (BOSS FS-6, FS-7 o FS-5L, acquistabili separatamente) e utilizzarlo per alternare la selezione dei canali, oppure per attivare/disattivare la modalità DUAL TONE (p. 6). Sul Blues Cube Artist, si può inoltre utilizzare un interruttore a pedale per attivare/disattivare con il piede sia l'eetto tremolo sia l'eetto esterno collegato ai jack EFX LOOP.

* L'unità è equipaggiata con un jack

del tipo TRS, cablato nel seguente modo.

Pannello posteriore Blues Cube Stage

jack phone stereo da 1/4" jack phone stereo da 1/4"

FS-6 FS-7

RING TIP

Pannello posteriore Blues Cube Artist

Jack phone stereo da 1/4" Jack phone da 1/4" x 2

FS-5L

RINGRING

TIP RING SLEEVE (GND)

Pannello posteriore Blues Cube Tour

Collegamento del controller a pedale GA (GA-FC, acquistabile separatamente)

Solo modello Artist/Tour

Permette il collegamento dell'interruttore Roland GA-FC (acquistabile separatamente) per la selezione dei canali e l'impostazione dello stato di attivazione/disattivazione degli eetti.

Collegamento del controller GA-FC

Collegare un cavo stereo al jack FOOT SWITCH GA-FC.

* Utilizzare sempre un cavo stereo. * Utilizzare solo cavi senza resistori.

GA-FC

Utilizzo del controller GA-FC

È possibile utilizzare il controller GA-FC per selezionare i canali CLEAN, CRUNCH e la modalità DUAL TONE, oppure per attivare/ disattivare le funzioni TREMOLO ed EFX LOOP.

TIPTIP

Aggere gli adesivi inclusi sul controller GA-FC.

* Il Blues Cube è compatibile con gli interruttori a pedale del

tipo "latch" (FS-6, FS-7, FS-5L). Se si desidera utilizzare un interruttore FS-6 o FS-7, impostare la modalità per A e B su FS-5L (LATCH). Non è possibile utilizzare interruttori a pedale di tipo temporaneo (es.: FS-5U).

Se collegato a TIP: CH SELECT RING: Jack DUAL TONE

Interruttore Spiegazione

TIP CH SELECT

RING DUAL TONE Attiva/disattiva la modalità DUAL TONE (p. 6).

Se collegato a TIP: TREMOLO RING: Jack EFX LOOP

Solo modello Artist

Interruttore Spiegazione

TIP TREMOLO Consente di attivare/disattivare l'eetto tremolo.

RING EFX LOOP Consente di attivare/disattivare EFX LOOP.

Se collegato a TIP: TREMOLO RING: Jack EFX LOOP

Solo modello Tour

Interruttore Spiegazione

TIP EFX LOOP A Consente di attivare/disattivare EFX LOOP A.

RING EFX LOOP B Consente di attivare/disattivare EFX LOOP B.

Alterna la selezione tra il canale CLEAN e il canale CRUNCH.

Blues Cube Artist

Interruttore Spiegazione

CLEAN Seleziona il canale CLEAN. CRUNCH Seleziona il canale CRUNCH. DUAL TONE Attiva la modalità DUAL TONE.

CLEAN-BOOST

CRUNCH-BOOST

FUNCTION + TREMOLO

FUNCTION + EFX LOOP Consente di attivare/disattivare EFX LOOP.

FS-5U (jack TAP/INPUT)

(*g. 1)

g. 1

Consente di attivare/disattivare il BOOST per il canale CLEAN.

Consente di attivare/disattivare il BOOST per il canale CRUNCH.

Consente di attivare/disattivare l'eetto TREMOLO.

Specica la velocità dell'eetto tremolo (TAP).

Impostazioni FS-5U

Solo modello Artist

FS-5U

TAP (TREMOLO)

Page 13

Utilizzo di un interruttore/controller a pedale

Blues Cube Tour

Interruttore Spiegazione

CLEAN Seleziona il canale CLEAN.

CRUNCH Seleziona il canale CRUNCH.

DUAL TONE Attiva la modalità DUAL TONE.

CLEAN-BOOST

CRUNCH-BOOST

FUNCTION + EFX LOOP A Consente di attivare/disattivare EFX LOOP A.

FUNCTION + EFX LOOP B Consente di attivare/disattivare EFX LOOP B.

Consente di attivare/disattivare il BOOST per il canale CLEAN.

Consente di attivare/disattivare il BOOST per il canale CRUNCH.

NOTA

Se si collegano sia un interruttore a pedale (BOSS FS-6, FS-7 o FS-5L, acquistabili separatamente) che il controller a pedale GA (GA-FC, acquistabile separatamente), l'unità accorda la priorità di funzionamento all'interruttore, ignorando il controller a pedale GA.

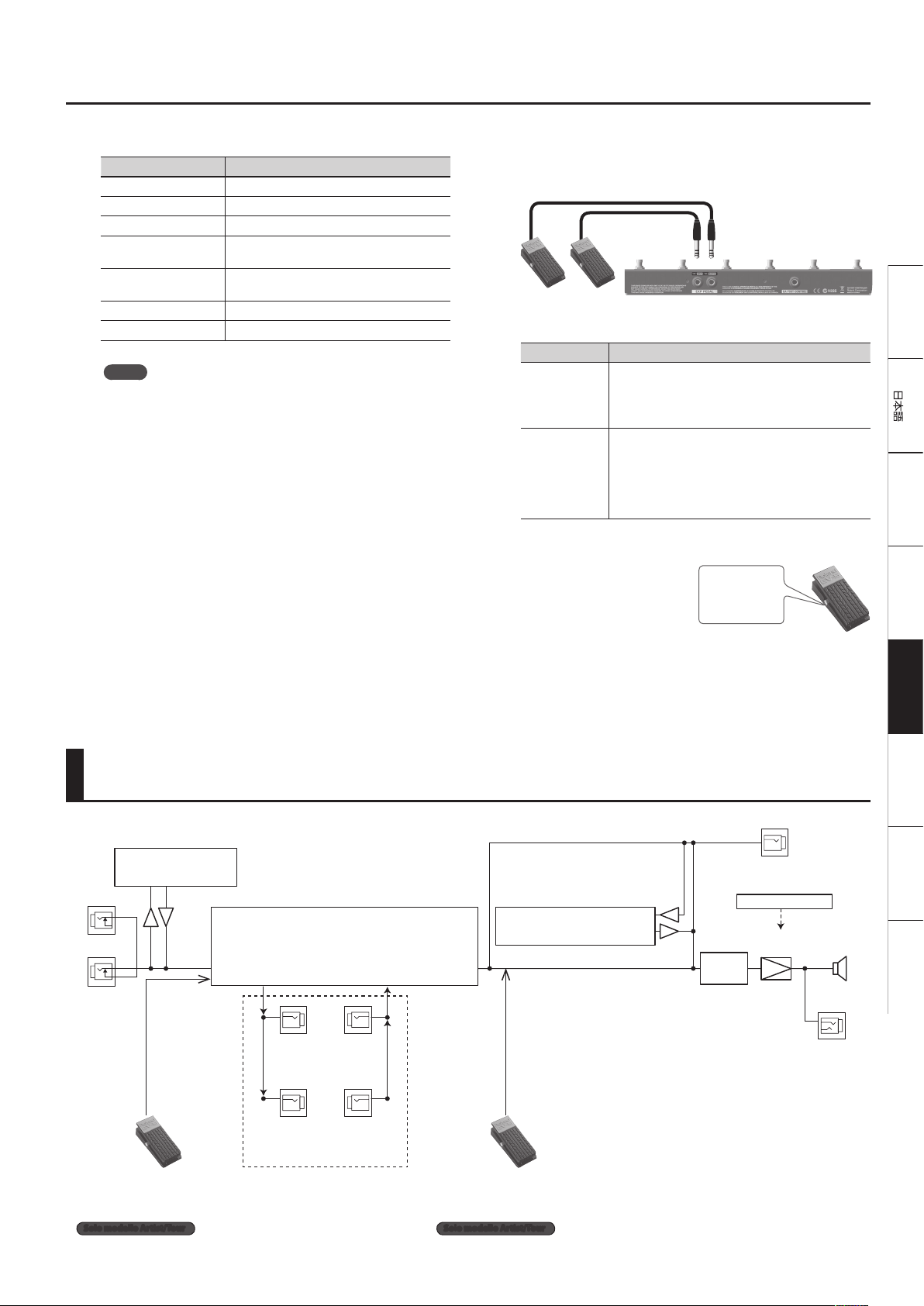

Utilizzo dei pedali di espressione

Collegando un pedale di espressione (Roland EV-5, BOSS FV-500L, BOSS FV-500H; acquistabili separatamente), è possibile agire sul volume in ingresso e sul volume master.

GA-FC

Pedale di espressione

Jack Spiegazione

Regola il volume in ingresso.

INPUT VOL

MASTER VOL

* Il volume in ingresso controllato dal pedale di

espressione collegato a questo jack non può essere regolato dal pannello.

Regola il volume master. Consente di utilizzare le variazioni di volume come parte della tecnica strumentale, o di escluderlo del tutto.

* Il volume master controllato dal pedale di espressione

collegato a questo jack è diverso da quello gestito dalla manopola [MASTER] sul pannello.

Impostazione del VOLUME MINIMO di un pedale di espressione

Grazie alla manopola [MINIMUM VOLUME] di un pedale di espressione, è possibile specicare la

Manopola [MINIMUM VOLUME]

quantità di volume minima in uscita quando il controller è completamente sollevato (valore minimo).

Deutsch

Français Italiano Español PortuguêsEnglish Nederlands

Italiano

Diagramma a blocchi

USB

-PRE (Windows)

-Input/Output 3,4 (Mac)

INPUT (HIGH)

INPUT (LOW)

EFX LOOP SEND

EFX LOOP

INPUT VOL MASTER VOL

AMPLIFIER

EFX LOOP RETURN

Artist: 1 EFX LOOP

EFX LOOP

Tour: 2 EFX LOOPS

* Utilizzare solo il pedale di espressione indicato (Roland EV-5,

BOSS FV-500L, BOSS FV-500H; acquistabili separatamente). Collegando un pedale di espressione dierente si rischia di provocare guasti e/o danni all'unità.

LINE OUT

* 2

USB

-POST (Windows)

-Input 1,2/Stereo Out(1,2) (Mac)

* 1: Inserendo un jack nell'uscita PHONES, l'altoparlante non

produrrà alcun suono.

* 2: Il segnale in uscita dalla porta USB non viene inviato

all'altoparlante.

MASTER

POWER CONTROL

POWER AMP

SPEAKER

PHONES

* 1

Solo se è collegato il controller a pedale

Solo modello Artist/Tour

Solo se è collegato il controller a pedale

Solo modello Artist/Tour

Page 14

Speciche principali

Roland Blues Cube Stage: Amplicatore per chitarra Roland Blues Cube Artist: Amplicatore per chitarra Roland Blues Cube Tour: Amplicatore per chitarra

Blues Cube Stage Blues Cube Artist Blues Cube Tour

Emissione di potenza stimata

Livello di ingresso nominale

Altoparlante 30 cm (12 pollici) x 1

60 W 80 W 100 W

INPUT HIGH: -10 dBu (1 MΩ) INPUT LOW: 0 dBu – EFX LOOP RETURN: -10 dBu EFX LOOP RETURN A/B: -10 dBu

Interruttore [POWER] Interruttore [DUAL TONE] Interruttore [CH SELECT]

Pulsante [BOOST] Pulsante [TONE] Manopola [VOLUME]

Pulsante [BOOST] Pulsante [TONE] Manopola [GAIN] Manopola [VOLUME]

Controlli

Indicatori

Connettori

Consumo energetico 58 W 68 W 108 W Dimensioni 513 (L) x 244 (P) x 465 (A) mm 592 (L) x 260 (P) x 485 (A) mm 545 (L) x 233 (P) x 234 (A) mm Peso 14 kg 16 kg 8 kg

Accessori

Accessori opzionali (acquistabili separatamente)

Manopola [BASS] Manopola [MIDDLE] Manopola [TREBLE]

Manopola [REVERB]

Manopola [MASTER] Interruttore [POWER CONTROL]

CLEAN CHANNEL

BOOST TONE

CRUNCH CHANNEL

BOOST TONE

POWER

Jack INPUT HIGH/LOW: jack phone da 1/4" Jack LINE OUT: jack phone da 1/4" Jack PHONES: jack phone stereo da 1/4" Jack FOOT SW (TIP: CH SELECT, RING: DUAL TONE): jack

phone TRS da 1/4" Porta REC OUT O USB tipo B Jack AC IN

Manuale dell'utente Cavo di alimentazione

Interruttore a pedale (BOSS FS-5L, BOSS FS-6, FS-7) Interruttore a pedale (BOSS FS-5L, BOSS FS-6, FS-7)

Pulsante [BOOST] Pulsante [TONE] Manopola [VOLUME]

Pulsante [BOOST] Pulsante [TONE] Manopola [GAIN] Manopola [VOLUME]

Manopola [BASS] Manopola [MIDDLE] Manopola [TREBLE]

Pulsante [TAP] Pulsante [EFX LOOP] Manopola [TREMOLO] Manopola [REVERB]

Manopola [PRESENCE] Manopola [MASTER] Interruttore [POWER CONTROL]

CLEAN CHANNEL

BOOST TONE

CRUNCH CHANNEL

BOOST

TONE TAP EFFECT POWER

Jack INPUT HIGH/LOW: jack phone da 1/4" Jack LINE OUT: jack phone da 1/4" Jack PHONES: jack phone stereo da 1/4" Jack FOOT SW (TIP: TREMOLO, RING: EFX LOOP): jack phone

TRS da 1/4" Jack FOOT SW (TIP: CH SELECT, RING: DUAL TONE): jack

phone TRS da 1/4" FOOT SW (GA-FC): jack phone TRS da 1/4" Jack EFX LOOP SEND: jack phone da 1/4" Jack EFX LOOP RETURN: jack phone da 1/4" Porta REC OUT O USB tipo B Jack AC IN

Manuale dell'utente Cavo di alimentazione Adesivo GA-FC

Controller a pedale GA (GA-FC)

Pulsante [BOOST] Pulsante [TONE] Manopola [VOLUME]

Manopola [BASS] Manopola [MIDDLE] Manopola [TREBLE]

Pulsante [BOOST] Pulsante [TONE] Manopola [GAIN] Manopola [VOLUME]

Manopola [BASS] Manopola [MIDDLE] Manopola [TREBLE]

Pulsante [EFX LOOP A] Pulsante [EFX LOOP B] Manopola [REVERB]

Manopola [PRESENCE] Manopola [MASTER] Interruttore [POWER CONTROL]: 0.5 W, 15 W, 45 W, MAX

Interruttore [IMP SELECT]: 4Ω/8Ω, 16Ω Interruttore [GND LIFT]

CLEAN CHANNEL

BOOST TONE

CRUNCH CHANNEL

BOOST

TONE EFFECT POWER

Jack INPUT HIGH/LOW: jack phone da 1/4" Jack LINE OUT: jack phone da 1/4", tipo XLR Jack PHONES: jack phone stereo da 1/4" Jack FOOT SW (TIP: TREMOLO, RING: EFX LOOP): jack phone

TRS da 1/4" Jack FOOT SW (TIP: CH SELECT, RING: DUAL TONE): jack

phone TRS da 1/4" FOOT SW (GA-FC): jack phone TRS da 1/4" Jack EFX LOOP A/B SEND: jack phone da 1/4" Jack EFX LOOP A/B RETURN: jack phone da 1/4" Porta REC OUT O USB tipo B Jack SPEAKER OUT: : jack phone da 1/4" Jack MIDI IN Jack AC IN

Manuale dell'utente Cavo di alimentazione Cavo cassa Adesivo GA-FC

* 0 dBu = 0,775 Vrms * Nell'interesse del miglioramento del prodotto, le speciche e/o l'aspetto di questa unità sono soggetti a modiche senza preavviso.

Page 15

For EU Countries

For China

Page 16

For the USA

FEDERAL COMMUNICATIONS COMMISSION

RADIO FREQUENCY INTERFERENCE STATEMENT

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:

– Reorient or relocate the receiving antenna. – Increase the separation between the equipment and receiver. – Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. – Consult the dealer or an experienced radio/TV technician for help.

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

This equipment requires shielded interface cables in order to meet FCC class B limit.

Any unauthorized changes or modifications not expressly approved by the party responsible for compliance could void the user’s

authority to operate the equipment.

For Canada

CAN ICES-3 (B)/NMB-3 (B)

For Korea

For C.A. US (Proposition 65

WARNING

This product contains chemicals known to cause cancer, birth defects and other reproductive harm, including lead.

DECLARATION OF CONFORMITY

Compliance Information Statement

Model Name :

Type of Equipment :

Responsible Party :

Address :

Telephone :

BC-STAGE, BC-ARITIST, BC-TOUR Guitar Amplifier Roland Corporation U.S. 5100 S. Eastern Avenue, Los Angeles, CA 90040-2938 (323) 890-3700

)

For the USA

Page 17

Page 18

Blues Cube Tour MIDI IN

Tour only

RECOGNIZED RECEIVE DATA

RX CH 1( xed)

OMNI OFF( xed)

1 (00H) : CLEAN

#16 CLEAN BOOST SW

#17 CLEAN TONE SW

#18 CRUNCH BOOST SW

#19 CRUNCH TONE SW

#80 EFX LOOP A SW

#81 EFX LOOP B SW

#82 CH SELECT SW

#83 DUAL SW

2 (01H) : CRUNCH

3 (02H) : DUAL

4 (03H) - 128 (7FH) : Ignored

0 - 63 : OFF, 64 - 127 : ON

0 - 63 : CLEAN,

64 - 127 : CRUNCH

0 - 63 : OFF,

64 - 127 : ON

Page 19
