用户手册 RIGOL
文件编号 DG2-080121
2008 年 01 月
DG2000 系列 函数/任意波形发生器
DG2041A/21A
©北京普源精电科技有限公司版权所有
RIGOL
版权信息
1． 北京普源精电科技有限公司版权所有。
2． 本公司的产品受已获准及尚在审批的中华人民共和国专利的保护。
3． 本手册提供的信息取代以往出版的所有资料。
4． 本公司保留改变规格及价格的权利。
注：RIGOL 是北京普源精电科技有限公司的注册商标。
©Copyright RIGOL Technologies, Inc. 2007 I
DG2000 系列函数/任意波形发生器用户手册
RIGOL
一般安全概要
了解下列安全性预防措施，以避免受伤，并防止损坏本产品或与本产品连接的任何产
品。为避免可能的危险，请务必按照规定使用本产品。
只有经授权人员才能执行维修程序。
避免起火和人身伤害。
使用正确的电源线。只允许使用所在国家认可的本产品专用电源线。
将产品接地。本产品通过电源的接地导线接地。为避免电击，接地导体必须与地相连。
在连接本产品的输入或输出端之前，请务必将本产品正确接地。
查看所有终端额定值。为避免起火和过大电流的冲击，请查看产品上所有的额定值和
标志说明，请在连接产品前查阅产品手册以了解额定值的详细信息。
请勿开盖操作。外盖或面板打开时，请勿运行本产品。
使用合适的保险丝。只允许使用本产品指定的保险丝类型和额定指标。
避免电路外露。电源接通后，请勿接触外露的接头和元件。
怀疑产品出故障时，请勿进行操作。如果您怀疑本产品已经出故障，可请 RIGOL 授
权的专业维修人员进行检查。
保持适当的通风。
请勿在潮湿环境下操作。
请勿在易燃易爆的环境下操作。
请保持产品表面的清洁和干燥。
II ©Copyright RIGOL Technologies, Inc. 2007
DG2000 系列函数/任意波形发生器用户手册
RIGOL
安全术语和符号
本手册中的术语。以下术语可能出现在本手册中：
警告。警告性声明指出可能会危害生命安全的条件和行为。
!
注意。注意性声明指出可能导致此产品和其它财产损坏的条件和行为。
!
产品上的术语。以下术语可能出现在产品上：
危险表示您如果进行此操作可能会立即对您造成损害。
警告表示您如果进行此操作可能不会立即对您造成损害。
注意表示您如果进行此操作可能会对本产品或其它财产造成损害。
产品上的符号。以下符号可能出现在产品上：
!
高电压 注意请参阅手册 保护性接地端 测量接地端 壳体接地端
©Copyright RIGOL Technologies, Inc. 2007 III
DG2000 系列函数/任意波形发生器用户手册
RIGOL
DG2000 系列函数/任意波形发生器简介
本书的说明和介绍涵盖下述 2 个型号的 DG2000 系列函数/任意波形发生器：
DG2041A、DG2021A。
DG2000 系列高性能的函数/任意波形发生器采用直接数字合成（DDS）技术，可生成
稳定、精确、纯净和低失真的正弦输出信号。它还能提供高达 40MHz、具有快速上升
沿和下降沿的方波。DG2000 系列函数/任意波形发生器实现了易用性、优异的技术指
标及众多功能特性的完美结合，可帮助用户更快地完成工作任务。
DG2000 系列函数/任意波形发生器向用户提供简单而功能明晰的前面板。人性化的键
盘布局和指示以及丰富的接口，直观的图形用户操作界面，内置的提示和上下文帮助
系统大大地简化了复杂的操作过程，用户不必花大量的时间去学习和熟悉信号发生器
的操作，即可熟练使用。内部 AM、FM、PM、PWM、FSK 调制功能使仪器能够方便的
调制波形，而无需单独的调制源。USB、LAN 和 GPIB 接口都为标准配置。远程指令符
合 SCPI 规范要求。
从下面给出的性能特点，可以了解此系列函数/任意波形发生器如何满足您的测试要
求。
z 16+2 通道数字量输出模块（选装），配合模拟通道可以重现现实中越来越常见的
混合信号；
z DDS 直接数字合成技术，得到精确、稳定、低失真的输出信号；
z 输出十种标准波形：
正弦波、方波、锯齿波、脉冲波、噪声、指数上升、指数下降、Sinc 波、心电图
波、直流；
IV ©Copyright RIGOL Technologies, Inc. 2007
DG2000 系列函数/任意波形发生器用户手册
RIGOL
z 可编辑输出 14-bit、512K 点的用户自定义任意波形， 100MSa/s 采样率；
z 频率特性：
正弦波/方波：1µHz 到 40MHz
锯齿波：1µHz 到 400 kHz
脉冲波：500µHz 到 16MHz
白噪声：20MHz 带宽 (-3dB)
任意波形：1μHz 到 12MHz
z 40m Vpp 至 20 Vpp 的幅度范围*；
z 具有丰富的调制功能，输出各种调制波形：
调幅（AM）、调频（FM）、调相（PM）、脉宽（PWM）、二进制频移键控（FSK）；
z 线性和对数扫描（SWEEP）及脉冲串（Burst）模式；
z 丰富的输入输出：外接调制源，外接基准 10MHz 时钟源，外触发输入，波形输出，
数字同步信号输出，内部 10MHz 时钟输出；
z 支持即插即用 USB 存储设备，并可通过 USB 存储设备存储、读取波形配置参数
及用户自定义任意波形，以及进行软件升级；
可通过 LAN 对仪器进行远程控制；
z
z 标准配置接口：USB Host&Device，RS-232，GPIB；
z 图形化界面可以对信号设置进行可视化验证；
z 多国语言用户界面；
z 中英文嵌入式帮助系统；
z 支持中英文输入。
*注：50 欧时幅度范围为 20mV
高阻时幅度范围为 40mV
PP 至 10VPP；
PP 至 20VPP。
©Copyright RIGOL Technologies, Inc. 2007 V
DG2000 系列函数/任意波形发生器用户手册
RIGOL
DG2000 系列函数/任意波形发生器附件：
标准附件:
z 一根符合所在国标准的电源线。
z 一根 USB 数据线。
z 一本《用户手册》。
z 一份《产品保修卡》。
选购附件:
z BNC 电缆
z RS-232 数据线。
z 数字输出（Digital Output）模块，数据排线。
注：本说明书中的全部指标都是根据 DG2041A 的指标规格进行描述，需得知其他型
号的具体规格指标，请查看第 6 章 性能指标中的“附录 A：技术指标”。
VI ©Copyright RIGOL Technologies, Inc. 2007
DG2000 系列函数/任意波形发生器用户手册
RIGOL
目录
一般安全概要 ........................................................................................... II
DG2000 系列函数/任意波形发生器简介 ..................................................... IV
第 1 章 初级用户指南 ............................................................................... 1-1
一般性检查 ............................................................................................. 1-2
调整手柄 ................................................................................................ 1-3
初步了解 DG2000 系列的前、后面板 ........................................................ 1-4
初步了解 DG2000 系列的用户界面 ........................................................... 1-7
初步了解波形选择设置 ............................................................................ 1-8
初步了解调制/扫描/脉冲串设置 .............................................................. 1-11
初步了解触发/输出控制 ......................................................................... 1-13
初步了解数字输入的使用 ....................................................................... 1-14
初步了解存储和调出/辅助系统功能设置/帮助功能 ................................... 1-15
第 2 章 高级用户指南 ............................................................................... 2-1
图形显示模式的使用 ............................................................................... 2-2
设置正弦波 ............................................................................................. 2-3
设置方波 ................................................................................................ 2-7
设置锯齿波 ........................................................................................... 2-10
设置脉冲波 ........................................................................................... 2-12
设置噪声波 ........................................................................................... 2-16
设置任意波形 ....................................................................................... 2-17
输出调制波形 ....................................................................................... 2-30
输出扫描频率 ....................................................................................... 2-41
输出脉冲串波形 .................................................................................... 2-44
存储和读取 ........................................................................................... 2-48
辅助系统功能设置 ................................................................................. 2-56
使用内置的帮助系统 ............................................................................. 2-81
第 3 章 使用实例 ......................................................................................
例一：输出正弦波形 ............................................................................... 3-1
例二：输出方波波形 ............................................................................... 3-2
例三：输出锯齿波形 ............................................................................... 3-3
例四：输出脉冲波形 ............................................................................... 3-4
例五：输出噪声波形 ............................................................................... 3-5
3-1
©Copyright RIGOL Technologies, Inc. 2007 VII
DG2000 系列函数/任意波形发生器用户手册
RIGOL
例六：输出存储的任意波形 ..................................................................... 3-6
例七：创建任意波形 ............................................................................... 3-7
例八：输出 AM 调制波形 ......................................................................... 3-9
例九：输出 FSK 调制波形 ...................................................................... 3-11
例十：输出 PWM 调制波形 .................................................................... 3-13
例十一：输出线性扫描波形 ................................................................... 3-15
例十二：输出脉冲串波形 ....................................................................... 3-17
第 4 章 系统提示及故障排除 ..................................................................... 4-1
系统提示信息说明 ................................................................................... 4-1
故障处理 ............................................................................................... 4-21
第 5 章 服务与支持 ................................................................................... 5-1
保修概要（DG2000 系列函数/任意波形发生器） ....................................... 5-1
第 6 章 性能指标 ...................................................................................... 6-1
附录 A：技术规格 ................................................................................... 6-1
附录 B：DG2000 系列函数/任意波形发生器附件 ........................................ 6-8
附录 C：保养和清洁维护 ......................................................................... 6-9
索引 ......................................................................................................... 1
VIII ©Copyright RIGOL Technologies, Inc. 2007
DG2000 系列函数/任意波形发生器用户手册
RIGOL
第 1 章 初级用户指南
本章主要阐述以下题目：
一般性检查
调整手柄
初步了解 DG2000 系列的前、后面板
初步了解 DG2000 系列的用户界面
初步了解波形选择设置
初步了解调制/扫描/脉冲串设置
初步了解触发/输出控制
初步了解数字输入的使用
初步了解存储/辅助系统功能设置/帮助设置
©Copyright RIGOL Technologies, Inc. 2007 1-1
DG2000 系列函数/任意波形发生器用户手册
RIGOL
一般性检查
当您得到一台新的 DG2000 系列函数/任意波形发生器时，建议您按以下步骤对仪器进
行检查。
1． 检查是否存在因运输造成的损坏。
如发现包装纸箱或泡沫塑料保护垫严重破损，请先保留，直到整机和附件通过电
性和机械性测试。
2． 检查附件。
关于提供的附件明细，在本说明书前述的“DG2000 系列函数/任意波形发生器附
件”项目已经进行了说明，您可以参照此说明检查附件是否有缺失。
如发现附件缺少或损坏，请与负责此业务的 RIGOL 经销商或 RIGOL 的当地办
事处联系。
3． 检查整机。
如发现仪器外观破损，仪器工作不正常，或未能通过性能测试，请与负责此业务
的 RIGOL 经销商或 RIGOL 的当地办事处联系。
如因运输造成仪器的损坏，请注意保留包装。通知运输部门和负责此业务的
RIGOL 经销商。RIGOL 会安排维修或更换。
1-2
©Copyright RIGOL Technologies, Inc. 2007
DG2000 系列函数/任意波形发生器用户手册
RIGOL
调整手柄
要调整函数/任意波形发生器的手柄，请握住仪器两侧的手柄并向外拉。然后，将手柄
旋转到所需位置。操作方法如下图 1－1 所示。
图 1－1 调整手柄的方法
平放位置 移动位置
图 1－2
函数/任意波形发生器外观可调位置
©Copyright RIGOL Technologies, Inc. 2007 1-3
DG2000 系列函数/任意波形发生器用户手册
RIGOL
初步了解 DG2000 系列的前、后面板
当您得到一款新型信号发生器时，首先需要了解信号发生器前、后操作面板，DG2000
系列函数/任意波形发生器也不例外。本章对于 DG2000 系列的前、后面板的操作及功
能作简单的描述和介绍，使您能在最短的时间内熟悉 DG2000 系列函数/任意波形发生
器的功能设置和使用。
前面板总览
DG2000 系列向用户提供简单而功能明晰的前面板，以进行基本的操作，如图 1－3、
图 1－4。前面板上包括旋钮、功能按键及菜单软键。显示屏下侧的一行 6 个灰色按键
为菜单软键，通过使用它们，您可以选择当前菜单的不同选项。其它按键为功能键，
通过使用它们，您可以进入不同的功能菜单或直接获得特定的功能应用。
图 1－3
DG2000 系列函数/任意波形发生器前面板
1-4
©Copyright RIGOL Technologies, Inc. 2007
DG2000 系列函数/任意波形发生器用户手册
RIGOL
图 1－4
DG2000 系列函数/任意波形发生器前面板操作说明图
后面板总览
图 1－5
DG2000 系列函数/任意波形发生器后面板
©Copyright RIGOL Technologies, Inc. 2007 1-5
DG2000 系列函数/任意波形发生器用户手册
RIGOL
图 1－6
DG2000 系列函数/任意波形发生器后面板操作说明图
1-6
©Copyright RIGOL Technologies, Inc. 2007
DG2000 系列函数/任意波形发生器用户手册
RIGOL
初步了解 DG2000 系列的用户界面
DG2000 系列函数/任意波形发生器提供了常规和图形两种界面显示模式。在常规显示
模式中，显示界面分为参数区、操作菜单区、波形图标区、状态区，如图 1－7。在图
形显示模式中，您可以查看当前波形参数的图形表示，显示界面分为波形图标区、参
数显示区、状态区，如图 1－8。当您按下任意菜单软键时还会在显示屏下方出现操作
菜单区。两种显示模式由操作面板左侧 /A 按键切换。
状态区
波形图标区 参数显示区
操作菜单区
图 1－7
常规显示模式界面说明图
参数显示区
状态区
参数显示区
显示菜单按键
波形显示区
图 1－8
图形显示模式界面说明图
本书按键表示说明：
本书对于按键的文字表示与面板上按键的标识相同。值得注意的是，操作面板上
的功能键的标识用一四方框包围的文字所表示，如 Sine ，代表前面板上的一个标注
着 Sine 文字的透明功能键，菜单软键的标识用带阴影的文字表示，如 频率 ，表示
在 Sine 菜单中的“频率”选项。
©Copyright RIGOL Technologies, Inc. 2007 1-7
DG2000 系列函数/任意波形发生器用户手册
RIGOL
初步了解波形选择设置
如下图 1－9 所示，在操作面板左侧下方有一系列带有波形显示的按键。下面的练习
引导您逐步熟悉波形选择设置。本章以下对波形选择的说明均在常规显示模式下进
行。
图 1－9 波形选择按键
1． 使用 Sine 按键，波形图标变为正弦信号，并在状态区左侧出现 Sine 字样。DG2000
系列可输出频率从 1μHz 到 40MHz 的正弦波形。设置频率/周期、幅值/高电平、
偏移/低电平，可以得到不同参数值的正弦波。
图 1－10 正弦波常规显示界面
图 1－10 所示波形为系统默认的信号参数：频率为 1 kHz，幅值为 5.0 Vpp，偏移量
为 0 Vdc。
2． 使用 Square 按键，波形图标变为方波信号，并在状态区左侧出现 Square 字样。
DG2000 系列可输出频率从 1μHz 到 40MHz 并具有可变占空比的方波。设置频率/
周期、幅值/高电平、偏移/低电平、占空比，可以得到不同参数值的方波。
图 1－11 方波常规显示界面
图 1－11 所示波形为系统默认的信号参数：频率为 1 kHz，幅值为 5.0 Vpp，偏移量
为 0 Vdc，占空比为 50％。
1-8
©Copyright RIGOL Technologies, Inc. 2007
DG2000 系列函数/任意波形发生器用户手册
RIGOL
3． 使用 Ramp 按键，波形图标变为锯齿波信号，并在状态区左侧出现 Ramp 字样。
DG2000 系列可输出频率大小从 1μHz 到 400 kHz 并具有可变对称性的锯齿波波
形。设置频率/周期、幅值/高电平、偏移/低电平、对称性，可以得到不同参数值
的锯齿波。
图 1－12 锯齿波常规显示界面
图 1－12 所示波形为系统默认的信号参数：频率为 1 kHz，幅值为 5.0 Vpp，偏移量
为 0 Vdc，对称性为 50％。
4． 使 Pulse 按键，波形图标变为脉冲波信号，并在状态区左侧出现 Pulse 字样。
DG2000 系列可输出频率从 500μHz 到 16MHz 并具有可变脉冲宽度和边沿时间的
脉冲波形。设置频率/周期、幅值/高电平、偏移/低电平、占空比/脉宽、边沿，可
以得到不同参数值的脉冲波。
图 1－13 脉冲波常规显示界面
图 1－13 所示波形为系统默认的信号参数：频率为 1 kHz，幅值为 5.0 Vpp，偏移量
为 0 Vdc，占空比为 20%，边沿时间为 50ns。
5． 使用 Noise 按键，波形图标变为噪声信号，并在状态区左侧出现 Noise 字样。
DG2000 系列可输出带宽最高为 20MHz 的噪声。设置幅值/高电平、偏移/低电平，
可以得到不同参数值的噪声信号。
©Copyright RIGOL Technologies, Inc. 2007 1-9
DG2000 系列函数/任意波形发生器用户手册
RIGOL
图 1－14 噪声波形常规显示界面
图 1－14 所示波形为系统默认的信号参数：幅值为 5.0 Vpp，偏移量为 0 Vdc。

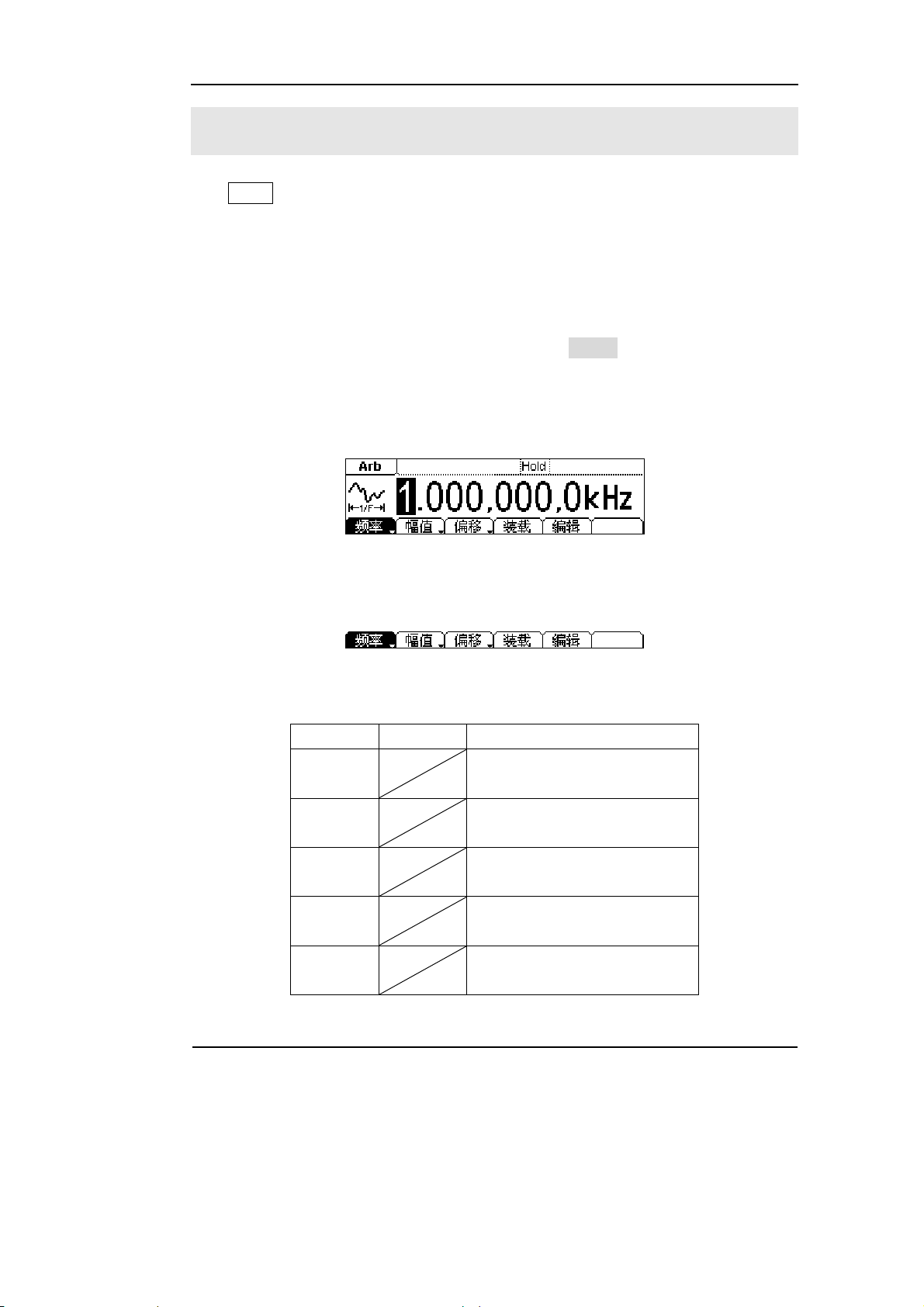

6． 使用 Arb 按键，波形图标变为任意波信号，并在状态区左侧出现 Arb 字样。
DG2000 系列可输出最多 512K 个点和最高 12MHz 重复频率的任意波形。设置频
率/周期、幅值/高电平、偏移/低电平，可以得到不同参数值的任意波信号。
图 1－15 任意波形常规显示界面
图 1－15 所示波形为系统默认的指数上升波形信号参数：频率为 1kHz，幅值为 5.0
Vpp，偏移量为 0 Vdc。
7． 使用 Digital 按键，进入数字逻辑输出模块操作界面，各种介绍及操作方法详见
《DG2000 数字逻辑输出模块用户手册》。
1-10
©Copyright RIGOL Technologies, Inc. 2007
DG2000 系列函数/任意波形发生器用户手册
RIGOL
初步了解调制/扫描/脉冲串设置
如下图 1－16 所示，在操作面板有三个按键，分别用于调制、扫描及脉冲串的设置。
下面的说明逐步引导您熟悉这些功能的设置。
图 1－16 调制/扫描/脉冲串按键
1. 使用 Mod 按键，可输出经过调制的波形。
使用该按键并通过菜单软键设置参数。通过改变类型、内调制/外调制、深度、频
率、波形等参数，来改变调制输出波形。
DG2000 系列可使用 AM、FM、FSK、PWM 或 PM 调制波形。可调制正弦波、方
波、锯齿波或任意波形（不能调制脉冲、噪声和 DC）。
图 1－17 调制波形常规显示界面
2. 使用 Sweep 按键，对正弦波、方波、锯齿波或任意波形产生扫描（不允许扫描
脉冲、噪声和 DC）。
在扫描模式中，DG2000 系列在指定的扫描时间内从开始频率到终止频率而变化
输出。
©Copyright RIGOL Technologies, Inc. 2007 1-11
DG2000 系列函数/任意波形发生器用户手册
RIGOL

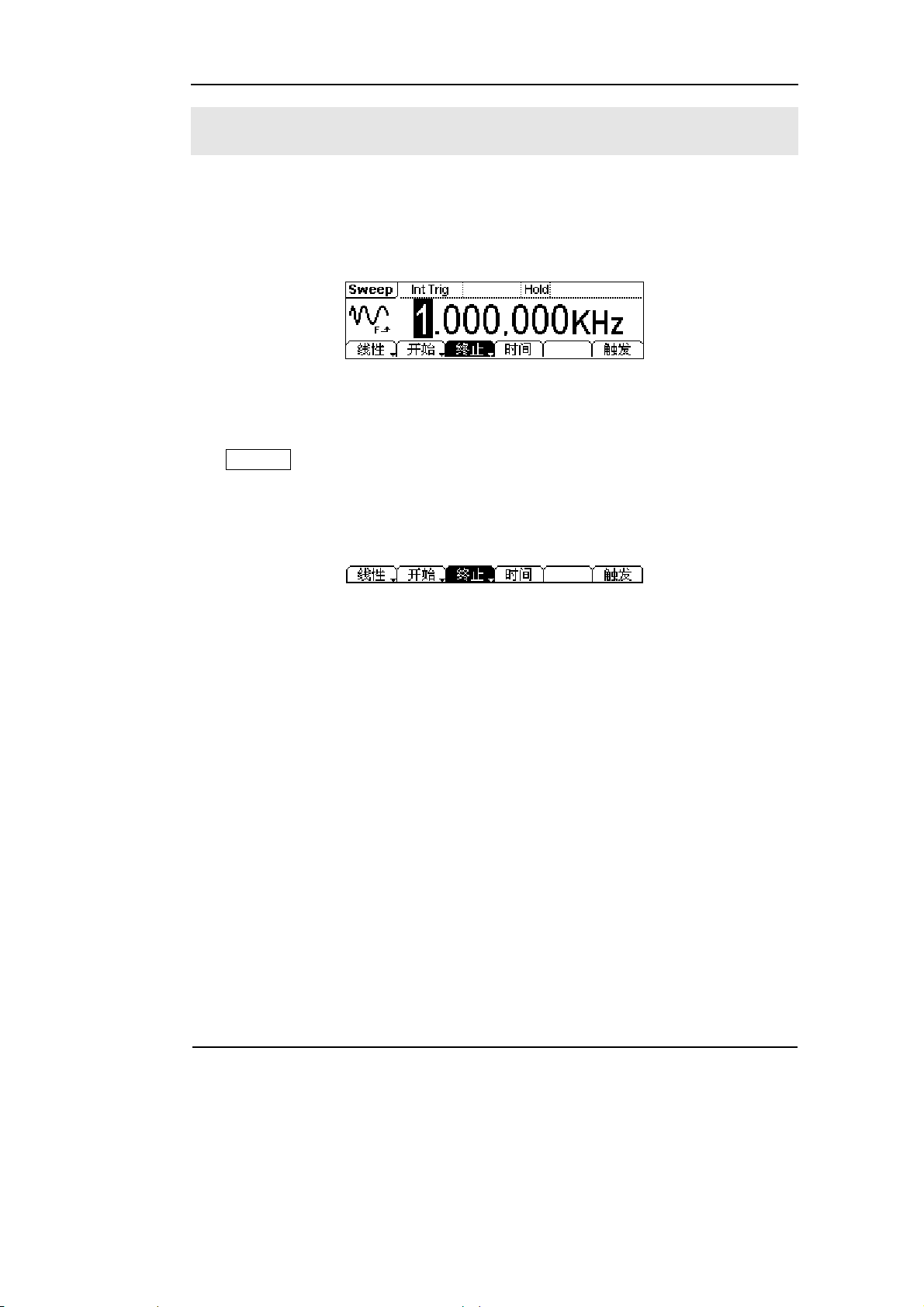

图 1－18 扫描波形常规显示界面
3. 使用 Burst 按键，可以产生正弦波、方波、锯齿波、脉冲波或任意波形的脉冲
串波形输出。噪声只能用于门控脉冲串。
图 1－19 脉冲串波形常规显示界面
名词解释
脉冲串：输出具有指定循环数目的波形，称为“脉冲串”。
脉冲串可持续特定数目的波形循环（N 循环脉冲串），或受外部门控信号控制（为门
控脉冲串）。脉冲串可适用于任何波形函数，但是噪声只能用于门控脉冲串。
1-12
©Copyright RIGOL Technologies, Inc. 2007
DG2000 系列函数/任意波形发生器用户手册
RIGOL
初步了解触发/输出控制
如下图 1－20 所示，在操作面板右侧有两个按键，分别用于触发和输出控制的设置。
下面的说明引导您逐步熟悉这些功能的设置。
图 1－20
触发/输出按键
1. 使用 Trigger 按键，选择内部触发、外部触发或手动触发（其中，手动触发只用
于扫描和N循环脉冲串）。
• 信号发生器的默认设置是启用“内部”触发。在这种模式下，当已选定扫描或脉
冲串模式时，信号发生器将连续输出脉冲。此时，按下 Trigger 按键，仪器将“自
动”触发变为“手动”触发。
• 在信号发生器启用“外部”触发情况下，当已选定扫描或脉冲串模式时，信号发
生器将连续输出。此时，按下 Trigger 按键，不更改仪器状态，显示信息“仪器
已触发”。
• 每次按前面板中的 Trigger 按键，“手动”触发都会启动一个扫描或输出一个脉
冲串。继续按该键，将再次触发信号发生器。
2. 使用 Output 按键，启用或禁用前面板的输出连接器产生波形信号。
如果显示过载消息，从 Output 连接器断开外部设备，然后按下 Output 按键，
重新启用输出。
©Copyright RIGOL Technologies, Inc. 2007 1-13
DG2000 系列函数/任意波形发生器用户手册
RIGOL
初步了解数字输入的使用
如下图 1－21 所示，在操作面板上有两组按键，分别是左右方向键和旋钮、数字键盘。
下面的说明逐渐引导您熟悉数字输入功能的使用。
（1）方向键和旋钮 （2）数字键盘
图 1－21
前面板的数字输入
1. 使用左右方向键，用于数值不同数位的切换；使用旋钮，用于改变波形参数的某
一数位数值的大小，旋钮的输入范围是 0～9，旋钮顺时针旋一格，数值增 1。
2. 使用数字键盘，用于波形参数值的设置，直接改变参数值的大小。
1-14
©Copyright RIGOL Technologies, Inc. 2007
DG2000 系列函数/任意波形发生器用户手册
RIGOL
初步了解存储和调出/辅助系统功能设置/帮助功能
如下图 1－22 所示，在操作面板上有三个按键，分别用于存储和调出、辅助系统功能
及帮助功能的设置。下面的说明引导您逐步熟悉这些功能的设置。
图 1－22
存储/辅助系统功能/帮助设置按键
1. 使用 Store/Recall 按键，存储波形数据和配置信息。
2. 使用 Utility 按键，对辅助系统功能进行设置，改变输出配置参数、接口设置、
系统设置信息、仪器自检和校准信息的存取等等。
3. 使用 Help 按键，查看帮助信息列表。
操作说明
获得任意键帮助：
要获得任何前面板按键或菜单按键的上下文帮助信息，按下并按住该键1秒，显示相
关帮助信息。
©Copyright RIGOL Technologies, Inc. 2007 1-15
DG2000 系列函数/任意波形发生器用户手册
RIGOL
第 2 章 高级用户指南
到目前为止，您已经初步熟悉了DG2000系列函数/任意波形发生器的前面板各功能区
按键以及旋钮的作用。通过前一章的介绍，用户应该熟悉了使用前面板按键对函数/
任意波形发生器进行简单的设置。如果您还没有熟悉上述的操作和方法，建议您再次
阅读第一章，“初级用户指南”。
本章主要阐述以下题目：
图形显示模式的使用 （ / A ）
设置正弦波 （ Sine ）
设置方波 （ Square ）
设置锯齿波 （ Ramp ）
设置脉冲波 （ Pulse ）
设置噪声波 （ Noise ）
设置任意波形 （ Arb ）
设置数字逻辑输出 （ Digital ）*
输出调制波形 （ Mod ）
输出扫描频率 （ Sweep ）
输出脉冲串波形 （ Burst ）
触发扫描或脉冲串 （ Trigger ）
存储和读取 （ Store/Recall ）
辅助系统功能设置 （ Utility ）
使用内置的帮助系统 （ Help ）
建议您详细阅读本章，以便了解DG2000系列多样的波形设置功能和其它操作方法。
*注：
数字逻辑输出模块的设置和操作请详见《DG2000数字逻辑输出模块用户手册》。
©Copyright RIGOL Technologies, Inc. 2007 2-1
DG2000 系列函数/任意波形发生器用户手册
RIGOL
偏
图形显示模式的使用
启用图形显示模式
按键 / A 启用图形显示模式，在显示屏的左上角状态区显示当前选定的参数名称，
其数值为反色显示，如图2－1。
显示菜单按键
图 2－1
启用图形显示模式的显示界面
选择所需的参数
要选择特定的参数请按任意菜单软键，系统将在屏幕下方调出操作菜单，根据需要按
下相应的菜单软键设置参数。例如，要选择频率请按任意菜单软键，在调出的操作菜
单中选择 频率 软键，通过方向键可以改变参数值的数位，通过数字键盘或者旋钮可
以改变参数值，如图 2－2。在图形显示模式中在您第二次按键时会切换的参数仍将切
换，例如 幅度/高电平 。
当前操作
参数类型
输出波形
频率读数
幅值
移量
操作菜单：
通过软键盘
控制使用
图 2－2
图形显示模式下参数的设置
退出图形显示模式
要退出图形显示模式再次按 / A ，返回常规显示模式。
2-2
DG2000 系列函数/任意波形发生器用户手册
©Copyright RIGOL Technologies, Inc. 2007
RIGOL
设置正弦波
使用 Sine 按键，常规显示模式下，在屏幕下方显示正弦波的操作菜单，左上角显示
当前波形名称，如图 2－3 所示。通过使用正弦波的操作菜单，对正弦波的输出波形
参数进行设置。
设置正弦波的参数主要包括：频率/周期，幅值/高电平，偏移/低电平。通过改变这些
参数，得到不同的正弦波。如图 2－4 示，在操作菜单中，选中 频率 ，光标位于参
数显示区的频率参数位置，用户可在此位置通过数字键盘、方向键或旋钮对正弦波的
频率值进行修改。
输出波形
操作菜单：
通过软键
控制使用
图 2－3
正弦波参数值设置显示界面
图 2－4
操作菜单
表 2－1 Sine 波形的菜单说明
功能菜单 设定 说明
频率/
周期
幅值/
高电平
偏移/
低电平
设置波形频率或周期，再次按下此
软键切换频率/周期
设置波形幅值或高电平，再次按下
此软键切换幅值/高电平
设置波形偏移量或低电平，再次按
下此软键切换偏移/低电平
当前参数值
©Copyright RIGOL Technologies, Inc. 2007 2-3
DG2000 系列函数/任意波形发生器用户手册
RIGOL
设置输出频率/周期
(1). 按 Sine Æ 频率/周期 Æ 频率 ，设置频率参数值。
屏幕中显示的频率为接通电源时的默认值，或者是预先选定的频率。在更改参数时，
如果当前频率值对于新波形是有效的，则继续使用当前值。若要设置波形周期，则再
次按 频率/周期 软键，以切换到 周期 软键（当前选项为反色显示）。
(2). 输入所需的频率值
使用数字键盘，直接输入所选参数值，然后选择频率所需单位，按下对应于所需单位
的软键。也可以使用左右键选择需要修改的参数值的数位，使用旋钮改变该数位值的
大小。
当前操作参数：
频率
图 2－5
设置频率的参数值
提示说明
当使用数字键盘输入数值时，使用方向键的左键退位，删除前一位的输入，修改输
入的数值。
当使用旋钮输入数值时，使用方向键选择需要修改的位数，使其反色显示，然后转
动旋钮，修改此位数字，获得所需要的数值。
2-4
©Copyright RIGOL Technologies, Inc. 2007
DG2000 系列函数/任意波形发生器用户手册
RIGOL
设置输出幅值
(1). 按 Sine Æ 幅值/高电平 Æ 幅值 ，设置幅值参数值。
屏幕显示的幅值为接通电源时的默认值，或者是预先选定的幅值。在更改参数时，如
果当前幅值对于新波形是有效的，则继续使用当前值。若要使用高电平和低电平设置
幅值，再次按 幅值/高电平 或者 偏移/低电平 软键，以切换到 高电平 和 低电平 软
键（当前选项为反色显示）。

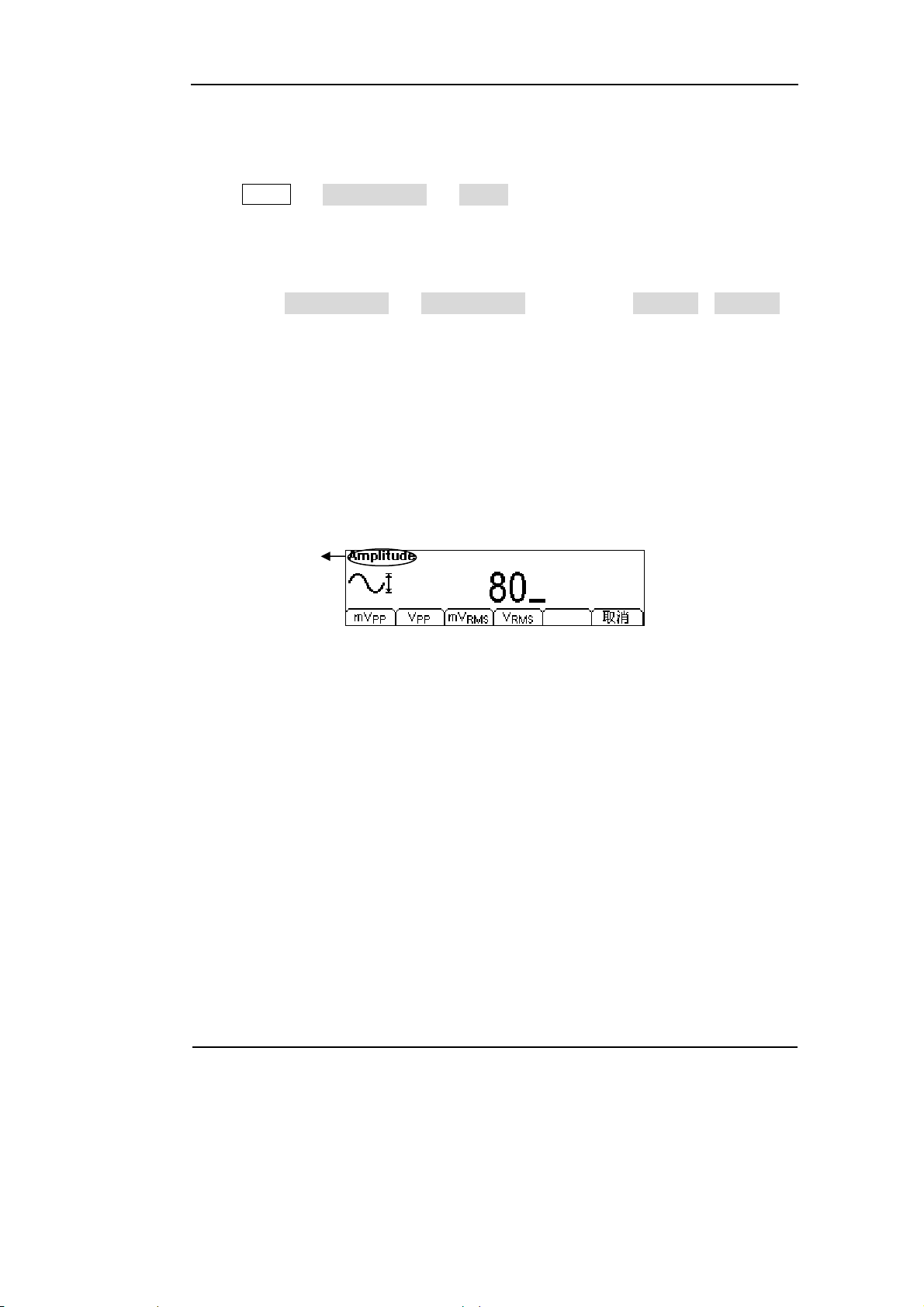

(2). 输入所需的幅值。
使用数字键盘或旋钮，输入所选参数值，然后选择幅值所需单位，按下对应于所需单
位的软键。
当前操作参数：
幅值
图 2－6
设置幅值的参数值
©Copyright RIGOL Technologies, Inc. 2007 2-5
DG2000 系列函数/任意波形发生器用户手册
RIGOL
设置 DC 偏移电压
(1). 按 Sine Æ 偏移/低电平 Æ 偏移 ，设置偏移量参数值。
屏幕显示的偏移电压为接通电源时的默认值，或者是预先选定的偏移量。在更改参数
时，如果当前偏移量对于新波形是有效的，则继续使用当前偏移值。

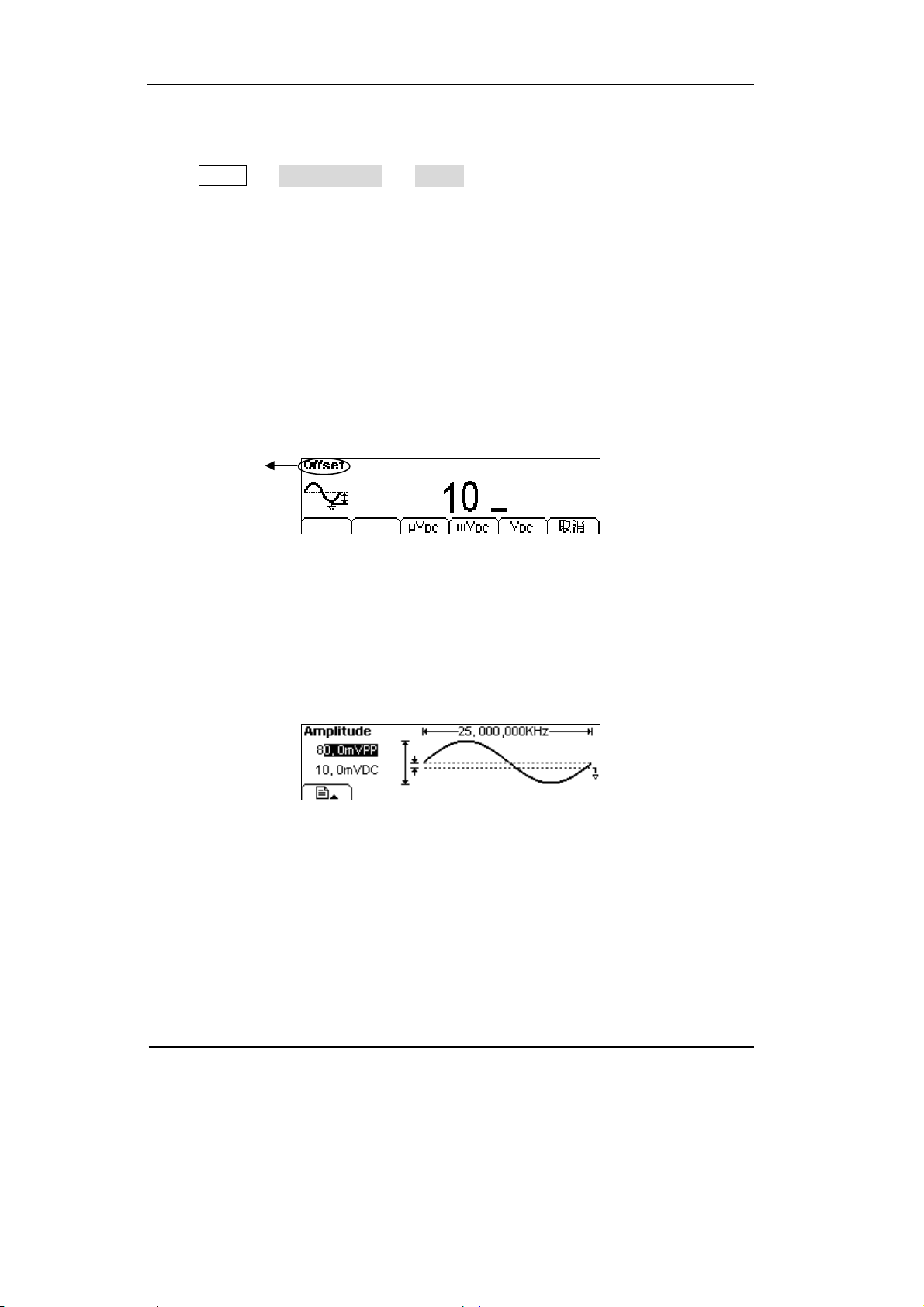

(2). 输入所需的偏移量。
使用数字键盘或旋钮，输入所选参数值，然后选择偏移量所需单位，按下对应于所需
单位的软键。
当前操作参数：
偏移量
图 2－7
设置偏移量的参数值
切换为图形显示模式，查看波形参数，如图 2－8。
图 2－8
图形显示模式下的波形参数
注：任意波形的DC偏移电压的设置方式与正弦波的方式相同，之后的说明中就不再
累述。
2-6
©Copyright RIGOL Technologies, Inc. 2007
DG2000 系列函数/任意波形发生器用户手册
RIGOL
设置方波
使用 Square 按键，常规显示模式下，在屏幕下方显示方波的操作菜单，如图 2－9
所示。通过使用方波的操作菜单，对方波的输出波形参数进行设置。
设置方波的参数主要包括：频率/周期、幅值/高电平、偏移/低电平、占空比。通过改
变这些参数，得到不同的方波。如图 2－10 所示，在软键菜单中，选中 占空比 ，在
参数显示区中，与占空比相对应的参数值反色显示，用户可在此位置对方波的占空比
值进行修改。
图 2－9
方波参数值设置显示界面
图 2－10
操作菜单
表 2－2 Square 波形的菜单说明
功能菜单 设定 说明
频率/
周期
幅值/
高电平
偏移/
低电平
占空比
设置波形频率或周期，再次按下
此软键切换选项
设置波形幅值或高电平，再次按
下此软键切换选项
设置波形偏移量或低电平，再次
按下此软键切换选项
设置方波的占空比
©Copyright RIGOL Technologies, Inc. 2007 2-7
DG2000 系列函数/任意波形发生器用户手册
RIGOL
名词解释
占空比：设置方波高电平期间所占周期的百分比。
请注意下列相关因素：
频率 占空比
小于 8MHz： 20％到 80％
8MHz 到 16MHz（包括）： 40％到 60％
大于等于 16MHz： 50%
2-8
©Copyright RIGOL Technologies, Inc. 2007
DG2000 系列函数/任意波形发生器用户手册
RIGOL
设置占空比
(1). 按 Square Æ 占空比 ，设置占空比参数值。
屏幕中显示的占空比为接通电源时的默认值，或者是预先选定的数值。在更改参数时，
如果当前值对于新波形是有效的，则使用当前值。

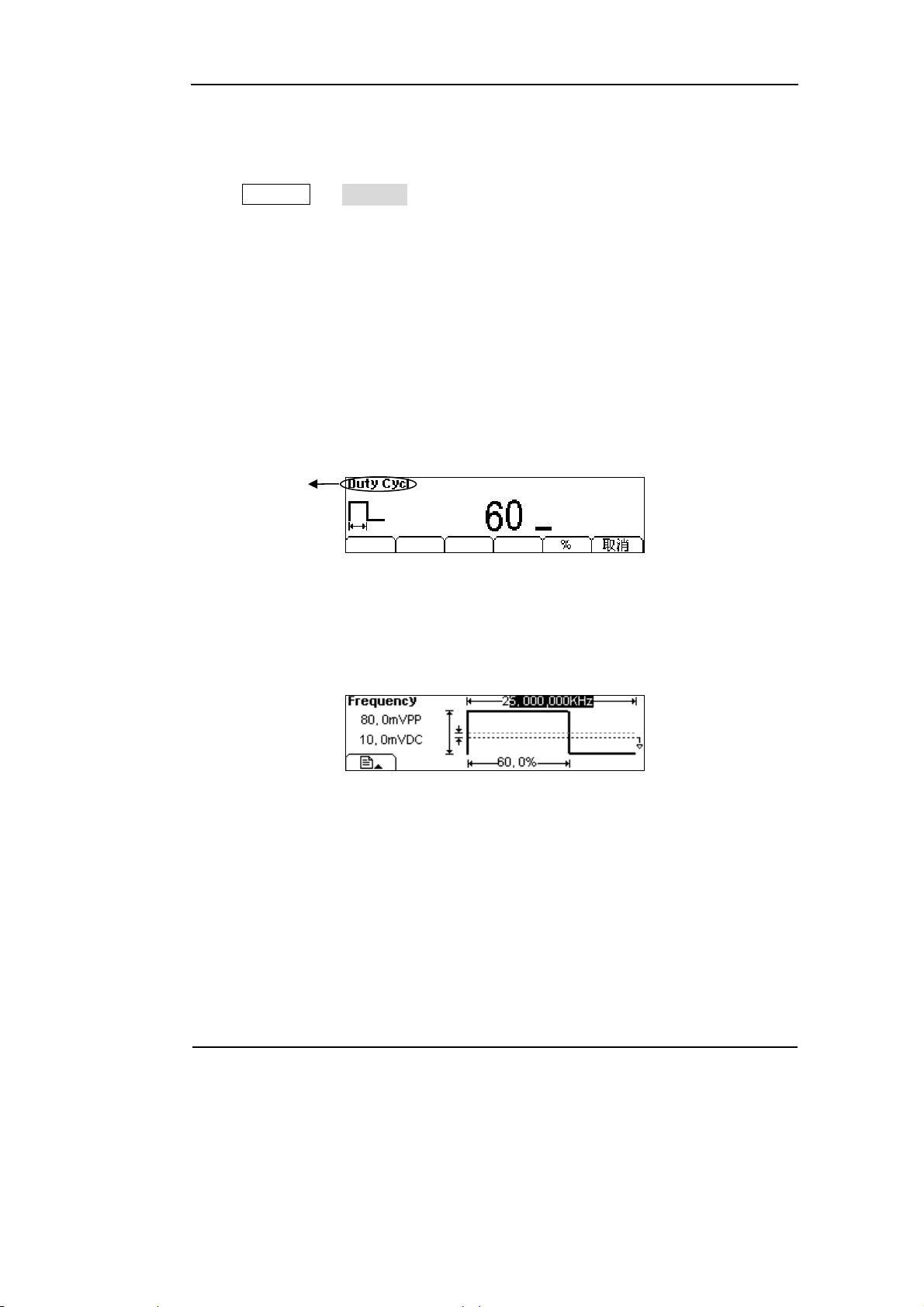

(2). 输入所需的占空比。
使用数字键盘或旋钮，输入所选参数值，然后选择占空比所需单位，按下对应于所需
单位的软键，信号发生器立即调整占空比，并以指定的值输出方波。
当前操作参数：
占空比
图 2－11
设置占空比参数值
切换为图形显示模式，查看波形参数，如图 2－12。
图 2－12
图形显示模式下的波形参数
©Copyright RIGOL Technologies, Inc. 2007 2-9
DG2000 系列函数/任意波形发生器用户手册
RIGOL
设置锯齿波
使用 Ramp 按键，常规显示模式下，在屏幕下方显示锯齿波的操作菜单。如下图
2－13 所示，通过使用锯齿波形的操作菜单，对锯齿波的输出波形参数进行设置。
设置锯齿波的参数包括：频率/周期、幅值/高电平、偏移/低电平、对称性。通过改变
这些参数得到不同的锯齿波。如图 2－14，在软键菜单中选中 对称性 。与对称性相
对应的参数值反色显示，用户可在此位置对锯齿波的对称性值进行修改。
图 2－13
锯齿波形参数值设置显示界面
图 2－14 操作菜单
表 2－3 Ramp 波形的菜单说明
功能菜单 设定 说明
频率/
周期
幅值/
高电平
偏移/
低电平
对称性
设置波形频率，再次按下此软键
切换选项
设置波形幅值或高电平，再次按
下此软键切换选项
设置波形偏移量或低电平，再次
按下此软键切换选项
设置锯齿波的对称性
名词解释
对称性：设置锯齿波形处于上升期间所占周期的百分比。
输入范围：0 ~ 100%
2-10
©Copyright RIGOL Technologies, Inc. 2007
DG2000 系列函数/任意波形发生器用户手册
RIGOL
设置对称性
(1). 按 Ramp Æ 对称性 ，设置对称性的参数值。
屏幕中显示的对称性为接通电源时的值，或者是预先选定的百分比。在更改参数时，
如果当前值对于新波形是有效的，则使用当前值。
(2). 输入所需的对称性。
使用数字键盘或旋钮，输入所选参数值，然后选择对称性所需单位，按下对应于所需
单位的软键。信号发生器立即调整对称性，并以指定的值输出锯齿波。
当前操作参数：
对称性
图2－15
设置对称性参数值
切换为图形显示模式，查看波形参数，如图 2-16。
图 2－16
图形显示模式下的波形参数
©Copyright RIGOL Technologies, Inc. 2007 2-11
DG2000 系列函数/任意波形发生器用户手册
RIGOL
设置脉冲波
使用 Pulse 按键，常规显示模式下，在屏幕下方显示脉冲波的操作菜单，如下图 2－
17 所示。通过使用脉冲的操作菜单，对脉冲波的输出波形参数进行设置。设置脉冲波
的参数主要包括：频率/周期、幅值/高电平、偏移/低电平、脉宽/占空比、边沿。通
过改变这些参数，得到不同的脉冲波形。如图 2－18 所示，在软键菜单中，选中 脉
宽 。在参数显示区中，与脉宽相对应的参数值反色显示，用户可在此位置对脉冲波
的脉宽数值进行修改。
图 2－17
脉冲波形参数值设置显示界面
图 2－18
操作菜单
表 2－4 Pulse 波形的菜单说明
功能菜单 设定 说明
频率/
周期
幅值/
高电平
偏移/
低电平
占空比/
脉宽
边沿
设置波形频率或周期，再次按下
此软键切换选项
设置波形幅值或高电平，再次按
下此软键切换选项
设置波形偏移量或低电平，再次
按下此软键切换选项
设置脉冲波的脉冲占空比或脉
宽，再次按下此软键切换选项
设置脉冲波的边沿时间
2-12
DG2000 系列函数/任意波形发生器用户手册
©Copyright RIGOL Technologies, Inc. 2007
RIGOL
名词解释
脉宽：从上升沿幅度的 50% 阈值处到紧接着的一个下降沿幅度的 50% 阈值处之
间的时间间隔。
边沿时间：
在上升沿幅度 10％和 90％阈值点之间测量的时间间隔称为上升时间。
在下降沿幅度 10％和 90％阈值点之间测量的时间间隔称为下降时间。
上升时间和下降时间通称为边沿时间。
©Copyright RIGOL Technologies, Inc. 2007 2-13
DG2000 系列函数/任意波形发生器用户手册
RIGOL
设置脉冲宽度
(1). 按 Pulse Æ 脉宽 ，设置脉冲宽度参数值。
屏幕中显示的脉冲宽度为接通电源时的默认值，或者是预先选定的脉宽值。在更改参
数时，如果当前值对于新波形是有效的，则使用当前值。
(2). 输入所需的脉冲宽度。
使用数字键盘或旋钮，输入所选参数值，然后选择脉冲宽度所需单位，按下对应于所
需单位的软键，信号发生器立即调整脉冲宽度，并以指定的值输出脉冲波。
当前操作参数：
脉冲宽度
图 2－19
设置脉宽的参数值
2-14
©Copyright RIGOL Technologies, Inc. 2007
DG2000 系列函数/任意波形发生器用户手册
RIGOL

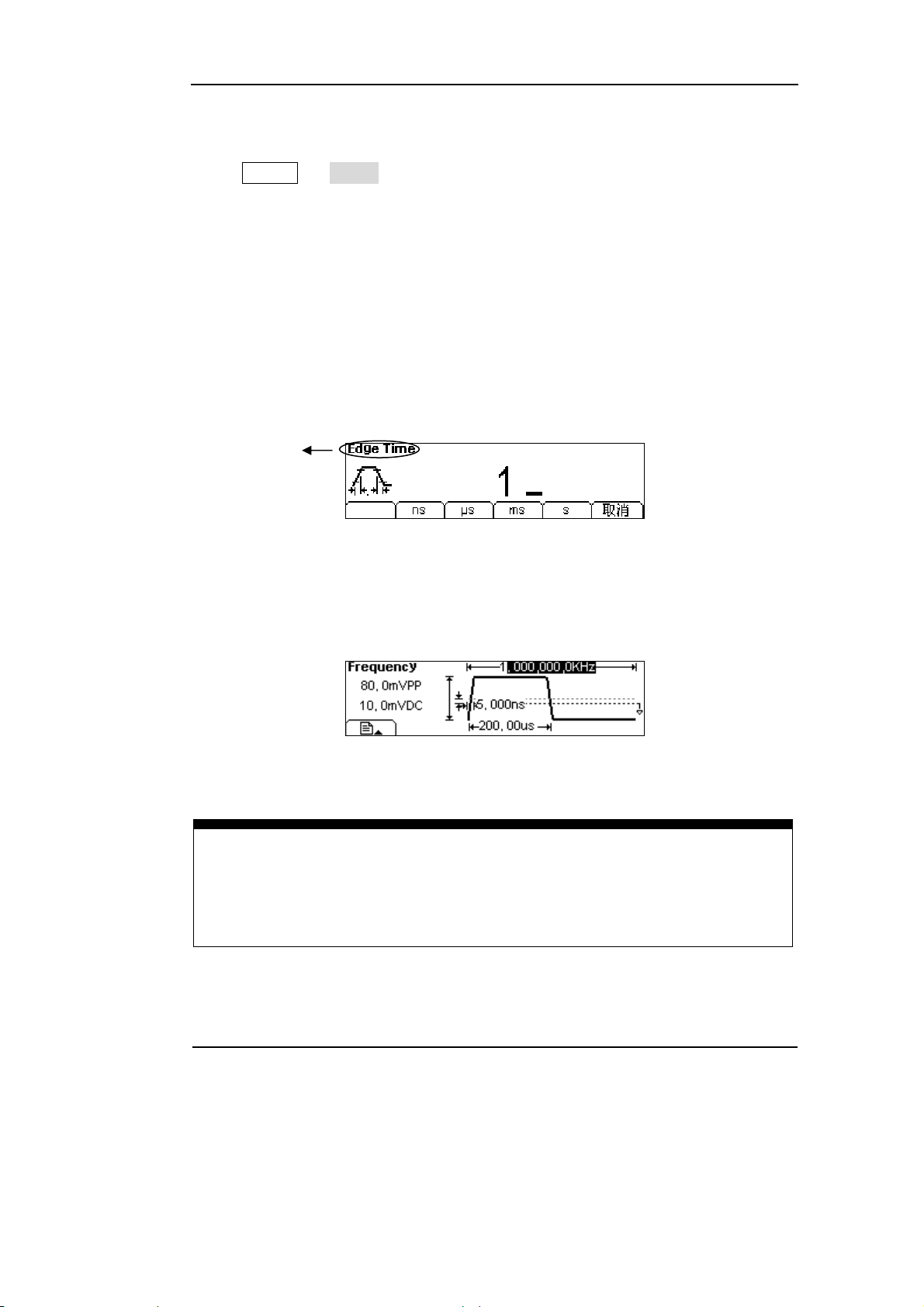

设置边沿时间
(1). 按 Pulse Æ 边沿 ，设置边沿时间参数值。
屏幕中显示的边沿时间为接通电源时的默认值，或者是预先选定的边沿时间。在更改
参数时，如果当前值对于新波形是有效的，则使用当前值。
(2). 输入所需的边沿时间。
使用数字键盘或旋钮，输入所选参数值，然后选择边沿时间所需单位，按下对应于所
需单位的软键，信号发生器立即调整边沿时间，并以指定的值输出脉冲波。
当前操作参数：
边沿时间
图 2－20
设置边沿时间参数值
切换为图形显示模式，查看波形参数，如图 2－21。
图 2－21
图形显示模式下的波形参数
提示说明
系统默认上升沿和下降沿具有相同的边沿时间。
©Copyright RIGOL Technologies, Inc. 2007 2-15
DG2000 系列函数/任意波形发生器用户手册
RIGOL
设置噪声波
使用 Noise 按键，常规显示模式下，在屏幕下方显示噪声波的操作菜单，如下图
2－22 所示。通过使用噪声波形的操作菜单，对噪声波的输出波形参数进行设置。
设置噪声波的参数主要包括：幅值/高电平、偏移/低电平。通过改变这些参数，得到
不同的噪声波。如图 2－23 所示，在软键菜单中，选中 幅值 。光标位于参数显示区
的幅值参数位置，与幅值相对应的参数值反色显示，用户可在此位置对噪声波的幅值
进行修改。噪声为无规则信号，没有频率及周期性。
图 2－22
噪声波形参数值设置显示界面
图 2－23
操作菜单
表 2－5 Noise 波形的菜单说明
功能菜单 设定 说明
幅值/
高电平
偏移/
低电平
设置波形幅值或高电平，再次
按下此软键切换选项
设置波形偏移量或低电平，再
次按下此软键切换选项
切换为图形显示模式，查看波形参数，如图 2－24。
图 2－24
图形显示模式下的波形参数
2-16
©Copyright RIGOL Technologies, Inc. 2007
DG2000 系列函数/任意波形发生器用户手册
RIGOL
设置任意波形
选择 Arb 按键，常规显示模式下，在屏幕下方显示任意波的操作菜单，如下图
2－25 所示。通过使用任意波形的操作菜单，对任意波的输出波形参数进行设置。
任意波包括系统内建可选波形和用户自定义波形两种类型的任意波形。设置任意波的
参数主要包括：频率/周期，幅值/高电平，偏移/低电平。通过改变这些参数，得到不
同的任意波。如图 2－26 所示，在软键菜单中，选中 频率 。光标位于参数显示区的
频率参数位置，与频率相对应的参数值反色显示，用户可在此位置对任意波的频率值
进行修改。
图 2－25
任意波形参数值设置显示界面
图 2－26
操作菜单
表 2－6 Arb 波形的主菜单说明
功能菜单 设定 说明
频率/
周期
幅值/
高电平
偏移/
低电平
装载
编辑
设置波形频率或周期，再次按
下此软键切换选项
设置波形幅值或高电平，再次
按下此软键切换选项
设置波形偏移量或低电平，再
次按下此软键切换选项
选择内置任意波形作为输出
（见表 2－8）
创建和编辑任意波形
©Copyright RIGOL Technologies, Inc. 2007 2-17
DG2000 系列函数/任意波形发生器用户手册
RIGOL
内置波形的选择
信号发生器内部存有五个内建任意波形和用户自定义的任意波形，欲选择其中的任意
波形，可进行如下操作：

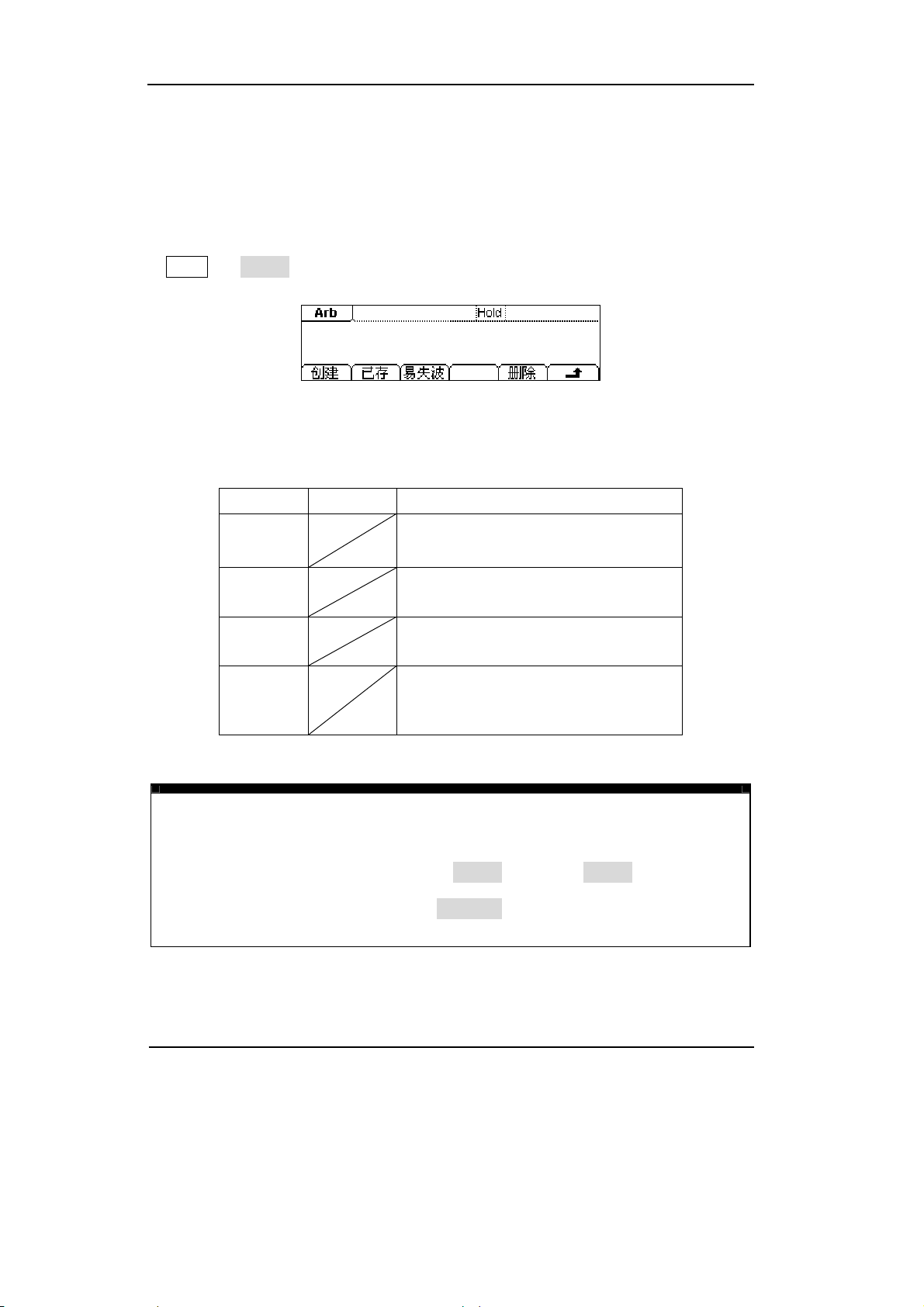

按 Arb Æ 装载 ，进入下面所示菜单。
图 2－27
操作菜单
表 2－7 内置波形的选择菜单说明
功能菜单 设定 说明
内建
选择内建的五个任意波形之一。（见表
2－8）
已存
易失波
删除
选择存储在非易失存储器中的任意波
形。
选择存储在易失性存储器中的任意波
形。当创建新波形时，旧波形将被覆盖。
删除存储在非易失性存储器中的一个任
意波形。不能删除内建的五个任意波形。
取消当前操作，返回上一级菜单。（以下
均同，不再说明）
提示说明
1. 当非易失存储器中没有存储波形时， 已存 菜单隐藏， 删除 菜单隐藏。
2. 当易失存储器中没有存储波形时， 易失波 菜单隐藏。
2-18
©Copyright RIGOL Technologies, Inc. 2007
DG2000 系列函数/任意波形发生器用户手册
RIGOL
1. 选择内建波形
按 Arb Æ 装载 Æ 内建 ，进入下面所示菜单。
图 2－28
操作菜单
表 2－8 任意波的内建波形
功能菜单 设定 说明
ExpRise
ExpFall
NegRamp
Sinc
Cardiac
选择内置的指数上升波形。
选择内置的指数下降波形。
选择内置的反锯齿波形。
选择内置的 Sinc 函数波形，
Sinc＝Sin(x)/x。
选择内置的心电图波形。
切换为图形显示模式，查看波形参数，如图 2－29。
图 2－29
图形显示模式下的波形参数（内建指数上升波形）
©Copyright RIGOL Technologies, Inc. 2007 2-19
DG2000 系列函数/任意波形发生器用户手册
RIGOL
2. 选择已存任意波形
按 Arb Æ 装载 Æ 已存 ，进入下面所示菜单。选中所需读取得波形文件，使
其反色显示，之后按 读取 ，将其读出。
图 2－30
操作菜单
表 2－9 已存任意波形的菜单说明
功能菜单 设定 说明
本地
浏览器
切换文件系统显示的路径。
U 盘
(U 盘插入时)
信号发生器的设置。
所有类型文件。
读取存储区指定位置的波形和
设置等信息。
类型
读取
状态
数据 任意波形文件。
所有
存储
删除
保存波形和设置文件到指定位
置（见表 2－24）。
删除存储器内任意已存储波形。
提示说明
当 Arb1 、 Arb2 、 Arb3 和 Arb4 内都没有存储波形时，此任意波形菜单隐藏。
（以下均同，不再说明）
2-20
DG2000 系列函数/任意波形发生器用户手册
©Copyright RIGOL Technologies, Inc. 2007
RIGOL
3. 删除波形
按 Arb Æ 装载 Æ 已存 ，进入下面所示菜单。选中所需删除的波形文件，使
其反色显示，之后按 删除 ，将其删除。
图 2－31
操作菜单
表 2－10 删除已存任意波形的菜单说明
功能菜单 设定 说明
本地
浏览器
切换文件系统显示的路径。
U 盘
(U 盘插入时)
信号发生器的设置。
所有类型文件。
读取存储区指定位置的波形和
设置等信息。
类型
读取
状态
数据 任意波形文件。
所有
存储
删除
保存波形和设置文件到指定位
置
删除存储器内任意已存储波形。
©Copyright RIGOL Technologies, Inc. 2007 2-21
DG2000 系列函数/任意波形发生器用户手册
RIGOL
波形编辑的操作
信号发生器具有编辑任意波形的功能，用户可以通过初始化点的操作来创建任意的新
波形，具体的操作如下。
按 Arb Æ 编辑 ，进入下面所示菜单。
图 2－32
操作菜单
表 2－11 编辑波形的操作菜单
功能菜单 设定 说明
创建
已存
易失波
创建新的任意波形，并覆盖易失性存储
器中的波形。
编辑存储在非易失性存储器中的任意
波形。
编辑存储在易失性存储器中的任意波
形。
删除存储在非易失性存储器中的一个
删除
任意波形。不能删除内建的五个任意波
形。（以下均同，不再说明）
提示说明
1. 当非易失存储器中没有存储波形时， 已存 菜单隐藏， 删除 菜单隐藏。
2. 当易失存储器中没有存储波形时， 易失波 菜单隐藏。
2-22
©Copyright RIGOL Technologies, Inc. 2007
DG2000 系列函数/任意波形发生器用户手册
RIGOL
1. 创建新波形
按 Arb Æ 编辑 Æ 创建 ，对总的波形参数进行设置，显示图形界面如图
2－33 所示，菜单说明见下表 2－12。
图 2－33
创建新波形参数值设置显示界面
图 2－34
操作菜单
表 2－12 设置新创建波形参数
功能菜单 设定 说明
周期
电平高
电平低
插值开/
插值关
点数
编辑点
设置任意波形的周期
设置任意波形的最高电压电平
设置任意波形的最低电压电平
启用在波形的定义点之间的线性内插
禁用在波形的定义点之间的线性内插
设置任意波形初始化点数
启动波形编辑器
©Copyright RIGOL Technologies, Inc. 2007 2-23
DG2000 系列函数/任意波形发生器用户手册
RIGOL
设置点数
选择 点数 ，设置任意波形的初始化点数。
当创建新波形时，波形编辑器最初建立一个具有两个点的波形。波形编辑器自动地将
波形的最后一个点连接到点＃1 的电压电平，以创建一个连续波形。可创建最多 512K
个点的任意波形。
在默认情况下，点＃1 设置为高电平，固定在 0 秒，点＃2 设置为低电平，设置为指
定循环周期的一半。
设置插值
设置 插值开/关 ，选择 插值开 ，在波形点之间进行直线的连接；选择 插值关 ，在
波形点之间维持不变的电压电平，并创建一个类似的步进波形。
编辑波形点
按 Arb Æ 编辑 Æ 创建 Æ 编辑点 ，为每个波形点指定时间和电压值定义
波形。对波形点的参数进行设置，进入下面所示菜单。

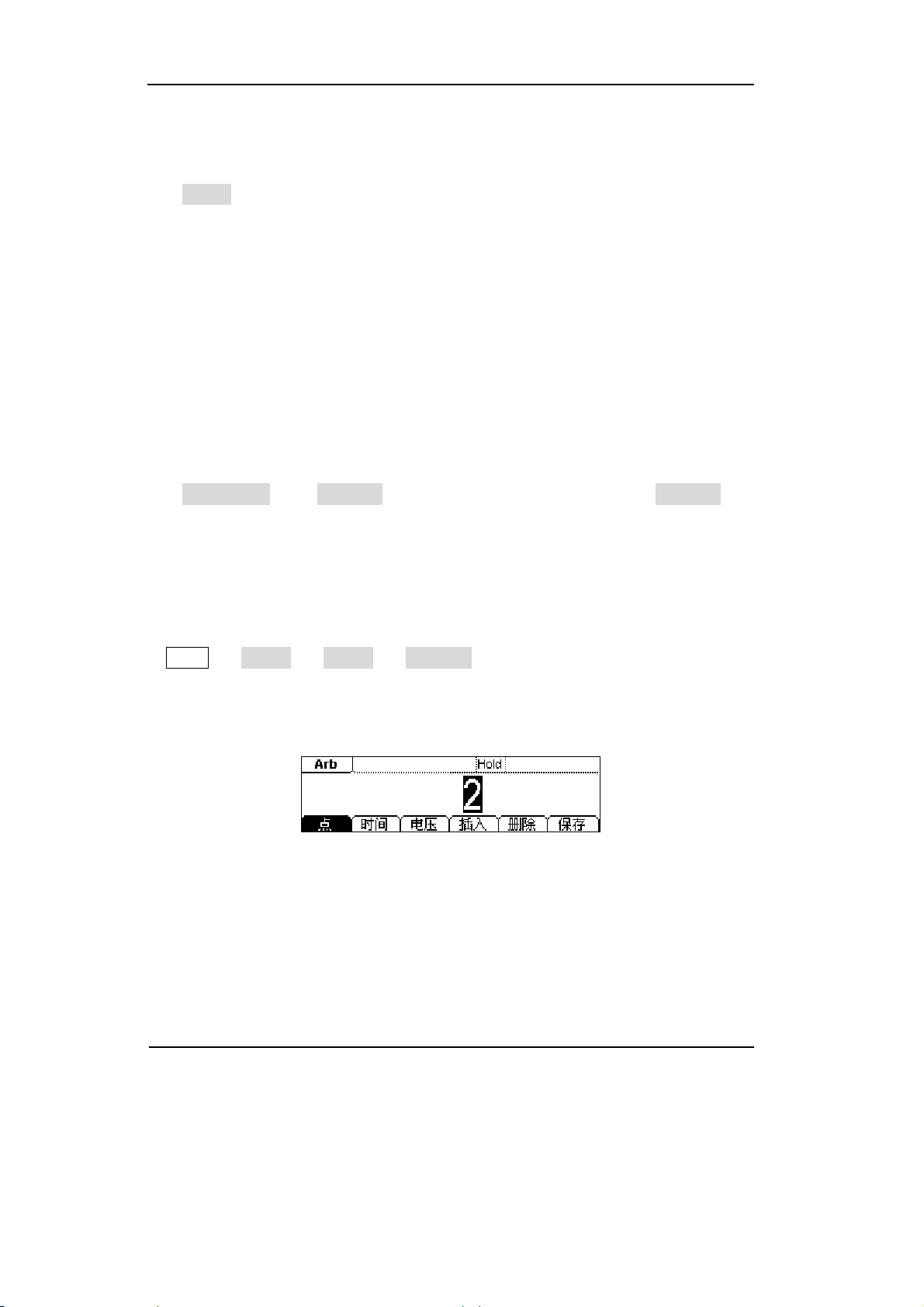

图 2－35
操作菜单
2-24
©Copyright RIGOL Technologies, Inc. 2007
DG2000 系列函数/任意波形发生器用户手册
RIGOL
表 2－13 编辑波形点参数菜单说明
功能菜单 设定 说明
点
选择不同的波形点，对各点的时间和
电压参数进行设置。
时间
电压
设置所选点的时间值。
设置当前点的电压电平。
在当前点和下一个定义点的中间插
插入
入一个新的波形点，使用“时间”和
“电压”定义新点。
删除
保存
删除当前的波形点。
将已创建波形存至非易失性存储器。
提示说明
在波形中，最后一个可定义点的时间必须小于指定的循环周期。
©Copyright RIGOL Technologies, Inc. 2007 2-25
DG2000 系列函数/任意波形发生器用户手册
RIGOL
存储波形至非易失存储器
按 Arb Æ 编辑 Æ 创建 Æ 编辑点 Æ 保存 ，进入下面所示菜单。选中
所要存入的文件位置，使其反色显示，之后按 存储 ，将其存入指定位置。
图 2－36
操作菜单
表 2－14 保存新建任意波形的菜单说明
功能菜单 设定 说明
本地
浏览器
切换文件系统显示的路径。
U 盘
(U 盘插入时)
信号发生器的设置。
所有类型文件。
读取存储区指定位置的波形和
设置等信息。
保存波形和设置文件到指定位
置。
删除存储器内任意已存储波形。
类型
读取
存储
删除
状态
数据 任意波形文件。
所有
2-26
©Copyright RIGOL Technologies, Inc. 2007
DG2000 系列函数/任意波形发生器用户手册
RIGOL
提示说明
存储任意波形：
在非易失存储器中，每个波形存储的位置，只能存储一个波形，如果有新波形存储
进来，旧的波形将被覆盖。
对于小于 128K 点的波形，会覆盖当前位置的波形；
对于 128K 至 256K 点的波形，会覆盖两个连续位置的波形；
对于 256K 至 512K 点的波形，会覆盖所有四个位置的波形。
切换为图形显示模式，查看波形参数，如图 2－37。
图 2－37
图形显示模式下的波形参数
默认编辑的随机波形
©Copyright RIGOL Technologies, Inc. 2007 2-27
DG2000 系列函数/任意波形发生器用户手册
RIGOL
2．编辑存储波形
按 Arb Æ 编辑 Æ 已存 ，进入下面所示菜单。选中需要编辑的波形文件，使
其反色显示，按 读取 将其读入易失存储器中进行编辑。
图 2－38 操作菜单
表 2－15 编辑已存任意波形的菜单说明
功能菜单 设定 说明
本地
浏览器
切换文件系统显示的路径。
U 盘
(U 盘插入时)
信号发生器的设置。
所有类型文件。
读取存储区指定位置的波形和
设置等信息。
类型
读取
状态
数据 任意波形文件。
所有
2-28
存储
删除
DG2000 系列函数/任意波形发生器用户手册
保存波形和设置文件到指定位
置。
删除存储器内任意已存储波形。
©Copyright RIGOL Technologies, Inc. 2007
RIGOL
3．删除波形
按 Arb Æ 编辑 Æ 删除 ，执行任意波删除操作，选中需要删除的波形文件，
使其反色显示，按 删除 键执行删除。
提示说明
使用上位机软件 Ultrawave 可以在电脑上方便的编辑用户自定义的任意波形,此软
件可到公司网站：www.rigol.com 下载。
©Copyright RIGOL Technologies, Inc. 2007 2-29
DG2000 系列函数/任意波形发生器用户手册
RIGOL
输出调制波形
使用 Mod 按键，可输出经过调制的波形。DG2000 系列可使用 AM、FM、FSK、PM
或 PWM 调制波形。根据不同的调制类型，需要设置不同的调制参数。幅度调制时，
可对内调制/外调制、深度、频率和波形进行设置；频率调制时，可对内调制/外调制、
频偏、频率和波形进行设置；频移键控调制时，可对内调制/外调制、跳频和速率进行
设置；相位调制时，可对内调制/外调制、相移、频率、波形进行设置。
以下将根据调制类型的不同，分别说明各种参数如何设置。
图 2－39
调制波形参数设置显示界面
2-30
©Copyright RIGOL Technologies, Inc. 2007
DG2000 系列函数/任意波形发生器用户手册
RIGOL
幅度调制（AM）
已调制波形由载波和调制波形组成。在 AM（调幅）中，载波的幅度是随调制波形的
瞬时电压而变化的。幅度调制波形的参数设置见表2－16所示。
图 2－40
频率调制波形参数值设置显示界面
按 Mod Æ 类型 Æ AM ，进入如下所示菜单。
图 2－41
操作菜单
表 2－16 设置幅度调制参数
功能菜单 设定 说明
类型
AM
幅度调制
内部 信号源选择为内部
内调制/
外调制
深度
频率
外部
选择外部信号源，使用后面板
[Modulation In] 连接器。
设置幅度变化的范围。
设置调制波形的频率。频率范围：
2mHz～20kHz（只用于内部信源）。
Sine
Square
选择调制波形的形状，要更改载波波形
的参数，按下突出显示的功能键
（ Sine 、 Square 等）。
调制波
Triangle
UpRamp
DnRamp
Noise
Arb
©Copyright RIGOL Technologies, Inc. 2007 2-31
DG2000 系列函数/任意波形发生器用户手册
RIGOL
调制波形
调幅频率
切换为图形显示模式，查看波形参数，如图 2－42。
调制类型
调制深度
信源选择
调制波
载波

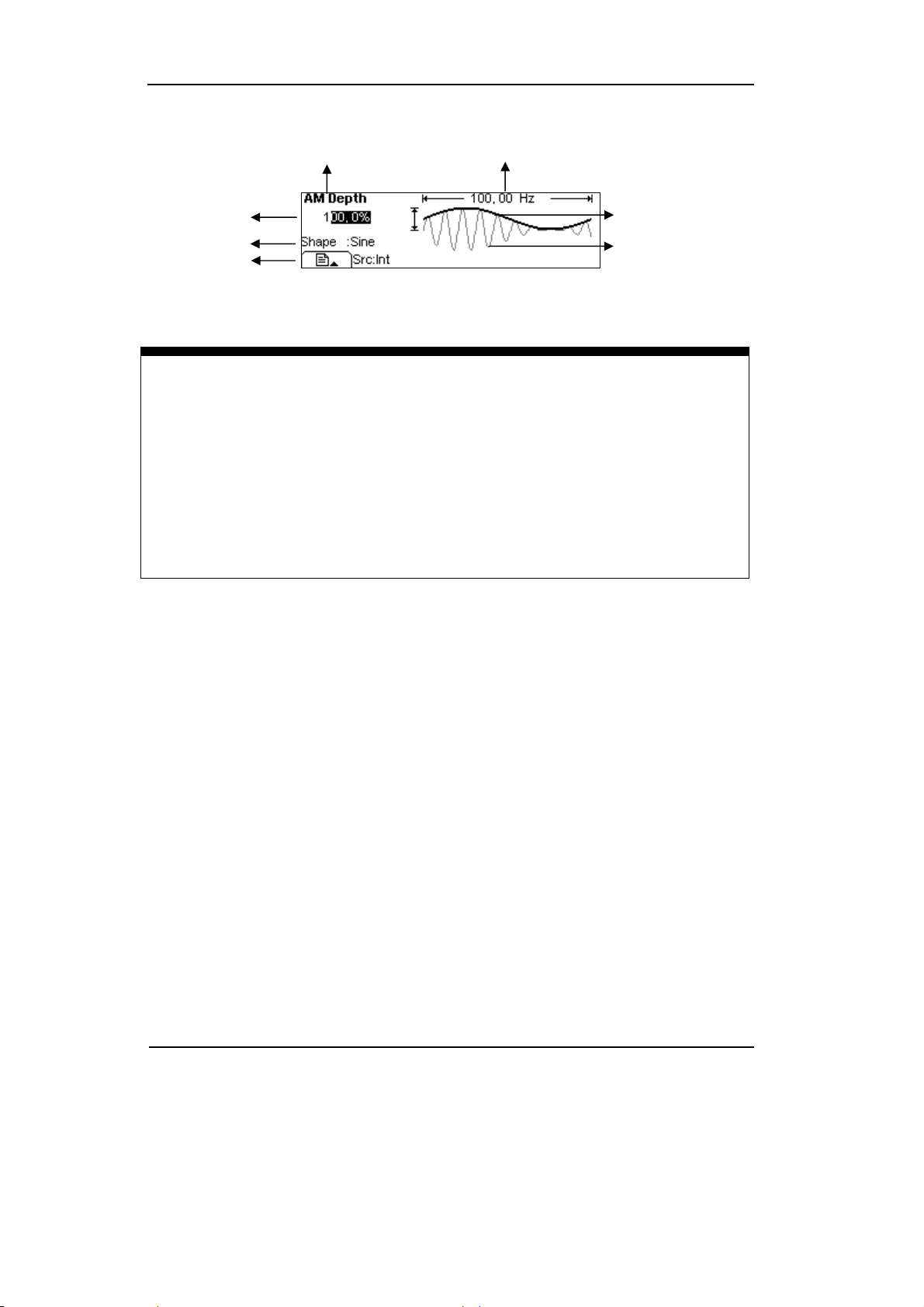

图 2－42
图形显示模式下的波形参数
名词解释
调制深度
设置幅度变化范围（也称为“百分比调制”）。调制深度可以从 0％到 120％之间变化。
在 0％调制时，输出幅度是指定值的一半。
在 100％调制时，输出幅度等于指定值。
在大于 100％调制时，仪器的输出不会超过 10 Vpp。对于外部源，AM 深度由
[Modulation In] 连接器上的信号电平控制。+5V 对应于当前所选的深度。
2-32
©Copyright RIGOL Technologies, Inc. 2007
DG2000 系列函数/任意波形发生器用户手册
RIGOL
频率调制（FM）
已调制波形由载波和调制波组成。在 FM（调频）中，载波的频率是随调制波形的瞬
时电压而变化的。频率调制波形的参数设置见图2－43所示。

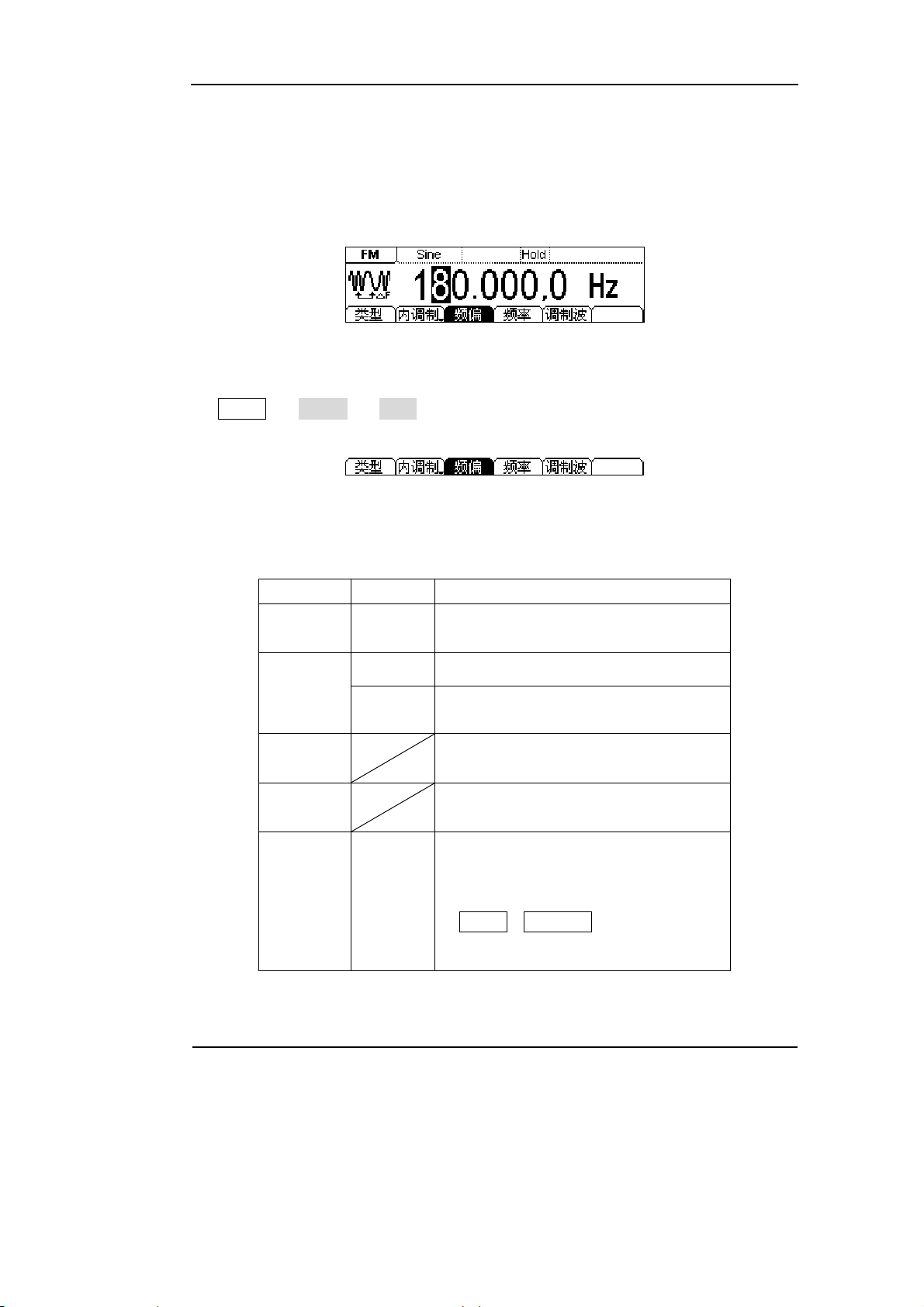

图 2－43
频率调制波形参数值设置显示界面
按 Mod Æ 类型 Æ FM ，进入如下所示菜单。
图 2－44
操作菜单
表 2－17 设置频率调制参数
功能菜单 设定 说明
类型
内调制
外调制
频偏
频率
调制波
©Copyright RIGOL Technologies, Inc. 2007 2-33
FM
内部 信号源选择为内部
外部
Sine
Square
Triangle
UpRamp
DnRamp
Noise
Arb
DG2000 系列函数/任意波形发生器用户手册
频率调制
选择外部信号源，使用后面板
[Modulation In] 连接器。
设置调制波频率相对于载波频率的偏
差。
设置调制波形的频率。频率范围：
2mHz～20kHz（只用于内部信源）。
选择调制波形的形状，要更改载波波形
的参数，按下突出显示的功能键
（ Sine 、 Square 等）。
RIGOL
切换为图形显示模式，查看波形参数，如图 2－45。
调制频率
频偏
图 2－45
图形显示模式下的波形参数
名词解释
频率偏移
偏移量必须小于或等于载波频率；
偏移量和载波频率的和必须小于或等于所选函数的最大频率加上 100kHz；
对于外部源，偏移量由 [Modulation In] 连接器上的±5V 电平控制。+5V 加上所
选偏移量，较低的外部信号电平产生较少的偏移，负信号电平将频率降低到载波
频率之下。
2-34
©Copyright RIGOL Technologies, Inc. 2007
DG2000 系列函数/任意波形发生器用户手册
RIGOL
频移键控（FSK）
使用 FSK 调制，是在两个预置频率（“载波频率”和“跳跃频率”）值间移动其输
出频率。输出频率在载波频率和跳跃频率之间移动的频率称为 FSK 速率。该输出以
何种频率在两个预置频率间移动，是由内部频率发生器或后面板 [Trig In] 连接器上
的信号电平所决定的：
z 在选择内调制时，输出频率在载波频率和跳跃频率之间移动的频率是由指定的
FSK速率决定的。
z 在选定外调制时，忽略 FSK 速率，输出频率由后面板 [Trig In] 连接器上的信号
电平决定。在输出逻辑低电平时，输出载波频率；在出现逻辑高电平时，输出跳跃
频率。
图2－46 频移键控波形参数值设置显示界面
按 Mod Æ 类型 Æ FSK ，进入下面所示菜单。
图 2－47 操作菜单
表 2－18 设置频移键控参数
功能菜单 设定 说明
类型
内调制
外调制
跳频
速率
FSK
内部 信号源选择为内部
外部
频移键控
选择外部信号源，使用后面板
[Modulation In] 连接器。
设置跳跃频率范围：1µHz～40MHz
设置输出频率在“载波频率”和“跳跃
频率”之间交替的频率（只用于内调制）。
频率范围：2mHz～100kHz
©Copyright RIGOL Technologies, Inc. 2007 2-35
DG2000 系列函数/任意波形发生器用户手册
RIGOL
切换为图形显示模式，查看波形参数，如图 2－48。
键控频率
跳频

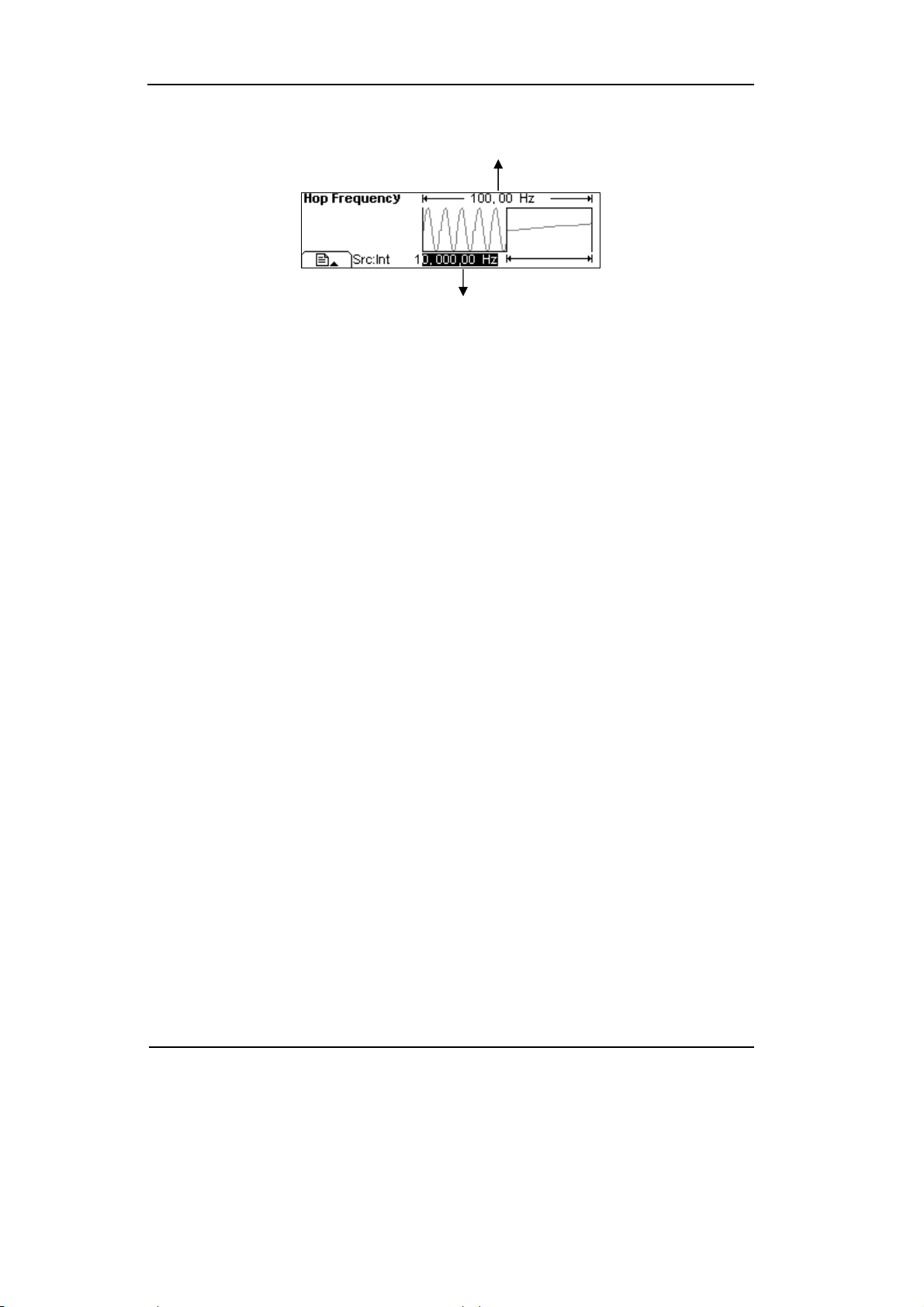

图 2－48
图形显示模式下的波形参数
2-36
©Copyright RIGOL Technologies, Inc. 2007
DG2000 系列函数/任意波形发生器用户手册
RIGOL
相位调制（PM）
已调制波形由载波和调制波形组成。在 PM（调相）中，载波的相位是随调制波形的
瞬时电压而变化的。相位调制波形的参数设置见图 2－49 所示。

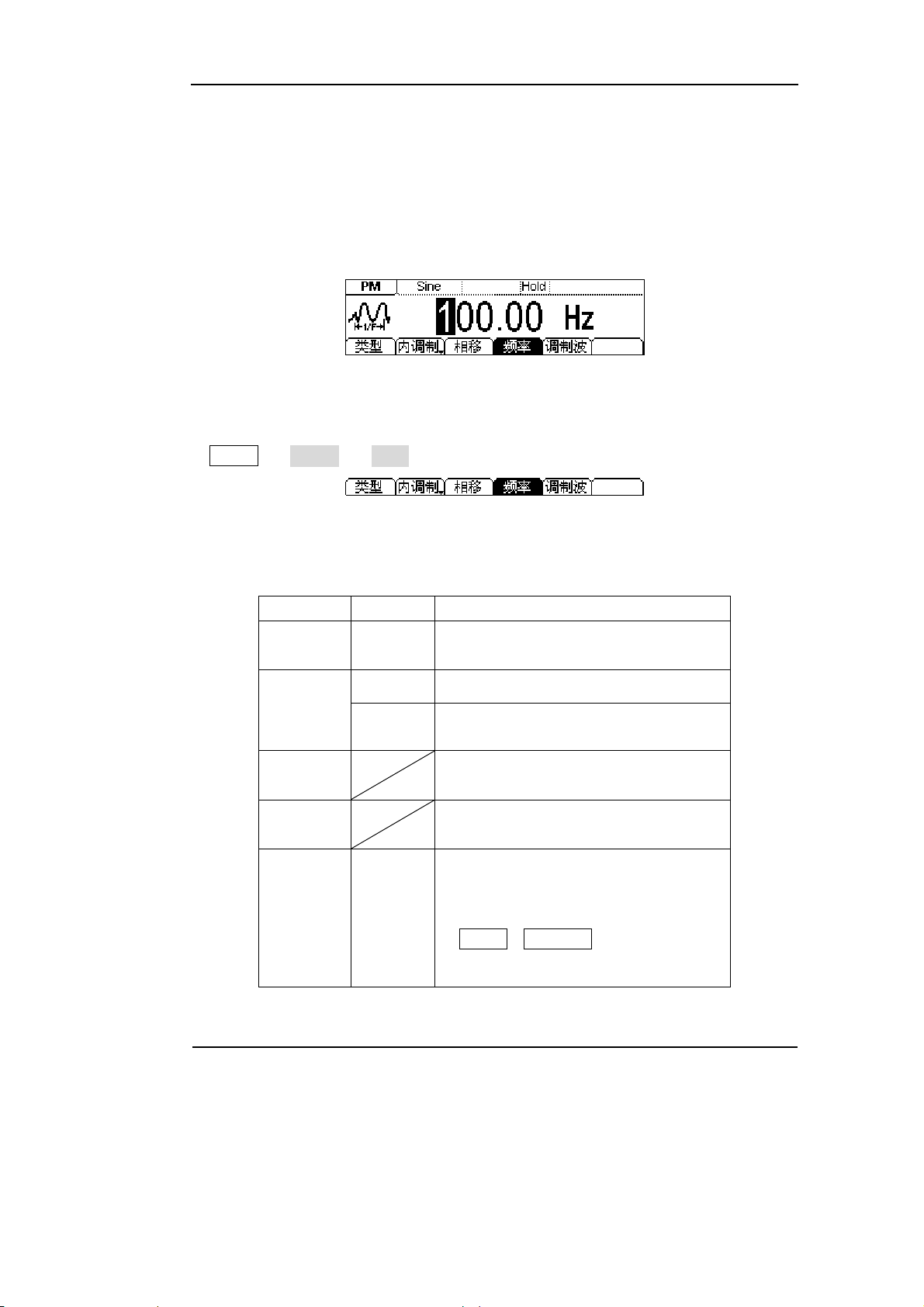

图 2－49
相位调制波形参数值设置显示界面
按 Mod Æ 类型 Æ PM ，进入下面所示菜单。
图 2－50
操作菜单
表 2－19 设置相位调制参数
功能菜单 设定 说明
类型
PM
相位调制
内部 信号源选择为内部
内调制
外调制
相移
频率
外部
选择外部信号源，使用后面板
[Modulation In] 连接器。
设置相位的偏移量。相位偏移的设置从
o
0
到 360o。
设置调制波形的频率。频率范围：
2mHz～20kHz（只用于内部源）。
Sine
Square
选择调制波形的形状，要更改载波波形
的参数，按下突出显示的功能键
（ Sine 、 Square 等）。
调制波
Triangle
UpRamp
DnRamp
Noise
Arb
©Copyright RIGOL Technologies, Inc. 2007 2-37
DG2000 系列函数/任意波形发生器用户手册
RIGOL

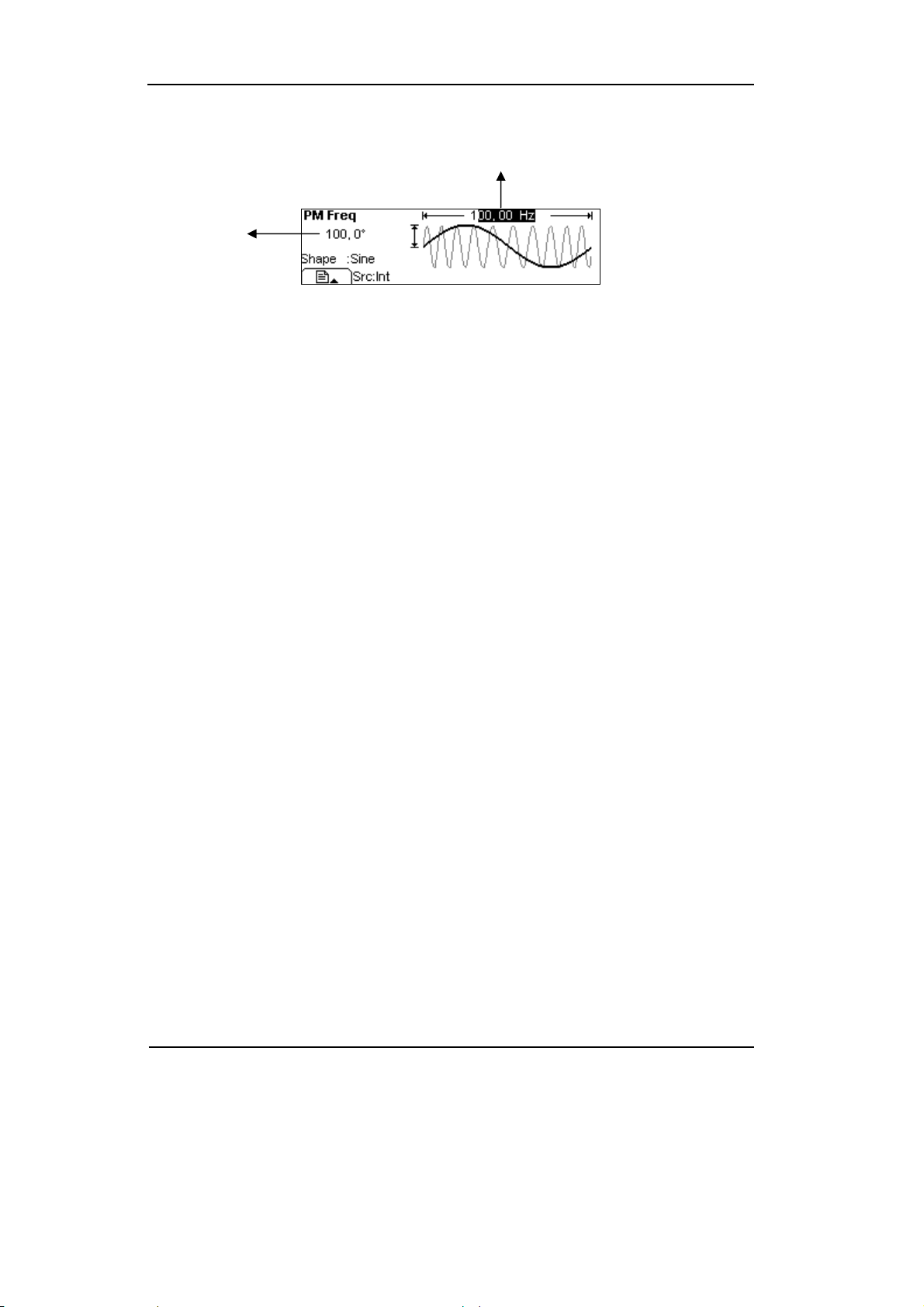

切换为图形显示模式，查看波形参数，如图 2－51。
调相频率
相位偏移
图 2－51
图形显示模式下的波形参数
2-38
©Copyright RIGOL Technologies, Inc. 2007
DG2000 系列函数/任意波形发生器用户手册
RIGOL
脉宽调制（PWM）
已调制波形由载波和调制波形组成。在 PWM（脉宽调制）中，载波的脉宽是随调制
波形的瞬时电压而变化的。脉宽调制波形的参数设置见图 2－52 所示。
脉宽调制功能只可应用于调制脉冲波，在其他波形界面按 Mod 键后，选择调制类型
时出现的 PWM 功能软键无法使用，只可在脉冲波（ Pulse ）界面中，按 Mod 键，
才可进入脉宽调制界面。
图 2－52 脉宽调制波形参数值设置显示界面
按 Pulse 键进入脉冲波界面，按 Mod 键，进入下面所示菜单。
图 2－53 操作菜单
表 2－20 设置相位调制参数
功能菜单 设定 说明
内调制
外调制
DtyDev
WidDev
频率
调制波
内部 信号源选择为内部
外部
Sine
Square
Triangle
UpRamp
DnRamp
Noise
Arb
选择外部信号源，使用后面板
[Modulation In] 连接器。
设置脉宽调制偏移量。脉冲信号设置中
如使用占空比则此处设置 DtyDev，如使
用脉宽则此处设置 WidDev。
设置调制波形的频率。频率范围：
2mHz～20kHz（只用于内部源）。
选择调制波形的形状，要更改载波波形
的参数，按下突出显示的功能键
（ Sine 、 Square 等）。
©Copyright RIGOL Technologies, Inc. 2007 2-39
DG2000 系列函数/任意波形发生器用户手册
RIGOL
切换为图形显示模式，查看波形参数，如图 2－54。
调相频率
相位偏移

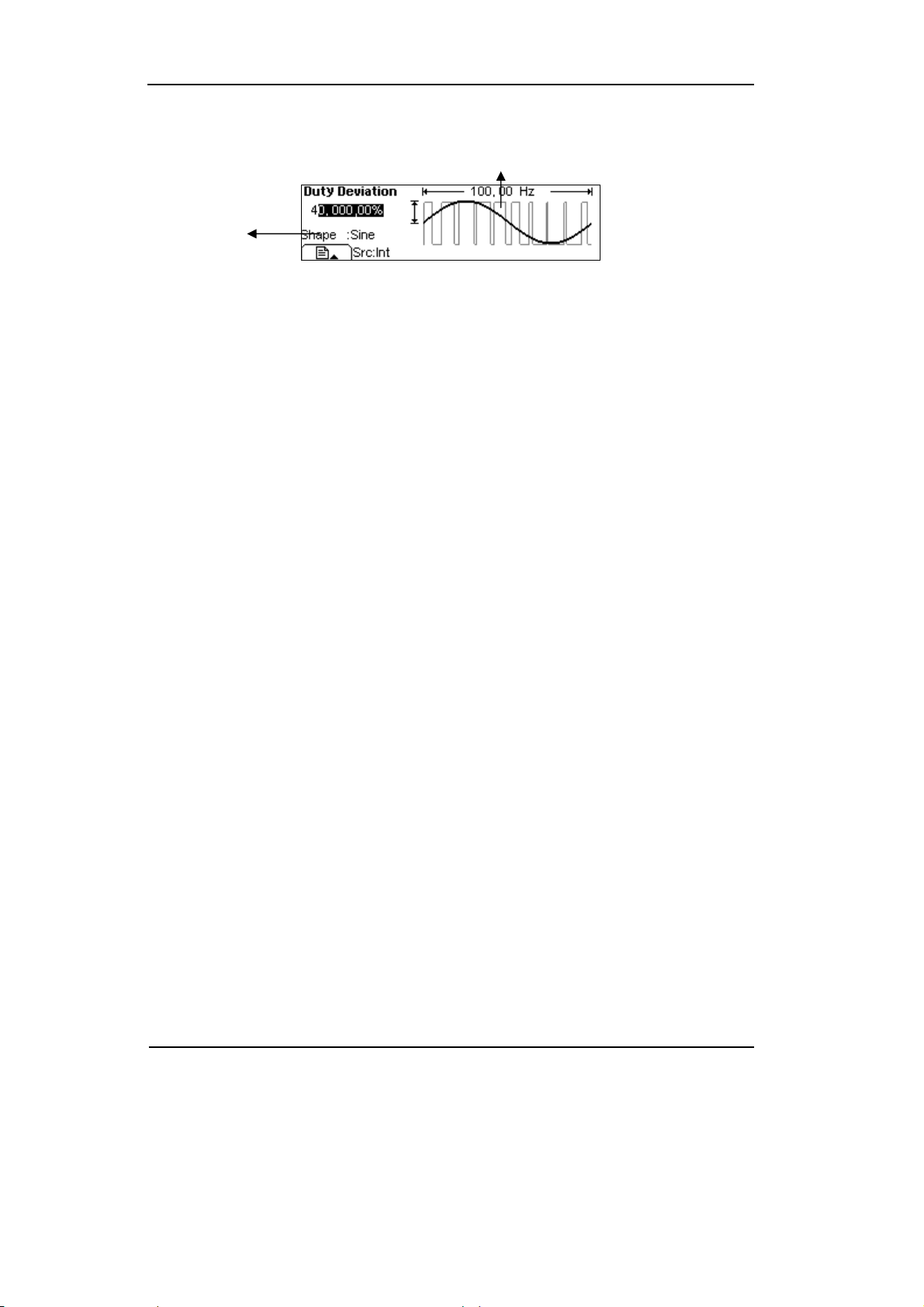

图 2－54
图形显示模式下的波形参数
注：
DtyDev的最大取值范围是，在（占空比，1-占空比）中选择最小值，这个最小值就是
DtyDev的最大取值范围。
WidDev的最大取值范围是，在（脉宽，周期 - 脉宽）中选择最小值，这个最小值就
是WidDev的最大取值范围。
2-40
©Copyright RIGOL Technologies, Inc. 2007
DG2000 系列函数/任意波形发生器用户手册
RIGOL
输出扫描频率
在扫描模式中，DG2000 系列在指定的扫描时间内从开始频率到终止频率而变化输出。
可使用正弦、方波、锯齿波或任意波形产生扫描（不允许扫描脉冲、噪声和 DC）。
图 2－55
扫描波形参数值设置显示界面
使用 Sweep 按键，系统显示如下图所示的操作菜单。通过使用扫描操作菜单，对扫
描模式的输出波形参数进行设置。
图 2－56
操作菜单
©Copyright RIGOL Technologies, Inc. 2007 2-41
DG2000 系列函数/任意波形发生器用户手册
RIGOL
表 2－21 波形扫描参数设置
功能菜单 设定 说明
线性/
对数
设置扫描期间输出频率线性变化
设置扫描期间输出频率对数变化
开始/
中心
终止/
范围
时间
设置扫描的开始频率
设置扫描的中心频率
设置扫描的终止频率
设置扫描的频率范围
设置从开始频率到终止频率所需的秒数。
内部：选择内部信号源
外部：选择外部信号源，使用后面板
触发源
[Modulation In] 连接器
手动：选择外部信号源，通过手动设置信
触发
号开始和结束时间
： 设置在信号的上升边沿触发
输出
： 设置在信号的下降边沿触发
关闭：关闭触发设置
触发设置完成
2-42
©Copyright RIGOL Technologies, Inc. 2007
DG2000 系列函数/任意波形发生器用户手册
RIGOL
扫描频率设置
使用 开始 和 终止 或使用 中心 和 范围 设置频率边界。再次按下此软键切换这些
选项。
z 要在频率上向上扫描，设置开始频率 < 终止频率，或设置一个正的频率间隔。
z 要在频率上向下扫描，设置开始频率 > 终止频率，或设置一个负的频率间隔。
切换为图形显示模式，查看波形参数，如图 2－57。
扫描时间
终止频率
开始频率
扫描类型
信源选择
图 2－57
图形显示模式下的波形参数
©Copyright RIGOL Technologies, Inc. 2007 2-43
DG2000 系列函数/任意波形发生器用户手册
RIGOL
输出脉冲串波形
脉冲串按键可为用户提供多种波形函数的脉冲串输出，可持续特定数目的波形循环（N
循环脉冲串），或应用外部门信号时（为门控脉冲串），可使用任何波形函数，但是噪
声只能用于门控脉冲串。
使用 Burst 按键，系统显示如下图 2－58 所示的操作菜单。通过使用脉冲串操作菜
单，对脉冲串模式的输出波形参数进行设置。
图 2－58
脉冲串波形参数值设置显示界面
2-44
©Copyright RIGOL Technologies, Inc. 2007
DG2000 系列函数/任意波形发生器用户手册
RIGOL

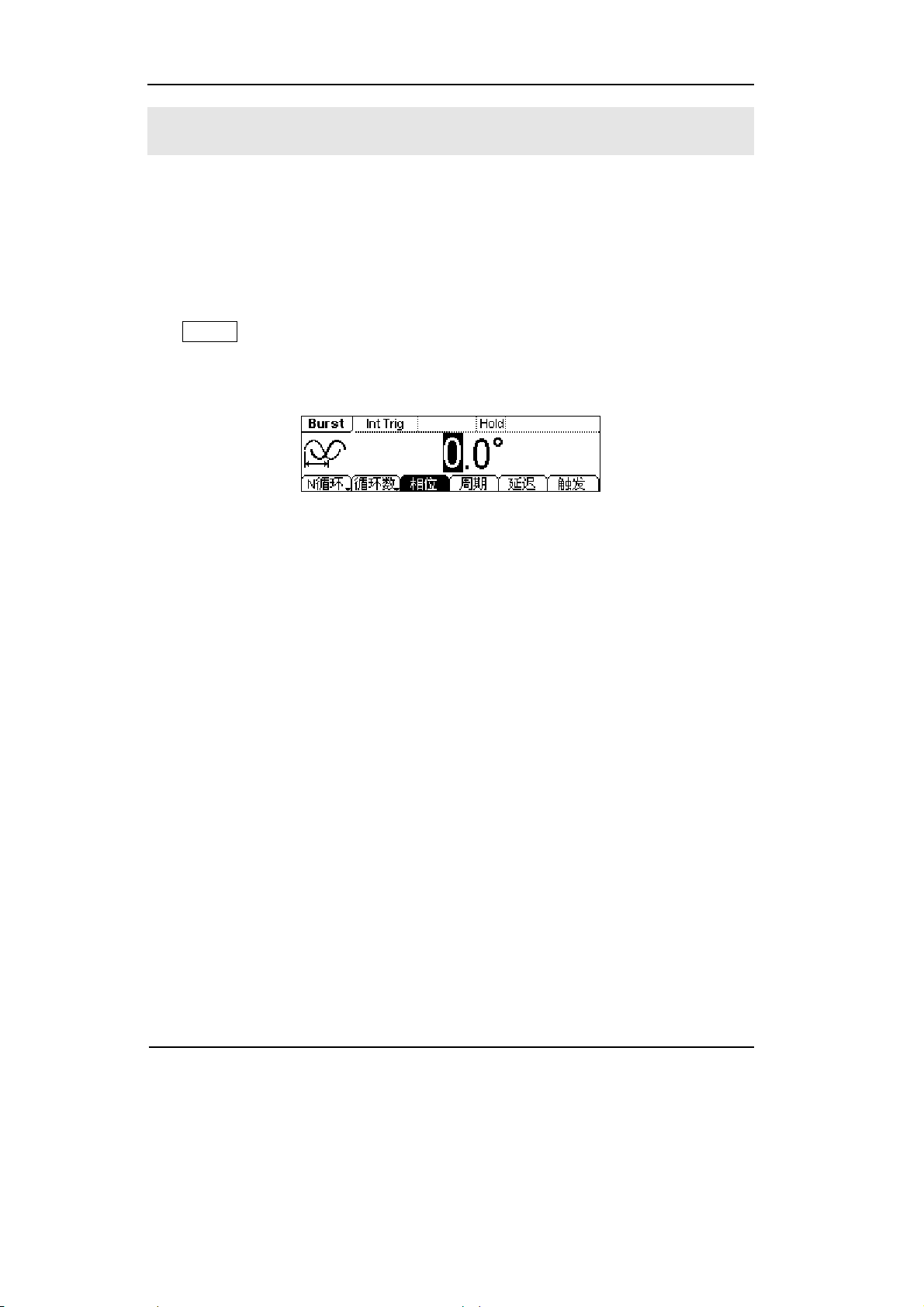

设置 N 循环脉冲串
按 Burst Æ N循环 ，设置 N 循环脉冲串，进入下面所示菜单。
图 2－59
操作菜单
表 2－22 N 循环脉冲串参数设置
功能菜单 设定 说明
N 循环/
门控
循环数/
无限
设置 N 循环方式脉冲串
设置门控方式脉冲串
设置每个 N 循环脉冲串循环数目
设置每个 N 循环脉冲串循环数目为无限个
相位
周期
延迟
触发
N 循环/门控
N 循环脉冲串包含特定数目的波形循环，每个脉冲串都是由一个触发事件启动的。门
脉冲串使用外部门信号控制波形脉冲串波形何时活动。
触发源
输出
设置脉冲串的起始相位
设置脉冲串的周期
设置脉冲串开始的延迟时间
内部：选择内部信号源
外部：选择外部信号源，使用后面板
[Modulation In] 连接器
手动：选择外部信号源，通过手动设置信号
开始和结束时间
： 设置在信号的上升边沿触发
： 设置在信号的下降边沿触发
关闭：关闭触发设置
触发设置完成
©Copyright RIGOL Technologies, Inc. 2007 2-45
DG2000 系列函数/任意波形发生器用户手册
RIGOL
循环数
设置每个 N 循环脉冲串要输出的波形循环数目（1 到 500，000 或无限）。
选择 无限 输出一个连续的波形，直到接收到触发事件（按下 Trigger 停止波形）。
z 如果必须的话，脉冲串周期将增加以适应指定数量的循环。
z 大于 25MHz 的频率只允许用于无限计数脉冲串。
z 对于无限计数脉冲串，需要外部或手动触发源启动脉冲串。
相位
定义波形中脉冲串开始和停止的点。可设置相位从-360°到+360°，默认值为 0°。对
于任意波形，0°是第一个波形点。
周期
设置从一个 N 循环脉冲串开始到下一个脉冲串开始的时间。如果必须的话，脉冲串的
周期将增加以允许每个脉冲串的指定数量的循环。
·脉冲串周期 > 周期 × 脉冲串计数
延迟
设置触发接收和 N 循环脉冲串波形开始之间的时间延迟。最小延迟是所选脉冲串周期
的函数，并且必须总是大于 0 秒。
切换为图形显示模式，查看波形参数，如图 2－60。
脉冲串周期
起始相位
延时
N 循环
脉冲循环数
图 2－60
图形显示模式下的波形参数
2-46
©Copyright RIGOL Technologies, Inc. 2007
DG2000 系列函数/任意波形发生器用户手册
RIGOL
设置门控脉冲串
按 Burst Æ 门控 ，设置门控脉冲串，进入下面所示的菜单。
图 2－61
操作菜单
表 2－23 门控脉冲串参数设置
功能菜单 设定 说明
N 循环/
门控
极性
正
负
设置为门控脉冲串模式
设置门控信号的极性
相位
设置脉冲串的起始相位
切换为图形显示模式，查看波形参数，如图 2－62。
起始相位
门控
正极性门控信号
图 2－62
图形显示模式下的波形参数
©Copyright RIGOL Technologies, Inc. 2007 2-47
DG2000 系列函数/任意波形发生器用户手册
RIGOL

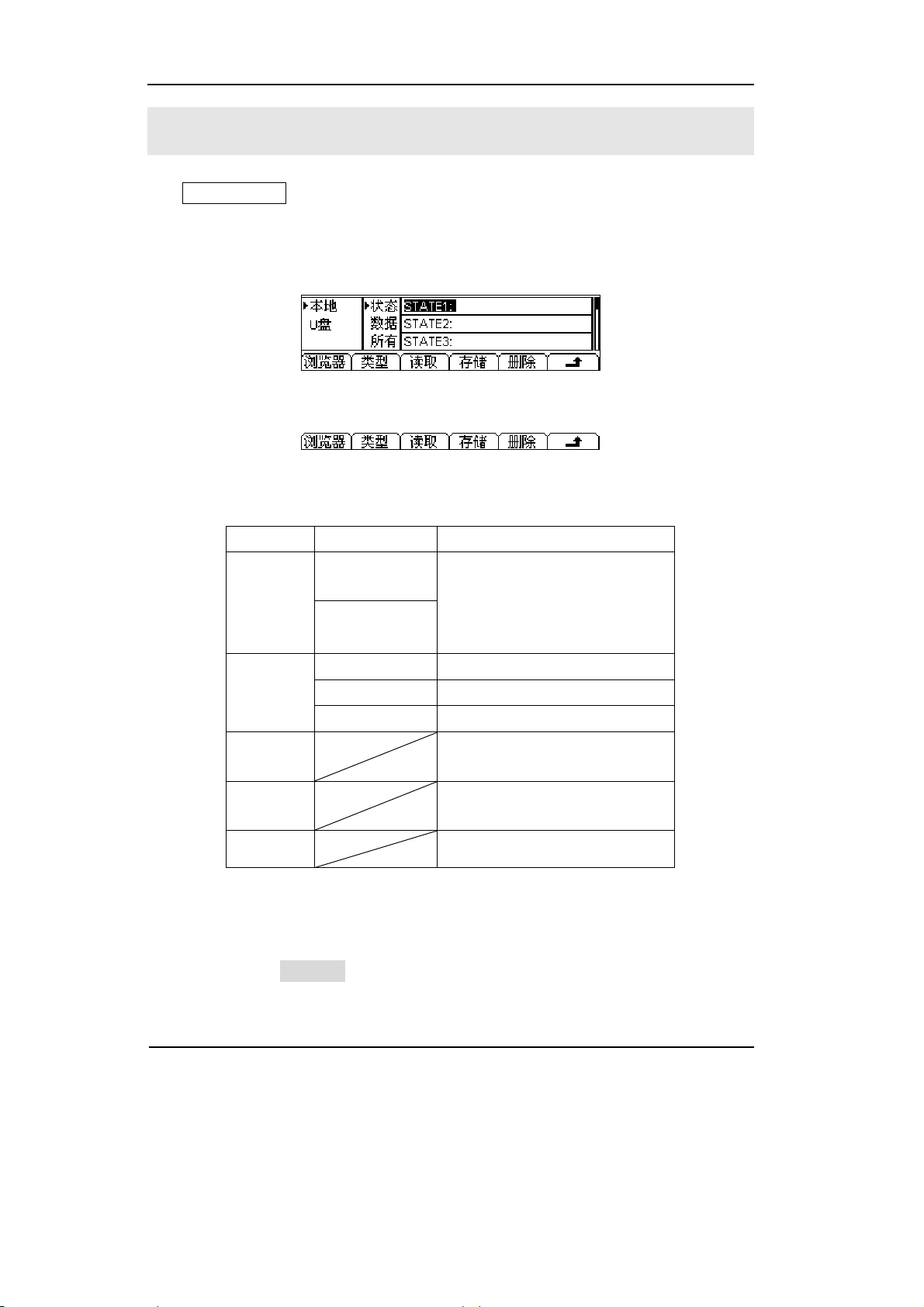

存储和读取
使用 Store/Recall 按键，在屏幕显示如下图2－63所示的存储和读取设置菜单。您可
以通过该菜单对信号发生器内部的状态文件和数据文件进行保存和读取，同时支持对
USB存储设备上的状态文件和数据文件进行新建和删除操作。文件名支持中英文输入。
图 2－63 存储和读取操作界面
图2－64 操作菜单
表2－24 存储和读取菜单
功能菜单 设定 说明
本地
浏览器
切换文件系统显示的路径
U 盘
(U 盘插入时)
信号发生器的设置
所有类型文件
读取存储区指定位置的波形和
设置等信息
保存波形和设置文件到指定位
置
删除存储器内任意已存储波形
类型
读取
存储
删除
状态
数据 任意波形文件
所有
浏览器的使用
路径的选择切换由 浏览器 来完成，选择“本地”或“U 盘”（U 盘插入时）存储。
2-48
©Copyright RIGOL Technologies, Inc. 2007
DG2000 系列函数/任意波形发生器用户手册
RIGOL
存储仪器状态
用户可以在 4 个非易失性存储位置中的任一个位置上存储仪器状态。在恢复电源时，
该仪器可以自动返回断电前的状态。状态存储特性将“记住”已选定的函数（包括任
意波形）、频率、幅值、DC 偏移、占空比、对称性，以及使用的任何其他调制参数。
存储仪器状态的具体操作如下：
(1). 选择所需的存储文件类型
按 Store/Recall Æ 状态 ，选择文件存储类型为状态文件。
(2). 选择存储文件位置
在本地下有四个存储位置STATE1、STATE2、STATE3、STATE4，使用旋钮选中
任意的存储位置。
(3). 定义文件名并保存文件
按 存储 按键，输入自定义的文件名。按 存储 ，操作完成。
存储数据文件
用户可在 4 个非易失性存储位置中的任一个位置上存储数据文件。当前选择的存储位
置已经存在数据文件时，新的存储数据文件将覆盖旧的数据文件。存储数据文件的具
体操作如下：
(1). 选择所需的存储文件类型
按 Store/Recall Æ 状态 Æ 数据 ，选择文件存储类型为数据文件。
(2). 选择存储文件位置
在本地下有四个存储位置ARB1、ARB2、ARB3、ARB4，使用旋钮选中任意的存
储位置。
(3). 定义文件名并保存文件
按 存储 按键，输入自定义的文件名。按 存储 ，操作完成。
©Copyright RIGOL Technologies, Inc. 2007 2-49
DG2000 系列函数/任意波形发生器用户手册
RIGOL
DG2000与DS1000无缝互联
上边我们介绍了 DG2000 的各种接口，前文也提到了 DG2000 前面板上的 USB Host
接口，下面我将给您介绍如何使用这个 USB Host 接口完成 DG2000 函数/任意波形发
生器和 DS1000 数字示波器之间进行无损数据传输。
第一步，将 DS1000 与信号源进行连接，采集信号。
第二步，将 DG2000 的 USB Host 接口与 DS1000 的 USB Device 接口连接，读取示波
器采集到的波形。读取步骤如下：
读取采集到的波形
按 Store/Recall 键，进入下面所示菜单。
图2－65
菜单操作界面
转动旋钮，选中信号源 CH2：ON 使其反色显示。
图2－66
选择信号源
数据读取的前期设置已经完成，下面将读取 DS1000 示波器所采集到的波形信息。
按 读取 ，DG2000 会将 DS1000 采集到的波形数据读取进易失存储器中。
2-50
©Copyright RIGOL Technologies, Inc. 2007
DG2000 系列函数/任意波形发生器用户手册
RIGOL

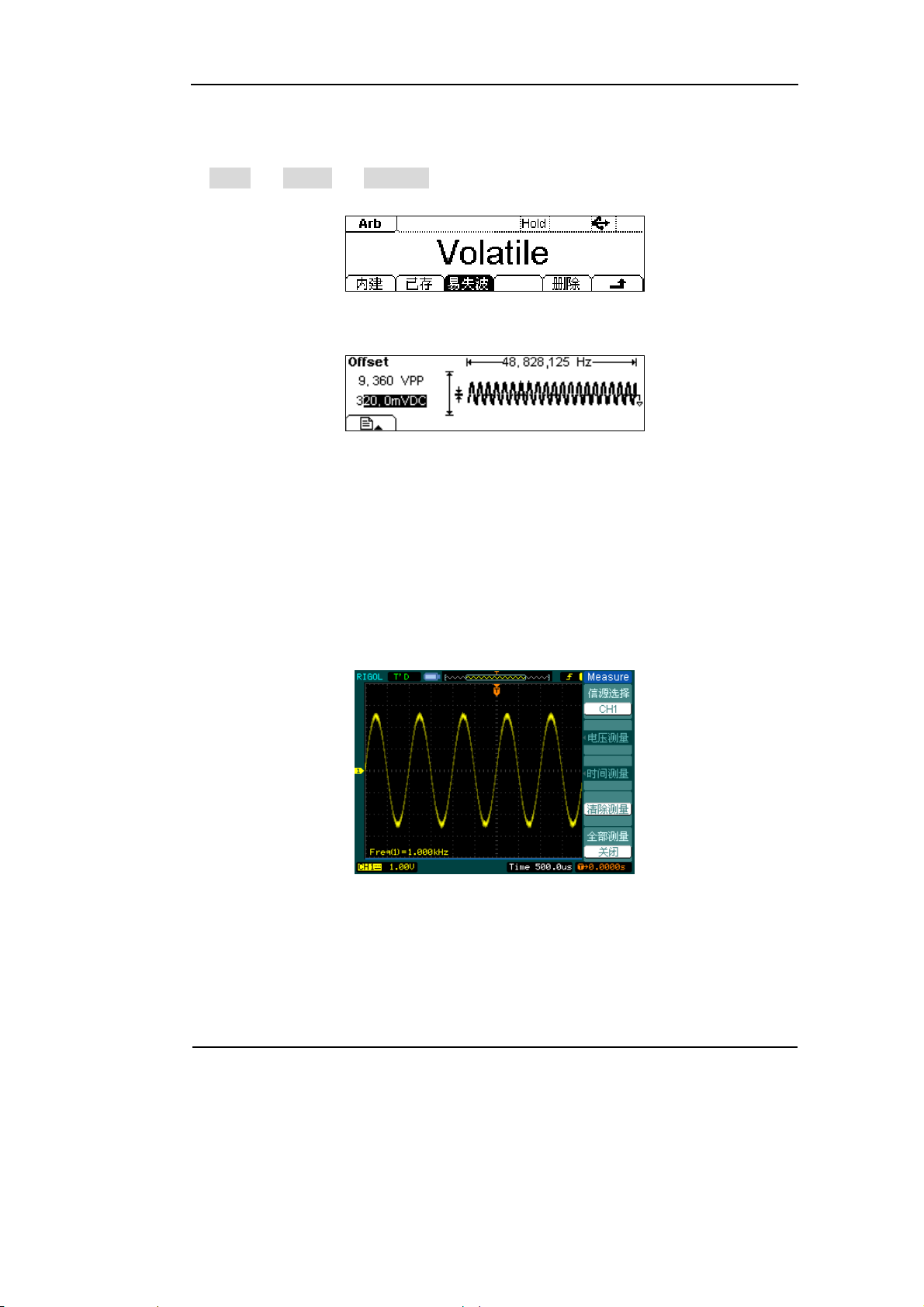

输出采集到的波形
按 Arb Æ 装载 Æ 易失波 ，提取出刚才读取的波形。
图2－67 菜单操作界面
图2－68 读取波形
注意：此时 DG2000 屏幕中所显示的频率值与你的想像相差极大。这是因为此时
DG2000 将所采集的 512K 个点看作为一个周期，所以如想生成出波形的频率值您需
要将此时的 DG2000 显示的频率值乘以这个假周期中总共有多少个真实周期个数值才
能得到，这样得到的频率值才是您真正的输出波形频率值。
图2－69 DS1000中显示的波形
如上图所显示的画面，就是上述操作中 DG2000 输出的正弦波在另一台 DS1000
上再现后的波形信息。由图可见，此时的频率值与之前采集到的波形频率值毫无差别。
©Copyright RIGOL Technologies, Inc. 2007 2-51
DG2000 系列函数/任意波形发生器用户手册
RIGOL
USB 存储器的使用
如下图 2－70 所示，菜单存储位置分为内部存储位于“本地”，U 盘存储位于 U 盘。
在前面板左侧，配有 USB 接口，当 USB 存储器插入到该接口，存储菜单将显示“U
盘”，否则，只默认存储位置为内部存储位置“本地”。
图 2－70
USB存储器的使用
(1). 安装可移动存储
将可移动存储器插入前面板的USB接口，屏幕显示“U盘”，提示系统检测到U盘。
(2). 选中可移动存储设备
按 浏览器 ，上下移动小箭头，选中“U盘”。 选择 类型 为数据，按 存储 ，
输入文件名后按 存储 键保存文件。
(3). 卸载可移动存储
将U盘从接口拔下，系统存储菜单中“U盘”符消失提示U盘被移走。
注：
本仪器仅支持FAT（1G及以下）、FAT32（2G及以下）格式的Flash型U盘。
2-52
©Copyright RIGOL Technologies, Inc. 2007
DG2000 系列函数/任意波形发生器用户手册
RIGOL

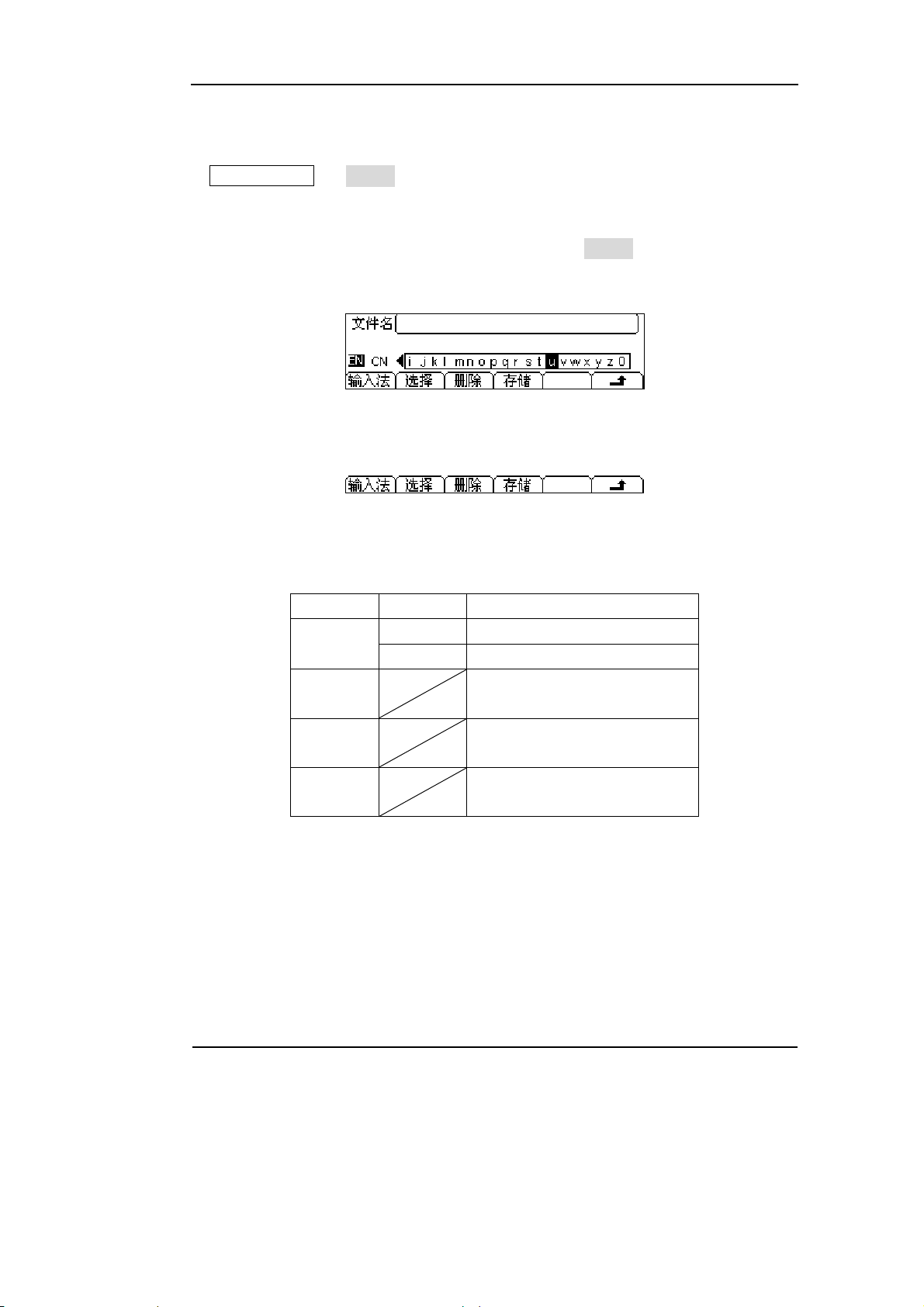

文件保存
按 Store/Recall Æ 存储 ，进入如下所示的界面菜单。在“文件名”框中写入要保
存的文件名。下图中部为输入键盘，用于文件名的编写。通过使用左右键和旋钮改变
键盘中选中字符的位置，当前选中字符为反色显示，按 选择 键选中字符。
图 2－71
文件保存菜单
图 2－72
操作菜单
表2－25 文件保存菜单
功能菜单 设定 说明
输入法
EN
CN
输入法的类型为英语
输入法的类型为拼音
选择
删除
存储
选中当前选择的字符
删除当前选中的字符
结束文件名输入，按照当前文
件名存储文件
©Copyright RIGOL Technologies, Inc. 2007 2-53
DG2000 系列函数/任意波形发生器用户手册
RIGOL
1. 英文输入
英文输入界面如图2－73所示，欲保存的文件名为“NewFile”，操作方法如下：
文件名
输入窗口
输入键盘
图 2－73
英文输入法操作界面
(1). 按 输入法 Æ EN ，显示出英文输入法界面。
(2). 输入文件名“NewFile”。
使用旋钮调整光标在输入键盘上的左右位置，选中该字母后，按 选择 键，输入
“NewFile”。按数字键盘的“ +/- ”切换大小写。
(3). 修改文件名的错误输入。
当编辑错误文件名时，使用左右键移动光标选中要删除的错误文字，按 删除 软
键，将文字删除，并重新编辑需要输入的文件名。
(4). 选择 存储 ，结束编辑，并保存文件。
2-54
©Copyright RIGOL Technologies, Inc. 2007
DG2000 系列函数/任意波形发生器用户手册
RIGOL

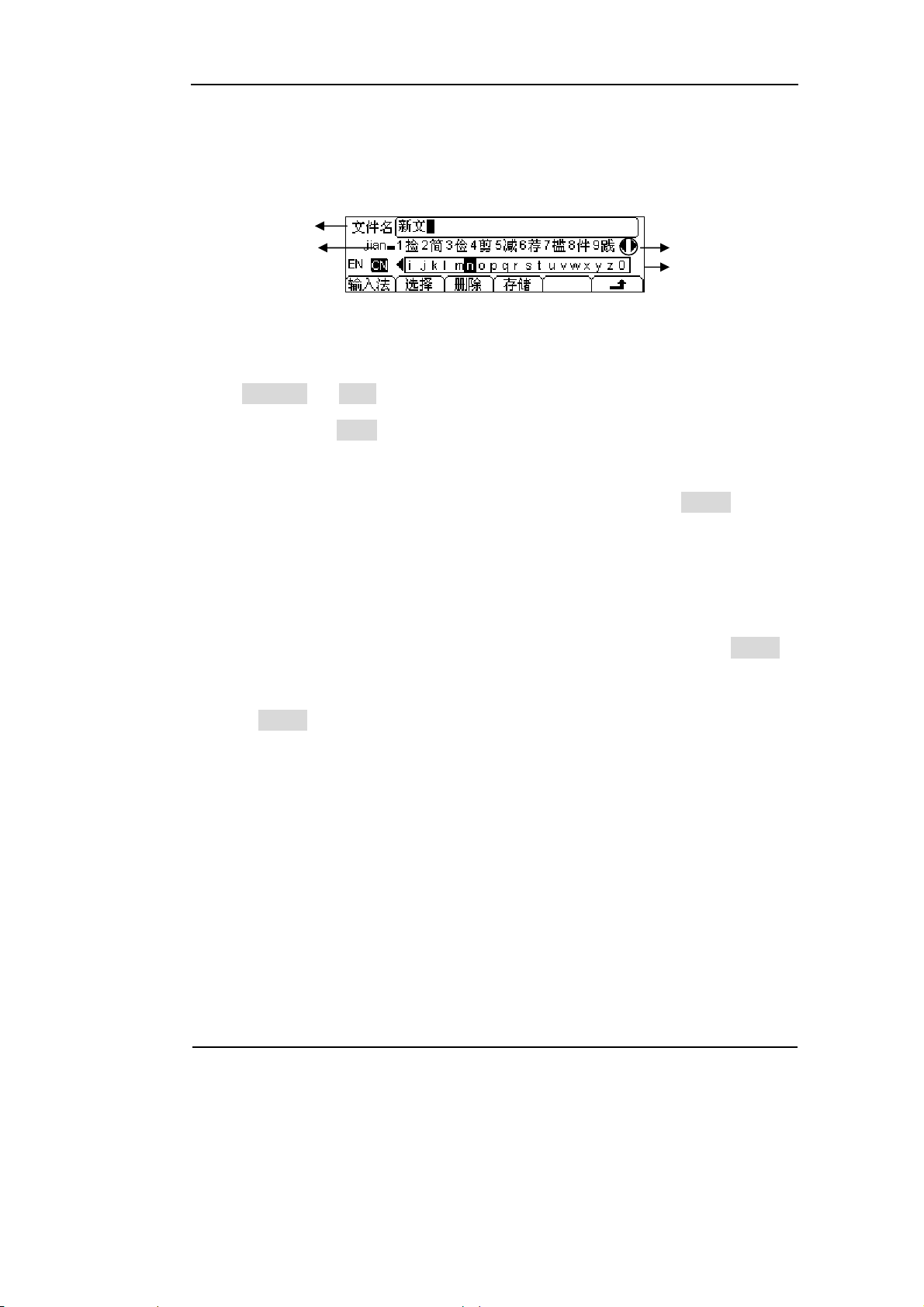

2． 中文输入
中文输入界面如图2－74所示，欲保存的文件名为“新文件”，操作方法如下：
文件名输入窗口
输入法菜单
左右键控制翻页
输入键盘
图 2－74
中文输入法操作界面
(1). 按 输入法 Æ CN ，显示出中文输入法界面。
(2). 按数字键盘的“ +/- ”按键，切换大小写，选择输入键盘为小写状态，输入中文。
(3). 输入文件名“新文件”。
使用旋钮调整光标在输入键盘上的左右位置，选中该字母后，按 选择 键，输入
“xin”。在输入法菜单上，选择要编辑的中文文字，按左右键翻页选择，使用数
字键盘选中1～9数字对应的中文文字。
(4). 修改文件名的错误输入。
当编辑错误文件名时，使用左右键移动光标选中要删除的错误文字，按 删除 软
键，将文字删除，并重新编辑需要输入的文件名。
(5). 选择 存储 ，结束编辑，并保存文件。
©Copyright RIGOL Technologies, Inc. 2007 2-55
DG2000 系列函数/任意波形发生器用户手册
RIGOL
辅助系统功能设置
使用 Utility 按键，您可以对信号发生器的直流开/关、同步开/关、输出参数、接口
参数、系统参数以及检测参数进行设置。直流开关提供了直流输出或任意波输出的选
择功能；同步开关提供了同步信号的选择功能；输出设置能够提供对负载/阻抗、量程、
常规/反相设置；接口设置提供对于 GPIB（IEEE-488）、局域网接口（LAN）、RS232
或 USB 上进行远程操作的配置参数的存取；系统设置提供对显示数字格式、本地语言
选择的存取、蜂鸣设置、显示屏幕保护设置、显示屏设置、上电系统配置和出厂值的
设置；检测提供对仪器的自检和校准例程的存取及密码和安全开关。
按 Utility 按键，进入辅助系统功能设置菜单，其功能如下表 2－26 所示。
图 2－75
操作菜单
表 2－26 辅助系统功能设置
功能菜单 设定 说明
直流开/
关
同步开/
关
打开 设置输出波形为直流波形
关闭 设置输出波形为任意波形
打开 启用前面板的 [Sync] 连接器输出的同步信号
关闭 禁用前面板的 [Sync] 连接器输出的同步信号
2-56
输出
接口
系统
检测
DG2000 系列函数/任意波形发生器用户手册
设置仪器输出参数（见表 2－27）
设置仪器接口参数（见表 2－28）
设置系统配置信息（见表 2－33）
对仪器进行检测和校准（见表 2－37）
©Copyright RIGOL Technologies, Inc. 2007
RIGOL
提示说明
同步开关设置：
在较低幅度时，可通过禁用同步信号减少输出失真。当前选择保存在非易失性存储
器中。
©Copyright RIGOL Technologies, Inc. 2007 2-57
DG2000 系列函数/任意波形发生器用户手册
RIGOL
设置直流输出
按 Utility Æ 直流开/关 Æ 直流开 ，启用直流输出，进入如下所示菜单。
图 2－76
设置直流输出
直流的偏移量
设置直流电压电平。
由直流切换任意波形输出
(1). 按 Utility Æ 直流开/关 Æ 直流关 ，关闭直流输出，恢复任意波形输出；
(2). 按下任意功能键，将波形输出设置恢复为任意波形输出，此时直流选项自动关闭。
切换为图形显示模式，查看波形参数，如图 2－77。
偏移量
图 2－77
图形显示模式下的波形参数
2-58
©Copyright RIGOL Technologies, Inc. 2007
DG2000 系列函数/任意波形发生器用户手册
RIGOL
设置同步输出
信号发生器通过前面板上的 [Sync] 连接器提供同步输出。所有标准输出函数（除 DC
和噪声之外）都具有一个相关的同步信号。对于某些同步信号的应用，若用户不想输
出，可以禁用 [Sync] 连接器。
• 默认情况下，将同步信号发送到 [Sync] 连接器（启用）。在禁用同步信号时，
[Sync] 连接器上的输出电平是逻辑低电平。
• 在波形反相时，与波形相关的同步信号并不反相。
• 对于正弦波、锯齿波和脉冲波，同步信号是占空比为 50％的方波。在波形输出为
正时，相对于 0 V 电压（或者 DC 偏移值），同步信号为 TTL 高电平。在波形输
出为负时，相对于 0 V 电压（或者 DC 偏移值），同步信号为 TTL 低电平。
• 对于方波，同步信号是一个具有与主要输出相同占空比的方波。在波形输出为正
时，相对于 0 V 电压（或者 DC 偏移值），同步信号为 TTL 高电平。在波形输
出为负时，相对于 0 V 电压（或者 DC 偏移值），同步信号为 TTL 低电平。
• 对于任意波形，同步信号是占空比为 50% 的方波。在输出第一个下载的波形点
时，同步信号为 TTL 高电平。
• 对于 AM 、FM、PM，内部调制时，同步信号以调制波（不是载波）为参考，同
步信号是占空比为 50% 的方波。在第一个半个调制波形期间，同步信号为 TTL
高电平。外部调制时，同步信号以载波（不是调制波）为参考，同步信号是占空
比为 50% 的方波。
• 对于 FSK，同步信号以跳跃频率为参考，同步信号是占空比为 50% 的方波。对
于跳跃频率，在转换时，同步信号是 TTL 高电平。
• 对于触发脉冲串，在脉冲串开始时，同步信号是 TTL 高电平。在指定循环数结束
处，同步信号为 TTL 低电平（如果波形具有一个相关的起始相位，则可能不是零
交叉点）。对于一个无限计数脉冲串，其同步信号与连续波形的同步信号相同。
©Copyright RIGOL Technologies, Inc. 2007 2-59
DG2000 系列函数/任意波形发生器用户手册
RIGOL
• 对于外部门控脉冲串，同步信号遵循外部门控信号。然而，请注意该信号直到最
后一个周期结束才会变为 TTL 低电平（如果该波形具有一个相关的起始相位，则
可能不是零交叉点）。
2-60
©Copyright RIGOL Technologies, Inc. 2007
DG2000 系列函数/任意波形发生器用户手册
RIGOL
输出设置
按 Utility Æ 输出 ，进入如下所示的菜单。
图 2－78
操作菜单
表 2－27 输出设置菜单
功能菜单 设定 说明
负载/
高阻
设置连接到 Output 连接器的负载值
设置将 Output 连接器接为高阻
自动 允许仪器选择最佳的放大器/衰减器组合
量程
保持 禁用自动优化设置
常规/
反相
相位
波形常规输出
波形倒置输出
设置输出波形的相位偏移
提示说明
范围保持
选择 保持 ，禁用自动优化，将消除由于衰减器开关引起的“毛刺”。然而，幅度
和偏移的精确度及分辨率（及波形保真度）可能受到不良影响。
©Copyright RIGOL Technologies, Inc. 2007 2-61
DG2000 系列函数/任意波形发生器用户手册
RIGOL
1．设置输出的负载值
对于前面板 [Output] 连接器，信号发生器具有一个 50 欧姆的固定串联输出阻抗。如
果实际负载阻抗与指定的值不同，则显示的幅度和偏移电平是不正确的。所提供的负
载阻抗设置只是为了方便用户将显示电压与期望负载相匹配。
负载值的设置操作如下：
(1). 按 Utility Æ 输出 Æ 负载 ，进入如下所示的菜单。
请注意在显示屏的右下部显示出负载参数值为接通电源时的默认值，或者是预先
选定的负载值。在更改参数时，如果当前值对于新输出是有效的，则使用当前负
载值。
(2). 输入所需的负载值。
使用数字键盘或旋钮，输入所选参数值，然后选择负载所需单位 Ω 或 KΩ，按下
对应于所需单位的软键。
图 2－79
设置输出负载值
提示说明
DG2000 系列有一个固定的 50Ω 的串联输出阻抗，无论为此参数指定的值是多少，
如果实际负载与指定的值不同，则显示的电压电平和实际电平不符。
2-62
©Copyright RIGOL Technologies, Inc. 2007
DG2000 系列函数/任意波形发生器用户手册
RIGOL

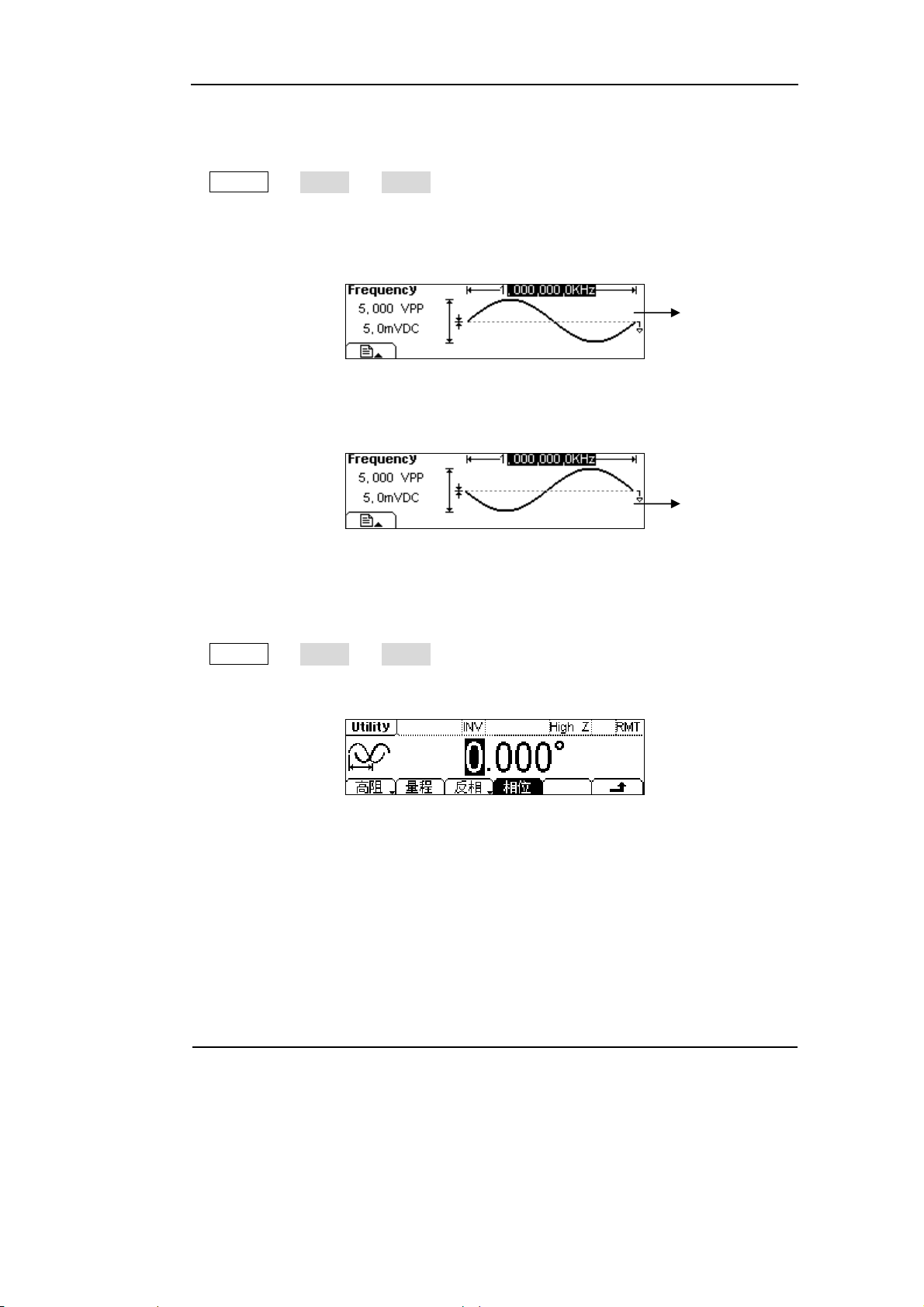

2．设置反相波形
按 Utility Æ 输出 Æ 反相 ，设置波形倒置输出。
当波形倒置后，任何偏移电压表示都不变。当在图形显示模式时，将总显示一个反相
的视图。
常规波形
图 2－80
常规波形
反相波形
图 2－81
反相波形
3．调整相位
按 Utility Æ 输出 Æ 相位 ，进入如下图 2－82 所示的菜单。
相位设置，以度为单位设置输出相位偏移。
图 2－82
相位调整设置
©Copyright RIGOL Technologies, Inc. 2007 2-63
DG2000 系列函数/任意波形发生器用户手册
RIGOL
接口设置
按 Utility Æ 接口 ，设置接口参数，进入下面所示的菜单。
图 2－83
操作菜单
表 2－28 接口设置菜单
功能菜单 设定 说明
LAN
GPIB
USB
RS232
设置局域网的配置参数
设置通用接口总线地址
查看 USB 接口的辨认字符串
设置串行接口
将 GPIB 地址设置为 0 到 30 之间的任何值。出厂默认值为“7”。所选地址保存在非易
失性存储器中，并且在通电时显示。
接口设置提供对于 GPIB（IEEE-488）、RS232 或局域网接口（LAN）上进行远程操作
的配置参数的存取。
2-64
©Copyright RIGOL Technologies, Inc. 2007
DG2000 系列函数/任意波形发生器用户手册
RIGOL

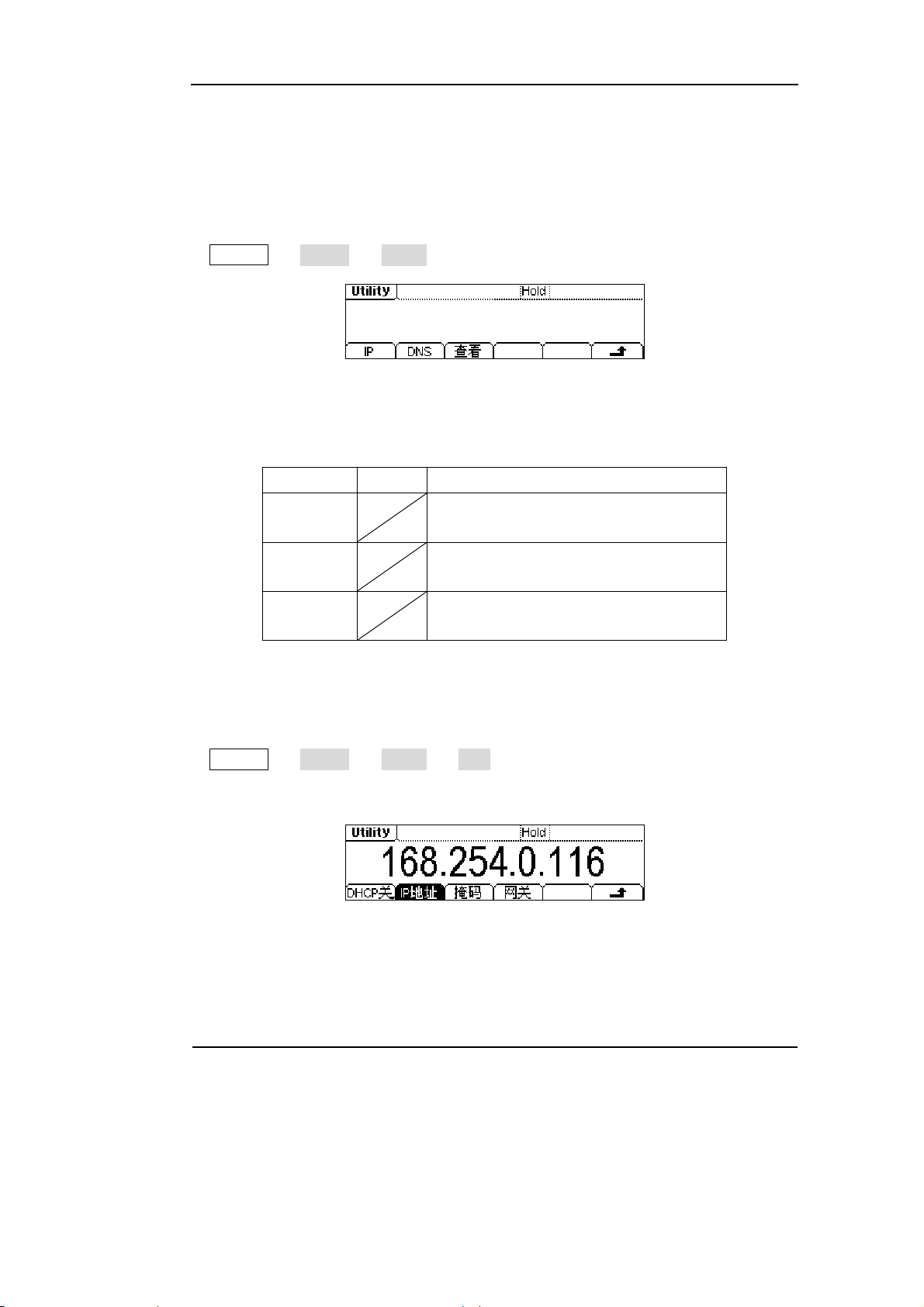

1． 局域网设置
通过 LAN 接口进行远程操作的网络配置参数的存取。您可以设置 IP 地址、配置 DNS
设置或查看当前的网络配置。
按 Utility Æ 接口 Æ LAN ，进入下面所示菜单。
图 2－84
操作菜单
表 2－29 局域网参数设置
功能菜单 设定 说明
IP
DNS
查看
设置主机的 IP 相关参数
设置主机的域名相关参数
当前主机设置的所有相关信息
IP 设置
按 Utility Æ 接口 Æ LAN Æ IP ，进入下面所示菜单。
图 2－85
操作菜单
©Copyright RIGOL Technologies, Inc. 2007 2-65
DG2000 系列函数/任意波形发生器用户手册
RIGOL

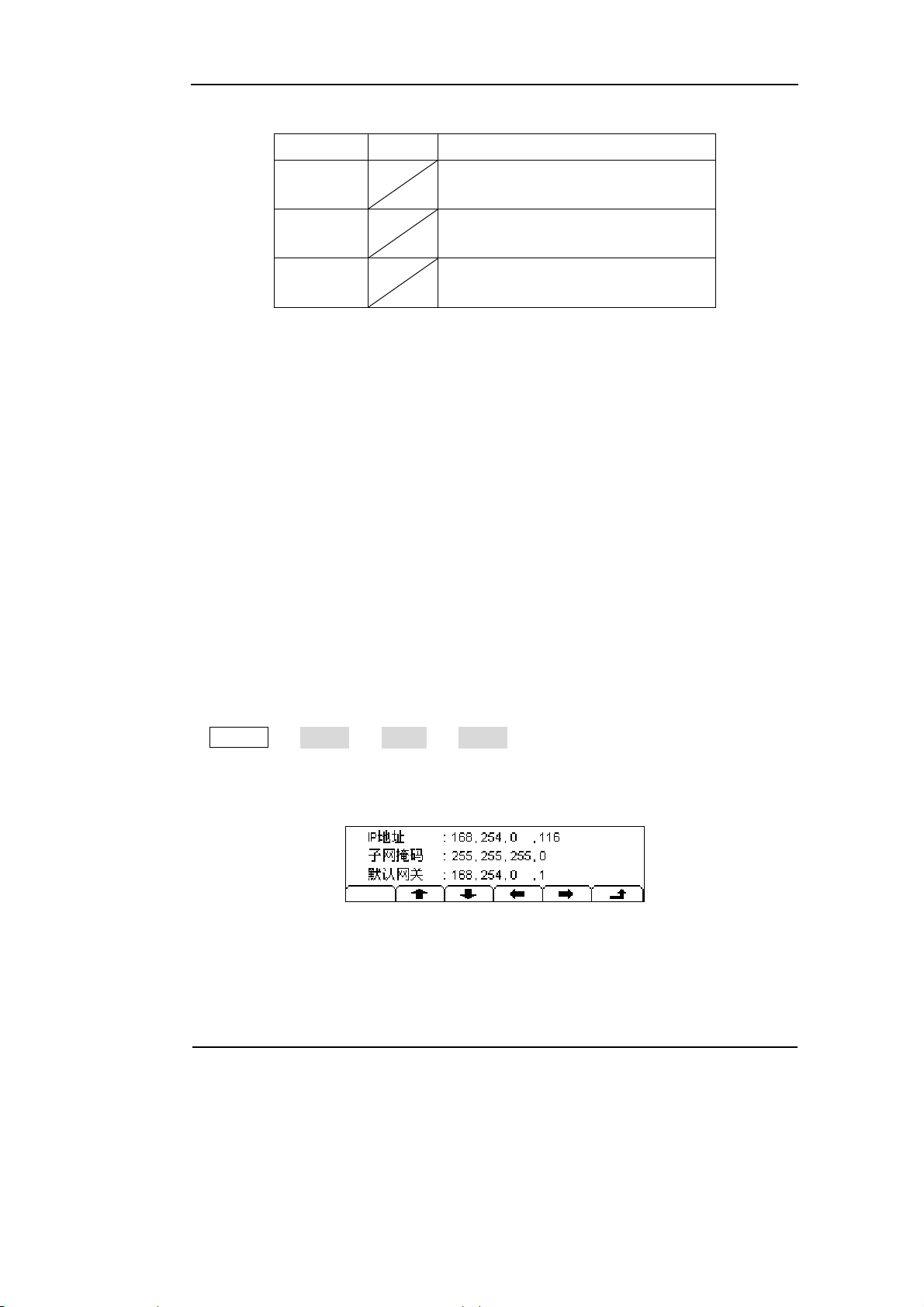

表 2－30 IP 设置菜单
功能菜单 设定 说明
DHCP
开/关
打开 打开 DHCP 设置， 动态分配 IP 地址
关闭 关闭 DHCP 设置， 手动分配 IP 地址
IP
地址
掩码
网关
设置主机的 IP 地址
设置主机的子网掩码
设置主机的默认网关
提示说明
打开 DHCP：
按 DHCP Æ 打开 ，动态分配 IP 地址。此时， IP 地址 、 掩码 、 网关 菜单
隐藏。
DNS
按 Utility Æ 接口 Æ LAN Æ DNS ，进入下面所示菜单。
2-66
图 2－86
操作菜单
©Copyright RIGOL Technologies, Inc. 2007
DG2000 系列函数/任意波形发生器用户手册
RIGOL
表 2－31 域名设置菜单
功能菜单 设定 说明
主机名
域名
服务器
设置主机名称
设置域名
设置域名服务器地址
主机名
设置主机名字符串，包括字母、数字和破折号（“－”）。向您的网络管理员查询是否
要使用主机名以及使用的名称。使用旋钮和光标键选择主机名使用的每个字符（只能
使用键盘来输入数字。）主机名被存储到非易失性存储器中。
域名
设置域名字母字符串，包括字母、数字和破折号（“－”）和点（“.”）。向您的网络管
理员查询是否使用域名以及使用的名称。使用旋钮和光标键选择域名的每个字符（只
能使用键盘来输入数字和点）。域名被存储到非易失性存储器中。
已设置
按 Utility Æ 接口 Æ LAN Æ 查看 ，显示系统当前设置的提示信息，如下图
所示。
图 2－87
系统当前设置显示界面
©Copyright RIGOL Technologies, Inc. 2007 2-67
DG2000 系列函数/任意波形发生器用户手册
RIGOL
提示说明
如果 DHCP 为打开状态，并且您想要使用由 DHCP 服务器返回的 DNS 地址，请将
服务器参数设为“0.0.0.0”。
2-68
©Copyright RIGOL Technologies, Inc. 2007
DG2000 系列函数/任意波形发生器用户手册
RIGOL

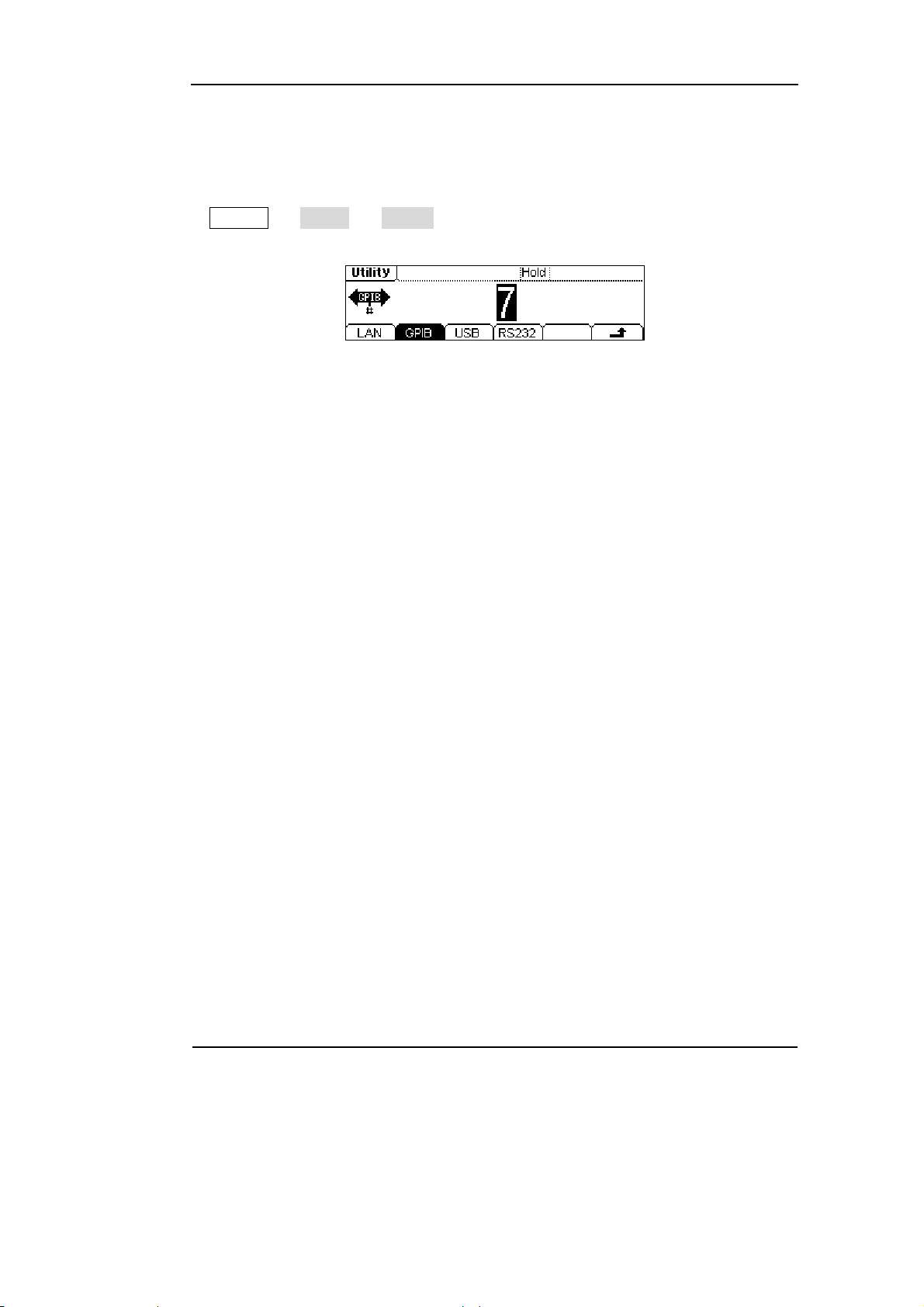

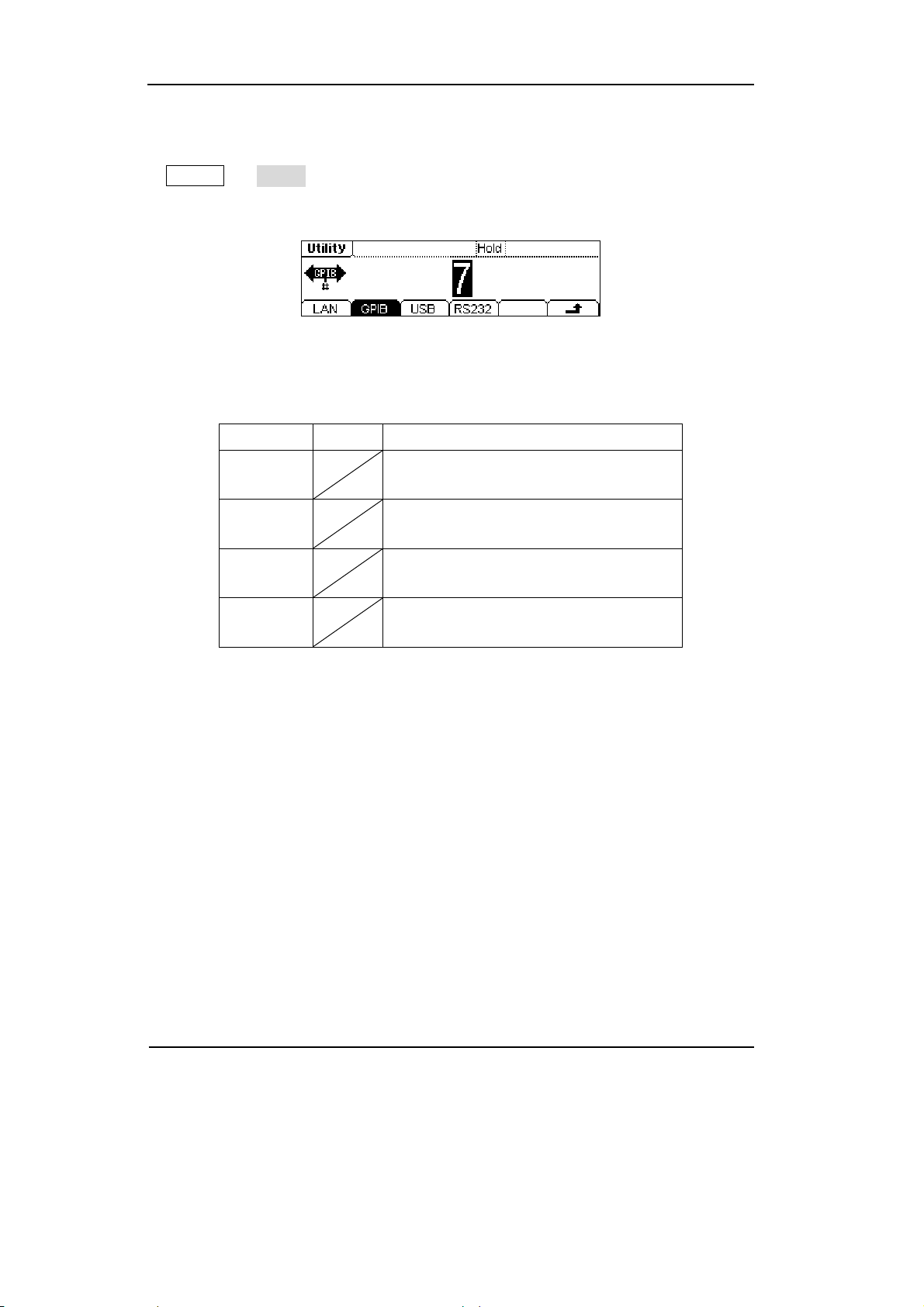

2． GPIB
设置 GPIB 接口。设置仪器的 GPIB 接口地址，地址范围为 0~30。仪器默认 GPIB 地
址为“7”。
按 Utility Æ 接口 Æ GPIB ，进入下面所示菜单。
图 2－88
操作菜单
©Copyright RIGOL Technologies, Inc. 2007 2-69
DG2000 系列函数/任意波形发生器用户手册
RIGOL
3．RS232 串行接口设置
设置 RS232（串行接口）接口。确保仪器的波特率和校验位与所用的计算机设置匹配。
并且，确保使用合适的 RS232 电缆并且连接正确。接口选择保存在非易失性存储器中，
并且在通电时显示。
按 Utility Æ 接口 Æ RS232 ，进入下面所示菜单。
图 2－89
操作菜单
表 2－32 RS232 串行接口设置
功能菜单 设定 说明
波特率
校验位
设置 RS232 操作的波特率
设置 RS232 操作的的奇偶校验和数据位数
波特率
设置 RS232 操作的波特率。确保仪器的波特率设置匹配所用的计算机的波特率设置。
波特率的可选值为 115K、57.6K、38.4K、19.2K、9600、4800、2400、1200，出厂
默认设置为 9600 波特。当前选择保存在非易失性存储器中。
校验
设置 RS232 操作的奇偶校验和数据位数。确保仪器的设置匹配所用的计算机设置。可
选参数为奇校验、偶校验、无校验，出厂默认值为“无校验”。当前选择保存在非易
失性存储器中。
2-70
©Copyright RIGOL Technologies, Inc. 2007
DG2000 系列函数/任意波形发生器用户手册
RIGOL
系统设置
按 Utility Æ System ，进入下面所示菜单。
图 2－90
操作菜单
表 2－33 系统设置菜单
功能菜单 设定 说明
Lang
显 示
声音开/关
设置屏幕显示语言类型。
设置屏幕显示的参数。
打开蜂鸣。
关闭蜂鸣。
打开屏幕保护程序。对屏幕不操作保持 3
屏保开/关
分钟时间，生成屏保，按任意键恢复。
关闭屏幕保护程序。
格 式
设置参数显示的数字格式。
默认值：上电时，将所有设置恢复为出厂
默认值。
所有设置。
配置
上电值
上次值：上电时，恢复上次仪器关闭时的
出厂值 将所有仪器设置恢复为出厂默认值。
时钟源 选择系统时钟源为：内部或外部。
©Copyright RIGOL Technologies, Inc. 2007 2-71
DG2000 系列函数/任意波形发生器用户手册
RIGOL
要点说明：
开机上电
选择通电时将要使用的仪器配置。
选择默认设置或上次设置，设置完成后，重新开机上电时有效。
蜂鸣
启用或禁用当前从前面板或远程接口上产生错误时发出的声音。同时，启用或禁用前
面板任意按键或旋钮发出的声音。
2-72
©Copyright RIGOL Technologies, Inc. 2007
DG2000 系列函数/任意波形发生器用户手册
RIGOL
1. 语言选择
DG2000 系列信号发生器，配备多国语言的用户接口，由用户自选。
欲选择显示语言类型，请按下 Utility 菜单按钮，然后按 Lang 键以选择适当的语言。
选择操作系统显示语言的调整方法：
按 Utility Æ System Æ Lang ，调整屏幕操作时的语言类型，进入如下所示的
语言选择菜单。
图 2－91
语言选择菜单
©Copyright RIGOL Technologies, Inc. 2007 2-73
DG2000 系列函数/任意波形发生器用户手册
RIGOL

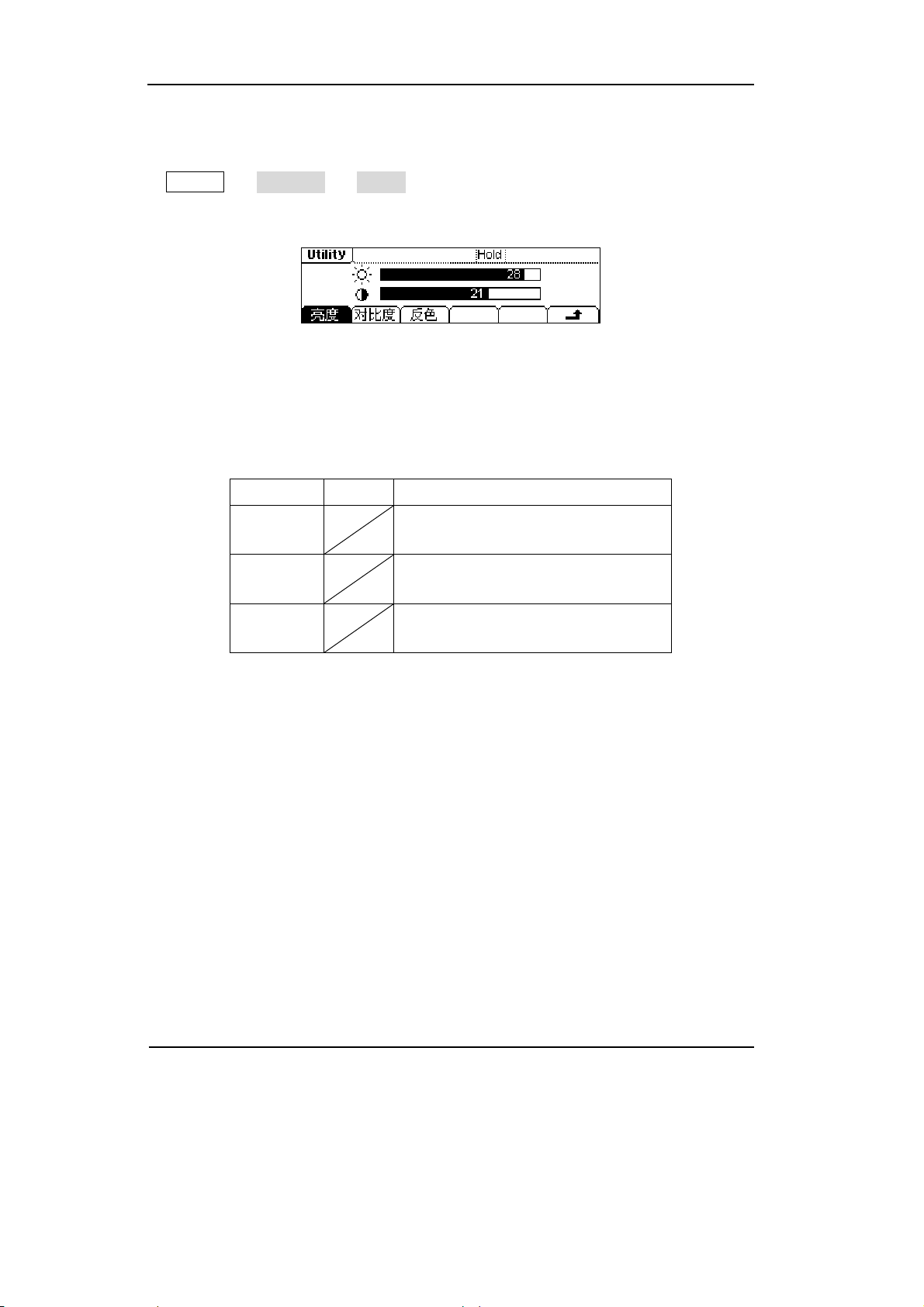

2. 显示控制
按 Utility Æ System Æ 显示 ，进入下面所示的菜单。
图 2－92
操作菜单
表 2－34 显示控制参数设置
功能菜单 设定 说明
对比度
亮度
反色
设置屏幕对比度的参数值
设置屏幕亮度的参数值
设置屏幕反色
2-74
©Copyright RIGOL Technologies, Inc. 2007
DG2000 系列函数/任意波形发生器用户手册
Loading...
