DG1022 雙通道函數/任意波形發生器簡介
DG1022 雙通道函數/任意波形發生器使用直接數位合成（DDS）技術，可生成穩定、
精確、純淨和低失真的正弦信號。它還能提供 5MHz、具有快速上升沿和下降沿的方波。
另外還具有高精度、寬頻帶的頻率測量功能。DG1022 實現了易用性、優異的技術指標
及眾多功能特性的完美結合，可幫助用戶更快地完成工作任務。
DG1022 雙通道函數/任意波形發生器向用戶提供簡單而功能明晰的前面板。人性化的
鍵盤佈局和指示以及豐富的介面，直觀的圖形用戶操作介面，內置的提示和上下文幫助
系統極大地簡化了複雜的操作過程，用戶不必花大量的時間去學習和熟悉信號發生器的
操作，即可熟練使用。內部AM、FM、PM、FSK 調製功能使儀器能夠方便的調製波形，
而無需單獨的調製源。
性能特點：
DDS 直接數位合成技術，得到精確、穩定、低失真的輸出信號；
RIGOL
雙通道輸出，可實現通道耦合，通道複製；
輸出 5 種基本波形，內置 48 種任意波形；
可編輯輸出 14-bit、4k 點的用戶自定義任意波形；
100MSa/s 採樣率；
頻率特性：
正弦波：
方 波：
鋸齒波：
1µ
1µ
1µ
脈衝波：500
Hz 到 20MHz
Hz 到 5MHz
Hz 到 150kHz
µ
Hz 到 3MHz
白雜訊：5MHz 帶寬 (-3dB)
任意波形：1μHz 到 5MHz
幅度範圍（CH1）：
2mV
PP ～ 10VPP （50 ）
PP ～ 20VPP （高阻）
4mV
具有豐富的調製功能，輸出各種調製波形：調幅（AM）、調 頻（ FM）、調 相（ PM）、 二進位
頻移鍵控（FSK）、線性和對數掃描（Sweep）及脈衝串（Burst）模式；
豐富的輸入輸出：外接調製源，外接基準 10MHz 時鐘源，外觸發輸入，波形輸出，
數位同步信號輸出；
高精度、寬頻帶頻率計：
測量功能：頻率、週期、占空比、正/負脈衝寬度
頻率範圍：100mHz ～ 200MHz （單通道）
5
©
2008 RIGOL Technologies, Inc. DG1022 双通道函数/任意波形发生
RIGO
L
支援即插即用 USB 存儲設備，並可通過 USB 存儲設備存儲、讀取波形配置參數及
用戶自定義任意波形，以及進行軟體升級；
標準配置介面：USB Host&Device；
與 DS1000 系列示波器無縫對接，直接獲取示波器中存儲的波形並無損地重現；
可連接和控制 PA1011 功率放大器，將信號放大後輸出；
圖形化介面可以對信號設置進行視覺化驗證；
中英文嵌入式幫助系統；
支援中英文輸入。
©
2008 RIGOL Technologies, Inc.
DG1022 雙通道函數/任意波形發生器用戶手冊
V
目 錄
保證和聲明.................................................................................................. I
一般安全概 ................................................................................................II
DG1022 雙通道函數/任意波形發生器簡介 .................................................... IV
第 1 章 快速入門.....................................................................................1-1
一般性檢查............................................................................................... 1-2
調整手柄 .................................................................................................. 1-3
初步瞭解前後面板..................................................................................... 1-4
初步瞭解用戶介面..................................................................................... 1-6
初步瞭解波形設置..................................................................................... 1-7
初步瞭解輸出設置................................................................................... 1-10
初步瞭解調製/掃描/脈衝串設置................................................................ 1-11
初步瞭解數位輸入的使用 ......................................................................... 1-13
初步瞭解存儲和調出/輔助系統功能/幫助功能 ............................................ 1-14
第 2 章 高級操作指南 ..............................................................................2-1
基本波形設置 ........................................................................................... 2-2
設置正弦波 ........................................................................................ 2-2
設置方波 ........................................................................................... 2-7
設置鋸齒波 ........................................................................................ 2-9
設置脈衝波 ...................................................................................... 2-11
設置雜訊波 ...................................................................................... 2-14
任意波形設置 ......................................................................................... 2-15
選擇任意波形................................................................................... 2-16
用戶自定義任意波形 ......................................................................... 2-19
調製波形設置 ......................................................................................... 2-25
幅度調製（AM） .............................................................................. 2-26
頻率調製（FM） .............................................................................. 2-28
頻移鍵控（FSK） ............................................................................. 2-30
相位調製（PM） .............................................................................. 2-32
設置掃頻波形 ......................................................................................... 2-34
設置脈衝串波形 ...................................................................................... 2-36
存儲和讀取............................................................................................. 2-40
輔助系統功能設置................................................................................... 2-47
同步輸出設置................................................................................... 2-49
通道設置 ......................................................................................... 2-50
耦合設置 ......................................................................................... 2-53
頻率計設置 ...................................................................................... 2-55
DG1022 雙通道函數/任意波形發生器用戶手冊
©
2008 RIGOL Technologies, Inc.
RIGOL
RIGO
L
系統設置 ....................................................................................... 2-59
介面設置 ....................................................................................... 2-66
檢測 ............................................................................................... 2-67
功率放大器設置 .............................................................................. 2-69
使用內置幫助系統 ................................................................................... 2-70
第 3 章 使用實例 .................................................................................... 3-1
輸出單通道波形 ........................................................................................ 3-2
例一：輸出正弦波 .............................................................................. 3-2
例二：輸出方波 ................................................................................. 3-3
例三：輸出鋸齒波 .............................................................................. 3-4
例四：輸出脈衝波 .............................................................................. 3-5
例五：輸出雜訊波 .............................................................................. 3-6
例六：輸出內建任意波........................................................................ 3-7
例七：輸出自定義任意波 .................................................................... 3-8
例八：輸出 AM 調製波 ...................................................................... 3-10
例九：輸出 FSK 調製波 ..................................................................... 3-11
例十：輸出線性掃描波...................................................................... 3-12
例十一：輸出脈衝串 ......................................................................... 3-13
輸出雙通道波形 ...................................................................................... 3-14
通道耦合實例 ......................................................................................... 3-17
通道複製實例 ......................................................................................... 3-19
頻率計測量實例 ...................................................................................... 3-20
第 4 章系統提示及故障排除 .................................................................... 4-1
系統提示資訊 ........................................................................................... 4-2
普通提示 ........................................................................................... 4-2
錯誤提示 ........................................................................................... 4-3
數據超限提示 ..................................................................................... 4-4
故障處理 ................................................................................................ 4-12
第 5 章 技術規格 .................................................................................... 5-1
技術指標 ................................................................................................. 5-2
一般技術規格 .......................................................................................... 5-7
第 6 章 附錄 .......................................................................................... 6-1
附錄 A：附件 ........................................................................................... 6-1
附錄 B：保修概要 ................................................................................... 6-2
附錄 C：保養和清潔維護 ......................................................................... 6-3
索引 ..............................................................................................................1
©
2008 RIGOL Technologies, Inc.
DG1022 雙通道函數/任意波形發生器用戶手冊
/
L
RIGO
第 1 章 快速入門
本章主要闡述以下內容：
一般性檢查
調整手柄
初步瞭解前後面板
初步瞭解用戶介面
初步瞭解波形設置
初步瞭解輸出設置
初步瞭解調製/掃描/脈衝串設置
初步瞭解數位輸入的使用
初步瞭解存儲和調出/輔助系統功能/幫助功能
©
2008 RIGOL Technologies, Inc.
DG1022 双通道函数
任意波形发生器用户手册
T
L
RIGO
一般性檢查
當您得到一台新的 DG1022 雙通道函數/任意波形發生器時，建議您按以下步驟對儀器
進行檢查。
1． 檢查是否存在因運輸造成的損壞。 如發現包裝紙箱或泡沫塑料保護墊嚴重破損，
請先保留，直到整機和附件通過電
性和機械性測試。
2． 檢查附件。
關於提供的附件明細，在本說明書第 6 章的“附錄 A：附件”專案已經進行了
說 明，您可以參照此說明檢查附件是否有缺失。如發現附件缺少或損壞，請與
負責 此業務的 RIGOL 經銷商或 RIGOL 的當地辦事處聯繫。
3． 檢查整機。 如發現儀器外觀破損，儀器工作不正常，或未能通過性能測試，請與
負責此業務
的 RIGOL 經銷商或 RIGOL 的當地辦事處聯繫。
因運輸造成的儀器損壞，由發貨方和承運方聯繫賠償事宜。RIGOL 公司恕不進行
免費維修或更換。
©
2008 RIGOL
echnologies, Inc.
DG1022 双通道函数/任意波形发生器用户手册
/
L
調整手柄
RIGO
要調整函數/任意波形發生器的手柄，請握住儀器兩側的手柄並向外拉。然後將手柄旋
轉到所需位置。操作方法如下圖所示。
圖 1-1 調整手柄的方法
平放位置
©
2008 RIGOL Technologies, Inc.
DG1022 双通道函数
圖 1-2
函數/任意波形發生器外觀可調位置
任意波形发生器用户手册
移動位置
T
L
RIGO
初步瞭解前後面板
當您得到一款新型 DG1022 雙通道函數/任意波形發生器時，首先需要瞭解信號發生
器 前、後操作面板。本章對於 DG1022 前、後面板的操作及功能作簡單的描述和
介紹， 使您能在最短的時間內熟悉其功能設置和使用。
前面板總覽
DG1022 向用戶提供簡單而功能明晰的前面板，如圖 1-3 所示，前面板上包括各種功能 按
鍵、旋鈕及功能表軟鍵，您可以進入不同的功能功能表或直接獲得特定的功能應用。
USB 介面 LCD 模式/功能鍵 方向鍵 旋鈕
本地、視圖切換 通道切換 CH1 輸出使能 CH2 輸出端/
電源開關 功能表鍵 波形選擇鍵 數位鍵盤 CH2 輸出使能 CH1 輸出端
頻率計輸入端
圖 1-3
DG1022 雙通道函數/任意波形發生器前面板
©
2008 RIGOL
echnologies, Inc.
DG1022 双通道函数/任意波形发生器用户手册
/
L
後面板總覽
調製波輸入 外部觸發/ USB Device 總電源開關
10MHz
參考輸入 同步輸出 電源插口
FSK/Burst
RIGO
DG1022 雙通道函數/任意波形發生器後面板
©
2008 RIGOL Technologies, Inc.
DG1022 双通道函数
圖 1-4
任意波形发生器用户手册
T
L
RIGO
初步瞭解用戶介面
DG1022 雙通道函數/任意波形發生器提供了 3 種介面顯示模式：單通道常規模式、單
通道圖形模式及雙通道常規模式。這 3 種顯示模式可通過前面板左側的View 按鍵切
換。用戶可通過
來切換活動通道，以便於設定每通道的參數及觀察、比較波形。
輸出配置
狀態欄
當前活動通道
波形圖示區 參數顯示區
操作功能表
區
圖 1-5 單通道常規顯示模式
當前活動通道 參數顯示區
狀態欄
參數顯示區
顯示功能表按
鍵
圖 1-6 單通道圖形顯示模式
波形顯示區
當前活動通道參數 輸出配置
狀態欄
波形圖示區
操作功能表
區
圖 1-7 雙通道常規顯示模式
本書按鍵表示說明：
本書對按鍵的標識用加邊框的字元表示，如 Sine 代表前面板上一個標注著“Sine”字
符的功能鍵，功能表軟鍵的標識用帶陰影的字元表示，如頻率 表示 Sine 功能表中的
“頻
”選項。
©
2008 RIGOL
echnologies, Inc.
DG1022 双通道函数/任意波形发生器用户手册
通道輸出狀態
/
L
初步瞭解波形設置
RIGO
如下圖 1-8 所示，在操作面板左側下方有一系列帶有波形顯示的按鍵，它們分別
是： 正弦波、方波、鋸齒波、脈衝波、雜訊波、任意波，此外還有兩個常用按鍵：通道
選擇 和視圖切換鍵。下面的練習將引導您逐步熟悉這些按鍵的設置。本章以下對波形選
擇的 說明均在常規顯示模式下進行。
波形選擇 通道選擇 視圖切換
圖 1-8 按鍵選擇
1．使用 Sine 按鍵，波形圖示變為正弦信號，並在狀態欄左側出現“Sine”字樣。DG1022
可輸出頻率從 1μHz 到 20MHz 的正弦波形。通過設置
/
低電平、相位
移
，可以得到不同參數值的正弦波。
頻率/週期、幅值/高電平、偏
圖1-9
正弦波常規顯示介面
圖 1-9 所示正弦波使用系統默認參數：頻率為 1kHz，幅值為 5.0VPP，偏移量為 0VDC， 初
始相位為
0°
。
2． 使用Square 按鍵，波形圖示變為方波信號，並在狀態欄左側出現“Square”字
樣。DG1022 可輸出頻率從 1μHz 到 5MHz 並具有可變占空比的方波。通過設置
頻 率/週期、幅值/高電平、偏移/低電平、占空比、相位
的方波。
©
2008 RIGOL Technologies, Inc.
DG1022 双通道函数
圖 1-10
方波常規顯示介面
任意波形发生器用户手册
，可以得到不同參數值
T
L
RIGO
圖 1-10 所示方波使用系統默認參數：頻率為 1kHz，幅值為 5.0VPP，偏移量為 0VDC，
占空比為 50％，初始相位為
0°
。
3． 使用Ramp 按鍵，波形圖示變為鋸齒波信號，並在狀態欄左側出現“Ramp”字
樣。DG1022 可輸出頻率大小從 1μHz 到 150kHz 並具有可變對稱性的鋸齒波波
形。通過設置
頻率/週期、幅值/高電平、偏移/低電平、對稱性、相位
，可以得到
不同參數值的鋸齒波。
圖 1-11
鋸齒波常規顯示介面
圖 1-11 所示鋸齒波使用系統默認參數：頻率為1kHz，幅值為 5.0VPP，偏移量為
0V
DC，對稱性為50％，初始相位為
0°
。
4． 使用 Pulse 按鍵，波形圖示變為脈衝波信號，並在狀態欄左側出現“Pulse”字樣。
DG1022 可輸出頻率從 500μHz到3MHz 並具有可變脈衝寬度的脈衝波形。通過設
頻率/週期、幅值/高電平、偏移/低電平、脈寬/占空比、延時
置
，可以得到不同參
數值的脈衝波。
圖 1-12
脈衝波常規顯示介面
圖 1-12 所示脈衝波形使用系統默認參數：頻率為1kHz，幅值為5.0VPP，偏移量
為 0V
DC，脈寬為 500μs，占空比為50％，延時為 0s。
5． 使用 Noise 按鍵，波形圖示變為雜訊信號，並在狀態欄左側出現“Noise”字樣。
DG1022 可輸出帶寬為5MHz 的雜訊。通過設置
得到不同參數值的雜訊信號。
幅值/高電平、偏移/低電平
，可以
©
2008 RIGOL
echnologies, Inc.
DG1022 双通道函数/任意波形发生器用户手册
/
L
RIGO
圖 1-13
雜訊波形常規顯示介面
圖1-13 所示波形為系統默認的信號參數：幅值為 5.0VPP，偏移量為 0VDC。
6． 使用Arb 按鍵，波形圖示變為任意波信號，並在狀態欄左側出現“Arb”字樣。
DG1022 可輸出最多 4k 個點和最高 5MHz 重複頻率的任意波形。通過設置
/
期、幅值
高電平、偏移/低電平、相位
，可以得到不同參數值的任意波信號。
頻率/周
圖 1-14
任意波形常規顯示介面
圖 1-14 所示 NegRamp 倒三角波形使用系統默認參數：頻率為1kHz，幅值為
5.0V
PP，偏移量為 0VDC，相位為
7． 使用 鍵切換通道，當前選中的通道可以進行參數設置。在常規和圖形模式下 均
可以進行通道切換，以便用戶觀察和比較兩通道中的波形。
8． 使用 View 鍵切換視圖，使波形顯示在單通道常規模式、單通道圖形模式、雙通
道常規模式之間切換。此外，當儀器處於遠端模式，按下該鍵可以切換到本地模式。
0°
。
©
2008 RIGOL Technologies, Inc.
DG1022 双通道函数
任意波形发生器用户手册
T
L
RIGO
初步瞭解輸出設置
如下圖 1-15 所示，在前面板右側有兩個按鍵，用於通道輸出、頻率計輸入的控制。下
面的說明將引導您逐步熟悉這些功能。
通道 1 輸出 通道 2 不輸出
圖1-16 通道輸出控制
圖 1-15 通道輸出、頻率計輸入
1. 使用 Output 按鍵，啟用或禁用前面板的輸出連接器輸出信號。已按下 Output 鍵
的通道顯示“ON”且鍵燈被點亮。
2. 在頻率計模式下，CH2 對應的 Output 連接器作為頻率計的信號輸入端，CH2 自動
關閉，禁用輸出。
©
2008 RIGOL
echnologies, Inc.
DG1022 双通道函数/任意波形发生器用户手册
/
L

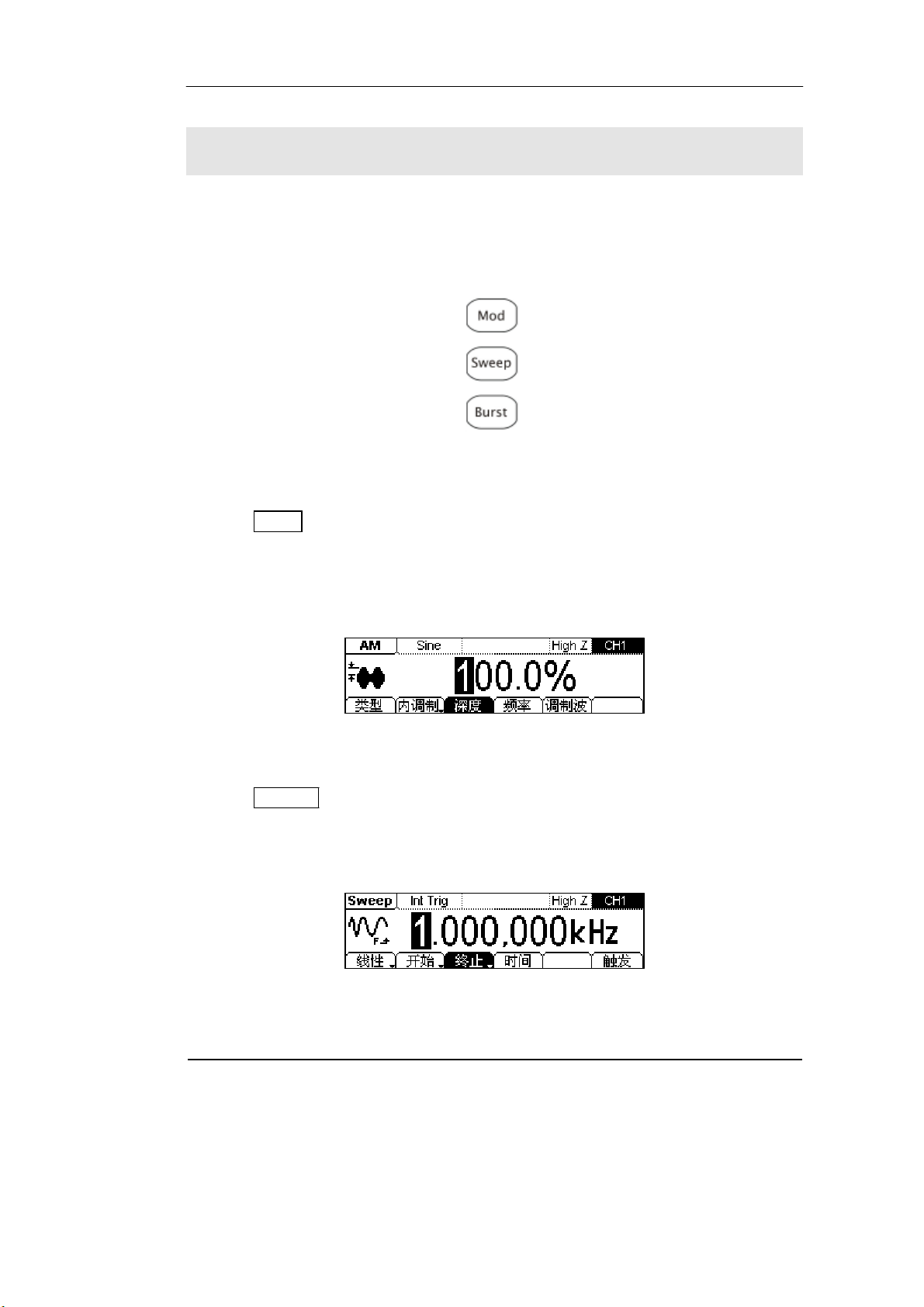

初步瞭解調製/掃描/脈衝串設置
RIGO
如下圖 1-17 所示，在前面板右側上方有三個按鍵，分別用於調製、掃描及脈衝串的設
置。在本信號發生器中，這三個功能只適用於通道 1。下面的說明將逐步引導您熟悉這
些功能的設置。
圖 1-17
調製/掃描/脈衝串按鍵
1.使用 Mod 按鍵，可輸出經過調製的波形。並可以通過改變類型、內調製/外調製、
深度、頻率、調製波等參數，來改變輸出波形。
DG1022 可使用 AM、FM、FSK 或 PM 調製波形。可調製正弦波、方波、鋸齒波或
任意波形（不能調製脈衝、雜訊和 DC）。
圖 1-18
調製波形常規顯示介面
2.使用 Sweep 按鍵，對正弦波、方波、鋸齒波或任意波形產生掃描（不允許掃描
脈衝、雜訊和 DC）。
在掃描模式中，DG1022 在指定的掃描時間內從開始頻率到終止頻率而變化輸出。
圖 1-19
掃描波形常規顯示介面
©
2008 RIGOL Technologies, Inc.
DG1022 双通道函数
任意波形发生器用户手册
T
L
RIGO
3.使用 Burst 按鍵，可以產生正弦波、方波、鋸齒波、脈衝波或任意波形的脈衝
串波形輸出，雜訊只能用於門控脈衝串。
圖 1-20
脈衝串波形常規顯示介面
名詞解釋
脈衝串：輸出具有指定迴圈數目的波形，稱為”脈衝串”。脈衝串可持續特定數目的波形
迴圈（N迴圈脈衝串），或受外部門控信號控制（為門 控脈衝串）。脈衝串可適用於任何波
形函數（DC 除外），但是雜訊只能用於門控脈衝串。
©
2008 RIGOL
echnologies, Inc.
DG1022 双通道函数/任意波形发生器用户手册
/
L
初步瞭解數位輸入的使用
RIGO
如下圖 1-21 所示，在前面板上有兩組按鍵，分別是左右方向鍵和旋鈕、數位鍵盤。下
面的說明將逐漸引導您熟悉數字輸入功能的使用。
（1）方向鍵和旋鈕 （2）數位鍵盤
圖1-21 前面板的數位輸入
方向鍵
用於切換數值的數位、任意波檔/設置檔的存儲位置。
旋鈕改變數值大小。在 0~9範圍內改變某一數值大小時，順時針轉一格加 1，逆時針
轉一格減 1。
數位鍵盤 直接輸入需要的數值，改變參數大小。
元，
用於切換內建波形種類、任意波檔/設置檔的存儲位置、檔案名輸入字
©
2008 RIGOL Technologies, Inc.
DG1022 双通道函数
任意波形发生器用户手册
T
L
RIGO

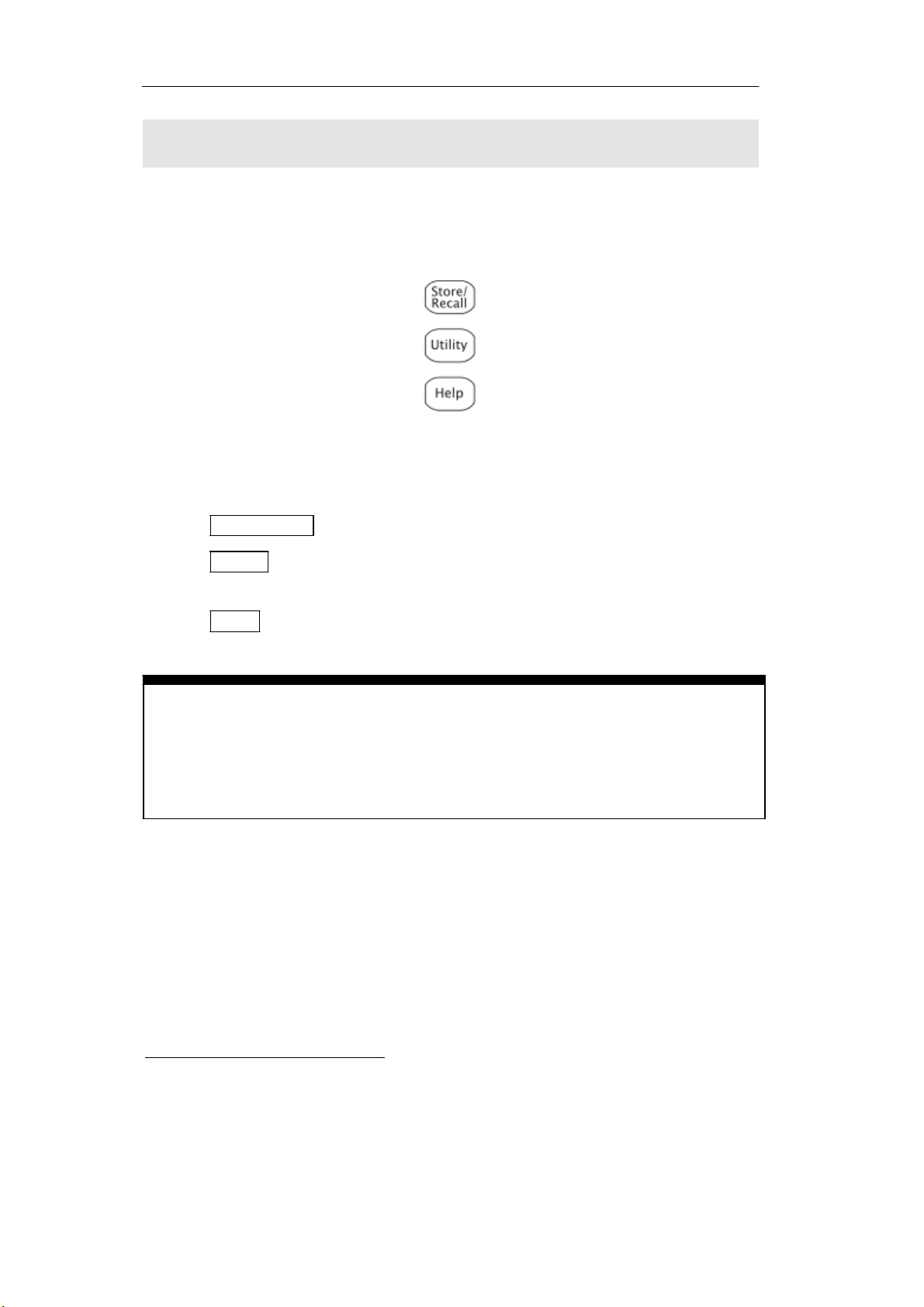

初步瞭解存儲和調出/輔助系統功能/幫助功能
如下圖 1-22 所示，在操作面板上有三個按鍵，分別用於存儲和調出、輔助系統功能及 幫
助功能的設置。下面的說明將逐步引導您熟悉這些功能的設置。
圖1-22
存儲/輔助系統功能/幫助設置按鍵
1. 使用 Store/Recall 按鍵，存儲或調出波形資料和配置資訊。
2. 使用 Utility 按鍵，可以進行設置同步輸出開/關、輸出參數、通道耦合、通道複製、
頻率計測量；查看介面設置、系統設置資訊；執行儀器自檢和校準等操作。
3. 使用 Help 按鍵，查看幫助資訊列表。
操作說明
獲得任意鍵幫助：要獲得任何前面板按鍵或功能表按鍵的上下文幫助資訊，按下並按
住該鍵2~3秒，顯示相關幫助資訊。
©
2008 RIGOL
echnologies, Inc.
DG1022 双通道函数/任意波形发生器用户手册
Loading...
