RIDGID K-45AF-7, K-45AF, K-45-1 User manual [en, es, fr]

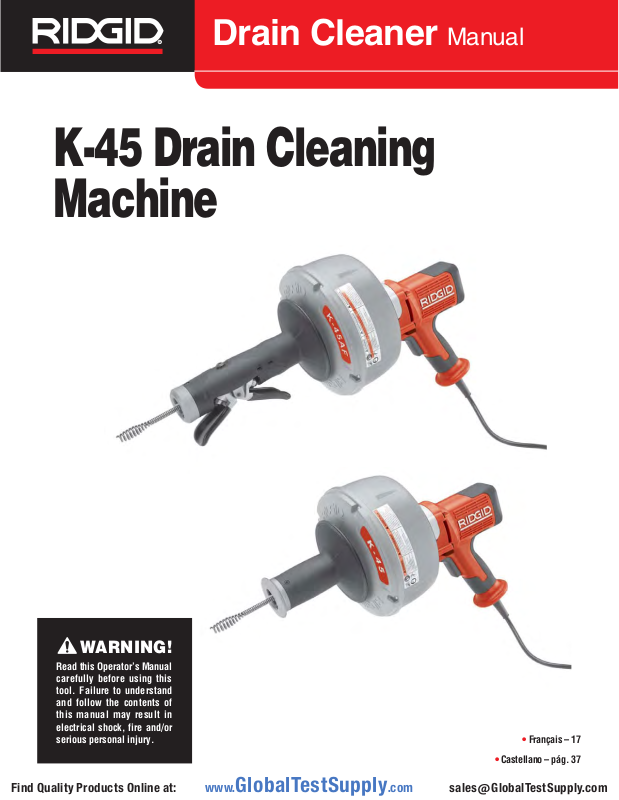

K-45 Drain Cleaning
Machine

• Français – 17

• Castellano – pág. 37

WARNING!

Read this Operator’s Manual
carefully before using this
tool. Failure to understand
and follow the contents of
this manual may result in
electrical shock, fire and/or
serious personal injury.

Drain Cleaner Manual

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Table of Contents

Recording Form For Machine Serial Number .............................................................................................................1

Safety Symbols..............................................................................................................................................................2

General Power Tool Safety Warnings

Work Area Safety ........................................................................................................................................................2

Electrical Safety...........................................................................................................................................................2

Personal Safety ...........................................................................................................................................................3

Power Tool Use and Care ...........................................................................................................................................3

Service ........................................................................................................................................................................3

Drain Cleaner Safety Warnings ....................................................................................................................................3

Description, Specifications and Standard Equipment

Description ..................................................................................................................................................................4

Specifications ..............................................................................................................................................................5

Standard Equipment....................................................................................................................................................5

Pre-Operation Inspection..............................................................................................................................................6

Machine and Work Area Set Up ...................................................................................................................................7

Operating Instructions ..................................................................................................................................................8

Operation.....................................................................................................................................................................9

Feeding The Cable Into The Drain ..............................................................................................................................9

Maintenance Instructions ...........................................................................................................................................11

Cleaning ....................................................................................................................................................................11

Cables .......................................................................................................................................................................12

AUTOFEED®..............................................................................................................................................................12

Changing Cables

Changing Inner Drum ................................................................................................................................................12

Loading Cable Into Inner Drum .................................................................................................................................13

Loading Cable Without Changing The Inner Drum ...................................................................................................13

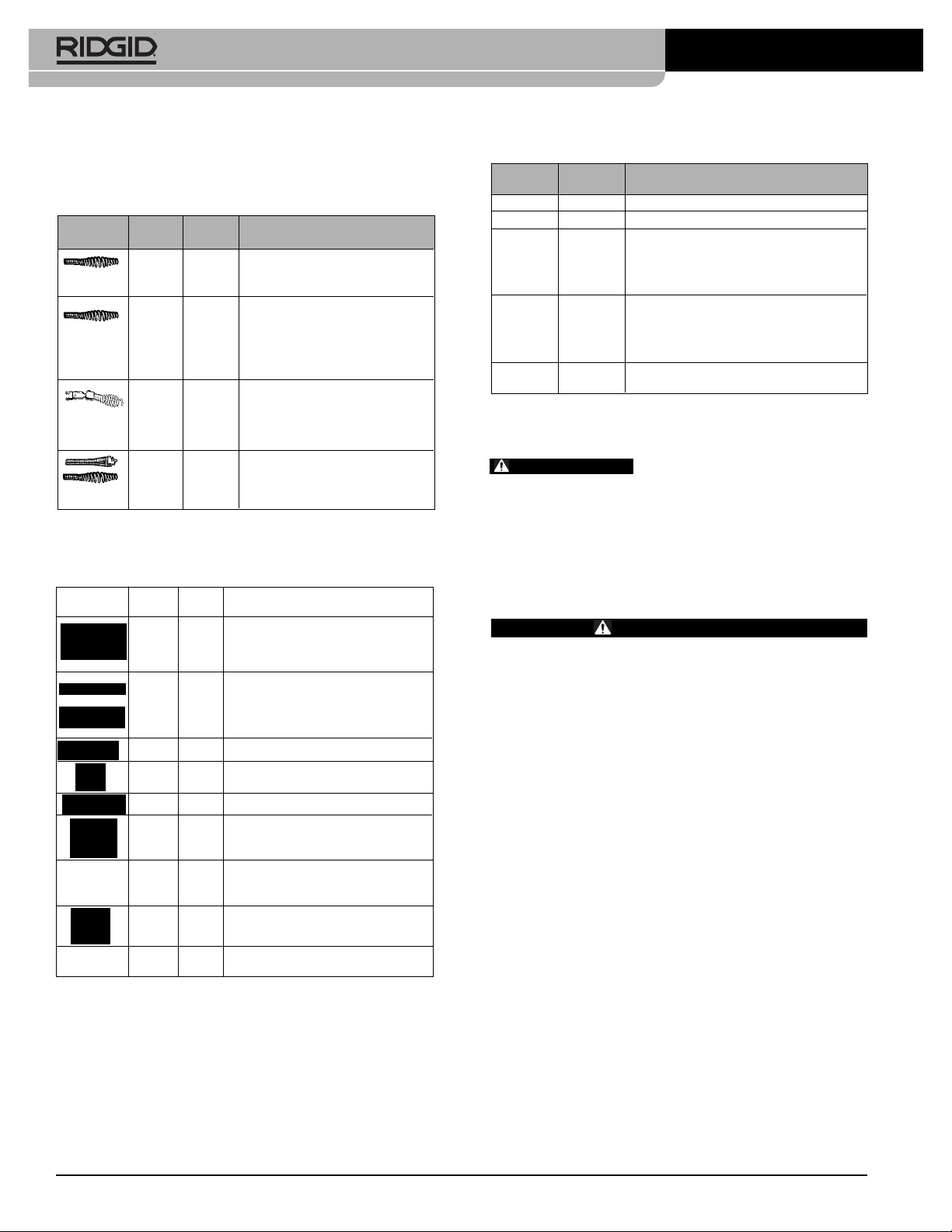

Accessories .................................................................................................................................................................14

Machine Storage..........................................................................................................................................................14

Service and Repair ......................................................................................................................................................14

Disposal........................................................................................................................................................................15

Troubleshooting ..........................................................................................................................................................16

Lifetime Warranty..........................................................................................................................................Back Cover

*Original Instructions - English

ii

K-45 Drain Cleaning Machine

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

K-45 Drain Cleaning Machine

Drain Cleaner

K-45 Drain Cleaning Machine

Record Serial Number below and retain product serial number which is located on nameplate.

Serial
No.

WARNING!

Read this Operator’s Manual
carefully before using this
tool. Failure to understand
and follow the contents of
this manual may result in
electrical shock, fire and/or
serious personal injury.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

2

K-45 Drain Cleaning Machine

General Power Tool Safety
Warnings

*

WARNING

Read all safety warnings and all instructions. Failure
to follow the warnings and instructions may result in
electric shock, fire, and/or serious injury.

SAVE ALL WARNINGS AND INSTRUCTIONS

FOR FUTURE REFERENCE!

The term "power tool" in the warnings refers to your
mains-operated (corded) power tool or battery-operated
(cordless) power tool.

Work Area Safety

• Keep work area clean and well lit. Cluttered or dark

areas invite accidents.

• Do not operate power tools in explosive atmo-

spheres, such as in the presence of flammable
liquids, gases, or dust. Power tools create sparks

which may ignite the dust or fumes.

• Keep children and by-standers away while oper-
ating a power tool. Distractions can cause you to
lose control.

Electrical Safety

• Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any adap ter
plugs with earthed (grounded) power tools. Un -

modified plugs and matching outlets will reduce risk of
electric shock.

• Avoid body contact with earthed or grounded sur-

faces such as pipes, radiators, ranges and re ­frig erators. There is an increased risk of electrical

shock if your body is earthed or grounded.

• Do not expose power tools to rain or wet condi-
tions. Water entering a power tool will increase the risk
of electric shock.

• Do not abuse the cord. Never use the cord for car-

rying, pulling or unplugging the power tool. Keep
cord away from heat, oil, sharp edges or moving
parts. Damaged or entangled cords increase the risk of

electric shock.

• When operating a power tool outdoors, use an ex-
tension cord suitable for outdoor use. Use of a
cord suitable for outdoor use reduces the risk of elec­tric shock.

• If operating a power tool in a damp location is un-

avoidable, use a ground fault circuit interrupter
(GFCI) protected supply. Use of a GFCI reduces

the risk of electric shock.

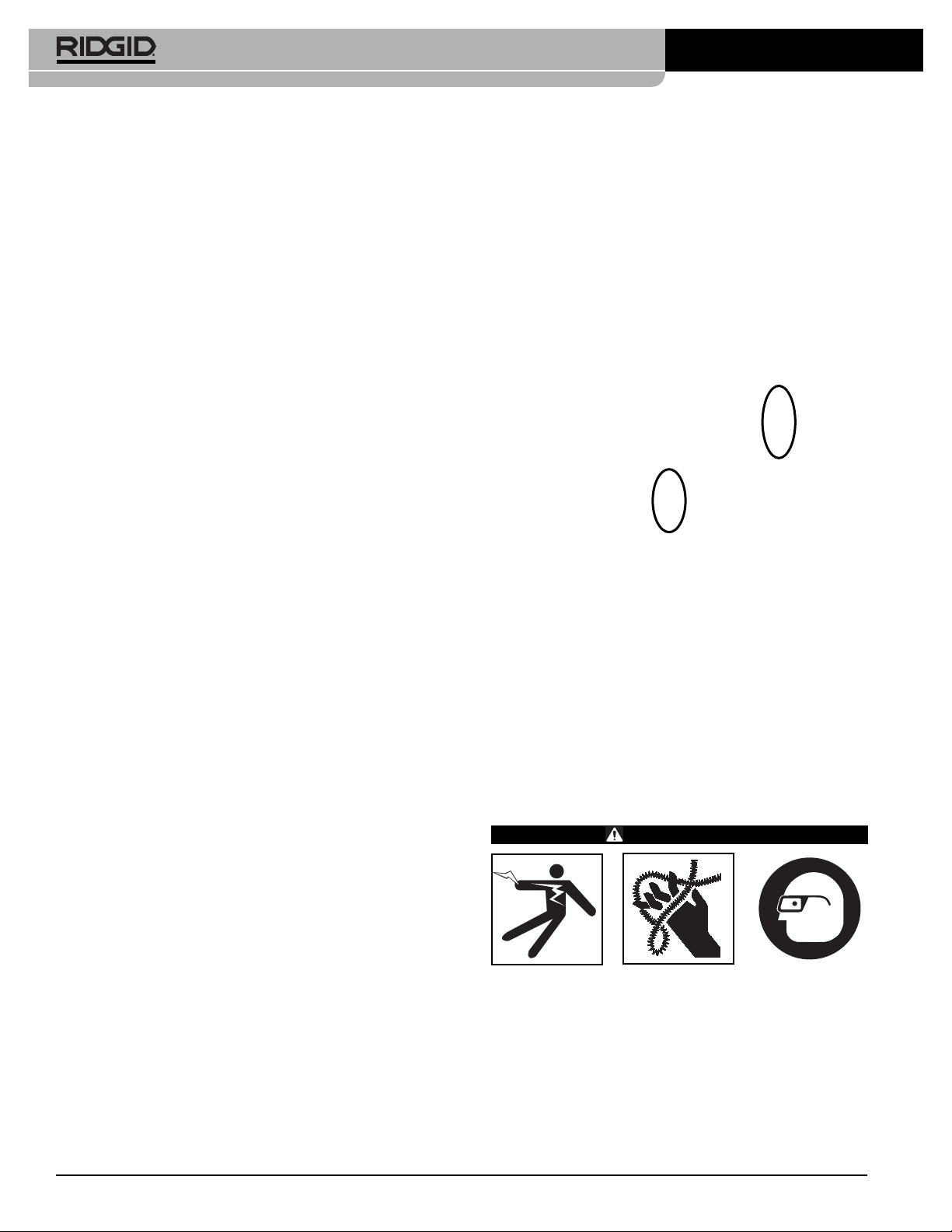

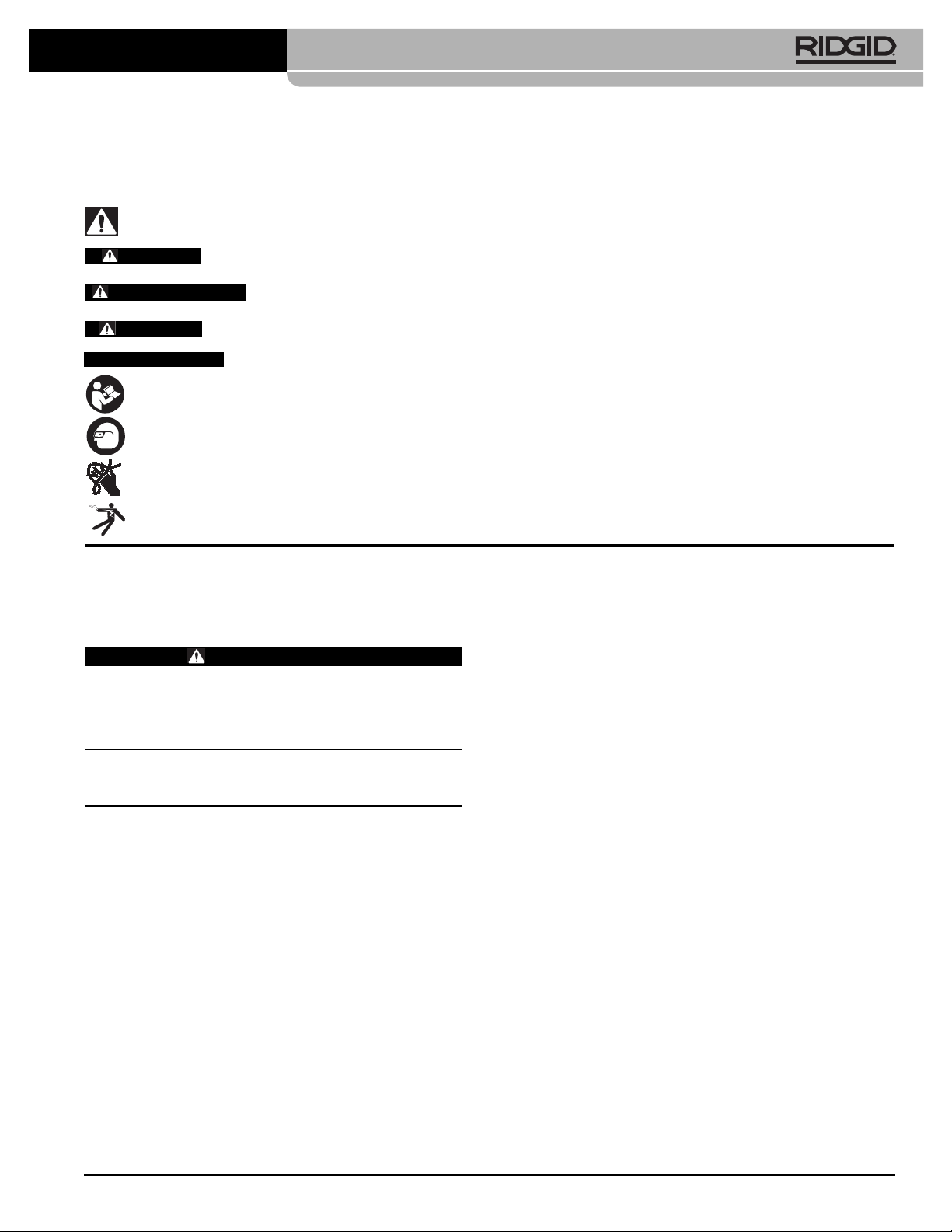

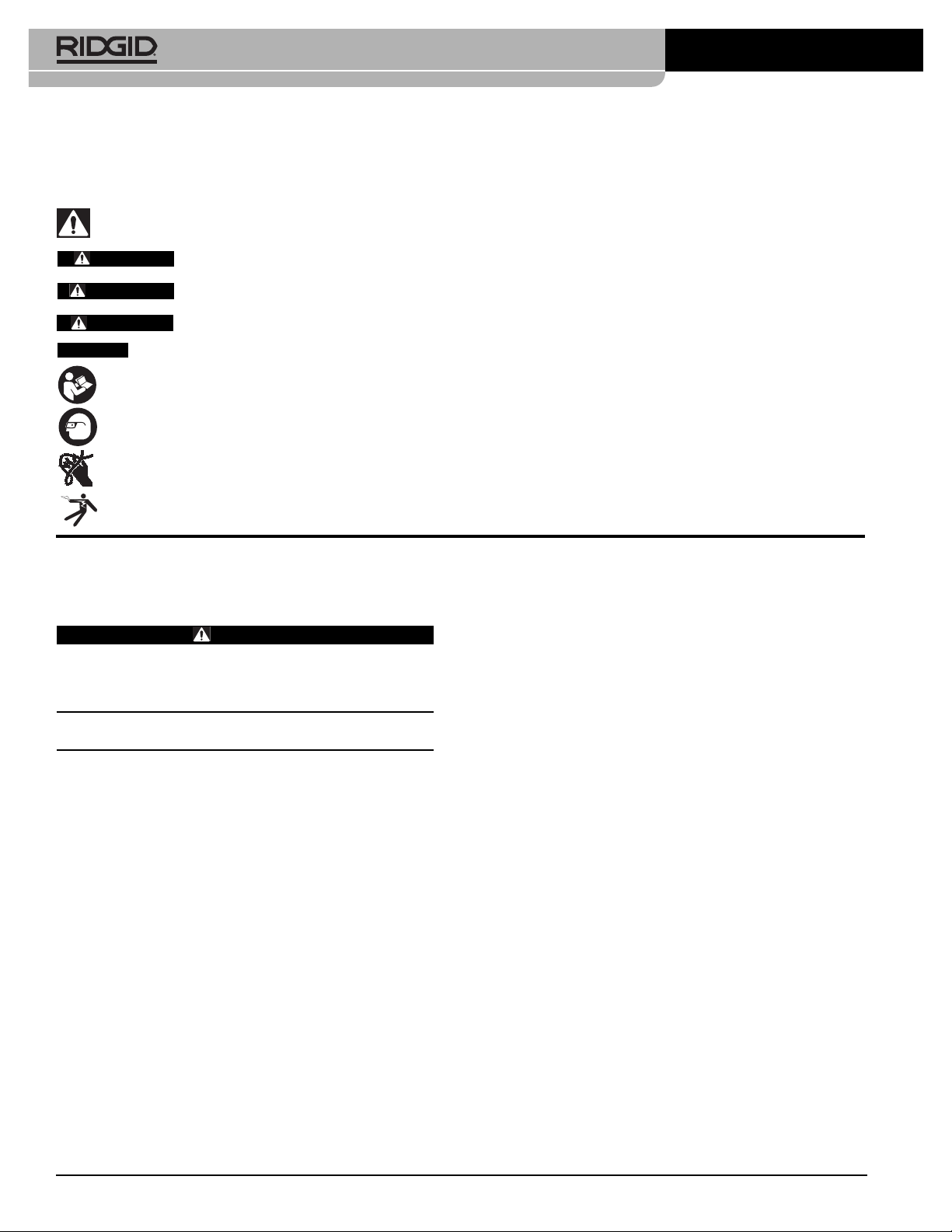

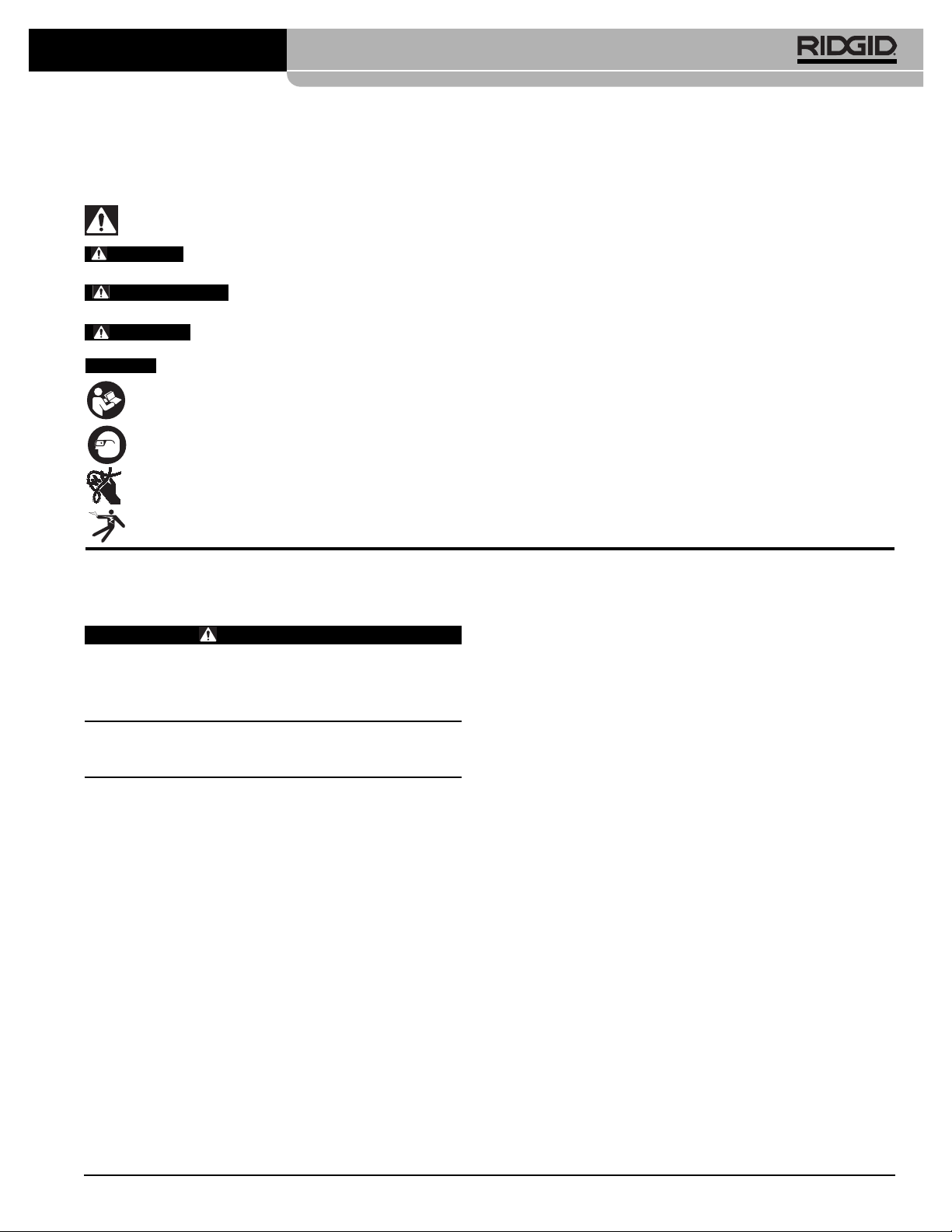

Safety Symbols

In this operator’s manual and on the product, safety symbols and signal words are used to communicate important safety
information. This section is provided to improve understanding of these signal words and symbols.

This is the safety alert symbol. It is used to alert you to potential personal injury hazards. Obey all safety messages that follow this
symbol to avoid possible injury or death.

DANGER indicates a hazardous situation which, if not avoided, will result in death or serious injury.

WARNING indicates a hazardous situation which, if not avoided, could result in death or serious injury.

CAUTION indicates a hazardous situation which, if not avoided, could result in minor or moderate injury.

NOTICE indicates information that relates to the protection of property.

This symbol means read the operator’s manual carefully before using the equipment to reduce the risk of injury. The operator’s
manual contains important information on the safe and proper operation of the equipment.

This symbol means always wear safety glasses with side shields or goggles when handling or using this equipment to reduce
the risk of eye injury.

NOTICE

This symbol indicates the risk of hands, fingers or other body parts being caught, wrapped or crushed in the drain cleaning
cable.

This symbol indicates a risk of electrical shock.

* The text used in the General Power Tool Safety Warnings section of this manual is verbatim, as required, from the applicable UL/CSA 60745 4th edition stan-

dard and EN/IEC 60745. This section contains general safety practices for many different types of power tools. Not every precaution applies to every tool, and
some do not apply to this tool.

DANGER

WARNING

CAUTION

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

3

Personal Safety

• Stay alert, watch what you are doing and use com­mon sense when operating a power tool. Do not
use a tool while you are tired or under the influence
of drugs, alcohol or medication. A moment of inat-

tention while operating power tools may result in seri­ous personal injury.

• Use personal protective equipment. Always wear
eye protection. Protective equipment such as dust
mask, non-skid safety shoes, hard hat, or hearing pro­tection used for appropriate conditions will reduce per­sonal injuries.

• Prevent unintentional starting. Ensure the switch is

in the off-position before connecting to power
source and/or battery pack, picking up or carrying
the tool. Carrying power tools with your finger on the

switch or energizing power tools that have the switch on
invites accidents.

• Remove any adjusting key or wrench before turning
the tool ON. A wrench or a key left attached to a ro ­tating part of the power tool may result in personal injury.

• Do not overreach. Keep proper footing and balance
at all times. Proper footing and balance enables bet­ter control of the tool in unexpected situations.

• Dress properly. Do not wear loose clothing or jewel -

ry. Keep your hair, clothing, and gloves away from
moving parts. Loose clothes, jewelry, or long hair can

be caught in moving parts.

• If devices are provided for the connection of dust

extraction and collection facilities, ensure these are
connected and properly used. Use of dust collection

can reduce dust-related hazards.

Power Tool Use and Care

• Do not force the power tool. Use the correct power
tool for your application. The correct power tool will

do the job better and safer at the rate for which it was
designed.

• Do not use the power tool if the switch does not turn
it ON and OFF. Any power tool that cannot be controlled
with the switch is dangerous and must be repaired.

• Disconnect the plug from the power source and/or

the battery pack from the power tool before making
any adjustments, changing accessories, or storing
power tools. Such preventive safety measures re-

duce the risk of starting the power tool accidentally.

• Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the pow ­er tool or these instructions to operate the power

K-45 Drain Cleaning Machine

tool. Power tools are dangerous in the hands of un­trained users.

• Maintain power tools. Check for misalignment or

binding of moving parts, breakage of parts and
any other condition that may affect the power
tool’s op er ation. If damaged, have the power tool
repaired before use. Many accidents are caused by

poorly maintained power tools.

• Keep cutting tools sharp and clean. Properly main-

tained cutting tools with sharp cutting edges are less
likely to bind and are easier to control.

• Use the power tool, accessories and tool bits etc. in

accordance with these instructions, taking into ac ­count the working conditions and the work to be
performed. Use of the power tool for operations dif-

ferent from those intended could result in a hazardous
situation.

Service

• Have your power tool serviced by a qualified repair
person using only identical replacement parts.

This will ensure that the safety of the power tool is
maintained.

Drain Cleaner Safety Warnings

WARNING

This section contains important safety information
that is specific to this tool.

Read these precautions carefully before using this
Drain Cleaning Machine to reduce the risk of elec­trical shock or other serious personal injury.

SAVE ALL WARNINGS AND INSTRUCTIONS

FOR FUTURE REFERENCE!

Keep this manual with the machine for use by the operator.

• Before using, test the Ground Fault Circuit Inter -

rupter (GFCI) provided with the power cord to in ­sure it is operating correctly. GFCI reduces the risk

of electrical shock.

• Extension cords are not recommended unless they
are plugged into a Ground Fault Circuit Interrupter

(GFCI) found in circuit boxes or outlet recepta­cles. The GFCI on the machine power cord will not pre-

vent electrical shock from the extension cords.

• Keep all electric connections dry and off the

ground. Do not touch plugs or tool with wet hands.

Reduces the risk of electrical shock.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

4

K-45 Drain Cleaning Machine

The EC Declaration of Conformity (890-011-320.10) will
accompany this manual as a separate booklet when re­quired.

If you have any question concerning this RIDGID

®

product:

– Contact your local RIDGID distributor.

Description, Specifications and
Standard Equipment

Description

K-45 is a hand held drain cleaning machine used to clean
secondary drain lines (such as found in kitchens, bath­rooms and utility rooms) from 3/4" (19mm) to 21/2" (64mm)
in diameter with the correct cable. Depending on the
cable choice, the drum will hold up to 50 feet (15.2m) of
cable.

The K-45 is available with two feed styles, manual feed
and AUTOFEED® (AF). Both have a slide action chuck for
quick locking/releasing of the cable. The AUTOFEED al­lows the cable to be advanced and retrieved with the
push of a lever. Helps keep hands and work area clean.
The manual version requires that the cable be fed in and
out of the drum by hand.

The K-45 is a double insulated design equipped with a po­larized plug. A FOR/REV switch controls drum and cable
rotation and the variable speed ON/OFF switch provides
control of the motor.

The two piece twist-lock drum will not dent or corrode, and
allows easy access to the inner drum. The inner drum al­lows quick cable change out, helps prevent cable flip
over in the drum, and reduces the likelihood of drum leak­age.

Cables are available in three sizes – 1/4" (6mm), 5/16"
(8mm), and 3/8" (10mm) diameters. The 1/4" (6mm) and 5/16"
(8mm) cables are supplied with integral bulb augers.
Some versions of these cables are supplied with the
“Speed Bump” feature to indicate to the operator that
they are near the end of the cable. 3/8" (10mm) cables are
available with an integral bulb auger or with a quick
change coupling for attaching tools.

• Only wear RIDGID Drain Cleaning gloves. Never

grasp the rotating cable with anything else, in­cluding cloth gloves or a rag. They can become

wrapped around the cable, causing hand injuries. Only
wear latex or rubber gloves

under

leather work gloves.

Do not use damaged gloves.

• Do not allow the end of cable to stop turning while
the machine is running. This can overstress the
cable and may cause twisting, kinking or breaking of
the cable.

• Position machine so that the cable outlet is within

12" (30 cm) of the drain inlet or properly support
exposed cable when the distance exceeds 12" (30
cm). Greater distances can cause control problems

leading to twisting, kinking or breaking of the cable.

• One person must control both the cable and the
switch. If the cutter stops rotating, the operator must be
able to turn the machine motor off to prevent twisting,
kinking and breaking of the cable.

• Do not operate the machine in REV (reverse) rota-
tion except as described in this manual. Operating
in reverse can result in cable damage and is used to
back the tool out of blockages.

• Do not wear loose clothing or jewelry. Keep your
hair and clothing away from moving parts. Loose
clothing, jewelry or hair can be caught in moving parts.

• Always use appropriate personal protective equip-

ment while handling and using drain cleaning
equipment. Drains may contain chemicals, bacteria and

other substances that may be toxic, infectious, cause
burns or other issues. Appropriate personal protective

equipment always includes safety glasses and
leather work gloves in good condition, and may in-

clude equipment such as latex or rubber gloves, face
shields, goggles, protective clothing, respirators and
steel toed footwear.

• Practice good hygiene. Use hot, soapy water to
wash hands and other body parts exposed to drain
contents after handling or using drain cleaning equip­ment. Do not eat or smoke while operating or handling
drain cleaning equipment. This will help prevent con­tamination with toxic or infectious material.

• Do not operate this machine if operator or ma-
chine is standing in water. Operating machine while
in water increases the risk of electrical shock.

• Only use drain cleaner to clean drains of recom-

mended sizes according to these instructions.

Other uses or modifying the drain cleaning machine for
other applications may increase the risk of injury.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Specifications

K-45 Line Capacity

Figure 1 – K-45 Drain Cleaning Machine With Slide

Action Chuck

Motor Type ....................Universal

Motor Rating

120V Motor................. Double Insulated

120VAC single phase

3.2 amp, 50/60Hz
120V

˜

3,2 A, 50/60Hz

230V Motor................. Double Insulated

230V

˜,

50/60Hz

2,2 A, 280W

ON/OFF Switch ............Variable Speed Reversing

No Load Speed ............0-600 r/min (RPM)

Drain Line Capacity.....

3

/4" (19mm) thru 21/2" (64mm)

Weight w/C1-IC Cable

Manual Feed..............12.6 lbs. (5.7kg)

AUTOFEED Feed.......13.8 lbs. (6.3kg)

Figure 2 – K-45 AF Drain Cleaning Machine With AUTO -

FEED

Figure 3 – Machine Serial Number

The machine serial number is located on the underside
of the power unit. The last 4 digits indicates the month and
year of the manufacture. (04 = month, 10 = year).

Standard Equipment

All K-45 Drain Cleaning Machines come with one pair of
RIDGID Drain Cleaning gloves.

The K-45 drain cleaner is protected under various U.S.
and International patents, including 7,685,669.

This machine is made to clean drains. If prop­erly used it will not damage a drain that is in good condi­tion and properly designed, constructed and maintained.
If the drain is in poor condition, or has not been properly
designed, constructed and maintained, the drain cleaning
process may not be effective or could cause damage to
the drain. The best way to determine the condition of a
drain before cleaning is through visual inspection with a
camera. Improper use of this drain cleaner can damage
the drain cleaner and the drain. This machine may not
clear all blockages.

5

K-45 Drain Cleaning Machine

NOTICE

Cable Size Recommended Line Size

1

/4" (6mm)

3

/4" to 11/2" (19mm to 38mm)

5

/16" (8mm)

3

/4" to 11/2" (19mm to 38mm)

5

/16" (8mm) IC (Inner Core) 11/4" to 2" (32mm to 50mm)

3

/8" (10mm) 11/4" to 21/2" (32mm to 64mm)

See Accessories section for a listing of available cables and lengths

Hand Grip

Slide Action Chuck

FORWARD/

REVERSE

Switch

Variable Speed
ON/OFF Switch

Hand Grip

Slide Action Chuck

FORWARD/

REVERSE

Switch

Variable Speed

ON/OFF Switch

Drum

Cable

Drum

Cable

AUTOFEED

Advance

Feed

Lever

Retrieve

Feed

Lever

GFCI

(If Equipped, 120V Units)

Warning

Label

Date Code

GFCI

(If Equipped, 120V Units)

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

6

Pre-Operation Inspection

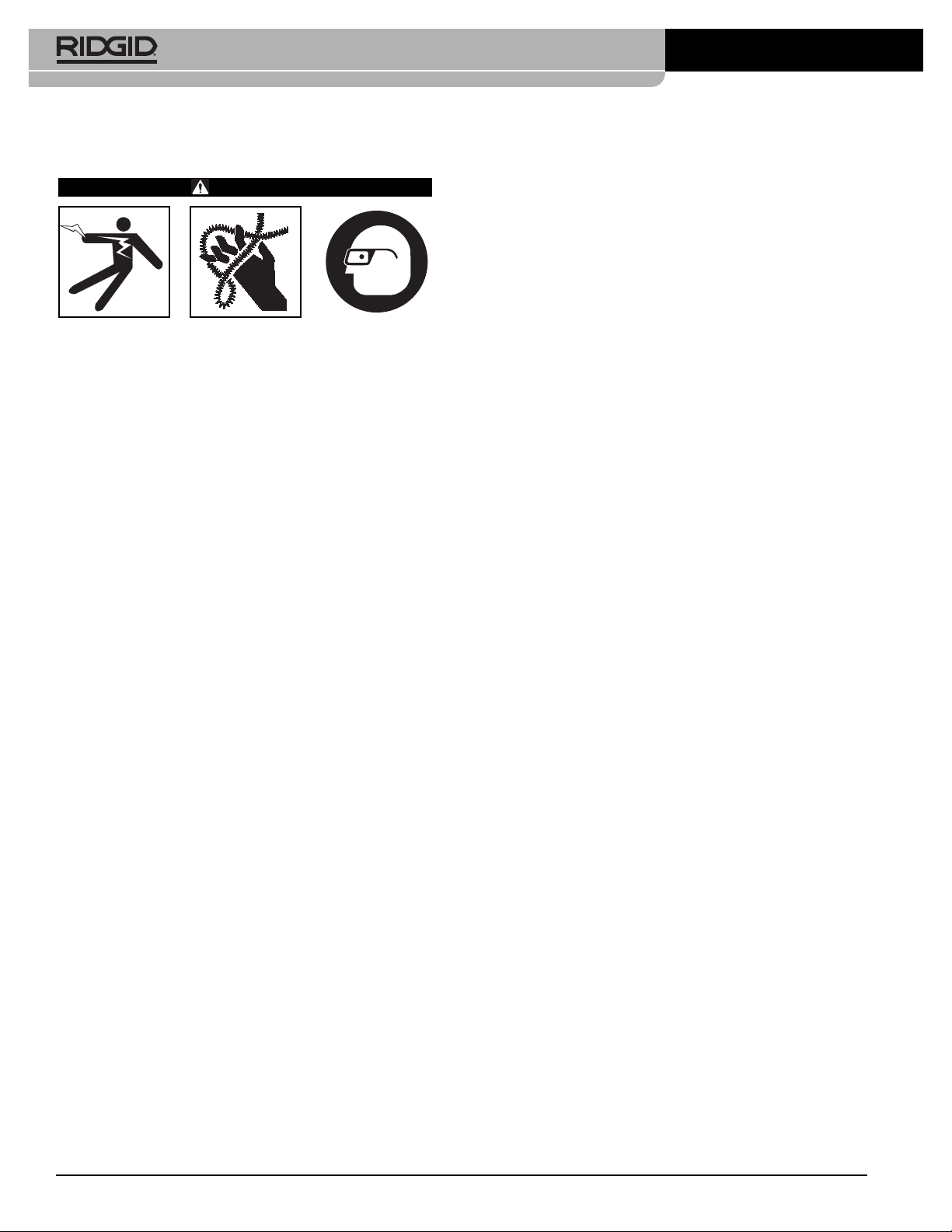

WARNING

Before each use, inspect your drain cleaning ma­chine and correct any problems to reduce the risk of
serious injury from electric shock, twisted or bro ken
cables, chemical burns, infections and other causes
and prevent drain cleaner damage.

Always wear safety glasses, RIDGID drain cleaning
gloves, and other appropriate protective e quip ment
when inspecting your drain cleaner. For extra pro­tection from chemicals and bacteria on the e quip ­ment, wear latex, rubber or other liquid barrier
gloves

under

the RIDGID drain cleaning gloves.

1. Inspect the RIDGID drain cleaning gloves. Make
sure they are in good condition with no holes, tears or
loose sections that could be caught in the rotating
cable. It is important not to wear improper or damaged
gloves. The gloves protect your hands from the ro­tating cable. If the gloves are not RIDGID drain clean­ing gloves or are damaged, worn out or do not fit
snugly, do not use machine until RIDGID drain clean­ing gloves are available.

See Figure 4

.

Figure 4 – RIDGID Drain Cleaning Gloves – Leather, PVC

2. Make sure that the drain cleaning machine is un­plugged. Inspect the power cord, Ground Fault Circuit
Interrupter (GFCI) (if equipped, 120V units) and plug
for damage. If the plug has been modified, or if the
cord is damaged, to avoid electrical shock, do not
use the machine until the cord has been replaced by
a qualified repair person.

3. Clean any oil, grease or dirt from all equipment han­dles and controls. This aids inspection and helps
prevent the machine or control from slipping from
your grip. Clean any debris from the cable and drum.

4. Inspect the drain cleaner for the following items:

K-45 Drain Cleaning Machine

• Proper assembly and completeness

• Broken, worn, missing, mis-aligned or binding parts

• Smooth and free movement of the ADVANCE and
RETRIEVE feed levers, the slide chuck, and the
drum.

• Presence and readability of the warning label

(see

Figure 2).

• Any other condition which may prevent safe and
normal operation.

If any problems are found, do not use the drain cleaner

until the problems have been repaired.

5. Inspect cable for wear and damage – Look for:

• Obvious flats worn into the outside of the cable
(cable is made from round wire and profile should be
round).

• Multiple or excessively large kinks (slight kinks up to
15 degrees can be straightened).

• Space between the coils indicating the cable has
been deformed by stretching, kinking or running in
REVERSE.

• Excessive corrosion from storing wet or exposure to
drain chemicals.

All of these forms of wear and damage weaken the

cable and make cable twisting, kinking or breaking
more likely during use. Replace worn and damaged
cable before using drain cleaner.

Make sure cable is fully retracted with no more than 2"

(50mm) of cable outside of the drain cleaner. This will
prevent whipping at start up.

6. Inspect the tools for wear and damage. If necessary,
replace prior to using the drain cleaning machine.
Dull or damaged cutting tools can lead to binding,
cable breakage, and slow the drain cleaning process.

7. With dry hands, plug cord into outlet. Test the GFCI (if
equipped) in the electrical cord to insure that it is op­erating correctly. When the test button is pushed in, the
reset button should pop out. Reactivate by pushing the
reset button in. If GFCI is not functioning properly,
unplug the cord and do not use the drain cleaning
machine until the GFCI has been repaired.

8. Do not push feed levers (AUTOFEED units Only).
Press the ON/OFF switch and note the direction of ro­tation of the drum as compared to the FOR/REV ar­rows on the decals. If the ON/OFF switch does not
control the machine operation, do not use the ma­chine until the switch has been repaired. Re lease
the switch and let the drum come to a complete stop.
Move the FOR/REV switch to the opposite position,
and repeat above testing to confirm that the drain
cleaner operates properly in the other direction.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

• Clear, level, stable dry place for machine and oper­ator. Do not use the machine while standing in wa ­ter. If needed, remove the water from the work area.

• Clear path to electrical outlet that does not contain
any potential sources of damage for the power cord.

2. Inspect the drain to be cleaned. If possible, deter­mine the access point(s) to the drain, the size(s) and
length(s) of the drain, distance to mainlines, the nature
of the blockage, presence of drain cleaning chemicals
or other chemicals, etc. If chemicals are present in the
drain, it is important to understand the specific safety
measures required to work around those chemicals.
Contact the chemical manufacturer for required infor­mation.

If needed, remove fixture (urinals, etc.) to allow access

to the drain. Feeding cable through a fixture could
damage the drain cleaner and the fixture.

3. Determine the correct drain cleaning equipment for the
application. The K-45 drain cleaner is made for:

•

3

/4" to 11/2" (19mm to 38mm) lines up to 30' (9.1m)

long with 1/4" (6mm) cable

•

3

/4" to 11/2" (19mm to 38mm) lines up to 45' (13.7m)

long with 5/16" (8mm) cable

•1

1

/4" to 2" (32mm to 50mm) lines up to 45' (13.7m)

long with 5/16" (8mm) IC (Inner Core) cable

•1

1

/4" to 21/2" (32mm to 64mm) lines up to 30' (9.1m)

long with 3/8" (10mm) cable

4. Confirm that the equipment to be used has been
properly inspected.

5. If needed, place protective covers in the work area.
The drain cleaning process can be messy.

6. Determine if the K-45 cable outlet can be placed
within 6" (15cm) of the drain opening. If not, the drain
opening will need to be extended using similar size
pipe and fittings so that the K-45 cable outlet can be
placed within 6" (15cm) of the drain opening

(See

Figure 6)

. Improper cable support can allow the cable
to kink and twist and damage the cable/fixture or injure
the operator.

7

Figure 5 – FOR/REV Labels

9. With the inspection complete, move the FOR/REV
switch to the FOR position (drum turning clockwise
when viewed from the motor end), and with dry hands,
unplug the machine.

Machine and Work Area Set-Up

WARNING

Set up the drain cleaning machine and work area ac­cording to these procedures to reduce the risk of in­jury from electric shock, twisted or broken cables,
chemical burns, infections and other causes, and
prevent drain cleaner damage.

Always wear safety glasses, RIDGID drain cleaning
gloves, and other appropriate protective e quip ment
when setting up your drain cleaner. For extra pro­tection from chemicals and bacteria on the ma­chine and in the work area, wear latex, rubber or
other liquid barrier gloves

under

the RIDGID drain
cleaning gloves. Rubber soled, non-slip shoes can
help prevent slipping and electric shock, especially
on wet surfaces.

1. Check work area for:

• Adequate lighting.

• Flammable liquids, vapors or dust that may ignite. If
present, do not work in area until sources have
been identified and corrected. The drain cleaner
is not explosion proof and can cause sparks.

K-45 Drain Cleaning Machine

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

8

Figure 6 – Example Of Extending Drain To Within 6"

(15cm) Of Drum Opening

7. Evaluate the work area and determine if any barriers
are needed to keep bystanders away from the drain
cleaner and work area. The drain cleaning process can
be messy and bystanders can distract the operator.

8. Select proper tool for the conditions.

Most of the cable choices for the K-45 Drain Cleaning

Machine incorporate a bulb auger end configuration.
This is a good choice for use in small secondary drain
lines. Use of a bulb auger allows the obstruction to be
probed and fiberous blockages to be pulled out of
the line.

The C-4, C-6 and C-6IC cable available for use with the

K-45 Drain Cleaning Machine incorporate a male
coupling that allows for the installation of various
tools for cleaning drains.

If the nature of the obstruction is unknown, it is good

practice to use a straight or bulb auger to explore the
obstruction and retrieve a piece of the obstruction for
inspection.

Once the nature of the obstruction is known, an ap-

propriate tool can be selected for the application. A
good rule of thumb is to start by running the smallest
available tool through the blockage to allow the backed
up water to start flowing and carry away the debris and
cuttings as the drain is cleaned. Once the drain is
open and flowing, other tools appropriate for the
blockage can be used. Generally, the largest tool
used should be no bigger than the inside diameter of
the drain minus one inch.

Proper tool selection depends on the specific circum-

stances of each job and is left to the users’ judgement.

A variety of other cable attachments are available and

are listed in the Accessories section of this manual.
Other information on cable attachments can be found

9. If needed, install the tool to the end of the cable. The T­slot coupler allows the cutting tool to be snapped into

the cable coupler. As the cutting tool is installed make
sure that the spring-loaded plunger in the coupling
on the end of the cable moves freely to retain the
tool. If the pin sticks in the retracted position, the cutting
tool may fall off in use. To remove cutting tool, insert
the pin key into the hole in the coupling to depress the
plunger and slide the coupling apart.

(See Figure 7.)

Figure 7 – Coupling and Uncoupling Tools

10. Run the cord along a clear path. With dry hands plug
the drain cleaner into the outlet. Keep all connec­tions dry and off the ground. If the power cord is not
long enough, use an extension cord that:

• Is in good condition.

• Has a plug similar to that supplied on the drain

cleaner.

• Is rated for outdoor use and contains a W or W-A in

the cord designation (i.e. SOW), or complies with
H05VV-F, H05RN-F types or IEC type design
(60227 IEC 53, 60245 IEC 57).

• Has sufficient wire size (16 AWG (1.5mm

2

) for 50'
(15.2m) or less, 14 AWG (2.5mm2) for 50' – 100'
(15.2m – 30.5m) long). Undersized wires can over­heat, melting the insulation or causing a fire or other
damage.

The GFCI on the drain cleaner (if equipped) does not

protect the extension cord. If the outlet is not GFCI
protected, use a plug in type GFCI between the outlet
and the extension cord to reduce the risk of electrical
shock from extension cord faults. If the drain cleaner
is not equipped with a GFCI, use a plug in type GFCI
between the outlet and the drain cleaner to reduce the
risk of electrical shock.

Operating Instructions

WARNING

Always wear eye protection to protect your eyes
against dirt and other foreign objects.

K-45 Drain Cleaning Machine

To Couple Cable

and Tools

Snap Together

Insert Pin

Slide Apart

To Uncouple Cable and Tools

Drain

Extension

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

9

Only wear RIDGID drain cleaning gloves. Never grasp
the rotating cable with anything else, including a
glove or a rag. They can become wrapped around the
cable, causing serious injury.

When cleaning drains that might contain hazardous
chemicals or bacteria, wear appropriate protective
equipment, such as goggles, face shields or respi­rators, to prevent burns and infections. For extra
protection from chemicals and bacteria on the ma­chine and in the work area, wear latex, rubber or
other liquid barrier gloves

under

the RIDGID drain
cleaning gloves. Rubber soled, non-slip shoes can
help prevent slipping and electric shock, especially
on wet surfaces.

Follow operating instructions to reduce the risk of
injury from twisted or broken cables, cable ends
whipping around, machine tipping, chemical burns,
infections and other causes.

1. Make sure that machine and work area is properly set
up and that the work area is free of bystanders and
other distractions.

2. Assume a proper operating position that will allow:

• Control of the drain cleaner, including the ON/OFF ac-

tion of the switch. Do not press ON/OFF switch yet.

• Good balance. Be sure that you do not have to

over reach, and cannot fall on the cable.

• Ability to maintain the cable outlet of the machine 6"

(15cm) or less from the drain.

This will help maintain control of the cable and machine.

See Figure 10.

3. Wearing RIDGID Drain Cleaning gloves, pull the hand­grip forward to release the chuck. Pull cable out of ma­chine and feed into drain. Push cable as far into drain
as it will go. At least one foot of cable must be in drain
so that the end of the cable will not come out of the
drain and whip around when you start the machine.

4. Move the FOR/REV switch to the FOR (FORWARD)
position (drum should rotate clockwise when viewed
from motor end).

See Figure 6.

Do not depress the

ON/OFF switch yet. FOR/REV refers to the cable ro-

tation and not to the direction of cable movement.
Do not rotate the cable in reverse except as specifi­cally described in these instructions. Running the
drain cleaner in REV can damage the cable.

Operation

The K-45 Drain Cleaning Machine is available in two dif­ferent feed configurations, either manual feed or AUTO ­FEED. A K-45 supplied with the AUTOFEED can either
feed the cable with the AUTOFEED (by depressing a
feed lever) or by manually pulling the cable from the drum
and feeding it into the drain. A K-45 without the AUTO ­FEED can only be used manually.

K-45 Drain Cleaning Machine

Feeding The Cable Into The Drain

Manual Operation

Confirm that at least 12" (30cm) of cable is in the drain and
that the cable outlet of the drain cleaner is within 12"
(30cm) of the drain opening. Move the handgrip away from
the drum to release chuck from the cable. With your
gloved hand, grip the cable close to the drain cleaner and
feed the cable into the drain opening. This can be done ei­ther with the cable rotating (ON/OFF switch ON) or not.
Rotating the cable while feeding into the drain does a bet­ter job of cleaning the drain and makes advancing the
cable easier. Do not expose more than 12" (30cm) of
cable.

As feeding the cable becomes more difficult, the chuck
can be used to better grip and feed the cable. Move the
handgrip towards the drum to grip the cable with the
chuck. With the cable rotating (ON/OFF switch ON)
move the drain cleaner towards the drain opening to
push the cable down the drain. Release the ON/OFF
switch. Move the handgrip away from the drum to re­lease the chuck from the cable. Grip the cable with
your gloved hand to prevent it from pulling out of the
drain and pull the drain cleaner back so that no more
than 12" (30cm) of cable is exposed. Repeat the above
steps to continue advancing the cable in this manner.

(See Figures 8-9.)

Figure 8 – Move Hand Grip Toward Drum To Grip Cable

With Chuck

Figure 9 – Push Cable Down Drain Line

12"

(30cm)

MAX

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

10

K-45 Drain Cleaning Machine

AUTOFEED Operation

Confirm that at least 12" (30cm) of cable is in the drain
and that the cable outlet of the drain cleaner is no more
than 6" (15cm) from the drain opening. Move the handgrip
away from drum to disengage the chuck from the cable.
Do not engage the chuck while using the AUTOFEED.
Press the ON/OFF switch to start the machine. To ad­vance the cable into the drain, depress the advance feed
lever. The rotating cable will work its way into the drain. Do
not allow the cable to build up outside the drain, bow or
curve. This can allow the cable to twist, kink or break.

Figure 10 – Feeding Cable With AUTOFEED

If it is difficult to get the cable through a trap or other fit­ting, the following methods or combinations of methods
can be used.

• First, sharp thrusts of the cable, both with and
without the cable rotating, can help the cable
through a trap.

• A second method is to run the drain cleaner in
REV (REVERSE) rotation for several seconds
while pushing on the cable. Only do this long
enough to get the cable started through the trap.
Running the cable in reverse can damage the
cable.

• If these options don’t work, consider using a smaller
diameter or more flexible cable, or a different drain
cleaner.

Cleaning The Drain

As you feed the cable into the drain, you may see the
cable slow down or build up outside the drain. You may
feel the cable start to wind or load up (the drain cleaner
may want to twist or move sideways). This may be a
transition in the drain (trap, elbow, etc.), build up in the
drain (grease, etc.) or the actual blockage. Feed the
cable slowly and carefully. Do not let cable build up

outside the drain. This can cause the cable to twist,
kink or break.

Pay attention to the amount of cable that has been fed
into the drain. Feeding cable into a larger drain or simi­lar transition may cause the cable to kink or knot and
prevent removal from the drain. Minimize the amount of
cable fed into the transition to prevent problems.

The cables are not attached to the inner drum. Use care
when feeding out the last 5 to 7 feet (1.5m to 2.13m) of the
cable, to insure that it does not come out of the ma­chine.

If using a cable with the “Speed Bump” feature

(See

Figure 11)

this indicates that there is only about five

more feet (1.5m) of usable cable.

Figure 11 – C-13-IC SB Cable With Cable End Indicator

Speedbump Is Approx. 84" (2.1m) From Back
End Of Cable

Working The Blockage

If the end of the cable stops turning, it is no longer clean­ing the drain. If the end of the cable becomes lodged in
the blockage and power is maintained to the drain cleaner,
the cable will start to wind up (the drain cleaner or cable
may want to twist, squirm or move sideways). If the cable
end stops turning or if the cable starts to wind up, pull the
cable back from the obstruction:

• Manual Operation – with the chuck gripping the

cable, pull back on the drain cleaner to free the
cable end from the blockage.

• AUTOFEED Operation – depress the retrieve

feed lever to free the cable end from the blockage.

Don’t keep the cable rotating if the cable is stuck in a
blockage. If the cable end stops turning and the drum
keeps rotating, the cable can twist kink or break.

Once the cable end is free of the blockage and turning
again, you can slowly feed the cable end back into the
blockage. Do not try to force the cable end through the
blockage. Let the spinning end “dwell” in the blockage to
completely break it up. Work the tool in this manner
until you have moved completely past the blockage (or
blockages) and the drain is flowing. If needed, the
AUTO FEED feed levers do not need to be used, and the
K-45 can be used manually. If using an AUTOFEED ma­chine manually, pulling rearward on the handgrip will
cause the chuck to grip the cable.

Advance Feed

Lever

6" (15cm)
MAX.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

11

K-45 Drain Cleaning Machine

While working the blockage, the cable and tool may
become clogged with debris and cuttings from the block­age. This can prevent further progress. The cable and
tool need to be retrieved from the drain and the debris re­moved.

See section on “Retrieving the Cable”.

Handling A Stuck Tool/Cable End

If the cable end stops turning and cannot be pulled back
from the blockage, release the ON/OFF switch while
firmly holding the drain cleaner. The motor will stop and
the cable and drum may turn backwards until energy
stored in the cable is relieved. Do not pull the drain
cleaner further than 12" (30cm) from the drain - the cable
may twist, kink or break. Keep your finger off of the
ON/OFF switch.

Freeing A Stuck Tool

If the cable end is stuck in the blockage, release the
ON/OFF switch, pull the handgrip toward the drum to grip
the cable and try pulling the cable loose from the block­age. Be careful not to damage the cable or tool while
pulling on the cable. If the cable will not come free from
the blockage, place the FOR/REV switch in the REV po­sition, and with the handgrip toward the drum to grip the
cable, press the ON/OFF switch for several seconds
and pull on the cable until it is free of the blockage. Do
not operate the machine in the REV position any longer
than required to free the cable end from the blockage or
cable damage can occur (with FOR/REV switch in REV
position the AUTOFEED Advance feed lever will re­trieve cable). Place the FOR/REV switch in the FOR po­sition and continue cleaning the drain.

Retrieving The Cable

Once the drain is open, start a flow of water down the
drain to flush the debris out of the line. This can be
done by running a hose down the drain opening, turning
on a faucet in the system or other methods. Pay attention
to the water level, as the drain could plug again.

With water flowing through the drain, retrieve the cable
from the line. The flow of water will help to clean the
cable as it is retrieved. The FOR/REV switch should be in
the FOR position – do not retrieve the cable with the
switch in the REV position, this can damage the cable.

• Manual Operation – Pull the handgrip forward to re-

lease the chuck from the cable. With your gloved
hand, grip the cable close to the drain opening and re­trieve the cable back into the drum. This can be
done either with the cable rotating or not. Rotating the
cable while retrieving does a better job of cleaning the
drain and makes retrieving the cable easier. Do not
expose more than 12" (30cm) of cable.

The chuck can be used to better grip the cable during

retrieval. Move the handgrip towards the drum to grip
the cable with the chuck. With the cable rotating
(ON/OFF switch ON) move the drain cleaner away
from the drain opening (but do not expose more than
12" (30cm) of cable). Release the ON/OFF switch.
Move the handgrip away from the drum to release
the chuck from the cable. Grip the cable with your
gloved hand close to the drain opening (to prevent it
from pushing back into the drain) and push the drain
cleaner over the cable back into the drum. Repeat
the above steps to continue retrieving the cable in
this manner.

• AUTOFEED Operation – Confirm that the cable out-

let of the drain cleaner is no more than 6" (15cm)
from the drain opening. Pull the handgrip away from
the drum to disengage the chuck from the cable. Do
not engage the chuck while using the AUTOFEED.
Press the ON/OFF switch to start the machine. To re­trieve the cable, depress the retrieve feed lever. The ro­tating cable will work its way out of the drain.

Pay attention to the cable during retrieval as the cable end
can still become stuck.

Release the ON/OFF switch before the cable end comes
out of the drain. Do not pull the end of the cable from the
drain while the cable is rotating. The cable can whip
around and cause serious injury. Pull the remaining cable
from the drain with gloved hands and feed back into the
drain cleaner. If needed, change the tool and continue
cleaning following the above process. Several passes
through a line are recommended for complete cleaning.

With dry hands unplug the machine.

Maintenance Instructions

WARNING

Maintain drain cleaning machine according to these
procedures to reduce risk of injury from electrical
shock, chemical burns and other causes.

Machine should be unplugged before performing
any maintenance.

Always wear safety glasses and RIDGID drain clean­ing gloves when performing any maintenance.

Cleaning

The machine should be cleaned as needed with hot,
soapy water and/or disinfectants. Do not allow water to
enter motor or other electrical components. Make sure
unit is completely dry before plugging in and using. Use
a clean cloth to wipe off unit. Do not use any solvents to
clean.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

12

K-45 Drain Cleaning Machine

Cables

Cables should be thoroughly flushed with water after
every use to prevent damaging effects of sediment and
drain cleaning compounds. Drain debris from drum by
tipping machine forward after every use to remove sedi­ment and chemicals which can corrode cable.

To help prevent corrosion during storage, cables can be
coated with RIDGID Cable Rust Inhibitor. Once the cable
is clean and dry, pull the cable from the drum. While
manually feeding the cable back into the drum, wipe the
Cable Rust Inhibitor on the cable with a cloth.

Do not apply the Cable Rust Inhibitor to a rotating
cable. The cloth and your hand can become entangled in

the cable, and Cable Rust Inhibitor can be slung from ro­tating cable.

AUTOFEED

Monthly or more often if needed, remove the AUTOFEED
mechanism from the AUTO FEED hand grip and clean and
lubricate.

1. Lift both AUTOFEED levers and push the cable
through the AUTOFEED.

2. Remove screw from AUTOFEED hand grip using

3

/16" allen wrench

(Figure 12A)

and remove the AUTO -

FEED mechanism

(Figure 12B

).

Figure 12A – Removing AUTOFEED Screw

Figure 12B – Removing AUTOFEED Mechanism From

Housing

3. Wipe or wash dirt and debris out of the AUTOFEED
mechanism and hand grip.

4. On the AUTOFEED mechanism, apply a small
amount of general purpose grease to the Lever arm
pivot points and roller bearing surfaces.

Reassemble in reverse order. AUTOFEED mechanism
will only fit into hand grip one way.

Changing Cable

Changing Inner Drum

The K-45 is supplied with an inner drum that fits snugly in­side a two-piece drum that allows easy change-out of
cable. To access the inner drum feature:

1. Make sure handgrip is pulled forward to release the
cable from the chuck.

2. Loosen the four screws that hold the drum front to the
drum back about 3 full turns (do not remove)

(Figure

13)

.

Figure 13 – Loosen 4 Drum Screws About 3 Full Turns,

But Do Not Remove

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

13

K-45 Drain Cleaning Machine

3. Separate the drum front from the drum back by hold­ing the drum back and twisting the drum front counter
clockwise.

(Figure 14)

.

Figure 14 – Twist Drum Apart

4. Remove the inner drum out of the drum back. Pull
cable back through drum front. With the AUTO FEED
both levers will need to be pulled up to allow the
bulb of the auger to pass through.

5. Reverse process to install inner drum. Inspect con­dition of gasket on drum front and replace if neces­sary. This prevents liquid leakage from drum.

Loading Cable Into Inner Drum

1. Remove existing cable from drum if required.

2. To make installing the new cable easier, completely
uncoil the new cable before proceeding. Use caution
when removing the cable from the package. The
cable is under tension and could strike the user.

3. Add a 15 - 30 degree bend approximately 1" (25.4mm)
from the drum end of the cable as shown in

Figure 15

.

Figure 15 – Bend At Cable End

4. Coil the cable into the inner drum CLOCKWISE

(See

Figure 16)

.

Figure 16 – When Loading Cable Into An Inner Drum,

Coil The Cable CLOCKWISE.

Loading Cable Without Changing The
Inner Drum

1. Pull hand grip forward to the disengaged position. Pull
cable out if needed.

2. For easier cable installation, bend drum end of cable
approximately one inch from end 15 to 30 degrees.

(Refer to Figure 15.)

3. Insert drum end of cable into hand grip opening and
continue feeding entire cable into drum

(Figure 17)

.

Figure 17 – Loading Cable Without Changing Inner

Drum

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Machine Storage

The drain cleaner and cables must be
kept indoors or well covered in rainy weather. Store the
machine in a locked area that is out of reach of children
and people unfamiliar with drain cleaners. This machine
can cause serious injury in the hands of untrained users.

Service and Repair

WARNING

Improper service or repair can make machine un­safe to operate.

The “Maintenance Instructions” will take care of most of
the service needs of this machine. Any problems not ad­dressed by this section should only be handled by an au­thorized RIDGID service technician.

Tool should be taken to a RIDGID Independent Author ­ized Service Center or returned to the factory.

For information on your nearest RIDGID Independent
Service Center or any service or repair questions:

• Contact your local RIDGID distributor.

14

K-45 Drain Cleaning Machine

Accessories

WARNING

The following RIDGID products have been designed
to function with the K-45 Drain Cleaning Machine.
Other accessories suitable for use with other tools
may become hazardous when used on the K-45.
To prevent serious injury, use only the accessories
specifically designed and recommended for use
with the K-45, such as those listed below.

Catalog

No.

68917
89410
76817

98072

23908

Model

No.

C-6429

A-39AF

Description

K-39/45 Inner Drum
Carrying Case
C-6 Cable Kit Includes:

– C-6

3

/8x 35 (10mm x 10.7m) Cable

w/Inner Drum
– Torque Arm
– T-250 5 Piece Tool Kit

C-6IC Cable Kit Includes:
– C-6IC 3/8x 35 (10mm x 10.7m) Cable

w/Inner Drum
– Torque Arm
– T-250 5 Piece Tool Kit

Drum front and AUTOFEED Assembly,
Replacement AUTOFEED Cartridge

Accessories

WARNING

Catalog

No.

50647
50652
50657

62225
56782
89400
56792
95847

62235
56787

89405
56797

62245
62250
62260
96037

Model

No.

S-1
S-2
S-3

C-1

C-1IC

C-21

C-13IC

C-13ICSB

C-2

C-2IC

C-22

C-23IC

C-4
C-5
C-6

C-61C

Cables

5/16 (8mm)

Bulb Auger

Description

15' (4.6m) with Bulb Auger
25' (7.6m) with Bulb Auger
35' (10.7m) with Bulb Auger

25' (7.6m) w/Bulb Auger
25' (7.6m) Inner Core w/Bulb Auger
50' (15.2m) w/Bulb Auger
35' (10.7m) w/Bulb Auger
35' (10.7m) Inner Core Speed Bump
w/Bulb Auger

25' (7.6m) w/Drop Head Auger
25' (7.6m) Inner Core w/Drop

Head Auger
50' (15.2m) w/Drop Head Auger
35' (10.7m) w/Drop Head Auger

25' (7.6m) w/Male Coupling
35' (10.7m) w/Bulb Auger
35' (10.7m) w/Male Coupling
35' (10.7m) w/Male Coupling

5/16 (8mm)

Drop Head

3/8 (10mm)

1/4 (6mm)

Bulb Auger

Catalog Model

No. No. Description

41937 — RIDGID Drain Cleaning

Gloves, Leather

70032 — RIDGID Drain Cleaning

Gloves, PVC

62067 T-201A Straight Flex Auger
62990 T-201 Straight Auger, 5" (12.5cm) Long
62995 T-202 Bulb Auger, 1

1

/8" (29mm) O.D.

63000 T-203 Bulb Auger,

7

/8" (22mm) O.D.

55457 T-225 Retrieving Auger

63065 T-217 Drop Head, 4" (100mm) Long

54837 T-204 “C” Cutter 1" (25mm)
63005 T-205 “C” Cutter 1

3

/8" (35mm)

63010 T-206 Funnel Auger, 3" (75mm) Long

63030 T-210 Grease Cutter, 1" (25mm)
63035 T-211 Grease Cutter, 1

3

/8" (35mm)

63040 T-212 Grease Cutter, 1

3

/4" (45mm)

63045 T-213 4-Blade Cutter, 1" (25mm)
63050 T-214 4-Blade Cutter, 1

3

/8" (35mm)

63055 T-215 4-Blade Cutter, 1

3

/4" (45mm)

52812 T-230 H-D “C” Cutter, 2" (50mm)
52817 T-231 H-D “C” Cutter, 2

1

/2" (64mm)

48482 T-250 Tool Set includes:

T-203, T-205, T-210, T217, A-13

Accessories and Tools That Fit C-4, C-6 and C-6IC Cables

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

15

K-45 Drain Cleaning Machine

Disposal

Parts of the K-45 drain cleaner contain valuable materials
and can be recycled. There are companies that specialize
in recycling that may be found locally. Dispose of the
com ponents in compliance with all applicable regula­tions. Contact your local waste management authority
for more information.

For EC Countries: Do not dispose of elec ­trical equipment with household waste!

According to the European Guideline 2002/ ­96/EC for Waste Electrical and Electronic
Equipment and its implemen tation into na-

tional legislation, electrical equipment that is
no longer usable must be collected separately and dis­posed of in an environmentally correct manner.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

16

K-45 Drain Cleaning Machine

Chart 1 Troubleshooting

Cable kinking or breaking.

Cable turns in one direc­tion but not the other.

Ground Fault Circuit
Inter rupter (GFCI) trips
when ma chine is
plugged in or when
switch is depressed.

AUTOFEED doesn’t work.

Machine wobbles or vi­brates while cleaning
drain.

Cable is being forced.
Cable used in incorrect pipe diameter.
Motor switched to reverse.
Cable exposed to acid.
Cable worn out.
Cable not properly supported.

Faulty FOR/REV switch.

Damaged power cord.
Short circuit in motor.
Faulty Ground Fault Circuit Interrupter (GFCI).

Moisture in motor, switch or on plug.

AUTOFEED full of debris.
AUTOFEED needs lubrication.

Cable not evenly distributed.

Do Not Force Cable! Let the cutter do the work.
Use correct cable/equipment.
Use reverse only if cable gets caught in pipe.
Clean cables routinely.
If cable is worn, replace it.
Support cable properly, see instructions.

Replace switch.

Replace cord set.
Take motor to authorized service center.
Replace cord set that includes a Ground Fault

Circuit Interrupter.
Take drain cleaner to an Authorized Service Center.

Clean AUTOFEED.
Lubricate AUTOFEED.

Pull all cable out and refeed in, evenly distribute.

PROBLEM POSSIBLE REASONS SOLUTION

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Dégorgeoir K-45

Dégorgeoir

Dégorgeoir K-45

Notez ci-dessous le numéro de série indiquée sur la plaque signalétique de l’appareil pour future référence.

Nº de
série

AVERTISSEMENT

Familiarisez-vous bien avec le
mode d’emploi avant d’utiliser
l’appareil. L’incompréhension ou
le non-respect des consignes ci­après augmenteraient les risques
de choc électrique, d’incendie
et/ou d’accident grave.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Table des matières

Fiche d’enregistrement du numéro de série de l’appareil ......................................................................................17

Symboles de sécurité ................................................................................................................................................19

Consignes de sécurité générales applicables aux appareils électriques

Sécurité des lieux ......................................................................................................................................................19

Sécurité électrique.....................................................................................................................................................19

Sécurité individuelle ..................................................................................................................................................20

Utilisation et entretien de l’appareil ...........................................................................................................................20

Service après-vente ..................................................................................................................................................20

Avertissements visant les dégorgeoirs.....................................................................................................................21

Description et caractéristiques techniques

Description ................................................................................................................................................................21

Caractéristiques techniques ......................................................................................................................................22

Equipements de base................................................................................................................................................23

Inspection préalable de l’appareil..............................................................................................................................23

Préparation de l’appareil et du chantier ....................................................................................................................24

Consignes d’utilisation ...............................................................................................................................................26

Fonctionnement de l’appareil ....................................................................................................................................27

Avancement du câble................................................................................................................................................27

Consignes d’entretien.................................................................................................................................................29

Nettoyage ..................................................................................................................................................................29

Câbles .......................................................................................................................................................................30

AUTOFEED®..............................................................................................................................................................30

Remplacement des câbles

Remplacement du tambour interne ...........................................................................................................................30

Chargement du câble ................................................................................................................................................31

Chargement du câble sans remplacement du tambour interne ................................................................................31

Accessoires .................................................................................................................................................................31

Stockage de l’appareil.................................................................................................................................................32

Révisions et réparations.............................................................................................................................................32

Recyclage.....................................................................................................................................................................33

Dépannage ...................................................................................................................................................................34

Garantie à vie............................................................................................................................................Page de garde

*Traduction de la notice originale

18

Dégorgeoir K-45

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

19

Dégorgeoir K-45

Consignes de sécurité
générales applicables aux
appareils électriques*

AVERTISSEMENT

Familiarisez-vous avec l’ensemble des consignes
de sécurité et d’utilisation afin d’éviter les risques de
choc électrique, d’incendie et/ou de grave blessure
corporelle.

CONSERVEZ L’ENSEMBLE DE CES

AVERTISSEMENTS ET CONSIGNES POUR

FUTURE REFERENCE !

Le terme « appareil électrique » s’applique à la fois aux
ap pareils sur secteur et aux appareils à piles.

Sécurité des lieux

• Assurez-vous de la propreté et du bon éclairage
des lieux. Les zones encombrées ou mal éclairées

sont une invitation aux accidents.

• N’utilisez pas d’appareils électriques en présence

de matières explosives telles que liquides, gaz ou
poussières combustibles. Les appareils électriques

produisent des étincelles susceptibles d’enflammer
les poussières et émanations combustibles.

• Eloignez les enfants et les curieux lors de l’utili -
sation d’un appareil électrique. Les distractions
risquent de vous faire perdre le contrôle de l’appareil.

Sécurité électrique

• La fiche de l’appareil doit être parfaitement adaptée
à la prise électrique utilisée. Ne jamais tenter d’a ­dap ter une fiche à une prise incompatible. Ne jamais
utiliser d’adaptateur de prise sur un appareil équipé
d’une fiche avec terre. L’utilisation de fiches et de

prises compatibles limitera les risques de choc élec­trique.

• Evitez tout contact avec les objets reliés à la terre

tels que canalisations, radiateurs, cuisinières et
réfri gérateurs. Tout contact avec la terre augmenterait

les risques de choc électrique.

• N’exposez pas l’appareil à la pluie ou aux intem-
péries. Toute pénétration d’eau à l’intérieur d’un appareil
électrique augmenterait les risques de choc électrique.

• Ne maltraitez pas le cordon d’alimentation de l’ap -

pareil. Ne jamais utiliser le cordon d’ali menta tion
pour porter, tirer ou débrancher l’appareil. Eloig nez
le cordon d’alimentation des sources de chaleur, de
l’huile, des objets tranchants et des mécanismes.

Les cordons d’alimentation endommagés ou en ­chevêtrés augmentent les risques de choc électrique.

• Lors de l’utilisation d’un appareil électrique à

l’extérieur, utilisez également une rallonge élec­trique prévue à cet effet. L’utilisation d’une rallonge

électrique homologuée pour usage extérieur limitera les
risques de choc électrique.

Ce symbole indique la nécessité de lire le manuel soigneusement avant d’utiliser le matériel. Le mode d’emploi renferme
d’importantes informations concernant la sécurité d’utilisation du matériel.

Ce symbole indique le port obligatoire de lunettes de sécurité lors de la manipulation ou utilisation du matériel.

Ce symbole indique un risque d’entraînement, d’enchevêtrement et d’écrasement des mains, doigts ou autres membres en
cours d’opération.

Ce symbole signifie un risque de choc électrique.

* Le texte utilisé sous la rubrique intitulée Consignes générales de sécurité de ce mode d’emploi est une reproduction fidèle des aléas obligatoires correspon-

dants de la norme UL/CSA 60745 (4ième édition) et de la norme EN/IEC 60745. Cette section couvre les consignes de sécurité applicables à de nombreux types
d’appareils électriques. Les précautions indiquées ne sont pas toutes applicables à chaque type d’appareil, et certaines ne s’appliquent pas à celui-ci.

Symboles de sécurité

Des symboles et mots clés utilisés à la fois dans ce mode d’emploi et sur l’appareil lui-même servent à signaler
d’importants risques de sécurité. Ce qui suit permettra de mieux comprendre la signification de ces mots clés et symboles.

Le terme DANGER signifie une situation dangereuse potentielle qui, faute d’être évitée, provoquerait la mort ou de
graves blessures corporelles.

Le terme AVERTISSEMENT signifie une situation dangereuse potentielle qui, faute d’être évitée, serait sus­ceptible d’entraîner la mort ou de graves blessures corporelles.

Le terme CAUTION signifie une situation dangereuse potentielle qui, faute d’être évitée, serait susceptible
d’entraîner des blessures corporelles légères ou modérées.

Le terme AVIS IMPORTANT signifie des informations concernant la protection des biens.

Ce symbole sert à vous avertir aux dangers physiques potentiels. Le respect des consignes qui le suivent vous permettra d’éviter
les risques de blessures graves ou mortelles.

AVIS IMPORTANT

DANGER

AVERTISSEMENT

CAUTION

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

20

Dégorgeoir K-45

• Lorsque l’utilisation d’un appareil électrique dans
un milieu humide s’avère inévitable, assurez-vous
que son réseau d’alimentation est protégé par un
disjoncteur différentiel (GFCI). La présence d’un

disjoncteur différentiel limite les risques de choc élec­trique.

Sécurité individuelle

• Soyez attentif et faites preuve de bon sens lors de
l’utilisation de tout appareil électrique. N’utilisez
pas d’appareil électrique lorsque vous êtes sous
l’influence de drogues, de l’alcool ou de médica­ments. Lors de l’utilisation d’un appareil électrique,

un instant d’inattention risque d’entraîner de graves lé­sions corporelles.

• Prévoyez les équipements de protection individu-

elle nécessaires. Portez systématiquement une
protection oculaire. Selon les conditions d’utilisation

envisagées, prévoyez les masque à poussière, chaus­sures antidérapantes, casque de chantier et pro­tecteurs d’oreilles nécessaires.

• Evitez les démarrages accidentels en vous assur-

ant que l’interrupteur marche/arrêt de l’appareil
se trouve en position «arrêt» avant de le brancher.

Le fait de porter un appareil électrique avec son doigt
sur la gâchette, voire de le brancher lorsque son in­terrupteur se trouve en position «marche» serait une in­vitation aux accidents.

• Retirez toutes clés de réglage éventuelles avant de
mettre l’appareil en marche. Une clé laissée sur un
élément rotatif quelconque de l’appareil risque de
provoquer des accidents.

• Ne vous mettez pas en porte-à-faux. Maintenez

une bonne position de travail et un bon équilibre à
tout moment. Cela vous permettra de mieux con-

trôler l’appareil en cas d’imprévu.

• Habillez-vous de manière appropriée. Ne portez

ni vêtements amples, ni bijoux. Eloignez vos che ­veux, vos vêtements et vos gants des mécan­ismes. Les vêtements flottants, les bijoux et les

cheveux longs risquent d’être entraînés par les élé­ments rotatifs de l’appareil.

• Assurez-vous du bon raccordement et exploita-

tion des dispositifs de récupération de poussière
éventuels. Les dispositifs de récupération des pous-

sières limitent les risques associés à celles-ci.

Utilisation et entretien de l’appareil

• Ne forcez pas les outils. Prévoyez l’outil appro­prié en fonction des travaux envisagés. L’outil le

mieux adapté fera le travail plus efficacement et avec

un plus grand niveau de sécurité lorsqu’il tourne au
régime prévu.

• N’utilisez pas d’appareil électrique dont l’interrupteur
n’assure pas sa mise en marche ou son arrêt. Tout
appareil électrique qui ne peut pas être contrôlé par son
interrupteur est dangereux et doit être réparé.

• Débranchez l’appareil avant tout réglage, stock-
age ou changement d’accessoires. De telles
mesures préventives limiteront les risques de démar­rage accidentel de l’appareil.

• Rangez tout appareil non utilisé hors de la portée

des enfants et des individus qui n’ont pas été fa­miliarisés avec ce type de matériel ou son mode
d’emploi. Les appareils électriques sont dangereux

entre les mains d’utilisateurs non initiés.

• Examinez l’appareil pour signes de mauvais aligne-

ment, grippage ou bris des composants, voire
toute autre anomalie susceptible de nuire à son
bon fonctionnement. Le cas échéant, faire réparer
l’appareil avant de l’utiliser. De nombreux accidents

sont le résultat d’appareils mal entretenus.

• Entretenez soigneusement les outils. Vérifiez l’af -
fûtage et la propreté des outils de coupe. Les outils
de coupe bien entretenus et bien affûtés sont moins
susceptibles de gripper et sont plus faciles à contrôler.

• Utilisez l’appareil, ses mèches et ses accessoires

selon les consignes ci-présentes, tout en tenant
compte des conditions de travail existantes et de la
nature des travaux envisagés. L’utilisation de cet

appareil à des fins non prévues pourrait augmenter
les risques d’accident grave.

Service après-vente

• Confiez la révision de l’appareil à un réparateur
qualifié assurant l’utilisation exclusive de pièces de
rechanges identiques à celles d’origine. Cela as-

surera la sécurité d’emploi de l’appareil.

Avertissements visant
les dégorgeoirs

AVERTISSEMENT

La section présente renferme d'importants aver­tissements visant la sécurité de l'appareil en ques­tion.

Afin de limiter les risques de choc électrique et de
blessure grave, familiarisez-vous complètement avec
ceux-ci avant d'utiliser le dégorgeoir.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

21

Dégorgeoir K-45

• Ne portez ni vêtements flottants, ni bijoux. Eloignez
vos cheveux et vos vêtements du mécanisme. Les

vêtements flottants, les bijoux et les cheveux ris­queraient d’être entraînés par le mécanisme.

• Portez les équipements de protection individuelle

appropriés lors de la manipulation et utilisation du
matériel de curage. Les canalisations risquent de ren-

fermer des produits chimiques, des bactéries ou autres
matières potentiellement toxiques ou infectieuses sus­ceptibles de provoquer des brûlures ou autres lésions.

Les équipements de protection individuelle appro­priés comprennent systématiquement les lunettes
de sécurité et des gants de travail en cuir en bon
état. Ils peuvent également comprendre des équipe -

ments tels que des gants en latex ou caoutchouc, des
viseurs ou lunettes étanches, des vêtements de pro­tection, des respirateurs ou des chaussures de sécurité.

• Respectez les normes d’hygiène. Lavez vos mains
et autres parties du corps exposées au contenu des
canalisations à l’eau chaude savonneuse après chaque
manipulation ou utilisation du matériel de curage. Ne ja­mais manger ou fumer lors de la manipulation ou util­isation du matériel de curage. Cela aidera à éviter les
risques de contamination par contact avec des matières
toxiques ou infectieuses.

• Ne pas utiliser cet appareil si vous (ou l’appareil lui-
même) avez les pieds dans l’eau. Le moindre contact
avec de l’eau augmenterait les risques de choc élec­trique.

• N’utilisez ce dégorgeoir que pour le curage de
canalisations des sections indiquées ci-après. La
modification ou utilisation du dégorgeoir à d’autres
fins augmenterait les risques d’accident.

Au besoin, le présent manuel sera accompagné de la
Déclaration de conformité CE (890-011-320.10) sous
forme d’un livret individuel.

En cas de questions visant ce produit RIDGID

®

:

– Consultez votre distributeur RIDGID.

Description, caractéristiques
techniques et équipements de
base

Description

Le dégorgeoir K-45 est un dégorgeoir portatif prévu pour

CONSERVEZ L’ENSEMBLE DE CES

AVERTISSEMENTS ET CONSIGNES POUR

FUTURE REFERENCE !

Gardez ce manuel avec l’appareil afin qu’il puisse servir à
tout utilisateur éventuel.

• Avant toute utilisation, testez le disjoncteur dif-

férentiel (GFCI) fourni avec le cordon d’alimentation
afin de vous assurer de son bon fonctionnement.

La présence d’un disjoncteur différentiel limite les
risques de choc électrique.

• L’utilisation de rallonges électriques est déconseillée si

celles-ci ne sont pas elles-mêmes protégées par un

disjoncteur différentiel équipant le tableau élec­trique ou la prise de courant utilisé. Le disjoncteur

différentiel du cordon d’alimentation de l’appareil n’offre
aucune protection contre les chocs électriques em­menant des rallonges.

• Maintenez toutes connexions électriques au sec et

surélevées. Ne touchez pas les fiches ou l’appareil
avec des mains mouillées. Cela limitera les risques

de choc électrique.

• Portez des gants de curage RIDGID. Ne jamais

prendre un câble rotatif en main avec autre chose,
y compris d’autres types de gants ou des chiffons.

Ceux-ci risqueraient de s’envelopper autour du câble et
provoquer des blessures. Ne portez des gants en latex
ou en caoutchouc que

sous

les gants de travail en

cuir. Ne jamais porter de gants endommagés.

• Ne laissez pas l’embout du câble s’arrêter pen-
dant que l’appareil tourne. Cela risquerait de tor­dre, plisser ou rompre le câble.

• Positionnez l’appareil de manière à ce que sa sor-

tie de câble se trouve à moins de 30 cm (12") du
point d’accès à la canalisation ou soutenez le
câble exposé si son éloignement du point d’entrée
est supérieur à 30 cm (12"). Un éloignement su -

périeur risque de provoquer des problèmes de contrôle
susceptibles de provoquer la torsion, le plissage ou la
rupture du câble.

• Un seul individu doit contrôler à la fois le câble et
la pédale de commande. Si le couteau cesse de
tourner, l’utilisateur doit pouvoir arrêter le moteur de
l’appareil afin d’éviter les risques de bouclage, plissage
ou rupture du câble.

• N’utilisez la marche arrière de l’appareil que pour
les opérations spécifiées dans ce manuel. L’utili sa ­tion de la marche arrière est réservée au seul dé­gagement du câble d’un obstacle, et risque d’en dom­ mager le câble en toute autre circonstance.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

22

Dégorgeoir K-45

le curage des évacuations secondaires, telles que celles
qui desservent les cuisines, salles de bain et buanderies,
allant, selon le câble utilisé, de 3/4" (19 mm) à 21/2" (64 mm)
de diamètre. Son tambour a une capacité maximale de 50
mètres selon le câble choisi.

Le K-45 peut être équipé d’un système d’avancement
manuel ou du système d’avance automatique AUTO ­FEED

®

(AF). Les deux systèmes sont équipés d’un man­drin à coulisse assurant une grande rapidité de verrouillage
et de libération du câble. Le système AUTO FEED as­sure l’avancement et le retrait du câble par moyen d’un
levier, ce qui assure la propreté des mains et des lieux. Le
système d’avancement manuel fait appel à un avancement
et retrait manuel du câble.

Le K-45 dispose d’une double isolation électrique et
d’une fiche polarisée. Son interrupteur FOR/REV (marche
avant/marche arrière) commande le sens de rotation du
tambour et du câble, tandis que son interrupteur ON/OFF
à vitesse variable contrôle le régime du moteur.

Son tambour deux pièces à emboîtement rotatif, à
l’épreuve des chocs et de la corrosion, permet d’accéder
facilement au tambour interne. Le tambour interne fa­cilite les changements de câble et aide à empêcher le re­tournement du câble à l’intérieur du tambour, tout en
minimisant les risques de fuite.

Trois diamètres de câble sont disponibles ;

1

/4" (6 mm),

5

/16" (8 mm) et 3/8" (10 mm). Les câbles de 1/4" (6 mm) et

5

/16" (8 mm) sont livrés avec des tulipes de curage incor­porées. Certains de ces câbles sont également équipés
d’un témoin de fin de course. Les câbles de 3/8" (10 mm)
peuvent être fournis au choix avec une tulipe de curage in­corporée ou un raccord rapide pour le montage des
divers outils de curage.

Caractéristiques techniques

Capacité de curage du K-45

Figure 1 – Dégorgeoir K-45 avec mandrin à coulisse

Type de moteur .............Universal

Puissance nominale

Moteur 120V............... double isolation

monophasé 120V / 3,2 A,
50/60 Hz,
120V˜,3,2 A, 50/60Hz

Moteur 230V............... double isolation,

230V

˜,

50/60Hz

2,2 A, 280W

Interrupteur

marche/arrêt.................vitesse variable, réversible

Régime de rotation......600 t/min

Capacité de curage .....3/4" (19 mm) à 21/2" (64 mm)

Poids avec avancement manuel

et câble C1-IC ...............12,6 livres (5,7 kg)

Poids avec AUTOFEED

et câble C1-IC ...............13,8 livres (6,3 kg)

Figure 2 – Dégorgeoir K-45 avec AUTOFEED

Poignée

Mandrin à coulisse

Inter marche
avant/march

e arrière

Inter marche/arrêt
à vitesse variable

Poignée

Mandrin à coulisse

Inter marche
avant/march

e arrière

Inter marche/arrêt

à vitesse variable

Tambour

Câble

Tambour

Câble

AUTOFEED

Levier

d’avancement

de câble

Levier de
retrait de

câble

Disjoncteur différentiel

(sur appareils 120V ainsi équipés)

Disjoncteur différentiel

(sur appareils 120V ainsi équipés)

Avertisse-

ment

Ø câble Ø conduite

1

/4" (6 mm)

3

/4" à 11/2" (19 mm à 38 mm)

5

/16" (8 mm)

3

/4" à 11/2" (19 mm to 38 mm)

5

/16" (8 mm) IC (noyau interne) 11/4" à 2" (32mm to 50mm)

3

/8" (10 mm) 11/4" à 21/2" (32mm to 64mm)

Se reporter à la section Accessoires pour une liste des câbles et
longueurs de câble disponibles.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

23

Dégorgeoir K-45

Figure 3 – Numéro de série de l’appareil

Le numéro de série de l'appareil se trouve sous son bloc
d'alimentation. Les 4 derniers chiffres représentent le
mois et l'année de fabrication (04 = mois, 10 = année).

Equipements de base

Le dégorgeoir K-45 est livré avec une paire de gants de
curage RIDGID.

Le dégorgeoir K-45 bénéficie de la protection de plusieurs
brevets américains et internationaux, notamment le brevet
n° 7,685,669.

Cet appareil est prévu pour le cur ­age des canalisations d’évacuation. Utilisé de manière ap­propriée, il n’endommagera pas une canalisation en bon
état de fonctionnement, correctement conçue et con­struite, et bien entretenue. Dans le cas contraire, le pro­cessus de curage pourrait s’avérer inefficace, voire
endommager la canalisation. Le meilleur moyen de véri­fier l’état d’une canalisation avant son curage est d’ef ­fectuer une inspection visuelle par caméra. Tout abus de
ce type de dégorgeoir pourrait endommager à la fois
l’appareil et la canalisation. Cet appareil risque de ne
pas pouvoir éliminer tous les types d’obstacle.

Inspection préalable de
l’appareil

AVERTISSEMENT

Avant chaque utilisation, examinez le dégorgeoir
et corrigez les anomalies éventuelles afin de limiter
(entre autres) les risques de choc électrique, de lé­sions provoquées par le bouclage ou à la rupture des
câbles, de brûlure chimique ou d’infection et éviter
d’endommager le dégorgeoir.

Portez systématiquement des lunettes de sécu­rité, des gants de curage RIDGID, et les autres é -

quip ements de protection individuelle prévus lors de
l’inspection du dégorgeoir. Protégez-vous égale­ment contre les produits chimiques et les bacté ries
en portant des gants en latex, caoutchouc ou autre
matière étanche sous les gants de curage RIDGID.

1. Examinez les gants de curage RIDGID. Assurez­vous qu’ils sont en bon état et qu’ils ne comportent ni
trous ou déchirures susceptibles d’être entraînés par
le câble en rotation. Il ne faut en aucun cas porter des
gants inadaptés ou endommagés. Ces gants ser­vent à protéger vos mains lors de la manipulation du
câble en rotation. Si les gants de travail ne sont pas
des gants de curage RIDGID ou s’ils sont endom­magés, usés ou trop grands, n’utilisez pas l’appareil
avant de vous être équipé de gants de curage RIDGID

(Figure 4).

Figure 4 – Gants de curage RIDGID en cuir et PVC

2. Assurez-vous que le dégorgeoir est débranché.
Examinez son cordon d’alimentation, son disjoncteur
différentiel (sur les appareils 120V ainsi équipés) et sa
fiche pour signes de détérioration ou de modifica­tion. Le cas échéant, et afin de limiter les risques de
choc électrique, n’utilisez pas l’appareil avant que
son cordon ait été remplacé par un réparateur qualifié.

3. Eliminez toutes traces d’huile, de graisse et de crasse
des poignées et commandes de l’appareil. Cela fa­cilitera l’inspection de l’appareil et limitera les risques
de perte de contrôle de l’appareil ou de ses com­mandes. Nettoyez le câble et le tambour de tous
débris éventuels.

4. Contrôlez les points suivants sur le dégorgeoir :

• L’intégralité et le bon assemblage de l’appareil

• Signes d’éléments endommagés, usés, manquants,

mal alignés ou grippés

• Libre mouvement et/ou rotation des leviers d’a -

vance ment et de retrait, du mandrin à coulisse et du
tambour.

• Présence et de la lisibilité de l’étiquette de sécurité

(Figure 2).

• Toute autre anomalie susceptible de nuire au bon

fonctionnement et à la sécurité de l’appareil.

En cas d’anomalie, n’utilisez pas le dégorgeoir avant
sa réparation.

AVIS IMPORTANT

Date

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

24

Dégorgeoir K-45

Figure 5 – Etiquettes FOR/REV

9. Une fois l’inspection terminée, ramenez l’interrupteur
FOR/REV en position FOR (tambour en sens ho­raire vu depuis le côté moteur), puis, avec les mains
sèches, débranchez l’appareil.

Préparation de l’appareil et du
chantier

AVERTISSEMENT

Respectez les consignes ci-présentes visant l’in ­stallation de l’appareil et du chantier afin de limiter
les risques de blessure par choc électrique et bou ­clage ou rupture des câbles, ainsi que les risques de
brûlures chimiques, d’infection et autres lésions
et, enfin, éviter d’endommager le dégorgeoir.

Portez systématiquement des lunettes de sécurité,
des gants de curage RIDGID et tout autre équipe ­ment de protection approprié lors de l’installation du
dégorgeoir. Afin de mieux vous protéger contre les
produits chimiques et les bactéries environnants,
portez des gants en latex, en caoutchouc ou autre
matière imperméable sous les gants de curage
RIDGID. Des chaussures antidérapantes à semelles
en caoutchouc peuvent aider à vous protéger contre
les dérapages et les chocs électriques, surtout sur
les sols mouillés.

1. Examinez les lieux pour :

• Un éclairage suffisant

• La présence de liquides, émanations ou poussières

inflammables qui risquerait de s’enflammer. Le cas
échéant, ne travaillez pas dans la zone en question
avant que leur source ait était identifiée et élim­inée. Le dégorgeoir n’est pas blindé et risque de
produire des étincelles.

5. Contrôlez le câble pour les anomalies potentielles
suivantes :

• Usure (aplatissement) superficielle anormale. Le

câble étant composé de torons, le profil de sa sur­face devrait toujours être cylindrique.

• Plissures nombreuses ou excessives. A noter que

les plissures de moins de 15° peuvent être re­dressées.

• Ecartement des torons du câble indiquant un étire-

ment ou plissage de celui-ci, voire l’utilisation de la
marche arrière.

• Corrosion prononcée du câble suite à son stockage

en l’état mouillé ou à son exposition aux produits
chimiques.

Toutes ces formes d’usure et de dégradation con­tribuent à l’affaiblissement du câble et augmentent
les risques de vrillage, plissage et rupture en cours
d’utilisation. Remplacez tout câble excessivement usé
ou endommagé avant d’utiliser le dégorgeoir.

Assurez-vous que le câble est entièrement rembobiné
(voire avec un maximum de 2" (50 mm) de câble sor­tant du dégorgeoir) afin de limiter les risques de fou­ettement au démarrage de l’appareil.

6. Examinez les outils de curage pour signes d’usure et
de détérioration. Le cas échéant, remplacez-les avant
d’utiliser le dégorgeoir. Des outils de curage émoussés
ou endommagés risquent d’entraîner le grippage ou la
rupture du câble et de ralentir le processus de curage.

7. Avec les mains sèches, branchez la fiche de l’appareil
sur une prise avec terre appropriée. Testez le dis­joncteur différentiel du cordon d’alimentation (des
appareils 120V ainsi équipés) afin de vous assurer de
son bon fonctionnement. La touche de réarmement
doit ressortir dès que la touche de contrôle est ap­puyée. Réactivez le disjoncteur en appuyant sur sa
touche de réarmement. Si le disjoncteur différentiel ne
fonctionne pas comme prévu, débranchez l’appareil et
ne vous en servez pas avant que le disjoncteur ait été
réparé.

8. Sans appuyer sur les leviers d’avancement, appuyez
sur l’interrupteur marche/arrêt et notez le sens de ro­tation du tambour en vous référent aux flèches FOR
(marche avant) et REV (marche arrière) de l’étiquette
de l’appareil. Si l’interrupteur marche/arrêt ne con­trôle pas le fonctionnement de l’appareil, faites-le ré­parer avant de vous servir de l’appareil. Lâchez
l’interrupteur et laissez le tambour s’arrêter. Mettez
l’interrupteur FOR/REV en position contraire, puis
reprenez l’étape précédente afin de confirmer que le
dégorgeoir fonctionne aussi en sens opposé.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

25

Dégorgeoir K-45

• Un endroit dégagé, de niveau, stable et sec pour
l’appareil et son utilisateur. Ne pas utiliser cet appareil
lorsque vous avez les pieds dans l’eau. Si néces­saire évacuez l’eau du chantier.

• Un passage dégagé jusqu’à la prise de courant ne
présentant aucun élément susceptible d’endom ­mager le cordon d’alimentation.

2. Examinez la canalisation à curer. Si possible, es­sayez de déterminer le ou les points d’accès à la
canalisation, sa section et sa longueur, la distance
jusqu’à la fosse septique ou l’égout, la nature de
l’obstruction, la présence éventuelle de produits chim­iques, etc. En présence de produits chimiques, il im­porte de connaître les mesures de sécurité applicables
lors des travaux à proximité de ceux-ci. Consultez le
fabricant du produit chimique en question pour les ren­seignements nécessaires.

Au besoin, déposez les éléments sanitaires (urinoirs,
etc.) afin de pouvoir accéder à l’évacuation. Le pas­sage à travers un élément sanitaire risque d’endom ­mager à la fois l’élément en question et le câble du
dégorgeoir.

3. Déterminez le type de matériel de curage néces­saire en fonction de la situation qui se présente. Le
dégorgeoir K-45 est prévu pour le curage des canal­isations :

• De

3

/4" à 11/2" (19 mm à 38 mm) de diamètre sur
une distance maximale de 30 pieds (9.1 m) max­imum à l’aide d’un câble Ø 1/4" (6 mm) po.

• De

3

/4" à 11/2" (19 mm à 38 mm) de diamètre sur
une distance maximale de 45 pieds (13.7 m) max­imum à l’aide d’un câble Ø 5/16" (8 mm) po.

• De 1

1

/4" à 2" (32 mm to 50 mm) de diamètre sur
une distance maximale de 45 pieds (13.7 m) max­imum à l’aide d’un câble à noyau interne Ø

5

/16"

(8mm) po.

• De 1

1

/4" à 21/2" (32 mm to 64 mm) de diamètre
sur une distance maximale de 30 pieds (9.1 m)
maximum à l’aide d’un câble Ø 3/8" (10 mm) po.

Des renseignements sur les dégorgeoirs prévus
pour d’autres types d’applications peuvent être

4. Assurez-vous que le matériel de curage utilisé a été
préalablement inspecté.

5. Au besoin, prévoyez des bâches de protection pour le
chantier. Le processus de curage risque d’être salis­sant.

6. Si la sortie de câble du K-45 ne peut pas être posi­tionnée à moins de 6" (15 cm) du point d’accès de la

canalisation, il sera nécessaire de prolonger le point
d’accès par une conduite de section semblable pour
amener la sortie de câble du K-45 à moins de 6" (15
cm) du point d’accès

(Figure 6).

Un câble mal soutenu
risque de non seulement de se boucler et d’endom ­mager l’élément sanitaire en question, mais aussi
de blesser l’opérateur.

Figure 6 – Exemple d’un point d’accès prolongé permet-

tant de respecter une distance maximale de
6" (15 cm) par rapport à la sortie du tambour

7. Examinez les lieux afin de déterminer le besoin éven ­tuel de barricades destinées à écarter les curieux en
cours d’opération. Les travaux de curage peuvent
être salissant, et les curieux peuvent distraire l’o péra ­teur.

8. Sélection de l’outil de curage approprié.
La majorité des câbles prévus pour le dégorgeoir K-45

sont équipés d’une tulipe de curage incorporée. Ceux­ci sont particulièrement bien adaptés aux petites
évacuations secondaires. L’utilisation d’une tulipe de
curage permet à la fois de sonder les obstacles et
d’extraire les amas fibreux qui les composent.

Les câbles C-4, C-6 et C-8IC prévus pour le dégor­geoir K-45 sont équipés d’un raccord rapide mâle
permettant le montage de plusieurs types d’outils de
curage.

Face à un obstacle d’origine inconnue, il est con­seillé d’utiliser une mèche droite ou une tulipe pour en
extraire un échantillon avant de procéder.

Une fois la composition de l’obstacle établie, il sera
possible de sélectionner l’outil de curage le mieux
adapté à son élimination. Il est toujours préférable de
commencer par l’utilisation du plus petit des outils
disponibles afin de percer le blocage et permettre à
l’eau retenue de s’écouler en emportant les débris du
curage avec elle. Une fois le fil d’eau rétabli, il sera
possible d’utiliser d’autres outils pour éliminer l’ob ­stacle complètement. De manière générale, le plus

prolongation

de conduite

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

26

Dégorgeoir K-45

grand des outils utilisés doit avoir un diamètre d’au
moins 25 mm (1") de moins que celui de la canalisa­tion curée.

Dans la mesure où la sélection des outils de curage ap­propriés dépendra des conditions particulières de
chaque intervention, celle-ci est laissée à la discrétion
de l’utilisateur.

Une variété d’autres outils disponibles sont indiqués
à la section Accessoires ci-après. De plus amples
renseignements visant les accessoires de câble se
trouvent dans le catalogue RIDGID en ligne à

10. Le cas échéant, montez l’outil en bout du câble. Le
système de raccord rapide permet d’emboîter tout
simplement l’outil sur le câble. Lors de son emboîte­ment, assurez-vous que la broche à ressort du raccord
côté câble se déplace librement afin de bien retenir
l’outil. Si la broche reste collée en position ouverte,
l’outil risque de tomber en cours d’utilisation. Pour
retirer l’outil, enfoncez la broche du raccord à l’aide de
la clé à broche pour le déboîter

(se reporter à la

Figure 7).

Figure 7 – Couplage et découplage

11. Faites courir le cordon d’alimentation le long du pas­sage dégagé. Avec les mains sèches, branchez le dé­gorgeoir sur une prise avec mise à la terre appropriée.
Maintenez toutes connexions au sec et surélevées. Si
le cordon d’alimentation n’est pas suffisamment long,
prévoyez une rallonge électrique possédant les car­actéristiques suivantes :

• Un bon état général

• Une fiche semblable à celle du cordon d’alimentation

du dégorgeoir

• Une homologation pour utilisation à l’extérieur in-

diquée par la mention W ou W-A dans sa désigna­tion (ex., SOW), une homologation type H05VV-F ou
H05RN-F, voire une homologation IEC type 60227
IEC 53 ou 60245 IEC 5

• Une section de fils suffisante, à savoir 16 AWG

(1,5 mm2) pour une longueur maximale de 50 pieds
(15,20 m) et 14 AWG (2,5 mm2) pour des longueurs
allant de 50 à 100 pieds (15,20 à 30,50 m). Des fils
de section insuffisante risqueraient de surchauf-

fer, faire fondre leurs gaines isolantes et provoquer
un incendie ou d’autres dégâts.

A noter que le disjoncteur différentiel des dégor­geoirs 120V ainsi équipés ne protège pas les ral­longes électriques éventuelles. Si la prise de courant
n’est pas équipée d’un disjoncteur différentiel, il serait
préférable de prévoir un second disjoncteur différen­tiel entre la prise de courant et la rallonge afin de lim­iter les risques de choc électrique en cas d’anomalie
au niveau de la rallonge. Si le dégorgeoir n’est pas
équipé d’un disjoncteur différentiel, prévoyez un dis­joncteur à brancher entre la prise de courant et le dé­gorgeoir afin de limiter les risques de choc électrique.

Consignes d’utilisation

AVERTISSEMENT

Portez systématiquement une protection oculaire
afin de protéger vos yeux contre les projections de
débris éventuelles.

Portez des gants de curage RIDGID. Ne jamais pren­dre en main un câble tournant avec autre chose,
gants et chiffons y compris. Ceux-ci risqueraient
de s’enrouler autour du câble et provoquer de graves
blessures.

Lors du curage de canalisations susceptibles de
ren fermer des produits chimiques dangereux ou
des bactéries, portez les équipements de protection
individuelle appropriés, tels que lunettes étanches,
visières et respirateurs afin de vous protéger contre
les risques de brûlure et d’infection. Pour mieux
vous protéger contre les produits chimiques et les
bactéries présents sur l’appareil ou sur les lieux,
portez des gants en latex, caoutchouc ou autre
matériau étanche sous les gants de curage RIDGID.
Des chaussures antidérapantes à semelles en caout ­chouc peuvent aider à éviter les dérapages et les
chocs électriques, surtout sur les surfaces mouillées.

Respectez les consignes d’utilisation afin de limiter
les risques de blessures provoquées par le bouc ­lage ou la rupture des câbles, le fouettement des
câbles ou le renversement de l’appareil, ainsi que
les brûlures, infections ou autres atteintes.

1. Assurez-vous de la bonne préparation de l’appareil et
des lieux, ainsi que de l’absence de spectateurs ou
autres distractions.

2. Mettez-vous en position de travail appropriée.

Couplage des

outils

Emboîter

Introduire la
clé à broche

Déboîter

Découplage des outils

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

27

Dégorgeoir K-45

• Assurez-vous de pouvoir contrôler le dégorgeoir, et
notamment son interrupteur marche/arrêt. N’appuy ­ez pas encore sur l’interrupteur marche/arrêt.

• Assurez-vous de pouvoir maintenir un bon équilibre,
sans risquer de vous mettre en porte-à-faux et
tomber sur le câble.

• Assurez-vous de pouvoir maintenir la sortie de
câble de l’appareil à moins de 6" (15 cm) du point
d’entrée de la canalisation.

Une telle position de travail vous aidera à maintenir le
contrôle du câble et de l’appareil

(Figure 10).

3. En portant des gants de curage RIDGID, retirez une
longueur suffisante de câble pour pouvoir l’introduire
dans l’évacuation. Poussez le câble aussi loin que
possible dans la canalisation. Il faut au moins un pied
de câble à l’intérieur de la canalisation pour éviter
qu’il s’en échappe et qu’il se mette à fouetter lors de la
mise en marche de l’appareil.

4. Mettez l’interrupteur FOR/REV en position FOR
(marche avant) pour que le tambour tourne en sens
horaire vu du côté moteur. Ne pas appuyer sur la
pédale de commande encore. Les indications FOR
et REV ont attrait au sens de rotation du câble et non
son déplacement longitudinal. Ne faites tourner le
câble en marche arrière (REV) que dans les condi­tions décrites plus loin. L’utilisation de la marche ar­rière risque d’endommager le câble.

Fonctionnement de l’appareil

Le dégorgeoir K-45 existe en deux configurations d’a ­vance ment, soit manuel, soit automatique (AUTO FEED).
L’avancement du câble sur un K-45 équipé du système
d’avancement automatique AUTOFEED peut faire soit en
appuyant simplement sur le levier d’avancement, soit en
retirant le câble manuellement du tambour pour l’introduire
dans la conduite. Un K-45 sans système AUTOFEED ne
peut fonctionner que manuellement.

Avancement du câble dans l’évacuation

Avancement manuel

Assurez-vous qu’il y a au moins 12" (30 cm) de câble
dans la conduite et que la sortie de câble du dégorgeoir se
trouve à moins de 12" (30 cm)du point d’entrée. Eloignez
la poignée du tambour pour libérer le câble du mandrin.
D’une main gantée, prenez le câble en bout du dégorgeoir
pour le faire avancer dans la conduite. Ceci peut se faire
avec le câble en rotation (interrupteur marche/arrêt en po­sition ON) ou non. Un câble en rotation assurera une
meilleure qualité de curage et sera plus facile à pousser.
N’exposez pas plus de 12" (30 cm) de câble à la fois.

Lorsque l’avancement du câble devient plus difficile,
servez-vous du mandrin pour mieux tenir et faire avancer
le câble. Ramenez la poignée vers le tambour pour que le
mandrin puisse appréhender le câble. Avec le câble en ro­tation (interrupteur marche/arrêt en position ON), poussez
le dégorgeoir vers le point d’entrer pour enfoncer le câble
dans la conduite. Lâchez l’interrupteur marche/arrêt. E loig ­nez la poignée du tambour pour libérer le câble du mandrin.
Tenez le câble de votre main gantée afin de l’em pêcher de
ressortir de la conduite, puis retirez le dégorgeoir jusqu’à
laisser apparaître un maximum de 12" (30 cm) de câble à
nouveau. Répétez l’opération pour continuer à faire
avancer le câble

(se reporter aux figures 8 et 9).

Figure 8 – Ramener la poignée vers le tambour pour

que le mandrin appréhende le câble

Figure 9 – Pousser le câble dans la conduite

Utilisation du système AUTOFEED

Assurez-vous qu’il y a au moins 12" (30 cm) de câble
dans la conduite et que la sortie de câble du dégorgeoir se
trouve à moins de 6" du point d’entrée de la conduite.
Eloignez la poignée du tambour afin de désengager le
mandrin et libérer le câble. Ne jamais engager le mandrin
lors de l’utilisation du système AUTOFEED. Appuyez
sur l’interrupteur marche/arrêt pour démarrer l’appareil.
Pour faire avancer le câble dans la conduite, appuyez sur
le levier d’avancement. Le câble en rotation avancera
de lui-même dans la conduite. Ne laissez pas le câble se
mettre en charge, se boucler ou se plier à l’extérieur de la
conduite. Cela risquerait de vriller, plisser ou briser le
câble.

12"

(30 cm)

MAX

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

28

Dégorgeoir K-45

Figure 10 – Avancement du câble à l’aide du système

AUTOFEED

Si vous avez du mal à franchir un siphon ou autre, l’une
ou plusieurs des méthodes suivantes peuvent être em­ployées.

• D’abord, des coups secs sur le dos du câble, avec
et sans rotation du câble, peuvent aider l’outil à
franchir le siphon.

• Une deuxième méthode consiste en l’utilisation de
la marche arrière (position REV) pendant quelques
secondes, tout en appuyant sur le dos du câble. Ne
laisser le câble tourner en marche arrière que le
temps nécessaire au franchissement du siphon.
L’utilisation prolongée de la marche arrière pourrait
endommager le câble. Lorsque l’appareil tourne
en marche arrière, c’est le levier d’avancement qui
sert à retirer le câble, et le levier de retrait qui sert à
le faire avancer.

• En fin, si ni l’une ni l’autre de ces méthodes ne réus­sissent, essayez d’utiliser un câble plus souple ou
de plus petit diamètre, voire un dégorgeoir de type
différent.

Curage des canalisations

Lors de l’avancement du câble le long de la canalisation,
vous risquez de le voir ralentir ou s’entasser à l’extérieur
de la conduite. Il risque alors de commencer à se vriller
ou se mettre en charge, voulant faire vriller ou marcher
le dégorgeoir. Il peut alors s’agir d’une simple déviation
dans la canalisation (siphon, coude, etc.), d’une accu­mulation de boues dans la conduite (graisse, etc.) ou du
blocage recherché. Faites avancer le câble lentement et
soigneusement. Ne laissez pas le câble se mettre en
charge à l’extérieur de la canalisation, car cela risquerait
de le tordre, le vriller ou le rompre.

Faites attention à la longueur de câble que vous avez in­troduit dans la canalisation. L’envoi du câble dans une
canalisation plus grosse ou autre transition similaire

risquerait de provoquer le plissage ou nouage du câble
et empêcher son retrait de la canalisation. Minimisez la
longueur de câble que vous introduisez dans ce type
transition afin d’éviter les problèmes éventuels.

Dans la mesure où les câbles ne sont pas arrimés au tam­bour interne, faites attention lors du déploiement des
derniers 5 à 7 pieds (1,50 à 2,13 m) afin de vous assurer
que le câble ne sorte pas complètement de l’appareil.

Si vous utilisez un câble équipé d’un témoin de fin de
course

(Figure 11),

ce dernier vous avertira dès qu’il ne
reste plus qu’environ cinq pieds (1,50 m) de câble util­isable.

Figure 11 – Câble C-13-IC avec témoin de fin de course à

environ 84" (2,13 m) de la fin du câble

Le débouchage de la canalisation

Si l’embout du câble cesse de tourner, c’est qu’il a aussi
cessé de curer la canalisation. S’il s’embourbe dans un
blocage et que la rotation du câble est maintenue, ce
dernier commencera à se mettre en charge et fera vriller
ou gigoter le dégorgeoir ou le câble lui-même. Si l’embout
du câble cesse de tourner ou si le câble commence à se
mettre en charge, retirez-le de l’obstacle :

• Manuellement – Avec le mandrin renfermé sur le

câble, ramenez le dégorgeoir en arrière afin de
libérer l’embout du câble du blocage.

• Avec l’AUTOFEED – Appuyez sur le levier de re-

trait afin de libérer l’embout du câble du blocage.

Ne laissez pas le câble continuer à tourner lorsqu’il
s’embourbe dans un blocage. Si l’embout du câble
s’immobilise et que le tambour continu à tourner, le
câble risque de se vriller, se plisser ou se rompre.

Lorsque l’embout du câble a été libéré du blocage et qu’il
tourne à nouveau, vous pourrez recommencer à le faire
avancer lentement vers le blocage. N’essayez pas de
forcer l’outil à travers le blocage. Laissez-le ronger le
blocage à son propre régime. Procédez de cette manière
jusqu’à ce que le câble ait franchi le ou les blocages et
que le fil d’eau de la canalisation a été rétabli. Parfois, il
sera préférable de manipuler le K-45 manuellement,
plutôt que d’utiliser les leviers de l’AUTOFEED. Le cas
échéant, tirez la poignée en arrière pour que le mandrin
appréhende le câble.

Le franchissement d’un blocage peut encrasser les out­ils et le câble au point de les empêcher d’aller plus
loin. Il faudra alors retirer l’outil et le câble de la canali-

Levier

d’avancement

6" (15 cm)
MAX.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

29

Dégorgeoir K-45

sation pour les nettoyer.

Reportez-vous à la section in-

titulée « Retrait du câble ».

Procédure en cas d’entrave d’un outil ou embout
de câble

Si l’embout du câble cesse de tourner et ne peut pas être
retiré du blocage, lâchez l’interrupteur marche/arrêt tout en
tenant fermement le dégorgeoir. Le moteur s’arrêtera et
permettra éventuellement au câble et au tambour de
tourner en sens inverse jusqu’à épuiser l’énergie amassée.
Ne retirez pas le dégorgeoir à moins de 12" (30 cm) du
point d’entrée de la conduite, car le câble risquerait de se
vriller, se plisser ou se rompre. Ne touchez pas
l’interrupteur marche/arrêt.

Libération d’un outil entravé

Si l’embout du câble s’entrave dans un blocage, lâchez
l’interrupteur marche/arrêt, ramenez la poignée vers le
tambour afin d’appréhender le câble, puis essayez de dé­gager le câble en tirant. Faites attention de ne pas en­dommager le câble ou l’outil lorsque vous tirez. Si le
câble refuse de se dégager, mettez l’interrupteur FOR/ ­REV (marche avant/marche arrière) en position REV
(marche arrière) puis, avec la poignée ramenée vers le
tambour pour appréhender le câble, appuyez sur la
touche marche/arrêt pendant quelques secondes et tirez
sur le câble jusqu’à ce qu’il se libère du blocage. Ne lais­sez pas tourner l’appareil en marche arrière pendant
plus de temps que nécessaire pour libérer l’embout du
câble, car cela pourrait occasionner des dégâts. Lorsque
l’interrupteur FOR/REV se trouve en position REV, le
levier d’avancement de l’AUTOFEED assure le retrait
du câble. Ramenez l’interrupteur FOR/REV en position
FOR pour ensuite reprendre l’opération de curage.

Retrait du câble

Une fois la canalisation débloquée, envoyez-y de l’eau afin
de chasser les débris éventuels. Cela peut se faire en y in­troduisant un tuyau d’arrosage, en ouvrant un robinet in­stallé sur le réseau ou par tout autre moyen approprié.
Faites attention aux refoulements, car la canalisation
pourrait bien se bloquer à nouveau.

Une fois son fil d’eau rétabli, retirez le câble de la canali­sation en appuyant sur le levier de retrait. L’interrupteur
FOR/REV doit alors se trouver en position FOR – ne re­tirez pas le câble avec l’interrupteur en position REV,
car cela risquerait d’endommager le câble.

• Retrait manuel – Poussez la poignée en avant afin

de libérer le câble du mandrin. D’une main gantée,
prenez le câble au niveau du point d’entrée et
ramenez-le dans le tambour. Ceci peut se faire avec
le câble tournant ou non. Un câble qui tourne pendant
son retrait permettra de parfaire le curage de la con-

duite et sera plus facilement récupéré. N’exposez
pas plus de 12" (30 cm) de câble à la fois.

Le mandrin peut servir à mieux tenir le câble lors de
son retrait. Ramenez la poignée vers le tambour pour
que le mandrin appréhende le câble. Pendant que le
câble tourne (interrupteur marche/arrêt en position
ON), éloignez le dégorgeoir du point d’entrée de la con­duite, mais sans pour autant exposer plus de 12" (30
cm) de câble. Lâchez l’interrupteur marche/arrêt. Re ­poussez la poignée afin de libérer le câble du mandrin.
Tenez le câble de votre main gantée à proximité du
point d’entrée afin de l’empêcher de revenir dans la
conduite, puis avancez le dégorgeoir sur le câble pour
rembobiner ce dernier dans le tambour. Répétez le
processus pour continuer à récupérer le câble.

• Retrait avec l’AUTOFEED – Assurez-vous que la

sortie de câble du dégorgeoir ne se trouve pas à plus
de 6" du point d’entrée de la conduite. Eloignez la
poignée du tambour afin de libérer le câble du mandrin.
N’engagez pas le mandrin lors de l’utilisation de
l’AUTO FEED. Appuyez sur la touche marche/arrêt
pour mettre l’appareil en marche. Pour retirer le câble,
appuyez sur le lever de retrait. Le câble en rotation se
dévissera tout seul de la conduite.

Faites attention au câble durant son retrait, car son em­bout risque encore de s’entraver.

Lâchez l’interrupteur marche/arrêt avant que l’embout
du câble ne sorte de la conduite. Ne retirez pas l’embout
du câble pendant que le câble tourne. Le câble risque de
fouetter et provoquer de graves blessures. Retirez le
câble résiduel avec vos mains gantées et rembobinez-le
dans le dégorgeoir. Au besoin, remplacez l’outil et re ­prenez le curage selon le processus précité. Il est conseillé
d’effectuer plusieurs passes afin de parfaire le nettoyage
du conduit.

Avec les mains sèches, débranchez l’appareil.

Consignes d’entretien

AVERTISSEMENT

Respectez les consignes d’entretien suivantes afin
de limiter les risques de choc électrique, brûlure
chimique et autres blessures.

L’appareil doit être débranché avant toute inter­vention.

Portez systématiquement des lunettes de sécu­rité et des gants de curage RIDGID lors de toute in­tervention.

Nettoyage

Utilisez de l’eau chaude savonneuse et/ou du désin-

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

30

Dégorgeoir K-45

fectant pour nettoyer l’appareil aussi souvent que néces­saire. Protégez le moteur et les autres éléments élec­triques contre toute pénétration d’eau. Assurez-vous
que l’appareil est complètement sec avant de le
brancher et de l’utiliser. Essuyez l’appareil avec un chif­fon propre. Ne pas utiliser de solvants pour le nettoyage
de l’appareil.

Câbles

Les câbles doivent être soigneusement rincés à l’eau
courante après chaque utilisation afin d’éviter les effets né­fastes provoqués par les sédiments et les produits chim­iques. Après chaque utilisation, vidangez le tambour de
tous débris, sédiments et produits chimiques qui ris­queraient d’attaquer le câble.

Afin de limiter les risques de corrosion durant leur stock­age, enduisez les câbles avec du lubrifiant RIDGID Cable
Rust Inhibitor. Une fois le câble propre et sec, déployez­le complètement, puis enduisez-le de Cable Rust Inhibitor
à l’aide d’un chiffon pendant que vous le rembobinez
manuellement dans le tambour.

Ne tentez pas d’appliquer le Cable Rust Inhibitor
lorsque le câble tourne. Le chiffon et votre main risquent

de s’enchevêtrer dans le câble, et le Cable Rust Inhibitor
risque d’être projeté.

AUTOFEED

Tous les mois, et plus souvent si nécessaire, retirez le mé­canisme de l’AUTOFEED de sa poignée pour le net­toyer et le lubrifier.

1. Relevez les deux leviers de l’AUTOFEED pour en re­tirer le câble.

2. A l’aide d’une clé Allen de

5

/16", enlevez la vis de la

poignée de l’AUTOFEED

(Figure 12A),

puis retirez le

mécanisme

(Figure 12B).

Figure 12A – Retrait de la vis de l’AUTOFEED

Figure 12B – Retrait du mécanisme de la poignée

AUTOFEED

3. Rincez ou essuyez le mécanisme et la poignée de
l’AUTOFEED afin d’en éliminer d’éventuelles traces
de débris et de crasse.

4. Enduisez les rotules du levier et les roulements du
mécanisme AUTOFEED d’une légère couche de
graisse universelle.

Remontez l’ensemble en inversant le processus de dé­montage. A noter que le mécanisme de l’AUTOFEED
n’entre dans la poignée que dans un sens.

Remplacement du câble

Remplacement du tambour interne

Le K-45 est équipé d’un tambour interne logé dans un
tambour externe en deux parties qui facilitent le rem­placement du câble. Pour accéder au tambour interne :

1. Assurez-vous que la poignée est avancée afin de
libérer le câble du mandrin.

2. Desserrez les quatre vis d’assemblage des deux
parties du tambour externe d’environ 3 tours, mais
sans les enlever

(Figure 13).

Figure 13 – Desserrer les 4 vis de tambour externe de

trois tours, sans les enlever

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

31

Dégorgeoir K-45

Figure 16 – Enrouler le câble dans le tambour interne

EN SENS HORAIRE

Chargement du câble sans remplacer le
tambour interne

1. Tirez la poignée vers l’avant pour désengager le
mandrin. Au besoin, retirez le câble existant.

2. Afin de faciliter l’installation du nouveau câble, plissez­le à un angle de 15 à 30 degrés à environ un pouce
(25mm) de son extrémité côté tambour comme in­diqué à la

figure 15.

3. Introduisez l’extrémité du câble dans l’orifice de la
poignée, puis enfilez le câble complètement dans
le tambour

(figure 17).

Figure 17 – Chargement du câble sans remplacer le

tambour interne

Accessoires

AVERTISSEMENT

Seuls les produits RIDGID suivants ont été conçus
pour fonctionner avec le dégorgeoir K-45. Des ac­cessoires adaptés à d’autres types d’appareil
risquent de devenir dangereux lorsque montés sur
le dégorgeoir K-45. Afin de limiter les risques de
blessure grave, n’utilisez que les accessoires spé-

3. Ouvrez le tambour externe en tournant sa partie
avant à gauche, tout en tenant sa partie arrière im­mobile

(Figure 14).

Figure 14 – Ouverture du tambour

4. Retirez le tambour interne de la partie arrière du
tambour. Ramenez le câble à travers l’avant du tam­bour. Avec l’AUTOFEED, les deux leviers devront
être relevés afin de permettre à la tulipe de passer.

5. Remontez le tambour interne en inversant le pro­cessus. Examinez le joint de la partie avant du tam­bour et remplacez-le si nécessaire. Cela limitera les
risques de fuite au niveau du tambour.

Chargement du câble dans le tambour
interne

1. Le cas échéant, retirez le câble existant du tambour.

2. Afin de faciliter l’installation du nouveau câble, débo ­binez-le entièrement avant de procéder. Faites at­tention en retirant le câble de son emballage. Le
câble est sous tension et risque de fouetter l’utilisateur.

3. APlissez le câble sur un angle de 15 à 30 degrés à
approximativement 1" (25 mm) de son embout côté
tambour comme indiqué à la

figure 15.

Figure 15 – Plissage de l’embout de câble

4. Enroulez le câble dans le tambour interne EN SENS
HORAIRE

(se reporter à la figure 16).

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

32

Dégorgeoir K-45

Réf.

Catalogue Type Description

41937 — Gants de curage

RIDGID en cuir

70032 — Gants de curage

RIDGID en PVC

62067 T-201A Mèche droite flexible
62990 T-201 Mèche droite de 5" (12,5 mm) de long
62995 T-202 Tulipe de curage Ø 1

1

/8" (29 mm)

63000 T-203 Tulipe de curage Ø

7

/8" (22 mm)

55457 T-225 Mèche de récupération

63065 T-217 Tête articulée de 4" (100 mm) de long

54837 T-204 Couteau « C » Ø 1" (25 mm)
63005 T-205 Couteau « C » Ø 1

3

/8" (35 mm)

63010 T-206 Mèche entonnoir de 3" (75 mm) de long

63030 T-210 Couteau à graisse Ø 1" (25 mm)
63035 T-211 Couteau à graisse Ø 1

3

/8" (35 mm)

63040 T-212 Couteau à graisse Ø 1

3

/4" (45 mm)

63045 T-213 Couteau 4 lames Ø 1" (25 mm)
63050 T-214 Couteau 4 lames Ø 1

3

/8" (35 mm)

63055 T-215 Couteau 4 lames Ø 1

3

/4" (45 mm)

52812 T-230 Couteau « C » industriel Ø 2" (50 mm)
52817 T-231 Couteau « C » industriel Ø 2

1

/2" (64 mm)

48482 T-250 Jeu d’outils comprenant :

T-203, T-205, T-210, T217, A-13

Accessoires et outils pour câbles C-4, C-6 et C-6IC

Réf.

Catalogue

68917
89410
76817

98072

23908

Type

C-6429

A-39AF

Description

Tambour interne K-39/K-45
Mallette de transport
Kit câble C-6 comprenant :

– câble C-6 Ø

3

/8x 35 (Ø 10 mm x 10,70 m)

avec tambour interne
– Bras de levier
– Kit 5 outils T-250

Kit câble C-6IC comprenant :
– câble C-6IC Ø 3/8x 35 (Ø 10 mm x 10,70 m)

avec tambour interne
– Bras de levier
– Kit 5 outils T-250

Avant de tambour avec AUTOFEED, cartouche
AUTOFEED de rechange

Accessoires

Stockage de l’appareil

Le dégorgeoir et ses câbles doivent
être stockés à l’intérieur ou bien protégés contre les in­tempéries. Stockez l’appareil dans un lieu verrouillé, hors
de la porté des enfants et de ceux qui ne connaissent pas
les dégorgeoirs. Cet appareil pourrait devenir très dan­gereux entre des mains novices.

Révisions et réparations

AVERTISSEMENT

Toute révision ou réparation mal effectuée pourrait
nuire à la sécurité de fonctionnement de cet ap­pareil.

Le chapitre ‘Consignes d’entretien’ devrait couvrir la
majorité des besoins d’entretien de l’appareil. Tout prob­lème éventuel qui n’aurait pas été traité dans ce chapitre
devra être confié à un réparateur RIDGID agréé.

Le cas échéant, l’appareil devra être confié à un ré­parateur RIDGID agréé ou renvoyé à l’usine.

Pour obtenir les coordonnées du réparateur RIDGID in­dépendant le plus proche et pour toute autre question
visant la révision ou la réparation de l’appareil :

• Consultez votre distributeur RIDGID.

AVERTISSEMENT

Réf.

Catalogue

50647
50652
50657

62225
56782
89400
56792
95847

62235
56787

89405
56797

62245
62250
62260
96037

Type

S-1
S-2
S-3

C-1

C-1IC

C-21

C-13IC

C-13ICSB

C-2

C-2IC

C-22

C-23IC

C-4
C-5
C-6

C-61C

Cables

Ø 8 mm

(5/16 ) a tulipe

Description

15' (4,6 m) avec tulipe de curage
25' (7,6 m) avec tulipe de curage
35' (10,7 m) avec tulipe de curage

25' (7,6 m) avec tulipe de curage
25' (7,6 m) à noyau, avec tulipe de curage
50' (15,2 m) avec tulipe de curage
35' (10,7 m) avec tulipe de curage
35' (10,7 m) à noyau avec témoin de fin
de course et tulipe de curage

25' (7,6 m) avec mèche articulée
25' (7,6 m) à noyau, avec mèche

articulée
50' (15,2 m) avec mèche articulée
35' (10,7 m) avec mèche articulée

25' (7,6 m) avec raccord mâle
35' (10,7 m) avec tulipe de curage
35' (10,7 m) avec raccord mâle
35' (10,7 m) à noyau, avec raccord mâle

Ø 8 mm (5/16 )

a mèche

orientable

Ø 10 mm (3/8 )

Ø 6 mm

(1/4 ) a tulipe

cifiquement prévus et recommandés pour le dégor­geoir K-45, tels que ceux indiqués ci-après.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

33

Dégorgeoir K-45

Recyclage

Certains composants du dégorgeoir K-45 contiennent
des métaux précieux susceptibles d’un recyclage éventuel.
Certaines entreprises spécialisées dans ce type de re­cyclage peuvent éventuellement se trouver dans le
secteur. Disposez des composants de l’appareil selon la
réglementation en vigueur. Consultez votre centre de re­cyclage local pour de plus amples renseignements.

Dans les pays de la communauté eu­ropéenne : Ne jetez pas de matériel élec-

trique dans les ordures ménagères !
Selon la directive européenne 2002/ 96/EC,

d’application nationale et visant le recyclage

des déchets électriques et électroniques,
tout matériel électrique hors d’usage doit être collecté
séparément et recyclé de manière écologiquement re­sponsable.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

34

Dégorgeoir K-45

Tableau 1 – Dépannage

Plissage ou rupture du
câble.

Le câble tourne dans un
sens mais pas dans
l’autre.

Le disjoncteur différen­tiel se déclenche lorsque
l’on branche l’appareil
ou que l’on appui sur la
pédale de commande.

Le système AUTOFEED
ne fonctionne pas.

L’appareil tremble ou se
déplace en cours de
curage.

Câble trop stressé.

Câble utilisé dans une canalisation de diamètre
inadapté.

Utilisation de la marche arrière.

Câble exposé à de l’acide.
Câble usé.
Câble mal soutenu.

Interrupteur FOR/REV (marche avant/marche
arrière) défectueux.

Cordon d’alimentation endommagé.
Court-circuit dans moteur.
Disjoncteur différentiel défectueux.

Humidité dans moteur, boîtier électrique ou fiche
électrique.

AUTOFEED plein de débris.
AUTOFEED en besoin de lubrification.

Câble mal enroulé.

Ne forcez pas le câble. Laissez la mèche faire le
travail.

Utilisez le câble et matériel approprié.

N’utilisez la marche arrière que lorsqu’un câble se
coince.

Nettoyez les câbles régulièrement.
Remplacez les câbles usés.
Soutenez le câble correctement (voir consignes).

Remplacer l’interrupteur.

Remplacez le cordon au complet.
Confiez le moteur à un réparateur agréé.
Remplacez le cordon avec disjoncteur

différentiel.
Confiez l’appareil à un réparateur agréé.

Nettoyez l’AUTOFEED.
Lubrifiez l’AUTOFEED.

Retirez tout le câble et rembobinez-le
uniformément.

ANOMALIE CAUSE POSSIBLE SOLUTION

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Limpiadora de desagües K-45

Limpiadora de desagües

Limpiadora de desagües K-45

Apunte aquí el número de serie del producto, lo encuentra en su placa de características.

No. de
serie

ADVERTENCIA

Antes de utilizar este aparato, lea
detenidamente su Manual del
Operario. Pueden ocurrir descar­gas eléctricas, incendios y/o
graves lesiones si no se compren­den y siguen las ins truc ciones de
este manual.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Índice

Ficha para apuntar el Número de Serie de la máquina............................................................................................35

Simbología de seguridad............................................................................................................................................37

Seguridad general del aparato motorizado

Seguridad en la zona de trabajo ...............................................................................................................................37

Seguridad eléctrica....................................................................................................................................................37

Seguridad personal ...................................................................................................................................................38

Uso y cuidado de la herramienta motorizada............................................................................................................38

Servicio......................................................................................................................................................................38

Advertencias de seguridad para la limpiadora de desagüe ....................................................................................39

Descripción y especificaciones

Descripción................................................................................................................................................................40

Especificaciones........................................................................................................................................................40

Equipo estándar ........................................................................................................................................................41

Revisión previa al funcionamiento ............................................................................................................................41

Preparación de la máquina y de la zona de trabajo .................................................................................................42

Instrucciones de funcionamiento ..............................................................................................................................44

Funcionamiento.........................................................................................................................................................45

Alimentación del cable en el desagüe.......................................................................................................................45

Instrucciones de mantenimiento ...............................................................................................................................48

Limpieza ....................................................................................................................................................................48

Cables .......................................................................................................................................................................48

Autoalimentadora AUTOFEED®................................................................................................................................48

Reemplazo del cable

Reemplazo del tambor interior ..................................................................................................................................48

Introducción de cable en el tambor interior ...............................................................................................................49

Instalación de cable sin cambiar el tambor interior ...................................................................................................49

Accesorios ...................................................................................................................................................................50

Almacenaje de la máquina..........................................................................................................................................50

Servicio y reparaciones ..............................................................................................................................................50

Eliminación de la máquina..........................................................................................................................................51

Detección de averías...................................................................................................................................................52

Garantía vitalicia ..................................................................................................................................carátula posterior

* Traducción del manual original

36

Limpiadoras de desagües K-45

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

37

Limpiadora de desagües K-45

Seguridad general del aparato
motorizado

*

ADVERTENCIA

Lea todas las advertencias e instrucciones. Pue den
ocurrir golpes eléctricos, incendios y/o lesiones
corporales graves si no se siguen las instrucciones
y advertencias detalladas a continuación.

¡GUARDE ESTAS ADVERTENCIAS E

INSTRUCCIONES PARA POSTERIOR

CONSULTA!

El término “herramienta motorizada” en estas advertencias
se refiere a una máquina o aparato que funciona con
electricidad o a pila (inalámbrico).

Seguridad en la zona de trabajo

• Mantenga su área de trabajo limpia y bien alum­brada. Las zonas desordenadas u obscuras provocan

accidentes.

• No haga funcionar herramientas motorizadas en

pre-sencia de combustibles tales como líquidos,
gases o polvos inflamables. Las máquinas eléctricas

generan chispas, las cuales pueden inflamar el polvo
o las emanaciones combustibles.

• Mientras haga funcionar una herramienta motor-

izada, mantenga apartados a curiosos, niños y

visitantes. Cualquier distracción puede hacerle perder

el control de la máquina.

Seguridad eléctrica

• El enchufe de una herramienta motorizada debe
corresponder al tomacorriente en el cual se co ­nec ta. Nunca utilice un adaptador para enchufar
una máquina motorizada provista de conector a
tierra. El uso de enchufes modificados y tomacorrientes

que no corresponden al enchufe puede provocar
descargas eléctricas.

• Evite el contacto de su cuerpo con artefactos co -

nectados a tierra tales como cañerías, radia dores,
estufas o cocinas, y refrigeradores. Aumen ta el

ries go de que se produzca un choque eléctrico cuando
su cuerpo ofrece conducción a tierra.

• No exponga los aparatos motorizados a la lluvia o
a la humedad. Cuando agua penetra en un aparato a
motor, aumenta el riesgo de que se produzcan descar­gas eléctricas.

• No maltrate el cordón eléctrico de la máquina.

Nun ca se valga del cordón para transportar, jalar o
desenchufar un aparato motorizado. Mantenga el
cordón lejos del calor, aceite, bordes cortantes o
piezas móviles. Los cordones enredados o en mal es-

tado aumentan el riesgo de que se produzcan descar­gas eléctricas.

* El texto de la sección Advertencias de seguridad general en este manual ha sido copiado literalmente –como es obligatorio- de la norma UL/CSA 60745 (4a.

edición) pertinente y de la EN/IEC 60745. Esta sección contiene procedimientos de seguridad general aplicables al uso de diversos tipos de herramientas mo­torizadas. No todas las precauciones rigen para cada herramienta, y algunas no le competen a esta máquina.

Simbología de seguridad

En este manual del operario y en la máquina misma encontrará símbolos y palabras de advertencia que comunican in­formación de seguridad importante. En esta sección se describe el significado de estos símbolos.

Este es el símbolo de una alerta de seguridad. Sirve para prevenir al operario de las lesiones corporales que podría sufrir. Obedezca
todas las instrucciones que acompañan a este símbolo de alerta para evitar lesiones o muertes.

Este símbolo indica que manos, dedos u otras partes del cuerpo humano pueden engancharse, ser envueltos o aplastados
por el cable de la máquina.

Este símbolo advierte de que pueden ocurrir descargas eléctricas.

Este símbolo de PELIGRO advierte de una situación de riesgo o peligro que, si no se evita, ocasionará muertes o graves
lesiones.

Este símbolo de ADVERTENCIA advierte de una situación de riesgo o peligro que, si no se evita, podría oca­sionar la muerte o lesiones graves.

Este símbolo de CUIDADO advierte de una situación de riesgo o peligro que, si no se evita, podría ocasionar lesiones
leves o moderadas.

Un AVISO advierte de la existencia de información relacionada con la protección de un bien o propiedad.

Este símbolo significa que, antes de usar la máquina, es indispensable leer detenidamente su manual del operario. El manual
de la máquina contiene importante información acerca del funcionamiento apropiado y seguro del equipo.

Este símbolo señala que, durante la manipulación y funcionamiento de esta máquina, el operario siempre debe proteger sus
ojos con gafas o anteojos de seguridad con viseras laterales para evitar herirse los ojos.

PELIGRO

ADVERTENCIA

CUIDADO

AVISO

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

38

Limpiadora de desagües K-45

• Al hacer funcionar una herramienta motorizada a la
intemperie, emplee un cordón de extensión apto
para su uso exterior. Los alargadores de uso exterior

evitan descargas eléctricas.

• Si resulta inevitable hacer funcionar una máquina

motorizada en un lugar húmedo, emplee una fuente
de alimentación protegida, provista de un Inte ­rruptor del Circuito de Pérdida a Tierra (GFCI, por
sus siglas en inglés). Los interruptores GFCI evitan

las descargas eléctricas.

Seguridad personal

• Manténgase alerta, preste atención a lo que está
haciendo y use sentido común cuando trabaje
con una máquina a motor. No la use si está can ­sado o se encuentra bajo la influencia de drogas,
alcohol o medicamentos. Sólo un breve descuido

mientras hace funcionar una máquina motorizada
puede resultar en lesiones personales graves.

• Póngase los equipos de seguridad personal. Siem -
pre use protectores para sus ojos. Para evitar le­siones, cuando las condiciones lo requieran, debe
usar mascarilla para el polvo, calzado de seguridad an­tideslizante, casco duro o protección para los oídos.

• Evite echar a andar la máquina sin querer. Antes de

levantar, acarrear, o enchufarla a la electricidad y/o
a un bloque de pilas, asegure que su interruptor de
encendido se encuentre en posición de OFF (apa­gada). Se producen accidentes cuando se enchufan

máquinas que tienen su interruptor en la posición de
encendido (ON) o si se las traslada con el dedo puesto
sobre este interruptor.

• Antes de encender la máquina, fíjese en que no

tenga algún alicate o llave de regulación adosado.

Una llave mecánica que se haya dejado acoplada a
una pieza giratoria de la máquina puede ocasionar le­siones corporales.

• No trate de extender su cuerpo para alcanzar algo.

Mantenga sus pies firmes en tierra y un buen equi­librio en todo momento. Al mantener el equilibrio y

los pies firmes, tendrá mejor control sobre la máquina
en situaciones inesperadas.

• Vístase adecuadamente. No vista ropa suelta ni

joyas. Mantenga su cabello, ropa y guantes aparta­dos de las piezas en movimiento. La ropa suelta, las

joyas o el pelo largo pueden engancharse en las piezas
móviles.

• Si la máquina se ha provisto con dispositivos para

aspirar y recoger el polvo que se genera al trabajar,
utilícelos. Asegure que se encuentren bien conec-

tados. El empleo de estos aspiradores reduce la ex-

posición a riesgos respiratorios.

Uso y cuidado de la herramienta
motorizada

• No fuerce la máquina. Use la máquina adecuada
para el trabajo que va a efectuar. Con la herramienta

motorizada correcta obtendrá mejores resultados, en
forma segura, y a la velocidad para la cual fue dise­ñada.

• Si el interruptor de la máquina no la enciende o
apaga, no la use. Cualquier máquina que no pueda ser
controlada mediante su interruptor es peligrosa y debe
ser reparada.

• Antes de efectuarle trabajos de regulación, cam-

biarle accesorios o almacenar la máquina, des­conecte su enchufe de la corriente eléctrica y/o del
bloque de pilas. Este tipo de seguridad preventiva re-

duce el riesgo de poner la máquina en marcha invol­untariamente.

• Almacene las máquinas que no estén en uso fue -

ra del alcance de los niños y de otras personas
sin entrenamiento. Las máquinas son peligrosas

en las manos de usuarios no capacitados.

• Efectúele cuidadoso mantenimiento a su máquina.

Revísela por si tiene piezas móviles desalinea ­das, agarrotadas o quebradas, o muestra cualquier
anormalidad que pueda afectar su normal funcio ­namiento. Si está dañada, antes de usar la máqui ­na, hágala componer. Las máquinas sin un mante -

nimiento adecuado causan accidentes.

• Mantenga las herramientas de corte afiladas y
limpias. Bien afiladas, es menos probable que las
piezas de corte de una máquina se traben, y resultan
más fáciles de controlar.

• Use la máquina, sus accesorios, brocas, barrenas,

etc. según estas instrucciones, teniendo en cuenta
las condiciones ambientales imperantes y las ta­reas a realizar. Cuando se somete una máquina a

usos que no le son propios, se crean situaciones peli­grosas.

Servicio

• El servicio a la máquina sólo debe ser efectuado
por personal de reparación calificado que emplea
únicamente repuestos legítimos. Así se mantiene la

seguridad de la máquina.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

39

Limpiadora de desagües K-45

máquina para impedir que el cable se tuerza, doble o
rompa.

• No haga funcionar la máquina en reversa (REV) o

marcha atrás salvo en las ocasiones descritas en
este manual. La reversa se utiliza únicamente para lib-

erar el cable si se ha atascado en una obstrucción. El
giro del cable en marcha atrás puede averiarlo.

• No use joyas ni ropa que le quede suelta. Mantenga

su cabello y ropa apartados de las piezas móviles
de la máquina. La ropa, joyas y el pelo pueden en-

gancharse en las piezas en movimiento.

• Siempre use los equipos de protección personal

apropiados mientras emplea un equipo de limpieza
de desagües. Los desagües pueden contener sus-

tancias químicas, bacterias u otras materias que po­drían ser tóxicas, infecciosas o provocar quemaduras.

El equipo de protección personal que se use debe
incluir siempre anteojos de seguridad y guantes de
cuero en buen estado. Además podrían necesitarse

guantes de goma o látex, máscara para la cara, gafas,
ropa protectora, respirador y calzado con punteras
de acero.

• Preocúpese de su higiene personal. Luego de ma-

nipular equipos de limpieza de desagües, lávese las
manos y las partes de su cuerpo que hayan tenido con­tacto con los residuos del desagüe, con agua caliente
y jabón. No coma ni fume mientras hace funcionar
una limpiadora de desagües. Procure no contami­narse con materiales tóxicos o infecciosos.

• No haga funcionar esta máquina si el operario o el
aparato quedarán parados sobre agua. Esto au­menta el riesgo de que ocurran descargas eléctricas.

• Emplee esta limpiadora de desagües únicamente

para limpiar sumideros de los diámetros especifi­cados en este manual. Si se somete la limpiadora de

desagües a otros usos o se la modifica para efectuar
con ella trabajos para los cuales no fue hecha, podría
causar lesiones.

El folleto de la Declaración de Cumplimiento de la norma de
la Comunidad Europea (890-011 320.10) vendrá incluido
con este manual cuando sea necesario.

Si tiene alguna pregunta acerca de este producto RIDGID®:

– Contacte al distribuidor de RIDGID en su localidad.

Advertencias de seguridad
para la limpiadora de desagüe

ADVERTENCIA

Esta sección entrega información de seguridad es­pecífica para esta máquina.

Lea esta información detenidamente antes de usar
esta Limpiadora de Desagües con el fin de evitar
descargas eléctricas y lesiones corporales graves.

¡GUARDE ESTAS ADVERTENCIAS E
INSTRUCCIONES PARA POSTERIOR

CONSULTA!

Mantenga este manual junto a la máquina, a la mano del
operario.

• Antes de poner el aparato en marcha, pruebe el

Interruptor del Circuito de Pérdida a Tierra (GFCI)
incorporado en el cordón eléctrico para asegurar
que funciona correctamente. El GFCI reduce el

riesgo de que ocurran descargas eléctricas.

• No se recomienda el uso de un cordón de exten-

sión al menos que vaya enchufado a un tomaco­rriente o conector dotado de GFCI. El GFCI en el

cordón de suministro de la máquina no evitará descar­gas eléctricas provenientes de un cordón de extensión.

• Mantenga todas las conexiones eléctricas secas y

levantadas del suelo. No toque el enchufe ni el
aparato con las manos mojadas. Esto reduce el

riesgo de que se produzca una descarga eléctrica.

• Póngase guantes RIDGID para la Limpieza de

Desagües. Nunca agarre el cable que está girando
con otro tipo de guantes (de tela) ni con un trapo.

Pueden enrollarse en el cable y herir sus manos.

Debajo

de los guantes de cuero sólo use guantes de

goma o de látex. No se ponga guantes rotos.

• No permita que la punta del cable deje de girar
mientras el tambor de la máquina gira. Esto puede
tensar el cable en exceso y hacer que se doble, en­rosque o quiebre.

• Coloque el aparato de tal forma que la nariz de la

máquina, por donde sale el cable, quede a no más
de 30 cms. (12 pulgs.) de la entrada al desagüe. De
lo contrario, si la distancia entre nariz y acceso al
desagüe es superior a 30 cms., fabrique un soporte
para sostener el trozo expuesto de cable. Si la

máquina se sitúa demasiado lejos, el cable se podría
torcer, doblar o cortar.

• Sólo una persona controla el cable y el interruptor.
Si la cortadora en la punta del cable deja de girar, el
operario debe ser capaz de apagar el motor de la

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

40

Limpiadora de desagües K-45

Descripción, especificaciones
y equipo estándar

Descripción

La máquina limpiadora de desagües K-45 de mano sirve
para limpiar desagües de 3/4a 21/2pulgadas (19 mm a 64
mm) de diámetro, como los que se encuentran común­mente en cocinas, baños y cuartos de servicio. Depen ­diendo del grosor del cable que se seleccione, el tambor
de esta máquina puede llevar enrollado en su interior
hasta 50 pies de cable.

La K-45 viene en dos modelos: uno con alimentación
manual; el otro, con AUTOFEED®(autoalimentadora).
Ambos están dotados de un portabrocas de accio ­namiento corredizo para trabar y soltar el cable con rapi­dez. La AUTOFEED permite alimentar y retraer el cable
tan sólo oprimiéndole sus palancas, sin que el o-perario
se ensucie las manos ni la zona donde trabaja. El modelo
con alimentación manual exige que el operario meta y
saque el cable del tambor manualmente.

La K-45 ha sido fabricada con doble aislamiento y un
enchufe polarizado. El interruptor de FOR/REV (ade­lante/reversa) dirige el giro del tambor y del cable; y el in­terruptor de velocidad variable ON/OFF (encendido/
apagado) controla el motor.

El tambor exterior -no se abolla ni corroe- consta de dos
piezas que se cierran con un movimiento de giro. En su
interior se aloja un segundo tambor. Este tambor interno
permite reemplazar rápidamente un cable por otro, impide
que el cable se voltee en su interior, y reduce la posibili­dad de que agua sucia chorree hacia fuera.

Hay disponibles tres diámetros de cable para la K-45: de

1

/4 (6 mm), 5/16(8 mm) y 3/8(10 mm) pulgadas. Los cables
de 1/4(6 mm) y de 5/16pulgadas Ø (8 mm) llevan una
barrena de bulbo en la punta. Algunos de estos cables
poseen una joroba cerca de la cola, la cual le advierte al
operario que falta poco para que se acabe el cable. Hay
disponibles cables de 3/8(10 mm) \pulgada Ø con barrena
de bulbo incorporada o con un mecanismo de aco pla ­miento rápido para ponerle y quitarle herramientas.

Especificaciones

Figura 1 – Limpiadora de desagües K-45 con portabrocas

de accionamiento corredizo

Motor .............................tipo universal

Clasificación

Motor de 120 V........... de doble aislamiento,

corriente alterna 120V
monofásica, 3,2 amp,
50/60Hz

................................... 120V~

3,2A, 50/60Hz

Motor de 230 V........... de doble aislamiento, co-

rriente alterna 230V~,
50/60Hz, 2,2 A, 280W

Interruptor ON/OFF .....de velocidad variable y de

cambio de marcha

Velocidad de funcionamiento

sin carga.......................0 a 600 rpm

Capacidad ....................desagües de 19 mm (

3

/4 pulg.)

hasta 64 mm Ø (21/2pulg.)

Peso K-45 de alimentación
manual c/cable C1-IC ...5,7 Kg. (12,6 lbs.)

Peso K-45 con AUTOFEED y

cable C1-IC ...................6,3 Kg. (13,8 lbs.)

Figura 2 – Limpiadora de desagües K-45 AF con

AUTOFEED

Empuñadura

Portabrocas de accionamiento corredizo

Interruptor

de FOR/REV

(adelante/

reversa)

Interruptor ON/OFF

de velocidad variable

Empuñadura

Portabrocas de
accionamiento corredizo

Interruptor

de FOR/REV

(adelante/

reversa)

Interruptor ON/OFF de

velocidad variable

Tambor

Cable

Tambor

Cable

AUTOFEED

Palanca

de avance

del cable

Palanca de

retracción

del cable

Interruptor GFCI

(del Circuito de Pérdida a Tierra)

(en máquinas de 120V, si provisto)

GFCI (en máquinas de 120V, si provisto)

Etiqueta de

advertencias

Ø del cable Ø del desagüe

1

/4pulg. (6 mm)

3

/4a 11/2pulg. (19 a 38 mm)

5

/16pulg. (8 mm)

3

/4a 11/2pulg. (19 a 38 mm)

5

/16pulg. IC (alma interna) (8 mm) 11/4a 2 pulgs. (32 a 50 mm)

3

/8pulg. (10 mm) 11/4a 21/2pulgs. (32 a 64 mm)

Consulte la sección Accesorios para conocer un listado de los ca­bles y longitudes disponibles

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

41

Limpiadora de desagües K-45

Figura 3 – Número de serie de la máquina

El número de serie de la máquina se ubica en la parte
inferior del motor. Los cuatro últimos dígitos expresan el
mes y el año de su fabricación. (04 = mes de abril, 10 =
año 2010).

Equipo Estándar

Todas las máquinas Limpiadoras de Desagües K-45
vienen con un par de Guantes para la Limpieza de
Desagües marca RIDGID.

La Limpiadora de Desagües K-45 se encuentra protegida
bajo varias patentes estadounidenses e internacionales,
incluso la 7,685,669.

Esta máquina está hecha para limpiar y de­satascar desagües. Si se la utiliza correctamente no le
hará daño a un desagüe que ha sido bien construido e
instalado correctamente y mantenido en buenas condi­ciones. Si el sumidero no cumple con estas tres condi­ciones, es posible que el proceso de limpieza de la
cañería no resulte eficaz y hasta averíe el desagüe.
Para determinar fehacientemente el estado en que se
encuentra una tubería, antes de proceder a limpiarla, re­comendamos una inspección visual de ella mediante
una cámara. El uso indebido de esta limpiadora de de­sagües puede causarle daño a la máquina misma y a la
tubería. Puede que esta máquina no logre desatascar
todas las obstrucciones.

Revisión previa al
funcionamien to

ADVERTENCIA

Antes de cada uso, inspeccione la máquina limpia ­dora de desagües y solucione cualquier problema
que detecte para reducir el riesgo de que ocurran
descargas eléctricas, quemaduras químicas, con­tagios infecciosos, se tuerza o rompa el cable, o se
dañe la limpiadora.

Cuando vaya a revisar la máquina, póngase siempre
anteojos de seguridad, los guantes RIDGID para la
Limpieza de Desagües y todos los equipos de pro­tección personal pertinentes. Para mayor protección
contra sustancias químicas nocivas y bacterias
sobre la máquina, póngase -debajo de los guantes
RIDGID- guantes de látex, goma o de otro material
impermeable.

1. Revise sus guantes RIDGID para la Limpieza de
Desagües. Asegure que se encuentran en buenas
condiciones, sin agujeros, roturas o colgajos que
podrían engancharse en el cable que gira. Es de
suma importancia que el operario use los guantes
apropiados y en buenas condiciones porque protegen
sus manos del cable giratorio y de los materiales
contenidos en el desagüe. Si los guantes de que
dispone no son los RIDGID, o los marca RIDGID
están desgastados, rotos o no se ciñen perfecta­mente a sus manos, no ponga esta máquina en fun­cionamiento.

Vea la Figura 4.

Figura 4 – Guantes para la Limpieza de Desagües

RIDGID: de cuero y PVC

2. Asegure que la máquina limpiadora de desagües
esté desenchufada. Revise el cordón eléctrico, el in­terruptor GFCI (en máquinas de 120V, si provisto) y el
enchufe. Si el enchufe macho ha sido modificado, o el
cordón está dañado, se corre el riesgo de que ocurran
descargas eléctricas. En este caso, no encienda la
máquina hasta que un técnico calificado haya reem­plazado el cordón.

3. Limpie el aceite, grasa o mugre de los mangos y
controles de la máquina. Esto permite una mejor re­visión de la máquina y reduce el riesgo de que la
máquina o sus mandos resbalen de sus manos. Quite
los desechos que detecte sobre el cable y el tambor.

4. Revise la máquina limpiadora de desagües para
asegurar que:

• Está completa y bien ensamblada

• No tiene partes quebradas, que le faltan, desali-

neadas o agarrotadas.

• Las palancas de AVANCE y de RETRACCIÓN, el

portabrocas corredizo y el tambor se mueven
suave y libremente.

AVISO

Código de fecha

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

42

Limpiadora de desagües K-45

hasta que este interruptor haya sido reparado. Suelte
el interruptor y permita que el tambor se detenga
por completo. Mueva el interruptor de FOR/REV
(ade lante/ reversa) hacia el lado opuesto, y repita la
prueba para confirmar que ahora el tambor de la
máquina gira en el sentido contrario.

Figura 5 – Las dos calcomanías donde aparecen las

flechas de REV (reversa) y FOR (adelante)

9. Finalizada la inspección, coloque el interruptor de
FOR/REV en la posición de FOR (el tambor, mirado
desde el lado del motor, gira hacia la derecha como
los punteros de un reloj) y, con sus manos secas, des­enchufe la máquina.

Preparación de la máquina y de
la zona de trabajo

ADVERTENCIA

Prepare la máquina limpiadora de desagües y la zo ­na donde trabajará, de acuerdo a los procedi-mientos
siguientes, con el fin de aminorar los riesgos de le­siones debidas a choques eléctricos, roturas o torce­duras del cable, quemaduras químicas, infecciones
u otros, y de evitar daños a la máquina misma.

Póngase siempre anteojos de seguridad, Guantes
para la Limpieza de Desagües RIDGID y los otros
equipos de protección personal pertinentes al pre ­parar la máquina. Para su mejor protección contra
sustancias químicas nocivas y bacterias presentes

• La etiqueta de advertencias está pegada a la
máquina y legible

(vea la Figura 2).

• No existen impedimentos para el funcionamiento se­guro y normal de la máquina.

Si detecta cualquier anormalidad, no use la limpiadora

hasta que no haya sido reparada.

5. Revise el cable para detectar desgaste o daño.

• El cable está hecho de alambres redondos, por lo
tanto, su perfil es redondo. Revise si tiene sec­ciones notoriamente aplanadas.

• No debe tener curvas excesivamente pronun­ciadas (las curvaturas menores de hasta 15 grados
pueden enderezarse).

• No debe tener espacios entre sus espirales, indica­tivos de que el cable se ha deformado porque se le
ha estirado, doblado o hecho correr en REVERSA.

• No debe estar excesivamente corroído, porque se le
ha almacenado mojado o ha sido expuesto a fuertes
sustancias químicas.

Estas formas de desgaste o daño debilitan el cable

haciéndolo más susceptible a las torceduras y a
romperse durante el funcionamiento. Reemplace el
cable si está desgastado o dañado antes de hacer fun­cionar la máquina.

Asegure que el cable se encuentra replegado por com-

pleto, es decir, que no más de 5 cms. (2 pulgs.) de
cable se asoman fuera de la K-45. Así se impide que
el cable dé latigazos cuando se echa a andar la
máquina.

6. Inspeccione las herramientas de corte que van en la
punta del cable. Antes de usar la máquina, reem­plácelas si muestran desgaste o daño. Las herra­mientas de corte desafiladas o rotas pueden hacer que
el cable se doble, tuerza o rompa, y enlentecen el pro­ceso de limpieza.

7. Con sus manos secas, enchufe el cordón eléctrico de
la máquina en el tomacorriente adecuado. Pruebe el
GFCI, si su máquina lo trae incorporado en el cordón
eléctrico, para asegurar que funciona correctamente.
Cuando se oprime el botón de prueba (test), el botón de
reposición (reset) debe saltar. Vuelva a alistarlo opri ­miendo nuevamente el botón de prueba. Si el GFCI no
está funcionando debidamente, desenchufe la máquina
y no la utilice hasta que su GFCI haya sido reparado.

8. No oprima las palancas de alimentación del cable si
la máquina cuenta con AUTOFEED. Oprima el inter­ruptor de ON/OFF y fíjese en el sentido que gira el
tambor con relación a las flechas de FOR (adelante)
y REV (reversa) en las dos calcomanías pegadas
sobre la máquina. Si el interruptor de ON/OFF no
controla el funcionamiento de la máquina, no la use

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

43

Limpiadora de desagües K-45

en el aparato y en la zona de trabajo, debajo de los
guantes de cuero, use guantes de goma, látex o
simi lares impermeables. Se recomienda calzar zap­atos con suela de goma antideslizante para evitar
resbalones y descargas eléctricas, en especial sobre
superficies mojadas.

1. Verifique que en la zona de trabajo:

• haya suficiente luz.

• no haya líquidos, vapores o polvo inflamables que
puedan provocar un incendio. Si se encuentran
en las inmediaciones, no trabaje en esta área hasta
que todos los materiales peligrosos hayan sido re­tirados. La limpiadora de desagües no es a prueba
de explosión y podría despedir chispas.

• haya un lugar despejado, estable, nivelado y seco
para situar al operario y la máquina. No use la
máquina parado sobre agua. Si es necesario, seque
la zona donde trabajará.

• haya una senda despejada y segura por donde ex­tender el cordón eléctrico hasta el tomacorriente.

2. Inspeccione el desagüe que va a limpiar. En lo posi­ble, determine dónde se encuentra el acceso(s) al de­sagüe, el diámetro(s) y longitud(es) del desagüe, la
distancia entre el acceso al desagüe y la tubería
principal, la índole del atasco u obstrucción, y si el de­sagüe contiene sustancias químicas o productos
químicos para la limpieza de desagües. Si se han ver­tido sustancias químicas por el desagüe en cuestión,
es importante saber a qué atenerse en su presencia.
Contacte al fabricante del producto químico para
obtener la información de seguridad pertinente.

Si es necesario, extraiga el artefacto de baño o cocina

(urinario, etc.) para acceder al desagüe. Si se intro­duce el cable por el artefacto sanitario, podría dañarse
el artefacto o la limpiadora misma.

3. Establezca cuál es la limpiadora de desagües correcta
para la tarea que va a emprender. La K-45 es capaz
de desatascar:

• tuberías de 19 a 38 mm Ø (

3

/4a 11/2pulg.) alcan­zando hasta 9,1 m (30 pies) con un cable de 6
mm Ø (1/4pulg.).

• tuberías de 19 a 38 mm Ø (

3

/4a 11/2pulg.) alcan­zando hasta 13,7 m (45 pies) con un cable de 8 mm
Ø (5/16pulg.)

• tuberías de 32 a 50 mm Ø (1

1

/4a 2 pulg.) alcan­zando hasta 13,7 m (45 pies) con un cable de
alma interna (IC) de 8 mm Ø (5/

16

pulg.).

• tuberías de 1

1

/4a 21/2pulgadas Ø (32 a 64 mm) al­canzando hasta 9,1 m (30 pies) con un cable de
alma interna (IC) de de 10 mm Ø (5/16pulg.).

Las limpiadoras de desagües para otros usos se

encuentran listadas en el Catálogo RIDGID en

4. Cerciórese de que la máquina ha sido inspeccionada
debidamente.

5. Si lo estima necesario, cubra la zona de trabajo con
protectores. La limpieza de desagües puede ser una
tarea sucia.

6. Establezca si es posible situar la nariz de la K-45 a no
más de 15 cms (6 pulgadas) del acceso al desagüe.
De lo contrario, deberá extender la entrada al de­sagüe con un trozo de tubo y acopladores de similar
diámetro al de la tubería, de tal manera que la nariz
del tambor se mantenga durante el proceso de lim ­pieza a no más de 15 cms (6 pulgadas) del acceso al
desagüe

(vea la Figura 6).

Si no se confina el cable
debidamente, se podría doblar, torcer o romper,
dañar el artefacto o lesionar al operario.

Figura 6 – Manera en que se alarga el desagüe para

situar la nariz de la K-45 a menos de 15 cms.
(6 pulgs.) del acceso

7. Observe la zona de trabajo y determine si es conve­niente colocar barreras para impedir el ingreso de
curiosos. Es posible que la limpieza del desagüe en­sucie el recinto y los observadores pueden distraer al
operario.

8. Seleccione la herramienta o barrena de corte que
irá en la punta del cable según las condiciones que
enfrenta.

La mayoría de los cables aptos para la K-45 traen

una barrena de bulbo en la punta. La barrena de
bulbo es una buena opción para desatascar tuberías
secundarias pequeñas. Es capaz de penetrar en una
obs-trucción y de arrancar su material fibroso fuera del
desagüe.

Los cables C-4, C-6 y C-6IC, disponibles para la

Limpiadora de Desagües K-45, cuentan con un aco ­plador macho que permite la conexión rápida de una
variedad de herramientas de corte.

Extensión del

acceso al desagüe

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

44

Limpiadora de desagües K-45

Si se desconoce la naturaleza de la obstrucción, se re-

comienda emplear una barrena recta o una de bulbo
con el fin de realizar una exploración preliminar y co­brar un pedazo de la obstrucción para inspeccionarlo.

Cuando se haya precisado la índole de la obstruc-

ción, seleccione la herramienta adecuada para acoplar
a la punta del cable. Como regla general, se re­comienda ingresar primero con la herramienta de
corte más pequeña disponible, para que el agua es­tancada empiece a fluir llevando consigo los desechos
y trozos cortados a medida que se limpia el desagüe.
Una vez que el agua estancada comience a fluir,
pueden emplearse otras herramientas de corte de
mayor tamaño. La herramienta más grande que se
emplee no debe tener un diámetro superior al
diámetro interior del tubo menos una pulgada.

La selección de la herramienta adecuada depende de

las circunstancias particulares de cada trabajo y queda
a criterio del operario.

Se encuentran disponibles una variedad de aco -

plamientos para los cables; aparecen listados en
la sección Accesorios de este manual. Para mayor
información acerca de estos acoplamientos con­sulte el Catálogo RIDGID o por internet los sitios

10. Si necesita una herramienta de corte en la punta del
cable, instálela. El acoplador con muesca en T permite
abrocharla (con un clic) al enganche del cable. Mien ­tras acopla la herramienta, verifique que el vástago a
resorte en el enganche del cable sube y baja sin
problemas. Si el vástago se queda pegado en posi­ción abierta o replegada, la herramienta de corte po­dría desprenderse durante su uso. Para desmontar la
herramienta, introduzca el pasador en el orificio del
acoplador para oprimir el vástago y separar las dos
partes del acoplador.

(Vea la Figura 7.)

Figura 7 – Acoplamiento y desacoplamiento de

herramientas en la punta del cable

11. Extienda el cordón eléctrico por una senda despejada.
Con las manos secas, enchufe la Limpiadora de
Desagües al tomacorriente. Mantenga todas las
conexiones secas y levantadas del suelo. Si el cordón

eléctrico no alcanza a llegar al tomacorriente, utilice
un cordón de extensión que:

• esté en buenas condiciones,

• cuente con un enchufe similar al de la limpiadora,

• sea para uso exterior y esté rotulado como "W" ó
"W-A" (p. ej: SOW), o que cumpla con los tipos
H05VV-F, H05RN-F o un tipo de diseño IEC (60227
IEC 53, 60245 IEC 57).

• sea de suficiente calibre: 1,5 mm

2

(16 AWG) si al­canza menos de 15,2 m (50 pies), y 2,5 mm2(14
AWG) cuando mide entre 15,2 y 30,5 metros (50
y 100 pies) de largo. Si el calibre del alambre es
inferior al necesario, el cordón puede recalen­tarse, derritiendo su aislante, o causar un incendio
u otros daños.

El interruptor GFCI incorporado al cordón eléctrico

(si su limpiadora de desagües lo trae incluido) no
protege al cordón de extensión. Si el tomacorriente no
cuenta con protección GFCI, utilice un GFCI del tipo
que se enchufa entre el tomacorriente y el cordón de
extensión, con el fin de evitar descargas eléctricas
causadas por fallas en el cordón de extensión.
Asimismo, si su limpiadora de desagües no viene
equipada con un interruptor GFCI, emplee un GFCI
tipo enchufe entre el tomacorriente y el enchufe eléc­trico de la má quina para reducir el riesgo de que
ocurran descargas eléctricas.

Instrucciones de funcionamiento

ADVERTENCIA

Siempre use protección para los ojos para evitar
que les entren mugre u otros objetos extraños.

Use Guantes RIDGID para la Limpieza de Desagües
exclusivamente. Nunca agarre el cable que se en­cuentra girando con otra cosa, un trapo o un guante
inapropiado. Pueden enredarse en el cable y causar
graves lesiones.

Cuando limpie desagües que podrían contener sus­tancias químicas o bacterias peligrosas, vista los
equipos de protección personal adecuados, como an­teojos de seguridad, máscara para la cara y/o res­pirador, para evitar quemaduras e infecciones. Para
mayor protección contra sustancias químicas y bac­terias presentes en la máquina y en la zona de tra­bajo, use -debajo de los Guantes RIDGID- guantes de
goma, látex o impermeables. Los zapatos de suela
de goma antideslizante evitarán que usted se res-

Para acoplar cable

y herramienta

Abroche con un clic

Introduzca
el pasador

Sepárelos

Para desacoplar cable y herramienta

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

45

Limpiadora de desagües K-45

bale o sufra un choque eléctrico, en especial si
pisa superficies mojadas.

Respete las instrucciones de funcionamiento para
evitar lesionarse con un cable que se dobla, corta
o da latigazos, una máquina que se tumba, que­maduras químicas e infecciones.

1. Asegure que la zona de trabajo y la máquina están
bien dispuestas y que no hay curiosos ni distrac­ciones en las inmediaciones.

2. Adopte la posición correcta para trabajar que le per­mita:

• Controlar la limpiadora de desagües, y en particu-

lar el accionamiento del interruptor de ON/OFF. No
oprima este interruptor todavía.

• Mantener un buen equilibrio. Asegure que no ten-

drá que estirarse para alcanzar algo y que no po­dría tropezarse con el cable.

• Mantener la nariz del tambor en todo momento a no

más de 15 cms. (6 pulgs.) del acceso al desagüe.

En esta posición podrá controlar tanto el cable como

la máquina.

Vea la Figura 10.

3. Con los guantes RIDGID puestos, empuje la em­puñadura hacia delante para desenganchar el porta ­brocas. Jale cable de la máquina e introdúzcalo por el
desagüe hasta donde pueda. Antes de poner en
marcha la máquina, por lo menos un pie de cable
debe encontrarse dentro del sumidero para evitar
que dé latigazos.

4. Coloque el interruptor de FOR/REV en la posición
FOR (adelante). El tambor debe girar hacia la derecha
cuando se le mira desde el motor.

Vea la Figura 6.

No

oprima el interruptor de ON/OFF todavía. FOR/REV

describe el giro del cable (izquierda o derecha); no se
refiere a su avance o retroceso. No gire el cable en re­versa salvo en los casos específicos descritos en
este manual. El funcionamiento de la máquina en
REV (reversa) puede hacerle daño al cable.

Funcionamiento

La Limpiadora de Desagües K-45 se encuentra disponible
en dos modelos: de alimentación manual o con AUTO ­FEED. La K-45 provista de autoalimentadora AUTOFEED
impulsa el cable por el desagüe cuando se le oprime
su palanca de avance, aunque también funciona en
forma manual jalándole el cable del tambor y alimen­tándolo por el desagüe. En cambio la K-45 sin AUTO ­FEED sólo funciona manualmente.

Alimentación del cable por el desagüe

Operación manual

Cerciórese de que por lo menos 30 cms. (1 pie) de cable
se encuentran dentro del desagüe y que la nariz del
tambor está sujeta a no más de 30 cms. (1 pie) del ac­ceso al desagüe. Empuje la empuñadura hacia delante
para desenganchar el portabrocas del cable. Con su
mano enguantada, agarre el cable y comience a ali­mentarlo por la cañería. Puede efectuar esta maniobra
mientras el cable gira (interruptor ON/OFF puesto en
ON) o sin que gire el cable. Se hace avanzar el cable con
mayor facilidad y se logran mejores resultados si usted in­troduce el cable al tiempo que gira. No permita que que­den expuestos más de 30 cms. (1 pie) de cable.

Cuando sienta que obstáculos dificultan el progreso
del cable, válgase del portabrocas para facilitar la ali­mentación del cable. Mueva la empuñadura hacia atrás
(hacia el tambor) para enganchar el cable con el porta ­brocas. Mientras gira el cable (interruptor ON/OFF
puesto en ON), acerque la limpiadora al acceso para
ayudar a empujar el cable por la cañería. Suelte el in­terruptor de ON/OFF. Mueva la empuñadura hacia de­lante para desenganchar el cable. Agarre el cable con su
mano enguantada -con el fin de impedir que se salga del
desagüe- y lleve la limpiadora hacia atrás lo suficiente
como para no dejar más de 30 cms. (1 pie) de cable ex­puesto. Repita los pasos descritos para, de esta forma,
seguir avanzando con el cable

(vea las Figuras 8 y 9).

Figura 8 – Mueva la empuñadura hacia atrás para

enganchar el cable con el portabrocas

Figura 9 – Acerque la limpiadora al desagüe para

ayudar a empujar el cable

12

pulgs.

(30 cms.)

MÁX

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

46

Limpiadora de desagües K-45

Operación asistida por la AUTOFEED

Cerciórese de que por lo menos 30 cms. (1 pie) de cable
se encuentran dentro del desagüe y que la nariz del
tambor está a no más de 15 cms. (6 pulgs.) del acceso al
desagüe. Empuje la empuñadura hacia delante para
desenganchar el portabrocas del cable. No enganche el
portabrocas mientras utiliza la AUTOFEED. Oprima el in­terruptor ON/OFF para arrancar la máquina. Oprima la
palanca de avance de la alimentación para empujar
cable por el desagüe. Mientras gira, el cable irá abrién­dose paso por la tubería. No permita que se acumule, ar­quee o curve el cable fuera del desagüe. Se podría
torcer, enroscar o cortar.

Figura 10 – Alimentación de cable con la ayuda de la

AUTOFEED

Si cuesta pasar el cable por un sifón o trampa, emplee
uno de estos métodos o una combinación de ellos:

• Primero, empuje el cable varias veces con fuerza,
al tiempo que gira o no gira. Esto ayudará a pasar
la herramienta por el sifón.

• Otro método consiste en hacer funcionar la lim ­piadora en REV (reversa) por varios segundos
mientras empuja el cable. Efectúe esta maniobra
brevemente, lo suficiente para que el cable penetre
en el sifón. Recuerde que el funcionamiento de la
limpiadora en reversa puede dañar el cable.

• Por último, si ninguno de estos métodos surte
efec to, opte por emplear un cable de menor diáme ­tro o más flexible. O bien, una limpiadora de de­sagües distinta.

Desobstrucción del desagüe

A medida que el cable se abre paso por el desagüe,
usted podría comenzar a sentir que el avance del cable
se enlentece o que éste se tensa (y la limpiadora tiende
a torcerse hacia un lado). Es posible que el cable haya
llegado a una transición en la tubería (sifón, codo, etc.),

una acumulación de residuos (grasa, etc.), o bien, ha
topado con una obstrucción. Alimente el cable despacio,
con cuidado. No permita que se acumule cable fuera del
desagüe. Podría enroscarse, torcerse o cortarse.

Vaya llevando la cuenta de la cantidad de cable que in­troduce en el desagüe. Si el cable pasa de largo hasta
una tubería principal u otra de transición, podría en­roscarse o hacerse un nudo que impedirán su retracción.
Para evitar problemas, procure que el cable no ingrese
a tuberías de gran diámetro.

El cable no va amarrado fijamente al tambor interno.
Tenga cuidado cuando esté extrayendo los dos últi­mos metros de cable (5 a 7 pies) fuera del tambor para
asegurar que no se salga por completo de la máquina.

Si está empleando un cable dotado de “joroba”

(Figura

11),

su aparición es señal de que sólo va quedando un

metro y medio de cable (5 pies) utilizable en el tambor.

Figura 11 – Cable C-13-IC SB con “joroba” ubicada a

aprox. 2,13 metros (84 pulgs.) de su término

Cómo enfrentar el atasco

Si la punta del cable deja de girar, es obvio que ya no está
limpiando el desagüe. Si la punta del cable se traba o
aloja en el atasco y la máquina sigue en marcha, el
cable comenzará a tensarse (usted podría sentir que la
limpia dora o su cable tienden a irse de lado o retorcerse).
Si la punta del cable ha dejado de girar y el cable
comienza a tensarse, jálelo para que salga de la obs­trucción:

• Operación manual: con el cable enganchado

en el portabrocas, aleje la limpiadora del acceso
al desagüe para que la punta del cable salga de la
obstrucción.

• Operación con la AUTOFEED: oprima la palan -

ca de retracción para que la punta del cable se
libere de la obstrucción.

No siga haciendo girar el cable si la punta del cable se
ha quedado atascada en una obstrucción. Si la punta del
cable ya no gira pero el tambor continúa girando, el
cable se podría doblar o cortar.

En cuanto la punta del cable se haya liberado del atasco
y comenzado nuevamente a girar, lentamente reanude su
penetración en el atasco. No trate de atravesar la
obstrucción con la punta del cable. Deje que dé vueltas
allí un rato para que poco a poco su punta, o la barrena
en su punta, vaya horadando la obstrucción. Trabaje

Palanca de avance

de la alimentación

6 pulgs.

15 cms

MÁX

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

47

Limpiadora de desagües K-45

así con la barrena hasta que haya atravesado completa­mente el o los atascos y el desagüe fluya libremente. En
muchas oportunidades es posible que no necesite hacer
uso de las palancas de la AUTOFEED y pueda trabajar
con la K-45 en forma manual solamente. Si utiliza una
limpiadora con AUTOFEED manualmente, el cable se su­jeta en el portabrocas llevando la empuñadura hacia
atrás.

Es posible que el cable y la herramienta de corte en su
punta se cubran de desechos y pedazos del atasco, y
que no sea posible continuar viaje hacia delante. Es
necesario, entonces, retraer el cable y la herramienta
para quitarles los desechos.

Ver la sección “Retracción

del cable”.

Maniobras para liberar la punta del cable o
herramienta atascada

Si la punta del cable o la herramienta de corte ya no
gira y permanece atascada en la obstrucción, suelte el in­terruptor de ON/OFF sujetando la limpiadora firmemente.
El motor se detendrá pero el cable y el tambor podrían
girar hacia atrás hasta que el cable se alivie de la tensión
acumulada. No aleje la nariz de la limpiadora a más de
130 cms. (1 pie) del acceso al desagüe: el cable se
puede doblar, enroscar o cortar. Mantenga su dedo
apartado del interruptor de ON/OFF.

Cómo se libera una herramienta de corte atascada

Si la punta del cable sigue atascada en la obstrucción,
suelte el interruptor de ON/OFF, lleve la empuñadura
hacia atrás (hacia el tambor) para enganchar el cable y
trate de sacarlo del atasco con algunos tirones suaves.
Tenga cuidado cuando lo jale, el cable o la herramienta de
corte pueden dañarse. Si la punta o la herramienta del
cable no ceden, ponga el interruptor de FOR/REV en la
posición de REV (reversa). Con la empuñadura hacia
el tambor –para enganchar el cable- oprima el interruptor
de ON/OFF por unos cuantos segundos y jale el cable
hasta que salga del atasco. No haga funcionar la máquina
en REV más tiempo que el estrictamente necesario para
liberar la punta del cable o la barrena. De lo contrario, po­drían dañarse (con el interruptor de FOR/REV en posición
REV, la palanca de AVANCE de la AUTOFEED hará
que retroceda el cable). Ponga el interruptor de FOR/REV
en la posición de FOR (adelante) y continúe limpiando el
desagüe.

Retracción del cable

Desatascada la obstrucción, vierta un chorro continuo de
agua por el desagüe para desalojar y eliminar los dese­chos. Haga esto metiendo una manguera por el ac­ceso al desagüe o abriendo una llave de agua en la red.
Observe el nivel del agua porque el desagüe puede
taparse de nuevo.

Restablecido el flujo, retraiga el cable fuera de la tu­bería. El flujo de agua irá limpiando el cable a medida que
regresa. El interruptor de FOR/REV debe estar en la
posición de FOR (adelante). No retraiga el cable con el in­terruptor de FOR/REV en posición REV (marcha atrás)
porque el cable podría dañarse.

• Operación manual: empuje la empuñadura hacia de-

lante para desenganchar el cable fuera del portabrocas.
Cerca de la nariz, agarre el cable con su mano en­guantada y retráigalo al tambor. Puede efectuar esta
maniobra mientras el cable gira o no, sin embargo, éste
vuelve con mayor facilidad y se logra una mejor
limpieza del desagüe si se le retrae mientras gira. No
exponga al exterior más de 30 cms. (1 pie) de cable.

El portabrocas sirve para mantener un mejor control

del cable mientras retorna del desagüe. Lleve la em­puñadura hacia atrás para enganchar el cable con el
portabrocas. Mientras gira el cable (interruptor ON/OFF
puesto en ON), aleje la limpiadora del acceso (sin
dejar expuestos m_s de 30 cms. -1 pie- de cable).
Suelte el interruptor de ON/OFF. Empuje la em­puñadura hacia delante para desenganchar el cable.
Agarre el cable firmemente con su mano enguantada
(cerca de la nariz) para impedir que vuelva a internarse
en el desagüe; acerque la limpiadora al acceso y
ayude a que el cable regrese al tambor. Repita los
pasos descritos para, de esta forma, retraer la totalidad
del cable.

• Operación con la AUTOFEED: ubique la nariz de la

limpiadora a no más de 15 cms. (6 pulgs.) del acceso.
Lleve la empuñadura hacia delante para soltar el
cable del portabrocas. No enganche el cable con el
portabrocas mientras utiliza la AUTOFEED. Oprima el
interruptor de ON/OFF para arrancar la máquina.
Para retraer el cable, oprima la palanca de retrac­ción. El cable, girando, volverá por su cuenta.

Observe con atención el cable cuando vaya regresando,
porque su punta aún podría engancharse en algo dentro
del desagüe.

Suelte el interruptor de ON/OFF antes que la punta del
cable asome del acceso al desagüe. No saque la punta
del cable fuera del desagüe mientras el cable está girando.
El cable podría dar latigazos y causar graves lesiones.
Retraiga manualmente (con sus manos enguantadas) el
resto del cable desde el interior del desagüe y devuélvalo
al tambor de la limpiadora. Si desea, reemplace la he­rramienta de corte en su punta y continúe limpiando el de­sagüe en la forma descrita. Se recomienda efectuar
varias pasadas por el desagüe para limpiarlo a fondo.

Con sus manos secas, desenchufe la máquina.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

48

Limpiadora de desagües K-45

Instrucciones de mantenimiento

ADVERTENCIA

Hágale mantenimiento a la limpiadora de desagües
según estos procedimientos. Así se evitan lesiones
por descargas eléctricas, quemaduras químicas
u otras causas.

La máquina debe estar desenchufada antes de
hacerle cualquier mantenimiento o ajuste.

Póngase siempre gafas de seguridad y guantes
de limpieza de desagües RIDGID cuando le haga
mantenimiento.

Limpieza

La máquina debe limpiarse con agua caliente jabonosa,
y/o desinfectantes cuando lo requiera. No permita que al
motor o a los componentes eléctricos les entre agua.
Antes de enchufarla nuevamente, cerciórese de que
la máquina está completamente seca. Emplee un paño
limpio para secarla. No utilice disolventes para limpiarla.

Cables

Después de cada uso, los cables deben lavarse a fondo
con agua para prevenir los efectos dañinos de sedimentos
y compuestos químicos utilizados en la limpieza de de­sagües. Vacíe los desechos del tambor después de cada
uso: incline la máquina hacia delante para quitarle al
cable el sedimento y otros desechos corrosivos.

Impida la corrosión de los cables cubriéndolos con
Inhibidor de la Oxidación de Cables RIDGID antes de al­macenarlos. Una vez que el cable esté limpio y seco,
retírelo del tambor. A medida que lo enrolla nuevamente
en el tambor, vaya aplicándole Inhibidor RIDGID con un
trapo.

No le aplique Inhibidor de la Oxidación a un cable que
se encuentra girando. Se herirá sus manos y el Inhibidor

volará por los aires.

AUTOFEED

®

Semanalmente, desmonte la AUTOFEED fuera de la
empuñadura, limpie y lubríquela.

1. Alce ambas palancas de la AUTOFEED y retro­ceda el cable a través de la AUTOFEED.

2. Extraiga el tornillo de la empuñadura de la AUTO­FEED con una llave Allen de 3/16pulgada

(Figura

12A)

y extraiga el mecanismo de la AUTOFEED

(Figura 12B).

3. Quite la mugre y desechos que pudieran tener tanto
el mecanismo de la AUTOFEED como la em­puñadura, con un trapo o bajo un chorro de agua.

4. Aplique una pequeña cantidad de grasa multiuso al

mecanismo de la AUTOFEED, en los puntos de giro
de las palancas y sobre la superficie de los cojinetes.

Figura 12A – Extracción del tornillo de la AUTOFEED

Figura 12B – Extracción del mecanismo de la AUTOFEED

Vuelva a ensamblar la AUTOFEED en orden inverso.
El mecanismo cabe en la empuñadura de una sola ma­nera.

Reemplazo del cable

Recambio del tambor interior

La K-45 viene dotada de un tambor interior que cabe al
justo en un tambor de dos piezas, lo cual permite cambiar
cables con facilidad. Acceso al tambor interior:

1. La empuñadura debe estar echada hacia delante para
que el cable esté desenganchado del portabrocas.

2. Afloje los cuatro tornillos que sujetan la tapa del tam­bor a la cavidad principal. Afloje cada tornillo unas tres
vueltas completas, no los extraiga

(Figura 13).

3. Separe la tapa y la cavidad principal del tambor su­jetando la cavidad al tiempo que gira la tapa hacia la
izquierda

(Figura 14).

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

49

Limpiadora de desagües K-45

Figura 15 – Cable curvado a una pulgada de su término

4. Enrolle el cable en el tambor hacia la DERECHA, en
el sentido de las manecillas del reloj

(vea la Figura

16).

Figura 16 – Enrolle el cable dentro del tambor interior

en el sentido de las manecillas del reloj

Instalación de cable sin cambiar el
tambor interior

1. Empuje la empuñadura hacia delante a la posición
desenganchada. Si el tambor tiene un cable dentro,
extráigalo.

2. Para facilitar la instalación de un nuevo cable, curve
la cola del cable unos 15 a 30 grados, a una pulgada
aproximadamente de su término

(vea la Figura 15).

3. Introduzca el extremo posterior o cola del cable por la
abertura de la empuñadura e interne el cable por
completo

(Figura 17).

Figura 17 – Instalación de cable sin cambiar el tambor

interno

Figura 13 – Afloje los 4 tornillos unas 3 vueltas comple-

tas pero no los extraiga

Figura 14 – Apertura de la tapa del tambor exterior

4. Extraiga el tambor interior (contiene el cable) fuera del
tambor exterior. Tire del cable hacia atrás para que
salga a través de la empuñadura y tapa del tambor
exterior. Si hay instalada una AUTOFEED, sus dos
palancas deben elevarse para permitir el retroceso de
la barrena en la punta del cable.

5. Invierta el procedimiento anterior para instalar el tam­bor interno. Revise el estado de la junta alrededor de
la tapa del tambor. Reemplácela si está en malas
condiciones. La junta evita que se fugue líquido del
tambor.

Introducción de cable en el tambor
interior

1. Si el tambor tiene un cable dentro, extráigalo.

2. Para facilitar la instalación del nuevo cable, desen­róllelo íntegramente antes de proceder. Saque el
nuevo cable de su envoltorio con sumo cuidado. El
cable viene tensado y puede golpear al usuario.

3. Curve el nuevo cable entre 15 y 30° a unos 2,5 cms.
(1 pulg.) de su término o cola, como se muestra en la

Figura 15.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Almacenaje de la máquina

La máquina y los cables deben guar ­darse bajo techo o bien protegidos de la nieve o la lluvia.
Almacene la limpiadora de desagües bajo llave, donde no
la puedan alcanzar niños y personas inexpertas. Esta
máquina puede causar graves lesiones en manos de in­dividuos sin capacitación.

Servicio y reparaciones

ADVERTENCIA

Esta máquina puede tornarse insegura si se la
repara o mantiene incorrectamente.

Las

Instrucciones de Mantenimiento

describen la mayor
parte de los servicios que requiere esta máquina.
Cualquier problema que no haya sido abordado en esta
sección, debe ser resuelto únicamente por un técnico de
reparaciones autorizado por RIDGID.

La máquina debe llevarse a un Servicentro Autorizado
RIDGID o ser devuelta a la fábrica.

Para ubicar el Servicentro RIDGID más cercano a su
localidad o consultar sobre el servicio o reparación de esta
máquina:

• Contacte al distribuidor de RIDGID en su localidad.

50

Limpiadora de desagües K-45

No. en el

catálogo

68917
89410
76817

98072

23908

Modelo

No.

C-6429

A-39AF

Descripción

Tambor interno K-39/K-45
Maletín
Kit del cable C-6 incluye:

– tambor interno c/cable C-6, 1 cm x 10,7 m

(

3

/8" x 35 pies)
– brazo torsor y juego de herramientas
– juego de herramientas T-250 de 5 piezas

Kit del cable C-6IC incluye:
– tambor interno c/cable C-6IC, 1 cm x 10,7 m

(3/8" x 35 pies)
– brazo torsor
– juego de herramientas T- 250 de 5 piezas

Tapa del tambor externo y ensamble de la
AUTOFEED, repuesto de la cápsula AUTOFEED

Accesorios

No. en el Modelo
catálogo No. Descripción

41937 — Guantes RIDGID para la Limpieza

de Desagües, de cuero

70032 — Guantes RIDGID para la Limpieza

de Desagües, de PVC

62067 T-201A Barrena recta flexible
62990 T-201 Barrena recta, 12,5 cm (5 pulgs.) de largo
62995 T-202 Barrena de bulbo, 2,9 cm (1

1

/8pulg.) Ø ext.

63000 T-203 Barrena de bulbo, 2,2 cm (

7

/8pulg.) Ø ext.

55457 T-225 Barrena de recuperación

63065 T-217 Barrena de cabezal articulado, 100 mm

(4 pulgs.) de largo

54837 T-204 Barrena cortagrasa en “C”, 25mm (1 pulg.)

63005 T-205 Barrena cortagrasa en “C”, 35mm (1

3

/8pulg.)

63010 T-206 Barrena de embudo, 75 mm. (3 pulg.) de largo

63030 T-210 Cortagrasa, 25 mm (1 pulg.)
63035 T-211 Cortagrasa, 35 mm (1

3

/8pulg.)

63040 T-212 Cortagrasa, 45 mm (1

3

/4pulg.)

63045 T-213 Cortadora de cuatro hojas, 25 mm (1 pulg.)
63050 T-214 Cortadora de cuatro hojas, 35 mm (1

3

/8pulg.)

63055 T-215 Cortadora de cuatro hojas, 45 mm (1

3

/4pulg.)

52812 T-230 Cortadora en “C” de serv. pesado, 50mm (2 pulgs.)
52817 T-231 Cortadora en “C” de serv. pesado, 64mm (2

1

/2pulgs.)

48482 T-250 Juego de herramientas incluye: T-203, T-205,

T-210, T-217 y pasador de acoplamiento A-13

Accesorios y herramientas: le hacen a cables C-4, C-6 y C-6IC

ADVERTENCIA

No. en el
catálogo

50647
50652
50657

62225
56782
89400
56792

95847

62235
56787

89405

56797

62245
62250
62260
96037

Modelo

No.

S-1
S-2
S-3

C-1

C-1IC

C-21

C-13IC

C-13ICSB

C-2

C-2IC

C-22

C-23IC

C-4
C-5
C-6

C-61C

Cables

Barrena de bulbo

8mm (5/16

")

Descripción

4,6m (15 pies) con barrena de bulbo
7,6m (25 pies) con barrena de bulbo
10,7m (35 pies) con barrena de bulbo

7,6m (25 pies) con barrena de bulbo
7,6m (25 pies) de alma interna c/barrena de bulbo
15,2m (50 pies) con barrena de bulbo
10,7m (35 pies) de alma interna
c/barrena de bulbo
10,7m (35 pies) de alma interna, c/joroba y
barrena de bulbo

7,6m (25 pies) con barrena de cabezal articulado
7,6m (25 pies) de alma interna c/barrena de

cabezal articulado
15,2m (50 pies) con barrena de cabezal
articulado
35 pies (10,7m) de alma interna c/barrena de
cabezal articulado

7,6m (25 pies) con acoplador macho
10,7m (35 pies) con barrena de bulbo
10,7m (35 pies) con acoplador macho
10,7m (35 pies) de alma interna, c/acoplador
macho

Barrena de

cabezal articulado

8mm (5/16

")

10mm (3/8")

Barrena de bulbo

6mm (1/4

")

Accesorios

ADVERTENCIA

Los siguientes productos RIDGID han sido diseña­dos para funcionar con la Máquina Limpiadora de
Desagües K-45. Otros accesorios que son aptos
para usarse con otras máquinas pueden resultar
peligrosos si se montan a la K-45. Para evitar le­siones graves, emplee exclusivamente los acce­sorios específicamente diseñados y recomendados
para usarse con la K-45, tales como los que se lis­tan a continuación.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

51

Limpiadora de desagües K-45

Eliminación de la máquina

Piezas y partes de la K-45 contienen materiales de valor
susceptibles de ser reciclados. Averigüe cuáles empresas
en su localidad se especializan en reciclaje. Deseche el
aparato o componentes conforme a todas las disposi­ciones vigentes en su jurisdicción. Para mayor informa­ción, llame a la agencia local encargada de la eliminación
de residuos sólidos.

En los países miembros de la Comu ni dad
Europea: ¡No se deshaga de equi pos eléc-

tricos mezclados con la basura doméstica!
Según la directriz de la Comunidad Europea

2002/96/EC a sus países miembros sobre

desechos eléctricos y electrónicos, los equi ­pos eléctricos inutilizables deben ser recolectados en
forma separada de la basura municipal y eliminados sin
causar daños al medio ambiente.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

52

Limpiadora de desagües K-45

Tabla 1 Detección de averías

El cable se tuerce o
rompe.

El cable gira en un sen­tido pero no en el otro.

El Interruptor del
Circuito de Pérdida a
Tierra (GFCI) “salta”
cuando se enchufa la
máquina o cuando se
oprime el interruptor.

AUTOFEED no funciona.

Durante la limpieza del
desagüe la máquina
vibra o se bambolea.

Se está forzando el cable.

El cable NO es el apropiado para el diámetro del
desagüe.

El motor está puesto en reversa.

El cable ha sido expuesto a ácidos.
El cable se ha desgastado.
El cable no se sujetó debidamente.

Interruptor de FOR/REV (adelante/reversa)
defectuoso.

Cordón de suministro dañado.
Cortocircuito en el motor.
Interruptor del Circuito de Pérdida a Tierra (GFCI)

defectuoso.
Humedad en el motor, interruptor o enchufe.

AUTOFEED cubierta de desechos.
AUTOFEED requiere lubricación.

Cable mal distribuido en el tambor.

¡No fuerce el cable! Deje que la barrena en su
punta sola se abra camino.

Utilice el cable y equipos correctos.

Emplee la Reversa sólo cuando el cable se haya
atascado en una obstrucción.

Limpie el cable cada vez que lo use.
Si el cable está desgastado, reemplácelo.
Sujete el cable como dicen las instrucciones.

Reemplace el interruptor.

Reemplace el cordón de suministro.
Lleve el motor a un servicentro autorizado.
Reemplace el cordón que lleva incorporado un

GFCI.
Lleve la limpiadora de desagües a un Servicentro

Autorizado.

Limpie la AUTOFEED.
Lubrique la AUTOFEED.

Saque todo el cable fuera del tambor y vuelva a
enrollarlo, bien distribuido.

PROBLEMA POSIBLES CAUSAS SOLUCIÓN

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

EMERSON. CONSIDER IT SOLVED.

™

What is covered

RIDGID®tools are warranted to be free of defects in workmanship and material.

How long coverage lasts

This warranty lasts for the lifetime of the RIDGID

®

tool. Warranty coverage ends when the product

becomes unusable for reasons other than defects in workmanship or material.

How you can get service

To obtain the benefit of this warranty, deliver via prepaid transportation the complete product to
RIDGE TOOL COMPANY, Elyria, Ohio, or any authorized RIDGID

®

INDEPENDENT SERVICE CENTER.

Pipe wrenches and other hand tools should be returned to the place of purchase.

What we will do to correct problems

Warranted products will be repaired or replaced, at RIDGE TOOL’S option, and returned at no charge;
or, if after three attempts to repair or replace during the warranty period the product is still defective,
you can elect to receive a full refund of your purchase price.

What is not covered

Failures due to misuse, abuse or normal wear and tear are not covered by this warranty. RIDGE
TOOL shall not be responsible for any incidental or consequential damages.

How local law relates to the warranty

Some states do not allow the exclusion or limitation of incidental or consequential damages, so the
above limitation or exclusion may not apply to you. This warranty gives you specific rights, and you
may also have other rights, which vary, from state to state, province to province, or country to coun­try.

No other express warranty applies

This FULL LIFETIME WARRANTY is the sole and exclusive warranty for RIDGID

®

products. No em­ployee, agent, dealer, or other person is authorized to alter this warranty or make any other warranty
on behalf of the RIDGE TOOL COMPANY.

Qué cubre

Las herramientas RIDGID

®

están garantizadas contra defectos de la mano de obra y de los

materiales empleados en su fabricación.

Duración de la cobertura

Esta garantía cubre a la herramienta RIDGID

®

durante toda su vida útil. La cobertura de la garantía
caduca cuando el producto se torna inservible por razones distintas a las de defectos en la mano de
obra o en los materiales.

Cómo obtener servicio

Para obtener los beneficios de esta garantía, envíe mediante porte pagado, la totalidad del producto
a RIDGE TOOL COMPANY, en Elyria, Ohio, o a cualquier Servicentro Independiente RIDGID

®

. Las

llaves para tubos y demás herramientas de mano deben devolverse a la tienda donde se adquirieron.

Lo que hacemos para corregir el problema

El producto bajo garantía será reparado o reemplazado por otro, a discreción de RIDGE TOOL, y de­vuelto sin costo; o, si aún resulta defectuoso después de haber sido reparado o sustituido tres veces
durante el período de su garantía, Ud. puede optar por recibir un reembolso por el valor total de su
compra.

Lo que no está cubierto

Esta garantía no cubre fallas debido al mal uso, abuso o desgaste normal. RIDGE TOOL no se hace
responsable de daño incidental o consiguiente alguno.

Relación entre la garantía y las leyes locales

Algunos estados de los EE.UU. no permiten la exclusión o restricción referente a daños incidentales
o consiguientes. Por lo tanto, puede que la limitación o restricción mencionada anteriormente no rija
para Ud. Esta garantía le otorga derechos específicos, y puede que, además, Ud tenga otros dere­chos, los cuales varían de estado a estado, provincia a provincia o país a país.

No rige ninguna otra garantía expresa

Esta GARANTIA VITALICIA es la única y exclusiva garantía para los productos RIDGID

®

. Ningún em­pleado, agente, distribuidor u otra persona está autorizado para modificar esta garantía u ofrecer
cualquier otra garantía en nombre de RIDGE TOOL COMPANY.

Ce qui est couvert

Les outils RIDGID

®

sont garantis contre tous vices de matériaux et de main d’oeuvre.

Durée de couverture

Cette garantie est applicable durant la vie entière de l’outil RIDGID

®

. La couverture cesse dès lors que

le produit devient inutilisable pour raisons autres que des vices de matériaux ou de main d’oeuvre.

Pour invoquer la garantie

Pour toutes réparations au titre de la garantie, il convient d’expédier le produit complet en port payé
à la RIDGE TOOL COMPANY, Elyria, Ohio, ou bien le remettre à un réparateur RIDGID

®

agréé. Les clés

à pipe et autres outils à main doivent être ramenés au lieu d’achat.

Ce que nous ferons pour résoudre le problème

Les produits sous garantie seront à la discrétion de RIDGE TOOL, soit réparés ou remplacés, puis ré­expédiés gratuitement ; ou si, après trois tentatives de réparation ou de remplacement durant la péri­ode de validité de la garantie le produit s’avère toujours défectueux, vous aurez l’option de demander
le remboursement intégral de son prix d’achat.

Ce qui n’est pas couvert

Les défaillances dues au mauvais emploi, à l’abus ou à l’usure normale ne sont pas couvertes par cette
garantie. RIDGE TOOL ne sera tenue responsable d’aucuns dommages directs ou indirects.

L’influence de la législation locale sur la garantie

Puisque certaines législations locales interdisent l’exclusion des dommages directs ou indirects, il se
peut que la limitation ou exclusion ci-dessus ne vous soit pas applicable. Cette garantie vous donne des
droits spécifiques qui peuvent être éventuellement complétés par d’autres droits prévus par votre lég­islation locale.

Il n’existe aucune autre garantie expresse

Cette GARANTIE PERPETUELLE INTEGRALE est la seule et unique garantie couvrant les produits
RIDGID

®

. Aucun employé, agent, distributeur ou tiers n’est autorisé à modifier cette garantie ou à of-

frir une garantie supplémentaire au nom de la RIDGE TOOL COMPANY.

Printed in U.S.A. 3/12

© 2012 RIDGID, Inc.

999-998-285.10

EC38994 REV. D

FULL LIFETIME

WARRANTY

Against Material Defects

& Workmanship

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com
