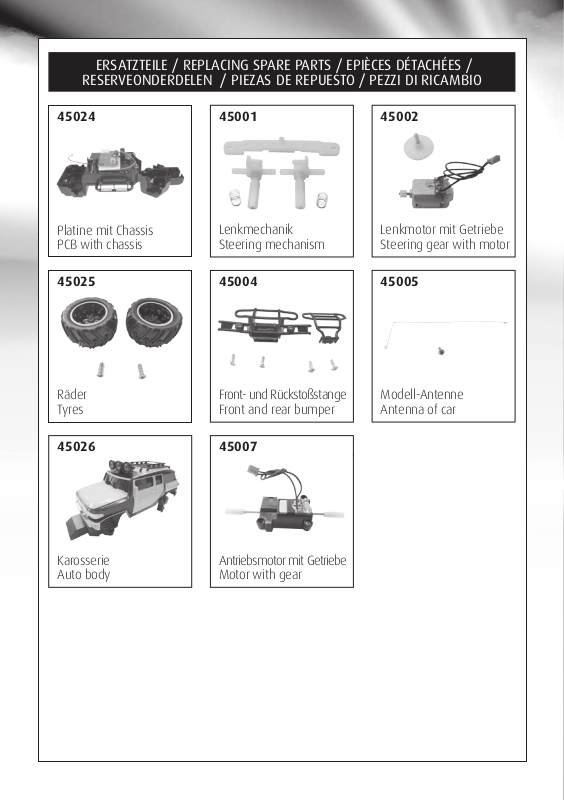

ERSATZTEILE / REPLACING SPARE PARTS / EPIÈCES DÉTACHÉES /

RESERVEONDERDELEN / PIEZAS DE REPUESTO / PEZZI DI RICAMBIO

45024

Platine mit Chassis PCB with chassis

45025

Räder Tyres

45026

45001

Lenkmechanik Steering mechanism

45004

Front- und Rückstoßstange Front and rear bumper

45007

45002

Lenkmotor mit Getriebe Steering gear with motor

45005

Modell-Antenne Antenna of car

Karosserie Auto body

Antriebsmotor mit Getriebe Motor with gear

24710

RC MONSTER TRUCK

DAKAR

USER MANUAL

www.revell-control.de

1:20

ca. 10 km/h

Alter: Age:

V 01.07

Inhalt

Table of

contents

ContenutoIndiceInhoudContenu

Fahrzeug Vehicle Véhicule Auto Coche Veicolo

Fernsteuerung Remote control Télécommande Afstandsbediening Emisora Telecomando

Schraubendreher Screwdriver Tournevis Schroevendraaier Destornillador Cacciavite

Bedienungsanleitung Operating manual Mode d'emploi Handleiding Manual de instrucciones Istruzioni per l'uso

1E 1G 1F

1C1D

2B2A 2D 2G 2E

3A 3B 3C

3F3D

BAUANLEITUNG / ASSEMBLY INSTRUCTION / NOTICE D‘ASSEMBLAGE / MONTAGEHANDLEI-

DING / MANUAL DE INSTRUCCIONES / ISTRUZIONI DETTAGLIATE PER L‘INSTALLAZIONE

3 4

5 6

7A 8A

7B 8B

9 10

1412

1514

17 18A

18B

19A

20A

19B

20C

20D

20B

1. 2.

24710

TRUCK

DAKAR

TECHNISCHE DATEN

Batterieanforderung für die Fernsteuerung:

Stromversorgung: Batterie: DC 3 V;

2 x 1,5 V AA Batterie (nicht mitgeliefert)

A A

1 FAHRZEUG

1A Angetriebene Achse 1B Antenne unter der Karosserie 1C Sicherungshebel 1D ON/OFF-Schalter 1E Geradeausfahrt-Trimmung 1F Batteriefach 1G Sicherungsschraube des

Batteriefachs

Batterieanforderung für das Fahrzeug:

Stromversorgung: Batterie:

DC 6 V; 4 x 1,5 V AA (nicht mitgeliefert)

A A

2 FERNSTEUERUNG

2A Hebel für Vor- und Rück wärtsfahrt 2B Power-LED 2C Antenne 2D Lenkhebel 2E Batteriefach 2F Sicherungshebel

2G Sicherungsschraube des

Batteriefachs

Bitte beachten Sie: Die Fernsteuerung besitzt keinen ON/OFF-Schalter. Sie aktiviert sich beim Betätigen der Steuerhebel selbstständig.

A A

3 BATTERIEN EINSETZEN

Fernsteuerung 3A Abdeckung aufschrauben

und abnehmen.

3B 2 x 1,5 V AA-Batterien einlegen

und auf die Polaritätsangaben, wie im Batteriefach angegeben, achten.

3C Die Batteriefach-Abdeckung

schließen und verschrauben.

Modell 3D Abdeckung aufschrauben

und abnehmen.

3E 4 x 1,5 V AA-Batterien einlegen und

auf die Polaritätsangaben, wie im Batteriefach angegeben, achten.

3F Die Batteriefach-Abdeckung

schließen und verschrauben.

4 STARTVORBEREITUNG

Die Fernbedienung des Fahrzeugs schaltet sich bei Betätigung der Steuerknüppel selbst ein. Zum Einschalten des Modells, den Schalter 1D an der Unterseite des Autos auf ON 4A zu stellen. Nach Gebrauch muss der ON/OFF-Schalter 1D des Modells auf OFF gestellt werden. Ansonsten kann unbeabsichtigt ein Fahrbefehl ausgelöst werden, der das Fahrzeug von selbst losfahren lässt und zu erheblichen Beschädigungen führen kann.

5 TRIMMEN DER STEUERUNG

Die richtige Trimmung ist die Grundvoraussetzung für ein einwandfreies Fahrverhalten des Fahrzeugs. Die Abstimmung ist einfach, benötigt aber etwas Geduld und Gefühl. Bitte die folgenden Hinweise genau beachten:

Wenn das Fahrzeug ohne Lenken beim Fahren nach links oder rechts zieht...

korrigieren Sie mit der Geradeausfahrt-Trimmung 1E die Spureinstellung, indem

Sie ihn in die entgegengesetzte Richtung drehen. Die Spureinstellung bendet sich

unten am Fahrzeug (vgl. 5).

Deutsch

6 FAHRZEUGSTEUERUNG

6A Um vorwärts zu fahren, den Hebel für Vor- und Rückwärtsfahrt 2A an der linken

Seite der Fernsteuerung vor drücken.

6B Um rückwärts zu fahren, den Hebel für Vor- und Rückwärtsfahrt 2A nach hinten

drücken.

6C Um Kurven nach links zu fahren, den rechten Lenkhebel 2D an der Fernsteue-

rung nach links drücken.

6D Um Kurven nach rechts zu fahren, den rechten Lenkhebel 2D an der Fernsteue-

rung nach rechts drücken.

HINWEISE ZUM SICHEREN FAHREN

ALLGEMEINE FAHR-TIPPS:

Deutsch

• Das Fahrzeug immer im Auge behalten und nicht auf die Fernsteuerung sehen!

• Bei den ersten Fahrversuchen neigt man dazu, die Regler zu heftig zu betätigen. Achten Sie darauf, dass Sie genügend Platz zur Verfügung haben.

Nach einem Crash den Hebel für Vor- und Rückwärtsfahrt immer sofort loslassen, um eine Beschädigung der Elektronik zu vermeiden.

DIE GEEIGNETE FAHRUMGEBUNG:

Der Ort, an dem das Fahrzeug gefahren wird, sollte folgende Kriterien erfüllen:

1. Es sollte sich um einen Ort handeln, an dem möglichst viel freie Fläche vorhanden

ist, ohne störende Hindernisse.

2. Beim Starten unbedingt sicherstellen, dass sich keine Menschen und Tiere in

unmittelbarer Nähe benden.

3. Das Fahrzeug stets beobachten, damit es nicht gegen den Fahrer, andere Men-

schen oder Tiere fährt und sie verletzt.

FEHLERBEHEBUNG

Problem: Das Fahrzeug bewegt sich nicht. Ursache: • Die Batterien sind zu schwach bzw. leer. Abhilfe: • Die Batterien sind möglicherweise falsch eingelegt. Bitte beachten Sie die

Problem: Funk-Fernsteuerung funktioniert nicht. Ursache: 1. Die Batterie wurde falsch eingelegt.

Abhilfe: 1. Überprüfen Sie, ob die Batterien korrekt eingelegt sind.

Problem: Das Fahrzeug lässt sich mit der Funk-Fernsteuerung nicht steuern. Ursache: 1. Die Batterien sind leer.

Abhilfe: 1. Neue Batterien einsetzen.

Polaritätsangabe im Modell.

• Bitte die Batterien gegen neue ersetzen.

2. Die Batterie hat nicht mehr genug Energie.

2. Bitte die Batterien gegen neue ersetzen.

2. Die Verbindung zwischen Fernsteuerung und Fahrzeug ist abgerissen.

2. Wenn Modell weiter als 10 Meter entfernt, sich zum Modell hinbewegen.

Deutsch

Weitere Tipps und Tricks nden Sie im Internet unter www.revell-control.de.

SERVICEHINWEISE

Unter www.revell-control.de finden Sie unsere Telefon-

Hotline, Bestellmöglichkeiten und Austausch-Tipps für

Ersatzteile sowie weitere nützliche Informationen zu

allen Modellen von Revell Control.

www.revell-control.de

24710

TRUCK

DAKAR

TECHNICAL DATA

Battery requirement for the remote control:

Power supply: Batteries: DC 3 V;

2 x 1,5 V AA batteries (not included)

A A

1 VEHICLE

1A Driven axle 1B Antenna under the bodywork

1C Securing lever 1D ON/OFF switch 1E Straight-ahead trimming 1F Battery compartment

1G Battery compartment securing

screw

A A

Battery requirement for the vehicle:

Power supply: Batteries:

DC 6 V; 4 x 1,5 V AA (not included)

A A

2 REMOTE CONTROL

2A Lever for forward and reverse

travel

2B Power LED 2C Antenna 2D Steering lever 2E Battery compartment 2F Securing lever

2G Battery compartment securing

screw

Please note: The remote control does not have an ON/OFF switch. It is activated automatically when the steering lever is actuated.

A A

3 INSERTING BATTERIES

Remote Control 3A Unscrew and remove the cover. 3B Insert 2 x 1.5 V AA batteries and

pay attention to the polarity, as shown in the battery compartment.

3C Close the battery cover and secure

with the screw.

Model 3D Unscrew and remove the cover. 3E Insert 4 x 1.5 V AA batteries,

paying attention to the polarity as shown in the battery compartment.

3F Close the battery compartment

cover and tighten the screw.

4 START PREPARATION

The remote control of the vehicle switches on automatically when the joystick is actuated. To switch on the model, set the switch 1D on the underside of the vehicle to ON 4A. The ON/OFF switch 1D on the model must be set to OFF after use. Otherwise, a drive command can accidentally be triggered, causing the vehicle to drive away on its own, which can lead to considerable damage.

5 STEERING TRIM ADJUSTMENT

The correct trim is a basic requirement for fault-free driving behaviour from the vehicle. Adjusting the trim is easy, but it requires a little patience and a feel for it. Please follow the following instructions precisely:

If the vehicle pulls to the left or right while driving without steering...

use the straight-ahead trimming 1E to correct the wheel alignment by turning it in the opposite direction. The wheel alignment can be found on the bottom of the vehicle (cf. 5).

English

6 VEHICLE CONTROL

6A In order to drive forwards, push the lever for forward and reverse travel 2A on

the left side of the remote control forwards.

6B In order to drive backwards, push the lever for forward and reverse travel 2A on

the left side of the remote control backwards.

6C To drive along a left curve, press the right steering lever 2D on the remote

control to the left.

6D To drive along a right curve, push the right steering lever 2D on the remote

control to the right.

INSTRUCTIONS FOR SAFE DRIVING

GENERAL DRIVING TIPS:

• Always maintain visual contact with the vehicle and do not look at the remote control!

• On initial driving attempts, there is a general tendency toward excessive move-

ments of the controls. Make sure that you have sufcient room.

After a crash, always release the lever for forwards and reverse travel immediately in order to prevent damage to the electronics.

THE SUITABLE DRIVING ENVIRONMENT:

The location in which the vehicle is driven should fulll the following criteria:

English

1. It should be a location in which there is as much open area as possible, without

disruptive obstacles.

2. Make absolutely sure when starting that there are no people or animals in the

immediate vicinity.

3. Always watch the vehicle so that it does not drive into the operator, other people

or animals and injuries them.

TROUBLESHOOTING

Problem: The vehicle does not move. Cause: • The batteries are too weak and/or depleted. Remedy: • The batteries were possibly not inserted correctly. Please observe the polarity

Problem: Remote control does not work. Cause: 1. The batteries were not inserted correctly.

Remedy: 1. Check whether the batteries are inserted correctly.

Problem: The vehicle cannot be controlled with the remote control. Cause: 1. The batteries are depleted.

Remedy: 1. Insert new batteries.

indication in the model

• Please replace with new batteries.

2. The batteries do not have enough power.

2. Please replace with new batteries.

2. The connection between the remote control and vehicle has been severed.

2. When the model is further than 10 metres away, move towards the model

English

Additional tips and trick can be found online at www.revell-control.de.

SERVICE NOTES

Go to www.revell-control.de for ordering information

and tips on replacing spare parts, plus other useful

information on all Revell Control models.

www.revell-control.de

24710

TRUCK

DAKAR

CARACTÉRISTIQUES TECHNIQUES

Indications relatives à la batterie, aux piles de la télécommande :

Alimentation : Piles : DC 3 V;

2 x 1,5 V AA piles (non incluses)

A A

1 VÉHICULE

1A Essieu moteur 1B Antenne sous la carrosserie

1C Levier de sûreté 1D Interrupteur ON/OFF 1E Compensateur de marche

en ligne droite

1F Compartiment à piles 1G Vis de sécurité du compartiment

à piles

Indications relatives aux piles du véhicule :

Alimentation : Piles : DC 6 V; 4 x 1,5 V AA

(non incluses)

A A

2 TÉLÉCOMMANDE

2A Levier de marche avant et arrière 2B Diode témoin 2C Antenne 2D Levier de direction 2E Compartiment à pile 2F Levier de sûreté

2G Vis de sécurité du compartiment

à piles

Remarque : La radiocommande n'est équipée d'aucun interrupteur ON/ OFF. Elle s'active automatiquement en actionnant le levier de commande.

A A

Télécommande 3A Dévisser le couvercle et l'enlever. 3B Insérer 2 piles de 1,5 V AA en

respectant les polarités indiquées à l'intérieur du compartiment.

3C Fermer le couvercle du

compartiment à piles et le visser.

3 INSÉRER LES PILES

Modèle 3D Dévisser le couvercle et l'enlever. 3E Insérer 4 piles AA de 1,5 V en

faisant attention aux indications de polarité à l'intérieur du compartiment.

3F Fermer le couvercle du comparti-

ment à piles et le visser.

4 DÉMARRAGE

La télécommande du véhicule s'allume automatiquement dès l'actionnement du levier de commande. Pour mettre le modèle en marche, placer l'interrupteur 1D situé sur le dessous de la voiture en position « ON » 4A. Après utilisation, l'interrupteur ON/OFF 1D du modèle doit être positionné sur OFF. Faute de quoi, une commande de marche involontaire pourrait provoquer le démarrage du véhicule et causer des dommages importants.

ÉQUILIBRAGE DE LA COMMANDE

Un réglage correct est la condition de base requise pour un comportement routier irréprochable du véhicule. La syntonisation est simple, mais nécessite de la patience et du doigté. Veuillez respecter scrupuleusement les consignes suivantes :

Si le véhicule dévie vers la gauche ou la droite sans commande correspondante du pilote...

corriger l'ajustement de la trajectoire au moyen du compensateur de marche en ligne droite 1E en le faisant pivoter dans le sens opposé. L'ajustement de trajectoire se trouve sous le véhicule (voir 5).

Français

6 CONTRÔLE DU VÉHICULE

6A Pour avancer, pousser le levier de translation avant et arrière 2A situé sur le

côté gauche de la télécommande.

6B Pour reculer, abaisser le levier de translation avant et arrière 2A. 6C Pour effectuer des virages à gauche, pousser le levier de direction droit 2D de

la radiocommande vers la gauche.

6D Pour effectuer des virages à droite, pousser le levier de direction droit 2D de la

radiocommande vers la droite.

INDICATIONS POUR UNE CONDUITE SÛRE

CONSEILS GÉNÉRAUX DE CONDUITE :

• Toujours garder les yeux xés sur le véhicule, ne pas regarder la télécommande !

• Lors des premières tentatives de conduite, il n'est pas rare d'actionner les régula-

teurs trop vigoureusement. Faites attention à disposer de sufsamment de place.

Après un crash, lâchez aussitôt le levier de marche avant/arrière an de ne pas

endommager l'électronique.

ENVIRONNEMENT DE CONDUITE ADAPTÉ :

Le lieu de conduite du véhicule doit répondre aux critères suivants :

1. Ce devrait être un endroit disposant de la plus grande surface libre possible, sans

obstacles.

2. Lors du démarrage, s'assurer impérativement qu'aucune personne ni aucun

animal ne se trouvent à proximité.

3. Toujours garder les yeux xés sur le véhicule, an qu'il ne percute pas le

conducteur, d'autres personnes ou d'autres animaux et les blesse.

Français

Problème : Le véhicule ne se déplace pas. Cause : • Les piles sont trop faibles ou plates. Solution : • Les piles ne sont probablement pas insérées correctement. Veuillez respecter

Problème : La télécommande radio ne fonctionne pas. Cause : 1. La pile n'est pas correctement insérée.

Solution : 1. Vérier que les piles sont correctement insérées.

Problème : Le véhicule ne répond pas aux ordres de la télécommande. Cause : 1. Les piles sont déchargées.

Solution : 1. Insérer de nouvelles piles.

les indications de polarité sur le modèle.

• Remplacer les piles usagées par des piles neuves.

2. La pile est déchargée.

2. Remplacer les piles usagées par des piles neuves.

2. La connexion entre la télécommande et le véhicule est interrompue.

2. Lorsque le modèle est éloigné de plus de 10 mètres, se déplacer vers le modèle.

REMÉDIER AUX DÉFAILLANCES

Vous trouverez des conseils supplémentaires sur internet à www.revell-control.de.

INDICATIONS DE SERVICE

Vous trouverez nos modalités de commande, nos conseils d’échange

pour les pièces détachées et bien d’autres informations utiles concer-

nant tous les modèles de Revell Control sur www.revell-control.de.

www.revell-control.de

Français

24710

TRUCK

DAKAR

TECHNISCHE GEGEVENS

Benodigde batterij/accu voor de zender:

Voeding: Batterijen: DC 3 V; 2 x 1,5 V AA

batterijen

(niet inbegrepen)

1 VOERTUIG

1A Aangedreven as 1B Antenne onder de carrosserie 1C Vergrendelingshendel 1D ON/OFF-schakelaar 1E Trim v. rechtdoor rijden 1F Batterijvak 1G Borgschroef van het batterijvak

A A

Benodigde batterijen/ accu's voor het voertuig:

Voeding: Batterijen: DC 6 V; 4 x 1,5 V AA

(niet inbegrepen)

A A

2 ZENDER

2A Hendel v. voor-/achteruit rijden 2B Power-led 2C Antenne 2D Stuurknuppel 2E Batterijvak 2F Sluitlip

2G Borgschroef van het batterijvak

Let op: de zender heeft geen ON/ OFF-schakelaar, maarwordt vanzelf ingeschakeld wanneer de stuurhendel wordt bewogen.

A A

3 BATTERIJEN PLAATSEN

Zender 3A Schroef de afdekking los en

verwijder deze.

3B Plaats 2 AA-batterijen van 1,5 V. Let

op de juiste richting van de polen, zoals aangegeven in het batterijvak.

3C Sluit de afdekking van het

batterijvak en schroef deze vast.

Model 3D Schroef de afdekking los en

verwijder deze.

3E Plaats 4 AA-batterijen van 1,5 V. Let

op de juiste richting van de polen, zoals aangegeven in het batterijvak.

3F Sluit de afdekking van het

batterijvak en schroef deze vast.

4 STARTVOORBEREIDING

De zender van het voertuig wordt automatisch ingeschakeld wanneer de stuurknuppel wordt bewogen. Zet de schakelaar 1D aan de onderzijde van de auto op ON 4A om het model in te schakelen. Zet de ON/OFF-schakelaar 1D van het model na gebruik op OFF. Anders kan er onbedoeld een rijcommando worden gegeven, waardoor het voertuig gaat rijden en aanzienlijke schade kan ontstaan.

5 TRIMMEN VAN DE BESTURING

Voor een goed rijgedrag van de auto moet de besturing in elk geval juist zijn getrimd. Het afstellen van de trim is eenvoudig, maar er is wel wat geduld en gevoel voor vereist. Neem de volgende aanwijzingen in acht:

Als de auto, zonder dat u stuurt, bij het rijden naar links of naar rechts afwijkt,...

kunt u de spoorafstelling corrigeren met de trimregeling voor rechtdoor rijden 1E, door deze in de tegengestelde richting te draaien. De stuurtrim hendel bevindt zich aan de onderzijde van de auto (zie afb. 5).

6 BESTUREN VAN DE AUTO

6A Druk de hendel voor vooruit-/achteruitrijden 2A aan de linkerzijde van de zender

naar voren om vooruit te rijden.

6B Druk de hendel voor vooruit-/achteruitrijden 2A naar achteren om achteruit te

rijden.

6C Druk de stuurhendel 2D rechts op de zender naar links om een bocht naar links

te maken.

6D Druk de stuurhendel 2D rechts op de zender naar rechts om een bocht naar

rechts te maken.

Nederlands

AANWIJZINGEN VOOR VEILIG RIJDEN

ALGEMENE RIJTIPS:

• Houd altijd het voertuig in het oog, kijk niet naar de zender!

• De eerste keren dat met het voertuig wordt gereden, heeft men meestal de neiging de regelaars te heftig te bedienen. Zorg ervoor, dat u voldoende ruimte ter beschikking hebt.

Laat na een botsing altijd onmiddellijk de hendel voor vooruit- en achteruitrijden los om te voorkomen dat de elektronica beschadigd raakt.

DE GESCHIKTE RIJOMGEVING:

De plaats waar u met het voertuig rijdt, moet voldoen aan de volgende criteria:

1. Het moet een plaats zijn met zoveel mogelijk vrije ruimte en zonder storende

hindernissen.

2. Verzeker u er voor het starten in ieder geval van, dat er zich geen mensen en

dieren in de directe nabijheid bevinden.

3. Houd het voertuig steeds in het oog, zodat het niet tegen de bestuurder of andere

mensen of tegen dieren aanrijdt en mogelijk letsel toebrengt.

PROBLEEMOPLOSSING

Probleem: Het voertuig beweegt niet. Oorzaak: • De batterijen zijn te zwak of leeg. Oplossing: • De batterijen zijn mogelijk verkeerd geplaatst. Neem de polariteitsindicatie in

Probleem : De zender werkt niet.

Nederlands

Oorzaak: 1. De batterij is verkeerd geplaatst.

Oplossing: 1. Controleer of de batterijen juist zijn geplaatst.

Probleem: Het voertuig kan niet worden bestuurd met de zender. Oorzaak: 1. De batterijen zijn leeg.

Oplossing: 1. Plaats nieuwe batterijen.

het model in acht.

• Vervang de batterijen door nieuwe.

2. De batterij heeft niet voldoende energie meer.

2. Vervang de batterijen door nieuwe.

2. De verbinding tussen de afstandsbediening en het model is verbroken.

2. Als het model meer dan 10 meter verwijderd is, dichterbij het model gaan staan.

Op www.revell-control.de vindt u meer tips en trucs.

SERVICEAANWIJZINGEN

Op www.revell-control.de vindt u bestelmogelijkheden en

vervangingstips voor reserveonderdelen, alsmede andere

nuttige informatie over alle modellen van Revell Control.

Nederlands

www.revell-control.de

24710

TRUCK

DAKAR

DATOS TÉCNICOS

Especicaciones de la batería de la emisora:

Alimentación: Baterías: DC 3 V; 2 x 1,5 V AA

baterías (no incluidas)

A A

1 VEHÍCULO

1A Eje motriz 1B Antena y carrocería

1C Palanca de seguridad 1D Interruptor ON/OFF 1E Trimado conducción en recto 1F Compartimento de baterías

1G Tornillo de fijación del comparti-

mento de baterías

A A

Especicaciones de la batería del vehículo:

Alimentación: Baterías: DC 6 V; 4 x 1,5 V AA

(no incluidas)

A A

2 EMISORA

2A Palanca de marcha hacia delante

y atrás

2B LED de estado 2C Antena 2D Palanca de dirección 2E Compartimento de baterías 2F Palanca de cierre

2G Tornillo de fijación del comparti-

mento de baterías

Tenga en cuenta que la emisora no dispone de ningún interruptor de ON/OFF. Se enciende automáticamente al accionar una de las palancas.

A A

COLOCACIÓN DE LAS BATERÍAS

Emisora 3A Desenrosque y retire la tapa. 3B Coloque 2 baterías AA de 1,5 V

prestando atención a las indicaciones de polaridad en el compartimento de baterías.

3C Coloque la tapa del compartimento

de baterías y atorníllela.

Modelo 3D Desenrosque y retire la tapa. 3E Coloque 4 baterías AA de 1,5 V

prestando atención a las indicaciones de polaridad en el compartimento de baterías.

3F Coloque la tapa del compartimento

de baterías y atorníllela..

4 SECUENCIA DE ENCENDIDO

La emisora del vehículo se enciende automáticamente al accionar las palancas de mando. Coloque el interruptor 1D en la parte inferior del coche en la posición ON 4A para encender el modelo. El interruptor ON/OFF 1D del modelo se debe volver a colocar en la posición OFF cuando se deje de usar. En caso contrario se puede producir un comando de conducción involuntario mediante el cual el coche podría iniciar la marcha por sí mismo y provocar daños considerables.

5 TRIMADO DE LA DIRECCIÓN

Para que las características de conducción del coche sean perfectas es imprescindible que el trimado esté ajustado correctamente. El trimado es una operación fácil, aunque requiere un poco de paciencia y tacto. Siga las instrucciones siguientes exactamente.

Si el coche tira hacia la izquierda o la derecha sin girar la dirección...

corrija el ajuste de la alineación con el trimado de marcha en recto 1E girándolo en la dirección opuesta. El ajuste de la alineación se encuentra en la parte inferior del coche (véase 5).

6 CONTROL DEL VEHÍCULO

6A Empuje la palanca de marcha hacia delante y atrás 2A en la parte izquierda de

la emisora para conducir hacia delante.

6B Tire de la palanca de marcha hacia delante y atrás 2A en la parte izquierda de

la emisora hacia atrás para dar marcha atrás.

6C Empuje la palanca derecha 2D de la emisora hacia la izquierda para girar hacia

la izquierda.

6D Empuje la palanca derecha 2D de la emisora hacia la derecha para girar hacia la

derecha.

Español

CONSEJOS PARA UNA CONDUCCIÓN SEGURA

CONSEJOS GENERALES DE CONDUCCIÓN:

• Tenga el vehículo siempre a la vista y no mire la emisora.

• Las primeras veces que se conduce el vehículo se tiende a accionar los mandos

con demasiada vehemencia. Compruebe que haya espacio libre suciente.

Suelte inmediatamente la palanca de marcha hacia delante y atrás siempre que se produzca una colisión para evitar que la electrónica sufra daños.

ENTORNO APROPIADO:

El lugar en el que se vaya a conducir el vehículo debe cumplir los siguientes criterios.

1. Debe tratarse de un lugar con una supercie libre lo más grande posible sin obstáculos.

2. Al arrancar se debe comprobar que no haya personas ni animales cerca.

3. Tenga el vehículo siempre a la vista para que no colisione con otros conductores, personas ni animales ocasionando lesiones.

SOLUCIÓN DE PROBLEMAS

Problema: el vehículo no se mueve. Causa: • la carga de las baterías es insuficiente o las baterías están descargadas. Solución: • las baterías se han colocado incorrectamente; observe las indicaciones de

Problema: la emisora no funciona. Causa: 1. la batería se han colocado incorrectamente;

Solución: 1. compruebe si las baterías están colocadas correctamente;

Problema: el vehículo no se puede controlar con la emisora. Causa: 1. Las baterías están agotadas.

Solución: 1. Sustituya las baterías.

Español

polaridad en el modelo;

• sustituya las baterías por nuevas.

2. la carga de la batería es insuficiente.

2. sustituya las baterías por nuevas.

2. Se ha perdido la conexión entre la emisora y el vehículo.

2. Lorsque le acérquese al modelo si se encuentra a más de 10 metros.

Encontrará más consejos en internet en www.revell-control.de.

INSTRUCCIONES DE SERVICIO

En www.revell-control.de encontrará posibilidades de realizar pedidos y consejos para cambiar piezas de repuesto, así como

información útil sobre todos los modelos de Revell Control.

Español

www.revell-control.de

24710

TRUCK

DAKAR

Especicaciones de la batería de la emisora:

Alimentación: Baterías: DC 3 V; 2 x 1,5 V AA

baterías (non in dotazione)

1 VEICOLO

1A Asse motore 1B Antenna sotto la carrozzeria 1C Leva di sicurezza 1D Interruttore ON/OFF 1E Regolazione marcia dritta in

avanti

1F Vano batterie 1G Vite di fissaggio vano batterie

DATI TECNICI

A A

Especicaciones de la batería del vehículo:

Alimentación: Baterías: DC 6 V; 4 x 1,5 V AA

(non in dotazione)

A A

2 RADIOCOMANDO

2A Leva per marcia in avanti e

indietro

2B LED POWER (alimentazione) 2C Antenna 2D Leva di comando 2E Vano batterie 2F Leva di sicurezza

2G Vite di fissaggio vano batterie

Attenzione: Il radiocomando non ha un interruttore ON/OFF. Questo si attiva automaticamente azionando la leva di comando.

A A

3 INSERIRE LE BATTERIE

Radiocomando 3A Svitare e rimuovere il coperchio. 3B Inserire 2 x 1,5 V batterie AA

verificandone la corretta polarità, secondo le indicazioni nelle batterie.

3C Chiudere il coperchio del vano

batterie e avvitare.

Modello 3D Svitare e rimuovere il coperchio. 3E Inserire 4 x 1,5 V batterie AA

verificandone la corretta polarità, secondo le indicazioni nelle batterie.

3F Chiudere il coperchio del vano bat-

terie e avvitare.

4 PREPARAZIONE DELL'AVVIO

Il radiocomando dell'autocarro si inserisce automaticamente azionando la leva di comando. Per azionare il modellino impostare l'interruttore 1D sul lato inferiore della macchina su ON 4A. L'interruttore ON/OFF 1D del modellino deve essere impostato su OFF dopo l'uso. In caso contrario è possibile inviare inavvertitamente comandi che permettono al veicolo di spostarsi senza controllo e possono comportare danni.

5 REGOLAZIONE DEL COMANDO

Una corretta compensazione è la base per una buona guida del veicolo. La regolazione è semplice ma richiede pazienza e sensibilità. Rispettare le seguenti indicazioni:

Se il veicolo va a destra o sinistra senza sterzare...

correggere l’allineamento con la compensazione marcia diritta 1E, mentre si sterza in senso opposto. La regolazione dell'allineamento si trova sotto il veicolo (v. 5).

6 COMANDO DEL VEICOLO

6A Per guidare in avanti, spingere la leva in avanti e indietro 2A sul lato sinistro

del radiocomando.

6B Per guidare all'indietro, premere la leva di marcia in avanti e in retromarcia 2A. 6C Per effettuare una curva a sinistra, premere verso sinistra la leva di comando

destra 2D sul radiocomando.

6D Per effettuare una curva a destra, premere verso destra la leva di comando

destra 2D sul radiocomando.

Italiano

INDICAZIONI PER UNA GUIDA SICURA

CONSIGLI GENERALI DI GUIDA:

• Mantenere sempre il veicolo nel proprio raggio visivo e non guardare il radiocomando!

• Nei primi utilizzi si è portati spesso a utilizzare il regolatore con eccessiva forza.

Assicurarsi di avere abbastanza spazio a disposizione.

Dopo un urto lasciare subito la leva di marcia in avanti e indietro per evitare danni al sistema elettronico.

L'AMBIENTE DI GUIDA ADATTO:

Il luogo in cui viene utilizzato il veicolo dovrebbe rispettare i seguenti criteri:

1. Dovrebbe trattarsi di un luogo con un'ampia supercie libera e priva di ostacoli.

2. All'avvio assicurarsi immediatamente che non vi siano persone o animali nelle

immediate vicinanze.

3. Tenere sempre in vista il veicolo in modo che non possa scontrarsi con il conducen-

te, con altre persone o animali e ferirli.

ELIMINAZIONE DEI GUASTI

Problema: Il veicolo non si muove. Causa: • Le batterie sono scariche e/o esaurite. Soluzione: • Probabilmente le batterie sono posizionate in modo scorretto.

Problema: Il radiocomando non funziona. Causa: 1. Le batterie sono posizionate in modo scorretto

Soluzione: 1. Vericare la corretta posizione delle batterie.

Problema: Non si riesce a controllare il veicolo con il radiocomando. Causa: 1. Le batterie sono scariche.

Soluzione: 1. Inserire batterie nuove.

Rispettare le indicazioni di polarità nel modellino.

• Sostituire le batterie.

2. Le batterie non hanno energia sufficiente.

2. Sostituire le batterie.

2. Il collegamento tra il radiocomando e il veicolo è interrotto.

2. Se il modellino si trova a più di 10 metri di distanza, spostarsi verso il modellino.

Italiano

Altri consigli e trucchi sono disponibili sul sito Internet www.revell-control.de.

ISTRUZIONI DI MANUTENZIONE

Per informazioni sugli ordini e consigli su come sostituire i

pezzi di ricambio, nonché altre informazioni utili su tutti i

modelli Revell Control consultate il sito www.revell-control.de.

Italiano

www.revell-control.de

Notes

Elektro schrott gesetz: Zur Entsorgung bitte alle Batterien bzw. Akkus entnehmen. Zuleitungen immer nur einzeln durchtrennen. Bei der Entsorgung muss die Batteriekapazität erschöpft bzw. müssen Akkus entladen sein.

Freiliegende Pole mit einem Klebestreifen abdecken, um Kurzschlüsse zu vermeiden. Alte Batterien bzw. Akkus und elektrisch betriebene Geräte bei den Sammelstellen der Gemeinden für Elektroschrott abgeben. Die übrigen Teile gehören in den Hausmüll.

Electrical and electronic waste ordinance: All batteries should be removed for disposal. Supply lines should only be severed individually. When disposing of batteries, they must be discharged or their capacity must be fully depleted. Cover exposed terminals with adhesive tape in order to prevent short-circuiting. Drop off all batteries and electrically operated devices at the communal collection centres for electrical and electronic waste. Dispose of the remaining parts along with the household rubbish.

Réglementation sur les déchets d‘équipement électrique et électronique : Pour procéder à

l'élimination, enlever toutes les piles et batteries. Toujours couper les câbles d'alimentation individuellement. Lors de l'élimination des sources d'énergies, la capacité des piles doit être épuisée et les batteries entièrement déchargées. Recouvrir les pôles non protégés de ruban adhésif afin d'éviter les courts-circuits. Remettre toutes les piles et batteries ainsi que tous les appareils électriques aux centres de collecte pour les déchets électroniques de votre commune. Jeter le reste des éléments avec vos ordures ménagères.

Wetgeving voor inzameling van afgedankte elektrische en elektronische apparatuur: Verwijder

alle batterijen resp. accu's voordat u het product afvoert. Knip voedingsdraden altijd één voor één door. Voor het afvoeren moeten batterijen geheel verbruikt resp. accu's geheel ontladen zijn. Dek vrijliggende polen af met plakband om kortsluiting te voorkomen. Lever oude batterijen resp. accu's in bij uw gemeentelijke inzamelpunt voor afgedankte elektrische en elektronische apparatuur. De overige onderdelen horen bij het huisvuil.

Legislación sobre residuos eléctricos: retire todas las baterías y pilas antes de desechar el producto. Corte los cables de alimentación de uno en uno. Las baterías y pilas deben estar descargadas antes de desechar el producto. Cubra los contactos descubiertos con cinta aislante para evitar cortocircuitos. Deseche las baterías y pilas usadas y los aparatos eléctricos fuera de uso en el punto limpio destinado para ello en su municipio. Deseche las demás piezas en la basura normal.

Legge sui rifiuti elettronici: Per lo smaltimento rimuovere tutte le pile o batterie. Staccare singolarmente le linee di alimentazione. Scaricare le batterie per lo smaltimento e/o attendere che si siano esaurite. Coprire i poli liberi con nastro adesivo per evitare cortocircuiti. Portare i vecchi apparecchi elettrici e le batterie o pile usate ai punti di raccolta comunali per i rifiuti elettrici ed elettronici. Le altre parti si smaltiscono come rifiuti domestici.

Achtung:

Gefährdung durch Hitzeentwicklung und sich drehende Teile im Betrieb! Die Aufsicht von Erwachsenen ist nötig!

Attention: Risk from heat development and rotating parts during operation! Adult supervision is required!

Attention : Lors de l’utilisation, danger dû à un fort développement de chaleur et à des éléments rotatifs ! La surveillance par des adultes est nécessaire !

Let op: Gevaar door hitteontwikkeling en draaiende onderdelen wanneer de auto in gebruik is! De auto mag alleen onder toezicht van volwassenen worden gebruikt!

Atención: peligro por generación de calor y piezas en movimiento durante el funcionamiento. Es necesaria la supervisión por parte de un adulto.

Attenzione: Pericolo da riscaldamento e parti in movimento! È necessaria la supervisione di un adulto!

Hiermit erklärt die Revell

GmbH, dass sich dieses Produkt in Übereinstimmung mit den einschlägigen Normen und Richtlinien

bendet. Die Konfor

mitäts erklärung ist unter www.revell-control.de

zu nden.

Revell GmbH hereby declares that this product conforms with the applicable standards and directives. The Declaration of Conformity can be found at www.revell-control.de.

Revell GmbH déclare par la présente que ce produit est conforme aux normes et directives en vigueur. La déclaration de conformité est consultable sur le site www.revell-control.de.

Hiermee verklaart Revell GmbH dat dit product in overeenstemming is met de toepasselijke normen en richtlijnen. Op www.revell-control.de vindt u de conformiteitsverklaring.

Por la presente, Revell GmbH declara que este producto cumple con las normas y directrices aplicables. La declaración de conformidad puede consultarse en www.revell-control.de.

Con la presente Revell GmbH, dichiara che questo prodotto rispetta le norme e le direttive applicabili. La dichiarazione di conformità è disponibile all'indirizzo www.revell-control.de.

Revell RC Construction Kit Dakar User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
