REVELL P-51 B-C User Manual [en, fr, nl, it, gr, da, no, fi, sv, es, pt, de, en, hr, et, fi, hu, lv, lt, nl, pl, ro, ru, sr, sk, sl, cs, tr, gr, bg, uk, ch, he, ar, ja, ch, ch, ko, hi, id, kk, ms, fa, pt, es, th, vi, sq, mk]

KIT 5256 85525610200

P-51B/C MUSTANG

The P-51 Mustang was used early on in WWII primarily

for ground attack duties and utilized the powerful

Allison engine. Then in 1943, improved P-51B's

using the British Merlin engine coupled with a new

supercharger, and a new bubble shaped canopy, began

to arrive in England, and the difference was considerable.

Your Revell P-51 B/C kit features a movable propeller,

detailed seated pilot, weighted tires, standard or bubble

canopy and authentic decal markings for both B/C versions.

READ THIS BEFORE YOU BEGIN

* Study the assembly drawings.

* Each plastic part is identified by a number.

* In the assembly drawings, some parts will

be marked by a star ★ to indicate chrome
plated plastic.

* For better paint and decal adhesion,

wash the plastic parts in a mild detergent
solution. Rinse and let air dry.

* Check the fit of each piece before

cementing in place.

* Use only cement for polystyrene plastic.

* Scrape plating and paint from areas to

be cemented.

* Allow paint to dry thoroughly before

handling parts.

* Any unused parts may be discarded.

Le Mustang P-51 fut utilisé tôt dans la seconde guerre

mondiale principalement pour des tâches d’attaque

au sol, il utilisait le puissant moteur Allison. Puis, en
1943, des P-51B améliorés utilisant le moteur British
Merlin couplé avec un nouveau turbocompresseur ainsi

qu’une nouvelle verrière en bulle, ont commencé à

arriver en Angleterre et la différence fut considérable.
Votre ensemble Revell P-51 B/C offre une hélice
mobile, une figurine détaillée de pilote en position

assise, des pneus balancés, une verrière standard
ou en bulle et une décalcomanie aux marquages
authentiques pour les deux versions B/C.

LISEZ CECI AVANT DE COMMENCER

* Étudiez les plans d’assemblage.
* Chaque pièce de plastique est identifiée

par un numéro.

* Dans les plans d’assemblage, certaines

pièces seront marquées d’une étoile

★

pour indiquer des pièces en plastique
plaquées chrome.

* Pour une meilleure adhésion de la peinture

et de la décalcomanie, lavez les pièces en
plastique dans une solution de détergent
doux. Rincez et laissez sécher à l’air.

* Vérifiez l’ajustement de chaque pièce avant

de la coller en place.

* Utilisez uniquement de la colle pour

plastique au polystyrène.

* Grattez toute peinture et le placage sur les

régions à coller.

* Laissez sécher la peinture complètement

avant de manipuler des pièces.

* Toute pièce non-utilisée peut être jetée.

El P-51 Mustang fue utilizado al comienzo de la Segunda

Guerra Mundial principalmente para los ataques terrestres

y utilizaba el poderoso motor Allison. Luego, en 1943, el

P-51B mejorado con el motor británico Merlin, junto con

un compresor nuevo, y una cubierta en forma de burbuja,

comenzó a llegar a Inglaterra, y la diferencia era considerable.

Su Equipo del P-51 B/C de Revell cuenta con

hélice movible, piloto sentado detallado, neumáticos

ponderados, cubierta estándar o en burbuja y calcomanías

de marcas auténticas para ambas versiones B y C.

LEA ESTO ANTES DE EMPEZAR

* Estudie los dibujos de ensamblaje.
* Cada parte plástica está identificada con

un número.

* En los dibujos de ensamblaje, algunas

partes aparecerán marcadas con una
estrella

para indicar plástico enchapado

★

en cromo.

* Para mejor adhesión de pintura y

calcomanías, lave las partes plásticas
en una solución de detergente suave.
Enjuague y deje secar al aire.

* Verifique el encastre de cada pieza antes

de cementar en su lugar.

* Use sólo cemento para plástico de

poliestireno.

* Raspe las placas y la pintura de las áreas

a cementar.

* Deje secar la pintura totalmente antes

de manipular las partes.

* Cualesquiera partes sin usar se

pueden descartar.

CUSTOMER SERVICE

If you have any questions or comments, call
our hotline at: [phone] or visit our
website : www.revell.com

Be sure to include the plan number
(85525610200), part number description, and
your return address and phone number or,
please write to:

Revell Inc Consumer Service Department,
1850 Howard Street Unit A,
Elk Grove Village, Illinois 60007

SERVICE À LA CLIENTÈLE

Pour toute question ou commentaire,
contactez notre ligne d’assistance au:
[phone] ou Visitez notre site Web:

www.revell.com

Assurez-vous d’inclure le numéro de plan
(85525610200), la description du numéro de
pièce, votre adresse de retour et votre numéro
de téléphone ou, écrivez à:

Revell Inc Consumer Service Department,
1850 Howard Street Unit A,
Elk Grove Village, Illinois 60007

SERVICIO AL CLIENTE

Si tiene alguna pregunta o comentario, llame
a nuestra línea directa al: [phone] o
Visite nuestro sitio web: www.revell.com

Asegúrese de incluir el número de plano
(85525610200), descripción del número de
parte, y su dirección y número de teléfono
para responder o, sírvase escribir a:

Revell Inc Consumer Service Department,
1850 Howard Street Unit A,
Elk Grove Village, Illinois 60007

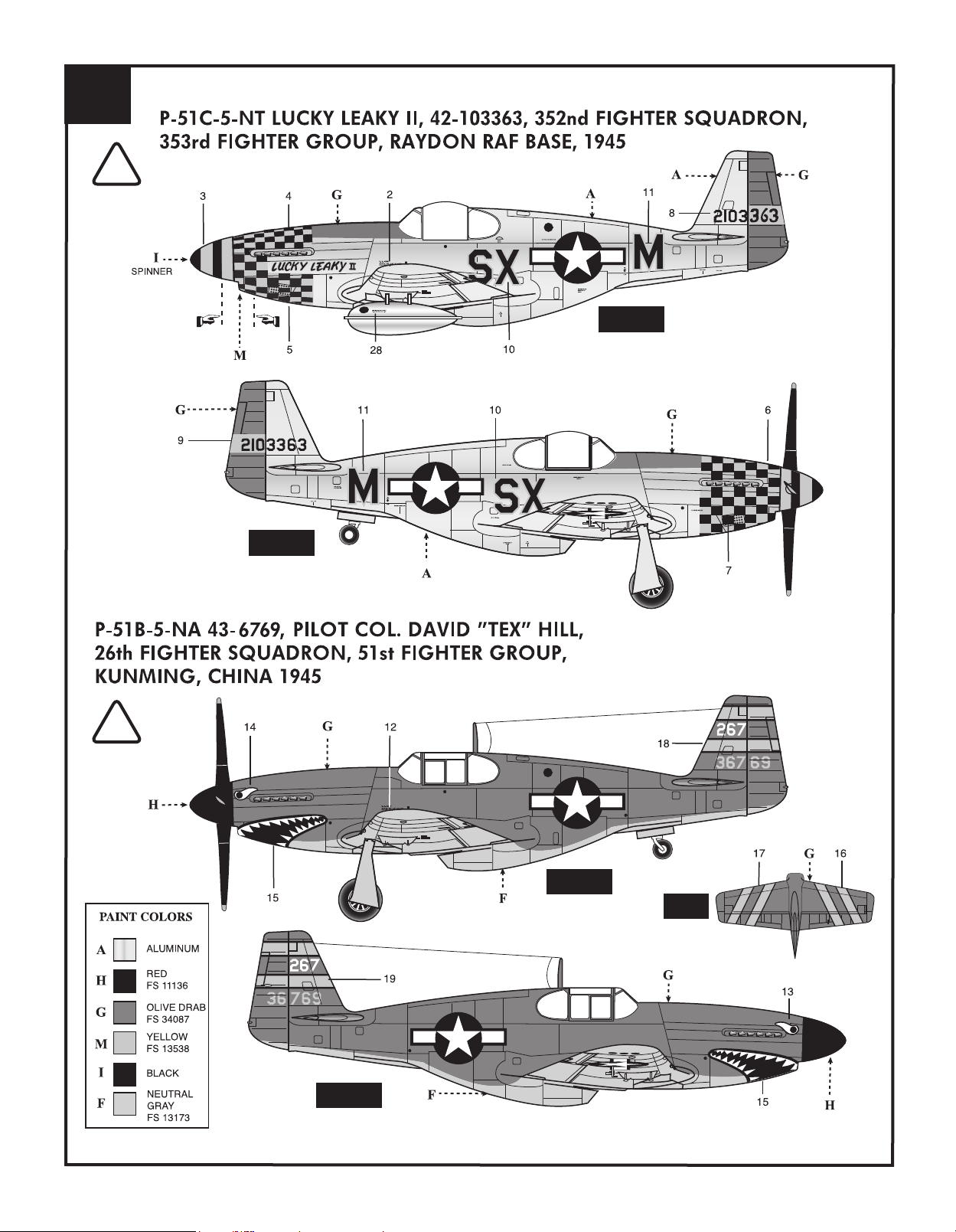

PAINT GUIDE

This paint guide is provided to complete this
kit as shown on the box.

GUIDE DE PEINTURE

Ce guide de peinture est fourni pour compléter
cet ensemble tel qu’indiqué sur l’emballage.

GUÍA DE PINTURA

Esta guía de pintura se suministra para
completar este equipo tal como se muestra
en la caja.

Aluminum

A

Brown

B

Chromate Green

C

Flesh

D

Green

E

Neutral Gray

F

Olive Drab

G

Red

H

Semi Gloss Black

I

Steel

J

Tan

K

White

L

Yellow

M

Aluminium Aluminio

Brun Marrón

Vert chromate Verde cromado

Chair Carne

Vert Verde

Gris neutre Gris neutro

Gris vert Gris oliva

Rouge Rojo

Noir satiné Negro semibrillante

Acier Acero

Havane Habano

Blanc Blanco

Jaune Amarillo

DECAL APPLICATION INSTRUCTIONS

1. Cut desired decal from sheet.

2. Dip decal in water for a few seconds.

3. Place wet decal on paper towel.

4. Wait until decal is movable on paper backing.

5. Place decal in position on model, face up and

slide backing away.

6. Press out air bubbles with a soft damp cloth.

7. Milkiness that may appear is for better decal

adhesion and will dry clear. Wipe away any
excess adhesive.

8. Do not touch decal until fully dry.

9. Allow the decals 48 hours to dry before

applying clear coat.

10. Decals are compatible with setting solutions

or solvents.

* REPEAT SEVERAL TIMES

* A RÉPÉTEZ PLUSIEURS FOIS

* REPITA VARIAS VECES

* REPEAT PROCEDURE

* RÉPÉTEZ LA PROCÉDURE

* REPITA EL PROCEDIMIENTO

* PIÈCES OPTIONNELLES

INSTRUCTIONS POUR L’APPLICATION DE DÉCALCOMANIE

1. Découpez la décalcomanie désirée sur

2. Trempez la décalcomanie durant quelques

3. Placez la décalcomanie sur une serviette de

4. Attendez jusqu’à ce que la décalcomanie

5. Placez la décalcomanie en position sur votre

6. Pressez pour évacuer les bulles d’air avec un

7. La formation d’un voile blanchâtre qui pourrait

8. Ne touchez pas la décalcomanie tant qu’elle

9. Laissez sécher la décalcomanie durant

10. Les décalcomanies sont compatibles avec

* OPTIONAL PARTS

* PARTES OPCIONALES

la feuille.

secondes dans l’eau.

papier.

puisse être retirée de l’endos en papier.

modèle, face vers le haut, et retirez l’endos.

chiffon doux humide.

apparaître sert à la meilleure adhésion de la
décalcomanie et deviendra claire une fois
séchée. Nettoyez tout excès d’adhésif.

ne sera pas entièrement séchée.

48 heures avant d’appliquer un enduit
protecteur.

les solutions de séchage et les solvants.

* DECAL

* DÉCALCOMANIE

* CALCOMANÍA

* ASSEMBLY CAUTION

* AVERTISSEMENT POUR L'ASSEMBLAGE

* PRECAUCIÓN DE ENSAMBLAJE

INSTRUCCIONES DE APLICACIÓN DE CALCOMANÍAS

1. Corte la calcomanía deseada de la lámina.

2. Sumerja la calcomanía en agua por unos

segundos.

3. Coloque la calcomanía húmeda sobre una

toalla de papel.

4. Espere hasta que la calcomanía se mueva en

la lámina posterior de papel.

5. Coloque la calcomanía en posición sobre el

modelo, con la cara hacia arriba y deslice la
lámina posterior hasta quitarlo.

6. Presione para quitar las burbujas de aire con

un trapo suave húmedo.

7. La lechosidad que puede aparecer es para

una mejor adhesión de la calcomanía y se
secará completamente. Limpie cualquier
exceso de adhesivo.

8. No toque la calcomanía hasta que esté

totalmente seca.

9. Deje secar las calcomanías 48 horas antes

de aplicar "clear coat".

10. Las calcomanías son compatibles con las

soluciones de fijación o los solventes.

* CEMENT TOGETHER
* COLLER ENSEMBLE

* CEMENTAR Y UNIR

* REMOVE AND THROW AWAY

* RETIREZ ET JETER

* RETIRE Y DESCARTE

* DO NOT CEMENT

* NE PAS COLLER

* NO CEMENTAR

* OPEN HOLE

* LAISSEZ SÉCHER LES PIÈCES

* ABRA AGUJERO

Kit 5256 - Page 2

* REMOVE TAPE

* RUBAN AMOVIBLE

* CINTA DEMONTABLE

* RUBBER BAND TOGETHER

* SERRER ENSEMBLE AVEC UNE BANDE ÉLASTIQUE

* UNA CON BANDA ELÁSTICA

* STICKER DECAL

* DÉCALCOMANIE AUTOCOLLANTE

* CALCOMANÍA AUTOADHESIVA

* WEIGHT

* POIDS

* PESO

* TRIM OFF

* DÉCOUPEZ

* RECORTE

* HEATED SCREWDRIVER END

* POINTE CHAUFFÉE DE TOURNEVIS

* EXTREMO DE DESTORNILLADOR CALENTADO

# PART NAME NOM DE PARTIE NOMBRE DE PARTE

Seat Siège Asiento

1

Cockpit Floor Plancher du poste de pilotage Piso de la cabina

2

Control Column Colonne de contrôle Columna de control

3

Pilot Torso Torse du pilote Torso del piloto

4

Pilot Legs Jambes du pilote Piernas del piloto

5

Spinner Back Arrière du capot d’hélice Parte trasera del disco giratorio

6

Propeller Hélice Propulsor

7

Spinner Capot d’hélice Disco giratorio

8

Cowl Front Devant du capot Parte delantera de la cubierta

9

Main Wheel Roue principale Rueda principal

10

Tire Pneu Neumático

11

Rt. Main Gear Strut Contreche de train principal droit Puntal del engranaje principal derecho

12

Lt. Main Gear Strut Contreche de train principal gauche Puntal del engranaje principal izquierdo

13

Tail Wheel Roue arrière Rueda trasera

14

Lt. Fuselage Fuselage gauche Fuselaje izquierdo

15

Rt. Fuselage Fuselage droit Fuselaje derecho

16

Wing Bottom Dessous de l’aile Parte inferior del ala

17

Rt. Wing Top Dessus de l’aile droite Parte posterior del ala derecha

18

Lt. Wing Top Dessus de l’aile gauche Parte superior del ala izquierda

19

Fuel Tank Top Dessus du réservoir de carburant Parte superior del tanque de combustible

20

Fuel Tank Bottom Dessous du réservoir de carburant Parte inferior del tanque de combustible

21

Rt. Outer Gear Door Porte externe du train droit Puerta del engranaje externo derecha

22

Lt. Outer Gear Door Porte externe du train gauche Puerta del engranaje externo izquierda

23

# PART NAME NOM DE PARTIE NOMBRE DE PARTE

Rt. Inner Gear Door Porte interne du train droit Puerta del engranaje interno derecha

24

Lt. Inner Gear Door Porte interne du train gauche Puerta del engranaje interno izquierda

25

Pitot Tube Tube pitot Tubo de Pitot

26

Rt. Stabilizer Stabilisateur droit Estabilizador derecho

27

Lt. Stabilizer Stabilisateur gauche Estabilizador izquierdo

28

Intake Admission Admisión

29

Armor Plate Blindage Plancha de blindaje

31

Instrument Panel Panneau d’instruments Panel de instrumentos

32

Lt. Cockpit Side Côté gauche du poste de pilotage Lado izquierdo de la cabina

33

Rt. Cockpit Side Côté droit du poste de pilotage Lado derecho de la cabina

34

Hydraulic Hand Pump Pompe hydraulique manuelle Bomba manual hidráulica

35

Landing Gear Lever Levier de train d’atterrissage Palanca del equipo de aterrizaje

36

Oxygen Hose Boyau d’oxygène Manguera de oxígeno

37

Door Actuator Actuateur de porte Actuador de la puerta

38

Hot Air Exit Ramp Rampe de sortie d’air chaud Rampa de salida de aire caliente

39

Canopy Verrière Dosel

41

Malcolm Canopy Verrière Malcolm Casquete Malcolm

42

Wing Light Lampe d’aile Luz del ala

43

Gun Sight Viseur Visor artillador

44

Lt. Arm Bras gauche Brazo izquierdo

45

Rt. Exhaust Échappement de droite Tubo de escape derecho

46

Lt. Exhaust Échappement de gauche Tubo de escape izquierdo

47

Windscreen Pare-brise Parabrisas

Kit 5256 - Page 4

C

2

C

31

1

C

4

5

PAINT PILOT
BROWN: GLOVES, HEADPHONES,

BOOTS AND GOGGLES
FLAT WHITE: STRAPS
FLESH: FACE
SILVER: STRAP BUCKLES
TAN: UNIFORM
YELLOW: LIFE VEST

2

45

B

PEINTURE DU PILOTE
BRUN: GANTS, CASQUE D’ÉCOUTE,

BOTTES ET LUNETTES
BLANC MAT: SANGLES
CHAIR: VISAGE
ARGENT: BOUCLES DES COURROIES
HAVANE: UNIFORME
JAUNE: GILET DE SAUVETAGE

C

33

GI

G

I

C

3

PINTAR PILOTO
MARRÓN: GUANTES, AURICULARES,

BOTAS Y GAFAS
BLANCO MATE: CORREAS
CARNE: CARA
PLATA: HEBILLAS
HAVANE: UNIFORME
AMARILLO: CHALECO SALVAVIDAS

H

C

36

C

15

C

1

I

32

C

Kit 5256 - Page 5

3 4

16

C I

34

35

A

14

I

G

37

I

J

J

H

Kit 5256 - Page 6

47

39

J

46

C

J

29

5

11

J

J

J

10

C

A

I

23

C

13

RIGHTLEFT

22

A

J

12

26

C

A

19

C

18

Kit 5256 - Page 7

6 1

21

20

38

25

A

C

24

C

A

C

38

Kit 5256 - Page 8

7

44

CLEAR

WINDSCREEN

I

CLEAR

27

I

28

NOTE: PAINT
FRAMEWORK THE
SAME COLOR AS
THE SURROUNDING
FUSELAGE.

REMARQUE: PEINDRE
LE CHÂSSIS DE LA
MÊME COULEUR
QUE LE FUSELAGE
ENVIRONNANT.

NOTA: PINTE EL
MARCO CON EL
MISMO COLOR DE
LOS ALREDEDORES
DEL FUSELAJE.

Kit 5256 - Page 9

8

M

7

I

6

M

8

M

9

NOTE: PAINT FRAMEWORK
THE SAME COLOR AS THE
SURROUNDING FUSELAGE.

B C

CLEAR

41

CLEAR

43

REMARQUE: PEINDRE LE
CHÂSSIS DE LA MÊME
COULEUR QUE LE FUSELAGE
ENVIRONNANT.

42

NOTA: PINTE EL MARCO
CON EL MISMO COLOR DE
LOS ALREDEDORES DEL
FUSELAJE.

CLEAR

41

CLEAR

Kit 5256 - Page 10 Kit 5256 - Page 3

9

C

LEFT

RIGHT

B

LEFT

TOP

RIGHT

Kit 5256 - Page 11

10

Kit 5256 - Page 12

Revell Inc Elk Grove Village, IL. Copyright © 2012. All rights reserved.
