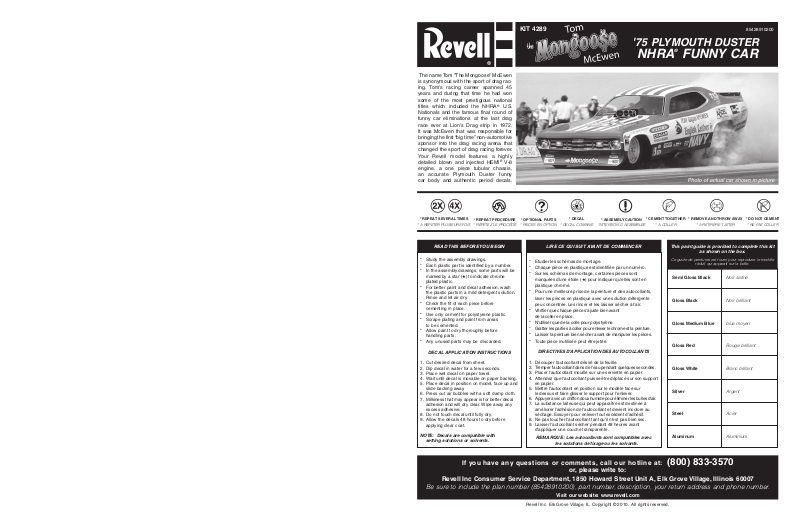

REVELL Mongoose Plymouth Duster Funny Car Tom McEwen User Manual [en, fr, nl, it, gr, da, no, fi, sv, es, pt, de, en, hr, et, fi, hu, lv, lt, nl, pl, ro, ru, sr, sk, sl, cs, tr, gr, bg, uk, ch, he, ar, ja, ch, ch, ko, hi, id, kk, ms, fa, pt, es, th, vi, sq, mk]
The name Tom "The Mongoose" McEwen
is synonymous with the sport of drag racing. Tom's racing career spanned 45
years and during that time he had won
some of the most prestigious national
titles which included the NHRA
Nationals and the famous final round of
funny car eliminations at the last drag
race ever at Lion's Drag strip in 1972.
It was McEwen that was responsible for
bringing the first “big time” non-automotive
sponsor into the drag racing arena that
changed the sport of drag racing forever.
Your Revell model features a highly
detailed blown and injected HEMI
engine, a one piece tubular chassis,
an accurate Plymouth Duster funny
car body and authentic period decals.
®
U.S .
®
V-8
KIT 4289 85428910200
'75 PLYMOUTH DUSTER
NHRA
®
FUNNY CAR
* REPEAT SEVERAL TIMES
* A REPETER PLUSIEURS FOIS
READ THIS BEFORE YOU BEGIN LIRE CE QUI SUIT AVANT DE COMMENCER
* Study the assembly drawings.
* Each plastic part is identified by a number.
* In the assembly drawings, some parts will be
marked by a star (★) to indicate chrome
plated plastic.
* For better paint and decal adhesion, wash
the plastic parts in a mild detergent solution.
Rinse and let air dry.
* Check the fit of each piece before
cementing in place.
* Use only cement for polystyrene plastic.
* Scrape plating and paint from areas
to be cemented.
* Allow paint to dry thoroughly before
handling parts.
* Any unused parts may be discarded.
DECAL APPLICATION INSTRUCTIONS
1. Cut desired decal from sheet.
2. Dip decal in water for a few seconds.
3. Place wet decal on paper towel.
4. Wait until decal is movable on paper backing.
5. Place decal in position on model, face up and
slide backing away.
6. Press out air bubbles with a soft damp cloth.
7. Milkiness that may appear is for better decal
adhesion and will dry clear. Wipe away any
excess adhesive.
8. Do not touch decal until fully dry.
9. Allow the decals 48 hours to dry before
applying clear coat.
NOTE: Decals are compatible with
setting solutions or solvents.
* REPEAT PROCEDURE
* REPETEZ LE PROCEDE
* OPTIONAL PARTS
`` ` ` `
* PIECES EN OPTION
* Etudier les schémas de montage.
* Chaque pièce en plastique est identifiée par un numéro.
* Sur les schémas de montage, certaines pièces sont
marquées d'une étoile (★) pour indiquer qu'elles sont en
plastique chromé.
* Pour une meilleure prise de la peinture et des autocollants,
laver les pièces en plastique avec une solution détergente
peu concentrée. Les rincer et les laisser sécher à l'air.
* Vérifier que chaque pièce s'ajuste bien avant
de la coller en place.
* N'utiliser que de la colle pour polystyrène.
* Gratter les parties à coller pour enlever le chrome et la peinture.
* Laisser la peinture bien sécher avant de manipuler les pièces.
* Toute pièce inutilisée peut être jetée.
DIRECTIVES D'APPLICATION DES AUTOCOLLANTS
1. Découper l'autocollant désiré de la feuille.
2. Tremper l'autocollant dans de l'eau pendant quelques secondes.
3. Placer l'autocollant mouillé sur une serviette en papier.
4. Attendez que l'autocollant puisse être déplacé sur son support
en papier.
5. Mettre l'autocollant en position sur le modèle face sur
le dessus et faire glisser le support pour l'enlever.
6. Appuyer avec un chiffon doux humide pour éliminer les bulles d'air.
7. La substance laiteuse qui peut apparaître est destinée à
améliorer l'adhésion de l'autocollant et devient incolore au
séchage. Essuyer pour enlever tout excédent d'adhésif.
8. Ne pas toucher l'autocollant tant qu'il n'est pas bien sec.
9. Laisser l'autocollant sécher pendant 48 heures avant
d'appliquer une couche transparente.
REMARQUE: Les autocollants sont compatibles avec
* DECAL
* DECAL COMANIE
les solutions de fixage ou les solvants.
* ASSEMBLY CAUTION
*ATTENTION D ASSEMBLEE
* CEMENT TOGETHER
* A COLLER
This paint guide is provided to complete this kit
Ce guide de peintures est fourni pour reproduire le modèle
Semi Gloss Black
Gloss Black
Gloss Medium Blue
Gloss Red
Gloss White
Silver
Steel
Aluminum
* REMOVE AND THROW AWAY
* A RETIRER ET JETER
as shown on the box.
réduit qui apparaît sur la boîte.
Noir satiné
Noir brilliant
blue moyen
Rouge brilliant
Blanc brillant
Argent
Acier
Aluminium
* DO NOT CEMENT
* NE PAS COLLER
If you have any questions or comments, call our hotline at: (800) 833-3570
or, please write to:
Revell Inc Consumer Service Department, 1850 Howard Street Unit A, Elk Grove Village, Illinois 60007
Be sure to include the plan number (85428910200), part number, description, your return address and phone number.
Visit our website: www.revell.com
Revell Inc Elk Grove Village, IL. Copyright © 2010. All rights reserved.
1
FRONT BUMPER
GLOSS MEDIUM BLUE
143
WINDSHIELD
CLEAR
132
BODY
(PAINT INSIDE
FLAT BLACK)
BODY ASSEMBLY
142
RIGHT
WINDOW LOUVER
SEMI GLOSS BLACK
COCKPIT SHROUD
MEDIUM BLUE
141
LEFT
WINDOW LOUVER
SEMI GLOSS BLACK
134
133
REAR BODY
PANEL
GLOSS WHITE
140
RIGHT
HOOD FAIRING
GLOSS RED
139
LEFT
HOOD FAIRING
GLOSS RED
SEE STEP 10 FOR PAINTING INSTRUCTIONS
135
HINGE PANEL
SEMI GLOSS BLACK
97
BODY
LATCH RODS
SEMI GLOSS BLACK
136
BODY SUPPORT
BULKHEAD
SEMI GLOSS BLACK
Kit 4289 - Page 2 Kit 4289 - Page 7
2
ENGINE ASSEMBLY
1
RIGHT
ENGINE
BLOCK
ALUMINUM
2
LEFT
ENGINE BLOCK
ALUMINUM
★14
AIR SCOOP TOP
CHROME
THROTTLE BUTTERFLIES
★13
CHROME
★12
AIR SCOOP
BOTTOM
CHROME
4
CYLINDER HEAD
ALUMINUM
3
ENGINE
FRONT
ALUMINUM
INTAKE MANIFOLD
BLOWER
ALUMINUM
5
ALUMINUM
9
4
CYLINDER HEAD
ALUMINUM
★6
FIREWALL
CHROME
7
OIL PAN
ALUMINUM
★11
ROCKER COVER
CHROME
15
BLOWER BELT
SEMI GLOSS BLACK
(PULLEYS SEMI GLOSS BLACK)
ROCKER COVER
CHROME
OIL LINE MANIFOLD
16
ALUMINUM
★11
8
BLOWER
FRONT
ALUMINUM
18
DISTRIBUTOR
SEMI GLOSS BLACK
131
RIGHT
EXHAUST HEADER
FLAT BLACK
(IN PLACE)
FUEL PUMP
ALUMINUM
DISTRIBUTOR BASE
20
19
ALUMINUM
EXHAUST HEADER
130
LEFT
FLAT BLACK
10
BLOWER BACK
ALUMINUM
★21
BELL HOUSING
CHROME
Kit 4289 - Page 3Kit 4289 - Page 6
