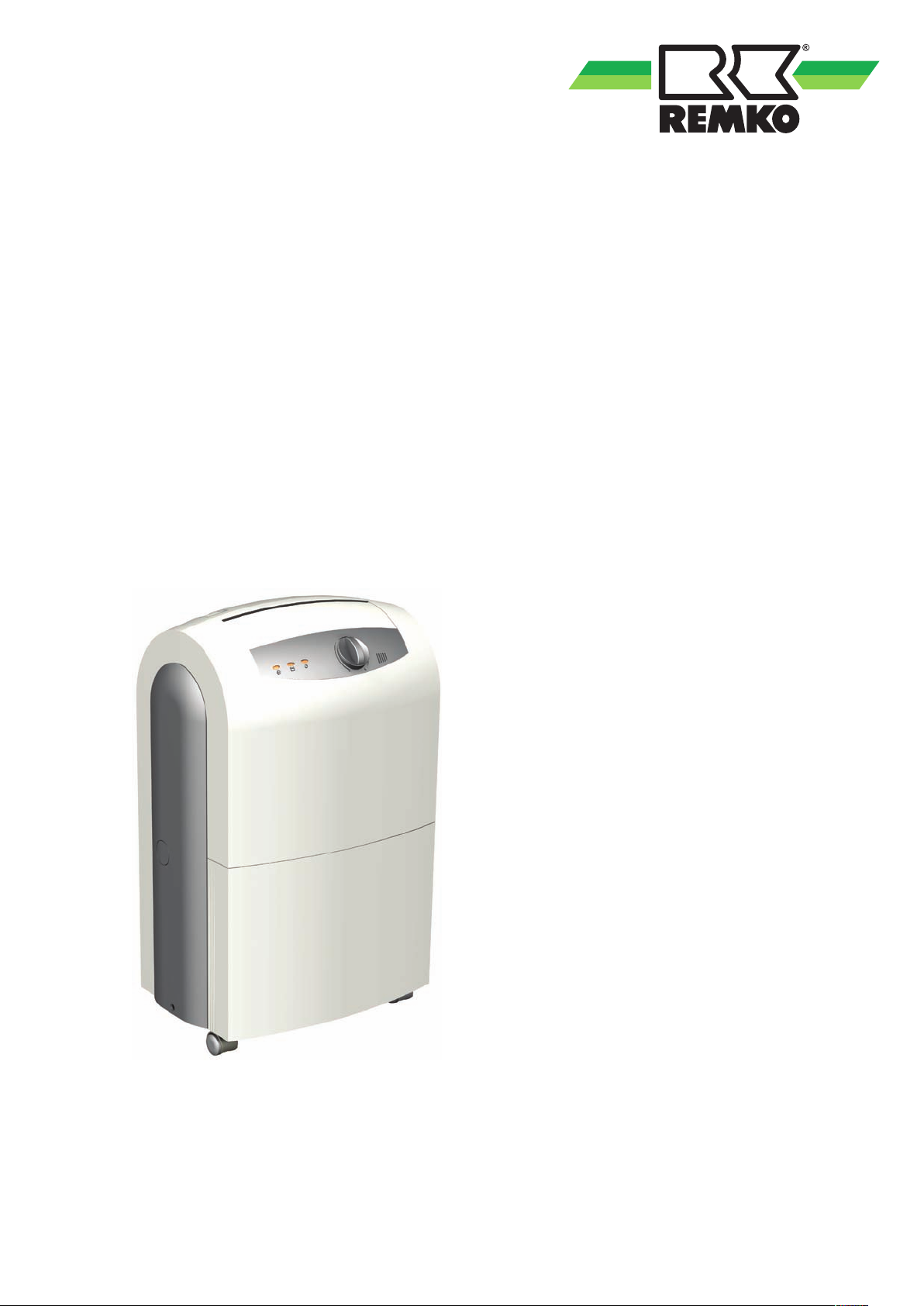

REMKO TK 280
Mobile Luftentfeuchter
Bedienung · Technik · Ersatzteile
Ausgabe D – G05
Page 2
Page 3
Inhalt
Luftentfeuchtung
Sicherheitshinweise
Gerätebeschreibung
Aufstellung
Inbetriebnahme
Außerbetriebnahme
Gerätetransport
Pflege und Wartung
Störungsbeseitigung
Elektrisches Anschlussschema
Bestimmungsgemäße Verwendung
Kundendienst und Gewährleistung
Umweltschutz und Recycling
4
6
7
8
9
11
12
13
12
14
15
15
15
Gerätedarstellung
Ersatzteilliste
Wartungsprotokoll
Technische Daten
Vor Inbetriebnahme / Verwendung des Gerätes ist diese
Originalbetriebsanleitung sorgfältig zu lesen!
16
17
18
19
Diese Originalanleitung ist Bestandteil des Gerätes und muss
immer in unmittelbarer Nähe des Aufstellungsortes, bzw. am
Gerät aufbewahrt werden.
Änderungen bleiben uns vorbehalten; für Irrtümer und Druckfehler keine Haftung!
3
Page 4
REMKO TK 280
Luftentfeuchtung
Die bei der Entfeuchtung von Luft
ablaufenden Zusammenhänge
beruhen auf physikalischen Gesetzmäßigkeiten.
Diese sollen hier in vereinfachter
Form dargestellt werden, um Ihnen
einen kleinen Überblick über das
Prinzip der Luftentfeuchtung zu
verschaffen.
Der Einsatz von
REMKO-Luftentfeuchtern
■
Fenster und Türen können
noch so gut isoliert sein, Nässe
und Feuchtigkeit dringen selbst
durch dicke Betonwände.
■
Die bei der Herstellung von
Beton, Mörtel, Verputz etc. zum
Abbinden benötigten Wassermengen sind unter Umständen
erst nach 1-2 Monaten ausdiffundiert.
■
Selbst die nach Hochwasser
oder Überschwemmung in das
Mauerwerk eingedrungene
Feuchtigkeit wird nur sehr langsam wieder freigegeben.
■
Dies trifft z. B. auch für die in
eingelagerten Materialien enthaltene Feuchtigkeit zu.
Die aus den Gebäudeteilen oder
Materialien austretende Feuchtigkeit (Wasserdampf) wird von der
umgebenden Luft aufgenommen.
Dadurch steigt deren Feuchtegehalt an und führt letztendlich
zu Korrosion, Schimmel, Fäulnis,
Ablösen von Farbschichten und
anderen unerwünschten Feuchtigkeitsschäden.
Es wird ersichtlich, dass die Korrosionsgeschwindigkeit unter 50 %
relativer Luftfeuchte (r. F.) unbedeutend und unter 40 % r. F. zu
vernachlässigen ist.
Ab 60 % r. F. steigt die Korrosionsgeschwindigkeit stark an. Diese
Grenze für Feuchtigkeitsschäden
gilt auch für viele andere Materialien z.B. pulverförmige Stoffe,
Verpackungen, Holz oder elektronische Geräte.
Das Trocknen von Gebäuden kann
auf unterschiedlichen Wegen
erfolgen:
1. Durch Erwärmung und
Luftaustausch:
Die Raumluft wird erwärmt um
Feuchtigkeit aufzunehmen und
um dann ins Freie abgeleitet
zu werden. Die gesamte eingebrachte Energie geht mit der
abgeleiteten, feuchten Luft verloren.
2. Durch Luftentfeuchtung:
Bezogen auf den Energieverbrauch
hat die Luftentfeuchtung einen
entscheidenden Vorteil:
Der Energieaufwand beschränkt
sich ausschließlich auf das vorhandene Raumvolumen. Die durch
den Entfeuchtungsprozeß freiwerdende mechanische Wärme wird
dem Raum wieder zugeführt.
Bei ordnungsgemäßer Anwendung
verbraucht der
nur ca. 25% der Energie, die
beim Prinzip
aufgebracht werden müsste.
Die relative Luftfeuchtigkeit
Unsere Umgebungsluft ist ein Gasgemisch und enthält immer eine
gewisse Menge Wasser in Form
von Wasserdampf. Diese Wassermenge wird in g pro kg trockene
Luft (absoluter Wassergehalt) angegeben.
1m3 Luft wiegt ca. 1,2 kg bei 20 °C
Temperaturabhängig kann jedes
kg Luft nur eine bestimmte Menge
Wasserdampf aufnehmen. Ist diese
Aufnahmefähigkeit erreicht, spricht
man von „gesättigter” Luft; diese
hat eine relative Feuchtigkeit (r. F.)
von 100 %.
Unter der relativen Luftfeuchte
versteht man also das Verhältnis
zwischen der zur Zeit in der Luft
enthaltenen Wasserdampfmenge
und der maximal möglichen Wasserdampfmenge bei gleicher Temperatur.
Luftentfeuchter
„Heizen und Lüften“

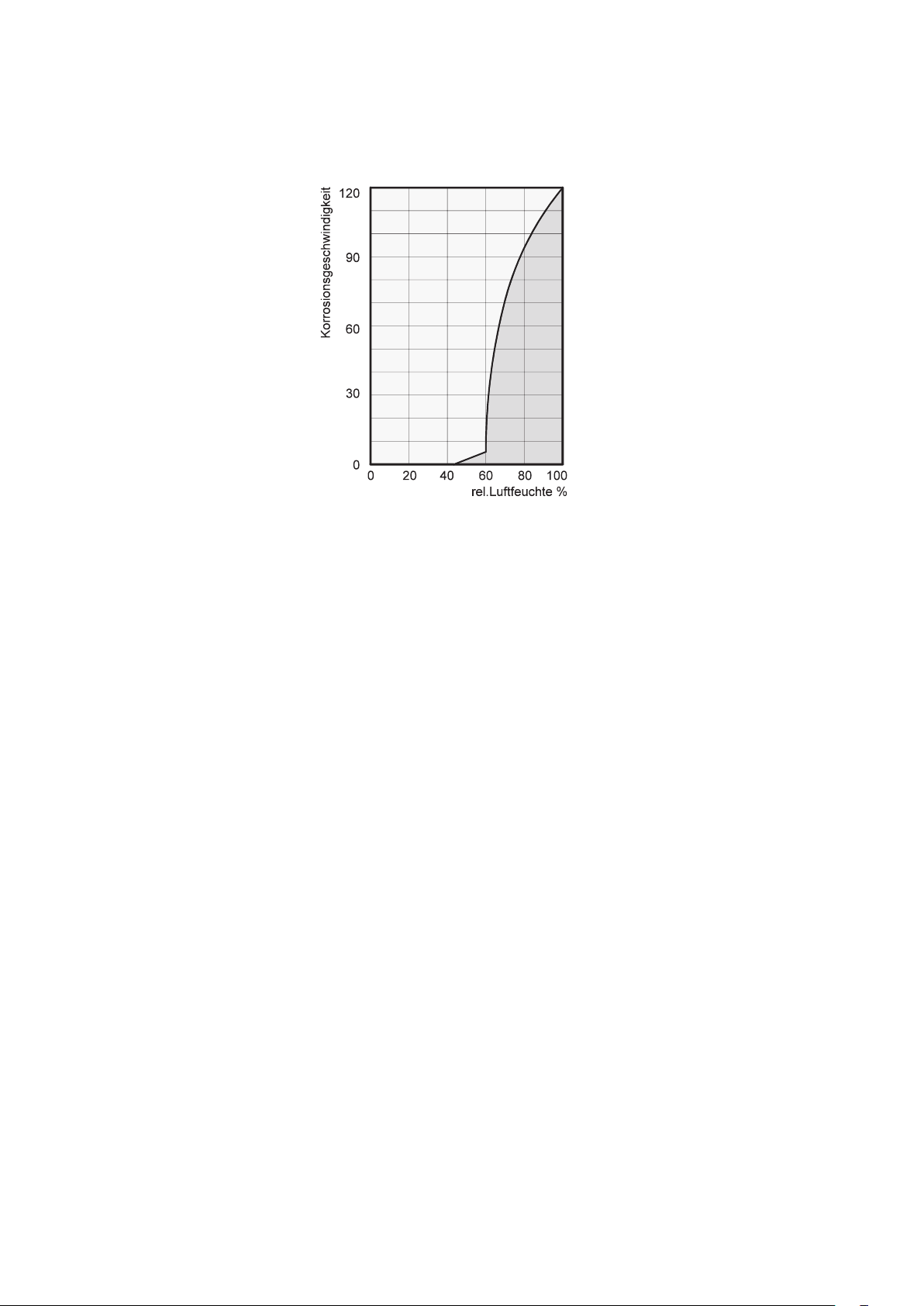

Das nebenstehende Diagramm
veranschaulicht beispielhaft die
Korrosionsgeschwindigkeit z.B. für
Metall bei unterschiedlichen Luftfeuchtigkeiten.
4
Die im geschlossenen Raum
vorhandene, feuchte Luft wird
nach dem Kondensationsprinzip
kontinuierlich entfeuchtet.
Die Fähigkeit der Luft Wasserdampf aufzunehmen erhöht sich
mit steigender Temperatur. Das
bedeutet, dass der maximal mögliche ( = absolute) Wassergehalt
mit steigender Temperatur größer
wird.
Page 5
Verdampfer Kondensator
°C
30
25
20
15
% r.F.
100
90
80
70
60
50
40
30
20
10
+
+
-
Lufttemperatur
Luftfeuchte
Verlauf
Luftrichtung

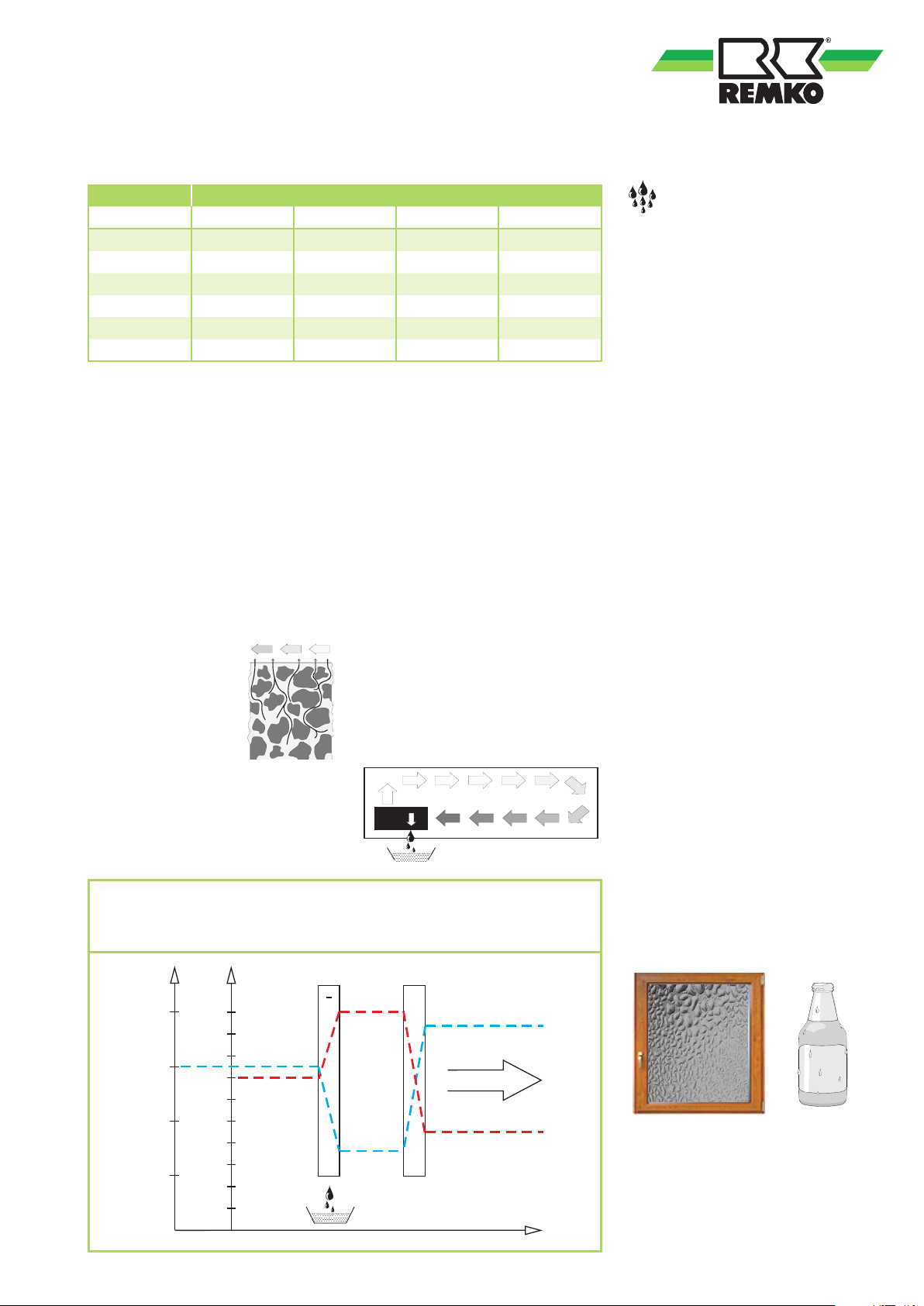

Temp. Wasserdampfgehalt in g/m3 bei einer Luftfeuchte von
°C 40% 60% 80% 100%
-5 1,3 1,9 2,6 3,3
+10 3,8 5,6 7,5 9,4
+15 5,1 7,7 10,2 12,8
+20 6,9 10,4 13,8 17,3
+25 9,2 13,8 18,4 23,0
+30 12,9 18,2 24,3 30,3
Die Kondensation von
Wasserdampf
Da bei Erwärmung der Luft die
Aufnahmefähigkeit der maximal
möglichen Wasserdampfmenge
größer wird, die enthaltene Wasserdampfmenge jedoch gleich
bleibt, führt dies zur Senkung der
relativen Luftfeuchte.
Das Austrocknen von Materialien
Baumaterial bzw. Baukörper können beachtliche Mengen an Wasser aufnehmen; z.B. Ziegel 90-190
l/m³, Schwerbeton 140-190 l/m³,
Kalksandstein 180-270 l/m³.
Das Austrocknen von feuchten
Materialien wie zum Beispiel Mauerwerk geht folgendermaßen vor
sich:
■
Die enthaltene
Feuchtigkeit
bewegt sich
vom Materialinneren zu dessen
Oberfläche
■
An der Oberfläche findet eine
Verdunstung statt = Übergang
als Wasserdampf in die Umgebungsluft
■
Die mit Wasserdampf ange-
reicherte Luft zirkuliert ständig
durch den REMKO Luftentfeuchter. Sie wird entfeuchtet
und verlässt leicht erwärmt wieder das Gerät um erneut Wasserdampf aufzunehmen
■
Die im Material enthaltene
Feuchtigkeit wird auf diese Weise nach und nach reduziert
Das Material wird trocken!
Das anfallende Kondensat wird im
Gerät gesammelt und abgeführt.
Dagegen wird bei Abkühlung der
Luft die Aufnahmefähigkeit der
maximal möglichen Wasserdampfmenge kleiner, die in der Luft enthaltene Wasserdampfmenge bleibt
gleich und die relative Luftfeuchte
steigt an.
Sinkt die Temperatur weiter, wird
die Aufnahmefähigkeit der maximal möglichen Wasserdampfmenge soweit reduziert, bis sie gleich
der enthaltenen Wasserdampfmenge ist.
Diese Temperatur nennt man Taupunkttemperatur. Wird die Luft
unter die Taupunkttemperatur abgekühlt, ist die enthaltenen Wasserdampfmenge größer als die
maximal mögliche Wasserdampfmenge.
Wasserdampf wird ausgeschieden.
Dieser kondensiert zu Wasser, der
Luft wird Feuchtigkeit entzogen.
Der Luftstrom wird auf seinem Weg durch bzw. über den Verdampfer bis unter den Taupunkt abgekühlt. Der Wasserdampf kondensiert und wird in einer Kondensatfalle gesammelt und abgeführt.
Beispiele für das Kondensieren sind
beschlagene Fensterscheiben im
Winter oder das Beschlagen einer
kalten Getränkeflasche.
Je höher die relative Feuchte der
Luft ist, desto höher liegt auch die
Taupunkttemperatur, die umso
leichter unterschritten werden
kann.
5
Page 6
REMKO TK 280
Die Kondensationswärme
Die vom Kondensator an die Luft
übertragene Energie setzt sich zusammen aus:
1. der zuvor im Verdampfer entzogenen Wärmemenge.
2. der elektrischen Antriebsenergie.
3. der durch Verflüssigung des
Wasserdampfes freigewordenen
Kondensationswärme.
Bei der Änderung vom flüssigen
in den gasförmigen Zustand muss
Energie zugeführt werden. Diese
Energie wird als Verdampfungswärme bezeichnet. Sie bewirkt keine Temperaturerhöhung sondern
ist nur für die Umwandlung von
flüssig in gasförmig erforderlich.
Umgekehrt wird bei der Verflüssigung von Gas Energie frei, die als
Kondensationswärme bezeichnet
wird.
Der Energiebetrag von Verdampfungs- und Kondensationswärme
ist gleich.
Er ist für Wasser:
2250 kJ/kg (4,18 kJ = 1kcal)
Hieraus wird ersichtlich, dass durch
die Kondensation des Wasserdampfes eine relativ große Menge
Energie frei wird.
Falls die Feuchtigkeit, die man
kondensieren will nicht durch Verdunstung im Raum selber, sondern
von außen eingebracht wird z.B.
durch Lüftung, trägt die dabei freiwerdende Kondensationswärme
zur Beheizung des Raumes bei.
Bei Austrocknungsaufgaben findet
also ein Kreislauf der Wärmeenergie statt, die bei der Verdampfung
verbraucht und bei der Kondensation frei wird. Bei der Entfeuchtung
zugeführter Luft wird ein größerer
Beitrag an Wärmeenergie geschaffen, der als Temperaturerhöhung
zum Ausdruck kommt.
Die für die Austrocknung erforderliche Zeit ist in der Regel nicht
ausschließlich von der Geräteleistung abhängig, sondern sie
wird vielmehr bestimmt durch die
Geschwindigkeit, mit der das Material oder die Gebäudeteile ihre
Feuchtigkeit abgeben.
Sicherheitshinweise
Die Geräte wurden vor ihrer Auslieferung umfangreichen Material-,
Funktions- und Qualitätsprüfungen unterzogen.
Trotzdem können von den Geräten Gefahren ausgehen, wenn sie
von nicht eingewiesenen Personen
unsachgemäß oder nicht bestimmungsgemäß eingesetzt werden.
Folgende Hinweise sind
unbedingt zu beachten:
■
Die Geräte dürfen nicht in explosionsgefährdeten Räumen
aufgestellt und betrieben werden
■
Die Geräte dürfen nicht in öl-,
schwefel-, chlor-, oder salzhaltiger Atmosphäre aufgestellt und
betrieben werden
■
Die Geräte müssen aufrecht
und standsicher aufgestellt
werden
■
Die Geräte dürfen keinem direkten Wasserstrahl ausgesetzt
werden
■
Ein freier Luftansaug und
Luftausblas muss immer gewährleistet sein
■
Die Luftansauggitter müssen
immer frei von Schmutz und
losen Gegenständen sein
■
Die Geräte dürfen während des
Betriebes nicht abgedeckt werden
■
Nie fremde Gegenstände in die
Geräte stecken
■
Die Geräte dürfen während des
Betriebes nicht transportiert
werden
■
Die Geräte dürfen nur aufrecht
transportiert werden
■
Alle Elektrokabel außerhalb der
Geräte sind vor Beschädigungen (z. B. durch Tiere usw.) zu
schützen
■
Die Kondensatbehälter müssen
vor jedem Ortswechsel entleert
werden
ACHTUNG
Verlängerungen des Anschlusskabels dürfen nur
durch autorisiertes ElektroFachpersonal unter Beachtung
von Geräteleistungsaufnahme,
Kabellänge und Berücksichtigung der örtlichen Verwendung ausgeführt werden.
ACHTUNG
Arbeiten an der Kälteanlage
und an der elektrischen Ausrüstung dürfen nur durch einen
speziell autorisierten Fachbetrieb durchgeführt werden!
6
Page 7
Gerätebeschreibung
Die Geräte sind für eine universelle
und problemlose Luftentfeuchtung
konzipiert.
Sie lassen sich dank ihren kompakten Abmessungen bequem transportieren und aufstellen.
Die Geräte arbeiten nach dem
Kondensationsprinzip und sind mit
einer hermetisch geschlossenen
Kälteanlage, Heißgasabtauung,
geräusch- und wartungsarmen
Umluftventilator sowie einem
Anschlusskabel mit Stecker ausgerüstet.
Die vollautomatische Steuerung,
der stufenlos regelbare Hygrostat,
der Kondensatbehälter mit integrierter Überlaufsicherung und der
Anschlussstutzen für direkte Kondensatableitung garantieren einen
störungsfreien Dauereinsatz.
Die Geräte entsprechen den
grundlegenden Sicherheits- und
Gesundheitsanforderungen der
einschlägigen EU- Bestimmungen.
Die Geräte sind betriebssicher und
einfach zu bedienen.
Die Geräte werden überall dort
eingesetzt, wo auf trockene
Räume Wert gelegt wird und wirtschaftliche Folgeschäden
(z. B. durch Schimmelbildung)
vermieden werden sollen.
Zur Verwendung kommen die Geräte unter anderem zum Austrocknen und Entfeuchten von:

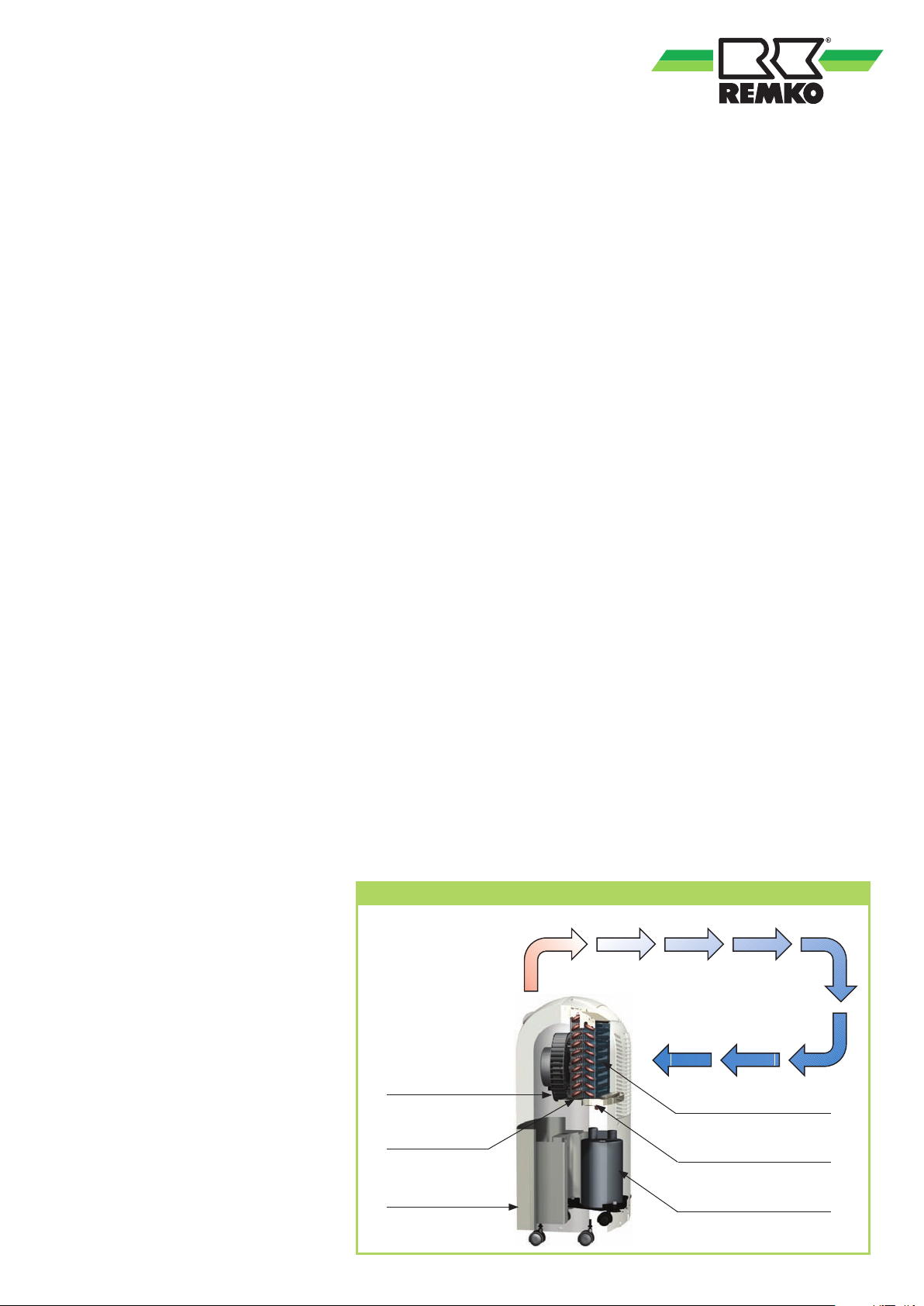

Funktionsablauf
stellungsraum allmählich bis auf
den gewünschten Feuchtewert
Durch den Hygrostat werden die
Geräte ein- und ausgeschaltet.
Im Entfeuchtungsbetrieb leuchtet
die Kontrollleuchte „Entfeuchten“
am Bedienungstableau.
Der Umluftventilator saugt die
feuchte Raumluft über das Ansauggitter mit Filter, Verdampfer
und den dahinter liegenden Kondensator an.
(% r. F.) reduziert.
Abhängig von der Raumlufttemperatur und der relativen Luftfeuchtigkeit tropft das kondensierte
Wasser stetig oder nur während
der Abtauphasen in die Kondensatfalle und dann, durch den
integrierten Ablaufstutzen, in den
darunter befindlichen Kondensatbehälter.
Am kalten Verdampfer wird der
Raumluft Wärme entzogen und bis
unter den Taupunkt abkühlt.
Der in der Raumluft enthaltene
Wasserdampf schlägt sich als Kondensat bzw. Reif auf den
Im Kondensatbehälter ist ein
Schwimmer angebracht, der bei
gefülltem Behälter den Entfeuchtungsbetrieb über einen Mikroschalter unterbricht.
Verdampferlamellen nieder.
Die Geräte schalten ab und die
Am Kondensator (Wärmetauscher)
wird die abgekühlte und entfeuchtete Luft wieder erwärmt und über
das Ausblasgitter mit einer Temperaturerhöhung von ca. 5 - 10 °C
über der Raumtemperatur in den
Raum zurückgeblasen.
Kontrollleuchte „Behälter voll“ auf
dem Bedienungstableau leuch-
tet auf. Diese erlischt erst beim
Wiedereinsetzen des entleerten
Kondensatbehälters wieder.
Die Geräte starten dann, nach
einer Einschaltverzögerung von ca.
3 Minuten, erneut.
Die so aufbereitete, trockenere
Luft vermischt sich wieder mit der
Raumluft.
Durch die ständige Zirkulation der
Raumluft durch das Gerät wird die
Im unbeaufsichtigtem Dauer-
betrieb mit externem Kondensat-
anschluss wird das anfallende Kon-
densat kontinuierlich über einen
Schlauchanschluss abgeleitet.
relative Luftfeuchtigkeit im Auf-
Schematische Darstellung der Arbeitsweise des REMKO Luftentfeuchters
entfeuchtete
Raumluft
feuchte Raumluft
■
Wohn-, Schlaf-, Dusch- oder
Kellerräumen
■
Waschküchen, Wochenend-
häusern, Wohnwagen
■
Lägern, Archiven, Laboren
■
Bade-, Wasch- und
Umkleideräumen etc.
■
Kellerräumen, Lagerräumen
Umluftventilator
Kondensator
Kondensatbehälter
Verdampfer
Kondensatfalle
Kompressor
7
Page 8
REMKO TK 280
Aufstellung
Für einen optimalen ökonomischen
und sicheren Gerätebetrieb sind
unbedingt die folgenden Hinweise
zu beachten:
■
Die Geräte sind standsicher und
waagerecht aufzustellen, damit
ein ungehinderter Abfluss des
Kondensates sichergestellt ist
■
Die Geräte sind nach Möglich-
keit in der Raummitte aufzustellen, damit eine optimale Luftzirkulation gewährleistet ist
■
Es ist sicherzustellen, dass die
Raumluft ungehindert angesaugt und wieder ausgeblasen
werden kann
■
Ein Mindestabstand von 50 cm
zu Wänden ist unbedingt einzuhalten
■
Die Geräte sollten nicht in
unmittelbarer Nähe von Heizkörpern oder anderen Wärmequellen aufgestellt werden

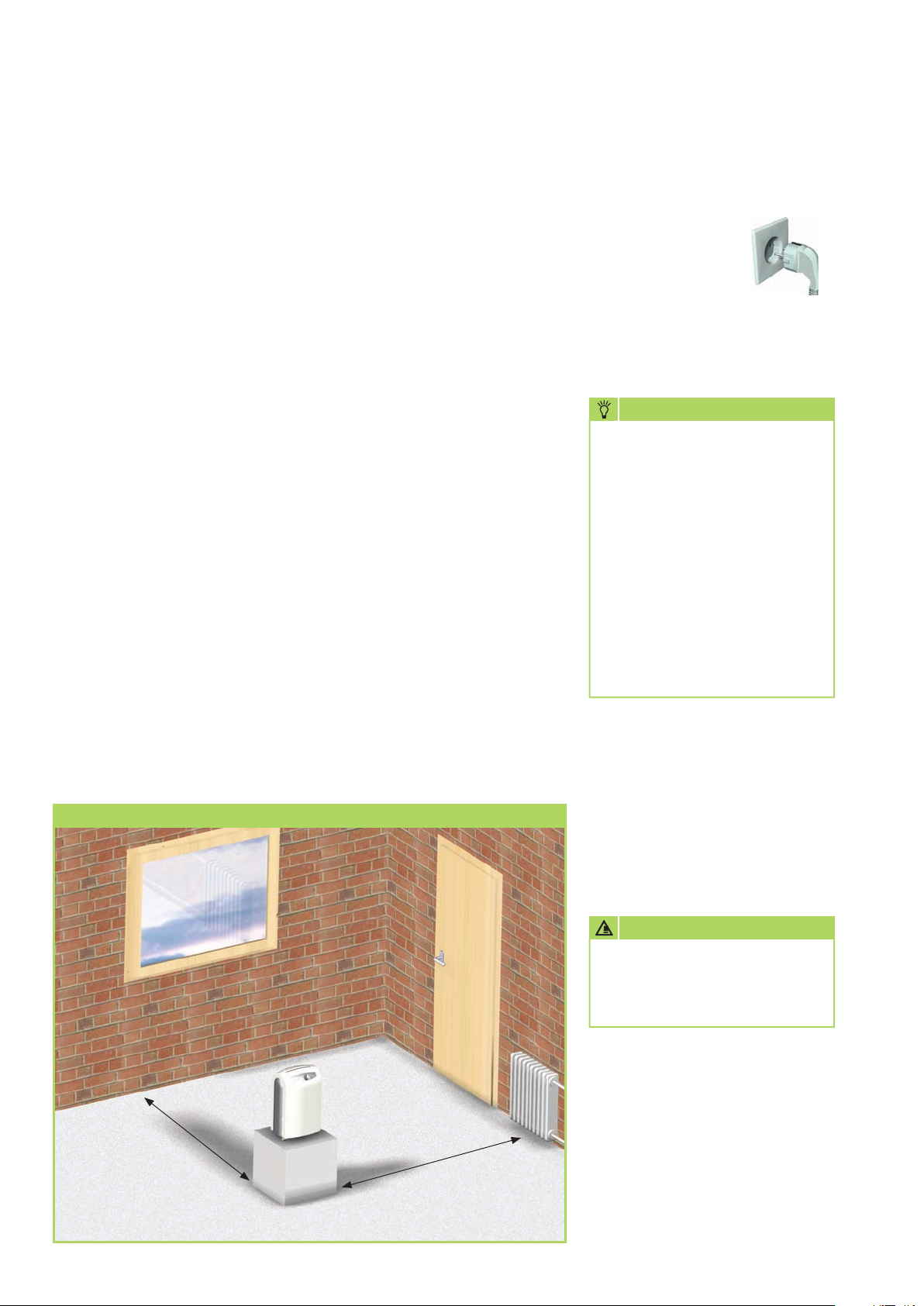

Schematische Darstellung der Aufstellung des REMKO Luftentfeuchters
■
Eine bessere Raumluftzirkulation
wird erreicht, wenn die Geräte
ca. 1 m erhöht aufgestellt
werden
■
Der zu trocknende bzw. zu
entfeuchtende Raum muss
gegenüber der umgebenden
Atmosphäre immer geschlossen
sein
■
Offene Fenster, Türen usw.
sowie das häufige Betreten und
Verlassen des Raumes muss
möglichst vermieden werden
■
Die Geräte dürfen nicht in stark
staub- / bzw. chlorhaltiger
Umgebung oder in Ställen mit
ammoniakhaltiger Atmosphäre
verwendet werden
■
Die Geräteleistung ist aus-
schließlich abhängig von der
räumlichen Beschaffenheit,
Raumtemperatur, relativen
Luftfeuchte und Beachtung der
Aufstellanweisungen
Elektrischer Anschluss
■
Die Geräte werden
mit 230 V / 50 Hz
Wechselstrom
betrieben
■
Der Elektroanschluss erfolgt
über ein angebautes Netzkabel
mit Schutzkontaktstecker
HINWEIS
Der Elektroanschluss der
Geräte muss nach VDE 0100,
Teil 704 an Speisepunkte mit
Fehlerstromschutzeinrichtung
erfolgen.
Bei der Aufstellung der Geräte
in extremen Nassbereichen
wie Waschküchen, Duschen
oder ähnlichen, sind die Geräte bauseits über einen den
Vorschriften entsprechenden
Fehlerstrom-Schutzschalter
abzusichern.
■
Verlängerungen des Anschluss-
kabels dürfen ausschließlich
durch autorisiertes Elektrofachpersonal, in Abhängigkeit von
Kabellänge, Anschlussleistung
des Gerätes und unter Berücksichtigung der örtlichen Verwendung ausgeführt werden
Fenster und Türen geschlossen halten!
Wandabstand
mind. 0,5 m
8
ACHTUNG
Alle Kabelverlängerungen
dürfen nur im aus- bzw.
abgerollten Zustand verwendet
werden.
Abstand zu Heizkörpern oder
anderen Wärmequellen halten.
Page 9
Inbetriebnahme
Vor jeder Inbetriebnahme oder
entsprechend den örtlichen Erfordernissen müssen die Ansaug- und
Ausblasgitter auf Verschmutzung
kontrolliert werden.
HINWEIS
Verschmutzte Gitter und Filter
sind umgehend zu reinigen,
bzw. auszutauschen.
Wichtige Hinweise
vor der Inbetriebnahme
■
Alle Verlängerungen des Elek-
troanschlusses müssen über
einen ausreichenden Leitungsquerschnitt verfügen und dürfen nur vollständig aus- bzw.
abgerollt verwendet werden
■
Das Netz-Anschlusskabel nicht
als Zugschnur benutzen
■
Die Geräte arbeiten nach dem
Einschalten vollautomatisch bis
zur Regelabschaltung durch den
Hygrostaten oder Schwimmer
des gefüllten Kondensatbehälters
■
Der Kondensatbehälter muss
ordnungsgemäß eingesetzt sein
Ohne korrekt eingesetzten
Kondensatbehälter ist keine
Gerätefunktion möglich!

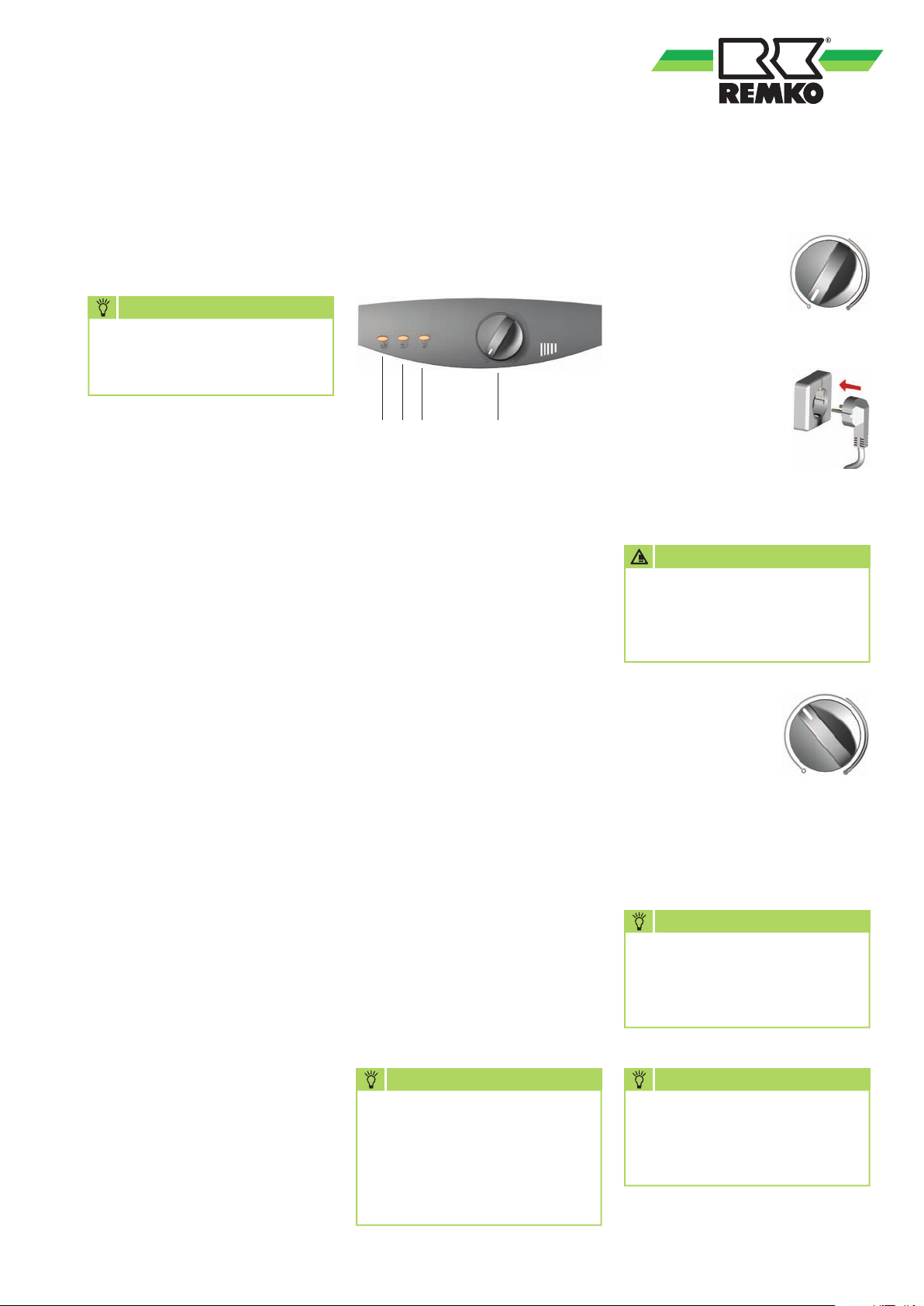

Bedienungstableau
Auf dem Bedienungstableau befinden sich der Drehknopf des Hygrostaten und die Kontrollleuchten.
➊➋➌➍
➊ Hygrostat
Mit dem stufenlos regelbaren
Hygrostaten wird die gewünschte Luftfeuchte im Aufstellraum
gewählt.
➋ Kontrollleuchte „Entfeuchten“
Diese Leuchte zeigt den
ordnungsgemäßen Betrieb
des Gerätes an.
➌ Kontrollleuchte „Behälter voll“
Diese Leuchte zeigt an, dass der
Kondensatbehälter voll ist und
geleert werden muss.
➍ Kontrollleuchte „Abtaubetrieb“
Diese Leuchte zeigt an, dass
die in das Gerät eingebaute Abtauautomatik den Abtauzyklus
eingeschaltet hat.
Inbetriebnahme der Geräte
1. Den Drehknopf des
Hygrostat entgegen
dem Uhrzeigersinn
auf die Position
„OFF“ stellen.
2. Den Elektroanschluss
der Geräte mit einer
ordnungsgemäß
abgesicherten Netzsteckdose verbinden.
3. Die Luftleitklappe an der
Geräteoberseite öffnen.
ACHTUNG
Die Geräte dürfen zur Vermeidung von Überhitzung nur
mit geöffneter Luftleitklappe
betrieben werden.
4. Die gewünschte
Luftfeuchte des
Aufstellungsraumes
am Hygrostaten
vorwählen.
Die empfohlenen ungefähren
Einstellwerte können dem
nebenstehenden Abschnitt
entnommen werden.
■
Die Geräte sind zur Vermeidung
von Verdichterschäden mit
einem Wiedereinschaltschutz
versehen, der ein sofortiges
Wiedereinschalten des Kompressors nach dem Ausschalten
verhindert
Die Geräte schalten erst nach
einer Wartezeit von ca.3
Minuten wieder ein!
■
Sollen die Geräte im Dauer-
betrieb mit einem externem
Kondensatanschluss arbeiten,
ist der entsprechenden Abschnitt zu beachten
HINWEIS
Bei Raumtemperaturen unter
10 °C
und einer relativen
Luftfeuchtigkeit unter
40 %
ist
ein ökonomischer / wirtschaftlicher Geräteeinsatz nicht mehr
gewährleistet.
HINWEIS
Bitte beachten, dass der Kompressor erst nach einer Wartezeit von 3 Minuten einschaltet.
Wiedereinschaltschutz!
HINWEIS
Die Geräte können bei Bedarf
ggf. über eine externe Zeitschaltuhr (Zubehör) EIN und
AUS geschaltet werden.
s
s
s
9
Page 10
REMKO TK 280
s
s
s
Geräte / Feuchte einstellen
Die Entfeuchtungsleistung ist
ausschließlich abhängig von der
räumlichen Beschaffenheit, der
Raumtemperatur, der relativen
Luftfeuchtigkeit und Beachtung
der Hinweise im Kapitel
„Aufstellung“.
HINWEIS
Die maximal mögliche Entfeuchtungsleistung wird nur
bei völlig geöffneter Luftleitklappe erreicht.
Je höher die Raumtemperatur und
die relative Luftfeuchtigkeit, desto
größer ist die Entfeuchtungsleistung.
Für den Einsatz in Wohnräumen
genügt eine Luftfeuchtigkeit
von ca. 45 bis 60 %, während in
Lägern, Archiven etc. die Luftfeuchtigkeit von 40 bis 45 % nicht
überschreiten sollte.
Einstellung des Hygrostaten für die empfohlene Luftfeuchtigkeit
in Wohnräumen.
Zirka 50 %.
Einstellung des Hygrostaten für die empfohlene Luftfeuchtigkeit
in Archiven.
Zirka 40 %.
Einstellung des Hygrostaten für minimale
Luftfeuchtigkeit im
Aufstellungsraum.
Die Geräte arbeiten in dieser Position im Dauerbetrieb!

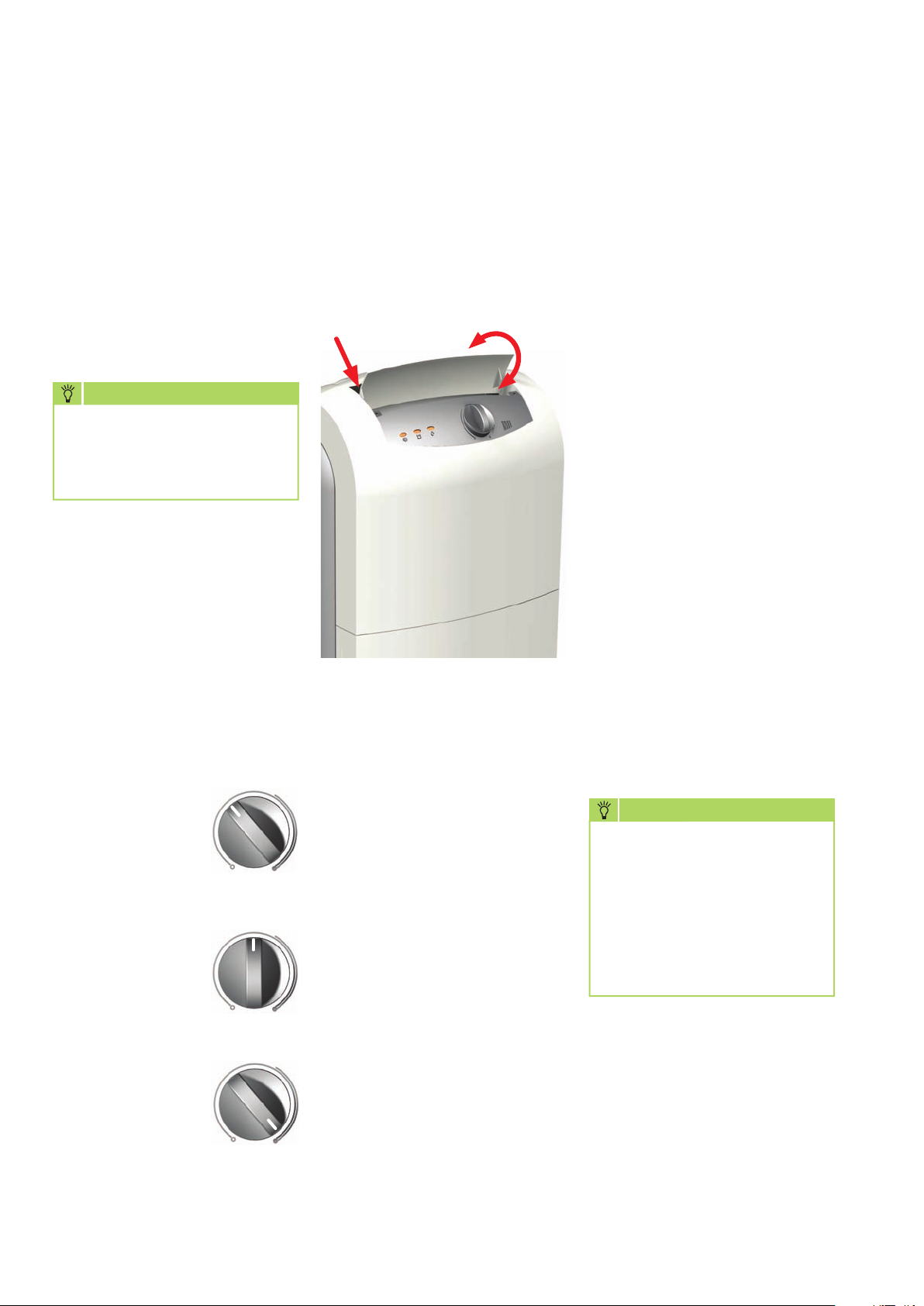

Ausblasrichtung einstellen
Die entfeuchtete Raumluft wird an
der Oberseite des Gerätes ausgeblasen. Zum Verstellen der Ausblasrichtung dient die schwenkbare
Luftleitklappe [S].
D
Zum Öffnen der Luftleitklappe auf
die hintere Fläche [D] drücken.
Die Vorderseite klappt nach oben
auf, die Luftrichtung kann stufenlos eingestellt werden.
Folgende Hinweise sind ebenfalls
unbedingt zu beachten:
■
Möglichst durch vollständiges
Öffnen der Luftleitklappe einen
nach oben gerichteten Luftstrom erzeugen
■
Einen ungehinderten Luftaus-
blas sicherstellen
Nur so ist ein optimaler Gerätebetrieb gewährleistet!
■
Es ist darauf zu achten, dass
empfindliche Gegenstände,
wie z. B. Zimmerpflanzen, nicht
direkt vom austretenden Luftstrom getroffen werden
S
Abtauautomatik
Die in der Raumluft enthaltene
Feuchtigkeit kondensiert bei Abkühlung und überzieht, abhängig
von der Lufttemperatur und der
relativen Luftfeuchtigkeit (% r. F.),
die Verdampferlamellen mit Reif
bzw. Eis.
Die in das Gerät eingebaute Abtauautomatik schaltet bei Bedarf
den Abtauzyklus ein.
Der Reif- bzw. Eisansatz an den
Tauscherflächen wird bei Bedarf
mittels Heißgas abgetaut.
Diese besonders schnelle und
effektive Abtaumethode garantiert
eine hohe Entfeuchtungsleistung.
Während der Abtauphase wird der
Entfeuchtungsbetrieb nur kurzzeitig unterbrochen.
Die Kontrollleuchte „Abtaubetrieb“ zeigt an, dass der Abtauzyklus eingeschaltet ist.
HINWEIS
Bei ausreichend hoher Raumtemperatur wird die Lamellenoberfläche nicht so kalt,
dass es zur Reifbildung kommt
und somit ein Abtauen erforderlich wird.
So arbeitet der Luftentfeuchter
besonders wirtschaftlich.
10
Page 11
Außerbetriebnahme

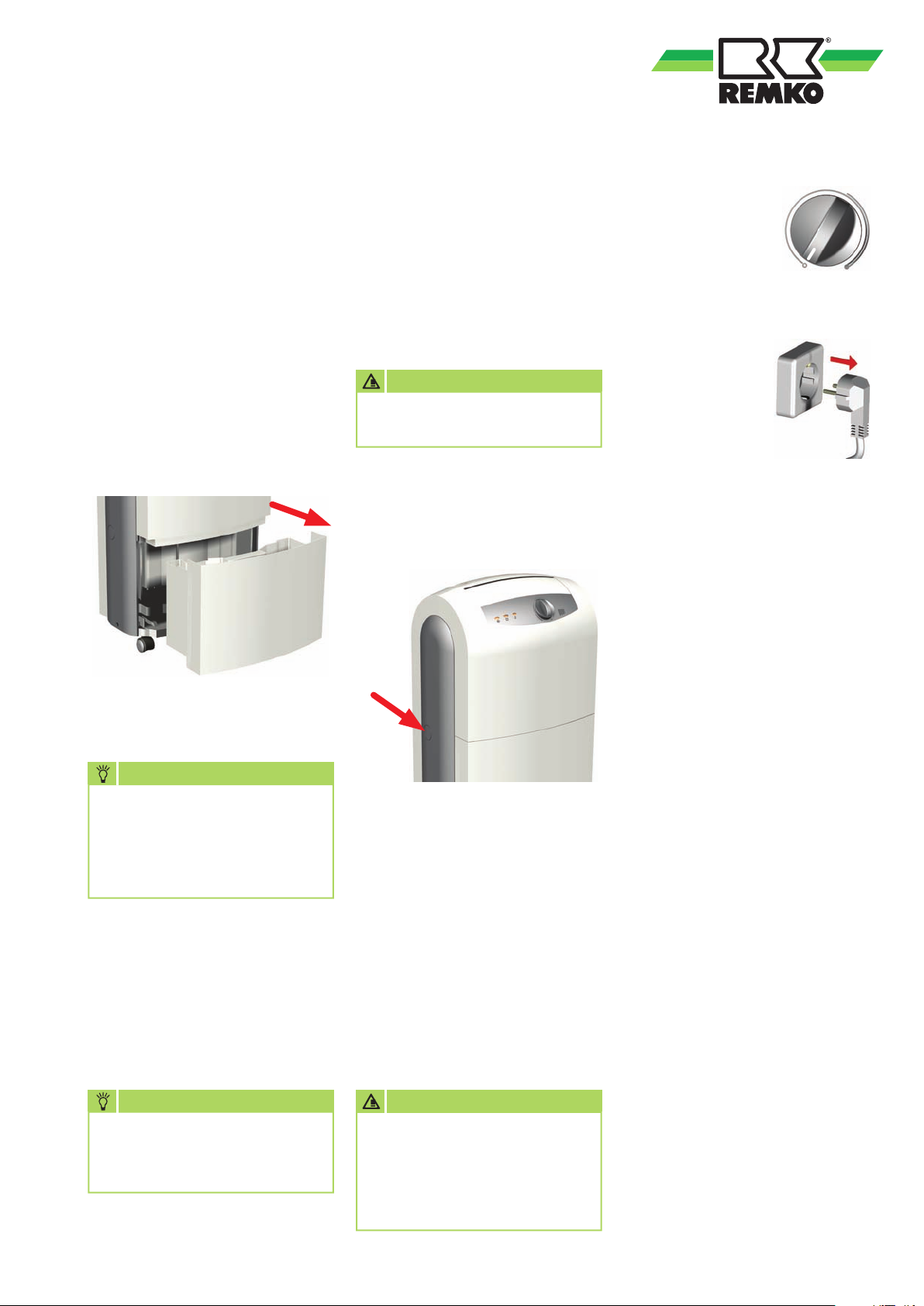

Kondensatbehälter entleeren
Von Zeit zu Zeit wird es erforderlich, den eingebauten Kondensatbehälter zu entleeren.
Bei gefülltem Kondensatbehälter
wird der Entfeuchtungsbetrieb
unterbrochen.
Die Kontrollleuchte „Behälter voll“
zeigt an, dass das Gerät abgeschaltet hat.
1. Den gefüllten Behälter vorsichtig
nach vorne herausziehen.
Dauerbetrieb mit externem
Kondensatablauf
Die Geräte sind an der linken Seite
mit einem speziellen Anschlussstutzen versehen.
An diesen kann ein handelsüblicher
1/2” Wasserschlauch angeschlossen werden.
ACHTUNG
Es besteht bei dieser Variante
kein Geräte Überlaufschutz.
1. Hierzu ist mit einem geeigneten
Werkzeug die Abdeckung [F]
aus der Gerätewand zu brechen.
Ist nur beim ersten Anschluss
erforderlich!
Den Drehknopf des
Hygrostaten entgegen
dem Uhrzeigersinn
auf die Position
„AUS“ stellen.
Bei längeren
Stillstandszeiten
sind die Geräte
vom Stromnetz
zu trennen.
Der Kondensatbehälter ist vollkommen zu entleeren und mit
einem sauberen Tuch zu trocknen.
Auf evtl. später nachtropfendes
Kondensat achten!
2. Das Wasser in einen Ausguss
ausgießen.
HINWEIS
Nach jeder Entleerung ist
der Kondensatbehälter incl.
Schwimmer auf evtl. Beschädigungen, Verschmutzungen etc.
zu überprüfen.
3. Den geleerten Kondensatbehälter wieder sorgfältig in das
Gerät einsetzen.
Die Kontrollleuchte „Behälter voll“
erlischt und das Gerät arbeitet
vollautomatisch weiter.
F
2. An den jetzt freiliegenden
Anschlussstutzen einen ausreichend langen und geeigneten
Ablaufschlauch anschließen.
Das Kondensat ist im unbeaufsichtigten Dauerbetrieb vorzugsweise
in einen tieferliegenden Abfluss
abzuleiten.
Bei Verwendung eines externen
Auffangbehälters (Wanne, Eimer
etc.) ist das Gerät entsprechend
erhöht aufzustellen.
Vor einer evtl. Einlagerung sind die
Geräte gründlich zu reingen und
zu trocknen.
Zur Einlagerung sind die Gerät
evtl. mit einer Kunststoffhülle /
Folie abzudecken und in aufrechter
Position an einem geschützten und
trockenen Lagerplatz aufzubewahren.
Die Geräte sind nur in aufrechter
Position an einem geeigneten und
vor Staub und direkter Sonneneinstrahlung geschützten Lagerplatz
aufzubewahren.
HINWEIS
Der Start des Gerätes erfolgt
nur bei korrekt eingesetztem
Kondensatbehälter.
ACHTUNG
Es ist unbedingt darauf zu achten, dass der Ablaufschlauch
mit Gefälle zum Abfluss verlegt wird, damit das Kondensat
ungehindert ablaufen kann!
11
Page 12
REMKO TK 280
Gerätetransport
Die Geräte sind zum leichteren
und bequemen Transport mit vier
Fußrollen und einem zusätzlichen
Handgriff versehen.
■
Vor jedem Ortswechsel ist das
Gerät auszuschalten und der
Netzstecker aus der Netzsteckdose zu ziehen
■
Der Kondensatbehälter ist voll-
kommen zu entleeren.
HINWEIS
Es ist auf nachtropfendes
Kondensat zu achten.
Nach Abschalten der Geräte
kann der Verdampfer unter
Einfluss der Umgebungstemperatur noch weiter abtauen.
■
Solange sich noch Restfeuch-
tigkeit am Verdampfer bzw.
Wasser im Kondensatbehälter
befindet dürfen die Geräte nur
in aufrechter Position transportieren werden
■
Die Transportrollen sind nur für
die Verwendung auf ebenen
und glatten Untergrund
geeignet
Pflege und Wartung
HINWEIS
Die regelmäßige Pflege und
Wartung ist die Grundvoraussetzung für eine lange Lebensdauer und einen störungsfreien
Gerätebetrieb.
Alle beweglichen Teile haben eine
wartungsarme Dauerschmierung.
Die gesamte Kälteanlage ist ein
wartungsfreies hermetisch geschlossenes System und darf nur
von hierfür speziell autorisierten
Fachbetrieben Instand gesetzt
werden.
ACHTUNG
Vor allen Arbeiten an den
Geräten muss der Netzstecker
aus der Netzsteckdose entfernt
werden.
■
Die regelmäßigen Pflege- und
Wartungsintervalle einhalten
■
Die Geräte sind entsprechend
den Einsatzbedingungen je
nach Bedarf, jährlich jedoch
mindestens einmal, durch einen
Sachkundigen auf ihren arbeitssicheren Zustand zu prüfen
Reinigung von Kondensator
und Verdampfer
Zum Reinigen des Geräteinneren
sowie zum Zugang der elektrischen
Bauteile ist es erforderlich das
Gerätegehäuse zu öffnen.
HINWEIS
Einstell- und Wartungsarbeiten
dürfen nur durch autorisiertes
Fachpersonal ausgeführt
werden.
■
Den Kondensator und den
Verdampfer entweder durch
ausblasen, absaugen, bzw. mit
einer weichen Bürste oder
Pinsel reinigen
Keinen Wasserstrahl einsetzen!
HINWEIS
Beim Reinigen der Tauscher ist
besondere Vorsicht nötig, da
die feinen Aluminiumlamellen
sehr leicht verbiegen.
■
Die Innenflächen der Geräte,
die Kondensatfalle mit
Schlauchanschluss, den Ventilator und das Ventilatorgehäuse
vorsichtig reinigen
■
In rauhem Gelände oder unebe-
nen Untergrund sind die Geräte
zu Transportzwecken zu tragen
ACHTUNG
Das Netzkabel darf niemals als
Zugschnur oder Befestigungsmittel benutzt werden.
12
■
Die Geräte nur trocken oder
mit einem angefeuchteten Tuch
reinigen
Keinen Wasserstrahl einsetzen!
■
Keine scharfen oder lösungs-
mittelhaltige Reinigungsmittel
verwenden
■
Auch bei starken Verschmut-
zungen nur geeignete Reinigungsmittel verwenden
■
Ansaug- und Ausblasgitter
regelmäßig auf Verschmutzung
kontrollieren
Bei Bedarf reinigen bzw.
auswechseln!
■
Alle Gerätebauteile auf evtl. Be-
schädigungen überprüfen und
ggf. instandsetzen
■
Alle zuvor demontierten Bau-
teile wieder sorgfältig in umgekehrter Reihenfolge montieren
ACHTUNG
Nach allen Arbeiten an den
Geräten ist eine elektrische
Sicherheitsprüfung nach VDE
0701 durchzuführen.
Page 13
Störungsbeseitigung

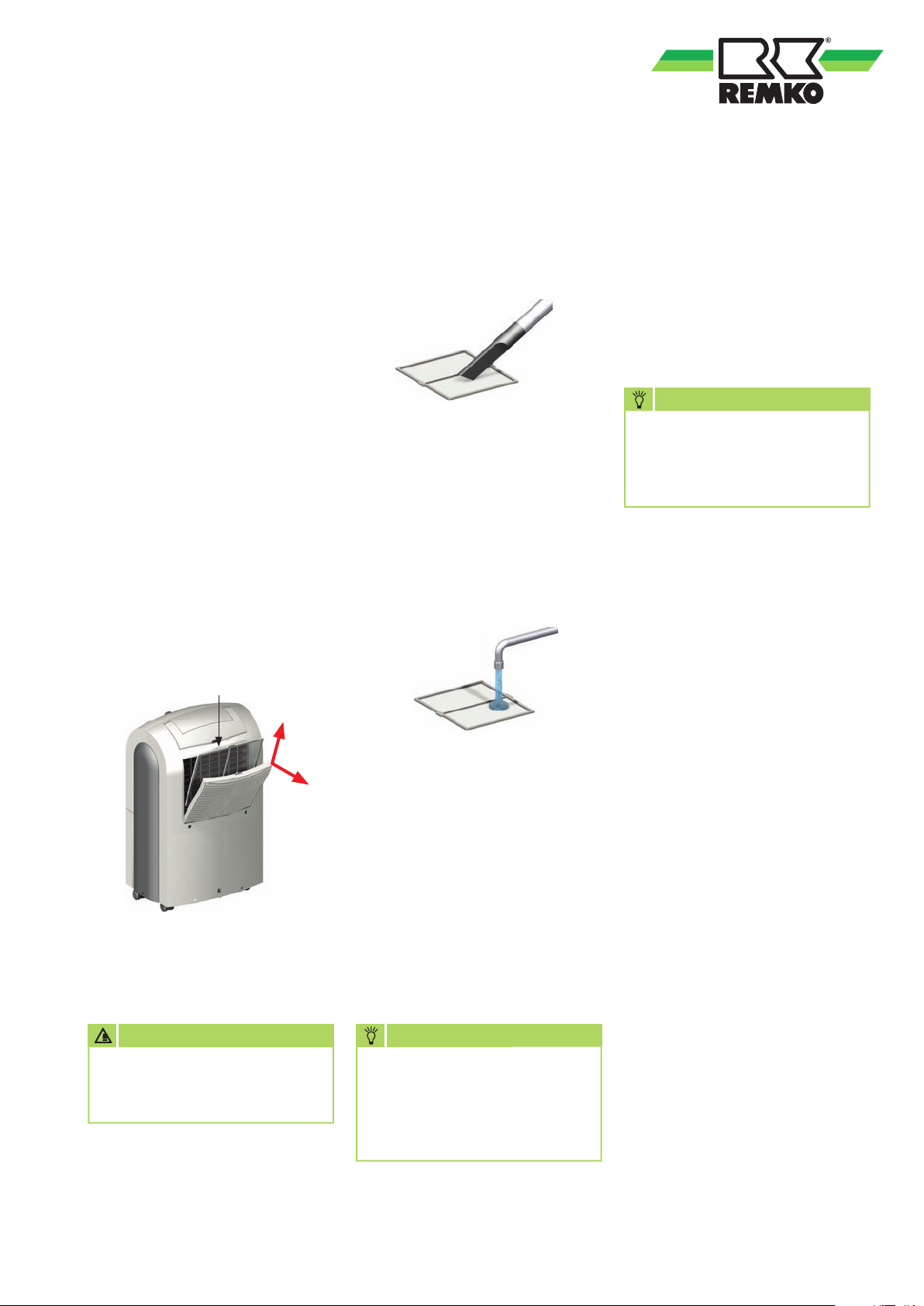

Filterreinigung
Zur Vermeidung von Geräteschäden ist das Gerät mit einem
Ansauggitter mit integriertem
Luftfilter ausgestattet.
Um Leistungsverluste bzw.
Gerätestörungen zu vermeiden, ist
das Ansauggitter mit Filter je nach
Bedarf, jedoch mindestens alle 2
Wochen zu kontrollieren und falls
erforderlich zu reinigen.
1. Das Gerät durch den Hygrostat
ausschalten.
2. Den Netzstecker aus der Netzsteckdose ziehen.
3. In die Mulde [G] greifen, dass
Ansauggitter leicht nach hinten
drücken und nach oben aus der
Geräterückwand ziehen.
G
5. Den Luftfilter mit handwarmem
Wasser oder mit einem Staubsauger reinigen.
6. Bei stärkeren Verschmutzungen
kann der Filter in einer lauwarmen (max. 40 °C) Seifenlösung
gespült werden.
Anschließend unbedingt mit klarem Wasser sorgfältig ausspülen
und trocknen lassen!
Die Geräte wurden mit modernsten Fertigungsmethoden hergestellt und mehrfach auf ihre
einwandfreie Funktion geprüft.
Sollten dennoch einmal Funktionsstörungen auftreten, ist zuerst das
Gerät gemäß der nachfolgenden
Auflistung zu überprüfen.
HINWEIS
Einstell- und Wartungsarbeiten
dürfen nur durch autorisiertes
Fachpersonal ausgeführt
werden.
Das Gerät läuft nicht an:
■
Einstellung des Hygrostaten
überprüfen
Der Einstellwert muss niedriger
sein als die relative Luftfeuchte
im Aufstellraum!
4. Den hinter dem Ansauggitter
befindlichen Luftfilter entnehmem.
ACHTUNG
Die Geräte dürfen nicht ohne
eingesetztes Ansauggitter und
Luftfilter betrieben werden!
7. Das Ansauggitter ist ebenfalls
auf Verschmutzung zu überprüfen und ggf. zu reinigen.
8. Vor dem Wiedereinsetzen ist
darauf zu achten, dass das
Gitter und Filter völlig trocken
und unbeschädigt ist.
HINWEIS
Stark verschmutzte oder
beschädigte Luftfilter müssen
durch Neuteile ersetzt werden.
Es dürfen nur Original-Ersatzteile verwendet werden.
■
Netzanschluss und die bau-
seitige Netzabsicherung überprüfen 230V/1~/50 Hz
■
Netzstecker und Netzkabel auf
Beschädigungen überprüfen
■
Kondensatbehälter auf Füll-
stand bzw. Korrekten Sitz
kontrollieren
Die Kontrollleuchte „Behälter
voll“ darf nicht leuchten!
■
Den Mikroschalter [MS] des
Kondensatbehälters auf
Funktion überprüfen
■
Auf freien Luftansaug und
Luftausblas überprüfen
Überhitzung!
■
Sicherung auf der Steuerplatine
überprüfen
s
s
s
13
Page 14
REMKO TK 280
s
s
s
Das Gerät läuft, aber keine
Kondensatbildung:
■
Raumtemperatur überprüfen
Der Arbeitsbereich des Gerätes
liegt zwischen 6 °C und 32 °C
■
Luftfeuchtigkeit überprüfen
min. 40% r. F. erforderlich
■
Das Ansauggitter und Luftfilter
auf Verschmutzung überprüfen
Bei Bedarf reinigen bzw. auswechseln!
■
Die Tauscherlamellen auf Ver-
schmutzung kontrollieren lassen
Diese Arbeiten erfordern das
Öffnen des Gerätes und sind
nur durch einen autorisierten
Fachbetrieb auszuführen!
Das Gerät ist laut bzw.
Kondensat läuft aus:
■
Kontrolllieren, ob das Gerät
auf einem ebenen und festen
Untergrund steht
■
Kontrolllieren, ob das Gerät
aufrecht und sicher steht
■
Kontrolllieren lassen, ob die
Kondensatfalle oder der Anschlussstutzen Schmutzablagerungen aufweist
Diese Arbeiten erfordern das
Öffnen des Gerätes und sind
nur durch einen autorisierten
Fachbetrieb auszuführen!
Hinweis zum Kältemittel
Die Geräte arbeiten mit dem
umweltfreundlichen und ozonneutralen Kältemittel R410a.
Gemäß den gesetzlichen bzw.
Örtlich geltenden Vorschriften
muss das im Gerät befindliche Kältemittel / Öl-Gemisch
sachgerecht entsorgt werden.
HINWEIS
Falls das Gerät trotz der durchgeführten Prüfungen nicht
einwandfrei funktioniert, ist
ein autorisierter Fachbetrieb zu
benachrichtigen
ACHTUNG
Arbeiten an der Kälteanlage
und an der elektrischen Ausrüstung dürfen nur durch einen
speziell autorisierten Fachbetrieb durchgeführt werden!

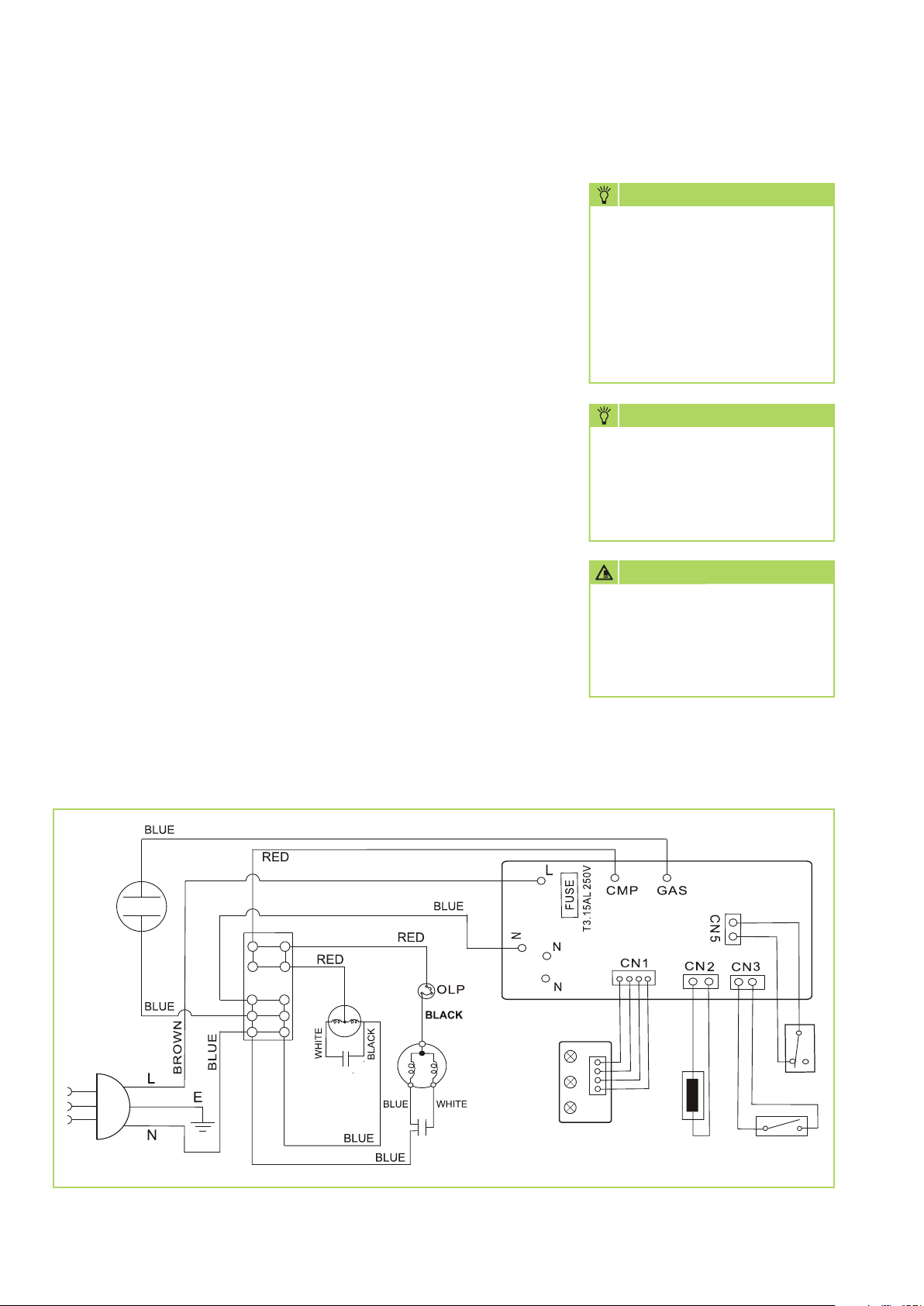

Elektrisches Anschlussschema
Magnetventil
Ventilator-
motor
Kondensator
GREEN/
YELLOW
230V/50Hz
Kompressor
Kondensator
Kontrollleuchte
“Entfeuchten”
Kontrollleuchte
“Behälter Voll”
Kontrollleuchte
“Abtaubetrieb”
Frostschutz-
sensor
Mikro-
schalter
Hygrostat
14
Page 15
Bestimmungsgemäße
Verwendung
Kundendienst und
Gewährleistung
Umweltschutz
und Recycling
Die Geräte sind aufgrund ihrer
bauartlichen Konzeption und
Ausstattung für Trocknungs- und
Entfeuchtungszwecke konzipiert.
Die Geräte dürfen nicht zweckentfremdet verwendet werden.
Die Geräte dürfen ausschließlich
von entsprechend unterwiesenen
und mit den Geräteumgang kundigen Personen bedient werden.
Bei Nichteinhaltung der Herstellervorgaben, der jeweiligen Standortabhängigen gesetzlichen Anforderungen oder nach eigenmächtigen
Änderungen an den Geräten, ist
der Hersteller für die daraus resultierenden Schäden nicht haftbar.
HINWEIS
Voraussetzung für eventuelle
Gewährleistungsansprüche ist, dass
der Besteller oder sein Abnehmer
im zeitlichen Zusammenhang mit
dem Verkauf und Inbetriebnahme
die den Geräten beigefügte
„Gewährleistungsurkunde”
vollständig ausgefüllt an die
REMKO GmbH & Co. KG
zurückgesandt hat.
Die Geräte wurden werkseitig
mehrfach auf einwandfreie
Funktion geprüft.
Sollten dennoch einmal Funktionsstörungen auftreten, die nicht
mit Hilfe der Störungsbeseitigung
durch den Betreiber zu beseitigen
sind, wenden Sie sich bitte an
Ihren Fachhändler bzw. Vertragspartner.
Entsorgung der Verpackung
Bei der Entsorgung des Verpackungsmaterials denken Sie bitte
an unsere Umwelt.
Unsere Geräte werden für den
Transport sorgfältig verpackt und
in einer stabilen Transportverpackung aus Karton und ggf. auf
einer Holzpalette geliefert.
Die Verpackungsmaterialien sind
umweltfreundlich und können
wiederverwertet werden.
Mit der Wiederverwertung von
Verpackungsmaterialien leisten
Sie einen wertvollen Beitrag zur
Abfallverminderung und Erhaltung
von Rohstoffen.
Entsorgen Sie das Verpackungsmaterial daher nur bei entsprechenden Sammelstellen.
Ein anderer Betrieb/Bedienung
als in dieser Betriebsanleitung
aufgeführt, ist unzulässig.
Bei Nichtbeachtung erlischt
jegliche Haftung und der Anspruch auf Gewährleistung.
ACHTUNG
Copyright
Das vervielfältigen, auch nur
auszugsweise, oder die Zweckentfremdete Verwendung
dieser Dokumentation ist ohne
schriftliche Genehmigung der
REMKO GmbH & Co. KG
nicht zulässig.
HINWEIS
Einstell- und Wartungsarbeiten
dürfen nur durch autorisiertes
Fachpersonal ausgeführt
werden.
Wichtige Hinweise
zum Recycling
Die Geräte werden mit umweltfreundlichen und ozonneutralen
Kältemittel R410a betrieben.
Gemäß den gesetzlichen bzw.
örtlich geltenden Vorschriften muss
das im Gerät befindliche Gemisch
aus Kältemittel und Öl sachgerecht
entsorgt werden.
Entsorgung des Altgerätes
Dieses Gerät darf am Ende seiner
Lebensdauer nicht über den normalen Hausabfall entsorgt weden,
sondern muss an einem speziellen
Sammelpunkt für das Recycling
von elektrischen und elektronischen Geräten abgegeben werden.
Die Werkstoffe sind gemäß ihrer
Kennzeichnung wiederverwendbar.
Mit der Wiederverwendung, der
stofflichen Verwertung oder anderen Formen der Verwertung von
Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer
Umwelt.
Die zuständige Entsorgungsstelle
erfragen Sie bitte bei der Gemeindeverwaltung.
15
Page 16
REMKO TK 280

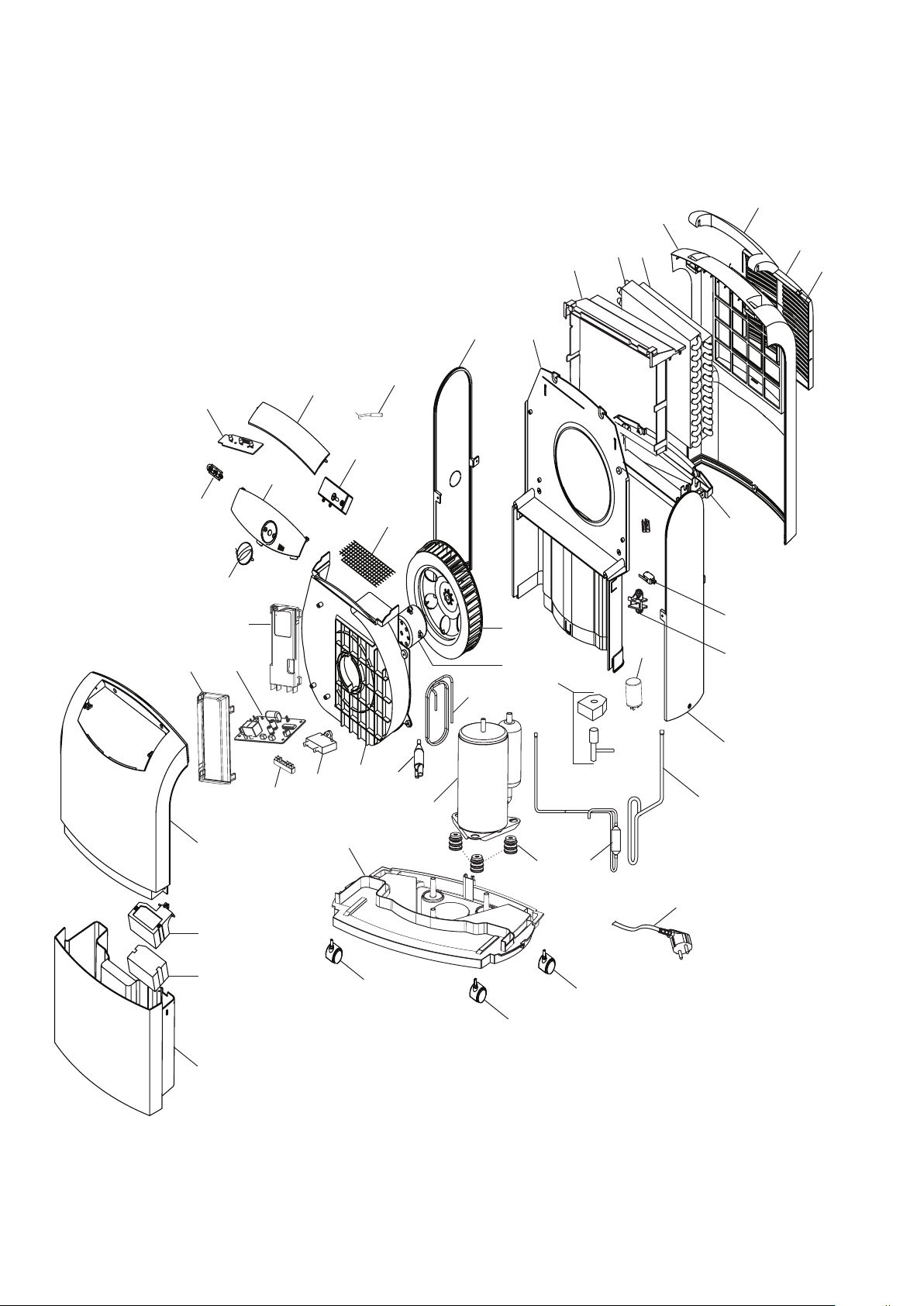

Gerätedarstellung
28
33
34
31
27
29
30
36
32
23
35
18
39
22
20
40
41
15
16
19
9
14
13
10
7
12
43
44
42
45
46
47
25
24
38
21
17
3
1
4
6
2
2
2
5
26
16
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
Page 17
Ersatzteilliste
Nr. Bezeichnung EDV-Nr.
1 Grundplatte 1111120
2 Transportrolle 1103621
3 Kompressor kpl. 1111121
4 Schwingungsdämpfer 1111122
5 Saugleitung 1111123
6 Hochdruckleitung 1111124
7 Magnetventil kpl. 1103659
9 Mittelwand 1111125
10 Kondensatfalle Kondensator (Kompressor) 1111126
12 Halterung Mikroschalter 1111127
13 Mikroschalter 1103627
14 Kondensatfalle 1111128
15 Lamellenverdampfer 1111129
16 Lamellenkondensator 1111130
17 Trockenfilter 1111131
18 Kapillare 1111132
19 Abdeckung, oben 1103673
20 Ventilatormotor 1103661
21 Ventilatorgehäuse 1111133
22 Ventilatorrad 1103636
23 Schutzgitter 1103637
24 Kondensator (Ventilatormotor) 1103668
25 Verteilerblock 1111134
26 Netzkabel mit Stecker 1103660
27 Platinengehäuse 1111135
28 Abdeckung (Platinengehäuse) 1111136
29 Steuerplatine kpl. 1103675
30 Bedienungstableau 1103665
31 Drehknopf 1103666
32 Hygrostat 1103664
33 Abdeckung Kontrollleuchten 1103663
34 Platine Kontrollleuchten 1103681
35 Frostschutzsensor 1103642
36 Luftleitklappe 1103654
38 Seitenverkleidung rechts 1103650
39 Seitenverkleidung links 1103649
40 Rückwand 1111137
41 Transportgriff 1103652
42 Vorderwand 1103653
43 Ansauggitter 1111138
44 Luftfilter 1111139
45 Schwimmergehäuse 1103656
46 Schwimmer kpl. 1103657
47 Kondensatbehälter kpl. 1103658
o.Abb. Sicherung
(auf der Steuerplatine) 1103676
Bei Ersatzteilbestellungen neben der EDV-Nr. bitte immer auch die Gerätenummer (s. Typenschild) angeben!
17
Page 18
REMKO TK 280
Wartungsprotokoll
Gerätetyp: .................................. Gerätenummer: ...................................
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
Gerät gereinigt – Außen –
Gerät gereinigt – Innen –
Ventilatorflügel gereinigt
Ventilatorgehäuse gereinigt
Kondensator gereinigt
Verdampfer gereinigt
Lüfterfunktion geprüft
Ansauggitter mit Filter gereinigt
Gerät auf Beschädigungen überprüft
Schutzvorrichtungen geprüft
Alle Befestigungsschrauben überprüft
✍
Elektrische Sicherheitsüberprüfung
Probelauf
Bemerkungen: .....................................................................................................................................................
.............................................................................................................................................................................
.............................................................................................................................................................................
1. Datum: ..............
..............................
Unterschrift
6. Datum: ..............
..............................
Unterschrift
11. Datum: ............
..............................
Unterschrift
2. Datum: ..............
..............................
Unterschrift
7. Datum: ..............
..............................
Unterschrift
12. Datum: ............
..............................
Unterschrift
3. Datum: ..............
..............................
Unterschrift
8. Datum: ..............
..............................
Unterschrift
13. Datum: ............
..............................
Unterschrift
4. Datum: ..............
..............................
Unterschrift
9. Datum: ..............
..............................
Unterschrift
14. Datum: ............
..............................
Unterschrift
5. Datum: ..............
..............................
Unterschrift
10. Datum: ............
..............................
Unterschrift
15. Datum: ............
..............................
Unterschrift
16. Datum: ............
..............................
Unterschrift
Gerät gemäß den gesetzlichen Vorschriften nur durch autorisiertes Fachpersonal warten lassen.
18
17. Datum: ............
..............................
Unterschrift
18. Datum: ............
..............................
Unterschrift
19. Datum: ............
..............................
Unterschrift
20. Datum: ............
..............................
Unterschrift
Page 19
Technische Daten
Baureihe TK 280
Arbeitsbereich Temperatur °C 6 bis 32
Arbeitsbereich Feuchtigkeit % r. F. 40 bis 100
Entfeuchtungsleistung max. l/Tag 28
bei 30 °C / 80 % r. F. l/Tag 24,4
bei 20 °C / 70 % r. F. l/Tag 14,8
bei 15 °C / 60 % r. F. l/Tag 7,4
3
Luftvolumenstrom max. m
Füllmenge Kondensatbehälter Liter 5,5 / 4,5
Kältemittel
1)
Kältemittelmenge g 180
Spannungsversorgung V 230/1~
Frequenz Hz 50
/h 190
--- R 410a
Nennstromaufnahme max. A 3,4
Leistungsaufnahme max. kW 0,65
bei 20 °C / 70 % r.F. kW 0,46
Schalldruckpegel L
1m 2) dB (A) 51
pA
Tiefe mm 275
Breite mm 390
Höhe mm 612
Gewicht kg 16
EDV-Nr. 1610280
1)
Enthält Treibhausgas nach Kyoto-Protokoll
2)
Geräuschmessung DIN 45635 - 01 - KL 3
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
19
Page 20
REMKO INTERNATIONAL
… und einmal ganz in Ihrer Nähe!
Nutzen Sie unsere Erfahrung und Beratung
Die Beratung
Durch intensive Schulungen bringen wir das Fachwissen unserer
Berater immer auf den neuesten
Stand. Das hat uns den Ruf eingetragen, mehr zu sein als nur
ein guter, zuverlässiger Lieferant:
REMKO, ein Partner,
der Probleme lösen hilft.
Der Vertrieb
REMKO leistet sich nicht nur ein
gut ausgebautes Vertriebsnetz im
In- und Ausland, sondern auch
ungewöhnlich hochqualifizierte
Fachleute für den Vertrieb.
REMKO-Mitarbeiter im
Außen dienst sind mehr als nur
Verkäufer: vor allem müssen sie
für unsere Kunden Berater in der
Klima- und Wärmetechnik sein.
Der Kundendienst
Unsere Geräte arbeiten präzise
und zuverlässig. Sollte dennoch
einmal eine Störung auftreten,
so ist der REMKO Kundendienst
schnell zur Stelle. Unser umfangreiches Netz erfahrener Fachhändler garantiert Ihnen stets
einen schnellen und zuverlässigen Service.
REMKO GmbH & Co. KG
Klima- und Wärmetechnik
Im Seelenkamp 12 D-32791 Lage
Postfach 1827 D-32777 Lage
Telefon +49 5232 606-0
Telefax +49 5232 606-260
E-mail [email protected]
Internet www.remko.de
Technische Änderungen vorbehalten, Angaben ohne Gewähr!
Loading...
