Page 1

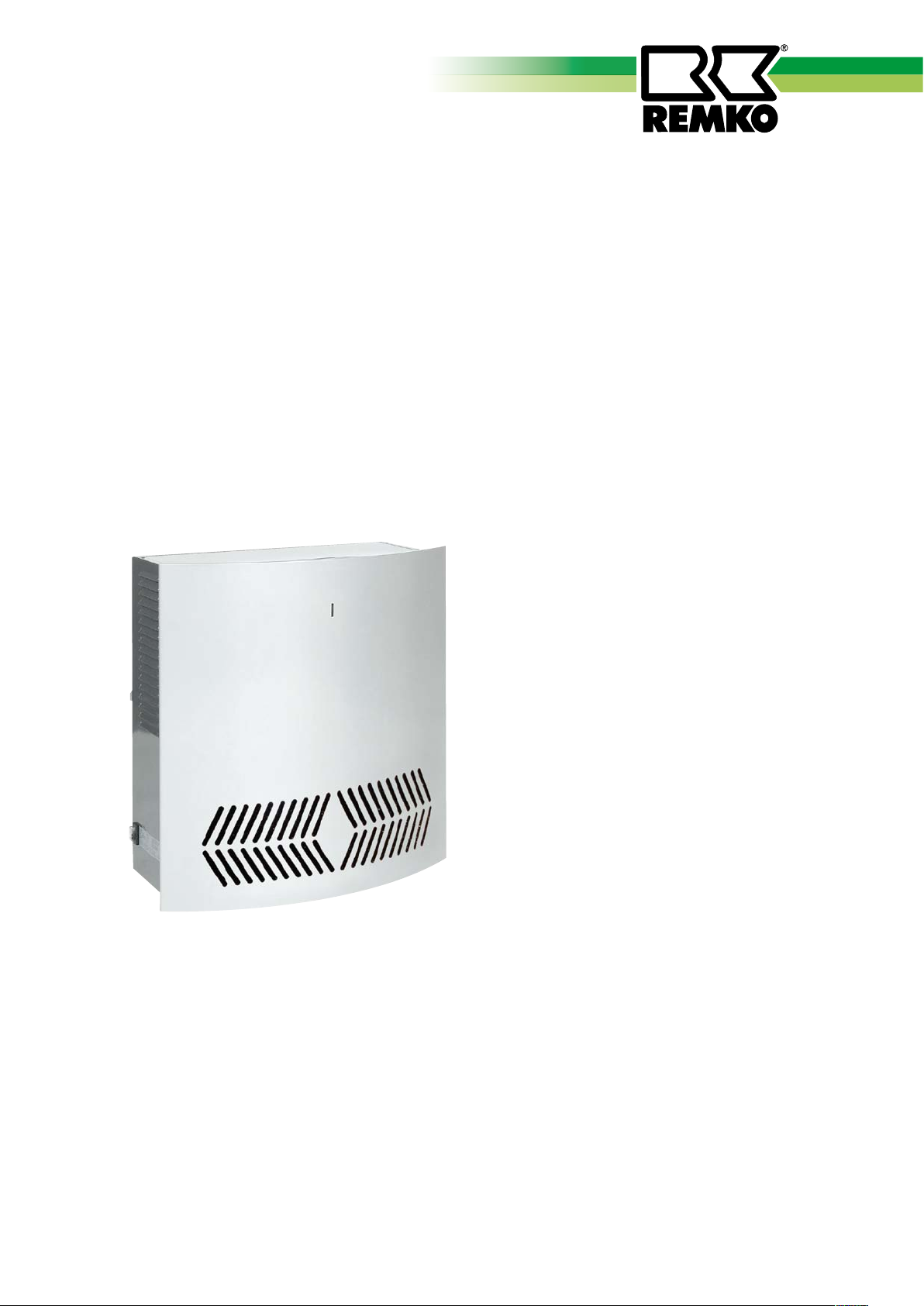

REMKO SLE 20
Schwimmbad-Entfeuchter
Bedienung · Technik · Ersatzteile
Ausgabe D – W09
Page 2
Page 3
Inhalt
Luftentfeuchtung
Sicherheitshinweise
Gerätebeschreibung
Aufstellung
Inbetriebnahme
Außerbetriebnahme
Pflege und Wartung
Störungsbeseitigung

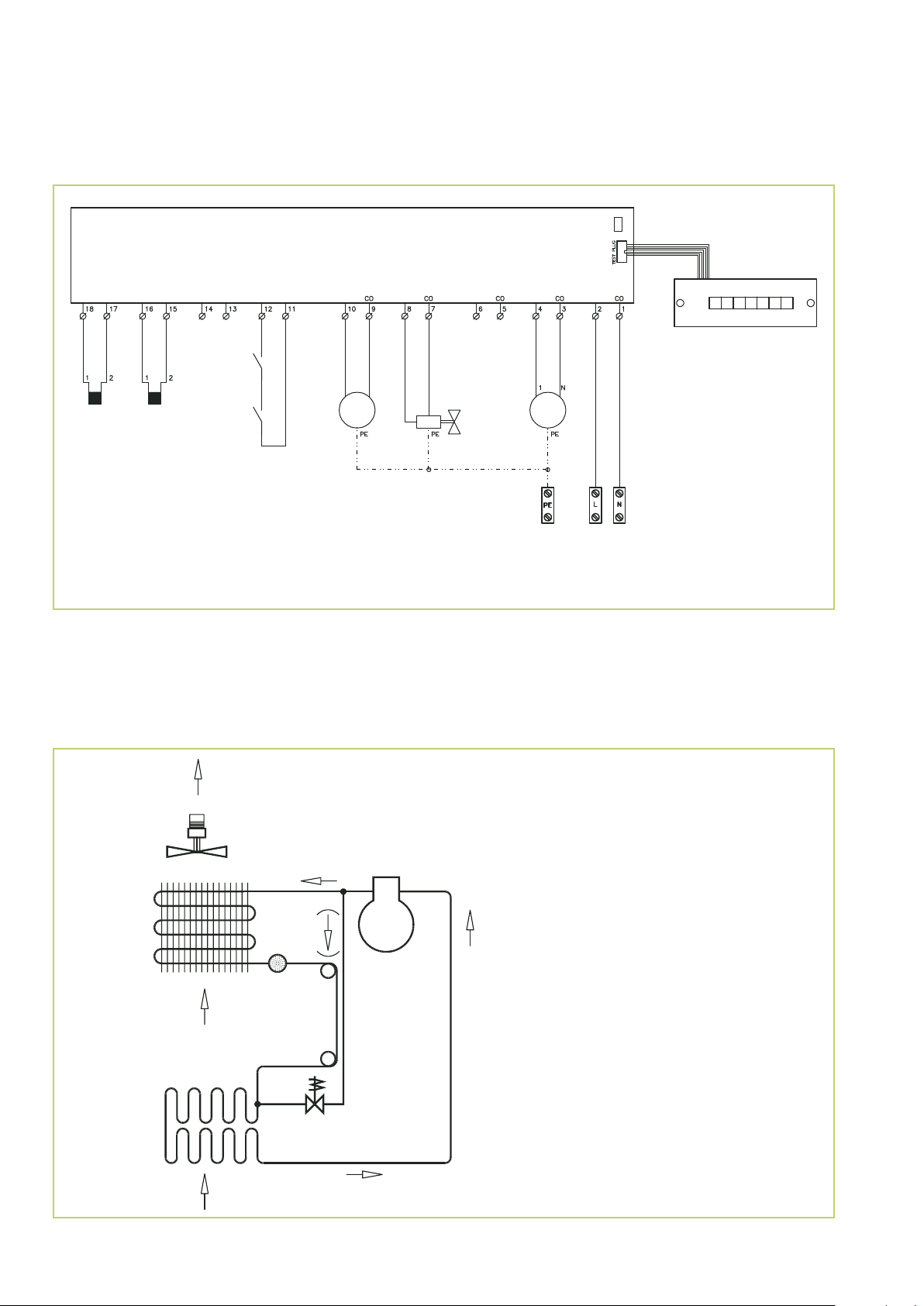

Elektrische Anschlussschemata
Schema Kältekreislauf

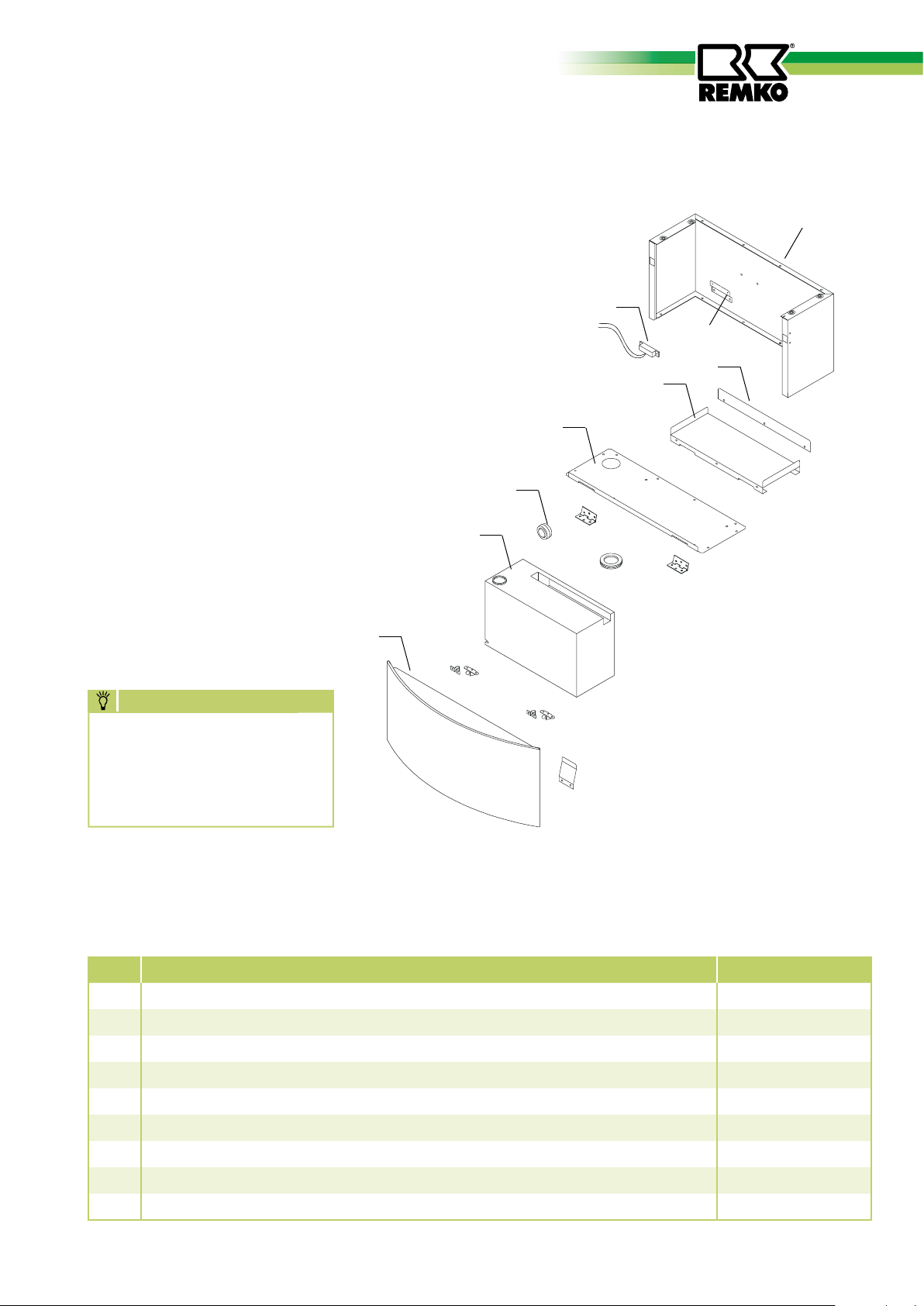

Gerätedarstellung Kondensatbehälter
Ersatzteilliste Kondensatbehälter

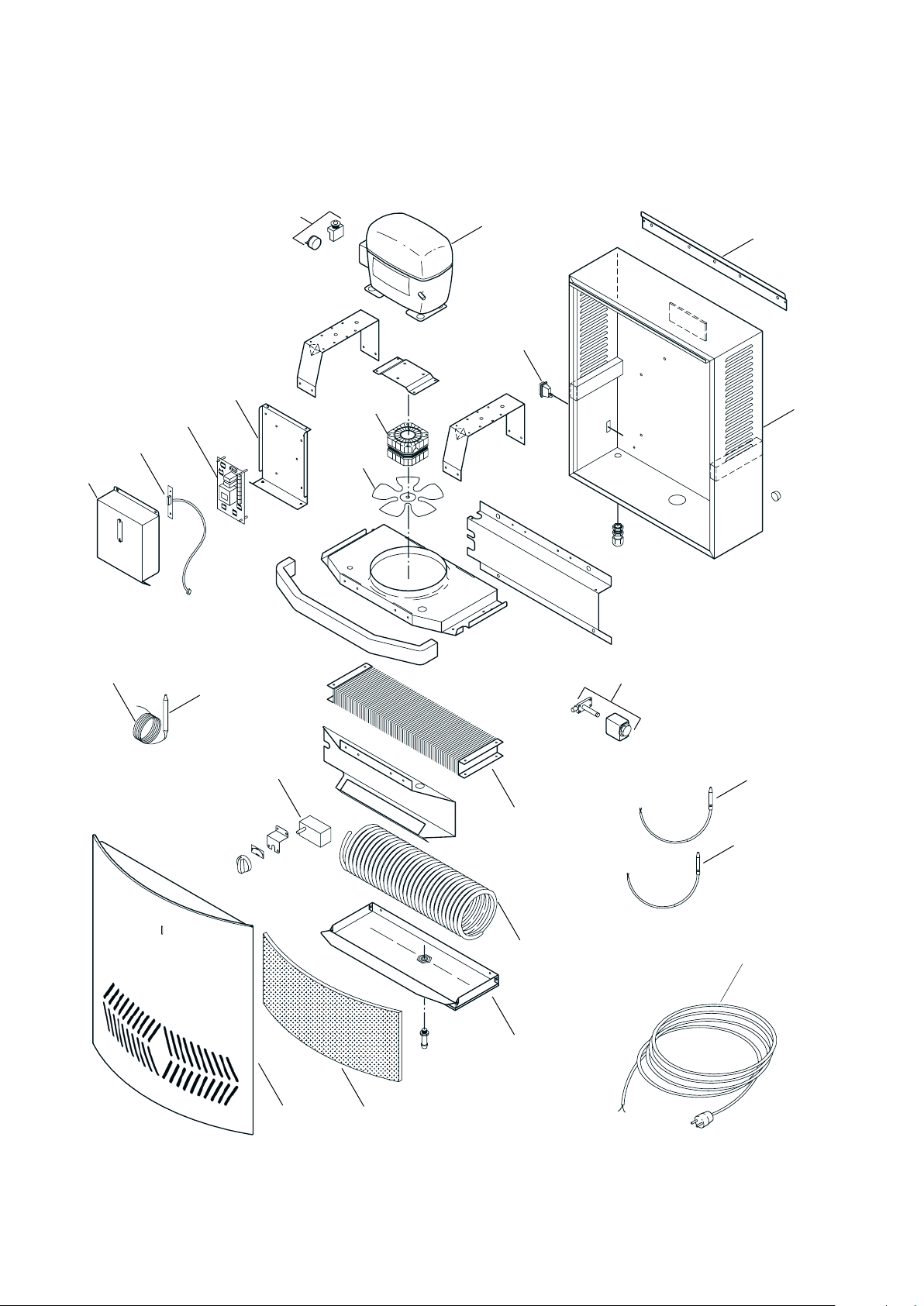

Gerätedarstellung SLE 20
4-6
6
7
8
9
10
10
11
12
12
13
13
14
Ersatzteilliste SLE 20
Wartungsprotokoll
Bestimmungsgemäße Verwendung
Kundendienst und Gewährleistung
Umweltschutz und Recycling

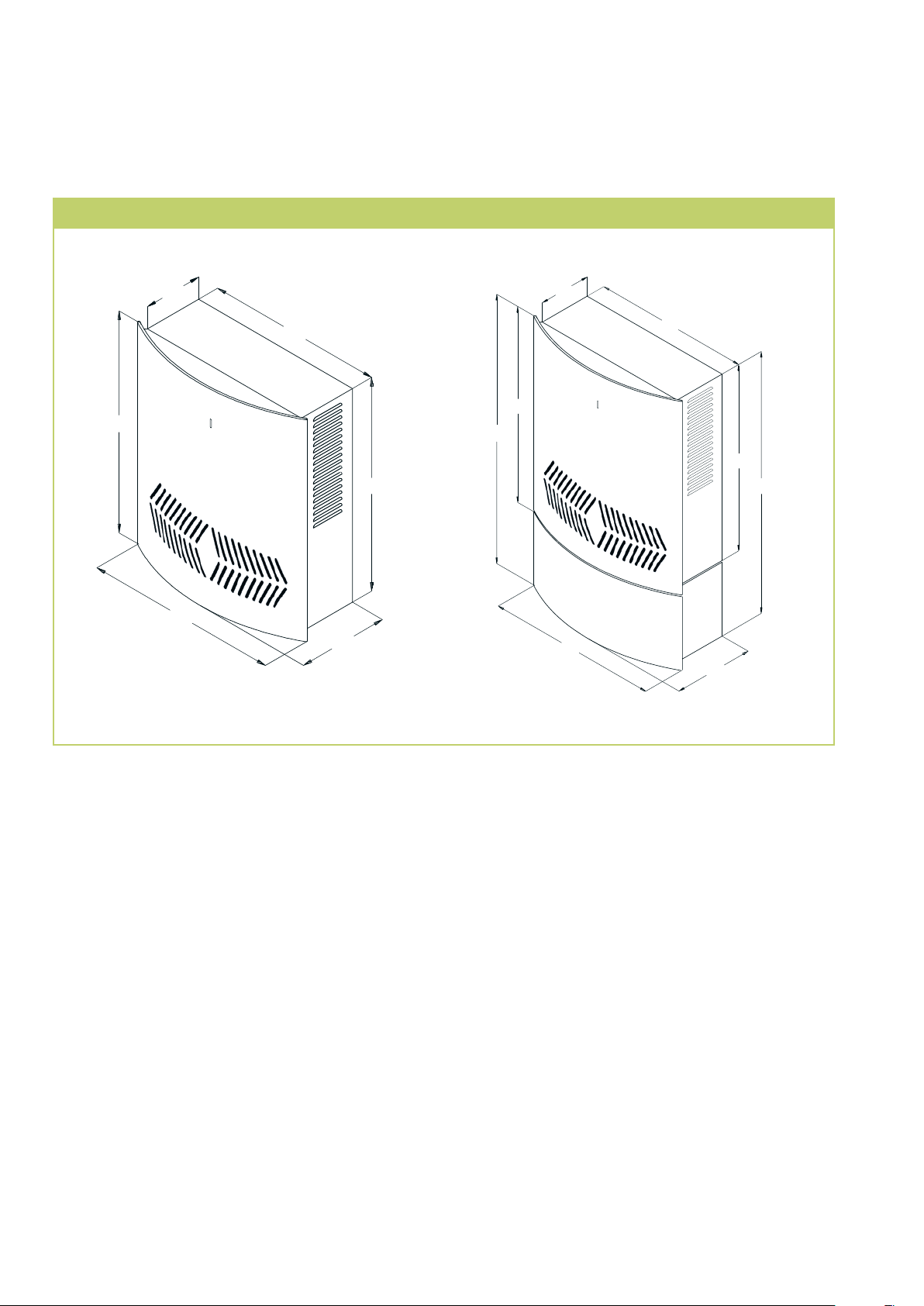

Geräteabmessungen
Technische Daten
Vor Inbetriebnahme / Verwendung der Geräte ist diese
Betriebsanleitung sorgfältig zu lesen!
15
16
17
17
17
18
19
Made by REMKO
Diese Anleitung ist Bestandteil des Gerätes und muss immer in
unmittelbarer Nähe des Aufstellungsortes, bzw. am Gerät
aufbewahrt werden.
Änderungen bleiben uns vorbehalten; für Irrtümer und Druckfehler keine Haftung!
3
Page 4
REMKO SLE 20
Luftentfeuchtung
Die bei der Entfeuchtung von Luft
ablaufenden Zusammenhänge
beruhen auf physikalischen Gesetzmäßigkeiten.
Diese sollen hier in vereinfachter
Form dargestellt werden, um Ihnen
einen kleinen Überblick über das
Prinzip der Luftentfeuchtung zu
verschaffen.
Der Einsatz von
REMKO-Luftentfeuchtern
– Fenster und Türen können
noch so gut isoliert sein, Nässe
und Feuchtigkeit dringen selbst
durch dicke Betonwände.
– Die bei der Herstellung von
Beton, Mörtel, Verputz etc. zum
Abbinden benötigten Wassermengen sind unter Umständen
erst nach 1-2 Monaten ausdiffundiert.
– Selbst die nach Hochwasser
oder Überschwemmung in das
Mauerwerk eingedrungene
Feuchtigkeit wird nur sehr langsam wieder freigegeben.
– Dies trifft z. B. auch für die in
eingelagerten Materialien enthaltene Feuchtigkeit zu.
Die aus den Gebäudeteilen oder
Materialien austretende Feuchtigkeit (Wasserdampf) wird von der
umgebenden Luft aufgenommen.
Dadurch steigt deren Feuchtegehalt an und führt letztendlich
zu Korrosion, Schimmel, Fäulnis,
Ablösen von Farbschichten und
anderen unerwünschten Feuchtigkeitsschäden.
Es wird ersichtlich, daß die Korrosionsgeschwindigkeit unter 50 %
relativer Luftfeuchte (r. F.) unbedeutend und unter 40 % r. F. zu
vernachlässigen ist.
Ab 60 % r. F. steigt die Korrosionsgeschwindigkeit stark an. Diese
Grenze für Feuchtigkeitsschäden
gilt auch für viele andere Materialien z.B. pulverförmige Stoffe,
Verpackungen, Holz oder elektronische Geräte.
Das Trocknen von Gebäuden kann
auf unterschiedlichen Wegen
erfolgen:
1. Durch Erwärmung und
Luftaustausch:
Die Raumluft wird erwärmt um
Feuchtigkeit aufzunehmen und
um dann ins Freie abgeleitet
zu werden. Die gesamte eingebrachte Energie geht mit der
abgeleiteten, feuchten Luft verloren.
2. Durch Luftentfeuchtung:
Bezogen auf den Energieverbrauch
hat die Luftentfeuchtung einen
entscheidenden Vorteil:
Der Energieaufwand beschränkt
sich ausschließlich auf das vorhandene Raumvolumen. Die durch
den Entfeuchtungsprozeß freiwerdende mechanische Wärme wird
dem Raum wieder zugeführt.
Bei ordnungsgemäßer Anwendung
verbraucht der
nur ca. 25% der Energie, die
beim Prinzip
aufgebracht werden müsste.
Die relative Luftfeuchtigkeit
Unsere Umgebungsluft ist ein Gasgemisch und enthält immer eine
gewisse Menge Wasser in Form
von Wasserdampf. Diese Wassermenge wird in g pro kg trockene
Luft (absoluter Wassergehalt) angegeben.
1m3 Luft wiegt ca. 1,2 kg bei 20 °C
Temperaturabhängig kann jedes
kg Luft nur eine bestimmte Menge
Wasserdampf aufnehmen. Ist diese
Aufnahmefähigkeit erreicht, spricht
man von „gesättigter” Luft; diese
hat eine relative Feuchtigkeit (r. F.)
von 100 %.
Unter der relativen Luftfeuchte
versteht man also das Verhältnis
zwischen der zur Zeit in der Luft
enthaltenen Wasserdampfmenge
und der maximal möglichen Wasserdampfmenge bei gleicher Temperatur.
Luftentfeuchter
„Heizen und Lüften“

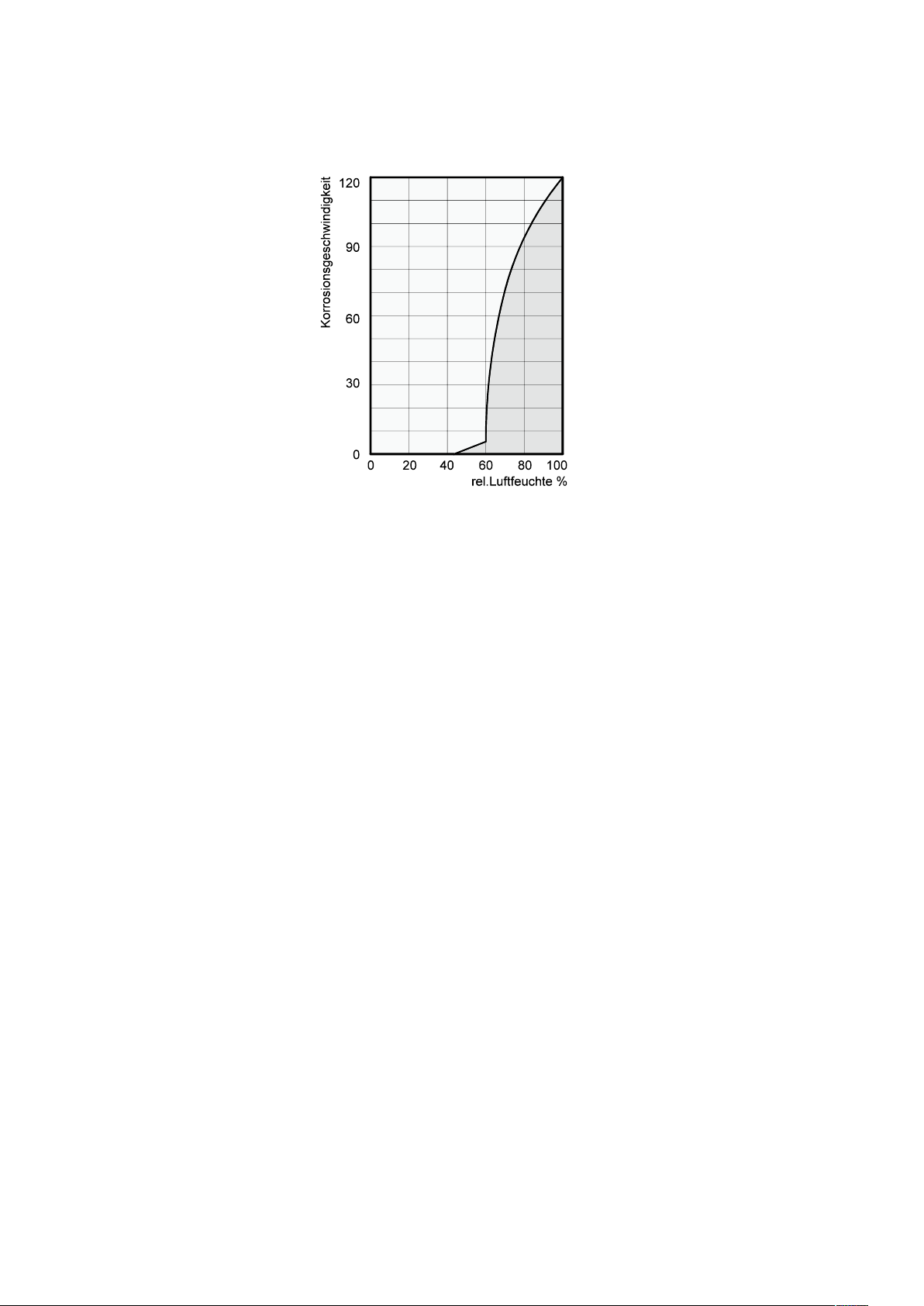

Das nebenstehende Diagramm
veranschaulicht beispielhaft die
Korrosionsgeschwindigkeit z.B. für
Metall bei unterschiedlichen Luftfeuchtigkeiten.
4
Die im geschlossenen Raum
vorhandene, feuchte Luft wird
nach dem Kondensationsprinzip
kontinuierlich entfeuchtet.
Die Fähigkeit der Luft Wasserdampf aufzunehmen erhöht sich
mit steigender Temperatur. Das
bedeutet, daß der maximal mögliche ( = absolute) Wassergehalt
mit steigender Temperatur größer
wird.
Page 5
Temp. Wasserdampfgehalt in g/m3 bei einer Luftfeuchte von
Verdampfer Kondensator
°C
30
25
20
15
% r.F.
100
90
80
70
60
50
40
30
20
10
+
+
-
Lufttemperatur
Luftfeuchte
Verlauf
Luftrichtung
°C 40% 60% 80% 100%
-5 1,3 1,9 2,6 3,3
+10 3,8 5,6 7,5 9,4
+15 5,1 7,7 10,2 12,8
+20 6,9 10,4 13,8 17,3
+25 9,2 13,8 18,4 23,0
+30 12,9 18,2 24,3 30,3

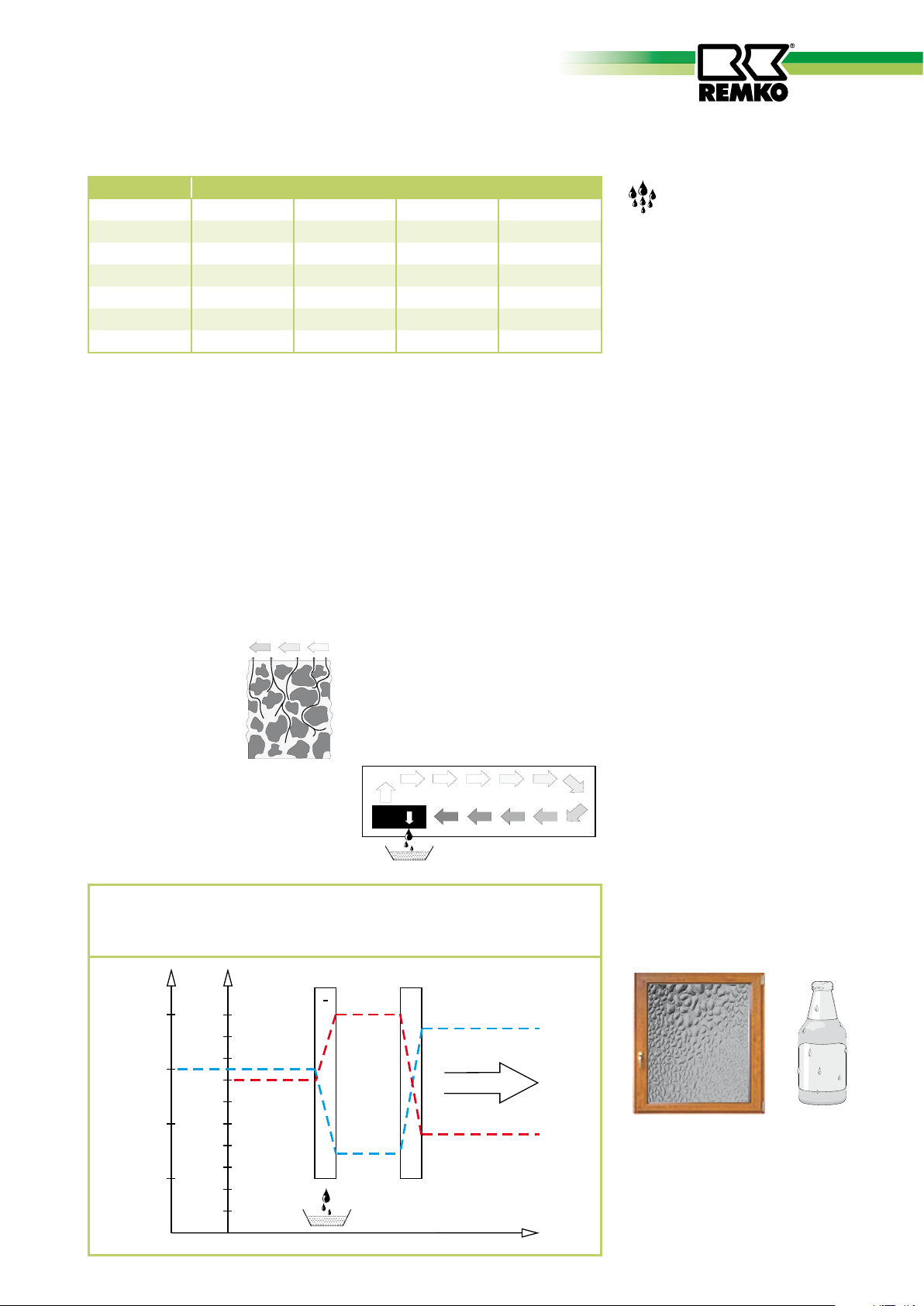

Die Kondensation von
Wasserdampf
Da bei Erwärmung der Luft die
Aufnahmefähigkeit der maximal
möglichen Wasserdampfmenge
größer wird, die enthaltene Wasserdampfmenge jedoch gleich
bleibt, führt dies zur Senkung der
relativen Luftfeuchte.
Das Austrocknen von Materialien
Baumaterial bzw. Baukörper können beachtliche Mengen an Wasser aufnehmen; z.B. Ziegel 90-190
l/m³, Schwerbeton 140-190 l/m³,
Kalksandstein 180-270 l/m³.
Das Austrocknen von feuchten
Materialien wie zum Beispiel Mauerwerk geht folgendermaßen vor
sich:
■
Die enthaltene
Feuchtigkeit
bewegt sich
vom Materialinneren zu dessen
Oberfläche
■
An der Oberfläche findet eine
Verdunstung statt = Übergang
als Wasserdampf in die Umgebungsluft
■
Die mit Wasserdampf ange-
reicherte Luft zirkuliert ständig
durch den REMKO Luftentfeuchter. Sie wird entfeuchtet
und verläßt leicht erwärmt wieder das Gerät um erneut Wasserdampf aufzunehmen
■
Die im Material enthaltene
Feuchtigkeit wird auf diese Weise nach und nach reduziert
Das Material wird trocken!
Das anfallende Kondensat wird im
Gerät gesammelt und abgeführt.
Dagegen wird bei Abkühlung der
Luft die Aufnahmefähigkeit der
maximal möglichen Wasserdampfmenge kleiner, die in der Luft enthaltene Wasserdampfmenge bleibt
gleich und die relative Luftfeuchte
steigt an.
Sinkt die Temperatur weiter, wird
die Aufnahmefähigkeit der maximal möglichen Wasserdampfmenge soweit reduziert, bis sie gleich
der enthaltenen Wasserdampfmenge ist.
Diese Temperatur nennt man Taupunkttemperatur. Wird die Luft
unter die Taupunkttemperatur abgekühlt, ist die enthaltenen Wasserdampfmenge größer als die
maximal mögliche Wasserdampfmenge.
Wasserdampf wird ausgeschieden.
Dieser kondensiert zu Wasser. Der
Luft wird Feuchtigkeit entzogen.
Der Luftstrom wird auf seinem Weg durch bzw. über den Verdampfer bis unter den Taupunkt abgekühlt. Der Wasserdampf kondensiert und wird in einer Kondensatfalle gesammelt und abgeführt.
Beispiele für das Kondensieren sind
beschlagene Fensterscheiben im
Winter oder das Beschlagen einer
kalten Getränkeflasche.
Je höher die relative Feuchte der
Luft ist, desto höher liegt auch die
Taupunkttemperatur, die umso
leichter unterschritten werden
kann.
5
Page 6
REMKO SLE 20
Die Kondensationswärme
Die vom Kondensator an die Luft
übertragene Energie setzt sich zusammen aus:
1. der zuvor im Verdampfer entzogenen Wärmemenge.
2. der elektrischen Antriebsenergie.
3. der durch Verflüssigung des
Wasserdampfes freigewordenen
Kondensationswärme.
Bei der Änderung vom flüssigen
in den gasförmigen Zustand muß
Energie zugeführt werden.
Diese Energie wird als Verdampfungswärme bezeichnet.
Sie bewirkt keine Temperaturerhöhung sondern ist nur für die Umwandlung von flüssig in gasförmig
erforderlich.
Umgekehrt wird bei
gung von Gas Energie frei, die als
Kondensationswärme bezeichnet
wird.
Der Energiebetrag von Verdampfungs- und Kondensationswärme
ist gleich.
Er ist für Wasser:
2250 kJ/kg (4,18 kJ = 1kcal)
Hieraus wird ersichtlich, dass durch
die Kondensation des Wasserdampfes eine relativ große Menge
Energie frei wird.
Falls die Feuchtigkeit, die man
kondensieren will nicht durch Verdunstung im Raum selber, sondern
von außen eingebracht wird z.B.
durch Lüftung, trägt die dabei freiwerdende Kondensationswärme
zur Beheizung des Raumes bei.
der Verflüssi-
Bei der Entfeuchtung findet also
ein Kreislauf der Wärmeenergie
statt, die bei der Verdampfung verbraucht und bei der Kondensation
frei wird.
Bei Entfeuchtung der zugeführten
Luft wird ein größerer Beitrag an
Wärmeenergie geschaffen, als in
der Temperaturerhöhung zum Ausdruck kommt.
Die für die Austrocknung erforderliche Zeit ist in der Regel nicht
ausschließlich von der Geräteleistung abhängig, sondern sie
wird vielmehr bestimmt durch die
Geschwindigkeit, mit der das
Material oder die Gebäudeteile
ihre Feuchtigkeit abgeben.
Sicherheitshinweise
Die Geräte wurden vor ihrer Auslieferung umfangreichen Material-,
Funktions- und Qualitätsprüfungen unterzogen.
Trotzdem können von den Geräten Gefahren ausgehen, wenn sie
von nicht eingewiesenen Personen
unsachgemäß oder nicht bestimmungsgemäß eingesetzt werden.
Folgenden Hinweise sind unbedingt zu beachten:
■
Die Geräte dürfen nicht in explosionsgefährdeten Räumen
aufgestellt und betrieben werden
■
Die Geräte dürfen nicht in öl-,
schwefel-, oder salzhaltiger
Atmosphäre aufgestellt und betrieben werden
■
Die Geräte dürfen keinem direkten Wasserstrahl ausgesetzt
werden
■
Ein freier Luftansaug und
Luftausblas muss immer gewährleistet sein
■
Die Luftansauggitter müssen
immer frei von Schmutz und
losen Gegenständen sein
■
Die Geräte dürfen während
des Betriebes nicht abgedeckt
werden
■
Nie fremde Gegenstände in die
Geräte stecken
■
Alle Elektrokabel außerhalb der
Geräte sind vor Beschädigungen (z. B. durch Tiere usw.) zu
schützen
■
Die Geräte dürfen nur in der
vorgesehenen Position (waagerecht) aufgestellt oder montiert
werden
■
Ein freier und frostsicherer
Kondensatablauf muss sichergestellt sein
■
Die Geräteanschlüsse müssen
immer nach den jeweils gültigen Installationsbestimmungen
ausgeführt werden
ACHTUNG
Arbeiten an der Kälteanlage
und an der elektrischen Ausrüstung dürfen nur durch einen
speziell autorisierten Fachbetrieb durchgeführt werden!
6
Page 7

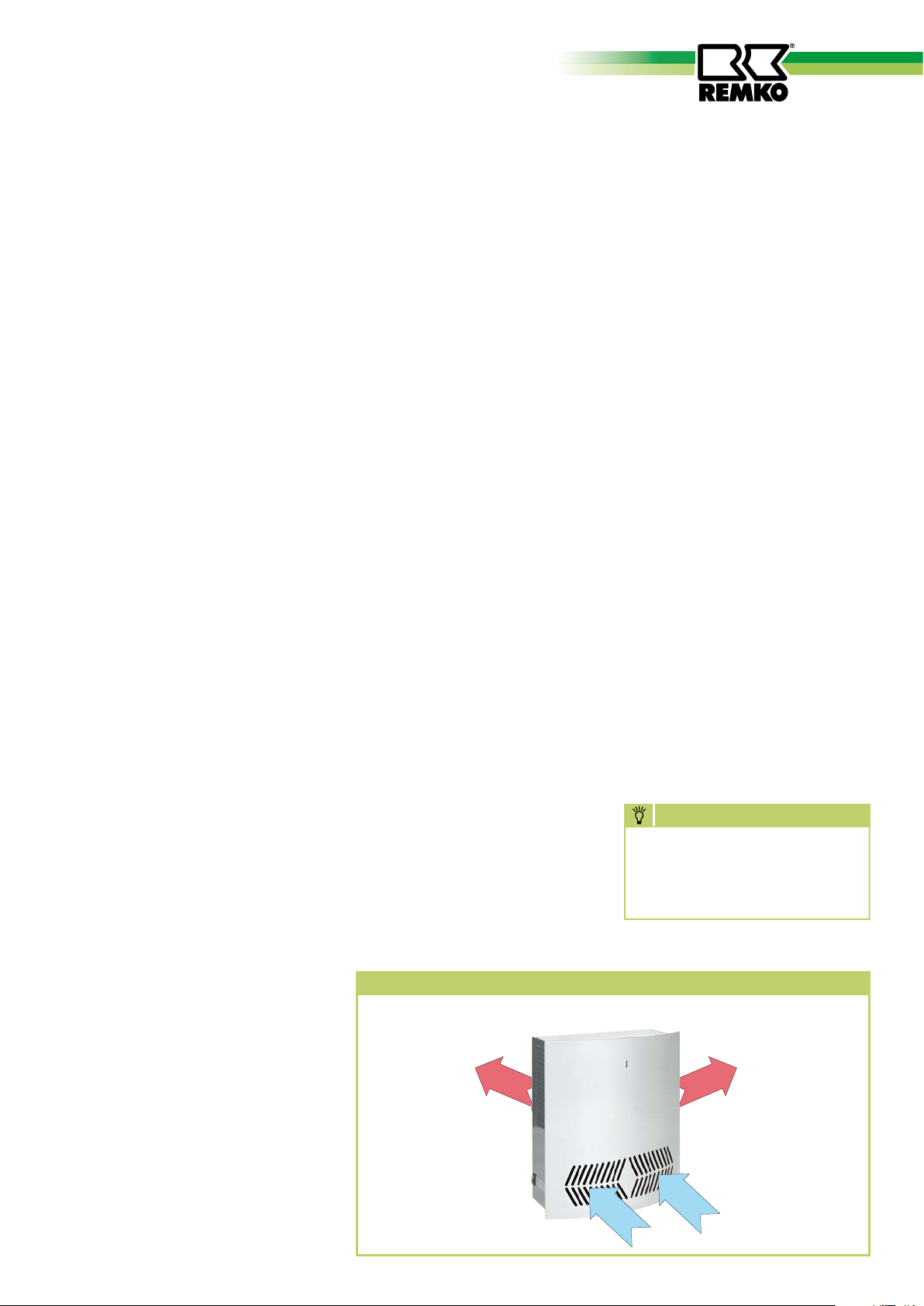

Gerätebeschreibung
Die Geräte sind für eine universelle
und problemlose Luftentfeuchtung
konzipiert.
Sie lassen sich aufgrund ihrer kompakten Abmessungen an vielen
Orten installieren.
Die Geräte arbeiten nach dem
Kondensationsprinzip und sind
mit einer hermetisch geschlossenen Kälteanlage, geräusch- und
wartungsarmen Umluftventilator,
sowie einem Anschlusskabel mit
Stecker ausgerüstet.
Die Vollautomatische elektronische
Steuerung mit Heißgasabtauung,
eingebauter Hygrostat und Anschlußstutzen für die bauseitige
Kondensatableitung garantieren
einen störungsfreien Dauereinsatz.
Die Geräte sind betriebssicher
und einfach zu bedienen und
entsprechen den grundlegenden
Sicherheits- und Gesundheitsanforderungen der einschlägigen
EU- Bestimmungen.
Die Geräte werden überall dort
eingesetzt, wo auf trockene
Räume Wert gelegt wird und Folgeschäden (z. B. durch Schimmelbildung) vermieden werden sollen.
Zur Verwendung kommen die
Geräte unter anderem zum
Entfeuchten von:
Funktionsablauf
Durch den Betriebsschalter und
den integrierten Hygrostat werden
die Geräte ein- und ausgeschaltet.
Im Entfeuchtungsbetrieb leuchtet
die grüne Kontrollleuchte
„Entfeuchten“ im oberen Bereich
der Frontplatte.
Der Umluftventilator saugt die
feuchte Raumluft über die im
unteren Bereich der Frontplatte
integrierten Ansaugöffnungen an.
Diese wird nun über einen Filter,
Verdampfer und Kondensator
transportiert.
Am kalten Verdampfer wird der
Raumluft Wärme entzogen und bis
unter den Taupunkt abkühlt.
Der in der Raumluft enthaltene
Wasserdampf schlägt sich als Kondensat bzw. Reif auf den Verdampferrohren nieder.
Am Kondensator (Wärmetauscher)
wird die abgekühlte und entfeuchtete Luft wieder erwärmt und über
die seitlichen Ausblasöffnungen
mit einer leichten Temperaturerhöhung von ca. 5 °C über der Raumtemperatur wieder in den Raum
zurückgeblasen.
Die aufbereitete, trockenere Luft
vermischt sich so kontinuierlich mit
der Raumluft.
Durch die ständige Zirkulation der
Raumluft durch das Gerät wird die
relative Luftfeuchtigkeit im Aufstellungsraum allmählich bis auf
den gewünschten Feuchtewert
(% r. F.) reduziert.
Werkseitig ist der Hygrostat auf
50 % r.F. eingestellt.
Abhängig von der Raumlufttemperatur und der relativen Luftfeuchtigkeit tropft das kondensierte
Wasser stetig oder nur während
der Abtauphasen in die Kondensatfalle und dann, durch den
integrierten Ablaufstutzen, in den
bauseits zu erstellenden Kondensatabfluss.
Sicherheitskreislauf:
Sollte die Temperatur am Kondensator 55 °C übersteigen (z.B.
wegen Ventilatorausfall oder
verschmutztem Ansaugfilter,
stoppt das Gerät automatisch, um
nicht überlastet zu werden.
Nach 45 Minuten startet das Gerät
wieder selbständig.
HINWEIS
Im Normalbetrieb startet der
Kompressor immer mit einer
Zeitverzögerung von ca.
45 Sekunden.
■
Privaten Schwimmbadanlagen
■
Wellnessbereichen
■
Whirlpoolbereichen
■
Sportstudios
■
Lagerräumen / Archiven
■
Museen
Schematische Darstellung der Arbeitsweise des SLE 20 Luftentfeuchters
Erwärmte und
entfeuchtete Luft
Erwärmte und
entfeuchtete Luft
Feuchte Raumluft
7
Page 8
252
62
REMKO SLE 20
Aufstellung
Für einen optimalen und sicheren
Gerätebetrieb sind unbedingt die
folgenden Hinweise zu beachten:
■
Das Gerät ist entsprechend den
baulichen Gegebenheiten an
einem geeigneten Standort zu
montieren b.z.w. aufzustellen
■
Die mitgelieferte Wandkonsole
mit geeignetem Befestigungsmaterial (nicht im Lieferumfang
enthalten) sicher an die Wand
montieren
■
Das Gerät ist waagerecht auf-
zuhängen b.z.w. aufzustellen,
damit ein ungehinderter Abfluss
des Kondensates sichergestellt
ist
■
Das Gerät ist so aufzuhängen
b.z.w. aufzustellen, dass die Luft
ungehindert angesaugt und
ausgeblasen werden kann
■
Zum optimalen Gerätebetrieb
sind die Mindestabstände vom
Gerät zur Decke und zum Fußboden zu beachten
Elektrischer Anschluss
■
Die Geräte werden
mit 230 V / 50 Hz
Wechselstrom
betrieben
■
Der Elektroanschluss erfolgt
über ein mitgeliefertes Netzkabel mit Schutzkontaktstecker
■
Der Elektroanschluss darf nur
an einer den Räumlichkeiten
und der Geräteleistung entsprechend geeigneten Steckdose
erfolgen
ACHTUNG
Die Geräteanschlüsse müssen
zwingend nach den jeweils
gültigen Installationsbestimmungen ausgeführt werden.
ACHTUNG
Kondenswasserablauf
Der Kondenswasserablauf befindet
sich am Boden des Geräts.
An dem mitgelieferten (nicht
montiert) Ablaufstutzen wird der
Kondensatablauf angeschlossen.
Eine feste oder flexible ½“ Ablaufverbindung lässt sich daran montieren.
■
Der Ablaufschlauch muss immer
mit einem Gefälle von min. 2 %
verlegt sein, damit das Wasser
ungehindert von der Tropfenschale wegfließen kann
■
Für einen Ablauf durch die
Wand sind vor der Gerätemontage entsprechende Vorkehrungen, z.B. Bohrungen, für einen
korrekten Kondensatablauf zu
treffen
■

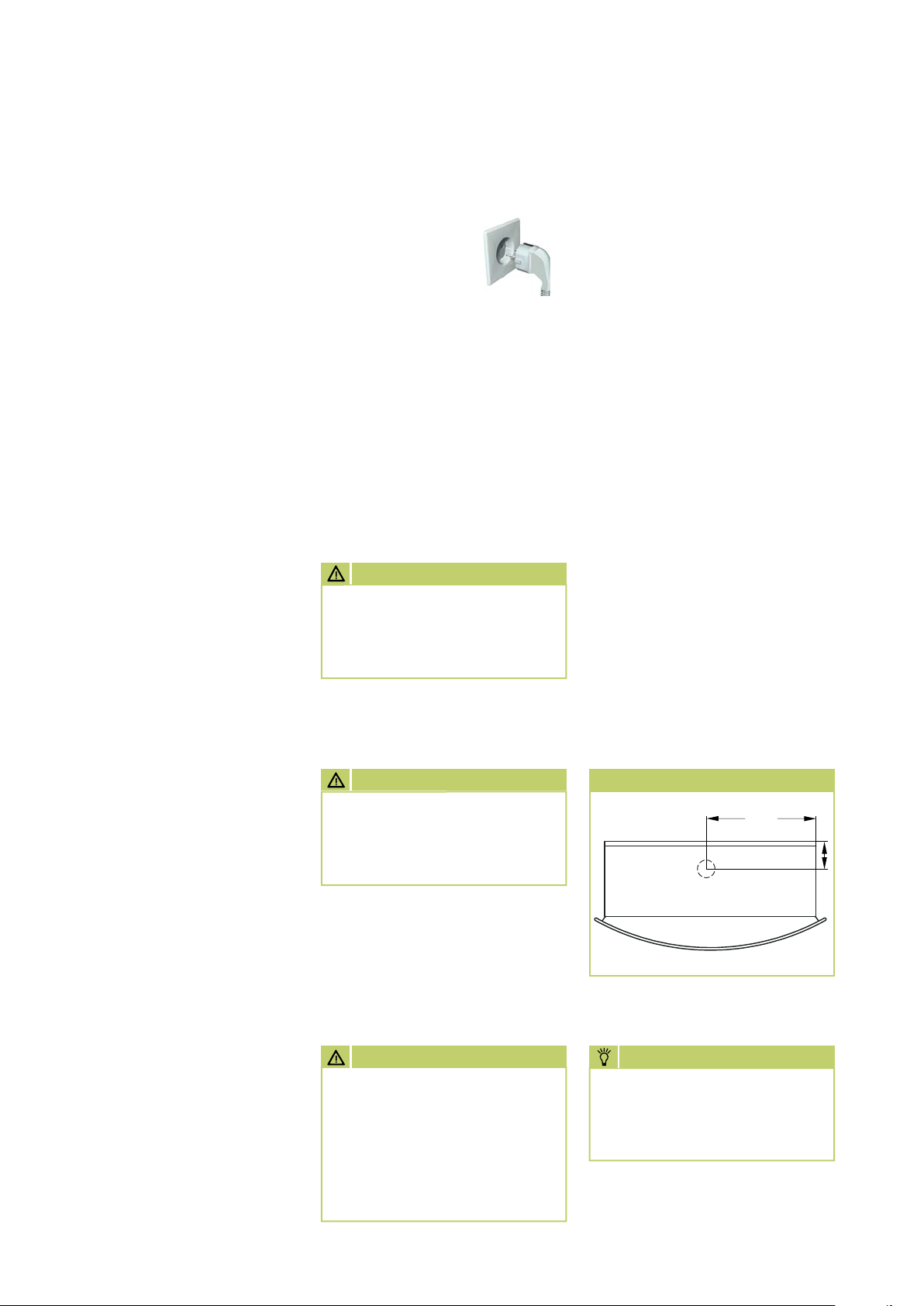

Die Plazierung des Ablauf-
anschluss ergibt sich aus der
untenstehenden Skizze
Plazierung des Kondensatablaufes
■
Das Gerät sollte nicht in unmit-
telbarer Nähe von Heizkörpern
oder anderen Wärmequellen
aufgestellt werden
■
Der zu entfeuchtende Raum
muss gegenüber der umgebenden Atmosphäre geschlossen
sein
■
Offene Fenster, Türen usw.
sowie das häufige Betreten und
Verlassen des Raumes sollte
möglichst vermieden werden
■
Zur Erzielung einer optimalen
Raumluftzirkulation durch den
Entfeuchter müssen die Zuluftund Abluftöffnungen immer
frei von Schmutz und sonstigen
Hindernissen sein
Eine sorgfältige und fachgerechte Installation bzw.
Montage ist unbedingt sicherzustellen.
ACHTUNG
Als Transportsicherung des
Kompressors ist auf der Geräterückseite ein Kabelbinder
angebracht.
Dieser muss vor der Gerätemontage unbedingt entfernt
werden.
HINWEIS
Als Zubehör ist ein separater
Kondensatbehälter mit integrierter Überlaufsicherung
lieferbar.
8
Page 9
Inbetriebnahme
Zusätzlicher
Kondensatbehälter
In den Fällen wo es nicht, oder nur
sehr schwierig möglich ist einen
natürlichen Kondensatablauf zu
realisieren, kann das Gerät mit
einem zusätzlichem Kondensatbehälter ausgerüstet werden.
Der Kondensatbehälter ist als
Zubehör erhältlich.
Der Kondensatbehälter wird direkt,
siehe untenstehende Skizze, unter
das Gerät montiert.
Wenn das Gerät mit Kondensatbehälter benutzt wird, schaltet
der Entfeuchter automatisch bei
gefüllten Behälter ab.
Eine Diode auf der Frontplatte
leuchtet konstant „rot“, wenn der
Behälter voll ist und geleert werden muss.
Der Kondensatbehälter besteht aus
den folgenden Teilen:
■
Kondensatbehältergehäuse mit
Magnetschalter für Wasserstopp
und Kabelverbindung zur Platine
■
Kondensatauffangbehälter
■
4 Befestigungsschrauben
Gerät mit Kondensatbehälter
Montage des Kondensatbehälters
■
Das Geät an der mitgelieferten
Wandkonsole aufhängen
■
Nach Entfernen der 2 Schrauben
oben am Gerät die Frontplatte
senkrecht nach oben anheben
und danach waagerecht vom
Gerät abziehen.
■
Das Kondensatbehältergehäuse
mittels 4 Befestigungsschrauben
unter dem Gerät festschrauben
■
Das Geräte - Anschlusskabel
durch die Membrantülle am
Boden des Kondensatbehältergehäuses führen
Zugang zur Steuerung:
Die Elektronische Steuerung ist in
einem Gehäuse mitten auf dem
Gerät plaziert.
Der Zugang zur Steuerung erfolgt
durch Entfernen der 4 Schrauben
an den Seiten des Gehäuses.
■
Das Kabel des Magnetschalters
durch die Membrantülle am
Geräteboden führen und an den
Klemmen 13 und 14 der Steuerplatine anklemmen
■
Den Deckel der Steuerung und
die Frontplatte des Gerätes
wieder montieren
■
Den Kondensatbehälter im Kon-
densatbehältergehäuse einsetzen.
Den Kondensatbehälter so
plazieren, dass der Schwimmer
in Richtung des Magnetschalters
zeigt
Vor jeder Inbetriebnahme oder
entsprechend den örtlichen
Erfordernissen müssen die Ansaugund Ausblasgitter auf Verschmutzung kontrolliert werden.
Nach dem einschalten über den
Betriebsschalter arbeiten die Geräte über einen integrierten auf
50 % r.F. (Standartwert für Bäder
und Schwimmhallen) eingestellten
Hygrostaten.
Bei Raumluftverhältnissen unter
50 % r.F. erfolgt kein Gerätestart.
Ist eine relative Luftfeuchte über
50 % r.F. vorhanden, startet das
Gerät automatisch den Entfeuchtungsprozess.
Für evtl. gewünschte Änderung
der Hygrostateinstellung ist die
Frontplatte zu demontieren.
Der Hygrostat ist unterhalb der
elektronischen Steuerung angebracht.
Den Drehknopf im Uhrzeigersinn
drehen,
entgegen dem Uhrzeigersinn,
höhere Luftfeuchte
Die Geräte sind zur Vermeidung
von Verdichterschäden mit einem
Wiedereinschaltschutz versehen,
der ein sofortiges Wiedereinschalten des Kompressors nach dem
Ausschalten verhindert.
niedrigere Luftfeuchte
.
HINWEIS
,
Wiedereinschaltschutz!
Der Kompressor schaltet erst
nach einer Wartezeit von ca.
45 Sekunden wieder ein!
HINWEIS
Verschmutzte Gitter und Filter
sind umgehend zu reinigen,
bzw. auszutauschen.
9
Page 10
REMKO SLE 20
Pflege und Wartung
Betriebsanzeigediode
Leuchtdiode auf der Frontplatte
leuchtet :
grün = Gerät entfeuchtet
rot = Der eingesetzte Wasser-
behälter (Zubehör) ist voll
und muß entleert werden
Abtauung
Bei Raumtemperaturen niedriger
als 20°C wird der Verdampfer nach
kurzer Zeit zu vereisen beginnen.
Wenn der Verdampferfühler eine
Temperatur niedriger als 5°C an
der Verdampferfläche registriert,
arbeitet das Gerät noch ca. 44
Minuten lang im Entfeuchtungsmodus weiter.
Nach Ablauf dieser Zeit stoppt der
Ventilator und mittels einer Heißgaseinspritzung wird die Verdampferfläche abgetaut.
Wenn der Verdampferfühler eine
Temperatur über 5ºC registriert,
schaltet der Ventilator wieder ein
und der Entfeuchtungsmodus startet wieder.
Außerbetriebnahme
■
Den Betriebsschalter in Stellung
„0” (Aus) schalten
■
Bei längeren Stillstandszeiten
sind die Geräte vom Stromnetz
zu trennen
■
Falls vorhanden, ist der Konden-
satbehälter zu entleeren und mit
klarem Wasser auszuspülen
Auf evtl. später nachtropfendes
Kondensat achten!
HINWEIS
Die regelmäßige Pflege und
Wartung ist die Grundvoraussetzung für eine lange Lebensdauer und einen störungsfreien
Gerätebetrieb.
Alle beweglichen Teile haben eine
wartungsarme Dauerschmierung.
Die Kälteanlage ist ein hermetisch
geschlossenes System und darf
nur von hierfür speziell autorisierten Fachbetrieben instandgesetzt
werden.
■
Die regelmäßigen Pflege- und
Wartungsintervalle einhalten
■
Die Geräte sind entsprechend
den Einsatzbedingungen je
nach Bedarf, jährlich jedoch
mindestens einmal, durch einen
Sachkundigen auf ihren arbeitssicheren Zustand zu prüfen
■
Die Geräte frei von Staub und
sonstigen Ablagerungen halten
■
Sollte das Gerät verschmutzt
sein, muss es mit geeigneten
Mitteln gründlich und sogfältig
gereinigt werden
■
Sollten die Rohre des Verdamp-
fers stark verschmutzt sein,
so können sie vorsichtig mit
Seifenwasser abgewaschen
werden
■
Keinen direkten Wasserstrahl
einsetzen
z.B. Hochdruckreiniger usw.
■
Keine scharfen oder lösungs-
mittelhaltige Reinigungsmittel
verwenden
■
Auch bei starken Verschmut-
zungen nur geeignete Reinigungsmittel verwenden
Reinigung des Ansaugfilters
In regelmäßigen Abständen sollte
der Ansaugfilter kontrolliert und
evtl. gereinigt werden.
Der Filter ist in einer Halterung
hinter den Ansaugöffnungen
fixiert.
ACHTUNG
Ansaugsowie Filter regelmäßig auf
Verschmutzung kontrollieren.
■
Der Filter ist bei leichteren Ver-
schmutzungen durch vorsichtiges ausblasen oder absaugen zu
reinigen
■
Bei stärkeren Verschmutzungen
kann der Filter in einer lauwarmen (max. 40 °C) Seifenlösung
gespült werden. Anschließend
unbedingt mit klarem Wasser
sorgfältig ausspülen und trocknen lassen
■
Vor dem Wiedereinsetzen ist
darauf zu achten, dass der Filter
sauber, völlig trocken und unbeschädigt ist
■
Die Geräte dürfen nur mit
eingesetztem Filter betrieben
werden
Stark verschmutzte Filter
müssen durch Neuteile ersetzt
werden.
Es dürfen nur Orginal-Ersatzteile verwendet werden.
Reinigung der Kondensatwasser-Auffangschale
Damit das anfallende Kondensatwasser immer frei ablaufen kann,
müssen die Auffangschale für das
Kondensat und der Ablauf regelmäßig gereinigt werden.
und
HINWEIS
Ausblasöffnungen
10
Page 11
Störungsbeseitigung
Die Geräte wurden mit modernsten Fertigungsmethoden hergestellt und mehrfach auf ihre
einwandfreie Funktion geprüft.
Sollten dennoch einmal Funktionsstörungen auftreten, ist zuerst das
Gerät gemäß der nachfolgenden
Auflistung zu überprüfen.
Das Gerät läuft nicht an
■
Einstellung des Betriebsschalters
überprüfen
■
Netzanschluss und die bauseitige Netzabsicherung überprüfen -230V/1~/50 Hz-
■
Netzstecker und Netzkabel auf
Beschädigungen überprüfen
■
Kondensatbehälter, falls vorhan-
den, auf Füllstand bzw. korrekten Sitz kontrolllieren
■
Den eingebauten Hygrostaten
kontrollieren.
Den Hygrostaten auf einen
niedrigeren relative Feuchtewert
einstellen (Einstellknopf ganz
nach rechts drehen)
Läuft das Gerät nicht an, ist der
eingebaute Hygrostat auf Fehler
zu überprüfen.
Gerät schaltet automatisch
aus - startet nach 45 Minuten
wieder und schaltet nach kurzer Laufzeit wieder ab
■
Läuft der Ventilator, wenn das
Gerät nach 45 Minuten wieder
einschaltet?
■
Ist die Kondensatorfläche evtl.
verschmutzt?
■ Ist der Ansaugfilter verschmutzt?
■
Liegt die Umgebungstemperatur
evtl. über 30°C?
■
Sind die Ansaug- und Ausblas-
öffnungen frei?
HINWEIS
Verschmutzte Gitter und Filter
sind umgehend zu reinigen,
bzw. auszutauschen.
Das Gerät läuft, es bildet sich
aber kein Kondensat
■
Raumtemperatur überprüfen
Der Arbeitsbereich des Gerätes
liegt zwischen 3 °C und 30 °C
■
Luftfeuchtigkeit überprüfen,
min. 40% r. F. erforderlich
Die rote Kontrollleuchte
(Störung) leuchtet auch bei
leerem Kondensatbehälter
■
Überprüfen, ob der Schwimmer
des Wasserbehälters frei beweglich ist, oder evtl. beschädigt ist
Der Kondensatbehälter ist
voll - das Gerät schaltet aber
nicht automatisch ab
■
Überprüfen, ob der Konden-
satbehälter korrekt im Gehäuse
angebracht ist und der Schwimmer in Richtung Magnetschalter
positioniert ist
■
Überprüfen, ob der Schwimmer
des Wasserbehälters frei beweglich ist, oder evtl. beschädigt ist
HINWEIS
Falls das Gerät trotz der durchgeführten Prüfungen nicht
einwandfrei funktioniert, ist
ein autorisierter Fachbetrieb zu
benachrichtigen.
■
Den Ansaugfilter auf Ver-
schmutzung überprüfen und
ggf.
reinigen oder austauschen
■
Verdampfer und Kondensator
auf Verschmutzungen überprüfen und ggf. reinigen
■
Verdampfer auf evtl. Vereisung /
Reifbildung überprüfen.
Ist dies der Fall, ist die Funktion
der Abtauautomatik und des
Temperaturfühlers zu kontrollieren
ACHTUNG
Arbeiten an der Kälteanlage
und an der elektrischen Ausrüstung dürfen nur durch einen
speziell autorisierten Fachbetrieb durchgeführt werden!
11
Page 12
REMKO SLE 20
Elektrisches Anschlussschema
Elektronische Steuerplatine
COND.
NTC
EVAP.
NTC
TS1 TS2
Legende:
HYG = Hygrostat (intern)
M1 = Kompressor
M2 = Ventilator
S1 = Betriebsschalter
TS1 = Kondensatorfühler
TS2 = Verdampferfühler
Y1 = Magnetventil
Kältekreislauf
SW
HYGWATER
S1
HYG
FAN MAINSCOMPR.VALVE HOUR
M
1~
COUNTER
Y1
M
M1M2
1~
12
7
3
1
5
4
2
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
6
Legende:
1. Kompressor
2. Verdampfer
3. Kondensator
4. Kapillarrohr
5. Trockenfilter
6. Magnetventil
7. Ventilator
Page 13
Kondensatbehälter (Zubehör)
Zusätzlicher
Kondensatbehälter
In den Fällen wo es nicht, oder nur
sehr schwierig möglich ist einen
natürlichen Kondensatablauf zu
realisieren, kann das Gerät mit
einem zusätzlichem Kondensatbehälter ausgerüstet werden.
Der Kondensatbehälter wird direkt
unter das Gerät montiert.
Wenn das Gerät mit Kondensatbehälter benutzt wird, schaltet
der Entfeuchter automatisch bei
gefüllten Behälter ab.
Eine Diode auf der Frontplatte
leuchtet konstant „rot“, wenn der
Behälter voll ist und geleert werden muss.
9
1
3
2
4
5
6
7
8
HINWEIS
Der Kondensatbehälter hat ein
Fassungsvermögen von 6 Liter.
Die automatische Abschaltung
erfolgt bei einem Behälterfüllstand von 5 Liter.
Ersatzteilliste
Nr. Bezeichnung EDV-Nr.
1 Gehäuse 1109131
2 Halter für Magnetschalter 1109132
3 Magnetschalter 1109133
4 Anschlagschiene 1109134
5 Halterung Kondensatbehälter 1109135
6 Gehäuseboden kpl. 1109136
7 Schwimmer 1109139
8 Kondensatbehälter kpl. 1109140
9 Frontblende 1109142
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
13
Page 14
REMKO SLE 20
Gerätedarstellung SLE 20
14
13
12
10
4
8
9
3
6
1
2
28
27
26
15
16
21
17
22
23
2425
19
14
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
Page 15
Ersatzteilliste
Nr. Bezeichnung EDV-Nr.
1 Wandkonsole 1109100
2 Gehäuse kpl. 1109101
3 Kompressor kpl. 1109102
4 Startrelais kpl. 1109103
6 Betriebsschalter 1109113
8 Ventilatormotor 1109105
9 Ventilatorflügel 1109106
12 Steuerplatine 1109107
13 Diodenplatine 1109108
14 Abdeckung Elektronik 1109109
15 Magnetventil kpl. 1109110
16 NTC-Fühler Kondensator 1109111
17 NTC-Fühler Verdampfer (Metall) 1109112
19 Netzkabel mit Stecker 1109124
21 Kondensator 1109114
22 Verdampfer 1109121
23 Kondensatschale kpl. 1109122
24 Ansaugfilter 1109127
25 Frontplatte 1109126
26 Hygrostat kpl. 1109115
27 Trockenfilter 1109119
28 Kapillarrohr 1109120
Bei Ersatzteilbestellungen neben der EDV-Nr. bitte immer auch die Gerätenummer (s. Typenschild) angeben!
15
Page 16
REMKO SLE 20
Wartungsprotokoll
Gerätetyp: .................................. Gerätenummer: ...................................
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
Gerät gereinigt – Außen –
Gerät gereinigt – Innen –
Kondensator gereinigt
Verdampfer gereinigt
Lüfterfunktion geprüft
Gerät auf Beschädigungen überprüft
Schutzvorrichtungen überprüft
Alle Befestigungsschrauben überprüft
Elektrische Sicherheitsüberprüfung
Probelauf
Bemerkungen: .....................................................................................................................................................
✍
.............................................................................................................................................................................
.............................................................................................................................................................................
.............................................................................................................................................................................
.............................................................................................................................................................................
1. Datum: ..............
..............................
Unterschrift
6. Datum: ..............
..............................
Unterschrift
11. Datum: ............
..............................
Unterschrift
2. Datum: ..............
..............................
Unterschrift
7. Datum: ..............
..............................
Unterschrift
12. Datum: ............
..............................
Unterschrift
3. Datum: ..............
..............................
Unterschrift
8. Datum: ..............
..............................
Unterschrift
13. Datum: ............
..............................
Unterschrift
4. Datum: ..............
..............................
Unterschrift
9. Datum: ..............
..............................
Unterschrift
14. Datum: ............
..............................
Unterschrift
5. Datum: ..............
..............................
Unterschrift
10. Datum: ............
..............................
Unterschrift
15. Datum: ............
..............................
Unterschrift
16. Datum: ............
..............................
Unterschrift
Gerät gemäß den gesetzlichen Vorschriften nur durch autorisiertes Fachpersonal warten lassen.
16
17. Datum: ............
..............................
Unterschrift
18. Datum: ............
..............................
Unterschrift
19. Datum: ............
..............................
Unterschrift
20. Datum: ............
..............................
Unterschrift
Page 17
Bestimmungsgemäße
Verwendung
Kundendienst und
Gewährleistung
Umweltschutz
und Recycling
Die Geräte sind aufgrund ihrer
bauartlichen Konzeption und Ausstattung für Entfeuchtungszwecke
konzipiert.
Bei Nichteinhaltung der Herstellervorgaben, der jeweiligen Standortabhängigen gesetzlichen Anforderungen oder nach eigenmächtigen
Änderungen an den Geräten, ist
der Hersteller für die daraus resultierenden Schäden nicht haftbar.
HINWEIS
Ein anderer Betrieb/Bedienung
als in dieser Betriebsanleitung
aufgeführt, ist unzulässig.
Bei Nichtbeachtung erlischt
jegliche Haftung und der Anspruch auf Gewährleistung.
Voraussetzung für eventuelle
Gewährleistungsansprüche ist, dass
der Besteller oder sein Abnehmer
im zeitlichen Zusammenhang mit
dem Verkauf und Inbetriebnahme
die den Geräten beigefügte
„Gewährleistungsurkunde”
vollständig ausgefüllt an die
REMKO GmbH & Co. KG
zurückgesandt hat.
Die Geräte wurden werkseitig
mehrfach auf einwandfreie
Funktion geprüft.
Sollten dennoch einmal Funktionsstörungen auftreten, die nicht
mit Hilfe der Störungsbeseitigung
durch den Betreiber zu beseitigen
sind, wenden Sie sich bitte an
Ihren Fachhändler bzw. Vertragspartner.
Entsorgung der Verpackung
Bei der Entsorgung des Verpackungsmaterials denken Sie bitte
an unsere Umwelt.
Unsere Geräte werden für den
Transport sorgfältig verpackt und
in einer stabilen Transportverpackung aus Karton und ggf. auf
einer Holzpalette geliefert.
Die Verpackungsmaterialien sind
umweltfreundlich und können
wiederverwertet werden.
Mit der Wiederverwertung von
Verpackungsmaterialien leisten
Sie einen wertvollen Beitrag zur
Abfallverminderung und Erhaltung
von Rohstoffen.
Entsorgen Sie das Verpackungsmaterial daher nur bei entsprechenden Sammelstellen.
ACHTUNG
Copyright
Das vervielfältigen, auch nur
auszugsweise, oder die Zweckentfremdete Verwendung
dieser Dokumentation ist ohne
schriftliche Genehmigung der
REMKO GmbH & Co. KG
strikt untersagt.
HINWEIS
Einstell- und Wartungsarbeiten
dürfen nur durch autorisiertes
Fachpersonal ausgeführt
werden.
Wichtige Hinweise
zum Recycling
Die Geräte werden mit umweltfreundlichen und ozonneutralen
Kältemittel R134A betrieben.
Gemäß den gesetzlichen bzw.
örtlich geltenden Vorschriften muss
das im Gerät befindliche Gemisch
aus Kältemittel und Öl sachgerecht
entsorgt werden.
Entsorgung des Altgerätes
Die Gerätefertigung unterliegt
einer ständigen Qualitätskontrolle.
Es werden ausschließlich hochwertige Materialien verarbeitet, die
zum größten Teil recycelbar sind.
Tragen auch Sie zum Umweltschutz bei, indem Sie sicherstellen,
dass Ihr Altgerät nur auf umweltverträgliche Weise entsorgt wird.
Bringen Sie das Altgerät daher nur
zu einem autorisierten Wiederverwertungsbetrieb oder zu einer
entsprechenden Sammelstelle
.
17
Page 18
600
535
240
580
485
160
833
600
160
485
815
580
240
535
REMKO SLE 20
Geräteabmessungen
SLE 20 Standard
SLE 20 mit Kondensatbehälter
Alle Angaben in mm
18
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
Page 19
Technische Daten
Baureihe SLE 20
Tagesentfeuchtungsleistung bei 30 °C und 80% r.F. Liter/Tag 10,5
Tagesentfeuchtungsleistung bei 30 °C und 60% r.F. Liter/Tag 7,5
Einsatztemperaturbereich °C 3-30
Einsatztfeuchtigkeitsbereich % r.F. 40-100
Luftleistung m3/h 220
Kältemittel R134a
Kältemittelmenge g 190
Spannungsversorgung V/Hz 230/1~/50
Nennstromaufnahme max. A 2,1
Leistungsaufnahme max. kW 0,39
Schalldruckpegel LpA 1m
1)
dB (A) 46
Tiefe mm 240
Breite mm 535
Höhe mm 600
Gewicht kg 28
EDV-Nr. 615200
1) Geräuschmessung DIN 45635 - 13 - KL 3
19
Page 20
REMKO EUROPAWEIT
… und einmal ganz in Ihrer Nähe!
Nutzen Sie unsere Erfahrung und Beratung
Die Beratung
Durch intensive Schulungen bringen wir
das Fachwissen unserer Berater immer
auf den neuesten Stand. Das hat uns
den Ruf ein getragen, mehr zu sein als
nur ein guter, zuverlässiger Lieferant:
REMKO, ein Partner,
der Probleme lösen hilft.
Der Vertrieb
REMKO leistet sich nicht nur ein gut
ausgebautes Vertriebsnetz im In- und
Ausland, sondern auch ungewöhnlich
hochqualifizierte Fachleute für den
Vertrieb.
REMKO-Mitarbeiter im Außen dienst sind
mehr als nur Verkäufer: vor allem müssen sie für unsere Kunden Berater in der
Klima- und Wärmetechnik sein.
Der Kundendienst
Unsere Geräte arbeiten präzise und
zuverlässig. Sollte dennoch einmal eine
Störung auftreten, so ist der REMKO
Kundendienst schnell zur Stelle. Unser
umfangreiches Netz erfahrener Fachhändler garantiert Ihnen stets einen
kurzfristigen und zuverlässigen Service.
REMKO GmbH & Co. KG
Klima- und Wärmetechnik
Im Seelenkamp 12 · D-32791 Lage
Postfach 1827 ·D-32777 Lage
Telefon +49 5232 606-0
Telefax +49 5232 606-260
E-mail [email protected]
Internet www.remko.de
Technische Änderungen vorbehalten, Angaben ohne Gewähr!
Loading...
