REMEHA TZERRA 24DS - 24c - 28c - 35c SCHEDA TECNICA

1

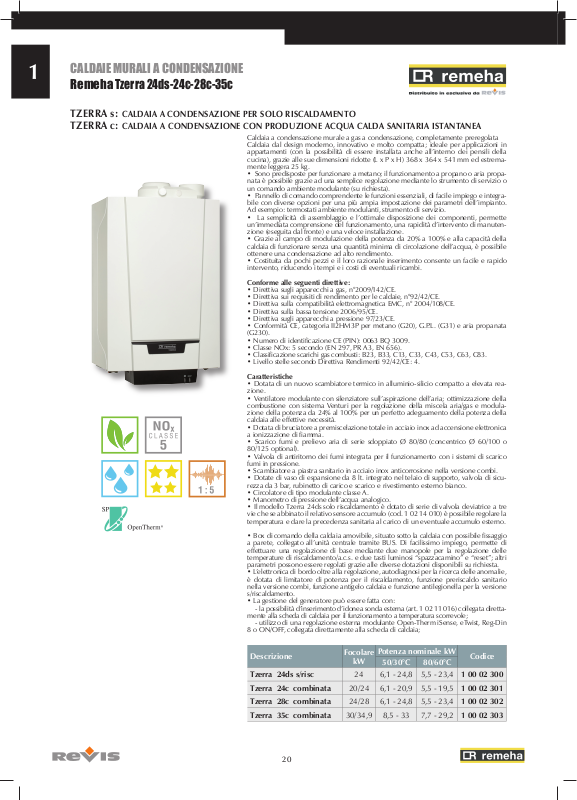

CALDAIE MURALI A CONDENSAZIONE

Remeha

TZERRA s: CALDAIA A CONDENSAZIONE PER SOLO RISCALDAMENTO
TZERRA c: CALDAIA A CONDENSAZIONE CON PRODUZIONE ACQUA CALDA SANITARIA ISTANTANEA

Tzerra 24ds-24c-28c-35c

Caldaia a condensazione murale a gas a condensazione, completamente preregolata
Caldaia dal design moderno, innovativo e molto compatta; ideale per applicazioni in
appartamenti (con la possibilità di essere installata anche all’interno dei pensili della
cucina), grazie alle sue dimensioni ridotte (L x P x H) 368 x 364 x 541 mm ed estrema­mente leggera 25 kg.

• Sono predisposte per funzionare a metano; il funzionamento a propano o aria propa­nata è possibile grazie ad una semplice regolazione mediante lo strumento di servizio o
un comando ambiente modulante (su richiesta).

• Pannello di comando comprendente le funzioni essenziali, di facile impiego e integra­bile con diverse opzioni per una più ampia impostazione dei parametri dell’impianto.
Ad esempio: termostati ambiente modulanti, strumento di servizio.

• La semplicità di assemblaggio e l’ottimale disposizione dei componenti, permette
un’immediata comprensione del funzionamento, una rapidità d’intervento di manuten­zione (eseguita dal fronte) e una veloce installazione.

• Grazie al campo di modulazione della potenza da 20% a 100% e alla capacità della
caldaia di funzionare senza una quantità minima di circolazione dell’acqua, è possibile
ottenere una condensazione ad alto rendimento.

• Costituita da pochi pezzi e il loro razionale inserimento consente un facile e rapido
intervento, riducendo i tempi e i costi di eventuali ricambi.

Conforme alle seguenti direttive:

• Direttiva sugli apparecchi a gas, n°2009/142/CE.

• Direttiva sui requisiti di rendimento per le caldaie, n°92/42/CE.

• Direttiva sulla compatibilità elettromagnetica EMC, n° 2004/108/CE.

• Direttiva sulla bassa tensione 2006/95/CE.

• Direttiva sugli apparecchi a pressione 97/23/CE.

• Conformità CE, categoria II2HM3P per metano (G20), G.P.L. (G31) e aria propanata
(G230).

• Numero di identificazione CE (PIN): 0063 BQ 3009.

• Classe NOx: 5 secondo (EN 297, PR A3, EN 656).

• Classificazione scarichi gas combusti: B23, B33, C13, C33, C43, C53, C63, C83.

• Livello stelle secondo Direttiva Rendimenti 92/42/CE: 4.

Caratteristiche

• Dotata di un nuovo scambiatore termico in alluminio-silicio compatto a elevata rea­zione.

• Ventilatore modulante con silenziatore sull’aspirazione dell’aria; ottimizzazione della
combustione con sistema Venturi per la regolazione della miscela aria/gas e modula­zione della potenza da 24% al 100% per un perfetto adeguamento della potenza della
caldaia alle effettive necessità.

• Dotata di bruciatore a premiscelazione totale in acciaio inox ad accensione elettronica
a ionizzazione di fiamma.

• Scarico fumi e prelievo aria di serie sdoppiato Ø 80/80 (concentrico Ø 60/100 o
80/125 optional).

• Valvola di antiritorno dei fumi integrata per il funzionamento con i sistemi di scarico
fumi in pressione.

• Scambiatore a piastra sanitario in acciaio inox anticorrosione nella versione combi.

• Dotate di vaso di espansione da 8 lt. integrato nel telaio di supporto, valvola di sicu­rezza da 3 bar, rubinetto di carico e scarico e rivestimento esterno bianco.

• Circolatore di tipo modulante classe A.

• Manometro di pressione dell’acqua analogico.

• Il modello Tzerra 24ds solo riscaldamento è dotato di serie di valvola deviatrice a tre
vie che se abbinato il relativo sensore accumulo (cod. 1 02 14 010) è possibile regolare la
temperatura e dare la precedenza sanitaria al carico di un eventuale accumulo esterno.

• Box di comando della caldaia amovibile, situato sotto la caldaia con possibile fissaggio
a parete, collegato all’unità centrale tramite BUS. Di facilissimo impiego, permette di
effettuare una regolazione di base mediante due manopole per la regolazione delle
temperature di riscaldamento/a.c.s. e due tasti luminosi “spazzacamino” e “reset”; altri
parametri possono essere regolati grazie alle diverse dotazioni disponibili su richiesta.

• L’elettronica di bordo oltre alla regolazione, autodiagnosi per la ricerca delle anomalie,
è dotata di limitatore di potenza per il riscaldamento, funzione preriscaldo sanitario
nella versione combi, funzione antigelo caldaia e funzione antilegionella per la versione
s/riscaldamento.

• La gestione del generatore può essere fatta con:

- la possibilità d’inserimento d’idonea sonda esterna (art. 1 02 11 016) collegata diretta­mente alla scheda di caldaia per il funzionamento a temperatura scorrevole;

- utilizzo di una regolazione esterna modulante Open-Therm iSense, eTwist, Reg-Din
8 o ON/OFF, collegata direttamente alla scheda di caldaia;

Descrizione

Focolare

Potenza nominale kW

kW

50/30°C 80/60°C

Codice

Tzerra 24ds s/risc 24 6,1 - 24,8 5,5 - 23,4 1 00 02 300
Tzerra 24c combinata 20/24 6,1 - 20,9 5,5 - 19,5 1 00 02 301
Tzerra 28c combinata 24/28 6,1 - 24,8 5,5 - 23,4 1 00 02 302
Tzerra 35c combinata 30/34,9 8,5 - 33 7,7 - 29,2 1 00 02 303

20

CALDAIE MURALI A CONDENSAZIONE

Remeha

DIMENSIONI

Tzerra 24ds-24c-28c-35c

1

645

57

364

541

243

46

184

120

90

368

230

Allacciamenti Ø

A Mandata riscaldamento ¾”
B Uscita sanitario ½”
C Ingresso gas ¾”
D Ingresso sanitario ½”
E Ritorno riscaldamento ¾”
CA Aspirazione 80 mm
CS Scarico 80 mm
CS1 Coassiale 60/100 mm

Scarico condensa 25 mm

Scarico valvola di sicurezza 15 mm

35
52

209

A

B

151

B

= 117

C

= 184

C

D

E

D

E

= 251
= 316

187

21

1

CALDAIE MURALI A CONDENSAZIONE

Remeha

DATI TECNICI REMEHA TZERRA

DATI DI POTENZA Unità 24ds 25c 28c 35c

Regolazione caldaia
Portata termica al focolare Qn

Regime riscaldamento (PCI)
Potenza utile riscald. (Pn) (80/60°C) (min-max) kW 5,5 - 23,8 5,5 - 19,8 5,5 - 23,8 7,7 - 29,8
Potenza utile riscald. (Pn) (50/30°C) (min-max) kW 6,1 - 24,8 6,1 - 20,9 6,1 - 24,8 8,5 - 31
Limite potenza in ACS (Pn) Qnw (min-max) kW / 5,6 - 24 5,6 - 28,2 7,8 - 34,9
Rendimento risc. pieno carico (Hi) (80/60°C)
Rendimento risc. pieno carico (Hi) (50/30°C)
Rendimento a carico parziale (Hi) (T. ritorno 60°C)
Rendimento a carico parziale (Hi) (T. ritorno 30°C)
Perdite calore al mantello (80/60°C)
Perdite al camino bruciatore acceso (80/60°C) (min-max)
Perdite al camino bruciatore spento
Portata termica nominale Qn

Regime riscaldamento (PCS)
Portata nominale ACS Qnw (PCS) (min-max) kW / 6,2 - 26,7 6,2 - 31,3 8,7 - 38,8

DATI RELATIVI AL GAS E SCARICO FUMI

Tipologia in base al sistema
Tubi scarico di serie (optional)
Categoria gas
Pressione rete metano H (GPL- G31)
Consumo gas (metano)
Consumo gas (propano)
Classe Nox secondo EN 297,PR A3, EN656
Emissioni Nox metano (annue) O2= 0%
Portata massima dei fumi (min-max) Kg/h 9,4 - 38,7 9,4 - 45,5 13,1 - 56,2
Temperatura dei fumi (min-max) °C 32 - 78 32 - 84 31 - 82
Prevalenza residua ventilatore (min-max) Pa 80 116 105
Produzione condensa Tr=50°C
Produzione condensa Tr=30°C
pH condensa

Tzerra 24ds-24c-28c-35c

Modulante Open-Therm, ON/OFF

(min-max) kW 5,6 - 24 5,6 - 20 5,6 - 24 7,8 -30

% 99,1 99,3
% 103,3 104,5 103,3
% 97,8 98,4
% 110,5 110,6 110,5 110,4
% 0,7
% 1,2 - 2,2
% < 0,5

(min-max) kW 6,2 -26,7 6,2 -22,2 6,2 - 26,7 8,7 -33,3

B23, B23P, B3, C13, C33, C43, C53, C63, C83, C93

Ø mm 80/80 (60/100 )

II 2H3P (metano, propano e aria propanata)
mbar 17-30 (30-40)
m³/h 0,59- 2,54 0,59- 2,98 0,83- 3,7
m³/h 0,43- 0,9 0,43- 1 0,43- 1,15 0,45 - 1,44

5

mg/kWh 45 43 45 49

Kg/m³(lt/h) 0,3 (0,5) 0,3 (0,8) 0,3 (1,1)
Kg/m³(lt/h) 1,3 (2) 1,3 (3,4) 1,3 (4,7)

pH circa 4

CIRCUITO RISCALDAMENTO

Contenuto d’acqua scambiatore
Capacità vaso d’espansione (pre-carica)
Pressione d’esercizio (min-max) bar 0,8 - 3
Temperatura di esercizio (min-max) °C 20 - 90
Temperatura massima
Valore Kv
Prevalenza dinamica totale riscaldamento (∆T = 20 K)

lt 1,4 1,6 1,7

lt/bar 8 (0,9)

°C 110

m³/h/bar0,5 2 2,9

mbar 212 300 203 267

CIRCUITO SANITARIO

Normativa acqua sanitaria (EN 13203)
Perdita di carico lato ACS
Contenuto acqua
Portata erogata a ∆T= 35°C
Portata erogata a ∆T= 30 °C
Portata erogata a ∆T= 25° C
Portata minima erogata
Temperatura esercizio (min-max) °C / 45 - 65
Pressione esercizio Pmw (min-max) bar / 0,5 - 8
Resistenza acqua (pot. nom.) c/riduttore di pressione

mbar / 1400 1400 400

lt / 0,3 0,5
l/min / 11,4 12,3 14,2
l/min / 12,1 14 17,3
l/min / / 16,4 20,1
l/min / 1,2

bar / 1,3

/ *** *** ***

22

CALDAIE MURALI A CONDENSAZIONE

Remeha

Tzerra 24ds-24c-28c-35c

1

CIRCUITO ELETTRICO

Alimentazione
Potenza elettrica massima assorbita (min-max) W 24 - 79 24 - 78 24 - 90 26 - 105

Consumo elettrico in stand-by max.
Grado di protezione
Fusibile scheda

Unità 24ds 25c 28c 35c

VAC/Hz 230 / 50

W < 3

IP X4D

AT 1,6

ALTRI DATI

Peso (a vuoto)
Rumorosità ad 1 mt (a pieno carico)
Dimensioni d’ingombro (H x L x P) mm 645 x 368 x 364
Classifica secondo Direttiva 92/42/CEE
N° indentificativo CE
Parametri tecnici ErP
Potenza termica nominale Prated kW 24 20 24 30
Temperatura di applicazione (riscaldamento ambiente)
Classe di efficienza energetica in sanitario

Classe di efficienza energetica stagionale del
(riscaldamento d’ambiente)

Consumo energetico annuo in termini di GCV
(riscaldamento d’ambiente)

Consumo energetico annuo in termini di GCV
(riscaldamento dell’acqua)

Efficienza energetica stagionale del riscalda­mento d’ambiente

Efficienza energetica di riscaldamento dell’acqua
Livello di potenza sonora all’interno LWA dB 47 46 47

NB.: - I dati sono soggetti a modifiche senza preavviso.

- (1 kW = 860 Kcal/h).

QHE GJ73607391

AFC kWh / 37 39 37

ɳ

S

ɳ

Wh

Kg 25 26 28,5

dB(A) 40 42 45

stelle

PIN 0063CM3019

%94949494

% / 86 86 85

★★★★

media

23

1

CALDAIE MURALI A CONDENSAZIONE

Remeha

DIMENSIONE SPAZI MINIMI DIMENSIONE SPAZIO AERAZIONE

Tzerra 24ds-24c-28c-35c

5

368

5

≥ 200

≥ 464

5

368

5

≥ 250

554

≥ 250

364

1000

≥

100

(1)

PREVALENZE

La caldaia è dotata di un circolatore modulante.
H Prevalenza circuito riscaldamento
Q Portata d’acqua (∆t= 20K)

TZERRA M 24DS (SOLO RISCALDAMENTO) TZERRA M 24C - 28C (COMBINATA)

554

≥ 250

TZERRA M 35C (COMBINATA)

24

CALDAIE MURALI A CONDENSAZIONE

Remeha

LUNGHEZZE MASSIME DEI CONDOTTI ARIA/FUMI

Tzerra 24ds-24c-28c-35c

1

VERSIONE PER LOCALI VENTILATI

L =

VERSIONE SIGILLATA (PARALLELA)

L = +

B13: Lunghezza massima
della canna fumaria (L)

60 mm 70 mm 80 mm 100 mm

Tzerra 24DS 13 m 25 m 40 m
Tzerra 24c 13 m 25 m 40 m
Tzerra 28c 14 m 27 m 40 m
Tzerra 35c 9 m 17 m 40 m 40 m

Diametro

(1)

(1)

(1)

40 m
40 m
40 m

(1)

(1)

(1)

(1)

(1) Mantenendo la lunghezza massima della canna fumaria, è possibile appli­care gomiti supplementari 5 x 90º o 10 x 45º.

C13-C33:
Lunghezza massima
della canna fumaria (L)

60/-60 mm 70/-70 mm 80/-80 mm 100/-100 mm

Tzerra 24DS 8 m 24 m
Tzerra 24c 8 m 24 m
Tzerra 28c 8 m 26 m
Tzerra 35c 4 m 16 m

Diametro

(1)

40 m

(1)

40 m

(1)

40 m

(1)

36 m 40 m

(2)

(2)

(2)

40 m
40 m
40 m

(1) (2)

(1) (2)

(1) (2)

(1)

(1) Calcolata con passante di 80/125 mm
(2) Mantenendo la lunghezza massima della canna fumaria, è possibile appli­care gomiti supplementari 5 x 90º o 10 x 45º.

DIVERSE ZONE DI PRESSIONE

C53: Lunghezza massima
dei condotti dei fumi (L)

Diametro

60/-60 mm 70/-70 mm 80/-80 mm 100-100 mm

24DS 6 m 14 m 35 m 40 m(1)

L = +

24c 6 m 14 m 35 m 40 m(1)
28c 9 m 18 m 40 m 40 m(1)
35c 5 m 11 m 28 m 40 m

Lunghezza equivalente in metri per ogni elemento utilizzato (parallelo)

Diametro 60 mm 70 mm 80 mm 90 mm 100 mm 110 mm 130 mm

Curva 45° 0,9 m 1,1 m 1,2 m 1,3 m 1,4 m 1,5 m 1,6 m
Curva 90° 3,1 m 3,5 m 4,0 m 4,5 m 4,9 m 5,4 m 6,2 m

Lunghezza equivalente in metri per ogni elemento utilizzato (coassiale)

Diametro 60/100 mm 80/125 mm 100/150 mm

Curva 45° 1,0 m 1,0 m 1,0 m
Curva 90° 2,0 m 2,0 m 2,0 m

25

1

CALDAIE MURALI A CONDENSAZIONE

Remeha

SCHEMA DI IMPIANTO CON CALDAIA MURALE TZERRA COMBINATA CON SISTEMA SOLARE PER SOLA
INTEGRAZIONE SANITARIO

Tzerra 24ds-24c-28c-35c

SCHEMA DI IMPIANTO CON CALDAIA MURALE REMEHA TZERRA 24DS SOLO RISCALDAMENTO CON
BOLLITORE PER PRODUZIONE ACS

26

CALDAIE MURALI A CONDENSAZIONE

Remeha

KIT VASO ESPANSIONE LT.9 PER TZERRA IN BOX

Tzerra KIT VASO LT 9

Kit completo per l’installazione di caldaia Tzerra in box di
ridotte dimensioni, completo vaso di espansione da 9 litri, staf­fetta di fissaggio e viti.
Idoneo per qualsiasi modello di Tzerra, installandolo affiancato
permette l’installazione della caldaia entro box di profondità
fino a 27 cm, facilitando le operazioni di sostituzione caldaia
in strutture esistenti

Descrizione Codice

Kit vaso espansione lt.9

1 02 17 007

1

27

1

CALDAIE MURALI A CONDENSAZIONE

Remeha

TZERRA SUN 150 ARMADIO SOLARE

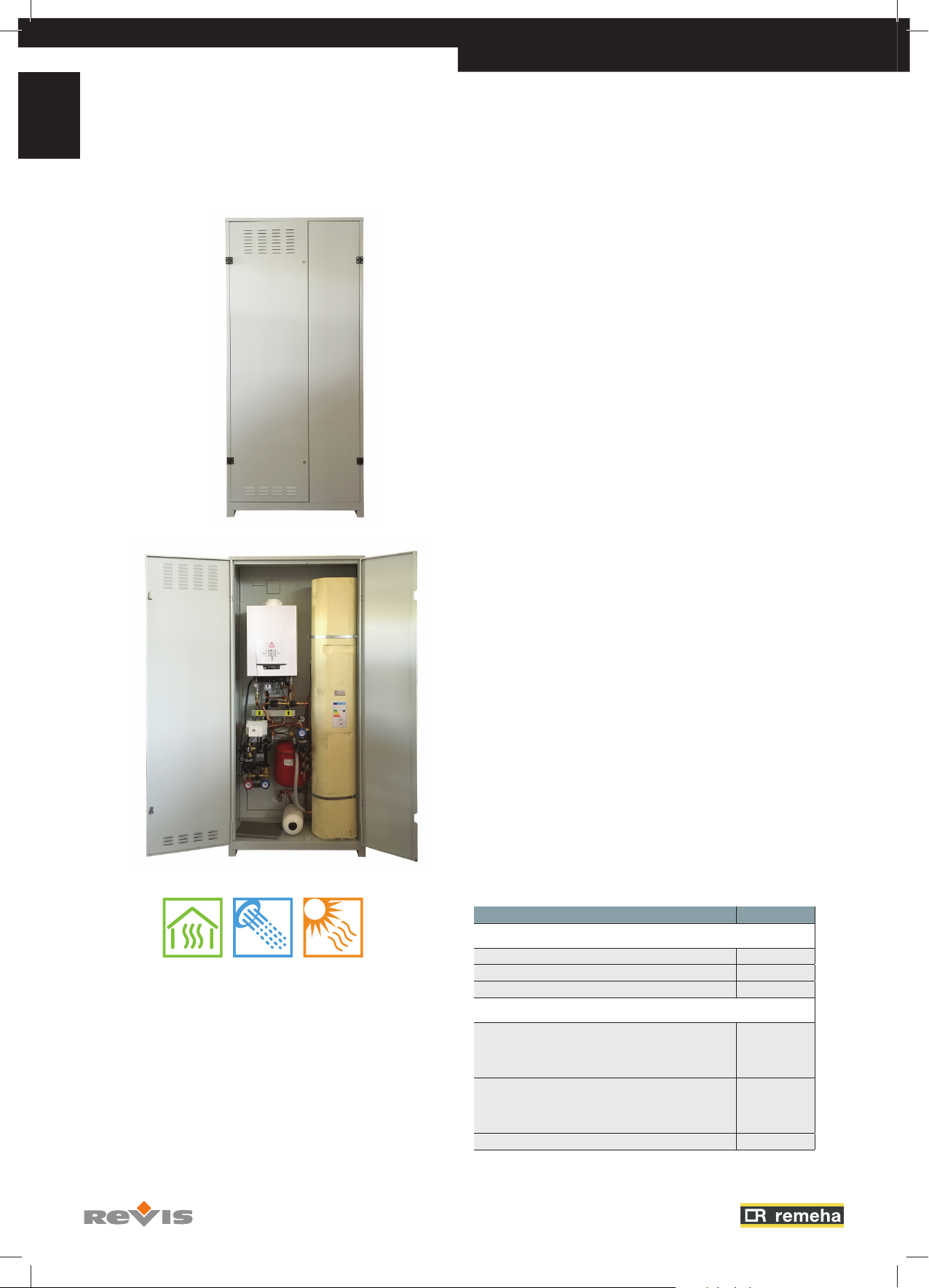

Tzerra SUN 150 Armadio Solare

SISTEMA SOLARE PREASSEMBLATO COMPATTO PER
RISCALDAMENTO E PRODUZIONE DI ACQUA CALDA
SANITARIA.

Vano per incasso parziale o da esterno in lamiera alluminata
di dimensioni LxPxH: 1000x400x2260, fornito con griglia di
aspirazione idonea per il generatore termico, predisposta in
facciata.
L’armadio è inoltre fornito di PRE-TAGLI Ø80 sui due lati e
sulla parete superiore per la rapida e agevole installazione
degli scarichi fumi. La parete frontale è facilmente isolabile
con pannellatura di spessore fino a 15mm. Fornito con chiave
di chiusura.
Il sistema idraulico è composto da un bollitore 150 litri in
acciaio inox coibentato a stratificazione termica, con serpen­tino solare per la produzione di acqua calda sanitaria. Il bolli­tore è abbinato ad una caldaia TZERRA combinata a conden­sazione, per l’eventuale integrazione sanitaria.
All’interno dell’armadio sono allocati i vasi di espansione ed il
tutto è completato da una centralina per la gestione del solare.
La particolarità della caldaia TZERRA consente un notevole
risparmio, potendo integrare solo la richiesta effettiva di acqua
calda, utilizzando il calore comunque incamerato all’interno
del bollitore. Ciò consente di consumare solo quanto neces­sita all’utenza senza mantenere in temperatura una massa di
acqua inutilmente.
Il sistema può essere fornito con qualsiasi modello di caldaia
TZERRA combinata e, inoltre, le contenute dimensioni ne
consentono l’installazione anche in spazi angusti essendo pro­fondo solo 400 mm.
Il sistema è fornito di serie con centralina di controllo e regola­zione del sistema solare.
Il sistema viene fornito preassemblato con un unico circuito
diretto; sono disponibili come accessori la versione con due
circuiti diretti (cod. 1 04 35 001) e quella con un diretto e un
miscelato (cod. 1 04 35 000).

FUNZIONAMENTO CIRCUITO SANITARIO

La temperatura costante di consegna è garantita da due valvole
termostatiche, una deviatrice ed una miscelatrice.
Se l’acqua del bollitore non è sufficientemente calda (<45°C)
viene commutata verso la caldaia e una volta caldaia viene
miscelata ad una temperatura idonea per le applicazioni
domestiche di acqua calda sanitaria.
Se invece l’acqua in ingresso è già sufficientemente calda
(>45°C) verrà miscelata direttamente per le applicazioni
domestiche di acqua calda sanitaria, utilizzando efficacemente
l’energia solare.

Descrizione Codice

TZERRA SUN 150 ARMADIO SOLARE
Tzerra Sun 150 c/ caldaia Tzerra 24c 1 04 35 004
Tzerra Sun 150 c/ caldaia Tzerra 28c 1 04 35 005
Tzerra Sun 150 c/ caldaia Tzerra 35c 1 04 35 006

OPTIONAL
kIT 2 zone (alta+alta)

Il kit comprende due circuiti diretti, che sa­ranno forniti al posto del kit base già assem­blati all’interno del box

kIT 2 zone (alta+bassa)

Il kit comprende un circuito diretto e uno
miscelato, che saranno forniti al posto del kit
base già assemblati all’interno del box

Predisposizione PDC 1 04 35 002

1 04 35 000

1 04 35 001

28

CALDAIE MURALI A CONDENSAZIONE

Remeha

Caratteristiche tecniche:

Pressione massima del circuito di riscaldamento bar 3
Temperatura massima di funzionamento solare °C 85
Temperatura minima di funzionamento solare °C 30
Capacità totale vaso di espansione solare l 18
Pressione minima del circuito solare bar 0,5
Pressione massima del circuito solare bar 6
Capacità totale vaso di espansione bollitore l 6
Pressione minima del circuito sanitario bar 0,5
Pressione massima del circuito sanitario bar 6
Produzione di A.C.S. con sola integraz. solare ∆t 30 K l 175
Produzione di A.C.S. con sola integraz. caldaia in regime continuo ∆t 30 K l/min. vedere dati caldaia
Temperatura regolabile in sanitario °C 30 - 65
Alimentazione elettrica Tensione/Frequenza V-Hz 230/50
Potenza massima assorbita W 60
Grado di protezione IP IP X5D
Peso lordo (senza caldaia) kg 90
BOLLITORE
Capacità Totale Lt 147,6
Pressione massima di esercizio del sanitario bar 10
Pressione massima di esercizio dello scambiatore bar 6
Temperatura massima di esercizio del bollitore °C 90
DIMENSIONI
Altezza mm 2260
Larghezza mm 1000
Profondità mm 400

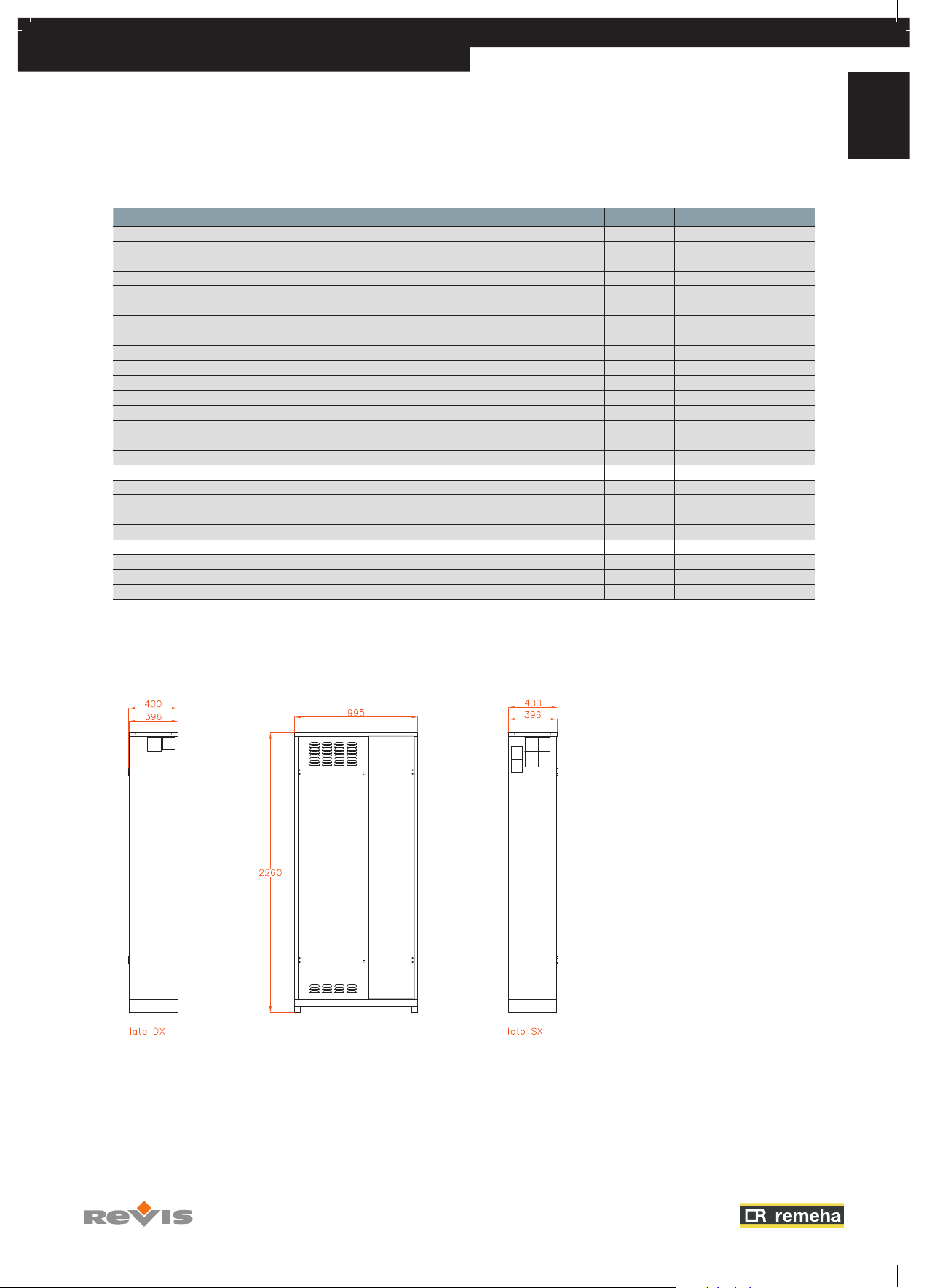

Tzerra SUN 150 Armadio Solare

1

DIMENSIONI DI INGOMBRO

29

1

CALDAIE MURALI A CONDENSAZIONE

Remeha

SCHEMA IDRAULICO PER 1 CIRCUITO DIRETTO

Tzerra SUN 150 Armadio Solare

SCHEMA IDRAULICO PER 2 CIRCUITI DIRETTI

30

CALDAIE MURALI A CONDENSAZIONE

Remeha

SCHEMA IDRAULICO PER 1 CIRCUITO DIRETTO E 1 MISCELATO

Tzerra SUN 150 Armadio Solare

1

LEGENDA

PS pannelli solari
AACS accumulo di ACS
R1-R8 rubinetti di intercettazione
CS centralina solare
L1 misuratore di portata
P circolatore
VNT valvola di non ritorno
VSI valvola di sicurezza
VE vaso espansione circuito solare
T1 termometro circuito solare ritorno
P1 idrometro impianto solare
S1 sonda collettore solare in uscita
S2 sonda bollitore
S3 sonda integrazione
SK kit solar (valvola deviatrice termostatica e valvola miscelatrice termostatica)
MC mandata collettore
RC ritorno collettore
MR mandata riscaldamento
RR ritorno riscaldamento
F ingresso AFS
CS uscita acqua calda
ACS ACS

31
