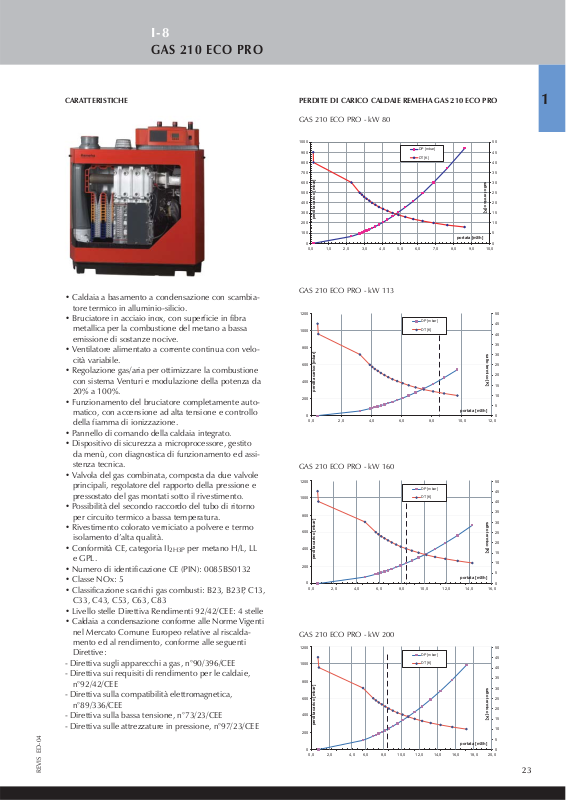

I-8
GAS 210 ECO PRO
CARATTERISTICHE PERDITE DI CARICO CALDAIE REMEHA GAS 210 ECO PRO
GAS 210 ECO PRO - kW 80
• Caldaia a basamento a condensazione con scambiatore termico in alluminio-silicio.
• Bruciatore in acciaio inox, con superficie in fibra
metallica per la combustione del metano a bassa
emissione di sostanze nocive.
• Ventilatore alimentato a corrente continua con velocità variabile.
• Regolazione gas/aria per ottimizzare la combustione
con sistema Venturi e modulazione della potenza da
20% a 100%.
• Funzionamento del bruciatore completamente automatico, con accensione ad alta tensione e controllo
della fiamma di ionizzazione.
1000
900
800
700
600
500
400
300
perdita carico [mbar]
200
100
0
0,0 1,0 2,0 3,0 4,0 5,0 6,0 7,0 8,0 9,0 10,0
GAS 210 ECO PRO - kW 113
1200
1000
800
600
400
perdita carico [mbar]
200
0
0,0 12,010,08,06,04,02,0
DP [mbar]
DT [K]
salto termico [K]
portata [m3/h]
DP [mba r]
DT [K]
salto termico [K]
portata [m3/h]
• Pannello di comando della caldaia integrato.
• Dispositivo di sicurezza a microprocessore, gestito
da menù, con diagnostica di funzionamento ed assistenza tecnica.
• Valvola del gas combinata, composta da due valvole
principali, regolatore del rapporto della pressione e
pressostato del gas montati sotto il rivestimento.
• Possibilità del secondo raccordo del tubo di ritorno
per circuito termico a bassa temperatura.
• Rivestimento colorato verniciato a polvere e termo
isolamento d’alta qualità.
• Conformità CE, categoria II
per metano H/L, LL
2H3P
e GPL.
• Numero di identificazione CE (PIN): 0085BS0132
• Classe NOx: 5
• Classificazione scarichi gas combusti: B23, B23P, C13,
GAS 210 ECO PRO - kW 160
1200
1000
800
600
400
perdita carico [mbar]
200
0
0,0 12,010,08,06,04,02,0
DP [mba r]
DT [K]
salto termico [K]
portata [m3/h]
14,0 16,0
C33, C43, C53, C63, C83
• Livello stelle Direttiva Rendimenti 92/42/CEE: 4 stelle
• Caldaia a condensazione conforme alle Norme Vigenti
nel Mercato Comune Europeo relative al riscaldamento ed al rendimento, conforme alle seguenti
Direttive:
- Direttiva sugli apparecchi a gas, n°90/396/CEE
- Direttiva sui requisiti di rendimento per le caldaie,
n°92/42/CEE
- Direttiva sulla compatibilità elettromagnetica,
GAS 210 ECO PRO - kW 200
1200
1000
800
600
DP [mba r]
DT [K]
salto termico [K]
n°89/336/CEE
- Direttiva sulla bassa tensione, n°73/23/CEE
- Direttiva sulle attrezzature in pressione, n°97/23/CEE
400
200
0
0,0 12,010,08,06,04,02,0
perdita carico [mbar]
portata [m3/h]
14,0 16,0 18,0 20,0
1
50
45
40
35
30
25
20
15
10
5
0
50
45
40
35
30
25
20
15
10
5
0
50
45
40
35
30
25
20
15
10
5
0
50
45
40
35
30
25
20
15
10
5
0
REVIS ED-04
23
I-8
GAS 210 ECO PRO
1

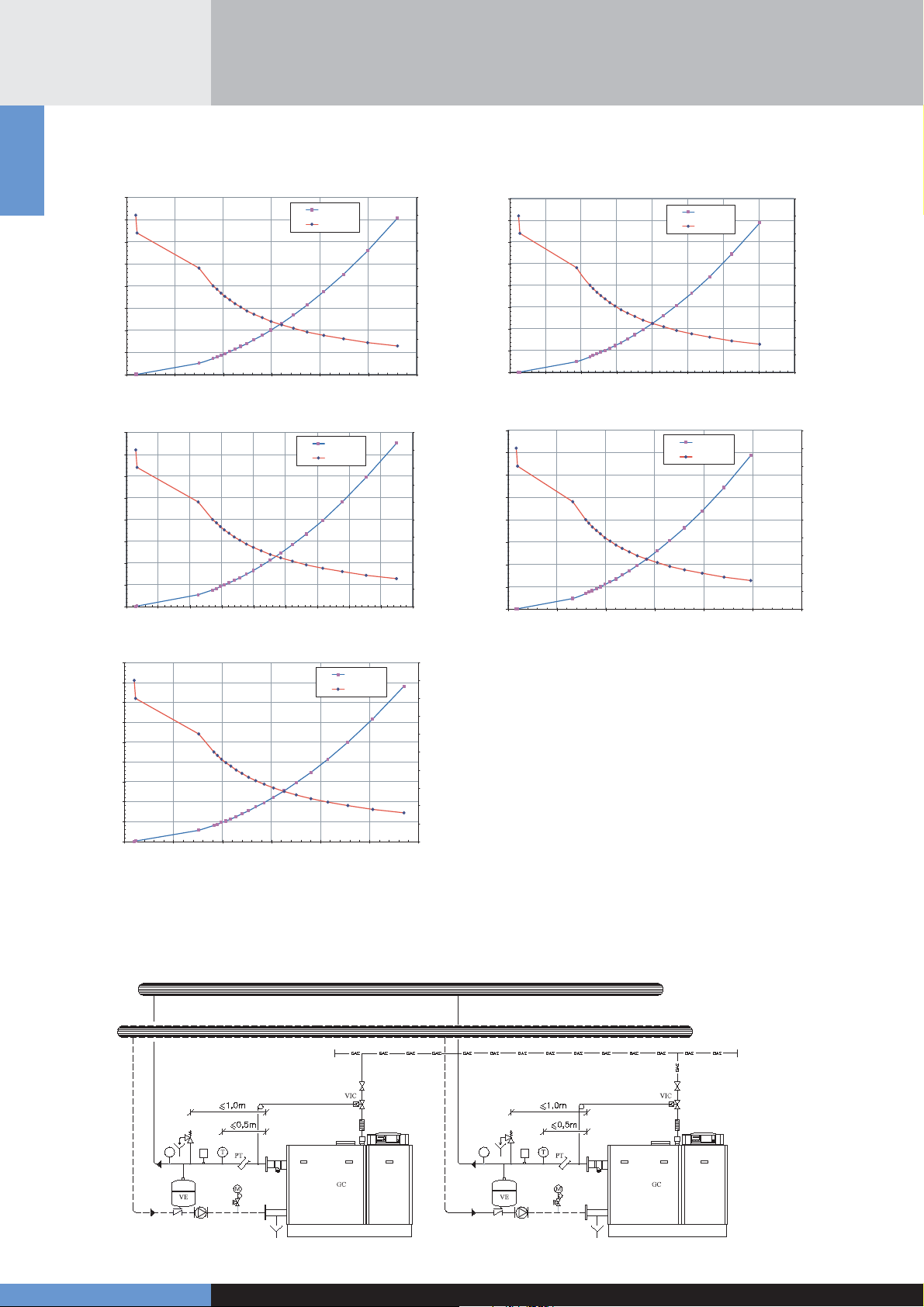

SCHEMA FUNZIONALE GENERATORE REMEHA GAS 210 ECO PRO
VDS
P
T
TB
TR
VDS
P
T
TB
TR
LEGENDA
GC Generatore di calore “GAS 210 ECO PRO”
VIC Valvola di intercettazione combustibile
TB Termostato automatico di blocco a riarmo manuale tarato per T<= 100°C
TR Termostato automatico di regolazione tarato per T<= 95°C
T Indicatore di temperatura con fondo scala 120°C
VDS Valvola di sicurezza
P Pressostato di blocco a riarmo manuale tarato A P < Pv.d.s.
PT Pozzetto di ispezione termometro di controllo Ø int. = 10 mm
M Indicatore di pressione con appendice per strumento di controllo
VE Vaso di espansione a membrana
VDS
P
T
TB
TR
N.B.: Per impianti con potenzialità al focolare > 580kW prevedere n. 2 v.d.s.
Per un’ottimale funzionamento dell’impianto in cascata è importante il corretto dimensionamento dei collettori e delle rispettive pompe
di circolazione. Per gli impianti esistenti, è consigliato inserire, prima del collettore aperto, un filtro sul ritorno.
1/2’’
Potenza Portata Q d int. D Ø o D quadro H A B
kW mc pollici pollici mm mm mm mm
d
120 5,2 2 4 (DN 100) 90 350 465 630
160 6,9 2 4 (DN 100) 100 350 465 630
200 8,6 2½ 5 (DN 125) 110 440 580 770
240 10,3 2½ 5 (DN 125) 120 440 580 770
B
A
H
280 12,0 2½ 6 (DN 150) 130 440 580 770
320 13,8 2½ 6 (DN 150) 140 440 580 770
360 15,5 2½ 6 (DN 150) 150 440 580 770
400 17,2 2½ 8 (DN 200) 160 440 580 770
440 18,9 3 8 (DN 200) 170 540 720 900
480 20,6 3 8 (DN 200) 170 540 720 900
520 22,4 3 8 (DN 200) 180 540 720 900
1/2’’
D
560 24,1 3 8 (DN 200) 190 540 720 900
600 25,8 3 8 (DN 200) 190 540 720 900
640 27,5 3 10 (DN 250) 200 540 720 900
24
REVIS ED-04
I-9
GAS 310 ECO
DIMENSIONI E COLLEGAMENTI REMEHA GAS 310 ECO
Vista laterale
1
C
L
A
Vista dall’alto
B
E
Vista laterale Vista frontale
Collegamento mandata DN 80
Collegamento ritorno DN 80
Collegamento gas 2” femmina
Collegamento condensa Ø 32 mm femmina
Collegamento gas combusto Ø 250 mm
Collegamento aria comburente Ø 250 mm
Secondo ritorno (optional) DN 65
Potenza nominale P. Termica Dimensioni
Tipo caldaia
kW kW kW mm mm mm mm mm litri kg
266 kW 5 elementi 56 - 282 51 - 261 54 - 266 1600 1463 1590 1004 1312 49 360
333 kW 6 elementi 71 - 353 65 - 327 68 - 333 1600 1463 1590 901 1312 60 410
402 kW 7 elementi 84 - 427 79 - 395 82 - 402 1990 1853 1980 1110 1702 71 460
469 kW 8 elementi 98 - 499 92 - 462 95 - 469 1990 1853 1980 1007 1702 82 510
539 kW 9 elementi 113 - 573 106 - 531 109 - 539 1990 1853 1980 904 1702 93 560
Capacità Peso50/30°C 80/60°C Hi A B C E L
REVIS ED-04
25
I-9
GAS 310 ECO
1
Caratteristiche
• La caldaia Gas 310 ECO è una caldaia a basamento a
condensazione completamente assemblata, configurata,
ad alimentazione a gas (solo gas metano), completamente
modulante e ad alto rendimento.
• Il mantello della caldaia Gas 310 ECO è dotato di una
serie di ruote orientabili che permettono di manovrare
facilmente la caldaia e di posizionarla e installarla nel
locale destinato con il minimo sforzo.
• Scambiatore termico in alluminio-silicio, bruciatore
in acciaio inox, con superficie in fibra metallica per la
combustione del metano a bassa emissione di sostanze
nocive.
• Ventilatore alimentato a corrente continua con velocità
variabile.
• Regolazione gas/aria per ottimizzare la combustione con
sistema Venturi e modulazione della potenza da 20% a
100%.
• Il bruciatore pre-miscelato con il suo sistema di controllo
del rapporto gas/aria garantisce un funzionamento pulito
e senza problemi con rendimento η a 109% Hi nella
modalità di condensazione, unitamente a basse emissioni
di CO e di NOx.
• Funzionamento del bruciatore completamente automatico, con accensione ad alta tensione e controllo della
fiamma di ionizzazione.
• Valvola del gas combinata, composta da due valvole principali, regolatore del rapporto della pressione e pressostato del gas montati sotto il rivestimento.
• Lo scambiatore di calore di alluminio silicio ed altri componenti fondamentali sono contenuti all’interno di un
carter di acciaio rigido con parti rimovibili per scopi di
manutenzione.
• Pannello di comando della caldaia integrato.
• Dispositivo di sicurezza a microprocessore, gestito da
menù, con diagnostica di funzionamento ed assistenza
tecnica. Tutti i principali comandi elettrici ed elettronici
sono contenuti nel pannello comandi montato sulla sommità della caldaia di fronte agli attacchi sul lato lungo, ma
possono essere ruotati di 90° verso il lato corto per adattarsi alle specifiche esigenze di sistemazione in loco.
• L’apparecchiatura di controllo di serie permette di avere
un comando esterno di accensione/spegnimento (On/Off),
di regolazione alta/bassa (high/low) o con un comando di
modulazione (ingresso da 0-10 V) oppure tramite interfaccia con termoregolazione.
• Il display digitale incorporato visualizza un codice di
funzionamento e permette di leggere e regolare i valori
effettivi e quelli impostati. Il modernissimo comando
tiene costantemente monitorate le condizioni di funzionamento della caldaia, variando l’emissione di calore in
funzione del carico dell’impianto. Il comando è in grado
di reagire alle influenze “negative” esterne nel resto dell’impianto (portata, problemi di alimentazione aria/gas)
mantenendo costante la produzione della caldaia per il
maggior tempo possibile senza andare in blocco. Nel
peggiore dei casi, la caldaia ridurrà la sua produzione e/o
si spegnerà (modalità di arresto) in attesa che vengano
ripristinate le condizioni normali prima del riavvio.
• La caldaia è disponibile con collegamenti di mandata e di
ritorno sul lato sinistro o destro della caldaia stessa, con
l’attacco per il gas sulla sommità della caldaia. L’uscita del
gas combusto sarà posizionata in basso sullo stesso lato
dei raccordi. L’entrata dell’aria per la combustione (per
il funzionamento a camera chiusa) si trova sulla sommità
della caldaia.
• La caldaia è adatta sia per applicazioni a camera chiusa sia
a camera aperta ed è stata progettata per riscaldamento
centralizzato e per la produzione indiretta di acqua calda
con pressioni d’esercizio comprese fra 0,8 e 6 bar.
• Possibilità del secondo raccordo del tubo di ritorno per
circuito termico a bassa temperatura.
• Rivestimento colorato verniciato a polvere e termo isolamento d’alta qualità.
• Conformità CE, categoria II
• Numero di identificazione CE (PIN): 0063 BP 3474
• Classe NOx: 5
• Classificazione scarichi gas combusti: B23, C33, C53,
C63, C83
• Livello stelle secondo Direttiva Rendimenti 92/42/CEE: 4
per metano H/L, LL.
2H
26
REVIS ED-04
I-9
GAS 310 ECO
DATI TECNICI REMEHA GAS 310 ECO
5 elementi 6 elementi 7 elementi 8 elementi 9 elementi
Dati di potenza
Potenza nominale al focolare (PCI) kW 54 - 266 68 - 333 82 - 402 95 - 469 109 - 539
Potenza utile (80/60°C kW 51 - 261 65 - 327 79 - 395 92 - 462 106 - 531
Potenza utile (40/30°C) kW 56 - 282 71 - 353 84 - 427 98 - 499 113 - 573
Rendimento P.min - P.max (80/60°C) η % 94,7 - 98,1 95,3 - 98,2 95,8 - 98,3 96,3 - 98,5 96,8 - 98,5
Rendimento P.min - P.max (50/30°C) η % 103,7 - 104,8 104,4 - 105,2 102,4 - 105,7 103,2 - 106,0 103,7 - 106,4
Perdite calore mantello (80/60°C) P.min - P.max % 3,4 - 0,8 2,8 - 0,4 2,3 - 0,0 1,8 - 0,0 1,3 - 0,0
Perdite calore camino con bruc. funz. (80/60°C) % 1,9 - 2,3 1,9 - 2,3 1,9 - 2,3 1,9 - 2,1 1,9 - 2,0
Perdite calore camino con bruc. funz. (40/30°C) % 0,4 - 1,5 0,4 - 1,5 0,4 - 1,5 0,4 - 1,4 0,4 - 1,3
Perdite calore camino con bruciatore spento % < 0,1
Dati relativi al gas combusto
Classificazione - B23, C33, C43, C53, C63, C83
Tipo di gas - II
Pressione ingresso gas (metano) mbar 17 - 30 17 - 30 17 - 100 17 - 100 17 - 100
Consumo gas metano (max) m3/h 29 36 43 50 57
Quantità gas scarico (P.min - P.max) kg/h 91 - 453 114 - 565 138 - 680 160 - 793 183 - 907
Classe NOx - 5
Emissioni NOx (P.min - P.max 80/60°C) ppm 15 - 32 14 - 31 13 - 29 12 - 28 12 - 27
Emissioni NOx (P.min - P.max 50/30°C) ppm 13 - 25 13 - 25 12 - 24 11 - 23 11 - 23
Emissioni NOx (annue, 50/30°C) mg/kWh < 60
Emissioni CO (annue, 50/30°C) mg/kWh < 20
Emissioni CO (P.min - P.max 80/60°C) ppm 9 - 37 7 - 36 6 - 35 5 - 34 5 - 33
Emissioni CO (P.min - P.max 40/30°C) ppm 9 - 35 8 - 33 6 - 32 5 - 31 5 - 30
Prevalenza residua ventilatore (P.min - P.max) Pa 10 - 150
Temperatura gas combusto
P.min - P.max (80/60°C)
Temperatura gas combusto
P.min - P.max (40/30°C)
Produzione condensa Tr = 50°C kg/m3 (litri/h) 0,3 (7) 0,3 (9) 0,3 (11) 0,3 (13) 0,3 (15)
Produzione condensa Tr = 30°C kg/m3 (litri/h) 1,3 (37) 1,3 (46) 1,3 (56) 1,3 (65) 1,3 (74)
pH condensa - 2 ... 5
CO2 (P.min - P.max) % 9
Dati relativi al lato riscaldamento
Contenuto acqua litri 49 60 71 82 93
Pressione di esercizio min - max bar 0,8 - 6
Temperatura massima °C 110
Temperatura massima di esercizio °C 20 - 90
Valore Kv (m3/h)/bar1/2 33,4 42,4 49,0 59,9 64,6
Dati elettrici
Alimentazione V/Hz 230 / 50
Consumo elettrico massimo W 303 340 470 600 858
Consumo elettrico in stand-by W 12
Classe di protezione IP 20
Altri dati
Peso kg 360 410 460 510 560
Superficie m² 1,2 1,4
Rumorosità ad 1 m (a pieno carico) dB(A) 6,0
Livello stelle CE 92/42 -
N° Certificazione PIN CE 0063 BP 3474
°C 57 - 65
°C 32 - 45
(metano)
2H
* * * *
1
REVIS ED-04
27
I-9
GAS 310 ECO
1
PERDITE DI CARICO CALDAIE REMEHA GAS 310 ECO
800
700
600
500
400
300
200
perdita carico [mbar]
100
0
0,0 5,0 10,0 15,0 20,0 25,0 30,0
DP [mbar]
DT [K]
portata [m3/h]
GAS 310 ECO - 5 elementi
800
700
600
500
400
300
200
perdita carico [mbar ]
100
0
0,0 5,0 10,0 15,0 20,0 25,0 30,0 35,0 40,0 45,0
DP [mbar]
DT [K]
portata [m3/h]
GAS 310 ECO - 7 elementi
900
800
700
600
500
400
300
perdita carico [mbar]
200
100
0
0,0 10,0 20,0 30,0 40,0 50,0 60,0
DP [mb ar]
DT [K]
portata [m3/h]
GAS 310 ECO - 9 elementi
50
45
40
35
salto termico [K]
30
25
20
15
10
5
0
800
700
600
500
400
300
200
perdita carico [mbar]
100
0
0,0 5,0 10,0 15,0 20,0 25,0 30,0 35,0 40,0
DP [m bar]
DT [K]
portata [m3/h]
50
45
40
35
salto termico [K]
30
25
20
15
10
5
0
GAS 310 ECO - 6 elementi
50
45
40
35
salto termico [K]
30
25
20
15
10
5
0
800
700
600
500
400
300
200
perdita carico [mbar]
100
0
0,0 10,0 20,0 30,0 40,0 50,0 60,0
DP [mbar]
DT [K]
portata [m3/h]
50
45
40
35
salto termico [K]
30
25
20
15
10
5
0
GAS 310 ECO - 8 elementi
50
45
40
35
salto termico [K]
30
25
20
15
10
5
0
LEGENDA
GC Generatore di calore “GAS 310 ECO”
VIC Valvola di intercettazione combustibile
T Indicatore di temperatura con fondo scala 120°C
P Pressostato di blocco a riarmo manuale tarato A P <
Pv.d.s.
PT Pozzetto di ispezione termometro di controllo
Ø int. = 10 mm
M Indicatore di pressione con appendice per strumento
di controllo
VE Vaso di espansione a membrana
B Termostato di blocco a riarmo manuale
VDS Valvola di sicurezza omologata
Per impianti con potenzialità al focolare > 580kW prevedere
n. 2 v.d.s.
28
SCHEMA FUNZIONALE GENERATORE REMEHA GAS 310 ECO
VDS
P
VDS
BB
P
REVIS ED-04
I-10
GAS 610 ECO
DIMENSIONI E COLLEGAMENTI REMEHA GAS 610 ECO
Vista laterale
1
Vista dall’alto
Vista laterale
Collegamento mandata 2 x DN 80
Collegamento ritorno 2 x DN 80
Collegamento gas 2 x 2” femmina
Collegamento condensa 2 x Ø 32 mm femmina
Collegamento gas combusto Ø 350 mm
Collegamento aria comburente 2 x Ø 250 mm (standard) - 1 x 350 mm (optional)
Secondo ritorno (optional) 2 x DN 65
Potenza nominale P. Termica Dimensioni
Tipo caldaia 50/30°C 80/60°C Hi A B C E L Capacità Peso
kW kW kW mm mm mm mm mm litri kg
666 kW 5 elementi 94 - 706 87 - 654 91 - 666 1463 1837 1590 901 1312 120 820
804 kW 6 elementi 131 - 854 123 - 790 128 - 804 1853 2227 1980 1110 1702 142 920
938 kW 7 elementi 130 - 998 122 - 924 127 - 938 1853 2227 1980 1007 1702 164 1020
1078 kW 8 elementi 156 - 1146 148 - 1062 153 - 1078 1853 2227 1980 904 1702 186 1120
Vista frontale
REVIS ED-04
29
I-10
GAS 610 ECO
1
Caratteristiche
• La caldaia Gas 610 ECO è una caldaia a basamento a
condensazione ad alimentazione a gas (solo gas metano),
completamente modulante e ad alto rendimento.
• La caldaia Gas 610 ECO è composta da due moduli, ciascuno formato da uno scambiatore di calore, un ventilatore e una regolazione. I due moduli vengono consegnati
separati, posizionati su di un pallet, dotati di una serie
di ruote orientabili che per mettono di manovrare facilmente la caldaia e di posizionarla e installarlo nel locale
destinato con il minimo sforzo.
• Scambiatore termico in alluminio-silicio, bruciatore
in acciaio inox, con superficie in fibra metallica per la
combustione del metano a bassa emissione di sostanze
nocive.
• Ventilatore alimentato a corrente continua con velocità
variabile.
• Regolazione gas/aria per ottimizzare la combustione con
sistema Venturi e modulazione della potenza da 20% a
100%.
• Il bruciatore pre-miscelato con il suo sistema di controllo
del rapporto gas/aria garantisce un funzionamento pulito
e senza problemi con rendimento η a 109% Hi nella
modalità di condensazione, unitamente a basse emissioni
di CO e di NOx.
• Funzionamento del bruciatore completamente automatico, con accensione ad alta tensione e controllo della
fiamma di ionizzazione.
• Valvola del gas combinata, composta da due valvole principali, regolatore del rapporto della pressione e pressostato del gas montati sotto il rivestimento.
• Lo scambiatore di calore di alluminio silicio ed altri componenti fondamentali sono contenuti all’interno di un
carter di acciaio rigido con parti rimovibili per scopi di
manutenzione.
• Pannello di comando della caldaia integrato.
• Dispositivo di sicurezza a microprocessore, gestito da
menù, con diagnostica di funzionamento ed assistenza
tecnica.
• Tutti i principali comandi elettrici ed elettronici sono contenuti nel pannello comandi montato sulla sommità della
caldaia di fronte agli attacchi sul lato lungo, ma possono
essere ruotati di 90° verso il lato corto per adattarsi alle
specifiche esigenze di sistemazione in loco.
• L’apparecchiatura di controllo di serie permette di avere
un comando esterno di accensione/spegnimento (On/Off),
di regolazione alta/bassa (high/low) o con un comando di
modulazione (ingresso da 0-10 V) oppure tramite interfaccia con termoregolazione O-Therm.
• Per la Gas 610 ECO, ciascuno dei due moduli deve essere
comandato in modo indipendente.
• Il display digitale incorporato visualizza un codice di
funzionamento e permette di leggere e regolare i valori
effettivi e quelli impostati. Il modernissimo comando
tiene costantemente monitorate le condizioni di funzionamento della caldaia, variando l’emissione di calore in
funzione del carico dell’impianto. Il comando è in grado
di reagire alle influenze “negative” esterne nel resto dell’impianto (portata, problemi di alimentazione aria/gas)
mantenendo costante la produzione della caldaia per il
maggior tempo possibile senza andare in blocco.
Nel peggiore dei casi, la caldaia ridurrà la sua produzione
e/o si spegnerà (modalità di arresto) in attesa che vengano
ripristinate le condizioni normali prima del riavvio.
• La caldaia è disponibile con collegamenti di mandata e di
ritorno sul lato sinistro o destro della caldaia stessa, con
l’attacco per il gas sulla sommità della caldaia. L’uscita del
gas combusto sarà posizionata in basso sullo stesso lato
dei raccordi. L’entrata dell’aria per la combustione (per
il funzionamento a camera chiusa) si trova sulla sommità
della caldaia.
• La caldaia è adatta sia per applicazioni a camera chiusa sia
per la combustione a camera aperta ed è stata progettata
per riscaldamento centralizzato e per la produzione indiretta di acqua calda con pressioni d’esercizio comprese
fra 0,8 e 6 bar.
• Possibilità del secondo raccordo del tubo di ritorno per
circuito termico a bassa temperatura.
• Rivestimento colorato verniciato a polvere e termo isolamento d’alta qualità.
• Modulazione della potenza fino a 15%
• Conformità CE, categoria II
• Numero di identificazione CE (PIN): 0063 BP 3474
• Classe NOx: 5
• Classificazione scarichi gas combusti: B23, C33, C53,
C63, C83
• Livello stelle secondo Direttiva Rendimenti 92/42/CEE: 4
• Caldaia a condensazione conforme alle Norme Vigenti
nel Mercato Comune Europeo relative al riscaldamento
ed al rendimento, conforme alle seguenti direttive:
- Direttiva sugli apparecchi a gas, n°90/396/CEE
- Direttiva sui requisiti di rendimento per le caldaie,
n°92/42/CEE
- Direttiva sulla compatibilità elettromagnetica, n°89/336/
CEE
- Direttiva sulla bassa tensione, n°73/23/CEE
- Direttiva sulle attrezzature in pressione, n°97/23/CEE
per metano H/L, LL.
2H
30
REVIS ED-04
I-10
GAS 610 ECO
DATI TECNICI REMEHA GAS 310 ECO
2X6 elementi 2X7 elementi 2X8 elementi 2X9 elementi
Dati di potenza
Potenza nominale al focolare (PCI) kW 91 - 666 128 - 804 127 - 938 153 - 1078
Potenza utile (80/60°C kW 87 - 654 123 - 790 122 - 924 148 - 1062
Potenza utile (40/30°C) kW 94 - 706 131 - 854 130 - 998 156 - 1146
Rendimento P.min - P.max (80/60°C) η % 95,6 - 98,2 96,1 - 98,3 96,1 - 98,5 96,7 - 98,5
Rendimento P.min - P.max (40/30°C) η % 103,3 - 105,1 102,3 - 105,7 102,4 - 106,0 102,0 - 106,3
Perdite calore mantello (80/60°C) P.min - P.max % 2,5 - 0,4 2,0 - 0,0 2,0 - 0,0 1,4 - 0,0
Perdite calore camino con bruc. funz. (80/60°C) % 1,9 - 2,3 1,9 - 2,2 1,9 - 1,9 1,9 - 1,5
Perdite calore caminocon bruc. funz. (40/30°C) % 0,4 - 1,5
Perdite calore camino con bruciatore spento % < 0,1
Dati relativi al gas combusto
Classificazione - B23, C33, C43, C53, C63, C83
Tipo di gas - II
Pressione ingresso gas (metano) mbar 17 - 30 17 - 100 17 - 100 17 - 100
Consumo gas metano (max) m3/h 74 86 100 114
Quantità gas scarico (P.min - P.max) kg/h 153 - 1130 215 - 1360 214 - 1586 257 - 1814
Classe NOx - 5
Emissioni NOx (P.min - P.max 80/60°C) ppm 14 - 31 13 - 29 12 - 28 12 - 27
Emissioni NOx (P.min - P.max 40/30°C) ppm 13 - 25 12 - 24 11 - 23 11 - 23
Emissioni NOx (annue, 40/30°C) mg/kWh < 60
Emissioni CO (annue, 40/30°C) mg/kWh < 20
Emissioni CO (P.min - P.max 80/60°C) ppm 7 - 36 6 - 35 5 - 34 5 - 33
Emissioni CO (P.min - P.max 40/30°C) ppm 8 - 33 6 - 32 5 - 31 5 - 30
Prevalenza residua ventilatore (P.min - P.max) Pa 130
Temperatura gas combusto
P.min - P.max (80/60°C)
Temperatura gas combusto
P.min - P.max (40/30°C)
Produzione condensa Tr = 50°C kg/m3 (litri/h) 0,3 (18) 0,3 (22) 0,3 (26) 0,3 (30)
Produzione condensa Tr = 30°C kg/m3 (litri/h) 1,3 (92) 1,3 (112) 1,3 (1 30) 1,3 (148)
pH condensa - 2 ... 5
CO2 (P.min - P.max) % 9
Dati relativi al lato riscaldamento
Contenuto acqua litri 120 142 164 186
Pressione di esercizio min - max bar 0,8 - 6
Temperatura massima °C 110
Temperatura massima di esercizio °C 20 - 90
Valore Kv (per ciascuno dei due moduli) (m3/h)/bar1/2 42,4 49,0 59,9 64,6
Dati elettrici
Alimentazione V/Hz 230 / 50
Consumo elettrico massimo W 694 980 1240 1684
Consumo elettrico in stand-by W 24
Classe di protezione IP 20
Altri dati
Peso kg 820 920 1020 1120
Superficie m² 2,4 2,8
Rumorosità ad 1 m (a pieno carico) dB(A) 63
Livello stelle CE 92/42 -
N° identificazione PIN CE 0063 BP 3474
°C 57 - 65
°C 32 - 45
(metano)
2H
* * * *
1
REVIS ED-04
31
I-10
GAS 610 ECO
SCHEMA FUNZIONALE GENERATORE REMEHA GAS 610 ECO
VDS
P
LEGENDA
GC Generatore di calore “GAS 610 ECO”
VIC Valvola di intercettazione combustibile
T Indicatore di temperatura con fondo scala 120°C
P Pressostato di blocco a riarmo manuale
tarato A P < Pv.d.s.
PT Pozzetto di ispezione termometro di controllo
Ø int. = 10 mm
M Indicatore di pressione con appendice per
strumento di controllo
VE Vaso di espansione a membrana
B Termostato di blocco a riarmo manuale
VDS Valvola di sicurezza omologata doppia
Per impianti con potenzialità al focolare > 580kW
prevedere n. 2 v.d.s.
VDS
BB
P
Ogni elemento del generatore di calore deve
essere dotato di dispositivo ISPESL.
REVIS S.r.l.
Via Trieste, 4/a
31025 S. Lucia di Piave TV
tel. 0438 701907
fax 02 36028583
www.re-vis.it
e-mail: info@re-vis.it
Loading...
