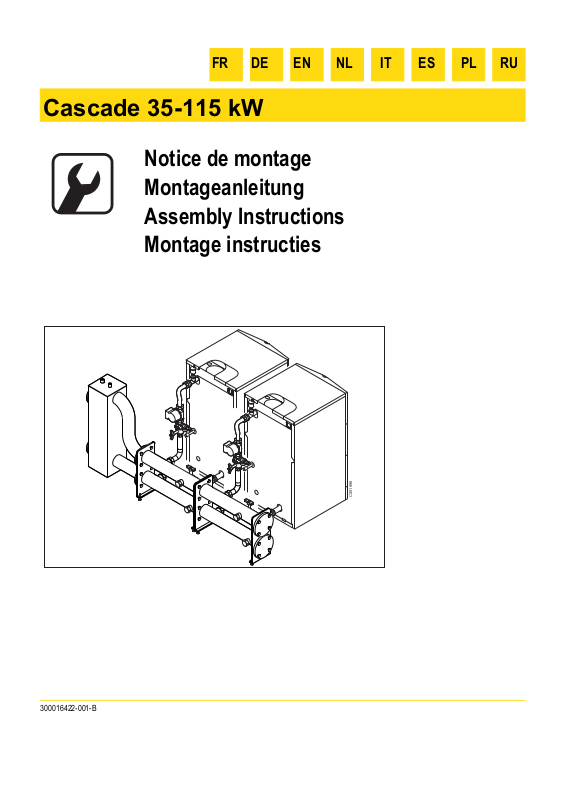

Page 1
Cascade 35-115 kW
Notice de montage
Montageanleitung
Assembly Instructions
Montage instructies
RUPLESITNLENDEFR
300016422-001-B
C001696
Page 2
1 Outils nécessaires
1 Tools required
1 Benötigtes
Werkzeug
C001763
13 - 19 - 24 - 46 - 48 - 50 - 52 - 55
1 Noodzakelijke
gereedschappen en
materialen
2
Cascade 35-115 kW 12/03/08 - 300016422-001-B
Page 3
2 Recommandations
2 Recommendations
2 Empfehlungen
C001699
2 Aanbevelingen
Pour le montage des différents composants, utiliser des
matériaux d'étanchéité approuvés.
Epreuve hydraulique :
Après le montage des chaudières et du système cascade,
il est nécessaire d'effectuer une épreuve hydraulique.
`Boucher les raccordements de départ et de retour.
La pression d'épreuve à l'eau froide doit être de 1.3 x
la pression de service.
Zur Montage der verschiedenen Komponenten
zugelassene Dichtmaterialien verwenden.
Hydraulischer Drucktest:
Nach der Montage der Heizkessel und des
Kaskadensystems muss eine Hydraulikprüfung
durchgeführt werden.
`Vor- und Rücklaufanschlüsse verstopfen.
Der Prüfdruck bei Kaltwasser muss 1.3 x den
Betriebsdruck betragen.
C001698
C001697
Preferably approved sealing material should be used.
Hydraulic test:
After assembling the boilers and the cascade system, a
pressure-test will visualise water tightness of the cascade
system.
`Flow and return connections must be blanked off.
Apply a cold water pressure of 1.3 x working pressure.
Gebruik voor de montage van de verschillende
onderdelen goedgekeurd afdichtingsmateriaal.
Waterdrukproef:
Na de montage van de verwarmingsketels en het
cascadesysteem moet er een hydraulische test
uitgevoerd worden.
`Sluit de aansluitingen van de vertrek- en retourleiding af.
De beproevingsdruk met koud water moet 1.3 x de
bedrijfsdruk zijn.
12/03/08 - 300016422-001-B Cascade 35-115 kW
3
Page 4
3 Colisage
3 Package list
3 Liefereinheiten
DN65
: 100011703
DN100
: 100011492
111067
3 Leveringsomvang
100011491
100011490
DN65
: 111712
DN100
: 111714
DN65
: 111788
DN100
: 111790
(1) Pompe à commander en fonction de la puissance de la
chaudière.
(1) Pumpe je nach Leistung des Heizkessels bestellen.
4
DN65
DN100
: 112632
: 112633
DN65
DN100

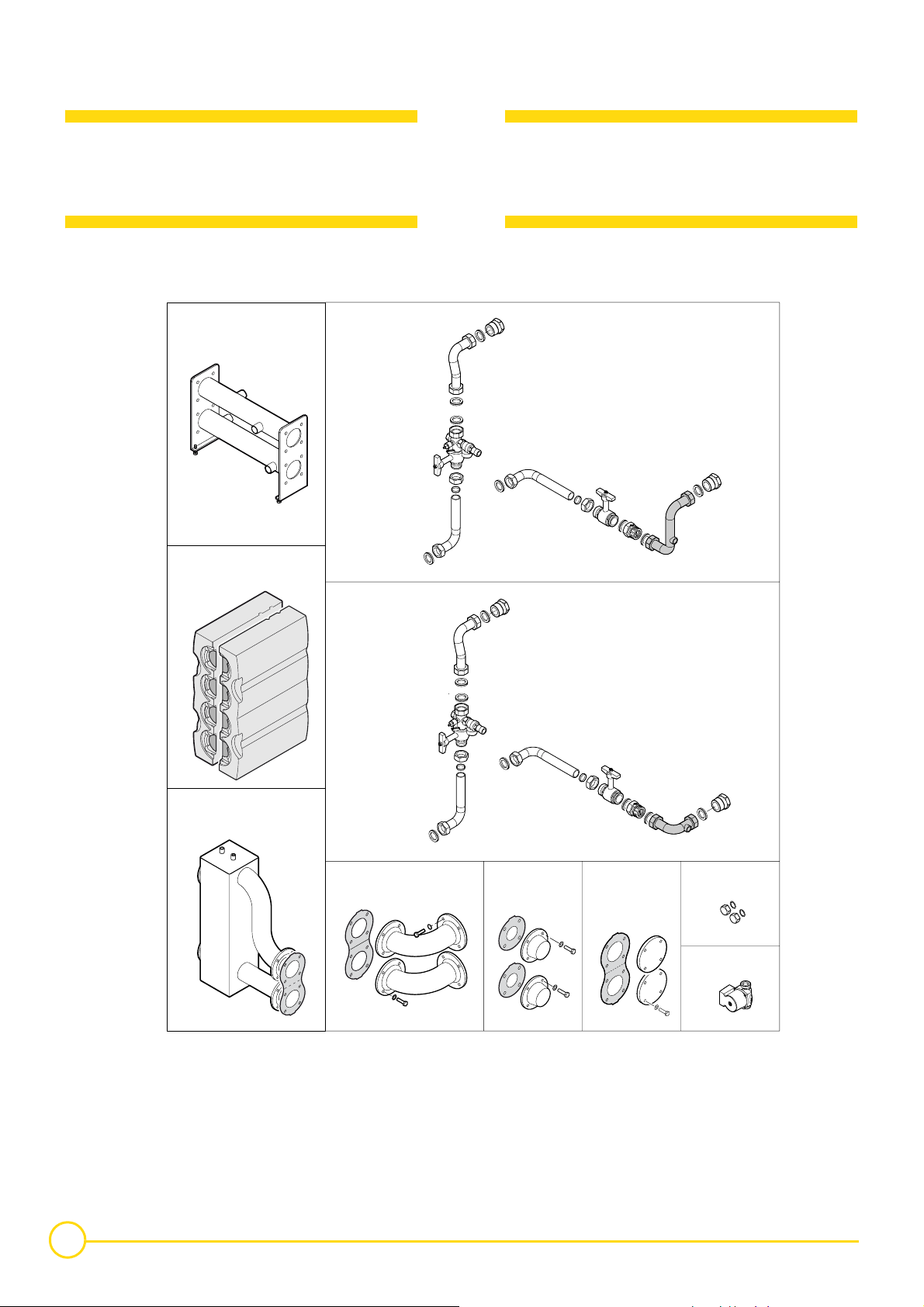

: 111701
: 111703
111708
(1)
C001805
(1) Pump to be ordered according to the output of the boiler.
(1) Pomp die bediend wordt aan de hand van het vermogen van
de verwarmingsketel.
Cascade 35-115 kW 12/03/08 - 300016422-001-B

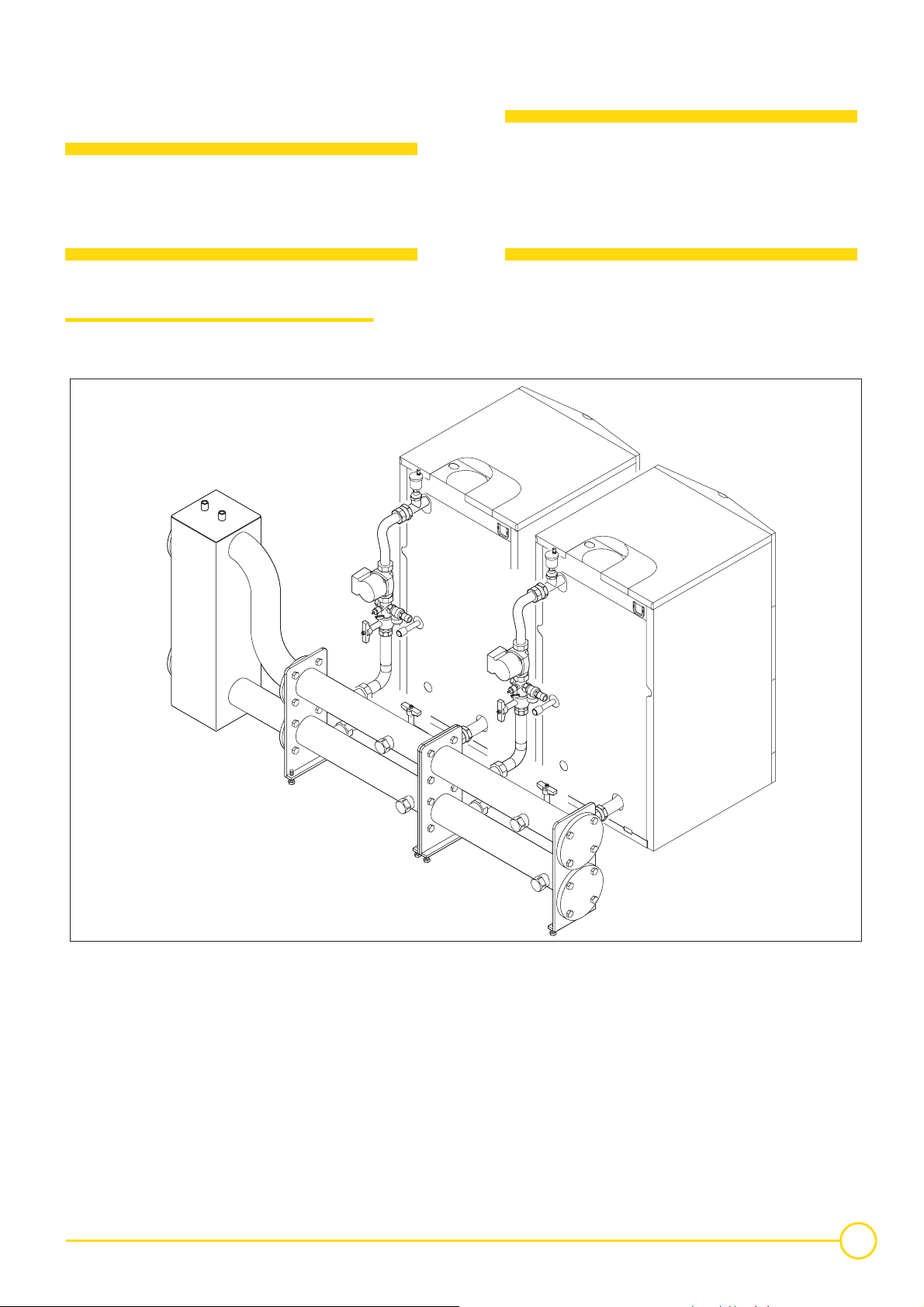

Page 5
4 Combinaisons
4 Combinations
possibles
4 Mögliche
Kombinationen
4.1 LV
possible
4 Mogelijke
combinaties
C001696
12/03/08 - 300016422-001-B Cascade 35-115 kW
5

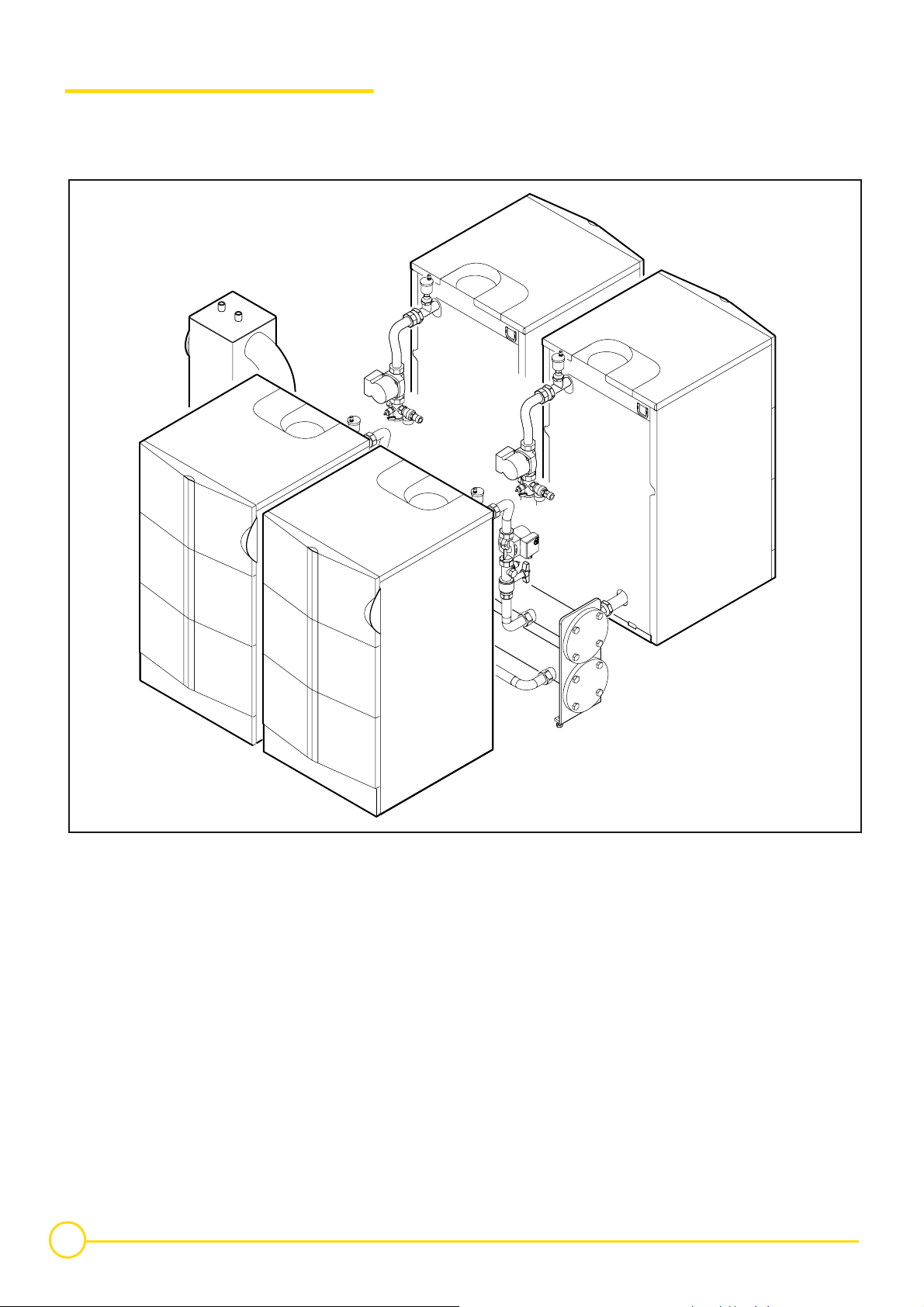

Page 6
4.2 RG
C001732
6
Cascade 35-115 kW 12/03/08 - 300016422-001-B
Page 7
5 Composants
5 Components
5 Komponenten
5 Componenten
1322
C001719
1100
12/03/08 - 300016422-001-B Cascade 35-115 kW
7
Page 8
6 Assemblage
3
C001702
6 Assembly
6 Montage
6 Assemblage
100mm
C001700
1
C001701
8
2
Cascade 35-115 kW 12/03/08 - 300016422-001-B
Page 9
C001703
8x
4
C001704
12/03/08 - 300016422-001-B Cascade 35-115 kW
5
9
Page 10
C001705
6
100
49
10
C001706
49
300
7
Cascade 35-115 kW 12/03/08 - 300016422-001-B

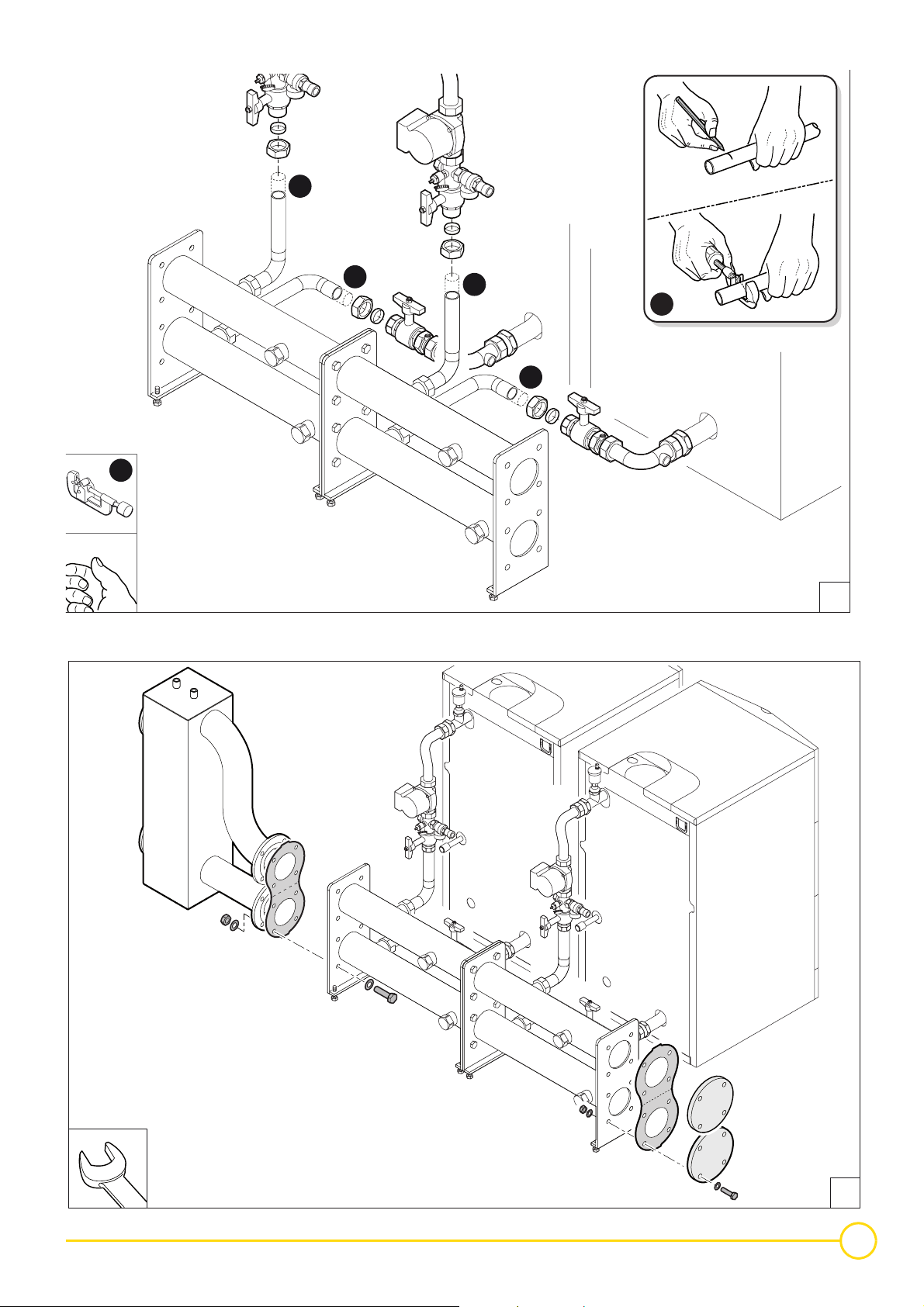

Page 11
A
A
C001707
A
A
A
A
8
C001708
12/03/08 - 300016422-001-B Cascade 35-115 kW
9
11
Page 12
C001709
10
12
Cascade 35-115 kW 12/03/08 - 300016422-001-B
Page 13
7 Montage des options
T-sensor
3a
C001712
7 Installing options
7 Montage der
Zubehöre
7.1 Brides à souder 7.1 Connecting flanges
7.1 Schweißflansche 7.1 Lasflenzen
7 Montage van de
opties
C001710
C001711
1a
2a
12/03/08 - 300016422-001-B Cascade 35-115 kW
13
Page 14
7.2 Coude 90° 7.2 Elbow 90°
T-sensor
3b
C001715
7.2 Bogen 90° 7.2 Bochtstuk 90°
2b
C001713
1b
C001714
14
Cascade 35-115 kW 12/03/08 - 300016422-001-B
Page 15
7.3 Isolation de la bouteille de découplage
7.3 Low-loss header insulation
7.3 Isolierung des thermohydraulischen Verteilers
7.3 Isolatie van de thermohydraulische verdeler
!
1
1
4x
C001716
4
12/03/08 - 300016422-001-B Cascade 35-115 kW
15
Page 16
16
Cascade 35-115 kW 12/03/08 - 300016422-001-B

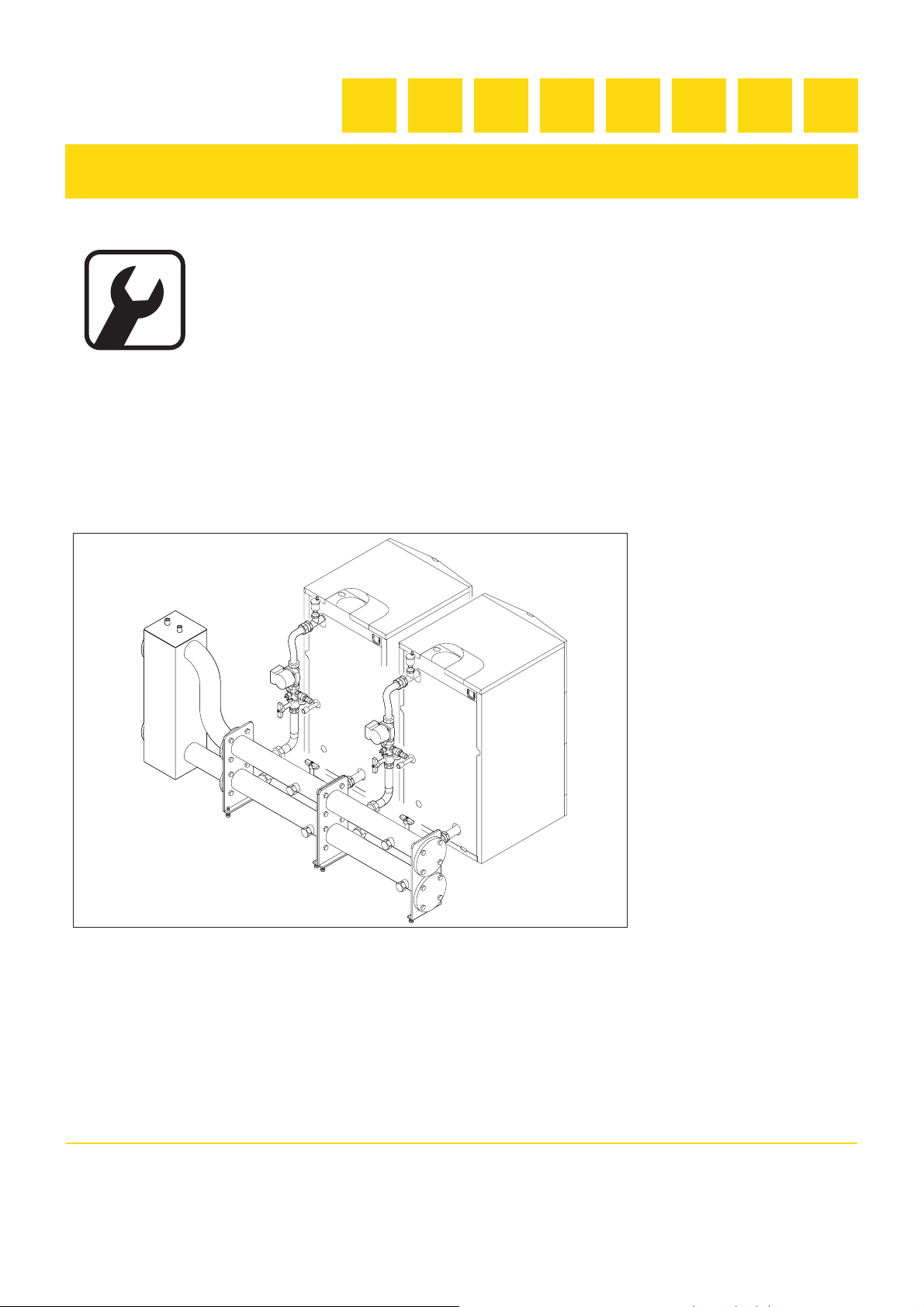

Page 17
Cascade 35-115 kW
Istruzioni di montaggio
Instrucciones de montaje
Instrukcja montażu
Инструкция по монтажу
RUPLESITNLENDEFR
300016422-001-B
C001696
Page 18
1 Utensili e materiali
necessari
1 Wymagane narzędzia
1 Herramientas y
materiales
necesarios
C001763
13 - 19 - 24 - 46 - 48 - 50 - 52 - 55
1 Необходимые
инструменты
18
Cascade 35-115 kW 12/03/08 - 300016422-001-B
Page 19

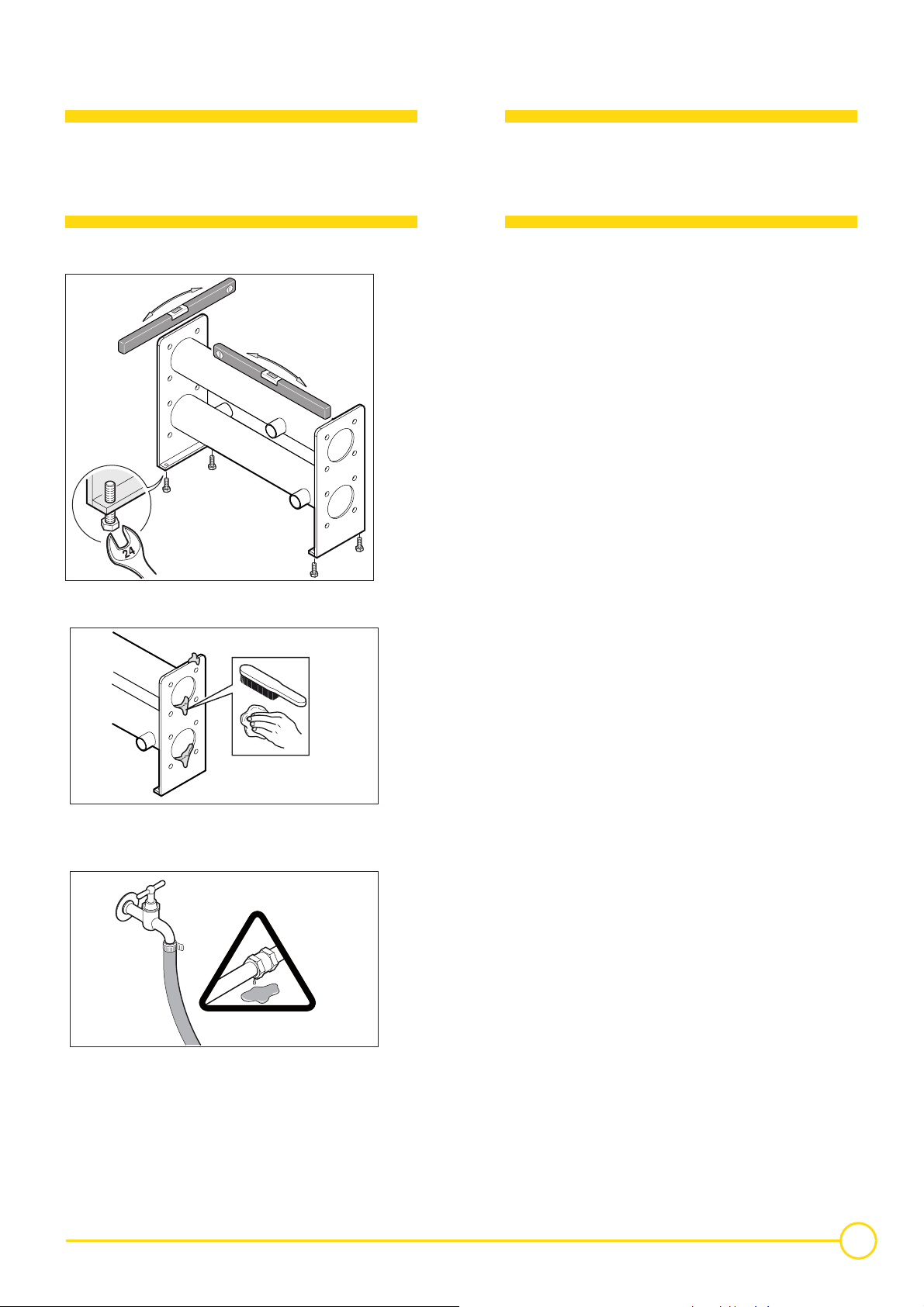

2 Raccomandazioni
2 Zalecenia
2 Recomendaciones
C001699
2 Рекомендации
Per il montaggio dei vari componenti, utilizzare materiali di
tenuta approvati.
Prova idraulica:
Dopo il montaggio delle caldaie e del sistema a cascata,
è necessario effettuare una prova idraulica.
`Tappare i collegamenti di mandata e di ritorno.
La pressione di prova ad acqua fredda deve essere di
1.3 x la pressione di esercizio.
Usar materiales de estanqueidad aprobados para montar
los distintos componentes.
Prueba hidráulica:
Después de montar las calderas y el sistema en cascada,
es necesario hacer una prueba hidráulica.
`Taponar las conexiones de salida y retorno.
La presión de prueba al agua fría debe ser de 1.3 x la
presión de servicio.
C001698
C001697
Zaślepić podłączenia zasilania i powrotu.
Próba ciśnieniowa:
Po montażu kotła i systemu kaskadowego należy
przeprowadzić próbę szczelności układu hydraulicznego.
`Zaślepić podłączenia zasilania i powrotu.
Ciśnienie wody zimnej musi odpowiadać wartości 1.3
x ciśnienie robocze.
Для монтажа различных компонентов использовать
подходящие материалы для герметичности.
Гидравлическое испытание :
После монтажа котлов и каскадной системы
необходимо выполнить гидравлическое испытание.
`Заглушить присоединения подающей и обратной
линии.
Испытательное давление холодной водой должно
быть 1.3 х рабочее давление.
12/03/08 - 300016422-001-B Cascade 35-115 kW
19
Page 20
3 Imballagio
3 Zakres dostawy
3 Empaquetado
DN65
: 100011703
DN100
: 100011492
111067
3 Упаковка
100011491
100011490
DN65
: 111712
DN100
: 111714
DN65
: 111788
DN100
: 111790
(1) Pompa da gestire in funzione della potenza della caldaia.
(1) Bomba regulada en función de la potencia de la caldera.
20
DN65
DN100
: 112632
: 112633
DN65
DN100
: 111701
: 111703
111708
(1)
C001805
(1) Zamówić pompę w zależności od mocy kotła.
(1) Насос заказывается в зависимости от мощности котла.
Cascade 35-115 kW 12/03/08 - 300016422-001-B
Page 21
4 Combinazioni
possibili
4Dostępne wykonania
4 Combinaciones
posibles
4.1 LV
4 Возможные
комбинации
C001696
12/03/08 - 300016422-001-B Cascade 35-115 kW
21

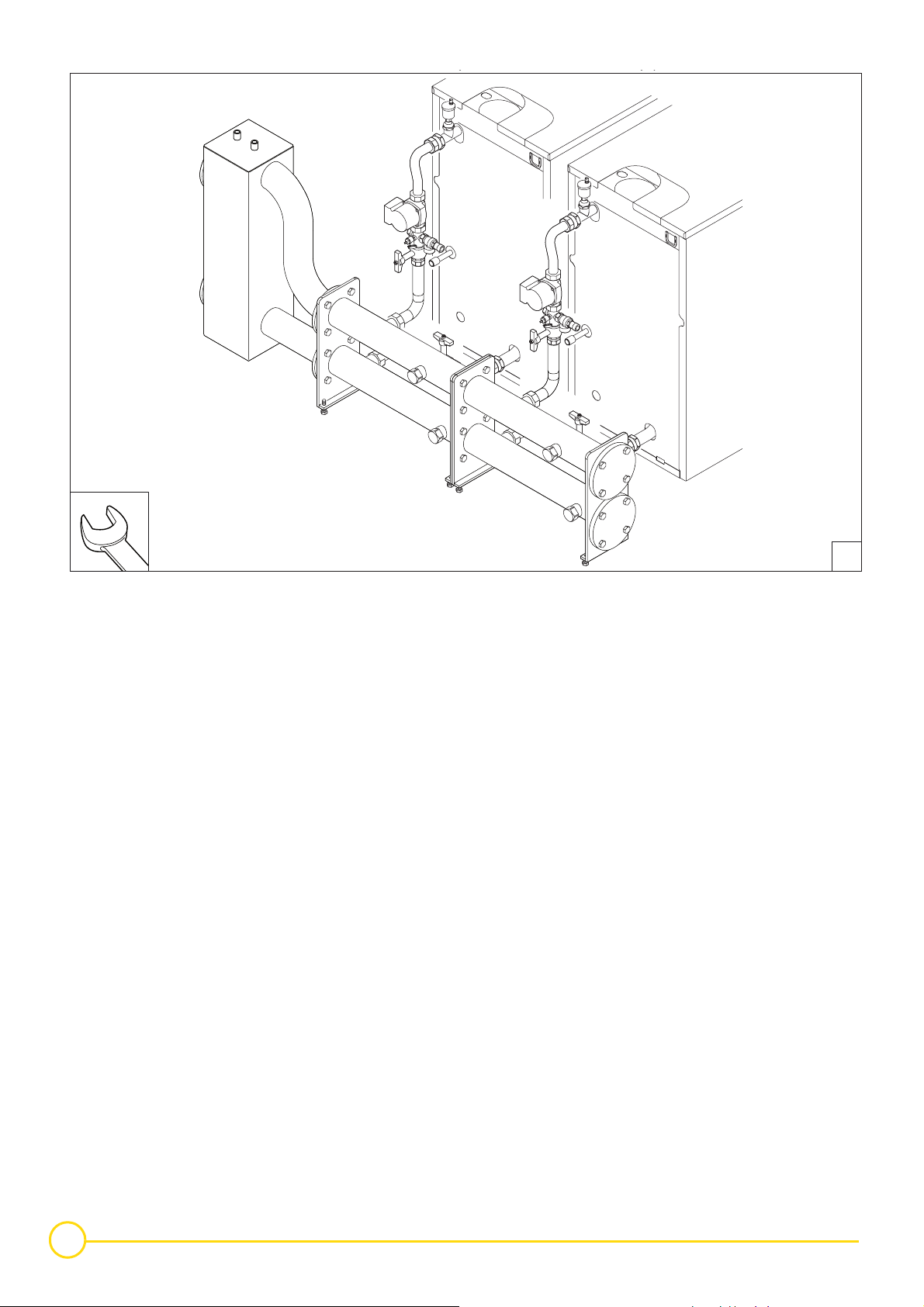

Page 22
4.2 RG
C001732
22
Cascade 35-115 kW 12/03/08 - 300016422-001-B
Page 23
5 Componenti
5Elementy
5 Componentes
5 Компоненты
1322
C001719
1100
12/03/08 - 300016422-001-B Cascade 35-115 kW
23

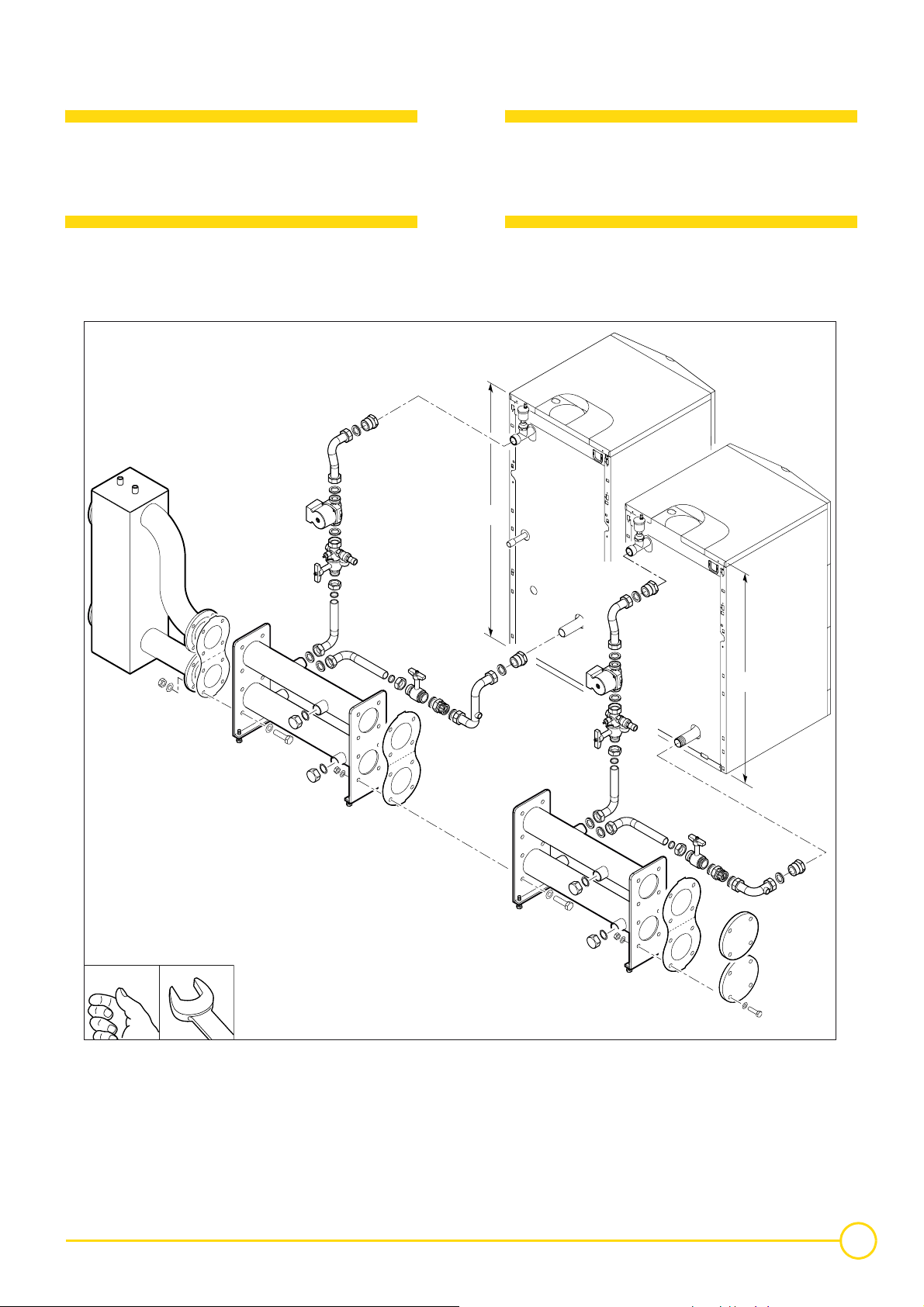

Page 24

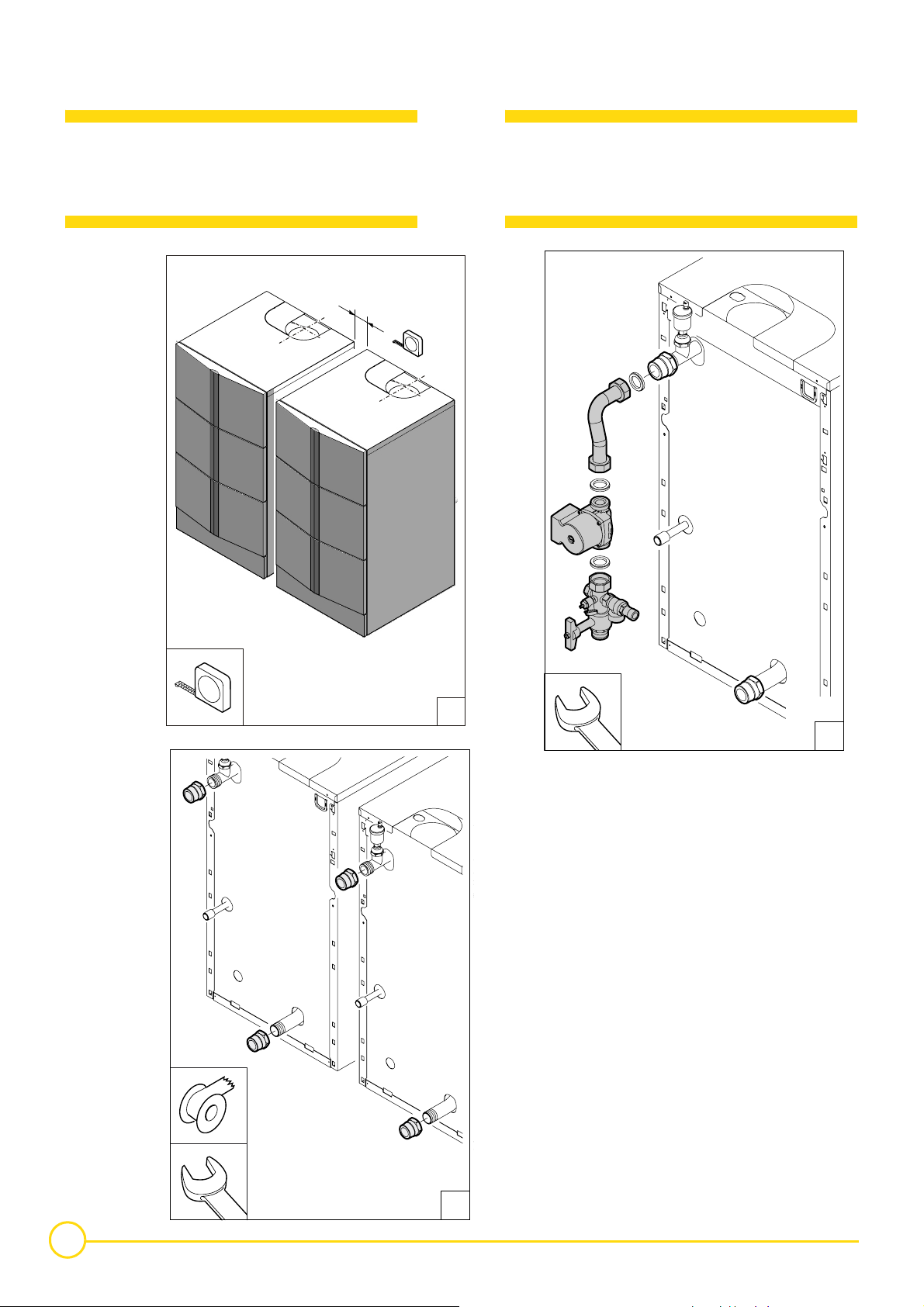

6 Montaż6 Montaggio
3
C001702
6 Ensamblaje
6 Сборка
100mm
C001700
1
24
C001701
2
Cascade 35-115 kW 12/03/08 - 300016422-001-B
Page 25
C001703
8x
4
C001704
12/03/08 - 300016422-001-B Cascade 35-115 kW
5
25

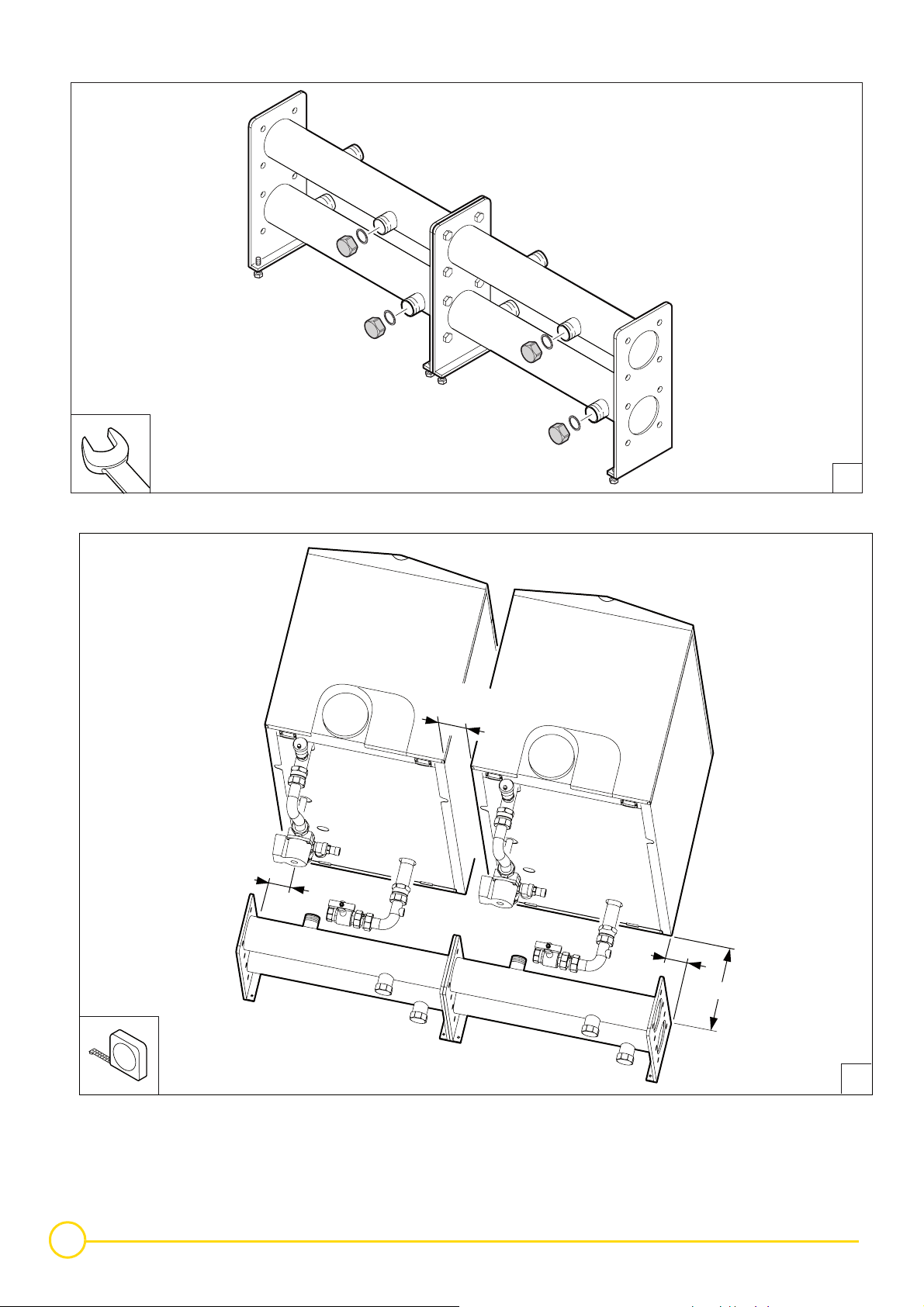

Page 26

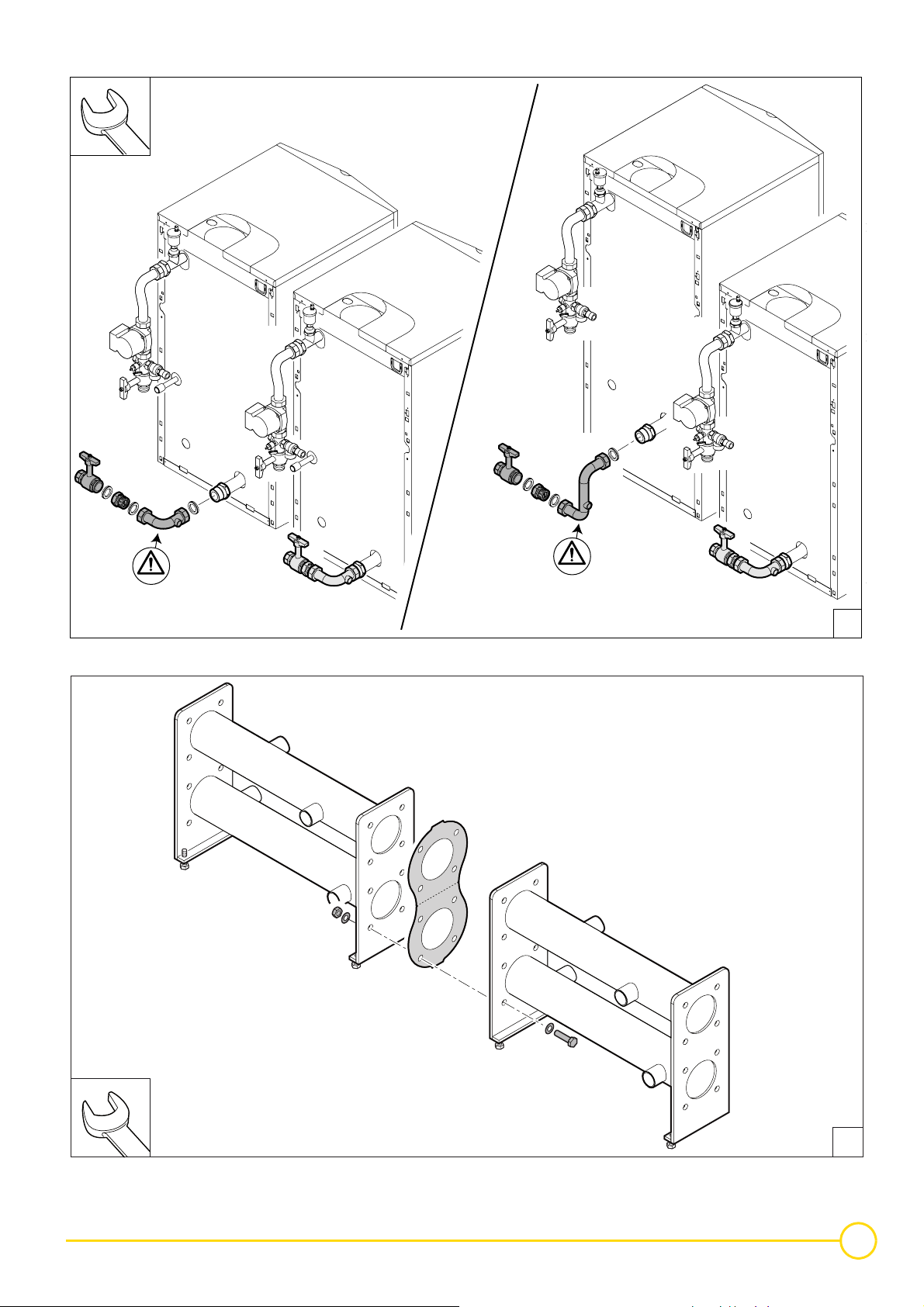

C001705
6
100
49
26
C001706
49
300
7
Cascade 35-115 kW 12/03/08 - 300016422-001-B
Page 27
A
A
C001707
A
A
A
A
8
C001708
12/03/08 - 300016422-001-B Cascade 35-115 kW
9
27
Page 28
C001709
10
28
Cascade 35-115 kW 12/03/08 - 300016422-001-B
Page 29

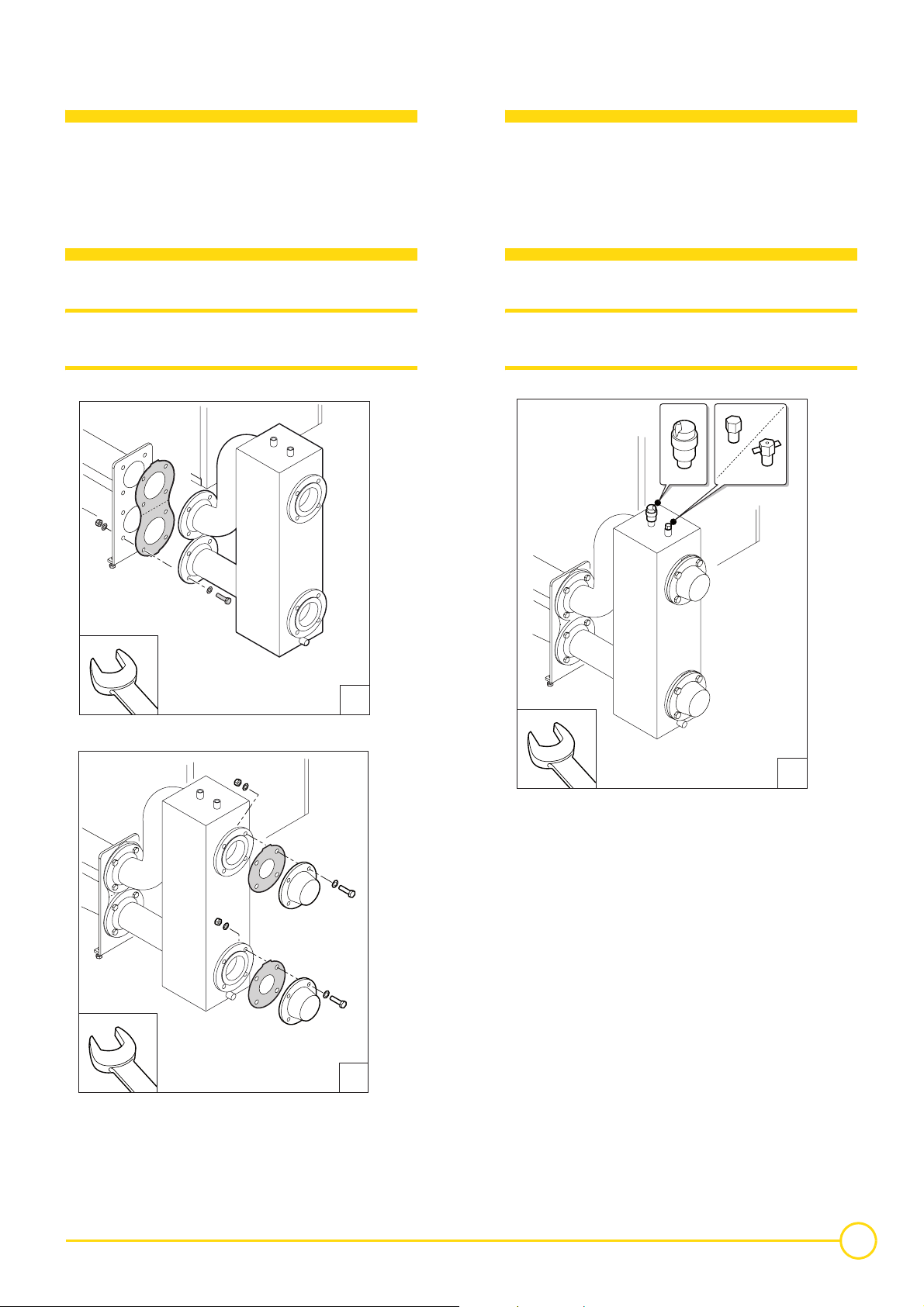

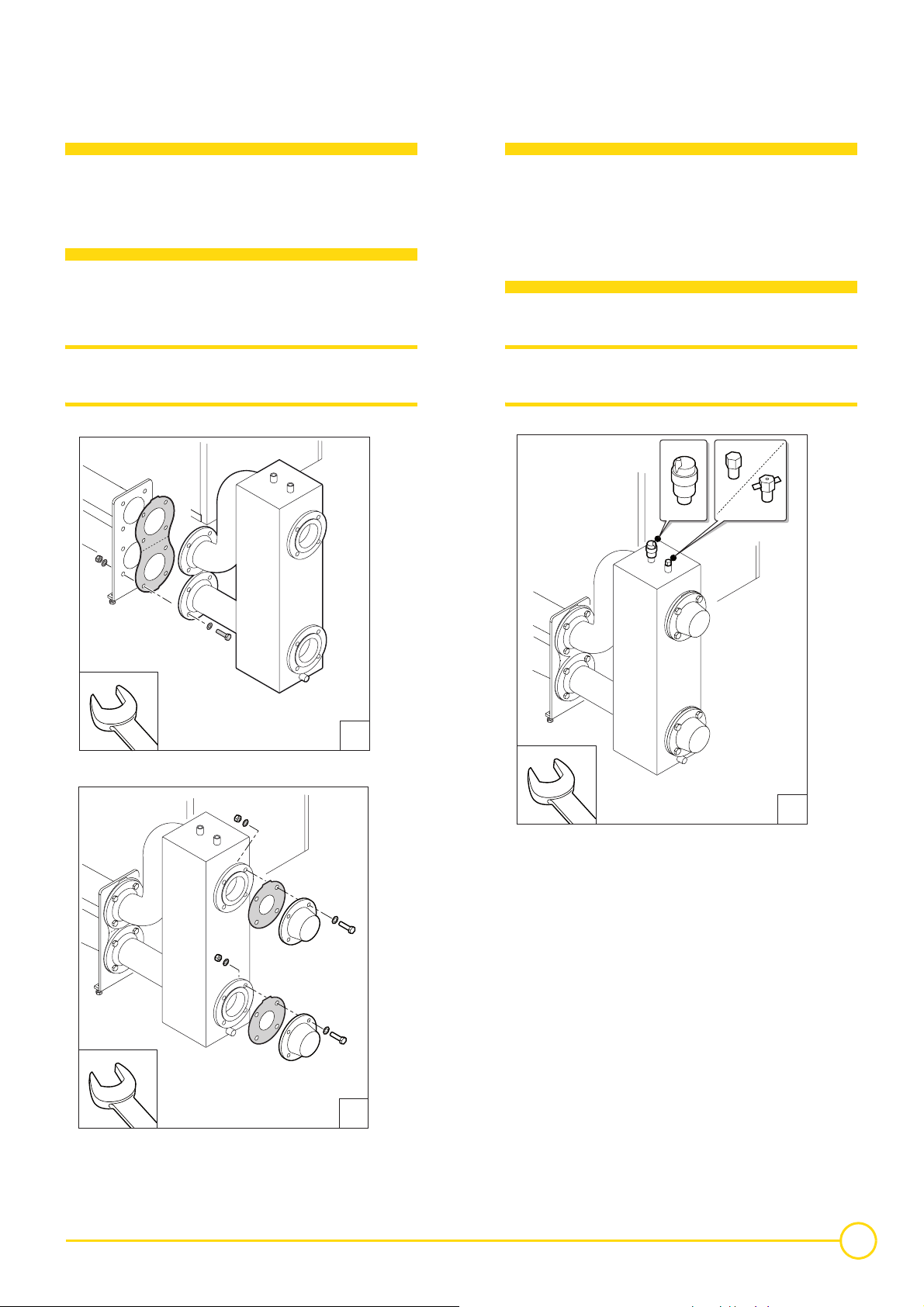

7 Montaggio delle
T-sensor
3a
C001712
7 Montaż wyposażenia
opzioni
7 Montaje de las
opciones
dodatkowego
7 Установка
дополнительного
оборудования
7.1 Flange da saldare 7.1 Flansza do przyspawania
7.1 Bridas para soldar 7.1 Фланцы под сварку
C001710
C001711
1a
2a
12/03/08 - 300016422-001-B Cascade 35-115 kW
29

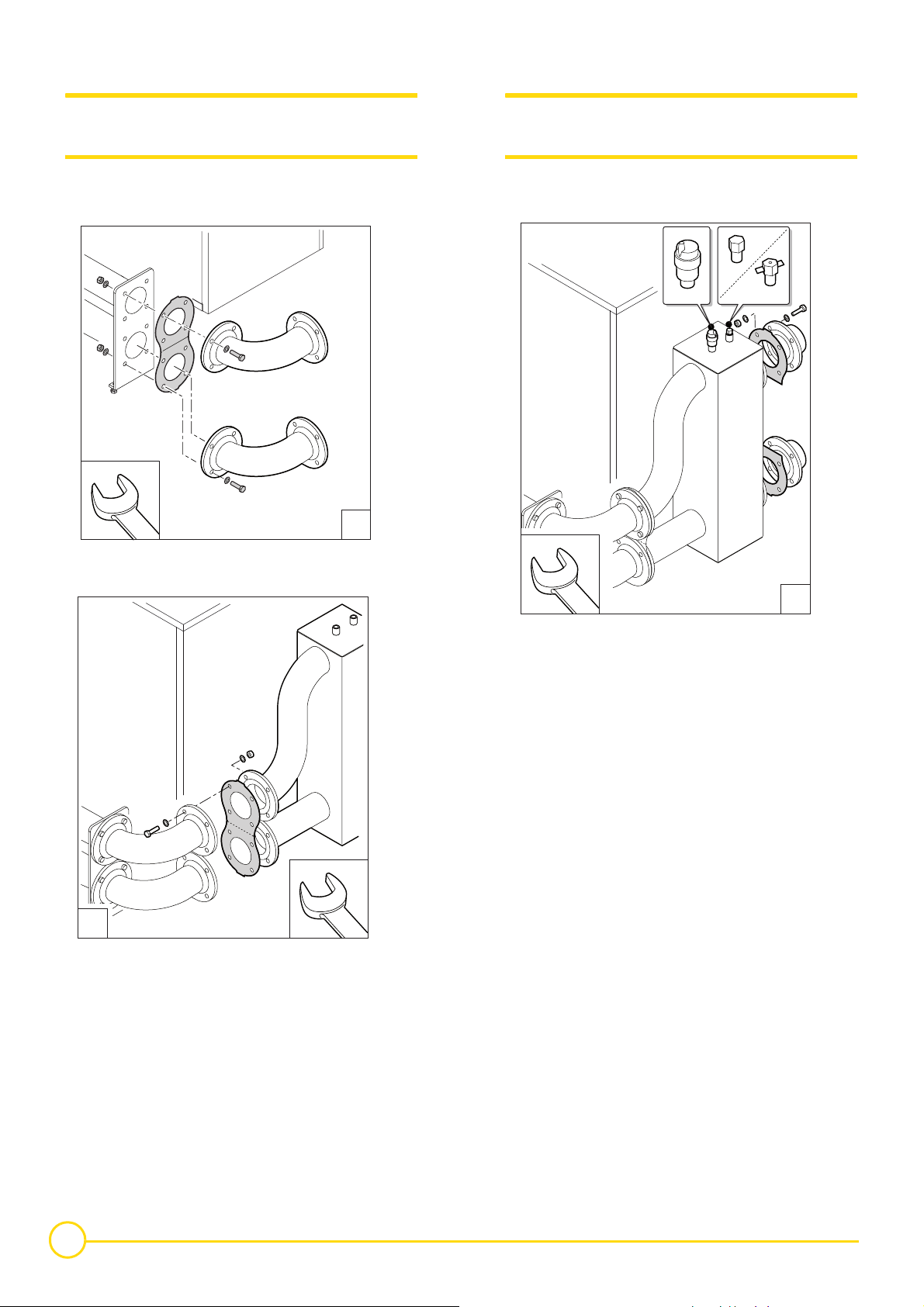

Page 30
7.2 Curva 90° 7.2 Kolano 90°
T-sensor
3b
C001715
7.2 Codo 90° 7.2 Колено 90°
2b
C001713
1b
C001714
30
Cascade 35-115 kW 12/03/08 - 300016422-001-B
Page 31

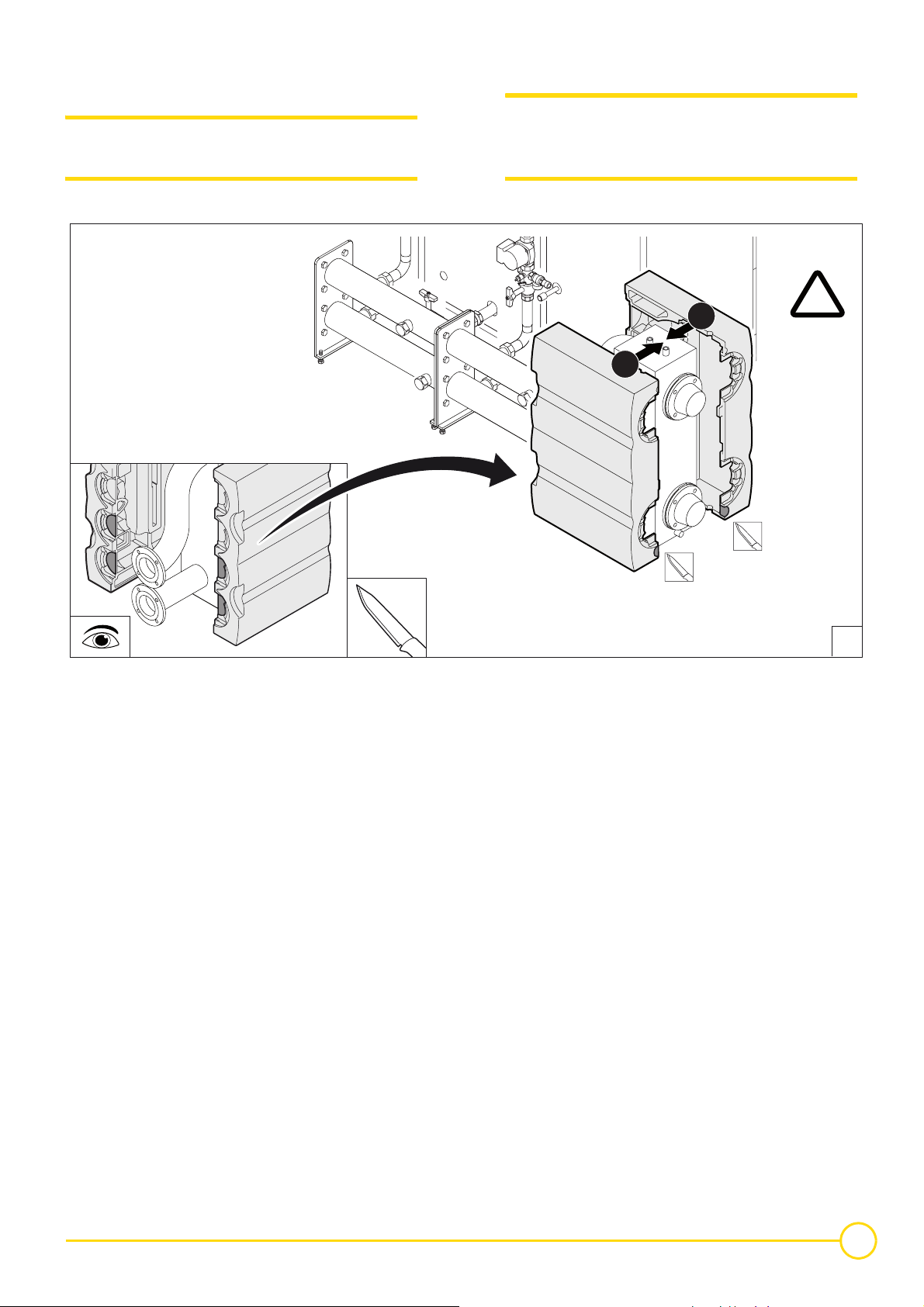

7.3 Isolamento del dispositivo di disaccoppiamento termoidraulico
7.3 Izolacja sprzęgła hydraulicznego
7.3 Aislamiento de la botella de desacoplo
7.3 Теплоизоляция гидравлического
разделителя
!
1
1
4x
C001716
4
12/03/08 - 300016422-001-B Cascade 35-115 kW
31
Page 32
DE DIETRICH THERMIQUE
57, rue de la Gare F- 67580 MERTZWILLER - BP 30
www.dedietrich-heating.com
AD051-AA
Sous réserve de modifications
Änderungen vorbehalten
Subject to alterations
Wijzigingen voorbehouden
Salvo modifiche
A reserva de modificaciones
Zastrzega się możliwość zmian technicznych
Возможны изменения
12/03/08
