Reloop Compact Daw, Keypad Quick Start Manual

ENGLISH

incl.

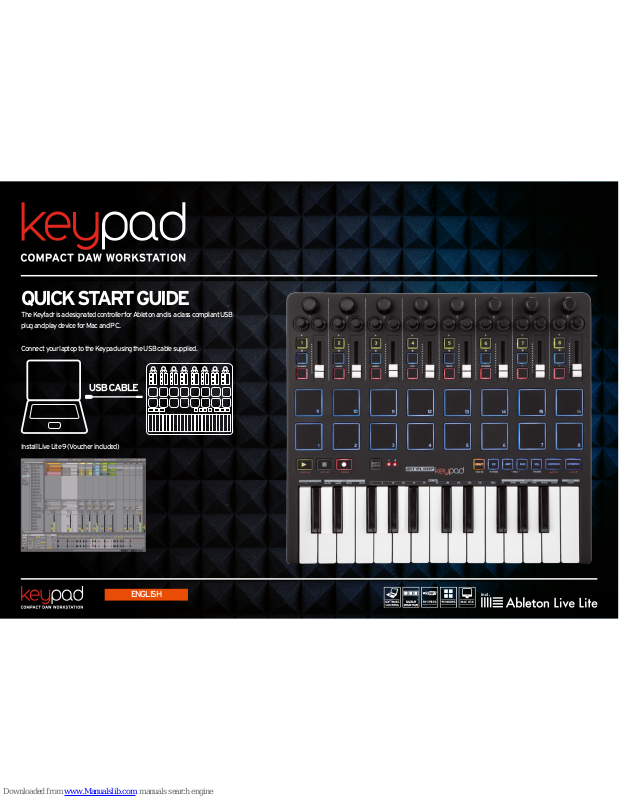

QUICK START GUIDE

The Keyfadr is a designated controller for Ableton and is a class complia nt USB
plug and play device for Mac and PC .

Connect your laptop to the Keypad using the USB cable sup plied.

Install Live Lite 9 (Voucher included)

ENGLISH

incl.

QUICK START GUIDE

CONTROLLER SECTION

ENCODER Turn to pan / Push to select CH
CONTROL KNOBS Send and return
THREE BUTTONS Channel on/off, Solo and Arm
FAD ER Channel volume

SHIFT

Hold SHIFT + One of the bu ttons below to:

SET MARKER Marks the time line
< MARKER > Move to next marker
CYCLE Loops selection
DAW TAP Tap global tempo manually
METRONOME Activates metronome
<< / >> Nudges tempo

LAUNCH SECTION

PL AY Global play
STOP G lobal stop
RECORD Global record

SHIFT + PLAY Launches your scene
SHIFT + STOP Stops all clips
SHIFT + RECORD Activates over dub

SHIFT / SCENE

Pressing this swaps between two different midi presets
allowing you more variation in your set up. (CH 9-16)

Holding SHIFT/SCENE and pressing on a sp ecific
function will activate second layer control

1

2

3

4

5

6

7

8

9

7

8

9

5

SCENE UP / DOWN

Hold SHIFT + Octave up / down buttons to
navigate through your scenes in Ableton

10

1

6

10

8 9 5

2

3

4

1

7

10

8 9

5

5

2

3

4

ENGLISH

incl.

QUICK START GUIDE

INTERNAL CONTROL MODES

The inbuilt performance modes add dynamic control to your
production

RESET

Will turn off any internal modes

CC / PC MODE

Set the drum pads to send control change commands or program
change commands
(SHIFT + CC Button)

ARP (refer to next page)

Activates the internal Appregiator

SUS

Press sustain whilst playing to hold the
note (Hold pedal)

VEL

If the velocity button is activated the keyboard
and drum pads will send the full
velocity at any pressure (127)

OCTAVE UP & DOWN

You can move through all octaves by
pressing up and down

1

2

3

4

5

6

1 2 3 4 5 6

DRUM PADS

The velocity sensitive drum pads are insta ntly mapped to your drum kit.. Use them for percussion, set it up to trigg er plug-ins, effects
or anything else
HINT: The drumpads will a lways remain i n the same octave range independent of the octave up / down but tons

ENGLISH

incl.

QUICK START GUIDE

KEY MODES

TRANSPOSE HALF TONES

SHIFT+ + / - will shift the tone played
up or down in half notes

HINT: Reset will clear any chosen settings

SCALE MODE

The Keypad can be set to the following scales: Ma­jor, Minor, Penta and Blues by pressing SHIFT +

SCALE KEY Mode

ARP MODE

This defines how notes are activated within the arpeg iator.
Notes can be played on an upwards or downwards scale, randomly,
chronologically and you can d efine the range of notes being played using
RANGE + and RANGE -

HINT: ARP mode will overide CHORD and SCALE mode

CHORD MODE

Hold shift and press CHORD ON / OFF to play popular
chords by striking a single key.
You have a selection of different minor / major chords
in each octave range. All chords will stay in C2 octave.

ARPEGGIATOR

ARP

Activates the internal Arpegiator

SUS

Holds a pressed note continuosly in Arp mod e (sus tain)

TAP

Tap the tempo manually in Arp mode

ARP TIME

Control the quantization of the notes using ARP TIME from 1 to 32

MIDI CLOCK SETTING (INT / EXT)

To switch between internal and external midi clock modes hold the
ARP button when plugging in your USB cable. Buttons 1 (internal)
and 8 (external) will light. Press either
to choose and set. Your device will restart.

GERMAN

incl.

QUICK START GUIDE

Das Keypad ist ein designierter Controller für Ab leton und ein konformes USB
Plug ‚N‘ Play Gerät für PC un d Mac.
Verbinden Sie mittels des mitgelieferten USB-Kabels das Keypad mit Ihrem
Laptop.

Installieren Sie Live Lite 9 (Coupon enthalten).

GERMAN

incl.

QUICK START GUIDE

CONTROLLER SECTION

ENCODER Drehen für Pan / Drücken für Kanalauswah l
CONTROL KNÖPFE Send und Return
DREI KNÖPFE Kanal an/aus, Solo und Arm
FAD ER Kanallautstärke

SHIFT SHIFT halten + einer der folgend

aufgeführten Knöpfe, um:

SET MARKER Markiert die Zeitleiste
< MARKER > Sprung zum nächsten Marker
CYCLE Loop Auswahl
DAW TAP Manuelle Tempobestimmung
METRONOME Aktiviert das Metronom
<< / >> Nudges Tempo

LAUNCH SECTION

PL AY Global Play
STOP Global Stopp
RECORD Global Record

SHIFT + PLAY Startet Ihre Szene
SHIFT + STOP Stoppt alle Clips
SHIFT + RECORD Aktiviert Overdub

SHIFT / SCENE

Durch Drücken wechselt man zwischen zwei verschiedenen MIDI Presets,
was zu mehr Variation in Ihrem Setup führt (CH 9-16).
Durch Halten von Shift/Scene und gleichzeitiges Drücken eine r spezifischen
Funktion wird eine Funktionsebene aktivieren.

1

2

3

4

5

6

7

8

9

7

8

9

5

SCENE UP / DOWN

SHIFT + LEFT / RIGHT Octave Knöpfe, um in
Ableton durch Ihre Szenen zu navigieren

10

1

6

7

10

8 9 5

2

3

4

1

6

7

10

8 9

5

5

2

3

4

GERMAN

incl.

QUICK START GUIDE

INTERNE KONTROLL-MODI

Die integrierten Performance Modi ermöglichen dynamische Kont­rolle Ihrer Produktionen.

RESET

Deaktiviert alle internen Modi.

CC/PC MODUS

Senden Sie CC/PC mittels der Drum Pad s (SHI FT + CC Knopf).

ARP (siehe nächste Seite)

Aktiviert den internen Arpeggiator.

SUS

Drücken Sie Sustain während Sie spielen, um einen Ton zu halten
(Haltepedal).

VEL

Ist Sustain aktiviert, werden alle Noten, die durch die Drum Pads
oder das Keyboard gespielt werden, mit maximaler Velocity (127)
gesendet, unabhängig vom Anschlag.

OCTAVE UP & DOWN

Durch Drücken der Up/Down-Tasten können Sie durch alle Oktaven
navigieren.

1

2

3

4

5

6

1 2 3 4 5 6

DRUM PADS

Die anschlagdynamischen Drum Pads sind direkt für Ihr Drum Kit gemappt. Verwenden Sie sie für Percussion, um Plug-Ins und Ef­fekte zu triggern.
TIPP: Die Drum Pads bleiben immer im gleichen Oktavbereich, unabhängig von der Verwendung der Up/Down-Tasten.

GERMAN

incl.

QUICK START GUIDE

KEY MODI

TRANSPOSE HALF TONES

SHIFT+ + / - verändert die gespielte Note um einen Halbton­schritt nach oben/unten.

TIPP: Reset setzt alle vorgenommenen Einstellungen zurück.

SCALE MODE

Folgende Skalen können Sie für Keyfadr einstellen:
Major, Minor, Penta und Blues durch Drücken von
SHIFT + SCALE KEY

ARP MODE

Definiert wie Noten im Arpeggiator aktiviert werden. Noten können auf
einer aufsteigenden oder absteigenden Skala, zufällig und chronologisch
gespielt werden; dabei können Sie den Notenbereich mittels RANGE +
und RANGE – definieren.

TIPP: Der ARP Modus überschreibt CHORD bzw. SCALE M odus.

CHORD MODE

Halten Sie Shift und drücken Sie CHORD ON / OFF um
Akkorde durch Drücken einer einzigen Taste zu spielen.
Sie können zwischen verschiedenen Moll/Dur-Akkorden
in jedem Notenbereich wählen . Alle Akkorde bleiben im C2
Oktavenbereich.

ARPEGGIATOR

ARP

Aktiviert den internen Arpeggiator.

SUS

Hält durchgängig eine n gespielten Ton im Arp Mo dus.

TAP

Manuelle Tempobestimmung im Arp Mo dus.

ARP TIME

Kontrolliert die Notenquantisierung unter Verwendung der ARP
TI ME 1-3 2.

MIDI CLOCK SETTING (INT / EXT)

Um zwischen internen und externe n MIDI Clock Modus zu wechseln,
halten Sie die ARP Taste gedrückt während Sie das USB-Kabel an­schließen. Die Knöpfe 1 (intern) und 8 (extern) leuchten. Drücken Sie
einen der beiden Knö pfe. Ihr Gerät führt nun einen Neustar t aus.

FRANCAIS

incl.

QUICK START GUIDE

Le Keypad est un contrôleur dédié pour Ableton et un appareil USB Plug ‚N‘
Play conforme pour PC et Mac.
Connectez votre Keyfadr avec votre laptop au moyen du câble USB livré.

Installez Live Lite 9 (coupon fourni).

FRANCAIS

incl.

QUICK START GUIDE

CONTROLLER SECTION

ENCODER Tourner pour Pan/enfoncer pour sélection de canal
BOUTONS CONTROL Send et Return
TROIS BOUTONS Canal on/off, Solo et Arm
FAD ER Volume du canal

SHIFT Enfoncer SHIFT + appuyer un des

boutons suivants pour:

SET MARKER Marquer la barre de temps
< MARKER > Sauter au prochain marqueur
CYCLE Sélection Loop
DAW TAP Défin ition manuelle du tempo
METRONOME Activer le métronome
<< / >> Tempo Nudges

LAUNCH SECTION

PL AY Global Play
STOP Global Stop
RECORD Global Record

SHIFT + PLAY Lance votre scène
SHIFT + STOP Arrête tous les Clips
SHIFT + RECORD Activer Ove rdub

SHIFT / SCENE

Appuyer pour commuter entre deux différents MIDI Presets, et obtenir plus
de variations dans votre Setup (CH 9-16).
Enfoncer Shift/Scene et appuyant simultan ément sur une fonction spécifique
pour activer un niveau de fonction .

1

2

3

4

5

6

7

8

9

7

8

9

5

SCENE UP / DOWN

SHIFT + LEFT / RIGHT Boutons Oc tave pour naviguer
dans vos scènes dans Ableton

10

1

6

7

10

8 9 5

2

3

4

1

6

7

10

8 9

5

5

2

3

4

FRANCAIS

incl.

QUICK START GUIDE

MODES DE CONTRÔLE INTERNES

Les modes Performance intégrés p ermettent le contrôle dynamique
de vos productions.

RESET

Désactive tous les modes internes.

CC / PC MODUS

Envoyez CC/P C avec l es Drum Pads (SHIFT + bouton CC).

ARP (voir page suivante)

Active l‘arpégiateur interne.

SUS

Appuyer sur Sustain pour tenir u ne note (pédale tonale).

VEL

Si Sustain est activé, toutes les notes jouées avec les Drum Pads
ou le clavier sont envoyées avec une vélocité maximale (127), in­dépendamment de la frappe.

OCTAVE UP & DOWN

Appuyer sur les touches Up/Down pour naviguer d ans toutes les
octaves.

1

2

3

4

5

6

1 2 3 4 5 6

DRUM PADS

Les Drum Pads à frappe dynami que sont directement mappés pour votre Drum Kit. Vous pouvez les utiliser pour l es percussions ou
pour lancer des Plug- Ins et des effets.
CONSEIL : Les Drum Pads restent toujours dans la mêm e gamme d‘octave, indépendamment de l ‘utilisation des touches Up/Down.

FRANCAIS

incl.

QUICK START GUIDE

MODES KEY

TRANSPOSE HALF TONES

SHIFT+ + / - modifie la note jouée d‘un demi-ton vers le haut
ou le bas.

CONSEIL : Reset réinitialise tous les réglages effectués.

SCALE MODE

Vous pouvez régler les échelles suivantes pour
Keyfadr : Major, Minor, Penta et Blues avec SHIFT
+ SCALE KEY

MODE ARP

Définit comment les notes sont activées dans l‘arpégiateur. Les notes
peuvent être jouées sur une échelle montante ou descendante, de ma­nière aléatoire et chronologique ; vous pouvez définir la tessiture avec
RANGE + et RANGE –.

CONSEIL : Le mode ARP écrase les modes CHORD et SCALE.

MODE CHORD

Enfoncer Shift et appuyer sur CHORD ON/OFF pour jouer
des accords en appuyant sur une seule tou che.
Vous pouvez choisir différents accords Moll/Dur dans
chaque tessiture. Tous les accords restent dans la gamme
d‘oct ave C2.

ARPEGGIATOR

ARP

Active l‘arpégiateur interne.

SUS

Tient une note jouée en mod e Arp.

TAP

Définition manuelle du tem po en mode Arp.

ARP TIME

Contrôle la quantification des notes en utilisant ARP TIME 1-32.

MIDI CLOCK SETTING (INT / EXT)

Pour commuter entre le mode MIDI Clock interne et externe, enfon­cez la touche ARP tandis que vous branchez le câble USB. Les bou­tons 1 (interne) et 8 (externe) s‘allument. Appuyez sur l‘un des deux
boutons. Votre appare il redémarre.

ESPANOL

incl.

QUICK START GUIDE

Keypad es un controlador designado para Ableton y un e quipo compatible con
Plug & Play y conector USB para PC y Mac.
Conecte el Keypad al ordenador portátil por medio del cable USB que viene
suministrado.

Instale Live Lite 9 (cupón incluido).

ESPANOL

incl.

QUICK START GUIDE

CONTROLLER SECTION

ENCODER Girar hacia Pan / Pul sar para seleccionar el canal
BOTONES CONTR OL Send y Return
TRES BOTONES Activar/Desactivar Canal, Solo y Arm
FAD ER Volumen del canal

SHIFT Mantener pulsado SHIFT + uno de los

siguientes botones enumerados p ara:

SET MARKER Marca la línea de tiempo
< MARKER > Salto al siguiente marcador
CYCLE Selección del ciclo
DAW TAP Fijació n manual del tempo
METRONOME Activa el Metronom
<< / >> Impulsa el tempo

LAUNCH SECTION

PL AY Reproducción global
STOP Parada global
RECORD Grabación global

SHIFT + PLAY Inicia su escena
SHIFT + STOP Detien e todos los clips
SHIFT + RECORD Activa Overd ub

SHIFT / SCENE

Al pulsar, cambia entre dos presets MIDI diferentes, lo que conduce a una
mayor variación en su configuración (CH 9-16).
Al mantener pulsado Shift/Scene y presionar al mismo tiempo una función
específica, se activa una segunda función.

1

2

3

4

5

6

7

8

9

7

8

9

5

SCENE UP / DOWN

Botones SHIFT + LEFT / RIGHT Oc tave pa ra naveg ar por
las escenas en el Ableton

10

616

7

10

8 9 5

2

3

4

1

6

7

10

8 9

5

5

2

3

4

ESPANOL

incl.

QUICK START GUIDE

MODOS DE CONTROL INTERNOS

Los modos Performance integrados permiten un control dinámico
de las producciones.

RESET

Desactiva todos los modos internos .

MODO CC / PC

Envíe CC/PC con Drum Pads (SHIFT + botón CC).

ARP (voir page suivante)

Activa el arpegiador interno.

SUS

Mantenga pulsado Sustain durante la reproducción para mantener
un tono (pedal de sostenido).

VEL

Si Sustain está activado, todas las notas que se reproducen por
medio de Drum Pads o el teclado se envían a la máxima veloci­dad (127), independientemente del límite.

OCTAVE UP & DOWN

Al pulsar las teclas Up/Down se pueden navegar por todas las
octavas.

1

2

3

4

5

6

1 2 3 4 5 6

DRUM PADS

Los Drums Pads son sensibles al ta cto y están asignados directamente a su batería. Utilícelos para la pe rcusión; para activar los Plug­Ins y los efectos.
CONSEJO: Los Drum Pads están siempre en el mismo rango de oc tavas, independientemente del uso de las teclas Up/Down.

ESPANOL

incl.

QUICK START GUIDE

KEY MODE

TRANSPOSE HALF TONES

SHIFT+ + / - cambia las notas tocadas un semitono hacia arriba
o hacia abajo.

CONSEJO: Reestablecer todos los ajustes realizados.

SCALE MODE

Se pueden ajustar las sig uientes escalas para Key­fadr: Major, Minor, Penta y Blues al pulsar SHIFT +
SCALE KEY

MODE ARP

Define cómo se activan las notas en el a rpegiador. Las notas se pueden repro­ducir en una escala ascendente o descende nte, de for ma aleatoria o cronoló­gica. Además se puede d efinir el rango de notas con RANGE + y RANGE -.

CONSEJO: El modo ARP sobrescribe el mo do CHORD o el modo SCALE.

MODE CHORD

Mantenga pulsada la tecla Shift y presione CHORD ON / OFF
para reproducir los acordes al presiona r una única tecla.
En cada rango de notas se pued en elegir entre dos acordes di­ferentes: Moll/Dur. To dos los acordes permanecen en el rango
de octava s C2.

ARPEGGIATOR

ARP

Activa el arpegiador interno.

SUS

Mantiene constantemente un tono reproducid o en el modo Arp.

TAP

Fijación manual del tempo e n el modo Arp.

ARP TIME

Controla la cuantificación de las notas al usar ARP TIME 1 -32.

AJUSTES MIDI CLOCK (INT / EXT)

Para cambiar entre el modo MIDI Clock intern o y externo, mantenga
pulsada la tecla ARP mientras conecta el cable USB. Los botones 1
(interno) y 8 (externo) se iluminan. Pulse uno de los dos botones. El
equipo se reinicia.
