Rancilio R-SET-RDS, R-SET-RD User Manual

Silvia

User Manual

Mode d’emploi

Bedienungsanleitung

Manuale d’uso

Manual do utilitazor

Manual de instrucciones

2

Original instructions – Use and maintenance

Original Bedienungsanleitung – Gebrauch und Instandhaltung

Instructions originales – Emploi et entretien ..............................................................................................3

Structure

Estrutura

Gliederung

Estructura

Structure

Struttura

Istruzioni originali – Uso e manutenzione

Instrucciones originales – Uso y manutención

Manual de instruções originais - Utilização e manutenção .....................................................................25

Diagrams, legal information

Schemata, Gesetzliche Hinweise
Diagrammes, mentions légales

Schemi, informazioni legali

Diagramas, información legal

Diagramas, informação jurídica.................................................................................................................46

3

Chère cliente, cher client

Verehrte Kundin, verehrter Kunde

Dear customer

First of all, we thank you for choosing RANCILIO.
We are confident that the product you have purchased will meet all your expectations. The coee machine you
are about to use is the outcome of extensive research and development.
It is the most ecient, user-friendly and well designed machine of its kind.
This manual outlines the correct use and maintenance and will help you to get the best results from your ma­chine. We hope you will find our explanations clear and we may continue to earn your business in the future.

The machines in the SILVIA series have been designed to prepare espresso and other hot beverages for domes­tic use. They also can be used in sta kitchen areas in shops, oces and other working environments
(i.e. farm houses; by clients in hotels, motels, bed and breakfast and other residential type environments).

Wir danken Ihnen, dass Sie sich für RANCILIO entschieden haben.
Wir sind überzeugt, dass das Produkt, das Sie erworben haben, all Ihre Erwartungen erfüllen wird. Diese Kaee­maschine ist das Ergebnis sorgfältiger Forschung und Entwicklung. Wir legen besonderen Wert auf Leistungsfä­higkeit, Benutzerfreundlichkeit und Design.
Die Bedienungsanleitung wird Ihnen helfen Ihre Kaeemaschine ordnungsgemäss zu bedienen, zu verstehen und
das beste Ergebnis zu erzielen. Wir hoen, unsere Erklärungen sind klar und verständlich und wir dürfen Sie auch
in Zukunft zu unseren geschätzten Kunden zählen.

Die Maschinen der Serie SILVIA sind speziell zur Zubereitung von Kaee und warmen Getränken für den Gebrauch
im Haushalt entwickelt. Sie können auch in Personalküchen von Geschäften, Büros und anderen Arbeitsumge­bungen (z.B. Bauernhäuser; durch Kunden in Hotels, Motels, Bed & Breakfast und anderen Übernachtungsbetrie­ben) verwendet werden.

Tout d’abord merci d’avoir choisi RANCILIO.
Nous avons l’assurance que le produit que vous venez d’acheter vous donnera entière satisfaction, tout comme
tous nos autres produits sont conçus pour le faire. Le produit que vous allez utiliser est l’aboutissement de minu­tieux travaux de recherche et d’essais.
RANCILIO garantit que l’équipement fourni ore une fonctionnalité, une sécurité et une satisfaction maximales
par rapport aux produits actuellement sur le marché, à la fois en termes de design et de performances.
Ce livret d’instructions qui explique comment utiliser et entretenir correctement votre produit vous aidera à obte­nir les meilleurs résultats d’utilisation possibles. Nous espérons que nos explications sont faciles à comprendre et
que vous resterez l’un de nos fidèles clients à l’avenir.

Les machines de la série SILVIA ont été conçues pour préparer des cafés espresso et d’autres boissons chaudes à
usage domestiques. Elles peuvent également être utilisées dans les espaces de cuisine du personnel de magasins,
dans des bureaux et d’autres environnements professionnels (p. ex. dans les exploitations agricoles, pour les
clients dans les hôtels, les motels et d’autres types d’environnements résidentiels, dans les environnements «bed
and breakfast»).

Barista Bediener Operateur

4

Aufstellen der Maschine

Installer la machine ........................................................................................................7

Set up the machine

Maschine ausser Betrieb setzen

Cesser d’utiliser la machine ..........................................................................................17

Storing the machine

Barista

Bediener
Operateur

Übersicht

Vue d’ensemble ............................................................................................................. 6

Overview

Verehrte Kundin, verehrter Kunde

Chère cliente, cher client .................................................................................................3

Dear customer

Ein- / Ausschalten

Mise en marche / arrêt ................................................................................................... 9

Switch ON / O

Gebrauch

Utilisation .....................................................................................................................10

Use

Tägliche Reinigung

Nettoyage quotidien ....................................................................................................14

Daily cleaning

Filter reinigen

Nettoyer le filtre ............................................................................................................ 15

Cleaning the filter

Wöchentliche Reinigung der Brühgruppen

Nettoyage hebdomadaire des groupes d’infusion ......................................................16

Weekly cleaning of the group heads

Sommaire

Inhalt

Content

5

General

Allgemeines
Généralités

Sicherheitshinweise

Consignes de sécurité .................................................................................................. 22

Safety instructions

Technische Daten

Caractéristiques techniques ......................................................................................... 21

Technical data

Rückstellen des Thermostates

Remettre à zéro le thermostat de sécurité ..................................................................19

Reset the safety thermostat

Einstellung des Pumpendrucks

Réglage de la pression de la pompe ............................................................................18

Pump pressure adjustment

Was tun wenn…

Que faire si ................................................................................................................... 20

What if…

Barista Bediener Operateur

6

Vue d’ensemble

Übersicht

Overview

Cup tray

Plateau tasses

Tassenablage

Réservoir d‘eau

Wassertank

Water tank

Groupe d’infusion / porte-filtres

Brühgruppe / Siebträger

Group head / Filter holder

Grille du porte-tasses

Tassenrost

Cup-holder grid

Robinet de vapeur / eau chaude

Dampf- / Heisswasserhahn

Steam / hot water tap

Interrupteur principal

Hauptschalter

Main switch

Lance vapeur / Sortie d’eau chaude

Dampflanze / Heisswasserauslauf

Steam wand / Hot water spout

Bac d‘égouttage

Tropfschale

Drip tray

Interrupteur vapeur

Dampfschalter

Steam switch

Interrupteur d’eau chaude

Heisswasserschalter

Hot water switch

Interrupteur café

Kaeeschalter

Coee switch

POD

ADAPTABLE

Silvia is designed for installation of our coee pod or capsule kit. For further information, please contact your distributor.

Silvia ist für die Verwendung unseres Pad- oder Kapselset vorbereitet. Für weitere Informationen setzen Sie sich mit Ihrem Händler in Verbindung.
Silvia est préparée pour le kit pod et capsule. Pour plus de renseignements, contacter votre distributeur.

chaue

heizt auf

heats up

Lampe «chaue-eau»

Lampe «Boilerheizung»

Lamp «boiler heating»

7

Barista Bediener Operateur

Erroneous installation can cause damage to people, animals and things

Nicht fachgerechte Installation kann zu Personen- und Sachschäden führen
Une installation incorrecte peut conduire des dommages aux personnes, animaux et matériaux

Observe the notes on saftey instructions!

Beachten Sie die Sicherheitshinweise!
Tenir compte des remarques concernant les consignes de sécurité!

6

Connect to main power

Netzkabel einstecken
Connecter à l’alimentation principale

1

Put machine on a level and stable surface

Maschine auf stabile, ebene Fläche stellen
Placer la machine sûr une surface plane

et stable

Auf allen Seiten genügend Abstand
lassen

Laisser susamment d’espace libre
autour

Leave enough free space around

Installer la machine

Aufstellen der Maschine

Set up the machine

2

Fill water tank (ca. 2 litres)

Wassertank füllen (ca. 2 Liter)
Remplir le réservoir d‘eau (env. 2 litres)

Trinkwasser verwenden
Utiliser de l‘eau potable

Use fresh water

Open tap

Hahn önen
Ouvrir le robinet

4

3

Beide Schläuche vollständig eintauchen
Introduire les deux tuyaux dans

le réservoir d‘eau

Insert both hoses into water reservoir

Close the lid

Deckel aufsetzen
Fermer le couvercle

5

Switch on main switch and coee switch

Hauptschalter und Kaeeschalter
einschalten

Activer l‘interrupteur principal et
l‘interrupteur café

8

9

Switch o the coee switch

Kaeeschalter ausschalten
Désactiver l‘interrupteur café

7

Close tap as soon as water comes out of
the steam wand

Hahn schliessen sobald Wasser aus der
Dampflanze austritt

Fermer le robinet dès que l‘eau sort
de lance vapeur

Empty the drip tray

Tropfschale entleeren
Vider le bac d‘égouttage

10

8

Pour 0.5 l water out of the group

Brühgruppe mit 0.5 l Wasser spülen
Laisser 0,5 l d‘eau s‘échapper du groupe

Installer la machine

Aufstellen der Maschine

Set up the machine

9

Operator Bediener Operateur

Mise en marche / arrêt

Ein- / Ausschalten

Switch ON / OFF

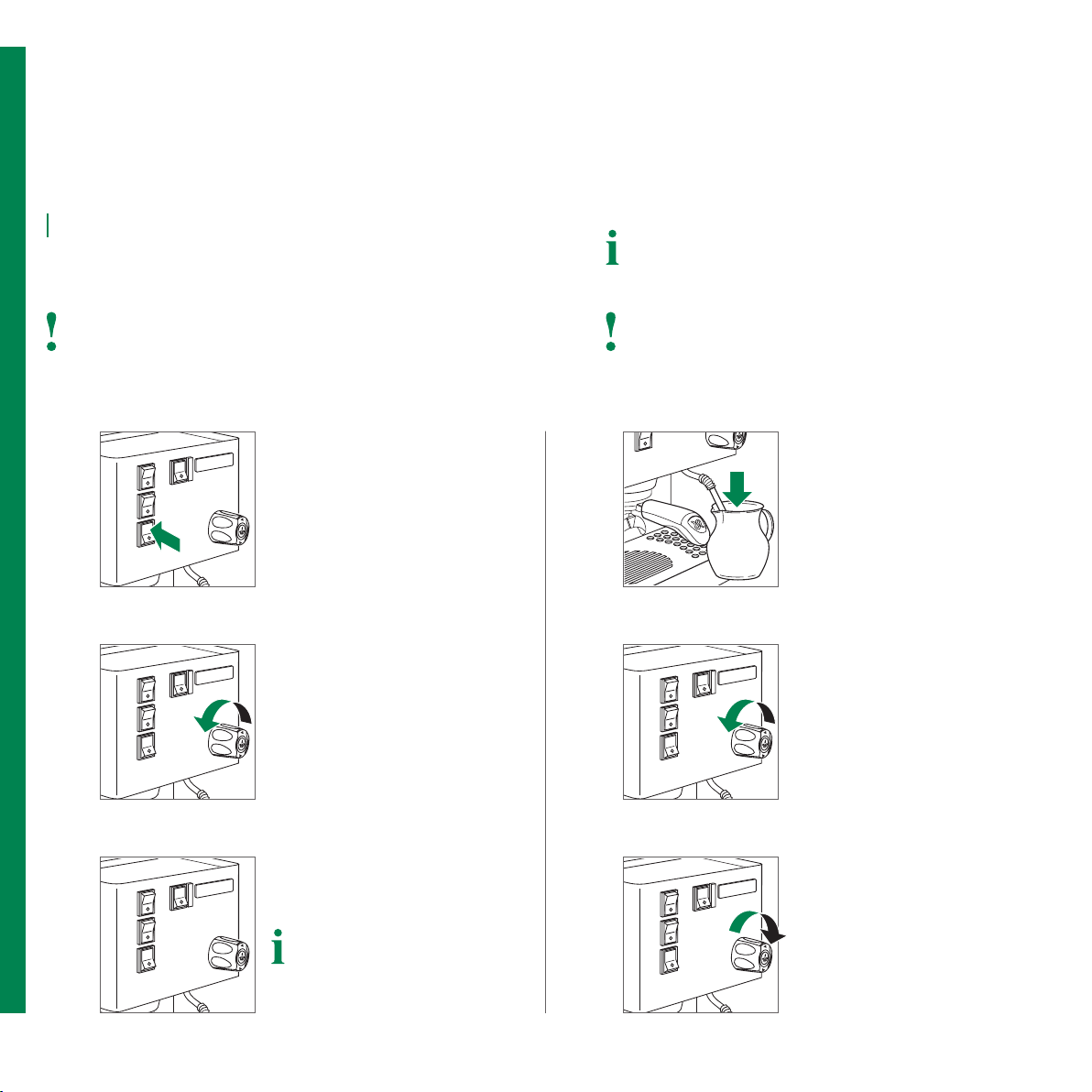

Switch ON

Einschalten
Mise en marche

Switch OFF

Ausschalten
Arrêt

1

Fill water tank (ca. 2 litres)

Wassertank füllen (ca. 2 Liter)
Remplir le réservoir d‘eau (env. 2 litres)

Trinkwasser verwenden
Utiliser de l‘eau potable

Use fresh water

2

Insert both hoses into water reservoir

Beide Schläuche vollständig eintauchen
Introduire les deux tuyaux dans le

réservoir d‘eau

Close the lid

Deckel aufsetzen
Fermer le couvercle

3

Switch on main switch

Hauptschalter einschalten
Brancher l’interrupteur principal

3

Switch o main switch

Hauptschalter ausschalten
Débrancher l’interrupteur principal

1

Remove filter holder, knock it out

Siebträger entfernen, ausklopfen
Retirer le porte-filtres, le secouer

Filter nicht beschädigen
Ne pas endommager le filtre

Do not damage the filter

2

Lock filter holder again

Siebträger wieder einsetzen
Bloquer de nouveau le porte-filtres

Maschine nicht einschalten bevor der Wassertank gefüllt wurde, damit das Heizelement nicht beschädigt wird. Zur Inbetriebnahme und nach längerem
Stillstand das Kapitel «Aufstellen der Maschine» beachten.

Ne pas allumer la machine avant d‘avoir rempli le réservoir d‘eau afin d‘éviter d‘endommager l‘élément chauant! Lors de la première installation ou après
une période d‘arrêt prolongée, consulter le chapitre «Installer la machine».

Don’t switch on the machine before having filled the water tank to avoid damaging the heating element! For the first installation or after a long
stop refer to the paragraph «Set up the machine».

10

Utilisation

Gebrauch

Use

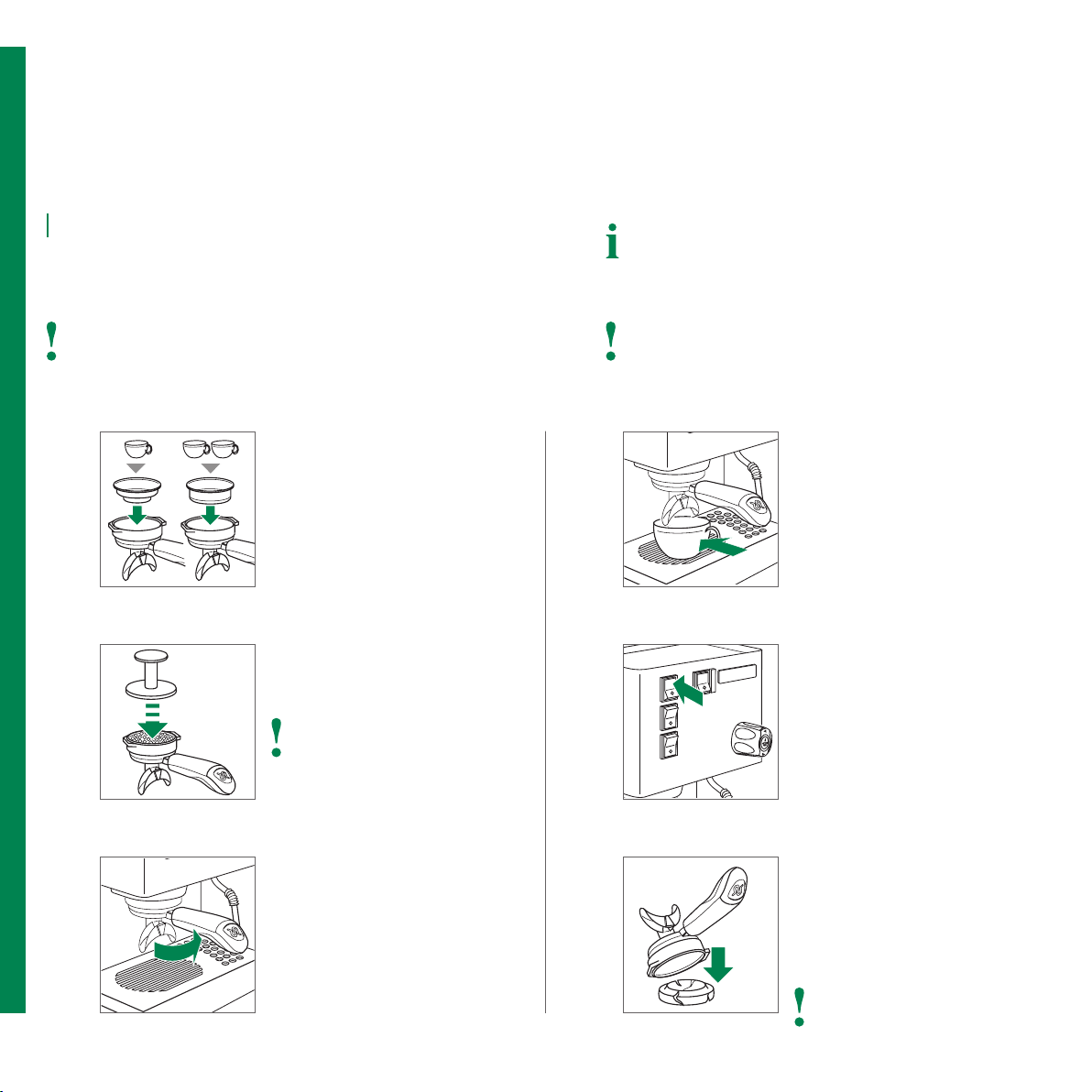

Preparing coee

Zubereitung von Kaee
Préparation de boissons au café

Achtung: Heisse Oberflächen
Attention: surfaces brûlantes

Warning: Hot surface

6

Remove filter holder, knock it out and
lock it again

Siebträger entfernen, ausklopfen und
wieder einsetzen

Retirer le porte-filtres, le secouer et le
bloquer de nouveau

Filter nicht beschädigen
Ne pas endommager le filtre

Do not damage the filter

4

Put cup(s) under coee outlet

Tasse(n) unter Kaeeauslauf stellen
Placer la(les) tasse(s) sous

l’écoulement du café

Pulverreste vom Filterrand entfernen
Retirer les résidus présents sur le

bord du filtre

Remove leftovers from rim of the
filter

2

Fill with coee powder and tamp

Kaeepulver einfüllen und pressen
Remplir de café moulu et tasser

Use a filter for 1 or 2 coees as required

Nach Bedarf Filtersieb für 1 oder
2 Kaees verwenden

Selon les besoins, utiliser un filtre pour
1 ou 2 cafés

1

Zubereitung manuell stoppen
Arrêter la préparation manuellement

Stop brewing by pressing coee switch

5

Start brewing by pressing coee switch

Zubereitung starten
Commencer la préparation

Füllstand im Wassertank regelmässig prüfen und bei Bedarf nachfüllen!
Contrôler régulièrement le niveau d‘eau dans le réservoir et rajouter de l‘eau si

besoin!

Check frequently the water level in the tank. Refill if necessary!

3

Lock the filter holder into the group
head

Siebträger in Brühgruppe einsetzen
Bloquer le porte-filtres dans le groupe

d’infusion

Warten bis Lampe «Boilerheizung» ausschaltet
Attendez jusqu‘à ce que «chaue-eau» lampe éteinte

Wait for the lamp «boiler heating» to switch o

11

Barista

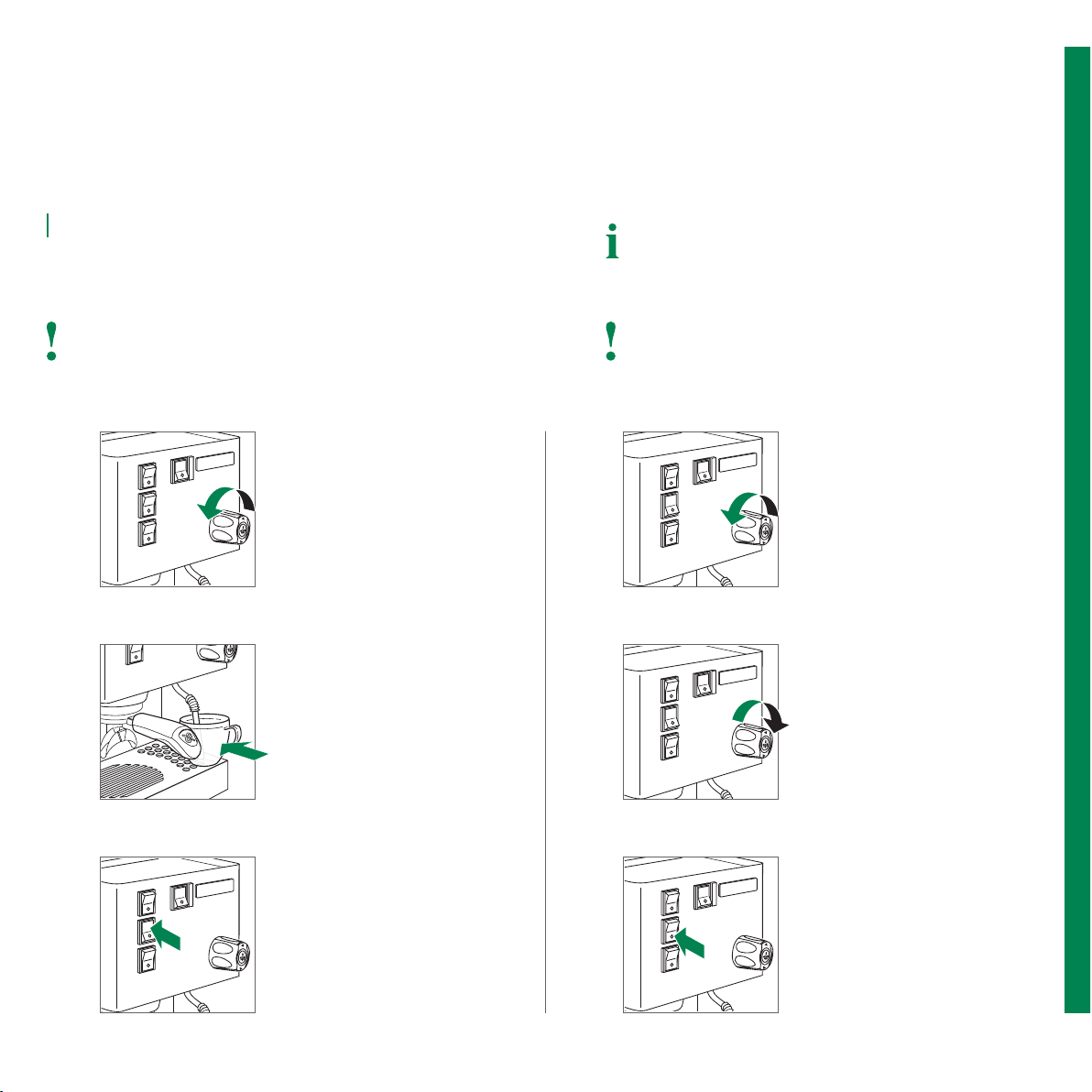

Switch on the hot water switch

Heisswasserschalter betätigen
Activer l‘interrupteur eau chaude

Switch o the hot water switch

Heisswasserschalter ausschalten
Désactiver l‘interrupteur eau chaude

3

2

Put cup under hot water spout

Tasse unter Heisswasserauslauf stellen
Placer une tasse sous l’écoulement

d’eau chaude

Bediener Operateur

Open tap slowly

Hahn vorsichtig önen
Ouvrir progressivement le robinet

4

5

6

Close tap when the desired amount is
reached

Hahn schliessen, sobald gewünschte
Menge erreicht ist

Fermer le robinet quand la quan­tité souhaitée est atteinte

Preparing hot water (tea)

Zubereitung von Heisswasser (Tee)
Préparation d’eau chaude (thé)

Achtung: Heisse Oberflächen
Attention: surfaces brûlantes

Warning: Hot surface

Füllstand im Wassertank regelmässig prüfen und bei Bedarf nachfüllen!
Contrôler régulièrement le niveau d‘eau dans le réservoir et rajouter de l‘eau si

besoin!

Check frequently the water level in the tank. Refill if necessary!

1

Flush out residual steam condensation

Kondenswasser ausspülen
Retirer l’eau de condensation résiduelle

2 sec.

Warten bis Lampe «Boilerheizung» ausschaltet
Attendez jusqu‘à ce que «chaue-eau» lampe éteinte

Wait for the lamp «boiler heating» to switch o

12

Utilisation

Gebrauch

Use

Steam wand

Dampflanze
Lance vapeur

1

Switch on steam switch

Dampfschalter einschalten
Activer l‘interrupteur vapeur

2

Flush out residual steam condensation

Kondenswasser ausspülen
Retirer l’eau de condensation résiduelle

2 sec.

3

Wait for steam to be generated

Dampfbildung abwarten
Attendre qu‘il y ait formation de vapeur

4

Submerge steam wand in milk

Dampflanze in Milch eintauchen
Plonger la lance vapeur dans le lait

Open tap slowly

Hahn vorsichtig önen
Ouvrir progressivement le robinet

5

6

Close tap when the desired tempera­ture is reached

Hahn schliessen, wenn gewünschte
Temperatur erreicht ist

Fermer le robinet quand la température
souhaitée est atteinte

Achtung: Heisse Oberflächen
Attention: surfaces brûlantes

Warning: Hot surface

Füllstand im Wassertank regelmässig prüfen und bei Bedarf nachfüllen!
Contrôler régulièrement le niveau d‘eau dans le réservoir et rajouter de l‘eau si

besoin!

Check frequently the water level in the tank. Refill if necessary!

Für optimale Resultate: Milch bei ≤5° C (≤ 41°F) aufbewahren
Pour de meilleurs résultats: conserver le lait à ≤5° C (≤ 41°F)

For best results: store milk at ≤ 5° C (≤ 41°F)

Warten bis Lampe «Boilerheizung»
ausschaltet

Attendez jusqu‘à ce que «chaue­eau» lampe éteinte

Wait for the lamp «boiler heating» to
switch o

13

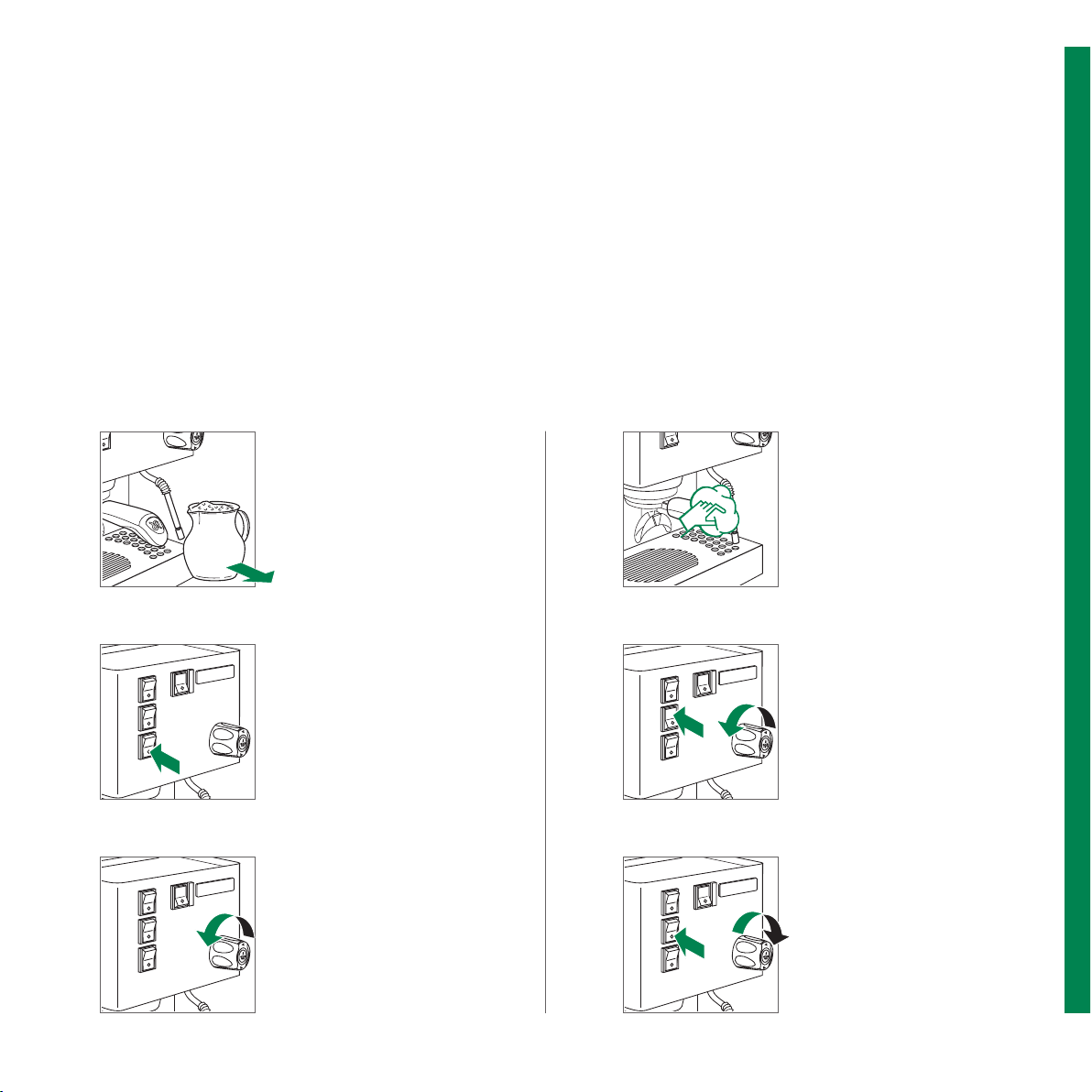

Barista

10

Clean steam wand

Dampflanze feucht abwischen
Nettoyer la lance vapeur

11

Switch on the hot water switch, open
tap slowly

Heisswasserschalter betätigen, Hahn
vorsichtig önen

Activer l‘interrupteur eau chaude, ouvrir
progressivement le robinet

12

Close tap as soon as water comes out
of the hot water spout, switch o the
hot water switch

Hahn schliessen sobald Wasser aus dem
Heisswasserauslauf austritt, Heisswas­serschalter ausschalten

Fermer le robinet dès que l‘eau sort
de sortie d‘eau chaude, desactiver
l‘interrupteur eau chaude

7

Remove product when finished

Fertiges Produkt entnehmen
Retirer la tasse de produit préparé

8

Switch o steam switch

Dampfschalter ausschalten
Désactiver l‘interrupteur vapeur

Bediener Operateur

9

Purge steam to clean steam wand

Dampf ablassen um Düse zu reinigen
Libérer de la vapeur pour nettoyer la

lance vapeur

2 sec.

14

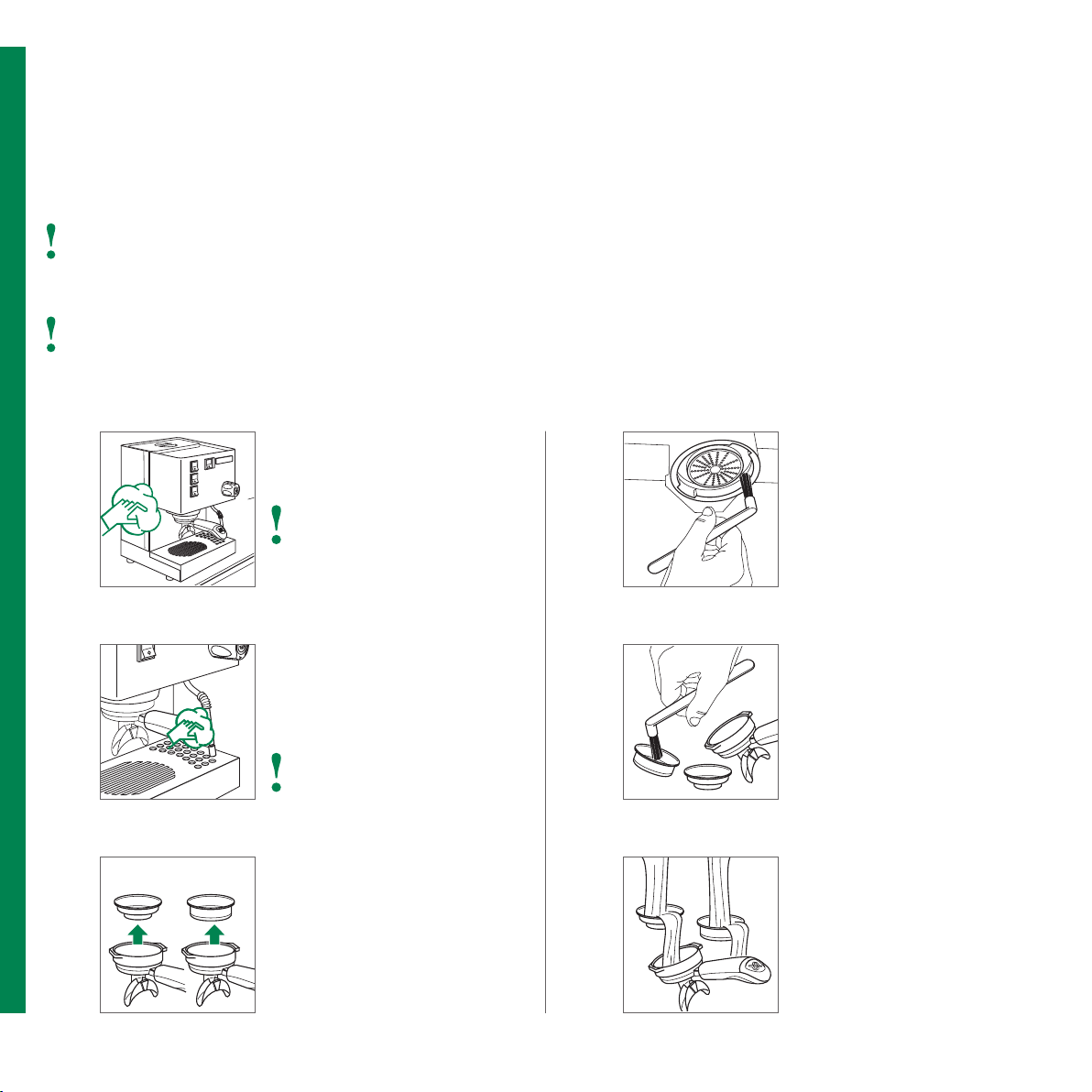

Nettoyage quotidien

Tägliche Reinigung

Daily cleaning

Brush the outlet and the seal under the
group head

Filterdusche und Dichtung sauber
bürsten

Brosser le tuyaux de sortie et le joint
sous le boîtier

6

4

Clean steam wand / hot water spout

Dampflanze / Heisswasserauslauf
reinigen

Nettoyer la lance vapeur / la sortie d’eau
chaude

2 5

Remove filter holder, unlock the filter

Siebträger entfernen, Filtersieb heraus­nehmen

Retirer le porte-filtre, débloquer le filtre

3

1

Clean housing with damp cloth

Gehäuse feucht abwischen
Nettoyer carrosserie avec chion humide

Bei Edelstahlteilen in Satinierrichtung
wischen

Nettoyer les pièces en acier inox dans
le sens de la finition satinée

Follow the grain of the satin finish
on stainless steel parts

Ablagerungen an Düsen entfernen
Eliminer les dépôts inscrustés dans

les buses

Clean encrusted nozzles

Brush / clean the filter holder and
the filter

Siebträger und Filtersieb bürsten und
reinigen

Brosser / nettoyer le porte-filtre et le filtre

Rinse with hot water to dissolve any
coee bean oil residue

Zum Lösen von Kaeefettablagerungen
mit heissem Wasser spülen

Rincer à l’eau chaude pour dissoudre les
résidus d’huile des grains de café

Do not immerse the machine into water!

Maschine nicht in Wasser eintauchen!
Ne pas plonger la machine dans l’eau!

Do not use abrasive sponges and detergents or solvents! If cleaner is required, follow the instructions on the package!

Keine Lösungs- und Scheuermittel verwenden! Wenn Reiniger benötigt wird, Angaben auf der Verpackung beachten!
Ne pas utiliser de solvants ou abrasifs! Si un produit de nettoyage est nécessaire, il faut suivre les instructions sur l’emballage!

15

Barista

Nettoyer le filtre

Filter reinigen

Cleaning the filter

The machine has to be switched o and cooled down!

Maschine muss ausgeschaltet und abgekühlt sein!
Débrancher la machine et la laisser refroidir!

Use container of glass or stainless steel!

Gefässe aus Glas oder Edelstahl benutzen!
Utiliser des récipients en verre ou en acier inox!

2

3

1

Prepare solution in glass or stainless
steel container

Lösung in Edelstahl- oder Glasgefäss
zubereiten

Préparer la solution dans un récipient en
verre ou en acier inox

Immerse filter holder / unlocked filter in
solution for at least 20 min.

Siebträger / Filtersieb min. 20 Minuten
in Lösung einlegen

Plonger le porte-filtres / les filtres dans la
solution pendant au moins 20 min.

Rinse filter holder / filter thoroughly
under running water

Siebträger / Filtersieb gründlich unter
fliessendem Wasser spülen

Rincer soigneusement à l’eau courante
le porte-filtres / les filtres

Bediener Operateur

Reattach cup-holder grid

Tassenrost wieder einsetzen
Replacer la grille du porte-tasses

Remove cup-holder grid, clean drip tray

Tassenrost entfernen, Tropfschale reinigen
Retirer la grille du porte-tasses, nettoyer

le bac d‘égouttage

9

7

8

Reattach filter holder, lock the filter
holder into the group head

Siebträger zusammenbauen und in
Brühgruppe einsetzen

Remettre le porte-filtre et le bloquer
dans le groupe d’infusion

16

Nettoyage hebdomadaire des groupes d’infusion

Wöchentliche Reinigung der Brühgruppen

Weekly cleaning of the group heads

The machine has to be under pressure

Maschine muss unter Druck stehen
La machine doit être sous pression

Um den Geschmack zu neutrali­sieren, 1 Kaee zubereiten

Faire 1 café pour éliminer le goût

Make 1 coee to season

Wiederholen bis klares Wasser in
Tropfschale läuft

Réitérer jusqu‘à ce que de l‘eau limpide
coule dans le bac d‘égouttage

Repeat until water runs clear in drip tray

Tropfschale entleeren
Vider le bac d‘égouttage

Empty drip tray

Reassemble machine, rinse several times

Maschine zusammenbauen, mehrfach
spülen

Remonter la machine, rincer plusieurs fois

Remove the filter holder, take out the
blind filter disk

Siebträger entfernen, Blindfilterscheibe
herausnehmen

Retirer le porte-filtres et enlever le
disque filtre aveugle

6

4

2 5

3

1

Do not use abrasive sponges and detergents or solvents! If cleaner is required, follow the instructions on the package!

Keine Lösungs- und Scheuermittel verwenden! Wenn Reiniger benötigt wird, Angaben auf der Verpackung beachten!
Ne pas utiliser de solvants ou abrasifs! Si un produit de nettoyage est nécessaire, il faut suivre les instructions sur l’emballage!

Lock the filter holder into the group head

Siebträger in Brühgruppe einsetzen
Bloquer le porte-filtres dans le groupe

d’infusion

Insert blind filter disk, add cleaning
detergent for coee machines

Blindfilterscheibe einsetzen, Reinigungs­mittel für Kaeemaschinen zugeben

Insérer le disque filtre aveugle, ajouter
le produit de nettoyage pour machines
à café

Turn on coee switch for 5 seconds,
then let it rest for 10 seconds.

Kaeeschalter für 5 Sek. einschalten,
dann 10 Sek. warten

Activer l‘interrupteur café pendant 5
secondes, puis attendre 10 secondes.

Remove cup-holder grid

Tassenrost entfernen
Retirer la grille du porte-tasses

Füllstand im Wassertank regelmässig prüfen. Bei Bedarf nachfüllen!
Contrôler régulièrement le niveau d‘eau dans le réservoir et rajouter

de l‘eau si besoin!

Check frequently the water level in the tank. Refill if necessary!

17

Barista Bediener Operateur

Cesser d’utiliser la machine

Maschine ausser Betrieb setzen

Storing the machine

Cover the machine and place it in a dry
room, not exposed to environmental
elements

Maschine zudecken, an einem trockenen,
vor Witterungseinflüssen geschützten
Ort lagern

Couvrir la machine et l’entreposer dans un
endroit sec, non exposé aux intempéries

6

Final Stop: Dispose of the machine properly, in accordance with national requirements

Endgültig: Das Gerät muss ordnungsgemäss, in Übereinstimmung mit den nationalen Bestimmungen, entsorgt werden
Mise hors service définitive: éliminer de manière appropriée la machine conformément aux prescriptions nationales

1

Empty the water tank

Wassertank entleeren
Vider le réservoir d‘eau

2

Empty the remaining water

Restwasser beziehen
Vider l‘eau résiduelle

Bei leerem System sofort abschalten
Arrêter immédiatement quand

il n‘y a plus d‘eau

Stop immediately when out of water

3

Switch o the main switch

Hauptschalter ausschalten
Désactiver l‘interrupteur principal

4

Clean the machine

Maschine reinigen
Nettoyer la machine

Siehe Seite «Tägliche Reinigung»
Voir page «Nettoyage quotidien»

See page «Daily cleaning»

Unplug the machine

Maschine ausstecken
Débrancher la machine

5

18

This operation must strictly be conducted only by qualified technical personnel

Diese Arbeit darf nur von einem Fachmann durchgeführt werden
Cette opération doit être réalisée par un technicien qualifié

To adjust the water pump pressure, unplug the machine and wait until it has completely cooled down

Zur Einstellung des Pumpendrucks den Netzstecker ziehen und warten, bis die Maschine ganz abgekühlt ist
Pour régler la pression de la pompe, débrancher l’appareil de la prise et attendre qu’il refroidisse

Réglage de la pression de la pompe

Einstellung des Pumpendrucks

Pump pressure adjustment

3

Adjust the pressure

Druck einstellen
Régler la pression

Maximal um eine Umdrehung verstellen
Visser / dévisser en eectuant

au max. une rotation

Screw in / out by maximum 1 turn

5

Place and lock the cup tray

Tassenablage einlegen und befestigen
Placer et bloquer le plateau repose-tasses

1

Screw out the lock screws

Befestigungsschrauben lösen
Dévisser les vis de fixation

Remove the cup tray

Tassenablage entfernen
Retirer le plateau repose-tasses

4

Tighten the lock nut

Kontermutter festziehen
Serrer le contre-écrou

2

Loosen the lock nut

Kontermutter lösen
Desserrer le contre-écrou

19

General Allgemeines Généralités

This operation must strictly be conducted only by qualified technical personnel

Diese Arbeit darf nur von einem Fachmann durchgeführt werden
Cette opération doit être réalisée par un technicien qualifié

To reset the safety thermostat, unplug the machine and wait until it has completely cooled down

Zur Rückstellung des Thermostates den Netzstecker ziehen und warten, bis die Maschine ganz abgekühlt ist
Pour remettre à zéro le thermostat de sécurité, débrancher la machine et attendre qu’elle refroidisse complètement

Remettre à zéro le thermostat de sécurité

Rückstellen des Thermostates

Reset the safety thermostat

1

Screw out the lock screws

Befestigunsschrauben lösen
Dévisser les vis de fixation

Remove the cup tray

Tassenablage entfernen
Retirer le plateau repose-tasses

4

Plug in and switch on the machine

Maschine einstecken / einschalten
Brancher et allumer la machine

5

Test if the machine functions correctly

Korrekte Funktion der Maschine prüfen
Vérifier que la machine fonctionne correctement

3

Place and lock the cup tray

Tassenablage einlegen und befestigen

Placer et bloquer le plateau repose-tasses

2

Push in the red button

Roten Knopf drücken
Appuyer sur le bouton rouge

When in doubt, contact customer service

Im Zweifelsfall den Kundendienst kontaktieren
En cas de doute, contacter le service clientèle

Please refer to the paragraph «Set up the machine»

Kapitel «Aufstellen der Maschine» beachten
Consulter le chapitre «Installer la machine»

20

Que faire si...

Was tun wenn…

What if…

The machine does not start

Maschine nicht läuft
La machine ne se met pas en marche

Is the main switch switched on?

Ist der Hauptschalter eingeschaltet?
L’interrupteur de mise en marche est-il activé?

Are the fuse, the plug and the cable ok?

Sind die Sicherung, der Stecker und das Kabel in Ordnung?
Le fusible, la prise et le câble sont-ils en bon état?

Coee comes out too slow / too fast

Zu schnelle / langsame Zubereitung
Infusion trop lente / trop rapide

Are the filter and the group head ok?

Sind Filtersieb und Brühgruppe in Ordnung?
Le filtre et la groupe d’infusion sont-ils en bon état?

Is the coee ground too finely / too coarse?

Ist der Kaee zu fein / zu grob gemahlen?
Le café est-il moulu trop finement / trop grossièrement?

Coarser coee: coee brews faster

Grober Kaee: schnellere Zubereitung
Café moulu plus grossièrement: infusion plus rapide

Finer coee: coee brews slower

Feiner Kaee: langsamere Zubereitung
Café moulu plus finement: infusion plus lente

No coee, hot water, steam delivery

Keine Kaee-, Heisswasser-, Dampfausgabe
Aucune sortie de café, d‘eau chaude, de vapeur

Is the water tank empty?

Ist der Wassertank leer?
Le réservoir d‘eau est-il vide?

Machine not heating up

Maschine nicht heizt
La machine ne chaue pas

The safety thermostat needs to be reset. See instructions.

Thermostat zurücksetzen. Siehe Anweisungen.
Le thermostat de sécurité doit être remis à zéro. Voir instructions.

Irregular steam delivery

Unregelmässige Dampfausgabe
Sortie irrégulière de vapeur

Is the tip of the steam wand obstructed?

Ist die Düse der Dampflanze verstopft?
La pointe de la lance vapeur est-elle obstruée?

There is water under the machine

Wasser unter der Maschine
Il y a de l’eau sous la machine

Is the drip tray filled up?

Ist die Tropfschale voll?
Le bac d‘égouttage est-il plein?

There is water in the drip tray

Wasser in der Tropfschale
Il y a de l‘eau dans le bac d‘égouttage

This is normal

Das ist normal
C‘est normal

21

General Allgemeines Généralités

Caractéristiques techniques

Technische Daten

Technical data

We reserve the right to make technical changes

Technische Änderungen vorbehalten
Sous réserve de modifications techniques

Power supply

Stromversorgung
Alimentation

électrique

120V~, 60Hz
220-240V~, 50/60Hz

1000 W (120V)
1150 W (230V)

General

Allgemein
Généralités

Weight

Gewicht
Poids

14 kg

30.8 lb

Noise level during use

Geräuschpegel im Betrieb
Niveau de bruit en service

< 70 dB

Dimensions (L x W x H)

Abmessungen (L x B x H)
Dimensions (L x P x H)

290 x 235 x 340 mm

Water tank capacity

Volumen Wassertank
Capacité du réservoir d‘eau

~ 2 l

Ambient temperature during use

Umgebungstemp. im Betrieb
Température ambiante en service

+5 – +45 °C

+41 – +95 °F

11.4 x 9.3 x 13.4 inch

Boiler

Boiler
Chaudière

Content

Inhalt
Contenu

Water / Steam

Wasser / Dampf
Eau

/

Vapeur

Capacity

Volumen
Capacité

0.3 l

0.08 USgal

~ 0.53 USgal

22

Consignes de sécurité

Sicherheitshinweise

Safety instructions

The machine is not to be used by children or persons with reduced
physical, sensory or mental capabilities, or lack of experience and
knowledge, unless they have been given supervision or instruction.

Die Maschine darf nicht von Kindern oder Personen mit eingeschränk­ten physischen, sensorischen oder geistigen Fähigkeiten oder Mangel
an Erfahrung und Wissen benutzt werden, es sei denn, sie werden bei
der Nutzung angeleitet oder beaufsichtigt.

Cette machine n’est pas prévu pour être utilisé par des enfants ou des
personnes dont les capacités physiques, sensorielles ou mentales sont
réduites, ou des personnes dénuées d’expérience ou de connaissance,
sauf si elles ont pu bénéficier d’une surveillance ou d’instructions.

Don’t leave the packing elements (plastic bags, expanded polystyrene,
nails, cardboard, etc.) within the reach of children, as these elements
are potential sources of danger.

Verpackungselemente (Plastiksäcke, Schaumstoe, Nägel, Kartons,
usw.) dürfen nicht in der Reichweite von Kinder gelagert werden, da sie
eine potentielle Gefahrenquelle darstellen.

Tenir le matériel d’emballage (sacs en plastique, polystyrène expansé,
clous, cartons, etc.) hors de portée des enfants car il constitue une
source potentielle de danger.

Do not place heavy items on the packaging. Do not stack more than
three items of the same kind.

Es dürfen nicht mehr als drei verpackte Maschinen desselben Typs
aufeinander gestapelt und keine schweren Gegenstände auf den Kisten
gelagert werden.

Ne pas poser d’objets lourds sur l’emballage. Ne pas empiler plus de
trois articles de même nature.

Keep the packed machine in a dry place, not exposed to environmen­tal elements and in conditions in which the temperature does not go
below 5°C (41° F).

Die verpackte Maschine muss an einem trockenen, vor Witterungsein­flüssen geschützten Ort gelagert werden. Die Umgebungstemperatur
darf nicht unter 5 °C fallen.

Stocker la machine emballée dans un endroit sec, non exposé aux
intempéries et où la température ne descend pas au-dessous de 5°C.

Children should not play with the machine, whether they are super­vised or unsupervised.

Kinder müssen überwacht werden, damit sie nicht mit der Maschine
spielen.

Il convient de surveiller les enfants pour s’assurer qu’ils ne jouent pas
avec la machine.

If liquids inside the machine freeze, leave the coee machine in a
place with a minimum temperature of 20°C for at least 20 minutes
before switching it on.

Sollte Flüssigkeit im Inneren der Maschine gefrieren, lassen Sie die
Kaeemaschine an einem Ort mit einer Temperatur von nicht unter
20°C mindestens 20 Minuten vor dem Einschalten stehen.

Si du liquide gèle à l’intérieur de la machine, laisser la machine à café
dans un lieu avec une température égale ou supérieure à 20°C pendant
au moins 20 minutes avant de l’utiliser.

Improper installation can cause damage to people, animals and
things for which the manufacturer cannot be considered responsible.

Nicht fachgerechte Installation kann zu Personen- und Sachschäden
führen, für die der Hersteller nicht verantwortlich gemacht werden
kann.

Toute installation non réalisée dans les règles peut blesser des per­sonnes et animaux et endommager des biens. Dans ce cas, le fabricant
décline toute responsabilité.

Do not cover with cloths, etc.

Nicht mit Tüchern abdecken.
Ne pas recouvrir avec des chions, etc.

Never put any vessels filled with liquid on top of the machine.

Nie mit Flüssigkeiten gefüllte Gefässe auf die Maschine stellen.
Ne jamais placer de récipients remplis de liquide sur la machine.

Install the machine on a plane, stable, dry and water repellent surface
(laminate, steel, ceramic, etc.) away from heat sources (oven, cooking
stove, fireplace, etc.) and in conditions in which the temperature may
not go below 5°C (41° F). KEEP WARM. Place on even surface.

Maschine auf einer ebenen, stabilen, trockenen und wasserabweisen­den Oberflache (Laminat, Stahl, Keramik, usw.) installieren. Nicht in
der Nähe von Wärmequellen (Ofen, Herd, Kamin, usw.) aufstellen. Die
Umgebungstemperatur darf nicht unter 5 °C fallen. MASCHINE VOR
FROST SCHÜTZEN! Die Oberfläche muss eben sein.

Installer la machine sur une surface plane, seche, stable et hydrophobe
(laminé, acier, céramique, etc.) à l’écart des sources de chaleur (four, plan
de cuisson, cheminée, etc.) et où la température ne descend pas au-des­sous de 5°C. LA MACHINE CRAINT LE GEL. La surface doit être plane.

23

General Allgemeines Généralités

Only use original spare parts in order to avoid compromising the
safety and proper functioning of the machine.

Nur original Ersatzteile vom Hersteller verwenden, um den störungs­freien Betrieb zu gewährleisten.

Utiliser exclusivement des pièces de rechange d’origine afin de ne pas
compromettre la sécurité et le bon fonctionnement de la machine.

In an emergency, such as fire, unusual noise, overheating, etc.,
take immediate action, disconnect the power and contact
customer service.

Im Notfall, z.B. Feuer, merkwürdigen Geräuschen oder Überhitzung,
sofort den Netzstecker ziehen und den Kundendienst kontaktieren.

En cas d’urgence, comme un incendie, bruit inhabituel, surchaue,
etc., réagir immédiatement en coupant le courant et contacter le
service clientèle.

When in doubt, contact customer service.

Im Zweifelsfall den Kundendienst kontaktieren.
En cas de doute, contacter le service clientèle.

It is inadvisable to use adapters, multiple sockets and/or exten­sions. When their use is indispensable, only approved products
may be used. Check that the current capacity limit indicated on
the adapters exceeds the absorption capacity (A = ampere) of
the equipment.

Die Verwendung von Adapter, Mehrfachsteckdosen und / oder Ver­längerungskabeln ist zu vermeiden. Sollte ihr Einsatz notwendig sein,
dürfen nur zugelassene Produkte verwendet werden. Die Leistungsan­gaben auf den Adaptern müssen mit den Angaben der Geräte überein­stimmen oder höher sein.

Il est déconseillé d’utiliser des adaptateurs, des prises multiples et
/ ou des rallonges. S’il est impossible de faire autrement, n’utiliser
que des produits agréés. Vérifier que le courant limite indiqué sur
les adaptateurs est égale ou supérieure à la limite de puissance (A =
ampère) de l’équipement.

Before connecting the equipment, check if the data on the machine
corresponds to your electrical power supply.

Vor dem Anschluss der Maschine überprüfen, ob die auf dem Schild
angegebenen Daten mit denen des Installationsort übereinstimmen.

Avant de brancher l’appareil, vérifier que les caractéristiques de la
machine correspondent à celles du réseau électrique.

If the power supply cable to the machine is damaged it must be re­placed by the manufacturer or his service personnel or an authorized
electrician in order to prevent any risks.

Sollte das Netzkabel beschädigt sein, muss es vom Hersteller, durch
seinen technischen Service oder von einer Fachperson ersetzt werden,
um jegliche Risiken zu vermeiden.

Si le câble d’alimentation est endommagé, il doit être remplacé par
le fabricant, le service technique ou par une personne présentant une
qualification équivalente pour prévenir tout risque.

Switch o the machine and disconnect from power supply before
opening the machine or approaching parts that move in use.

Schalten Sie die Maschine aus und trennen Sie sie von der Stromversor­gung, bevor Sie die Maschine önen oder sich Teilen nähern, die sich im
Betrieb bewegen.

Éteindre la machine et le débrancher avant d’ouvrir la machine ou
d’approcher de pièces qui sont mobiles lorsqu’elles sont utilisées.

Do not leave the machine exposed to environmental elements or place
them in damp rooms such as bathrooms.

Maschine keinen Witterungseinflüssen ausset zen und nicht in feuchten
Räumen wie Badezimmern installieren.

Ne pas exposer la machine aux intempéries ou la placer dans une pièce
humide comme la salle de bains.

Leave enough free space around the machine to facilitate its use.

Zur einfacheren Bedienung genügend Freiraum um die Maschine
lassen.

Laisser susamment d’espace libre autour de la machine pour
faciliter son utilisation.

The machine must not be set up in areas where water tubes or high­pressure cleaners are in use! Do not immerse the machine!

Die Maschine darf nicht in Räumen aufgestellt werden, in denen mit
Wasserschlauch oder Hochdruckreinigern gearbeitet wird! Maschine
nicht in Wasser eintauchen!

La machine ne doit pas etre installee dans des locaux ou l’on travaille
au jet d’eau ou a la vapeur sous pression! Ne pas plonger la machine
dans l’eau!

24

25

Barista Operador Operador

Caro cliente

Estimado cliente

Gentile cliente

Grazie per averci accordato la Sua fiducia.
Siamo sicuri che il prodotto che Lei ha acquistato risponderà in pieno alle Sue aspettative. Il prodotto che Lei si
accinge ad usare è il risultato di approfonditi studi e meticolose sperimentazioni ed è quanto di più funzionale,
sicuro ed apprezzabile, anche sotto il profilo del design, si possa trovare sul mercato.
Questo manuale per il corretto uso e manutenzione La aiuterà a sfruttare al meglio la sua macchina. Sperando
che trovi chiare le nostre spiegazioni, ci auguriamo di poterLa sempre annoverare tra i nostri clienti.

Le macchine della serie SILVIA sono realizzate per la preparazione di caé espresso e bevande calde in ambito
domestico.

Ante todo, queremos agradecerle por haber elegido RANCILIO.
Estamos seguros de que el producto que ha adquirido cumplirá con todas sus expectativas. La máquina de café que
está a punto de utilizar es el resultado de extensas actividades de investigación y desarrollo. Es la que ofrece el mejor
rendimiento, es la más fácil de usar y la mejor diseñada de su clase.
Este manual de instrucciones, en el que se explica la manera correcta de utilizar y mantener su máquina de café,
le ayudará a obtener los mejores resultados. Esperamos que nuestras explicaciones le parezcan claras y fáciles de
comprender y que siga siendo en el futuro uno de nuestros fieles clientes.

Las máquinas de la serie SILVIA han sido diseñadas para preparar café espresso y otras bebidas calientes de uso
doméstico.

Em primeiro lugar, obrigado por seleccionar a RANCILIO.
Estamos confiantes de que o produto que adquiriu irá dar resposta a todas as suas expectativas. A máquina de café
que está prestes a utilizar é o resultado de uma investigação e desenvolvimento extensivos. Trata-se da máquina
mais eficiente, fácil de utilizar e bem concebida do seu género.
Este manual descreve a utilização e manutenção correctas e irá ajudá-lo a obter os melhores resultados da sua
máquina. Esperamos que considere as nossas explicações claras e que possamos continuar a contar com a sua
empresa no futuro.

As máquinas da série SILVIA foram concebidas para preparar café expresso e outras bebidas quentes para
utilização doméstica.

26

Barista

Operador
Operador

Índice

Índice

Indice

Instalar la máquina

Montagem da máquina ..............................................................................................29

Installazione della macchina

Visión de conjunto

Perspectiva geral.......................................................................................................... 28

Vista generale

Estimado cliente

Caro cliente .................................................................................................................. 25

Gentile cliente

ENCENDIDO / APAGADO

Interruptor ON / OFF ..................................................................................................... 31

Accensione/Spegnimento

Utilización

Utilização ..................................................................................................................... 32

Uso

Limpieza diaria

Limpeza diária ............................................................................................................. 36

Pulizia giornaliera

Limpiar el filtro

Limpar o filtro ...............................................................................................................37

Pulizia dei filtri

Limpieza semanal de los grupos de erogación

Limpeza semanal dos grupos de cabeças ..................................................................38

Pulizia settimanale dei gruppi erogatori

Dejar de utilizar la máquina

Parar de utilizar a máquina ........................................................................................ 39

Messa fuori servizio

27

Barista Operador Operador

Generale

Generalidades
Generalidades

Datos técnicos

Dados técnicos ............................................................................................................. 43

Dati tecnici

Ajuste de la presión de la bomba

Regular a pressão da bomba ......................................................................................40

Regolazione della pressione della pompa

Qué hacer si…

E se ............................................................................................................................... 42

Cosa fare se…

Instrucciones de seguridad

Instruções de segurança ..............................................................................................44

Istruzioni di sicurezza

Rearmar el termostato de seguridad

Reiniciar o termóstato de segurança ...........................................................................41

Riarmare il termostato di sicurezza

28

Piano scaldatazze

Tabuleiro de chávenas

Bandeja de tazas

Depósito de água

Depósito del agua

Serbatoio acqua

Grupo de cabeças / Suporte do filtro

Grupo de erogación / portafiltro

Gruppo erogatore/portafiltro

Grelha de suporte de chávenas

Rejilla del plano de tazas

Griglia portatazze

Torneira de vapor / água quente

Grifo del vapor / del agua caliente

Rubinetto vapore / acqua calda

Interruptor principal

Interruptor general

Interruttore generale

Luz de «aquecimento da caldeira»

Lámpara «elemento calefactor de la caldera»

Luce «resistenza caldaia»

Tubo de vapor / bico de água quente

Lanza del vapor / Salida del agua caliente

Lancia vapore / erogatore acqua calda

Tabuleiro de gotejamento

Bandeja recoge gotas

Bacinella di scarico

Interruptor vapor

Interruptòr vapor

Interruttore vapore

Interruptor água

Interruptòr agua

Interruttore acqua

Interruptor cafè

Interruptòr cafè

Interruttore caè

Perspectiva geral

Visión de conjunto

Vista generale

POD

ADAPTABLE

Silvia è predisposta per il kit cialde. Per maggiori informazioni contattare il distributore di fiducia.

Silvia está predispuesta para el kit pastillas. Para mayores informaciones ponerse en contacto con el distribuidor elegido.
Silvia está predisposta para o kit cápsulas. Para maiores informações contactar o seu distribuidor.

aquece

se calienta

si riscalda

29

Barista Operador Operador

Montagem da máquina

Instalar la máquina

Installazione della macchina

Un’errata installazione può causare danni a persone, animali e cose

Una instalación errónea puede causar daños a personas, animales y objetos
Uma instalação incorrecta pode provocar danos em pessoas, animais ou objectos

Osservare le istruzioni di sicurezza!

¡Observar las notas sobre instrucciones de seguridad!
Observar as notas sobre as instruções de segurança!

6

Collegare il cavo di alimentazione

Conectar a la alimentación principal
Ligar à alimentação de energia

1

Posizionare la macchina in piano su una
superficie stabile.

Colocar la máquina sobre una superficie
plana y estable

Colocar a máquina sobre uma superfície
nivelada e estável

Dejar suficiente espacio libre alrededor
Deixar espaço suficiente em volta

Lasciare dello spazio libero attorno

2

Riempire il serbatoio dell‘acqua (ca. 2 litri)

Llenar el depósito del agua (ca. 2 litros)
Encher o depósito de água (ca. 2 litros)

Utilizar agua fresca
Usar água fresca

Utilizzare acqua fresca

Aprire il rubinetto

Abrir el grifo
Abrir a torneira

4

3

Introducir ambas mangueras en el
depósito del agua

Introduzir os dois tubos no depósito de água

Inserire entrambi i tubi nel serbatoio

Chiudere il coperchio

Cerrar la tapa
Fechar a tampa

5

Accendere l‘interruttore generale
e quello caè

Encender los interruptores principal y
del café

Ligar o interruptor principal e o interrup­tor de café

30

9

Spegnere l‘interruttore caè

Apagar el interruptor del café
Desligar o interruptor de café

7

Appena comincia ad uscire acqua dalla
lancia vapore chiudere il rubinetto

Cerrar el grifo en cuanto salga agua de
la lanza del vapor

Fechar a torneira logo que saia água
do tubo de vapor

Svuotare la bacinella di scarico

Vaciar la bandeja recoge gotas
Esvaziar o tabuleiro de gotejamentola

10

8

Erogare 0.5 l di acqua dal gruppo

Hacer salir 0,5 l de agua del grupo
Enxaguar o grupo com 0,5 l de água

Montagem da máquina

Instalar la máquina

Installazione della macchina

31

Operator Bediener Operateur

1

Riempire il serbatoio dell‘acqua (ca. 2 litri)

Llenar el depósito del agua (ca. 2 litros)
Encher o depósito de água (ca. 2 litros)

Utilizar agua dulce
Usar água fresca

Utilizzare acqua fresca

2

3

Accendere l’interruttore generale

Encender el Interruptor general
Ligar o interruptor principal

3

Spegnere l‘interruttore generale

Apagar el interruptor principal
Desligar o interruptor principal

1

Rimuovere il portafiltro, sbatterlo

Retirar el portafiltro, sacudirlo
Retirar o suporte de filtro, bater com

ele sobre uma superfície

No dañar el filtro
Não danificar o filtro

Non danneggiare il filtro

2

Riagganciare il portafiltro

Volver a enganchar el portafiltro
Bloquear novamente o suporte de filtro

Interruptor ON / OFF

Encendido / Apagado

Accensione/Spegnimento

Accensione

Encendido
Interruptor ON

Spegnimento

Apagado
Interruptor OFF

No poner en marcha la máquina antes de haber llenado el depósito del agua, para evitar daños en el elemento calefactor. Para la primera instalación o
después de una parada prolongada consultar el párrafo «Instalar la máquina».

Não ligar a máquina antes de ter enchido o depósito de água para evitar danificar o elemento de aquecimento! Na primeira instalação ou após uma
paragem prolongada, consultar o parágrafo «Montagem da máquina».

Non accendere la macchina prima di aver riempito il serbatoio per evitare di danneggiare la resistenza! Per la prima installazione o dopo un lungo
stop, fare riferimento al paragrafo «Installazione della macchina»

Inserire entrambi i tubi nel serbatoio

Introducir ambas mangueras en el
depósito del agua

Introduzir os dois tubos no depósito de água

Chiudere il coperchio

Cerrar la tapa
Fechar a tampa

32

Comprobar frecuentemente el nivel del agua en el depósito. Rellenar, si es necesario.
Verificar frequentemente o nível de água no depósito. Reencher se necessário!

Controllare spesso il livello dell’acqua nel serbatoio. Se necessario riempirlo!

Utilização

Utilización

Uso

Advertencia: Superficie caliente
Advertência: Superfície quente

Attenzione: superficie calda

Erogare caè

Preparación de café
Preparação de café

6

Rimuovere il portafiltro, sbatterlo e
riagganciarlo

Retirar el portafiltro, sacudirlo y volverlo
a enganchar

Retirar o suporte de filtro, bater com ele
sobre uma superfície e voltar a bloqueá-lo

No dañar el filtro
Não danificar o filtro

Non danneggiare il filtro

4

Posizionare la(e) tazzina(e) sotto il
becco caè

Colocar la(s) taza(s) debajo de
la salida del café

Colocar a(s) chávena(s) por baixo da
saída de café

Retirar los restos del borde del filtro
Retirar os resíduos do rebordo do

filtro

Rimuovere i residui di caè sul
bordo del filtro

2

Riempire di caè macinato e pressare

Rellenar con café molido y compactar
Encher com pó de café e pressionar

Usare un filtro per 1 o 2 caè

Utilizar un filtro para 1 o 2 cafés
Usar um filtro para 1 ou 2 cafés

conforme necessário

1

Terminar la preparación manualmente
Interromper manualmente a preparação

Arrestare l’erogazione manualmente

5

Avviare l’erogazione

Iniciar la preparación
Iniciar a preparação

3

Agganciare il portafiltro al gruppo
erogatore

Enganchar el portafiltro en el grupo de
erogación

Bloquear o suporte de filtro no grupo de
cabeças

Espere a que la lámpara del «elemento calefactor de la caldera»
se apague

Aguarde até que a luz «aquecimento da caldeira» para desligar

Attendere la luce resistenza caldaia per spegnere

33

Barista

Accendere l‘interruttore acqua calda

Encender el interruptor del agua caliente
Ligar o interruptor de água quente

Spegnere l‘interruttore acqua calda

Apagar el interruptor del agua caliente
Desligar o interruptor de água quente

3

Operador Operador

Aprire il rubinetto progressivamente

Abrir el grifo poco a poco
Abrir progressivamente a torneira

4

5

6

Raggiunta la quantità desiderata,
chiudere il rubinetto

Cerrar el grifo cuando se alcance
la cantidad deseada

Fechar a torneira quando se
alcançar a quantidade desejada

Comprobar frecuentemente el nivel del agua en el depósito. Rellenar, si es necesario.
Verificar frequentemente o nível de água no depósito. Reencher se necessário!

Controllare spesso il livello dell’acqua nel serbatoio. Se necessario riempirlo!

Advertencia: Superficie caliente
Advertência: Superfície quente

Attenzione: superficie calda

Prelevare acqua calda (tè)

Preparación de agua caliente (té)
Preparação de água quente (chá)

2

Posizionare la tazza sotto l‘erogatore
acqua calda

Colocar la taza debajo de la salida del
agua caliente

Colocar a chávena por baixo do bico de
água quente

1

Rimuovere residui di condensa

Hacer salir el agua de condensación
residual

Remover o condensado de vapor residual

2 sec.

Espere a que la lámpara del «elemento calefactor de la caldera»
se apague

Aguarde até que a luz «aquecimento da caldeira» para desligar

Attendere la luce resistenza caldaia per spegnere

34

1

Accendere l‘interruttore vapore

Encender el interruptor del vapor
Ligar o interruptor de vapor

2

Rimuovere residui di condensa

Hacer salir el agua
de condensación residual

Remover o condensado de vapor
residual

2 sec.

3

Aspettare che sia generato vapore

Esperar a que se genere vapor
Aguardar até que se gere vapor

4

Immergere la lancia vapore nel latte

Sumergir la lanza de vapor en leche
Mergulhar o tubo de vapor em leite

Aprire il rubinetto progressivamente

Abrir el grifo poco a poco
Abrir progressivamente a torneira

5

6

Raggiunta la temperatura desiderata,
chiudere il rubinetto

Cerrar el grifo cuando se alcance
la temperatura deseada

Fechar a torneira quando se alcançar
a temperatura desejada

Comprobar frecuentemente el nivel del agua en el depósito. Rellenar, si es necesario.
Verificar frequentemente o nível de água no depósito. Reencher se necessário!

Controllare spesso il livello dell’acqua nel serbatoio. Se necessario riempirlo!

Utilização

Utilización

Uso

Lancia vapore

Lanza de vapor
Tubo de vapor

Advertencia: Superficie caliente
Advertência: Superfície quente

Attenzione: superficie calda

Espere a que la lámpara del «elemento
calefactor de la caldera» se apague

Aguarde até que a luz «aquecimento da
caldeira» para desligar

Attendere la luce resistenza caldaia
per spegnere

Para obtener los mejores resultados: conservar la leche a ≤ 5° C (≤ 41°F)
Para obter resultados melhores: conservar o leite a ≤ 5° C (≤ 41°F)

Per risultati ottimali: conservare il latte a ≤ 5° C (≤ 41°F)

35

Barista

10

Pulire la lancia vapore

Limpiar la lanza de vapor
Limpar o tubo de vapor

7

Rimuovere il prodotto quando finito

Retirar el producto cuando esté listo
Retirar o produto quando terminar

8

Spegnere l‘interruttore vapore

Apagar el interruptor del vapor
Desligar o interruptor de vapor

Operador Operador

9

Spruzzare vapore per pulire la lancia vapore

Dejar salir el vapor para limpiar
la lanza del vapor

Purgar o vapor para limpar
o tubo de vapor

2 sec.

11

Accendere l‘interruttore acqua calda,
aprire il rubinetto progressivamente

Encender el interruptor del agua calien­te, abrir el grifo poco a poco

Ligar o interruptor de água quente, abrir
progressivamente a torneira

12

Appena comincia ad uscire acqua dalla
lancia vapore chiudere il rubinetto,
spegnere l‘interruttore acqua calda

Cerrar el grifo en cuanto salga agua de
la lanza del vapor, apagar el interruptor
del agua caliente

Fechar a torneira logo que saia agua do
tubo de vapor, desligar o interruptor de
água quente

36

Pulire le doccette e le guarnizioni
sottocoppa dei gruppi erogatori

Cepillar las salidas y las junta debajo
de la cubierta

Escovar as saídas e as vedações por
baixo da estrutura

6

4

Pulire la lancia vapore/erogatore acqua calda

Limpiar la lanza de vapor / la salida del
agua caliente

Limpar o tubo de vapor / bico de água
quente

2 5

Rimuovere i portafiltri, sganciare i filtri

Retirar los soportes de filtro, desengan­char los filtros

Retirar os suportes de filtro e desblo­quear os filtros

3

1

Pulire la carrozzeria con un panno umido

Limpiar el exterior con un trapo húmedo
Limpar a estrutura com um pano húmido

Seguir el sentido del satinado en las
piezas de acero inoxidable

No caso de peças de aço inoxidável lim­par no sentido do acabamento acetinado

Seguire il senso della satinatura
sulle parti in acciaio inox

Limpiar las boquillas de incrustaciones
Limpe as agulhetas com sujidade

incrustada

Pulire gli ugelli incrostati

Pulire filtri e portafiltri

Cepillar / limpiar el portafiltro y los filtros
Escovar / limpar os suportes dos filtros

e os filtros

Risciacquare con acqua calda per eliminare
ogni residuo oleoso dovuto ai grani caè

Enjuagar con agua caliente para disolver
cualquier residuo de aceite de los granos
de café

Enxaguar com água quente para dissolver
qualquer resíduo de óleo do grão do café

Limpeza diária

Limpieza diaria

Pulizia giornaliera

Non immergere la macchina in acqua!

¡No sumerja la máquina en agua!
Não mergulhar a máquina em água!

Non utilizzare strumenti abrasivi e detergenti o solventi generici! Per la pulizia, seguire le istruzioni sulla confezione!

¡No utilice ni esponjas abrasivas ni disolventes! Si se necesitara un producto de limpieza, ¡siga las instrucciones que aparecen en el embalaje!
Não usar esponjas abrasivas e detergentes ou solventes! Se for necessário um material de limpeza, seguir as instruções constantes na

embalagem!

37

Barista

Operador Operador

Riposizionare la griglia portatazze

Volver a colocar la rejilla del plano de
tazas

Colocar novamente a grelha de suporte
de chávenas

Rimuovere la griglia portatazze, pulire
la bacinella di scarico

Retirar la rejilla del plano de tazas, limpiar
la bandeja recoge gotas

9

7

8

Riagganciare il portafiltro al gruppo
erogatore

Volver a colocar el portafiltro, engan­charlo en el grupo de erogación

Colocar novamente o suporte de filtro,
bloquear o suporte de filtro no grupo de
cabeças

Retirar a grelha de suporte de chávenas
e limpar o tabuleiro de gotejamento

2

3

1

Preparare la soluzione in un
contenitore di vetro o acciaio INOX

Preparar la solución en un recipiente
de vidrio o de acero inoxidable

Preparar a solução num recipiente de
vidro ou de aço inoxidável

Immergere per almeno 20 minuti nella
soluzione preparata filtro e portafiltro
separati

Sumergir el portafiltro / el filtro en la
solución durante 20 min., como mínimo.

Mergulhar o suporte do filtro / filtro solto
na solução durante pelo menos 20 min

Risciacquare portafiltro/filtro
accuratamente sotto acqua corrente

Enjuagar bien el portafiltro / el filtro bajo
agua corriente

Enxaguar o suporte do filtro / filtro
cuidadosamente sob água corrente

Limpar o filtro

Limpiar el filtro

Pulizia dei filtri

La macchina deve essere spenta e fatta rareddare!

¡Se debe apagar la máquina y dejar que se enfríe!
A máquina tem de ser desligada e arrefecer!

Utilizzare un contenitore di vetro o acciaio INOX!

¡Utilizar recipientes de vidrio o de acero inoxidable!
Usar um recipiente de vidro ou de aço inoxidável!

38

Limpeza semanal dos grupos de cabeças

Limpieza semanal de los grupos de erogación

Pulizia settimanale dei gruppi erogatori

La macchina deve essere in pressione

La máquina deberá estar bajo presión
A máquina tem de estar sob pressão

Non utilizzare strumenti abrasivi e detergenti o solventi generici! Per la pulizia, seguire le istruzioni sulla confezione!

¡No utilice ni esponjas abrasivas ni disolventes! Si se necesitara un producto de limpieza, ¡siga las instrucciones que aparecen en el embalaje!
Não usar esponjas abrasivas e detergentes ou solventes! Se for necessário um material de limpeza, seguir as instruções
constantes na embalagem!

Hacer 1 café para eliminar posibles
sabores

Fazer 1 café para eliminar o sabor

Fare 1 caè per eliminare sapori

Repetir hasta que el agua corra limpia en
la bandeja recoge gotas

Repetir até correr água limpa no tabuleiro
de gotejamento

Ripetere fino a che non esce acqua pulita

Vaciar la bandeja recoge gotas
Esvaziar o tabuleiro de gotejamento

Svuotare la bacinella di scarico

Riassemblare la macchina, risciacquare più
volte

Volver a montar la máquina, enjuagar bien
Voltar a montar a máquina, enxaguar bem

Rimuovere il portafiltro, togliere la
membrana filtro cieco

Retirar el portafiltro, sacar la membra­na filtro ciego

Retirar o suporte de filtro e remover o
membrana de filtro cego

6

4

2 5

3

1

Agganciare il portafiltro al gruppo
erogatore

Enganchar el portafiltro en el grupo de
erogación

Bloquear o suporte de filtro no grupo de
cabeças

Inserire la membrana filtro cieco e
aggiungere il detergente per macchine
per caè

Insertar la membrana filtro ciego, aña­dir el detergente para máquinas de café

Introduzir o membrana de filtro cego e
adicionar produto de limpeza próprio
para máquinas de café

Accendere l‘interruttore caè per
5 secondi e aspettare 10 secondi.

Encender el interruptor del café durante 5 se­gundos y dejar reposar durante 10 segundos.

Ligar o interruptor de café durante 5 segundos
e deixá-lo descansar durante 10 segundos.

Rimuovere la griglia portatazze

Retirar la rejilla del plano de tazas
Retirar a grelha de suporte de

chávenas

Comprobar frecuentemente el nivel del agua en el depósito. Rellenar,
si es necesario.

Verificar frequentemente o nível de água no depósito. Reencher se
necessário!

Controllare spesso il livello dell’acqua nel serbatoio. Se necessario
riempirlo!

39

Barista Operador Operador

Coprire la macchina e riporla in un ambi­ente asciutto, al riparo da intemperie

Cubra la máquina y colóquela en un
recinto seco, no expuesta a elementos
medioambientales

Cobrir a máquina e colocá-la num local
seco, não exposto aos elementos
ambientais

6

1

Svuotare il serbatoio

Vaciar el depósito del agua
Esvaziar o depósito de água

2

Svuotare l‘acqua rimanente

Vaciar el agua restante
Esvaziar a água restante

Interrumpir de inmediato en cuanto
se acabe el agua

Parar imediatamente quando
ficar sem água

Interrompere appena non esce più
acqua

3

Spegnere l‘interruttore generale

Apagar el interruptor principal
Desligar o interruptor principal

4

Pulire la macchina

Limpiar la máquina
Limpar a máquina

Véase la página «Limpieza diaria»
Consultar a página «Limpeza diária»

Vedere pagina «Pulizia giornaliera»

Staccare la spina

Desconectar la máquina
Desligar a máquina

5

Messa fuori servizio: smaltire la macchina correttamente, in accordo alle disposizioni nazionali

Parada definitiva: Eliminar la máquina debidamente como residuo, cumpliendo con los requisitos nacionales
Paragem final do funcionamento: Eliminar a máquina de forma adequada e em conformidade com os requisitos nacionais

Parar de utilizar a máquina

Dejar de utilizar la máquina

Messa fuori servizio

40

Questa operazione deve assolutamente essere eettuata solo da personale tecnico qualificato

Esta operación deberá ser efectuada exclusivamente por personal técnico cualificado
Este trabalho tem de ser forçosamente realizado apenas por pessoal técnico devidamente qualificado

Per regolare la pressione della pompa, staccare la spina e aspettare che la macchina si sia completamente rareddata

Para ajustar la presión de la bomba de agua, desconectar la máquina y esperar a que se enfríe por completo
Para regular a pressão da bomba, desligar a máquina e aguardar até que esta esteja completamente fria

3

Regolare la pressione

Ajustar la presión
Regular a pressão

Atornillar / destornillar 1 vuelta como
máximo

Aparafusar / desaparafusar, no máxi-
mo, 1 volta

Avvitare / svitare al massimo di 1 giro

5

Posizionare e fissare il piano scaldatazze

Colocar y fijar la bandeja de tazas
Posicionar e fixar o tabuleiro de chávenas

1

Svitare le viti di fissaggio

Destornillar y sacar los tornillos de fijación
Desaparafusar os parafusos de fixação

Rimuovere il piano scaldatazze

Desmontar la bandeja de tazas
Retirar o tabuleiro de chávenas

Regular a pressão da bomba

Ajuste de la presión de la bomba

Regolazione della pressione della pompa

4

Serrare il dado di fissaggio

Apretar la tuerca de fijación
Apertar a contraporca

2

Allentare il dado di fissaggio

Aflojar la tuerca de fijación
Soltar a contraporca

41

General Generalidades Generalidades

Questa operazione deve assolutamente essere eettuata solo da personale tecnico qualificato

Esta operación deberá ser efectuada exclusivamente por personal técnico cualificado
Este trabalho tem de ser forçosamente realizado apenas por pessoal técnico devidamente qualificado

Per riarmare il termostato di sicurezza, staccare la spina e aspettare che la macchina si sia completamente rareddata

Para rearmar el termostato de seguridad, desconectar la máquina y esperar a que se enfríe por completo
Para reiniciar o termóstato de segurança, desligar a máquina e aguardar até que esta esteja completamente fria

Reiniciar o termóstato de segurança

Rearmar el termostato de seguridad

Riarmare il termostato di sicurezza

1

Svitare le viti di fissaggio

Destornillar y sacar los tornillos de fijación
Desaparafusar os parafusos de fixação

Rimuovere il piano scaldatazze

Desmontar la bandeja de tazas
Retirar o tabuleiro de chávenas

4

Inserire la spina e accendere la macchina

Enchufar y poner en marcha la máquina
Ligar a máquina

5

Verificare che la macchina funzioni correttamente

Comprobar que la máquina funcione correctamente
Testar se a máquina funciona correctamente

3

Posizionare e fissare il piano scaldatazze

Colocar y fijar la bandeja de tazas
Posicionar e fixar o tabuleiro de chávenas

2

Premere il pulsante rosso

Pulsar el botón rojo
Pressionar o botão vermelho

In caso di dubbi, contattare l‘assistenza tecnica.

En caso de duda, contactar con el servicio postventa.
Em caso de dúvida, contactar o serviço de assistência ao cliente.

Vedere pagina «Installazione della macchina»

Véase la página «Instalar la máquina»
Consultar a página «Instalar la maquina»

42

E se...

Que hacer si…

Cosa fare se…

La macchina non si avvia

La máquina no funciona
A máquina não arranca

L’interruttore generale è inserito?

¿El Interruptor general está activado?
O interruptor principal está ligado?

Fusibile, spina e cavo sono integri?

¿El fusible, el enchufe y el cable están en buen estado?
O fusível, a ficha e o cabo estão ok?

Il caè esce troppo lentamente / velocemente

El café sale demasiado lento / demasiado rápido
O café sai demasiado lentamente / demasiado rapidamente

Filtri e doccette sono pulite?

¿El filtro y los grupos de erogación están limpios?
O filtro e os grupos de cabeças estão ok?

La polvere di caè è troppo fine / grossa?

¿El café está molido demasiado fino / demasiado grueso?
O café está moído demasiado fino / demasiado grosso?

Polvere troppo grossa: il caè scende velocemente

Café más grueso: preparación más rápida
Café grosso: preparação mais rápida

Polvere troppo fine: il caè scende lentamente

Café más fino: preparación más lenta
Café mais fino: preparação mais lenta

Nessuna erogazione di caè, acqua calda, vapore

No sale ni café, ni agua caliente, ni vapor
Nenhuma saída de café, água quente ou vapor

Il serbatoio è vuoto?

¿El depósito del agua está vacío?
O depósito de água está vazio?

La macchina non si riscalda

La máquina no se calienta
A máquina não aquece

Il termostato di sicurezza deve essere riarmato. Vedere le istruzioni.

El termostato de seguridad se debe reinicializar.
Consultar las instrucciones.

O termóstato de segurança tem de ser reinicializado.
Consultar as instruções.

Erogazione vapore irregolare

Salida irregular de vapor
Fornecimento irregular de vapor

I fori dello spruzzatore della lancia vapore sono ostruiti?

¿Los pasos de la lanza de vapor están obstruidas?
As pontas do tubo de vapor estão obstruídas?

C’è acqua sotto la macchina

Hay agua debajo de la máquina
Existe água por baixo da máquina

La bacinella di scarico è piena?

¿La bandeja recoge gotas está llena?
O tabuleiro de gotejamento está cheio?

Presenza acqua nella bacinella di scarico

Hay agua en la bandeja recoge gotas
Existe água no tabuleiro de gotejamento

E‘ normale

Esto es normal.
Isto é normal

43

General Generalidades Generalidades

Ci si riserva il diritto di apportare modifiche tecniche

Nos reservamos el derecho de realizar modificaciones técnicas
Reservamo-nos o direito a proceder a alterações técnicas

Dados técnicos

Datos técnicos

Dati tecnici

Alimentazione

Suministro de
energía eléctrica

Alimentação de
energia

120V~, 60Hz
220-240V~, 50/60Hz

1000 W (120V)
1150 W (230V)

Caldaia

Caldera
Caldeira

Contenuto

Contenido
Conteúdo

Acqua/Vapore

Agua / Vapor
Água / Vapor

Capacità

Capacidad
Capacidade

0.3 l

0.08 USgal

Generale

Generales
Generalidades

Peso

Peso
Peso

14 kg

30.8 lb

Livello di rumore durante l’uso

Nivel de ruido durante el
funcionamiento

Nível de ruído durante a utilização

< 70 dB

Dimensioni (L x P x A)

Dimensiones (A x P x H)
Medidas (A x P x A)

290 x 235 x 340 mm

Capacità del serbatoio acqua

Capacidad del depósito del agua
Capacidade do depósito de água

~ 2 l

Te mp e ra t ur a a m bi e n te du r an t e l ’u s o

Temp. ambiente durante su
utilización

Temperatura ambiente durante a
utilização

+5 – +45 °C

+41 – +95 °F

11.4 x 9.3 x 13.4 inch

~ 0.53 USgal

44

Instruções de segurança

Instrucciones de seguridad

Istruzioni di sicurezza

L’apparecchio non deve essere usato da bambini o da persone con
capacità fisiche, sensoriali o mentali ridotte o privi di esperienza e
conoscenza dell’apparecchio, salvo che non siano sorvegliati o che non
siano stati opportunamente istruiti.

El aparato no deberá ser utilizado por niños ni por personas con
capacidades físicas, sensoriales o mentales reducidas, o sin experiencia
o conocimiento, salvo que a éstas se les supervise o instruya.

O equipamento não deve ser utilizado por crianças, pessoas com
capacidades físicas, sensoriais ou mentais reduzidas ou com falta
de experiência e conhecimentos, excepto se tiverem supervisão ou
recebido formação.

Gli elementi d’imballaggio (sacchetti di plastica, polistirolo espanso,
chiodi, cartoni, ecc...) non devono essere lasciati alla portata di
bambini in quanto potenziali fonti di pericolo.

No deje ninguno de los elementos del embalaje (bolsas de plástico,
poliestireno expandido, clavos, cartón, etc.) al alcance de los niños,
ya que son potenciales fuentes de peligro.

Não deixar os elementos da embalagem (sacos de plástico,
esferovite, pregos, cartões, etc.) ao alcance de crianças, uma vez que
estes elementos constituem uma potencial fonte de perigo.

Evitare di sovrapporre all’imballo colli pesanti di altro genere.
Non impilare più di tre pezzi dello stesso tipo.

No coloque objetos pesados sobre el embalaje. No apile más de tres
objetos del mismo tipo.

Não colocar objectos pesados sobre a embalagem.
Não empilhar mais de três artigos do mesmo tipo.

La macchina imballata va immagazzinata in un luogo riparato dalle
intemperie, asciutto e privo di umidità. La temperatura non deve
essere inferiore a +5°C(41° F).

Mantener la máquina empaquetada en un lugar seco, no expuesto a
elementos medioambientales y en condiciones en las cuales
la temperatura no descienda a menos de 5°C (41° F).

Manter a máquina embalada num local seco, não exposto a elementos
ambientais e em condições de temperatura não inferior a 5°C (41° F).

Controllare che i bambini non giochino con l’apparecchio.

Los niños no deberán jugar jamás con la máquina,
ni vigilados ni sin vigilar.

As crianças não devem brincar com a máquina, quer sob ou sem
supervisão.

In caso di congelamento dei liquidi all’interno della macchina, lasciare
la macchina in un luogo con temperatura minima di 20°C per almeno
20 minuti prima di accenderla.

En caso de congelación de los líquidos que están dentro de la máquina
de café, deje la máquina en un lugar con una temperatura mínima de
20 °C, por lo menos 20 minutos, antes de conectarla.

Se o líquido congelar dentro da máquina, deixar a máquina de café
num local a uma temperatura mínima de 20°C durante pelo menos 20
minutos antes de a ligar.

Un’errata installazione può causare danni a persone, animali e cose
per i quali il costruttore non può considerarsi responsabile.

No se considerará responsable al fabricante por una instalación
inapropiada que pueda causar daños a personas, animales u objetos.

Uma instalação incorrecta pode provocar danos a pessoas, animais e
objectos, pelos quais o fabricante não poderá ser responsabilizado.

Non coprire con panni o altro.

No cubra con trapos, etc.
Não cobrir com panos, etc.

Non appoggiare contenitori di liquidi sulla macchina.

No colocar ningún recipiente con líquido encima de la máquina.
Nunca colocar recipientes com líquidos sobre a máquina.

Posizionare la macchina su un piano idrorepellente (laminato, acciaio,
ceramica, ecc...) lontano da sorgenti di calore (forni, fornelli, camini,
ecc...) e in ambienti dove la temperatura non scenda sotto i 5°C
(41° F). TEME IL GELO. Posizionare la macchina in piano.

Instalar la máquina sobre una superficie impermeable (de laminado,
acero, cerámica, etc.) lejos de fuentes de calor (horno, cocina eléctrica,
chimenea, etc.) y en condiciones en las que la temperatura no pueda
descender a menos de 5°C (41° F). MANTENERLA CALIENTE. Colocarla
sobre una superficie plana.

Instalar a máquina sobre uma superfície repelente de água (laminado,
aço, cerâmica, etc.), afastada de fontes de calor (forno, fogão, lareira,
etc.) e em condições de temperatura não inferior a 5°C (41° F). MANTER
QUENTE. Colocar sobre uma superfície plana.

45

General Generalidades Generalidades

Utilizzare solo accessori e ricambi autorizzati dal produttore per
evitare di compromettere la sicurezza ed il corretto funzionamento
della macchina.

Utilizar solo repuestos originales para evitar poner en peligro
la seguridad y el adecuado funcionamiento de la máquina.

Utilizar somente peças sobressalentes originais para evitar
comprometer a segurança e o funcionamento correcto da máquina.

In caso di emergenza, come principio d’incendio, rumorosità anomala,
surriscaldamento, ecc…, intervenire immediatamente staccando
l’alimentazione elettrica e contattare l’assistenza tecnica.

En caso de emergencia como un incendio, ruidos extraños,
recalentamiento, etc., tome medidas de inmediato, desconecte de la
red y contactar con el servicio posventa.

Numa emergência, tal como um incêndio, ruído estranho, sobreaque­cimento, etc., actuar imediatamente, desligar a corrente e contactar o
serviço de assistência ao cliente.

In caso di dubbi, contattare l’assistenza tecnica.

En caso de duda, contactar con el servicio posventa.
Em caso de dúvida, contactar o serviço de assistência ao cliente.

Si sconsiglia l’uso di adattatori, prese multiple e/o prolunghe.
Se indispensabile, utilizzare solo prodotti certificati. Verificare
che i limiti di corrente indicati sugli adattatori siano superiori
all’assorbimento (A = ampére) dell’apparecchio.

No es recomendable utilizar adaptadores, enchufes múltiples y/o
cables de prolongación. Si su utilización fuera indispensable, se
deberán utilizar productos autorizados. Comprobar que la capacidad
de tensión límite indicada en los adaptadores exceda la capacidad de
absorción (A = amperio) del equipo.

Não é aconselhável utilizar adaptadores, fichas múltiplas e/ou exten­sões. Quando a sua utilização for indispensável, utilizar somente
produtos aprovados. Verificar se o limite de capacidade de tensão
indicado nos adaptadores ultrapassa a capacidade de absorção
(A = ampere) do equipamento.

Prima di collegare la macchina accertarsi che i dati di targa siano
rispondenti a quelli della rete di distribuzione elettrica.

Antes de conectar la unidad, compruebe si los datos de la máquina
corresponden con los de su suministro de energía eléctrica.

Antes de ligar o equipamento, verificar se os dados na máquina
correspondem ao seu fornecimento de energia eléctrica.

Se il cavo di alimentazione è danneggiato deve essere sostituito dal
costruttore o dal suo servizio assistenza tecnica o da una persona
qualificata, in modo da prevenire ogni rischio.

Si los cables de alimentación eléctrica a la máquina están estropeados,
el fabricante o su personal de servicio técnico o un electricista
autorizado tendrá que sustituirlos para evitar cualquier riesgo.

Se os cabos de alimentação eléctrica da máquina estiverem
danificados terão de ser substituídos pelo fabricante, pelo seu pessoal
da assistência ou por um electricista autorizado, de modo a prevenir
eventuais riscos.

Spegnere la macchina e scollegarla dalla rete prima di cambiare
accessori o avvicinarsi a parti in movimento durante l’uso normale.

Apagar el aparato y desconectar de la red antes de sustituir accesorios
o de acercarse a piezas que se mueven durante el funcionamiento.

Desligar o equipamento e a alimentação de corrente antes de alterar
os acessórios ou aproximar-se de partes que se movam durante a
utilização.

Non esporre la macchina ad intemperie né installarla in ambienti ad
elevata umidità come locali da bagno.

No deje la máquina expuesta a elementos medioambientales ni la
coloque en habitaciones húmedas, como cuartos de baño.

Não deixar a máquina exposta aos elementos ambientais, nem
colocá-la em locais húmidos, tais como casas de banho.

Lasciare degli spazi liberi attorno alla macchina al fine di agevolare
l’uso e le operazioni di manutenzione.

Dejar suficiente espacio libre alrededor de la máquina para facilitar su
uso y la ejecución de cualquier operación de mantenimiento.

Deixar espaço suficiente em volta da máquina para facilitar a sua
utilização e a realização de eventuais trabalhos de manutenção.

Non istallare la macchina in luoghi dove vengono usati getti d’acqua
o macchine pulitrici ad alta pressione. Non immergere la macchina in
acqua!

¡No se debe instalar la máquina en recintos donde se utilicen
mangueras de agua o aparatos de limpieza de alta presión!¡
No sumerja la máquina en agua!

A máquina não deve ser montada em áreas onde sejam utilizadas
mangueiras de água ou limpadores de alta pressão! Não mergulhar
a máquina em água!

46

Mentions légales

Gesetzliche Hinweise

Legal information

Informação jurídica

Información legal

Informazioni legali

In accordance with all European Directives and Norms concerning this type of
appliance.

In Übereinstimmung mit allen Europäischen Richtlinien für diese Art von Geräten.
En conformité avec toutes les directives et normes européennes concernant ce type d’appareil.

In accordo a tutte le Direttive Europee e le Norme che riguardano questo tipo di apparecchi.

De conformidad con todas las directivas y normativas europeas relacionadas con este tipo de aparato.
Nos termos de todas as directivas e normas europeias relativas a este tipo de equipamento.

La macchina è dotata dei seguenti dispositivi di protezione: pannellatura completa di
protezione dalle parti soggette a calore e dal generatore di vapore e acqua calda;piano
di lavoro con griglia e sottostante bacinella di raccolta liquidi; valvola sulla caldaia
contro le sovrapressioni; protezione termica sulla caldaia; termica salvaresistenze.

La maquina esta equipada con los siguientes dispositivos de proteccion: una cubierta
completa, compuesta por paneles, alrededor de todas las piezas expuestas al calor y
de aquellas productoras de vapor y agua caliente; la superficie de trabajo esta provista
de una rejilla y de una bandeja para recoger los liquidos derramados; una valvula en la
caldera para evitar una sobrepresion; proteccion termica en la caldera; interruptor de
proteccion para las resistencias.

A maquina esta equipada com os seguintes dispositivos de proteccao: revestimento
completo de proteccao de todas as pecas sujeitas a geracao de calor, vapor e agua
quente; superficie de trabalho fornecida com grelha e tabuleiro para recolha de liqui­dos que escorram; valvula na caldeira para evitar uma pressao excessiva; proteccao
termica na caldeira; disjuntor de resistencia termica.

The machine is equipped with the following protective devices: complete panelling
protection of all the parts subject to heat and of the steam and hot water supplier;
work surface provided with grill and tray to collect split liquids; valve on the boiler to
avoid overpressure; thermal protection on the boiler; safe resistance thermal.

Die Maschine ist mit folgenden Schutzvorrichtungen ausgestattet: Heiss werdende
Teile sowie der Dampf- und Heisswassererzeuger sind von einer Schutzverkleidung
umgeben; die Arbeitsfläche hat ein Gitter mit darunterliegenden Auangbehälter
für Flüssigkeiten; Überdruckventil auf dem Boiler; Überhitzungsschutz für den Boiler;
Schutzschalter für die Boilerheizung.

La machine est equipee des dispositifs de protection suivants: un revetement complet
par panneaux de protection de toutes les pieces exposees a la chaleur et de celles
qui produisent de la vapeur et de l’eau chaude; surface de travail fournie avec grille
a egouttoir et egouttoir pour collecter les liquides qui s’ecoulent; soupape dans la
chaudiere pour eviter toute surpression; protection thermique dans la chaudiere;
disjoncteur de resistance thermique.

47

Schemi Diagramas DiagramasDiagrammesSchemataDiagrams

Motor power

Motorleistung
Régime moteur

Potenza motore

Potencia del motor
Potência do motor

Serial number

Seriennummer
Numéro de série

Numero di serie

Número de serie
Número de série

Frequency

Frequenz
Fréquence

Frequenza

Frecuencia
Frequência

Pin

Pin
Pin

Pin

Clavija
Pino

Voltage

Spannung
Tension

Tensione

Tensión
Voltagem

Total absorbtion

Anschlussleistung
Absorption totale

Assorbimento totale

Absorción total
Absorção total

Manufacturer

Hersteller
Fabricant

Produttore

Fabricante
Fabricante

EC conformity mark

CE-Konformitätszeichen
Marque de conformité CE

Marchio CE di conformità

Marca de conformidad CE
Marcação de conformidade CE

Model / version

Modell / Version
Modèle / version

Modello/versione

Modelo / versión
Modelo / versão

Date of manufacture (mmyy)

Produktionsdatum (MMJJ)
Date de fabrication (mmaa)

Data di produzione

Fecha de fabricación (mmaa)
Data de fabrico (mmaa)

Heating element power

Heizkörperleistung
Puissance de l’élément chauant

Potenza resistiva

Potencia del elemento calefactor
Potência do elemento de aquecimento

Conformity marks

Konformitätszeichen
Marques de conformité

Marchi di conformità

Marcas de conformidad
Marcações de conformidade

Max. boiler / static pressure

Max. Boilerdruck
Pression statique max. de la chaudière

Massima pressione caldaia/rete

Presión máx. de caldera / estática
Pressão da caldeira / estática máx.

48

Schéma électrique

Elektroschema

Electric diagram

Esquema eléctrico

Diagrama eléctrico

Schemi elettrici

T3

T2 T1

SR

IG

R

IV IA IC

PO

MT

EG

M B

GV

MB

N

N

G

N

G

GR

GR

R

R

BI

BI

BI

BIBI

N

N N

R

R R

R

AR

AR

Ref: SE_637/--

49

Schemi Diagramas DiagramasDiagrammesSchemataDiagrams

Colori dei cavi

Cabo cores

Yellow-Green

Gelb-Grün
Jaune-Vert

Giallo-Verde

Amarillo-Verde
Amarelo-Verde

GV

Red

Rot
Rouge

Rosso

Rojo
Vermelho

R

Brown

Braun
Marron

Marrone

Marrón
Castanho

M

Black

Schwarz
Blanc-noir

Nero

Negro
Preto

N

Gray

Grau
Gris

Grigio

Gris
Cinza

GR

Orange

Orange
Orange

Arancione

Naranja
Laranja

AR

Yellow

Gelb
Jaune

Giallo

Amarillo
Amarelo

G

Blue

Blau
Blanc-bleu

Blu

Azul
Azul

B

White

Weiss
Blanc

Bianco

Blanco
Branco

BI

Colors of the cables

Kabelfarben
Couleurs de câbles

Colores de los cables

Hot water switch

Heisswasserschalter
Interrupteur d‘eau chaude

Interruttore acqua

Interruptòr agua
Interruptor água

IA

Coee switch

Kaeeschalter
Interrupteur cafè

Interruttore cae

Interruptòr cafè
Interruptor cafè

IC

Main switch

Hauptschalter
Interrupteur principal

Interruttore generale

Interruptor principal
Interruptor principal

IGEG

Group solenoid valve

Brühgruppenventil
Soupape solenoïdale du groupe

Elettrovalvola gruppo

Válvula de electroimán del grupo
Válvula solenóide do grupo

Diagrams

Schematas
Diagrammes

Schemi

Diagramas
Diagramas

Motor pump

Pumpenmotor
Pompe moteur

Pompa

Bomba del motor
Bomba do motor

PO

Boiler heating element

Boilerheizung
Élèment chauage de la chaudière

Resistenza caldaia

Resist. de calentamiento de caldera
Resist. de aquecimento da caldeira

R

Steam switch

Dampfschalter
Interrupteur vapeur

Interruttore vapore

Interruptòr vapor
Interruptor vapor

IV MT

Ground connection

Erdklemme
Borne de terre

Connessione di terra

Conexión a tierra
Ligação terra

T1

Safety thermostat 100° C

Sicherheitsthermostat 100° C
Thermostat de sécurité 100° C

Termostato di sicurezza 100° C

Termostato de seguridad 100° C
Termóstato de segurança 100° C

T2

Safety thermostat 140° C

Sicherheitsthermostat 140° C
Thermostat de sécurité 140° C

Termostato di sicurezza 140° C

Termostato de seguridad 140° C
Termóstato de segurança 140° C

T3

Safety thermostat 165° C

Sicherheitsthermostat 165° C
Thermostat de sécurité 165° C

Termostato di sicurezza 165° C

Termostato de seguridad 165° C
Termóstato de segurança 165° C

SR

Lamp boiler heating element

Lampe Boilerheizung
Lampe cchaue-eau

Lampada della resistenza caldaia

Lampara de resistencia caldera
Lampada de aquecimento da caldeira

50

Tratamento)do)lixo)dos)aparelhos)elétricos)e)eletrônicos

Jogar&o&produtos&seguindo&as&normas&em&vigor&relativas&à&coleta&diferencia5

da&em¢ros&de&coleta&apropriados.
Não&tratar&como&simples&lixo&urbano.&&
Para&qualquer&informação& necesssária&contatar&o& construtor&no&endereço& indicado&
no&manual&de&instruções.

O"produto" responde""aos" requisitos"exigidos"pelas" novas"diretrizes"introdu4
zidas"para" tutelar"o"ambiente" e"deve"ser" sucadato"em"modo" apropriado"ao"

¿QDOGRVHXFLFORGHYLGD

Afvalbehandeling)van)de)elektrische)en)elektronische)apparatuur

Verwerk&het& product& volgens& de&geldende& normen& m.b.t.& de&gescheiden&

afval&bij&de&voorbestemde&vuilniscentrums.&
Behandel&het&product&niet&als&eenvoudig&stadsvuil.&
Neem&contact&op&met&de&constructeur&op&het&aangegeven&adres&in&deze&handleiding&
voor&nadere&informaties.

Het"product"beantwoordt" aan" de"door"de"nieuwe" richtlijnen"verlangde"verei4
sten"ingevoerd"ter"bescherming"van"het"milieu"en"moet"op"passende"wijze"op"

KHWHLQGHYDQ]LMQOHYHQVF\FOXVZRUGHQYHUZHUNW

""

3RVWĊSRZDQLH)z) odpadami) SRFKRG]ąF\PL)z) XU]ąG]HĔ)HOHNWU\F]Q\FK
HOHNWURQLF]Q\FK

Produkt&musi& ]RVWDü&poddany&utylizacji& zgodnie&z& RERZLą]XMąF\PL&przepi5

sami&GRW\F]ąF\PL&segregowania&odpadów&w&specjalnie&do&tego&wyznaczonych&miej5

VFDFK1LHZ\U]XFDüUD]HP]H]Z\Ná\PLRGSDGDPLPLHMVNLPL
W&celu&uzyskania& jakichkolwiek&informacji&SURV]Ċ& VNRQWDNWRZDü&VLĊ&z&producentem&
SRGDGUHVHPSRGDQ\PZLQVWUXNFMLREVáXJLGODXĪ\WNRZQLND

Ten" produkt" odpowiada" wymogom" zawartym" w" nowych" dyrektywach"
wprowadzonych"w"celu"ochrony"ĞURGRZLVND"i"po"]DNRĔF]HQLX""cyklu"eksploa4

WDFMLPXVL]RVWDü]XW\OL]RZDQ\ZHZáDĞFLZ\VSRVyE

Obdelava)odpadkov)elektriþnih)in)elektronskih)naprav)

Odlaganje&izdelkov&je&potrebno&vršiti&v&skladu&z&veljavnimi&predpisi&v&zvezi&z&
selektivnim&odlaganjem&odpadkov&v&centrih&

za&zbiranje&odpadkov&ki&so&temu&

QDPHQMHQL1HRGODJDMWHJDNRWRELþDMQHVPHWL

Za& kakršnokoli&informacijo& kontaktirajte& proizvajalca& na& naslovu,& ki&je& naveden& v&

SULURþQLNX]QDYRGLOL

Izdelek" odgovarja"zahtevam" novih" smernic,"ki" so" uvedene" zaradi"]DãþLWH
åLYOMHQVNH"sredine"in"mora"biti"RGORåHQ"na"ustrezen"QDþLQ"po"koncu"åLYOMHQMVNH
GREH

.Ɨ)utilizƝW)elektriskRelektronisko)iHNƗUWu)atkritumus

IekƗUtu&atkritumus&nepieciešams&utilizƝt&atbilstoši&VSƝkƗ&esošajiem&noteikumiem,&

kuri&reglamentƝ& daåƗGX&veidu& atkritumu&utilizƝšanu&tikai& specLƗODMƗV& atkritumu&
konteineros.&Nemetiet&šos&atkritumus&parastajos&NRSƝMRs&SLOVƝtas&atkritumu.&
Lai& VDƼHPWX& jebkuru& LQIRUPƗFLMX& griezieties& pie& UDåRWƗMD& kura& adrese& X]UƗGƯWD

HNVSOXDWƗFLMDVLQVWUXNFLMƗ

Dotais" produkts" atbilst" MDXQƗV" GLUHNWƯYDV" SUDVƯEƗP" kura" DWWLHFƗV" uz"
HNROR÷LVNR"GURãƯEX"un"tas"ir"DWELOVWRãƗ"NƗUWƯEƗ" XWLOL]ƝMDPV"SƝF"WƗ"kad"nobei4
JVLHVWƗGHUƯJXPDWHUPLƼã

Zacházení)s)odpad\)z)elektrickýcKelektronických)]DĜízení

Výrobek&likvidujte&podle&VRXþDVQêFK& SĜHGSLVĤ&o&likvidaci&WĜtGČQpKR&odpadu&

QDNWRPXXUþHQêFKVNOiGNiFK
1H]DFKi]HMWHVQtPMDNRVEČåQêPREHFQtPRGSDGHP
3RWĜHEXMHWHOL&MDNpNROL& informace,&kontaktujte&SURVtP& výrobce&na& adrese&XYHGHQp&v&
QiYRGXSURSRXåLWt

Výrobek" odpovídá" SRåDGDYNĤP" nových" VPČUQLF" zavedených" pro"ochranu"
åLYRWQtKR"SURVWĜHGt"a" zlikvidovat"se"na"konci"své" åLYRWQRVWL""musí"SĜtVOXãQêP
]SĤVREHP

Zaobchádzani

e)s)odpadmi)z)elektrickýcKelektronických)zariadení

Výrobok&likvidujte&SRGĐD&V~þDVQêFK&predpisov& o&likvidácii&WULHGHQpKR&odpa5

GXQDNWRPXXUþHQêFKVNOiGNDFK
1H]DREFKiG]DMWHVQtPDNRVEHåQêPNRPXQiOQ\PRGSDGRP
Ak&potrebujete& DNpNRĐYHN&informácie,&kontaktujte,& SURVtP&výrobcu& na&adrese&uve5
GHQHMYQiYRGHQDSRXåLWLH

Výrobok" zodpovedá"SRåLDGDYNiP" nových" smerníc"zavedených" pre" ochra4
nu" åLYRWQpKR" prostredia" a" ]OLNYLGRYDĢ" sa" na" konci" svojej" åLYRWQRVWL" musí"

SUtVOXãQêPVS{VRERP

Kur)išmesti)elektros)\)elektroninơVƳrangos)atliekas.

Šalinkite& ƳUDQJRV&atliekas& atitinkamai& HVDPǐ& WDLV\NOLǐ&kurios& OLHþLD& tokios&

UnjãLHVDWOLHNDVDSLHVSHFLDOLDVDWOLHNǐNDXSLPRYLHWDV
Nemeskite&atliekas& Ƴ&paprastus& miesto&ãLXNãOLǐ& konteinerius.&& Papildomos&informa5
FLMRVNUHLSNLWơVƳJDPLQWRMąQXURG\WXYDUWRWRMRLQVWUXNFLMRMHDGUHVX

âLVSURGXNWDVDWLWLQNDƳYHVWRVHNRORJLQLDPVDXJXPXLQDXMRVGLUHNW\YRV
UHLNDODYLPDPVLUWXULEnjWLVXQDLNLQWDVSDVLEDLJXVMRDWLWLNWLHVWHUPLQXL

Entsorgung)von)elektrischen)und)elektronischen)Geräten

Das&ist&Produkt&gemäß&den&geltenden&Normen&für&die&Mülltrennung&bei&den&

zuständigen&Sammelzentren&zu&entsorgen.&&
Nicht&wie&normalen&Müll&behandeln.&&
Weitere&Informationen&sind&beim&Hersteller&unter&der&in&der&Gebrauchsanleitung&an5
gegebenen&Adresse&zu&erhalten.&

Das"Produkt" entspricht"den" Erfordernissen"den" neuen"Richtlinien" über"den"
Umweltschutz,"und"muss"an"seinem"Lebensende"entsprechend"entsorgt"wer4

GHQ

TUHDWPHQWRIZDVWHIURPHOHFWULFHOHFWURQLFHTXLSPHQW

Dispose&of&the&product&in&accordance&with&current&local& regulations&concerning&

differentiated&waste&disposal&in&dedicated&waste&disposal&areas.
Do&not&treat&as&simple&urban&waste.
For&any&information&please&contact&the&manufacturer&at&the&address&speci¿ed&in&t

he&use

r&

manual.

This"product"complies"with"the"requirements"of"the"new"directives"introduced"for"
the"environmental"safeguard"and"must"be"disposed"of"appropriately"at"the"end"of"
its"life"cycle

Trattamento)dei)UL¿XWL)delle)apparecchiature)elettriche)ed)elettroniche.

Smaltire& il&prodotto& & seguendo&le& norme& vigenti&relative& allo& smaltimento&
differenziato&presso¢ri&di&raccolta&dedicati.

1RQWUDWWDUHFRPHVHPSOLFHUL¿XWRXUEDQR

Per&qualsiasi& informazione&necessaria& contattare&il& costruttore&all’indirizzo& indicato&
nel&libretto&istruzioni.

Il"prodotto"risponde"ai"requisiti"richiesti"dalle"nuove"direttive"introdotte"a"tutela"
dell’ambiente"e"che" deve"essere"smaltito"in"modo" appropriato"al"termine"del"

VXRFLFORGLYLWD

TUDLWHPHQWGHVRUGXUHVGHVpTXLSHPHQWVpOHFWULTXHVHWpOHFWURQLTXHV

Ecouler&le&produit&FRQIRUPpPHQW&aux&normes&en&vigueur&concernant&O¶pFRX5

lement&difIpUHQFLpDXSUqVGHFHQWUHVGHUpFROWHGpGLpV
Ne&pas&traiter& comme&simples&ordures&urbaines.&Pour& toute&information&QpFHVVDLUH

FRQWDFWHUOHFRQVWUXFWHXUjO¶DGUHVVHLQGLTXpHGDQVOHPDQXHOG¶HPSORL

Le"produit"est"conforme"aux"caractéristiques"requises"par"les"nouvelles"direc4
tives"introduites"pour"la"sauvegarde"de"l’environnement"et"doit"être"écoulé"de"

IDoRQDSSURSULpHjOD¿QGHVRQF\FOHGHYLH

Tratamiento)de)los)desechos)de)los)eTXLSRs)eléctricos)\)electrónicos

Eliminar&el&producto&en&los&centros&de&recolección&especializados,&siguiendo&

las&normas&vigentes&relativas&a&la&eliminación&diferenciada.&
No&tratar&como&simple&desecho&urbano.
Para&cualquier&información&necesaria,&contacten&al&fabricante&en&la&dirección&indica5
da&en&el&manual&de&instrucciones.

El"producto"responde"a" los"requisitos"demandados"en"las" nuevas"directivas"
introducidas"para"la"SURWHFFLyQ"del"ambiente""y"debe"ser"eliminado"de"manera"

DSURSLDGDDO¿QDOGHVXFLFORGHYLGD

Behandling)af)affald)fra)elektriskelektronisk)udVW\r

Bortskaf&produktet&i&overensstemmelse& med&nuværende&reguleringer&vedr.&

forskellige&affaldsprodukter&på&deponeringssteder&dedikeret&til&affald.
Må&ikke&behandles&som&alm.&byaffald.
Kontakt&producenten&på&den&VSHFL¿FHUHGH&adresse&i&brugerhåndbogen&for&yderligere&
oplysninger.

Produktet"er"i" overensstemmelse"med"de" nye"direktiver,"introduceret"for"mi4
ljøforanstaltningen"og"skal" bortskaffes"på"behørig" vis"ved"slutningen"af" dets"

OLYVF\NOXV

Avfallshantering)av)elektriska)och)elektroniska)apparate

Nedskrota&produkten&genom& att&följa&gällande&normer&för& differentierad&sa5

nering&på&seriösa&uppsamlingsställen.&
Behandla&det&inte&som&vanligt&tätortsavfall.&
Vid&behov& av&ytterligare& information,&var& vänlig&ta& kontakt&med& tillverkaren&på& den&
adress&som&anges&i&bruksanvisningen.&

Produkten"motsvarar"de"krav"som"ställs"i"de"nya"miljödirektiven"och"den"

PnVWHQHGVNURWDVSnHWWOlPSOLJWVlWWLVOXWHWDYVLQOLYVF\NHO

Behandling)av)avfall)fra)elektriskelektronisk)uWVW\r

Produktet&skal&avhendes&i&samsvar&med&gjeldende&forskrifter&angående&dif5

ferensiert&avfallsavhending&på&dediserte&avfallsavhendingsområder.
Det&må&ikke&behandles&som&vanlig&byavfall.
For&videre& opplysninger&vennligst& kontakt& fabrikanten&på& adressen&som& er&angitt& i&
bruksanvisningen.

Produktet"etterkommer"kravene"i"de"nye"miljødirektivene"og"skal"avhendes"

SnHQSDVVHQGHPnWHHWWHUDYVOXWWHWEUXN

ElektriJ)ja)elektronseadmete)jäätmete)töötlemine)

Tootest&lahtisaamist&peab&läbi&viima& vastavalt&käibivatele&eeskirjadele,&mis&

käsitlevad& jäätmetest& eristatud& lahtisaamist& selleks& mõeldud& jäätmetest&
lahtisaamise&alades.
Mitte&töödelda&nagu&tavalisi&majapidamisjäätmeid.
Mistahes&informatsiooni& saamiseks&pöörduge& palun&tootja& poole&aadressil,& mis&on&
märgitud&kasutaja&käsiraamatus.

Toode"vastab"uuetele"nõutele,"mis"on"esitletud"keskkonna"kaitsmiseks"ja"sel4

OHVWSHDEUHHJOLSlUDVHOWODKWLVDDPDVHOOHHOXWVNOLO}SXV

Sähköisten)ja)elektronisten)laitteiden)jätteiden)käsittel\

Hävitä&tuote&noudattaen&seuraavia&voimassa&olevia&lajitellun&jätteiden&käsit5

telyä&koskevia&määräyksiä&asianmukaiseen&jätteidenkäsittelylaitokseen.
Älä&käsittele&sitä&tavallisena&kaupunkijätteenä.
Mitä&tahansa&tietoja& varten&ota&yhteyttä&valmistajaan& ohjekirjassa&olevaan&osoittee5

seen.

Tuote"on"uusien"ympäristöä"suojaavien"direktiivien"vaatimusten"mukainen"ja"

VHWXOHHKlYLWWllDVLDQPXNDLVHOODWDYDOODVHQNl\WW|LlQSllW\WW\l

Az)elektromos)és)elektronikai)készülékek)hulladékkezelése

A&WHUPpNHW&az&erre&a&FpOUD&kijelölt&J\ĦMWĘKHO\HNUH&adja&le&követve&a&V]HOHNWtY

KXOODGpNJ\ĦMWpVVHONDSFVRODWRVMHOHQOHJLMRJV]DEiO\RNDW

1HNH]HOMHN|]|QVpJHVYiURVLKXOODGpNNpQW
%iUPLQHPĦ&LQIRUPiFLypUW& forduljon&a&gyártóhoz,& melynek&FtPpW&a& használati&útmu5

tatóban&találja.

A"termék"megfelel"a"környezet"védelme"érdekében"újonnan"bevezetett"

LUiQ\HOYHNN|YHWHOPpQ\HLQHNpVHQQHNPHJIHOHOĘHQNHOONH]HOQLD]pOHWWDU4
WDPiQDNYpJH]WpYHO

EUROPEAN)UNION)ONLY

Uniquement pour l’UE

Nur für EU

EU only

Somente UE

Solo para la UE

Solo Europa

51

Déclaration

Erklärung

Declaration

Declaração

Declaración

Dichiarazione

Schemi Diagramas DiagramasDiagrammesSchemataDiagrams

52

No. 46900112 REV. AH 06/2012

Contacts

Contatti

Ansprechpartner

Contactos

Contacts

Contactos

ASIA

Asian Market Access HK Ltd
601 Tak Woo House
17-19 D’aguilar Street Central
Hong Kong
Ph. [phone]
Fax [phone]
www.ranciliogroup.com

Sales Representative Oce

Egro Suisse AG

Bahnhofstrasse 66
5605 Dottikon, Switzerland
Tel. [phone]
Fax [phone]
www.egrocoee.com
info@egrocoee.com

Headquarters, Production Plant and R&D Centers

Rancilio Group s.p.a.

Viale della Repubblica 40
20015 Villastanza di Parabiago
Milano Italy
Ph. [phone]
Fax [phone]
www.ranciliogroup.com
[e-mail]

SWITZERLAND

Egro Suisse AG
Bahnhofstrasse 66
5605 Dottikon, Switzerland
Tel. [phone]
Fax [phone]
www.egrosuisse.ch
[e-mail]

Worldwide Branch Locations

SPAIN

Rancilio Group Espana s.a.
Gran Vía de Carlos III, 84 3ª
Edificio Trade
08028 Barcelona Spain
Ph. [phone]
Ph. [phone]
Fax [phone]
www.ranciliogroup.com
[e-mail]

GERMANY

Rancilio Group Deutschland GmbH
Talstrasse 27
97990 Weikersheim Germany
Ph. [phone]
Fax [phone]
www.ranciliogroup.de
[e-mail]

PORTUGAL

Rancilio Group Portugal Lda
Estrada da Falagueira nº 68 E
2700-365 Amadora-Lisboa Portugal
Ph. + 351 21 019 10 91
Fax + 351 21 019 10 91
www.ranciliogroup.com
[e-mail]

USA / CANADA

Rancilio Group North America Inc.
1340 Internationale Parkway #200
Woodridge, IL 60517 USA
Ph. [phone]
Fax [phone]
www.ranciliogroup.com
[e-mail]
