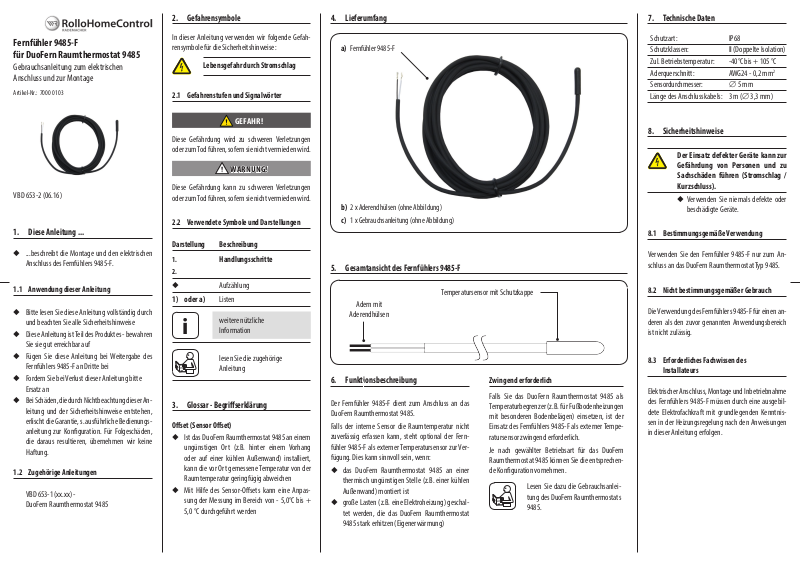

Fernfühler 9485-F
für DuoFern Raumthermostat 9485
Gebrauchsanleitung zum elektrischen
Anschluss und zur Montage
Artikel-Nr.: 7000 01 03
VBD 653-2 (06.16)
1. Diese Anleitung ...
◆ ...beschreibt die Montage und den elektrischen
Anschluss des Fernfühlers 9485-F.
1.1 Anwendung dieser Anleitung
◆ Bitte lesen Sie diese Anleitung vollständig durch
und beachten Sie alle Sicherheitshinweise
◆ Diese Anleitung ist Teil des Produktes - bewahren
Sie sie gut erreichbar auf
◆ Fügen Sie diese Anleitung bei Weitergabe des
Fernfühlers 9485-F an Dritte bei
◆ Fordern Sie bei Verlust dieser Anleitung bitte
Ersatz an
◆ Bei Schäden, die durch Nichtbeachtung dieser An-
leitung und der Sicherheitshinweise entstehen,
erlischt die Garantie, s. ausführliche Bedienungsanleitung zur Konguration. Für Folgeschäden,
die daraus resultieren, übernehmen wir keine
Haftung.
1.2 Zugehörige Anleitungen
VBD 653-1 (xx.xx) -
DuoFern Raumthermostat 9485
In dieser Anleitung verwenden wir folgende Gefahrensymbole für die Sicherheitshinweise:
Lebensgefahr durch Stromschlag
2.1 Gefahrenstufen und Signalwörter
GEFAHR!
Diese Gefährdung wird zu schweren Verletzungen
oder zum Tod führen, sofern sie nicht vermieden wird.
WARNUNG!
Diese Gefährdung kann zu schweren Verletzungen
oder zum Tod führen, sofern sie nicht vermieden wird.
2.2 Verwendete Symbole und Darstellungen
Darstellung Beschreibung
1. Handlungsschritte
2.
◆ Aufzählung
1) oder a) Listen
weitere nützliche
i
Information
lesen Sie die zugehörige
Anleitung
3. Glossar - Begriserklärung
Oset (Sensor Oset)
◆ Ist das DuoFern Raumthermostat 9485 an einem
ungünstigen Ort (z.B. hinter einem Vorhang
oder auf einer kühlen Außenwand) installiert,
kann die vor Ort gemessene Temperatur von der
Raumtemperatur geringfügig abweichen
◆ Mit Hilfe des Sensor-Osets kann eine Anpas-
sung der Messung im Bereich von - 5,0°C bis +
5,0 °C durchgeführt werden
a)
Fernfühler 9485-F
b)
2 x Aderendhülsen (ohne Abbildung)
c)
1 x Gebrauchsanleitung (ohne Abbildung)
5. Gesamtansicht des Fernfühlers 9485-F
Temperatursensor mit Schutzkappe
Adern mit
Aderendhülsen
6. Funktionsbeschreibung
Der Fernfühler 9485-F dient zum Anschluss an das
DuoFern Raumthermostat 9485.
Falls der interne Sensor die Raumtemperatur nicht
zuverlässig erfassen kann, steht optional der Fernfühler 9485-F als externer Temperatursensor zur Verfügung. Dies kann sinnvoll sein, wenn:
◆ das DuoFern Raumthermostat 9485 an einer
thermisch ungünstigen Stelle (z.B. einer kühlen
Außenwand) montiert ist
◆ große Lasten (z.B. eine Elektroheizung) geschal-
tet werden, die das DuoFern Raumthermostat
9485 stark erhitzen (Eigenerwärmung)
Zwingend erforderlich
Falls Sie das DuoFern Raumthermostat 9485 als
Temperaturbegrenzer (z.B. für Fußbodenheizungen
mit besonderen Bodenbelägen) einsetzen, ist der
Einsatz des Fernfühlers 9485-F als externer Temperatursensor zwingend erforderlich.
Je nach gewählter Betriebsart für das DuoFern
Raumthermostat 9485 können Sie die entsprechende Konguration vornehmen.
Lesen Sie dazu die Gebrauchsanlei-
tung des DuoFern Raumthermostats
9485.
Schutzart: IP68
Schutzklassen: II (Doppelte Isolation)
Zul. Betriebstemperatur: -40°C bis + 105 °C
Aderquerschnitt: AWG24 - 0,2 mm
Sensordurchmesser: ∅ 5 mm
Länge des Anschlusskabels: 3 m (∅ 3,3 mm)
2
8. Sicherheitshinweise
Der Einsatz defekter Geräte kann zur
Gefährdung von Personen und zu
Sachschäden führen (Stromschlag /
Kurzschluss).
◆ Verwenden Sie niemals defekte oder
beschädigte Geräte.
8.1 Bestimmungsgemäße Verwendung
Verwenden Sie den Fernfühler 9485-F nur zum Anschluss an das DuoFern Raumthermostat Typ 9485.
8.2 Nicht bestimmungsgemäßer Gebrauch
Die Verwendung des Fernfühlers 9485-F für einen anderen als den zuvor genannten Anwendungsbereich
ist nicht zulässig.
8.3 Erforderliches Fachwissen des
Installateurs
Elektrischer Anschluss, Montage und Inbetriebnahme
des Fernfühlers 9485-F müssen durch eine ausgebildete Elektrofachkraft mit grundlegenden Kenntnissen in der Heizungsregelung nach den Anweisungen
in dieser Anleitung erfolgen.
9. Sicherheitshinweise zum elektrischen
Anschluss
Lesen Sie die Angaben zum elektri-
schen Anschluss in der Gebrauchsanleitung des DuoFern Raumthermostats 9485.
GEFAHR!
Es besteht Lebensgefahr durch Stromschlag bei Berührung von elektrischen Komponenten.
◆ Führen Sie alle Anschluss- und Montagearbeiten
nur im spannungslosen Zustand aus.
◆ Trennen Sie die Zuleitung zum Raumthermostat
allpolig vom Netz und sichern Sie sie gegen Wiedereinschalten.
◆ Prüfen Sie die Anlage auf Spannungsfreiheit.
◆ Da der Fernfühler 230V-Potential hat, muss die
Verkabelung des Sensors (z.B. bei einer Verlängerung) basisisoliert (gegen Berührung) ausgeführt sein.
WARNUNG!
Eine falsche Verdrahtung kann zum Kurzschluss und zur Zerstörung des Gerätes führen.
Beachten Sie die Anschlussbelegung im Anschlussplan.
9.1 Wichtige Hinweise vor dem elektrischen
Anschluss
Maximale Leitungslänge
Die maximale Leitungslänge beim Anschluss des
Fernfühlers 9485-F darf nicht größer als 10 m sein.
9.2 Elektrischer Anschluss
Der Fernfühler 9485-F muss an die mit „S“ und „N“ gekennzeichneten Klemmen des DuoFern Raumthermostats
9485 angeschlossen werden.
1. Schalten Sie die Netzzuleitung zum DuoFern Raumthermostat 9485 stromlos und prüfen Sie, ob die
Zuleitung stromlos sind.
2. Isolieren Sie alle Adern auf 6 mm Länge ab.
3. Verbinden Sie die beiliegenden Aderendhülsen mit den abisolierten Enden der Anschlussleitung.
Verwenden Sie zum Quetschen ein geeignetes Werkzeug (Quetschzange).
4. Schließen Sie den Fernfühler 9485-F gemäß dem Anschlussplan an.
5. Verlegen Sie alle Anschlussleitung sicher bis in die Unterputzdose.
6. Nach dem elektrischen Anschluss erfolgt die Montage des DuoFern Raumthermostats 9485 in die
Unterputzdose.
Nach dem Anschluss kann im Menü 9.7.1 die gewünschte Betriebsart eingestellt und der externe
Temperatursensor aktiviert werden.
i
9.3 Anschlussplan
DuoFern Raumthermostat 9485 mit einem 230 V Stellventil
Fernfühler 9485-F
230 V
DuoFern
Raumthermostat
Typ 9485
Elektro-
thermisches
Stellventil
10. Montage des Fernfühlers 12. Vereinfachte EU-Konformitätserklärung
Verlegen Sie das Kabel des Fernfühlers 9485-F möglichst nicht parallel zur spannungsführenden Netzzuleitung.
1. Wählen Sie einen geeigneten Montageort.
Um eine möglichst optimale Wärmeverteilung
im Fußboden zu erreichen, sollten Sie den Fernfühler 9485-F mittig zwischen zwei Heizleitern
positionieren.
2. Verlegen Sie das Anschlusskabel und den
Fernfühler 9485-F in einem Leerrohr.
Dadurch kann der Fernfühler 9485-F später (z.B.
bei einem Defekt) besser ausgetauscht werden.
3. Dichten Sie das Leerrohr mit einer entspre-
chenden Schutzhülse ab.
11. Einstellungen im
DuoFern Raumthermostat 9485
Im Menü 9.7 „Installateureinstellungen“ können Sie
die notwendigen Einstellungen durchführen.
Lesen Sie die dazu die Angaben in
der Gebrauchsanleitung des DuoFern
Raumthermostats 9485.
Sensortest durchführen
Um die Installation zu prüfen, können Sie im Menü
9.7.7 „Sensortest“ Messwerte des internen Sensors
und des Fernfühlers 9485-F (als externer Sensor)
einsehen.
Sensor Oset einstellen
Sollten sich Abweichungen bei der Temperaturmessung ergeben (z.B. auf Grund der Leitungslänge
und Übergangswiderstände), kann der Sensor durch
einen Oset justiert werden, siehe dazu Menü 9.7.2
„Sensor Oset“. Der Oset-Einstellbereich ist von
-5.0°C bis +5.0°C (in 0.1°C Schritten) möglich.
Hiermit erklärt die RADEMACHER GeräteElektronik GmbH, dass der Fernfühler 9485-F
der Richtlinie 2011/65/EU (RoHS Richtlinie)
entspricht.
Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:
www.rademacher.de/ce
13. Garantiebedingungen
RADEMACHER Geräte-Elektronik GmbH gibt eine 24-monatige Garantie für Neugeräte, die entsprechend der Einbauanleitung montiert wurden. Von der Garantie abgedeckt sind
alle Konstruktionsfehler, Materialfehler und Fabrikationsfehler.
Ihre gesetzlichen Gewährleistungsansprüche bleiben von
dieser Garantie unberührt.
Ausgenommen von der Garantie sind:
◆ Fehlerhafter Einbau oder Installation
◆ Nichtbeachtung der Einbau- und Bedienungsanleitung
◆ Unsachgemäße Bedienung oder Beanspruchung
◆ Äußere Einwirkungen wie Stöße, Schläge oder
Witterung
◆ Reparaturen und Abänderungen von dritten, nicht
autorisierten Stellen
◆ Verwendung ungeeigneter Zubehörteile
◆ Schäden durch unzulässige Überspannungen
( z. B. Blitzeinschlag )
◆ Funktionsstörungen durch Funkfrequenzüberlagerun-
gen und sonstige Funkstörungen
Voraussetzung für die Garantie ist, dass das Neugerät bei
einem unserer zugelassenen Fachhändler erworben wurde.
Dies ist durch Vorlage einer Rechnungskopie nachzuweisen.
Innerhalb der Garantiezeit auftretende Mängel beseitigt
RADEMACHER kostenlos entweder durch Reparatur oder
durch Ersatz der betreenden Teile oder durch Lieferung eines gleichwertigen oder neuen Ersatzgerätes. Durch Ersatzlieferung oder Reparatur aus Garantiegründen tritt keine
generelle Verlängerung der ursprünglichen Garantiezeit ein.
230 V / 50 Hz
11.1 Fehlermeldungen im
DuoFern Raumthermostat 9485
Error 4
Der Temperatursensor liefert ungültige Messwerte.
◆ Führen Sie einen Hardware-Reset durch
◆ Prüfen Sie bitte die Verkabelung
