Quantum Guide d'utilisation de l'autochargeur DDS-4/DAT 72, 50002761, Mai 2005
Fabriqué aux États-Unis.

Le présent manuel est fourni « en l'état », sans aucune garantie expresse ou tacite, et notamment sans garantie
tacite de qualité marchande ou d'aptitude à l'emploi. Quantum Corporation peut modifier la présente
publication à tout moment et sans préavis.

DÉCLARATION SUR LES DROITS D'AUTEUR

Copyright 2005 - Quantum Corporation. Tous droits réservés.

Les droits de copie du présent manuel sont soumis à la loi sur les droits d'auteur. Toute copie ou adaptation
sans l'autorisation écrite préalable de Quantum Corporation est interdite par la loi et constitue une infraction
répréhensible de la loi.

DÉCLARATION SUR LA MARQUE COMMERCIALE

Quantum et son logo sont des marques déposées de Quantum Corporation. D'autres marques appartenant à
d'autres sociétés peuvent être mentionnées.

Sommaire

Préface xi

Chapitre 1 Introduction, installation et démarrage rapide 1

Introduction ........................................................................................................ 2

Caractéristiques..................................................................................................3

Applications................................................................................................. 4

Composants des lecteurs de bande ................................................................ 5

Installation du lecteur de bande interne......................................................... 5

Installation du lecteur de bande externe ........................................................6

Chapitre 2 Installation des lecteurs de bande internes 9

Déballage........................................................................................................... 10

Il vous faut aussi .............................................................................................. 11

Pour éviter les décharges électrostatiques.................................................... 11

Résumé de l'installation .................................................................................. 12

Rassemblement des outils nécessaires.......................................................... 12

Guide d’utilisation DDS-4/DAT 72 iii

Vérification des paramètres par défaut du lecteur......................................13

ID SCSI........................................................................................................16

Vérification de la parité............................................................................18

Alimentation de terminaison...................................................................18

Compression des données .......................................................................19

Système de reconnaissance des médias (lecteurs DDS-4

uniquement)...............................................................................................19

Test d'autodiagnostic................................................................................20

Système d'exploitation hôte.....................................................................20

Configuration de SCSI large/étroit (lecteurs DDS-4 uniquement)....22

ID du fabricant...........................................................................................23

Recueil des informations sur le lecteur .........................................................23

Accès à l'intérieur de l'ordinateur..................................................................23

Montage du lecteur de bande interne ...........................................................24

Montage du lecteur dans une baie de lecteur de 3,5 pouces ..............25

Montage du lecteur dans une baie de lecteur de 5,25 pouces ............26

Connexion d'un câble SCSI.............................................................................27

Connexion à un connecteur SCSI large..................................................28

Connexion à un connecteur SCSI étroit .................................................29

Vérification de la terminaison SCSI...............................................................29

Connexion d'un câble d'alimentation............................................................30

Fin de l'installation...........................................................................................31

Enregistrement de votre lecteur de bande....................................................32

Chapitre 3 Installation de lecteurs de bande externes 33

Déballage ...........................................................................................................34

Il vous faut aussi...............................................................................................34

Installation.........................................................................................................35

Vérification des paramètres par défaut du lecteur......................................35

ID SCSI........................................................................................................36

Vérification de la parité............................................................................37

Compression des données .......................................................................37

Système de reconnaissance des médias (lecteurs DDS-4

uniquement)........................................................................................37

Test d'autodiagnostic................................................................................38

Système d'exploitation hôte.....................................................................38

Recueil des informations sur le lecteur .........................................................38

Connexion d'un câble SCSI.............................................................................38

iv Guide d’utilisation DDS-4/DAT 72

Connexion à un connecteur SCSI large ................................................. 39

Connexion à un connecteur SCSI étroit................................................. 40

Vérification de la terminaison SCSI............................................................... 40

Connexion d'un câble d'alimentation ...........................................................41

Fin de l'installation........................................................................................... 42

Enregistrement de votre lecteur de bande ...................................................43

Chapitre 4 Utilisation de votre lecteur de bande 45

Utilisation du média approprié .....................................................................45

Manipulation des cartouches ......................................................................... 46

Chargement d'une cartouche .........................................................................48

Initialisation d'une cartouche vierge............................................................. 48

Éjection d'une cartouche ................................................................................. 49

Protection contre l'écriture d'une cartouche DDS....................................... 50

Nettoyage des têtes de bande......................................................................... 51

Chapitre 5 Présentation des voyants DEL de lecteur 53

Voyants DEL du panneau avant.................................................................... 54

Résumé des voyants DEL ...............................................................................55

Voyant DEL de nettoyage............................................................................... 55

Voyant DEL de média ..................................................................................... 57

Voyant DEL de lecteur .................................................................................... 57

Chapitre 6 Dépannage 59

Pièces manquantes ou endommagées........................................................... 60

Problèmes d'ID SCSI........................................................................................ 60

Problèmes de terminaison SCSI..................................................................... 60

Problèmes matériels de montage................................................................... 61

Le lecteur ne fonctionne pas........................................................................... 61

Le test d'autodiagnostic échoue..................................................................... 61

L'ordinateur ne démarre pas.......................................................................... 62

L'ordinateur ne reconnaît pas le lecteur ....................................................... 62

Guide d’utilisation DDS-4/DAT 72 v

Le programme de sauvegarde ne reconnaît pas le lecteur.........................63

Erreur d'écriture ...............................................................................................63

Erreur matérielle...............................................................................................64

Annexe A Chargement des révisions de micrologiciel 65

Méthodes de mise à niveau du micrologiciel...............................................65

Utilisation de cartouches micrologicielles ....................................................66

Index 69

vi Guide d’utilisation DDS-4/DAT 72

Figures

Figure 1 Lecteurs traités dans ce guide d'utilisation ..............................2

Figure 2 Composants du panneau avant.................................................. 5

Figure 3 Réglage par défaut des cavaliers du lecteur de bande

interne ..........................................................................................15

Figure 4 Paramètres des commutateurs du lecteur de bande

interne ..........................................................................................16

Figure 5 Montage d'un lecteur de bande interne .................................. 25

Figure 6 Trous de montage du lecteur de bande interne pour une

installation dans une baie de 3,5 pouces................................. 26

Figure 7 Trous de montage du lecteur de bande interne pour une

installation de 5,25 pouces ........................................................27

Figure 8 Connecteur d'interface SCSI du lecteur de bande interne.... 28

Figure 9 Deux exemples de terminaisons SCSI pour les lecteurs de

bande internes............................................................................. 30

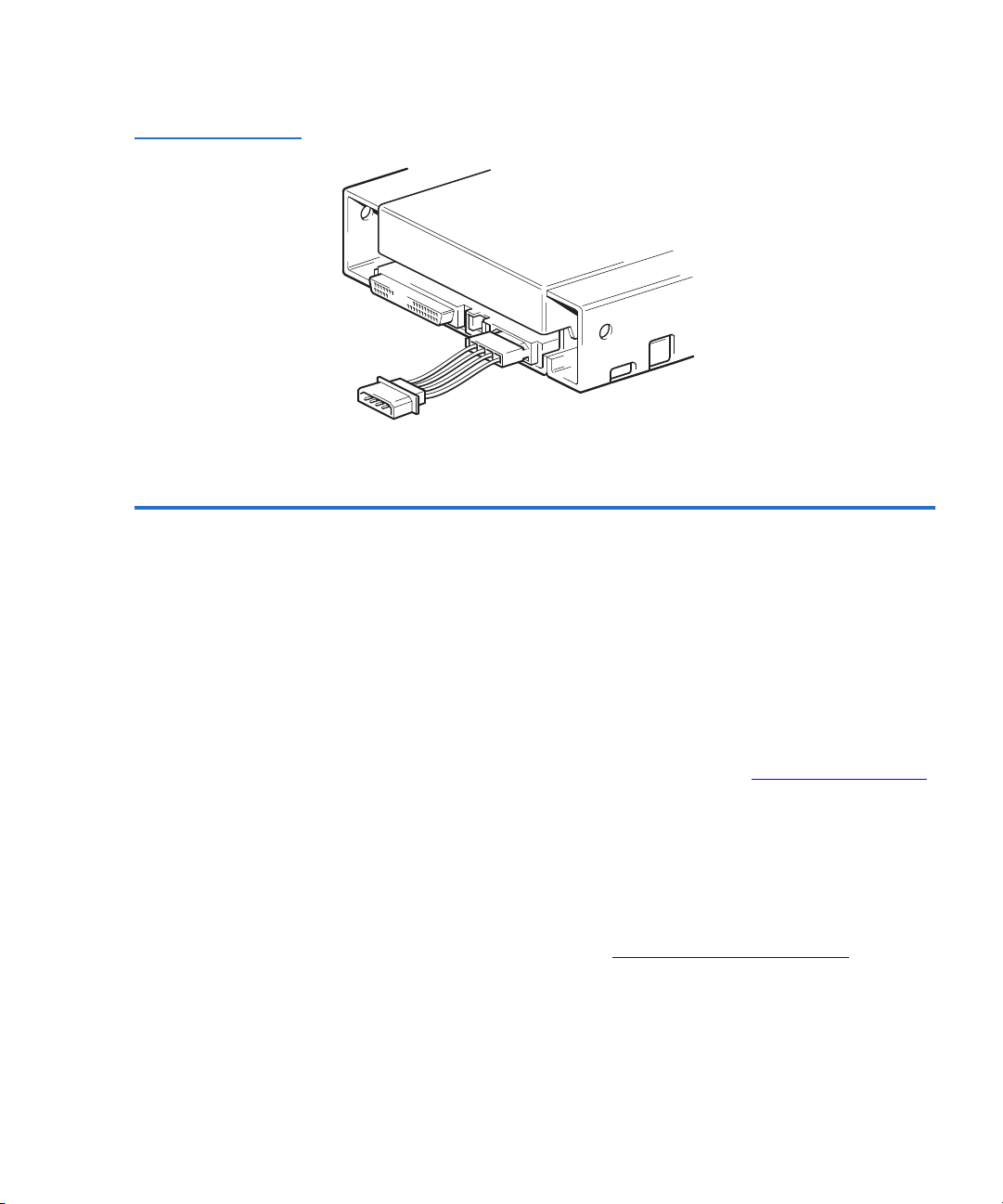

Figure 10 Connecteur d'alimentation du lecteur de bande interne...... 31

Figure 11 Panneau arrière du lecteur de bande externe......................... 37

Figure 12 Deux exemples de terminaisons SCSI pour les lecteurs de

bande externes ............................................................................ 41

Figure 13 Chargement d'une cartouche.................................................... 48

Guide d’utilisation DDS-4/DAT 72 vii

Figure 14 Bouton d'éjection du panneau avant du lecteur.....................49

Figure 15 Protection contre l'écriture d'une cartouche DDS..................50

Figure 16 Voyants DEL du panneau avant sur le lecteur interne .........54

viii Guide d’utilisation DDS-4/DAT 72

Tableaux

Tableau 1 Capacité et taux de transfert des DDS-4 et DAT 72 ................ 4

Tableau 2 Paramètres par défaut du lecteur de bande interne.............. 13

Tableau 3 ID SCSI et réglages des cavaliers correspondants................. 17

Tableau 4 Systèmes d'exploitation hôtes et réglages de

commutateurs correspondants................................................. 21

Tableau 5 Paramètres par défaut du lecteur de bande externe .............36

Tableau 6 Conformité des lecteurs et des médias qu'ils prennent

en charge...................................................................................... 46

Tableau 7 Consignes pour les cartouches ................................................. 47

Tableau 8 Résumé rapide des voyants DEL ............................................. 55

Tableau 9 Voyant DEL de nettoyage ......................................................... 56

Tableau 10 Voyant DEL de média................................................................ 57

Tableau 11 Voyant DEL de lecteur............................................................... 58

Guide d’utilisation DDS-4/DAT 72 ix

x Guide d’utilisation DDS-4/DAT 72

Préface

Vous avez acheté le lecteur de stockage de données numériques (DDS) le
meilleur et le plus fiable du marché. Une fois de plus, Quantum, le leader de
l'industrie, a révolutionné le stockage avec les modèles de lecteurs DDS-4 et
DAT 72. Les lecteurs DAT 72 et DDS-4 DDS témoignent du soin avec lequel
Quantum conçoit des lecteurs de bande fiables, durables et de pointe.

Clientèle Ce manuel a été écrit pour les propriétaires et les opérateurs des lecteurs

DDS-4 et DAT 72.

Ce guide a été écrit pour les utilisateurs quotidiens des lecteurs en vue de
leur configuration initiale et de leur maintenance.

But Ce guide d'utilisation décrit comment installer, configurer et réviser les

lecteurs de bande DDS-4 et DAT 72 externes et internes. Veuillez lire
attentivement les différents chapitres et annexes, et conserver ce manuel
pour pouvoir vous y référez ultérieurement.

Ce document fournit des informations sur les lecteurs DDS-4 et DAT 72,
y

compris :

• Guide d'installation rapide

• Installation des lecteurs de bande (spécifique aux lecteurs internes et

externes)

• Opérations de base du lecteur de bande

• Présentation des voyants DEL

• Guide de dépannage.

Guide d'utilisation DDS-4/DAT 72 xi

Structure du
document

Ce document est conçu de manière à vous aider à rechercher rapidement

0

les informations dont vous avez besoin pour exécuter et faire fonctionner
votre lecteur DDS-4 ou DAT 72.

Le présent document est organisé comme suit :

•Le chapitre 1,

Introduction, installation et démarrage rapide contient

une présentation du produit et des instructions de démarrage rapide
pour installer et exécuter les lecteurs le plus rapidement possible.

•Le chapitre 2,

Installation des lecteurs de bande internes décrit

comment installer les lecteurs DDS-4 et DAT 72 internes.

•Le chapitre 3,

Installation de lecteurs de bande externes décrit

comment installer les lecteurs de bande externes.

•Le chapitre 4,

Utilisation de votre lecteur de bande décrit comment

utiliser les lecteurs.

•Le chapitre 6,

Dépannage décrit les voyants DEL du panneau avant

des lecteurs.

•L’annexe A,

Chargement des révisions de micrologiciel explique

comment mettre à niveau le micrologiciel du lecteur de bande.

Un index détaillé se trouve à la fin du document.

Conventions

Les conventions suivantes ont été utilisées dans ce manuel :

typographiques

Remarque : Les remarques contiennent des informations importantes

concernant le thème principal.

Attention ! Les messages « Attention » indiquent des risques de

dommages matériels et ont pour but d'éviter
d'endommager l'équipement.

Avertissement : Les encadrés « Avertissement » signalent des

dangers potentiels pour la sécurité des personnes et
sont destinés à prévenir les accidents.

xii Guide d'utilisation DDS-4/DAT 72

Ce manuel utilise les conventions suivantes :

• Côté droit de la bibliothèque — fait référence au côté droit lorsque
vous êtes face au composant décrit.

• Côté gauche de la bibliothèque — fait référence au côté gauche
lorsque vous êtes face au composant décrit.

Documents
associés

Références Coordonnées de la société Quantum :

Les documents relatifs aux lecteurs DDS-4 et DAT 72 sont présentés ci­dessous :

Reportez-vous aux manuels de produit appropriés pour obtenir des
informations sur vos lecteurs de bande et vos cartouches.

Caractéristique SCSI-2 0

La caractéristique SCSI-2 est la Norme nationale américaine proposée
pour les systèmes d'informations. Date : 9 mars 1990. Des copies sont
disponibles auprès de :

Global Engineering Documents
15 Inverness Way, East
Englewood, CO 80112
[phone] ou [phone]

Siège de Quantum

Pour commander la documentation portant sur les lecteurs DDS-4, DAT
72 ou d'autres produits, contactez :

0

Quantum Corporation
P.O. Box 57100
Irvine, CA 92619-7100
[phone]
[phone]

Guide d'utilisation DDS-4/DAT 72 xiii

Publications techniques 0

Pour vos commentaires sur la documentation existante, envoyez un
e-mail à :

[e-mail]

Page d'accueil de Quantum 0

Visitez le site Web de Quantum à l'adresse :

http://www.quantum.com

Assistance clientèle 0

L'assistance clientèle de Quantum offre un service d'assistance ouvert
24h/24 et accessible aux numéros suivants :

Amérique du Nord/Sud : [phone] ou [phone]

Asie/Pacifique : + 61 7 3839 0988

Europe/Moyen-Orient/Afrique : + 44 (0) 1256 848748

Numéros de fax du département de l'assistance clientèle à :

Amérique du Nord/Sud : [phone]

Asie/Pacifique : + 61 7 3839 0955

Europe/Moyen-Orient/Afrique : + 44 (0) 1256 848777

Adresses e-mail du service de l'assistance clientèle :

Amérique du Nord/Sud : www.quantum.com/askaquestion

Asie/Pacifique : [e-mail]

Europe/Moyent-Orient/Afrique : [e-mail]

xiv Guide d'utilisation DDS-4/DAT 72

Chapitre 1

1Introduction, installation et

démarrage rapide

Ce chapitre présente vos lecteurs de bande internes ou externes et fournit
les instructions d'installation rapide pour les installer et les configurer le
plus rapidement possible.

Les sujets abordés dans ce chapitre sont :

• Introduction

• Caractéristiques

• Composants des lecteurs de bande

• Installation du lecteur de bande interne

• Installation du lecteur de bande externe

Remarque : Pour plus d'informations, consultez le chapitre 3 pour

obtenir les instructions d'installation relatives au pilote
interne ou le chapitre 4
pilote externe.

Guide d'utilisation DDS-4/DAT 72 1

pour obtenir celles relatives au

Chapitre 1 Introduction, installation et démarrage rapide
Introduction

Introduction 1

Vous avez acheté le lecteur de stockage de données numériques (DDS) le
meilleur et le plus fiable du marché. Une fois de plus, Quantum, le leader
de l'industrie, a révolutionné le stockage avec les modèles de lecteurs
DDS-4 et DAT 72. Les lecteurs DAT 72 et DDS-4 DDS témoignent du soin
avec lequel Quantum conçoit des lecteurs de bande fiables, durables et de
pointe.

Conçus pour les environnements informatiques qui requièrent un
stockage de données haute capacité ultra-performant, les lecteurs DDS-4
et DAT 72 sont basés sur un mécanisme de 3,5 pouces et disponibles en
lecteurs de bande externes ou internes (voir
combinent la technologie de bande audionumérique (DAT),
l'enregistrement à haute densité et les capacités de compression de
données matérielles avec le design réputé de Quantum en matière
informatique pour fournir des caractéristiques de fiabilité et de
performances sans égales chez les produits DDS.

figure 1). Les lecteurs

Figure 1 Lecteurs
traités dans ce guide
d'utilisation

Lecteur interne

2 Guide d'utilisation DDS-4/DAT 72

Lecteur externe

Chapitre 1 Introduction, installation et démarrage rapide

Caractéristiques

Caractéristiques 1

La liste suivante résume les caractéristiques principales des lecteurs
DDS-4 et DAT 72.

• Compatibilité

• DDS-4 : prise en charge des formats d'enregistrement DDS-2,

DDS-3 et DDS-4

• DAT 72 : prise en charge des formats d'enregistrement DDS-3,

DDS-4 et DDS de 5e génération

• Connexion SCSI Ultra large / LVD

• Trois tailles de châssis pratiques :

• Châssis interne de 3,5 pouces pour une installation dans un

espace de mi-hauteur de 3,5 pouces

• Lecteur de mi-hauteur de 3,5 pouces assemblé en usine avec des

supports de montage de 5,25 pouces et un cadre avant pour une
installation dans un espace de mi-hauteur de 5,25 pouces

• Sous-système externe équipé d'un bloc d'alimentation universel à

détection automatique intégré

• Prise en charge de diverses capacités de stockage de données natives
(voir Tableau 1

• Taux de transfert à haute vitesse pour des sauvegardes rapides (voir

Tableau 1

• Matériel DDS-DC intégré sophistiqué utilisant la compression de
données Lempel-Ziv (DCLZ), qui double la capacité non comprimée
du lecteur (par exemple, un lecteur de 20 Go sans compression peut
contenir 40 Go avec compression) ; (voir Tableau 1

• Taux de transfert en rafales SCSI à haute performance

• Trois niveaux de code de correction d'erreur (ECC) et design à quatre
têtes pour la détection d'erreur de lecture après écriture (RAW) et la
correction (taux d'erreur incorrigible inférieur à 1 sur 1015 bits)

• Préamplificateur « volant » pour un rapport signal/bruit supérieur

• Mémoire flash pour stocker les paramètres de configuration et
permettre les mises à niveau du micrologiciel sur site

Guide d'utilisation DDS-4/DAT 72 3

)

)

).

Chapitre 1 Introduction, installation et démarrage rapide
Caractéristiques

• Test d'auto-diagnostic

• Mécanisme scellé et composants de manipulation de bande les plus
évolués pour une plus longue durée de vie et une meilleure
protection contre les poussières

Applications 1 Les lecteurs DAT 72 et DDS-4 sont idéals comme applications de station

de travail, de serveur, de réseau ou d'entreprise. Ces applications
comprennent, entre autres :

• La sauvegarde des disques fixes à haute capacité

• L'échange de données entre systèmes

• Les serveurs de réseau

• La collection de données en ligne

• Le stockage secondaire « near-line » pour tous types d'informations
textuelles, graphiques ou multimédia

• L'archivage

Capacité et taux de
transfert

Tableau 1 Capacité
et taux de transfert
des DDS-4 et DAT 72

Caractéristiques DDS-2* DDS-3 DDS-4

Longueur des bandes

120 125 150 170

(en mètres)

Capacité native (en Go) 4 12 20 36

Capacité compressée

8244072

(en Go)

Taux de transfert natif

1,375 2,75 2,75 3,5

(en Mo/s)

* Uniquement pour les lecteurs DDS-4
** Uniquement pour les lecteurs DAT 72

4 Guide d'utilisation DDS-4/DAT 72

DDS de 5

e

génération**

Chapitre 1 Introduction, installation et démarrage rapide

Composants des lecteurs de bande

Composants des lecteurs de bande 1

La figure 2 illustre les principaux composants des lecteurs de bande.

Figure 2 Composants
du panneau avant

Voyant DEL
de nettoyage
(vert)

Voyant DEL
de média
(vert)

Voyant DEL
de lecteur
(orange)

Bouton
d'éjection

Installation du lecteur de bande interne 1

Utilisez la procédure suivante pour installer le lecteur de bande interne.
Imprimez cette page et cochez les étapes au fur et à mesure qu'elles sont
terminées. Si vous avez besoin d'informations supplémentaires pour une
étape, reportez-vous à la section indiquée dans l'étape.

1 Déballez le contenu du carton du lecteur et vérifiez qu'il n'y a pas de

pièces manquantes ou endommagées.

2 Identifiez les autres éléments nécessaires à l'installation.
3 Rassemblez les outils dont vous aurez besoin pour l'installation.
4 Prenez les précautions contre l'électricité statique nécessaires lorsque

vous manipulez le lecteur de bande interne.

5 Vérifiez les paramètres par défaut du lecteur et changez-les au

besoin :

• ID SCSI : 6

• Contrôle de parité : activé

Guide d'utilisation DDS-4/DAT 72 5

Chapitre 1 Introduction, installation et démarrage rapide
Installation du lecteur de bande externe

• Alimentation de terminaison : désactivée

• Compression des données : activée

• Reconnaissance des médias (lecteurs DDS-4 uniquement) :

activée

• Test d'autodiagnostic : activé

• Système d'exploitation hôte : Windows 98/Me/XP/NT/2000/

2003 Server

• Compatibilité d'interface SCSI (lecteurs DDS-4 uniquement) :

SCSI large

• ID fournisseur : SEAGATE DAT

6 Éteignez l'ordinateur, retirez ses panneaux et le câble d'alimentation,

et sélectionnez une baie de montage pour le lecteur. Selon votre
lecteur, sélectionnez une baie de 3,5 pouces ou de 5,25 pouces.

7 Montez le lecteur dans la baie et fixez-le avec les vis fournies.
8 Raccordez un câble d'interface SCSI au lecteur.
9 Assurez-vous que le lecteur de bande interne n'est pas le dernier

périphérique sur le bus SCSI (le lecteur n'a pas de terminaison SCSI).

10 Raccordez un câble d'alimentation au lecteur.
11 Remettez les panneaux de l'ordinateur et son câble d'alimentation en

place, allumez l'ordinateur et vérifiez que le lecteur de bande interne
fonctionne correctement.

12 Enregistrez votre lecteur de bande.

Installation du lecteur de bande externe 1

Utilisez la procédure suivante pour installer le lecteur de bande externe.
Imprimez cette page et cochez les étapes au fur et à mesure qu'elles sont
terminées. Si vous avez besoin d'informations supplémentaires pour une
étape, reportez-vous à la section indiquée dans l'étape.

1 Déballez le contenu du carton du lecteur et vérifiez qu'il n'y a pas de

pièces manquantes ou endommagées.

2 Identifiez les autres éléments nécessaires à l'installation.

6 Guide d'utilisation DDS-4/DAT 72

Chapitre 1 Introduction, installation et démarrage rapide

Installation du lecteur de bande externe

3 Vérifiez les paramètres par défaut du lecteur et changez-les au

besoin :

• ID SCSI : 6

• Contrôle de parité : activé

• Alimentation de terminaison : fournie au bus SCSI

• Compression des données : activée

• Reconnaissance des médias (lecteurs DDS-4 uniquement) :
activée

• Test d'autodiagnostic : activé

• Système d'exploitation hôte : Windows 98/Me/XP/NT/2000/
2003 Server

• Compatibilité d'interface SCSI (lecteurs DDS-4 uniquement) :
SCSI large

• ID fournisseur : SEAGATE DAT

4 Raccordez un câble d'interface SCSI au lecteur.
5 Vérifiez la terminaison SCSI.
6 Raccordez un câble d'alimentation au lecteur.
7 Allumez l'ordinateur, allumez le lecteur de bande externe et vérifiez

que le lecteur de bande externe fonctionne correctement.

8 Enregistrez votre lecteur de bande.

Guide d'utilisation DDS-4/DAT 72 7

Chapitre 1 Introduction, installation et démarrage rapide
Installation du lecteur de bande externe

8 Guide d'utilisation DDS-4/DAT 72

Chapitre 2

2Installation des lecteurs de

bande internes

Ce chapitre décrit comment installer les lecteurs DDS-4 et DAT 72
internes.

Les sujets abordés dans ce chapitre sont :

• Déballage

• Il vous faut aussi

• Pour éviter les décharges électrostatiques

• Résumé de l'installation

• Rassemblement des outils nécessaires

• Vérification des paramètres par défaut du lecteur

• ID SCSI

• Vérification de la parité

• Alimentation de terminaison

• Compression des données

• Système de reconnaissance des médias (lecteurs DDS-4 uniquement)

• Test d'autodiagnostic

• Système d'exploitation hôte

• Configuration de SCSI large/étroit (lecteurs DDS-4 uniquement)

Guide d'utilisation DDS-4/DAT 72 9

Chapitre 2 Installation des lecteurs de bande internes
Déballage

• ID du fabricant

• Recueil des informations sur le lecteur

• Accès à l'intérieur de l'ordinateur

• Montage du lecteur de bande interne

• Connexion d'un câble SCSI

• Vérification de la terminaison SCSI

• Connexion d'un câble d'alimentation

• Fin de l'installation

• Enregistrement de votre lecteur de bande

Remarque : Si vous disposez d'un lecteur externe, reportez-vous au

chapitre 4 pour obtenir les instructions d'installation.

Déballage 2

Avant de déballer le contenu de la boîte du lecteur, inspectez la boîte
pour voir si elle a été endommagée. Si c'est le cas, prévenez
immédiatement la société de livraison.

En déballant la boîte, comparez les éléments reçus avec ceux de la liste
d'expédition. Si des éléments manquent ou sont endommagés, contactez
le fournisseur immédiatement.

Remarque : Les lecteurs de bande internes sont disponibles en deux

configurations de montage, une pour les baies de mi­hauteur de 3,5 pouces et l'autre pour les baies de mi­hauteur de 5,25 pouces. Ces deux lecteurs sont
identiques, si ce n'est que le lecteur conçu pour les
installations de 5,25 pouces est équipé de pattes de
fixation de chaque côté et que son cadre avant est
différent.

10 Guide d'utilisation DDS-4/DAT 72

Chapitre 2 Installation des lecteurs de bande internes

Il vous faut aussi

Il vous faut aussi 2

En plus des éléments fournis avec le lecteur de bande interne, vous aurez
besoin des éléments suivants pour installer votre lecteur de bande
interne :

• Un adaptateur de bus hôte SCSI installé et configuré correctement
dans un ordinateur hôte

• Une baie de mi-hauteur de 3,5 pouces ou de 5,25 pouces

• Une nappe SCSI

• Un logiciel d'application de sauvegarde qui prend en charge le
lecteur de bande interne. Vous trouverez une liste des toutes
dernières applications logicielles de sauvegarde testées avec les
lecteurs de bande DDS-4 et DAT 72 internes sur notre site Web à
l'adresse www.quantum.com/support.

Pour éviter les décharges électrostatiques 2

Votre lecteur de bande interne est doté de composants très sensibles aux
décharges électrostatiques (ESD). Soyez très prudent lorsque vous
manipulez le lecteur pour qu'il ne soit pas endommagé par les ESD.

Avant de le manipuler, lisez ces instructions sur les ESD pour ne pas
endommager le lecteur.

• Portez un bracelet de mise à la terre antistatique ou prenez d'autres
précautions du même genre contre les ESD lorsque vous travaillez
sur le lecteur. Le bracelet doit bien toucher la peau de votre poignet.
Ne retirez le bracelet de votre poignet que lorsque vous avez fini de
travailler sur le lecteur.

• Évitez que le lecteur ne touche les autres périphériques et vos
vêtements. Le bracelet ne protège le matériel que des tensions
électrostatiques de votre corps ; les tensions électrostatiques de vos
vêtements peuvent toujours provoquer des dommages.

• Quand le lecteur n'est pas utilisé, placez-le dans sa housse
antistatique.

Guide d'utilisation DDS-4/DAT 72 11

Chapitre 2 Installation des lecteurs de bande internes
Résumé de l'installation

• Avant de retirer le lecteur de la housse antistatique, touchez une
surface métallique ou reliée à la terre pour décharger votre corps de
toute électricité statique susceptible de s'y être accumulée.

• Ne tenez le lecteur que par ses bords. Évitez de toucher les parties
exposées de la carte à circuits imprimés.

• Placez toujours le lecteur sur ou dans la housse antistatique pour
diminuer le risque de dommage électrostatique.

Résumé de l'installation 2

Les étapes suivantes résument la procédure d'installation du lecteur de
bande interne.

1 Rassemblez les outils nécessaires
2 Vérifiez les paramètres par défaut du lecteur.
3 Consignez les informations relatives à votre lecteur.
4 Accédez à l'intérieur de l'ordinateur.
5 Montez le lecteur dans la baie de montage de l'ordinateur
6 Raccordez un câble d'interface SCSI
7 Raccordez un câble d'alimentation
8 Terminez l'installation et vérifiez-la

Rassemblement des outils nécessaires 2

Avant de poursuivre l'installation, rassemblez les outils nécessaires à
l'installation du lecteur de bande interne dans la baie de montage de
l'ordinateur. La liste suivante identifie certains des outils nécessaires. Il se
peut que vous ayez besoin d'autres articles pour votre installation
particulière.

• Tournevis cruciforme

12 Guide d'utilisation DDS-4/DAT 72

Chapitre 2 Installation des lecteurs de bande internes

Vérification des paramètres par défaut du lecteur

• Tournevis à lame plate si l'ordinateur a des vis fendues

• Tournevis Torx, si l'ordinateur a des vis Torx

• La documentation de l'ordinateur, pour la consulter pendant
l'installation.

Vérification des paramètres par défaut du lecteur 2

Votre lecteur de bande interne dispose de plusieurs paramètres par
défaut. Ces paramètres sont configurés avec des cavaliers et des
commutateurs.

• Les cavaliers se trouvent à l'arrière du lecteur, entre le connecteur
d'interface SCSI et le connecteur d'alimentation

• Les commutateurs se trouvent en dessous du lecteur. Si vous changez
le réglage d'un commutateur, vous devez éteindre le lecteur puis le
rallumer pour que le nouveau réglage devienne effectif.

Tableau 2 Paramètres
par défaut du lecteur de
bande interne

Vous devrez peut-être modifier ces paramètres pour qu'ils s'adaptent à
vos besoins. Vérifiez les paramètres par défaut du tableau 2
déterminer s'ils conviennent ou s'il faut les changer.

• Si vous n'avez pas besoin de les changer, passez à la section Accès à

l'intérieur de l'ordinateur.

Paramétrage par

Paramètre

ID SCSI 6 Broches de cavaliers :

Vérification de la parité Activée Broches de cavalier

Alimentation de
terminaison

Guide d'utilisation DDS-4/DAT 72 13

défaut

Désactivée Broches de cavalier

Broches de cavalier/
Commutateurs

1 et 2, 3 et 4, 5 et 6,
7 et 8

9 et 10

11 er 12

pour

Chapitre 2 Installation des lecteurs de bande internes
Vérification des paramètres par défaut du lecteur

Paramètre

Compression des

Paramétrage par
défaut

Activée Commutateurs 1 et 2

Broches de cavalier/
Commutateurs

données

Vérification du système

Activée Commutateur 3
de reconnaissance des
médias (lecteurs DDS-4
uniquement)

Diagnostic de l'auto-test

Activé Commutateur 4
de démarrage

Système d'exploitation
hôte

Microsoft

Windows 98/Me/

Commutateurs 5 et 8

XP/NT/2000/

2003 Server

Compatibilité
d'interface SCSI
(lecteurs DDS-4

SCSI large (LVD et

une seule

terminaison)

Commutateur 9

seulement)

ID du fabricant SEAGATE DAT Commutateur 10

14 Guide d'utilisation DDS-4/DAT 72

Figure 3 Réglage par
défaut des cavaliers
du lecteur de bande
interne

Chapitre 2 Installation des lecteurs de bande internes

Vérification des paramètres par défaut du lecteur

Réglage par défaut des cavaliers
illustrés (ID SCSI 5, vérification
de parité activée et alimentation
de terminaison désactivée).

Brroches Fonction
1 - 2 ID SCSI bit 0
3 - 4 ID SCSI bit 1

5 - 6 ID SCSI bit 2
7 - 8 ID SCSI bit 3
9-10 Vérification de parité
11-12 Alimentation de terminaison

ID SCSI=0
ID SCSI=1

ID SCSI=2
ID SCSI=3

ID SCSI=4
ID SCSI=5
ID SCSI=6

ID SCSI=7

ID SCSI=8
ID SCSI=9
ID SCSI=10

ID SCSI=11
ID SCSI=12
ID SCSI=13
ID SCSI=14
ID SCSI=15
Parité activée

Alimentation de
terminaison

Guide d'utilisation DDS-4/DAT 72 15

Chapitre 2 Installation des lecteurs de bande internes
Vérification des paramètres par défaut du lecteur

Figure 4 Paramètres
des commutateurs du
lecteur de bande
interne

1
2
3
4
5
6
7
8

9
10

Paramètres par défaut illustrés

Avant du lecteur

Compression des données (DC)

A

Contrôle de DC SCSI

c

Reconnaissance des médias

t

Auto-test

i
v
é

SCSI large/étroit
Prise en charge de la
chaîne de requête

Commutateurs de
configuration du
système d'exploitation

ID SCSI 2

Broches de cavaliers : 1–2, 3–4, 5–6, 7–8

Paramètre par défaut : ID SCSI 6

Chaque périphérique SCSI sur le bus doit avoir son propre ID. Le lecteur
de bande interne est livré avec un ID SCSI de 6 par défaut. Si un autre
périphérique SCSI de la chaîne SCSI utilise déjà cet ID, utilisez les broches
de cavalier 1–2, 3–4, 5–6 et 7–8 pour changer l'ID SCSI du lecteur. Le
tableau 3 répertorie les ID SCSI et les réglages des cavaliers
correspondants.

16 Guide d'utilisation DDS-4/DAT 72

Tableau 3 ID SCSI et
réglages des cavaliers
correspondants

Chapitre 2 Installation des lecteurs de bande internes

Vérification des paramètres par défaut du lecteur

Cavaliers

ID SCSI 1-2 3-4 5-6 7-8

0 Ouvert Ouvert Ouvert Ouvert

1 Fermé Ouvert Ouvert Ouvert

2 Ouvert Fermé Ouvert Ouvert

3 Fermé Fermé Ouvert Ouvert

4 Ouvert Ouvert Fermé Ouvert

5 Fermé Ouvert Fermé Ouvert

6 (par défaut) Ouvert Fermé Fermé Ouvert

7 Fermé Fermé Fermé Ouvert

8 Ouvert Ouvert Ouvert Fermé

9 Fermé Ouvert Ouvert Fermé

10 Ouvert Fermé Ouvert Fermé

11 Fermé Fermé Ouvert Fermé

12 Ouvert Ouvert Fermé Ouvert

13 Fermé Ouvert Fermé Fermé

14 Ouvert Fermé Fermé Fermé

15 Fermé Fermé Fermé Fermé

Guide d'utilisation DDS-4/DAT 72 17

Chapitre 2 Installation des lecteurs de bande internes
Vérification des paramètres par défaut du lecteur

Remarque : Vous pouvez également changer les ID SCSI en

connectant un commutateur de sélection d'adresse SCSI
aux broches 1 à 8.

Si vous changez l'ID par défaut du lecteur, évitez
d'utiliser les ID SCSI 0 et 1 (en général attribués à un
lecteur d'amorçage) et l'ID SCSI 7 (en général attribué
aux contrôleurs SCSI ou aux cartes de bus hôte).

Vérification de la parité

Alimentation de terminaison

Broches de cavalier 9–10 :

2

Broches 9-10 fermées : vérification de la parité (par défaut) activée

Broches 9-10 ouvertes : vérification de la parité désactivée

Par défaut, la vérification de la parité est activée sur le lecteur de bande
interne. Pour la désactiver, retirez la fiche des broches 9 et 10.

Remarque : Quand vous désactivez la vérification de la parité, le

lecteur continue à générer un bit de parité.

Broches de cavalier 11–12 :

2

Broches 11-12 fermées : alimentation de terminaison activée

Broches 11-12 ouvertes : alimentation de terminaison (par défaut)
désactivée

Par défaut, l'alimentation de terminaison est désactivée sur le lecteur de
bande interne. Pour l'activer, placez un cavalier sur les broches 11 et 12.

Remarque : Si vous activez l'alimentation de terminaison, veillez à ne

pas court-circuiter le signal TERMPWR à la terre (en
inversant la connexion du câble SCSI, par exemple). S'il y
a un court-circuit, l'alimentation de terminaison du bus
est coupée. Une fois le court-circuit éliminé, un fusible
dans le lecteur se rétablit automatiquement et restaure
l'alimentation de terminaison.

18 Guide d'utilisation DDS-4/DAT 72

Chapitre 2 Installation des lecteurs de bande internes

Vérification des paramètres par défaut du lecteur

Compression des données

Paramètres :

2

Commutateur 1 activé = compression des données matérielles activée

défaut)

(par

Commutateur 1 désactivé = compression des données matérielles
désactivée

Commutateur 2 désactivé = commandes de compression des données SCSI
reconnues (par défaut)

Commutateur 2 activé = Ignorer les commandes de compression des
données SCSI ignorées

Le lecteur de bande interne est équipé de deux commutateurs pour le
contrôle de la compression des données.

Le commutateur 1 détermine si la compression matérielle des données est
activée ou désactivée. Par défaut, le commutateur 1 est activé, ce qui
active la compression matérielle des données. Pour désactiver la
compression matérielle des données, mettez le commutateur 1 sur la
position désactivée.

Le commutateur 2 contrôle si les commandes SCSI sont reconnues pour
activer ou désactiver la compression matérielle des données. Par défaut,
le commutateur 2 est activé, ce qui permet d'utiliser les commandes SCSI
pour activer ou désactiver la compression matérielle des données. Pour
empêcher que les commandes SCSI n'activent ou ne désactivent la
compression matérielle des données, réglez le commutateur 2 en position
désactivée.

Lorsque la compression des données est activée, le lecteur compresse
toutes les données écrites sur la bande et décompresse celles qui y sont
lues. Le degré de compression varie en fonction du type de données
traitées.

• Les données qui ont un niveau de redondance élevé, comme les
fichiers de base de données structurées ou les fichiers graphiques, ont
souvent un rapport de 2/1 ou plus.

• Les données qui ont peu de redondance, comme les programmes
exécutables, sont les moins compressées.

Guide d'utilisation DDS-4/DAT 72 19

Chapitre 2 Installation des lecteurs de bande internes
Vérification des paramètres par défaut du lecteur

Système de reconnaissance des médias (lecteurs DDS-4 uniquement)

Paramètres :

Commutateur 3 activé = MRS (par défaut) activé

2

Commutateur 3 désactivé = MRS désactivé

Si des médias non DDS sont utilisés, les résultats peuvent paraître
satisfaisants, mais les caractéristiques inférieures des médias de ce type
peuvent provoquer des problèmes d'intégrité des données. Pour éviter
ces problèmes, le lecteur de bande interne fournit un système de
reconnaissance des médias (MRS) qui détermine si les cartouches à bande
sont conformes à la norme de bande DDS.

Par défaut, le commutateur 3 est activé et active MRS. Avec ce réglage, le
lecteur :

• Lit les médias MRS et écrit dessus.

• Lit les médias non MRS mais n'écrit pas dessus.

Pour désactiver MRS, réglez le commutateur 3 sur la position désactivée.
Avec ce réglage, le lecteur lit les médias, qu'ils soient MRS ou non, et écrit
dessus.

Remarque : Le commutateur 3 est réservé sur les lecteurs internes

DAT 72.

Test d'autodiagnostic

Paramètres :

2

Commutateur 4 activé = le lecteur effectue un test d'autodiagnostic (par
défaut)

Commutateur 4 désactivé = le lecteur n'effectue pas le test d'autodiagnostic

Le commutateur 4 active ou désactive les diagnostics de le test
d'autodiagnostic que le lecteur effectue lorsqu'on l'allume. Par défaut, le
lecteur ne répond aux commandes SCSI qu'après avoir réussi le test
d'autodiagnostic (environ 5 secondes). Pour empêcher que le lecteur
effectue le test d'autodiagnostic lorsqu'on l'allume, réglez le commutateur
4 sur la position désactivée.

Système d'exploitation hôte

20 Guide d'utilisation DDS-4/DAT 72

Commutateurs : 5, 6, 7, 8

Paramètre par défaut : Microsoft Windows 98/Me/XP/NT/2000/2003 Server

2

Chapitre 2 Installation des lecteurs de bande internes

Vérification des paramètres par défaut du lecteur

Les commutateurs 5 à 8 configurent le lecteur de bande interne en
fonction du système d'exploitation hôte. Par défaut, ces commutateurs
sont tous activés. Ce réglage configure le lecteur pour un système
d'exploitation Microsoft Windows 98/Me/XP/NT/2000/2003 Server.

Pour utiliser le lecteur de bande interne avec un autre système
d'exploitation :

• Réglez les commutateurs 5 à 8 sur les réglages appropriés.

• Reportez-vous au supplément sur la configuration du lecteur pour le
système d'exploitation pour des informations sur les scripts et les
autres paramètres pour des systèmes d'exploitation autres que
Windows. Ce supplément est disponible sur le CD Tape Resource et à
l'adresse www.quantum.com/support.

Tableau 4 Systèmes
d'exploitation hôtes et
réglages de commuta­teurs correspondants

Commutateurs

Système
d'exploitation hôte SW5 SW6 SW7 SW8 SW10

Windows NT 4.0 avec
l'applet de sauvegarde
native et le pilote
STDAT4.SYS de
Quantum (par défaut).

Windows NT 4.0 avec
l'applet de sauvegarde
native et le pilote
4mmDAT.SYS de
Microsoft.

Novell 4.11 avec l'applet
de sauvegarde native et
le pilote TAPEDAI ou le
pilote NWTAPE
postérieur au 3/11/99.

Novell 4.11 avec la
sauvegarde native et le
pilote NWTAPE
postérieur au 3/11/99.

Activé Activé Activé Activé Activé

Activé Activé Activé Activé Désactivé

Désactivé Activé Activé Désactivé Activé

Activé Activé Activé Activé Désactivé

Guide d'utilisation DDS-4/DAT 72 21

Chapitre 2 Installation des lecteurs de bande internes
Vérification des paramètres par défaut du lecteur

Système
d'exploitation hôte SW5 SW6 SW7 SW8 SW10

Commutateurs

Novell 5.x avec l'applet
de sauvegarde native et
le pilote NWTAPE.CDM
antérieur au 3/11/99.

Novell 5.x avec l'applet
de sauvegarde native et
le pilote NWTAPE.CDM
postérieur au 3/11/99.

DEC UNIX Désactivé Activé Activé Activé --

Sun UNIX Activé Désactivé Activé Activé --

SGI Activé Activé Activé Activé --

HP-UX Activé Activé Désactivé Activé --

IBM AIX Activé Désactivé Activé Désactivé --

Linux Activé Activé Activé Activé --

Installation SCO (ODT et
Open Server) avec
l'utilitaire MAKDEV.

SCO UnixWare 7.x Activé Activé Activé Activé --

Désactivé Activé Activé Désactivé Désactivé

Activé Activé Activé Activé Désactivé

Désactivé Activé Activé Désactivé --

Configuration de SCSI large/étroit (lecteurs DDS-4 uniquement)

Paramètres :

Commutateur 9 activé = mode de fonctionnement SCSI large (par défaut)

2

Commutateur 9 désactivé = mode de fonctionnement SCSI étroit

Le commutateur 9 active le fonctionnement en mode SCSI large ou étroit.
Par défaut, le commutateur 9 est activé et active le fonctionnement en
mode SCSI large (16 bits). Pour activer le fonctionnement en mode SCSI

22 Guide d'utilisation DDS-4/DAT 72

Chapitre 2 Installation des lecteurs de bande internes

Recueil des informations sur le lecteur

étroit (8 bits), désactivez le commutateur 9. Ceci permet au lecteur DDS-4
d'arrêter l'octet supérieur du bus SCSI.

Remarque : SCSI étroit n'est pas recommandé.

Le commutateur 9 est réservé sur les lecteurs
internes DAT 72.

ID du fabricant 2

Paramètres :

Commutateur 10 activé = ID du fabricant est « SEAGATE DAT » (par défaut)

Commutateur 10 désactivé = ID du fabricant est « ARCHIVE Python »

Le commutateur 10 détermine l'ID du fabricant que le lecteur de bande
interne renvoie s'il reçoit une commande de « requête » SCSI. Par défaut,
le lecteur renvoie l'ID du fabricant

Le réglage du commutateur 10 sur désactivé configure le lecteur pour
qu'il renvoie l'ID de fabricant
indépendants peuvent utiliser cet ID de fabricant pour que les logiciels
soient compatibles avec les lecteurs de bande DDS précédents de
Quantum.

SEAGATE DAT.

ARCHIVE Python. Les fabricants de logiciels

Recueil des informations sur le lecteur 2

Après avoir vérifié et, le cas échéant, modifié les paramètres par défaut
du lecteur, prenez note des informations concernant le lecteur. Ceci vous
servira de référence à l'avenir et vous n'aurez pas besoin d'accéder au
lecteur à l'intérieur de l'ordinateur.

Accès à l'intérieur de l'ordinateur 2

Pour avoir accès à l'intérieur de l'ordinateur :

1 Arrêtez l'ordinateur selon la procédure normale. Éteignez ensuite

l'ordinateur et les périphériques qui y sont raccordés.

Guide d'utilisation DDS-4/DAT 72 23

Chapitre 2 Installation des lecteurs de bande internes
Montage du lecteur de bande interne

2 Retirez le câble d'alimentation du connecteur en CA de l'ordinateur.
3 Retirez le capot de l'ordinateur pour pouvoir accéder à l'intérieur de

celui-ci. La documentation fournie avec l'ordinateur devrait
expliquer cette procédure.

Remarque : Si vous devez déconnecter des câbles pour pouvoir

accéder à la baie de montage, notez quels câbles ont
été retirés. Vous pourrez alors vous reporter à ces
informations pour reconnecter les câbles à la fin de
cette procédure.

4 Sélectionnez une baie de montage de 3,5 ou 5,25 pouces vide, selon le

lecteur de bande interne à installer.

Remarque : Le lecteur de bande interne peut être monté à

l'horizontale ou à la verticale (sur son côté).

5 Si la baie de montage est dotée d'un « panneau de protection »,

retirez-le en suivant les instructions fournies dans la documentation
de votre ordinateur. Mettez les vis de côté ; vous en aurez besoin
pour fixer le lecteur à la baie.

6 Si l'ordinateur n'a pas de carte hôte SCSI, vous devrez en acheter une

et l'installer.

Montage du lecteur de bande interne 2

Un lecteur de bande interne sans supports de montage peut être installé
dans une baie de lecteur de 3,5 pouces. Un lecteur de bande interne doté
de supports de montage peut être installé dans une baie de lecteur de 5,25
pouces.

• Pour monter le lecteur de bande interne dans une baie de 3,5 pouces,
voir Montage du lecteur dans une baie de lecteur de 3,5 pouces

• Pour monter le lecteur de bande interne dans une baie de 5,25 pouces,
voir Montage du lecteur dans une baie de lecteur de 5,25 pouces

24 Guide d'utilisation DDS-4/DAT 72

.

.

Chapitre 2 Installation des lecteurs de bande internes

Montage du lecteur de bande interne

Montage du lecteur dans une baie de lecteur de 3,5 pouces

Figure 5 Montage
d'un lecteur de bande
interne

La procédure suivante décrit comment monter le lecteur dans une baie de
3,5 pouces. Cette procédure part du principe que le lecteur n'est pas
équipé de supports de montage latéraux.

2

1 Orientez le lecteur de sorte que l'avant du lecteur soit dirigé vers

l'avant de l'ordinateur.

2 Insérez le lecteur dans la baie de lecteur de l'ordinateur.
3 Alignez le panneau avant du lecteur sur le panneau avant de

l'ordinateur.

4 Fixez le lecteur à la baie de montage avec deux vis métriques M3 de

chaque côté du lecteur (voir Figure 5

). Comme le montre la figure 6,
le lecteur de 3,5 pouces a quatre trous de vis en dessous et cinq de
chaque côté.

Avertissement : N'utilisez pas de vis de plus de 4 mm ; vous

risqueriez d'endommager le lecteur.

5 Passez à la section Connexion d'un câble SCSI

.

Guide d'utilisation DDS-4/DAT 72 25

Chapitre 2 Installation des lecteurs de bande internes
Montage du lecteur de bande interne

Figure 6 Trous de
montage du lecteur de
bande interne pour une
installation dans une
baie de 3,5 pouces

41,3 mm

(1,63 pouces)

13 mm (0,51 pouces)
2 places

5 mm (0,196 pouces)
2 places

M3 x 4 de profondeur minimum

(10 places)

90 mm

(3,54 pouces)

2 places

60 mm

(2,36 pouces)

2 places

101,6 mm

(4,00 pouces)

3,8 mm (0,15 pouces)

94 mm

(3,70 pouces)

M3 x 4 de profondeur minimum

(4 places)

146 mm

(5,75 pouces)

70 mm

(2,75 pouces)

Montage du lecteur dans une baie de lecteur de 5,25 pouces

21 mm (0,83 pouces)

2 places

41,2 mm

(1,62 pouces)

Vue latérale

Remarque : La marge de tolérance de toutes les dimensions est de 0,25 mm (0,01 pouces)

6 mm

(0,24 pouces)

101,6 mm

(4 pouces)

Vue de dessous

31 mm

(1,22 pouces)

La procédure suivante décrit comment monter le lecteur dans une baie de
5,25 pouces. Cette procédure suppose que des supports de montage sont
présents sur les côtés du lecteur.

2

1 Orientez le lecteur de sorte que l'avant du lecteur soit dirigé vers

l'avant de l'ordinateur.

2 Insérez le lecteur dans la baie de lecteur de l'ordinateur.
3 Alignez le panneau avant du lecteur sur le panneau avant de

l'ordinateur.

4 Fixez le lecteur à la baie de montage avec quatre vis en dessous du

lecteur et six de chaque côté (voir Figure 7

5 Passez à la section Connexion d'un câble SCSI

).

.

26 Guide d'utilisation DDS-4/DAT 72

Chapitre 2 Installation des lecteurs de bande internes

Connexion d'un câble SCSI

Figure 7 Trous de
montage du lecteur de
bande interne pour
une installation de
5,25 pouces

41,3 mm

(1,63 pouces)

41,2 mm

(1,62 pouces)

Vue latérale

31,5 mm (1,24 pouces)
21,8 mm (0,86 pouces)
9,9 mm (0,39 pouces)

16 M3

174,6 mm

(6,87 pouces)

Remarque : La marge de tolérance de toutes les
dimensions est de 0,25 mm (0,01 pouces)

79,4 mm

(3,13 pouces)

47,6 mm

(1,87 pouces)

146 mm

(5,75 pouces)

139,7 mm (5,50 pouces)

149,1 mm (5,87 pouces)

Vue de dessous

Connexion d'un câble SCSI 2

Les lecteurs de bande internes peuvent être utilisés avec deux interfaces
SCSI :

• SCSI large : différentiel de basse tension (LVD) ou à une seule
terminaison (mode de 16 bits de largeur)

• SCSI étroit : différentiel de basse tension (LVD) ou à une seule
terminaison (mode de 8 bits de largeur).

Guide d'utilisation DDS-4/DAT 72 27

Chapitre 2 Installation des lecteurs de bande internes
Connexion d'un câble SCSI

Le lecteur de bande détecte automatiquement s'il s'agit d'un bus SCSI
LVD ou à une seule terminaison. Vérifiez que la terminaison du bus SCSI
est appropriée.

Remarque : Nous vous conseillons vivement de raccorder le lecteur

de bande à des contrôleurs SCSI qui ne prennent en
charge que l'interface LVD SCSI Ultra2. Si vous raccordez
le lecteur de bande à un contrôleur SCSI non LVD ou à
un contrôleur SCSI étroit de 8 bits, les performances du
lecteur de bande et des opérations de sauvegarde seront
dégradées. La performance sera aussi dégradée si vous
raccordez des périphériques SCSI non LVD sur le même
bus que votre connexion LVD. Ne raccordez pas le
lecteur de bande à un contrôleur de disques RAID (les
contrôleurs de disques RAID ne sont pas pris en charge).
Si vous installez une carte, nous vous conseillons
d'acheter un kit de contrôleur LVD SCSI qui comprend le
câble et la terminaison SCSI.

Connexion à un connecteur SCSI large

Figure 8 Connecteur
d'interface SCSI du
lecteur de bande
interne

28 Guide d'utilisation DDS-4/DAT 72

Si votre ordinateur a un connecteur SCSI de 68 broches :

1 Raccordez le câble d'interface de la carte hôte SCSI au connecteur

2

d'interface SCSI de 68 broches à l'arrière du lecteur de bande interne.

Chapitre 2 Installation des lecteurs de bande internes

Vérification de la terminaison SCSI

Connexion à un connecteur SCSI étroit

Les lecteurs de bande internes ont une interface SCSI Ultra large. Si vous
avez un adaptateur de 50 à 68 broches, vous pouvez raccorder les 68
broches du lecteur de bande interne aux 50 broches du bus SCSI étroit de

2

l'ordinateur.

1 Raccordez l'adaptateur au connecteur SCSI à 50 broches de

l'ordinateur.

2 Raccordez le câble SCSI avec l'adaptateur au connecteur SCSI de 68

broches du lecteur de bande interne.

Remarque : Vérifiez que les 8 octets de données supérieurs du

câble à 68 broches sont bien dotés d'une terminaison.

Vérification de la terminaison SCSI 2

Les lecteurs de bande internes n'ont pas de terminaison SCSI. Ils ne
peuvent donc pas être les derniers périphériques d'une chaîne SCSI. La

figure 9

internes.

illustre deux exemples de terminaison de lecteurs de bande

Si le lecteur est le seul périphérique SCSI du bus :

1 Raccordez-le à l'avant-dernier connecteur de la chaîne SCSI.
2 Raccordez une terminaison multi-mode au dernier connecteur de la

chaîne. En général, cette terminaison est un petit bloc en plastique
rectangulaire sur lequel est inscrit « SCSI Terminator » qui se
connecte au câble.

Guide d'utilisation DDS-4/DAT 72 29

Chapitre 2 Installation des lecteurs de bande internes
Connexion d'un câble d'alimentation

Figure 9 Deux
exemples de
terminaisons SCSI pour
les lecteurs de bande
internes

Terminateur SCSI

Lecteur de
bande
(sans
terminaison)

Périphérique
SCSI
(terminaison
désactivée)

Périphérique SCSI
(terminaison
activée)

Lecteur de
bande
(sans
terminaison)

Contrôleur SCSI
(terminaison
activée)

Contrôleur SCSI

(terminaison activée)

Connexion d'un câble d'alimentation 2

Pour raccorder un câble d'alimentation au lecteur de bande interne :

1 Utilisez un câble d'alimentation avec 4 broches supplémentaire pour

raccorder le bloc d'alimentation interne de l'ordinateur au connecteur
d'alimentation à l'arrière du lecteur de bande interne. La figure 10
indique l'emplacement du connecteur d'alimentation du lecteur de
bande interne.

Le connecteur d'alimentation à 4 broches recommandé pour les lecteurs
internes est un boîtier AMP 1-48024-0 avec des broches AMP 60617-1 ou
équivalentes.

30 Guide d'utilisation DDS-4/DAT 72

Chapitre 2 Installation des lecteurs de bande internes

Fin de l'installation

Figure 10 Connecteur
d'alimentation du
lecteur de bande
interne

Fin de l'installation 2

Pour terminer l'installation du lecteur de bande interne et la tester :

1 Utilisez les vis retirées plus tôt pour fixer le lecteur.
2 Remettez le capot de l'ordinateur en place.
3 Reconnectez le câble d'alimentation au connecteur d'alimentation de

l'ordinateur.

4 Allumez l'ordinateur. Si le lecteur de bande interne est configuré

pour effectuer un auto-test de démarrage (voir Test d'autodiagnostic
page 20), il met environ cinq secondes à effectuer ce test. Si le test
réussit, les trois voyants DEL du panneau avant devraient être

éteints.

5 Installez votre programme logiciel de sauvegarde. La documentation

fournie avec le logiciel devrait décrire cette procédure.

6 Insérez délicatement une cartouche à bande dans le logement du

lecteur de bande interne (voir Chargement d'une cartouche

, page 48).
Faites glisser la cartouche dans le logement jusqu'à ce que le lecteur
accepte la bande et la charge. Il y a un bref délai pendant que le
lecteur identifie le type et l'état de la bande et fait avancer la bande à
la zone de données. Le voyant DEL du

support vert s'allume alors.

,

Guide d'utilisation DDS-4/DAT 72 31

Chapitre 2 Installation des lecteurs de bande internes
Enregistrement de votre lecteur de bande

7 Utilisez votre application logicielle de sauvegarde pour effectuer une

opération de sauvegarde et de vérification d'essai. Le voyant DEL du

lecteur jaune s'allume pendant l'écriture et la lecture des données sur

la bande.

8 Cette opération terminée, appuyez sur le bouton d'éjection à l'avant

du lecteur de bande interne pour éjecter la bande du lecteur (voir

Éjection d'une cartouche

Si vous avez rencontré des problèmes au cours de cette procédure,
reportez-vous au chapitre 6,

, page 49).

Dépannage.

Enregistrement de votre lecteur de bande 2

Une fois le lecteur de bande interne installé, enregistrez-le. Si vous
enregistrez le lecteur, vous recevrez les toutes dernières informations le
concernant, ainsi que d'autres informations sur les produits, les services
et le support. Vous pouvez inscrire votre lecteur soit sur notre site Web,
soit par fax.

• Si vous disposez d'une connexion Internet, veuillez nous rendre
visite à l'adresse www.quantum.com/register
produit.

• Si vous n'avez pas de connexion Internet, remplissez la carte
d'inscription fournie et envoyez-la par courrier ou par fax à l'adresse
ou au numéro indiqués sur la carte.

32 Guide d'utilisation DDS-4/DAT 72

pour enregistrer votre

Chapitre 3

3Installation de lecteurs de

bande externes

Ce chapitre décrit comment installer les lecteurs DDS-4 et DAT 72
externes. Les sujets abordés dans ce chapitre sont :

• Déballage

• Installation

• Vérification des paramètres par défaut du lecteur

• ID SCSI

• Vérification de la parité

• Compression des données

• Système de reconnaissance des médias (lecteurs DDS-4 uniquement)

• Test d'autodiagnostic

• Système d'exploitation hôte

• Connexion d'un câble SCSI

• Vérification de la terminaison SCSI

• Connexion d'un câble d'alimentation

Guide d'utilisation DDS-4/DAT 72 33

Chapitre 3 Installation de lecteurs de bande externes
Déballage

• Fin de l'installation

• Enregistrement de votre lecteur de bande

Remarque : Pour un lecteur interne, reportez-vous au chapitre 2

obtenir les instructions d'installation.

pour

Déballage 3

Avant de déballer le contenu de la boîte du lecteur, inspectez la boîte
pour voir si elle a été endommagée. Si c'est le cas, prévenez
immédiatement la société de livraison.

En déballant la boîte, comparez les éléments reçus avec ceux de la liste
d'expédition. Si des éléments manquent ou sont endommagés, contactez
le fournisseur immédiatement.

Il vous faut aussi 3

En plus des éléments fournis avec le lecteur de bande externe, vous aurez
besoin des articles suivants pour installer votre lecteur de bande externe.

• Un adaptateur de bus hôte SCSI installé et configuré correctement
dans un ordinateur hôte

• Un adaptateur de 50 à 68 broches, si votre ordinateur a un connecteur
d'interface SCSI étroit.

• Un logiciel d'application de sauvegarde qui prend en charge le
lecteur de bande externe. Vous trouverez une liste des toutes
dernières applications logicielles de sauvegarde testées avec les
lecteurs de bande DDS-4 et DAT 72 externes sur notre site Web, à
l'adresse http://www.quantum.com.

34 Guide d'utilisation DDS-4/DAT 72

Chapitre 3 Installation de lecteurs de bande externes

Installation

Installation 3

Les étapes suivantes récapitulent la procédure d'installation du lecteur de
bande externe.

1 Vérification des paramètres par défaut du lecteur
2 Recueil des informations sur le lecteur
3 Connexion d'un câble SCSI
4 Vérification de la terminaison SCSI
5 Connexion d'un câble d'alimentation
6 Fin de l'installation

Vérification des paramètres par défaut du lecteur 3

Votre lecteur de bande externe est fourni avec plusieurs paramètres par
défaut. Vous devrez peut-être modifier ces paramètres pour qu'ils
s'adaptent à vos besoins. Vérifiez les paramètres par défaut du
pour déterminer s'ils conviennent ou s'il faut les modifier.

Remarque : Ces paramètres peuvent être modifiés grâce aux

commutateurs situés en dessous du lecteur. Retournez le
lecteur et tirez doucement sur la patte de la porte d'accès
pour retirer cette dernière. Une fois la porte ouverte, il
est possible d'accéder aux commutateurs. Consultez le

tableau 4

de commutateur.

• Si vous n'avez pas besoin de les modifier, passez à la section

Connexion d'un câble SCSI

Guide d'utilisation DDS-4/DAT 72 35

, page 21 pour plus de détails sur les paramètres

.

tableau 5

Chapitre 3 Installation de lecteurs de bande externes
Vérification des paramètres par défaut du lecteur

Tableau 5 Paramètres
par défaut du lecteur
de bande externe

Paramètre Paramètre par défaut

ID SCSI 6

Vérification de parité Activée

Alimentation de terminaison Fournie au bus SCSI

Compression des données Activée

Vérification du système de

Activée
reconnaissance des médias
(lecteurs DDS-4 uniquement)

Diagnostic de l'auto-test de

Activé
démarrage

Système d'exploitation hôte Microsoft Windows 98/Me/XP/

NT/2000/2003 Server

ID SCSI 3 Chaque périphérique SCSI sur le bus doit avoir son propre ID. Le lecteur

de bande externe est livré avec un ID SCSI de 6 par défaut. Si un autre
périphérique SCSI sur la chaîne SCSI utilise déjà cet ID, utilisez le
commutateur de sélection d'ID SCSI à l'arrière du lecteur pour changer
l'ID SCSI du lecteur.

Remarque : Si vous changez l'ID par défaut du lecteur, évitez

d'utiliser les ID SCSI 0 et 1 (en général attribués à un
lecteur d'amorçage) et l'ID SCSI 7 (en général attribué
aux contrôleurs SCSI ou aux cartes de bus hôte). Si vous
changez l'ID SCSI par défaut, éteignez le lecteur et
rallumez-le.

36 Guide d'utilisation DDS-4/DAT 72

Figure 11 Panneau
arrière du lecteur de
bande externe

Chapitre 3 Installation de lecteurs de bande externes

Connecteurs SCSI à 68
broches de longueur

Vérification des paramètres par défaut du lecteur

Sélecteur d'ID SCSI

Vérification de la parité

3

Compression des données

3

Système de reconnaissance des médias (lecteurs DDS-4 uniquement)

Par défaut, la vérification de la parité est activée sur le lecteur de bande
externe. Quand vous désactivez la vérification de la parité, le lecteur
continue à générer un bit de parité.

Par défaut, la compression des données est activée. Avec ce paramètre, le
lecteur de bande externe compresse toutes les données écrites sur la
bande et décompresse celles qui y sont lues. Le degré de compression
varie en fonction du type de données traitées.

• Les données qui ont un niveau de redondance élevé, comme les
fichiers de base de données structurées ou les fichiers graphiques, ont
souvent un rapport de 2/1 ou plus.

• Les données qui ont peu de redondance, comme les programmes
exécutables, sont les moins compressées.

Si des médias non DDS sont utilisés, les résultats peuvent paraître
satisfaisants, mais les caractéristiques inférieures des médias de ce type
peuvent provoquer des problèmes d'intégrité des données. Pour éviter
ces problèmes, le lecteur de bande externe fournit un système de

3

reconnaissance des médias (MRS) qui détermine si les cartouches à bande
sont conformes à la norme de bande DDS.

Guide d'utilisation DDS-4/DAT 72 37

Chapitre 3 Installation de lecteurs de bande externes
Recueil des informations sur le lecteur

Par défaut, MRS est activé. Avec ce réglage, le lecteur :

• Lit les médias MRS et écrit dessus.

• Lit les médias non MRS mais n'écrit pas dessus.

Si vous désactivez MRS, le lecteur lit les médias, qu'ils soient MRS ou
non, et écrit dessus.

Remarque : MRS n'est pas disponible sur les lecteurs DAT 72

externes.

Test d'autodiagnostic

Système d'exploitation hôte

Par défaut, le lecteur de bande externe ne répond aux commandes SCSI
qu'après avoir réussi le test d'autodiagnostic(environ 5 secondes). Si vous

3

ne voulez pas que le lecteur effectue ce diagnostic lorsqu'on l'allume,
désactivez l'auto-test de démarrage.

Par défaut, le lecteur de bande externe est configuré pour les systèmes
d'exploitation Microsoft Windows 98/Me/XP/NT/2000/2003 Server.

3

Recueil des informations sur le lecteur 3

Après avoir vérifié et, le cas échéant, modifié les paramètres par défaut
du lecteur, prenez note des

informations.

Connexion d'un câble SCSI 3

Les lecteurs de bande externes sont équipés de deux connecteurs blindés
à 68 broches sur le panneau arrière (voir
l'un de ces connecteurs pour raccorder le lecteur à l'ordinateur hôte ou à
un autre périphérique SCSI.

38 Guide d'utilisation DDS-4/DAT 72

figure 11). Vous pouvez utiliser

Chapitre 3 Installation de lecteurs de bande externes

Connexion d'un câble SCSI

Les lecteurs de bande internes peuvent être utilisés avec deux interfaces
SCSI :

• SCSI large : différentiel de basse tension (LVD) ou à une seule
terminaison (mode de 16 bits de largeur).

• SCSI étroit : différentiel de basse tension (LVD) ou à une seule
terminaison (mode de 8 bits de largeur).

Le lecteur de bande détecte automatiquement s'il s'agit d'un bus SCSI
LVD ou à une seule terminaison. Vérifiez que la terminaison du bus SCSI
est appropriée.

Remarque : Nous vous conseillons vivement de raccorder le lecteur

de bande à des contrôleurs SCSI qui ne prennent en
charge que l'interface LVD SCSI Ultra2. Si vous
raccordez le lecteur de bande à un contrôleur SCSI non
LVD ou à un contrôleur SCSI étroit de 8 bits, les
performances du lecteur de bande et des opérations de
sauvegarde seront dégradées. La performance sera aussi
dégradée si vous raccordez des périphériques SCSI non
LVD sur le même bus que votre connexion LVD. Ne
raccordez pas le lecteur de bande à un contrôleur de
disques RAID (les contrôleurs de disques RAID ne sont
pas pris en charge). Si vous installez une carte, nous vous
conseillons d'acheter un kit de contrôleur LVD SCSI qui
comprend le câble et la terminaison SCSI.

Connexion à un connecteur SCSI large

Si votre ordinateur a un connecteur SCSI de 68 broches :

1 Éteignez l'ordinateur.

3

2 Raccordez le câble SCSI de la carte hôte SCSI ou d'un autre

périphérique SCSI dépourvu de terminaison à l'un ou l'autre des
deux connecteurs SCSI à 68 broches à l'arrière du lecteur de bande
externe (voir Figure 11

).

3 Si vous le voulez, vous pouvez utiliser l'autre connecteur SCSI sur le

panneau arrière du lecteur de bande externe pour raccorder un autre
périphérique SCSI.Si le lecteur de bande externe est le seul ou le
dernier périphérique sur la chaîne SCSI, mettez une terminaison sur
la chaîne SCSI (voir Vérification de la terminaison SCSI

Guide d'utilisation DDS-4/DAT 72 39

).

Chapitre 3 Installation de lecteurs de bande externes
Vérification de la terminaison SCSI

Connexion à un connecteur SCSI étroit

Les lecteurs de bande externes ont une interface SCSI Ultra large. Si vous
avez un adaptateur de 50 à 68 broches, vous pouvez raccorder les 68
broches du lecteur de bande externe aux 50 broches du bus SCSI étroit de

3

l'ordinateur.

1 Éteignez l'ordinateur.
2 Raccordez l'adaptateur au connecteur SCSI à 50 broches de

l'ordinateur.

3 Raccordez le câble SCSI avec l'adaptateur à l'un des connecteurs SCSI

à 68 broches à l'arrière du lecteur de bande externe (voir Figure 11

4 Si vous le voulez, vous pouvez utiliser l'autre connecteur SCSI sur le

panneau arrière du lecteur de bande externe pour raccorder un autre périphérique SCSI.Si le lecteur de bande externe est le seul ou le dernier périphérique sur la chaîne SCSI, mettez une terminaison sur la chaîne SCSI (voir Vérification de la terminaison SCSI

Remarque : Vérifiez que les 8 octets de données supérieurs du câble à

68 broches sont bien dotés d'une terminaison.

).

).

Vérification de la terminaison SCSI 3

Si le lecteur de bande externe est le seul ou le dernier périphérique sur la
chaîne SCSI, installez une fiche de terminaison sur le connecteur SCSI
inutilisé du panneau arrière du lecteur. En général, cette terminaison est
un petit bloc en plastique rectangulaire sur lequel est inscrit

Terminator

40 Guide d'utilisation DDS-4/DAT 72

. La figure 12 illustre deux exemples de terminaisons SCSI.

SCSI

Figure 12 Deux
exemples de
terminaisons SCSI
pour les lecteurs de
bande externes

Chapitre 3 Installation de lecteurs de bande externes

Terminateurs SCSI

Connexion d'un câble d'alimentation

Périphérique
SCSI externe

Lecteur de

bande externe

Périphérique
SCSI externe

Contrôleur SCSI

(terminaison activée)

Exemple 1 : Terminaison SCSI
dans un système n'ayant que
des périphériques SCSI
externes.

Exemple 2 : terminaison SCSI
dans un système ayant des
périphériques SCSI internes
et externes.

Lecteur de

bande externe

Contrôleur SCSI

(terminaison désactivée)

Périphérique SCSI interne
(terminaison activée)

Connexion d'un câble d'alimentation 3

Pour raccorder un câble d'alimentation au lecteur de bande externe :

1 Raccordez un câble d'alimentation au connecteur d'alimentation en

CA à l'arrière du lecteur de bande externe (voir Figure 11

).

2 Branchez l'autre extrémité du câble d'alimentation à une prise secteur

qui fonctionne.

Remarque : Choisissez une prise secteur qui n'est pas contrôlée par

un interrupteur mural qui risquerait de couper
l'alimentation de la prise et du lecteur de bande externe.

Guide d'utilisation DDS-4/DAT 72 41

Chapitre 3 Installation de lecteurs de bande externes
Fin de l'installation

Fin de l'installation 3

Pour terminer l'installation du lecteur de bande externe et la tester :

1 Reconnectez le câble d'alimentation au connecteur d'alimentation de

l'ordinateur.

2 Utilisez l'interrupteur Marche/Arrêt à l'arrière du lecteur de bande

externe pour allumer le lecteur (voir Figure 11
externe met environ cinq secondes à effectuer son auto-test de
démarrage. Si le test réussit, les trois voyants DEL du panneau avant
devraient être éteints.

3 Allumez l'ordinateur.
4 Installez votre programme logiciel de sauvegarde. La documentation

fournie avec le logiciel devrait décrire cette procédure.

5 Insérez délicatement une cartouche à bande dans le logement du

lecteur de bande externe. Faites glisser la cartouche dans le logement
jusqu'à ce que le lecteur accepte la bande et la charge. Il y a un bref
délai pendant que le lecteur identifie le type et l'état de la bande et
fait avancer la bande à la zone de données. Le voyant DEL de média
vert s'allume.

). Le lecteur de bande

6 Utilisez votre application logicielle de sauvegarde pour effectuer une

opération de sauvegarde et de vérification d'essai. Le voyant DEL de
lecteur s'allume pendant l'écriture et la lecture des données sur la
bande.

7 Cette opération terminée, appuyez sur le bouton d'éjection à l'avant

du lecteur de bande externe pour éjecter la bande du lecteur.

Si vous avez des problèmes lors de cette procédure, reportez-vous au
chapitre 7 pour les procédures de

42 Guide d'utilisation DDS-4/DAT 72

dépannage.

Chapitre 3 Installation de lecteurs de bande externes

Enregistrement de votre lecteur de bande

Enregistrement de votre lecteur de bande 3

Une fois le lecteur de bande externe installé, enregistrez-le. Si vous
enregistrez le lecteur, vous recevrez les toutes dernières informations le
concernant, ainsi que d'autres informations sur les produits, les services
et le support. Vous pouvez enregistrer votre lecteur soit sur notre site
Web, soit par fax.

• Si vous disposez d'une connexion Internet, veuillez nous rendre
visite à l'adresse www.quantum.com pour enregistrer votre produit.

• Si vous n'avez pas de connexion Internet, remplissez la carte
d'inscription fournie et envoyez-la par courrier ou par fax à l'adresse
ou au numéro indiqués sur la carte.

Guide d'utilisation DDS-4/DAT 72 43

Chapitre 3 Installation de lecteurs de bande externes
Enregistrement de votre lecteur de bande

44 Guide d'utilisation DDS-4/DAT 72

4Utilisation de votre

lecteur de bande

Ce chapitre décrit comment utiliser le lecteur de bande.

Les sujets abordés dans ce chapitre sont :

• Utilisation du média approprié

• Manipulation des cartouches

• Chargement d'une cartouche

• Initialisation d'une cartouche vierge

Chapitre 4

• Éjection d'une cartouche

• Protection contre l'écriture d'une cartouche DDS

• Nettoyage des têtes de bande

Utilisation du média approprié 4

Les lecteurs DDS-4 et DAT 72 de Quantum utilisent des cartouches DDS
de données, conformément aux caractéristiques ANSI répertoriées à la
section «
Information Interchange

3.81 mm Helical-Scan Digital Computer Tape Cartridge for
» de la norme ANSI X3B5/89-156.

Guide d'utilisation DDS-4/DAT 72 45

Chapitre 4 Utilisation de votre lecteur de bande
Manipulation des cartouches

Pour un maximum de performances et de capacité de stockage, utilisez
des cartouches à bande MRS qui correspondent au format pris en charge
par votre lecteur (voir
bandes opaques et claires en alternance au début de la bande. Ces bandes
classifient le média comme étant de données.

Tableau 6 Conformité
des lecteurs et des
médias qu'ils prennent
en charge

Média

DDS-2 120 mètres x

DDS-3 125 mètres x x

DDS-4 150 mètres x x

Tableau 6). Les cartouches MRS ont une série de

Longueur de
bande

Lecteurs DDS-4Lecteurs DAT

72

DDS de 5e
génération

170 mètres x

Manipulation des cartouches 4

Pour protéger vos bandes et les informations qu'elles contiennent,
respectez les conseils du

tableau 7.

46 Guide d'utilisation DDS-4/DAT 72

Chapitre 4 Utilisation de votre lecteur de bande

Manipulation des cartouches

Tableau 7 Consignes
pour les cartouches

À faire... À ne pas faire...

Utilisez les bandes DDS dans un
environnement entre 5 °C (40 °F)
et 40 °C (104 °F). Les cartouches
peuvent être stockées à des
températures égales ou
supérieures à -40 °C (-40 °F).

Manipulez les cartouches avec
soin.

N'exposez pas les cartouches au
soleil, à l'humidité, à des
environnement très secs ou très
humides, aux changements
extrêmes de température et
d'humidité et aux rayons X.

Ne manipulez pas les cartouches
brutalement et ne les laissez pas
tomber.

Rangez les cartouches dans des
étuis en plastique quand vous ne
vous en servez pas.

N'apposez qu'une étiquette dans
la zone de la cartouche réservée à

N'essayez pas de nettoyer les
guides des bandes et leur chemin
dans la cartouche.

Ne touchez jamais du doigt le

média de bande exposé.
cet usage. Si vous apposez
plusieurs étiquettes, le lecteur
risque de se bloquer.

Si vos données sont importantes,
nous vous conseillons de lire les
données des bandes et de les
réécrire sur des bandes plus
récentes à quelques années

Ne laissez jamais les cartouches à

proximité de champs

magnétiques, comme un

moniteur ou un combiné de

téléphone.
d'intervalle.

Si les cartouches sont exposées à
une température ou humidité qui
dépassent les conditions de
fonctionnement spécifiées,
exposez-les aux conditions de
fonctionnement normales
pendant autant de temps qu'elles
ont passé en dehors des normes
(24 heures au maximum).

Guide d'utilisation DDS-4/DAT 72 47

Ne lisez pas les bandes et

n'écrivez pas dessus si la

température change de 10 °C (18

°F) par heure.

Chapitre 4 Utilisation de votre lecteur de bande
Chargement d'une cartouche

Chargement d'une cartouche 4

Les lecteurs DDS Quantum ont une baie de chargement de cartouches à
l'avant pour une utilisation facile. Pour charger une cartouche :

1 Tenez la cartouche de sorte que l'étiquette soit au-dessus et que le

média exposé soit tourné vers le lecteur.

Figure 13 Chargement
d'une cartouche

2 Insérez avec soin la cartouche dans le lecteur (voir Figure 13

porte de la baie du lecteur s'ouvre automatiquement quand une
cartouche est insérée.

Une fois la cartouche insérée, il y a un bref délai pendant lequel le lecteur
identifie le type et l'état de la cartouche et fait avancer la bande à la zone
de données. Ensuite, le voyant DEL de media s'allume.

). La

Initialisation d'une cartouche vierge 4

La première fois que vous insérez une cartouche vierge dans le lecteur, il
met 10 à 12 secondes à déterminer que la bande est vierge. Le lecteur
initialise automatiquement la bande dès qu'il reçoit une commande
d'écriture SCSI de l'ordinateur hôte. L'initialisation d'une bande vierge
prend 30

48 Guide d'utilisation DDS-4/DAT 72

secondes environ.

Chapitre 4 Utilisation de votre lecteur de bande

Éjection d'une cartouche

Éjection d'une cartouche 4

Pour décharger une cartouche :

1 Vérifiez que le voyant DEL de lecteur) est éteint.

Attention ! Pour garantir l'intégrité de vos sauvegardes et de vos

restaurations, n'appuyez pas sur le bouton d'éjection)
tant que le voyant DEL de lecteur est allumé.

Figure 14 Bouton
d'éjection du panneau
avant du lecteur

2 Appuyez sur le bouton

pour décharger la cartouche (voir figure 14
automatiquement son tampon sur la bande, rembobine la bande, met
le journal du système à jour et éjecte la cartouche. Ceci peut prendre
trois minutes. N'éteignez pas le lecteur de bande ou l'ordinateur hôte
pendant ce temps.

Remarque : Il se peut que le logiciel de sauvegarde issue une

commande au lecteur qui l'empêche d'éjecter la
bande si on appuie sur le bouton d'éjection. Si la
bande n'est pas éjectée, essayez de l'éjecter en
utilisant les commandes du logiciel de sauvegarde.

d'éjection sur le panneau avant du lecteur

). Le lecteur vide

Guide d'utilisation DDS-4/DAT 72 49

Chapitre 4 Utilisation de votre lecteur de bande
Protection contre l'écriture d'une cartouche DDS

Protection contre l'écriture d'une cartouche DDS 4

La protection contre l'écriture d'une cartouche DDS empêche de changer,
d'écraser ou de supprimer les données de la cartouche. Pour protéger une
cartouche contre l'écriture, faites glisser sa languette de protection contre
l'écriture, qui se trouve au dos de la cartouche, en position ouverte
(voir

Figure 15). Pour activer l'écriture sur la cartouche, faites glisser la

languette de protection contre l'écriture pour fermer le trou (voir Figure

15).

Attention ! Le fait de protéger une cartouche contre l'écriture

n'empêche pas d'effacer en masse ou de dégausser les
données de la cartouche. N'effacez pas en masse les
données des cartouches DDS ; sinon, vous perdrez toutes
les données de la cartouche et elles seront irrécupérables.

Figure 15 Protection
contre l'écriture d'une
cartouche DDS

Écriture activée

Write enabled

Protégée contre l'écriture

Write protected

50 Guide d'utilisation DDS-4/DAT 72

Chapitre 4 Utilisation de votre lecteur de bande

Nettoyage des têtes de bande

Nettoyage des têtes de bande 4

Si un excès de poussière ou de débris s'accumule sur les têtes de bande,
votre lecteur risque de ne pas pouvoir lire la bande ou d'écrire dessus.
Pour éviter cette situation, nettoyez les têtes de bande du lecteur :

• Toutes les 50 heures de fonctionnement.

• Si le voyant DEL

• Si le voyant DEL

Pour nettoyer les têtes de bande, utilisez une cartouche de nettoyage DDS
approuvée par Quantum.

Remarque : N'utilisez pas de cartouche de nettoyage DAT audio car

Pour nettoyer les têtes de bande :

1 Insérez une cartouche de nettoyage DDS approuvée par Quantum

dans le lecteur. Le lecteur charge la cartouche de nettoyage et la fait
fonctionner pendant 30 secondes environ.

Remarque : Si la cartouche de nettoyage marche moins de 30

de nettoyage s'allume ou clignote.

de média clignote quand le lecteur fonctionne.

le lecteur ne peut pas la reconnaître. En outre, n'utilisez
pas de liquides, de tige de nettoyage ou de méthodes
autres que celles recommandées dans cette section.

secondes et que le voyant DEL de nettoyage clignote,
la cartouche est arrivée à sa fin. Remplacez la
cartouche de nettoyage par une neuve et répétez
l'étape 1.

2 Lorsque la cartouche de nettoyage a fini de nettoyer les têtes, le

lecteur l'éjecte automatiquement.

3 Retirez la cartouche de nettoyage du lecteur et rangez-la dans un

endroit sûr.

La plupart des cartouches de nettoyage sont bonnes pour 30 cycles de
nettoyage environ. Si la cartouche de nettoyage arrive à la fin de la bande,
le voyant DEL de nettoyage clignote rapidement et la cartouche de
nettoyage devrait être remplacée.

Guide d'utilisation DDS-4/DAT 72 51

Chapitre 4 Utilisation de votre lecteur de bande
Nettoyage des têtes de bande

Respectez les consignes suivantes lorsque vous nettoyez les têtes de
bande :

• Chaque fois que la cartouche de nettoyage est chargée, une nouvelle
partie de la bande de nettoyage avance sur tout le chemin de la
bande. Le lecteur ne rembobine pas les cartouches de nettoyage. Au
bout de 30 cycles de nettoyage environ, toute la bande a été utilisée et
la cartouche devrait être remplacée. Le voyant DEL de nettoyage
clignote lorsqu'il faut remplacer la cartouche de nettoyage.

• Les lecteurs DDS-4 et DAT 72 ont une fonctionnalité TapeAlert qui
prévient votre application logicielle de sauvegarde si les têtes de
bande ont besoin d'être nettoyées ou s'il faut remplacer une cartouche
de nettoyage.

52 Guide d'utilisation DDS-4/DAT 72

Chapitre 5

5Présentation des voyants

DEL de lecteur

Ce chapitre décrit les voyants DEL du panneau avant des lecteurs DDS-4
et DAT 72. Ces voyants DEL fournissent des informations sur les
conditions normales et d'erreur.

Les sujets abordés dans ce chapitre sont :

• Voyants DEL du panneau avant

• Résumé des voyants DEL

• Voyant DEL de nettoyage

• Voyant DEL de média

• Voyant DEL de lecteur

Guide d'utilisation DDS-4/DAT 72 53

Chapitre 5 Présentation des voyants DEL de lecteur
Voyants DEL du panneau avant

Voyants DEL du panneau avant 5

La figure 16 illustre un exemple des voyants DEL du panneau avant des
lecteurs DDS-4 et DAT 72. Le lecteur de bande externe a les mêmes

de mise sous

Figure 16 Voyants
DEL du panneau
avant sur le lecteur
interne

voyants DEL sur le panneau avant, plus un voyant DEL

tension

vert.

Voyant DEL

de nettoyage

(vert)

54 Guide d'utilisation DDS-4/DAT 72

Voyant DEL

de média

(vert)

Voyant DEL

de lecteur

(orange)

Bouton

d'éjection

Chapitre 5 Présentation des voyants DEL de lecteur

Résumé des voyants DEL

Résumé des voyants DEL 5

Le tableau 8 récapitule les actions des voyants DEL du panneau avant.

Tableau 8 Résumé
rapide des voyants
DEL

Voyant
DEL Couleur Action Description

Nettoyage

Média Vert Allumé

Lecteur Orange Allumé

Vert Allumé

(éclairé)
Clignote
lentement

Clignote

(éclairé)

Clignote

(éclairé)
Clignote
rapidement

Nettoyage nécessaire.
Le seuil du taux d'erreurs interne a
été dépassé et il faut effectuer un
nettoyage.
La cartouche de nettoyage dans le
lecteur n'est plus utilisable.
Remplacez la vieille cartouche par
une neuve.

La cartouche insérée fonctionne
correctement.
Le lecteur n'a pas pu écrire sur la
bande correctement (erreur
d'écriture). Utilisez une cartouche
de nettoyage DDS pour nettoyer le
lecteur.

Lecture/écriture normale du
lecteur.
Une erreur matérielle s'est
produite.

Voyant DEL de nettoyage 5

La Voyant DEL de nettoyage indique si le lecteur a besoin d'être nettoyé.

Guide d'utilisation DDS-4/DAT 72 55

Chapitre 5 Présentation des voyants DEL de lecteur
Voyant DEL de nettoyage

Tableau 9 Voyant
DEL de nettoyage

État du voyant DEL Description

Allumé en continu Il faut nettoyer le lecteur. N'utilisez qu'une

cartouche de nettoyage DDS approuvée.

Clignote lentement
(à peu près allumé 2
secondes, éteint 1
seconde)

La cartouche à bande utilisée a dépassé un
seuil d'erreurs logicielles prédéfini. Ce signal
n'est qu'un avertissement et n'indique pas que
les données sont en péril. Retirez la bande et
nettoyez le lecteur avec une cartouche de
nettoyage DDS approuvée. Si le voyant DEL
de nettoyage) clignote encore après le
nettoyage et la réinsertion de la cartouche de
données d'origine, utilisez une nouvelle
cartouche pour les sauvegardes suivantes.

Clignote rapidement Une cartouche de nettoyage qui est arrivée à

sa fin a été insérée dans le lecteur. Remplacez
la cartouche de nettoyage par une cartouche
de nettoyage DDS neuve approuvée.

56 Guide d'utilisation DDS-4/DAT 72

Chapitre 5 Présentation des voyants DEL de lecteur

Voyant DEL de média

Voyant DEL de média 5

Le voyant DEL de média indique si une cartouche DDS fonctionne
normalement.

Tableau 10 Voyant
DEL de média

État du voyant
DEL Description

Allumé en
continu

Clignote
rapidement

Une cartouche DDS a été insérée et le lecteur
fonctionne normalement.

Le lecteur n'a pas pu écrire correctement sur la
bande (nombre maximal de réécritures dépassé) et
l'opération d'écriture a échoué. Nettoyez les têtes
du lecteur avec une cartouche de nettoyage DDS
approuvée. Si le voyant DEL continue de clignoter
lorsque vous réinsérez la cartouche de données
d'origine, insérez une nouvelle cartouche de
données et réessayez.

Voyant DEL de lecteur 5

Le voyant DEL de lecteur orange vous indique que des données sont lues
ou écrites sur la bande. Il vous informe aussi des problèmes matériels.

Guide d'utilisation DDS-4/DAT 72 57

Chapitre 5 Présentation des voyants DEL de lecteur
Voyant DEL de lecteur

Tableau 11 Voyant
DEL de lecteur

État du voyant
DEL Description

Allumé en
continu

Clignote
rapidement

Le lecteur lit ou écrit sur la bande (il y a un
mouvement de bande ou SCSI).

Un problème matériel est survenu. Si le problème
survient juste après la mise sous tension du
lecteur, le commutateur d'de test
d'autodiagnostic(commutateur 4) est activé et un
test d'autodiagnostic a échoué. Si les voyants DEL
du panneau avant clignotent ensemble, contactez
le service d'assistance technique.

Si le voyant DEL de lecteur clignote rapidement
pendant que le lecteur fonctionne, appuyez sur le
bouton d'éjection pour retirer la bande. Si la bande
n'est pas éjectée dans les 2 minutes qui suivent,
appuyez sur le bouton d'éjection pendant plus de
5 secondes. La bande devrait être éjectée dans les
40 secondes qui suivent. Contactez le service
d'assistance technique pour des informations
supplémentaires.

Remarque : Si votre logiciel de sauvegarde émet une commande de

prévention du retrait du média SCSI, le voyant DEL de
lecteur reste allumé et le bouton d'éjection est désactivé,

pour éviter d'éjecter la bande accidentellement. Pour
éjecter la bande, utilisez la commande

d'éjection de votre

logiciel de sauvegarde.

58 Guide d'utilisation DDS-4/DAT 72

Chapitre 6

6Dépannage

Ce chapitre présente des suggestions de dépannage pour vos lecteurs au
cas peu probable où ils auraient un problème.

Les sujets abordés dans ce chapitre sont :

• Pièces manquantes ou endommagées

• Problèmes d'ID SCSI

• Problèmes de terminaison SCSI

• Problèmes matériels de montage

• Le lecteur ne fonctionne pas

• Le test d'autodiagnostic échoue

• L'ordinateur ne démarre pas

• L'ordinateur ne reconnaît pas le lecteur

• Le programme de sauvegarde ne reconnaît pas le lecteur

• Erreur d'écriture

• Erreur matérielle

Guide d'utilisation DDS-4/DAT 72 59

Chapitre 6 Dépannage
Pièces manquantes ou endommagées

Pièces manquantes ou endommagées 6

Si certains des éléments fournis avec votre lecteur DDS-4 ou DAT 72
manquent ou sont endommagés, contactez immédiatement votre
revendeur.

Problèmes d'ID SCSI 6

Chaque périphérique SCSI d'un bus SCSI particulier doit avoir un ID
SCSI exclusif. L'ID SCSI par défaut des lecteurs DDS-4 et DAT 72 internes
et externes est 6. Vous ne devriez pas changer cet ID SCSI par défaut, à
moins qu'un autre périphérique du bus SCSI utilise déjà cet ID.

Si l'ID SCSI par défaut est déjà utilisé, vous pouvez changer l'ID SCSI par
défaut du lecteur avec les cavaliers à l'arrière des lecteurs de bande
internes, ou du commutateur SCSI ID Selector (sélection d'ID SCSI) à
l'arrière des lecteurs SCSI externes. Une fois l'ID SCSI défini, prenez note
du paramétrage. Pour plus d'informations sur les ID SCSI, consultez la
section
ou externe.

ID SCSI, page 16 si vous disposez d'un lecteur de bande interne

Problèmes de terminaison SCSI 6

Si un lecteur DDS-4 ou DAT 72 externe est le dernier périphérique ou le
seul d'une chaîne SCSI, il faut installer une fiche de terminaison sur le
connecteur SCSI libre. Pour des informations supplémentaires, consultez
la section

Les lecteurs DDS-4 et DAT 72 internes n'ont pas de terminaison SCSI. Ne
les installez donc pas au bout de la chaîne SCSI. Si le lecteur est le seul
périphérique SCSI, raccordez le lecteur à l'avant-dernier connecteur de la
chaîne SCSI et installez une terminaison multi-mode sur le dernier
connecteur de la chaîne. Pour des informations supplémentaires,
consultez la section

60 Guide d'utilisation DDS-4/DAT 72

Vérification de la terminaison SCSI, page 29.

Vérification de la terminaison SCSI, page 29.

Chapitre 6 Dépannage

Problèmes matériels de montage

Problèmes matériels de montage 6

Les lecteurs DDS-4 et DAT 72 internes sont conçus pour être installés
dans la plupart des serveurs avec le matériel qui les accompagne, sans
éléments supplémentaires. Cependant, s'il faut des éléments
supplémentaires pour pouvoir installer les lecteurs DDS-4 ou DAT 72
internes dans votre serveur, ou si certains des composants d'origine du
serveur manquent ou sont endommagés, contactez le fabricant du
serveur ou son revendeur.

Le lecteur ne fonctionne pas 6

Si le voyant DEL de mise sous tension vert du lecteur de bande externe ne
s'allume pas, ou si le lecteur de bande interne ne fonctionne pas :

1 Vérifiez la connexion d'alimentation du lecteur.
2 Si le câble d'alimentation est bien raccordé, remplacez-le par un câble

en bon état de fonctionnement.

3 Si le lecteur ne fonctionne toujours pas, contactez le service

d'assistance technique.

Le test d'autodiagnostic échoue 6

Si le lecteur ne réussit pas son test d'autodiagnostic:

1 Vérifiez s'il y a une cartouche dans le lecteur. Si vous en trouvez une,

éjectez-la.

2 Éteignez le lecteur et rallumez-le.
3 Si le lecteur ne réussit toujours pas son test d'autodiagnostic,

contactez l'assistance technique.

Guide d'utilisation DDS-4/DAT 72 61

Chapitre 6 Dépannage
L'ordinateur ne démarre pas

L'ordinateur ne démarre pas 6

Si I'ordinateur ne démarre pas après avoir installé le lecteur :

1 Vous avez peut-être oublié de reconnecter le câble d'alimentation de

l'ordinateur, que vous avez retiré pour installer le lecteur. Vérifiez
que tous les câbles sont bien raccordés à l'ordinateur.

2 Vérifiez que le câble d'alimentation de l'ordinateur est branché à une

prise secteur en bon état de fonctionnement. Branchez un autre
appareil en bon état dans la prise, comme une lampe, par exemple. Si
l'appareil ne fonctionne pas, c'est un problème de prise.

3 La prise secteur sur laquelle l'ordinateur est branché est contrôlée par

une interrupteur mural qui coupe le courant de la prise. Utilisez une
autre prise ou mettez l'interrupteur mural sur la position qui
alimente la prise.

4 Il y a deux cartes hôte SCSI installées sur l'ordinateur, et leurs

ressources sont en conflit. Retirez le périphérique en conflit ou
consultez la documentation fournie avec le périphérique pour des
suggestions de résolution du problème.

L'ordinateur ne reconnaît pas le lecteur 6

Si votre ordinateur ne reconnaît pas le lecteur :

1 Vérifiez que les câbles SCSI et d'alimentation du lecteur sont bien

installés.

2 Il se peut que le lecteur utilise un IS SCSI attribué à un autre

périphérique SCSI du bus SCSI. Dans ce cas, réattribuez un ID SCSI
exclusif au lecteur ou au périphérique en conflit.

3 Vérifiez que le bus SCSI est doté d'une terminaison valide. Notez que

les lecteurs DDS-4 et DAT 72 internes n'ont pas de terminaison SCSI
et qu'ils ne doivent donc pas être les derniers périphériques d'une
chaîne SCSI.

62 Guide d'utilisation DDS-4/DAT 72

Chapitre 6 Dépannage

Le programme de sauvegarde ne reconnaît pas le lecteur

Le programme de sauvegarde ne reconnaît pas le
lecteur

Si votre programme d'application de sauvegarde ne reconnaît pas le
lecteur :

1 Utilisez le Gestionnaire de périphériques Windows pour déterminer

si le système d'exploitation a reconnu le lecteur. Si le lecteur de bande
est reconnu, il apparaît dans la catégorie
lecteur de bande est reconnu mais que les pilotes natifs ne sont pas
installés, il apparaît sous
sauvegarde fournit les pilotes nécessaires au lecteur de bande et il n'y
a pas besoin de pilote natif.

2 Si le lecteur est répertorié sous Gestionnaire de périphériques,

consultez la documentation fournie avec le programme de
sauvegarde pour déterminer s'il faut installer un pilote particulier
pour ce programme.

3 Si le Gestionnaire de périphériques ne répertorie pas le lecteur, il est

possible que le lecteur ne soit pas installé ou configuré correctement.
Vérifiez l'installation et la configuration du lecteur.

Autres périphériques. Le logiciel de

Lecteur de bande. Si le

6

Erreur d'écriture 6

Si le voyant DEL de média clignote, une erreur d'écriture s'est produite.

1 Utilisez une cartouche de nettoyage DDS approuvée par Quantum

pour nettoyer les têtes de bande (voir Nettoyage des têtes de bande
page 51).

2 Essayez d'effectuer une courte sauvegarde et vérifiez.
3 Si le voyant DEL de

d'assistance technique.

Guide d'utilisation DDS-4/DAT 72 63

média continue de clignoter, contactez le service

,

Chapitre 6 Dépannage
Erreur matérielle

Erreur matérielle 6

Si le voyant DEL de lecteur clignote rapidement, une erreur matérielle
s'est produite. Si le problème survient juste après la mise sous tension du
lecteur, le commutateur de test d'autodiagnostic (commutateur 4) est
activé et un test d'autodiagnostic a échoué. Si les voyants DEL du
panneau avant clignotent ensemble, contactez le service d'assistance
technique.

Si le voyant DEL de lecteur clignote rapidement pendant le
fonctionnement du lecteur :

1 Appuyez sur le bouton d'éjection pour retirer la bande.
2 Si la bande n'est pas éjectée dans les 2 minutes qui suivent, appuyez

sur le bouton
secondes. La bande devrait être éjectée dans les 40 secondes qui
suivent.

3 Contactez le service d'assistance technique pour des informations

supplémentaires.

d'éjection et maintenez-le enfoncé pendant plus de 5

64 Guide d'utilisation DDS-4/DAT 72

Annexe A

AChargement des révisions

de micrologiciel

Votre lecteur de bande DDS-4 ou DAT 72 comprend une mémoire flash,
installée en permanence, qui peut être mise à niveau électriquement.
Cette mémoire permet aux OEM certifiés de réviser le micrologiciel SCSI
des DAT 72 et DDS-4 rapidement et facilement. Elle prolonge aussi la
durée de vie du lecteur de bande en permettant au lecteur d'hériter de
technologies de pointe dès qu'elles deviennent disponibles.

Cette annexe décrit comment charger le micrologiciel sur le lecteur de
bande. Sujets traités dans cette annexe :

• Méthodes de mise à niveau du micrologiciel

• Utilisation de cartouches micrologicielles

Méthodes de mise à niveau du micrologiciel 1

Vous pouvez mettre le micrologiciel de votre lecteur de bande à niveau
de deux façons :

• Avec le logiciel de diagnostic fourni sur le CD Tape Resource ou
disponible en ligne à l'adresse http://www.quantum.com/support.
Ce logiciel télécharge un fichier micrologiciel via SCSI de votre
ordinateur hôte au lecteur de bande.

• Avec les cartouches micrologicielles d'OEM Quantum

Guide d'utilisation DDS-4/DAT 72 65

Utilisation de cartouches micrologicielles

Utilisation de cartouches micrologicielles 1

La procédure suivante décrit comment mettre le micrologiciel du lecteur
de bande à niveau avec une cartouche de bande de mise à niveau du
micrologiciel. Les cartouches de mise à niveau du micrologiciel ne sont
disponibles que pour les clients d'OEM Quantum inscrits. Contactez
votre représentant en ventes pour des informations.

Remarque : Le micrologiciel peut également être mis à niveau à

partir d'un ordinateur hôte via la connexion SCSI à l'aide
des logiciels disponibles à l'adresse www.quantum.com.

1 Allumez le système hôte avec le lecteur DDS-4 ou DAT 72 installé.
2 Fermez toutes les applications susceptibles de communiquer avec le

lecteur pendant la procédure de mise à niveau du micrologiciel.

3 Insérez la cartouche de mise à niveau du micrologiciel. Le lecteur

reconnaît automatiquement la cartouche de mise à niveau du
micrologiciel et commence à télécharger le micrologiciel de la
cartouche en DRAM. Une fois le micrologiciel téléchargé en DRAM,
le lecteur éjecte la cartouche de mise à niveau du micrologiciel et les
voyants DEL de
cycle de clignotement s'arrête, l'opération de mise à niveau du
micrologiciel est terminée.

lecteur clignotent les uns après les autres. Lorsque le

Avertissement : Une fois la cartouche de mise à jour du

micrologiciel insérée dans le lecteur,
l'alimentation ne peut pas être coupée pendant
que le micrologiciel se charge. N'éteignez pas le
lecteur. En cas de coupure de l'alimentation, le
micrologiciel risque de ne pas se charger
correctement et le lecteur risque de mal
fonctionner.

N'éteignez pas le système hôte et ne coupez pas
l'alimentation du lecteur tant que les voyants
DEL de
risquerait de n'être plus opérationnel.

66 Guide d'utilisation DDS-4/DAT 72

lecteur clignotent. Sinon, le lecteur

Utilisation de cartouches micrologicielles

4 Il peut être nécessaire de redémarrer le système pour vérifier que

l'application logicielle de sauvegarde reconnaît toujours le lecteur de
bande.

Guide d'utilisation DDS-4/DAT 72 67

Utilisation de cartouches micrologicielles

68 Guide d'utilisation DDS-4/DAT 72

Index

A

Accès à l'intérieur de l'ordinateur

lecteurs internes 23

Alimentation de terminaison

lecteurs internes 18

Auto-test de démarrage

lecteurs internes 20

B

Bouton d’éjection 50, 64

C

Câbles

alimentation (lecteurs

externes) 41

alimentation (lecteurs

internes) 30

SCSI (lecteurs internes) 27
Capacité 4
Caractéristique SCSI II xiii
Cartouches 46

appropriées 45, 51

chargement 48

consignes 47

éjection 49

initialisation 48

micrologiciel 66
Cartouches à bande

appropriées 45, 51

chargement 48

éjection 49

initialisation 48

manipulation 46
Cartouches appropriées 45, 51
Cartouches micrologicielles 66
Chargement d'une cartouche 48
Composants du panneau avant 5

Guide d’utilisation DDS-4/DAT 72 69

Compression des données

lecteurs externes 37
lecteurs internes 19, 20, 22

Configuration SCSI large/étroit

lecteurs internes 22

configuration SCSI large/étroit

lecteurs internes 23

Connexion d'un câble SCSI

lecteurs externes 38
lecteurs internes 27
SCSI large 29

Connexion d’un câble d’alimentation

lecteurs externes 41
lecteurs internes 30

D

DAT 2
DAT 72 33

capacité et taux de transfert 4
voyants DEL 54

DDS-4 33, 37

capacité et taux de transfert 4
voyants DEL 54

Déballage

lecteurs externes 34

lecteurs internes 10
Décharges électrostatiques 11
Dépannage

erreur d'écriture 63

erreur matérielle 64

l'ordinateur ne démarre pas 62

l'ordinateur ne reconnaît pas le

62

lecteur
le lecteur ne fonctionne pas 61
le programme de sauvegarde ne

reconnaît pas le lecteur

63

le test d’autodiagnostic échoue 61
pièces manquantes ou

endommagées
problèmes d'ID SCSI 60
problèmes de terminaison SCSI 60
problèmes matériels de montage 61

Dommages dus à l'électricité

statique 11

60

E

Éjection d'une cartouche 49
Enregistrement du lecteur de

bande 32, 43

Erreur d'écriture 63
Erreur matérielle 64

F

Fonctionnalité TapeAlert 52

I

ID du fabricant

lecteurs internes 23

ID SCSI

lecteurs externes 36
lecteurs internes 17
problèmes 60

Initialisation d'une cartouche

vierge 48

Installation

lecteurs externes 33
lecteurs internes 9

70 Guide d’utilisation DDS-4/DAT 72

Installation rapide

lecteurs externes 6
lecteurs internes 5

L

L'ordinateur ne

démarre pas 62

reconnaissance du lecteur 62
Le lecteur ne fonctionne pas 61
Le programme de sauvegarde ne

reconnaît pas le lecteur
Lecteur de bande

capacité 4

composants 5

enregistrement 32

taux de transfert 4
Lecteurs de bande

enregistrement 43
Lecteurs externes

auto-test de démarrage 38

compression des données 37

connexion d'un câble SCSI 38

connexion d’un câble

d’alimentation
déballage 34
ID SCSI 36
installation 33
installation rapide 6
paramètres par défaut 35
résumé de l'installation 35
système d'exploitation hôte 38
système de reconnaissance des

37

médias
terminaison SCSI 40
vérification de la parité 37

Lecteurs internes

63

41

accès à l'intérieur de l'ordinateur 23
alimentation de terminaison 18
auto-test de démarrage 20
compression des données 19
compression des

données 19, 20, 22

configuration SCSI large/

étroit 22, 23

connexion à un connecteur SCSI

29

large
