Bezel Replacement Guide Overview 0
Introduction 0 This guide contains instructions for removing and installing front bezels for
the SDLT 320, SDLT 600, DLT-S4, DLT VS160, and DLT-V4 tape drives. You
can change the appearance of the tape drive by removing one bezel and
replacing it with another.
Naming Conventions Used in This Guide
Figure 1 Drive Terms
This guide uses specific terms to refer to parts of the tape drive and bezel.
0
Figure 1
identifies the terms used in this guide.
Note: The tape drive and bezel may look different from the illustration.
The illustration shows an SDLT 600 tape drive.
Left side of
tape drive
Left side
of bezel
Top of
bezel
Bottom
of bezel
Rear of tape
drive
Right side of
tape drive
Right side
of bezel
Important Instructions0 Read these instructions before you begin. They will help make replacing the
bezel safer and easier:
• Read and follow all instructions carefully. If you damage the tape drive
while removing or replacing the bezel and tape drive failure occurs as a
result, you may invalidate your warranty.
• Use the appropriate instructions for your model of tape drive. The
instructions differ significantly.
• Be careful not to damage or scrape off the surface-mounted LEDs behind
the bezel on the front of the tape drive.
• Bezel replacement cannot be performed with the tape installed.
Bezel Replacement Guide Overview 7
Quantum Bezel Replacement Guide
Document 81-81252-04 A01
June 2005
• Take electro-static discharge (ESD) precautions by ensuring that you are
properly grounded before performing this operation. Static charge (for
example, generated by your body, hair, and clothing) can transmit
enough energy to damage the tape drive.
Caution: Quantum recommends placing the tape drive on a
conductive surface or mat that is tied to ground (zero
voltage), and wearing a static (grounding) strap on your
wrist to prevent transmission of harmful electrical charge
to the tape drive.
For More Information 0 For more information, visit www.quantum.com. For technical assistance,
contact Quantum Technical Support. Telephone numbers change frequently;
for the latest, up-to-date contact information, visit www.quantum.com.
SDLT 320 Bezel Replacement 0
Tool Needed 0 Small flat-head screwdriver or similar tool.
Remove the Existing Bezel 0 1 Place the tape drive on its left side.
2 Press down gently on the bottom right bezel tab (through the tab slot)
and pull the bottom right bezel corner away from the tape drive just
enough to clear the slot. Do not pull the corner out too far or you will not
be able to perform the next step. See figure 2
Caution: Do not use anything that could break off inside the tape
drive (like a pencil tip). Use a small flat-head screwdriver
or a similar tool.
.
8 SDLT 320 Bezel Replacement
Quantum Bezel Replacement Guide
Document 81-81252-04 A01
June 2005

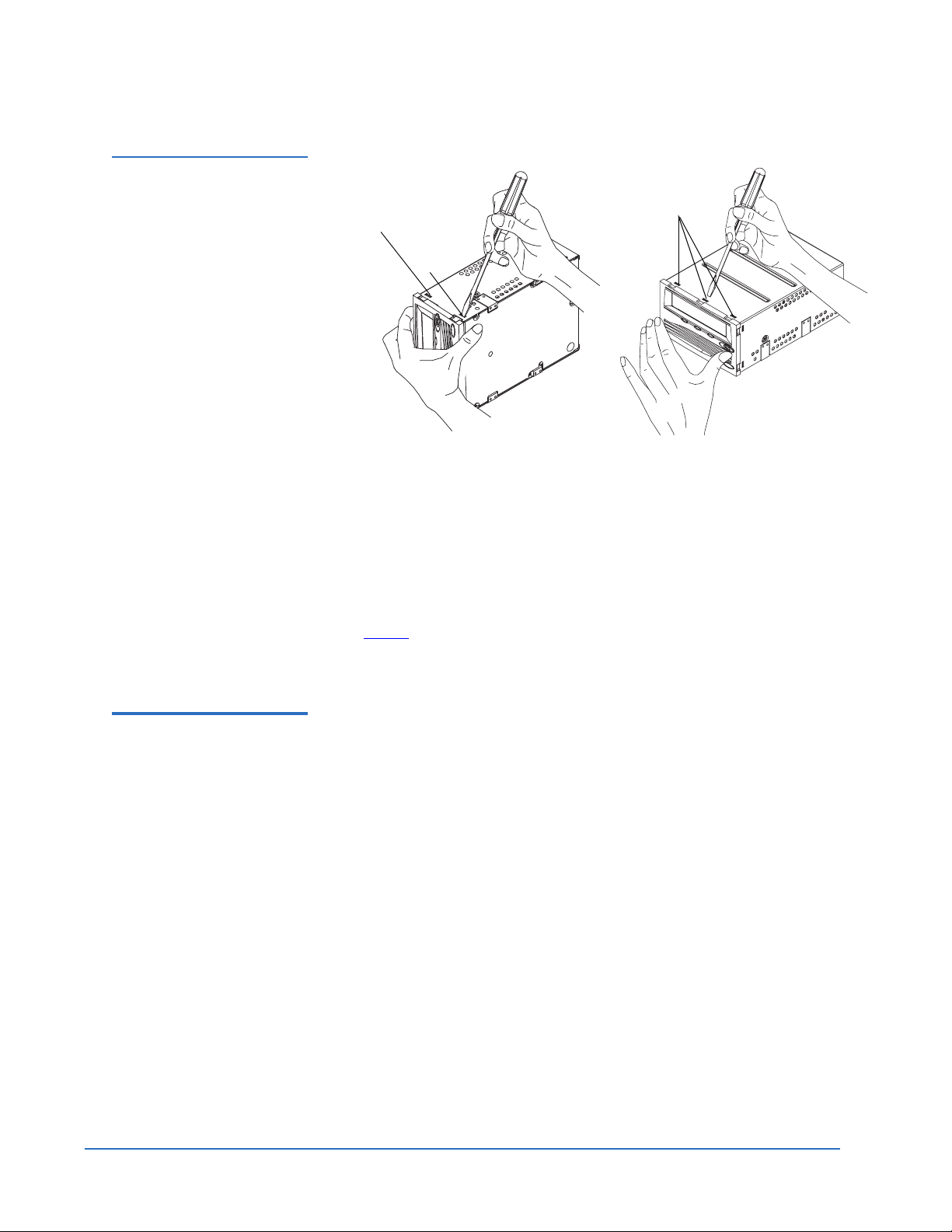

Figure 2 SDLT 320 Removal
Bottom right bezel tab
Top right
tab slot
Bottom right
tab slot
Top-cover tabs
Top-cover
tab slots
3 Press down gently on the top right bezel tab and slowly pull the top right
bezel corner out just enough to clear the slot.
4 Turn the tape drive over onto its right side.
5 Press down gently on the bottom left bezel tab and pull the bottom left
bezel corner out just enough to clear the slot.
6 Press down gently on the top left bezel tab and slowly pull the top left
bezel corner out just enough to clear the slot.
7 Press down on the three top-cover bezel tabs so they move out of their
slots. See figure 2
.
8 Gently remove the bezel from the tape drive.
Install the New Bezel 0 1 Place the drive on its rear so the front of the drive faces up.
2 Press inward on the left and right top bezel tabs. At the same time,
position the three top-cover bezel tabs into their slots. Lower the bottom
of the bezel until the three top-cover tabs and the top left and top right
bezel tabs slide into their slots.
3 Press the bottom left and bottom right bezel tabs inward.
4 Lower the bottom of the bezel until the bottom left and bottom right bezel
tabs snap into their slots.
5 Make sure all seven bezel tabs are securely locked into their slots.
6 Make sure the bezel dust door opens and closes freely.
SDLT 320 Bezel Replacement 9
Quantum Bezel Replacement Guide
Document 81-81252-04 A01
June 2005
SDLT 600/DLT-S4 Bezel Replacement 0
Tools and Supplies Needed
0
Locate these tools and supplies before you begin:
•X-Acto
•T-8 TORX
®
knife or small flat jeweler’s screwdriver
®
-bit screwdriver (supplied with SDLT 600 tape drives)
• T-10 TORX-bit screwdriver (supplied with DLT-S4 tape drives)
•DLTtape
®
decal (supplied with the tape drive).
Note: The tape drive and bezel may look different from the illustration.
The illustration shows an SDLT 600 tape drive.
Remove the Existing Bezel 0Two mounting screws attach the bezel to the tape drive. The DLTtape decal,
when affixed, hides the screws. An adhesive (PSA) holds the decal in place,
which can be removed and then reattached to the tape drive no more than
twice. See figure 1
Figure 1 SDLT 600/DLT-S4
Removal
Mounting screws and decal locations
.
Loosening the decal
1 Carefully slide the blade of a knife or flat jeweler’s screwdriver under the
left edge of the decal to loosen it. See figure 1
carefully peel the decal off the bezel.
Note: There is no adhesive on the left edge of the decal; this makes
removal easier.
10 SDLT 600/DLT-S4 Bezel Replacement
. Use your fingers to
Quantum Bezel Replacement Guide
Document 81-81252-04 A01
June 2005
Caution: The lower right corner of the decal covers an opening into
the infrared port of the tape drive (SDLT 600 only). Avoid
this area when removing the decal. If the instrument slips
into the hole, you can damage delicate tape drive
components.
2 Place the decal adhesive-side up on the work surface.
3 Remove the two mounting screws from the bezel using a TORX-bit
screwdriver. Carefully set the screws aside; you will use them to reinstall
the bezel later. See figure 1
for screw locations.
4 Place the tape drive on its rear so the front of the tape drive faces up.
5 Lift the bottom edge of the bezel away from the tape drive at a 45° angle.
Holding the bezel at a 45° angle, gently slide the three top bezel tabs out
of their slots and lift off the bezel. See figure 1
.
6 Re-affix the decal to the bezel.
Install the New Bezel 0 1 Place the tape drive on its rear so the front of the tape drive faces up.
2 Hold the bezel at a 45° angle to the top of the tape drive. See figure 2
Figure 2 SDLT 600/DLT-S4 Install
45°
3 Insert the three top bezel tabs into the slots on the top cover of the tape
drive.
4 Lower the bezel into place.
5 Insert the two bezel mounting screws and tighten until snug using the
TORX-bit screwdriver.
Caution: Do not over-tighten. The plastic bezel should not bend as
you tighten the screws.
.
6 Remove the adhesive backing from the new decal and affix the decal to
the bezel.
SDLT 600/DLT-S4 Bezel Replacement 11
Quantum Bezel Replacement Guide
Document 81-81252-04 A01
June 2005
DLT VS160/DLT-V4 Bezel Replacement 0
Tool Needed 0 Small flat-head screwdriver or similar tool.
Note: The tape drive and bezel may look different from the illustration.
The illustration shows an DLT VS160 tape drive.
Remove the Existing Bezel0 1 Place the tape drive on its left side.
2 Hold the right side of the bezel. Press down gently on the right bezel tab
(through the tab slot) while pulling the bezel away from the tape drive.
See figure 1
Caution: Do not use anything that could break off inside the tape
.
drive (like a pencil tip). Use a small flat-head screwdriver
or a similar tool.
Figure 1 VS160/DLT-V4
Removal
Right tab
slot
3 Remove the bezel from the tape drive.
Install the New Bezel 0 1 Insert the left bezel tab into the left tab slot. See figure 2.
Figure 2 VS160/DLT-V4 Install
Left bezel
tab
Seated tabs
Top tab
12 DLT VS160/DLT-V4 Bezel Replacement
Right tab
slot
Quantum Bezel Replacement Guide
Document 81-81252-04 A01
June 2005
2 Gently press in the right bezel tab and insert it into the right tab slot.
3 Make sure the tab on top of the tape drive fits into the slot on the top of
the bezel. See figure 2
.
4 Make sure the bezel dust door opens and closes freely.
DLT VS160/DLT-V4 Bezel Replacement 13
Quantum Anleitung zum Austauschen der Verkleidung
Dokument 81-81252-04 A01
Juni 2005
Anleitung zum Austauschen der Verkleidung - Überblick 0
Einführung 0
In dieser Anleitung verwendete Terminolo gie 0
Abbildung 1 LaufwerkTerminologie
Diese Anleitung enthält Anweisungen für den Aus- und Einbau von FrontVerkleidungen für die Bandlaufwerke SDLT 320, SDLT 600, DLT-S4, DLT VS160
und DLT-V4. Sie können die Erscheinung des Bandlaufwerks durch Ausbau einer
Verkleidung und Einbau einer anderen ändern.
In dieser Anleitung werden spezifische Begriffe für Komponenten des
-
Bandlaufwerks und der Verkleidung verwendet. Abbildung 1
identifiziert die in
dieser Anleitung verwendeten Begriffe.
Anmerkung: Das Aussehen von Bandlaufwerk und Verkleidung kann von
der Abbildung abweichen. In der Abbildung wird ein SDLT
600-Bandlaufwerk dargestellt.
Linke Seite des
Bandlaufwerks
Linke Seite der
Verkleidung
Oberseite der
Verkleidung
BandlaufwerkRückseite
Rechte Seite
des
Bandlaufwerks
Unterseite der
Verkleidung
Wichtige Anweisungen
0
Lesen Sie bitte diese Anweisungen, bevor Sie beginnen. Sie werden helfen, den
Austausch der Verkleidung sicherer und einfacher zu machen:
• Lesen und befolgen Sie alle Anweisungen genau. Wenn Sie bei Aus- oder
Einbau der Verkleidung das Bandlaufwerk beschädigen und dies zu einem
Ausfall des Bandlaufwerks führt, kann dies ein Erlöschen der
Gewährleistung verursachen.
• Verwenden Sie die auf das Modell Ihres Bandlaufwerks bezogenen
Anweisungen. Die Anweisungen sind sehr unterschiedlich.
• Gehen Sie mit Vorsicht vor, sodass die hinter der Verkleidung an der
Oberfläche der Vorderseite des Bandlaufwerks montierten LED nicht
beschädigt oder verkratzt werden.
• Der Austausch der Verkleidung kann nicht durchgeführt werden, solange
sich das Band im Laufwerk befindet.
14 Anleitung zum Austauschen der Verkleidung - Überblick
Rechte Seite der
Verkleidung
Weitere Informationen
Quantum Anleitung zum Austauschen der Verkleidung
Dokument 81-81252-04 A01
Juni 2005
• Treffen Sie Vorsichtsmaßnahmen gegen elektrostatische Entladung (ESD);
stellen Sie dazu sicher, dass Sie vor der Durchführung dieses Vorgangs
entsprechend geerdet sind. Statische Ladung (z. B. erzeugt durch Körper,
Haar und Kleidung) kann genug Energie übertragen, dass das Bandlaufwerk
beschädigt wird.
Vors icht : Quantum empfiehlt, das Bandlaufwerk auf eine leitende
Oberfläche oder Matte zu stellen, die geerdet ist
(Nullstromspannung), und ein geerdetes Handgelenkband
zu tragen, um eine Übertragung schädlicher elektrischer
Entladungen auf das Bandlaufwerk zu vermeiden.
0
Für weitere Informationen besuchen Sie www.quantum.com. Für technische
Unterstützung wenden Sie sich an den Quantum technischen Support.
Telefonnummern ändern sich häufig; die aktuellsten Informationen können Sie
unter www.quantum.com finden.
SDLT 320 Verkleidung - Austausch 0
Erforderliches Werkzeug
0
Vorhandene Verkleidung entfernen
Kleiner Klingen-Schraubendreher oder ähnliches Werkzeug.
0
1 Legen Sie das Bandlaufwerk auf die linke Seite.
2 Drücken Sie leicht auf die Sicherungsnase rechts unten an der Verkleidung
(durch den Schlitz) und ziehen Sie die rechte untere Ecke der Verkleidung
gerade weit genug vom Bandlaufwerk, dass sie den Schlitz passiert. Ziehen
Sie die Ecke nicht zu weit heraus, ansonsten werden Sie nicht im Stande sein,
den folgenden Schritt durchzuführen. Siehe Abbildung 2
.
Vors icht : Verwenden Sie nichts, was im Bandlaufwerk abbrechen
könnte (z. B. eine Bleistiftspitze). Verwenden Sie einen
kleinen Klingen-Schraubendreher oder ähnliches Werkzeug.
SDLT 320 Verkleidung - Austausch 15
Quantum Anleitung zum Austauschen der Verkleidung
Dokument 81-81252-04 A01
Juni 2005
Abbildung 2 SDLT 320 Ausbau
Verkleidungs-Sicherungsnase rechts unten
SicherungsnasenSchlitz rechts oben
Sicherungsnasen-Schlitz rechts
unten
Sicherungsnasen an der oberen
Abdeckung
SicherungsnasenSchlitze an der
oberen
Abdeckung
3 Drücken Sie leicht auf die Sicherungsnase rechts oben an der Verkleidung
(durch den Schlitz) und ziehen Sie die rechte obere Ecke der Verkleidung
gerade weit genug heraus, dass sie den Schlitz passiert.
4 Drehen Sie das Bandlaufwerk auf die rechte Seite.
5 Drücken Sie leicht auf die Sicherungsnase links unten an der Verkleidung
und ziehen Sie die linke untere Ecke der Verkleidung gerade weit genug
heraus, dass sie den Schlitz passiert.
6 Drücken Sie leicht auf die Sicherungsnase links oben an der Verkleidung und
ziehen Sie die linke obere Ecke der Verkleidung gerade weit genug heraus,
dass sie den Schlitz passiert.
7 Drücken Sie auf die drei Sicherungsnasen auf der Oberseite der Verkleidung,
so dass sie sich aus ihren Sitzen bewegen. Siehe Abbildung 2
.
8 Nehmen Sie die Verkleidung vorsichtig vom Bandlaufwerk ab.
Neue Verkleidung einbauen
0
1 Stellen Sie das Laufwerk auf seine Rückseite, sodass die Vorderseite nach
oben zeigt.
2 Drücken Sie die obere linke und rechte Sicherungsnase der Verkleidung
einwärts. Richten Sie gleichzeitig die drei Sicherungsnasen auf der Oberseite
der Verkleidung auf ihre Schlitze aus. Senken Sie die Verkleidung herab, bis
die drei Sicherungsnasen auf der Oberseite sowie die VerkleidungsSicherungsnasen links und rechts in ihre Schlitze gleiten.
3 Drücken Sie die untere linke und rechte Sicherungsnase der Verkleidung
einwärts.
4 Senken Sie den unteren Teil der Verkleidung herab, bis die Verkleidungs-
Sicherungsnasen links und rechts in ihre Schlitze gleiten.
5 Vergewissern Sie sich, dass alle sieben Verkleidungs-Sicherungsnasen sicher
in ihre Schlitze eingerastet sind.
6 Stellen Sie sicher, dass sich die Staubblende der Verkleidung frei öffnen und
schließen lässt.
16 SDLT 320 Verkleidung - Austausch
Quantum Anleitung zum Austauschen der Verkleidung
Dokument 81-81252-04 A01
Juni 2005
SDLT 600/DLT-S4-Verkleidung - Austausch 0
Erforderliche
Werkzeuge und Ver
-
brauchsmaterialien 0
Legen Sie diese Werkzeuge und Verbrauchsmaterialien bereit, bevor Sie
beginnen:
•X-Acto
•T-8 TORX
• T-10 TORX-®-Bit Schraubendreher (im Lieferumfang der DLT-S4-
•DLTtape
®
-Messer oder kleiner Juwelier-Schraubendreher mit flacher Klinge
®
-Bit Schraubendreher (im Lieferumfang der SDLT 600-
Bandlaufwerke)
Bandlaufwerke)
®
-Aufkleber (im Lieferumfang des Bandlaufwerks).
Anmerkung: Das Aussehen von Bandlaufwerk und Verkleidung kann von
der Abbildung abweichen. In der Abbildung wird ein SDLT 600Bandlaufwerk dargestellt.
Vorhandene Verkleidung entfernen
Abbildung 1 SDLT 600/DLT-S4 Ausbau
Anbringungsstellen von
Befestigungsschrauben und Aufkleber
Die Verkleidung wird mit zwei Befestigungsschrauben am Bandlaufwerk
0
befestigt. Der DLTtape-Aufkleber verdeckt die Schrauben, wenn er angebracht
wird. Der Aufkleber ist mit einem Klebstoff (PSA) bestrichen, der ermöglicht,
dass er maximal zweimal vom Bandlaufwerk abgezogen und wieder aufgeklebt
werden kann. Siehe Abbildung 1
.
Aufkleber lösen
1 Führen Sie die Klinge eines Messers oder Juwelier-Schraubendrehers
vorsichtig unter die linke Kante des Aufklebers, um ihn zu lösen. Siehe
Abbildung 1
Verkleidung.
. Ziehen Sie den Aufkleber vorsichtig mit den Fingern von der
Anmerkung: Die linke Ecke des Aufklebers ist nicht mit Klebstoff
bestrichen - dadurch wird das Abziehen erleichtert.
SDLT 600/DLT-S4-Verkleidung - Austausch 17
Quantum Anleitung zum Austauschen der Verkleidung
Dokument 81-81252-04 A01
Juni 2005
Vors icht: Die rechte untere Ecke des Aufklebers verdeckt eine Öffnung
2 Legen Sie den Aufkleber mit der Klebstoffseite nach oben auf die
Arbeitsfläche.
3 Entfernen Sie die zwei Befestigungsschrauben von der Verkleidung mit
einem TORX-Bit-Schraubenzieher. Legen Sie die Schrauben vorsichtig
beiseite; Sie werden sie zum Wiedereinbau der Verkleidung benötigen. Siehe
Abbildung 1
4 Stellen Sie das Bandlaufwerk auf die Rückseite, sodass die Vorderseite nach
oben zeigt.
5 Heben Sie die Unterkante der Verkleidung in einem 45°-Winkel vom
Bandlaufwerk ab. Halten Sie die Verkleidung in einem 45°-Winkel und
ziehen Sie die drei oberen Verkleidungs-Sicherungsnasen aus ihren Schlitzen
und heben Sie die Verkleidung ab. Siehe Abbildung 1
6 Bringen Sie den Aufkleber wieder auf die Verkleidung auf.
zum Infrarotanschluss des Bandlaufwerks (nur SDLT 600).
Vermeiden Sie diesen Bereich, wenn Sie den Aufkleber
abziehen. Wenn das Instrument in die Öffnung gleitet,
können empfindliche Bandlaufwerkkomponenten
beschädigt werden.
für die Einbauorte der Schrauben.
.
Neue Verkleidung einbauen
Abbildung 2 SDLT 600/DLT-S4 Einbau
0
1 Stellen Sie das Bandlaufwerk auf die Rückseite, sodass die Vorderseite nach
oben zeigt.
2 Halten Sie die Verkleidung in einem 45°-Winkel an die Oberseite des
Bandlaufwerks. Siehe Abbildung 2
45°
.
3 Schieben Sie die drei oberen Verkleidungs-Sicherungsnasen in ihre Schlitze
in der oberen Abdeckung des Bandlaufwerks.
4 Senken Sie die Verkleidung in ihre Stellung ab.
5 Drehen Sie die beiden Verkleidungsbefestigungsschrauben ein und ziehen
Sie sie mit dem TORX-Bit-Schraubendreher fest.
Vors icht: Nicht zu fest anziehen. Die Kunststoffverkleidung darf sich
beim Festziehen der Schrauben nicht verbiegen.
6 Ziehen Sie das Deckblatt von dem neuen Aufkleber ab und kleben Sie ihn auf
die Verkleidung.
18 SDLT 600/DLT-S4-Verkleidung - Austausch
Quantum Anleitung zum Austauschen der Verkleidung
Dokument 81-81252-04 A01
Juni 2005
DLT VS160/DLT-V4-Verkleidung - Austausch 0
Erforderliches Werkzeug
0
Vorhandene Verkleidung entfernen
Kleiner Klingen-Schraubendreher oder ähnliches Werkzeug.
Anmerkung: Das Aussehen von Bandlaufwerk und Verkleidung kann von
der Abbildung abweichen. In der Abbildung wird ein DLT
VS160-Bandlaufwerk dargestellt.
0
1 Legen Sie das Bandlaufwerk auf die linke Seite.
2 Halten Sie die rechte Seite der Verkleidung. Drücken Sie leicht auf die rechte
Verkleidungs-Sicherungsnase (durch den Schlitz) und ziehen Sie die
Verkleidung vom Bandlaufwerk ab. Siehe Abbildung 1
.
Vors icht : Verwenden Sie nichts, was im Bandlaufwerk abbrechen
könnte (z. B. eine Bleistift-Spitze). Verwenden Sie einen
kleinen Klingen-Schraubendreher oder ähnliches Werkzeug.
Abbildung 1 VS160/DLTV4-Ausbau
Neue Verkleidung einbauen
Abbildung 2 VS160/DLT-V4 Einbau
0
Rechter
Sicherungsnasenschlitz
3 Nehmen Sie die Verkleidung vom Bandlaufwerk.
1 Führen Sie die linke Verkleidungs-Sicherungsnase in den linken Schlitz ein.
Siehe Abbildung 2
Linke VerkleidungsSicherungsnase
.
Eingerastete
Sicherungsnasen
Obere Sicherungsnase
Rechter
Sicherungsnasenschlitz
DLT VS160/DLT-V4-Verkleidung - Austausch 19
Quantum Anleitung zum Austauschen der Verkleidung
Dokument 81-81252-04 A01
Juni 2005
2 Drücken Sie die rechte Verkleidungs-Sicherungsnase ein und führen Sie sie in
den rechten Sicherungsnasen-Schlitz.
3 Stellen Sie sicher, dass die Sicherungsnase an der Oberseite des
Bandlaufwerks in den Schlitz an der Oberseite der Verkleidung passt. Siehe
Abbildung 2
4 Stellen Sie sicher, dass sich die Staubblende der Verkleidung frei öffnen und
schließen lässt.
.
20 DLT VS160/DLT-V4-Verkleidung - Austausch
Guía de reemplazo del bisel Quantum
Documento 81-81252-04 A01
Junio de 2005
Descripción general de la guía de reemplazo del bisel 0
Introducción 0 Esta guía contiene instrucciones para quitar e instalar el bisel delantero de las
unidades de cinta SDLT 320, SDLT 600, DLT-S4, DLT VS160 y DLT-V4. Usted
puede cambiar el aspecto de la unidad de cinta retirando un bisel y
sustituyéndolo por otro.
Convenciones de los nombres que se usan en esta guía
Figura 1 Términos de la
unidad
Esta guía utiliza términos específicos para referirse a las partes de la unidad
de cinta y del bisel. La figura 1
0
guía.
identifica los términos que se usan en esta
Nota: La unidad de cinta y el bisel pueden ser diferentes de los de la
ilustración. La ilustración muestra una unidad de cinta SDLT 600.
Reverso de la
unidad de cinta
Lado derecho del
bisel
Lado derecho de la
unidad de cinta
Lado
izquierdo
del bisel
Parte
inferior
del bisel
Lado izquierdo de la
unidad de cinta
Parte
superior
del bisel
Instrucciones importantes
Lea estas instrucciones antes de comenzar. Le ayudarán a hacer que el
0
reemplazo del bisel sea más fácil y seguro:
• Lea y siga cuidadosamente todas las instrucciones. Si usted daña la
unidad de cinta al retirar o al volver a colocar el bisel y, como
consecuencia, se produce una falla de la unidad de cinta, es posible que la
garantía no tenga validez.
• Siga las instrucciones correspondientes al modelo de la unidad de cinta.
Las instrucciones difieren considerablemente.
• Procure no dañar ni rayar los indicadores LED montados en la superficie
detrás del bisel al frente de la unidad de cinta.
• El reemplazo del bisel no se puede realizar con la cinta instalada.
Descripción general de la guía de reemplazo del bisel 21
Guía de reemplazo del bisel Quantum
Documento 81-81252-04 A01
Junio de 2005
• Tome las precauciones pertinentes contra descargas electrostáticas
asegurándose que está usted conectado correctamente a tierra antes de
realizar esta operación. Las cargas estáticas (por ejemplo, las generadas
por el cuerpo, el cabello y la ropa) pueden transmitir suficiente energía
para dañar la unidad de cinta.
Precaución: Quantum recomienda que se coloque la unidad de cinta
sobre una superficie o almohadilla conductora que esté
conectada a tierra (voltaje de cero), y que se use una
correa antiestática (conectada a tierra) en la muñeca
para prevenir la transmisión de cargas eléctricas
dañinas para la unidad de cinta.
Para obtener más información
0
Para obtener más información, visite www.quantum.com. Para obtener
asistencia técnica, comuníquese con el servicio de asistencia técnica de
Quantum. Los números de teléfono se cambian con frecuencia; para ver la
información de contacto más reciente y actualizada, visite www.quantum.com.
Reemplazo del bisel de la SDLT 320 0
Herramientas necesarias
Retire el bisel actual 0 1 Coloque la unidad de cinta sobre el lado izquierdo de la misma.
0
Destornillador pequeño de hoja plana o una herramienta similar.
2 Haga presión suavemente sobre la lengüeta inferior derecha del bisel (a
través de la ranura de la lengüeta) y separe la esquina inferior derecha del
bisel de la unidad de cinta, apenas los suficiente para sacarla de la ranura.
No separe demasiado la esquina, de lo contrario, no podrá realizar el
siguiente paso. Consulte la figura 2
Precaución: No use nada que pueda romperse y caer al interior de la
unidad de cinta (como la punta de un lápiz). Use un
destornillador pequeño de hoja plana o una herramienta
similar.
.
22 Reemplazo del bisel de la SDLT 320
Guía de reemplazo del bisel Quantum
Documento 81-81252-04 A01
Junio de 2005
Figura 2 Desmontaje en la
SDLT 320
Lengüeta inferior derecha del bisel
Ranura de la lengüeta
superior derecha
Ranura de la lengüeta
inferior derecha
Lengüetas de la cubierta superior
Ranuras de la lengüeta
de la cubierta superior
3 Presione suavemente la lengüeta superior derecha del bisel y tire
lentamente de la esquina superior derecha del bisel para alejarla apenas
los suficiente para que salga de la ranura.
4 Invierta la unidad de cinta colocándola sobre el lado derecho de la
misma.
5 Presione suavemente la lengüeta inferior izquierda del bisel y tire
lentamente de la esquina inferior izquierda del bisel para alejarla apenas
los suficiente para que salga de la ranura.
6 Presione suavemente la lengüeta superior izquierda del bisel y tire
lentamente de la esquina superior izquierda del bisel para alejarla apenas
los suficiente para que salga de la ranura.
7 Presione las tres lengüetas de la cubierta superior del bisel para sacarlas
de las ranuras. Consulte la figura 2
.
8 Retire suavemente el bisel de la unidad de cinta.
Instale el nuevo bisel 0 1 Coloque la unidad sobre la parte posterior de la misma, de manera que la
parte frontal de la unidad quede orientada hacia arriba.
2 Presione las lengüetas superiores izquierda y derecha del bisel hacia
adentro. Al mismo tiempo, coloque las tres lengüetas de la cubierta
superior del bisel dentro de las ranuras. Baje la parte inferior del bisel
hasta que las tres lengüetas de la cubierta superior y las lengüetas
superiores izquierda y derecha del bisel se inserten en las ranuras.
3 Presione las lengüetas inferiores izquierda y derecha del bisel hacia
adentro.
4 Baje la parte inferior del bisel hasta que las lengüetas inferiores izquierda
y derecha del bisel se inserten en las ranuras produciendo un chasquido.
5 Asegúrese que las siete lengüetas del bisel estén bien afianzadas en sus
ranuras.
6 Asegúrese que la puerta de polvo del bisel se abra y se cierre sin
obstrucción.
Reemplazo del bisel de la SDLT 320 23
Guía de reemplazo del bisel Quantum
Documento 81-81252-04 A01
Junio de 2005
Reemplazo del bisel de la SDLT 600/DLT-S4 0
Herramientas y materiales necesarios
0
Localice estas herramientas y materiales antes de comenzar:
• Cortador X-Acto
®
o destornillador pequeño de punta plana, de tipo
joyero
• Destornillador de punto tipo T-8 TORX
®
(se incluye en las unidades de
cinta SDLT 600)
• Destornillador de punto tipo T-10 TORX (se incluye en las unidades de
cinta DLT-64)
• Etiqueta DLTtape
®
(se incluye con la unidad de cinta).
Nota: La unidad de cinta y el bisel pueden ser diferentes de los de la
ilustración. La ilustración muestra una unidad de cinta SDLT 600.
Retire el bisel actual 0Dos tornillos de montaje sujetan el bisel a la unidad de cinta. Al adherirse, la
etiqueta DLTtape cubre los tornillos. Un adhesivo (PSA) sostiene la etiqueta
en su lugar, y puede quitarse y volver a colocarse posteriormente en la
unidad de cinta un máximo de dos veces. Consulte la figura 1
Figura 1 Desmontaje en las
SDLT 600/DLT-S4
.
Ubicaciones de los tornillos de
montaje y de la etiqueta
Desprendimiento de la etiqueta
1 Deslice cuidadosamente la hoja de una navaja, o un destornillador plano
de joyero, bajo el borde izquierdo de la etiqueta para desprenderla.
Consulte la figura 1
. Utilice los dedos para desprender cuidadosamente la
etiqueta del bisel.
Nota: El borde izquierdo de la etiqueta no tiene adhesivo; esto hace
que su desprendimiento sea más fácil.
24 Reemplazo del bisel de la SDLT 600/DLT-S4
Guía de reemplazo del bisel Quantum
Documento 81-81252-04 A01
Junio de 2005
Precaución: La esquina inferior derecha de la etiqueta cubre la abertura
que conduce al puerto de infrarrojos de la unidad de cinta
(sólo en la SDLT 600). Evite el contacto con esta área al
retirar la etiqueta. Si el instrumento resbala al interior del
orificio, puede dañar componentes frágiles de la unidad de
cinta.
2 Coloque la etiqueta sobre la superficie de trabajo con el lado adhesivo
orientado hacia arriba.
3 Extraiga los dos tornillos de montaje del bisel con un destornillador de punta
tipo TORX. Ponga cuidadosamente los tornillos aparte; los usará para volver
a instalar el bisel posteriormente. Consulte la figura 1
ubicaciones de los tornillos.
para conocer las
4 Coloque la unidad de cinta sobre la parte posterior de la misma, de manera
que la parte frontal de la unidad de cinta quede orientada hacia arriba.
5 Levante el borde inferior del bisel alejándolo de la unidad de cinta en un
ángulo de 45°. Manteniendo el bisel en un ángulo de 45°, deslice suavemente
las tres lengüetas superiores del bisel sacándolas de las ranuras y levante el
bisel. Consulte la figura 1
.
6 Vuelva a adherir la etiqueta al bisel.
Instale el nuevo bisel0
Figura 1 Instalación en las SDLT
600/DLT-S4
1 Coloque la unidad de cinta sobre la parte posterior de la misma, de manera
que la parte frontal de la unidad de cinta quede orientada hacia arriba.
2 Sostenga el bisel en un ángulo de 45° con respecto a la parte superior de la
unidad de cinta. Consulte la figura 1
45°
.
3 Inserte las tres lengüetas superiores del bisel en las ranuras de la cubierta
superior de la unidad de cinta.
4 Baje el bisel para colocarlo en su sitio.
5 Inserte el dos tornillos de montaje del bisel y apriételos con el destornillador
de punta TORX hasta que queden firmes.
Precaución: No los apriete demasiado. Al apretar los tornillos, el bisel
de plástico no debe doblarse.
6 Desprenda el protector del adhesivo de la nueva etiqueta y adhiérala al bisel.
Reemplazo del bisel de la SDLT 600/DLT-S4 25
Guía de reemplazo del bisel Quantum
Documento 81-81252-04 A01
Junio de 2005
Reemplazo del bisel de la DLT VS160/DLT-V4 0
Herramientas necesarias
0
Retire el bisel actual 0
Figura 1 Desmontaje en las
VS160/DLT-V4
Destornillador pequeño de hoja plana o una herramienta similar.
Nota: La unidad de cinta y el bisel pueden ser diferentes de los de la
ilustración. La ilustración muestra una unidad de cinta DLT VS160.
1 Coloque la unidad de cinta sobre el lado izquierdo de la misma.
2 Sujete el lado derecho del bisel. Presione suavemente la lengüeta derecha del
bisel (a través de la ranura de la lengüeta) mientras separa el bisel de la
unidad de cinta. Consulte la figura 1
.
Precaución: No use nada que pueda romperse y caer al interior de la
unidad de cinta (como la punta de un lápiz). Use un
destornillador pequeño de hoja plana o una herramienta
similar.
Ranura de
la lengüeta
derecha
3 Retire el bisel de la unidad de cinta.
Instale el nuevo bisel 0
Figura 2 Instalación en las
VS160/DLT-V4
26 Reemplazo del bisel de la DLT VS160/DLT-V4
1 Inserte la lengüeta izquierda del bisel en la ranura correspondiente. Consulte
la figura 2
Lengüeta izquierda
del bisel
.
Lengüeta
superior
Lengüetas
asentadas
Ranura de
la lengüeta
derecha
Guía de reemplazo del bisel Quantum
Documento 81-81252-04 A01
Junio de 2005
2 Presione suavemente la lengüeta derecha del bisel e insértela en la ranura
correspondiente.
3 Asegúrese que la lengüeta de la parte superior de la unidad de cinta se
inserte en la ranura de la parte superior del bisel. Consulte la figura 2
.
4 Asegúrese que la puerta de polvo del bisel se abra y se cierre sin
obstrucción.
Reemplazo del bisel de la DLT VS160/DLT-V4 27
Quantum Guide de remplacement du cadre
Document 81-81252-04 A01
Juin 2005
Présentation du guide de remplacement du cadre 0
Introduction 0 Ce guide contient le mode d'emploi relatif au retrait et à l'installation des
cadres avant des lecteurs de bande SDLT 320, SDLT 600, DLT-S4, DLT VS160
et DLT-V4.Vous pouvez changer l'apparence du lecteur de bande en
changeant le cadre.
Conventions utilisées dans ce guide
Figure 1 Termes relatifs au
lecteur
Ce guide utilise des termes spécifiques pour faire allusion aux différentes
0
parties du lecteur de bande et du cadre. La Figure 1
identifie les termes
utilisés dans ce guide.
Remarque : Le lecteur de bande et le cadre peuvent différer de
l'illustration. Celle-ci montre un lecteur de bande SDLT 600.
Côté gauche du
lecteur de bande
Côté
gauche du
cadre
Haut du
cadre
Bas du
cadre
Arrière du lecteur de
bande
Côté droit
du lecteur
de bande
Côté droit
du cadre
Instructions importantes
0 Lisez ces instructions avant de commencer. Elles sécuriseront et faciliteront le
remplacement du cadre :
• Lisez et suivez attentivement toutes les instructions. Si vous endommagez
le lecteur de bande pendant le retrait ou le remplacement du cadre, et que
le lecteur tombe en panne par la suite, la garantie peut être annulée.
• Suivez les instructions correspondant à votre modèle de lecteur de bande.
Les instructions peuvent varier de façon significative selon le modèle.
• Veillez à ne pas endommager ni rayer les voyants DEL en saillie situés
derrière le cadre, sur la face avant du lecteur de bande.
• Le remplacement du cadre ne peut pas être effectué lorsque la bande est
installée.
28 Présentation du guide de remplacement du cadre
Pour plus d'informations
Quantum Guide de remplacement du cadre
Document 81-81252-04 A01
Juin 2005
• Prenez les précautions relatives aux décharges électrostatiques en
vérifiant que vous êtes correctement relié à la terre avant d'effectuer cette
opération. La charge électrostatique (générée par le corps, les cheveux ou
les vêtements, par exemple) peut transmettre suffisamment d'énergie
pour endommager le lecteur de bande.
Attention : Quantum recommande de placer le lecteur de bande sur
une surface ou un tapis conducteur relié à la terre (tension
nulle), et de porter un bracelet antistatique (de mise à la
terre) au poignet, pour prévenir la transmission de charge
électrique nuisible au lecteur de bande.
0 Pour plus d'informations, consultez le site www.quantum.com. Pour obtenir un
support technique, contactez l'assistance technique de Quantum. Les
numéros de téléphone changent fréquemment. Vous trouverez toutes les
coordonnées à jour sur le site www.quantum.com.
Remplacement du cadre SDLT 320 0
Outils nécessaires 0 Petit tournevis à tête plate ou outil similaire.
Retrait du cadre existant 0 1 Placez le lecteur de bande sur le côté gauche.
2 Appuyez doucement sur la languette du cadre située en bas à droite (à
travers l'encoche) et tirez suffisamment sur le coin inférieur droit du
cadre pour dégager l'encoche. Ne tirez pas trop ou vous ne pourrez pas
effectuer l'étape suivante. Voir figure 2
Attention : N'utilisez rien qui pourrait se briser à l'intérieur du lecteur
de bande (comme une pointe de crayon). Utilisez un petit
tournevis à tête plate ou un outil similaire.
.
Remplacement du cadre SDLT 320 29
Quantum Guide de remplacement du cadre
Document 81-81252-04 A01
Juin 2005
Figure 2 Retrait du SDLT 320
Languette inférieure droite du cadre
Encoche
supérieure
droite
Encoche
inférieure
droite
Languettes du dessus
Encoches
du dessus
3 Appuyez doucement sur la languette du cadre située en haut à droite, et
tirez lentement et suffisamment sur le coin supérieur droit du cadre pour
dégager l'encoche.
4 Retournez le lecteur de bande sur son côté droit.
5 Appuyez doucement sur la languette du cadre située en bas à gauche, et
tirez suffisamment sur le coin inférieur gauche du cadre pour dégager
l'encoche.
6 Appuyez doucement sur la languette du cadre située en haut à gauche, et
tirez lentement et suffisamment sur le coin supérieur gauche du cadre
pour dégager l'encoche.
Installation du nouveau cadre
7 Appuyez sur les trois languettes du dessus du cadre pour les libérer de
leurs encoches. Voir figure 2
.
8 Retirez doucement le cadre du lecteur de bande.
0 1 Placez le lecteur sur le dos pour que le devant soit orienté vers le haut.
2 Appuyez sur les languettes supérieures droites et gauches du cadre. En
même temps, positionnez les trois languettes du dessus du cadre dans
leurs encoches. Abaissez le bas du cadre jusqu'à ce que les trois languettes
du dessus et les languettes supérieures droites et gauches du cadre
glissent dans leurs encoches.
3 Appuyez sur les languettes inférieures gauches et droites du cadre.
4 Abaissez le bas du cadre jusqu'à ce que les languettes inférieures gauches
et droites du cadre glissent dans leurs encoches.
5 Vérifiez que les sept languettes du cadre sont bien insérées dans leurs
logements.
6 Assurez-vous que la trappe du cadre destinée à la poussière s'ouvre et se
ferme librement.
30 Remplacement du cadre SDLT 320
Quantum Guide de remplacement du cadre
Document 81-81252-04 A01
Juin 2005
Remplacement du cadre SDLT 600/DLT-S4 0
Outils et fournitures nécessaires
0
Procurez-vous les outils et fournitures suivants avant de commencer :
•Couteau X-Acto
•Tournevis TORX
®
ou petit tournevis plat de bijoutier
®
T-8 (fourni avec les lecteurs de bande SDLT 600)
• Tournevis TORX T-10 (fourni avec les lecteurs de bande DLT-S4)
• Autocollant DLTtape
®
(fourni avec le lecteur de bande).
Remarque : Le lecteur de bande et le cadre peuvent différer de
l'illustration. L'illustration montre un lecteur de bande
SDLT 600.
Retrait du cadre existant 0Le cadre est rattaché au lecteur de bande par deux vis de fixation. Une fois en
place, l'autocollant DLTtape dissimule les vis. Bien que de la colle (PSA)
maintienne l'autocollant en place, celui-ci peut être enlevé et repositionné
deux fois au maximum. Voir figure 1
Figure 1 Retrait du SDLT
600/DLT-S4
Emplacement des vis de fixation et de
l'autocollant
.
Décollage de l'autocollant
1 Glissez soigneusement la lame d'un couteau ou d'un tournevis plat de
bijoutier sous le bord gauche de l'autocollant pour le décoller.
Voir figure 1
. Détachez l'autocollant du cadre avec les doigts.
Remarque : L'absence de colle sur le bord gauche de l'autocollant
facilite le retrait de celui-ci.
Remplacement du cadre SDLT 600/DLT-S4 31
Quantum Guide de remplacement du cadre
Document 81-81252-04 A01
Juin 2005
2 Placez l'autocollant sur la surface de travail, face adhésive vers le haut.
3 Enlevez les deux vis de fixation du cadre en utilisant un tournevis TORX.
Mettez les vis de côté ; vous en aurez besoin pour remettre le cadre en
place plus tard. Voir figure 1
4 Placez le lecteur de bande sur le dos de façon à ce que le devant soit
orienté vers le haut.
5 Soulevez le bord inférieur du cadre de façon à obtenir un angle de 45° par
rapport au lecteur de bande. En maintenant le cadre à un angle de 45°,
libérez doucement les trois languettes du dessus du cadre hors de leurs
encoches, puis retirez le cadre. Voir figure 1
6 Repositionnez l'autocollant sur le cadre.
Attention : Le coin inférieur droit de l'autocollant masque une
ouverture dans le port à infrarouge du lecteur de bande
(SDLT 600 seulement). Évitez cette zone lors du retrait de
l'autocollant. Si l'outil glisse dans l'orifice, vous risquez
d'endommager les composants fragiles du lecteur de
bande.
pour l'emplacement des vis.
.
Installation du nouveau cadre
Figure 2 Installation du SDLT 600/
DLT-S4
0 1 Placez le lecteur de bande sur le dos de façon à ce que le devant soit
orienté vers le haut.
2 Maintenez le cadre à un angle de 45° par rapport au lecteur de bande.
Voir figure 2
45°
.
3 Insérez les trois languettes supérieures du cadre dans les encoches situées
sur le dessus du lecteur de bande.
4 Abaissez le cadre pour le mettre en place.
5 Insérez les deux vis de fixation du cadre, puis serrez-les bien à l'aide du
tournevis TORX.
Attention : Ne serrez pas trop fort. Le cadre en plastique ne doit pas
plier lorsque vous serrez les vis.
6 Enlevez la protection adhésive du nouvel autocollant et apposez celui-ci
sur le cadre.
32 Remplacement du cadre SDLT 600/DLT-S4
Quantum Guide de remplacement du cadre
Document 81-81252-04 A01
Juin 2005
Remplacement du cadre DLT VS160/DLT-V4 0
Outil nécessaire 0
Retrait du cadre existant 0
Figure 1 Retrait du VS160/
DLT-V4
Petit tournevis à tête plate ou outil similaire.
Remarque : Le lecteur de bande et le cadre peuvent différer de
l'illustration. L'illustration montre un lecteur de bande DLT
VS160.
1 Placez le lecteur de bande sur son côté gauche.
2 Maintenez le côté droit du cadre. Appuyez doucement sur la languette droite
du cadre (à travers l'encoche) tout en écartant le cadre du lecteur de bande.
Voir figure 1
.
Attention : N'utilisez rien qui pourrait se briser à l'intérieur du lecteur
de bande (comme une pointe de crayon). Utilisez un petit
tournevis à tête plate ou un outil similaire.
Encoche
droite
Installation du nouveau cadre
Figure 2 Installation du VS160/
DLT-V4
0
3 Retirez le cadre du lecteur de bande.
1 Insérez la languette du cadre située à gauche dans l'encoche gauche. Voir
figure 2
Languette
gauche du cadre
Remplacement du cadre DLT VS160/DLT-V4 33
.
Languettes
insérées
Languette
droite
Encoche
droite
Quantum Guide de remplacement du cadre
Document 81-81252-04 A01
Juin 2005
2 Appuyez doucement sur la languette droite du cadre et insérez-la dans
l'encoche droite.
3 Assurez-vous que la languette supérieure du lecteur de bande s'insère
correctement dans l'encoche supérieure du cadre. Voir figure 2
4 Assurez-vous que la trappe du cadre destinée à la poussière s'ouvre et se
ferme librement.
.
34 Remplacement du cadre DLT VS160/DLT-V4
Quantum ベゼル交換ガイド
文書 81-81252-04 A01
2005 年 6 月
ベゼル交換ガイドの概要 0
はじめに 0 このガイドには、SDLT 320、SDLT 600、DLT-S4、DLT VS160、DLT-V4 テープ
ドライブの前面ベゼルの取り外しと取り付けについての説明が記載されてい
ます。ベゼルを別のものに交換してテープドライブの外観を変えることがで
きます。
このガイドで用いる命
名規則
図 1 ドライブ用語
このガイドでは、テープドライブとベゼルの各部品を呼ぶ際に特定の用語を
0
使用します。図 1
に、このガイドで用いる用語を示します。
メモ : テープドライブ、ベゼルの外観は図と異なる場合があります。こ
の図では、SDLT 600 テープドライブを示しています。
テープドライブ
の左面
ベゼルの
左面
ベゼル
の上部
ベゼルの底部
テープドライブ
の後部
テープドライブ
の右面
ベゼルの右面
重要説明 0 作業を開始する前に、以降の説明をお読みください。この内容は、ベゼル交
換をより安全かつ容易にします。
• すべての説明をよく読み、その内容にしたがってください。ベゼルの取
り外しや交換中にテープドライブを損傷させ、ドライブ動作に障害を来
たした場合、保証が無効になることがあります。
• テープドライブの各モデルに適した説明をお選びください。説明内容は
それぞれ若干の違いがあります。
• テープドライブ前部のベゼル背面にある表面実装 LED を損傷させたりは
がしたりしないよう注意してください。
• テープを挿入したままでベゼル交換を行うことはできません。
ベゼル交換ガイドの概要 35
Quantum ベゼル交換ガイド
文書 81-81252-04 A01
2005 年 6 月
• この作業を行う際は、静電気放電 (ESD) のための予防措置として作業者
自身に適切な接地を施してください。静電荷 ( 身体、毛髪、衣服などか
ら発生する ) エネルギーにより、テープドライブに損傷を招く恐れがあ
ります。
注意 : Quantum では、テープドライブを接地された ( 無電圧の )
導電性のある面やマットの上に置き、テープドライブに
有害な電荷を与えないよう作業者の手首に放電 ( 接地 )
ストラップを着用されることを推奨します。
詳細情報 0 詳細については、
Quantum テクニカル サポートまでお問い合わせください。電話番号は変更
されている場合があります。最新のお問合せ先情報は、
お確かめください。
www.quantum.com
を参照ください。技術サポートは、
www.quantum.com
で
SDLT 320 ベゼル交換 0
必要工具 0
既存ベゼルの取り外し 0 1 左側面を下にしてテープドライブを置きます。
小型のマイナス ドライバか、それに準ずる工具。
2 底部右ベゼルのタブ（タブスロットを通る）を緩やかに押し下げ、ス
ロット枠から外れる位置までこの底部右ベゼルの隅をテープドライブか
ら引き離します。この隅を引き離しすぎないようにしてください。次の
手順を行うことができなくなります。図 2
注意 : テープドライブ中に折れて落ちる可能性のあるもの（鉛
筆など）は使用しないでください。小型のマイナス ドラ
イバか、それに準ずる工具をご利用ください。
を参照してください。
36 SDLT 320 ベゼル交換
Quantum ベゼル交換ガイド
文書 81-81252-04 A01
2005 年 6 月
図 2 SDLT 320 取り外し
底部右ベゼル タブ
上部右タブ
スロット
底部右タブ
スロット
上部カバー タブ
上部カバー タブ
スロット
3 上部右ベゼルのタブを緩やかに押し下げ、スロット枠から外れる位置ま
でこの上部右ベゼルの隅をテープドライブからゆっくりと引き離しま
す。
4 テープドライブをひっくり返して右側を下にします。
5 底部左ベゼルのタブを緩やかに押し下げ、スロット枠から外れる位置ま
でこの底部左ベゼルの隅をテープドライブから引き離します。
6 上部左ベゼルのタブを緩やかに押し下げ、スロット枠から外れる位置ま
でこの上部左ベゼルの隅をテープドライブからゆっくりと引き離しま
す。
7 上部カバー ベゼルの 3 つのタブがスロットから外れるように押し下げ
ます。図 2
を参照してください。
8 テープドライブからベゼルを緩やかに取り外します。
新しいベゼルの取り付け 0 1 ドライブの後部を下にして前面が上になるように置きます。
2 上部左右のベゼルのタブを内側に押し込みます。同時に、上部カバー
ベゼルの 3 つのタブをそれぞれのスロットに差し込みます。上部カバー
の 3 つのタブと上部左および上部右ベゼルのタブがそれぞれのスロット
にはまるまでベゼルの底部を下ろします。
3 底部左および底部右ベゼルのタブを内側に押し込みます。
4 底部左および底部右ベゼルのタブがそれぞれのスロットにはまるところ
までベゼルの底部を下ろします。
5 7 つのベゼルのタブがしっかりと所定のスロットに納まっていることを
確認してください。
6 ベゼルの防塵ドアの開閉が自在に行えることを確認してください。
SDLT 320 ベゼル交換 37
Quantum ベゼル交換ガイド
文書 81-81252-04 A01
2005 年 6 月
SDLT 600/DLT-S4 ベゼル交換 0
必要工具と備品 0 作業を開始する前に以下の工具をご用意ください。
• X-Acto
• T-8 TORX
• T-10 TORX ビット ドライバ (DLT-S4 テープドライブ付属 )
• DLTtape
メモ : テープドライブ、ベゼルの外観は図と異なる場合があります。こ
既存ベゼルの取り外し 0ベゼルは、2 本の取り付けねじでテープドライブに取り付けられています。
DLTtape デカールを適用すると、ねじ穴が隠れます。デカールは、接着剤
(PSA) で所定の位置に貼り付けられ、テープドライブに 2 回まではがして
付け直すことができます。図 1
®
ナイフか小型の宝飾用マイナス ドライバ
®
ビット ドライバ (SDLT 600 テープドライブ付属 )
®
デカール ( テープドライブ付属 )
の図では、SDLT 600 テープドライブを示しています。
を参照してください。
図 1 SDLT 600/DLT-S4 取り外
し
取り付けねじとデカールを貼る場所
デカールを浮かす
1 ナイフの刃または宝飾用マイナス ドライバを慎重に差し込んで、デ
カールの左端を浮かします。図 1
を参照してください。 指を使って慎重
にベゼルからデカールをはがします。
メモ : デカール左端には接着剤が付いていないため、はがしやすく
なっています。
38 SDLT 600/DLT-S4 ベゼル交換
Quantum ベゼル交換ガイド
文書 81-81252-04 A01
2005 年 6 月
注意 : デカールの右下隅は、テープドライブ (SDLT 600 に限る )
の赤外線ポートにつながる穴をふさいでいます。デカー
ルをはがす際、この部分は残してください。この穴に
誤って器具などを差し込むと、壊れやすいテープドライ
ブの部品を損傷させる恐れがあります。
2 接着剤が付いた面を上にしてデカールを作業台に置きます。
3 TORX ビット ドライバを使って 2 本の取り付けねじをベゼルから取り外
します。このねじは、後でベゼルを取り付け直すときに使用するため、
なくさないようにとっておきます。ねじの位置は、図 1
を参照してくだ
さい。
4 テープドライブの後部を下にして前面が上になるように置きます。
5 角度が 45° 度になるようにベゼル底部の端をテープドライブから持ち上
げます。ベゼルを 45° 度に保ったまま、緩やかに上部ベゼルの 3 つの
タブをスロットから引き出し、ベゼルから取り外します。図 1
を参照し
てください。
6 デカールをベゼルに貼り直します。
新しいベゼルの取り付け 0 1 テープドライブの後部を下にして前面が上になるように置きます。
2 テープドライブの上部に対し、ベゼルを 45° 度に保ちます。図 1
照してください。
図 1 SDLT 600/DLT-S4 取り付け
45 ｡
3 上部ベゼルの 3 つのタブをテープドライブの上部カバーのスロットに差
し込みます。
4 ベゼルを所定の位置まで下ろします。
5 2 本のベゼル取り付けねじを差し込み、TORX ビット ドライバでしっか
り締めます。
注意 : 強く締めすぎないこと。ねじを締める際、プラスチック
製のベゼルが曲がらないようにしてください。
を参
6 新しいデカールの接着面の裏紙をはがし、ベゼルに貼り付けます。
SDLT 600/DLT-S4 ベゼル交換 39
Quantum ベゼル交換ガイド
文書 81-81252-04 A01
2005 年 6 月
DLT VS160/DLT-V4 ベゼル交換 0
必要工具 0 小型のマイナス ドライバか、それに準ずる工具。
メモ : テープドライブ、ベゼルの外観は図と異なる場合があります。こ
の図では、SDLT テープドライブを示しています。
既存ベゼルの取り外し 0 1 左側面を下にしてテープドライブを置きます。
2 ベゼルの左側を持ちます。ベゼルをテープドライブから引き離しなが
ら、右ベゼルのタブ（タブ スロットを通る）を緩やかに押し下げます。
図 1
を参照してください。
注意 : テープドライブ中に折れて落ちる可能性のあるもの（鉛
筆など）は使用しないでください。小型のマイナス ドラ
イバか、それに準ずる工具をご利用ください。
図 1 VS160/DLT-V4 取り外し
新しいベゼルの取り付
け
0 1 左ベゼルのタブを左タブのスロットに差し込みます。図 2 を参照してく
右タブ
スロット
3 テープドライブからベゼルを取り外します。
ださい。
40 DLT VS160/DLT-V4 ベゼル交換
Quantum ベゼル交換ガイド
文書 81-81252-04 A01
2005 年 6 月
図 2 VS160/DLT-V4 取り付け
左ベゼル
タブ
固定タブ
上部タブ
右タブ
スロット
2 緩やかに右ベゼルタブで押し込み、それを該当するタブスロットに差し
込みます。
3 テープドライブ上部の上のタブがベゼル上部のスロットに納まっている
ことを確認してください。図 2
を参照してください。
4 ベゼルの防塵ドアの開閉が自在に行えることを確認してください。
DLT VS160/DLT-V4 ベゼル交換 41
Quantum 베젤 교체 안내서
문서 81-81252-04 A01
2005 년 6 월
베젤 교체 안내서 개요 0
소개 0 이 안내서에는 SDLT 320, SDLT 600, DLT-S4, DLT VS160 및 DLT-V4
테이프 드라이브의 전면 베젤을 분리하고 설치하는 데 필요한 지침이 들어 있
습니다 . 테이프 드라이브의 베젤을 분리하고 다른 것으로 교체하여 외관을 바
꿀 수 있습니다 .
이 안내서에 사용된 이 름 부여 방식
그림 1 드라이브 용어
이 안내서에서는 테이프 드라이브와 베젤의 부품을 나타내는 특수한 용어를
0
사용합니다 . 그림 1
에서는 이 안내서에 나오는 용어에 대해 설명합니다 .
주: 테이프 드라이브와 베젤의 모양이 여기에 나오는 그림과 다를 수
도 있습니다 . 그림에 나오는 모델은 SDLT 600 테이프 드라이브
입니다 .
테이프 드라이브
의 왼쪽 면
베젤의 왼
쪽 면
베젤
상단
베젤의
하단
테이프 드라이브
의 후면
테이프 드라이브
의 오른쪽 면
베젤의 오른
쪽 면
중요 지침 0 시작하기 전에 이 지침을 꼭 읽으십시오 . 베젤을 안전하고 쉽게 교체하는 데
도움이 될 것입니다 .
• 모든 지침을 주의깊게 읽고 따라주십시오 . 베젤을 분리하거나 교체 중에
테이프 드라이브가 손상되어 발생하는 오류에 대해서는 보증을 받을 수
없습니다 .
• 모델에 따라 지침의 내용이 상당히 다르므로 사용자의 테이프 드라이브
모델에 적합한 지침을 사용해주십시오 .
• 테이프 드라이브 전면에 있는 베젤 뒤의 표면에 부착되어 있는 LED 가 손
상되거나 긁히지 않도록 주의하십시오 .
• 테이프가 설치된 상태에서는 베젤을 교체할 수 없습니다 .
42 베젤 교체 안내서 개요
Quantum 베젤 교체 안내서
문서 81-81252-04 A01
2005 년 6 월
• 이 조작을 수행하기 전에 적절한 방식으로 접지하여 ESD( 정전기 방전 )
주의사항에 맞는 조치를 취해야 합니다 . 인체나 머리털 또는 의복에 의하
여 발생하는 정전기의 에너지로도 충분히 테이프 드라이브의 손상을 가져
올 수 있습니다 .
주의 : Quantum 에서는 테이프 드라이브를 설치할 전도체 표면
이나 매트를 0 볼트로 접지하고 손목에 정전기 접지 스트
랩을 감아 해로운 전기가 테이프 드라이브에 전달되지 않
도록 주의합니다 .
자세한 내용 0 자세한 내용은
필요하신 분은 Quantum 기술 지원부로 연락하시기 바랍니다 . 전화 번호가
자주 변경되니
www.quantum.com
www.quantum.com
에서 보실 수 있습니다 . 기술적인 도움이
에서 최신 연락처 정보를 확인하십시오 .
SDLT 320 베젤 교체 0
필요한 도구 0 소형 일자 드라이버나 그와 유사한 도구 .
기존 베젤 분리 0 1 테이프 드라이브를 왼쪽에 둡니다 .
2 테이프 드라이브에서 오른쪽 하단에 있는 베젤 탭을 살며시 누르고 ( 탭 슬
롯을 통해 ) 오른쪽 하단 코너를 당겨서 슬롯을 청소할 공간 만큼 충분하
빼냅니다 . 코너를 너무 많이 당기면 다음 단계 작업을 수행할 수 없습니
다. 그림 2
주의 : 연필 끝 부분과 같이 테이프 드라이브 내부를 손상시킬 수
참조 .
있는 도구는 일체 사용하지 마십시오 . 소형 일자 드라이버
나 그와 유사한 도구를 사용하십시오 .
SDLT 320 베젤 교체 43
Quantum 베젤 교체 안내서
문서 81-81252-04 A01
2005 년 6 월
그림 2 SDLT 320 분리
오른쪽 하단 베젤 탭
오른쪽 상단
탭 슬롯
오른쪽 하단
탭 슬롯
상단 덮개 탭
상단 덮개
탭 슬롯
3 오른쪽 상단 베젤 탭을 살며시 누르고 슬롯을 청소할 수 있을 만큼 오른쪽
상단 베젤 코너를 천천히 당깁니다 .
4 테이프 드라이브를 오른쪽으로 돌립니다 .
5 하단 왼쪽 베젤 탭을 살며시 누르고 슬롯을 청소할 수 있을 만큼 하단 왼
쪽 베젤 코너를 천천히 당깁니다 .
6 상단 왼쪽 베젤 탭을 살며시 누르고 슬롯을 청소할 수 있을 만큼 상단 왼
쪽 베젤 코너를 천천히 당깁니다 .
7 슬롯에서 빠져나올 수 있도록 상단 덮개 베젤의 세 탭을 살며시 누릅니다.
그림 2
참조 .
8 테이프 드라이브에서 베젤을 살며시 빼냅니다 .
새 베젤 설치 0 1 드라이브의 전면이 위로 향하도록 놓습니다 .
2 왼쪽과 오른쪽 상단 베젤 탭을 안쪽으로 누릅니다 . 동시에 세 개의 상단
덮개 베젤 탭을 해당 슬롯에 맞춥니다 . 베젤 하단을 낮추어서 세 개의 상
단 덮개 탭과 왼쪽 상단 및 오른쪽 상단 베젤 탭이 각각 슬롯에 맞도록 합
니다 .
3 왼쪽 하단 및 오른쪽 하단 베젤 탭들을 안쪽으로 누릅니다 .
4 베젤의 하단을 낮추어서 왼쪽 하단 및 오른쪽 하단 베젤 탭이 슬롯에 들어
가도록 합니다 .
5 7 개의 베젤 탭이 모두 각각의 슬롯에 단단히 들어가도록 해야 합니다 .
6 베젤 먼지막이 문이 자유롭게 여닫히도록 해야 합니다 .
44 SDLT 320 베젤 교체
Quantum 베젤 교체 안내서
문서 81-81252-04 A01
2005 년 6 월
SDLT 600/DLT-S4 베젤 교체 0
필요한 도구와 공급품 0 시작하기 전에 다음과 같이 도구와 공급품을 준비하십시오 .
• X-Acto
• T-8 TORX
• T-10 TORX- 비트 드라이버 (DLT-S4 테이프 드라이브와 함께 공급됨 )
• DLTtape
주: 테이프 드라이브와 베젤의 모양이 여기에 나오는 그림과 다를 수도
®
나이프 또는 소형 일자 정밀 드라이버
®
-비트 드라이버(SDLT 600 테이프 드라이브와 함께 공급됨)
®
전사지 ( 테이프 드라이브와 함께 공급됨 ).
있습니다 . 그림에 나오는 모델은 SDLT 600 테이프 드라이브입니
다.
기존 베젤 분리 0
그림 1 SDLT 600/DLT-S4 분리
장착 나사 및 스티커 위치
두 개의 장착 나사로 베젤을 테이프 드라이브에 장착합니다 . 고정시킨 후에
는 DLTtape 를 붙여 나사가 보이지 않도록 합니다 . 스티커의 접착제 (PSA)
는 테이프 드라이브에서 떼었다가 다시 붙일 수 있도록 되어 있지만 두 번 이
하만 사용 가능합니다 . 그림 1
참조 .
스티커 떼기
1 칼날 또는 일자 정밀 드라이버의 날을 스티커 왼쪽 가장자리에 조심스럽
게 밀어넣어 떼어냅니다 . 그림 1
참조 . 베젤에 붙어 있는 스티커를 손으
로 조심스럽게 떼어냅니다 .
주: 왼쪽 가장자리에는 접착제가 없기 때문에 쉽게 떼어낼 수 있
습니다 .
SDLT 600/DLT-S4 베젤 교체 45
Quantum 베젤 교체 안내서
문서 81-81252-04 A01
2005 년 6 월
주의 : 스티커의 오른쪽 하단 코너는 테이프 드라이브의 적외선
포트 구멍을 가립니다 (SDLT 600 에만 해당 ). 스티커를
떼어낼 때 이 부분은 피하십시오 . 도구가 구멍으로 들어
가면 테이프 드라이브의 민감한 부품이 손상될 수 있습니
다.
2 스티커의 접착 부분이 위로 향하도록 놓습니다 .
3 TORX- 비트 드라이버를 사용하여 베젤에서 두 개의 장착 나사를 분리합
니다 . 나사들을 주변에 잘 두었다가 베젤을 다시 장착할 때 사용합니다 .
그림 1
에서 나사 위치를 확인할 수 있습니다 .
4 테이프 드라이브의 전면이 위로 향하도록 놓습니다 .
5 테이프 드라이브에서 베젤 하단 가장자리를 45? 각도로 들어올립니다. 베
젤을 45 ? 각도로 들어올린 상태에서 세 개의 상단 베젤 탭을 슬롯에서 살
며시 빼내고 베젤을 들어냅니다 . 그림 1
참조 .
6 스티커를 베젤에 다시 부착합니다 .
새 베젤 설치 0 1 테이프 드라이브의 전면이 위로 향하도록 놓습니다 .
2 베젤을 테이프 드라이브 상단 쪽으로 45 ? 각도로 들어올립니다 . 그림 1
참조 .
그림 1 SDLT 600/DLT-S4 설치
45°
3 테이프 드라이브 상단 덮개의 슬롯에 맞추어 세 개의 베젤 탭을 삽입합니
다.
4 베젤을 내려서 제 자리에 설치합니다 .
5 두 개의 베젤 장착 나사를 넣고 TORX-비트 드라이버를 사용하여 적절히
조입니다 .
주의 : 너무 빡빡하게 조이지 마십시오. 나사를 조일 때 플라스틱
베젤이 구부러지지 않도록 주의합니다 .
6 새로운 스티커의 배면지를 떼어내고 스티커를 베젤에 붙입니다 .
46 SDLT 600/DLT-S4 베젤 교체
Quantum 베젤 교체 안내서
문서 81-81252-04 A01
2005 년 6 월
DLT VS160/DLT-V4 베젤 교체 0
필요한 도구 0 소형 일자 드라이버나 그와 유사한 도구 .
주: 테이프 드라이브와 베젤의 모양이 여기에 나오는 그림과 다를 수
도 있습니다 . 그림에 나오는 모델은 DLT VS160 테이프 드라이브
입니다 .
기존 베젤 분리 0 1 테이프 드라이브를 왼쪽에 둡니다 .
2 베젤의 오른쪽을 잡습니다. 탭 슬롯을 통하여 오른쪽 베젤 탭을 살며시 누
르고 테이프 드라이버에서 베젤을 빼냅니다 . 그림 1
주의 : 연필 끝 부분과 같이 테이프 드라이브 내부를 손상시킬 수
있는 도구는 일체 사용하지 마십시오 . 소형 일자 드라이
버나 그와 유사한 도구를 사용하십시오 .
참조 .
그림 1 VS160/DLT-V4 분
리
새 베젤 설치 0
그림 2 VS160/DLT-V4 설치
오른쪽 탭
슬롯
3 테이프 드라이브에서 베젤을 빼냅니다 .
1 왼쪽 베젤 탭을 왼쪽 탭 슬롯에 삽입합니다 . 그림 2 참조 .
왼쪽 베젤 탭
삽입된 탭
상단 탭
오른쪽 탭 슬롯
DLT VS160/DLT-V4 베젤 교체 47
Quantum 베젤 교체 안내서
문서 81-81252-04 A01
2005 년 6 월
2 오른쪽 베젤 탭을 살며시 눌러 오른쪽 탭 슬롯에 삽입합니다 .
3 테이프 드라이브 상단의 탭을 베젤 상단의 슬롯에 잘 맞추어야 합니다 .
그림 2
참조 .
4 베젤 먼지막이 문이 자유롭게 여닫히도록 해야 합니다 .
48 DLT VS160/DLT-V4 베젤 교체
Quantum 前盖更换指南
文档 81-81252-04 A01
2005 年 6 月
前盖更换指南概述 0
简介 0 本指南包含为 SDLT 320、SDLT 600、DLT-S4、DLT VS160 和 DLT-V4 磁带机卸
下和安装前盖的说明。您可以通过卸载前盖并更换为另一个，来更改磁带机的
外观。
本指南中使用的命名约定 0 本指南使用特定术语表示磁带机的部件和前盖。图 1 标识本指南中使用的术
语，
注 : 磁带机和前盖在图示上可能不同。图示显示 SDLT 600 磁带机。
图 1 磁带机术语
磁带机左侧
前盖左侧
前盖
顶部
前盖底部
磁带机后部
磁带机右侧
前盖右侧
重要说明 0 开始前请阅读以下说明。它们将有助于以更安全更容易地方式更换前盖。
• 仔细阅读并遵循所有说明。如果您在取下或更换前盖时损坏磁带机并因此
发生磁带机错误，您的保修期可能会失效。
• 使用适用于您磁带机型号的说明。这些说明差异显著。
• 请小心不要损坏或刮掉磁带机前部的前盖后表面安装的 LED。
• 安装磁带的情况下不能执行前盖更换。
• 请通过确保在执行此操作前正确接地来采取静电放电 (ESD) 预防措施。静
电 （例如，由您的身体、头发和衣服产生）可传送足够的能量损坏磁带
机。
警告 : Quantum 建议在接地 （零电压）的导电表面或垫子上放置磁带
机，并在手腕上佩戴静电 （接地）腕带以避免带给磁带机有害
电荷。
前盖更换指南概述 49
Quantum 前盖更换指南
文档 81-81252-04 A01
2005 年 6 月
有关更多信息 0 有关更多信息，请访问
www.quantum.com
。有关技术帮助，请联系 Quantum
技术支持。电话号码更改频繁，有关最新联系信息，请访问
www.quantum.com
。
SDLT 320 前盖更换 0
所需工具 0 小平头螺丝刀或类似工具。
卸下现有前盖 0 1 将磁带机放在其左侧。
2 轻轻按下右下方前盖卡舌 （通过卡舌插槽）并将前盖右下角拉离磁带机到
足以露出插槽的位置。请勿将角拉动过远，否则将您无法执行下一步。请
参阅图 2
警告 : 请勿使用任何可能破坏磁带机内部的工具 （如铅笔头）。请使
。
用小平头螺丝刀或类似工具。
图 2 SDLT 320 卸载
右下前盖卡舌
右上卡舌插槽
右下卡舌插槽
顶盖卡舌
顶盖卡舌插槽
3 轻轻按下右上前盖卡舌并缓慢拉离右上前盖角到足以露出插槽的位置。
4 将磁带机转到其右侧。
5 轻轻按下左下前盖卡舌并拉离坐下前盖角到足以露出插槽的位置。
6 轻轻按下左上前盖卡舌并缓慢拉离左上前盖角到足以露出插槽的位置。
7 按下三个顶盖前盖卡舌使它们离开其插槽。请参阅图 2
。
8 轻轻将前盖从磁带机取下。
50 SDLT 320 前盖更换
安装新前盖 0 1 将磁带机放置在其后部使磁带机前部向上。
2 向内按左上和右上前盖卡舌。同时，将三个顶盖前盖卡舌放置在其插槽
中。降低前盖底部，直到三个顶盖卡舌和左上及右上前盖卡舌滑入插槽。
3 向内按左下和右下前盖卡舌。
4 降低前盖底部直到左下和右下前盖卡舌滑入其插槽。
5 确保所有七个前盖卡舌牢固锁定在插槽中。
6 确保前盖防尘门打开并关闭自如。
Quantum 前盖更换指南
文档 81-81252-04 A01
2005 年 6 月
SDLT 320 前盖更换 51
Quantum 前盖更换指南
文档 81-81252-04 A01
2005 年 6 月
SDLT 600/DLT-S4 前盖更换 0
所需工具和用品 0 开始前请找到下列工具和用品：
。
®
刀或小平头宝石螺丝刀
®
-bit 螺丝刀 （随 SDLT 600 磁带机提供）
®
贴花 （随磁带机提供）。
• X-Acto
• T-8 TORX
• T-10 TORX-bit 螺丝刀 （随 DLT-S4 磁带机提供）
• DLTtape
注 : 磁带机和前盖在图示上可能不同。 图示显示 SDLT 600 磁带机。
卸下现有前盖 0两个安装螺丝将前盖连接到磁带机。DLTtape 贴花在贴附后遮住螺丝。粘合剂
(PSA) 固定贴花，贴花可取下并重新粘贴到磁带机上，最多 2 次。请参阅
图 1
图 1 SDLT 600/DLT-S4 卸载
安装螺丝和贴花位置
取下贴花
1 请以刀锋或平头宝石螺丝刀在贴花左边缘下小心滑动以取下贴花。请参阅
图 1
。 使用手指将贴花从前盖上揭下。
注 : 贴花左边缘没有粘合剂；这样使取下更加容易。
警告 : 贴花右下角遮盖磁带机红外端口的开口 （仅 SDLT 600）。取
下贴花时请避开此区域。如果工具落入孔中，会损坏精密的磁
带机组件。
2 将贴花粘合面向上放置在工作平面。
3 使用 TORX-bit 螺丝刀从前盖取下两个安装螺丝。将螺丝小心放在一旁，
稍后将使用它们重新安装前盖。有关螺丝位置请参见图 1
52 SDLT 600/DLT-S4 前盖更换
。
Quantum 前盖更换指南
文档 81-81252-04 A01
2005 年 6 月
4 将磁带机放置在其后部使磁带机前部向上。
5 将前盖底边缘提起与磁带机成 45° 角度。保持前盖 45° 角度，将三个顶
部前盖卡舌轻轻滑出其插槽并提起前盖。请参阅图 1
6 将贴花重新贴在前盖上。
。
安装新前盖 0
图 1 SDLT 600/DLT-S4 安装
1 将磁带机放置在其后部使磁带机前部向上。
2 保持前盖与磁带机顶部 45° 角度。请参阅图 1
45°
3 将三个顶部前盖卡舌插入磁带机顶盖的插槽。
4 放下前盖至原位。
5 插入两个前盖安装螺丝并使用 TORX-bit 螺丝刀固定直到紧合。
警告 : 请勿过度紧固。紧固螺丝时塑料前盖不应弯曲。
6 从新贴花上取下粘合背层，将贴花贴在前盖上。
。
DLT VS160/DLT-V4 前盖更换 0
所需工具 0 小平头螺丝刀或类似工具
注 : 磁带机和前盖在图示上可能不同。 图示显示 DLT VS160 磁带机。
卸下现有前盖 0 1 将磁带机放在其左侧。
2 握住前盖右侧。将前盖拉离磁带机时轻轻按下右前盖卡舌 （通过卡舌插
槽）。请参阅图 1
警告 : 请勿使用任何可能破坏磁带机内部的工具 （如铅笔头）。 请使
用小平头螺丝刀或类似工具。
DLT VS160/DLT-V4 前盖更换 53
。
Quantum 前盖更换指南
文档 81-81252-04 A01
2005 年 6 月
图 1 VS160/DLT-V4 卸下
右卡舌插槽
3 从磁带机卸下前盖。
安装新前盖 0 1 将左前盖卡舌插入左卡舌插槽。请参阅图 2。
图 2 VS160/DLT-V4 安装
左前盖卡舌
就位的卡舌
顶部卡舌
2 轻轻按下右前盖卡舌，插入到右卡舌插槽中。
3 确保磁带机顶部卡舌插入前盖顶部插槽。请参阅图 2
4 确保前盖防尘门打开关闭自如。
右卡舌插槽
。
54 DLT VS160/DLT-V4 前盖更换
Quantum Bezel Replacement Guide
Document 81-81252-04 A01
June 2005
For the latest information about Quantum DLT® products and accessories, visit www.quantum.com or www.dlttape.com.
The information contained in this document is the exclusive property of Quantum Corporation. Quantum retains its copyright on the
information contained herein in all cases and situations of usage, including derivative works.
The possessor agrees to safeguard this information and to maintain it in confidence and not re-publish it in whole or in part without
Quantum’s prior written consent.
Publication Number: 81-81252-04 A01
Copyright © 2005 by Quantum Corporation.
All rights reserved. Printed in Malaysia.
Quantum, the Quantum logo, DLT, DLTtape, the DLTtape logo, and Super DLTtape logo are all registered trademarks of Quantum
Corporation. DLTIce, DLTSage, and Super DLTtape are all trademarks of Quantum Corporation.
Other company and product names used in this document are trademarks, registered trademarks, or service marks of their respective
owners.
Loading...
