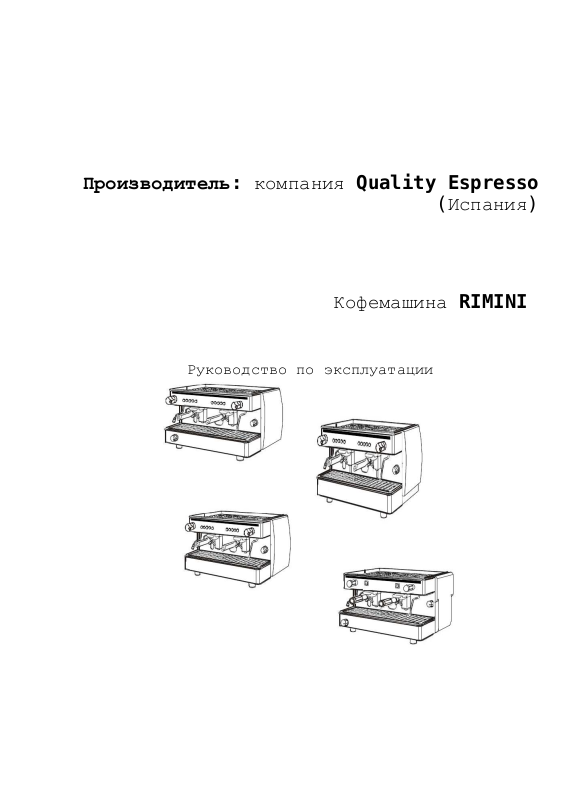

Производитель: компания Quality Espresso
(Испания)
Кофемашина RIMINI
Руководство по эксплуатации
Кофемашина
{{002
Введение
Вы приобрели машину, которая приготовит Вам наилучший кофе эспрессо. Эта машина изготовлена с использованием самых современных технологий, обеспечивающих безопасность и надёжность работы, а также совершенный дизайн. Эта машина чрезвычайно устойчива в работе при тяжелых условиях эксплуатации, и ей требуется совсем немного обслуживания.
Для того, чтобы машина показала наилучшие эксплуатационные характеристики, следуйте простым рекомендациям, приведённым в настоящем руководстве по эксплуатации.
Наилучшие гарантии обслуживания и оригинальные запасные части могут предоставить Вам только авторизованные технические специалисты по обслуживанию. По вопросам монтажа и обслуживания обращайтесь к официальным агентам по обслуживанию.
Отдел технического обслуживания заказчиков/поставщиков обязательно выслушает Ваши комментарии и предложения по улучшению качества продукции для удовлетворения потребностей заказчиков.
ВНИМАНИЕ! В данной машине имеется бойлер, в котором поддерживаются высокая температура и давление. Любые действия с этим устройством следует доверять только квалифицированным техническим специалистам.
{{003 (Здесь и далее указаны номера страниц оригинального паспорта документа PDF. В скобках указаны номера страниц «бумажного» документа) (2)
Модель |
|
Мощность |
Масса |
Вместимость |
|
Размеры |
|
|
|
|
|
|
|
|
|
|
Вт |
кг |
литр |
A |
B |
C |
|
|
|
||||||
|
|
|
|
|
|
|
|
Standard |
1 |
3000 |
42 |
8 |
520 |
420 |
570 |
|
|
|
|
|
|
|
|
Standard |
2 |
2600 |
50 |
13 |
520 |
420 |
740 |
|
|
|
|
|
|
|
|
Compact |
2 |
3000 |
46 |
8 |
520 |
420 |
570 |
|
|
|
|
|
|
|
|
CompactXL |
2 |
3000 |
50 |
8 |
520 |
465 |
570 |
|
|
|
|
|
|
|
|
2
Кофемашина
Рис. :
ON |
|
|
Включено |
OFF |
|
|
Выключено |
Useonlyinanemergency |
Пользоваться только в случае аварии |
||
{{004 |
(3) |
|
|
1.- |
COFFEE GRINDER. |
Кофемолка |
|
1а. |
Coffee hopper 2 kg. |
Бункер для 2 кг кофе |
|
1b. |
Grinding control |
|
Регулятор помола |
1с. |
Coffee press |
|
Пресс для кофе |
1d. |
Dose adjustment |
Регулятор дозатора кофе |
|
1е. |
Grinder switch |
|
Выключатель кофемолки |
2.- |
COFFEE MACHINE |
Кофемашина |
|
2b. |
Water pressure gauge |
Манометр давления воды |
|
2с. |
Dispenser controls |
Органы управления раздачей |
|
2d. |
Dispenser head |
|
Блок-кран/группа |
3
|
|
Кофемашина |
2е. |
Boiler water level indicator |
Индикатор уровня воды в бойлере |
2f. |
Hot water control |
Регулятор горячей воды |
2g. |
Pilot light |
Световой индикатор |
2h. |
Hot water outlet |
Выпуск горячей воды |
2i. |
Boiler pressure gauge |
Манометр давления бойлера |
2j. |
Steam control |
Регулятор пара |
2k. |
Filter holder |
Фильтродержатель |
2l. |
Main switch |
Главный электрический выключатель |
2m. |
Water inlet control |
Регулятор подачи воды |
2n. |
Steam outlet |
Выпуск пара |
2о. |
Water inlet |
Впуск воды |
2р. |
Drainage tray |
Сливной лоток |
3.- |
SWITCH |
Выключатель |
4.- |
DRAINAGE PIPE |
Сливная трубка |
5.- |
MAIN TAP |
Главный кран |
6.- |
WATER PURIFIER |
Устройство для водоподготовки |
6а. |
Purifier cover |
Крышка устройства для водоподготовки |
6b. |
Upper tap |
Верхний кран |
6с. |
Lower tap |
Нижний кран |
7.- |
BODY |
Корпус |
8.- |
PUMP MOTOR |
Электродвигатель насоса |
8а. |
Pump with by-pass |
Насос с байпасом |
8b. |
By-pass (pump output pressure regulator) |
Байпас (регулятор выходного давления насоса) |
8с. |
Pump motor connection |
Соединительные устройства для электродвигателя |
|
|
насоса |
9.- |
BAR WITH COVER |
Планка для очистки фильтродержателя |
10.- |
GROUNDS BIN |
Бункер для молотого кофе |
{{011 (9)
Приступая к монтажу, проверьте следующее
•Убедитесь в том, что напряжение, поперечное сечение электрического кабеля и параметры магнитотеплового автомата (3) (20А) соответствуют данной модели. Отключающее устройство должно находиться в доступном месте, должно отключать все полюса, и расстояние между разомкнутыми контактами отключающего устройства должно быть более 3 мм. Рекомендуется смонтировать дифференциальное устройство защитного отключения (УЗО), у которого ток срабатывания не превышает
30 мА.
•Убедитесь в том, что диаметр сливной трубы (4) составляет
не менее 35 мм.
• Убедитесь в том, что главный кран (5) имеет трубную резьбу типоразмер “3/8 Gas”.
ПРИМЕЧАНИЕ. Подключение к источнику электрической энергии и к водопроводу должно быть выполнено в соответствии с действующим законодательством, применимым на месте монтажа.
4
Кофемашина
Монтаж
1.Поставьте машину ровно, пользуясь регулируемыми ножками. ПРИМЕЧАНИЕ. В соответствии с правилами техники безопасности, наклон по отношению к горизонтали должен быть не более 1 углового градуса.
2.Разместите изделие, как показано на рисунке (в зависимости от модели, электродвигатель насоса (8) находится внутри машины). В этом случае, трубка (А) присоединяется непосредственно к нижнему крану (6с) устройства для водоподготовки (6).
ПРИМЕЧАНИЕ. Кофемолку можно ставить с любой стороны кофемашины.
ВНИМАНИЕ! Электрические кабели для подключения к источнику электрической энергии и к насосу (для тех моделей, у которых насос монтируется снаружи машины), находятся в нижней передней части машины.
Для того, чтобы вытянуть кабели наружу для подключения к источнику электрической энергии, выполните следующее:
-снимите крышку (1) и выньте нижний лоток (2);
-разрежьте стяжку, которая служит для крепления кабелей к шасси; затем
-поставьте на место крышку (1) и нижний лоток (2).
3.Сливную трубку (В) присоедините к воронке (2р) на машине и к сливной трубке (4).
4.С помощью короткой гибкой трубки (С) соедините главный кран (5) с верхним краном (6b) устройства для водоподготовки.
5.С помощью короткой гибкой трубки (D) соедините нижний
кран (6с) устройства для водоподготовки со впуском (8а) насоса (в соответствии с моделью).
ПРИМЕЧАНИЕ. Прежде чем подключить трубку ко впуску (8а), откройте кран (5) и дайте возможность воде в течение 2 минут циркулировать по системе для водоподготовки (6), чтобы из водяного контура были удалены любые оставшиеся загрязнения.
6.С помощью длинной гибкой трубки (А) соедините впуск машины
свыпуском насоса (8а).
7.Откройте главный кран (5) и убедитесь в том, что в контуре отсутствуют утечки.
8.Кабель (Е) присоедините к клеммам в коробке с клеммами (8с) на электродвигателе насоса (в соответствии с моделью).
5
