КОНВЕРТОР ИНТЕРФЕЙСОВ - TDMoIP

QFC-P4S2XXH2



РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

1. МЕРЫ БЕЗОПАСНОСТИ

Перед началом работы с оборудованием рекомендуется изучить настоящее Руководство. При работе с оборудованием необходимо соблюдение требований «Правил техники безопасности при

эксплуатации электроустановок потребителей». Запрещается работать с оборудованием лицам, не допущенным к работе в соответствии с требованиями

техники безопасности в установленном порядке. Оборудование QTECH укомплектовано электронными компонентами, чувствительными к статическому

электричеству и ния случаев выхода из строя, необходимо соблюдать следующие правила:

к качеству заземления. Вследствие этого, для надежной работы аппаратуры и исключе-

• При работе с аппаратурой необходимо соблюдать меры защиты от статического электричества полупроводниковых приборов и микросхем согласно ОСТ 92-1615-74. Все работы необходимо производить с применением антистатического наручного браслета, соединенного с общей шиной заземления через резистор 1МОм.

• Перед подключением оборудования QTECH к источнику питания, необходимо предварительно заземлить корпус оборудования, используя клемму защитного заземления (если клемма заземления предусмотрена конструкцией). Крепление заземляющего провода к клемме заземления должно быть надежно зафиксировано. Величина сопротивления между клеммой защитного заземления и земляной шиной не должна превышать 0,1 Ом.

• Перед подключением к оборудованию QTECH измерительных приборов и компьютера, их необходимо предварительно заземлить. Разность потенциалов между корпусами оборудования QTECH и измерительных приборов не должна превышать 1В.

• Во избежание выхода из строя оптических модулей оборудования QTECH, запрещается подавать на вход оптический сигнал, мощность которого превышает максимально допустимое значение для конкретной модели

ПРЕДПРИЯТИЕ - ИЗГОТОВИТЕЛЬ НЕ НЕСЕТ ГАРАНТИЙНЫХ ОБЯЗАТЕЛЬСТВ НА ПОСТАВЛЯЕМОЕ ОБОРУДОВАНИЕ ПРИ НЕСОБЛЮДЕНИИ ПОТРЕБИТЕЛЕМ ПРАВИЛ ЭКСПЛУАТАЦИИ ОБОРУДОВАНИЯ.

оборудования.

+7(495) 797-3311 www.qtech.ru Москва, Новозаводская ул., 18, стр. 1

2. ОБЗОР

QFC-P4S2xxH2/QFC-P4S2xxH2 – конвертор интерфейсов, предназначенный для передачи трафика с временным разделением каналов (потоков Е1), по сетям пакетной коммутации.

Конвертор выпускается в стоечном исполнении - 19”, 1U. Поток Е1 имеет структуру, основанную на временном разделении каналов и обеспечивает передачу дан-

ных с постоянной скоростью 2048 кбит/с. Сигнал, сформированный по технологии TDM, занимает фиксированную полосу в ального времени, таких как голос и видео.

Параметр QoS характеризуется небольшими задержками распространения, стабильным временем передачи сигнала, постоянной битовой скоростью, низкими значениями джиттера и другими параметрами.

С другой стороны, базовая технология коммутации пакетов Ethernet основана на статистическом мультиплексировании и ля, что обеспечивает оптимальное использование ресурсов канала передачи данных в целом. При этом для приложений, работающих в режиме реального времени, не гарантируется достаточное качество сервиса - QoS.

До недавнего времени, для передачи голоса и данных существовали отдельные сети, основанные на различных технологиях передачи различных типов информации по сетям пакетной коммутации.

Оборудование TDM-over-IP позволяет организовать эмуляцию прозрачного канала Е1 через сети пакетной коммутации с обеспечением качества сервиса QoS, удовлетворяющего требованиям основных приложений, использующих традиционные каналы Е1. Одна из наиболее широко применяемых схем – передача Е1 по радиоканалу

канале передачи и может обеспечивать QoS для передачи приложений в режиме ре-

не подразумевает наличия фиксированной полосы пропускания для каждого пользовате-

. В соответствии с современными требованиями, должна обеспечиваться возможность

при помощи недорогих устройств Radio-Ethernet.

3. ПАРАМЕТРЫ КОНВЕРТОРА

• Поддержка и легкий в использовании WEB интерфейс

• Поддержка SNMP, V1 и V2, управление в СУ QNMS

• Поддержка топологий точка-точка и точка-многоточка (при использовании с другими типами

конверторов)

• 4 прозрачных Е1

• 2 порта доступа Ethernet

• 2 Ethernet UPLINK, 1+1 (резервный канал)

• Стабильность несущей частоты Е1, низкая величина джиттера

• Предотвращение потери пакетов, обеспечение фреймовой структуры

• Поддержка инкапсуляции в Ethernet или в UDP/IP

• Высокая эффективность использования полосы канала

• Локальная и удаленная индикация состояния потоков Е1 (LOS и AIS)

• Поддержка установки VLAN ID и приоритета для каждого Е1

• Возможность обновления software и hardware

3.1. ПАРАМЕТРЫ ИНТЕРФЕЙСА E1

Соответствие рекомендациям ITU-T G.703 Импеданс 120 Ом Тип коннектора RJ45

PCM

Минимальное значение задержки распространения (End-to-end delay)≤10ms Сдвиг частоты (в режиме синхронизации adaptive timing)≤5ppm Джиттер (в режиме синхронизации adaptive timing)≤0,1UI

4 потока Е1

+7(495) 797-3311 www.qtech.ru Москва, Новозаводская ул., 18, стр. 1

3.2. ПАРАМЕТРЫ ИНТЕРФЕЙСА UPLINK

2 интерфейса Ethernet 10/100Base-TX Аuto-MDI/MDIX Тип коннектора RJ-45 Поддержка резервного канала 1+1 или в качестве интерфейса для стэкирования Поддержка WEB интерфейса через любой Ethernet порт Внимание! По умолчанию IP-адрес 192.168.1.2 маска 255.255.255.0

3.3. ПАРАМЕТРЫ ИНТЕРФЕЙСА DATA

2 интерфейса Ethernet 10/100Base-TX Аuto-MDI/MDIX Тип коннектора RJ-45 Возможность установки VLAN ID и приоритета трафика Возможность подключения локальной сети или использование для стэкирования

3.4. ЭЛЕКТРОПИТАНИЕ

Два слота для установки блоков питания на -48 В и ~220 В в любом сочетании. Внимание! Блоки питания в комплект не входят

От сети переменного тока：220 В (100~260)В/50Гц – QFC-PWR-220

От сети постоянного тока：-48 В (-36~-72)В – QFC-PWR-48

Потребляемая мощность： ≤4 Вт

3.5. ГАБАРИТНЫЕ РАЗМЕРЫ, ВЕС

Габариты: 440мм(Ш) х 44мм(В) х 231мм(Г) Вес: 2,5 кг

4. ОСНОВНЫЕ СХЕМЫ ВКЛЮЧЕНИЯ

4.1. ТОПОЛОГИЯ ТОЧКА-ТОЧКА

Конвертор предназначен для прозрачной передачи четырёх каналов Е1 по сетям пакетной коммутации и трафика локальных сетей.

Рисунок 4.1.1. – Топология точка-точка.

На рисунке 4.1.1, представлена пара конверторов TDM-over-IP, обеспечивающих прозрачную передачу четырёх потоков Е1 с голосовым трафиком, для передачи по сетям пакетной коммутации, между BSC и

+7(495) 797-3311 www.qtech.ru Москва, Новозаводская ул., 18, стр. 1

базовой станцией, PBX и PCM мультиплексором, по топологии PTP с использованием в качестве транспорта технологии Radio-Ethernet.

4.2. ТОПОЛОГИЯ ТОЧКА-МУЛЬТИТОЧКА

Рисунок 4.1.2. – Топология точка-мультиточка.

На рисунке 4.1.2 представлена топология PTMP, позволяющая агрегировать (от четырёх) и распределять трафик (на четыре направления), при условии использования в качестве оконечных конверторов QFC-

P1SAH2 или QFC-P1SDH2, или в других пропорциях, в случае использования других типов конверторов TDMoIP.

4.3. ПЕРЕДАЧА Е1 ПО РАДИОКАНАЛУ

Одна из наиболее широко применяемых схем – передача Е1 по радиоканалу при помощи недорогих устройств Radio-Ethernet ведущих производителей. На рисунке 4.3.1 показана схема подключения для передачи Е1 по радиоканалу. Рисунок 4.3.1.А – рекомендуемая схема включения, рисунок 4.3.1.Б не рекомендуемая схема.

Внимание! При совместной работе конвертора с оборудованием Radio-Ethernet, порт Uplink конвертора в большинстве случаев соединяется кабелем с модулем, располагаемым на крыше здания. Для предотвращения поражения персонала и повреждения оборудования высоковольтным электрическим разрядом молнии, необходимо обеспечить надежное заземление оборудования. Отсутствие надежного заземления может вызвать также значительные потери пакетов и привести к существенному ухудшению качества связи.

Рисунок 4.3.1. - Передача Е1 по радиоканалу.

+7(495) 797-3311 www.qtech.ru Москва, Новозаводская ул., 18, стр. 1

5. РЕЖИМЫ СИНХРОНИЗАЦИИ

5.1. СИНХРОНИЗАЦИЯ

Так как сети пакетной коммутации не поддерживают механизм передачи синхросигнала, как это имеет место в сетях TDM, конвертор TDM-over-IP обеспечивает восстановление синхросигнала на выходе канала Е1. Качество восстановления синхросигнала обеспечивает уход частоты не более ±5ppm, джиттер не более 0,1UI. Такой режим восстановления синхросигнала называется Adaptive timing. Так же имеется возможность синхронизации от встроенного вен другой режим синхронизации - Loop back Timing. Оба режима синхронизации представлены на рисунке 5.1.1.А и рисунке 5.1.1.Б.

Оба конвертора, работающие в паре, в большинстве случаев могут нормально функционировать в режиме Adaptive (этот режим установлен по умолчанию).

В отдельных случаях, установка другого режима синхронизации может улучшить качество связи. Например, конвертор подключенный к опорному источнику синхронизации (master station), рекомендуется установить в режим Loop back Timing, а конвертор подключенный к удаленному оборудованию рекомендуется установить в режим Adaptive.

Установка режима Adaptive для конвертора, подключенного к удаленному оборудованию (slave station), необходима для обеспечения синхронизации сквозного канала.

Время, необходимое для синхронизации локального и удаленного конверторов при начале установки соединения, может достигать несколько минут. В течение этого времени, возможно, появление ошибок и слипов.

В таблице 5.1.1 представлены возможные рекомендуемые тельно терминальных устройств А и В, рисунок 5.1.2.

генератора – Local. Для отдельных приложений более эффекти-

Рисунок 5.1.1. – Режимы синхронизации.

(slave station),

режимы синхронизации конверторов относи-

+7(495) 797-3311 www.qtech.ru Москва, Новозаводская ул., 18, стр. 1

Рисунок 5.1.2. – Схема включения.

Таблица 5.1.1. – Возможные режимы синхронизации.

ройства A

терминального уст-

Режим синхронизации

master master

master master adaptive adaptive

master slave

slave master

ройства В

терминального уст-

Режим синхронизации

сторона A

QFC-P (TDM-over-IP),

Режим синхронизации

loop back loop back

adaptive adaptive

loop back adaptive

adaptive adaptive

adaptive loop back

adaptive adaptive

сторона B

QFC-P (TDM-over-IP),

Режим синхронизации

Устройства А и В синхронизация

Описание

синхронная

плезиохронная

slave slave Не доступно

6. АРХИТЕКТУРА СИСТЕМЫ И ОПИСАНИЕ ИНДИКАЦИИ

6.1. ФУНКЦИОНАЛЬНАЯ ДИАГРАММА

Рисунок 6.1.1. – Общая функциональная диаграмма конверторов TDMoIP.

+7(495) 797-3311 www.qtech.ru Москва, Новозаводская ул., 18, стр. 1

Поток Е1 инкапсулируется в Ethernet кадры с IP или без IP заголовков. Кадры передаются в Ethernet switch через MII интерфейс (Media Independent Interface) и далее отправляются через адаптивный порт Uplink. Ethernet кадры из двух клиентских портов (локальных, в случае их наличия, в зависимости от модели) также отправляются через порт Uplink, но с низким уровнем приоритета, чем данные потоков E1.

В обратном направлении,

данные из порта Uplink сортируются в Ethernet switch. Данные кроме Е1 передаются локальным портам Ethernet (в случае их наличия, зависит от модели). Пакеты, содержащие данные Е1, посылаются в TDM/Packet обработку для того, чтобы повторно собрать оригинальный поток данных, и восстановить синхронизацию E1, которые являются основным элементом устройства.

6.2. ВНЕШНИЙ ВИД КОНВЕРТОРА

Рисунок 6.2.1. – Фронтальный вид конвертора.

Рисунок 6.2.2. – Тыльная сторона конвертора с установленными блоками питания QFC-PWR-48 и QFC-PWR-220.

Рисунок 6.2.3. – Внешний вид и габариты конвертора.

+7(495) 797-3311 www.qtech.ru Москва, Новозаводская ул., 18, стр. 1

6.3. ОПИСАНИЕ СВЕТОДИОДНОЙ ИНДИКАЦИИ

Таблица 6.3.1. – Описание индикаторов.

Индикатор Цвет индикатора Состояние

Ready Зеленый

Мигает: Нормальная работа; Горит или Погашен: инициализация или системный сбой.

PWR Зеленый

PWRFAIL

1-2

100M

Uplink1

Uplink2

Data1

Data2

FDX

Uplink1

Uplink2

Data1

Data2

Link/Act

Uplink1

Uplink2

Data1

Data2

Красный

Зелёный

Зеленый

Горит: Питание включено; Погашен: Питание выключено или системный сбой.

Горит: Блок питания выключен/не подключён к источни-

ку/отсутствует питание/или не установлен;

Погашен: Блок установлен, питание включено.

Горит: 100 Мбит/c; Погашен: 10 Мбит/c;

Горит: Дуплекс; Погашен: Полу-дуплекс;

Горит: Наличие соединения; Мигает: Обмен данными; Погашен: Соединение отсутствует.

E1 LOS

1-4

PKTLOS

1-4

FAR-END UP

1-4

+7(495) 797-3311 www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

Красный

Зеленый

Горит: Потеря сигнала на приёме (LOS) Погашен: Нормальное состояние; Мигает: Отсутствие сигнала на приёме удаленного конвертора

(AIS).

1-4 – Номера интерфейсов Е1

Горит: Потеря Ethernet кадров; Погашен: Нормальное состояние; Мигает: Потеря пакетов Е1.

1-4 – Номера интерфейсов Е1

Горит: MAC удалённого устройства достижим по соответствую- щему потоку;

Погашен: MAC удалённого устройства не достижим по соответствующему потоку;

6.4. НАЗНАЧЕНИЕ DIP ПЕРЕКЛЮЧАТЕЛЕЙ

Таблица 6.4.1. – Назначение DIP переключателей.

№ DIP Обозначение Описание

1 RA ON: Индикация на светодиодах аварий удалённых интерфейсов Е1;

OFF: Индикация на светодиодах аварий локальных интерфейсов Е1;

2 - Зарезервирован

3 - Зарезервирован

4 MATN ON: Запуск цикла с сервисным IP адресом 192.192.192.192.

OFF: Установить текущий IP (установленный для использования в WEB интерфейсе).

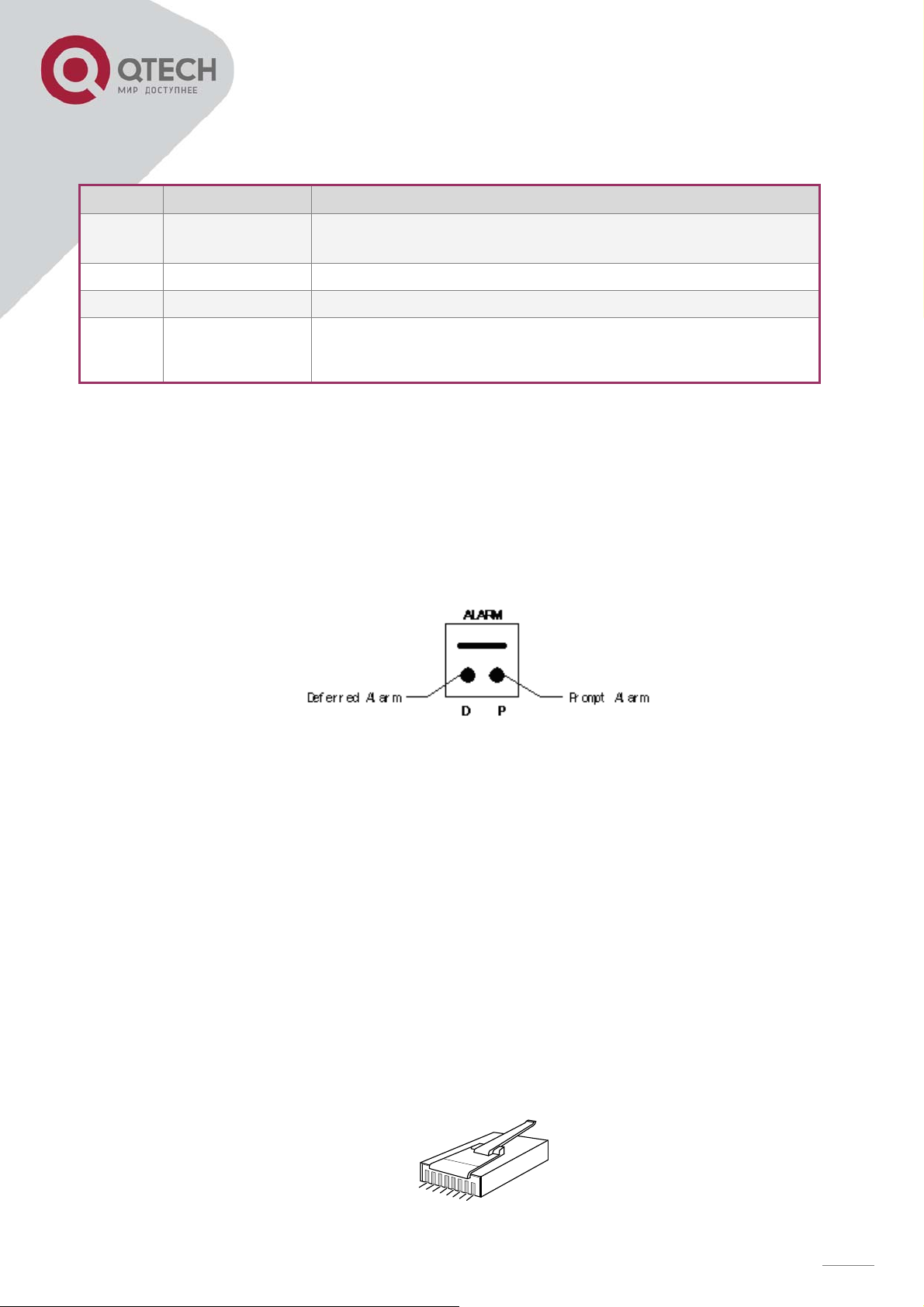

6.5. НАЗНАЧЕНИЕ РАЗЪЁМА ALARM, И ЕГО КОНТАКТОВ

Разъём аварийной тревоги системы, предусматривает подключение светового табло или других устройств оповещения, и поддерживает 2 типа тревоги:

• критическая тревога (требующая незамедлительной реакции оператора) – контакт Р (рисунок 6.5.1).

• отсроченная тревога – контакт D (рисунок 6.5.1).

Назначение контактов разъёма указано на рисунке 6.5.1.

Рисунок 6.5.1. – Назначение контактов разъёма сигнализации.

7. ИНСТАЛЛЯЦИЯ КОНВЕРТОРА

7.1. ПОДКЛЮЧЕНИЕ ИНТЕРФЕЙСОВ Е1

Перед подключением интерфейсов E1 к другим устройствам, уточните тип разъёма, назначение контактов, и волновое сопротивление интерфейса.

Интерфейс конвертора поддерживает два типа волнового сопротивления:

120 Ом – для витой пары (предустановленный режим); 75 Ом – для коаксиального кабеля;

Для смены волнового сопротивления линии c 120 Ом на 75 Ом, внутри конвертора, на печатной плате, необходимо изменить конфигурацию перемычек

CNM25, CNM26 – разомкнуть контакты 1 и 2, и замкнуть 2 и 3.

с позиционным обозначением на плате CNM20, CNM24,

Рисунок 7.1.1. – Нумерация выводов на разъёме RJ-45.

+7(495) 797-3311 www.qtech.ru Москва, Новозаводская ул., 18, стр. 1

Таблица 7.1.1. – назначение контактов интерфейса Е1.

№ контакта 1 2 3 4 5 6 7 8

Назначение Rx+ Rx- GND Tx+ Tx- GND - -

Для подключения коаксиального кабеля необходим переходной кабель BH4.851.122, состоящий из одного разъёма RJ-45 и двух BNC, рисунок 7.1.2.

Рисунок 7.1.2. – Кабель BH4.851.122.

7.2. ПОДКЛЮЧЕНИЕ ИНТЕРФЕЙСА UPLINK И DATA

Для подключения необходимо изготовить кабель с использованием UTP CAT-5 или выше. Обратите внимание, что длина кабеля не должна превысить 100 метров.

UPLINK и DATA порты конвертора поддерживают функцию Аuto-MDI/MDIX, что позволяет соединять его с другим сетевым устройством прямым или кроссовым кабелем.

Таблица 7.2.1. – назначение контактов интерфейса Uplink.

№ контакта

Назначение Rx+ Rx- Tx+ GND GND Tx- GND GND

2 3 4 5 6 7 8

8. НАСТРОЙКА КОНФИГУРАЦИИ КОНВЕРТОРА. WEB ИНТЕРФЕЙС.

Конвертор управляется через любой Ethernet порт, по умолчанию IP адрес 192.168.1.2 маска

255.255.255.0, Login: root, Password: root. Пароль можно изменить в настройках «Change Password».

8.1. РАЗДЕЛ STATUS

+7(495) 797-3311 www.qtech.ru Москва, Новозаводская ул., 18, стр. 1

8.1.1. Подраздел Equipment Status

Рисунок 8.1.1.1. – Подраздел Equipment Status.

8.1.2. Подраздел Line Status

+7(495) 797-3311 www.qtech.ru Москва, Новозаводская ул., 18, стр. 1

Рисунок 8.1.2.1 – Подраздел Line Status

8.1.3. Подраздел Alarm Log

Рисунок 8.1.3.1. – Подраздел Alarm Log.

8.2. РАЗДЕЛ LINE TEST

8.2.1. Подраздел Line Loopback

Рисунок 8.2.1.1. – Подраздел Line Loopback.

Rx->Tx Control – внешняя петля по потоку Е1 - LLop. Tx->Rx Control – внутренняя петля по потоку Е1 на удалённом конверторе - RLop.

Кнопка «Submit» - применить изменение.

Установка заворота осуществляется выбором потока и типа заворота галочкой “ ”.

Внимание! Одновременно нельзя ставить оба типа заворотов RLop и LLop.

+7(495) 797-3311 www.qtech.ru Москва, Новозаводская ул., 18, стр. 1

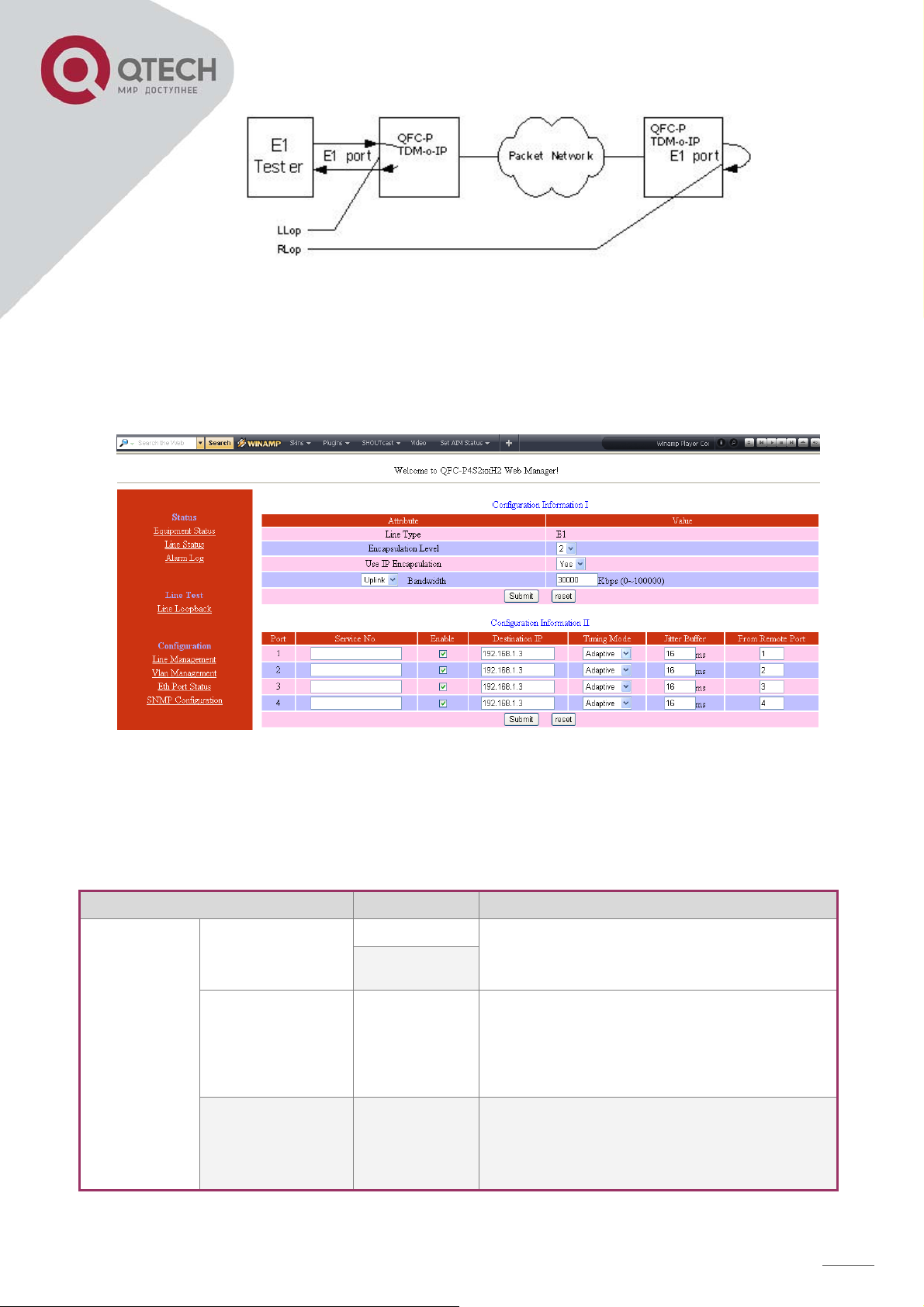

Рисунок 8.2.1.2. – Внешний локальный и внутренний удалённый завороты.

8.3. РАЗДЕЛ МЕНЮ CONFIGURATION

8.3.1. Подраздел Line Management Е1

Рисунок 8.3.1.1 .– Подраздел Line Management Е1.

В поле Service No можно прописать символьные имена потоков, при этом необходимо не использовать символы, такие как «/, \».

Таблица 8.3.1.1. – Описание полей страницы Line Management.

Параметры Назначение Описание

УправлениеE1

+7(495) 797-3311 www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

Уровень инкапсуляции

Encapsulation Level

Use IP Encapsulation Yes

E1 Выбор типа потока Е1 или Т1.

1~5

По умолчанию: E1

Внимание! Для данной модели, только Е1.

Уровень инкапсуляции (множитель). Размер кадра данных E1 соответствует 256*N байт, где N=1~5 - множитель. Чем больше размер пакета, тем больше данных инкапсулировано в каждый пакет – тем больше задержка из конца в конец.

По умолчанию N=2.

Использование в качестве несущих для инкапсулируемых данных потоков Е1 UDP дейтаграммы и IP пакета. Эффективность использования полосы пропускания будет уменьшена.

Режим выбран по умолчанию.

Uplink

Bandwidth

Data

Port 1-4 Индекс интерфейса Е1

Service No Имя потока Текстовое имя или описание потока.

Enable

Destination IP

Adaptive

Timing Mode

Loop back

Clock

Использование в качестве несущего для инкапсулируемых данных потоков Е1 Ethernet кадра.

Установка пропускной способности портов Uplink. При установке значения получаем DataPortBandwidt=UplinkBandwidth-n*E1, где n – количество указанных и используемых потоков Е1.

Предустановленное значение 30000 кбит/c.

UplinkBandwidth=DataPort Bandwidth+n*E1, где n – количество указанных и используемых потоков Е1.

Разрешить работу интерфейса Е1.

По умолчанию: разрешено.

IP адрес удалённого конвертора, на который будет транслироваться поток Е1.

По умолчанию 192.168.1.3.

Режим восстановления синхросигнала, раздел 5.

По умолчанию режим – Adaptive.

Jitter Buffer 2~120ms

From remote port

8.3.2. Подраздел Vlan Configuration

Рисунок 8.3.2.1 – Подраздел Vlan Configuration

Установка размера джиттер буфера. Диапазон 2~120 мс.

По умолчанию 16 мс.

Выбор индекса интерфейса Е1 на удалённом конверторе, на который будет транслироваться поток.

Для ответного конвертора с одним Е1 = 1, с двумя Е1 = 1-

2, с четырьмя Е1 = 1-4, с восьмью Е1 = 1-8.

+7(495) 797-3311 www.qtech.ru Москва, Новозаводская ул., 18, стр. 1

Таблица 8.3.2.1. – Описание полей страницы Vlan Configuration.

Параметры Назначение Описание

Port Номер и назначение интерфейса

Service No Заданное имя интерфейса

Настройка

VLAN

E1 VLAN

Configuration

Data VLAN

Configuration

Enable

VLAN

Priority

Van ID

Port Номер и назначение интерфейса

Service No Заданное имя интерфейса

Enable

VLAN

Untag

Priority

Van ID

При установке флага разрешается вставка байт отведённых под VLAN ID и приоритезации, для обеспечения QoS потоков Е1.По умолчанию режим без тегов VLAN.

Установка приоритета трафика потока Е1, от 0 до 7, чем выше индекс, тем выше приоритет.

Предустановленное значение - 5

Установка VLAN ID. Диапазон (0-4095).

Предустановленное значение - 2662.

При установке флага разрешается вставка байт отведённых под VLAN ID и приоритезации, для обеспечения QoS трафика подключённых LAN.По умолчанию режим без тегов VLAN.

Тип исходящего с порта трафика – снимать метку (если трафик тегированный) или нет.

Установка приоритета трафика LAN от 0 до 7, чем выше индекс, тем выше приоритет.

Предустановленное значение - 0

Установка VLAN ID для входящего трафика. Диапазон (0-

4095).

Предустановленное значение - 1.

8.3.3. Подраздел Eth Port Status

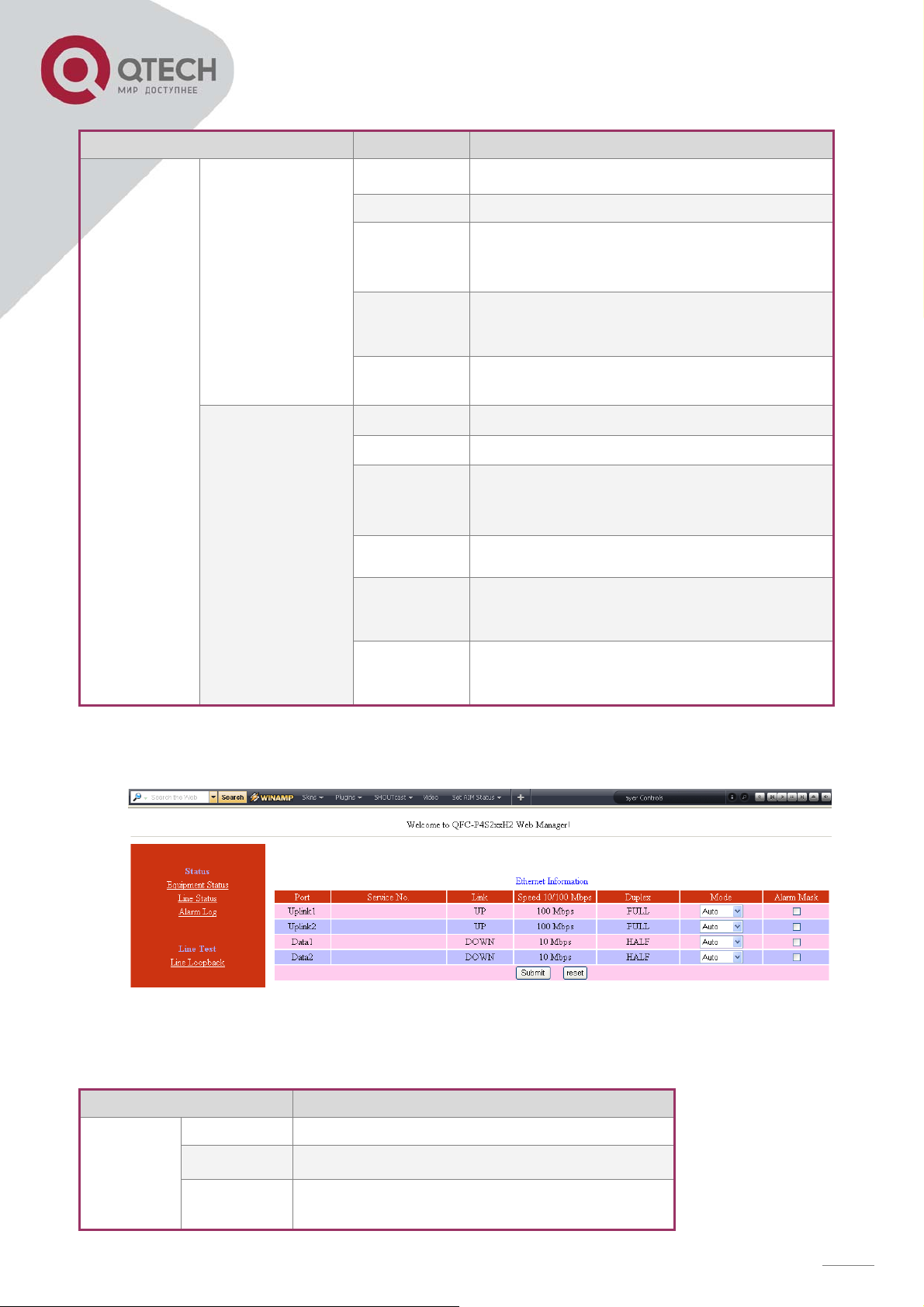

Рисунок 8.3.3.1. – Подраздел Eth Port Status.

Таблица 8.3.3.1. – Описание полей страницы Eth Port Status.

Параметры Описание

Port Номер и назначение интерфейса

Eth Port Status

Service No Заданное имя интерфейса

Link

Статус интерфейса - Link(Up/Down)

+7(495) 797-3311 www.qtech.ru Москва, Новозаводская ул., 18, стр. 1

Speed 10/100Mbps

Duplex Режим работы – full/half

Mode

Alarm mask Установка маскирования аварий

Текущая скорость интерфейса 10/100 Мбит/с

Выбор режима работы Ethernet порта:

Auto

100Mfull

10Mfull

100M half

10M half

По умолчанию - автоопределение

8.3.4. Подраздел SNMP Configurations

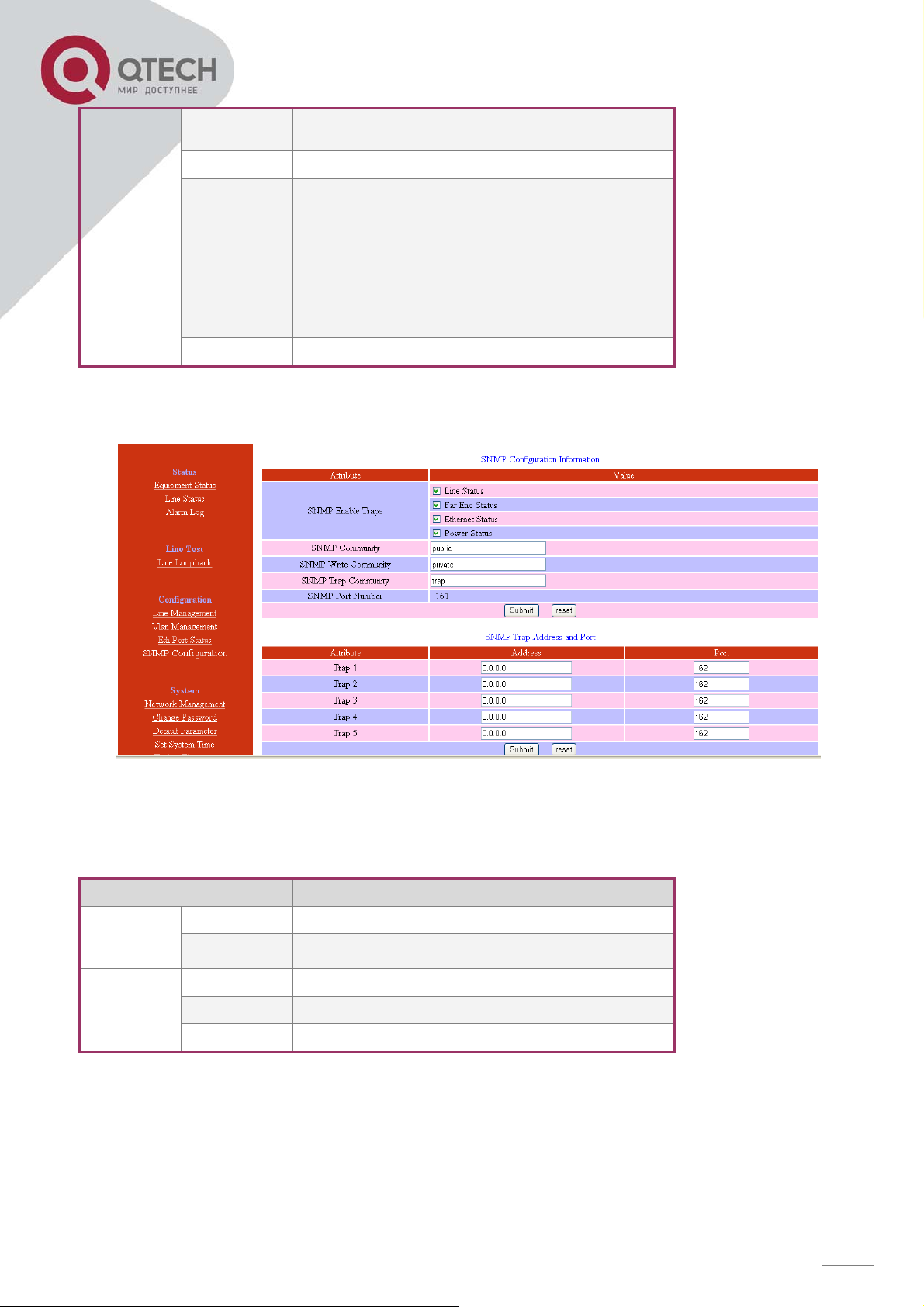

Рисунок 8.3.4.1. – Подраздел SNMP Configurations.

Таблица 8.3.4.1. – Описание полей страницы SNMP Configurations.

Параметры Описание

SNMP Confi-

gurations

SNMP Trap

Address and

Port

Attribute Атрибуты настройки SNMP

Value Устанавливаемые значения параметров SNMP

Attribute Номера трап серверов

Address Адрес трап сервера

Port Порт

+7(495) 797-3311 www.qtech.ru Москва, Новозаводская ул., 18, стр. 1

8.4. РАЗДЕЛ МЕНЮ SYSTEM

8.4.1. Подраздел Network Management

Рисунок 8.4.1.1. – Подраздел Network Management.

Таблица 8.4.1.1. – Описание полей страницы Network Management.

Параметр Назначение Описание

Network

Management

Uplink1 Service No

Uplink2 Service No

Data1

Service No

Data2

Service No

IP Address

Sub mask

Gateway IP Address

Имя интерфейса Uplink или его описание

Имя интерфейса Data или его описание

Установка IP адреса конвертора; IP по умолчанию 192.168.1.2.

Установка маска подсети;

Маска по умолчанию 255.255.255.0.

Установка IP адреса шлюза;

IP по умолчанию 192.168.1.1

Внимание! Кнопка «Submit» - означает применить изменения, «Reset» - сброс, отмена.

8.4.2. Подраздел Change Password

Рисунок 8.4.2.1. – Подраздел смены текущего пароля Change Password.

+7(495) 797-3311 www.qtech.ru Москва, Новозаводская ул., 18, стр. 1

Current password – текущий пароль, по умолчанию root; New password - новый пароль; Confirm new password – повтор нового пароля.

После выполнения процедуры по смене пароля, система выдаёт сообщение о результатах - New password has been modified Successfully!

8.4.3. Подраздел Default Parameter

Рисунок 8.4.3.1. – Подраздел сброса настроек к заводским установкам - Default Parameter.

Для сброса конфигурации, необходимо кнопкой Confirm подтвердить и выполнить перезагрузку конвертора.

Рисунок 8.4.3.2. – Перезагрузка конвертора после сброса конфигурации.

8.4.4. Подраздел Set System Time

Рисунок 8.4.4.1. – Подраздел установки системного времени Set System Time.

Внимание! Взятое из системы, и установленное в конвертор, время сохраняется в ОЗУ устройства и под-

держивается в нём до выключения питания.

+7(495) 797-3311 www.qtech.ru Москва, Новозаводская ул., 18, стр. 1

8.4.6. Подраздел Update Firmware

Рисунок 8.4.6.1. – Подраздел обновления прошивок Update Firmware.

Внимание! Не используйте данную возможность без особых на то указаний и наличия инструкций.

8.4.7. Подраздел Device Configuration

Рисунок 8.4.7.1. – Подраздел сохранения в файл и загрузки конфигурации из файла.

8.4.8. Подраздел Save

Рисунок 8.4.8.1. – Сохранение изменений конфигурации – Save.

+7(495) 797-3311 www.qtech.ru Москва, Новозаводская ул., 18, стр. 1

8.4.9. Подраздел Reboot

Рисунок 8.4.9.1. – Подраздел перезагрузки устройства – Reboot.

+7(495) 797-3311 www.qtech.ru Москва, Новозаводская ул., 18, стр. 1

QTECH QFC-P4S2XXH2 User Manual [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual

ОГЛАВЛЕНИЕ

1. МЕРЫ БЕЗОПАСНОСТИ

2. ОБЗОР

3. ПАРАМЕТРЫ КОНВЕРТОРА

4. ОСНОВНЫЕ СХЕМЫ ВКЛЮЧЕНИЯ

5. РЕЖИМЫ СИНХРОНИЗАЦИИ

6. АРХИТЕКТУРА СИСТЕМЫ И ОПИСАНИЕ ИНДИКАЦИИ

7. ИНСТАЛЛЯЦИЯ КОНВЕРТОРА
