КОНВЕРТОР ИНТЕРФЕЙСОВ
(TDM-over-IP)
QFC-P4S2ADH2
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

ОГЛАВЛЕНИЕ

МЕРЫ БЕЗОПАСНОСТИ .......................................................................................................... 3
ОБЗОР ПАРАМЕТРЫ КОНВЕРТОРА ОСНОВНЫЕ СХЕМЫ ВКЛЮЧЕНИЯ РЕЖИМЫ СИНХРОНИЗАЦИИ АРХИТЕКТУРА СИСТЕМЫ И ОПИСАНИЯ ИНДИКАЦИИ НАСТРОЙКА КОНВЕРТОРА ЧЕРЕЗ WEB ИНТЕРФЕЙС ИНСТАЛЛЯЦИЯ КОНВЕРТОРА
........................................................................................................................................ 4
................................................................................................... 4
........................................................................................ 5
................................................................................................. 6
………………………………………8
................................................... 10
............................................................................................. 16
2
+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

1. МЕРЫ БЕЗОПАСНОСТИ

Перед началом работы с оборудованием рекомендуется изучить настоящее Руководство.
При работе с оборудованием необходимо соблюдение требований «Правил техники безопасно­сти при эксплуатации электроустановок потребителей».
Запрещается работать с оборудованием лицам, не допущенным к работе в соответствии с требованиями техники безопасности в установленном порядке.
Оборудование QTECH укомплектовано электронными компонентами, чувствительными к стати­ческому электричеству и к качеству заземления. Вследствие этого, для надежной работы аппаратуры и исключения случаев выхода из строя, необходимо соблюдать следующие правила:
- При работе с аппаратурой необходимо соблюдать меры защиты от статического электриче­ства полупроводниковых приборов и микросхем согласно ОСТ 92-1615-74. Все работы необходимо производить с применением антистатического наручного браслета, соединенного с общей шиной заземления через резистор 1МOм.
- Перед подключением оборудования QTECH к источнику питания, необходимо предварительно заземлить корпус оборудования, используя клемму защитного заземления (если клемма заземления предусмотрена конструкцией). Крепление заземляющего провода к клемме заземления должно быть надежно зафиксировано. Величина сопротивления между клеммой защитного заземления и земляной шиной не должна превышать 0,1 Ом.
- Перед подключением к оборудованию QTECH измерительных приборов и компьютера, их необходимо предварительно заземлить. Разность потенциалов между корпусами оборудования
QTECH и измерительных приборов не должна превышать 1В.
- Во избежание выхода из строя оптических модулей оборудования QTECH, запрещается
подавать на вход оптический сигнал, мощность которого превышает максимально допустимое значение для конкретной модели оборудования.
ПРЕДПРИЯТИЕ - ИЗГОТОВИТЕЛЬ НЕ НЕСЕТ ГАРАНТИЙНЫХ ОБЯЗАТЕЛЬСТВ НА ПОСТАВЛЯЕМОЕ ОБОРУДО­ВАНИЕ ПРИ НЕСОБЛЮДЕНИИ ПОТРЕБИТЕЛЕМ ПРАВИЛ ЭКСПЛУАТАЦИИ ОБОРУДОВАНИЯ.
3
+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

2. ОБЗОР

QFC-P4S2ADH2 – конвертор интерфейсов предназначен для передачи трафика с временным разделением каналов по сетям пакетной коммутации (TDM over IP). Конвертор выпускается в стоечном исполнении.
Поток Е1 имеет структуру, основанную на временном разделении каналов и обеспечивает передачу данных с постоянной скоростью 2048 кбит/с. Сигнал, сформированный по техноло­гии TDM, занимает фиксированную полосу в канале передачи и может обеспечивать QoS для передачи приложений в режиме реального времени, таких как голос и видео.
Параметр QoS характеризуется небольшими задержками распространения, стабильным време­нем передачи сигнала, низкими значениями джиттера.
С другой стороны, базовая технология коммутации пакетов Ethernet основана на статисти­ческом мультиплексировании и не подразумевает наличия фиксированной полосы пропускания для каждого пользователя, что обеспечивает оптимальное использование ресурсов канала передачи данных в целом. При этом для приложений, работающих в режиме реального времени, не гарантируется достаточное качество сервиса QoS.
До недавнего времени, для передачи голоса и данных существовали отдельные сети, основанные на различных технологиях. В соответствии с современными требованиями, должна обеспечиваться возможность передачи различных типов информации по сетям пакет­ной коммутации.
Оборудование QFC-P (TDM-over-IP) позволяет организовать эмуляцию прозрачного канала Е1 через сети пакетной коммутации с обеспечением качества сервиса QoS, удовлетворяющего требованиям основных приложений, использующих традиционные каналы Е1. Одна из наиболее широко применяемых схем – передача Е1 по радиоканалу при помощи недорогих устройств
RadioEthernet.

3. ПАРАМЕТРЫ КОНВЕРТОРА

Поддержка и легкий в использовании WEB-интерфейс
Поддержка топологий точка-точка и точка-многоточка
До 4-х прозрачных Е1
UPLINK 1+1 (резервный канал)
Стабильность несущей частоты Е1, низкая величина джиттера
Предотвращение потери пакетов, обеспечение фреймовой структуры PCM
Высокая эффективность использования полосы канала
Локальная и удаленная индикация состояния потоков Е1 (LOS и AIS)
3.1 ПАРАМЕТРЫ ИНТЕРФЕЙСА E1
Соответствие рекомендациям ITU-T G.703
Импеданс 120
Тип коннектора RJ45
Задержка распространения (End-to-end delay) ≤10ms
Сдвиг частоты (режим синхронизации adaptive timing) ≤10ppm
Джиттер (режим синхронизации adaptive timing) ≤0.1UI
4
+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru
3.2 ПАРАМЕТРЫ ИНТЕРФЕЙСА ETHERNET 10/100BASE-TX
Соответствие рекомендациям IEEE 802.3
10M/100M Adaptive
Half/Full Duplex Adaptive
Поддержка 802.1Q
3.3 ПАРАМЕТРЫ ИНТЕРФЕЙСА UPLINK
1+1 поддержка резервного канала
Поддержка WEB интерфейса через любой порт UPLINK, IP-адрес по умолчанию
192.168.1.2 маска 255.255.255.0
3.4 ЭЛЕКТРОПИТАНИЕ
От сети переменного тока220В (165~265)В/50Гц
От сети постоянного тока-48В (-38~-62)В
Потребляемая мощность 10Вт
3.5 ГАБАРИТНЫЕ РАЗМЕРЫ, ВЕС
440 мм (Ш)х 44 мм (В)х 231 мм (Г)
2,5 кг

4. ОСНОВНЫЕ СХЕМЫ ВКЛЮЧЕНИЯ

Конвертор QFC-P (TDM-over-IP) предназначен для передачи до 4–х прозрачных каналов Е1 по сетям пакетной коммутации.
Рисунок 1 – Топология точка-точка.
В примере, приведенном на рисунке 1, пара конверторов QFC-P (TDM-over-IP) обеспечивает четыре прозрачных канала Е1 для передачи по сетям пакетной коммутации голосового трафика между PBX и выносом, BSC и BTS. В это же время компьютеры обмениваются данными через локальный порт Ethernet на QFC-P. Эта конфигурация гарантирует, что каналы E1 получат более высокий приоритет, чем компьютерные данные, для обеспечения максимально­го качества (QoS).
5
+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru
Рисунок 2 – Топология точка-многоточка.
Рисунок 3 - Передача Е1 по радиоканалу.
Одна из наиболее широко применяемых схем – передача Е1 по радиоканалу при помощи недорогих устройств RadioEthernet. Конвертор QFC-P (TDM-over-IP) имеет профайлы предустановок для обеспечения совместной работы с оборудованием RadioEthernet ведущих производителей, на рисунке 3 показана схема подключения для передача Е1 по
радиокана-
лу: слева рекомендуемая схема включения, справа не рекомендуемая схема.
Предупреждение: при совместной работе конвертора с оборудованием RadioEthernet, порт Uplink конвертора в большинстве случаев соединяется кабелем с модулем, располагаемым
на крыше здания. Для предотвращения поражения персонала и повреждения оборудования высоковольтным электрическим разрядом молнии, необходимо обеспечить надежное заземле­ние оборудования. Отсутствие надежного заземления может вызвать также значительные потери пакетов и привести к существенному ухудшению качества связи.

5. РЕЖИМЫ СИНХРОНИЗАЦИИ

Так как сети пакетной коммутации не поддерживают механизм передачи синхросигнала, как это имеет место в сетях TDM, конвертор QFC-P (TDM-over-IP) обеспечивает восстановление синхросигнала на выходе канала Е1. Качество восстановления синхросигнала обеспечивает уход частоты не более 5ppm, джиттер не более 0.1UI.
Такой режим восстановления синхросигнала называется Adaptive timing. Для отдельных приложений более эффективен другой режим синхронизации, Loop back timing.
6
+7(495) 797-3311
Р
с
Р
с
Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

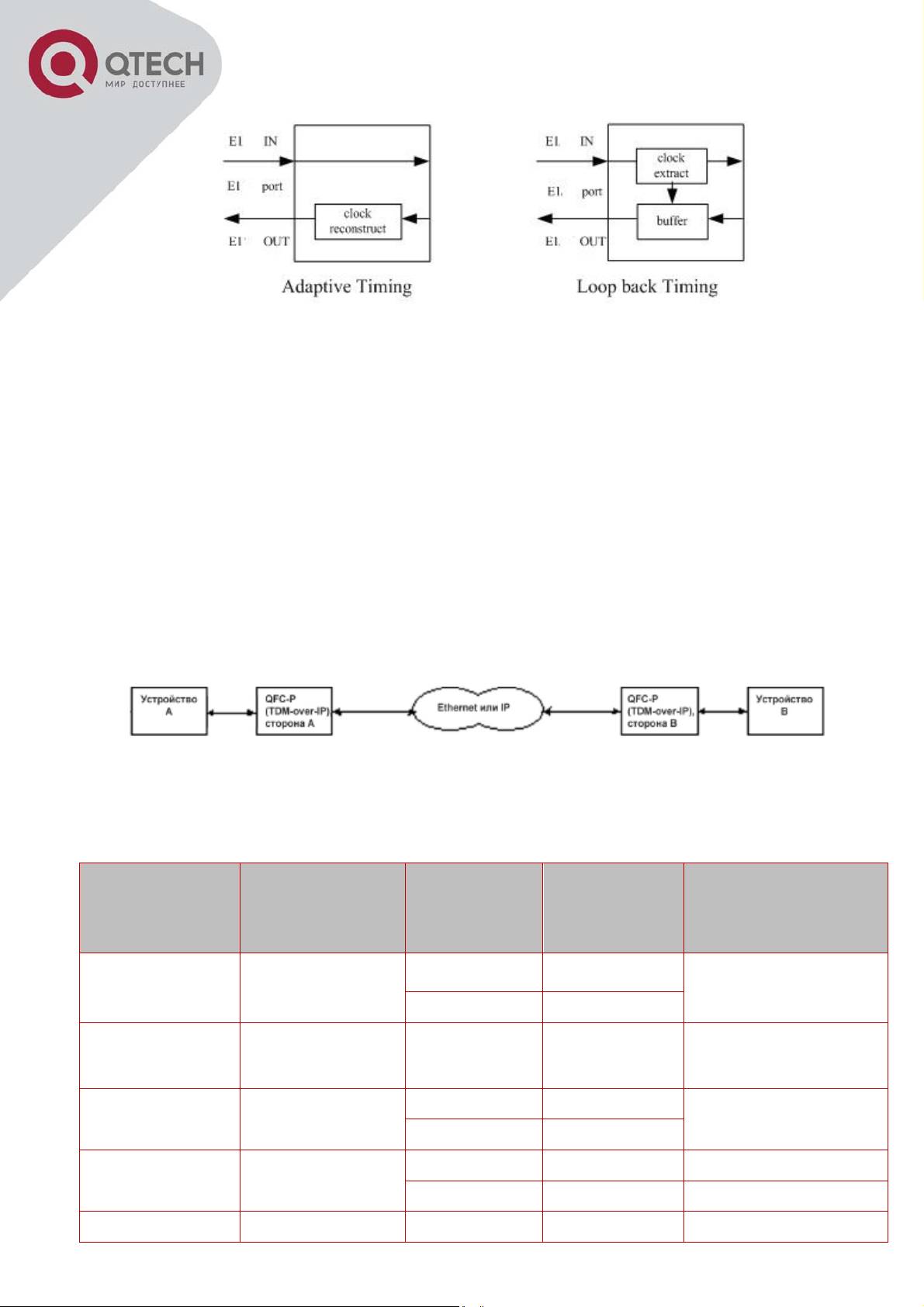

Рисунок 4 – Режимы синхронизации.
Оба конвертора QFC-P (TDM-over-IP), работающие в паре, в большинстве случаев могут нормально функционировать в режиме adaptive (этот режим установлен по умолчанию).
В отдельных случаях, установка другого режима синхронизации может улучшить качество связи. Например, конвертор QFC-P (TDM-over-IP), подключенный к опорному источнику синхронизации (master station), рекомендуется установить в режим loop back, а конвер­тор QFC-P (TDM-over-IP), подключенный к удаленному оборудованию (slave station), рекомендуется установить в режим adaptive.
Установка режима adaptive для конвертора QFC-P (TDM-over-IP), подключенного к удален­ному оборудованию (slave station), необходима для обеспечения синхронизации сквозного канала.
Время, необходимое для синхронизации локального и удаленного конверторов при начальной установки соединения, может достигать несколько минут. В течение этого времени, возможно, появление ошибок и проскальзываний.
Рисунок 5 – Режим синхронизации.
Таблица 1 – Режимы синхронизации.
Режим
синхронизации
устройства A
Режим
синхронизации
устройства B
ежим
инхронизации
QFC-P
сторона A
ежим
инхронизации
QFC-P
сторона B
Описание
master master
loop back loop back
adaptive adaptive
Устройства А и В син­хронизация синхронная
Устройства А и В
master master adaptive adaptive
синхронизация плезиохронная
loop back adaptive
master slave
adaptive adaptive
adaptive loop back
slave master
adaptive adaptive
slave slave Не доступно
7
+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

6. АРХИТЕКТУРА СИСТЕМЫ И ОПИСАНИЕ ИНДИКАЦИИ

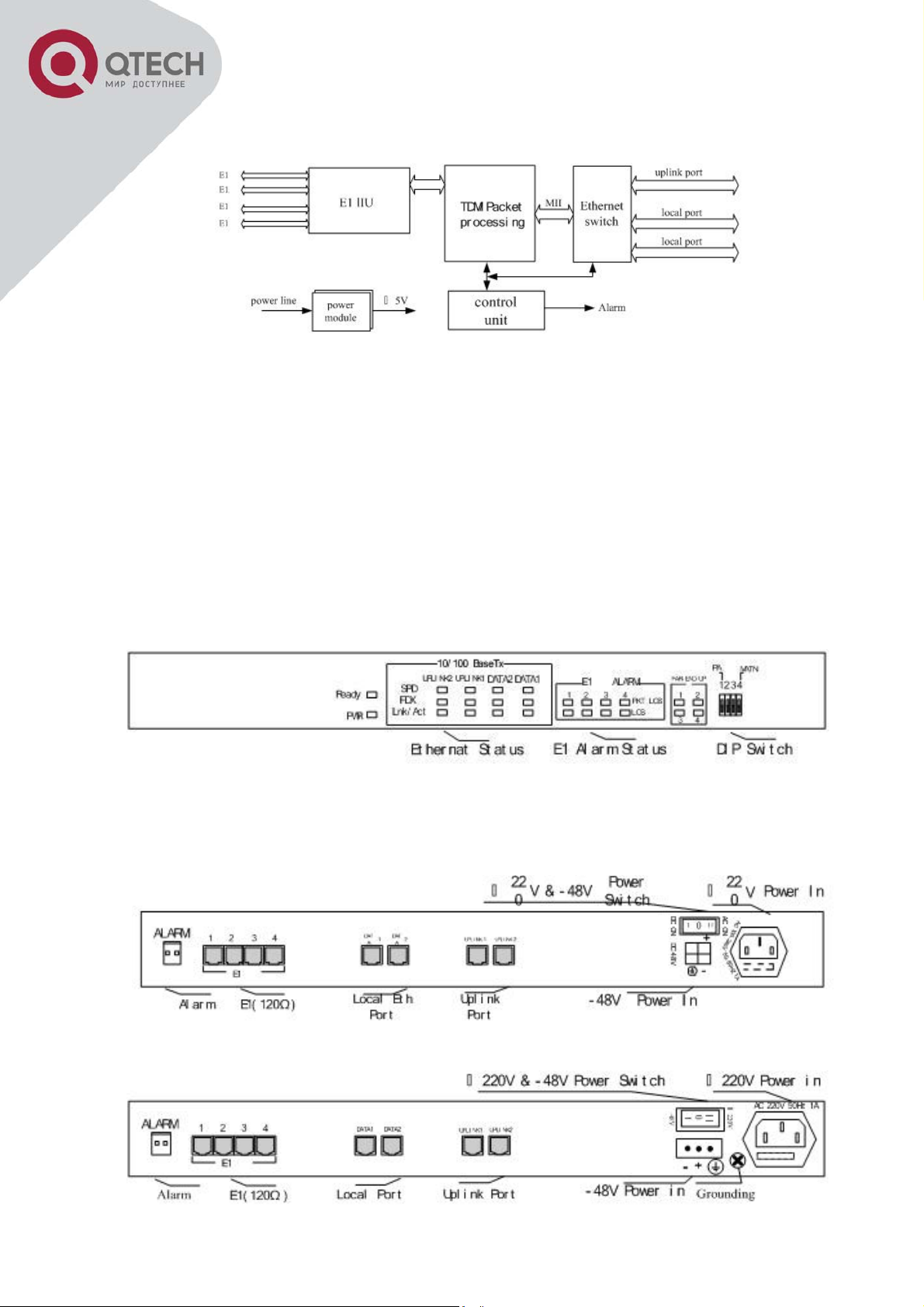

Рисунок 6 – Функциональная схема.
Поток Е1 данных помещаются в Ethernet кадры с/или без IP заголовков. Пакеты передаются к Ethernet switch через MII (Media Independent Interface) интерфейс, отправляются через адаптивный порт Uplink. Ethernet кадры c 2 клиентских (локальных) портов также отправляются через порт Uplink, но с низким уровнем приоритета, чем потоки E1.
В обратном направлении, данные из порта Uplink сортируются в Ethernet switch. Данные кроме Е1 передаются локальным портам Ethernet. Пакеты, содержащие данные Е1, посылают­ся в TDM/Packet обработку для того, чтобы повторно собрать оригинальный поток данных, и возвратить синхронизацию E1, которые являются основным элементом устройства.
6.1 ФРОНТАЛЬНАЯ ПАНЕЛЬ
Рисунок 7 – Фронтальная панель конвертора.
6.2 ТЫЛЬНАЯ ПАНЕЛЬ
Рисунок 8 – Тыльная панель конвертора, вариант 1.
Рисунок 9 –
Тыльная панель конвертора, вариант 2.
8
+7(495) 797-3311
т
п
Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru
Рисунок 10 – Переключатель аварии системы.
6.3 ОПИСАНИЕ СВЕТОДТОДНОЙ ИНДИКАЦИИ
Таблица 2 – Описание индикаторов.
Индикатор Цвет индикатора Состояние
Ready
PWR
LOS
1~4
PKTLOS
1~4
SPD
Зеленый
Зеленый
Красный
Красный
Зеленый
Мигает: нормальная работа; Горит или Погашен: инициализация или
системный сбой.
Горит: питание включено; Погашен: питание выключено.
Горит: потеря сигнала (LOS)
Погашен: нормальное состояние;
Мигает: нет сигнала с удаленной сто-
роны (AIS).
Внимание! Индикация зависит от со- стояния переключателя №1 RA,
аблица
3.
Горит: потеря Ethernet кадров;
Погашен: нормальное состояние;
Мигает:
отеря пакетов с трафиком от
Е1.
Индикатор скорости порта Ethernet.
Горит: 100М;
Погашен: 10М.
Горит: наличие соединение;
Link/Act
Зеленый
Мигает: обмен данными;
Погашен: нет соединения.
Горит: Full-duplex;
FDX
Зеленый
Погашен: Half-duplex.
Статус пакетной связи
Число MAC адресов, удалённо связанных
Far-end UP
n=1~4
Зеленый
с локальным. В режиме Slave n=1, в режиме Master n=2~4.
Горит: Норма, удаленный MAC достижим.
Погашен: удалённый MAC недостижим, в
то время как ARP активизирован или отключён.
9
+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru
6.4 НАЗНАЧЕНИЕ DIP ПЕРЕКЛЮЧАТЕЛЕЙ
Таблица 3 – Описание DIP переключателей.
Обозначение Состояние ON Состояние OFF
RA
2~3
MATN
Индикация состояния удаленного устройства
- Зарезервировано
Вызов сервисного IP адре­са: 192.192.192.192
Индикация состояния локального устройства
Нормальное состояние
(пользовательская установка)

7. НАСТРОЙКА КОНВЕРТОРА ЧЕРЕЗ WEB ИНТЕРФЕЙС

Конвертор управляется через любой порт Uplink, по умолчанию IP адрес 192.168.1.2 маска
255.255.255.0, логин root, пароль root. Пароль можно изменить в настройках «Change
Password». Логин и пароль вводится в меню «Configuration».
Внимание! Изменение всей конфигурации из меню «Configuration» вступят в силу только после нажатия кнопки «Submit» и после перезагрузки устройства, тогда как изменение из меню «Line test» loop back вступят в силу после нажатия кнопки «Submit».
1.
2.
3.
4.
Рисунок 11 – Стартовая страница WEB интерфейс.
10
+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru
7.1 УСТАНОВКА ЗАВОРОТОВ ПО Е1 ПОТОКАМ

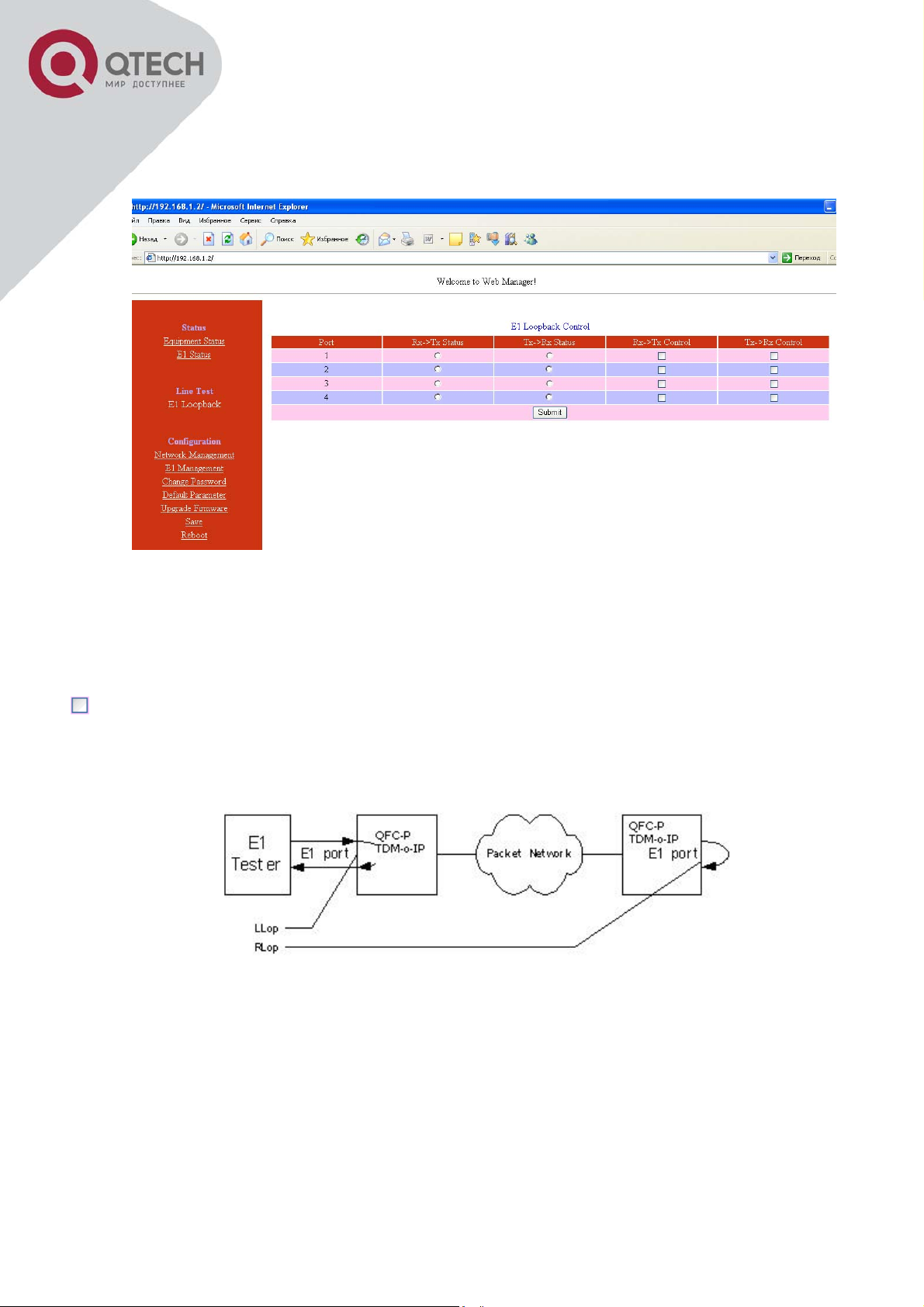

Рисунок 12 – Статус заворотов по Е1.
RLop (Tx->Rx), LLop (Rx->Tx) - установка петель осуществляется выбором потока галкой
”, одновременно нельзя поставить оба типа заворотов RLop и LLop.

Рисунок 13 – Внешняя и внутренняя петля.

7.2 МЕНЮ CONFIGURATION

В данном меню находятся настройки сети, установка IP адресов, настройки Е1, сброс настроек на настройки по умолчанию, смена пароля.
11
+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

Рисунок 14 – Настройка сетевых параметров.

Рисунок 15 – Настройка Е1.

12
+7(495) 797-3311
м
б
т
ф
о
У
в
р
Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru
аблица 4 – Описание настройки конвертора через WEB интерфейс.
Т
Обозначение
Значение Описание
IP Address IP адрес по умолчанию 192.168.1.2
Network
Management
E1
Management
Submask Маска по умолчанию 255.255.255.0
Gateway IP
Address
Шлюз по умолчанию 192.168.1.1
E1 E1
Поток Е1
Уровень инкапсуляции
(множитель). Раз
кадра данных E1 соответствует 256*N
Encapsulation
Level
1~5
где N=1~5. Чем больше размер паке больше данных инкапсулированных в каждый IP пакет или Ethernet кадр.
Значение по умолчанию 2.
дать IP адрес источника и назначения. Эф-
ективность полосы пропускания будет
уменьшена.
не используется, пИнкапсуляция
пропускная способность. По умолчанию No.
Позволяет задавать тип сервиса в IP пакете. По умолчанию 0x00
становка полосы пропускания для порта
Use IP
Encapsulation
IP TOS
Uplink Band-
width
Yes
No
IP адрес конвертора назначения.
В случае PTMP топологии, нужно
Destination IP
для каждого потока Е1, IP адрес конвертора назначения и номер его интерфейса Е1.
По умолчанию 192.168.1.3
ер
айт,
а, тем
. Необходимо за-Активация IP инкапсуляции
вышенная
.Uplink. По умолчанию 15000 бит/с
выста
ить
Adaptive
осигнала Режим восстановления синхр
Timing Mode
Loopback
Jitter Buffer
4~120ms
Enable VLAN
По умолчанию Adaptive.
Установка размера джитте
р буфера. Диапазон
4~120 мс. По умолчанию 16 мс.
ировано, то Если использование VLAN актив
приоритетом является Е1 с установленным.
VLAN ID
тановка TPID, VLAN ID,и приоритет кад
Ус
ов.
ли полоса пропускания канала будет меньше, чем необходимая скорость передачи для
Ес uplink, то будут наблюдаться ошибки по потокам E1. Полоса пропускания должна быть выше или равна требуемой при использовании N*E1.
13
+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru
Для локального устройства не обязательно указывать МАС адрес удаленного устройства, он может быть получен из ARP запроса, но следует указать IP адрес конвертора назначения.
Рисунок 16 – Изменение пароля.
Рисунок 17 – Сброс настроек на начальные.
14
+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

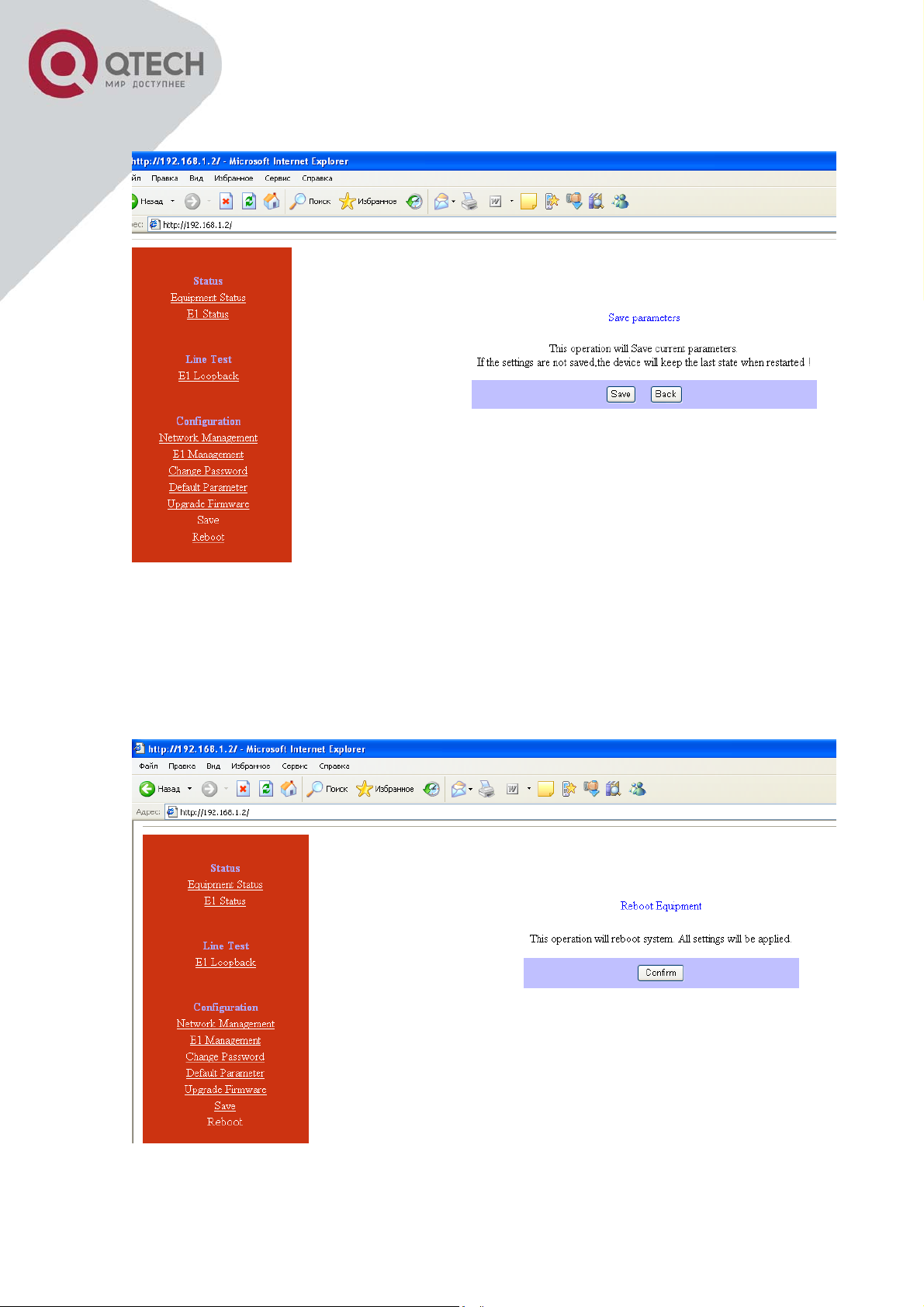

Рисунок 18 – Сохранения параметров.
Рисунок 19 – Перезагрузка устройства.
15
+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

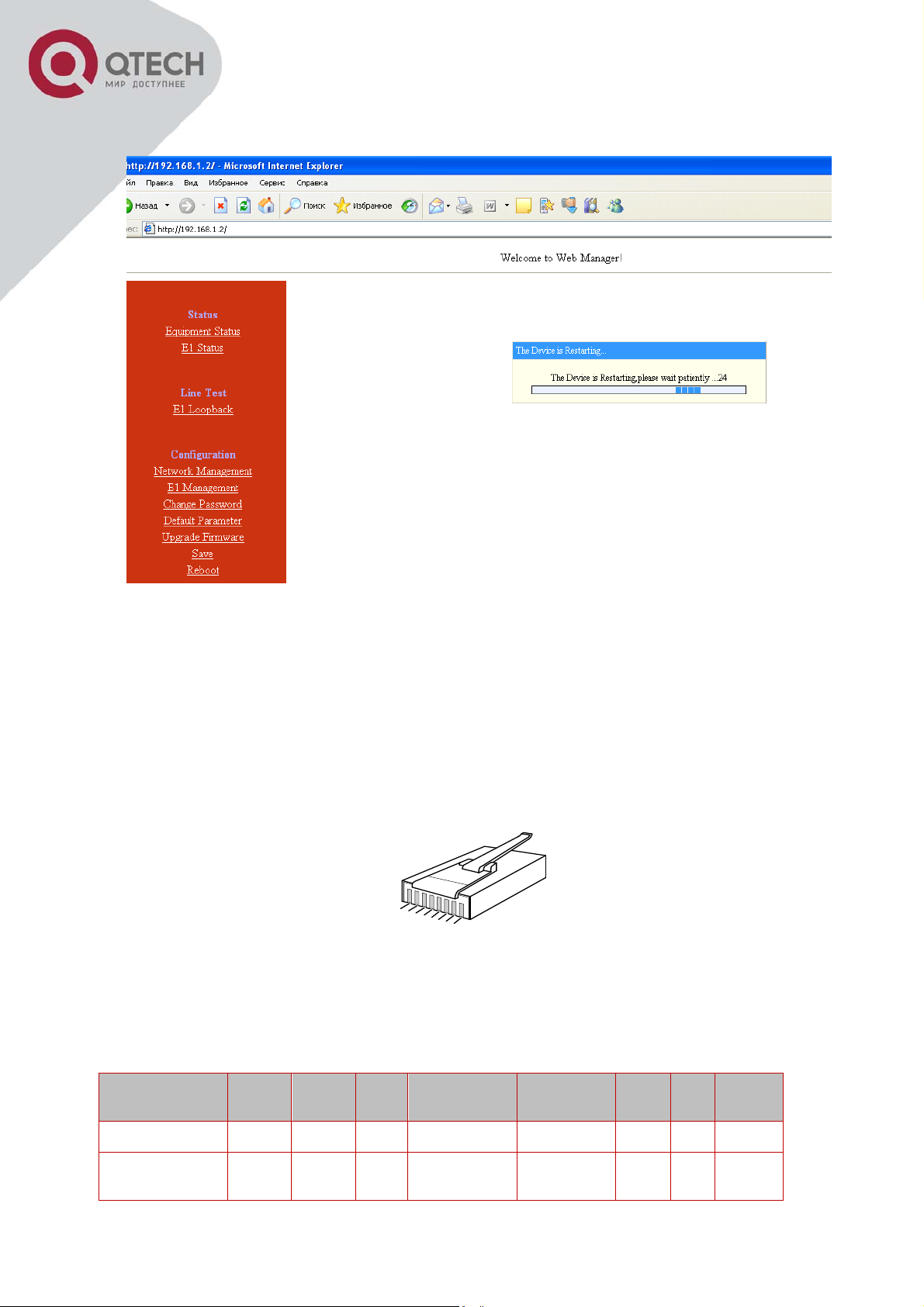

Рисунок 20 – Процесс перезапуска устройства.

8. ИНСТАЛЛЯЦИЯ КОНВЕРТОРА

8.1 ПОДКЛЮЧЕНИЕ ИНТЕРФЕЙСОВ Е1
Перед подключением интерфейсов E1 к другим устройствам, уточните тип разъёма, назначе­ние контактов, и волновое сопротивление интерфейса.
1
8
Рисунок 21 – Нумерация выводов на разъёме RJ-45.
Таблица 5 – назначение контактов интерфейса Е1 (120/75 Ом).
№ контакта
RJ-45
Назначение
BNC
1 2 3 4 5 6 7 8
Tx+ Tx- GND Rx+ Rx- GND - -
BNC_R
Skin
BNC_R
Core
- BNC_T Core BNC_T Skin - - -
16
+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru
8.2 ПОДКЛЮЧЕНИЕ ИНТЕРФЕЙСА ETHERNET
Для подключения необходимо изготовить кабель с использованием UTP CAT-5 или выше. Обратите внимание, что длина кабеля не должна превысить 100 метров.
Ethernet порт мультиплексора поддерживает функцию auto-MDI/MDIX, что позволяет соеди­нять его с другим сетевым устройством прямым или кроссовым кабелем.
Таблица 6 – назначение контактов интерфейса Еthernet.
№ контакта
1
2 3 4 5 6 7 8
Назначение RxD+ RxD- TxD+ TxD-
Таблица 7 – назначение контактов интерфейса Uplink.
№ контакта
1
2 3 4 5 6 7 8
Назначение RxD+ RxD- TxD+ GND GND TxD- GND GND
17
Loading...
