КОНВЕРТОР ИНТЕРФЕЙСОВ
(ИНВЕРСНЫЙ МУЛЬТИПЛЕСОР)

QFC-P16S4AR-G v1
QFC-P16S4DR-G v1






РУКОВОДСТВО ПО КОНФИГУРАЦИИ

[phone]
Москва, Новозаводская ул., 18, стр. 1
[e-mail]
www.qtech.ru

ОГЛАВЛЕНИЕ

МЕРЫ БЕЗОПАСНОСТИ ........................................................................................... 3

ОБЗОР ......................................................................................................................... 4

ИСПОЛЬЗОВАНИЕ КОМАНД ИНТЕРФЕЙСА ........................................................... 4

ИСПОЛЬЗОВАНИЕ КОМАНД СИСТЕМЫ ................................................................. 5

КОНФИГУРИРОВАНИЕ ИНТЕРФЕЙСОВ E1 ............................................................ 7

КОНФИГУРИРОВАНИЕ ИНТЕРФЕЙСОВ ETHERNET ........................................... 10

КОНФИГУРАЦИЯ SFP ИНТЕРФЕЙСА .................................................................... 17

КОНФИГУРАЦИЯ ИНТЕРФЕЙСА EOPDH (EOPIF) ................................................ 19

КОНФИГУРАЦИЯ РЕЖИМА ПЕРЕДАЧИ ................................................................ 23

КОНФИГУРАЦИЯ СЕТЕВОГО ПРОТОКОЛА .......................................................... 29

СХЕМЫ ТИПОВОГО ПРИМЕНЕНИЯ И КОНФИГУРАЦИИ .................................... 36

ОРГАНИЗАЦИЯ КАНАЛА УПРАВЛЕНИЯ И СОХРАНЕНИЕ ИЗМЕНЕННОЙ

КОНФИГУРАЦИИ УДАЛЕННОГО КОНВЕРТОРА ................................................... 48

2

[phone]
Москва, Новозаводская ул., 18, стр. 1
[e-mail]
www.qtech.ru

1. МЕРЫ БЕЗОПАСНОСТИ

Перед началом работы с оборудованием рекомендуется изучить настоящее Руководство.

При работе с оборудованием необходимо соблюдение требований «Правил техники безопасно­сти при эксплуатации электроустановок потребителей».

Запрещается работать с оборудованием лицам, не допущенным к работе в соответствии с
требованиями техники безопасности в установленном порядке.

Оборудование QTECH укомплектовано электронными компонентами, чувствительными к стати­ческому электричеству и к качеству заземления. Вследствие этого, для надежной работы
аппаратуры и исключения случаев выхода из строя, необходимо соблюдать следующие
правила:

- При работе с аппаратурой необходимо соблюдать меры защиты от статического электриче­ства полупроводниковых приборов и микросхем согласно ОСТ 92-1615-74. Все работы
необходимо производить с применением антистатического наручного браслета, соединенного
с общей шиной заземления

через резистор 1МОм.

- Перед подключением оборудования QTECH к источнику питания, необходимо предварительно
заземлить корпус оборудования, используя клемму защитного заземления (если клемма
заземления предусмотрена конструкцией). Крепление заземляющего провода к клемме
заземления должно быть

надежно зафиксировано. Величина сопротивления между клеммой защитного заземления и
земляной

шиной не должна превышать 0,1 Ом.

- Перед подключением к оборудованию QTECH измерительных приборов и компьютера, их
необходимо предварительно заземлить. Разность потенциалов между корпусами оборудования

QTECH и измерительных приборов не должна превышать 1В.

- Во избежание выхода из строя оптических модулей оборудования QTECH, запрещается

подавать на вход оптический сигнал, мощность которого превышает максимально допустимое
значение для конкретной модели оборудования.

ПРЕДПРИЯТИЕ - ИЗГОТОВИТЕЛЬ НЕ НЕСЕТ ГАРАНТИЙНЫХ ОБЯЗАТЕЛЬСТВ

НА ПОСТАВЛЯЕМОЕ ОБОРУДОВАНИЕ ПРИ НЕСОБЛЮДЕНИИ ПОТРЕБИТЕЛЕМ

ПРАВИЛ ЭКСПЛУАТАЦИИ ОБОРУДОВАНИЯ.

3

[phone]
Москва, Новозаводская ул., 18, стр. 1
[e-mail]
www.qtech.ru

2. ОБЗОР

Конвертор интерфейсов, с функцией инверсного мультиплексора, QFC-P16S4AR-G/QFC-
P16S4DR-G - устройство

через группу потоков Е1 (до

Конвертор имеет как порт RS232 для локальной конфигурации, так и SNMP порт к которому
можно подключаться по Telnet, и осуществлять реконфигурацию и мониторинг устройств.
Устройство поддерживается в СУ QTECH.

• до 16 потоков Е1;

• поддержка VCAT и LCAS;

• организация до 16 групп;

• GFP инкапсуляция;

• поддержка 802.1Q, Q-in-Q.

позволяющее передавать Ethernet трафик через PDH/SDH сети

16 потоков).

3. ИСПОЛЬЗОВАНИЕ КОМАНД ИНТЕРФЕЙСА

3.1 ВЫЗОВ ПОМОЩИ ПРИ НАБОРЕ КОМАНД

Команда Описание

help

abbreviated-command-entry ?

abbreviated-command-entry<Tab>

?

Получение краткого описания о

системе помощи.

Получение списка команд, которые начи­наются с указанной последовательности
символов (abbreviated-command-entry):

Пример:

System> en?

enable

Добавление незаконченной команды.

Пример:

System# show ver <TAB>

System# show version

Вывод списка команд в текущей ветке.

Пример:

System# ?

Вывод всех ключевых слов для указанной
команды

command ?

Команда выдает краткую информацию помо­щи о возможных вариантах.

Пример:

System# show ?

4

[phone]
Москва, Новозаводская ул., 18, стр. 1
[e-mail]
www.qtech.ru

3.2 ВЫВОД ИСТОРИИ КОМАНД

В буфере, временно сохраняется до 20 ранее введённых команд. Для просмотра истории
команд необходимо выполнить команду history.

Пример:

System> enable

Password:

System# hi <TAB>

System# history

Enable

3.3 СВОЙСТВА РЕДАКТИРОВАНИЯ

<стрелка ↑>: вывод последней введённой команды (команд);

<стрелка ↓>: перебор списка ранее введённых команд;

<стрелка ←>: перевод курсора влево;

<стрелка →>: перевод курсора вправо;

<пробел>: установка пробела;

<CTRL+d>: удаление символа в позиции курсора;

<CTRL+a>: перевод курсора в начало строки;

<CTRL+e>: перевод курсора в конец строки;

<CTRL+k>: удаление всех символов после курсора;

<CTRL+x>: удаление всех символов перед курсором;

4. ИСПОЛЬЗОВАНИЕ КОМАНД СИСТЕМЫ

4.1 БАЗОВАЯ СИСТЕМА КОМАНД И КОНФИГУРАЦИИ

clear – очистки текущего экрана терминала.

list – вывод всего списка команд присущего текущей ветке.

4.2 УПРАВЛЕНИЕ КОНФИГУРАЦИОННЫМ ФАЙЛОМ И СТАРТОВОЙ КОНФИГУРАЦИЕЙ

4.2.1 Файл конфигурации

Имя файла текущей конфигурации системы: startup_config.conf;

Файл конфигурации может быть сохранён в системе после изменений, с использованием
команды, write.

При внесении изменений изменения хранятся в running configuration, после выполнения
команды write, конфигурация записывается в startup configuration.

После выполнения команды write конфигурация вступает в силу без перезагрузки.

5

[phone]
Москва, Новозаводская ул., 18, стр. 1
[e-mail]
www.qtech.ru

Для удаления файла startup configuration необходимо использовать команду erase. После
перезагрузки устройство загрузится со стартового файла по умолчанию.

Файл конфигурации может быть загружен в устройство через FTP/TFTP протоколы, c исполь­зованием команды download.

Файл конфигурации может быть выгружен из устройства через FTP/TFTP протоколы, c
использованием команды upload.

Пример выгрузки конфигурационного файла на основе протокола TFTP

Шаг Команда Описание

1

upload (system-boot|startup-

config)(ftp|tftp)

2 Следование текстовым предложениям

Выбор типа выгружаемого файла

и протокола обмена

Ввод IP адреса ftp|tftp серве-

ра, порта и имени файла

System# upload startup-config tftp

Please input server IP Address : 192.168.4.80 //IP адрес ПК с TFTP сервером

Please input TFTP port(default 69):

Please input TFTP Server File Name: startup_config.conf //Имя файла с расширением

Are you sure[Y/N]:y

uploading, please wait... finish

Copy file successfully!

System#

При непосредственном подключении ПК к конвертору (не через маршрутизаторы сети), IP
адреса интерфейсов (ПК и конвертора) должны находиться в одной подсети.

Внимание! Конвертор позволяет выгружать и сохранять файл конфигурации под любым
именем, но загружать его позволяет только с именем и расширением startup_config.conf.

Аналогичные процедуры можно выполнить и с FTP сервером, за исключением ввода имени и
пароля, пользователя директории, на FTP сервере.

4.2.2 Системный файл

Системный файл отвечает за функции устройства и имеет следующее имя: qfc_p16s4xr_g.z.

Системный файл может быть загружен в устройство через FTP/TFTP протоколы, c использо­ванием команды download.

Системный файл может быть выгружен из устройства через FTP/TFTP протоколы, c использо­ванием команды upload.

Для просмотра информации о версии текущего системного файла необходимо выполнить
команду show version.

Процедуры, применяемые для загрузки или выгрузки системного файла, аналогичны процеду­рам изложенным для файла конфигурации. Имя загружаемого файла обязательно должно быть

qfc_p16s4xr_g.z.

4.3 УПРАВЛЕНИЕ ПОЛЬЗОВАТЕЛЯМИ

6

[phone]
Москва, Новозаводская ул., 18, стр. 1
[e-mail]
www.qtech.ru

Пользователь по умолчанию: 123 или qtech;

Пароль по умолчанию: 123 или qtech;

Для добавления пользователя необходимо выполнить ряд команд приведённых ниже.

Шаг Команда Описание

Заведение пользователя под

1

2

user USERNAME password PASSWORD

user USERNAME privilege <1-15>

именем USERNAME и паролем

PASSWORD.

Задание привилегий пользовате-

ля. Максимальные привилегии –

15 уровень.

3

4

write

show user

Сохранение во Flash памяти
информации о пользователе.

Просмотр списка пользователей.

5. КОНФИГУРИРОВАНИЕ ИНТЕРФЕЙСОВ Е1

Функции конфигурирования интерфейсов Е1:

Установка BERT на E1, (bert (enable|disable));

Удаление статистики по E1 (clear statistics);

Установка заворота и его типа на интерфейсе E1(e1-loopback (internal|external));

Перевод интерфейса E1 в закрытое состояние или нет ([no] shutdown);

Мониторинг и обслуживание интерфейса E1.

Внимание! Функции BERT в данный момент отсутствуют, и планируются для внедрения в
следующих версиях.

5.1 ВКЛЮЧЕНИЕ BERT

Шаг Команда Описание

1

2

3

4

5

System# config

config

slot 0

interface e1 <1-16>

bert (enable|disable)

show interface

Вход в основной режим

конфигурации

Выбор слота

Выбор интерфейса Е1 для

конфигурации

Включение/выключение функции

Просмотр состояния интерфейса

7

[phone]
Москва, Новозаводская ул., 18, стр. 1
[e-mail]
www.qtech.ru

Configuration mode, one conmmand input per time. End with CTRL-Z.

System(config)# slot 0

System(config-slot/0)# interface e1 1

System(config-e1/0/1)# bert enable

Set successfully

System(config-e1/0/1)#

5.2 ОЧИСТКА СТАТИСТИКИ Е1

Шаг Команда Описание

1

2

3

4

5

config

slot 0

interface e1 <1-16>

clear statistic

show interface

Вход в основной режим

конфигурации

Выбор слота

Выбор интерфейса Е1 для

конфигурации

Команда сброса статистики

Просмотр состояния интерфейса

Эта команда может очищать только текущие статистические данные, история, статистиче­ских данных не будет очищена.

System# config

Configuration mode, one conmmand input per time. End with CTRL-Z.

System(config)# slot 0

System(config-slot/0)# interface e1 1

System(config-e1/0/1)# clear statistic

Set successfully

System(config-e1/0/1)#

5.3 УСТАНОВКА ЗАВОРОТОВ НА ИНТЕРФЕЙСАХ Е1

Шаг Команда Описание

1

2

3

4

5

System# config

config

slot 0

interface e1 <1-16>

e1-loopback (internal|external)

show interface

Вход в основной режим

конфигурации

Выбор слота

Выбор интерфейса Е1 для

конфигурации

Установка внутреннего и

внешнего заворотов

Просмотр состояния интерфейса

8

[phone]
Москва, Новозаводская ул., 18, стр. 1
[e-mail]
www.qtech.ru

Configuration mode, one conmmand input per time. End with CTRL-Z.

System(config)# slot 0

System(config-slot/0)# interface e1 1
System(config-e1/0/1)# e1-loopback external

Set successfully

System(config-e1/0/1)#

Для снятия заворота необходимо выполнить команду no e1-loopback.

5.4 OPEN/SHUTDOWN E1 ИНТЕРФЕЙС

Шаг Команда Описание

1

2

3

4

5

config

slot 0

interface e1 <1-16>

[no] shutdown

show interface

Вход в основной режим

конфигурации

Выбор слота

Выбор интерфейса Е1 для

конфигурации

Open или shutdown E1 интерфейс

Просмотр состояния интерфейса

Все интерфейсы по умолчанию открыты.

System# config

Configuration mode, one conmmand input per time. End with CTRL-Z.

System(config)# slot 0

System(config-slot/0)# interface e1 1

System(config-e1/0/1)# shutdown

Set successfully

System(config-e1/0/1)#

5.5 МОНИТОРИНГ И ОБСЛУЖИВАНИЕ ИНТЕРФЕЙСОВ Е1

Используйте команду show interface для просмотра статуса и текущей конфигурации
интерфейса.

System# config

System(config)# slot 0

System(config-slot/0)# interface e1 1

System(config-e1/0/1)# show interface

Interface ID: 1

Interface Descr: slot0-e1-1

PortSendcode: e1HDB3

Interface type: balance

Port config: enable

9

[phone]
Москва, Новозаводская ул., 18, стр. 1
[e-mail]
www.qtech.ru

Port status: enable

LoopbackConfig config: no Loopback

LoopbackConfig status: no Loopback

LineStatus: LOS LOF CRCF

Bert config: disable

Bert status: disable

System(config-e1/0/1)#

Для просмотра статистики используйте команду show statistic.

System(config-e1/0/1)# show statistic

Interface ID :1

Descr :slot0-e1-1

Error Seconds :0

Severe Error Seconds :0

Unavailable Seconds :0

System(config-e1/0/1)#

6. КОНФИГУРИРОВАНИЕ ИНТЕРФЕЙСОВ ЕTHERNET

Функции конфигурирования Ethernet интерфейсов:

Открыть интерфейс ([no] shutdown)

Закрыть интерфейс (shutdown)

Включить функцию Auto-Negotiation ([no] autonegotiate)

Установка скорости и режима (speed (10|100) duplex (full-duplex|half-duplex))

Включение/выключение контроля потока (flow-control (on|off))

Очистка статистических данных (clear statistic)

Отключение функции Auto-MDI([no] automdi)

Включение/выключение функции ALS (als ( enable | disable ))

Установка MTU (max-frame-length <64-12000>)

Мониторинг и обслуживание интерфейсов Ethernet

6.1 ОТКРЫТИЕ ИНТЕРФЕЙСА

Все интерфейсы активны по умолчанию. Пользователь может закрыть неиспользуемый физиче­ский интерфейс.

Шаг Команда Описание

10

[phone]
Москва, Новозаводская ул., 18, стр. 1
[e-mail]
www.qtech.ru

1

2

config

slot 0

Вход в основной режим

конфигурации

Выбор слота

Выбор медного Ethernet интер-

фейса для конфигурации

Выбор оптического (SFP)

Ethernet интерфейса для

3

interface eth <1-3>

interface fx-eth 1

конфигурации

4

5

[no] shutdown

show interface

Открытие Ethernet интерфейса

Просмотр состояния интерфейса

System# config

Configuration mode, one conmmand input per time. End with CTRL-Z.

System(config)# slot 0

System(config-slot/0)# interface fx-eth 1

System(config-fx-eth/0/1)# no shutdown

Set successfully

System(config-fx-eth/0/1)#

6.2 ЗАКРЫТИЕ ИНТЕРФЕЙСА

Шаг Команда Описание

1

2

config

slot 0

interface eth <1-3>

3

4

5

interface fx-eth 1

shutdown

show interface

System# config

Configuration mode, one conmmand input per time. End with CTRL-Z.

System(config)# slot 0

System(config-slot/0)# interface eth 1

System(config-eth/0/1)# shutdown

Set successfully

System(config-eth/0/1)#

6.3 АКТИВАЦИЯ ФУНКЦИИ AUTO-NEGOTIATION

Вход в основной режим конфигу-

Выбор слота

Выбор медного Ethernet интер-

фейса для конфигурации

Выбор оптического (SFP)

Ethernet интерфейса для конфи-

Закрытие Ethernet интерфейса

Просмотр состояния интерфейса

рации

гурации

11

[phone]
Москва, Новозаводская ул., 18, стр. 1
[e-mail]
www.qtech.ru

Шаг Команда Описание

1

2

3

4

5

config

slot 0

interface eth <1-3>

autonegotiate

show interface

Вход в основной режим конфигу-

рации

Выбор слота

Выбор медного Ethernet интер-

фейса для конфигурации

Автоопределение Ethernet ин-

терфейса

Просмотр состояния интерфейса

Для отключения автоопределения используйте команду no autonegotiate.

System# config

Configuration mode, one conmmand input per time. End with CTRL-Z.

System(config)# slot 0

System(config-slot/0)# interface eth 1

System(config-eth/0/1)# autonegotiate

Set successfully

System(config-eth/0/1)#

6.4 УСТАНОВКА СКОРОСТИ И РЕЖИМА РАБОТЫ

Шаг Команда Описание

1

2

3

4

5

config

slot 0

interface eth <1-3>

speed (10|100) duplex

(full-duplex|half-duplex)

show interface

Вход в основной режим конфигу-

рации

Выбор слота

Выбор медного Ethernet интер-

фейса для конфигурации

Автоопределение Ethernet ин-

терфейса

Просмотр состояния интерфейса

Данная команда может использоваться, когда функция autonegotiate отключена.

System# config

Configuration mode, one conmmand input per time. End with CTRL-Z.

System(config)# slot 0

System(config-slot/0)# interface eth 1

System(config-eth/0/1)# speed 100 duplex full-duplex

Set successfully

12

[phone]
Москва, Новозаводская ул., 18, стр. 1
[e-mail]
www.qtech.ru

System(config-eth/0/1)#

6.5 ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ КОНТРОЛЯ ПОТОКА

Функция позволяет контролировать интенсивность потока.

Функция по умолчанию включена.

Шаг Команда Описание

1

2

config

slot 0

Вход в основной режим

конфигурации

Выбор слота

Выбор медного Ethernet интер-

фейса для конфигурации

Выбор оптического (SFP) Ether-

net интерфейса для

3

interface eth <1-3>

interface fx-eth 1

конфигурации

4

5

flow-control (on|off)

show interface

Контроль потока

Просмотр состояния интерфейса

System# config

Configuration mode, one conmmand input per time. End with CTRL-Z.

System(config)# slot 0

System(config-slot/0)# interface eth 1

System(config-eth/0/1)# flow-control on

Set successfully

System(config-eth/0/1)#

6.6 ОЧИСТКА СТАТИСТИЧЕСКИХ ДАННЫХ

Шаг Команда Описание

1

2

3

4

5

System# config

interface eth <1-3>

interface fx-eth 1

config

slot 0

clear statistic

show interface

Вход в основной режим конфигу-

рации

Выбор слота

Выбор медного Ethernet интер-

фейса для конфигурации

Выбор оптического (SFP) Ether-

net интерфейса для конфигура-

ции

Команда сброса статистики

Просмотр состояния интерфейса

13

[phone]
Москва, Новозаводская ул., 18, стр. 1
[e-mail]
www.qtech.ru

Configuration mode, one conmmand input per time. End with CTRL-Z.

System(config)# slot 0

System(config-slot/0)# interface eth 1

System(config-eth/0/1)# clear statistic

Set successfully

System(config-eth/0/1)#

6.7 ВКЛЮЧЕНИЕ/ОТКЛЮЧЕНИЕ ФУНКЦИИ AUTO-MDI

Даная функция позволяет использовать при связи системы как прямой, так и кроссовый
кабель. По умолчанию функция выключена.

Шаг Команда Описание

1

2

3

4

5

config

slot 0

interface eth <1-3>

[ no ] automdi

show interface

Вход в основной режим конфигу-

Выбор слота

Выбор медного Ethernet интер-

фейса для конфигурации

Автоопределение приё-

ма/передачи

Просмотр состояния интерфейса

System# config

Configuration mode, one conmmand input per time. End with CTRL-Z.

System(config)# slot 0

System(config-slot/0)# interface eth 1

System(config-eth/0/1)# automdi

Set successfully

System(config-eth/0/1)#

6.8 ВЫКЛЮЧЕНИЕ ФУНКЦИИ ALS

рации

Функция ALS включена по умолчанию. Когда передатчик отключен, ALS неактивна.

Функция позволяет при наличии сигнала RXLOS отключать лазер передатчика, TX будет
включен, когда RXLOS исчезнет.

Шаг Команда Описание

1

2

3

4

5

interface fx-eth 1

als (enable | disable)

config

slot 0

show interface

Вход в основной режим конфигу-

рации

Выбор слота

Выбор оптического (SFP) Ether-

net интерфейса для конфигура-

ции

Включение/выключение ALS

Просмотр состояния интерфейса

14

[phone]
Москва, Новозаводская ул., 18, стр. 1
[e-mail]
www.qtech.ru

System# config

Configuration mode, one conmmand input per time. End with CTRL-Z.

System(config)# slot 0

System(config-slot/0)# interface fx-eth 1

System(config-fx-eth/0/1)# als enable

Set successfully

System(config-fx-eth/0/1)#

6.9 УСТАНОВКА MTU

Шаг Команда Описание

1

2

config

slot 0

Вход в основной режим конфигу-

Выбор слота

Выбор медного Ethernet интер-

фейса для конфигурации

Выбор оптического (SFP) Ether-

net интерфейса для конфигура-

Установка размера MTU

Просмотр состояния интерфейса

3

4

5

interface eth <1-3>

interface fx-eth 1

max-frame-length <64-12000>

show interface

System# config

Configuration mode, one conmmand input per time. End with CTRL-Z.

System(config)# slot 0

System(config-slot/0)# interface eth 1

System(config-eth/0/1)# max-frame-length 1916

Set successfully

System(config-eth/0/1)#

6.10 МОНИТОРИНГ И ОБСЛУЖИВАНИЕ ИНТЕРФЕЙСОВ ETHERNET

рации

ции

Для просмотра статуса и текущей конфигурации интерфейса используйте команду show

interface.

System(config-eth/0/1)# show interface

Interface ID :1

Descr :Slot 0 eth interface 1

Interface type :electrical

Port enable(command) :enable

Port enable status :disable

AutoMdi config :enable

AutoMdi status :enable

Link status :cross

15

[phone]
Москва, Новозаводская ул., 18, стр. 1
[e-mail]
www.qtech.ru

Autonego config :enable

Autonego status :disable

Duplex config :full-duplex

Duplex config status :full-duplex

Duplex status :half-duplex

Speed config :100M

Speed config status :10M

Speed status :10M

Flow control config:on

Flow control status:on

Link :linkdown

MaxFrameLength config :1916

MaxFrameLength status :1916

System(config-eth/0/1)

Для просмотра статистических данных show statistic.

System(config-eth/0/1)# show statistic

Interface ID :1

Descr :Slot 0 eth interface 1

OutOctets :0

OutUcastPkts :0

OutDiscards :0

OutErrors :0

OutBroadcastPkts :0

OutMulticastPkts :0

InOctets :0

InUcastPkts :0

InDiscards :0

InErrors :0

InBroadcastPkts :0

InMulticastPkts :0

System(config-eth/0/1)#

И команду show interface в ветви interface fx-eth 1 для просмотра статуса и конфигура­ции интерфейса с SFP.

System(config-fx-eth/0/1)# show interface

Interface ID :1

Descr :Slot 0 fx-eth interface 1

Interface type :optical

Port enable(command) :enable

Port enable status :enable

Flow control config:on

Flow control status:on

16

[phone]
Москва, Новозаводская ул., 18, стр. 1
[e-mail]
www.qtech.ru

Tlink :linkdown

Rlink :linkdown

Als config:enable

Als status:enable

MaxFrameLength config :1916

MaxFrameLength status :1916

System(config-fx-eth/0/1)#

Для просмотра статистических данных show statistic.

System(config-fx-eth/0/1)# show statistic

Interface ID :1

Descr :Slot 0 fx-eth interface 1

OutOctets :0

OutUcastPkts :0

OutDiscards :0

OutErrors :0

OutBroadcastPkts :0

OutMulticastPkts :0

InOctets :0

InUcastPkts :0

InDiscards :0

InErrors :0

InBroadcastPkts :0

InMulticastPkts :0

System(config-fx-eth/0/1)#

7. КОНФИГУРАЦИЯ SFP ИНТЕРФЕЙСА

Функции конфигурации SFP интерфейса:

Включение/выключение лазера передатчика

Мониторинг и обслуживание интерфейса SFP

7.1 ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ ЛАЗЕРА ПЕРЕДАТЧИКА

По умолчанию, на SFP интерфейсе передатчик включён.

Шаг Команда Описание

17

[phone]
Москва, Новозаводская ул., 18, стр. 1
[e-mail]
www.qtech.ru

1

2

3

4

5

System# config

Configuration mode, one conmmand input per time. End with CTRL-Z.

System(config)# slot 0

System(config-slot/0)# interface sfp fx-eth 1

System(config-sfp-fx-eth/0/1)# sfp-switch on

setup successfully!

System(config-sfp-fx-eth/0/1)#

7.2 МОНИТОРИНГ И ОБСЛУЖИВАНИЕ ИНТЕРФЕЙСА SFP

interface fx-eth 1

sfp-switch (on | off)

config

slot 0

show interface

Вход в основной режим конфигу-

Выбор слота

Выбор оптического (SFP) Ether-

net интерфейса для конфигура-

Включение/выключение передат-

чика SFP модуля

Просмотр состояния интерфейса

рации

ции

Для просмотра статуса и текущей конфигурации интерфейса используйте команду show

interface в ветке interface sfp fx-eth 1.

System(config-sfp-fx-eth/0/1)# show interface

Sfp Exist :exist

Sfp Tx status :enable

Sfp Rx :LOS

Laser Tx :normal

Media type :fiber_9_125

Module type :sfp

Optical Interface :LC

Rated speed :1250M

Transmit distance :10 km

Wave length :1550 nm

Product Type :QSC-SFP10GEW-1

Version :

Water Mask :0808000563

System(config-sfp-fx-eth/0/1)#

8. КОНФИГУРАЦИЯ ИНТЕРФЕЙСА EOPDH (EOPIF)

18

[phone]
Москва, Новозаводская ул., 18, стр. 1
[e-mail]
www.qtech.ru

Функции конфигурирования EOPDH интерфейса:

Добавление Е1 (add e1 {1-16})

Удаление Е1 (delete e1 {1-16})

Очистка статистики (clear statistic)

Установка режима CSF (csf (enable|disable))

Использование FCS (gfp-fcs (enable|disable))

Использование LCAS (lcas (on|off))

Мониторинг и обслуживание EOPIF интерфейса

8.1 ДОБАВЛЕНИЕ Е1

Создание одного EOPIF из 16 Е1

Шаг Команда Описание

1

2

3

4

5

config

slot 0

interface eopif 1

add e1 {1-16}

show interface

Вход в основной режим конфигу-

Выбор слота

Режим конфигурации EOPIF ин-

Добавление интерфейсов Е1 в

Просмотр состояния интерфейса

System# config

Configuration mode, one conmmand input per time. End with CTRL-Z.
System(config)# slot 0
System(config-slot/0)# interface eopif 1
System(config-eopdh/0/1)# add e1 1-16

Set successfully

System(config-eopdh/0/1)#

8.2 УДАЛЕНИЕ Е1

Удаление из одного EOPIF 6-и Е1 интерфейсов

рации

терфейса

EOPIF

Шаг Команда Описание

19

[phone]
Москва, Новозаводская ул., 18, стр. 1
[e-mail]
www.qtech.ru

1

2

3

4

5

System# config

Configuration mode, one conmmand input per time. End with CTRL-Z.

System(config)# slot 0

System(config-slot/0)# interface eopif 1

System(config-eopdh/0/1)# delete e1 11-16

Set successfully

System(config-eopdh/0/1)#

8.3 ОЧИСТКА СТАТИСТИКИ

interface eopif 1

config

slot 0

delete e1 {1-16}

show interface

Вход в основной режим конфигу-

Выбор слота

Режим конфигурации EOPIF ин-

Добавление интерфейсов Е1 в

Просмотр состояния интерфейса

рации

терфейса

EOPIF

Шаг Команда Описание

1

2

3

4

5

config

slot 0

interface eopif 1

clear statistic

show interface

Вход в основной режим конфигу-

Выбор слота

Режим конфигурации EOPIF ин-

Команда сброса статистики

Просмотр состояния интерфейса

System# config

Configuration mode, one conmmand input per time. End with CTRL-Z.

System(config)# slot 0

System(config-slot/0)# interface eopif 1

System(config-eopdh/0/1)# clear statistic

Set successfully

System(config-eopdh/0/1)#

8.4 УСТАНОВКА РЕЖИМА CSF

рации

терфейса

При включённой функции CSF на обоих устройствах, Ethernet порт локального конвертора
переходит в shutdown, при отсутствии клиентского сигнала на порту удалённого конверто­ра.

Шаг Команда Описание

20

[phone]
Москва, Новозаводская ул., 18, стр. 1
[e-mail]
www.qtech.ru

1

2

3

4

5

config

slot 0

interface eopif 1

csf (enable|disable)

show interface

Вход в основной режим конфигу-

Выбор слота

Режим конфигурации EOPIF ин-

Команда Customer Signal

Просмотр состояния интерфейса

System# config

Configuration mode, one conmmand input per time. End with CTRL-Z.

System(config)# slot 0

System(config-slot/0)# interface eopif 1

System(config-eopdh/0/1)# csf enable

Set successfully

System(config-eopdh/0/1)#

8.5 ИСПОЛЬЗОВАНИЕ FCS

рации

терфейса

Failure

Шаг Команда Описание

1

2

3

config

slot 0

interface eopif 1

Вход в основной режим конфигу-

Выбор слота

Режим конфигурации EOPIF ин-

Команда использования кон-

4

gfp-fcs (enable|disable)

трольной последовательности

GFP кадра

5

show interface

Просмотр состояния интерфейса

System# config

Configuration mode, one conmmand input per time. End with CTRL-Z.

System(config)# slot 0

System(config-slot/0)# interface eopif 1

System(config-eopdh/0/1)# gfp-fcs enable

Set successfully

System(config-eopdh/0/1)#

8.6 ИСПОЛЬЗОВАНИЕ LCAS

рации

терфейса

21

[phone]
Москва, Новозаводская ул., 18, стр. 1
[e-mail]
www.qtech.ru

Шаг Команда Описание

1

2

3

4

5

config

slot 0

interface eopif 1

lcas (on|off)

show interface

Вход в основной режим конфигу-

Выбор слота

Режим конфигурации EOPIF ин-

Включение/выключение LCAS

Просмотр состояния интерфейса

System# config

Configuration mode, one conmmand input per time. End with CTRL-Z.

System(config)# slot 0

System(config-slot/0)# interface eopif 1

System(config-eopdh/0/1)# lcas on

Set successfully

System(config-eopdh/0/1)#

8.7 МОНИТОРИНГ И ОБСЛУЖИВАНИЕ EOPIF ИНТЕРФЕЙСА

рации

терфейса

Для просмотра статуса и текущей конфигурации интерфейса используйте команду show

interface.

System(config-eop/0/1)# show interface

Interface ID :1

VCG ErrorStatus :

Normal

LCAS mode config :enable

LCAS mode config status:enable

Encapstype config :GFP

Encapstype config status:GFP

FCS mode config :NOFCS

FCS mode config status:NOFCS

Provisioned size rx:16

Actual size rx:16

Provisioned size tx:16

Actual size tx:16

CSF config :enable

CSF config status :enable

Member Info :

Config Status Rx Tx Error

1 1 FAIL OK LOM

2 2 FAIL OK LOM

3 3 FAIL OK LOM

22

[phone]
Москва, Новозаводская ул., 18, стр. 1
[e-mail]
www.qtech.ru

4 4 FAIL OK LOM

5 5 FAIL OK LOM

6 6 FAIL OK LOM

7 7 FAIL OK LOM

8 8 FAIL OK LOM

9 9 FAIL OK LOM

10 10 FAIL OK LOM

11 11 FAIL OK LOM

12 12 FAIL OK LOM

13 13 FAIL OK LOM

14 14 FAIL OK LOM

15 15 FAIL OK LOM

16 16 FAIL OK LOM

System(config-eop/0/1)#

Для просмотра статистических данных show statistic.

System(config-eop/0/1)# show statistic

Interface ID :1

Rx user bytes:0

Rx user frames:0

Rx ctrl&mgmt frames:0

Tx user bytes:0

Tx user frames:0

Tx ctrl&mgmt frames:0

cHec error frames:0

tHes error frames:0

FCS error frames:0

Type header mismatch frames:0

Exceed max PDU frames:0

System(config-eop/0/1)#

9. КОНФИГУРАЦИЯ РЕЖИМА ПЕРЕДАЧИ

Функции режима передачи:

Конфигурирование режима передачи кадров

Установка TPID

Добавление правила продвижения кадра в режиме vlan-unaware

Добавление правила продвижения кадра в режиме vlan-aware

Добавление правила продвижения кадра в режиме Q-in-Q

Удаление правила продвижения кадра

Мониторинг и обслуживание режима продвижения кадра

23

[phone]
Москва, Новозаводская ул., 18, стр. 1
[e-mail]
www.qtech.ru

9.1 КОНФИГУРИРОВАНИЕ РЕЖИМА ПЕРЕДАЧИ КАДРОВ

Конвертор (инверсный мультиплексор) должен работать в одном из трёх приведённых ниже
режимов.

Режим vlan-unaware - прозрачный способ передачи Ethernet кадров от одной единственной
локальной точки до одной единственной удалённой точки. Обслуживание на интерфейс
EOPDH, независимо от использования клиентом тегированного или не тегированного режима
поступающего Ethernet трафика. Поток будет передаваться устройством без какого-либо
изменения (прозрачно).

Режим vlan-aware – в этом режиме, идентификатор протокола TPID имеет значение 0x8100 и
указывает на принадлежность Ethernet кадра к числу тегированных кадров IEEE 802.1Q. В
данном режиме на интерфейсе может производиться тегирование и снятие тега с кадра.

Режим Q-in-Q данный режим схож с режимом vlan-aware, принимает на порты уже тегирован­ный трафик и позволяет устанавливать значение TPID.

Правила продвижения кадра через конверторы не одинаковы в указанных трёх режимах.
Обратите на это внимание.

Шаг Команда Описание

1

2

config

slot 0

Вход в основной режим конфигу-

Выбор слота

forward-mode

3

(vlan-unaware|vlan-aware|

Режим продвижения

q-in-q)

4

show interface

Просмотр состояния интерфейса

System# config

Configuration mode, one conmmand input per time. End with CTRL-Z.
System(config)# slot 0
System(config-slot/0)# forward-mode vlan-unaware

Set successfully

System(config-slot/0)#

9.2 УСТАНОВКА TPID

рации

Пользователи могут устанавливать значение TPID в режиме Q-in-Q. Эта команда доступна
только в Q-in-Q режиме, в любом другом режиме, при выполнении этой команды, система
выдаст сообщение о неуспешном выполнении “set unsuccessfully”.

Шаг Команда Описание

1

config

Вход в основной режим конфигу-

24

[phone]
Москва, Новозаводская ул., 18, стр. 1
[e-mail]
www.qtech.ru

рации

2

3

4

System# config

Configuration mode, one conmmand input per time. End with CTRL-Z.

System(config)# slot 0

System(config-slot/0)# forward-mode q-in-q

Set successfully

System(config-slot/0)# double-tagging tpid 0x9100

Set successfully

System(config-slot/0)#

9.3 ДОБАВЛЕНИЕ ПРАВИЛА ПРОДВИЖЕНИЯ КАДРА В РЕЖИМЕ VLAN-UNAWARE

double-tagging tpid HHHH

slot 0

show interface

Выбор слота

Установка TPID для внешнего

Просмотр состояния интерфейса

Шаг Команда Описание

тега

1

2

3

4

5

config

slot 0

forward-entry eth <1-4> to vcg <1-16>

forward-entry vcg <1-16> to eth <1-4>

show forward

Вход в основной режим конфигу-

Выбор слота

Задание правила продвижения с

Ethernet на EOPIF интерфейс

Задание правила продвижения с

EOPIF на Ethernet интерфейс

Просмотр состояния интерфейса

System# config

Configuration mode, one conmmand input per time. End with CTRL-Z.

System(config)# slot 0

System(config-slot/0)# forward-mode vlan-unaware

Set successfully

System(config-slot/0)# forward-entry eth 1 to vcg 1

Set successfully

System(config-slot/0)# forward-entry vcg 1 to eth 1

Set successfully

System(config-slot/0)#

9.4 ДОБАВЛЕНИЕ ПРАВИЛА ПРОДВИЖЕНИЯ КАДРА В РЕЖИМЕ VLAN-AWARE

рации

25

[phone]
Москва, Новозаводская ул., 18, стр. 1
[e-mail]
www.qtech.ru

Шаг Команда Описание

1

2

config

slot 0

Вход в основной режим конфигу-

рации

Выбор слота

forward-entry (tagged|untagged) eth

3

<1-4> to vcg <1-16>

[pri <0-7>] vlanid <1-4095>

Задание правила продвижения с

Ethernet на EOPIF интерфейс

(tag|untag)

forward-entry (tagged|untagged) vcg

4

<1-16> to eth <1-4>

[pri <0-7>] vlanid <1-4095>

Задание правила продвижения с

EOPIF на Ethernet интерфейс

(tag|untag)

5

show forward

Просмотр состояния интерфейса

Описание параметров:

(tagged|untagged): задание фильтра обработки исходящих и поступающих кадров.
[pri <0-7>]: задание относительного приоритета кадра. Максимальному приоритету соот-

ветствует значение 7. По умолчанию кадры будут иметь значение 0.

vlanid <1-4095>: задание идентификатора принадлежности к VLAN.
(tag|untag): задание правила обработки кадра – установка тега или его снятие.

System# config

Configuration mode, one conmmand input per time. End with CTRL-Z.

System(config)# slot 0

System(config-slot/0)# forward-mode vlan-aware

Set successfully

System(config-slot/0)# forward-entry untagged eth 1 to vcg 1 vlanid 101 tag

Set Successfully.

System(config-slot/0)# forward-entry tagged vcg 1 to eth 1 vlanid 101 untag

Set Successfully.

System(config-slot/0)#

9.5 ДОБАВЛЕНИЕ ПРАВИЛА ПРОДВИЖЕНИЯ КАДРА В РЕЖИМЕ Q-IN-Q

Процесс создания правил продвижения кадров в режиме Q-in-Q, во многом аналогичен
режиму vlan-aware, за исключением выполнения команды задания TPID.

Шаг Команда Описание

1

config

Вход в основной режим конфигу-

26

[phone]
Москва, Новозаводская ул., 18, стр. 1
[e-mail]
www.qtech.ru

рации

2

slot 0

Выбор слота

forward-entry (tagged|untagged) eth

3

<1-4> to vcg <1-16>

[pri <0-7>] vlanid <1-4095>

Задание правила продвижения с

Ethernet на EOPIF интерфейс

(tag|untag)

forward-entry (tagged|untagged) vcg

4

<1-16> to eth <1-4>

[pri <0-7>] vlanid <1-4095>

Задание правила продвижения с

EOPIF на Ethernet интерфейс

(tag|untag)

5

show forward

Просмотр состояния интерфейса

System# config

Configuration mode, one conmmand input per time. End with CTRL-Z.

System(config)# slot 0

System(config-slot/0)# forward-mode q-in-q

Set successfully

System(config-slot/0)# double-tagging tpid 0x9100

Set successfully

System(config-slot/0)# forward-entry tagged eth 1 to vcg 1 vlanid 101 tag

Set Successfully.

System(config-slot/0)# forward-entry tagged vcg 1 to eth 1 vlanid 101 untag

Set Successfully.

System(config-slot/0)#

9.6 УДАЛЕНИЕ ПРАВИЛА ПРОДВИЖЕНИЯ КАДРА

Созданные правила продвижения кадров, можно удалять двумя методами: удаление по
индексу правила и удаление по номеру порта. При удалении по индексу, происходит
удаление одного правила продвижения – правило в одном направлении следования трафика.
При удалении по номеру порта, происходит удаление всех правил во всех направлениях для
данного порта.

Шаг Команда Описание

1

2

config

slot 0

no forward-entry index {1-32}

3

4

no forward-entry eth <1-4> vcg <1-16>

show interface

System# config

Configuration mode, one conmmand input per time. End with CTRL-Z.

System(config)# slot 0

Вход в основной режим конфигу-

рации

Выбор слота

Удаление правила продвижения

кадра по индексу и удаление

правила по номеру порта

Просмотр состояния интерфейса

27

[phone]
Москва, Новозаводская ул., 18, стр. 1
[e-mail]
www.qtech.ru

System(config-slot/0)# show forward

Config Info:

Forward Mode:vlan-unaware

Index eth vcg Direction

------------------------------------------------------------------

1 1 1 eth->vcg

2 1 1 vcg->eth

Running Info:

Forward Mode:vlan-unaware

Index eth vcg Direction

------------------------------------------------------------------

1 1 1 eth->vcg

2 1 1 vcg->eth

System(config-slot/0)# no forward-entry index 1

System(config-slot/0)# no forward-entry index 2

System(config-slot/0)# show forward

Config Info:

Forward Mode:vlan-unaware

Index eth vcg Direction

------------------------------------------------------------------

Running Info:

Forward Mode:vlan-unaware

Index eth vcg Direction

------------------------------------------------------------------

System(config-slot/0)#

9.7 МОНИТОРИНГ И ОБСЛУЖИВАНИЕ РЕЖИМА ПРОДВИЖЕНИЯ КАДРА

Для просмотра всех правил для всех интерфейсов EOPIF необходимо выполнить команду show
forward.

System(config-slot/0)# show forward

Config Info:

Forward Mode:vlan-unaware

Index eth vcg Direction

-----------------------------------------------------------------

1 1 1 vcg->eth

2 2 2 eth->vcg

3 1 1 eth->vcg

4 2 2 vcg->eth

28

[phone]
Москва, Новозаводская ул., 18, стр. 1
[e-mail]
www.qtech.ru

Running Info:

Forward Mode:vlan-unaware

Index eth vcg Direction

-----------------------------------------------------------------

1 1 1 vcg->eth

2 2 2 eth->vcg

3 1 1 eth->vcg

4 2 2 vcg->eth

System(config-slot/0)#

Для просмотра правил продвижения для конкретного порта и VCG необходимо использовать
следующую команду:

123(config-slot/0)# show forward-entry eth 1 vcg 1

Config Info:

Index eth vcg Direction

-----------------------------------------------------------------

3 1 1 eth->vcg

1 1 1 vcg->eth

Running Info:

Index eth vcg Direction

-----------------------------------------------------------------

3 1 1 eth->vcg

1 1 1 vcg->eth

Set successfully

123(config-slot/0)#

10. КОНФИГУРАЦИЯ СЕТЕВОГО ПРОТОКОЛА

Конфигурация ARP

Конфигурация маршрутизации

Конфигурация SNMP

Статус устройства и конфигурация

10.1 КОНФИГУРАЦИЯ ARP

Добавление записи в ARP таблицу

Удаление записи из ARP таблицы

10.1.1 Добавление записи в ARP таблицу

29

[phone]
Москва, Новозаводская ул., 18, стр. 1
[e-mail]
www.qtech.ru

Шаг Команда Описание

1

2

3

System #config

System (config)# arp add 192.168.4.28 00:00:01:02:03:04

Successfully add an entry to ARP table

System (config)# show arp

LINK LEVEL ARP TABLE

destination mac-addr flags(0x) Rfc Use Interface

------------------------------------------------------------------

192.168.4.28 00:00:01:02:03:04 2200c05 0 0 lo0

------------------------------------------------------------------

System (config)#

arp add A.B.C.D MACADDRESS

config

show arp

Вход в основной режим конфигу-

Задание соответствия IP адреса

MAC адресу

Просмотр ARP таблицы

10.1.2 Удаление записи из ARP таблицы

рации

Шаг Команда Описание

1

2

3

config

arp delete A.B.C.D

show arp

Вход в основной режим конфигу-

Удаление записи из ARP таблицы

Просмотр ARP таблицы

System #config

System (config)# arp delete 192.168.4.28

Successfully delete an entry from ARP table

System (config)# show arp

LINK LEVEL ARP TABLE

destination mac-addr flags(0x) Rfc Use Interface

------------------------------------------------------------------

------------------------------------------------------------------

System (config)#

10.2 КОНФИГУРАЦИЯ МАРШРУТИЗАЦИИ

Добавление маршрута

Удаление маршрута

10.2.1 Добавление маршрута

рации

30

[phone]
Москва, Новозаводская ул., 18, стр. 1
[e-mail]
www.qtech.ru

Шаг Команда Описание

1

config

Вход в основной режим конфигу-

Первый параметр A.B.C.D – IP
адрес подсети или хоста назна­чения.

2

ip route A.B.C.D A.B.C.D A.B.C.D

Второй параметр A.B.C.D – мас­ка подсети.

Третий параметр A.B.C.D – IP
адрес шлюза.

3

show ip route

Просмотр таблицы маршрутизации

System #config

System (config)#ip route 192.168.6.0 255.255.255.0 192.168.4.28

Successfully add a route

System (config)#show ip route

ROUTE NET TABLE

destination gateway flags(0x) Rfc Use pro Interface

------------------------------------------------------------------

192.168.4.0/24 192.168.4.28 2010101 0 0 1 motfec0

192.168.5.0/24 192.168.5.20 2000101 0 0 2 motfek0

192.168.6.0/24 192.168.4.28 2010101 0 0 1 motfec0

------------------------------------------------------------------

ROUTE HOST TABLE

destination gateway flags(0x) Rfc Use pro Interface

------------------------------------------------------------------

127.0.0.1 127.0.0.1 2200005 0 0 2 lo0

------------------------------------------------------------------

System (config)#

10.2.2 Удаление маршрута

рации

Шаг Команда Описание

1

2

3

System #config

config

no ip route A.B.C.D A.B.C.D

show ip route

Вход в основной режим конфигу-

рации

Первый параметр A.B.C.D – IP
адрес подсети или хоста назна­чения.

Второй параметр A.B.C.D – мас­ка подсети.

Просмотр таблицы маршрутизации

31

[phone]
Москва, Новозаводская ул., 18, стр. 1
[e-mail]
www.qtech.ru

System (config)#no ip route 192.168.6.0 255.255.255.0

Successfully delete a route

System (config)#show ip route

ROUTE NET TABLE

destination gateway flags(0x) Rfc Use pro Interface

------------------------------------------------------------------

192.168.4.0/24 192.168.4.28 2010101 0 0 1 motfec0

192.168.5.0/24 192.168.5.20 2000101 0 0 2 motfek0

------------------------------------------------------------------

ROUTE HOST TABLE

destination gateway flags(0x) Rfc Use pro Interface

------------------------------------------------------------------

127.0.0.1 127.0.0.1 2200005 0 0 2 lo0

------------------------------------------------------------------

System (config)#

10.3 КОНФИГУРАЦИЯ SNMP

Конфигурация SNMP сервера

Конфигурация SNMP трап сервера

Удаление SNMP трап сервера

Разрешение работы SNMP

Запрещение работы SNMP

Установка IP адреса SNMP интерфейса

10.3.1 Конфигурация SNMP сервера

Шаг Команда Описание

1

Snmp-server community

2

COMMUNITY (ro|rw)

3

show snmp-server community

System #config

System (config)# snmp-server community public ro

Set successfully

System (config)# snmp-server community private rw

Set successfully

System (config)# show snmp-server community

ID COMMUNITYNAME RIGHT

config

Вход в основной режим конфигу-

рации

Задание группы на чтение, а

так же на чтение и запись

Просмотр групп и прав

32

[phone]
Москва, Новозаводская ул., 18, стр. 1
[e-mail]
www.qtech.ru

--------------------------------------------

1 public ro

2 private rw

System (config)#

10.3.2 Конфигурация SNMP трап сервера

Шаг Команда Описание

1

2

3

snmp trap-server A.B.C.D [<1-65535>]

show snmp trap-server

config

System #config

System (config)# snmp trap-server 192.168.4.80 162

Set successfully

System (config)# show snmp trap-server

Trap server:

ADDRESS PORT

----------------------------------------

192.168.4.80 162

System(config)#

10.3.3 Удаление SNMP трап сервера

Вход в основной режим конфигу-

рации

Задание IP адреса SNMP менед-

жера и порта

Просмотр списка трап серверов

Шаг Команда Описание

1

2

3

no snmp trap-server A.B.C.D

show snmp trap-server

config

System #config

System (config)# no snmp trap-server 192.168.4.80 162

Set successfully

System (config)# show snmp trap-server

Trap server:

ADDRESS PORT

----------------------------------------

System(config)#

Вход в основной режим конфигу-

рации

Задание IP адреса SNMP менед-

жера

Просмотр списка трап серверов

33

[phone]
Москва, Новозаводская ул., 18, стр. 1
[e-mail]
www.qtech.ru

10.3.4 Разрешение работы SNMP

Шаг Команда Описание

1

2

config

snmpd

System #config

System (config)#snmpd

Set successfully

System (config)#

10.3.5 Запрещение работы SNMP

Шаг Команда Описание

1

2

config

no snmpd

System #config

System (config)#no snmpd

Set successfully

System (config)#

10.3.6 Установка IP адреса SNMP интерфейса

Вход в основной режим конфигу-

рации

Разрешить работу SNMP

Вход в основной режим конфигу-

рации

Запретить работу SNMP

Шаг Команда Описание

1

2

4

5

System# config

Configuration mode, one conmmand input per time. End with CTRL-Z.

System(config)# interface snmp

System (config-snmp)# ip address 192.168.4.28 255.255.255.0

Set successfully

System (config-snmp)# show interface snmp

Interface:snmp

Administration Status : up Operation Status : down

ip address A.B.C.D [A.B.C.D]

show interface snmp

config

interface snmp

Вход в основной режим конфигу-

Вход в интерфейс SNMP

Задание IP адреса и маски SNMP

интерфейса

Просмотр параметров интерфейса

рации

34

[phone]
Москва, Новозаводская ул., 18, стр. 1
[e-mail]
www.qtech.ru

Description: snmp

Internet address: 192.168.4.28 Netmask: 255.255.255.0

Ethernet address: 00:1f:ce:30:80:16

Duplex:half-duplex Speed:10baseT

Autonegotiation:enable

System (config-snmp)#

10.4 СТАТУС УСТРОЙСТВА И КОНФИГУРАЦИЯ

Просмотр SNMP групп и прав

Шаг Команда Описание

1

2

show snmp-server community

config

System (config)# show snmp-server community

ID COMMUNITYNAME RIGHT

--------------------------------------------

1 public ro

2 private rw

System (config)#

Просмотр списка трап серверов

Шаг Команда Описание

1

config

Вход в основной режим конфигу-

рации

Просмотр групп и прав

Вход в основной режим конфигу-

рации

2

show snmp trap-server

System (config)# show snmp trap-server

Trap server:

ADDRESS PORT

----------------------------------------

192.168.4.80 162

System(config)#

Просмотр настроек SNMP порта

Шаг Команда Описание

Просмотр списка трап серверов

35

[phone]
Москва, Новозаводская ул., 18, стр. 1
[e-mail]
www.qtech.ru

1

2

System (config-snmp)# show interface snmp

Interface:snmp

Administration Status : up Operation Status : down

Description: snmp

Internet address: 192.168.4.28 Netmask: 255.255.255.0

Ethernet address: 00:1f:ce:30:80:16

Duplex:half-duplex Speed:10baseT

Autonegotiation:enable

System (config-snmp)#

show interface snmp

config

Вход в основной режим конфигу-

рации

Просмотр параметров интерфейса

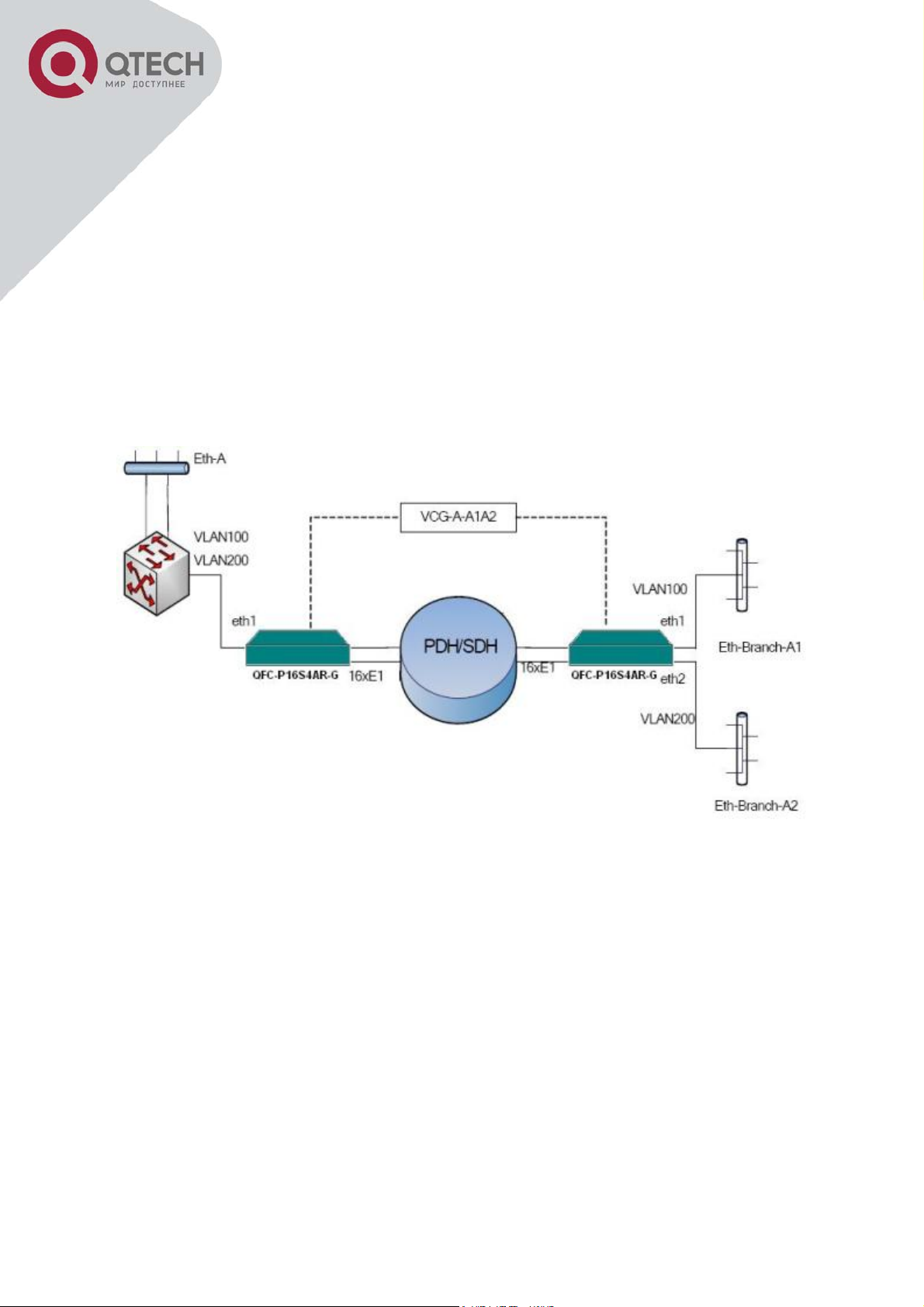

11. СХЕМЫ ТИПОВОГО ПРИМЕНЕНИЯ И КОНФИГУРАЦИИ

11.1 ПРИМЕНЕНИЕ В РЕЖИМЕ VLAN-UNAWARE

Пример рассматривает связь двух сетей, через сеть PDH/SDH с использованием 16 потоков
Е1. В данной конфигурации каждый из конверторов позволяет использовать лишь один
интерфейс Ethernet.

Процедуры по конфигурации:

В данном примере будет рассмотрен конвертор, находящийся с лева на схеме. Конвертор,
находящийся справа конфигурируется аналогичным образом.

1) Установка IP адреса

System#

System# config

Configuration mode, one conmmand input per time. End with CTRL-Z.

System(config)# interface snmp

36

[phone]
Москва, Новозаводская ул., 18, стр. 1
[e-mail]
www.qtech.ru

System(config-snmp)# ip address 192.168.4.28 255.255.255.0

Set successfully

System(config-snmp)# show interface snmp

Interface:snmp

Administration Status : up Operation Status : up

Description: snmp

Internet address: 192.168.4.28 Netmask: 255.255.255.0

Ethernet address: 00:1f:ce:30:80:1f

Duplex:full-duplex Speed:100baseT

Autonegotiation:enable

System(config-snmp)# end

System# write

Are you sure[Y/N]:y

Please wait..Copy OK: 2561 bytes copied

Save current configuration successfully!

System#

2) Конфигурация SNMP сервера и TRAP MANAGER

System# config

Configuration mode, one conmmand input per time. End with CTRL-Z.

System(config)# snmp-server community public ro

Set successfully

System(config)# snmp-server community private rw

Set successfully

System(config)# show snmp-server community

ID COMMUNIT YNAME RIGHT

--------------------------------------------

1 public ro

2 private rw

System(config)#

System(config)# snmp trap-server 192.168.4.80 162

Set successfully

System(config)# show snmp trap-server

Trap server:

ADDRESS PORT

----------------------------------------

192.168.12.89 162

System(config)# end

37

[phone]
Москва, Новозаводская ул., 18, стр. 1
[e-mail]
www.qtech.ru

System# write

Are you sure[Y/N]:y

Please wait..Copy OK: 2669 bytes copied

Save current configuration successfully!

System#

3) Конфигурация Ethernet интерфейса номер 1

System#

System# config

Configuration mode, one conmmand input per time. End with CTRL-Z.

System(config)# slot 0

System(config-slot/0)# interface eth 1

System(config-eth/0/1)# autonegotiate

Set successfully

System(config-eth/0/1)# flow-control on

Set successfully

System(config-eth/0/1)# show interface

Interface ID :1

Descr :Slot 0 eth interface 1

Interface type :electrical

Port enable(command) :enable

Port enable status :enable

AutoMdi config :enable

AutoMdi status :enable

Link status :direct

Autonego config :enable

Autonego status :enable

Autonego work status :success

Duplex config :full-duplex

Duplex config status :half-duplex

Duplex status :half-duplex

Speed config :100M

Speed config status :10M

Speed status :10M

Flow control config:on

Flow control status:on

Link :linkdown

MaxFrameLength config :1916

MaxFrameLength status :1916

System(config-eth/0/1)# end

System# write

38

[phone]
Москва, Новозаводская ул., 18, стр. 1
[e-mail]
www.qtech.ru

Are you sure[Y/N]:y

Please wait..Copy OK: 2669 bytes copied

Save current configuration successfully!

System#

4) Конфигурация EOPDH интерфейса номер 1

System#

System# config

Configuration mode, one conmmand input per time. End with CTRL-Z.

System(config)# slot 0

System(config-slot/0)# interface eopif 1

System(config-eopdh/0/1)# lcas on

Set successfully

System(config-eopdh/0/1)# add e1 1-16

Set successfully

System(config-eopdh/0/1)# show interface

Interface ID :1

VCG ErrorStatus :

Normal

LCAS mode config :enable

LCAS mode config status:enable

Encapstype config :GFP

Encapstype config status:GFP

FCS mode config :NOFCS

FCS mode config status:NOFCS

Provisioned size rx:16

Actual size rx:16

Provisioned size tx:16

Actual size tx:16

CSF config :disable

CSF config status :disable

Member Info :

Config Status Rx Tx Error

1 1 FAIL OK LOM

2 2 FAIL OK LOM

3 3 FAIL OK LOM

4 4 FAIL OK LOM

5 5 FAIL OK LOM

6 6 FAIL OK LOM

7 7 FAIL OK LOM

8 8 FAIL OK LOM

39

[phone]
Москва, Новозаводская ул., 18, стр. 1
[e-mail]
www.qtech.ru

9 9 FAIL OK LOM

10 10 FAIL OK LOM

11 11 FAIL OK LOM

12 12 FAIL OK LOM

13 13 FAIL OK LOM

14 14 FAIL OK LOM

15 15 FAIL OK LOM

16 16 FAIL OK LOM

System(config-eopdh/0/1)# end

System# write

Are you sure[Y/N]:y

Please wait..Copy OK: 2715 bytes copied

Save current configuration successfully!

System#

5) Выбор режима продвижения и создание правила

System#

System# config

Configuration mode, one conmmand input per time. End with CTRL-Z.

System(config)# slot 0

System(config-slot/0)# forward-mode vlan-unaware

Set successfully

System(config-slot/0)# forward-entry eth 1 to vcg 1

Set successfully

System(config-slot/0)# forward-entry vcg 1 to eth 1

Set successfully

System(config-slot/0)# show forward

Config Info:

Forward Mode:vlan-unaware

Index eth vcg Direction

------------------------------------------------------------------

1 1 1 eth->vcg

2 1 1 vcg->eth

Running Info:

Forward Mode:vlan-unaware

Index eth vcg Direction

------------------------------------------------------------------

1 1 1 eth->vcg

2 1 1 vcg->eth

System(config-slot/0)# end

40

[phone]
Москва, Новозаводская ул., 18, стр. 1
[e-mail]
www.qtech.ru

System# write

Are you sure[Y/N]:y

Please wait..Copy OK: 2779 bytes copied

Save current configuration successfully!

System#

Задание правил продвижения должно производиться после выбора режима продвижения. Так
же необходимо удалить (если они имеются) старые правила продвижения.

11.2 ПРИМЕНЕНИЕ В РЕЖИМЕ VLAN-AWARE (ПРИМЕР 1)

Пример рассматривает доступ двух сетей, в разных VLAN (Eth-Branch-A1 (Eth1) – VID=100,
Eth-Branch-A2 (Eth2) – VID=200,) через

сеть PDH/SDH с использованием 16 потоков Е1
(правый конвертор на схеме). В свою очередь правый конвертор соединён с СПД одним
интерфейсом Eth1 и пропускает VLAN с VID=100 и VID=200 (в режиме vlan-unaware).

Процедуры по конфигурации:

1) Установка IP адреса

Установка аналогична установкам в разделе 11.1

2) Конфигурация SNMP сервера и TRAP MANAGER

Конфигурация аналогична установкам в разделе 11.1

3) Конфигурация Ethernet интерфейса номер 1

41

[phone]
Москва, Новозаводская ул., 18, стр. 1
[e-mail]
www.qtech.ru

Установка аналогична установкам в разделе 11.1 для обоих устройств и портов Ethernet

4) Конфигурация EOPDH интерфейса номер 1

Установка аналогична установкам в разделе 11.1

5) Выбор режима продвижения и создание правила

Для левого на схеме конвертора интерфейсов, выбор режима и правило продвижения анало­гичны представленным в разделе 11.1

Конфигурация для правого по схеме конвертора.

System#

System# config

Configuration mode, one conmmand input per time. End with CTRL-Z.

System(config)# slot 0

System(config-slot/0)# forward-mode vlan-aware

Set successfully

Для порта Eth1:

System(config-slot/0)# forward-entry untagged eth 1 to vcg 1 vlanid 100 tag

Set Successfully.

System(config-slot/0)# forward-entry tagged eth 1 to vcg 1 vlanid 100 tag

Set Successfully.

System(config-slot/0)# forward-entry tagged vcg 1 to eth 1 vlanid 100 untag

Set Successfully.

Для порта Eth2:

System(config-slot/0)# forward-entry untagged eth 2 to vcg 1 vlanid 200 tag

Set Successfully.

System(config-slot/0)# forward-entry tagged eth 2 to vcg 1 vlanid 200 tag

Set Successfully.

System(config-slot/0)# forward-entry tagged vcg 1 to eth 2 vlanid 200 tag

Set Successfully.

System(config-slot/0)# show forward

Config Info:

Forward Mode:vlan-aware

Index eth vcg Direction Ingress-type Egress-type Vlanid PRI

------------------------------------------------------------------

1 1 1 eth->vcg untagged tagged 100 0

2 1 1 eth->vcg tagged tagged 100 0

42

[phone]
Москва, Новозаводская ул., 18, стр. 1
[e-mail]
www.qtech.ru

3 1 1 vcg->eth tagged untagged 100 0

4 2 1 eth->vcg untagged tagged 200 0

5 2 1 eth->vcg tagged tagged 200 0

6 2 1 vcg->eth tagged tagged 200 0

Running Info:

Forward Mode:vlan-aware

Index eth vcg Direction Ingress-type Egress-type Vlanid PRI

------------------------------------------------------------------

1 1 1 eth->vcg untagged tagged 100 0

2 1 1 eth->vcg tagged tagged 100 0

3 1 1 vcg->eth tagged untagged 100 0

4 2 1 eth->vcg untagged tagged 200 0

5 2 1 eth->vcg tagged tagged 200 0

6 2 1 vcg->eth tagged tagged 200 0

System(config-slot/0)# end

System# write

Are you sure[Y/N]:y

Please wait..Copy OK: 3049 bytes copied

Save current configuration successfully!

System#

Задание правил продвижения должно производиться после выбора режима продвижения. Так
же необходимо удалить (если они имеются) старые правила продвижения.

11.3 ПРИМЕНЕНИЕ В РЕЖИМЕ VLAN-AWARE (ПРИМЕР 2)

Пример рассматривает связь двух пар сетей

, каждая из которых находится в своей VLAN,

через сеть PDH/SDH с использованием 16 потоков

Е1.

43

[phone]
Москва, Новозаводская ул., 18, стр. 1
[e-mail]
www.qtech.ru

Процедуры по конфигурации:

1) Установка IP адреса

Установка аналогична установкам в разделе 11.1

2) Конфигурация SNMP сервера и TRAP MANAGER

Конфигурация аналогична установкам в разделе 11.1

3) Конфигурация Ethernet интерфейса номер 1 и 2

Установка аналогична установкам в разделе 11.1 для обоих устройств и портов Ethernet

4) Конфигурация EOPDH интерфейса номер 1

Установка аналогична установкам в разделе 11.1

5) Выбор режима продвижения и создание правила

Для обоих на схеме конверторов интерфейсов, выбор режима и правило продвижения анало­гичны представленным в разделе 11.2 для правого на рисунке конвертора.

В данном примере возможно создание двух интерфейсов EOPIF вместо одного, с необходимым
количеством потоков. Для обеспечения индивидуальной гарантированной пропускной способ­ности под каждую VLAN.

11.4 ПРИМЕНЕНИЕ В РЕЖИМЕ Q-IN-Q (ПРИМЕР 1)

Пример передачи трафика от двух сетей через сеть PDH/SDH с использованием 16 потоков Е1

и использование режима Q-in-Q. Левый конвертор на схеме экспортирует исходящий с
порта Ethernet трафик с внешним тэгом Q

44

[phone]
Москва, Новозаводская ул., 18, стр. 1
[e-mail]
www.qtech.ru

(TPID=0x9100, VID=100) – режим Q-in-Q. Правый по схеме конвертор работает в режиме
vlan-aware, порты Eth1 и Eth2 являются портами доступа к VLAN, Eth1 – VID=101-106,
Eth1 – VID=201-206.

Процедуры по конфигурации:

1) Установка IP адреса

Установка аналогична установкам в разделе 11.1

2) Конфигурация SNMP сервера и TRAP MANAGER

Конфигурация аналогична установкам в разделе 11.1

3) Конфигурация Ethernet интерфейса номер 1 и 2

Установка аналогична установкам в разделе 11.1 для обоих устройств и портов Ethernet

4) Конфигурация EOPDH интерфейса номер 1

Установка аналогична установкам в разделе 11.1

5) Выбор режима продвижения и создание правила

Для правого на схеме конвертора интерфейсов, выбор режима и правило продвижения
аналогичны представленным в разделе 11.2 для правого на рисунке конвертора.

Конфигурация для левого на схеме конвертора:

System#

System# config

Configuration mode, one conmmand input per time. End with CTRL-Z.

System(config)# slot 0

System(config-slot/0)# forward-mode q-in-q

Set successfully

System(config-slot/0)# double-tagging tpid 0x9100

Set successfully

System(config-slot/0)# forward-entry tagged eth 1 to vcg 1 vlanid 100 untag

Set Successfully.

System(config-slot/0)# forward-entry untagged vcg 1 to eth 1 vlanid 100 tag

Set Successfully.

System(config-slot/0)# show forward

Config Info:

5

[phone]
Москва, Новозаводская ул., 18, стр. 1
[e-mail]
www.qtech.ru

Forward Mode:q-in-q

TPID :9100

Index eth vcg Direction Ingress-type Egress-type Vlanid PRI

------------------------------------------------------------------

1 1 1 vcg->eth untagged tagged 100 0

7 1 1 eth->vcg tagged untagged 100 0

Running Info:

Forward Mode:q-in-q

TPID :9100

Index eth vcg Direction Ingress-type Egress-type Vlanid PRI

------------------------------------------------------------------

1 1 1 vcg->eth untagged tagged 100 0

7 1 1 eth->vcg tagged untagged 100 0

System(config-slot/0)# end

System# write

Are you sure[Y/N]:y

Please wait..Copy OK: 2853 bytes copied

Save current configuration successfully!

System#

11.5 ПРИМЕНЕНИЕ В РЕЖИМЕ Q-IN-Q (ПРИМЕР 2)

Пример передачи трафика от двух сетей

через сеть PDH/SDH с использованием 16 потоков

Е1 и использование режима Q-in-Q. Левый конвертор на схеме работает в режиме vlan-

46

[phone]
Москва, Новозаводская ул., 18, стр. 1
[e-mail]
www.qtech.ru

unaware. Правый по схеме конвертор работает в режиме Q-in-Q. Ethernet интерфейсы Eth1
и Eth2 с внешним тэгом Q1 (TPID=0x9100, VID=100) и Q2 (TPID=0x9100, VID=200).

Процедуры по конфигурации:

1) Установка IP адреса

Установка аналогична установкам в разделе 11.1

2) Конфигурация SNMP сервера и TRAP MANAGER

Конфигурация аналогична установкам в разделе 11.1

3) Конфигурация Ethernet интерфейса номер 1 и 2

Установка аналогична установкам в разделе 11.1 для обоих устройств и портов Ethernet

4) Конфигурация EOPDH интерфейса номер 1

Установка аналогична установкам в разделе 11.1

5) Выбор режима продвижения и создание правила

Для левого на схеме конвертора интерфейсов, выбор режима и правило продвижения анало­гичны представленным в разделе 11.1

Конфигурация для правого на схеме конвертора:

System#

System# config

Configuration mode, one conmmand input per time. End with CTRL-Z.

System(config)# slot 0

System(config-slot/0)# forward-mode q-in-q

Set successfully

System(config-slot/0)# double-tagging tpid 0x9100

Set successfully

Для порта Eth1:

System(config-slot/0)# forward-entry untagged eth 1 to vcg 1 vlanid 100 tag

Set Successfully.

System(config-slot/0)# forward-entry tagged vcg 1 to eth 1 vlanid 100 untag

Set Successfully.

Для порта Eth2:

47

[phone]
Москва, Новозаводская ул., 18, стр. 1
[e-mail]
www.qtech.ru

System(config-slot/0)# forward-entry untagged eth 2 to vcg 1 vlanid 200 tag

Set Successfully.

System(config-slot/0)# forward-entry tagged vcg 1 to eth 2 vlanid 200 untag

Set Successfully.

System(config-slot/0)# show forward

Config Info:

Forward Mode:q-in-q

TPID :9100

Index eth vcg Direction Ingress-type Egress-type Vlanid PRI

------------------------------------------------------------------

1 1 1 vcg->eth tagged untagged 100 0

2 1 1 eth->vcg untagged tagged 100 0

3 2 1 eth->vcg untagged tagged 200 0

4 2 1 vcg->eth tagged untagged 200 0

Running Info:

Forward Mode:q-in-q

TPID :9100

Index eth vcg Direction Ingress-type Egress-type Vlanid PRI

------------------------------------------------------------------

1 1 1 vcg->eth tagged untagged 100 0

2 1 1 eth->vcg untagged tagged 100 0

3 2 1 eth->vcg untagged tagged 200 0

4 2 1 vcg->eth tagged untagged 200 0

System(config-slot/0)# end

System# write

Are you sure[Y/N]:y

Please wait..Copy OK: 2853 bytes copied

Save current configuration successfully!

System#

12. ОРГАНИЗАЦИЯ КАНАЛА УПРАВЛЕНИЯ И СОХРАНЕНИЕ
ИЗМЕНЁННОЙ КОНФИГУРАЦИИ УДАЛЁННОГО КОНВЕРТОРА

Для получения доступа к удалённому конвертору необходимо выбрать канал управления, и
режим работы конвертора по управлению. При этом должны соблюдаться два условия:

48

[phone]
Москва, Новозаводская ул., 18, стр. 1
[e-mail]
www.qtech.ru

1) system-management-port на обоих устройствах должны иметь одинаковые ID (к примеру,
если организованы два EOPIF интерфейса c ID=1 и ID=2, то на обоих конверторах, в
качестве интерфейса управления нужно выбрать, либо EOPIF 1 либо EOPIF 2).

2) system-management-mode на локальном (шлюзовом) конверторе должен быть – local, а
на удалённом – remote.

Шаг Команда Описание

1

2

3

4

5

config

slot 0

system-management-port <1-16>

system-management-mode (local|remote)

show running-config

Вход в основной режим конфигу-

рации

Выбор слота

Выбор интерфейса для канала

управления

Выбор роли устройства

Просмотр текущей конфигурации

System#

System# config

Configuration mode, one conmmand input per time. End with CTRL-Z.

System(config)# slot 0

System(config-slot/0)# system-management-port

<1-16> eopif port id

System(config-slot/0)# system-management-port 1

Set successfully

System(config-slot/0)# system-management-mode

local local mode

remote remote mode

System(config-slot/0)# system-management-mode local

Set successfully

System(config-slot/0)#

System(config-slot/0)# end

System# write

Are you sure[Y/N]:y

Please wait..Copy OK: 2853 bytes copied

Save current configuration successfully!

System#

Через определённое время появится сообщение о добавленном устройстве (в случае его
корректного подключения на физическом и канальном уровнях). Данное сообщение означает,
что удалённое устройство подключено к локальному по каналу управления.

System(config)# added device: 0->1806:0:1(qfc-p16s4xr-g)

Для удалённого доступа, удалённого конвертора, к конфигурации, и её изменению необходи­мо выполнить следующие команды.

49

[phone]
Москва, Новозаводская ул., 18, стр. 1
[e-mail]
www.qtech.ru

Шаг Команда Описание

1

2

3

config

remote 0 <1-255> <1-255>

show running-config device 0 1

Вход в основной режим конфигу-

рации

Выбор слота и удалённого уст-

ройства

Просмотр текущей конфигурации

удалённого конвертора

System#

System# config

Configuration mode, one conmmand input per time. End with CTRL-Z.

System(config)# remote

0 slot number

System(config)# remote 0

<1-255> first hop device id

System(config)# remote 0 1

<1-255> second hop device id

<cr>

System(config)# remote 0 1 //нажать Ehter

System(config-remote/0/1)# //режим конфигурации удалённого конвертора

В данной ветви меню, можно выполнять команды допустимые для конвертора в режиме
удалённого доступа.

Текущую конфигурации возможно просмотреть командой show running-config device 0 1.

System# show running-config

device device config

slot slot number

<cr>

System# show running-config device

0 slot number

<cr>

System# show running-config device 0

<1-255> first hop device id

System# show running-config device 0 1

running configuration for device 0->0:0:1

remote 0 1

system-management-mode remote

system-management-port 1

faultpass enable

cmf-upi 3

system-e1-clock internal

forward-mode vlan-unaware

50

[phone]
Москва, Новозаводская ул., 18, стр. 1
[e-mail]
www.qtech.ru

forward-entry eth 1 to vcg 1

forward-entry vcg 1 to eth 1

device description EOP^System

interface e1 1

no shutdown

interface e1 2

no shutdown

interface e1 3

no shutdown

interface e1 4

……………………………………………………

……………………………………………………

interface eopif 16

gfp-fcs disable

csf disable

lcas off

System#

После изменения конфигурации (в режиме удалённого управления) удалённого конвертора,
необходимо сохранить текущую конфигурацию в стартовую командой device admin save.

System(config-remote/0/1)# device

lock Lock

unlock Unlock

admin Admin command

assetid Device Asset ID

description Device description

System(config-remote/0/1)# device admin

erase Erase

reset Reset

save Save

System(config-remote/0/1)# device admin save

save startup-config message sent to device 1806:0:1 in slot 0.

Set successfully

123(config-remote/0/1)#

51
